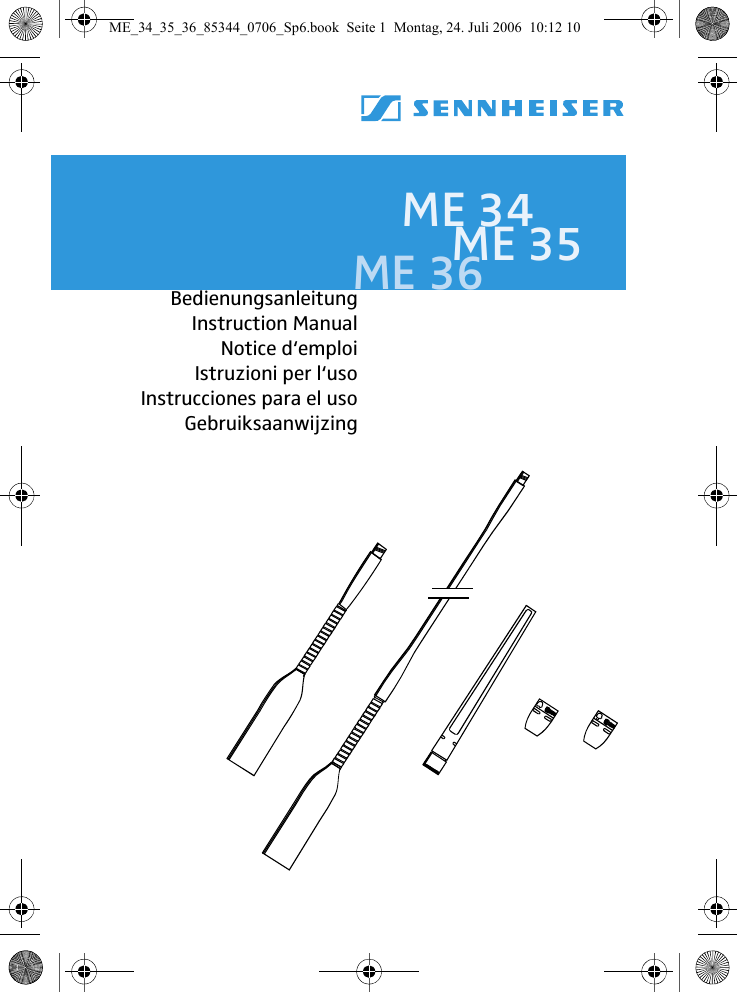

ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
ME 34
ME 35
ME
36
Bedienungsanleitung
Instruction Manual
Notice d‘emploi
Istruzioni per l‘uso
Instrucciones para el uso
Gebruiksaanwijzing
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
ME_34_35_36_85344_0706_Sp6.book Seite 183 Montag, 24. Juli 2006 10:12 10
Deutsch
English
Français
Italiano
Español
Nederlands
Diagrams
ME_34_35_36_85344_0706_Sp6.book Seite 184 Montag, 24. Juli 2006 10:12 10
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
Mikrofonköpfe ME 34, ME 35, ME 36
• Dauerpolarisierte Kondensatormikrofone
• Anwendungsbereiche: Konferenz, Beschallung,
Studiotechnik
ME 34, ME 35
• ME 34: Nieren-Charakteristik
• ME 35: Supernieren-Charakteristik
• Stabiles Metallgehäuse, nicht reflektierende
Oberfläche, mattschwarz
• Hohe Klangqualität
• Rauscharm
ME 36
• Supernieren-/Keulen-Charakteristik
• Stabiles Metallgehäuse, mattschwarz
nicht reflektierende Oberfläche
• Hoher Bündelungsgrad
• Höchste Klangqualität
• Sehr rauscharm
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Anschlussmöglichkeiten
Hinweis:
Um eine intakte Masseverbindung herzustellen,
schrauben Sie das Mikrofon unbedingt fest auf den
Schwanenhals.
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Zubehör
Artikel
Bezeichnung
Artikel-Nr.
Schwanenhälse
MZH 3015
005074
MZH 3040
005076
MZH 3042
009384
MZW 34 W weiß
005068
MZW 34 PRO schwarz
005067
MZW 34 schwarz
086740
MZW 36 PRO schwarz
005069
Windschutze
MZW 36 schwarz
083297
Schwinghalterung
MZS 31
005087
Leuchtringvarianten
MZH 3015L
009435
MZH 3040L
009436
MZH 3042L
009437
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
Schwanenhälse MZH 3015, MZH 3040 und
MZH 3042
• Schwanenhälse zur Verwendung mit den Mikrofonen
ME 34, ME 35 und ME 36
• Stabiler Metallhals, nicht reflektierende Oberfläche,
mattschwarz
• Standardanschluss (XLR-3)
MZH 3015
MZH 3040
MZH 3042
Länge
150 mm
400 mm
400 mm
Durchmesser
(Hals)
6 mm
6 mm
6 mm
Gewicht
73 g
120 g
110 g
Anschluss
XLR-3
XLR-3
XLR-3
XLR-3 Anschlüsse
Die Ausgangsstecker der Schwanenhälse sind symmetrisch-erdfrei beschaltet und normgemäß gepolt.
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Technische Daten Mikrofonköpfe
In Kombination mit MZH 3015, MZH 3040 und MZH 3042
ME 35
ME 36
Übertragungs- 40 Hz –
bereich
20 kHz
ME 34
50 Hz –
20 kHz
40 Hz –
20 kHz
Akustische
Arbeitsweise
Druckgradientenempfänger
Druckgradientenempfänger
Druckgradientenempfänger/
Interferenzrichtrohr
Richtcharakteristik
Niere
Superniere
Superniere/Keule
10 mV/Pa
18 mV/Pa
10 mV/Pa
FeldleerlaufÜbertragungsfaktor
Elektrische
Impedanz
50 Ω
50 Ω
50 Ω
Min.
Abschlussimpedanz
1 kΩ
1 kΩ
1 kΩ
Ersatz37 dB (CCIR)
geräuschpegel 26 dB(A)
37 dB (CCIR)
26 dB(A)
34 dB (CCIR)
23 dB(A)
Stromversorgung
P12 – P48
P12 – P48
P12 – P48
Maße (mm)
∅ 12 x L18
∅ 12 x L18
∅ 8,2 x L96
Gewicht
(ohne MZH)
9,5 g
9,5 g
17 g
Anschluss
XLR-3
XLR-3
XLR-3
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Herstellererklärungen
Garantie
2 Jahre
Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären,
dass dieses Gerät die anwendbaren CE-Normen
und Vorschriften erfüllt.
WEEE-Erklärung
Bitte entsorgen Sie dieses Gerät am Ende seiner
Nutzungsdauer bei Ihrer örtlichen kommunalen
Sammelstelle oder im Recycling Center.
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
ME 34, ME 35, ME 36 Microphone Heads
• Pre-polarized condenser microphones
• Areas of application: conference, public address and
studio applications.
ME 34, ME 35
• ME 34: cardioid pick-up pattern
• ME 35: super-cardioid pick-up pattern
• Rugged, matt black metal housing with
anti-reflection coating
• High sensitivity
• Low equivalent noise level
ME 36
• Super-cardioid/lobar pick-up pattern
• Rugged, matt black metal housing with
anti-reflection coating
• Excellent directivity
• Highest sensitivity
• Very low equivalent noise level
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Possible Connections
Note
To create an intact bond, make sure that you screw the
microphone tightly onto the gooseneck.
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Accessories
Accessories
Name
Cat.No.
Goosenecks
MZH 3015
005074
MZH 3040
005076
MZH 3042
009384
MZW 34 W white
005068
MZW 34 PRO black
005067
Windscreens
MZW 34 black
086740
MZW 36 PRO black
005069
MZW 36 black
083297
Shockmount
MZS 31
005087
Signal light ring
variants
MZH 3015L
009435
MZH 3040L
009436
MZH 3042L
009437
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
MZH 3015, MZH 3040 and
MZH 3042 Goosenecks
• Goosenecks for use with the ME 34, ME 35 and
ME 36 microphones
• Rugged, matt black metal housing with
anti-reflection coating
• Standard connection (XLR-3)
MZH 3015
MZH 3040
MZH 3042
Length
150 mm
400 mm
400 mm
Diameter
6 mm
6 mm
6 mm
Weight
73 g
120 g
110 g
Connector
XLR-3
XLR-3
XLR-3
XLR-3 connectors
The goosenecks feature balanced and floating XLR
outputs with standard polarity.
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Technical Data
In combination with MZH 3015, MZH 3040 and
MZH 3042
ME 34
ME 35
ME 36
Frequency
response
40 Hz –
20 kHz
50 Hz –
20 kHz
40 Hz –
20 kHz
Acoustic
operating
principle
pressure
gradient
transducer
pressure
gradient
transducer
pressure gradient
transducer/
interference tube
transducer
Pick-up pattern cardioid
super-cardioid super-cardioid/
lobar
Sensitivity
(free field,
no load)
10 mV/Pa
10 mV/Pa
18 mV/Pa
Electrical
impedance
50 Ω
50 Ω
50 Ω
Min.
terminating
impedance
1 kΩ
1 kΩ
1 kΩ
Equivalent
noise level
37 dB (CCIR) 37 dB (CCIR)
26 dB(A)
26 dB(A)
34 dB (CCIR)
23 dB(A)
Power supply
P12 – P48
P12 – P48
P12 – P48
Dimensions
in mm
∅ 12 x L18
∅ 12 x L18
∅ 8.2 x L96
Weight
9,5 g
(without MZH)
9,5 g
17 g
Connector
XLR-3
XLR-3
XLR-3
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Manufacturer declarations
Warranty
2 years
Approval
Sennheiser electronic GmbH & Co. KG declare that
this device is in compliance with the applicable
CE standards and regulations.
WEEE Declaration
Please dispose of this product at the end of its
operational lifetime by bringing it to your local
collection point or recycling centre for such
equipment.
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
Têtes de microphone ME 34, 35, 36
• Microphones électrostatiques à polarisation
permanente
• Domaines d‘applications : conférences, installations de
sonorisation et applications studio
ME 34, ME 35
• ME 34: directivité cardioïde
• ME 35: directivité supercardioïde
• Solide boîtier métallique, surface anti reflet, noir mat
• Qualité sonore élevée
• Faible bruit de fond
ME 36
• Directivité supercardioïde/lobe
• Solide boîtier métallique, surface anti reflet, noir mat
• Directivité prononcée
• Qualité sonore maximale
• Très faible bruit de fond
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Branchements possibles
Note
Pour établir une liaison de masse intacte, il faut
absolument visser le microphone au col de cygne.
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Accessoires
Accessoire
Nom
N° Réf.
Cols de cigne
MZH 3015
005074
MZH 3040
005076
MZH 3042
009384
MZW 34 W blanche
005068
MZW 34 PRO noire
005067
Bonnette anti-vent
MZW 34 noire
086740
MZW 36 PRO noire
005069
MZW 36 noire
083297
Fixation anti-vibration
MZS 31
005087
Variantes d'anneau
lumineux
MZH 3015L
009435
MZH 3040L
009436
MZH 3042L
009437
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
Cols de cygne MZH 3015, MZH 3040 et
MZH 3042
• Cols de cygne pour utilisation avec les microphones
ME 34, ME 35 et ME 36
• Col métallique, solide boîtier métallique, surface anti
reflet, noir mat
• Connexion micro standard (XLR-3)
MZH 3015
MZH 3040
MZH 3042
Longueur
150 mm
400 mm
400 mm
Diamètre
6 mm
6 mm
6 mm
Poids
73 g
120 g
110 g
Connecteur
XLR-3
XLR-3
XLR-3
Connecteurs XLR-3
Les cols de cygne sont equipés des sorties XLR
symétriques, sans mise à la terre, avec polarisation
normalisée.
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Spécifications
En combinaison avec MZH 3015, MZH 3040 et MZH 3042
ME 34
ME 35
ME 36
Réponse en
fréquence
40 Hz –
20 kHz
50 Hz –
20 kHz
40 Hz –
20 kHz
Principe
acoustique
gradient de
pression
gradient de
pression
gradient de
pression/tube
d’interférence
Directivité
cardioïde
supercardioïde supercardioïd
e/lobe
Sensibilité
(champ libre,
hors charge)
10 mV/Pa
10 mV/Pa
18 mV/Pa
Impédance
électrique
50 Ω
50 Ω
50 Ω
Impédance
mini de
charge
1 kΩ
1 kΩ
1 kΩ
Bruit
équivalent
37 dB (CCIR) 37 dB (CCIR)
26 dB(A)
26 dB(A)
34 dB (CCIR)
23 dB(A)
Alimentation
P12 – P48
P12 – P48
P12 – P48
Dimensions
en mm
∅ 12 x L18
∅ 12 x L18
∅ 8,2 x L96
Poids
(sans MZH)
9,5 g
9,5 g
17 g
Connecteur
XLR-3
XLR-3
XLR-3
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Déclarations du fabricant
Garantie
2 ans
Certification
Sennheiser electronic GmbH & Co. KG déclarons
que cet appareil est en conformité avec les
normes CE.
WEEE Déclaration
En fin de vie veuillez rapporter cet appareil à la
déchetterie communale ou à un centre de
recyclage.
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
Capsule microfoniche ME 34, ME 35, ME 36
• Microfoni a condensatore
• L'utilizzo in conferenze, registrazioni, studi di post
produzione, etc.
ME 34, ME 35
• ME 34: caratteristica cardioide
• ME 35: caratteristica supercardioide
• Alloggiamento in metallo stabile, superficie non
riflettente, nero opaco
• Elevata qualità sonora
• Basso livello di rumore di fondo
ME 36
• Caratteristica raggio supercardioide
• Alloggiamento in metallo stabile, superficie non
riflettente, nero opaco
• Eccellente qualità sonora
• Bassissimo livello di rumore di fondo
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Collegamenti
Nota
Per stabilire un buon collegamento a massa, è
indispensabile avvitare saldamente il microfono sul
collo di cigno.
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Accessori
Articolo
Denominazione
N. art.
Colli di cigno
MZH 3015
005074
MZH 3040
005076
MZH 3042
009384
MZW 34 W bianco
005068
MZW 34 PRO nero
005067
Protezione antivento
MZW 34 nero
086740
MZW 36 PRO nero
005069
MZW 36 nero
083297
Supporto
antivibrazioni
MZS 31
005087
Varianti con anello
luminoso
MZH 3015L
009435
MZH 3040L
009436
MZH 3042L
009437
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
Colli di cigno per capsule microfoniche
MZH 3015, MZH 3040 e MZH 3042
• Colli di cigno da utilizzare con le capsule ME 34,
ME 35 e ME 36
• Alloggiamento in metallo stabile, superficie non
riflettente, nero opaco
• Connettore standard (XLR-3) per microfoni
MZH 3015
MZH 3040
MZH 3042
150 mm
400 mm
400 mm
Diametro (collo) 6 mm
6 mm
6 mm
Peso
73 g
120 g
110 g
Collegamento
XLR-3
XLR-3
XLR-3
Lunghezza
Connettori standard XLR-3
I connettori di uscita dei colli di cigno sono cablati
simmetricamente senza messa a terra e polarizzati
secondo le norme.
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Dati tecnici
Dati tecnici in combinazione con MZH 3015, MZH 3040 e
MZH 3042
Gamma di
frequenza
ME 34
ME 35
ME 36
40 Hz –
20 kHz
50 Hz –
20 kHz
40 Hz –
20 kHz
Caratteristica trasduttore a trasduttore a
acustica
gradiente di gradiente di
pressione
pressione
trasduttore a
gradiente di
pressione
Direttività
cardioide
supercardioide supercardioide /
clava
Sensibilità
10 mV/Pa
10 mV/Pa
18 mV/Pa
Impedenza
elettrica
50 Ω
50 Ω
50 Ω
Impedenza di 1 kΩ
carico minima
1 kΩ
1 kΩ
Livello di
rumore
equivalente
37 dB (CCIR)
26 dB(A)
34 dB (CCIR)
23 dB(A)
Alimentazione P12 – P48
P12 – P48
P12 – P48
Dimensioni
(mm)
∅ 12 x L18
∅ 12 x L18
∅ 8,2 x L96
Peso
(senza MZH)
9,5 g
9,5 g
17 g
Connettore
XLR-3
XLR-3
XLR-3
37 dB (CCIR)
26 dB(A)
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Dichiarazione del costruttore
Garanzia
2 anni
Certificazione
Sennheiser electronic GmbH & Co. KG diachiara
che questo apparecchio è conforme alle
normative e alle prescrizioni CE applicabili.
Dichiarazione WEEE
Alla fine del loro utilizzo vi preghiamo di smaltire
questo apparecchio negli appositi punti di
raccolta locali o nei centri preposti al riciclaggio.
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
Cabezas de micrófono ME 34, ME 35, ME 36
• Cabezas de micrófono de condensador polarizadas
permanentemente
• Utilización: para conferencias, sonorización, técnica de
estudios de grabación
ME 34, ME 35
• ME 34: característica cardioide
• ME 35: característica supercardioide
• Robusta caja metálica, superficie antirreflejante, negro
mate
• Magnífica calidad del sonido
• De poco ruido
ME 36
• Característica cardioide en forma de lóbulo
• Robusta caja metálica, superficie antirreflejante, negro
mate
• Alto grado de concentración
• Sobresaliente calidad del sonido
• Mínimo ruido
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Posibilidades de conexión
Nota
Para establecer una conexión a masa intacta, es
absolutamente necesario atornillar el micrófono
firmemente en el cuello de cisne.
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Accesorios
Articulo
Denominación
Núm.art.
Cuellos de cisne
MZH 3015
005074
MZH 3040
005076
MZH 3042
009384
MZW 34 W blanco
005068
MZW 34 PRO negro
005067
MZW 34 negro
086740
MZW 36 PRO negro
005069
Pantalla contra el
viento
MZW 36 negro
083297
Soporte giratorio
MZS 31
005087
Variantes de anillo
luminoso
MZH 3015L
009435
MZH 3040L
009436
MZH 3042L
009437
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
Cuellos de cisne MZH 3015, MZH 3040 y
MZH 3042
• Cuellos de cisne utilizables con los micrófonos
ME 34, ME 35 y ME 36
• Cuello metálico, robusta caja metálica, superficie
antirreflejante, negro mate
• Conexión estándar para micrófono (XLR-3)
MZH 3015
MZH 3040
MZH 3042
Largo
150 mm
400 mm
400 mm
Diámetro
(cuello)
6 mm
6 mm
6 mm
Peso
73 g
120 g
110 g
Conexión
XLR-3
XLR-3
XLR-3
Conexiones XLR-3
Los enchufes de salida de los cuellos de cisne están
simétricamente aislados de tierra y polarizados
conforme a la norma.
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Datos técnicos
Junto con los modelos MZH 3015, MZH 3040 y
MZH 3040
ME 34
ME 35
ME 36
40 Hz –
20 kHz
50 Hz –
20 kHz
40 Hz –
20 kHz
Funcionamient Receptor de
o acústico
gradiente de
presión
Receptor de
gradiente de
presión
Receptor de
gradiente de
presión/Tubo de
dirección de
interferencia
Característica
direccional
Supercardioide Supercardioide/
lóbulo
Margen de
transmisión
Cardioide
Factor de
10 mV/Pa
eficación en el
campo acústico
libre
10 mV/Pa
16 mV/Pa
Impedancia
eléctrica
50 Ω
50 Ω
50 Ω
Impedancia
final mín.
1 kΩ
1 kΩ
1 kΩ
Nivel sonoro
sustitutivo
37 dB (CCIR)
26 dB(A)
37 dB (CCIR)
26 dB(A)
34 dB (CCIR)
23 dB(A)
Alimentación
de corriente
P12 – P48
P12 – P48
P12 – P48
Medidas (mm) ∅ 12 x L18
∅ 12 x L18
∅ 8,2 x L96
Peso (sin MZH) 9,5 g
9,5 g
17 g
Conexión
XLR-3
XLR-3
XLR-3
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Declaración del fabricante
Garantia
2 años
Autorización
Sennheiser electronic GmbH & Co. KG declara que
este aparato cumple las normas y directrices de
la CE aplicables.
WEEE Declaración
Al final de su vida útil, lleve este aparato al punto
de recogida de su municipio o a un centro de
reciclaje.
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
Microfoonkoppen ME 34, ME 35, ME 36
• Constant gepolariseerde condensatormicrofoons
• Toepassingsgebieden, conferenties, overspoelen met
geluid, studiotechniek
ME 34, ME 35
• ME 34: Nier-karakteristiek
• ME 35: Supernier-karakteristiek
• Stabiele metaalbehuizing, niet reflecterend
oppervlak, matzwart
• Hoge klankkwaliteit
• Ruisarm
ME 36
• Supernier-kegelkarakteristiek
• Stabiele metaalbehuizing, niet reflecterend
oppervlak, matzwart
• Hoge richtingsfactor
• Uitstekende klankkwaliteit
• Erg ruisarm
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Aansluitingsmogelijkheden
Opmerking
Om een intacte massaverbinding te maken, dient u de
microfoon in elk geval stevig op de zwanenhals vast te
schroeven.
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Accessoires
Artikel
Benaming
Art.nr.
Zwaanshalsen
MZH 3015
005074
MZH 3040
005076
MZH 3042
009384
MZW 34 W wit
005068
MZW 34 PRO swart
005067
Windbescherming
MZW 34 swart
086740
MZW 36 PRO swart
005069
MZW 36 swart
083297
Slingersteun
MZS 31
005087
Lichtringvarianten
MZH 3015L
009435
MZH 3040L
009436
MZH 3042L
009437
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
Zwaanshalsen MZH 3015, MZH 3040 en
MZH 3042
• Zwaanshalsen voor het gebruik met de microfoons
ME 34, ME 35 en ME 36
• Stabiele metaalbehuizing, niet reflecterend
oppervlak, matzwart
• Standaard microfoonaansluiting (XLR-3)
MZH 3015
MZH 3040
MZH 3042
Lengte
150 mm
400 mm
400 mm
Diameter (hals)
6 mm
6 mm
6 mm
Gewicht
73 g
120 g
110 g
Aansluiting
XLR-3
XLR-3
XLR-3
XLR-3 aansluitingen
Die uitgangsconnectoren van de zwaanshalsen zijn
symetrisch en niet-geaard geschakeld en volgens de
normen gepoold.
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Technische gegevens
In combinatie met MZH 3015, MZH 3040 en MZH 3042
ME 34
ME 35
ME 36
Overdrachtsgebied
40 Hz –
20 kHz
50 Hz –
20 kHz
40 Hz –
20 kHz
Akoestische
werkwijze
Drukgradient- Drukgradient- Drukgradientontvanger
ontvanger
ontvanger/
interferentierichtbuis
Richtkarakteristiek
Nier
Overdrachtsfactor 10 mV/Pa
onbelaste werking
Supernier
Supernier/
kegel
10 mV/Pa
16 mV/Pa
Elektrische
impedantie
50 Ω
50 Ω
50 Ω
Min. afsluitimpedantie
1 kΩ
1 kΩ
1 kΩ
Geluidsdrukniveau
37 dB (CCIR)
26 dB(A)
37 dB (CCIR)
26 dB(A)
34 dB (CCIR)
23 dB(A)
Stroomtoevoer
P12 – P48
P12 – P48
P12 – P48
Afmetingen
(mm)
∅ 12 x L18
∅ 12 x L18
∅ 8,2 x L96
Gewicht
(zonder MZH)
9,5 g
9,5 g
17 g
Aansluiting
XLR-3
XLR-3
XLR-3
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Verklaringen van de fabrikant
Garantie
2 jaar
Vergunning
Sennheiser electronic GmbH & Co. KG verklaren,
dat dit toestel voldoet aan de toepasselijke CEnormen en voorschriften.
WEEE-verklaring
Breng dit apparaat aan het einde van zijn
levensduur naar een van de plaatselijke
verzamelpunten of naar een kringloopwinkel.
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
Diagramme / Diagrams / Diagrammes /
Diagrammi / Diagramas / Diagrammen
Polardiagramm ME 34 / Polar Diagram ME 34
Diagramme polaire ME 34 / Diagramma polare ME 34
Diagrama polar ME 34 / Pooldiagram ME 34
1
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Polardiagramm ME 35 / Polar Diagram ME 35
Diagramme polaire ME 35 / Diagramma polare ME 35
Diagrama polar ME 35 / Pooldiagram ME 35
2
ME_34_35_36_85344_0706_Sp6.book Seite 3 Montag, 24. Juli 2006 10:12 10
Polardiagramm ME 36 / Polar Diagram ME 36
Diagramme polaire ME 36 / Diagramma polare ME 36
Diagrama polar ME 36 / Pooldiagram ME 36
3
ME_34_35_36_85344_0706_Sp6.book Seite 4 Montag, 24. Juli 2006 10:12 10
Frequenzdiagramm ME 34
Frequency response curve ME 34
Courbe de réponse ME 34
Diagramma della risposta in frequenza ME 34
Diagrama de frecuencia ME 34
Frequentiediagram ME 34
4
ME_34_35_36_85344_0706_Sp6.book Seite 5 Montag, 24. Juli 2006 10:12 10
Frequenzdiagramm ME 35
Frequency response curve ME 35
Courbe de réponse ME 35
Diagramma della risposta in frequenza ME 35
Diagrama de frecuencia ME 35
Frequentiediagram ME 35
5
ME_34_35_36_85344_0706_Sp6.book Seite 6 Montag, 24. Juli 2006 10:12 10
Frequenzdiagramm ME 36
Frequency response curve ME 36
Courbe de réponse ME 36
Diagramma della risposta in frequenza ME 36
Diagrama de frecuencia ME 36
Frequentiediagram ME 36
6
ME_34_35_36_85344_0706_Sp6.book Seite 1 Montag, 24. Juli 2006 10:12 10
ME_34_35_36_85344_0706_Sp6.book Seite 2 Montag, 24. Juli 2006 10:12 10
Sennheiser electronic GmbH & Co. KG
30900 Wedemark, Germany
Phone +49 (5130) 600 0
Fax +49 (5130) 600 300
www.sennheiser.com
Printed in Germany
Publ. 07/06
85344/A03
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
