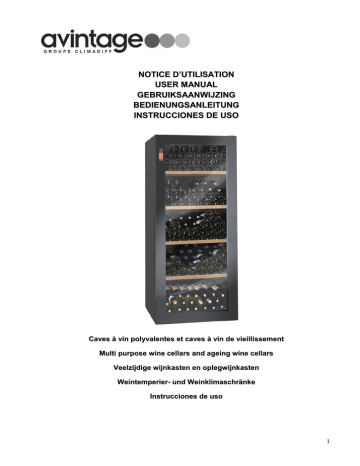

NOTICE D’UTILISATION
USER MANUAL
GEBRUIKSAANWIJZING
BEDIENUNGSANLEITUNG
INSTRUCCIONES DE USO
Caves à vin polyvalentes et caves à vin de vieillissement
Multi purpose wine cellars and ageing wine cellars
Veelzijdige wijnkasten en oplegwijnkasten
Weintemperier- und Weinklimaschränke
Instrucciones de uso
1
TOUT SAVOIR POUR BIEN UTILISER VOTRE CAVE A VIN
REMERCIEMENTS
Vous avez choisi de confier vos crûs à une cave du groupe « Climadiff »
Nous vous en remercions ! Nos équipes sont à la recherche permanente de la qualité et d’une amélioration
constante de nos produits. Elles restent donc à votre écoute.
Pour optimiser l’installation et l’utilisation de votre nouvelle acquisition nous vous invitons à parcourir
attentivement les pages suivantes.
Nous vous souhaitons d’agréables dégustations !
Les informations contenues dans cette notice sont susceptibles de modifications sans préavis par Climadiff
S.A
Climadiff n’offre aucune garantie sur ses appareils pour toute utilisation autre que décrite dans la notice
ainsi que pour toute intervention effectuée par un tiers non agréé par Climadiff ou votre revendeur. Les
noms et marques cités dans ce document sont protégés par copyright. Ce manuel contient des
informations originales. Toute reproduction est strictement interdite sauf autorisation expresse et écrite de
Climadiff.
SECURITE
Lisez attentivement les indications portées dans ce manuel avant la mise en service de votre cave. Conservez-le
soigneusement pour vous y référer ultérieurement en cas de besoin.
D’une manière générale, la maintenance de votre appareil doit être réalisée par un professionnel qualifié.
Cet appareil est exclusivement réservé à un usage domestique et à la mise en température de vin ou autres boissons
si vous le désirez. En aucun cas il n’est destiné à conserver de la nourriture.
Assurez-vous que le voltage et la tension de votre installation électrique correspondent bien aux indications portées sur
la plaque signalétique de votre appareil qui doit être raccordé à un système avec mise à la terre homologué. Les
réparations ou raccordement incorrects entraînent des dangers. Faites vérifier votre installation électrique par un
professionnel en cas de doute sur celle-ci.
Cette unité doit être correctement branchée sur une prise de terre pour votre sécurité. Ne coupez, ni ne retirez en
aucun cas le fil de terre du cordon fourni.
Pour des raisons de sécurité, n’utilisez pas de rallonge électrique.
Si votre appareil est endommagé (choc important) ou a subi un sinistre quelconque, (surtension due à la foudre,
inondation, incendie) celui ci peut s’avérer dangereux. Débranchez la fiche d’alimentation et faites contrôler l’appareil
par un réparateur professionnel agréé.
Afin d’éviter tout danger, ne remplacez pas vous même le cordon d’alimentation s’il est endommagé. Adressez vous à
votre revendeur, à un centre agréé ou un réparateur professionnel.
Cet appareil doit être positionné de manière à ce que la prise d’alimentation soit accessible. Ne déplacez pas l’appareil
une fois plein, vous risquez de déformer irrémédiablement le corps de l’appareil. Les parties électriques ne doivent pas
être directement accessibles.
Tenez éloigné les enfants de l’appareil.
N’utilisez pas cet appareil à l’extérieur.
Dans le cas d’écoulement accidentel de liquide (bouteille cassée ou autres) sur les organes électriques (moteur et
autres), débranchez aussitôt la fiche d’alimentation.
2
Pour éviter tout risque d’incendie, d’électrocution ou de blessure, n’immergez pas le cordon, la prise ou l’appareil dans
de l’eau ou tout autre liquide. Ne manipulez pas l’appareil avec les mains humides.
Conservez l’appareil éloigné de toute source de chaleur et non exposé directement aux rayons du soleil.
Ne laissez pas le cordon pendre d’une table ou être en contact avec des parties coupantes ou chaudes.
Ne tirez pas sur le cordon pour débrancher la prise mais saisissez la fiche et tirez dessus.
Assurez-vous que l’endroit ou est posée votre appareil peut supporter le poids de celle-ci une fois chargée (1 bouteille
de 75cl est environ égale à 1.3kg).
Votre cave doit être placée sur une surface plane. Si vous devez la placer sur un tapis ou de la moquette, insérez un
support dessous.
Cet appareil n’est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques,
sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d’expérience ou de connaissances, à
moins que celles-ci ne soient sous surveillance ou qu’elles aient reçu des instructions quant à l’utilisation de l’appareil
par une personne responsable de leur sécurité.
Veiller à ce que les enfants ne jouent pas avec cet appareil. Des appareils abandonnés sont toujours dangereux.
Débranchez l’appareil avant toute intervention d’entretien ou de nettoyage (déconnectez la fiche d’alimentation ou le
coupe circuit correspondant selon modèle.)
Ne nettoyez jamais l’appareil avec des produits inflammables.
Ne stockez ou ne vaporisez aucun gaz ou liquide inflammable à proximité de l’appareil.
Avant de jeter votre cave à vin dans un endroit prévu de recyclage, enlevez la porte, laissez les clayettes en place de
manière à ce qu’il soit difficile aux enfants de rentrer à l’intérieur.
En cas de non respect des consignes de branchement ou d’utilisation, la responsabilité de Climadiff ne saurait être
mise en cause quant aux avaries en résultant.
3
R600a
Instructions de sécurité
Attention: Ne pas utiliser de dispositifs
mécaniques ou d'autres moyens pour accélérer
le processus de dégivrage, autres que ceux
recommandés par le fabricant.
Attention: N’obstruer aucune grille de ventilation
de l’appareil.
Attention : Ne pas stocker de substances
explosives comme les bombes d'aérosol avec un
propulseur inflammables dans cet appareil.
Attention : Ne pas endommager le circuit
frigorifique de l’appareil.
Attention : Les unités de réfrigération
fonctionnant avec de l'isobutane (R600a), elles
ne peuvent être placées dans une zone avec des
sources d'ignition (par exemple, descellé
contacts électriques ou lorsque le fluide
frigorigène pourrait rassembler en cas de fuite).
Le type de fluide frigorigène est indiqué sur la
plaque signalétique de l'armoire.
Attention: Ne pas utiliser d'appareils électriques
dans les compartiments de stockage des
aliments de l'appareil, sauf si elles sont du type
recommandé par le fabricant.
Cet appareil est conforme aux exigences des Directives Européennes suivantes :
2006/95/CE relative à la sécurité électrique
2004/108/CE relative à la compatibilité électromagnétique
4
IDENTIFICATION
La plaque signalétique collée à l’intérieur ou à l’arrière de l’appareil (selon modèle) comporte toutes les
informations spécifiques à votre armoire à vin.
Nous vous conseillons de noter son numéro de série sur ce livret avant son installation, pour vous y référer
si nécessaire ultérieurement (intervention technique, demande d’assistance…)
En effet, une fois l’armoire installée et chargée, son accès y est plus compliqué.
ATTENTION : Aucune assistance ne pourra vous être donnée sans ces informations.
5
UNE CAVE A VIN, POURQUOI FAIRE ?
N’oubliez pas que le vin est l’aboutissement d’une passion.
Complexe il évolue très lentement, paisiblement !
Il a besoin de la réunion de multiples conditions pour s’épanouir et tranquillement atteindre son apogée.
La permanence de ces conditions est importante !
Il faut avant tout faire la distinction entre températures de vieillissement, conservation et températures de
dégustation.
Pour cela, 5 points importants :
La température de vieillissement : désigne une fourchette de températures entre 10 et 14°C ; idéalement
vers 12°C, quel que soit le type de vin à conserver et faire vieillir. Plus encore que les niveaux, c’est la
constance de la température dans la durée qui va permettre au vin de s’épanouir pleinement. Il est donc
important d’éviter tout choc thermique brutal.
L’hygrométrie : le bouchon de liège des bouteilles doit être humide en permanence afin de rester
hermétique.
Avec un taux d’humidité durablement inférieur à 50 %, le bouchon des bouteilles se dessèche, se rétracte
puis le vin coule et s’oxyde.
Avec un taux d’humidité durablement supérieur à 80 %, le risque d’apparition de moisissures et de
décollement des étiquettes apparaît.
Les odeurs/la ventilation : le vin respire à travers son bouchon. La proximité constante d’odeurs dénature le
vin.
Les vibrations : les vibrations fatiguent le vin et perturbent son évolution. C’est pourquoi il est important de
tenir le vin à l’écart de tout mouvement.
La lumière : la lumière accroît le potentiel d’oxydoréduction du vin, accélérant ainsi son vieillissement. C’est
pourquoi il est important de lui offrir une véritable obscurité protectrice.
A cela, il faut ajouter une notion fondamentale :
Rien ne sert de conserver avec amour un vin pendant des années pour le « tuer » en le servant à une
température inappropriée. Servi trop froid, les arômes d’un vin sont anesthésiés et ses défauts masqués.
Servi trop chaud, il deviendra alcooleux.
La température de service ll s’agit de la fourchette des températures pour servir et consommer un vin, de
7°C pour les liquoreux jusqu’à 18°C pour les rouges tanniques de garde.
La permanence de ces conditions est importante !
Récapitulons les besoins qui ont orienté votre choix :
Acheter des primeurs et faire vieillir amoureusement ? Vous êtes dans le domaine du vieillissement !
Acheter des vins et champagnes proches de leur apogée pour les avoir à portée de main et savourer la
plénitude de leurs arômes le jour qui vous convient à juste température? Une approche de la polyvalence,
conservation et mise à température !
Vous souhaitez consommer vos crus à juste température ? Une cave de service sera particulièrement
adaptée (aussi appelée cave de mise en température).
6
LES DIFFERENTES CAVES CLIMADIFF
Climadiff, spécialiste de la cave à vin a donc conçu différents types d’armoires.
Vieillissement : l’enceinte climatique est conçue pour garantir, dans la durée, de manière plus stable, les
conditions des caves souterraines propres à favoriser l’épanouissement optimal des meilleurs crus.
Polyvalentes: qui combinent des zones de mise en température et de conservation, mono compartiment
ou multi compartimentées…
Mise en température ou de service : pour que vous puissiez déguster vos meilleurs crûs à juste
température afin qu’ils exhalent la finesse de leurs arômes.
Pour toute information sur nos différents produits, rendez-vous sur notre site : www.climadiff.com
Pour toute commande de clayettes, de filtres à charbon ou autres accessoires, rendez-vous à la rubrique
“accessoires“ de notre site internet www.climadiff.com ou sur le www.vinokado.com.
DECOUVREZ LES QUALITES DE VOTRE CAVE A VIN
FIABILITE ET SECURITE
Toutes les armoires à vins Climadiff sont fabriquées avec des composants de haute qualité. Les
technologies des divers systèmes utilisés répondent aux normes de fiabilité et de sécurité les plus élevées.
La valeur de leur contenu mérite en effet les plus grands égards.
CAVE POLYVALENTES : ETAGEMENT DES TEMPERATURES
La stratification naturelle couplée au fonctionnement d’une résistance permet un choix étagé, chambrage,
conservation, rafraîchissement, une gestion polyvalente multi zone !
CAVES DE VIEILLISSEMENT : TEMPERATURE HOMOGENE
Nos équipes ont veillé et travaillé sur la répartition du froid pour offrir à vos vins une température moyenne
homogène sans brassage d’air mécanique. Vos bouteilles reposent donc en paix !
7
PROTECTION BASSES TEMPERATURES « KIT HIVER » :
La sécurité d’une température idéale constante à l’intérieur de votre cave à vins Climadiff
Une chute de la température ambiante a-t-elle une incidence sur la qualité de conservation de ma cave à
vins ?
Non ! La température intérieure de votre cave est automatiquement régulée par rapport à la température
ambiante du local où elle se situe, grâce à un système totalement automatique.
Pour éviter d’infliger à vos vins des variations de température trop brusques lorsque la température
extérieure chute brutalement (sans être inférieure à 0° et hors-gel), Climadiff a mis au point le KIT HIVER
automatique.
TECHNIQUEMENT, COMMENT LE KIT HIVER FONCTIONNE-T-IL ?
Ce système est entièrement autonome et ne nécessite aucune intervention de votre part. Le système
devient actif en fonction de votre réglage de température, de la température ambiante et de celle en partie
basse de l’armoire.
Dès lors que la température au bas de votre armoire à vin est inférieure à celle préréglée (11-13°C, 818°C), le système hiver se met en fonction après un court laps de temps. La résistance opère alors très
lentement un réchauffement tout en douceur et en silence. Vos vins restent ainsi dans des conditions
optimales de conservation !
IMPORTANT : seul le compresseur et donc le système de réfrigération est générateur de bruit de
fonctionnement. Le réchauffement est assuré par une résistance donc de manière totalement
silencieuse.
Si votre cave à vin se trouve dans ces cas de figure et qu’elle ne fait pas de bruit, aucune
inquiétude, ceci ne doit pas être considéré comme une panne !
VIBRATIONS
Le vin n’aime pas être dérangé. Il craint particulièrement les vibrations.
C’est pourquoi le compresseur de votre cave à vin est monté sur des amortisseurs spéciaux appelés
Silent-blocks.
De même la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse polyuréthane
qui a la particularité d’absorber aussi les vibrations.
Suivant les modèles, les clayettes sont en bois massif et absorbent mieux les vibrations que le métal. Sur
certains modèles les supports de clayettes sont équipés en plus de coussinets en caoutchouc.
Vos bouteilles connaissent une paix royale !
8
AERATION
AIR PUR renouvelé et filtré en permanence
Votre cave à vins Climadiff est équipée d’un système de renouvellement d’air permanent dont la filtration
est assurée par un filtre à charbon
Il est conseillé de remplacer ce filtre une fois par an (disponible sur commande chez votre revendeur ou
sur commande sur le www.climadiff.com à la rubrique accessoires ou sur www.vinokado.com). Vous
trouverez l’emplacement du filtre sur le descriptif de votre cave à vin et la procédure de retrait au chapitre
« entretien ».
HYGROMETRIE
Fluctue autour de 55% (±10), c’est la fourchette d’humidité moyenne conseillée pour que le bouchon de
vos bouteilles reste suffisamment humide afin de conserver sa souplesse et son élasticité qui le rendent
hermétique aux liquides tout en permettant à vos vins de respirer.
EXPOSITION AUX U.V.
Attention à la lumière : elle accélère le processus d’oxydoréduction et donc le vieillissement prématuré du
vin, ce qui n’est pas souhaitable.
PORTE PLEINE
Votre cave à vins Climadiff dispose d’une porte pleine, pas de problème. Vos bouteilles resteront à l’abri
de la lumière.
PORTE VITREE
Votre vin est à l’abri aussi, elle a été traitée pour filtrer jusqu’à 70 % des rayons ultra violets.
9
COMMENT INSTALLER VOTRE CAVE A VIN
LOCAL
Veillez à lui trouver un emplacement judicieux : éloignée d’une source de chaleur, à l’abri des rayons du
soleil, non exposée aux basses températures. De cette façon, vous obtiendrez les meilleures conditions de
fonctionnement pour la plus faible consommation d’énergie.
Assurez vous également que la surface où sera installée l’armoire est plane et résistante (poids de
l’appareil plus son chargement, une bouteille de 75 cl pèse en général 1,3 kg)
Ne pas la placer à ciel ouvert et veiller à maintenir un espace minimal de 200 mm entre le haut de l’armoire
et le plafond situé au dessus.
Note : un débordement du bac de récupération des eaux de dégivrage, situé à l’arrière, près de
compresseur, est possible dans des conditions ambiantes extrêmes.
C’est pour cette raison que nous recommandons de choisir la nature des surfaces du mur et du sol
dans la zone d’installation de l’appareil de sorte que l’humidité ou la formation d’eau possible ne
produise pas de détérioration.
RACCORDEMENT AU RESEAU ELECTRIQUE
Assurez-vous d’avoir bien pris connaissance des consignes de sécurité indiquées au début de ce
manuel.
Si l’armoire à vin a été fortement inclinée lors de son transport ou de sa mise en place, avant tout, n’oubliez
pas de laisser votre cave à vins en position verticale durant 24 heures avant de la raccorder pour que
l’huile lubrifiante puisse retomber et s’accumuler dans le compresseur.
Si ce point n’était pas respecté, il pourrait se produire une panne totale du système de refroidissement.
Se référer aux consignes de sécurités mentionnées en début de manuel !
Votre cave à vins est équipée d’un câble de connexion et d’une prise de courant de 230V/50Hz
monophasé (norme CE). Elle doit être connectée à une prise murale avec mise à la terre et une protection
de 10 A minimum.
10
TEMPERATURES AMBIANTES
IMPORTANT : Veillez à ne pas dépasser les valeurs maximales et minimales suivantes retenues
pour un bon fonctionnement de l’appareil. Des températures ambiantes extrêmes (chaudes ou
froides) peuvent altérer les performances de l’appareil et les températures possibles et souhaitées non
atteintes.
Si vous souhaitez utiliser votre cave de vieillissement comme cave de mise en température et que
vous souhaitez obtenir une température interne supérieure à 13°C, veillez à respecter les
températures ambiantes indiquées ci-dessous :
CAVE A VIN MONO TEMPERATURE
VIEILLISSEMENT
MISE A TEMPERATURE
UTILISATION
265
315
265
Verre
TYPE DE PORTE
315
265
Pleine
315
265
Verre
315
Pleine
PLAGE DE
TEMPERATURE
AMBIANTE A
RESPECTER
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
PLAGE DE REGLAGE
DE TEMPERATURE
POSSIBLE
11-13°C
11-13°
11-13°C
11-13°C
8-18°C
8-18°C
8-18°C
8-18°C
SYSTEME HIVER ?
Oui
Oui
Oui
Oui
Oui
Oui
Oui
Oui
CAVE A VIN MULTI TEMPERATURES
VERRE
PLEINE
TYPE DE PORTE
265
PLAGE DE
TEMPERATURE
AMBIANTE A
RESPECTER
PLAGE DE REGLAGE
DE TEMPERATURE
POSSIBLE
SYSTEME HIVER ?
0-35°C
315
265
0-35°C
0-35°C
315
0-35°C
17°
18°
19°
17°
18°
19°
17°
18°
19°
17°
18°
19°
7
8
9°
7
8°
9°
7
8°
9°
7
8°
9°
Oui
Oui
Oui
Oui
11
DEBALLAGE
Retirez (suivant modèles) la palette de transport sur laquelle repose votre cave à vin en enlevant les deux
vis qui la maintiennent au châssis à l’arrière de l’appareil. Retirez tous les éléments de calage ou de
protection présents à l’intérieur.
CALAGE :
Veillez à caler et ajuster l’horizontalité de votre cave à vin. (L’utilisation d’un
niveau à bulles est conseillée). Ceci évitera tout mouvement dû à l’instabilité,
générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte.
Aidez-vous pour cela des pieds réglables à l’avant de votre cave à vin
(suivant modèles).
Nous vous conseillons également de faire pencher très sensiblement l’appareil vers l’arrière pour
« forcer » l’écoulement des eaux de condensas (2/3 mm) ce qui évitera la formation de dépôts en tous
genres (calcaire.)
Le réglage s’effectue par vissage et dévissage.
ESPACE
POSE LIBRE
Respectez un espace d’au moins 3 cm entre le mur et l’arrière de votre cave pour une libre circulation de
l’air. Cet appareil n’est pas destiné à être encastré.
Assurez vous que la surface où vous allez installer l’appareil peut supporter le poids de celle-ci et de son
chargement (une bouteille de 75 cl = 1,3 kg en moyenne).
12
DESCRIPTIF DE VOTRE CAVE A VIN
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
Eclairage
Clayette
Plaque signalétique
Pieds réglables en hauteur
Roulettes de déplacement
Câble d’alimentation avec fiche
Système de contrôle électronique
Interrupteur d’éclairage
Bouton marche/arrêt
Porte
Serrure
Evaporateur
Encoches de fixation de clayettes
Trou d’évacuation
Joint
Gouttière à condensas
Support de clayette
Filtre à charbon
13
AFFICHEUR DE LA CAVE A VIN
Retirer tout d’abord l’autocollant de protection de l’écran.
Cave polyvalente
Pictogramme d’alerte défaut
Température zone haute
Pictogramme de fonctionnement
de la résistance de chauffage
Indicateur humidité moyenne
Température zone centrale
Pictogramme de fonctionnement
du compresseur
Température zone basse
Indicateur d’ajout d’eau
Code erreur
Cave mono température
Pictogramme d’alerte
défaut
Pictogramme de fonctionnement
de la résistance de chauffage
Indicateur humidité moyenne
Pictogramme de fonctionnement
du compresseur
Code erreur
Température zone centrale
Indicateur d’ajout d’eau
SCHEMA DE VISUALISATION DES DIFFERENTS NIVEAUX DE TEMPERATURE DANS VOTRE
CAVE A VINS (SUIVANT REGLAGE) :
Partie haute, idéale pour mettre à
température de service les vins rouges.
Partie centrale, idéale pour la conservation.
Partie basse, pour avoir blancs moelleux et
champagnes à température de dégustation.
« Attention, les grands crûs de champagne
préfèrent être dégustés aux alentours de
12° »
Toute la cave est
dédiée
au
vieillissement
de
vos vins, ou au
choix à la mise à
température de la
couleur de vin de
votre
choix
(température
unique
réglable
entre +8 et +18°C)
14
REGLAGE DE LA TEMPERATURE
Pour faire fonctionner ou arrêter l’armoire à vin, presser la touche
pendant 5 secondes.
Lors de la mise en fonction, ou après une coupure de l’alimentation électrique, un processus d’étalonnage
du système de régulation s’opère. Pendant ce processus, l’afficheur et les boutons de sélection sont
allumés et le pictogramme d’alerte (triangle avec point d’exclamation) clignote.
Le processus peut prendre entre 10 et 60 secondes. Au terme de celui-ci, afficheur et boutons reviennent à
la normale.
La température à l’intérieur de la cave à vin est contrôlée automatiquement par le système de régulation
électronique (figure 1-1)
Le système a été préréglé en usine et fonctionne automatiquement. Les paramètres de base ont été
définis pour une température moyenne centrale de 12°C +/- 2°C.
SELECTION DE LA TEMPERATURE
Si un nouveau réglage ou une adaptation de la température de conservation s’avère nécessaire :
Presser les touches
pendant plus de 5 secondes (fig. 2)
Dès que la valeur de réglage ci-dessus mentionnée commence à clignoter sur l’écran, la
température peut être modifiée.
Pour baisser la température interne :
Appuyer sur le bouton
pour diminuer la température de 1°C (fig. 3)
Appuyer plus de 5 secondes sur les boutons
2)
pour enregistrer la nouvelle température (fig.
N’oubliez pas de valider le changement en pressant les touches
secondes (fig. 2)
pendant plus de 5
Pour augmenter la température interne :
Appuyer sur le bouton
pour augmenter la température de 1°C (fig. 3)
Appuyer plus de 5 secondes sur les boutons
2)
pour enregistrer la nouvelle température (fig.
N’oubliez pas de valider le changement en pressant les touches
secondes (fig. 2)
pendant plus de 5
15
CAVES POLYVALENTES
L’étagement de température programmé d’usine du haut vers le bas est de +18°C à +8°C.
Vous pouvez modifier ce réglage mais ne pouvez pas modifier l’écart de température entre le haut et le
bas qui restera donc de 10°C. Les autres réglages possibles sont 17-7°C, 18-8°C, 19-9°C..
Appuyez simultanément pendant 5 sec. sur les flèches haut et bas, un bip se fait entendre
La valeur de température déjà sélectionnée clignote. Choisissez la nouvelle valeur de température
souhaitée à l’aide des flèches haut et bas. Un bip retentit à chaque modification
Appuyer simultanément pendant 5 sec. sur les flèches haut et bas, un bip se fait entendre, les
modifications sont prises en compte et l’appareil revient à la température instantanée dans l’armoire. Les
températures augmenteront ou diminueront progressivement par la suite, selon réglage.
CAVES DE VIEILLISSEMENT
La température interne est homogénéisée et le réglage d’usine est de 12°C +/- 2°C
Vous pouvez choisir une température unique comprise entre +8°C et +18°C vous permettant d’opter tantôt
pour une température de vieillissement idéale (12°C) tantôt pour mettre à température idéale de service la
couleur de vin de votre choix : rouge, blanc, rosé ou champagne.
IMPORTANT : dans le cas où vous souhaiteriez obtenir une température interne de 18°C et que
votre armoire à vin possède une porte verre, la température ambiante doit être impérativement
supérieure à 15°C.
ou
Appuyez simultanément pendant 5 sec. sur les flèches haut et bas, un bip se fait entendre
La valeur de température déjà sélectionnée clignote. Choisissez la nouvelle valeur de température
souhaitée à l’aide des flèches haut et bas. Un bip retentit à chaque modification.
Appuyer simultanément pendant 5 sec. sur les flèches haut et bas, un bip se fait entendre, les
modifications sont prises en compte et l’appareil revient à la température instantanée dans l’armoire. La
température augmentera ou diminuera progressivement par la suite (inertie), selon réglage choisi.
16
Fonctionnement
Dans une cave naturelle, la température varie peu et si oui, généralement très lentement d’une saison à
l’autre. Votre armoire à vin Climadiff reproduit donc mécaniquement les conditions optimales d’une cave
naturelle et indispensables à vos vins.
Le procédé fait appel notamment à un système de régulation électronique pour réguler très finement la
température. De ce fait, l’armoire à vin fonctionne par cycles : de faibles variations de température peuvent
donc être observées dans l’air de l’enceinte de la cave à vin. Ceci est normal et les températures qui
peuvent donc être relevées de manière aléatoire en plaçant un thermomètre dans la cuve ne reflètent pas
précisément la température qui vous intéresse le plus, à savoir celle de votre vin et pour laquelle votre
cave à vin a été conçue.
C’est par ce principe de faibles variations de température de l’air autour du point de consigne (température
réglée, souhaitée et contrôlée par le système de régulation électronique, que l’on obtient une température
moyenne stabilisée dans la bouteille.
Plus votre cave à vin contiendra de bouteilles, plus la masse thermique de vos flacons sera importante et
moins l’impact de possibles variations de températures ambiantes seront significatifs en raison de l’inertie
thermique ainsi créée. L'inertie thermique est la propension de vos bouteilles à garder longtemps leur
température initiale en cas de perturbation de l'équilibre thermique avec leur environnement.
On peut donc ainsi désigner la lenteur avec laquelle une éventuelle perturbation de température
amènerait vos bouteilles à un nouveau point d’équilibre.
A noter notamment que concernant les liquides (sauf pour l’eau), la conductivité baisse de 0,15% par °C en
moyenne quand la température s’élève.
Qui n’a pas un jour, pris de court par des invités, placé une bouteille de champagne ou de vin blanc à
température ambiante (20°C) dans son réfrigérateur (4°C) pour la rafraîchir ? Malgré une perturbation
thermique environnante brutale et constante de l’ordre de 16°C, après une heure passée dans ces
conditions, la bouteille ne sera pas encore prête à consommer (pas assez rafraîchie).
Par conséquent, aucune crainte si vous constatez des variations de température de l’ordre de 2 °C autour
du point de consigne dans l’enceinte de l’armoire, vos vins sont parfaitement préservés ! Le contenu d’une
cave chargée de 200 bouteilles représente une masse d’environ 260 kg (une bouteille de 75 cl = 1,3 kg en
moyenne), ce qui est considérable.
Si on se réfère à l’exemple ci-dessus et aux conditions auxquelles aura été soumise cette seule bouteille,
les faibles variations constatées dans l’air de la cave à vin et ramenées à ses 200 ou 300 bouteilles, n’ont
aucun impact.
INDICATEUR DE LA TEMPERATURE
L’indicateur de température électronique vous renseigne sur la température moyenne dans l’armoire.
Comme nous l’avons vu précédemment les cycles de fonctionnement ou d’arrêt du compresseur
permettent d’obtenir une température moyenne parfaitement constante à l’intérieur des bouteilles.
Si vous placez votre propre thermomètre dans l’appareil, il n’affichera pas la même valeur que celle de
l’indicateur en façade : le système de régulation de température calcule automatiquement par algorithme la
moyenne de température sur un laps de temps défini. Cette moyenne reflète la température de votre vin.
Si une différence notable est constatée entre la température programmée et celle indiquée, elle est
probablement due à une ouverture de porte prolongée.
Si votre propre thermomètre affiche des valeurs instantanées différentes de la valeur souhaitée, aucun
affolement ! Nous rappelons que c’est par ce principe de variations de la température de l’air dans la cuve
que la température moyenne appropriée est obtenue dans les bouteilles. L’inertie du liquide par rapport à
l’air est un facteur de 1 à 10 et votre cave corrigera par elle-même (une variation extérieure à la bouteille
prolongée de 1°C se traduit par une variation de seulement 0,1°C dans le contenu).
17
SCHEMA DE VISUALISATION DU PRINCIPE DE FONCTIONNEMENT
Compresseur
à l’arrêt
Compresseur
en fonction
Compresseur
à l’arrêt
Températures et
humidité de l’air à
l’instant T suivant
cycle de
fonctionnement
Température de
l’air et moyenne
dans la bouteille
HYGROMETRIE
Entre 55 et 75%, c’est la fourchette d’humidité moyenne conseillée pour que le bouchon de vos bouteilles
reste suffisamment humide afin de conserver sa souplesse, son élasticité qui le rend hermétique aux
liquides tout en permettant à vos vins de respirer.
Votre cave Climadiff régule de manière entièrement automatique le niveau d’humidité dans l’armoire.
La combinaison de la circulation d’air ambiant filtré mais chargé d’humidité dans l’armoire, du phénomène
de condensation lié au fonctionnement de l’armoire ainsi que de la surface des parois internes en acier
avec peinture à forte granulométrie permettent d’apporter à vos vins les conditions ambiantes idéales.
Note : dans des conditions ambiantes exceptionnellement sèches, un ajout d’’eau sera peut être à prévoir.
Pour ce faire, vous pouvez déposer un bac de sable humide dans l’appareil ou a défaut un bol d’eau pure
(ou du robinet à la condition qu’elle n’a pas d’odeur forte)
Il faudra attendre quelques jours après la mise en service pour que le taux moyen idéal autour de 55 % se
stabilise dans l’armoire.
18
Important : Le taux peut être de 45 % ou moins si l’appareil fonctionne dans des conditions
ambiantes extrêmes et/ou si le local où il est placé est sec. Il est alors nécessaire de faire un
apport d’eau (bac, bol….) en partie supérieure de l’armoire.
INDICATEUR DU TAUX D’HUMIDITE
La valeur indiquée du taux d’humidité correspond à une moyenne de courte durée qui s’actualise
régulièrement. Aucune inquiétude à avoir si le taux affiché est un peu plus bas de manière
momentanée. Ce laps de temps généralement très court ne suffit pas aux bouchons pour perdre
leur élasticité.
Les valeurs suivantes pourront être observées sur l’afficheur :
45% apparait si le taux d’humidité au centre de l’armoire est compris entre 40% et 50%
55% apparait si le taux d’humidité au centre de l’armoire est compris entre 50 % et 60 %
65 % apparait si le taux d’humidité au centre de l’armoire est compris entre 60 % et 70 %
75% apparait si le taux d’humidité au centre de l’armoire est supérieur à 70 %
Ce pictogramme apparait si le taux d’humidité est inférieur à 40 %. Vérifiez la présence d’eau dans
la gouttière de dégivrage. S’il n’y en a pas, effectuez un apport d’eau (voir schéma chapitre « arrêt
Température
prolongé »)
ENTRETIEN
au choix
entre +8°C et
+ 18°C
NETTOYAGE
Normalement, l’armoire à vin ne nécessite pas d’entretien particulier hormis le filtre à charbon à remplacer
une fois par an. Si toutefois un nettoyage s’avérait nécessaire, débranchez et nettoyez l’intérieur comme
l’extérieur avec un mélange d’eau tiède et de produit de lavage doux (bannissez solvants et abrasifs).
Rincez à l’eau pure et laissez sécher avant de rebrancher. Pour tout autre type d’entretien, contactez le
service après-vente de votre revendeur.
Toute intervention technique réalisée par une personne non agréée, annulera la garantie.
19
CHANGEMENT DE FILTRE A CHARBON ACTIFS & PERIODICITE
Remplacement du filtre à charbon : le remplacer impérativement une fois par an. Le filtre est une pièce
plastique noire et ronde qui filtre l’air entrant dans votre cave. Vous pouvez donc le voir de l’intérieur
comme de l’extérieur Il est situé en haut à droite, au fond de la cave.
Il se retire de l’intérieur par traction ou en le poussant par sa face extérieure en son centre.
Attention ! Le filtre peut être inséré dans un support de forme similaire et de même couleur.
SEUL le filtre se change, ne pas tirer ou forcer sur le support, risque de casse irrémédiable !
Pour vous procurer le filtre, passez soit commande auprès du service après vente de votre revendeur, soit
sur notre site internet www.climadiff.com rubrique accessoires ou encore sur le www.vinokado.com
ARRET PROLONGE
Débranchez complètement l’appareil.
Prenez soin de retirer les bouteilles.
Nettoyez et séchez la cuve intérieure
et surtout la gouttière de récupération
des eaux de condensas située en
partie basse de l’armoire.
Trou d’évacuation des condensas
La présence d’eau est normale !!
Gouttière de récupération des
condensas
DEGIVRAGE CONDENSATION
Votre appareil est équipé d’un cycle automatique de dégivrage. Pendant l’arrêt du cycle de refroidissement,
les surfaces réfrigérées de l’appareil dégivrent automatiquement.
L’eau de dégivrage ainsi récupérée est évacuée vers un bac d’évaporation des condensas qui est situé à
l’arrière de l’appareil près du compresseur. La chaleur produite par le compresseur évapore ensuite les
condensas récupérés dans le bac qui sont alors aspirés par le filtre à charbon et apportent ainsi de
l’humidité.
20
L’appareil produit du froid, qui plus lourd que l’air chaud, descend lentement. Cela crée donc une pression
et chasse l’air par le trou situé en partie basse.
Le compresseur en fonctionnant chauffe et fait s’évaporer les eaux de condensas. L’air chaud monte et cet
air humide est aspiré par le filtre à charbon.
Au contact de l’évaporateur, l’humidité de l’air est aspirée par l’évaporateur sous forme de givre. Lors de
l’arrêt du compresseur, la température interne va remonter et le givre va fondre lentement. De la
condensation apparait.
L’excès de condensas est recueilli par le bac. Lors du redémarrage du compresseur, le circuit fermé de la
circulation d’air recommence.
TRANSPORT DE L’ARMOIRE A VIN
Le transport de l’armoire doit se faire, dans la mesure du possible alors qu’elle est emballée afin d’éviter
toute dégradation.
Si vous devez transporter la cave à vin couchée, protégez la bien et couchez la impérativement du côté
sur lequel la queue de charge du compresseur sera orientée vers le sol.
Si vous êtes debout face à l’arrière de la cave, la coucher sur la gauche.
COMMENT GARNIR ET TENIR VOTRE CAVE A VIN
TYPES DE BOUTEILLES
Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaises, de dimensions différentes.
Il en existe de nombreux autres de toutes contenances et toutes formes, exemple ci-dessous de quelques
bouteilles de bordeaux 75 cl .
Vous noterez les différences de rangement selon hauteur des bouteilles, diamètres, et méthode de
croisement.
21
TYPES DE CROISEMENT
Notez bien la différence de profondeur !
Tête bêche col à col :
Capacité de chargement accrue
Tête bêche col entre fûts :
Moins de profondeur
Beaucoup de place perdue !
CLAYETTES
A chaque cave son type de clayette.
Sachez, qu’il n’existe pas de schéma de rangement idéal. Une collection de bouteilles de vin est riche
lorsqu’elle est variée. À vous de composer le rangement de votre cave en fonction de votre collection.
Des clayettes supplémentaires sont disponibles sur commande et en option payante auprès de votre
revendeur ou de son service après-vente ainsi que sur notre site internet www.climadiff.com, rubrique
accessoires ou encore sur www.vinokado.com
Clayettes réversibles
La clayette « Collector » réversible Bordeaux ou Bourgogne a été
inventée par Climadiff pour permettre un choix de rangement simple,
efficace, sûr et pratique.
Une face aux empreintes prévues pour des bouteilles de type
« bordelaise 75cl», la seconde aux empreintes prévues pour des
bouteilles de type « bourgogne 75cl». Une pyrogravure du type de
bouteille apparaît sur les faces des clayettes, vous indiquant le côté à
utiliser en fonction de votre collection.
Clayette coulissantes
Suivant modèles, une ou plusieurs clayettes coulissantes sont
montées d’origine.
Vous pourrez vous procurer des clayettes supplémentaires adaptées
ainsi que les rails coulissants sur commande auprès du SAV de votre revendeur ou via notre site internet
www.climadiff.com, rubrique accessoires ou encore sur www.vinokado.com.
22
Méthode de chargement
PRECISIONS SUR LES CONTENANCES
Les indications de contenance affectées aux différents modèles de caves à vins Climadiff sont données à
titre indicatif. Elles vous aideront à faire votre choix en fonction de vos souhaits et de l’espace dont vous
disposez. Ces contenances sont définies aujourd’hui à partir d’une bouteille étalon du type "bordelaise
tradition 75 cl". Dans la réalité, vous serez sans doute amené à collectionner des bouteilles de formes et
de tailles différentes. Pour des raisons pratiques, il est probable que vous chargerez dans votre cave un
nombre de bouteilles légèrement inférieur au maximum prévu.
A titre d’exemple, si l’on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera être
environ 30% sous la quantité initiale calculée à partir de Bordeaux.
Autre influence importante sur le chargement, la quantité de clayettes. : une clayette supplémentaire
équivaut à une couche de bouteille en moins, voire deux…
Vous pouvez ajouter des clayettes coulissantes supplémentaires si vous le souhaitez. Veuillez prendre en
considération, dans ce cas, le nombre maximal de clayettes coulissantes possible et la réduction de la
capacité de votre armoire :
-
Cave à vin 265 bouteilles : jusqu’à 13 clayettes coulissantes mais la capacité totale tombera à 197
bouteilles.
Cave à vin 315 bouteilles : jusqu’à 16 clayettes coulissantes mais la capacité totale tombera à 236
bouteilles.
N’oubliez pas de prendre cet aspect en considération si vous souhaitez une cave plus fonctionnelle et
ajouter un nombre important de clayettes : il vous faudra alors faire un choix entre capacité et praticité !
CHARGEMENT
La température souhaitée après la mise en service ne sera atteinte qu’après plusieurs heures de
fonctionnement. Nous conseillons de faire fonctionner l’appareil quelques heures à vide avant de
débuter votre chargement.
Votre cave à vin est livrée avec une ou plusieurs clayettes, en métal ou en bois, suivant modèles
Placez les supports aux endroits désirés dans les encoches latérales à l’intérieur de l’armoire. Assurez
vous que les supports soient bien insérés dans les encoches (une légère pression est nécessaire sur
l’équerre pour bien la positionner et vérifier qu’elle tient bien)
Commencez par charger la partie basse de votre cave
Procédez ensuite par simple empilage avec le cul des bouteilles orienté vers l’arrière pour la rangée du
fond, et à l’inverse pour la rangée frontale. Les clayettes sont à moduler selon la taille de votre cave et
les formes de vos bouteilles.
IMPORTANT : Assurez-vous que les bouteilles n’entrent pas en contact avec la paroi au fond de
l’armoire.
Si vous disposez d’un nombre important de bouteilles, nous vous conseillons de les charger par quantités
de 40 puis de laisser fonctionner l’appareil pendant 12 heures avant de charger vos autres bouteilles.
Répéter autant de fois que nécessaire l’opération, ceci a pour but de créer une masse thermique dans
votre cave.
23
Des clayettes supplémentaires sont disponibles en option payante et sur commande auprès du service
après vente de votre revendeur ou via notre site internet www.climadiff.com à la rubrique accessoires ou
encore sur www.vinokado.com (uniquement les clayettes en bois).
Pour ce qui est des clayettes en métal, elles ne sont disponibles qu’auprès du service après vente de votre
revendeur, en option payante et sur commande.
RESPECT DES CHARGES MAXIMALES
Respectez impérativement la charge limite par clayette. Ne dépassez pas la contenance maximale prévue
(attention à ne pas boucher le filtre à charbons). Les clayettes sont à moduler selon la taille de votre cave
et la forme des vos bouteilles.
Clayettes fixes : 175 kg (environ 130 bouteilles soit 7 niveaux de bouteilles 75 cl par clayette maximum)
Clayettes coulissantes : 25kg (14 bouteilles 75 cl ou 7 magnum)
IMPORTANT ! Il s’agit de capacité maximale, aucune obligation de charger autant pour vous. Il est par
ailleurs possible de charger sans clayette.
24
INSTRUCTIONS DE MONTAGE DES CLAYETTES COULISSANTES
25
LUMIERE INTERIEURE (EN OPTION ET SUIVANT MODELES)
Un éclairage intérieur peut être activé en pressant le bouton
symbolisé par le pictogramme « ampoule » (fig. 4)
situé sur le panneau de contrôle et
Il vous offre la possibilité d’éclairer votre cave à vin tout en préservant les
conditions de conservation de vos vins (LED à basse émissivité).
Caves à vin multi températures : n’oubliez pas d’éteindre la lumière intérieure
en pressant une nouvelle fois le bouton.
Caves à vin de vieillissement : nous avons poussé le détail plus loin et installé
un minuteur qui éteindra automatiquement après 10 mn l’éclairage intérieur en
cas d’oubli de votre part. Vos bouteilles restent ainsi dans des conditions
optimales.
Notes :
La touche d’activation de l’éclairage intérieur située sur le panneau de
contrôle est inactive pour les appareils qui ne disposent de cette fonction.
Vous pouvez faire installer cet équipement en option SAV payante. Contactez alors le service aprè s
vente de votre distributeur.
COMMENT GERER VOTRE COLLECTION ?
LE REGISTRE DE CAVE (L’ORIGINAL, UNE INNOVATION DE CLIMADIFF) VOUS AIDE POUR CELA.
REGISTRE DE CAVE ou tableau des crûs classés (suivant modèles et hors portes tout verre)
La contre porte de votre cave est spécialement conçue pour
recevoir des notes d’information sur le registre de cave
pour inscriptions à la craie des caractéristiques de votre
collection ou bien, suivant modèles, possède la liste des
crus classés.
N’écrivez sur le registre de cave qu’avec une craie.
Pour effacer, utilisez un chiffon ou une éponge légèrement
humide.
Ne jamais utiliser de détergent ou de matières abrasives.
26
Quelques informations utiles (mise en température et epanouissement)
Exemples de températures de service. (A respecter lors de vos dégustations !)
Les opinions varient, la température ambiante également mais beaucoup s’accordent sur :
Vins
Grands vins de Bordeaux – Rouges
Température de service
16 – 17°C
Grands vins de Bourgogne – Rouges
Grands crûs de vins blancs secs
15 – 16°C
14 – 16°C
Rouges légers, fruités, jeunes
Rosés de Provence, vins de primeur
11 – 12°C
10 – 12°C
Blancs secs et vins de pays rouges
Vins de pays blanc
10 – 12°C
8 – 10°C
7 – 8°C
7°C
Champagnes
Vins liquoreux
TABLEAU D’EPANOUISSEMENT (EN ANNEES)
Le temps nécessaire à son épanouissement optimum varie pour chaque crû, chaque millésime, chaque
couleur. Le tableau ci-dessous vous donnera un ordre d’idées sur le nombre d’années nécessaires pour
que vos bouteilles atteignent le sommet idéal de leur maturité, c’est-à-dire le moment idéal de leur
dégustation.
APPELATION
Alsace
Alsace Grands Crus
BLANC - ROSE
ROUGE
1-4
8 -12
Beaujolais (Crus)
1-4
Beaujolais primeur
1-2
Bergerac
2-3
3-4
Bordeaux
2-3
3-4
5
7
Bourgogne
Cahors
Côtes de Provence
5-10
1-2
2-5
8
8-15
Grands crûs de Bourgogne
8-10
10-15
Grands crûs de Bordeaux
8-10
10-15
Jurançon moelleux, liquoreux
6-10
Jurançon sec
2-4
Languedoc
1-2
2-4
Loire
5-10
5-12
Loire moelleux liquoreux
10-15
Côte Rôtie, Hermitage
Mâcon
2-3
Montbazillac
6-8
Savoie
1-2
2-4
Vallée du Rhône
2
4-8
Vin jaune
20
1-2
27
ENVIRONNEMENT
Ce produit est conforme à la Directive DEEE 2002/96/CE.
Le symbole de poubelle barrée apposé sur l’appareil indique que ce produit devra être, à la fin de sa vie utile, traité
séparément des autres déchets domestiques.
Il devra donc être apporté dans un centre de collecte sélectif pour les appareils électriques et/ou électroniques ou bien,
si vous achetez un appareil équivalent, au revendeur de ce nouvel appareil.
L’utilisateur est responsable d’apporter l’appareil en fin de vie aux structures de collecte appropriées. Une collecte
sélective et adéquate visant à envoyer l’appareil inutilisé au recyclage, au traitement et à une élimination compatible
avec l’environnement, contribue à éviter les effets négatifs possibles sur l’environnement, sur la santé et favorise le
recyclage des matériaux dont le produit est composé.
AVERTISSEMENT
Dans un souci d’amélioration constante de nos produits, nous nous réservons la possibilité de modifier les
caractéristiques techniques sans préavis.
Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous
avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire.
La société CLIMADIFF ne peut être tenu responsable des erreurs ou des omissions techniques et de rédaction dans
les présentes.
Document non contractuel.
28
GLOSSAIRE
Conservation:
Les conditions de garde permettent de protéger les vins déjà épanouis et de maintenir leurs qualités dans
le temps.
Vieillissement:
L'enceinte climatique est conçue pour garantir, dans la durée, des conditions au plus proche des caves
souterraines propres à favoriser l'épanouissement optimum des meilleurs crûs
Mise en température:
La cave est prévue pour disposer en permanence, à porté de main, de bouteilles à juste température de
service (T° de dégustation: Rouge de garde: 18 à 19°C, Rouge léger: 14à16°c,…). Blanc rosés et
Champagnes millésimés 10 à 12°c, Blanc liquoreux 8 à 10°C)
Système hiver:
Système de chauffage permettant de positionner votre cave à vins dans un local non chauffé (mais hors
gel)
Cave de jour :
Voir mise en température ci-dessus
Clayette PREMIUM BGN:
En bois massif (bois tropical hydro résistant), elles sont conçues pour un stockage optimisé, ergonomique,
sécurisé des bouteilles, sur une base de 13 bouteilles par couche.
Clayette Collector®:
En bois, leurs empreintes sont spécialement dessinées pour un stockage optimisé, ergonomique, facile
d'accès et sécurisé des bouteilles. Elles sont réversibles (Recto: Bordelaise, Verso: Bourguignonne, Val de
Loire, …). =Bordelaise 14 bouteilles, bourguignonne 13 bouteilles.
Clayette coulissantes:
Montées sur rails, elles facilitent l'accès à une ou plusieurs couches (selon modèles) de grands crûs.
Registre de cave :
L'original! Une innovation Climadiff qui permet la gestion de sa collection à la craie sur la contre porte
intérieure de l'armoire
Choc thermique :
Un choc thermique pour vos flacons serait un changement brutal de température environnante de 20°C
minimum et rapide (moins de deux heures). Il s’agit de la répétition de ces conditions qui peut être fatale à
vos vins.
29
F.A.Q
Malgré tout le soin que nous apportons à nos fabrications, une panne n’est jamais totalement exclue. Avant
de contacter le Service Après-vente de votre revendeur, vérifiez néanmoins que :
-
la prise de courant est toujours en place
Il n’y a pas de coupure de courant
Référez vous au guide de dépannage ci-inclus.
ÉLECTRICITÉ
Ma cave ne fonctionne pas :
1. Pas de courant à la prise d’alimentation : vérifiez votre disjoncteur ou testez votre prise.
2. La prise est mal enfoncée.
3. Si votre cave à vin est dans un local non chauffé, voir paragraphe kit hiver.
TEMPÉRATURE
Ma cave est trop froide :
Sélectionnez une température plus élevée
Ma cave n’est pas assez froide :
Sélectionnez une température moins élevée
La température dans ma cave varie légèrement :
1. La véritable température à prendre en compte est celle dans la bouteille. Les variations
instantanées que vous pouvez relever correspondent aux cycles de fonctionnement et d’arrêt du
compresseur.
C’est par ce principe de faibles variations répétées dans l’air de votre cave à vin qu’une
température moyenne propice à assurer à vos vins les meilleures conditions d’épanouissement est
obtenue.
2. Nos caves à vin possèdent une isolation importante destinée à assurer à vos vins la température la
plus stable possible. Par conséquent, une variation de 1°C de la température extérieure à la
bouteille ne se traduira que par une variation de seulement 0,1°C environ dans le liquide.
3. Si la température constatée dans votre cave est différente de celle constatée habituellement et ne
varie pas durablement (sur plusieurs heures), veuillez contacter le service après vente de votre
revendeur.
LE COMPRESSEUR DE MA CAVE NE DEMARRE PAS (EN ETES VOUS SUR, NOS
COMPRESSEURS SONT SILENCIEUX):
1.
2.
3.
4.
La température ambiante de votre local est-elle basse (inférieure à la température minimale
demandée)?
La température sélectionnée n’est elle pas trop élevée ? Sélectionnez la température minimale
possible (voir au chapitre « réglage de la température » suivant votre modèle) et vérifiez sans le
toucher que le compresseur démarre
La connexion électrique est-elle opérationnelle ? Pour vérifier, branchez un autre appareil
électrique à la même prise.
Si malgré ces deux opérations aucun démarrage du compresseur ne survient, contactez le service
après-vente de votre revendeur.
30
LE COMPRESSEUR DE MA CAVE FONCTIONNE SANS ARRET :
Si aucune production de froid n’est constatée, appelez votre S.A.V.
LE SYSTEME HIVER SEMBLE NE PAS FONCTIONNER :
Le système ne fonctionne que si la température intérieure en partie basse de votre cave est inférieure à la
température programmée.
HYGROMÉTRIE
Quel taux d’humidité moyen dois-je avoir dans ma cave ?
1.
2.
Le taux idéal moyen est compris entre 55 et 75 % à ne pas confondre avec le taux instantané qui
varie en fonction des cycles de fonctionnement du compresseur. Tout comme pour la température
moyenne, c’est le taux moyen qui importe.
Selon les zones géographiques et leur taux d’humidité dans l’air, il sera nécessaire ou non de
procéder à un apport d’eau supplémentaire.
Dans les pays tempérés, l’humidité relative contenue dans l’air se situe entre 50 et 80 %. Elle ne
nécessite donc pas d’apport mais un contrôle précis de sa régulation.
Le taux d’humidité moyen de ma cave est durablement inférieur à 50 % : en êtes-vous certains ?
(L’hygrométrie fluctue fortement et rapidement, c’est normal)
1.
2.
3.
Vérifiez si le filtre à charbon n’est pas trop ancien ou simplement obstrué.
Assurez-vous de l’efficacité de votre hygromètre.
Si vous humidifiez un tissu toutes les 2 heures il ne sera jamais sec. Ce principe s’applique aux
bouchons. La constance de la moyenne du taux d’humidité permet aux bouchons de conserver
leur élasticité indispensable. Constater donc un taux instantané qui paraît bas est normal, celui-ci
remontera nécessairement par la suite.
Le taux d’humidité de ma cave est durablement supérieur à 75 % en êtes-vous certains ?
(L’hygrométrie fluctue fortement et rapidement, c’est normal) :
1. Vérifiez si le filtre à charbons n’est pas trop ancien ou simplement obstrué.
2. Assurez-vous de l’efficacité de votre hygromètre.
3. Si vous humidifiez un tissu toutes les 2 heures il ne sera jamais détrempé. Ce principe s’applique
aux bouchons. La constance de la moyenne du taux d’humidité permet aux bouchons de
conserver leur élasticité indispensable. Constater donc un taux instantané qui paraît élevé est
normal, celui-ci diminuera nécessairement par la suite.
Les étiquettes de mes bouteilles se décollent :
1. Votre vin n’est pas menacé mais vous avez trop d’humidité dans votre cave.
IL Y A DE L’EAU EN BAS AU FOND DE MA CAVE HORS DE LA ZONE PREVUE A CET EFFET
1. Ce n’est pas préjudiciable à votre vin.
2. La cave à vins est-elle parfaitement de niveau horizontal ? Ne penche t-elle pas vers l’avant ?
3. Le tuyau d’évacuation est-il bouché ?
IL Y A DES ODEURS DANS MA CAVE A VIN
1. Le filtre à charbons a t-il été changé régulièrement ? (à changer tous les ans, disponibles sur
commande auprès de votre revendeur ou sur le www.climadiff.com rubrique accessoires, ou
encore sur www.vinokado.com )
2. Le filtre à charbon n’est-il pas simplement obstrué par une bouteille ?
31
MA CAVE À VIN FAIT DU BRUIT
1. Le fonctionnement du compresseur génère du bruit : vérifiez sa fixation sur les caoutchoucs (silentblocks) et s’il n’est pas en contact avec un autre élément.
2. De petits claquements se font entendre : ceux-ci proviennent de la circulation du gaz dans les
tubulures et résultent d’un fonctionnement normal de votre cave à vins.
MES CLAYETTES S’AFFAISSENT LORS DU CHARGEMENT
1.
Vérifiez que la capacité maximale de charge ne soit pas dépassée.
QUE FAIRE EN CAS DE COUPURE DE COURANT ?
La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2
heures n’affectera pas les températures du vin présent dans votre armoire à vins (inertie). Afin de protéger
vos vins pendant les coupures de courant, pensez à minimiser le nombre d’ouvertures de porte. Pour des
coupures de courant de très longue durée, prenez les mesures nécessaires pour protéger votre vin.
UN CODE ERREUR S’AFFICHE SUR L’ECRAN DE MA CAVE A VIN
Le système de régulation électronique peut détecter un incident technique et l’indiquer sur l’écran à l’aide
d’un code erreur, comme E01, E02…
Si vous voyez apparaître ce code, veuillez le noter et le communiquer au technicien intervenant sur votre
armoire à vin. Le sens de ce code est décrit sur les documentations techniques exclusivement destinées
aux services techniques professionnels.
Ceci lui permettra de résoudre plus facilement et plus rapidement un éventuel dysfonctionnement.
Mais, quoi qu’il arrive, au constat d’une anomalie de température ou d’hygrométrie à l’intérieur
de votre armoire à vin, pas d’affolement !
Seule une exposition prolongée et durable de vos vins à ces conditions anormales pourraient leur
être préjudiciables.
PIÈCES DÉTACHÉES
Les pièces détachées nécessaires à la réparation de cet appareil seront disponibles pendant 7 ans.
32
WINE CELLARS
EVERYTHING YOU SHOULD KNOW TO CORRECTLY USE YOUR WINE CELLAR
THANK YOU
You have decided to entrust your "grand cru", vintage wines to a "Climadiff" Group cellar.
And we thank you ! Our teams are permanently searching for quality and trying to constantly improve our
products. So, we remain especially open to any suggestion you might have and to your specific needs.
To optimize the installation and the use of your new wine cellar, please carefully read the following pages.
We wish you the most pleasant wine tasting experiences !
Climadiff S.A. reserves the right to change the information contained in this guide without notice.
Climadiff disclaims any warranty on its devices for any use other than that described in the guide, as well
as for any intervention made by a third party not approved by Climadiff or your retailer.
The names and brands indicated in this guide are copyrighted. This guide contains proprietary information.
It is strictly prohibited to reproduce the information contained in it unless expressly agreed to in writing by
Climadiff.
SAFETY
Before you use your wine cellar for the first time, please read this user manual carefully. Store it carefully so that you
can refer to it in future, if necessary.
Generally speaking, your appliance must be maintained by a qualified professional.
This appliance is intended exclusively for domestic use and controlling the temperature of wine, or other drinks, if you
so choose. Under no circumstances is it intended for the storage of food.
Make sure that your electrical installation's voltage corresponds to that on the appliance’s nameplate; the appliance
must be connected to an approved, earthed system. Incorrect repairs or connections can cause safety hazards. Have
your electrical installation checked by a professional, if you are in any doubt.
This unit must be correctly connected to an earthed socket for your protection. Do not cut off or remove the earth wire
on the mains cable supplied.
For safety reasons, do not use an electrical extension cable.
If your appliance is damaged (e.g. a major impact) or suffers harm (power surge due to lightning, flood, fire), it may be
dangerous to use. Disconnect the mains plug and have the appliance checked by an approved professional repairer.
To prevent any danger, do not replace a damaged mains cable yourself. Contact your retailer, an approved service
centre or professional repairer.
This appliance must be positioned such that the mains socket is accessible. Do not move the appliance once it is full:
you might distort its body beyond repair. The electrical parts must not be directly accessible.
Keep children away from the appliance.
Do not use this appliance outdoors.
In the event that liquid is accidentally spilled (broken bottle, etc.) on electrical components (motor, etc.), disconnect the
mains plug immediately.
To prevent any risk of fire, electrocution or injury, do not immerse the mains cable, plug or the appliance itself in water
or any other liquid. Do not handle the appliance with wet hands.
33
Keep the appliance away from any source of heat and out of direct sunlight.
Do not allow the mains cable to hang from a table or be in contact with sharp edges or hot surfaces.
Do not pull on the mains cable - take hold of the plug to disconnect the appliance.
Ensure that the area where your appliance is positioned can support its weight when loaded (a 75 cl bottle weighs
approximately 1.3 kg).
Your cellar must be placed on a flat surface. If you have to position it on a rug or carpet, place a support underneath.
This appliance is not intended for use by people (particularly children) with diminished physical, sensory or mental
capacities, or by people lacking experience or knowledge of such appliances, unless they are supervised by or have
received instruction regarding use of the appliance from a person who is responsible for their safety.
Do not allow children to play with the appliance. Abandoned appliances are always dangerous.
Disconnect the device before performing any servicing or cleaning operation (disconnect the mains plug or trip the
corresponding circuit breaker, depending on the model).
Never clean the appliance with inflammable products.
Do not store or spray any gas or inflammable liquid close to the appliance.
Prior to disposing of your wine cellar at a specific recycling site, remove the door but leave the shelves in place in such
a way as to make it difficult for children to climb inside.
Climadiff disclaims any liability for damage resulting from failure to comply with connection or use instructions.
34
R600a
Safety regulation
Warning: Do not use mechanical devices or
other means to accelerate the defrosting
process, other than those recommended by
the manufacturer.
Warning: Keep ventilation openings in the
appliance enclosure or in the structure clear
of obstruction.
Do not store explosive substances such as
aerosol cans with a flammable propellant in
this appliance.
Warning: Do not damage the refrigerant
circuit.
Refrigerating units operating on Isobutane
(R600a) may not be placed in an area with
sources of ignition (e.g. unsealed electrical
contacts) or where the refrigerant could
gather in the event of a leak. The type of
refrigerant is indicated on the cabinet's type
plate.
Warning: Do not use electrical appliances
inside the food storage compartments of the
appliance, unless they are of the type
recommended by the manufacturer.
The appliance meets the requirements of the following European Directives:
2006/95/EC on electrical safety
2004/108/EC on electromagnetic compatibility
35
IDENTIFICATION
Below is an example of the nameplate:
The name plate attached to the inside or rear of the appliance (depending on the model) includes all the
information specific to your wine cellar.
We recommend that you make a note of its serial number in this booklet prior to installation, so that you can refer to
it later (technical work, request for assistance, etc.)
Once it is installed and loaded, access to it is not so easy.
CAUTION: No assistance can be provided without this information.
36
A WINE CELLAR - WHAT FOR ?
Don't forget that wine is a passion.
Complex - it evolves very slowly, peacefully !
It needs a combination of many conditions in order to blossom and quietly reach its summit.
The permanence of these conditions is crucial !
To start, it is necessary to make the distinction between ageing temperatures, preservation temperatures
and tasting temperatures.
The 5 golden rules to make this distinction are :
The ageing temperature : designates a range of temperatures between 10 and 14°C ; ideally, around 12°C,
whatever the type of wine to be preserved and aged. But, more than the levels, it is the constancy of the
temperature during the ageing period which will allow the wine to fully blossom. Therefore, it is important to
avoid any brutal thermal shock.
Humidity : the bottles' cork must be kept permanently humid in order to remain hermetic.
At a persistent relative humidity below 50 %, the bottles' cork dries out and the wine flows and oxidises.
At a persistent relative humidity above 80 %, mildew and mould may appear and labels may get unstuck.
Odours/ventilation : wine breaths through its cork. In the constant proximity of odours, wine denatures.
Vibrations : vibrations cause wine fatigue and disturb its evolution. This is why it is crucial to keep the wine
safe from any movement.
Light : light increases the oxidation-reduction potential of wine, accelerating its ageing. This is why it is
important to offer it true protective darkness.
In addition, to all this, a basic concept has to be considered :
It's absurd to preserve a wine with loving care for years, and then "kill" it by serving it at an inappropriate
temperature. When served too cold, a wine's aromas are anaesthetized and its defects are hidden. When
served too warm, it will become unbalanced by too much alcohol.
The serving temperature is the range of temperatures at which a wine should be served and consumed :
from 7°C for "liquoreux" wines up to 18°C for red tannic vintage wines.
It is important that these conditions be permanently satisfied !
Let's recapitulate your needs which led to your choice :
Do you purchase young wines and lovingly let them age ? You are in the domain of ageing !
Do you purchase wines and champagnes close to their summit to have them near at hand and so be able
to savour their rich aromas at the right temperature? You must follow a multi-purpose approach, with
preservation and conditioning to temperature !
Do you wish to consume your "cru" wines at the right temperature ? A conditioning wine cellar will be
really appropriate for you (also called a wine serving temperature cellar).
37
THE VARIOUS CLIMADIFF WINE CELLARS
Climadiff, a wine cellar specialist, has designed various types of cabinets.
Ageing : the climatic enclosure is designed to guarantee over time as stable as possible the conditions of
underground wine cellars which favour the optimum blossoming of "grand cru" wines.
Multi-purpose : which combine wine preservation and temperature conditioning areas in a single or multicompartiment cabinet…
Serving temperature or conditioning : with these three cabinets, you will be able to taste your "grand
cru's" at the right temperature and let them exhale the lingering fragrancy of their aromas.
For detailed information about our various products, go to our Internet site : www.climadiff.com
To order wine bottle trays, activated charcoal filters, or other accessories, go to the heading “accessories“
on our Internet site www.climadiff.com or on the Internet site www.vinokado.com.
DISCOVER THE QUALITIES OF YOUR WINE CELLAR
RELIABILITY AND SAFETY
All Climadiff wine cabinets are manufactured with high quality components. The technologies of the various
used systems conform to the highest reliability and safety standards. The value of their contents deserves
the greatest respect.
MULTI-PURPOSE WINE CELLARS : DIFFERENT LEVELS OF TEMPERATURE
Natural stratification combined to a heater allows a staged choice, chambering, preservation, refreshment,
a multi-purpose multi-area management !
AGEING WINE CELLARS : HOMOGENEOUS TEMPERATURE
Our teams have thought about and worked on the distribution of cold in order to offer to your wines a
homogeneous average temperature without any mechanical air mixing. Therefore, your wine bottles rest in
peace !
38
"WINTER KIT" LOW TEMPERATURE PROTECTION :
The security of a constant ideal temperature inside your Climadiff wine cellar.
Will an ambient temperature drop have an impact on the preservation quality of my wine cellar ?
No ! The temperature inside your wine cellar is automatically regulated with respect to the ambient
temperature of the area where it is located thanks to a totally automatic system.
To avoid subjecting your wines to too abrupt temperature changes when the outdoor temperature suddenly
drops (but not below 0°C and without freezing), Climadiff has developed an automatic WINTER KIT.
TECHNICALLY SPEAKING, HOW DOES THE WINTER KIT WORK ?
This system is an entirely autonomous system and does not require you to make any intervention. The
system becomes active as a function of your temperature setting, the ambient temperature and the
temperature in the lower part of the cabinet.
As soon as the temperature in the bottom of your wine cabinet drops below the preset temperature (1113°C / 8-18°C), the winter system starts running after a short while. The heating resistance warms the
entire cabinet very slowly, smoothly and silently. So, your wines remain under optimum preservation
conditions !
IMPORTANT : only the compressor and therefore the refrigeration system generates noise.
Heating is done silently by a heating resistance.
If your wine cellar is in any of these possible cases and does not make any noise, don't worry - this
is not a failure !
VIBRATIONS
Wine does not like to be disturbed. It especially dreads vibrations.
This is why your wine cellar's compressor is mounted on special shock absorbers called "silent blocks".
Likewise, the inside tank is insulated from the body by a thick layer of polyurethane foam which has the
particularity of also absorbing vibrations.
Depending on the models, the wine bottle trays are made of solid wood and absorb vibrations better than
metal. On some models, the wine bottle tray supports are also equipped with rubber pads.
Your bottles are sleeping peacefully !
AERATION
PURE AIR permanently refreshed and filtered
Your Climadiff wine cellar is equipped with a permanent air refreshing system filtered by an activated
charcoal filter.
It is recommended to replace this filter once a year (may be ordered from your retailer or via our Internet
site www.climadiff.com under the heading "accessories" or via the Internet site www.vinokado.com). Refer
to your wine cellar diagram to see where the filter is located and to the chapter "maintenance" for the
description of the procedure to remove it.
39
RELATIVE HUMIDITY
Fluctuates around 55% (±10) ; this is the average relative humidity range recommended to keep the cork
of your bottles sufficiently humid to maintain the flexibility and elasticity required to keep it hermetic to
liquids, while letting your wines breath.
EXPOSURE TO U.V.
Warning : pay attention to light : it accelerates the oxidation-reduction process and therefore the premature
ageing of wine, which is undesirable.
SOLID DOOR
Your Climadiff wine cellar is equipped with a solid door, so there's no problem. Your wines will remain
protected from light.
GLASS DOOR
Nothing to worry about either ! it was treated to filter up to 70 % of ultra violet rays !
HOW TO INSTALL YOUR WINE CELLAR
INSTALLATION AREA
Be sure to install it in a suitable spot : far away from any heat source, protected from sunshine, not
exposed to low temperatures. This way you will obtain the best operating conditions for the lowest energy
consumption.
Also make sure that the surface area where the cabinet will be installed is flat and resistant (weight of the
device plus its load ; a 75 cl wine bottle generally weighs 1.3 kg).
Do not place it in the open air and be careful to maintain a minimum space of 200 mm between the top of
the cabinet and the ceiling located above it.
Note : the defrosting water recovery tank located at the back of the cabinet near the compressor could
overflow under extreme ambient conditions.
40
For this reason, we recommend choosing the appropriate kind of wall and floor surfaces in the
device's installation area so that humidity or the possible formation of water do not cause any
damage.
CONNECTION TO THE ELECTRICAL POWER NETWORK
Be sure to read and understand the safety instructions indicated at the beginning of this guide.
If the wine cabinet was tilted very much during its transport or placement, it is important to leave the wine
cellar in the vertical position for 24 hours before connecting it so that the lubricating oil can descend and
accumulate in the compressor.
Otherwise, the cooling system could completely break down.
Refer to the safety instructions mentioned at the beginning of this guide !
Your wine cellar is equipped with a connecting cable and a power plug for a 230 V/50 Hz single phase
power network (CE standard). It must be connected to an earthed wall outlet with a minimum protection of
10 A.
AMBIENT TEMPERATURES
Extreme ambient temperatures (hot and cold) can alter the device's performances, and the
possible and desired temperatures may not be obtained.
IMPORTANT : Be careful to not exceed the following minimum and maximum ambient values
retained for a good operation of your device
MONO TEMPERATURE WINE CELLAR
AGEING
CONDITIONNING
UTILIZATION
265
315
265
Glass
DOOR TYPE
315
Plain
265
315
265
Glass
315
Plain
AMBIENT
TEMPERATURE RANGE
TO RESPECT
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
TEMPERATURE
SETTING AVAILABLE
11-13°C
11-13°C
11-13°C
11-13°C
8-18°C
8-18°C
8-18°C
8-18°C
WINTER SYSTEM ?
Yes
Yes
Yes
Yes
Yes
Yes
Yes
Yes
41
MULTI PURPOSE WINE CELLAR
GLASS
PLAIN
DOOR TYPE
AMBIENT
TEMPERATURE
RANGE TO RESPECT
TEMPERATURE
SETTING AVAILABLE
WINTER SYSTEM ?
265
315
0-35°C
0-35°C
265
315
0-35°C
0-35°C
17°
18°
19°
17°
18°
19°
17°
18°
19°
17°
18°
19°
7
8
9°
7
8°
9°
7
8°
9°
7
8°
9°
Yes
Yes
Yes
Yes
UNPACKING :
Depending on the models, remove the transport pallet on which your wine cellar is placed by removing the
two screws securing it to the frame at the rear of the device. Remove all the wedging or protection
elements present inside.
LEVELS
Be careful to wedge and adjust the horizontality of your wine cellar. (The use of a
bubble level is recommended). This will avoid any movement due to instability,
generating noise and vibrations, and will ensure the perfect tightness of
the door.
To do this, use the adjustable feet at the front of your wine cellar
(depending on the models).
You can also lean the device slightly backward to "force" the condensate water
to flow (2/3 mm), which will prevent the formation of all kinds of deposits (scales).
The adjustment is made by screwing and unscrewing.
SPACE
FREE STANDING INSTALLATION
Be sure to leave a space of at least 3 cm between the wall and the back of your wine cellar to allow the free
circulation of air. This device is not designed to be embedded.
Make sure that the surface area where you are going to install the device can support its weight and the
weight of its contents (a 75 cl wine bottle = 1.3 kg on the average).
42
YOUR WINE CELLAR SPECIFICATION
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Lighting
Wine bottle tray
Name/data plate
Height adjustable feet (x 2)
2 castor wheels
Power cable with contact pin
Temperature control system and thermometer
Light switch
ON/OFFswitch
Lock
Door
Evaporator (cold wall)
Tray fastening rails
Evacuation hole
Seal
Condensate gutter
Tray support
Activated charcoal filter
43
WINE CELLAR DISPLAY
Multi-purpose wine cellars
Failure alert pictogram
Top area temperature
Heating resistance's operating
pictogram
Average relative humidity indicator
Central area temperature
Compressor's operating
pictogram
Bottom area temperature
Error code
Add water indicator
Ageing wine cellars
Failure alert pictogram
Heating resistance's operating
pictogram
Average relative humidity indicator
Temperature
Compressor's operating
pictogram
Add water indicator
Error code
TEMPERATURE CONTROL
Fig. 1
Fig. 2
Fig. 3
44
To start or stop the wine cellar, press the
button for 5 seconds.
During the start-up of the wine cellar or after an electrical power cut-off, the control system is set by a
calibration process. During this process, the display and the selection buttons are lit and the alert pictogram
(triangle with exclamation point) flashes.
The process can take from 10 to 60 seconds. When the process is terminated, the display and buttons
return to normal.
The temperature inside the wine cellar is automatically controlled by the electronic control system (figure 11)
The system is preset in the factory and operates automatically. The basic parameters were defined for an
average central area temperature of 12°C (+/- 2°C)
TEMPERATURE SELECTION
If a new setting or an adaptation of the preservation temperature is considered to be necessary:
Press the
buttons for more than 5 seconds (fig. 2)
As soon as the aforementioned control value starts flashing on the screen, the temperature can be
changed.
To lower the inside temperature :
Press the
Press the
button to decrease the temperature by 1°C (fig. 3)
buttons for more than 5 seconds to record the new temperature (fig. 2)
Do not forget to validate the change by pressing the
buttons for more than 5 seconds (fig. 2)
To raise the inside temperature :
Press the
Press the
button to increase the temperature by 1°C (fig. 3)
buttons for more than 5 seconds to record the new temperature (fig. 2)
Do not forget to validate the change by pressing the
buttons for more than 5 seconds (fig. 2)
AGEING WINE CELLARS
The inside temperature is homogenized and the factory setting is 12°C.
You have the possibility to choose a single temperature inside between +8°C and +18°C allowing you to
have an ideal ageing temperature (+12°C) or a dedicated servicing temperature for the wine colors of your
choice : red, wine, rosé, champagnes…
IMPORTANT : In the case you would like an internal temperature of 18°C and that your wine cellar
have a glass door, the ambient temperature must be imperatively higher than + 15°C
45
Simultaneously press the Up and Down arrows for 5 seconds : a beep sounds.
or
or
The temperature value already selected flashes. Using the Up and Down arrows, select the new
temperature value desired. A beep signals each change.
Simultaneously press the Up and Down arrows for 5 seconds. A beep sounds. The changes are accepted
and the device returns to the instantaneous temperature in the cabinet. The temperature will then gradually
increase or decrease (inertia) according to the selected setting.
MULTI-PURPOSE WINE CELLARS
The temperature levels programmed in the factory from top to bottom are +18°C to +8°C.
You can change this setting, but do not forget the difference temperature between the top and the bottom,
will remain 10°C. Other possible settings are 17°C - 7°C, 18°C - 8°C, 19°C - 9°C.
or
or
Simultaneously press the Up and Down arrows for 5 seconds ; a beep sounds.
The temperature value already selected flashes. Using the Up and Down arrows, select the new
temperature value desired. A beep signals each change.
Simultaneously press the Up and Down arrows for 5 seconds. A beep sounds. The changes are accepted
and the device returns to the instantaneous temperature in the cabinet. The temperatures will gradually
increase or decrease according to the setting
DIAGRAM OF THE VARIOUS TEMPERATURE LEVELS IN YOUR WINE CELLAR (DEPENDING
ON THE SETTING)
Top part, ideal for conditioning
red wines to the serving
temperature
Central part, ideal for
preservation.
Bottom part, to have mellow white
wines and champagnes at the
tasting temperature.
The entire wine cellar is
dedicated to the ageing of
your wines or, at your
choice, to put a the right
servicing temperature the
wine color of your choice
(single
adjustable
temperature
between
+8°C and + 18°C)
"Important : prestigious champagne
vintages should be enjoyed around
12°C".
46
OPERATION
In a natural wine cellar, the temperature varies little and, if it does, it generally varies very slowly from one
season to another. So, your Climadiff wine cellar mechanically reproduces the optimum conditions of a
natural wine cellar, which is indispensable for your wines.
The process relies particularly on an electronic regulation system to very precisely control the temperature.
As a result, the wine cabinet operates by cycles : small temperature variations can therefore be observed in
the air of the wine cellar's enclosure. This is normal and the temperatures which can be randomly read by
placing a thermometer in the tank do not reflect precisely the temperature which interests you the most,
namely, the temperature of your wine and for which your wine cellar was designed.
It is thanks to this principle of small temperature variations in the air around the set point (temperature set,
desired and controlled by the electronic regulation system) that an average stabilized temperature is
obtained in the bottle.
The more bottles your wine cellar contains, the greater the thermal mass of your bottles will be, and the
less significant will be the impact of possible ambient temperature variations due to the thus-created
thermal inertia. Thermal inertia is the tendency of your bottles to keep their initial temperature for a long
duration in case thermal equilibrium with their environment is disturbed.
Therefore, it is possible to designate in this way the slow pace at which a possible temperature
disturbance would bring your bottles to a new point of equilibrium.
It should be noted that for liquids (except for water) the conductivity drops 0.15% per °C on the average
when the temperature increases.
Who has not one day when guests showed up unexpectedly placed a bottle of champagne or white wine at
ambient temperature (20°C) in the refrigerator (4°C) to chill it ? Despite the abrupt and constant
environmental thermal disturbance on the order of 16°C, after an hour under these conditions the bottle
was still not ready to be consumed (not chilled enough).
Consequently, no need to worry if you observe temperature variations on the order of 2°C around the
setpoint in the cabinet's enclosure - your wines are perfectly preserved ! The contents of a wine cellar filled
with 200 bottles represents a mass of approximately 260 kg (one 75 cl wine bottle = 1.3 kg on the
average), which is quite a lot. By referring to the above example and the conditions under which this single
bottle would have been subjected, the small variations observed in the air of the wine cellar and
extrapolated to its 200 or 300 bottles have no impact.
TEMPERATURE INDICATOR
The electronic temperature indicator informs you about the average temperature in the cabinet . As we
previously saw, the compressor's operating cycles or stops allow obtaining a perfectly constant average
temperature inside the bottles.
If you place your own thermometer inside the appliance, it will not display the same value as the indicator
on the control door panel : the electronic regulation system calculates automatically by an algorithm the
temperature average on a time length defined. This average indicates you the wine temperature.
If a quite important temperature difference is noticed between the set temperature and the displayed
temperature, it is probably due to a long door opening.
If your thermometer displays different instantaneous temperatures than the set temperature, nothing to get
upset about ! The liquid's inertia compared to air is based on a factor of 1 to 10 and your wine cellar itself
will correct for it (a variation outside the bottle of more than 1°C is evidenced by a variation of only 0.1°C in
the bottle's contents).
47
ILLUSTRATION OF HOW THE CABINET WORKS
Compressor
stopped
Compressor
running
Compressor
stopped
Temperatures and
relative humidity of
the air at time T
following the
operating cycle
Air temperature and
average
temperature in the
bottle
RELATIVE HUMIDITY
Between 55 and 75%, this is the average relative humidity range recommended to keep the cork of your
bottles sufficiently humid to maintain the flexibility and elasticity required to keep it hermetic to liquids, while
letting your wines breath. Your Climadiff wine cellar automatically controls the relative humidity in the
cabinet.
The combination of (1) the circulation of filtered ambient air loaded with humidity in the cabinet, (2) the
phenomenon of condensation linked to the cabinet's operation, and (3) the surface area of the inner steel
walls coated with a paint of large particle size offers your wines ideal ambient conditions.
Note : under exceptionally dry ambient conditions, it may be necessary to provide for the adding of
water. To do this, you can place a wet sand bin in the device or else a bowl of pure water (or tap
water provided it does not have a strong smell)
Wait a few days after you have started operating the wine cellar for the first time so that the ideal average
relative humidity (55 to 70%) is stabilized in the cabinet.
Important : the humidity rate can be around 45 % or even less if the appliance is plugged in a room with
extreme ambient conditions and/or if the room is very dry.
48
RELATIVE HUMIDITY INDICATOR
The indicated relative humidity value corresponds to a short-term average which is regularly
updated. There is nothing to worry about if the displayed relative humidity is momentarily a little
lower. This time interval which is usually very short is not sufficient for the corks to lose their
elasticity.
The following values may be observed on the display :
45% appears if the relative humidity at the cabinet's centre is between 40% and 50%
55% appears if the relative humidity at the cabinet's centre is between 50 % and 60 %
65 % appears if the relative humidity at the cabinet's centre is between 60 % and 70 %
75% appears if the relative humidity at the cabinet's centre is above 70 %
This pictogram appears if the persistent relative humidity is below 40 %. Please check if there is
water in the defrosting gutter. If not, please add water inside. (see the figure in the chapter
"extended stop").
MAINTENANCE
CLEANING
Normally the wine cabinet does not require any specific maintenance except that the activated charcoal
filter should be replaced once a year. However, if a cleaning would be considered necessary, disconnect
and clean the cabinet inside and outside using a soft detergent mixed with warm water (do not use solvents
or abrasive agents). Rinse with pure water and let dry before reconnecting. For any other type of
maintenance, contact the after-sales service of your retailer.
Any technical intervention performed by an unapproved person may cancel the warranty.
CHANGING THE ACTIVATED CHARCOAL FILTER & PERIODICITY
Replacing the activated charcoal filter : it must be absolutely replaced once a year. The filter is a black
round plastic part which filters the air entering your wine cellar. You can see it from the inside as well as
from the outside. It is located in the upper right corner at the bottom of the wine cellar.
Remove it from the inside by pulling it out or by pushing it by the external face, at the back of the
unit, on its center area.
Caution ! The filter is inserted in a plastic part. Do not try to remove all the parts, ONLY the filter.
Pulling or pushing the plastic receptacle may be not reparable as foamed in the body.
To purchase the filter, place an order with the after-sales service of your retailer, or via our Internet site
www.climadiff.com under the heating "accessories", or else via the Internet site www.vinokado.com
49
EXTENDED STOP
Completely disconnect the device.
Be sure to remove the bottles.
Clean and dry the inside of the
tank and especially the condensate
water recovery gutter located in the
bottom part of the cabinet.
Condensate water evacuation
hole
Condensate water recovery
gutter
Presence of water is normal.
TRANSPORTING THE WINE CABINET
The cabinet should be transported wherever possible in its original package to avoid any risk of
deterioration.
If you should transport the wine cellar laying down, it must be protected and laid on the side where the
compressor's loading nozzle is facing downward.
If you are standing up the wine cellar from the rear, lay it down on the left side.
DEFROST CONDENSATION
The cabinet is equipped with an automatic defrost cycle. When the cooling cycle is finished, the
refrigerated parts of the cabinet are defrosted automatically. The water from the defrost is channelled into
an evaporation tray which is located in the back of the cabinet close to the compressor. The heat from the
compressor then evaporates the water from the tray that will be drawn up by the charcoil filter, bringing
humidity inside.
The wine cellar produces cold air that is heavier than the warm air, so it drops slowly. It creates a pression
and push out the air by the hole located in lower part of the appliance.
When the compressor is on, it heats and makes evaporate the condensate water. The warm air goes up
and this wet air is sucked by the carbon filter.
50
To the evaporator contact, the air humidity turns to ice. When the compressor stops, the internal
temperature will increase slowly, the ice will melt. Condensation appear.
The condensate excess will be collected by the water tank located on the compressor. When the
compressor starts again to operate, the closed air circulation circuit starts again.
HOW TO FILL AND KEEP YOUR WINE CELLAR
TYPES OF BOTTLES
We see here 4 kinds of 75 cl wine bottles : Burgundy and Bordeaux wine bottles of different dimensions.
There are many other bottles of various shapes and sizes, as shown below, examples of 75 cl Bordeaux
botlles :
You will note the storage differences according to the bottles' heights, diameters and criss-crossing
method.
CRISS-CROSSING TYPES
Note the difference in depth !
Top-to-bottom neck-to-neck :
Loading capacity increased
Lots of space lost !
Top-to-bottom neck between bottle bodies :
Less depth
Loading capacity increased
51
Wine bottle shelves
Each wine cellar has its type of wine bottle shelf.
Note that there is no ideal storage arrangement. A collection of wine
bottles is rich when it is varied. It is up to you to arrange the storage
capacity of your wine cellar according to your collection.
Additional wine bottle shelves may be ordered on a paying basis from your
Reversible
bottle shelves
retailer
or wine
his after-sales
service, as well as via our Internet site
www.climadiff.com under the heading "accessories" or else via the Internet site
www.vinokado.com
The "Collector " wine bottle tray is a reversible Bordeaux or Burgundy
wine bottle shelf invented by Climadiff to allow making a simple, efficient,
reliable and practical arrangement choice.
One side has imprints for "Bordeaux 75 cl type bottles", while the other
side has imprints for "Burgundy 75cl type bottles". A pyroetching of the
type of bottle appears on the wine bottle tray's sides indicating to you the
side to use according to your collection.
Sliding wine bottle shelves
Depending on the models, the wine cellar is delivered with one or more sliding
wine bottle trays. You may purchase additional adapted wine bottle trays, as well as
sliding rails by placing an order with the after-sales service of your retailer or via
our Internet site www.climadiff.com under the heading "accessories", or else
via www.vinokado.com .
LOADING METHOD
DETAILS ON CAPACITIES
Capacity indications assigned to the various Climadiff wine cellar models are given for guideline purposes.
They will help you make your choice according to your desires and your available space. These capacities
are defined today based on a standard bottle of the "Bordeaux 75cl tradition" type. In reality, you will
probably be collecting bottles of different shapes and sizes. For practical reasons, it is likely that you will fill
your wine cellar with a smaller number of bottles than the maximum number it can hold.
For example, if a wine cellar is loaded only with Burgundy wine bottles, there will be approximately 30%
fewer bottles than the initial quantity calculated for Bordeaux bottles.
Another important effect on loading is the number of wine bottle shelves : an additional wine bottle shelf
is equivalent to the loss of one bottle layer, and even two…
You can add more sliding shelves in your wine cellar if you want to. Just please take in consideration the
bottle quantities in that case :
-
265 bottles: up to 13 sliding shelves but total capacity will drop to 197 bottles.
315 bottles : up to 16 sliding shelves but total capacity will drop to 236 bottles
Do not forget to take this aspect into consideration if you wish to have a more functional wine cellar and
add a large number of wine bottle trays : you will have to decide between capacity and practicality !
52
LOADING
The desired temperature after the wine cellar starts running will only be reached after many hours
of operation. We recommend running your wine cellar empty for a few hours before you start
loading it.
Your wine cellar is delivered with one or more wine bottle shelves made of metal or wood according to the
models :
Place the supports in appropriate lateral notches inside the cabinet to fit your needs. Make sure that
the supports are inserted correctly in the notches (only a slight pressure is necessary to put the angle
iron in place and make sure that it holds properly).
Start by loading the lower part of your wine cellar.
Then simply stack the bottles with their bases facing backward in the back row and conversely for the
front row. The wine bottle trays are to be arranged according to the size of your wine cellar and the
shapes of your wine bottles.
IMPORTANT : Make sure that the bottles do not come in contact with the inner cabinet's back
wall.
If you have a large number of bottles, we recommend that you load 40 bottles at a time and then let the
device run for 12 hours before you load another 40 bottles. Repeat this operation as many times as
necessary in order to create a thermal mass in your wine cellar.
Additional wine bottle shelves are available on a paying basis from the after-sales service of your retailer or
via our Internet site www.climadiff.com under the heading "accessories" or else via www.vinokado.com
(only for wood wine bottle shelves).
As for metal wine bottle shelves, they are only available on a paying basis from the after-sales service of
your retailer.
COMPLIANCE WITH MAXIMUM LOADS
The limit load per shelf must be complied with.
Do not exceed the designated maximum capacity (warning : do not obstruct the activated charcoal filter).
The wine bottle shelves are to be arranged according to the size of your wine cellar and the shapes of your
wine bottles.
Fixed wine bottle trays : 175 kg (approximately 130 bottles, 7 levels of 75 cl bottles by shelf maximum)
Sliding wine bottle trays : 25 kg (approximately 15 bottles)
These are maximal loading values. Any obligation to load the maximum of bottles indicated per shelf. You
can also load without any shelf.
53
SLIDING SHELVES
54
INSIDE LIGHT (OPTIONAL AND ACCORDING TO THE MODELS )
Inside lighting can be switched on by pressing the button located on the control
panel and symbolised by the "light bulb" pictogram ( fig. 4)
It offers you the possibility to illuminate your wine cellar while maintaining the
preservation conditions of your wines (low emissivity LED).
Multi temperatures wine cellars : do not forget to switch it off after you have
finished by pressing once again the pictogram.
Ageing wine cellars : we have added a timer which automatically switches off
after 10 mn the inside lighting in case you forget to do so. So, your wines remain
under optimum conditions.
Note : The inside lighting button located on the control panel is inactive for devices not equipped
with this function
IMPORTANT : in case of temporization light, do not press again the on/off button, because you
will activate again the light that will not switch off.
Note : You can install this device as an after sales option : please contact the service
department of your distributor.
HOW TO MANAGE YOUR COLLECTION ?
THE WINE CELLAR REGISTER (THE ORIGINAL, A CLIMADIFF INNOVATION) WILL HELP YOU DO
THIS.
THE WINE CELLAR REGISTER or prestigious "grand cru" wine table
(according to the models and excluding glass doors)
Your wine cellar's counter door is specifically designed so that you can
write on the wine cellar register with chalk information about the
characteristics of your collection or give a list of your prestigious "grand
crus".
Use only chalk to write on the wine cellar register.
To erase information, use a slightly moistened cloth or sponge. Never
use a detergent or abrasive materials.
55
EXAMPLES OF SERVING TEMPERATURES (TO BE COMPLIED WITH FOR YOUR
TASTINGS !)
Opinions vary, and the ambient temperature, too, but many agree on the following :
Wines
Prestigious Bordeaux wines – Reds
Prestigious Burgundy wines – Reds
Prestigious dry white crus
Light, young, full flavoured reds
Provence rosés, primeur wines (futures)
Dry whites and red "local" wines
"Local" white wines
Champagnes
Liquoreux wines
Serving temperature
16 – 17°C
15 – 16°C
14 – 16°C
11 – 12°C
10 – 12°C
10 – 12°C
8 – 10°C
7 – 8°C
7°C
SOME USEFUL INFORMATION , WINES "READY TO SERVE" AND SERVING
TEMPERATURES TABLE
EXPLANATIONS
The time required for each cru, each vintage, each colour to attain its optimum maturity varies. The table
below will give to you an idea about the number of years your bottles will need to reach the ideal summit of
their maturity, that is, the ideal moment to savour them.
MATURITY TABLE (IN YEARS)
APPELLATIONS
Alsace
Alsace grand crus
Beaujolais (crus)
Beaujolais primeur
Bergerac
Bordeaux
Burgundy
Cahors
Cotes de Provence
Cote Rotie, Hermitage
Burgundy grand crus
Bordeaux grand crus
Jurancon mellow, liquoreux
Jurancon dry
Languedoc
Loire
Loire mellow, liquoreux
Macon
Montbazillac
Savoie
Rhone Valley
Yellow wine
White Rosé
1-4
8 - 12
2-3
2-3
5
1-2
8
8 - 10
8 -10
6 -10
2-4
1-2
5 - 10
10 - 15
2-3
6-8
1-2
2
20
Red
1-4
1-2
3-4
3-4
7
5 - 10
2-5
8 - 15
10 -15
10 - 15
2-4
5 - 12
1-2
2–4
4–8
56
ENVIRONMENT
This product complies with EU WEEE Directive 2002/96/EC.
The crossed-out waste bin symbol on this appliance means that, at the end of its life, it should be recycled
separately from other domestic waste.
It should therefore be disposed of at a selective collection centre for electrical and or electronic appliances
or, if you are buying an equivalent product, by the retailer of the new product.
The user is responsible for taking the appliance to the appropriate collection centre at the end of its useful
life. Selective and appropriate collection for the recycling of no longer used appliances and their disposal
and destruction in an environmentally friendly manner, helps to prevent potential negative effects on the
environment and health, and encourages the recycling of materials used to make the product.
For more detailed information about available collection systems, contact your local waste collection
organisation or the retail outlet where you bought the appliance.
NOTICE
As we continuously improve our products, we reserve the right to modify technical characteristics without
notice.
Warranties for CLIMADIFF brand products are offered exclusively by selected retailers. No part of these
instructions may be considered as a supplementary guarantee.
CLIMADIFF cannot be held liable for errors or technical or editorial omissions in this document.
Non-binding document.
SPARE PARTS
The spare parts necessary to the reparation of this appliance will be available during 7 years.
57
GLOSSARY
Preservation:
Preservation conditions allow protecting wines which are already in maturity and maintaining their qualities
over time.
Ageing :
The climatic enclosure is designed to guarantee over time conditions which are as close as possible to
those specific to underground wine cellars favouring the optimum blossoming of prestigious crus
Serving temperature:
The wine cellar permanently maintains bottles at the right serving temperature (tasting temperature T° :
Prestigious red cru : 18 to 19°C, Light red : 14 to 16°C, etc.).
White, rosés and vintage champagnes : 10 to 12°C ; Liquoreux white : 8 to 10°C)
Winter System :
Heating system, which allows positioning your wine cellar in an unheated area (but not freezing)
Day's wine cellar :
See serving temperature above.
PREMIUM BGN wine bottle shelf :
Made of solid wood (water repellent tropical wood) ; they are designed to ensure an optimised, ergonomic
and safe storage of bottles.
Collector® wine bottle shelf:
Made of wood ; their imprints are specifically designed for an optimised, ergonomic, easy to acces and
secure storage of bottles. They are reversible (Front side : Bordeaux - Back side : Burgundy, Loire Valley,
etc.).
Sliding wine bottle shelves:
Mounted on rails, they facilitate access to a unique layer of prestigious "grand crus".
Wine cellar register :
The original ! A Climadiff innovation which allows you to manage your collection by writing about it with a
piece of chalk on the inside counter door of the cabinet
Thermal shock :
A thermal shock is a brutal temperature perturbation of about 20°C and more in less than 2 hours. More, it
is the repetition of this temperature variation that can damage your wines.
58
F.A.Q.
Despite the care we bring to our production, a breakdown can never be totally excluded. Before contacting
the After-Sales department of your store, please check:
-
the cabinet is properly plugged in
there is not a power outage
ELECTRICITY
My wine cellar does not work :
1. No power in the power plug : check your circuit breaker or test your plug.
2. The plug is not correctly plugged in.
3. If your wine cellar is in an unheated room, refer to the section "Winter Kit".
TEMPERATURE
My wine cellar is too cold :
Select a higher temperature
My wine cellar is not cold enough :
Select a lower temperature
The temperature in my wine cellar varies slightly :
1. The true temperature to take into account is the temperature in the bottle. Instantaneous variations
which you can read correspond to the compressor's operating cycles and stops.
It is thanks to this principle of small variations repeated in the air of your wine cellar that a
favourable average temperature is obtained to ensure your wines the best conditions of maturity.
2. Our wine cellars are extensively insulated to ensure a temperature as stable as possible for your
wines. Consequently, a variation of 1°C in the temperature outside the bottle will only be evidenced
by a temperature variation of approximately 0.1°C in the liquid.
3. If the temperature read in your wine cellar is different from that usually observed and it does not
persistently vary (over several hours), please contact the after-sales service of your retailer.
THE COMPRESSOR OF MY WINE CELLAR DOES NOT START RUNNING (ARE YOU SURE ?
OUR COMPRESSORS ARE SILENT)
1.
2.
3.
4.
Is the ambient temperature of your room low (below the minimum demanded temperature)?
Is the selected temperature too high ? Select the minimum possible temperature (refer to the
chapter "Temperature Setting" according to your model) and check whether the compressor starts
running without touching it.
Is the electrical connection powered ? To check this, connect another electrical device to the same
outlet.
If despite both these checks the compressor does still not run, contact the after-sales service of
your retailer.
THE COMPRESSOR OF MY WINE CELLAR KEEPS RUNNING WITHOUT STOPPING
If no cold effect is observed, call the after-sales service of your retailer.
59
THE WINTER SYSTEM DOES NOT SEEM TO BE OPERATING
The system operates only if the inside temperature in the lower part of your wine cellar is below the set
temperature.
RELATIVE HUMIDITY
What should be the average relative humidity in my wine cellar ?
1.
2.
The ideal average relative humidity should be between 55 and 65 % ; do not mistake this value for
the instantaneous value which varies as a function of the compressor's operating cycles. Just like
for the average temperature, it is this average relative humidity value which counts.
Depending on the geographical zones and their relative humidity in the air, more water may or may
not have to be added.
In temperate countries, the relative humidity contained in the air is between 50 and 80 %.
Therefore, it is not necessary to add water, but it should be regularly checked.
The average relative humidity of my wine cellar remains persistently below 50 % : are you sure ?
(Relative humidity fluctuates a lot and rapidly - this is normal)
1.
2.
3.
Check whether the activated charcoal filter is too old or simply obstructed.
Make sure that your hygrometer is operating correctly.
If you moisten a cloth every 2 hours, it will never be dry. This principle applies to corks. The
constancy of the relative humidity average allows corks to preserve their elasticity, which is
indispensable. Therefore, remember that an instantaneous value which seems low is normal,
because it will necessarily rise later.
The relative humidity in my wine cellar remains persistently above 80 %. Are you sure ? (Relative
humidity fluctuates a lot and rapidly - this is normal) :
1. Check whether the activated charcoal filter is too old or simply obstructed.
2. Make sure that your hygrometer is operating correctly.
3. If you moisten a cloth every 2 hours, it will never be too wet. This principle applies to corks. The
constancy of the relative humidity average allows corks to preserve their elasticity, which is
indispensable. Therefore, remember that an instantaneous value which seems high is normal,
because it will necessarily drop later.
My bottles' labels unstick :
1. Your wine is not threatened, but the relative humidity in your wine cellar is too high.
THERE IS WATER IN THE BOTTOM OF MY WINE CELLAR OUT OF THE INTENTED PLACE
1. This is not detrimental to your wine.
2. Is the wine cellar perfectly horizontal ? Does it lean forward ?
3. Is the drain pipe clogged ?
THERE ARE ODOURS IN MY WINE CELLAR
1. Has the activated charcoal filter been regularly changed ? (to be changed every year ; can be
ordered from your retailer or via the Internet site www.climadiff.com under the heading
"accessories", or else via the Internet site www.vinokado.com )
2. Is the activated charcoal filter simply obstructed by a bottle ?
60
MY WINE CAVE MAKES NOISE
1. The compressor when running generates noise : check its attachment to the rubber shock
absorbers (silent blocks) and whether it is in contact with another element.
2. Small rattling sounds are heard : they arise from the circulation of the gas in the pipes and are the
result of a normal operation of your wine cellar.
MY WINE BOTTLE TRAYS SAG DURING LOADING
1.
Make sure that the maximum load capacity is not exceeded.
WHAT TO DO IN CASE OF A POWER OUTAGE
Most power outages are resolved in a short time. An outage of 1 or 2 hours will not affect the temperatures
in your cabinet. In order to protect the wines during the outage, open the door as little as possible. For
outages that are very long, take necessary steps to protect the wine.
THERE IS AN ERROR CODE ON THE DISPLAY OF MY WINE CELLAR
The electronic system can detect a default and indicate an error code on the display, as E01, E02…
In case you see this code, please note it and give it to the technician who will find on our technical
documentation the meaning of this code.
It will help him to solve easier and faster the possible problem.
But, whatever happens, do not panic if you observe an abnormal temperature or relative
humidity value inside your wine cabinet!
Only an extended and persistent exposure of your wines to these abnormal conditions
might prove detrimental to them.
61
ALLES WISSENSWERTE ZUR OPTIMALEN NUTZUNG IHRES WEINSCHRANKS
DANKSAGUNG
Sie haben sich entschieden, Ihre Qualitätsweine einem Weinschrank der Climadiff-Gruppe anzuvertrauen.
Dafür danken wir Ihnen! Unsere Teams zeichnen sich durch das permanente Streben nach Qualität und
der stetigen Verbesserung unserer Produkte aus. Sie stehen Ihnen daher jederzeit zur Verfügung.
Zur Optimierung der Aufstellung und Nutzung Ihres Neuerwerbs laden wir Sie ein, die folgenden Seiten
aufmerksam durchzulesen.
Wir wünschen Ihnen angenehme Weinverkostungen!
Die in der Bedienungsanleitung enthaltenen Angaben können ohne Vorankündigung von Climadiff S.A.
geändert werden.
Climadiff gewährt keine Garantie auf ihre Geräte bei einer anderen Nutzung als in der Bedienungsanleitung
beschrieben, sowie bei Eingriffen, die durch nicht von Climadiff bzw. Ihrem Händler zugelassene Dritte
erfolgen. Die in diesem Dokument genannten Namen und Marken sind durch das Copyright geschützt. Die
Bedienungsanleitung enthält Originalangaben. Die Vervielfältigung ist vorbehaltlich der ausdrücklichen und
schriftlichen Genehmigung von Climadiff streng untersagt.
SICHERHEIT
Lesen Sie die in der Bedienungsanleitung enthaltenen Angaben vor der Inbetriebnahme Ihres Weinschrankes
aufmerksam durch. Bewahren Sie die Bedienungsanleitung sorgfältig auf, um bei Bedarf später darin nachzuschlagen.
Die Instandhaltung des Gerätes muss generell von einer qualifizierten Fachkraft durchgeführt werden.
Dieses Gerät ist ausschließlich für den privaten Hausgebrauch und die Temperierung von Wein oder, falls dies
gewünscht wird, anderer Getränke bestimmt. Es ist jedoch keinesfalls zum Aufbewahren von Lebensmitteln
vorgesehen.
Vergewissern Sie sich, dass die Regelspannung und Spannung Ihrer Elektroinstallation den Angaben auf dem
Typenschild ihres Gerätes entsprechen, das an ein zugelassenes Schutzleitersystem angeschlossen werden muss.
Unsachgemäße Reparaturen bzw. Anschlüsse bringen Gefahren mit sich. Lassen Sie Ihre Elektroinstallation im
Zweifelsfall vom Elektriker prüfen.
Für Ihre Sicherheit muss das Gerät ordnungsgemäß an eine geerdete Steckdose angeschlossen werden. Den
Schutzleiter des gelieferten Netzkabels auf keinen Fall durchschneiden oder entfernen.
Verwenden Sie aus Sicherheitsgründen kein Verlängerungskabel.
Sollte das Gerät beschädigt worden sein (starker Stoß) oder sonstigen Schaden genommen haben (Überspannung
infolge Blitzschlag, Wasserschaden, Brand), kann es sich als gefährlich erweisen. Ziehen Sie den Netzstecker aus der
Steckdose und lassen Sie das Gerät von einem Elektriker prüfen.
Tauschen Sie zur Vermeidung von Gefahren das Netzkabel nicht selbst aus, falls es beschädigt ist. Wenden Sie sich
an Ihren Händler, ein zugelassenes Kundendienstzentrum oder einen Elektriker.
Das Gerät muss so aufgestellt werden, dass die Netzsteckdose gut erreichbar ist. Das Gerät nicht verstellen, wenn es
gefüllt ist, andernfalls kann sich das Gerätegehäuse unwiederbringlich verformen. Die elektrischen Geräteteile dürfen
nicht direkt zugänglich sein.
Halten Sie Kinder von dem Gerät fern.
Das Gerät nicht im Freien verwenden.
Beim ungewollten Auslaufen von Flüssigkeit (zerbrochene Flasche o.ä.) auf die Elektrobauteile (Motor und sonstige)
sofort den Netzstecker aus der Steckdose ziehen.
62
Zur Vermeidung der Brand-, Stromschlag- bzw. Verletzungsgefahr das Netzkabel, den Netzstecker bzw. das Gerät
nicht in Wasser oder sonstige Flüssigkeiten tauchen. Das Gerät nicht mit feuchten Händen berühren.
Halten Sie das Gerät von Wärmequellen fern und setzen Sie es keiner direkten Sonnenstrahlung aus.
Das Netzkabel nicht von einem Tisch herabhängen lassen und darauf achten, dass es keine scharfen oder heißen
Gegenstände berührt.
Zum Ziehen des Netzsteckers nicht am Kabel ziehen, sondern den Netzstecker festhalten und herausziehen.
Vergewissern Sie sich, dass die Stellfläche für das Gerät das Gewicht des gefüllten Temperierschranks tragen kann
(eine 75 cl Flasche wiegt ca. 1,3 kg).
Ihr Weinschrank muss auf einer ebenen Fläche aufgestellt werden. Beim Aufstellen auf einem Teppich bzw.
Teppichboden eine Unterlage dazwischen legen.
Das Gerät ist nicht dazu bestimmt, von Personen (insbesondere Kindern) mit reduzierten körperlichen, sensorischen
oder geistigen Fähigkeiten bzw. ohne entsprechende Erfahrung oder Kenntnisse benutzt zu werden, außer wenn diese
beaufsichtigt werden oder von einer für ihre Sicherheit verantwortlichen Person zuvor Anweisungen zur Nutzung des
Gerätes erhalten haben.
Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Abgestellte Geräte stellen prinzipiell eine Gefahr dar.
Vor Instandhaltungs- bzw. Reinigungsarbeiten das Gerät von der Stromversorgung trennen (je nach Modell den
Netzstecker aus der Steckdose ziehen oder den Leitungsschutzschalter ausschalten).
Das Gerät niemals mit brennbaren Produkten reinigen.
Kein Gas bzw. keine entzündbare Flüssigkeit in der Nähe des Gerätes lagern oder versprühen.
Entfernen Sie vor der Entsorgung des Weinschranks an der vorgesehenen Sammelstelle die Tür und lassen Sie die
Roste an ihrem Platz, damit Kinder nur schwer ins Geräteinnere eindringen können.
Bei Nichtbeachtung der Anschluss- bzw. Gebrauchsvorschriften kann Climadiff nicht für daraus resultierende Schäden
haftbar gemacht werden.
63
R600a
Sicherheitsvorschrift
Achtung: Verwenden Sie keine anderen
mechanischen Geräte oder keine sonstigen
Hilfsmittel
zum
Beschleunigen
des
Abtauvorgangs, als jene, die vom Hersteller
empfohlen werden.
Achtung: Achten Sie darauf, dass die
Lüftungsöffnungen im Gerätegehäuse oder
in der Struktur frei bleiben.
Bewahren Sie keine explosiven Substanzen,
wie Spraydosen mit einem entzündlichen
Treibgas, in diesem Gerät auf.
Achtung:
Achten
Sie
darauf,
Kältekreislauf nicht zu beschädigen.
den
Kühleinheiten, die mit Isobutan (R600a)
betrieben werden, dürfen nicht in Bereichen
mit Zündquellen (z.B. nicht isolierte
Stromkontakte) oder dort aufgestellt werden,
wo sich im Falle eines Lecks Kühlmittel
ansammeln
kann.
Das
verwendete
Kühlmittel ist am Typenschild des Schrankes
vermerkt.
Achtung: Verwenden Sie keine elektrischen
Geräte in den Lebensmittelablageabteilen
des Gerätes, es sei denn, es handelt sich um
Geräte, die vom Hersteller empfohlen sind.
Das Gerät entspricht den Anforderungen folgender europäischer Richtlinien:
2006/95/EG Niederspannungsrichtlinie
2004/108/EG Richtlinie über die elektromagnetische Verträglichkeit
64
IDENTIFIZIERUNG
Nachstehend als Beispiel ein Typenschild:
Das Typenschild befindet sich im Geräteinneren bzw. an der Geräterückseite (modellabhängig). Es enthält alle
gerätespezifischen Angaben über Ihren Weinschrank.
Wir raten Ihnen, die Seriennummer vor der Installation in der Bedienungsanleitung zu notieren, um sie später bei
Bedarf griffbereit zu haben (Reparatur, Kundendienstanfrage…)
Denn ist der Schrank erst einmal installiert und gefüllt, ist der Zugriff auf die Seriennummer erschwert.
ACHTUNG: Ohne Angabe dieser Informationen können wir Ihnen leider nicht helfen.
65
EIN WEINSCHRANK, WARUM?
Vergessen Sie nicht, dass Wein die Krönung einer Leidenschaft ist.
Wein ist voller Komplexität, er reift sehr langsam und gemächlich!
Er benötigt die Vereinigung einer Vielzahl von Bedingungen, um sich zu entfalten und in aller Ruhe seinen
Höhepunkt zu erreichen.
Dabei ist die Dauerhaftigkeit dieser Bedingungen wichtig!
Vor allem ist zwischen Reife- und Lagertemperatur sowie Trinktemperatur zu unterscheiden.
Fünf Punkte sind wichtig:
Reifetemperatur: Sie bezeichnet einen Temperaturbereich zwischen 10° und 14°C, idealerweise um 12°C,
und dies unabhängig von der Weinart, die gelagert wird und reifen soll. Noch stärker als die Temperatur
selbst ist es die zeitliche Konstanz der Temperatur, die den Wein zur vollen Entfaltung bringt. Es ist daher
wichtig, starke Temperaturschocks zu vermeiden.
Luftfeuchtigkeit: Der Flaschenkorken muss ständig feucht gehalten werden, um hermetisch dicht zu
bleiben.
Bei einem anhaltenden Feuchtigkeitsgehalt unter 50% trocknet der Flaschenkorken aus und schrumpft, der
Wein läuft aus und oxidiert.
Bei einem anhaltenden Feuchtigkeitsgehalt über 80% wächst die Gefahr der Schimmelbildung und des
Ablösens der Etiketten.
Gerüche/Belüftung: Der Wein atmet durch den Korken. Das ständige Vorhandensein von Gerüchen
denaturiert den Wein.
Vibrationen: Vibrationen ermüden den Wein und stören den Reifungsvorgang. Deshalb ist es wichtig, den
Wein vor Bewegungen geschützt zu lagern.
Licht: Licht erhöht das Redoxpotential des Weins und beschleunigt so seine Alterung. Aus diesem Grund
ist es wichtig, ihm schützende Dunkelheit zu bieten.
Hierzu ist eine grundlegende Tatsache anzumerken:
Es bringt nichts, einen Wein über Jahre hinweg mit Liebe zu lagern, um ihn anschließend beim Servieren
mit der falschen Trinktemperatur zu „erledigen“. Zu kalt serviert werden die Aromen eines Weines betäubt
und seine Schwächen maskiert. Zu warm serviert ist der Alkoholgeschmack vorherrschend.
Serviertemperatur: Hierbei handelt es sich um den Temperaturbereich zum Servieren und Trinken eines
Weines, von 7°C für zuckerreiche Weine bis 18°C für tanninreiche Lagerweine.
Dabei ist die Dauerhaftigkeit dieser Bedingungen wichtig!
Fassen wir kurz zusammen, welcher Bedarf Ihre Wahl bestimmt hat:
Jungweine kaufen und mit Liebe reifen lassen? Sie befinden sich im Bereich der Reifung!
Weine und Champagner nahe ihrem Höhepunkt kaufen, um sie griffbereit zu haben, und die Fülle ihrer
Aromen jeden beliebigen Tag mit der richtigen Temperatur genießen? Ein Ansatz der Multifunktionalität,
Lagerung und Temperierung!
Sie möchten Ihre Qualitätsweine mit der richtigen Temperatur trinken? Der Weintemperierschrank ist
hierfür besonders gut geeignet.
66
DIE VERSCHIEDENEN CLIMADIFF WEINSCHRÄNKE
Climadiff, der Spezialist für Weinschränke hat daher verschiedene Typen von Schränken entwickelt.
Reifung: Die Klimakammer ist so ausgelegt, dass sie dauerhaft und unveränderlich dieselben
Bedingungen wie in unterirdischen Weinkellern gewährleistet, welche die optimale Ausreifung edler
Qualitätsweine fördern.
Multifunktionalität: Diese Weinschränke kombinieren Temperier- und Lagerzonen, Einzel- oder
Multifächer, usw.
Temperierung: Damit Sie Ihre edlen Qualitätsweine mit der richtigen Temperatur verkosten können und
sich der feine Geschmack ihrer Aromen voll entfaltet.
Weitere Informationen zu unseren Produkten finden Sie auf unserer Website www.climadiff.com.
Zur Bestellung von Rosten, Aktivkohlefiltern oder sonstigem Zubehör begeben Sie sich bitte in die Rubrik
Zubehör auf unserer Website www.climadiff.com oder auf www.vinokado.com.
ENTDECKEN SIE DIE QUALITÄTEN IHRES WEINSCHRANKS
ZUVERLÄSSIGKEIT UND SICHERHEIT
Alle Climadiff Weinschränke werden aus Bauteilen höchster Qualität angefertigt. Die Technologien der
verschiedenen eingesetzten Systeme entsprechen höchsten Normen hinsichtlich Zuverlässigkeit und
Sicherheit. Der Wert ihres Inhalts verdient in der Tat allerhöchste Achtung.
MULTIFUNKTIONALE WEINSCHRÄNKE MIT TEMPERATURABSTUFUNG
Die natürliche Temperaturschichtung in Verbindung mit dem Betrieb eines Heizelements gestatten eine
abgestufte Auswahl – Temperierung, Lagerung, Kühlung, eben ein multifunktionales MultizonenManagement!
WEINLAGERSCHRÄNKE MIT EINHEITLICHER TEMPERATUR
Unsere Teams hatten ein besonderes Augenmerk auf die Kälteverteilung, um Ihren Weinen eine
einheitliche Mitteltemperatur ohne mechanische Luftumwälzung zu bieten. Ihre Flaschen ruhen in Frieden!
„WINTERKIT“ TIEFTEMPERATURSCHUTZ :
Die Sicherheit einer konstanten Idealtemperatur im Inneren Ihres Climadiff Weinschranks.
Beeinflusst ein Abfall der Umgebungstemperatur die Lagerqualität meines Weinschranks?
Nein! Ein vollautomatisches System regelt selbsttätig die Innentemperatur Ihres Weinschranks im
Verhältnis zur Umgebungstemperatur des Raumes, in dem er steht.
Um Ihren Weinen bei einem plötzlichen Absinken der Außentemperatur (nicht unter 0°C und frostfrei),
keine zu starken Temperaturschwankungen aufzuerlegen, hat Climadiff das automatische WINTERKIT
entwickelt.
67
WIE FUNKTIONIERT DAS WINTERKIT IN TECHNISCHER HINSICHT?
Das System ist vollautomatisch und erfordert keinen Eingriff Ihrerseits. Das System wird in Abhängigkeit
von Ihrer Temperaturregelung, der Umgebungstemperatur und der Temperatur im unteren Teil des
Weinschrankes aktiviert.
Sobald die Temperatur unten im Weinschrank unter die voreingestellte Temperatur (11-13°C, 8-18°C) fällt,
setzt sich das Wintersystem nach einer kurzen Zeitspanne in Betrieb. Das Heizelement bewirkt dann eine
sehr langsame Aufwärmung in aller Sanftheit und Stille. Die optimalen Lagerbedingungen für Ihre Weine
bleiben so erhalten!
WICHTIGER HINWEIS: Nur der Kompressor und damit das Kühlsystem erzeugt
Betriebsgeräusch. Die Aufwärmung erfolgt auf absolut stille Weise durch ein Heizelement.
ein
Keine Sorge, ist dies der Fall bei Ihrem Weinschrank und erzeugt er kein Geräusch, handelt es sich
dabei nicht um eine Störung!
VIBRATIONEN
Wein möchte nicht gestört werden. Ganz besonders fürchtet er Vibrationen.
Deshalb ist der Kompressor Ihres Weinschranks auf spezielle Schwingungsdämpfer („Silent-blocks“)
montiert.
Außerdem ist das Innengehäuse durch eine dicke vibrationsabsorbierende Schicht Polyurethanschaum
vom Außengehäuse isoliert.
Je nach Modell sind die Roste aus Vollholz, das Vibrationen besser absorbiert als Metall. In bestimmten
Modellen sind die Rosthalter zusätzlich mit Gummilagern ausgestattet.
Ihre Flaschen ruhen in königlichem Frieden!
BELÜFTUNG
Ständig erneuerte und gefilterte reine Luft.
Ihr Climadiff Weinschrank ist mit einem Lufterneuerungssystem ausgestattet, dessen Filterung durch einen
Aktivkohlefilter gewährleistet wird.
Es wird empfohlen, den Filter einmal jährlich zu wechseln (erhältlich auf Bestellung bei Ihrem Händler oder
auf www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com). Die Einbaustelle des Filters
können Sie der Beschreibung Ihres Weinschranks entnehmen, die Anleitung für den Filterwechsel finden
Sie im Kapitel „Instandhaltung“.
LUFTFEUCHTIGKEIT
Die Luftfeuchtigkeit schwankt um den empfohlenen Mittelwert von 55% (±10), damit der Flaschenkorken
feucht genug bleibt, um seine Geschmeidigkeit und Elastizität zu bewahren. Dies macht ihn hermetisch
dicht für Flüssigkeiten, aber gestattet dem Wein, zu atmen.
UV-EXPOSITION
68
Vorsicht mit Licht! Es beschleunigt den Redoxvorgang und damit die vorzeitige Alterung des Weines, was
nicht wünschenswert ist.
VOLLTÜR
Ihr Climadiff Weinschrank verfügt über eine Volltür. Kein Problem, Ihre Flaschen sind vor Licht geschützt.
69
GLASTÜR
Ihr Wein ist ebenfalls geschützt, die Glastür wurde oberflächenbehandelt und filtert bis zu 70% der
ultravioletten Strahlung.
AUFSTELLUNG IHRES WEINSCHRANKS
RAUM
Achten Sie darauf, den richtigen Aufstellort zu finden – entfernt von Wärmequellen, geschützt vor
Sonnenstrahlung und tiefen Temperaturen. Auf diese Weise erzielen Sie die optimalen
Betriebsbedingungen für den niedrigsten Energieverbrauch.
Vergewissern Sie sich außerdem, dass die Stellfläche für den Weinschrank eben und belastbar ist
(Gerätegewicht plus Inhalt, eine 75 cl Weinflasche wiegt ca. 1,3 kg).
Nicht unter offenem Himmel aufstellen und auf einen Mindestabstand von 200 mm zwischen der Oberseite
des Weinschranks und der darüber liegenden Decke achten.
Hinweis: Bei extremen Umgebungsbedingungen kann die Auffangschale für Abtauwasser an der
Geräterückseite in der Nähe des Kompressors überlaufen.
Deshalb empfehlen wir, die Art der Oberflächen von Mauer und Boden im Aufstellbereich des
Gerätes so zu wählen, dass Feuchtigkeit bzw. die Bildung von Abtauwasser keine Schäden
verursachen.
ANSCHLUSS AN DAS STROMNETZ
Vergewissern Sie sich, die zu Beginn der Bedienungsanleitung angegebenen Sicherheitshinweise
zur Kenntnis genommen zu haben.
Wurde der Weinschrank während dem Transport bzw. der Aufstellung stark geneigt, vergessen Sie bitte
auf keinen Fall, ihn vor dem Anschluss für 24 Stunden in vertikaler Position stehen zu lassen, damit das
Schmieröl nach unten laufen und sich im Kompressor ansammeln kann.
Sollte dieser Punkt nicht beachtet werden, könnte das Kühlsystem komplett ausfallen.
Bitte die Sicherheitshinweise zu Beginn der Bedienungsanleitung befolgen!
70
Ihr Weinschrank ist mit einem Anschlusskabel und einem 230V/50Hz Wechselstrom-Netzstecker (CENorm) ausgestattet. Der Netzstecker muss an eine Wandsteckdose mit Schutzkontakt und einer Sicherung
mit mindestens 10A angeschlossen werden.
UMGEBUNGSTEMPERATUR
WICHTIGER HINWEIS: Für den ordnungsgemäßen Betrieb des Gerätes dürfen die nachstehenden
Höchst- und Tiefstwerte nicht überschritten werden. Durch extreme Umgebungstemperaturen
(warm und kalt) kann die Leistung des Gerätes beeinträchtigt werden, so dass die theoretisch mögliche
Einstelltemperatur nicht erreicht wird.
Möchten Sie Ihren Weinlagerschrank als Temperierschrank benutzen und eine Innentemperatur
von über 13°C erzielen, halten Sie bitte die nachstehenden Umgebungstemperaturen ein:
WEINSCHRANK MONOTEMPERATUR
REIFUNG
TEMPERIERUNG
NUTZUNG
265
315
265
Glastür
TÜR
315
265
Volltür
315
265
Glastür
315
Volltür
EINZUHALTENDE
UMGEBUNGSTEMPERATUR
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
MÖGLICHE EINSTELLTEMPERATUR
11-13°C
11-13°C
11-13°C
11-13°C
8-18°C
8-18°C
8-18°C
8-18°C
WINTERSYSTEM?
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
WEINSCHRANK MULTITEMPERATUR
GLASTÜR
VOLLTÜR
TÜR
EINZUHALTENDE
UMGEBUNGSTEMPERATUR
MÖGLICHE EINSTELLTEMPERATUR
WINTERSYSTEM?
265
315
265
315
0-35°C
0-35°C
0-35°C
0-35°C
17°
18°
19°
17°
18°
19°
17°
18°
19°
17°
18°
19°
7
8
9°
7
8°
9°
7
8°
9°
7
8°
9°
Ja
Ja
Ja
Ja
71
AUSPACKEN
Zum Entfernen der Transportpalette (modellabhängig), auf der Ihr Weinschrank steht, lösen Sie die beiden
Schrauben, mit denen diese an der Gerätehinterseite am Außengehäuse befestigt ist. Entnehmen Sie alle
im Geräteinneren vorhandenen Klemm- bzw. Schutzelemente.
HÖHENJUSTIERUNG
Justieren Sie das horizontale Niveau des Weinschranks (die Verwendung einer
Wasserwaage wird empfohlen). Dies verhindert Bewegungen infolge mangelnder
Stabilität, die Geräusche und Vibrationen verursachen können, und gewährleistet
die vollkommene Dichtheit der Tür.
Verwenden Sie dazu die Stellfüße an der Vorderseite des Weinschranks
(modellabhängig).
Wir empfehlen Ihnen außerdem, das Gerät ganz leicht nach hinten zu neigen (2/3 mm), um das Ablaufen
von Kondenswasser zu beschleunigen, was die Bildung von Ablagerungen aller Art (z.B.
Kalkablagerungen) verhindert.
Die Justierung erfolgt durch Anziehen und Lösen der Schrauben an den Stellfüßen.
ABSTAND
FREIE AUFSTELLUNG
Lassen Sie einen Abstand von mindestens 3 cm zwischen der Mauer und der Geräterückseite, damit die
Luft frei zirkulieren kann. Der Weinschrank ist kein Einbaugerät.
Vergewissern Sie sich, dass die Stellfläche für das Gerät das Gewicht des Weinschranks plus Inhalt tragen
kann (eine 75 cl Weinflasche wiegt ca. 1,3 kg).
72
BESCHREIBUNG DES WEINSCHRANKS
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
1. Beleuchtung
Roste
Typenschild
Stellfüße
Transportrollen
Netzkabel mit Stecker
Elektronisches Regelsystem
Lichtschalter
Ein/Aus-Taste
Tür
Schloss
Verdampfer
Führungsnuten für Roste
Ablaufloch
Dichtung
Kondenswasserrinne
Rosthalter
Aktivkohlefilter
73
ANZEIGEDISPLAY DES WEINSCHRANKS
Entfernen Sie zuallererst die Schutzklebefolie vom Display.
Weinschrank Multifunktion
Symbol für Fehleralarm
Temperatur obere Zone
Symbol für Betrieb des
Heizelements
Anzeige mittlere Luftfeuchtigkeit
Temperatur mittlere Zone
Symbol für Kompressorbetrieb
Temperatur untere Zone
Fehlercode
Anzeige Wasserzugabe
Weinschrank Monotemperatur
Symbol für Fehleralarm
Symbol für Betrieb des
Heizelements
Anzeige mittlere Luftfeuchtigkeit
Symbol für Kompressorbetrieb
Temperatur mittlere Zone
Fehlercode
Anzeige Wasserzugabe
SCHEMA DER VERSCHIEDENEN TEMPERATURZONEN IM WEINSCHRANK
(EINSTELLUNGSABHÄNGIG):
17, 18 oder 19°C
Oberer Bereich, ideal zur Temperierung von
Rotwein
Mittlerer Bereich, ideal für die Lagerung
11, 12 oder 13°C
Unterer
Bereich,
um
körperreiche
Weißweine
und
Champagner
auf
Trinkttemperatur zu bringen.
7, 8 oder 9°C
Der
gesamte
Weinschrank dient der
Reifung Ihrer Weine
bzw. wahlweise der
Temperierung
einer
gewünschten
Weinsorte
(einheitliche
Temperatur, einstellbar
von +8 bis +18°C).
Achtung ! Edle Jahrgangschampagner
werden
vorzugsweise
mit
einer
Temperatur von 12°C serviert.
74
TEMPERATURREGELUNG
Zum Ein- bzw. Ausschalten des Weinschranks die
Taste 5 Sekunden drücken.
Bei der Inbetriebnahme oder nach einem Stromausfall wird ein Kalibriervorgang des Regelsystems
gestartet. Während dieses Vorgangs leuchten das Anzeigedisplay und die Wahltasten und das
Alarmsymbol (Dreieck mit Ausrufezeichen) blinkt.
Der Vorgang kann 10 bis 60 Sekunden dauern. Nach Beendigung dieses Vorgangs kehren das
Anzeigedisplay und die Tasten in den normalen Betriebszustand zurück.
Die Temperatur im Inneren des Weinschranks wird automatisch vom elektronischen Regelsystem
gesteuert (Abbildung 1-1).
Das System wurde im Werk voreingestellt und funktioniert automatisch. Die Standardeinstellungen wurden
für eine Mitteltemperatur im mittleren Bereich von 12°C +/- 2°C definiert.
TEMPERATURAUSWAHL
Sollte sich eine neue Regelung bzw. Anpassung der Lagertemperatur als notwendig erweisen:
Die
Tasten länger als 5 Sekunden drücken (Abb. 2).
Sobald der oben genannte Einstellwert auf dem Display zu blinken beginnt, kann die Temperatur
geändert werden.
Zum Senken der Innentemperatur:
Die
Die
Taste drücken, um die Temperatur um 1°C zu senken (Abb. 3).
Tasten länger als 5 Sekunden drücken, um die neue Temperatur zu speichern (Abb. 2).
Vergessen Sie nicht, die Änderung durch Drücken der
zu bestätigen (Abb. 2).
Tasten während mehr als 5 Sekunden
Zum Erhöhen der Innentemperatur:
Die
Die
Taste drücken, um die Temperatur um 1°C zu erhöhen (Abb. 3).
Tasten länger als 5 Sekunden drücken, um die neue Temperatur zu speichern (Abb. 2).
Vergessen Sie nicht, die Änderung durch Drücken der
zu bestätigen (Abb. 2).
Tasten während mehr als 5 Sekunden
75
MULTIFUNKTIONALE WEINSCHRÄNKE
Die werkseitig programmierte Temperaturschichtung von oben nach unten beträgt +18°C bis +8°C.
Sie können diese Einstellung ändern, wobei der Temperaturunterschied zwischen dem oberen und unteren
Bereich bestehen bleibt und weiterhin 10°C beträgt. Die sonstigen möglichen Einstellungen sind 17-7°C,
18-8°C, 19-9°C, usw.
Drücken Sie gleichzeitig 5 Sekunden auf die Pfeiltasten nach oben und unten, es ertönt ein Piepton.
Der bereits ausgewählte Temperaturwert blinkt. Wählen Sie den gewünschten neuen Temperaturwert
anhand der Pfeiltasten nach oben und unten. Bei jeder Änderung ertönt ein Piepton.
Drücken Sie gleichzeitig 5 Sekunden auf die Pfeiltasten nach oben und unten, es ertönt ein Piepton. Die
Änderungen werden erfasst und das Gerät kehrt zur Anzeige der Isttemperatur im Weinschrank zurück. Im
Anschluss erhöhen sich bzw. sinken die Temperaturen allmählich, je nach Einstellung.
WEINLAGERSCHRÄNKE
Die Innentemperatur ist vereinheitlicht und die Werkseinstellung beträgt 12°C +/- 2°C.
Sie können eine einheitliche Temperatur zwischen +8°C und +18°C wählen und sich so im Wechsel für
eine ideale Reifetemperatur (12°C) oder die ideale Serviertemperatur der gewünschten Weinsorte
(Rotwein, Weißwein, Roséwein oder Champagner) entscheiden.
WICHTIGER HINWEIS: Falls Sie eine Innentemperatur von 18°C erzielen möchten und Ihr
Weinschrank eine Glastür besitzt, muss die Umgebungstemperatur unbedingt höher als 15°C sein.
ou
Drücken Sie gleichzeitig 5 Sekunden auf die Pfeiltasten nach oben und unten, es ertönt ein Piepton.
Der bereits ausgewählte Temperaturwert blinkt. Wählen Sie den gewünschten neuen Temperaturwert
anhand der Pfeiltasten nach oben und unten. Bei jeder Änderung ertönt ein Piepton.
Drücken Sie gleichzeitig 5 Sekunden auf die Pfeiltasten nach oben und unten, es ertönt ein Piepton. Die
Änderungen werden erfasst und das Gerät kehrt zur Anzeige der Isttemperatur im Weinschrank zurück. Im
Anschluss erhöhen sich bzw. sinken die Temperaturen allmählich, je nach Einstellung.
76
BETRIEB
In einem Natursteinkeller variiert die Temperatur wenig und wenn überhaupt, dann im Allgemeinen sehr
langsam von einer Jahreszeit zur anderen. Ihr Climadiff Weinschrank reproduziert daher mechanisch die
optimalen und für Ihre Weine unerlässlichen Bedingungen eines Natursteinkellers.
Das Verfahren basiert insbesondere auf einem elektronischen Regelsystem zur Feinregelung der
Temperatur. Deswegen funktioniert der Weinschrank in Zyklen und in der Luft im Innenraum des
Weinschranks können geringe Temperaturschwankungen beobachtet werden. Dies ist normal, allerdings
spiegeln die Temperaturen, die mit einem in das Innengehäuse gelegten Thermometer zufällig gemessen
werden, nicht genau die Temperatur wider, die Sie am meisten interessiert, d.h. diejenige Ihres Weines, für
die der Weinschrank ausgelegt ist.
Durch das Prinzip der geringen Schwankungen der Lufttemperatur um den Sollwert (eingestellte und vom
elektronischen Regelsystem geregelte Wunschtemperatur) lässt sich eine in der Flasche stabilisierte
Mitteltemperatur erreichen.
Umso mehr Flaschen Ihr Weinschrank enthält, umso größer ist die thermische Masse der Flaschen und
umso geringer der Einfluss möglicher Schwankungen der Umgebungstemperatur aufgrund der so
erzeugten thermischen Trägheit. Die thermische Trägheit ist die Neigung der Flaschen, bei Störungen
des thermischen Gleichgewichts mit der Umgebung länger ihre ursprüngliche Temperatur zu bewahren.
Man kann also die Langsamkeit ermitteln, mit der eine mögliche Temperaturstörung die Flaschen zu
einem neuen Ausgleichspunkt führen würde.
Hierzu ist insbesondere anzumerken, dass die Wärmeleitfähigkeit von Flüssigkeiten (außer Wasser) bei
steigender Temperatur um durchschnittlich 0,15% pro Grad Celsius sinkt.
Wer hat nicht schon einmal, von Gästen überrascht, eine Flasche Champagner oder Weißwein mit
Umgebungstemperatur (20°C) in seinen Kühlschrank (4°C) gelegt, um sie zu kühlen? Trotz einer plötzlichen
und konstanten thermischen Störung der Umgebungstemperatur in der Größenordnung von 16°C ist die
Flasche nach einer Stunde unter diesen Bedingungen noch nicht servierbereit (nicht ausreichend gekühlt).
Seien Sie also unbesorgt, wenn Sie Temperaturschwankungen in der Größenordnung von 2°C um den
Sollwert im Innenraum des Weinschranks feststellen, Ihre Weine sind vollkommen geschützt! Der Inhalt
eines mit 200 Flaschen gefüllten Weinschranks stellt eine Masse von ca. 260 kg dar (eine 75 cl Flasche =
ca. 1,3 kg), was beträchtlich ist.
Bezieht man sich auf obenstehendes Beispiel und die Bedingungen, denen diese einzelne Flasche
ausgesetzt war, haben die in der Luft des Weinschranks festgestellten geringen Schwankungen übertragen
auf 200 oder 300 Flaschen keinerlei Auswirkung.
TEMPERATURANZEIGE
Die elektronische Temperaturanzeige gibt Auskunft über die mittlere Temperatur im Weinschrank. Wie
bereits erörtert kann durch die Betriebs- bzw. Abschaltzyklen des Kompressors eine absolut konstante
Temperatur im Flascheninneren erreicht werden.
Wenn Sie Ihr eigenes Thermometer in das Gerät legen, zeigt es nicht denselben Wert an wie das
Anzeigedisplay an der Frontseite – das Temperaturregelsystem berechnet automatisch per Algorithmus das
Temperaturmittel für eine bestimmte Zeitspanne. Dieser Mittelwert spiegelt die Temperatur Ihres Weines wider.
Ist zwischen der programmierten und der angezeigten Temperatur eine größerer Unterschied festzustellen,
ist dies wahrscheinlich auf eine längere Türöffnung zurückzuführen.
Sollte Ihr eigenes Thermometer vom gewünschten Wert unterschiedliche Momentanwerte anzeigen, dann
nur keine Panik! Wir erinnern daran, dass die geeignete Mitteltemperatur in den Flaschen durch dieses
Prinzip der Schwankungen der Lufttemperatur im Innenraum erreicht wird. Die Trägheit der Flüssigkeit im
Vergleich zur Luft hat einen Faktor von 1 zu 10 und Ihr Weinschrank korrigiert selbsttätig eventuelle
Schwankungen (eine längere Temperaturänderung außerhalb der Flasche von 1°C drückt sich durch eine
Schwankung von nur 0,1°C im Flascheninhalt aus).
77
SCHEMA DES FUNKTIONSPRINZIPS
Kompressor
abgeschaltet
Kompressor
in Betrieb
Kompressor
abgeschaltet
Temperatur und
Luftfeuchtigkeit
zum Zeitpunkt T in
Abhängigkeit vom
Betriebszyklus
Lufttemperatur
und
Mitteltemperatur
in der Flasche
LUFTFEUCHTIGKEIT
Die empfohlene Mittelwert der Luftfeuchtigkeit liegt zwischen 55 und 75%, damit der Flaschenkorken feucht
genug bleibt, um seine Geschmeidigkeit und Elastizität zu bewahren. Dies macht ihn hermetisch dicht für
Flüssigkeiten, aber gestattet dem Wein, zu atmen.
Ihr Climadiff Weinschrank regelt vollautomatisch den Feuchtigkeitsgehalt im Innenraum.
Die Kombination der Umwälzung gefilterter, aber feuchter Umgebungsluft im Weinschrank, der an den
Betrieb des Weinschranks gebundenen Kondensation sowie der Oberfläche der Innenwände aus Stahl mit
Rauanstrich ermöglichen die Schaffung idealer Umgebungsbedingungen für Ihren Wein.
Hinweis: Unter außergewöhnlich trockenen Umgebungsbedingungen ist ggf. eine Wasserzugabe vorzusehen.
Stellen Sie dazu einen Behälter mit feuchtem Sand oder eine Schale mit sauberem Wasser (bzw.
Leitungswasser, unter der Bedingung, dass es geruchsfrei ist) in das Gerät.
Nach der Inbetriebnahme dauert es ein paar Tage, bis sich der ideale Mittelwert von rund 55% im
Weinschrank stabilisiert hat.
Wichtiger Hinweis: Der Feuchtigkeitsgehalt kann 45% oder weniger betragen, wenn das Gerät unter
extremen Umgebungsbedingungen funktioniert und/oder in einem trockenen Raum steht. In diesem
Fall muss eine Wasserzugabe (Behälter, Schale, o.ä.) im oberen Teil des Weinschranks erfolgen.
78
ANZEIGE DER LUFTFEUCHTIGKEIT
Der angezeigte Wert der Luftfeuchtigkeit entspricht einem kurzzeitigen Mittelwert, der regelmäßig
aktualisiert wird. Keine Sorge, wenn der angezeigte Wert momentan etwas niedriger ist. In dieser
im Allgemeinen sehr kurzen Zeitspanne verlieren die Korken nicht ihre Elastizität.
Auf dem Anzeigedisplay können folgende Werte erscheinen:
45% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von 40% bis 50%.
55% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von 50% bis 60%.
65% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von 60% bis 70%.
75% bei einer Luftfeuchtigkeit im mittleren Bereich des Weinschranks von über 70%.
Dieses Symbol erscheint, wenn der Feuchtigkeitsgehalt geringer als 40% ist. Prüfen Sie, ob sich in
der Abtaurinne Wasser befindet. Ist dies nicht der Fall, muss Wasser zugegeben werden (siehe
Schema im Abschnitt „Längere Außerbetriebnahme“).
INSTANDHALTUNG
REINIGUNG
Normalerweise erfordert der Weinschrank keine spezielle Instandhaltung, bis auf den Wechsel des
Aktivkohlefilters einmal jährlich. Sollte dennoch eine Reinigung erforderlich sein, den Netzstecker aus der
Steckdose ziehen und das Innen- und Außengehäuse mit einer Mischung aus lauwarmem Wasser und
mildem Reinigungsmittel säubern (auf keinen Fall Löse- und Scheuermittel verwenden). Mit sauberem
Wasser abspülen und vor dem Wiedereinschalten trocknen lassen. Für sonstige Instandhaltungsarbeiten
wenden Sie sich bitte an den Kundendienst Ihres Händlers.
Werden technische Eingriffe von nicht zugelassenen Personen durchgeführt, erl öscht die Garantie.
WECHSEL DES AKTIVKOHLEFILTERS & HÄUFIGKEIT
Den Aktivkohlefilter unbedingt einmal jährlich wechseln. Bei dem Filtereinsatz handelt es sich um ein
rundes schwarzes Kunststoffteil, das die in den Weinschrank eintretende Luft filtert. Der Filter ist daher von
innen wie von außen sichtbar. Er befindet sich oben rechts an der Rückseite des Weinschranks.
Der Filter wird von innen herausgezogen oder von außen in der Mitte nach innen gedrückt.
Achtung! Der Filter wird in eine Halterung mit gleicher Form und Farbe eingesetzt.
NUR der Filtereinsatz wird gewechselt, nicht an der Halterung ziehen, sonst besteht die Gefahr nicht
behebbarer Schäden!
Den Filter können Sie beim Kundendienst Ihres Händlers oder auf unserer Website www.climadiff.com in
der Rubrik Zubehör oder auf www.vinokado.com bestellen.
79
LÄNGERE AUSSERBETRIEBNAHME
Ziehen Sie den Netzstecker aus der
Steckdose. Nehmen Sie alle Flaschen
aus dem Weinschrank. Reinigen und
trocknen Sie das Innengehäuse und
vor allem die Auffangrinne für
Kondenswasser im unteren Bereich
des Weinschranks.
Ablaufloch für Kondenswasser
Auffangrinne für Kondenswasser
Das Vorhandensein von Wasser ist völlig normal!
ABTAUUNG / KONDENSATION
Das Gerät ist mit einem automatischen Abtauzyklus ausgestattet. Während dem Stillstand des Kühlzyklus
tauen die gekühlten Oberflächen des Gerätes automatisch ab.
Das so aufgefangene Abtauwasser wird in die Verdunstungsschale für Kondenswasser abgeleitet, die sich
an der Geräterückseite in der Nähe des Kompressors befindet. Die vom Kompressor erzeugte Wärme lässt
das in der Schale aufgefangene Kondenswasser verdunsten. Der so entstehende Wasserdampf wird dann
vom Aktivkohlefilter angesaugt und führt auf diese Weise Feuchtigkeit zu.
Das Gerät erzeugt Kälte, die schwerer als Warmluft ist und langsam absinkt. So entsteht ein Druck, der die
Luft durch das Loch im unteren Bereich verdrängt.
Der Kompressor erwärmt sich während des Betriebs und lässt das Kondenswasser verdunsten. Die
Warmluft steigt nach oben und diese feuchte Luft wird vom Aktivkohlefilter angesaugt.
Beim Kontakt mit dem Verdampfer wird die Luftfeuchtigkeit in Form von Reif angesaugt. Beim Stillstand
des Kompressors steigt die Innentemperatur an und der Reif taut langsam ab. Es entsteht Kondenswasser.
Das überschüssige Kondenswasser wird in der Schale aufgefangen. Beim Neustart des Kompressors
beginnt der geschlossene Kreislauf der Luftumwälzung von Neuem.
80
TRANSPORT DES WEINSCHRANKS
Der Transport des Weinschranks muss nach Möglichkeit erfolgen, solange er noch verpackt ist, um
Beschädigungen zu vermeiden.
Muss der Weinschrank horizontal transportiert werden, ihn gut schützen und unbedingt auf die Seite
legen, auf der das Einfüllrohr des Kompressors zum Boden hin gerichtet ist.
Von der Geräterückseite aus gesehen, den Weinschrank nach links umlegen.
BEFÜLLEN UND EINSORTIEREN IHRES WEINSCHRANKS
FLASCHENTYPEN
Hier sehen Sie vier Sorten von 75 cl Flaschen, Burgunder und Bordeaux, mit unterschiedlicher Größe .
Es gibt zahlreiche weitere Flaschen mit allen möglichen Fassungsvermögen und Formen, oben ein Beispiel
mit verschiedenen 75 cl Bordeaux-Flaschen.
Je nach Flaschenhöhe und -durchmesser sowie Lagerungsart sind deutliche Unterschiede bei der
Einsortierung erkennbar.
GEGENEINANDERLAGERUNG
Beachten Sie die unterschiedliche Tiefe!
„Kopf bei Fuß“ Hals an Hals
Gesteigerte Ladekapazität
„Kopf bei Fuß“ Hals zwischen Bäuchen
Geringere Tiefe
Viel verlorener Platz!
81
ROSTE
Für jeden Weinschrank seine Roste.
Es gibt kein Idealschema für die Einsortierung. Eine Weinsammlung ist reichhaltig, wenn sie vielfältig ist.
Lassen Sie sich beim Einsortieren in den Weinschrank von Ihrer Sammlung inspirieren!
Zusätzliche Roste erhalten Sie gegen Aufpreis und auf Bestellung bei Ihrem Händler bzw. dem
Kundendienst oder auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf
www.vinokado.com.
Zweiseitige Roste
Der zweiseitige Collector® Rost für Bordeaux oder Burgunder wurde
von Climadiff entwickelt, um eine einfache, effiziente, sichere und
praktische Auswahl beim Einsortieren zu ermöglichen.
Eine Seite besitzt Vertiefungen für Flaschen vom Typ „Bordeaux 75cl“,
die andere Seite ist für Flaschen vom Typ „Burgunder 75cl“ ausgelegt.
Eine Brandmalerei mit dem Flaschentyp zeigt auf beiden Seiten des
Rostes an, welche Seite für Ihre Weinsammlung die Richtige ist.
Auszugsroste
Je nach Modell sind standardmäßig ein oder mehrere Auszugsroste
eingebaut.
Zusätzliche passende Roste sowie Gleitführungen können Sie beim
Kundendienst Ihres Händlers oder auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf
www.vinokado.com bestellen.
FÜLLMETHODE
ANGABEN ZUM FASSUNGSVERMÖGEN
Die Angaben zum Fassungsvermögen der verschiedenen Modelle von Climadiff Weinschränken sind
unverbindlich. Sie helfen Ihnen bei der Wahl je nach Ihren Wünschen und dem Platz, über den Sie
verfügen. Die Fassungsvermögen werden heute anhand einer Standardflasche vom Typ „Bordeaux
Tradition 75 cl“ bestimmt. In Wirklichkeit sammeln Sie wahrscheinlich Flaschen mit unterschiedlicher Form
und Größe. Aus praktischen Gründen werden Sie Ihren Weinschrank vermutlich mit einer etwas geringeren
Flaschenanzahl befüllen als der vorgesehenen Höchstmenge.
Wird ein Weinschrank beispielsweise nur mit Burgunderflaschen gefüllt, liegt man rund 30% unter der
ursprünglich für Bordeaux berechneten Menge.
Ein weiterer wichtiger Faktor für die Befüllung – ein zusätzlicher Rost macht eine oder sogar zwei
Flaschenschichten weniger...
82
Falls gewünscht, können Sie zusätzliche Auszugsroste hinzufügen. Bitte beachten Sie in diesem Fall die
mögliche Höchstzahl von Auszugsrosten und die Reduzierung des Fassungsvermögens Ihres
Weinschranks:
-
Weinschrank 265 Flaschen: bis zu 13 Auszugsroste, aber das Gesamtfassungsvermögen
vermindert sich auf 197 Flaschen.
Weinschrank 315 Flaschen: bis zu 16 Auszugsroste, aber das Gesamtfassungsvermögen
vermindert sich auf 236 Flaschen.
Vergessen Sie nicht, diesen Aspekt zu berücksichtigen, wenn Sie einen funktionelleren Weinschrank
wünschen und eine große Anzahl von Rosten hinzufügen möchten – hier gilt es, zwischen
Fassungsvermögen und Gebrauchskomfort zu wählen!
BEFÜLLUNG
Die nach der Inbetriebnahme gewünschte Temperatur wird erst nach mehreren Betriebsstunden
erreicht. Wir empfehlen, das Gerät vor dem Befüllen ein paar Stunden leer laufen zu lassen.
Ihr Weinschrank wird je nach Modell mit einem oder mehreren Rosten aus Metall oder Holz geliefert.
Platzieren Sie die Halter an den gewünschten Stellen in den seitlichen Nuten im Inneren des
Weinschranks. Prüfen Sie, dass die Halter gut in die Nuten eingesetzt sind (einen leichten Druck auf
den Winkel ausüben, um ihn richtig zu positionieren und den festen Sitz zu prüfen).
Befüllen Sie zuerst den unteren Bereich des Weinschranks.
Stapeln Sie die Flaschen dann einfach aufeinander, mit dem Flaschenboden nach hinten für die
rückseitige Flaschenreihe, und umgekehrt für die Frontreihe. Die Roste lassen sich je nach der Größe
des Weinschranks und den Flaschenformen anpassen.
WICHTIGER HINWEIS: Achten Sie darauf, dass die Flaschen nicht die Rückwand des Weinschranks
berühren.
Sollten Sie über eine große Anzahl von Flaschen verfügen, empfehlen wir eine portionsweise Befüllung mit
jeweils 40 Flaschen. Lassen Sie das Gerät dann zuerst 12 Stunden laufen, bevor Sie weitere Flaschen
einfüllen. Wiederholen Sie den Vorgang so oft wie nötig. Dies hat zum Ziel, eine thermische Masse im
Weinschrank zu erzeugen.
Zusätzliche Roste erhalten Sie gegen Aufpreis und auf Bestellung beim Kundendienst Ihres Händlers oder
auf unserer Website www.climadiff.com in der Rubrik Zubehör oder auf www.vinokado.com (nur für
Holzroste).
Metallroste sind nur beim Kundendienst Ihres Händlers gegen Aufpreis und auf Bestellung erhältlich.
EINHALTUNG DER HÖCHSTLAST
Beachten Sie unbedingt die Höchstlast pro Rost. Das vorgesehene maximale Fassungsvermögen darf
nicht überschritten werden (darauf achten, den Aktivkohlefilter nicht zu versperren). Die Roste lassen sich
je nach der Größe des Weinschranks und den Flaschenformen anpassen.
Feste Roste: 175 kg (ca. 130 Flaschen, d.h. maximal 7 Schichten mit 75 cl Flaschen pro Rost)
Auszugsroste: 25 kg (14 Flaschen 75 cl oder 7 Magnum)
83
WICHTIGER HINWEIS! Bei den Angaben handelt es sich um die Höchstlast, selbstverständlich können Sie
die Roste mit weniger Flaschen befüllen. Es ist außerdem möglich, den Weinschrank ohne Roste zu
befüllen.
INNENBELEUCHTUNG (OPTIONAL UND MODELLABHÄNGIG)
Durch Drücken der Taste mit dem Glühbirnensymbol auf dem Bedienpanel kann die Innenbeleuchtung
eingeschaltet werden (Abb. 4).
Sie bietet Ihnen die Möglichkeit, Ihren Weinschrank zu beleuchten und dabei
die Lagerbedingungen Ihrer Weine zu erhalten (niedrig emittierende LED).
Weintemperierschränke: Vergessen Sie nicht, die Innenbeleuchtung durch
erneutes Drücken der Taste auszuschalten.
Weinlagerschränke: Aus Liebe zum Detail haben wir einen Zeitschalter
eingebaut, der die Innenbeleuchtung nach zehn Minuten ausschaltet, falls Sie
es vergessen sollten. So bleiben die optimalen Bedingungen für Ihre
Weinflaschen erhalten.
Hinweis:
Bei Geräten, die nicht über diese Funktion verfügen, ist die Taste zum
Einschalten der Innenbeleuchtung auf dem Bedienpanel deaktiviert.
Sie können diese Ausstattung gegen Aufpreis vom Kundendienst einbauen lassen. Setzen Sie sich in
diesem Fall mit dem Kundendienst Ihres Händlers in Verbindung.
VERWALTUNG DER WEINSAMMLUNG
DAS WEINREGISTER (DAS ORIGINAL – EINE INNOVATION VON CLIMADIFF) HILFT IHNEN DABEI.
Weinregister bzw. Übersicht der Crus Classés (modellabhängig und nicht für Glastüren)
Auf der Türinnenseite des Weinschranks befindet sich eine
speziell entwickelte Tafel für das Weinregister. Hier können
Sie die Daten Ihrer Weinsammlung mit Kreide eintragen. Je
nach Modell kann sich hier auch die Liste der Crus Classés
befinden.
Schreiben Sie nur mit Kreide auf das Weinregister.
Die Tafel mit einem Tuch oder leicht angefeuchteten
Schwamm putzen.
Keine Reinigungs- oder Scheuermittel verwenden.
84
EINIGE NÜTZLICHE INFORMATIONEN (TEMPERIERUNG UND AUSREIFUNG)
Beispiele von Serviertemperaturen (bei Verkostungen bitte beachten!)
Die Meinungen gehen auseinander, die Umgebungstemperatur auch, aber viele sind sich über folgendes
einig:
Weine
Serviertemperatur
Große Bordeaux-Weine – Rotwein
Große Burgunder-Weine – Rotwein
16 - 17°C
15 - 16°C
Grands Crus trockener Weißweine
Leichte, fruchtige, junge Rotweine
14 - 16°C
11 - 12°C
Rosé de Provence, Jungweine
Trockene Weißweine und rote Tafelweine
10 - 12°C
10 - 12°C
Weißer Tafelwein
Champagner
8 - 10°C
7 - 8°C
Zuckerreiche Weine
7°C
REIFUNGSZEIT (IN JAHREN)
Die für die optimale Ausreifung erforderliche Zeit variiert für jeden Qualitätswein, jeden Jahrgang und jede
Weinsorte. Die nachstehende Tabelle gibt Ihnen eine Vorstellung von der Anzahl von Jahren, die
notwendig sind, damit Ihre Weinflaschen den idealen Reifegrad erreichen, d.h. den idealen Zeitpunkt für
die Verkostung.
HERKUNFT
WEISSWEIN / ROSEWEIN
Elsass
1-4
Elsass Grands Crus
8-12
Beaujolais (Crus)
ROTWEIN
1-4
Beaujolais Primeur
1-2
Bergerac
2-3
3-4
Bordeaux
2-3
3-4
Burgunder
5
7
Cahors
Côtes de Provence
5-10
1-2
2-5
8
8-15
Grands Crus Burgunder
8-10
10-15
Grands Crus Bordeaux
8-10
10-15
Jurançon – körperreicher Wein
6-10
Jurançon trocken
2-4
Languedoc
1-2
2-4
Loire
5-10
5-12
Loire – körperreicher Wein
10-15
Côte Rôtie, Hermitage
Mâcon
2-3
Montbazillac
6-8
Savoyen
1-2
2-4
Rhône-Tal
2
4-8
Vin Jaune
20
1-2
85
UMWELT
Dieses Produkt entspricht der EEAG-Richtlinie 2002/96/EG.
Das auf dem Gerät angebrachte Symbol der durchgestrichenen Mülltonne auf Rädern zeigt an, dass das Produkt am
Ende seiner Lebensdauer vom restlichen Hausmüll getrennt entsorgt werden muss.
Es muss daher zu einer Sammelstelle für Elektro- und Elektronikgeräte bzw. beim Kauf eines gleichwertigen Gerätes
zum Händler des neuen Gerätes gebracht werden.
Der Benutzer ist dafür verantwortlich, dass das Gerät am Ende seiner Lebensdauer einer geeigneten Sammelstelle
zugeführt wird. Eine zweckmäßige, getrennte Sammlung zur Weiterleitung des unbenutzten Gerätes zum Recycling,
zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf Umwelt und
Gesundheit zu vermeiden und fördert das Recycling der Wertstoffe, aus denen das Produkt besteht.
Um genauere Auskünfte zu den bestehenden Sammelsystemen zu erhalten, wenden Sie sich bitte an das örtliche Amt
für Abfallentsorgung oder das Geschäft, in dem Sie das Gerät gekauft haben.
WARNHINWEIS
In dem Bestreben der kontinuierlichen Qualitätsverbesserung unserer Produkte behalten wir uns die Möglichkeit vor,
die technischen Merkmale ohne Vorankündigung zu ändern.
Die Garantien für die Produkte der Marke CLIMADIFF werden ausschließlich durch unsere Vertragshändler gewährt. In
dieser Bedienungsanleitung gemachte Angaben können nicht als eine Zusatzgarantie ausgelegt werden.
Die Firma CLIMADIFF kann nicht für Fehler bzw. technische und redaktionelle Versäumnisse in dieser
Bedienungsanleitung haftbar gemacht werden.
Unverbindliche Unterlage.
86
GLOSSAR
Lagerung
Die Lagerbedingungen ermöglichen, bereits ausgereifte Weine zu schützen und ihre Qualitätsmerkmale
über die Zeit zu bewahren.
Reifung
Die Klimakammer ist dafür ausgelegt, dauerhaft nahezu dieselben Bedingungen wie in unterirdischen
Weinkellern zu gewährleisten, welche die optimale Ausreifung edler Qualitätsweine fördern.
Temperierung
Der Weinschrank ist dafür vorgesehen, ständig Flaschen mit der richtigen Serviertemperatur griffbereit zu
haben (Trinktemperatur: Lagerwein 18 bis 19°C, leichter Rotwein 14 bis 16°C, Weißwein, Roséwein,
Jahrgangschampagner 10 bis 12°C, zuckerreiche Weißweine 8 bis 10°C).
Wintersystem
Mit diesem Heizsystem kann der Weinschrank in einem ungeheizten (aber frostfreien) Raum aufgestellt
werden.
Tageskeller
Siehe Temperierung oben
PREMIUM BGN Rost
Der Rost aus Vollholz (wasserfestes Tropenholz) ist für die optimierte, ergonomische und sichere Lagerung
der Flaschen ausgelegt, auf einer Basis von 13 Flaschen pro Schicht.
Collector® Rost
Die Vertiefungen der Holzroste sind speziell für die optimierte, ergonomische, griffbereite und sichere
Lagerung der Flaschen ausgelegt. Die Roste sind beidseitig verwendbar (Vorderseite: Bordeaux /
Rückseite: Burgunder, Loire-Tal, usw.) = 14 Bordeaux-Flaschen / 13 Burgunderflaschen.
Auszugsrost
Die auf Gleitführungen montierten Auszugsroste erleichtern den Zugriff auf eine bzw. mehrere Schichten
(modellabhängig) von Grands Crus.
Weinregister
Das Original! Eine Climadiff Innovation zur Verwaltung der Weinsammlung anhand einer mit Kreide
beschreibbaren Tafel an der Türinnenseite des Weinschranks.
Temperaturschock
Ein Temperaturschock für die Flaschen wäre eine plötzliche Veränderung der Umgebungstemperatur von
mindestens 20°C in weniger als zwei Stunden. Das wiederholte Auftreten dieser Bedingungen kann für
Ihren Wein fatal sein.
87
HÄUFIG GESTELLTE FRAGEN
Trotz aller Sorgfalt, die wir für unsere Produkte aufwenden, kann eine Störung niemals völlig
ausgeschlossen werden. Bevor Sie sich mit dem Kundendienst Ihres Händlers in Verbindung setzen,
prüfen Sie bitte folgende Punkte:
-
Der Netzstecker ist in der Steckdose.
Es liegt kein Stromausfall vor.
Lesen Sie bitte die folgenden Hinweise zur Fehlerbehebung durch.
STROMVERSORGUNG
Der Weinschrank funktioniert nicht:
1. Kein Strom in der Steckdose: Prüfen Sie den Leitungsschutzschalter bzw. die Steckdose.
2. Der Netzstecker sitzt nicht richtig in der Steckdose.
3. Steht der Weinschrank in einem ungeheizten Raum, siehe Abschnitt Winterkit.
TEMPERATUR
Der Weinschrank ist zu kühl:
Wählen Sie eine höhere Temperatur.
Der Weinschrank ist nicht kühl genug:
Wählen Sie eine niedrigere Temperatur.
Die Temperatur im Weinschrank schwankt leicht:
1. Die tatsächlich zu berücksichtigende Temperatur ist diejenige in der Flasche. Die momentan
feststellbaren Schwankungen entsprechen den Betriebs- und Abschaltzyklen des Kompressors.
Durch dieses Prinzip der wiederholten geringen Schwankungen der Lufttemperatur im
Weinschrank wird eine Mitteltemperatur erzielt, welche die optimalen Reifebedingungen für Ihren
Wein sicherstellt.
2. Unsere Weinschränke besitzen eine hocheffiziente Isolierung, die eine möglichst gleichbleibende
Temperatur für den Wein sicherstellt. Folglich drückt sich eine Temperaturänderung von 1°C
außerhalb der Flasche durch eine Schwankung von nur ca. 0,1°C im Wein selbst aus.
3. Ist die im Weinschrank festgestellte Temperatur unterschiedlich von der üblicherweise
festgestellten Temperatur und ändert sie sich dauerhaft nicht (über mehrere Stunden), setzen Sie
sich bitte mit dem Kundendienst Ihres Händlers in Verbindung.
DER KOMPRESSOR DES WEINSCHRANKS STARTET NICHT (SIND SIE SICHER? UNSERE
KOMPRESSOREN SIND AUSGESPROCHEN LEISE)
1.
2.
3.
4.
Ist die Umgebungstemperatur in dem Raum zu niedrig (unter der geforderten Mindesttemperatur)?
Ist die gewählte Temperatur nicht zu hoch? Wählen Sie die niedrigste programmierbare
Temperatur (siehe Abschnitt „Temperaturregelung“ je nach Modell) und prüfen Sie, dass der
Kompressor startet, ohne ihn zu berühren.
Ist der Stromanschluss funktionsfähig? Schließen Sie zur Kontrolle ein anderes Elektrogerät an
derselben Steckdose an.
Sollte der Kompressor trotz dieser beiden Maßnahmen nicht anlaufen, setzen Sie sich bitte mit
dem Kundendienst Ihres Händlers in Verbindung.
88
DER KOMPRESSOR DES WEINSCHRANKS LÄUFT UNUNTERBROCHEN
Ist keine Kälteerzeugung festzustellen, kontaktieren Sie bitte den Kundendienst.
DAS WINTERSYSTEM SCHEINT NICHT ZU FUNKTIONIEREN
Das System funktioniert nur, wenn die Innentemperatur im unteren Bereich des Weinschranks unter der
programmierten Temperatur liegt.
LUFTFEUCHTIGKEIT
Welche mittlere Luftfeuchtigkeit muss im Weinschrank herrschen?
1.
2.
Der ideale Feuchtigkeitsgehalt liegt zwischen 55 und 75%. Er ist nicht zu verwechseln mit dem
momentanen Wert, der in Abhängigkeit von den Betriebszyklen des Kompressors schwankt. Wie
auch für die Mitteltemperatur, ist nur die mittlere Luftfeuchtigkeit von Bedeutung.
Je nach geografischer Lage und Feuchtigkeitsgehalt der Luft ist eine zusätzliche Wasserzugabe
notwendig oder nicht.
In Ländern mit gemäßigtem Klima liegt die relative Luftfeuchtigkeit zwischen 50 und 80%. Es ist
daher keine Wasserzugabe erforderlich, aber eine präzise Kontrolle ihrer Regelung.
Die mittlere Luftfeuchtigkeit im Weinschrank liegt dauerhaft unter 50% (Sind Sie sicher? Die
Luftfeuchtigkeit schwankt stark und schnell, das ist völlig normal.)
1. Prüfen Sie, dass der Aktivkohlefilter nicht zu alt oder einfach versperrt ist.
2.
Prüfen Sie die Funktionsfähigkeit des Hygrometers.
3.
Wenn Sie ein Tuch alle zwei Stunden befeuchten, wird es niemals trocken. Dieses Prinzip gilt
auch für die Korken. Eine konstante mittlere Luftfeuchtigkeit erlaubt den Korken, ihre notwendige
Elastizität zu bewahren. Momentan einen niedrig erscheinenden Wert festzustellen ist normal,
dieser Wert steigt anschließend notwendigerweise an.
Die Luftfeuchtigkeit im Weinschrank liegt dauerhaft über 75% (Sind Sie sicher? Die Luftfeuchtigkeit
schwankt stark und schnell, das ist völlig normal.)
1.
2.
3.
Prüfen Sie, dass der Aktivkohlefilter nicht zu alt oder einfach versperrt ist.
Prüfen Sie die Funktionsfähigkeit des Hygrometers.
Wenn Sie ein Tuch alle zwei Stunden befeuchten, wird es niemals zu nass. Dieses Prinzip gilt
auch für die Korken. Eine konstante mittlere Luftfeuchtigkeit erlaubt den Korken, ihre notwendige
Elastizität zu bewahren. Momentan einen hoch erscheinenden Wert festzustellen ist normal,
dieser Wert fällt anschließend notwendigerweise ab.
Die Etiketten auf den Weinflaschen lösen sich:
1. Der Wein ist nicht in Gefahr, aber die Luftfeuchtigkeit im Weinschrank ist zu hoch.
UNTEN IM WEINSCHRANK BEFINDET SICH WASSER AUSSERHALB DES DAFÜR
VORGESEHENEN BEREICHS
1. Dies ist nicht abträglich für Ihren Wein.
2. Steht der Weinschrank vollkommen eben? Ist er nicht leicht nach vorne geneigt?
3. Ist der Ablaufschlauch verstopft?
IM WEINSCHRANK RIECHT ES UNANGENEHM
1. Wurde der Aktivkohlefilter regelmäßig gewechselt? (Einmal jährlich wechseln, erhältlich auf
Bestellung bei Ihrem Händler oder auf www.climadiff.com in der Rubrik Zubehör oder auf
www.vinokado.com.)
2. Wird der Aktivkohlefilter vielleicht nur durch eine Flasche versperrt?
89
DER WEINSCHRANK VERURSACHT EIN GERÄUSCH
1. Der Betrieb des Kompressors verursacht ein Geräusch:
Prüfen Sie seine Befestigung auf den Schwingungsdämpfern. Prüfen Sie auch, ob er nicht ein
anderes Bauteil berührt.
2. Es ist ein leichtes Klappern zu hören:
Das Klappergeräusch stammt vom Kühlmittelstrom in den Stutzen, es resultiert aus dem normalen
Betrieb des Weinschranks.
BEIM BEFÜLLEN HÄNGEN DIE ROSTE DURCH
1.
Prüfen Sie, dass die maximale Tragfähigkeit nicht überschritten wurde.
WAS TUN BEI STROMAUSFÄLLEN?
Die meisten Stromausfälle sind nur von kurzer Dauer. Ein Stromausfall von ein bis zwei Stunden hat
keinen Einfluss auf die Temperatur der im Weinschrank enthaltenen Weine (thermische Trägheit). Achten
Sie bei Stromausfällen darauf, die Tür nicht zu oft zu öffnen, um den Wein zu schützen. Bei sehr langen
Stromausfällen sind Maßnahmen zum Schutz des Weines zu ergreifen.
AUF DEM DISPLAY DES WEINSCHRANKS ERSCHEINT EIN FEHLERCODE
Das elektronische Regelsystem kann Betriebsstörungen erkennen und zeigt in diesem Fall auf dem
Anzeigedisplay einen Fehlercode an, wie z.B. E01, E02, usw.
Sollte ein Fehlercode angezeigt werden, notieren Sie ihn bitte und informieren den Servicetechniker davon,
der Ihren Weinschrank kontrolliert. Die Fehlercodes werden in den technischen Dokumentationen
beschrieben, die ausschließlich den Servicetechnikern vorbehalten sind.
Mögliche Störungen können so leichter und schneller behoben werden.
Aber was auch passiert, bewahren Sie die Ruhe, wenn Sie eine Anomalie der Temperatur bzw.
Luftfeuchtigkeit im Inneren des Weinschranks feststellen.
Anormale Bedingungen können dem Wein nur schaden, wenn er ihnen dauerhaft ausgesetzt ist.
ERSATZTEILE
Die für die Reparatur dieses Gerätes notwendigen Ersatzteile sind sieben Jahre lang erhältlich.
90
ALLES WAT U MOET WETEN OM UW WIJNKAST GOED TE GEBRUIKEN
DANKWOORD
U hebt ervoor gekozen om uw cru's toe te vertrouwen aan een wijnkast van de "Climadiff"-groep.
Bedankt daarvoor! Onze teams streven voortdurend naar kwaliteit en naar een constante verbetering van
onze producten. Zij blijven dus een welwillend oor voor u hebben.
Met het oog op een optimale installatie en optimaal gebruik van uw nieuwe aankoop verzoeken wij u om de
volgende pagina's aandachtig door te nemen.
Wij wensen u aangename proeverijen toe!
De informatie in deze gebruiksaanwijzing kan zonder voorafgaande kennisgeving door Climadiff S.A.
gewijzigd worden.
Climadiff verleent geen enkele garantie op haar apparaten voor elk gebruik dat niet in de
gebruiksaanwijzing beschreven wordt, en voor elke ingreep die uitgevoerd wordt door een niet door
Climadiff erkende derde of uw handelaar. De in dit document vermelde namen en merken zijn
auteursrechtelijk beschermd. Deze gebruiksaanwijzing bevat originele informatie. Elke reproductie is streng
verboden, behoudens uitdrukkelijke en schriftelijke toestemming van Climadiff.
VEILIGHEID
Lees aandachtig de instructies in deze handleiding voordat u uw wijnkast in gebruik neemt. Bewaar ze zorgvuldig voor
toekomstig gebruik, indien nodig.
In het algemeen dient het onderhoud aan uw apparaat door een bevoegde en professionele vakman uitgevoerd te
worden.
Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik en voor het op temperatuur brengen van wijn of andere
dranken indien gewenst. Het is in geen geval bedoeld voor het bewaren van voedsel.
Zorg dat het voltage en de spanning van uw elektrische installatie overeenstemmen met de indicaties op het
typeplaatje van het apparaat dat aangesloten moet worden op een systeem met een goedgekeurde aarding. Verkeerde
reparaties of aansluitingen brengen gevaren met zich mee. Laat uw elektrische installatie bij twijfel door een
professionele vakman controleren.
Deze eenheid dient voor uw veiligheid correct te worden aangesloten op een geaard stopcontact. Onderbreek of
verwijder in geen geval de aardingsdraad van het meegeleverde snoer.
Om veiligheidsredenen mag u geen elektrisch verlengsnoer gebruiken.
Als uw apparaat beschadigd is (grote schok) of schade opgelopen heeft (te grote spanning naar aanleiding van
bliksem, overstroming, brand), kan het gebruik ervan gevaarlijk zijn. Koppel de voedingsstekker los en laat het
apparaat door een erkende professionele hersteller controleren.
Vervang het voedingssnoer niet zelf als het beschadigd is, om elk gevaar te vermijden. Wend u tot uw verkoper, een
erkend herstelcentrum of een professionele hersteller.
Dit apparaat dient zodanig opgesteld te worden dat de stekker bereikbaar is. Verplaats het apparaat niet zodra het
gevuld is. U loopt het risico om de behuizing van het apparaat onherstelbaar te beschadigen. De elektrische delen
mogen niet direct toegankelijk zijn.
Houd kinderen uit de buurt van het apparaat.
Gebruik dit apparaat niet buiten.
91
Wanneer er per ongeluk vloeistof (gebroken fles of anders) op de elektrische onderdelen (motor en andere) stroomt,
moet u de voedingsstekker onmiddellijk loskoppelen.
Om elk risico op brand, elektrocutie of verwonding te voorkomen, het snoer, de stekker of het apparaat niet in water of
een andere vloeistof onderdompelen. Raak het apparaat nooit aan met vochtige handen.
Vermijd langdurige blootstelling aan warmtebronnen en stel het niet direct bloot aan zonnestralen.
Laat het snoer niet over een tafel hangen en zorg dat het niet in aanraking komt met scherpe of warme delen.
Trek niet aan het snoer om de stekker uit te trekken, maar neem de stekker vast en trek eraan.
Verzeker u ervan dat de plaats waar het apparaat staat, het gewicht van het apparaat kan ondersteunen zodra dit
gevuld is (1 fles van 75 cl weegt ongeveer 1,3 kg).
Uw wijnkast moet op een vlak oppervlak geplaatst worden. Plaats een steun onder het apparaat indien u het op een
mat of vast tapijt plaatst.
Dit apparaat is niet bedoeld om gebruikt te worden door personen (met name kinderen) met beperkte fysieke,
zintuiglijke of geestelijke vermogens, of door personen met een gebrek aan ervaring of kennis, tenzij ze onder toezicht
staan of instructies met betrekking tot het gebruik van het apparaat gekregen hebben van een persoon die instaat voor
hun veiligheid.
Zorg dat kinderen niet met dit apparaat spelen. Onbeheerde apparaten zijn altijd gevaarlijk.
Koppel het apparaat los voordat u onderhouds- of reinigingswerkzaamheden aanvat (koppel de voedingsstekker of de
overeenkomstige stroomverbreker los, naargelang van het model.)
Gebruik nooit ontvlambare producten voor het reinigen van het apparaat.
Bewaar of verstuif geen enkel ontvlambaar gas of vloeistof in de nabijheid van het apparaat.
Voordat u uw wijnkast wegbrengt naar een daartoe voorziene recyclageplaats brengt, moet u de deur verwijderen en
de oplegplanken laten zitten, zodat het voor kinderen moeilijk is om in de kast te geraken.
Ingeval de aansluit- of gebruiksinstructies niet nageleefd worden, zal Climadiff niet aansprakelijk gesteld kunnen
worden voor de schade die daar het gevolg van is.
92
R600a
Veiligheidsvoorschriften
Waarschuwing: Gebruik om het dooiproces
te versnellen geen voorwerpen of andere
middelen dan die aanbevolen door de
constructeur.
Waarschuwing:
Let
erop
dat
de
ventilatieopeningen in de behuizing van het
toestel of van de gehele opstelling niet
afgedekt zijn.
Bewaar in dit toestel geen ontplofbare
stoffen, zoals spuitbussen met brandbaar
drijfgas.
Waarschuwing: het koelmiddelcircuit niet
beschadigen.
Koeleenheden die werken met isobutaan
(R600a) mogen niet worden geplaatst in een
omgeving
waar
een
ontstekingsbron
aanwezig
is
(bijvoorbeeld
elektrische
contacten zonder afdichting) of een plaats
waar de koelvloeistof zich kan ophopen in
geval van een lek. Het type van het
koelmiddel is te vinden op het typeplaatje op
de kast.
Waarschuwing:
Gebruik
in
de
compartimenten van dit toestel die bestemd
zijn voor het bewaren van voedsel geen
elektrische
apparaten
behalve
die
aanbevolen door de constructeur.
Dit apparaat voldoet aan de eisen van onderstaande Europese richtlijnen:
2006/95/EG met betrekking tot de elektrische veiligheid
2004/108/EG met betrekking tot de elektromagnetische compatibiliteit
93
IDENTIFICATIE
Hieronder ziet u een voorbeeld van een typeplaatje:
Het typeplaatje dat aan de binnenkant of achterkant van het apparaat (op basis van het model) gekleefd is, bevat
alle specifieke informatie over uw wijnkast.
We raden u aan om het serienummer voor de installatie in dit boekje te noteren zodat u er later indien nodig over
beschikt (technische interventie, vraag om assistentie…)
Zodra de wijnkast geïnstalleerd en geladen is, kunt u niet meer zo gemakkelijk toegang tot het typeplaatje krijgen.
LET OP: Er kan geen bijstand verleend worden zonder dit serienummer.
94
WAAROM EEN WIJNKAST?
Denk eraan dat wijn het eindresultaat van een passie is.
Wijn is complex en komt heel traag en rustig tot ontwikkeling!
Er moeten tegelijkertijd verschillende voorwaarden vervuld zijn, opdat de wijn tot ontwikkeling kan komen
en rustig zijn hoogtepunt kan bereiken.
Het is belangrijk dat die voorwaarden altijd vervuld zijn!
Er moet vóór alles een onderscheid gemaakt worden tussen oplegtemperaturen, bewaartemperaturen en
degustatietemperaturen.
Daarvoor zijn de volgende 5 punten belangrijk:
Oplegtemperatuur: wijst een temperatuurbereik tussen 10 en 14 °C aan; idealiter rond 12 °C, ongeacht het
type wijn dat bewaard en opgelegd moet worden. Nog meer dan de hoogte is het de onveranderlijkheid in
de tijd van de temperatuur die de wijn in staat zal stellen om volledig tot ontwikkeling te komen. Het is dus
belangrijk om abrupte temperatuurschokken te voorkomen.
Vochtigheid: de kurk van de flessen moet voortdurend vochtig zijn om luchtdicht te blijven.
Met een vochtigheidsgraad die blijvend lager is dan 50 %, wordt de kurk droog en krimpt ze, waarna de
wijn gaat lekken en oxideren.
Met een vochtigheidsgraad die blijvend hoger is dan 80 %, bestaat het gevaar dat er schimmel gevormd
wordt en dat de etiketten loskomen.
Geuren/ventilatie: wijn ademt via de kurk. De voortdurende nabijheid van geuren maakt de wijn
onbruikbaar.
Trillingen: trillingen vermoeien de wijn en verstoren de ontwikkeling ervan. Daarom is het belangrijk dat de
wijn ver van elke beweging gehouden wordt.
Licht: licht vergroot het redoxpotentiaal van wijn en versnelt op die manier het verouderingsproces ervan.
Daarom is het belangrijk om wijn met een beschermende duisternis te omgeven.
Daaraan moeten we de volgende essentiële notie toevoegen:
Het dient tot niets om een wijn eerst jarenlang met liefde te bewaren, om hem vervolgens te "doden" door
hem op een onjuiste temperatuur te serveren. Te koud geserveerd komen de aroma's van een wijn niet tot
hun recht en worden de gebreken ervan gemaskeerd. Te warm geserveerd smaakt hij te veel naar alcohol.
Serveertemperatuur: het gaat om het temperatuurbereik om een wijn te serveren en te consumeren, van 7
°C voor likeurwijnen tot 18 °C voor rode bewaarwijnen met tannine.
Het is belangrijk dat die voorwaarden altijd vervuld zijn!
We zetten de behoeften die uw keuze beïnvloed hebben, op een rijtje:
Primeurwijnen kopen en met liefde opleggen? U begeeft zich op het terrein van de oplegging!
Wijnen en champagnewijnen kopen die bijna hun hoogtepunt bereikt hebben, om ze binnen handbereik te
hebben en op een door u gekozen dag op de juiste temperatuur langzaam te genieten van het geheel van
de aroma's? In dat geval begeeft u zich op het terrein van de veelzijdigheid, de bewaring en het op
temperatuur brengen!
Wenst u uw wijnen op de juiste temperatuur te consumeren? Een serveerkast is dan bijzonder geschikt
(ook wel temperatuurkast genoemd).
95
DE VERSCHILLENDE WIJKASTEN VAN CLIMADIFF
Climadiff, een specialist in wijnkasten, heeft verschillende types kasten ontwikkeld.
Oplegwijnkasten: de klimaatkast werd ontwikkeld om de omstandigheden in ondergrondse kelders, die
bevorderlijk zijn voor het optimaal tot ontwikkeling komen van de beste wijnen, op een duurzame en
stabielere manier te garanderen.
Veelzijdige wijnkasten: wijnkasten die temperatuur- en bewaarzones combineren, die uit één of meerdere
compartimenten bestaan, …
Temperatuur- of serveerkasten: kasten die u in staat stellen om uw beste cru's op de juiste temperatuur
te degusteren, zodat de zuiverheid van hun aroma's tot uiting komt.
Voor alle informatie over onze verschillende producten kunt u terecht op onze website: www.climadiff.com
Wilt u legplanken, koolstoffilters of andere accessoires bestellen, surf dan naar de rubriek "accessoires" op
onze website www.climadiff.com of op de website www.vinokado.com.
ONTDEK DE KWALITEITEN VAN UW WIJNKAST
BEDRIJFSZEKERHEID EN VEILIGHEID
Alle wijnkasten van Climadiff bestaan uit onderdelen van hoge kwaliteit. De technologieën van de
verschillende gebruikte systemen zijn conform de strengste normen op het gebied van bedrijfszekerheid en
veiligheid. De waarde van hun inhoud verdient immers de grootste blijken van respect.
VEELZIJDIGE WIJNKASTEN: TRAPSGEWIJZE TEMPERATUURINDELING
De natuurlijke gelaagdheid maakt in combinatie met de werking van een weerstand een trapsgewijze
keuze (chambrering, bewaring en koeling) en een veelzijdig beheer in verschillende zones mogelijk!
OPLEGWIJNKASTEN: HOMOGENE TEMPERATUUR
Onze teams hebben op de verdeling van de koude gelet en eraan gewerkt, om uw wijnen een homogene
gemiddelde temperatuur te bieden zonder vermenging met mechanische lucht. Uw flessen rusten dus in
vrede!
96
Bescherming tegen lage temperaturen "Winterkit":
De zekerheid van een constante ideale temperatuur binnen in uw wijnkast van Climadiff
Heeft een plotselinge daling van de omgevingstemperatuur een weerslag op de bewaarkwaliteit van mijn
wijnkast?
Neen! De binnentemperatuur van uw wijnkast wordt automatisch geregeld in vergelijking met de
omgevingstemperatuur van de ruimte waarin de kast staat, aan de hand van een volledig automatisch
systeem.
Om te voorkomen dat uw wijnen te abrupte temperatuurschommelingen ondergaan wanneer de
buitentemperatuur plotseling daalt (zonder onder 0° te zakken en vorstvrij), heeft Climadiff voor de
automatische WINTERKIT gezorgd.
HOE WERKT DE WINTERKIT TECHNISCH GEZIEN?
Dit systeem werkt volledig zelfstandig, waardoor u dus niets hoeft te doen. Het systeem wordt actief
naargelang van uw temperatuurinstelling, de omgevingstemperatuur en de temperatuur aan het onderste
gedeelte van de kast.
Van zodra de temperatuur aan het onderste gedeelte van uw kast lager is dan de vooraf ingestelde
temperatuur (11-13 °C, 8-18 °C), wordt het wintersysteem na een kort tijdsverloop ingeschakeld. De
weerstand zorgt dan zeer langzaam, zachtjes en volledig geruisloos voor verwarming. De
bewaaromstandigheden blijven voor uw wijnen op die manier optimaal!
BELANGRIJK: alleen de compressor en dus het koelsysteem produceren lawaai wanneer ze
ingeschakeld zijn. Verwarming gebeurt door middel van een weerstand en bijgevolg volledig
geruisloos.
Als uw wijnkast in tegenstelling tot wat hierboven vermeld wordt geen lawaai maakt, hoeft u zich
geen zorgen te maken. Dit moet niet als een defect beschouwd worden!
TRILLINGEN
Wijn wordt niet graag gestoord en is vooral beducht voor trillingen.
Daarom is de compressor van uw wijnkast op speciale schokdempers, zogenaamde silent blocks,
gemonteerd.
Op dezelfde wijze wordt de binnenkuip van de ombouw afgezonderd door middel van een dikke laag
polyurethaanschuim, die als bijzonder kenmerk heeft dat ze ook trillingen absorbeert.
Naargelang van het model zijn de oplegplanken in massief hout en absorberen ze trillingen beter dan
metaal. Op sommige modellen zijn de houders van de oplegplanken bovendien voorzien van
rubberkussentjes.
Uw flessen profiteren van een vorstelijke rust!
97
VENTILATIE
ZUIVERE LUCHT die voortdurend ververst en gefilterd wordt
Uw wijnkast van Climadiff is uitgerust met een permanent luchtverversingssysteem, waarbij de lucht
gefilterd wordt door middel van een koolstoffilter
Het is raadzaam om deze filter één keer per jaar te vervangen (kan worden besteld bij uw handelaar, op
www.climadiff.com onder de rubriek “accessoires” of op www.vinokado.com). U vindt de plaats van de filter
op de werktekening van uw wijnkast en de verwijderingsprocedure in het hoofdstuk ‘onderhoud’.
VOCHTIGHEID
Schommelt rond de 55 % (± 10). Dit is het gemiddelde vochtigheidsbereik dat aanbevolen wordt om de
kurk van uw flessen vochtig genoeg te houden, zodat ze soepel en elastisch genoeg blijft om vloeistoffen
buiten te houden, maar uw wijnen toch nog laat ademen.
BLOOTSTELLING AAN UV-STRALING
Let op voor licht: licht versnelt het redoxproces en bijgevolg de vroegtijdige veroudering van wijn, wat niet
wenselijk is.
VOLLE DEUR
Uw wijnkast van Climadiff beschikt over een volle deur, dus is er geen probleem. Uw flessen blijven
beschut tegen licht.
GLAZEN DEUR
Uw wijn is ook beschut, want deze deur werd behandeld om tot 70 % van de uv-straling te filteren.
HOE INSTALLEERT U UW WIJNKAST?
RUIMTE
Zoek een geschikte plaats uit voor de wijnkast: ver van een warmtebron, beschut tegen zonneschijn en niet
blootgesteld aan lage temperaturen. Op die manier zult u de beste werkingsomstandigheden tegen het
laagste energieverbruik verkrijgen.
Vergewis u er ook van dat het oppervlak waarop de kast geïnstalleerd zal worden, effen en sterk is
(gewicht van het apparaat plus de inhoud ervan; een fles van 75 cl weegt over het algemeen 1,3 kg)
Plaats het apparaat niet in de openlucht en bewaar een afstand van minstens 200 mm tussen de
bovenkant van de kast en het plafond erboven.
98
Noot: in buitengewone omgevingsomstandigheden kan de dooiwateropvangbak op de achterkant, vlak bij
de compressor, overlopen.
Daarom raden wij aan om de aard van de wand- en vloeroppervlakken in de installatiezone
zodanig te kiezen dat vocht of mogelijke watervorming geen schade aanrichten.
AANSLUITING OP HET ELEKTRICITEITSNET
Zorg ervoor dat u de veiligheidsinstructies in het begin van deze gebruiksaanwijzing aandachtig
leest.
Als de wijnkast tijdens het vervoer of de plaatsing sterk gekanteld werd, mag u vooral niet vergeten om uw
wijnkast 24 uur lang verticaal te laten staan voordat u ze aansluit. Zo kan de smeerolie terugvloeien en in
de compressor verzameld worden.
Als dat niet gebeurt, kan het koelsysteem volledig defect raken.
Raadpleeg de veiligheidsinstructies die in het begin van de gebruiksaanwijzing vermeld worden!
Uw wijnkast is uitgerust met een aansluitkabel en een eenfasig stopcontact van 230 V / 50 Hz (EG-norm).
Ze moet worden aangesloten op een wandcontactdoos met aarding en een beveiliging van minstens 10 A.
OMGEVINGSTEMPERATUREN
BELANGRIJK: zorg ervoor dat u de volgende maximum- en minimumwaarden, die gekozen werden
om het apparaat naar behoren te laten werken, niet overschrijdt. Extreme (warme of koude)
omgevingstemperaturen kunnen afbreuk doen aan de prestaties van het apparaat en kunnen ervoor
zorgen dat de mogelijke en gewenste temperaturen niet bereikt worden.
Wilt u uw oplegwijnkast als temperatuurkast gebruiken en een binnentemperatuur van meer dan
13 °C verkrijgen, dan moet u de hieronder opgegeven omgevingstemperaturen in acht nemen:
WIJNKAST MET ÉÉN TEMPERATUUR
OPLEGWIJNKAST
TEMPERATUURKAST
GEBRUIK
265
315
265
Glas
TYPE DEUR
315
265
Vol
315
265
Glas
315
Vol
IN ACHT TE NEMEN
OMGEVINGSTEMPERATUURBERE
IK
0-35 °C
0-35°C
0-35 °C
0-35 °C
0-35 °C
0-35 °C
0-35 °C
0-35 °C
MOGELIJK
TEMPERATUURINSTELBEREIK
11-13 °C
11-13°C
11-13°C
11-13 °C
8-18 °C
8-18 °C
8-18 °C
8-18 °C
Ja
Ja
Ja
Ja
Ja
Ja
Ja
Ja
WINTERSYSTEEM?
99
WIJNKAST MET MEERDERE TEMPERATUREN
GLAS
VOL
TYPE DEUR
IN ACHT TE NEMEN
OMGEVINGSTEMPERATUURBEREIK
MOGELIJK
TEMPERATUURINSTELBEREIK
WINTERSYSTEEM?
265
315
265
315
0-35 °C
0-35 °C
0-35 °C
0-35 °C
17°
18°
19°
17°
18°
19°
17°
18°
19°
17°
18°
19°
7
8
9°
7
8°
9°
7
8°
9°
7
8°
9°
Ja
Ja
Ja
Ja
VERWIJDERING VAN DE VERPAKKING
Verwijder (naargelang van het model) de vervoerspallet waarop uw wijnkast rust, door de te twee
schroeven te verwijderen waarmee de pallet op het frame op de achterkant van het apparaat bevestigd is.
Verwijder binnen in de wijnkast alle vastzet- of beschermingselementen.
VASTZETTEN:
Zorg ervoor dat u uw wijnkast vastzet en zo waterpas mogelijk plaatst. (Het is raadzaam om een
luchtbelwaterpas te gebruiken). Dit voorkomt dat de kast gaat bewegen door instabiliteit,
wat lawaai en trillingen produceert, en zorgt ervoor dat de deur perfect luchtdicht is.
Bedien u daarvoor van de regelbare voeten aan de voorkant van uw wijnkast
(naargelang van het model).
Wij raden u ook aan om het apparaat heel lichtjes naar achter te doen overhellen om het wegstromen van
het condensaatwater te “forceren” (2/3 mm), wat de vorming van allerlei afzettingen (kalk) zal voorkomen.
De regeling gebeurt door vastschroeven en losschroeven.
AFSTAND
VRIJE PLAATSING
Bewaar een afstand van minstens 3 cm tussen de wand en de achterkant van uw wijnkast, met het oog op
een vrije luchtcirculatie. Dit apparaat is niet bedoeld om ingebouwd te worden.
Vergewis u ervan dat het oppervlak waarop u het apparaat gaat plaatsen, het gewicht van het apparaat en
de inhoud ervan kan dragen (een fles van 75 cl = gemiddeld 1,3 kg).
100
WERKTEKENING VAN UW WIJNKAST
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
1. Verlichting
Oplegplank
Typeplaat
In de hoogte regelbare voeten
Rijwieltjes
Voedingskabel met stekker
Elektronisch controlesysteem
Verlichtingsschakelaar
Aan-uitknop
Deur
Slot
Verdamper
Groeven voor de bevestiging van oplegplanken
Afvoergat
Pakking
Condensaatgleuf
Oplegplankhouder
Koolstoffilter
101
DISPLAY VAN DE WIJNKAST
Verwijder allereerst de beschermsticker van het scherm.
Veelzijdige wijnkast
Foutalarmpictogram
Temperatuur bovenste zone
Pictogram voor de werking van
de verwarmingsweerstand
Indicator gemiddelde vochtigheid
Temperatuur centrale zone
Pictogram voor de werking van de
compressor
Temperatuur onderste zone
Foutcode
Indicator voor de toevoeging
van water
Wijnkast met één temperatuur
Foutalarmpictogram
Pictogram voor de werking van
de verwarmingsweerstand
Indicator gemiddelde vochtigheid
Temperatuur centrale zone
Pictogram voor de werking van de
compressor
Foutcode
Indicator voor de toevoeging
van water
SCHEMA VOOR DE WEERGAVE VAN DE VERSCHILLENDE TEMPERATUURNIVEAUS IN UW
WIJNKAST (NAARGELANG VAN DE INSTELLING):
17, 18 of 19°C
11, 12 of 13°C
Bovenste gedeelte, ideaal om rode wijnen
op serveertemperatuur te brengen.
Centraal gedeelte,
bewaren.
ideaal
om
wijn
te
Onderste gedeelte, om over volle en zachte
witte wijnen en champagnewijnen op
degustatietemperatuur te beschikken.
7, 8 of 9°C
"Opgelet,
de
grand
cru's
van
de
champagnewijnen worden bij voorkeur op een
temperatuur
van
ongeveer
12°C
gedegusteerd"
De
volledige
wijnkast is bestemd
voor het opleggen
van uw wijnen, of
naar keuze voor het
op
temperatuur
brengen van de
door u gekozen
wijnkleur
(één
enkele temperatuur
die tussen +8 en
+18 °C ingesteld
kan worden)
102
INSTELLING VAN DE TEMPERATUUR
Om de wijnkast in of uit te schakelen, drukt u gedurende 5 seconden op de toets
.
Tijdens de inschakeling of na een stroomonderbreking wordt het instelsysteem geijkt. Tijdens dit ijkproces
gaan het display en de keuzeknoppen branden en knippert het alarmpictogram (driehoek met
uitroepteken).
Het proces kan tussen 10 en 60 seconden duren. Na afloop keren het display en de knoppen terug naar
hun normale toestand.
De temperatuur binnen in de wijnkast wordt automatisch gecontroleerd door middel van het elektronische
instelsysteem (figuur 1-1)
Het systeem werd vooraf ingesteld in de fabriek en werkt automatisch. De basisparameters werden
vastgesteld voor een gemiddelde centrale temperatuur van 12 °C +/- 2 °C.
SELECTIE VAN DE TEMPERATUUR
Wanneer de bewaartemperatuur opnieuw ingesteld of aangepast moet worden, moet u het volgende doen:
Druk gedurende meer dan 5 seconden op de toetsen
(fig. 2)
Van zodra de bovenvermelde instelwaarde op het scherm begint te knipperen, kan de temperatuur
gewijzigd worden.
Om de binnentemperatuur te verlagen:
Druk op de knop
om de temperatuur met 1 °C te verlagen (fig. 3)
Druk gedurende meer dan 5 seconden op de knoppen
om de nieuwe temperatuur te
registreren (fig. 2)
Denk eraan om de wijziging te bevestigen door gedurende meer dan 5 seconden op de toetsen
te drukken (fig. 2)
Om de binnentemperatuur te verhogen:
Druk op de knop
om de temperatuur met 1 °C te verhogen (fig. 3)
Druk gedurende meer dan 5 seconden op de knoppen
om de nieuwe temperatuur te
registreren (fig. 2)
Denk eraan om de wijziging te bevestigen door gedurende meer dan 5 seconden op de toetsen
te drukken (fig. 2)
103
VEELZIJDIGE WIJNKASTEN
De in de fabriek geprogrammeerde temperatuurindeling is de volgende, van boven naar beneden: van +18
°C tot +8 °C.
U kunt deze instelling maar niet het temperatuurverschil tussen de hoogste en de laagste temperatuur
wijzigen, dat bijgevolg 10 °C zal blijven. De andere mogelijke instellingen zijn 17-7 °C, 18-8 °C, 19-9 °C, ...
Druk gedurende 5 sec. tegelijkertijd op de pijl naar boven en de pijl naar beneden. Een pieptoon weerklinkt
De reeds geselecteerde temperatuurwaarde knippert. Kies de gewenste nieuwe temperatuurwaarde door
middel van de pijl naar boven en de pijl naar beneden. Bij elke wijziging weerklinkt een pieptoon
Druk gedurende 5 sec. tegelijkertijd op de pijl naar boven en de pijl naar beneden. Een pieptoon weerklinkt.
De wijzigingen worden geregistreerd en het apparaat keert terug naar de apparatuur van dat ogenblik in de
kast. Vervolgens zullen de temperaturen geleidelijk aan stijgen of dalen, naargelang van de instelling.
OPLEGWIJNKASTEN
De binnentemperatuur wordt gehomogeniseerd en de fabrieksinstelling bedraagt 12 °C +/- 2 °C
U kunt één enkele temperatuur kiezen tussen +8 °C en +18 °C, die u in staat stelt om nu eens voor een
ideale oplegtemperatuur (12 °C) te kiezen, dan weer een wijnkleur naar keuze op de ideale
serveertemperatuur te brengen: rood, wit, rosé of champagne.
BELANGRIJK: wanneer u een binnentemperatuur van 18 °C wenst te verkrijgen, en uw wijnkast
uitgerust is met een glazen deur, moet de omgevingstemperatuur absoluut hoger zijn dan 15 °C.
Druk gedurende 5 sec. tegelijkertijd op de pijl naar boven en de pijl naar beneden. Een pieptoon weerklinkt
De reeds geselecteerde temperatuurwaarde knippert. Kies de gewenste nieuwe temperatuurwaarde door
middel van de pijl naar boven en de pijl naar beneden. Bij elke wijziging weerklinkt een pieptoon.
Druk gedurende 5 sec. tegelijkertijd op de pijl naar boven en de pijl naar beneden. Een pieptoon weerklinkt.
De wijzigingen worden geregistreerd en het apparaat keert terug naar de apparatuur van dat ogenblik in de
kast. Vervolgens zal de temperatuur geleidelijk aan stijgen of dalen (traagheid), naargelang van de
gekozen instelling.
104
WERKING
In een natuurlijke wijnkelder schommelt de temperatuur weinig en als ze al schommelt, doet ze dat over het
algemeen zeer langzaam bij de overgang van het ene seizoen naar het andere. Uw Climadiff-wijnkast
bootst de optimale en voor uw wijnen noodzakelijke omstandigheden van een natuurlijke wijnkelder dus
mechanisch na.
Daarbij wordt met name gebruikgemaakt van een elektronisch instelsysteem, om de temperatuur bijzonder
scherp te kunnen instellen. Daarom werkt de wijnkast in cycli: er kunnen dus lichte
temperatuurschommelingen waargenomen worden in de lucht van de behuizing van de wijnkast. Dat is
normaal en de temperaturen die willekeurig gemeten kunnen worden door een thermometer in de kuip te
plaatsen, geven de temperatuur die u het meest interesseert, namelijk die van uw wijn en die waarvoor uw
wijnkast ontwikkeld werd, niet nauwkeurig weer.
Aan de hand van dit principe van lichte luchttemperatuurschommelingen rond het instelpunt (ingestelde,
gewenste en door middel van het elektronische instelsysteem gecontroleerde temperatuur) wordt in de fles
een stabiele gemiddelde temperatuur verkregen.
Hoe meer flessen uw wijnkast bevat, des te groter is de thermische massa van uw flessen en des te kleiner
is de impact van mogelijke schommelingen in de omgevingstemperatuur, wegens de aldus gecreëerde
thermische traagheid. De thermische traagheid is de neiging van uw flessen om lang hun aanvankelijke
temperatuur te behouden, wanneer het thermische evenwicht met hun omgeving verstoord wordt.
We kunnen dus ook spreken van de traagheid waarmee een eventuele temperatuurstoring uw flessen
naar een nieuw evenwichtspunt zou brengen.
Houd er met name rekening mee dat, met betrekking tot de vloeistoffen (behalve voor water), de
geleidbaarheid gemiddeld met 0,15 % per °C daalt wanneer de temperatuur stijgt.
Verrast door gasten hebt u allicht ook ooit al een fles champagne of witte wijn op omgevingstemperatuur
(20 °C) in uw koelkast (4 °C) gestopt om ze te koelen. Ondanks een abrupte en constante thermische
omgevingsstoring van om en bij de 16 °C zal de fles, na zich een uur in die omstandigheden bevonden te
hebben, nog niet klaar zijn voor consumptie (niet koel genoeg).
U hoeft bijgevolg niets te vrezen als u temperatuurschommelingen van om en bij de 2 °C rond het
instelpunt in de behuizing van de wijnkast vaststelt; uw wijnen zijn perfect beschermd! De inhoud van een
wijnkast met 200 flessen betekent een gewicht van ongeveer 260 kg (een fles van 75 cl = gemiddeld 1,3
kg), wat aanzienlijk is.
Als we kijken naar het bovenstaande voorbeeld en naar de omstandigheden waarin die ene fles zich
bevond, hebben de lichte schommelingen die in de lucht van de wijnkast vastgesteld worden, en waaraan
de 200 of 300 flessen erin onderhevig zijn, geen enkele impact.
TEMPERATUURAANWIJZER
De elektronische temperatuuraanwijzer brengt u op de hoogte van de gemiddelde temperatuur in de
wijnkast. Zoals we eerder al zagen, maken de werkings- of stilstandcycli van de compressor het mogelijk
om binnen in de flessen een perfect constante gemiddelde temperatuur te verkrijgen.
Als u uw eigen thermometer in het apparaat plaatst, zal die niet de temperatuur weergeven die op de
aanwijzer op de voorkant staat: het temperatuurinstelsysteem berekent aan de hand van een algoritme
automatisch de gemiddelde temperatuur over een vastgesteld tijdsverloop. Dit gemiddelde geeft de
temperatuur van uw wijn weer.
Als er een aanzienlijk verschil vastgesteld wordt tussen de geprogrammeerde temperatuur en de
weergegeven temperatuur, is dat waarschijnlijk te wijten aan het feit dat de deur lang opengestaan heeft.
Als uw eigen thermometer momentwaarden weergeeft die verschillen van de gewenste waarde, hoeft u
niet te panikeren! We wijzen er nogmaals op dat de juiste gemiddelde temperatuur in de flessen verkregen
wordt door dat principe van luchttemperatuurschommelingen in de kuip. De inertie van de vloeistof in
105
vergelijking met de lucht is een factor van 1 op 10 en uw wijnkast zal zichzelf corrigeren (een langdurige
schommeling buiten de fles van 1 °C uit zich in een schommeling van slechts 0,1 °C in de inhoud).
SCHEMA VOOR DE WEERGAVE VAN HET WERKINGSPRINCIPE
Compressor
in stilstand
Compressor
in werking
Compressor
in stilstand
Luchttemperaturen
en -vochtigheid op
ogenblik T
naargelang van de
werkingscyclus
Luchttemperatuur
en gemiddelde
temperatuur in de
fles
VOCHTIGHEID
Tussen 55 en 75 %. Dit is het gemiddelde vochtigheidsbereik dat aanbevolen wordt om de kurk van uw
flessen vochtig genoeg te houden, zodat ze soepel en elastisch genoeg blijft om vloeistoffen buiten te
houden, maar uw wijnen toch nog laat ademen.
Uw Climadiff-wijnkast regelt de vochtigheidsgraad in de kast volledig automatisch.
De combinatie van gefilterde maar vocht bevattende omgevingslucht in de kast, het
condensatieverschijnsel dat gepaard gaat met de werking van de kast, en het oppervlak van de
binnenwanden uit staal met grofkorrelige verf maken het mogelijk om uw wijnen de ideale
omgevingsomstandigheden te bieden.
Noot: in uitzonderlijk droge omstandigheden moet er misschien water toegevoegd worden.
Daarvoor moet u een bak met vochtig zand in het apparaat plaatsen, of anders een kom zuiver water (of
leidingwater op voorwaarde dat het geen sterke geur heeft)
Na de inschakeling moet u enkele dagen wachten, opdat de ideale gemiddelde vochtigheidsgraad van
ongeveer 55 % zich in de kast stabiliseert.
106
Belangrijk: de vochtigheidsgraad kan 45 % of minder bedragen, wanneer het apparaat in extreme
omgevingsomstandigheden werkt en/of het droog is in de ruimte waarin het apparaat staat. Het is
dan noodzakelijk om bovenaan in de kast extra water te voorzien (bak, kom, ...).
VOCHTIGHEIDSGRAADINDICATOR
De weergegeven waarde van de vochtigheidsgraad stemt overeen met een gemiddelde op korte
termijn, dat regelmatig geactualiseerd wordt. U hoeft zich geen zorgen te maken als de
weergegeven vochtigheidsgraad kortstondig wat lager is. Dit over het algemeen bijzonder korte
tijdsverloop is te kort om ervoor te zorgen dat de kurken hun elasticiteit verliezen.
De volgende waarden zullen op het display waargenomen kunnen worden:
45 % verschijnt wanneer de vochtigheidsgraad in het midden van de kast tussen 40 % en 50 % ligt
55 % verschijnt wanneer de vochtigheidsgraad in het midden van de kast tussen 50 % en 60 % ligt
65 % verschijnt wanneer de vochtigheidsgraad in het midden van de kast tussen 60 % en 70 % ligt
75 % verschijnt wanneer de vochtigheidsgraad in het midden van de kast meer dan 70 % bedraagt
Dit pictogram verschijnt wanneer de vochtigheidsgraad minder dan 40 % bedraagt. Ga na of de
condensaatgleuf water bevat. Is dat niet het geval, voeg dan water toe (zie het schema in het
T
hoofdstuk “langdurige stilstand”)
ONDERHOUD
REINIGING
Normaal gezien vereist de wijnkast geen bijzonder onderhoud. Alleen de koolstoffilter moet één keer per
jaar vervangen worden. Blijkt een reiniging echter noodzakelijk te zijn, koppel het apparaat dan los en
reinig zowel de binnenkant als de buitenkant met een mengsel van lauw water en een zacht waspoeder
(ban oplos- en schuurmiddelen). Spoel met zuiver water en laat het apparaat drogen voordat u het opnieuw
aansluit. Voor andere soorten onderhoud moet u contact opnemen met de klantenservice van uw
handelaar.
Wanneer technische ingrepen door een niet-erkende persoon uitgevoerd worden, vervalt de
garantie.
VERVANGING VAN DE FILTER MET ACTIEVE KOOLSTOF EN REGELMAAT
Vervanging van de koolstoffilter: de filter moet absoluut één keer per jaar vervangen worden. De filter
is een zwart, rond kunststof onderdeel dat de in uw wijnkast aangevoerde lucht filtert. U kunt hem dus
zowel van binnenuit als van buitenaf zien; hij bevindt zich bovenaan rechts, achteraan in de wijnkast.
U kunt de filter verwijderen door er binnen in de kast aan te trekken, of door er op de buitenzijde in
het midden op te duwen.
Opgelet! De filter kan zich in een houder met een soortgelijke vorm en in dezelfde kleur bevinden.
ALLEEN de filter wordt vervangen. Wilt u onherstelbare schade voorkomen, trek dan niet aan de
houder of forceer hem niet!
107
U kunt filters bestellen bij de klantenservice van uw handelaar, op onze website www.climadiff.com onder
de rubriek “accessoires” of op www.vinokado.com
LANGDURIGE STILSTAND
Koppel het apparaat volledig los. Denk
eraan om de flessen te verwijderen.
Reinig de binnenkuip en droog ze af,
en vooral de opvanggleuf voor
condensaatwater onderaan in de kast.
Afvoergat voor condensaatwater
Opvanggleuf voor
condensaatwater
De aanwezigheid van water is normaal!!
ONTDOOIING CONDENSATIE
Uw apparaat is uitgerust met een automatische ontdooicyclus. Tijdens de stilstand van de koelcyclus
worden de gekoelde oppervlakken van het apparaat automatisch ontdooid.
Het op die manier opgevangen dooiwater wordt afgevoerd naar een verdampingsbak voor
condensaatwater, die zich vlak bij de compressor op de achterkant van het apparaat bevindt. De door de
compressor geproduceerde warmte verdampt vervolgens het in de bak opgevangen condensaatwater, dat
dan aangezogen wordt door de koolstoffilter en op die manier vocht aanvoert.
Het apparaat produceert koude lucht die langzaam neerdaalt, omdat hij zwaarder is dan warme lucht.
Hierdoor ontstaat druk en wordt de lucht door het gat onderaan gedreven.
De compressor produceert warmte door te werken, en doet het condensaatwater verdampen. De warme
lucht stijgt en die vochtige lucht wordt aangezogen door de koolstoffilter.
108
Van zodra de lucht in aanraking komt met de verdamper, wordt het vocht in die lucht door de verdamper
aangezogen in de vorm van ijs. Wanneer de compressor stilstaat, gaat de binnentemperatuur opnieuw
stijgen en zal het ijs langzaam smelten. Er verschijnt condensatie.
Het teveel aan condensaat wordt opgevangen in de bak. Wanneer de compressor opnieuw gestart wordt,
herbegint het gesloten circuit van de luchtcirculatie.
VERVOER VAN DE WIJNKAST
De kast moet voor zover mogelijk in de verpakking vervoerd worden, om schade te voorkomen.
Als u de wijnkast liggend moet vervoeren, moet u ze goed beschermen en absoluut zodanig neerleggen
dat de vulstang van de compressor naar de grond wijst.
Als u vóór de achterkant van de wijnkast staat, moet u ze op de het neerleggen.
HOE VULT EN BEHEERT U UW WIJNKAST?
TYPES FLESSEN
We zien hier 4 soorten flessen van 75 cl, bourgogneflessen en bordelaises, in verschillende groottes .
Er bestaan tal van andere flessen met alle mogelijke inhouden en in alle mogelijke vormen; hierboven ziet
u bijvoorbeeld enkele flessen bordeaux van 75 cl.
U merkt de rangschikkingsverschillen naargelang van de hoogte van de flessen, de diameters en de
methode om ze kruiselings neer te leggen.
THODES OM FLESSEN KRUISELINGS NEER TE LEGGEN
Let goed op het verschil in diepte!
Kop aan staart, hals tegen hals:
Grotere vulcapaciteit
Kop aan staart, hals tussen buiken:
Minder diepte
Veel verloren plaats!
109
OPLEGPLANKEN
Elke wijnkast heeft een eigen type oplegplank.
Bedenk dat er geen ideaal rangschikkingsplan bestaat. Een collectie wijnflessen is kostbaar als ze
gevarieerd is. Het is aan u om uw wijnkast in te richten naargelang van uw collectie.
Er zijn extra oplegplanken beschikbaar op bestelling en als betalende optie bij uw handelaar of diens
klantenservice, en tevens op onze website www.climadiff.com onder de rubriek "accessoires" of op
www.vinokado.com
Omkeerbare oplegplanken
De
omkeerbare
"Collector "-oplegplank
voor
bordeauxof
bourgogneflessen werd door Climadiff bedacht om een eenvoudige,
efficiënte, betrouwbare en praktische rangschikkingskeuze mogelijk te
maken.
Één kant met afdrukken voor flessen van het type "bordelaise van 75
cl", de andere kant met afdrukken voor flessen van het type "bourgogne
van 75 cl". Een brandwerk van het type fles verschijnt op de zijden van
de oplegplanken, waaraan u kunt zien welke kant u moet gebruiken
naargelang van uw collectie.
Verschuifbare oplegplanken
Naargelang van het model zijn er van bij het begin één of meerdere
verschuifbare oplegplanken gemonteerd.
U kunt zich aangepaste extra oplegplanken aanschaffen,
en tevens schuifrails op bestelling bij de klantenservice van uw handelaar, via onze website
www.climadiff.com onder de rubriek “accessoires” of op www.vinokado.com.
VULMETHODE
BIJZONDERHEDEN OVER DE INHOUDEN
De inhoudsaanwijzingen die bestemd zijn voor de verschillende modellen van Climadiff-wijnkasten, worden
louter ter informatie gegeven. Ze zullen u helpen uw keuze te maken naargelang van uw wensen en de
ruimte waarover u beschikt. Deze inhouden worden tegenwoordig vastgesteld op basis van een
standaardfles van het type "traditionele bordelaise van 75 cl". In werkelijkheid zal het wellicht zover komen
dat u flessen met verschillende vormen en groottes gaat verzamelen. De kans is groot dat u uw wijnkast
om praktische redenen met iets minder dan het maximaal toegestane aantal flessen zult vullen.
Als u bijvoorbeeld een wijnkast uitsluitend met bourgogneflessen vult, zult u merken dat u ongeveer 30 %
onder de op basis van bordeauxflessen berekende aanvankelijke hoeveelheid zit.
Ook de hoeveelheid oplegplanken heeft een grote invloed op de vulling: een extra oplegplank betekent
één of zelfs twee lagen flessen minder...
110
Als u dat wenst, kunt u extra verschuifbare oplegplanken toevoegen. Houd in dat geval rekening met het
maximaal mogelijke aantal verschuifbare oplegplanken en met de verkleining van de inhoud van uw kast:
-
Wijnkast voor 265 flessen: maximaal 13 verschuifbare oplegplanken, maar de totale inhoud zal
kleiner worden tot 197 flessen.
Wijnkast voor 315 flessen: maximaal 16 verschuifbare oplegplanken, maar de totale inhoud zal
kleiner worden tot 236 flessen.
Vergeet geen rekening te houden met dit aspect, als u een functionelere wijnkast wenst en een groter
aantal oplegplanken wilt toevoegen: u zult dan een keuze moeten maken tussen inhoud en
gebruiksgemak!
VULLING
Na de inschakeling van het apparaat zal de gewenste temperatuur pas na meerdere bedrijfsuren
bereikt worden. Wij raden u aan om het apparaat gedurende enkele uren leeg te laten werken,
voordat u het begint te vullen.
Uw wijnkast wordt geleverd met één of meerdere oplegplanken, in metaal of in hout, naargelang van het
model
Plaats de houders op de gewenste plaatsen in de groeven op de zijkanten binnen in de kast. Vergewis
u ervan dat de houders goed in de groeven zitten (u moet licht op het hoekijzer drukken om het goed te
bevestigen, en nagaan of het goed blijft zitten)
Begin met uw wijnkast onderaan te vullen
Stapel de flessen vervolgens gewoon opeen en richt de onderkant van de flessen daarbij naar achter
voor de achterste rij, en omgekeerd voor de voorste rij. De oplegplanken moeten aan de grootte van
uw wijnkast en de vormen van uw flessen aangepast worden.
BELANGRIJK: zorg ervoor dat de flessen niet in aanraking komen met de achterwand in de k ast.
Als u over een groot aantal flessen beschikt, raden wij u aan om ze in hoeveelheden van 40 flessen in de
wijnkast te plaatsen, het apparaat vervolgens 12 uur lang te laten werken en dan pas uw andere flessen in
de wijnkast te leggen. Herhaal dit zoveel als nodig. De bedoeling bestaat erin om in uw wijnkast een
thermische massa te creëren.
Er zijn extra oplegplanken verkrijgbaar als betalende optie en op bestelling bij de klantenservice van uw
handelaar, via onze website www.climadiff.com onder de rubriek “accessoires” of op www.vinokado.com
(uitsluitend de houten oplegplanken).
De metalen oplegplanken zijn uitsluitend verkrijgbaar bij de klantenservice van uw handelaar, als betalende
optie of op bestelling.
INACHTNEMING VAN DE MAXIMALE BELASTING
Neem absoluut de maximale belasting per oplegplank in acht. Overschrijd de maximale inhoud niet (zorg
ervoor dat de koolstoffilter niet verstopt raakt). De oplegplanken moeten aan de grootte van uw wijnkast en
de vorm van uw flessen aangepast worden.
Vaste oplegplanken: 175 kg (ongeveer 130 flessen, ofwel maximaal 7 lagen flessen van 75 cl per
oplegplank)
Verschuifbare oplegplanken: 25 kg (14 flessen van 75 cl of 7 magnums)
BELANGRIJK! Het gaat om de maximumcapaciteit; u bent hoegenaamd niet verplicht om zoveel flessen op
de oplegplanken te leggen. Het is bovendien mogelijk om de wijnkast zonder oplegplanken te vullen.
111
LICHT IN DE WIJNKAST (ALS OPTIE EN NAARGELANG VAN HE MODEL)
In de wijnkast kan een licht ingeschakeld worden door op de knop op het controlepaneel, die symbolisch
voorgesteld wordt door het "lamp"-pictogram, te drukken (fig. 4)
Met dit licht kunt u uw wijnkast verlichten zonder afbreuk te doen aan de
bewaaromstandigheden van uw wijnen (led met lage emissiviteit).
Wijnkasten met meerdere temperaturen: vergeet het licht in de kast niet uit te
doen door nogmaals op de knop te drukken.
Oplegwijnkasten: als extra bijzonderheid hebben we een timer geïnstalleerd,
die de binnenverlichting automatisch zal uitschakelen na 10 min, ingeval u het
vergeet. Uw flessen blijven op die manier van de optimale omstandigheden
profiteren.
Noot:
De toets voor de inschakeling van de binnenverlichting op het
controlepaneel is inactief voor apparaten die niet uitgerust zijn met deze
functie.
U kunt deze voorziening achteraf laten installeren als betalende optie. Neem dan c ontact op met de
klantenservice van uw dealer.
HOE MOET U UW COLLECTIE BEHEREN?
HET WIJNKASTREGISTER (HET ORIGINEEL, EEN INNOVATIE VAN CLIMADIFF) HELPT U DAARBIJ.
WIJNKASTREGISTER of bord van de geklasseerde cru's (overeenkomstig het model en niet bij volledig
glazen deuren)
De binnenzijde van de deur van uw wijnkast werd speciaal
ontwikkeld om aantekeningen te kunnen maken op het
wijnkastregister, en om met krijt de kenmerken van uw
collectie te noteren, of is naargelang van het model
voorzien van de lijst van de geklasseerde wijnen.
Schrijf op het wijnkastregister alleen met krijt.
Gebruik een doek of een ietwat vochtige spons om zaken
uit te vegen.
Gebruik nooit schoonmaak- of schuurmiddelen.
112
WAT NUTTIGE INFORMATIE (TEMPERATUUR- EN OPLEGWIJNKAST)
Voorbeelden van serveertemperaturen. (In acht te nemen tijdens uw degustaties!)
Meningen verschillen, de omgevingstemperatuur ook, maar velen zijn het eens over het volgende:
Wijnen
Bordeauxwijnen van de beste cru's – rood
Serveertemperatuur
16 – 17 °C
Bourgognewijnen van de beste cru's – rood
Grand cru's van droge witte wijnen
15 – 16 °C
14 – 16 °C
Lichte, fruitige, jonge wijnen
Roséwijnen uit de Provence, primeurwijnen
11 – 12 °C
10 – 12 °C
Droge witte wijnen en rode landwijnen
Witte landwijnen
10 – 12 °C
8 – 10 °C
7 – 8 °C
7 °C
Champagnewijnen
Likeurwijnen
OPLEGTABEL (IN JAREN)
De tijd die nodig is om een wijn optimaal tot ontwikkeling te laten komen, verschilt voor elke cru, elke
millésime en elke kleur. De onderstaande tabel geeft u een idee van hoeveel jaar het duurt voordat uw
flessen hun ideale rijpheid bereikt hebben, met andere woorden het ideale ogenblik om ze te degusteren.
BENAMING
Elzaswijn
Grand cru's van de elzaswijnen
WIT - ROSÉ
ROOD
1-4
8 -12
Beaujolais (cru's)
1-4
Beaujolais primeur
1-2
Bergerac
2-3
3-4
Bordeaux
2-3
3-4
Bourgogne
5
Cahors
Côtes de Provence
7
5-10
1-2
2-5
8
8-15
Grand cru's van de bourgognewijnen
8-10
10-15
Grand cru's van de bordeauxwijnen
8-10
10-15
Jurançon vol en zacht, likeurwijn
6-10
Jurançon droog
2-4
Languedoc
1-2
2-4
Loire
5-10
5-12
Loire vol en zacht, likeurwijn
10-15
Côte Rôtie, Hermitage
Mâcon
2-3
Montbazillac
6-8
Savoie
1-2
2-4
Vallée du Rhône
2
4-8
Vin jaune
20
1-2
113
MILIEU
Dit product is conform de AEEA-richtlijn 2002/96/EG.
Het symbool met de doorstreepte vuilnisbak duidt erop dat dit product aan het einde van zijn levensduur
apart van ander huishoudelijk afval verwerkt moet worden.
Het apparaat zal dus naar een centrum voor selectieve afvalophaling voor elektrische en/of elektronische
apparaten gebracht moeten worden, of naar de doorverkoper van dit nieuwe apparaat, als u een
vergelijkbaar apparaat koopt.
De gebruiker moet het apparaat aan het einde van de levensduur naar een geschikt inzamelcentrum
brengen. Een selectieve en adequate ophaling die erop gericht is het ongebruikte apparaat te laten
recycleren, te laten verwerken en met respect voor het milieu te laten vernietigen, helpt mee de mogelijke
negatieve gevolgen voor het milieu en de gezondheid te voorkomen, en bevordert de recyclage van de
materialen waaruit het product samengesteld is.
Om uitvoerigere informatie over de beschikbare systemen voor afvalophaling te verkrijgen, kunt u contact
opnemen met de plaatselijke dienst voor afvalverwijdering of met de winkel waar u het apparaat gekocht
hebt.
VERWITTIGING
Met het oog op de voortdurende verbetering van onze producten behouden wij ons het recht voor om de
technische kenmerken zonder voorafgaande kennisgeving te wijzigen.
De garanties van de CLIMADIFF-producten worden uitsluitend door de door ons gekozen dealers gegeven.
Geen enkel onderdeel van deze handleiding kan geïnterpreteerd worden als een aanvullende garantie.
De maatschappij CLIMADIFF kan niet aansprakelijk gesteld
opstellingsvergissingen of -weglatingen in het onderhavige document.
worden
voor
technische
en
Niet-contractueel document.
114
WOORDENLIJST
Bewaring:
De bewaaromstandigheden maken het mogelijk om reeds tot ontwikkeling gekomen wijnen te beschermen,
en om hun kwaliteiten in de loop der tijd te bewaren.
Veroudering:
de klimaatkast werd ontwikkeld om voorwaarden die de ondergrondse kelders zoveel mogelijk benaderen,
en die bevorderlijk zijn voor het optimaal tot ontwikkeling komen van de beste wijnen, op een duurzame
manier te garanderen
Op temperatuur brengen:
De wijnkast is bedoeld om voortdurend flessen op de juiste serveertemperatuur binnen handbereik te
hebben (degustatietemp.: rode bewaarwijn: 18 tot 19 °C, lichte rode wijn: 14 tot 16 °C, …). Van een jaartal
voorziene witten wijnen, rode wijnen en champagnewijnen 10 tot 12 °C, witte likeurwijn 8 tot 10 °C)
Wintersysteem:
Verwarmingssysteem dat het mogelijk maakt om uw wijnkast in een onverwarmde (maar vorstvrije) ruimte
te plaatsen
Dagwijnkast:
Zie "Op temperatuur brengen" hierboven
PREMIUM BGN-oplegplank:
Deze oplegplanken bestaan uit massief hout (waterbestendig tropisch hout) en werden ontwikkeld voor een
geoptimaliseerde, ergonomische en veilige bewaarplaats voor flessen, op basis van 13 flessen per laag.
Collector®-oplegplank:
Deze oplegplanken bestaan uit hout en werden speciaal ontworpen voor een geoptimaliseerde,
ergonomische, vlot toegankelijke en veilige bewaarplaats voor flessen. Ze zijn omkeerbaar (voorzijde:
bordelaise, keerzijde: Bourguignonne, Val de Loire, …). = bordelaise 14 flessen, bourguignonne 13
flessen.
Verschuifbare oplegplanken:
Zijn gemonteerd op rails en vergemakkelijken de toegang tot één of meerdere lagen (naargelang van het
model) grand cru's.
Wijnkastregister:
Het origineel! Een innovatie van Climadiff die het mogelijk maakt om uw collectie met krijt te beheren op de
binnenzijde van de deur van de kast
Thermische schok:
Een thermische schok voor uw flessen zou een abrupte en snelle (minder dan twee uur)
omgevingstemperatuurverandering van minstens 20 °C zijn. Het gaat om de herhaling van deze
omstandigheden, die voor uw wijnen fataal kan zijn.
115
FAQ'S
Ondanks alle zorg die wij aan onze producten besteden, kan een defect nooit volledig uitgesloten worden.
Voordat u contact opneemt met de klantenservice van uw handelaar, moet u echter het volgende
controleren:
-
of het stopcontact nog altijd op zijn plaats zit
of er geen stroomonderbreking is
Raadpleeg de bijgevoegde reparatiehandleiding.
ELEKTRICITEIT
Mijn wijnkast werkt niet:
1. Geen stroom aan de voedingscontactdoos: controleer uw hoofdzekering of test uw contactdoos.
2. De contactdoos is slecht aangebracht.
3. Raadpleeg de paragraaf over de winterkit, als uw wijnkast in een onverwarmde ruimte staat.
TEMPERATUUR
Mijn wijnkast is te koud:
Selecteer een hogere temperatuur
Mijn wijnkast is niet koud genoeg:
Selecteer een minder hoge temperatuur
De temperatuur in mijn wijnkast schommelt licht:
1. De echte temperatuur die in aanmerking genomen moet worden, is die in de fles. De
momentschommelingen die u kunt meten, stemmen overeen met de werkings- en stilstandcycli
van de compressor.
Aan de hand van dit principe van herhaalde lichte schommelingen in de lucht van uw wijnkast
wordt een gemiddelde temperatuur verkregen die gunstig is om uw wijnen de beste
oplegomstandigheden te bieden.
2. Onze wijnkasten zijn sterk geïsoleerd, om uw wijnen een zo stabiel mogelijke temperatuur aan te
bieden. Bijgevolg zal een schommeling van 1 °C van de buitentemperatuur zich enkel uiten in een
schommeling van slechts ongeveer 0,1 °C in de vloeistof.
3. Als de vastgestelde temperatuur in uw wijnkast verschilt van de temperatuur die gewoonlijk
vastgesteld wordt, en niet langdurig (gedurende meerdere uren) schommelt, moet u contact
opnemen met de klantenservice van uw handelaar.
DE COMPRESSOR VAN MIJN WIJNKAST START NIET (BENT U ZEKER? ONZE COMPRESSOREN
ZIJN GERUISLOOS):
1.
Is de omgevingstemperatuur in uw ruimte laag (lager dan de minimaal vereiste temperatuur)?
Is de geselecteerde temperatuur niet te hoog? Selecteer de laagst mogelijke temperatuur
(raadpleeg het hoofdstuk “instelling van de temperatuur” naargelang van uw model) en ga na of de
compressor start, zonder hem aan te raken
Is de stroomvoorziening bedrijfsklaar? Om dat te controleren, moet u een andere elektrisch
apparaat op dezelfde contactdoos aansluiten.
Als de compressor ondanks deze twee bewerkingen nog altijd niet start, moet u contact opnemen
met de klantenservice van uw handelaar.
116
DE COMPRESSOR VAN MIJN WIJNKAST WERKT ZONDER OPHOUDEN:
Als u merkt dat er geen koude geproduceerd wordt, moet u uw klantenservice bellen.
HET WINTERSYSTEEM SCHIJNT NIET TE WERKEN:
Het systeem werkt pas wanneer de binnentemperatuur onderaan in uw wijnkast lager is dan de
geprogrammeerde temperatuur.
VOCHTIGHEID
Over welke gemiddelde vochtigheidsgraad moet ik in mijn wijnkast beschikken?
1.
2.
De ideale gemiddelde vochtigheidsgraad ligt tussen 55 en 75 % en mag niet verward worden met
de vluchtige vochtigheidsgraad die schommelt naargelang van de werkingscycli van de
compressor. Net zoals voor de gemiddelde temperatuur is het de gemiddelde vochtigheidsgraad
die van belang is.
Naargelang van de geografische zones en hun luchtvochtigheidsgraad zal het al dan niet
noodzakelijk zijn om extra water te voorzien.
In de gematigde landen ligt de relatieve vochtigheid in de lucht tussen 50 en 80 %. Voor die
vochtigheidsgraad hoeft geen extra water voorzien te worden, maar moet de instelling ervan
nauwkeurig gecontroleerd worden.
De gemiddelde vochtigheidsgraad van mijn wijnkast is blijvend lager dan 50 %: bent u daar zeker
van? (De vochtigheid schommelt sterk en snel, dat is normaal)
1.
2.
3.
Ga na of de koolstoffilter niet te oud of gewoon verstopt is.
Vergewis u van de efficiëntie van uw vochtigheidsmeter.
Als u een stof om de 2 uur vochtig maakt, zal ze nooit droog worden. Dit principe is van
toepassing op de kurken. Dankzij de onveranderlijkheid van de vochtigheidsgraad kunnen de
kurken hun noodzakelijke elasticiteit bewaren. Als u dus een vluchtige vochtigheidsgraad vaststelt
die lager lijkt, is dat normaal. Die vochtigheidsgraad zal nadien zeker opnieuw stijgen.
De vochtigheidsgraad van mijn wijnkast is blijvend hoger dan 75 %. Bent u daar zeker van? (De
vochtigheid schommelt sterk en snel, dat is normaal)
1. Ga na of de koolstoffilter niet te oud of gewoon verstopt is.
2. Vergewis u van de efficiëntie van uw vochtigheidsmeter.
3. Als u een stof om de 2 uur vochtig maakt, zal ze nooit droog worden. Dit principe is van toepassing
op de kurken. Dankzij de onveranderlijkheid van de vochtigheidsgraad kunnen de kurken hun
noodzakelijke elasticiteit bewaren. Als u dus een vluchtige vochtigheidsgraad vaststelt die hoger
lijkt, is dat normaal. Die vochtigheidsgraad zal nadien zeker opnieuw dalen.
De etiketten van mijn flessen komen los:
1. Uw wijn loopt geen gevaar, maar de vochtigheidsgraad in uw wijnkast is te hoog.
ER BEVINDT ZICH WATER BENEDEN ACHTERAAN IN MIJN WIJNKAST, BUITEN DE
DAARTOE VOORZIENE ZONE
1. Dit brengt uw wijn niet in gevaar.
2. Staat de wijnkast perfect waterpas? Helt ze niet naar voor over?
3. Is de afvoerbuis verstopt?
117
ER HANGEN GEUREN IN MIJN WIJNKAST
1. Werd de koolstoffilter regelmatig vervangen? (moet jaarlijks vervangen worden; is verkrijgbaar op
bestelling bij uw handelaar, op www.climadiff.com onder de rubriek “accessoires” of op
www.vinokado.com )
2. Wordt de koolstoffilter niet gewoon versperd door een fles?
MIJN WIJNKAST MAAKT LAWAAI
1. De compressor produceert lawaai als hij werkt: ga na of de compressor stevig op de rubbers (silent
blocks) bevestigd is, en of hij geen andere elementen raakt.
2. Er zijn zachte klakkende geluiden te horen: die worden voortgebracht door de circulatie van het
gas in de buizen en zijn het gevolg van een normale werking van uw wijnkast.
MIJN OPLEGPLANKEN ZAKKEN TIJDENS HET VULLEN INEEN
1.
Ga na of de maximale vulcapaciteit niet overschreden wordt.
WAT MOET U DOEN BIJ EEN STROOMONDERBREKING?
De meeste stroomonderbrekingen worden snel opgelost. Een onderbreking van 1 of 2 uur zal de
temperaturen van de wijn in uw wijnkast niet beïnvloeden (traagheid). Wilt u uw wijnen tijdens
stroomonderbrekingen beschermen, denk er dan aan om de deur zo weinig mogelijk open te doen. Voor
stroomonderbrekingen die zeer lang duren, moet u de maatregelen nemen die noodzakelijk zijn om uw wijn
te beschermen.
ER VERSCHIJNT EEN FOUTCODE OP HET SCHERM VAN MIJN WIJNKAST
Het elektronische instelsysteem kan een technische storing detecteren en op het scherm weergeven door
middel van een foutcode, zoals E01, E02, …
Als u deze code ziet verschijnen, moet u ze noteren en meedelen aan de technicus die aan uw wijnkast zal
werken. De betekenis van deze code wordt beschreven in de technische documenten die uitsluitend
bestemd zijn voor de professionele technische diensten.
Zo zal een eventuele storing gemakkelijker en sneller opgelost kunnen worden.
Maar, wat er ook gebeurt, als u een afwijkende temperatuur of vochtigheidsgraad vaststelt in uw
wijnkast, hoeft u niet te panikeren!
Alleen een langdurige en blijvende blootstelling van uw wijnen aan deze abnormale
omstandigheden zou ze in gevaar kunnen brengen.
ONDERDELEN
De onderdelen die noodzakelijk zijn om dit apparaat te repareren, zullen gedurende 7 jaar
verkrijgbaar zijn.
118
TODO LO QUE HAY QUE SABER PARA UTILIZAR CORRECTAMENTE SU VINOTECA
AGRADECIMIENTOS
Ha decidido confiar sus vinos a una vinoteca del grupo « Climadiff ».
¡Muchas gracias! Nuestros equipos buscan permanentemente la calidad y el perfeccionamiento de
nuestros productos, por lo que su opinión nos importa mucho.
Para optimizar la instalación y la utilización de su nueva adquisición, le invitamos a que lea detenidamente
las siguientes páginas.
¡Le deseamos unas agradables degustaciones!
La información que figura en estas instrucciones puede ser modificada sin aviso previo por parte de
Climadiff S.A.
Climadiff no ofrecerá garantía alguna para sus aparatos en caso de que se haga un uso de los mismos
diferente al descrito en estas instrucciones o que se realice una intervención por parte de un tercero no
autorizado por Climadiff o su distribuidor. Los nombres y las marcas mencionadas en este documento
están protegidos por la ley. Este manual contiene información original. Cualquier reproducción queda
estrictamente prohibida salvo autorización expresa y por escrito de Climadiff.
SEGURIDAD
Lea detenidamente las indicaciones de este manual antes de poner en funcionamiento la vinoteca. Consérvelo
cuidadosamente para consultarlo en el futuro en caso necesario.
De manera general, el mantenimiento del aparato debe llevarlo a cabo un profesional cualificado.
Este aparato está exclusivamente diseñado para un uso doméstico y para poner en temperatura vinos u otras bebidas
si lo desea. No está diseñado para conservar alimentos.
Asegúrese de que el voltaje y la tensión de su instalación eléctrica corresponden correctamente a las indicaciones que
figuran en la placa de características de la vinoteca, que debe conectarse a un sistema con puesta a tierra
homologado. Las reparaciones o conexiones incorrectas implican riesgos. En caso de duda, encargue la revisión de
su instalación eléctrica a un profesional.
Esta unidad debe estar correctamente conectada a una toma de tierra por su seguridad. No corte ni retire en ningún
caso el hilo de tierra del cable que se incluye.
Por razones de seguridad, le recomendamos que no utilice alargadores.
Si su vinoteca está dañada (golpe importante) o ha sufrido un accidente (sobretensión debida a un rayo, inundación,
incendio, etc.) puede resultar peligrosa. Desconecte la clavija del cable de alimentación y encargue la revisión del
aparato a un profesional autorizado.
Para evitar riesgos, si el cable de alimentación está deteriorado, no lo sustituya usted mismo. Diríjase al distribuidor, a
un centro autorizado o a un técnico profesional.
Este aparato se debe colocar de manera que se pueda acceder a la toma de alimentación. No desplace el aparato una
vez que esté lleno, ya que corre el riesgo de deformar irremediablemente el cuerpo del mismo. Las partes eléctricas
no deben permanecer directamente accesibles.
Mantenga el aparato fuera del alcance de los niños.
No utilice este aparato en exteriores.
En caso de que se derrame un líquido accidentalmente (una botella rota, etc.) sobre los elementos eléctricos (motor y
otros), desconecte inmediatamente la clavija del cable de alimentación.
119
Para evitar cualquier riesgo de incendio, electrocución o lesión, no moje el cable, la toma o el aparato con agua ni
ningún otro líquido. No manipule el aparato con las manos húmedas.
Mantenga el aparato alejado de cualquier fuente de calor y no lo exponga directamente a la luz del sol.
No deje que el cable cuelgue de una mesa ni entre en contacto con partes cortantes o calientes.
No tire del cable para desconectar la toma, sujete la clavija y tire de ella.
Asegúrese de que el lugar sobre el que vaya a colocar el aparato pueda soportar el peso del mismo una vez que esté
cargado (1 botella de 75 cl equivale aproximadamente a 1,3 kg).
La vinoteca debe colocarse sobre una superficie plana. Si tiene que colocarla sobre una alfombra o moqueta, ponga
un soporte debajo.
Este aparato no debe ser utilizado por personas (especialmente niños) con capacidad física, sensorial o mental
reducida, ni por personas sin experiencia ni conocimientos específicos, salvo que estén bajo la vigilancia de una
persona responsable de su seguridad o que hayan recibido instrucciones previas sobre la utilización del aparato.
Asegúrese de que los niños no jueguen con el aparato. Los aparatos abandonados siempre son peligrosos.
Desconecte el aparato antes de realizar cualquier operación de mantenimiento o limpieza (desconecte la clavija del
cable de alimentación o el cortacircuitos correspondiente en función del modelo).
No limpie el aparato con productos inflamables.
No almacene ni vaporice gases o líquidos inflamables cerca del aparato.
Antes de tirar su vinoteca en un lugar previsto para el reciclaje, retire la puerta y deje las bandejas en su lugar de
manera que los niños tengan difícil acceder al interior.
En caso de que se incumplan las instrucciones de conexión o utilización, la responsabilidad de Climadiff no se vería
comprometida por los daños que puedan derivarse.
120
R600a
Reglamento de seguridad
Advertencia:
no
utilice
dispositivos
mecánicos o cualquier otro medio distinto de
los recomendados por el fabricante para
acelerar el proceso de desescarche.
Advertencia: mantenga despejadas las
aberturas de ventilación del recinto o del
armazón del aparato.
No guarde en el aparato sustancias
explosivas como aerosoles con gases
propulsores inflamables.
Advertencia:
refrigerante.
no
dañe
el
circuito
del
Las unidades de refrigeración que funcionen
con isobutano (R600a) no deben colocarse
en lugares donde haya fuentes de ignición
(ej.: contactos eléctricos no estancos) o
donde se pueda acumular refrigerante en
caso de que se produzca una fuga. El tipo
de refrigerante está indicado en la placa de
características del armario.
Advertencia: No utilice dispositivos eléctricos
dentro
de
los
compartimentos
de
almacenamiento de alimentos del aparato a
menos que estén recomendados por el
fabricante.
Este aparato cumple las exigencias de las siguientes directivas europeas:
2006/95/CE relativa a la seguridad eléctrica
2004/108/CE relativa a la compatibilidad electromagnética
121
IDENTIFICACIÓN
Ejemplo de placa de características:
La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene
toda la información específica de la vinoteca.
Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo
necesite (intervención técnica, solicitud de asistencia…).
Una vez instalada y cargada la vinoteca, resulta más complicado acceder al número de serie.
ATENCIÓN: Sin esta información no podremos proporcionarle ninguna asistencia.
122
UNA VINOTECA, ¿PARA QUÉ?
No olvide que el vino es fruto de una pasión.
El vino es complejo, evoluciona muy despacio, tranquilamente.
Requiere que se cumplan varias condiciones para desarrollarse y alcanzar tranquilamente su apogeo,
unas condiciones que deben ser constantes en el tiempo.
En primer lugar debemos distinguir entre temperaturas de envejecimiento, conservación y temperaturas de
degustación.
Para ello, destacamos 5 puntos importantes:
La temperatura de envejecimiento: designa una horquilla de temperaturas entre 10 y 14°C, idealmente en
torno a 12°C, independientemente del tipo de vino que se quiere conservar y hacer madurar. Más que el
nivel de temperatura, es la constancia de la misma en el tiempo la que permite que un vino se desarrolle
plenamente. Por tanto es importante evitar las variaciones térmicas bruscas.
La humedad: el tapón de corcho de las botellas debe estar húmedo permanentemente para conservar sus
propiedades herméticas.
Con un índice de humedad inferior al 50% durante un período prolongado, el tapón de las botellas se seca
y se contrae, dejando que el vino se derrame y se oxide.
Con un índice de humedad superior al 80 % durante un período prolongado, aumenta el riesgo de
aparición de hongos y de despegue de las etiquetas.
Los olores/la ventilación: el vino respira a través del tapón. La proximidad constante de olores
desnaturaliza el vino.
Las vibraciones: las vibraciones fatigan el vino y alteran su evolución. Por eso es importante conservar el
vino lejos de cualquier movimiento.
La luz: la luz aumenta la posibilidad de óxido-reducción del vino, acelerando así su envejecimiento. Por
eso es importante mantenerlo en una absoluta oscuridad protectora.
A esto hay que añadir un concepto fundamental:
No sirve de nada conservar con cariño un vino durante años para «matarlo» sirviéndolo a una temperatura
inadecuada. Cuando un vino se sirve demasiado frío, los aromas quedan anestesiados y sus defectos
enmascarados. Un vino servido demasiado caliente podría saber demasiado a alcohol.
La temperatura de servicio: Se trata de la horquilla de temperaturas para servir y consumir un vino, de 7°C
en el caso de los licorosos hasta 18°C en el caso de los tintos tánicos de guarda.
La constancia de estas condiciones en el tiempo es vital.
Repasemos las necesidades que han determinado su elección:
¿Quiere comprar vinos jóvenes y hacerlos madurar con todo el cariño? Se encuentra en el ámbito del
envejecimiento.
¿Quiere comprar vinos y champanes próximos a su apogeo para tenerlos al alcance de la mano y
saborear la plenitud de sus aromas el día que más le apetezca a la temperatura adecuada? Aquí
hablamos de polivalencia, conservación y puesta en temperatura.
¿Desea consumir sus vinos a la temperatura adecuada? Una vinoteca de servicio se adaptará
perfectamente a sus necesidades (también denominada vinoteca de puesta en temperatura).
123
LAS DIFERENTES VINOTECAS CLIMADIFF
Climadiff, especialista en vinotecas, ha diseñado diferentes tipos de armarios.
De envejecimiento: el recinto climatizado está concebido para garantizar, en el tiempo y de forma
constante, las condiciones de las bodegas subterráneas que favorecen el desarrollo óptimo de los mejores
caldos.
Polivalentes: armarios que combinan zonas de puesta en temperatura y de conservación,
monocompartimentales o multicompartimentales…
De puesta en temperatura o de servicio: le permitirán degustar sus mejores caldos a la temperatura
adecuada para que exhalen la fineza de sus aromas.
Para cualquier información sobre nuestros productos, consulte nuestro sitio: www.climadiff.com
Para los pedidos de bandejas, filtros de carbón u otros accesorios, consulte la sección “accesorios“ de
nuestro sitio internet www.climadiff.com o en www.vinokado.com.
DESCUBRA LAS CUALIDADES DE SU VINOTECA
FIABILIDAD Y SEGURIDAD
Todos los armarios para vinos Climadiff se fabrican con componentes de alta calidad. Las tecnologías de
los diferentes sistemas utilizados responden a las normas más estrictas de fiabilidad y seguridad. El valor
de su contenido merece la mayor atención.
VINOTECAS POLIVALENTES: ESCALONAMIENTO DE LAS TEMPERATURAS
La estratificación natural combinada con una resistencia permite una elección escalonada, la puesta en
temperatura del vino, su conservación, su refrigeración y una gestión polivalente multizonas.
VINOTECAS DE ENVEJECIMIENTO: TEMPERATURA HOMOGÉNEA
Nuestros equipos se han esforzado y han trabajado para conseguir una distribución del frío adecuada para
ofrecer a sus vinos una temperatura media homogénea sin la circulación mecánica del aire. Así sus
botellas descansan tranquilas.
PROTECCIÓN CONTRA BAJAS TEMPERATURAS « KIT DE INVIERNO »
La seguridad de una temperatura ideal constante en el interior de su vinoteca Climadiff
¿Una caída de la temperatura ambiente incide en la calidad de conservación de mi vinoteca?
No. La temperatura interior de su vinoteca se regula automáticamente en relación a la temperatura
ambiente del lugar donde se encuentra, gracias a un sistema completamente automático.
Para no someter a sus vinos a variaciones de temperatura demasiado fuertes cuando la temperatura
exterior cae bruscamente (sin ser inferior a 0° y sin heladas), Climadiff ha desarrollado el KIT DE
INVIERNO automático.
TÉCNICAMENTE, ¿CÓMO FUNCIONA EL KIT DE INVIERNO?
124
Este sistema es completamente autónomo y no necesita ninguna intervención por su parte. El sistema se
activa en función de los ajustes de temperatura que haya realizado, la temperatura ambiente y la de la
parte inferior del armario.
Cuando la temperatura en la parte inferior del armario sea inferior a la previamente seleccionada (11-13°C,
8-18°C), el sistema de invierno se pone en marcha tras un corto período de tiempo. La resistencia activa
entonces el sistema de calefacción, de forma lenta y silenciosa. De este modo, sus vinos permanecen en
condiciones óptimas de conservación.
IMPORTANTE: El único elemento que genera ruido es el compresor, y por tanto el sistema de
refrigeración. La calefacción funciona con una resistencia, cuyo funcionamiento es completamente
silencioso.
Si su vinoteca se encuentra en tal situación y no hace ningún ruido, no se preocupe, no se trata de
una avería.
VIBRACIONES
Al vino no le gusta que le molesten. Las vibraciones le perjudican especialmente.
Por esta razón el compresor de su vinoteca está montado sobre dos amortiguadores especiales
denominados "silent-blocks".
Del mismo modo, la cuba interior está aislada del armazón por una gruesa capa de espuma de
poliuretano, que tiene la peculiaridad de absorber también las vibraciones.
Según el modelo, las bandejas son de madera maciza y absorben mejor las vibraciones que el metal. En
algunos modelos los soportes de las bandejas están equipados además con unos cojinetes de goma.
Así las botellas gozan de una auténtica paz.
VENTILACIÓN
AIRE PURO renovado y filtrado permanentemente.
Su vinoteca Climadiff está equipada con un sistema de renovación permanente del aire en el que la
filtración se realiza mediante un filtro de carbón.
Es aconsejable sustituir este filtro una vez al año (disponible mediante pedido a través de su distribuidor o
en www.climadiff.com en la sección accesorios o en www.vinokado.com). Encontrará la localización del
filtro en la descripción de la vinoteca y el procedimiento para retirarlo en el capítulo «mantenimiento».
HUMEDAD
Fluctúa en torno al 55% (±10). Es el margen de humedad media aconsejada para que el tapón de las
botellas permanezca suficientemente húmedo y conserve así su flexibilidad y su elasticidad, que le hacen
hermético a los líquidos permitiendo al mismo tiempo que el vino respire.
125
EXPOSICIÓN A LOS RAYOS ULTRAVIOLETA
Atención a la luz: acelera el proceso de óxido-reducción y por tanto el envejecimiento prematuro del vino,
lo que no es deseable.
UNA PUERTA COMPACTA
No se preocupe, su vinoteca Climadiff dispone de una puerta compacta. Sus botellas permanecerán al
abrigo de la luz.
PUERTA DE CRISTAL
El vino también está protegido, ya que la puerta ha sido tratada para filtrar hasta el 70 % de los rayos
ultravioleta.
CÓMO INSTALAR SU VINOTECA
UBICACIÓN
Elija cuidadosamente la ubicación: alejada de fuentes de calor, fuera del alcance del sol, no expuesta a
bajas temperaturas. De este modo conseguirá las mejores condiciones de funcionamiento con el mínimo
consumo de energía.
Asegúrese también de que la superficie donde instale el armario sea plana y resistente (tenga en cuenta el
peso del aparato más la carga; generalmente una botella de 75 cl pesa 1,3 kg).
No coloque la vinoteca al aire libre y procure mantener un espacio mínimo de 200 mm entre la parte
superior del armario y el techo.
Nota: en condiciones ambientales extremas se puede producir el desbordamiento de la bandeja de
recuperación del agua de desescarchado, situada en la parte trasera, cerca del compresor.
Por esta razón recomendamos que elija una ubicación para el aparato donde la pared y el suelo
resistan la posible formación de agua sin deteriorarse.
126
CONEXIÓN A LA RED ELÉCTRICA
Asegúrese de haberse familiarizado con las instrucciones de seguridad que figuran al principio de
este manual.
Si el armario para vinos ha estado muy inclinado durante el transporte o la instalación, no olvide en primer
lugar dejarlo en posición vertical durante 24 horas antes de conectarlo para que el aceite lubricante pueda
bajar y acumularse en el compresor.
Si no cumple esta consigna, podría producirse una avería completa del sistema de refrigeración.
Consulte las instrucciones de seguridad que figuran al principio de este manual.
Su vinoteca está equipada con un cable de conexión y una toma de corriente de 230 V/50 Hz monofásica
(norma CE). Debe conectarse a una toma mural con puesta a tierra y una protección de 10 A como
mínimo.
TEMPERATURA AMBIENTE
IMPORTANTE: Para que el aparato funcione correctamente, procure no sobrepasar los siguientes
valores máximos y mínimos. Las temperaturas ambiente extremas (altas o bajas) pueden alterar el
rendimiento del aparato impidiendo que se alcancen las temperaturas deseadas.
Si desea utilizar la vinoteca de envejecimiento como vinoteca de puesta en temperatura y desea
obtener una temperatura interna superior a 13°C, respete los valores de temperatura ambiente
que se indican a continuación:
VINOTECA MONO-TEMPERATURA
ENVEJECIMIENTO
PUESTA EN TEMPERATURA
UTILIZACIÓN
265
315
Cristal
TIPO DE PUERTA
265
315
265
Compacta
315
Cristal
265
315
Compacta
MARGEN DE
TEMPERATURA
AMBIENTE QUE HAY
QUE RESPETAR
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
0-35°C
MARGEN DE AJUSTE
DE TEMPERATURA
POSIBLE
11-13°C
11-13°C
11-13°C
11-13°C
8-18°C
8-18°C
8-18°C
8-18°C
Sí
Sí
Sí
Sí
Sí
Sí
Sí
Sí
SISTEMA DE INVIERNO
127
VINOTECA MULTI-TEMPERATURAS
CRISTAL
COMPACTA
TIPO DE PUERTA
MARGEN DE
TEMPERATURA
AMBIENTE QUE HAY
QUE RESPETAR
MARGEN DE AJUSTE
DE TEMPERATURA
POSIBLE
SISTEMA DE
INVIERNO
265
315
265
0-35°C
0-35°C
0-35°C
315
0-35°C
17°
18°
19°
17°
18°
19°
17°
18°
19°
17°
18°
19°
7
8
9°
7
8°
9°
7
8°
9°
7
8°
9°
Sí
Sí
Sí
Sí
DESEMBALAJE
Retire (según el modelo) el palé de transporte en el que descansa la vinoteca retirando los dos tornillos
que lo sujetan al armazón en la parte posterior del aparato. Retire todos los elementos de calzado o
protección presentes en el interior.
CALZADO:
Realice el calzado y ajuste la horizontalidad de la vinoteca. (Es aconsejable
utilizar un nivel de burbuja). Esto evitará cualquier movimiento debido a la
inestabilidad, generadora de ruidos y vibraciones, y garantizará la perfecta
hermeticidad de la puerta.
Pare ello utilice las patas regulables de la parte delantera del aparato
(según el modelo).
Asimismo, le aconsejamos que incline muy ligeramente (2/3 mm) el aparato hacia atrás para « forzar » la
circulación del agua de condensación, lo que evitará la formación de depósitos de cualquier tipo
(calcificaciones).
El ajuste se realiza girando las patas.
ESPACIO
INSTALACIÓN ESPACIADA
Deje un espacio de al menos 3 cm entre la pared y la parte posterior de la vinoteca para que el aire circule
libremente. Este aparato no está concebido para ser empotrado.
Asegúrese de que la superficie donde vaya a instalar el aparato pueda soportar el peso del mismo y la
carga (una botella de 75 cl = 1,3 kg de media).
128
DESCRIPCIÓN DE SU VINOTECA
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
Alumbrado
Bandeja
Placa de características
Patas de altura regulable
Ruedas de desplazamiento
Cable de alimentación con clavija
Sistema de control electrónico
Interruptor de alumbrado
Botón marcha/parada
Puerta
Cerradura
Evaporador
Ranuras de fijación de las bandejas
Orificio de evacuación
Junta
Canal para condensaciones
Soporte de bandeja
Filtro de carbón
129
PANTALLA DE LA VINOTECA
En primer lugar, retire el autoadhesivo de protección de la pantalla.
Vinoteca polivalente
Pictograma de alerta de avería
Temperatura zona alta
Pictograma de funcionamiento
de la resistencia de calefacción
Indicador de humedad media
Temperatura zona central
Pictograma de funcionamiento del
compresor
Temperatura zona baja
Código de error
Indicador de adición de agua
Vinoteca mono-temperatura
Pictograma de alerta de
avería
Pictograma de funcionamiento
de la resistencia de calefacción
Indicador de humedad media
Pictograma de funcionamiento del
compresor
Código de error
Temperatura zona central
Indicador de adición de agua
ESQUEMA DE VISUALIZACIÓN DE LOS DIFERENTES NIVELES DE TEMPERATURA EN LA
VINOTECA (SEGÚN EL AJUSTE):
17, 18 o 19°C
19
Parte alta, ideal para poner a temperatura
de servicio los vinos tintos.
Parte central, ideal para la conservación.
11, 12 o 13°C
Parte baja, para conservar blancos suaves y
champanes a temperatura de degustación.
7, 8 o 9°C
"Atención, es preferible degustar los “grands
crûs” de champán a unos 12°C"
Toda la vinoteca está
dedicada
al
envejecimiento de sus
vinos, o bien a la puesta
en temperatura del vino
de
su
elección
(temperatura
única
regulable entre +8 y
+18°C)
130
AJUSTE DE LA TEMPERATURA
Para poner en funcionamiento o detener el armario para vinos, pulse la tecla
durante 5 segundos.
En el momento de la puesta en marcha, o tras un corte de electricidad, se inicia un proceso de
escalonamiento del sistema. Durante este proceso, la pantalla y los botones de selección se iluminan, y el
pictograma de alerta (triángulo con punto de exclamación) parpadea.
El proceso puede durar entre 10 y 60 segundos. Al final del mismo, la pantalla y los botones vuelven a su
estado normal.
La temperatura en el interior de la vinoteca es controlada automáticamente por el sistema de ajuste
electrónico (figura 1-1)
El sistema ha sido preajustado en fábrica, funciona automáticamente. Los parámetros de base han sido
establecidos para obtener una temperatura media central de 12°C +/- 2°C.
SELECCIÓN DE LA TEMPERATURA
Si resultara necesario ajustar de nuevo o adaptar la temperatura de conservación:
Pulse las teclas
durante más de 5 segundos (fig. 2)
Cuando el valor de ajuste empiece a parpadear en la pantalla, se podrá modificar la temperatura.
Para bajar la temperatura interior:
Pulse el botón
para disminuir la temperatura en 1°C (fig. 3)
Pulse durante más de 5 segundos los botones
No olvide validar el cambio pulsando los botones
para registrar la nueva temperatura (fig. 2)
durante más de 5 segundos (fig. 2)
Para aumentar la temperatura interior:
Pulse el botón
para aumentar la temperatura en 1°C (fig. 3)
Pulse durante más de 5 segundos los botones
No olvide validar el cambio pulsando los botones
para registrar la nueva temperatura (fig. 2)
durante más de 5 segundos (fig. 2)
131
VINOTECAS POLIVALENTES
El escalonamiento de temperatura programado de fábrica de arriba a abajo es de +18°C a +8°C.
Puede modificar estos ajustes, pero no puede modificar la diferencia de temperatura entre la parte superior
y la inferior, que será siempre de 10°C. Los demás ajustes posibles son 17-7°C, 18-8°C y 19-9°C.
Pulse simultáneamente durante 5 segundos las flechas arriba y abajo, oirá un pitido.
El valor de temperatura ya seleccionado parpadeará. Seleccione el nuevo valor de temperatura deseado
con las flechas arriba y abajo. Oirá un pitido con cada modificación.
Pulse simultáneamente durante 5 segundos las flechas arriba y abajo, oirá un pitido. Las modificaciones
quedarán registradas y el aparato volverá a la temperatura instantánea del armario. A continuación, las
temperaturas aumentarán o disminuirán progresivamente según los ajustes realizados.
VINOTECAS DE ENVEJECIMIENTO
La temperatura interior es homogénea y los ajustes de fábrica son de 12°C +/- 2°C.
Puede elegir una temperatura única comprendida entre +8°C y +18°C que le permitirá optar tanto por una
temperatura de envejecimiento ideal (12°C), como por poner a temperatura ideal de servicio el vino que
desee: tinto, blanco, rosado o champán.
IMPORTANTE: en caso de que desee obtener una temperatura interior de 18°C y su armario para
vinos tenga una puerta de cristal, la temperatura ambiente debe ser superior a 15°C.
ou
Pulse simultáneamente durante 5 segundos las flechas arriba y abajo, oirá un pitido.
El valor de temperatura ya seleccionado parpadeará. Elija el nuevo valor de temperatura deseado con las
flechas arriba y abajo. Oirá un pitido con cada modificación.
Pulse simultáneamente durante 5 segundos las flechas arriba y abajo, oirá un pitido. Las modificaciones
quedarán registradas y el aparato volverá a la temperatura instantánea del armario. A continuación, las
temperaturas aumentarán o disminuirán progresivamente (inercia) según los ajustes elegidos.
132
FUNCIONAMIENTO
En una bodega natural, la temperatura varía poco y si varía, lo hace generalmente muy despacio, de una
estación a otra. Su armario para vinos Climadiff reproduce mecánicamente las condiciones óptimas de una
bodega natural, imprescindibles para sus vinos.
El procedimiento utiliza un sistema de ajuste electrónico para regular con mucha precisión la temperatura.
De este modo, el armario para vinos funciona por ciclos: se pueden observar ligeras variaciones de
temperatura del aire en el espacio del armario. Esto es normal, y las temperaturas que se pueden registrar
de forma aleatoria colocando un termómetro en la cuba no reflejan precisamente la temperatura que más
le interesa, es decir la temperatura de su vino, para la que se ha concebido la vinoteca.
Es precisamente por este principio de variaciones mínimas con respecto al punto de consigna
(temperatura regulada, deseada y controlada por el sistema de regulado electrónico) por lo que obtenemos
una temperatura media estabilizada en cada botella.
Cuantas más botellas contenga su vinoteca, mayor será la masa térmica, y menor el impacto de posibles
variaciones de temperatura ambiente debido a la inercia térmica así creada. La inercia térmica es la
propensión de sus botellas a conservar en el tiempo su temperatura inicial en caso de alteración del
equilibrio térmico con su entorno.
Por consiguiente, se puede determinar la lentitud con la cual una eventual alteración de temperatura
llevaría sus botellas a un nuevo punto de equilibrio.
Cabe mencionar que respecto a los líquidos (excepto el agua), la conductividad disminuye en un 0,15%
por °C como media cuando la temperatura aumenta.
¿A quién no se le ha ocurrido que, sorprendido por una visita, ha tenido que poner una botella de champán
o vino blanco a temperatura ambiente (20°C) en su frigorífico (4°C) para enfriarla? A pesar de una
alteración térmica brutal y constante del orden de 16°C, después de una hora en estas condiciones, la
botella aún no estaba suficientemente fría.
Por consiguiente, no debe preocuparse si constata variaciones de temperatura del orden de 2 °C en torno
al punto de consigna en el espacio del armario. Sus vinos están perfectamente conservados. El contenido
de una vinoteca cargada con 200 botellas representa una masa de unos 260 kg (una botella de 75 cl = 1,3
kg como media), lo que ya es considerable.
Si tenemos en cuenta el ejemplo anterior y las condiciones a las que se habría sometido esa única botella,
las ligeras variaciones constadas en el aire del armario y aplicadas a sus 200 ó 300 botellas, no tienen
ningún impacto.
INDICADOR DE TEMPERATURA
El indicador de temperatura electrónico le indica la temperatura media en el armario. Tal como hemos visto
anteriormente, los ciclos de funcionamiento o parada del compresor permiten obtener una temperatura
media perfectamente constante en el interior de las botellas.
Si coloca su propio termómetro dentro del aparato, éste no mostrará el mismo valor que el indicador de la
pantalla: el sistema de ajuste de temperatura calcula automáticamente mediante un algoritmo la media de
temperatura en un período determinado. Esta media refleja la temperatura del vino.
Si se constata una diferencia notable entre la temperatura programada y la indicada, probablemente se
deba a una apertura prolongada de la puerta.
Si su termómetro indica valores instantáneos diferentes al valor deseado, no se asuste. Le recordamos
que la temperatura media apropiada para las botellas se obtiene gracias a este principio de variaciones de
la temperatura del aire en la cuba. La inercia del líquido con respecto al aire es un factor de 1 a 10 y su
vinoteca lo corregirá por sí misma (una variación prolongada de 1°C en el exterior se traduce en una
variación de tan solo 0,1°C en el contenido).
133
ESQUEMA DE VISUALIZACIÓN DEL PRINCIPIO DE FUNCIONAMIENTO
Compresor
parado
Compresor
funcionando
Compresor
parado
Temperaturas y
humedad del aire
en el momento T
según el ciclo de
funcionamiento
Temperatura del
aire y temperatura
media en la botella
HUMEDAD
Entre el 55 y el 75%. Esa es el margen de humedad media aconsejada para que el tapón de las botellas
permanezca suficientemente húmedo y conserve su flexibilidad y elasticidad, que lo hacen hermético a los
líquidos permitiendo al mismo tiempo que sus vinos respiren.
Su vinoteca Climadiff regula de forma completamente automática el nivel de humedad en el armario.
La combinación de la circulación de aire exterior filtrado y cargado de humedad dentro del armario, del
fenómeno de condensación relacionado con el funcionamiento del armario y la superficie de las paredes
interiores, de acero con pintura de alta granulometría, permite proporcionar a sus vinos las condiciones
ambientales ideales.
Nota: en unas condiciones ambientales excepcionalmente secas, se puede añadir agua.
Para ello, puede colocar una bandeja de arena húmeda dentro del aparato, o en su defecto un platito con
agua purificada (o del grifo, siempre que no tenga un olor fuerte).
Habrá que esperar algunos días después de la puesta en servicio para que el índice medio ideal, en torno
al 55 %, se estabilice dentro del armario.
Importante: El índice puede ser del 45% o menor si el aparato funciona en unas condiciones
ambientales extremas y/o si el lugar donde esté instalado es seco. En este caso, es necesario
añadir agua (bandeja, platito, etc.) en la parte superior del armario.
134
INDICADOR DEL ÍNDICE DE HUMEDAD
El valor indicado de índice de humedad corresponde a una media a corto plazo, que se actualiza
regularmente. No se debe preocupar si el índice mostrado es un poco más bajo
momentáneamente. Generalmente este período tan corto no permite que los tapones pierdan su
elasticidad.
En la pantalla se podrán observar los siguientes valores:
45%: si el índice de humedad en el centro del armario está comprendido entre el 40% y 50%
55%: si el índice de humedad en el centro del armario está comprendido entre el 50% y 60%
65 %: si el índice de humedad en el centro del armario está comprendido entre el 60% y 70%
75%: si el índice de humedad en el centro del armario es superior al 70%
Si el índice de humedad es inferior al 40%, aparecerá este pictograma. Compruebe la presencia
de agua en el canal de desescarchado. Si no hay agua, añádalo (véase esquema del capítulo
«parada prolongada»).
MANTENIMIENTO
LIMPIEZA
Generalmente, el armario para vinos no necesita ningún mantenimiento especial, salvo el cambio del filtro
de carbón una vez al año. Si, no obstante, resultara necesaria una limpieza, desconecte y limpie el interior
y el exterior con una mezcla de agua tibia y un jabón suave (evite los productos disolventes y abrasivos).
Aclare con agua limpia y deje que se seque antes de volver a conectarlo. Para cualquier otro tipo de
mantenimiento, póngase en contacto con el servicio postventa de su distribuidor .
Cualquier intervención técnica realizada por personas no autorizadas anulará la garantía.
CAMBIO DE FILTRO DE CARBÓN ACTIVO Y FRECUENCIA
Cambio del filtro de carbón: es imprescindible cambiarlo una vez al año. El filtro es una pieza de
plástico, de color negro y redonda, que filtra el aire que entra en la vinoteca. Se puede ver tanto desde el
interior como desde el exterior. Se encuentra en la parte superior derecha, en el fondo del armario.
Se puede retirar tirando desde el interior o presionándolo en el centro por el exterior.
¡Atención! El filtro se puede insertar en un soporte de forma similar y del mismo color.
ÚNICAMENTE se cambia el filtro, no tire del soporte ni lo fuerce, podría romperse de forma
irremediable.
Para conseguir el filtro, realice su pedido al servicio postventa de su distribuidor, o en nuestro sitio internet
www.climadiff.com (sección accesorios) o en www.vinokado.com
135
PARADAS PROLONGADA
Desconecte el aparato por completo.
Retire las botellas. Limpie y seque la
cuba interior y, sobre todo, el canal de
recuperación
del
agua
de
condensación situado en la parte
inferior del armario.
Orificio de evacuación del agua
de condensación
Canal de recuperación del agua
de condensación
¡La presencia de agua es normal!
DESESCARCHADO DE LA CONDENSACIÓN
Su aparato está equipado con un ciclo automático de desescarchado. Durante la parada del ciclo de
refrigeración, las superficies refrigeradas del aparato se desescarchan automáticamente.
El agua de desescarchado así recuperada es evacuada hacia una bandeja de evaporación que se
encuentra en la parte posterior del aparato, cerca del compresor. Después, el calor producido por el
compresor hace que se evapore el agua condensada de la bandeja, que es aspirada por el filtro de carbón
y aporta así humedad.
El aparato produce aire frío, que al ser más pesado que el aire caliente, desciende lentamente. Esto crea
presión y expulsa el aire a través del orificio situado en la parte inferior.
El compresor, cuando funciona, calienta y hace evaporarse el agua de condensación. El aire caliente sube
y este aire húmero es aspirado por el filtro de carbón.
En contacto con el evaporador, la humedad del aire es aspirada en forma de escarcha. En el momento en
que se detiene el compresor, la temperatura interior vuelve a subir y la escarcha se funde lentamente. Se
produce la condensación.
El exceso de condensación es recogido por la bandeja. En el momento en que se reinicia el compresor, se
reinicia el circuito cerrado de la circulación de aire.
136
TRANSPORTE DEL ARMARIO PARA VINOS
El armario debe transportarse, en la medida de lo posible, embalado, para evitar que se deteriore.
Si debe transportar la vinoteca tumbada, protéjala bien y túmbela sobre el lado en el cual el tubo de carga
del compresor quede orientado hacia el suelo.
Si usted se encuentra de pie frente a la parte trasera del armario, túmbelo sobre el lado izquierdo
CÓMO LLENAR Y MANTENER LA VINOTECA
TIPOS DE BOTELLAS
Aquí podemos ver 4 tipos de botellas de 75 cl, Borgoña y Burdeos de dimensiones diferentes .
Existen muchas otras con capacidad y forma diferentes. En los ejemplos podrá ver algunas de botellas de
Burdeos de 75 cl.
Puede observar las diferencias de colocación según la altura de las botellas, los diámetros y el método de
cruzamiento.
TIPOS DE CRUZAMIENTO
Fíjese en la diferencia de profundidad.
Cuello con cuello:
Mayor capacidad de carga
Cuello entre cuerpos:
Menor profundidad
Mayor pérdida de espacio
137
BANDEJAS
A cada vinoteca su tipo de bandeja.
No existe un esquema de colocación ideal. Una colección de botellas de vino es rica cuando es variada.
Le corresponde a usted organizar las botellas en la vinoteca, en función de su colección.
Puede adquirir bandejas suplementarias mediante pago a través de su distribuidor o del servicio postventa
del mismo, así como en nuestro sitio internet www.climadiff.com (sección accesorios) o en
www.vinokado.com
Bandejas reversibles
La bandeja «Collector » reversible Burdeos o Borgoña ha sido creada
por Climadiff para permitir una colocación sencilla, eficaz, segura y
práctica.
Cuenta con una cara con relieves
75cl» y otra con relieves para
pirograbado del tipo de botella
bandeja, indicando el lado que
colección.
previstos para botellas tipo «Burdeos
botellas tipo « Borgoña 75cl». Un
aparece en ambas caras de cada
se debe utilizar en función de su
Bandejas deslizantes
Según el modelo, la vinoteca incluye una o varias bandejas deslizantes
montadas en fábrica.
Podrá conseguir bandejas suplementarias adaptadas, así como
carriles deslizantes, mediante pedido en el servicio postventa de su distribuidor, en nuestro sitio internet
www.climadiff.com (sección accesorios) o en www.vinokado.com.
MÉTODO DE CARGA
PRECISIONES RELATIVAS A LA CAPACIDAD
Las indicaciones de capacidad de los diferentes modelos de vinotecas Climadiff se proporcionan a título
indicativo. Le ayudarán a elegir en función de sus deseos y del espacio del que disponga. Estas
capacidades se establecen actualmente partiendo de una botella estándar tipo "bordelesa tradición 75 cl".
En realidad, usted querrá coleccionar botellas de formas y tamaños diferentes. Por razones prácticas, es
probable que ponga en su vinoteca un número de botellas ligeramente inferior al máximo previsto.
A título de ejemplo, si cargamos una vinoteca exclusivamente con botellas tipo Borgoña, observaremos
que el número de botellas será un 30% inferior al calculado con botellas tipo Burdeos.
Otro factor importante para la carga es la cantidad de bandejas: una bandeja suplementaria equivale a
una capa de botellas menos, o incluso dos…
138
Puede añadir bandejas deslizantes suplementarias si lo desea. En este caso tenga en cuenta el número
máximo posible de bandejas deslizantes y la reducción de la capacidad en el armario:
-
Armario para 265 botellas: hasta 13 bandejas deslizantes, pero la capacidad disminuirá a 197
botellas.
Armario para 315 botellas: hasta 16 bandejas deslizantes, pero la capacidad total disminuirá a 236
botellas.
No olvide tener en cuenta este aspecto si desea una vinoteca más funcional y añadir muchas bandejas:
deberá elegir entre capacidad y practicidad.
LLENADO
La temperatura deseada tras la puesta en funcionamiento sólo se alcanzará tras varias horas.
Aconsejamos que deje funcionar el aparato vacío durante unas horas antes de cargarlo.
La vinoteca se entrega con una o varias bandejas, de metal o madera, según el modelo.
Coloque los soportes en los lugares deseados en las ranuras laterales del interior del armario.
Asegúrese de que los soportes estén correctamente insertados en las ranuras (se necesita una ligera
presión en la escuadra para posicionarla correctamente y comprobar que se ajuste bien)
Comience cargando la parte inferior del armario
Después comience a apilar las botellas: con el fondo orientado hacia la parte posterior para la fila del
fondo, y al revés para la fila frontal. Las bandejas se deben modular según el tamaño del armario y las
formas de las botellas.
IMPORTANTE: Asegúrese de que las botellas no toquen la pared del fondo del armario.
Si dispone de una gran cantidad de botellas, le aconsejamos que las cargue por lotes de 40, y entre cada
lote deje funcionar el aparato durante 12 horas. Repita la operación las veces que sea necesario, ya que
así se creará una masa térmica en la vinoteca.
Podrá adquirir bandejas suplementarias mediante pago en el servicio postventa de su distribuidor, en
nuestro sitio internet www.climadiff.com (sección accesorios) o en www.vinokado.com (únicamente
bandejas de madera).
En cuanto a las bandejas de metal, éstas únicamente están disponibles a través del servicio postventa de
su distribuidor, mediante pago y previo pedido.
RESPETO DE LAS CARGAS MÁXIMAS
Respete la carga máxima por bandeja. No sobrepase la capacidad máxima prevista (no tape el filtro de
carbón). Las bandejas se deben modular según el tamaño del armario y la forma de sus botellas.
Bandejas fijas: 175 kg (aproximadamente 130 botellas, es decir 7 niveles de botellas de 75 cl por bandeja
como máximo)
Bandejas deslizantes: 25 kg (14 botellas de 75 cl ó 7 magnum)
¡IMPORTANTE! Se trata de la capacidad máxima, no es obligatorio utilizarla por completo. Por otro lado,
las botellas también se pueden colocar sin bandeja.
139
LUZ INTERIOR (OPCIONAL SEGÚN EL MODELO)
Se puede activar el alumbrado interior pulsando el botón con el pictograma «bombilla» situado en el panel
de control (fig. 4)
Le ofrece la posibilidad de iluminar la vinoteca preservando las condiciones de
conservación de sus vinos (LED de baja intensidad).
Vinotecas multi-temperaturas: no olvide apagar la luz interior pulsando
nuevamente el botón.
Vinotecas de envejecimiento: hemos perfeccionado este detalle instalando un
temporizador que apagará automáticamente el alumbrado interior tras 10 min
en caso de olvido. Así las botellas permanecerán en unas condiciones óptimas.
Notas:
La tecla de activación del alumbrado interior situada en el panel de
control está inactiva en el caso de los aparatos que no disponen de esta
función.
Puede encargar la instalación de este equipo mediante pago en el servicio postventa. Póngase
en contacto con el servicio postventa de su distribuidor.
¿CÓMO GESTIONAR SU COLECCIÓN?
EL REGISTRO DE VINOTECA (EL ORIGINAL, UNA INNOVACIÓN DE CLIMADIFF) LE AYUDARÁ.
REGISTRO DE VINOTECA o tabla de los vinos clasificados (según modelos, excepto para aquellos con
puertas totalmente en cristal)
La cara interior de la puerta de su vinoteca ha sido
especialmente diseñada para poder escribir con tiza notas
de información sobre el registro de su vinoteca, las
características de su colección o, según el modelo,
desarrollar una lista de los vinos clasificados.
Sólo escriba en el registro de la vinoteca con tiza.
Para borrar, utilice un paño o una esponja ligeramente
humedecida.
No utilice detergentes ni sustancias abrasivas.
140
ALGUNOS DATOS ÚTILES (PUESTA EN TEMPERATURA Y DESARROLLO)
Ejemplos de temperaturas de servicio. (Para el momento de la degustación)
Las opiniones varían, la temperatura ambiente también, pero muchos coinciden en lo siguiente:
Vinos
Grandes vinos de Burdeos – Tintos
Temperatura de servicio
16 – 17°C
Grandes vinos de Borgoña – Tintos
“Grands crûs” de vinos blancos secos
15 – 16°C
14 – 16°C
Tintos ligeros, afrutados, jóvenes
Rosados de Provenza, vinos jóvenes
11 – 12°C
10 – 12°C
Blancos secos y vinos tintos de la tierra
Vinos blancos de la tierra
10 – 12°C
8 – 10°C
7 – 8°C
7°C
Champanes
Vinos licorosos
TABLA DE DESARROLLO (EN AÑOS)
El tiempo necesario para el desarrollo óptimo varía para cada vino, cada añada y cada color. La siguiente
tabla le proporcionará una orientación sobre el número de años necesario para que sus vinos alcancen el
apogeo de su madurez, es decir el momento ideal para su degustación.
DENOMINACIÓN
Alsacia
Alsacia “Grands Crus”
BLANCO - ROSADO
TINTO
1-4
8 -12
Beaujolais (Crus)
1-4
Beaujolais joven
1-2
Bergerac
2-3
3-4
Burdeos
2-3
3-4
Borgoña
5
7
Cahors
Côtes de Provence
Côte Rôtie, Hermitage
5-10
1-2
2-5
8
8-15
“Grands crûs” de Borgoña
8-10
10-15
“Grands crûs” de Burdeos
8-10
10-15
Jurançon suaves, licorosos
6-10
Jurançon seco
2-4
Languedoc
1-2
2-4
Loira
5-10
5-12
Loira suaves licorosos
10-15
Mâcon
2-3
Montbazillac
6-8
Saboya
1-2
2-4
Valle del Ródano
2
4-8
Vino amarillo
20
1-2
141
MEDIOAMBIENTE
Este producto cumple la Directiva DEEE 2002/96/CE.
El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto
deberá tratarse de forma separada de los demás residuos domésticos.
Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere
un aparato equivalente, al distribuidor del aparato nuevo.
El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida
selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio
ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje
de los materiales que componen el producto.
Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de
eliminación de residuos o a la tienda donde adquirió el aparato.
ADVERTENCIA
Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las
características técnicas sin aviso previo.
Las garantías de los productos de la marca CLIMADIFF son proporcionadas de forma exclusiva por una serie de
distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una
garantía adicional.
CLIMADIFF no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente
manual.
Documento no contractual.
142
GLOSARIO
Conservación:
Las condiciones de conservación permiten proteger los vinos ya desarrollados y conservar sus cualidades
en el tiempo.
Envejecimiento:
El recinto climático ha sido diseñado para garantizar, en el tiempo, unas condiciones lo más parecidas
posible a las de las bodegas subterráneas para favorecer el desarrollo óptimo de los mejores caldos.
Puesta en temperatura:
La vinoteca ha sido diseñada para disponer siempre y al alcance de la mano de botellas a la justa
temperatura de servicio (Tª de degustación: tintos de guarda: 18-19°C, tintos ligeros: 14-16°C, blancos,
rosados y champanes: 10-12°C, blancos licorosos: 8-10°C)
Sistema de invierno:
Sistema de calefacción que permite instalar la vinoteca en un lugar sin calefacción (pero protegido de las
heladas).
Vinoteca de día:
Véase la parte relativa a la puesta en temperatura.
Bandejas PREMIUM BGN:
De madera maciza (madera tropical resistente al agua) y diseñadas para un almacenamiento optimizado,
ergonómico y seguro de las botellas, con una capacidad para 13 botellas por capa.
Bandejas Collector®:
De madera y con relieves especialmente diseñados para un almacenamiento optimizado, ergonómico, de
fácil acceso y seguro de las botellas. Son reversibles (Cara arriba: Burdeos. Cara abajo: Borgoña, Valle
del Loira, etc.) y pueden albergar 14 botellas de Burdeos o 13 de Borgoña.
Bandejas deslizantes:
Montadas sobre carriles, facilitan el acceso a una o varias capas (según el modelo) de botellas.
Registro de vinoteca:
¡La original! Una innovación de Climadiff que permite la gestión de su colección utilizando una tiza y la
cara interior de la puerta.
Choque térmico:
Un choque térmico para sus botellas sería un cambio brusco de temperatura de 20°C como mínimo y de
forma rápida (menos de dos horas). Los choques térmicos, si se producen de forma repetida, pueden
resultar fatales para el vino.
143
PREGUNTAS FRECUENTES
A pesar de toda la atención que prestamos a nuestros productos, nunca se puede descartar una avería
completamente. Antes de ponerse en contacto con el servicio postventa de su distribuidor, compruebe:
-
que la toma de corriente está en su sitio
que no se ha producido un corte de electricidad
la guía de solución de averías.
ELECTRICIDAD
Mi vinoteca no funciona:
1. No hay corriente en la toma de alimentación: compruebe el disyuntor o la toma.
2. La clavija está mal enchufada.
3. Si la vinoteca está en un lugar sin calefacción, consulte el párrafo relativo al kit de invierno.
TEMPERATURA
Mi vinoteca está demasiado fría:
Seleccione una temperatura más elevada.
Mi vinoteca no está suficientemente fría:
Seleccione una temperatura menos elevada.
La temperatura en mi vinoteca varía ligeramente:
1. La temperatura que realmente se debe tener en cuenta es la temperatura del interior de la botella.
Las variaciones instantáneas que puede constatar corresponden a los ciclos de funcionamiento y
parada del compresor.
La temperatura media adecuada que ofrece a sus vinos las mejores condiciones de desarrollo se
obtiene gracias a este principio de variaciones ligeras y repetidas en el aire de la vinoteca.
2. Nuestras vinotecas cuentan con un sistema de aislamiento importante destinado a garantizar a
sus vinos la temperatura más estable posible. Por consiguiente, una variación de 1°C de la
temperatura exterior a la botella se traducirá en una variación de tan solo 0,1°C en el líquido.
3. Si la temperatura constatada en su vinoteca es diferente a la constatada habitualmente y no varía
en un período prolongado (varias horas), póngase en contacto con el servicio postventa de su
distribuidor.
EL COMPRESOR DE MI VINOTECA NO SE PONE EN MARCHA (¿ESTÁ SEGURO? NUESTROS
COMPRESORES NO HACEN RUIDO):
1.
2.
3.
4.
¿La temperatura ambiente del lugar es baja (inferior a la temperatura mínima requerida)?
¿No es demasiado alta la temperatura seleccionada? Seleccione la temperatura mínima posible
(véase el capítulo «ajuste de la temperatura», según el modelo) y compruebe, sin tocar, si el
compresor se pone en marcha.
¿Está operativa la conexión eléctrica? Para comprobarlo, conecte otro aparato eléctrico a la
misma toma.
Si, a pesar de estas dos operaciones, el compresor no se pone en marcha, póngase en contacto
con el servicio postventa de su distribuidor.
144
EL COMPRESOR DE MI VINOTECA FUNCIONA SIN PARAR:
Si no constata ninguna producción de frío, póngase en contacto con el servicio postventa.
PARECE QUE EL SISTEMA DE INVIERNO NO FUNCIONA:
Este sistema sólo funciona si la temperatura interior de la parte inferior de la vinoteca es inferior a la
temperatura programada.
HUMEDAD
¿Qué índice medio de humedad debo tener en mi vinoteca?
1.
2.
El índice medio ideal está comprendido entre el 55 y el 75%. No se debe confundir con el índice
instantáneo que varía en función de los ciclos de funcionamiento del compresor. Al igual que en el
caso de la temperatura media, lo que importa es el índice medio.
Según las zonas geográficas y el índice de humedad en el aire, puede que sea o no necesario
añadir agua.
En los países de clima cálido, la humedad relativa contenida en el aire se sitúa entre el 50 y el
80%. Por tanto, no es necesario añadir agua, aunque se debe controlar esta variable con
precisión.
El índice medio de humedad de mi vinoteca es inferior al 50% de forma prolongada: ¿Está seguro?
(La humedad fluctúa en gran medida y muy rápido, es normal)
1.
2.
3.
Compruebe si el filtro de carbón es demasiado antiguo o simplemente está obstruido.
Asegúrese de la eficacia de su higrómetro.
Si humedece una tela cada 2 horas, nunca estará seca. Este principio se aplica a los tapones. La
constancia de la media del índice de humedad permite que los tapones conserven su elasticidad,
que es indispensable. Por tanto, constatar un índice instantáneo que parezca bajo es normal, más
tarde tendrá que aumentar.
El índice de humedad de mi vinoteca es superior al 75 % de forma prolongada: ¿Está seguro? (La
higrometría fluctúa en gran medida y muy rápido, es normal)
1.
2.
3.
Compruebe si el filtro de carbón es demasiado antiguo o simplemente está obstruido.
Asegúrese de la eficacia de su higrómetro.
Si humedece una tela cada 2 horas, nunca estará seca. Este principio se aplica a los tapones. La
constancia de la media del índice de humedad permite que los tapones conserven su elasticidad,
que es indispensable. Por tanto, constatar un índice instantáneo que parezca elevado es normal,
más tarde tendrá que disminuir.
Las etiquetas de las botellas se despegan:
1. Su vino no está amenazado, pero tiene demasiada humedad en su vinoteca.
HAY AGUA EN LA PARTE INFERIOR DEL FONDO DE MI VINOTECA, FUERA DE LA ZONA
PREVISTA A TAL EFECTO
1. No es perjudicial para su vino.
2. ¿La vinoteca está colocada completamente en horizontal? ¿No está inclinada hacia adelante?
3. ¿No está obstruido el tubo de evacuación?
MI VINOTECA TIENE OLORES
1. ¿Ha cambiado regularmente el filtro de carbón? (se debe cambiar cada año, disponible pedido
previo a través de su distribuidor, en www.climadiff.com (sección accesorios) o en
www.vinokado.com )
2. ¿El filtro de carbón no está obstruido por una botella?
145
MI VINOTECA HACE RUIDO
1. El funcionamiento del compresor genera ruido: compruebe que está bien fijado sobre las gomas
(silent-blocks) y que no esté en contacto con otros elementos.
2. Se oyen pequeños chasquidos: proceden de la circulación del gas en los tubos y corresponden a
un funcionamiento normal de su vinoteca.
MIS BANDEJAS SE COMBAR CON EL PESO
2.
Compruebe que no ha sobrepasado la capacidad máxima de carga.
¿QUÉ HACER SI SE PRODUCE UN CORTE DE ELECTRICIDAD?
La mayoría de los cortes de electricidad se resuelven en un especio corto de tiempo. Un corte de 1 o 2
horas no afectará a la temperatura del vino presente en el armario (inercia). Para proteger el vino durante
los cortes de electricidad, procure abrir la puerta lo menos posible. En caso de cortes de electricidad muy
prolongados, adopte las medidas necesarias para proteger los vinos.
APARECE UN CÓDIGO DE ERROR EN LA PANTALLA DE MI VINOTECA
El sistema de ajuste electrónico puede detectar incidentes técnicos e indicarlos en la pantalla mediante
códigos de error, como por ejemplo E01, E02, etc.
Si aparece este código, anótelo y comuníquelo al técnico que intervenga en la vinoteca. El significado de
este código está descrito en la documentación técnica destinada exclusivamente a los servicios técnicos
profesionales.
Esto le permitirá resolver con mayor facilidad y rapidez una posible anomalía.
En cualquier caso, aunque constate una anomalía de temperatura o humedad en el interior de la
vinoteca, no se asuste.
Únicamente podría resultar perjudicial la exposición prolongada de los vinos a unas condiciones
anormales.
PIEZAS DE RECAMBIO
Las piezas de recambio necesarias para la reparación de este aparato permanecerán
disponibles durante 7 años.
146
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
