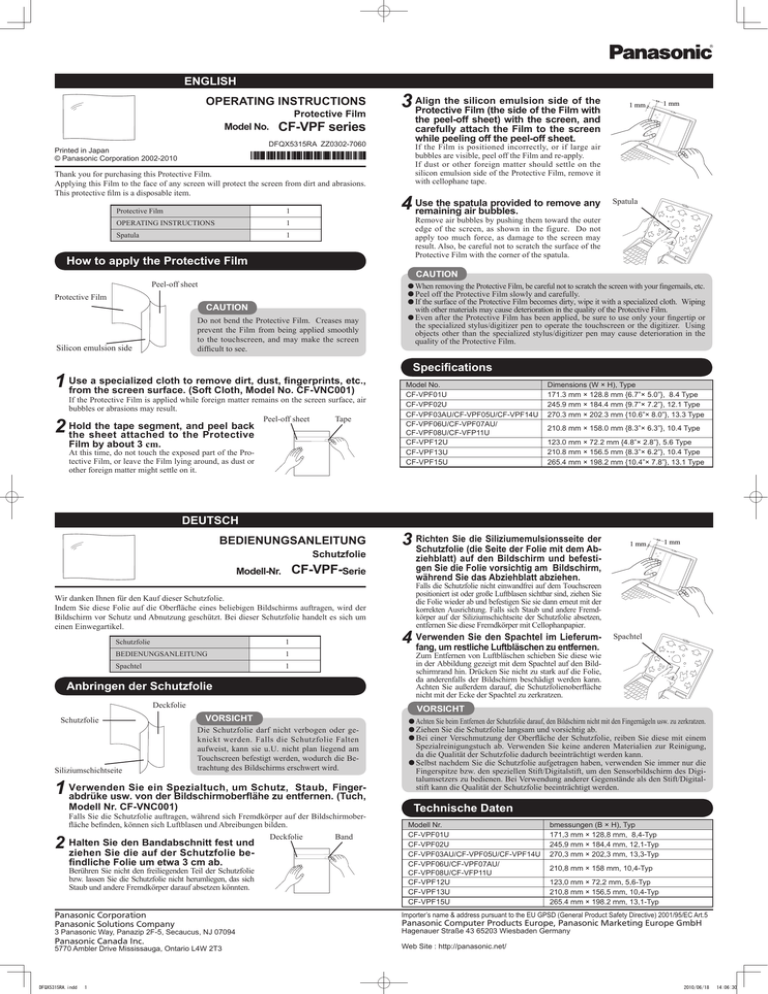

ENGLISH
OPERATING INSTRUCTIONS
Model No.
Protective Film
CF-VPF series
DFQX5315RA ZZ0302-7060
Printed in Japan
© Panasonic Corporation 2002-2010
Thank you for purchasing this Protective Film.
Applying this Film to the face of any screen will protect the screen from dirt and abrasions.
This protective film is a disposable item.
Protective Film
1
OPERATING INSTRUCTIONS
1
Spatula
1
CAUTION
Do not bend the Protective Film. Creases may
prevent the Film from being applied smoothly
to the touchscreen, and may make the screen
difficult to see.
a specialized cloth to remove dirt, dust, fingerprints, etc.,
1Use
from the screen surface. (Soft Cloth, Model No. CF-VNC001)
If the Protective Film is applied while foreign matter remains on the screen surface, air
bubbles or abrasions may result.
Peel-off sheet
Tape
the tape segment, and peel back
2Hold
the sheet attached to the Protective
Film by about 3 cm.
At this time, do not touch the exposed part of the Protective Film, or leave the Film lying around, as dust or
other foreign matter might settle on it.
DEUTSCH
BEDIENUNGSANLEITUNG
Schutzfolie
CF-VPF-Serie
Modell-Nr.
Wir danken Ihnen für den Kauf dieser Schutzfolie.
Indem Sie diese Folie auf die Oberfläche eines beliebigen Bildschirms auftragen, wird der
Bildschirm vor Schutz und Abnutzung geschützt. Bei dieser Schutzfolie handelt es sich um
einen Einwegartikel.
Schutzfolie
1
BEDIENUNGSANLEITUNG
1
Spachtel
1
Deckfolie
Siliziumschichtseite
Die Schutzfolie darf nicht verbogen oder geknickt werden. Falls die Schutzfolie Falten
aufweist, kann sie u.U. nicht plan liegend am
Touchscreen befestigt werden, wodurch die Betrachtung des Bildschirms erschwert wird.
Sie ein Spezialtuch, um Schutz, Staub, Finger1Verwenden
abdrüke usw. von der Bildschirmoberflähe zu entfernen. (Tuch,
Modell Nr. CF-VNC001)
Falls Sie die Schutzfolie auftragen, während sich Fremdkörper auf der Bildschirmoberfläche befinden, können sich Luftblasen und Abreibungen bilden.
findliche Folie um etwa 3 cm ab.
Berühren Sie nicht den freiliegenden Teil der Schutzfolie
bzw. lassen Sie die Schutzfolie nicht herumliegen, das sich
Staub und andere Fremdkörper darauf absetzen könnten.
Panasonic Corporation
Panasonic Solutions Company
3 Panasonic Way, Panazip 2F-5, Secaucus, NJ 07094
Panasonic Canada Inc.
5770 Ambler Drive Mississauga, Ontario L4W 2T3
DFQX5315RA.indd
1
If the Film is positioned incorrectly, or if large air
bubbles are visible, peel off the Film and re-apply.
If dust or other foreign matter should settle on the
silicon emulsion side of the Protective Film, remove it
with cellophane tape.
the spatula provided to remove any
4Use
remaining air bubbles.
Spatula
When removing the Protective Film, be careful not to scratch the screen with your fingernails, etc.
Peel off the Protective Film slowly and carefully.
If the surface of the Protective Film becomes dirty, wipe it with a specialized cloth. Wiping
with other materials may cause deterioration in the quality of the Protective Film.
Even after the Protective Film has been applied, be sure to use only your fingertip or
the specialized stylus/digitizer pen to operate the touchscreen or the digitizer. Using
objects other than the specialized stylus/digitizer pen may cause deterioration in the
quality of the Protective Film.
Specifications
Model No.
CF-VPF01U
CF-VPF02U
CF-VPF03AU/CF-VPF05U/CF-VPF14U
CF-VPF06U/CF-VPF07AU/
CF-VPF08U/CF-VFP11U
CF-VPF12U
CF-VPF13U
CF-VPF15U
Dimensions (W × H), Type
171.3 mm × 128.8 mm {6.7”× 5.0”}, 8.4 Type
245.9 mm × 184.4 mm {9.7”× 7.2”}, 12.1 Type
270.3 mm × 202.3 mm {10.6”× 8.0”}, 13.3 Type
210.8 mm × 158.0 mm {8.3”× 6.3”}, 10.4 Type
123.0 mm × 72.2 mm {4.8”× 2.8”}, 5.6 Type
210.8 mm × 156.5 mm {8.3”× 6.2”}, 10.4 Type
265.4 mm × 198.2 mm {10.4”× 7.8”}, 13.1 Type
Richten Sie die Siliziumemulsionsseite der
3 Schutzfolie
(die Seite der Folie mit dem Ab-
1 mm
1 mm
ziehblatt) auf den Bildschirm und befestigen Sie die Folie vorsichtig am Bildschirm, während Sie das Abziehblatt abziehen.
Falls die Schutzfolie nicht einwandfrei auf dem Touchscreen
positioniert ist oder große Luftblasen sichtbar sind, ziehen Sie
die Folie wieder ab und befestigen Sie sie dann erneut mit der
korrekten Ausrichtung. Falls sich Staub und andere Fremdkörper auf der Siliziumschichtseite der Schutzfolie absetzen,
entfernen Sie diese Fremdkörper mit Cellophanpapier.
Sie den Spachtel im Lieferum4 Verwenden
fang, um restliche Luftbläschen zu entfernen.
Spachtel
VORSICHT
VORSICHT
VORSICHT
VORSICHT
Sie den Bandabschnitt fest und
2 Halten
ziehen Sie die auf der Schutzfolie be-
the peel-off sheet) with the screen, and
carefully attach the Film to the screen
while peeling off the peel-off sheet.
Zum Entfernen von Luftbläschen schieben Sie diese wie
in der Abbildung gezeigt mit dem Spachtel auf den Bildschirmrand hin. Drücken Sie nicht zu stark auf die Folie,
da anderenfalls der Bildschirm beschädigt werden kann.
Achten Sie außerdem darauf, die Schutzfolienoberfläche
nicht mit der Ecke der Spachtel zu zerkratzen.
Anbringen der Schutzfolie
Schutzfolie
1 mm
CAUTION
CAUTION
Peel-off sheet
Silicon emulsion side
1 mm
Remove air bubbles by pushing them toward the outer
edge of the screen, as shown in the figure. Do not
apply too much force, as damage to the screen may
result. Also, be careful not to scratch the surface of the
Protective Film with the corner of the spatula.
How to apply the Protective Film
Protective Film
the silicon emulsion side of the
3Align
Protective Film (the side of the Film with
Deckfolie
Band
Achten Sie beim Entfernen der Schutzfolie darauf, den Bildschirm nicht mit den Fingernägeln usw. zu zerkratzen.
Ziehen Sie die Schutzfolie langsam und vorsichtig ab.
Bei einer Verschmutzung der Oberfläche der Schutzfolie, reiben Sie diese mit einem
Spezialreinigungstuch ab. Verwenden Sie keine anderen Materialien zur Reinigung,
da die Qualität der Schutzfolie dadurch beeinträchtigt werden kann.
Selbst nachdem Sie die Schutzfolie aufgetragen haben, verwenden Sie immer nur die
Fingerspitze bzw. den speziellen Stift/Digitalstift, um den Sensorbildschirm des Digitalumsetzers zu bedienen. Bei Verwendung anderer Gegenstände als den Stift/Digitalstift kann die Qualität der Schutzfolie beeinträchtigt werden.
Technische Daten
Modell Nr.
CF-VPF01U
CF-VPF02U
CF-VPF03AU/CF-VPF05U/CF-VPF14U
CF-VPF06U/CF-VPF07AU/
CF-VPF08U/CF-VFP11U
CF-VPF12U
CF-VPF13U
CF-VPF15U
bmessungen (B × H), Typ
171,3 mm × 128,8 mm, 8,4-Typ
245,9 mm × 184,4 mm, 12,1-Typ
270,3 mm × 202,3 mm, 13,3-Typ
210,8 mm × 158 mm, 10,4-Typ
123,0 mm × 72,2 mm, 5,6-Typ
210,8 mm × 156,5 mm, 10,4-Typ
265.4 mm × 198.2 mm, 13,1-Typ
Importer’s name & address pursuant to the EU GPSD (General Product Safety Directive) 2001/95/EC Art.5
Panasonic Computer Products Europe, Panasonic Marketing Europe GmbH
Hagenauer Straße 43 65203 Wiesbaden Germany
Web Site : http://panasonic.net/
2010/06/18
14:06:30
FRANÇAIS
INSTRUCTIONS D’UTILISATION
Pellicule de protection
Numéro de modèle série CF-VPF
Merci d’avoir faire l’achat de cette pellicule de protection.
L’application de cette pellicule sur la surface d’un écran le protégera contre les saletés et
l’abrasion. Cette pellicule de protection est un produit jetable.
Pellicule de protection
1
MODE D’EMPLOI
1
Spatule
1
1 mm
1 mm
Si la pellicule n’est pas bien placée ou si de grandes bulles d’air
sont visibles, retirez la pellicule et appliquez-la à nouveau.
Si des poussières ou autres corps étrangers se déposent
sur la face à émulsion de silicone de la pellicule de
protection, retirez-les avec un bout de ruban de cellophane.
Spatule
Retirez les bulles d’air en les poussant vers le bord
extérieur de l’écran, tel qu’illustré sur la photographie.
Évitez d’appliquer une trop forte pression, pour ne
pas endommager l’écran. Prenez également garde
d’égratigner la surface de la pellicule de protection
avec les bords de la spatule.
ATTENTION
ATTENTION
Feuille détachable
ATTENTION
ATTENTION
Face à émulsion de silicone
émulsion de silicone (la face qui se trouve
du côté de la feuille détachable), et fixez
doucement la pellicule à l’écran à mesure
que vous la retirez de la feuille détachable.
la spatule fournie pour retirer
4 Utilisez
toutes les bulles d’air restantes.
Comment appliquer la pellicule de protection
Pellicule de
protection
correctement sur l’écran la face de
3 Alignez
la pellicule de protection recouverte d’une
Évitez de plier la pellicule de protection. Les
plis risqueraient d’empêcher l’application uniforme de la pellicule sur l’écran tactile, et de
réduire la visibilité de l’écran.
un chiffon spécialement conçu à cet effet pour retirer
1 Utilisez
de la surface de l’écran la poussière, les empreintes digitales,
etc. (Chiffon doux, Modèle No. CF-VNC001)
Si la pellicule de protection est appliquée sur l’écran alors que la surface de ce dernier
comporte encore des corps étrangers, il risque de s’y former des bulles d’air et l’écran
risque d’être sujet à l’abrasion.
Feuille détachable
Ruban
le bout de ruban, puis déta2 Saisissez
chez d’environ 3 cm la feuille fixée à la
pellicule de protection.
Vous devez alors prendre garde de toucher la partie exposée de la pellicule de protection ou de laisser la pellicule traîner, pour éviter que des poussières ou autres
corps étrangers ne s’y déposent.
Lorsque vous retirez la pellicule de protection, prenez garde d’égratigner l’écran avec les ongles, etc.
Retirez la pellicule de protection lentement et soigneusement.
Lorsque la surface de la pellicule de protection devient sale, essuyez-la avec le chiffon
conçu à cet effet. Le fait de l’essuyer avec tout autre matériau risquerait de causer la
détérioration de la pellicule de protection.
Même une fois la pellicule de protection posée, vous devez utiliser uniquement le doigt ou le
stylet/stylet numériseur conçu à cet effet pour utiliser l’écran tactile ou le numériseur. Le fait
d’utiliser un autre objet que le stylet/stylet numériseur spécial risquerait de causer la détérioration de la pellicule de protection.
Spécifications
Modèle No.
CF-VPF01U
CF-VPF02U
CF-VPF03AU/CF-VPF05U/CF-VPF14U
CF-VPF06U/CF-VPF07AU/
CF-VPF08U/CF-VPF11U
CF-VPF12U
CF-VPF13U
CF-VPF15U
Dimensions physiques (L × H), Type
171,3 mm × 128,8 mm, Type 8,4
245,9 mm × 184,4mm, Type 12,1
270,3 mm × 202,3 mm, Type 13,3
210,8 mm × 158 mm, Type 10,4
123,0 mm × 72,2 mm, Type 5,6
210,8 mm × 156,5 mm, Type 10,4
265.4 mm × 198.2 mm, Type 13,1
日本語
取扱説明書
保護フィルム
品番 CF-VPF
シリーズ
このたびは、パナソニック製品をお買い上げいただき、まことにありがとうござい
ます。この保護フィルムを画面表面に貼ることにより、汚れや傷から守ることがで
きます。
この商品は消耗品です。
保護フィルム
1枚
取扱説明書(本書)
1部
へら
1本
1 mm
た後、はく離シートをはがしながらゆっ
くりと貼り付ける
貼る位置がずれたり、大きく気泡が入ったりし
た場合は、はがしてやり直してください。シリ
コン膜面にゴミなどが付着した場合は、セロハ
ンテープ等に転写して取り除いてください。
4 付属のへらを使って、気泡を取り除く
図のように気泡を外側に押し出すようにして取
へら
お願い
はく離シート
お願い
シリコン膜面
1 mm
り除いてください。画面の破損の原因になりま
すのであまり力を入れすぎないようにしてくだ
さい。また、へらの角で保護フィルム表面を引っ
かかないようにしてください。
保護フィルムの貼りかた
保護フィルム
3 シリコン膜面(はく離シートが貼られて
いた面)を画面側にして位置合わせをし
保護フィルムは折り曲げないでください。折
り目がつくとタッチパネルに密着できなく
なったり、画面が見にくくなったりします。
1 画面表面に付着している砂やほこり、指紋などを専用布できれい
にふき取る
画面表面に異物が付着している状態で保護フィルムを貼ると、気泡や傷の原
因になります。
い
2 テープ部分を持って、保護フィルムにつ
ているはく離シートを 3cm 程度はがす
ゴミが付着する原因になりますので、はく離シー
トをはがした部分に触れたり、不用意に放置した
りしないでください。
はく離シート
テープ
保護フィルムをはがすときは、画面をつめなどで傷つけないようにしてください。
保護フィルムは、ゆっくりとはがしてください。
保護フィルムの表面が汚れた場合は、専用布でふいてください。専用布以外
でふくと保護フィルムの劣化の原因になります。
保護フィルムを貼り付けた場合でも、タッチパネル機能やデジタイザー機能を
使用する場合は、必ず指の腹または専用のスタイラスペン / デジタイザーペン
をお使いください。専用のスタイラスペン / デジタイザーペン以外で使用する
と保護フィルムの劣化の原因になります。
仕様
品番
CF-VPF01U
CF-VPF02U
CF-VPF03AU/CF-VPF05U/CF-VPF14U
CF-VPF06U/CF-VPF07AU/
CF-VPF08U/CF-VPF11U
CF-VPF12U
CF-VPF13U
CF-VPF15U
外形寸法 ( 幅×高さ ), LCD のタイプ
171.3 mm × 128.8 mm, 8.4 型
245.9 mm × 184.4mm, 12.1 型
270.3 mm × 202.3 mm, 13.3 型
210.8 mm × 158 mm, 10.4 型
123.0 mm × 72.2 mm, 5.6 型
210.8 mm × 156.5 mm, 10.4 型
265.4 mm × 198.2 mm, 13.1 型
パナソニック株式会社 IT プロダクツビジネスユニット
〒 570-0021 大阪府守口市八雲東町一丁目 10 番 12 号
DFQX5315RA.indd
2
2010/06/18
14:06:33
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
