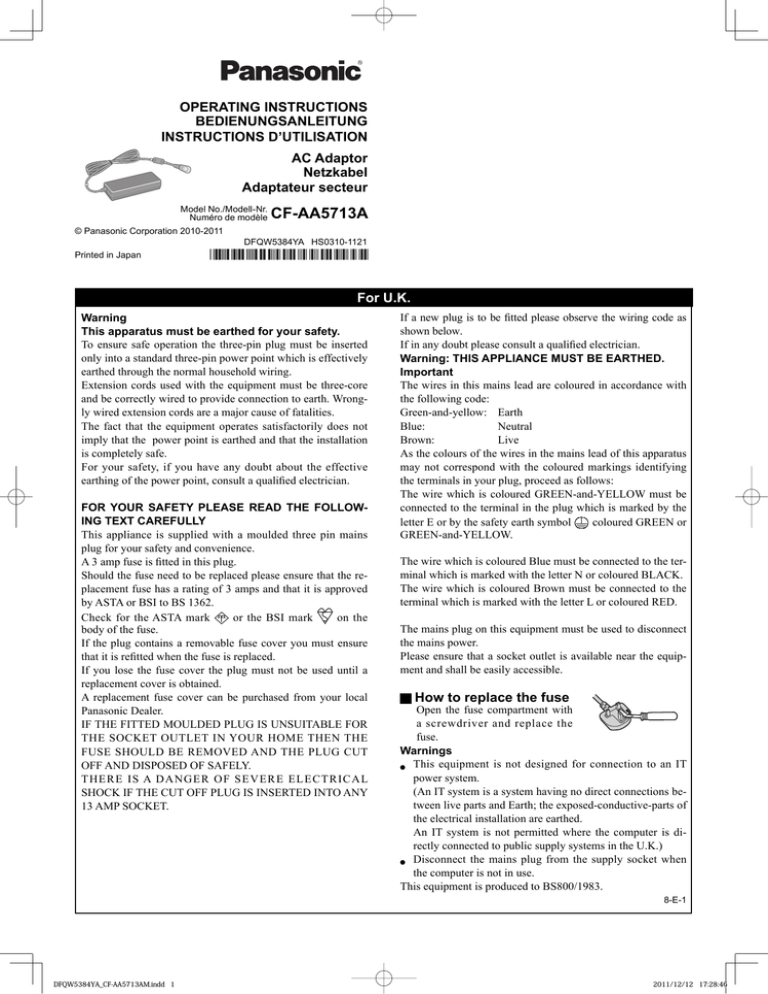

OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG
INSTRUCTIONS D’UTILISATION
AC Adaptor
Netzkabel
Adaptateur secteur
Model No./Modell-Nr.
Numéro de modèle
CF-AA5713A
© Panasonic Corporation 2010-2011
DFQW5384YA HS0310-1121
Printed in Japan
For U.K.
Warning
This apparatus must be earthed for your safety.
To ensure safe operation the three-pin plug must be inserted
only into a standard three-pin power point which is effectively
earthed through the normal household wiring.
Extension cords used with the equipment must be three-core
and be correctly wired to provide connection to earth. Wrongly wired extension cords are a major cause of fatalities.
The fact that the equipment operates satisfactorily does not
imply that the power point is earthed and that the installation
is completely safe.
For your safety, if you have any doubt about the effective
earthing of the power point, consult a qualified electrician.
FOR YOUR SAFETY PLEASE READ THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded three pin mains
plug for your safety and convenience.
A 3 amp fuse is fitted in this plug.
Should the fuse need to be replaced please ensure that the replacement fuse has a rating of 3 amps and that it is approved
by ASTA or BSI to BS 1362.
or the BSI mark
on the
Check for the ASTA mark
body of the fuse.
If the plug contains a removable fuse cover you must ensure
that it is refitted when the fuse is replaced.
If you lose the fuse cover the plug must not be used until a
replacement cover is obtained.
A replacement fuse cover can be purchased from your local
Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS UNSUITABLE FOR
THE SOCKET OUTLET IN YOUR HOME THEN THE
FUSE SHOULD BE REMOVED AND THE PLUG CUT
OFF AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE ELECTRICAL
SHOCK IF THE CUT OFF PLUG IS INSERTED INTO ANY
13 AMP SOCKET.
If a new plug is to be fitted please observe the wiring code as
shown below.
If in any doubt please consult a qualified electrician.
Warning: THIS APPLIANCE MUST BE EARTHED.
Important
The wires in this mains lead are coloured in accordance with
the following code:
Green-and-yellow: Earth
Blue:
Neutral
Brown:
Live
As the colours of the wires in the mains lead of this apparatus
may not correspond with the coloured markings identifying
the terminals in your plug, proceed as follows:
The wire which is coloured GREEN-and-YELLOW must be
connected to the terminal in the plug which is marked by the
letter E or by the safety earth symbol
coloured GREEN or
GREEN-and-YELLOW.
The wire which is coloured Blue must be connected to the terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured Brown must be connected to the
terminal which is marked with the letter L or coloured RED.
ASA
The mains plug on this equipment must be used to disconnect
the mains power.
Please ensure that a socket outlet is available near the equipment and shall be easily accessible.
How to replace the fuse
Open the fuse compartment with
a screwdriver and replace the
fuse.
Warnings
This equipment is not designed for connection to an IT
power system.
(An IT system is a system having no direct connections between live parts and Earth; the exposed-conductive-parts of
the electrical installation are earthed.
An IT system is not permitted where the computer is directly connected to public supply systems in the U.K.)
Disconnect the mains plug from the supply socket when
the computer is not in use.
This equipment is produced to BS800/1983.
8-E-1
DFQW5384YA_CF-AA5713AM.indd 1
2011/12/12 17:28:46
A
E
C
D
B
ENGLISH
A:AC Cord
B:AC Plug (Shape depends on the country)
C:AC Adaptor
D:AC Outlet (Shape depends on the country)
E:Into the computer’s DC-IN Jack
The AC adaptor is designed for supplying power to the Panasonic computer series. Before using the AC adaptor, read this instruction
manual and the relevant portions of the computer’s Operating Instruction carefully.
For Europe
Declaration of Conformity (DoC)
“Hereby, Panasonic declares that this AC Adaptor is in compliance with the essential requirements and other relevant provisions of EU Council Directives.”
Authorised Representative:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Germany
DEUTSCH
A:Netzkabel
B:Netzstecker (Die Ausführung ist je nach Bestimmungsland verschieden)
C:Netzadapter
D:Netzsteckdose (Die Ausführung ist je nach Bestimmungsland verschieden)
E:In die Gleichstromeingangsbuchse des Computers
Dieser Netzadapter ist zur Stromversorgung von Panasonic-Computermodellen vorgesehen. Bitte lesen Sie vor Gebrauch des Netzadapter diese Bedienungsanleitung sowie die entsprechenden Abschnitte der Bedienungsanleitung des Computers aufmerksam durch.
Für Europa
Konformitätserklärung (DoC)
“Wir erklären hiermit, dass diese Netzkabel
den notwendigen Anforderungen und anderen
relevanten Bedingungen der EU-Direktiven entspricht.”
Autorisierter Händler:
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hamburg, Deutschland
FRANÇAIS
A:Cordon d’alimentation
B:Fiche CA (La forme varie suivant le pays)
C:Adaptateur secteur
D:Prise électrique (La forme varie suivant le pays)
E:Dans la fiche DC-IN de l’ordinateur
L’adaptateur secteur est conçu pour l’alimentation électrique de la gamme d’ordinateurs Panasonic. Avant d’utiliser cet adaptateur
secteur, veuillez lire attentivement ces Instructions d’utilisation et les sections le concernant dans les Instructions d’utilisation de l’ordinateur.
Pour l’Europe
Déclaration de conformité (DoC)
“Par le présent document, Panasonic déclare
que ce adaptateur secteur est conforme aux exigences fondamentales et aux autres dispositions
applicables des Directives du Conseil de l’Union
européenne.”
DFQW5384ZA_CF-AA5713A.indd
2
Représentant autorisé :
Panasonic Testing Centre
Panasonic Marketing Europe GmbH
Winsbergring 15, 22525 Hambourg, Allemagne
2010/03/25
18:53:07
ENGLISH
Information on Disposal for Users of Waste Electrical & Electronic Equipment (private households)
This symbol on the products and/or
accompanying documents means that used
electrical and electronic products should not be
mixed with general household waste.
Please dispose of this item only in designated
national waste electronic collection schemes,
and not in the ordinary dust bin.
For business users in the European Union
If you wish to discard electrical and electronic equipment,
please contact your dealer or supplier for further information.
Information on Disposal in other Countries outside
the European Union
This symbol is only valid in the European Union.
If you wish to discard this product, please contact your local
authorities or dealer and ask for the correct method of disposal.
36-E-1
Precautions
If a Malfunction or Trouble Occurs, Immediately Stop Use
If a Malfunction Occurs, Immediately Unplug the AC Plug
• This product is damaged
• Foreign object inside this product
• Smoke emitted
• Unusual smell emitted
• Unusually hot
Continuing to use this product while any of the above conditions are
present may result in fire or electric shock.
• If a malfunction occurs, immediately unplug the AC plug. Then
contact your technical support office.
Do Not Touch This Product and Cable When It Starts Thundering
Electric shock may result.
Do Not Connect the AC Adaptor to a Power Source Other
Than a Standard Household AC Outlet
Otherwise, a fire due to overheating may result. Connecting to a DC/
AC converter (inverter) may damage the AC adaptor. On an airplane,
only connect the AC adaptor/charger to an AC outlet specifically approved for such use.
Do Not Do Anything That May Damage the AC Cord, the AC
Plug, or the AC Adaptor
Do not damage or modify the cord, place it near hot tools, bend, twist,
or pull it forcefully, place heavy objects on it, or bundle it tightly.
Continuing to use a damaged cord may result in fire, short circuit, or
electric shock.
Do Not Pull or Insert the AC Plug If Your Hands Are Wet
Electric shock may result.
Clean Dust and Other Debris of the AC Plug Regularly
If dust or other debris accumulates on the plug, humidity, etc. may
cause a defect in the insulation, which may result in a fire.
• Pull the plug, and wipe it with a dry cloth.
Pull the plug if the computer is not being used for a long period of time.
Insert the AC Plug Completely
If the plug is not inserted completely, fire due to overheating or electric shock may result.
• Do not use a damaged plug or loose AC outlet.
Hold the Plug When Unplugging the AC Plug
Pulling on the cord may damage the cord, resulting in a fire or electric
shock.
Do Not Move This Product While the AC Plug Is Connected
The AC cord may be damaged, resulting in fire or electric shock.
• If the AC cord is damaged, unplug the AC plug immediately.
Do Not Subject the AC Adaptor To Any Strong Impact
Using the AC adaptor after a strong impact such as being dropped
may result in electric shock, short circuit, or fire.
Be Absolutely Sure To Use the AC Adaptor With the Specified Product.*1
Use with any other product may result in a fire.
*1For information about the products for which AC adaptor can be used, refer
to the Operating Instructions of your product or various sources.
 When the battery indicator does not light on
AC adaptor’s protection function may be working when the computer’s battery indicator does not light on even with the correct connection between the AC adaptor and computer’s battery pack. Pull out the AC code and wait for more than 3 minutes to reconnect the
adaptor. If the problem persists, contact Panasonic Technical Support.
Specifications
Voltage
Dimensions
(W × D × H)
Weight
(Except AC Cord)
DFQW5384ZA_CF-AA5713A.indd
3
Input
100 V - 240 V AC*2
Output
15.6 V DC, 7.05 A
Approx. 143 mm × 31 mm × 54 mm
{5.7" × 1.3" × 2.2"}
Approx. 400 g {Approx. 0.89 lb.}
*2Use only the supplied AC cord for this AC adaptor.
The AC cord for North America is compatible up to 125V.
• <When using with 115 V AC>
Even when the AC adaptor is not connected to the computer, power
is consumed (Max. 0.2 W) simply by having the AC adaptor plugged
into an AC outlet.
<When using with 240 V AC>
Even when the AC adaptor is not connected to the computer, power
is consumed (Max. 0.3 W) simply by having the AC adaptor plugged
into an AC outlet.
2010/03/25
18:53:07
DEUTSCH
Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)
Entsprechend der grundlegenden
Firmengrundsätzen der Panasonic-Gruppe
wurde ihr Produkt aus hochwertigen
Materialien und Komponenten entwickelt
und hergestellt, die recycelbar und wieder
verwendbar sind.
Dieses Symbol auf Produkten und/oder
begleitenden Dokumenten bedeutet, dass
elektrische und elektronische Produkte am Ende ihrer
Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
Bringen Sie bitte diese Produkte für die Behandlung,
Rohstoffrückgewinnung und Recycling zu den eingerichteten
kommunalen Sammelstellen bzw.
We r t s t o ff s a m m e l h ö f e n , d i e d i e s e G e r ä t e k o s t e n l o s
entgegennehmen.
Die ordnungsgemäße Entsorgung dieses Produkts dient
dem Umweltschutz und verhindert mögliche schädliche
Auswirkungen auf Mensch und Umwelt, die sich aus einer
unsachgemäßen Handhabung der Geräte am Ende Ihrer
Lebensdauer ergeben könnten.
Genauere Informationen zur nächstgelegenen Sammelstelle
bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
Für Geschäftskunden in der Europäischen Union
Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt,
wenn Sie elektrische und elektronische Geräte entsorgen
möchten. Er hält weitere Informationen für sie bereit.
IInformationen zur Entsorgung in Ländern außerhalb
der Europäischen Union
Dieses Symbol ist nur in der Europäischen Union gültig.
Bitte treten Sie mit Ihrer Gemeindeverwaltung oder Ihrem
Händler in Kontakt, wenn Sie dieses Produkt entsorgen
möchten, und fragen Sie nach einer Entsorgungsmöglichkeit.
36-G-1
Vorsichtsmaßnahmen
Bei Auftreten einer Fehlfunktion oder Störung unmittelbar
den Betrieb einstellen
Bei Auftreten von Fehlfunktionen sofort den Netzstecker
ausstecken
• Dieses Produkt ist beschädigt
• Fremdkörper in diesem Produkt
• Rauchentwicklung
• Ungewöhnlicher Geruch
• Ungewöhnlich heiß
Bei Weiterverwendung dieses Produkts unter den oben aufgeführten
Bedingungen besteht Brand- oder Stromschlaggefahr.
• Bei Auftreten von Fehlfunktionen, stecken Sie sofort den Netzstecker aus. Wenden Sie sich dann an den zuständigen technischen
Kundendienst.
Berühren Sie bei Gewittern weder das Produkt noch daran
angeschlossene Kabel
Es besteht Stromschlaggefahr.
Schließen Sie das Netzteil auf keinen Fall an einer anderen
Stromquelle als einer normalen Wechselstrom-Steckdose
an
Andernfalls kann es durch Überhitzung zu einem Brand kommen. Durch Anschluss an einen Gleichstrom-/Wechselstromkonverter (Wechselrichter) kann das Netzteil beschädigt werden. Schließen Sie in
einem Flugzeug das Netzteil/Ladegerät nur an Wechselstromanschlüssen an, die für derartige Verwendung zugelassen sind.
Achten Sie darauf, dass Netzkabel, Netzstecker oder Netzteil nicht beschädigt werden
Beschädigen oder verändern Sie das Kabel nicht, bringen Sie es nicht
in die Nähe von heißen Werkzeugen, biegen oder verdrehen Sie es
nicht, ziehen Sie nicht gewaltsam daran, stellen Sie keine schweren
Gegenstände darauf und wickeln Sie es nicht zu eng zusammen. Die
Weiterverwendung eines beschädigten Kabels kann zu Bränden, Kurzschlüssen oder Stromschlägen führen.
Das Ein- oder Ausstecken des Netzsteckers darf nicht mit
nassen Händen erfolgen
Es besteht Stromschlaggefahr.
Befreien Sie den Netzstecker regelmäßig von Staub und anderen Rückständen
Wenn Staub oder andere Rückstände sich auf dem Stecker ansammeln,
kann es durch Feuchtigkeit usw. zu Schäden an der Isolierung kommen, die zu einem Brand führen können.
• Stecken Sie den Netzstecker aus und wischen Sie ihn mit einem
trockenen Tuch ab. Ziehen Sie den Netzstecker ab, wenn der Computer über längere Zeit nicht verwendet wird.
Den Netzstecker vollständig einstecken
Wenn der Stecker nicht ganz eingesteckt ist, kann es durch Überhitzung oder Stromschläge zu einem Brand kommen.
• Verwenden Sie keine beschädigten oder lockeren Steckdosen.
Beim Ausstecken des Netzsteckers am Stecker ziehen
Durch Ziehen am Kabel kann dieses beschädigt werden, was zu einem
Brand oder elektrischen Schlägen führen kann.
Dieses Produkt bei angeschlossenem Netzstecker nicht bewegen
Das Netzkabel kann beschädigt werden, was zu einem Brand oder
elektrischen Schlägen führen kann.
• Bei beschädigtem Netzkabel den Netzstecker sofort ausstecken.
Setzen Sie das Netzteil keinen starken Stößen aus
Verwendung des Netzteils nachdem es einem starken Stoß ausgesetzt
war, wie zum Beispiel nach einem Fall, kann zu Stromschlägen, Kurzschlüssen oder Bränden führen.
Unbedingt darauf achten, dass das Netzteil mit dem angegebenen Produkt verwendet wird*3
Die Verwendung mit einem anderen Produkt kann zu einem Brand
führen.
*3Informationen zu den Produkten, die zusammen mit dem Netzteil verwendet
werden können, finden Sie in der Betriebsanleitung Ihres Produkts oder verschiedenen anderen Quellen.
 Wenn die Akkuanzeige nicht aufleuchtet
Wenn die Akkuanzeige selbst bei einem einwandfreien Anschluss zwischen dem Netzteil und dem Akku des Computers nicht aufleuchtet, ist möglicherweise die Schutzfunktion des Netzteils aktiviert worden. Trennen Sie in einem solchen Fall das Netzkabel von
der Netzsteckdose, und warten Sie mindestens 3 Minuten lang, bevor Sie das Netzteil erneut anschließen. Falls sich die Störung auf
diese Weise nicht beheben lässt, wenden Sie sich bitte an den Panasonic Technical Support.
Technische Daten
Spannung
Abmessungen (B × T × H)
Gewicht (ohne Netzkabel)
DFQW5384ZA_CF-AA5713A.indd
4
Eingang
100 V bis 240 V AC*4
Ausgang
15.6 V DC, 7.05 A
ca. 143 mm × 31 mm × 54 mm
ca. 400 g
*4Verwenden Sie nur das mitgelieferte Netzkabel für diesen Netzadapter.
• <Wenn Sie 115 V Wechselstrom benutzen>
Sogar wenn das Netzteil nicht mit dem Computer verbunden ist,
wird Strom verbraucht (Max. 0,2 W), und zwar allein dadurch, dass
das Netzteil in einer Steckdose steckt.
<Wenn Sie 240 V Wechselstrom benutzen>
Sogar wenn das Netzteil nicht mit dem Computer verbunden ist,
wird Strom verbraucht (Max. 0,3 W), und zwar allein dadurch, dass
das Netzteil in einer Steckdose steckt.
2010/03/25
18:53:08
FRANÇAIS
Informations relatives à l’évacuation des déchets, destinées aux utilisateurs d’appareils électriques et électroniques (appareils ménagers domestiques)
Lorsque ce symbole figure sur les produits et/
ou les documents qui les accompagnent, cela
signifie que les appareils électriques et électroniques ne doivent pas źtre jetés avec les ordures ménagčres.
Pour que ces produits subissent un traitement,
une récupération et un recyclage appropriés,
envoyez-les dans les points de collecte désignés, oł ils peuvent źtre déposés gratuitement.
Dans certains pays, il est possible de renvoyer les produits au
revendeur local en cas d’achat d’un produit équivalent.
En éliminant correctement ce produit, vous contribuerez ą la
conservation des ressources vitales et ą la prévention des éventuels effets négatifs sur l’environnement et la santé humaine
qui pourraient survenir dans le cas contraire.
Afin de connaītre le point de collecte le plus proche, veuillez
contacter vos autorités locales.
Des sanctions peuvent źtre appliquées en cas d’élimination
incorrecte de ces déchets, conformément ą la législation nationale.
Utilisateurs professionnels de l’Union européenne
Pour en savoir plus sur l’élimination des appareils électriques
et électroniques, contactez votre revendeur ou fournisseur.
Informations sur l’évacuation des déchets dans les
pays ne faisant pas partie de l’Union européenne
Ce symbole n’est reconnu que dans l’Union européenne.
Pour supprimer ce produit, contactez les autorités locales ou
votre revendeur afin de connaītre la procédure d’élimination ą
suivre.
36-F-1
Précautions
En cas de dysfonctionnement ou de problème, cesser immédiatement l'utilisation
En cas de dysfonctionnement, débrancher immédiatement
le fiche C.A.
• Ce produit est endommagé
• Présence de corps étrangers dans ce produit
• Émission de fumée
• Émission d’une odeur inhabituelle
• Dégagement de chaleur inhabituelle
Continuer ą utiliser ce produit si l’une des conditions ci-dessus est
remplie peut provoquer un incendie ou une décharge électrique.
• En cas de dysfonctionnement, débrancher immédiatement la fiche
C.A. Contacter ensuite l’assistance technique.
Ne pas toucher ce produit ni les câble en cas d’orage
Un choc électrique risque de se produire.
Ne pas brancher l’adaptateur secteur à une source
d’alimentation autre qu’une prise secteur domestique standard
Sinon, un incendie dū ą une surchauffe risque de se produire. L’adaptateur secteur risque d’źtre endommagé s’il est connecté ą un convertisseur C.C./C.A. (inverseur). En avion, ne brancher l’adaptateur
secteur/chargeur que sur une prise secteur spécifiquement adaptée ą
un tel usage.
Ne rien tenter qui puisse endommager le cordon d’alimentation, la fiche C.A. ou l’adaptateur secteur
Ne pas endommager ni modifier le cordon, ne pas le placer ą proximité d’objets chauds, le plier, le tordre, ou tirer dessus avec force, ne
pas y placer d’objets lourds, ni mźme le serrer de maničre excessive.
Continuer ą utiliser un cordon endommagé pourrait provoquer un incendie, un court-circuit ou une décharge électrique.
Ne pas insérer ni retirer la fiche C.A. les mains mouillées
Un choc électrique risque de se produire.
Eliminer régulièrement la poussière et d’autres résidus de
la fiche C.A.
Si de la poussičre ou d’autres résidus s’accumulent sur la fiche, si celle-ci est humide, par exemple, cela pourrait entraīner une défaillance
de l’isolation et provoquer un incendie.
• Retirer la fiche et l’essuyer avec un chiffon sec.
Retirer la fiche si l’ordinateur n’est pas utilisé pendant une longue
période.
Insérer complètement la fiche C.A.
Si la fiche n’est pas complčtement insérée, un incendie dū ą une surchauffe ou une décharge électrique sont possibles.
• Ne pas utiliser de fiche endommagée ni de prise secteur détachée.
Tenir fermement la fiche C.A. lors de son retrait
Tirer sur le cordon risque de l’endommager, ce qui peut provoquer un
incendie ou une décharge électrique.
Ne pas déplacer ce produit tant que la fiche C.A. est
connectée
Le cordon d’alimentation risque d’źtre endommagé, ce qui peut provoquer un incendie ou une décharge électrique.
• Si c’est le cas, déconnecter immédiatement la fiche C.A.
Ne soumettre l’adaptateur secteur à aucun choc violent
Utiliser l’adaptateur secteur après un choc violent, après une chute
par exemple, pourrait provoquer un incendie, un court-circuit ou une
décharge électrique.
Veiller à utiliser l’adaptateur secteur avec le produit spécifié*5
Sinon, un incendie risque de se produire.
*5Pour plus d’informations sur les produits compatibles avec l’adaptateur secteur, se reporter entre autre aux Instructions d’utilisation de votre produit.
 Lorsque le t moin de pile ne s allume pas
Il se peut que la fonction de protection de l’adaptateur secteur soit activée si le témoin de pile de l’ordinateur ne s’allume pas alors que
l’adaptateur secteur est pourtant bien connecté au bloc-pile de l’ordinateur. Débranchez le cordon d’alimentation et attendez plus de 3 minutes avant
de reconnecter l’adaptateur. Si cela ne règle pas le problème, contactez le Panasonic Technical Support.
Spécifications
Voltage
Dimensions (L × P × H)
Poids (sans le cordon)
DFQW5384ZA_CF-AA5713A.indd
5
Entrée
100 V à 240 V AC*6
Sortie
15.6 V DC, 7.05 A
Environ 143 mm × 31 mm × 54 mm
Environ 400 g
*6Utilisez uniquement le adaptateur secteur fourni pour cet adaptateur secteur.
• <Lors d’une utilisation avec 115 V CA>
Même lorsque l’adaptateur secteur n’est pas branché à l’ordinateur, de l’énergie est consommée (max. 0,2 W) simplement lorsque
l’adaptateur secteur est branché dans une prise secteur.
<Lors d’une utilisation avec 240 V CA>
Même lorsque l’adaptateur secteur n’est pas branché à l’ordinateur, de l’énergie est consommée (max. 0,3 W) simplement lorsque
l’adaptateur secteur est branché dans une prise secteur.
2010/03/25
18:53:08
Panasonic Corporation
Panasonic System Communications
Company of North America
3 Panasonic Way, Panazip 2F-5,
Secaucus, NJ 07094
Panasonic Canada Inc.
5770 Ambler Drive Mississauga,
Ontario L4W 2T3
DFQW5384YA_CF-AA5713AM.indd 6
Importer s name & address pursuant to the EU GPSD
(General Product Safety Directive) 2001/95/EC Art.5
Panasonic System Communications Company
Europe, Panasonic Marketing Europe GmbH
Hagenauer Straße 43
65203 Wiesbaden
Germany
Web Site : http://panasonic.net/
2011/12/12 17:28:47
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
