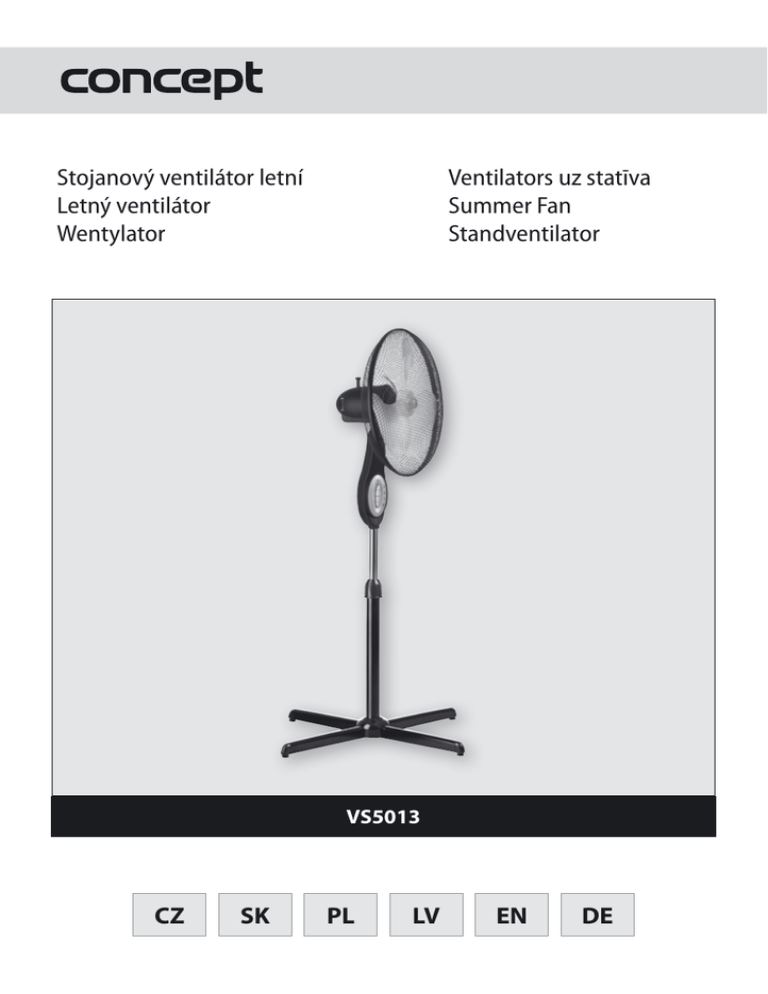

Stojanový ventilátor letní
Letný ventilátor
Wentylator
Ventilators uz statīva
Summer Fan
Standventilator
VS5013
CZ
SK
PL
LV
EN
DE
CZ
PODĚKOVÁNÍ
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni
po celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby
i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
Technické parametry
Napětí
220-240 V ~ 50 Hz
Příkon
50 W
Hlučnost
52 dB (A)
Deklarovaná hodnota emisí hluku tohoto
spotřebiče je 52 dB(A) , re 1pW. Což představuje
hladinu A akustického výkonu, vzhledem na
referenční akustický výkon 1pW.
DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku výrobku.
Spotřebič umístěte pouze na stabilní povrch stranou od jiných zdrojů tepla.
Nenechávejte spotřebič bez dozoru, pokud je zapnutý, popřípadě zapojený do zásuvky elektrického napětí.
Při připojování do zásuvky a odpojování spotřebiče ze zásuvky elektrického napětí musí být volič funkcí v pozici
0 (vypnuto).
Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte
zástrčku a tahem ji vypojte.
Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní
způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné
seznámené osoby.
Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
Nedovolte, aby byl spotřebič používán jako hračka.
Nikdy nestrkejte prsty, tužky ani jiné předměty skrz mřížku chránící vrtuli.
Nikdy nepoužívejte ventilátor bez krycích mřížek.
Nevystavujte malé děti a nemocné osoby přímému proudu vzduchu.
Nezakrývejte spotřebič.
Na spotřebič nic nezavěšujte ani před něj nic nestavte.
Spotřebič musí být používán pouze ve vzpřímené poloze.
Nepoužívejte spotřebič v blízkosti sprchy, vany, umyvadla nebo bazénu.
Nepoužívejte spotřebič ve vlhkém nebo prašném prostředí.
Nepoužívejte spotřebič v prostředí s výskytem výbušných plynů a vznětlivých látek (rozpouštědla, laky, lepidla
atd.).
Před montáží nebo demontáží spotřebiče vypojte přívodní kabel ze zásuvky elektrického napětí.
Před čištěním a po použití spotřebič vypněte a vypojte ze zásuvky elektrického napětí.
Udržujte spotřebič v čistotě, nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit vážné
zranění, zkrat, poškodit spotřebič nebo způsobit požár.
VS5013
1
CZ
• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit
autorizovaným servisním střediskem.
• Nepoužívejte spotřebič pokud nepracuje správně, byl-li upuštěn, poškozen nebo namočen do kapaliny. Dejte
ho přezkoušet a opravit autorizovaným servisním střediskem.
• Spotřebič nepoužívejte ve venkovním prostředí.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Neopravujte spotřebič sami. Obraťte se na autorizovaný servis.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.
POPIS VÝROBKU
1. Krycí mřížka přední
2. Matice
3. Vrtule
4. Matice mřížky
5. Krycí mřížka zadní
6. Tělo přístroje
7. Teleskopická noha
8. Plastový kryt
9. Vrchní část podstavce
10. Spodní část podstavce
11. Přepínač výkonu
12. Matice stojanu
13. Přepínač oscilace
14. Stahovací obruč
15. Upevňovací šroub
1
2
3
4
5
6
13
11
15
12
14
7
8
9
10
2
VS5013
CZ
MONTÁŽ
POZOR!
Před montáží nebo demontáží spotřebiče vypojte přívodní kabel ze zásuvky elektrického napětí.
Ventilátor se smí používat pouze s upevněnou přední a zadní krycí mřížkou (1), (5).
1. Sestavte základnu stojanu z dílů (9,10) a přiloženými čtyřmi šrouby k ní připevněte teleskopickou nohu (7).
Vzniklý spoj zakryjte plastovým krytem (8).
2. Nasaďte tělo spotřebiče na tyč stojanu a celek zajistěte upevňovacím šroubem (15).
3. Na pohonnou jednotku nasaďte zadní krycí mřížku (5) tak, aby kolíky na jednotce zapadly do otvorů na mřížce. Zajistěte upevňovací maticí (4).
4. Na hřídel motoru nasuňte vrtuli ventilátoru (3) tak, aby drážky na vrtuli zapadly do výčnělků na hřídeli.
5. Vrtuli upevněte maticí (2), otáčením proti směru hodinových ručiček.
6. Přiklopte přední krycí mřížku na zadní a nasaďte stahovací obruč (14) tak,
aby hrany mřížek zapadly do drážek na vnitřní straně obruče.
7. Dotáhněte stahovací obruč šroubkem.
NÁVOD K OBSLUZE
Před každým použitím se ujistěte, že je přívodní kabel v pořádku.
1. Umístěte spotřebič na podlahu, aby nemohlo dojít k jeho převrhnutí.
2. Úplně rozviňte přívodní kabel.
3. Nastavte požadovaný sklon ventilátoru (Obr. 1). Při nastavení uslyšíte cvaknutí jednotlivých stupňů.
4. Nastavte požadovanou výšku ventilátoru, povolením matice stojanu (12) a vysunutím teleskopické nohy (7) (Obr. 2).
5. Připojte zástrčku spotřebiče do elektrické sítě.
6. Přepínačem výkonu zvolte požadovaný výkon ventilátoru 0 – vypnuto, 1 – slabý výkon, 2 – střední výkon, 3 – nevyšší výkon.
7. Vysunutím přepínače oscilace vypnete oscilaci ventilátoru během provozu (Obr. 3). Zasunutím tohoto přepínače
funkci oscilace zapnete.
8. Po použití otočte přepínač výkonu do polohy 0 a odpojte spotřebič od elektrické sítě.
Obr. 1
VS5013
Obr. 2
Obr. 3
3
CZ
ČIŠTĚNÍ A ÚDRŽBA
Pozor!
Před každým čištěním spotřebiče vytáhněte přívodní kabel z elektrické zásuvky!
K čištění povrchu spotřebiče používejte pouze vlhký hadřík, žádné čisticí prostředky nebo tvrdé předměty, protože
mohou povrch spotřebiče poškodit!
Čistěte a kontrolujte krycí mřížky spotřebiče často, aby byla zajištěna dobrá funkce spotřebiče.
Nikdy nečistěte spotřebič pod tekoucí vodou, neoplachujte ho ani neponořujte do vody!
V případě demontáže ventilátoru postupujte v opačném pořadí než při montáži.
SERVIS
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný
servis.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt
ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace
tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které
by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto
výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde
jste výrobek zakoupili.
4
VS5013
SK
POĎAKOVANIE
Ďakujeme Vám, že ste si zakúpili výrobok značky Concept a prajeme Vám, aby ste boli s naším výrobkom spokojní
po celú dobu jeho používania.
Pred prvým použitím preštudujte pozorne celý návod na obsluhu a potom si ho uschovajte. Zabezpečte, aby aj ostatné
osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.
Technické parametre
Napätie
220 – 240 V ~ 50 Hz
Príkon
50 W
Hlučnosť
52 dB (A)
Deklarovaná hodnota emisií hluku tohto spotrebiča je
52 dB(A), re 1pW. Čo predstavuje hladinu A akustického
výkonu vzhľadom na referenčný akustický výkon 1pW.
DÔLEŽITÉ BEZPEČNOSTNÉ UPOZORNENIA:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Nepoužívajte spotrebič inak, ako je opísané v tomto návode.
Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
Overte, či pripájané napätie zodpovedá hodnotám na typovom štítku výrobku.
Spotrebič umiestnite len na stabilný povrch, bokom od iných zdrojov tepla.
Nenechávajte spotrebič bez dozoru, pokiaľ je zapnutý, prípadne zapojený do zásuvky elektrického napätia.
Pri pripájaní do zásuvky a odpájaní spotrebiča zo zásuvky elektrického napätia musí byť volič funkcií v pozícii 0
(vypnuté).
Pri odpájaní spotrebiča z elektrickej zásuvky nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a ťahom ju
odpojte.
Nedovoľte deťom a nesvojprávnym osobám manipulovať so spotrebičom, používajte ho mimo ich dosahu.
Osoby so zníženou pohybovou schopnosťou, so zníženým zmyslovým vnímaním, s nedostatočnou duševnou
spôsobilosťou alebo osoby neoboznámené s obsluhou musia spotrebič používať iba pod dozorom zodpovednej
osoby oboznámenej s obsluhou.
Dbajte na zvýšenú opatrnosť, ak sa spotrebič používa v blízkosti detí.
Nedovoľte, aby sa spotrebič používal ako hračka.
Nikdy nestrkajte prsty, ceruzky ani iné predmety cez mriežku, ktorá chráni vrtuľu.
Nikdy nepoužívajte ventilátor bez krycích mriežok.
Nevystavujte malé deti a choré osoby priamemu prúdu vzduchu.
Nezakrývajte spotrebič.
Na spotrebič nič nevešajte ani pred neho nič nestavajte.
Spotrebič sa musí používať iba vo vzpriamenej polohe.
Nepoužívajte spotrebič v blízkosti sprchy, vane, umývadla alebo bazénu.
Nepoužívajte spotrebič vo vlhkom alebo prašnom prostredí.
Nepoužívajte spotrebič v prostredí s výskytom výbušných plynov a zápalných látok (rozpúšťadlá, laky, lepidlá
atď.).
Pred montážou alebo demontážou spotrebiča vypojte prívodný kábel zo zásuvky elektrického napätia.
Pred čistením a po použití spotrebič vypnite a vypojte zo zásuvky elektrického napätia.
Udržiavajte spotrebič v čistote, nedovoľte, aby do otvorov mriežok prenikli cudzie telesá. Mohli by spôsobiť vážne
zranenie, skrat, poškodiť spotrebič alebo spôsobiť požiar.
VS5013
5
SK
• Na čistenie spotrebiča nepoužívajte hrubé a chemicky agresívne látky.
• Nepoužívajte spotrebič s poškodeným prívodným káblom alebo zástrčkou, dajte chybu ihneď odstrániť v
autorizovanom servisnom stredisku.
• Nepoužívajte spotrebič v prípade, že nepracuje správne, spadol, poškodil sa alebo sa namočil do kvapaliny. Dajte
ho preskúšať a opraviť v autorizovanom servisnom stredisku.
• Spotrebič nepoužívajte vo vonkajšom prostredí.
• Spotrebič je vhodný len na použitie v domácnosti, nie je určený na komerčné použitie.
• Nedotýkajte sa spotrebiča vlhkými alebo mokrými rukami.
• Neponárajte prívodný kábel, zástrčku alebo spotrebič do vody ani do inej kvapaliny.
• Neopravujte spotrebič sami. Obráťte sa na autorizovaný servis.
Ak nedodržíte pokyny výrobcu, nemôže byť prípadná oprava uznaná ako záručná.
POPIS VÝROBKU
1. Krycia mriežka predná
2. Matica
3. Vrtuľa
4. Matica mriežky
5. Krycia mriežka zadná
6. Telo prístroja
7. Teleskopická noha
8. Plastový kryt
9. Vrchná časť podstavca
10. Spodná časť podstavca
11. Prepínač výkonu
12. Matica stojana
13. Prepínač oscilácie
14. Sťahovacia obruč
15. Upínacia skrutka
1
2
3
4
5
6
13
11
15
12
14
7
8
9
10
6
VS5013
SK
MONTÁŽ
POZOR!
Pred montážou alebo demontážou spotrebiča vypojte prívodný kábel zo zásuvky elektrického napätia.
Ventilátor sa smie používať len s upevnenou prednou a zadnou krycou mriežkou (1), (5).
1. Zostavte základňu stojana z dielov (9, 10) a priloženými štyrmi skrutkami k nej pripevnite teleskopickú nohu (7).
Vzniknutý spoj zakryte plastovým krytom (8).
2. Nasaďte telo spotrebiča na tyč stojana a celok zabezpečte upínacou skrutkou (15).
3. Na pohonnú jednotku nasaďte zadnú kryciu mriežku (5), tak aby kolíky na jednotke zapadli do otvorov na mriežke.
Zaistite upínaciu maticu (4).
4. Na hriadeľ motora nasuňte vrtuľu ventilátora (3), tak aby drážky na vrtuli zapadli do výčnelkov na hriadeli.
5. Vrtuľu upevnite maticou (2), otáčaním proti smeru hodinových ručičiek.
6. Priklopte prednú kryciu mriežku na zadnú a nasaďte sťahovaciu obruč (14), tak
aby hrany mriežok zapadli do drážok na vnútornej strane obruče.
7. Dotiahnite sťahovaciu obruč skrutkou.
NÁVOD NA OBSLUHU
Pred každým použitím sa ubezpečte, že je prívodný kábel v poriadku.
1. Umiestnite spotrebič na podlahu, aby sa nemohol prevrhnúť.
2. Úplne rozviňte prívodný kábel.
3. Nastavte požadovaný sklon ventilátora (Obr. 1). Pri nastavení budete počuť cvaknutie jednotlivých stupňov.
4. Nastavte požadovanú výšku ventilátora, povolením matice stojana (12) a vysunutím teleskopickej nohy (7) (Obr. 2).
5. Pripojte zástrčku spotrebiča do elektrickej siete.
6. Prepínačom výkonu zvoľte požadovaný výkon ventilátora –
0 – vypnuté, 1 – slabý výkon, 2 – stredný výkon, 3 – najvyšší výkon.
7. Vysunutím prepínača oscilácie vypnite osciláciu ventilátora počas prevádzky (Obr. 3). Zasunutím tohto prepínača
funkciu oscilácie zapnete.
8. Po použití otočte prepínač výkonu do polohy 0 a odpojte spotrebič z elektrickej siete.
Obr. 1
VS5013
Obr. 2
Obr. 3
7
SK
ČISTENIE A ÚDRŽBA
Pozor!
Pred každým čistením spotrebiča vytiahnite prívodný kábel z elektrickej zásuvky!
Na čistenie povrchu spotrebiča používajte iba vlhkú handričku, žiadne čistiace prostriedky alebo tvrdé predmety, pretože
môžu poškodiť povrch spotrebiča!
Čistite a kontrolujte krycie mriežky spotrebiča často, aby sa zabezpečila jeho dobrá funkcia.
Nikdy nečistite spotrebič pod tečúcou vodou, neoplachujte ho ani ho neponárajte do vody!
V prípade demontáže ventilátora postupujte v opačnom poradí ako pri montáži.
SERVIS
Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí výrobku, musí vykonať
odborný servis.
OCHRANA ŽIVOTNÉHO PROSTREDIA
• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatuľa od spotrebiča môže byť daná do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberu materiálu na recykláciu.
Recyklácia spotrebiča na konci jeho životnosti:
Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné
odniesť ho do zberného miesta pre recykláciu elektrického a elektronického zariadenia. Zaistením správnej
likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie a ľudské zdravie,
ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Podrobnejšie informácie o recyklácii
tohto výrobku zistíte na príslušnom miestnom úrade, služby pre likvidáciu domáceho odpadu alebo
v obchode, kde ste výrobok zakúpili.
8
VS5013
PL
PODZIĘKOWANIE
Dziękujemy za zakup produktu marki Concept. Życzymy Państwu pełnej satysfakcji z jego użytkowania.
Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Pozostałe
osoby, które będą posługiwały się produktem, powinny również zapoznać się z niniejszą instrukcją.
Parametry techniczne
Napięcie
Pobór mocy
Hałas
220 – 240 V ~ 50 Hz
50 W
52 dB (A)
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA:
• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały
marketingowe.
• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom podanym na tabliczce znamionowej urządzenia.
• Urządzenie powinno być umieszczone wyłącznie na stabilnych powierzchniach, z dala od innych źródeł ciepła.
• Jeżeli urządzenie jest włączone lub podłączone do gniazdka elektrycznego, nie należy pozostawiać go bez nadzoru.
• Przy podłączaniu lub odłączaniu urządzenia z gniazdka, pokrętło musi znajdować się w pozycji 0 (urządzenie
wyłączone).
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i za nią
pociągnąć.
• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Należy korzystać z
urządzenia poza ich zasięgiem.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z
niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem osoby odpowiedzialnej oraz znającej niniejszą
instrukcję.
• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.
• Urządzenia nie należy używać jako zabawki.
• Nie wolno wkładać palców, ołówków ani innych przedmiotów przez osłony chroniące łopatki wentylatora.
• Urządzenia nie wolno używać bez kratek zabezpieczających.
• Nie należy bezpośrednio kierować prądu powietrza na małe dzieci i osoby chore.
• Urządzenia nie wolno zakrywać.
• Na urządzeniu nie wolno niczego zawieszać oraz niczego przed nim stawiać.
• Urządzenie może być używane tylko w pozycji pionowej.
• Nie należy używać urządzenia w pobliżu prysznica, wanny, umywalki lub basenu.
• Urządzenia nie wolno używać w środowisku wilgotnym lub zapylonym.
• Nie należy używać urządzenia w środowisku, w którym mogą występować gazy wybuchowe i substancje łatwopalne
(rozpuszczalniki, farby, kleje, itd.).
• Przed montażem lub demontażem urządzenia należy odłączyć przewód zasilający z gniazdka elektrycznego.
• Przed rozpoczęciem czyszczenia i po użyciu urządzenia należy je wyłączyć i odłączyć zasilanie.
• Urządzenie należy utrzymywać w czystości, nie można pozwolić, aby ciała obce przedostały się do środka poprzez
otwory w kratkach. Mogą one spowodować poważne obrażenia, zwarcie, uszkodzić urządzenie lub spowodować
pożar.
VS5013
9
PL
• Do czyszczenia urządzenia nie należy używać substancji szorstkich i agresywnych chemicznie.
• Nie należy używać urządzenia z uszkodzonym przewodem zasilającym lub wtyczką, naprawę usterki należy
bezzwłocznie zlecić autoryzowanemu serwisowi.
• Jeżeli urządzenie nie pracuje właściwie, upadło, zostało uszkodzone lub zanurzone w cieczy, nie należy go używać.
Należy zlecić jego sprawdzenie i naprawę autoryzowanemu serwisowi.
• Urządzenia należy używać wyłącznie w pomieszczeniach.
• Produkt jest przeznaczony wyłącznie do użytku domowego, nie nadaje się do wykorzystania komercyjnego.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękami.
• Nie wolno zanurzać przewodu zasilającego, wtyczki ani samego urządzenia w wodzie ani innych cieczach.
• Nie należy podejmować prób samodzielnej naprawy urządzenia. W tym celu należy skontaktować się z autoryzowanym
serwisem.
W przypadku nieprzestrzegania wskazówek producenta, ewentualne naprawy, nie będą uznawane jako
gwarancyjne.
OPIS PRODUKTU
1. Osłona przednia
2. Mocowanie
3. Łopatki wentylatora
4. Mocowanie osłony
5. Osłona tylna
6. Korpus urządzenia
7. Noga teleskopowa
8. Osłona dekoracyjna
9. Górna część podstawki
10. Dolna część podstawki
11. Przełącznik mocy
12. Mocowanie stojaka
13. Przełącznik oscylacji
14. Pierścień zabezpieczający
15. Śruba mocująca
1
2
3
4
5
6
13
11
15
12
14
7
8
9
10
10
VS5013
PL
MONTAŻ
UWAGA!
Przed montażem lub demontażem urządzenia należy odłączyć przewód zasilający z gniazdka elektrycznego.
Wentylatora można używać wyłącznie z założoną przednią i tylną kratką zabezpieczającą (1), (5).
1. Złożyć podstawę stojaka z części (9, 10) i zamontować do niej nogę teleskopową (7) za pomocą czterech śrub
(w zestawie).
Powstałe łączenie zakryć plastikową obudową (8).
2. Nasadzić korpus urządzenia na wspornik stojaka i całość zabezpieczyć śrubą mocującą (15).
3. Na jednostkę napędową nałożyć tylną kratkę zabezpieczającą (5) w taki sposób, dopasowując kołki w jednostce do
otworów w kratce.
Nałożyć nakrętkę zabezpieczającą (4).
4. Na wał silnika nałożyć łopatki wentylatora (3) w taki sposób, aby rowki łopatek dopasowały się do kształtu wału.
5. Łopatki należy dokręcić za pomocą mocowania (2), obracając w kierunku przeciwnym do wskazówek zegara.
6. Założyć osłonę przednią na osłonę tylną i nałożyć pierścień zabezpieczający (14) w taki sposób, by brzegi osłon zapadły
się w rowki po wewnętrznej stronie pierścienia.
7. Dokręcić ściąganą obręcz za pomocą śruby.
INSTRUKCJA OBSŁUGI
Przed każdym użyciem należy sprawdzić stan przewodu zasilającego.
1. Urządzenie należy umieścić na podłodze, aby nie doszło do jego przewrócenia.
2. Należy całkowicie rozwinąć przewód zasilający.
3. Ustawić odpowiednie nachylenie wentylatora (Rys. 1). Podczas ustawiania będzie słychać dźwięk zapadki przy
kolejnych poziomach nachylenia.
4. Ustawić odpowiednią wysokość wentylatora, zwalniając mocowanie stojaka (12) i wysuwając nogę teleskopową (7),
tak jak pokazano na Rys. 2.
5. Wtyczkę urządzenia należy podłączyć do gniazdka elektrycznego.
6. Za pomocą przełącznika mocy wybrać odpowiednią wydajność wentylatora. - 0 – wyłączone , 1 – niska wydajność , 2 – średnia wydajność, 3 – najwyższa wydajność.
7. Poprzez wysunięcie przełącznika oscylacji można ją wyłączyć w czasie pracy wentylatora (Rys. 3). Wsunięcie
przełącznika włączy funkcję oscylacji.
8. Po użyciu należy przekręcić przełącznik mocy do pozycji 0 i odłączyć urządzenie z sieci elektrycznej.
Rys. 1
VS5013
Rys. 2
Rys. 3
11
PL
CZYSZCZENIE I KONSERWACJA
Uwaga!
Przed czyszczeniem urządzenia należy zawsze wyjąć przewód zasilający z gniazdka elektrycznego!
Do czyszczenia powierzchni urządzenia należy używać wyłącznie wilgotnej ściereczki. Nie wolno stosować środków
czyszczących ani twardych przedmiotów, które mogłyby uszkodzić powierzchnię urządzenia!
Osłony wentylatora powinny być regularnie czyszczone i kontrolowane w celu zapewnienia poprawnego funkcjonowania
urządzenia.
Nie wolno myć urządzenia pod bieżącą wodą, płukać ani zanurzać go w wodzie!
Demontaż wentylatora należy wykonywać w odwrotnej kolejności niż montaż.
SERWIS
Konserwację w większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urządzenia, należy
zlecić profesjonalnemu serwisowi.
OCHRONA ŚRODOWISKA
• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
• Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.
Recykling urządzenia elektrycznego po upływie jego żywotności:
Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować
razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych
i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać
negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią
likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim
urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w
którym zakupiono produkt.
12
VS5013
LV
PATEICĪBA
Pateicamies par šīs Concept ierīces iegādi. Ceram, ka būsit apmierināti ar mūsu izstrādājumu visu tā kalpošanas laiku.
Lūdzu, pirms sākt izmantot ierīci, uzmanīgi iepazīstieties ar visu ekspluatācijas rokasgrāmatu. Glabājiet rokasgrāmatu
drošā vietā turpmākām uzziņām. Pārliecinieties, ka citi cilvēki pirms šīs ierīces lietošanas ir iepazinušies ar šiem
norādījumiem.
TEHNISKIE RAKSTURLIELUMI
Spriegums
220 – 240 V ~ 50 Hz
Jaudas
Trokšņa līmenis
50 W
52 dB (A)
SVARĪGI DROŠĪBAS NORĀDĪJUMI
• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā ekspluatācijas rokasgrāmatā.
• Pirms pirmās ierīces izmantošanas reizes noņemiet visu iepakojumu un reklāmas materiālus.
• Pārliecinieties, ka elektrotīkla spriegums atbilst spriegumam, kas ir norādīts uz ierīces tehnisko pamatdatu
plāksnītes.
• Novietojiet ierīci tikai uz stabilas virsmas drošā attālumā no citiem siltuma avotiem.
• Neatstājiet ierīci bez uzraudzības, kad tā ir ieslēgta vai pat tikai pievienota elektrotīkla rozetei.
• Pievienojot ierīci sienas kontaktrozetei un atvienojot to no strāvas tīkla, režīma slēdzim ir jābūt pārslēgtam uz 0
(izslēgts).
• Atvienojot ierīci no sienas kontaktligzdas, nekad neraujiet elektrības vadu. Satveriet spraudkontaktu un
atvienojiet to, viegli pavelkot.
• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām.
• Cilvēkiem ar ierobežotām kustību spējām, ierobežotu maņu uztveri, nepietiekamām gara spējām vai cilvēkiem,
kuri nepārzina pareizu tās izmantošanu, šī ierīce jāizmanto tikai atbildīgas un zinošas personas uzraudzībā.
• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.
• Neļaujiet izmantot ierīci kā rotaļlietu.
• Neievietojiet pirkstus, pildspalvas vai citus priekšmetus propellera aizsargrežģī.
• Neizmantojiet ventilatoru bez aizsargrežģa.
• Nepakļaujiet tiešai gaisa plūsmai mazus bērnus un apslimušus cilvēkus.
• Nepārsedziet ierīci.
• Nekariet neko virs ierīces vai nenovietojiet neko tās priekšā.
• Ierīce var darboties tikai stateniskā stāvoklī.
• Neizmantojiet ierīci dušas, vannas, izlietnes vai peldbaseina tuvumā.
• Neizmantojiet ierīci mitrā vai putekļainā vidē.
• Neizmantojiet ierīci vietā, kur atrodas sprādzienbīstamas gāzes vai uzliesmojošas vielas (šķīdumi, tvaiki, līmes
utt.).
• Pirms ierīces montāžas vai demontāžas atvienojiet vadu no elektriskās strāvas avota.
• Pirms tīrīšanas un nākamās izmantošanas izslēdziet ierīci un atvienojiet elektrības vadu no elektrotīkla
rozetes.
• Uzturiet ierīci tīru. Nepieļaujiet jebkādu priekšmetu iekļuvi ierīcē pa režģi. Tas var izraisīt nopietnus ievainojumus,
VS5013
13
LV
īssavienojumu, ierīces bojājumus vai ugunsgrēku.
• Ierīces tīrīšanai neizmantojiet abrazīvas vai ķīmiski agresīvas vielas.
• Neizmantojiet ierīci ar bojātu elektrības vadu vai spraudkontaktu. Lai veiktu bojātu detaļu labošanu vai nomaiņu,
nekavējoties sazinieties ar pilnvarotu servisa apkalpes centru.
• Nelietojiet ierīci, ja tā nedarbojas pareizi vai ja tā bijusi nomesta, bojāta vai pakļauta šķidrumu iedarbībai.
Nogādājiet ierīci pārbaudīšanai un labošanai pilnvarotā servisa apkalpes centrā.
• Šī ierīce nav paredzēta lietošanai ārpus telpām.
• Ierīce ir paredzēta tikai mājsaimniecības vajadzībām. Tā nav paredzēta ekspluatācijai komercnolūkos.
• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.
• Nepieļaujiet elektrības vada, spraudkontakta vai ierīces nokļūšanu ūdenī vai citā šķidrumā.
• Ir aizliegts labot ierīci patstāvīgi. Sazinieties ar pilnvaroto servisa apkalpes centru.
Ražotāja norādījumu neievērošana var izraisīt garantijas remonta atteikumu.
IERĪCES APRAKSTS
1. Priekšējais aizsargrežģis
2. Uzgrieznis
3. Propellers
4. Režģa uzgrieznis
5. Aizmugurējais aizsargrežģis
6. Ierīces korpuss
7. Teleskopiskais statīvs
8. Plastikāta pārsegs
9. Pamatnes augšējā daļa
10. Pamatnes apakšējā daļa
11. Jaudas slēdzis
12. Statīva uzgrieznis
13. Oscilācijas slēdzis
14. Savelkošais gredzens
15. Stiprinājuma skrūve
1
2
3
4
5
6
13
11
15
12
14
7
8
9
10
14
VS5013
LV
MONTĀŽA
BRĪDINĀJUMS!
Pirms ierīces montāžas vai demontāžas atvienojiet vadu no elektriskās strāvas avota.
Ventilatoru drīkst izmantot tikai, ja ir nostiprināts priekšējais un aizmugurējais aizsargrežģis (1), (5).
1. Samontējiet statīva pamatni no nepieciešamajām daļām (9, 10) un ar pievienotajām četrām skrūvēm piestipriniet tai
teleskopisko statīvu (7).
Pārsedziet izveidoto savienojumu ar plastikāta pārsegu (8).
2. Novietojiet ierīces korpusu uz statīva un nostipriniet konstrukciju ar stiprinājuma skrūvi (15).
3. Iestatiet uz piedziņas mehānisma aizmugurējo aizsargrežģi tā, lai aizsargtapiņas uz tā atbilstu atverēm režģī. Nodrošiniet un nostipriniet uzgali (4).
4. Uz motora ass iestatiet ventilatora propelleru (3) tā, lai ventilatora ierievji atbilstu izciļņiem uz ass.
5. Nostipriniet ventilatoru ar uzgriezni, griežot pretēji pulksteņrādītāju virzienam.
6. Novietojiet priekšējo aizsargrežģi uz aizmugurējā un iestatiet savelkošo gredzenu (14) tā, lai režģu šķautnes atbilstu
ierievjiem iekšējā gredzena malā.
7. Pievelciet savelkošo gredzenu ar skrūvi.
EKSPLUATĀCIJAS NORĀDĪJUMI
Pirms katras ierīces lietošanas reizes pārbaudiet, vai vadam nav bojājumu.
1. Novietojiet ierīci uz grīdas, lai tā neapgāztos.
2. Atritiniet visu komplektācijā iekļauto vadu.
3. Iestatiet vēlamo ventilatora augstuma leņķi (1. att.). Iestatīšanas laikā dzirdēsiet atsevišķu leņķa iestatījumu klikšķi.
4. Iestatiet vēlamo ventilatora augstumu, atbrīvojot statīva uzgriezni (12) un izvelkot teleskopisko statīvu (7) (2. att.).
5. Pievienojiet elektrības vada spraudkontaktu elektrotīkla rozetei.
6. Ar jaudas slēdzi iestatiet vēlamo ventilatora jaudu –
0 – izslēgts , 1 – vāja jauda, 2 – vidēji spēcīga jauda, 3 – visspēcīgākā jauda.
7. Atbrīvojot oscilācijas slēdzi, izslēdziet ventilatora oscilāciju darbības laikā (3. att.). Nospiežot šo slēdzi, oscilācijas
funkcija tiek ieslēgta.
8. Pēc ierīces izmantošanas iestatiet jaudas slēdzi 0 stāvoklī un atvienojiet ierīci no elektrotīkla.
Att. 1
VS5013
Att. 2
Att. 3
15
LV
TĪRĪŠANA UN APKOPE
Brīdinājums!
Pirms ierīces tīrīšanas vienmēr atvienojiet elektrības vadu no elektrotīkla rozetes!
Ierīces virsmu drīkst tīrīt tikai ar mitru drāniņu. Neizmantojiet mazgāšanas līdzekļus vai cietus priekšmetus, jo tie var
bojāt ierīces virsmu!
Tīriet un kontrolējiet ierīces režģus bieži, lai varētu nodrošināt labu ierīces darbību.
Nekad netīriet ierīci tekošā ūdenī, neskalojiet to un nemērciet ūdenī!
Ventilatora demontāžas gadījumā veiciet montāžas instrukcijā norādītās darbības pretējā secībā.
APKALPE
Nopietni remontdarbi vai remontdarbi, kuriem ir nepieciešama iejaukšanās ierīces detaļās, jāveic specializētā apkalpes
servisā.
APKĀRTĒJĀS VIDES AIZSARDZĪBA
• Iesakām nodot iesaiņojuma materiālus un vecās ierīces otrreizējai pārstrādei.
• Ierīces kasti var nodot šķirojamos atkritumos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei.
Ierīces nodošana otrreizējai pārstrādei pēc tās kalpošanas laika beigām
Simbols uz ierīces vai tās iepakojuma norāda, ka izstrādājums nav paredzēts nodošanai mājsaimniecības
atkritumos. Ir svarīgi to nogādāt otrreiz pārstrādājamo elektrisko un elektronisko ierīču savākšanas punktā.
Nodrošinot pareizu izstrādājuma iznīcināšanu, palīdzēsiet novērst negatīvo ietekmi uz apkārtējo vidi un
cilvēku veselību, ko var izraisīt nepareiza šā izstrādājuma iznīcināšana. Papildu informāciju par izstrādājuma
otrreizējo apstrādi meklējiet vietējā pašvaldībā, pie mājsaimniecības atkritumu iznīcināšanas pakalpojumu
sniedzēja vai veikalā, kur iegādājāties izstrādājumu.
16
VS5013
EN
ACKNOWLEDGMENT
Thank you for purchasing a Concept product. We hope you will be satisfied with our product throughout its service life.
Please read the whole instruction manual carefully before you use the appliance for the first time; after reading, store
and keep the instruction manual in a safe and handy place. Make sure that all other people using the appliance are
familiar with the instruction manual.
Technical parameters
Voltage
Input Noise level
220–240 V ~ 50 Hz
50 W
52 dB (A)
IMPORTANT SAFETY PRECAUTIONS:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Do not use the unit differently than described in this manual.
Remove all packing and marketing material from the unit before you use it for the first time.
Verify that the mains voltage corresponds with the values indicated on the unit label.
Place the unit on a stable surface, away from other sources of heat.
Do not leave the unit unattended while it is turned on or plugged into the power supply socket.
When plugging and unplugging the unit into and from the socket, the mode selector must be in the 0 (off )
position.
Never hold the power cord when disconnecting the unit from the socket; grasp and pull the plug, not the cord.
Do not allow children or legally incapacitated people to handle the unit; the appliance must be used out of reach
of such persons.
Any physically challenged persons, persons with reduced sensory perception or insufficient mental capacity, or
persons who have not been familiarized with the operation may only use the unit under the supervision of a
responsible, instructed person.
Exercise utmost caution when using the unit while children are nearby.
Prevent the unit from being used as a toy.
Never insert fingers, pencils, or any other items through the mesh protection of the fan.
Never use the fan with the protective mesh removed.
Do not expose children or ill people to direct air flow.
Do not cover the unit.
Do not hang anything above or in front of the unit.
The unit may be operated in the upright position only.
Do not use the unit near a shower, bathtub, sink, or swimming pool.
Do not use the unit in a wet or dusty environment.
Do not use the unit in an environment where explosive gases or flammable substances (solvents, varnishes,
adhesives, etc) are present.
Pull the power cord out of the socket before assembly or disassembly of the unit.
Switch the unit off and pull the plug from the socket prior to cleaning and after use of the unit.
Keep the unit clean; prevent foreign bodies from entering the mesh openings. These could cause serious injury,
short circuit, damage or fire of the unit.
Do not use abrasive or chemically aggressive substances to clean the unit.
VS5013
17
EN
• Never use the unit if the power supply cord or plug is damaged. Have any defects immediately repaired by an
authorized service center.
• Do not use the unit if it does not operate properly, or if it has been dropped, damaged or exposed to liquid. Take
the unit to an authorized service center for testing and repair.
• The unit is not designed for outdoor use.
• The unit is intended for household use only; it is not designed for commercial application.
• Do not touch the unit if your hands are wet.
• Do not immerse the power cord, plug, or unit in water or any other liquid.
• Do not attempt to repair the unit by yourself. Contact an authorized service center for repair.
Failure to follow the manufacturer‘s instructions may lead to refusal of warranty repair.
1. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction
concerning use of the appliances by a person responsible for their safety.
2. Children should be supervised to ensure that they do not play with the appliance.
PRODUCT DESCRIPTION
1. Front wire mesh
2. Nut
3. Fan
4. Mesh attachment nut
5. Rear wire mesh
6. Unit body
7. Telescopic support
8. Plastic hood
9. Upper part of stand
10. Lower part of stand
11. Mode selector
12. Stand nut
13. Oscillation selector
14. Fastening ring
15. Fixing screw
1
2
3
4
5
6
13
11
15
12
14
7
8
9
10
18
VS5013
EN
ASSEMBLY
ATTENTION!
Pull the power cord out of the socket before assembling or disassembling the unit.
The fan may only be used with the front and rear protective mesh attached (1), (5).
1. Using parts (9, 10), assemble the stand support. Use four screws (included) to attach the telescopic support (7).
Use the plastic hood (8) to cover the connection.
2. Mount the unit body unit onto the support stand, use fixing screw (15) to fix the assembly.
3. Position the rear protective mesh (5) onto the drive unit so that the pins on the unit correspond with the holes in the
mesh.
Use the attachment nut (4) to secure the assembly.
4. Slide the fan (3) onto the motor shaft by positioning the grooves in the fan hub against the shaft tongues.
5. Turn the nut (2) counter-clockwise to fasten the fan.
6. Position the front wire mesh onto the rear mesh and slide on the fastening ring (14) so that
the mesh edges fit into the grooves on the inside of the ring.
7. Tighten the fastening ring with the screw.
OPERATING INSTRUCTIONS
Prior to using the unit verify the power cord is intact.
1. Place the unit on the floor securely so it cannot tip over.
2. Uncoil the power cord.
3. Tilt the fan as required (Fig. 1). You will hear several clicks that lock the fan in individual positions.
4. Adjust the desired height of the fan by loosening the stand nut (12) and extending the telescopic support (7) (Fig. 2).
5. Connect the power cord plug to the wall socket.
6. Use the mode selector to choose the required speed – 0 – OFF, 1 – LOW, 2 – MEDIUM, 3 – HIGH.
7. To turn fan oscillation off while the unit is running, pull out the oscillation selector (Fig. 3t). Pushing the selector in turns oscillation on.
8. After use, turn the mode selector to 0 and unplug the unit from the mains.
Fig. 1
VS5013
Fig. 2
Fig. 3
19
EN
CLEANING AND MAINTENANCE
Attention!
Always disconnect the power cord from the socket before cleaning the unit!
The surface of the unit may only be cleaned with a wet cloth. Do not use any detergents or hard objects as they may
damage the surface of the unit!
The front and rear wire mesh should be cleaned frequently to ensure proper operation of the unit.
Never clean the unit under running water; do not rinse or immerse it in water!
The fan disassembly procedure follows the reverse order of the assembly.
SERVICING
Any extensive maintenance or repair that requires access to the inner parts of the product must be performed by an expert
service centre.
ENVIRONMENTAL PROTECTION
• Packaging materials and obsolete appliances should be recycled.
• The transport box may be disposed of as sorted waste.
• Polyethylene bags shall be handed over for recycling.
Appliance recycling at the end of its service life:
A symbol on the product or its packaging indicates that this product should not go into household waste.
It must be taken to the collection point of an electric and electronic equipment recycling facility. By making
sure this product is disposed of properly, you will help prevent the negative effects on the environment and
human health that would otherwise result from inappropriate disposal of this product. You can learn more
about recycling this product from your local authorities, a household waste disposal service or in the shop
where you bought this product.
20
VS5013
DE
WIR DANKEN IHNEN FÜR IHR VERTRAUEN
Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit
diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.
Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen
Sie sicher, dass sich auch andere Personen, die dieses Produkt nutzen, mit der Gebrauchsanweisung vertraut machen.
Technische Parameter
Spannung 220 - 240 V ~ 50 Hz
Leistungsaufnahme Betriebsgeräusch 50 W
52 dB (A)
WICHTIGE SICHERHEITSHINWEISE:
• Benutzen Sie das Gerät nicht auf andere Weise, als in dieser Anleitung beschrieben.
• Vor dem ersten Gebrauch alle Verpackungen und Werbematerialien vom Gerät entfernen.
• Überprüfen Sie, ob die anzuschließende Netzspannung den Werten auf dem Typenschild des Produktes
entspricht.
• Das Gerät platzieren Sie nur auf einer stabilen Oberfläche und nicht in der Nähe anderer Wärmequellen.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist bzw. wenn der Stecker in der Steckdose
steckt.
• Beim Anschließen des Gerätes an die Steckdose oder bei der Trennung von dieser muss sich der Funktionswahlschalter
in der Stellung 0 (ausgeschaltet) befinden.
• Ziehen Sie beim Trennen des Gerätes von der Steckdose unter elektrischer Spannung nie am Anschlusskabel,
sondern ergreifen Sie den Stecker und trennen Sie ihn durch Herausziehen von der Steckdose.
• Lassen Sie nicht zu, dass Kinder und Unbefugte mit dem Gerät umgehen und benutzen Sie es außerhalb ihrer
Reichweite.
• Personen mit eingeschränkter Beweglichkeit, mit verminderter Sinneswahrnehmung, mit unzureichenden
geistigen Fähigkeiten oder solche, die mit der Bedienung nicht vertraut gemacht worden sind, dürfen das Gerät
nur unter der Aufsicht einer verantwortlichen und eingewiesenen Person benutzen.
• Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern verwenden.
• Lassen Sie nicht zu, dass das Gerät als Spielzeug verwendet wird.
• Stecken Sie nie Finger, Bleistifte oder andere Gegenstände in das Schutzgitter des Propellers.
• Verwenden Sie den Ventilator nie ohne das Schutzgitter.
• Setzen Sie Kleinkinder und kranke Personen nie dem direkten Luftstrom aus.
• Decken Sie das Gerät nicht ab.
• Hängen Sie nichts an das Gerät und stellen Sie nichts davor.
• Das Gerät darf nur in aufrechter Position verwendet werden.
• Das Gerät darf nicht in der Nähe von Duschen, Wannen, Waschbecken oder Schwimmbecken verwendet werden.
• Verwenden Sie das Gerät nicht in feuchter oder staubiger Umgebung.
• Verwenden Sie das Gerät nie in einem Umfeld, in dem explosive Gase und entzündliche Stoffe (Lösungsmittel,
Lackstoffe, Klebemittel etc.) vorkommen.
• Vor der Montage oder Demontage des Gerätes ziehen Sie das elektrische Anschlusskabel aus der Steckdose.
• Vor dem Reinigen und nach dem Einsatz schalten Sie das Gerät aus und trennen Sie es von der Steckdose.
VS5013
21
DE
• Halten Sie das Gerät sauber und achten Sie darauf, dass keine Fremdkörper in die Gitteröffnungen eindringen.
Diese könnten ernsthafte Verletzungen oder einen Kurzschluss verursachen, das Gerät beschädigen oder einen
Brand verursachen.
• Verwenden Sie zum Reinigen des Gerätes keine groben oder chemisch aggressiven Stoffe.
• Verwenden Sie das Gerät nicht, wenn das Anschlusskabel oder der Stecker beschädigt sind. Lassen Sie den Mangel
umgehend von einem autorisierten Servicecenter beheben.
• Verwenden Sie das Gerät nicht, wenn es nicht richtig funktioniert sowie wenn es heruntergefallen, beschädigt
oder nass geworden ist. Lassen Sie es von einem autorisierten Servicecenter überprüfen und reparieren.
• Verwenden Sie das Gerät nicht im Außenbereich.
• Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.
• Tauchen Sie das Anschlusskabel, den Stecker oder das Gerät weder in Wasser noch in eine andere Flüssigkeit.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reperaturservice.
Bei einer Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als
Gewährleistungsreparatur anerkannt werden.
PRODUKTBESCHREIBUNG
1. Vorderes Schutzgitter
2. Befestigungsmutter
3. Propeller
4. Mutter des Schutzgitters
5. Hinteres Schutzgitter
6. Motorgehäuse
7. Ausziehbarer Fuß
8. Kunststoffdeckel
9. Oberteil des Ständersockels
10. Unterteil des Ständersockels
11. Leistungsumschalter
12. Ständermutter
13. Schwenkschalter
14. Klemmring
15. Befestigungsschraube
1
2
3
4
5
6
13
11
15
12
14
7
8
9
10
22
VS5013
DE
MONTAGE
VORSICHT!
Vor der Montage oder Demontage des Gerätes ziehen Sie das elektrische Anschlusskabel aus der Steckdose.
Den Ventilator darf man nur mit dem ordentlich montierten, vorderen und hinteren Schutzgitter (1), (5) verwenden.
1. Stellen Sie den Sockel des Ständers aus den dafür vorgesehenen Teilen (9,10) zusammen und befestigen Sie dann dazu
mithilfe der vier beigepackten Befestigungsschrauben den ausziehbaren Fuß (7).
Die dabei entstandene Verbindung decken Sie mit dem Kunststoffdeckel (8) ab.
2. Stecken Sie das Motorgehäuse des Gerätes auf die Ständerstange und sichern Sie es mit der Befestigungsschraube (15).
3. Setzen Sie auf die Antriebseinheit das hintere Schutzgitter (5) so auf, dass die Bolzen der Antriebseinheit in die Öffnungen
des Gitters einspringen. Sichern Sie es mit der Befestigungsmutter (4).
4. Schieben Sie den Propeller des Ventilators (3) auf die Motorwelle so auf, dass die Dornen auf der Welle in die Schlitze im Propellerkörper hineingreifen.
5. Befestigen Sie den Propeller mit der Mutter (2), indem Sie es gegen den Uhrzeigersinn drehen.
6. Verkoppeln Sie das vordere Schutzgitter mit dem hinteren Schutzgitter und setzen Sie den Klemmring (14) so auf,
dass die Kanten der Gitter in die Schlitze auf der inneren Klemmringseite hineinfallen.
7. Spannen Sie den Klemmring mit der kleinen Schraube nach.
BEDIENUNGSANLEITUNG
Vergewissern sie sich vor jedem Gebrauch, dass das Anschlusskabel in Ordnung ist.
1. Stellen Sie das Gerät auf den Fußboden so auf, dass es nicht umgekippt werden kann.
2. Wickeln sie das Anschlusskabel ganz ab.
3. Stellen Sie die gewünschte Neigung des Lüfters ein (Abb. 1). Während der Einstellung hören Sie das Knacken der einzelnen
Stufen.
4. Stellen Sie die gewünschte Höhe des Ventilators ein, indem Sie die Ständermutter (12) lockern und den ausziehbaren Fuß
(7) entsprechend weit ausziehen (Abb. 2).
5. Stecken Sie den Stecker des Gerätes in die Steckdose.
6. Mit dem Leistungswahlschalter wählen Sie die gewünschte Leistung des Ventilators - 0 - ausgeschaltet, 1 - niedrige Stufe, 2 - mittlere Stufe, 3 - höchste Stufe.
7. Durch das Herausziehen des Schwenkungsschalters schalten Sie die Schwenkung des Lüfters während des Betriebs aus
(Abb. 3). Durch das Andrücken des Schwenkungsschalters schalten Sie die Schwenkfunktion ein.
8. Nach dem Gebrauch bringen Sie den Leistungswahlschalter in die Stellung „0“ und trennen Sie das Gerät vom Stromnetz.
Abb. 1
VS5013
Abb. 2
Abb. 3
23
DE
REINIGUNG UND WARTUNG
Vorsicht!
Trennen Sie das Anschlusskabel vor jeder Reinigung des Gerätes von der Steckdose ab!
Verwenden Sie zur Reinigung der Geräteoberfläche nur einen feuchten Lappen, keine Reinigungsmittel oder harte
Gegenstände, da diese die Geräteoberfläche beschädigen könnten!
Reinigen Sie und prüfen Sie die Schutzgitter des Gerätes regelmäßig, um eine gute Funktion des Gerätes
sicherzustellen.
Reinigen Sie das Gerät nie unter fließendem Wasser, spülen Sie es nicht ab und tauchen Sie es nicht in Wasser!
Bei der Demontage des Lüfters gehen Sie in der umgekehrten Reihenfolge wie bei der Montage vor.
SERVICE
Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch eine
autorisierte Werkstatt durchzuführen.
UMWELTSCHUTZ
• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
• Die Polyäthylentüten (PE) geben Sie zum Recyceln des Materials ab.
Recycling des Gerätes am Ende seiner Lebensdauer:
Das Symbol am Produkt oder an der Verpackung gibt an, dass dieses Produkt nicht in den
Haushaltsabfall gehört. Es ist auf einem Recyclinghof für elektrische und elektronische Anlagen zu
entsorgen. Durch die korrekte Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die
Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses
Produktes verursacht würden. Ausführlichere Informationen zum Recycling dieses Produkts erhalten Sie
bei den zuständigen örtlichen Behörden, dem Dienst für Entsorgung von Haushaltsabfall, oder in dem
Geschäft, in dem Sie das Produkt gekauft haben.
24
VS5013
Jindřich Valenta - ELKO Valenta Czech Republic, Vysokomýtská 1800,
565 01 Choceň, Tel. +420 465 322 895, Fax: +420 465 473 304, www.my-concept.cz
ELKO Valenta – Slovakia, s.r.o., Hurbanova 1563/23, 911 01 Trenčín
Tel.: +421 326 583 465, Fax: +421 326 583 466, www.my-concept.sk
Elko Valenta Polska Sp. Z. o. o., Ostrowskiego 30, 53-238 Wroclaw
Tel.: +48 71 339 04 44, Fax: 71 339 04 14, www.my-concept.pl
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
