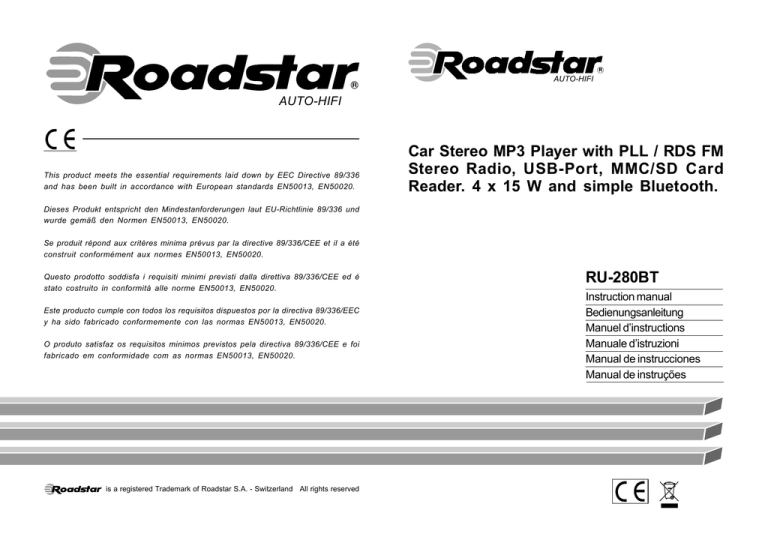

This product meets the essential requirements laid down by EEC Directive 89/336
and has been built in accordance with European standards EN50013, EN50020.
Car Stereo MP3 Player with PLL / RDS FM
Stereo Radio, USB-Port, MMC/SD Card
Reader. 4 x 15 W and simple Bluetooth.
Dieses Produkt entspricht den Mindestanforderungen laut EU-Richtlinie 89/336 und
wurde gemäß den Normen EN50013, EN50020.
Se produit répond aux critères minima prévus par la directive 89/336/CEE et il a été
construit conformément aux normes EN50013, EN50020.
Questo prodotto soddisfa i requisiti minimi previsti dalla direttiva 89/336/CEE ed é
stato costruito in conformitá alle norme EN50013, EN50020.
Este producto cumple con todos los requisitos dispuestos por la directiva 89/336/EEC
y ha sido fabricado conformemente con las normas EN50013, EN50020.
O produto satisfaz os requisitos minimos previstos pela directiva 89/336/CEE e foi
fabricado em conformidade com as normas EN50013, EN50020.
R
AUDIO VIDEO
is a registered Trademark of Roadstar S.A. - Switzerland All rights reserved
RU-280BT
Instruction manual
Bedienungsanleitung
Manuel d’instructions
Manuale d’istruzioni
Manual de instrucciones
Manual de instruções
RU-280BT
INDEX
.
ig
F
4/5
2/3
1
11
1
• Votre nouvel appareil a été fabriqué et monté en • Seu novo aparelho foi construido e montado sob
étant soumis aux nombreaux tests ROADSTAR.
o estrito controle de qualidade da ROADSTAR.
Agradecemos por ter comprado nosso produto
Nous espérons que cet appareil vous donnera
entière satisfaction.
para a sua diversão.
Avant de vous adonner à ces activités, veuillez
Antes de usar esta unidade é necessário ler
lire attentivement ce manuel d’instructions.
com atençâo este manual de instruçâes pare
Conservez-le à portée de main à fin de référence
que possa ser usada apropriadamente;
mantenha o manual ao seu alcance para outras
ultérieure.
informaçâes.
11
• Ihr neues Gerät wurde unter Beachtung der • Vuestro nuevo sistema ha sido construido según
strengen ROADSTAR-Qualitätsvorschriften
las normas estrictas de control de calidad
ROADSTAR.
gefertigt.
Wir danken Ihnen für den Kauf unseres Produktes
Le felicitamos y le damos las gracias por su
elección de este aparado. Por favor leer el manual
und wünschen Ihnen optimalen Hörgenuss. Bitte
antes de poner en funcionamiento el equipo y
lesen Sie diese Bedienungsanleitung durch, und
guardar esta documentación en case de que se
heben Sie sie auf, um jederzeit darin
nachschlagen zu können.
necesite nuevamente.
10
• Your new unit was manufactured and assembled • Il vostro nuovo apparecchio è stato prodotto ed
assemblato sotto lo stretto controllo di qualità
under strict ROADSTAR quality control.
ROADSTAR.
Thank-you for purchasing our product for your
Vi ringraziamo di aver acquistato un nostro
music enjoyment.
prodotto per il vostro piacere d’ascolto.
Before operating the unit, please read this inPrima di procedere all'utilizzo dell'apparecchio,
struction manual carefully. Keep it also handy for
further future references.
leggete attentamente il manuale d’istruzioni e
tenetelo sempre a portata di mano per futuri
riferimenti.
4/18
13
Fi
g.
1
13
25
37
49
61
4/6 4/7 4/8 4/9 12 14 16 17
Page
Seite
Page
Pagina
Página
Pagina
15
English
Deutsch
Français
Italiano
Español
Portuguès
English
1
WARNINGS
The exclamation point within the triangle is a warning sign alerting the user of important instructions accompanying the
product.
The lightening flash with arrowhead symbol within the triangle
is a warning sign alerting the user of “dangerous voltage” inside
the unit.
CAUTION
RISK OF ELECTRIC
SHOCK
DO NOT OPEN
To reduce the risk of electric shock, do not remove the cover. No
user serviceable parts inside the unit. Refer all servicing to
qualified personnel.
2
English
RU-280BT
Car Stereo USB / SD MP3 Player with PLL FM Stereo Radio RDS with PTY.
Detachable Front Panel System and Bluetooth function.
INSTRUCTION MANUAL
Please read this instruction manual carefully and familiarize yourself with your new Radio
before using it for the first time. Please retain this manual for future reference.
TABLE OF CONTENTS
Invisible laser radiation when the unit is opened or interlocks
defeated. Avoid exposure to laser beam. Use of controls,
adjustments or procedures other than those specified herein
may result in hazardous radiation exposure.
•
Location of Controls
•
•
•
Features
Installation
Precautions and Maintenance
This unit must not be exposed to moisture or rain.
•
•
Operating Instructions
Specifications
This unit should be positioned so that it is properly ventilated.
Do not expose this unit to direct sunlight or heat radiating
sources.
Correct Disposal of This Product (Waste Electrical & Electronic
Equipment)
This marking shown on the product or its literature, indicates that it should
not be disposed with other household wastes at the end of its working
life. To prevent possible harm to the environment or human health from
uncontrolled waste disposal, please separate this from other types of
wastes and recycle it responsibly to promote the sustainable reuse of
material resources.
Household users should contact either the retailer where they purchased
this product, or their local government office, for details of where and how
they can take this item for environmentally safe recycling. Business users
should contact their supplier and check the terms and conditions of the
purchase contract. This product should not be mixed with other
commercial wastes for disposal.
LOCATIONS OF CONTROLS
1. POWER ON/OFF + FUNCTION SELECTOR (USB/SD/RADIO/AUX-IN)
2. FUNCTION SELECT BUTTON: BASS/TREBLE/BALANCE/FADER / TA SEEK / PI /
LOUDNESS/BEEP/AUDIO DSP/LOC-DX (STEREO
3. VOL UP/VOL DOWN
4. PRESET STATIONS (1,2,3,4,5,6)
5. + 10 MP3 SKIP
6. PLAY / PAUSE BUTTON
7. INTRO BUTTON
8. REPEAT BUTTON (REPEAT)
9. RANDOM BUTTON (SHUFFLE)
10. BAND BUTTON / Bluetooth UP / DOWN handset
11. AUTOMATIC OR MANUAL TUNING (FREQ UP >> OR FREQ DOWN << /
USB / SD / MMC (MP3) TRACK SKIP BUTTON
12. MUTE / CLOCK FUNCTION
13. LCD DISPLAY
14. PANEL RELEASE BUTTON
15. USB PORT
16. SD CARD SLOT
17. AUX AUDIO-IN
18. -10 MP3 SKIP
English
3
FEATURES
The unit features a detachable front control panel, FM/FM stereo RDS, USB / SD:
•
•
•
•
•
•
•
•
•
•
•
•
•
English
MOUNTING EXAMPLE
Installation in the dashboard
Electronic Volume, Bass, Treble, Fader and Balance control.
Precision electronic tuning with phase-lock loop (P.L.L.) circuitry.
Programmable 18 preset memory tuning (6 each for FM1/ FM2 / FM3)
Simple Bluetooth function (Answer & Call)
Manual / Auto (Seek) / up and down tuning control
Band selector for FM1/ FM2 / FM3
Display control (Frequency, Station Name, Program Type, Clock)
Clock Function in RDS
MP3 Repeat Function
Preamplified Line-out
Detachable front panel protects against theft
Lighting system
RDS Function: PI (Program Identification)
TA (Traffic Announcement)
PS (Program Service Name)
PTY (Program Type)
AF (List of Alternative Frequencies)
TP (Traffic Program)
INSTALLATION
PRECAUTIONS
•
Choose the mounting location carefully so that the unit will not interfere with the normal
driving functions of the driver.
•
Avoid installing the unit where it would be subject to high temperatures, such as from
direct sunlight or hot air from the heater, or where it would be subject to dust, dirt or
•
•
4
excessive vibration.
Use only the supplied mounting hardware for a safe and secure installation.
Be sure to remove the front panel before installing the unit.
Mounting angle adjustment
Adjust the mounting angle to less than 20o.
Bend these claws,
if necessary
Note: Keep the release key in the safe place as you may need it in future to remove the unit
from the car.
Detaching and attaching the front panel
The front panel of this unit can be detached in order to prevent the unit from being stolen.
DETACHING THE FRONT PANEL
Before detaching the front panel, be sure to press the PWR button (1) to OFF first.
Detach the panel by pressing the Panel Release button (14) and pulling it towards you as
illustrated.
Pull out the panel towards you in order to detach completely the panel from the main unit.
Detachable panel can be removed as direction 2.
Refer to below instruction.
English
5
ATTACHING THE FRONT PANEL
IMPORTANT: make sure the black metallic panel is closed.
Make sure the front panel is the right way up when attaching it to the unit as it cannot be
attached upside down. Bring side B of panel to side A of main unit.
Insert the panel in and push until it clicks.
Panel is attached.
6
7.
8.
English
+12V (TO IGNITION KEY)
GROUND
Note: 12 V wire (connector A no. 7) must be connected by car ignition key in order to avoid
that car battery becomes weak when the car will be not used for long period.
CONNECTOR B
Notes:
•
Do not press the front panel hard against the unit when attaching it. It can be easily
attached by pressing it lightly against the unit.
•
When you carry the front panel with you, put it in the supplied front panel case.
•
Do not press hard or give excessive pressure to the display window of the front panel
when attaching it to the unit.
1.
2.
REAR RIGHT SPEAKER (+)
REAR RIGHT SPEAKER (-)
3.
4.
FRONT RIGHT SPEAKER (+)
FRONT RIGHT SPEAKER (-)
5.
6.
7.
FRONT LEFT SPEAKER (+)
FRONT LEFT SPEAKER (-)
REAR LEFT SPEAKER (+)
8.
REAR LEFT SPEAKER (-)
Maintenance
FUSE REPLACEMENT
If the fuse blows, check the power connecton and replace the fuse. If the fuse blows again
after the replacement, there may be an internal malfunction. In this case, consult your
nearest repairing centre.
BUILT- IN ISO CONNECTOR
Warning
RCA Jack Line Out (Rear) Gray : Red (right)
White: (left)
Use the specified amperage fuse for each lead. Use of a higher amperage fuse may cause
serious damage.
OPERATING INSTRUCTIONS
POWER ON/OFF (1) (PWR)
Insert the front panel in the unit and push Power button in order to switch on the unit. Push
CONNECTOR A
1.
2.
3.
4.
5.
6.
MEMORY +12V
AUTO ANTENNA OUTPUT
PWR button newly in order to switch off the unit and push REL button (14) to release the
front panel.
Note: Never release the front panel when the unit is on. Power remains on even when car
radio is off.
SELECT (2) / VOLUME UP/DOWN (3)
Rotate the VOLUME Knob (3) to control the VOLUME. To select other functions, press the
English
7
SELECT (2) button shortly until the desired functions is shown on the display. Figure 1
shows how control functions are selected using the SELECT button.
1. VOLUME (rotate knob)
2. SELECT (push down)
3. BASS
4. TREBLE
5. BALANCE
6. FADER
7. LOUDNESS ON / OFF
8. DSP (ROCK - POP - CLASS - SDP OFF)
9. TA Volume
10. REGIONAL ON / OFF
11. DX / LOC
8
English
very weak, or the current station has no TP signal.
- TA ALARM mode:
Any automatic retune mode is not activated, just can be heard Beep sound.
PI SOUND / PI MUTE
– PI SOUND
When a car cruises some special area which has different PT code with same AF.
PI sound (DIP) is heard once in a while, the DIP’s sound will be heard for less than 1
second.
– PI MUTE
Under the above same situation, a mute sound will be heard for less than 1 sec.
RETUNE L / RETUNE S
The initial time of automatic TA search or PI search mode is selected.
When PI information is not caught for retune time, the radio start to retune to next same
PI station. When same PI station does not catch 1 cyclic search, the radio goes to last
station and waits for 4-5 minute until PI code is received.
12. STEREO / MONO
3. VOLUME CONTROL
Rotate the VOLUME knob to increase or decrease the volume. This knob can be used to
adjust the BASS, TREBLE, BALANCE and FADER.
This knob also selects the possible options in RDS function.
When press the SEL button for more than 2 seconds, it is activated as selecting mode of
these function. Turn the volume knob to select:
AF ON / OFF
To switch the AF (Alternative Frequency) ON or OFF.
TA ON / OFF
To switch the TA (Trafic Alarm) ON or OFF.
TA SEEK/TA ALARM (2)
TA SEEK Mode or TA ALARM mode.
- TA SEEK mode:
When newly turned station does not receive TP information for 5 sec., the radio retunes
to next station which has not the same station (PI) as the last station, but has the TP
information.
In TA seek mode, the current station can be changed to the completely different station
because the unit searches TP station when the field strength of the current station is
BEEP MODE (2)
When press the SEL button for more than 2 seconds, it is activated as selecting mode
of these function. Turn the volume knob to select:
BEEP ON: BEEP sound can be heard from speaker whenany buttons are pressed.
BEEP OFF: to disable the BEEP option.
4. PRESET STATIONS (1,2,3,4,5,6)
(A) RADIO MODE:
When pressed short, these keys select a preset station directly. When pressed longer
than 1 sec., current station is stored in preset memory bank. When PTY mode is selected, the PTY switch is shared as follows:
PTY music group ---- PTY speech group ---- OFF
MUSIC
SPEECH
1. POP M, ROCK M
1. NEWS, AFFAIRS, INFO
2. M.O.R. M, LIGHT M
2. SPORT, EDUCATE, DRAMA
3. CLASSICS, OTHER M
3. CULTURE, SCIENCE, VARIED
4. JAZZ, COUNTRY
4. WEATHER, FINANCE, CHILDREN
5. NATION M, OLDIES
5. SOCIAL, RELIGION, PHONE IN
6. FOLK
6. TRAVEL, HOBBIES, DOCUMENT
USING THE RDS FUNCTION
What is RDS?
The RDS (Radio Data System) is a digital information system developed by the EBU (Euro-
English
9
pean Broadcast Union). Piggy-backed on normal FM broadcasts, RDS offers a variety of
information services and automatic retuning functions for RDS-compatible car stereos.
In 1988, RDS became available in the United Kingdom, France, West Germany, Ireland and
Sweden. Test transmissions are being conducted in many other european countries. It is
expected that RDS will be available in most western european countries in the near future.
-
-
-
-
'AF/REG' function (ALTERNATIVE FREQUENCIES)
When pressed, AF/REG switchig mode is selected.
When AF/REG switching mode is selected, the radio checks the signal strength of the AF
all the time. When pressed long, it is activated as regional mode ON/OFF.
– Regional mode ON:
AF switching or PI SEEK is implemented to the station which have all PI codes same as
current station. REG segment is turned on, in LCD display.
– Regional mode OFF
The regional code in the format of PI code is ignored when AF switching or PI SEEK is
implemented.
'TA' function (TRAFFIC ANNOUNCEMENT)
When pressed short, it is activated as TA mode on or off
When TA mode is on and traffic announcement is transmitted
– When the unit is it CD/MP3 mode, it will switch to radiomode temporarily.
– If the volume level was under the threshold point, it will be raised to the threshold point.
– When TP station is received, TP segment is turned on in LCD display.
'PTY' function (PROGRAM TYPE)
PTY MUSIC ---- PTY SPEECH ---- PTY OFF
While selecting PTY type, its selection is impremented by preset buttons as described
in preset key. When PTY is selected, the radio starts to search corresponding PTY
information, and stops if the corresponding PTY information, is detected.
MODE BUTTON (MODE) (1)
By pressing this key, user can select.
RADIO mode or USB-SD/AUX-IN mode.
-
BAND BUTTON (BAND) (10)
Each band is toggled cyclically by pressing this key FM1---FM2---FM3.
-
AUTOMATIC OR MANUAL TUNING (FREQ UP >> OR FREQ DOWN <<) (11)
(A) RADIO MODE
When pressed short, these keys are operated as MANUAL tuning mode.
When pressed longer than 1 sec., they are operated as SEEK tuning mode.
10
English
(B) USB-SD/MP3 PLAYER MODE
When pressed short, they are operated as TRACK UP or TRACK DOWN mode.
-
LCD DISPLAY (13)
The Liquid Crystal Display will display the current state of the unit.
USB / SD CONTROL LOCATION OF PARTS
-
USB PORT (15)
- SD / MMC SLOT-IN (16)
1. Press (14) button to open the front panel.
2. Insert the SD/MMC card into the card slot.
3. Attach front panel back to the head unit. Playback starts automatically.
-
PAUSE BUTTON (6)
During “PLAY”, press (17) ‘PAUSE’ button to “PAUSE”. Press it again to resume play.
- INTRO BUTTON (MP3 SCAN) (7)
When this button is pressed, ‘SCN’ indication is displayed and the first several seconds
of each track of the disc are played. Press again to stop intro and listen to track.
-
REPEAT BUTTON 'REPEAT' (8)
When this button is pressed, ‘RPT’ indication is displayed and play of the selected track
will be continually repeated until the Track repeat mode is cancelled by pressing ‘RPT’
button again.
-
RANDOM BUTTON 'SHUFFLE' (9)
When this button is pressed, ‘SHF’ indication is displayed and each track of the disc are
played in random instead of normal progression. To cancel RANDOM mode, press
‘SHF’ button (20) again.
-
AUX IN (17
Aux In Port Convenient easy to use front “AUX IN” input jack, allows easy connection of
Portable Media and other digital MP3 Players.
ID3 Tag
If the MP3 file is available with ID3 TAG, will show information in the following sequence:
SONG TITLE > ARTIST> ALBUM TITLE > YEAR> COMMENTS
The file name & track number of the MP3 file will scroll repeatedly through the display
during the playing of the MP3 file.
English
11
HOW TO USE BLUETOOTH IN YOUR CAR AUDIO
How to Perform Pairing:
Before you can dial out from the car stereo, you must first perform PAIRING. Pairing is a
procedure used to connect 2 Bluetooth devices together.
1. This unit’s Bluetooth function is always on, perform the pairing starting from your
cellular phone. Refer to your cellular manual on proper pairing.
2. Perform the search for available Bluetooth devices, “RU-280BT ” will show.
3. After successful pairing (BT-ON appear in the display), connect to the head unit if it is
not automatically connected.
HOW TO MAKE OR RECEIVE PHONE CALLS
The phone calls can be made only by the dial keys of Mobile Phone.
1. Press the BAND button to answer of incoming calls.
2. During the phone conversation, press the BAND button to finish.
SPECIFICATIONS
TUNER
Sensitivity
Stereo separation
Signal to noise radio
Frequency range
Channel step
Intermediate frequency
2 dBμ
35 dB
55 dB
87.5-108 MHz
50 kHz
10.7 MHz
LINE-OUT
Output
Impedance
350mV max.
10kOhm
GENERAL
Power Supply
Speaker impedance
Output power
13.8V DC
(10.8-15.6V allowable)
4 or 8 ohm
7,5 W RMS x 4CH
Note: Specifications and the design are subject to possible modification without notice due
to improvement.
12
English
Deutsch
13
SICHERHEITSHINWEISE
Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige
Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch
hin, die unbedingt zu befolgen sind.
Das Blitzsymbol im Dreieck weist den Benutzer auf “gefährliche
Spannungen” an einigen freiliegenden Bauteilen im Innem des Gerätes
hin.
CAUTION
RISK OF ELECTRIC
SHOCK
DO NOT OPEN
Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen
Fall abnehmen. Im Innem befinden sich keine vom Benutzer selbst
instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten
Fachwerkstatt durchgeführt werden.
Dunkelstrahlung bei geöffneten Geräten und defektem Verschluss.
Bedienung oder Regulierung der technischen Eigenschaften oder
sonstige nicht spezifierte Prozeduren auf dieser manuellen Betriebsart
können zur Ausetzung gefährlicher Laserstrahlen führen.
Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.
Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr
sichergestellt ist.
Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch
Wärmequellen aus.
Korrekte Entsorgung dieses Produkts (Elektromüll)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen
Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen
mit dem normalen HaushaltsmüIl entsorgt werden darf. Entsorgen Sie
dieses Gerat bitte getrennt von anderen Abfallen, um der Umwelt bzw.
der menschlichen Gesundheit nicht durch unkontrollierte
Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die
nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde,
oder die zuständigen Behörden kontaktieren, um in Erfahrung zu
bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln
können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die
Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf
nicht zusammen mit anderem
14
Deutsch
RU-280BT
Auto-MP3-Spieler mit PLL-UKW/Stereo-Radio Radio-Daten-System, USB /
SD, PTY und abnehmbares Bedienteil. Bluetooth.
BEDIENUNGSANLEITUNG
Bitte lesen Sie aufmerksam diese Bedienungsanleitung, um sich mit Ihrem neuen Autoradio
vertraut zu machen, bevor Sie es zum ersten Mal in Betrieb nehmen. Bitte bewahren Sie diese
Anleitung auf, um später jederzeit nachschlagen zu können.
INHALTSVERZEICHNIS
•
•
•
•
•
•
•
Lage der Bedienungselemente
Merkmale
Installation
Vorsichtsmaßnahmen und Wartung
Anschlüsse
Funktionsanleitungen
Technische Daten
LAGE DER BEDIENUNGSELEMENTE
1.
2.
Netztaste EIN/AUS + Funktionswahlschalter (USB/SD/RADIO/AUX-IN)
WAHL-FUNKTION LOUDNESS / DSP / DX-LO / ST. - MONO / TA / PI / RETUNE / BEEP
3.
4.
Lautstärkeregelung AB /AUF (+,- Bässe/Höhen/Balance/Fader)
Vorwahl-Tasten (1,2,3,4,5,6)
5.
6.
MP3 +10 überspringen-Taste
PLAY / PAUSE-Taste
7.
8.
9.
INTRO-Taste
MP3-Wiederhol-Taste (REPEAT)
MP3-Zufallswiedergabe-Taste (SHUFFLE)
10. Band-Taste + Bluetooth
11. Auto/Manuell-Suchlauf AB (<<)/ Suchlauf AUF (>>) MP3-SKIP
12. MUTE-Taste + Uhr-funktion
13. LCD-Anzeige
14. Bedienteil-Entriegelungstaste
15. USB PORT
16. SD CARD SLOT
17. Extern AUX-IN
18. MP3 -10 überspringen-Taste
Deutsch
15
16
Deutsch
MERKMALE
Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, UKW-Stereo und einem USB-SDMMC/MP3-Spieler mit den folgenden Merkmalen ausgestattet:
• Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regler.
• Genaues, elektronisches Abstimmen durch den Phasenkuppelungsring (P.L.L.)-Schaltkreis.
• 18 programm. Stationsspeicher (6x UKW 1 / 6 x UKW 2 / 6 x UKW 3 /)
• Einfach Bluetooth (Call & Antwort)
• Leicht zu betätigende Netztaste Ein/Aus
• Manueller/Automatischer (Seek)/Abstimmknopf Auf und Ab
• Bandwahlschalter (BND) zur Wahl von UKW 1-UKW 2 oder UKW 3
• Uhr-Funktion in RDS
• RADIO- und MP3-Spieler
• Vorverstärkter Ausgang (RCA, rückseitig) zum Anschluß eines Leistungsverstärkers
• Abnehmbares Frontbedienteil zum Schutz gegen Diebstahl
• Beleuchtungssystem
• RDS-Funktion: PI
(Programm-Identifikation)
TA (Verkehrsdurchsage)
PS (Programmdienstname)
PTY (Programmtyp)
AF (List der Alternativfrequenzen)
TP (Traffic Program)
Wenn nötig,
biegen Sie diese Haken.
Hinweis: Bewahren Sie den Entriegelungsschlüssel an einem sicheren Ort auf, Sie könnten
Ihn später zum Entfernen des Gerätes aus dem Auto gebrauchen.
INSTALLATION
Abnehmen und Anbringen des Frontbedienteils
VORSICHTSMASSNAHMEN
•
Wählen Sie sorgfältig, wo Sie Ihr Autoradio einbauen möchten, damit das Gerät nicht
die normale Fahrtätigkeit des Fahrers beeinflußt.
•
Vermeiden Sie, das Gerät dort zu installieren, wo es hohen Temperaturen, wie dem
direkten Sonnenlicht oder Heißluft vom Heizer, oder wo es Staub, Schmutz oder
übermäßigen Schwingungen ausgesetzt werden könnte.
•
Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation
zu garantieren.
•
Bevor Sie das Gerät installieren, entfernen Sie das Frontbedienteil.
Das Frontbedienteil dieses Gerätes kann abgenommen werden, um Diebstählen
vorzubeugen.
Regulierung des Montagewinkels
Der Montagewinkel muß kleiner als 20º sein.
Montagebeispiel
Einbau ins Armaturenbrett
ABNEHMEN DES FRONTBEDIENTEILS
Bevor Sie das Frontbedienteil abnehmen, drücken Sie zuerst die OFF-Taste (1).
Hinweis:
Lassen Sie das Bedienteil nicht fallen, wenn Sie es vom Gerät abnehmen.
Deutsch
17
ANBRINGEN DES FRONTBEDIENTEILS
Nehmen Sie die linke Seite des Frontbedienteils (B) und setzen Sie auf den Teil A des
Gerätes, wie in der Abbildung gezeigt wird, und drücken Sie, bis es einrastet.
Bitte beachten Sie, dabei keinen Druck auf das Display oder die Bedienungstasten
auszuüben.
Hinweise:
•
•
Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es
aufsetzen. Es kann einfach angebracht werden, indem Sie es leicht gegen das Gerät
drücken. Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte
Schutzhülle / Etui.
Drücken Sie nicht zu stark oder mit übermäßiger Kraft auf das Display-Fenster des
Frontbedienteils, wenn Sie es am Gerät anbringen.
ISO-ANSCHLUSSTEIL
RCA-Buchse Ausgangsleitung (Hinten) –
Grau : Rot (rechts)
: Weiß (links)
18
7.
8.
Deutsch
ROT : +12V (AN DEN ZÜNDSCHLÜSSEL)
SCHWARZ : ERDUNG
Hinweis:
Der ROTE Draht (Anschlußteil A Nr.7) muß an die Autozündung angeschlossen werden, um
zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto längere Zeit nicht benutzt
wird.
ANSCHLUSSTEIL B
1.
2.
3.
4.
5.
6.
7.
8.
VIOLETT
VIOLETT/SCHWARZ
GRAU
GRAU/SCHWARZ
WEISS
WEISS/SCHWARZ
GRÜN
:
GRÜN/SCHWARZ :
: HINTERER RECHTER LAUTSPRECHER (+)
: HINTERER RECHTER LAUTSPRECHER (-)
: VORDERER RECHTER LAUTSPRECHER (+)
: VORDERER RECHTER LAUTSPRECHER (-)
: VORDERER LINKER LAUTSPRECHER (+)
: VORDERER LINKER LAUTSPRECHER (-)
HINTERER LINKER LAUTSPRECHER (+)
HINTERER LINKER LAUTSPRECHER (-)
Wartung
ERSETZEN DER SICHERUNG
Wenn die Sicherung durchgebrannt ist, überprüfen Sie den Netzanschluß und ersetzen Sie
die Sicherung. Wenn die Sicherung nach dem Ersetzen erneut durchbrennt, könnte ein
internes Funktionsproblem vorliegen. In diesem Falle wenden Sie sich an Ihr nächstes
Kundendienstzentrum.
Achtung
Verwenden Sie für jedes Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung
mit höherer Amperestärke verwenden, könnte das ernsthafte Schäden verursachen.
FUNKTIONSANWEISUNGEN
ANSCHLUSSTEIL A
1.
2.
3.
4. GELB :
SPEICHER +12V
5. BLAU: AUTOANTENNENAUSGANG
6.
NETZTASTE EIN/AUS (1) (PWR)
Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die PWR-Taste, um das
Gerät einzuschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und
drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil freizugeben.
Hinweis: Entriegeln Sie das Frontbedienteil niemals, wenn das Gerät eingeschaltet ist.
Strom fließt auch, wenn das Autoradio ausgeschaltet ist.
WAHL-TASTE (2) (SEL)/LAUTSTÄRKEREGELUNG (3)
Deutsch
19
Der Knopf VOLUME (3) reguliert die LAUTSTÄRKE. Um andere Funktionen zu wählen,
drücken Sie kurz die WAHL-Taste (2), bis die gewünschte Funktion auf dem Display
erscheint. In der Abbildung wird gezeigt, wie die Kontrollfunktionen gewählt werden, wenn
Sie die WAHL-Taste drücken.
1. LAUTSTÄRKE (Knopf drehen)
2. WAHL (SEL) (drücken)
3. BÄSSE
4. HÖHEN
5. BALANCE
6. FADER
7. LOUDNESS EIN AUS
8. DSP (ROCK - POP - CLASS - DSP OFF)
9. TA VOL
10. REG ON/OFF
11. DX / LOC (RADIO)
12. STEREO / MONO
LAUTSTÄRKEREGELUNG (3)
Erhöhung und Erniedrigung der Lautstärke ist durch den VOLUME-Regler möglich. Dieser
Knopf hat die gleiche Funktion auch bei Bässen, Höhen, Balance und Fader, wenn sie durch
die WAHL-Taste (2) gewählt sind.
Diesen Knopf wird benutzt auch, um die RDS-SDK-Optionen zu wählen.
AF EIN/AUS
Zum Umschalten ON oder OFF die Alternative Frequency-Funktion.
TA EIN/AUS
Zum Umschalten ON oder OFF die Verkehrsmeldung (Trafic Announcement)-Funktion.
PTY EIN/AUS
Zum Umschalten ON oder OFF die PTY (Programm-Typ)-Funktion.
20
Deutsch
In TA-Such-Modus, die aktuelle Station kann zu einem ganz verschiedenen Sender
wechseln, weil das Gerät einen TP-Sender sucht und die Feldstärke des aktuellen Senders
sehr schwach ist, oder kein TP-Signal hat.
- TA-ALARM-Modus:
Wenn man dieses System wählt, wird beim Fehlen des TP-Signals keine alternative Station
gesucht, sondern es wird ein doppeltes Signal (ALARM) abgegeben, um darauf
hinzuweisen, daß das TP-Signal fehlt.
PI TON / PI MUTE
– PI TON
Wenn sich ein Fahrzeug in einem besonderen Bereich mit einem PT Code aber mit dem
gleichen AF befindet, ist ab und zu ein Piepton (DIP) zu hören. Der Piepton (DIP) ist weniger
als 1 Sekunde zu hören.
– PI MUTE
Bei den vorher beschriebenen Bedingungen wird der Piepton in weniger als 1 Sekunde
anulliert.
NEUABSTIMMUNG L / NEUABSTIMMUNG S
Es wird die Startzeit zur automatischen TA oder PI Suche ausgewählt.
Wenn die PI Information nicht innerhalb der Neuabstimmungsdauer gefunden wird,
beginntdas Radio mit der Neuabstimmung auf den nächsten PI Sender. Wird der PI Sender
bei der ersten zyklischen Suche nicht gefunden, geht das Radio auf den gleichen Sender
und wartet 4-5 Minuten, solange bis der PI Code empfangen wird.
– L Abstimmung: als 90 Sekunden gewählt.
– S Abstimmung: als 30 Sekunden gewählt.
BIP-MODUS (2)
Wenn die SEL-Taste länger als 2 Sek. gedrückt wird, wird diese Funktion aktiviert.
BEEP ALL: Das akustische Signal hört man beim Drücken aller Tasten.
BEEP OFF: Schaltet die Bip-Option aus.
TA SEEK/TA ALARM (2)
Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wählt man eine der folgenden
Funktionen . Lautstärke-Regler benutzen, um TA-SUCH-Modus oder TA-ALARM-Modus zu
wählen.
4. VORAUSWAHLEN (1,2,3,4,5,6)
(A) BETRIEB RADIO:
- TA-SUCH-Modus:
Wenn eine aktuell gehörte Station 5 Sekunden lang keine TP-Informationen erhält, schaltet
das Radio auf die anschließende Station um, die nicht die gleiche PI der letzten Station hat,
die aber TP-Informationen bringt.
Sender gespeichert. Ist der PTY Modus aktiv, wird die PTY Taste wie folgt unterteilt:
PTY Gruppe Musik ----- PTY Gruppe gesprochen ----- AUS
Durch einen leichten Druck auf diese Tasten kann man direkt einen vorher ausgewählten
Sender anwählen. Wird die Taste länger als 1 Sekunde gedrückt, wird der gerade eingestellte
Deutsch
21
MUSK
GESPROCHEN
1.POP Musik, ROCK Musik
2.UNTERHALTUNGS Musik
1.NACHRICHTEN, WIRTSCHAFT, INFOS
2.SPORT, ERZIEHUNG, DRAMEN
3.KLASSIK, ANDERE Musik
4.JAZZ, COUNTRY
3.KULTUR, WISSENSCHAFT, VERSCHIEDENES
4.WETTERVORHERSAGEN, FINANZEN, KINDER
5.NATION M, OLDIES
6.VOLKS Musik
5.SOZIALES, RELIGION, TELEFON
6.REISEN, UNTERHALTUNG, DOKUMENTATIONEN
(B) BETRIEB USB-SD-MMC/MP3 PLAYER:
1. PAUSE
2. INTRO 3. WIEDERHOLEN
4. ZUFÄLLIG
DIE RDS FUNKTION. WAS BEDEUTET RDS SYSTEM?
RDS (Radio Data System) ist die Abkürzung für ein digitales Radio-Informations-System, das
von EBU (European Broadcasting Union) entwickelt und auf dem Markt eingeführt wurde.
Über die normalen FM Übertragungssender ausgestrahlt, bietet RDS eine Reihe Informationen
wie z.B. den Sendernamen, das Programm, Verkehrsnachrichten und nützliche Funktionen
wie die automatische Abstimmung der besten im gewählten Programm zur Verfügung
stehenden Signale.
5. ‘AF/REG’ Funktion (ALTERNATIVE FREQUENZEN)
Mit einem leichten Tastendruck wählt man den AF/REG Modus.
Wenn der AF/REG ausgewählt wird, kontrolliert das Radio ständig das AF Signal. Drückt
man die Taste länger als 2 Sekunden, wird der Modus Regional EIN/AUS aktiviert.
– Modus Regional EIN:
Die AF Umschaltung oder die PI SEEK Suche ist auf all die Sender ausgeweitet, die den
gleichen PI Code des momentan eingestellten Senders haben. Es erscheint die Schrift
REG auf dem Display.
– Modus Regional AUS
Der Regionalcode im PI Format wird ignoriert, wenn die AF Umschaltung oder die PI SEEK
Suche auf alle Sender ausgeweitet ist.
- ‘TA’ FUNKTION (VERKEHRSFUNK)
Bei leichtem Tastendruck wird der Modus TA ein- oder ausgewählt. Wenn der TA Modus
ausgewählt und eine Verkehrsnachricht übertragen wird:
Wenn das Gerät auf der Betriebsart CD/MP3 steht, wird zeitweilig auf Radio
umgeschaltet.
Ist nur eine geringe und nicht gut hörbare Lautstärke eingestellt, wird diese auf ein
gut hörbares Niveau erhöht.
22
Deutsch
- ‚PTY‘ Funktion (PROGRAMMTYP)
PTY MUSIK ----- PTY GESRPOCHEN ----- PTY AUS
Wählt man PTY, hängt das Programm wie vorher beschrieben von den Vorauswahltasten ab.
Wenn man PTY wählt, beginnt das Radio mit der Suche nach entsprechenden PTY- Informationen und stoppt mit der Suche, wenn die entsprechende PTY Information gefunden wird.
- BAND TASTE (BAND)
Jedes Frequenzband wird durch das hintereinander abfolgende Drücken dieser Taste
umgeschaltet FM1---FM2---FM3.
- AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQ AUF >> ODER FREQ AB <<)
(A) BETRIEB DES RADIOS
Bei leichtem Druck fungieren diese Tasten zur manuellen Suche.
Drückt man länger als 1 Sekunde, wird die automatische Suche aktiviert (SEEK)
(B) BETRIEB DES USB-SD-MMC/MP3 PLAYERS
Bei leichtem Druck fungieren diese Tasten als LIEDER ÜBERSPRINGEN HOCH oder
RUNTER.
- MODE TASTE (MODE)
Durch Drücken dieser Taste kann der Bediener wählen zwischen
Betrieb des RADIOS oder des SD-MME-USB-SD/MP3 Players .
- MUTE-TASTE
Zum Tonabschalten drücken SIE die MUTE-Taste. Wird die Taste erneut gedrückt,
spielt die Anlage mit der bisherigen Lautstärke weiter.
- LCD DISPLAY
Der Flüssigkristalldisplay zeigt den momentanen Empfang und die Operationen an.
- USB PORT
- SD-MMC CARD SLOT
1. Drücken Sie die Taste zum Öffnen der Frontblende.
2. Stecken Sie die SD/MMC-Karte in den Kartenschlitz ein.
3. Bringen Sie die Frontblende wieder an der Kopfeinheit an. Die Wiedergabe beginnt
automatisch
Deutsch
23
- PAUSENTASTE
Beim Abspielen die Taste PAUSE (17) ‘PAUSE’ betätigen, um das Abspielen kurzfristig
anzuhalten. Erneut drücken, um zum normalen Abspielen zurückzukehren.
24
Deutsch
-Drücken Sie die BAND" Taste, um Anrufe zu beenden.
- INTRO TASTE (CD SCAN)
Nach Drücken dieser Taste erscheint die Anzeige ‘SCN’ auf dem Display und die ersten
10 Sekunden jeden Liedes werden abgespielt.
- REPEAT TASTE ‚REPEAT‘
Wird diese Taste gedrückt, erscheint die Anzeige ‘RPT’ auf dem Display und das aktuelle
Lied wird solange abgespielt, bis die ‘RPT’ Taste erneut betätigt wird.
Wird diese Taste in der Betriebsart MP3 länger als eine Sekunde lang gedrückt, erscheint
die Anzeige ‘D-RPT’ und die mit den Tasten Auf/Ab ausgewählten Lieder des laufenden
Albums werden abgespielt.
- RANDOM TASTE ‚SHUFFLE‘ (ZUFÄLLIG)
Wird diese Taste betätigt, erscheint die Aufschrift ‘SHF’ und jedes Lied wird in zufälliger
Reihenfolge und nicht in der normalen Reihenfolge abgespielt. Um diesen Modus zu
löschen, erneut die Taste ‘SHUFFLE’ (20) betätigen.
ID3 Tag
Der MP3-Dokument mit ID3 TAG erforderlich ist, folgende Information in der Folge:
LIED-TITEL > SÄNGER> ALBUM-TITEL > JAHR > BEMERKUNGEN
Der Lied-Name und die Spur-Nummer des MP3-Dokuments läuft kontinuierlich auf der
Anzeige währen der Wiedergabe.
BLUETOOTH-NUTZUNG IN IHREM AUTORADIO
Ausführung der Paarung
Bevor Sie vom Autoradio aus telefonieren können, müssen Sie zunächst ein PAIRING durchführen. Pairing ist ein Vorgang, bei dem 2 Bluetooth-Geräte miteinander verbunden werden.
1. Die Bluetooth-Funktion des Geräts ist immer aktiviert. Führen Sie das Pairing mit Ihrem
Handy aus. Schauen Sie in Ihrem Handy-Handbuch nach, wie das Pairing richtig ausgeführt
wird.
2. Führen Sie eine Suche nach verfügbaren Bluetooth-Geräten aus; „RU-280BT” erscheint.
3. Nach erfolgreichem Pairing schließen Sie das Kopfstück an, wenn es nicht automatisch
verbunden wird.
Anrufen / Anrufe empfangen
Wählen Sie mit Ihrem Telefon die gewünschte Rufnummer
2. Drücken Sie die "BAND" Taste, um eingehende Anrufe zu empfangen.
TECHNISCHE DATEN
UKW-TUNER
Empfindlichkeit:
Stereo-Trennung:
Rauschabstand:
2 dBμ
35 dB
55 dB
Frequenzbereich:
Kanal-Stufe:
IF-Frequenz:
87.5 – 108MHz
50 kHz
10.7MHz
AUSGANGSLEITUNG
Ausgang: MAX. 350mV
Impedanz: 10 kOhm
ALLGEMEINES
Betriebsspannung:
Lautsprecher-Impedanz:
Max. Ausgangsleistung:
13.8V DC (10.8-15.6V), Negative Erdung
4 oder 8 Ohm
7,5W (RMS) x 4 Kanäle
Hinweis: Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten
und des Designs ohne Vorankündigung vorbehalten.
Français
CAUTION
26
Français
ATTENTION
RU-280BT
Le symbole “point d’exclamation” à l’intérieur d’un triangle avertit l’utilisateur
que d’importantes instructions d’utilisation et de maintenance sont contenues
dans le mode d’emploi.
Autoradio FM Stéréo Digitale PLL avec lecteur de USB / SD / MMC /MP3,
Syntoniseur système Radio Data System avec EON et PTY, Façade frontale
détachable et Bluetooth.
Le symbole “éclair” à l’intérieur d’un triangle sert à avertir l’utilisateur de la
présence du courant à l’intérieur de l’appareil qui pourrait constituer un
risque.
RISK OF ELECTRIC
SHOCK
DO NOT OPEN
25
Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de
l’appareil. En cas de panne, faites appel aux techniciens qualifiés pour les
réparations. L’appareil ne renferme aucune pièce réparable par l’utilisateur.
Un rayonnement laser invisible est présent lorsque l’appareil est ouvert ou
le verrouillage de sécurité est inopérant. Eviter toute exposition directe au
rayon laser. L’utilisation des commandes, réglages ou procédés autres que
ceux stipulés dans le présent mode d’emploi sont dangereux.
L’appareil ne doit pas être exposé à l’humidité ou à la pluie.
MODE D’EMPLOI
Veuillez lire attentivement ce mode d’emploi, afin de familiariser avec votre nouvel
appareil avant de l’utiliser pour la première fois. Veuillez s’il vous plaît garder ce mode
d’emploi comme référence pour le futur.
TABLE DES MATIERES
•
•
•
•
•
•
•
Emplacement des Commandes
Caractéristiques
Installation
Précautions et Entretien
Connexions
Opérations
Spécifications
L’appareil doit être gardé dans un endroit suffisamment ventilé.
L’appareil ne doit pas être exposé à la lumière directe du soleil ou à des
sources de chaleur.
EMPLACEMENT DES COMMANDES
1. TOUCHE MARCHE/ARRET + SÉLECTEUR MODE (RADIO/USB/SD/AUX-IN)
Correct Disposal of This Product (Waste Electrical &
Electronic Equipment)
This marking shown on the product or its literature, indicates
that it should not be disposed with other household wastes
at the end of its working life. To prevent possible harm to the
environment or human health from uncontrolled waste
disposal, please separate this from other types of wastes and
recycle it responsibly to promote the sustainable reuse of
material resources.
Household users should contact either the retailer where they
purchased this product, or their local government office, for
details of where and how they can take this item for
environmentally safe recycling. Business users should contact
their supplier and check the terms and conditions of the
purchase contract. This product should not be mixed with other
commercial wastes for disposal.
2. TOUCHE SELECTION LOUDNESS / DSP / DX - LOC / STEREO - MONO / TA / PI / BEEP
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHE MP3 + 10
6. TOUCHE PLAY / PAUSE
7. TOUCHE INTRO
8. TOUCHE DE REPETITION USB / SD (MP3 REPEAT)
9. TOUCHE RANDOM (LECTURE ALEATOIRE USB / SD)
10. TOUCHE BANDE + BLUETOOTH
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>> /BAS TUN<<
/ SAUT/ USB / SD / MMC (MP3)
12. TOUCHE MUTE + HOROLOGE
13. AFFICHEUR LCD
14. TOUCHE RELACHEMENT FAÇADE
15. USB PORT
Français
27
16. SD CARD SLOT IN
17. ENTRÉE AUDIO EXTERNE
28
Français
EXEMPLE DE MONTAGE
Installation dans le tableau de bord
18. TOUCHE MP3 - 10
CARACTERISTIQUES
Cette autoradio douée de façade amovible, FM/FM stéréo, lecteur USB-SD/MP3 a les
suivantes caracteristiques :
• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader
• Syntonie électronique de précision douée de circuit PLL.
• 18 stations mémorisables (6FM1 + 6FM2 + 6FM3)
• Loudness
• Interrupteur Marche/Arrêt illuminé
• Contrôle syntonie Manuelle/Automatique Haut/Bas
• Sélecteur Bande pour la sélection de FM1, FM2 ou FM3
• Contrôle display (Fréquence, Nom station, Type de programme)
• Fonction horloge en RDS
• Fonction Répétition USB / SD / MMC
• Lecteur et fichiers MP3 enregistrés sur de USB / SD / MMC
• Prise de sortie PRE (type RCA) pour la connexion à l’amplificateur
• Façade amovible qui fonctionne d’antivol
• Système d’illumination
• Fonctions RDS : PI (Identification Programme)
TA (Annonce Trafic)
PS (Service Nom Programme)
PTY (Type Programme)
AF (Liste Fréquences Alternatives)
TP (Progamme Trafic)
INSTALLATION
PRECAUTIONS
•
Choisir l’emplacement du montage en veillant à ce que l’appareil ne gêne pas le
conducteur au volant.
•
Eviter d’installer l’appareil dans un endroit exposé à des températures élevées,
comme les rayons directs du soleil ou l’air chaud de l’installation de chauffage ou
bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
•
Ne se servir que des outils de montages fournis pour effectuer une installation sûre.
•
S’assurer d’avoir ôté la façade extractible avant d’installer l’appareil..
Si il le faut, plier ces griffes.
Nota: Garder la clé de déblocage dans un endroit sûr pour vous permettre, le cas échéant,
d’extraire l’appareil de l’auto.
Comment placer et enlever la façade.
La façade peut être enlevée de façon à éviter que l’appareil puisse être volé.
COMMENT ENLEVER LA FACADE
Avant tout, s’assurer d’avoir pressé le bouton PWR (éteint) (1). Presser ensuite le bouton
RELEASE (14) et la retirer en tirant vers soi comme le montre le dessin.
COMMENT REMETTRE LA FACADE
Portez la partie B de la façade à la zone A de l’appareil comme le montre la figure et pressez
tant que vous n’entendez pas un déclic.
Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.
Français
29
30
Français
N.B.:
Le fil +12V Nº7 du connecteur A, doit être connecté sous clef de démarrage pour éviter que
la batterie de la voiture se décharge lorsque cette dernière n’est pas utilisée pendant
longtemps.
Nota:
•
S’assurer que la façade est dans la bonne position lorsque vous la remettez en
place sur l’appareil, pour ne pas l’appliquer à l’envers.
•
Ne pas trop presser la façade contre l’appareil; il suffit d’appuyer légèrement sur
l’appareil.
•
Lorsque vous emportez la façade, rangez-la dans son étui.
•
Ne pas trop appuyer sur l’afficheur de la façade lorsque vous le remettez en place.
CONNECTEUR ISO ”BUILD- IN”(INTÉGRÉ)
Prise RCA Line Out (Arriere) –
Gris : Rouge (droit)
: Blanc (gauche)
CONNECTEUR B
1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTR DROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEUR AVANT GAUCHE (-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)
REMPLACEMENT DES FUSIBLES
Si un fusible est grillé, contrôler la connexion électrique et remplacer le fusible. Si le fusible
se grille même après avoir été remplacé, il se peut qu’il y ait un mauvais fonctionnement à
l’intérieur. Dans ce cas, consultez le revendeur le plus proche.
Attention
Utiliser des fusible ayant l’ampérage spécifié pour chaque câble. L’emploi de fusibles
possédant un ampérage supérieur pourrait provoquer de graves dommages.
OPÉRATIONS
CONNECTEUR A
1.
2.
3.
4. MEMOIRE + 12V PERMANENT
5. SORTIE ANTENNE AUTOMATIQUE
6.
7. + 12V (A LA CLEF D’IGNITION)
8. MASSE
ALLUMAGE/ COUPAGE (1) (PWR)
Insérez la façade amovible dans l’appareil et pressez la touche PWR pour mettre en fonction
l’autoradio.
Pour éteindre l’autoradio, pressez encore la touche PWR, puis pressez la touche
RELACHEMENT (14) pour extraire la façade.
Faites attention à ne pas extraire la façade lorsque l’autoradio est allumée.
SELECTION (2) /VOLUME (3)
Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions pressez
légèment la touche SEL (2) jusqu’à ce que la fonction choisie est visualisée sur l’afficheur.
Employer les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la
sélection des fonctions.
Français
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11
12.
31
VOLUME (tourner)
SELECT(ION) (pousser)
GRAVES
AIGUS
BALANCE
FADER
LOUDNESS
DSP (ROCK - POP - CLASS - DSP OFF)
TA VOLUME
REGIONAL ON/OFF
DX/LOC
STEREO MONO
Contrôle VOLUME (3).
Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut
être utilisé pour ajuster la tonalités BASSES, AIGUÊS, BALANCE et FADER.
Il peut être utilisé aussi pour choisir les options des fonctions RDS/SDK.
AF ON / OFF
Pour permettere ou désactiver la fonction AF (Alternative Frequency).
PTY ON / OFF
Pour permettere ou désactiver la fonction PTY (Program Type).
RECEHERCHE TA / ALARME TA (2)
Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions
suivantes en tournant la contrôle Volume:
Mode RECHERCHE TA ou le mode ALARME TA
- Mode Recherche TA:
Quand une station syntonisée ne reçoit pas d'informations TP pendant 5 secondes, la radio
passe à la station suivante qui n'a pas la même (PI) que la dernière station, mais qui a les
informations TP.
In TA seek mode, the current station can be changed to the completely different station
because the unit searches TP station when the field strength of the current station is very
weak, or the current station has no TP signal.
- Mode ALARME TA:
Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche
32
Français
aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence
du signal TP.
TONALITE PI / MUTE PI
– TONALITE PI
Lorsqu’une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on
entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au
moins 1 seconde.
– MUTE PI
Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant
au moins 1 seconde.
(C) RESYNTONISATION L / RESYNTONISATION S
Le temps initial de recherche automatique TA ou de recherche PI est sélectionné.
Lorsque l’information PI n’est pas trouvée pendant le temps de resyntonisation, la radio
commence la resyntonisation à la prochaine station PI. Lorsque la même station PI n’est
pas trouvée dans la première recherche cyclique, la radio va à la même station et elle
attend pendant 4-5 minutes jusqu’à ce que le code PI soit reçu.
– Syntonie L: sélectionnée comme 90 secondes.
– Syntonie S: sélectionnée comme 30 secondes.
MODE BEEP (2)
Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner :
BEEP ON: Le signal sonore " BIP " est audible quand vous appuyez sur toutes les touches
BEEP OFF: Le signal sonore " BIP " est desactivé.
4. PRESELECTIONS (1,2,3,4,5,6)
(A) MODALITE RADIO:
Si appuyées légèrement, ces touches permettent de sélectionner directement une station
présélectionnée.
(B) MODALITE LECTEUR MP3
1. PAUSE 2. BALAYAGE
3. REPETITION
4. CASUEL
LA FONCTION RDS. QU’EST-CE QUE LE SYSTEME RDS?
RDS (Radio Data System) est un système d’informations numériques radio développé et
introduit par l’EBU (European Broadcasting Union). Transmis sur le canal des émissions
normales FM.
Français
33
Le RDS offre une variété d’informations telles le nom des stations, le programme et les
informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique
des meilleurs signaux disponibles dans le programme choisi.
- Fonction ‘AF/REG’ (FREQUENCES ALTERNATIVES)
Une légère pression sur cette touche permet de sélectionner la modalité AF/REG.
Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuellement le niveau
du signal AF. L’appui sur cette touche pendant plus de 2 secondes active la modalité
BRANCHE/DEBRANCHE Régional.
– Modalité Régionale BRANCHEE:
La commutation AF ou la Recherche PI SEEK est effectuée dans toutes les stations ayant
le même code PI que la station actuelle. L’inscription REG s’affiche.
– Modalité Régionale DEBRANCHE
Le code Régional dans le format PI est ignoré lorsqu’on effectue la commutation AF ou la
Recherche PI SEEK.
- Fonction ‘TA’ (ANNONCES TRAFIC)
Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA.
Lorsque la modalité TA est sélectionnée et une annonce sur le trafic est transmise
– Lorsque l’appareil est en modalité CD/MP3, elle commutera temporairement sur la
modalité radio.
– Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera.
– Lorsqu’on reçoit une station TP, l’inscription TP s’affiche.
Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée.
– Modalité TA LOCAL
Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur
cette station et l’auditeur n’entend pas les parasites. “TA LO” s’affiche pendant quelques
secondes.
– Modalité EON TA DISTANCE
La commutation TA essaie de développer l’information de la station actuelle. “TA DX” s’affiche
pendant quelques secondes.
- PRESELECTIONS (1,2,3,4,5,6)
(A) MODALITE RADIO:
Si appuyées légèrement, ces touches permettent de sélectionner directement une station
34
Français
présélectionnée. L’appui sur ces touches pendant plus de 1 seconde mémorise la station
actuellement syntonisée. Lorsqu’on sélectionne la modalité PTY, la touche PTY est partagée
de la manière suivante:
PTY groupe musique —— PTY groupe parlé —— ETEINT
MUSIQUE
1.Musique POP, Musique ROCK
2.Musique EASY, Musique LEGERE
3.CLASSIQUE, AUTRE Musique
4.JAZZ, COUNTRY
5.NATION M, OLDIES
6.Musique FOLK
PARLE
1.JOURNAL PARLE, AFFAIRES, INFOS
2.SPORT, EDUCATION, PIECES
3.CULTURE, SCIENCES, DIVERS
4. PREVISIONS DU TEMPS, FINANCES, ENFANTS
5.SOCIAL, RELIGION, TELEPHONE
6. VOYAGES, DIVERTISSEMENT, DOCUMENTAIRES
(B) MODALITE LECTEUR MP3
1. PAUSE 2. BALAYAGE
3. REPETITION
4. CASUEL
- TOUCHE ON / OFF - MODE
L’appui sur cette touche permet à l’utilisateur de sélectionner
Modalité RADIO ou Modalité Lecteur USB-SD/MP3 ou AUX-IN .
- TOUCHE DE BANDE (BAND)
Chaque bande est commutée en appuyant l’une après l’autre sur les touches FM1-FM2-FM3.
- SYNTONISATION AUTOMATIQUE OU MANUELLE (FREQ HAUT>> OU FREQ BAS<<)
(A) MODALITE RADIO
Si appuyées légèrement, ces touches font fonction de Recherche Manuelle.
Une pression de plus de 1 seconde active la Recherche Automatique.
(B) MODALITE LECTEUR USB-SD/MP3
Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.
- TOUCHE MUTE
Pousser la touche MUTE pour annuler le volume. Pousser de nouveau pour reporter le
volume au niveau précédent.
- AFFICHEUR LCD
L’afficheur à cristaux liquides illustre l’état actuel de réception des opérations.
Français
35
CONTROLES LECTEUR MP3 (USB / SD / MMC)
- PORTE USB
16. SLOT SD / MMC
1. Presser (14) pour abaisser le panneau frontal.
2. Introduire la Card SD/MMC dans l’entrée pour Card.
3. Fixer le panneau frontal au poste principal de nouveau. La lecture commence
automatiquement.
- TOUCHE PAUSE
Durant la lecture, appuyer sur la touche PAUSE (17) ‘PAUSE’ pour arrêter momentanément
la lecture. Appuyer de nouveau pour retourner à la lecture normale.
36
Français
1. La fonction de Bluetooth de ce poste est toujours activé, commencer l’accouplement
de vitre téléphone portable. Se réfèrer au manuel de votre portable sur comment
accoupler correctement.
2. Activez la recherche de dispositifs Bluetooth disponibles, “RU-280BT” apparaît.
3. Après avoir accouplé avec succès (BT-OK est visualizee), connecter à l’autoradio s’il
ne se connecte pas automatiquement.
Comme appeler / recevoir appels
1. composer le numéro utillizzando téléphonique avec le votre téléphone.
• Quand est un appel en entrée, presser "BAND" pour la recevoir.
• Appuyez sur la touche BAND pour mettre fin à l'appel.
- TOUCHE INTRO (Balayage de tous les morceaux)
L’appui sur cette touche affiche l’indication ‘SCN’ et effectue la reproduction des 10
premières secondes de chaque morceau.
- TOUCHE REPEAT ‘REPEAT’
L’appui sur cette touche affiche l’indication ‘RPT’ et la lecture du morceau actuel est répétée
jusqu’à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche ‘RPT’ .
- TOUCHE RANDOM ‘SHUFFLE’ (CASUEL)
L’appui sur cette touche affiche l’indication ‘SHF’ et chaque morceau du disque est lu dans
un ordre casuel et non dans la séquence normale. Pour effacer le mode Casuel, appuyer
à nouveau sur la touche ‘SHUFFLE’ (20).
ID3 Tag
Si le document MP3 est fournin de ID3 TAG, l’information comme suivant:
TITRE CHANSON > ARTISTE>TITRE ALBUM > ANNEE> COMMENTAIRES
à l’afficheur. Le nom et le numéro du document passeront en continuation sur l’afficher pendant
la lecture.
COMMENT UTILISER LE BLUETOOTH DANS VOTRE AUTORADIO
Comment accoupler le téléphone à l’autoradio
Avant de pouvoir faire des appels par votre autoradio, on doit réaliser l’accouplement
entre le téléphone et l’autoradio. L’accouplement est une procédure pour connecter deux
dispositifs Bluetooth.
SPECIFICATIONS
SYNTONISATEUR FM
Sensibilité
Séparation Stéréo
Rapport Signal/Brouillage
Gamme fréquence
Pas Canal
Fréquence intermédiaire
SORTIE PREAMPLIFIEE
Sortie
Impédance
GENERALITES
Voltage alimentation
Impédance haut-parleurs
Puissance maximale de sortie
2 dBμ
35dB
55dB
87.5 – 108MHz
50 kHz
10.7MHz
350mV (MAX)
10kOhm
13.8V DC (10.8-15.6V), Negative à la masse
4 ou 8 Ohms
7,5W (RMS) x 4 canaux
Les spécifications et le design peuvent changer sans avis préalable.
Italiano
37
ATTENZIONE
Il punto di esclamazione all’interno di un triangolo avverte l’utente che il libretto
d’istruzioni contiene delle importanti istruzioni per l’uso e la manutenzione.
CAUTION
RISK OF ELECTRIC
SHOCK
DO NOT OPEN
38
Italiano
RU-280BT
Autoradio Digitale FM Stereo RDS con lettore di MP3 da USB / SD / MMC
Sistema Radio Data System con PTY Pannello Frontale Estraibile e Bluetooth.
Il simbolo del fulmine all’interno di un triangolo avverte l’utente della presenza di una
pericolosa tensione all’interno dell’apparecchio.
MANUALE ISTRUZIONI
Per ridurre i rischi di scosse elettriche, non aprire l’apparecchio. L’apparecchio non
contiene parti riparabili dall’utente. In caso di guasto fare appello a tecnici qualificati
per le riparazioni.
Raccomandiamo la lettura accurata di questo manuale per potervi familiarizzare con la
vostra nuova Autoradio prima di utilizzarlo per la prima volta. Raccomandiamo di conservare questo manuale per futuri riferimenti.
Radiazioni laser invisibili possono fuoriuscire ad apparecchio aperto on in caso di
guasto del dispositivo di sicurezza. Evitare l’esposizione diretta ai raggi laser. L’uso
di comandi, regolazioni o procedure non specificate in questo manuale possono
causare pericolose esposizioni alle radiazioni laser.
Non esporre l’apparecchio alla pioggia o all’umidità.
Posizionare l’apparecchio in un luogo sufficientemente ventilato.
Non esporre l’apparecchio alla luce diretta del sole o a fonti di calore.
Roadstar Italia Spa
Viale Matteotti 39
I-22012 Cernobbio (Como)
Dichiariamo:
Che il modello Autoradio FM Stereo Digitale PLL, Sistema Radio Data System con PTY,
Lettore MP3, Pannello Frontale Totalmente Estraibile RU-280BT della Roadstar
è prodotto in conformità al D.M. no. 548 datato 28/08/95 (G.U. no. 301 datata 28/12/95)
e, in particolare, è in conformità alle prescrizioni dell’articolo 2 comma 1.
INDICE
•
•
•
•
•
•
•
•
Localizzazione dei controlli
Caratteristiche
Installazione
Precauzioni e Manutenzione
Connessioni
Istruzioni
Funzione playback MP3 da UDB / SD / MMC
Specifiche
Noi,
Corretto smaltimento del prodotto - (rifiuti elettrici ed elettronici)
II marchio riportato sul prodotto e sulla sua documentazione indica
che il prodotto non deve essere smaltito con altri rifiuti domestici
al termine del ciclo di vita. Per evitare eventuali danni all'ambiente
o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita
l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo
in maniera responsabile per favorire il riutilizzo sostenibile delle risorse
materiali.
LOCALIZAZIONE DEI CONTROLLI
1. TASTO ACCENSIONE/SPEGNIMENTO + Selettore Modo (USB/SD/RADIO/AUX-IN)
2. TASTO SELEZIONE BASSI/ACUTI/BILANCIAMENTO/FADER/TASEEK/AUDIO DSP/
LOUDNESS BEEP/LO-DX/MONO-STEREO
3. CONTROLLO VOLUME (+,- REGOLAZ. BASSI, ACUTI, BALANCE, FADER)
4. TASTI PRESELEZIONE (1, 2, 3, 4, 5, 6)
5. TASTO Salto +10 per brani MP3
6. TASTO RIPRODUZIONE / PAUSA
7. TASTO INTRO
8. TASTO RIPETIZIONE
9. TASTO Riproduzione Casuale
10. TASTO SELETTORE BANDA FM1 / FM2 / FM3 + Bluetooth
11. SINTONIA RADIO - USB/SD SALTO BRANI SU/GIU (>>/<<)
12. TASTO FUNZIONE MUTE + OROLOGIO
13. DISPLAY LCD
14. TASTO ABBASSAMENTO/RILASCIO FRONTALINO
15. USB PORT
16. SD CARD SLOT
Italiano
39
17. INGRESSO AUDIO ESTERNO
18. TASTO Salto Brani +10 in MP3
40
•
•
CARATTERISTICHE
Italiano
Scegliere la posizione di montaggio con attenzione in modo che l’apparecchio non
interferisca con le normali funzioni di guida del conducente.
Evitare di installare l’apparecchio ove sarebbe esposto adalte temperature, come la
luce diretta del sole o l’aria calda dell’impianto di riscaldamento, o esposto a
polvere, sporcizia o vibrazione eccessiva.
Usare soltanto gli attrezzi di montaggio forniti per una installazione sicura.
Assicurarsi di aver rimosso il pannello frontale prima di installare l’apparecchio.
Questa autoradio a frontale estraibile FM Stereo con lettore MP3 DA USB/SD/MMC ha le
seguenti caratteristiche:
•
•
• Controllo elettronico Volume, Acuti, Bassi, Bilanciamento, Fader.
• Sintonia elettronica di precisione con circuito PLL.
• 18 stazioni memorizzabili (6FM 1/ 6FM2 / 6FM3 )
• Bluetooth (semplice, Chiamata & Risposta)
• Interruttore Accensione / Spegnimento Illuminato
• Controllo Sintonia Manuale SU/ GIU
• Controllo Sintonia Automatica SEEK SU/ GIU
• Selettore Banda (BAND) per la selezione della banda richiesta (FM, FM2, FM3)
• Controllo Display (Frequenza, Nome stazione, Tipo programma)
• Funzione orologio in RDS
• Funzione ripetizione brani USB/SD/MMC
• Funzione lettore USB/SD/MMC e MP3 di brani registrati
• Uscita preamplificata
• Pannello frontale estraibile come sistema anti-furto.
• Sistema di illuminazione
• Funzioni RDS:
PI (Identificazione Programma)
TA (Annuncio Traffico)
PS (Servizio Nome Programma)
AF (Lista Frequenze Alternative)
TP (Programma traffico)
PTY (Tipo di Programma)
Regolazione dell’angolo di montaggio
Regolare l’angolo di montaggio a meno di 20º.
ESEMPIO DI MONTAGGIO
Installazione nel cruscotto
Se necessario,
piegare queste graffe
INSTALLAZIONE
PRECAUZIONI
Nota: Tenere la chiave di sbloccaggio in un luogo sicuro potreste averne necessità per
rimuovere l’apparecchio dall’auto.
COME ABBASSARE E STACCARE IL FRONTALINO
Prima di staccare il frontalino, assicurarsi di avere premuto il pulsante PWR-OFF (1) (spento),
quindi premere il pulsante RILASCIO FRONTALINO (14). Staccare il pannello tirando verso
Italiano
41
di voi come illustrato in figura.
Nota:
Fare attenzione a non lasciar cadere il pannello nel momento in cui viene staccato
dall’apparecchio.
Applicare la parte sinistra del frontalino all’unità (in A) facendo combaciare e spingendo la
parte destra sino a che sentirete un “CLIC”.
Fate attenzione a non esercitare alcuna pressione sul display o sui tasti.
Note:
•
Assicurarsi che il frontalino sia nella corretta posizione quando viene ricollegato
all’apparecchio, in modo che non venga applicato a rovescio.
•
Quando portate con voi il frontalino, riponetelo nell’apposito astuccio.
•
Non premere forte o esercitare troppa pressione sul display del frontalino quando lo
ri-applicate all’apparecchio.
CONNETTORE ISO
Presa Line Out RCA (Posteriore)
- Griglo : Rosso (destro)
: Bianco (sinistro)
42
Italiano
CONNETTORE A
1.
2.
3.
4. GIALLO : MEMORIA + 12V PERMANENTE
5. BLU : USCITA ANTENNA AUTOMATICA
6.
7. ROSSO : +12V (alla chiave d’accensione)
8. NERO : MASSA
N.B.:
Il filo ROSSO Nº7 del connettore A, deve essere collegato sotto chiave accensione
dell’automobile per evitare che la batteria dell’auto si scarichi quando quest’ultima non viene
utlilizzata per diversi giorni.
CONNETTORE B
1. VIOLA : ALTOPARLANTE POSTERIORE DESTRO (+)
2. VIOLA/NERO : ALTOPARLANTE POSTERIORE DESTRO (-)
3. GRIGIO : ALTOPARLANTE ANTERIORE DESTRO (+)
4. GRIGIO/NERO : ALTOPARLANTE ANTERIORE DESTRO (-)
5. BIANCO : ALTOPARLANTE ANTERIORE SINISTRO (+)
6. BIANCO /NERO : ALTOPARLANTE ANTERIORE SINISTRO (-)
7. VERDE : ALTOPARLANTE POSTERIORE SINISTRO (+)
8. VERDE/NERO : ALTOPARLANTE POSTERIORE SINISTRO (-)
Manutenzione
SOSTUITUZIONE DEI FUSIBILI
Se un fusibile si dovesse bruciare, controllare il collegameto elettrico e sostituire il fusibile.
Se il fusibile dovesse bruciarsi ancora dopo la sostituzione, potrebbe esserci un
malfunzionamento interno. In questo caso, consultare il centro assistenza più vicino.
Attenzione
Usare il fusibile con l’amperaggio specificato per ciascun conduttore.
L’uso di fusibili con amperaggio superiore potrebbe dar luogo a seri danni.
ISTRUZIONI
ACCENSIONE / SPEGNIMENTO (1)
Inserite il Pannello nell’apparecchio e premete il tasto PWR (1) per accendere l’autoradio.
Per spegnere l’apparecchio, ripremete il tasto PWR poi premere il tasto REL (14) per estrarre
il pannello.
Italiano
43
N.B.: Non estraete mai il pannello ad autoradio accesa.
SELEZIONE (2) VOLUME (3)
Il controllo VOLUME regola l’uscita del suono. Seleziona anche le opzioni in RDS.
Per selezionare le altre funzioni premete leggermente il tasto SELECT (2) sino a che la
funzione desiderata non appare sul display. La figura 1 mostra come vengono selezionate
le funzioni.
1. VOLUME (ruotare)
2. SELECT (premere)
3. BASSI
4. ACUTI
5. BALANCE
6. FADER
7. LOUDNESS ON / OFF
8. DSP (ROCK - POP - CLASS - DSP OFF)
9. VOLUME TA
10. REGIONALE ON / OFF
11. RADIO DX / LOCAL
12. STEREO / MONO
Il controllo VOLUME serve per regolare il Volume, i Bassi, gli Acuti e il Fader ma puo
essere usato anche per azionare le funzioni RDS. Premere il controllo VOLUME per
2 secondi per accedere ai seguenti sottomenu:
AF ACCESO / SPENTO
Per abilitare o disabilitare la funzione AF (Frequenza Alternativa).
TA ACCESO / SPENTO
Per abilitare o disabilitare la funzione TA (Informazioni Traffico)
RICERCA TA (SEEK)/ ALARME TA (2)
Premere il pulsante "SEL" (2) per più di 2 secondi. Si attivano le seguenti funzioni
selezionabili dall'utente.
Le modalità TA SEEK o modalità TA- ALARM sono selezionabili con la manolola VOLUME.
- Modalità TA SEEK:
Se una stazione appena sintonizzata non riceve informazioni TP per 5 secondo, la radio
ritorna alla stazione successiva che non ha la stessa stazione (PI) dell'ultima stazione,
ma ha le informazioni TP.
In modalità Ricerca TA, la stazione attuale può cambiare ad una stazione completa
mente differente perché l'apparecchio cerca una stazione TP quando la stazione attuale
44
Italiano
ha un segnale molto debole o non ha un segnale TP.
- Modalità TA ALARM:
Se si selezione questo sistema, in assenza di segnale TP, non viene ricercata alcuna
stazione alternativa ma viene emesso un segnale (ALLARME), per avvertire dell'assenza
del segnale TP.
SUONO PI / MUTE PI
– SUONO PI
Quando un’auto viaggia in un’area speciale che ha un codice PT ma con lo stesso AF,
un suono PI (DIP) viene sentito ogni tanto. Il suono DIP può essere sentito per meno di
1 secondo.
– MUTE PI
Nelle stesse condizioni viste prima, il suono viene azzerato per meno di 1 secondo.
RISINTONIZZAZIONE L / RISINTONIZZAZIONE S
Il tempo iniziale di ricerca automatica TA o ricerca PI viene selezionato.
Quando l’informazione PI non è trovata per il tempo di risintonizzazione, la radio inizia la
risintonizzazione alla prossima stazione PI. Quando la stessa stazione PI non viene trovata
nella prima ricerca cicilica, la radio va alla stessa stazione e attende per 4-5 minutifinché il
codice PI è ricevuto:
– Sintonia L: selezionata come 90 secondi.
– Sintonia S: selezionata come 30 secondi.
Modalità BIP (BEEP MODE) (2)
Premere il pulsante "SEL" (2) per più di 2 secondi. Si attivano le seguenti funzioni
selezionabili dall'utente.
BEEP ON: Il segnale acustico si sente quando si premono tutti i tasti.
BEEP OFF: Il segnale acustico viene disattivato.
- PRESELEZIONI (1,2,3,4,5,6)
(A) MODALITA’ RADIO:
PremutI leggermente, questi tasti selezionano direttamente una stazione
preselezionata.
Se premuto più a lungo di 1 sec., la stazione attualmente sintonizzata viene
memorizzata.
Quando la modalità PTY è selezionata, il tasto PTY è condiviso come segue:
PTY gruppo musica ----- PTY gruppo parlato ----- SPENTO
MUSICA
1.Musica POP, Musica ROCK
2.Musica EASY, Musica LEGGERA
PARLATO
1. NOTIZIARI, AFFARI, INFO
2. SPORT, EDUCAZIONE, DRAMMA
Italiano
3.CLASSICA, ALTRA Musica
4.JAZZ, COUNTRY
5.Musica NAZIONALE, OLDIES
6.Musica FOLK
45
3. CULTURA, SCIENZEE, VARIE
4. PREVISIONI TEMPO, FINANZE, BAMBINI
5. SOCIALE, RELIGIONE, TELEFONO
6. VIAGGI, DIVERTIMENTO, DOCUMENTARI
(B) MODALITA’ LETTORE USB/SD/MMC - MP3 :
1. PAUSA
2. INTRO 3. RIPETIZIONE 4. CASUALE
LA FUNZIONE RDS. COS’E’ IL SISTEMA RDS?
RDS (Radio Data System) è un sistema di informazioni digitali radio sviluppato ed
introdotto dalla EBU (European Broadcasting Union). Trasmesso sul canale delle
emissioni normali FM, L’RDS offre una varietà di informazioni tipo il nome delle stazioni,
il programma e le informazioni sul traffico e funzioni utili tipo la sintonizzazione
automatica dei migliori segnali disponibili nel programma scelto.
- Funzione ‘AF/REG’ (FREQUENZE ALTERNATIVE )
Se premuto leggermente, viene selezionata la modalità AF/REG.
Quando la modalità AF/REG viene selezionata, la radio controlla continuamente il livello
del segnale AF. Se premuto per più di 2 secondi, viene attivata la modalità ACCESO/
SPENTO Regionale.
– Modalità Regionale ACCESO:
La commutazione AF o la Ricerca PI SEEK è implementata a tutte le stazioni che hanno
lo stesso codice PI della stazione attuale. La scritta REG viene visualizzata sul display.
– Modalità Regionale SPENTO
Il codice Regionale nel formato PI è ignorato quando la commutazione AF o la Ricerca PI
SEEK è implementata.
- Funzione ‘TA’ (ANNUNCI TRAFFICO)
Se premuto leggermente, viene selezionata la modalità TA acceso o spento.
Quando la modalità TA viene selezionata e un annuncio sul traffico viene trasmesso
– Quando l’apparecchio è in modalità CD/MP3, commuterà su modalità radio
temporaneamente.
– Se il livello del volume era sotto la soglia ben udibile, verrà alzata al livello ben udibile.
– Quando una stazione TP viene ricevuta, la scritta TP viene visualizzata sul display.
Se premuto più a lungo, viene attivata la modalità TA LOCAL / TA DISTANCE viene
selezionata.
– Modalità TA LOCAL
Quando il segnale del collegato è sotto la soglia di ricezione, la radio non commuta su
quella stazione e l’ascoltatore non sente i disturbi. “TA LO” viene visualizzato per alcuni
secondi.
– Modalità TA DISTANCE
La commutazione TA cerca di implementare la l’informazione della stazione attuale. “TA
DX” viene visualizzato per alcuni secondi.
46
Italiano
- Funzione ‘PTY’ (TIPO DI PROGRAM)
PTY MUSICA ----- PTY PARLATO ----- PTY SPENTO
Quando si seleziona PTY, esso è implementato dai tasti di preselezione come descritto
nei tasti di preselezione. Quando si seleziona PTY, la radio inizia a cercare l’informazione
PTY corrispondente, e si ferma se l’informazione PTY corrispondente viene trovata.
- TASTO MODE (MODE)
Premendo questo tasto, l’utente può selezionare
Modalità RADIO or Modalità Lettore USB / SD MP3 o AUX-IN .
- TASTO BANDA
Ogni banda viene commutata premendo consecutivamente questo tasto FM1—FM2—FM3.
-. SINTONIZZAZIONE AUTOMATICA O MANUALE (FREQ SU >> O FREQ GIU <<)
(A) MODALITA’ RADIO
Se premuto leggermente, questi tasti fungono da Ricerca Manuale.
Premendo più a lungo di 2 secondi, si attiva la Ricerca Automatica.
(B) MODALITA’ USB - SD - MMC (MP3)
Premere per saltare il brano.
- TASTO MUTE / OROLOGIO
Premere il tasto Mute per abbassare immediatamente il volume del suono. Premere Mute
di nuovo per riportare il volume al livello precedente.
- DISPLAY LCD
Il display a cristalli liquidi mostra lo stato attuale di ricezione e operazioni.
13. PORTA USB
- INGRASSO SD/MMC CARD
1. Premere (14) per abbassare il pannello frontale.
2. Introdurre la Card SD/MMC nell’ingresso per Card.
3. Fissare di nuovo il pannello frontale all’apparecchio principale. La lettura inizia
automaticamente.
Italiano
47
48
Italiano
- TASTO PLAY / PAUSA
Durante la lettura, premere il tasto PAUSA (17) ‘PAUSE’ per fermare momentaneamente
all’autoradio se non si connette automati-camente.
la lettura. Premere di nuovo per tornare alla lettura normale.
Come chiamare / ricevere chiamate
- TASTO INTRO (Scansione di tutti i brani) (CD SCAN)
Quando questo tasto viene premuto, appare l’indicazione ‘SCN’ sul display e i primi 10
secondi di ogni brano viene riprodotto.
1. Comporre il numero telefonico utillizzando il prorio telefono.
• Quando c’è una chiamata in entrata, premere “ BAND ” per riceverla.
• Per terminare una chiamata, premere nuovamente il tasto “BAND”.
- TASTO REPEAT ‘REPEAT’
Quando questo tasto viene premuto, appare l’indicazione ‘RPT’ e la lettura del brano attuale
viene ripetuto finché la modalità di ripetizione non viene cancellata, premendo il tasto ‘RPT’
di nuovo.
- TASTO RANDOM ‘SHUFFLE’ (CASUALE)
SPECIFICHE
Quando questo tasto viene premuto, appare l’indicazione ‘SHF’ e ogni brano del disco
viene letto in ordine casuale invece che nella sequenza normale. Per cancellare la
modalità Casuale, premere di nuovo il tasto ‘RANDOM’.
D3 Tag
Se il documento MP3 è fornito di ID3 TAG, verrà mostrata l’informazione nel modo
seguente:
TIOLO BRANO > ARTISTA>TITOLO ALBUM > ANNO > COMMENTI
Il nome del documento e il suo numero appariranno continuamente sul display
durante la lettura del brano.
COME USARE IL BLUETOOTH NELLA VOSTRA AUTORADIO
Come accoppiare il telefono all’autoradio
Prima di poter fare chiamate dalla vostra autoradio, si deve eseguire l’accoppiamento
(PAIRING) fra il telefono e l’autoradio. L’accoppiare è una procedura per connettere due
dispositivi Bluetooth.
1. La funzione di Bluetooth di questo apparecchio è sempre attivato, incominciare
l’accoppiamento dal Suo telefono cellulare. Si riferisca al manuale del Suo cellulare su
come accoppiare correttamente.
2. Avviare la ricerca dispositivi Bluetooth disponibili, “RU-280BT ” appare.
3. Dopo aver accoppiato con successo (BT-OK appare nel display), connettere
TUNER
Sensibilità
Separazione Stereo
Rapporto Segnale/Disturbo
Risposta di frequenza
Passi canali (channel step)
Frequenza intermedia
2 dBμ
35 dB
55 dB
87.5-108 MHz
50 kHz
10.7 MHz
GENERALE
Voltaggio alimentazione
Impedenza altoparlanti
Massima potenza d’uscita
13.8V DC (10.8-15.6V accettabile)
4 o 8 ohm
7,5W (RMS) x 4CH
Nota: Specifiche e disegno soggetti a possibili modifiche senza preavviso.
Español
49
ATENCIÓN
El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al
usuario de la presencia de instrucciones importantes de funcionamiento
y mantenimiento en la documentación adjunta con el equipo.
El símbolo del rayo con punta de flecha dentro de un triángulo advierte al
usuario de la presencia de tensiones peligrosas en el equipo.
CAUTION
RISK OF ELECTRIC
SHOCK
DO NOT OPEN
Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La
unidad no tiene en su interior partes que el usuario puede reparar. Encargue
su reparación a personal cualificado.
50
Español
RU-280BT
Autorradio FM/FM Estéreo Electrónica Digitál PLL con lector USB / SD / MMC / MP3
Sintonizador Radio Data System con PTY. Panel Frontal Extraible y Bluetooth.
MANUAL INSTRUCCIONES
Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su
nuevo Radio Lector de MP3 antes de utilizarlo por la primera vez. Recomendamos
conservar este manual para futuras consultaciones.
ÍNDICE
Radiaciones laser invisibles a aparado abierto. El uso de interruptores o
regulaciones de las caracteristicas tecnicas o manejos diferentes de
aquellos especificados, puede resultar una peligrosa exposición a
radiaciones laser.
•
Localización de los Controles
•
Caracteristicas
•
Instalación
La unidad no debería ser expuesta a lluvia o humedad.
•
Precauciones y Mantenimiento
•
Cableado Conector ISO
•
Instrucciones
•
Especificaciones
La unidad se debe instalar de forma que su posición no le impida tener
ventilación adecuada.
La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora
de calor.
Eliminación correcta de este producto (material electrico y electrónico de descarte)
La presencia de esta marca en el producto o en el materiál
informativo que lo acompaña, indica que al finalizar su vida útil no
deberá eliminarse junto con otros residuos domésticos. Para evitar
los posibles daños al medio ambiente o a la salud humane que
representa la eliminación incontrolada de residuos, separe este
producto de otros tipos de residuos y reciclelo correctamente para
promover la reutilización sostenible de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento
donde adquirieron el producto, o con las autoridades locales
pertinentes, para informarse sobre cómo y dónde pueden lIevario
para que sea sometido a un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y
consultar las condiciones del contrato de compra. Este produco no
debe eliminarse mezclado con otros residuos comerciales.
LOCALIZACIÓN DEL LOS CONTROLES
1. TECLA ENCENDIDO/APAGADO + SELECTOR FUNCIONES (USB/SD/RADIO/AUX-IN)
2. BOTÓN SELECCIÓN LOUDNESS/DSP/DX-LOC/ESTEREO-MONO/TA/PI/RETUNE/BEEP
3. CONTROL DE NIVEL VOLUMEN (+,- REG. GRAVES, AGUDOS,BALANCE, FADER)
4. BOTONES DE PRESELECCION (1,2,3,4,5,6)
5. TECLA +10 MP3
6. TECLA PLAY / PAUSE
7. TECLA INTRO MP3
8. TECLA REPETICION MP3
9. TECLA RANDOM CD (SHUFFLE) (REPR. CASUAL) MP3
10. TECLA BANDA + Bluetooth
11. TECLAS SINTONIA AUTOMATICA Y MANUAL (<< / >>) - SALTO MP3
12. TECLAS MUTE
13. PANTALLA LCD
14. BOTON DE LIBERACION PANEL
15. PORTA USB
16. PORTA SD / MMC
17. ENTRADA AUX-IN
18. TECLA -10 MP3
Español
51
52
Español
CARACTERISTICAS
Este autoradio es con frontal extraible, FM / FM Estéreo con lector de MP3 y tiene las
siguentes caracteristicas:
• Memorización automatica AS de las mejores emisoras en orden de fuerza señal.
• Control electronico Volumen, Agudos, Bajos, Balance, Fader.
• Sintonia elettronica de precisión con circuito PLL.
• 18 Emisoras memorizables (6FM1 / 6FM2 / 6 FM3)
• Control Loudness
• Interruptor encendido / apagado iluminado.
• Control sintonia automática / manuál Arriba/Abajo
• Seletor banda (BND) para la selección de FM1, FM2, FM3
• Control Display (Frecuencia, Nombre estación, tipo programa).
• Función reloj en RDS
• Lector MP3 grabados en USB / SD / MMC
• Enchufe salida PRE (Tipo RCA) para conexiónes al amplificador.
• Panel frontal extraible como sistema anti-robo.
• Iluminación controles
• Funciónes RDS: PI (Identificación Programa) TA (Anuncio Tráfico)
PS (Servicio Nombre Programa) TP (Programe Tráfico)
AF (Lista Frecuencia Alternativa)
PTY (Tipo programa)
INSTALACIÓN
Si fuese necesario,
doblar estas grapas.
Nota: Tener la llave de desbloqueo en un sitio seguro para el momento en el que fuese
necesario quitar el aparato del coche.
PRECAUCIONES
•
Elegir la posición de montaje con atención, de forma que el aparato no interfiera con
las funciones normales del conductor
•
Evitar el instalarlo donde estaría expuesto a altas temperaturas, como la luz directa
del sol o el aire caliente de la calefacción o donde estaría expuesto a polvo,
suciedad o a excesiva vibración.
•
Usar solo las herramientas de montaje proporcionadas para una segura
instalación.
•
Asegúrense de haber quitado el panel frontal antes de instalar el aparato.
COMO SEPARAR Y UNIR EL PANEL ANTERIOR (FRONTAL)
El panel anterior (frontal) de este aparato puede ser separado para evitar que éste sea
robado.
Regulación del ángulo de montaje
Regular el ángulo de montaje a menos de 20º.
Nota:
Tengan cuidado de que no se caiga el panel en el momento de ser separado del aparato.
EJEMPLO DE MONTAJE
Instalación en el salpicadero
COMO SEPARAR EL FRONTAL
Antes de separar el frontal, asegúrense de haber oprimido el botón PWR (OFF =apagado).
A continuación oprimir el botón RELEASE (14) y separar el panel tirando hacia ustedes como
se ilustra en la figura.
Español
53
COMO UNIR EL FRONTAL
Adaptar el lado izquierdo B del frontal al aparato pricipal A como se ilustra en la figura y
presionar hasta oir un clic.
CUIDADO! : No ejercite ninguna presión en el display o en los botones.
54
3.
4.
5.
6.
7.
8.
Español
(+ 12.V ) MEMORIAS
SALIDA ANTENA AUTOMATICA
(+12V ) CON CONTACTO
MASA
NOTA: El cable +12V Nº7 Conector A, debe ser conectado a la llave de encendido del vehiculo
para evitar que la bateria se descargue cuando esta no es utilizada por un largo periodo de
tiempo.
Notas:
•
Asegúrense de que el frontal esté en la posición correcta, cuando viene conectado
de nuevo al aparato, de manera que no sea adaptado al revés.
•
No oprimir con fuerza el frontal contra el aparato cuando el primero se vuelve a
conectar; es suficiente una ligera presión hacia el aparato mismo.
•
Cuando lo lleven con ustedes, vuelvan a ponerlo en su estuche
•
No presionen fuerte o ejerzan demasiada presión sobre el display del frontal
cuando lo conecten al aparato.
CONNECTOR ISO “BUILD IN”
salida RCA Line Out (Traseros)Gris : Rojo (Derecho)
: Blanco (lzquierdo)
CONECTOR B
1. (+) ALTAVOZ TRASERO DERECHO
2. (-) ALTAVOZ TRASERO DERECHO
3. (+) ALTAVOZ DELANTERO DERECHO
4. (-) ALTAVOZ DELANTERO DERECHO
5. (+) ALTAVOZ DELANTERO IZQUIERDO
6. (-) ALTAVOZ DELANTERO IZQUIERDO
7. (+) ALTAVOZ TRASERO IZQUIERDO
8. (-) ALTAVOZ TRASERO IZQUIERDO
Mantenimiento
SUSTITUCION DE LOS FUSIBLES
Si un fusible se quemase, controlar la conexión eléctrica y sustituir el fusible. Si éste se
quemase de nuevo después de la sustitución, podría existir un mal funcionamiento interno.
En este caso, consultar al vendedor más cercano.
Atención:
Usar el fusible con el amperaje indicado para cada conductor. El uso de fusibles con aperaje
superior, podría causar serios daños.
INSTRUCCIONES
ENCENDIDO / APAGADO (1) PWR
Inserte el panel en el aparto y presione la tecla PWR para encender el autoradio.
Para apagar el aparato, presione de nuevo la tecla PWR después presione la tecla
LIBERACION (14) para extraer el panel.
NOTA: No extraiga el panel con el autoradio encendido.
CONNECTOR A
1.
2.
SELECCION (2), VOLUMEN (3)
El control VOLUMEN regula la salida del sonido. Para selecionar las demás funciones
Español
55
presione ligeramente la tecla SELECT (2) sino la función deseada no aparecerá en el
display. La fig. 1 muestra como será seleccionada la función.
El control VOLUMEN puede también seleccionar las opciones en RDS.
1. VOLUMEN (girar)
2. SELECT (pulsar)
3. BAJOS
4. AGUDOS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASSIC - DSP OFF)
9. TA VOLUME
10. REG ON / OFF
11. DX / LOC
12. STEREO - MONO
AF ON/OFF
Para activar o excluir la función AF (Alternative Frequency).
PTY ON/OFF
Para activar o excluir la función PTY (Program Type)
BUSQUEDA TA (SEEK)/ ALARMA TA (2)
Pulsar el botón "SEL" (2) más de 2 segundos. Se activan las siguientes funciones
seleccionables por el usuario.
La modalidad TA SEEK o ALARMA TA se selecione con los botones VOL + o VOL -.
- Modalidad TA SEEK:
Si una estación recién sintonizada no recibe informaciones TP por 5 segundos, la
radio vuelve a la estación sucesiva que no tiene la misma estación (PI) de la última
estación, pero que tiene las informaciones TP.
En modo Busqueda (SEEK) TA, la estación actual puede cambiarse a la estación
completamente diferente porque la unidad investiga que TP estacionan cuando la
fuerza del campo de la estación actual es muy débil, o la estación actual no tiene
ningún signo de TP
- Modalidad TA ALARM:
Si seleccionamos este sistema, faltando la señal TP, no es buscada ninguna estación
alternativa sino que se emite una señal (ALARMA) para avisar de la ausencia de la señal
TP.
56
Español
de vez en cuando se oye un sonido PI (DIP). El sonido DIP puede oírse por menos de
1 segundo.
– MUTE PI
En las mismas condiciones de antes, el sonido se pone en cero por menos de 1 segundo.
RESINTONIZACIÓN L / RESINTONIZACIÓN S
El tiempo inicial de búsqueda automática TA o búsqueda PI se selecciona.
Cuando no se encuentra la información PI por el tiempo de resintonización, el radio comienza
la resintonización en la próxima emisora PI. Cuando la misma emisora PI no se encuentra
en la prima búsqueda cíclica, el radio va a la misma emisora y espera por 4-5 minutos
hasta recibir el código PI.
– Sintonía L: seleccionada como 90 segundos.
– Sintonía S: seleccionada como 30 segundos.
Modalidad BEEP (2)
Pulsar el botón "SEL" (2) más de 2 segundos. Se activan las siguientes funciones
seleccionables por el usuario.
BEEP ON: La señal acústica se escucha cuando se pulsan todas las teclas.
BEEP OFF: La señal acústica es desactivada.
- PRESELECCIONES (1,2,3,4,5,6)
(A) MODALIDAD RADIO:
Pulsados ligeramente estas teclas se selecciona directamente una emisora
preseleccionada.
Si se pulsa por más de 1 seg, la emisora sintonizada queda memorizada. Cuando la
modalidad PTY está seleccionada, la tecla PTY es repartida en el modo siguiente:
PTY grupo música —— PTY grupo hablado —— APAGADO
MÚSICA
1.Música POP, Música ROCK
2.Música EASY, Música LIGERA
3.CLÁSICA, OTRA Música
4.JAZZ, COUNTRY
NIÑOS
5.NATION M, OLDIES
6.Música FOLK
HABLADO
1.NOTICIEROS, NEGOCIOS, INFO
2.DEPORTES, EDUCACIÓN, DRAMA
3.CULTURA, CIENCIAS, VARIOS
4.PRONÓSTICOS DEL TIEMPO, FINANCIAS,
5.SOCIAL, RELIGIÓN, TELÉFONO
6.VIAJES, DIVERSIONES, DOCUMENTALES
(B) MODALIDAD LECTOR USB-SD-MMC / MP3:
SONIDO PI / MUTE PI
– SONIDO PI
Cuando un auto viaja en un área especial que tiene un código PT pero con el mismo AF,
1. PAUSA 2. EXPLORACIÓN 3. REPETICIÓN 4. CASUAL
Español
57
LA FUNCIÓN RDS. EL SISTEMA RDS
RDS (Radio Data System) es un sistema de informaciones digitales radio desarrollado
e introducido por EBU (European Broadcasting Union). Transmitido en el canal de
emisiones normales FM, el RDS ofrece una variedad de informaciones como el nombre
de las emisoras, el programa y le informaciones sobre el tráfico y funciones útiles tipo la
sintonización automática de las mejores señales disponibles en el programa escogido.
- Función ‘AF/REG’ (FRECUENCIAS ALTERNATIVAS)
Si se pulsa ligeramente, se selecciona la modalidad AF/REG.
Cuando se selecciona la modalidad AF/REG, el radio controla continuamente el nivel de
la señal AF. Si se pulsa por más de 2 segundos, se activa la modalidad ENCENDIO/
APAGADO Regional.
– Modalidad Regional ENCENDIDO:
La conmutación AF o la Búsqueda PI SEEK está implementada a todas las emisoras
que
tienen el mismo código PI que la emisora actual. En el display aparece REG.
– Modalidad Regional APAGADO:
El código Regional en el formato PI es ignorado cuando la conm utación AF o la Búsqueda
PI SEEK está implementada.
- Función ‘TA’ (ANUNCIOS DE TRÁFICO)
Si se pulsa ligeramente, se selecciona la modalidad TA encendido o apagado.
Cuando se selecciona la modalidad TA y se transmite un anuncio en el tráfico:
– cuando el aparato está en modalidad CD/MP3, conmuta su modalidad radio
temporáneamente;
– si el nivel del volumen estaba debajo del umbral bien oíble, se alza al nivel bien oíble.
– Cuando se recibe emisora TP, en el display aparece TP.
- Función ‘PTY’ (TIPO de PROGRAMA)
PTY MUSICA ----- PTY HABLADO ----- PTY APAGADO
Cuando se selecciona PTY, es implementado por las teclas de preselección como se
describe en las teclas de preselección. Cuando se selecciona PTY, el radio comienza a
buscar la información PTY correspondiente, y se detiene si se encuentra la información
PTY correspondiente.
- TECLA MODE (MODE)
Pulsando esta tecla, puede seleccionarse:
Modalidad RADIO o Modalidad Lector USB / SD / MMC / MP3 o AUX-IN.
- SINTONIZACIÓN AUTOMÁTICA O MANUAL (FREQ ARRIBA>> O FREQ ABAJO <<)
(A) MODALIDAD RADIO
Si se pulsa ligeramente esta tecla hace de Búsqueda Manual.
Pulsando por más de 2 segundos, se activa la Búsqueda Automática.
58
Español
(B) MODALIDAD LECTOR MP3
Si se pulsa ligeramente, esta tecla hace de SALTO DE PIEZAS ARRIBA >> o ABAJO <<.
- DISPLAY LCD
El display de cristales líquidos muestra el estado actual de recepción y las operaciones.
CONTROLES DEL LECTOR MP3 (USB / SD / MMC)
- TECLA BÚSQUEDA DE MÚSICA
BÚSQUEDA ADELANTE y ATRÁS DE LAS PIEZAS (o cambio de grupos musicales
“álbumes”).
Pulse la tecla SKIP (<< o >>) durante la lectura para ir a la pieza deseada.
<<....REVERSE >>....FORWARD
-
TECLA MUTE
Pulsar la tecla MUTE para bajar el volumen. Apriete de nuevo para regresar el volumen
al nivel precedente.
- PORTA USB
- SLOT SD / MMC
RANURA PARA TARJETA SD/MMC
1. Presione el botón para abrir el panel frontal.
2. Inserte la tarjeta SD/MMC en la ranura.
3. Vuelva a colocar el panel frontal en el cabezal. La reproducción comenzará automáticamente.
- TECLA DE PAUSA
Durante la lectura, pulse la tecla PAUSA ‘PAUSE’ para detener momentáneamente la
lectura. Pulse nuevamente para regresar a la lectura normal.
- TECLA INTRO (búsqueda de todas las piezas) (MP3 SCAN)
Al pulsar esta tecla, aparece la indicación ‘SCN’ en el display y se reproducen los primeros
10 segundos de cada pieza.
TECLA REPEAT ‘REPEAT’
Cuando questo tecla viene pulsado, appar la indicación ‘RPT’ y la lectura del brano actual
viene ripetuto finché la modalidad de repetición no viene cancellata, pulsando la tecla
‘RPT’ de nuevo.
TECLA RANDOM ‘SHUFFLE’ (CASUAL)
Cuando se pulsa esta tecla, aparece la indicación ‘AHF’ y cada pieza del disco es leída en
orden casual en vez que en la secuencia normal. Para suprimir la modalidad Casual, pulse
nuevamente la tecla ‘SHUFFLE’.
Español
59
ID3 Tag (Etiqueta)
Si el archivo MP3 está disponible con ID3 TAG, se mostrará la información en la
sucesión siguiente:
TÍTULO CANCIÓN > ARTISTA> TÍTULO ALBUM > AÑO> COMENTOS
El nombre del archivo y el número de la canción desfilará repetidamente a través de la
pantalla durante el jugar del archivo MP3.
CÓMO USAR BLUETOOTH CON LA RADIO DEL AUTOMÓVIL
Cómo efectuar el acoplamientoAntes de que pueda telefonear desde la radio del automóvil
tendrá que efectuar un ACOPLAMIENTO. Mediante este acoplamiento se conectan 2
dispositivos bluetooth.
1. La función bluetooth del aparato está siempre activada. Efectúe el acoplamiento desde
su teléfono móvil. Consulte en el manual de su teléfono móvil cómo debe efectuarse el
acoplamiento correctamente.
2. Ejecute la búsqueda de dispositivos bluetooth disponibles; aparecerá “RU-280BT ”.
3. Después de haber efectuado el acoplamiento correctamente (la pantalla visualizará BTOK ), conecte el cabezal si no se ha conectado automáticamente.
Como llamar / recibir llamadas
1. marcar el número telefónico utillizzando el prorio llamo por teléfono.
• Cuando hay una llamada en entrada, comprimir "BAND" para recibirla.
• Presione el botón BAND para finalizar la llamada.
60
Español
ESPECIFICACIONES
SINTONIZADOR FM
Sensibilidad
Separación Stereo
Señal / Disturbio
Gama de frecuencia
Channel step
Frecuencia intermedia
2 dBμ
35 dB
55 dB
87.5-108 MHz
50 kHz
10.7MHz
LINE OUT
Salida 350mV (MAX)
Impedancia 10kOhm
GENERAL
Voltaje alimentación
Impedancia altavoces
Potencia máxima de salida
13.8V DC (10.8-15.6V), Negativo massa
4 o 8 Ohmios
7,5W (RMS) x 4 canales
Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso para su
mejora.
Português
61
ATENÇÃO
O ponto de exclamação dentro de um triângulo avisa o utilizador que no
manual de instruções há importantes informações de uso e de
manutenção.
O símbolo com o raio dentro de um triângulo avisa o utilizador que há
tensão perigosa no interior do aparelho.
CAUTION
RISK OF ELECTRIC
SHOCK
DO NOT OPEN
Para reduzir o risco de choque eléctrico, não abra o aparelho. O aparelho
não contém peças que podem ser reparadas pelo utilizador. Em caso de
avarias, para a reparação, contacte um técnico qualificado.
62
RU-280BT
Toca USB / SD - MP3 para automóvel com rádio PLL FM - Estéreo
Sintonia Radio Data System com PTY. Painel Frontal Extraível, Bluetooth.
MANUAL DE INSTRUÇÕES
Recomendamos a leitura com atenção deste manual para poder acostumar-se com o
vosso novo Rádio Toca MP3, antes de utilizá-lo pela primeira vez. Também
recomendamos guardar este manual para futuras consultas.
Radiações laser invisíveis podem sair se a aparelhagem for aberta ou se
estragar-se o dispositivo de segurança. Evite exposição directa aos raios
laser. A utilização de comandos, regulações ou procedimentos não
especificados neste manual pode causar perigosas exposições a
radiações laser.
ÍNDICE
Não exponha o aparelho à chuva nem à humidade.
Coloque o aparelho num local suficientemente ventilado.
Português
•
Localização dos comandos
•
Características
•
Instalação
•
Precauções e Manutenção
•
Ligações
•
Instruções
•
Função
•
Especificações Técnicas
Não exponha o aparelho directamente à luz do sol nem a fontes de calor.
LOCALIZAÇÃO DOS COMANDOS
Eliminaçao Correcta Deste Produto (Resíduo de Equipamentas Eléctricos e Electrónicos)
Esta marca, apresentada no produto ou na sua literatura indica que
ele não deverá ser eliminado juntamente com os residuos
domésticos indiferenciados no final do seu periodo de vida útil. Para
impedir danos ao ambiente e á saúde humana causados pela
eliminação incontrolada de resíduos deverá separar este
equipamento de outros tipos de residuos e reciclá-lo de forma
responsável, para promover uma reutilização sustentável dos
recursos materiais.
Os utilizadores domesticos deverão contactar ou o estabelecimento
onde adquiriram este produto ou as entidades oficiais locais para
obterem informaçães sobre onde e de que forma podem levar este
produto para permitir efectuar uma reciclagem segura em termos
ambientais.
Os utilizadores profissionais deverão contactar o seu fornecedor
e consultar os termos e condições do contrato de compra. Este
produto não devera ser misturado com outros residuos comerciais
para eliminação.
1. Botão POWER ligar/desligar + selector de funções (USB/SD/RADIO/AUX-IN)
2. Botão SELEÇÃO LOUDNESS / DSP / DX-LOC / STEREO - MONO / TA / PI / BEEP
3. Controlo VOLUME +/- (+regulação Graves, Agudos, Equilíbrio, Fader)
4. Botões selecções prévias do Rádio (1,2,3,4,5,6)
5. Botão salto += MP3
6. Botão PLAY / PAUSE
7. Botão INTRO
8. Botão REPEAT
9. Botão RANDOM
10. Botão ONDA + Bluetooth
11. Botões Sintonia RÁDIO/Salto/Procura USB/SD para frente/para trás
12. Botão Mute / relógio
13. Visor LCD
14. Botão soltar painel frontal
Português
63
15. PORTA USB
16. PORTA cartão SD
17. Entrada AUX-IN
18. Salto -10 MP3
64
Português
EXEMPLO DE INSTALAÇÃO
Instalação do aparelho no painel do automóvel
CARACTERÍSTICAS
Este auto-rádio de frontal extraível, FM/FM Estéreo com toca MP3 , possui as seguintes
características:
• Comando electrónico de Volume, Agudos, Graves, Equilíbrio, Fader.
• Sintonia electrónica de precisão com circuito PLL.
• 18 estações memorizáveis (6 para cada faixa FM1/ FM2 / FM3)
• Função Bluetooth
• Comando Sintonia Manual PARA FRENTE/ATRÁS
• Comando Sintonia Automática PARA FRENTE/ATRÁS
• Selector Onda (BAND) para FM1/ FM2 / FM3
• Comando Visor (Frequência, Nome da estação, Tipo de programa, Relógio)
• Função Relógio em RDS
• Repetição de faixa de MP3
• Função leitor MP3 su USB / SD / USB
• Saída preamplificada
• Painel frontal extraível como recurso contra furto.
• Iluminação nocturna
• Funções RDS:
PI (Identificação Programa)
TA (Aviso Trânsito)
PS (Serviço Nome Programa)
AF (Lista Frequências Alternativas)
TP (Programa de trânsito)
Curvar estas garras se
necessário
Observação: Guarde a chave de desbloqueio num lugar seguro. Pode servir para tirar o
aparelho do automóvel.
INSTALAÇÃO
Como retirar e colocar o painel frontal
CUIDADOS
•
Evite instalar o aparelho num local exposto a altas temperaturas, a luz directa do sol
ou a ar quente do aquecimento, nem exposto a poeira, sujidade ou vibrações
excessivas.
•
Utilize somente os acessórios para instalação fornecidos, para efectuar uma
instalação segura.
•
Certifique-se que o painel frontal foi removido antes da instalação do aparelho.
Regulação do ângulo de montagem
O ângulo de montagem pode ser inferior a 20°.
O destaque do painel frontal pode evitar roubos.
COMO RETIRAR O PAINEL FRONTAL
Antes de soltar o painel frontal, certifique-se foi apertado o botão OFF (desligado) e puxeo para fora da maneira ilustrada na figura. Nota: Não deixar cair o painel, na hora do destaque.
Português
65
ATAQUE DO PAINEL FRONTAL
IMPORTANTE: certifique-se que o painel preto metálico encontra-se fechado.
Encaixe a parte direita do painel no aparelho principal, faça coincidir a parte B do painel com
a parte A do aparelho, da maneira ilustrada na figura, até escutar um 'clique'.
Preste atenção para não exercer nenhuma pressão no visor nem nas teclas.
Unidade
principal
66
Português
CONEXÃO A
1.
2.
3.
4. MEMÓRIA + 12V
5. AUTO ANTENA SAÍDA
6.
7. +12V (CHAVE DE IGNIÇÃO)
8. MASSA
Observação:
O fio +12V n.° 7 conexão A deve ser ligado sob a chave de ignição do automóvel, para evitar
que se descarregue quando o automóvel não for utilizado durante vários dias.
Painel frontal
Observações:
•
Certifique-se que o painel frontal esteja na posição certa quando o encaixar, de maneira
que não seja colocado ao contrário.
•
Não prima com força o painel frontal no aparelho ao encaixar; é suficiente uma leve
pressão sobre o próprio aparelho.
•
Depois de tirar o painel frontal, guarde-o sempre no seu estojo.
•
Não prima com força nem exerça pressão excessiva no visor do painel quando for
encaixá-lo no aparelho.
CONECTOR ISO EMBUTIDO (BUILT-IN)
RCA TOMADA DE SAÍDA (POSTERIOR)-CINZA:
Vermelho (direita)
Branco (esquerda)
CONEXÃO B
1. ALTIFALANTE TRASEIRO DIREITO (+)
2. ALTIFALANTE TRASEIRO DIREITO (-)
3. ALTIFALANTE DIANTEIRO DIREITO (+)
4. ALTIFALANTE DIANTEIRO DIREITO (-)
5. ALTIFALANTE DIANTEIRO ESQUERDO (+)
6. ALTIFALANTE DIANTEIRO ESQUERDO(-)
7. ALTIFALANTE TRASEIRO ESQUERDO (+)
8. ALTIFALANTE TRASEIRO ESQUERDO (-)
MANUTENÇÃO
REPOSIÇÃO DOS FUSÍVEIS
Se o fusível queima, checar a conexão e fazer a troca. Se este novo queimar, é provável que
seja um problema interno.
Advertência
Usar a amperagem específica para cada fio. O uso de uma alta amperagem pode causar
danos.
INSTRUÇÕES
LIGAR / DESLIGAR (1)
Coloque o Painel no aparelho e carregue na tecla PWR (1) para ligar o auto-rádio.
Para desligar o aparelho, carregue novamente na tecla PWR e, em seguida carregue em
REL (14) para tirar o painel.
Português
67
Obs.: Nunca tire o painel quando o auto-rádio estiver ligado.
SELECÇÃO (2), VOLUME (3)
O comando VOLUME regula a saída de som.
O comando VOLUME pode tamém selecionar uma opción RDS.
Para seleccionar as outras funções carregue levemente na tecla SELECT (2) até a função
desejada aparecer no visor.
1. VOLUME (girar)
2. SELECÇÃO (premir)
3. GRAVES
4. AGUDOS
5. EQUILÍBRIO
6. FADER
7. LOUDNESS
8. DSP (ROCK / POP / CLASS / DSP OFF)
9. TA VOL
10. AF ON/OFF
11. DX / LOC
12. STEREO / MONO
Modo TA SEEK/TA ALARM (2)
Premer o botão "SEL" (2) por mais de 2 segundos. Activam-se as seguintes funções que
podem ser seleccionadas pelo utente:
O modo TA SEEK ou TA ALARM seleccione-se com a teclas VOL + ou VOL -.
- Modo TA SEEK:
No caso em que uma estação que se acabou de sintonizar não receba informações PT
durante alguns segundos, o rádio volta à estação sucessiva que não tem a mesma estação
(PI) da última estação, mas que tem as informações TP.
No modo TA SEEK, a estação atuál pode mudar na uma estação diferente.
- Modo TA ALARM:
No caso em que se seleccione este sistema, na ausência de sinal TP, não se efectua
nenhuma pesquisa de uma estação alternativa mas é emitido um sinal (ALARME), para
sinalizar a ausência do sinal TP.
PI SOUND / PI MUTE
– PI SOUND
68
Português
Quando o carro entrar numa zona com um código PT diferente mas com o mesmo AF.
Um som do tipo PI (DIP) será ouvido ocasionalmente, o som DIP será ouvido durante
menos de 1 segundo.
– PI MUTE
De acordo com a mesma situação descrita no ponto anterior, um som MUTE será ouvido
durante menos de 1 segundo.
RETUNE L / RETUNE S
O tempo inicial de procura de TA automático ou de procura de modo PI é seleccionado.
Quando a informação PI não for captada ao sintonizar de novo, o radio começará a sintonizar
na próxima estação Quando uma estação PI não capta 1 procura cíclica, o radio vai para
a última estação e aguarda durante cerca de 4-5 minutos até receber o código PI .
MODO BEEP (2)
Premer o botão "SEL" (2) por mais de 2 segundos. Activam-se as seguintes funções que
podem ser seleccionadas pelo utente:
BEEP ON: O sinal acústico ouve-se quando se premem todas as teclas.
BEEP OFF: O sinal acústico es desactivado.
MODO SEEK (2)
Premer o botão "SEL" (2) por mais de 2 segundos. Activam-se as seguintes funções que
podem ser seleccionadas pelo utente:
SEEK 1:
Quando active-se o modo SEEK 1, a búsqueda AUTO SEEK SCAN para-se
quando se capta uma estação, tamém qué o utente mantene premida na tecla SEEK.
SEEK 2:
Auto SEEK SCAN no para também se se encontra uma estação, se o utente
mantene premida na tecla SEEK.
Quando soltar a tecla, a búsqueda para-se se uma estação se encontra.
- ESTAÇÕES PRESET (1,2,3,4,5,6)
(A) RADIO MODE:
Estas teclas seleccionam directamente a estação memorizada quando pressionadas
rapidamente. Quando pressionadas durante mais de 1 segundo, a estação actual será
memorizada no botão pressionado. Quando é seleccionado o modo PTY, o Botão funcionará
na seguinte sequência:
PTY music group ----- PTY speech group ----- OFF
MUSICA
1.POP M, ROCK M
2.EASY M, LIGHT M
3.CLÁSSICO, OUTROS M
DISCURSO
1.NOTICIAS, AFFAIRS, INFORMAÇÃO
2.DESPORTO, EDUCAÇÃO, DRAMA
3.CULTURA, CIÊNCIA, VARIED
Português
4.JAZZ, COUNTRY
5.NATION M, OLDIES
6.FOLK M
69
4.METEOROLOGIA, FINANÇAS, CRIANÇAS
5.SOCIAL, RELIGIÃO, PHONE IN
6.VIAJAR, TEMPOS LIVRES, DOCUMENTAÇÃO
(B) LEITOR DE CD/MP3:
1. PAUSE 2. SCAN 3. REPEAT 4. SHUFFLE
RDS
O RDS (Radio Data System) é um sistema de informação digital desenvolvido pela EBU
(European Broadcast Union).
- A função ‘AF/REG’ (FREQUÊNCIAS ALTERNATIVAS)
Se premir rapidamente, o modo de troca AF/REG será seleccionado.
Quando o modo de troca AF/REG é seleccionado, o radio verifica constantemente a
frequência do sinal AF. Se premir durante mais tempo, será activado como modo regional
ON/OFF.
– Modo Regional ON
AF ou PI SEEK é implementado na estação que tenha todos os códigos PI assim como as
presentes estações. O segmento REG é sintonizado, no display LCD .
70
Português
Cada banda é ciclicamente alternada premindo os botões FM1--FM2--FM3.
- SINTONIZAÇÃO AUTOMÁTICA OU MANUAL (FREQ ACIMA >> OU FREQ ABAIXO <<)
(A) MODO RADIO
Se premir rapidamente estes botões, estes funcionarão para entrar no modo para busca
manual.
(B) LEITOR DE CD/MP3
Se premir rapidamente funcionará como modo de FAIXA ACIMA >> ou FAIXA ABAIXO <<.
Se premir durante mais de 1 segundo, funcionarão para sinal de entrada ou para rever.
- INGRESO USB
- Entrada para Cartão SD/MMC
1. Pressione o botão para abrir o painel frontal.
2. Insira o cartão SD/MMC no respectivo compartimento.
3. Reconecte o painel frontal à unidade principal. A reprodução começa
Automaticamente.
– Modo Regional OFF
O código regional no formato PI é ignorado quando ligar AF ou implementar o PI SEEK.
- BOTÃO PAUSE
Durante reprodução “PLAY”, prima o botão ‘PAUSE’. Prima novamente pare retomar a
reprodução.
- Função ‘TA’ (ANUNCIO SOBRE O TRÂNSITO)
Quando premir rapidamente, liga ou desliga o modo TA
Quando o modo TA encontra-se ligado e estiver a ser transmitido anúncios de trânsito
– Quando a unidade está em CD/MP3 mudará temporariamente para radio.
– Caso o volume se encontra esteja baixo, será elevado ao volume standard do anuncio.
– Quando recebe uma estação TP, o segmento TP é sintonizado.
- BOTÃO INTRO (Rever todas as pistas)
Se premir este botão aparecerá a indicação, ‘SCN’ e ouvirá os primeiros 10 segundos
de cada faixa do disco.
- Função ‘PTY’ (TIPO DE PROGRAMA)
PTY MUSIC ----- PTY SPEECH ----- PTY OFF
Enquanto selecciona o tipo PTY, poderá implementar a selecção premindo os botões de
acordo com o indicado no botão preset. Quando o PTY é seleccionado, o radio começará
a procurar informação correspondente ao PTY, e terminará quando encontrar a informação
correspondente.
8. BOTÃO DISPLAY
- BOTÃO MODE (MODE)
Ao premir este botão, poderá seleccionar .
Modo RADIO, AUX-IN ou leitor de USB-SD MP3
.
- TECLA ONDA (BAND)
- BOTÃO REPETIR ‘REPEAT’
Ao premir este botão, aparecerá a indicação ‘RPT’ e a faixa seleccionada será repetida
até cancelar ao premir premindo novamente o botão ‘RPT’.
- BOTÃO RANDOM ‘SHUFFLE’
Se premir este botão aparecerá a indicação ‘SHF’ e o rádio tocará cada faixa de forma
aleatória. Para cancelar esta função prima novamente o botão ‘SHUFFLE’).
Português
71
ID3 Tag
Se o arquivo MP3 está disponible com ID3 TAG, se visualizará a informação na sucessão
seguente:
TÍTULO CANÇÃO > ARTISTA> TÍTULO ALBUM > AÑO> COMENTOS
O nome do arquivo e o número da canção desfilará repetidamente a través do visor durante
a leitura do arquivo MP3.
72
Português
ESPECIFICAÇÕES
SECÇÃO FM
Sensibilidade empregada
Separação Stereo
Taxa S/N
Faixa de frequência
Channel step
Frequência I.F
2dBu
>35 dB
55 dB
87.5 – 108MHz
50 kHz
10.7 MHz
Como Realizar o Emparelhamento
Antes de poder discar a partir do sistema estéreo do seu carro, é necessário realizar o
EMPARELHAMENTO. Emparelhamento é o procedimento usado para conectar 2
dispositivos Bluetooth.
LINHA DE SAÍDA
Saída
Impedência
350mV max.
10kOhm
1. A função Bluetooth desta unidade está sempre ativada. Realize o em-parelhamento a
partir do seu celular. Consulte o manual do celular para conhecer o procedimento de
emparelhamento apropriado.
GERAL
Tensão de Alimentação
Impedência alti-falantes
13.8V DC (10.8-15.6V) Negativo a massa
7,5 W (RMS) x 4CH
2. Faça uma busca por dispositivos Bluetooth disponíveis. A indicação “RU-280BT ” será
exibida.
AS CARACTERÍSTICAS E OS MODELOS ESTÃO SUJEITOS A MODIFICAÇÕES SEM
QUALQUER AVISO PRÉVIO
COMO USAR O BLUETOOTH NO SISTEMA DE ÁUDIO DO SEU CARRO
3. Após o emparelhamento bem-sucedido (BT-OK), conecte a unidade principal se ela
não for automaticamente conectada.
Como fazer / receba chamadas
• Dial o número de telefone que usa seu telefone para discar o número desejado.
2. imprensa “BAND” par receber les chamadas entrantes.
• Durante a conversação, imprensa o botão “BAND” para terminar la chamada.
• Press “BAND” botão para terminar a chamada.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
