Sony DR-1R Operating instructions

Sony DR-1R Operating instructions

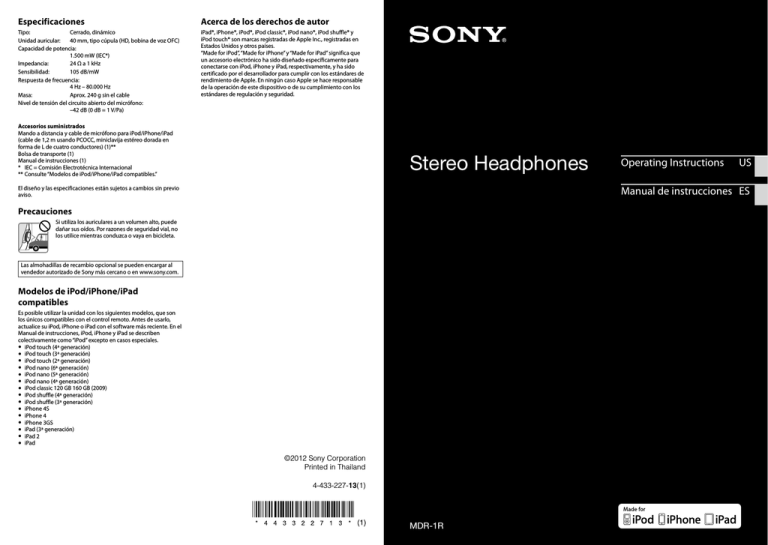

Especificaciones
Acerca de los derechos de autor
Tipo:
Cerrado, dinámico
Unidad auricular: 40 mm, tipo cúpula (HD, bobina de voz OFC)
Capacidad de potencia: 1.500 mW (IEC*)
Impedancia:
24 Ω a 1 kHz
Sensibilidad:
105 dB/mW
Respuesta de frecuencia: 4 Hz – 80.000 Hz
Masa:
Aprox. 240 g sin el cable
Nivel de tensión del circuito abierto del micrófono: –42 dB (0 dB = 1 V/Pa)
iPad®, iPhone®, iPod®, iPod classic®, iPod nano®, iPod shuffle® y
iPod touch® son marcas registradas de Apple Inc., registradas en
Estados Unidos y otros países.
“Made for iPod”, “Made for iPhone” y “Made for iPad” significa que
un accesorio electrónico ha sido diseñado específicamente para
conectarse con iPod, iPhone y iPad, respectivamente, y ha sido
certificado por el desarrollador para cumplir con los estándares de
rendimiento de Apple. En ningún caso Apple se hace responsable
de la operación de este dispositivo o de su cumplimiento con los
estándares de regulación y seguridad.
Accesorios suministrados
Mando a distancia y cable de micrófono para iPod/iPhone/iPad
(cable de 1,2 m usando PCOCC, miniclavija estéreo dorada en
forma de L de cuatro conductores) (1)**
Bolsa de transporte (1)
Manual de instrucciones (1)
* IEC = Comisión Electrotécnica Internacional
**Consulte “Modelos de iPod/iPhone/iPad compatibles.”
Stereo Headphones
Operating Instructions
US
Manual de instrucciones ES
El diseño y las especificaciones están sujetos a cambios sin previo
aviso.
Precauciones
Si utiliza los auriculares a un volumen alto, puede
dañar sus oídos. Por razones de seguridad vial, no
los utilice mientras conduzca o vaya en bicicleta.
Las almohadillas de recambio opcional se pueden encargar al
vendedor autorizado de Sony más cercano o en www.sony.com.
Modelos de iPod/iPhone/iPad
compatibles
Es posible utilizar la unidad con los siguientes modelos, que son
los únicos compatibles con el control remoto. Antes de usarlo,
actualice su iPod, iPhone o iPad con el software más reciente. En el
Manual de instrucciones, iPod, iPhone y iPad se describen
colectivamente como “iPod” excepto en casos especiales.
 iPod touch (4ª generación)
 iPod touch (3ª generación)
 iPod touch (2ª generación)
 iPod nano (6ª generación)
 iPod nano (5ª generación)
 iPod nano (4ª generación)
 iPod classic 120 GB 160 GB (2009)
 iPod shuffle (4ª generación)
 iPod shuffle (3ª generación)
 iPhone 4S
 iPhone 4
 iPhone 3GS
 iPad (3ª generación)
 iPad 2
 iPad
©2012 Sony Corporation
Printed in Thailand
4-433-227-13(1)
MDR-1R
How to use/Utilización
* There is a tactile dot beside Volume +.
* Hay un punto táctil al lado de Volumen +.
Volume +*
Volumen +*
Center button
Botón central
Microphone
Micrófono
Volume –
Volumen –
iPod/iPhone/iPad
Inline remote and microphone cord
Mando a distancia y cable de micrófono
Specifications
Type:
Closed, dynamic
Driver unit:
40 mm, dome type (HD, OFC Voice Coil)
Power handling capacity: 1,500 mW (IEC*)
Impedance: 24 Ω at 1 kHz
Sensitivity: 105 dB/mW
Frequency response: 4 Hz – 80,000 Hz
Mass:
Approx. 240 g (8.47 oz) without cord
Open circuit voltage level of the microphone: –42 dB (0 dB = 1 V/Pa)
Supplied accessories
Inline remote and microphone cord for iPod/iPhone/iPad (1.2 m
(47 1/4 in) cord, using PCOCC, four-conductor gold plated L-shaped
stereo mini plug) (1)**
Carrying pouch (1)
Operating Instructions (1)
* IEC = International Electrotechnical Commission
**See “Compatible iPod/iPhone/iPad models.”
Design and specifications are subject to change without notice.
Precautions
High volume may affect your hearing. For traffic
safety, do not use while driving or cycling.
Notes
 To disconnect the inline remote and microphone cord, pull it out by the plug, not the cord. Otherwise the cord may break.
 When connecting the cord, make sure to fully insert the plug. If the plug is not fully inserted, no sound may result.
Notas
 Para desconectar el mando a distancia y el cable del micrófono, tire de la clavija, no del cable. De lo contrario, el cable podría romperse.
 Cuando conecte el cable, asegúrese de insertar por completo la clavija. Si la clavija no se inserta por completo, no se escuchará sonido.
English
Compatible iPod/iPhone/iPad models
Stereo Headphones
WARNING
To reduce the risk of fire or electric shock, do not expose this
apparatus to rain or moisture.
To reduce the risk of electrical shock, do not open the cabinet.
Refer servicing to qualified personnel only.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
The validity of the CE marking is restricted to only those countries
where it is legally enforced, mainly in the countries EEA (European
Economic Area).
Features
 Liquid crystal polymer film diaphragm
Rigid, yet responsive liquid crystal polymer film diaphragms
provide the needed rigidity and internal loss for balanced and
highly accurate mid-high range sound reproduction.
 HD driver unit
Specially-engineered High Definition driver units provide ultra
wideband (4 Hz - 80 kHz) audio performance. High-compliance
diaphragm and light weight voice coil delivers quick response
powerful lows and extended ultra highs.
 Enfolding structure
Pressure-relieving cushions, tailored for the ears, provide a
wrap-around feel with acoustic sealing to deliver powerful lows.
 Silent joints
Minimizes mechanical rattling for immersive music experience.
 Inward axis structure
Unique hanger structure axis in the headphone housings for
optimum fitting.
 Detachable cord
Optional replacement ear cushions can be ordered from your
nearest authorized Sony retailer or www.sony.com.
 High quality PCOCC cord
PCOCC cord to minimize sound transmission loss and reproduce
a clear high quality sound.
Tangle-free
serrated cord

Tiny grooves on the surface reduce friction, which causes cords
to tangle.
 Swivels, for flat and easy portability
 Carrying pouch
Using the Center button
Plays/pauses a track of the connected iPod product with a single
press. Skips to the next track with a double press. Skips to the
previous track with a triple press. Starts the “VoiceOver*” feature
with a long press (if available).
Press once to answer the call. Press again to end. Hold down for
about two seconds to reject an incoming call. When you let go,
two low beeps confirm the call was rejected.
* Availability of the “VoiceOver” feature depends on iPod and its
software version.
Note
Be careful not to unintentionally press any buttons when you carry
your iPod with this unit connected.
You can use the unit with only the following models supporting
remote control. Update your iPod, iPhone or iPad to the latest
software before use. In the Operating Instructions, iPod, iPhone
and iPad are collectively described as “iPod” except in special cases.
 iPod touch (4th generation)
 iPod touch (3rd generation)
 iPod touch (2nd generation)
 iPod nano (6th generation)
 iPod nano (5th generation)
 iPod nano (4th generation)
 iPod classic 120GB 160GB (2009)
 iPod shuffle (4th generation)
 iPod shuffle (3rd generation)
 iPhone 4S
 iPhone 4
 iPhone 3GS
 iPad (3rd generation)
 iPad 2
 iPad
On copyright
iPad®, iPhone®, iPod®, iPod classic®, iPod nano®, iPod shuffle®, and
iPod touch® are trademarks of Apple Inc., registered in the U.S. and
other countries.
“Made for iPod,” “Made for iPhone,” and “Made for iPad” mean that
an electronic accessory has been designed to connect specifically
to iPod, iPhone or iPad, respectively, and has been certified by the
developer to meet Apple performance standards. Apple is not
responsible for the operation of this device or its compliance with
safety and regulatory standards.
Español
Auriculares estéreo
ADVERTENCIA
Para reducir el riesgo de incendios o electrocución, no
exponga el aparato a la lluvia ni a la humedad.
Para evitar descargas eléctricas, no abra la unidad. En caso de
avería, solicite los servicios de personal cualificado.
Se advierte que cualquier cambio o modificación que no se
apruebe de modo explícito en este manual podría anular su
autorización para utilizar este equipo.
La validez de la marca CE se limita únicamente a aquellos países en
los que la legislación la impone, especialmente los países de la EEE
(Espacio Económico Europeo).
Características
 Diafragma de película de polímero de cristal liquid
Diafragma de película de polímero de cristal líquido rígido pero
sensible que proporciona la rigidez y la pérdida interna
necesarias para una reproducción nítida de sonido de gama de
frecuencia media-alta.
 Unidad auricular HD
Las unidades auriculares de alta definición especialmente
diseñadas proporcionan un rendimiento ultra de sonido de
banda ancha (4 Hz - 80 kHz). El diafragma maleable y la bobina
de voz liviana permiten potentes bajos de rápida respuesta e
increíbles altos extendidos.
 Estructura envolvente
Las almohadillas que disipan la presión, especialmente
diseñadas para los oídos, generan una sensación envolvente y
un aislamiento acústico para lograr bajos potentes.
 Junturas silenciosas
Minimizan los ruidos para lograr una experiencia acústica
envolvente.
 Estructura de ejes ajustables
Auriculares con estructura de ejes tipo cúpula única para un
ajuste óptimo.
 Cable desmontable
Cable
PCOCC de alta calidad

Cable PCOCC que reduce la pérdida de transmisión de sonido y
reproduce sonidos claros de alta calidad.
 Cable dentado que no se enreda
Los pequeños dientes en la superficie reducen la fricción, que
hace que se enrede el cable.
 Giratorios para que puedan plegarse y sean fáciles de
transportar
 Bolsa de transporte
Uso del botón central
Presiónelo una vez para reproducir o pausar una pista del
producto iPod conectado. Presiónelo dos veces para saltar a la
siguiente pista. Presiónelo tres veces para saltar a la pista anterior.
Mantenga presionado para iniciar la función “VoiceOver*” (si se
encuentra disponible).
Presiónelo una vez para responder la llamada. Vuelva a presionarlo
para finalizar. Manténgalo presionado durante unos dos segundos
para rechazar una llamada entrante. Cuando lo suelte, dos pitidos
sordos confirmarán que la llamada se ha rechazado.
* La disponibilidad de la función “VoiceOver” depende del iPod y
de la versión del software.
Nota
Asegúrese de no presionar de manera involuntaria algún botón
mientras lleva su iPod con esta unidad conectada.
