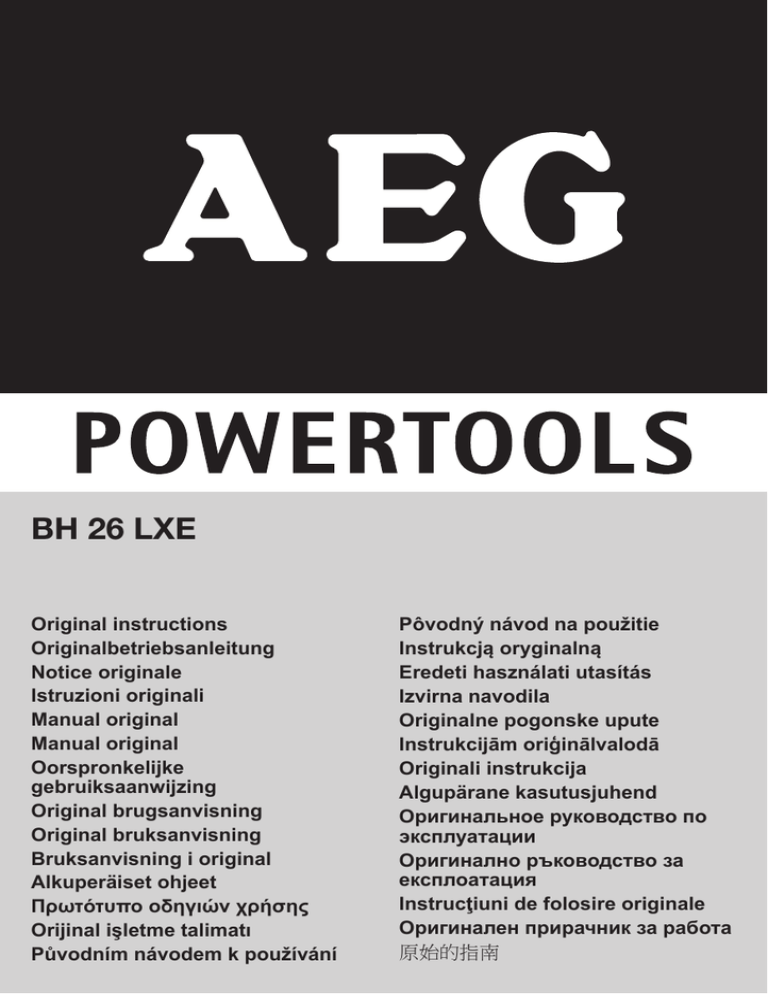

AEG | BH 26LXE | Technical data | AEG BH 26LXE

BH 26 LXE
Original instructions
Originalbetriebsanleitung
Notice originale
Istruzioni originali
Manual original
Manual original
Oorspronkelijke
gebruiksaanwijzing
Original brugsanvisning
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Πρωτότυπο οδηγιών χρήσης
Orijinal işletme talimatı
Původním návodem k používání
Pôvodný návod na použitie
Instrukcją oryginalną
Eredeti használati utasítás
Izvirna navodila
Originalne pogonske upute
Instrukcijām oriģinālvalodā
Originali instrukcija
Algupärane kasutusjuhend
Оригинальное руководство по
эксплуатации
Оригинално ръководство за
експлоатация
Instrucţiuni de folosire originale
Оригинален прирачник за работа
原始的指南
Please read and save
these instructions!
ENGLISH
18
Bitte lesen und
aufbewahren!
DEUTSCH
20
Prière de lire et de
conserver!
FRANÇAIS
22
Si prega di leggere le
istruzioni e di conservarle!
ITALIANO
24
Lea y conserve estas
instrucciones por favor!
ESPAÑOL
26
Por favor leia e conserve em
seu poder!
PORTUGUES
28
Lees en let goed op
deze adviezen!
NEDERLANDS
30
Vær venlig at læse og
opbevare!
DANSK
32
Vennligst les og
oppbevar!
NORSK
34
Var god läs och tag tillvara
dessa instruktioner!
SVENSKA
36
Lue ja säilytö!
SUOMI
38
Ðáñáêáëþ äéáâÜóôå
ôéò êáé öõëÜîôå ôéò!
ÅËËÇNÉÊÁ
40
Lütfen okuyun ve
saklayın
TÜRKÇE
42
Po přečtení uschovejte
ČESKY
44
Prosím prečítať a
uschovať!
SLOVENSKY
46
Prosimy o uważne przeczytanie i przestrzeganie
zaleceń zamie szczonych w tej instrukcji.
POLSKI
48
Olvassa el és
őrizze meg
MAGYAR
50
Prosimo preberite in
shranite!
SLOVENSKO
52
Molimo pročitati i
sačuvati
HRVATSKI
54
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli
Pielikums lietošanas
pamācībai
LATVISKI
56
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai
Prašome perskaityti ir
neišmesti!
LIETUVIŠKAI
58
Palun lugege läbi ja hoidke
alal!
EESTI
60
Ïîæàëóéñòà, ïðî÷òèòå è ñîõðàíèòå
íàñòîÿùóþ! èíñòðóêöèþ
ÐÓÑÑÊÈÉ
62
Моля прочетете и
запазете!
БЪЛГАРСКИ
64
Va rugăm citiţi şi păstraţi
aceste instrucţiuni
ROMÂNIA
66
Технички Податоци, Упатство За Употреба, Специфицирани Услови На
Употреба, Еу-декларација За Сообразност, Главни Врски, Одржување, Симболи
Ве мoлиме прочитаjте го и
чувајте го ова упатство!
МАКЕДОНСКИ
68
技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维
修, 符号
请详细阅读并妥善保存!
中文
70
Technical Data,Safety Instructions, Specified Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità
CE, Collegamento alla rete, Manutenzione, Simboli
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad,
Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,
CE-Försäkran, Nätanslutning, Skötsel, Symboler
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit
Ôå÷íéêá óôïé÷åéá, Åéäéêåó õðïäåéîåéó áóöáëåéáó, ×ñçóç óõìöùíá ìå ôï óêïðï ðñïïñéóìïõ,
Äçëùóç ðéóôïôçôáó åê, Óõíäåóç óôï çëåêôñéêï äéêôõï, Óõíôçñçóç, Óõìâïëá
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke
bağlantisi, Bakim, Semboller
Technická data, Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly
Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû
Технически данни, Специални указания за безопасност, Използване по предназначение,
СЕ-Декларация за съответствие, Свързване към мрежата, Поддръжка, Символи
Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specificate, Declaraţie
de conformitate, Alimentare de la reţea, Intreţinere, Simboluri
2
3
6
13
15
10
7
12
9
11
8
16
4
5
1
2
1
3
2
4
3
6
TEST
7
1
2
1
1
B
2
A
2
3
8
9
START
STOP
10
11
12
13
1
2
14
15
16
17
TECHNICAL DATA
Rotary Hammer BH 26 LXE
Rated input............................................................................... .........................750W
Output....................................................................................... .........................375W
No-load speed.......................................................................... .......................1400min-1
Speed under load max............................................................. .......................1050min-1
Rate of percussion under load max.......................................... .......................4500min-1
Impact energy per stroke according to EPTA-Procedure 05/2009 . ..........................2,7J
Drilling capacity in concrete...................................................... ...........................26mm
Drilling capacity in steel............................................................ ...........................13mm
Drilling capacity in wood........................................................... ...........................30mm
Light core cutter in bricks and limestone.................................. ...........................68mm
Chuck neck diameter................................................................ ...........................54mm
Weight according EPTA-Procedure 01/2003............................ ..........................3,1kg
Noise Information
Measured values determined according to EN 60 745.
Typically, the A-weighted noise levels of the tool are:
Sound pressure level (K = 3 dB(A))........................................ ...........................94dB (A)
Sound power level (K = 3 dB(A))............................................. .........................105dB (A)
Wear ear protectors!
Vibration Information
Total vibration values (vector sum in the three axes)
determined according to EN 60745.
Vibration emission value ah:
Hammer-drilling in concrete: vibration emission value ah ........ ........................14,5m/s2
Uncertainty K = ........................................................................ ..........................1,5m/s2
Chiselling: vibration emission value ah ..................................... ...........................13m/s2
Uncertainty K = ........................................................................ ..........................1,5m/s2
WARNING
The vibration emission level given in this information sheet has been measured in accordance with a standardised test given
in EN 60745 and may be used to compare one tool with another. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main applications of the tool. However if the tool is used for different
applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly increase
the exposure level over the total working period.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may significantly reduce the exposure level over the total working period.
Identify additional safety measures to protect the operator from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work patterns.
SAFETY INSTRUCTIONS
WARNING! Read all safety warnings and all
instructions, including those given in the accompanying
brochure. Failure to follow the warnings and instructions
may result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
Wear ear protectors when impact drilling. Exposure to
noise can cause hearing loss.
Use auxiliary handles supplied with the tool. Loss of
control can cause personal injury.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting
accessory contacting a „live“ wire may make exposed metal
parts of the power tool „live“ and could give the operator an
electric shock.
Appliances used at many different locations including open
air should be connected via a residual current device of
30 mA or less.
Always wear goggles when using the machine. It is
recommended to wear gloves, sturdy non slipping shoes
and apron.
Sawdust and splinters must not be removed while the
machine is running.
Always disconnect the plug from the socket before carrying
out any work on the machine.
Only plug-in when machine is switched off.
Keep mains lead clear from working range of the machine.
Always lead the cable away behind you.
18 ENGLISH
Do not use diamond core drills on hammer mode.
When working in walls ceiling, or floor, take care to avoid
electric cables and gas or waterpipes.
The dust that arises when working with this tool can be
detrimental to health and therefore not reach the body. Wear
a suitable dust protection mask.
Under the effect of extreme electromagnetic interferences
from the outside, temporary variations in the speed of
rotation could arise in particular cases.
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product is
in conformity with the following standards or standardized
documents.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
in accordance with the regulations
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Authorized to compile the technical file
MAINS CONNECTION
Connect only to single-phase a.c. current and only to the
system voltage indicated on the rating plate. It is also
possible to connect to sockets without an earthing contact
as the design conforms to safety class II.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all
times.
Important note! If the carbon brushes are worn, in addition
to exchanging the brushes the tool should be sent to
after-sales service. This will ensure long service life and top
performance.
Use only AEG accessories and spare parts. Should
components need to be replaced which have not been
described, please contact one of our AEG service agents
(see our list of guarantee/service addresses).
If needed, an exploded view of the tool can be ordered.
Please state the Article No. as well as the machine type
printed on the label and order the drawing at your local
service agents or directly at: AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SYMBOLS
Please read the instructions
carefully before starting the
machine.
Always disconnect the plug from the socket
before carrying out any work on the
machine.
Accessory - Not included in standard
equipment, available as an accessory.
Do not dispose of electric tools together
with household waste material! In
observance of European Directive 2002/96/
EC on waste electrical and electronic
equipment and its implementation in
accordance with national law, electric tools
that have reached the end of their life must
be collected separately and returned to an
environmentally compatible recycling
facility.
Class II construction, tool in which
protection against electric shock does not
rely on basic insulation only, but in which
additional safety precautions, such as
double insulation or reinforced insulation,
are provided.
SPECIFIED CONDITIONS OF USE
The rotary pneumatic hammer can be used for hammer
drilling, chiselling in stone and drilling in wood, metal as well
as plastic.
Do not use this product in any other way as stated for
normal use.
ENGLISH
19
TECHNISCHE DATEN
Bohrhammer BH 26 LXE
Nennaufnahmeleistung............................................................ .........................750W
Abgabeleistung......................................................................... .........................375W
Leerlaufdrehzahl....................................................................... .......................1400min-1
Lastdrehzahl max..................................................................... .......................1050min-1
Lastschlagzahl max.................................................................. .......................4500min-1
Einzelschlagstärke entsprechend EPTA-Procedure 05/2009 .. ..........................2,7J
Bohr-ø in Beton........................................................................ ...........................26mm
Bohr-ø in Stahl......................................................................... ...........................13mm
Bohr-ø in Holz.......................................................................... ...........................30mm
Leichtbohrkrone in Ziegel und Kalksandstein........................... ...........................68mm
Spannhals-ø............................................................................. ...........................54mm
Gewicht nach EPTA-Prozedur 01/2003.................................... ..........................3,1kg
Geräuschinformationen
Messwerte ermittelt entsprechend EN 60 745.
Der A-bewertete Geräuschpegel des Gerätes beträgt
typischerweise:
Schalldruckpegel (K = 3 dB(A))............................................... ...........................94dB (A)
Schalleistungspegel (K = 3 dB(A)).......................................... .........................105dB (A)
Gehörschutz tragen!
Vibrationsinformationen
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)
ermittelt entsprechend EN 60745:
Schwingungsemissionswert ah:
Hammerbohren in Beton:...................................................... ........................14,5m/s2
Unsicherheit K = .............................................................................................1,5m/s2
Meißeln:................................................................................. ...........................13m/s2
Unsicherheit K = ................................................................... ..........................1,5m/s2
WARNUNG
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für
eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings
das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung
eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
SPEZIELLE SICHERHEITSHINWEISE
WARNUNG! Lesen Sie alle Sicherheitshinweise und
Anweisungen, auch die in der beiliegenden Broschüre.
Versäumnisse bei der Einhaltung der Sicherheitshinweise
und Anweisungen können elektrischen Schlag, Brand und/
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Tragen Sie Gehörschutz beim Schlagbohren. Die
Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie die mit dem Gerät gelieferten
Zusatzhandgriffe. Der Verlust der Kontrolle kann zu
Verletzungen führen.
Halten Sie das Gerät an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Stromleitungen oder das
eigene Kabel treffen kann. Der Kontakt mit einer
spannungsführenden Leitung setzt auch die metallenen
Geräteteile unter Spannung und führt zu einem elektrischen
Schlag.
Steckdosen in Außenbereichen müssen mit FehlerstromSchutzschaltern ausgerüstet sein. Das verlangt die
Installationsvorschrift für Ihre Elektroanlage. Bitte beachten
Sie das bei der Verwendung unseres Gerätes.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Schutzhandschuhe, festes und rutschsicheres Schuhwerk
und Schürze werden empfohlen.
20
DEUTSCH
Späne oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.
Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlußkabel stets vom Wirkungsbereich der Maschine
fernhalten. Kabel immer nach hinten von der Maschine
wegführen.
Bei Arbeiten mit Diamantbohrkronen Schlagwerk
ausschalten.
Beim Arbeiten in Wand, Decke oder Fußboden auf
elektrische Kabel, Gas- und Wasserleitungen achten.
Beim Arbeiten entstehender Staub ist oft
gesundheitsschädlich und sollte nicht in den Körper
gelangen. Geeignete Staubschutzmaske tragen.
Unter Einwirkung extremer elektromagnetischer Störungen
von außen, können im Einzelfall vorübergehende
Drehzahlschwankungen auftreten.
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses
Produkt mit den folgenden Normen oder normativen
Dokumenten übereinstimmt.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
gemäß den Bestimmungen der Richtlinien
2011/65/EU (RoHs)
2006/42/EG
2004/108/EG
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Bevollmächtigt die technischen Unterlagen
zusammenzustellen
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem
Leistungsschild angegebene Netzspannung anschließen.
Anschluss ist auch an Steckdosen ohne Schutzkontakt
möglich, da ein Aufbau der Schutzklasse II vorliegt.
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Bei abgenutzten Kohlebürsten sollte zusätzlich zum
Kohlebürstenwechsel ein Kundendienst in einer
Servicewerkstatt durchgeführt werden. Dies erhöht die
Lebensdauer der Maschine und garantiert eine ständige
Betriebsbereitschaft.
Nur AEG Zubehör und Ersatzteile verwenden. Bauteile,
deren Austausch nicht beschrieben wurde, bei einer AEG
Kundendienststelle auswechseln lassen (Broschüre
Garantie/Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes
unter Angabe der Maschinen Type und der zehnstelligen
Nummer auf dem Leistungsschild bei Ihrer
Kundendienststelle oder direkt bei AEG Electric Tools
GmbH, Max‑Eyth‑Straße 10, D‑71364 Winnenden,
Germany angefordert werden.
SYMBOLE
Bitte lesen Sie die
Gebrauchsanweisung vor
Inbetriebnahme sorgfältig
durch.
Vor allen Arbeiten an der Maschine Stecker
aus der Steckdose ziehen.
Zubehör - Im Lieferumfang nicht enthalten,
empfohlene Ergänzung aus dem
Zubehörprogramm.
Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll! Gemäss Europäischer Richtlinie
2002/96/EG über Elektro- und ElektronikAltgeräte und Umsetzung in nationales
Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.
Schutzklasse II, Elektrowerkzeug, bei dem
der Schutz gegen elektrischen Schlag nicht
nur von der Basisisolierung abhängt,
sondern in dem zusätzliche
Schutzmaßnahmen, wie doppelte Isolierung
oder verstärkte Isolierung, angewendet
werden.
BESTIMMUNGSGEMÄßE VERWENDUNG
Der Bohrhammer ist universell einsetzbar zum
Hammerbohren und Meißeln in Gestein und zum Bohren in
Holz, Metall und Kunststoff.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden.
DEUTSCH
21
CARACTÉRISTIQUES TECHNIQUES
Marteau Perforateur BH 26 LXE
Puissance nominale de réception............................................ .........................750W
Puissance utile......................................................................... .........................375W
Vitesse de rotation à vide......................................................... .......................1400min-1
Vitesse de rotation en charge................................................... .......................1050min-1
Perçage à percussionen charge max....................................... .......................4500min-1
Puissance de frappe individuelle suivant EPTA-Procedure 05/2009 .. ..........................2,7J
ø de perçage dans le béton...................................................... ...........................26mm
ø de perçage dans acier........................................................... ...........................13mm
ø de perçage dans bois............................................................ ...........................30mm
Couronne dentée à percussion pour briques et briques silico-calcaires.. ...........................68mm
ø du collier de serrage.............................................................. ...........................54mm
Poids suivant EPTA-Procedure 01/2003.................................. ..........................3,1kg
Informations sur le bruit
Valeurs de mesure obtenues conformément à la EN 60 745...
Les mesures réelles (A) des niveaux acoustiques de l’appareil sont :
Niveau de pression acoustique (K = 3 dB(A))......................... ...........................94dB (A)
Niveau d’intensité acoustique (K = 3 dB(A))........................... .........................105dB (A)
Toujours porter une protection acoustique!
Informations sur les vibrations
Valeurs totales des vibrations (somme vectorielle de trois
sens) établies conformément à EN 60745.
Valeur d’émission vibratoire ah:
Perçage à percussion le béton: valeur d’émission d’oscillations ah ......... ........................14,5m/s2
Incertitude K = ......................................................................... ..........................1,5m/s2
Burinage: valeur d’émission d’oscillations ah ........................... ...........................13m/s2
Incertitude K = ......................................................................... ..........................1,5m/s2
AVERTISSEMENT
Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme
EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la
sollicitation par les vibrations.
Le niveau vibratoire indiqué représente les applications principales de l’outil électrique. Toutefois, si l’outil électrique est utilisé
pour d’autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau
vibratoire diverge. Cela peut augmenter nettement la sollicitation par les vibrations sur tout l’intervalle de temps du travail.
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant
lesquels l’appareil n’est pas en marche ou tourne sans être réellement en service. Cela peut réduire nettement la sollicitation
par les vibrations sur tout l’intervalle de temps du travail.
Définissez des mesures de sécurité supplémentaires pour protéger l’utilisateur contre l’influence des vibrations, comme par
exemple : la maintenance de l’outil électrique et des outils rapportés, le maintien au chaud des mains, l’organisation des
déroulements de travail.
INSTRUCTIONS DE SÉCURITÉ PARTICULIERES
AVERTISSEMENT! Lisez toutes les consignes de
sécurité et les instructions, même celles qui se trouvent
dans la brochure ci-jointe. Le non-respect des
avertissements et instructions indiqués ci après peut
entraîner un choc électrique, un incendie et/ou de graves
blessures sur les personnes.
Bien garder tous les avertissements et instructions.
Porter un casque de protection au cours du perçage à
percussion. L'exposition au bruit pourrait provoquer une
diminution de l'ouïe.
Utilisez les poignées supplémentaires livrées en même
temps que l’appareil. La perte de contrôle peut mener à
des blessures.
Maintenez l’appareil par les surfaces de poignée isolées
lorsque vous exécutez des travaux pendant lesquels
l’outil de coupe peut toucher des lignes électriques
dissimulées ou le propre câble. Le contact avec un câble
sous tension met les parties métalliques de l’appareil sous
tension et provoque une décharge électrique.
Les prises de courant se trouvant à l’extérieur doivent être
équipées de disjoncteurs différentiel conformément aux
prescriptions de mise en place de votre installation
électrique. Veuillez en tenir compte lors de l’utilisation de
notre appareil.I
Toujours porter des lunettes protectrices en travaillant avec
la machine. Des gants de sécurité, des chaussures solides
et à semelles antidérapantes et un tablier sont
recommandés.
22 FRANÇAIS
Ne jamais enlever les copeaux ni les éclats lorsque la
machine est en marche.
Avant tous travaux sur la machine extraire la fiche de la
prise de courant.
Ne raccorder la machine au réseau que si l’interrupteur est
en position arrêt.
Le câble d’alimentation doit toujours se trouver en dehors
du champ d’action de la machine. Toujours maintenir le
câble d’alimentation à l’arrière de la machine.
Toujours déconnecter le mécanisme de percussion
lorsqu’on travaille avec la couronne de perçage diamantée.
Lors du perçage dans les murs, les plafonds ou les
planchers, toujours faire attention aux câbles électriques et
aux conduites de gaz et d’eau.
Les poussières qui sont dégagées pendant les travaux sont
souvent nocives pour la santé et ne devraient pas pénétrer
dans le corps. Porter un masque de protection approprié
contre les poussières.
En cas de perturbations électromagnétiques extérieures
extrêmes, il peut y avoir, dans des cas isolés, des variations
temporaires de la vitesse de rotation.
UTILISATION CONFORME AUX PRESCRIPTIONS
Le marteau-perforateur est conçu pour un travail universel
de perçage à percussion et de burinage dans la
maçonnerie, ainsi que pour le perçage du bois, du métal et
des matières plastiques.
Comme déjà indiqué, cette machine n’est conçue que pour
être utilisée conformément aux prescriptions.
DECLARATION CE DE CONFORMITÉ
Nous déclarons sous notre responsabilité que ce produit est
en conformité avec les normes ou documents normalisés
suivants
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
conformément aux réglementations
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Autorisé à compiler la documentation technique.
BRANCHEMENT SECTEUR
Raccorder uniquement à un courant électrique monophasé
et uniquement à la tension secteur indiquée sur la plaque
signalétique. Le raccordement à des prises de courant sans
contact de protection est également possible car la classe
de protection II est donnée.
SYMBOLES
Veuillez lire avec soin le
mode d‘emploi avant la
mise en service
Avant tous travaux sur la machine extraire
la fiche de la prise de courant.
Accessoires - Ces pièces ne font pas partie
de la livraison. Il s’agit là de compléments
recommandés pour votre machine et
énumérés dans le catalogue des
accessoires.
Ne pas jeter les appareils électriques dans
les ordures ménagères! Conformément à la
directive européenne 2002/96/EG relative
aux déchets d‘équipements électriques ou
électroniques (DEEE), et à sa transposition
dans la législation nationale, les appareils
électriques doivent être collectés à part et
être soumis à un recyclage respectueux de
l’environnement.
Classe de protection II, outil électrique au
niveau duquel la protection contre la foudre
ne dépend pas uniquement de l‘isolation de
base et au niveau duquel des mesures de
protection ultérieurs ont été prises, telles
que la double isolation ou l‘isolation
augmentée.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la
machine.
Attention! Lorsque les balais (charbons) sont usés, il est
recommandé de faire effectuer, outre le changement des
balais (charbons), une inspection dans une station de
service après-vente. Ceci augmente la durée de vie de la
machine et garantit un fonctionnement permanent de la
machine.
N’utiliser que des pièces et accessoires AEG. Pour des
pièces dont l’échange n’est pas décrit, s’adresser de
préférence aux stations de service après-vente AEG (voir
brochure Garantie/Adresses des stations de service
après-vente).
Si besoin est, une vue éclatée de l’appareil peut être
fournie. S’adresser, en indiquant bien le numéro à dix
chiffres porté sur la plaque signalétique, à votre station de
service après-vente (voir liste jointe) ou directement à AEG
Electric Tools GmbH, Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany.
FRANÇAIS
23
DATI TECNICI
Martelli rotativi BH 26 LXE
Potenza assorbita nominale..................................................... .........................750W
Potenza erogata....................................................................... .........................375W
Numero di giri a vuoto.............................................................. .......................1400min-1
Numero di giri a carico, max..................................................... .......................1050min-1
Percussione a pieno carico, max............................................. .......................4500min-1
Forza colpo singolo corrispondente alla procedura EPTA 05/2009 .. ..........................2,7J
ø Foratura in calcestruzzo........................................................ ...........................26mm
ø Foratura in acciaio................................................................. ...........................13mm
ø Foratura in legno .................................................................. ...........................30mm
Corona a forare nel mattone e nell'arenaria calcarea.............. ...........................68mm
ø Collarino di fissaggio............................................................. ...........................54mm
Peso secondo la procedura EPTA 01/2003.............................. ..........................3,1kg
Informazioni sulla rumorosità
Valori misurati conformemente alla norma EN 60 745.
La misurazione A del livello di pressione acustica dell’utensile
è di solito di:
Livello di rumorosità (K = 3 dB(A)).......................................... ...........................94dB (A)
Potenza della rumorosità (K = 3 dB(A)).................................. .........................105dB (A)
Utilizzare le protezioni per l’udito!
Informazioni sulla vibrazione
Valori totali delle oscillazioni (somma di vettori in tre direzioni)
misurati conformemente alla norma EN 60745
Valore di emissione dell’oscillazione ah:
Forare in calcestruzzo: valore di emissione oscillazioni ah ...... ........................14,5m/s2
Incertezza della misura K = ..................................................... ..........................1,5m/s2
Scalpellare: valore di emissione oscillazioni ah ........................ ...........................13m/s2
Incertezza della misura K = ..................................................... ..........................1,5m/s2
AVVERTENZA
Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione
codificato nella EN 60745 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una
valutazione preliminare della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo
elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni può risultare
diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.
Ai fini di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui
l’apparecchio rimane spento oppure, anche se acceso, non viene effettivamente utilizzato. Ciò può ridurre notevolmente la
sollecitazione da vibrazioni lungo l’intero periodo di lavorazione.
Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’effetto delle vibrazioni, come ad esempio:
manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.
NORME DI SICUREZZA
AVVERTENZA! E’ necessario leggere tutte le
indicazioni di sicurezza e le istruzioni, anche quelle
contenute nella brochure allegata. In caso di mancato
rispetto delle avvertenze di pericolo e delle istruzioni
operative si potrà creare il pericolo di scosse elettriche,
incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.
Indossare cuffie protettive durante la trapanatura a
percussione. L’esposizione al rumore potrebbe comportare
una riduzione dell’udito.
Utilizzare l’utensile con la sua impugnatura
supplementare. La perdita di controllo potrebbe causare
danneggiamenti all’utilizzatore.
Impugnare l’apparecchio sulle superfici di tenuta isolate
mentre si eseguono lavori durante i quali l’utensile da
taglio potrebbe entrare in contatto con cavi di corrente
o con il proprio cavo d’alimentazione. In caso di contatto
con una linea portatrice di tensione anche le parti metalliche
della macchina vengono sottoposte a tensione provocando
una scossa di corrente elettrica.
Gli apparecchi mobili usati all’aperto devono essere
collegati interponendo un interruttore di sicurezza per guasti
di corrente.
Durante l’uso dell’apparecchio utilizzare sempre gli occhiali
di protezione. Inoltre si consiglia di usare sistemi di
protezione per la respirazione e per l’udito, oltre ai guanti di
protezione.
24
ITALIANO
Non rimuovere trucioli o schegge mentre l’utensile è in
funzione.
Prima di effettuare qualsiasi lavoro sulla macchina togliere
la spina dalla presa di corrente.
Inserire la spina solo con interruttore su posizione “OFF”.
Tenere sempre lontano il cavo di collegamento dall’area di
lavoro dell’attrezzo.
Disattivare la percussione quando si lavora con corone a
forare diamantate.
Forando pareti, soffitti o pavimenti, si faccia attenzione ai
cavi elettrici e alle condutture dell’acqua e del gas.
La polvere che si produce durante il lavoro è spesso
dannosa per la salute e non dovrebbe essere aspirata.
Portare un´adeguata mascherina protettiva.
Il numero di giri potrebbe essere influenzato da causali
interferenze elettromagnetiche esterne.
DICHARAZIONE DI CONFORMITÀ CE
Dichiariamo, assumendo la piena responsabilità di tale
dichiarazione, che il prodotto è conforme alla seguenti
normative e ai relativi documenti:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
in base alle prescrizioni delle direttive
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Autorizzato alla preparazione della documentazione tecnica
COLLEGAMENTO ALLA RETE
Connettere solo corrente alternata mono fase e solo al
sistema di voltaggio indicato sulla piastra. E’ possibile anche
connettere la presa senza un contatto di messa a terra così
come prevede lo schema conforme alla norme di sicurezza
di classe II.
MANUTENZIONE
Tener sempre ben pulite le fessure di ventilazione
dell’apparecchio.
Informacione importante! Nel caso che il carboncino si sia
consumato oltre il limite di sostituzione è necessario portare
l’apparecchio ad un centro di assestenza, onde garantite la
massima affidabilità ed efficenza dello stesso.
Utilizzare esclusivamente accessori e pezzi di ricambio
AEG. L’installazione di pezzi di ricambio non specificamente
prescritti dall’AEG va preferibilmente effettuata dal servizio
di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi
Assistenza tecnica).
In caso di mancanza del disegno esploso, può essere
richiesto al seguente indirizzo: AEG Electric Tools GmbH,
Max Eyth Straße 10, D 71364 Winnenden, Germany.
SIMBOLI
Leggere attentamente le
istruzioni per l‘uso prima di
mettere in funzione
l‘elettroutensile.
Prima di effettuare qualsiasi lavoro sulla
macchina togliere la spina dalla presa di
corrente.
Accessorio - Non incluso nella dotazione
standard, disponibile a parte come
accessorio.
Non gettare le apparecchiature elettriche
tra i rifiuti domestici. Secondo la Direttiva
Europea 2002/96/CE sui rifiuti di
pparecchiature elettriche ed elettroniche e
la sua attuazione in conformità alle norme
nazionali, le apparecchiature elettriche
esauste devono essere accolte
separatamente, al fine di essere
reimpiegate in modo eco-compatibile.
Classe di protezione II, utensile elettrico sul
quale la protezione contro la folgorazione
elettrica non dipende soltanto
dall‘isolamento di base e sul quale trovano
applicazione ulteriori misure di protezione,
come il doppio isolamento o l’isolamento
maggiorato.
UTILIZZO CONFORME
Il martello perforatore è utilizzabile universalmente per
forare a percussione, per scalpellare la pietra e per forare
legno, metallo e materiali sintetici.
Utilizzare il prodotto solo per l’uso per cui è previsto.
ITALIANO
25
DATOS TÉCNICOS
Martillo Rotativo BH 26 LXE
Potencia de salida nominal...................................................... .........................750W
Potencia entregada.................................................................. .........................375W
Velocidad en vacío................................................................... .......................1400min-1
Velocidades en carga max....................................................... .......................1050min-1
Frecuencia de impactos bajo carga......................................... .......................4500min-1
Energía por percusión según EPTA-Procedure 05/2009 ........ ..........................2,7J
Diámetro de taladrado en hormigón......................................... ...........................26mm
Diámetro de taladrado en acero............................................... ...........................13mm
Diámetro de taladrado en madera............................................ ...........................30mm
Diámetro de broca de corona ligera en mampostería/ ladrillo.. ...........................68mm
Diámetro de cuello de amarre.................................................. ...........................54mm
Peso de acuerdo con el procedimiento EPTA 01/2003............ ..........................3,1kg
Información sobre ruidos
Determinación de los valores de medición según norma EN 60 745.
El nivel de ruido típico del aparato determinado con un filtro
A corresponde a:
Presión acústica (K = 3 dB(A))................................................ ...........................94dB (A)
Resonancia acústica (K = 3 dB(A))......................................... .........................105dB (A)
Usar protectores auditivos!
Informaciones sobre vibraciones
Nivel total de vibraciones (suma vectorial de tres direcciones)
determinado según EN 60745.
Valor de vibraciones generadas ah:
Taladrar en hormigón: valor emisiones de vibración ah ........... ........................14,5m/s2
Tolerancia K = .......................................................................... ..........................1,5m/s2
Cincelar: valor emisiones de vibración ah ................................ ...........................13m/s2
Tolerancia K = .......................................................................... ..........................1,5m/s2
ADVERTENCIA
El nivel vibratorio indicado en estas instrucciones ha sido medido conforme a un método de medición estandarizado en la
norma EN 60745, y puede utilizarse para la comparación entre herramientas eléctricas. También es apropiado para una
estimación provisional de la carga de vibración.
El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la
herramienta eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuficiente, el nivel
vibratorio puede diferir. Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo.
Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el
aparato está apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir
sustancialmente la carga de vibración durante todo el periodo de trabajo.
Adopte medidas de seguridad adicionales para la protección del operador frente al efecto de las vibraciones, como por
ejemplo: mantenimiento de la herramienta eléctrica y de los útiles adaptables, mantener las manos calientes, organización de
los procesos de trabajo.
INSTRUCCIONES DE SEGURIDAD
ADVERTENCIA! Rogamos leer las indicaciones de
seguridad y las instrucciones, también las que
contiene el folleto adjunto. En caso de no atenerse a las
advertencias de peligro e instrucciones siguientes, ello
puede ocasionar una descarga eléctrica, un incendio y/o
lesión grave.
Guardar todas las advertencias de peligro e
instrucciones para futuras consultas.
Utilice protectores de oídos al taladrar con percusión.
La exposición a niveles de ruido excesivos puede causar la
pérdida de audición.
¡Utilice las empuñaduras auxiliares suministradas con
la herramienta! La pérdida de control de la herramienta
puede causar accidentes
Sujete el aparato de las superficies aisladas de agarre
al efectuar trabajos en los cuales la perforadora de
percusión pueda entrar en contacto con conductores
de corriente ocultos o con el propio cable. El contacto
con conductores portadores de tensión puede hacer que las
partes metálicas del aparato le provoquen una descarga
eléctrica.
Conecte siempre la máquina a una red protegida por
interruptor diferencial y magnetotérmico, para su seguridad
personal, según normas establecidas para instalaciones
eléctricas de baja tensión.
Para trabajar con la máquina, utilizar siempre gafas de
protección,guantes, calzado de seguridad antideslizante,
así como es recomendable usar protectores auditivos.
26 ESPAÑOL
Nunca se debe intentar limpiar el polvo o viruta procedente
del taladrado con la máquina en funcionamiento.
Desconecte siempre el enchufe antes de llevar a cabo
cualquier trabajo en la máquina.
Enchufar la máquina a la red solamente en posición
desconectada.
Mantener siempre el cable separado del radio de acción de
la máquina.
No usar brocas huecas de diamante con la percusión
aplicada.
Para trabajar en paredes, techo o suelo, tenga cuidado para
evitar los cables eléctricos y tuberías de gas o agua.
El polvo que se produce durante estos trabajos puede ser
nocivo a la salud; es por ello es aconsejable que no penetre
al cuerpo. Utilice por ello una máscara protectora contra
polvo.
Bajo el efecto de interferencias electromagnéticas extremas
del exterior, en algunos ca-sos podrían surgir variaciones
temporales en la velocidad de rotación.
DECLARACION DE CONFORMIDAD CE
Declaramos bajo nuestra sola responsabilidad que este
producto está en conformidad con las normas o
documentos normalizados siguientes.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
de acuerdo con las regulaciones
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Autorizado para la redacción de los documentos técnicos.
CONEXIÓN ELÉCTRICA
Conectar solamente a corriente monofásica y sólo al voltaje
indicado en la placa de características. También es posible
la conexión a enchufes sin toma a tierra, dado que es
conforme a la Clase de Seguridad II.
MANTENIMIENTO
Las ranuras de ventilación de la máquina deben estar
despejadas en todo momento.
Cuando el martillo ha gastado las escobillas nunca se
deberán sustituir!: el martillo deberá ser enviado a un
servicio técnico oficial para effectuarle un mantenimiento de
servicio. De esta única manera queda garantizado el
perfecto funcionamiento y duración de la máquina.
Solo se deben utilizar accesorios y piezas de repuestos
AEG. Piezas cuyo recambio no está descrito en las
instrucciones de uso, deben sustituirse en un centro de
asistencia técnica AEG (Consulte el folleto Garantia/
Direcciones de Centros de Asistencia Técnica).
En caso necesario, puede solicitar un despiece de la
herramienta. Por favor indique el número de impreso de
diez dígitos que hay en la etiqueta y pida el despiece a la
siguiente dirección: AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SÍMBOLOS
Lea las instrucciones
detenidamente antes de
conectar la herramienta
Desconecte siempre el enchufe antes de
llevar a cabo cualquier trabajo en la
máquina.
Accessorio - No incluido en el equipo
estándar, disponible en la gama de
accesorios.
¡No deseche los aparatos eléctricos junto
con los residuos domésticos! De
conformidad con la Directiva Europea
2002/96/CE sobre residuos de aparatos
eléctricos y electrónicos y su aplicación de
acuerdo con la legislación nacional, las
herramientas eléctricas cuya vida útil haya
llegado a su fin se deberán recoger por
separado y trasladar a una planta de
reciclaje que cumpla con las exigencias
ecológicas.
Clase de protección II, herramientas
eléctricas, en las cuales la protección
contra descargas eléctricas no sólo
depende del aislamiento básico, sino en las
cuales se adoptan medidas de protección
adicionales como un doble aislamiento o un
aislamiento reforzado.
APLICACIÓN DE ACUERDO A LA FINALIDAD
El martillo electroneumático se puede usar universalmente
para taladrado a percusión y cincelado en piedra, así como
para taladrar madera, metal y plástico.
No utilice este producto para ninguna otra aplicación que no
sea su uso normal.
ESPAÑOL
27
CARACTERÍSTICAS TÉCNICAS
Martelo Rotativo BH 26 LXE
Potência absorvida nominal..................................................... .........................750W
Potência de saída..................................................................... .........................375W
Nº de rotações em vazio.......................................................... .......................1400min-1
Velocidade de rotação máxima em carga max........................ .......................1050min-1
Frequência de percussão em carga......................................... .......................4500min-1
Força de impacto individual conforme EPTA-Procedure 05/2009...........................2,7J
ø de furo em betão................................................................... ...........................26mm
ø de furo em aço...................................................................... ...........................13mm
ø de furo em madeira............................................................... ...........................30mm
Coroas dentadas em tijolo e calcário....................................... ...........................68mm
ø da gola de aperto.................................................................. ...........................54mm
Peso nos termos do procedimento-EPTA 01/2003................... ..........................3,1kg
Informações sobre ruído
Valores de medida de acordo com EN 60 745.
O nível de ruído avaliado A do aparelho é tipicamente:
Nível da pressão de ruído (K = 3 dB(A))................................. ...........................94dB (A)
Nível da poténcia de ruído (K = 3 dB(A))................................ .........................105dB (A)
Use protectores auriculares!
Informações sobre vibração
Valores totais de vibração (soma dos vectores das três
direcções) determinadas conforme EN 60745.
Valor de emissão de vibração ah:
Furar em betão: Valor de emissão da vibração ah ................... ........................14,5m/s2
Incerteza K = ........................................................................... ..........................1,5m/s2
Trabalho de ponteira: Valor de emissão da vibração ah ........... ...........................13m/s2
Incerteza K = ........................................................................... ..........................1,5m/s2
ATENÇÃO
O nível vibratório indicado nestas instruções foi medido em conformidade com um procedimento de medição normalizado na
EN 60745 e pode ser utilizado para comparar entre si ferramentas eléctricas. O mesmo é também adequado para avaliar
provisoriamente o esforço vibratório.
O nível vibratório indicado representa as principais aplicações da ferramenta eléctrica. Se, no entanto, a ferramenta eléctrica
for utilizada para outras aplicações, com outras ferramentas adaptadas ou uma manutenção insuficiente, o nível vibratório
poderá divergir. Isto pode aumentar consideravelmente o esforço vibratório ao longo de todo o período do trabalho.
Para uma avaliação exacta do esforço vibratório devem também ser considerados os tempos durante os quais o aparelho
está desligado ou está a funcionar, mas não está efectivamente a ser utilizado. Isto pode reduzir consideravelmente o esforço
vibratório ao longo de todo o período do trabalho.
Defina medidas de segurança suplementares para proteger o operador do efeito das vibrações, como por exemplo:
manutenção da ferramenta eléctrica e das ferramentas adaptadas, manter as mãos quentes, organização das sequências de
trabalho.
INSTRUÇÕES DE SEGURANÇA
ATENÇÃO! Leia todas as instruções de segurança e
todas as instruções, também aquelas que constam na
brochura juntada. O desrespeito das advertências e
instruções apresentadas abaixo pode causar choque
eléctrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para
futura referência.
Use uma protecção dos ouvidos ao usar o berbequim
de percussão. Os ruídos podem causar surdez.
Sempre use os punhos adicionais fornecidos com o
aparelho. A perda de controlo pode causar feridas.
Segure o aparelho nas superfícies de punho isoladas se
estiver a executar trabalhos, nos quais a ferramenta de
corte pode tocar em linhas eléctricas escondidas ou no
próprio cabo. O contacto com um cabo com tensão
também poe as partes metálicas do aparelho sob tensão e
leva a choque eléctrico.
Aparelhos não estacionários, utilizados ao ar livre, devem
ser protegidos por um disjuntor de corrente de defeito.
Usar sempre óculos de protecção ao trabalhar com a
máquina. Recomenda-se a utilização de luvas de
protecção, protectores para os ouvidos e máscara
anti-poeiras.
Não remover aparas ou lascas enquanto a máquina
trabalha.
Antes de efectuar qualquer intervenção na máquina, tirar a
ficha da tomada.
28
PORTUGUES
Ao ligar à rede, a máquina deve estar desligada.
Manter sempre o cabo de ligação fora da zona de acção da
máquina.
Ao trabalhar com brocas de coroa diamantadas desligar o
mecanismo de percussão.
Ao trabalhar em paredes, tectos e soalhos prestar atenção
a que não sejam atingidos cabos eléctricos e canalizações
de gás e água.
O pó que resulta ao trabalhar pode ser nocivo para a saúde,
por isso não devendo penetrar no corpo. Use uma máscara
de protecção contra pó apropriada.
Sob influência de extremas influências electromagnéticas,
podem em certos casos ocor-rer temporárias oscilações de
número de rotação.
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos, sob nossa exclusiva responsabilidade, que
este produto cumpre as seguintes normas ou documentos
normativos:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
conforme as disposições das directivas
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Autorizado a reunir a documentação técnica.
LIGAÇÃO À REDE
Só conectar à corrente alternada monofásica e só à tensão
de rede indicada na placa de potência. A conexão às
tomadas de rede sem contacto de segurana também é
possível, pois trata-se duma construção da classe de
protecção II.
MANUTENÇÃO
Manter desobstruidos os rasgos de ventilação na carcaça
da máquina.
Se as escovas de carvão estão gastas, adicionalmente á
mudança das mesmas e ferramenta deve ser submetida a
assistência. Isto irá assegurar longo tempo de vida útil bem
como constante prontidão da máquina para o trabalho.
Utilizar unicamente acessórios e peças sobressalentes da
AEG. Sempre que a substituição de um componente não
tenha sido descrita nas instruções, será de toda a
conveniência mandar executar esse trabalho a um Serviço
de Assistência AEG (veja o folheto Garantia/Endereços de
Serviços de Assistência).
A pedido e mediante indicação da referência de dez
números que consta da chapa de características da
máquina, pode requerer-se um desenho explosivo da
ferramenta eléctrica a: AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SYMBOLE
Leia atentamente o manual
de instruções antes de
colocar a máquina em
funcionamento.
Antes de efectuar qualquer intervenção na
máquina, tirar a ficha da tomada.
Acessório - Não incluído no eqipamento
normal, disponível como acessório.
Não deite ferramentas eléctricas no lixo
doméstico! De acordo com a directiva
europeia 2002/96/CE sobre ferramentas
eléctricas e electrónicas usadas e a
transposição para as leis nacionais, as
ferramentas eléctricas usadas devem ser
recolhidas em separado e encaminhadas a
uma instalação de reciclagem dos materiais
ecológica.
Classe de protecção II, ferramenta
eléctrica, na qual a protecção contra
choque eléctrico não só depende de um
isolamento básico, mas na qual medidas
de segurança suplementares, como
isolamento duplo ou isolamento reforçado,
são aplicadas.
UTILIZAÇÃO AUTORIZADA
O martelo electro-pneumático tem aplicação universal para
trabalhos de furar com percussão, trabalhos com ponteira
em pedra furar madeira, metais e plásticos.
Não use este produto de outra maneira sem ser a normal
para o qual foi concebido.
PORTUGUES
29
TECHNISCHE GEGEVENS
Boorhamer BH 26 LXE
Nominaal afgegeven vermogen............................................... .........................750W
Afgegeven vermogen............................................................... .........................375W
Onbelast toerental.................................................................... .......................1400min-1
Belast toerental........................................................................ .......................1050min-1
Aantal slagen belast max......................................................... .......................4500min-1
Slagkracht overeenkomstig EPTA-Procedure 05/2009 ........... ..........................2,7J
Boor-ø in beton......................................................................... ...........................26mm
Boor-ø in staal.......................................................................... ...........................13mm
Boor-ø in hout........................................................................... ...........................30mm
Slagboorkroon voor tegel en kalkzandsteen............................ ...........................68mm
Spanhals-ø............................................................................... ...........................54mm
Gewicht volgens de EPTA-procedure 01/2003......................... ..........................3,1kg
Informatie over geluid
Meetwaarden vastgesteld volgens EN 60 745.
Het kenmerkende A-gewogen geluidsniveau van de machine
bedraagt:
Geluidsdrukniveau (K = 3 dB(A))............................................ ...........................94dB (A)
Geluidsvermogenniveau (K = 3 dB(A))................................... .........................105dB (A)
Draag oorbeschermers!
Informatie over trillingen
Totale trillingswaarden (vectorsom van drie richtingen)
bepaald volgens EN 60745.
Trillingsemissiewaarde ah:
Hamerboren in beton: trillingsemissiewaarde ah ...................... ........................14,5m/s2
Onzekerheid K = ...................................................................... ..........................1,5m/s2
Hakken: trillingsemissiewaarde ah ........................................... ...........................13m/s2
Onzekerheid K = ...................................................................... ..........................1,5m/s2
WAARSCHUWING
De in deze aanwijzingen vermelde trillingsdruk is gemeten volgens een in EN 60745 genormeerde meetmethode en kan
worden gebruikt voor de onderlinge vergelijking van apparaten. Hij is ook geschikt voor een voorlopige inschatting van de
trillingsbelasting.
De aangegeven trillingsdruk geldt voor de meest gebruikelijke toepassingen van het elektrische apparaat. Wanneer het
elektrische gereedschap echter voor andere doeleinden, met andere dan de voorgeschreven hulpstukken gebruikt of niet naar
behoren onderhouden wordt, kan de trillingsdruk afwijken. Dit kan de waarde van de trillingsdruk over de hele werkperiode
aanzienlijk verhogen.
Voor een nauwkeurige inschatting van de trillingsdruk moeten ook de tijden in aanmerking worden genomen dat het apparaat
uitgeschakeld is of weliswaar loopt, maar niet werkelijk in gebruik is. Dit kan de waarde van de trillingsdruk over de hele
werkperiode aanzienlijk verminderen.
Bepaal extra veiligheidsmaatregelen ter bescherming van de bediener tegen de inwerking van trillingen, bijvoorbeeld:
onderhoud van elektrische gereedschappen en apparaten, warmhouden van de handen, organisatie van de werkprocessen.
VEILIGHEIDSADVIEZEN
WAARSCHUWING! Lees alle veiligheidsinstructies
en aanwijzingen door - ook die in de bijgeleverde
brochure. Als de waarschuwingen en voorschriften niet
worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor
toekomstig gebruik.
Draag gehoorbescherming tijdens het klopboren.
Lawaai kan gehoorverlies veroorzaken.
Gebruik de bij de machine geleverde zijhandgreep.
Verlies aan controle kan tot persoonlijk letsel leiden.
Houd het apparaat alléén aan de geïsoleerde
grijpvlakken vast, wanneer u werkzaamheden uitvoert
waarbij het snijgereedschap verborgen stroomleidingen
of de eigen apparaatkabel zou kunnen raken. Het contact
met een onder spanning staande leiding zet ook de metalen
machinedelen onder spanning en leidt tot een elektrische
schok.
Verplaatsbaar gereedschap moet bij het gebruik buiten aan
een aardlekschakelaar aangesloten worden.
Bij het werken met de machine altijd een veiligheidsbril
dragen. Werkhandschoenen en stofkapje voor de mond
worden aanbevolen.
Spanen of splinters mogen bij draaiende machine niet
worden verwijderd.
Voor alle werkzaamheden aan de machine de stekker uit de
kontaktdoos trekken.
30 NEDERLANDS
Machine alleen uitgeschakeld aan het net aansluiten.
Snoer altijd buiten werkbereik van de machine houden.
Bij het boren met diamant boorkronen het slagwerk
uitschakelen.
Bij het werken in wanden, plafonds of vloeren oppassen
voor elektriciteitsdraden, gas- of waterleidingen.
Het gedurende het werken vrijkomende stof is doorgaans
schadelijk
voor de gezondheid en mag niet met het lichaam in
aanraking komen. Draag derhalve een geschikt
stofbescermingsmasker.
Bij inwerking van elektromagnetische storingen van buitenaf
kunnen in enkele ge-vallen voorbijgaande
toerentalschommelingen optreden.
EC - VERKLARING VAN OVEREENSTEMMING
Wij verklaren dat dit produkt voldoet aan de volgende
normen of normatieve dokumenten:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
overeenkomstig de bepalingen van de richtlijnen
2011/65/EU (RoHs)
2006/42/EG
2004/108/EG
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Gemachtigd voor samenstelling van de technische
documenten
NETAANSLUITING
Uitsluitend op éénfase-wisselstroom en uitsluitend op de op
het typeplaatje aangegeven netspanning aansluiten.
Aansluiting is ook mogelijk op een stekerdoos zonder
aardcontact mogelijk, omdat het is ontwerpen volgens
veiligheidsklasse II.
ONDERHOUD
Altijd de luchtspleten van de machine schoonhouden.
Belangrijke tip! Versleten koolborstels tijdig door een
service-werkplaats laten vervangen. Dit verhoogt de
levensduur van de machine en garandeert dat de machine
altijd direkt klaar is voor gebruik.
Alleen AEG toebehoren en onderdelen gebruiken.
Onderdelen welke niet vermeld worden, kunnen het beste
door de AEG servicedienst verwisseld worden (zie
Serviceadressen).
Onder vermelding van het tiencijferige nummer op het
machineplaatje is desgewenst een doorsnedetekening van
de machine verkrijgbaar bij: AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SYMBOLEN
Graag instructies zorgvuldig
doorlezen vóórdat u de
machine in gebruik neemt.
Voor alle werkzaamheden aan de machine
de stekker uit de kontaktdoos trekken.
Toebehoren - Wordt niet meegeleverd. Is
apart leverbaar. Zie hiervoor het
toebehorenprogramma.
Geef elektrisch gereedschap niet met het
huisvuil mee! Volgens de Europese richtlijn
2002/96/EG inzake oude elektrische en
lektronische apparaten en de toepassing
daarvan binnen de nationale wetgeving,
dient gebruikt elektrisch gereedschap
gescheiden te worden ingezameld en te
worden afgevoerd naar een recycle bedrijf
dat voldoet aan de geldende milieu-eisen.
Beschermingsklasse II, elektrisch
gereedschap waarbij de bescherming tegen
elektrische schokken niet afhankelijk is van
de basisisolatie, maar waarin extra
veiligheidsmaatregelen worden toegepast
zoals dubbele of versterkte isolatie.
VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
De boorhamer is universeel inzetbaar voor hamerboren en
beitelen in steen en voor boren in hout, metaal en kunststof.
Dit apparaat uitsluitend gebruiken voor normaal gebruik,
zoals aangegeven.
NEDERLANDS
31
TEKNISKE DATA
Borehammer BH 26 LXE
Nominel optagen effekt............................................................. .........................750W
Afgiven effekt............................................................................ .........................375W
Omdrejningstal, ubelastet......................................................... .......................1400min-1
Omdrejningstal max., belastet.................................................. .......................1050min-1
Slagantal belastet max............................................................. .......................4500min-1
Enkelt slagstyrke iht. EPTAProcedure 05/2009 ....................... ..........................2,7J
Bor-ø i beton ............................................................................ ...........................26mm
Bor-ø i stål................................................................................ ...........................13mm
Bor-ø i træ ............................................................................... ...........................30mm
Letborekrone i tegl og kalksandsten......................................... ...........................68mm
Halsdiameter............................................................................ ...........................54mm
Vægt svarer til EPTA-procedure 01/2003................................. ..........................3,1kg
Støjinformation
Måleværdier beregnes iht. EN 60 745.
Værktøjets A-vurderede støjniveau er typisk:
Lydtrykniveau (K = 3 dB(A)).................................................... ...........................94dB (A)
Lydeffekt niveau (K = 3 dB(A))................................................ .........................105dB (A)
Brug høreværn!
Vibrationsinformation
Samlede vibrationsværdier (værdisum for tre retninger)
beregnet iht. EN 60745.
Vibrationseksponering ah:
Hammerboring i beton: Svingningsemissionstal ah .................. ........................14,5m/s2
Usikkerhed K = ........................................................................ ..........................1,5m/s2
Mejsle: Svingningsemissionstal ah ........................................... ...........................13m/s2
Usikkerhed K = ........................................................................ ..........................1,5m/s2
ADVARSEL
Svingningsniveauet, som er angivet i disse anvisninger, er målt i henhold til standardiseret måleprocedure ifølge EN 60745 og
kan anvendes til indbyrdes sammenligning mellem el-værktøjer. Svingningsniveauet er ligeledes egnet som foreløbigt skøn
over svingningsbelastningen.
Det angivne svingningsniveau er baseret på el-værktøjets primære anvendelsesformål. Hvis el-værktøjet benyttes til andre
formål, med andet indsatsværktøj eller ikke vedligeholdes tilstrækkeligt, kan svingningsniveauet afvige. Dette kan øge
svingningsbelastningen over den samlede arbejdsperiode betydeligt.
For en nøjagtig vurdering af svingningsbelastningen skal der også tages højde for de tidsperioder, hvor apparatet er slukket,
eller hvor apparatet kører, men uden at være i anvendelse. Dette kan reducere svingningsbelastningen over den samlede
arbejdsperiode betydeligt.
Supplerende sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra svingninger skal iværksættes, f.eks.:
Vedligeholdelse af el-værktøj og indsatsværktøj, varmholdelse af hænder, organisering af arbejdsprocesser.
SIKKERHEDSHENVISNINGER
ADVARSEL! Læs alle sikkerhedsanvisninger og
øvrige vejledninger, også i den vedlagte brochure. I
tilfælde af manglende overholdelse af
advarselshenvisningerne og instrukserne er der risiko for
elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle advarselshenvisninger og instrukser til
senere brug.
Brug høreværn under slagboring. Støjen kan føre til
nedsat hørelse.
Brug de ekstra håndtag, som følger med apparatet. Hvis
kontrollen mistes, kan det medføre personskade.
Hold maskinen fast i de isolerede gribeflader, når du
udfører arbejde, hvor der er risiko for, at
skæreværktøjet kan ramme skjulte strømledninger eller
værktøjets egen ledning. Ved kontakt med en
strømførende ledning står metaldelene på maskinen også
under spænding og giver et elektrisk stød.
Stikdåser udendørs skal være forsynet med
fejlstrømssikringskontakter. Det forlanger
installationsforskriften for Deres elektroanlæg. Overhold
dette, når De bruger vores maskiner.
Når der arbejdes med maskinen, skal man have
beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko,
høreværn og forklæde anbefales.
Spåner eller splinter må ikke fjernes, medens maskinen
kører.
32
DANSK
Før ethvert arbejde ved maskinen skal stikket tages ud af
stikdåsen.
Maskinen sluttes kun udkoblet til stikdåsen.
Tilslutningskablet holdes hele tiden væk fra maskinens
arbejdsområde. Kablet ledes altid bort bag om maskinen.
Slagfrakobling ved arbejde med diamantborekroner.
Ved arbejdeboring i væg, loft eller gulv skal man passe på
elektriske kabler, gas- og vandledninger.
Støv, som opstår under arbejdet, er ofte sundhedsfarligt og
bør ikke trænge ind i kroppen. Benyt egnet åndedrætsværn.
Under påvirkning af ekstreme elektromagnetiske fejl udefra
kan der i enkelte tilfælde optræde forbigående
omdrejningstalsvingninger.
CE-KONFORMITETSERKLÆRING
Vi erklærer under almindeligt ansvar, at dette produkt er i
overensstemmelse med følgende normer eller norma-tive
dokumenter.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
i henhold til bestemmelserne i direktiverne
2011/65/EU (RoHs)
2006/42/EF
2004/108/EF
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Autoriseret til at udarbejde de tekniske dokumenter.
NETTILSLUTNING
Tilslutning må kun foretages til enfaset vekselstrøm og kun
til en netspænding, som er i overensstemmelse med
angivelsen på mærkepladen. Tilslutning kan også ske til
stikdåser uden beskyttelseskontakt, da kapslingsklasse II
foreligger.
VEDLIGEHOLDELSE
Hold altid maskinens ventilationsåbninger rene.
I forbindelse med udskiftning af nedslidte kul anbefales det,
at maskinen indsendes til et autoriseret serviceværksted for
almindelig service-check. Det giver optimal sikkerhed for
altid funktionsdygtig maskine og lang levetid.
Brug kun AEG tilbehør og reservedele. Lad de
komponenter, hvis udskiftning ikke er blevet beskrevet,
udskifte hos AEG service (se kundeserviceadresser).
Ved opgivelse af type nr. der er angivet på maskinens
effektskilt, kan De rekvirere en reservedelstegning, ved
henvendelse til: AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SYMBOLER
Læs brugsanvisningen nøje
før ibrugtagning.
Før ethvert arbejde ved maskinen skal
stikket tages ud af stikdåsen.
Tilbehør - Ikke inkluderet i
leveringsomfanget, kab købes som tilbehør.
Elværktøj må ikke bortskaffes som
almindeligt affald! I henhold til det
europæiske direktiv 2002/96/EF om
bortskaffelse af elektriske og elektroniske
produkter og gældende national lovgivning
skal brugt lværktøj indsamles separat og
bortskaffes på en måde, der skåner miljøet
mest muligt.
Kapslingsklasse II, el-værktøj, hvor
beskyttelsen mod elektrisk stød ikke kun
afhænger af basisisoleringen, men hvor
beskyttelsesforanstaltninger, såsom dobbelt
isolering eller forstærket isolering, tillige
finder anvendelse.
TILTÆNKT FORMÅL
Borehammeren kan bruges universelt til hammerboring og
mejsling i sten og til boring i træ, metal og kunststof.
Produktet må ikke anvendes på anden måde og til andre
formål end foreskrevet.
DANSK
33
TEKNISKE DATA
Borhammer BH 26 LXE
Nominell inngangseffekt........................................................... .........................750W
Avgitt effekt............................................................................... .........................375W
Tomgangsturtall........................................................................ .......................1400min-1
Lastturtall maks........................................................................ .......................1050min-1
Lastslagtall maks...................................................................... .......................4500min-1
Enkeltslagstyrke tilsvarende EPTA-Procedure 05/2009 .......... ..........................2,7J
Bor-ø i betong........................................................................... ...........................26mm
Bor-ø i stål................................................................................ ...........................13mm
Bor-ø i treverk........................................................................... ...........................30mm
Lettborkrone i tegl og kalksandstein......................................... ...........................68mm
Spennhals-ø............................................................................. ...........................54mm
Vekt i henhold til EPTA-Prosedyren 01/2003............................ ..........................3,1kg
Støyinformasjon
Måleverdier fastslått i samsvar med EN 60 745.
Det typiske A-bedømte støynivået for maskinen er:
Lydtrykknivå (K = 3 dB(A))...................................................... ...........................94dB (A)
Lydeffektnivå (K = 3 dB(A))..................................................... .........................105dB (A)
Bruk hørselsvern!
Vibrasjonsinformasjon
Totale svingningsverdier (vektorsum fra tre retninger)
beregnet jf. EN 60745.
Svingningsemisjonsverdi ah:
Hammerboring i betong: svingningens emisjonsverdi ah ......... ........................14,5m/s2
Usikkerhet K = ......................................................................... ..........................1,5m/s2
Meisling: svingningens emisjonsverdi ah .................................. ...........................13m/s2
Usikkerhet K = ......................................................................... ..........................1,5m/s2
ADVARSEL
Svingningsnivået som er angitt i denne instruksjonen er målt i overensstemmelse med målemetoden normert i direktiv
EN 60745 og kan brukes til å sammenligne elektromaskiner med hverandre. Den egner seg også for en foreløbig vurdering av
svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsaklige bruk av elektroverktøyet. Men anvendes elektroverktøyet for
andre bruk med avvikende utskiftbare verktøy eller vedlikeholdet er utilstrekkelig, kan svingningsnivået være avvikende.
Dette kan forhøye svingningsbelastning betydelig over hele arbeidsperioden. For en nøyaktig vurdering av
svingningsbelastningen må også det tas hensyn til tiden apparatet er avslått eller står på, men ikke er i bruk. Dette kan
redusere svingningsbelastningen betydelig over hele arbeidsperioden.
Innfør også ekstra sikkerhetstiltak for å beskytte bruker mot utvirkingen av svingningene. Disse kan f.eks. være: vedlikehold
av elektroverktøyet og det utskiftbare verktøyet, holde hendene varme, organisasjon av arbeidsforløpet.
SPESIELLE SIKKERHETSHENVISNINGER
ADVARSEL! Les alle sikkerhetsinstrukser og
bruksanvisninger, også de i den vedlagte brosjyren. Feil
ved overholdelsen av advarslene og nedenstående
anvisninger kan medføre elektriske støt, brann og/eller
alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Bruk hørselsvern ved bruk av slagboret. Støy kan føre til
tap av hørselen.
Bruk de med apparatet medleverte tileggshandtak. Tap
av kontrollen kan føre til skader.
Hold apparatet i de isolerte holdeflatene, når det
arbeides på steder hvor elektroverktøyet kan treffe
skjulte strømledninger eller verktøyets egen kabel.
Kontakt med en spenningsførende ledning setter også
maskinens metalldeler under spenning og fører til elektriske
støt.
Stikkontakter utendørs må være utstyrt med feilstrømsikkerhetsbryter. Dette forlanges av installasjonsforskriften
for elektroanlegg. Vennligst følg dette når du bruker vårt
apparat.
Bruk alltid vernebrille når du arbeider med maskinen. Det
anbefales å bruke arbeidshansker, faste og sklisikre sko og
forkle.
Spon eller fliser må ikke fjernes mens maskinen er i gang.
Trekk støpslet ut av stikkontakten før du begynner arbeider
på maskinen.
34 NORSK
Maskinen må være slått av når den koples til stikkontakten.
Hold ledningen alltid vekk fra maskinens virkeområde. Før
ledningen alltid bakover fra maskinen.
Kople ut slagverket når du arbeider med diamantborkroner.
Pass på kabler, gass- og vannledninger når du arbeider i
vegger, tak eller gulv.
Støvet som oppstår ved arbeidet er ofte helsefarlig og skal
ikke komme i kontakt med kroppen. Bruk derfor vernemaske
som er egnet for støv.
Under innvirkning av ekstreme elektromagnetiske
forstyrrelser utenfra, kan det i enkelte tilfeller oppstå
forbigående turtallendringer.
CE-SAMSVARSERKLÆRING
Vi erklærer på eget ansvar at dette produktet stemmer
overens med de følgende normer eller normative
dokumenter.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
i henhold til bestemmelsene i direktivene
2011/65/EU (RoHs)
2006/42/EF
2004/108/EF
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Autorisert til å utarbeide den tekniske dokumentasjonen
NETTILKOPLING
Skal bare tilsluttes enfasevekselstrøm og bare til den på
skiltet angitte nettspenning. Tilslutning til stikkontakter uten
jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse
II er forhanden.
VEDLIKEHOLD
Hold alltid lufteåpningene på maskinen rene.
Når kullbørstene er slitte bør det i tillegg til at disse skiftes ut
gjennomføres en servide i et serviceverksted. Dette
forlenger maskinens levetid og garanterer en stadig
driftsberedskap.
Bruk kun AEG tilbehør og reservedeler. Komponenter der
utskiftning ikke er beskrevet skal skiftes ut hos AEG
kundeservice (se brosjyre garanti/kundeserviceadresser).
Ved behov kan du be om en eksplosjonstegning av
apparatet hos din kundeservice eller direkte hos AEG
Electric Tools GmbH, Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany. Oppgi maskintype og det
tisifrete nummeret på typeskiltet.
SYMBOLER
Les nøye gjennom
bruksanvisningen før
maskinen tas i bruk.
Trekk støpslet ut av stikkontakten før du
begynner arbeider på maskinen.
Tilbehør - inngår ikke i leveransen, anbefalt
komplettering fra tilbehørsprogrammet.
Kast aldri elektroverktøy i
husholdningsavfallet! I henhold til
EU-direktiv 2002/96/EF om kasserte
elektriske og elektroniske produkter og
direktivets iverksetting i nasjonal rett, må
elektroverktøy som ikke lenger skal brukes,
samles separat og returneres til et
miljøvennlig gjenvinningsanlegg.
Verneklasse II, elektroverktøy, vern mot
elektriske slag beror ikke bare på
basisisoleringen, men også på at i tillegg
vernetiltak som dobbelte isolering eller
forsterket isolering anvendes.
FORMÅLSMESSIG BRUK
Borhammeren kan brukes universelt til hammerboring og
meisling i steinarter og til boring i treverk, metall og M2.
Dette apparatet må kun brukes til de oppgitte formål.
NORSK
35
TEKNISKA DATA
Borrhammare BH 26 LXE
Nominell upptagen effekt.......................................................... .........................750W
Uteffekt..................................................................................... .........................375W
Obelastat varvtal...................................................................... .......................1400min-1
Belastat varvtal......................................................................... .......................1050min-1
Belastat slagtal max................................................................. .......................4500min-1
Enkelslagstyrka enligt EPTAProcedure 05/2009 ..................... ..........................2,7J
Borrdiam. in betong.................................................................. ...........................26mm
Borrdiam. in stål....................................................................... ...........................13mm
Borrdiam. in trä......................................................................... ...........................30mm
Borrkrona i tegel och kalksten ................................................. ...........................68mm
Maskinhals diam....................................................................... ...........................54mm
Vikt enligt EPTA 01/2003.......................................................... ..........................3,1kg
Bullerinformation
Mätvärdena har tagits fram baserande på EN 60 745.
A-värdet av maskinens ljudnivå utgör:
Ljudtrycksnivå (K = 3 dB(A))................................................... ...........................94dB (A)
Ljudeffektsnivå (K = 3 dB(A)).................................................. .........................105dB (A)
Använd hörselskydd!
Vibrationsdata
Totala vibrationsvärden (vektorsumma ur tre riktningar)
framtaget enligt EN 60745.
Vibrationsemissionsvärde ah:
Hammarborrning in betong: svängningsemissionsvärde ah ..... ........................14,5m/s2
Onoggrannhet K = ................................................................... ..........................1,5m/s2
Mejsla: svängningsemissionsvärde ah ..................................... ...........................13m/s2
Onoggrannhet K = ................................................................... ..........................1,5m/s2
VARNING
Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan
användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget
ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan
vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden.
För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt
eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden.
Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av
elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp.
SÄKERHETSUTRUSTNING
VARNING! Läs alla säkerhetsanvisningar och andra
tillhörande anvisningar, även de i den medföljande
broschyren. Fel som uppstår till följd av att anvisningarna
nedan inte följts kan orsaka elstöt, brand och/eller allvarliga
kroppsskador.
Förvara alla varningar och anvisningar för framtida
bruk.
Använd alltid hörselskydd när du använder en
slagborrmaskin. Buller kan leda till att du förlorar hörseln.
Använd de extrahandtag som levereras tillsammans
med maskinen. Förlust av kontrollen kan leda till
personskador.
Håll fast apparaten med hjälp av de isolerade
greppytorna när du utför arbeten där arbetsverktyget
skulle kunna träffa på dolda elledningar eller kablar. Om
sågen kommer i kontakt med en spänningsförande ledning
sätts sågens metalldelar under spänning som sedan kan
leda till elektriskt slag.
Anslut alltid verktyget till jordat eluttag vid användning
utomhus.
Använd alltid skyddsglasögon, skyddshandskar och
hörselskydd.
Avlägsna aldrig spån eller flisor när maskinen är igång.
Drag alltid ur kontakten när du utför arbeten på maskinen.
Maskinen skall vara frånkopplad innan den anslutes till
väggurtag.
36
SVENSKA
CE-FÖRSÄKRAN
Vi intygar och ansvarar för, att denna produkt
överensstämmer med följande norm och dokument
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
enl. bestämmelser och riktlinjerna
2011/65/EU (RoHs)
2006/42/EG
2004/108/EG
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Befullmäktigad att sammanställa teknisk dokumentation.
NÄTANSLUTNING
Får endast anslutas till 1-fas växelström och till den
spänning som anges på dataskylten. Anslutning kan även
ske till eluttag utan skyddskontakt, eftersom konstruktionen
motsvarar skyddsklass II.
SKÖTSEL
Se till att motorhöljets luftslitsar är rena.
Viktig! I samband med kolbyten är en översyn på
serviceverkstad att rekommendera. Detta för att höja
maskinens livslängd och garantera ytterligare driftssäkerhet.
Använd endast AEG tillbehör och reservdelar. Reservdelar
vars utbyte ej beskrivs bytes bäst av AEG auktoriserad
serviceverkstad (se broschyr Garanti/Kundtjänstadresser).
Vid behov av sprängskiss, kan en sådan, genom att uppge
maskinens art. nr. (som finns på typskylten) erhållas från:
AEG Electric Tools GmbH, Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany.
SYMBOLER
Läs instruktionen noga
innan du startar maskinen.
Drag alltid ur kontakten när du utför arbeten
på maskinen.
Tillbehör - Ingår ej i leveransomfånget,
erhålles som tillbehör.
Elektriska verktyg får inte kastas i
hushållssoporna! Enligt direktivet 2002/96/
EG som avser äldre elektrisk och
elektronisk utrustning och dess tillämpning
enligt nationell lagstiftning ska uttjänta
elektriska verktyg sorteras separat och
lämnas till miljövänlig återvinning.
Skyddsklass II, elverktyg där skyddet mot
elektriska stötar inte bara hänför sig till en
basisolering, utan som också har extra
skyddsanordningar, som t.ex. en dubbel
isolering eller en förstärkt isolering.
Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg
kabeln bakåt i förhållande till arbetsriktningen.
Stäng av slagfunktionen vid arbeten med diamantborrkrona.
Vid arbetenborrning i vägg, tak eller golv, var alltid observant
på befintliga el-, gas- eller vattenledningar.
Det damm som bildas under arbetets gång är ofta
hälsofarligt och det ska inte komma in i kroppen. Bär därför
lämplig skyddsmask.
Under inverkan av elektrognetiska störningar utifrån, kan
enstaka fall av varvtals-sänkningar uppträda.
ANVÄND MASKINEN ENLIGT ANVISNINGARNA
Borrhammaren användes universellt till hammarborrning
och mejsling i sten, samt borra i trä, metall och plast.
Maskinen får endast användas för angiven tillämpning.
SVENSKA
37
TEKNISET ARVOT
Poravasara BH 26 LXE
Nimellinen teho......................................................................... .........................750W
Antoteho................................................................................... .........................375W
Kuormittamaton kierrosluku ..................................................... .......................1400min-1
Kuormitettu kierrosluku maks................................................... .......................1050min-1
Kuormitettu iskutaajuus maks.................................................. .......................4500min-1
Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 . ..........................2,7J
Poran ø betoniin....................................................................... ...........................26mm
Poran ø teräkseen.................................................................... ...........................13mm
Poran ø puuhun........................................................................ ...........................30mm
Kevytporan kärki tiilikiveen ja kalkkihiekkakiveen ................... ...........................68mm
Kiinnityskaulan ø...................................................................... ...........................54mm
Paino EPTA-menettelyn 01/2003 mukaan................................ ..........................3,1kg
Melunpäästötiedot
Mitta-arvot määritetty EN 60 745 mukaan.
Koneen tyypillinen A-luokitettu melutaso:
Melutaso (K = 3 dB(A))............................................................ ...........................94dB (A)
Äänenvoimakkuus (K = 3 dB(A))............................................. .........................105dB (A)
Käytä kuulosuojaimia!
Tärinätieto
Värähtelyn yhteisarvot (kolmen suunnan vektorisumma)
mitattuna EN 60745 mukaan.
Värähtelyemissioarvo ah:
Vasaraporaukseen, betoniin: värähtelyn päästöarvo ah ........... ........................14,5m/s2
Epävarmuus K = ...................................................................... ..........................1,5m/s2
talttaus: värähtelyn päästöarvo ah ............................................ ...........................13m/s2
Epävarmuus K = ...................................................................... ..........................1,5m/s2
VAROITUS
Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 -standardin mukaisella mittausmenetelmällä ja sitä voidaan
käyttää sähkötyökalujen vertaamiseen. Sitä voidaan käyttää myös värähtelyrasituksen väliaikaiseen arviointiin.
Mainittu värähtelytaso edustaa sähkötyökalun pääasiallista käyttöä. Jos sähkötyökalua kuitenkin käytetään muihin tehtäviin,
poikkeavin työkaluin tai riittämättömästi huoltaen, värähtelytaso voi olla erilainen. Se voi korottaa värähtelyrasitusta koko
työajan osalta.
Tarkan värähtelyrasituksen toteamiseen tulee ottaa huomioon aika, jona laite on kytketty pois tai on kylläkin päällä, mutta ei
käytössä. Se voi pienentää värähtelyrasitusta koko työajan osalta.
Määrittele lisäturvatoimenpiteitä käyttäjän suojaamiseksi värinöiden vaikutukselta, kuten esimerkiksi: sähkötyökalujen ja
käyttötyökalujen huolto, käsien lämpiminä pitäminen, työvaiheiden organisaatio.
TURVALLISUUSOHJEET
VAROITUS! Lue kaikki, myös oheistetussa
esitteessä annetut turvallisuusmääräykset ja
käyttöohjeet. Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.
Käytä kuulonsuojaimia iskuporattaessa. Melulle
altistuminen voi heikentää kuuloa.
Käytä koneen mukana toimitettua apukahvaa. Koneen
hallinnan menetys saattaa aiheuttaa henkivahinkoja.
Pitele laitetta vain eristetyistä tarttumapinnoista, kun
suoritat sellaisia töitä, joissa leikkaustyökalu saattaa
osua piilossa oleviin sähköjohtoihin tai omaan
liitäntäjohtoon. Kosketus jännitteiseen johtoon saattaa
myös koneen metalliosat jännitteisiksi ja johtaa
sähköiskuun.
Ulkokäytössä olevat pistorasiat on varustettava vikavirtasuojakytkimillä sähkölaitteistosi asennusmääräyksen
mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä
ulkopistorasiaan ja neuvottele asiasta sähköasentajasi
kanssa.
Käytä laitteella työskennellessäsi aina suojalaseja.
Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien,
kuulosuojainten ja suojaesiliinan käyttöä suositellaan.
Lastuja tai puruja ei saa poistaa koneen käydessä.
38 SUOMI
Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen
tehtäviä toimempiteitä.
Varmista, että kone on sammutettu ennen kytkemistä
sähköverkkoon.
Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina
taaksesi.
Pysäytä iskulaite timanttiporan kärjillä työskenneltäessä.
Varo seinään, kattoon tai lattiaan porattaessa osumasta
sähköjohtoon, kaasu- ja vesijohtoihin.
Koneen käytöstä aiheutuva pöly ja jäte voi olla haitallista
terveydelle eikä sen vuoksi tulisi päästä kosketukseen ihon
kanssa. Koneella työskennellessä on käytettävä sopivaa
suojainta.
Ulkopuoliset, erittäin voimakkaat sähkömagneettiset häiriöt
saattavat poikkeustapa-uksissa aiheuttaa tilapäisiä
muutoksia pyörimisnopeudessa.
TODISTUS CE-STANDARDINMUKAISUUDESTA
Todistamme täten ja vastaamme yksin siitä, että tämä tuote
on allalueteltujen standardien ja standardoimisasiakirjojen
vaatimusten mukainen.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
seuraavien sääntöjen mukaisesti
2011/65/EU (RoHs)
2006/42/EY
2004/108/EY
SYMBOLIT
Lue käyttöohjeet
huolelleisesti, ennen
koneen käynnistämistä.
Irrota aina pistotulppa seinäkoskettimesta
ennen koneeseen tehtäviä toimempiteitä.
Lisälaite - Ei sisälly vakiovarustukseen,
saatavana lisätervikkeena.
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Valtuutettu kokoamaan tekniset dokumentit.
VERKKOLIITÄNTÄ
Yhdistä ainoastaan tasavirtalähteeseen, jonka volttimäärä
on sama kuin levyssä ilmoitettu. Myös liittäminen
maadoittamattomiin pistokkeisiin on mahdollista, sillä
muotoilu on yhdenmukainen turvallisuusluokan II kanssa.
HUOLTO
Pidä moottorin ilmanottoaukot puhtaina.
Hiiltenvaihdon lisäksi jotkut muutkin huoltotoimenpiteet
saattavat olla tarpeen. Koneen pitkän kestoiän ja luotettavan
toimintavalmiuden turvaamiseksi, suosittelemme näissä
tapauksissa kääntymistä valtuutetun huoltokorjaamon
puoleen.
Käytä vain AEG:n lisälaitteita ja varaosia. Käytä
ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja
muiden kuin käyttöohjeessa kuvattujen osien vaihdossa.
(esite takuu/huoltoliikeluettelo).
Tarpeen vaatiessa voit pyytää lähettämään laitteen
kokoonpanopiirustuksen ilmoittamalla arvokilven
kymmennumeroisen numeron seuraavasta osoitteesta: AEG
Electric Tools GmbH, Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany.
Älä hävitä sähkötyökalua tavallisen
kotitalousjätteen mukana! Vanhoja sähköja elektroniikkalaitteita koskevan
EU-direktiivin 2002/96/ETY ja sen
maakohtaisten sovellusten mukaisesti
käytetyt sähkötyökalut on toimitettava
ongelmajätteen keräyspisteeseen ja
ohjattava ympäristöystävälliseen
kierrätykseen.
II luokan sähkötyökalu, jonka
sähköiskusuojaus ei ole riippuvainen vain
peruseristyksestä, vaan
lisäturvatoimenpiteistä, kuten
kaksinkertaisesta eristyksestä tai
vahvistetusta eristyksestä.
TARKOITUKSENMUKAINEN KÄYTTÖ
Pyörivä, pneumaattinen vasara soveltuu yleensä kiven
iskuporaukseen ja talttaukseen sekä poraukseen puuhun,
metalliin ja muoviin.
Äla käytä tuotettaa ohjeiden vastaisesti.
SUOMI
39
ÔÅ×ÍÉÊÁ ÓÔÏÉ×ÅÉÁ
Περιστροφικο πιστολετο BH 26 LXE
×ÑÇÓÇ ÓÕÌÖÙÍÁ ÌÅ ÔÏ ÓÊÏÐÏ ÐÑÏÏÑÉÓÌÏÕ
ÏíïìáóôéêÞ éó÷ýò............................................................. .........................750W
Áðïäéäüìåíç éó÷ýò........................................................... .........................375W
Áñéèìüò óôñïöþí ÷ùñßò öïñôßï........................................ .......................1400min-1
ÌÝãéóôïò áñéèìüò óôñïöþí ìå öïñôßï.............................. .......................1050min-1
ÌÝãéóôïò áñéèìüò êñïýóåùí ìå öïñôßï............................. .......................4500min-1
Ισχύς μεμονωμένης κρούσης κατά EPTA-Procedure 05/2009 . ..........................2,7J
ø ôñýðáò óå óêõñüäåìá (ìðåôüí)....................................... ...........................26mm
ø ôñýðáò óå ÷Üëõâá......................................................... ...........................13mm
ø ôñýðáò óå îýëï............................................................. ...........................30mm
ÅëáöñéÜ ðïôçñïêïñþíá óå ôïýâëï êáé áóâåóôüëéèï........... ...........................68mm
ø ëáéìïý óýóöéîçò........................................................... ...........................54mm
Βάρος σύμφωνα με τη διαδικασία EPTA 01/2003.................... ..........................3,1kg
Πληροφορίες θορύβου
ÔéìÝò ìÝôñçóçò åîáêñéâùìÝíåò êáôÜ EN 60 745.
Η σύφωνα µε την καµπύλη Α εκτιµηθείσα στάθµη θορυβου
τoυ μηχανήματος αναφέρεται σε:
ÓôÜèìç ç÷çôéêÞò ðßåóçò (K = 3 dB(A))............................... ...........................94dB (A)
ÓôÜèìç ç÷çôéêÞò éó÷ýïò (K = 3 dB(A))................................ .........................105dB (A)
ÖïñÜôå ðñïóôáóßá áêïÞò (ùôáóðßäåò)!
Πληροφορίες δονήσεων
Ολικές τιµές κραδασµών (άθροισμα διανυσμάτων τριών
διευθύνσεων) εξακριβώθηκαν σύµωνα µε τα πρότυπα του
EN 60745.
Ôñýðçìá, Óêõñüäåñìá (ìðåôüí): Τιμή εκπομπής δονήσεων ah .......... ........................14,5m/s2
Ανασφάλεια K = ....................................................................... ..........................1,5m/s2
Σμίλευση: Τιμή εκπομπής δονήσεων ah ................................... ...........................13m/s2
Ανασφάλεια K = ....................................................................... ..........................1,5m/s2
Ôï ðåñéóôñïöéêü ðéóôïëÝôï ìðïñåß íá ÷ñçóéìïðïéçèåß
ãåíéêÜ ãéá êñïõóôéêü ôñýðçìá êáé êáëÝìéóìá óå ðåôñþìáôá
êáé ãéá ôñýðçìá óå îýëï, ìÝôáëëï êáé ðëáóôéêü.
ÁõôÞ ç óõóêåõÞ åðéôñÝðåôáé íá ÷ñçóéìïðïéçèåß ìüíï
óýìöùíá ìå ôïí áíáöåñüìåíï óêïðü ðñïïñéóìïý.
ΠΡΟEIΔΟΠΟIΗΣΗ
Το αναφερόμενο σ’ αυτές τις οδηγίες επίπεδο δονήσεων έχει μετρηθεί με μια τυποποιημένη σύμφωνα με το EN 60745 μέθοδο
μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τους. Αυτό είναι επίσης κατάλληλο
για μια προσωρινή εκτίμηση της επιβάρυνση των δονήσεων.
Το αναφερόμενο επίπεδο δονήσεων αντιπροσωπεύει τις κύριες χρήσεις του ηλεκτρικού εργαλείου. Εάν όμως το ηλεκτρικό
χρησιμοποιείται σε άλλες χρήσεις, με διαφορετικά εργαλεία εφαρμογής ή ανεπαρκή συντήρηση, μπορεί να υπάρξει απόκλιση
του επιπέδου δονήσεων. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση των δονήσεων για τη συνολική διάρκεια της
εργασίας.
Για μια ακριβή εκτίμηση της επιβάρυνσης των δονήσεων οφείλουν επίσης να λαμβάνονται υπόψη οι χρόνοι, στους οποίους η
συσκευή είναι απενεργοποιημένη ή είναι μεν ενεργοποιημένη αλλά δεν χρησιμοποιείται πραγματικά. Αυτό μπορεί να μειώσει
σημαντικά την επιβάρυνση των δονήσεων για τη συνολική διάρκεια της εργασίας.
Καθορίζετε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από την επίδραση των δονήσεων όπως για
παράδειγμα: Συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, διατηρείτε ζεστά τα χέρια, οργάνωση των
διαδικασιών εργασίας.
Rainer Kumpf
Director Product Development
Εξουσιοδοτημένος να συντάξει τον τεχνικό φάκελο.
ÅÉÄÉÊÅÓ ÕÐÏÄÅÉÎÅÉÓ ÁÓÖÁËÅÉÁÓ
ΠΡΟEIΔΟΠΟIΗΣΗ! Διαβάστε όλες τις Υποδεξεις
ασφαλείας και τις Οδηγίες, και αυτές στο
επισυναπτόμενο φυλλάδιο. Αμέλειες κατά την τήρηση των
προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν
ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς
τραυματισμούς.
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και
οδηγίες για κάθε μελλοντική χρήση.
Κατά την κρουστική διάτρηση φοράτε ωτοασπίδες. Η
επίδραση του θορύβου μπορεί να προκαλέσει απώλεια
ακοής.
×ñçóéìïðïéåßôå ìå ôç óõóêåõÞ ôéò ðñïìçèåõüìåíåò
ðñüóèåôåò ÷åéñïëáâÝò. Ç áðþëåéá åëÝã÷ïõ ìðïñåß íá
ïäçãÞóåé óå ôñáõìáôéóìü.
Να πιάνετε τη συσκευή στις μονωμένες χειρολαβές
όταν εκτελείτε εργασίες κατά τις οποίες τα κοπτικά
εργαλεία θα μπορούσαν να πέσουν επάνω σε κρυμμένα
καλώδια ρεύματος ή στο δικό της καλώδιο. Η επαφή του
πριονόδισκου με μια υπό τάση ευρισκόμενη ηλεκτρική
γραμμή θέτει επίσης και τα μεταλλικά τμήματα του
μηχανήματος υπό τάση κι έτσι μπορεί να οδηγήσει σε
ηλεκτροπληξία.
Ïé ðñßæåò óôïõò åîùôåñéêïýò ÷þñïõò ðñÝðåé íá åßíáé
åîïðëéóìÝíåò ìå ìéêñïáõôüìáôïõò äéáêüðôåò ðñïóôáóßáò.
Áõôü áðáéôåß ï ó÷åôéêüò êáíïíéóìüò áðü ôçí çëåêôñéêÞ óáò
åãêáôÜóôáóç. ÐñïóÝîôå ðáñáêáëþ áõôü ôï óçìåßï êáôÜ ôç
÷ñÞóç ôçò óõóêåõÞò ìáò.
40
ÅËËÇNÉÊÁ
Óôéò åñãáóßåò ìå ôç ìç÷áíÞ öïñÜôå ðÜíôïôå ðñïóôáôåõôéêÜ
ãõáëéÜ. Óõíßóôáíôáé ôá ðñïóôáôåõôéêÜ ãÜíôéá, ôá óôáèåñÜ
êáé áíôéïëéóèçôéêÜ ðáðïýôóéá êáé ç ðïäéÜ.
Ôá ãñÝæéá Þ ôá óêëÞèñåò äåí åðéôñÝðåôáé íá
áðïìáêñýíïíôáé ìå êéíïýìåíç ôç ìç÷áíÞ.
Ðñéí áðü êÜèå åñãáóßá óôç ìç÷áíÞ ôñáâÜôå ôï öéò áðü ôçí
ðñßæá.
ÓõíäÝåôå ôç ìç÷áíÞ óôçí ðñßæá ìüíï, åöüóïí âñßóêåôáé
áðåíåñãïðïéçìÝíç.
ÊñáôÜôå ôï êáëþäéï óýíäåóçò ðÜíôïôå ìáêñéÜ áðü ôçí
ðåñéï÷Þ äñÜóçò ôçò ìç÷áíÞò. ÐåñíÜôå ôï êáëþäéï ðÜíôïôå
ðßóù áðü ôç ìç÷áíÞ.
ÊáôÜ ôéò åñãáóßåò ìå äéáìáíôïêïñþíåò áðåíåñãïðïéåßôå
ôïí êñïõóôéêü ìç÷áíéóìü.
ÊáôÜ ôéò åñãáóßåò óôïí ôïß÷ï, óôçí ïñïöÞ Þ óôï äÜðåäï
ðñïóÝ÷åôå ãéá ôõ÷üí çëåêôñéêÜ êáëþäéá êáé ãéá óùëÞíåò
áåñßïõ êáé íåñïý.
Η σκόνη που δημιουργείται κατά την εργασία είναι συχνά
επιβλαβής για την υγεία και δεν επιτρέπεται να έλθει στο
σώμα. Να φοράτε κατάλληλη μάσκα προστασίας από
σκόνη.
ÊÜôù áðü ôçí åðßäñáóç õðåñâïëéêþí çëåêôñïìáãíçôéêþí
åîùôåñéêþí äéáôáñá÷þí, ìðïñåß óå ìåìïíùìÝíåò
ðåñéðôþóåéò íá ðáñïõóéáóôïýí ðñïóùñéíÝò äéáêõìÜíóåéò
ôïõ áñéèìïý ôùí óôñïöþí.
ÓÕÌÂÏËÁ
Ðáñáêáëþ äéáâÜóôå
ó÷ïëáóôéêÜ ôéò ïäçãßåò
÷ñÞóçò ðñéí áðü ôçí Ýíáñîç
ëåéôïõñãßáò.
ÄÇËÙÓÇ ÐÉÓÔÏÔÇÔÁÓ ÅÊ
Äçëþíïõìå ìå áðïêëåéóôéêÞ ìáò åõèýíç, üôé áõôü ôï ðñïúüí
áíôáðïêñßíåôáé óôá áêüëïõèá ðñüôõðá Þ Ýããñáöá
ôõðïðïßçóçò.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
σύμφωνα με τις διατάξεις των οδηγιών
2011/65/EU (RoHs)
2006/42/EK
2004/108/EK
Winnenden, 2012-09-11
ÓÕÍÄÅÓÇ ÓÔÏ ÇËÅÊÔÑÉÊÏ ÄÉÊÔÕÏ
ÓõíäÝåôå ìüíï óå ìïíïöáóéêü åíáëëáóóüìåíï ñåýìá êáé
ìüíï óå ôÜóç äéêôýïõ üðùò áíáöÝñåôáé óôçí ðéíáêßäá
ôå÷íéêþí ÷áñáêôçñéóôéêþí. Ç óýíäåóç åßíáé åðßóçò åöéêôÞ
óå ðñßæåò ÷ùñßò ðñïóôáóßá åðáöÞò, äéüôé õðÜñ÷åé ìéá äïìÞ
ôçò êáôçãïñßáò ðñïóôáóßáò II.
Ðñéí áðü êÜèå åñãáóßá óôç ìç÷áíÞ
ôñáâÜôå ôï öéò áðü ôçí ðñßæá.
ÅîáñôÞìáôá - Äåí ðåñéëáìâÜíïíôáé óôá
õëéêÜ ðáñÜäïóçò, óõíéóôïýìåíç ðñïóèÞêç
áðü ôï ðñüãñáììá åîáñôçìÜôùí.
Μην πετάτε τα ηλεκτρικά εργαλεία στον
κάδο οικιακών απορριµµάτων! Σύµφωνα µε
την ευρωπαϊκή οδηγία 2002/96/ΕΚ περί
ηλεκτρικών και ηλεκτρονικών συσκευών και
την ενσωµάτωσή της στο εθνικό δίκαιο, τα
ηλεκτρικά εργαλεία πρέπει να συλλέγονται
ξεχωριστά και να πιστρέφονται για
ανακύκλωση µε τρόπο φιλικό προς το
περιβάλλον.
Κατηγορία προστασίας II, ηλεκτρικό
εργαλείο, στο οποίο η προστασία έναντι
ηλεκτροπληξίας δεν εξαρτάται μόνο από τη
βασική μόνωση, αλλά από την εφαρμογή
πρόσθετων προστατευτικών μέτρων όπως
διπλή μόνωση ή ενισχυμένη μόνωση.
ÓÕÍÔÇÑÇÓÇ
Äéáôçñåßôå ðÜíôïôå ôéò ó÷éóìÝò åîáåñéóìïý óôç ìç÷áíÞ
êáèáñÝò.
Óå ðåñßðôùóç ðïõ ïé øÞêôñåò (êáñâïõíÜêéá) åßíáé
öèáñìÝíåò, åðéðëÝïí ôçò áëëáãÞò ôùí øçêôñþí, ðñÝðåéíá
åêôåëåóôåß êáé Ýíá óÝñâéò ó’ Ýíá óõíåñãåßï óÝñâéò. Áõôü
ìåãáëþíåé ôç äéÜñêåéá æùÞò ôçò ìç÷áíÞò êáé åããõÜôáé ìéá
óõíå÷Þ åôïéìüôçôá ãéá ëåéôïõñãßá.
×ñçóéìïðïéåßôå ìüíï åîáñôÞìáôá êáé áíôáëëáêôéêÜ ôçò
AEG. ÁíáèÝóôå ôçí áëëáãÞ ôùí åîáñôçìÜôùí, ôùí ïðïßùí ç
áíôéêáôÜóôáóç äåí Ý÷åé ðåñéãñáöåß, ó’ Ýíá êÝíôñï óÝñâéò
ôçò AEG (ðñïóÝîôå ôï åã÷åéñßäéï Åããýçóç/Äéåõèýíóåéò
åîõðçñÝôçóçò ðåëáôþí).
¼ôáí ÷ñåéÜæåôáé, ìðïñåßôå íá æçôÞóåôå Ýíá ó÷Ýäéï
óõíáñìïëüãçóçò ôçò óõóêåõÞò, äßíïíôáò ôïí ôýðï ôçò
ìç÷áíÞò êáé ôï äåêáøÞöéï áñéèìü óôçí ðéíáêßäá éó÷ýïò,
áðü ôï êÝíôñï óÝñâéò Þ áðåõèåßáò áðü ôç ößñìá AEG
Electric Tools GmbH, Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany.
ÅËËÇNÉÊÁ 41
TEKNIK VERILER
Matkap çekici BH 26 LXE
Giriş gücü................................................................................. .........................750W
Çıkış gücü................................................................................ .........................375W
Boştaki devir sayısı.................................................................. .......................1400min-1
Yükteki maksimum devir sayısı................................................ .......................1050min-1
Yükteki maksimum darbe sayısı............................................... .......................4500min-1
EPTA-Procedure 05/2009’a göre tek darbe kuvveti ................ ..........................2,7J
Delme çapı beton..................................................................... ...........................26mm
Delme çapı çelikte.................................................................... ...........................13mm
Delme çapı tahta...................................................................... ...........................30mm
Tuğla ve kireçli kum taşında hafif kaya ucu ile......................... ...........................68mm
Germe boynu çapı.................................................................... ...........................54mm
Ağırlığı ise EPTA-üretici 01/2003‘e göre................................... ..........................3,1kg
Gürültü bilgileri
Ölçüm değerleri EN 60 745 e göre belirlenmektedir.
Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi
değerlendirme eğrisi A’ya göre tipik gürültü seviyesi:
Ses basıncı seviyesi (K = 3 dB(A)).......................................... ...........................94dB (A)
Akustik kapasite seviyesi (K = 3 dB(A)).................................. .........................105dB (A)
Koruyucu kulaklık kullanın!
Vibrasyon bilgileri
Toplam titreşim değeri (üç yönün vektör toplamı) EN 60745’e
göre belirlenmektedir:
titreşim emisyon değeri ah:
Delme, beton: Esneme emisyon değeri ah ............................... ........................14,5m/s2
Tolerans K = ............................................................................ ..........................1,5m/s2
Keskileme: Esneme emisyon değeri ah .................................... ...........................13m/s2
Tolerans K = ............................................................................ ..........................1,5m/s2
UYARI
Bu talimatlarda belirtilen titreşim seviyesi, EN 60745 standardına uygun bir ölçme metodu ile ölçülmüştür ve elektrikli el aletleri
birbiriyle karşılaştırmak için kullanılabilir. Ölçüm sonuçları ayrıca titreşim yükünün geçici değerlendirmesi için de uygundur.
Belirtilen titreşim seviyesi, elektrikli el aletinin genel uygulamaları için geçerlidir. Ancak elektrikli el aleti başka uygulamalar için,
farklı eklenti parçalarıyla ya da yetersiz bakım koşullarında kullanılırsa, titreşim seviyesi farklılık gösterebilir. Bu durumda,
titreşim yükü toplam çalışma zaman aralığı içerisinde belirgin ölçüde yükselebilir.
Titreşim yükünün tam bir değerlendirmesi için ayrıca cihazın kapalı olduğu süreler ve cihazın çalışır durumda olduğu, ancak
gerçek kullanımda bulunmadığı süreler de dikkate alınmalıdır. Böylelikle, toplam çalışma zamanı aralığı boyunca meydana
gelen titreşim yükü belirgin ölçüde azaltılabilir.
Kullanıcıyı titreşimlerin etkisinden korumak üzere, örneğin elektrikli el aletlerinin ve eklenti parçalarının bakımı, ellerin sıcak
tutulması ve iş akışlarının organizasyonu gibi ek güvenlik tedbirleri belirleyiniz.
GÜVENLIĞINIZ IÇIN TALIMATLAR
UYARI! Güvenlikle ilgili bütün açıklamaları,
talimatları ve ilişikteki broşürde yazılı bulunan hususları
okuyunuz. Açıklanan uyarılara ve talimat hükümlerine
uyulmadığı takirde elektrik çarpmalarına, yangınlara ve/veya
ağır yaralanmalara neden olunabilir.
Bütün uyarıları ve talimat hükümleini ileride kullanmak
üzere saklayın.
Tepmeli matkap olarak işitme için koruma cihazı
taşıyınız. Gürültü etkisi işitme kaybını etkiler.
Aletle birlikte teslim edilen ek tutamakları kullanın. Aletin
kontrolden çıkması kazalara neden olabilir.
Kesme aletinin eğrilmiş elektrik kabloları veya kendi
kablosuna isabet eden çalışmalar yapılırken cihazı izole
edilmiş kollarından tutun. Elektrik akımı ileten kablolarla
temas edilecek olursa metal alet elemanlarına da gerilim
geçer ve bu da elektrik çarpmalarına neden olabilir.
Açık havadaki prizler hatalı akım koruma şalteri ile
donatılmış olmalıdır. Bu, elektrik tesisatınızdaki bir
zorunluluktur. Lütfen aletimizi kullanırken bu hususa dikkat
edin.
Aletle çalışırken daima koruyucu gözlük kullanın. Koruyucu
iş eldivenleri, sağlam ve kaymaz ayakkabılar ve iş önlüğü
kullanmanızı tavsiye ederiz.
Alet çalışır durumda iken talaş ve kırpıntıları temizlemeye
çalışmayın.
Aletin kendinde bir çalışma yapmadan önce fişi prizden
çekin.
42 TÜRKÇE
Aleti sadece kapalı iken prize takın.
Bağlantı kablosunu aletten uzak tutun. Kablo daima aletin
arkasında olmalıdır ve toplanmamalıdır.
Kaya uçlarıyla çalışırken darbe mekanizmasını kapatın.
Duvar, tavan ve zeminde delik açarken elektrik kablolarına,
gaz ve su borularına dikkat edin.
Çalışma sırasında ortaya çkan toz genellikle sağlığa
zararlıdır ve bedeninize temas etmemelidir. Uygun bir
koruyucu toz maskesi kullanın
Dışarıdan gelen aşırı elektromanyetik etkiler sonucu, devir
sayısında geçici dalgalanmalar olabilir.
CE UYGUNLUK BEYANI
Tek sorumlu olarak bu ürünün aşağıdaki normlara ve norm
dokümanlarına uygunluğunu beyan ederiz:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
yönetmelik hükümleri
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Teknik evrakları hazırlamakla görevlendirilmiştir.
ŞEBEKE BAĞLANTISI
Aleti sadece tek fazlı alternatif akıma ve tip etiketi üzerinde
belirtilen şebeke gerilimine bağlayın. yapısı Koruma sınıfı
II’ye girdiğinden alet koruyucu kontaksız prize de
bağlanabilir.
BAKIM
Aletin havalandırma aralıklarını daima temiz tutun.
Önemli açıklama! Yıpranan kömür fırçalar bir müşteri
servisinde değiştirilmelidir. Bu sayede aletin kullanım ömrü
uzar ve alet daima çalışmaya hazır olur.
Sadece AEG aksesuarını ve yedek parçalarını kullanın.
Değiştirilmesi açıklanmamış olan parçaları bir AEG müşteri
servisinde değiştirin (Garanti broşürüne ve müşteri servisi
adreslerine dikkat edin).
Gerektiği takdirde aletin dağınık görünüş şeması, alet tipinin
ve tip etiketi üzerindeki on hanelik sayının bildirilmesi
koşuluyla müşteri servisinden veya doğrudan AEG Electric
Tools GmbH, Max‑Eyth‑Straße 10, D‑71364 Winnenden,
Germany adresinden istenebilir.
SEMBOLLER
Lütfen aleti çalıştırmadan
önce kullanma kılavuzunu
dikkatli biçimde okuyun.
Aletin kendinde bir çalışma yapmadan önce
fişi prizden çekin.
Aksesuar - Teslimat kapsamında değildir,
önerilen tamamlamalar aksesuar
programında.
Elektrikli el aletlerini evdeki çöp kutusuna
atmayýnýz! Kullanýlmýs elektrikli aletleri,
elektrik ve elektronikli eski cihazlar
hakkýndaki 2002/96/EC Avrupa
yönergelerine göre ve bu yönergeler ulusal
hukuk kurallarýna göre uyarlanarak, ayrý
olarak toplanmalý ve çevre sartlarýna
uygun bir sekilde tekrar degerlendirmeye
gönderilmelidir.
Koruma sınıfı II, elektrik tepkisine karşı
korumanın sadce baz izolasyonuna bağlı
olmayan elektro alet, bilakis çift izolasyon
veya takviye edilen izolasyon gini ek
koruyucu tedbirler uygulanır.
KULLANIM
Bu kırıcı-delici, taşta kırma/delme ve keskileme; tahta, metal
ve plastikte delme işleri için çok yönlü kullanılabilir.
Bu alet sadece belirtiği gibi ve usulüne uygun olarak
kullanılabilir.
TÜRKÇE
43
TECHNICKÁ DATA Vrtací kladiva BH 26 LXE
Jmenovitý příkon...................................................................... .........................750W
Odběr....................................................................................... .........................375W
Počet otáček při běhu naprázdno............................................. .......................1400min-1
Počet otáček při zatížení max.................................................. .......................1050min-1
Počet úderů max...................................................................... .......................4500min-1
Intenzita jednotlivých úderů podle EPTA-Procedure 05/2009 . ..........................2,7J
Vrtací ø v betonu...................................................................... ...........................26mm
Vrtací ø v oceli.......................................................................... ...........................13mm
Vrtací ø v dřevě........................................................................ ...........................30mm
Lehké vrtací korunky do cihel a pískovce................................. ...........................68mm
ø upínacího krčku..................................................................... ...........................54mm
Hmotnost podle prováděcího předpisu EPTA 01/2003............. ..........................3,1kg
Informace o hluku
Naměřené hodnoty odpovídají EN 60 745.
V třídě A posuzovaná hladina hluku přístroje činí typicky:
Hladina akustického tlaku (K = 3 dB(A))................................. ...........................94dB (A)
Hladina akustického výkonu (K = 3 dB(A)).............................. .........................105dB (A)
Používejte chrániče sluchu !
Informace o vibracích
Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěné
ve smyslu EN 60745.
Hodnota vibračních emisí ah:
Vrtání v betonu: hodnota vibračních emisií ah ............................ ........................14,5m/s2
Kolísavost K = .......................................................................... ..........................1,5m/s2
Sekání: hodnota vibračních emisí ah ............................................ ...........................13m/s2
Kolísavost K = .......................................................................... ..........................1,5m/s2
VAROVÁN
Úroveň chvění uvedená v tomto návodu byla naměřena podle metody měření stanovené normou EN 60745 a může být
použita pro porovnání elektrického nářadí. Hodí se také pro průběžný odhad zatížení chvěním.
Uvedená úroveň chvění představuje hlavní účely použití elektrického nářadí. Jestliže se ale elektrické nářadí používá pro jiné
účely, s odlišnými nástroji nebo s nedostatečnou údržbou, může se úroveň chvění odlišovat. To může značně zvýšit zatížení
chvěním během celé pracovní doby.
Pro přesný odhad zatížení chvěním se musí také zohlednit časy, během kterých je přístroj vypnutý nebo kdy je sice v chodu,
ale skutečně se s ním nepracuje. To může zatížení chvěním během celé pracovní doby značně snížit.
Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky chvění jako například: technická údržba
elektrického nářadí a nástrojů, udržování teploty rukou, organizace pracovních procesů.
SPECIÁLNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ
VAROVÁNI! Seznamte se se všemi bezpečnostními
pokyny a sice i s pokyny v přiložené brožuře. Zanedbání
při dodržování varovných upozornění a pokynů mohou mít
za následek úder elektrickým proudem, požár a/nebo těžká
poranění.
Všechna varovná upozornění a pokyny do budoucna
uschovejte.
Při vrtání s příklepem používejte prostředky k ochraně
sluchu. Nadměrný hluk může vést ke ztrátě sluchu.
Používejte doplňková madla dodávana s přístrojem.
Nedostatečným držením by mohlo dojít ke zranění.
Při provádění prací, při kterých nástroj může narazit na
skryta elektrická vedení nebo na vlastní kabel, držte
přístroj za izolované přidržovací plošky. Kontakt
s vedením pod napětím přivádí napětí i na kovové díly stroje
a vede k elektrickému úderu.
Ve venkovním prostředí musí být zásuvky vybaveny
proudovým chráničem. Je to vyžadováno instalačním
předpisem pro toto el.zařízení. Dodržujte ho při používání
tohoto nářadí, prosím.
Při práci se strojem neustále nosit ochranné brýle.
Doporučuje se používat ochranné rukavice, pevnou
protiskluzovou obuv a zástěru.
Pokud stroj běží, nesmí být odstraňovány třísky nebo
odštěpky.
Před zahájením veškerých prací na stroji vytáhnout síťovou
zástrčku ze zásuvky.
44
ČESKY
CE-PROHLÁŠENÍ O SHODĚ
Se vší zodpovědností prohlašujeme, že tento výrobek
odpovídá následujícím normám a normativním
dokumentům:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
v souladu se směrnicemi EHS č.
2011/65/EU (RoHs)
2006/42/ES
2004/108/ES
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Zplnomocněn k sestavování technických podkladů.
PŘIPOJENÍ NA SÍT
Připojit pouze do jednofázové střídavé sítě o napětí
uvedeném na štítku. Lze připojit i do zásuvky bez
ochranného kontaktu neboť spotřebič je třídy II.
ÚDRŽBA
Větrací štěrbiny nářadí udržujeme stále čisté.
Při obroušení uhlíků je nutná jejich výměna v odborném
servisu. Zaručuje to i prodloužení životnosti stroje a jeho
spolehlivost v provozu.
Používejte výhradně náhradní díly a příslušenství AEG. Díly,
jejichž výměna nebyla popsána, nechávejte vyměnit
v odborném servisu AEG. (Viz záruční list.)
Při potřebě podrobného rozkresu konstrukce, oslovte
informací o typu a desetimístném objednacím čísle přímo
servis a nebo výrobce, AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SYMBOLY
Před spuštěnám stroje si
pečlivě pročtěte návod k
používání.
Před zahájením veškerých prací na vrtacím
kladivu vytáhnout síťovou zástrčku ze
zásuvky.
Příslušenství není součástí dodávky, viz
program příslušenství.
Elektrické náradí nevyhazujte do
komunálního odpadu! Podle evropské
smernice 2002/96/EG o nakládání s
použitými elektrickými a elektronickými
zarízeními a odpovídajících ustanovení
právních predpisu jednotlivých zemí se
použitá elektrická náradí musí sbírat
oddelene od ostatního odpadu a podrobit
ekologicky šetrnému recyklování.
Třída ochrany II, elektrické nářadí, u
kterého ochrana proti úrazu elektrickým
proudem nezávisí pouze na základní
izolaci, nýbrž i na přijetí dalších ochranných
opatření, jako provedení s dvojitou nebo
zesílenou izolací.
Stroj zapínat do zásuvky pouze když je vypnutý.
Neustále dbát na to, aby byl kabel pro připojení k elektrické
síti mimo dosah stroje. Kabel vést vždy směrem dozadu od
stroje.
Při práci s diamantovou korukou vypněte příklep.
Při vrtání do zdi, stropu nebo podlahy dávat pozor na
elektrické kabely, plynová a vodovodní potrubí.
Prach vznikající při práci s tímto nářadím může být zdraví
škodlivý. Proto by neměl přijít do styku s tělem. Používejte
při práci vhodnou ochranou masku.
Působením vnějšího extrémě silného magnetického rušení
může v jednotlivých případech docházet ke kolísání otáček.
OBLAST VYUŽITÍ
Vrtací kladivo je univerzálně použitelné k vrtání s příklepem
a sekání do kamene a k vrtání do dřeva, kovu a plastu.
Toto zařízení lze používat jen pro uvedený účel.
ČESKY 45
TECHNICKÉ ÚDAJE
Vŕtacie kladivo BH 26 LXE
Menovitý príkon........................................................................ .........................750W
Výkon....................................................................................... .........................375W
Otáčky naprázdno.................................................................... .......................1400min-1
Max. otáčky pri záťaži............................................................... .......................1050min-1
Max. počet úderov pri záťaži.................................................... .......................4500min-1
Intenzita jednotlivých príklepov podľa EPTAProcedure 05/2009 .. ..........................2,7J
Priemer vrtu do betónu............................................................. ...........................26mm
Priemer vrtu do ocele............................................................... ...........................13mm
Priemer vrtu do dreva............................................................... ...........................30mm
Vŕtacia korunka na ľahké vŕtanie do tehly a vápencového pieskovca.. ...........................68mm
Priemer upínacieho hrdla......................................................... ...........................54mm
Hmotnosť podľa vykonávacieho predpisu EPTA 01/2003........ ..........................3,1kg
Informácia o hluku
Namerané hodnoty určené v súlade s EN 60 745.
V triede A posudzovaná hladina hluku prístroja činí typicky:
Hladina akustického tlaku (K = 3 dB(A))................................ ...........................94dB (A)
Hladina akustického výkonu (K = 3 dB(A))............................. .........................105dB (A)
Používajte ochranu sluchu!
Informácie o vibráciách
Celkové hodnoty vibrácií (vektorový súčet troch smerov)
zistené v zmysle EN 60745.
Hodnota vibračných emisií ah:
Vŕtanie do betónu: hodnota vibračných emisií ah ..................... ........................14,5m/s2
Kolísavosť K = ......................................................................... ..........................1,5m/s2
Osekávanie: hodnota vibračných emisií ah .............................. ...........................13m/s2
Kolísavosť K = ......................................................................... ..........................1,5m/s2
POZOR
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju
použiť na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.
Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné
aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. Toto môže kmitavé
namáhanie v priebehu celej pracovnej doby podstatne zvýšiť.
Pre presný odhad kmitavého namáhania by sa mali tiež zohľadniť doby, v ktorých je náradie vypnuté alebo je síce v chode,
ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zreteľne redukovať.
Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického
náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
ŠPECIÁLNE BEZPEČNOSTNÉ POKYNY
POZOR! Zoznámte sa so všetkými bezpečnostnými
pokynmi a síce aj s pokynmi v priloženej brožúre.
Zanedbanie dodržiavania Výstražných upozornení a
pokynov uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť požiar a/
alebo ťažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny
starostlivo uschovajte na budúce použitie.
Pri vŕtaní s príklepom používajte prostriedky k ochrane
sluchu. Nadmerný hluk môže viesť k strate sluchu.
Používajte prídavné rukoväte dodané spolu s
prístrojom. Strata kontroly nad strojom môže viesť k
zraneniu.
Pri realizovaní prác, pri ktorých nástroj môže naraziť na
skryté elektrické vedenia alebo na vlastný kábel, držte
prístroj za izolované pridržovacie plôšky. Kontakt
s vedením, ktoré je pod napätím, spôsobí, že aj kovové
súčiastky náradia sa dostanú pod napätie, čo má za
následok zásah elektrickým prúdom.
Zásuvky vo vonkajšom prostredí musia byť vybavené
ochranným spínačom proti prudovým nárazom. Toto je
inštalačný predpis na Vaše elektrické zariadenie. Venujte
prosím tomuto pozornosť pri použivaní nášho prístroja.
Pri práci so strojom vždy noste ochranné okuliare.
Odporúčame ochranné rukavice, pevnú protišmykovú obuv
a zásteru.
46 SLOVENSKY
Triesky alebo úlomky sa nesmú odstraňovať za chodu
stroja.
Pred každou prácou na stroji vytiahnite zástrčku zo zásuvky.
Len vypnutý stroj pripájajte do zásuvky.
Pripojovací kábel držte mimo pracovnej oblasti stroja. Kábel
smerujte vždy smerom dozadu od stroja.
Pri práci s diamantovými vŕtacími korunkami príklep vypnite.
Pri práci v stene, strope alebo v podlahe dávajte pozor na
elektrické káble, plynové a vodovodné potrubia.
Prach vznikajúci pri práci môže byť škodlivý zdraviu. Pri
práci nosiť vhodnú ochrannú masku, aby sa nedostal do
ľudského organizmu.
Pod vplyvom extrémnych elektromagnetických rušení z
vonka sa môžu vyskytnúť v ojedinelých prípadoch dočasné
výkyvy otáčok.
CE - VYHLÁSENIE KONFORMITY
Vyhlasujeme v našej výhradnej zodpovednosti, že tento
produkt zodpovedá nasledovným normám alebo
normatívnym dokumentom.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
podľa predpisov smerníc
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Splnomocnený zostaviť technické podklady.
SIEŤOVÁ PRÍPOJKA
Pripájať len na jednofázový striedavý prúd a na sieťové
napätie uvedené na štítku. Pripojenie je možné aj do
zásuviek bez ochranného kontaktu, pretože ide o
konštrukciu ochrannej triedy II.
ÚDRZBA
Vetracie otvory udržovať stale v čistote.
Pri opotrebovaných uhlíkových kefách by sa mala vykonať
okrem výmeny uhlíkových kief v zákaznickom centre aj
prehliadka prístroja. Toto predlžuje životnosť prístroja a
zaručuje stálu funkčnosť.
Použivať len AEG príslušenstvo a náhradné diely. Súčiastky
bez návodu na výmenu treba dat vymeniť v jednom z AEG
zákazníckych centier (viď brožúru Záruka/Adresy
zákazníckych centier).
Pri udani typu stroja a desaťmiestneho čísla
nachádzajúceho sa na štítku dá sa v prípade potreby
vyžiadat explozívna schéma prístroja od Vášho
zákazníckeho centra alebo priamo v AEG Electric Tools
GmbH, Max‑Eyth‑Straße 10, D‑71364 Winnenden,
Germany.
SYMBOLY
Pred prvým použitím
prístroja si pozorne
prečítajte návod na obsluhu.
Pred každou prácou na stroji vytiahnuť
zástrčku zo zásuvky.
Príslušenstvo - nie je súčasťou štandardnej
výbavy, odporúčané doplnenie z programu
príslušenstva.
Elektrické náradie nevyhadzujte do
komunálneho odpadu! Podla európskej
smernice 2002/96/EG o nakladaní s
použitými elektrickými a elektronickými
zariadeniami a zodpovedajúcich ustanovení
právnych predpisov jednotlivých krajín sa
použité elektrické náradie musí zbierat
oddelene od ostatného odpadu a podrobit
ekologicky šetrnej recyklácii.
Trieda ochrany II, elektrické náradie, u
ktorého ochrana proti úrazu elektrickým
prúdom nezávisí len na základnej izolácii,
ale aj na prijatí ďalších ochranných
opatrení, ako je vyhotovenie s dvojitou
alebo zosilnenou izoláciou.
POUŽITIE PODĽA PREDPISOV
Vŕtacie kladivo je univerzálne použiteľné na sekanie a
osekávanie kameňa a na vŕtanie do dreva, kovu a plastu.
Tento prístroj sa smie použivať len v súlade s uvedenými
predpismi.
SLOVENSKY
47
DANE TECHNICZNE
Młotkowiertarka BH 26 LXE
Znamionowa moc wyjściowa.................................................... .........................750W
Moc wyjściowa......................................................................... .........................375W
Prędkość bez obciążenia......................................................... .......................1400min-1
Maksymalna prędkość obrotowa pod obciążeniem.................. .......................1050min-1
Częstotliwość udaru przy obciążeniu maks.............................. .......................4500min-1
Energia udaru zgodna z EPTAProcedure 05/2009 .................. ..........................2,7J
Zdolność wiercenia w betonie.................................................. ...........................26mm
Zdolność wiercenia w stali........................................................ ...........................13mm
Zdolność wiercenia w drewnie................................................. ...........................30mm
Koronka wiertnicza lekka do cegieł i wapienia ........................ ...........................68mm
Średnica szyjki uchwytu........................................................... ...........................54mm
Ciężar wg procedury EPTA 01/2003......................................... ..........................3,1kg
Informacja dotycząca szumów
Zmierzone wartości wyznaczono zgodnie z normą EN 60 745.
Poziom szumów urządzenia oszacowany jako A wynosi
typowo:
Poziom ciśnienia akustycznego (K = 3 dB(A))........................ ...........................94dB (A)
Poziom mocy akustycznej (K = 3 dB(A))................................. .........................105dB (A)
Należy używać ochroniaczy uszu!
Informacje dotyczące wibracji
Wartości łączne drgań (suma wektorowa trzech kierunków)
wyznaczone zgodnie z normą EN 60745
Wartość emisji drgań ah:
Wiercenie w betonie: wartość emisji drgań ah .......................... ........................14,5m/s2
Niepewność K = ...................................................................... ..........................1,5m/s2
Dłutowanie: wartość emisji drgań ah ........................................ ...........................13m/s2
Niepewność K = ...................................................................... ..........................1,5m/s2
OSTRZEŻENIE
Podany w niniejszych instrukcjach poziom drgań został zmierzony za pomocą metody pomiarowej zgodnej z normą EN 60745
i może być użyty do porównania ze sobą elektronarzędzi. Nadaje się on również do tymczasowej oceny obciążenia
wibracyjnego.
Podany poziom drgań reprezentuje główne zastosowania elektronarzędzia. Jeśli jednakże elektronarzędzie użyte zostanie do
innych celów z innym narzędziami roboczymi lub nie jest dostatecznie konserwowane, wtedy poziom drgań może wykazywać
odchylenia. Może to wyraźnie zwiększyć obciążenie wibracjami przez cały okres pracy.
Dla dokładnego określenia obciążenia wibracjami należy uwzględnić również czasy, w których urządzenie jest wyłączone
względnie jest włączone, lecz w rzeczywistości nie pracuje. Może to spowodować wyraźną redukcję obciążenia wibracyjnego
w całym okresie pracy.
Należy wprowadzić dodatkowe środki zapobiegawcze celem ochrony obsługującego przed oddziaływaniem drgań, jak na
przykład: konserwacja narzędzi roboczych i elektronarzędzi, nagrzanie rąk, organizacja przebiegu pracy.
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
OSTRZEŻENIE! Prosimy o przeczytanie wskazówek
bezpieczeństwa i zaleceń, również tych, które zawarte
są w załączonej broszurze. Błędy w przestrzeganiu
poniższych wskazówek mogą spowodować porażenie
prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.
Do wiercenia udarowego należy zakładać ochronniki
słuchu. Hałas może powodować utratę słuchu.
Stosować uchwyty pomocnicze dostarczone z
narzędziem. Utrata kontroli może spowodować obrażenia.
Trzymaj urządzenie za izolowane powierzchnie chwytne
gdy wykonujesz roboty, w trakcie których narzędzie
skrawające może natrafić na ukryte przewody prądowe
lub na własny kabel. Kontakt z przewodami pod napięciem
wprowadza również metalowe części urządzenia pod
napięcie i prowadzi do porażenia prądem.
Urządzenia pracujące w wielu różnych miejscach, w tym
poza pomieszczeniami zamkniętymi, należy podłączać
poprzez ochronny wyłącznik udarowy.
Podczas pracy należy zawsze nosić okulary ochronne.
Zalecane jest także noszenie rękawic, mocnego, nie
ślizgającego się obuwia oraz ubrania roboczego.
Podczas pracy elektronarzędzia nie wolno usuwać trocin ani
drzazg.
Przed przystąpieniem do jakichkolwiek prac związanych z
elektronarzędziem należy wyjąć wtyczkę z gniazdka.
48
POLSKI
Elektronarzędzie można podłączać do gniazdka sieciowego
tylko wtedy, kiedy jest wyłączone.
Kabel zasilający nie może znajdować się w obszarze
roboczym elektronarzędzia. Powinien on się zawsze
znajdować się za operatorem.
W trybie pracy udarowej nie stosować koronek
diamentowych.
Podczas pracy przy ścianach, sufitach i podłodze należy
uważać na kable elektryczne, przewody gazowe i
wodociągowe.
Kurz powstający przy pracy z tym elektronarzędziem może
być szkodliwy dla zdrowia, w związku z tym nie powinien
dotrzeć do ciała. Nosić odpowiednią maskę przeciwpyłową.
Intensywne zewnętrzne zakłócenia elektromagnetyczne
mogą powodować w określonych przypadkach chwilowe
wahania w prędkości obrotowej.
DEKLARACJA ZGODNOŚCI CE
Oświadczamy z pełną odpowiedzialnością, że produkt ten
odpowiada wymaganiom następujących norm i dokumentów
normatywnych
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
i jest zgodny z wymaganiami dyrektyw
2011/65/EU (RoHs)
2006/42/WE
2004/108/WE
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Upełnomocniony do zestawienia danych technicznych
PODŁĄCZENIE DO SIECI
Podłączać tylko do źródła zasilania prądem zmiennym
jednofazowym i wyłącznie o napięciu podanym na tabliczce
znamionowej. Możliwe jest również podłączenie do
gniazdka bez uziemienia, ponieważ konstrukcja odpowiada
II klasie bezpieczeństwa.
UTRZYMANIE I KONSERWACJA
Otwory wentylacyjne elektronarzędzia muszą być zawsze
drożne.
Ważne! W przypadku zużycia szczotek węglowych po ich
wymianie elektronarzędzie należy przekazać do serwisu
obsługi posprzedażnej. Zapewni to długi okres użytkowania
i maksymalne osiągi elektronarzędzia.
Należy stosować wyłącznie wyposażenie dodatkowe i
części zamienne AEG. W przypadku konieczności wymiany
części, dla których nie podano opisu, należy skontaktować
się z przedstawicielami serwisu AEG (patrz lista punktów
obsługi gwarancyjnej/serwisowej).
Na życzenie można otrzymać rysunek widoku zespołu
rozebranego. Przy zamawianiu należy podać
dziesięciocyfrowy numer oraz typ elektronarzędzia
umieszczony na tabliczce znamionowej. Zamówienia można
dokonać albo u lokalnych przedstawicieli serwisu, albo
bezpośrednio w AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SYMBOLE
Przed uruchomieniem
elektronarzędzia zapoznać
się uważnie z treścią
instrukcji.
Przed przystąpieniem do jakichkolwiek prac
przy elektronarzędziu należy wyjąć wtyczkę
z kontaktu.
Wyposażenie dodatkowe dostępne osobno.
Nie wyrzucaj elektronarzedzi wraz z
odpadami z gospodarstwa domowego!
Zgodnie z Europejska Dyrektywa 2002/96/
WE w sprawie zuzytego sprzetu
elektrotechnicznego i elektronicznego oraz
dostosowaniem jej do prawa krajowego,
zuzyte elektronarzedzia nalezy
posegregowac i zutylizowac w sposób
przyjazny dla srodowiska.
Klasa ochrony II, elektronarzędzie, w
którym ochrona przed porażeniem
elektrycznym nie zależy tylko od izolacji
podstawowej, lecz w którym zastosowane
są dodatkowe środki ochrony, takie jak
podwójna lub wzmocniona izolacja.
WARUNKI UŻYTKOWANIA
Obrotowy młot pneumatyczny przeznaczony jest do
wiercenia z funkcją udaru, dłutowania w kamieniu i
wiercenia.
Produkt można użytkować wyłącznie zgodnie z jego
normalnym przeznaczeniem.
POLSKI
49
MŰSZAKI ADATOK
Fúrókalapács BH 26 LXE
Névleges teljesítményfelvétel................................................... .........................750W
Leadott teljesítmény................................................................. .........................375W
Üresjárati fordulatszám............................................................ .......................1400min-1
Fordulatszám terhelés alatt max.............................................. .......................1050min-1
Ütésszám terhelés alatt max.................................................... .......................4500min-1
Egyedi ütőerő az „EPTAProcedure 05/2009” (2009/05 EPTA-eljárás) szerint ... ..........................2,7J
Furat-ø betonba........................................................................ ...........................26mm
Furat-ø acélba.......................................................................... ...........................13mm
Furat-ø fába.............................................................................. ...........................30mm
Fúrókorona téglába és mészkőbe............................................ ...........................68mm
Feszítőnyak-ø........................................................................... ...........................54mm
Súly a 01/2003 EPTA-eljárás szerint........................................ ..........................3,1kg
Zajinformáció
A közölt értékek megfelelnek az EN 60 745 szabványnak.
A készülék munkahelyi zajszintje tipikusan:
Hangnyomás szint (K = 3 dB(A))............................................. ...........................94dB (A)
Hangteljesítmény szint (K = 3 dB(A))...................................... .........................105dB (A)
Hallásvédő eszköz használata ajánlott!
Vibráció-információk
Összesített rezgésértékek (három irány vektoriális összege)
az EN 60745-nek megfelelően meghatározva:
ah rezegésemisszió érték:
Ütvefúráshoz betonba: ah rezgésemisszió érték....................... ........................14,5m/s2
K bizonytalanság = .................................................................. ..........................1,5m/s2
Vésés: ah rezgésemisszió érték................................................ ...........................13m/s2
K bizonytalanság = .................................................................. ..........................1,5m/s2
FIGYELMEZTETÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került
lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés
előzetes megbecsülésére is.
A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot
azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint
értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik,
vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés
teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a
használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
KÜLÖNLEGES BIZTONSÁGI TUDNIVALÓK
FIGYELMEZTETÉS! Olvasson el minden biztonsági
útmutatást és utasítást, a mellékelt brosúrában
találhatókat is. A következőkben leírt előírások
betartásának elmulasztása áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan őrizze meg
ezeket az előírásokat.
Ütvefúráskor viseljen hallásvédőt. A zaj hatása
hallásvesztést okozhat.
Használja a készülékkel együtt szállított
kézifoganytúkat. A készülék fölötti ellenőrzés elvesztése
sérüléseket okozhat.
A készüléket a szigetelt markolatfelületeket fogva tartsa,
ha olyan munkálatokat végez, melyeknél a
vágószerszám rejtett elektromos vezetékekbe vagy
saját vezetékébe ütközhet. Ha a berendezés egy
feszültség alatt álló vezetékhez ér, a berendezés fémrészei
szintén feszültség alá kerülhetnek és áramütéshez
vezethetnek.
Szabadban a dugaljat hibaáram-védőkapcsolóval kell
ellátni. Az elektromos készülékek üzembehelyezési
útmutatása ezt kötelezően előírja. Ügyeljen erre az
elektromos kéziszerszámok használatakor is.
Munkavégzés közben ajánlatos védőszemüveget viselni.
Védőkesztyű, zárt és csúszásmentes cipő, valamint
védőkötény használata szintén javasolt.
50
MAGYAR
A munka közben keletkezett forgácsokat, szilkánkokat,
törmeléket, stb. csak a készülék teljes leállása után szabad
a munkaterületről eltávolítani.
Bármilyen jellegű karbantartás vagy javítás előtt a
készüléket áramtalanítani kell.
A készüléket csak kikapcsolt állapotban szabad ismét áram
alá helyezni.
Munka közben a hálózati csatlakozókábelt a sérülés
elkerülése érdekében a munkaterülettől, illetve a készüléktől
távol kell tartani.
Gyémánt fúrókorona használatakor kapcsolja ki az
ütőfunkciót.
Falban, födémben, aljzatban történő fúrásnál fokozottan
ügyelni kell az elektromos-, víz- és gázvezetékekre.
A munka során keletkező por gyakran egészségre káros,
ezért ne kerüljön a szervezetbe. Hordjon e célra alkalmas
porvédőmaszkot.
Különösen erős, külső elektromágneses hatás alatt a
fordulatszám átmeneti ingadozása léphet fel.
CE-AZONOSSÁGI NYILATKOZAT
Teljes felelősségünk tudatában kijelentjük, hogy jelen
termék megfelel a következő szabványoknak vagy
szabványossági dokumentumoknak:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
irányelvek határozataival egyetértésben
2011/65/EU (RoHs)
2006/42/EK
2004/108/EK
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Műszaki dokumentáció összeállításra felhatalmazva
HÁLÓZATI CSATLAKOZTATÁS
A készüléket csak egyfázisú váltóáramra és a
teljesítménytáblán megadott hálózati feszültségre
csatlakoztassa. A csatlakoztatás védőérintkező nélküli
dugaszolóaljzatokra is lehetséges, mivel a készülék
felépítése II. védettségi osztályú.
KARBANTARTÁS
A készülék szellőzőnyílásait mindig tisztán kell tartani.
Az elhasználódott szénkeféket az illetékes márkaszervízzel
haladéktalanul kell kicseréltetni, így jelentősen
megnövelhető a készülék élettartama és garantált a
folyamatos üzemkész állapot.
Javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és
tartozékokat szabad használni. A készülék azon részeinek
cseréjét, amit a kezelési útmutató nem engedélyez,
kizárólag a javításra feljogosított márkaszervíz végezheti.
(Lásd a szervízlistát)
Szükség esetén a készülékek robbantott ábráját - a
készülék típusa és tízjegyű azonosító száma alapján a
területileg illetékes AEG márkaszervíztől vagy közvetlenül a
gyártótól (AEG Electric Tools GmbH, Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany) lehet kérni.
SZIMBÓLUMOK
Kérjük alaposan olvassa el
a tájékoztatót mielőtt a
gépet használja.
Karbantartás, javítás, tisztítás, stb. előtt
előtt a készüléket áramtalanítani kell.
Azokat a tartozékokat, amelyek gyárilag
nincsenek a készülékhez mellékelve, külön
lehet megrendelni.
Az elektromos kéziszerszámokat ne dobja
a háztartási szemétbe! A használt villamos
és elektronikai készülékekrol szóló
2002/96/EK irányelv és annak a nemzeti
jogba való átültetése szerint az elhasznált
elektromos kéziszerszámokat külön kell
gyujteni, és környezetbarát módon újra kell
hasznosítani.
II-es védelmi osztály, olyan elektromos
szerszám, amelynél az elektromos
áramütés elleni védelem nem csak az
alapszigeteléstől függ, hanem amelyben
kiegészítő védőintézkedéseket, mint pl.
kettős szigetelés vagy megerősített
szigetelés, alkalmaznak.
RENDELTETÉSSZERŰ HASZNÁLAT
A fúrókalapács általánosan használható ütvefúráshoz és
véséshez kőzetekbe, valamint fúráshoz fába, fémbe és
műanyagba.
A készüléket kizárólag az alábbiakban leírtaknak
megfelelően szabad használni.
MAGYAR
51
TEHNIČNI PODATKI
Rotacijska kladiva BH 26 LXE
Nazivna sprejemna moč........................................................... .........................750W
Oddajna zmogljivost................................................................. .........................375W
Število vrtljajev v prostem teku................................................. .......................1400min-1
Število vrtljajev pri obremenitvi maks....................................... .......................1050min-1
bremensko število udarcev maks............................................. .......................4500min-1
Jakost posameznega udarca v skladu z EPTA-Procedure 05/2009 ...........................2,7J
Vrtalni ø v betonu..................................................................... ...........................26mm
Vrtalni ø v jeklu......................................................................... ...........................13mm
Vrtalni ø v lesu.......................................................................... ...........................30mm
Lahka vrtalna krona v opeki in apnenem peščencu ................ ...........................68mm
Vpenjalni vrat ø........................................................................ ...........................54mm
Teža po EPTA-proceduri 01/2003............................................. ..........................3,1kg
Informacije o hrupnosti
Vrednosti merjenja ugotovljene ustrezno z EN 60 745.
Raven hrupnosti naprave ovrednotena z A, znaša tipično:
Nivo zvočnega tlaka (K = 3 dB(A)).......................................... ...........................94dB (A)
Višina zvočnega tlaka (K = 3 dB(A))....................................... .........................105dB (A)
Nosite zaščito za sluh!
Informacije o vibracijah
Skupna vibracijska vrednost (Vektorska vsota treh smeri)
določena ustrezno EN 60745:
Vibracijska vrednost emisij ah:
Udarno vrtanje v betonu: Vibracijska vrednost emisij ah .......... ........................14,5m/s2
Nevarnost K = .......................................................................... ..........................1,5m/s2
Klesanje: Vibracijska vrednost emisij ah ..................................... ...........................13m/s2
Nevarnost K = .......................................................................... ..........................1,5m/s2
OPOZORILO
V teh navodilih navedena raven tresljajev je bila izmerjena po EN60745 normiranem merilnem postopku in lahko služi
medsebojni primerjavi električnih orodij. Prav tako je primeren za predhodno oceno obremenitve s tresljaji.
Navedena raven tresljajev navaja najpomembnejše vrste rabe električnega orodja. Kadar se električno orodje uporablja za
drugačne namene, z odstopajočimi orodji ali pa z nezadostnim vzdrževanjem, lahko raven tresljajev tudi odstopa. Le to lahko
čez celoten delovni čas znatno zviša obremenitev s tresenjem.
Za natančno oceno obremenitve s tresljaji naj bi se upošteval tudi čas v katerem je naprava izklopljena ali sicer teče, vendar
dejansko ni v rabi. Le to lahko obremenitev s tresljaji čez celoten delovni čas znatno zmanjša.
Za zaščito upravljalca pred učinkom tresljajev uvedite dodatne zaščitne ukrepe npr.: Vzdrževanje električnega orodja in
orodja, delo s toplimi rokami, organizacija delovnih potekov.
SPECIALNI VARNOSTNI NAPOTKI
OPOZORILO! Preberite vsa varnostna opozorila in
navodila, tudi tista v priloženi brošuri. Napake zaradi
neupoštevanja spodaj navedenih opozoril in napotil lahko
povzročijo električni udar, požar in/ali težke telesne
poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v
prihodnje še potrebovali.
Pri udarnemu vrtanju nosite glušnik. Hrup lahko povzroči
izgubo sluha.
Uporabite dodatne ročaje, ki so dobavljeni skupaj z
napravo. Izguba kontrole lahko povzroči poškodbe.
Kadar izvajate dela pri katerih lahko orodje zadane
prikrito električno napeljavo ali lasten vodnik, je
napravo potrebno držati za izolirane prijemalne
površine. Stik z električnim vodnikom, ki je pod napetostjo,
povzroči napetost tudi v kovinskih delih naprave, kar ima za
posledico električni udar.
Vtičnice v zunanjem področju morajo biti opremljene z
zaščitnimi stikali za okvarni tok. To zahteva instalacijski
predpis za vašo električno napravo. Prosimo, da to pri
uporabi naše naprave upoštevate.
Pri delu s strojem vedno nosite zaščitna očala. Priporočamo
zaščitne rokavice, trdno obuvalo, varno proti drsenju ter
predpasnik.
Trske ali iveri se pri tekočem stroju ne smejo odstranjevati.
Pred vsemi deli na stroju izvlecite vtikač iz vtičnice.
52
SLOVENSKO
Stroj priklopite na vtičnico samo v izklopljenem stanju.
Vedno pazite, da se priključni kabel ne približa področju
delovanja stroja. Kabel vedno vodite za strojem.
Pri delu z diamantnimi vrtalnimi kronami izklopite udarno
delovanje.
Pri delih na steni, stropu ali v tleh pazite na električne kable,
plinske in vodne napeljave.
Prah, ki nastaja pri delu, je pogosto zdravju škodljiv in naj ne
zaide v telo. Nosite ustrezno masko proti prahu.
Pod vplivom ekstremnih elektromagnetnih motenj od zunaj
lahko v posameznem primeru pride do začasnih nihanj
števila vrtljajev.
CE-IZJAVA O KONFORMNOSTI
Z lastno odgovornostjo izjavljamo, da je ta produkt skladen
z naslednjimi normami ali normativnimi dokumenti.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
v skladu z določili smernic
2011/65/EU (RoHs)
2006/42/ES
2004/108/ES
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Pooblaščen za izdelavo spisov tehnične dokumentacije.
OMREŽNI PRIKLJUČEK
Priključite samo na enofazni izmenični tok in samo na
omrežno napetost, ki je označena na tipski ploščici.
Priključitev je možna tudi na vtičnice brez zaščitnega
kontakta, ker obstaja nadgradnja zaščitnega razreda.
VZDRŽEVANJE
Pazite na to, da so prezračevalne reže stroja vedno čiste.
Pri obrabljenih oglenih krtačkah naj se dodatno z zamenjavo
oglenih krtačk izvede servisno vzdrževanje v delavnici
servisne službe. To podaljša življenjsko dobo stroja in
zagotavlja stalno pripravljenost za obratovanje.
Uporabljajte samo AEG pribor in nadomestne dele.
Poskrbite, da sestavne dele, katerih zamenjava ni opisana,
zamenjajo v AEG servisni službi (upoštevajte brošuro
Garancija/Naslovi servisnih služb).
Po potrebi se lahko pri vaši servisni službi ali direktno pri
AEG Elektrowerkzeuge naroči eksplozijska risba naprave ob
navedbi tipa stroja in desetmestne številke s tipske ploščice
AEG Electric Tools GmbH Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany.
SIMBOLI
Prosimo, da pred uporabo
pozorno preberete to
navodilo za uporabo.
Pred vsemi deli na stroju izvlecite vtikač iz
vtičnice.
Oprema – ni vsebovana v obsegu dobave,
priporočeno dopolnilo iz programa opreme.
Elektricnega orodja ne odstranjujte s
hišnimi odpadki! V skladu z Evropsko
direktivo 2002/96/EG o odpadni elektricni in
elektronski opremi in z njenim izvajanjem v
nacionalni zakonodaji je treba elektricna
orodja ob koncu njihove življenjske dobe
loceno zbirati in jih predati v postopek
okolju prijaznega recikliranja.
Zaščitni razred II: električno orodje, pri
katerem zaščita proti električnemu udarcu
ni odvisna le od osnovne izolacije, temveč z
uporabo dodatnih zaščitnih ukrepov, kot je
dvojna ali ojačana izolacija.
UPORABA V SKLADU Z NAMEMBNOSTJO
Udarni vrtalnik je univerzalno uporaben za udarno vrtanje in
klesanje v kamnu in za vrtanje v lesu, kovini ter umetni
masi.
Ta naprava se sme uporabiti samo v skladu z
namembnostjo uporabiti samo za navede namene.
SLOVENSKO
53
TEHNIČKI PODACI
Bušaći čekić BH 26 LXE
Snaga nominalnog prijema....................................................... .........................750W
Predajni učinak......................................................................... .........................375W
Broj okretaja praznog hoda...................................................... .......................1400min-1
Broj okretaja pod opterećenjem............................................... .......................1050min-1
Maksimalan broj udaraca pod opterećenjem........................... .......................4500min-1
Jačina pojedinačnih udaraca prema EPTA-Procedure 05/2009 ... ..........................2,7J
Bušenje-ø u beton.................................................................... ...........................26mm
Bušenje-ø u čelik...................................................................... ...........................13mm
Bušenje-ø u drvo...................................................................... ...........................30mm
Laka krunica za bušenje u opeku i silikatnu opeku.................. ...........................68mm
Stezno grlo-ø............................................................................ ...........................54mm
Težina po EPTA-proceduri 01/2003.......................................... ..........................3,1kg
Informacije o buci
Mjerne vrijednosti utvrdjene odgovarajuće EN 60 745.
A-ocijenjeni nivo buke aparata iznosi tipično:
nivo pritiska zvuka (K = 3 dB(A))............................................ ...........................94dB (A)
nivo učinka zvuka (K = 3 dB(A))............................................. .........................105dB (A)
Nositi zaštitu sluha!
Informacije o vibracijama
Ukupne vrijednosti vibracije (Vektor suma tri smjera) su
odmjerene odgovarajuće EN 60745:
Vrijednost emisije vibracije ah:
Čekićno bušenje u beton: Vrijednost emisije vibracija ah ......... ........................14,5m/s2
Nesigurnost K = ....................................................................... ..........................1,5m/s2
Klesanje: Vrijednost emisije vibracije ah ................................... ...........................13m/s2
Nesigurnost K = ....................................................................... ..........................1,5m/s2
UPOZORENIE
Ova u ovim uputama navedena razina titranja je bila izmjerena odgovarajuće jednom u EN 60745 normiranom mjernom
postupku i može se upotrijebiti za usporedbu električnog alata međusobno. Ona je prikladna i za privremenu procjenu titrajnog
opterećenja.
Navedena razina titranja reprezentira glavne primjene električnog alata. Ukoliko se električni alat upotrebljava u druge svrhe
sa odstupajućim primijenjenim alatima ili nedovoljnim održavanjem, onda razina titranja može odstupati. To može titrajno
opterećenje kroz cijeli period rada bitno povisiti.
Za točnu procjenu titrajnog opterećenja se moraju uzeti u obzir i vremena u kojima je uređaj isključen ili u kojima doduše radi,
ali nije i stvarno u upotrebi. To može titrajno opterećenje bitno smanjiti za vrijeme cijelog radnog perioda.
Utvrdite dodatne sigurnosne mjere za zaštitu poslužioca protiv djelovanja titranja kao npr.: Održavanje električnih alata i
upotrebljenih alata, održavanje topline ruku, organizacija i radne postupke.
SPECIJALNE SIGURNOSNE UPUTE
UPOZORENIE! Pročitajte sigurnosne upute i
uputnice, isto i one iz priložene brošure. Ako se ne bi
poštivale napomene o sigurnosti i upute to bi moglo
uzrokovati strujni udar, požar i/ili teške ozljede.
Sačuvajte sve napomene o sigurnosti i upute za buduću
primjenu.
Kod uradnog bušenja nosite zaštitu za sluh. Djelovanje
buke može uzrokovati gubitak sluha.
Koristite dodatne drške koje su isporučene sa
aparatom. Gubitak kontrole može prouzročiti povrede.
Držite spravu na izoliranim držačkim površinama kada
izvodite radove kod kojih rezački alat može pogoditi
skrivene vodove struje ili osobni kabel. Kontaktom s
vodovima pod naponom, pod napon će se staviti i metalni
dijelovi uređaja, što može dovesti do električnog udara.
Utičnice na vanjskom području moraju biti opremljene
zaštitnim prekidačima za pogrešnu struju. To zahtjeva
instalacijski propis za električne uređaje. Molimo da ovo
poštujete prilikom upotrebe našeg aparata.
Kod radova sa strojem uvijek nositi zaštitne naočale.
Zaštitne rukavice, čvrste i protiv klizanja sigurne cipele kao i
pregača se preporučuju.
Piljevina ili iverje se za vrijeme rada stroja ne smiju
odstranjivati.
Prije radova na stroju izvući utikač iz utičnice.
Samo isključeni stroj priključiti na utičnicu.
54 HRVATSKI
Priključni kabel uvijek držati udaljenim sa područja
djelovanja. Kabel uvije voditi od stroja prema nazad.
Kod radova sa dijamatnim krunicama za bušenje isključiti
udarni mehanizam.
Kod radova na zidu, stropu ili podu paziti na električne
kablove kao i vodove plina i vode.
Prašina koja nastaje prilikom rada je često nezdrava i ne bi
smijela dospijeti u tijelo. Nositi prikladnu zaštitnu masku
protiv prašine.
Pod djelovanjem ekstremnih elektromagnetskih smetnji
izvana, mogu u pojedinim slučajevima nastati privremene
oscilacije broja okretaja.
CE-IZJAVA KONFORMNOSTI
Izjavljujemo na osobnu odgovornost, da se ovaj proizvod
slaže sa slijedećim normama ili normativnim dokumentima.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
po odredbama smjernica
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Ovlašten za formiranje tehničke dokumentacije.
PRIKLJUČAK NA MREžU
Priključiti samo na jednofaznu naizmjeničnu struju i samo na
napon struje, naveden na pločici snage. Priključak je moguć
i na utičnice bez zaštitnog kontakta, jer postoji dogradnja
zaštitne klase II.
ODRŽAVANJE
Proreze za prozračivanje stroja uvijek držati čistima.
Kod istrošenih ugljenih četkica bi se uz zamjenu ugljenih
četkica trebao dodatno sprovesti servis u nekoj servisnoj
radionici. To povećava vijek trajanja stroja i jamči stalnu
spremnost pogona.
Primijeniti samo AEG opremu i rezervne dijelove. Sastavne
dijelove, čija zamjena nije opisana, dati zamijeniti kod jedne
od AEG servisnih službi (poštivati brošuru Garancija/Adrese
servisa).
Po potrebi se može zatražiti crtež eksplozije aparata uz
davanje podataka o tipu stroja i desetoznamenkastog broja
na pločici snage kod Vaše servisne službe ili direktno kod
AEG Electric Tools GmbH Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany.
SIMBOLI
Molimo da pažljivo pročitate
uputu o upotrebi prije
puštanja u rad.
Prije svih radova na stroju utikač izvući iz
utičnice.
Oprema - u opsegu isporuke nije sadržana,
preporučena dopuna iz promgrama
opreme.
Elektricne alate ne odlažite u kucne
otpatke! Prema Europskoj direktivi 2002/96/
EG o starim elektricnim i elektronickim
strojevima i preuzimanju u nacionalno
pravo moraju se istrošeni elektricni alati
sakupljati odvojeno i odvesti u pogon za
reciklažu.
Zaštitna klasa II,električni alat, kod koga
zaštita protiv električnog udara ne zasvisi
samo o osnovnoj izolaciji, već se kod njega
primijenjuju dodatne zaštitne mjere, kao
dvostruka izolacija ili pojačana izolacija.
PROPISNA UPOTREBA
Bušeći čekić je univerzalno upotrebljiv za čekićno bušenje i
klesanje u kamenu i bušenje drva, metala i plastike.
Ovaj aparat se smije upotrijebiti samo u određene svrhe kao
što je navedeno.
HRVATSKI
55
TEHNISKIE DATI
Rotējošais āmurs BH 26 LXE
Nominālā atdotā jauda................................................................... .........................750W
Cietkoks.......................................................................................... .........................375W
Apgriezieni tukšgaitā...................................................................... .......................1400min-1
maks. apgriezienu skaits ar slodzi................................................. .......................1050min-1
maks. sitienu biežums ar slodzi..................................................... .......................4500min-1
Atsevišķo triecienu enerģija atbilstoši EPTA-Procedure 05/2009 ...........................2,7J
Urbšanas diametrs betonā............................................................. ...........................26mm
Urbšanas diametrs tēraudā............................................................ ...........................13mm
Urbšanas diametrs kokā................................................................ ...........................30mm
Vieglais kroņurbis ķieģeļiem un kaļķsmilšakmenim...................... ...........................68mm
Kakla diametrs................................................................................ ...........................54mm
Svars atbilstoši EPTA -Procedure 01/2003............................... ..........................3,1kg
Trokšņu informācija
Vērtības, kas noteiktas saskaņā ar EN 60 745.
A novērtētās aparatūras skaņas līmenis ir:
trokšņa spiediena līmenis (K = 3 dB(A)).................................. ...........................94dB (A)
trokšņa jaudas līmenis (K = 3 dB(A))...................................... .........................105dB (A)
Nēsāt trokšņa slāpētāju!
Vibrāciju informācija
Svārstību kopējā vērtība (Trīs virzienu vektoru summa) tiek
noteikta atbilstoši EN 60745:
svārstību emisijas vērtība ah:
Urbšana betonā: svārstību emisiju vērtība ah .......................... ........................14,5m/s2
Nedrošība K = ......................................................................... ..........................1,5m/s2
Skaldīšana: svārstību emisiju vērtība ah .................................. ...........................13m/s2
Nedrošība K = ......................................................................... ..........................1,5m/s2
UZMANĪBU
Instrukcijā norādītā svārstību robežvērtība ir izmērīta mērījumu procesā, kas veikts atbilstoši standartam EN 60745, un to var
izmantot elektroinstrumentu savstarpējai salīdzināšanai. Tā ir piemērota arī svārstību noslogojuma pagaidu izvērtēšanai.
Norādītā svārstību robežvērtība ir reprezentatīva elektroinstrumenta pamata pielietojuma jomām. Tomēr, ja elektroinstruments
tiek pielietots citās jomās, papildus izmantojot neatbilstošus elektroinstrumentus vai pēc nepietiekamas tehniskās apkopes,
tad svārstību robežvērtība var atšķirties. Tas var ievērojami palielināt svārstību noslogojumu visa darba laikā.
Precīzai svārstību noslogojuma noteikšanai, ir jāņem vērā arī laiks, kad ierīces ir izslēgta vai arī ir ieslēgta, tomēr faktiski
netiek lietota. Tas var ievērojami samazināt svārstību noslogojumu visa darba laikā.
Integrējiet papildus drošības pasākumus pret svārstību ietekmi lietotājam, piemēram: elektroinstrumentu un darba instrumentu
tehniskā apkope, roku siltuma uzturēšana, darba procesu organizācija.
SPECIĀLIE DROŠĪBAS NOTEIKUMI
UZMANĪBU! Izlasiet visu drošības instrukciju un
lietošanas pamācību klāt pievienotajā bukletā. Šeit
sniegto drošības noteikumu un norādījumu neievērošana
var izraisīt aizdegšanos un būt par cēloni elektriskajam
triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai
izmantošanai.
Lietojiet dzirdes aizsargu, izmantojot āmururbi. Trokšņa
iedarbība var izraisīt dzirdes zudumu.
Lietojiet instrumentam pievienotos papildus rokturus.
Zaudējot kontroli, var gūt ievainojumus.
Lerīci turiet aiz izolētiem rokturiem, ja veicat darbus,
kuros griešanas darbiem izmantojamais instruments
var skart paslēptus elektrovadus vai pats savu kabeli.
As­menim saskaroties ar vadiem, kuriem tiek pievadîts fâzes
spriegums, ðis spriegums nonâk arî uz instrumenta korpusa
strâvu vadoðajâm daïâm un var izraisît elektrisko triecienu.
Kontaktligzdām, kas atrodas ārpus telpām jābūt aprīkotām ar
automātiskiem drošinātājslēdžiem, kas nostrādā, ja strāvas
plūsmā radušies bojājumi. To pieprasa jūsu elektroiekārtas
instalācijas noteikumi. Lūdzu, to ņemt vārā, izmantojot mūsu
instrumentus.
Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. Tiek ieteikts
nēsāt arī aizsargcimdus, slēgtus, neslīdošus apavus un
priekšautu.
Skaidas un atlūzas nedrīkst ņemt ārā, kamēr mašīna darbojas.
56
LATVISKI
Pirms jebkādiem darbiem, kas attiecas uz mašīnas apkopi,
mašīnu noteikti vajag atvienot no kontaktligzdas.
Mašīnu pievienot kontaktligzdai tikai izslēgtā stāvoklī.
Pievienojuma kabeli vienmēr turēt atstatus no mašīnas
darbības lauka. Kabelim vienmēr jāatrodas aiz mašīnas.
Strādājot ar dimanta kroņurbi, vajag izslēgt perforācijas
darbību.
Veicot darbus sienu, griestu un grīdas apvidū, vajag
uzmanīties, lai nesabojātu elektriskos, gāzes un ūdens vadus.
Putekļi, kas rodas darba gaitā, bieži ir kaitīgi veselībai un tiem
nevajadzētu nokļūt organismā. Jānēsā piemērota maska, kas
pasargā no putekļiem.
Ārkārtas ārējo elektromagnētisko traucējumu rezultātā
atsevišķos gadījumos var uz laiku tikt izsauktas apgriezienu
skaita svārstībs.
ATBILSTĪBA CE NORMĀM
Ar šo apliecinām, ka esam atbildīgi par to, lai šis produkts
atbilstu sekojošām normām vai normatīvajiem
dokumentiem:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
saskaņā ar direktīvu noteikumiem
2011/65/EU (RoHs)
2006/42/EK
2004/108/EK
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Pilnvarotais tehniskās dokumentācijas sastādīšanā.
TĪKLA PIESLĒGUMS
Pieslēgt tikai vienpola maiņstrāvas tīklam un tikai spriegumam,
kas norādīts uz jaudas paneļa. Pieslēgums iespējams arī
kontaktligzdām bez aizsargkontaktiem, jo runa ir par uzbūvi,
kas atbilst II. aizsargklasei.
APKOPE
Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres.
Ja ir nolietojušās elektromotora oglītes, papildus to nomaiņai
būtu jāveic instrumenta apskate sevisa darbnīcā. Tas
pagarinās mašīnas kalpošanas ilgumu un garantēs tās
pastāvīgu darbspēju..
Izmantojiet tikai firmu AEG piederumus un firmas rezerves
daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta,
kādā no firmu AEG klientu apkalpošanas servisiem. (Skat.
brošūru “Garantija/klientu apkalpošanas serviss”.)
Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie
firmas AEG Electric Tools GmbH Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany, var pieprasīt instrumenta
eksplozijas zīmējumu, šim nolūkam jāuzrāda mašīnas tips un
desmitvietīgais numurs, kas norādīts uz jaudas paneļa.
SIMBOLI
Pirms sākt lietot
instrumentu, lūdzu, izlasiet
lietošanas pamācību.
Pirms veicat jebkādas darbības attiecībā uz
mašīnas apkopi, atvienojiet kontaktdakšu no
kontaktligzdas.
Piederumi - standartaprīkojumā neietvertās,
bet ieteicamās papildus komplektācijas
detaļas no piederumu programmas.
Neizmetiet elektroiekartas sadzives
atkritumos! Saskana ar Eiropas Direktivu
2002/96/EG par lietotajam lektroiekartam,
elektronikas iekartam un tas ieklaušanu valsts
likumdošana lietotas ektroiekartas ir jasavac
atseviški un janogada otrreizejai parstradei
videi draudziga veida.
Aizsardzības kategorija II, elektroierīce,
kuru lietojot aizsardzība pret elektrības
triecienu ir atkarīga nevis no pamat
izolācijas, bet gan no papildus drošības
pasākumiem kā dubultā izolācija vai
pastiprinātā izolācija.
NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS
Atskaldāmais āmurs ir universāli izmantojams urbšanai,
akmens skaldīšanai, kā arī koka, metāla un plastmasas
urbšanai.
Šo instrumentu drīkst izmantot tikai saskaņā ar minētajiem
lietošanas noteikumiem.
LATVISKI
57
TECHNINIAI DUOMENYS
Sukamasis plaktukas BH 26 LXE
Vardinė imamoji galia............................................................... .........................750W
Išėjimo galia............................................................................. .........................375W
Sūkių skaičius laisva eiga......................................................... .......................1400min-1
Sūkių skaičius su apkrova maks.............................................. .......................1050min-1
Maks. smūgių skaičius su apkrova........................................... .......................4500min-1
Smūgio energija pagal „EPTA-Procedure 05/2009“ ................ ..........................2,7J
Gręžimo ø betone..................................................................... ...........................26mm
Gręžimo ø pliene...................................................................... ...........................13mm
Gręžimo ø medienoje............................................................... ...........................30mm
Lengvo gręžimo antgalis degtose ir silikatinėse plytose........... ...........................68mm
Įveržimo ašies ø....................................................................... ...........................54mm
Prietaiso svoris įvertintas pagal EPTA 2003/01 tyrimų metodiką... ..........................3,1kg
Informacija apie keliamą triukšmą
Vertės matuotos pagal EN 60 745.
Įvertintas A įrenginio keliamo triukšmo lygis dažniausiai
sudaro:
Garso slėgio lygis (K = 3 dB(A)).............................................. ...........................94dB (A)
Garso galios lygis (K = 3 dB(A)).............................................. .........................105dB (A)
Nešioti klausos apsaugines priemones!
Informacija apie vibraciją
Bendroji svyravimų reikšmė (trijų krypčių vektorių suma),
nustatyta remiantis EN 60745:
Vibravimų emisijos reikšmė ah:
Gręžimas betone: vibravimo emisijos vertė ah ......................... ........................14,5m/s2
Paklaida K = ............................................................................ ..........................1,5m/s2
Atskėlimas: vibravimo emisijos vertė ah ................................... ...........................13m/s2
Paklaida K = ............................................................................ ..........................1,5m/s2
DĖMESIO
Instrukcijoje nurodyta svyravimų ribinė vertė yra išmatuota remiantis standartu EN 60745; ji gali būti naudojama keliems
elektriniams instrumentams palyginti. Ji taikoma ir laikinai įvertinti svyravimų apkrovą.
Nurodyta svyravimų ribinė vertė yra taikoma pagrindinėse elektrinio instrumento naudojimo srityse. Svyravimų ribinė vertė gali
skirtis naudojant elektrinį instrumentą kitose srityse, papildomai naudojant netinkamus elektrinius instrumentus arba juos
nepakankamai techniškai prižiūrint. Dėl to viso darbo metu gali žymiai padidėti svyravimų apkrova.
Siekiant tiksliai nustatyti svyravimų apkrovą, būtina atsižvelgti ir į laikotarpį, kai įrenginys yra išjungtas arba įjungtas, tačiau
faktiškai nenaudojamas. Dėl to viso darbo metu gali žymiai sumažėti svyravimų apkrova.
Siekiant apsaugoti vartotojus nuo svyravimo įtakos naudojamos papildomos saugos priemonės, pavyzdžiui, elektrinių darbo
instrumentų techninė priežiūra, rankų šilumos palaikymas, darbo procesų organizavimas.
YPATINGOS SAUGUMO NUORODOS
DĖMESIO! Perskaitykite visas saugumo pastabas ir
nurodymus, esančius pridėtoje brošiūroje. Jei
nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,
gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai
susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad
ir ateityje galėtumėte jais pasinaudoti.
Dirbdami su smūginiu grąžtu, visuomet naudokite
apsaugines ausų priemones. Dėl didelio triukšmo poveikio
gali būti pažeidžiama klausa.
Naudokite į prietaiso komplektaciją įeinančias
papildomas rankenas. Nesuvaldžius prietaiso galima
susižeisti.
Dirbdami laikykite prietaisą už izoliuotų vietų, kuriose
pjovimo įrenginys pats galėtų liesti paslėptus laidus
arba savo paties laidą. Dël kontakto su laidininku, kuriuo
teka elektros srovë, metalinëse prietaiso dalyse atsiranda
átampa ir naudotojas gali gauti elek­tros smûgá.
Lauke esantys el. lizdai turi būti su gedimo srovės
išjungikliais. Tai nurodyta Jūsų elektros įrenginio instaliacijos
taisyklėse. Atsižvelkite į tai, naudodami prietaisą.
Dirbdami su įrenginiu visada nešiokite apsauginius akinius.
Rekomenduotina nešioti apsaugines pirštines, tvirtus batus
neslidžiu padu bei prijuostę.
Draudžiama išiminėti drožles ar nuopjovas, įrenginiui
veikiant.
58 LIETUVIŠKAI
Prieš atlikdami bet kokius įrenginyje, ištraukite iš lizdo
kištuką.
Kištuką į lizdą įstatykite, tik kai įrenginys išjungtas.
Maitinimo kabelis turi nebūti įrenginio poveikio srityje. Kabelį
visada nuveskite iš galinės įrenginio pusės.
Dirbdami su deimantinėmis gręžimo galvutėmis,
smūgiavimo įtaisą išjunkite.
Dirbdami sienoje, lubose arba grindyse, atkreipkite dėmesį į
elektros laidus, dujų ir vandens vamzdžius.
Darbo metu susidarančios dulkės yra dažnai kenksmingos
sveikatai ir todėl turėtų nepatekti į organizmą. Dėvėti
tinkamą apsauginę kaukę nuo dulkių.
Ypatingai didelių išorinių elektromagnetinių trukdžių
poveikyje atskirais atvejais galimi trumpalaikiai sūkių
skaičiaus svyravimai.
CE ATITIKTIES PAREIŠKIMAS
Mes atsakingai pareiškiame, kad šis gaminys atitinka tokias
normas arba normatyvinius dokumentus:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
pagal direktyvų reikalavimus
2011/65/EU (RoHs)
2006/42/EB
2004/108/EB
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Įgaliotas parengti techninius dokumentus.
ELEKTROS TINKLO JUNGTIS
Jungti tik prie vienfazės kintamos elektros srovės ir tik į
specifikacijų lentelėje nurodytos įtampos elektros tinklą.
Konstrukcijos saugos klasė II, todėl galima jungti ir į lizdus
be apsauginio kontakto.
TECHNINIS APTARNAVIMAS
Įrenginio vėdinimo angos visada turi būti švarios.
Keičiant susidėvėjusius anglinius šepetėlius, be šepetėlių
keitimo aptarnavimo dirbtuvėse reikėtų atlikti techninį
prietaiso aptarnavimą. Tai prailgina įrenginio tarnavimo laiką
ir užtikrina nuolatinę parengtį darbui.
Naudokite tik AEG priedus ir atsargines dalis. Dalis, kurių
keitimas neaprašytas, leidžiama keisti tik AEG klientų
aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo
skyrių adresus brošiūroje).
Jei reikia, nurodant įrenginio tipą bei specifikacijų lentelėje
esantį dešimtženklį numerį, iš klientų aptarnavimo skyriaus
arba tiesiai iš AEG Electric Tools GmbH
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany,
galima užsisakyti prietaiso surinkimo brėžinius.
SIMBOLIAI
Prieš pradėdami dirbti su
prietaisu, atidžiai
perskaitykite jo naudojimo
instrukciją.
Prieš atlikdami bet kokius darbus įrenginyje,
ištraukite kištuką iš lizdo.
Priedas – neįeina į tiekimo komplektaciją,
rekomenduojamas papildymas iš priedų
asortimento.
Neišmeskite elektros irengimu i buitinius
šiukšlynus! Pagal ES Direktyva 2002/96/EG
del naudotu irengimu, elektros irengimu ir ju
itraukimo i valstybinius istatymus naudotus
irengimus butina suringti atskirai ir
nugabenti antriniu žaliavu perdirbimui
aplinkai nekenksmingu budu.
II-os apsaugos klasės elektros prietaisas,
kuris nuo elektros srovės poveikio yra
apsaugotas ne tik pagrindine izoliacija, bet
ir tokiomis papildomomis apsauginėmis
priemonėmis, kaip dviguba arba sustiprinta
izoliacija.
NAUDOJIMAS PAGAL PASKIRTĮ
Smūginį gręžtuvą galima universaliai naudoti smūginiam
gręžimui bei kalimui uolienoje ir gręžimui medienoje, metale
ir plastike.
Šį prietaisą leidžiama naudoti tik pagal nurodytą paskirtį.
LIETUVIŠKAI
59
TEHNILISED ANDMED
Pöördvasar BH 26 LXE
Nimitarbimine........................................................................... .........................750W
Väljundvõimsus........................................................................ .........................375W
Pöörlemiskiirus tühijooksul....................................................... .......................1400min-1
Maks pöörlemiskiirus koormusega........................................... .......................1050min-1
Löökide arv koormusega maks................................................ .......................4500min-1
Löögitugevus EPTA-Procedure 05/2009 kohaselt ................... ..........................2,7J
Puuri ø betoonis....................................................................... ...........................26mm
Puurimisläbimõõt terases......................................................... ...........................13mm
Puuri ø puidus.......................................................................... ...........................30mm
Kerg-kroonpuur tellistes ja silikaatkivides................................. ...........................68mm
Kinnituskaela ø......................................................................... ...........................54mm
Kaal vastavalt EPTA-protseduurile 01/2003............................. ..........................3,1kg
Müra andmed
Mõõteväärtused on kindlaks tehtud vastavalt normile EN 60
745.
Seadme tüüpiline hinnanguline (A) müratase:
Helirõhutase (K = 3 dB(A))...................................................... ...........................94dB (A)
Helivõimsuse tase (K = 3 dB(A))............................................. .........................105dB (A)
Kandke kaitseks kõrvaklappe!
Vibratsiooni andmed
Vibratsiooni koguväärtus (kolme suuna vektorsumma)
mõõdetud EN 60745 järgi:
Vibratsiooni emissiooni väärtus ah:
Puurimine betoonis: vibratsiooni emissiooni väärtus ah ........... ........................14,5m/s2
Määramatus K = ...................................................................... ..........................1,5m/s2
Meiseldamine: vibratsiooni emissiooni väärtus ah ...................... ...........................13m/s2
Määramatus K = ...................................................................... ..........................1,5m/s2
TÄHELEPANU
Antud juhendis toodud võnketase on mõõdetud EN 60745 standardile vastava mõõtesüsteemiga ning seda võib kasutada
erinevate elektriseadmete omavahelises võrdlemises. Antud näitaja sobib ka esmaseks võnkekoormuse hindamiseks.
Antud võnketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude
tööriistadega või seda ei hooldata piisavalt võib võnketase siintoodust erineda. Eeltoodu võib võnketaset märkimisväärselt
tõsta terves töökeskkonnas.
Võnketaseme täpseks hindamiseks tuleks arvestada ka aega, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole
otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna võnketaset.
Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks
abinõudeks võivad olla, näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.
SPETSIAALSED TURVAJUHISED
TÄHELEPANU! Lugege kõik ohutusnõuanded ja
juhendid läbi, ka juures olevast brošüüris. Ohutusnõuete
ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks
kasutamiseks hoolikalt alles.
Kandke löökpuurimisel kuulmekaitset. Müra toime võib
põhjustada kuulmiskadu.
Kasutage seadmega koos tarnitud lisakäepidemeid.
Kontrolli kaotamine võib põhjustada vigastusi.
Tööde puhul, kus lõikeseade võib minna vastu peidetud
elektrijuhtmeid või seadme enda toitejuhet, hoidke kinni
seadme isoleeritud käepidemetest. Kokku­puude pinge all
oleva juhtmega võib seada seadme enda metallosad pinge
alla ja põhjustada elektrilöögi.
Välitingimustes asuvad pistikupesad peavad olema
varustatud rikkevoolukaitselülititega. Seda nõutakse Teie
elektriseadme installeerimiseeskirjas. Palun pidage sellest
meie seadme kasutamisel kinni.
Masinaga töötades kandke alati kaitseprille. Soovitatavad
on kaitsekindad, tugevad ja libisemiskindlad jalanõud ning
põll.
Puru ega pilpaid ei tohi eemaldada masina töötamise ajal.
Enne kõiki töid masina kallal tõmmake pistik pistikupesast
välja.
60
EESTI
Masin peab pistikupessa ühendamisel olema alati
väljalülitatud seisundis.
Hoidke ühendusjuhe alati masina tööpiirkonnast eemal.
Vedage juhe alati masinast tahapoole.
Teemant-kroonpuuriga töötamisel lülitage löökmehhanism
välja.
Seina, lae või põranda tööde puhul pidage silmas
elektrijuhtmeid, gaasi- ja veetorusid.
Töö ajal tekkiv tolm on sageli tervistkahjustav ning ei tohiks
sattuda organismi. Kanda sobivat kaitsemaski.
Äärmuslike väliste elektromagnetiliste häirete mõjul võib
üksikjuhul esineda ajutisi pöörlemiskiiruse kõikumisi.
EÜ VASTAVUSAVALDUS
Me deklareerime ainuvastutajatena, et antud toode on
kooskõlas järgmiste normide või normdokumentidega:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
vastavalt direktiivide sätetele
2011/65/EU (RoHs)
2006/42/EÜ
2004/108/EÜ
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
On volitatud koostama tehnilist dokumentatsiooni.
VÕRKU ÜHENDAMINE
Ühendage ainult ühefaasilise vahelduvvooluga ning ainult
andmesildil toodud võrgupingega. Ühendada on võimalik ka
kaitsekontaktita pistikupesadesse, kuna nende
konstruktsioon vastab kaitseklassile II.
HOOLDUS
Hoidke masina õhutuspilud alati puhtad.
Läbikulunud süsiharjade puhul tuleks
klienditeenindustöökojas lisaks süsiharjade vahetusele teha
ka hooldus. See pikendab masina eluiga ja tagab pideva
käitamisvalmiduse.
Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille
väljavahetamist pole kirjeldatud, laske välja vahetada AEG
klienditeeninduspunktis (vaadake brošüüri garantii /
klienditeeninduste aadressid).
Vajaduse korral võite tellida seadme läbilõikejoonise,
näidates ära masina tüübi ja andmesildil oleva
kümnekohalise numbri. Selleks pöörduge
klienditeeninduspunkti või otse: AEG Electric Tools GmbH
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
SÜMBOLID
Palun lugege enne
käikulaskmist
kasutamisjuhend hoolikalt
läbi.
Enne kõiki töid masina kallal tõmmake
pistik pistikupesast välja.
Tarvikud - ei kuulu tarne komplekti,
soovitatav täiendus on saadaval tarvikute
programmis.
Ärge käidelge kasutuskõlbmatuks
muutunud elektrilisi tööriistu koos
olmejäätmetega! Vastavalt Euroopa
Parlamendi ja nõukogu direktiivile 2002/96/
EÜ elektri- ja elektroonikaseadmete
jäätmete kohta ning direktiivi nõuete
kohaldamisele liikmesriikides tuleb
asutuskõlbmatuks muutunud elektrilised
tööriistad koguda eraldi ja
keskkonnasäästlikult korduskasutada või
ringlusse võtta.
Kaitseklass II, elektritööriist, mille puhul ei
sõltu kaitse mitte üksnes baasisolatsioonist,
vaid täiendatavate kaitsemeetmete nagu
topeltisolatsiooni või tugevdatud isolatsiooni
kohaldamisest.
KASUTAMINE VASTAVALT OTSTARBELE
Puurvasarat saab universaalselt rakendada kivimite
puurvasaraga töötlemiseks ja meiseldamiseks ning puidu,
metalli ja plasti puurimiseks.
Antud seadet tohib kasutada ainult vastavalt äranäidatud
otstarbele.
EESTI
61
BH 26 LXE
Перфоратор ÒÅÕÍÈ×ÅÑÊÈÅ ÄÀÍÍÛÅ
Номинальная выходная мощность................................. .........................750W
Номинальная мощность................................................. .........................375W
×èñëî îáîðîòîâ áåç íàãðóçêè (îá/ìèí).......................... .......................1400min-1
Ìàêñ. ñêîðîñòü ïîä íàãðóçêîé....................................... .......................1050min-1
Êîëè÷åñòâî óäàðîâ ïðè ìàêñèìàëüíîé íàãðóçêå (ìàêñ.)........................4500min-1
Сила одиночного удара в соответствии с EPTAProcedure 05/2009 .. ..........................2,7J
Ïðîèçâîäèòåëüíîñòü ñâåðëåíèÿ â áåòîí........................ ...........................26mm
Ïðîèçâîäèòåëüíîñòü ñâåðëåíèÿ â còàëè........................ ...........................13mm
Ïðîèçâîäèòåëüíîñòü ñâåðëåíèÿ â äåðåâå...................... ...........................30mm
Ëåãêîå ñâåðëåíèå ïðè ïîìîùè êîðîíêè â êèðïè÷å è èçâåñòíÿêå... ...........................68mm
Äèàìåòð ãîðëîâèíû ïàòðîíà.......................................... ...........................54mm
Вес согласно процедуре EPTA 01/2003................................. ..........................3,1kg
Информация по шумам
Çíà÷åíèÿ çàìåðÿëèñü â ñîîòâåòñòâèè ñî ñòàíäàðòîì EN 60 745.
Уровень шума прибора, определенный по показателю
А, обычно составляет:
Óðîâåíü çâóêîâîãî äàâëåíèÿ (K = 3 dB(A))..................... ...........................94dB (A)
Óðîâåíü çâóêîâîé ìîùíîñòè (K = 3 dB(A))..................... .........................105dB (A)
Ïîëüçóéòåñü ïðèñïîñîáëåíèÿìè äëÿ çàùèòû ñëóõà.
Информация по вибрации
Общие значения вибрации (векторная сумма трех
направлений) определены в соответствии с EN 60745:
Значение вибрационной эмиссии ah:
Ñâåðëåíèå Áåòîí: значение вибрационной эмиссии ah ..... ........................14,5m/s2
Небезопасность K = ............................................................... ..........................1,5m/s2
Bûðóáêà: значение вибрационной эмиссии ah .................... ...........................13m/s2
Небезопасность K = ............................................................... ..........................1,5m/s2
ÈÑÏÎËÜÇÎÂÀÍÈÅ
Ïåðôîðàòîð ìîæåò èñïîëüçîâàòüñÿ äëÿ óäàðíîãî
ñâåðëåíèÿ, âûðóáêè â êàìíå è ïðîñòîãî ñâåðëåíèÿ â
äåðåâå, ìåòàëëå è ïëàñòèêå.
Íå ïîëüçóéòåñü äàííûì èíñòðóìåíòîì ñïîñîáîì,
îòëè÷íûì îò óêàçàííîãî äëÿ íîðìàëüíîãî
ïðèìåíåíèÿ.
ВНИМАНИЕ
Указанный в настоящем руководстве уровень вибрации измерен в соответствии с технологией измерения,
установленной стандартом EN 60745 и может использоваться для сравнения электроинструментов друг с другом. Он
также подходит для предварительной оценки вибрационной нагрузки.
Указанный уровень вибрации представляет основные виды использования электроинструмента. Но если
электроинструмент используется для других целей, используемый инструмент отклоняется от указанного или
техническое обслуживание было недостаточным, то уровень вибрации может отклоняться от указанного. В этом
случае вибрационная нагрузка в течение всего периода работы значительно увеличивается.
Для точной оценки вибрационной нагрузки необходимо также учитывать время, в течение которого прибор отключен
или включен, но фактически не используется. В этом случае вибрационная нагрузка в течение всего периода работы
может существенно уменьшиться.
Установите дополнительные меры безопасности для защиты пользователя от воздействия вибрации, например:
техническое обслуживание электроинструмента и используемого инструмента, поддержание рук в теплом состоянии,
организация рабочих процессов.
Rainer Kumpf
Director Product Development
Уполномочен на составление технической
документации.
ÐÅÊÎÌÅÍÄÀÖÈÈ ÏÎ ÒÅÕÍÈÊÅ ÁÅÇÎÏÀÑÍÎÑÒÈ
ВНИМАНИЕ! Ознакомьтесь со всеми указаниями
по безопасности и инструкциями, в том числе с
инструкциями, содержащимися в прилагающейся
брошюре. Óïóùåíèÿ, äîïóùåííûå ïðè ñîáëþäåíèè
óêàçàíèé è èíñòðóêöèé ïî òåõíèêå áåçîïàñíîñòè,
ìîãóò ñòàëü ïðè÷èíîé ýëåêòðè÷åñêîãî ïîðàæåíèÿ,
ïîæàðà è òÿæåëûõ òðàâì.
Ñîõðàíÿéòå ýòè èíñòðóêöèè è óêàçàíèÿ äëÿ
áóäóùåãî èñïîëüçîâàíèÿ.
При ударном сверлении надевайте защитные
наушники. Воздействие шума может привести к потере
слуха.
Используйте вспомогательные рукоятки,
поставляемые вместе с инструментом. Потеря
контроля может стать причиной травмы.
Если Вы выполняете работы, при которых режущий
инструмент может зацепить скрытую
электропроводку или собственный кабель,
инструмент следует держать за специально
предназначенные для этого изолированные
поверхности. Контакт c ведущими напряжение
проводами ставит металлические части прибора под
напряжение и ведет к поражению электротоком.
Ýëåêòðîïðèáîðû, èñïîëüçóåìûå âî ìíîãèõ ðàçëè÷íûõ
ìåñòàõ, â òîì ÷èñëå íà îòêðûòîì âîçäóõå, äîëæíû
ïîäêëþ÷àòüñÿ ÷åðåç óñòðîéñòâî, ïðåäîòâðàùàþùåå
ðåçêîå ïîâûøåíèå íàïðÿæåíèÿ.
62 ÐÓÑÑÊÈÉ
Ïðè ðàáîòå ñ èíñòðóìåíòîì âñåãäà íàäåâàéòå
çàùèòíûå î÷êè. Ðåêîìåíäóåòñÿ íàäåâàòü ïåð÷àòêè,
ïðî÷íûå íåñêîëüçÿùèå áîòèíêè è ôàðòóê.
Íå óáèðàéòå îïèëêè è îáëîìêè ïðè âêëþ÷åííîì
èíñòðóìåíòå.
Ïåðåä âûïîëíåíèåì êàêèõ-ëèáî ðàáîò ïî
îáñëóæèâàíèþ èíñòðóìåíòà âñåãäà âûíèìàéòå âèëêó
èç ðîçåòêè.
Bñòàâëÿéòå âèëêó â ðîçåòêó òîëüêî ïðè âûêëþ÷åííîì
èíñòðóìåíòå.
Äåðæèòå ñèëîâîé ïðîâîä âíå ðàáî÷åé çîíû
èíñòðóìåíòà. Bñåãäà ïðîêëàäûâàéòå êàáåëü çà
ñïèíîé.
Íå èñïîëüçóéòå àëìàçíûå êîðîíêè â ðåæèìå
ïåðôîðàòîðà.
Ïðè ðàáîòå â ñòåíàõ, ïîòîëêàõ èëè ïîëó ñëåäèòå çà
òåì, ÷òîáû íå ïîâðåäèòü ýëåêòðè÷åñêèå êàáåëè èëè
âîäîïðîâîäíûå òðóáû.
Пыль, возникающая при работе данным
инструментом, может нанести вред здоровью. Не
следует допускать её попадания в организм.
Надевайте противопылевой респиратор.
B îòäåëüíûõ ñëó÷àÿõ âîçìîæíû ðåìåííûåèçìåíåíèÿñ
êîðîñòèâðàùåíèÿâ ðåçóëüòàòåñèëüíûõ âíåøíèõ
ýëåêòðîìàãíèòíûõ ïîìåõ.
ÄÅÊËÀÐÀÖÈß Î ÑÎÎÒÂÅÒÑÒÂÈÈ ÑÒÀÍÄÀÐÒÀÌ EC
Мы заявляем что этот продукт соответствует
следующим стандартам:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
в соответствии с правилами
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC
Winnenden, 2012-09-11
ÏÎÄÊËÞ×ÅÍÈÅ Ê ÝËÅÊÒÐÎÑÅÒÈ
Подсоединять только к однофазной сети переменного
тока с напряжением, соответствующим указанному на
инструменте. Электроинструмент имеет второй класс
защиты, что позволяет подключать его к розеткам
электропитания без заземляющего вывода.
ÎÁÑËÓÆÈÂÀÍÈÅ
Всегда держите охлаждающие отверстия чистыми.
Î÷åíü âàæíî! Ïðè èçíîñå óãîëüíûõ ùåòîê, â
äîïîëíåíèå ê çàìåíå ùåòîê èíñòðóìåíò ñëåäóåò
ïðîâåðèòü â ñåðâèñíîì öåíòðå. Ýòî îáåñïå÷èò äîëãèé
ñðîê ýêñïëóàòàöèè à òàêæå ïîñòîÿííóþ ãîòîâíîñòü
èíñòðóìåíòà ê ðàáîòå.
Ïîëüçóéòåñü àêñåññóàðàìè è çàïàñíûìè ÷àñòÿìè
òîëüêî ôèðìû AEG. B ñëó÷àå âîçíèêíîâåíèÿ
íåîáõîäèìîñòè â çàìåíå, êîòîðàÿ íå áûëà îïèñàíà,
ïîæàëóéñòà, îáðàùàéòåñü íà îäèí èç ñåðâèñíûõ
öåíòðîâ (ñì. ñïèñîê íàøèõ ãàðàíòèéíûõ/ñåðâèñíûõ
îðãàíèçàöèé).
Ïðè íåîáõîäèìîñòè ìîæåò áûòü çàêàçàí ÷åðòåæ
èíñòðóìåíòà ñ òðåõìåðíûì èçîáðàæåíèåì äåòàëåé.
Ïîæàëóéñòà, óêàæèòå äåñÿòèçíà÷íûé íîìåð è òèï
èíñòðóìåíòà è çàêàæèòå ÷åðòåæ ó Bàøèõ ìåñòíûõ
àãåíòîâ èëè íåïîñðåäñòâåííî ó AEG Electric Tools
GmbH Max‑Eyth‑Straße 10, D‑71364 Winnenden,
Germany.
ÑÈÌÂÎËÛ
Пожалуйста, внимательно
прочтите инструкцию по
использованию перед
началом любых операций
с инструментом.
Ïåðåä âûïîëíåíèåì êàêèõ-ëèáî ðàáîò
ïî îáñëóæèâàíèþ èíñòðóìåíòà âñåãäà
âûíèìàéòå âèëêó èç ðîçåòêè.
Äîïîëíèòåëü - B ñòàíäàðòíóþ
êîìïëåêòàöèþ íå âõîäèò, ïîñòàâëÿåòñÿ
â êà÷åñòâå äîïîëíèòåëüíîé
ïðèíàäëåæíîñòè.
Не выбрасывайте электроинструмент с
бытовыми отходами! Согласно
Европейской директиве 2002/96/ЕС по
отходам от электрического и
электронного оборудования и
соответствующим нормам национального
права вышедшие из употребления
электроинструменты подлежат сбору
отдельно для экологически безопасной
утилизации.
Класс защиты II, электроинструмент, в
котором защита от поражения
электрическим током зависит не только
от базовой изоляции, но и от
дополнительных защитных мер, таких
как двойная изоляция или усиленная
изоляция.
Соответствие техническому регламенту
Національний знак відповідності України
ÐÓÑÑÊÈÉ 63
ТЕХНИЧЕСКИ ДАННИ
Перфоратор BH 26 LXE
Номинална консумирана мощност........................................ .........................750W
Отдавана мощност................................................................. .........................375W
Обороти на празен ход........................................................... .......................1400min-1
Макс. обороти при натоварване............................................ .......................1050min-1
Макс. брой на ударите при натоварване.............................. .......................4500min-1
Енергия на единичен удар съгласно EPTA-Procedure 05/2009 . ..........................2,7J
Диаметър на свредлото за бетон.......................................... ...........................26mm
Диаметър на свредлото за стомана...................................... ...........................13mm
Диаметър на свредлото за дърво.......................................... ...........................30mm
Лека боркорона за обикновени и за силикатни тухли......... ...........................68mm
Диаметър на отвора на патронника...................................... ...........................54mm
Тегло съгласно процедурата EPTA 01/2003.......................... ..........................3,1kg
Информация за шума
Измерените стойности са получени съобразно
EN 60 745.
Оцененото с A ниво на шума на уреда е съответно:
Ниво на звукова мощност (K = 3 dB(A))............................... ...........................94dB (A)
Ниво на звукова мощност (K = 3 dB(A))............................... .........................105dB (A)
Да се носи предпазно средство за слуха!
Информация за вибрациите
Общите стойности на вибрациите (векторна сума на три
посоки) са определени в съответствие с EN 60745:
Стойност на емисии на вибрациите ah:
Пробиване бетон: стойност на емисии на вибрациите ah ... ........................14,5m/s2
Несигурност K = ..................................................................... ..........................1,5m/s2
Дълбаене: стойност на емисии на вибрациите ah ............... ...........................13m/s2
Несигурност K = ..................................................................... ..........................1,5m/s2
ВНИМАНИЕ
Посоченото в тези инструкции ниво на вибрациите е измерено в съответствие със стандартизиран в EN 60745
измервателен метод и може да се използва за сравнение на електрически инструменти помежду им. Подходящ е и за
временна оценка на вибрационното натоварване.
Посоченото ниво на вибрациите представя основните приложения на електрическия инструмент. Ако обаче
електрическият инструмент се използва с друго предназначение, с различни сменяеми инструменти или при
недостатъчна техническа поддръжка, нивото на вибрациите може да е различно. Това чувствително може да увеличи
вибрационното натоварване по време на целия работен цикъл.
За точната оценка на вибрационното натоварване трябва да се вземат предвид и периодите от време, в които уредът
е изключен или работи, но в действителност не се използва. Това чувствително може да намали вибрационното
натоварване по време на целия работен цикъл.
Определете допълнителни мерки по техника на безопасност в защита на обслужващия работник от въздействието на
вибрациите като например: техническа поддръжка на електрическия инструмент и сменяемите инструменти,
поддържане на ръцете топли, организация на работния цикъл.
СПЕЦИАЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНОСТ
ВНИМАНИЕ! Прочетете указанията за безопасност
и съветите в приложената брошура. Íåñïàçâàíåòî
íà ïðèâåäåíèòå ïî-äîëó óêàçàíèÿ ìîæå äà äîâåäå äî
òîêîâ óäàð, ïîæàð è/èëè òåæêè òðàâìè.
Ñúõðàíÿâàéòå òåçè óêàçàíèÿ íà ñèãóðíî ìÿñòî.
Носете предпазни тапи за ушите при ударното
пробиване. Шумът може да доведе до загуба на слуха.
Използвайте доставените с уреда допълнителни
ръкохватки. Загубата на контрол може да доведе до
наранявания.
Дръжте уреда за изолираните ръкохватки, когато
извършвате работи, при които режещият инструмент
може да засегне скрити електроинсталационни
кабели или собствения си кабел. Контактът на
режещия инструмент с тоководещ проводник може да
предаде напрежението върху метални части на уреда и
да доведе до токов удар.
Контактите във външните участъци трябва да бъдат
оборудвани със защитни прекъсвачи за утечен ток. Това
изисква предписанието за инсталиране за
електрическата инсталация. Моля спазвайте това при
използване на Вашия уред.
При работа с машината винаги носете предпазни очила.
Препоръчват се също така предпазни ръкавици, здрави
и нехлъзгащи се обувки, както и престилка.
Стружки или отчупени парчета да не се отстраняват,
докато машина работи.
64
БЪЛГАРСКИ
Преди каквито и да е работи по машината извадете
щепсела от контакта.
Свързвайте машината към контакта само в изключено
положение.
Свързващият кабел винаги да се държи извън работния
обсег на машината. Кабелът да се отвежда от машината
винаги назад.
При работи с диамантени боркорони изключете ударния
механизъм.
При работа в стени, тавани или подове внимавайте за
кабели, газопроводи и водопроводи.
Прахът, който се образува при работа, често е вреден за
здравето и не бива да попада в тялото. Да се носи
подходяща прахозащитна маска.
При въздействие на екстремни външни електромагнитни
смущения в отделни случаи могат да възникнат
временни колебания на честотата на въртене.
СЕ - ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ
Декларираме на собствена отговорност, че този продукт
съответства на следните стандарти или нормативни
документи:
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
съобразно предписанията на директивите
2011/65/EU (RoHs)
2006/42/EO
2004/108/EO
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Упълномощен за съставяне на техническата
документация
СВЪРЗВАНЕ КЪМ МРЕЖАТА
Да се свързва само към еднофазен променлив ток и
само към мрежово напрежение, посочено върху
заводската табелка. Възможно е и свързване към
контакт, който не е от тип “шуко”, понеже конструкцията
е от защитен клас ІІ.
ПОДДРЪЖКА
Вентилационните шлици на машината да се поддържат
винаги чисти.
Ако въгленовите четки са износени, те трябва да се
сменят и допълнително е необходим преглед в сервиз.
Това ще удължи експлоатационния срок на машината и
гарантира постоянна експлоатационна готовност.
Да се използват само аксесоари на AEG и резервни
части на. Елементи, чията подмяна не е описана, да се
дадат за подмяна в сервиз на AEG (вижте брошурата
“Гаранция и адреси на сервизи).
При необходимост можете да поискате за уреда от
Вашия сервиз или директно от AEG Electric Tools GmbH
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany,
чертеж за в случай на експлозия, като посочите типа на
машината и десетцифрения номер върху заводската
табелка.
СИМВОЛИ
Преди пускане на уреда в
действие моля прочетете
внимателно инструкцията
за използване.
Преди всякакви работи по машината
извадете щепсела от контакта.
Аксесоари - Не се съдържат в обема на
доставката, препоръчвано допълнение
от програмата за аксесоари.
Не изхвърляйте електроинструменти при
битовите отпадъци! Съобразно
Европейска директива 2002/96/ЕО за
стари електрически и електронни уреди
и нейното реализиране в националното
законодателство изхабените
електроинструменти трябва да се
събират отделно и да се предават в
пункт за екологосъобразно рециклиране.
Клас на защита ІІ, електроинструмент,
при който защитата срещу токов удар
зависи не само от основното изолиране,
а при която се използват допълнителни
предпазни мерки, като двойна изолация
или подсилена изолация.
ИЗПОЛЗВАНЕ ПО ПРЕДНАЗНАЧЕНИЕ
Перфораторът може да се използва универсално за
перфориране и дълбаене на камък и за пробиване в
дърво, метал и пластмаса..
Този уред може да се използва по предназначение само
както е посочено.
БЪЛГАРСКИ
65
DATE TEHNICE
Ciocan rotopercutor BH 26 LXE
Putere nominală de ieşire......................................................... .........................750W
Putere de iesire........................................................................ .........................375W
Viteza la mers în gol................................................................. .......................1400min-1
Viteza sub sarcina max............................................................ .......................1050min-1
Rata de percuţie sub sarcina max............................................ .......................4500min-1
Energia de percuţie conform EPTA-Procedure 05/2009 ......... ..........................2,7J
Capacitate de perforare în beton.............................................. ...........................26mm
Capacitate de găurire în otel.................................................... ...........................13mm
Capacitate de găurire în lemn.................................................. ...........................30mm
Cuţit cu miez uşor în căramizi şi calcar.................................... ...........................68mm
Diametru gât mandrină............................................................. ...........................54mm
Greutatea conform „EPTA procedure 01/2003“........................ ..........................3,1kg
Informaţie privind zgomotul
Valori măsurate determinate conform EN 60 745.
Nivelul de zgomot evaluat cu A al aparatului
este tipic de:
Nivelul presiunii sonore (K = 3 dB(A))..................................... ...........................94dB (A)
Nivelul sunetului (K = 3 dB(A))............................................... .........................105dB (A)
Purtaţi căşti de protecţie
Informaţii privind vibraţiile
Valorile totale de oscilaţie (suma vectorialǎ pe trei direcţii)
determinate conform normei EN 60745:
Valoarea emisiei de oscilaţii ah:
Găurire în beton: valoarea emisiei de oscilaţii ah ..................... ........................14,5m/s2
Nesiguranţǎ K = ....................................................................... ..........................1,5m/s2
Dăltuire: valoarea emisiei de oscilaţii ah ................................... ...........................13m/s2
Nesiguranţǎ K = ....................................................................... ..........................1,5m/s2
AVERTISMENT
Gradul de oscilaţie indicat în prezentele instrucţiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin
norma EN 60745 şi poate fi folosit pentru a compara unelte electrice între ele. El se pretează şi pentru o evaluare provizorie a
solicitării la oscilaţii.
Gradul de oscilaţie indicat reprezintă aplicaţiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost
folosite pentru alte aplicaţii, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suficiente inspecţii
de întreţinere, gradul de oscilaţie poate fi diferit. Acest fapt poate duce la o creştere netă a solicitărilor la oscilaţii dealungul
întregii perioade de lucru.
În scopul unei evaluări exacte a solicitării la oscilaţii, urmează să fie luate în consideraţie şi perioadele de timp în care aparatul
a fost oprit ori funcţionează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a
solicitărilor la oscilaţii dealungul întregii perioade de lucru.
Stabiliţi măsuri de siguranţă suplimenare în scopul protecţiei utilizatorului de efectele oscilaţiilor, de exemplu: inspecţie de
întreţinere a uneltelor electrice şi a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.
INSTRUCŢIUNI DE SECURITATE
AVERTISMENT! Citiţi toate avizele de siguranţă şi
indicaţiile, chiar şi cele din borşura alăturată.
Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor
poate provoca electrocutare, incendii şi/sau răniri grave.
Păstraţi toate indicaţiile de avertizare şi instrucţiunile în
vederea utilizărilor viitoare.
La găurirea cu percuţie purtaţi echipament de protecţie
pentru auz. Expunerea la zgomot poate duce la pierderea
auzului.
Utilizati manerele auxiliare livrate cu scula. Pierderea
controlului poate provoca rănirea persoanelor.
Ţineţi aparatul de mânerele izolate când executaţi
lucrări la care scula tăietoare poate nimeri peste
conductori electrici ascunşi sau peste cablul propriu.
Contactul cu un conductor sub tensiune determină punerea
sub tensiune a componentelor metalice ale maşinii şi duce
la electrocutare.
Aparatele utilizate în multe locaţii diferite inclusiv în aer liber
trebuie conectate printr-un disjunctor care previne
comutarea.
Purtaţi întotdeauna ochelari de protecţie atuci când utilizaţi
maşina. Se recomandă purtarea mănuşilor, a încaltămintei
solide nealunecoase şi sortului de protecţie.
Rumeguşul şi spanul nu trebuie îndepărtate în timpul
funcţionării maşinii.
Întotdeauna scoateţi stecarul din priza înainte de a efectua
intervenţii la maşină.
66
ROMÂNIA
Conectaţi la reţea numai când maşina este oprită.
Pastraţi cablul de alimentare la o distanţă de aria de lucru a
maşinii. Întotdeauna ţineţi cablul în spatele dvs.
Nu folosiţi burghie cu diamant pe modul ciocan.
Când se lucrează pe pereţi, tavan sau duşumea, aveţi grijă
să evitaţi cablurile electrice şi ţevile de gaz sau de apa.
Praful care apare când se lucrează cu această sculă poate
fi dăunător sănătăţii şi prin urmare nu trebuie să atinga
corpul. Purtaţi o mască de protecţie corespunzătoare
împotriva prafului.
Sub efectul interferenţelor magnetice extreme din exterior,
variaţiile temporare ale vitezei de rotaţie pot creşte în cazuri
particulare.
DECLARAŢIE DE CONFORMITATE
Declarăm pe propria răspundere că acest produs este în
conformitate cu urmatoarele standarde sau documente
standardizate
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
în conformitate cu reglementările
2011/65/EU (RoHs)
2006/42/CE
2004/108/CE
SIMBOLURI
Va rugăm citiţi cu atenţie
instrucţiunile înainte de
pornirea maşinii
Întotdeauna scoateţi stecherul din priză
înainte de a efectua intervenţii la maşină.
Accesoriu - Nu este inclus în echipamentul
standard, disponibil ca accesoriu
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Împuternicit să elaboreze documentaţia tehnică.
ALIMENTARE DE LA REŢEA
Conectaţi numai la priza de curent alternativ monofazat şi
numai la tensiunea specificată pe placuţa indicatoare. Se
permite conectarea şi la prize fără impamantare dacă
modelul se conformează clasei II de securitate.
INTREŢINERE
Fantele de aerisire ale maşinii trebuie să fie menţinute libere
tot timpul
Nota importantă: dacă periile de carbon sunt uzate, în plus
faţă de schimbarea periilor scula trebuie trimisă la service-ul
post vânzare. Aceasta va asigura o viaţă lungă de lucru şi
performanţe de vârf.
Utilizaţi numai accesorii şi piese de schimb AEG. Dacă
unele din componente care nu au fost descrise trebuie
înlocuite, vă rugăm contactaţi unul din agenţii de service
AEG (vezi lista noastră pentru service / garanţie)
Dacă este necesară, se poate comanda o imagine
descompusă a sculei. Vă rugăm menţionaţi numărul art.
Precum şi tipul maşinii tipărit pe etichetă şi comandaţi
desenul la agenţii de service locali sau direct la AEG Electric
Tools GmbH Max‑Eyth‑Straße 10, D‑71364 Winnenden,
Germany.
Nu aruncaţi scule electrice în gunoiul
menajer! Conform directivei europene nr.
2002/96/CE referitor la aparate electrice şi
electronice uzate precum şi la transpunerea
acesteia în drept naţional, sculele electrice
trebuiesc colectate separat şi introduse
într-un circit de reciclare ecologic.
Clasa de protecţie II, scule electrice la care
protecţia împotriva curentării nu depinde
numai de izolaţia de bază, ci la care se
folosesc măsuri de protecţie suplimentare
precum izolaţia dublă sau izolaţia
ranforsată.
CONDIŢII DE UTILIZARE SPECIFICATE
Ciocanul rotopercutor poate fi utilizat pentru perforări,
dălţuiri în rocă şi găuriri în lemn, metal şi plastic.
Nu utilizaţi acest produs în alt mod decât cel stabilit pentru
utilizare normală
ROMÂNIA
67
ТЕХНИЧКИ ПОДАТОЦИ
Бормашина-чекан BH 26 LXE
Определен внес...................................................................... .........................750W
Излез........................................................................................ .........................375W
Брзина без оптоварување...................................................... .......................1400min-1
Брзина при максимално оптоварување ............................... .......................1050min-1
Јачина на удар максимално под оптоварување................... .......................4500min-1
Единствена ударна сила според ЕПТА-процедурата 01/2003. ..........................2,7J
Капацитет на дупчење во бетон............................................ ...........................26mm
Капацитет на дупчење во челик............................................ ...........................13mm
Капацитет на дупчење во дрво.............................................. ...........................30mm
Лесен јазолен сечач на тули и варовни карпи...................... ...........................68mm
Дијаметар на вратот на врв................................................... ...........................54mm
Тежина според ЕПТА-процедурата 01/2003......................... ..........................3,1kg
Информации за бучавата
Измерените вредности се одредени согласно
стандардот EN 60745.
A-оценетото ниво на бучава на апаратот типично изнесува:
Ниво на јачина на звук. (K = 3 dB(A))............................. ...........................94dB (A)
Ниво на звучен притисок. (K = 3 dB(A))......................... .........................105dB (A)
Носте штитник за уши.
Информации за вибрации
Вкупни вибрациски вредности (векторски збир на
трите насоки) пресметани согласно EN 60745.
Вибрациска емисиона вредност ah
Бушење во бетон со ударна дупчалка............................ ........................14,5m/s2
Несигурност К =............................................................. ..........................1,5m/s2
Длетување..................................................................... ...........................13m/s2
Несигурност К =............................................................. ..........................1,5m/s2
ПРЕДУПРЕДУВАЊЕ
Нивото на осцилација наведено во овие инструкции е измерено во согласност со мерните постапки нормирани
во EN 60745 и може да биде употребено за меѓусебна споредба на електро-алати. Ова ниво може да се
употреби и за привремена проценка на оптоварувањето на осцилацијата.
Наведеното ниво на осцилација ги репрезентира главните намени на електро-алатот. Но, доколку електро-алатот
се употребува за други намени, со отстапувачки додатоци или со несоодветно одржување, нивото на осцилација
може да отстапи. Тоа може значително да го зголеми оптоварувањето на осцилацијата за време на целиот
работен период.
За прецизна проценка на оптоварувањето на осцилацијата предвид треба да бидат земени и времињата, во
коишто апаратот е исклучен или работи, но фактички не се употребува. Тоа може значително да го намали
оптоварувањето на осцилацијата за време на целиот работен период.
Утврдете дополнителни безбедносни мерки за заштита на операторот од влијанието на осцилациите, како на
пример: одржување на електро-алатот и на додатоци кон електро-алатот, одржување топли раце, организација
на работните процеси.
УПАТСТВО ЗА УПОТРЕБА
ПРЕДУПРЕДУВАЊЕ! Прочитајте ги сите
безбедносни упатства и инструкции. Заборавање на
почитувањето на безбедносните упатства и инструкции
можат да предизвикаат електричен удар, пожар и/или
тешки повреди.
Сочувајте ги сите безбедносни упатства и
инструкции за во иднина.
При работата со перкусионата бормашина носете
заштита за ушите. Влијанието на бука може да
предизвика губење на сетилото за слух.
Користете помошни рачки кои доаѓаат заедно со
алатот. Губењето контрола може да предизвика
повреда.
Држете го електричниот алат за издадените
површини при изведување на операции при кои
алатот за сечење можат да дојдат во контакт со
скриени жици или сопствениот гајтан. Контакт со
жица под напон исто така ќе направи проводници од
металните делови и оној кој ракува со алатот ќе доживее
струен удар.
Уредите кои се користат на многу различни локации
вклучувајки и отворен простор мора да бидат поврзани
за струја преку направата за поврзување (FI, RCD,
PRCD).
Секогаш носете ракавици кога ја користите машината.
Исто така препорачливо е да се носат очила, цврсти
чевли кои не се лизгаат и престилка.
68
МАКЕДОНСКИ
Прашината и струготините не смеат да се одстрануваат
додека е машината работи.
Секогаш кога преземате активности врз машината
исклучете го кабелот од струјата.
Вклучувањето на кабелот во струја се прави исклучиво
машината е исклучена.
Чувајте го кабелот за напојување подалеку од работната
површина. Секогаш водете го кабелот позади вас.
Кога работите на ѕидови, таван или под внимавајте да ги
избегнете електричните, гасните и водоводни
инсталации.
Пршината која се создава при користење на овој алат
може да биде штетна по здравјето. Не ја вдишувајте.
Носете соодветна заштитна маска.
ЕУ-ДЕКЛАРАЦИЈА ЗА СООБРАЗНОСТ
Ние во целосна одговорност изјавуваме дека овој
производ е во сообразност со следните стандарди и
стандардизирани документи.
EN 60745-1:2009 + A11:2010
EN 60745-2-6:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:1997 + A1:2001 + A2:2008
EN 61000-3-2:2006 + A1:2009 + A2:2009
EN 61000-3-3:2008
и е во согласност со прописите
2011/65/EU (RoHs)
2006/42/EC
2004/108/EC.
Winnenden, 2012-09-11
Rainer Kumpf
Director Product Development
Ополномоштен за составување на техничката
документација.
ГЛАВНИ ВРСКИ
Да се спои само за една фаза АС коло и само на
главниот напон наведен на плочката. Можно е исто така
и поврзување на приклучок без заземјување доколку
изведбата соодветствува на безбедност од 2 класа.
ОДРЖУВАЊЕ
Вентилациските отвори на машината мора да бидат
комплетно отворени постојано.
Важна забелешка! Доколку карбонските четкички се
истрошени, со цел истите да бидат заменети алатот
треба да биде пратен во постпродажниот центар. Ова ќе
обезбеди долг употребен век и највисоки перформанси.
Користете само Milwaukee додатоци и резервни делови.
Доколку некои од компонентите кои не се опишани
треба да бидат заменети, Ве молиме контактирајте ги
сервисните агенти на Milwaukee (консултирајте ја
листата на адреси).
Доколку е потребно можно е да биде набавен детален
приказ на алатот. Ве молиме наведете го бројот на
артиклот како и типот на машина кој е отпечатен на
етикетата и порачајте ја скицата кај локалниот застапник
или директно кај: AEG Electric Tools GmbH,
Max‑Eyth‑Straße 10, D‑71364 Winnenden, Germany.
СИМБОЛИ
Ве молиме пред да ја
стартувате машината
обрнете внимание на
упатствата за употреба.
Секогаш пред спроведување на каков и
да е зафат врз машината исклучете го
кабелот од приклучокот.
Дополнителна опрема - Не е вклучена во
стандардната, а достапна е како додаток.
Не ги фрлајте електричните апарати
заедно со другиот домашен отпад!
Европска регулатива 2002/96/EC за
одлагање на електична и електронска
опрема и се применува согласно
националните закони. Елекричните
апарати кои го достигнале крајот на
својот животен век мора да бидат
одвоено собрани и вратени во соодветна
рециклажна установа.
Заштитна класа II, електро-орудие, кај
кое што заштитата од електричен удар
не зависи само од базичната изолација
туку каде што се применуваат и од
дополнителни безбедносни мерки, како
што е дуплата изолација или засилената
изолација.
СПЕЦИФИЦИРАНИ УСЛОВИ НА УПОТРЕБА
Вртливот пневматски чекан може да биде употребен за
дупчење, клесање во камен и дупчење во дрво, метал
како и пластика
Не го користете овој производ на било кој друг начин
освен пропишаниот за нормална употреба.
МАКЕДОНСКИ
69
锤钻 技术数据
输入功率..................................................................................................
输出功率..................................................................................................
无负载转速.............................................................................................
最高负载转速.........................................................................................
负载撞击次数最大.................................................................................
单一冲击强度苻合 EPTA-Procedure 05/2009 的规定 . .....................
钻孔直径在混凝土.................................................................................
钻孔直径在钢材.....................................................................................
钻孔直径在木材.....................................................................................
轻空心钻头在砖块和石灰砂石...........................................................
夹头颈直径.............................................................................................
重量符合EPTA-Procedure01/2003...................................................
BH 26 LXE
.........................750W
.........................375W
.......................1400min-1
.......................1050min-1
.......................4500min-1
..........................2,7J
...........................26mm
...........................13mm
...........................30mm
...........................68mm
...........................54mm
..........................3,1kg
噪音信息
本测量值符合 EN 60 745 条文的规定。
器械的标准A-值噪音级为:
音压值 (K = 3 dB(A)).......................................................................... ...........................94dB (A)
音量值 (K = 3 dB(A)).......................................................................... .........................105dB (A)
请戴上护耳罩!
振动信息
依欧盟EN 60745 标准确定的振荡总值(三方向矢量和)。
ah-振荡发射值:
钻孔 混凝土:ah-振荡发射值.................................................................
K - 不可靠性 =........................................................................................
凿挖: ah-振荡发射值..............................................................................
K - 不可靠性 =........................................................................................
电源插头
只能连接单相交流电,只能连接机器铭牌上规定的电压。本
机器也可以连接在没有接地装置的插座上,因为本机器的结
构符合第II 级绝缘。
维修
机器的通气孔必须随时保持清洁。
如果碳刷耗尽了,除了更换碳刷之外,最好也把机器交给顾
客服务中心进行全面检修。这样可以提高机器的使用寿命,
并且可以保证随时能够使用机器。
只能使用 AEG 的配件和零件。缺少检修说明的机件如果损坏
了,必须交给 AEG 的顾客服务中心更换(参考手册〝保证书
/ 顾客服务中心地址〞)。
如果需要机器的分解图,可以向您的顾客服务中心或直接向
AEG Electric Tools GmbH Max‑Eyth‑Straße 10,
D‑71364 Winnenden, Germany。索件时必须提供以下资料﹕ 机
型和机器铭牌上的十位数号码。
符号
........................14,5m/s2
..........................1,5m/s2
...........................13m/s2
..........................1,5m/s2
使用本机器之前请详细阅读
使用说明书。
注意
本规程列出的依欧盟EN 60745 标准一项标准测量方法测量的振荡级也可用于电动工具比较并适合于临时振荡负荷估计。
该振荡级代表电动工具的主要应用。电动工具的其他应用,不正确的工作工具或欠缺维护可造成振荡级偏差。此可明确提高总
工作期间的振荡负荷。
在机器上进行任何修护工作之前,务必从插
座上拔出插头。
正确地估计一定工作期间的振荡负荷也要考虑到工具关闭或接通而不使用的期间。此可明确减少总工作期间的振荡负荷。
为提高操作人员对振荡作用的保护得规定补充安全措施:电动工具及工作工具的维护,温手,工作过程组织等。
配件 - 不包含在供货范围中。请另外从配件
目录选购。
特殊安全指示
正确地使用机器
注意!务必仔细阅读所有安全说明和安全指示(应注意阅
读附上的小册子)。如未确实 遵循警告提示和指示,可能导
致电击、火灾並且/ 或其他的严重伤害。
妥善保存所有的警告提示和指示,以便日后查阅。请戴上耳
罩。工作噪音会损坏听力。
本电动锤钻功能广泛,包括锤钻石材、凿穿石材以及在木
材、金属和塑料上钻孔等。
使用震动钻功能时,请戴上护耳罩。所发生的噪声会导致听
力损失。
户外插座必须连接剩余电流防护开关。这是使用电器用品的
基本规定。使用本公司机器时,务必遵守这项规定。
切割工具会碰到隐藏电线或自己的电缆时,得将器械握住于
其绝缘把手表面。 锯 片 接 触 了 带 电 的 电 线 , 会 把 电
导向其它金属部位,並引起电击。
请依照本说明书的指示使用此机器。
不可以把损坏的电动工具丢弃在家庭垃圾
中!根据被欧盟各国引用的有关旧电子机器
的欧洲法规2002/96/EG,必须另外收集旧电
子机器,並以符合环保规定的方式回收再利
用。
保护等级II,具有不只依赖于基本绝缘,但
依赖于双重或强化绝缘等保护措施电击保护
的电动工具。
操作机器时务必佩戴护目镜。最好也穿戴工作手套、坚固防
滑的鞋具和工作围裙。
如果机器仍在运转,切勿清除其上的木屑或金属碎片。
在机器上进行任何修护工作之前,务必从插座上拔出插头。
确定机器已经关闭了才可以插上插头。
电源线必须远离机器的作业范围。操作机器时电线必须摆在
机身后端。
使用金刚石空心钻头作业时,必须关闭冲击体。
在墙壁、天花板或地板工作时,必须特别注意被隐埋的电
线、瓦斯管和水管。
工作尘往往有害健康,不可以让工作尘接触身体。工作时请
佩戴合适的防尘面具。
在强烈的外来磁性干扰下,可能会造成短暂性的转速不稳定
状况。
70
中文
中文
71
w w w. a e g - p t . c o m
(09.12)
4931 2897 49
AEG Electric Tools GmbH
Max‑Eyth‑Straße 10
D‑71364 Winnenden
Germany
Download PDF

advertising
