G
AVEEA71102A
Important Notice: Guarantee Information for customers in EEA*
and Switzerland
English
For detailed guarantee information about this Yamaha product, and Pan-EEA* and
Switzerland warranty service, please either visit the website address below (Printable file is
available at our website) or contact the Yamaha representative office for your country.
* EEA: European Economic Area
Français
Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de
garantie applicable dans l’ensemble de l’EEE ainsi qu’en Suisse, consultez notre site Web à
l’adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez
directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen
Wichtiger Hinweis: Garantie-Information für Kunden in der EWR*
und der Schweiz
Deutsch
Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den
Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene
Internetadresse (eine druckfähige Version befindet sich auch auf unserer Webseite), oder wenden
Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum
Viktigt: Garantiinformation för kunder i EES-området* och Schweiz
Per informazioni dettagliate sulla garanzia relativa a questo prodotto Yamaha e l’assistenza in
garanzia nei paesi EEA* e in Svizzera, potete consultare il sito Web all’indirizzo riportato di
seguito (è disponibile il file in formato stampabile) oppure contattare l’ufficio di rappresentanza
locale della Yamaha. * EEA: Area Economica Europea
Aviso importante: información sobre la garantía para los clientes
del EEE* y Suiza
Español
Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía
en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la version del
archivo para imprimir esta disponible en nuestro sitio web) o póngase en contacto con el
representante de Yamaha en su país. * EEE: Espacio Económico Europeo
Belangrijke mededeling: Garantie-informatie voor klanten in de
EER* en Zwitserland
Nederlands
Voor gedetailleerde garantie-informatie over dit Yamaha-product en de garantieservice in heel
de EER* en Zwitserland, gaat u naar de onderstaande website (u vind een afdrukbaar bestand
op onze website) of neemt u contact op met de vertegenwoordiging van Yamaha in uw land.
* EER: Europese Economische Ruimte
Svenska
För detaljerad information om denna Yamahaprodukt samt garantiservice i hela EES-området*
och Schweiz kan du antingen besöka nedanstående webbaddress (en utskriftsvänlig fil finns
på webbplatsen) eller kontakta Yamahas officiella representant i ditt land. * EES: Europeiska
Ekonomiska Samarbetsområdet
http://europe.yamaha.com/warranty/
© 2014 Yamaha Corporation
Printed in Indonesia
ZM98610

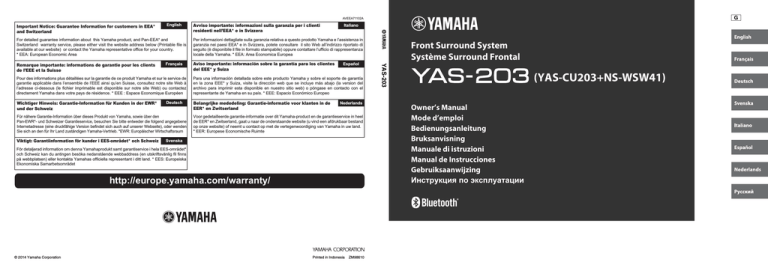

Front Surround System
Système Surround Frontal
YAS-203
Remarque importante: informations de garantie pour les clients
de l’EEE et la Suisse
Avviso importante: informazioni sulla garanzia per i clienti
residenti nell’EEA* e in Svizzera
Italiano
(YAS-CU203+NS-WSW41)
Owner’s Manual
Mode d’emploi
Bedienungsanleitung
Bruksanvisning
Manuale di istruzioni
Manual de Instrucciones
Gebruiksaanwijzing
Инструкция по эксплуатации
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
• To assure the finest performance, please read this
manual carefully. Keep it in a safe place for future
reference.
• Install this unit in a well ventilated, cool, dry, clean
place - away from direct sunlight, heat sources,
vibration, dust, moisture, and/or cold. For proper
ventilation, allow the following minimum
clearances.
Sound bar: Top: 10 cm (4 in), Rear: 10 cm (4 in),
Sides: 10 cm (4 in)
Subwoofer: Top: 20 cm (8 in), Rear: 20 cm (8 in),
Sides: 20 cm (8 in)
• Locate this unit away from other electrical
appliances, motors, or transformers to avoid
humming sounds.
• Do not expose this unit to sudden temperature
changes from cold to hot, and do not locate this
unit in an environment with high humidity (i.e. a
room with a humidifier) to prevent condensation
inside this unit, which may cause an electrical
shock, fire, damage to this unit, and/or personal
injury.
• Avoid installing this unit where foreign objects
may fall onto this unit and/or this unit may be
exposed to liquid dripping or splashing. On the top
of this unit, do not place:
− Other components, as they may cause damage
and/or discoloration on the surface of this unit.
− Burning objects (i.e. candles), as they may cause
fire, damage to this unit, and/or personal injury.
− Containers with liquid in them, as they may fall
and liquid may cause electrical shock to the user
and/or damage to this unit.
• Do not cover this unit with a newspaper,
tablecloth, curtain, etc., in order not to obstruct
heat radiation. If the temperature inside this unit
rises, it may cause fire, damage to this unit, and/or
personal injury.
• Do not plug in this unit to a wall outlet until all
connections are complete.
• Do not operate this unit upside-down. It may
overheat, possibly causing damage.
• Do not use force on switches, knobs and/or cords.
• When disconnecting the power cable from the wall
outlet, grasp the plug; do not pull the cable.
• Do not clean this unit with chemical solvents; this
might damage the finish. Use a clean, dry cloth.
• Only voltage specified on this unit must be used.
Using this unit with a higher voltage than specified
is dangerous and may cause fire, damage to this
i
En
•
•
•
•
•
•
•
•
•
•
•
•
unit, and/or personal injury. Yamaha will not be
held responsible for any damage resulting from use
of this unit with a voltage other than specified.
To prevent damage by lightning, keep the power
cable and outdoor antennas disconnected from a
wall outlet or the unit during a lightning storm.
Do not attempt to modify or fix this unit. Contact
qualified Yamaha service personnel when any
service is needed. The cabinet should never be
opened for any reasons.
When not planning to use this unit for long periods
of time (i.e. vacation), disconnect the AC power
plug from the wall outlet.
Be sure to read the “Troubleshooting” section on
common operating errors before concluding that
this unit is faulty.
Before moving this unit, press
to set this unit in
standby mode, and disconnect the power supply
cable from the wall outlet.
Condensation will form when the surrounding
temperature changes suddenly. Disconnect the
power supply cable from the outlet, then leave the
unit alone.
Install this unit near the wall outlet and where the
AC power plug can be reached easily.
Secure placement or installation is the owner’s
responsibility. Yamaha shall not be liable for any
accident caused by improper placement or
installation of speakers.
Do not put a hand or foreign object into the port on
the subwoofer.
When moving the subwoofer, do not hold the port,
as it may cause personal injury and/or damage to
this unit.
Do not place a fragile object near the port of the
subwoofer. If the object falls as a result of the air
pressure, it may cause personal injury and/or
damage to the subwoofer and the object.
Keep the product out of reach of children to avoid
them swallowing small parts.
Notes on remote controls and batteries
• Do not spill water or other liquids on the remote
control.
• Do not drop the remote control.
• Do not leave or store the remote control in the
following places:
− places of high humidity, such as near a bath
•
•
•
•
•
•
•
•
•
•
•
− places of high temperatures, such as near a
heater or a stove
− places of extremely low temperatures
− dusty places
Do not expose the remote control sensor of this
unit to direct sunlight or lighting such as inverted
fluorescent lamps.
If the batteries grow old, the effective operation
range of the remote control decreases
considerably. If this happens, replace the batteries
with two new ones as soon as possible.
Do not use old batteries together with new ones.
Do not use different types of batteries (such as
alkaline and manganese batteries) together. Read
the packaging carefully as these different types of
batteries may have the same shape and color.
Exhausted batteries may leak. If the batteries have
leaked, dispose of them immediately. Avoid
touching the leaked material or letting it come into
contact with clothing, etc. Clean the battery
compartment thoroughly before installing new
batteries.
Do not carry batteries in a pocket or purse with
metal objects like coins, etc.
Do not throw away batteries with general house
waste. Dispose of them correctly in accordance
with your local regulations.
Keep batteries away from children. If a battery is
accidentally swallowed, contact your doctor
immediately.
When not planning to use the remote control for
long periods of time, remove the batteries from the
remote control.
Do not charge or disassemble the supplied
batteries.
The batteries shall not be exposed to excessive
heat such as sunshine, fire or like.
WARNING
TO REDUCE THE RISK OF FIRE OR
ELECTRIC SHOCK, DO NOT EXPOSE THIS
UNIT TO RAIN OR MOISTURE.
As long as this unit is connected to the AC wall
outlet, it is not disconnected from the AC power
source even if you turn off this unit by . In this
state, this unit is designed to consume a very
small quantity of power.
(Power key)
Turns on the power of this unit or sets it to the
standby mode.
Do not use this unit within 22 cm (9 inches) of
persons with a heart pacemaker implant or
defibrillator implant.
Radio waves may affect electro-medical devices.
Do not use this unit near medical devices or
inside medical facilities.
The name plate is located on the bottom of the
unit.
FOR U.K. CUSTOMERS
If the socket outlets in the home are not suitable for
the plug supplied with this appliance, it should be cut
off and an appropriate 3 pin plug fitted. For details,
refer to the instructions described below.
NOTE
The plug severed from the mains lead must be
destroyed, as a plug with bared flexible cord is
hazardous if engaged in a live socket outlet.
SPECIAL INSTRUCTIONS FOR U.K.
MODEL
IMPORTANT
THE WIRES IN THE MAINS LEAD ARE
COLOURED IN ACCORDANCE WITH THE
FOLLOWING CODE:
Blue: NEUTRAL
Brown: LIVE
As the colours of the wires in the mains lead of this
apparatus may not correspond with the coloured
markings identifying the terminals in your plug,
proceed as follows:
The wire which is coloured BLUE must be connected
to the terminal which is marked with the letter N or
coloured BLACK. The wire which is coloured
BROWN must be connected to the terminal which is
marked with the letter L or coloured RED.
Making sure that neither core is connected to the
earth terminal of the three pin plug.
Contents
Supplied items ...................................................................... 2
About this manual
Features ................................................................................. 3
NOTE
Frequently asked questions................................................. 3
HINT
Part names and functions (sound bar/subwoofer) ............ 4
This indicates precautions for use of the product and its feature limitations.
This indicates supplementary explanations for better use.
Installation ............................................................................ 5
Connections .......................................................................... 6
Operations............................................................................. 8
Listening to the sound from a Bluetooth device .............. 10
Settings................................................................................ 12
Programming the sound bar with the TV’s remote control
(TV’s remote control learning function)..................................................... 12
Sending the TV’s remote signal through the sound bar
(TV Remote Repeater function)......................................................................... 14
Setting the auto power standby function ................................................ 14
Initializing the sound bar ................................................................................ 14
Troubleshooting ................................................................. 15
Specifications ...................................................................... 20
En 1
Supplied items
How to use the remote control
Make sure you have received all of the following items.
Preparing the remote control
Peel off the protection sheet before use.
Sound bar (YAS-CU203)
Battery x 2
(AAA, R03, UM4)
Wireless subwoofer
(NS-WSW41)
Remote control
Optical cable (1.5 m [4.9 ft])
Operating range of the remote control
Remain within the operating range shown below.
Remote control sensor
Mounting template
* Using when attaching the sound bar to a wall
Stand x 2
(For sound bar)
2 En
Screw x 2
(For attaching
the stand)
Owner’s Manual
(This manual)
Within 6 m
(20 ft)
Features
Frequently asked questions
Enjoy powerful and realistic sound from the front surround system
consisting of the sound bar and wireless subwoofer, and easy
installation and connection to TVs and other devices.
The following section covers popular functions and frequently asked questions about the
sound bar.
Q1
Can I operate the sound bar using the remote control of the TV?
Switching between the remote controls of the TV and sound bar is
inconvenient.
A1
Yes. You can control the sound bar using your TV’s remote control by the
“TV’s remote control learning” function (p.12).
• AIR SURROUND XTREME
Enjoy 7.1 channel surround sound, which creates a wide and deep soundstage, as
if speakers are set, not only on the front, but also on the left and right, and behind
the listener (p.9).
This function is available only for the IR (infrared) remote control. Check your
TV’s remote control type.
• Advanced Bass Extension Processing
Equipped with Yamaha’s original bass boost technology, this system reproduces
more powerful sound from the dedicated subwoofer (p.9).
Q2
The TV’s remote control does not work after the sound bar is installed in
front of the TV.
• Bluetooth® connection
A2
If your TV’s remote control uses IR (infrared) signals, set the “TV Remote
Repeater” function to transmit the TV’s remote control signals from the sound
bar (p.14).
Content on a Bluetooth compatible smartphone, tablet, or computer can be played
back easily (p.10).
You can enjoy deep and fresh sound as close to the original by the Compressed
Music Enhancer. The sound bar is also compliant with the aptX codec, which
enables you to enjoy better sound from your smartphone.
• HOME THEATER CONTROLLER
You can operate the sound bar easily by installing the dedicated controlling
application “HOME THEATER CONTROLLER.”
If your TV’s remote control uses radio waves, increase the distance between
the TV and sound bar.
Q3
Can I make voice sound more clearly?
A3
Yes. Dialogue in movies, TV news or sports programs, etc., can be made
clearer using the “clear voice” function (p.9).
• TV’s remote control learning function
Operate the sound bar with the TV’s remote control (p.12).
• TV Remote Repeater function
Enables the TV’s remote signal to pass through the sound bar. If the installed
sound bar blocks the TV’s remote sensor, the TV’s remote will not work. This
function provides a convenient solution (p.14).
• Clear voice
Makes voice sound (such as dialogues and narrations) clear (p.9).
• UniVolume
Maintains consistent sound volume when inputs or sound sources switch (p.9).
En 3
Part names and functions (sound bar/subwoofer)
Sound bar (front panel)
Sound bar (rear panel)
A Indicators
A TV input jack
Indicate the status of the sound bar. The indicators will dim automatically if no
operations are performed for 5 seconds. Refer to “Operations” (p.8 to 9) and
“Wireless connection with the subwoofer” (p.7) for the main functions of the
indicators.
B Remote control sensor
Receives infrared signals from the remote control of the sound bar (p.2).
For connecting to a TV with an optical cable (p.6).
B BD/DVD input jack
For connecting to a playback device, such as a Blu-ray Disc (BD) player, with a
coaxial digital cable (p.6).
C ANALOG input jacks
For connecting an external device with an RCA stereo cable (p.7).
C TV’s remote control sensor
Receives infrared signals from the TV’s remote control when the TV Remote
Repeater function is enabled (p.14).
D IR flasher for TV Remote Repeater
Transmits TV’s remote control signals received at the TV’s remote control sensor to
the TV (p.14).
D INPUT key
Selects an input source to be played back (p.8).
E MUTE key
Mutes the audio output. Press the key again to unmute (p.9).
F VOLUME (+/–) keys
Adjust the volume (p.8).
G
(power) key
Turns on or off (standby) the sound bar (p.9).
HINT
• The sound bar may automatically turn off when the auto power standby function is enabled (p.14).
H Speakers
4 En
Subwoofer (rear panel)
A STATUS indicator
Indicates the status of the subwoofer
(p.9).
B SUBWOOFER PAIRING button
For setting wireless connection
between the sound bar and
subwoofer (p.19).
C Port
Installation
Place the sound bar on a flat surface such as on top of a
TV cabinet.
Place the subwoofer to the outside of the sound bar.
To avoid echoes from the wall, face the front side of the
subwoofer slightly inward.
HINT
• If it is difficult to operate the TV, use the TV Remote Repeater
function (p.14) to transmit the TV’s remote control signal via sound
bar.
• When placing the sound bar across the bases of the TV, or when
changing the height of the sound bar, attach the supplied stands
with the stand attachment screws.
How to install on the wall
1 Attach the mounting template on a wall and mark
for the screw holes.
Tapes or thumbtacks
Mounting template (supplied)
Screw
holes
Attaching the sound bar to a wall
2 Remove the mounting template from the wall,
then install commercially available screws (as
illustrated below) at the points marked on the
wall.
7 to 8.5 mm
(1/4" to 5/16")
4 mm (#8)
3 to 4 mm (1/8" to 3/16")
Cautions
• Do not stack the sound bar/subwoofer and a BD player or other
device directly on each other. Doing so may cause a malfunction
due to vibrations.
• Do not hold the speaker portion (fabric part) on the front of the
subwoofer when moving it.
• The sound bar contains non-magnetic shielding speakers. Do not
place magnetically sensitive items (hard disk drive, etc.) near the
sound bar.
• Depending on your installation environment, it may be better to
connect the sound bar and external devices (such as a TV)
before installing the sound bar.
• Do not place the sound bar within 50 mm (2") of the TV.
• The subwoofer and sound bar communicate wirelessly. Do not
place objects that block wireless signals, such as metallic
furniture and devices, between the subwoofer and sound bar as
the wireless communication may be adversely affected.
• If the subwoofer is covered with a cloth or other object, the sound
volume is reduced. Install the subwoofer so that it is not hidden
behind a thick curtain, etc.
20 mm (3/4")
or more
3 Hang the sound bar on the screws.
Cautions
• When installing the sound bar on a wall, all installation work must
be performed by a qualified contractor or dealer. The customer
must never attempt to perform this installation work. Improper or
inadequate installation could cause the sound bar to fall,
resulting in personal injury.
• Do not attach the sound bar to a wall that is made of weak
materials such as plaster or veneered woods. Doing so may
cause the sound bar to fall.
• Make sure you use commercially available screws that can
support the weight of the installation (specified in Step 2 on the
right). Using clamps other than specified screws, such as short
screws, nails, and two-sided tape, may cause the sound bar to
fall.
Mounting holes
on rear of sound bar
Cautions
• Fix the cables in place where they will not become loose. If your
foot or hand accidentally gets caught on a loose cable, the sound
bar may fall.
• Check that the sound bar is fixed securely after the installation.
Yamaha will bear no responsibility for any accidents caused by
improper installations.
En 5
Connections
Connect to a TV (or other peripheral device).
Sound bar (rear)
Cautions
• Make sure that the power cables of the sound bar and subwoofer are not connected
to AC wall outlets when you start making connections.
• Do not use excessive force when inserting the cable plug. Doing so may damage the
cable plug or terminal.
1
Power cable
To AC wall outlet
Connect the TV and sound bar with the optical
cable (supplied).
Subwoofer (rear)
Remove the cap of the optical cable and check the
direction of the plug.
Optical cable
2
3
Coaxial digital cable
(commercially available)
Connect the power cables of the sound bar and
subwoofer to AC wall outlets.
Set the TV as follows.
Power cable
OPTICAL OUTPUT
To AC wall outlet
TV
• Set the TV volume to minimum.
• Disable the TV built-in speaker output (if available).
HINT
If your playback device has a coaxial digital
audio output, you can connect it to the BD/
DVD input of the sound bar with a coaxial
digital cable (commercially available).
HINT
• If a setting to disable the speaker output is not available on your TV, you may disable it
by connecting headphones to the headphone jack on the TV. For details, refer to the
manuals of the TV.
• The TV and BD/DVD input jacks support the following audio signals.
− PCM (2 channel)
− Dolby Digital (up to 5.1 channel)
− DTS Digital Surround (up to 5.1 channel)
HDMI cable (etc.)
Coaxial digital
audio output
(orange)
Playback device (such as a BD player)
Set top box
6 En
Analog connection of an external device (game
console)
You can connect an external device, such as a game console or TV that does not have
an optical output, to the ANALOG input jacks of the sound bar.
Wireless connection with the subwoofer
When the power cables of the sound bar and subwoofer are connected to AC wall
outlets (p.6) and the sound bar is turned on, the sound bar and subwoofer are
connected automatically. When the connection is complete, the SUBWOOFER indicator
on the sound bar lights up and the sound bar is ready for playback.
Subwoofer indicator: Lights up
HINT
• When the sound bar is turned on for the first time, if the SUBWOOFER indicator on the sound bar does not
light up, see “Pairing the sound bar and subwoofer manually” (p.19) and connect the sound bar and
subwoofer manually.
• Once connected, the sound bar operates with the same subwoofer from the next time it is turned on.
RCA stereo cable (etc.)
(commercially available)
Game console (etc.)
NOTE
• Make sure the left (L) and right (R) channels are connected correctly.
• Select the ANALOG key on the remote control for the input source.
En 7
Operations
1
Input keys
Indicators
The indicators on the front panel flash or light up, to
indicate the operation and setting status.
Select an input source to be played back.
TV ....................TV audio
BD/DVD ...........Audio from a device connected to
the BD/DVD input jack
ANALOG .........Audio from a device connected to
the ANALOG input jack
BLUETOOTH...Audio from a Bluetooth connected
device
★: Keys that require pressing for more than 3 seconds
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Remote control signal transmitter
Transmits infrared signals.
The indicator for the selected input source lights up.
(Example: when TV is selected)
In this manual, illustrations of the nine in-line indicators
are used for explanation.
: Off
: Lights up
: Flashes
(Example: When the STATUS indicator flashes and the TV indicator
lights up)
★
HINT
• To play audio of the playback device connected to the TV or
to watch videos of the playback device, set the TV’s input
source to the playback device.
• For details on Bluetooth connection, refer to “Listening to the
sound from a Bluetooth device” (p.10).
★
2
SUBWOOFER keys (+/–)
Adjust the volume of the subwoofer.
Volume down (–)
Volume up (+)
VOLUME keys (+/–)
Adjust the volume of the sound bar.
Volume down (–)
8 En
★
Volume up (+)
LEARN key★
REPEATER key★
Sets the sound bar to the TV’s remote control
learning mode (p.12).
Enables/disables the TV Remote Repeater
function (p.14).
3
4
(power) key
Turns on or off (standby) the sound bar.
The STATUS indicator on the sound bar
Green (turned on)
6
CLEAR VOICE key
BASS EXTENSION key
Enables/disables the clear voice function.
When this function is enabled, you can enjoy clear
voice sounds while watching movies, TV dramas,
news programs or sports programs.
Enables/disables the bass extension function.
When this function is enabled, you can enjoy
powerful sound during surround playback through
Yamaha’s exclusive bass boost technology.
Red (Bluetooth standby) (p.11)
Flash 3 times (enabled), flash once (disabled)
Off (turned off)
Flash 3 times (enabled), flash once (disabled)
UNIVOLUME key
The STATUS indicator on the subwoofer
Green (turned on)
Enables/disables the UniVolume function.
When this function is enabled, consistent volume is
maintained when inputs or sound sources switch.
Red (turned off)
BLUETOOTH STANDBY key★
Enables/disables the Bluetooth standby mode
(p.11).
• The UniVolume function is automatically disabled when
BLUETOOTH is selected as the input source.
AUDIO DELAY key★
Performs pairing between the sound bar and
subwoofer (p.19).
5
Switch between surround and stereo
(2 channel) playback. When surround playback is
selected, you can enjoy a realistic sound effect
using Yamaha’s exclusive AIR SURROUND
XTREME.
SURROUND
Lights up (surround playback)
STEREO
Off (stereo playback)
• When 2 channel stereo signals are played in surround,
the
PLII indicator lights up.
Flash (on mute)
Adjusts the audio delay to synchronize the sound
with the video when the video image on the TV
may seem delayed with respect to the sound.
Follow the procedure below to adjust the audio delay.
1 Hold down the AUDIO DELAY key for more
than 3 seconds.
The left most indicator flashes.
Decoder indication
The sound bar supports the following audio signals. You
can check the type of the input audio signal by the color
of the indicator.
Green (Dolby Digital), Red (DTS Digital Surround)
2 Press the SUBWOOFER (+/–) key to adjust
the audio delay.
Pressing the SUBWOOFER (+) key delays the
audio output timing.
(–)
HINT
Mutes the audio output. Press the key again
to unmute.
HINT
SUBWOOFER PAIRING key★
SURROUND and STEREO keys
7
MUTE key
Flash 3 times (enabled), flash once (disabled)
Off (PCM)
(+)
3 To finish the adjustment, press the AUDIO
DELAY key.
HINT
Lights up (Dolby Pro Logic II)
• The adjustment will be finished automatically if no
operations are performed for 20 seconds.
En 9
Listening to the sound from a
Bluetooth device
You can play back wirelessly from Bluetooth devices, such as smartphones or digital
music players.
See also the operating manual of the Bluetooth device for more details.
Pairing a Bluetooth device with the sound bar
When connecting to a Bluetooth device for the first time, “pairing” between the device
and sound bar is required. “Pairing” is necessary for each Bluetooth device you use.
Once “pairing” with a device is completed, subsequent connection with that device will
not require “pairing.”
1
Press the BLUETOOTH key on the sound bar’s remote control to
select Bluetooth as the input source.
The BLUETOOTH indicator on the front panel lights up in green.
Bluetooth devices
Lights up
2
Turn on the Bluetooth function of the device to be paired, and
perform pairing.
The operation varies depending on the device. Refer to the operation manual of the
device.
3
Select “YAS-203 Yamaha” in the Bluetooth device list on the device.
If a passkey (PIN) is required, enter the number “0000.”
Perform the following steps to use a Bluetooth device with the sound bar.
For the first Bluetooth
connection
For subsequent
Bluetooth connection
Pairing a Bluetooth device
with the sound bar
When pairing is completed,
or a completion message appears on the device.
NOTE
Playing back audio from a Bluetooth device
on the sound bar
10 En
• Perform pairing with the Bluetooth device and sound bar within 10 meters (33 ft) of each other.
• Up to eight Bluetooth devices can be paired with the sound bar. If a ninth device is paired, the oldest
pairing information is deleted.
• If pairing information for a device is deleted, to use that device again, pairing of the device is required
again.
• If a Bluetooth device is already connected to the sound bar, terminate that Bluetooth connection (p.11),
then perform pairing with the new device.
• Refer to “Bluetooth” (p.18) in “Troubleshooting” if pairing cannot be achieved.
Playing back audio from a Bluetooth device on the
sound bar
1
With the sound bar turned on, press the BLUETOOTH key on the
sound bar’s remote control to select Bluetooth as the input source.
The BLUETOOTH indicator on the front panel lights up in green.
Using the Bluetooth standby mode
The Bluetooth standby mode allows you to turn on (or off) the sound bar automatically,
that interlocked by the operation of the Bluetooth device.
1
With the sound bar turned on, hold down the BLUETOOTH STANDBY
key on the sound bar’s remote control for more than 3 seconds.
Holding down the BLUETOOTH STANDBY key for 3 seconds each time toggles the
mode between enabled and disabled.
Lights up
2
Turn on the Bluetooth function of the device.
When Bluetooth connection is made correctly, the BLUETOOTH indicator of the
sound bar flashes 3 times.
Flash 3 times (enabled), flash once (disabled)
When the Bluetooth standby mode is enabled and the sound bar is turned off, the
STATUS indicator lights up in red. (Bluetooth standby)
Flashes 3 times
3
Lights up (red)
Play back a song on the device.
Functions available on Bluetooth devices with Bluetooth standby mode enabled
Power on interlock function (when the sound bar is turned off)
When Bluetooth connection is made on the device, the sound bar will turn on and will be ready to play
back sound from the device.
NOTE
• Perform Bluetooth connection with the device and sound bar within 10 meters (33 ft) of each other.
• It may be necessary to select “YAS-203 Yamaha” in the Bluetooth device list again, in the event that a
connection problem occurs. You may have to change the output setting to output audio to the sound bar,
depending on the Bluetooth device you are using.
• Adjust the volume level of the Bluetooth device as required.
• If a Bluetooth device is already connected to the sound bar, terminate that Bluetooth connection, then
connect with the new device.
Terminating Bluetooth connection
Bluetooth connection is terminated in the following cases. When the sound bar is turned
on and the Bluetooth connection is terminated, the BLUETOOTH indicator flashes once.
Power off interlock function (when the sound bar is turned on)
The sound bar will be turned off when Bluetooth connection is terminated on a Bluetooth device. (Only
when BLUETOOTH is selected as the input source.)
Using the HOME THEATER CONTROLLER application
By installing the dedicated free application “HOME THEATER CONTROLLER” to a
Bluetooth device, such as a smartphone, you can perform various operations easily and
conveniently with the Bluetooth device.
(Setting items: basic operation, sound-field, sound adjustments)
For details on “HOME THEATER CONTROLLER,” see the product information on our
website.
• The Bluetooth function is turned off on the compatible device.
• The BLUETOOTH key on the sound bar’s remote control is pressed for more than 3 seconds.
• The sound bar is turned off.
En 11
Settings
4-2
While pointing your TV’s remote control at the remote control sensor, hold
down the mute key for more than 1 second twice or three times.
Programming the sound bar with the TV’s remote
control (TV’s remote control learning function)
Approx. 30 cm (1 ft)
TV’s remote control
Once you program the sound bar, you can control it with your TV’s remote control for
functions such as turning on/off the TV and sound bar simultaneously, or volume up/
down and muting/unmuting of the sound bar.
• This function is available only when your TV’s remote control uses IR (infrared) signal.
• An RF (Radio Frequency) remote control will not work.
• If you want to use a cable or satellite set top box’s remote control to operate the sound bar, use your
original TV’s IR (infrared) remote control to program the sound bar, then use the set top box’s remote
control to operate.
• If by changing the volume of the sound bar the TV’s volume also changes, set the TV’s volume to
minimum, or disable speaker output.
1
2
3
Hold down
Release
Hold down
(more than 1 second) (more than 1 second) (more than 1 second)
Result
Bleep/buzzer
Successfully
learned
Once
Release
(...)
Indicators
Turn off the TV.
Turn off the sound bar.
Lights up
Hold down the LEARN key on the sound bar’s remote control for
more than 3 seconds to set the sound bar to the learning mode.
When the sound bar is in the learning mode, the indicators on the front panel flash
as shown below.
Failed to learn
* Repeat from
Twice
Step 4-1.
5
Flash
Teach the sound bar the “Volume (–)” code of the TV’s remote
control.
5-1
Press VOLUME (–) on the front panel of the sound bar.
5-2
While pointing your TV’s remote control at the remote control sensor, hold
down the volume (–) key for more than 1 second twice or three times.
NOTE
• Steps 4 to 7 require only the TV’s remote control and the keys on the front panel of the sound bar.
The remote control of the sound bar is not necessary.
• If the sound bar has already learned functions, the following indicators light up.
Mute: BD/DVD, Volume (–): ANALOG, Volume (+): BLUETOOTH, Power: SURROUND
4
4-1
Teach the sound bar the “Mute” code of the TV’s remote control.
Press MUTE on the front panel of the sound bar.
Result
Bleep/buzzer
Successfully
learned
Once
Indicators
Lights up
Failed to learn
* Repeat from
Twice
Step 5-1.
12 En
Flash
6
6-1
Teach the sound bar the “Volume (+)” code of the TV’s remote control.
Clearing all programmed functions
Press VOLUME (+) on the front panel of the sound bar.
1
6-2
While pointing your TV’s remote control at the remote control sensor, hold
down the volume (+) key for more than 1 second twice or three times.
Result
Bleep/buzzer
Successfully
learned
Once
With the sound bar turned off, hold down the LEARN key on the
sound bar’s remote control for more than 3 seconds (for entering the
learning mode).
When the sound bar is in the learning mode, the indicators on the front panel flash
as shown below.
Indicators
Lights up
Failed to learn
* Repeat from
Step 6-1.
7
7-1
2
Twice
Flash
Hold down INPUT on the front panel of the sound bar for more than 3
seconds.
Teach the sound bar the “Power” code of the TV’s remote control.
Press
(power) on the front panel of the sound bar.
Flashes in red (cleared)
If the clearing is completed, you will hear the bleep sound three times.
7-2
While pointing your TV’s remote control at the remote control sensor, hold
down the power key for more than 1 second twice or three times.
Result
Bleep/buzzer
Successfully
learned
Once
3
Press the LEARN key on the sound bar’s remote control.
Indicators
Lights up
Failed to learn
* Repeat from
Step 7-1.
8
Twice
Flash
To finish the learning mode, press the LEARN key on the sound bar’s
remote control.
This completes the necessary settings. Now you can operate the sound bar with
the TV’s remote control’s mute key, volume keys, or power key.
HINT
• The learning mode will be finished automatically if no operations are performed for 5 minutes.
• Set the TV volume to minimum. When you turn up the volume of the sound bar with the TV’s remote
control, the volume of the TV may be turned up at the same time. In this case, follow Step 3 in
“Connections” (p.6) to change the TV setting.
• You can press the
(power) key on the sound bar’s remote control to finish learning mode.
En 13
Sending the TV’s remote signal through the sound
bar (TV Remote Repeater function)
When the TV Remote Repeater function is enabled, the sound bar relays the TV’s
remote signal received by the front sensor to the rear transmitter. This function should
be enabled when you place the sound bar in front of your TV and you cannot operate
your TV with the TV’s remote control.
This function is available only when your TV’s remote control uses infrared signals.
Setting the auto power standby function
By enabling the auto power standby function, you can avoid forgetting to turn off the
sound bar after use, or if you fall asleep while watching TV.
NOTE
• When the auto power standby function is enabled and one of the following conditions is met, the sound bar
will automatically turn off.
− No operation for 8 hours
− No audio input and no operations for 20 minutes when BLUETOOTH is selected as the input source.
IR flasher for TV Remote Repeater
TV’s remote control sensor
1
TV’s remote control
1
2
With the sound bar turned off, hold down the MUTE key on the sound
bar’s remote control for more than 3 seconds to enable/disable the
auto power standby function.
You can check the status of the auto power standby function with the TV indicator
when turning on the sound bar.
Turn on the sound bar.
Hold down the REPEATER key on the sound bar’s remote control for
more than 3 seconds to enable/disable the TV Remote Repeater
function.
Off (enabled), lights up (disabled)
HINT
• Initial setting varies depending on the country or region.
− U.K. and Europe models: enabled
− Other models: disabled
Flash 3 times (enabled), flash once (disabled)
This completes the necessary settings. When the TV Remote Repeater function is
enabled, you can operate your TV from the TV’s remote control via the sound bar.
Initializing the sound bar
HINT
• The TV Remote Repeater function is disabled by default.
• If the power cable of the sound bar is connected to an AC wall outlet and when the TV Remote
Repeater function is enabled, the function is usable even when the sound bar is turned off.
• If you have made the sound bar learn the volume (+) operation (p.13), the volume of the TV may be
turned up when you turn up the volume of the sound bar with the TV’s remote control. In this case,
follow Step 3 in “Connections” (p.6) to change the TV setting.
• You can check the status of the TV Remote Repeater function by the SURROUND indicator when
turning on the sound bar.
Off (enabled), lights up (disabled)
14 En
Follow the procedure below to initialize the sound bar.
1
2
Turn off the sound bar.
Hold down
(power) on the front panel of the sound bar for more
than 3 seconds.
Flash (initialized)
Troubleshooting
Refer to the table below when the sound bar does not function properly. If the problem
you are experiencing is not listed below or if the instructions below do not help, turn off
the sound bar, disconnect the power cable, and contact the nearest authorized Yamaha
dealer or service center.
First, check the following:
A The power cables of the sound bar, subwoofer, TV and playback devices (such
as BD players) are connected to AC wall outlets securely.
B The sound bar, TV and playback devices (such as BD players) are turned on.
C The connectors of each cable are securely inserted in to jacks on each device.
The sound bar is
not responding
correctly.
The internal microcomputer is
frozen, due to an external electric
shock (such as lightning or
excessive static electricity) or to a
drop in the power supply voltage.
Hold down
(power) on the front
panel of the sound bar for more than
10 seconds to reboot it. (If the problem
persists, disconnect the power cable
from the AC wall outlet and plug it
again.)
The sound bar
operates by
itself.
Another Bluetooth device is being
operated nearby.
Terminate Bluetooth connection of the
sound bar (p.11).
TV’s 3D glasses
do not work.
The sound bar is blocking the 3D
glasses transmitter of your TV.
Check the position of the 3D glasses
transmitter of your TV and adjust the
position of the sound bar. Remove the
stands of the sound bar if they are
attached (p.5).
Power and system
Problem
Cause
Remedy
The power turns
off suddenly.
The auto power standby function
worked.
When the auto power standby
function is enabled and one of the
following conditions is met, the
sound bar will automatically turn
off.
- No operation for 8 hours
- No audio input and no
operations for 20 minutes when
BLUETOOTH is selected as the
input source.
Turn on the sound bar again. To stop
the sound bar from turning off
automatically, disable the auto power
standby function (p.14).
The protection circuitry has been
activated. (The STATUS indicator
on the front panel of the sound
bar flashes.)
After confirming that all connections
are made properly, turn on the sound
bar again. If the power still turns off
suddenly or cannot be turned on,
unplug the power cable from the AC
wall outlet and contact the nearest
authorized Yamaha dealer or service
center.
Bluetooth connection is
terminated on a Bluetooth device
when the Bluetooth standby mode
is enabled.
Disable the Bluetooth standby mode
(p.11).
The protection circuitry has been
activated three times
consecutively. (If you try to turn on
the power in this condition, the
STATUS indicator on the front
panel of the sound bar flashes.)
To protect the product, the power
cannot be turned on. Unplug the
power cable from the AC wall outlet
and contact the nearest authorized
Yamaha dealer or service center.
The power
cannot be turned
on.
Audio
Problem
Cause
Remedy
No sound.
Another input source is selected.
Select an appropriate input source
(p.8).
The mute function is activated.
Cancel the mute function (p.9).
The volume is too low.
Turn up the volume (p.8).
The power cables of the sound
bar and subwoofer are not
connected properly.
Make sure that power cables of the
sound bar and subwoofer are
connected to AC wall outlets securely
(p.6).
En 15
No sound is
coming from the
subwoofer. (The
SUBWOOFER
indicator on the
front panel of the
sound bar is
flashing.)
The subwoofer is not connected
to an AC wall outlet. (The
STATUS indicator on the
subwoofer is not lit.)
Plug in the power cable of the
subwoofer to an AC wall outlet.
The sound bar and subwoofer are
not connected due to a bad
wireless communication status.
(The STATUS indicator on the
subwoofer continues to be lit in
red or flash in green.)
Move the subwoofer closer to the
sound bar. If the situation does not
improve, move the subwoofer to a
location with better communication.
The sound from
the subwoofer is
interrupted. (The
SUBWOOFER
indicator on the
sound bar
flashes when the
sound is
interrupted.)
Perform the pairing between the sound
bar and subwoofer (p.19).
If the SUBWOOFER indicator on the
sound bar still does not light up in
green after the pairing is performed, a
malfunction might have occurred.
Unplug the power cables from the AC
wall outlets and contact the nearest
authorized Yamaha dealer or service
center.
The protection circuitry in the
subwoofer has been activated.
(The STATUS indicator on the
subwoofer is lit in orange.)
To protect the product, the power of
the subwoofer cannot be turned on.
Unplug the power cable from the AC
wall outlet and contact the nearest
authorized Yamaha dealer or service
center.
The connection between the
sound bar and subwoofer is
interrupted due to a bad wireless
communication status. (The
STATUS indicator on the
subwoofer flashes in green when
the sound is interrupted.)
Move the subwoofer closer to the
sound bar. If the situation does not
improve, move the subwoofer to a
location with better communication.
If the communication between the
sound bar and subwoofer is obstructed
by a metallic object or another object,
change the position of the sound bar
and subwoofer or change the
installation location of the subwoofer.
If there is a device (microwave oven,
wireless LAN, etc.) that emits radio
frequency signals, move the sound bar
and subwoofer away from the device.
16 En
Turn up the volume of the subwoofer
(p.8).
The front side of the subwoofer is
blocked.
Clear the area around the front side
and the port of the subwoofer.
The playback source does not
contain low-frequency signals.
Play back a sound source containing
low-frequency signals, and confirm
that the sound is output from the
subwoofer.
The protection circuitry in the
subwoofer has been activated.
(The STATUS indicator on the
subwoofer is lit in orange.)
To protect the product, the power of
the subwoofer cannot be turned on.
Unplug the power cable from the AC
wall outlet and contact the nearest
authorized Yamaha dealer or service
center.
The volume
decreases when
the sound bar is
turned on.
The automatic volume adjustment
function worked. To prevent
excessive loudness, the sound
bar automatically controls its
volume within a certain level when
the sound bar is turned on.
If necessary, turn up the volume (p.8).
No surround
effect.
Stereo playback is selected.
Select surround playback (p.9).
The volume is too low.
Turn up the volume (p.8).
The TV or playback device is set
to output 2 channel audio (such
as PCM) only.
Change the digital audio output setting
on the TV or playback device to Dolby
Digital or BitStream.
The audio is output from the TV
built-in speakers.
Set the TV volume to minimum (p.6).
The playback source does not
contain surround audio.
Play back a source that contains audio
recorded in surround.
The sound bar is too close to
another digital or high-frequency
device.
Move those devices away from the
sound bar.
If the communication between the
sound bar and subwoofer is obstructed
by a metallic object or another object,
change the position of the sound bar
and subwoofer or change the
installation location of the subwoofer.
If there is a device (microwave oven,
wireless LAN, etc.) that emits radio
frequency signals, move the sound bar
and subwoofer away from the device.
The sound bar and subwoofer are
not paired. (The STATUS
indicator on the subwoofer is
flashing or lit in red.)
The volume is too low.
No sound is
coming from the
subwoofer or the
sound is small.
(The
SUBWOOFER
indicator on the
sound bar is lit.)
Noise is heard.
Remote control
Problem
Cause
Remedy
The sound bar
cannot be
controlled using
the remote
control.
The sound bar is out of the
operating range.
Use the remote control within the
operating range (p.2).
The batteries are weak.
Replace with new batteries (p.2).
The remote control sensor of the
sound bar is exposed to direct
sunlight or strong lighting.
Adjust the lighting angle, or reposition
the sound bar.
The TV cannot
be controlled
using the TV’s
remote control.
The remote control sensor of the
TV is blocked by the sound bar.
Use the TV Remote Repeater function
(p.14) or remove the stands of the
sound bar if they are attached so that
the remote control sensor of the TV is
not blocked (p.5).
The TV cannot
be controlled by
using the TV
Remote Repeater
function.
The TV Remote Repeater
function is disabled.
Enable the TV Remote Repeater
function (p.14).
The TV’s remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)
The TV Remote Repeater function
cannot be used in this case. Adjust the
position of the sound bar so that the
remote control sensor of the TV is not
blocked by the sound bar and use the
TV’s remote control to operate the TV.
The sound bar and TV are too
close or too far from one another.
Move the sound bar away from the TV
more than 50 mm (2") (p.5).
If necessary, attach or remove the
stands of the sound bar to adjust
height for the IR flasher (for TV
Remote Repeater) of the sound bar
positioning in front of the remote
control sensor of the TV (p.5).
There is any obstacle (such as
cables) between the sound bar
and TV.
Remove the obstacle between the
sound bar and TV.
TV is not receiving the remote
control signal well since the
signals from the TV’s remote
control and IR flasher (for TV
Remote Repeater) of the sound
bar are interfering.
Disable the TV Remote Repeater
function (p.14).
The TV’s remote control key was
not held down long enough.
Hold down the key for more than 1
second twice or three times (p.12).
The TV’s remote control does not
use infrared signals. (Some
remote controls may not work
even if it uses infrared signals.)
The TV’s remote control learning
function cannot be used in this case.
Use the sound bar’s remote control to
operate the sound bar.
The position where you operated
the TV’s remote control is not
appropriate.
Operate the TV’s remote control at the
appropriate position (p.12).
The batteries of the TV’s remote
control are weak.
Replace with new batteries.
The remote control sensor of the
sound bar is exposed to direct
sunlight or strong lighting.
Adjust the lighting angle, or reposition
the sound bar.
The transmission of the remote
control signal was disturbed by
the TV screen light.
Turn off the TV and perform the
learning operation again (p.12).
Sound is coming
from the TV
when the sound
bar volume is
turned up with
the TV’s remote
control.
(when TV’s
remote control
learning function
is used)
Audio output is enabled on the
TV.
Change the TV setting to disable the
TV speaker output. If a setting to
disable the speaker output is not
available on your TV, try the following
methods.
- Connect headphones to the
headphone jack on the TV.
- Set the TV volume to minimum.
The power of the
sound bar and of
the TV switch in
the opposite
direction. (For
example, the TV
is turned off if
the sound bar is
turned on.)
(when TV’s
remote control
learning function
is used)
The power of the TV was on when
you performed the learning
operation.
Press the power key on the TV and
(power) on the front panel of the sound
bar to turn them on and then press the
power key on the TV’s remote control
to turn them off.
The sound bar
does not learn
TV’s remote
control
operations.
En 17
Bluetooth
The Bluetooth connection of the
sound bar with the device is
disconnected.
Perform Bluetooth connection
operations again (p.10).
Bluetooth is not selected as the
input source.
Select Bluetooth as the input source.
Problem
Cause
Remedy
Cannot make the
sound bar paired
with the
Bluetooth
device.
Bluetooth is not selected as the
input source.
Select Bluetooth as the input source.
The device does not support
A2DP.
Perform pairing operations with a
device which supports A2DP.
The sound bar and device are too
far apart.
Move the device closer to the sound
bar.
A Bluetooth adaptor, etc., that you
want to pair with the sound bar
has a password other than
“0000.”
Use a Bluetooth adaptor, etc., whose
password is “0000.”
There is a device (microwave
oven, wireless LAN, etc.) that
outputs signals in the 2.4 GHz
frequency band nearby.
Move the sound bar and subwoofer
away from the device that is emitting
radio frequency signals.
The sound bar and device are too
far apart.
Move the device closer to the sound
bar.
Change the audio output setting and
connection setting on the device.
There is a device (microwave
oven, wireless LAN, etc.) that
outputs signals in the 2.4 GHz
frequency band nearby.
Move the sound bar away from the
device that is emitting radio frequency
signals.
The device is not set to send
Bluetooth audio signals to the
sound bar.
Playback on the device has not
been performed.
Perform playback on the device.
Terminate current Bluetooth
connection, and perform pairing with
the new device.
The device’s volume is set to
minimum.
Turn up the volume level.
Another Bluetooth device is
connected.
Another Bluetooth device is
connected.
The sound bar cannot make multiple
Bluetooth connections. Terminate
current Bluetooth connection, and
make connection for the desired
device.
More than nine devices are paired
and the oldest pairing information
is deleted.
Perform pairing again. The sound bar
can retain pairing information for up to
eight devices. When pairing a ninth
device, the oldest pairing information
will be deleted.
Cannot make a
Bluetooth
connection.
18 En
No sound is
produced or the
sound is
interrupted
during playback.
Pairing the sound bar and subwoofer manually
1
With the sound bar turned on, hold down the SUBWOOFER PAIRING
key on the sound bar’s remote control for more than 3 seconds.
The SUBWOOFER indicator on the front panel of the sound bar flashes rapidly.
2
Within 30 seconds, push the SUBWOOFER PAIRING button on the
rear panel of the subwoofer for more than 3 seconds with a tapered
object such as a hairpin.
The STATUS indicator on the rear panel of the subwoofer flashes rapidly in green.
When pairing is complete and the sound bar and subwoofer are connected, the
SUBWOOFER indicator on the front panel of the sound bar lights up.
If the SUBWOOFER indicator on the sound bar does not light up even after
performing the above operation, see “Troubleshooting” (p.15).
HINT
• “Pairing” is the operation where the sound bar and subwoofer decide the device to connect to.
En 19
Specifications
Sound bar
(YAS-CU203)
Subwoofer
(NS-WSW41)
Maximum Rated
Output Power
Front L/R 50 W x 2 ch
Dynamic power 100 W
Type
Acoustic suspension type
(Non-magnetic shielding
type)
Advanced Yamaha
Active Servo Technology
(Magnetic shielding type)
Driver
5.5 cm (2-1/8") cone x 2
16 cm (6-1/2") cone
Frequency
Response
150 Hz to 22 kHz
35 Hz to 150 Hz
Impedance
6Ω
5.5 Ω
Supported audio
signal (TV, BD/
DVD)
PCM (2ch)
Dolby Digital
DTS Digital Surround
--
Digital (Optical)
1 (TV)
--
Digital (Coaxial)
1 (BD/DVD)
--
Analog (RCA)
1 (ANALOG)
--
Frequency band
2.4 GHz
Transmission
range
10 m ([33 ft] without interference)
Bluetooth
version
Ver. 2.1+EDR
--
Supported
protocols
A2DP, SPP
--
Supported
codecs
SBC, aptX
--
Wireless output
Bluetooth Class 2
--
Maximum
communication
distance
10 m ([33 ft] without
obstructions)
--
Supported
content
protection
method
SCMS-T
--
Item
Amplifier
Section
Speaker
Section
Decoder
Input Jacks
Wireless
subwoofer
Bluetooth
20 En
General
Power Supply
U.S.A. and Canada
models: AC 120 V, 60 Hz
Taiwan model:
AC 110-120 V, 50/60 Hz
China model: AC 220 V,
50 Hz
Other models:
AC 220-240 V, 50/60 Hz
U.S.A. and Canada
models: AC 120 V, 60 Hz
U.K. and Europe models:
AC 230 V, 50 Hz
Taiwan model:
AC 110 V, 60 Hz
Korea model: AC 220 V,
60 Hz
China model: AC 220 V,
50 Hz
Australia model:
AC 240 V, 50 Hz
Asia model:
AC 220-240 V, 50/60 Hz
Power
Consumption
26 W
45 W
Standby Power
Consumption
0.4 W
U.S.A. and Canada
models: 1.4 W
U.K. and Europe models:
1.5 W
Korea and Taiwan
models: 1.2 W
China model: 1.3 W
Australia and Asia
models: 1.7 W
Bluetooth
standby power
consumption
0.5 W
--
Dimensions
(W x H x D)
886 x 79 x 121 mm
(not including stands,
default state)
(34-7/8" x 3-1/8" x 4-3/4")
886 x 94 x 121 mm
(including stands)
(34-7/8" x 3-5/8" x 4-3/4")
290 x 292 x 316 mm
(11-3/8" x 11-1/2" x
12-1/2")
Thickness
excluding
speaker
protrusions
(thinnest part)
65 mm (2-1/2")
--
Weight
2.9 kg (6.4 lbs)
8.1 kg (17.9 lbs)
* Specifications are subject to change without notice.
This system is equipped with Yamaha’s AIR SURROUND XTREME virtual sound technology that achieves
superior positional, high-grade 7.1 channel surround sound using the sound bar and subwoofer.
The subwoofer of this system employs Yamaha’s exclusive bass control technology “Advanced Yamaha
Active Servo Technology II” and has achieved high-quality low-frequency sound playback.
“UniVolume” is a trademark of Yamaha Corporation.
Bluetooth is a registered trademark of the Bluetooth SIG and is used by Yamaha in accordance with a
license agreement.
Manufactured under license from Dolby Laboratories. Dolby, Pro Logic and the double-D symbol are
trademarks of Dolby Laboratories.
For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited.
DTS, the Symbol, & DTS and the Symbol together are registered trademarks, and DTS Digital Surround is a
trademark of DTS, Inc. © DTS, Inc. All Rights Reserved.
© 2013 CSR plc and its group companies.
The aptX® mark and the aptX logo are trade marks of CSR plc or one of its group companies and may be
registered in one or more jurisdictions.
“Blu-ray Disc™”, “Blu-ray™”, and the logos are trademarks of the Blu-ray Disc Association.
Handling Bluetooth communications
• The 2.4 GHz band used by Bluetooth compatible devices is a radio band shared by
many types of equipment. While Bluetooth compatible devices use a technology
minimizing the influence of other components using the same radio band, such
influence may reduce the speed or distance of communications and in some cases
interrupt communications.
• The speed of signal transfer and the distance at which communications is possible
differs according to the distance between the communicating devices, the presence of
obstacles, radio wave conditions and type of equipment.
• Yamaha does not guarantee all wireless connections between this unit and devices
compatible with Bluetooth function.
Information for Users on Collection and Disposal of Old
Equipment and Used Batteries
These symbols on the products, packaging, and/or accompanying documents mean that
used electrical and electronic products and batteries should not be mixed with general
household waste. For proper treatment, recovery and recycling of old products and used
batteries, please take them to applicable collection points, in accordance with your
national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable
resources and prevent any potential negative effects on human health and the
environment which could otherwise arise from inappropriate waste handling.
For more information about collection and recycling of old products and batteries,
please contact your local municipality, your waste disposal service or the point of sale
where you purchased the items.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items,
please contact your local authorities or dealer and ask for the correct method of
disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it
complies with the requirement set by the Directive for the chemical involved.
Bluetooth
• Bluetooth is a technology for wireless communication between devices within an area
of about 10 meters (33 ft) employing the 2.4 GHz frequency band, a band which can
be used without a license.
En 21
ATTENTION : LISEZ CE QUI SUIT AVANT D’UTILISER VOTRE APPAREIL.
• Pour utiliser l’appareil au mieux de ses
possibilités, lisez attentivement ce mode d’emploi.
Conservez-le soigneusement pour référence.
• Installez cet appareil audio dans un endroit bien
aéré, frais, sec et propre - à l’abri de la lumière
directe du soleil, des sources de chaleur ou de
vibration, des poussières, de l’humidité et du froid.
Pour une ventilation correcte, respectez les espaces
libres conseillés lors de l’installation.
Barre de son : Au-dessus : 10 cm, À l’arrière :
10 cm, Sur les côtés : 10 cm
Caisson de graves : Au-dessus : 20 cm,
À l’arrière : 20 cm, Sur les côtés : 20 cm
• Placez l’appareil loin des équipements, moteurs et
transformateurs électriques, pour éviter les
ronflements parasites.
• N’exposez pas l’appareil à des variations brutales
de température, ne le placez pas dans un
environnement très humide (par exemple dans une
pièce contenant un humidificateur) car cela peut
entraîner la condensation d’humidité à l’intérieur
de l’appareil qui elle-même peut être responsable
de décharge électrique, d’incendie, de dommage à
l’appareil ou de blessure corporelle.
• Evitez d’installer l’appareil dans un endroit où des
objets peuvent tomber, ainsi que là où l’appareil
pourrait être exposé à des éclaboussures ou des
gouttes d’eau. Sur le dessus de l’appareil, ne
placez pas:
− d’autres appareils qui peuvent endommager la
surface de l’appareil ou provoquer sa
décoloration.
− des objets se consumant (par exemple, une
bougie) qui peuvent être responsables
d’incendie, de dommage à l’appareil ou de
blessure corporelle.
− des récipients contenant des liquides qui peuvent
être à l’origine de décharge électrique ou de
dommage à l’appareil.
• Ne couvrez pas l’appareil d’un journal, d’une
nappe, d’un rideau, etc. car cela empêcherait
l’évacuation de la chaleur. Toute augmentation de
la température intérieure de l’appareil peut être
responsable d’incendie, de dommage à l’appareil
ou de blessure corporelle.
• Ne branchez pas la fi che du câble d’alimentation
de l’appareil sur une prise secteur aussi longtemps
que tous les raccordements n’ont pas été effectués.
• Ne pas faire fonctionner l’appareil à l’envers. Il
risquerait de chauffer et d’être endommagé.
i
Fr
• N’exercez aucune force excessive sur les
commutateurs, les boutons et les cordons.
• Pour débrancher la fiche du câble d’alimentation
au niveau de la prise secteur, saisissez la fiche et
ne tirez pas sur le câble.
• Ne nettoyez pas l’appareil au moyen d’un solvant
chimique, ce qui pourrait endommager la finition.
Utilisez un chiffon sec et propre.
• N’alimentez l’appareil qu’à partir de la tension
prescrite. Alimenter l’appareil sous une tension
plus élevée est dangereux et peut être responsable
d’incendie, de dommage à l’appareil ou de
blessure corporelle. Yamaha ne saurait être tenue
responsable des dommages résultant de
l’alimentation de l’appareil sous une tension autre
que celle prescrite.
• Pour empêcher tout dommage causé par les éclairs,
déconnectez la câble d’alimentation et toute
antenne extérieure de la prise murale pendant un
orage.
• Ne tentez pas de modifier ni de réparer l’appareil.
Consultez le service Yamaha compétent pour toute
réparation qui serait requise. Le coffret de
l’appareil ne doit jamais être ouvert, quelle que soit
la raison.
• Si vous envisagez de ne pas vous servir de
l’appareil pendant une longue période (par
exemple, pendant les vacances), débranchez la
fiche du câble d’alimentation au niveau de la prise
secteur.
• Lisez la section intitulée « Guide de dépannage »
où figurent une liste d’erreurs de manipulation
communes avant de conclure que l’appareil
présente une anomalie de fonctionnement.
• Avant de déplacer l’appareil, appuyez sur
pour
placer l’appareil en veille puis débranchez la fiche
du câble d’alimentation au niveau de la prise
secteur.
• La condensation se forme lorsque la température
ambiante change brusquement. En ce cas,
débranchez la fiche du câble d’alimentation et
laissez l’appareil reposer.
• Installez cet appareil à proximité de la prise secteur
et à un emplacement où la fiche du câble
d’alimentation est facilement accessible.
• Le propriétaire est responsable d’installer
correctement les composants. Yamaha ne peut être
tenue responsable de toute installation incorrecte
des enceintes.
• Ne mettez pas la main ou un objet étranger dans le
port du caisson de graves.
• Ne déplacez pas le caisson de graves en le tenant
par le port, au risque de vous blesser et/ou
d’endommager cet appareil.
• Ne placez pas un objet fragile à proximité du port
du caisson de graves. Si l’objet tombe à cause de la
pression de l’air, cela peut entraîner des blessures
et/ou endommager le caisson de graves et l’objet.
• Tenez ce produit hors de la portée des enfants afin
d’éviter qu’ils n’avalent les petites pièces.
Remarques à propos des télécommandes
et piles
• Ne renversez aucun liquide sur la télécommande.
• Ne laissez pas tomber la télécommande.
• Ne laissez pas et ne rangez pas la télécommande
dans les endroits suivants :
− endroits très humides, par exemple près d’une
baignoire
− endroits très chauds, par exemple près d’un
poêle ou d’un appareil de chauffage
− endroits très froids
− endroits poussiéreux
• N’exposez pas le capteur de télécommande de ce
système à la lumière directe du soleil ou à une
lampe fluorescente à onduleur.
• Si les piles sont vieilles, la portée de la
télécommande risque de diminuer
considérablement. Le cas échéant, remplacez les
piles le plus rapidement possible par deux piles
neuves.
• N’utilisez pas à la fois des piles neuves et des piles
usagées.
• N’utilisez pas non plus des piles de deux types
différents (par exemple, des piles alcalines et des
piles au manganèse). Lisez les instructions de
l’emballage, car ces types de piles peuvent être de
forme et de couleur différentes.
• Des piles épuisées risquent de fuir. En cas de fuite,
jetez les piles immédiatement. Évitez de toucher le
liquide qui a fui et veillez à ce qu’il n’entre pas en
contact avec vos vêtements, etc. Nettoyez
soigneusement le logement d’insertion des piles
avant d’insérer de nouvelles piles.
• Ne transportez pas les piles dans une poche ou un
sac avec des objets métalliques comme des pièces
de monnaie, etc.
• Ne jetez pas les piles avec les ordures ménagères.
Mettez-les au rebut conformément aux
réglementations locales en vigueur.
• Tenez les piles à l’écart des enfants. En cas
d’ingestion accidentelle, contactez immédiatement
un médecin.
• Si vous pensez ne pas utiliser la télécommande
pendant une période prolongée, retirez les piles.
• Ne chargez pas et ne démontez pas les piles
fournies.
• Les piles ne doivent pas être exposées à une
chaleur extrême, par exemple au soleil, à une
flamme, etc.
AVERTISSEMENT
POUR RÉ DUIRE LES RISQUES D’INCENDIE
OU DE SECOUSSE ÉLECTRIQUE,
N’EXPOSEZ PAS CET APPAREIL À LA
PLUIE OU À L’HUMIDITÉ.
Aussi longtemps qu’il est branché sur la prise de
courant, cet appareil n’est pas déconnecté du
secteur, même si vous le mettez hors tension à
l’aide de la touche . Dans cet état, l’appareil
consomme une très faible quantité de courant.
(touche d’alimentation)
Cette touche permet de mettre l’appareil sous
tension ou en mode veille.
N’utilisez pas cet appareil à moins de 22 cm des
personnes disposant d’un stimulateur cardiaque
ou d’un défibrillateur.
Les ondes radio peuvent avoir une incidence sur
les équipements électroniques médicaux.
N’utilisez pas cet appareil à proximité
d’équipements médicaux ou à l’intérieur
d’institutions médicales.
La plaque signalétique est située sous l’appareil.
Table des matières
Éléments livrés ...................................................................... 2
Fonctions ............................................................................... 3
Questions fréquemment posées ......................................... 3
Quelques mots sur ce mode d’emploi
REMARQUE
Ce symbole signale les précautions à prendre concernant l’utilisation du produit et les limites de ses
fonctions.
ASTUCE
Noms et fonctions des pièces (barre de son/caisson de
Ce symbole signale des explications supplémentaires permettant une meilleure utilisation.
graves) ................................................................................... 4
Installation ............................................................................ 5
Raccordements ..................................................................... 6
Fonctionnement ................................................................... 8
Écoute du son à partir d’un appareil Bluetooth................ 10
Réglages .............................................................................. 12
Programmation de la barre de son avec la télécommande du
téléviseur (fonction d’apprentissage de la télécommande du
téléviseur) ............................................................................................................. 12
Envoi du signal de la télécommande du téléviseur en passant
par la barre de son (fonction de répétition de la télécommande
du téléviseur)....................................................................................................... 14
Réglage de la fonction de mise en veille automatique........................ 14
Initialisation de la barre de son..................................................................... 14
Guide de dépannage .......................................................... 15
Caractéristiques techniques .............................................. 20
Fr 1
Éléments livrés
Comment utiliser la télécommande
Assurez-vous d’avoir reçu l’ensemble des éléments suivants :
Préparation de la télécommande
Retirez la feuille de protection avant d’utiliser la télécommande.
Barre de son (YAS-CU203)
Pile x 2
(AAA, R03, UM4)
Caisson de
graves sans fil
(NS-WSW41)
Télécommande
Câble optique (1,5 m)
Rayon d’action de la télécommande
Respectez le rayon d’action indiqué ci-dessous.
Capteur de la
télécommande
Gabarit pour le montage
* Utilisation en cas de fixation de la barre de son à un mur
Support x 2
(pour la barre de son)
2 Fr
Vis x 2
(pour fixer
le support)
Mode d’emploi
(le présent manuel)
6m
maximum
Fonctions
Profitez d’un son réaliste et puissant grâce à ce système surround avant
composé d’une barre de son et d’un caisson de graves sans fil, facile à
installer et à raccorder à un téléviseur et à d’autres appareils.
Questions fréquemment
posées
La section suivante aborde les fonctions les plus utilisées et les questions fréquemment
posées relatives à la barre de son.
• AIR SURROUND XTREME
Q1
Profitez d’un son surround 7.1 canaux, qui donne de l’ampleur et de la profondeur
à l’espace sonore, comme si les enceintes étaient non seulement disposées à
l’avant, mais aussi sur la gauche, sur la droite et derrière l’auditeur (p.9).
Puis-je contrôler la barre de son à l’aide de la télécommande du
téléviseur ? Il n’est pas pratique de devoir passer de la télécommande
du téléviseur à celle de la barre de son.
A1
Oui. Vous pouvez contrôler la barre de son à l’aide de la télécommande du
téléviseur en utilisant la fonction « d’apprentissage de la télécommande du
téléviseur » (p.12).
• Traitement avancé d’extension des graves
Doté de la technologie originale de renforcement des graves de Yamaha, ce
système reproduit un son plus puissant à partir du caisson de graves dédié (p.9).
• Connexion Bluetooth®
Cette fonction n’est disponible que pour la télécommande IR (infrarouge).
Vérifiez le type de télécommande dont vous disposez pour votre téléviseur.
Q2
La télécommande du téléviseur ne fonctionne pas après l’installation de
la barre de son devant le téléviseur.
A2
• HOME THEATER CONTROLLER
Si la télécommande de votre téléviseur utilise des signaux IR (infrarouges),
réglez la fonction « Répétition de la télécommande du téléviseur » pour
transmettre les signaux de la télécommande du téléviseur à partir de la barre
de son (p.14).
Vous pouvez contrôler facilement la barre de son en installant l’application de
contrôle dédiée « HOME THEATER CONTROLLER ».
Si la télécommande de votre téléviseur utilise des ondes radio, augmentez la
distance entre le téléviseur et la barre de son.
Les contenus provenant d’un smartphone, d’une tablette ou d’un ordinateur
compatible Bluetooth peuvent être lus en toute simplicité (p.10).
Vous pouvez bénéficier d’un son profond et limpide aussi proche que possible de
l’original grâce au système d’amélioration de la musique compressée. La barre de son
est également compatible avec le codec aptX, qui améliore le son de votre smartphone.
• Fonction d’apprentissage de la télécommande du téléviseur
Contrôle de la barre de son à l’aide de la télécommande du téléviseur (p.12).
• Fonction de répétition de la télécommande du téléviseur
Pour acheminer le signal de la télécommande du téléviseur en passant par la barre
de son. Si la barre de son est installée devant le capteur de la télécommande du
téléviseur, le signal de la télécommande du téléviseur ne passera pas. Cette
fonction propose une solution pratique (p.14).
Q3
Puis-je rendre les voix plus distinctes ?
A3
Oui. La fonction « Clear Voice » permet de rendre les dialogues des films,
des informations à la télévision ou des programmes sportifs plus distincts
(p.9).
• Clear Voice
Cette fonction permet d’obtenir des voix (dialogues et narrations, par exemple)
distinctes (p.9).
• UniVolume
Maintient le même volume lors de la commutation des entrées ou des sources
sonores (p.9).
Fr 3
Noms et fonctions des pièces (barre de son/caisson de graves)
Barre de son (panneau avant)
Barre de son (panneau arrière)
A Témoins
A Prise d’entrée TV
Indiquent l’état de la barre de son. Les témoins s’estompent automatiquement après
5 secondes d’inactivité. Reportez-vous aux sections « Fonctionnement » (p.8 à 9) et
« Connexion sans fil avec le caisson de graves » (p.7) pour obtenir des explications
sur les fonctions principales des témoins.
B Capteur de la télécommande
Reçoit les signaux émis par la télécommande de la barre de son (p.2).
Pour le raccordement à un téléviseur à l’aide d’un câble optique (p.6).
B Prise d’entrée BD/DVD
Pour le raccordement à un appareil de lecture, tel qu’un lecteur de disques Blu-ray
(BD), à l’aide d’un câble numérique coaxial (p.6).
C Prises d’entrée ANALOG
Pour le raccordement d’un appareil externe à l’aide d’un câble stéréo RCA (p.7).
C Capteur de télécommande sur le téléviseur
Reçoit les signaux infrarouges émis par la télécommande du téléviseur lorsque la
fonction de répétition de celle-ci est activée (p.14).
D Relais IR pour la fonction de répétition de la télécommande du téléviseur
Transmet les signaux de la télécommande du téléviseur reçus par le capteur de la
télécommande du téléviseur (p.14).
D Touche INPUT
Sélectionne une source d’entrée à lire (p.8).
E Touche MUTE
Met la sortie audio en silencieux. Appuyez à nouveau sur la touche pour désactiver
le silencieux (p.9).
F Touches VOLUME (+/–)
Règlent le volume (p.8).
G Touche
(alimentation)
Met la barre de son sous ou hors tension (en veille) (p.9).
ASTUCE
• La barre de son peut être mise hors tension automatiquement lorsque la fonction de mise en veille
automatique est activée (p.14).
H Enceintes
4 Fr
Caisson de graves (panneau
arrière)
A Témoin STATUS
Indique l’état du caisson de graves
(p.9).
B Touche SUBWOOFER
PAIRING
Pour le réglage de la connexion sans
fil entre la barre de son et le caisson
de graves (p.19).
C Port
Installation
Placez la barre de son sur une surface plane, sur le
coffret d’un téléviseur par exemple.
Placez le caisson de graves à l’extérieur de la barre de son.
Pour éviter que le mur ne renvoie un écho, tournez la face
avant du caisson de graves légèrement vers l’intérieur.
ASTUCE
• S’il est difficile d’utiliser le téléviseur, utilisez la fonction de répétition
de la télécommande du téléviseur (p.14) pour transmettre le signal
de la télécommande du téléviseur en passant par la barre de son.
• Lorsque vous placez la barre de son en travers du socle du
téléviseur ; lorsque vous changez la hauteur de la barre de son,
fixez les supports fournis avec les vis de fixation du support.
Procédure d’installation sur un mur
1 Fixez le gabarit pour montage sur le mur et
marquez l’emplacement des trous de vis.
Rubans ou punaises
Gabarit de montage (fourni)
Trous de
vis
Fixation de la barre de son à un mur
2 Retirez le gabarit de montage du mur, puis fixez
des vis disponibles dans le commerce (comme
illustré ci-dessous) aux endroits indiqués sur le
mur.
7 à 8,5 mm
4 mm (#8)
20 mm ou plus
3 à 4 mm
Précautions
• N’empilez pas la barre de son ou le caisson de graves et un
lecteur de disques Blu-ray (BD) ou un autre appareil directement
les uns sur les autres. Un mauvais fonctionnement pourrait être
provoqué par les vibrations.
• Ne tenez pas la partie enceinte (pièce de tissu) par l’avant du
caisson de graves pour le déplacer.
• La barre de son dispose d’enceintes à blindage non magnétique.
Veillez à ne placer aucun objet sensible aux champs magnétiques
(disques durs, par exemple) à proximité de la barre de son.
• Selon l’environnement, il peut être préférable de raccorder la
barre de son et les appareils externes (tels qu’un téléviseur)
avant d’installer la barre de son.
• Ne placez pas la barre de son à moins de 50 mm du téléviseur.
• Le caisson de graves et la barre de son communiquent sans fil.
Entre le caisson de graves et la barre de son, ne placez pas des
objets qui bloquent les signaux sans fil, tels que des meubles et
des appareils métalliques, car cela pourrait affecter la
communication sans fil.
• Si le caisson de graves est recouvert par un tissu ou un autre
objet, le volume sonore est réduit. Installez le caisson de graves
de façon à ce qu’il ne soit pas caché derrière un épais rideau, etc.
3 Accrochez la barre de son sur les vis.
Précautions
• Si la barre de son doit être fixée à un mur, veillez à confier ce
travail à une personne qualifiée ou à votre revendeur. Le client
ne doit jamais essayer d’effectuer ce travail lui-même. Si
l’installation n’est pas correcte ou si elle n’est pas adaptée, la
barre de son risque en effet de tomber et des personnes peuvent
être blessées.
• Ne tentez pas d’installer la barre de son sur un mur peu solide,
notamment en plâtre ou en bois plaqué. La barre de son pourrait
tomber.
• Assurez-vous d’utiliser des vis pouvant supporter le poids de
l’installation (spécifié à l’étape 2 ci-contre). La barre de son
risque de tomber si vous utilisez des éléments de fixation autres
que les vis spécifiées, notamment des vis plus courtes, des clous
ou du ruban double face.
Orifices de
montage à l’arrière
de la barre de son
Précautions
• Fixez les câbles de telle sorte qu’ils soient tendus. Un câble
lâche peut être accidentellement accroché d’une main ou d’un
pied, ce qui peut provoquer la chute de la barre de son.
• Vérifiez que la barre de son est correctement fixée une fois
l’installation terminée. Yamaha décline toute responsabilité en
cas d’accidents provoqués par des installations incorrectes.
Fr 5
Raccordements
Raccordement à un téléviseur (ou à un autre appareil).
Barre de son (arrière)
Précautions
• Assurez-vous que les câbles d’alimentation de la barre de son et du caisson de
graves ne sont pas branchés aux prises secteur lorsque vous commencez à
procéder aux raccordements.
• N’exercez aucune force excessive pour introduire la fiche. Vous risqueriez
d’endommager la fiche du câble ou la borne.
1
3
Caisson de graves
(arrière)
Raccordez le téléviseur à la barre de son à l’aide
du câble optique (fourni).
Retirez le capuchon du câble optique et vérifiez le sens de
la fiche.
2
Câble d’alimentation
Branchez les câbles d’alimentation de la barre
de son et du caisson de graves à des prises
secteur.
Câble optique
Câble numérique coaxial
(disponible dans le commerce)
Câble
d’alimentation
OPTICAL OUTPUT
Branchement sur
une prise secteur
Téléviseur
Réglez le téléviseur comme suit :
ASTUCE
• Réglez le son du téléviseur au minimum.
• Désactivez la sortie des enceintes intégrées du
téléviseur (le cas échéant).
Si votre appareil de lecture possède une
sortie audio numérique coaxiale, vous pouvez
le brancher à l’entrée BD/DVD de la barre de
son avec un câble numérique coaxial
(disponible dans le commerce).
ASTUCE
• Si aucun réglage ne permet de désactiver la sortie des enceintes sur votre téléviseur,
vous pouvez connecter des écouteurs à la prise pour écouteurs de votre téléviseur.
Consultez la documentation du téléviseur.
• Les prises d’entrée TV et BD/DVD prennent en charge les signaux audio suivants.
− PCM (2 canaux)
− Dolby Digital (jusqu’à 5.1 canaux)
− DTS Digital Surround (jusqu’à 5.1 canaux)
Câble HDMI (etc.)
Sortie audio
numérique
coaxiale
(orange)
Appareil de lecture (ex. : lecteur de
disques Blu-ray (BD))
Boîtier décodeur
6 Fr
Branchement sur
une prise secteur
Connexion analogique d’un appareil externe (console
de jeux)
Vous pouvez raccorder un appareil externe, comme une console de jeu vidéo ou un
téléviseur qui ne dispose pas de sortie optique, aux prises d’entrée ANALOG de la barre
de son.
Connexion sans fil avec le caisson de graves
Lorsque les câbles d’alimentation de la barre de son et du caisson de graves sont
branchés à des prises secteur (p.6) et que la barre de son est sous tension, la barre de
son et le caisson de graves se connectent automatiquement. Une fois la connexion
terminée, le témoin SUBWOOFER de la barre de son s’allume et la barre de son est
prête pour la lecture.
Témoin du caisson de graves : s’allume
ASTUCE
• Lors de la première mise sous tension de la barre de son, si le témoin SUBWOOFER de la barre de son ne
s’allume pas, reportez-vous à la section « Jumelage manuel entre la barre de son et le caisson de graves »
(p.19) et connectez manuellement la barre de son et caisson de graves.
• Une fois connectée, la barre de son fonctionne avec le même caisson de graves lors de sa mise sous
tension suivante.
Câble stéréo RCA (etc.)
(disponible dans le commerce)
Console de jeux
(etc.)
REMARQUE
• Vérifiez que les canaux gauche (L) et droit (R) sont correctement connectés.
• Appuyez sur la touche ANALOG de la télécommande pour sélectionner la source d’entrée.
Fr 7
Fonctionnement
1
Touches d’entrée
Témoins
Les témoins du panneau avant clignotent ou s’allument
pour indiquer l’état de fonctionnement ou de réglage.
Sélectionnez une source d’entrée à lire.
TV ....................Son du téléviseur
BD/DVD ...........Son d’un appareil raccordé à la
prise d’entrée BD/DVD
ANALOG .........Son d’un appareil raccordé à la
prise d’entrée ANALOG
BLUETOOTH...Son d’un appareil connecté via
Bluetooth
★ : Touches à enfoncer pendant plus de 3 secondes
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Émetteur de signal de commande
Émet des signaux infrarouges.
Le témoin correspondant à la source d’entrée
sélectionnée s’allume.
★
(Exemple : lorsque l’entrée TV est sélectionnée)
Dans ce manuel, les illustrations des neuf témoins
alignés sont utilisées à des fins explicatives.
: éteint
: s’allume
: clignote
(Exemple : lorsque le témoin STATUS clignote et que le témoin TV
s’allume)
ASTUCE
• Pour lire de l’audio de l’appareil de lecture raccordé au
téléviseur ou pour regarder des vidéos de l’appareil, définissez
la source d’entrée du téléviseur sur l’appareil de lecture.
• Pour plus de détails sur la connexion Bluetooth, reportezvous à la section « Écoute du son à partir d’un appareil
Bluetooth » (p.10).
Touches SUBWOOFER (+/–)
★
2
Règlent le volume du caisson de graves.
Diminuer le
volume (–)
Augmenter le
volume (+)
Touches VOLUME (+/–)
Règlent le volume de la barre de son.
Diminuer le
volume (–)
8 Fr
★
Augmenter le
volume (+)
Touche LEARN★
Touche REPEATER★
Définit la barre de son en mode apprentissage de la
télécommande du téléviseur (p.12).
Active/désactive la fonction de répétition de la
télécommande du téléviseur (p.14).
3
Touche
4
(alimentation)
Met la barre de son sous ou hors tension (en veille).
Témoin STATUS de la barre de son
Vert (sous tension)
Touche BASS EXTENSION
Active/désactive la fonction Clear Voice.
Lorsque cette fonction est activée, vous pouvez
profiter de dialogues distincts lorsque vous
regardez des films, des séries TV, les actualités
ou des programmes sportifs.
Active/désactive la fonction d’extension des
graves. Lorsque cette fonction est active, vous
pouvez profiter d’un son puissant pendant la
lecture surround grâce à la technologie exclusive
de renforcement des graves de Yamaha.
Rouge (veille Bluetooth) (p.11)
Clignote 3 fois (fonction activée), clignote une fois (fonction désactivée)
Éteint (hors tension)
Clignote 3 fois (fonction activée), clignote une fois (fonction désactivée)
Témoin STATUS du caisson de graves
Touche UNIVOLUME
Vert (sous tension)
Active/désactive la fonction UniVolume.
Lorsque cette fonction est activée, le même
volume est conservé entre les entrées et les
sources sonores.
Rouge (hors tension)
Touche MUTE
Touche BLUETOOTH STANDBY★
Activer/désactive le mode de veille Bluetooth
(p.11).
Clignote 3 fois (fonction activée), clignote une fois (fonction désactivée)
• La fonction UniVolume est automatiquement désactivée
lorsque la source d’entrée BLUETOOTH est sélectionnée.
Touche SUBWOOFER PAIRING
Effectue le jumelage entre la barre de son et le
caisson de graves (p.19).
Touches SURROUND et STEREO
7
Met la sortie audio en silencieux. Appuyez à
nouveau sur la touche pour désactiver le silencieux.
ASTUCE
★
5
Commutent sur la lecture surround et stéréo
(2 canaux). Lorsque la lecture surround est
sélectionnée, vous pouvez profiter d’effets
sonores réalistes grâce à la technologie exclusive
AIR SURROUND XTREME de Yamaha.
SURROUND
S’allume (lecture surround)
STEREO
Éteint (lecture stéréo)
Touche AUDIO DELAY
• Lors de la lecture de signaux stéréo à 2 canaux en mode
surround, le témoin
PLII s’allume.
Clignotent (en mode silencieux)
★
Ajuste le retard audio pour synchroniser le son et
l’image lorsque l’image du téléviseur semble en
décalage par rapport au son.
Procédez comme suit pour ajuster le retard audio.
1 Maintenez la touche AUDIO DELAY
enfoncée pendant plus de 3 secondes.
L’indicateur situé le plus à gauche clignote.
Indication du décodeur
La barre de son prend en charge les signaux audio qui
suivent. Vous pouvez vérifier le type de signal audio
d’entrée grâce à la couleur du témoin.
Vert (Dolby Digital), rouge (DTS Digital Surround)
2 Appuyez sur la touche SUBWOOFER (+/–)
pour ajuster le retard audio.
Une pression sur la touche SUBWOOFER (+)
retarde la synchronisation de sortie audio.
(–)
ASTUCE
S’allume (Dolby Pro Logic II)
6
Touche CLEAR VOICE
Éteint (PCM)
(+)
3 Pour terminer le réglage, appuyez sur la
touche AUDIO DELAY.
ASTUCE
• Le réglage prend automatiquement fin après 20 secondes
d’inactivité.
Fr 9
Écoute du son à partir d’un
appareil Bluetooth
Vous pouvez reproduire sans fil le son des appareils Bluetooth, comme les
smartphones ou les lecteurs audio numériques.
Consultez également le mode d’emploi de l’appareil Bluetooth pour plus d’informations.
Jumelage d’un appareil Bluetooth avec la barre de son
Lorsque vous connectez pour la première fois un appareil Bluetooth, vous devez
« jumeler » l’appareil et la barre de son. Il est nécessaire de « jumeler » tous les
appareils Bluetooth que vous utilisez.
Une fois le « jumelage » avec un appareil terminé, la connexion ultérieure avec cet
appareil ne nécessite plus de « jumelage ».
1
Appuyez sur la touche BLUETOOTH de la télécommande de la barre
de son fournie pour sélectionner la source d’entrée Bluetooth.
Le témoin BLUETOOTH s’allume en vert sur le panneau avant.
Appareils Bluetooth
S’allume
2
Activez la fonction Bluetooth de l’appareil à jumeler, puis procédez
au jumelage.
Cette opération varie selon l’appareil. Consultez le mode d’emploi de l’appareil.
3
Sélectionnez « YAS-203 Yamaha » dans la liste des appareils
Bluetooth du système.
Si l’on vous invite à saisir un code d’accès (code PIN), saisissez le code « 0000 ».
Suivez les étapes suivantes pour utiliser un appareil Bluetooth avec la barre de son.
Connexion Bluetooth
initiale
Connexion Bluetooth
suivante
Jumelage d’un appareil
Bluetooth avec la barre de son
Une fois le jumelage terminé, le symbole
l’appareil.
ou un message de fin s’affiche sur
REMARQUE
Lecture du son d’un appareil Bluetooth
sur la barre de son
10 Fr
• Le jumelage de l’appareil Bluetooth et de la barre de son doit s’effectuer dans un rayon de 10 mètres.
• Vous pouvez jumeler jusqu’à huit appareils Bluetooth avec la barre de son. Si vous jumelez un neuvième
appareil, les informations de jumelage les plus anciennes sont supprimées.
• Si les informations de jumelage d’un appareil sont supprimées, vous devez jumeler à nouveau l’appareil
pour l’utiliser.
• Si un appareil Bluetooth est déjà connecté à la barre de son, désactivez cette connexion Bluetooth (p.11),
puis procédez au jumelage du nouvel appareil.
• En cas de jumelage impossible, reportez-vous à la section « Bluetooth » (p.18) sous « Guide de
dépannage ».
Lecture du son d’un appareil Bluetooth sur la barre de son
Utilisation du mode veille Bluetooth
1
Le mode veille Bluetooth permet de mettre sous ou hors tension la barre de son
automatiquement, dont le fonctionnement était verrouillé par l’utilisation de l’appareil
Bluetooth.
Lorsque la barre de son est sous tension, appuyez sur la touche
BLUETOOTH de la télécommande de la barre de son pour
sélectionner la source d’entrée Bluetooth.
Le témoin BLUETOOTH s’allume en vert sur le panneau avant.
S’allume
2
Activez la fonction Bluetooth de l’appareil.
1
Lorsque la barre de son est sous tension, maintenez enfoncée la
touche BLUETOOTH STANDBY de la télécommande de la barre de
son pendant plus de 3 secondes.
Maintenez enfoncée la touche BLUETOOTH STANDBY pendant 3 secondes
successivement pour activer et désactiver ce mode.
Lorsque la connexion Bluetooth est établie, le témoin BLUETOOTH de la barre de
son clignote 3 fois.
Clignote 3 fois (fonction activée), clignote une fois (fonction désactivée)
Clignote 3 fois
3
Lorsque le mode veille Bluetooth est activé et que la barre de son est hors tension,
le témoin STATUS s’allume en rouge. (Veille Bluetooth)
Lancez la lecture sur l’appareil.
S’allume (rouge)
Fonctions disponibles sur les appareils Bluetooth dont le mode veille Bluetooth est activé
Fonction d’activation de mise sous tension (lorsque la barre de son est hors tension)
Lorsque la connexion Bluetooth est établie sur l’appareil, la barre de son se met sous tension et est prête
à reproduire le son de l’appareil.
REMARQUE
• Connectez l’appareil et la barre de son via Bluetooth dans un rayon de 10 mètres.
• Il est possible que vous deviez à nouveau sélectionner « YAS-203 Yamaha » dans la liste des appareils
Bluetooth en cas de problème de connexion. Il est possible que vous deviez modifier le réglage de sortie
de façon à reproduire le son sur la barre de son selon l’appareil Bluetooth que vous utilisez.
• Réglez le niveau de volume de l’appareil Bluetooth au besoin.
• Si un appareil Bluetooth est déjà connecté à la barre de son, désactivez cette connexion Bluetooth, puis
procédez au jumelage du nouvel appareil.
Désactivation de la connexion Bluetooth
La connexion Bluetooth est désactivée dans les cas suivants. Lorsque la barre de son
est sous tension et que la connexion Bluetooth est désactivée, le témoin BLUETOOTH
clignote une fois.
• La fonction Bluetooth est désactivée sur l’appareil compatible.
• Vous appuyez sur la touche BLUETOOTH de la télécommande de la barre de son pendant plus de
3 secondes.
• Vous mettez hors tension la barre de son.
Fonction d’activation de la mise hors tension (lorsque la barre de son est sous tension)
La barre de son se met hors tension lorsque la connexion Bluetooth est désactivée sur un appareil
Bluetooth (uniquement lorsque vous sélectionnez la source d’entrée BLUETOOTH).
Utilisation de l’application HOME THEATER
CONTROLLER
Installez l’application gratuite « HOME THEATER CONTROLLER » sur un appareil
Bluetooth, notamment sur un smartphone, pour effectuer facilement et efficacement
certaines opérations avec l’appareil Bluetooth.
(Réglages : fonctionnement de base, champ acoustique, réglages sonores)
Pour plus de détails sur l’application « HOME THEATER CONTROLLER », reportezvous aux informations concernant le produit sur notre site Web.
Fr 11
Réglages
4-2
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche MUTE enfoncée pendant plus d’1 seconde, deux ou trois fois.
Programmation de la barre de son avec la
télécommande du téléviseur (fonction
d’apprentissage de la télécommande du téléviseur)
Env. 30 cm
Télécommande du téléviseur
Après avoir programmé la barre de son, vous pouvez la contrôler avec la télécommande
du téléviseur pour utiliser des fonctions telles que la mise sous tension/hors tension
simultanée du téléviseur et de la barre de son ou l’augmentation/la diminution du
volume et l’activation/la désactivation du son de la barre de son.
• Cette fonction est disponible uniquement si la télécommande de votre téléviseur utilise des signaux IR (infrarouges).
• Une télécommande RF (radiofréquence) ne fonctionnera pas.
• Si vous souhaitez utiliser la télécommande d’un boîtier de décodeur de type câble ou satellite pour
contrôler la barre de son, utilisez la télécommande IR (infrarouge) d’origine du téléviseur pour programmer
la barre de son, puis utilisez la télécommande du boîtier du décodeur pour contrôler la barre de son.
• Si le volume du téléviseur change également lorsque vous modifiez le volume de la barre de son,
réduisez le volume du téléviseur au minimum ou désactivez la sortie des enceintes du téléviseur.
1
2
3
Mettez le téléviseur hors tension.
Résultat
Relâchez la touche Maintenez la touche
(pendant plus
enfoncée
(pendant plus d’1 seconde)
d’1 seconde)
Relâchez la touche
(...)
Signal sonore Témoins
Apprentissage
Un son
réussi
S’allume
Mettez la barre de son hors tension.
Maintenez la touche LEARN de la télécommande de la barre de son
enfoncée pendant plus de 3 secondes pour paramétrer la barre de
son en mode d’apprentissage.
Une fois la barre de son en mode d’apprentissage, les témoins situés sur le
panneau avant clignotent comme illustré ci-dessous.
REMARQUE
• Les étapes 4 à 7 nécessitent uniquement l’utilisation de la télécommande du téléviseur et des touches
du panneau avant de la barre de son. La télécommande de la barre de son n’est pas nécessaire.
• Si la barre de son a déjà appris des fonctions, les témoins suivants s’allument.
Silencieux : BD/DVD, Volume (–) : ANALOG, Volume (+) : BLUETOOTH, Alimentation : SURROUND
12 Fr
Maintenez la touche
enfoncée
(pendant plus d’1 seconde)
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 4-1.
Clignotent
5
Apprenez à la barre de son le code « Volume (–) » de la télécommande du téléviseur.
5-1
Appuyez sur la touche VOLUME (–) située sur le panneau avant de la barre de son.
5-2
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche de volume (–) enfoncée pendant plus d’1 seconde, deux ou trois fois.
Résultat
Signal sonore Témoins
Apprentissage
Un son
réussi
S’allume
4
Apprenez à la barre de son le code « Silencieux » de la télécommande du téléviseur.
4-1
Appuyez sur la touche MUTE située sur le panneau avant de la barre de son.
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 5-1.
Clignotent
6
6-1
Apprenez à la barre de son le code « Volume (+) » de la télécommande
du téléviseur.
8
Appuyez sur la touche VOLUME (+) située sur le panneau avant de la barre
de son.
Pour quitter le mode d’apprentissage, appuyez sur la touche LEARN
de la télécommande de la barre de son.
Tous les réglages nécessaires sont maintenant terminés. Vous pouvez désormais
contrôler la barre de son à l’aide des touches « silencieux », de volume ou de mise
sous/hors tension de la télécommande du téléviseur.
ASTUCE
6-2
• Le mode apprentissage prend automatiquement fin après 5 minutes d’inactivité.
• Réglez le son du téléviseur au minimum. Lorsque vous augmentez le volume de la barre de son à
l’aide de la télécommande du téléviseur, le volume de celui-ci peut augmenter en même temps.
Dans ce cas, procédez à l’étape 3 de la section « Raccordements » (p.6) pour modifier les réglages
du téléviseur.
• Vous pouvez appuyer sur la touche
(alimentation) de la télécommande de la barre de son pour
mettre fin au mode d’apprentissage.
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche de volume (+) enfoncée pendant plus d’1 seconde, deux ou trois fois.
Résultat
Signal sonore Témoins
Apprentissage
Un son
réussi
S’allume
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 6-1.
7
Clignotent
Effacement de l’ensemble des fonctions
programmées
1
Apprenez à la barre de son le code « Alimentation » de la
télécommande du téléviseur.
7-1
Appuyez sur la touche
barre de son.
7-2
Tout en pointant la télécommande du téléviseur vers le capteur, maintenez la
touche d’alimentation enfoncée pendant plus d’1 seconde, deux ou
trois fois.
Résultat
Une fois la barre de son en mode d’apprentissage, les témoins situés sur le
panneau avant clignotent comme illustré ci-dessous.
(alimentation) située sur le panneau avant de la
2
Signal sonore Témoins
Apprentissage
Un son
réussi
Maintenez enfoncée la touche INPUT du panneau avant de la barre
de son pendant plus de 3 secondes.
Clignotant, rouge (effacement effectué)
S’allume
Échec de
l’apprentissage
* Recommencez la Deux sons
procédure à partir
de l’étape 7-1.
Lorsque la barre de son est hors tension, maintenez enfoncée la
touche LEARN de la télécommande de la barre de son pendant plus
de 3 secondes (pour activer le mode d’apprentissage).
Vous entendrez le signal sonore retentir 3 fois si l’effacement a réussi.
3
Clignotent
Appuyez sur la touche LEARN de la télécommande de la barre de
son.
Fr 13
Envoi du signal de la télécommande du téléviseur
en passant par la barre de son (fonction de
répétition de la télécommande du téléviseur)
Lorsque la fonction de répétition de la télécommande du téléviseur est activée, la barre
de son renvoie le signal de la télécommande du téléviseur reçu par le capteur avant
vers le transmetteur situé à l’arrière. Cette fonction doit être activée lorsque vous
positionnez la barre de son devant votre téléviseur et que vous ne pouvez pas contrôler
votre téléviseur à l’aide de la télécommande de ce dernier.
Cette fonction est disponible uniquement si la télécommande de votre téléviseur utilise des signaux infrarouges.
Réglage de la fonction de mise en veille
automatique
En activant la fonction de mise en veille automatique, vous pouvez éviter d’oublier de
désactiver la barre de son après utilisation ou si vous vous endormez devant la télévision.
REMARQUE
• Lorsque la fonction de mise en veille automatique est activée et que l’une des conditions suivantes est
remplie, la barre de son se met automatiquement hors tension :
− Aucune opération pendant 8 heures
− Aucun son en entrée et absence d’utilisation pendant 20 minutes lorsque la source d’entrée
BLUETOOTH est sélectionnée.
Relais IR pour la fonction de répétition de la
télécommande du téléviseur
Capteur de télécommande
sur le téléviseur
1
Télécommande du téléviseur
1
2
Mettez la barre de son sous tension.
Lorsque la barre de son est hors tension, maintenez enfoncée la
touche MUTE de la télécommande de la barre de son pendant plus
de 3 secondes pour activer/désactiver la fonction de mise en veille
automatique.
Vous pouvez vérifier l’état de la fonction de mise en veille automatique grâce au
témoin TV lors de la mise sous tension de la barre de son.
Maintenez enfoncée la touche REPEATER de la télécommande de la
barre de son pendant plus de 3 secondes pour activer/désactiver la
fonction de répétition de la télécommande du téléviseur.
Éteint (fonction activée), allumé (fonction désactivée)
ASTUCE
Clignote 3 fois (fonction activée), clignote une fois (fonction désactivée)
• Le réglage initial varie selon le pays ou la région.
− Modèles destinés au Royaume-Uni et à l’Europe : activé
− Autres modèles : désactivé
Tous les réglages nécessaires sont maintenant terminés. Une fois la fonction de
répétition de la télécommande du téléviseur activée, vous pouvez contrôler votre
téléviseur à l’aide de sa télécommande en passant par la barre de son.
ASTUCE
• La fonction de répétition de la télécommande du téléviseur est désactivée par défaut.
• Si le câble d’alimentation de la barre de son est raccordé à une prise secteur et si la fonction de
répétition de la télécommande du téléviseur est activée, cette fonction peut être utilisée même
lorsque la barre de son est hors tension.
• Si vous avez appris le réglage du volume (+) à votre barre de son (p.13), le volume du téléviseur peut
augmenter lorsque vous augmentez le volume de la barre de son à l’aide de la télécommande du
téléviseur. Dans ce cas, procédez à l’étape 3 de la section « Raccordements » (p.6) pour modifier les
réglages du téléviseur.
• Vous pouvez vérifier l’état de la fonction de répétition de la télécommande du téléviseur grâce au
témoin SURROUND lors de la mise sous tension de la barre de son.
Éteint (fonction activée), allumé (fonction désactivée)
14 Fr
Initialisation de la barre de son
Procédez comme suit pour initialiser la barre de son.
1
2
Mettez la barre de son hors tension.
Maintenez enfoncée la touche
(alimentation) située sur le
panneau avant de la barre de son pendant plus de 3 secondes.
Clignote (initialisation)
Guide de dépannage
Reportez-vous au tableau suivant si la barre de son ne fonctionne pas convenablement. Si
l’anomalie constatée n’est pas mentionnée, ou encore si les actions correctives suggérées
sont sans effet, mettez la barre de son hors tension, débranchez la fiche du câble
d’alimentation et prenez contact avec le revendeur ou le centre d’entretien Yamaha agréé.
Vérifiez tout d’abord les points suivants :
A Les câbles d’alimentation de la barre de son, du caisson de graves, du
téléviseur et des appareils de lecture (ex. : lecteurs de disques Blu-ray (BD))
sont correctement raccordés aux prises secteur.
B La barre de son, le téléviseur et les appareils de lecture (ex. : lecteurs de
disques Blu-ray (BD)) sont sous tension.
C Les connecteurs de chaque câble sont correctement insérés dans les prises
de chaque appareil.
Alimentation et système
Anomalies
Causes possibles
Actions correctives
Le système se
met
brusquement
hors tension.
La fonction de mise en veille
automatique a fonctionné.
Lorsque la fonction de mise en
veille automatique est activée et
que l’une des conditions
suivantes est remplie, la barre de
son se met automatiquement hors
tension :
- Aucune opération pendant
8 heures
- Aucun son en entrée et absence
d’utilisation pendant 20 minutes
lorsque la source d’entrée
BLUETOOTH est sélectionnée.
Remettez la barre de son sous
tension. Pour empêcher la barre de
son de se mettre automatiquement
hors tension, désactivez la fonction de
mise en veille automatique (p.14).
Le circuit de protection a été
activé. (Le témoin STATUS situé
sur le panneau avant de la barre
de son clignote.)
Après avoir vérifié que tous les
raccordements ont été faits
correctement, remettez la barre de son
sous tension. Si la barre de son se met
brusquement hors tension ou ne peut
pas être mise sous tension,
débranchez le câble d’alimentation de
la prise secteur et contactez votre
revendeur Yamaha le plus proche ou
un centre de réparation agréé.
La connexion Bluetooth est
interrompue sur un appareil
Bluetooth lorsque le mode de
veille Bluetooth est activé.
Désactivez le mode de veille Bluetooth
(p.11).
Il est impossible
de mettre la
barre de son
sous tension.
Le circuit de protection a été
activé trois fois consécutives. (Si
vous tentez de mettre la barre de
son sous tension dans cette
condition, le témoin STATUS
situé sur le panneau avant de la
barre de son clignote.)
Pour protéger le produit, il est
impossible de le mettre sous tension.
Débranchez le câble d’alimentation de
la prise secteur et contactez votre
revendeur Yamaha le plus proche ou
un centre de réparation agréé.
La barre de son
ne réagit pas
correctement.
Le microprocesseur interne s’est
figé en raison d’une décharge
électrique externe (provoquée par
un orage ou une décharge
d’électricité statique), ou d’une
baisse importante de la tension.
Maintenez la touche
(alimentation)
située sur le panneau avant de la
barre de son enfoncée pendant plus
de 10 secondes pour la redémarrer.
(Si l’anomalie persiste, débranchez la
fiche du câble d’alimentation de la
prise secteur et rebranchez-la.)
La barre de son
fonctionne toute
seule.
Un autre appareil Bluetooth est
en cours de fonctionnement à
proximité de la barre de son.
Désactivez la connexion Bluetooth de
la barre de son (p.11).
Les lunettes 3D
du téléviseur ne
fonctionnent
pas.
La barre de son obstrue l’accès à
l’émetteur des lunettes 3D de
votre téléviseur.
Vérifiez la position de l’émetteur des
lunettes 3D sur votre téléviseur et
ajustez la position de la barre de son.
S’ils sont attachés, retirez les supports
de la barre de son (p.5).
Anomalies
Causes possibles
Actions correctives
Absence de son.
Une autre source d’entrée est
sélectionnée.
Sélectionnez la source d’entrée
appropriée (p.8).
Le silencieux est activé.
Désactivez le silencieux (p.9).
Le volume est trop bas.
Augmentez le volume (p.8).
Les câbles d’alimentation de la
barre de son et du caisson de
graves ne sont pas branchés
correctement.
Assurez-vous que les câbles
d’alimentation de la barre de son et du
caisson de graves sont fermement
branchés aux prises secteur (p.6).
Audio
Fr 15
Le caisson de
graves n’émet
aucun son. (Le
témoin
SUBWOOFER
situé sur le
panneau avant
de la barre de
son clignote.)
Le caisson de graves n’est pas
branché à une prise secteur. (Le
témoin STATUS situé sur le
caisson de graves n’est pas
allumé.)
Branchez le câble d’alimentation du
caisson de graves à une prise secteur.
La barre de son et le caisson de
graves ne sont pas connectés en
raison du mauvais état de la
communication sans fil. (Le
témoin STATUS situé sur le
caisson de graves reste allumé en
rouge ou clignote en vert.)
Rapprochez le caisson de graves de la
barre de son. Si la situation ne
s’améliore pas, déplacez le caisson de
graves à un endroit bénéficiant d’une
meilleure communication.
La connexion entre la barre de
son et le caisson de graves est
interrompue en raison du mauvais
état de la communication sans fil.
(Le témoin STATUS situé sur le
caisson de graves clignote en vert
lorsque le son est interrompu.)
Si la communication entre la barre de
son et le caisson de graves est
obstruée par un objet métallique ou un
autre objet, modifiez la position de la
barre de son et du caisson de graves
ou modifiez l’emplacement
d’installation du caisson de graves.
Si un appareil (four à micro-ondes,
réseau local sans fil, etc.) émet des
signaux de radiofréquence, éloignez la
barre de son et le caisson de graves
de l’appareil.
16 Fr
Le son du
caisson de
graves est
interrompu. (Le
témoin
SUBWOOFER de
la barre de son
clignote lorsque
le son est
interrompu.)
La barre de son et le caisson de
graves ne sont pas jumelés. (Le
témoin STATUS situé sur le
caisson de graves clignote ou est
allumé en rouge.)
Effectuez le jumelage entre la barre de
son et le caisson de graves (p.19).
Si le témoin SUBWOOFER de la barre
de son ne s’allume toujours pas en
vert une fois le jumelage effectué, il est
possible qu’un dysfonctionnement se
soit produit. Débranchez les câbles
d’alimentation des prises secteur et
contactez votre revendeur Yamaha le
plus proche ou un centre de réparation
agréé.
Le circuit de protection du caisson
de graves a été activé. (Le témoin
STATUS situé sur le caisson de
graves est allumé en orange.)
Pour protéger le produit, il est
impossible de mettre le caisson de
graves sous tension. Débranchez le
câble d’alimentation de la prise
secteur et contactez votre revendeur
Yamaha le plus proche ou un centre
de réparation agréé.
Rapprochez le caisson de graves de la
barre de son. Si la situation ne
s’améliore pas, déplacez le caisson de
graves à un endroit bénéficiant d’une
meilleure communication.
Si la communication entre la barre de
son et le caisson de graves est
obstruée par un objet métallique ou un
autre objet, modifiez la position de la
barre de son et du caisson de graves
ou modifiez l’emplacement
d’installation du caisson de graves.
Si un appareil (four à micro-ondes,
réseau local sans fil, etc.) émet des
signaux de radiofréquence, éloignez la
barre de son et le caisson de graves
de l’appareil.
Aucun son n’est
émis par le
caisson de
graves ou le son
est faible. (Le
témoin
SUBWOOFER de
la barre de son
est allumé.)
Le volume
diminue lors de
la mise sous
tension de la
barre de son.
Le volume est trop bas.
Augmentez le volume du caisson de
graves (p.8).
La face avant du caisson de
graves est bloquée.
Dégagez le pourtour de la face avant
et du port du caisson de graves.
La source de lecture ne fournit
aucun signal de fréquence grave.
Lisez une source sonore contenant
des signaux à basse fréquence, puis
vérifiez que le caisson de graves émet
des sons.
Le circuit de protection du caisson
de graves a été activé. (Le témoin
STATUS situé sur le caisson de
graves est allumé en orange.)
Pour protéger le produit, il est
impossible de mettre le caisson de
graves sous tension. Débranchez le
câble d’alimentation de la prise
secteur et contactez votre revendeur
Yamaha le plus proche ou un centre
de réparation agréé.
La fonction de réglage
automatique du volume a
fonctionné. La barre de son
contrôle automatiquement son
volume à un certain niveau lors de
sa mise sous tension afin d’éviter
que le son ne soit trop
assourdissant.
Si nécessaire, augmentez le volume
(p.8).
Aucun effet de
surround.
Présence de
bruit.
La lecture stéréo est
sélectionnée.
Sélectionnez la lecture surround (p.9).
Le volume est trop bas.
Augmentez le volume (p.8).
Le téléviseur ou l’appareil de
lecture est réglé pour restituer
uniquement un son à 2 canaux
(PCM par exemple).
Modifiez le réglage de la sortie audio
numérique du téléviseur ou de
l’appareil de lecture en mode Dolby
Digital ou BitStream.
Le son est émis par les enceintes
intégrées du téléviseur.
Réglez le son du téléviseur au
minimum (p.6).
La source de lecture ne contient
aucun son surround.
Lisez une source contenant un son
enregistré en surround.
La barre de son est trop proche
d’un autre appareil numérique ou
à haute fréquence.
Éloignez ces appareils de la barre de
son.
La fonction de
répétition de la
télécommande
du téléviseur ne
fonctionne pas
sur le téléviseur.
La fonction de répétition de la
télécommande du téléviseur est
désactivée.
Activez la fonction de répétition de la
commande du téléviseur (p.14).
La télécommande du téléviseur
n’utilise pas de signaux
infrarouges. (Certaines
télécommandes peuvent ne pas
fonctionner, même si elles
utilisent des signaux infrarouges.)
La fonction de répétition de la
télécommande du téléviseur ne peut
pas être utilisée. Ajustez la position de
la barre de son de sorte que le capteur
de la télécommande sur le téléviseur
ne soit pas obstrué par la barre de son
et utilisez la télécommande du
téléviseur pour contrôler ce dernier.
La barre de son et le téléviseur
sont trop proches ou trop éloignés
l’un de l’autre.
Éloignez la barre de son du téléviseur
d’au moins 50 mm (p.5).
Si nécessaire, fixez ou retirez les
supports de la barre de son pour régler
la hauteur du relais IR (pour la fonction
de répétition de la télécommande du
téléviseur) par rapport au
positionnement de la barre de son
devant le capteur de la télécommande
du téléviseur (p.5).
Un obstacle est présent (des
câbles par exemple) entre la
barre de son et le téléviseur.
Retirez l’obstacle présent entre la
barre de son et le téléviseur.
Le téléviseur ne reçoit pas
convenablement le signal de la
télécommande en raison d’une
interférence entre le signal de la
télécommande du téléviseur et
celui du relais IR (pour la fonction
de répétition de la télécommande
du téléviseur) de la barre de son.
Désactivez la fonction de répétition de
la télécommande du téléviseur (p.14).
Télécommande
Anomalies
Causes possibles
Actions correctives
La
télécommande
ne fonctionne
pas sur la barre
de son.
La barre de son se trouve hors du
rayon d’action.
Utilisez la télécommande dans le
rayon d’action (p.2).
La
télécommande
du téléviseur ne
fonctionne pas
sur le téléviseur.
Les piles sont usagées.
Remplacez les piles (p.2).
Le capteur de la télécommande
de la barre de son est exposé à la
lumière directe du soleil ou d’un
éclairage puissant.
Réglez l’angle d’éclairage ou
repositionnez la barre de son.
Le capteur de la télécommande
sur le téléviseur est obstrué par la
barre de son.
Utilisez la fonction de répétition de la
télécommande du téléviseur (p.14) ou
retirez les supports de la barre de son
si ceux-ci sont attachés afin que le
capteur de la télécommande du
téléviseur ne soit pas bloqué (p.5).
Fr 17
Vous n’avez pas maintenu la
touche de la télécommande du
téléviseur assez longtemps.
Maintenez la touche enfoncée
pendant plus d’1 seconde, deux ou
trois fois (p.12).
La télécommande du téléviseur
n’utilise pas de signaux
infrarouges. (Certaines
télécommandes peuvent ne pas
fonctionner, même si elles
utilisent des signaux infrarouges.)
La fonction d’apprentissage de la
télécommande du téléviseur ne peut
pas être utilisée dans ce cas. Utilisez
la télécommande fournie pour
contrôler la barre de son.
Vous n’utilisez pas la
télécommande du téléviseur à
partir d’un endroit approprié.
Utilisez la télécommande du téléviseur
à partir d’un endroit approprié (p.12).
Les piles de la télécommande du
téléviseur sont faibles.
Remplacez les piles.
Le capteur de la télécommande
de la barre de son est exposé à la
lumière directe du soleil ou d’un
éclairage puissant.
Réglez l’angle d’éclairage ou
repositionnez la barre de son.
La transmission du signal de la
télécommande a été perturbée
par la luminosité de l’écran du
téléviseur.
Mettez le téléviseur hors tension et
exécutez à nouveau la procédure
d’apprentissage (p.12).
Le téléviseur émet
des sons lors de
l’augmentation du
volume de la barre
de son à l’aide de
la télécommande
du téléviseur.
(lors de l’utilisation
de la fonction
d’apprentissage de
la télécommande
du téléviseur)
La sortie audio est activée sur le
téléviseur.
Modifiez les réglages du téléviseur
pour désactiver la sortie des enceintes
du téléviseur. Si les paramètres de
votre téléviseur ne permettent pas de
désactiver la sortie des enceintes,
essayez d’appliquer l’une des
méthodes suivantes :
- Connectez des écouteurs à la prise
écouteurs de votre téléviseur.
- Réglez le son du téléviseur au
minimum.
La mise sous/hors
tension de la barre de
son et du téléviseur
est inversée. (Le
téléviseur est par
exemple mis hors
tension et la barre de
son sous tension.)
(lors de l’utilisation
de la fonction
d’apprentissage de
la télécommande
du téléviseur)
Le téléviseur était sous tension
lorsque vous avez procédé à
l’apprentissage.
La barre de son
ne parvient pas à
apprendre les
opérations de la
télécommande
du téléviseur.
18 Fr
Appuyez sur la touche d’alimentation
du téléviseur et sur la touche
(alimentation) située sur le
panneau avant de la barre de son afin
de les mettre sous tension, puis
appuyez sur la touche d’alimentation
de la télécommande du téléviseur pour
les mettre hors tension.
Bluetooth
Anomalies
Causes possibles
Actions correctives
Jumelage de la
barre de son et
de l’appareil
Bluetooth
impossible.
Vous n’avez pas sélectionné la
source d’entrée Bluetooth.
Sélectionnez la source d’entrée
Bluetooth.
L’appareil ne prend par en charge
le protocole A2DP.
Effectuez le jumelage avec un appareil
prenant en charge le protocole A2DP.
Le mot de passe de l’appareil
Bluetooth que vous souhaitez
jumeler avec la barre de son
(notamment un adaptateur) est
différent de « 0000 ».
Utilisez un adaptateur Bluetooth, etc.
dont le mot de passe est « 0000 ».
La barre de son et l’appareil sont
trop éloignés.
Rapprochez l’appareil de la barre de
son.
Un appareil à proximité (four à
micro-ondes, réseau local sans fil,
etc.) émet des signaux de sortie
dans la bande de fréquences
2,4 GHz.
Éloignez la barre de son de l’appareil
qui émet des signaux de
radiofréquence.
Un autre appareil Bluetooth est
connecté.
Désactivez la connexion Bluetooth en
cours, puis procédez au jumelage du
nouvel appareil.
Un autre appareil Bluetooth est
connecté.
La barre de son n’autorise pas
plusieurs connexions Bluetooth.
Désactivez la connexion Bluetooth en
cours et établissez la connexion avec
l’appareil de votre choix.
Plus de neuf périphériques sont
jumelés et les informations de
jumelage les plus anciennes sont
supprimées.
Renouvelez le jumelage. La barre de
son conserve les informations de
jumelage de huit appareils maximum.
Lors du jumelage d’un neuvième
appareil, les informations de jumelage
les plus anciennes sont supprimées.
Connexion
Bluetooth
impossible.
Absence de son
ou interruption
du son pendant
la lecture.
La connexion Bluetooth de la
barre de son avec l’appareil est
désactivée.
Renouvelez la connexion Bluetooth
(p.10).
Vous n’avez pas sélectionné la
source d’entrée Bluetooth.
Sélectionnez la source d’entrée
Bluetooth.
La barre de son et l’appareil sont
trop éloignés.
Rapprochez l’appareil de la barre de
son.
Un appareil à proximité (four à
micro-ondes, réseau local sans fil,
etc.) émet des signaux de sortie
dans la bande de fréquences
2,4 GHz.
Éloignez la barre de son et le caisson
de graves de l’appareil qui émet des
signaux de radiofréquence.
L’appareil n’est pas configuré
pour envoyer des signaux audio
Bluetooth à la barre de son.
Modifiez le réglage de la sortie audio
et le réglage de la connexion sur
l’appareil.
La lecture n’a pas démarré sur
l’appareil.
Démarrez la lecture sur l’appareil.
Le volume de l’appareil est réglé
sur le niveau minimum.
Augmentez le volume.
Jumelage manuel entre la barre de son et le caisson de graves
1
Lorsque la barre de son est sous tension, maintenez enfoncée la
touche SUBWOOFER PAIRING de la télécommande de la barre de
son pendant plus de 3 secondes.
Le témoin SUBWOOFER situé sur le panneau avant de la barre de son clignote
rapidement.
2
Dans les 30 secondes, appuyez sur la touche SUBWOOFER PAIRING
du panneau arrière du caisson de graves pendant plus de
3 secondes avec un objet pointu, comme une épingle à cheveux.
Le témoin STATUS situé sur le panneau arrière du caisson de graves clignote
rapidement en vert.
Une fois le jumelage terminé et la barre de son et le caisson de graves connectés,
le témoin SUBWOOFER situé sur le panneau avant de la barre de son s’allume.
Si le témoin SUBWOOFER de la barre de son ne s’allume pas même après
l’exécution de l’opération ci-dessus, reportez-vous à la section « Guide de
dépannage » (p.15).
ASTUCE
• Le « jumelage » est l’opération par laquelle la barre de son et le caisson de graves décident à quel
appareil se connecter.
Fr 19
Caractéristiques techniques
Barre de son
(YAS-CU203)
Caisson de graves
(NS-WSW41)
Puissance de
sortie nominale
maximale
Avant G/D
50 W x 2 canaux
Puissance dynamique
100 W
Type
Type acoustique à
suspension (type à
blindage non
magnétique)
Advanced Yamaha
Active Servo
Technology (type à
blindage magnétique)
Excitateur
Cône 5,5 cm x 2
Cône 16 cm
Réponse en
fréquence
150 Hz à 22 kHz
35 Hz à 150 Hz
Impédance
6Ω
5,5 Ω
Signaux audio pris
en charge
(TV, BD/DVD)
PCM (2 canaux)
Dolby Digital
DTS Digital Surround
--
Numérique
(optique)
1 (TV)
--
Numérique
(coaxiale)
1 (BD/DVD)
--
Analogique (RCA)
1 (ANALOG)
--
Bande de
fréquences
2,4 GHz
Plage de
transmission
10 m (sans interférence)
Version Bluetooth
Ver. 2.1+EDR
--
Protocoles pris en
charge
A2DP, SPP
--
Élément
Amplificateur
Enceinte
Décodeur
Prises
d’entrée
Caisson de
graves sans
fil
Bluetooth
20 Fr
Alimentation
Modèles pour les ÉtatsUnis et le Canada :
120 V c.a., 60 Hz
Modèle pour Taïwan :
110-120 V c.a.,
50/60 Hz
Modèle pour la Chine :
220 V c.a., 50 Hz
Autres modèles :
220-240 V c.a.,
50/60 Hz
Modèles pour les ÉtatsUnis et le Canada :
120 V c.a., 60 Hz
Modèles pour le
Royaume-Uni et
l’Europe : 230 V c.a.,
50 Hz
Modèle pour Taïwan :
110 V c.a., 60 Hz
Modèle pour la Corée :
220 V c.a., 60 Hz
Modèle pour la Chine :
220 V c.a., 50 Hz
Modèle pour l’Australie :
240 V c.a., 50 Hz
Modèle pour l’Asie :
220-240 V c.a.,
50/60 Hz
Consommation
26 W
45 W
Consommation en
veille
0,4 W
Modèles pour les ÉtatsUnis et le Canada :
1,4 W
Modèles pour le
Royaume-Uni et
l’Europe : 1,5 W
Modèles pour la Corée
et Taïwan : 1,2 W
Modèle pour la Chine :
1,3 W
Modèles pour l’Australie
et l’Asie : 1,7 W
Consommation en
veille Bluetooth
0,5 W
--
886 x 79 x 121 mm
(supports non inclus,
état par défaut)
290 x 292 x 316 mm
Généralités
Codecs pris en
charge
SBC, aptX
--
Sortie sans fil
Bluetooth classe 2
--
Distance de
communication
maximale
10 m (sans
obstructions)
--
Méthode de
protection de contenu
prise en charge
SCMS-T
--
Dimensions
(L x H x P)
886 x 94 x 121 mm
(supports inclus)
Épaisseur sans les
parties saillantes
des enceintes
(partie la plus fine)
65 mm
--
Poids
2,9 kg
8,1 kg
* Les spécifications peuvent être modifiées sans avis préalable.
Ce système est équipé de la technologie sonore virtuelle AIR SURROUND XTREME de Yamaha qui permet
d’obtenir un son positionnel surround 7.1 canaux de qualité supérieure en utilisant la barre de son et le
caisson de graves.
Le caisson de graves de ce système utilise la technologie exclusive de contrôle des graves « Advanced
Yamaha Active Servo Technology II » de Yamaha et offre une lecture de haute qualité des sons graves.
« UniVolume » est une marque commerciale de Yamaha Corporation.
Bluetooth est une marque déposée de Bluetooth SIG utilisée par Yamaha conformément à un accord de
licence.
Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques
commerciales de Dolby Laboratories.
Pour brevets DTS, consulter http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited.
DTS, le symbole, & DTS et le symbole sont des marques déposées, et DTS Digital Surround est une marque
de DTS, Inc. © DTS, Inc. tous droits réservés.
© 2013 CSR plc et sociétés de son groupe.
La marque aptX® et le logo aptX sont des marques déposées de CSR plc ou de l’une des sociétés du groupe
et peuvent être enregistrés dans une ou plusieurs juridictions.
« Blu-ray Disc™ », « Blu-ray™ » et les logos sont des marques de la Blu-ray Disc Association.
Bluetooth
• Bluetooth est une technologie permettant d’établir des communications sans fil entre
des appareils dans un rayon d’environ 10 mètres dans la bande de fréquences
2,4 GHz, une bande qui peut être utilisée sans licence.
Gestion des communications Bluetooth
• La bande 2,4 GHz utilisée par les appareils compatibles Bluetooth est une bande radio
partagée par de nombreux types d’équipements. Bien que les appareils compatibles
Bluetooth fassent appel à une technologie permettant de minimiser l’influence d’autres
équipements qui utilisent la même bande radio, une telle influence peut réduire la
vitesse ou la distance des communications voire, dans certains cas, interrompre les
communications.
• La vitesse de transfert du signal et la distance à laquelle il est possible d’établir des
communications diffèrent selon la distance entre les appareils communiquant, la
présence d’obstacles, les ondes radio et le type d’équipement.
• Yamaha ne garantit pas toutes les connexions sans fil entre cet appareil et les
appareils compatibles Bluetooth.
Informations à destination des utilisateurs concernant la
collecte et la mise au rebut des piles et équipement usagés
Les symboles sur les produits, l’emballage et/ou les documents joints signifient que les
produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être
mélangés avec les déchets domestiques habituels. Pour un traitement, une récupération
et un recyclage appropriés des déchets d’équipements électriques et électroniques et des
piles usagées, veuillez les déposer aux points de collecte prévus à cet effet,
conformément à la réglementation nationale et aux Directives 2002/96/EC et 2006/66/
EC.
En vous débarrassant correctement des déchets d’équipements électriques et
électroniques et des piles usagées, vous contribuerez à la sauvegarde de précieuses
ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui
pourraient advenir lors d’un traitement inapproprié des déchets.
Pour plus d’informations à propos de la collecte et du recyclage des déchets
d’équipements électriques et électroniques et des piles usagées, veuillez contacter votre
municipalité, votre service de traitement des déchets ou le point de vente où vous avez
acheté les produits.
[Information sur le traitement dans d’autres pays en dehors de l’Union
Européenne]
Ces symboles sont seulement valables dans l’Union Européenne. Si vous souhaitez
vous débarrasser de déchets d’équipements électriques et électroniques ou de piles
usagées, veuillez contacter les autorités locales ou votre fournisseur et demander la
méthode de traitement appropriée.
Note pour le symbole « pile » (les deux symboles du bas) :
Ce symbole peut être utilisé en combinaison avec un symbole chimique. Dans ce cas il
respecte les exigences établies par la Directive pour le produit chimique en question.
Fr 21
VORSICHT: LESEN SIE DIES, BEVOR SIE IHR GERÄT BEDIENEN.
• Um optimales Leistungsvermögen sicherzustellen,
lesen Sie bitte die Anleitung aufmerksam durch.
Bewahren Sie die Anleitung danach für spätere
Nachschlagzwecke sorgfältig auf.
• Stellen Sie dieses Klangsystem an einem gut belüfteten,
kühlen, trockenen und sauberen Ort auf - schützen Sie
es vor direktem Sonnenlicht, Wärmequellen,
Vibrationen, Staub, Feuchtigkeit und/oder Kälte.
Lassen Sie für die Belüftung um das Gerät mindestens
so viel Platz frei, wie im Folgenden angegeben.
Soundbar: Oben: 10 cm, Hinten: 10 cm, Seiten: 10 cm
Subwoofer: Oben: 20 cm, Hinten: 20 cm, Seiten: 20 cm
• Stellen Sie dieses Gerät entfernt von anderen
elektrischen Haushaltgeräten, Motoren oder
Transformatoren auf, um Brummgeräusche zu
vermeiden.
• Setzen Sie dieses Gerät keinen plötzlichen
Temperaturänderungen von kalt auf warm aus, und
stellen Sie dieses Gerät nicht an Orten mit hoher
Luftfeuchtigkeit auf (z.B. in Räumen mit
Luftbefeuchtern), um Kondensation im Inneren
des Gerätes zu vermeiden, da es anderenfalls zu
elektrischen Schlägen, Feuer, Beschädigung dieses
Gerätes und/oder zu persönlichen Verletzungen
kommen kann.
• Vermeiden Sie die Aufstellung dieses Gerätes an
Orten, an welchen Fremdkörper in das Gerät fallen
können bzw. an welchen Flüssigkeiten auf das
Gerät verschüttet werden können. Stellen Sie auf
der Oberseite des Gerätes niemals Folgendes auf:
− Andere Komponenten, da diese Beschädigung
und/oder Verfärbung der Oberfläche dieses
Gerätes verursachen können.
− Brennende Objekte (z.B. Kerzen), da diese
Feuer, Beschädigung des Gerätes und/oder
persönliche Verletzungen verursachen können.
− Mit Flüssigkeiten gefüllte Behälter, da diese
umfallen und die Flüssigkeit auf das Gerät
verschütten können, wodurch es zu elektrischen
Schlägen für den Anwender und/oder zu
Beschädigung des Gerätes kommen kann.
• Decken Sie dieses Gerät niemals mit Zeitungen,
Tischdecken, Vorhängen usw. ab, damit die
Wärmeabfuhr nicht behindert wird. Falls die
Temperatur im Inneren des Gerätes ansteigt, kann
es zu Feuer, Beschädigung des Gerätes und/oder
zu persönlichen Verletzungen kommen.
• Schließen Sie dieses Gerät erst an eine
Wandsteckdose an, nachdem alle anderen
Anschlüsse ausgeführt wurden.
i
De
• Stellen Sie dieses Gerät niemals mit der Unterseite nach
oben auf, da es sonst beim Betrieb zu Überhitzung mit
möglichen Beschädigungen kommen kann.
• Wenden Sie niemals Gewalt bei der Bedienung der
Schalter, Knöpfe und/oder Kabel an.
• Wenn Sie das Netzkabel von der Wandsteckdose
abtrennen, fassen Sie immer den Netzstecker an;
ziehen Sie niemals an dem Kabel.
• Reinigen Sie dieses Gerät niemals mit chemisch
behandelten Tüchern; anderenfalls kann das Finish
beschädigt werden. Verwenden Sie ein reines,
trockenes Tuch.
• Verwenden Sie nur die für dieses Gerät
vorgeschriebene Netzspannung. Falls Sie eine
höhere als die vorgeschriebene Netzspannung
verwenden, kann es zu Feuer, Beschädigung dieses
Gerätes und/oder zu persönlichen Verletzungen
kommen. Yamaha kann nicht verantwortlich
gemacht werden für Schäden, die auf die
Verwendung dieses Gerätes mit einer anderen als der
vorgeschriebenen Spannung zurückzuführen sind.
• Um Beschädigungen durch Blitzschlag zu
vermeiden, ziehen Sie den Netzstecker von der
Netzdose ab, wenn es ein Gewitter gibt.
• Versuchen Sie niemals ein Modifizieren oder
Ändern dieses Gerätes. Falls eine Wartung
erforderlich ist, wenden Sie sich bitte an einen
Yamaha-Kundendienst. Das Gehäuse sollte
niemals selbst geöffnet werden.
• Falls Sie das Gerät für längere Zeit nicht
verwenden (z.B. während der Ferien), ziehen Sie
den Netzstecker von der Netzdose ab.
• Lesen Sie unbedingt den Abschnitt
„Problembehebung“ durch, um übliche
Bedienungsfehler zu berichtigen, bevor Sie auf
eine Störung des Gerätes schließen.
• Bevor Sie dieses Gerät an einen anderen Ort
transportieren, drücken Sie die Taste , um das
Gerät in den Bereitschaftsmodus zu schalten, und
ziehen Sie danach den Netzstecker von der
Netzsteckdose ab.
• Es kommt zu Kondensatbildung, wenn die
Umgebungstemperatur plötzlich ändert. Ziehen Sie
den Netzstecker von der Netzdose ab, und lassen
Sie das Gerät ruhen.
• Stellen Sie dieses Gerät in die Nähe der Steckdose
und so auf, dass der Netzstecker gut zugänglich ist.
• Eine sichere Aufstellung oder Installation liegt in
der Verantwortung des Besitzers. Yamaha
übernimmt keinerlei Haftung für Unfälle, die auf
•
•
•
•
unsachgemäße Aufstellung oder falschen
Anschluss von Lautsprechern zurückzuführen sind.
Legen Sie keine Hand oder einen Fremdkörper in
die Öffnung des Subwoofers.
Halten Sie beim Umsetzen des Subwoofers nicht die
Öffnung fest, da es andernfalls zu Personenschäden
und/oder Schäden am Gerät kommen kann.
Bringen Sie keine zerbrechlichen Gegenstände in
die Nähe der Öffnung des Subwoofers. Wenn der
Gegenstand durch den Luftdruck herunterfällt,
kann er Personenschäden und/oder Schäden am
Subwoofer und dem Gegenstand verursachen.
Halten Sie das Produkt von Kindern fern, damit
diese keine Kleinteile verschlucken.
Hinweise zu Fernbedienungen und Batterien
• Achten Sie darauf, dass kein Wasser oder andere
Flüssigkeiten auf die Fernbedienung geschüttet
werden.
• Lassen Sie die Fernbedienung nicht fallen.
• Belassen oder lagern Sie die Fernbedienung
niemals an den folgenden Orten:
− Orte mit hoher Luftfeuchtigkeit (z. B. in der
Nähe eines Bads)
− Orte mit hohen Temperaturen (z. B. in der Nähe
eines Ofens oder Heizgeräts)
− Orte mit extrem niedrigen Temperaturen
− staubige Orte
• Setzen Sie den Fernbedienungssensor dieses
Geräts nicht direkter Sonneneinstrahlung oder
Beleuchtungskörpern, wie beispielsweise InverterLeuchtstofflampen, aus.
• Wenn sich die Batterien dem Ende ihrer
Lebensdauer annähern, verringert sich die
effektive Reichweite der Fernbedienung erheblich.
Ersetzen Sie die Batterien so bald wie möglich
gegen zwei neue, sollte dieser Fall eintreten.
• Verwenden Sie niemals alte Batterien gemeinsam
mit neuen Batterien.
• Verwenden Sie niemals gleichzeitig Batterien
unterschiedlichen Typs (wie z. B. Alkali- und
Manganbatterien). Lesen Sie die Anweisungen auf
der Verpackung sorgfältig durch, da
unterschiedliche Batterietypen die gleiche Form
und Farbe haben können.
• Verbrauchte Batterien können auslaufen.
Entsorgen Sie Batterien, die auslaufen, umgehend.
Vermeiden Sie einen Kontakt zwischen der
auslaufenden Flüssigkeit und Ihrer Haut oder
•
•
•
•
•
•
Kleidung, usw. Reinigen Sie das Batteriefach
sorgfältig, bevor Sie neue Batterien einsetzen.
Tragen Sie Batterien nicht in der Hosentasche oder
einer Handtasche zusammen mit metallischen
Gegenständen, wie Münzen usw.
Batterien dürfen nicht mit dem Hausmüll entsorgt
werden. Entsorgen Sie Batterien sachgemäß unter
Einhaltung der lokalen Vorschriften.
Halten Sie Batterien von Kindern fern. Wenden
Sie sich sofort an einen Arzt, wenn jemand
versehentlich eine Batterie verschluckt hat.
Wenn Sie die Fernbedienung längere Zeit nicht
verwenden werden, entnehmen Sie die Batterien
aus der Fernbedienung.
Laden Sie die mitgelieferten Batterien nicht auf
und nehmen Sie sie nicht auseinander.
Die Batterien dürfen nicht starker Hitze wie direktem
Sonnenschein, Feuer o.ä. ausgesetzt werden.
WARNUNG
UM DIE GEFAHR EINES FEUERS ODER
EINES ELEKTROSCHOCKS ZU
VERMEIDEN, DARF DAS GERÄT WEDER
REGEN NOCH FEUCHTIGKEIT
AUSGESETZT WERDEN.
Dieses Gerät ist nicht vom Netz abgetrennt,
solange der Netzstecker eingesteckt ist, auch
wenn Sie das Gerät selber mit dem Schalter
ausschalten. In diesem Zustand nimmt das Gerät
ständig eine geringe Menge Strom auf.
(Netzschalter)
Schaltet die Stromversorgung des Geräts ein oder
versetzt es in den Bereitschaftsmodus.
Verwenden Sie dieses Gerät nicht in einer
Entfernung von weniger als 22 cm zu Personen mit
implantiertem Herzschrittmacher oder Defibrillator.
Funkwellen können elektronische medizinische
Geräte stören.
Benutzen Sie dieses Gerät nicht in der Nähe von
medizinischen Geräten oder Einrichtungen.
Das Typenschild befindet sich an der Unterseite
des Geräts.
Inhalt
Lieferumfang......................................................................... 2
Über dieses Handbuch
Funktionen ............................................................................ 3
HINWEIS
Häufig gestellte Fragen........................................................ 3
TIPP
Teilebezeichnungen und Funktionen (Soundbar/
Dies zeigt Vorsichtsmaßnahmen und Funktionsbeschränkungen für das Produkt an.
Dies zeigt zusätzliche Erklärungen zur besseren Bedienung an.
Subwoofer)............................................................................ 4
Installation ............................................................................ 5
Anschlüsse............................................................................. 6
Bedienung ............................................................................. 8
Wiedergabe des Tons von einem Bluetooth-Gerät .......... 10
Einstellungen ...................................................................... 12
Programmieren der Soundbar mit der Fernbedienung des
Fernsehers (Funktion zum Erlernen der Fernbedienungssignale
des Fernsehers)................................................................................................... 12
Senden der Fernsehgerät-Fernbedienungssignale durch die
Soundbar (Funktion TV Remote Repeater)............................................... 14
Einstellen der Funktion Automatische Bereitschaft.............................. 14
Initialisieren der Soundbar ............................................................................. 14
Problembehebung.............................................................. 15
Technische Daten................................................................ 20
De 1
Lieferumfang
Vergewissern Sie sich, dass Sie sämtliche folgenden Teile erhalten haben.
So verwenden Sie die Fernbedienung
Vorbereiten der Fernbedienung
Ziehen Sie vor der Verwendung die Schutzfolie ab.
Soundbar (YAS-CU203)
Batterie x 2
(AAA, R03, UM4)
Drahtloser
Subwoofer
(NS-WSW41)
Fernbedienung
Optisches Kabel (1,5 m)
Reichweite der Fernbedienung
Bleiben Sie innerhalb des unten aufgeführten Betriebsbereichs.
Fernbedienungssensor
Montageschablone
* Wird bei der Befestigung der Soundbar an einer Wand verwendet
Ständer x 2
(für die Soundbar)
2 De
Schraube x 2
(zum Anbringen
des Ständers)
Bedienungsanleitung
(diese Anleitung)
Maximal 6 m
Funktionen
Häufig gestellte Fragen
Genießen Sie leistungsstarken und realistischen Klang aus dem FrontSurround-System, das aus der Soundbar und dem drahtlosen Subwoofer
besteht, und erfreuen Sie sich an der einfachen Installation und dem
einfachen Anschluss an ein Fernsehgerät und andere Geräte.
Der folgende Abschnitt deckt beliebte Funktionen und häufig gestellte Fragen zur
Soundbar ab.
• AIR SURROUND XTREME
F1
Kann ich die Soundbar über die Fernbedienung des Fernsehgeräts
bedienen? Das Wechseln zwischen der Fernsehgerät- und SoundbarFernbedienung ist unpraktisch.
A1
Ja. Sie können die Soundbar über die Fernbedienung des Fernsehers
steuern, indem Sie die Funktion zum „Erlernen der Fernbedienungssignale
des Fernsehers“ verwenden (S.12).
Genießen Sie 7.1-Kanal-Surroundsound, der eine breite und tiefe
Klangwiedergabe bietet, als ob sich die Lautsprecher nicht nur vorne, sondern
auch links und rechts sowie hinter der Hörposition befinden (S.9).
Diese Funktion ist nur für IR-Fernbedienungen (Infrarot) verfügbar.
Überprüfen Sie den Fernbedienungstyp Ihres Fernsehgeräts.
• Fortschrittliche Basserweiterungsverarbeitung
Ausgestattet mit Yamahas original Bass-Boost-Technologie erzeugt diese Anlage
leistungsstärkeren Klang über den speziellen Subwoofer (S.9).
F2
Die Fernbedienung des Fernsehgeräts funktioniert nicht, nachdem die
Soundbar vor dem Fernseher aufgestellt wurde.
• Bluetooth®-Verbindung
A2
Wenn die Fernbedienung Ihres Fernsehgeräts IR-Signale (Infrarot) nutzt,
stellen Sie die Funktion „TV Remote Repeater“ so ein, dass die
Fernbedienungssignale des Fernsehgeräts von der Soundbar übertragen
werden (S.14).
Inhalte auf einem Bluetooth-kompatiblen Smartphone, Tablet oder Computer
können problemlos wiedergegeben werden (S.10).
Durch den Verstärker für komprimierte Musik können Sie tiefen und unverbrauchten
Klang ganz nah am Original genießen. Die Soundbar ist auch mit dem aptX-Codec
kompatibel, sodass Sie besseren Klang über Ihr Smartphone genießen können.
• HOME THEATER CONTROLLER
Sie können die Soundbar ganz einfach durch Installation der speziellen
Steuerungsanwendung „HOME THEATER CONTROLLER“ bedienen.
• Funktion zum Erlernen der Fernbedienungssignale des Fernsehers
Wenn die Fernbedienung Ihres Fernsehgeräts Funkwellen nutzt, erhöhen Sie
den Abstand zwischen dem Fernsehgerät und der Soundbar.
F3
Kann ich Stimmen klarer klingen lassen?
A3
Ja. Die Dialoge in Filmen, Fernsehnachrichten oder Sportsendungen usw.
sind mit der Funktion „Clear Voice“ klarer zu hören (S.9).
Bedienen Sie die Soundbar mit der Fernbedienung des Fernsehers (S.12).
• TV-Remote-Repeater-Funktion
Durch diese Funktion kann das Fernbedienungssignal des Fernsehgeräts über die
Soundbar laufen. Wenn die aufgestellte Soundbar den Fernbedienungssensor des
Fernsehers blockiert, funktioniert die Fernbedienung des Fernsehers nicht. Diese
Funktion bietet eine praktische Lösung (S.14).
• Klare Dialoge
Lassen Sie Sprachsignale (wie Dialoge und Erzählungen) klar verständlich klingen (S.9).
• UniVolume
Behält eine gleichbleibende Tonlautstärke bei, wenn die Eingänge oder
Klangquellen gewechselt werden (S.9).
De 3
Teilebezeichnungen und Funktionen (Soundbar/Subwoofer)
Soundbar (Vorderseite)
Soundbar (Rückseite)
A Anzeigen
A Eingangsbuchse TV
Zeigen den Status der Soundbar an. Die Anzeigen werden automatisch dunkler,
wenn fünf Sekunden lang keine Bedienvorgänge ausgeführt werden. Informationen
zu den Hauptfunktionen der Anzeigen finden Sie unter „Bedienung“ (S.8 bis 9) und
„Drahtlose Verbindung mit dem Subwoofer“ (S.7).
B Fernbedienungssensor
Empfängt Infrarotsignale von der Fernbedienung der Soundbar (S.2).
Zum Anschließen eines Fernsehers über ein optisches Kabel (S.6).
B Eingangsbuchse BD/DVD
Zum Anschließen eines Abspielgeräts, wie eines Blu-ray-Disc-Players (BD), über ein
digitales Koaxialkabel (S.6).
C Eingangsbuchsen ANALOG
Zum Anschluss eines externen Geräts über ein RCA-Stereokabel (S.7).
C Fernbedienungssensor des Fernsehers
Empfängt Infrarotsignale von der TV-Fernbedienung, wenn die TV-RemoteRepeater-Funktion aktiviert ist (S.14).
D IR-Flasher für TV Remote Repeater
Überträgt am Fernbedienungssensor des Fernsehers empfangene
Fernbedienungssignale für den Fernseher an den Fernseher (S.14).
D Taste INPUT
Wählt eine Eingangsquelle für die Wiedergabe aus (S.8).
E Taste MUTE
Schaltet die Audioausgabe stumm. Drücken Sie die Taste nochmals, um die
Stummschaltung aufzuheben (S.9).
F Tasten VOLUME (+/–)
Stellen Sie die Lautstärke ein (S.8).
G
(Netzschalter)-Taste
Schaltet die Soundbar ein oder aus (Bereitschaftsmodus) (S.9).
TIPP
• Die Soundbar schaltet sich möglicherweise automatisch aus, wenn die Funktion Automatische
Bereitschaft aktiviert ist (S.14).
H Lautsprecher
4 De
Subwoofer (Rückseite)
A STATUS-Anzeige
Zeigt den Status des Subwoofers an
(S.9).
B Taste SUBWOOFER PAIRING
Zum Einrichten der drahtlosen
Verbindung zwischen der Soundbar
und dem Subwoofer (S.19).
C Öffnung
Installation
Stellen Sie die Soundbar auf eine flache Oberfläche,
zum Beispiel einen Fernsehschrank.
Stellen Sie den Subwoofer seitlich von der Soundbar auf.
Um Echos von der Wand zu vermeiden, richten Sie die
Vorderseite des Subwoofers leicht nach innen aus.
TIPP
• Wenn Sie Probleme bei der Bedienung des Fernsehgeräts haben,
verwenden Sie die Funktion TV Remote Repeater (S.14), um das
Fernbedienungssignal des Fernsehers über die Soundbar zu übertragen.
• Wenn Sie die Soundbar vor dem Sockel des Fernsehgeräts
aufstellen oder wenn Sie die Höhe der Soundbar ändern, bringen
Sie die mitgelieferten Ständer mit den Schrauben zur Befestigung
des Ständers an.
So montieren Sie das Gerät an der Wand
1 Befestigen Sie die Montageschablone an der
Wand und markieren Sie die Stellen für die
Schraubenbohrungen.
Klebebänder oder Reißnägel
Montageschablone (mitgeliefert)
Schraubenbohrungen
Befestigen der Soundbar an einer Wand
2 Nehmen Sie die Montageschablone von der Wand
ab und installieren Sie dann im Handel erhältliche
Schrauben (wie unten dargestellt) an den an der
Wand markierten Stellen.
7 bis 8,5 mm
4 mm (Nr. 8)
3 bis 4 mm
Vorsicht
• Stellen Sie die Soundbar/den Subwoofer und einen BD-Player
oder ein anderes Gerät nicht unmittelbar übereinander auf. Dies
kann zu Fehlfunktionen aufgrund von Vibrationen führen.
• Halten Sie den Subwoofer nicht am Lautsprecherteil an der
Vorderseite fest (stoffbespannter Bereich), wenn Sie ihn bewegen.
• Die Soundbar enthält Lautsprecher ohne magnetische
Abschirmung. Legen Sie keine Gegenstände in die Nähe der
Soundbar, die empfindlich auf Magnetfelder reagieren
(Festplatten usw.).
• Je nach Ihrer Aufstellumgebung kann es besser sein, die
Soundbar und externe Geräte (wie einen Fernseher) miteinander
zu verbinden, bevor Sie die Soundbar installieren.
• Stellen Sie die Soundbar nicht innerhalb von 50 mm des
Fernsehgeräts auf.
• Der Subwoofer und die Soundbar kommunizieren drahtlos.
Stellen Sie keine Gegenstände, die drahtlose Signale blockieren,
wie Möbel und Geräte aus Metall, zwischen dem Subwoofer und
der Soundbar auf, da die drahtlose Kommunikation dadurch
nachteilig beeinflusst werden kann.
• Wenn der Subwoofer mit einem Tuch oder einem anderen
Gegenstand bedeckt ist, reduziert sich die Lautstärke. Stellen Sie
den Subwoofer so auf, dass er nicht hinter einem dicken Vorhang
usw. verborgen ist.
mindestens
20 mm
3 Hängen Sie die Soundbar an die Schrauben.
Vorsicht
• Bei der Montage der Soundbar an einer Wand müssen alle
Installationsarbeiten von einem qualifizierten Fachmann oder
Händler durchgeführt werden. Auf keinen Fall darf der Kunde
versuchen, diese Installationsarbeiten selbst durchzuführen.
Durch eine falsche oder ungeeignete Installation kann die
Soundbar herunterfallen und Verletzungen verursachen.
• Befestigen Sie die Soundbar auf keinen Fall an einer Wand aus
schwachem Material, wie beispielsweise Gipskarton oder furnierten
Brettern. Andernfalls könnte die Soundbar herunterfallen.
• Achten Sie darauf, im Handel erhältliche Schrauben zu verwenden, die
das Gewicht des Geräts tragen können (in Schritt 2 rechts angegeben).
Wenn Sie nicht die angegebenen Schrauben, sondern andere
Befestigungsteile wie Kurzschrauben, Nägel und doppelseitiges
Klebeband verwenden, kann die Soundbar herunterfallen.
Befestigungsbohrungen
auf der Rückseite der
Soundbar
Vorsicht
• Befestigen Sie die Kabel, sodass sie sich nicht lösen können.
Falls Sie versehentlich mit dem Fuß oder der Hand in einem
losen Kabel hängen bleiben, kann die Soundbar herunterfallen.
• Vergewissern Sie sich nach der Montage der Soundbar, dass
diese sicher befestigt ist. Yamaha übernimmt keine Haftung für
Unfälle, die auf eine unsachgemäße Installation zurückzuführen
sind.
De 5
Anschlüsse
Schließen Sie das Gerät an ein Fernsehgerät (oder andere
Peripheriegeräte) an.
Soundbar (Rückseite)
Vorsicht
• Stellen Sie sicher, dass die Netzkabel der Soundbar und des Subwoofers nicht an
eine Netzsteckdose angeschlossen sind, wenn Sie beginnen, die Verbindungen
herzustellen.
• Gehen Sie beim Einstecken des Kabelsteckers keinesfalls gewaltsam vor.
Andernfalls können der Kabelstecker oder der Anschluss beschädigt werden.
Netzkabel
An eine Wand-/
Netzsteckdose
1
Subwoofer (Rückseite)
Verbinden Sie Fernseher und Soundbar mit dem
optischen Kabel (mitgeliefert).
Entfernen Sie die Kappe des optischen Kabels und prüfen
Sie die Richtung des Steckers.
2
3
Optisches Kabel
Digitales Koaxialkabel
(im Handel erhältlich)
Netzkabel
Schließen Sie die Netzkabel der Soundbar und
des Subwoofers an Netzsteckdosen an.
OPTICAL OUTPUT
An eine Wand-/
Netzsteckdose
Fernseher
Stellen Sie den Fernseher wie folgt ein.
TIPP
• Stellen Sie den Fernseher auf minimale Lautstärke ein.
• Deaktivieren Sie die Ausgabe über den eingebauten
Fernsehlautsprecher (falls verfügbar).
Wenn das Wiedergabegerät über einen
digitalen Koaxialaudioausgang verfügt,
können Sie ihn über ein digitales
Koaxialkabel (im Handel erhältlich) mit dem
BD/DVD-Eingang der Soundbar verbinden.
TIPP
• Wenn Ihr Fernseher keine Einstellung zur Deaktivierung der Lautsprecherausgabe
besitzt, können Sie sie deaktivieren, indem Sie an der Kopfhörerbuchse des
Fernsehers einen Kopfhörer anschließen. Näheres hierzu finden Sie in den
Handbüchern des Fernsehers.
• Die Eingangsbuchsen TV und BD/DVD unterstützen die folgenden Audiosignale.
− PCM (2-Kanal)
− Dolby Digital (bis zu 5.1 Kanäle)
− DTS Digital Surround (bis zu 5.1 Kanäle)
HDMI-Kabel (usw.)
Digitaler
Koaxialaudioausgang
(orange)
Abspielgerät (wie BD-Player)
Set-Top-Box
6 De
Analoge Verbindung eines externen Geräts
(Spielekonsole)
Sie können ein externes Gerät, wie eine Spielekonsole oder ein Fernsehgerät, das
keinen optischen Ausgang hat, an die ANALOG-Eingänge der Soundbar anschließen.
Drahtlose Verbindung mit dem Subwoofer
Wenn die Netzkabel der Soundbar und des Subwoofers an Netzsteckdosen
angeschlossen sind (S.6) und die Soundbar eingeschaltet wird, verbinden sich die
Soundbar und der Subwoofer automatisch. Wenn die Verbindung abgeschlossen ist,
leuchtet die Anzeige SUBWOOFER an der Soundbar und die Soundbar ist
wiedergabebereit.
Subwoofer-Anzeige: leuchtet
TIPP
• Wenn die Soundbar zum ersten Mal eingeschaltet wird und die SUBWOOFER-Anzeige an der Soundbar
nicht aufleuchtet, schlagen Sie unter „Manuelles Koppeln der Soundbar mit dem Subwoofer“ (S.19) nach
und verbinden Sie Soundbar und Subwoofer manuell.
• Wenn die Verbindung hergestellt wurde, läuft die Soundbar ab dem nächsten Einschalten zusammen mit
dem gleichen Subwoofer.
RCA-Stereokabel (usw.)
(im Handel erhältlich)
Spielkonsole (usw.)
HINWEIS
• Stellen Sie sicher, dass die linken (L) und rechten (R) Kanäle korrekt angeschlossen sind.
• Wählen Sie über die Taste ANALOG der Fernbedienung die Eingangsquelle.
De 7
Bedienung
1
Eingangswahltasten
Anzeigen
Die Anzeigen an der Vorderseite blinken oder leuchten
und zeigen so den Betriebs- und Einstellungsstatus.
Wählen Sie eine wiederzugebende Eingangsquelle aus.
TV ....................Audio vom Fernseher
BD/DVD ...........Audio vom an der BD/DVDEingangsbuchse
angeschlossenen Gerät
ANALOG .........Audio von einem an die ANALOGEingangsbuchse
angeschlossenen Gerät
BLUETOOTH...Audio von einem über Bluetooth
angeschlossenen Gerät
Die Anzeige für die ausgewählte Eingangsquelle leuchtet.
★: Tasten, die länger als 3 Sekunden gedrückt werden
müssen
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Fernbedienungssignal-Sender
Sendet Infrarotsignale.
★
(Beispiel: wenn TV gewählt ist)
In dieser Anleitung werden zur Erläuterung Abbildungen
der neun integrierten Anzeigen verwendet.
: Aus
: Leuchtet auf
: Blinkt
(Beispiel: Wenn die STATUS-Anzeige blinkt und die TV-Anzeige
leuchtet)
TIPP
• Um Audio des an den Fernseher angeschlossenen
Abspielgeräts wiederzugeben oder Videos des
Abspielgeräts zu betrachten, stellen Sie als Eingangsquelle
des Fernsehers das Abspielgerät ein.
• Ausführliche Informationen zur Bluetooth-Verbindung finden Sie
unter „Wiedergabe des Tons von einem Bluetooth-Gerät“ (S.10).
Tasten SUBWOOFER (+/–)
★
2
Stellen die Lautstärke des Subwoofers ein.
Lautstärke
verringern (–)
Lautstärke
erhöhen (+)
Tasten VOLUME (+/–)
Stellen die Lautstärke der Soundbar ein.
Lautstärke
verringern (–)
8 De
★
Lautstärke
erhöhen (+)
Taste LEARN★
Taste REPEATER★
Schaltet die Soundbar in den Lernmodus für die
Fernbedienung des Fernsehers (S.12).
Aktiviert/deaktiviert die TV-Remote-RepeaterFunktion (S.14).
3
4
(Netzschalter)-Taste
Schaltet die Soundbar ein oder aus (Bereitschaftsmodus).
Die STATUS-Anzeige an der Soundbar
Grün (eingeschaltet)
6
Taste CLEAR VOICE
Taste BASS EXTENSION
Aktiviert/deaktiviert die Clear-Voice-Funktion.
Wenn diese Funktion aktiviert ist, können Sie beim
Betrachten von Filmen, Fernsehdramen, Nachrichten- oder
Sportprogrammen klar verständlichen Sprachton genießen.
Aktiviert/deaktiviert die
Basserweiterungsfunktion. Wenn diese Funktion
aktiviert ist, können Sie leistungsstarken Klang
über die Surround-Wiedergabe durch Yamahas
exklusive Bassverstärkungstechnologie genießen.
Rot (Bluetooth-Bereitschaft) (S.11)
Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)
Aus (ausgeschaltet)
Taste UNIVOLUME
Die STATUS-Anzeige am Subwoofer
Grün (eingeschaltet)
Rot (ausgeschaltet)
Taste MUTE
Taste BLUETOOTH STANDBY★
Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)
Aktiviert/deaktiviert den BluetoothBereitschaftsmodus (S.11).
Taste SUBWOOFER PAIRING
TIPP
• Wenn BLUETOOTH als Eingangsquelle ausgewählt ist, ist
die UniVolume-Funktion automatisch deaktiviert.
★
Führt die Kopplung zwischen der Soundbar und
dem Subwoofer durch (S.19).
Tasten SURROUND und STEREO
5
Schalten zwischen Surround- und Stereo (2-Kanal)Wiedergabe um. Wenn Surround-Wiedergabe
gewählt ist, können Sie einen realistischen Klangeffekt
unter Verwendung von Yamahas exklusivem AIR
SURROUND XTREME genießen.
SURROUND
Leuchtet (Surround-Wiedergabe)
STEREO
Aus (Stereo-Wiedergabe)
Taste AUDIO DELAY★
Reguliert die Audioverzögerung, um den Ton mit dem
Bild zu synchronisieren, wenn das Bild am Fernseher
gemessen am Ton verzögert zu sein scheint.
Folgen Sie der nachstehenden Vorgehensweise, um
die Audioverzögerung einzustellen.
1 Halten Sie die Taste AUDIO DELAY länger
als 3 Sekunden gedrückt.
Die Anzeige ganz links blinkt.
(–)
• Wenn 2-kanalige Stereo-Signale im Surround-Sound
wiedergegeben werden, leuchtet die Anzeige
PLII.
7
Schaltet die Audioausgabe stumm. Drücken
Sie die Taste nochmals, um die Stummschaltung
aufzuheben.
Blinkt (bei Stummschaltung)
Decoder-Anzeige
Die Soundbar unterstützt die folgenden Audiosignale.
Die Art des zugeführten Audiosignals können Sie an der
Farbe der Anzeige ablesen.
Grün (Dolby Digital), Rot (DTS Digital Surround)
2 Drücken Sie die Taste SUBWOOFER (+/–),
um die Audioverzögerung einzustellen.
Durch Drücken der Taste SUBWOOFER (+)
wird das Timing der Audioausgabe verzögert.
TIPP
Leuchtet (Dolby Pro Logic II)
Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)
Aktiviert/deaktiviert die UniVolume-Funktion.
Wenn diese Funktion aktiviert ist, wird beim
Wechsel der Eingänge oder Tonquellen eine
einheitliche Lautstärke beibehalten.
Aus (PCM)
(+)
3 Um die Einstellung zu beenden, drücken Sie
die Taste AUDIO DELAY.
TIPP
• Die Einstellung wird automatisch beendet, wenn 20
Sekunden lang keine Bedienvorgänge durchgeführt werden.
De 9
Wiedergabe des Tons von
einem Bluetooth-Gerät
Sie können drahtlos Ton von Bluetooth-Geräten wiedergeben, wie zum Beispiel von
Smartphones oder digitalen Musik-Playern.
Ausführliche Informationen finden Sie auch in der Bedienungsanleitung des BluetoothGeräts.
Koppeln eines Bluetooth-Geräts mit der Soundbar
Wenn Sie ein Bluetooth-Gerät zum ersten Mal anschließen, müssen Sie eine Kopplung
zwischen dem Gerät und der Soundbar durchführen. Die Kopplung ist für jedes
verwendete Bluetooth-Gerät erforderlich.
Wenn die Kopplung mit einem Gerät abgeschlossen wurde, ist bei nachfolgenden
Verbindungen mit dem Gerät keine Kopplung erforderlich.
1
Drücken Sie die BLUETOOTH-Taste auf der Fernbedienung der
Soundbar, um Bluetooth als Eingangsquelle auszuwählen.
Die BLUETOOTH-Anzeige an der Vorderseite leuchtet grün.
Bluetooth-Geräte
Leuchtet auf
2
Schalten Sie die Bluetooth-Funktion bei dem zu koppelnden Gerät
ein und führen Sie die Kopplung durch.
Die Schritte variieren abhängig vom Gerät. Lesen Sie im Handbuch des Geräts nach.
3
Wählen Sie in der Bluetooth-Geräteliste des Geräts die Option „YAS203 Yamaha“ aus.
Wenn ein Passcode (PIN) erforderlich ist, geben Sie die Nummer „0000“ ein.
Führen Sie die folgenden Schritte durch, um ein Bluetooth-Gerät mit der Soundbar zu
verwenden.
Bei der ersten
Bluetooth-Verbindung
Bei nachfolgenden
Bluetooth-Verbindungen
Koppeln eines BluetoothGeräts mit der Soundbar
Wenn die Kopplung abgeschlossen ist, wird beim Gerät
Abschluss angezeigt.
oder eine Meldung zum
HINWEIS
Wiedergabe des Tons von einem Bluetooth-Gerät
über die Soundbar
10 De
• Führen Sie die Kopplung durch, während sich das Bluetooth-Gerät und die Soundbar maximal 10 Meter
voneinander entfernt befinden.
• Es können bis zu acht Bluetooth-Geräte mit der Soundbar gekoppelt werden. Wenn die Kopplung mit
einem neunten Gerät durchgeführt wird, werden die ältesten Kopplungsinformationen gelöscht.
• Wenn die Kopplungsinformationen für ein Gerät gelöscht werden, ist eine erneute Kopplung mit dem Gerät
erforderlich, damit es wieder verwendet werden kann.
• Wenn bereits ein Bluetooth-Gerät mit der Soundbar verbunden ist, beenden Sie diese BluetoothVerbindung (S.11) und führen Sie dann die Kopplung mit dem neuen Gerät durch.
• Schlagen Sie unter „Bluetooth“ (S.18) unter „Problembehebung“ nach, wenn die Kopplung nicht
durchgeführt werden kann.
Wiedergabe des Tons von einem Bluetooth-Gerät über die Soundbar
Verwenden des Bluetooth-Bereitschaftsmodus
1
Mit dem Bluetooth-Bereitschaftsmodus können Sie die Soundbar automatisch ein- (oder
aus-) schalten, da sie mit der Bedienung des Bluetooth-Geräts verbunden ist.
Drücken Sie bei eingeschalteter Soundbar die BLUETOOTH-Taste
auf der Fernbedienung der Soundbar, um Bluetooth als
Eingangsquelle auszuwählen.
Die BLUETOOTH-Anzeige an der Vorderseite leuchtet grün.
Leuchtet auf
2
Halten Sie bei eingeschalteter Soundbar die Taste BLUETOOTH
STANDBY der Soundbar-Fernbedienung länger als 3 Sekunden
gedrückt.
Wenn die Taste BLUETOOTH STANDBY jeweils 3 Sekunden lang gedrückt wird,
wird der Modus zwischen Aktiviert und Deaktiviert umgeschaltet.
Aktivieren Sie die Bluetooth-Funktion des Geräts.
Wenn die Bluetooth-Verbindung korrekt hergestellt wurde, blinkt die BLUETOOTHAnzeige der Soundbar dreimal.
Blinkt dreimal
3
1
Geben Sie einen Titel auf dem Gerät wieder.
Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)
Wenn der Bluetooth-Bereitschaftsmodus aktiviert ist und die Soundbar
ausgeschaltet wird, leuchtet die Anzeige STATUS rot. (Bluetooth-Bereitschaft)
Leuchtet (rot)
Bei Bluetooth-Geräten mit aktiviertem Bluetooth-Bereitschaftsmodus verfügbare Funktionen
Einschalt-Verbindungsfunktion (wenn die Soundbar ausgeschaltet ist)
Wenn die Bluetooth-Verbindung beim Gerät hergestellt wird, schaltet sich die Soundbar ein und ist bereit
für die Wiedergabe des Tons des Geräts.
HINWEIS
• Führen Sie die Verbindung durch, während sich das Bluetooth-Gerät und die Soundbar maximal 10 Meter
voneinander entfernt befinden.
• Wenn es zu Verbindungsproblemen kommt, müssen Sie möglicherweise „YAS-203 Yamaha“ erneut in der
Bluetooth-Geräteliste auswählen. Abhängig vom verwendeten Bluetooth-Gerät müssen Sie
möglicherweise die Ausgabeeinstellung so ändern, dass der Ton an die Soundbar ausgegeben wird.
• Passen Sie den Lautstärkepegel des Bluetooth-Geräts nach Bedarf an.
• Wenn bereits ein Bluetooth-Gerät mit der Soundbar verbunden ist, beenden Sie diese BluetoothVerbindung und stellen Sie dann die Verbindung mit dem neuen Gerät her.
Beenden der Bluetooth-Verbindung
Die Bluetooth-Verbindung wird in den folgenden Fällen beendet. Wenn die Soundbar
eingeschaltet wird und die Bluetooth-Verbindung beendet wurde, blinkt die
BLUETOOTH-Anzeige einmal.
Ausschalt-Verbindungsfunktion (wenn die Soundbar eingeschaltet ist)
Die Soundbar wird ausgeschaltet, wenn die Bluetooth-Verbindung bei einem Bluetooth-Gerät beendet
wird. (Nur wenn BLUETOOTH als Eingangsquelle ausgewählt ist.)
Verwenden der Anwendung HOME THEATER
CONTROLLER
Indem Sie die kostenlose spezielle Anwendung „HOME THEATER CONTROLLER“ auf
einem Bluetooth-Gerät installieren, wie zum Beispiel auf einem Smartphone, können
Sie ganz einfach und praktisch verschiedene Bedienschritte über das Bluetooth-Gerät
ausführen.
(Einstelloptionen: grundlegende Bedienung, Klangfeld, Klanganpassungen)
Ausführliche Informationen zu „HOME THEATER CONTROLLER“ finden Sie in den
Produktinformationen auf unserer Website.
• Die Bluetooth-Funktion ist bei dem kompatiblen Gerät deaktiviert.
• Die BLUETOOTH-Taste auf der Fernbedienung der Soundbar wird länger als 3 Sekunden lang gedrückt.
• Die Soundbar wird ausgeschaltet.
De 11
Einstellungen
4-2
Richten Sie die Fernbedienung Ihres Fernsehers auf den
Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Stummschalten-Taste länger als eine Sekunde lang gedrückt.
Programmieren der Soundbar mit der
Fernbedienung des Fernsehers (Funktion zum
Erlernen der Fernbedienungssignale des Fernsehers)
Circa 30 cm
Fernbedienung des Fernsehers
Wenn Sie die Soundbar programmiert haben, können Sie mit der Fernbedienung des
Fernsehgeräts Funktionen wie das gleichzeitige Ein-/Ausschalten des Fernsehgeräts
und der Soundbar oder das Erhöhen/Verringern der Lautstärke sowie das
Stummschalten/Aufheben der Stummschaltung der Soundbar steuern.
• Diese Funktion ist nur verfügbar, wenn die Fernbedienung Ihres Fernsehers IR-Signale (Infrarot) verwendet.
• Eine RF-Fernbedienung (Radiofrequenz) funktioniert nicht.
• Wenn Sie die Fernbedienung einer Kabel- oder Satelliten-Set-Top-Box verwenden möchten, um die
Soundbar zu bedienen, verwenden Sie die Original-IR-Fernbedienung (Infrarot) des Fernsehgeräts, um die
Soundbar zu programmieren, und verwenden Sie dann zur Bedienung die Fernbedienung der Set-Top-Box.
• Wenn sich bei der Änderung der Lautstärke der Soundbar auch die Lautstärke des Fernsehgeräts ändert, stellen
Sie die Lautstärke des Fernsehgeräts auf das Minimum ein oder deaktivieren Sie die Lautsprecherausgabe.
1
2
3
Schalten Sie das Fernsehgerät aus.
Schalten Sie die Soundbar aus.
Halten Sie die Taste LEARN auf der Soundbar-Fernbedienung mehr als drei
Sekunden lang gedrückt, um die Soundbar in den Lernmodus zu versetzen.
Wenn sich die Soundbar im Lernmodus befindet, blinken die Anzeigen auf der
Vorderseite wie nachstehend gezeigt.
HINWEIS
• Für die Schritte 4 bis 7 sind nur die Fernbedienung des Fernsehgeräts und die Tasten an der
Vorderseite der Soundbar erforderlich. Die Fernbedienung der Soundbar ist nicht erforderlich.
• Wenn die Soundbar bereits Funktionen gelernt hat, leuchten die folgenden Anzeigen.
Stummschalten: BD/DVD, Lautstärke (–): ANALOG, Lautstärke (+): BLUETOOTH, Ein-/Ausschalten: SURROUND
4
4-1
12 De
Bringen Sie der Soundbar den Code für „Stummschalten“ der
Fernbedienung des Fernsehgeräts bei.
Drücken Sie MUTE auf der Vorderseite der Soundbar.
Gedrückt halten
(mehr als eine Sekunde)
Loslassen
Gedrückt halten
(mehr als eine Sekunde) (mehr als eine Sekunde)
Ergebnis
Piep-/Summton Anzeigen
Erfolgreich
gelernt
Einmal
Loslassen
(...)
Leuchtet auf
Lernvorgang
fehlgeschlagen
Zweimal
* Wiederholen Sie
ab Schritt 4-1.
5
Blinkt
Bringen Sie der Soundbar den Code für „Lautstärke (–)“ der
Fernbedienung des Fernsehgeräts bei.
5-1
Drücken Sie VOLUME (–) auf der Vorderseite der Soundbar.
5-2
Richten Sie die Fernbedienung Ihres Fernsehers auf den
Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Lautstärketaste (–) länger als eine Sekunde lang gedrückt.
Ergebnis
Piep-/Summton Anzeigen
Erfolgreich
gelernt
Einmal
Leuchtet auf
Lernvorgang
fehlgeschlagen
Zweimal
* Wiederholen Sie
ab Schritt 5-1.
Blinkt
6
Bringen Sie der Soundbar den Code für „Lautstärke (+)“ der
Fernbedienung des Fernsehgeräts bei.
6-1
Drücken Sie VOLUME (+) auf der Vorderseite der Soundbar.
6-2
Richten Sie die Fernbedienung Ihres Fernsehers auf den
Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Taste Lautstärke (+) länger als eine Sekunde lang gedrückt.
Ergebnis
Piep-/Summton Anzeigen
Erfolgreich
gelernt
Einmal
8
Um den Lernmodus zu verlassen, drücken Sie die Taste LEARN auf
der Soundbar-Fernbedienung.
Nun wurden alle erforderlichen Einstellungen vorgenommen. Jetzt können Sie die
Soundbar mit der Stummschalttaste, den Lautstärketasten oder der Netztaste der
Fernbedienung des Fernsehers bedienen.
TIPP
• Der Lernmodus wird automatisch beendet, wenn fünf Minuten lang keine Bedienvorgänge
durchgeführt werden.
• Stellen Sie den Fernseher auf minimale Lautstärke ein. Wenn Sie die Lautstärke der Soundbar mit
der Fernbedienung des Fernsehers erhöhen, kann sich gleichzeitig auch die Lautstärke des
Fernsehers erhöhen. Folgen Sie in diesem Fall Schritt 3 im Kapitel „Anschlüsse“ (S.6), um die
Einstellung des Fernsehers zu ändern.
• Sie können die Taste
(Ein/Aus) auf der Fernbedienung der Soundbar drücken, um den
Lernmodus zu beenden.
Leuchtet auf
Lernvorgang
fehlgeschlagen
Zweimal
* Wiederholen Sie
ab Schritt 6-1.
7
Löschen aller programmierten Funktionen
1
Blinkt
Bringen Sie der Soundbar den Code für „Ein-/Ausschalten“ der
Fernbedienung des Fernsehgeräts bei.
7-1
Drücken Sie
7-2
Richten Sie die Fernbedienung Ihres Fernsehers auf den
Fernbedienungssensor und halten Sie gleichzeitig zwei- oder dreimal die
Netztaste länger als eine Sekunde lang gedrückt.
Wenn sich die Soundbar im Lernmodus befindet, blinken die Anzeigen auf der
Vorderseite wie nachstehend gezeigt.
(Netzschalter) auf der Vorderseite der Soundbar.
Ergebnis
Piep-/Summton Anzeigen
Erfolgreich
gelernt
Einmal
Halten Sie bei ausgeschalteter Soundbar die Taste LEARN der
Soundbar-Fernbedienung länger als 3 Sekunden gedrückt (um in
den Lernmodus zu wechseln).
2
Halten Sie INPUT auf der Vorderseite der Soundbar mehr als drei
Sekunden lang gedrückt.
Leuchtet auf
Lernvorgang
fehlgeschlagen
Zweimal
* Wiederholen Sie
ab Schritt 7-1.
Blinkt in Rot (gelöscht)
Wenn der Löschvorgang abgeschlossen ist, hören Sie den Piepton dreimal.
Blinkt
3
Drücken Sie die Taste LEARN auf der Soundbar-Fernbedienung.
De 13
Senden der Fernsehgerät-Fernbedienungssignale
durch die Soundbar (Funktion TV Remote Repeater)
Wenn die Funktion TV Remote Repeater aktiviert ist, leitet die Soundbar die
Fernbedienungssignale des Fernsehgeräts, die über den Sensor an der Vorderseite
empfangen werden, an den Sender an der Rückseite weiter. Diese Funktion sollte
aktiviert werden, wenn Sie die Soundbar vor dem Fernsehgerät aufstellen und das
Fernsehgerät nicht über die Fernbedienung des Fernsehgeräts steuern können.
Diese Funktion ist nur verfügbar, wenn die Fernbedienung Ihres Fernsehers Infrarotsignale verwendet.
IR-Flasher für TV Remote Repeater
Fernbedienungssensor des
Fernsehers
Einstellen der Funktion Automatische Bereitschaft
Indem Sie die Funktion Automatische Bereitschaft aktivieren, müssen Sie nicht mehr
daran denken, die Soundbar nach der Verwendung oder wenn Sie beim Fernsehen
einschlafen auszuschalten.
HINWEIS
• Wenn die Funktion Automatische Bereitschaft aktiviert ist und eine der folgenden Bedingungen erfüllt ist,
schaltet sich die Soundbar automatisch aus.
− Keine Bedienung innerhalb von 8 Stunden
− Keine Audioeinspeisung und keine Bedienung innerhalb von 20 Minuten, wenn BLUETOOTH als
Eingangsquelle ausgewählt ist.
1
Fernbedienung des
Fernsehers
1
2
Halten Sie bei ausgeschalteter Soundbar die Taste MUTE der
Soundbar-Fernbedienung länger als 3 Sekunden gedrückt, um die
Funktion Automatische Bereitschaft zu aktivieren/deaktivieren.
Den Status der Funktion Automatische Bereitschaft können Sie beim Einschalten
der Soundbar an der Anzeige TV ablesen.
Schalten Sie die Soundbar ein.
Halten Sie die Taste REPEATER auf der Soundbar-Fernbedienung
mehr als drei Sekunden gedrückt, um die Funktion TV Remote
Repeater zu aktivieren/deaktivieren.
Aus (aktiviert), leuchtet auf (deaktiviert)
TIPP
• Die anfängliche Einstellung variiert abhängig vom Land oder der Region.
− Modelle für Großbritannien und Europa: aktiviert
− Andere Modelle: deaktiviert
Blinkt dreimal (aktiviert), blinkt einmal (deaktiviert)
Nun wurden alle erforderlichen Einstellungen vorgenommen. Wenn die Funktion
TV Remote Repeater aktiviert ist, können Sie Ihren Fernseher über die Soundbar
mit der Fernbedienung des Fernsehers bedienen.
TIPP
• In der Grundeinstellung ist die TV-Remote-Repeater-Funktion deaktiviert.
• Wenn das Netzkabel der Soundbar an eine Netzsteckdose angeschlossen und die Funktion TV
Remote Repeater aktiviert ist, kann die Funktion genutzt werden, wenn die Soundbar ausgeschaltet
ist.
• Wenn Sie die Soundbar das Erhöhen der Lautstärke haben lernen lassen (S.13), kann sich
gleichzeitig auch die Lautstärke des Fernsehers erhöhen, wenn Sie die Lautstärke der Soundbar mit
der Fernbedienung des Fernsehers erhöhen. Folgen Sie in diesem Fall Schritt 3 im Kapitel
„Anschlüsse“ (S.6), um die Einstellung des Fernsehers zu ändern.
• Den Status der TV-Remote-Repeater-Funktion können Sie beim Einschalten der Soundbar an der
Anzeige SURROUND ablesen.
Initialisieren der Soundbar
Folgen Sie der nachstehenden Vorgehensweise, um die Soundbar zu initialisieren.
1
2
Schalten Sie die Soundbar aus.
Halten Sie
(Netzschalter) auf der Vorderseite der Soundbar mehr
als drei Sekunden lang gedrückt.
Blinkt (initialisiert)
Aus (aktiviert), leuchtet auf (deaktiviert)
14 De
Problembehebung
Schlagen Sie in der nachfolgenden Tabelle nach, wenn die Soundbar nicht richtig
funktionieren sollte. Falls das aufgetretene Problem in der nachfolgenden Tabelle nicht
aufgeführt ist oder wenn die nachstehenden Anweisungen nicht helfen, schalten Sie die
Soundbar aus, ziehen Sie den Netzstecker, und wenden Sie sich an den nächsten
autorisierten Fachhändler oder Kundendienst von Yamaha.
Prüfen Sie zunächst folgende Punkte:
A Die Netzkabel von Soundbar, Subwoofer, Fernseher und Abspielgeräten (wie
BD-Player) sind sicher an einer Wandsteckdose angeschlossen.
B Soundbar, Fernseher und Abspielgeräte (wie BD-Player) sind eingeschaltet.
C Die Stecker aller Kabel sind sicher und fest an den Buchsen der Geräte
angeschlossen.
Netzstrom und System
Problem
Ursache
Abhilfe
Das Gerät
schaltet sich
plötzlich aus.
Die Funktion Automatische
Bereitschaft ist aktiviert.
Wenn die Funktion Automatische
Bereitschaft aktiviert ist und eine
der folgenden Bedingungen erfüllt
ist, schaltet sich die Soundbar
automatisch aus.
- Keine Bedienung innerhalb von
8 Stunden
- Keine Audioeinspeisung und
keine Bedienung innerhalb von
20 Minuten, wenn BLUETOOTH
als Eingangsquelle ausgewählt
ist.
Schalten Sie die Soundbar wieder ein.
Um zu verhindern, dass sich die
Soundbar automatisch ausschaltet,
deaktivieren Sie die Funktion
Automatische Bereitschaft (S.14).
Die Schutzschaltung wurde
ausgelöst. (Die Anzeige STATUS
auf der Vorderseite der Soundbar
blinkt.)
Schalten Sie nach der Überprüfung,
dass alle Verbindungen
ordnungsgemäß hergestellt wurden,
die Soundbar wieder ein. Wenn sich
das Gerät dennoch plötzlich
ausschaltet oder nicht eingeschaltet
werden kann, trennen Sie das
Netzkabel von der Netzsteckdose und
wenden Sie sich an den nächsten
autorisierten Yamaha-Händler oder an
den Kundendienst.
Die Bluetooth-Verbindung wurde
bei einem Bluetooth-Gerät
beendet, während der BluetoothBereitschaftsmodus aktiviert ist.
Deaktivieren Sie den BluetoothBereitschaftsmodus (S.11).
Das Gerät lässt
sich nicht
einschalten.
Die Schutzschaltung wurde
dreimal in Folge ausgelöst. (Wenn
Sie in diesem Fall versuchen, das
Gerät einzuschalten, blinkt die
Anzeige STATUS an der
Vorderseite der Soundbar.)
Um das Produkt zu schützen, lässt es
sich nicht einschalten. Trennen Sie
das Netzkabel von der Netzsteckdose
und wenden Sie sich an den nächsten
Yamaha-Händler oder an den
Kundendienst.
Die Soundbar
reagiert nicht
richtig.
Der interne Mikrocomputer ist
aufgrund eines externen
Stromschlags (z.B. durch
Blitzschlag oder übermäßige
statische Elektrizität) oder
aufgrund eines
Versorgungsspannungseinbruchs
hängen geblieben.
Halten Sie
(Netzschalter) auf der
Vorderseite der Soundbar mehr als
zehn Sekunden lang gedrückt, um sie
neu zu starten. (Falls das Problem
fortbesteht, ziehen Sie das Netzkabel
aus der Netzsteckdose und stecken es
erneut ein.)
Die Soundbar
arbeitet
selbsttätig.
In der Nähe wird ein anderes
Bluetooth-Gerät betrieben.
Beenden Sie die BluetoothVerbindung der Soundbar (S.11).
Die 3D-Brille des
Fernsehers
funktioniert
nicht.
Die Soundbar blockiert den
Sender Ihres Fernsehers für die
3D-Brille.
Prüfen Sie die Position des Senders
Ihres Fernsehers für die 3D-Brille, und
korrigieren Sie die Position der
Soundbar. Entfernen Sie die Ständer
der Soundbar, wenn diese angebracht
sind (S.5).
Problem
Ursache
Abhilfe
Kein Ton.
Eine andere Eingangsquelle ist
ausgewählt.
Wählen Sie eine geeignete
Eingangsquelle aus (S.8).
Die Stummschaltungsfunktion ist
aktiviert.
Beenden Sie die
Stummschaltungsfunktion (S.9).
Die Lautstärke ist zu niedrig.
Erhöhen Sie die Lautstärke (S.8).
Die Netzkabel der Soundbar und
des Subwoofers sind nicht
ordnungsgemäß angeschlossen.
Stellen Sie sicher, dass die Netzkabel
der Soundbar und des Subwoofers
sicher an eine Netzsteckdose
angeschlossen sind (S.6).
Audio
De 15
Es ist kein Ton
vom Subwoofer
zu hören. (Die
Anzeige
SUBWOOFER
auf der
Vorderseite der
Soundbar blinkt.)
Der Subwoofer ist nicht an eine
Netzsteckdose angeschlossen.
(Die STATUS-Anzeige des
Subwoofers leuchtet nicht.)
Schließen Sie das Netzkabel des
Subwoofers an eine Netzsteckdose
an.
Die Soundbar und der Subwoofer
sind aufgrund eines schlechten
drahtlosen Kommunikationsstaus
nicht miteinander verbunden. (Die
STATUS-Anzeige des
Subwoofers leuchtet weiterhin rot
oder blinkt grün.)
Bringen Sie den Subwoofer näher zur
Soundbar. Wenn sich die Situation
nicht verbessert, stellen Sie den
Subwoofer an einem Ort mit einer
besseren Kommunikation auf.
Wenn die Kommunikation zwischen
der Soundbar und dem Subwoofer
durch einen metallischen oder einen
anderen Gegenstand behindert wird,
ändern Sie die Position der Soundbar
und des Subwoofers oder ändern Sie
den Aufstellungsort des Subwoofers.
Wenn es in der Nähe ein Gerät gibt
(Mikrowellengerät, WLAN usw.), das
Funkfrequenzsignale abgibt, stellen
Sie die Soundbar und den Subwoofer
weiter entfernt von diesem Gerät auf.
Die Soundbar und der Subwoofer
sind nicht gekoppelt. (Die
STATUS-Anzeige des
Subwoofers blinkt oder leuchtet
rot.)
Die Schutzschaltung im
Subwoofer wurde ausgelöst. (Die
STATUS-Anzeige des
Subwoofers leuchtet orange.)
16 De
Führen Sie die Kopplung zwischen der
Soundbar und dem Subwoofer durch
(S.19).
Wenn die SUBWOOFER-Anzeige an
der Soundbar noch immer nicht grün
leuchtet, nachdem die Kopplung
durchgeführt wurde, liegt
möglicherweise eine Fehlfunktion vor.
Trennen Sie die Netzkabel von den
Netzsteckdosen und wenden Sie sich
an den nächsten Yamaha-Händler
oder an den Kundendienst.
Um das Produkt zu schützen, lässt
sich der Subwoofer nicht einschalten.
Trennen Sie das Netzkabel von der
Netzsteckdose und wenden Sie sich
an den nächsten Yamaha-Händler
oder an den Kundendienst.
Der Ton vom
Subwoofer wird
unterbrochen.
(Die
SUBWOOFERAnzeige an der
Soundbar blinkt,
wenn der Ton
unterbrochen
wird.)
Die Verbindung zwischen der
Soundbar und dem Subwoofer
wurde aufgrund eines schlechten
drahtlosen Kommunikationsstatus
unterbrochen. (Die STATUSAnzeige am Subwoofer blinkt
grün, wenn der Ton unterbrochen
wird.)
Bringen Sie den Subwoofer näher zur
Soundbar. Wenn sich die Situation
nicht verbessert, stellen Sie den
Subwoofer an einem Ort mit einer
besseren Kommunikation auf.
Wenn die Kommunikation zwischen
der Soundbar und dem Subwoofer
durch einen metallischen oder einen
anderen Gegenstand behindert wird,
ändern Sie die Position der Soundbar
und des Subwoofers oder ändern Sie
den Aufstellungsort des Subwoofers.
Wenn es in der Nähe ein Gerät gibt
(Mikrowellengerät, WLAN usw.), das
Funkfrequenzsignale abgibt, stellen
Sie die Soundbar und den Subwoofer
weiter entfernt von diesem Gerät auf.
Der Subwoofer
gibt keinen Ton
aus oder der Ton
ist nur sehr leise.
(Die
SUBWOOFERAnzeige an der
Soundbar
leuchtet.)
Beim
Einschalten der
Soundbar
verringert sich
die Lautstärke.
Die Lautstärke ist zu niedrig.
Erhöhen Sie die Lautstärke des
Subwoofers (S.8).
Die Vorderseite des Subwoofers
wird blockiert.
Räumen Sie den Bereich an der
Vorderseite und an der Öffnung des
Subwoofers frei.
Die Eingangsquelle enthält keine
tieffrequenten Signale.
Geben Sie eine Tonquelle mit
niederfrequenten Signalen wieder und
überprüfen Sie, ob der Ton über den
Subwoofer ausgegeben wird.
Die Schutzschaltung im
Subwoofer wurde ausgelöst. (Die
STATUS-Anzeige des
Subwoofers leuchtet orange.)
Um das Produkt zu schützen, lässt
sich der Subwoofer nicht einschalten.
Trennen Sie das Netzkabel von der
Netzsteckdose und wenden Sie sich
an den nächsten Yamaha-Händler
oder an den Kundendienst.
Die automatische
Lautstärkeanpassung wurde
aktiviert. Um übermäßige
Lautstärken zu vermeiden,
reguliert die Soundbar, wenn sie
eingeschaltet wird, automatisch
ihre Lautstärke innerhalb eines
bestimmten Pegelbereichs.
Verringern Sie, wenn nötig, die
Lautstärke (S.8).
Kein SurroundEffekt.
Es sind
Störgeräusche
zu hören.
Die Stereo-Wiedergabe ist
ausgewählt.
Wählen Sie die Surround-Wiedergabe
aus (S.9).
Die Lautstärke ist zu niedrig.
Erhöhen Sie die Lautstärke (S.8).
Der Fernseher oder das
Abspielgerät ist ausschließlich auf
die 2-Kanal-Ausgabe eingestellt
(wie PCM).
Ändern Sie die Einstellung des
digitalen Audioausgangs am
Fernseher oder Abspielgerät auf Dolby
Digital oder BitStream.
Der Ton wird über die integrierten
Lautsprecher des Fernsehgeräts
ausgegeben.
Stellen Sie den Fernseher auf
minimale Lautstärke ein (S.6).
Die Eingangsquelle enthält keinen
Surroundton.
Geben Sie eine Quelle wieder, die mit
Surroundton aufgezeichneten Ton
enthält.
Die Soundbar steht zu dicht an
einem anderen Digital- oder
Hochfrequenzgerät.
Bringen Sie diese Geräte in einen
größeren Abstand zur Soundbar.
Die Bedienung
des Fernsehers
mit Hilfe der TVRemoteRepeaterFunktion ist
nicht möglich.
Die TV-Remote-RepeaterFunktion ist deaktiviert.
Aktivieren Sie die TV-RemoteRepeater-Funktion (S.14).
Die Fernbedienung des
Fernsehers verwendet keine
Infrarotsignale. (Bei einigen
Fernbedienungen kann es sein,
dass sie nicht funktionieren, auch
wenn sie Infrarotsignale
verwenden.)
In diesem Fall kann die TV-RemoteRepeater-Funktion nicht verwendet
werden. Korrigieren Sie die Position
der Soundbar, sodass der
Fernbedienungssensor des
Fernsehers nicht von der Soundbar
blockiert wird, und verwenden Sie die
Fernbedienung des Fernsehers zu
dessen Bedienung.
Soundbar und Fernseher sind zu
dicht beieinander oder zu weit
voneinander entfernt.
Stellen Sie die Soundbar weiter als
50 mm entfernt vom Fernsehgerät auf
(S.5).
Bringen Sie bei Bedarf die Standfüße
der Soundbar an oder entfernen Sie
sie, um die Höhe des IR-Flashers (für
TV Remote Repeater) der Soundbar
anzupassen, wenn sich diese vor dem
Fernbedienungssensor am
Fernsehgerät befindet (S.5).
Zwischen Soundbar und
Fernseher befindet sich ein
Hindernis (zum Beispiel Kabel).
Entfernen Sie das Hindernis zwischen
Soundbar und Fernseher.
Das Fernsehgerät empfängt das
Fernbedienungssignal nicht gut,
da die Signale der Fernbedienung
des Fernsehgeräts und des IRFlashers der Soundbar (für TV
Remote Repeater) sich
gegenseitig stören.
Deaktivieren Sie die Funktion TV
Remote Repeater (S.14).
Fernbedienung
Problem
Ursache
Abhilfe
Die Bedienung
der Soundbar
per
Fernbedienung
ist nicht möglich.
Die Soundbar befindet sich
außerhalb der Reichweite der
Fernbedienung.
Betätigen Sie die Fernbedienung
innerhalb des Betriebsbereichs (S.2).
Die Batterien sind schwach.
Ersetzen Sie die Batterien durch neue
(S.2).
Der Fernbedienungssensor der
Soundbar ist direktem
Sonnenlicht oder starkem
Kunstlicht ausgesetzt.
Ändern Sie den Lichteinfallwinkel,
oder positionieren Sie die Soundbar
neu.
Der Fernbedienungssensor des
Fernsehers ist durch die
Soundbar blockiert.
Verwenden Sie die Funktion TV
Remote Repeater (S.14) oder
entfernen Sie die Standfüße der
Soundbar, wenn diese angebracht
sind, sodass der
Fernbedienungssensor des
Fernsehers nicht blockiert ist (S.5).
Die Bedienung
des Fernsehers
über dessen
Fernbedienung
ist nicht möglich.
De 17
Die Soundbar
lernt keine
Fernbedienungsvorgänge
des Fernsehers.
Wenn die
Lautstärke der
Soundbar mit
der
Fernbedienung
des Fernsehers
erhöht wird, ist
Ton vom
Fernseher zu
hören.
(wenn die
Funktion zum
Erlernen der
Fernbedienungssignale
des Fernsehers
verwendet wird)
18 De
Die Fernbedienungstaste des
Fernsehers wurde nicht lange
genug gedrückt gehalten.
Halten Sie die Taste zwei- oder
dreimal mehr als eine Sekunde lang
gedrückt (S.12).
Die Fernbedienung des
Fernsehers verwendet keine
Infrarotsignale. (Bei einigen
Fernbedienungen kann es sein,
dass sie nicht funktionieren, auch
wenn sie Infrarotsignale
verwenden.)
In diesem Fall kann die Funktion zum
Erlernen der Fernbedienungssignale
des Fernsehers nicht verwendet
werden. Bedienen Sie die Soundbar
mit der Soundbar-Fernbedienung.
Sie haben die Fernbedienung des
Fernsehers von einer
ungeeigneten Position aus
bedient.
Bedienen Sie die Fernbedienung des
Fernsehers an einer geeigneten
Position (S.12).
Die Batterien der Fernbedienung
des Fernsehers sind schwach.
Ersetzen Sie die Batterien durch neue.
Der Fernbedienungssensor der
Soundbar ist direktem
Sonnenlicht oder starkem
Kunstlicht ausgesetzt.
Ändern Sie den Lichteinfallwinkel,
oder positionieren Sie die Soundbar
neu.
Die Übertragung des
Fernbedienungssignals wurde
durch das Licht des
Fernsehbildschirms gestört.
Schalten Sie den Fernseher aus, und
führen Sie den Lernvorgang erneut
durch (S.12).
Am Fernseher ist die
Audioausgabe aktiviert.
Ändern Sie die Einstellung des
Fernsehers, sodass die Ausgabe über
den Fernsehlautsprecher deaktiviert
ist. Wenn Ihr Fernseher keine
Einstellung zur Deaktivierung der
Lautsprecherausgabe hat, versuchen
Sie es mit den folgenden Methoden.
- Schließen Sie an der
Kopfhörerbuchse des Fernsehers
einen Kopfhörer an.
- Stellen Sie den Fernseher auf
minimale Lautstärke ein.
Der Fernseher war eingeschaltet,
als Sie den Lernvorgang
durchführten.
Drücken Sie den Netzschalter des
Fernsehers und
(Netzschalter) auf
der Vorderseite der Soundbar, um
beide Geräte einzuschalten, und
drücken Sie dann die Netztaste auf
der Fernbedienung des Fernsehers,
um die Geräte auszuschalten.
Problem
Ursache
Abhilfe
Die Soundbar
lässt sich nicht
mit dem
Bluetooth-Gerät
koppeln.
Bluetooth ist nicht als
Eingangsquelle ausgewählt.
Wählen Sie Bluetooth als
Eingangsquelle.
Das Gerät unterstützt kein A2DP.
Führen Sie den Kopplungsvorgang mit
einem Gerät durch, das A2DP
unterstützt.
Ein Bluetooth-Adapter usw., den
Sie mit der Soundbar koppeln
möchten, hat ein anderes
Passwort als „0000“.
Verwenden Sie einen BluetoothAdapter usw., dessen Passwort „0000“
ist.
Die Soundbar und das Gerät
stehen zu weit voneinander
entfernt.
Bringen Sie das Gerät näher zur
Soundbar.
In der Nähe befindet sich ein
Gerät (Mikrowellenofen, WLAN
usw.), das Signale im 2,4-GHzFrequenzbereich ausgibt.
Stellen Sie die Soundbar weiter
entfernt von dem Gerät auf, das
Radiofrequenzsignale abgibt.
Es ist ein weiteres BluetoothGerät angeschlossen.
Beenden Sie die aktuelle BluetoothVerbindung und führen Sie die
Kopplung mit dem neuen Gerät durch.
Das Ein- und
Ausschalten von
Soundbar und
Fernseher erfolgt
in die
gegenteilige
Richtung. (Zum
Beispiel wird der
Fernseher
ausgeschaltet,
wenn die
Soundbar
eingeschaltet
wird.)
(wenn die
Funktion zum
Erlernen der
Fernbedienungssignale
des Fernsehers
verwendet wird)
Bluetooth
Es kann keine
BluetoothVerbindung
hergestellt
werden.
Es wird kein Ton
ausgegeben
oder der Ton
wird während
der Wiedergabe
unterbrochen.
Es ist ein weiteres BluetoothGerät angeschlossen.
Die Soundbar kann nicht mehrere
Bluetooth-Verbindungen herstellen.
Beenden Sie die aktuelle BluetoothVerbindung und stellen Sie die
Verbindung mit dem gewünschten
Gerät her.
Es sind mehr als neun Geräte
gekoppelt und die ältesten
Kopplungsinformationen wurden
gelöscht.
Führen Sie die Kopplung erneut durch.
Die Soundbar kann die
Kopplungsinformationen für bis zu
acht Geräte speichern. Wenn ein
neuntes Gerät gekoppelt wird, werden
die ältesten Kopplungsinformationen
gelöscht.
Die Bluetooth-Verbindung
zwischen der Soundbar und dem
Gerät wurde getrennt.
Führen Sie den BluetoothVerbindungsvorgang erneut durch
(S.10).
Bluetooth ist nicht als
Eingangsquelle ausgewählt.
Wählen Sie Bluetooth als
Eingangsquelle.
Die Soundbar und das Gerät
stehen zu weit voneinander
entfernt.
Bringen Sie das Gerät näher zur
Soundbar.
In der Nähe befindet sich ein
Gerät (Mikrowellenofen, WLAN
usw.), das Signale im 2,4-GHzFrequenzbereich ausgibt.
Stellen Sie die Soundbar und den
Subwoofer weiter entfernt von dem
Gerät auf, das Radiofrequenzsignale
abgibt.
Das Gerät ist nicht auf die
Übertragung von BluetoothAudiosignalen an die Soundbar
eingestellt.
Ändern Sie die
Audioausgangseinstellung und die
Verbindungseinstellung des Geräts.
Die Wiedergabe am Gerät wurde
nicht gestartet.
Starten Sie die Wiedergabe am Gerät.
Die Lautstärke des Geräts ist zu
niedrig eingestellt.
Erhöhen Sie die Lautstärke.
Manuelles Koppeln der Soundbar mit dem Subwoofer
1
Halten Sie bei eingeschalteter Soundbar die Taste SUBWOOFER
PAIRING der Soundbar-Fernbedienung länger als 3 Sekunden
gedrückt.
Die Anzeige SUBWOOFER auf der Vorderseite der Soundbar blinkt schnell.
2
Drücken Sie innerhalb von 30 Sekunden die Taste SUBWOOFER
PAIRING an der Rückseite des Subwoofers länger als 3 Sekunden
mit einem spitzen Objekt, wie einer Haarnadel.
Die STATUS-Anzeige an der Rückseite des Subwoofers blinkt schnell grün.
Wenn die Kopplung abgeschlossen ist und die Soundbar und der Subwoofer
miteinander verbunden sind, leuchtet die SUBWOOFER-Anzeige an der
Vorderseite der Soundbar.
Wenn die SUBWOOFER-Anzeige an der Soundbar auch nach der Durchführung
dieser Schritte nicht leuchtet, schlagen Sie unter „Problembehebung“ (S.15) nach.
TIPP
• Die Kopplung ist der Vorgang, bei dem die Soundbar und der Subwoofer das Gerät für die
Verbindung auswählen.
De 19
Technische Daten
Soundbar
(YAS-CU203)
Subwoofer
(NS-WSW41)
Maximale
Ausgangsnennleistung
Vorne L/R 50 W x
2 Kanäle
Dynamische
Leistung 100 W
Typ
Akustische
Aufhängung (nicht
magnetisch
abgeschirmt)
Advanced Yamaha
Active Servo
Technology
(magnetisch
abgeschirmt)
Lautsprechersystem
5,5-cm-Konus x 2
16-cm-Konus
Frequenzgang
150 Hz bis 22 kHz
35 Hz bis 150 Hz
Impedanz
6Ω
5,5 Ω
Unterstütztes
Audiosignal
(TV, BD/DVD)
PCM (2-Kanal)
Dolby Digital
DTS Digital
Surround
--
Digital (Optisch)
1 (TV)
--
Digital (Koaxial)
1 (BD/DVD)
--
Analog (RCA)
1 (ANALOG)
--
Frequenzband
2,4 GHz
Übertragungsreichweite
10 m (ohne Hindernisse)
Bluetooth-Version
Version 2.1+EDR
--
Unterstützte
Protokolle
A2DP, SPP
--
Unterstützte Codecs
SBC, aptX
--
Drahtlosausgang
Bluetooth Klasse 2
--
Maximale
Kommunikationsentfernung
10 m (ohne
Hindernisse)
--
Unterstütztes
Inhaltsschutzverfahren
SCMS-T
--
Element
Verstärkerbereich
LautsprecherTeil
Decoder
Eingangsbuchsen
Drahtloser
Subwoofer
Bluetooth
Netzspannung/
-frequenz
Modelle für die USA
und Kanada: 120 V
Wechselstrom,
60 Hz
Modell für Taiwan:
110-120 V
Wechselstrom,
50/60 Hz
Modell für China:
220 V
Wechselstrom,
50 Hz
Sonstige Modelle:
220-240 V
Wechselstrom,
50/60 Hz
Modelle für die USA
und Kanada: 120 V
Wechselstrom, 60 Hz
Modelle für
Großbritannien und
Europa: 230 V
Wechselstrom, 50 Hz
Modell für Taiwan:
110 V Wechselstrom,
60 Hz
Modell für Korea: 220 V
Wechselstrom, 60 Hz
Modell für China: 220 V
Wechselstrom, 50 Hz
Modell für Australien:
240 V Wechselstrom,
50 Hz
Modell für Asien:
220-240 V
Wechselstrom,
50/60 Hz
Leistungsaufnahme
26 W
45 W
Leistungsaufnahme
im
Bereitschaftsmodus
0,4 W
Modelle für die USA
und Kanada: 1,4 W
Modelle für
Großbritannien und
Europa: 1,5 W
Modelle für Korea
und Taiwan: 1,2 W
Modell für China:
1,3 W
Modelle für Australien
und Asien: 1,7 W
Leistungsaufnahme
im BluetoothBereitschaftsmodus
0,5 W
--
886 x 79 x 121 mm
(ohne Ständer,
Ausgangszustand)
290 x 292 x 316 mm
Allgemeines
Abmessungen
(B x H x T)
886 x 94 x 121 mm
(mit Ständern)
Dicke ohne
Lautsprecherausbuchtungen
(dünnster Teil)
65 mm
--
Gewicht
2,9 kg
8,1 kg
* Änderungen der technischen Daten jederzeit ohne Vorankündigung vorbehalten.
20 De
Dieses System ist mit der virtuellen Sound-Technologie AIR SURROUND XTREME von Yamaha
ausgestattet, die ausgezeichneten auf die Position bezogenen 7.1-Kanal-Surroundsound mit hoher Qualität
über die Soundbar und den Subwoofer erzielt.
Der Subwoofer dieses Systems verwendet Yamahas exklusive Basssteuerungstechnologie „Advanced
Yamaha Active Servo Technology II“ und erzielt eine hochwertige Wiedergabe niederfrequenter Töne.
„UniVolume“ ist ein Warenzeichen der Yamaha Corporation.
Bluetooth ist ein eingetragenes Markenzeichen von Bluetooth SIG und wird von Yamaha gemäß der
Lizenzvereinbarung verwendet.
Handhabung von Bluetooth-Kommunikationen
• Das von Bluetooth-kompatiblen Geräten verwendete 2,4-GHz-Band ist ein
Frequenzband, das von vielen Gerätearten verwendet wird. Bluetooth-kompatible
Geräte verwenden zwar eine Technologie, welche die Einflüsse anderer
Komponenten, die das gleiche Frequenzband verwenden, minimiert, aber solche
Einflüsse können die Kommunikationsgeschwindigkeit oder die -entfernung reduzieren
und in einigen Fällen die Kommunikation unterbrechen.
• Die Geschwindigkeit der Signalübertragung und die Entfernung, in welcher eine
Kommunikation möglich ist, variiert abhängig von der Entfernung zwischen den
kommunizierenden Geräten, dem Vorhandensein von Hindernissen, den Bedingungen
der Funkwellen und der Art des Geräts.
• Yamaha garantiert nicht alle drahtlosen Verbindungen zwischen diesem Gerät und
Geräten, die mit der Bluetooth-Funktion kompatibel sind.
Verbraucherinformation zur Sammlung und Entsorgung alter
Elektrogeräte und verbrauchter Batterien
In Lizenz von Dolby Laboratories. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby
Laboratories.
Befinden sich diese Symbole auf den Produkten, der Verpackung und/oder
beiliegenden Unterlagen, so sollten benutzte elektrische Geräte und Batterien nicht mit
dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit Ihren
nationalen Bestimmungen und den Richtlinien 2002/96/EC und 2006/66/EC, bringen
Sie bitte alte Geräte und benutzte Batterien zur fachgerechten Entsorgung,
Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.
Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS
Licensing Limited.
DTS, das Symbol sowie DTS und das Symbol zusammen sind eingetragene Markenzeichen und DTS Digital
Surround ist ein Markenzeichen von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.
Durch die fachgerechte Entsorgung der Elektrogeräte und Batterien helfen Sie,
wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen
auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte
Müllentsorgung auftreten könnten.
Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte
und Batterien, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung,
Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.
© 2013 CSR plc und die Unternehmen der Gruppe.
Die Kennzeichnung aptX® und das aptX-Logo sind Markenzeichen von CSR plc oder von einem der
Unternehmen der Gruppe und können in einer oder mehreren Jurisdiktionen eingetragen sein.
„Blu-ray Disc™“, „Blu-ray™“ und die Logos sind Markenzeichen der Blu-ray Disc Association.
Bluetooth
• Bluetooth ist eine Technologie zur drahtlosen Kommunikation zwischen Geräten
innerhalb eines Bereichs von ungefähr 10 m, die das 2,4-GHz-Frequenzband
verwendet, ein Band, das ohne Lizenz verwendet werden kann.
[Entsorgungsinformation für Länder außerhalb der Europäischen Union]
Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Artikel
ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren
Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.
Anmerkung zum Batteriesymbol (untere zwei Symbolbeispiele):
Dieses Symbol kann auch in Kombination mit einem chemischen Symbol verwendet
werden. In diesem Fall entspricht dies den Anforderungen der Direktive zur
Verwendung chemischer Stoffe.
De 21
FÖRSIKTIGT: LÄS DETTA INNAN DU ANVÄNDER LJUDSYSTEMET.
• Läs noga denna bruksanvisning för att kunna ha
största möjliga nöje av enheten. Förvara
bruksanvisningen nära till hands för framtida
referens.
• Installera detta ljudsystem på en väl ventilerad,
sval, torr och ren plats, skyddad mot direkt
solljus, värmekällor, vibration, damm, fukt och/
eller kyla. För korrekt ventilation, underskrid
inte följande minimiavstand.
Ljudplanka: Ovansida: 10 cm, Baksida: 10 cm,
Sidor: 10 cm
Subwoofer: Ovansida: 20 cm, Baksida: 20 cm,
Sidor: 20 cm
• Placera enheten på behörigt avstånd från andra
elapparater, motorer, transformatorer och annat
som kan orsaka störningar.
• Utsätt inte enheten för hastiga
temperaturväxlingar och placera den inte på ett
ställe där luftfuktigheten är hög (t.ex. nära en
luftfuktare) då fuktbildning i enheten skapar risk
för brand, elstötar, skador på enheten eller
personskador.
• Placera inte enheten på ett ställe där främmande
föremål kan tränga in i den eller där den kan
utsättas för droppar eller vattenstänk. Placera
aldrig det följande ovanpå enheten:
− Övriga apparater då sådana kan orsaka skador
och/eller missfärgning av enhetens hölje.
− Brännbara föremål (t.ex. stearinljus) då sådana
skapar risk för brand, skador på enheten och/
eller personskador.
− Vätskebehållare som kan falla och spilla
vätska över enheten, vilket skapar risk för
elstötar och/eller skador på enheten.
• Täck aldrig över enheten med en tidning, duk,
gardin el.dyl. då detta skapar risk för
överhettning. En alltför hög temperatur inuti
enheten kan leda till brand, skador på enheten
och/eller personskador.
• Anslut inte enheten till ett vägguttag förrän
samtliga övriga anslutningar slutförts.
• Använd aldrig enheten vänd upp och ned. Detta
kan leda till överhettning som orsakar skador.
• Hantera inte tangenter, reglage och kablar
onödigt hårdhänt.
• Fatta tag i själva kontakten när nätkabeln
kopplas bort från vägguttaget; dra aldrig i
kabeln.
i
Sv
• Använd aldrig några kemiska lösningar för
rengöring då dessa kan skada ytbehandlingen.
Använd en ren, torr trasa.
• Använd endast den spänning som står angiven
på enheten. Anslutning till en strömkälla med
högre spänning än den angivna kan orsaka
brand, skador på enheten och/eller personskador.
Yamaha åtar sig inget ansvar för skador
beroende på att enheten används med en
spänning utöver den angivna.
• Koppla bort nätkabeln från vägguttaget för att
undvika skador p.g.a. blixtnedslag om ett
åskväder uppstår.
• Försöka aldrig att utföra egna reparationer.
Kontakta en kvalificerad tekniker från Yamaha
om servicebehov föreligger. Du får inte under
några omständigheter ta av höljet.
• Koppla bort nätkabeln från vägguttaget om
enheten inte ska användas under en längre tid
(t.ex. under semestern).
• Läs avsnittet ”Felsökning” om vanligt
förekommande driftsproblem innan du
förutsätter att enheten är söndrig.
• Innan ljudsystemet flyttas ska du trycka på
för att ställa den i standby och sedan koppla bort
nätkabeln från vägguttaget.
• Kondensation (imma) uppstår, om den
omgivande temperaturen plötsligt ändras.
Koppla i så fall loss nätkabeln från nätuttaget
och låt apparaten vila.
• Installera receivern nära ett nätuttag och där
stickkontakten lätt kan kommas åt.
• En säker placering eller installation är ägarens
ansvar. Yamaha ska inte hållas ansvarigt för
eventuella olyckor som orsakas av felaktig
placering eller installation av högtalare.
• För inte in en hand eller något främmande
föremål i subwooferns port.
• När du flyttar subwoofern ska du inte hålla i
porten eftersom det kan orsaka personskador
och/eller skador på denna enhet.
• Placera inte ett ömtåligt föremål nära
subwooferns port. Om föremålet faller ner på
grund av lufttryck kan det orsaka personskador
och/eller skador på subwoofern och föremålet.
• Håll produkten utom räckhåll för barn så att de
inte sväljer smådelar av misstag.
Anmärkning angående fjärrkontroller
och batterier
• Spill inte vatten eller andra vätskor på
fjärrkontrollen.
• Tappa inte fjärrkontrollen.
• Fjärrkontrollen ska inte läggas eller förvaras på
följande platser:
− hög luftfuktighet, som t.ex. nära ett bad
− höga temperaturer, t.ex. nära ett värmeelement
eller en kamin
− extremt låg temperatur
− mycket dammigt
• Utsätt inte enhetens fjärrkontrollsensor för direkt
solljus eller belysning från t.ex. lysrör av
invertertyp.
• Om batterierna blir gamla minskar
fjärrkontrollens räckvidd betydligt. Om detta
inträffar byter du till två nya batterier så snart
som möjligt.
• Använd inte gamla batterier tillsammans med
nya.
• Använd inte olika typer av batterier (t.ex.
alkaliska batterier och manganbatterier)
tillsammans. Läs förpackningen noggrant
eftersom dessa typer av olika batterier kan ha
samma form och färg.
• Förbrukade batterier kan läcka. Om batterierna
har läckt, måste du kasta bort dem omedelbart.
Undvik att komma i kontakt med det läckta
materialet eller låta det komma i kontakt med
kläder och liknande. Rengör batteriutrymmet
noga innan du sätter i nya batterier.
• Ha inte batterier i en ficka eller väska
tillsammans med metallföremål som mynt eller
liknande.
• Kasta inte bort batterier med det vanliga
hushållsavfallet. Kasta bort dem enligt gällande
lokala förordningar.
• Håll batterier borta från barn. Om någon sväljer
ett batteri av misstag måste läkare kontaktas
omgående.
• Om du inte tänker använda fjärrkontrollen under
en längre period bör du ta ut batterierna ur den.
• De medföljande batterierna får inte laddas eller
öppnas.
• Utsätt inte batterierna för kraftig värme från
exempelvis solljus, eld eller liknande.
VARNING
UTSÄTT INTE ENHETEN FÖR REGN
ELLER FUKT DÅ DETTA SKAPAR RISK
FÖR BRAND ELLER ELSTÖTAR.
Så länge den här enheten är ansluten till
vägguttaget, är den inte bortkopplad från
nätströmmen, även om enheten stängs av med
. Enheten är konstruerad för att förbruka en
mycket liten mängd ström i detta tillstånd.
OBSERVERA
Apparaten kopplas inte bort från
växelströmskällan (nätet) så länge som den är
ansluten till vägguttaget, även om själva
apparaten har stängts av.
ADVARSEL
Netspæendingen til dette apparat er IKKE
afbrudt, sålæenge netledningen siddr i en
stikkontakt, som er t endt – også selvom der or
slukket på apparatets afbryder.
VAROITUS
Laitteen toisiopiiriin kytketty käyttökytkin ei
irroita koko laitetta verkosta.
(strömknapp)
Slår på strömmen till enheten eller ställer den i
viloläge.
Ha minst 22 cm mellan ljudsystemet och
personer som har pacemaker eller
defibrillatorimplantat inopererade.
Radiovågor kan påverka elektromedicinsk
utrustning.
Använd inte denna enhet nära medicinsk
utrustning eller innanför
sjukvårdsanläggningar.
Namnskylten sitter på enhetens undersida.
Innehåll
Medföljande komponenter.................................................. 2
Funktioner............................................................................. 3
Vanliga frågor ....................................................................... 3
Om den här bruksanvisningen
OBS!
Anger försiktighetsåtgärder som bör iakttas vid användning av produkten samt begränsningar i dess
funktioner.
TIPS
Artikelnamn och funktioner (ljudplanka/subwoofer) ....... 4
Anger extra förklaringar som hjälper dig att använda produkten bättre.
Installation ............................................................................ 5
Anslutningar ......................................................................... 6
Styrning ................................................................................. 8
Lyssna på ljudet från en Bluetooth-enhet......................... 10
Inställningar ........................................................................ 12
Programmera ljudplankan med TV:ns fjärrkontroll
(TV-fjärrkontrollens inlärningsfunktion) .................................................... 12
Skicka TV:ns fjärrkontrollsignal genom ljudplankan
(TV Remote Repeater-funktion).................................................................... 14
Ställa in den automatiska standbyfunktionen ........................................ 14
Initiera ljudplankan ........................................................................................... 14
Felsökning ........................................................................... 15
Tekniska data ...................................................................... 20
Sv 1
Medföljande komponenter
Innan du ansluter enheten måste du kontrollera att du har följande delar.
Använda fjärrkontrollen
Förbereda fjärrkontrollen
Dra bort skyddsarket innan användning.
Ljudplanka (YAS-CU203)
Batteri x 2
(AAA, R03, UM4)
Trådlös subwoofer
(NS-WSW41)
Fjärrkontroll
Optisk kabel (1,5 m)
Fjärrkontrollens räckvidd
Håll dig inom räckvidden (se nedan).
Fjärrkontrollssensor
Monteringsmall
* Används vid montering av ljudplankan på en vägg
Stativ x 2
(för ljudplanka)
2 Sv
Skruv x 2
(för montering
av stativet)
Bruksanvisning
(denna handbok)
Inom 6 m
Funktioner
Vanliga frågor
Njut av kraftfullt och realistiskt ljud från det främre surroundsystemet
som består av ljudplankan med trådlös subwoofer, och enkel installation
och anslutning till TV-apparater och andra enheter.
Följande avsnitt täcker populära funktioner och vanliga frågor om ljudplankan.
• AIR SURROUND XTREME
F1
Kan jag styra ljudplanen med hjälp av TV:ns fjärrkontroll? Det är
opraktiskt att växla mellan TV:ns och ljudplankans fjärrkontroller.
S1
Ja. Du kan styra ljudplankan med TV:ns fjärrkontroll genom funktionen
”inlärning av TV:ns fjärrkontroll” (s.12).
Njut av 7.1-kanals surroundljud som skapar ett brett och djupt ljudfält, precis som
om högtalarna inte bara står framför utan även till vänster och höger, och bakom
lyssnaren (s.9).
• Avancerad basförstärkningsbehandling
Detta system är utrustat med Yamahas egna basförstärkningsteknik och
återskapar kraftfullare ljud från den dedikerade subwoofern (s.9).
Den här funktionen är bara tillgänglig för IR-fjärrkontrollen (infraröd).
Kontrollera vad din TV har för typ av fjärrkontroll.
F2
TV:ns fjärrkontroll fungerar inte när ljudplankan ställts framför TV:n.
S2
Om din TV:s fjärrkontroll använder infraröda signaler ska du ställa in
funktionen ”TV Remote Repeater” så att TV:ns fjärrkontrollsignaler sänds från
ljudplankan (s.14).
• Bluetooth® -anslutning
Innehåll på en Bluetooth-kompatibel smartphone, surfplatta eller dator kan enkelt
spelas upp (s.10).
Du kan njuta av djupt och klart ljud så nära originalet som möjligt tack vare
funktionen Compressed Music Enhancer. Ljudplankan är även kompatibel med
aptX-kodeken, som ger dig möjlighet att få bättre ljud från din smartphone.
Om TV:ns fjärrkontroll använder radiovågor ska du öka avståndet mellan
TV:n och ljudplankan.
F3
Kan jag göra rösterna mer tydliga?
S3
Ja. Dialogen i filmer, TV-nyheter och sportsändningar etc. kan göras mer
tydliga med hjälp av clear voice-funktionen (s.9).
• HOME THEATER CONTROLLER
Du kan styra ljudplankan enkelt genom att installera den dedikerade
fjärrkontrollappen ”HOME THEATER CONTROLLER”.
• Inlärningsfunktion (TV-fjärrkontroll)
Använd fjärrkontrollen till TV:n för att styra ljudplankan (s.12).
• TV:ns Remote Repeater-funktion
Gör att TV:ns fjärrkontrollsignal kan gå genom ljudplankan. Om ljudplankan står i
vägen för TV:ns fjärrsensor kommer TV:ns fjärrkontroll inte att fungera. Den här
funktionen utgör en bekväm lösning (s.14).
• Tydliga röster
Ger klara röster (t.ex. dialog och berättelser) (s.9).
• UniVolume
Upprätthåller jämn ljudvolym när ingångarna eller ljudkällorna växlar (s.9).
Sv 3
Artikelnamn och funktioner (ljudplanka/subwoofer)
Ljudplanka (frontpanel)
Ljudplanka (bakre panel)
A Lampor
A TV-ingång
Visar status för ljudplankan. Lamporna tonas automatiskt ned om inga funktioner
används på 5 sekunder. Se ”Styrning” (s.8 till 9) och ”Trådlös anslutning till
subwoofern” (s.7) för indikatorernas huvudfunktioner.
B Fjärrkontrollssensor
Tar emot infraröda signaler från ljudplankans fjärrkontroll (s.2).
C TV:ns fjärrkontrollssensor
Tar emot infraröda signaler från TV:ns fjärrkontroll när fjärrkontrollens Repeaterfunktion har aktiverats (s.14).
D INPUT-knapp
För anslutning med en optisk digitalkabel till TV:n (s.6).
B BD/DVD-ingång
För anslutning till en uppspelningsenhet, t.ex. en Blu-ray-spelare (BD) med en
koaxial digital kabel (s.6).
C ANALOG-ingångar
För anslutning av en extern enhet med en RCA-stereokabel (s.7).
D IR-förlängare för TV Remote Repeater
Skickar TV-fjärrkontrollens signaler som tagits emot av TV-fjärrkontrollssensorn till
TV:n (s.14).
Väljer en ingångskälla för uppspelning (s.8).
E MUTE-knapp
Stänger av ljudutmatningen. Tryck på knappen igen för att sätta på ljudet (s.9).
F VOLUME (+/–)-knappar
Justera volymen (s.8).
G
(strömknapp)
Slår på eller stänger av (standby) ljudplankan (s.9).
TIPS
• Ljudplankan kan stängas av automatiskt när den automatiska standbyfunktionen är aktiverad (s.14).
H Högtalare
4 Sv
Subwoofer (baksida)
A STATUS-indikator
Indikerar statusen för subwoofern
(s.9).
B SUBWOOFER PAIRING-knapp
För trådlös anslutning mellan
ljudplankan och subwoofern (s.19).
C Port
Installation
Ställ ljudplankan på ett plant underlag, t.ex. på TVbänken.
Placera subwoofern vid sidan om ljudplankan.
För att undvika ekon från väggen ska subwooferns
framsida vara vänd en aning inåt.
TIPS
• Om det är svårt att styra TV:n kan du använda funktionen TV
Remote Repeater (s.14) för att sända TV:ns fjärrkontrollsignal via
ljudplankan.
• När du placerar ljudplankan framför TV:ns nedre del, eller om du vill
ändra ljudplankans höjd, ska du fästa de medföljande stativen med
fästskruvarna för stativen.
Installera på väggen
1 Fäst den medföljande monteringsmallen på
väggen och märk ut var skruvarna ska sitta.
Tejp eller häftstift
Monteringsmall (medföljer)
Skruvhål
2 Ta bort monteringsmallen från väggen och
installera sedan vanliga skruvar (se bilden nedan)
vid punkterna markerade på väggen.
Montering av ljudplankan på en vägg
7 till 8,5 mm
4 mm (#8)
20 mm eller mer
3 till 4 mm
3 Häng upp ljudplankan på skruvarna.
Försiktighetsåtgärder
• Placera inte ljudplankan/subwoofern och en BD-spelare eller en
annan enhet direkt ovanpå varandra. Om du gör det kan den
sluta fungera på grund av vibrationerna.
• Håll inte i högtalardelen (tygdelen) på subwooferns framsida när
du flyttar den.
• Ljudplankan innehåller högtalare som inte är magnetiskt
avskärmade. Placera inte magnetiskt känsliga föremål
(hårddiskar etc.) nära ljudplankan.
• Beroende på din installationsmiljö kan det vara bättre att koppla
ihop ljudplankan och externa apparater (t.ex. TV:n) innan du
ansluter ljudplankan.
• Placera inte ljudplankan inom 50 mm från TV:n.
• Subwoofern och ljudplankan kommunicerar trådlöst. Placera inte
föremål som blockerar trådlösa signaler, t.ex. metallmöbler och
enheter av metall, mellan subwoofern och ljudplankan eftersom
den trådlösa kommunikationen kan påverkas negativt.
• Om subwoofern är täckt med tyg eller andra föremål minskas
ljudvolymen. Installera subwoofern så att den inte döljs bakom en
tjock gardin eller liknande.
Monteringshål på
ljudplankans baksida
Försiktighetsåtgärder
• När du monterar ljudplankan på en vägg ska allt
monteringsarbete utföras av en kvalificerad konsult eller
återförsäljare. Kunden ska aldrig försöka utföra sådant
installationsarbete på egen hand. Felaktig eller undermålig
montering kan göra att ljudplankan lossnar och faller ned vilket
kan leda till personskador.
• Montera inte ljudplankan på en vägg som består av svaga
material som gips eller faner. Det kan leda till att den ramlar ned.
• Säkerställ att du använder kommersiellt tillgängliga skruvar som
klarar installationens vikt (anges i steg 2 till höger). Om du
använder andra fästdon än de skruvar som specificeras, t.ex.
kortare skruvar, spik eller dubbelhäftande tejp, kan ljudplankan
ramla ned.
Försiktighetsåtgärder
• Fäst kablarna så att de inte lossnar. Om du av misstag fastnar i
en lös kabel med foten eller handen kan ljudplankan ramla ned.
• Kontrollera att ljudplankan sitter ordentligt när du är klar. Yamaha
ansvarar inte för olyckor orsakade av felaktiga installationer.
Sv 5
Anslutningar
Anslut till en TV (eller annan extern enhet).
Ljudplanka (baksida)
Försiktighetsåtgärder
• Kontrollera att strömkablarna för ljudplankan och subwoofern inte är anslutna till
vägguttagen när du börjar göra anslutningar.
• Tvinga inte i kontakten. Det kan skada kontakten eller uttaget.
Nätkabel
1
Anslut TV:n och ljudplankan med den optiska
kabeln (medföljer).
Till ett vägguttag
Subwoofer (baksida)
Avlägsna den optiska kabelns kåpa och kontrollera
riktningen på kontakten.
Optisk kabel
2
3
Koaxial digitalkabel
(kommersiellt tillgänglig)
Anslut ljudkablarna för ljudplankan och
subwoofern till vägguttaget.
Nätkabel
Ställ in TV:n enligt följande.
• Ställ in TV:ns volym på lägsta nivån.
• Avaktivera TV:ns inbyggda högtalarljud (om det finns).
OPTICAL OUTPUT
Till ett vägguttag
TV
TIPS
Om din uppspelningsenhet har en koaxial
digitalljudutgång, du kan ansluta den till BD/
DVD-ingången på ljudplankan med en koaxial
digitalkabel (kommersiellt tillgänglig).
TIPS
• Om det inte finns någon inställning för att stänga av ljudet via högtalaren på din TV kan
du prova att stänga av det genom att koppla in hörlurar till hörlursuttaget på TV:n. Se
bruksanvisningarna till TV:n för mer detaljerad information.
• TV- och BD/DVD-ingångarna stöder följande ljudsignaler.
− PCM (2-kanals)
− Dolby Digital (upp till 5.1-kanals)
− DTS Digital Surround (upp till 5.1-kanals)
HDMI-kabel (etc.)
Koaxial
digitalljudutgång
(orange)
Uppspelningsenhet (t.ex. en BD-spelare)
Digital TV-mottagare
6 Sv
Analog anslutning av en extern enhet (spelkonsol)
Trådlös anslutning till subwoofern
Du kan ansluta en extern enhet, t.ex. en spelkonsol eller en TV som inte har en optisk
utgång till ANALOG-ingångarna på ljudplankan.
Om strömkablarna till ljudplankan och subwoofern är anslutna till vägguttagen (s.6) och
ljudplankan slås på, ansluts ljudplankan till subwoofern automatiskt. När anslutningen är
upprättad tänds SUBWOOFER-indikatorn på ljudplankan och ljudplankan är redo för
uppspelning.
Subwoofer-indikator: Tänds
TIPS
• Om SUBWOOFER-indikatorn på ljudplankan inte tänds när ljudplankan startas första gången, se ”Para
ihop ljudplankan och subwoofern manuellt” (s.19) och anslut ljudplankan till subwoofern manuellt.
• När de har anslutits första gången ansluts ljudplankan till samma subwoofer nästa gång den startas.
RCA-stereokabel (etc.)
(kommersiellt tillgänglig)
Spelkonsol (etc.)
OBS!
• Se till att vänster (L) och höger (R) kanaler ansluts på rätt sätt.
• Välj ANALOG-knappen på fjärrkontrollen för ingångskällan.
Sv 7
Styrning
1
Ingångsknappar
Lampor
Indikatorerna på frontpanelen blinkar eller lyser för att
ange funktions- och inställningsstatus.
Välj en ingångskälla för uppspelning.
TV ....................TV-ljud
BD/DVD ...........Ljud från en enhet ansluten till BD/
DVD-ingångarna
ANALOG .........Ljud från en enhet ansluten till
ANALOG-ingången
BLUETOOTH...Ljud från en Bluetooth-ansluten
enhet
★: Knappar som behöver tryckas under mer än 3
sekunder
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Fjärrkontrollsignalsändare
Överför infraröda signaler.
Indikatorn för den valda ingångskällan tänds.
(Exempel: när TV har valts)
I denna bruksanvisning används illustrationer av de nio
indikatorsegmenten som förklaring.
: Släckt
: Tänds
: Blinkar
(Exempel: När STATUS-indikatorn blinkar och TV-indikatorn tänds)
★
TIPS
• För att spela upp ljud från uppspelningsenheten som är
ansluten till TV:n eller titta på video på uppspelningsenheten
ställer du in TV:ns ingångskälla på uppspelningsenheten.
• Mer information om Bluetooth-anslutning finns i ”Lyssna på
ljudet från en Bluetooth-enhet” (s.10).
SUBWOOFER-knappar (+/–)
★
2
Justera volymen på subwooferhögtalaren.
Volym ned (–)
Volym upp (+)
VOLUME-knappar (+/–)
★
Justera volymen på ljudplankan.
Volym ned (–)
8 Sv
Volym upp (+)
LEARN-knapp★
REPEATER-knapp★
Ställer in ljudplankan på TV-fjärrkontrollens
inlärningsläge (s.12).
Aktiverar/avaktiverar TV:ns Remote Repeaterfunktion (s.14).
3
4
(strömknapp)
Slår på eller stänger av (standby) ljudplankan.
STATUS-indikatorn på ljudplankan
Grön (påslagen)
6
CLEAR VOICE-knapp
BASS EXTENSION-knapp
Aktiverar/avaktiverar clear voice-funktionen.
När den här funktionen har aktiverats kan du njuta
av klart ljud när du tittar på film, TV-dramer,
nyhetsprogram eller sport.
Aktiverar/avaktiverar basförstärkningsfunktionen. När denna funktion är aktiverad kan du
lyssna på kraftfullt ljud under surrounduppspelning
med Yamahas exklusiva basförstärkningsteknik.
Röd (Bluetooth-viloläge) (s.11)
Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)
Av (avstängd)
Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)
UNIVOLUME-knapp
STATUS-indikatorn på subwoofern
Grön (påslagen)
Aktiverar/avaktiverar UniVolume-funktionen.
När denna funktion är aktiverad hålls ljudnivån på
jämn nivå när ingångar eller ljudkällor växlar.
Röd (avstängd)
BLUETOOTH STANDBY-knapp★
Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)
Aktiverar/avaktiverar Bluetooth-viloläget (s.11).
TIPS
SUBWOOFER PAIRING-knapp★
• UniVolume-funktionen avaktiveras automatiskt när
BLUETOOTH har valts som ingångskälla.
Utför ihopparning av ljudplankan och subwoofern
(s.19).
AUDIO DELAY-knapp★
SURROUND- och STEREO-knappar
Växla mellan uppspelning med surround- och
stereoljud (2 kanaler). När uppspelning med
surroundljud har valts kan du njuta av
verklighetstrogna ljudeffekter med Yamahas
exklusiva AIR SURROUND XTREME.
SURROUND
Tänds (uppspelning med
surroundljud)
STEREO
Av (uppspelning med
stereoljud)
5
Stänger av ljudutmatningen. Tryck på
knappen igen för att sätta på ljudet.
Avkodarlampor
Ljudplankan har stöd för följande ljudsignaler. Du
kontrollerar typen av insignal med hjälp av färgen på
lampan.
Grön (Dolby Digital), Röd (DTS Digital Surround)
2 Tryck på SUBWOOFER (+/–)-knappen för att
justera ljudfördröjningen.
Att trycka på SUBWOOFER (+)-knappen
fördröjer timingen för ljudutmatningen.
(–)
Tänds (Dolby Pro Logic II)
7
Blinkar (på mute)
Justerar ljudfördröjningen så att ljud och bild
synkroniseras när videobilder på TV:n verkar
fördröjda i förhållande till ljudet.
Följ instruktionerna nedan för att justera ljudfördröjningen.
1 Håll ned AUDIO DELAY-knappen i mer än
3 sekunder.
Lampan längst till vänster blinkar.
TIPS
• När stereoljud med 2 kanaler spelas i surround tänds
PLII-indikatorn.
MUTE-knapp
Av (PCM)
(+)
3 Avsluta justeringen genom att trycka på
AUDIO DELAY-knappen.
TIPS
• Justeringen avslutas automatiskt om inga funktioner
används på 20 sekunder.
Sv 9
Lyssna på ljudet från en
Bluetooth-enhet
Du kan spela upp trådlöst från Bluetooth-enheter, t.ex. smartphones eller digitala
musikspelare.
Se även användarhandboken för Bluetooth-enheten för mer information.
Para ihop en Bluetooth-enhet med ljudplankan
När du ansluter till en Bluetooth-enheten för första gången måste enheten och
ljudplankan ”paras ihop”. ”Ihopparning” är nödvändigt för varje Bluetooth-enhet du
använder.
När ”ihopparning” med en enhet är klar kommer efterföljande anslutning till enheten inte
att kräva ”ihopparning”.
1
Tryck på BLUETOOTH-knappen på ljudplankans fjärrkontroll för att
välja Bluetooth som ingångskälla.
BLUETOOTH-indikatorn på frontpanelen börjar lysa grönt.
Bluetooth-enheter
Tänds
2
Slå på Bluetooth-funktionen på den enhet som ska paras ihop och
utför sedan ihopparningen.
Åtgärden varierar beroende på enhet. Se bruksanvisningen för enheten.
3
Välj ”YAS-203 Yamaha” i listan med Bluetooth-enheter på enheten.
Om ett lösenord (PIN-kod) krävs, anger du ”0000”.
Utför följande steg för att använda en Bluetooth-enhet med ljudplankan.
För den första
Bluetooth-anslutningen
För efterföljande
Bluetooth-anslutning
När ihopparningen är klar visas
Para ihop en Bluetoothenhet med ljudplankan
eller ett meddelande om slutförande.
OBS!
Spela upp ljud från en Bluetooth-enhet
på ljudplankan
10 Sv
• Utför ihopparningen med Bluetooth-enheten och ljudplankan inom 10 meters avstånd.
• Upp till åtta Bluetooth-enheter kan paras ihop med ljudplankan. Om en nionde enhet paras ihop tas den
äldsta ihopparningsinformationen bort.
• Om ihopparningsinformationen för en enhet tas bort, måste du para ihop den enheten igen om den ska
användas.
• Om en Bluetooth-enhet redan är ansluten till ljudplankan avslutar du den Bluetooth-anslutningen (s.11)
och utför sedan ihopparning med den nya enheten.
• Se ”Bluetooth” (s.18) i ”Felsökning” om enheterna inte kan paras ihop.
Spela upp ljud från en Bluetooth-enhet på
ljudplankan
Använda Bluetooth-viloläget
1
1
Slå på ljudplankan och tryck på BLUETOOTH-knappen på
ljudplankans fjärrkontroll för att välja Bluetooth som ingångskälla.
BLUETOOTH-indikatorn på frontpanelen börjar lysa grönt.
Med Bluetooth-viloläget kan du slå på (eller stänga av) ljudplankan automatiskt, i
samband med Bluetooth-enheten.
Slå på ljudplankan och håll ned BLUETOOTH STANDBY-knappen på
den medföljande fjärrkontrollen i minst 3 sekunder.
När du håller ned BLUETOOTH STANDBY-knappen i 3 sekunder växlar läget
mellan aktiverat och avaktiverat.
Tänds
2
Aktivera enhetens Bluetooth-funktion.
När Bluetooth-anslutningen görs på rätt sätt blinkar BLUETOOTH-indikatorn på
ljudplankan tre gånger.
Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)
När Bluetooth-viloläget är aktiverat och ljudplankan stängs av, tänds STATUSindikatorn med rött sken. (Bluetooth-viloläge)
Blinkar 3 gånger
3
Tänds (röd)
Spela upp en låt på enheten.
Funktioner tillgängliga på Bluetooth-enheter med Bluetooth-viloläget aktiverat
Samtidigt påslag (när ljudplankan är avstängd)
När Bluetooth-anslutningen görs på enheten slås ljudplankan på och blir redo för uppspelning av ljud från
enheten.
OBS!
• Utför Bluetooth-anslutningen med enheten och ljudplankan inom 10 meters avstånd.
• Det kan bli nödvändigt att välja ”YAS-203 Yamaha” i Bluetooth-enhetslistan igen om ett
anslutningsproblem uppstår. Du kan behöva ändra utgångsinställningen till att mata ut ljud till ljudplankan,
beroende på vilken Bluetooth-enhet du använder.
• Justera volymnivån för Bluetooth-enheten om det behövs.
• Om en Bluetooth-enhet redan är ansluten till ljudplankan avbryter du den Bluetooth-anslutningen och
ansluter sedan till den nya enheten.
Avbryta Bluetooth-anslutning
Bluetooth-anslutningen avbryts i följande fall. När ljudplankan är påslagen och
Bluetooth-anslutningen avslutas, blinkar BLUETOOTH-indikatorn en gång.
Samtidig avstängning (när ljudplankan är påslagen)
Ljudplankan stängs av när Bluetooth-anslutningen avbryts på en Bluetooth-enhet. (Endast när
BLUETOOTH väljs som ingångskälla.)
Använda HOME THEATER CONTROLLER-appen
Genom att installera den kostnadsfria appen ”HOME THEATER CONTROLLER” på en
Bluetooth-enhet, t.ex. en smartphone, kan du enkelt och praktiskt utföra olika funktioner
med Bluetooth-enheten.
(Inställningsalternativ: grundläggande användning, ljudfält, ljudjusteringar)
Mer information om ”HOME THEATER CONTROLLER” finns i produktinformationen på
vår webbplats.
• Bluetooth-funktionen stängs av på den kompatibla enheten.
• BLUETOOTH-knappen på ljudplankans fjärrkontroll hålls nedtryckt i mer än 3 sekunder.
• Ljudplankan stängs av.
Sv 11
Inställningar
4-2
Håll ljudavstängningsknappen nedtryckt i mer än 1 sekund två eller tre
gånger, samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.
Programmera ljudplankan med TV:ns fjärrkontroll
(TV-fjärrkontrollens inlärningsfunktion)
Ca. 30 cm
TV:ns fjärrkontroll
När du har programmerat ljudplankan kan du styra den med TV:ns fjärrkontroll för
funktioner som att slå på/stänga av TV:n och ljudplankan samtidigt eller höja/sänka
volymen och stänga av/slå på ljudplankans ljud.
• Funktionen är endast tillgänglig när TV:ns fjärrkontroll använder sig av infraröda signaler.
• En RF-fjärrkontroll (radiofrekvens) fungerar inte.
• Om du vill använda en kabel-TV- eller satellitmottagares fjärrkontroll för att styra ljudplankan använder
du TV:ns originalfjärrkontroll (IR) till att programmera ljudplankan och styr den sedan med TVmottagarens fjärrkontroll.
• Om TV:ns volym ändras när du ändrar ljudplankans volym ställer du in TV:ns volym på det lägsta värdet
eller stänger av dess högtalare.
1
2
3
Tryck ned
(mer än 1 sekund)
Resultat
Pip/ljud
Inlärt
En gång
Släpp
(mer än 1 sekund)
Tryck ned
(mer än 1 sekund)
Släpp
(...)
Lampor
Stäng av TV:n.
Stäng av ljudplankan.
Tänds
Håll LEARN-knappen nedtryckt i 3 sekunder på ljudplankans
fjärrkontroll för att ställa in ljudplankan i inlärningsläge.
När ljudplankan är i inlärningsläge blinkar lamporna på frontpanelen enligt nedan.
Det gick inte
att lära
* Börja om från
steg 4-1.
5
Två gånger
Blinkar
Lär ljudplankan ”Volym (–)”-koden från TV:ns fjärrkontroll.
5-1
Tryck på VOLUME (–) på ljudplankans frontpanel.
5-2
Håll volymknappen (–) nedtryckt i mer än 1 sekund två eller tre gånger,
samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.
OBS!
• Steg 4 till 7 kräver bara TV-fjärrkontrollen och knapparna på ljudplankans frontpanel. Ljudplankans
fjärrkontroll behövs inte.
• Om ljudplankan redan innehåller inlärda funktioner tänds följande indikatorer.
Ljudavstängning: BD/DVD, Volym (–): ANALOG, Volym (+): BLUETOOTH, Ström: SURROUND
4
4-1
Lär ljudplankan ”Stäng av ljud”-koden från TV:ns fjärrkontroll.
Tryck på MUTE på ljudplankans frontpanel.
Resultat
Pip/ljud
Inlärt
En gång
Lampor
Tänds
Det gick inte
att lära
* Börja om från
steg 5-1.
12 Sv
Två gånger
Blinkar
6
6-1
Lär ljudplankan ”Volym (+)”-koden från TV:ns fjärrkontroll.
8
Tryck på VOLUME (+) på ljudplankans frontpanel.
Avsluta inlärningsläget genom att trycka på LEARN-knappen på
ljudplankans fjärrkontroll.
Nu är de nödvändiga inställningarna klara. Nu kan du styra ljudplankan med TV:ns
fjärrkontroll.
6-2
Resultat
Pip/ljud
Inlärt
En gång
Det gick inte
att lära
* Börja om från
steg 6-1.
• Inlärningsläget avslutas automatiskt om inga funktioner används på 5 minuter.
• Ställ in TV:ns volym på lägsta nivån. När du skruvar upp volymen på ljudplankan med TV:ns
fjärrkontroll kan volymen på TV:n skruvas upp samtidigt. Följ då steg 3 i ”Anslutningar” (s.6) för att
ändra TV-inställningen.
• Du kan trycka på
(ström)-knappen på ljudplankans fjärrkontroll för att slutföra inlärningsläget.
Lampor
Rensa alla programmerade funktioner
Tänds
7
TIPS
Håll volym (+)-knappen nedtryckt i mer än 1 sekund två eller tre gånger,
samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.
1
Två gånger
Blinkar
När ljudplankan är i inlärningsläge blinkar lamporna på frontpanelen enligt nedan.
Lär ljudplankan ”Ström”-koden från TV:ns fjärrkontroll.
7-1
Tryck på
7-2
Håll strömknappen nedtryckt i mer än 1 sekund två eller tre gånger,
samtidigt som du riktar TV:ns fjärrkontroll mot fjärrkontrollssensorn.
(ström) på ljudplankans frontpanel.
Resultat
Pip/ljud
Inlärt
En gång
2
Håll ned INPUT på ljudplankans frontpanel i minst 3 sekunder.
Lampor
Blinkar rött (raderad)
Tänds
Det gick inte
att lära
* Börja om från
steg 7-1.
Stäng av ljudplankan och håll ned LEARN-knappen på den
medföljande fjärrkontrollen i minst 3 sekunder (för att aktivera
inlärningsläget).
När raderingen är klar hörs 3 korta pip.
3
Två gånger
Tryck på LEARN-knappen på ljudplankans fjärrkontroll.
Blinkar
Sv 13
Skicka TV:ns fjärrkontrollsignal genom ljudplankan
(TV Remote Repeater-funktion)
När TV Remote Repeater-funktionen är aktiverad skickar ljudplankan vidare TV:ns
fjärrkontrollsignal som tas emot av den främre sensorn till den bakre sändaren. Den här
funktionen ska bara aktiveras när du placerar ljudplankan framför TV:n och inte kan
styra TV:n med TV:ns fjärrkontroll.
Funktionen är endast tillgänglig när TV:ns fjärrkontroll använder sig av infraröda signaler.
IR-förlängare för TV Remote Repeater
TV:ns fjärrkontrollssensor
Ställa in den automatiska standbyfunktionen
Genom att aktivera den här funktionen kan du undvika att glömma stänga av
ljudplanken efter användning, t.ex. om du somnar medan du tittar på TV.
OBS!
• När den här funktionen är aktiverad och något av följande villkor uppfylls stängs ljudplankan automatiskt
av.
− Inga funktioner används på 8 timmar
− Ingen ljudsignal tas emot och inga åtgärder utförs på 20 minuter när BLUETOOTH är valt som
ingångskälla.
1
TV:ns fjärrkontroll
1
2
Stäng av ljudplankan och håll ned MUTE-knappen på den
medföljande fjärrkontrollen i minst 3 sekunder för att aktivera/
avaktivera den automatiska standbyfunktionen.
Du kan kontrollera status för funktionen med TV-indikatorn när du slår på
ljudplankan.
Slå på ljudplankan.
Håll ned REPEATER-knappen på ljudplankans fjärrkontroll i minst
3 sekunder för att aktivera/avaktivera TV Remote Repeaterfunktionen.
Av (aktiverad), tänds (avaktiverad)
TIPS
• Den ursprungliga inställningen varierar beroende på land eller region.
− Modeller för Storbritannien och Europa: aktiverad
− Övriga modeller: avaktiverad
Blinkar tre gånger (aktiverad), blinkar en gång (avaktiverad)
Nu är de nödvändiga inställningarna klara. När TV Remote Repeater-funktionen
har aktiverats kan du styra TV:n från TV:ns fjärrkontroll via ljudplankan.
TIPS
• TV:ns Remote Repeater-funktion är avaktiverad som standard.
• Om ljudplankans strömkabel är ansluten till ett vägguttag och när TV:ns Remote Repeater-funktion
är aktiverad, kan funktionen användas även när ljudplankan är avstängd.
• Om ljudplankan har lärt in volymstyrning (+) (s.13) kan volymen på TV:n skruvas upp när du skruvar
upp volymen på ljudplankan med TV:ns fjärrkontroll. Följ då steg 3 i ”Anslutningar” (s.6) för att ändra
TV-inställningen.
• Du kan kontrollera status för TV Remote Repeater-funktionen genom att titta på SURROUNDindikatorn när du sätter på ljudplankan.
Initiera ljudplankan
Följ instruktionerna nedan för att återställa ljudplankan.
1
2
Stäng av ljudplankan.
Håll -knappen (ström) på ljudplankans frontpanel nedtryckt i minst
3 sekunder.
Av (aktiverad), tänds (avaktiverad)
Blinkar (återställd)
14 Sv
Felsökning
Gå igenom tabellen nedan om ljudplankan inte fungerar korrekt. Om det aktuella
problemet inte finns upptaget i tabellen nedan, eller om det inte kan lösas med hjälp av
anvisningarna i felsökningstabellen, stäng av ljudplankan, koppla loss nätkabeln och
kontakta närmaste auktoriserade Yamaha-handlare eller servicecenter.
Kontrollera först följande:
A Att nätkablarna till ljudplankan, subwoofern TV:n och alla
uppspelningsenheter (t.ex. BD-spelare m.m.) är ordentligt anslutna till
vägguttag.
B Att ljudplankan, TV:n och alla uppspelningsenheter (t.ex. BD-spelare m.m.) är
påslagna.
C Alla kablar sitter ordentligt i uttagen på varje enhet.
Strömförsörjning och system
Problem
Orsak
Åtgärd
Strömmen
stängs plötsligt
av.
Den automatiska
standbyfunktionen fungerade.
När den här funktionen är
aktiverad och något av följande
villkor uppfylls stängs ljudplankan
automatiskt av.
- Inga funktioner används på
8 timmar
- Ingen ljudsignal tas emot och
inga åtgärder utförs på
20 minuter när BLUETOOTH är
valt som ingångskälla.
Slå på ljudplankan igen. För att
förhindra att ljudplankan stängs av
automatiskt ska du avaktivera den
automatiska ljudavstängningsfunktionen (s.14).
Skyddskretsen har aktiverats.
(STATUS-indikatorn på
ljudplankans frontpanel blinkar.)
Starta ljudplankan igen när du har
kontrollerat att alla anslutningar sitter
ordentligt. Om strömmen fortfarande
stängs av plötsligt eller inte kan slås
på, ska du koppla bort strömkabeln
från vägguttaget och kontakta
närmaste auktoriserade Yamahaåterförsäljare eller servicecenter.
Bluetooth-anslutningen avslutas
på en Bluetooth-enhet när
Bluetooth-viloläget är aktiverat.
Avaktivera Bluetooth-viloläget (s.11).
Skyddskretsen har aktiverats tre
gånger i följd. (Om du försöker slå
på strömmen i detta tillstånd
blinkar STATUS-indikatorn på
ljudplankans frontpanel.)
I syfte att skydda produkten går det
inte att slå på strömmen. Koppla bort
strömkabeln från vägguttaget och
kontakta närmaste auktoriserade
Yamaha-återförsäljare eller
servicecenter.
Strömmen kan
inte slås på.
Ljudplankan
reagerar inte
korrekt.
Den interna mikrodatorn har
hängt sig på grund av en yttre
elektrisk stöt (som ett blixtnedslag
eller kraftig statisk elektricitet)
eller på grund av ett
spänningsfall.
Håll
(strömknappen) på
ljudplankans frontpanel nedtryckt i
minst 10 sekunder för att starta om
den. (Om problemet kvarstår, dra ut
nätkabeln ur vägguttaget och sätt i den
igen.)
Ljudplankan
styrs av sig själv.
En annan Bluetooth-enhet
används i närheten.
Avbryt Bluetooth-anslutningen för
ljudplankan (s.11).
TV:ns 3Dglasögon
fungerar inte.
Ljudplankan blockerar sändaren
för 3D-glasögon på TV:n.
Kontrollera placeringen av sändaren
för 3D-glasögon på TV:n och justera
ljudplankans placering. Ta bort
stativen från ljudplankan om de är
monterade (s.5).
Problem
Orsak
Åtgärd
Inget ljud.
En annan ingångskälla har valts.
Välj en lämplig ingångskälla (s.8).
Mute-funktionen har aktiverats.
Avaktivera mute-funktionen (s.9).
Ljud
Volymen är för låg.
Höj volymen (s.8).
Strömkablarna till ljudplankan och
subwoofern är inte ordentligt
anslutna.
Kontrollera att strömkabeln för
ljudplankan och subwoofern är
ordentligt anslutna till vägguttaget
(s.6).
Sv 15
Inget ljud hörs från
subwooferhögtalaren.
(SUBWOOFERindikatorn på
ljudplankans
frontpanel blinkar.)
Subwoofern är inte ansluten till ett
vägguttag. (STATUS-indikatorn
på subwoofern är inte tänd.)
Anslut subwooferns nätkabel till ett
vägguttag.
Ljudplankan och subwoofern är
inte anslutna på grund av dålig
kommunikationsstatus. (STATUSindikatorn på subwoofern
fortsätter att lysa rött eller blinka
grönt.)
Flytta subwoofern närmare
ljudplankan. Om situationen inte
förbättras ska du flytta subwoofern till
en plats med bättre kommunikation.
Om kommunikationen mellan
ljudplankan och subwoofern hindras
av ett metallföremål eller något annat
föremål, ska du flytta ljudplankan och
subwoofern eller ändra subwooferns
installationsplats.
Om det finns en enhet (mikrovågsugn,
trådlöst LAN etc.) som sänder
radiofrekvenssignaler, ska du flytta
ljudplankan och subwoofern bort från
enheten.
Ljudplankan och subwoofern är
inte ihopparade. (STATUSindikatorn på subwoofern blinkar
eller lyser rött.)
Skyddskretsen i subwoofern har
aktiverats. (STATUS-indikatorn
på subwoofern lyser orange.)
Ljudet från
subwoofern
avbryts.
(SUBWOOFERindikatorn på
ljudplankan
blinkar när ljudet
avbryts.)
Anslutningen mellan ljudplankan
och subwoofern avbryts på grund
av dålig status för trådlös
kommunikation. (STATUSindikatorn på subwoofern blinkar
grön när ljudet avbryts.)
Utför ihopparning av ljudplankan och
subwoofern (s.19).
Om SUBWOOFER-indikatorn på
ljudplankan fortfarande inte tänds i
grönt efter att ihopparningen har
utförts kan ett fel ha inträffat. Koppla
bort strömkablarna från vägguttagen
och kontakta närmaste auktoriserade
Yamaha-återförsäljare eller
servicecenter.
I syfte att skydda produkten går det
inte att slå på strömmen på
subwoofern. Koppla bort strömkabeln
från vägguttaget och kontakta
närmaste auktoriserade Yamahaåterförsäljare eller servicecenter.
Flytta subwoofern närmare
ljudplankan. Om situationen inte
förbättras ska du flytta subwoofern till
en plats med bättre kommunikation.
Om kommunikationen mellan
ljudplankan och subwoofern hindras
av ett metallföremål eller något annat
föremål, ska du flytta ljudplankan och
subwoofern eller ändra subwooferns
installationsplats.
Om det finns en enhet (mikrovågsugn,
trådlöst LAN etc.) som sänder
radiofrekvenssignaler, ska du flytta
ljudplankan och subwoofern bort från
enheten.
16 Sv
Volymen är för låg.
Höj volymen på subwooferhögtalaren
(s.8).
Subwooferns framsida är
blockerad.
Rensa området runt subwooferns
framsida och port.
Uppspelningskällan innehåller
inga lågfrekventa signaler.
Spela upp en ljudkälla som innehåller
lågfrekvenssignaler och bekräfta att
ljudet avges från subwoofern.
Skyddskretsen i subwoofern har
aktiverats. (STATUS-indikatorn
på subwoofern lyser orange.)
I syfte att skydda produkten går det
inte att slå på strömmen på
subwoofern. Koppla bort strömkabeln
från vägguttaget och kontakta
närmaste auktoriserade Yamahaåterförsäljare eller servicecenter.
Volymen sänks
när ljudplankan
sätts på.
Den automatiska
volymjusteringen fungerade. För
att undvika allt för hög volym
ställer ljudplankan ner volymen till
en viss nivå när ljudplankan slås
på.
Höj volymen om det behövs (s.8).
Ingen
surroundeffekt.
Stereouppspelning har valts.
Välj uppspelning med surroundljud
(s.9).
Det kommer
inget ljud från
subwoofern eller
ljudet är svagt.
(SUBWOOFERindikatorn på
ljudplankan är
tänd.)
Brus hörs.
Volymen är för låg.
Höj volymen (s.8).
TV:n eller uppspelningsenheten
är inställd på att endast mata ut
tvåkanalsljud (som PCM).
Ändra inställningen för utmatning av
digitalt ljud på TV:n eller
uppspelningsenheten till Dolby Digital
eller BitStream.
Ljudet spelas upp från TV:ns
inbyggda högtalare.
Ställ in TV:ns volym på lägsta nivån
(s.6).
Uppspelningskällan innehåller
inte surroundljud.
Spela upp en källa som innehåller ljud
som spelats in i surround.
Ljudplankan står för nära annan
digital utrustning eller
högfrekvensenhet.
Flytta de enheterna längre bort från
ljudplankan.
Fjärrkontroll
Problem
Orsak
Åtgärd
Ljudplankan kan
inte styras med
fjärrkontrollen.
Ljudplankan har inte tillräcklig
räckvidd.
Använd fjärrkontrollen inom
kontrollens räckvidd (s.2).
Batterierna är svaga.
Byt ut batterierna (s.2).
Fjärrkontrollssensorn på
ljudplankan utsätts för direkt
solljus eller stark belysning.
Justera ljusets vinkel eller placera
ljudplankan på en annan plats.
Det går inte att
styra TV:n med
fjärrkontrollen till
TV:n.
Styrning av TV:n via ljudplankan
(när TV:ns fjärrkontrollssensor har
blockerats).
Använd TV Remote Repeaterfunktionen (s.14) eller ta bort
ljudplankans stativ om de är
monterade så att TV:ns
fjärrkontrollsensor inte blockeras (s.5).
Det går inte att
styra TV:n med
TV:ns Remote
Repeaterfunktion.
TV:ns Remote Repeater-funktion
har avaktiverats.
Aktivera TV:ns Remote Repeaterfunktion (s.14).
TV:ns fjärrkontroll använder inte
infraröda signaler. (Vissa
fjärrkontroller kanske inte
fungerar även om de använder
infraröda signaler.)
Det går inte att använda TV:ns
Remote Repeater-funktion i det här
fallet. Ändra placeringen av
ljudplankan så att TV:ns
fjärrkontrollssensor inte blockeras av
ljudplankan och använd TV:ns
fjärrkontroll för att styra TV:n.
Ljudplankan och TV:n står för
nära eller för långt ifrån varandra.
Flytta ljudplankan bort från TV:n mer
än 50 mm (s.5).
Om det behövs monterar eller tar du
bort ljudplankans stativ för att justera
höjden på IR-sändaren (för TV
Remote Repeater) på ljudplankans
placering framför TV:ns
fjärrkontrollsensor (s.5).
Det finns ett hinder (t.ex. kablar)
mellan ljudplankan och TV:n.
Ta bort hindret mellan ljudplankan och
TV:n.
TV:n tar inte emot
fjärrkontrollsignalen tillräckligt bra
eftersom signalerna från TV:ns
fjärrkontroll och IR-sändaren (för
TV Remote Repeater) på
ljudplankan stör varandra.
Aktivera TV Remote Repeaterfunktionen (s.14).
TV:ns fjärrkontrollknapp hölls inte
nedtryckt tillräckligt länge.
Håll knappen nedtryckt i minst
1 sekund två eller tre gånger (s.12).
TV:ns fjärrkontroll använder inte
infraröda signaler. (Vissa
fjärrkontroller kanske inte
fungerar även om de använder
infraröda signaler.)
TV-fjärrkontrollens inlärningsfunktion
kan inte användas i det här fallet.
Använd ljudplankans fjärrkontroll för
att styra ljudplankan.
Den placering från vilken du
använder TV:ns fjärrkontroll är
inte lämplig.
Använd TV:ns fjärrkontroll från en
lämplig plats (s.12).
Batterierna till TV:ns fjärrkontroll
är svaga.
Byt ut batterierna.
Fjärrkontrollssensorn på
ljudplankan utsätts för direkt
solljus eller stark belysning.
Justera ljusets vinkel eller placera
ljudplankan på en annan plats.
Sändaren för fjärrkontrollens
signal stördes av TV-skärmens
ljus.
Stäng av TV:n och utför
inlärningsfunktionen igen (s.12).
Ljudet kommer
från TV:n när
ljudplankans
volym har
skruvats upp
med TV:ns
fjärrkontroll.
(när TVfjärrkontrollens
inlärningsfunktion
används)
Ljudutgången har aktiverats på
TV:n.
Ändra TV:ns inställning för att
avaktivera ljud via TV:ns högtalare.
Om det inte finns någon inställning för
att avaktivera ljud via högtalaren på
din TV, prova följande.
- Anslut hörlurar till hörlursuttaget på
TV:n.
- Ställ in TV:ns volym på lägsta nivån.
Strömknappen
på ljudplankan
och TV-knappen
står i motsatt
riktning. (Till
exempel, TV:n
stängs av om
ljudplankan sätts
på.)
(när TVfjärrkontrollens
inlärningsfunktion
används)
Strömmen till TV:n var på när du
utförde inlärningsfunktionen.
Tryck på strömknappen på TV:n och
(ström) på ljudplankans frontpanel
för att sätta på dem och tryck sedan på
strömknappen på TV:ns fjärrkontroll
för att stänga av dem.
Ljudplankan lär sig
inte TV:ns
fjärrkontrollfunktioner.
Sv 17
Bluetooth
Bluetooth-anslutningen för
ljudplankan med enheten kopplas
från.
Utför Bluetooth-anslutningen igen
(s.10).
Bluetooth har inte valts som
ingångskälla.
Välj Bluetooth som ingångskälla.
Problem
Orsak
Åtgärd
Det går inte att
para ihop
ljudplankan med
Bluetoothenheten.
Bluetooth har inte valts som
ingångskälla.
Välj Bluetooth som ingångskälla.
Enheten stöder inte A2DP.
Utför ihopparningsåtgärderna med en
enhet som stöder A2DP.
Ljudplankan och enheten är för
långt ifrån varandra.
Flytta enheten närmare ljudplankan.
En Bluetooth-adapter etc. som du
vill para ihop med ljudplankan har
ett annat lösenord än ”0000”.
Använd en Bluetooth-adapter etc. med
lösenordet ”0000”.
Flytta ljudplankan och subwoofern bort
från den enhet som avger
radiofrekvenssignaler.
Ljudplankan och enheten är för
långt ifrån varandra.
Flytta enheten närmare ljudplankan.
Det finns en enhet
(mikrovågsugn, trådlöst LAN etc.)
som sänder ut signaler i 2,4 GHzfrekvensbandet i närheten.
Det finns en enhet
(mikrovågsugn, trådlöst LAN etc.)
som sänder ut signaler i 2,4 GHzfrekvensbandet i närheten.
Flytta ljudplankan bort från den enhet
som avger radiofrekvenssignaler.
Enheten är inte inställd på att
skicka Bluetooth-ljudsignaler till
ljudplankan.
Ändra inställningen för ljudutmatning
och anslutningsinställningen på
enheten.
Uppspelning på enheten har inte
utförts.
Utför uppspelning på enheten.
En annan Bluetooth-enhet är
ansluten.
Avbryt den aktuella Bluetoothanslutningen och utför ihopparningen
med den nya enheten.
Enhetens volym är inställd på
minimivärdet.
Höj volymen.
En annan Bluetooth-enhet är
ansluten.
Ljudplankan kan inte upprätta flera
Bluetooth-anslutningar. Avbryt den
aktuella Bluetooth-anslutningen och
utför anslutningen för den önskade
enheten.
Mer än nio enheter är ihopparade
och den äldsta
ihopparningsinformationen tas
bort.
Utför ihopparningen igen. Ljudplankan
kan behålla ihopparningsinformation
för upp till åtta enheter. När du parar
ihop en nionde enhet tas den äldsta
ihopparningensinformationen bort.
Det går inte att
upprätta en
Bluetoothanslutning.
18 Sv
Inget ljud hörs
eller så avbryts
ljudet under
uppspelningen.
Para ihop ljudplankan och subwoofern manuellt
1
Slå på ljudplankan och håll ned SUBWOOFER PAIRING-knappen på
den medföljande fjärrkontrollen i minst 3 sekunder.
SUBWOOFER-indikatorn på ljudplankans frontpanel blinkar snabbt.
2
Inom 30 sekunder ska du trycka på SUBWOOFER PAIRING-knappen
på baksidan av subwoofern under mer än 3 sekunder med ett
spetsigt föremål som en hårnål.
STATUS-indikatorn på baksidan av subwoofern blinkar snabbt i grönt.
När ihopparningen är klar och ljudplankan och subwoofern är anslutna, tänds
SUBWOOFER-indikatorn på ljudplankans frontpanel.
Om SUBWOOFER-indikatorn på ljudplankan inte tänds även efter att ovanstående
åtgärd utförts, se ”Felsökning” (s.15).
TIPS
• ”Ihopparning” är en åtgärd då det fastställs vilken enhet ljudplankan och subwoofern ska ansluta till.
Sv 19
Tekniska data
Ljudplanka
(YAS-CU203)
Subwoofer
(NS-WSW41)
Maximal uteffekt
Fram V/H
50 W x 2 kanaler
Dynamisk effekt 100 W
Typ
Akustiskt upphängd typ
(ej magnetiskt skärmad
typ)
Advanced Yamaha
Active Servo
Technology
(magnetiskt skärmad
typ)
Element
5,5 cm kon x 2
16 cm kon
Frekvensåtergivning
150 Hz till 22 kHz
35 Hz till 150 Hz
Impedans
6Ω
5,5 Ω
Kompatibla
ljudsignaler
(TV, BD/DVD)
PCM (2-kanals)
Dolby Digital
DTS Digital Surround
--
Digital (optisk)
1 (TV)
--
Digital (koaxial)
1 (BD/DVD)
--
Analog (RCA)
1 (ANALOG)
--
Frekvensband
2,4 GHz
Överföringsräckvidd
10 m (utan hinder)
Bluetooth-version
Ver. 2.1+EDR
--
Kompatibla
protokoll
A2DP, SPP
--
Kompatibla kodekar
SBC, aptX
--
Trådlös utgång
Bluetooth klass 2
Post
Förstärkardel
Högtalardel
Dekoder
Ingångar
Trådlös
subwoofer
Bluetooth
--
Max.
kommunikationsavstånd
10 m (utan hinder)
--
Kompatibel metod
för skydd av innehåll
SCMS-T
--
Strömförsörjning
Modeller för USA och
Kanada: AC 120 V,
60 Hz
Modell för Taiwan: AC
110–120 V, 50/60 Hz
Modell för Kina:
AC 220 V, 50 Hz
Övriga modeller:
AC 220–240 V,
50/60 Hz
Effektförbrukning
26 W
45 W
Effektförbrukning i
standby-läge
0,4 W
Modeller för USA och
Kanada: 1,4 W
Modeller för
Storbritannien och
Europa: 1,5 W
Modeller för Korea och
Taiwan: 1,2 W
Modell för Kina: 1,3 W
Modeller för Australien
och Asien: 1,7 W
Effektförbrukning i
Bluetoothstandbyläge
0,5 W
--
886 x 79 x 121 mm
(utan stativ,
standardtillstånd)
290 x 292 x 316 mm
Allmänt
Mått
(B x H x D)
886 x 94 x 121 mm
(med stativ)
Tjocklek förutom
utskjutande
högtalardelar
(tunnaste del)
65 mm
--
Vikt
2,9 kg
8,1 kg
* Tekniska data kan ändras utan föregående avisering.
20 Sv
Modeller för USA och
Kanada: AC 120 V,
60 Hz
Modeller för
Storbritannien och
Europa: AC 230 V,
50 Hz
Modell för Taiwan:
AC 110 V, 60 Hz
Modell för Korea:
AC 220 V, 60 Hz
Modell för Kina:
AC 220 V, 50 Hz
Modell för Australien:
AC 240 V, 50 Hz
Modell för Asien:
AC 220–240 V,
50/60 Hz
Detta system är utrustat med Yamahas virtuella ljudteknik AIR SURROUND XTREME som åstadkommer
högklassigt 7.1-kanals surroundljud med ljudplankan och subwoofern.
Subwoofern i detta system utnyttjar Yamahas exklusiva basstyrningsteknik ”Advanced Yamaha Active Servo
Technology II” och återger lågfrekventa ljud med hög kvalitet.
”UniVolume” är ett varumärke tillhörande Yamaha Corporation.
Bluetooth är ett registrerat varumärke som tillhör Bluetooth SIG och används av Yamaha i enlighet med ett
licensavtal.
Tillverkad på Dolby Laboratories licens. Dolby, Pro Logic och dubbel-D-symbolen är varumärken som tillhör
Dolby Laboratories.
För DTS-patent, se http://patents.dts.com. Tillverkad under licens från DTS Licensing Limited.
DTS, symbolen och DTS och symbolen tillsammans är registrerade varumärken och DTS Digital Surround är
ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med ensamrätt.
Hantera Bluetooth-kommunikationer
• 2,4 GHz-bandet som används av Bluetooth-kompatibla enheter är ett radioband som
delas av många typer av utrustning. Medan Bluetooth-kompatibla enheter använder
en teknik som minimerar inverkan av andra komponenter som använder samma
radioband, t.ex. inverkan som kan sänka hastigheten eller försämra räckvidden för
kommunikationen och i vissa fall störa ut kommunikationen.
• Hastigheten på signalöverföringen och avståndet på vilket kommunikation är möjlig
varierar beroende på avståndet mellan enheterna, närvaron av hinder,
radiovågsförhållandena och typ av utrustning.
• Yamaha garanterar inte att alla trådlösa anslutningar mellan den här enheten och
enheter kompatibla med Bluetooth-funktionen.
Användarinformation, beträffande insamling och dumpning av
gammal utrustning och använda batterier
De symboler, som finns på produkterna, emballaget och/eller bifogade dokument talar
om att de använda elektriska och elektroniska produkterna, samt batterierna, inte ska
blandas med allmänt hushållsavfall. För rätt handhavande, återställande och återvinning
av gamla produkter och gamla batterier, vänligen medtag dessa till lämpliga
insamlingsplatser, i enlighet med din nationella lagstiftning och direktiven 2002/96/EC
samt 2006/66/EC.
Genom att slänga dessa produkter och batterier på rätt sätt, kommer du att hjälpa till att
rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och
miljö, vilka i annat fall skulle kunna uppstå, p.g.a. felaktig sophantering.
För mer information om insamling och återvinning av gamla produkter och batterier,
vänligen kontakta din lokala kommun, ditt sophanteringsföretag eller inköpsstället för
dina varor.
© 2013 CSR plc och dess koncernföretag.
aptX®-märket och aptX-logotypen är varumärken som tillhör CSR plc eller ett av dess gruppföretag och kan
vara registrerat i ett eller flera jurisdiktioner.
”Blu-ray Disc™”, ”Blu-ray™” och logotyperna är varumärken som tillhör Blu-ray Disc Association.
Bluetooth
• Bluetooth är en teknik för trådlös kommunikation mellan enheter på högst 10 meters
avstånd via 2,4 GHz-frekvensbandet, ett band som kan användas utan licens.
[Information om sophantering i andra länder utanför EU]
Dessa symboler gäller endast inom EU. Om du vill slänga dessa föremål, vänligen
kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att
slänga dem.
Kommentar ang. batterisymbolen (de två nedersta symbolexemplen):
Denna symbol kan komma att användas i kombination med en kemisk symbol. I detta
fall överensstämmer den med de krav, som har ställts genom direktiven för den aktuella
kemikalien.
Sv 21
ATTENZIONE: LEGGERE PRIMA DI AZIONARE L’UNITÀ.
• Per assicurarsi le migliori prestazioni dell’unità,
leggere questo manuale per intero. Conservarlo
poi in un luogo sicuro per poterlo riutilizzare al
momento del bisogno.
• Installare questo sistema audio in un luogo ben
ventilato, fresco, asciutto e pulito, lontano dalla
luce diretta del sole, da fonti di calore,
vibrazioni, polveri, umidità e/o freddo. Per una
ventilazione appropriata, lasciare i seguenti
spazi minimi.
Barra audio: Sopra: 10 cm, Retro: 10 cm, Ai lati:
10 cm
Subwoofer: Sopra: 20 cm, Retro: 20 cm, Ai lati:
20 cm
• Installare quest’unità lontano da
elettrodomestici, motori o trasformatori, perché
possono causare ronzi.
• Non esporre quest’unità a variazioni repentine
della temperatura ambiente e non installarle in
stanze molto umide (ad esempio dove è in uso un
umidifi catore) per evitare che in essa si formi
condensa, che a sua volta può causare
folgorazioni, incendi, guasti e/o ferite.
• Evitare di installare l’unità in una posizione dove
possano su di essa cadere oggetti o liquidi.
Inoltre, non posare su di essa:
− Altri componenti, dato che possono causare
danni e/o lo scolorimento della superfi cie
dell’apparecchio.
− Candele o altri oggetti che bruciano, dato che
possono causare incendi, danni all’unità e/o
ferite a persone.
− Contenitori di liquidi, dato che possono cadere
e causare folgorazioni all’utente e guasti a
quest’unità.
• Non coprire quest’unità con giornali, tovaglie,
tende o altro per non impedirne la dispersione
del calore. Se la temperatura al suo interno
dovesse salire, può causare incendi, guasti e/o
ferite.
• Non collegare quest’unità ad una presa di
corrente sino a che tutti i suoi collegamenti sono
completi.
• Non usare l’unità capovolta. Potrebbe
surriscaldarsi e guastarsi.
• Non agire con forza eccessiva su interruttori,
manopole e/o cavi.
i
It
• Per scollegare un cavo, tirare la spina e mai il
cavo stesso.
• Non pulire mai quest’unità con solventi ed altre
sostanze chimiche. Essi possono danneggiarne le
finiture. Usare semplicemente un panno soffice e
pulito.
• Usare solo corrente elettrica del voltaggio
indicato. L’uso di voltaggi superiori è pericoloso
e può causare incendi, guasti e/o ferite. Yamaha
non può venire considerata responsabile di danni
risultanti dall’uso di quest’unità con un
voltaggio superiore a quello prescritto.
• Per evitare danni dovuti a fulmini, scollegare il
cavo di alimentazione dalla presa durante
temporali.
• Non tentare di modificare o riparare quest’unità.
Affidare qualsiasi riparazione a personale
qualificato Yamaha. In particolare, non aprirla
mai per alcun motivo.
• Se si prevede di non dover fare uso di
quest’unità per qualche tempo, ad esempio per
andare in vacanza, scollegarne la spina di
alimentazione dalla presa di corrente.
• Prima di concludere che l’unità è guasta, non
mancate di leggere la sezione di questo manuale
dedicata alla “Risoluzione dei problemi”.
• Prima di spostare quest’unità, premere il
pulsante
portandolo nella modalità di attesa,
quindi, scollegare la spina di alimentazione dalla
presa di corrente.
• Quando la temperatura ambiente cambia
improvvisamente, si forma condensa. Scollegare
il cavo di alimentazione dalla presa di corrente e
lasciare riposare l’apparecchio.
• Installare quest’unità vicino ad una presa di
corrente alternata dove la spina del cavo di
alimentazione possa venire facilmente raggiunta.
• Il posizionamento o l’installazione in sicurezza è
una responsabilità del proprietario. Yamaha non
sarà ritenuta responsabile per eventuali incidenti
causati da posizionamento o installazione non
corretti degli altoparlanti.
• Non inserire le mani o oggetti estranei nella
porta del subwoofer.
• Quando si sposta il subwoofer, non tenerlo per la
porta; in caso contrario, potrebbero verificarsi
lesioni personali e/o danni all’unità.
• Non collocare oggetti fragili vicino alla porta del
subwoofer. Se l’oggetto dovesse cadere a causa
della pressione dell’aria, potrebbe causare
lesioni personali e/o danni al subwoofer e
all’oggetto stesso.
• Tenere il prodotto fuori dalla portata dei
bambini, per evitare che possano ingerire
qualche piccolo componente.
Note su telecomando e batterie
• Non versare acqua o altri liquidi sul
telecomando.
• Non far cadere il telecomando.
• Non lasciare o non riporre il telecomando in
ambienti quali:
− luoghi umidi, ad esempio un bagno
− luoghi ad alta temperatura, ad esempio un
calorifero o una stufa
− luoghi a temperatura molto bassa
− luoghi polverosi
• Non esporre il sensore del telecomando di questa
unità alla luce diretta del sole o all’illuminazione
di lampade quali le lampade a fluorescenza.
• Man mano che le batterie invecchiano, la portata
operativa del telecomando si riduce in modo
considerevole. Se si verifica tale condizione,
sostituire appena possibile le batterie con due
batterie nuove.
• Non mescolare batterie vecchie e nuove.
• Non usare insieme batterie di tipo differente (ad
esempio alcaline e al manganese). Leggere
attentamente la confezione, dato che questi tipi
di batterie, benché differenti, possono avere la
stessa forma e lo stesso colore.
• Le batterie scariche possono perdere. Se le
batterie perdono, devono essere smaltite
immediatamente. Non toccare il materiale
fuoriuscito ed evitare che venga a contatto con
gli indumenti, ecc. Pulire accuratamente il vano
batterie prima di installare delle batterie nuove.
• Non trasportare le batterie in una tasca o un
borsellino insieme a oggetti metallici quali
monete e simili.
• Non gettare le batterie insieme ai normali rifiuti
domestici. Smaltirle in modo corretto, secondo
le normative locali.
• Tenere le batterie fuori dalla portata dei bambini.
Qualora una batteria dovesse essere ingerita
accidentalmente, contattare immediatamente un
medico.
• Se si prevede di non utilizzare il telecomando
per lunghi periodi di tempo, rimuovere le
batterie dal telecomando.
• Non ricaricare o smontare le batterie in
dotazione.
• Le batterie vanno protette da calore eccessivo,
ad esempio luce solare diretta, fiamme, e così
via.
AVVERTENZA
PER RIDURRE IL RISCHIO DI INCENDI E
FOLGORAZIONI, NON ESPORRE
QUEST’UNITÀ A PIOGGIA O UMIDITÀ.
Fintanto che quest’unità è collegata ad una
presa di corrente alternata, non è del tutto
spenta anche se la si spegne con il comando .
In questa condizione, quest’unità consuma una
quantità molto piccola di energia.
Tasto
(power)
Accende l’unità o la imposta in modalità di
attesa.
Non usare questa unità a meno di 22 cm da
persone dotate di pacemaker cardiaco o
defibrillatore.
Le onde radio potrebbero interferire con gli
apparecchi elettromedicali.
Non utilizzare l’unità vicino ad apparecchi
medici o all’interno di strutture mediche.
La piastrina del nome è posizionata nella parte
inferiore dell’unità.
Indice
Componenti in dotazione .................................................... 2
Informazioni su questo manuale
Funzioni ................................................................................. 3
NOTA
Domande frequenti .............................................................. 3
SUGGERIMENTO
Nomi e funzioni delle parti (barra audio/subwoofer)........ 4
Indica le precauzioni per l’uso del prodotto e le limitazioni delle relative funzioni.
Indica spiegazioni aggiuntive per un migliore uso del prodotto.
Installazione .......................................................................... 5
Collegamenti......................................................................... 6
Operazioni ............................................................................. 8
Ascolto dell’audio da un dispositivo Bluetooth................ 10
Impostazioni ....................................................................... 12
Programmazione della barra audio con il telecomando della TV
(funzione di apprendimento con telecomando della TV)................... 12
Invio del segnale del telecomando della TV attraverso la barra
audio (funzione di ripetitore remoto TV) .................................................. 14
Impostazione della funzione di standby automatico ........................... 14
Inizializzazione della barra audio ................................................................. 14
Risoluzione dei problemi ................................................... 15
Dati tecnici........................................................................... 20
It 1
Componenti in dotazione
Utilizzo del telecomando
Assicurarsi di aver ricevuto tutti i componenti indicati di seguito.
Preparazione del telecomando
Rimuovere la pellicola protettiva prima dell’uso.
Barra audio (YAS-CU203)
Batteria x 2
(AAA, R03, UM4)
Subwoofer wireless
(NS-WSW41)
Telecomando
Cavo ottico (1,5 m)
Distanza operativa del telecomando
Rimanere all’interno della distanza operativa indicata sotto.
Sensore del
telecomando
Modello per il montaggio
* Da usare quando si fissa la barra audio alla parete
Supporto x 2
(per barra audio)
2 It
Vite x 2
(per fissare
il supporto)
Manuale dell’utente
(questo manuale)
Entro 6 m
Funzioni
Domande frequenti
Il sistema surround anteriore costituito dalla barra audio e dal subwoofer
wireless assicura un audio potente e realistico e la massima semplicità
di installazione e collegamento alla TV e ad altri dispositivi.
La sezione seguente spiega le funzioni più utilizzate e risponde alle domande più
frequenti relative alla barra audio.
D1
Posso far funzionare la barra audio usando il telecomando della TV?
È scomodo cambiare telecomando per passare dal controllo della TV a
quello della barra audio.
R1
Sì. È possibile controllare la barra audio usando il telecomando della TV
grazie alla funzione di “Apprendimento con telecomando della TV” (pag.12).
• AIR SURROUND XTREME
Riproduzione di un audio surround a 7.1 canali in grado di creare un sound stage
ampio e profondo, come se i diffusori non si trovassero solo davanti, ma anche a
destra, a sinistra e dietro l’ascoltatore (pag.9).
Questa funzione è disponibile solo per i telecomandi a infrarossi (IR).
Verificare se il proprio telecomando è di questo tipo.
• Advanced Bass Extension Processing
Grazie alla tecnologia originale Yamaha per il potenziamento dei bassi, questo
sistema riproduce suoni più potenti dal subwoofer dedicato (pag.9).
D2
Il telecomando della TV non funziona dopo che la barra audio è stata
installata davanti alla TV.
• Connessione Bluetooth®
R2
Se il telecomando della TV utilizza segnali a infrarossi (IR), impostare la
funzione “Ripetitore remoto TV” affinché trasmetta i segnali del telecomando
della TV dalla barra audio (pag.14).
È possibile riprodurre facilmente i contenuti memorizzati su un computer, un tablet
o uno smartphone compatibile con Bluetooth (pag.10).
Compressed Music Enhancer consente di riprodurre un audio profondo e limpido,
estremamente simile alla qualità dell’originale. La barra audio supporta anche il
codec aptX, che consente di riprodurre un audio migliore dallo smartphone.
• HOME THEATER CONTROLLER
È possibile far funzionare facilmente la barra audio installando l’applicazione di
controllo dedicata “HOME THEATER CONTROLLER”.
Se il telecomando della TV utilizza onde radio, aumentare la distanza tra la
TV e la barra audio.
D3
Posso rendere più chiari i suoni delle voci?
R3
Sì. È possibile rendere più chiari i suoni delle voci in film, notiziari, programmi
sportivi ecc. utilizzando la funzione “Clear voice” (pag.9).
• Funzione di apprendimento con telecomando della TV
Aziona la barra audio col telecomando della TV (pag.12).
• Funzione ripetitore remoto TV
Indirizza il segnale del telecomando della TV attraverso la barra audio. Se la barra
audio installata blocca il sensore del telecomando della TV, il telecomando della
TV non funzionerà. Questa funzione fornisce una comoda soluzione (pag.14).
• Clear voice
Rende chiari suoni di voci (come dialoghi e narrazioni) (pag.9).
• UniVolume
Mantiene costante il livello del volume quando si cambiano gli ingressi o le sorgenti
audio (pag.9).
It 3
Nomi e funzioni delle parti (barra audio/subwoofer)
Barra audio (pannello anteriore)
Barra audio (pannello posteriore)
A Indicatori
A Presa d’ingresso TV
Indicano lo stato della barra audio. Gli indicatori si attenuano automaticamente se
non vengono eseguite operazioni per 5 secondi. Consultare “Operazioni” (pag.8 - 9)
e “Connessione wireless con il subwoofer” (pag.7) per informazioni sulle funzioni
principali degli indicatori.
B Sensore del telecomando
Riceve segnali a infrarossi dal telecomando della barra audio (pag.2).
Per il collegamento alla TV tramite un cavo ottico (pag.6).
B Presa d’ingresso BD/DVD
Per il collegamento a un dispositivo di riproduzione, come un lettore Blu-ray (BD),
tramite un cavo digitale coassiale (pag.6).
C Prese d’ingresso ANALOG
Per il collegamento a un dispositivo esterno con un cavo stereo RCA (pag.7).
C Sensore del telecomando del televisore
Riceve segnali a infrarossi dal telecomando della TV quando la funzione di ripetitore
remoto TV è attivata (pag.14).
D Ricevitore IR per il ripetitore remoto TV
Trasmette alla TV i segnali del telecomando della TV ricevuti sul sensore dello
stesso (pag.14).
D Tasto INPUT
Seleziona una sorgente di ingresso da riprodurre (pag.8).
E Tasto MUTE
Disattiva l’uscita audio. Premere di nuovo il tasto per riattivarla (pag.9).
F Tasti VOLUME (+/–)
Regolano il volume (pag.8).
G
Tasto (power)
Accende o spegne (mette in standby) la barra audio (pag.9).
SUGGERIMENTO
• È possibile spegnere automaticamente la barra audio selezionando la funzione di standby automatico
(pag.14).
H Diffusori
4 It
Subwoofer (pannello
posteriore)
A Indicatore STATUS
Indica lo stato del subwoofer (pag.9).
B Pulsante SUBWOOFER
PAIRING
Per impostare la connessione
wireless tra la barra audio e il
subwoofer (pag.19).
C Porta
Installazione
Posizionare la barra audio su una superficie piatta,
come la parte superiore di una TV.
Posizionare il subwoofer a lato della barra audio.
Per evitare la formazione di echi causati dalle pareti,
rivolgere la parte anteriore del subwoofer leggermente
verso l’interno della stanza.
SUGGERIMENTO
• Se risulta difficile controllare la TV, utilizzare la funzione ripetitore
remoto TV (pag.14) per trasmettere il segnale del telecomando
della TV tramite la barra audio.
• Se si posiziona la barra audio tra le basi della TV oppure se si
desidera modificare l’altezza della barra audio, fissare i supporti in
dotazione con le viti di fissaggio dei supporti.
Come eseguire l’installazione a parete
1 Applicare il modello per il montaggio alla parete e
contrassegnare i fori da vite.
Nastro o puntine
Modello per il montaggio (in dotazione)
Fori da vite
Fissaggio della barra audio alla parete
2 Rimuovere il modello per il montaggio dalla
parete, quindi fissare delle viti disponibili in
commercio (attenendosi all’illustrazione
sottostante) nei punti contrassegnati sulla parete.
Da 7 a 8,5 mm
4 mm (n. 8)
Da 3 a 4 mm
20 mm o
superiore
3 Appendere la barra audio sulle viti.
Attenzione
• Non collocare la barra audio/il subwoofer e un lettore BD o un
altro dispositivo direttamente uno sopra l’altro. La cosa può
provocare un malfunzionamento dovuto alle vibrazioni.
• Non afferrare la porzione diffusore (parte in tessuto) sulla parte
anteriore del subwoofer per spostarlo.
• La barra audio contiene diffusori con protezione non magnetica.
Non posizionare oggetti sensibili ai campi magnetici (dischi fissi
ecc.) in prossimità della barra audio.
• A seconda dell’ambiente di installazione, può essere preferibile
collegare la barra audio e i dispositivi esterni (come la TV) prima
di installare la barra audio.
• Posizionare la barra audio a una distanza maggiore di 50 mm
dalla TV.
• Il subwoofer e la barra audio comunicano in modalità wireless.
Non collocare oggetti in grado di bloccare i segnali wireless, per
esempio mobili o dispositivi metallici, tra il subwoofer e la barra
audio perché potrebbero influire sulla comunicazione wireless.
• Se il subwoofer è coperto da un panno o da un altro oggetto, il
volume dell’audio viene ridotto. Installare il subwoofer evitando
che possa essere coperto da una tenda pesante o simili.
Attenzione
• Quando si fissa la barra audio alla parete, tutto il lavoro di
installazione deve essere eseguito da un installatore qualificato o
da un rivenditore. Il cliente non deve tentare di effettuare questo
lavoro di installazione. Un’installazione scorretta o inadeguata
potrebbe causare la caduta della barra audio, provocando lesioni
personali.
• Non tentare mai l’installazione della barra audio se le pareti sono
realizzate in materiali cedevoli come gesso o compensato. In tal
caso, la barra audio potrebbe cadere.
• Assicurarsi di utilizzare viti disponibili in commercio che possano
sopportare il peso dell’installazione (specificato al punto 2 a
destra). Se si utilizzano morsetti diversi dalle viti specificate,
come ad esempio viti troppo corte, chiodi e nastro bi-adesivo, la
barra audio potrebbe cadere.
Fori per il montaggio
sul retro della barra
audio
Attenzione
• Fissare i cavi in modo che non si allentino. Se un piede o una
mano si dovesse impigliare accidentalmente in un cavo della
barra audio allentato, questa potrebbe cadere.
• Dopo aver installato la barra audio, verificare che sia ben fissata.
Yamaha non si assume alcuna responsabilità per incidenti
causati da un’installazione scorretta.
It 5
Collegamenti
Effettuare il collegamento a una TV (oppure a un’altra periferica).
Barra audio (retro)
Attenzione
• Prima di iniziare a effettuare i collegamenti, accertarsi che i cavi di alimentazione
della barra audio e del subwoofer non siano collegati a prese di corrente CA.
• Non usare eccessiva forza nell’inserire la spina del cavo. In caso contrario, si
potrebbe danneggiare la spina o il terminale.
1
Cavo di alimentazione
A una presa di
corrente CA
Collegare la TV e la barra audio col cavo ottico
(in dotazione).
Subwoofer (retro)
Rimuovere il cappuccio del cavo ottico e controllare la
direzione della spina.
Cavo ottico
2
3
Cavo digitale coassiale
(disponibile in commercio)
Collegare i cavi di alimentazione della barra
audio e del subwoofer alle prese di corrente CA.
Impostare la TV come segue.
OPTICAL OUTPUT
Cavo di
alimentazione
A una presa di
corrente CA
TV
• Impostare il volume della TV al minimo.
• Disattivare l’uscita dei diffusori TV integrati (se presenti).
SUGGERIMENTO
Se il dispositivo di riproduzione è dotato di
uscita audio digitale coassiale, è possibile
collegarla all’ingresso BD/DVD della barra
audio con un cavo digitale coassiale
(disponibile in commercio).
SUGGERIMENTO
• Se nelle impostazioni della TV non ci fosse la possibilità di disattivare l’uscita dei
diffusori, è possibile disattivarli collegando una cuffia alla corrispondente presa sulla
TV. Consultare i manuali della TV per i particolari.
• Le prese d’ingresso TV e BD/DVD supportano i segnali audio seguenti.
− PCM (2 canali)
− Dolby Digital (fino a 5.1 canali)
− DTS Digital Surround (fino a 5.1 canali)
Cavo HDMI (ecc.)
Uscita audio
digitale coassiale
(arancione)
Dispositivo di riproduzione
(ad esempio un lettore BD)
Set top box
6 It
Collegamento analogico a un dispositivo esterno
(console per giochi)
È possibile collegare un dispositivo esterno, per esempio una console per giochi o una
TV che non dispone di un’uscita ottica, alle prese di ingresso ANALOG della barra
audio.
Connessione wireless con il subwoofer
Quando i cavi di alimentazione della barra audio e del subwoofer sono collegati alle
prese di corrente CA (pag.6) e la barra audio è accesa, la barra audio e il subwoofer
sono collegati automaticamente. Quando la connessione è completa, l’indicatore
SUBWOOFER sulla barra audio si accende e la barra audio è pronta per la
riproduzione.
Indicatore del subwoofer: Si accende
SUGGERIMENTO
• Quando la barra audio viene accesa per la prima volta, se l’indicatore SUBWOOFER sulla barra audio non
si accende, consultare “Associazione manuale della barra audio e del subwoofer” (pag.19) e collegare la
barra audio e il subwoofer manualmente.
• Una volta collegata, la barra audio funziona con lo stesso subwoofer dalla volta successiva in cui viene
accesa.
Cavo stereo RCA (ecc.)
(disponibile in commercio)
Console per giochi
(ecc.)
NOTA
• Accertarsi che i canali sinistro (L) e destro (R) siano collegati correttamente.
• Come sorgente d’ingresso, selezionare il tasto ANALOG sul telecomando.
It 7
Operazioni
1
Tasti input
Indicatori
Gli indicatori sul pannello anteriore lampeggiano o si
accendono per indicare l’operazione e lo stato
dell’impostazione.
Selezionano una sorgente di ingresso da riprodurre.
TV ....................Audio della TV
BD/DVD ...........Audio dal dispositivo collegato alla
presa d’ingresso BD/DVD
ANALOG .........Audio dal dispositivo collegato alla
presa d’ingresso ANALOG
BLUETOOTH...Audio dal dispositivo Bluetooth
collegato
★: Tasti che richiedono una pressione superiore a 3
secondi
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Trasmettitore di segnali del telecomando
Trasmette i segnali infrarossi.
L’indicatore corrispondente alla sorgente di
ingresso selezionata si accende.
★
(Esempio: quando si seleziona TV)
In questo manuale sono utilizzate le illustrazioni dei
nove indicatori in linea a titolo di esempio.
: Spento
: Acceso
: Lampeggiante
(Esempio: Quando l’indicatore STATUS lampeggia e l’indicatore TV si
accende)
SUGGERIMENTO
• Per riprodurre l’audio o guardare un video dal dispositivo di
riproduzione collegato alla TV, impostare la sorgente di
ingresso TV sul dispositivo di riproduzione.
• Per informazioni sulla connessione Bluetooth, consultare
“Ascolto dell’audio da un dispositivo Bluetooth” (pag.10).
★
2
Tasti SUBWOOFER (+/–)
Regolare il volume del subwoofer.
Volume giù (–)
Volume su (+)
Tasti VOLUME (+/–)
Regolare il volume della barra audio.
Volume giù (–)
8 It
★
Volume su (+)
Tasto LEARN★
Tasto REPEATER★
Imposta la barra audio nella modalità di
apprendimento con telecomando della TV (pag.12).
Attiva/disattiva la funzione ripetitore remoto della
TV (pag.14).
3
4
Tasto (power)
Accende o spegne (mette in standby) la barra audio.
L’indicatore STATUS sulla barra audio
Verde (barra accesa)
6
Tasto CLEAR VOICE
Tasto BASS EXTENSION
Attiva/disattiva la funzione “clear voice”.
Quando questa funzione è attivata, è possibile
riprodurre voci chiare mentre si guardano dei film,
telefilm, telegiornali o programmi sportivi.
Attiva/disattiva la funzione di potenziamento
dei bassi. Quando questa funzione è attivata, è
possibile ottenere suoni più potenti durante la
riproduzione surround grazie all’esclusiva
tecnologia di potenziamento dei bassi Yamaha.
Rosso (Bluetooth in standby) (pag.11)
Lampeggia 3 volte (attivato), lampeggia una volta (disattivato)
Spento (barra spenta)
Lampeggia 3 volte (attivato), lampeggia una volta (disattivato)
Tasto UNIVOLUME
L’indicatore STATUS sul subwoofer
Verde (acceso)
Attiva/disattiva la funzione “UniVolume”.
Quando è attivata, questa funzione consente di mantenere
costante il volume tra diversi ingressi e sorgenti audio.
Rosso (spento)
Tasto BLUETOOTH STANDBY★
Lampeggia 3 volte (attivato), lampeggia una volta (disattivato)
Attiva/disattiva la modalità Bluetooth in standby
(pag.11).
Tasto SUBWOOFER PAIRING★
5
Passano da riproduzione surround a stereo
(2 canali) e viceversa. Selezionando la
riproduzione surround, è possibile riprodurre un
effetto audio realistico usando l’esclusivo AIR
SURROUND XTREME Yamaha.
SURROUND
Si accende (riproduzione
surround)
STEREO
Spento (riproduzione stereo)
SUGGERIMENTO
• Riproducendo segnali stereo a due canali in surround,
l’indicatore
PLII si accende.
7
Disattiva l’uscita audio. Premere di nuovo il
tasto per riattivarla.
• La funzione UniVolume si disattiva automaticamente quando
si seleziona BLUETOOTH come sorgente di ingresso.
Tasto AUDIO DELAY★
Esegue l’associazione tra la barra audio e il
subwoofer (pag.19).
Tasti SURROUND e STEREO
SUGGERIMENTO
Tasto MUTE
Lampeggia (su mute)
Regola il ritardo audio per sincronizzare il suono
col video quando un’immagine sulla televisione
può sembrare ritardata rispetto al suono.
Seguire la seguente procedura per regolare il ritardo audio.
1 Tenere premuto il tasto AUDIO DELAY per
più di 3 secondi.
L’indicatore posto più in alto a sinistra lampeggia.
Indicazione del decoder
La barra audio supporta i seguenti segnali audio. È
possibile controllare il tipo di segnale audio in ingresso
tramite il colore dell’indicatore.
Verde (Dolby Digital), Rosso (DTS Digital Surround)
2 Premere SUBWOOFER (+/–) per regolare il
ritardo audio.
Premendo il tasto SUBWOOFER (+) viene
ritardata l’emissione dell’audio.
(–)
Spento (PCM)
(+)
3 Per terminare la regolazione, premere il
tasto AUDIO DELAY.
SUGGERIMENTO
Si accende (Dolby Pro Logic II)
• La regolazione terminerà automaticamente se non vengono
eseguite operazioni per 20 secondi.
It 9
Ascolto dell’audio da un
dispositivo Bluetooth
È possibile eseguire riproduzioni in modalità wireless da dispositivi Bluetooth, per
esempio smartphone o lettori musicali digitali.
Per ulteriori informazioni, consultare anche il manuale d’uso del dispositivo Bluetooth.
Associazione di un dispositivo Bluetooth con la barra audio
Quando un dispositivo Bluetooth viene collegato per la prima volta, è necessario
eseguire l’“associazione” tra il dispositivo e la barra audio. È necessario eseguire
l’“associazione” per ogni dispositivo Bluetooth che si desidera utilizzare.
Una volta completata l’“associazione”, la connessione successiva con il dispositivo non
richiederà di eseguire nuovamente l’“associazione”.
1
Premere il tasto BLUETOOTH sul telecomando della barra audio per
selezionare Bluetooth come sorgente di ingresso.
L’indicatore BLUETOOTH sul pannello anteriore si accende in verde.
Dispositivi Bluetooth
Si accende
2
Attivare la funzione Bluetooth del dispositivo da associare, quindi
eseguire l’associazione.
L’operazione varia a seconda del dispositivo. Consultare il manuale d’uso del dispositivo.
3
Selezionare “YAS-203 Yamaha” nell’elenco dei dispositivi Bluetooth
sul dispositivo.
Se è richiesto un codice di protezione (PIN), immettere il numero “0000”.
Attenersi alla procedura seguente per utilizzare un dispositivo Bluetooth con la barra audio.
Per la prima connessione
Bluetooth
Per la connessione
Bluetooth successiva
Associazione di un dispositivo
Bluetooth con la barra audio
Una volta completata l’associazione, viene visualizzato
avvenuto completamento sul dispositivo.
o un messaggio di
NOTA
Riproduzione audio da un dispositivo Bluetooth
sulla barra audio
10 It
• Eseguire l’associazione tra il dispositivo Bluetooth e la barra audio tenendoli a una distanza massima di
10 metri l’uno dall’altra.
• È possibile associare alla barra audio fino a otto dispositivi Bluetooth. Se si associa un nono dispositivo,
vengono cancellate le informazioni sull’associazione più vecchie.
• Se vengono cancellate le informazioni sull’associazione di un dispositivo, per utilizzare ancora il dispositivo
occorre eseguire nuovamente l’associazione.
• Se un dispositivo Bluetooth è già collegato alla barra audio, terminare quella connessione Bluetooth
(pag.11) prima di eseguire l’associazione con il nuovo dispositivo.
• Consultare “Bluetooth” (pag.18) in “Risoluzione dei problemi” qualora l’associazione risultasse impossibile.
Riproduzione audio da un dispositivo Bluetooth sulla
barra audio
Utilizzo della modalità Bluetooth in standby
1
1
Mentre la barra audio è accesa, premere il tasto BLUETOOTH sul
telecomando della barra audio per selezionare Bluetooth come
sorgente di ingresso.
L’indicatore BLUETOOTH sul pannello anteriore si accende in verde.
La modalità Bluetooth in standby consente di accendere (o spegnere) la barra audio
automaticamente, in modo sincronizzato rispetto al dispositivo Bluetooth.
Con la barra audio accesa, tenere premuto il tasto BLUETOOTH
STANDBY sul telecomando della barra audio per più di 3 secondi.
Ogni volta che si tiene premuto il tasto BLUETOOTH STANDBY per 3 secondi la
modalità passa da attivata a disattivata.
Si accende
2
Attivare la funzione Bluetooth del dispositivo.
Se la connessione Bluetooth è stata eseguita correttamente, l’indicatore
BLUETOOTH sulla barra audio lampeggia 3 volte.
Lampeggia 3 volte
3
Avviare la riproduzione di un brano sul dispositivo.
Lampeggia 3 volte (attivato), lampeggia una volta (disattivato)
Quando la modalità Bluetooth in standby è attivata e la barra audio è spenta,
l’indicatore STATUS si accende in rosso. (Bluetooth in standby)
Si accende (in rosso)
Funzioni disponibili sui dispositivi Bluetooth con la modalità Bluetooth in standby attivata
Attivazione della funzione di sincronizzazione (quando la barra audio è spenta)
Quando viene eseguita la connessione Bluetooth sul dispositivo, la barra audio si accende ed è pronta a
riprodurre l’audio dal dispositivo.
Disattivazione della funzione di sincronizzazione (quando la barra audio è accesa)
La barra audio si spegne quando la connessione Bluetooth viene terminata sul dispositivo Bluetooth.
(Solo quando è selezionato BLUETOOTH come sorgente di ingresso.)
NOTA
• Eseguire la connessione Bluetooth tra il dispositivo e la barra audio tenendoli a una distanza massima di
10 metri l’uno dall’altra.
• Potrebbe essere necessario selezionare nuovamente “YAS-203 Yamaha” nell’elenco dei dispositivi
Bluetooth, in caso si verificassero problemi di connessione. Potrebbe essere necessario modificare
l’impostazione di uscita dell’audio emesso verso la barra audio, a seconda del dispositivo Bluetooth in uso.
• Regolare il livello del volume del dispositivo Bluetooth secondo necessità.
• Se un dispositivo Bluetooth è già collegato alla barra audio, terminare quella connessione Bluetooth prima
di collegare il nuovo dispositivo.
Termine della connessione Bluetooth
La connessione Bluetooth viene terminata nei casi seguenti. Quando la barra audio è accesa
e la connessione Bluetooth è terminata, l’indicatore BLUETOOTH lampeggia una volta.
Utilizzo dell’applicazione HOME THEATER
CONTROLLER
Installando l’applicazione gratuita dedicata “HOME THEATER CONTROLLER” su un
dispositivo Bluetooth, per esempio su uno smartphone, è possibile eseguire diverse
operazioni in modo semplice e comodo con il dispositivo Bluetooth.
(Voci di impostazione: funzioni di base, campo sonoro, regolazioni dell’audio)
Per ulteriori informazioni sull’applicazione “HOME THEATER CONTROLLER”, leggere
le informazioni sul prodotto disponibili sul nostro sito web.
• La funzione Bluetooth viene spenta sul dispositivo compatibile.
• Il tasto BLUETOOTH sul telecomando della barra audio viene premuto per più di 3 secondi.
• La barra audio viene spenta.
It 11
Impostazioni
4-2
Puntando il telecomando della TV verso il sensore dello stesso, tenere premuto
il tasto mute per più di 1 secondo, ripetendo l’operazione per due o tre volte.
Programmazione della barra audio con il
telecomando della TV (funzione di apprendimento
con telecomando della TV)
Circa 30 cm
Telecomando della TV
Una volta programmata la barra audio, è possibile controllarla con il telecomando della
TV per funzioni quali accendere/spegnere la TV e la barra audio contemporaneamente
o alzare/abbassare il volume e disattivare/riattivare l’audio della barra audio.
• Questa funzione è disponibile solo se il telecomando della TV usa segnali a infrarossi (IR).
• Un telecomando RF (radio frequenza) non funzionerebbe.
• Se si utilizza il telecomando di un set top box satellitare o via cavo per far funzionare la barra audio,
utilizzare il telecomando IR (a infrarossi) della TV originale per programmare la barra audio, quindi
utilizzare il telecomando del set top box per controllare la barra audio.
• Se cambiando il volume della barra audio cambia anche il volume della TV, impostare il volume della TV
sul livello minimo oppure disattivare l’uscita dei diffusori.
1
2
3
Spegnere la TV.
Tenere premuto il tasto LEARN per più di 3 secondi sul telecomando
della barra audio per impostare la barra audio sulla modalità di
apprendimento.
NOTA
• I punti da 4 a 7 richiedono soltanto il telecomando della TV e i tasti sul pannello anteriore della barra
audio. Non è necessario il telecomando della barra audio.
• Se la barra audio ha già appreso le funzioni, si accendono gli indicatori seguenti.
Funzione mute: BD/DVD, Volume (–): ANALOG, Volume (+): BLUETOOTH, Power: SURROUND
4-1
12 It
Risultato
Fare in modo che la barra audio apprenda il codice “Mute” del
telecomando della TV.
Premere MUTE sul pannello anteriore della barra audio.
Rilasciare
(più di 1 secondo)
Tenere premuto
(più di 1 secondo)
Rilasciare
(...)
Bip/segnalazione
Indicatori
acustica
Apprendimento
Una volta
avvenuto
Si accende
Spegnere la barra audio.
Quando la barra audio è in modalità di apprendimento, gli indicatori sul pannello
anteriore lampeggiano come mostrato qui di seguito.
4
Tenere premuto
(più di 1 secondo)
Apprendimento
non riuscito
* Ripetere la
Due volte
procedura a
partire dal
punto 4-1.
5
Lampeggia
Fare in modo che la barra audio apprenda il codice “Volume (–)” del telecomando della TV.
5-1
Premere VOLUME (–) sul pannello anteriore della barra audio.
5-2
Puntando il telecomando della TV verso il sensore dello stesso, tenere premuto il
tasto del volume (–) per più di 1 secondo, ripetendo l’operazione per due o tre volte.
Risultato
Bip/segnalazione
Indicatori
acustica
Apprendimento
Una volta
avvenuto
Si accende
Apprendimento
non riuscito
* Ripetere la
Due volte
procedura a
partire dal
punto 5-1.
Lampeggia
6
Fare in modo che la barra audio apprenda il codice “Volume (+)” del
telecomando della TV.
6-1
Premere VOLUME (+) sul pannello anteriore della barra audio.
6-2
Puntando il telecomando della TV verso il sensore dello stesso, tenere
premuto il tasto del volume (+) per più di 1 secondo, ripetendo l’operazione
per due o tre volte.
Risultato
Si accende
Apprendimento
non riuscito
* Ripetere la
Due volte
procedura a
partire dal
punto 6-1.
Per terminare la modalità di apprendimento, premere il tasto LEARN
sul telecomando della barra audio.
Questa operazione completa le impostazioni necessarie. Ora è possibile far
funzionare la barra audio con i tasti mute, volume e power del telecomando della
TV.
SUGGERIMENTO
• La modalità di apprendimento terminerà automaticamente se non vengono eseguite operazioni per
5 minuti.
• Impostare il volume della TV al minimo. Quando si aumenta il volume della barra audio con il
telecomando della TV, anche il volume della TV può aumentare allo stesso tempo. In tal caso
seguire il punto 3 in “Collegamenti” (pag.6) per modificare le impostazioni TV.
• È possibile premere il tasto
(power) sul telecomando della barra audio per terminare la modalità
di apprendimento.
Bip/segnalazione
Indicatori
acustica
Apprendimento
Una volta
avvenuto
7
8
Cancellazione di tutte le funzioni programmate
1
Lampeggia
Con la barra audio spenta, tenere premuto il tasto LEARN sul
telecomando della barra audio per più di 3 secondi (per entrare in
modalità di apprendimento).
Quando la barra audio è in modalità di apprendimento, gli indicatori sul pannello
anteriore lampeggiano come mostrato qui di seguito.
Fare in modo che la barra audio apprenda il codice “Power” del
telecomando della TV.
7-1
Premere
7-2
Puntando il telecomando della TV verso il sensore dello stesso, tenere
premuto il tasto di accensione per più di 1 secondo, ripetendo l’operazione
per due o tre volte.
Risultato
(power) sul pannello anteriore della barra audio.
2
Bip/segnalazione
Indicatori
acustica
Lampeggia rosso (cancellato)
Se la cancellazione è completata, si udirà un bip per tre volte.
Apprendimento
Una volta
avvenuto
Si accende
Apprendimento
non riuscito
* Ripetere la
Due volte
procedura a
partire dal
punto 7-1.
Tenere premuto INPUT sul pannello anteriore della barra audio per
più di 3 secondi.
3
Premere il tasto LEARN sul telecomando della barra audio.
Lampeggia
It 13
Invio del segnale del telecomando della TV
attraverso la barra audio (funzione di ripetitore
remoto TV)
Quando la funzione di ripetitore remoto TV è attivata, la barra audio trasmette il segnale
del telecomando della TV ricevuto dal sensore anteriore al trasmettitore posteriore.
Questa funzione deve essere attivata quando la barra audio è posizionata davanti alla
TV e non è possibile far funzionare la TV con il telecomando della TV.
Questa funzione è disponibile solo se il telecomando della TV usa segnali a infrarossi.
Impostazione della funzione di standby automatico
Attivando la funzione di standby automatico, si evita il pericolo di dimenticarsi di
spegnere la barra audio dopo aver finito di usarla o in caso ci si addormenti guardando
la TV.
NOTA
• Quando la funzione di standby automatico è attivata e si verifica una delle condizioni seguenti, la barra
audio si spegne automaticamente.
− Nessuna operazione eseguita per 8 ore
− Nessuna immissione audio e nessuna operazione eseguita per 20 minuti quando come sorgente di
ingresso è selezionato BLUETOOTH.
Ricevitore IR per il ripetitore remoto TV
Sensore del telecomando
del televisore
1
Telecomando della TV
1
2
Con la barra audio spenta, tenere premuto il tasto MUTE sul
telecomando della barra audio per più di 3 secondi per attivare/
disattivare la funzione di standby automatico.
È possibile controllare lo stato della funzione di standby automatico con l’indicatore
TV quando si accende la barra audio.
Accendere la barra audio.
Tenere premuto il tasto REPEATER per più di 3 secondi sul
telecomando della barra audio per attivare/disattivare la funzione di
ripetitore remoto della TV.
Spento (attivato), si accende (disattivato)
SUGGERIMENTO
• L’impostazione iniziale varia a seconda del paese o della regione.
− Modelli per il Regno Unito e l’Europa: attivata
− Altri modelli: disattivata
Lampeggia 3 volte (attivato), lampeggia una volta (disattivato)
Questa operazione completa le impostazioni necessarie. Quando la funzione di
ripetitore remoto della TV è attivata, è possibile comandare la TV dal suo
telecomando tramite la barra audio.
SUGGERIMENTO
• La funzione ripetitore remoto della TV è disattivata di default.
• Se il cavo di alimentazione della barra audio è collegato a una presa di corrente CA e quando la funzione
di ripetitore remoto della TV è attivata, la funzione è utilizzabile anche quando la barra audio è spenta.
• Se è stato effettuato l’apprendimento della barra audio per il volume (+) (pag.13), il volume della TV
può essere aumentato aumentando il volume della barra audio tramite il telecomando della TV, il
volume della TV può essere aumentato aumentando il volume della barra audio tramite il telecomando
della TV. In tal caso seguire il punto 3 in “Collegamenti” (pag.6) per modificare le impostazioni TV.
• È possibile controllare lo stato della funzione di ripetitore remoto della TV tramite l’indicatore
SURROUND quando si accende la barra audio.
Inizializzazione della barra audio
Seguire la seguente procedura per inizializzare la barra audio.
1
2
Spegnere la barra audio.
Tenere premuto per più di 3 secondi il tasto
anteriore della barra audio.
(power) sul pannello
Lampeggia (inizializzato)
Spento (attivato), si accende (disattivato)
14 It
Risoluzione dei problemi
Se la barra audio non funzionasse a dovere, consultare la tabella seguente. Se il
problema riscontrato non fosse presente nell’elenco o se i rimedi proposti non fossero di
aiuto, spegnere la barra audio, scollegare il cavo di alimentazione e mettersi in contatto
col rivenditore autorizzato o centro assistenza Yamaha più vicino.
Controllare in primo luogo quanto segue:
A I cavi di alimentazione della barra audio, del subwoofer, della TV e dei
dispositivi di riproduzione (ad esempio i lettori BD) sono collegati saldamente
a prese di corrente CA.
B La barra audio, la TV e i dispositivi di riproduzione (ad esempio i lettori BD)
sono accesi.
C I connettori di ogni cavo sono inseriti saldamente nelle prese di ogni
dispositivo.
Alimentazione e sistema
Problema
Causa
Rimedio
La barra audio si
spegne
improvvisamente.
La funzione di standby automatico
è attivata.
Quando la funzione di standby
automatico è attivata e si verifica
una delle condizioni seguenti, la
barra audio si spegne
automaticamente.
- Nessuna operazione eseguita
per 8 ore
- Nessuna immissione audio e
nessuna operazione eseguita
per 20 minuti quando come
sorgente di ingresso è
selezionato BLUETOOTH.
Riaccendere la barra audio. Per
evitare che la barra audio si spenga
automaticamente, disattivare la
funzione di standby automatico
(pag.14).
Il circuito di protezione è stato
attivato. (L’indicatore STATUS sul
pannello anteriore della barra
audio lampeggia.)
Dopo aver verificato che tutti i
collegamenti sono stati effettuati
correttamente, riaccendere la barra
audio. Se la barra audio continua a
spegnersi improvvisamente oppure
non può essere riaccesa, scollegare il
cavo di alimentazione dalla presa di
corrente CA e contattare il rivenditore
o il centro di assistenza autorizzato
Yamaha più vicino.
La connessione Bluetooth viene
terminata sul dispositivo
Bluetooth quando la modalità
Bluetooth in standby è attivata.
Disattivare la modalità Bluetooth in
standby (pag.11).
Impossibile
accendere
l’unità.
Il circuito di protezione è stato
attivato per tre volte consecutive.
(Se si cerca di accendere la barra
audio in questa situazione,
l’indicatore STATUS sul pannello
anteriore della barra audio
lampeggia.)
Per evitare di danneggiare il prodotto,
non è possibile accendere la barra
audio. Scollegare il cavo di
alimentazione dalla presa di corrente
CA e contattare il rivenditore o il centro
di assistenza autorizzato Yamaha più
vicino.
La barra audio
non reagisce
correttamente.
Il microprocessore interno si è
bloccato a causa di una scarica
elettrica (ad esempio un fulmine o
elettricità statica eccessiva)
oppure a causa di una caduta di
tensione.
Tenere premuto per più di 10 secondi
il tasto
(power) sul pannello
anteriore della barra audio per
riavviarla (se il problema persiste,
staccare il cavo di alimentazione dalla
presa di corrente e collegarlo
nuovamente).
La barra audio
funziona da sola.
Un altro dispositivo Bluetooth è in
funzione nelle vicinanze.
Terminare la connessione Bluetooth
della barra audio (pag.11).
Gli occhiali 3D
per la TV non
funzionano.
La barra audio sta bloccando il
trasmettitore degli occhiali 3D
della propria TV.
Controllare la posizione del
trasmettitore degli occhiali 3D della
propria TV e regolare la posizione
della barra audio. Rimuovere i supporti
della barra audio se sono stati fissati
(pag.5).
Problema
Causa
Rimedio
Non viene
emesso alcun
suono.
È selezionata un’altra sorgente di
ingresso.
Selezionare una sorgente di ingresso
appropriata (pag.8).
Audio
La funzione mute è attivata.
Disattivare la funzione mute (pag.9).
Il volume è troppo basso.
Aumentare il volume (pag.8).
I cavi di alimentazione della barra
audio e del subwoofer non sono
collegati correttamente.
Accertarsi che i cavi di alimentazione
della barra audio e del subwoofer
siano collegati saldamente a prese di
corrente CA (pag.6).
It 15
Il subwoofer non
produce alcun
suono.
(L’indicatore
SUBWOOFER
sul pannello
anteriore della
barra audio
lampeggia.)
Il subwoofer non è collegato a una
presa di corrente CA. (L’indicatore
STATUS sul subwoofer non è
acceso.)
Collegare il cavo di alimentazione del
subwoofer a una presa di corrente CA.
La barra audio e il subwoofer non
sono collegati a causa di un
cattivo stato delle comunicazioni
wireless. (L’indicatore STATUS
sul subwoofer continua a essere
acceso in rosso oppure
lampeggia in verde.)
Avvicinare il subwoofer alla barra
audio. Se la situazione non migliora,
spostare il subwoofer in una posizione
in cui la comunicazione risulti migliore.
Se la comunicazione tra la barra audio
e il subwoofer è ostacolata da un
oggetto metallico o di altro tipo,
spostare la barra audio e il subwoofer
oppure modificare la posizione di
installazione del subwoofer.
Qualora nelle vicinanze si trovasse un
dispositivo (forno a microonde, LAN
wireless ecc.) che emette segnali in
radio frequenza, allontanare la barra
audio e il subwoofer dal dispositivo.
La barra audio e il subwoofer non
sono stati associati. (L’indicatore
STATUS sul subwoofer
lampeggia o è acceso in rosso.)
Il circuito di protezione del
subwoofer è stato attivato.
(L’indicatore STATUS sul
subwoofer è acceso in
arancione.)
16 It
Eseguire l’associazione tra la barra
audio e il subwoofer (pag.19).
Se l’indicatore SUBWOOFER sulla
barra audio non si accende in verde
nemmeno dopo l’effettuazione
dell’associazione, è possibile che si
sia verificato un malfunzionamento.
Scollegare i cavi di alimentazione dalle
prese di corrente CA e contattare il
rivenditore o il centro di assistenza
autorizzato Yamaha più vicino.
Per evitare di danneggiare il prodotto,
non è possibile accendere il
subwoofer. Scollegare il cavo di
alimentazione dalla presa di corrente
CA e contattare il rivenditore o il centro
di assistenza autorizzato Yamaha più
vicino.
L’audio emesso
dal subwoofer si
interrompe.
(L’indicatore
SUBWOOFER
sulla barra audio
lampeggia
quando l’audio si
interrompe.)
Il collegamento tra la barra audio
e il subwoofer si interrompe a
causa di un cattivo stato delle
comunicazioni wireless.
(L’indicatore STATUS sul
subwoofer lampeggia in verde
quando l’audio si interrompe.)
Avvicinare il subwoofer alla barra
audio. Se la situazione non migliora,
spostare il subwoofer in una posizione
in cui la comunicazione risulti migliore.
Se la comunicazione tra la barra audio
e il subwoofer è ostacolata da un
oggetto metallico o di altro tipo,
spostare la barra audio e il subwoofer
oppure modificare la posizione di
installazione del subwoofer.
Qualora nelle vicinanze si trovasse un
dispositivo (forno a microonde, LAN
wireless ecc.) che emette segnali in
radio frequenza, allontanare la barra
audio e il subwoofer dal dispositivo.
Non viene
emesso alcun
audio dal
subwoofer
oppure l’audio
emesso è basso.
(L’indicatore
SUBWOOFER
sulla barra audio
è acceso).
Il volume è troppo basso.
Aumentare il volume del subwoofer
(pag.8).
La parte anteriore del subwoofer
è bloccata.
Sgombrare l’area intorno alla parte
anteriore e alla porta del subwoofer.
La sorgente di riproduzione non
contiene segnali a bassa
frequenza.
Riprodurre una sorgente audio che
contiene segnali a bassa frequenza e
verificare che l’audio sia emesso dal
subwoofer.
Il circuito di protezione del
subwoofer è stato attivato.
(L’indicatore STATUS sul
subwoofer è acceso in
arancione.)
Per evitare di danneggiare il prodotto,
non è possibile accendere il
subwoofer. Scollegare il cavo di
alimentazione dalla presa di corrente
CA e contattare il rivenditore o il centro
di assistenza autorizzato Yamaha più
vicino.
Il volume
diminuisce
quando la barra
audio viene
accesa.
La funzione di regolazione
automatica del volume funziona.
Per evitare un volume troppo alto,
la barra audio controlla
automaticamente che il suo
volume rientri in un certo livello
quando viene accesa.
Eventualmente aumentare il volume
(pag.8).
Manca l’effetto
surround.
Presenza di
rumori.
È stata selezionata la
riproduzione stereo.
Selezionare la riproduzione surround
(pag.9).
Il volume è troppo basso.
Aumentare il volume (pag.8).
La TV o il dispositivo di
riproduzione è impostato in modo
da emettere solo un audio a 2
canali (ad esempio PCM).
Modificare l’impostazione di uscita
dell’audio digitale della TV o del
dispositivo di riproduzione
selezionando Dolby Digital o
BitStream.
L’audio viene emesso dai diffusori
integrati della TV.
Impostare il volume della TV al minimo
(pag.6).
La sorgente di riproduzione non
contiene audio surround.
Riprodurre una sorgente che contenga
audio registrato in surround.
La barra audio è troppo vicina a
un altro dispositivo digitale o ad
alta frequenza.
Allontanare questi dispositivi dalla
barra audio.
Non è possibile
controllare la TV
con la funzione
ripetitore remoto
della TV.
Telecomando
Problema
Causa
Rimedio
Non è possibile
controllare la
barra audio con
il telecomando.
La barra audio è al di fuori della
distanza operativa.
Utilizzare il telecomando entro la
distanza operativa (pag.2).
Le batterie si stanno esaurendo.
Sostituire le batterie con altre nuove
(pag.2).
Il sensore del telecomando della
barra audio è esposto alla luce
solare diretta o a un’illuminazione
intensa.
Regolare l’angolo di illuminazione o
spostare la barra audio.
Il sensore del telecomando della
TV è bloccato dalla barra audio.
Usare la funzione ripetitore remoto
della TV (pag.14) o rimuovere i
supporti della barra audio se sono stati
fissati in modo da non bloccare il
sensore del telecomando della TV
(pag.5).
Non è possibile
controllare la TV
con il suo
telecomando.
La barra audio
non apprende le
operazioni del
telecomando
della TV.
La funzione ripetitore remoto della
TV è disattivata.
Attivare la funzione ripetitore remoto
della TV (pag.14).
Il telecomando della TV non usa
segnali a infrarossi. (Alcuni
telecomandi possono non
funzionare anche se usano
segnali a infrarossi.)
In tal caso non è possibile usare la
funzione ripetitore remoto della TV.
Regolare la posizione della barra
audio in modo che il sensore di
controllo della TV non sia bloccato
dalla barra audio e usare il
telecomando per azionare la TV.
La barra audio e la TV sono
troppo vicine o troppo lontane tra
di loro.
Allontanare la barra audio e la TV
posizionandole a una distanza
superiore a 50 mm (pag.5).
Se necessario, fissare o rimuovere i
supporti della barra audio per regolare
l’altezza per il ricevitore IR (per il
ripetitore remoto TV) della barra audio
posizionandola davanti al sensore del
telecomando della TV (pag.5).
C’è un ostacolo (per es. dei cavi)
tra la barra audio e la TV.
Rimuovere l’ostacolo tra la barra audio
e la TV.
La TV non riceve bene il segnale
dal telecomando perché i segnali
emessi dal telecomando della TV
e dal ricevitore IR (per il ripetitore
remoto TV) della barra audio
interferiscono tra loro.
Disattivare la funzione ripetitore
remoto TV (pag.14).
Il tasto del telecomando della TV
non è stato premuto abbastanza a
lungo.
Premere il tasto due o tre volte per più
di un secondo (pag.12).
Il telecomando della TV non usa
segnali a infrarossi. (Alcuni
telecomandi possono non
funzionare anche se usano
segnali a infrarossi.)
In tal caso non è possibile usare la
funzione di apprendimento del
telecomando della TV. Usare il
telecomando della barra audio per
azionare la barra audio.
La posizione da cui si aziona il
telecomando della TV non è
appropriata.
Azionare il telecomando della TV dalla
posizione appropriata (pag.12).
Le batterie del telecomando della
TV sono scariche.
Sostituire le batterie con altre nuove.
Il sensore del telecomando della
barra audio è esposto alla luce
solare diretta o a un’illuminazione
intensa.
Regolare l’angolo di illuminazione o
spostare la barra audio.
La trasmissione del segnale del
telecomando è stata disturbata
dalla luce dello schermo TV.
Spegnere la TV e ripetere l’operazione
di apprendimento (pag.12).
It 17
18 It
Quando si
aumenta il
volume della
barra audio
tramite il
telecomando
della TV, il suono
proviene dalla
TV.
(quando si usa la
funzione di
apprendimento
con telecomando
della TV)
L’uscita audio della TV è attivata.
L’accensione
(power) della
barra audio e
dell’interruttore
TV sono in
posizioni
opposte (per
esempio, la TV è
spenta se la
barra audio è
accesa).
(quando si usa la
funzione di
apprendimento
con telecomando
della TV)
La TV era accesa quando è stata
eseguita l’operazione di
apprendimento.
Cambiare le impostazioni della TV per
disattivare l’uscita dei diffusori della
televisione. Se le impostazioni della
TV non permettessero di disattivare
l’uscita dei diffusori, provare i seguenti
metodi.
- Collegare le cuffie alla
corrispondente presa sulla TV.
- Impostare il volume della TV al
minimo.
Bluetooth
Problema
Causa
Rimedio
Impossibile
associare la
barra audio con
il dispositivo
Bluetooth.
Come sorgente di ingresso non è
stato selezionato Bluetooth.
Selezionare Bluetooth come sorgente
di ingresso.
Il dispositivo non supporta A2DP.
Eseguire l’associazione con un
dispositivo che supporta A2DP.
Un adattatore Bluetooth o simile
che si desidera associare con la
barra audio ha una password
diversa da “0000”.
Utilizzare un adattatore Bluetooth o
simile la cui password sia “0000”.
La barra audio e il dispositivo
sono troppo lontani.
Avvicinare il dispositivo alla barra
audio.
Un dispositivo nelle vicinanze
(forno a microonde, LAN wireless
ecc.) emette segnali con
frequenza 2,4 GHz.
Allontanare la barra audio dal
dispositivo che emette segnali in radio
frequenza.
Un altro dispositivo Bluetooth è
collegato.
Terminare la connessione Bluetooth
corrente ed eseguire l’associazione
con il nuovo dispositivo.
Un altro dispositivo Bluetooth è
collegato.
La barra audio non può effettuare più
connessioni Bluetooth. Terminare la
connessione Bluetooth corrente ed
eseguire la connessione con il
dispositivo desiderato.
Sono stati associati più di nove
dispositivi e le informazioni
sull’associazione più vecchie
sono state cancellate.
Eseguire nuovamente l’associazione.
La barra audio può conservare
informazioni sull’associazione per un
massimo di otto dispositivi. Quando si
associa un nono dispositivo, le
informazioni sull’associazione più
vecchie vengono cancellate.
Premere il tasto di accensione della
TV e
(power) sul pannello anteriore
della barra audio per accenderli e poi
premere il tasto di accensione del
telecomando della TV per spegnerli.
Impossibile
effettuare la
connessione
Bluetooth.
Non viene
emesso alcun
suono oppure
l’audio è
interrotto
durante la
riproduzione.
La connessione Bluetooth della
barra audio con il dispositivo è
interrotta.
Eseguire nuovamente la connessione
Bluetooth (pag.10).
Come sorgente di ingresso non è
stato selezionato Bluetooth.
Selezionare Bluetooth come sorgente
di ingresso.
La barra audio e il dispositivo
sono troppo lontani.
Avvicinare il dispositivo alla barra
audio.
Un dispositivo nelle vicinanze
(forno a microonde, LAN wireless
ecc.) emette segnali con
frequenza 2,4 GHz.
Allontanare la barra audio e il
subwoofer dal dispositivo che emette
segnali in radio frequenza.
Il dispositivo non è impostato per
inviare segnali audio Bluetooth
alla barra audio.
Modificare l’impostazione di uscita
dell’audio e le impostazioni di
connessione sul dispositivo.
La riproduzione sul dispositivo
non è stata avviata.
Avviare la riproduzione sul dispositivo.
Il volume del dispositivo è
impostato sul minimo.
Aumentare il livello del volume.
Associazione manuale della barra audio e del subwoofer
1
Con la barra audio accesa, tenere premuto il tasto SUBWOOFER
PAIRING sul telecomando della barra audio per più di 3 secondi.
L’indicatore SUBWOOFER sul pannello anteriore della barra audio lampeggia
rapidamente.
2
Entro 30 secondi, premere il pulsante SUBWOOFER PAIRING sul
pannello posteriore del subwoofer per più di 3 secondi con un
oggetto sottile come una forcina per capelli.
L’indicatore STATUS sul pannello posteriore del subwoofer lampeggia rapidamente
in verde.
Dopo il completamento dell’associazione e il collegamento della barra audio e del
subwoofer, l’indicatore SUBWOOFER sul pannello anteriore della barra audio si
accende.
Se l’indicatore SUBWOOFER sulla barra audio non si accende neppure dopo aver
effettuato l’operazione indicata sopra, consultare “Risoluzione dei problemi”
(pag.15).
SUGGERIMENTO
• L’“associazione” è l’operazione tramite la quale la barra audio e il subwoofer decidono il dispositivo a
cui collegarsi.
It 19
Dati tecnici
Barra audio
(YAS-CU203)
Subwoofer
(NS-WSW41)
Potenza di uscita
massima
nominale
Anteriore L/R 50 W x 2
canali
Potenza dinamica 100 W
Tipo
Tipo a sospensione
acustica (Tipo con
protezione non
magnetica)
Advanced Yamaha
Active Servo Technology
(Tipo con protezione
magnetica)
Driver
5,5 cm cono x 2
16 cm cono
Risposta in
frequenza
Da 150 Hz a 22 kHz
Da 35 Hz a 150 Hz
Impedenza
6Ω
5,5 Ω
Segnale audio
supportato
(TV, BD/DVD)
PCM (2 canali)
Dolby Digital
DTS Digital Surround
--
Digitale (Ottica)
1 (TV)
--
Digitale
(Coassiale)
1 (BD/DVD)
--
Analogica (RCA)
1 (ANALOG)
--
Banda di
frequenza
2,4 GHz
Campo di
trasmissione
10 m (senza interferenze)
Versione
Bluetooth
Versione 2.1+EDR
--
Protocolli
supportati
A2DP, SPP
--
Codec supportati
SBC, aptX
--
Uscita wireless
Bluetooth Classe 2
--
Distanza di
comunicazione
massima
10 m (senza ostruzioni)
--
Voce
Sezione
amplificatori
Sezione
diffusori
Decoder
Prese
d’ingresso
Subwoofer
wireless
Bluetooth
Metodo di
protezione dei
contenuti
supportato
20 It
SCMS-T
Generale
--
Alimentazione
Modelli per Stati Uniti e
Canada: CA 120 V,
60 Hz
Modello per Taiwan:
CA 110-120 V, 50/60 Hz
Modello per la Cina:
CA 220 V, 50 Hz
Altri modelli:
CA 220-240 V, 50/60 Hz
Modelli per Stati Uniti e
Canada: CA 120 V,
60 Hz
Modelli per Regno Unito
ed Europa: CA 230 V,
50 Hz
Modello per Taiwan:
CA 110 V, 60 Hz
Modello per la Corea:
CA 220 V, 60 Hz
Modello per la Cina:
CA 220 V, 50 Hz
Modello per l’Australia:
CA 240 V, 50 Hz
Modello per l’Asia:
CA 220-240 V, 50/60 Hz
Consumo
26 W
45 W
Consumo in
modalità standby
0,4 W
Modelli per Stati Uniti e
Canada: 1,4 W
Modelli per Regno Unito
ed Europa: 1,5 W
Modelli per Corea e
Taiwan: 1,2 W
Modello per la Cina:
1,3 W
Modelli per Australia e
Asia: 1,7 W
Consumo in
modalità
Bluetooth in
standby
0,5 W
--
886 x 79 x 121 mm
(esclusi i supporti, stato
predefinito)
290 x 292 x 316 mm
Dimensioni
(L x H x P)
886 x 94 x 121 mm
(inclusi i supporti)
Spessore
escluse le parti
sporgenti dei
diffusori (parte
più sottile)
65 mm
--
Peso
2,9 kg
8,1 kg
* Dati tecnici soggetti a modifiche senza preavviso.
Questo sistema è dotato della tecnologia Yamaha AIR SURROUND XTREME, in grado di riprodurre suoni
surround virtuali a 7.1 canali di elevata qualità utilizzando la barra audio e il subwoofer.
Il subwoofer di questo sistema si serve dell’esclusiva tecnologia Yamaha di controllo dei bassi “Advanced
Yamaha Active Servo Technology II” che consente di ottenere una riproduzione di elevata qualità dei suoni a
bassa frequenza.
“UniVolume” è un marchio di fabbrica di Yamaha Corporation.
Bluetooth è un marchio di fabbrica registrato di Bluetooth SIG, utilizzato da Yamaha in base a un accordo di
licenza.
Prodotto su licenza di Dolby Laboratories. Dolby, Pro Logic e il simbolo della doppia D sono marchi di Dolby
Laboratories.
Per i brevetti DTS, vedere http://patents.dts.com. Prodotto su licenza di DTS Licensing Limited.
DTS, il simbolo e DTS e il simbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround è un
marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.
© 2013 CSR plc e società del gruppo.
Il marchio aptX® e il logo aptX sono marchi di CSR plc o di una delle aziende facenti parte del gruppo e
possono essere registrati in una o più giurisdizioni.
“Blu-ray Disc™”, “Blu-ray™” e i relativi loghi sono marchi di fabbrica di Blu-ray Disc Association.
Bluetooth
• Bluetooth è una tecnologia di comunicazione wireless tra dispositivi che si trovano a
una distanza reciproca massima di 10 metri e che impiegano la banda di frequenza a
2,4 GHz, utilizzabile senza licenza.
Gestione delle comunicazioni Bluetooth
• La banda a 2,4 GHz utilizzata dai dispositivi compatibili Bluetooth è una banda radio
condivisa da diversi tipi di apparecchiature. Anche se i dispositivi compatibili Bluetooth
utilizzano una tecnologia che riduce al minimo l’influenza di altri componenti che
utilizzano la stessa banda radio, tale influenza può diminuire la velocità o la distanza di
comunicazione e, in alcuni casi, interrompere le comunicazioni.
• La velocità di trasferimento del segnale e la distanza a cui sono possibili le
comunicazioni variano a seconda della distanza tra i dispositivi di comunicazione, della
presenza di ostacoli e di onde radio e del tipo di apparecchiatura.
• Yamaha non può garantire tutte le connessioni wireless tra la presente unità e i
dispositivi compatibili con la funzione Bluetooth.
Informazioni per gli utenti sulla raccolta e lo smaltimento di
vecchia attrezzatura e batterie usate
Questi simboli sui prodotti, sull’imballaggio, e/o sui documenti che li accompagnano
significano che i prodotti e le batterie elettriche e elettroniche non dovrebbero essere
mischiati con i rifiuti domestici generici. Per il trattamento, recupero e riciclaggio
appropriati di vecchi prodotti e batterie usate, li porti, prego, ai punti di raccolta
appropriati, in accordo con la Sua legislazione nazionale e le direttive 2002/96/CE e
2006/66/CE.
Smaltendo correttamente questi prodotti e batterie, Lei aiuterà a salvare risorse preziose
e a prevenire alcuni potenziali effetti negativi sulla salute umana e l’ambiente, che
altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti.
Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie,
prego contatti la Sua amministrazione comunale locale, il Suo servizio di smaltimento
dei rifiuti o il punto vendita dove Lei ha acquistato gli articoli.
[Informazioni sullo smaltimento negli altri Paesi al di fuori dell’Unione
europea]
Questi simboli sono validi solamente nell’Unione europea. Se Lei desidera disfarsi di
questi articoli, prego contatti le Sue autorità locali o il rivenditore e richieda la corretta
modalità di smaltimento.
Note per il simbolo della batteria (sul fondo due esempi di simbolo):
È probabile che questo simbolo sia usato in combinazione con un simbolo chimico. In
questo caso è conforme al requisito stabilito dalla direttiva per gli elementi chimici
contenuti.
It 21
PRECAUCIÓN: LEER ESTAS INDICACIONES ANTES DE UTILIZAR EL PRODUCTO.
• Para asegurar el mejor rendimiento de este
aparato, lea atentamente este manual. Y luego
guárdelo en un lugar seguro para poder
consultarlo en el futuro en caso de ser necesario.
• Instale este sistema de sonido en un lugar bien
ventilado, fresco, seco y limpio, alejado de la luz
solar directa, fuentes de calor, vibraciones,
polvo, humedad y/o frío. Para conseguir una
ventilación adecuada, deje libres los siguientes
espacios, como mínimo:
Barra de sonido: Arriba: 10 cm, Atrás: 10 cm,
A los lados: 10 cm
Altavoz de ultragraves: Arriba: 20 cm, Atrás:
20 cm, A los lados: 20 cm
• Coloque este aparato lejos de otros aparatos
eléctricos, motores o transformadores, para
evitar así los ruidos de zumbido.
• No exponga este aparato a cambios bruscos de
temperaturas, del frío al calor, ni lo coloque en
lugares muy húmedos (una habitación con
deshumidificador, por ejemplo), para impedir así
que se forme condensación en su interior, lo que
podría causar una descarga eléctrica, un
incendio, daños en el aparato y/o lesiones a las
personas.
• Evite instalar este aparato en un lugar donde
puedan caerle encima objetos extraños y/o donde
quede expuesto al goteo o a la salpicadura de
líquidos. Encima de este aparato no ponga:
− Otros componentes, porque pueden causar
daños y/o decoloración en la superficie de este
aparato.
− Objetos con fuego (velas, por ejemplo), porque
pueden causar un incendio, daños en el aparato
y/o lesiones a las personas.
− Recipientes con líquidos, porque pueden
caerse y derramar el líquido, causando
descargas eléctricas al usuario y/o dañando el
aparato.
• No tape este aparato con un periódico, mantel,
cortina, etc. para no impedir el escape del calor.
Si aumenta la temperatura en el interior del
aparato, esto puede causar un incendio, daños en
el aparato y/o lesiones a las personas.
• No enchufe este aparato a una toma de corriente
hasta después de haber terminado todas las
conexiones.
• No ponga el aparato al revés. Podría recalentarse
y posiblemente causar daños.
i
Es
• No utilice una fuerza excesiva con los
conmutadores, los controles y/o los cables.
• Cuando desconecte el cable de alimentación de
la toma de corriente, sujete la clavija y tire de
ella; no tire del propio cable.
• No limpie este aparato con disolventes químicos
porque podría estropear el acabado. Utilice un
paño limpio y seco para limpiar el aparato.
• Utilice solamente la tensión especificada en este
aparato. Utilizar el aparato con una tensión
superior a la especificada resulta peligroso y
puede producir un incendio, daños en el aparato
y/o lesiones a las personas. Yamaha no se hará
responsable de ningún daño debido al uso de este
aparato con una tensión diferente de la
especificada.
• Para impedir daños debidos a relámpagos,
desconecte el cable de alimentación y antenas
externas de la toma de corriente durante una
tormenta eléctrica.
• No intente modificar ni arreglar este aparato.
Póngase en contacto con el personal de servicio
Yamaha cualificado cuando necesite realizar
alguna reparación. La caja no deberá abrirse
nunca por ninguna razón.
• Cuando no piense utilizar este aparato durante
mucho tiempo (cuando se ausente de casa por
vacaciones, por ejemplo) desconecte el cable de
alimentación de la toma de corriente.
• Asegúrese de leer la sección “Resolución de
problemas” antes de dar por concluido que su
aparato está averiado.
• Antes de trasladar este aparato, pulse
para
ponerlo en el modo de espera, y luego
desconecte el cable de alimentación de CA de la
toma de corriente.
• La condensación se formará cuando cambie de
repente la temperatura ambiental. Desconecte en
este caso el cable de alimentación de la toma de
corriente y no utilice el aparato.
• Instale este aparato cerca de la toma de CA y
donde se pueda alcanzar fácilmente la clavija de
alimentación.
• La colocación o la instalación seguras de la
unidad es responsabilidad del propietario.
Yamaha no se responsabilizará de ningún
accidente provocado por la colocación o
instalación incorrecta de los altavoces.
• No introduzca la mano ni ningún objeto extraño
en el puerto del altavoz de ultragraves.
• Al trasladar el altavoz de ultragraves, no lo
sujete por el puerto, ya que podría sufrir lesiones
y/o provocar daños en la unidad.
• No coloque objetos frágiles cerca del puerto del
altavoz de ultragraves. Si el objeto se cae a
consecuencia de la presión del aire, puede sufrir
lesiones y/o provocar daños en el altavoz de
ultragraves y en el objeto.
• Mantenga el producto lejos del alcance de los
niños, para evitar la ingestión accidental de
piezas pequeñas.
Observaciones sobre los mandos a
distancia y las pilas
• No derrame agua u otros líquidos en el mando a
distancia.
• No deje caer el mando a distancia.
• No deje ni guarde el mando a distancia en uno de
las siguientes lugares:
− lugares de humedad alta como, por ejemplo,
cerca de un baño
− lugares con temperaturas elevadas, por
ejemplo, cerca de una calefacción o estufa
− lugares con temperaturas demasiado bajas
− lugares polvorientos
• No exponga el sensor del mando a distancia de
esta unidad a la luz solar directa ni a iluminación
de focos fluorescentes invertidos.
• Si las pilas se agotan, el alcance operativo eficaz
del mando a distancia se reduce
considerablemente. Si esto sucediese, cambie las
pilas por dos nuevas tan pronto como sea
posible.
• No utilice pilas viejas y nuevas juntas.
• No utilice juntas pilas de tipos diferentes
(alcalinas de manganeso, por ejemplo). Lea
atentamente las instrucciones de la caja ya que
hay distintos tipos de pilas con la misma forma y
color.
• Las pilas gastadas pueden tener derrames. Si se
produce algún derrame en las pilas, deséchelas
inmediatamente. Evite tocar el líquido
derramado o que entre en contacto con la ropa,
etc. Ante de instalar pilas nuevas, limpie bien el
compartimento de las pilas.
• No guarde las pilas en el bolsillo ni en un bolso
junto con objetos metálicos, como monedas, etc.
• No arroje las pilas al cubo de la basura.
Deséchelas de acuerdo con la normativa local
aplicables.
• Mantenga las pilas alejadas de los niños. Si
alguien tragase una pila accidentalmente, acuda
a un médico de inmediato.
• Si no va a utilizar el mando a distancia durante
mucho tiempo, quítele las pilas.
• No cargue ni desmonte las pilas suministradas.
• Las baterías no deberán exponerse a un calor
excesivo como, por ejemplo, el que producen los
rayos del sol, el fuego y similares.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIO O DESCARGA ELÉCTRICA, NO
EXPONGA ESTE APARATO A LA LLUVIA
NI A LA HUMEDAD.
Aunque usted apague esta unidad con , esta
unidad no se desconectará de la fuente de
alimentación de CA mientras esté conectada a
la toma de CA. En este estado, esta unidad ha
sido diseñada para que consuma una cantidad
de corriente muy pequeña.
(Tecla de encendido)
Enciende la unidad o la ajusta en modo de
espera.
No utilice la unidad a menos de 22 cm de
personas que tengan implantado un marcapasos
o un desfribiliador.
Las ondas de radio pueden afectar a los
dispositivos médicos electrónicos.
No utilice esta unidad cerca de dispositivos
médicos o en el interior de instalaciones
médicas.
La placa de identificación está colocada en la
parte inferior de la unidad.
Índice
Elementos suministrados..................................................... 2
Acerca de este manual
Funciones .............................................................................. 3
NOTA
Preguntas frecuentes ........................................................... 3
SUGERENCIA
Nombres de piezas y funciones (barra de sonido/altavoz
Indica precauciones de uso del producto y sus limitaciones.
Indica explicaciones complementarias para mejorar el uso.
de ultragraves)...................................................................... 4
Instalación ............................................................................. 5
Conexiones............................................................................ 6
Funcionamiento.................................................................... 8
Escuchar sonido de un dispositivo Bluetooth................... 10
Ajustes ................................................................................. 12
Programar la barra de sonido con el mando a distancia del TV
(función de memorización de mando a distancia de TV).................... 12
Envío de la señal del mando a distancia del TV a través de la
barra de sonido (función de repetidor de mando a distancia
de TV)...................................................................................................................... 14
Configuración de la función de espera automática .............................. 14
Inicialización de la barra de sonido ............................................................. 14
Resolución de problemas................................................... 15
Especificaciones .................................................................. 20
Es 1
Elementos suministrados
Cómo usar el mando a distancia
Compruebe que ha recibido todos los elementos siguientes.
Preparación del mando a distancia
Retire la lámina de protección antes de usarlo.
Barra de sonido (YAS-CU203)
Pilas x 2
(AAA, R03, UM4)
Altavoz de
ultragraves
inalámbrico
(NS-WSW41)
Mando a distancia
Cable óptico (1,5 m)
Rango operativo del mando a distancia
No se aleje más allá del rango de funcionamiento descrito a continuación.
Sensor del mando a
distancia
Plantilla de montaje
* Se utiliza para montar la barra de sonido en la pared
Soporte x 2
(para la barra de
sonido)
2 Es
Tornillo x 2
(para fijar
el soporte)
Manual del propietario
(este manual)
Menos de
6m
Funciones
Preguntas frecuentes
Disfrute de un sonido potente y realista con el sistema envolvente
frontal formado por la barra de sonido y el altavoz de ultragraves
inalámbrico. Su instalación es sencilla y puede conectarlo a un televisor
y a otros dispositivos.
El siguiente apartado aborda las funciones más habituales y las preguntas más
frecuentes sobre la barra de sonido.
• AIR SURROUND XTREME
Disfrute de un sonido envolvente de 7.1 canales, capaz de crear un entorno
acústico ancho y profundo, como si los altavoces estuvieran situados, no solo
delante del usuario, sino también a su izquierda, derecha y detrás (p.9).
• Advanced Bass Extension Processing
Provisto de la tecnología de potenciación de graves original de Yamaha, este sistema
puede reproducir un sonido más potente a través del altavoz de ultragraves (p.9).
• Conexión Bluetooth®
P1
¿Puedo controlar la barra de sonido utilizando el mando a distancia del
TV? Tener que utilizar tanto el mando a distancia del TV como el de la
barra de sonido es poco práctico.
R1
Sí. Puede controlar la barra de sonido a través del mando a distancia del TV
utilizando la “Función de memorización de mando a distancia de TV” (p.12).
Esta función solo está disponible en el caso del mando a distancia por
infrarrojos. Compruebe qué tipo de mando a distancia tiene su TV.
P2
El mando a distancia del TV no funciona después de instalar la barra de
sonido delante del TV.
R2
Si el mando a distancia del TV utiliza señales infrarrojas, configure la función
“Repetidor de mando a distancia de TV” para que transmita las señales del
mando a distancia del TV desde la barra de sonido (p.14).
Reproduzca de la forma más sencilla los contenidos de un smartphone, una
tableta o un ordenador compatible con Bluetooth (p.10).
Disfrute de un sonido profundo y fresco, casi como el sonido original, con el
Compressed Music Enhancer. La barra de sonido también se ajusta a los requisitos del
códec aptX, que le permite disfrutar de un sonido de más calidad con su smartphone.
P3
¿Es posible conseguir unas voces más claras?
• HOME THEATER CONTROLLER
R3
Sí. Es posible disfrutar de unos diálogos más claros en películas, noticias o
retransmisiones deportivas a través de la función “Voz clara” (p.9).
Puede controlar la barra de sonido de la forma más práctica instalando la
aplicación de control “HOME THEATER CONTROLLER”.
Si el mando a distancia del TV usa ondas de radio, aumente la distancia
entre el TV y la barra de sonido.
• Función de memorización de mando a distancia de TV
La barra de sonido se puede controlar con el mando a distancia del TV (p.12).
• Función de repetidor de mando a distancia de TV
Transfiere la señal del mando a distancia del TV a través de la barra de sonido. Si la
barra de sonido instalada bloquea el sensor del mando a distancia del TV, el mando a
distancia no funcionará. Esta función es la solución más práctica a este problema (p.14).
• Voz clara
Consiga unas voces con un sonido claro y nítido (por ejemplo, diálogos y
narraciones) (p.9).
• UniVolume
Mantiene un nivel de volumen constante al cambiar de entrada o fuente de sonido (p.9).
Es 3
Nombres de piezas y funciones (barra de sonido/altavoz de ultragraves)
Barra de sonido (panel delantero)
Barra de sonido (panel trasero)
A Indicadores
A Toma de entrada TV
Indican el estado de la barra de sonido. Los indicadores se atenúan
automáticamente si no se realiza ninguna operación en 5 segundos. Consulte
“Funcionamiento” (p.8 a 9) y “Conexión inalámbrica con el altavoz de ultragraves”
(p.7) para obtener información sobre las principales funciones de los indicadores.
B Sensor del mando a distancia
Recibe señales de infrarrojos del mando a distancia del aparato (p.2).
Para conectar el aparato al TV con un cable óptico (p.6).
B Toma de entrada BD/DVD
Para conectar el aparato a un dispositivo de reproducción, como un reproductor de
discos Blu-ray (BD), con un cable digital coaxial (p.6).
C Tomas de entrada ANALOG
Para conectar un dispositivo externo con un cable RCA estéreo (p.7).
C Sensor del mando a distancia del TV
Recibe señales de infrarrojos del mando a distancia del TV cuando está habilitada la
función de repetidor de mando a distancia de TV (p.14).
D Luz IR para repetidor de mando a distancia de TV
Transmite al TV las señales del mando a distancia del TV recibidas en el sensor del
mando a distancia del TV (p.14).
D Tecla INPUT
Selecciona una fuente de entrada para su reproducción (p.8).
E Tecla MUTE
Silencia la salida de audio. Vuelva a pulsar la tecla para desactivar el silencio (p.9).
F Teclas VOLUME (+/–)
Ajustan el volumen (p.8).
G
Tecla (encendido)
Enciende o apaga (espera) la barra de sonido (p.9).
SUGERENCIA
• La barra de sonido puede apagarse automáticamente cuando está habilitada la función de espera
automática (p.14).
H Altavoces
4 Es
Altavoz de ultragraves
(panel trasero)
A Indicador STATUS
Indica el estado del altavoz de
ultragraves (p.9).
B Botón SUBWOOFER PAIRING
Permite establecer la conexión
inalámbrica entre la barra de sonido
y el altavoz de ultragraves (p.19).
C Puerto
Instalación
Ponga la barra de sonido sobre una superficie plana, por
ejemplo sobre la parte superior del armario de un TV.
Coloque el altavoz de ultragraves separado de la barra de sonido.
Para evitar ecos de la pared, coloque la parte frontal del
altavoz de ultragraves orientada ligeramente hacia dentro.
SUGERENCIA
• Si resulta complicado controlar el TV, utilice la función de repetidor
de mando a distancia de TV (p.14) para transmitir la señal del
mando a distancia del TV a través de la barra de sonido.
• Al colocar la barra de sonido en la base del TV o al modificar la
altura de la barra de sonido, instale los soportes suministrados con
los tornillos para la fijación de los soportes.
Cómo instalar en la pared
1 Fije a la pared la plantilla de montaje suministrada
y marque los orificios para los tornillos.
Cintas o chinchetas
Plantilla de montaje (suministrada)
Orificios
para
tornillos
2 Quite la plantilla de montaje de la pared y coloque
los tornillos adecuados (según las ilustraciones
siguientes) en las marcas de la pared.
Montaje de la barra de sonido en la
pared
De 7 a 8,5 mm
4 mm (#8)
De 3 a 4 mm
20 mm como
mínimo
3 Cuelgue la barra de sonido en los tornillos.
Precauciones
• No coloque encima de la barra de sonido/altavoz de ultragraves
un reproductor de BD u otro dispositivo. Si lo hace, las
vibraciones podrían dar lugar a un mal funcionamiento.
• No sujete el altavoz de ultragraves por la zona frontal con el
altavoz (parte de tela) al trasladarlo.
• La barra de sonido contiene altavoces con blindaje no
magnético. No coloque objetos sensibles a campos magnéticos
(unidades de disco duro, etc.) cerca de la barra de sonido.
• En función del lugar de instalación, podría ser mejor conectar la
barra de sonido a los dispositivos externos, como un TV, antes
de instalar la barra de sonido.
• No coloque la barra de sonido a menos de 50 mm del TV.
• El altavoz de ultragraves y la barra de sonido se comunican de
forma inalámbrica. No coloque objetos que bloqueen las señales
inalámbricas, como muebles o dispositivos metálicos, entre el
altavoz de ultragraves y la barra de sonido, ya que pueden
perjudicar la comunicación inalámbrica.
• Si el altavoz de ultragraves está cubierto con una tela u otro
objeto, el volumen del sonido disminuirá. Instale el altavoz de
ultragraves en un lugar donde no quede oculto tras una cortina
gruesa, etc.
Orificios de montaje
en la parte trasera de
la barra de sonido
Precauciones
• Si la barra de sonido se instala en una pared, todo el trabajo de
instalación debe realizarlo un contratista o distribuidor cualificado. El
cliente nunca debe intentar realizar este trabajo de instalación. Una
instalación inadecuada o incorrecta podría provocar la caída de la
barra de sonido, lo que podría causar a su vez daños personales.
• No fije la barra de sonido a una pared que esté fabricada con
materiales débiles, tales como yeso o tableros chapados. Si lo
hace, la barra de sonido podría caerse.
• Utilice tornillos disponibles en el mercado que puedan soportar el
peso de la instalación, como se indica en el paso 2 de la
derecha. Si utiliza sistemas de sujeción que no sean los tornillos
especificados, tales como tornillos cortos, clavos o cinta de dos
caras, la barra de sonido podría caerse.
Precauciones
• Sujete los cables en un lugar en el que no puedan aflojarse. Si
se le engancha el pie o la mano de forma accidental en un cable
que esté suelto, la barra de sonido podría caerse.
• Después de instalar la barra de sonido, compruebe que está
instalada firmemente y con seguridad. Yamaha no será
responsable de los accidentes debidos a una instalación
incorrecta.
Es 5
Conexiones
Conecte a un TV (o a otro dispositivo periférico).
Barra de sonido (parte trasera)
Precauciones
• Asegúrese de que los cables de alimentación de la barra de sonido y el altavoz de
ultragraves no estén conectados a las tomas de CA cuando empiece a realizar las
conexiones.
• No emplee demasiada fuerza al insertar el conector del cable. Si lo hace, podría
causar daños en el terminal o el conector del cable.
1
3
Altavoz de
ultragraves
(parte trasera)
Conecte el TV y la barra de sonido con el cable
óptico (suministrado).
Quite el tapón del cable óptico y compruebe la dirección
del enchufe.
2
Cable de alimentación
Conecte los cables de alimentación de la barra
de sonido y del altavoz de ultragraves a tomas
de CA.
Cable óptico
Cable digital coaxial
(disponible en el mercado)
Cable de
alimentación
OPTICAL OUTPUT
A toma de CA
TV
SUGERENCIA
Configure el TV de la forma descrita a
continuación:
Si el dispositivo de reproducción tiene una
salida de audio digital coaxial, puede
conectarlo a la entrada BD/DVD de la barra
de sonido con un cable digital coaxial
(disponible en el mercado).
• Ponga el volumen del TV al mínimo.
• Desactive la salida de altavoz integrado del TV (si la
hay).
SUGERENCIA
• Si en su TV no se puede deshabilitar la salida de altavoz, podría deshabilitarla
conectando auriculares a la toma de auriculares del TV. Para obtener más información,
consulte el manual del TV.
• Las tomas de entrada TV y BD/DVD admiten las siguientes señales de audio.
− PCM (2 canales)
− Dolby Digital (hasta 5.1 canales)
− DTS Digital Surround (hasta 5.1 canales)
Cable HDMI (etc.)
Salida de audio
digital coaxial
(naranja)
Dispositivo de reproducción
(por ejemplo, reproductor de BD)
Descodificador
6 Es
A toma de CA
Conexión analógica de un dispositivo externo
(videoconsola)
Puede conectar un dispositivo externo, como una videoconsola o un TV sin salida
óptica, a las tomas de entrada ANALOG de la barra de sonido.
Conexión inalámbrica con el altavoz de ultragraves
Cuando los cables de alimentación de la barra de sonido y el altavoz de ultragraves
están conectados a tomas de CA (p.6) y la barra de sonido está encendida, la barra de
sonido y el altavoz de ultragraves se conectan automáticamente. En el momento en que
se ha establecido la conexión, se enciende el indicador SUBWOOFER en la barra de
sonido y puede iniciarse la reproducción en la barra de sonido.
Indicador SUBWOOFER: encendido
SUGERENCIA
• Al encender la barra de sonido por primera vez, si no se ilumina el indicador SUBWOOFER, consulte
“Emparejado manual de la barra de sonido y el altavoz de ultragraves” (p.19) y conecte la barra de sonido
y el altavoz de ultragraves manualmente.
• Cuando se haya establecido la conexión, la barra de sonido utilizará el mismo altavoz de ultragraves al
encenderla la próxima vez.
Cable RCA estéreo (etc.)
(disponible en el mercado)
Videoconsola (etc.)
NOTA
• Asegúrese de que los canales izquierdo (L) y derecho (R) se conectan correctamente.
• Seleccione la tecla ANALOG del mando a distancia como fuente de entrada.
Es 7
Funcionamiento
1
Teclas de entrada
Indicadores
Los indicadores del panel delantero parpadean o se
iluminan para indicar el funcionamiento y el estado de
los ajustes.
Seleccione una fuente de entrada para su
reproducción.
TV ....................Audio de TV
BD/DVD ...........Audio de un dispositivo conectado
a la toma de entrada BD/DVD
ANALOG .........Audio de un dispositivo conectado
a la toma de entrada ANALOG
BLUETOOTH...Audio de un dispositivo Bluetooth
conectado
El indicador de la fuente de entrada seleccionada
se ilumina.
★: teclas que deben pulsarse durante más de 3
segundos
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Transmisor de señal del mando a distancia
Transmite señales infrarrojas.
★
(Ejemplo: cuando TV está seleccionado)
En este manual, se utilizan ilustraciones de los nueve
indicadores de estado para las explicaciones.
: apagado
: encendido
: parpadea
(Ejemplo: cuando el indicador STATUS parpadea y el indicador TV
está encendido)
SUGERENCIA
• Para reproducir el audio o ver vídeos del dispositivo
conectado al TV, establezca la fuente de entrada del TV en
el dispositivo de reproducción.
• Para obtener más información sobre la conexión Bluetooth,
consulte “Escuchar sonido de un dispositivo Bluetooth” (p.10).
★
2
Teclas SUBWOOFER (+/–)
Ajuste el volumen del altavoz de ultragraves.
Bajar volumen (–)
Subir volumen (+)
Teclas VOLUME (+/–)
Ajuste el volumen de la barra de sonido.
Bajar volumen (–)
8 Es
★
Subir volumen (+)
Tecla LEARN★
Tecla REPEATER★
Pone la barra de sonido en modo de memorización
de mando a distancia de TV (p.12).
Activa o desactiva la función de repetidor de
mando a distancia de TV (p.14).
3
Tecla
(encendido)
4
Enciende o apaga (espera) la barra de sonido.
El indicador STATUS en la barra de sonido
Verde (encendido)
6
Tecla CLEAR VOICE
Tecla BASS EXTENSION
Activa o desactiva la función de claridad de voz.
Cuando está función está activada, es más claro
el sonido de las voces de películas, series de TV,
programas de noticias y deportes, etc.
Activa/desactiva la función de ampliación de
graves. Con esta función activada, puede disfrutar
de un sonido más profundo durante la
reproducción envolvente gracias a la tecnología
de potenciación de graves exclusiva de Yamaha.
Rojo (Bluetooth en espera) (p.11)
Parpadea tres veces (habilitado), parpadea una vez (deshabilitado)
Desactivado (apagado)
Parpadea tres veces (habilitado), parpadea una vez (deshabilitado)
Tecla UNIVOLUME
El indicador STATUS en el altavoz de ultragraves
Verde (encendido)
Activa o desactiva la función UniVolume.
Con esta función activada, se mantiene un nivel de volumen
constante al cambiar de entrada o fuente de sonido.
Rojo (apagado)
Tecla BLUETOOTH STANDBY★
Parpadea tres veces (habilitado), parpadea una vez (deshabilitado)
Activa/desactiva el modo de espera Bluetooth
(p.11).
SUGERENCIA
Realiza el emparejado entre la barra de sonido y
el altavoz de ultragraves (p.19).
5
Puede cambiar de reproducción envolvente a
estéreo (2 canales), y viceversa. Si está
seleccionada la reproducción envolvente, puede
obtener un efecto de sonido real con AIR
SURROUND XTREME, exclusivo de Yamaha.
SURROUND
Se ilumina (reproducción
envolvente)
STEREO
Apagado (reproducción
estéreo)
SUGERENCIA
• Si se reproducen en modo envolvente señales estéreo de 2
canales, se ilumina el indicador
PLII.
Se ilumina (Dolby Pro Logic II)
7
Silencia la salida de audio. Vuelva a pulsar la
tecla para desactivar el silencio.
• La función UniVolume se desactiva automáticamente si se
selecciona BLUETOOTH como fuente de entrada.
Tecla SUBWOOFER PAIRING★
Teclas SURROUND y STEREO
Tecla MUTE
Tecla AUDIO DELAY★
Parpadea (en silencio)
Ajusta el retardo de audio para sincronizar el
sonido con la imagen si la imagen de vídeo del TV
parece tener retardo respecto al sonido.
Realice los pasos siguientes para ajustar el retardo de audio.
1 Mantenga pulsada el botón AUDIO DELAY
durante más de 3 segundos.
Parpadea el indicador situado más a la izquierda.
Indicación de decodificador
La barra de sonido admite las siguientes señales de
audio. Puede comprobar el tipo de señal de audio de
entrada por el color del indicador.
Verde (Dolby Digital), Rojo (DTS Digital Surround)
2 Pulse el botón SUBWOOFER (+/–) para
ajustar el nivel de retardo de audio.
Al pulsar el botón SUBWOOFER (+) se retarda
la salida del audio.
(–)
Apagado (PCM)
(+)
3 Pulse el botón AUDIO DELAY para finalizar
el ajuste.
SUGERENCIA
• El ajuste terminará automáticamente si no se realiza
ninguna operación en más de 20 segundos.
Es 9
Escuchar sonido de un
dispositivo Bluetooth
Puede reproducir contenidos de dispositivos Bluetooth, como smartphones o
reproductores de música digitales, de forma inalámbrica.
Consulte también el manual de instrucciones del dispositivo Bluetooth para obtener
más información.
Emparejado de un dispositivo Bluetooth con la barra de sonido
Cuando se conecta a un dispositivo Bluetooth por primera vez, el “emparejado” entre el
dispositivo y la barra de sonido es un proceso obligatorio. El “emparejado” debe
realizarse con cada dispositivo Bluetooth utilizado.
Cuando haya realizado el “emparejado” con un dispositivo, ya no tendrá que repetirlo la
próxima vez que establezca la conexión con el mismo dispositivo.
1
Pulse el botón BLUETOOTH en el mando a distancia de la barra de
sonido para seleccionar Bluetooth como fuente de entrada.
El indicador BLUETOOTH del panel delantero se iluminará en verde.
Dispositivos Bluetooth
Se ilumina
2
Active la función Bluetooth del dispositivo que desee emparejar y
lleve a cabo el emparejado.
La operación varía en función del dispositivo. Consulte el manual de instrucciones del dispositivo.
3
Seleccione “YAS-203 Yamaha” en la lista de dispositivos Bluetooth
del dispositivo.
Si le pide una contraseña (PIN), introduzca el número “0000”.
Siga estos pasos para utilizar un dispositivo Bluetooth con la barra de sonido.
Para la primera
conexión Bluetooth
Para conexiones
Bluetooth posteriores
Emparejado de un dispositivo
Bluetooth con la barra de sonido
Cuando ha finalizado el emparejado, aparece
el dispositivo.
o un mensaje de confirmación en
NOTA
Reproducción del audio desde un dispositivo Bluetooth
en la barra de sonido
10 Es
• Lleve a cabo el emparejado con el dispositivo Bluetooth y la barra de sonido dejando una distancia entre
ellos de no más de 10 metros.
• Se pueden emparejar hasta ocho dispositivos Bluetooth con la barra de sonido. Si se quiere emparejar un
noveno dispositivo, se eliminará la información del emparejado más antiguo.
• Si se elimina la información de emparejado de un dispositivo, cuando quiera volver a usar dicho
dispositivo, deberá volver a realizar el proceso de emparejado.
• Si ya hay conectado un dispositivo Bluetooth a la barra de sonido, finalice la conexión Bluetooth (p.11) y
lleve a cabo el emparejado con el nuevo dispositivo.
• Consulte “Bluetooth” (p.18) en “Resolución de problemas” si no consigue realizar el emparejado.
Reproducción del audio desde un dispositivo
Bluetooth en la barra de sonido
Uso del modo de espera Bluetooth
1
1
Con la barra de sonido encendida, pulse el botón BLUETOOTH en el
mando a distancia de la barra de sonido para seleccionar Bluetooth
como fuente de entrada.
El indicador BLUETOOTH del panel delantero se iluminará en verde.
El modo de espera Bluetooth permite activar (o desactivar) la barra de sonido
automáticamente, todo combinado con el funcionamiento del dispositivo Bluetooth.
Con la barra de sonido apagada, mantenga pulsado el botón
BLUETOOTH STANDBY en el mando a distancia de la barra de
sonido durante más de 3 segundos.
Mantener pulsada la tecla BLUETOOTH STANDBY durante más de 3 segundos
activa y desactiva el modo.
Se ilumina
2
Active la función Bluetooth del dispositivo.
Cuando se establezca correctamente la conexión Bluetooth, el indicador
BLUETOOTH de la barra de sonido parpadeará 3 veces.
Parpadea tres veces (habilitado), parpadea una vez (deshabilitado)
Cuando el modo de espera Bluetooth está activado y la barra de sonido está
apagada, el indicador STATUS se ilumina en rojo. (Bluetooth en espera)
Parpadea 3 veces
3
Se ilumina (rojo)
Reproduzca una canción en el dispositivo.
Funciones disponibles en dispositivos Bluetooth con el modo de espera Bluetooth activado
Función de encendido de interbloqueo (cuando la barra de sonido está apagada)
Cuando se realiza la conexión Bluetooth en el dispositivo, la barra de sonido se enciende y está lista para
reproducir sonido desde el dispositivo.
NOTA
• Establezca la conexión Bluetooth con el dispositivo y la barra de sonido dejando una distancia entre ellos
de no más de 10 metros.
• Tal vez deba seleccionar “YAS-203 Yamaha” en la lista de dispositivos Bluetooth otra vez en caso de que
tenga problemas con la conexión. Quizá tenga que cambiar el ajuste de salida al audio de salida de la
barra de sonido en función del dispositivo Bluetooth que esté utilizando.
• Ajuste el nivel del volumen del dispositivo Bluetooth si es necesario.
• Si ya hay conectado un dispositivo Bluetooth a la barra de sonido, finalice la conexión Bluetooth y realice
la conexión con el nuevo dispositivo.
Finalización de la conexión Bluetooth
La conexión Bluetooth se finaliza en los siguientes casos. Cuando la barra de sonido está
encendida y se finaliza la conexión Bluetooth, el indicador BLUETOOTH parpadea una vez.
Función de apagado de interbloqueo (cuando la barra de sonido está encendida)
La barra de sonido se apaga cuando la conexión Bluetooth finaliza en un dispositivo Bluetooth. (Solo
cuando BLUETOOTH está seleccionado como fuente de entrada.)
Uso de la aplicación HOME THEATER CONTROLLER
Si instala la aplicación gratuita “HOME THEATER CONTROLLER” en un dispositivo
Bluetooth, por ejemplo, un smartphone, puede realizar distintas operaciones fácilmente
y con comodidad con su dispositivo Bluetooth.
(Opciones de configuración: funcionamiento básico, campo de sonido, ajustes de
sonido)
Para obtener más información sobre “HOME THEATER CONTROLLER”, consulte la
información del producto que encontrará en nuestro sitio web.
• La función Bluetooth está apagada en el dispositivo compatible.
• Se pulsa el botón BLUETOOTH del mando a distancia de la barra de sonido durante más de 3 segundos.
• La barra de sonido se apaga.
Es 11
Ajustes
4-2
Apuntando el mando a distancia del TV hacia el sensor del mando a distancia,
mantenga pulsado el botón de silencio durante más de 1 segundo dos o tres veces.
Programar la barra de sonido con el mando a
distancia del TV (función de memorización de
mando a distancia de TV)
Aprox. 30 cm
Mando a distancia del TV
Una vez programada la barra de sonido, puede usar el mando a distancia del TV para
controlar sus funciones, como encender y apagar el TV y la barra de sonido a la vez o
subir y bajar el volumen o activar o desactivar el silenciamiento de la barra de sonido.
• Esta función solo está disponible si el mando a distancia del TV utiliza señales infrarrojas.
• Un mando a distancia por radiofrecuencia (RF) no funcionará en este caso.
• Si desea usar un mando a distancia de un descodificador de televisión por cable o satélite para controlar
la barra de sonido, utilice el mando a distancia por infrarrojos original del TV para programar la barra de
sonido y, a continuación, utilice el mando a distancia del descodificador para realizar las operaciones.
• Si al modificar el volumen de la barra de sonido también cambia el volumen del TV, ajuste el volumen
del TV al mínimo o desactive la salida de los altavoces.
1
2
3
Apague el TV.
Mantenga pulsado más de tres segundos el botón LEARN del mando
a distancia de la barra de sonido para poner la barra de sonido en
modo de memorización.
NOTA
• Los pasos del 4 al 7 requieren usar solo el mando a distancia del TV y las teclas del panel delantero
de la barra de sonido. El mando a distancia de la barra de sonido no es necesario.
• Si la barra de sonido ya dispone de funciones memorizadas, se iluminarán los siguientes
indicadores.
Silencio: BD/DVD, Volumen (–): ANALOG, Volumen (+): BLUETOOTH, Alimentación: SURROUND
4-1
12 Es
Memorice en la barra de sonido el código de “Silencio” del mando a
distancia del TV.
Pulse MUTE en el panel delantero de la barra de sonido.
Soltar
(más de 1 segundo)
Resultado
Pitido/zumbido Indicadores
Memorización
correcta
Una vez
Apague la barra de sonido.
Cuando la barra de sonido está en modo de memorización, los indicadores del
panel delantero parpadean como se muestra a continuación.
4
Mantener pulsado
(más de 1 segundo)
Mantener pulsado
(más de 1 segundo)
Soltar
(...)
Se ilumina
Memorización
no realizada
Dos veces
* Repita el
proceso desde
el paso 4-1.
5
Parpadeo
Memorice en la barra de sonido el código de “Volumen (–)” del
mando a distancia del TV.
5-1
Pulse VOLUME (–) en el panel delantero de la barra de sonido.
5-2
Apuntando el mando a distancia del TV hacia el sensor del mando a distancia,
mantenga pulsado el botón de volumen (–) durante más de 1 segundo dos o tres veces.
Resultado
Pitido/zumbido Indicadores
Memorización
correcta
Una vez
Se ilumina
Memorización
no realizada
Dos veces
* Repita el
proceso desde
el paso 5-1.
Parpadeo
6
Memorice en la barra de sonido el código de “Volumen (+)” del
mando a distancia del TV.
6-1
Pulse VOLUME (+) en el panel delantero de la barra de sonido.
6-2
Apuntando el mando a distancia del TV hacia el sensor del mando a
distancia, mantenga pulsado el botón de volumen (+) durante más de
1 segundo dos o tres veces.
Resultado
Pitido/zumbido Indicadores
Memorización
correcta
Una vez
Se ilumina
Memorización
no realizada
* Repita el
Dos veces
proceso desde
el paso 6-1.
7
8
Así se han llevado a cabo todos los ajustes necesarios. Ahora puede controlar la
barra de sonido con los botones de silencio, de encendido o de volumen del mando
a distancia del TV.
SUGERENCIA
• El modo de memorización terminará automáticamente si no se realiza ninguna operación en más de
5 minutos.
• Ponga el volumen del TV al mínimo. Cuando suba el volumen de la barra de sonido con el mando a
distancia del TV, el volumen de este podría subir también. En ese caso, realice el paso 3 de
“Conexiones” (p.6) para cambiar el ajuste del TV.
• Puede pulsar el botón
(encendido) del mando a distancia de la barra de sonido para salir del
modo de memorización.
Borrado de todas las funciones programadas
1
Parpadeo
Pulse
7-2
Apuntando el mando a distancia del TV hacia el sensor del mando a
distancia, mantenga pulsado el botón de encendido durante más de
1 segundo dos o tres veces.
Con la barra de sonido apagada, mantenga pulsado el botón LEARN
en el mando a distancia de la barra de sonido durante más de
3 segundos (para acceder al modo de memorización).
Cuando la barra de sonido está en modo de memorización, los indicadores del
panel delantero parpadean como se muestra a continuación.
Memorice en la barra de sonido el código de “Encendido” del mando
a distancia del TV.
7-1
Para finalizar el modo de memorización, pulse el botón LEARN en el
mando a distancia de la barra de sonido.
(encendido) en el panel delantero de la barra de sonido.
Resultado
Pitido/zumbido Indicadores
Memorización
correcta
Una vez
2
Parpadea en rojo (borrado)
Se ilumina
Memorización
no realizada
* Repita el
Dos veces
proceso desde
el paso 7-1.
Mantenga pulsado más de 3 segundos INPUT en el panel delantero
de la barra de sonido.
Si se realiza todo el borrado, se oirán tres pitidos.
3
Pulse el botón LEARN en el mando a distancia de la barra de sonido.
Parpadeo
Es 13
Envío de la señal del mando a distancia del TV a
través de la barra de sonido (función de repetidor
de mando a distancia de TV)
Si la función de repetidor de mando a distancia de TV está activada, la barra de sonido
transfiere la señal del mando a distancia del TV recibida en el sensor frontal al
transmisor posterior. Esta función tendría que estar activada al colocar la barra de
sonido delante del TV y no podrá controlar el TV sin el mando a distancia del TV.
Esta función solo está disponible si el mando a distancia del TV utiliza señales infrarrojas.
Luz IR para repetidor de mando a distancia de TV
Sensor del mando a
distancia del TV
Configuración de la función de espera automática
Si activa la función de espera automática, por fin podrá olvidarse de apagar la barra de
sonido después de usarla, aunque se quede dormido delante del TV.
NOTA
• Con la función de espera automática activada y si se cumple una de las condiciones siguientes, la barra de
sonido se apagará automáticamente.
− No se ha realizado ninguna operación en 8 horas.
− No se recibe audio ni se realizan operaciones en 20 minutos con BLUETOOTH seleccionado como
fuente de entrada.
1
Mando a distancia del TV
1
2
Con la barra de sonido apagada, mantenga pulsado el botón MUTE
en el mando a distancia de la barra de sonido durante más de
3 segundos para activar/desactivar la función de espera automática.
Puede comprobar el estado de la función de espera automática con el indicador del
TV al encender la barra de sonido.
Encienda la barra de sonido.
Mantenga pulsado más de tres segundos el botón REPEATER en el
mando a distancia de la barra de sonido para habilitar o deshabilitar
la función de repetidor de mando a distancia de TV.
Apagado (habilitado), se ilumina (deshabilitado)
SUGERENCIA
• La configuración inicial varía en función del país o la región.
− Modelos para Reino Unido y Europa: habilitado
− Resto de modelos: deshabilitado
Parpadea tres veces (habilitado), parpadea una vez (deshabilitado)
Así se han llevado a cabo todos los ajustes necesarios. Cuando está habilitada la
función de repetidor de mando a distancia de TV, puede controlar el TV con el
mando a distancia a través de la barra de sonido.
Inicialización de la barra de sonido
SUGERENCIA
Realice el procedimiento siguiente para inicializar la barra de sonido.
• La función de repetidor de mando a distancia de TV está deshabilitada de forma predeterminada.
• Si el cable de alimentación de la barra de sonido se conecta a una toma de corriente de CA y si la
función de repetidor de mando a distancia de TV está activada, la función se puede usar incluso con
la barra de sonido apagada.
• Si ha memorizado en la barra de sonido el funcionamiento del volumen (+) (p.13), el volumen del TV
podría subir cuando suba el volumen de la barra de sonido con el mando a distancia del TV. En ese
caso, realice el paso 3 de “Conexiones” (p.6) para cambiar el ajuste del TV.
• Puede comprobar el estado de la función de repetidor de mando a distancia de TV con el indicador
SURROUND al encender la barra de sonido.
1
2
Apague la barra de sonido.
Mantenga pulsado más de tres segundos
delantera de la barra de sonido.
(encendido) en la parte
Parpadea (inicializado)
Apagado (habilitado), se ilumina (deshabilitado)
14 Es
Resolución de problemas
Consulte la tabla inferior cuando la barra de sonido no funcione correctamente. Si el
problema que tiene no aparece en la lista a continuación, o si las instrucciones no le
sirven de ayuda, apague la barra de sonido, desenchufe el cable de alimentación y
póngase en contacto con un centro Yamaha de atención al cliente o concesionario
autorizado.
En primer lugar, compruebe lo siguiente:
A Los cables de alimentación de la barra de sonido, el altavoz de ultragraves, el
TV y los dispositivos de reproducción (como reproductores BD) están bien
conectados a tomas de CA.
B La barra de sonido, el TV y los dispositivos de reproducción (como
reproductores BD) están encendidos.
C Los conectores de cada cable están insertados con seguridad en las tomas de
cada dispositivo.
Alimentación y sistema
Problema
Causa
Solución
El equipo se
apaga de
repente.
La función de espera automática
ha funcionado correctamente.
Con la función de espera
automática activada y si se
cumple una de las condiciones
siguientes, la barra de sonido se
apagará automáticamente.
- No se ha realizado ninguna
operación en 8 horas.
- No se recibe audio ni se
realizan operaciones en
20 minutos con BLUETOOTH
seleccionado como fuente de
entrada.
Vuelva a encender la barra de sonido.
Para impedir que la barra de sonido se
apague automáticamente, desactive la
función de espera automática (p.14).
Se han activado los circuitos de
protección. (El indicador STATUS
del panel delantero de la barra de
sonido parpadea.)
Después de comprobar que todas las
conexiones son correctas, vuelva a
encender la barra de sonido. Si el
equipo sigue apagándose de repente
o no se enciende, desenchufe el cable
de alimentación de la toma de CA y
póngase en contacto con su
distribuidor o centro de servicio
Yamaha más cercano.
Se ha finalizado una conexión
Bluetooth en un dispositivo
Bluetooth con el modo de espera
Bluetooth activado.
Desactive el modo de espera
Bluetooth (p.11).
La unidad no se
puede encender.
Se han activado los circuitos de
protección tres veces seguidas.
(Si intenta encender la unidad en
estas condiciones, el indicador
STATUS del panel delantero de la
barra de sonido parpadeará.)
Para proteger el producto, no es
posible encenderlo en estas
condiciones. Desenchufe el cable de
alimentación de la toma de CA y
póngase en contacto con su
distribuidor o centro de servicio
Yamaha más cercano.
La barra de
sonido no
responde
correctamente.
El microprocesador interno se ha
bloqueado debido a una descarga
eléctrica externa (como un rayo o
electricidad estática excesiva) o a
una caída del voltaje de la fuente
de alimentación.
Mantenga pulsado más de diez
segundos
(encendido) en la parte
delantera de la barra de sonido para
que se vuelva a encender. Si el
problema persiste, desconecte el
cable de alimentación de la toma de
CA y vuelva a enchufarlo.
La barra de
sonido empieza
a funcionar sola.
Se está usando otro dispositivo
Bluetooth cerca.
Finalice la conexión Bluetooth de la
barra de sonido (p.11).
Las gafas 3D del
TV no funcionan.
La barra de sonido bloquea el
transmisor de las gafas 3D del
TV.
Compruebe la posición del transmisor
de la gafas 3D del TV y ajuste la
posición de la barra de sonido. Retire
los soportes de la barra de sonido si
están instalados (p.5).
Problema
Causa
Solución
No hay sonido.
Está seleccionada otra fuente de
entrada.
Seleccione una fuente de entrada
adecuada (p.8).
Está activada la función de
silencio.
Cancele la función de silencio (p.9).
El volumen está demasiado bajo.
Suba el volumen (p.8).
Los cables de alimentación de la
barra de sonido y del altavoz de
ultragraves no están bien
conectados.
Asegúrese de que los cables de
alimentación de la barra de sonido y el
altavoz de ultragraves estén
conectados correctamente a las tomas
de CA (p.6).
Audio
Es 15
No se emite
sonido desde el
altavoz de
ultragraves. (El
indicador
SUBWOOFER
del panel
delantero de la
barra de sonido
parpadea.)
El altavoz de ultragraves no está
conectado a una toma de CA. (El
indicador STATUS del altavoz de
ultragraves no está encendido.)
Conecte el cable de alimentación del
altavoz de ultragraves a una toma de
CA.
La barra de sonido y el altavoz de
ultragraves no están conectados
a causa de una mala
comunicación inalámbrica. (El
indicador STATUS del altavoz de
ultragraves continúa encendido
en rojo o parpadea en verde.)
Acerque el altavoz de ultragraves a la
barra de sonido. Si la situación no
mejora, coloque el altavoz de
ultragraves en un lugar con mejor
comunicación.
Si la comunicación entre la barra de
sonido y el altavoz de ultragraves está
obstruida por un objeto metálico u otro
objeto, cambie la posición de la barra
de sonido y el altavoz de ultragraves o
busque otro lugar de instalación para
el altavoz de ultragraves.
Si hay un dispositivo (horno
microondas, LAN inalámbrica, etc.)
que emita señales de radiofrecuencia,
aleje la barra de sonido y el altavoz de
ultragraves del dispositivo.
La barra de sonido y el altavoz de
ultragraves no están
emparejados. (El indicador
STATUS del altavoz de
ultragraves parpadea o está
encendido en rojo.)
Se han activado los circuitos de
protección del altavoz de
ultragraves. (El indicador
STATUS del altavoz de
ultragraves está encendido en
naranja.)
16 Es
Realice el emparejado entre la barra
de sonido y el altavoz de ultragraves
(p.19).
Si el indicador SUBWOOFER de la
barra de sonido sigue sin encenderse
en verde después de realizar el
emparejado, hay un problema de
funcionamiento. Desenchufe los
cables de alimentación de las tomas
de CA y póngase en contacto con su
distribuidor o centro de servicio
Yamaha más cercano.
Para proteger el producto, no es
posible encender el altavoz de
ultragraves en estas condiciones.
Desenchufe el cable de alimentación
de la toma de CA y póngase en
contacto con su distribuidor o centro
de servicio Yamaha más cercano.
El sonido del
altavoz de
ultragraves se
escucha con
interrupciones.
(El indicador
SUBWOOFER de
la barra de
sonido parpadea
cuando se
interrumpe el
sonido.)
La conexión entre la barra de
sonido y el altavoz de ultragraves
se interrumpe a causa de una
mala comunicación inalámbrica.
(El indicador STATUS del altavoz
de ultragraves parpadea en verde
cuando se interrumpe el sonido.)
Acerque el altavoz de ultragraves a la
barra de sonido. Si la situación no
mejora, coloque el altavoz de
ultragraves en un lugar con mejor
comunicación.
Si la comunicación entre la barra de
sonido y el altavoz de ultragraves está
obstruida por un objeto metálico u otro
objeto, cambie la posición de la barra
de sonido y el altavoz de ultragraves o
busque otro lugar de instalación para
el altavoz de ultragraves.
Si hay un dispositivo (horno
microondas, LAN inalámbrica, etc.)
que emita señales de radiofrecuencia,
aleje la barra de sonido y el altavoz de
ultragraves del dispositivo.
El altavoz de
ultragraves no
emite ningún
sonido o el nivel
de sonido es
muy bajo. (El
indicador
SUBWOOFER de
la barra de
sonido está
encendido.)
El volumen está demasiado bajo.
Suba el volumen del altavoz de
ultragraves (p.8).
La parte frontal del altavoz de
ultragraves está bloqueada.
Despeje la zona alrededor de la parte
frontal y el puerto del altavoz de
ultragraves.
La fuente de reproducción no
contiene señales de baja
frecuencia.
Reproduzca una fuente de sonido con
señales de baja frecuencia y
compruebe que se emite sonido desde
el altavoz de ultragraves.
Se han activado los circuitos de
protección del altavoz de
ultragraves. (El indicador
STATUS del altavoz de
ultragraves está encendido en
naranja.)
Para proteger el producto, no es
posible encender el altavoz de
ultragraves en estas condiciones.
Desenchufe el cable de alimentación
de la toma de CA y póngase en
contacto con su distribuidor o centro
de servicio Yamaha más cercano.
El volumen se
reduce cuando
se enciende la
barra de sonido.
Se ha activado la función de
ajuste automático del volumen.
Para impedir que el volumen sea
demasiado alto, la barra de
sonido ajusta automáticamente
su volumen en un nivel
determinado al encenderse.
Si es necesario, suba el volumen
(p.8).
No hay efecto
envolvente.
Se oye ruido.
Está seleccionada la
reproducción en estéreo.
Seleccione la reproducción envolvente
(p.9).
El volumen está demasiado bajo.
Suba el volumen (p.8).
El TV o el dispositivo de
reproducción está ajustado para
emitir solo audio de 2 canales
(como PCM).
Cambie el ajuste de la salida de audio
digital del TV o el dispositivo de
reproducción por Dolby Digital o
BitStream.
El audio se emite desde los
altavoces integrados del TV.
Ponga el volumen del TV al mínimo
(p.6).
La fuente de reproducción no
contiene audio envolvente.
Reproduzca una fuente que contenga
audio grabado en el modo envolvente.
La barra de sonido está
demasiado cerca de otro
dispositivo digital o de alta
frecuencia.
Aleje el dispositivo de la barra de
sonido.
El TV no se
puede controlar
por medio de la
función de
repetidor de
mando a
distancia de TV.
La función de repetidor de mando
a distancia de TV está
deshabilitada.
Habilite la función de repetidor de
mando a distancia de TV (p.14).
El mando a distancia del TV no
usa señales infrarrojas. Algunos
mandos a distancia podrían no
funcionar aunque utilicen señales
infrarrojas.
En ese caso, no se puede usar la
función de repetidor de mando a
distancia de TV. Ajuste la posición de
la barra de sonido de forma que no
bloquee el sensor del mando a
distancia del TV y use el mando a
distancia del TV para controlar el TV.
La barra de sonido y el TV están
demasiado juntos o demasiado
separados.
Aleje la barra de sonido del TV más de
50 mm (p.5).
Si es necesario, ponga o quite los
soportes de la barra de sonido para
ajustar la altura de la luz IR (del
repetidor de mando a distancia de TV)
de la barra de sonido situada delante
del sensor del mando a distancia del
TV (p.5).
Hay algún obstáculo, por ejemplo
cables, entre la barra de sonido y
el TV.
Quite el obstáculo que pueda haber.
El TV no recibe correctamente la
señal del mando a distancia, ya
que se producen interferencias
entre las señales del mando a
distancia del TV y la luz IR (del
repetidor de mando a distancia de
TV) de la barra de sonido.
Deshabilite la función de repetidor de
mando a distancia de TV (p.14).
Mando a distancia
Problema
Causa
Solución
La barra de
sonido no se
puede controlar
por medio del
mando a
distancia.
La barra de sonido se encuentra
fuera del rango operativo.
Utilice el mando a distancia dentro del
rango operativo (p.2).
Las pilas están casi agotadas.
Sustitúyalas por pilas nuevas (p.2).
El sensor del mando a distancia
de la barra de sonido está
expuesto a la luz solar directa o a
una luz intensa.
Ajuste el ángulo de iluminación o
vuelva a colocar la barra de sonido.
El TV no se
puede controlar
por medio de su
mando a
distancia.
La barra de sonido bloquea el
sensor del mando a distancia del
TV.
Utilice la función de repetidor de
mando a distancia de TV (p.14) o quite
los soportes de la barra de sonido si
están instalados para que el sensor
del mando a distancia del TV no esté
bloqueado (p.5).
Es 17
El botón del mando a distancia
del TV no se mantuvo pulsado el
tiempo suficiente.
Mantenga la tecla pulsada más de
1 segundo dos o tres veces (p.12).
El mando a distancia del TV no
usa señales infrarrojas. Algunos
mandos a distancia podrían no
funcionar aunque utilicen señales
infrarrojas.
En ese caso, no se puede usar la
función de memorización del mando a
distancia de TV. Utilice el mando a
distancia de la barra de sonido para
controlar la barra de sonido.
La posición desde la que ha
utilizado el mando a distancia del
TV no es adecuada.
Utilice el mando a distancia del TV
desde una posición adecuada (p.12).
Las pilas del mando a distancia
del TV están bajas.
Sustitúyalas por pilas nuevas.
El sensor del mando a distancia
de la barra de sonido está
expuesto a la luz solar directa o a
una luz intensa.
Ajuste el ángulo de iluminación o
vuelva a colocar la barra de sonido.
La luz de la pantalla del TV ha
interferido con la transmisión de
la señal del mando a distancia.
Apague el TV y vuelva a realizar la
operación de memorización (p.12).
Se oye sonido
desde el TV
cuando se sube
el volumen de la
barra de sonido
con el mando a
distancia del TV.
(Cuando se usa
la función de
memorización
del mando a
distancia de TV)
La salida de audio está activada
en el TV.
Cambie el ajuste del TV para
deshabilitar la salida por los altavoces
del TV. Si su TV no permite hacerlo,
pruebe uno de los métodos siguientes.
- Conecte unos auriculares a la toma
correspondiente del TV.
- Ponga el volumen del TV al mínimo.
La barra de
sonido y el TV se
encienden y
apagan en
sentido
contrario. (Por
ejemplo, el TV se
apaga si se
enciende la barra
de sonido.)
(Cuando se usa
la función de
memorización
del mando a
distancia de TV)
El TV estaba encendido la última
vez que realizó la operación de
memorización.
La barra de
sonido no
memoriza las
operaciones del
mando a
distancia del TV.
18 Es
Pulse el botón de encendido del TV y
(encendido) en el panel delantero
de la barra de sonido para encender
ambos dispositivos y, a continuación,
pulse el botón de encendido del
mando a distancia del TV para
apagarlos.
Bluetooth
Problema
Causa
Solución
No es posible
emparejar la
barra de sonido
con el
dispositivo
Bluetooth.
Bluetooth no está seleccionado
como fuente de entrada.
Seleccione Bluetooth como fuente de
entrada.
El dispositivo no admite A2DP.
Lleve a cabo el emparejado con un
dispositivo que admita A2DP.
Un adaptador Bluetooth, etc. que
quiera emparejar con la barra de
sonido tiene una contraseña
distinta de “0000”.
Utilice un adaptador Bluetooth, etc.
cuya contraseña sea “0000”.
La barra de sonido y el dispositivo
están demasiado lejos.
Acerque el dispositivo a la barra de
sonido.
Hay señales de salida de un
dispositivo (horno microondas,
LAN inalámbrica, etc.) en la
banda de frecuencia de 2,4 GHz
cerca.
Aleje la barra de sonido del dispositivo
que está emitiendo las señales de
frecuencia de radio.
Hay otro dispositivo Bluetooth
conectado.
Finalice la conexión Bluetooth actual y
lleve a cabo el emparejado con el
nuevo dispositivo.
Hay otro dispositivo Bluetooth
conectado.
La barra de sonido no puede
establecer múltiples conexiones
Bluetooth. Finalice la conexión
Bluetooth actual y establezca la
conexión nueva con el dispositivo que
desee.
Hay más de nueve dispositivos
emparejados y la información de
emparejado más antigua se ha
eliminado.
Vuelva a realizar el emparejado. La
barra de sonido puede conservar la
información de emparejado de hasta
ocho dispositivos. Cuando se
empareja un noveno dispositivo, la
información de emparejado más
antigua se elimina.
No es posible
establecer una
conexión
Bluetooth.
No se produce
sonido o el
sonido se
interrumpe
durante la
reproducción.
La conexión Bluetooth de la barra
de sonido con el dispositivo se ha
cancelado.
Vuelva a realizar el proceso de
conexión Bluetooth (p.10).
Emparejado manual de la barra de sonido y el altavoz de
ultragraves
Bluetooth no está seleccionado
como fuente de entrada.
Seleccione Bluetooth como fuente de
entrada.
1
La barra de sonido y el dispositivo
están demasiado lejos.
Acerque el dispositivo a la barra de
sonido.
Hay señales de salida de un
dispositivo (horno microondas,
LAN inalámbrica, etc.) en la
banda de frecuencia de 2,4 GHz
cerca.
Aleje la barra de sonido y el altavoz de
ultragraves del dispositivo que emite
las señales de radiofrecuencia.
El dispositivo no está configurado
para enviar señales de audio
Bluetooth a la barra de sonido.
Cambie la configuración de la salida
de audio y el ajuste de conexión en el
dispositivo.
No se puede realizar la
reproducción en el dispositivo.
Realice la reproducción en el
dispositivo.
El volumen del dispositivo está
ajustado en el mínimo.
Suba el nivel del volumen.
Con la barra de sonido apagada, mantenga pulsado el botón
SUBWOOFER PAIRING en el mando a distancia de la barra de
sonido durante más de 3 segundos.
El indicador SUBWOOFER del panel delantero de la barra de sonido parpadea
rápido.
2
En los 30 segundos siguientes, presione el botón SUBWOOFER
PAIRING en el panel trasero del altavoz de ultragraves durante más
de 3 segundos con un objeto afilado como un clip.
El indicador STATUS del panel trasero del altavoz de ultragraves parpadea rápido
en verde.
Cuando ha terminado el proceso de emparejado y la barra de sonido y el altavoz
de ultragraves están conectados, se enciende el indicador SUBWOOFER del panel
delantero de la barra de sonido.
Si el indicador SUBWOOFER de la barra de sonido no se enciende después de
realizar estos pasos, consulte “Resolución de problemas” (p.15).
SUGERENCIA
• El “emparejado” es la operación que permite a la barra de sonido y al altavoz de ultragraves decidir
a qué dispositivo se conectan.
Es 19
Especificaciones
Barra de sonido
(YAS-CU203)
Altavoz de ultragraves
(NS-WSW41)
Potencia de
salida nominal
máxima
Delantero L/R 50 W x
2 canales
Potencia dinámica
100 W
Tipo
Tipo de suspensión
acústica (Tipo de
blindaje no magnético)
Advanced Yamaha
Active Servo Technology
(Tipo de blindaje
magnético)
Controlador
2 conos de 5,5 cm
Cono de 16 cm
Respuesta de
frecuencia
De 150 Hz a 22 kHz
De 35 Hz a 150 Hz
Impedancia
6Ω
5,5 Ω
Señal de audio
admitida (TV, BD/
DVD)
PCM (2 canales)
Dolby Digital
DTS Digital Surround
--
Digital (Óptica)
1 (TV)
--
Digital (Coaxial)
1 (BD/DVD)
--
Analógica (RCA)
1 (ANALOG)
--
Banda de
frecuencia
2,4 GHz
Rango de
transmisión
10 m (sin interferencias)
Versión de
Bluetooth
Ver. 2.1+EDR
--
Protocolos
admitidos
A2DP, SPP
--
Códecs
admitidos
SBC, aptX
--
Salida
inalámbrica
Bluetooth Clase 2
--
Distancia
máxima de
comunicación
10 m (sin obstáculos)
--
Método de
protección de
contenidos
admitido
SCMS-T
--
Elemento
Sección de
amplificador
Sección de
altavoz
Descodificador
Tomas de
entrada
Altavoz de
ultragraves
inalámbrico
Bluetooth
20 Es
Alimentación
eléctrica
Modelos de EE.UU. y
Canadá: 120 V de CA,
60 Hz
Modelo de Taiwán:
110-120 V de CA,
50/60 Hz
Modelo de China: 220 V
de CA, 50 Hz
Otros modelos:
220-240 V de CA,
50/60 Hz
Modelos de EE.UU. y
Canadá: 120 V de CA,
60 Hz
Modelos de Reino Unido
y Europa: 230 V de CA,
50 Hz
Modelo de Taiwán: 110 V
de CA, 60 Hz
Modelo de Corea: 220 V
de CA, 60 Hz
Modelo de China: 220 V
de CA, 50 Hz
Modelo de Australia:
240 V de CA, 50 Hz
Modelo de Asia:
220-240 V de CA,
50/60 Hz
Consumo
26 W
45 W
Consumo en
espera
0,4 W
Modelos de EE.UU. y
Canadá: 1,4 W
Modelos de Reino Unido
y Europa: 1,5 W
Modelos de Corea y
Taiwán: 1,2 W
Modelo de China: 1,3 W
Modelos de Australia y
Asia: 1,7 W
Consumo en
espera de
Bluetooth
0,5 W
--
886 x 79 x 121 mm
(sin soportes, estado
original)
290 x 292 x 316 mm
General
Dimensiones
(Anchura x
Altura x
Profundidad)
886 x 94 x 121 mm
(con los soportes)
Grosor sin las
partes salientes
del altavoz (parte
más fina)
65 mm
--
Peso
2,9 kg
8,1 kg
* Las especificaciones están sujetas a cambios sin previo aviso.
Este sistema incorpora la tecnología acústica virtual AIR SURROUND XTREME de Yamaha, que permite
disfrutar de un sonido envolvente posicional de alta calidad con 7.1 canales utilizando la barra de sonido y el
altavoz de ultragraves.
El altavoz de ultragraves de este sistema utiliza la exclusiva tecnología de control de graves de Yamaha
“Advanced Yamaha Active Servo Technology II”, que destaca por sus excelentes resultados en la
reproducción de sonidos de baja frecuencia.
“UniVolume” es una marca comercial de Yamaha Corporation.
Bluetooth es una marca registrada de Bluetooth SIG y Yamaha la utiliza de acuerdo con un contrato de
licencia.
Fabricado con la licencia de Dolby Laboratories. Dolby, Pro Logic y el símbolo de la doble D son marcas
comerciales de Dolby Laboratories.
Para obtener información sobre las patentes de DTS, consulte http://patents.dts.com. Fabricado con la
licencia de DTS Licensing Limited.
DTS, el símbolo y DTS y el símbolo en su conjunto son marcas comerciales registradas y DTS Digital
Surround es una marca comercial de DTS, Inc. © DTS, Inc. Todos los derechos reservados.
Gestión de las comunicaciones Bluetooth
• La banda de 2,4 GHz utilizada por los dispositivos Bluetooth compatibles es una
banda de radio que muchos otros equipos también utilizan. Aunque los dispositivos
Bluetooth compatibles utilizan una tecnología que reduce al mínimo la influencia de
otros componentes que puedan estar usando la misma banda de radio, esta influencia
inevitablemente puede reducir la velocidad o la distancia de las comunicaciones y, en
algunos casos, interrumpir la comunicación.
• La velocidad de transferencia de la señal y la distancia a la que es posible la
comunicación varía en función de la distancia entre los dispositivos comunicantes, la
presencia de obstáculos, las condiciones de las ondas de radio y el tipo de
equipamiento.
• Yamaha no garantiza el funcionamiento de todas las conexiones inalámbricas entre
esta unidad y otros dispositivos compatibles con Bluetooth.
Información para usuarios sobre recolección y disposición de
equipamiento viejo y baterías usadas
Estos símbolos en los productos, embalaje, y/o documentación que se acompañe
significan que los productos electrónicos y eléctricos usados y las baterías usadas no
deben ser mezclados con desechos domésticos corrientes. Para el tratamiento,
recuperación y reciclado apropiado de los productos viejos y las baterías usadas, por
favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y
las directivas 2002/96/EC y 2006/66/EC.
Al disponer de estos productos y baterías correctamente, ayudará a ahorrar recursos
valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el
medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.
Para más información sobre recolección y reciclado de productos viejos y baterías, por
favor contacte a su municipio local, su servicio de gestión de residuos o el punto de
venta en el cual usted adquirió los artículos.
© 2013 CSR plc y las empresas de su grupo.
La marca aptX® y el logotipo de aptX son marcas comerciales de CSR plc o una de las empresas de su
grupo y pueden estar registrados en una o varias jurisdicciones.
“Blu-ray Disc™”, “Blu-ray™” y los logotipos son marcas comerciales de la Blu-ray Disc Association.
Bluetooth
• Bluetooth es una tecnología para comunicación inalámbrica entre dispositivos dentro
de un área aproximada de 10 meters a través de la banda de frecuencia de 2,4 GHz,
una banda que se puede usar sin necesidad de licencia.
[Información sobre la disposición en otros países fuera de la Unión
Europea]
Estos símbolos sólo son válidos en la Unión Europea. Si desea deshacerse de estos
artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto
de disposición.
Nota sobre el símbolo de la batería (ejemplos de dos símbolos de la parte
inferior):
Este símbolo podría ser utilizado en combinación con un símbolo químico. En este caso
el mismo obedece a un requerimiento dispuesto por la Directiva para el elemento
químico involucrado.
Es 21
LET OP: LEES DIT VOOR U DIT TOESTEL IN GEBRUIK NEEMT.
• Om er zeker van te kunnen zijn dat u de optimale
prestaties uit uw toestel haalt, dient u deze
handleiding zorgvuldig door te lezen. Bewaar de
handleiding op een veilige plek zodat u er later nog
eens iets in kunt opzoeken.
• Plaats dit geluidssysteem op een goed verluchte,
koele, droge, nette plaats - niet in direct zonlicht of
in de buurt van warmtebronnen, noch op plaatsen
die onderhevig zijn aan trillingen, stof, vocht en/of
koude. Voorzie voor een goede ventilatie minimaal
de volgende ruimte rond het apparaat:
Soundbar: Boven: 10 cm, Achter: 10 cm,
Zijkanten: 10 cm
Subwoofer: Boven: 20 cm, Achter: 20 cm,
Zijkanten: 20 cm
• Plaats dit toestel uit de buurt van andere
elektrische apparatuur, motoren of transformatoren
om storend gebrom te voorkomen.
• Stel dit toestel niet bloot aan plotselinge
temperatuurswisselingen van koud naar warm en
plaats het toestel niet in een omgeving met een
hoge vochtigheidsgraad (bijv. in een ruimte met
een luchtbevochtiger) om te voorkomen dat zich
binnenin het toestel condens vormt, wat zou
kunnen leiden tot elektrische schokken, brand,
schade aan dit toestel en/of persoonlijk letsel.
• Vermijd plekken waar andere voorwerpen op het
toestel kunnen vallen, of waar het toestel blootstaat
aan druppelende of spattende vloeistoffen. Plaats
de volgende dingen niet bovenop dit toestel:
− Andere componenten, daar deze schade kunnen
veroorzaken en/of de afwerking van dit toestel
kunnen doen verkleuren.
− Brandende voorwerpen (bijv. kaarsen), daar deze
brand, schade aan dit toestel en/of persoonlijk
letsel kunnen veroorzaken.
− Voorwerpen met vloeistoffen, daar deze
elektrische schokken voor de gebruiker en/of
schade aan dit toestel kunnen veroorzaken
wanneer de vloeistof daaruit in het toestel terecht
komt.
• Dek het toestel niet af met een krant, tafellaken,
gordijn enz. zodat de koeling niet belemmerd
wordt. Als de temperatuur binnenin het toestel te
hoog wordt, kan dit leiden tot brand, schade aan
het toestel en/of persoonlijk letsel.
• Steek de stekker van dit toestel pas in het
stopcontact als alle aansluitingen gemaakt zijn.
i
Nl
• Gebruik het toestel niet wanneer het
ondersteboven is geplaatst. Het kan hierdoor
oververhit raken, wat kan leiden tot schade.
• Gebruik geen overdreven kracht op de schakelaars,
knoppen en/of snoeren.
• Wanneer u de stekker uit het stopcontact haalt,
moet u aan de stekker zelf trekken, niet aan het
snoer.
• Maak dit toestel niet schoon met chemische
oplosmiddelen; dit kan de afwerking beschadigen.
Gebruik alleen een schone, droge doek.
• Gebruik alleen het op dit toestel aangegeven
voltage. Gebruik van dit toestel bij een hoger
voltage dan aangegeven is gevaarlijk en kan leiden
tot brand, schade aan het toestel en/of persoonlijk
letsel. Yamaha aanvaardt geen aansprakelijkheid
voor enige schade veroorzaakt door gebruik van
dit toestel met een ander voltage dan aangegeven
staat.
• Om schade door blikseminslag te voorkomen,
dient u de stekker uit het stopcontact te halen
wanneer het onweert.
• Probeer niet zelf wijzigingen in dit toestel aan te
brengen of het te repareren. Neem contact op met
erkend Yamaha servicepersoneel wanneer u
vermoedt dat het toestel reparatie behoeft. Probeer
in geen geval de behuizing open te maken.
• Wanneer u dit toestel voor langere tijd niet zult
gebruiken (bijv. vakantie), dient u de stekker uit
het stopcontact te halen.
• Lees het hoofdstuk "Problemen oplossen" over
veel voorkomende vergissingen bij de bediening
voor u de conclusie trekt dat het toestel een storing
of defect vertoont.
• Voor u dit toestel verplaatst, dient u op
te
drukken om dit toestel uit (standby) te schakelen
en de stekker uit het stopcontact te halen.
• Er zal zich condens vormen wanneer de
omgevingstemperatuur plotseling verandert. Haal
de stekker uit het stopcontact en laat het toestel
met rust.
• Installeer dit toestel in de buurt van een
stopcontact op een plek waar u de stekker
gemakkelijk kunt bereiken.
• Installatie van het toestel op een veilige plaats is de
verantwoordelijkheid van de gebruiker. Yamaha
kan niet aansprakelijk worden gesteld voor
ongevallen veroorzaakt door onjuiste plaatsing of
installatie van de luidsprekers.
• Steek uw handen of losse voorwerpen niet in de
poort van de subwoofer.
• Hou de poort niet vast wanneer u de subwoofer
verplaatst aangezien dit letsels en/of schade aan dit
toestel kan veroorzaken.
• Plaats geen fragiele voorwerpen in de buurt van de
poort van de subwoofer. Indien het voorwerp valt
als gevolg van de luchtdruk, kan het letsels en/of
schade aan de subwoofer en het voorwerp
veroorzaken.
• Houd het product buiten het bereik van kinderen
om te voorkomen dat zij kleine onderdelen
inslikken.
Opmerkingen over
afstandsbedieningen en batterijen
• Mors geen water of andere vloeistoffen op de
afstandsbediening.
• Laat de afstandsbediening niet vallen.
• Laat de afstandsbediening niet liggen en bewaar
deze niet op de volgende plaatsen:
− zeer vochtige plekken, bijvoorbeeld bij een bad
− plekken waar de temperatuur hoog kan worden,
zoals bij de verwarming of kachel
− zeer koude plekken
− stoffige plekken
• Stel de afstandsbedieningssensor van dit toestel
niet bloot aan direct zonlicht of directe verlichting
zoals fluorescentielampen.
• Als de batterijen oud worden, zal het
werkingsbereik van de afstandsbediening gevoelig
dalen. Als dit het geval is, vervangt u de batterijen
zo snel mogelijk door twee nieuwe batterijen.
• Gebruik geen oude en nieuwe batterijen door
elkaar.
• Gebruik geen verschillende soorten batterijen
(zoals alkaline- en mangaanbatterijen) door elkaar.
Lees de verpakking zorgvuldig; deze verschillende
soorten batterijen kunnen namelijk dezelfde vorm
en kleur hebben.
• Lege batterijen kunnen lekken. Als de batterijen
lekken, moet u deze onmiddellijk weggooien. Zorg
ervoor dat u de gelekte vloeistof niet aanraakt en
dat deze niet in contact komt met kledij enz.
Reinig het batterijvak zorgvuldig voor u nieuwe
batterijen plaatst.
• Draag batterijen niet in een broekzak of handtas
samen met metalen voorwerpen zoals munten, enz.
• Gooi batterijen niet bij het huishoudelijke afval.
verwijder deze correct in overeenstemming met de
plaatselijke regelgeving.
• Houd batterijen uit de buurt van kinderen.
Raadpleeg onmiddellijk een arts als een batterij per
ongeluk ingeslikt wordt.
• Wanneer u de afstandsbediening gedurende een
langere periode niet zult gebruiken, verwijdert u de
batterijen uit de afstandsbediening.
• Laad de bijgeleverde batterijen niet op en haal
deze niet uit elkaar.
• De batterijen mogen niet worden blootgesteld aan
hitte, zoals door direct zonlicht, vuur of iets
dergelijks.
WAARSCHUWING
OM DE RISICO'S VOOR BRAND OF
ELEKTRISCHE SCHOKKEN TE
VERMINDEREN, MAG U DIT TOESTEL IN
GEEN GEVAL BLOOTSTELLEN AAN
VOCHT OF REGEN.
Zolang dit toestel is aangesloten op het
stopcontact, is de stroomvoorziening niet
afgesloten, ook niet wanneer u het toestel
uitschakelt met . In deze staat is dit toestel
ontworpen om slechts een zeer kleine
hoeveelheid stroom te gebruiken.
(aan/uit-toets)
Schakelt het toestel in of zet het in standbymodus.
Gebruik dit toestel niet binnen een afstand van
22 cm van personen met geïmplanteerde
hartpacemaker of defibrillator.
Radiogolven kunnen elektro-medische apparatuur
beïnvloeden.
Gebruik dit toestel niet in de buurt van medische
apparaten of in medische faciliteiten.
Het naamplaatje bevindt zich onderaan het
toestel.
Inhoudsopgave
Bijgeleverde items ................................................................ 2
Info over deze gebruiksaanwijzing
Functies ................................................................................. 3
OPMERKING
Veelgestelde vragen............................................................. 3
TIP
Namen en functies van onderdelen
Dit wijst op voorzorgsmaatregelen bij het gebruik van het product en op functiebeperkingen.
Dit wijst op aanvullende uitleg voor een beter gebruik.
(soundbar/subwoofer) ......................................................... 4
Installatie............................................................................... 5
Aansluitingen........................................................................ 6
Bewerkingen ......................................................................... 8
Luisteren naar het geluid van een Bluetooth-apparaat... 10
Instellingen ......................................................................... 12
De soundbar programmeren met de afstandsbediening van de
tv (leerfunctie afstandsbediening tv) ......................................................... 12
Het signaal van de tv-afstandsbediening doorheen de
soundbar verzenden (repeaterfunctie van de
afstandsbediening van de tv)........................................................................ 14
De functie voor automatische stand-by instellen.................................. 14
De soundbar initialiseren................................................................................ 14
Problemen oplossen........................................................... 15
Technische gegevens ......................................................... 20
Nl 1
Bijgeleverde items
Gebruik van de afstandsbediening
Controleer of u de volgende items hebt ontvangen.
De afstandsbediening voorbereiden
Trek vóór gebruik de beschermfolie af.
Soundbar (YAS-CU203)
Batterij x 2
(AAA, R03, UM4)
Draadloze subwoofer
(NS-WSW41)
Afstandsbediening
Optische kabel (1,5 m)
Werkingsbereik van de afstandsbediening
Blijf binnen het hieronder afgebeelde werkingsbereik.
Afstandsbedieningssensor
Installatiesjabloon
* Gebruiken bij het bevestigen van de soundbar aan een muur
Standaard x 2
(Voor soundbar)
2 Nl
Schroef x 2
(Om de standaard
te bevestigen)
Gebruikershandleiding
(Deze handleiding)
Binnen 6 m
Functies
Veelgestelde vragen
Geniet van een krachtig en realistisch geluid van het frontalesurroundsysteem bestaande uit de soundbar en de draadloze subwoofer, die
u gemakkelijk kunt installeren en verbinden met tv's en andere apparaten.
Hieronder vindt u meer informatie over populaire functies en veelgestelde vragen over
de soundbar.
V1
Kan ik de soundbar bedienen met de afstandsbediening van de tv? Het
is niet handig om telkens te moeten wisselen tussen de
afstandsbediening van de tv en van de soundbar.
A1
Ja. U kunt de soundbar bedienen met de afstandsbediening van uw tv door
gebruik te maken van de "Leerfunctie afstandsbediening tv" (p.12).
• AIR SURROUND XTREME
Geniet van 7.1-kanaalssurroundgeluid dat zorgt voor een breed en diep
geluidsbeeld. Op die manier krijgt de luisteraar het gevoel dat er niet alleen
vooraan luidsprekers geplaatst zijn, maar ook links en rechts en achteraan (p.9).
Deze functie is alleen beschikbaar voor IR-afstandsbedieningen (infrarood).
Controleer welk type afstandsbediening geleverd is bij uw tv.
• Geavanceerde verwerking van bas-extensie
Dit systeem is uitgerust met de eigen basboost-technologie van Yamaha waardoor
het krachtiger geluid kan reproduceren via de hiervoor bestemde subwoofer (p.9).
V2
De afstandsbediening van de tv werkt niet meer na het installeren van
de soundbar voor de tv.
• Bluetooth®-verbinding
A2
Als de afstandsbediening van uw tv IR-signalen (infrarood) gebruikt, stel dan
de functie "Afstandsbediening van de tv repeteren" in om de
afstandsbedieningssignalen van de tv vanaf de soundbar door te sturen
(p.14).
U kunt eenvoudig inhoud op een Bluetooth-smartphone, -tablet of -computer
afspelen (p.10).
Met de Compressed Music Enhancer kunt u genieten van diepe en frisse klanken
die nauw aanleunen bij het origineel. De soundbar is ook compatibel met de aptXcodec, waardoor u van beter geluid van uw smartphone kunt genieten.
Als de afstandsbediening van uw tv radiogolven gebruikt, vergroot dan de
afstand tussen de tv en de soundbar.
• HOME THEATER CONTROLLER
V3
Kan ik ervoor zorgen dat stemmen duidelijker hoorbaar zijn?
U kunt de soundbar eenvoudig bedienen door de hiervoor bestemde
bedieningsapp "HOME THEATER CONTROLLER" te installeren.
A3
Ja. U kunt dialogen in films, nieuwsberichten, sportprogramma's enz.
duidelijker maken met de functie "Clear voice" (p.9).
• Leerfunctie afstandsbediening tv
Bedien de soundbar met de afstandsbediening van de tv (p.12).
• Repeaterfunctie afstandsbediening tv
Hiermee kan het signaal van de tv-afstandsbediening doorheen de soundbar
passeren. Als de geïnstalleerde soundbar de afstandsbedieningssensor van de tv
blokkeert, zal de afstandsbediening van de tv niet werken. Met deze functie kunt u
dit probleem handig oplossen (p.14).
• Clear voice
Maakt stemmen (zoals dialogen en verhalen) helder (p.9).
• UniVolume
Bewaart een consistent geluidsvolume wanneer de ingangen of geluidsbronnen
geschakeld worden (p.9).
Nl 3
Namen en functies van onderdelen (soundbar/subwoofer)
Soundbar (voorpaneel)
Soundbar (achterpaneel)
A Indicators
A TV-ingang
Geef de status van de soundbar aan. De indicators worden automatisch gedimd als
er geen bewerkingen worden uitgevoerd gedurende 5 seconden. Raadpleeg
"Bewerkingen" (p.8 tot 9) en "Draadloze verbinding met de subwoofer" (p.7) voor de
belangrijkste functies van de indicators.
B Afstandsbedieningssensor
Ontvangt infraroodsignalen van de afstandsbediening van de soundbar (p.2).
Voor het aansluiten op een tv via een optische kabel (p.6).
B BD/DVD-ingang
Voor het aansluiten op een weergaveapparaat, zoals een Blu-ray Disc-speler (BD)
via een digitale coaxkabel (p.6).
C ANALOG-ingangen
Voor het aansluiten van extern apparaat via een RCA-stereokabel (p.7).
C Afstandsbedieningssensor van de tv
Ontvangt infraroodsignalen van de afstandsbediening van de tv wanneer de
repeaterfunctie van de afstandsbediening is ingeschakeld (p.14).
D IR-flitser voor de repeaterfunctie van de afstandsbediening van de tv
Draagt afstandsbedieningssignalen van de tv die de afstandsbedieningssensor van
de tv ontvangt over naar de tv (p.14).
D INPUT-toets
Selecteert een signaalbron die moet worden afgespeeld (p.8).
E MUTE-toets
Dempt de audioweergave. Druk nogmaals op de toets om het dempen ongedaan te
maken (p.9).
F VOLUME (+/–)-toetsen
Hiermee past u het volume aan (p.8).
G
(aan/uit)-toets
Hiermee zet u de soundbar aan/uit (stand-by) (p.9).
TIP
• De soundbar kan automatisch uitgeschakeld worden wanneer de functie voor automatische stand-by
ingeschakeld is (p.14).
H Luidsprekers
4 Nl
Subwoofer (achterpaneel)
A STATUS-indicator
Geeft de status van de subwoofer
aan (p.9).
B SUBWOOFER PAIRING-knop
Om de draadloze verbinding tussen
de soundbar en de subwoofer in te
stellen (p.19).
C Poort
Installatie
Plaats de soundbar op een plat oppervlak, zoals op de
bovenkant van een tv-behuizing.
Plaats de subwoofer aan de buitenkant van de soundbar.
Om echo's van de muur te voorkomen, keert u de
voorkant van de subwoofer lichtjes naar binnen.
TIP
• Als het moeilijk is om de tv te bedienen, kunt u de repeaterfunctie
van de afstandsbediening van de tv gebruiken (p.14) om het
afstandsbedieningssignaal van de tv via de soundbar door te sturen.
• Bevestig de bijgeleverde standaarden met behulp van de
schroeven om de standaarden te bevestigen wanneer u de
soundbar langs het voetstuk van de tv plaatst, of wanneer u de
hoogte van de soundbar wijzigt.
Bevestiging aan de muur
1 Bevestig het installatiesjabloon op een muur en
duid de schroefgaten aan.
Kleefband of duimspijkers
Installatiesjabloon (bijgeleverd)
Schroefgaten
2 Verwijder het installatiesjabloon van de muur en
breng in de handel verkrijgbare schroeven (zoals
hieronder weergegeven) aan op de punten die
gemarkeerd zijn op de muur.
De soundbar aan een muur bevestigen
7 tot 8,5 mm
4 mm (#8)
20 mm of meer
3 tot 4 mm
Let op
• Stapel de soundbar/subwoofer en een BD-speler of een ander
apparaat niet rechtstreeks op elkaar. Dit kan een defect
veroorzaken door de trillingen.
• Houd het luidsprekergedeelte (gedeelte in stof) op de voorkant
van de subwoofer niet vast wanneer u hem verplaatst.
• De soundbar bevat luidsprekers zonder magnetische
afscherming. Plaats geen magnetisch gevoelige zaken
(hardeschijfstation enz.) in de buurt van de soundbar.
• Afhankelijk van uw installatieomgeving, kan het beter zijn de
soundbar een externe apparaten (zoals een tv) onderling aan te
sluiten voordat u de soundbar installeert.
• Plaats de soundbar niet in een straal van 50 mm van de tv.
• De subwoofer en de soundbar communiceren draadloos. Plaats
geen voorwerpen die de draadloze signalen blokkeren, zoals
metaalachtige meubelen en apparaten, tussen de subwoofer en
de soundbar aangezien de draadloze communicatie negatief kan
worden beïnvloed.
• Als de subwoofer bedekt is met een stuk stof of een ander
voorwerp, dan wordt het geluidsvolume verlaagd. Installeer de
subwoofer zodat hij niet achter bv. een dik gordijn verstopt blijft.
3 Hang de soundbar aan de schroeven.
Let op
• Bij installatie van de soundbar aan een muur moet al het
installatiewerk worden uitgevoerd door een bevoegde installateur
of dealer. De klant mag nooit proberen het installatiewerk zelf uit
te voeren. Een onjuiste of gebrekkige installatie kan ervoor
zorgen dat de soundbar valt, met letsels als gevolg.
• Bevestig de soundbar niet aan een muur die uit zacht materiaal
bestaat, zoals pleisterkalk of fineerhout. Hierdoor kan de
soundbar vallen.
• Zorg dat u in de handel verkrijgbare schroeven gebruikt die het
gewicht van de installatie kunnen ondersteunen (opgegeven in
stap 2 aan de rechterkant). Als u in plaats van de vermelde
schroeven krammen, korte schroeven, spijkers en dubbelzijdige
tape gebruikt, kan de soundbar vallen.
Montagegaten
op de achterkant
van de soundbar
Let op
• Bevestig de kabels op een plaats waar ze niet kunnen loskomen.
Als uw voet of hand per ongeluk achter een losse kabel blijft
hangen, kan de soundbar vallen.
• Controleer na de installatie of de soundbar goed is vastgemaakt.
Yamaha kan niet aansprakelijk worden gesteld voor ongevallen
ten gevolge van een gebrekkige installatie.
Nl 5
Aansluitingen
Aansluiten op een tv (of ander randapparaat).
Soundbar (achterzijde)
Let op
• Zorg ervoor dat de netsnoeren van de soundbar en de subwoofer niet op
stopcontacten zijn aangesloten wanneer u met de aansluitingen begint.
• Oefen geen overmatige druk uit bij het invoeren van de kabelstekker. Dit kan schade
veroorzaken aan de kabelstekker of de aansluiting.
1
Netsnoer
Op wandstopcontact
Sluit de tv en soundbar aan met de optische
kabel (bijgeleverd).
Subwoofer (achterzijde)
Verwijder de kap van de optische kabel en controleer de
richting van de stekker.
Optische kabel
2
3
Digitale coaxkabel
(in de handel verkrijgbaar)
Sluit de netsnoeren van de soundbar en de
subwoofer aan op stopcontacten.
Stel de tv als volgt in.
Netsnoer
OPTICAL OUTPUT
Op wandstopcontact
Tv
• Stel het volume van de tv in op het minimum.
• Schakel de weergave van de ingebouwde tvluidsprekers (indien beschikbaar) uit.
TIP
Als uw weergaveapparaat met een digitale
coax-audio-uitgang uitgerust is, dan kunt u
het aan de BD/DVD-ingang van de soundbar
aansluiten met behulp van een digitale
coaxkabel (in de handel verkrijgbaar).
TIP
• Als een instelling voor het uitschakelen van de luidsprekeruitgang niet beschikbaar is
op uw tv, kunt u deze uitschakelen door de hoofdtelefoon aan te sluiten op de
hoofdtelefoonaansluiting op de tv. Raadpleeg de handleidingen van de tv voor meer
informatie.
• De TV- en BD/DVD-ingangen ondersteunen de volgende audiosignalen.
− PCM (2 kanalen)
− Dolby Digital (max. 5.1 kanalen)
− DTS Digital Surround (max. 5.1 kanalen)
HDMI-kabel (enz.)
Digitale coaxaudio-uitgang
(oranje)
Weergaveapparaat
(zoals een BD-speler)
Settopbox
6 Nl
Analoge aansluiting van een extern apparaat
(spelconsole)
U kunt een extern apparaat, zoals een spelconsole of een tv zonder optische uitgang,
aansluiten via de ANALOG-ingangen van de soundbar.
Draadloze verbinding met de subwoofer
Wanneer de netsnoeren van de soundbar en de subwoofer op stopcontacten zijn
aangesloten (p.6) en de soundbar wordt ingeschakeld, brengen de soundbar en de
subwoofer automatisch een verbinding tot stand. Wanneer de verbinding voltooid is,
licht de SUBWOOFER-indicator op de soundbar op en is de soundbar klaar voor
weergave.
Subwoofer-indicator: licht op
TIP
• Wanneer de soundbar voor het eerst wordt ingeschakeld en de SUBWOOFER-indicator op de soundbar
niet oplicht, raadpleegt u "De soundbar en de subwoofer handmatig koppelen" (p.19) en verbindt u de
soundbar en de subwoofer handmatig.
• Eens ze verbonden zijn, zal de soundbar met dezelfde subwoofer werken de volgende keer u hem
inschakelt.
RCA-stereokabel (enz.)
(in de handel verkrijgbaar)
Spelconsole (enz.)
OPMERKING
• Zorg ervoor dat de linker- (L) en rechterkanalen (R) correct zijn verbonden.
• Selecteer de ANALOG-toets op de afstandsbediening voor de signaalbron.
Nl 7
Bewerkingen
1
Ingangstoetsen
Indicators
De indicatoren op het voorpaneel knipperen of lichten op
om de bewerking en status van de instelling aan te
geven.
Selecteer een signaalbron die moet worden
afgespeeld.
TV ....................Tv-audio
BD/DVD ........... Audio van een apparaat dat is
aangesloten op de BD/DVD-ingang
ANALOG.......... Audio van een apparaat dat is
aangesloten op de ANALOG-ingang
BLUETOOTH...Audio van een apparaat dat via
Bluetooth is verbonden
★: toetsen die langer dan 3 seconden ingedrukt
dienen te worden
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Signaalzender van afstandsbediening
Verzendt infraroodsignalen.
De indicator voor de geselecteerde signaalbron licht op.
★
(Voorbeeld: als TV is geselecteerd)
Deze handleiding maakt gebruik van afbeeldingen van
de negen indicators op een rij voor de uitleg.
: uit
: licht op
: knippert
(Voorbeeld: wanneer de STATUS-indicator knippert en de TVindicator oplicht)
TIP
• Om audio weer te geven van het weergaveapparaat dat is aangesloten
op de tv of om video's te bekijken vanaf het weergaveapparaat, stelt u
de signaalbron van de tv in op het weergaveapparaat.
• Raadpleeg "Luisteren naar het geluid van een Bluetoothapparaat" (p.10) voor meer informatie over Bluetooth.
SUBWOOFER-toetsen (+/–)
★
2
Pas het volume van de subwoofer aan.
Volume lager (–)
Volume hoger (+)
VOLUME-toetsen (+/–)
Pas het volume van de soundbar aan.
Volume lager (–)
8 Nl
★
Volume hoger (+)
LEARN-toets★
REPEATER-toets★
Stelt de soundbar in op de leermodus van de
afstandsbediening van de tv (p.12).
Schakelt de repeaterfunctie van de
afstandsbediening van de tv in/uit (p.14).
3
4
(aan/uit)-toets
Hiermee zet u de soundbar aan/uit (stand-by).
De STATUS-indicator op de soundbar
Groen (ingeschakeld)
6
CLEAR VOICE-toets
BASS EXTENSION-toets
Schakelt de Clear voice-functie in/uit.
Wanneer deze functie is ingeschakeld, kunt u
genieten van heldere stemgeluiden tijdens het
bekijken van films, tv-series, nieuwsprogramma's
of sportprogramma's.
Schakelt de functie bas-extensie in/uit.
Wanneer deze functie is ingeschakeld, kunt u
genieten van krachtig geluid tijdens
surroundweergave via de exclusieve basboosttechnologie van Yamaha.
Rood (Bluetooth-stand-by) (p.11)
3 keer knipperen (ingeschakeld), één keer knipperen (uitgeschakeld)
Uit (uitgeschakeld)
3 keer knipperen (ingeschakeld), één keer knipperen (uitgeschakeld)
De STATUS-indicator op de subwoofer
UNIVOLUME-toets
Groen (ingeschakeld)
Schakelt de UniVolume-functie in/uit.
Wanneer deze functie is ingeschakeld, wordt een
consistent volume bewaard wanneer de ingangen
of geluidsbronnen geschakeld worden.
Rood (uitgeschakeld)
MUTE-toets
BLUETOOTH STANDBY-toets★
Schakelt de stand-bymodus van Bluetooth in en
uit (p.11).
SUBWOOFER PAIRING-toets
TIP
Knipperen (bij dempen)
AUDIO DELAY-toets★
Voert de koppeling tussen de soundbar en de
subwoofer uit (p.19).
5
Schakelt tussen surround- en stereoweergave
(2 kanalen). Wanneer surroundweergave is
geselecteerd, kunt u genieten van een realistisch
geluidseffect met de exclusieve AIR SURROUND
XTREME van Yamaha.
SURROUND
Licht op (surroundweergave)
STEREO
Uit (stereoweergave)
Past de audiovertraging aan om het geluid te
synchroniseren met de video wanneer het videobeeld
op de tv vertraagd lijkt ten opzichte van het geluid.
Volg de procedure hieronder om de audiovertraging aan te passen.
1 Houd de AUDIO DELAY-toets langer dan
3 seconden ingedrukt.
De indicator uiterst links knippert.
2 Druk op de SUBWOOFER (+/–)-toets om de
audiovertraging aan te passen.
Het indrukken van de SUBWOOFER (+)-toets
vertraagt de timing van de audioweergave.
(–)
• Wanneer 2-kanaalsstereosignalen worden afgespeeld in
surround, licht de
PLII-indicator op.
Decoder-aanduiding
De soundbar ondersteunt de volgende audiosignalen. U
kunt het type van het ontvangen audiosignaal
controleren aan de hand van de kleur van de indicator.
Groen (Dolby Digital), rood (DTS Digital Surround)
TIP
Licht op (Dolby Pro Logic II)
Dempt de audioweergave. Druk nogmaals op
de toets om het dempen ongedaan te maken.
• De UniVolume-functie wordt automatisch uitgeschakeld
wanneer BLUETOOTH geselecteerd is als signaalbron.
★
SURROUND- en STEREO-toetsen
3 keer knipperen (ingeschakeld), één keer knipperen (uitgeschakeld)
7
Uit (PCM)
(+)
3 Druk op de AUDIO DELAY-toets om de
aanpassing te voltooien.
TIP
• De aanpassing wordt automatisch beëindigd als er geen
bewerkingen worden uitgevoerd gedurende 20 seconden.
Nl 9
Luisteren naar het geluid van
een Bluetooth-apparaat
U kunt draadloos afspelen vanaf Bluetooth-apparaten zoals smartphones of digitale
muziekspelers.
Meer informatie vindt u in de handleiding van het Bluetooth-apparaat.
Een Bluetooth-apparaat koppelen aan de soundbar
Als u een Bluetooth-apparaat voor het eerst aansluit, moet u het apparaat en de
soundbar "koppelen". U moet elk gebruikt Bluetooth-apparaat "koppelen".
Eens het "koppelen" met een apparaat voltooid is, zullen de volgende aansluitingen met
dat apparaat geen "koppelen" meer eisen.
1
Druk op de BLUETOOTH-toets op de afstandsbediening van de
soundbar om Bluetooth als signaalbron te kiezen.
De BLUETOOTH-indicator op het voorpaneel licht groen op.
Bluetooth-apparaten
Licht op
2
Schakel de Bluetooth-functie van het te koppelen apparaat in en voer
de koppeling uit.
De bewerking varieert afhankelijk van het apparaat. Raadpleeg de handleiding van
het apparaat.
3
Selecteer "YAS-203 Yamaha" in de lijst met Bluetooth-apparaten op
het apparaat.
Als een pincode wordt gevraagd, voert u het nummer "0000" in.
Voer de volgende stappen uit om een Bluetooth-apparaat met de soundbar te gebruiken.
Voor de eerste
Bluetooth-verbinding
Voor volgende
Bluetooth-verbindingen
Een Bluetooth-apparaat
koppelen aan de soundbar
Als het koppelen voltooid is
verschijnt.
of als een voltooiingsbericht op het apparaat
OPMERKING
Audio van een Bluetooth-apparaat afspelen
op de soundbar
10 Nl
• Koppel het Bluetooth-apparaat en de soundbar aan elkaar wanneer deze zich binnen 10 meter van elkaar
bevinden.
• Maximaal acht Bluetooth-apparaten kunnen aan de soundbar worden gekoppeld. Als een negende
apparaat wordt gekoppeld, wordt de informatie van de oudste koppeling gewist.
• Als de koppelinginformatie voor een apparaat wordt gewist en u dat apparaat opnieuw wilt gebruiken, dan
moet u het apparaat opnieuw koppelen.
• Als een Bluetooth-apparaat al aan de soundbar is gekoppeld, verbreek dan de Bluetooth-verbinding (p.11)
en voer de koppeling uit met het nieuwe apparaat.
• Raadpleeg "Bluetooth" (p.18) in "Problemen oplossen" als het koppelen niet lukt.
Audio van een Bluetooth-apparaat afspelen op de soundbar
De stand-bymodus van Bluetooth gebruiken
1
Met de stand-bymodus van Bluetooth kunt u de soundbar automatisch inschakelen (of
uitschakelen), die vergrendeld is door de bewerking van het Bluetooth-apparaat.
Druk terwijl de soundbar ingeschakeld is op de BLUETOOTH-toets
op de afstandsbediening van de soundbar om Bluetooth als
signaalbron te kiezen.
De BLUETOOTH-indicator op het voorpaneel licht groen op.
Licht op
2
Houd de BLUETOOTH STANDBY-toets op de afstandsbediening van
de soundbar langer dan 3 seconden ingedrukt wanneer de soundbar
is ingeschakeld.
Door de BLUETOOTH STANDBY-toets 3 seconden ingedrukt te houden, schakelt
de modus tussen ingeschakeld en uitgeschakeld.
Schakel de Bluetooth-functie van het apparaat in.
Als de Bluetooth-verbinding correct tot stand is gekomen, knippert de
BLUETOOTH-indicator van de soundbar 3 keer.
Knippert 3 keer
3
1
Een nummer op het apparaat afspelen.
3 keer knipperen (ingeschakeld), één keer knipperen (uitgeschakeld)
Wanneer de stand-bymodus van Bluetooth is ingeschakeld en de soundbar is
uitgeschakeld, licht de STATUS-indicator rood op. (Bluetooth-stand-by)
Licht op (rood)
Functies beschikbaar op Bluetooth-apparaten met de stand-bymodus van Bluetooth ingeschakeld
De vergrendelfunctie inschakelen (wanneer de soundbar is uitgeschakeld)
Wanneer op het apparaat een Bluetooth-verbinding tot stand is gekomen, wordt de soundbar
ingeschakeld en is hij klaar om geluid van het apparaat af te spelen.
OPMERKING
• Verbind het apparaat en de soundbar via Bluetooth met elkaar wanneer deze zich binnen 10 meter van
elkaar bevinden.
• Het is mogelijk nodig om "YAS-203 Yamaha" in de lijst met Bluetooth-apparaten opnieuw te selecteren,
mocht er zich een verbindingsprobleem voordoen. U moet mogelijk de uitvoerinstelling wijzigen om audio
naar de soundbar uit te voeren, afhankelijk van het Bluetooth-apparaat dat u gebruikt.
• Pas het volumeniveau van het Bluetooth-apparaat als nodig aan.
• Als een Bluetooth-apparaat al met de soundbar is gekoppeld, verbreekt u de Bluetooth-verbinding en
maakt u verbinding met het nieuwe apparaat.
De Bluetooth-verbinding verbreken
De Bluetooth-verbinding wordt in de volgende gevallen verbroken. Wanneer de
soundbar wordt ingeschakeld en de Bluetooth-verbinding wordt gestopt, knippert de
BLUETOOTH-indicator eenmaal.
De vergrendelfunctie uitschakelen (wanneer de soundbar is ingeschakeld)
De soundbar wordt uitgeschakeld wanneer een Bluetooth-verbinding op een Bluetooth-apparaat wordt
verbroken. (Alleen wanneer BLUETOOTH als signaalbron is geselecteerd.)
De toepassing HOME THEATER CONTROLLER
gebruiken
Door de specifieke gratis toepassing "HOME THEATER CONTROLLER" op een
Bluetooth-apparaat zoals een smartphone te installeren, kunt u met het Bluetoothapparaat diverse bewerkingen gemakkelijk uitvoeren.
(Instellingitems: basiswerking, geluidsveld, geluidsaanpassingen)
Meer informatie over "HOME THEATER CONTROLLER" vindt u in de productinformatie
op onze website.
• De Bluetooth-functie wordt uitgeschakeld op het compatibele apparaat.
• De BLUETOOTH-toets op de afstandsbediening van de soundbar wordt langer dan 3 seconden ingedrukt.
• De soundbar is uitgeschakeld.
Nl 11
Instellingen
4-2
Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor en
druk twee of drie keer gedurende langer dan 1 seconde op de dempen-toets.
De soundbar programmeren met de
afstandsbediening van de tv (leerfunctie
afstandsbediening tv)
Ongeveer 30 cm
Afstandsbediening van de tv
Als u de soundbar geprogrammeerd hebt, kunt u de afstandsbediening van uw tv
gebruiken voor functies zoals het gelijktijdig in/-uitschakelen van de tv en de soundbar,
het volume van de soundbar verhogen/verlagen en de soundbar dempen.
• Deze functie is alleen beschikbaar wanneer de afstandsbediening van uw tv IR-signalen (infrarood) gebruikt.
• Een RF-afstandsbediening (radiofrequentie) zal niet werken.
• Als u de afstandsbediening van een kabel- of satellietsettopbox wilt gebruiken om de soundbar te
bedienen, gebruikt u de originele IR-afstandsbediening (infrarood) van uw tv om de soundbar te
programmeren en gebruikt u vervolgens de afstandsbediening van de settopbox voor de bediening.
• Als het geluid van de tv ook gewijzigd wordt wanneer u het volume van de soundbar aanpast, zet u het
volume van de tv op de laagste stand of schakelt u de luidsprekeruitvoer uit.
1
2
3
Schakel de tv uit.
Houd de LEARN-toets op de afstandsbediening van de soundbar langer
dan 3 seconden ingedrukt om de soundbar in te stellen in de leermodus.
OPMERKING
• Bij stappen 4 tot 7 hebt u alleen de afstandsbediening van de tv en de toetsen op het voorpaneel van
de soundbar nodig. De afstandsbediening van de soundbar hebt u niet nodig.
• Als de soundbar al aangeleerde functies heeft, gaan de volgende indicators branden.
Dempen: BD/DVD, Volume (–): ANALOG, Volume (+): BLUETOOTH, Aan/uit: SURROUND
4-1
12 Nl
Resultaat
Pieptoon/
zoemer
Het aanleren
is gelukt
Eén keer
Leer de soundbar de code voor "dempen" van de afstandsbediening
van de tv.
Druk op MUTE op het voorpaneel van de soundbar.
Loslaten
(...)
Indicators
Schakel de soundbar uit.
Wanneer de soundbar in de leermodus is, knipperen de indicators op het
voorpaneel zoals hieronder weergegeven.
4
Omlaag houden
Loslaten
Omlaag houden
(langer dan 1 seconde) (langer dan 1 seconde) (langer dan 1 seconde)
Licht op
Het aanleren
is mislukt
* Herhaal vanaf
stap 4-1.
5
Twee keer
Knipperen
Leer de soundbar de code voor "Volume (–)" van de afstandsbediening van de tv.
5-1
Druk op VOLUME (–) op het voorpaneel van de soundbar.
5-2
Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor en
druk twee of drie keer gedurende langer dan 1 seconde op de volumetoets (–).
Resultaat
Pieptoon/
zoemer
Het aanleren
is gelukt
Eén keer
Indicators
Licht op
Het aanleren
is mislukt
* Herhaal vanaf
stap 5-1.
Twee keer
Knipperen
6
Leer de soundbar de code voor "Volume (+)" van de
afstandsbediening van de tv.
6-1
Druk op VOLUME (+) op het voorpaneel van de soundbar.
6-2
Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor
en druk twee of drie keer gedurende langer dan 1 seconde op de
volumetoets (+).
Resultaat
Pieptoon/
zoemer
Het aanleren
is gelukt
Eén keer
7
TIP
• De leermodus wordt automatisch beëindigd als er geen bewerkingen worden uitgevoerd gedurende
5 minuten.
• Stel het volume van de tv in op het minimum. Wanneer u het volume van de soundbar verhoogt via
de afstandsbediening van de tv, is het mogelijk dat het volume van de tv tegelijkertijd wordt
verhoogd. Volg in dat geval stap 3 onder "Aansluitingen" (p.6) om de tv-instelling te wijzigen.
• U kunt de leermodus beëindigen door op de
-toets (aan/uit) op de afstandsbediening van de
soundbar te drukken.
Alle geprogrammeerde functies wissen
1
Twee keer
Knipperen
Druk op
7-2
Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor
en druk twee of drie keer gedurende langer dan 1 seconde op de aan/uittoets.
(aan/uit) op het voorpaneel van de soundbar.
Resultaat
Pieptoon/
zoemer
Het aanleren
is gelukt
Eén keer
2
Houd INPUT op het voorpaneel van de soundbar langer dan
3 seconden ingedrukt.
Indicators
Knippert rood (gewist)
Wanneer het wissen is voltooid, hoort u drie pieptonen.
Licht op
Het aanleren
is mislukt
* Herhaal vanaf
stap 7-1.
Houd de LEARN-toets op de afstandsbediening van de soundbar
langer dan 3 seconden ingedrukt wanneer de soundbar is
uitgeschakeld (om de leermodus te activeren).
Wanneer de soundbar in de leermodus is, knipperen de indicators op het
voorpaneel zoals hieronder weergegeven.
Leer de soundbar de code voor "aan/uit" van de afstandsbediening
van de tv.
7-1
Druk op de LEARN-toets op de afstandsbediening van de soundbar
om de leermodus te beëindigen.
De noodzakelijke instellingen zijn nu voltooid. U kunt nu de soundbar bedienen met
de dempen-toets, de volumetoetsen of de aan/uit-toets op de afstandsbediening
van de tv.
Indicators
Licht op
Het aanleren
is mislukt
* Herhaal vanaf
stap 6-1.
8
3
Druk op de LEARN-toets op de afstandsbediening van de soundbar.
Twee keer
Knipperen
Nl 13
Het signaal van de tv-afstandsbediening doorheen
de soundbar verzenden (repeaterfunctie van de
afstandsbediening van de tv)
Wanneer de repeaterfunctie van de afstandsbediening van de tv ingeschakeld is, zendt
de soundbar het signaal van de tv-afstandsbediening dat ontvangen wordt door de
voorste sensor door naar de achterste zender. Deze functie moet ingeschakeld zijn
wanneer u de soundbar voor de tv plaatst en u de tv niet langer kunt bedienen met de
afstandsbediening ervan.
Deze functie is alleen beschikbaar wanneer de afstandsbediening van uw tv infraroodsignalen gebruikt.
De functie voor automatische stand-by instellen
Door de functie voor automatische stand-by in te schakelen, kunt u vermijden dat u na
gebruik of als u in slaap valt tijdens het tv-kijken de soundbar vergeet uit te schakelen.
OPMERKING
• Wanneer de functie voor automatische stand-by ingeschakeld is en er aan een van de volgende
voorwaarden wordt voldaan, wordt de soundbar automatisch uitgeschakeld.
− Geen bewerking gedurende 8 uur
− Geen geluidsinvoer en geen bewerkingen gedurende 20 minuten wanneer BLUETOOTH geselecteerd is
als ingangsbron
1
IR-flitser voor de repeaterfunctie van de
afstandsbediening van de tv
Afstandsbedieningssensor
van de tv
Afstandsbediening van de tv
1
2
Houd de MUTE-toets op de afstandsbediening van de soundbar
langer dan 3 seconden ingedrukt wanneer de soundbar is
uitgeschakeld om de functie voor automatische stand-by te
activeren/deactiveren.
U kunt de status van de functie voor automatische stand-by aan de hand van de
TV-indicator controleren wanneer u de soundbar inschakelt.
Schakel de soundbar in.
Houd de REPEATER-toets op de afstandsbediening van de soundbar
langer dan 3 seconden ingedrukt om de repeaterfunctie van de
afstandsbediening van de tv in/uit te schakelen.
Uit (ingeschakeld), licht op (uitgeschakeld)
TIP
• De initiële instelling varieert afhankelijk van uw land of regio.
− Modellen voor het VK en Europa: ingeschakeld
− Andere modellen: uitgeschakeld
3 keer knipperen (ingeschakeld), één keer knipperen (uitgeschakeld)
De noodzakelijke instellingen zijn nu voltooid. Wanneer de repeaterfunctie van de
afstandsbediening van de tv is ingeschakeld, kunt u de tv bedienen met de
afstandsbediening van de tv via de soundbar.
De soundbar initialiseren
TIP
Volg de procedure hieronder om de soundbar te initialiseren.
• De repeaterfunctie van de afstandsbediening van de tv is standaard uitgeschakeld.
• Als het netsnoer van de soundbar in een stopcontact zit en de repeaterfunctie van de
afstandsbediening van de tv is ingeschakeld, dan kan de functie ook worden gebruikt wanneer de
soundbar is uitgeschakeld.
• Als u de bewerking volume (+) hebt aangeleerd aan de soundbar (p.13), kan het volume van de tv
worden verhoogd wanneer u het volume van de soundbar verhoogt via de afstandsbediening van de
tv. Volg in dat geval stap 3 onder "Aansluitingen" (p.6) om de tv-instelling te wijzigen.
• U kunt de status van de repeaterfunctie van de afstandsbediening van de tv controleren aan de hand
van de SURROUND-indicator wanneer u de soundbar inschakelt.
1
2
Schakel de soundbar uit.
Houd
(aan/uit) op het voorpaneel van de soundbar langer dan
3 seconden ingedrukt.
Knipperen (geïnitialiseerd)
Uit (ingeschakeld), licht op (uitgeschakeld)
14 Nl
Problemen oplossen
Raadpleeg de tabel hieronder wanneer de soundbar niet naar behoren functioneert. Als
het probleem niet hieronder vermeld staat, of als de aanwijzingen het probleem niet
verhelpen, schakelt u de soundbar uit (stand-by), haalt u de stekker uit het stopcontact
en neemt u contact op met uw dichtstbijzijnde Yamaha-dealer of -servicecentrum.
Controleer eerst het volgende:
A De netsnoeren van de soundbar, subwoofer, tv en weergaveapparaten (zoals
BD-spelers) zijn goed aangesloten op de stopcontacten.
B De soundbar, tv en weergaveapparaten (zoals BD-spelers) zijn ingeschakeld.
C De stekkers van elke kabel zijn stevig bevestigd aan de aansluitingen op elk
apparaat.
Stroomvoorziening en systeem
Probleem
Oorzaak
Oplossing
De stroom van
dit toestel wordt
plots
uitgeschakeld.
De functie voor automatische
stand-by is in werking getreden.
Wanneer de functie voor
automatische stand-by
ingeschakeld is en er aan een van
de volgende voorwaarden wordt
voldaan, wordt de soundbar
automatisch uitgeschakeld.
- Geen bewerking gedurende
8 uur
- Geen geluidsinvoer en geen
bewerkingen gedurende
20 minuten wanneer
BLUETOOTH geselecteerd is
als ingangsbron
Schakel de soundbar opnieuw in. Om
te voorkomen dat de soundbar
automatisch wordt uitgeschakeld,
schakelt u de functie voor
automatische stand-by uit (p.14).
Het veiligheidscircuit werd
geactiveerd. (De STATUSindicator op het voorpaneel van
de soundbar knippert.)
Nadat u bevestigd hebt dat alle
aansluitingen correct zijn gemaakt,
schakelt u de soundbar opnieuw in.
Als de stroom nog steeds plots wordt
uitgeschakeld of niet kan worden
ingeschakeld, haalt u het netsnoer uit
het stopcontact en neemt u contact op
met de dichtstbijzijnde Yamahaleverancier of een Yamahaservicecentrum.
De Bluetooth-verbinding wordt
gestopt op een Bluetoothapparaat wanneer de Bluetoothstand-bymodus is ingeschakeld.
Schakel de Bluetooth-stand-bymodus
uit (p.11).
Het apparaat kan
niet worden
ingeschakeld.
Het veiligheidscircuit werd drie
opeenvolgende keren
geactiveerd. (Als u het apparaat
in deze toestand probeert in te
schakelen, knippert de STATUSindicator op het voorpaneel van
de soundbar.)
Om het apparaat te beveiligen kan het
niet worden ingeschakeld. Haal het
netsnoer uit het stopcontact en neem
contact op met de dichtstbijzijnde
Yamaha-leverancier of een Yamahaservicecentrum.
De soundbar
reageert niet
correct.
De interne microcomputer blijft
hangen door een externe
elektrische schok (bijvoorbeeld
blikseminslag en ontlading van
statische elektriciteit) of door een
daling van het voltage van de
stroomvoorziening.
Houd
(aan/uit) op het voorpaneel
van de soundbar langer dan
10 seconden ingedrukt om de balk
opnieuw op te starten. (Als het
probleem zich blijft voordoen, haalt u
het netsnoer uit het stopcontact en
steekt u het er weer in.)
De soundbar
werkt
onafhankelijk.
Er is in de buurt nog een ander
Bluetooth-apparaat actief.
Beëindig de Bluetooth-verbinding van
de soundbar (p.11).
De 3D-bril van de
tv werkt niet.
De soundbar blokkeert de zender
van de 3D-bril van uw tv.
Controleer de positie van de zender
van de 3D-bril van uw tv en pas de
positie van de soundbar aan.
Verwijder de standaarden van de
soundbar als ze bevestigd zijn (p.5).
Probleem
Oorzaak
Oplossing
Geen geluid.
Er is een andere signaalbron
geselecteerd.
Hiermee selecteert u een geschikte
signaalbron (p.8).
De dempingsfunctie is
geactiveerd.
Schakel de dempingsfunctie uit (p.9).
Het volume is te laag.
Zet het volume hoger (p.8).
De netsnoeren van de soundbar
en de subwoofer zijn niet correct
op stopcontacten aangesloten.
Zorg ervoor dat de netsnoeren van de
soundbar en de subwoofer veilig op
stopcontacten zijn aangesloten (p.6).
Audio
Nl 15
Er klinkt geen
geluid uit de
subwoofer. (De
SUBWOOFERindicator op het
voorpaneel van
de soundbar
knippert.)
De subwoofer is niet op een
stopcontact aangesloten. (De
STATUS-indicator op de
subwoofer brandt niet.)
Sluit het netsnoer van de subwoofer
aan op een stopcontact.
De soundbar en de subwoofer zijn
niet verbonden omwille van een
slechte draadlozecommunicatiestatus. (De
STATUS-indicator op de
subwoofer brandt nog steeds rood
of knippert groen.)
Plaats de subwoofer dichter bij de
soundbar. Als de situatie niet beter
wordt, verplaatst u de subwoofer naar
een plaats met betere communicatie.
Als de communicatie tussen de
soundbar en de subwoofer belemmerd
wordt door een metaalachtig voorwerp
of een ander voorwerp, wijzigt u de
plaatsing van de soundbar en de
subwoofer, of wijzigt u de
installatieplaats van de subwoofer.
Als er een apparaat (magnetron,
draadloze LAN enz.) aanwezig is dat
radiogolfsignalen uitzendt, plaatst u de
soundbar en de subwoofer weg van
het apparaat.
De soundbar en de subwoofer zijn
niet gekoppeld. (De STATUSindicator op de subwoofer
knippert of brandt rood.)
Het veiligheidscircuit in de
subwoofer werd geactiveerd. (De
STATUS-indicator op de
subwoofer brandt oranje.)
16 Nl
Voer de koppeling tussen de soundbar
en de subwoofer uit (p.19).
Als de SUBWOOFER-indicator op de
soundbar nog steeds niet groen oplicht
na het uitvoeren van de koppeling, is
mogelijk een storing opgetreden. Haal
de netsnoeren uit de stopcontacten en
neem contact op met de
dichtstbijzijnde Yamaha-leverancier of
een Yamaha-servicecentrum.
Om het apparaat te beveiligen kan de
subwoofer niet worden ingeschakeld.
Haal het netsnoer uit het stopcontact
en neem contact op met de
dichtstbijzijnde Yamaha-leverancier of
een Yamaha-servicecentrum.
Het geluid van de
subwoofer wordt
onderbroken.
(De
SUBWOOFERindicator op de
soundbar
knippert
wanneer het
geluid wordt
onderbroken.)
De verbinding tussen de
soundbar en de subwoofer wordt
onderbroken omwille van een
slechte draadlozecommunicatiestatus. (De
STATUS-indicator op de
subwoofer knippert groen
wanneer het geluid wordt
onderbroken.)
Plaats de subwoofer dichter bij de
soundbar. Als de situatie niet beter
wordt, verplaatst u de subwoofer naar
een plaats met betere communicatie.
Als de communicatie tussen de
soundbar en de subwoofer belemmerd
wordt door een metaalachtig voorwerp
of een ander voorwerp, wijzigt u de
plaatsing van de soundbar en de
subwoofer, of wijzigt u de
installatieplaats van de subwoofer.
Als er een apparaat (magnetron,
draadloze LAN enz.) aanwezig is dat
radiogolfsignalen uitzendt, plaatst u de
soundbar en de subwoofer weg van
het apparaat.
Er klinkt geen
geluid uit de
subwoofer of het
geluid klinkt
zacht. (De
SUBWOOFERindicator op de
soundbar
brandt.)
Het volume
wordt verlaagd
wanneer de
soundbar wordt
ingeschakeld.
Het volume is te laag.
Zet het volume van de subwoofer
hoger (p.8).
De voorkant van de subwoofer is
geblokkeerd.
Maak ruimte vrij rondom de voorkant
en de poort van de subwoofer.
De weergavebron bevat geen
lage frequentiesignalen.
Speel een geluidsbron af met
lagefrequentiesignalen, en bevestig
dat het geluid via de subwoofer wordt
weergegeven.
Het veiligheidscircuit in de
subwoofer werd geactiveerd. (De
STATUS-indicator op de
subwoofer brandt oranje.)
Om het apparaat te beveiligen kan de
subwoofer niet worden ingeschakeld.
Haal het netsnoer uit het stopcontact
en neem contact op met de
dichtstbijzijnde Yamaha-leverancier of
een Yamaha-servicecentrum.
De automatische volumeregeling
heeft gewerkt. Om extreem
geluidsvolume te voorkomen,
regelt de soundbar automatisch
het volume binnen een bepaald
niveau wanneer deze wordt
ingeschakeld.
Zet, indien nodig, het volume hoger
(p.8).
Geen
surroundeffect.
U hoort ruis.
Stereoweergave is geselecteerd.
Surroundweergave selecteren (p.9).
Het volume is te laag.
Zet het volume hoger (p.8).
De tv of het weergaveapparaat is
ingesteld voor de weergave van
alleen 2-kanaalsaudio (zoals
PCM).
Wijzig de instelling voor digitale
audioweergave van de tv of het
weergaveapparaat naar Dolby Digital
of BitStream.
De audio wordt uitgevoerd via de
ingebouwde luidsprekers van de
tv.
Stel het volume van de tv in op het
minimum (p.6).
De weergavebron bevat geen
surround-audio.
Speel een bron af met audio dat in
surround werd opgenomen.
De soundbar staat te dicht bij een
ander digitaal apparaat of
apparaat met hoge frequentie.
Plaats die apparaten verder van de
soundbar.
De tv kan niet
worden bediend
met de
repeaterfunctie
van de
afstandsbediening
van de tv.
De repeaterfunctie van de
afstandsbediening van de tv is
uitgeschakeld.
De repeaterfunctie van de
afstandsbediening van de tv
inschakelen (p.14).
De afstandsbediening van de tv
gebruikt geen infraroodsignalen.
(Sommige afstandsbedieningen
zullen mogelijk niet werken, zelfs
als ze infraroodsignalen
gebruiken.)
In dit geval kan de repeaterfunctie van
de afstandsbediening van de tv niet
worden gebruikt. Pas de positie van de
soundbar aan zodat de sensor van de
afstandsbediening van de tv niet wordt
geblokkeerd door de soundbar en
gebruik de afstandsbediening van de
tv voor het bedienen van de tv.
De soundbar en tv staan te dicht
bij of te ver van elkaar.
Houdt de soundbar buiten een straal
van 50 mm van de tv (p.5).
Bevestig of verwijder indien nodig de
standaarden van de soundbar om de
hoogte van de IR-flitser (voor de
repeater van de afstandsbediening
van de tv) van de soundbar die voor
de afstandsbedieningssensor van de
tv geplaatst is (p.5) aan te passen.
Afstandsbediening
Probleem
Oorzaak
Oplossing
De soundbar kan
niet worden
bediend met de
afstandsbediening.
De soundbar bevindt zich buiten
het werkingsbereik.
Gebruik de afstandsbediening binnen
het werkingsbereik (p.2).
Er is een obstakel (zoals kabels)
tussen de soundbar en de tv.
Verwijder het obstakel tussen de
soundbar en de tv.
De batterijen raken leeg.
Plaats nieuwe batterijen (p.2).
Schakel de repeaterfunctie van de
afstandsbediening van de tv uit (p.14).
De sensor van de
afstandsbediening van de
soundbar wordt blootgesteld aan
direct zonlicht of sterke
verlichting.
Pas de lichtval aan of verplaats de
soundbar.
De tv ontvangt het
afstandsbedieningssignaal niet
goed omdat de signalen van de
afstandsbediening van de tv en
van de IR-flitser (voor de repeater
van de afstandsbediening van de
tv) van de soundbar elkaar storen.
De tv kan niet
worden bediend
met de
afstandsbediening
van de tv.
De sensor van de
afstandsbediening van de tv is
geblokkeerd door de soundbar.
Gebruik de repeaterfunctie van de
afstandsbediening van de tv (p.14) of
verwijder de standaarden van de
soundbar indien ze bevestigd zijn
zodat de afstandsbedieningssensor
van de tv niet wordt geblokkeerd (p.5).
Nl 17
De soundbar leert
geen bewerkingen
van de
afstandsbediening
van de tv.
Er komt geluid uit
de tv wanneer het
volume van de
soundbar wordt
verhoogd via de
afstandsbediening
van de tv.
(wanneer de
leerfunctie van de
afstandsbediening
van de tv wordt
gebruikt)
18 Nl
De toets op de afstandsbediening
van de tv werd niet lang genoeg
ingedrukt gehouden.
Houd de toets twee of drie keer langer
dan 1 seconde ingedrukt (p.12).
De afstandsbediening van de tv
gebruikt geen infraroodsignalen.
(Sommige afstandsbedieningen
zullen mogelijk niet werken, zelfs
als ze infraroodsignalen
gebruiken.)
In dit geval kan de leerfunctie van de
afstandsbediening van de tv niet
worden gebruikt. Gebruik de
afstandsbediening van de soundbar
om de soundbar te bedienen.
De positie waar u de
afstandsbediening van de tv hebt
bediend, is niet correct.
Bedien de afstandsbediening van de tv
op de juiste positie (p.12).
De batterijen van de
afstandsbediening van de tv zijn
bijna leeg.
Plaats nieuwe batterijen.
De sensor van de
afstandsbediening van de
soundbar wordt blootgesteld aan
direct zonlicht of sterke
verlichting.
Pas de lichtval aan of verplaats de
soundbar.
De overdracht van het
afstandsbedieningssignaal is
verstoord door het licht van het tvscherm.
Schakel de tv uit en voer de
leerbewerking opnieuw uit (p.12).
Audio-uitgang is ingeschakeld op
de tv.
Wijzig de tv-instelling om de weergave
van de tv-luidsprekers uit te
schakelen. Probeer de volgende
methoden als een instelling voor het
uitschakelen van de
luidsprekeruitgang niet beschikbaar is
op uw tv.
- Sluit de hoofdtelefoon aan op de
hoofdtelefoonaansluiting op de tv.
- Stel het volume van de tv in op het
minimum.
De stroom van de tv was
ingeschakeld tijdens het uitvoeren
van de leerbewerking.
Druk op de aan/uit-toets op de tv en op
(aan/uit) op het voorpaneel van de
soundbar om ze in te schakelen en
druk vervolgens op de aan/uit-toets op
de afstandsbediening van de tv om ze
uit te schakelen.
Probleem
Oorzaak
Oplossing
Kan de soundbar
niet koppelen
met het
Bluetoothapparaat.
Bluetooth is niet als signaalbron
geselecteerd.
Selecteer Bluetooth als signaalbron.
Het apparaat ondersteunt A2DP
niet.
Koppel aan een apparaat dat A2DP
ondersteunt.
Een Bluetooth-adapter enz. die u
aan de soundbar wilt koppelen
heeft een wachtwoord dat
verschillend is van "0000".
Gebruik een Bluetooth-adapter enz.
met "0000" als wachtwoord.
De soundbar en het apparaat
bevinden zich op een te grote
afstand van elkaar.
Plaats het apparaat dichter bij de
soundbar.
Er bevindt zich in de buurt een
apparaat (magnetron, draadloze
LAN enz.) dat signalen uitzendt in
de frequentieband 2,4 GHz.
Plaats de soundbar weg van het
apparaat dat radiofrequentiesignalen
uitzendt.
Er is een ander Bluetoothapparaat verbonden.
Verbreek de huidige Bluetoothverbinding en maak een koppeling met
het nieuwe apparaat.
De stroom van de
soundbar en van
de tv schakelen in
tegenovergestelde
richting.
(Bijvoorbeeld de tv
wordt
uitgeschakeld als
de soundbar
wordt
ingeschakeld.)
(wanneer de
leerfunctie van de
afstandsbediening
van de tv wordt
gebruikt)
Bluetooth
Kan geen
Bluetoothverbinding
maken.
Er klinkt geen
geluid of het
geluid wordt
tijdens weergave
onderbroken.
Er is een ander Bluetoothapparaat verbonden.
De soundbar kan geen meerdere
Bluetooth-verbindingen maken.
Verbreek de huidige Bluetoothverbinding en maak een koppeling met
het gewenste apparaat.
De soundbar en de subwoofer handmatig koppelen
1
Houd de SUBWOOFER PAIRING-toets op de afstandsbediening van
de soundbar langer dan 3 seconden ingedrukt wanneer de soundbar
is ingeschakeld.
Bij meer dan negen gekoppelde
apparaten wordt de informatie van
de oudste koppeling gewist.
Voer de koppeling opnieuw uit. De
soundbar onthoudt
koppelingsinformatie voor maximaal
acht apparaten. Als u een negende
apparaat koppelt, wordt de oudste
koppelingsinformatie gewist.
De Bluetooth-verbinding van de
soundbar met het apparaat is
verbroken.
Verbind de apparaten opnieuw met
elkaar via Bluetooth (p.10).
Bluetooth is niet als signaalbron
geselecteerd.
Selecteer Bluetooth als signaalbron.
Druk binnen 30 seconden op de SUBWOOFER PAIRING-knop op het
achterpaneel van de subwoofer langer dan 3 seconden met een
haarspeld of een ander puntig voorwerp.
De soundbar en het apparaat
bevinden zich op een te grote
afstand van elkaar.
Plaats het apparaat dichter bij de
soundbar.
De STATUS-indicator op het achterpaneel van de subwoofer knippert snel groen.
Als het koppelen voltooid is en de soundbar en de subwoofer verbonden zijn, licht
de SUBWOOFER-indicator op het voorpaneel van de soundbar op.
Er bevindt zich in de buurt een
apparaat (magnetron, draadloze
LAN enz.) dat signalen uitzendt in
de frequentieband 2,4 GHz.
Plaats de soundbar en de subwoofer
weg van het apparaat dat
radiofrequentiesignalen uitzendt.
Het apparaat is niet ingesteld om
audiosignalen via Bluetooth naar
de soundbar te verzenden.
Wijzig de instelling voor
audioweergave en de
verbindingsinstelling op het apparaat.
De weergave op het apparaat
werd niet uitgevoerd.
Voer de weergave op het apparaat uit.
Het volume van het apparaat
staat op het minimum.
Zet het volume hoger.
De SUBWOOFER-indicator op het voorpaneel van de soundbar knippert snel.
2
Als de SUBWOOFER-indicator op de soundbar niet oplicht zelfs nadat u de
bovenstaande bewerking hebt uitgevoerd, raadpleegt u "Problemen oplossen"
(p.15).
TIP
• "Koppeling" is de bewerking waarmee de soundbar en de subwoofer beslissen met welk apparaat ze
een verbinding tot stand brengen.
Nl 19
Technische gegevens
Soundbar
(YAS-CU203)
Subwoofer
(NS-WSW41)
Maximaal nominaal
uitgangsvermogen
Vooraan L/R
50 W x 2 kan.
Dynamisch
vermogen 100 W
Type
Akoestische
suspensietype
(Zonder
magnetische
afscherming)
Advanced Yamaha
Active Servo
Technology
(Met magnetische
afscherming)
Driver
5,5 cm conus x 2
16 cm conus
Frequentierespons
150 Hz tot 22 kHz
35 Hz tot 150 Hz
Impedantie
6Ω
5,5 Ω
Ondersteund
audiosignaal
(TV, BD/DVD)
PCM (2 kan.)
Dolby Digital
DTS Digital Surround
--
Digitaal (optisch)
1 (TV)
--
Digitaal (coaxiaal)
1 (BD/DVD)
--
Analoog (RCA)
1 (ANALOG)
--
Frequentieband
2,4 GHz
Overdrachtsbereik
10 m (zonder hindernissen)
Bluetooth-versie
Ver. 2.1+EDR
--
Ondersteunde
protocollen
A2DP, SPP
--
Ondersteunde
codecs
SBC, aptX
--
Draadloze uitvoer
Bluetooth Klasse 2
--
Maximale afstand
voor communicatie
10 m (zonder
hindernissen)
--
Ondersteunde
methode voor
inhoudsbeveiliging
SCMS-T
--
Item
Versterkergedeelte
Luidsprekergedeelte
Decoder
Ingangen
Draadloze
subwoofer
Bluetooth
Algemeen
Stroomvoorziening
Modellen voor de VS
en Canada:
AC 120 V, 60 Hz
Model voor Taiwan:
AC 110-120 V,
50/60 Hz
Model voor China:
AC 220 V, 50 Hz
Overige modellen:
AC 220-240 V,
50/60 Hz
Stroomverbruik
26 W
45 W
Stroomverbruik uit
(stand-by)
0,4 W
Modellen voor de VS
en Canada: 1,4 W
Modellen voor het
VK en Europa: 1,5 W
Modellen voor Korea
en Taiwan: 1,2 W
Model voor China:
1,3 W
Modellen voor
Australië en Azië:
1,7 W
Energieverbruik bij
Bluetooth-standby
0,5 W
--
886 x 79 x 121 mm
(zonder
standaarden,
standaardstaat)
290 x 292 x 316 mm
Afmetingen
(B x H x D)
886 x 94 x 121 mm
(met standaarden)
Dikte met
uitzondering van
de uitsteeksels van
de luidsprekers
(dunst gedeelte)
65 mm
--
Gewicht
2,9 kg
8,1 kg
* Technische gegevens kunnen zonder kennisgeving worden gewijzigd.
20 Nl
Modellen voor de VS
en Canada:
AC 120 V, 60 Hz
Modellen voor het
VK en Europa:
AC 230 V, 50 Hz
Model voor Taiwan:
AC 110 V, 60 Hz
Model voor Korea:
AC 220 V, 60 Hz
Model voor China:
AC 220 V, 50 Hz
Model voor Australië:
AC 240 V, 50 Hz
Model voor Azië:
AC 220-240 V,
50/60 Hz
Dit systeem is uitgerust met Yamaha's technologie voor virtueel geluid AIR SURROUND XTREME die het
mogelijk maakt om superieur positioneel, hoogwaardig 7.1-kanaalssurroundgeluid te bereiken met de
soundbar en de subwoofer.
De subwoofer van dit systeem gebruikt Yamaha's exclusieve basregelaar-technologie "Advanced Yamaha
Active Servo Technology II" waardoor het mogelijk is om hoogwaardig geluid van lage frequentie weer te
geven.
"UniVolume" is een handelsmerk van Yamaha Corporation.
Bluetooth is een gedeponeerd handelsmerk van de Bluetooth SIG en wordt door Yamaha gebruik in
overeenstemming met een licentieovereenkomst.
Geproduceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het dubbele-D-symbool zijn
handelsmerken van Dolby Laboratories.
Zie voor DTS-octrooien http://patents.dts.com. Geproduceerd onder licentie van DTS Licensing Limited.
DTS, het symbool, & DTS en het symbool samen zijn gedeponeerde handelsmerken, en DTS Digital
Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.
Bluetooth-communicatiebeheer
• De 2,4 GHz-band die door Bluetooth-compatibele apparaten wordt gebruikt, is een
radioband die met vele soorten apparatuur wordt gedeeld. Hoewel Bluetoothcompatibele apparaten een technologie gebruiken die de invloed van andere
componenten op dezelfde radioband minimaliseert, kan die invloed de snelheid of de
afstand van de communicatie beïnvloeden en in sommige gevallen de communicatie
verbreken.
• De snelheid van de signaaloverdracht en de afstand waarop communicatie mogelijk is,
verschilt in functie van de afstand tussen de communicatieapparaten, de
aanwezigheid van obstakels, de toestand van de radiogolven en de soort apparatuur.
• Yamaha biedt geen garantie op alle draadloze verbindingen tussen dit toestel en
apparaten die compatibel zijn met de Bluetooth-functie.
Informatie voor gebruikers over inzameling en verwijdering van
oude apparaten en gebruikte batterijen
Deze tekens op de producten, verpakkingen en/of bijgaande documenten betekenen dat
gebruikte elektrische en elektronische producten en batterijen niet mogen worden
gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste
behandeling, herwinning en hergebruik van oude producten en gebruikte batterijen deze
naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale
wetgeving en de instructies 2002/96/EC en 2006/66/EC.
Door deze producten en batterijen correct te verwijderen, helpt u natuurlijke
rijkdommen te beschermen en voorkomt u mogelijke negatieve effecten op de
menselijke gezondheid en de omgeving, die zich zouden kunnen voordoen door
ongepaste afvalverwerking.
Voor meer informatie over het inzamelen en hergebruik van oude producten en
batterijen kunt u contact opnemen met uw plaatselijke gemeentebestuur, uw
afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht.
© 2013 CSR plc en zijn groepsmaatschappijen.
Het aptX®-merk en het aptX-logo zijn handelsmerken van CSR plc of een van zijn groepsmaatschappijen en
kan in één of meer jurisdicties zijn geregistreerd.
"Blu-ray Disc™", "Blu-ray™" en de overeenstemmende logo's zijn handelsmerken van Blu-ray Disc
Association.
Bluetooth
• Bluetooth is een technologie voor draadloze communicatie tussen apparaten binnen
een gebied van 10 meter. Het maakt gebruik van de frequentieband 2,4 GHz, een
band die zonder licentie kan worden gebruikt.
[Informatie over verwijdering in andere landen buiten de Europese Unie]
Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg willen
gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer
en vraag naar de juiste manier van verwijderen.
Opmerking bij het batterijteken (onderste twee voorbeelden):
Dit teken wordt mogelijk gebruikt in combinatie met een scheikundig symbool. In dat
geval voldoet het aan de eis en de richtlijn, die is opgesteld voor het betreffende
chemisch product.
Nl 21
ПРЕДУПРЕЖДЕНИЕ: ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ УСТРОЙСТВА.
• Для обеспечения наилучшего результата,
пожалуйста, внимательно прочитайте данную
инструкцию. Храните ее в безопасном месте для
будущих справок.
• Данную аудиосистему следует устанавливать в
хорошо проветриваемых, прохладных, сухих,
чистых местах, не подверженных воздействию
прямого солнечного света, вибрации, пыли,
влаги и/или холода, вдали от источников тепла.
Для обеспечения надлежащей вентиляции
оставьте свободное пространство не менее
указанного.
Звуковая панель: Сверху: 10 см., Сзади: 10 см.,
По сторонам: 10 см.
Сабвуфер: Сверху: 20 см., Сзади: 20 см.,
По сторонам: 20 см.
• Во избежание шумов и помех, данный аппарат
следует размещать на некотором расстоянии от
других электрических приборов, двигателей или
трансформаторов.
• Во избежание накопления влаги внутри данного
аппарата, что может вызвать электрошок, пожар,
привести к поломке данного аппарата и/или
представлять угрозу жизни, не следует
размещать данный аппарат в среде,
подверженной резким изменениям температуры
с холодной на жаркую, или в среде с
повышенной влажностью (например, в комнате с
увлажнителем воздуха).
• Не устанавливайте данный аппарат в местах, где
есть риск падения других посторонних объектов
на данный аппарат и/или где данный аппарат
может подвергнуться попаданию капель брызг
жидкостей. На крышке данного аппарата, не
следует располагать:
− другие компоненты, так как это может
привести к поломке и/или обесцвечиванию
поверхности данного аппарата.
− горящие объекты (например, свечи), так как
это может привести к пожару, поломке
данного аппарата и/или представлять телесное
повреждение.
− емкости с жидкостями, так как при их падении
жидкости могут вызвать поражение
пользователя электрическим током и/или
привести к поломке данного аппарата.
• Во избежание прерывания охлаждения данного
аппарата, не следует покрывать данный аппарат
газетой, скатертью, занавеской и т.д. Повышение
температуры внутри данного аппарата может
привести к пожару, поломке данного аппарата и/
или представлять телесное повреждение.
• Пока все соединения не завершены, не следует
подключать данный аппарат к розетке.
i
Ru
• Не используйте данный аппарат, установив его
верхней стороной вниз. Это может привести к
перегреву и возможной поломке.
• Не применяйте силу по отношению к
переключателям, ручкам и/или проводам.
• При отсоединении силового кабеля питания от
розетки, вытягивайте его, удерживая за вилку;
ни в коем случае не тяните кабель.
• Не применяйте различные химические составы
для очистки данного аппарата; это может
привести к разрушению покрывающего слоя.
Используйте чистую сухую ткань.
• Используйте данный аппарат с соблюдением
напряжения, указанном на данном аппарате.
Использование данного аппарата при более
высоком напряжении, превышающем указанное,
является опасным, и может стать причиной
пожара, поломки данного аппарата, и/или
представлять телесное повреждение. Yamaha не
несет ответственности за любую поломку или
ущерб вследствие использования данного
аппарата при напряжении, не соответствующем
указанному напряжению.
• Во избежание поломки от молнии, отключите
силовой кабель питания от розетки во время
электрической бури.
• Не пробуйте модифицировать или починить
данный аппарат. При необходимости свяжитесь
с квалифицированным сервисный центром
Yamaha. Корпус аппарата не должен
открываться ни в коем случае.
• Если вы не собираетесь использовать данный
аппарат в течение продолжительного
промежутка времени (например, во время
отпуска), отключите силовой кабель
переменного тока от розетки.
• Перед тем как прийти к заключению о поломке
данного аппарата, обязательно изучите раздел
“Возможные неисправности и способы их
устранения”, описывающий часто
встречающиеся ошибки во время использования.
• Перед перемещением данного аппарата,
установите данный аппарат в режим ожидания
нажатием кнопки , и отсоедините силовой
кабель переменного тока от розетки.
• При внезапном изменении окружающей
температуры образовывается конденсация.
Отсоедините силовой кабель питания от сети и
не пользуйтесь аппаратом.
• Данный аппарат следует устанавливать возле
розетки переменного тока, куда можно свободно
протянуть силовой кабель.
• Владелец несет ответственность за размещение
и надежную установку аппарата. Yamaha не
несет ответственность за любые несчастные
случаи, вызванные неправильным размещением
или установкой колонок.
• Не засовывайте руку или посторонний предмет в
порт на сабвуфере.
• При перемещении сабвуфера не держитесь за
порт, поскольку это может привести к травме и/
или повреждению аппарата.
• Не размещайте хрупкие предметы вблизи от
порта сабвуфера. В случае падения предмета в
результате давления воздуха это может привести
к травме и/или повреждению сабвуфера и
предмета.
• Храните изделие в недоступном для детей месте,
чтобы они не проглотили мелкие детали.
Примечания по пультам ДУ и
батарейкам
• Избегайте проливания воды или других
жидкостей на пульт ДУ.
• Не роняйте пульт ДУ.
• Не оставляйте и не храните пульт ДУ в
следующих местах:
− в местах с повышенной влажностью,
например, возле ванной;
− в местах с повышенной температурой,
например, возле обогревателя или плиты;
− в местах с очень низкими температурами;
− в запыленных местах.
• Не подвергайте датчик ДУ данного изделия
воздействию солнечных лучей или света от
ламп, например флуоресцентных ламп
инверторного типа.
• Если батарейки кончаются, операционное
расстояние действия пульта ДУ значительно
понижается. Если это произошло, замените
батарейки на две новые как можно скорее.
• Не используйте старые батарейки вместе с
новыми.
• Не используйте батарейки разных типов
(например, щелочные и марганцевые батарейки)
одновременно. Внимательно ознакомьтесь с
информацией на упаковке, поскольку разные
типы батареек могут иметь одинаковую форму и
цвет.
• Разряженные батарейкимогут протечь. Если
батарейки протекли, немедленно утилизируйте
их. Не прикасайтесь к вытекшему веществу и не
допускайте его контакта с одеждой и т.д. Перед
•
•
•
•
•
•
установкой новых батареек тщательно очистите
отсек для батареек.
Не переносите батарейки в кармане или сумке
вместе с металлическими предметами, например
монетами и т. п.
Не выбрасывайте батарейки вместе с бытовыми
отходами. Утилизируйте их в соответствии с
постановлениями местных органов управления.
Не допускайте попадания батареек в руки детей.
Если ребенок случайно проглотил батарейку,
немедленно обратитесь к врачу.
Если пульт ДУ не используется в течение
продолжительного промежутка времени,
извлеките из него батарейки.
Не заряжайте и не разбирайте прилагаемые
батарейки.
Батарейки не должны подвергаться нагреву от
солнечных лучей, огня или похожих источников.
ПРЕДУПРЕЖДЕНИЕ
ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА
ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ
ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ
ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.
Данный аппарат считается не отключенным от
источника переменного тока все то время, пока
он подключен к сети переменного тока, даже
если данный аппарат был выключен через . В
таком положении, данный аппарат потребляет
очень малый объем электроэнергии.
(кнопка питания)
Включение питания данного устройства или
перевод его в режим ожидания.
Не используйте это устройство ближе, чем в
22 см от людей с имплантированным
кардиостимулятором или дефибриллятором.
Радиоволны могут оказать влияние на
электронные устройства медицинского
назначения.
Не используйте данный аппарат вблизи таких
устройств или в медицинских учреждениях.
Табличка с номинальными данными находится
на нижней стороне аппарата.
Содержание
Прилагаемые компоненты................................................ 2
Особенности ........................................................................ 3
Часто задаваемые вопросы .............................................. 3
Об этом руководстве
ПРИМЕЧАНИЕ
Указывает на меры предосторожности при использовании устройства и на ограничения его
функций.
СОВЕТ
Названия компонентов и их функции (звуковая
Указывает на дополнительные инструкции по оптимальному использованию.
панель/сабвуфер) ............................................................... 4
Установка ............................................................................. 5
Соединения.......................................................................... 6
Использование .................................................................... 8
Прослушивание звука с устройства Bluetooth ............. 10
Настройки........................................................................... 12
Программирование звуковой панели с помощью пульта
ДУ телевизора (функция запоминания пульта ДУ
телевизора)......................................................................................................... 12
Отправка сигнала с пульта ДУ телевизора через звуковую
панель (функция повторителя пульта ДУ телевизора)................... 14
Настройка функции автоматического перехода в режим
ожидания ............................................................................................................. 14
Инициализация звуковой панели ............................................................ 14
Возможные неисправности и способы их
устранения ......................................................................... 15
Технические характеристики ......................................... 20
Ru 1
Прилагаемые компоненты
Убедитесь в наличии всех из следующих компонентов.
Использование пульта ДУ
Подготовка пульта ДУ
Перед использованием удалите защитную пленку.
Звуковая панель (YAS-CU203)
Батарейка x 2
(AAA, R03, UM4)
Беспроводной
сабвуфер
(NS-WSW41)
Пульт ДУ
Оптический кабель (1,5 м)
Рабочая область пульта ДУ
Оставайтесь в пределах рабочей области, показанной ниже.
Сенсор дистанционного
управления
Шаблон для крепления
* Используется для крепления звуковой панели на стену
Подставка x 2
(для звуковой
панели)
2 Ru
Винт x 2
(для крепления
подставки)
Руководство по
эксплуатации
(это руководство)
До 6 м
Особенности
Часто задаваемые вопросы
Мощное и реалистичное звучание передней системы объемного
звучания, состоящей из звуковой панели и беспроводного
сабвуфера, простая установка и подключение к телевизорам и
другим устройствам.
Этот раздел содержит описание популярных функций звуковой панели и часто
задаваемые вопросы о ней.
• AIR SURROUND XTREME
В1
Можно ли управлять звуковой панелью с помощью пульта ДУ
телевизора? Необходимость смены пультов ДУ телевизора и
звуковой панели доставляет неудобства.
О1
Да. Звуковой панелью можно управлять с помощью пульта ДУ
телевизора. Для этого предусмотрена функция “Запоминание пульта ДУ
телевизора” (стр.12).
Окружающий 7.1-канальный звук создает широкий и глубокий звуковой
ландшафт, который формирует у слушателя ощущение, будто динамики
установлены не только спереди, но и слева, справа и позади него (стр.9).
Ее можно использовать только с инфракрасными пультами. Выясните
тип своего пульта ДУ телевизора.
• Усовершенствованная обработка нижней граничной частоты
Эта система, оснащена оригинальной технологией усиления нижних частот от компании
Yamaha, воспроизводит более мощный звук из выделенного сабвуфера (стр.9).
В2
После установки звуковой панели напротив телевизора его пульт
ДУ перестал работать.
• Подключение Bluetooth®
О2
Если пульт ДУ телевизора использует ИК (инфракрасные) сигналы,
установите функцию “Повторитель пульта ДУ телевизора” для передачи
сигналов пульта ДУ телевизора со звуковой панели (стр.14).
Содержимое, записанное на смартфон, планшет или компьютер с поддержкой
технологии Bluetooth, можно с легкостью воспроизводить (стр.10).
Функция Compressed Music Enhancer обеспечивает глубокий и свежий звук,
максимально приближенный к оригиналу. Звуковая панель также совместима с
кодеком aptX, что позволяет вам наслаждаться лучшим звуком со смартфона.
• HOME THEATER CONTROLLER
Звуковой панелью можно легко управлять, установив специальное
приложение “HOME THEATER CONTROLLER”.
Если пульт ДУ телевизора использует радиоволны, увеличьте
расстояние между телевизором и звуковой панелью.
В3
Можно ли сделать звучание голосов четче?
О3
Да. Звучание диалогов в фильмах и голосов в выпусках новостей или
спортивных программах и т. п. можно сделать четче благодаря функции
“Чистый голос” (стр.9).
• Функция запоминания пульта ДУ телевизора
Позволяет управлять звуковой панелью с помощью пульта ДУ телевизора (стр.12).
• Функция повторителя пульта ДУ телевизора
Позволяет сигналу с пульта ДУ телевизора проходить через звуковую панель. Если
установленная звуковая панель блокирует датчик ДУ телевизора, пульт не будет
работать. Данная функция дает возможность устранить эту проблему (стр.14).
• Чистый голос
Делает звучание голоса (например, диалоги и закадровую речь) четким (стр.9).
• UniVolume
Поддерживает соответствующий уровень громкости звука при переключении
источников входного сигнала или звука (стр.9).
Ru 3
Названия компонентов и их функции (звуковая панель/сабвуфер)
Звуковая панель (передняя панель)
Звуковая панель (задняя панель)
A Индикаторы
A Входное гнездо TV
Идентификация состояния звуковой панели. Эти индикаторы автоматически
перестают гореть, если в течение 5 секунд не выполняется никакая операция.
Сведения об основных функциях индикаторов см. в разделах “Использование”
(стр.8–9) и “Беспроводное подключение с сабвуфером” (стр.7).
B Сенсор дистанционного управления
Получает инфракрасные сигналы от пульта ДУ устройства (стр.2).
C Датчик дистанционного управления телевизора
Получает инфракрасные сигналы от пульта ДУ телевизора, если включена
функция повторителя пульта ДУ телевизора (стр.14).
D Кнопка INPUT
Выбор источника входного сигнала для воспроизведения (стр.8).
Служит для подключения к телевизору с помощью оптического кабеля (стр.6).
B Входное гнездо BD/DVD
Служит для подключения к воспроизводящему устройству, например проигрывателю
дисков Blu-ray (BD) с помощью коаксиального цифрового кабеля (стр.6).
C Входные гнезда ANALOG
Служат для подключения внешнего устройства с помощью стереофонического
кабеля RCA (стр.7).
D Передатчик инфракрасных сигналов для функции повторителя
пульта ДУ телевизора
Передает сигналы пульта ДУ телевизора, полученные датчиком ДУ
телевизора, на телевизор (стр.14).
E Кнопка MUTE
Приглушение выводимого звука. Снова нажмите кнопку для восстановления
громкости вывода звука (стр.9).
F Кнопки VOLUME (+/–)
Регулировка громкости (стр.8).
G Кнопка
(питание)
Включение и выключение (переход в режим ожидания) звуковой панели (стр.9).
СОВЕТ
• Звуковая панель может автоматически выключиться, если включена функция автоматического
перехода в режим ожидания (стр.14).
H Динамики
4 Ru
Сабвуфер (задняя панель)
A Индикатор STATUS
Идентификация состояния
сабвуфера (стр.9).
B Кнопка SUBWOOFER PAIRING
Служит для установки
беспроводного подключения
между звуковой панелью и
сабвуфером (стр.19).
C Порт
Установка
Поместите звуковую панель на плоскую
поверхность, например, поверх телевизора.
Установите сабвуфер за пределами звуковой панели.
Чтобы избежать отражения звука от стены, поверните
переднюю панель сабвуфера немного внутрь.
СОВЕТ
• Если управлять телевизором затруднительно, используйте
функцию повторителя пульта ДУ телевизора (стр.14) для
передачи сигнала пульта ДУ телевизора через звуковую панель.
• При размещении звуковой панели поперек основы телевизора или
при изменении высоты звуковой панели, прикрепите прилагаемые
подставки с помощью винтов для крепления подставки.
Установка на стену
1 Прикрепите шаблон для крепления к стене и
разметьте по нему отверстия.
Клейкая ленты или кнопки
Шаблон для крепления
(включен в комплект)
Отверстия
под
саморезы
2 Снимите шаблон крепления со стены, затем
установите доступные в продаже винты (как
показано ниже) в точки, отмеченные на стене.
Крепление звуковой панели на стену
от 7 до 8,5 мм
4 мм (#8)
от 3 до 4 мм
Предупреждения
• Не размещайте звуковую панель/сабвуфер и BD-проигрыватель
или другое устройство непосредственно друг на друге. Это
может привести к повреждению устройства из-за вибраций.
• Не держитесь за часть динамика (тканевая часть) на
передней панели сабвуфера при его перемещении.
• Звуковая панель оснащена динамиками с немагнитной защитой.
Не располагайте предметы с магнитной чувствительностью
(жесткие диски и т.д.) вблизи звуковой панели.
• В зависимости от среды установки может потребоваться
подключить звуковую панель и внешние устройства
(например, телевизор) перед установкой звуковой панели.
• Не располагайте звуковую панель на расстоянии менее
50 мм от телевизора.
• Связь между сабвуфером и звуковой панелью беспроводная.
Не размещайте предметы, которые блокируют радиосигналы,
например, металлическую мебель и приборы, между
сабвуфером и звуковой панелью, поскольку это может
негативно повлиять на беспроводную связь.
• Если сабвуфер покрыт тканью или другими предметами,
громкость звука снижается. Установите сабвуфер так, чтобы
его не скрывала плотная занавеска и т.д.
20 мм или
больше
3 Повесьте звуковую панель на стену.
Предупреждения
• При установке звуковой панели на стену все установочные
работы должны проводиться квалифицированным
специалистом или дилером. Клиент не должен проводить эти
работы самостоятельно. Неправильная или ненадлежащая
установка может привести к падению звуковой панели и травме.
• Не закрепляйте звуковую панель на стене, сделанной из
слабых материалов, например из штукатурки или фанеры.
Это может привести к падению звуковой панели.
• Обязательно используйте такие имеющиеся в продаже
шурупы, которые могут выдержать вес установленной
системы (см. шаг 2 справа). Использование других крепежей,
кроме указанных шурупов, например более коротких
саморезов, гвоздей или двусторонней клейкой ленты, может
привести к падению звуковой панели.
Отверстия для
крепления сзади
звуковой панели
Предупреждения
• Крепите кабели к тем местам, где они не будут свободно
свисать. Если вы нечаянно заденете провисающий кабель
колонки ногой или рукой, звуковая панель может упасть.
• После установки звуковой панели убедитесь, что она
установлена надежно. Компания Yamaha не несет никакой
ответственности за любые несчастные случаи, вызванные
ненадлежащей установкой.
Ru 5
Соединения
Подключение к телевизору (или другому внешнему устройству).
Звуковая панель (задняя сторона)
Предупреждения
• Перед подключением убедитесь, что силовые кабели звуковой панели и
сабвуфера не подключены к настенным розеткам переменного тока.
• Не прилагайте излишних усилий при включении штекера кабеля. Это может
привести к поломке штекера кабеля или разъема.
1
Подключите звуковую панель к телевизору с
помощью оптического кабеля (включен в
комплект).
Удалите крышку оптического кабеля и проверьте
направление штекера.
2
3
Кабель питания
Подключите силовые кабели звуковой
панели и сабвуфера к настенным розеткам
переменного тока.
Сабвуфер
(задняя сторона)
Оптический кабель
Коаксиальный цифровой
кабель (приобретается
отдельно)
Кабель питания
TV
OPTICAL OUTPUT
В настенную розетку
переменного тока
СОВЕТ
Настройте телевизор следующим образом.
Если на воспроизводящем устройстве
имеется коаксиальный цифровой
аудиовыход, его можно подключить ко
входу BD/DVD звуковой панели
коаксиальным цифровым кабелем
(приобретается отдельно).
• Установите минимальную громкость.
• Отключите вывод звука через колонки телевизора
(если это доступно).
СОВЕТ
• Если настройки для отключения вывода звука через колонки телевизора
отсутствуют, вы можете отключить его, подключив наушники к гнезду наушников
телевизора. Дополнительные сведения см. в руководствах по эксплуатации
телевизора.
• Входные гнезда TV и BD/DVD поддерживают следующие аудиосигналы.
− PCM (2-канальный звук)
− Dolby Digital (до 5.1-канального звука)
− DTS Digital Surround (до 5.1-канального звука)
Кабель HDMI (и т.д.)
Коаксиальный
цифровой
аудиовыход
(оранжевый)
Воспроизводящее устройство
(например, BD-проигрыватель)
Телевизионная приставка
6 Ru
В настенную розетку
переменного тока
Аналоговое подключение внешнего устройства
(игровая приставка)
К входным разъемам ANALOG на звуковой панели можно подключить внешнее
устройство, например игровую консоль или телевизор, у которых нет оптического
выхода.
Беспроводное подключение с сабвуфером
Когда силовые кабели звуковой панели и сабвуфера подключены к настенным
розеткам переменного тока (стр.6), и звуковая панель включена, подключение
между звуковой панелью и сабвуферов устанавливается автоматически. Когда
подключение установлено, на звуковой панели загорается индикатор
SUBWOOFER, и звуковая панель готова к воспроизведению.
Индикатор сабвуфера: горит
СОВЕТ
• Если при первом включении звуковой панели индикатор SUBWOOFER на звуковой панели не
загорается, см. раздел “Согласование звуковой панели и сабвуфера вручную” (стр.19), чтобы
подключить звуковую панель и сабвуфер вручную.
• После подключения звуковая панель работает с тем же сабвуфером со следующего включения.
Стереофонический кабель RCA (и т.д.)
(приобретается отдельно)
Игровая приставка и т.д.
ПРИМЕЧАНИЕ
• Убедитесь, что левый (L) и правый (R) каналы подключены надлежащим образом.
• Нажмите кнопку ANALOG на пульте ДУ для выбора источника входного сигнала.
Ru 7
Использование
Индикаторы
Индикаторы на передней панели мигают или горят
для указания на статус работы или настроек.
1
Кнопки ввода
Выберите источник входного сигнала для
воспроизведения.
TV ....................звук телевизора
BD/DVD ...........звук с устройства,
подключенного к входному
гнезду BD/DVD
ANALOG .........звук с устройства,
подключенного к входному
гнезду ANALOG
BLUETOOTH...звук с подключенного
устройства Bluetooth
Горит индикатор выбранного источника ввода.
★: Кнопки, которые нужно удерживать дольше
3 секунд
BLUETOOTH STANDBY, SUBWOOFER PAIRING,
AUDIO DELAY, LEARN, REPEATER
Передатчик сигнала ДУ
Передача инфракрасных сигналов.
★
(Пример: если выбран телевизор)
В этом руководстве для объяснения используются
иллюстрации девяти линейных индикаторов.
: не горит
: горит
: мигает
(Пример: индикатор STATUS мигает, индикатор TV горит)
СОВЕТ
• Для воспроизведения звука с внешнего устройства,
подключенного к телевизору, или просмотра видео с этого
устройства, выберите в качестве источника входного
сигнала телевизора воспроизводящее устройство.
• Для получения дополнительной информации о
подключении Bluetooth см. раздел “Прослушивание
звука с устройства Bluetooth” (стр.10).
Кнопки SUBWOOFER (+/–)
★
2
Изменяет громкость сабвуфера.
Уменьшить
громкость (–)
Увеличить
громкость (+)
Кнопки VOLUME (+/–)
Изменяет громкость звуковой панели.
Уменьшить
громкость (–)
8 Ru
★
Увеличить
громкость (+)
Кнопка LEARN★
Кнопка REPEATER★
Переводит звуковую панель в режим
запоминания пульта ДУ телевизора (стр.12).
Включает или выключает функцию
повторителя пульта ДУ телевизора (стр.14).
3
Кнопка
4
(питание)
Включение и выключение (переход в
режим ожидания) звуковой панели.
Индикатор STATUS на звуковой панели
Зеленый (включено)
Красный (режим ожидания Bluetooth) (стр.11)
Не горит (выключено)
Красный (выключено)
Мигает три раза (включено), мигает один раз (отключено)
Мигает три раза (включено), мигает один раз (отключено)
Мигает три раза (включено), мигает один раз (отключено)
Включение/выключение режима ожидания
Bluetooth (стр.11).
СОВЕТ
• Функция UniVolume автоматически отключается, если в качестве
источника входного сигнала выбран вариант BLUETOOTH.
★
Кнопка AUDIO DELAY★
Выполнение согласования между звуковой
панелью и сабвуфером (стр.19).
5
Переключение между окружающим
звучанием и стереофоническим (2-канальным)
звуком. Если выбран режим воспроизведения
окружающего звучания, вы можете
насладиться реалистичными эффектами с
помощью эксклюзивной технологии AIR
SURROUND XTREME компании Yamaha.
SURROUND
Горит (воспроизведение в
режиме окружающего звучания)
STEREO
Не горит (воспроизведение в режиме
стереофонического звучания)
СОВЕТ
• При воспроизведении 2-канальных стереосигналов в
режиме окружающего звучания горит индикатор
PLII.
Горит (Dolby Pro Logic II)
Включение или выключение функции
расширения низких частот. Когда эта функция
включена, вы получаете мощный звук во время
воспроизведения в режиме окружающего
звучания благодаря эксклюзивной технологии
усиления нижних частот от компании Yamaha.
Кнопка MUTE
Кнопка BLUETOOTH STANDBY★
Кнопки SURROUND и STEREO
Включение или выключение функции четкого голоса.
Если эта функция включена, вы получаете чистое
звучание голоса при просмотре фильмов,
телепередач, новостей и спортивных мероприятий.
Включение или выключение функции UniVolume.
Когда эта функция включена, поддерживается
согласованный уровень громкости при переключении
между источниками входного сигнала и звука.
Зеленый (включено)
Кнопка SUBWOOFER PAIRING
Кнопка BASS EXTENSION
Кнопка UNIVOLUME
Индикатор STATUS на сабвуфере
6
Кнопка CLEAR VOICE
7
Приглушение выводимого звука. Снова
нажмите кнопку для восстановления громкости
вывода звука.
Мигает (звук приглушен)
Изменяет задержку аудиосигнала для
синхронизации звука с видео, если
изображение на телевизоре отстает от звука.
Используйте следующую процедуру для
настройки задержки звука.
1 Удерживайте кнопку AUDIO DELAY более 3 секунд.
Самый левый индикатор начнет мигать.
Индикаторы декодера
Звуковая панель поддерживает следующие звуковые
сигналы. Вы можете узнать тип входящего
аудиосигнала по цвету индикатора.
Зеленый (Dolby Digital), красный (DTS Digital Surround)
2 Нажмите кнопку SUBWOOFER (+/–), чтобы
настроить задержку звука.
Нажатие кнопки SUBWOOFER (+)
задерживает выходной аудиосигнал.
(–)
Не горит (PCM)
(+)
3 Нажмите кнопку AUDIO DELAY, чтобы
завершить настройку.
СОВЕТ
• Настройка автоматически прекращается, если в течение
20 секунд не выполняется никакая операция.
Ru 9
Прослушивание звука с
устройства Bluetooth
Можно воспроизводить звук без проводного подключения с устройств Bluetooth,
например смартфонов или музыкальных проигрывателей.
Для получения дополнительной информации см. инструкции по эксплуатации
устройства Bluetooth.
Согласование устройства Bluetooth со звуковой панелью
При подключении к устройству Bluetooth в первый раз необходимо выполнить
согласование между устройством и звуковой панелью. “Согласование”
необходимо для всех используемых устройств Bluetooth.
По завершении согласования с устройством последующее подключение с этим
устройством не будет требовать повторного согласования.
1
Нажмите кнопку BLUETOOTH на пульте ДУ звуковой панели для
выбора Bluetooth в качестве источника входного сигнала.
Индикатор BLUETOOTH на передней панели горит зеленым.
Устройства Bluetooth
Горит
2
Включите функцию Bluetooth устройства, которое необходимо
согласовать, и выполните согласование.
Операции различаются на разных устройствах. См. руководство по
эксплуатации устройства.
3
Выберите “YAS-203 Yamaha” в списке устройств Bluetooth на
устройстве.
При необходимости ввода ключа доступа (PIN) введите “0000”.
Для использования устройства Bluetooth со звуковой панелью выполните
следующие действия.
При первом
подключении Bluetooth
Последующее
подключение Bluetooth
Согласование устройства
Bluetooth со звуковой панелью
По завершении согласования на устройстве отобразится
уведомлением о завершении.
или сообщение с
ПРИМЕЧАНИЕ
Воспроизведение звука с устройства
Bluetooth на звуковой панели
10 Ru
• Выполните согласование устройства Bluetooth и звуковой панели на расстоянии 10 метров друг от друга.
• Можно выполнить согласование до восьми устройств Bluetooth со звуковой панелью. При
согласовании девятого устройства будет удалена самая старая информация о согласовании.
• При удалении информации о согласовании устройства для использования этого устройства
необходимо снова выполнить согласование.
• Если устройство Bluetooth уже подключено к звуковой панели, прервите подключение Bluetooth
(стр.11), затем выполните согласование с новым устройством.
• Если не удается выполнить согласование, см. “Bluetooth” (стр.18) в разделе “Возможные
неисправности и способы их устранения”.
Воспроизведение звука с устройства Bluetooth на
звуковой панели
Использование режима ожидания Bluetooth
1
1
Когда звуковая панель включена, нажмите кнопку BLUETOOTH
на ее пульте ДУ для выбора Bluetooth в качестве источника
входного сигнала.
Индикатор BLUETOOTH на передней панели горит зеленым.
В режиме ожидания Bluetooth звуковую панель можно включить (или выключить)
автоматически, если ее работа согласована с устройством Bluetooth.
При включенной звуковой панели удерживайте кнопку
BLUETOOTH STANDBY на пульте ДУ панели дольше 3 секунд.
При каждом удерживании кнопки BLUETOOTH STANDBY в течение 3 секунд
выполняется переключение между включенным и выключенным состояниями.
Горит
2
Включите функцию Bluetooth устройства.
Если подключение Bluetooth выполнено надлежащим образом, индикатор
BLUETOOTH звуковой панели мигнет 3 раза.
Мигает 3 раза
3
Воспроизведите композицию на устройстве.
Мигает три раза (включено), мигает один раз (отключено)
Если режим ожидания Bluetooth включен и выключена звуковая панель,
индикатор STATUS горит красным. (Режим ожидания Bluetooth)
Горит (красным)
Функции устройств Bluetooth при включенном режиме ожидания Bluetooth
Включенная функция соединения (при выключенной звуковой панели)
При выполнении подключения Bluetooth на устройстве звуковая панель включится и будет готова к
воспроизведению звука с устройства.
Выключенная функция соединения (при включенной звуковой панели)
Звуковая панель будет выключена, если на устройстве Bluetooth будет прервано подключение
Bluetooth. (Только если в качестве источника входного сигнала выбрано BLUETOOTH.)
ПРИМЕЧАНИЕ
• Установите подключение Bluetooth устройства и звуковой панели на расстоянии 10 метров друг от друга.
• В случае возникновения проблем с подключением, возможно, потребуется выбрать “YAS-203
Yamaha” в списке устройств Bluetooth еще раз. В зависимости от устройства Bluetooth, возможно,
потребуется изменить настройку для вывода звука на звуковую панель.
• При необходимости отрегулируйте уровень громкости устройства Bluetooth.
• Если устройство Bluetooth уже подключено к звуковой панели, прервите подключение Bluetooth,
затем подключите панель к новому устройству.
Прерывание подключения Bluetooth
Подключение Bluetooth будет прервано в следующих случаях. При включенной
звуковой панели и прерывании подключения Bluetooth индикатор BLUETOOTH
мигнет один раз.
Использование приложения HOME THEATER
CONTROLLER
При установке специального бесплатного приложения “HOME THEATER
CONTROLLER” на устройство Bluetooth, например смартфон, можно легко и
удобно выполнять различные действия с помощью устройства Bluetooth.
(Элементы настройки: основное управление, звуковое поле, настройки звука)
Для получения дополнительной информации о приложении “HOME THEATER
CONTROLLER” см. его описание на веб-сайте компании Yamaha.
• На совместимом устройстве выключена функция Bluetooth.
• Кнопка BLUETOOTH на пульте ДУ звуковой панели удерживается дольше 3 секунд.
• Звуковая панель отключена.
Ru 11
Настройки
4-2
Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте
кнопку выключения звука дольше 1 секунды два или три раза.
Программирование звуковой панели с помощью
пульта ДУ телевизора (функция запоминания
пульта ДУ телевизора)
Прибл. 30 см
Пульт ДУ телевизора
Запрограммировав звуковую панель, вы сможете управлять ее такими функциями,
как одновременное выключение звуковой панели вместе с телевизором или
регулировка громкости и включение (или выключение) звука звуковой панели.
• Эта функция доступна, только если ваш пульт ДУ телевизора использует инфракрасный сигнал.
• Она не работает с радиочастотным пультом ДУ.
• Если для работы со звуковой панелью необходимо использовать пульт ДУ приставки для
кабельного или спутникового телевидения, запрограммируйте панель с помощью инфракрасного
пульта ДУ телевизора, а затем управляйте ею, пользуясь пультом ДУ телевизионной приставки.
• Если при изменении громкости звуковой панели громкость телевизора также изменяется, установите
минимальную громкость на телевизоре или отключите выведение звука через динамики.
1
2
3
Выключите телевизор.
Выключите звуковую панель.
Удерживайте кнопку LEARN на пульте ДУ звуковой панели
дольше 3 секунд, чтобы включить на панели режим запоминания.
После перехода в режим запоминания индикаторы на передней панели
мигают, как показано ниже.
ПРИМЕЧАНИЕ
• Для выполнения шагов с 4 по 7 необходимы только пульт ДУ телевизора и кнопки на передней
стороне звуковой панели. Пульт ДУ звуковой панели не нужен.
• Если звуковая панель запомнила функции, загораются следующие индикаторы.
Выключение звука: BD/DVD, Громкость (–): ANALOG, Громкость (+): BLUETOOTH,
Питание: SURROUND
4
4-1
12 Ru
Сделайте так, чтобы звуковая панель запомнила код сигнала
“Выключение звука” пульта ДУ телевизора.
Нажмите MUTE на передней стороне звуковой панели.
Удерживайте
(более 1 секунды)
Отпустите
(более 1 секунды)
Удерживайте
(более 1 секунды)
Результат
Звуковой сигнал Индикаторы
Сигнал успешно
запомнен
Один раз
Отпустите
(...)
Горит
Сигнал не удалось
запомнить
Два раза
* Повторите
процедуру,
начиная с шага 4-1.
5
Мигает
Сделайте так, чтобы звуковая панель запомнила код сигнала
“Громкость (–)” пульта ДУ телевизора.
5-1
Нажмите VOLUME (–) на передней стороне звуковой панели.
5-2
Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте
кнопку уменьшения громкости (–) дольше 1 секунды два или три раза.
Результат
Звуковой сигнал Индикаторы
Сигнал успешно
запомнен
Один раз
Горит
Сигнал не удалось
запомнить
Два раза
* Повторите
процедуру,
начиная с шага 5-1.
Мигает
6
Сделайте так, чтобы звуковая панель запомнила код сигнала
“Громкость (+)” пульта ДУ телевизора.
8
Чтобы завершить операцию запоминанию, нажмите кнопку
LEARN на пульте ДУ звуковой панели.
6-1
Нажмите VOLUME (+) на передней стороне звуковой панели.
Настройка завершена. Теперь вы можете управлять звуковой панелью
кнопками питания, выключения звука и изменения громкости,
расположенными на пульте ДУ телевизора.
6-2
Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте
кнопку увеличения громкости (+) дольше 1 секунды два или три раза.
СОВЕТ
Результат
Звуковой сигнал Индикаторы
Сигнал успешно
запомнен
Один раз
Горит
Сигнал не удалось
запомнить
* Повторите
Два раза
процедуру,
начиная с шага 6-1.
7
• Режим обучения автоматически отключается, если в течение 5 минут не выполняется никакая
операция.
• Установите минимальную громкость. При увеличении громкости звуковой панели с помощью
пульта ДУ телевизора в то же время может увеличиться громкость телевизора. В этом случае
выполните шаг 3 из раздела “Соединения” (стр.6), чтобы изменить настройки телевизора.
• Для завершения работы в режиме запоминания можно нажать кнопку
(питание) на пульте
ДУ звуковой панели.
Сброс всех запрограммированных функций
1
Мигает
Сделайте так, чтобы звуковая панель запомнила код сигнала
“Питание” пульта ДУ телевизора.
7-1
Нажмите кнопку
7-2
Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте
кнопку питания дольше 1 секунды два или три раза.
При выключенной звуковой панели удерживайте кнопку LEARN
на пульте ДУ звуковой панели дольше 3 секунд (для включения
режима запоминания).
После перехода в режим запоминания индикаторы на передней панели
мигают, как показано ниже.
(питание) на передней стороне звуковой панели.
Результат
Звуковой сигнал Индикаторы
Сигнал успешно
запомнен
Один раз
2
Удерживайте кнопку INPUT на передней панели звуковой панели
более 3 секунд.
Горит
Сигнал не удалось
запомнить
* Повторите
Два раза
процедуру,
начиная с шага 7-1.
Мигает красным (очищено)
После завершения очистки вы услышите звуковой сигнал три раза.
Мигает
3
Нажмите кнопку LEARN на пульте ДУ звуковой панели.
Ru 13
Отправка сигнала с пульта ДУ телевизора через
звуковую панель (функция повторителя пульта
ДУ телевизора)
Если функция повторителя пульта ДУ телевизора включена, звуковая панель
ретранслирует сигнал с пульта ДУ телевизора, поступивший на передний датчик, на
задний передатчик. Эту функцию следует включать, если при установке звуковой
панели напротив телевизора им не удается управлять с помощью его пульта ДУ.
Эта функция доступна, только если ваш пульт ДУ телевизора использует инфракрасные сигналы.
Передатчик инфракрасных сигналов для
функции повторителя пульта ДУ телевизора
Датчик дистанционного
управления телевизора
Настройка функции автоматического перехода в
режим ожидания
Когда эта функция включена, вы можете не беспокоиться, если забыли выключить
звуковую панель после использования или заснули во время просмотра телевизора.
ПРИМЕЧАНИЕ
• Если включена функция автоматического перехода в режим ожидания и соблюдается одно из
следующих условий, звуковая панель будет выключаться автоматически:
− отсутствие каких-либо действий в течение 8 часов;
− отсутствие каких-либо входных аудиосигналов и действий в течение 20 минут, если в качестве
источника входных сигналов выбрана функция BLUETOOTH.
1
Пульт ДУ телевизора
1
2
Когда звуковая панель выключена, на ее пульте ДУ нажмите и
удерживайте кнопку MUTE дольше 3 секунд, чтобы включить или
выключить функцию автоматического перехода в режим ожидания.
Состояние функции автоматического перехода в режим ожидания можно
проверить с помощью индикатора телевизора при включении звуковой панели.
Включите звуковую панель.
Удерживайте кнопку REPEATER на пульте ДУ звуковой панели
дольше 3 секунд, чтобы включить или выключить функцию
повторителя пульта ДУ телевизора.
Не горит (включено), горит (отключено)
СОВЕТ
• Изначально установленная настройка зависит от страны или региона.
− Модели для Великобритании и стран Европы: функция включена
− Модели для других стран: функция выключена
Мигает три раза (включено), мигает один раз (отключено)
Настройка завершена. Если включена функция повторителя пульта ДУ
телевизора, вы можете управлять телевизором с его пульта ДУ через
звуковую панель.
СОВЕТ
• Функция повторителя пульта ДУ телевизора по умолчанию отключена.
• Если силовой кабель звуковой панели подключен к настенной розетке переменного тока и
включена функция повторителя пульта ДУ телевизора, функцию можно использовать, даже
если звуковая панель выключена.
• Если звуковая панель запомнила операцию увеличения громкости (+) (стр.13), при увеличении
громкости звуковой панели с помощью пульта ДУ телевизора в то же время может
увеличиться громкость телевизора. В этом случае выполните шаг 3 из раздела “Соединения”
(стр.6), чтобы изменить настройки телевизора.
• Статус функции повторителя пульта ДУ телевизора можно проверить с помощью индикатора
SURROUND при включении звуковой панели.
Инициализация звуковой панели
Используйте следующую процедуру для инициализации звуковой панели.
1
2
Выключите звуковую панель.
Удерживайте кнопку
(питание) на передней панели звуковой
панели более 3 секунд.
Мигает (инициализировано)
Не горит (включено), горит (отключено)
14 Ru
Возможные неисправности
и способы их устранения
Если в работе звуковой панели наблюдаются отклонения, см. таблицу ниже. Если
существующая проблема не упоминается ниже или приведенные указания не
помогают ее устранить, выключите звуковую панель, отключите кабель питания и
обратитесь к ближайшему авторизованному дилеру компании Yamaha или в ее
ближайший уполномоченный сервисный центр.
Сначала проверьте следующее.
A Силовые кабели звуковой панели, сабвуфера, телевизора и
воспроизводящих устройств (например, BD-проигрыватели) надежно
подключены к настенным розеткам переменного тока.
B Звуковая панель, телевизор и воспроизводящие устройства (например,
BD-проигрыватели) включены.
C Штекеры каждого кабеля надежно вставлены в гнезда каждого устройства.
Питание и система
Возможная
неисправность
Происходит
внезапное
отключение
питания.
Вероятная причина
Метод устранения
Сработала функция
автоматического перехода в
режим ожидания.
Если включена функция
автоматического перехода в режим
ожидания и соблюдается одно из
следующих условий, звуковая панель
будет выключаться автоматически:
- отсутствие каких-либо
действий в течение 8 часов;
- отсутствие каких-либо входных
аудиосигналов и действий в
течение 20 минут, если в качестве
источника входных сигналов
выбрана функция BLUETOOTH.
Включите звуковую панель снова.
Чтобы прекратить автоматическое
выключение звуковой панели,
отключите функцию
автоматического перехода в режим
ожидания (стр.14).
Сработала схема защиты.
(Мигает индикатор STATUS на
передней стороне звуковой
панели.)
Убедившись, что все подключения
выполнены правильно, включите
звуковую панель снова. Если питание
по-прежнему неожиданно отключается
или не включается, отсоедините
силовой кабель от настенной розетки
переменного тока и обратитесь к
ближайшему авторизованному дилеру
Yamaha или в сервис-центр.
На устройстве Bluetooth
прервано подключение
Bluetooth, когда включен режим
ожидания Bluetooth.
Отключите режим ожидания
Bluetooth (стр.11).
Питание не
включается.
Три раз подряд сработала
схема защиты. (Если в этой
ситуации попытаться включить
питание, на передней стороне
звуковой панели начнет мигать
индикатор STATUS.)
Для защиты аппарата питание не
удастся включить. Отсоедините
силовой кабель от настенной
розетки переменного тока и
обратитесь к ближайшему
авторизованному дилеру Yamaha
или в сервис-центр.
Звуковая
панель не
отвечает
надлежащим
образом.
Завис внутренний
микрокомпьютер из-за
воздействия сильного
электрического напряжения от
внешних источников (например,
молнии или сильного
статического электричества)
или из-за падения напряжения
электропитания.
Удерживайте кнопку
(питание)
на звуковой панели более
10 секунд, чтобы перезапустить ее.
(Если проблема не устранена,
отключите кабель питания от
розетки переменного тока и
подключите снова.)
Звуковая
панель
работает сама
по себе.
Поблизости работает другое
устройство Bluetooth.
Прервите подключение Bluetooth
звуковой панели (стр.11).
3D-очки
телевизора не
работают.
Звуковая панель блокирует
передатчик 3D-очков вашего
телевизора.
Проверьте местонахождение
передатчика 3D-очков вашего
телевизора и измените положение
звуковой панели. Отсоедините
подставки звуковой панели, если
они присоединены (стр.5).
Возможная
неисправность
Вероятная причина
Метод устранения
Отсутствует
звук.
Выбран другой источник
входного сигнала.
Выберите нужный источник
входного сигнала (стр.8).
Включена функция
приглушения звука.
Отключите функцию приглушения
звука (стр.9).
Слишком маленькая громкость.
Увеличьте громкость (стр.8).
Силовые кабели звуковой
панели и сабвуфера не
подключены.
Убедитесь, что силовые кабели
звуковой панели и сабвуфера
надежно подключены к настенным
розеткам переменного тока (стр.6).
Аудио
Ru 15
Не поступает
звук из
сабвуфера.
(Индикатор
SUBWOOFER на
передней
стороне
звуковой
панели мигает.)
Сабвуфер не подключен к
настенной розетке переменного
тока. (Индикатор STATUS на
сабвуфере не горит.)
Подключите силовой кабель
сабвуфера к настенной розетке
переменного тока.
Звуковая панель и сабвуфер не
подключены из-за плохого
состояния беспроводной связи.
(Индикатор STATUS на
сабвуфере продолжает гореть
красным или мигать зеленым.)
Переместите сабвуфер ближе к
звуковой панели. Если это не решит
проблему, переместите сабвуфер в
место с лучшей связью.
Если связи между звуковой панелью
и сабвуфером препятствует
металлический или другой предмет,
измените положение звуковой
панели и сабвуфера или измените
место установки сабвуфера.
Если рядом находится устройство
(микроволновая печь, беспроводная
ЛВС и т.д.), излучающее
радиочастотные сигналы,
отодвиньте от него звуковую панель
и сабвуфер.
Звуковая панель и сабвуфер не
согласованы. (Индикатор
STATUS на сабвуфере мигает
или горит красным.)
Сработала схема защиты
сабвуфера. (Индикатор
STATUS на сабвуфере горит
оранжевым.)
16 Ru
Выполните согласование между
звуковой панелью и сабвуфером
(стр.19).
Если после выполнения
согласования индикатор
SUBWOOFER на звуковой панели
по-прежнему не горит зеленым,
возможно, произошел сбой.
Отсоедините силовые кабели от
настенных розеток переменного
тока и обратитесь к ближайшему
авторизованному дилеру Yamaha
или в сервис-центр.
Для защиты аппарата питание
сабвуфера не удастся включить.
Отсоедините силовой кабель от
настенной розетки переменного
тока и обратитесь к ближайшему
авторизованному дилеру Yamaha
или в сервис-центр.
Звук из
сабвуфера
прерывается.
(Индикатор
SUBWOOFER на
звуковой
панели мигает,
когда звук
прерывается.)
Связь между звуковой панелью
и сабвуфером прерывается изза плохого состояния
беспроводной связи.
(Индикатор STATUS на
сабвуфере мигает зеленым,
когда звук прерывается.)
Переместите сабвуфер ближе к
звуковой панели. Если это не решит
проблему, переместите сабвуфер в
место с лучшей связью.
Если связи между звуковой панелью
и сабвуфером препятствует
металлический или другой предмет,
измените положение звуковой
панели и сабвуфера или измените
место установки сабвуфера.
Если рядом находится устройство
(микроволновая печь, беспроводная
ЛВС и т.д.), излучающее
радиочастотные сигналы,
отодвиньте от него звуковую панель
и сабвуфер.
Не поступает
звук из
сабвуфера, или
поступает
слабый звук.
(Индикатор
SUBWOOFER на
звуковой
панели горит.)
Громкость
уменьшается
при включении
звуковой
панели.
Слишком маленькая громкость.
Увеличьте громкость сабвуфера
(стр.8).
Передняя сторона сабвуфера
заблокирована.
Освободите область вокруг
передней стороны и порта
сабвуфера.
Источник воспроизведения не
содержит низкочастотных
сигналов.
Воспроизведите звук с источника
низкочастотных сигналов и
убедитесь, что звук выводится
через сабвуфер.
Сработала схема защиты
сабвуфера. (Индикатор
STATUS на сабвуфере горит
оранжевым.)
Для защиты аппарата питание
сабвуфера не удастся включить.
Отсоедините силовой кабель от
настенной розетки переменного
тока и обратитесь к ближайшему
авторизованному дилеру Yamaha
или в сервис-центр.
Сработала функция
автоматической регулировки
громкости. Чтобы избежать
чрезмерной громкости,
звуковая панель автоматически
управляет громкостью после
включения.
При необходимости увеличьте
громкость (стр.8).
Отсутствует
эффект
окружающего
звучания.
Выбран режим
стереовоспроизведения.
Выберите воспроизведение в
режиме окружающего звучания
(стр.9).
Слишком маленькая громкость.
Увеличьте громкость (стр.8).
Телевизор или
воспроизводящее устройство
настроены только на
воспроизведение 2-канального
звука (например, PCM).
Измените на них настройку
воспроизведения цифрового звука,
выбрав Dolby Digital или BitStream.
Звук выводится из встроенных
динамиков телевизора.
Установите на телевизоре
минимальную громкость (стр.6).
Источник воспроизведения не
содержит окружающего звука.
Воспроизведите звук с источника,
содержащего звук, записанный в
режиме окружающего звучания.
Звуковая панель расположена
слишком близко к другому
цифровому или
высокочастотному устройству.
Отодвиньте эти устройства от
звуковой панели.
Вероятная причина
Метод устранения
Управление
звуковой
панелью с
помощью
пульта ДУ
невозможно.
Звуковая панель находится за
пределами рабочего
расстояния.
Используйте пульт ДУ в пределах
рабочего расстояния (стр.2).
Батарейки разрядились.
Замените батарейки (стр.2).
Сенсор ДУ звуковой панели
подвержен действию прямых
солнечных лучей или яркого
искусственного света.
Отрегулируйте угол попадания
света или измените расположение
звуковой панели.
Телевизором не
удается
управлять с
помощью его
пульта ДУ.
Приемник пульта ДУ
телевизора заблокирован
звуковой панелью.
Воспользуйтесь функцией
повторителя пульта ДУ телевизора
(стр.14) или отсоедините подставки
звуковой панели, если они
присоединены, чтобы они не
блокировали датчик ДУ телевизора
(стр.5).
Слышен шум.
Управление
телевизором
при
использовании
функции
повторителя
пульта ДУ
телевизора
невозможно.
Функция повторителя пульта ДУ
телевизора отключена.
Включите функцию повторителя
пульта ДУ телевизора (стр.14).
Пульт ДУ телевизора не
использует инфракрасные
сигналы. (Некоторые пульты ДУ
могут не работать, даже если
используются инфракрасные
сигналы.)
В этом случае использовать
функцию повторителя пульта ДУ
телевизора невозможно.
Отрегулируйте положение звуковой
панели так, чтобы она не
блокировала датчик ДУ телевизора.
Используйте этот пульт, чтобы
управлять телевизором.
Звуковая панель и телевизор
расположены слишком далеко
друг от друга.
Переместите звуковую панель от
телевизора на расстояние более
50 мм (стр.5).
При необходимости прикрепите или
отсоедините подставки звуковой
панели, чтобы отрегулировать
высоту передатчика инфракрасных
сигналов (для функции повторителя
пульта ДУ телевизора) на звуковой
панели. Передатчик должен
располагаться напротив датчика ДУ
телевизора (стр.5).
Между звуковой панелью и
телевизором есть препятствие
(например, кабели).
Устраните препятствие между
звуковой панелью и телевизором.
Телевизор не получает сигнал
ДУ, так как сигналы с пульта ДУ
телевизора и передатчика
инфракрасных сигналов (для
функции повторителя пульта
ДУ телевизора) оказывают
отрицательное влияние друг на
друга.
Выключите функцию повторителя
пульта ДУ телевизора (стр.14).
Пульт ДУ
Возможная
неисправность
Ru 17
Звуковая
панель не
может
запомнить
действия,
выполняемые с
помощью
пульта ДУ
телевизора.
При увеличении
громкости
звуковой
панели с
помощью
пульта ДУ
телевизора на
телевизоре
слышен звук.
(Во время
использования
функции
запоминания
пульта ДУ
телевизора.)
18 Ru
Кнопка на пульте ДУ
телевизора удерживалась
меньше, чем необходимо.
Удерживайте кнопку более 1
секунды два или три раза (стр.12).
Пульт ДУ телевизора не
использует инфракрасные
сигналы. (Некоторые пульты ДУ
могут не работать, даже если
используются инфракрасные
сигналы.)
В таком случае функцию
запоминания пульта ДУ телевизора
нельзя использовать. Используйте
для управления звуковой панелью
ее пульт ДУ.
Пульт ДУ телевизора
использовался в неподходящей
позиции.
Используйте пульт ДУ телевизора в
подходящей позиции (стр.12).
Батарейки пульта ДУ
телевизора почти разрядились.
Замените батарейки.
Сенсор ДУ звуковой панели
подвержен действию прямых
солнечных лучей или яркого
искусственного света.
Отрегулируйте угол попадания
света или измените расположение
звуковой панели.
Передача сигнала пульта ДУ
была искажена светом экрана
телевизора.
Выключите телевизор и повторно
выполните операцию запоминания
(стр.12).
На телевизоре включен
аудиовыход.
Измените настройки телевизора,
чтобы отключить вывод звука через
колонки телевизора. Если
настройки для отключения вывода
звука через колонки телевизора
отсутствуют, попробуйте
следующее.
- Подключите наушники к гнезду
наушников на телевизоре.
- Установите минимальную
громкость.
Питание звуковой
панели и
телевизора
включаются в
противоположной
фазе. (Например,
телевизор
выключается при
включении
звуковой панели.)
(Во время
использования
функции
запоминания
пульта ДУ
телевизора.)
Питание телевизора было
включено при выполнении
операция запоминания.
Нажмите кнопку питания на
телевизоре и кнопку
(питание) на
передней стороне звуковой панели,
чтобы включить их, а затем нажмите
кнопку питания на пульте ДУ
телевизора, чтобы выключить их.
Вероятная причина
Метод устранения
В качестве источника входного
сигнала не выбрано Bluetooth.
Выберите Bluetooth в качестве
входного сигнала.
Устройство не поддерживает
A2DP.
Выполните операции согласования
с устройством, которое
поддерживает A2DP.
На переходнике Bluetooth и т.д.,
который необходимо
согласовать со звуковой
панелью, установлен пароль,
отличный от “0000”.
Используйте переходник Bluetooth и
т.д. с паролем “0000”.
Звуковая панель и устройство
расположены слишком далеко
друг от друга.
Переместите устройство ближе к
звуковой панели.
Рядом находится устройство
(микроволновая печь,
беспроводная ЛВС и т.д.),
передающее сигналы с
частотой 2,4 ГГц.
Уберите звуковую панель подальше
от устройства-источника
радиочастотных сигналов.
Подключено другое устройство
Bluetooth.
Прервите текущее подключение
Bluetooth и выполните согласование
с новым устройством.
Bluetooth
Возможная
неисправность
Не удалось
выполнить
согласование с
устройством
Bluetooth.
Не удается
выполнить
подключение
Bluetooth.
Подключено другое устройство
Bluetooth.
Выполнено согласование с
более чем девятью
устройствами, самая старая
информация согласования
удалена.
Не
воспроизводится
звук или звук
прерывается при
воспроизведении.
Звуковую панель нельзя
подключить к нескольким
устройствам Bluetooth
одновременно. Прервите текущее
подключение Bluetooth и выполните
подключение к требуемому
устройству.
Выполните согласование снова.
Звуковая панель может сохранять
информацию о согласовании не
более восьми устройств. При
согласовании девятого устройства
самая старая информация
согласования будет удалена.
Подключение Bluetooth
звуковой панели и устройства
прервано.
Выполните операции подключения
Bluetooth снова (стр.10).
В качестве источника входного
сигнала не выбрано Bluetooth.
Выберите Bluetooth в качестве
источника входного сигнала.
Звуковая панель и устройство
расположены слишком далеко
друг от друга.
Переместите устройство ближе к
звуковой панели.
Рядом находится устройство
(микроволновая печь,
беспроводная ЛВС и т.д.),
передающее сигналы с
частотой 2,4 ГГц.
Уберите звуковую панель и
сабвуфер подальше от устройстваисточника радиочастотных
сигналов.
Устройство не настроено на
отправку аудиосигналов
Bluetooth на звуковую панель.
Измените настройку для вывода
звука и настройку подключения на
устройстве.
Воспроизведение на устройстве
не выполнено.
Выполните воспроизведение на
устройстве.
Уровень громкости устройства
установлен на минимальное
значение.
Увеличьте уровень громкости.
Согласование звуковой панели и сабвуфера вручную
1
При включенной звуковой панели удерживайте кнопку
SUBWOOFER PAIRING на пульте ДУ панели дольше 3 секунд.
Индикатор SUBWOOFER на передней стороне звуковой панели быстро
мигает.
2
В течение 30 секунд нажмите кнопку SUBWOOFER PAIRING на
задней панели сабвуфера и удерживайте ее дольше 3 секунд с
помощью конического предмета, например, шпильки.
Индикатор STATUS на задней панели сабвуфера быстро мигает зеленым.
Когда согласование завершено, и звуковая панель и сабвуфер подключены,
загорается индикатор SUBWOOFER на передней стороне звуковой панели.
Если индикатор SUBWOOFER на звуковой панели не загорается даже после
выполнения вышеуказанной операции, см. раздел “Возможные
неисправности и способы их устранения” (стр.15).
СОВЕТ
• “Согласование” — это операция, при которой звуковая панель и сабвуфер разрешают
подключение устройства.
Ru 19
Технические
характеристики
Звуковая панель
(YAS-CU203)
Сабвуфер
(NS-WSW41)
Максимальная
выходная
мощность
Передний Л/П
50 Вт x 2 канала
Динамическая
мощность 100 Вт
Тип
Акустическая
подвеска
(немагнитный тип
защиты)
Advanced Yamaha
Active Servo
Technology
(магнитный тип
защиты)
Диффузор
Конический
5,5 см x 2 шт.
Конический 16 см
Частотная
характеристика
150 Гц – 22 кГц
35 Гц – 150 Гц
Полное
сопротивление
6Ω
5,5 Ω
Элемент
Усилитель
Динамик
Декодер
Входные
гнезда
Беспроводной
сабвуфер
Bluetooth
20 Ru
Общие
сведения
Питание
Модели для США и
Канады: 120 В
переменного тока,
60 Гц
Модель для Тайваня:
110–120 В
переменного тока,
50/60 Гц
Модель для Китая:
220 В переменного
тока, 50 Гц
Модели для других
стран: 220–240 В
переменного тока,
50/60 Гц
Модели для США и
Канады: 120 В
переменного тока, 60 Гц
Модели для
Великобритании и
стран Европы: 230 В
переменного тока, 50 Гц
Модель для Тайваня:
110 В переменного
тока, 60 Гц
Модель для Кореи:
220 В переменного
тока, 60 Гц
Модель для Китая: 220 В
переменного тока, 50 Гц
Модель для Австралии:
240 В переменного
тока, 50 Гц
Модель для стран Азии:
220–240 В переменного
тока, 50/60 Гц
Потребляемая
мощность
26 Вт
45 Вт
Потребляемая
мощность в
режиме ожидания
0,4 Вт
Модели для США и
Канады: 1,4 Вт
Модели для
Великобритании и
стран Европы: 1,5 Вт
Модели для Кореи и
Тайваня: 1,2 Вт
Модель для Китая: 1,3 Вт
Модели для Австралии
и стран Азии: 1,7 Вт
Потребляемая
мощность в
режиме ожидания
Bluetooth
0,5 Вт
--
886 x 79 x 121 мм
(без подставок,
состояние по
умолчанию)
290 x 292 x 316 мм
Поддерживаемые
аудиосигналы
(TV, BD/DVD)
PCM (2 канала)
Dolby Digital
DTS Digital Surround
--
Цифровое
(оптическое)
1 (TV)
--
Цифровое
(коаксиальное)
1 (BD/DVD)
--
Аналоговое (RCA)
1 (ANALOG)
--
Диапазон частот
2,4 ГГц
Дальность
передачи
10 м (без препятствий)
Версия Bluetooth
Вер. 2.1+EDR
--
Поддерживаемые
протоколы
A2DP, SPP
--
Поддерживаемые
кодеки
SBC, aptX
--
Беспроводной
выход
Bluetooth класса 2
--
Максимальное
расстояние связи
10 м
(без препятствий)
--
65 мм
--
Поддерживаемый
метод защиты
содержимого
Толщина без
выступов
динамиков (самая
тонкая часть)
SCMS-T
--
Вес
2,9 кг
8,1 кг
Размеры
(Ш x В x Г)
886 x 94 x 121 мм
(с подставками)
* Технические характеристики могут изменяться без уведомления.
Эта система оснащена технологией виртуального звука AIR SURROUND XTREME от компании
Yamaha, которая обеспечивает великолепное позиционное 7.1-канальное окружающее звучание
высокого качества с использованием звуковой панели и сабвуфера.
В сабвуфере этой системы используется эксклюзивная технология регулировки нижних частот от
компании Yamaha, “Advanced Yamaha Active Servo Technology II”, благодаря которой достигается
высококачественное воспроизведение звука низких частот.
“UniVolume” является товарным знаком корпорации Yamaha Corporation.
Bluetooth является зарегистрированным товарным знаком Bluetooth SIG и используется компанией
Yamaha в соответствии с лицензионным соглашением.
Использование связи Bluetooth
• Полоса 2,4 ГГц, которая используется совместимыми устройствами Bluetooth,
является радиодиапазоном, совместно использующимся различными типами
оборудования. Хотя совместимые устройства Bluetooth используют технологию,
минимизирующую влияние других компонентов, использующих ту же
радиочастоту, такое влияние может снизить скорость или расстояние связи и в
некоторых случаях помешать связи.
• Скорость передачи сигнала и расстояние возможной связи различаются в
зависимости от расстояния между устройствами, наличия преград, радиоволн и
типа оборудования.
• Yamaha не гарантирует беспроводную связь в любых случаях между данным
аппаратом и совместимыми устройствами Bluetooth.
Информация для пользователей по сбору и утилизации
старой аппаратуры и использованных батареек
Изготовлено по лицензии компании Dolby Laboratories. Dolby, Pro Logic и символ в виде двух букв D
являются товарными знаками Dolby Laboratories.
Эти знаки на аппаратуре, упаковках и в сопроводительных документах
указывают на то, что подержанные электрические и электронные приборы и
батарейки не должны выбрасываться вместе с обычным домашним мусором. Для
правильной обработки, хранения и утилизации старой аппаратуры и
использованных батареек, пожалуйста сдавайте их в соответствующие сборные
пункты, согласно вашему национальному законодательству и директив 2002/96/
EC и 2006/66/ EC.
Сведения о патентах DTS см. на сайте http://patents.dts.com. Изготовлено по лицензии DTS Licensing
Limited.
DTS, символ, & DTS и символ вместе являются зарегистрированными товарными знаками, а DTS
Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.
При надлежащей утилизации этих товаров и батареек, вы помогаете сохранять
ценные ресурсы и предотвращать вредное влияние на здоровье людей и
окружающую среду, которое может возникнуть из-за несоответствующего
обращения с отходами.
За более подробной информацией о сборе и утилизации старых товаров и
батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш
приёмный пункт или в магазин где вы приобрели эти товары.
© 2013 CSR plc и группа компаний.
Знак aptX® и логотип aptX являются товарными знаками компании CSR plc или одной из ее
совместных компаний и могут быть зарегистрированы в одной или нескольких юрисдикциях.
“Blu-ray Disc™”, “Blu-ray™” и соответствующие логотипы являются товарными знаками ассоциации
Blu-ray Disc Association.
Bluetooth
• Bluetooth — это технология для беспроводной связи между устройствами в
области около 10 метров с передачей сигналов с частотой 2,4 ГГц, эту частотную
полосу можно использовать без лицензии.
[Информация по утилизации в других странах за пределами
Европейского Союза]
Эти знаки действительны только на территории Европейского Союза. Если вы
хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную
администрацию или продавцу и спросите о правильном способе утилизации.
Обратите внимание на знак для батареек (два знака на задней
стороне):
Этот знак может использоваться в комбинации со знаком указывающим о
содержании химикалий. В этом случае это удовлетворяет требованиям
установленными Директивой по использованию химикалий.
Ru 21
We, Yamaha Music Europe GmbH hereby declare that this unit is in compliance with
the essential requirements and other relevant provisions of Directive 1999/5/EC.
Ar šo mēs, Yamaha Music Europe GmbH, deklarējam, ka šī iekārta atbilst Direktīvas
1999/5/EK pamatprasībām un citiem attiecīgajiem noteikumiem.
Nous, le fabricant Yamaha Music Europe GmbH, déclarons que cet appareil est
conforme aux exigences essentielles et autres dispositions pertinentes de la Directive
1999/5/EC.
Yamaha Music Europe GmbH deklaruoja, kad šis įrenginys atitinka esminius
reikalavimus ir kitas atitinkamas Direktyvos 1999/5/EB nuostatas.
Hiermit erklärt die Yamaha Music Europe GmbH, dass dieses Gerät den wesentlichen
Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EC
entspricht.
Yamaha Music Europe GmbH intygar härmed att detta system överensstämmer med de
nödvändiga kraven och andra relevanta föreskrifter i direktivet 1999/5/EC.
Yamaha Music Europe GmbH dichiara con il presente che questa unità è conforme ai
requisiti essenziali e alle normative pertinenti della direttiva 1999/5/CE.
Nosotros, Yamaha Music Europe GmbH, declaramos por la presente que esta unidad
cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva
1999/5/CE.
Wij, Yamaha Music Europe GmbH verklaren hierbij dat deze eenheid in compliantie is
met de essentiële vereisten en andere relevante voorwaarden van de Richtlijn 1999/5/EG.
Vi, Yamaha Music Europe GmbH, erklærer herved, at denne enhed overholder de
væsentlige krav og øvrige relevante krav i direktiv 1999/5/EF.
Vi, Yamaha Music Europe GmbH, erklærer herved at denne enheten er i samsvar med
de grunnleggende krav og øvrige relevante forskrifter i direktiv 1999/5/EF.
A Yamaha Music Europe GmbH ezennel kijelenti, hogy a jelen egység megfelel az
1999/5/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.
Firma Yamaha Music Europe GmbH niniejszym deklaruje, że zakupione urządzenie
jest zgodne z zasadniczymi wymaganiami i innymi właściwymi postanowieniami
Dyrektywy 1999/5/WE.
Nós, a Yamaha Music Europe GmbH, declaramos que esta unidade cumpre os
requisitos essenciais e outras disposições relevantes da Directiva 1999/5/CE.
Prin prezenta, Yamaha Music Europe GmbH declară că această unitate este în
conformitate cu cerinţele esenţiale şi cu alte prevederi pertinente ale Directivei 1999/5/CE.
Naša spoločnosť, Yamaha Music Europe GmbH, týmto vyhlasuje, že táto jednotka
spĺňa základné požiadavky a všetky príslušné ustanovenia Smernice 1999/5/ES.
Podjetje Yamaha Music Europe GmbH izjavlja, da je ta enota skladna z bistvenimi
zahtevami in drugimi zadevnimi določili direktive 1999/5/ES.
Мы, компания Yamaha Music Europe GmbH, объявляем, что это устройство
соответствует основным требованиям и другим важным положениям
Директивы 1999/5/EC.
Yamaha Music Europe GmbH vakuuttaa täten että tämä yksikkö täyttää direktiivin
1999/5/EY oleelliset vaatimukset ja muut asiaankuuluvat ehdot.
С настоящето Yamaha Music Europe GmbH декларира, че това устройство е в
съответствие със съществените изисквания и другите приложими разпоредби на
Директива 1999/5/EC.
Společnost Yamaha Music Europe GmbH tímto prohlašuje, že tato jednotka splňuje
základní požadavky a všechna příslušná ustanoveni Směrnice 1999/5/ES.
Käesolevaga kinnitab Yamaha Music Europe GmbH seadme vastavust direktiivi
1999/5/EÜ põhinõuetele ja muudele asjakohastele sätetele.
Η Yamaha Music Europe GmbH δηλώνει δια της παρούσης ότι η συγκεκριμένη μονάδα
συμμορφώνεται προς τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας
1999/5/ΕΚ.
Yamaha Music Europe GmbH
Siemensstr. 22-34 25462 Rellingen, Germany
Tel: +49-4101-303-0
G
AVEEA71102A
Important Notice: Guarantee Information for customers in EEA*
and Switzerland
English
For detailed guarantee information about this Yamaha product, and Pan-EEA* and
Switzerland warranty service, please either visit the website address below (Printable file is
available at our website) or contact the Yamaha representative office for your country.
* EEA: European Economic Area
Français
Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de
garantie applicable dans l’ensemble de l’EEE ainsi qu’en Suisse, consultez notre site Web à
l’adresse ci-dessous (le fichier imprimable est disponible sur notre site Web) ou contactez
directement Yamaha dans votre pays de résidence. * EEE : Espace Economique Européen
Wichtiger Hinweis: Garantie-Information für Kunden in der EWR*
und der Schweiz
Deutsch
Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den
Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene
Internetadresse (eine druckfähige Version befindet sich auch auf unserer Webseite), oder wenden
Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum
Viktigt: Garantiinformation för kunder i EES-området* och Schweiz
Per informazioni dettagliate sulla garanzia relativa a questo prodotto Yamaha e l’assistenza in
garanzia nei paesi EEA* e in Svizzera, potete consultare il sito Web all’indirizzo riportato di
seguito (è disponibile il file in formato stampabile) oppure contattare l’ufficio di rappresentanza
locale della Yamaha. * EEA: Area Economica Europea
Aviso importante: información sobre la garantía para los clientes
del EEE* y Suiza
Español
Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía
en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la version del
archivo para imprimir esta disponible en nuestro sitio web) o póngase en contacto con el
representante de Yamaha en su país. * EEE: Espacio Económico Europeo
Belangrijke mededeling: Garantie-informatie voor klanten in de
EER* en Zwitserland
Nederlands
Voor gedetailleerde garantie-informatie over dit Yamaha-product en de garantieservice in heel
de EER* en Zwitserland, gaat u naar de onderstaande website (u vind een afdrukbaar bestand
op onze website) of neemt u contact op met de vertegenwoordiging van Yamaha in uw land.
* EER: Europese Economische Ruimte
Svenska
För detaljerad information om denna Yamahaprodukt samt garantiservice i hela EES-området*
och Schweiz kan du antingen besöka nedanstående webbaddress (en utskriftsvänlig fil finns
på webbplatsen) eller kontakta Yamahas officiella representant i ditt land. * EES: Europeiska
Ekonomiska Samarbetsområdet
http://europe.yamaha.com/warranty/
© 2014 Yamaha Corporation
Printed in Indonesia
ZM98610
Front Surround System
Système Surround Frontal
YAS-203
Remarque importante: informations de garantie pour les clients
de l’EEE et la Suisse
Avviso importante: informazioni sulla garanzia per i clienti
residenti nell’EEA* e in Svizzera
Italiano
(YAS-CU203+NS-WSW41)
Owner’s Manual
Mode d’emploi
Bedienungsanleitung
Bruksanvisning
Manuale di istruzioni
Manual de Instrucciones
Gebruiksaanwijzing
Инструкция по эксплуатации
