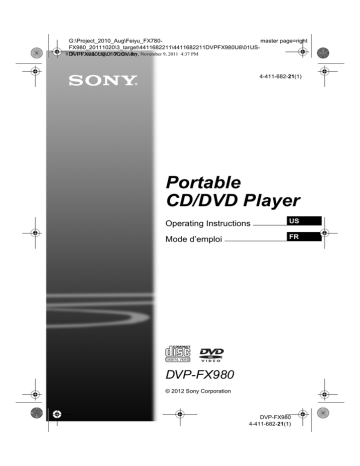

Portable CD/DVD Player

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

4-411-682-21(1)

Portable

CD/DVD Player

US

Operating Instructions

Mode d’emploi

FR

DVP-FX980

© 2012 Sony Corporation

DVP-FX980

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

2

US

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture.

To avoid electrical shock, do not open the cabinet.

Refer servicing to qualified personnel only.

The AC power cord must be changed only at a qualified service shop.

Batteries or batteries installed apparatus shall not be exposed to excessive heat such as sunshine, fire or the like.

CAUTION

The use of optical instruments with this product will increase eye hazard. As the laser beam used in this CD/DVD player is harmful to eyes, do not attempt to disassemble the cabinet.

Refer servicing to qualified personnel only.

This symbol is intended to alert the user to the presence of uninsulated

“dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

Precautions

• Install this system so that the

AC power cord can be unplugged from the wall socket immediately in the event of trouble.

• The player is not disconnected from the AC power source as long as it is connected to the wall outlet, even if the player itself has been turned off.

• To prevent fire or shock hazard, do not place objects filled with liquids, such as vases, on the apparatus.

For customers in Canada

If this product is not working properly, please call 1-877-602-

2008 for Peace of Mind

Warranty Replacement service.

For other product related questions please contact our

Customer Information Service

Center at 1- 877-899-7669 or write to us at: Customer

Information Service 115 Gordon

Baker Road, Toronto, Ontario,

M2H 3R6

Do not take apart or remodel the player. Doing so can result in electric shock. Consult your nearest Sony dealer or Sony

Service Center for exchange of rechargeable batteries, internal checks or repair.

IMPORTANT NOTICE

Caution: This player is capable of holding a still video image or on-screen display image on your television screen indefinitely. If you leave the still video image or on-screen display image displayed on your TV for an extended period of time you risk permanent damage to your television screen. Plasma display panel televisions and projection televisions are susceptible to this.

If you have any questions or problems concerning your player, please consult your nearest Sony dealer.

Copyrights, trademarks and software licence information

• Manufactured under license from Dolby Laboratories.

Dolby and the double-D symbol are trademarks of

Dolby Laboratories.

• “DVD Logo” is a trademark of

DVD Format/Logo Licensing

Corporation.

• MPEG Layer-3 audio coding technology and patents licensed from Fraunhofer IIS and Thomson.

• All other trademarks are trademarks of their respective owners.

• THIS PRODUCT IS

LICENSED UNDER THE

MPEG-4 VISUAL PATENT

PORTFOLIO LICENSE FOR

THE PERSONAL AND

NONCOMMERCIAL USE

OF A CONSUMER FOR

DECODING VIDEO IN

COMPLIANCE WITH THE

MPEG-4 VISUAL

STANDARD (“MPEG-4

VIDEO”) THAT WAS

ENCODED BY A

CONSUMER ENGAGED IN

A PERSONAL AND

NONCOMMERCIAL

ACTIVITY AND/OR WAS

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

OBTAINED FROM A VIDEO

PROVIDER LICENSED BY

MPEG LA TO PROVIDE

MPEG-4 VIDEO.

NO LICENSE IS GRANTED

OR SHALL BE IMPLIED

FOR ANY OTHER USE.

ADDITIONAL

INFORMATION

INCLUDING THAT

RELATING TO

PROMOTIONAL,

INTERNAL AND

COMMERCIAL USES AND

LICENSING MAY BE

OBTAINED FROM MPEG

LA, LLC. SEE HTTP://

WWW.MPEGLA.COM

About this manual

• In this manual, “disc” is used as a general reference for the

DVDs or CDs unless otherwise specified by the text or illustrations.

• Icons, such as , listed at the top of each explanation indicate what kind of media can be used with the function being explained.

For details, see “Playable

Media” (page 21).

• NEED-to-know information

(to prevent incorrect operation) is listed under the b

icon.

NICE-to-know information

(tips and other useful information) is listed under the z

icon.

US

DVP-FX980/FX97

4-411-682-21(1)

3

US

4

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

Table of Contents

WARNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Guide to Parts and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Preparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Checking the Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Charging the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Using the Car Battery Adaptor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Connecting to a TV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Playback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Playing Discs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Playing MP3, JPEG, and Video Files . . . . . . . . . . . . . . . . . . . . . . . . . 12

Adjusting the Picture Size and Quality . . . . . . . . . . . . . . . . . . . . . . . . 14

Settings and Adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Using the Setup Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Additional Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Playable Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=Right_2

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01US-

Guide to Parts and

Controls

The available functions differ depending on the disc or the situation.

Player

The VOLUME+ and N (play) buttons have a tactile dot. Use the tactile dot as a reference when operating the player.

A LCD panel (page 11)

B Speaker

C HOLD

Prevents accidental button operation when pressed for more than two seconds.

All the buttons on the player are locked, while the buttons on the remote remain operable.

SOUND

Switches among 4 different sound modes each time pressed.

D DISPLAY

Displays the playback information and changes the playback mode (page 11).

MENU

Displays the DVD VIDEO’s menu.

When playing a JPEG file, plays a slideshow (page 13).

C/X/x/c

Moves the highlight to select a displayed item.

ENTER

Enters the selected item.

RETURN

Returns to the previous display.

OPTIONS

Displays the options menu.

• Disc/USB (page 13)

• LCD Mode (page 14)

• Setup (page 15)

• Menu/Top Menu: Displays the DVD

VIDEO’s menu/top menu.

• Original/Play list: Select the DVD

VR’s “Original” or “PlayList.”

,

continued

5

US

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=Left_2

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01US-

6

US

E VOLUME (sound volume) +/–

Adjusts the volume.

F ./> (previous/next)

Skips to the previous/next chapter, track, or file.

Only the buttons on the player have the following functions.

• Fast reverses/fast forwards (m/

M) when pressed for more than one second during playback. Press repeatedly to change the speed.

• Slow reverses/slow forwards ( /

) when pressed for more than one second during pause. Press repeatedly to change the speed.

(Slow reverse play is available for

DVD only. Slow forward play is available for DVD, VIDEO CD and video files.)

N

(play) (page 11)

Starts or re-starts playback.

X

(pause) (page 11)

Pauses or re-starts playback.

x

(stop) (page 11)

Stops playback.

G Disc Lid (page 11)

N USB jack (type A) (page 13)

Connect a USB device to this jack.

O A/V OUT jack (page 10)

P DC IN 12V jack (page 8, 9)

Connect the AC adaptor or car battery adaptor.

Remote

H PUSH OPEN/CLOSE (page 11)

Opens and closes the disc lid.

I POWER indicator

J CHARGE indicator (page 8)

K

(remote sensor)

L POWER switch (page 11)

Turns the player on or off.

M PHONES (headphone) jack

The VOL +, number 5, N and AUDIO buttons have a tactile dot. Use the tactile dot as a reference when operating the player.

Q Number buttons

Enters the title/chapter numbers, etc.

CLEAR

Clears the entry field.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=Right_2

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01US-

R TOP MENU

Displays the DVD VIDEO’s top menu.

S

REPLAY/ ADVANCE

Replays the scene/briefly fast forward the current scene (DVD only).

T m /M

(scan/slow)

• Fast reverses/fast forwards when pressed during playback. Press repeatedly to change the speed.

• Slow reverses/slow forwards when pressed during pause. Press repeatedly to change the speed.

(Slow reverse play is available for

DVD only. Slow forward play is available for DVD, VIDEO CD and video files.)

U ANGLE

Changes the angles recorded on a

DVD VIDEO.

AUDIO

Changes the language recorded on a

DVD VIDEO with each press.

When playing a CD or VIDEO CD, switches between stereo and monaural.

SUBTITLE

Changes the subtitles recorded on a

DVD VIDEO each time pressed.

DVP-FX980/FX97

4-411-682-21(1)

7

US

8

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

Preparations

Checking the

Accessories

Check that you have the following items:

• AC adaptor (1)

• Car battery adaptor (1)

• Audio/video adaptor (1)

• Remote commander (remote) (1)

• Size AA (R6) batteries (2)

Preparing the remote

Insert two Size AA (R6) batteries by matching the 3 and # ends on the batteries to the markings inside the compartment.

Charging the Battery

Charge the rechargeable battery before using the player for the first time, or when the battery is depleted.

1

Connect the AC adaptor.

The CHARGE indicator lights up while charging.

POWER OFF ON

PHONES

A/V

OUT

DC IN 12V

DC IN 12V

To a wall outlet

AC adaptor (supplied) b

Charge the battery in an ambient temperature of between 5 °C (41 °F) to 35 °C (95 °F).

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Charging time and playing time

Charging time: approx. 4 hours

Playing time: approx. 4 hours

Using the Car Battery

Adaptor

Times indicated are under the following conditions:

• Charging time

– moderate temperature (20 °C (68 °F))

– power-off

• Playing time

– moderate temperature (20 °C (68 °F))

– headphone use

– backlight set to minimum

Depending on the ambient temperature or rechargeable battery condition, charging time may be longer, or playing time may be reduced.

To check the battery level

When the player is stopped, the battery indicator is displayed. When the battery is

The car battery adaptor (supplied) is for a

12 V car battery, negative earth (do not use it with a 24 V car battery, positive earth).

1

Connect the car battery adaptor.

To cigarette lighter socket indicator flashes.

Car battery adaptor (supplied)

Full Empty

After using the player in a car

Disconnect the car battery adaptor from a cigarette lighter socket.

b

• The driver should not connect or disconnect the car battery adaptor while driving.

• Arrange the cord so as not to interfere with the driver. Also, do not place the LCD panel where the driver can watch.

• Clean the cigarette lighter socket. If it is dirty, it may cause contact failure or malfunction.

• Use the car battery adaptor with the car engine running. If it is used with the car engine off, the car battery may become depleted.

• Do not leave the player or accessories in the car.

DVP-FX980/FX97

4-411-682-21(1)

9

US

10

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

Connecting to a TV

You can enjoy images on your TV or monitor.

1

Connect the player to your TV or monitor using the audio/video adaptor (supplied).

To AUDIO/

VIDEO input jacks of a TV or monitor

Audio/video adaptor

(supplied)

Audio/video cable (not supplied) b

• Refer to the instructions supplied with the equipment to be connected.

• Before connecting, turn off the player and the equipment to be connected, then unplug from their wall sockets.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Playback

Playing Discs

Notes on the screen saver

• A screen saver image appears when you leave the player in pause or stop mode without operation for more than 15 minutes. The image disappears when you press N. For the setup of “Screen

Saver,” see page 15.

• The player goes to standby, 15 minutes after starting the screen saver function.

Press N to come out of standby mode.

For playable discs, see “Playable Media”

(page 21).

Charge the battery in advance or connect the AC adaptor.

1

Open the LCD panel, and turn on the player.

2

Push the PUSH OPEN/CLOSE to open the disc lid, and place the disc.

Place with the playback side down and push gently until it clicks. Do not touch the lens surface.

To resume playback from the point where you stopped the disc (Resume

Play)

When you press N again after you stop playback, the player starts playback from the point when you pressed x.

b

• Depending on the stop point, Resume play may not start from exactly the same point.

• The resume point is cleared when:

– you open the disc lid.

– you press OPTIONS and select USB.

To play VIDEO CDs with PBC Functions

When you start playing a VIDEO CD with

PBC (Playback Control) functions, the menu for your selection appears. For the setup of “PBC,” see page 16.

Lens surface

POWER switch

Playback side facing down

3

Close the disc lid, and press N.

The player starts playback.

Depending on the disc, a menu may appear. Press

C/X/x/c to select the item, and press ENTER.

Using the Playback

Information Display

You can check the playback information and change the playback mode.

When you enter the numbers, use the remote.

1

Press DISPLAY while playing a disc.

,

continued

11

US

DVP-FX980/FX97

4-411-682-21(1)

12

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

Example: When playing a DVD

VIDEO

Items

Playing MP3, JPEG, and Video Files

Menu

Title

Chapter

Audio

Subtitle

02/07

03/20

*

1

01 5.1CH D English

01 English

Title Elapsed 00:12:01

2

Select and adjust each of the

following items by pressing X/x

and ENTER.

• Title*

2

• Chapter*

2

• Audio

• Subtitle

• Angle*

2

• T.Time (title time)

• C.Time (chapter time)

• Repeat

• A-B Repeat*

3

• Time Disp. (time display)

*

1

When a DVD (VR mode) is played, “PL”

(playlist) or “ORG” (original) is displayed next to the title number.

*

2

*

3

You can also select the number using

X/x.

Select “SET,” and press ENTER. Select point

A and point B by pressing ENTER.

b

• When a CD or VIDEO CD is played, only the available items are displayed.

• Depending on the disc, you may not be able to set some items.

• The Repeat setting will be canceled after Title

Search or Chapter Search.

To turn off the display

Press DISPLAY or RETURN.

For playable files, see “Playable Media”

(page 21).

When you set a DATA media, a list of albums appears. Depending on the disc, playback starts automatically.

1

Press X/x to select the album,

and press ENTER.

Example: The list of MP3 files

Dir:001

MY BEST

. .

BEST HITS

BEST3

01 Stardust

02 Fire

03 Wing

2

Press X/x to select the file, and

press ENTER.

Playback starts from the selected file.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Playing JPEG files

To rotate a JPEG image

Press C/X/x/c while viewing the image file. Rotate every file.

C/c: Rotates the image 90 degrees counter clockwise/clockwise.

X/x: Reverses the image vertically (up and down)/horizontally (left and right).

To display the list of thumbnails

Press MENU.

The image files in the album appear in 12 sub-screens.

1 2 3 4

Playing data on a USB device

1

Connect a USB device to the USB jack.

USB device

2

Press OPTIONS.

3

Press X/x to select “USB” and

press ENTER.

5 6 7 8

POWER OFF ON

PHONES

A/V

OUT

DC IN 12V

9 10 11 12

Slide Show Prev Next

To play a Slide Show

Select the “Slide Show” at the list of thumbnails, and press ENTER.

To exit the list of thumbnails

Press MENU to return to the list of albums.

To disconnect a USB device

Press OPTIONS to select “Disc” and press

ENTER, then disconnect the USB device.

b

• Do not disconnect the USB device while its access indicator is flashing. Doing so may cause data corruption or loss of data.

• USB devices which can connect to the player are flash memory and digital still camera.

Other devices (USB hub, etc.) cannot be connected. When an unsupported device is connected, an error message appears.

• Some USB devices may not work with this player.

• The player can recognize Mass Storage Class

(MSC) devices that are FAT-compatible.

• Set LUN setting on a digital still camera to

“Single.” Refer to the instructions supplied with the digital still camera.

DVP-FX980/FX97

4-411-682-21(1)

13

US

14

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

Adjusting the Picture

Size and Quality

You can adjust the picture displayed on the

LCD screen.

1

Press OPTIONS.

2

Press X/x to select “LCD

Mode” and press ENTER.

3

Select and adjust each of the

following items by pressing C/

X/x/c and ENTER.

• LCD Aspect: Change the picture size.

• Backlight: Adjust the brightness.

• Contrast: Adjust the difference between light and dark areas.

• Hue: Adjust the red and green color balance.

• Color: Adjust the richness of colors.

• Default: Return all settings to the factory defaults.

To turn off the menu display

Press OPTIONS or RETURN.

b

Depending on the disc, the screen size you can select differs.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Settings and Adjustments

Using the Setup Display

You can change the settings of the player.

The default settings are underlined.

Some discs have stored playback settings, which take priority.

1

Press OPTIONS when the player is in stop mode.

During Resume Play, you cannot use the setup display. Press x twice and press OPTIONS.

2

Press X/x to select “Setup,”

and press ENTER.

3

Press X/x to select the setup

category and press ENTER.

: General Setup

: Audio Setup

: Language Setup

: Parental Control

4

Select and adjust each of the

following items by pressing X/x

and ENTER.

To turn off the setup display

Press OPTIONS or RETURN.

General Setup

TV Display (DVD only)

4:3

Pan Scan

Select this when you connect a 4:3 screen TV.

Automatically displays a wide picture on the entire screen and cuts off the portions that do not fit.

4:3

Letter Box

Select this when you connect a 4:3 screen TV. Displays a wide picture with bands on the upper and lower portions of the screen.

16:9 Select this when you connect a wide-screen TV or a TV with a wide mode function.

Angle Mark (DVD VIDEO only)

Displays the angle mark when you can change the viewing angles during playback of DVDs recorded with multi-angles.

Select “On” or “Off.”

Screen Saver

The screen saver image appears. For this function, see page 11.

Select “On” or “Off.”

,

continued

15

US

DVP-FX980/FX97

4-411-682-21(1)

16

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

PBC (VIDEO CD only)

This function is available for VIDEO CDs with the PBC (Playback Control) function.

For this function, see page 11.

Select “On” or “Off.”

Default

Each function returns to its original factory settings. Note that all of your settings will be lost.

Audio Setup

Audio DRC (DVD only)

Makes low sounds clear when the volume is turned down when playing a DVD that conforms to “Audio DRC” (Dynamic

Range Control).

Select “On” or “Off.”

Language Setup

OSD (On-Screen Display)

Switches the display language on the screen.

Disc Menu (DVD VIDEO only)

Switches the language for the disc’s menu.

Subtitle (DVD VIDEO only)

Switches the subtitle language.

Audio (DVD VIDEO only)

Switches the language of the sound track.

Parental Control

You can limit playback of a DVD that has the parental control function.

When you operate this setting, use the remote.

Password (DVD VIDEO only)

Enter or change a password. Set the password of 4-digit.

To change the password

Select “Password” using

X/x and press

ENTER. Select “Change” and press

ENTER. Enter your current password and new password.

If you forget your password

Enter “1369” for the current password.

Parental Control (DVD VIDEO only)

Set the limitation level. The lower the value, the stricter the limitation.

To set the parental control, you need to set the password first.

To set the parental control

Select “Parental Control” using X/x and press ENTER. Select the limitation level and press ENTER. Enter your password.

To play a disc for which Parental

Control is set

Insert the disc and press N. The display for entering your password appears. Enter your password.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Additional Information

Troubleshooting

Sound

There is no sound.

, The player is in pause mode or in slow play mode.

, The player is in fast forward or fast reverse mode.

If you experience any of the following difficulties while using the player, use this troubleshooting guide to help remedy the problem before requesting repairs. Should any problem persist, consult your nearest

Sony dealer.

Operation

Nothing happens when buttons are pressed.

, Press HOLD for more than two seconds to enable button operation (page 5).

You can also cancel the HOLD function by turning off the player.

Power

The power is not turned on.

, Check that the AC adaptor is connected securely (page 8).

, Check that the rechargeable battery is sufficiently charged (page 9).

The battery cannot be charged or charging time is long.

, If the CHARGE indicator flashes while the AC adaptor is connected, the ambient temperature may not be appropriate.

Charge the battery in an ambient temperature of between 5 °C (41 °F) to

35 °C (95 °F).

, Charging takes longer if the player is turned on. Before charging, turn off the player.

, If you have not used the player for more than a year, the battery may have been deteriorated. Consult your nearest Sony dealer.


The black points appear and the red, blue, green points remain on the LCD.

, This is a structural property of the LCD and not malfunction.

The disc does not play.

, If the disc is turned over, a “No Disc” or

“Cannot play this disc.” message appears. Insert the disc with the playback side facing down (page 11).

, The disc is not set until it clicks

(page 11).

, The disc is dirty or flawed (page 20).

, The disc that cannot be played is inserted. Check the region code matches the player, and that the disc has been finalized (page 21).

, Parental Control has been set. Change the setting (page 16).

, Moisture has condensed inside the player

(page 19).

The disc does not start playing from the beginning.

, Repeat Play (page 11) is selected.

, Resume play has taken effect (page 11).

, The Playlist of the created disc is automatically played. To play original titles, press x twice, and press

OPTIONS to select “Original.”

,

continued

17

US

DVP-FX980/FX97

4-411-682-21(1)

18

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

“ ” appears and the player does not function according to the button.

, Depending on the disc, you may not be able to perform certain operations. Refer to the operating instructions supplied with the disc.

Hookup

There is no picture or sound on the connected equipment.

, Re-connect the connecting cable securely (page 10).

, The connecting cable is damaged.

, Check the setting of a connected TV or amplifier.

“Copyright Lock” appears and the screen turns blue when playing a DVD

(VR mode) disc.

, When images that contain copy protection signals are played, a blue screen and the message may appear instead of the images (page 21).

The remote does not function.

, Batteries in the remote are weak.

, The remote is not pointed at the remote sensor on the player.

, Direct sunlight or strong illumination is striking the remote sensor.

USB

The player does not recognize a USB device connected to the player.

, Re-connect the USB device securely

(page 13).

, The USB device is damaged.

, Press OPTIONS to select “USB”

(page 13).

The MP3, JPEG, or video file cannot be played (page 21).

, The file format does not conform.

, The extension does not conform.

, The file is damaged.

, The file size is too large.

, When the selected file is not supported,

“Data Error” appears and the file will not be played.

, Because of the compression technology used for video files, playback may take time to start.

The player does not operate properly or the power does not turn off.

, When static electricity, etc., causes the player to operate abnormally, set the

POWER switch to “OFF” and disconnect the adaptor and leave for 30 seconds.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Precautions

Road safety

Do not use the monitor unit and headphones while driving, cycling, or operating any motorized vehicle. Doing so may create a traffic hazard and is illegal in some areas. It can also be potentially dangerous to play your headsets at high volume while walking, especially at pedestrian crossings. You should exercise extreme caution or discontinue use in potentially hazardous situations.

On safety

Should any solid object or liquid fall into the cabinet, unplug the player and have it checked by qualified personnel before operating it any further.

On power sources

• If you are not going to use the player for a long time, be sure to disconnect the player from the wall outlet. To disconnect the AC adaptor, grasp the plug itself; never pull the cord.

• Do not touch the AC adaptor with wet hands. Doing so may cause shock hazard.

• Do not connect the AC adaptor to a traveler’s electric transformer, which may generate heat and cause a malfunction.

On temperature increases

Heat may build up inside the player during charging or if it is being used for a long time. This is not a malfunction.

On placement

• Do not place the player in a confined space such as a bookshelf or similar unit.

• Do not cover the ventilation of the player with newspapers, tablecloths, curtains, etc. And do not place the player on a soft surface, such as a rug.

• Do not place the player and adaptors in a location near heat sources, or in a place subject to direct sunlight, excessive dust, sand, moisture, rain, or mechanical shock, or in a car with its windows closed.

• Do not place the player in an inclined position. It is designed to be operated in a horizontal position only.

• Keep the player and discs away from equipment with strong magnet, such as microwave ovens, or large loudspeakers.

• Do not drop or apply strong shock.

Do not place heavy objects on the player and accessories.

On operation

• If the player is brought directly from a cold to a warm location, or is placed in a very damp room, moisture may condense on the lenses inside the player. Should this occur, the player may not operate properly. In this case, remove the disc and leave the player for about half an hour until the moisture evaporates. Wipe off moisture attached to the LCD surface with tissue etc. Turn on the power again later.

• Keep the lens on the player clean and do not touch it. Touching the lens may damage the lens and cause the player to malfunction. Leave the disc lid closed except when you insert or remove discs.

• The disc may be still spinning when the disc lid is opened. Wait until the spinning stops before removing the disc.

On Liquid Crystal Display

• Although manufactured with high precision technology, the LCD may occasionally display dots of various colors. That is not a malfunction.

• Do not place or drop any object onto the

LCD surface. Also, do not apply pressure from hands or elbows.

• Do not damage the LCD surface with a sharp edged tool.

,

continued

19

US

DVP-FX980/FX97

4-411-682-21(1)

20

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

On rechargeable battery

• Because of the battery’s limited life, its capacity gradually deteriorates over time and repeated use. Exchange an old one with a new one when the battery holds about only half the normal period.

• To prevent battery deterioration, charge the battery at least once every half a year or every year.

• Certain countries may regulate disposal of the battery used to power this product.

Please consult with your local authority.

On AC adaptor and car battery adaptor

• Use the supplied adaptors for the player, as other adaptors may cause a malfunction.

• Do not disassemble or reverse-engineer.

• Do not touch the metal parts, as it may cause a short and damage the adaptors, especially if touched by other metal objects.

On adjusting volume

Do not turn up the volume while listening to a section with very low level inputs or no audio signals. If you do, the speakers may be damaged when a peak level section is played.

On cleaning

• Clean the cabinet, panel, and controls with a soft cloth slightly moistened with a mild detergent solution. Do not use any type of abrasive pad, scouring powder or solvent such as alcohol or benzine.

• Wipe the LCD surface with the soft dry cloth lightly. To prevent dirt buildup, wipe it frequently. Do not wipe the LCD surface with a wet cloth. If water enters, a malfunction may result.

• If picture/sound is distorted, the lens may be covered with dust. In this case, use a commercially-available blower brush for camera lenses to clean the lens.

Avoid touching the lens directly during cleaning. Do not use cleaning discs or disc/lens cleaners.

Notes About the Discs

• To keep the disc clean, handle the disc by its edge. Do not touch the surface.

• Do not use the following discs:

– A disc that has a non-standard shape

(e.g., card, heart).

– A disc with a label or sticker on it.

– A disc that has cellophane tape or sticker adhesive on it.

On headphones

• Preventing hearing damage: Avoid using headphones at high volumes. Hearing experts advice against continuous, loud, and extended play. If you experience a ringing in your ears, reduce the volume or discontinue use.

• Showing consideration for others: Keep the volume at a moderate level. This will allow you to hear outside sounds and still be considerate to the people around you.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Playable Media

Playable file format

Icon Characteristics

• Commercial DVD

• DVD+RWs/DVD+Rs/

DVD+R DLs in +VR mode

• DVD-RWs/DVD-Rs/

DVD-R DLs in video mode

Type File format Extension

Music

MP3 (MPEG-1

Audio Layer III)

“.mp3”

Photo JPEG (DCF format)

“.jpg,” “.jpeg”

Video

MPEG-4

(simple profile)

“.mp4”

Xvid “.avi”

DVD-RWs/DVD-Rs/

DVD-R DLs in VR (Video

Recording) mode*

1

• Music CDs

• CD-Rs/CD-RWs in music CD format

• VIDEO CDs (including

Super VCDs)

• CD-Rs/CD-RWs in video CD format or

Super VCD format

DATA CD*

2

/DATA

DVD*

3

or USB devices containing MP3, JPEG, or video files.

b

Some recordable media cannot be played on the player due to the recording quality or physical condition of the media, or the characteristics of the recording device and authoring software.

The disc will not play if it has not been

correctly finalized. For more information, refer to the operating instructions for the recording device.

*

1

Images with CPRM (Content Protection for

Recordable Media) protection may not be

*

2 played. “Copyright Lock” appears.

DATA CDs must be recorded according to

ISO 9660 Level 1, or its extended format,

Joliet.

*

3

DATA DVDs must be recorded according to

UDF (Universal Disk Format).

z

• To play a complex hierarchy of folders may take some time. Create albums as follows:

–The number of hierarchies in the media should be no more than two.

–The number of albums in the media should be

50 or less.

–The number of files in one album should be

100 or less.

–The total number of albums and files in the media should be 600 or less.

• The player plays the files in an album in the order the media was recorded.

b

• The player will play any file in the above table, even if the file format differs. Playing such data may generate noise that can result in speaker damage.

• Some DATA discs created in Packet Write format cannot be played.

• Some DATA discs created in multiple sessions may not be playable.

• Some JPEG files cannot be played.

• The player cannot play the JPEG file that is larger than 3264 (width) x 2448 (height) in normal mode, or larger than 2000 (width) x

1200 (height) in progressive JPEG.

• Some video files cannot be played.

• The player cannot play a video file of size more than 720 (width) × 576 (height)/2 GB.

• The player may not play certain video files that are longer than 3 hours.

• The player supports MP3 or AAC audio format for MPEG-4 video files.

• The player supports only MP3 audio format for

Xvid video files.

,

continued

21

US

DVP-FX980/FX97

4-411-682-21(1)

22

US

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

• The player may not play the high bit rate video file on the DATA CD smoothly. It is recommended to play the high bit rate video file using the DATA DVD.

• The player can display a file or album name up to 14 characters. Special character appears as

“*.”

• The player can display only the currently playing album name. Any album located on the upper layer is displayed as “\..\.”

• Playback information of some files may not be displayed correctly.

Notes on commercial discs

Region code

It is the system that is used to protect copyrights. The region code is shown on the DVD VIDEO packages according to the region of sale. DVD VIDEOs labeled

“ALL” or “1” will play on the player.

ALL

DVD and VIDEO CD playback operations

Some playback operations of DVDs and

VIDEO CDs may be intentionally set by software producers. Since the player plays

DVDs and VIDEO CDs according to the disc contents the software producers designed, some playback features may not be available. Also, refer to the instructions supplied with the DVDs and VIDEO CDs.

Notes on discs

This product is designed to playback discs that conform to the Compact Disc (CD) standard.

DualDiscs and some music discs encoded with copyright protection technologies do not conform to the Compact Disc (CD) standard. Therefore, these discs may not be compatible with this product.

Specifications

System

Laser: Semiconductor laser

Signal format system: NTSC

Inputs/Outputs

A/V OUT (audio/video output):

Minijack

PHONES (headphones):

Stereo minijack

USB: USB jack Type A (For connecting USB memory)

Liquid Crystal Display

Panel size: 9 inches wide (diagonal)

Driving system: TFT active matrix

Resolution: 800

× 480

General

Power requirements:

DC 12 V 0.95 A (AC Adaptor)

DC 12 V 1.5 A (Car battery adaptor)

Power consumption (DVD VIDEO Playback):

6.5 W (when used with a headphone)

Dimensions (approx.):

236

× 44 × 170 mm (9

3

/ 8

× 1

3

/ 4

×

6

3

/ 4 inches) (width/height/depth) incl. projecting parts

Mass (approx.): 955 g (2.11 lbs)

Operating temperature: 5

°C to 35 °C (41 °F to 95 °F)

Operating humidity: 25% to 80%

AC Adaptor: 110-240 V AC, 50/60 Hz

Car Battery Adaptor: 12 V DC

Supplied accessories

See page 8.

Specifications and design are subject to change without notice.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=right

Index

Numerics

16:9 15

4:3 Letter Box 15

4:3 Pan Scan 15

A

Angle 7

,

12

Angle Mark 15

Audio 7

,

12

,

16

Audio DRC 16

Audio Setup 16

C

CD 11

,

21

Charging time and playing time 9

D

DATA 12

,

21

Disc Menu 16

DVD 11

,

21

G

General Setup 15

J

JPEG 12

,

21

L

Language Setup 16

LCD Aspect 14

LCD Mode 14

M

MP3 12

,

21

MPEG-4 (video file) 12

,

21

O

OSD (On-Screen Display) 16

P

Parental Control 16

Password 16

PBC 11

,

16

Playable Media 21

Playback Information Display 11

R

Region code 22

Repeat 12

Resume Play 11

S

Screen Saver 11

,

15

Setup 15

Slide Show 13

Subtitle 7

,

12

,

16

T

Troubleshooting 17

TV Display 15

U

USB 13

V

VIDEO CD 11

,

21

Video file (MPEG-4) 12

,

21

X

Xvid (video file) 12

,

21

DVP-FX980/FX97

4-411-682-21(1)

23

US

2

FR

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

AVERTISSEMENT

Pour réduire les risques d'incendie ou d'électrocution, n'exposez pas cet appareil à la pluie ou

à l'humidité.

Pour prévenir les risques d'électrocution, ne pas ouvrir le boîtier. Confier la réparation de l'appareil à un technicien qualifié uniquement.

Le cordon d'alimentation doit être remplacé uniquement dans un centre de service après-vente agréé.

N'exposez pas des batteries ou des appareils où sont installées des batteries à une chaleur excessive telle que rayons directs du soleil, feu, etc.

ATTENTION

L'utilisation d'instruments optiques avec cet appareil augmente les risques de lésions aux yeux. Ne tentez pas de démonter le boîtier, car le faisceau laser utilisé par ce lecteur CD/DVD pourrait être dangereux pour vos yeux. Pour l'entretien, adressez-vous à un personnel qualifié uniquement.

Ce symbole indique

à l'utilisateur la présence de

« tension électrique dangereuse » non isolée (dans le boîtier électrique) pouvant être d'une amplitude suffisante pour constituer un risque d'électrocution.

Ce symbole indique

à l'utilisateur la présence d'instructions

(entretien) d'utilisation et d'entretien importantes dans la documentation qui accompagne l'appareil.

Précautions

• Installez ce système de telle manière que le cordon d'alimentation CA puisse être débranché de la prise murale immédiatement en cas de problème.

• Le lecteur n'est pas déconnecté de l'alimentation secteur (CA) tant qu'il reste branché à la prise secteur, même si le lecteur luimême a été mis hors tension.

• Pour éviter des risques d'incendie ou d'électrocution, ne posez pas de récipients remplis de liquides (p. ex. un vase) sur l'appareil.

Pour les clients résidants au Canada

Si ce produit s’avère défectueux, prière d’appeler le Service de

remplacement en garantie

Tranquillité d’esprit au 1-877-

602- 2008.

Pour tout autre renseignement au sujet du produit, prière d’appeler le

Centre de service d’information à

la clientèle au 1-877-899-7669 ou nous écrire au Centre d'information

à la clientèle, 115 Gordon Baker

Road, Toronto, Ontario, M2H 3R6.

Ne démontez et ne modifiez pas le lecteur, car cela pourrait causer un choc électrique. Consultez le détaillant Sony ou centre de service Sony le plus proche pour remplacer les batteries rechargeables et faire les réparations ou vérifications internes.

IMPORTANT

Attention: Ce lecteur est capable de maintenir indéfiniment l'affichage d'une image vidéo fixe ou d'un menu sur l'écran de votre téléviseur.

En laissant une image vidéo fixe ou un menu écran affiché sur votre téléviseur pendant une période prolongée, vous risquez de provoquer des dommages irréversibles à votre

écran. Les téléviseurs à écran à plasma et les téléviseurs à projection sont sensibles à ce phénomène.

Pour toute question ou tout problème concernant votre lecteur, n'hésitez pas à consulter votre revendeur Sony le plus proche.

Informations sur les droits d'auteur, les marques commerciales et la licence de logiciel

• Fabriqué sous licence de Dolby

Laboratories.

Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.

• Le « logo DVD » est une marque de commerce de DVD

Format/Logo Licensing

Corporation.

• Brevets et technologie de codage audio MPEG Layer-3 sous licence Fraunhofer IIS et

Thomson.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

• Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

• Ce produit est utilisé en vertu de la licence de portefeuille de brevets MPEG-4 VISUAL pour tout usage personnel et non commercial par un consommateur pour le décodage de fichiers vidéo conformes à la norme MPEG-4

VISUAL (« MPEG-4

VIDEO ») préalablement encodés par un consommateur engagé dans une activité personnelle et non commerciale et/ou obtenus d'un fournisseur de fichiers habilité par MPEG LA pour offrir des fichiers MPEG-4

VIDEO. Aucune licence expresse ou tacite n'est accordée pour tout autre usage.

Des informations supplémentaires, comme celles relatives aux licences et usages promotionnels, internes et commerciaux, peuvent être obtenues auprès de MPEG LA,

LLC. Consultez le site http://www.mpegla.com

À propos de ce manuel

• Dans ce manuel, « disque » est utilisé comme terme général pour désigner les DVD et CD, sauf en cas d'indication contraire dans le texte ou les illustrations.

• Les icônes telles que , qui apparaissent au-dessus des explications servent à indiquer le type de support pouvant être utilisé avec la fonction présentée.

Pour plus de détails, consultez la section « Support de lecture » (page 21).

• Les informations

IMPORTANTES (pour éviter toute utilisation incorrecte) apparaissant sous l'icône b .

Les informations

COMPLÉMENTAIRES

(conseils et renseignements pratiques) apparaissent sous l'icône z .

FR

DVP-FX980/FX97

4-411-682-21(1)

3

FR

4

FR

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FRmaster page=left

Table des matières

AVERTISSEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Guide des pièces et des commandes . . . . . . . . . . . . . . . . . . . . . . . . . 5

Préparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Vérification des accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Mise en charge de la batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Utilisation de l'adaptateur de batterie de voiture . . . . . . . . . . . . . . . . . 9

Connexion à la télévision . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Lecture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Lecture de disques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Lecture MP3, JPEG, et de fichiers vidéos . . . . . . . . . . . . . . . . . . . . . 13

Réglage de la taille de l'image et de la qualité . . . . . . . . . . . . . . . . . . 14

Paramétrages et réglages . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Utilisation de l’écran des réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Informations supplémentaires . . . . . . . . . . . . . . . . . . . . . . . .17

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Support de lecture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite_2

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Guide des pièces et des commandes

A Écran LCD (page 11)

B Haut-parleur

Les fonctions disponibles peuvent différer selon le disque ou la situation.

Lecteur

Les boutons VOLUME+ et N (lecture) disposent d'un point tactile. Utilisez ce point tactile comme référence lorsque vous commandez le lecteur.

C HOLD

Évite les opérations accidentelles des boutons, lorsque maintenus pendant plus de deux secondes.

Tous les boutons du lecteur sont verrouillés, tandis que les touches de la télécommande restent utilisables.

SOUND (son)

Permute entre 4 différents modes sonores chaque fois qu'il est enfoncé.

D DISPLAY (afficher)

Affiche les informations de lecture et change le mode de lecture (page 12).

MENU

Affiche le menu du DVD VIDEO.

Lors de la lecture d'un fichier JPEG, lis les fichiers comme un diaporama

(page 13).

C/X/x/c

Déplace le surlignage pour sélectionner un élément affiché.

ENTER (entrée)

Entre l’élément sélectionné.

RETURN

Retourne à l’affichage précédent.

OPTIONS

Affiche les options du menu.

• Disque/USB (page 14)

• Mode LCD (page 14)

• Reglage (page 15)

• Menu/Menu Principal : Affiche le menu/menu principal du DVD

VIDEO.

• Original/Liste De Lecture :

Sélectionne le mode VR DVD

« Original » ou « Liste De Lecture »

,suite

5

FR

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

6

FR

E VOLUME (volume du son) +/–

Réglage du volume.

F ./> (précédent/suivant)

Passe au chapitre/piste ou au fichier précédent/suivant.

Seules les touches du lecteur ont les fonctions suivantes.

• Arrière rapide/avance rapide (m/

M) lorsqu'appuyé plus d'une seconde pendant la lecture. Appuyez

à plusieurs reprises pour modifier la vitesse.

• Arrière lente/avance lente( / ) lorsqu'appuyé plus d'une seconde pendant la lecture. Appuyez à plusieurs reprises pour modifier la vitesse. (La lecture en arrière lente est disponible pour le DVD seulement. L'avance lente en lecture est disponible pour le DVD, le

VIDEO CD et les fichiers vidéo.)

N

(lecture) (page 11)

Démarre ou redémarre la lecture.

X

(pause) (page 11)

Pause ou redémarre la lecture.

x

(arrêt) (page 11)

Arrête la lecture

G Couvercle du disque (page 11)

L Interrupteur POWER (page 11)

Pour mettre le lecteur en marche ou pour l’éteindre.

M Connecteur PHONES (casque

d'écoute)

N Connecteur USB (type A)

(page 14)

Branchez un périphérique USB à ce connecteur.

O Connecteur A/V OUT (page 10)

P Connecteur DC IN 12V (page 8,

9)

Branchez l'adaptateur CA ou l’adaptateur de batterie de voiture.

Télécommande

H PUSH OPEN/CLOSE (pousser

pour ouvrir/fermer) (page 11)

Ouvre et ferme le couvercle du disque.

I Voyant d'alimentation POWER

J Voyant de CHARGE (page 8)

K

(télécommande)

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite_2

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Les boutons VOL+, le chiffre 5, N et

AUDIO disposent d'un point tactile.

Utilisez ce point tactile comme référence lorsque vous commandez le lecteur.

Q Touches numériques

Entre les numéros des titres/chapitres, etc.

CLEAR

Efface le champ d’entrée.

R TOP MENU (menu principal)

Affiche le top menu du DVD VIDEO.

S

REPLAY/ ADVANCE

Rejoue la scène/avance brièvement la scène en cours (DVD uniquement).

T m

/M

(balayage/lent)

• Arrière rapide / avance rapide lorsque appuyé en cours de lecture.

Appuyez à plusieurs reprises pour modifier la vitesse.

• Arrière lente / avance lente lorsque appuyé durant la pause. Appuyez à plusieurs reprises pour modifier la vitesse. (La lecture en arrière lente est disponible pour le DVD seulement. L'avance lente en lecture est disponible pour le DVD, le

VIDEO CD et les fichiers vidéo.)

U ANGLE

Modifie les angles enregistrés sur un

DVD VIDEO.

AUDIO

Modifie la langue enregistrée sur un

DVD VIDEO chaque fois qu'il est enfoncé.

Lors de la lecture d'un CD ou du

VIDEO CD, passe entre les modes stéréo et monaural.

SUBTITLE (sous-titre)

Modifie la langue enregistrée sur un

DVD VIDEO chaque fois qu'il est enfoncé.

DVP-FX980/FX97

4-411-682-21(1)

7

FR

8

FR

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Préparations

Mise en charge de la batterie

Vérification des accessoires

Assurez-vous que vous avez les éléments suivants :

• Adaptateur CA (1)

• Adaptateur de batterie de voiture (1)

• Adaptateur audio/vidéo (1)

• Télécommande (1)

• Batteries AA (R6) (2)

Préparation de la télécommande

Insérez deux batteries AA (R6) en faisant correspondre les extrémités 3 et # sur les batteries avec les marques situées à l'intérieur du compartiment.

Chargez la batterie rechargeable avant d’utiliser le lecteur pour la première fois, ou quand la batterie est faible.

1

Connexion de l’adaptateur CA.

L'indicateur de CHARGE s'allume lorsque la charge est en cour.

POWER OFF ON

PHONES

A/V

OUT

DC IN 12V

DC IN 12V

À une prise murale

Adaptateur CA (fourni) b

Chargez la batterie à une température ambiante se situant entre 5 °C (41 °F) et 35 °C (95 °F).

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

La durée de charge et la durée de lecture

Durée de charge : approx. 4 heures

Durée de lecture : approx. 4 heures

Les durées indiquées sont dans les conditions suivantes :

• Durée de charge

– Température modérée (20 °C (68 °F))

– Mise hors tension

• Durée de lecture

– Température modérée (20 °C (68 °F))

– Utilisation d’un casque

– Rétroéclairage défini au minimum

En fonction de la température ambiante ou de l'état de la batterie rechargeable, la durée de charge peut être plus longue, ou la durée de lecture peut être réduite.

Pour vérifier le niveau de la batterie

Lorsque le lecteur est à l'arrêt, l'indicateur de batterie est affiché. Lorsque la batterie est vide, lorsque est affiché ou lorsque l'indicateur de CHARGE clignote.

Utilisation de l'adaptateur de batterie de voiture

L'adaptateur de batterie de voiture (fourni) est pour une batterie de voiture 12 V, avec une mise à la terre négative (ne pas utiliser avec une batterie de voiture 24 V, avec mise à la terre positive).

1

Brancher l’adaptateur de batterie de voiture.

À la prise de l’allume-cigare

Pleine Vide

Adaptateur de batterie de voiture (fourni)

Après l’utilisation d’un lecteur dans une voiture

Déconnectez l'adaptateur de batterie de voiture de la prise de l'allume-cigare.

b

• Le conducteur ne doit pas brancher ou débrancher l’adaptateur de batterie de voiture tandis qu’il conduit.

• Disposez le cordon de sorte qu'il n'interfère pas avec le conducteur. Veuillez également ne pas placer l'écran LCD où le conducteur peut avoir

à regarder.

• Nettoyez la prise de l'allume-cigare. Si celle-ci est sale, elle peut causer une perte de contact ou un dysfonctionnement.

,suite

9

FR

DVP-FX980/FX97

4-411-682-21(1)

10

FR

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

• Utilisez l’adaptateur de batterie de voiture avec le moteur de la voiture en marche. Si la batterie de voiture est utilisée avec le moteur de la voiture à l’arrêt, elle peut devenir inutilisable.

• Ne laissez pas le lecteur ou les accessoires dans la voiture.

Connexion à la télévision

Vous pouvez profiter des images sur votre téléviseur ou moniteur.

1

Connectez le lecteur à votre téléviseur ou à un moniteur à l'aide de l'adaptateur audio/ vidéo (fourni).

Aux prises d'entrée

AUDIO / VIDEO d'un téléviseur ou moniteur

Adaptateur audio/vidéo

(fourni)

Câble audio/vidéo

(non fourni) b

• Référez-vous aux instructions fournies avec l’appareil que vous voulez brancher.

• Avant la connexion, mettez le lecteur hors tension et l'équipement à connecter, puis débranchez-le de la prise murale.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Lecture

Lecture de disques

3

Fermez le couvercle du disque

et appuyez sur N.

Le lecteur démarre la lecture.

Selon le disque, un menu peut s’afficher. Appuyez sur

C/X/x/c pour sélectionner l’élément, et appuyez sur

ENTER.

Pour connaître les disques qui peuvent être lus, voir « Support de lecture » (page 21).

Chargez la batterie à l'avance ou branchez l'adaptateur CA.

1

Ouvrez l'écran LCD et mettez le lecteur en marche.

2

Appuyez sur PUSH OPEN/CLOSE pour ouvrir le couvercle du disque et placez le disque à l'intérieur de l'appareil.

Positionnez avec le côté de lecture tourné vers le bas et poussez doucement jusqu'à ce que vous entendiez un clic. Ne touchez pas à la surface de l'objectif.

Surface de l'objectif

Interrupteur

POWER

Côté de lecture tourné vers le bas

Remarques sur l’ économiseur d’écran

• Un économiseur d'écran apparaît lorsque vous laissez le lecteur en mode pause ou arrêt sans fonctionnement pendant plus de 15 minutes. L'image disparaît lorsque vous appuyez sur N. Pour configurer l'« Economiseur D'Ecran », reportezvous à la page 16.

• Le lecteur se met en veille, 15 minutes après le début de la fonction économiseur d'écran. Appuyez sur N pour sortir du mode veille.

Pour reprendre la lecture à partir du moment où vous avez arrêté le disque(Reprendre la lecture)

Quand vous réappuyez sur N après avoir arrêté la lecture, le lecteur commence la lecture à partir du moment où vous avez appuyé sur x.

b

• Selon le point d'arrêt, Reprendre la lecture peut ne pas lire exactement du même point.

• Le point de reprise de la lecture peut être effacé lorsque :

– vous ouvrez le couvercle du disque.

– vous avez appuyé sur OPTIONS et sélectionné USB.

Pour lire des VIDEO CD avec les fonctions PBC

Lorsque vous commencez à lire un VIDEO

CD avec les fonctions PBC (contrôle de lecture), le menu s’affiche. Pour la configuration du « PBC », voir la page 16.

,suite

11

FR

DVP-FX980/FX97

4-411-682-21(1)

12

FR

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Utilisation de l’affichage des informations de lecture

Vous pouvez vérifier l'information de lecture et changer le mode de lecture.

Utilisez la télécommande lorsque vous inscrivez ces chiffres.

1

Appuyez sur DISPLAY tout en lisant un disque.

Exemple : Lors de la lecture d’un

DVD VIDEO :

Éléments b

• Lorsqu'un CD ou VIDEO CD est lu, les fonctions affichées sont celles disponibles seulement.

• Selon le disque, vous ne pouvez pas définir certains éléments.

• Le réglage Repetee doit être annuler lors de la

Recherche de Titre ou de la Recherche de

Chapitre.

Pour éteindre l’affichage

Appuyez sur DISPLAY ou RETURN.

Menu

Titre

Chapitre

Audio

Sous-Titre

02/07

03/20

*

1

01 5.1CH D Français

01 Français

Titre Écoulé 00:12:01

2

Sélectionnez et réglez chacun des

éléments suivants en appuyant sur

X/x et ENTER.

• Titre*

2

• Chapitre*

2

• Audio

• Sous-Titre

• Angle*

2

• Durée T. (temps du titre)

• Durée C. (temps du chapitre)

• Repetee

• A-B Repetee*

3

• Affi. Durée (temps d'affichage)

*

1

Quand un DVD (mode VR) est lu, « PL »

(liste de lecture) ou « ORG » (original) est

*

2 affiché à côté du numéro du titre.

Vous pouvez sélectionner le numéro en

*

3 utilisant

X/x.

Sélectionnez « Regle » et appuyez sur

ENTER. Sélectionnez le point A et le point B en appuyant sur ENTER.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Lecture MP3, JPEG, et de fichiers vidéos

Pour les fichiers lisibles, voir « Support de lecture » (page 21).

Quand vous définissez un support de

DONNÉES, une liste d’albums s’affiche.

En fonction du disque, la lecture commence automatiquement.

1

Appuyez sur X/x pour

sélectionner l’album et appuyez sur ENTER.

Exemple : La liste des fichiers MP3

Dir:001

MY BEST

. .

BEST HITS

BEST3

01 Stardust

02 Fire

03 Wing

Lecture des fichiers JPEG

Pour pivoter une image JPEG

Appuyez sur C/X/x/c tandis que vous visionnez le fichier d’images. Pivoter chaque fichier.

C/c: Pivote l’image dans le sens des aiguilles d’une montre ou dans le sens des aiguilles d'une montre à 90 degrés.

X/x: Inverse l'image verticalement (haut et bas)/horizontalement (gauche et droite).

Pour afficher la liste des miniatures

Appuyez sur MENU.

Les fichiers image dans l'album apparaissent en 12 sous-écrans.

1

5

9

2

6

3

7

4

8

10 11 12

Slide Show Prev Next

2

Appuyez sur X/x pour

sélectionner le fichier et appuyez sur ENTER.

La lecture commence à partir du fichier sélectionné.

Pour faire la lecture d'un diaporama

Sélectionnez « Slide Show » à la liste d'images miniatures et appuyez sur

ENTER.

Pour sortir de la liste des miniatures

Appuyez sur MENU pour retourner à la liste des albums.

,suite

13

FR

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

14

FR

Lecture de données sur un périphérique avec USB

1

Branchez un périphérique USB au connecteur USB.

Réglage de la taille de l'image et de la qualité

POWER OFF ON

PHONES

A/V

OUT

DC IN 12V

Périphérique USB

2

Appuyez sur OPTIONS.

3

Appuyez sur X/x pour sélectionner

« USB » et appuyez sur ENTER.

Pour débrancher un périphérique USB

Appuyez sur OPTIONS afin de sélectionner « Disque » et appuyez sur

ENTER. Débranchez ensuite l'appareil

USB.

b

• Ne débranchez pas le périphérique USB tant que son voyant d’accès clignote. Faire ceci pourrait entraîner la corruption ou la perte de données.

• Les périphériques USB qui peuvent se connecter au lecteur sont les mémoires flash et les caméras numériques. Les autres appareils

(concentrateur USB, etc) de ce type ne peuvent pas être connectés. Lorsqu’un périphérique non pris en charge est connecté, un message d'erreur s’affiche.

• Certains appareils USB peuvent ne pas fonctionner avec ce lecteur.

• Le lecteur peut reconnaître les appareils de mémoire de grande capacité (MSC) qui sont compatibles FAT.

• Réglez le paramètre LUN d’un appareil photo numérique à « Single » (simple). Reportezvous aux instructions fournies avec les appareils photo numériques.

Vous pouvez régler l’image affichée sur l’écran LCD.

1

Appuyez sur OPTIONS.

2

Appuyez sur X/x pour

sélectionner « Mode LCD » et appuyez sur ENTER.

3

Sélectionnez et réglez chacun des éléments suivants en

appuyant sur C/X/x/c et

ENTER.

• Aspect LCD : Modifiez la taille de l’image.

• Retroeclairage : Réglez la luminosité.

• Contraste : Réglez la différence entre les zones claires et foncées.

• Teinte : Réglez l'équilibre chromatique du rouge et du vert.

• Couleur : Réglez la richesse des couleurs.

• Par Défaut : Réinitialisez tous les réglages à ceux d’usine par défaut.

Pour éteindre l’affichage du menu

Appuyez sur OPTIONS ou RETURN.

b

La taille d’écran que vous pouvez sélectionner varie selon le disque.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Paramétrages et réglages

Utilisation de l’écran des réglages

Vous pouvez changer les réglages du lecteur. Les réglages par défaut sont soulignés.

Certains disques ont stocké des paramètres de lecture, qui ont la priorité.

1

Appuyez sur OPTIONS lorsque le lecteur est en mode d’arrêt.

Au cours de la Reprise de lecture, vous ne pouvez pas utiliser l’écran des réglages. Appuyez sur x à deux reprise et appuyez sur OPTIONS.

2

Appuyez sur X/x pour

sélectionner « Reglage » et appuyez sur ENTER.

3

Appuyez sur X/x pour

sélectionner la catégorie des réglages et appuyez sur ENTER.

: Général

: Reglage Audio

: Choix De La Langue

: Controle Parental

4

Sélectionnez et réglez chacun des éléments suivants en

appuyant sur X/x et ENTER.

Général

Afficher TV (DVD uniquement)

4:3

Pan Scan

Sélectionnez cette option si vous connectez l’appareil à un écran TV 4:3. Ceci permettra d’afficher automatiquement une image large sur l'ensemble de l'écran et coupera les parties qui n’y s’adaptent pas.

4:3

Letter Box

Sélectionnez cette option si vous connectez l’appareil à un écran TV 4:3. Ceci permettra d’afficher automatiquement une image large avec des bandes sur les parties inférieures et supérieures de l’écran.

16:9 Sélectionnez cette option si vous connectez l’appareil à un grand écran TV ou un téléviseur avec une fonction de mode large.

Marque Angle (DVD VIDEO

uniquement)

Affiche la marque d'angle quand vous pouvez modifier les angles de vision pendant la lecture de DVD enregistrés avec plusieurs angles.

Sélectionnez « Oui » ou « Non ».

Pour éteindre l’écran des réglages

Appuyez sur OPTIONS ou RETURN.

,suite

15

FR

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

16

FR

Economiseur D'Ecran

L'image de l'économiseur d'écran apparaît.

Pour cette fonction, voir page 11.

Sélectionnez « Oui » ou « Non ».

PBC (VIDEO CD uniquement)

Cette fonction est disponible pour les

VIDEO CD avec la fonction PBC

(contrôle de lecture). Pour cette fonction, voir la page 11.

Sélectionnez « Oui » ou « Non ».

Par Défaut

Chaque fonction retourne à ses réglages d’usine originaux. Cela signifie que tous vos réglages seront perdus.

Reglage Audio

Audio DRC (DVD uniquement)

Rend le son de faible intensité clair lorsque le volume est bas lors de la lecture d'un

DVD qui est conforme à la norme « Audio

DRC » (Commande de portée numérique).

Sélectionnez « Oui » ou « Non ».

Choix De La Langue

Affichage A L'Ecran

Permute la langue de l’affichage à l’écran.

Menu Du Disque (DVD VIDEO

uniquement)

Permute la langue de menu du disque.

Sous-Titre (DVD VIDEO uniquement)

Permute la langue des sous-titres.

Audio (DVD VIDEO uniquement)

Permute la langue de la piste sonore.

Controle Parental

Vous pouvez limiter la lecture d'un DVD qui possède la fonction de contrôle parental. Pour utiliser ce réglage, veuillez vous servir de la télécommande.

Mot De Passe (DVD VIDEO

uniquement)

Saisir ou modifier un mot de passe.

Choisissez un mot de passe à 4 chiffres.

Pour modifier le mot de passe

Sélectionnez « Mot De Passe » en utilisant

X/x et appuyez ENTER. Sélectionnez

« Changement », puis appuyez sur

ENTER. Entrez votre mot de passe actuel et votre nouveau mot de passe.

Lorsque vous oubliez votre mot de passe.

Entrez « 1369 » comme mot de passe actuel.

Controle Parental (DVD VIDEO

uniquement)

Réglez le niveau de limitation. Plus la valeur est faible, plus la limitation est stricte.

Pour régler le contrôle parental, vous avez besoin tout d’abord d’établir un mot de passe.

Pour régler le contrôle parental

Sélectionnez « Controle Parental » en utilisant X/x et appuyez sur ENTER.

Sélectionnez le niveau de limitation et appuyez sur ENTER. Entrez votre mot de passe.

Pour lire un disque pour lequel le contrôle parental est réglé

Insérez le disque et appuyez sur N. La page permettant de saisir votre mot de passe s’affiche. Entrez votre mot de passe.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Informations supplémentaires

Dépannage


Des points noirs s'affichent et des points rouge, bleu, vert demeurent sur l'écran LCD.

, C’est une propriété structurelle du panneau LCD et non un mauvais fonctionnement.

Si vous expérimentez l’une des difficultés suivantes pendant l’utilisation du lecteur, utilisez ce guide de dépannage pour vous aider à résoudre le problème avant de demander une réparation. Si le problème persiste, consultez votre revendeur Sony le plus proche.

Son

Il n’y a pas de son.

, Le lecteur est en mode pause ou en mode lecture lente.

, Le lecteur est en mode avance rapide ou marche arrière rapide.

Alimentation

L’alimentation est hors tension.

, Vérifiez que l’adaptateur CA est bien branché (page 8).

, Vérifiez que la batterie rechargeable est suffisamment chargée (page 9).

La batterie ne peut être chargée ou le temps de charge est trop long.

, Si l'indicateur de CHARGE clignote pendant que l'adaptateur CA est branché, la température ambiante peut ne pas être appropriée.

Chargez la batterie à une température ambiante se situant entre 5 °C (41 °F) et

35 °C (95 °F).

, Le chargement prend plus de temps si le lecteur est en marche. Avant le chargement, mettez hors fonction le lecteur.

, Si vous n'avez pas utilisé le lecteur pendant plus d'un an, la batterie peut s'être détériorée. Consultez votre revendeur Sony le plus près de chez vous.

Mise en œuvre

Rien ne se passe lorsque l’on appuie sur les touches.

, Appuyez sur HOLD pendant plus de deux secondes pour activer le fonctionnement des boutons (page 5).

Vous pouvez aussi annuler la fonction

HOLD en mettant hors fonction le lecteur.

Le disque ne peut pas être lu.

, Si le disque est à l'envesr, un message

« Pas de disque » ou « Lecture de ce disque impossible » s'affiche. Insérez le disque avec le côté de lecture tourné vers le bas (page 11).

, Le disque n'est pas installé jusqu'à ce qu'il soit enclenché (page 11).

, Le disque est sale ou endommagé

(page 21).

, Un disque qui ne peut pas être lu est inséré. Vérifiez que le code régional correspond au lecteur, et que le disque a

été finalisé (page 21).

, Le contrôle parental a été défini.

Changez les paramètres (page 16).

, De l'humidité s'est accumulée dans le lecteur (page 19).

,suite

17

FR

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

18

FR

Le disque ne commence pas la lecture dès le début.

, La fonction de lecture répétée (page 12) est sélectionné.

, La reprise de lecture a pris effet

(page 11).

, La liste de lecture du disque créé est lue automatiquement. Pour lire des titres originaux, appuyez sur x à deux reprises, et appuyez sur OPTIONS pour sélectionner « Original ».

« » apparaît et le lecteur ne fonctionne pas quand on appuie sur le bouton.

, Selon le disque, vous ne pouvez pas accomplir certaines fonctions. Référezvous aux instructions d’utilisation fournies avec le disque.

« Copyright Lock » (Verrouillage de copyright) apparaît et l'écran devient bleu lors de la lecture d'un disque DVD

(mode VR).

, Lorsque des images qui contiennent des signaux de protection contre la copie sont lues, un écran bleu et un message peuvent apparaître au lieu d’images

(page 21).

La télécommande ne marche pas.

, Les batteries dans la télécommande sont faibles.

, La télécommande n'est pas orientée sur le capteur à distance situé sur le lecteur.

, La lumière directe du soleil ou une lumière forte frappe le capteur à distance.

, Quand le fichier sélectionné n’est pas pris en charge, « Erreur De Données » apparaît et le fichier ne sera pas lu.

, À cause de la technologie de compression utilisée pour les fichiers video, la lecture peut prendre du temps à démarrer.

Le lecteur ne fonctionne pas correctement ou il ne peut être mis hors fonction.

, Quand il y a de l'électricité statique, etc., et que le lecteur fonctionne anormalement, régler lnterrupteur POWER à « OFF » et débrancher l'adaptateur et patientez pendant 30 secondes.

Brancher

Il n' y a pas d'image ou de son sur l'appareil connecté.

, Reconnectez fermement le cordon de connexion (page 10).

, Le cordon de connexion est endommagé.

, Vérifiez le paramétrage du téléviseur ou de l’amplificateur raccordé.

USB

Le lecteur ne reconnaît pas un périphérique USB auquel il est connecté.

, Reconnectez fermement le périphérique

USB (page 14).

, Le périphérique USB est endommagé.

, Appuyez sur OPTIONS pour sélectionner « USB » (page 14).

Les fichiers MP3, JPEG, ou video ne peuvent pas être lus (page 22).

, Le format de fichier n’est pas conforme.

, L’extension n’est pas conforme.

, Le fichier est endommagé.

, La taille du fichier est trop grande.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Précautions

Sécurité routière

N’utilisez pas moniteur et le casque d'écoute pendant que vous conduisez, faites du vélo, ou utilisez un véhicule motorisé quelconque. Si vous le faites cela peut créer un accident de circulation et c’est illégal dans certaines régions. Il peut

également être dangereux d'utiliser le casque d’écoute à volume élevé tandis que vous marchez, et plus particulièrement aux passages piétons. Vous devez faire preuve d'une extrême prudence ou cesser de les utiliser dans des situations potentiellement dangereuses.

À propos de la sécurité

Si un solide ou un liquide tombe dans le boîtier, débranchez le lecteur et faites-le vérifier par du personnel qualifié avant de le réutiliser.

À propos des sources d'alimentation

• Si vous n’utilisez pas le lecteur pendant une période prolongée, débranchez-le de la prise murale. Pour débrancher l’adaptateur CA de la prise, agrippez la fiche; ne tirez jamais sur le cordon.

• Abstenez-vous de toucher l’adaptateur

CA lorsque vos mains sont mouillées.

Cela risque d’entraîner des chocs

électriques.

• Ne connectez pas l'adaptateur CA à un transformateur électrique portable, qui peut générer de la chaleur et provoquer un dysfonctionnement.

À propos des augmentations de température

La chaleur peut s'accumuler à l'intérieur du lecteur pendant le chargement ou s'il est utilisé pendant une longue période de temps. Ceci ne constitue pas un mauvais fonctionnement.

Positionnement

• Ne placez pas le lecteur dans un endroit restreint comme une étagère à livre ou un endroit semblable.

• Ne couvrez pas les orifices de ventilation du lecteur avec des journaux, nappes, rideaux, etc. Et ne placez pas le lecteur sur une surface molle, comme un tapis.

• Ne placez pas le lecteur et les adaptateurs dans un endroit proche de sources de chaleur, ou dans un endroit exposé au rayonnement solaire direct, poussièreux, sablonneux, humide, exposé aux intempéries, ou aux chocs mécaniques, ou dans une voiture avec les vitres fermées.

• Ne placez pas le lecteur dans une position inclinée. Il n’est conçu que pour être utilisé en position horizontale.

• Gardez le lecteur et les disques loin d'équipements possèdant un aimant puissant, tels que les fours à microondes, ou de grands haut-parleurs.

• Ne laissez pas tomber ou soumettre à des chocs violents.

Ne placez pas d’objets lourds sur le lecteur et les accessoires.

En fonctionnement

• Si le lecteur est amené directement à partir d'un endroit froid à un endroit chaud, ou est placé dans un local très humide, l’humidité peut se condenser sur les lentilles à l'intérieur du lecteur. Si cela se produit, le lecteur peut ne pas fonctionner correctement. Dans ce cas, retirez le disque et laissez le lecteur ouvert pendant environ une demi-heure jusqu'à ce que l'humidité s’évapore.

Essuyer l'humidité qui se trouve à la surface de l'écran LCD avec des tissus etc. Mettez sous tension de nouveau plus tard.

,suite

19

FR

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

20

FR

• Gardez l'objectif sur le lecteur propre et ne le touchez pas. Toucher l'objectif peut l’endommager et le lecteur pourrait ne plus bien fonctionner. Laissez le couvercle du disque fermé sauf lorsque vous insérez ou retirez les disques.

• Le disque peut être encore en train de tourner lorsque le couvercle du disque est ouvert. Attendez jusqu'à ce qu’il s'arrête de tourner avant de le retirer.

À propos de l’affichage à cristaux liquides

• Bien que fabriqué avec une technologie de haute précision, l'écran LCD peut parfois afficher des points de différentes couleurs. Ceci ne constitue pas un mauvais fonctionnement.

• Ne placez pas ou ne faites pas tomber d’objet sur l'écran LCD. N’appliquez pas de pression avec les mains ou les coudes.

• N’endommagez pas l'écran LCD avec un outil à bord tranchant.

Batterie rechargeable

• En raison de la durée de vie limitée de la batterie, sa capacité se détériore graduellement dans le temps et lors d’un usage répété. Échangez l'ancienne batterie par une nouvelle batterie lorsque la batterie ne tient sa charge qu’environ la moitié d’une période normale.

• Pour éviter la détérioration de la batterie, chargez la batterie au moins une fois aux six mois ou à tous les ans.

• Certains pays peuvent réglementer l'élimination des batteries utilisées pour ce produit. Veuillez consulter les autorités locales.

À propos de l'adaptateur CA et l'adaptateur de la batterie de la voiture

• Utilisez les adaptateurs fournis pour le lecteur, car d'autres adaptateurs pourraient provoquer un dysfonctionnement.

• Ne démontez pas ou ne faites pas de l’ingénierie inverse.

• Ne touchez pas aux parties métalliques, car elles peuvent provoquer un courtcircuit et des dommages aux adaptateurs, en particulier lorsque touchées par d'autres objets métalliques.

À propos du réglage du volume

N’augmentez pas le volume pendant l'écoute d'une section à très faible niveau de signaux ou d’aucun signal audio. Si vous le faites, les haut-parleurs peuvent

être endommagés quand une partie où le son est à son maximum est lue.

À propos des casques d'écoute

• Pour éviter la diminution de l’acuité auditive éviter d’ utiliser des écouteurs à des volumes élevés. Les spécialistes de l’audition conseillent de ne pas prolonger l’écoute continue et bruyante. Si vous avez des sifflements dans les oreilles, réduisez le volume ou arrêtez l’utilisation.

• Respecter les autres : gardez le volume à un niveau modéré. Cela vous permettra d'écouter les sons extérieurs et de toujours être attentif aux gens qui se trouvent autour de vous.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

À propos du nettoyage

• Nettoyez le boîtier, le panneau et les commandes avec un chiffon doux légèrement humidifié d’une solution détergente douce. N’utilisez pas n'importe quel type de tampon à récurer abrasif, de poudre à récurer ou de solvants tels que l'alcool ou benzène.

• Essuyez légèrement l'écran LCD avec un chiffon doux sec. Pour éviter l'accumulation de saleté, essuyez-le fréquemment. N’essuyez pas l'écran

LCD avec un chiffon humide. Si de l’eau pénètre un mauvais fonctionnement peut en résulter.

• Si l’image ou le son est déformé, il peut arriver que l'objectif soit couvert de poussière. Dans ce cas, utilisez une brosse disponible dans le commerce pour les objectifs de caméra pour les nettoyer.

Évitez de toucher l’objectif directement pendant le nettoyage. N’utilisez pas de nettoyant pour disque ou objectifs pour nettoyer.

Remarques sur les disques

• Pour garder le disque propre, tenez-le par les bords. Ne touchez pas à sa surface.

• N’utilisez pas les disques suivants :

– Un disque qui a une forme nonstandard (par exemple, une carte, un coeur).

– Un disque avec une étiquette ou une vignette dessus.

– Un disque qui a un ruban cellophane ou un autocollant dessus.

Support de lecture

Icône Caractéristiques

• DVD commercial

• DVD+RW/DVD+R/

DVD+R DL dans le mode +VR

• DVD-RW/DVD-R/DVD-

R DL dans le mode vidéo

DVD-RW/DVD-R/DVD-

R DL dans le mode VR

(Video Recording)*

1

• CD de musique

• CD-R/CD-RW dans le format CD de musique

• VIDEO CD (y compris les super VCD)

• CD-R/CD-RW dans le format CD vidéo ou dans le format Super VCD

CD de DONNÉES*

2

/DVD de DONNÉES*

3

ou USB contenant des fichiers

MP3, JPEG ou vidéo.

b

Certains supports d'enregistrement ne peuvent pas être lus sur le lecteur en raison de la qualité de l'enregistrement ou de la condition physique des supports ou des caractéristiques de l'appareil d'enregistrement et du logiciel de création.

Le disque ne sera pas lu s’il n'a pas été

correctement finalisé. Pour plus d'informations, reportez-vous au mode d'emploi de l'appareil d'enregistrement.

*

1

Les images avec la protection CPRM

(Content Protection for Recordable Media) ne peuvent pas être lus. « Copyright Lock »

*

2

(Verrouillage de copyright) apparaît.

Les CD de DONNÉES doivent être enregistrés selon le niveau 1 ISO 9660, ou son format étendu, Joliet.

*

3

Les DVD de DONNÉES doivent être enregistrés selon le format UDF (Universal Disk Format).

,suite

21

FR

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=gauche

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

22

FR

Formats lisibles de fichier

Type Format de fichier Extension

Musique MP3 (MPEG-1

Audio Layer III)

« .mp3 »

Photo JPEG (format

DCF)

« .jpg »,

« .jpeg »

Vidéo

MPEG-4

(simple profile)

« .mp4 »

Xvid « .avi » z

• Lire une hiérarchie complexe de dossiers peut prendre un certain temps. Créez des albums en suivant les instructions suivantes :

–Le nombre de hierarchie dans le média ne devrait pas dépasser deux.

–Le nombre d'albums dans le média ne devrait pas dépasser 50.

–Le nombre de fichiers dans un album ne devrait pas dépasser 100.

–Le nombre total d'albums et de fichier dans le média ne devrait pas dépasser 600.

• Le lecteur lit les fichiers de l'album en respectant l'ordre d'enregistrement sur le support.

• Le lecteur peut ne pas lire certains fichiers vidéo qui sont d’une durée de plus de 3 heures.

• Le lecteur supporte les formats audio MP3 ou

AAC pour les fichiers vidéo MPEG-4.

• Le lecteur supporte seulement le format de fichier audio MP3 pour les fichiers vidéo Xvid.

• Le lecteur peut ne pas lire de manière régulière les fichiers à débit binaire plus élevé sur des

CD de DONNÉES. Il est recommandé de lire les fichiers à débit binaire élevé en utilisant un

DVD de DONNÉES.

• Le lecteur peut afficher un fichier ou un nom d'album contenant jusqu'à 14 caractères. Des caractères spéciaux apparaissent comme « * ».

• Le lecteur ne peut qu’afficher le nom de l’album qui est en cours de lecture. Tout album situé sur la couche supérieure est affiché comme « \..\ ».

• Des informations de lecture de certains fichiers peuvent ne pas être affichées correctement.

b

• Le lecteur va lire n'importe quel fichier dans le tableau ci-dessus, même si le format de fichier diffère. La lecture de ces données peut générer du bruit qui peut entraîner des dommages au haut-parleur.

• Certains disques de données créés au format

Packet Write ne peuvent pas être lus.

• Certains disques de données créés lors de sessions multiples ne peuvent pas être lus.

• Certains fichiers JPEG ne peuvent pas être lus.

• Le lecteur ne peut pas lire les fichier JPEG qui sont plus grands que 3264 (largeur) x 2448

(hauteur) en mode normal, ou de plus de

2000 (largeur) x 1200 (hauteur) dans le JPEG progressif.

• Certains fichiers vidéo ne peuvent pas être lus.

• Le lecteur ne peut pas lire un fichier vidéo d’une taille de plus de 720 (largeur) x 576

(hauteur)/2 Go.

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780master page=droite

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FR-

Remarques au sujet des disques commerciaux

Spécifications

Code de région

C'est le système qui est utilisé pour protéger les droits d’auteurs. Le code de région est affiché sur les paquets de DVD

VIDEO en fonction de la région de vente.

Les DVD VIDEO avec la mention

« ALL » ou « 1 » pourront être lus sur le lecteur.

ALL

Opérations de lecture de DVD et VIDEO

CD

Certaines opérations de lecture de DVD et de VIDEO CD peuvent être intentionnellement déterminées par les

éditeurs de logiciel. Puisque le lecteur lit des DVD et de VIDEO CD selon les contenus du disque que le logiciel des producteurs a conçus, certaines fonctions de lecture peuvent ne pas être disponibles.

Aussi, se référer aux instructions fournies avec les DVD et les VIDEO CD.

Remarques sur les disques

Ce produit est conçu pour faire la lecture de disques conformes à la norme Compact

Disc (CD).

Les DualDiscs (DVDPlus) et certains disques de musique codés avec des technologies de protection des droits d'auteur ne sont pas conformes avec la norme Compact Disc (CD). Cependant, ces disques peuvent ne pas être compatibles avec ce produit.

Système

Laser : Laser à semi-conducteur

Système du format du signal : NTSC

Entrées/Sorties

A/V OUT (sortie audio/vidéo) :

Miniprise

PHONES (casques) :

Miniprise stéréo

USB :PriseUSB de type A (pour la connexion de la mémoire USB)

Afficheur à cristaux liquides

Taille du panneau : 9 pouces de largeur (en diagonale)

Système de pilotage : Matrice active TFT

Résolution : 800

× 480

Généralités

Alimentation :

12 V CC 0,95 A (adaptateur secteur)

12 V CC 1,5 A (adaptateur de batterie de voiture)

Consommation (Lecture de DVD VIDEO) :

6,5 W (quand utilisé avec un casque d’écoute)

Dimensions (approx.):

236

× 44 × 170 mm (9

6

3

/

8

× 1 3

/

4

×

3

/

4

pouces) (largeur/hauteur/profondeur) y compris les parties saillantes

Poids (approx.) :955 g (2,11 lb)

Température de fonctionnement : 5

°C à

35

°C

Humidité en fonctionnement : 25 % à 80 %

Adaptateur secteur : 110-240 V CA, 50/60 Hz

Adaptateur de batterie de voiture : 12 V CC

Accessoires fournis

Voir la page 8.

Les spécifications et la conception sont sous réserve de changements sans préavis.

DVP-FX980/FX97

4-411-682-21(1)

23

FR

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\4_target\4411682211\4411682211DVPFX980U8\02FRmaster page=left

24

FR

Index

Numérique

16:9 15

4:3 Letter Box 15

4:3 Pan Scan 15

A

Affichage A L’Ecran 16

Affichage des informations de lecture 12

Afficher TV 15

Angle 7

,

12

Aspect LCD 14

Audio 7

,

12

,

16

Audio DRC 16

C

CD 11

,

21

Choix De La Langue 16

Code de région 23

Controle Parental 16

D

Dépannage 17

Diaporama (Slide Show) 13

DONNÉES 13

,

21

DVD 11

,

21

E

Economiseur D’Ecran 11

,

16

F

Fichier vidéo (MPEG-4) 13

,

22

G

Général 15

J

JPEG 13

,

22

L

La durée de charge et la durée de lecture 9

M

Marque Angle 15

Menu Du Disque 16

Mode LCD 14

Mot De Passe 16

MP3 13

,

22

MPEG-4 (fichier vidéo) 13

,

22

P

PBC 11

,

16

R

Reglage 15

Reglage Audio 16

Repetee 12

Reprendre la lecture 11

S

Sous-Titre 7

,

12

,

16

Support de lecture 21

U

USB 14

V

VIDEO CD 11

,

21

X

Xvid (fichier vidéo) 13

,

22

DVP-FX980/FX97

4-411-682-21(1)

010COV.book Page 24 Wednesday, November 2, 2011 1:30 PM

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\2_target\4411682211\4411682211DVPFX980U8\02FR-

DVPFX980U8\010IX.fm

master page=left

DVP-FX980/FX97

4-411-682-21(1)

G:\Project_2010_Aug\Feiyu_FX780-

FX980_20111020\3_target\4411682211\4411682211DVPFX980U8\01USmaster page=left

4-411-682-21(1)

Sony Corporation Printed in China

DVP-FX980/FX97

4-411-682-21(1)

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
