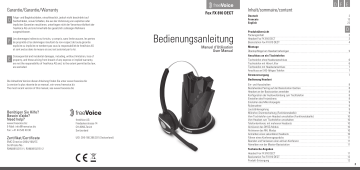

Fox FX 810 DECT

Bedienungsanleitung

Manuel d’Utilisation

User Manual

D F E

Inhalt/sommaire/content

Deutsch

Francais

English

Produktübersicht

D

Packungsinhalt 3

Headset Fox FX 810 DECT

Basisstation Fox FX 810 DECT

3

4

Montage

Überkopfbügel am Headset befestigen

Anschluss an ein Tischtelefon

Tischtelefon ohne Headsetanschluss

Tischtelefon mit Hörer-Lifter

Tischtelefon mit Headsetanschluss

Anschluss an EHS-fähiges Telefon

Stromversorgung

Bedienung Headset

5

7

7

6

6

7

Ein- und Ausschalten

Bestehendes Pairing auf der Basisstation löschen

Headset an der Basisstation anmelden

Konfiguration der Audioverbindung zum Tischtelefon

Einstellen des Freizeichens

Einstellen des Mikrofonpegels

Rufannahme 9

Lautstärkeregelung 9

8

9

8

8

8

8

Mikrofon-Stummschaltung (Funktionstabelle)

Vom Tischtelefon zum Headset umschalten (Funktionstabelle)

Vom Headset zum Tischtelefon umschalten

Telefonkonferenz mit mehreren Headsets

Aktivieren des DHSG-Modus

Aktivieren des RHL Modus

Anmelden eines sekundären Headsets

Führen eines Konferenzgesprächs

Beenden und Verlassen einer aktiven Konferenz

Abmelden von der Master-Basisstation

10

10

10

11

9

10

10

10

11

11

Technische Angaben

Headset Fox FX 810 DECT

Basisstation Fox FX 810 DECT

Produkt-Entsorgung

11

12

12

2

13

22

2

3

D F E

Produktübersicht / Vue d’ensemble du produit /

Product overview

Packungsinhalt / Contenu du paquet / Content of package

Headset Fox FX 810 DECT

Hörerlautstärke +

Volume du combiné +

Headset volume +

Mikrofon-Stummschaltung

Mode secret (micro)

Mute microphone

Hörerlautstärke –

Réglage du volume sonore

Volume control

Noise-Cancelling-Mikrofon

Microphone antibruit (NC)

Noise-cancelling microphone

Verstellbarer Überkopfbügel

Serre-tête réglable

Adjustable headband

Rufannahme-Taste

Touche de prise d’appel

Call acceptance key

Status-LED

LED d’état ctestorest

Status LED

Lautsprecher

Auditeur

Receiver (speaker)

Basisstation Fox FX 810 DECT

Ladekontakte

Contacts de charge

Charging contacts

Headset-Ladeschale

Chargeur du micro-casque

Headset charging cradle

Mikrofon-Stummschaltung

Mode secret (micro)

Mute microphone

Akku-Ladestatus

État de charge de la batterie

Battery charge status

Ladekontakte

Contacts de charge

Charging contacts

Online-Symbol

Symbole «en ligne»

Online symbol

4

Status / État / Status

Headset online (blau)

Micro-casque en ligne (bleu)

Headset online (blue)

Pairing-Modus (blau)

Mode pairing (bleu)

Pairing mode (blue)

Akku-Ladestatus / État de charge de la batterie /

Battery charge status

Am Laden (grün)

En charge (vert)

Charging (green)

Akku voll (grün)

Batterie pleine (vert)

Battery full (green)

Akku bei 30% (gelb)

Batterie à 30 % (jaune)

30% battery (yellow)

Akku bei weniger als 10% (rot)

Batterie à moins de 10 % (rouge)

Less than 10% battery (red)

Pairing-Taste +/–

Touche de pairing +/–

Pairing key +/–

Mikrofonlautstärke –/+

Volume sonore du micro –/+

Microphone volume –/+

Netzanschluss

Prise réseau

Mains connection

AUX-Buchse

Prise AUX

AUX socket

D F E

Belegungsauswahl

Sélection d’affectation

Select configuration

Telefonanschluss

Prise téléphonique

Phone socket

Telefonhörer-Anschluss

Prise pour écouteur

Handset socket

Montage

Überkopfbügel am Headset befestigen

1 Setzen Sie das Headset und den Überkopfbügel wie abgebildet zusammen und drücken Sie, bis Sie ein

«Klick» hören.

2 Drehen Sie das Mikrofon in die gewünschte Position für den Gebrauch auf dem linken oder rechten Ohr.

3 Justieren Sie die Länge des Überkopfbügels so, dass das Headset angenehm und bequem auf Ihrem Kopf sitzt.

1

2 3

D

5

D

Anschluss an ein Tischtelefon

Tischtelefon ohne Headsetanschluss

Telefone dieses Typs besitzen keinen gesonderten Anschluss für ein Headset.

1 Ziehen Sie den Stecker des Hörerkabels aus dem Anschluss Ihres Tischtelefons.

2 Stecken Sie das Hörerkabel in den mit dem Telefonhörersymbol markierten Anschluss an der

Basisstation.

3 Stecken Sie das mitgelieferte Telefonkabel in den mit dem Telefonsymbol markierten An- schluss an der Basisstation.

4 Verbinden Sie das andere Ende des Telefonkabels mit dem Höreranschluss Ihres Tischtelefons.

D

4 Verbinden Sie das andere Ende des Telefonkabels mit dem Höreranschluss Ihres Tischtelefons.

5 Stecken Sie das Lifter-Kabel in den mit «AUX» beschrifteten Anschluss an der Basisstation.

Tischtelefon mit Headsetanschluss

Tischtelefone dieses Typs besitzen einen gesonderten Anschluss für ein Headset (in der Regel auf der Geräterückseite). Diese Telefone besitzen meist auch eine Taste auf der Vorderseite, mit der zwischen Headset und Hörer umgeschaltet werden kann.

1 Stecken Sie das mitgelieferte Telefonkabel in den mit dem Telefonsymbol markierten An- schluss an der Basisstation.

2 Verbinden Sie das andere Ende des Telefonkabels mit dem Headsetanschluss Ihres Tischtelefons.

6

Tischtelefon mit Hörer-Lifter

Ein Lifter hebt den Hörer des Tischtelefons mechanisch ab, wenn ein Anruf getätigt oder entge- gengenommen werden soll. Eine Anleitung zur Montage finden Sie in der Dokumentation zum Lifter.

1 Ziehen Sie den Stecker des Hörerkabels aus dem Anschluss Ihres Tischtelefons.

2 Stecken Sie das Hörerkabel in den mit dem Telefonhörersymbol markierten Anschluss an der

Basisstation.

3 Stecken Sie das mitgelieferte Telefonkabel in den mit dem Telefonsymbol markierten An- schluss an der Basisstation.

Anschluss an ein EHS-fähiges Telefon

Mit Hilfe eines EHS-Adapters können eingehende Anrufe mit der Rufannahme-Taste des Head- sets angenommen oder beendet werden. Wenden Sie sich an Ihren Händler, um einen EHS-Adapter für Ihr Tischtelefon zu erwerben.

Schliessen Sie den EHS-Adapter wie in der dazugehörigen Dokumentation beschrieben an.

Bei bestimmten Telefonen muss darüber hinaus auch das Telefonkabel angeschlossen werden.

Stromversorgung

Stecken Sie das Netzkabel in die markierte Buchse an der Basis des Headsets.

Stecken Sie das Netzgerät an eine 220-Volt-Steckdose.

Das Batteriesymbol beginnt weiss zu blinken.

7

8

D

Bedienung Headset

Headset einschalten

Drücken Sie einmal kurz auf die Rufannahme-Taste am Headset, die blaue LED am Headset leuchtet für 2 Sek. auf.

Headset ausschalten

Drücken Sie die Rufannahme-Taste am Headset konstant, bis die blaue LED rasch zu blinken be- ginnt. Anschliessend lassen Sie die Taste los, das Headset schaltet sich aus.

Bestehendes Pairing auf der Basisstation löschen

Entfernen Sie das Netzkabel von der Basis. Drücken Sie konstant die Mikrofonlautstärke-Taste (+) auf der Rückseite der Basis, währenddem sie das Netzkabel wieder einstecken. Halten Sie die

Mikrofonlautstärke-Taste (+) für 5 Sek. gedrückt, bis das Batteriesymbol 3-mal grün blinkt.

Anschliessend lassen Sie die Taste wieder los, nun beginnt das Kopfhörersymbol blau und das

Batteriesymbol weiss zu blinken.

Headset an der Basisstation anmelden

Bevor Sie ein neues Headset anmelden können, löschen Sie das bestehende Pairing. Entfernen Sie das Netzkabel von der Basis. Drücken Sie konstant auf die Mikrofonlautstärke-Taste (+) auf der

Rückseite der Basis, währenddem Sie das Netzkabel wieder einstecken. Halten Sie die Mikrofon- lautstärke-Taste (+) für 5 Sek. gedrückt, bis das Batteriesymbol 3-mal grün blinkt. Anschliessend lassen Sie die Taste wieder los, nun beginnt das Kopfhörersymbol blau und das Batteriesymbol weiss zu blinken. Die bestehende Verbindung wurde gelöscht und die Basis befindet sich für 60

Sek. im Pairing-Modus. Drücken Sie jetzt die Mikrofon-Stummschaltung-Taste auf dem Headset für 3 Sek. Wenn die beiden LEDs auf der Basisstation ablöschen, war das Pairing erfolgreich und das Headset ist verbunden.

Sollten Sie länger als 60 Sek. warten, bis ein Headset angemeldet wird, beendet die Basis den

Pairing-Modus. Um die Basis wieder in den Pairing modus zu versetzen, drücken Sie die Pairing-

Taste für 5 Sek.

Konfiguration der Audioverbindung zum Tischtelefon

Da die auf dem Markt erhältlichen Tischtelefone sehr vielfaltig sind, müssen Sie vor der erstmali- gen Verwendung des freeVoice Fox ein Freizeichen erhalten. Konfigurieren Sie die Basisstation für die korrekte Kommunikation mit Ihrem Tischtelefonmodell. Darüber hinaus sollten Sie den

Mikrofonpegel einstellen, um eine optimale Klang Qualität zu erhalten.

Einstellen des Freizeichens

1 Setzen Sie das Headset auf.

2 Drücken Sie die Headset-Taste am Tischtelefon oder heben Sie den Hörer des Tischtelefons ab.

3 Bewegen Sie den Telefonbelegungsschalter auf der Rückseite der freeVoice Fox FX 810

D

DECT-Basisstation schrittweise von der Stellung «A» bis zur Stellung «G»

(siehe Abbildung) und prüfen Sie den Klang des Freizeichens im Headset.

4 Bestimmen Sie die beste Schalterstellung. Das Freizeichen sollte stark,

klar und unverzerrt sein.

A

B C D E F G

Einstellen des Mikrofonpegels

1 Setzen Sie das Headset auf.

2 Stellen Sie auf dem Tischtelefon eine Verbindung her.

3 Tätigen Sie einen Testanruf. Rufen Sie einen Bekannten oder Kollegen an, um die Lautstärke zu testen. Bitten Sie die angerufene Person, während des Tests die Lautstärke am eigenen

Telefon nicht zu verändern.

4 Ist Ihre Stimme zu laut oder zu leise für Ihren Gesprächspartner, passen Sie den Mikrofonpegel unter Verwendung der Lautstärke-Tasten (+/–) für das Mikrofon wie abgebildet an.

5 Wenn der Mikrofonpegel wie gewünscht eingestellt ist, beenden Sie den Anruf.

Rufannahme-Taste

Die Rufannahme-Taste ist dazu da, um Anrufe anzunehmen und zu beenden sowie um das Headset ein- und auszuschalten.

Funktion Tippen Drücken und halten (Long-Click)

Anruf annehmen

Anruf beenden

Headset einschalten

Headset ausschalten x x x x (5 Sek.)

Lautstärkeregelung

Mit den « + » und «–»-Tasten auf dem Headset können Sie die Hörerlautstärke Ihres Headsets an- passen.

Mikrofon-Stummschaltung-Taste

Mit der Mikrofon-Stummschaltung-Taste können Sie Ihr Headsetmikrofon stummschalten und die

Stummschaltung wieder deaktivieren.

Drücken und halten (Long-Click) Funktion

Mikrofon-Stummschaltung aktivieren

Stummschaltung deaktivieren

Pairing-Mode aktivieren

Pairing-Mode verlassen

Headset ausschalten

Tippen x x x x x (5 Sek.)

9

10

D

Vom Tischtelefon zum Headset umschalten (während eines Anrufs)

1 Nehmen Sie das Headset von der Basisstation.

2 Legen Sie den Hörer des Tischtelefons nicht auf, dies würde den Anruf beenden.

Vom Headset zum Tischtelefon umschalten (während eines Anrufs)

(Telefon ohne Headsetanschluss)

1 Nehmen Sie den Hörer des Tischtelefons ab.

2 Stecken Sie das Headset in die Ladeschale oder tippen Sie auf die Rufannahme-Taste.

Vom Headset zum Tischtelefon umschalten (während eines Anrufs)

(Telefon mit Headset- und/oder EHS-Anschluss)

1 Nehmen Sie den Hörer des Tischtelefons ab.

2 Entnehmen Sie das weitere Vorgehen dem Benutzerhandbuch Ihres Tischtelefons. In einigen

Fällen müssen Sie zur Umschaltung eine Taste an Ihrem Tischtelefon drücken, in anderen Fällen erfolgt die Umschaltung automatisch.

Telefonkonferenz mit mehreren Headsets

Das freeVoice Fox FX 810 DECT kann für Telefonkonferenzen mit bis zu vier Headsets gekoppelt werden: einem primären und bis zu drei sekundären Headsets.

Aktivieren des DHSG-Modus

Ihr freeVoice Fox FX 810 DECT befindet sich im Auslieferungszustand im RHL Modus. Verbinden

Sie das Headset mit Ihrem Telefon gemäss Beschreibung des EHS-Adapters. Platzieren Sie das

Headset auf der Basisstation. Drücken Sie auf dem Telefon die Headsettaste um ein Freizeichen zu bekommen. Nehmen Sie das Headset aus der Basisstation. Nun Hören Sie im Headset ein

Freizeichen. Drücken Sie auf die Rufannahme-Taste am Headset. Das Headset geht offline und das Telefon wird auch wieder aufgelegt.

Aktivieren des RHL Modus

Um das freeVoice FX810 wieder in den RHL Modus zu versetzten müssen Sie die Basisstation für

10 Sek. vom Strom trennen.

Anmelden eines sekundären Headsets

1 Beachten Sie, dass das primäre Headset, welches an der Basis angemeldet ist, keine Online-

Verbindung zur Basis hat. Dies erkennt man daran, dass das blaue Headsetsymbol nicht leuchtet.

Drücken Sie die Pairing-Taste für 5 Sek., dann lassen Sie sie wieder los. Das Headsetsymbol beginnt blau zu blinken, die Basis sucht jetzt nach weiteren Headsets. Drücken Sie die Mikro- fon-Stummschaltung-Taste auf dem Headset für 3 Sek., bis die blaue LED auf dem Headset blinkt.

Das sekundäre Headset ist jetzt ebenfalls im Pairing-Modus. Wenn die LED auf der Basis und auf dem Headset erlöschen, ist das sekundäre Headset mit der Basis verbunden.

2 Wiederholen Sie diese Prozedur, um insgesamt bis zu drei zusätzliche Headsets anzumelden.

D

Führen eines Konferenzgesprächs

Schalten Sie das primäre Headset mit der Rufannahme-Taste online, so dass das Headsetsymbol auf der Basis blau leuchtet. Nun drücken Sie auf dem sekundären Headset die Rufannahme-Taste, im primären Headset ertönt ein Signalton. Um dem sekundären Headset die Berechtigung zu ertei- len, drückt man beim primären Headset ebenfalls die Rufannahme-Taste. Die Konferenz ist jetzt zwischen diesen beiden Headsets aufgebaut. Wiederholen Sie diese Prozedur bei möglichen wei- teren sekundären Headsets.

Beenden und Verlassen einer aktiven Konferenz

Beendet das primäres Headset den Anruf, wird die aktive Konferenz auf allen Headsets beendet.

Die sekundären Headsets bleiben jedoch noch an der Basis des primären Headsets angemeldet. Für eine erneute Konferenz wiederholen Sie den Abschnitt «Führen eines Konferenzgesprächs». Die

Konferenzteilnehmer können eine aktive Konferenz auch verlassen. Dies erreichen Sie durch ein kurzes Drücken auf die Rufannahme-Taste Ihres Headsets. Die restlichen Teilnehmer bleiben in der Konferenz.

Abmelden von der Master-Basisstation

Um sich ganz aus dem Konferenz-Modus und von der Master-Basis abzumelden, stellen Sie Ihr sekundäres Headset wieder in die eigene Basisstation. Um das Headset wieder an der Basis an- zumelden, wiederholen Sie «Anmelden eines sekundären Headsets».

Technische Angaben

Headset Fox FX 810 DECT

Betriebsbedingungen: 0 ˚C bis +40 ˚C; max. 95% relative Luftfeuchtigkeit (nicht kondensierend)

Anrufsteuerung: Rufannahme-Taste für: Anruf annehmen, beenden und abweisen;

Dockingvorgänge können ebenfalls Anrufe annehmen und beenden

Lautstärkeregelung und Mikrofonstummschaltung:

Bedienelement am Headset

Anzeigesignal:

Audiosignale:

Klangqualität:

LED zeigt Anrufstatus, Pairing-Status und andere Ereignisse an.

Audiosignale weisen auf eingehende Anrufe, niedrigen Akkuladestand,

Lautstärke, Stummschaltung und Verbindungsstatus hin.

DSP-Geräuschunterdrückung, Echounterdrückung, Klangregler, Schmalband-

audio

Aufladen: Im angedockten Zustand in der Fox FX 810 DECT-Basisstation

Standard für drahtlose Kommunikation: (CAT-iq) EU DECT und US DECT

DECT-Reichweite: EU DECT: bis zu 100 m Reichweite von der Fox FX 810 DECT-Basisstation zum Head-

DECT-Frequenzen:

Tragestile: set US DECT: bis zu 100 m Reichweite von der Fox FX 810 DECT-Basisstation zum Headset

US DECT: 1,92 – 1,93 GHz. EU DECT: 1,88 – 1,90 GHz

Überkopfbügel und Ohrhänger

Mikrofonarm-Bauweise:

Lautsprecher:

Mikrofon:

Mittellanges Mikrofon mit Nebengeräuschunterdrückung

Broad-Band-Lautsprecher

Mikrofon mit Geräuschunterdrückung

11

12

D

Headset-Akku

Akku-Typ:

Akku-Kapazität:

Sprechzeit:

Akku-Lebensdauer:

Lithium-Ionen-Polymer

300 mA/h, typisch

Bis zu 8 Stunden

Mind. 1000 Ladezyklen

Standby-Zeit: Mind. 50 Stunden

Betriebstemperatur: –20 ˚C bis +60 ˚C.

Ladezeit: 20% Aufladung in weniger als 20 Minuten, 50 % in weniger als 45 Minuten, volle Aufladung in weniger als 3 Stunden

Lagerbeständigkeit des Akkus: Die Ladung des Headset-Akkus bleibt im ausgeschalteten Zustand für mindes- tens 6 Monate erhalten, bevor der Akku erneut geladen werden muss.

Basisstation Fox FX 810 DECT

Betriebsbedingungen: 0 ˚C bis +40 ˚C; max. 95 % relative Luftfeuchtigkeit (nicht kondensierend)

Ladedock:

Tischtelefonanschlüsse:

Passend für die Fox FX 810 DECT-Headsetserie

RJ-11 für Hörer, RJ-11 für Telefonapparat (oder Headsetanschluss), RJ-45 für

AUX (für EHS-Adapter oder Lifter)

Produkt-Entsorgung

Bitte entsorgen Sie das Headset gemäss den örtlichen Vorschriften und nutzen Sie vorhandene Recyclingeinrich- tungen. Werfen Sie das Headset nicht in den Hausmüll. Das Headset darf nicht mit Feuer in Berührung kommen, da sonst der Akku explodieren könnte. Auch bei Beschädigung kann der Akku explodieren.

Sommaire

Vue d’ensemble du produit

Contenu du paquet

Micro-casque Fox FX 810 DECT

Station d’accueil Fox FX 810 DECT

Montage

Fixation du serre-tête sur le micro-casque

Raccordement à un téléphone de bureau

Téléphone de bureau sans prise pour micro-casque

Téléphone de bureau avec levier de décrochage

Téléphone de bureau avec prise pour micro-casque

Raccordement à un téléphone compatible EHS

Alimentation électrique

Utilisation du micro-casque

Mise en marche et arrêt

Suppression d’un pairing existant sur la station

Enregistrement du micro-casque sur la station

Configuration de la liaison audio avec le téléphone de bureau

Réglage de la tonalité

Réglage du niveau sonore du micro

Prise d’appel

Réglage du volume sonore

Fonction secret (tableau des fonctions)

Basculement du téléphone de bureau vers le micro-casque (tableau des fonctions)

Basculement du micro-casque vers le téléphone de bureau

Conférence téléphonique avec plusieurs micros-casques

Activation du mode DHSG

Activation du mode RHL

Enregistrement d’un micro-casque secondaire

Tenue d’une conférence audio

Arrêt et abandon d’une conférence active

Déconnexion de la station maîtresse

Informations techniques

Micros-casque Fox FX 810 DECT

Station d’accueil Fox FX 810 DECT

Élimination du produit

F

14

14

15

15

16

18

19

19

19

18

18

18

18

19

19

17

17

17

17

16

16

16

17

3

3

4

14

20

20

20

13

F

Montage

Fixation du serre-tête sur le micro-casque

1 Montez le micro-casque sur le serre-tête comme indiqué sur l’illustration et appuyez jusqu’à ce qu’un

«clic» se fasse entendre.

2 Placez le micro dans la position souhaitée pour une utilisation à gauche ou à droite.

3 Ajustez la longueur du serre-tête de sorte que le port du micro-casque soit agréable et confortable.

1 2

3

Raccordement à un téléphone de bureau

Téléphone de bureau sans prise pour micro-casque

Les téléphones de ce type ne possèdent pas de prise spécifique pour un micro-casque.

1 Retirez la fiche du câble de l’écouteur de la prise de votre téléphone de bureau.

2 Branchez le câble de l’écouteur dans la prise marquée du symbole «écouteur» se trouvant sur la station d’accueil.

3 Branchez le câble de téléphone fourni dans la prise marquée du symbole «téléphone» se trou- vant sur la station d’accueil.

4 Raccordez l’autre extrémité du câble de téléphone sur la prise pour écouteur de votre téléphone de bureau.

F

3 Branchez le câble de téléphone fourni dans la prise marquée du symbole «téléphone» se trou- vant sur la station d’accueil.

4 Raccordez l’autre extrémité du câble de téléphone sur la prise pour écouteur de votre téléphone de bureau.

5 Enfichez le câble du levier dans la prise portant l’inscription «AUX» située sur la station d’accueil.

Téléphone de bureau avec prise pour micro-casque

Les téléphones de bureau de ce type possèdent une prise spécifique pour micro-casque (en général

à l’arrière de l’appareil). La plupart de ces téléphones sont aussi dotés d’une touche à l’avant per- mettant de basculer entre le micro-casque et l’écouteur.

1 Branchez le câble de téléphone fourni dans la prise marquée du symbole «téléphone» se trouvant sur la station d’accueil

2 Raccordez l’autre extrémité du câble de téléphone à la prise pour micro-casque de votre téléphone de bureau.

Téléphone de bureau avec levier de décrochage

Un levier décroche mécaniquement l’écouteur du téléphone de bureau pour effectuer ou accepter un appel. Veuillez vous référer aux instructions de montage se trouvant dans la documentation du levier.

14

1 Retirez la fiche du câble de l’écouteur de la prise de votre téléphone de bureau.

2 Branchez le câble de l’écouteur dans la prise marquée du symbole «écouteur» se trouvant sur la station d’accueil.

Raccordement à un téléphone compatible EHS

Grâce à un adaptateur EHS, il est possible de prendre ou de terminer les appels entrants à l’aide de la touche «prise d’appel» du micro-casque. Pour acquérir un adaptateur EHS adapté à votre téléphone de bureau, adressez-vous à votre distributeur.

Raccordez l’adaptateur EHS comme décrit dans la documentation correspondante.

Sur certains téléphones, il faut également raccorder le câble de téléphone.

15

F

Alimentation électrique

Branchez le câble réseau sur la prise de la station du micro-casque portant le symbole correspondant.

Branchez l’alimentation sur une prise de 220 volts.

Le symbole «batterie» se met à clignoter en blanc.

16

Utilisation du micro-casque

Allumer le micro-casque

Appuyez une fois brièvement sur la touche «prise d’appel» du micro-casque, la LED bleue située sur le micro-casque s’allume pendant 2 s.

Éteindre le micro-casque

Appuyez sur la touche «prise d’appel» du micro-casque jusqu’à ce que la LED bleue se mette à cli- gnoter. Relâchez ensuite la touche, le micro-casque s’éteint.

Suppression d’un pairing existant sur la station

Retirez le câble réseau de la station. Appuyez sur la touche «volume sonore du micro+» à l’arrière de la station et maintenez-la enfoncée en rebranchant le câble réseau. Appuyez la touche

«volume sonore du micro+» pendant 5 s jusqu’à ce que le symbole «batterie» clignote trois fois en vert. Relâchez ensuite la touche, le symbole «écouteur» clignote alors en bleu et le symbole

«batterie» en blanc.

Enregistrement du micro-casque sur la station

Avant de pouvoir enregistrer un nouveau micro-casque, supprimez le pairing existant. Retirez le câble réseau de la station. Appuyez sur la touche «volume sonore du micro+» à l’arrière de la sta- tion et maintenez-la enfoncée tout en rebranchant le câble réseau. Appuyez la touche «volume sonore du micro+» pendant 5 s jusqu’à ce que le symbole «batterie» clignote trois fois en vert. Re- lâchez ensuite la touche, le symbole «écouteur» clignote alors en bleu et le symbole «batterie» en blanc. La liaison existante est alors supprimée et la station se trouve en mode pairing pendant 60 s.

Appuyez ensuite sur la touche «fonction secret» du micro-casque pendant 3 s. Si les deux LED se trouvant sur la station d’accueil s’éteignent, cela signifie que le pairing a été effectué avec succès et que le micro-casque est raccordé.

Si vous attendez plus de 60 s avant d’enregistrer le micro-casque, la station ferme le mode pairing. Pour remettre la station en mode pairing, appuyez sur la touche «pairing» pendant 5 s.

F

Configuration de la liaison audio avec le téléphone de bureau

L’éventail de téléphones de bureau disponibles sur le marché étant extrêmement vaste, il est néces- saire d’obtenir une tonalité avant d’utiliser le freeVoice Fox pour la première fois. Configurez la station d’accueil pour garantir une bonne communication avec votre modèle de téléphone de bureau.

Réglez également le niveau sonore du micro pour obtenir une qualité sonore optimale.

Réglage de la tonalité

1 Mettez le micro-casque sur votre tête.

2 Appuyez sur la touche «micro-casque» du téléphone de bureau ou décrochez l’écouteur du téléphone de bureau.

3 Déplacez progressivement le commutateur d’affectation du téléphone à l’arrière de la station d’accueil freeVoice Fox de la position «A» à la position

«G» (voir l’illustration) et vérifiez la tonalité émise par le micro-casque.

A

B C D E F G

4 Définissez la meilleure position du commutateur. La tonalité doit être forte, claire et non distordue.

Réglage du niveau sonore du micro

1 Mettez le micro-casque sur votre tête.

2 Établissez une connexion avec le téléphone de bureau.

3 Effectuez un appel test. Appelez une connaissance ou un collègue pour tester le volume.

Demandez à la personne appelée de ne pas modifier le volume sur son téléphone pendant le déroulement du test.

4 Si votre voix est trop forte ou pas assez pour votre interlocuteur, adaptez le niveau sonore du micro à l’aide des touches «volume» (+/-) pour le micro comme indiqué sur l’illustration.

5 Si le niveau sonore du micro est réglé à votre convenance, terminez l’appel.

Touche de prise d’appel

Le touche «prise d’appel» sert à prendre et terminer les appels ainsi qu’à allumer et éteindre le micro- casque.

Pression maintenue (clic long) Fonction

Prendre un appel

Terminer un appel

Allumer le micro-casque

Éteindre le micro-casque x x

Pression brève x x (5 s)

Réglage du volume sonore

Vous pouvez ajuster le volume sonore de l’écouteur de votre micro-casque au moyen des touches

«+» et «–» du micro-casque.

17

18

F

Touche secret

Vous pouvez activer et désactiver la fonction secret du micro de votre micro-casque au moyen de la touche «fonction secret».

Pression maintenue (clic long) Fonction

Activer la fonction secret

Désactiver la fonction secret

Activer le mode pairing

Quitter le mode pairing

Éteindre le micro-casque

Pression brève x x x x x (5 s)

Basculement du téléphone de bureau vers le micro-casque

(pendant un apelle)

1 Retirez le micro-casque de la station.

2 Ne raccrochez pas l’écouteur du téléphone de bureau sous peine de mettre fin à l’appel.

Basculement du micro-casque vers le téléphone de bureau

(pendant un apelle)

(Téléphone de bureau sans prise pour micro-casque)

1 Décrochez l’écouteur du téléphone de bureau.

2 Posez le micro-casque sur le chargeur ou appuyez brièvement sur la touche «prise d’appel».

Basculement du micro-casque vers le téléphone de bureau

(pendant un apelle)

(Téléphone de bureau avec prise pour micro-casque et/ou EHS)

1 Décrochez l’écouteur du téléphone de bureau.

2 Suivez ensuite les instructions du manuel d’utilisation de votre téléphone de bureau. Dans cer- tains cas, le basculement nécessite d’appuyer sur une touche de votre téléphone de bureau; dans d’autres, il se fait automatiquement.

Conférence téléphonique avec plusieurs micros-casques

Pour les conférences téléphoniques, le freeVoice Fox FX 810 DECT peut être combiné avec jusqu’à quatre micros-casques: un micro-casque primaire et jusqu’à trois micros-casques secondaires.

Activation du mode DHSG

Votre freeVoice Fox FX 810 DECT se trouve d’origine en mode RHL. Connectez votre casque à votre téléphone selon la notice de votre adaptateur EHS. Placez votre casque sur sa station de base. Appuyez sur la touche casque de votre téléphone afin d’obtenir une tonalité. Prenez le casque de sa station de base. Vous entendez enfin une tonalité dans le casque. Appuyez sur la touche multifonction de votre casque, celui s’éteint et la ligne du téléphone est raccrochée.

F

Activation du mode RHL

Afin de remettre le FX810 en mode RHL, il faut débrancher la station de base du courant, env. 10 s.

Enregistrement d’un micro-casque secondaire

1 Veillez à ce que le micro-casque primaire enregistré sur la station ne possède aucune connexion en ligne avec la station en vérifiant que le symbole «micro-casque» bleu est éteint. Appuyez sur la touche «pairing» pendant 5 s puis relâchez-la. Le symbole «micro-casque» se met à clignoter en bleu, la station recherche alors d’autres micros-casques. Appuyez sur la touche «fonction secret» du micro-casque pendant 3 s jusqu’à ce que la LED bleue du micro-casque clignote. Le micro-cas-que secondaire se trouve à présent lui aussi en mode pairing. Lorsque les LED de la station et du micro-casque s’éteignent, le micro-casque secondaire est relié à la station.

2 Répétez cette procédure pour enregistrer au total jusqu’à trois micros-casques supplémentaires.

Tenue d’une conférence audio

Connectez en ligne le micro-casque primaire à l’aide de la touche «multifonction» de sorte que le symbole «micro-casque» de la station s’allume en bleu. Appuyez ensuite sur la touche «prise d’appel» du micro-casque secondaire, le micro-casque primaire émet un signal sonore. Pour trans- mettre l’autorisation au micro-casque secondaire, appuyez également sur la touche «prise d’appel» du micro-casque primaire. La conférence est alors établie entre ces deux micro-casques.

Répétez cette procédure pour tout autre éventuel micro-casque secondaire.

Arrêt et abandon d’une conférence active

Si l’on met fin à l’appel sur le micro-casque primaire, la conférence active est interrompue pour tous les micro-casques. Les micro-casques secondaires restent toutefois enregistrés sur la station du micro-casque primaire. Pour tenir une nouvelle conférence, répétez les étapes de la partie

«Tenue d’une conférence audio».

Les participants de la conférence peuvent aussi quitter une conférence active en appuyant briève- ment sur la touche «prise d’appel» de leur micro-casque. Les autres participants poursuivent la con- férence.

Déconnexion de la station maîtresse

Pour vous déconnecter intégralement du mode conférence et de la station maîtresse, replacez votre micro-casque secondaire sur sa propre station d’accueil. Pour réenregistrer le micro-casque sur la station, répétez la procédure de la partie «Enregistrement d’un micro-casque secondaire».

19

20

F

Informations techniques

Micro-casque Fox FX 810 DECT

Conditions de fonctionnement: de 0 ˚C à +40 ˚C; 95 % max. d’humidité ambiante relative (sans condensation)

Gestion des appels: touche multifonction pour: prendre, terminer et rejeter les appels; il est égale- ment possible de prendre et terminer les appels à partir de la station d’accueil

Réglage du volume sonore et fonction secret:

élément de commande sur le micro-casque

Signal lumineux:

Signaux sonores:

Qualité sonore: la LED indique l’état d’appel, de pairing et d’autres évènements.

des signaux sonores indiquent les appels entrants, un faible niveau de charge de la batterie, le volume sonore, la fonction secret et d’autres évènements.

suppression des bruits de fond DSP, suppression des échos, réglage du son,

Chargement: audio bande étroite par positionnement sur la station d’accueil Fox FX 810 DECT

Standard pour une communication sans fil:

(CAT-iq) EU DECT et US DECT

Portée DECT: EU DECT: jusqu’à 100 m de portée entre la station d’accueil Fox FX 810 DECT et le

microcasque. US DECT: jusqu’à env. 100 m de portée entre la station d’accueil

Fréquences DECT:

Fox FX 810 DECT et le micro-casque.

US DECT: de 1,92 à 1,93 GHz. EU DECT: de 1,88 à 1,90 GHz

Styles de port:

Construction du bras de micro:

Haut-parleur:

Micro: serre-tête et crochet d’oreille micro mi-long à suppression des bruits de fond haut-parleur large bande micro à suppression des bruits de fond

Batterie du micro-casque

Type de batterie:

Capacité de la batterie:

Autonomie en mode conversation:

Durée de vie de la batterie:

Autonomie en mode veille:

Température de service: polymère lithium-ion

300 mA/h, typique jusqu’à 8 heures

1000 cycles de charge min.

50 heures min.

de -20 ˚C à +60 ˚C.

Temps de charge: 20 % de charge en moins de 20 minutes, 50 % en moins de 45 minutes, charge totale en moins de 3 heures

Durée de conservation de la batterie: hors service, la charge de la batterie du micro-casque est conservée au moins

6 mois en avant que la batterie ait besoin d’être rechargée.

Station d’accueil Fox FX 810 DECT

Conditions de fonctionnement: de 0 ˚C à +40 ˚C; 95 % max. d’humidité ambiante relative (sans condensation)

Station de chargement:

Prises de téléphone de bureau: adaptée à la gamme de micro-casques Fox FX 810 DECT

RJ-11 pour écouteur, RJ-11 pour appareil téléphonique (ou prise micro-casque),

RJ-45 pour AUX (pour adaptateur EHS ou levier de décrochage)

Élimination du produit

Veuillez éliminer le micro-casque selon les directives locales et utiliser pour cela les installations de recyclage exis- tantes. Ne jetez pas le micro-casque avec les déchets ménagers. Le micro-casque ne doit pas entrer en contact avec le feu, sous peine de provoquer l’explosion de la batterie. La batterie peut également exploser en cas de détériora- tion.

21

22

E

Content

Product overview

Content of package

Headset Fox FX 810 DECT

Base station Fox FX 810 DECT

Installation

Fastening the headband to the headset

Connection to a desk phone

Desk phone without headset connection

Desk phone with handset lifter

Desk phone with headset connection

Connection to an EHS-enabled phone

Power supply

Headset operation

Switching on / off

Deleting existing pairing at the base station

Logging the headset onto the base station

Configuring the audio link to the desk phone

Setting the dial tone

Setting the microphone level

Call acceptance

Volume control

Mute microphone (function table)

Switching from the desk phone to the headset (function table)

Switching from the headset to the desk phone

Conference call with several headsets

Enabling the DHSG mode

Enabling RHL mode

Logging on a secondary headset

Holding a conference call

Terminating and leaving an active conference

Logging off from the master base station

Technical data

Headset Fox FX 810 DECT

Base station Fox FX 810 DECT

Disposing of the product

Installation

Fastening the headband to the headset

1 Assemble the headset and the headband as shown and press together until you hear a «click».

2 Turn the microphone into the desired position for use on the left or right ear.

3 Adjust the length of the headband so that the head- set rests easily and comfortably on your head.

1

Connection to a desk phone

Desk phone without headset connection

This phone model has no separate headset socket.

2 3

E

3

3

4

23

23

23

24

24

24

27

27

27

27

26

26

27

27

28

28

25

26

26

26

25

25

25

25

28

29

29

1 Unplug the handset’s cable from the socket of your desk phone.

2 Plug the handset’s cable into the socket marked with the handset symbol on the base station.

3 Plug the enclosed phone lead into the socket marked with the phone symbol on the base station.

4 Connect the other end of the phone lead to the handset socket on your desk phone.

Desk phone with handset lifter

A lifter raises the desk phone’s handset mechanically to make or take a call. Please consult the lifter’s documentation for instructions on its installation.

23

24

E

1 Unplug the handset’s cable from the socket of your desk phone.

2 Plug the handset’s cable into the socket marked with the handset symbol on the base station.

3 Plug the enclosed phone lead into the socket marked with the phone symbol on the base station.

4 Connect the other end of the phone lead to the handset socket on your desk phone.

5 Plug the lifter’s cable into the socket marked «AUX» on the base station.

Desk phone with headset connection

This desk phone model has a separate socket for a headset (usually on the rear of the device).

These phones normally have a key on the front too that allows you to switch between the headset and handset.

1 Plug the enclosed phone lead into the socket marked with the phone symbol on the base station.

2 Connect the other end of the phone lead to the headset socket on your desk phone.

Connection to an EHS-enabled phone

Incoming calls can be accepted or terminated with the «Call acceptance» key on the headset with the aid of an EHS adapter. Please ask your dealer about a suitable EHS adapter for your desk phone.

Connect the EHS adapter as explained in the corresponding documentation.

The phone lead also has to be connected with certain telephones.

Power supply

Plug the mains lead into the marked socket on the base of the headset.

Plug the mains adapter into a 220-volt socket.

The battery symbol will start flashing (white).

E

Headset operation

Switching the headset on

Press the «Call acceptance» key briefly on the headset, the blue LED on the headset comes on for

2 sec.

Switching the headset off

Press and hold down the «Call acceptance» key on the headset until the blue LED starts to flash rapidly. Then release the key; the headset switches off.

Deleting existing pairing at the base station

Disconnect the mains lead from the base station. Press and hold down the «Microphone volume +» key on the rear of the base whilst plugging the mains lead back in. Keep the «Microphone volume

+» key pressed for 5 sec. until the battery symbol flashes 3 times (green). Then release the key; the headset symbol now starts to flash blue and the battery symbol white.

Logging the headset onto the base station

You have to delete the existing pairing before you can log a new headset onto the base station.

Disconnect the mains lead from the base station. Press and hold down the «Microphone volume

+» key on the rear of the base whilst plugging the mains lead back in. Keep the «Microphone volume +» key pressed for five seconds until the battery symbol flashes 3 times (green). Then release the key; the headset symbol now starts to flash blue and the battery symbol white. This deletes the existing link and the base station is in the pairing mode for 60 sec. Now press the

«Mute microphone» key on the headset for 3 sec. If both LEDs on the base station go out, the pairing was successful and the headset is connected.

If you wait for longer than 60 sec. until logging on a headset, the base station terminates the pairing mode. To start the pairing mode at the base station again, press the «Pairing» key for 5 sec.

Configuring the audio link to the desk phone

Since there are a wide variety of different desk phones on the market you have to get a dial tone be- fore using the freeVoice Fox for the first time. Configure the base station for correct communication with your desk phone. You should also adjust the microphone level for the best quality sound.

Setting the dial tone

1 Put the headset on.

2 Press the «Headset» key on the desk phone or lift the desk phone’s handset.

3 Move the phone configuration switch on the rear of the freeVoice Fox base station in steps from the «A» position to the «G» position (see illustration)

A

B C D E F G

and check the sound of the dial tone in the headset.

4 Determine the best position for the switch. The dial tone should be strong, clear and undistorted.

25

E

Setting the microphone level

1 Put the headset on.

2 Establish a connection on the desk phone

3 Make a test call. Call a friend or colleague to test the volume. Ask the person you are calling not to adjust the volume on their own phone during the test.

4 If your voice is too loud or too quiet for the person you are calling, adjust the microphone level using the «Volume» keys (+/-) for the microphone as shown.

5 Terminate the call once the microphone level has been set correctly.

Function Tab Press and hold (long click)

Accept call

Terminate call

Switch the headset on

Switch the headset off x x x x (5 sec.)

Call acceptance key

The «Call acceptance» key can be used to accept and terminate calls and to switch the headset on and off.

Volume control

Use the «+» and «–» keys on the headset to adjust the earpiece volume of your headset.

Mute microphone key

You can use the «Mute microphone» key to mute your headset›s microphone and to deactivate the mute mode again.

Function

Activate microphone muting

Deactivate muting

Activate pairing mode

Quit pairing mode

Switch the headset off

Tab x x

Press and hold (long click) x x x (5 sec.)

26

Switching from the desk phone to the headset (during a call)

1 Lift the headset from the base station.

2 Do not hang up the desk phone’s handset; this would terminate the call.

Switching from the headset to the desk phone (during a call)

(phone without a headset socket)

1 Lift the desk phone’s handset.

2 Place the headset in the charging cradle or tap the «Multifunction» key.

Switching from the headset to the desk phone (during a call)

(phone with headset and/or EHS socket)

1 Lift the desk phone’s handset.

2 Please consult your desk phone’s instruction manual for the further procedure. In some cases you have to press a key on your desk phone to switch over; in other cases this takes place automatically.

E

Conference call with several headsets

Up to four headsets can be connected to the freeVoice Fox for conference calls: one primary and three secondary headsets.

Enabling the DHSG mode

Your freeVoice Fox FX 810 DECT is delivered in the RHL Mode per default. Connect the headset to your phone according the description of the EHS adapter. Place the headset on the base station.

Press the headset button to get a dial tone on the phone. Remove the headset from the base station. Now you hear a dial tone in the headset. Press the call acceptance Key on the headset, the headset goes offline and the phone call is also finished.

Enabling RHL mode

To return the freeVoice Fox FX 810 DECT to the RHL mode you need to disconnect the power cord from the base station for 10 sec.

Logging on a secondary headset

1 Please note that the primary headset that is logged onto the base station does not have an online connection to this. This is shown by the fact that the blue headset symbol does not light up. Press the «Pairing» key for 5 sec. and then release it. The headset symbol starts to flash

(blue); the base station is now searching for further headsets. Press the «Mute microphone» key on the headset for 3 sec. until the blue LED on the headset flashes. The secondary headset is now in the pairing mode too. The secondary headset has been connected to the base station when the LEDs on the base station and headset go out.

2 Repeat this procedure for a total of up to three additional headsets.

Holding a conference call

Switch the primary headset online with the «Multifunction» key so that the headset symbol on the base station comes on (blue). Now press the «Call acceptance» key on the secondary headset; an acoustic signal will be heard in the primary headset. Press the «Call acceptance» key on the primary headset too so as to authorise the secondary headset. The conference link has now been established between these two headsets. Repeat this procedure for any further secondary headsets.

27

28

E

Terminating and leaving an active conference

If the primary headset terminates the call, the active conference is also terminated on all of the other headsets. However, the secondary headsets remain logged onto the base station of the primary headset. Repeat the section «Holding a conference call» for a new conference.

Participants can also leave an active conference. All they have to do is press the «Call acceptance» key on their headset briefly. The other participants remain in the conference.

Logging off from the master base station

In order to log out of the conference mode and off the master base station completely, simply replace your secondary headset on its own base station. To log the headset back onto the base station, repeat the section on «Logging on a secondary headset».

Technical data

Headset Fox FX 810 DECT

Operating conditions: 0˚C to +40˚C; max. 95% relative humidity (non-condensing)

Call control: Multifunction key for: accept, end and reject call; docking operations can also accept and end calls

Volume control and mute microphone: Control on the headset

Display signal: LED shows call status, pairing status and other events.

Audio signals:

Sound quality:

Charging:

Audio signals indicate incoming calls, low battery charge, volume, muting and other events.

DSP noise cancelling, echo cancellation, tone control, narrow-band audio

When docked onto the Fox FX 810 DECT base station.

Standard for wireless communication: (CAT-iq) EU DECT and US DECT

DECT range: EU DECT: up to 100 m from the Fox FX 810 DECT base station to the headset.

DECT frequencies:

US DECT: up to 100 m from the Fox FX 810 DECT base station to the headset.

US DECT: 1.92 – 1.93 GHz. EU DECT: 1.88 – 1.90 GHz

Wearing styles:

Microphone arm design:

Loudspeaker:

Microphone:

Headband and ear clip medium-length microphone with ambient noise suppression broadband loudspeaker

Microphone with noise cancelling

Headset battery

Battery type:

Battery capacity:

Talk time:

Battery service life:

Standby time:

Operating temperature:

Charging time:

Shelf life of the battery: lithium-ion polymer

300 mA/h, typical

Up to 8 hours

At least 1000 charging cycles

At least 50 hours

-20˚C to +60˚C.

20% charge in less than 20 minutes, 50% in less than 45 minutes, full charge in less than 3 hours

The headset battery retains its charge for at least 6 months when it is switched off before the battery has to be recharged.

Base Station Fox FX 810 DECT

Operating conditions: 0˚C to +40˚C; max. 95% relative humidity (non-condensing)

Charging dock:

Desk phone sockets:

(for

Suitable for the Fox FX 810 DECT series of headsets

RJ-11 for handset, RJ-11 for telephone (or headset socket), RJ-45 for AUX

EHS adapter or lifter)

Disposing of the product

Please dispose of the headset in accordance with local regulations and use the available recycling facilities. Do not dispose of the headset together with domestic waste. Keep the headset away from fire since the battery could other- wise explode. The battery can also explode if damaged.

29

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
