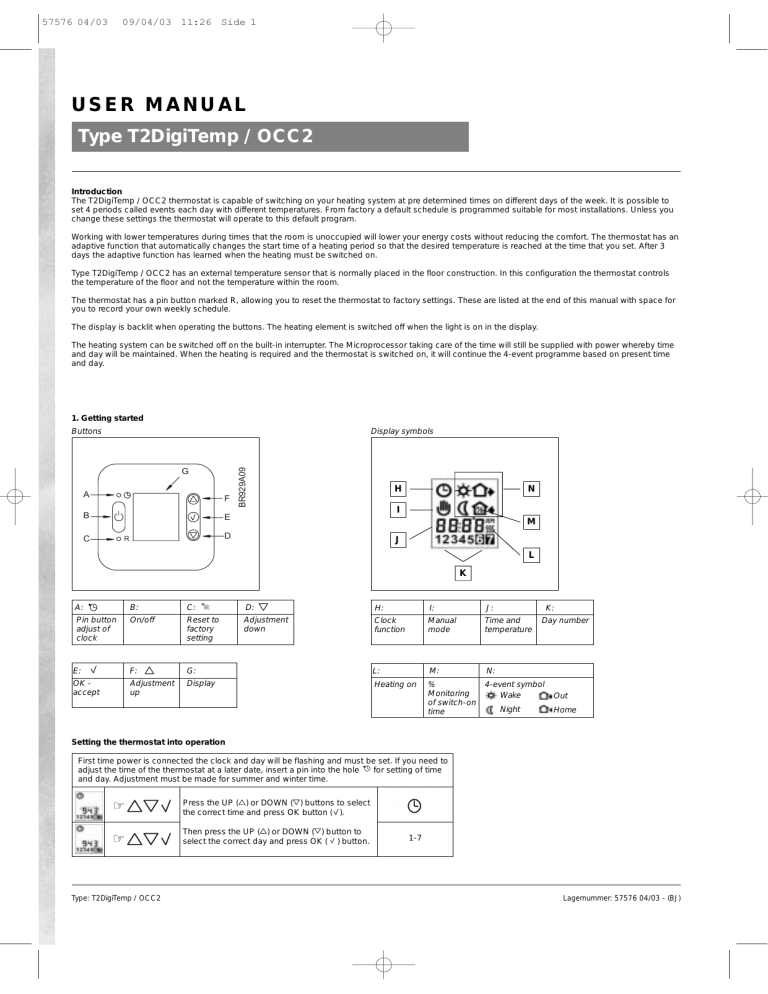

USER M A N U A L
Type T2DigiTemp / OCC2
Introduction
The T2DigiTemp / OCC2 thermostat is capable of switching on your heating system at pre determined times on different days of the week. It is possible to
set 4 periods called events each day with different temperatures. From factory a default schedule is programmed suitable for most installations. Unless you
change these settings the thermostat will operate to this default program.
Working with lower temperatures during times that the room is unoccupied will lower your energy costs without reducing the comfort. The thermostat has an
adaptive function that automatically changes the start time of a heating period so that the desired temperature is reached at the time that you set. After 3
days the adaptive function has learned when the heating must be switched on.
Type T2DigiTemp / OCC2 has an external temperature sensor that is normally placed in the floor construction. In this configuration the thermostat controls
the temperature of the floor and not the temperature within the room.
The thermostat has a pin button marked R, allowing you to reset the thermostat to factory settings. These are listed at the end of this manual with space for
you to record your own weekly schedule.
The display is backlit when operating the buttons. The heating element is switched off when the light is on in the display.
The heating system can be switched off on the built-in interrupter. The Microprocessor taking care of the time will still be supplied with power whereby time
and day will be maintained. When the heating is required and the thermostat is switched on, it will continue the 4-event programme based on present time
and day.
1. Getting started
Display symbols
G
A
F
B
E
C
BR929A09
Buttons
H
I
M
D
R
N
J
L
K
A:
B:
C:
D:
H:
I:
J:
Pin button
adjust of
clock
On/off
Reset to
factory
setting
Adjustment
down
Clock
function
Manual
mode
Time and
temperature
E:
F:
G:
L:
M:
N:
OK accept
Adjustment
up
Display
Heating on
4-event symbol
%
Monitoring
Wake
of switch-on
Night
time
K:
Day number
Out
Home
Setting the thermostat into operation
First time power is connected the clock and day will be flashing and must be set. If you need to
adjust the time of the thermostat at a later date, insert a pin into the hole
for setting of time
and day. Adjustment must be made for summer and winter time.
☞
Press the UP ( ) or DOWN ( ) buttons to select
the correct time and press OK button ( ).
☞
Then press the UP ( ) or DOWN ( ) button to
select the correct day and press OK ( ) button.
Type: T2DigiTemp / OCC2
1-7
Lagernummer: 57576 04/03 - (BJ)
57576 04/03
09/04/03 11:27 Side 2
2. Daily use of the thermostat
4-event clock mode
The day has been split into 4 events describing a typical day. When the thermostat is in 4-event mode it will automatically adjust the temperature according
to the required temperature to the required time. As standard the thermostat has 5 days with 4 events, and 2 days with 2 events. Programming see 3.
4-event clock mode:
The clock function symbol (
Programming see 3.
Comfort mode:
☞
5 secs.
Manual mode:
5 secs.
☞
) will be indicated.
Temporary override
To temporarily override the temperature in the 4-event schedule program, press the UP ( ) or DOWN ( ) button
once, to show the temperature, and press again to increase or decrease the temperature. The display will flash for
5 seconds, and will then revert to the time. The override will operate until the next programmed event when the
unit will resume the automatic programme.
Cancel comfort mode
To cancel the override state, press the OK (
☞
☞
) and one of the 4-event symbols (
) button twice.
Permanent override:
During holidays, the scheduled 4-event program can be overridden.
Press the OK ( ) button, and then the UP ( ) or DOWN ( ) button until the override temperature is set.
The unit will now operate to this temperature permanently.
Cancel manual mode
To cancel the permanent override state press the OK (
3. Programming
4-event time and temperature
For each event, the start time and required
temperature must be set.
Press OK (
) button once, and the unit will resume automatic function.
) button for 3 secs. to begin programming
Day 1 - 5
For example, in the morning you wish the heating to
start at 07:00 and the temperature to rise to 25˚C.
Press OK ( ) button for 3 seconds and the start time
is displayed. Change this to 07:00 with the
UP ( ) or DOWN ( ) button. Press OK ( ) to
confirm.
The temperature is now displayed. Change this to 25˚C
with the UP ( ) or DOWN ( ) button.
Press OK ( ) button to confirm. This action can now
be repeated for the second event.
☞
☞
: Time and temperature
☞
☞
: Time and temperature
☞
☞
: Time and temperature
These settings will be valid with days 1-5 showing on
the display. To program the days 6 and 7, repeat the
above. Days 6 and 7 are usually Saturday and Sunday,
and only have two events.
☞
☞
: Time and temperature
☞
☞
: Time and temperature
☞
☞
: Time and temperature
The temperature can be set within the range of +5 to
+40˚C. It is also possible to select the heating OFF at
that event by reducing the setting to 5˚C, and then
pressing the ( ) once more.
Day 6 - 7
57576 04/03
09/04/03 11:27 Side 3
4. Advanced settings and read-out
☞
✚
☞
Press both UP ( ) and DOWN ( ) buttons together for 3 seconds. INFO is displayed.
Press UP ( ) button until you reach the desired sub menu. Select the sub menu with the OK (
Monitoring of energy consumption
The thermostat calculates average time it has been switched on allowing you to monitor your energy consumption.
In the thermostat you can read out:. Total switch-on time in percentage in the latest 2 days, 30 days or 365 days.
Calculation of operational costs per day: (switch-on time:100) x kW x kWh-price x 24 h per day
Example: Read-out: 30 % in the latest 365 days
Size of heating system: 1,2 kW (ask the installer)
Cost of power: 0,2 EUR / kWh
Calculation: (30:100) x 1,2 kW x 0,2 EUR / kWh x 24 h = 1,7 EUR per day
}
2 days
30 days
365 days
Software version
☞
Actual sensor temperature
☞
}
☞
☞
5-2: 4 events in 5 days +
2 events in 2 days.
6-1: 4 events in 6 days +
2 events in 1 day
7-0: 4 events in 7 days
☞
Maximum allowed temperature setting. Use the UP ( ) or
DOWN ( ) button to increase or reduce, and OK ( ) button to
accept.
☞
Next is displayed LoLi. Press OK ( ) button to continue.
☞
Minimum allowed temperature setting. Use the UP ( ) or
DOWN ( ) button to increase or reduce and OK ( ) button to
accept.
Time and temperature scale selection
☞
☞
☞
}
You can select either ˚C or ˚F scale, and 12 or 24 hour clock as
follows:
Press UP ( ) or DOWN ( ) button to change settings. Confirm
the required scale with the OK button ( ) button.
Adaptive function
This function enables the thermostat to calculate when it needs to switch ON so that the required temperature is reached at the set
time. With a start time of 07:00 therefore, the thermostat may switch ON as early as 06:00 so that the desired temperature of 25˚C is
achieved by 07:00. Without this function set, the thermostat will start to heat at the time you set.
☞
☞
No changes can be made here. Use the OK ( ) button to end.
Max and min allowed temperature range
The temperature setting range of +5˚ to 40˚ C can be limited to prevent at comfort or manual mode a too high or too low temperature
being selected. For example, a wood floor covering should not be allowed to exceed a maximum of 27˚C. Low limitation is used where
the temperature of the floor is required never to fall below the minimum set temperature.
☞
☞
Press UP ( ) or DOWN ( ) button to show the different
readouts.
4-event sequence
The present event sequence flashes: Days 1-5, followed by days 6-7. To change, press the UP ( ) button until you have days 1-6
and then day 7 flashing, or all 7 days are flashing. Select the required sequence with the OK ( ) button.
☞
☞
) button.
}
Press the DOWN ( ) button to switch between on and off.
Press OK ( ) button to confirm.
☞
Press OK ( ) button to end programming and to return to
scheduled programme.
☞
57576 04/03
09/04/03 11:27 Side 4
5. Reset to factory setting
Press the pin button for 3 secs. and the thermostat returns to factory settings. Time
and day is also reset and must be set according to “Setting the thermostat into
operation”.
Factory settings
4-event time and temperature
Day 1-5
Time
Temperature
OCC2-1991
w/floor sensor
06:00
25˚C
08:00
20˚C
16:00
27˚C
22:30
20˚C
08:00
27˚C
23:00
20˚C
Day 6-7
4-event sequence
5:2
Hi-Low temp.
55˚C / 5˚C
Scale
24 H / ˚C
Adaptive control
ON
6. Failure codes
E0 = Internal failure, replace thermostat
E1 = Built-in sensor short-circuit or disconnected, replace thermostat
E2 = External sensor short-circuit or disconnected
57576 04/03
09/04/03 11:27 Side 5
Deutsch
Einführung
Mit dem T2DigiTemp / OCC2-Thermostaten kann das Heizsystem zu vorgegebenen Zeiten an verschiedenen Wochentagen eingeschaltet werden. Bis zu 4
verschiedenen Perioden, auch Events genannt, können jeden Tag mit verschiedenen Temperaturen verwendet werden. Ab Werk enthält der Thermostat eine
Standardprogrammierung, die für die meisten Heizsysteme geeignet ist. Falls diese Programmierung nicht geändert wird, wird der Thermostat mit dem
Standardprogramm laufen.
Niedrigere Temperaturen in einem Raum, der momentan nicht benutzt wird, werden die Heizkosten senken ohne den Komfort zu mindern. Der Thermostat
beinhaltet eine adaptive Funktion, die automatisch die Startzeit einer Heizperiode ändert, so dass die gewünschte Temperatur zu dem eingegebenen
Zeitpunkt erreicht wird. Nach 3 Tagen hat die adaptive Funktion gelernt, wann die Heizung eingeschaltet werden muss.
Typ T2DigiTemp / OCC2 hat einen externen Temperaturfühler, der normalerweise in der Bodenkonstruktion angebracht ist. Der Thermostat kontrolliert dann
die Bodentemperatur und nicht die Raumtemperatur.
Der Thermostat hat einen Nadelknopf, R, womit der Thermostat auf die Werkseinstellungen zurückgestellt werden kann. Diese Einstellungen werden am
Ende dieser Bedienungsanleitung aufgeführt, mit zusätzlichem Raum für die Eingabe des eigenen Wochenprogramms.
Bei Betätigung der Knöpfen ist das Display von hinten beleuchtet. Das Heizelement wird abgeschaltet wenn das Display beleuchtet ist.
Das Heizungssystem kann über den eingebauten Schalter ausgeschaltet werden. Der Mikroprozessor, der die Zeitangabe steuert, wird mit Spannung
versorgt, wobei die Eingaben für Zeit und Tag aufrechterhalten bleiben. Wenn Wärme gewünscht wird, und der Thermostat eingeschaltet wird, wird dieser
das 4-Event Programm mit der gegenwärtigen Zeit und dem gegenwärtigen Tag fortsetzen.
1. Inbetriebnahme
Display Symbole
G
A
F
B
E
C
D
R
BR929A09
Knöpfe
H
N
I
M
J
L
K
A:
B:
Nadelknopf
Regelung
der Zeit
Ein/Aus
C:
D:
E:
F:
G:
L:
M:
N:
OK Akzept
Regelung
nach oben
Display
Heizung
eingeschaltet
%
Überwachung
der
Einschaltzeit
4-Event Symbol
Aufwachung
Zurückstellung Regelung
nach unten
auf Werksprogramm
H:
I:
J:
UhrenFunktion
Manueller
Betrieb
Zeit und
Temperatur
Inbetriebnahme des Thermostaten
Wenn der Thermostat zum ersten Mal eingeschaltet wird, blinken die Uhr und der Tag und
müssen eingestellt werden. Falls die Zeiteinstellung des Thermostaten auf einen späteren
Zeitpunkt verschoben werden muss, muss ein Stift in das Loch
gesteckt werden, wonach
Zeit und Tag eingestellt werden können. Winter- und Sommerzeit müssen eingestellt werden.
☞
Die Knöpfe ( ) oder ( ) betätigen, um die Zeit
einzustellen. Dann den OK-Knopf ( ) betätigen.
☞
Die Knöpfe ( ) oder ( ) betätigen, um den Tag
einzustellen. Dann den OK ( ) betätigen.
1-7
K:
Nacht
Tag
Ausser Haus
Zuhause
57576 04/03
09/04/03 11:28 Side 6
2. Täglicher Gebrauch des Thermostaten
4 Event Uhr-Modus
Der Tag ist in 4 Events aufgeteilt worden, die einen typischen Tag beschreiben. Wenn der Thermostat im 4 Event Modus läuft, wird die Temperatur
automatisch an die gewünschte Temperatur zum gewünschten Zeitpunkt angepasst. Standardmäßig hat der Thermostat 5 Tage mit 4 Events und 2 Tage mit
2 Events. Für Programmierung, siehe Abschnitt 3.
4 Event Uhr-Modus:
Komfortmodus:
☞
5 Sek.
☞
5 Sek.
☞
) werden angezeigt.
Zeitweilige Außerachtlassung
Um die Temperatur im 4 Event Programm zeitweilig außer Acht zu lassen, den Knopf ( ) oder ( ) einmal
drücken um die Temperatur anzuzeigen, und dann wieder drücken, um die Temperatur zu erhöhen oder zu
mindern. Die Anzeige wird für 5 Sekunden blinken und dann auf die Zeit wieder zurückgehen. Die
Außerachtlassung wird bis zum nächsten programmierten Event aufrechterhalten, wo das System das
automatische Programm wieder aufnehmen wird.
Komfortmodus aufheben
Um die Außerachtlassung zu annullieren, den Knopf (
Manueller Modus:
☞
Das Uhr-Modus Symbol ( ) und ein der 4 Event Symbole (
Für Programmierung, siehe Abschnitt 3.
) zweimal betätigen.
Permanente Außerachtlassung:
An Urlaubstagen kann das 4 Event Programm ausgeschaltet werden.
Den OK-Knopf ( ) betätigen und dann den Knopf ( ) oder ( ), bis die neue Temperatur eingestellt ist.
Das System wird dann nach dieser Temperatur permanent geregelt.
Manueller Modus aufheben
Um die permanente Außerachtlassung wieder aufzuheben, den OK-Knopf (
schaltet wieder auf die automatische Funktion über.
3. Programmierung
4 Event Zeit und Temperatur
Für jedes Event müssen die Startzeit und die
gewünschte Temperatur eingegeben werden.
Den OK-Knopf (
) einmal betätigen. Das System
) für 3 Sekunden betätigen, um die Programmierung zu beginnen für :
Tag 1 - 5
Beispiel: Jeden Morgen soll die Heizung um 07:00
eingeschaltet werden und die Temperatur auf 25˚C
ansteigen. Den OK-Knopf ( ) für 3 Sekunden
betätigen, und die Startzeit wird angezeigt. Die Zeit
dann auf 07:00 mit ( ) oder ( )-Knopf ändern. OK
( ) betätigen, um die Eingabe zu bestätigen.
☞
☞
: Zeit und Temperatur
☞
☞
: Zeit und Temperatur
Die Temperatur wird jetzt angezeigt und muss mit den
Knopf ( ) oder ( ) geändert werden.
OK ( ) drücken, um die Eingabe zu bestätigen. Dies
kann jetzt für Event 2 wiederholt werden. Die
Eingaben gelten jetzt für die Tage 1-5. Um die Tage 6
und 7 zu programmieren, den Vorgang oben
wiederholden. Diese Tage sind normalerweise
Samstag und Sonntag und haben nur 2 Events.
☞
☞
: Zeit und Temperatur
☞
☞
: Zeit und Temperatur
☞
☞
: Zeit und Temperatur
☞
☞
: Zeit und Temperatur
Die Temperatur kann innerhalb einer Begrenzung von
+5˚C bis +40˚C eingestellt werden. Die Heizung kann
auch ausgeschaltet werden, indem man bei dem
aktuellen Event die Temperatur auf 5˚C setzt und dann
den Knopf ( ) noch einmal betätigt.
Tag 6 - 7
57576 04/03
09/04/03 11:28 Side 7
4. Spezielle Einstellungen und Anzeigen
☞
✚
☞
Die Knöpfe ( ) und ( ) gemeinsam für 3 Sekunden betätigen. INFO wird angezeigt. Den Knopf (
Untermenü erreicht ist. Mit ( ) das Untermenü wählen.
Überwachung des Energieverbrauchs
Der Thermostat berechnet die durchschnittliche Einschaltzeit und somit kann der Energieverbrauch überwacht werden.
Der Thermostat kann die gesamte Einschaltzeit in % für die letzten 2 Tage, 30 Tage oder 365 Tage anzeigen.
Berechnung der Betriebskosten pro Tag: (Einschaltzeit:100) x kW x kWh-Preis x 24 Stunden pro Tag
Beispiel: 30% angezeigt für die letzten 365 Tage
Größe des Heizungssystems: 1,2 kW (bei Heizungsfachmann nachfragen)
Stromkosten: 0,2 EUR / kWh
Berechnung (30:100) x 1,2 kW x 0,2 EUR / kWh x 24 Stunden = 1,7 EUR pro Tag
}
2 Tage
30 Tage
365 Tage
Software Version
☞
Fühlertemperatur
☞
}
☞
☞
Änderungen sind hier nicht möglich. Den OK-Knopf (
betätigen, um das Menü zu verlassen.
)
) betätigen bis Tag 1-6
5-2: 4 Events an 5 Tagen +
2 Events an 2 Tagen
6-1: 4 Events an 6 Tagen +
2 Events an einem Tag.
7-0: 4 Events an 7 Tagen
☞
Max. Temperatureinstellung. Den ( ) oder ( ) benutzen, um zu
erhöhen oder verringern. Den OK-Knopf ( ) betätigen, um die
Einstellung zu akzeptieren.
☞
LoLi wird dann angezeigt. OK (
☞
Min. Temperatureinstellung. Den Knopf ( ) oder ( ) benutzen,
um zu erhöhen oder verringern. Den OK-Knopf ( ) zu
akzeptieren.
) drücken, um weiterzugehen.
Wahl der Zeit- und Temperaturskala
☞
☞
☞
}
Es kann zwischen ˚C und ˚F gewählt werden sowie zwischen 12
oder 24 Stunden Uhr.
Den Knopf (
) oder (
Den OK-Knopf (
) benutzen, um die Angaben zu ändern.
) betätigen, um die Einstellung zu akzeptieren.
Adaptive Funktion. Durch diese Funktion kann der Thermostat berechnen, wann das System eingeschaltet werden muss, um die gewünschte
Temperatur zum gewünschten Zeitpunkt zu erreichen. Bei einem Startzeitpunkt von 07:00 kann der Thermostat das System zum Beispiel um
06:00 einschalten, um eine gewünschte Temperatur von 25˚C bei 07:00 zu erreichen. Wenn diese Funktion nicht aktiviert ist, startet der
Thermostat das System am gewählten Zeitpunkt.
☞
☞
) betätigen, um die verschiedenen
Max. und min. Temperaturbereich
Der Temperaturbereich von +5˚C bis 40˚C kann begrenzt werden, um zu verhindern, dass eine zu hohe oder zu niedrige Temperatur bei
Komfort oder manuellem Modus gewählt wird. Beispiel: Die Temperatur eines Holzbodens sollte nicht max. 27˚C übersteigen. Eine
Begrenzung nach unten wird gebraucht, wenn die Bodentemperatur nie unter die min. eingestellte Temperaur gehen soll.
☞
☞
Den Knopf ( ) oder (
Anzeigen zu sehen.
4 Event Sequenz
Die aktuelle Event-Sequenz blinkt: Tag 1-5 gefolgt von 6-7. Um diese Angabe zu ändern, den Knopf (
und dann Tag 7, oder alle 7 Tage blinken. Die gewünschte Sequenz mit dem OK-Knopf ( ) wählen.
☞
☞
) drücken, bis das gewünschte
}
Den (
) -Knopf betätigen um zwischen Ein und Aus zu wählen
Den OK-Knopf (
) betätigen, um die Eingabe zu betätigen.
☞
Den OK-Knopf ( ) betätigen, um die Programmierung zu
beenden und zum gewählten Programm zurückzukehren.
☞
57576 04/03
09/04/03 11:28 Side 8
5. Zurückstellung auf die Werkseinstellung
Den Nadelknopf 3 Sekunden betätigen. Danach kehrt der Thermostat zu den
Werkseinstellungen zurück. Zeit und Tag werden auch zurückgestellt und müssen laut
dem Abschnitt “Inbetriebnahme” wieder eingegeben werden.
Werkseinstellungen
4 Event Zeit und Temperatur
Tag1-5
Zeit
Temperatur
OCC2-1991
m/Bodenfühler
06:00
25˚C
08:00
20˚C
16:00
27˚C
22:30
20˚C
08:00
27˚C
23:00
20˚C
Tag 6-7
4 Event Sequenz
5:2
Hi-Low Temperatur 55˚C / 5˚C
Skala
24 H / ˚C
Adaptive Steuerung EIN
6. Fehlercodes
E0 = Interner Fehler. Der Thermostat muss ausgewechselt werden.
E1 = Der eingebaute Fühler ist kurzgeschlossen oder ausgeschaltet. Der Thermostat muss ausgewechselt werden.
E2 = Der externe Fühler ist kurzgeschlossen oder ausgeschaltet.
57576 04/03
09/04/03 11:28 Side 9
François
Introduction
Le thermostat T2DigiTemp / OCC2 peut activer votre système de chauffage à des heures prédéterminées pour des jours différents de la semaine. Il est
possible de régler quatre périodes (appelées événements) à des températures différentes chaque jour. Un horaire par défaut, qui convient à la plupart des
installations, a été programmé en usine. À moins que vous ne modifiiez ces réglages, le thermostat fonctionnera selon ce programme par défaut.
Si vous réglez le chauffage à une température plus basse lorsque la pièce n'est pas occupée, vous couperez vos coûts d'énergie sans réduire votre confort.
Le thermostat est muni d'une fonction adaptative qui modifie automatiquement l'heure de début de la période de chauffage afin que la température désirée
soit atteinte à l'heure que vous avez réglée. Après trois jours, la fonction adaptative sait quand activer le système de chauffage.
Le thermostat modèle T2DigiTemp / OCC2 est muni d'un capteur de température externe que l'on place normalement dans la constitution du plancher. De
cette façon, le thermostat contrôle la température du plancher et non celle de la pièce.
Le thermostat dispose d'un bouton miniature identifié d'un R qui vous permet de le réinitialiser aux réglages de l'usine. Ces réglages sont énumérés à la fin
de ce guide. Il y a aussi de l'espace afin que vous notiez votre propre horaire hebdomadaire.
Il est possible de désactiver le système de chauffage à l'aide de l'interrupteur intégré. Le microprocesseur qui gère l'horaire restera alimenté, de sorte que
l'heure et le jour seront maintenus. Lorsque le chauffage sera requis et le thermostat réactivé, ce dernier continuera son programme de quatre événements
en fonction de l'heure et du jour actuels.
1. Début
Symboles de l’affichage
G
A
F
B
E
C
BR929A09
Touches
H
I
M
D
R
N
J
L
K
A:
B:
En circuit
Bouton
/ hors
miniature
de réglage circuit
de l’horloge
C:
Remise aux
réglages de
l’usine
D:
H:
I:
J:
K:
Ajustement
vers le bas
Fonction
d’horloge
Mode manuel
Heure et
température
Numéro de
jour
E:
F:
G:
L:
M:
N:
OK accepter
Ajustement
vers le haut
Affichage
Chauffage
en circuit
Pourcentage de
temps en circuit
Symboles des quatre événements
Éveil
Hors de la maison
Nuit
Activation du thermostat
À la première mise en alimentation, l'heure et le jour clignoteront et il faudra les régler. Si vous
devez ultérieurement régler l'heure du thermostat, insérez une objet pointu dans l'orifice pour
régler l'heure et le jour de nouveau. Il faut aussi ajuster le thermostat en fonction de l'heure
d'hiver et de l'heure d'été.
☞
☞
Appuyez sur les touches de défilement vers le
haut ( ) ou vers le bas ( ) pour régler l'heure,
puis appuyez sur la touche OK ( ).
Appuyez sur les touches de défilement vers le
haut (UP) ( ) ou vers le bas (DOWN) ( ) pour
régler le jour, puis appuyez sur la touche OK ( ).
1-7
Á la maision
57576 04/03
09/04/03 11:29 Side 10
2. Usage quotidien du thermostat
Mode d'horaire divisé en quatre événements
Le jour type a été divisé en quatre événements. Lorsque le thermostat est en mode de quatre événements, il règle automatiquement la pièce à la
température requise à l'heure établie. Le thermostat de série commande quatre événements par jour sur une période de cinq jours, et deux événements par
jour sur une période de deux jours. Voir en section 3 pour la programmation.
Mode d’horaire
divisé en quatre
événements:
Le symbole de l’horloge (
3 pour la programmation.
Mode confort:
☞
5s
Mode manuel :
☞
5s
) s’afficheront. Voir en section
Fonctionnement prioritaire temporaire
Pour contourner temporairement le réglage de température du programme en quatre événements, appuyez sur les
touches de défilement vers le haut ( ) ou vers le bas ( ) pour afficher la température, et appuyez sur les touches
de nouveau pour augmenter ou réduire la température. L'affichage clignotera pendant cinq secondes, puis
reviendra au mode d'affichage de l'heure. Le réglage de température prioritaire subsistera jusqu'à l'activation du
prochain événement automatique programmé.
Annulation du mode confort
Pour annuler l'état prioritaire, appuyez sur la touche OK (
☞
☞
) et un des quatre symboles d’événement (
) à deux reprises.
Fonctionnement prioritaire permanent :
Durant les congés, par exemple, il est possible de contourner l'horaire du programme en quatre événements.
Appuyez sur la touche OK ( ), puis sur les touches de défilement vers le haut ( ) ou vers le bas ( ) pou r régler
la température désirée.L'appareil maintiendra la température de la pièce à ce niveau de façon permanente.
Annulation du mode manuel
Pour annuler l'état prioritaire permanent, appuyez sur la touche OK (
programmation automatique.
3. Programmation
Réglage de l'heure et de la température des quatre
événements
Pour chaque événement, il faut régler l'heure de
début de la période de chauffage et la température.
Appuyez sur la touche (
) une fois et l'appareil reprendra la
) pendant trois secondes pour commencer la programmation
Jours 1 à 5
Vous pourriez par exemple désirer que le chauffage
commence à 7 h dans la matinée et que la
température s'élève à 25 °C.
Appuyez sur la touche OK ( ) pendant trois
secondes pour afficher l'heure de début de la période
de chauffage. Réglez l'heure à 7 h à l'aide des
touches de défilement vers le haut ( ) ou vers le bas
( ).
Appuyez sur la touche OK ( ) pour confirmer.
☞
☞
: Heure et température
☞
☞
: Heure et température
☞
☞
:Heure et température
La température s'affiche. Réglez-la à 25 °C à l'aide
des touches de défilement vers le haut ( ) ou vers le
bas ( ).
☞
☞
: Heure et température
☞
☞
: Heure et température
☞
☞
: Heure et température
Jours 6 et 7
Appuyez sur la touche OK ( ) pour confirmer.
Répétez ces étapes pour le deuxième événement.
Ces réglages sont valides pour les jours 1 à 5 qui sont
affichés. Répétez les étapes ci-dessus pour
programmer les jours 6 et 7. Il n'y a que deux
événements pour les jours 6 et 7, qui sont
habituellement le samedi et le dimanche.
La plage de température réglable est de +5 °C à
+40˚C. Il est également possible de mettre le
chauffage hors circuit pour cet événement en
réduisant la température à 5 °C et en appuyant sur la
touche ( ) à nouveau.
57576 04/03
09/04/03 11:29 Side 11
4. Réglages avancés et lecture
Appuyez simultanément sur les touches de défilement vers le haut ( ) et vers le bas ( ) pendant trois secondes. L'afficheur montre «
✚
INFO ». Appuyez sur la touche de défilement vers le haut ( ) jusqu'au sous-menu recherché. Sélectionnez le sous-menu en appuyant
sur la touche OK ( ).
☞
☞
Surveillance de la consommation d'énergie
Le thermostat calcule son temps moyen de fonctionnement afin de vous permettre de surveiller la consommation d'énergie.
Vous pouvez prendre les lectures suivantes du thermostat : Temps total en circuit, en pourcentage, durant les 2, 30 ou 365 derniers
jours. Calcul des coûts d'exploitation par jour : (temps en circuit/100) x kW x coût du kWh x 24 h par jour
Exemple: Lecture : 30% au cours des 365 derniers jours
Puissance du système de chauffage : 1,2 kW (demandez à l'installateur)
Coût de l'électricité : 0,2 EUR / kWh
Calcul : (30 %) x 1,2 kW x 0,2 EUR / kWh x 24 h = 1,7 EUR par jour.
}
2 jours
30 jours
365 jours
Version du logiciel
☞
Température réelle du capteur
☞
}
☞
☞
☞
☞
7-0: 4 événements en 7 jours
}
Vous pouvez choisir d'afficher la température en degrés Celsius
ou Fahrenheit et le jour en période de 12 ou 24 heures de la façon
suivante :
Appuyez sur les touches de défilement vers le haut ( ) ou vers le
bas ( ) pour modifier les réglages.
Confirmez l'échelle requise en appuyant sur la touche OK (
}
Appuyez sur la touche de défilement vers le bas ( ) pour
commuter entre l'activation et la désactivation de cette fonction.
Appuyez sur la touche OK ( ) pour confirmer.
☞
Appuyez sur la touche OK ( ) pour mettre fin à la
programmation et revenir à l'horaire programmé.
☞
).
Fonction adaptative :
Cette fonction permet au thermostat de calculer à quel moment il doit se mettre en circuit pour que la pièce soit à la température
requise à l'heure réglée. Donc, si l'heure de début de la période de chauffage est réglée à 7 h, il se peut que le thermostat se mette en
circuit aussi tôt que 6 h afin que la pièce soit à la température requise de 25 °C à 7 h. Si vous n'activez pas cette fonction, le thermostat
lancera le système de chauffage à l'heure que vous avez réglée.
☞
☞
6-1: 4 événements en 6 jours +
2 événements en 1 jour.
Sélection du mode d'affichage des heures et de l'échelle de température
☞
☞
5-2: 4 événements en 5 jours +
2 événements en 2 jours
Réglage de la limite de température élevée permise. Utilisez les
touches de défilement vers le haut ( ) ou vers le bas ( ) pour
augmenter ou réduire la température, puis appuyez sur la touche OK
( ) pour confirmer. L'afficheur montre « LoLi ». Appuyez sur la touche
OK ( ) pour continuer.
Réglage de la limite de température basse permise. Utilisez les
touches de défilement vers le haut ( ) ou vers le bas ( ) pour
augmenter ou réduire la température, puis appuyez sur la touche OK
( ) pour confirmer.
☞
☞
Vous ne pouvez effectuer aucun changement ici. Appuyez sur la
touche (OK) ( ) pour quitter.
Maximum et minimum permis de la plage de température
On peut limiter la plage de température, réglable de +5 °C à 40 °C, afin de prévenir le réglage d'une température trop élevée ou trop
basse. Par exemple, la température d'un revêtement de plancher de bois ne devrait pas dépasser 27°C. La limite de température
basse sert aux endroits où la température d'un plancher ne doit pas tomber sous la température minimum réglée.
☞
☞
) ou vers
Séquence en quatre événements
La séquence d'événement en cours clignote : les jours 1 à 5, puis les jours 6 et 7. Pour la modifier, appuyez sur la touche de
défilement vers le haut ( ) jusqu'à ce que les jours 1 à 6 clignotent, puis le jour 7, ou jusqu'à ce que tous les sept jours
clignotent.
Sélectionnez la séquence désirée en appuyant sur la touche OK ( ).
☞
☞
Appuyez sur les touches de défilement vers le haut (
le bas ( ) pour afficher les différentes lectures.
57576 04/03
09/04/03 11:29 Side 12
5. Remise aux réglages effectués en usine
Appuyez sur le bouton miniature pendant trois secondes et le thermostat reviendra aux
réglages effectués en usine. L'heure et le jour sont également réinitialisés et vous
devrez les régler de nouveau en suivant les instructions décrites à la section «Réglage
du thermostat».
Réglage en usine
Heure et température des quatre événements
Jours 1 à 5
Heure
Température
06:00
25˚C
08:00
20˚C
16:00
27˚C
22:30
20˚C
08:00
25˚C
23:00
20˚C
Jours 6 et 7
Séquence en
quatre
événements
Limites de
température
basse et élevée
5:2
55˚C / 5˚C
Échelle
24 H / ˚C
Commande
adaptative
EN CIRCUIT
6. Codes de dérangement
E0 = Défectuosité interne; remplacer le thermostat
E1 = Capteur interne court-circuité ou déconnecté; remplacer le thermostat
E2 = Capteur externe court-circuité ou déconnecté
57576 04/03
09/04/03 11:29 Side 13
Svensk
Introduktion
T2DigiTemp / OCC2 termostaten kan slå till värmesystemet vid förutbestämda tillfällen på olika dagar i veckan. Det går att ställa in 4 perioder (händelser)
som kallas "4-Events", varje dag med olika temperaturer. Termostaten levereras fabriksinställd med en programmering som passar för de flesta installationer.
Om inga förändringar görs kommer termostaten att arbeta enligt det fabriksinställda programmet.
Att ha en lägre temperatur under de tillfällen som rummet är outnyttjat kommer att sänka dina energikostnader utan att förlora komfort. Termostaten har en
självlärande funktion som automatiskt slår till värmen så önskad temperatur uppnås vid inställt tidpunkt. Efter 3 dagar har termostaten lärt sig när värmen
måste slås till.
Termostaten T2DigiTemp / OCC2 har en extern temperaturgivare som normalt placeras i golvkonstruktionen. I denna konfigurationen är det
golvtemperaturen som regleras.
Termostaten har en försänkt knapp märkt "R" som återställer termostaten till fabriksinställning som finns beskriven i slutet av denna manual. Där finns även
plats för egna programmeringsbeskrivningar.
Termostaten har baggrundsbelysning ved betjening. Värmen slukkes under indstillingen af termostaten.
Värmen kan stängas av med den inbyggda brytaren. Mikroprocessorn kommer fortfarande vara strömförsörjd så den interna klockan, veckodag samt
programmeringar bibehålls.
1. Att komma igång
Display symboler
G
A
F
B
E
C
BR929A09
Knappar
H
I
M
D
R
N
J
L
K
A:
B:
Justering
av klockan
med
försänkt
knapp
Av/På
C:
Återställning
till fabriksinställning
D:
H:
I:
J:
K:
Justering
neråt
Klockfunktion
Manuellt läge
Tid och
temperatur
Veckodagsnr
(1-7)
E:
F:
G:
L:
M:
N:
OK –
Acceptera
Justering
uppåt
Display
Värme på
% av tiden som
värmen varit på
4-Events symboler
Vakna
Hemifrån
Natt
Uppstart av termostaten
Första gången termostaten strömsätts ska klocka och veckodag ställas in – dessa blinkar nu.
För att vid ett senare tillfälle åter justera klockan och veckodag ska den försänkta knappen
märkt med klocksymbolen tryckas in med ett spetsigt föremål. Justering för sommar och
vintertid måste utföras.
☞
☞
Tryck UP ( ) eller DOWN ( ) knappen för att
ställa in klockan, tryck sedan OK ( ) knappen
Tryck UP ( ) eller DOWN ( ) knappen för att
ställa in veckodag, tryck sedan OK ( ) knappen
1-7
Hemma
57576 04/03
09/04/03 11:30 Side 14
2. Daglig användning av termostaten
4-Events klockinställning
Dagen har delats in i 4 händelser som beskriver en typisk dag. När termostaten har 4-Events inställning kommer den automatiskt justera temperaturen enligt
önskade temperaturer vid inställda tidpunkter. Som standard har termostaten 5 dagar med 4-Events (måndag till fredag) och 2 dagar med 2-Events. För
programmering se punkt 3.
4-Events
klockinställning
Klockfunktionens symbol och en av 4-Events symbolerna (
För programmering se punkt 3.
Komfortinställning
☞
5s
Manuellt läge
☞
Temperaturöverstyrning
För att tillfälligt överstyra temperaturen i 4-Events inställningen: tryck på UP ( ) eller DOWN ( ) knappen en gång
för att visa inställd temperatur. Tryck igen för att öka eller minska temperaturen. Displayen kommer blinka i 5
sekunder för att sedan åter visa tiden. Överstyrningen av temperaturen kommer att vara tills tidpunkten för nästa
händelse i 4-Events programmet inträffar. Då återgår termostaten till ordinarie program.
Manuell återställning av Komfortinställning
För att återställa överstyrningen av temperaturen och: tryck på OK (
☞
5s
☞
) indikeras
) knappen två gånger.
Permanent överstyrning av temperaturen
Under t.ex. semestern kan 4-Events programmet överstyras: tryck på OK ( ) knappen och sedan på UP ( ) eller
DOWN ( ) knappen till önskad temperatur är inställd. Termostaten kommer nu permanent att reglera efter denna
temperaturen.
Stäng av Manuellt läge
För att stänga av permanent överstyrning av temperaturen: tryck på OK (
kommer att återgå till automatisk funktion.
3. Programmering
4-Events tid och temperatur
Starttid och temperatur måste ställas in för varje
händelse i 4-Events programmet.
Tryck på OK (
Temperaturen kan ställas in mellan +5 och +40˚C. Det är
även möjligt att programmera avstängd värme genom
att välja +5˚C och sedan trycka på DOWN ( ) knappen
en gång till.
) knappen i 3 sekunder för att börja programmera
Dag 1-5
Om du t.ex. önskar att golvet ska vara 25˚C klockan
07:00 på morgonen: Tryck OK ( ) knappen i 3
sekunder och starttiden visas. Ändra tiden till 07:00
med UP ( ) eller DOWN ( ) knappen. Tryck OK ( )
för att godkänna.
Nu visas temperaturen. Ändra till 25˚C med UP ( ) eller
DOWN ( ) knappen. Tryck OK ( ) för att
godkänna.
Denna inställningsrutin repeteras för nästa händelse.
Dessa inställningar kommer att gälla för veckodagarna
1-5 (måndag till fredag) som visas på displayen. För att
programmera dag 6 och 7, repetera inställningsrutinerna ovan. Dag 6 och 7 är lördag och söndag vilka
vanligtvis endast har 2 händelser (2-Events).
) knappen en gång och termostaten
☞
☞
: Tid och temperatur
☞
☞
: Tid och temperatur
☞
☞
: Tid och temperatur
☞
☞
: Tid och temperatur
☞
☞
: Tid och temperatur
☞
☞
: Tid och temperatur
Dag 6-7
57576 04/03
09/04/03 11:30 Side 15
4. Avancerad inställning och utläsning
☞
✚
☞
Tryck på UP ( ) och DOWN ( ) knapparna samtidigt i 3 sekunder. INFO står i displayen. Tryck UP (
visas och välj genom att trycka på OK ( ) knappen.
Mätning av energiförbrukning
Termostaten beräknar genomsnittstiden som värmen har varit tillslagen för att kunna visa energiförbrukningen. Termostaten kan visa
följande: Total tid värmen varit tillslagen i % de senaste 2, 30 eller 365 dagarna.
Beräkning av kostnader per dag: (tillslagen tid:100) x kW x kWh-pris x 24h per dag.
Exempel: Tillslagen tid: 30% de senaste 365 dagarna
Effekt på värmesystemet: 1,2kW (fråga installatören)
Kostnad per kWh: 0,2 Euro / kWh
Beräkning: (30:100) x 1,2 kW x 0,2 Euro / kWh x 24h = 1,7 Euro per dag
}
2 dagar
30 dagar
365 dagar
☞
Mjukvaruversion
Aktuell temperaturgivare
☞
}
☞
) knappen för att
5-2: 4-Events i 5 dagar +
2-Events i 2 dagar.
6-1: 4-Events i 6 dagar +
2-Events i 1 dag.
7-0: 4-Events i 7 dagar
☞
Nu visas LoLi. Tryck OK (
☞
Längsta tillåtna temperaturinställning: Tryck på UP ( ) eller DOWN
( ) för att öka ellerminska och OK ( ) för att godkänna.
) knappen för att fortsätta.
Valg av tids- og temperaturskala
☞
☞
☞
}
Du kan välja antingen ˚C ˚F skala samt 12 eller 24 timmars klocka
enligt följande:
Tryck UP (
) eller DOWN (
) knappen för att ändra inställning.
Godkänn önskad skala ma OK (
) knappen.
Självlärande funktion
Denna funktion tillåter termostaten att själv beräkna när värmen ska slås till för att uppnå önskad komforttemperatur vid inställd
tidpunkt. Vid en starttid klocka 07:00 kan termostaten slå till värme så tidigt som klockan 06:00 för att uppnå önskad temperatur klockan
07:00. Utan denna funktion slås värme till vid inställd tid.
☞
☞
Inga förandringar kan göras här. Tryck på OK (
avsluta.
Maximal tillåten temperaturinställning: Tryck på UP ( ) eller DOWN
( ) knappen för att öka eller minska och OK ( ) knappen för att
godkänna.
☞
☞
) knappen för att visa de olika
Max och min inställning för temperaturområdet
Temperaturinställningsområdet som är +5 till +40˚C kan begränsas för att undvika att för höga eller låga temperaturer väljs
under komfort inställning og manuellt läge. T.ex. så ska ett trägolv inte ha högre temperatur än 27˚C.
☞
☞
Tryck UP ( ) eller DOWN (
utläsningarna.
4-Events sekvensen
Aktuell sekvens blinkar: Dag 1-5 följs av dag 6-7. För att ändra: tryck UP ( ) knappen tills du har dagarna 1-6 följt av dag 7
blinkande eller alla 7 dagarna blinkande. Välj det önskade genom att trycka på OK ( ) knappen.
☞
☞
) knappen tills önskad meny
}
Tryck DOWN (
Tryck OK (
) knappen för att välja mellan på och av.
) för att godkänna.
☞
Tryck OK ( ) knappen för att avsluta programmeringen och
återgå till inställt program.
☞
57576 04/03
09/04/03 11:30 Side 16
5. Återgå till fabriksinställningar
Tryck in den försänkta knappen och termostaten återgår till fabriksinställning. Tid och
veckodag måste ställas in igen. Se Uppstart av termostaten.
Fabriksinställningar
4-Events tid och temperatur
Dag 1 til 5
Tid
Temperatur
06:00
25˚C
08:00
20˚C
16:00
27˚C
22:30
20˚C
08:00
27˚C
23:00
20˚C
Dag 6-7
4-Events sekvens
5:2
Hög/Låg temp.
55˚C / 5˚C
Skala
24 H / ˚C
Självlärande
funktion
ON
6. Felkoder
E0 = Internt fel, byt ut termostaten
E1 = Kortslutning i eller frånkopplad inbygd givare, byt ut termostaten
E2 = Kortslutning i eller frånkopplad extern givare
België / Belgique
Tyco Thermal Controls n.v
Staatsbaan 4A
B-3210 Lubbeek
Tel. +32 (16) 213 511
Fax +32 (16) 213 600
Česká Republika
Raychem HTS s.r.o.
Novodvorská 82
14200 Praha 4
Phone 00420-2-41009215
Fax 00420-2-41009219
Sweden
Tyco Thermal Controls Nordic AB
Stationsvägen 4
430 63 Hindås, Sverige
Phone +46 301 228 00
Fax +46 301 212 10
www.tycothermal.com · www.thorin-thorin.se
Deutschland
Tyco Electronics Raychem GmbH
Grazer Strasse 24-28
63073 Offenbach am Main
Tel. (0 69) 9 89 53-0
Fax (0 69) 89 65 44
France
Raychem HTS SA
B.P. 738
95004 Cergy-Pontoise Cedex
Tél. 01 34 40 73 30
Fax 01 34 40 73 33
Italia
Tyco Electronics Raychem SPA
Centro Direzionale Milanofiori
Palazzo E5
20090 Assago, Milano
Tel. (02) 57 57 61
Fax (02) 57 57 6201
Nederland
Raychem (Nederland) b.v.
Benelux gebouw
Van Heuven Goedhartlaan 121
1181 KK Amstelveen
Tel. (020) 6400411
Fax (020) 6400469
Norge
Tyco Thermal Controls Norway A/S
Malerhaugveien 25
0602 Oslo
Tel. 66 81 79 90
Fax 66 80 83 92
www.gulvvarme.no
Österreich
Tyco Electronics Austria Ges.m.b.H.
Raychem HTS
Brown-Boveri Strasse 6/14
2351 Wiener Neudorf
Tel. (0 22 36) 86 00 77
Fax (0 22 36) 86 00 77-5
Schweiz / Suisse
Spectratec AG
Haldenstrasse 5
Postfach 2724
6342 Baar
Tel. (041) 766 30 80
Fax (041) 766 30 81
Suomi
Tyco Thermal Controls Nordic AB
Puh. 0800 11 67 99
Fax 0800 11 86 74
www.lattialammitys.net
Sverige
Tyco Thermal Controls Nordic AB
Stationsvägen 4
430 63 Hindås
Tfn. 0301-228 00
Fax 0301-212 10
www.thorin-thorin.se
United Kingdom
Tyco Electronics Ltd
Faraday Road
Dorcan, Wiltshire SN3 5HH
Tel. (01793) 572 663
Fax (01793) 572 189
www.tycothermal.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
