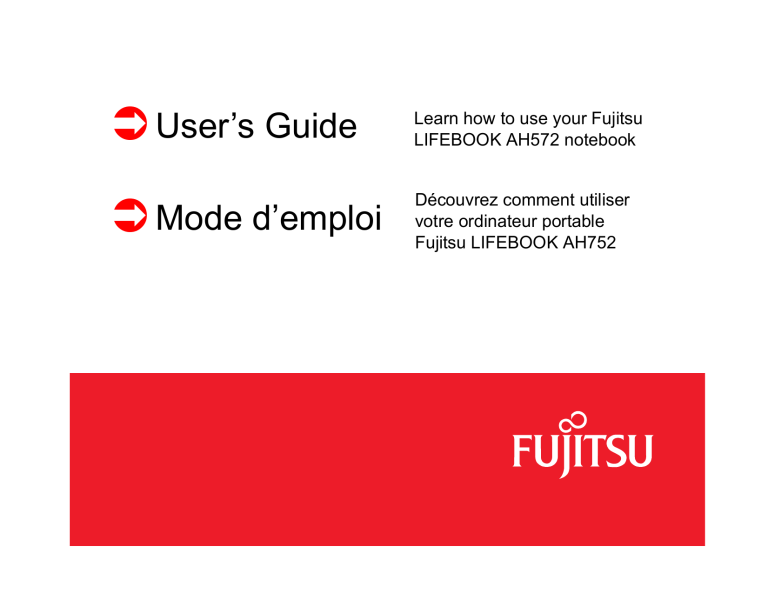

 User’s Guide
Learn how to use your Fujitsu
LIFEBOOK AH572 notebook
 Mode d’emploi
Découvrez comment utiliser
votre ordinateur portable
Fujitsu LIFEBOOK AH752
User’s
Guide
Learn how to use
your Fujitsu
LIFEBOOK AH572
notebook
Copyright and Trademark Information
Fujitsu America has made every effort to ensure the accuracy and completeness of this document; however, as ongoing development efforts
are continually improving the capabilities of our products, we cannot guarantee the accuracy of the contents of this document. We disclaim
liability for errors, omissions, or future changes.
Fujitsu, the Fujitsu logo, and LIFEBOOK are registered trademarks of Fujitsu Limited.
Intel, Intel Core, and Centrino aretrademarks or registered trademarks of Intel Corp. or its subsidiaries in the United States and other countries.
Microsoft and Windows are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.
Roxio is a trademark of Roxio, a division of Sonic Solutions.
PowerDVD, PowerDirector, MakeDisc and YouCam are trademarks of CyberLink Corp.
Adobe and Adobe Reader are either registered trademarks or trademarks of Adobe Systems Inc. in the United States and/or other countries.
TriDef 3D is a trademark of Dynamic Digital Depth USA, Inc.
Energy Star and the Energy Star mark are registered U.S. marks.
Norton and Norton Internet Security are trademarks or registered trademarks of Symantec Corp. in the United States and other countries.
Blu-ray is a trademark of the Blu-ray Disc Association.
Manufactured under license from DTS Licensing Limited. DTS and the Symbol are registered trademarks,
and DTS Surround Sensation | UltraPC and the DTS logos are trademarks of DTS, Inc. Product includes
software. © DTS, Inc. All Rights Reserved.
Xpol is a registered trademark of Arisawa Manufacturing.
The DVD player found in some models of the LIFEBOOK notebook incorporates copyright protection technology that is protected by method
claims of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation and other rights users. Use of this
copyright protection technology must be authorized by Macrovision Corporation, and is intended for home and other limited viewing uses
only unless authorized by Macrovision Corporation. Reverse engineering or disassembly is prohibited.
All other trademarks mentioned herein are the property of their respective owners.
© Copyright 2011 Fujitsu America, Inc. All rights reserved.
No part of this publication may be copied, reproduced, or translated, without prior written consent of Fujitsu. No part of this publication
may be stored or transmitted in any electronic form without the written consent of Fujitsu.
B6FJ-5881-02ENZ0-00
WARNING
HANDLING THE CORD ON THIS PRODUCT WILL EXPOSE YOU TO LEAD, A CHEMICAL KNOWN TO THE
STATE OF CALIFORNIA TO CAUSE BIRTH DEFECTS OR OTHER REPRODUCTIVE HARM.
WASH HANDS AFTER HANDLING.
DECLARATION OF CONFORMITY
according to FCC Part 15
Responsible Party Name:
Fujitsu America, Inc.
Address:
1250 E. Arques Avenue
Sunnyvale, CA 94085
Telephone:
(408) 746-6000
Declares that product:
Base Model Configuration: LIFEBOOK AH572 notebook
Complies with Part 15 of the FCC Rules.
This device complies with Part 15 of the FCC rules. Operations are subject to the following two conditions:
(1) This device may not cause harmful interference, (2) This device must accept any interference received,
including interference that may cause undesired operation.
IMPORTANT SAFETY INSTRUCTIONS
This unit requires an AC adapter to operate. Use only UL Listed I.T.E. Class II Adapters with an output rating of 19 VDC, with a current of
4.22 A (80 W).
+
AC adapter output polarity:
When using your notebook equipment, basic safety precautions should always be followed to reduce the risk of fire, electric shock and injury
to persons, including the following:
•
Do not use this product near water for example, near a bathtub, washbowl, kitchen sink or laundry tub, in a wet basement or near a
swimming pool.
•
Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with
local codes for possible special disposal instructions.
•
To reduce the risk of fire, use only No. 26 AWG or larger UL Listed or CSA Certified Telecommunication Line Cord.
SAVE THESE INSTRUCTIONS
For Authorized Repair Technicians Only
DANGER OF EXPLOSION IF LITHIUM (CLOCK) BATTERY IS INCORRECTLY REPLACED. REPLACE ONLY
WITH THE SAME OR EQUIVALENT TYPE RECOMMENDED BY THE MANUFACTURER. DISPOSE OF USED
BATTERIES ACCORDING TO THE MANUFACTURER ’S INSTRUCTION.
FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH THE SAME TYPE AND
RATING FUSE.
Recycling your battery
Over time, the batteries that run your mobile computer will begin to hold a charge for a shorter amount of time; this is a natural occurrence
for all batteries. When this occurs, you may want to replace the battery with a fresh one*. If you replace it, it is important that you dispose of
the old battery properly because batteries contain materials that could cause environmental damage if disposed of improperly.
Fujitsu is very concerned with environmental protection, and has enlisted the services of the Rechargeable Battery
Recycling Corporation (RBRC)**, a non-profit public service organization dedicated to protecting our environment by
recycling old batteries at no cost to you.
RBRC has drop-off points at tens of thousands of locations throughout the United States and Canada. To find the location
nearest you, go to www.RBRC.org or call 1-800-822-8837.
If there are no convenient RBRC locations near you, you can also go to the EIA Consumer Education Initiative website (http://EIAE.org/)
and search for a convenient disposal location.
Remember – protecting the environment is a cooperative effort, and you should make every effort to protect it for current and future
generations.
*
To order a new battery for your Fujitsu mobile computer, go to the Fujitsu shopping site at www.shopfujitsu.com in the US or
www fujitsu.ca/products/notebooks in Canada.
** RBRC is an independent third party to which Fujitsu provides funding for battery recycling; RBRC is in no way affiliated with Fujitsu.
5-
Contents
Preface
About This Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Conventions Used in the Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Fujitsu Contact Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Chapter 1
Getting to Know Your LIFEBOOK
Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Locating the Controls and Connectors . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Top Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Left-Side Panel Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Right-Side Panel Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Back Panel Components. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bottom Components. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
15
17
19
20
Status Indicator Panels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Power On Indicator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Battery Charge/DC-In Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Battery Level Indicator. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hard Drive/Optical Drive Access Indicator . . . . . . . . . . . . . . . . . . . . . . . .
NumLk / CpasLock / ScrLk Indicators . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
23
23
24
24
Keyboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Using the Keyboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Touchpad Pointing Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Clicking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Double-Clicking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Dragging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Using the Scroll Wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Touchpad Control Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Controlling the Volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
LIFEBOOK Application Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Opening the Fujitsu Support Center with the Support Button . . . . . . . . . . 34
Launching Applications with the Quick Launch Button . . . . . . . . . . . . . . 35
Chapter 2
Getting Started with Your LIFEBOOK
Power Sources . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Connecting the Power Adapters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Display Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Opening the Display Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Adjusting Display Panel Brightness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Using the Keyboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Using the Power Options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Using the Windows Mobility Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Closing the Display Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2
Starting Your LIFEBOOK Notebook . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Power On . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Boot Sequence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Hard Disk Drive Passwords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
BIOS Setup Utility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Booting the System. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Starting Windows the First Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Installing ClickMe! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Fujitsu Driver Update Utility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Power Management. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Power/Suspend/Resume Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Sleep Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Hibernation (Save-to-Disk) Feature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Windows Power Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Restarting the System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Powering Off . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
ENERGY STAR® Compliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Chapter 3
User-Installable Features
Lithium ion Battery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Recharging the Batteries. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Replacing the Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Optical Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Media Player Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Loading Media on Your Drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Removing Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Emergency Optical Drive Tray Release . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Using the Media Player Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Using Media Player on Battery Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
3
Memory Stick/Secure Digital Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Installing Memory Stick and SD Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Removing A Memory Stick or SD Card. . . . . . . . . . . . . . . . . . . . . . . . . . . 63
Memory Upgrade Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Installing Memory Upgrade Modules. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Removing a Memory Upgrade Module . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Checking the Memory Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Device Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Internal LAN (RJ-45) Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Universal Serial Bus Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Headphone/Line-Out Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Microphone/Line-In Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Analog RGB Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
HDMI Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Chapter 4
Troubleshooting Your LIFEBOOK
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Identifying the Problem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Specific Problems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Power On Self Test Messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Restoring Your System Image and Software . . . . . . . . . . . . . . . . . . . . . . . 87
Saving your Factory Image. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Creating Backup Images of Factory Image, DAR, and Discs . . . . . . . . . . 88
Recovering Your Factory Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Backing Up a System Image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Managing Your Backup Images . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Using the Recovery and Utility Tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Recovering your Factory Image (new or non-bootable hard drive) . . . . . . 94
Automatically Downloading Driver Updates . . . . . . . . . . . . . . . . . . . . . . . 95
4
Chapter 5
Care and Maintenance
Caring for your LIFEBOOK Notebook . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Cleaning your LIFEBOOK notebook . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Cleaning the dust filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Storing your LIFEBOOK notebook . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
Traveling with your LIFEBOOK notebook . . . . . . . . . . . . . . . . . . . . . . . . 102
Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
Media Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Memory Sticks/SD Cards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
Chapter 6
System Specifications
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Configuration Label . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Microprocessor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Chipset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Memory. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Mass Storage Device Options. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Features. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Device Ports . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Keyboard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Dimensions and Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Environmental Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Popular Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Included Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Learning About Your Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
5
Glossary/Regulatory
Glassary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Regulatory Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Appendix A: WLAN User’s Guide
Before Using the Wireless LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Wireless LAN Devices Covered by this Document . . . . . . . . . . . . . . . . . . 134
Characteristics of the WLAN Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Wireless LAN Modes Using this Device . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Wireless Network Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Deactivating the WLAN Device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Deactivation using the Wireless LAN On/Off Switch . . . . . . . . . . . . . . . . 138
Disconnection Using the Icon in the Taskbar. . . . . . . . . . . . . . . . . . . . . . . 138
Activating the WLAN Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Configuration of the WLAN Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Configuring the WLAN Using Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Connection to the network . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Troubleshooting the WLAN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Troubleshooting Table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Using the Bluetooth Device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
What is Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Where to Find Information About Bluetooth . . . . . . . . . . . . . . . . . . . . . . . 144
6
Appendix B: Using Intel® Wireless Display
Using the Wireless Display technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Starting the WiDi application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Appendix C: Using 3D Features
Creating and converting 3D videos and images . . . . . . . . . . . . . . . . . . . . . 148
Performing 3D Camera Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Capturing 3D Video and Photos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Converting 2D images to 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Viewing a Slide Show . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
7
Preface
About This Guide
The LIFEBOOK AH572 notebook from Fujitsu America provides desktop performance with the new 2nd
Generation Intel® Core™ processor family. Your notebook has a built-in 15.6” WXGA high-definition
color display. This system brings the computing power of a desktop personal computer to a portable
environment.
Your computer comes with Microsoft Windows® 7 Home Premium operating system pre-installed.
This manual explains how to operate your LIFEBOOK notebook’s hardware and built-in system software.
Conventions Used in the Guide
Keyboard and on-screen keys appear in brackets. Example: [Fn], [F1], [ESC], [ENTER] and [CTRL].
Pages with additional information about a specific topic are cross-referenced within the text.
For example: (“See Installation Procedure on page 43”.)
On screen menu items appear in bold. Example: “Click Fujitsu Menu, and select your choice”.
THE INFORMATION ICON HIGHLIGHTS INFORMATION THAT WILL ENHANCE YOUR UNDERSTANDING OF
THE SUBJECT MATERIAL.
8
THE CAUTION ICON HIGHLIGHTS INFORMATION THAT IS IMPORTANT TO THE SAFE OPERATION OF YOUR
COMPUTER, OR TO THE INTEGRITY OF YOUR FILES. PLEASE READ ALL CAUTION INFORMATION
CAREFULLY.
THE WARNING ICON HIGHLIGHTS INFORMATION THAT CAN BE HAZARDOUS TO EITHER YOU, YOUR
LIFEBOOK NOTEBOOK, OR YOUR FILES. PLEASE READ ALL WARNING INFORMATION CAREFULLY.
Fujitsu Contact Information
Service and Support
You can contact Fujitsu Service and Support in the following ways:
• Toll free: 1-800-8Fujitsu (1-800-838-5487)
• Website: http://www.computers.us.fujitsu.com/support
Before you place the call, you should have the following information ready so that the customer support
representative can provide you with the fastest possible solution:
•
•
•
•
•
•
•
Product name
Product configuration number
Product serial number
Purchase date
Conditions under which the problem occurred
Any error messages that have occurred
Type of device connected, if any
9 - About This Guide
Fujitsu Shopping Online
You can go directly to the online store by visiting the website at: www.shopfujitsu.com.
YOU MUST HAVE AN ACTIVE INTERNET CONNECTION TO USE THE ONLINE URL LINKS.
Limited Warranty
Your LIFEBOOK notebook is backed by a Fujitsu International Limited Warranty. Check the service kit
that came with your notebook for the Limited Warranty period and terms and conditions.
10 - About This Guide
Chapter 1
Getting to Know Your LIFEBOOK
Overview
This section describes the
components of your Fujitsu
LIFEBOOK AH572 notebook.
We strongly recommend that you
read it before using your notebook
– even if you are already familiar
with notebook computers.
Figure 1. Fujitsu LIFEBOOK AH572 notebook
11
Locating the Controls and Connectors
3D Camera
Display Panel
Digital Microphone
Stereo Speakers
Keyboard
Status Indicator Panel
Touchpad Pointing Device
Scroll Wheel
Memory Stick/Secure Digital Card Slot
Wireless Device
On/Off Switch
Status Indicator Panel
Power/Suspend/Resume Button
Support Button
Quick Launch Button
Figure 2. LIFEBOOK notebook with display open
12 - Locating the Controls and Connectors
Top Components
The following is a brief description of your LIFEBOOK notebook’s top components.
Display Panel
The display panel is a color LCD panel with back lighting for the display of text and graphics.
3D Camera
The 3D web camera configuration consists of two 1.3 megapixel cameras that allow you to take threedimensional videos of yourself to send to others via email or DVD. For information on using the 3D
camera, see the documentation associated with the CyberLink YouCam application. The 3D camera can
also be used as a standard two-dimensional device for engaging in standard web chat and video
conferencing.
Digital Microphone
The digital microphone is used in conjunction withthe camera. For information on using the microphone
and web cam, see the documentation associated with the CyberLink applications.
Status Indicator Panels
The Status Indicator Panels display symbols that correspond with specific components of your
LIFEBOOK notebook. There are two Status Indicator Panel locations on your system: on the front left
edge and behind the keyboard towards the right. See “Status Indicator Panels” on page 22.
Power/Suspend/Resume Button
The Power/Suspend/Resume button allows you to suspend notebook activity without powering off,
resume your LIFEBOOK notebook from suspend mode, power off your notebook, and power on your
notebook when it has been shut down from Windows. See “Power/Suspend/Resume Button” on page 47.
Support Button
The Support Button provides one-touch application launch capability. See “LIFEBOOK Application
Panel” on page 34.
13 - Locating the Controls and Connectors
Quick Launch Button
The Quick Launch button can be programmed to launch whichever application you want with the touch
of a button. See “LIFEBOOK Application Panel” on page 34.
Wireless Device On/Off Switch
The wireless device on/off switch is used to turn on and off the wireless devices. Switching the device off
when not in use will help to extend battery life. See “Activating the WLAN Device” on page 138.
Scroll Wheel
The scroll wheel is a round “dimple” to the right of the touchpad. The scrolling wheel allows you to
navigate around pages by moving your finger in the direction you want to scroll.
Memory Stick/Secure Digital (MS/SD) Card Slot
The Memory Stick/Secure Digital (MS/SD) card slot allows you to install a media card for data storage.
This media allows you to transfer data from a variety of different digital devices. See “Memory
Stick/Secure Digital Cards” on page 62.
Touchpad Pointing Device
The Touchpad pointing device is a mouse-like cursor control with a right button, a left button, and a cursor
control pad. See “Touchpad Pointing Device” on page 28.
Keyboard
A full-size keyboard with dedicated Windows keys. See “Keyboard” on page 25.
Stereo Speakers
The built-in dual speakers allow for stereo sound.
14 - Locating the Controls and Connectors
Anti-Theft Lock Slot
Analog RGB Port
LAN (RJ-45) Jack
USB 2.0 Port
HDMI Jack
USB 2.0 Port (with Anytime USB Charge)
USB 3.0 Ports
Figure 3. LIFEBOOK notebook left-side panel
Left-Side Panel Components
The following is a brief description of your LIFEBOOK notebook’s left-side components.
Anti-theft Lock Slot
The anti-theft lock slot allows you to attach an optional physical lock down device.
Analog RGB Port
The analog RGB port allows you to connect an external monitor or LCD projector. See “Analog RGB
Port” on page 69.
THERE ARE THREE DIFFERENT TYPES OF USB PORTS ON THIS SYSTEM: USB 3.0, USB 2.0, AND USB
2.0 ANYTIME CHARGE. TO DIFFERENTIATE BETWEEN THEM, PLEASE NOTE THE FOLLOWING:
• THE INSIDE OF A USB 3.0 PORT IS BLUE IN COLOR.
• THE ICON ASSOCIATED WITH THE ANYTIME USB CHARGE PORT HAS A PLUG ICON NEXT TO THE USB
ICON.
15 - Locating the Controls and Connectors
USB 2.0 Ports
The USB 2.0 ports allow you to connect Universal SerialBus devices. USB 2.0 transfers data at up to 480
Mbps and is backward-compatible with USB 1.1 devices, which transfer data at up to 12 Mbps. See
“Universal Serial Bus Ports” on page 67. The USB 2.0 port on the left panel that is closest to the front of
the notebook has Anytime USB Charge capability, meaning that even when your system is shut down, this
port can still be used to provide power to external devices (for example, when charging a cell phone).
USB 3.0 Ports
The USB 3.0 ports allow you to connect Universal Serial Bus devices. USB 3.0 transfers data at up to
5Gbps and is backward-compatible with USB 1.1 and 2.0 devices, which transfer data at up to 12 Mbps
and 480 Mbps, respectively. See “Universal Serial Bus Ports” on page 67.
LAN (RJ-45) Jack
The internal LAN (RJ-45) jack is used for an internal 10Base-T/100Base-Tx Ethernet LAN connection.
See “Internal LAN (RJ-45) Jack” on page 67.
HDMI Port
The HDMI port is used to connect compatible digital devices with your computer (such as a highdefinition television or AV receiver). See “HDMI Port” on page 70.
16 - Locating the Controls and Connectors
Headphone/Line-Out Jack
Optical Drive
DC-In Jack
Microphone/Line-In Jack
USB 2.0 Port
Optical Drive Release Button
Figure 4. LIFEBOOK notebook right-side panel
Right-Side Panel Components
The following is a brief description of your LIFEBOOK notebook’s right-side components.
Headphone/Line-Out Jack
The headphone/line-out jack allows you to connect headphones or external speakers. See
“Headphone/Line-Out Jack” on page 68.
Microphone/Line-In Jack
The microphone/line-in jack allows you to connect an external stereo microphone. See
“Microphone/Line-In Jack” on page 69.
Optical Drive
The optical drive bay contains either a Dual-Layer Multi-Format DVD Writer or a Blu-ray™ Combo
drive, depending upon your system configuration. See “Optical Drive” on page 56.
DC Power Jack
The DC power jack allows you to plug in the AC adapter to poweryour LIFEBOOK notebook and charge
the internal Lithium ion battery.
17 - Locating the Controls and Connectors
Optical Drive Release Button
The optical drive release button opens the optical drive.
USB 2.0 Port
The USB 2.0 port allows you to connectUniversal Serial Bus devices. USB 2.0 transfers data at up to 480
Mbps and is backward-compatible with USB 1.1 devices, which transfer data at up to 12 Mbps. See
“Universal Serial Bus Ports” on page67. Note that there are several additional USB 2.0 and USB 3.0 ports
on the left side of the system.
18 - Locating the Controls and Connectors
Air Vents
Figure 5. LIFEBOOK notebook back panel
Back Panel Components
Following is a brief description of your LIFEBOOK notebook’s back panel components.
Air Vents
The air vents allow air to circulate through the system to cool down the components.
TO PROTECT YOUR NOTEBOOK FROM DAMAGE AND TO OPTIMIZE PERFORMANCE, BE SURE TO KEEP ALL
AIR VENTS UNOBSTRUCTED, CLEAN, AND CLEAR OF DEBRIS. THIS MAY REQUIRE PERIODIC CLEANING,
DEPENDING UPON THE ENVIRONMENT IN WHICH THE SYSTEM IS USED.
DO NOT OPERATE THE NOTEBOOK IN AREAS WHERE THE AIR VENTS CAN BE OBSTRUCTED, SUCH AS IN
TIGHT ENCLOSURES OR ON SOFT SURFACES LIKE A BED OR CUSHION.
19 - Locating the Controls and Connectors
Air Vents
(multiple locations)
Memory
Upgrade
Compartment
Dust Filter
Lithium ion Battery
Battery Latch
Battery Latch
Figure 6. LIFEBOOK notebook bottom panel
Bottom Components
The following is a brief description of your LIFEBOOK notebook’s bottom panel components.
Dust Filter
The dust filter is used to help prevent dust and dirt from entering your system. See “Cleaning the dust
filter” on page 100.
20 - Locating the Controls and Connectors
Memory Upgrade Compartment
Your notebook comes with high speed Double Data Rate 3 Synchronous Dynamic RAM (DDR3
SDRAM). The memory upgrade compartment allows you to expand the system memory capacity of your
notebook, thus improving overall performance. See “Memory Upgrade Module” on page 64. Under
normal circumstances, it should not be necessary to open this compartment.
Air Vents
The air vents allow air to circulate through the system to cool down the components.
TO PROTECT YOUR NOTEBOOK FROM DAMAGE AND TO OPTIMIZE SYSTEM PERFORMANCE, BE SURE TO
KEEP ALL AIR VENTS UNOBSTRUCTED, CLEAN, AND CLEAR OF DEBRIS. THIS MAY REQUIRE PERIODIC
CLEANING, DEPENDING UPON THE ENVIRONMENT IN WHICH THE SYSTEM IS USED.
DO NOT OPERATE THE NOTEBOOK IN AREAS WHERE THE AIR VENTS CAN BE OBSTRUCTED, SUCH AS IN
TIGHT ENCLOSURES OR ON SOFT SURFACES LIKE A BED OR CUSHION.
Battery Latches
The battery latches are used to secure the battery in the battery bay. See “Replacing the Battery” on
page 54.
Lithium ion Battery
The battery bay contains the internal Lithium ion battery. It can be opened for the removal of the battery
when stored over a long period of time or for swapping a discharged battery with a charged Lithium ion
battery. See “Lithium ion Battery” on page 51.
21 - Locating the Controls and Connectors
ScrLk
NumLk
CapsLk
Power On
Battery Level
Battery Charge/DC In
HDD/Optical
Drive Access
Figure 7. Status Indicator Panels
Status Indicator Panels
The Status Indicators display symbols that correspond to specific components of your Fujitsu LIFEBOOK
notebook. The LEDs below each symbol tell you how each of those components is operating.
Power On Indicator
• Blue, solid: The system is powered on.
• Off: The system is powered off.
22 - Status Indicator Panels
•
•
•
•
Battery Charge/DC-In Indicator
Orange, solid: AC adapter and battery are available and system is charging.
Blue, solid: AC adapter and battery are available and system is fully charged, or AC adapter is
plugged in but battery is not installed.
Orange, blinking: AC adapter and battery are available and waiting to charge battery (battery is
out of thermal range).
Off: AC adapter is not plugged in.
Battery Level Indicator
The Battery Level indicators display the charge level of the indicated battery pack, as follows:
Blue, solid: Battery is between 51% and 100% charged.
Orange, solid: Battery is between 13% and 50% charged.
Red, solid: Battery is 12% or less charged.
Orange, blinking: Blinks during battery status measurement (Four seconds after the battery is
installed).
• Red, blinking: There is a problem with the battery.
• Off: There is no battery installed or the battery has no charge.
•
•
•
•
•
If the battery pack is installed while the power is turned off, the battery level indicator will display
the charge level for five seconds after it blinks orange.
• If the AC adapter is not connected or the battery pack is not fully charged when the computer is
switched to standby mode, the indicator will blink. The LED blinks at the rate of one second on/six
seconds off.
23 - Status Indicator Panels
• Batteries subjected to shocks, vibration or extreme temperatures can be permanently
damaged.
• A shorted battery is damaged and must be replaced.
Hard Drive/Optical Drive Access Indicator
The Hard Drive/Optical Drive Access indicator glows green when your internal hard drive is being
accessed. Note that flickering is normal.
NumLk Indicator
The NumLk indicator states that the integral keyboard is set in ten-key numeric keypad mode.
CapsLock Indicator
The CapsLock indicator states that your keyboard is set to type in all capital letters.
ScrLk Indicator
The ScrLk indicator states that your scroll lock is active.
24 - Status Indicator Panels
Keyboard
Function Keys
Numeric Keypad
NumLk
ScrLk
Esc
Insert
PrtSc
Delete
SysRq
Pause
Break
Backspace
Tab
Tab
Caps Lock
Shift
Ctrl
Alt
Fn Key
Start Key
Ctrl
Alt
Application Key
Cursor Keys
NOTE: Some of the key shapes may vary from those illustrated, depending upon configuration.
Figure 8. Keyboard
Using the Keyboard
Your Fujitsu LIFEBOOK notebook has an integral 101-key keyboard, including Windows keys, special
function keys, and an integrated 10-key numeric keypad. This section describes the following keys.
• Numeric keypad: Your notebook has an integrated numeric keypad containing 16 keys which
allows you to perform numeric/mathematical and navigational functions. The ability to toggle
between the numerical keys and navigation keys is controlled through the [NumLk] key.
25 - Keyboard
• Cursor keys: Your keyboard contains four arrow keys for moving the cursor or insertion point to
the right, left, up, or down within windows, applications and documents.
• Function keys: The keys labeled [F1] through [F12], are used in conjunction with the [Fn] key to
produce special actions that vary depending on what program is running.
• Windows keys: These keys work with your Windows operating system and function the same as
the onscreen Start menu button, or the right button on your pointing device.
Numeric 10-key Keypad
The right-hand section of the keyboard serves as a numeric keypad. To activate the 10-key keypad
functions, press the [NumLk] button.Using the keypad keys, you can enter numerals 0 through 9, perform
addition ( + ), subtraction ( - ), multiplication ( * ), or division ( / ), and enter decimal points ( . ) using the
keys designated as numeric function key keys. When [NumLk] is not active, you can use the numeric
keypad to navigate (Del, Ins, left, right, up, down).
Windows Keys
Your LIFEBOOK notebook has three Windows keys, consisting of two Start keys and an Application key.
The Start keys display the Start menu. These buttons function the same as your onscreen Start menu
button. The Application key functions the same as your right mouse button and displays shortcut menus
for the selected item. (Please refer to your Windows documentation for additional information regarding
the Windows keys.)
Cursor Keys
The cursor keys are the four arrow keys on the keyboard which allow you to move the cursor up, down,
left and right in applications. In programs such as Windows Explorer, it moves the “focus” (selects the
next item up, down, left, or right).
Function Keys
Your LIFEBOOK notebook has 12 function keys, F1 through F12. The functions assigned to these keys
differ for each application. You should refer to your software documentation to find out how these keys
are used.
26 - Keyboard
• The [Fn] key provides extended functions for the notebook and is always used in conjunction with
another key.
• [Fn+F3]: Pressing [F3] while holding [Fn] will toggle the Audio Mute on and off.
• [Fn+F4]: Pressing [F4] while holding [Fn] will toggle the Touchpad on and off. Note that the
[Fn+F4] combination only works if Manual Setting is selected in the BIOS. (See “BIOS Setup
Utility” on page 43)
• [Fn+F6]: Pressing [F6] repeatedly while holding [Fn] will lower the brightness of your display.
• [Fn+F7]: Pressing [F7] repeatedly while holding [Fn] will increase the brightness of the display.
• [Fn+F8]: Pressing [F8] repeatedly while holding[Fn] will decrease thevolume of your LIFEBOOK
notebook.
• [Fn+F9]: Pressing [F9] repeatedly while holding [Fn] will increase the volume of your LIFEBOOK
notebook.
• [Fn+F10]: Pressing the [Fn] + [F10] keys allows youto change your selectionof where to send your
display video. Each time you press the key combination, you will step to the next choice. If you
only have an external CRT connected, the order is internal -> external CRT -> simultaneous display
> internal display.
If you only have an HDMI device connected, the order is: internal display -> HDMI display ->
simultaneous display -> internal display.
If you have external CRT and HDMI devices connected, the order is: internal display -> external
CRT -> simultaneous internal and external CRT -> HDMI display - simultaneous internal and
HDMI display -> internal display.
27 - Keyboard
Touchpad Pointing Device
Cursor Control
Left Button
Right Button
Scroll Wheel
Figure 9. Touchpad pointing device
The Touchpad pointing device comes built into your Fujitsu LIFEBOOK notebook. It is used to control
the movement of the pointer to select items on your display panel. TheTouchpad is composed of a cursor
control, a left button and a rightbutton. The cursor control works the same way a mouse does, and moves
the cursor around the display. It only requires light pressure with the tip of your finger. The left and right
buttons function the same as mouse buttons. The actual functionality of the buttons may vary depending
on the application that is being used.
28 - Touchpad Pointing Device
To the right of the touchpad is a circular dimple, approximately an inch in diameter. This is known as the
“scroll wheel” and is used for scrolling up and down pages and zooming in and out on photos. Note that
the scroll wheel does not actually move; moving your finger on the “wheel” causes the scrolling action.
AN EXTERNAL MOUSE CAN BE CONNECTED TO THE USB PORTS ON YOUR LIFEBOOK NOTEBOOK AND
USED SIMULTANEOUSLY WITH THE TOUCHPAD. HOWEVER, IF YOU BOOT THE SYSTEM WITH AN
EXTERNAL MOUSE CONNECTED THE TOUCHPAD WILL BE DISABLED OR ENABLED DEPENDING ON THE
SPECIFICATIONS IN YOUR BIOS SETTINGS. See “BIOS Setup Utility” on page 43.
Clicking
Clicking means pushing and releasing a button. To
left-click, move the cursor to the item you wish to
select, press the left buttononce, and then immediately
release it. To right-click, move the mouse cursor to the
item you wish to select, press the right button once,
and then immediately release it. You also have the
option to perform the clicking operation by tapping
lightly on the Touchpad once.
Figure 10. Clicking with button
Figure 11. Clicking with Touchpad
29 - Touchpad Pointing Device
Double-Clicking
Double-clicking means pushing and releasing the left
button twice in rapid succession. This procedure does
not function with the right button. To double-click,
move the cursor to the itemyou wish to select, press the
left button twice, and immediately release it. You can
also perform the double-click operation by tapping
lightly on the Touchpad twice.
Figure 12. Double-clicking with button
Figure 13. Double-clicking with Touchpad
30 - Touchpad Pointing Device
Dragging
Dragging means pressing and holding the left button,
while moving the cursor. To drag, move the cursor to
the item you wish to move. Press and hold the left
button while moving the item to its new location and
then release it. Dragging can also be done using the
Touchpad. First, tap the Touchpad twice over the item
you wish to move making sure to leave your finger on
the pad after the final tap. Next, move the object to its
new location by moving your finger across the
Touchpad, and then release your finger.
Figure 14. Dragging with button
Figure 15. Dragging with Touchpad
Using the Scroll Wheel
The scroll wheel is located to the right of the touchpad (Figure 9). The wheel doesn’t actually turn, but you
can easily move your finger around it in a circular motion to scroll though pages and lists, the same way
you would with a scroll bar. The scroll wheel can also be used to zoom in and out on pictures. To do so,
position the cursor on a picture and move your finger horizontally across the scroll wheel to enlarge and
reduce the size of the picture.
31 - Touchpad Pointing Device
Touchpad Control Adjustment
The Control Panel allows you to customize your Touchpad with selections made from within the Mouse
Properties dialog box. To change the settings or actions for the touchpad:
1
2
Go to Start > Control Panel > Hardware and Sound.
Double-click Mouse, and the Mouse Properties window will appear. Select any of the ten tabs to modify the
settings of your touchpad.
32 - Touchpad Pointing Device
Volume Control
Your Fujitsu LIFEBOOK notebook has multiple volume controls which interact with each other.
ANY SOFTWARE THAT CONTAINS AUDIO FILES WILL ALSO CONTAIN A VOLUME CONTROL OF ITS OWN. IF
YOU INSTALL AN EXTERNAL AUDIO DEVICE THAT HAS AN INDEPENDENT VOLUME CONTROL, THE
HARDWARE VOLUME CONTROL AND THE SOFTWARE VOLUME CONTROL WILL INTERACT WITH EACH
OTHER. IT SHOULD BE NOTED THAT IF YOU SET YOUR SOFTWARE VOLUME TO
OFF, YOU WILL OVERRIDE
THE EXTERNAL VOLUME CONTROL SETTING.
Controlling the Volume
The volume can be controlled in several different ways:
• Volume can be changed or muted from within the Volume Control in the system tray.
• Volume can be controlled with the F8 and F9 functionskeys. Pressing [F8] repeatedly while holding
[Fn] will decrease the volume of your notebook. Pressing [F9] repeatedly while holding [Fn] will
increase the volume of your notebook.
• Volume can be changed by opening the Control Panel, selecting one of the icon sizes in the View
by: field, then selecting Windows Mobility Center. From there, you can either mute or adjust the
sound in the Volume area.
• Volume can be muted by pressing the [F3] key while holding down the [Fn] key. To restore audio,
repeat the [Fn+F3] procedure.
• Volume can be controlled by many volume controls that are set within individual applications.
• Certain external audio devices you might connect to your system may have hardware volume
controls.
Each source discussed above puts an upper limit on the volume level that must then be followed by the
other sources.
We recommend that you experiment with the various volume controls to discover the optimal sound level.
33 - Volume Control
Quick Launch Button
Support Button
Figure 16. LIFEBOOK Application Panel
LIFEBOOK Application Panel
The application panel consists of a Support button and a Quick Launch button that allow you to either
launch the Fujitsu Support Center utility or to launch auser-defined application with the touch of a button
when your system is on.
Opening the Fujitsu Support Center with the Support Button
The Support button performs different actions when the system is off or when it is on.
When the system is off, pressing the Support button will open the Fujitsu Boot Menu which allows you to
select either Diagnostic Program to test your systemor Recovery and Utility to perform a number of other
functions, including recovery of your system.
34 - LIFEBOOK Application Panel
When the system is on, pressing the Support button invokes the Fujitsu Support Center utility which offers
three tabs: Manual, Diagnostic Program, and Support.
Manual tab
The Manual tab lets you automatically go to the Fujitsu Support website to download the system User’s
Guide. (You must be connected to the Internet in order to use this function).
Diagnostic Program tab
The Diagnostic Program tab allows you to automatica
lly reboot the system, then open the boot menu, from
which you can choose Diagnostic Programor Recovery and Utility (sameas pressing the button when the
system is shut down). From the Diagnostic tab you can also view your System Information.
Support tab
The Support tab lets you automatically go to the Support Website. (You must be connected to the Internet
in order to access the Support website).
Launching Applications with the Quick Launch Button
Your notebook is pre-installed with software utilities that let you operate and configure your LIFEBOOK
Application Panel. These utilities are found in the Start menu, under Control Panel > Button. The utility
includes an [Application Registration...] button.
Configuring your LIFEBOOK Application Panel
When you start Windows, the LIFEBOOK Application Panel is automatically activated. As an application
launcher, the LIFEBOOK Application Panel is very flexible. To set up the Panel to best suit your needs,
we have provided the Application Panel Setup utility that quickly and easily helps you make the most of
this valuable feature.
35 - LIFEBOOK Application Panel
To configure your LIFEBOOK Application Panel with Application Panel Setup:
1
2
Click on [Start] -> All Programs -> LIFEBOOK Application Panel.
3
4
5
6
Click on [Application Registration...].
Click on Setup of LIFEBOOK Application Panel. The Button Setting utility will appear with tabs that correspond
to the [Quick Launch] and [Support] buttons. When you receive your notebook, the [Support] button is preconfigured to launch the Fujitsu Support Center. See “Opening the Fujitsu Support Center with the Support
Button” on page 34. To reconfigure the buttons to launch another program proceed to the following steps. The
Quick Launch button is pre-configured to launch Internet Explorer.
Click the “Select from Start Menu” box.
Scroll down the list of applications, and then click on the application you wish to launch with this button.
Select one of the sound options: "Replay Sound" or "Do not replay sound”. You change sound file by pressing
the [Reference] button and browsing to a desired sound file. Supported sound formats: .WAV, .MID and .RMI.
If you select "Replay Sound", a sound will be played when the button is pressed. Click [Next].
7
8
Click [Next], [Finish], [OK]. The button will now launch the new application.
9
If you want to return all buttons to the original settings, perform the following steps:
-- Click on [Start] -> All Programs -> LIFEBOOK Application Panel.
-- Click on "LIFEBOOK Application Panel Initialization".
-- Click [Initialization] -> [Yes] -> [OK].
When you have finished with Application Panel Setup click OK, and the new settings will take effect. You can
reconfigure your LIFEBOOK Support Button as often as you like.
36 - LIFEBOOK Application Panel
Chapter 2
Getting Started with Your LIFEBOOK
DC In
AC Adapter
AC Cable
Figure 17. Connecting the AC Adapter
37
Power Sources
Your Fujitsu LIFEBOOK notebook has three possible power sources: a primary Lithium ion battery, an
AC adapter or an optional Auto/Airline adapter.
Connecting the Power Adapters
The AC adapter or optional Auto/Airline adapter provides power for operating your notebook and
charging the batteries.
Connecting the AC Adapter
1 Plug the DC output cable into the DC power jack of your LIFEBOOK notebook.
2 Plug the AC adapter into an AC electrical outlet.
Connecting the Optional Auto/Airline Adapter
1 Plug the DC output cable into the DC power jack on your notebook.
2 Plug the Auto/Airline adapter into the cigarette lighter of an automobile with the ignition key in the On or Access,
OR,
3
Plug the Auto/Airline adapter into the DC power jack on an airplane seat.
Switching from AC Adapter Power or the Auto/Airline Adapter to Battery Power
1
2
Be sure that you have at least one charged battery installed.
Remove the AC adapter or the Auto/Airline adapter.
THE LITHIUM ION BATTERY IS NOT CHARGED UPON PURCHASE. INITIALLY, YOU WILL NEED TO CONNECT
EITHER THE AC ADAPTER OR THE AUTO/AIRLINE ADAPTER TO USE YOUR NOTEBOOK.
38 - Power Sources
Figure 18. Opening the Display Panel
Display Panel
Your Fujitsu LIFEBOOK notebook contains a display panel that is backlit for easier viewing in bright
environments and maintains top resolution through the use of active-matrix technology.
Opening the Display Panel
To open the display, lift the display backwards, being careful not to touch the screen, until it is at a
comfortable viewing angle.
Adjusting Display Panel Brightness
Once you have turned on your LIFEBOOK notebook, you may want to adjust the brightness level of the
screen to a more comfortable viewing level. There are three ways to adjust the brightness, by using the
keyboard, the Power Options, or the Windows Mobility Center.
39 - Display Panel
Using the Keyboard
• [Fn+F6]: Pressing repeatedly will lower the brightness of your display.
• [Fn+F7]: Pressing repeatedly will increase the brightness of the display.
Using the Power Options
To change the brightness using the Power Options utility, open the Control Panel and click on the Power
Options icon. At the bottomof the window, drag the Screen brightness: bar to the left or right, depending
upon your preference. Note that the settings you make via this utility become permanent until you decide
to change them again.
Using the Windows Mobility Center
Click Start -> Control Panel. In View by:, select one of the icon views. SelectDisplay, then click Adjust
brightness in the left pane. At the bottom of the window, drag the Screen brightness: bar to the left or
right, depending upon your preference.
•
WHEN USING AC POWER YOUR BRIGHTNESS SETTING IS SET TO ITS HIGHEST LEVEL BY DEFAULT. WHEN USING
BATTERY POWER YOUR BRIGHTNESS SETTING IS SET TO APPROXIMATELY MID-LEVEL BY DEFAULT.
•
THE HIGHER THE BRIGHTNESS LEVEL, THE MORE POWER THE NOTEBOOK WILL CONSUME AND THE FASTER
YOUR BATTERIES WILL DISCHARGE. FOR MAXIMUM BATTERY LIFE, MAKE SURE THAT THE BRIGHTNESS IS SET
AS LOW AS POSSIBLE.
Closing the Display Panel
To close the display, hold the edge of the display panel and pull it forward until it is flush with the body
of your LIFEBOOK notebook.
40 - Display Panel
Starting Your LIFEBOOK Notebook
Power On
Power/Suspend/Resume Button
The Power/Suspend/Resume button is used to turnon your LIFEBOOK notebook from its off state. Once
you have connected your AC adapter or charged the internal Lithium ion battery, you can power on your
LIFEBOOK notebook.
WHEN YOU TURN ON YOUR LIFEBOOK NOTEBOOK, BE SURE YOU HAVE A POWER SOURCE. THIS
MEANS THAT A BATTERY IS INSTALLED AND CHARGED, OR THAT THE AC OR AUTO/AIRLINE ADAPTER IS
CONNECTED AND HAS POWER.
To turn on your LIFEBOOK notebookfrom its off state, press the Power/Suspend/Resume button, located
above the keyboard to the right. When you are done working you can either leave your notebook in
Suspend mode (see “Sleep Mode” on page 47), or you can turn it off (see “Powering Off” on page 49).
DO NOT CARRY YOUR LIFEBOOK NOTEBOOK AROUND WITH THE POWER ON OR SUBJECT IT TO
SHOCKS OR VIBRATION, AS YOU RISK DAMAGING YOUR NOTEBOOK.
When you power on your LIFEBOOK, it will perform a Power On Self Test (POST) to check the internal
parts and configuration for correct functionality. If a fault is found, your LIFEBOOK notebook will emit
an audio warning and/or an error message will be displayed. See “Power On Self Test Messages” on
page 83. Depending on the nature of the problem, you may be able to continue by starting the operating
system or by entering the BIOS setup utility and revising the settings.
After satisfactory completion of the POST, your notebook will load your operating system.
41 - Starting Your LIFEBOOK Notebook
NEVER TURN OFF YOUR LIFEBOOK NOTEBOOK DURING THE POWER ON SELF TEST (POST) OR IT
WILL CAUSE AN ERROR MESSAGE TO BE DISPLAYED WHEN YOU TURN YOUR LIFEBOOK NOTEBOOK ON
THE NEXT TIME. See “Power On Self Test Messages” on page 83.
Boot Sequence
The procedure for starting-up your notebook is termed the Bootup sequence and involves your notebook’s
BIOS. When your LIFEBOOK notebook isfirst turned on, the main systemmemory is empty, and it needs
to find instructions to start up your notebook. This information is in the BIOS program. Each time you
power up or restart your notebook, it goes through a boot sequence which displays a Fujitsu logo until
your operating system is found. During booting, your notebook is performing a standard boot sequence
including a Power On Self Test (POST). When the boot sequence is completed without a failure and
without a request for the BIOS Setup Utility, the system displays the operating system’s opening screen.
The boot sequence is executed when:
• You turn on the power to your LIFEBOOK notebook.
• You restart your notebook from the Windows Shut Down dialog box.
• The software initiates a system restart. Example: When you install a new application.
Hard Disk Drive Passwords
To provide additional security for your data, you can assign passwords to your hard disk drive(s). This
feature is managed in the system BIOS Setup Utility. See BIOS Setup Utility below for information about
accessing the utility.
REMEMBER YOUR PASSWORDS. IF YOU SET AND FORGET YOUR USER AND MASTER HARD DISK
PASSWORDS, FUJITSU AMERICA WILL NOT BE ABLE TO RESET IT. YOU MAY LOSE DATA AND HAVE TO
REPLACE YOUR SYSTEM BOARD OR HARD DISK DRIVE.
42 - Starting Your LIFEBOOK Notebook
BIOS Setup Utility
The BIOS Setup Utility is a program that sets up the operating environment for your LIFEBOOK
notebook. Your BIOS is set at the factory for normal operating conditions, therefore there is no need to set
or change the BIOS’ environment to operate your notebook.
The BIOS Setup Utility configures:
• Device control feature parameters, such as changing I/O addresses and boot devices.
• System Data Security feature parameters, such as passwords.
Entering the BIOS Setup Utility
To enter the BIOS Setup Utility do the following (or use the SecureCore Menu, as detailed below):
1
2
Turn on or restart your LIFEBOOK notebook.
3
Press the [RIGHT ARROW] or [LEFT ARROW] key to scroll through the other setup menus to review or alter
the current settings.
To enter the BIOS Setup Utility, press the [F2] key once the Fujitsu logo appears on the screen. This will open
the main menu of the BIOS Setup Utility with the current settings displayed.
Using the SecureCore Menu
When the Fujitsu logo appears on the screen. press the [Enter] key or click on the left mouse or touchpad
button; the SecureCore Menu will appear.
The SecureCore Menu provides shortcuts to the following menus and information screens:
•
•
•
•
•
•
•
•
BIOS Setup
Diagnostic Screen
Boot Menu
Recovery and Utility
Diagnostic Program
Patent Information
System Information
Continue Booting
43 - Starting Your LIFEBOOK Notebook
Clicking on any of the fields will invoke the screen, information, or action described.
The Boot Menu can also be invoked by pressing the [F12
] key when the Fujitsu ol go appears on the screen.
BIOS Guide
A guide to your notebook’s BIOS is available online. Please visit our service and support website at
http://www.computers.us.fujitsu.com/support, then select User’s Guides under Online Support. Select
your Product, Series, and Model, then click [Go]. Under the Manuals tab, select the BIOS Guide.
Booting the System
We strongly recommend that you not attach any external devices and do not put a DVD/CD in your drive
until you have gone through the initial power on sequence.
When you turn on your notebook for the first time, it will display a Fujitsu logo on the screen. If you do
nothing the system will load the operating system, and then the Windows Welcome will begin.
Starting Windows the First Time
After you boot up the system the first time and follow the instructions on the screen, you will eventually
come to the Welcome window. After the Welcome window appears, the screen will black out for up to
several minutes. This is normal. DO NOT ATTEMPT TO POWER DOWN THE SYSTEM AT THIS
POINT. While the screen is blacked out,your system configuration is being set up and the necessary files
are being installed.
During the course of the first start up, you will need to read and accept the End User License Agreements
(EULAs) for Microsoft and Fujitsu.
•
IF YOU REJECT THE TERMS OF THE LICENSE AGREEMENT YOU WILL BE ASKED TO REVIEW THE LICENSE
AGREEMENT FOR INFORMATION ON RETURNING WINDOWS OR TO SHUT DOWN YOUR NOTEBOOK.
•
YOU CANNOT USE YOUR NOTEBOOK UNTIL YOU HAVE ACCEPTED THE LICENSE AGREEMENT. IF YOU STOP THE
PROCESS YOUR NOTEBOOK WILL RETURN TO THE BEGINNING OF THE WINDOWS WELCOME PROCESS, EVEN IF
YOU SHUT YOUR NOTEBOOK DOWN AND START IT UP AGAIN.
44 - Starting Your LIFEBOOK Notebook
Several additional windows will appear, prompting you to enter a nameand description for your computer,
an Administrator password, and a domain name. Read the instructions on the screens carefully and fill in
the information as directed. Once you have pfinished with the setup, it is very important that you install
ClickMe!, as detailed below.
ClickMe!
Installing ClickMe!
BEFORE INSTALLING THE CLICKME! UTILITY, BE SURE THE WIRELESS LAN DEVICE IS ENABLED BY
PUSHING THE WLAN/BLUETOOTH ON/OFF SWITCH TO THE ON POSITION.
The first time you boot up your system, you will see an icon calledClick Me! in the Start menu. It is very
important that you run the ClickMe! utility the first time you boot up in order to ensure that the
necessary applications, utilities. and drivers are installed. When you click the Click Me! icon, your
system will automatically create the related icons in the system tray in the bottom right of the screen.
These icons provide links to utilities that you will frequently access.
When you install the ClickMe! utility, several applications and utilities are installed; this takes time.
While ClickMe! is installing, the system may go into Suspend mode. If this should occur, slide the
Power/Suspend/Resume button momentarily to wake the system up. Alternately, while ClickMe! is
installing, slide your finger across the touchpad every few minutes to keep the system awake.
THERE MAY BE SOME THIRD-PARTY APPLICATIONS THAT DO NOT GET INSTALLED USING THE CLICKME!
UTILITY. FOR MORE INFORMATION, REFER TO YOUR GETTING STARTED GUIDE.
Registering your LIFEBOOK with Fujitsu
You can register your notebook by going to our website at: us.fujitsu.com/computers. You will need to
be set up with an Internet Service Provider (ISP) to register online.
45 - Starting Your LIFEBOOK Notebook
Fujitsu Driver Update Utility
Your system has a convenient tool called the Fujitsu Driver Update (FDU) utility. With FDU, you can
choose to automatically or manually go to the Fujitsu site to check for new updates for your system. For
more information about the FDU utility, refer to “Automatically Downloading Driver Updates” on
page 95.
46 - Starting Your LIFEBOOK Notebook
Power Management
Your LIFEBOOK notebook has many options and features for conserving battery power. Some of these
features are automatic and need no user intervention. However, others depend on the parameters you set
to best suit your operating conditions,such as those for thedisplay brightness. Internal power management
for your notebook may be controlled from settings made in your operating system, pre-bundled power
management application, or from settings made in BIOS setup utility.
Besides the options available for conserving battery power, there are also some things that you can do to
prevent your battery from running down as quickly. For example, you can create an appropriate power
saving profile, put your notebook into Sleep mode when it is not performing an operation, and you can
limit the use of high power devices. As with all mobile, battery powered computers, there is a trade-off
between performance and power savings.
Power/Suspend/Resume Button
When your notebook is active, the Power/Suspend/Resume button can be used to manually put the
notebook into Sleep mode. Push the Power/Suspend/Resume button when the notebook is active, but not
actively accessing anything, and immediately release the button. Note that if you press the button
continuously for four seconds or longer, your notebook will shut down.
If your notebook is suspended, pushing the Power/Suspend/Resume button returns your notebook to
active operation. You can tell whether the system is Suspended by looking at the Power indicator. If the
indicator is visible and not flashing, your notebook is fully operational. If the indicator is visible and
flashing, your notebook is in Sleep mode. If the indicator is not visible, the power is off or your notebook
is in Hibernation mode. (See Hibernation Feature)
Sleep Mode
Sleep mode in Windows saves the contents of your system memory during periods of inactivity by
maintaining power to critical parts. This mode turns off the CPU, display, hard drive, and all other internal
components except those necessary to maintain system memory and for restarting.
Your notebook will go into Sleep mode due to one of the following actions or conditions:
47 - Power Management
• Pressing the Power/Suspend/Resume button when your system is turned on.
• Selecting Sleep from the Windows Shut Down menu.
• Timing out from lack of activity.
• Allowing the battery to reach the Dead Battery Warning condition.
System memory typically stores the files on which you are working, open application information, and
any other data required to support operations in progress. When you resume operation from Sleep, your
system will return to where it left off. You must use the Power/Suspend/Resume button to resume
operation, and there must be an adequate power source available, or your notebook will not resume.
•
IF RUNNING YOUR NOTEBOOK ON BATTERY POWER, BE AWARE THAT THE BATTERY CONTINUES TO DISCHARGE
WHILE YOUR NOTEBOOK IS IN SLEEP MODE, THOUGH NOT AS FAST AS WHEN FULLY OPERATIONAL.
•
DISABLING THE POWER/SUSPEND/RESUME BUTTON PREVENTS IT FROM BEING USED TO PUT THE NOTEBOOK INTO
SLEEP OR HIBERNATION (SAVE-TO-DISK) MODE. THE BUTTON RESUME FUNCTION CAN’T BE DISABLED.
•
IF YOUR NOTEBOOK IS ACTIVELY ACCESSING INFORMATION WHEN YOU ENTER THE SLEEP OR HIBERNATION MODE,
CHANGES TO OPEN FILES ARE NOT LOST. THE FILES ARE LEFT OPEN AND MEMORY IS KEPT ACTIVE DURING SLEEP
MODE OR THE MEMORY IS TRANSFERRED TO THE INTERNAL HARD DRIVE DURING HIBERNATION MODE.
•
THE MAIN ADVANTAGE OF USING HIBERNATION (SAVE-TO-DISK) IS THAT POWER IS NOT REQUIRED TO MAINTAIN
YOUR DATA. THIS IS PARTICULARLY IMPORTANT IF YOU WILL BE LEAVING YOUR NOTEBOOK IN A SUSPENDED STATE
FOR A PROLONGED PERIOD OF TIME. THE DRAWBACK OF USING HIBERNATION MODE IS THAT IT LENGTHENS THE
POWER DOWN AND POWER UP SEQUENCES AND RESETS PERIPHERAL DEVICES.
Hibernation (Save-to-Disk) Feature
The Hibernation feature saves the contents of your notebook’s system memory to the hard drive as a part
of the Power/Suspend/Resume mode. You can enable or disable this feature.
Enable or Disable the Hibernation Feature
The default settings are not enabled. To enable or disable the Hibernation feature, follow these steps:
1
2
From the Start menu, select Control Panel > Power Options.
Select Choose what the power button does or Choose what closing the lid does, then make your selection
(Do Nothing, Sleep, Hibernate, or Shut Down).
48 - Power Management
Windows Power Management
The Power Options icon in the Control Panel allows you to configure some of the power management
settings. For example, you can use Power Options to set the timeout values for turning off the display and
hard disks whether you are running the notebook on battery or one of the adapters.
Restarting the System
If your system is on and you need to restart it, be sure that you use the following procedure.
1
2
Click the [Start] button, then move the mouse over the small arrow at the bottom right of the right-hand pane.
Select Restart from the list.
TURNING OFF YOUR LIFEBOOK NOTEBOOK WITHOUT EXITING WINDOWS OR TURNING ON YOUR
NOTEBOOK WITHIN 10 SECONDS OF THE NOTEBOOK BEING SHUT OFF MAY CAUSE AN ERROR WHEN
YOU START THE NEXT TIME.
Powering Off
Before turning off the power, check that the hard drive/optical drive access indicator is off. If you turn off
the power while accessing a disk there is a risk of data loss. To ensure that your notebook shuts down
without error, use the Windows shutdown procedure.
BE SURE TO CLOSE ALL FILES AND EXIT ALL APPLICATIONS PRIOR TO TURNING OFF THE POWER. IF
FILES ARE OPEN WHEN YOU TURN THE POWER OFF, YOU WILL LOSE ANY CHANGES THAT HAVE NOT
BEEN SAVED, AND MAY CAUSE DISK ERRORS.
Using the correct procedure to shut down from Windows allows your notebook to complete its operations
and turn off power in the proper sequence to avoid errors. The proper sequence is:
Click the [Start] button, and then move the mouse over the small arrow at the bottom right of the righthand pane. Click the [Shut Down] button.
49 - Power Management
ENERGY STAR® Compliance
Your Fujitsu system is an ENERGY STAR® qualified mobile PC. By choosing a computer
with the latest energy-saving technology, you’re helping to preserve our environment for
future generations.
ENERGY STAR is a joint program of the U.S. Environmental Protection Agency, U.S.
Department of Energy, Natural Resources Canada, and other governments around the world
helping us save money while protecting the environment through energy efficient products
and practices. With energy costs and global warming top-of-mind for consumers, Fujitsu is committed to
offering solutions that help consumers conserve energy and improve the quality of our environment.
Sleep Mode:
You will notice that your computer is initially set so that the display turns off after 15 minutes of user
inactivity, and the computer goes into Sleep mode after 20 minutes of user inactivity. When going into
Sleep mode, the computer also reduces the speed of any active Ethernet network links. To “wake” the
computer from Sleep mode, press the Suspend/Resume Button.
Energy saving benefits:
Fujitsu ENERGY STAR qualified mobile PCs use about half as much electricity as standard equipment –
saving half in utility costs. But more than that, ENERGY STAR also makes a difference for the
environment. Did you know that the average house can be responsible for twice the greenhouse gas
emissions as the average car? That’s because every time you flip on a light switch, run your dishwasher,
or turn on your PC, you use energy, which means more greenhouse gas emissions from power plants. So
the more energy we can save through energy efficiency, the more we help toreduce greenhouse gases and
the risks of global warming.
To learn more about the important ENERGY STAR program, visit: www.energystar.gov.
To read about how Fujitsu is supporting Sustainable Management along with several other environmental
activities, visit the Fujitsu Corporate Citizenship page at:
http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php
50 - Power Management
Chapter 3
User-Installable Features
Lithium ion Battery
Your LIFEBOOK notebook has a Lithium ion battery that provides power for operating your notebook
when no external power source is available. The battery is durable and long lasting, but should not be
exposed to extreme temperatures, high voltages, chemicals or other hazards.
The Lithium ion battery operating time may become shorter if it is used under the following conditions:
• When used at temperatures that exceed a low of 5°C or a high of 35°C. Extreme temperatures not
only reduce charging efficiency, but can also cause battery deterioration. The Charging icon on the
Status Indicator panel will flash when you try to charge a battery that is outside its operating
temperature range. See “Status Indicator Panels” on page 22.
• When using a high current device such as a Multi-Format DVD Writer, CD-ROM drive, optical
drive, or the hard drive, using the AC adapter will conserve your battery life.
DO NOT LEAVE A FAULTY BATTERY IN YOUR NOTEBOOK. IT MAY DAMAGE YOUR AC ADAPTER, OPTIONAL
AUTO/AIRLINE ADAPTER, ANOTHER BATTERY OR YOUR NOTEBOOK ITSELF. IT MAY ALSO PREVENT
OPERATION OF YOUR NOTEBOOK BY DRAINING ALL AVAILABLE CURRENT INTO THE BAD BATTERY.
51
• ACTUAL BATTERY LIFE WILL VARY BASED ON SCREEN BRIGHTNESS, APPLICATIONS, FEATURES, POWER
MANAGEMENT SETTINGS, BATTERY CONDITION AND OTHER CUSTOMER PREFERENCES.
CD-ROM
MULTI-FORMAT DVD WRITER, OR HARD DRIVE USAGE MAY ALSO HAVE A SIGNIFICANT IMPACT
ON BATTERY LIFE. THE BATTERY CHARGING CAPACITY IS REDUCED AS THE BATTERY AGES. IF YOUR
BATTERY IS RUNNING LOW QUICKLY, YOU SHOULD REPLACE IT WITH A NEW ONE.
DRIVE,
• UNDER FEDERAL, STATE, OR LOCAL LAW IT MAY BE ILLEGAL TO DISPOSE OF BATTERIES BY PUTTING
THEM IN THE TRASH.
PLEASE TAKE CARE OF OUR ENVIRONMENT AND DISPOSE OF BATTERIES
PROPERLY. CHECK WITH YOUR LOCAL GOVERNMENT AUTHORITY FOR DETAILS REGARDING RECYCLING
OR DISPOSING OF OLD BATTERIES. IF YOU CANNOT FIND THIS INFORMATION ELSEWHERE, CONTACT
YOUR SUPPORT REPRESENTATIVE AT
1-800-8FUJITSU (1-800-838-5487)
Recharging the Batteries
If you want to know the condition of the primary Lithium ion battery, check the Battery Level indicator
located on the Status Indicator panel. The indicator changes as the battery level changes.
The Lithium ion battery is recharged internally using the AC adapter or Auto/Airline adapter. To recharge
the battery make sure the battery that needs to be charged is installed in your LIFEBOOK notebook and
connect the AC or Auto/Airline adapter
MAKE SURE THAT THE BATTERY CHARGING INDICATOR AND THE PERCENTAGE CHARGE IS DISPLAYED
BY THE BATTERY LEVEL INDICATOR ON THE STATUS INDICATOR PANEL.
There is no memory effect on the Lithium ion battery therefore you do not need to discharge the battery
completely before recharging. The charge times will be significantly longer if your notebook is in use
while the battery is charging. If you want to charge the battery more quickly, put your notebook into
Standby mode, or turn it off while the adapter is charging the battery. (See Power Management on page
47 for more information on Standby mode and shutdown procedure)
52 - Lithium ion Battery
USING HEAVY CURRENT DEVICES OR FREQUENT DVD/CD-RW/CD-ROM ACCESSES MAY PREVENT
CHARGING COMPLETELY.
Low Battery State
When the battery is running low, a low battery notification message will appear. If you do not respond to
the low battery message, the batteries will continue to discharge until they are too low to operate. When
this happens, your notebook will go into Standby mode. There is no guarantee that your data will be saved
once the notebook reaches this point.
•
ONCE THE LOW BATTERY NOTIFICATION MESSAGE APPEARS, YOU NEED TO SAVE ALL YOUR ACTIVE DATA AND PUT
STANDBY MODE UNTIL YOU CAN PROVIDE A NEW POWER SOURCE. YOU SHOULD PROVIDE
A CHARGED BATTERY, AN AC POWER ADAPTER, OR AUTO/AIRLINE ADAPTER AS SOON AS POSSIBLE.
YOUR NOTEBOOK INTO
•
WHEN YOU ARE IN STANDBY MODE THERE MUST ALWAYS BE AT LEAST ONE POWER SOURCE ACTIVE. IF YOU
LIFEBOOK NOTEBOOK IS IN STANDBY MODE, ANY DATA THAT HAS
NOT BEEN SAVED TO THE HARD DRIVE WILL BE LOST.
REMOVE ALL POWER SOURCES WHILE YOUR
Once your notebook goes into Dead Battery Suspend mode you will be unable to resume operation until
you provide a source of power eitherfrom an adapter, or a charged battery. Once you have provided power,
you will need to press the Power/Suspend/Resume button to resume operation.
In the Dead Battery Suspend mode, your data can be maintained for some time, but if a power source is
not provided promptly, the Power indicator will stop flashing and go out, meaning that you have lost the
data that was not stored. Once youprovide power, you can continue to use your notebook while an adapter
is charging the battery.
Shorted Batteries
The Status Indicator panel uses an LED below the battery outline of theBattery Level indicator to display
the operating level available in that battery. If this display shows a Shorted Battery, it means the battery is
damaged and must be replaced so it does not damage other parts of your LIFEBOOK notebook.
53 - Lithium ion Battery
Replacing the Battery
With the purchase of an additional battery, you can have a fully charged spare to swap with one that is not
charged. There are two ways to swap batteries, cold-swapping and hot-swapping:
Cold-swapping Batteries
To cold-swap batteries in your battery bay follow these easy steps:
1
2
3
Have a charged battery ready to install.
4
5
Insert a new battery into the bay (See Figure 20), and press it down so that it is seated firmly.
Shut down your notebook and disconnect the AC adapter.
With the system positioned as shown in 19a, press the #1 latch backwards and -- while holding it -- sliding the
#2 latch to the right. Lift the battery out of the bay using the lift point as shown in Figure 19b.
Plug in the AC adapter and turn the power on.
Battery Lift Point
a.
b.
Figure 19. Removing a Battery
54 - Lithium ion Battery
Hot-swapping Batteries
To hot-swap batteries in your battery bay follow these easy steps:
BE SURE TO PLUG IN AN AC ADAPTER PRIOR TO REMOVING THE BATTERY. THERE IS NO BRIDGE
BATTERY PRESENT TO SUPPORT THE SYSTEM WHILE THE BATTERY IS BEING REPLACED. IF YOU DO NOT
USE AN AC ADAPTER YOU WILL LOSE ANY UNSAVED FILES.
1
Plug an AC Adapter into the system and connect it to a power outlet.
Figure 20. Replacing a Battery
2
Follow steps 3 and 4 in “Cold Swapping Batteries”.
IF THE LITHIUM ION BATTERY CONNECTOR IS NOT FULLY SEATED, YOU MAY NOT BE ABLE TO USE YOUR
NOTEBOOK OR CHARGE YOUR BATTERY.
55 - Lithium ion Battery
Media Holder Tray
Emergency Tray Release
Media Tray Eject Button
Figure 21. Optical Drive
Optical Drive
Your system contains the following optical drive:
Blu-ray™ Combo Drive: This drive allows you to access movies, software, and audio DVD/CDs as well
as to read the following media formats: BD-ROM (Single and Dual Layer), BD-R (Single and Dual
Layer), BD-RE (Single and Dual Layer), DVD-ROM (Single and Dual Layer), DVD+R (Single and Dual
Layer), DVD-R (Single and Dual Layer), DVD+RW (Single Layer) DVD-RW (Single Layer), DVDRAM (Ver.2), CD-ROM, CD-R and CD-RW discs.
This drive allows you to write to the following media formats: DVD-RAM (Ver2), DVD+R (Single and
Dual Layer), DVD+RW, DVD-R (Single and Dual Layer), DVD-RW, CD-R, and CD-RW discs. It also
has the same functions as an ordinary CD/DVD/BD-ROM drive.
Media Player Software
With the optical drive and media player software you can play movies and music on your notebook. The
media player includes controls which allow you to take full advantage of the features of a digital movie,
as well as standard features such as fast forward, fastreverse, pause, etc. With this drive you can also burn
onto recordable discs.
56 - Optical Drive
•
•
DO NOT OPERATE YOUR OPTICAL DRIVE UNLESS YOUR LIFEBOOK NOTEBOOK IS SITTING ON A FLAT SURFACE.
USING A DRIVE WHEN THE SYSTEM IS NOT LEVEL MAY DAMAGE THE DRIVE OR PREVENT PROPER OPERATION.
PROLONGED USE OF THE OPTICAL DRIVE, SUCH AS WATCHING A DVD MOVIE, WILL SUBSTANTIALLY REDUCE
YOUR BATTERY LIFE IF NO EXTERNAL POWER SOURCE IS ATTACHED.
Loading Media on Your Drive
To load a disc into your optical drive:
1
Push and release the eject button on the front of the optical drive to open the holder tray. The tray will come out
of the LIFEBOOK notebook a short distance.
2
Gently pull the tray out until a media disc can easily be placed in the tray.
•
•
•
YOU SHOULD PERIODICALLY CHECK THE FUJITSU WEBSITE AT US.FUJITSU.COM/COMPUTERS FOR THE MOST
CURRENT DRIVERS.
ALL LIFEBOOK DVD PLAYERS ARE SET TO PLAY DVD TITLES WITH REGION CODE NUMBER 1 WHICH IS SPECIFIED
FOR THE NORTH AMERICAN MARKET. THE REGION NUMBER IS A REGIONAL RESTRICTION CODE DEFINED BY THE
DVD FORUM ACTING ON HOLLYWOOD REQUIREMENTS. DIFFERENT REGION CODES ARE RECORDED ON VIDEO
DVD TITLES FOR PUBLICATION IN DIFFERENT AREAS OF THE WORLD. IF THE REGIONAL CODE OF THE DVD PLAYER
DOES NOT MATCH THE REGIONAL CODES ON THE TITLES, THEN PLAYBACK IS IMPOSSIBLE.
THE REGION CODE ON THE DVD PLAYER CAN BE CHANGED USING THE PROPERTIES MENU OF THE DVD
SOFTWARE. NOTE: YOU CAN ONLY CHANGE THE REGION CODE UP TO FOUR TIMES. AFTER THE 4TH CHANGE, THE
LAST CODE ENTERED BECOMES PERMANENT, AND CANNOT BE CHANGED.
3
Place the media into the tray, label side up, with the hole in the center of the disc. Snap the disc onto the raised
circle in the center of the tray.
4
Gently push the holder tray back in until you hear a click
IF YOU HAVE DISABLED THE AUTO INSERT NOTIFICATION FUNCTION, YOU WILL HAVE TO START THE
DRIVE EITHER BY USING MY COMPUTER OR FROM WITHIN WINDOWS EXPLORER, SINCE YOUR
NOTEBOOK WILL NOT AUTOMATICALLY RECOGNIZE THAT MEDIA HAS BEEN LOADED.
57 - Optical Drive
b.
a.
c.
d.
Figure 22. Loading/Ejecting Media
Removing Media
1
Push and release the eject button on the front of the optical drive. This will stop the drive and the holder tray
will come out of the LIFEBOOK notebook a short distance.
58 - Optical Drive
2
3
4
Gently pull the tray out until the disc can easily be removed from the tray.
Carefully remove the media disc from the holder tray.
Gently push the holder tray back in until you hear a click.
Emergency Optical
Drive Tray Release
If for some reason the eject button fails, you
can open the media tray with a paper clip or
similar tool inserted into the eject hole in
the right side of the front of the tray.
Straighten one side of a paper clip and push
it gently into the hole. The tray will pop out.
Figure 23. Emergency Tray Release
Using the Media Player Software
DEPENDING UPON ITS CONFIGURATION, YOUR SYSTEM MAY NOT HAVE THE MEDIA PLAYER SOFTWARE
PRE-INSTALLED. IF IT IS NOT INSTALLED, REFERENCE THE DOCUMENTATION THAT ACCOMPANIES THE
MEDIA APPLICATION.
Starting a Movie
1
2
Insert the disc into the optical drive of the notebook. If the CD AutoRun feature activates, skip Step 2.
3
Click OK to close the About DVD Player Performance dialog box and the movie will begin.
The first time you insert a movie into the media tray, you will be prompted to select what you want the system
to do when discs are inserted (e.g., start automatically or wait for a prompt). Until you make a selection, you will
receive the same prompt whenever you insert a disc.
Opening the Media Player Control Panel
With most DVD-ROMs, you have the option of alteringhow the movie should play and what you wish to
view. You can do this by using the media player control panel and the mouse.
59 - Optical Drive
1
2
Right-click on the movie screen to open a dropdown menu for options.
Select View, then Player for all controls available. This will open the control panel at the bottom of the screen.
Using the Media Player Control Panel
The media player software allows you to watch the m
ovie much like a VCR player. You can pause, rewind,
fast-forward and stop the movie at any point.
1
2
To pause the movie, click the on-screen button.
3
To fast-forward the movie, click the  button to forward to a specific portion of the movie, or the button to
jump to the ending credits.
4
To stop the movie, click the  button.
To rewind the movie, click the  button to rewind to a specific portion of the movie, or the  button to return to
the opening screen.
Exiting the Media Player
1
2
Click the  located in the upper right corner of the title bar. This will open a media player dialog box.
Click Yes to stop and exit the movie, or No to close the media player dialog box and return to the movie.
Using Media Player on Battery Power
Since optical drives consume a lot of power, your overall battery life will be significantly shorter when
operating the optical drive continuously (such as watching a DVD movie) than during standard operation.
• MANY MOVIE RUN-TIMES ARE LONGER THAN YOUR SYSTEM CAN SUPPORT ON A SINGLE BATTERY. IF
YOU ARE WATCHING A
DVD MOVIE ON BATTERY POWER YOU MAY NEED TO SWAP IN AN ADDITIONAL,
AC POWER DURING THE MOVIE TO VIEW IT IN ITS ENTIRETY.
CHARGED BATTERY OR ATTACH
• AN ADDITIONAL FULLY-CHARGED BATTERY IS HIGHLY RECOMMENDED IF YOU WILL BE WATCHING DVD
MOVIES ON BATTERY POWER. IF YOU DON’T HAVE AN ADDITIONAL BATTERY, YOU MAY PURCHASE ONE
EITHER ONLINE AT: HTTP://WWW.COMPUTERS.US.FUJITSU.COM OR BY CALLING
60 - Optical Drive
1-877-372-3473.
To Watch a Movie on Battery Power:
1
2
3
Have an additional full-charged battery or your AC adapter ready for use.
Start watching your DVD movie.
When the low battery warning occurs, immediately stop the movie and exit the media player.
IF YOU DO NOT STOP THE MEDIA PLAYER QUICKLY AND THE LIFEBOOK NOTEBOOK ATTEMPTS TO
AUTO-SUSPEND (CRITICAL BATTERY LOW STATE) THE LIFEBOOK NOTEBOOK WILL SHUT DOWN
IMPROPERLY. IF THIS OCCURS, YOU MAY NEED TO PERFORM A HARD RESET AND FOLLOW THE
INSTRUCTIONS, IF ANY, PRESENTED TO YOU BEFORE THE SYSTEM WILL REBOOT.
4
Power down your notebook and replace the discharged battery with an additional fully-charged battery. If you
do not have an additional battery, you may attach AC power as soon as you see the low battery warning.
5
Resume operation by pressing the Suspend button again. This is not required if you attached AC power without
entering standby mode.
6
Restart your media player, locate and skip to the chapter of the movie you were last watching, then continue
watching your DVD movie.
SOME SHORTER DVD MOVIES MAY NOT REQUIRE YOU TO SWAP BATTERIES OR ATTACH AC POWER TO
COMPLETE THEM. HOWEVER, IT IS BEST TO BE PREPARED SINCE ACTUAL BATTERY LIFE WHILE
OPERATING THE OPTICAL DRIVE CANNOT BE GUARANTEED.
61 - Optical Drive
Memory Stick/SD Card Slot
SD Card
Memory Stick
Figure 24. Installing a Memory Stick/SD Card
Memory Stick/Secure Digital Cards
Your LIFEBOOK notebook supports Memory Stick, Memory Stick Pro, Secure Digital (SD), Secure
Digital High Capacity (SDHC), and Secure Digital eXtended Capacity (SDXC) cards, on which you can
store and transfer data to and froma variety of digital devices. These cards use flash memory architecture,
which means they don’t need a power source to retain data.
Memory Stick is a flash memory technology that allows you to record, transfer and share digital content,
such as digital pictures, movies, music, voice, and computer data and applications.
Secure Digital (SD) Cards are very similar to Memory Sticks. Like Memory Sticks, SD Cards allow
portable storage among a variety of devices, such as cell phones, Global Positioning Systems, digital
cameras, and PDAs. SD Cards transfer data quickly, with low battery consumption. Like the Memory
Stick, it uses flash memory architecture. As the name implies, SDHC cards are high-capacity SD cards.
62 - Memory Stick/Secure Digital Cards
Installing Memory Stick and SD Cards
Memory Stick and SD Cards are installed in the Memory Stick/SD Card slot on the front edge of the
notebook. To install a card, follow these steps:
INSTALLING OR REMOVING A MEMORY STICK OR SD CARD DURING YOUR LIFEBOOK NOTEBOOK’S
SHUTDOWN OR BOOTUP PROCESS MAY DAMAGE THE CARD AND/OR YOUR LIFEBOOK NOTEBOOK.
DO NOT INSERT A CARD INTO A SLOT IF THERE IS WATER OR ANY OTHER SUBSTANCE ON THE CARD AS
YOU MAY PERMANENTLY DAMAGE THE CARD, YOUR LIFEBOOK NOTEBOOK, OR BOTH.
1
See your specific card manual for instructions on the installation of your card. Some cards may require that your
notebook is off while installing them.
2
3
4
Make sure there is no card currently in the slot. If there is, see Removing a Memory Stick/SD Card.
Insert your card into the slot with the product label facing up.
Push the card firmly into the slot until it is seated in the connector.
Removing A Memory Stick or SD Card
To remove a Memory Stick or SD Card, simply push the card in until it unlatches. It will then eject from
the slot for removal.
SEE YOUR CARD MANUAL FOR SPECIFIC INSTRUCTIONS ON THE REMOVAL OF YOUR CARD. SOME
LIFEBOOK NOTEBOOK TO BE IN SLEEP MODE OR OFF WHILE REMOVING
THEM.
CARDS MAY REQUIRE YOUR
63 - Memory Stick/Secure Digital Cards
Memory Upgrade Module
Your Fujitsu LIFEBOOK notebook comes with a minimum of 4GB of high speed Double Data Rate
Synchronous Dynamic RAM (DDR3-1333 MHz SDRAM factory installed. To increase your notebook’s
memory capacity, you may install an additional memory upgrade module. The memory upgrade must be a
dual-in-line (DIMM) SDRAM module. To ensure 100% compatibility, purchase the SDRAM module only
from the Fujitsu web store at www.shopfujitsu.com
• DO NOT REMOVE ANY SCREWS FROM THE MEMORY UPGRADE MODULE COMPARTMENT EXCEPT THE
ONES SPECIFICALLY SHOWN IN THE DIRECTIONS FOR INSTALLING AND REMOVING THE MEMORY
UPGRADE MODULE.
• THE MEMORY UPGRADE MODULE CAN BE SEVERELY DAMAGED BY ELECTROSTATIC DISCHARGE (ESD).
TO MINIMIZE RISK TO THE MODULE, OBSERVE THE FOLLOWING PRECAUTIONS:
• BEFORE HANDLING A MEMORY MODULE, TOUCH A GROUNDED METAL OBJECT TO DISCHARGE
STATIC ELECTRICITY BUILT UP IN YOUR BODY.
• WHEN INSTALLING OR REMOVING A MEMORY MODULE, HOLD IT BY THE EDGE SO AS NOT TO
TOUCH ANY CONTACTS OR CHIPS.
BE CAREFUL NOT TO TOUCH ANY INTERNAL COMPUTER
TERMINALS OR COMPONENTS; THE OIL FROM YOUR FINGERS COULD CAUSE A SHORT TO THE
COMPONENTS.
• BE SURE TO POWER DOWN YOUR SYSTEM BEFORE ADDING OR REMOVING MEMORY MODULES.
EVEN IF THE SYSTEM IS IN HIBERNATE OR STANDBY STATES, DATA COULD BE LOST OR THE
MEMORY COULD BE DAMAGED IF POWER IS STILL AVAILABLE TO THE SYSTEM.
Installing Memory Upgrade Modules
1
2
3
Turn off power to your notebook, remove any power adapter (AC or auto/airline). Remove the battery.
4
5
Remove the cover.
Make sure that all the connector covers are closed.
Turn the notebook bottom side up, and remove the screw from the memory upgrade module compartment (see
Figure 25).
Remove the memory upgrade module from the static guarded sleeve.
64 - Memory Upgrade Module
6
Align the memory upgrade module with the component side up. Align the connector edge of the memory
upgrade module with the connector slot in the compartment. Be sure the alignment keys line up with those in
the slot.
Retainer Clip
Retainer
Clip
Alignment Key
Figure 25. Opening the Memory Compartment
Figure 26. Installing a Memory Module
7
Insert the memory upgrade module at a 45° angle. Press the connector edge of the module firmly down and
into the connector until it lodges under the retaining clip. You’ll hear a click when it is properly in place.
8
Replace the cover and reinstall the screws.
THE MEMORY UPGRADE MODULE IS NOT SOMETHING YOU ROUTINELY REMOVE FROM YOUR NOTEBOOK.
ONCE IT IS INSTALLED, YOU CAN LEAVE IT IN PLACE UNLESS YOU WANT TO CHANGE SYSTEM MEMORY
CAPACITY.
65 - Memory Upgrade Module
Removing a Memory Upgrade Module
1
Perform steps 1 through 4 of Installing a Memory Upgrade
Module.
2
Pull the clips sideways away from each side of the memory
upgrade module at the same time.
3
While holding the clips out, remove the module from the slot by
lifting it up and pulling it away from your notebook.
4
5
Store the memory upgrade module in a static guarded sleeve.
Replace the cover and reinstall the screws.
Checking the Memory Capacity
Once you have changed the system memory capacity by
replacing the installed module with a larger one, be sure to
check that your notebook has recognized the change.
Check the memory capacity by clicking [Start] -> Control
Panel -> System and Maintenance -> System. The amount
of memory is displayed next to “Memory - RAM:”
Figure 27. Removing memory module
There may be a variation between the actual memory size and what is displayed. This is possible if your
system is configured with an integrated Intel Graphics Media Accelerator which dynamically allocates
system memory to accelerate graphics performance.
IF THE TOTAL MEMORY DISPLAYED IS INCORRECT, CHECK THAT YOUR MEMORY UPGRADE MODULE IS
PROPERLY INSTALLED. (IF THE MODULE IS PROPERLY INSTALLED AND THE CAPACITY IS STILL NOT
CORRECTLY RECOGNIZED, SEE TROUBLESHOOTING ON PAGE 71.
66 - Memory Upgrade Module
Device Ports
Your Fujitsu LIFEBOOK notebook comes equipped with multiple portsto which you can connect external
devices including: disk drives, keyboards, printers, etc.
Internal LAN (RJ-45) Jack
The internal LAN (RJ-45) jack is used for a 10BaseT/100Base-Tx Ethernet LAN connection. You may
need to configure your notebook to work with your
particular network. (Please refer to your network
administrator for information on your network
configuration.) To connect the LAN cable follow
these easy steps:
1
2
3
Align the connector with the port opening.
LAN Port
Push the connector into the port until it is seated.
Plug the other end of the cable into a LAN outlet.
Figure 28. Connecting LAN Device
Universal Serial Bus Ports
The Universal Serial Bus ports (USB) allow you to connect USB devices such as external game pads,
pointing devices, keyboards and/or speakers. There are five USB ports on your notebook, as follows:
Left-hand side, from left to right (see “Left-Side Panel Components” on page 15):
USB 2.0 - USB 3.0 - USB 3.0 - USB 2.0 with Anytime Charge
Right-hand side (see “Right-Side Panel Components” on page 17): USB 2.0
In order to connect a USB device, simply align the connector with the port opening, then push the
connector into the port until it is seated.
67 - Device Ports
THERE ARE THREE DIFFERENT TYPES OF USB PORTS ON THIS SYSTEM: USB 3.0, USB 2.0, AND USB
2.0 ANYTIME CHARGE. TO DIFFERENTIATE BETWEEN THEM, PLEASE NOTE THE FOLLOWING:
• THE INSIDE OF A USB 3.0 PORT IS BLUE IN COLOR.
• THE ICON ASSOCIATED WITH THE ANYTIME USB CHARGE PORT HAS A PLUG ICON NEXT TO THE USB
ICON.
DUE TO THE ONGOING CHANGES IN USB TECHNOLOGY AND STANDARDS, NOT ALL USB DEVICES
AND/OR DRIVERS ARE GUARANTEED TO WORK.
USB Port
Figure 29. Connecting a USB Device
Headphone/Line-Out Jack
The headphone/line-out jack allows you to connect headphones or powered external speakers to your
notebook. Your headphones or speakers must be equippedwith a 1/8” (3.5 mm) stereo mini-plug. In order
to connect headphones or speakers follow these easy steps:
1
2
Align the connector with the port opening.
Push the connector into the port until it is seated.
IF YOU PLUG HEADPHONES INTO THE HEADPHONE JACK, BUILT-IN STEREO SPEAKERS WILL BE
DISABLED.
68 - Device Ports
Microphone/Line-In Jack
The microphone/line-in jack allows you to connect an externalmono microphone. Your microphone must
be equipped with a 1/8”(3.5 mm) stereo mini-plug in order to fit into the microphone jack of your
notebook. In order to connect a microphone follow these easy steps:
1
2
Align the connector with the port opening.
Push the connector into the port until it is seated.
Analog RGB Port
The analog RGB port allows you to connect an external monitor or LCD projector. In order to connect an
external video device, follow these easy steps:
1
2
Align the connector with the port opening.
3
Tighten the two hold-down screws, located
on each end of the connector.
Push the connector into the port until it is
seated.
Analog RGB Port
Figure 30
Connecting an External Video Device
69 - Device Ports
PRESSING THE [FN] + [F10] KEYS ALLOWS YOU TO CHANGE YOUR SELECTION OF WHERE TO SEND
YOUR DISPLAY VIDEO. EACH TIME YOU PRESS THE KEY COMBINATION, YOU WILL STEP TO THE NEXT
CHOICE. IF YOU ONLY HAVE AN EXTERNAL CRT CONNECTED, THE ORDER IS INTERNAL -> EXTERNAL
CRT -> SIMULTANEOUS DISPLAY > INTERNAL DISPLAY.
IF YOU ONLY HAVE AN HDMI DEVICE CONNECTED, THE ORDER IS: INTERNAL DISPLAY -> HDMI DISPLAY
-> SIMULTANEOUS DISPLAY -> INTERNAL DISPLAY.
IF YOU HAVE EXTERNAL CRT AND HDMI DEVICES CONNECTED, THE ORDER IS: INTERNAL DISPLAY ->
EXTERNAL CRT -> SIMULTANEOUS INTERNAL AND EXTERNAL CRT -> HDMI DISPLAY - SIMULTANEOUS
INTERNAL AND HDMI DISPLAY -> INTERNAL DISPLAY.
HDMI Port
The High-Definition Multimedia Interface
(HDMI) port is a digital audio/video interface
over which uncompressed streams can be
transmitted. HDMI is used to connect
compatible digital devices with your computer
(such as big-screen TVs and video recorders).
To connect an HDMI device:
1
2
Align the connector with the port opening.
HDMI Port
Push the connector into the port until it is seated.
Figure 31. Connecting an HDMI device
70 - Device Ports
Chapter 4
Troubleshooting Your LIFEBOOK
Troubleshooting
There may be occasions when you encounter simple setup or operating problems that you can solve on the
spot, or problems with peripheral devices that can be solved by replacing the device. The information in this
section helps you isolate and resolve some of these straightforward issues and identify failures that require
service.
Identifying the Problem
If you encounter a problem, go through the following procedure before pursuing complex troubleshooting:
1
2
3
Turn off your LIFEBOOK notebook.
4
Make sure that any devices connected to the external connectors are plugged in properly. You can also
disconnect such devices, thus eliminating them as possible causes of failure.
5
6
7
Turn on your notebook. Make sure it has been off at least 10 seconds before you turn it back on.
Make sure the AC adapter is plugged into your notebook and to an active AC power source.
Make sure that any card installed in the ExpressCard slot is seated properly. You can also remove the card from
the slot, thus eliminating it as a possible cause of failure.
Go through the boot sequence.
If the problem has not been resolved, refer to the Troubleshooting Table, that follows, for more detailed
troubleshooting information.
71
IF YOU KEEP NOTES ABOUT WHAT YOU HAVE TRIED, YOUR SUPPORT REPRESENTATIVE MAY BE
ABLE TO HELP YOU MORE QUICKLY BY GIVING ADDITIONAL SUGGESTIONS OVER THE PHONE.
8
If you have tried the solutions suggested in the Troubleshooting Table without success, contact your support
representative:
Toll free: 1-800-8Fujitsu (1-800-838-5487)
Web site: http://www.computers.us.fujitsu.com/support.
Before you place the call, you should have the following information ready so that the customer support
representative can provide you with the fastest possible solution:
• Product name
• Product configuration number
• Product serial number
• Purchase date
• Conditions under which the problem occurred
• Any error messages that have occurred
• Type of device connected, if any
See the Configuration Label on the bottom of your notebook for configuration and serial numbers.
72 - Troubleshooting
Specific Problems
Using the Troubleshooting Table
When you have problems with your LIFEBOOK notebook, try to find the symptoms under the Problem
column of the troubleshooting table for the feature giving you difficulty. You will find a description of
common causes for that symptom under the column Possible Cause and what, if anything, you can do to
correct the condition under Possible Solutions. All possible causes or solutions may not apply to your
notebook.
Troubleshooting Table
Problem
Page
Problem
Page
Audio Problems . . . . . . . . . . . . . . . . . . . . page 74
USB Device Problems . . . . . . . . . .page 76
Optical Drive Problems . . . . . . . . . . . . . . page 74
Power Failures . . . . . . . . . . . . . . . page 77
Hard Drive Problems . . . . . . . . . . . . . . . . page 75
Shutdown and Startup Problems . page 79
Keyboard or Mouse Problems . . . . . . . . . page 75
Video Problems . . . . . . . . . . . . . . page 80
Memory Problems . . . . . . . . . . . . . . . . . . page 76
Miscellaneous Problems. . . . . . . . page 82
73 - Troubleshooting
Problem
Possible Cause
Possible Solutions
The volume is turned
too low.
Adjust the volume control on your notebook and operating system.
Use the [Fn+F9] key combination on your keyboard. Pressing [F9]
repeatedly while holding [Fn] increases your notebook volume.
The software volume
control is set too low.
Manually adjusting the volume should dynamically adjust the volume of the operating (see above). If that doesn’t work, adjust the
sound volume control settings in your software or application.
Headphones are
plugged into your
notebook.
Plugging in headphones disables the built-in speakers, remove
the headphones.
Software driver is not
configured correctly.
The Audio Driver may be installed or reinstalled by using the Drivers and Applications CD that came with your LIFEBOOK. Refer to
your application and operating system documentation for help.
The speakers have
been muted using the
Volume icon in the system tray.
Click on the Volume icon in the tool tray on the bottom right of the
screen. (It looks like a speaker). If the Mute box is checked, click
on it to uncheck it. You can also use the [Fn+F3] key combination
to toggle the volume on and off. Pressing [F3] while holding [Fn]
will toggle the audio mute.
The disc is not pushed
down onto raised center
circle of the drive.
Open optical drive tray and re-install the disc properly.
Optical drive tray is not
latched shut.
Push on the front of the optical drive tray until it latches. If that
doesn’t work, pull out the modular drive latch to remove the device
from the bay, then re-insert the drive until it latched; this ensures
that the drive is properly seated.
Incorrect DVD Player or
no DVD Player software
is installed.
Install DVD Player software. (See “Media Player Software” on
page 56 for more information.)
Audio Problems
There is no sound coming
from the built-in speakers.
Optical Drive Problems
LIFEBOOK notebook fails
to recognize Optical discs.
74 - Troubleshooting
Problem
Possible Cause
Possible Solutions
LIFEBOOK notebook fails
to recognize optical discs.
(continued)
Wrong drive designator
was used for the disc in
the application.
Verify the drive designator used by the application is the same as
the one used by the operating system. When the operating system is booted from a DVD/CD, drive designations are automatically adjusted. Note that the drive designation can be changed
with the Disk Management tool located at Administrative Tools ->
Computer Management.
DVD/CD-RW/CD-ROM
is dirty or defective.
Wipe the disc with a non-abrasive CD cleaning cloth and reinsert.
If it still will not work try another DVD/CD-RW/CD-ROM in the
drive.
The Windows auto
insertion function is
active and is checking
to see if a disc is ready
to run.
This is normal. However, you may disable this feature.
The wrong drive designator was used by an
application when a
bootable disc was used
to start the notebook.
Verify drive designator used by application is in use by the operating system. When the operating system is booted from a CD, drive
designations are automatically adjusted.
Security is set so your
OS cannot be started
without a password.
Verify your password and security settings.
The drive access indicator
on the Status Indicator
Panel blinks regularly with
no drive installed or disc in
the tray.
Hard Drive Problems
You cannot access your
hard drive.
Keyboard or Mouse Problems
The built-in keyboard does
not seem to work.
The notebook has gone
into Standby mode.
Push the Power/Suspend/Resume button.
Your application has
locked out your keyboard.
Try to use your integrated pointing device to restart your system.
75 - Troubleshooting
Problem
Possible Cause
Possible Solutions
You have installed an external keyboard or mouse, and
it does not seem to work.
Your external device is
not properly installed.
Re-install your device. See “Device Ports” on page 67.
Your operating system
software is not set up
with correct software
driver for that device.
Check your device and operating system documentation and activate the proper driver.
Your operating system
software is not setup
with correct software
driver for that device.
Check your device and operating system documentation and activate the proper driver.
Your system crashed.
Try to restart your notebook.
Your memory module is
not properly installed.
Remove and re-install your memory upgrade module.
See “Memory Upgrade Module” on page 64.
You have a memory
failure.
Check for Power On Self Test (POST) messages.
See “Power On Self Test Messages” on page 83.
The device is not properly installed.
Remove and re-install the device. See “Device Ports” on page 67.
The device may have
been installed while an
application was running,
so your notebook is not
aware of its installation.
Close the application and restart your notebook.
Your device may not
have the correct software driver active.
See your software documentation and activate the correct driver.
You have connected an
external keyboard or a
mouse and it seems to be
locking up the system.
Memory Problems
Your System Properties
screen does not show the
correct amount of installed
memory.
USB Device Problems
You have installed a USB
device, but the notebook
does not recognize it or it
doesn’t work properly.
76 - Troubleshooting
Problem
Possible Cause
Possible Solutions
The battery is installed
but is faulty.
Use the Status Indicator panel to verify the presence and condition
of the battery. See “Status Indicator Panels” on page 22. If a battery is indicating a short, remove that battery and operate from
another power source or replace that battery.
The battery is discharged or there is no
power adapter installed.
Check the Status Indicator Panel to determine the presence and
condition of the battery. See “Status Indicator Panels” on page 22.
Install a charged battery or a Power adapter.
The battery is low.
Check the Status Indicator Panel to determine the presence and
condition of the battery. See “Status Indicator Panels” on page 22.
Use an AC adapter to operate until a battery is charged or install a
charged battery.
The power adapter (AC
or auto/airline) is not
plugged in properly.
Verify that your adapter is connected correctly. See “Power
Sources” on page 38.
The power adapter (AC
or auto/airline) is faulty.
Try a different Power adapter.
The power adapter has
no power from the AC
outlet, airplane seat
jack, or cigarette lighter.
Move the AC cord to a different outlet, check for a line switch or
tripped circuit breaker for the AC outlet. If you are using an
auto/airline adapter in a car make sure the ignition switch is in the
On or Accessories position.
The power management parameters are
set for auto timeouts
which are too short for
your operating needs.
Press any button on the keyboard, or move the mouse to restore
operation. If that fails, push the Power/Suspend/Resume button.
Check your power management settings, or close your applications and go to the Power Options Properties located in the Control Panel to adjust the timeout values to better suit your needs.
You have a battery
failure.
Verify the condition of the battery using the Status Indicator panel,
and replace or remove a shorted battery. See “Status Indicator
Panels” on page 22.
Power Failures
You turn on your LIFEBOOK notebook and nothing seems to happen.
Your LIFEBOOK notebook
turns off all by itself.
77 - Troubleshooting
Problem
Possible Cause
Possible Solutions
Your LIFEBOOK notebook
turns off all by itself.
(continued)
Your power adapter has
failed or lost its power
source.
Make sure the adapter is plugged in and the outlet has power.
You are operating on
battery power and
ignored a low battery
alarm until the battery is
at the dead battery state
and the system has
gone into Dead Battery
Suspend mode.
Install a power adapter and then push the Power/Suspend/Resume button. See “Power Sources” on page 38.
The installed battery is
dead.
Replace the battery with a charged one or install a power adapter.
No battery is installed.
Install a charged battery.
The battery is improperly installed.
Verify that the battery is properly connected by re-installing it.
Your installed battery
is faulty.
Verify the condition of the battery using the Status Indicator panel
and replace or remove any shorted battery. See “Status Indicator
Panels” on page 22.
You are running an
application that uses a
lot of power due to frequent hard drive or optical drive access, or use
of a Wireless device.
Use both the primary battery and an optional second battery
and/or use a power adapter for this application when at all
possible.
The power savings features may be disabled.
Check the Power Options menu settings and adjust according to
your operating needs.
The brightness is turned
all the way up.
Turn down the brightness adjustment. The higher the brightness
the more power your display uses.
Your LIFEBOOK notebook
will not work on battery
alone.
The battery seems to
discharge too quickly.
78 - Troubleshooting
Problem
Possible Cause
Possible Solutions
The battery seems to
discharge too quickly.
(continued)
The battery is very old.
Replace the battery.
The battery has been
exposed to high temperatures.
Replace the battery.
Shutdown and Startup Problems
The Suspend/Resume button does not work.
Suspend/Resume
button is disabled.
Select the “Choose what the power button does” option.
There may be application software conflict
Close all applications and try the button again.
The boot sequence settings of the setup utility
are not compatible with
your configuration.
Set the operating source by pressing the [ESC] key while the
Fujitsu logo is on screen or use the [F2] key and enter the setup
utility and adjust the source settings from the Boot menu. See
“BIOS Setup Utility” on page 43.
System is secured
requiring a password to
load your OS.
Make sure you have the right password. Enter the setup utility and
verify the Security settings and modify them as accordingly. See
“BIOS Setup Utility” on page 43.
Internal hard drive was
not detected.
Use the BIOS setup utility or Primary Master submenu, located
within the Main menu, to try to auto detect the internal hard drive.
An error message is displayed on the screen during
the notebook (boot)
sequence.
Power On Self Test
(POST) has detected a
problem.
See the Power On Self Test (POST) messages to determine the
meaning and severity of the problem. Not all messages are errors;
some are simply status indicators. See “Power On Self Test Messages” on page 83.
Your notebook appears to
change setup parameters
when you start it.
BIOS setup changes
were not saved when
you exited setup utility.
Make sure you select Save Changes And Exit when exiting the
BIOS setup utility.
The BIOS CMOS holdup battery has failed.
Contact your support representative for repairs. This is not a user
serviceable part but has a normal life of 3 to 5 years.
The system powers up, and
displays power on information, but fails to load the
operating system.
79 - Troubleshooting
Problem
Possible Cause
Possible Solutions
Your system display won’t
turn on when the system is
turned on or has resumed.
You have installed the
LIFEBOOK/Security
Application panel.
Check the Status Indicator Panel for presence of the Security
icon. If it is visible, enter your password See “Status Indicator Panels” on page 22.
The notebook is set for
an external monitor
only.
Pressing [F10] while holding down the [Fn] key allows you to
change your selection of where to send your display video. Each
time you press the keys you will step to the next choice. The
choices, in order are: built-in display only, external monitor only,
both built-in display and external monitor.
The display angle and
brightness settings are
not adequate for your
lighting conditions.
Move the display and the brightness control until you have adequate visibility. Pressing either the [F6] or [F7] keys while holding
down the [Fn] key also allows you to change the brightness level
of the display.
The power management timeouts may be
set for very short intervals and you failed to
notice the display come
on and go off again.
Press a keyboard button or move the mouse to restore operation.
If that fails, push the Power/Suspend/Resume button. (The display may be shut off by Standby mode, Auto Suspend or Video
Timeout)
The notebook turned on
with a series of beeps and
the built-in display is blank.
Power On Self Test
(POST) has detected a
failure which does not
allow the display to
operate.
Contact your support representative.
The display goes blank by
itself after you have been
using it.
The notebook has gone
into Video timeout,
Standby mode, or Saveto-Disk mode because
you have not used it for
a period of time.
Press any button on the keyboard, or move the mouse to restore
operation. If that fails, push the Power/Suspend/Resume button.
Check your power management settings, or close your applications and go to the Power Savings menu of the setup utility to
adjust the timeout values to better suit your operation needs. See
“BIOS Setup Utility” on page 43.
Video Problems
The built-in display is blank
when you turn on your
LIFEBOOK notebook.
80 - Troubleshooting
Problem
Possible Cause
Possible Solutions
The display goes blank by
itself after you have been
using it.
(continued)
Power management
timeouts may be set for
short intervals and you
didn’t notice the display
come on and go off.
Press any button on the keyboard, or move the mouse to restore
operation. If that fails, push the Power/Suspend/Resume button.
(The display may be shut off by Standby Mode, Auto Suspend or
Video Timeout)
Your display won’t turn on
when the system is turned
on or when it has resumed.
The system may be
password-protected.
Check the status indicator panel to verify that the Security icon is
blinking. If it is blinking, enter your password.
The display does not close.
A foreign object, such
as a paper clip, is stuck
between the display
and keyboard.
Remove all foreign objects from the keyboard.
The display has bright or
dark spots.
If the spots are very tiny
and few in number, this
is normal for a large
LCD display.
This is normal; do nothing.
If the spots are numerous or large enough to
interfere with your operation needs.
Display is faulty; contact your support representative.
The application display
uses only a portion of your
screen and is surrounded
by a dark frame.
You are running an
application that doesn’t
support the system’s
native pixel resolution
and display compression is enabled.
Display compression gives a clearer but smaller display for applications that do not support the system’s native pixel resolution.
You can fill the screen but have less resolution by changing display compression settings. These settings can be changed in the
Intel GMA control panel.
The Display is dark when
on battery power.
The Power Management utility default is set
on low brightness to
conserve power.
Press [Fn] + [F7] to increase brightness or double-click on the battery gauge and adjust Power Control under battery settings.
81 - Troubleshooting
Problem
Possible Cause
Possible Solutions
You have connected an
external monitor and it does
not display any information.
Your external monitor is
not properly installed.
Reinstall your device. See “Analog RGB Port” on page 69.
Your operating system
is not setup with the
correct software driver
for that device.
Check your device and operating system documentation and activate the proper driver.
Your external monitor is
not compatible with
your LIFEBOOK notebook.
See your monitor documentation and the External Monitor Support portions of the Specifications section. See “Specifications” on
page 106.
Application software
often has its own set of
error message displays.
See your application manual and help displays screens for more
information. Not all messages are errors some may simply be status.
You have connected an
external monitor and it does
not come on.
Miscellaneous Problems
Error message is displayed
on the screen during the
operation of an application.
82 - Troubleshooting
Power On Self Test Messages
The following is an alphabetic list of error-and-status messages that Phoenix BIOS and/or your operating
system can generate and an explanation of each message. Error messages are marked with an *. If an error
message is displayed that is not in this list, write it down and check your operating system documentation
both on screen and in the manual. If you can find no reference to the message and its meaning is not clear,
contact your support representative for assistance.
nnnn Memory Cache Passed
Where nnnn is the amount of system cache in kilobytes successfully tested by the Power On Self
Test. (This can only appear if you have an SRAM PC Card installed.)
*Extended Memory Failed at address line: xx
Extended memory not working or notconfigured properly. If you have installed a memory upgrade module,
verify that it is properly installed. If it is properly installed, check your Windows Setup to be sure it is not
using unavailable memory until you can contact your support representative.
nnnn Extended RAM Passed
Where nnnn is the amount of memory in kilobytes successfully tested.
*Failure Fixed Disk n (where x=1-4)
The fixed disk is not working or not configured properly. This may mean that the hard drive type identified
in your setup utility does not agree with the type detected by the Power On Self Test. Run the setup utility
to check for the hard drive type settings and correct them if necessary. If the settings are OK and the
message appears when you restart the system, there may be a serious fault which might cause you to lose
data if you continue. Contact your support representative.
*Incorrect Drive A type – run SETUP
Type of floppy drive A: not correctly identified in Setup. This means that the floppy disk drive type
identified in your setup utility does not agree with the type detected by the Power On Self Test. Run the
setup utility to correct the inconsistency.
83 - Troubleshooting
*Incorrect Drive B type – run SETUP
Type of floppy drive B: not correctly identified in Setup. This means that the floppy disk drive type
identified in your setup utility does not agree with the type detected by the Power On Self Test. Run the
setup utility to correct the inconsistency.
*Invalid NVRAM Data
Problem with NVRAM access. In the unlikely case that you see this message you may have some display
problems. You can continue operating but should contact your support representative for more information.
*Keyboard controller error
The keyboard controller test failed. You may have to replace your keyboardor keyboard controller but may
be able to use an external keyboard until then. Contact your support representative.
*Keyboard error
Keyboard not working. You may have to replace your keyboard or keyboard controller but may be able to
use an external keyboard until then. Contact your support representative.
*Stuck Key
BIOS discovered a stuck key and displays the scan code for the stuck key. You may have to replace your
keyboard but may be able to use an external keyboard until then. Contact your support representative.
*Monitor type does not match CMOS – Run SETUP
Monitor type not correctly identified in Setup. This error probably means your BIOS is corrupted, run the
setup utility and set all settings to the default conditions. If you still get this error, contact your support
representative.
*Operating system not found
Operating system cannot be located on either drive A: ordrive C: Enter the setup utility and see if both the
fixed disk, and drive A: are properly identified and that the boot sequence is set correctly. Unless you have
changed your installation greatly, the operating system should be on drive C:.If the setup utility is correctly
set, your hard drive may be corrupted.
84 - Troubleshooting
*Parity Check 1 nnnn
Parity error found in the system bus. BIOS attempts to locate the address and display it on the screen. If it
cannot locate the address, it displays ????. This is a potentially data destroying failure. Contact your support
representative.
*Parity Check 2 nnnn
Parity error found in the I/O bus. BIOS attempts to locate the address and display it on the screen. If it
cannot locate the address, it displays ????. This is a potentially data-destroying failure. Contact
your support representative.
*Press <F1> to resume, <F2> to SETUP
Displayed after any recoverable error message. Press the [F1] key to continue the boot process or the [F2]
key to enter Setup and change any settings.
*Previous boot incomplete – Default configuration used
Previous Power On Self Test did not complete successfuly. The Power On Self Test will load default values
and offer to run Setup. If the previous failure was caused by incorrect values and they are not corrected, the
next boot will likely fail also. If using the default settings does not allow you to complete a successful boot
sequence, you should turn off the power and contact your support representative.
*Real time clock error
Real-time clock fails BIOS test. May require board repair. Contact your support representative.
*Shadow RAM Failed at offset: nnnn
Shadow RAM failed at offset nnnn of the 64k block at which the error was detected. You are risking data
corruption if you continue. Contact your support representative.
nnnn Shadow RAM Passed
Where nnnn is the amount of shadow RAM in kilobytes successfully tested.
85 - Troubleshooting
*System battery is dead – Replace and run SETUP
The BIOS CMOS RAM memory hold up battery is dead. This is part of your BIOS and is a board mounted
battery which requires a support representative to change. You can continue operating but you will have to
use setup utility default values orreconfigure your setup utility everytime you turn off your notebook. This
battery has an expected life of 2 to 3 years.
System BIOS shadowed
System BIOS copied to shadow RAM.
*System CMOS checksum bad – Default Configuration Used
BIOS CMOS RAM has been corrupted or modified incorrectly, perhaps by an application program that
changes data stored in BIOS memory. Run Setup and reconfigure the system.
*System RAM Failed at offset: nnnn
System memory failed at offset nnnn of in the 64k block at which the error was detected. This means that
there is a fault in your built-in memory. If you continue to operate, you risk corrupting your data. Contact
your support representative for repairs.
nnnn System Memory Passed
Where nnnn is the amount of system memory in kilobytes successfully tested.
*System timer error
The timer test failed. The main clock that operates the computer is faulty. Requires repair of system board.
Contact your support representative for repairs.
Video BIOS shadowed
Video BIOS successfully copied to shadow RAM.
86 - Troubleshooting
Restoring Your System Image and Software
It is very important that you create DVD copies of your Factory Image before beginning to use your
system. To do so, follow the instructions below in the “Saving Your Factory Image” section.
Along with instructions on saving your Factory Image, this document outlines several other
important procedures, such as making a system image, restoring your Factory Image and system
images, managing your images, and restoring the partitions on a hard drive.
•
IN ORDER TO INSTALL APPLICATIONS AND DRIVERS, MAKE COPIES OF FACTORY AND SYSTEM IMAGES, AND BURN
DARS, APPLICATION MEDIA, AND BOOTABLE DISCS YOU MUST HAVE AN INTERNAL OR EXTERNALLY CONNECTED
WRITABLE DVD DRIVE.
•
IT IS EXTREMELY IMPORTANT THAT YOU COPY YOUR FACTORY IMAGE TO REMOVABLE MEDIA (E.G., DVD DISCS).
FAILURE TO DO SO COULD RESULT IN AN INABILITY TO RESTORE THE MAGE AT A FUTURE DATE.
• WE RECOMMEND THAT YOU USE DVD-R OR DVD+R DISCS FOR YOUR BACKUP, BUT SUPPORTED MEDIA* FOR
IMAGE BACKUPS INCLUDE:
FOR FACTORY IMAGE, DAR, APPLICATION DATA, AND BOOTABLE DISC: DVD-R/+R.
FOR USER-CREATED BACKUP IMAGE: DVD-R/+R, DVD-RW/+RW, DVD-DL.
* DEPENDING UPON YOUR OPTICAL DRIVE AND MEDIA FORMAT USED, SOME MEDIA TYPES MAY BE INCOMPATIBLE
FOR CREATING IMAGE BACKUPS.
DUE TO CERTAIN LICENSING REQUIREMENTS, SOME THIRD-PARTY APPLICATIONS WILL NEED TO BE INSTALLED
SEPARATELY USING THE APPLICATION MEDIA BUNDLED WITH YOUR SYSTEM.
Saving your Factory Image
When you purchased your system, a copy of the pre-installed Factory Image was loaded into
a hidden partition on your hard disk drive. Having a copy of the original Factory Image
available to you means that in the event of system failure, you will be able to restore it to its
original state.
87 - Restoring Your System Image and Software
ClickMe!
After you launch the ClickMe! utility when you first start up your system, you should make a copy of the
Factory Image to DVD discs. You will need several blank discs (DVD-R or DVD+R discs are
recommended) in order to create the copy. After creating the copy, be sure to label the discs and keep them
in a safe place to ensure they do not get damaged.
Creating Backup Images of Factory Image, DAR, and Discs
SOME CONFIGURATIONS OF CERTAIN LIFEBOOK MODELS DO NOT HAVE APPLICATIONS LOADED ON THE HARD DRIVE;
RATHER, THEY ARE LOADED ON THE DAR DISC. PLEASE TAKE THAT INTO ACCOUNT WHEN READING THE FOLLOWING
PROCEDURES.
Using the [Manage/Change] button, you can create backup images of the Factory Image, DAR,
Application Disc, or Bootable Disc.
1
2
Launch My Recovery from the desktop icon.
3
4
Select Recovery Disc, then click [Make DVD]
5
The message “Recovery Disc #1. will be created. Enter your comments and number of media on the DVD”.
Click [YES] to burn the Factory Image.
Select [Manage/Create] -> [Backup Images]
The Backup Images menu displays a list from which you can choose which type of disc you want to burn:
Bootable Disc, Drivers and Applications Restore Disc, Application Disc, or Recovery Disc.
Confirm that the # box has “2” (Note that in some cases the box may display a larger number for the factory
image, depending upon its size.)
IN THE FOLLOWING STEP, DO NOT USE THE SYSTEM UNTIL THE COPY IS COMPLETE.
6
While the copy is being made, a “Writing to the media” screen displays a progress bar. When the copy is
complete, a dialog will appear informing you of the successful completion of the backup.
88 - Restoring Your System Image and Software
7
Repeat the process for the remaining three images on disc (Bootable Disc, Drivers and Applications Restore
Disc, and Application Disc). The number of images available may vary depending on your system model; some
models do not have the applications loaded on the hard drive.
Recovering Your Factory Image
In the event you need to restore your original FactoryImage, perform the following steps. Note that there
may be some third-party applications that need to be installed from the application media bundled with
your system.
ALL USER-CREATED DATA WILL BE DELETED FROM YOUR SYSTEM WHEN THE FACTORY IMAGE IS RESTORED.
In order to recover your Factory Image, perform thesteps outlined in “Running Recovery and Utility from
hard disk” on page 3.
Backing Up a System Image
User-Configured System Backups: On your desktop, there is a [MyRecovery] icon that
allows you to make backups of your current system image either to another location on your My Recovery
hard drive or on removable media. A system image is the configuration of your C: drive at a
particular point of time.You may want to make system image backups occasionally in order to have points
to which you can return without having to go all the way back to the Factory Image.
By default, system images are saved in the D: drive in the MyRecovery folder. You can also elect to save
the image to an external hard drive.
1
2
3
Click the [MyRecovery] icon on your desktop.
4
Click the [OK] button and the system will reboot.
Click the [Backup] button on the MyRecovery screen.
On the next screen that appears, you can enter up to 200 characters of information about the backup file. This
information will help you to identify the image at a later date.
89 - Restoring Your System Image and Software
5
After rebooting, the “Creating of the backup image” window appears, in which you can either click [Create the
image on D drive] or [Select the drive] if you want to save to an external hard disk drive.
6
7
An image appears showing you graphically how the image will be stored. Click the [Next] button.
Click [Execute] to start the backup.
90 - Restoring Your System Image and Software
Managing Your Backup Images
With the MyRecovery tool you can also make copies of backup images, archive them on DVD, or delete
them from your hard drive.
1
2
3
4
To begin, click the [MyRecovery] icon on your desktop.
Click the [Manage/Create] button in the MyRecovery window.
When the MyRecovery Manager window appears, click [Manage Backup Images].
In the next window, a list of your backup images appears. Below the list are three buttons allowing you to [Make
DVD], [Copy], or [Delete] your backup images.
5
6
Select an image title from the list, then click the action button you would like to perform.
7
Note that if you copy an image to an external hard drive, both the original and the copy will appear in the [Backup
Images] window with identical names, dates, and file sizes, but with the different drive letter to distinguish them.
Before you select [Make DVD], be sure you have a recordable DVD drive connected and blank DVDs available.
Note that you need to have an external disk drive connected for the [Copy] button to be enabled. If you elect to
copy the image, you will be prompted to enter the destination. If you are ready to copy, click [OK] to proceed.
A progress screen appears while the backup copy is being made.
Using the Recovery and Utility Tools
The Recovery and Utility tools consist of a variety of tools that will help yourecover your Factory Image,
recover system images, and delete the data from your hard disk.
Methods for accessing the utilities
Recovery and Utility Tools are preinstalled in a hidden partition by the factory, or they can be accessed by
using the bootable disc. Please note that you can delete Recovery and Utility tools from your hard disk
drive if you modify the partitions. In this case you will not be able to use the hidden partition for booting
to Recovery and Utility Tools, but you will still be able to boot from the disc.
Determining whether Recovery and Utility is pre-loaded
1
Turn on or reboot your system. When the Fujitsu logo appears, press [F12] key.
91 - Restoring Your System Image and Software
2
From the Boot Menu that appears, check whether the <Recovery and Utility> option is present. If it is not
present, it means that the utility must be used from the disc. Proceed to “Running Recovery and Utility from the
Bootable Disc” if <Recovery and Utility> is unavailable.
3
You can also use the SecureCore menu to determine whether the utility is pre-loaded by powering on your
system then pressing the [Enter] key when the Fujitsu logo appears on the screen. The SecureCore Menu will
appear and the Recovery and Utility option will appear in the menu.
Running Recovery and Utility from hard disk
1
2
3
4
5
6
7
8
Turn on or reboot your system. When the Fujitsu logo appears, press [F12] key.
Cursor down to <Recovery and Utility> and press the [Enter] key.
While the files are being loaded from the disc, a progress bar will appear at the bottom of the screen.
When the System Recovery Options dialog opens, select a new keyboard layout, if necessary, then click [Next].
When the Operating System dialog appears, select “Use recovery tools...”, then click [Next].
If necessary, enter your password, then click [OK].
When System Recovery Options window appears, click on Recovery and Utility.
The Recovery and Utility screen appears on the screen with three tabs: Diagnostics, Recovery and Utility.
Please note that Diagnostics tab is not supported on certain LifeBook/Stylistic models when running Recovery
and Utility from the hard disk. In order to restore the operating system, please use the middle icon “Restoring
the Factory Image (only C:\drive)” under the Recovery tab.
Running Recovery and Utility from the Bootable disc
To verify/change boot-up priority (rather than booting-up from a hard drive or external floppy drive), perform the following steps:
THE BOOTABLE DISC CAN ONLY BE USED WITH THE SYSTEM WITH WHICH IT WAS PURCHASED.
1
Power on your system. When the Fujitsu logo appears on the screen. press the [Enter] key or click on the left
mouse or touchpad button; the SecureCore™ Menu will appear.
2
Select the Boot Menu from the SecureCore Menu.
92 - Restoring Your System Image and Software
3
4
5
6
7
8
9
10
Highlight the CD/DVD option.
Insert the bootable disc into the drive tray.
Click [OK]. While the files are being loaded from the disc, a progress bar will appear at the bottom of the screen.
When the System Recovery Options dialog opens, select a new keyboard layout, if necessary, then click [Next].
When the Operating System dialog appears, click [Next].
If necessary, enter your password, then click [OK].
When System Recovery Options window appears, click on Recovery and Utility.
When the Recovery and Utility screen appears, three tabs will be present: Diagnostics, Recovery, and Utility.
Recovery and Utility tabs
Diagnostics tab: The Diagnostics tool is designed for use by IT professionals. It is not likely you will
need to use this tool. When you select devices from the Diagnosis window then click [Execute], several
tests are performed on the selected components.
Recovery tab: The Recovery tab contains three tools: Recovering User-Configured System Backups,
Restoring the Factory Image (only C: drive), and Restoring the Factory Image (full hard drive recovery).
You can use these tools to restore the Factory Image from the hidden partition, restore backup image(s)
you created or images stored on DVD discs, and perform a full hard drive recovery. Refer to instructions
above for details on how to create Factory Image Recovery DVDs, user backup DVDs and system image
backup.
Utility tab: The Utility tab contains three ot ols: Hard Disk Data Delete, Restore Recovery and Utility, and
Windows Complete PC Restore.
• The Hard Disk Data Delete utility is used to delete all data on the hard disk and prevent the data
from being reused. NOTE: Do not use the Hard Disk Data Delete utility unless you are
absolutely certain that you want to erase your entire hard disk, including all partitions.
• Restore Recovery and Utility allows you to restore the first hidden partition.
• Windows Complete PC Restore utility allows you to restore an image created with Windows
Backup and Restore Center. Windows Complete PC Restore will overwrite the data on your hard
disk drive.
93 - Restoring Your System Image and Software
Recovering your Factory Image using Recovery and Utility (for new hard drive or nonbootable hard drive)
If you have installed a new hard drive or your hard dr
ive is not bootable, performthe following steps. Note
that first you will need to create new partitions on the hard drive, then restore the Factory Image:
1
Power on your system. When the Fujitsu logo appears on the screen. press the [Enter] key or click on the left
mouse or touchpad button; the SecureCore™ Menu will appear.
2
3
4
5
6
7
8
9
10
Select the Boot Menu from the SecureCore Menu.
11
12
13
14
Click [Execute].
Highlight the CD/DVD option.
Insert the bootable disc in your DVD drive, then click [OK].
When System Recovery Options window appears, click on <Recovery and Utility>.
When the System Recovery Options dialog opens, select a new keyboard layout, if necessary, then click [Next].
When the Operating System dialog appears, click [Next].
If necessary, enter your password, then click [OK].
When System Recovery Options window appears, click on <Recovery and Utility>.
Click the Recovery tab in the Recovery and Utility window, then click <Restoring the Factory Image (full hard
drive recovery> icon.
Read the precautions, then select “I Agree”.
Click [Next], then click [Next] to start the recovery process.
“1. Recovery Disc Check” will be in bold and the rest will be grayed out. Follow the instructions and “Insert the
Recovery Disc #1”. In some cases, you may prompted to “Insert the Recovery Disc #2”, depending upon the
size of the Recovery Image
15 Click [Next] to begin the check. Click [Next] again when the check is complete.
16 “2. Initializing hard disk drive” will be in bold with the message “Please insert the Bootable Disc into your optical
drive”. Insert the bootable disc. Click [Next] to proceed. A dialog box appears, with a checking disc message.
17 “Warning All DATA on the Hard Disk will be completely erased!!!” will appear. Select [OK]. The partition creation
process will begin.
94 - Restoring Your System Image and Software
18 “3. Restoring Factory Image to hidden partition” will be in bold with the message “Please insert the Recovery
Disk#1 into the optical drive”. Click [Next] to proceed.
19 After completion, the tool will automatically go back to "3.Restoring Factory Image to hidden partition" but will
include the note "Please insert your Application Disc(s) starting with #1, then click [OK]. After installation of each
disc, insert the next and continue until all have been installed. If you don't have your Application Disc(s) or you
have inserted all your application discs. Please click [Cancel] to continue." At this point, you can either:
• Insert Application Disc(s) to restore back to hidden partition, or,
• Click [Cancel] to skip restoring Application disc(s) and continue with restore.
20 If you select to insert Application Disc, after copying of application disc(s) to hidden partition is completed, the
message will appear again. Repeat inserting application disc(s) until all discs have been copied, then click
[Cancel] to continue with Restore.
21 After clicking [Cancel], a confirmation message will appear "If you want to skip copying or copy has been
finished, click [OK]. Click [Cancel] to return to Restoring Factory Image to hidden partition."
22 Click [OK] and Restoring Factory Image will begin.
23 When restoration is complete, you will see the message “Restoration has been completed. Click [OK] to reboot
the computer.” Click [OK].
Automatically Downloading Driver Updates
Your system has a convenient tool called the Fujitsu Driver Update (FDU) utility. With FDU, you can
choose to automatically or manually go to the Fujitsu site to check for new updates for your system.
The FDU icon should appear in the system tray at the bottom right of your screen (roll the cursor over the
icons to find the correct one). If the icon does not appear in the system tray, go to [Start] -> All Programs,
and click on Fujitsu Driver Update; this will create the icon automatically.
To invoke the FDU menu, right-click on the FDU icon. The menu contains the following items:
95 - Restoring Your System Image and Software
Check for updates now
Allows for manual driver update search. The first time it is used, you are prompted to agree to a user
agreement. After you click the icon,FDU automatically connects with the Fujitsu site to check for updates
and downloads them. While downloading, the icon has a red bar through it, indicating that it cannot be
used while the download is in process. When the update is complete, a message appears informing you.
Enable Automatic Update Notifications
Automatically searches for new updates on a regular basis (approximately every 3 days).
Show update history
Brings up a screen that displays a history of updates that have been made via the FDU.
About Fujitsu Driver Update
Displays the FDU version number and copyright information.
Fujitsu Driver Update Readme
Displays the FDU readme.
96 - Restoring Your System Image and Software
Chapter 5
Care and Maintenance
Caring for your LIFEBOOK Notebook
If you use your Fujitsu LIFEBOOK notebook carefully, you will increase its life and reliability. This
section provides some tips for looking after the notebook and its devices.
•
THE SYSTEM CONTAINS COMPONENTS THAT CAN BE SEVERELY DAMAGED BY ELECTROSTATIC DISCHARGE (ESD).
TO MINIMIZE RISK TO THE COMPONENTS, OBSERVE THE FOLLOWING PRECAUTIONS:
•
BEFORE DOCKING OR UNDOCKING YOUR LIFEBOOK NOTEBOOK (WHEN USING A PORT REPLICATOR), IT
IS A GOOD PRACTICE TO ALWAYS TOUCH A GROUNDED METAL OBJECT TO DISCHARGE STATIC ELECTRICITY
BUILT UP IN YOUR BODY.
•
BE SURE TO POWER DOWN YOUR SYSTEM BEFORE ADDING OR REMOVING SYSTEM COMPONENTS. EVEN
IF THE SYSTEM IS IN HIBERNATE OR STANDBY STATES, DATA COULD BE LOST OR MEMORY COULD BE
DAMAGED IF POWER IS STILL AVAILABLE TO THE SYSTEM.
•
WHEN INSTALLING OR REMOVING A MEMORY MODULE, HOLD IT BY THE EDGE SO AS NOT TO TOUCH ANY
BE CAREFUL NOT TO TOUCH ANY INTERNAL COMPUTER TERMINALS OR
COMPONENTS; THE OIL FROM YOUR FINGERS COULD CAUSE A SHORT TO THE COMPONENTS.
CONTACTS OR CHIPS.
•
ELECTRICAL EQUIPMENT MAY BE HAZARDOUS IF MISUSED. OPERATIONS OF THIS PRODUCT OR S MILAR
PRODUCTS, MUST ALWAYS BE SUPERVISED BY AN ADULT. DO NOT ALLOW CHILDREN ACCESS TO THE INTERIOR OF
ANY ELECTRICAL PRODUCTS AND DO NOT PERMIT THEM TO HANDLE ANY CABLES.
97
• Your LIFEBOOK is a durable but sensitive electronic device. Treat it with respect and care.
• Make a habit of transporting it in a suitable carrying case.
• Do not attempt to service the computer yourself. Always follow installation instructions closely.
• Keep it away from food and beverages.
• To protect your notebook from damage and to optimize system performance, be sure tokeep all air
vents unobstructed, clean, and clear of debris. This may require periodic cleaning, depending
upon the environment in which the system is used.
• Do not operate the notebook in areas where the air vents can be obstructed, such as in tight
enclosures or on soft surfaces like a bed or cushion.
• If you accidentally spill liquid on your LIFEBOOK notebook:
1
2
3
4
Turn it off.
Position it so that the liquid can run out.
Let it dry out for 24 hours, or longer if needed.
If your notebook will not boot after it has dried out, call your support representative.
• Do not use your LIFEBOOK notebook in a wet environment (near a bathtub, swimming pool).
• Always use the AC adapter and batteries that are approved for your notebook.
• Avoid exposure to sand, dust and other environmental hazards.
• Do not expose your notebook todirect sunlight for long periods of time astemperatures above 140°
F (60° C) may damage your notebook.
• Keep the covers closed on the connectors and slots when they are not in use.
• Do not put heavy or sharp objects on the computer.
• If you are carrying your LIFEBOOK notebook in a briefcase, or any other carrying case, make sure
that there are no objects in the case pressing on the lid.
• Never position your notebook such that the optical drive is supporting the weight of the notebook.
98 - Caring for your LIFEBOOK Notebook
Cleaning your LIFEBOOK notebook
• Always disconnect the power plug. (Pull the plug, not the cord.)
• Clean your LIFEBOOK notebook with a damp, lint-free cloth. Do not use abrasives or solvents.
• Use a soft cloth to remove dust from the screen. Never use glass cleaners.
• Periodically clean the dust filter located under the system (refer to “Cleaning the dust filter” on
page 100).
• Always shut down the computer, unplug the power adapter, and remove the battery when cleaning
or disinfecting the computer exterior, keyboard or LCD display.
NOTE: Avoid wetting the thermal suede in all cases.
Cleaning guidelines using recommended off-the-shelf cleaners
Computer exterior, computer keyboard
To clean the exterior and keyboard, use one of the following off-the-shelf products:
• Office Depot® #154-616 Notebook Cleaning Kit
• Meridrew Enterprises Klear_Screen® Wipes
• 3M CL563 Cleaner Wipes
Note: After cleaning with one of these products, gently polish with a dry, soft, lint-free cloth until the
solution is no longer visible.
LCD display
To clean the LCD display, use one of the following off-the-shelf products:
• Office Depot® #154-616 Notebook Cleaning Kit
• Meridrew Enterprises Klear_Screen® Wipes
* Applies to Tablet PC, convertible PC with LCD shield, and standard notebook LCD displays.
Wipe the LCD surface gently, allowing it to dry before turning on the computer.
99 - Caring for your LIFEBOOK Notebook
Disinfecting LIFEBOOK computers
Wipe the surface with a soft cloth wipe and a 50% ethanol solution or use another ethanol-based germicide
which has been registered as a hospital disinfectant by the EPA.
•
USE OF INCORRECT CLEANERS CAN RESULT IN OPTICAL IMPAIRMENT OF THE LCD AND/OR DAMAGE
ALWAYS REFER TO THE CLEANER MANUFACTURER'S GUIDELINES AND MATERIAL
SAFETY DATA SHEETS FOR PROPER HANDLING AND USE OF THE PRODUCTS.
NEVER USE AMMONIA, ACIDIC, OR ALKALINE CLEANERS OR ORGANIC CHEMICALS SUCH AS PAINT
THINNER, ACETONE, PROPYL OR ISOPROPYL ALCOHOL, OR KEROSENE. IT MAY DAMAGE SURFACE
FINISHES AND THE COATING OF THE LCD SCREEN.
NEVER USE COMPRESSED AIR FOR CLEANING YOUR NOTEBOOK.
TO THE COMPUTER.
•
•
Cleaning the dust filter
Your LIFEBOOK is equipped with fans to make air flow inside by pulling in outside air to cool the inside
of the system. Depending on the environment in which the system is used, dust and dirt may be pulled in
along with the air. Accumulated dust and dirt could impair the function of the system.
• REMOVE AC ADAPTER: BEFORE CLEANING THE FILTER, TURN OFF THE SYSTEM AND PERIPHERALS AND
DISCONNECT THE
AC ADAPTER.
• CLEANING THE FILTER:
•
1
2
3
4
- DO NOT USE DETERGENT
- AVOID DAMAGING THE FILTER; DAMAGE TO THE FILTER IS NOT COVERED BY WARRANTY.
- USE A VACUUM CLEANER HANDHELD ATTACHMENT TO CLEAN THE FILTER. METAL OR WOODEN TOOLS
COULD DAMAGE THE FILTER.
ESD: BEFORE CLEANING THE FILTER, TOUCH A METAL OBJECT TO DISCHARGE STATIC ELECTRICITY.
Turn off your computer and disconnect the AC adapter.
Close the display panel and turn the system upside down.
Remove the dust filter access cover by pressing the latch toward the center of the cover and lifting it out (Fig.32).
Clean the dust filter and the air-cooling duct using a vacuum cleaner attachment (such as an extension wand).
100 - Caring for your LIFEBOOK Notebook
Figure 32. Removing/installing the dust filter access cover
5
Put back the dust filter access cover by inserting the end without latch first (positioning the key inside first), and
pushing in the cover until it latches.
ALWAYS BE SURE THE DUST FILTER ACCESS COVER IS INSTALLED WHEN RUNNING YOUR SYSTEM. NOT
USING THE FILTER COVER COULD CAUSE CONTAMINATION AND POSSIBLE DAMAGE TO THE SYSTEM.
101 - Caring for your LIFEBOOK Notebook
Storing your LIFEBOOK notebook
• If storing your notebook for amonth or longer, turn it off, fully charge the battery, then remove and
store all Lithium ion batteries.
• Store your notebook and batteries separately. If you store yourLIFEBOOK with a battery installed,
the battery will discharge, and battery life will be reduced. In addition, a faulty battery might
damage your LIFEBOOK.
• Store your Fujitsu LIFEBOOK in a cool, dry location. Temperatures should remain between 13ºF
(-25ºC) and 140ºF (60ºC).
•
ALWAYS POWER OFF THE COMPUTER BEFORE TRANSPORTING AND/OR PACKAGING IT. AFTER SHUTTING DOWN
THE SYSTEM, WAIT UNTIL THE STATUS LED PANEL INDICATES POWER OFF CONDITION (I.E., NO LIGHTS ARE
ILLUMINATED).
•
IT IS POSSIBLE THAT THE UNIT MAY NOT AUTOMATICALLY GO TO POWER OFF OR HIBERNATE MODE WHEN YOU
CLOSE THE LID. THIS SITUATION MAY OCCUR DUE TO PRE-OS BOOT PASSWORD SECURITY SETTINGS OR SOME
OTHER APPLICATION RUNNING ON THE COMPUTER.
•
ATTEMPTING TO TRANSPORT THE COMPUTER WHILE POWER IS ON MAY DAMAGE THE NOTEBOOK DUE TO SHOCK
OR OVERHEATING SINCE THE AIR VENTS MAY BE BLOCKED OR RESTRICTED.
Traveling with your LIFEBOOK notebook
• Do not transport your notebook while it is turned on.
• Always bring your System Recovery CD when you travel. If you experience system software
problems while traveling, you may need it to correct any problems.
• It is advisable to carry the notebook with you while traveling, rather than checking it in as baggage.
• Never put your notebook through a metal detector. Have your notebook hand-inspected by security
personnel. You can however, put your notebook through a properly tuned X-ray machine. To avoid
problems, place your notebook close to the entrance of the machine and remove it as soon as
possible or have your notebook hand-inspected by security personnel. Security officials may
require you to turn your notebook on, so make sure you have a charged battery on hand.
102 - Caring for your LIFEBOOK Notebook
• Take the necessary plug adapters if you're traveling overseas. Check the following diagram to
determine which plug adapter you'll need or ask your travel agent.
Outlet Type
Location
Outlet Type
Location
United States, Canada, parts of Latin America, Mexico,
Japan, Korea, the Philippines, Taiwan
United Kingdom, Ireland,
Malaysia, Singapore,
parts of Africa
Russia and the Commonwealth of Independent States (CIS),
most of Europe, parts of Latin America, the Middle East, parts
of Africa, Hong Kong, India, most of South Asia
China, Australia, New
Zealand
Batteries
Caring for your Batteries
• Always handle batteries carefully.
• Do not short-circuit the battery terminals (that is, do not touch both terminals with a metal object).
Do not carry loose batteries in a pocket or purse where they may mix with coins, keys, or other
metal objects. Doing so may cause an explosion or fire.
• Do not drop, puncture, disassemble, mutilate or incinerate the battery.
• Recharge batteries only as described in this manual and only in ventilated areas.
• Do not leave batteries in hot locations for more than a day. Doing so can shorten the battery life.
• Do not leave a battery in storage for longer than 6 months without recharging it.
Increasing Battery Life
• Power your LIFEBOOK notebook through the AC or optional auto/airline adapter when possible.
• If your notebook is running on battery power all day, connect it to the AC adapter overnight.
103 - Caring for your LIFEBOOK Notebook
•
•
•
•
•
•
•
Keep brightness to the lowest level comfortable.
Turn off the Wireless LAN/Bluetooth On/Off switch when not in use.
Set the power management for maximum battery life.
Put your notebook in Standby mode when it is turned on and you are not actually using it.
Limit your media drive access.
Disable the Media Player auto insert notification function.
Always use fully charged batteries.
Media Care
Caring for your Optical Media (BD/DVD/CD/CD-R)
Media discs are precision devices and will function reliably if given reasonable care.
Always store your media disc in its case when it is not in use.
Always handle discs by the edges and avoid touching the surface.
Avoid storing any media discs in extreme temperatures.
Do not bend media discs or set heavy objects on them.
Do not spill liquids on or scratch media discs.
If a disc is subjected to a sudden temperature change, condensation may form on the surface. Wipe
it off with a clean, soft, lint free cloth and let it dry at room temperature. DO NOT use a hair dryer
or heater to dry media discs.
• Do not get dust on media discs.
• Never write on the label surface with a ballpoint pen or pencil. Always use a felt pen.
• If a disc is dirty, use only a DVD/CD cleaner or wipe it with a clean, soft, lint free cloth starting
from the inner edge and wiping to the outer edge.
•
•
•
•
•
•
104 - Caring for your LIFEBOOK Notebook
Caring for your Optical Drive
Your optical drive is durable but you must treat it with care. Please pay attention to the following points:
• The drive rotates the compact discat a very high speed. Do not carryit around or subject it to shock
or vibration with the power on.
• Avoid using or storing the drive where it will be exposed to a hot, damp, or dusty environment.
• Avoid using or storing the drive near magnets or devices that generate strong magnetic fields.
• Avoid using or storing the drive where it will be subjected to shock or vibration.
• Do not disassemble or dismantle the optical drive.
• Use of a commercially available lens cleaner is recommended for regular maintenance of the drive.
Memory Sticks/SD Cards
Caring for your Cards
Media are durable, but you must treat them with care. The documentation supplied with your card will
provide specific information, but you should pay attention to the following points:
• To keep out dust and dirt, store cards in their protective sleeves when they are not installed.
• Avoid prolonged exposure to direct sunlight or excessive heat.
• Keep the cards dry.
• Do not flex or bend the cards, and do not place heavy objects on top of them.
• Do not force cards into the slot.
• Avoid dropping cards, or subjecting them to excessive vibration.
105 - Caring for your LIFEBOOK Notebook
Chapter 6
System Specifications
Specifications
This section provides the hardware and environmental specifications for your Fujitsu LIFEBOOK
notebook. Specifications of particular configurations will vary.
Configuration Label
The configuration label located on the bottom of your notebook contains specific information regarding the
options you’ve chosen for your notebook. Following is an example configuration label.
Part Number
Configuration ID
Configuration No. A9Zxxxxxxxxxxx
Part No: FPC0xxxxxxxxxxxxx
AH572, 15.6WXGA, i5-2410M , W7HP, BD-COMBO, 4GB, 500G, LAN, WLAN/BT
Model #
Processor
Screen Size
Hard Drive
Media Drive
Operating System
106
Memory
Communications
Microprocessor
The new 2nd Generation Intel® Core™ processor family (Refer to the systemlabel to determine the model
of your processor).
Chipset
Intel HM65 Express Chipset
Memory
System Memory
• DDR3-1333 MHz SDRAM dual-channel memory module
• Two DIMM slots; upgradeable to 8 GB of total memory (4 GB x 2)
Cache Memory
3 MB L3 cache on-die (may vary, depending upon system processor)
Video
Built-in color flat-panel TFT active matrix high-definition LCD display with simultaneous display
capability. LCD contains embedded 3D filter based on Xpol® technology.
Video Color and Resolution
15.6" Crystal View Wide XGA:
• Internal: 1366 x 768 pixel resolution, 16M colors
• External: 1920 x 1200 pixel resolution, 16M colors
• Simultaneous: 1366 x 768, 16M colors
3D Glasses
Circular Polarizing 3D Glasses: one pair included
107 - Specifications
Video RAM
Intel® HD 3000 Graphics controller. The amount of shared video memory is determined by the amount
of system memory, as follows:
System Memory
Maximum
Graphics Memory
1 GB
274 MB
2 GB
786 MB
4 GB
1696 MB
8 GB
1696 MB
Audio
• Realtek codec ALC269 with 2-channel High Definition (HD) audio.
• Headphones: Stereo headphone/line-out jack, 3.5 mm, 1 Vrms or less, minimum impedance 32
Ohms
• Microphone: Stereo microphone/line-in jack, 3.5 mm, 100 mVp-p or less, minimum impedance
10K Ohms
• Two built-in boxless stereo speakers
Mass Storage Device Options
Hard Drive
Serial ATA, 300 Mbps data buffer, 5400 rpm, 2.5”, 9.5 mm. The hard drive capacity is dependent upon
the system configuration.
108 - Specifications
Optical Drive
Dual-Layer Multi-Format Blu-ray™ Combo Drive:
Write: 8x DVD-R (SL), 8x DVD+R (SL), 6x DVD-R (DL), 6x DVD+R (DL), 6x DVD-RW, 8x
DVD+RW, 5x DVD-RAM, 24x CD-R, 6x CD-RW (US, US+)
Read: 6x BD-ROM (SL/DL), 6x BD-R (SL/DL), 6x BD-RE (SL/DL), 8x DVD-ROM (SL/DL),
8x DVD-R (SL/DL), 8x DVD+R (SL/DL), 8x DVD-RW, 8x DVD+RW, 5x DVD-RAM, 24x CD-ROM,
24x CD-R, 24x CD-RW, 4x DVD-Video
Features
Integrated Pointing Device
Touchpad pointing device with Scroll Wheel
Communications
•
•
•
•
LAN: Internal wired 10/100/1000 Giga LAN
Wireless LAN: Intel Centrino Advanced-N 6205
Intel® Wireless Display (WiDi) device
Bluetooth: Bluetooth V2.1 device for wireless personal area network communication
Theft Prevention Lock
Lock slot for use with security restraint systems.
LIFEBOOK Application Buttons
Two user-programmable application buttons: Quick Launch button and Support button
Device Ports
• MS/SD Card slot for one SD Card or Memory Stick
• One 15-pin D-SUB connector for VGA external monitor (analog RGB port)
109 - Specifications
• Three USB 2.0 (Universal Serial Bus) connectors for input/output devices (including one with
Anytime USB Change feature)
• Two USB 3.0 (Universal Serial Bus) connectors for input/output devices
• One DC In connector
• One LAN (RJ-45) connector
• One HDMI jack
• One 3G Sensor
• One stereo headphone/line-out jack
• One stereo microphone/line-in jack
• Two 1.3 megapixel web cameras to capture pictures and video in 3D. One camera can be used in
standard 2D mode for videoconferencing and web chat. With digital microphone.
Keyboard
Built-in keyboard with all functions of 103 key PS/2 compatible keyboards.
•
•
•
•
•
•
•
•
•
•
Total number of keys: 103
Integrated 10-key keypad
Function keys: [F1] through [F12] and feature extension key: Fn
Three Windows keys: two Start keys, one Application key
Key pitch: 18.4 mm; key stroke: 3.0 mm +0.5 mm
Built-in Touchpad pointing device with left and right buttons.
Built-in Scroll Wheel
Spill-resistant keyboard
Built-in Palm Rest
USB-compatible keyboard and/or mouse support
110 - Specifications
Power
Battery
Lithium ion battery, rechargeable, 6-cell, 10.8V, 5800 mAh
AC Adapter
Autosensing 100-240V AC, supplying 19V DC, 4.22A, 80W to the LIFEBOOK; includes an AC cable
Power Management
Conforms to ACPI (Advanced Configuration and Power Interface).
Dimensions and Weight
Overall Dimensions
Approximately 15.12"(w) x 10.47"(d) x 1.76” (h) (384 mm x 266 mm x 44.7 mm)
Weight
Approximately 6.7 lbs. (3.05 kg)
Environmental Requirements
Temperature
Operating: 41° to 95° F (5° to 35° C); Non-operating: 5° to 140° F (–15° to 60° C)
Humidity
Operating: 20% to 85%, relative, non-condensing; Non-operating: 20% to 80%, relative, noncondensing
Popular Accessories
For ordering or additional information on Fujitsu accessories please visit our Web site at
www.shopfujitsu.com or call 1-800-FUJITSU.
111 - Specifications
Included Software
Depending on your pre-installed operating system, your notebook comes with software for playing audio
and video files of various formats. Inaddition there is file transfer software, virus protection software and
Power Management software. The following list indicates the software included with your system.
•
•
•
•
•
•
•
•
•
•
•
Adobe Reader
Norton Internet Security™ (60-day free trial)
Roxio Creator
CyberLink YouCam
CyberLink MakeDisc
CyberLink PowerDirector
CyberLink PowerDVD/3D Player
TriDef 3D
Google Toolbar
Microsoft Windows Live Essentials
Microsoft Office 2010 Starter Edition
Learning About Your Software
Tutorials
All operating systems and most application software have tutorials built into them upon installation. We
highly recommend that you step through the tutorial before you use an application.
Manuals
Included with your notebook you will find manuals for your installed operating system and other preinstalled software. Any manuals that are not included, are available online through the help system of the
software. We recommend that you review these manuals for information on the use of these applications.
112 - Specifications
Adobe Reader
Adobe Reader allows you to view, navigate, and print PDF files across all major computing platforms.
Norton Internet Security
Your system includes a free 60-day trial version of Symantec’s Norton Internet Security™. Norton
Internet Security is a suite of tools designed toprotect your LIFEBOOK notebook from computer viruses,
hackers, spyware, and spam. It assists in the protection of data currently on your hard disk from
destruction or contamination. The trial version is activated upon your acceptance of software license
agreement. After 60 days, you will need to purchase a subscription from Symantec to download latest
virus, spyware, and spam definitions.
Roxio Creator
Roxio Creator lets you burn CDs and organize, edit and share digital photos, music, data, or videos.
CyberLink PowerDVD/3D Player
CyberLink PowerDVD allows you to play 3D movies.
CyberLink MakeDisc
CyberLink MakeDisc allows you to burn data, videos and photographs to CDs or DVDs.
CyberLink YouCam
CyberLink YouCam allows you to capture 2D and 3D photos or movies on the embedded webcam and
share them in a variety of formats or via social networks. (Note: 3D images and movies can only be shared
via email and Blu-ray discs.)
CyberLink PowerDirector
CyberLink PowerDirector allows you to edit and enhance your videos, and add special effects to them.
TriDef 3D
TriDef 3D allows you to convert your 2D images into 3D images, and back to 2D, if desired.
113 - Specifications
Google Toolbar
Google Toolbar lets you to searchthe Internet quickly, block pop-ups, and perform a variety of other tasks
to make your Internet experience easier and more pleasant.
Microsoft Windows Live Essentials
Windows Live Essentials is a suite of programs that make it easier and more enjoyable to use your
notebook. Live Essentials consists of four Live applications: Messenger, Photo Gallery, Writer, and Mail.
Messenger lets you communicate and interact with individuals and groups. Photo Gallery lets you
organize, edit, and share your photos. Writer can be used to generate blog entries, upload videos and
photos to your blogs, and publish entries online. Mail makes it easy for you to manage your email.
Microsoft Office Starter 2010 Edition
Office Starter 2010 Edition is a software suite containing basic tools for writing letters and reports,
tracking family and friends with address books, managing home finances, and creating a home inventory.
Microsoft Office Starter 2010 Edition contains Office Word Starter 2010 for writing, editing, and viewing
documents, and Office Excel Starter 2010 for creating and viewing spreadsheets. Office Starter 2010
edition also contains full versions of Office Home & Student 2010, Office Home & Business 2010, and
Office Professional 2010. These full-featured suites can be accessed by purchasing a Product Key Card.
Operating System
Microsoft Windows 7 Home Premium Edition
114 - Specifications
Glossary
2D
Two-dimensional. An object that is constructed on two planes (width = X and height = Y). Typical 2D
images would be a photograph or standard video.
3D
Three-dimensional. An object that is constructed on three planes (X, Y, and Z). A 3D image gives the
effect of depth as well as height and width.
AC Adapter
A device which converts the AC voltage from a wall outlet to the DC voltage needed to power your
LIFEBOOK notebook.
Access point
Wireless network device used to bridge wireless and wired network traffic.
ACPI
Advanced Configuration and Power Interface
Active-Matrix Display
A type of technology for making flat-panel displays which has a transistor or similar device for every
pixel on the screen.
115
Ad Hoc Mode
Ad Hoc Mode refers to a wireless network architecture where wireless network connectivity between
multiple computers is established without a central wireless network device, typically known as Access
Points. Connectivity is accomplished using only client devices in a peer-to-peer fashion. For details, refer
to on “Ad Hoc Mode” on page 135
ADSL
Asymmetric Digital Subscriber Line. Technology for transporting high bit-rate services over ordinary
phone lines.
AGP
Accelerated Graphics Port. Graphics port specifically designed for graphics-intensive devices, such as
video cards and 3D accelerators.
Auto/Airline Adapter
A device which converts the DC voltage from an automobile cigarette lighter or aircraft DC power
outlet to the DC voltage needed to power your LIFEBOOK notebook.
BIOS
Basic Input-Output System. A program and set of default parameters stored in ROM which tests and
operates your LIFEBOOK notebook when you turn it on until it loadsyour installed operating system
from disk. Information from the BIOS is transferredto the installed operating system to provide it with
information on the configuration and status of the hardware.
Bit
An abbreviation for binary digit. A single piece of information which is either a one (1) or a zero (0).
bps
An abbreviation for bits per second. Used to describe data transfer rates.
116 - Glossary
Boot
To start-up a computer and load its operating system from disk, ROM or other storage media into
RAM.
Bus
An electrical circuit which passes data between the CPU and the sub-assemblies inside your
LIFEBOOK notebook.
Byte
8 bits of parallel binary information.
Cache Memory
A block of memory built into the micro-processor which is much faster to access than your system
RAM and used in specially structured ways to make your overall data handling time faster.
CD-ROM
Compact disk read only memory. This is a form of digital data storage which is read optically with a
laser rather than a magnetic head. A typical CD-ROM can contain about 600MB of data and is not
subject to heads crashing into the surface and destroying the data when there is a failure nor to wear
from reading.
Channel
Range of narrow-band frequencies used by the WLAN device to transmit data. IEEE802.11b/g - 11
channels, 22 MHz wide channels.
Configuration
The combination of hardware and software that makes up your system and how it is allocated for use.
Data
The information a system stores and processes.
117 - Glossary
DC
Direct current. A voltage or current that does not fluctuate periodically with time.
Default Value
A pre-programmed value to be used if you fail to set your own.
DHCP
Dynamic Host Configuration Protocol. A protocol used to automatically acquire parameters required
for the communication, such as IP address. The sender of IP address is called a DHCP server, and the
receiver is called a DHCP client.
Disk
A spinning platter of magnetic data storage media. If the platter is very stiff it is a hard drive, if it is
highly flexible it is a floppy disk, if it is a floppy disk in a hard housing with a shutter it is commonly
called a diskette.
Disk Drive
The hardware which spins the disk and has the heads and control circuitry for reading and writing the
data on the disk.
DMA
Direct Memory Access. Special circuitry for memoryto memory transfers of data which do not require
CPU action.
DMI
Desktop Management Interface. A standard that provides PC management applications with a
common method of locally or remotely querying andconfiguring PC computer systems, hardware and
software components, and peripherals.
118 - Glossary
DNS
Domain Name System. A function to control the association between the IP address and the name
assigned to the computer. If you do not know the IP address but if you know the computer name, you
can still communicate to that computer.
DOS
Disk Operating System (MS-DOS is a Microsoft Disk Operating System).
Driver
A computer program which converts application and operating system commands to external devices
into the exact form required by a specific brand and model of device in order to produce the desired
results from that particular equipment.
DVMT
Dynamic Video Memory Technology. A video memory architecture that increases the efficiency of the
motherboard by using innovative memory utilization and direct AGP.
ECP
Extended Capability Port. A set of standards for high speed data communication and interconnection
between electronic devices.
Encryption Key (Network Key)
Data encryption key used to encrypt message text and for computing message integrity checks. Data
encryption protects data from unauthorized viewing. This device uses the same encryption key to
encode and decode the data, and the identical key is required between the sender and receiver.
ESD
Electro-Static Discharge. The sudden discharge of electricity from a static charge which has built-up
slowly. Example: the shock you get from a doorknob on a dry day or the sparks you get from brushing
hair on a dry day.
119 - Glossary
FCC
Federal Communication Commission.
GB
Gigabyte. One billion bytes.
Hard drive
A spinning platter of magnetic data storage media where the platter is very stiff.
I/O
Input/Output. Data entering and leaving your notebook in electronic form.
I/O Port
The connector and associated control circuits for data entering andleaving your notebook in electronic
form.
IDE
Intelligent Drive Electronics. A type of control interface for a hard drive which is inside the hard drive
unit.
IEEE802.11a
Wireless LAN standard that supports a maximum datarate of 54 Mbps. 802.11a devices operate in the
5 GHz lower and middle UNII bands.
IEEE802.11b
Wireless LAN standard that supports a maximum datarate of 11 Mbps. 802.11b devices operate in the
2.4 GHz ISM band.
IEEE802.11g
Wireless LAN standard that supports a maximum data rate of 54 Mbps. 802.11g devices operate in the
2.4 GHz ISM band.
120 - Glossary
IEEE802.11n
Wireless LAN standard that supports a maximum data rate of 150 Mbps and more. 802.11g devices
operate in the 2.4 and 5.0 GHz bands.
Infrastructure
A name of a wireless LAN configuration. This type of communication uses an access point. Another
type of communication is called Ad Hoc.
IP Address
An identifier for a computer or device on a TCP/IP network. Networks using the TCP/IP protocol
route messages based on the IP address of the destination. The format of an IP address is a 32-bit
numeric address written as four numbers separated by periods. Each number can be zero to 255. For
example, 1.160.10.240 could be an IP address.
Within an isolated network, you can assign IP addresses at random as long as each one is unique.
However, connecting a private network to the Internet requires using registered IP addresses (called
Internet addresses) to avoid duplicates.
The four numbers in an IP address are used in different ways to identify a particular network and a
host on that network. Three regional Internet registries -- ARIN, RIPE NCC and APNIC -- assign
Internet addresses from the following three classes.
Class A - supports 16 million hosts on each of 126 networks
Class B - supports 65,000 hosts on each of 16,000 networks
Class C - supports 254 hosts on each of 2 million networks
The number of unassigned Internet addresses is running out, so a new classless scheme called CIDR
is gradually replacing the system based on classes A, B, and C and is tied to adoption of IPv6.
IRQ
Interrupt Request. An acronym for the hardware signal to the CPU that an external event has occurred
which needs to be processed.
121 - Glossary
KB
Kilobyte. One thousand bytes.
LAN
Local Area Network. An interconnection of computers and peripherals within a single limited
geographic location which can pass programs and data amongst themselves.
LCD
Liquid Crystal Display. A type of display which makes images by controlling the orientation of
crystals in a crystalline liquid.
Lithium ion Battery
A type of rechargeable battery which has a high power-time life for its size and is not subject to the
memory effect as Nickel Cadmium batteries.
MAC Address
Media Access Control Address. A unique physical address of a network card. For Ethernet, the first
three bytes are used as the vendor code, controlled and assigned by IEEE. The remaining three bytes
are controlled by each vendor (preventing overlap), therefore, every Ethernet card is given a unique
physical address in the world, being assigned with a different address from other cards. For Ethernet,
frames are sent and received based on this address.
MB
Megabyte. One million bytes.
Megahertz
1,000,000 cycles per second.
Memory
A repository for data and applications which is readily accessible to your notebook’s CPU.
122 - Glossary
MHz
Megahertz.
MTU
Maximum Transmission Unit. The maximum data size that can be transferred at a time through the
Internet or other networks. You can set a smallerMTU size to obtain successful communication, if you
have difficulty transferring data due to the fact that the maximum size is too large.
Network key
Data that is used for encrypting data in data communication. The personal computer uses the same
network key both for dataencryption and decryption, therefore, it isnecessary to set the same network
key as the other side of communication.
Network name (SSID: Service Set Identifier )
When a wireless LAN network is configured, grouping is performed to avoid interference or data theft.
This grouping is performed with “Network name (SSID)”. In order to improve security, the network
key is set allowing no communication unless “Networkname (SSID)” coincides with the network key.
NTSC
National TV Standards Commission. The standard for TV broadcast and reception for the USA.
Open system authentication
Null authentication method specified in the 802.11 standard that performs no authentication checks on
a wireless client before allowing it to associate.
Operating System
A group of control programs that convert application commands, including driver programs, into the
exact form required by a specific brand and model of microprocessor in order to produce the desired
results from that particular equipment.
123 - Glossary
Partition
A block of space on a hard drive which is set aside and made to appear to the operating system as if it
were a separate disk, and addressed by the operating system accordingly.
PCMCIA
PCMCIA is a trademark of the Personal Computer Memory Card International Association. The
Personal Computer Memory Card International Association is an organization that sets standards for
add-in cards for personal computers.
Peripheral Device
A piece of equipment which performs a specific function associated with but not integral to a
computer. Examples: a printer, a modem, a CD-ROM.
Pitch (keyboard)
The distance between the centers of the letter keys of a keyboard.
Pixel
The smallest element of a display, a dot of color on your display screen. The more pixels per area the
clearer your image will appear.
POST
Power On Self Test. A program which is part of the BIOS which checks the configuration and
operating condition of your hardware whenever power is applied to your notebook. Status and error
messages may be displayed before the operating system is loaded. If the self test detects failures that
are so serious that operation can not continue, the operating system will not be loaded.
PPPoE
Point to Point Protocol over Ethernet. A protocol for Ethernet, using a Point-to-Point Protocol (PPP),
which is used for connection on the phone line.
124 - Glossary
Program
An integrated set of coded commands to your computers telling your hardware what to do and how
and when to do it.
Protocol
Procedures and rules use to send and receive data between computers.
- Method of sending and receiving data
- Process used to handle communication errors
Conditions required for communication are organized in procedures for correct transfer of
information.
RAM
Random Access Memory. A hardware component of your LIFEBOOK notebook that holds binary
information (both program and data) as long as it has the proper power applied to it.
RAM Module
A printed circuit card with memory and associated circuitry which allows the user to add additional
memory to the computer without special tools.
Reset
The act of reloading the operating system. A reset erases all information stored in RAM.
Restart
See Reset.
Resume
To proceed after interruption. In your notebook this refers to returning to active operation after having
been in one of the suspension states.
125 - Glossary
ROM
Read Only Memory. A form of memory in which information is stored by physically altering the
material. Data stored in this way can not be changed by your notebook and does not require power to
maintain it.
SDRAM
Synchronous Dynamic Random Access Memory.
Shared key authentication
802.11 network authentication method in which the APsends the client device achallenge text packet
that the client must then encrypt with the correct WEP key and return to the AP. If the client has the
wrong key or no key, authentication will fail and the client will not be allowed to associate with the
AP. Shared key authentication is not considered secure, because a hacker who detects both the cleartext challenge and the same challenge encrypted with a WEP key can decipher the key.
SSID
Service Set Identifier, a 32-character unique identifier attached to the header of packets sent over a
WLAN that acts as a password when a mobile device tries to connect to the BSS. The SSID
differentiates one WLAN from another, so all access points and all devices attempting to connect to a
specific WLAN must use the same SSID. A device will not be permitted to join the BSS unless it can
provide the unique SSID. Because the SSID is broadcast in plain text, it does not supply any security
to the network.
Standby
To make inoperative for a period of time. Your LIFEBOOK notebook uses various suspension states
to reduce power consumption and prolong the charge of your battery.
Status Indicator
A display which reports the condition of some portion of your hardware. On your LIFEBOOK
notebook this is an LCD screen just above the keyboard.
126 - Glossary
Stereo (audio)
A system using two channels to process sound from two different sources.
Subnet mask
TCP-IP network is controlled by being divided into multiple smaller networks (subnets). IP address
consists of the subnet address and the address of each computer. Subnet mask defines how many bits
of IP address comprise the subnet address. The same value shall be set among computers
communicating with each other.
SVGA
Super VGA.
System Clock
An oscillator of fixed precise frequency which synchronizes the operation of the systemand is counted
to provide time of day and date.
TCP/IP
Transmission Control Protocol/Internet Protocol. The Internet protocol that is most widely used.
TFT
Thin Film Transistor – A technology for flat display panels which uses a thin filmmatrix of transistors
to control each pixel of the display screen individually.
UL
Underwriters Laboratories. Independent organization that tests and certifies the electrical safety of
devices.
USB
Universal Serial Bus. Standard that allows you to simultaneously connect up to 127 USB devices such
as game pads, pointing devices, printers, and keyboards to your computer.
127 - Glossary
VRAM
Video Random Access Memory. A memory dedicated to video display data and control.
WFM
Wired for Management is Intel’s broad-based initiative to reduce the total cost of ownership (TCO) of
business computing without sacrificing power and flexibility.
Wi-Fi Compatible
Wi-Fi (Wireless Fidelity) Identifies that the product has passed the interoperability test, supplied by
the WECA (Wireless Ethernet Compatibility Alliance), which guarantees the interoperability of
wireless IEEE 802.11 LAN products. For more information on the Wi-Fi standard, go to the WECA
Web site at: www.wirelessethernet.com.
WLAN
Wireless Local Area Network. A wireless interconnection of computers and peripherals within a
single limited geographic location which can pass programs and data amongst themselves.
128 - Glossary
Regulatory Information
Notice
Changes or modifications not expressly approved by Fujitsu could void thisuser’s authority to operate the
equipment.
FCC NOTICES
Notice to Users of Radios and Television
This equipment has been tested and found to comply with the limit for class B digital devices, pursuant to
parts 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by one or more
of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet that is on a different circuit than the receiver.
• Consult the dealer or an experienced radio/TV technician for help.
Shielded interconnect cables must be employed with this equipment to ensure compliance with the
pertinent RF emission limits governing this device.
129 - Regulatory Information
DOC (INDUSTRY CANADA) NOTICES
Notice to Users of Radios and Television
This Class B digital apparatus meets all requirements of Canadian Interference-Causing Equipment
Regulations.
CET appareil numérique de la class B respecte toutesles exigence du Réglement sur le matérial brouilleur
du Canada.
130 - Regulatory Information
Appendix A: WLAN User’s Guide
FCC Regulatory Information
Please note the following regulatory information related to the optional wireless LAN device.
Regulatory Notes and Statements
Wireless LAN, Health and Authorization for use
Radio frequency electromagnetic energy is emitted from Wireless LAN devices. The energy levels of these emissions, however,
are far much less than the electromagnetic energy emissions from wireless devices such as mobile phones. Wireless LAN
devices are safe for use by consumers becausethey operate within the guidelines found in radio frequency safety standards and
recommendations. The use of Wireless LAN devices may be restricted in some situations or environments, such as:
• On board an airplane, or
• In an explosive environment, or
• In situations where the interference risk to other devices or services is perceived or identified as harmful.
In cases in which the policy regarding use of Wireless LAN devices in specific environments is not clear (e.g., airports,
hospitals, chemical/oil/gas industrial plants, private buildings), obtain authorization to use these devices prior to operating the
equipment.
131
Regulatory Information/Disclaimers
Installation and use of this Wireless LAN device must be in strict accordance with the instructions included in the user
documentation provided with the product. Any changes or modifications made to this device that are not expressly approved
by the manufacturer may void the user’s authority to operate the equipment. The manufacturer is not responsible for any radio
or television interference caused by unauthorized modification of this device, or the substitution or attachment of connecting
cables and equipment other than those specified by the manufacturer. It is the responsibility of the user to correct any
interference caused by such unauthorized modification, substitution or attachment. The manufacturer and its authorized
resellers or distributors will assume no liability for any damage or violation of government regulations arising from failure to
comply with these guidelines.
This device must not be co-located or operated in conjunction with any other antenna or transmitter.
Federal Communications Commission statement
This device complies with Part 15 of FCC Rules.
Operation is subject to the following two conditions: (1) This device may not cause interference, and, (2) This device must
accept any interference, including interference that may cause undesired operation of this device.
FCC Interference Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy. If not installed and used in accordance with the instructions,
it may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in
a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try and correct the interference by one or more of the following measures:
1
2
3
4
Reorient or relocate the receiving antenna.
Increase the distance between the equipment and the receiver.
Connect the equipment to an outlet on a circuit different from the one the receiver is connected to.
Consult the dealer or an experienced radio/TV technician for help.
132 -
FCC Radio Frequency Exposure statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should
be installed and operated with a minimum distance of 20 centimeters between the Wireless LAN antenna (located on the top
edge of the LCD screen) and your body. The transmitters in this device must not be co-located or operated in conjunction with
any other antenna or transmitter.
Export restrictions
This product or software contains encryption code which may not be exported or transferred from the US or Canada without
an approved US Department of Commerce export license. This device complies with Part 15 of FCC Rules., as well as ICES
003 B / NMB 003 B. Operation is subject to the following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference that may cause undesirable operation.
Modifications not expressly authorized by Fujitsu America may invalidate the user's right to operate this equipment.
Canadian Notice
The device for the 5150 - 5250 MHz band is only for indoor usage to reduce the potential for harmful interference to co-channel
mobile satellite systems.
The maximum antenna gain of 6 dBi permitted (for devices in the 5250 - 5350 MHz, 5470 - 5725 MHz and 5725 - 5825 MHz
bands) to comply with the e.i r.p. limit as stated in A9.2 of RSS210.
In addition, users are cautioned to take note that high power radars are allocated as primary users (meaning they have priority)
of 5250 - 5350 MHz and 5650 - 5850 MHz and these radars could cause interference and/or damage to LE-LAN devices.
133 -
Before Using the Wireless LAN
This manual describes the procedures required to properly setup and configure the optional integrated
Wireless LAN Mini Card device (referred to as “WLAN device” in the rest of the manual). Before using
the WLAN device, read this manual carefully to ensure it's correct operation.
Wireless LAN Devices Covered by this Document
This document is applicable to systems containing the following WLAN device:
• Integrated Intel Centrino Advanced-N 6205
Characteristics of the WLAN Device
• The WLAN device is a Mini-PCI card attached to the main board of the mobile computer.
• The WLAN device operates in license-free RF bands, eliminating the need to procure an FCC operating
license. The WLAN operates in the 2.4GHz Industrial, Scientific, and Medical (ISM) RF band and the lower,
middle, and upper bands of the 5GHz Unlicensed National Information Infrastructure (UNII) bands.
• The WLAN device is capable of four operating modes, IEEE802.11b, IEEE802.11g, and IEEE802.11n.
• The WLAN device is Wi-Fi certified and operate (as applicable) at a the maximum data rate of 540 Mbps
(theoretical) in IEEE802.11n mode; 54 Mbps in IEEE802.11g mode; and 11 Mbps in IEEE802.11b mode.
• The WLAN device supports the following encryption methods - WEP, TKIP, CKIP, and AES encryption.
• The Wireless LAN device is compliant with the following standards: WPA, WPA2, CCX1.0, CCX2.0, CCX3.0,
and CCX4.0.
134 - Before Using the Wireless LAN
Wireless LAN Modes Using this Device
Ad Hoc Mode
“Ad Hoc Mode” refers to a wireless network architecture where wireless network connectivity between
multiple computers is established without a central wireless network device, typically known as Access
Point(s). Connectivity is accomplished using only client devices in a peer-to-peer fashion. That is why Ad
Hoc networks are also known as peer-to-peer networks. Ad Hoc networks are an easy and inexpensive
method for establishing network connectivity between multiple computers.
Ad Hoc mode requires that the SSID (service set identifier), network authentication, and encryption key
settings are identically configured on all computers in the Ad Hoc network.
Ad Hoc Mode Network
135 - Before Using the Wireless LAN
Access Point (Infrastructure) Mode
Infrastructure mode refers to a wireless network architecture in whichdevices communicate with wireless
or wired network devices by communicating through an Access Point. In infrastructure mode, wireless
devices can communicate with each other or with a wired network. Corporate wireless networks operate
in infrastructure mode because they require access to the wired LAN in order to access computers,
devices, and services such as file servers, printers, and databases.
Access Point (Infrastructure) Mode Network
Internet
Wired LAN
ADSL modem,
cable modem,
or similar
Access Point*
Wireless LAN
*An optional hub for a wired
LAN may be required depending
upon the type of access point used.
136 - Before Using the Wireless LAN
How to Handle This Device
The WLAN device is an optional device that may come pre-installed in your mobile computer. Under
normal circumstances, it should not be necessary for you to remove or re-install it. The Operating System
that your mobile computer comes with has been pre-configured to support the WLAN device.
Wireless Network Considerations
• The WLAN device supports IEEE802.11b, IEEE802.11g, and IEEE802.11n.
• The WLAN device operates in the 2.4 GHz ISM band.
• Microwave ovens may interfere with the operation of WLAN devices since they operate in the same 2.4 GHz
frequency range as IEEE802.11b/g/n devices.
• Wireless devices that transmit in the 2.4 GHz range may interfere with operation of WLAN devices in
IEEE802.11b/g/n modes. Symptoms of interference include reduced throughput, intermittent disconnects,
and many frame errors. It is HIGHLY recommended that these interfering devices be powered off to ensure
proper operation of the WLAN device.
Deactivating the WLAN Device
Disconnecting the WLAN device may bedesired in certain circumstances(to extend battery life) or where
certain environments require it (i.e., hospitals, clinics, airplanes, etc.). The WLAN device can be
deactivated by using the Wireless On/Off Switch, and it can be disconnected in Windows using the WLAN
icon in the system tray (Note that disconnecting via the icon in the system tray does not turn off the radio;
it continues to transmit and receive even though it’s not connected.).
BEFORE USING THE WIRELESS LAN DEVICE, YOU MUST FIRST INSTALL CLICKME! TO ENSURE THAT THE
CORRECT SOFTWARE FOR YOUR DEVICE IS INSTALLED. SEE SEE “INSTALLING CLICKME!” ON PAGE 45.
137 - Before Using the Wireless LAN
Deactivation using the Wireless
LAN On/Off Switch
The WLAN device can be deactivated
quickly and efficiently by toggling the
Wireless LAN On/Off Switch to the Off
position. The switch has no effect on
non-Wireless LAN models.
Wireless LAN On/Off Switch
Disconnection Using the Icon in the Taskbar
Note that disconnecting via the icon in the system tray does not turn off the radio; it continues to transmit
and receive even though it’s not connected.
1
2
Right-click the WLAN icon in the taskbar at the bottom right of your screen.
Choose Disconnect from a network.
Activating the WLAN Device
Activation of the WLAN device can be accomplished using the same methods as the deactivation process
• Using the Wireless On/Off Switch
• In Windows, by right-clicking the WLAN icon then clicking “Connect to a network”
Configuration of the WLAN Device
The optional WLAN device can be configured to establish wireless network connectivity using the
software that is built into Windows. Support for most industry standard security solutions is contained in
this software.Pre-defined parameters will be required for this procedure. Please consult with your network
administrator for these parameters:
138 - Configuration of the WLAN Device
Configuring the WLAN Using Windows
1
2
3
4
5
6
7
Click the Start button, then select Control Panel.
If the Control Panel is not in Classic View, select Classic View from the left panel. Double-click the Network and
Sharing Center icon.
Select “Manage wireless networks” from the left panel.
Click on the [Add] button.
Depending upon what type of connection you would like to make, make a selection. For an infrastructure
network, select “Manually create a network profile. For ad hoc network, select “Create an ad hoc network”.
Enter the required information. You may need to consult with your network administrator for some information.
In the event you require assistance, go to the Network and Sharing Center window (Start -> Control Panel ->
Network and Sharing Center), and type in relevant keywords in the Search box.
Connecting to a Network
After you have configured your computer, you can connect to an active network by performing the
following steps:
1
2
3
Click on the WLAN icon in the system tray.
Select “Connect to a network”.
Select a network from the list that appears, and click the [Connect] button.
Connection to the network
After you have configured your computer, you can connect to an active network by clicking on the
Wireless Network icon in the system tray:
139 - Configuration of the WLAN Device
Troubleshooting the WLAN
Troubleshooting Table
Causes and countermeasures for troubles you may encounter while using your wireless LAN are described
in the following table.
Problem
Possible Cause
Possible Solution
Unavailable
network
connection
Incorrect network name
(SSID) or network key
Ad hoc connection: verify that the network names (SSID’s)
and network keys (WEP) of all computers to be connected
have been configured correctly. SSID’s and WEP key values
must be identical on each machine.
Access Point (Infrastructure) connection: set the network
name (SSID) and network key to the same values as those of
the access point.
Set the Network Authentication value identically to that of the
Access Point. Please consult your network administrator for
this value, if necessary.
Weak received signal
strength and/or link
quality
Ad hoc connection: Retry connection after shortening the
distance to the destination computer or removing any
obstacles for better sight.
Access Point (Infrastructure) connection: Retry connection
after shortening the distance to the access point or removing
any obstacles for better sight.
140 - Troubleshooting the WLAN
Problem
Possible Cause
Possible Solution
Unavailable
network
connection
The WLAN device has
been deactivated or
disabled
Check if the wireless switch is turned ON. Also verify “Disable
Radio” is not checked in “Network setting” window.
(continued)
The computer to be
connected is turned off
Check if the computer to be connected is turned ON.
RF interference from
Access Points or other
wireless networks
The use of identical or overlapping RF channels can cause
interference with the operation of the WLAN device. Change
the channel of your Access Point to a channel that does not
overlap with the interfering device.
Wireless network
authentication has
failed
Re-check your Network Authentication, Encryption, and
Security settings. Incorrectly configured security settings such
as an incorrectly typed WEP key, a misconfigured LEAP
username, or an incorrectly chosen authentication method will
cause the LAN device to associate but not authenticate to the
wireless network.
Incorrectly configured
network settings
Recheck the configuration of your network settings.
Incorrect IP address
configuration
This only applies to networks using static IP addresses. Please
contact your network administrator for the correct settings.
141 - Troubleshooting the WLAN
WLAN Specifications
Item
Specification
Type of network
The optional integrated Intel Centrino Advanced-N 6205 device conforms to
802.11b/g, and 802.11n, Wi-Fi based*.
Transfer rate
(Automatic switching) 54 Mbps maximum data rate (IEEE802.11n to be determined)
Active frequency
•
•
802.11n: 2.4 GHz or 5 GHz
•
•
802.11b/g: 11 channels, 3 non-overlapping channels
Number of channels
802.11b/g: 2400~2473 MHz
802.11n:
2.4 GHz - 3 non-overlapping channels when Channel Bonding is not used; 2
non-overlapping channels when Channel Bonding is used.
5 GHz - 12 non-overlapping UNII channels with or without Channel Bonding
•
•
•
802.11b: 100 ft. (30 m) @ 11 Mbps; 300 ft. (91 m) @ 1 Mbps
Security
•
Encryption Types - WEP, TKIP, AES***, WPA 1.0, WPA2,CCX compliant
Encryption Key lengths Supported: 64 bits and 128 bits 802.1x/EAP
Maximum recommended number
of computers to be connected over
wireless LAN (during ad hoc
connection)
10 units or less ****
Typical operating distances**
802.11g: 100 ft. (30 m) @ 54 Mbps; 300 ft. (91 m) @ 1 Mbps
802.11n: Operating distance to be determined upon release of standard.
142 - Troubleshooting the WLAN
*
**
***
****
“Wi-Fi based” indicates that the interconnectivity test of the organization which guarantees the
interconnectivity of wireless LAN (Wi-Fi Alliance) has been passed.
The communication ranges shown above will increase or decrease depending on factors such as
number of walls, reflective material, or interference from external RF sources.
Encryption with network key (WEP) is performed using the above number of bits, however, users
can set 40 bits/104 bits after subtracting the fixed length of 24 bits.
Depending on practical environments, the allowable number of computers to be connected may be
decreased.
143 - Troubleshooting the WLAN
Using the Bluetooth Device
The Integrated Bluetooth module (QBTM400) is an optional device available for Fujitsu mobile
computers.
What is Bluetooth
Bluetooth technology is designed as a short-range wireless link between mobile devices, such as laptop
computers, phones, printers, and cameras. Bluetoothtechnology is used to create Personal Area Networks
(PANs) between devices in short-range of each other.
TO ENABLE OR DISABLE EITHER THE WIRELESS LAN OR BLUETOOTH DEVICES INDIVIDUALLY, PERFORM
THE FOLLOWING STEPS:
1
2
3
4
Turn on the WLAN/Bluetooth switch.
Go to Start > All Programs > Bluetooth.
Click on Options under the Bluetooth menu and click on the Bluetooth Radio Power button.
Click [OK].
Where to Find Information About Bluetooth
The Bluetooth module contains a robust Help user’s guide to assist you in learning about operation of the
Bluetooth device.
To access the Help file, click [Start] > All Programs, and click on Bluetooth, then select User’s Guide.
For additional information about Bluetooth Technology, visit the Bluetooth Web site at:
www.bluetooth.com.
144 - Using the Bluetoo h Device
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment.
The Bluetooth antenna is located on the front edge of the right palm rest and is exempt from minimum
distance criteria due to its low power.
The transmitters in this device must not be co-located or operated in conjunction with any other antenna
or transmitter.
Canadian Notice
To prevent radio interference to the licensed service, this device is intended to be operated indoors and
away from windows to provide maximum shielding. Equipment (or its transmit antenna) that is installed
outdoors is subject to licensing.
Warranty
Users are not authorized to modify this product. Any modifications invalidate the warranty.
This equipment may not be modified, altered, or changed in any way without signed written permission
from Fujitsu. Unauthorized modification will void the equipment authorization from the FCC and
Industry Canada and the warranty.
145 - Using the Bluetoo h Device
Appendix B: Using Intel® Wireless Display
Using the Wireless Display technology
Intel® Wireless Display (WiDi) is a new technology that is available as an option on selected Fujitsu
LIFEBOOK computers. If you have Intel WiDi on your system, please read these instructions and
information regarding its use.
Intel WiDi lets users enjoy and share PC content from an Intel® Core™ processor-based notebook with
their big screen TV. With Intel WiDi, you can use your big screen TV to view data and applications from
your hard drive, home network, or the Internet. It’s no longer necessary for friends and families to crowd
around the PC to enjoy content stored or accessed there.
As its name implies, Intel WiDi is a wireless technology. Note, however, that it requires a third-party
display adapter in order to be used. The display adapter is attached to the TV via HDMI (preferred) or
composite A/V cables.
FIRST GENERATION DISPLAY ADAPTERS ARE AVAILABLE FROM ELECTRONICS RETAILERS. ANY DISPLAY
ADAPTER THAT IS COMPATIBLE WITH INTEL WIRELESS DISPLAY CAN BE USED WITH THIS TECHNOLOGY.
IF YOUR TELEVISION HAS HDMI PORTS, THAT IS THE PREFERRED METHOD OF CONNECTION AS
OPPOSED TO COMPOSITE CABLE CONNECTION.
146
•
IF YOU PURCHASED A SYSTEM WITH AN INTEL WIRELESS LAN AND OPTIONAL INTEL WIDI TECHNOLOGY, THE
WIDI APPLICATION MAY OR MAY NOT BE PRE-INSTALLED (DEPENDING UPOON YOUR SYSTEM CONFIGURATION).
SYSTEMS WITH INTEL WIDI PRE-INSTALLED WILL HAVE A WIDI ICON LOCATED ON THEIR DESKTOP. IF THE ICON
IS NOT PRESENT, INTEL WIDI WILL BE INSTALLED AS SOON AS YOU RUN CLICKME.
•
•
•
•
THE INTEL WIDI TECHNOLOGY WILL ONLY WORK IN COMBINATION WITH AN INTEL WIRELESS LAN.
•
•
THERE MAY BE A SLIGHT TIME LAG WHEN USING WIDI WHEN YOU MOVE THE MOUSE OR TYPE IN CHARACTERS.
ONLY WINDOWS MEDIA PLAYER CAN BE USED AS THE MEIA PLAYER FOR WIDI 2.0.
BEFORE USING INTEL WIDI, BE SURE THAT THE SYSTEM’S WIRELESS DEVICE SWITCH IS TURNED ON.
NOTE THAT SECURE CONTENTS ARE NOT SUPPORTED BY INTEL WIDI 2.0. CONTENT REQUIRING OUTPUT
PROTECTION SUCH AS BLU-RAY® AND DVD MOVIE PLAYBACK IS NOT SUPPORTED BY WIDI.
THE FIRST TIME YOU USE WIDI, THE DEFAULT DISPLAY RESOLUTION IS 1280X720. IF YOU WOULD LIKE TO
CHANGE THE RESOLUTION, GO TO THE CONTROL PANEL -> DISPLAY PROPERTIES UNDER THE SETTINGS TAB.
ONCE YOU HAVE SET THE RESOLUTION, IT WILL BECOME THE DEFAULT UNLESS YOU CHANGE IT AGAIN.
Starting the WiDi application
To launch Intel® Wireless Display, perform the following steps:
1
Verify that you have a display adapter connected to the television on which you want to use WiDi and turn on
the television.
2
3
4
If you haven’t yet turned on the wireless device switch on your notebook, do so now.
Click on the WiDi icon on your desktop or the Start menu shortcut.
The PC content is displayed on the big screen TV.
After the initial set-up between the laptop and a compatible display adapter, you can set the adapter as the
default to auto-connect. In the future, simply opening the application will automatically connect the two.
For detailed information about using and troubleshooting the WiDi technology, click on the WiDi icon
then click the [Help] button in the upper right-hand corner to open the Wireless Display Help file.
147 - Using the Wireless Display technology
Appendix C: Using 3D Features
Creating and converting 3D videos and images
Your notebook comes equipped with a 3D Camera withwhich you can take three-dimensional (3D) photos
and videos. You can also convert two-dimensional (2D) photos and videos into 3D photos and videos for
viewing with the included software (although they cannot be saved in 3D format).
In order to view images and videos in three dimensions, you must have a special pair of circular polarizing
glasses. You received a pair of glasses with your system, but if you would like to purchase additional pairs,
you can go to the Fujitsu Store at www.shopfujitsu.com. You can also purchase additional pairs from thirdparty outlets, but be certain you purchase those with circular polarizing design.
The following applications are used to help you best enjoy the 3D capabilities of your system. To learn
about the features of each application, be sure to check out the help files accessible from the applications:
CyberLink PowerDVD/3D Player
CyberLink PowerDVD allows you to play 3D movies (Blu-ray, DVD, and videos) and to convert 2D
movies to 3D movies. Note that it does not convert 2D Blu-ray movies to 3D.
3D Camera Viewer
3D Camera Viewer allows you tocapture 2D and 3D photos or movieson the embedded webcam and share
them in a variety of formats or via social networks. (Note: 3D images and movies can only be shared via
email and Blu-ray discs.)
TriDef 3D
TriDef 3D allows you to convert your 2D images into 3D images, and back to 2D.
148
Performing 3D Camera Setup
Before you use the 3D functions of your system, you must first be sure the system is set up properly so
that you can get the best 3D effect. To access the 3D Camera Setup Manual, go to the Start Menu -> All
Programs, and select 3D CameraSetup from the list thatappears. Be sure to readall the instructions before
you begin using 3D on your system.
Capturing 3D Video and Photos
This chart lists the various formats that can andcannot be used with the 3D technology in your notebook.
Source
View
Format
Application to Use
Status
Contents available in
the market (retail,
online)
3D
Blu-ray® 3D / 2D movies
PowerDVD 9
OK
2D
DVD / Blu-ray
PowerDVD 9
OK
Contents created for
personal use (videos
and pictures)
2D
DVD-Video format
PowerDVD 9
OK
2D
AVCHD, mpg2, mpg, wmv
PowerDVD 9
OK
2D
Picture (BMP, JPG, PNG)
TriDef 3D Media Player
OK
3D
Panasonic 3D video (sideby-side)
PowerDVD 9
OK
3D
3D Digital Camera (Fuji
Film)
TriDef 3D Media Player
2D
Online/PC Games (written in -DirectX9, but not all)
NA
3D
Online, PC Games
--
NA
Internet Videos
3D
YouTube
Internet Browser
NA
3D Camera
3D
Fujitsu 3D Camera
3D Camera Viewer
OK*
Games
* Preview / 3D Video Capture / 3D Picture Capture
149 - Creating and converting 3D videos and images
Pictures: OK
Video: NA
Converting 2D images to 3D
THE TWO-DIMENSIONAL FILE FORMATS THAT CAN BE CONVERTED TO 3D BY THE TRIDEF 3D
APPLICATION INCLUDE: .BMP, .JPG, ‘JPEG, AND .PNG. NOTE THAT THE CONVERTED FILES CANNOT BE
SAVED IN 3D FORMAT.
1
When you have identified a 2D image that you would like to view in 3D, simply right-click on the image file and
select “Play with TriDef Software”. The TriDef 3D Media Player window will open with the file as a 2D image.
The window looks like a traditional media player, but in the case of TriDef, it is used as a slide show viewer.
(See “Viewing a Slide Show” on page 150.)
2
At the bottom of the TriDef 3D Media Player window is a bar containing a variety of control tools. Click on the
[3D] button to convert the displayed 2D image in 3D.
3
After the image has been converted to 3D, you can change the 3D Screen Depth and Percent in Front using
the two small slider bars to the left of the [3D] button.
4
To convert a 3D image back to a 2D image, click on the [3D] button again.
Viewing a Slide Show
Using TriDef, you can view a number of images in a folder as aslide show. The tools at the bottom of the
TriDef window work much the same as they would when viewing a movie, except they are used to help
you navigate through a slide show. For example, the Play/Pause button on the left plays and pauses the
slide show. Previous and Next buttons show the previous and next photo in the slide show
. When viewing
a slide show, each photo is displayed for a few seconds. The Progress bar indicates how long the photo is
displayed, and the Loop button lets you automatically re-start the show when it completes.
Converting 2D movies to 3D
Using CyberLink PowerDVD, you can watch 3D movies and you can watch 2D movies in 3D format. To
watch a 2D movie in 3D,open CyberLink PowerDVD and insert the movie DVD in the optical drive tray.
Cursor down to the bottom of the window and click on “3D”. If “Enable 3D for video files and DVDs” is
unchecked, select it and click [OK].When it is checked, 2D movies willautomatically be displayed as 3D.
150 - Creating and converting 3D videos and images
Index
Numerics
3D Camera 13
3D Features 148
3D Camera Viewer 148
Capturing 3D Video and Photos 149
Converting 2D images to 3D 150
Creating and converting 3D videos and images 148
CyberLink PowerDVD/3D Player 148
TriDef 3D 148
A
About This Guide 8
AC
adapter 38
plug adapters 103
Air Vents 21
Anti-theft lock slot 16
Auto/Airline Adapter 38
hot-swapping 55
increasing life 103
Level Indicator 23
lithium ion battery 51
low 53
problems 78, 79
recharging 52
replacing 54
shorted 53
Standby mode 53
BIOS
guide 44
setup utility 43
Bluetooth
Where to Find Information 144
Built-in Speakers 74
C
CapsLock 24
Click Me! 45
Clicking 29
Cold-swapping 54
Configuration Label 106
Connecting the Power Adapters 38
Controls and Connectors 12
Conventions Used in the Guide 8
Cursor 28
Cursor Keys 26
B
Battery 51
alarm 53
bay 21
care 103
Charge/DC-In Indicator 22, 23
cold-swapping 54
conserving power 47
dead 78
faulty 78
151
D
H
DC Power Jack 17, 38
Device Ports 67, 109
DIMM 64
Display Panel 13, 39
adjusting 39
brightness 39
closing 40
opening 39
problems 80, 81
Double-Clicking 30
Dragging 31
DVD drive problems 74, 75
Hard Disk Drive
access indicator 24
problems 75
Headphone/Line Out Jack 19,
Hibernation Feature 48
disable/enable 48
Hot-swapping 55
68
K
Keyboard 14, 25
cursor keys 26
function keys 26
numeric keypad 25
problems 75
Windows keys 26
E
Error Messages 83
External Video Port 17
L
LAN (RJ-45) Jack 16, 67
LifeBook Application Panel 34
configuring 35
launching applications 35
Line-In Jack 69
Line-Out Jack 68
Lithium ion Battery 51
F
FDU 46, 95
Fujitsu Contact Information 9
Fujitsu Driver Update utility 46, 95
Fujitsu LifeBook
storing 100
traveling 102
Fujitsu Support Center 34
Function Key
F10 27
F3 27
F4 27
F6 27
F7 27
F8 27, 33
F9 27, 33
FN 27
M
Media Player
battery power 60
care 105
Control Panel 59, 60
loading 57
removing 58
Software 56, 59
using 60
152
Memory
capacity 66
compartment 21, 65
installing 64
problems 76
removing 66
upgrade module 64
Memory Stick
installing 63
removing 63
Memory Stick/Secure Digital (MS/SD) Card Slot 14
Microphone 13, 17, 69
Mouse problems 75
N
NumLk 24
O
Optical Drive 17, 56
Modular Multi-Format DVD Writer 56
release button 18
tray release 59
P
Power
AC adapter 38
Auto/Airline adapter 38
failure 77
management 47
off 49
on 41
problems 79
sources 38
Power Management 47
Power On Self Test 41, 83
Power/Suspend/Resume Button 13
153
Pre-Installed Software 113
Q
Quick Launch Button 14
R
Registration 45
Restarting 49
Restoring Your Pre-installed Software 87
RJ-45 67
S
ScrLk 24
SD Card
installing 63
removing 63
SDRAM 21, 64
Secure Digital Card 63
SecureCore Menu 43
Sleep Mode 47
Specifications 106
Audio 108
Chipset 107
Dimensions and Weight 111
Environmental Requirements 111
Keyboard 110
Mass Storage Device Options 108
Memory 107
Microprocessor 107
Power 111
Video 107
Status Indicator Panel 13, 22
Stereo Speakers 13
Support Button 13, 34
T
Touchpad 13, 28
buttons 28
controls 32
Troubleshooting 71
U
USB 16, 17, 19, 67, 76
V
Volume control 33
W
Warranty 10
WiDi 146
Windows keys 26
Application key 26
Start keys 26
Windows Power Management 49
Wireless Display 146
Wireless LAN
activating 138
Ad Hoc Mode 135
Before Using the Wireless LAN 134
characteristics 134
configuring 138, 146, 148
connection to the network 139
deactivating 137
disconnecting 138
Infrastructure Mode 136
modes 135
Specifications 142
Troubleshooting 139
Wireless LAN Glossary 140
Wireless LAN On/Off Switch 13
154
Guide
d’utilisation
Découvrez comment
utiliser votre ordinateur
portable Fujitsu
LIFEBOOK AH572
Informations sur les droits d’auteurs
et les marques commerciales
La société Fujitsu America a fait tous les efforts possibles pour vérifier l’exactitude des informations figurant dans ce document et s’assurer
qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude
de tout le contenu de ce document. Nous réfutons toute responsabilité relative à des erreurs, des omissions ou des modifications futures.
Fujitsu, le logo Fujitsu et LIFEBOOK sont des marques déposées de Fujitsu Limited.
Intel, Intel Core et Centrino sont des marques de commerce ou des marques déposées de la société Intel ou des ses filiales aux États-Unis
et dans d’autres pays.
Microsoft et Windows sont des marques déposées de la société Microsoft aux États-Unis et/ou dans d’autres pays.
Roxio est une marque de commerce de Roxio, une division de Sonic Solutions.
PowerDVD, PowerDirector, MakeDisc et YouCam sont des marques de commerce de la société CyberLink.
Adobe et Adobe Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Inc. aux États-Unis et/ou dans
d’autres pays.
TriDef 3D est une marque de commerce de la société Dynamic Digital Depth USA, Inc.
Le nom et le logo Energy Star sont des marques déposées aux États-Unis.
Norton et Norton Internet Security sont des marques de commerce ou des marques déposées de la société Symantec aux États-Unis et dans d’autres pays.
Blu-Ray est une marque de commerce de la Blu-Ray Disc Association.
Fabriqué sous licence de DTS Licensing Limited. DTS et le symbole correspondant sont des marques
déposées, les logos DTS Surround Sensation | UltraPC et DTS sont des marques de commerce de la société
DTS, Inc. Le produit vendu contient un logiciel. © DTS, Inc. Tous droits réservés.
Xpol est une marque déposée de la société Arisawa Manufacturing.
Le lecteur de DVD disponible sur certains modèles d’ordinateurs portables LIFEBOOK comporte des technologies dont les droits d’auteur
sont protégés dans le cadre de divers brevets américains et d’autres droits de propriété intellectuelle appartenant à la société Macrovision et à
d’autres utilisateurs autorisés. L’utilisation de cette technologie protégée par des droits d’auteur doit être autorisée par la société Macrovision
et ne doit servir qu’à un usage privé ou à d’autres usages limités semblables, à moins d’autorisation spéciale par la société Macrovision. La rétroingénierie et le désassemblage sont interdits.
Toutes les autres marques de commerce mentionnées dans le présent document sont la propriété de leurs détenteurs respectifs.
© Copyright 2010 Fujitsu America, Inc. Tous droits réservés.
Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette
publication ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu.
B6FJ-5881-02ENZ0-00
AVERTISSEMENT
LA MANIPULATION DU CORDON DE CE PRODUIT VOUS EXPOSE AU PLOMB, UNE SUBSTANCE CHIMIQUE
QUI, SELON L’ÉTAT DE CALIFORNIE, PEUT CAUSER DES ANOMALIES CONGÉNITALES OU D’AUTRES
PROBLÈMES DE REPRODUCTION.
LAVEZ-VOUS LES MAINS APRÈS CHAQUE MANIPULATION.
DÉCLARATION DE CONFORMITÉ
selon la partie 15 des règles de la FCC
Nom de la partie responsable : Fujitsu America, Inc.
Adresse :
1250 E. Arques Avenue,
Sunnyvale, CA 94085
Téléphone :
(408) 746-6000
Déclare que le produit :
Configuration du modèle de base : Ordinateur portable LIFEBOOK AH572
Est conforme aux règles établies dans la Partie 15 des règles de la FCC.
Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L’utilisation est soumise aux deux
conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet appareil doit accepter toutes les
interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique,
homologué UL, avec une sortie nominale de 19 V c.c. et un courant de 4,22 A (80 W).
+
Polarité de sortie de l’adaptateur secteur :
Pendant l’utilisation de l’ordinateur portable, observez toujours les consignes de sécurité élémentaires ci-après afin de réduire au minimum
le risque d’incendie, d’électrocution ou d’autres blessures. D’autre part :
•
N’utilisez pas ce produit à proximité d’un point d’eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol
humide ou à côté d’une piscine.
•
Utilisez uniquement le cordon d’alimentation et les piles recommandés dans ce manuel. Ne jetez pas les piles ou les batteries dans
un feu. Elles risquent d’exploser. Vérifiez si la réglementation locale comporte des instructions spéciales d’élimination.
•
Pour réduire les risques d’incendie, utilisez uniquement un cordon d’alimentation pour télécommunications de grosseur 26 AWG
ou plus, avec homologation UL ou CSA.
CONSERVEZ CES INSTRUCTIONS
Avis réservé à des réparateurs qualifiés
DANGER D’EXPLOSION SI LA BATTERIE AU LITHIUM (HORLOGE) N’EST PAS REMPLACÉE CORRECTEMENT. LA
PILE DOIT ÊTRE REMPLACÉE UNIQUEMENT PAR UNE PILE IDENTIQUE OU D’UN TYPE ÉQUIVALENT RECOMMANDÉ
PAR LE FABRICANT. JETEZ LES BATTERIES USÉES CONFORMÉMENT AUX INSTRUCTIONS DU FABRICANT.
POUR BÉNÉFICIER D’UNE PROTECTION CONTINUE CONTRE LES RISQUES D’NCENDIE, LE FUSIBLE
NE DOIT ÊTRE REMPLACÉ QUE PAR UN AUTRE FUSIBLE DE MÊME TYPE ET DE MÊME CAPACITÉ.
Recyclage de la batterie
Avec le temps, l’autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer ; c’est un phénomène naturel pour toutes
les batteries. Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important
que vous la jetiez comme il convient car, dans le cas contraire, les matériaux qu’elle contient risquent de nuire à l’environnement.
Chez Fujitsu, nous portons une attention particulière à la protection de l’environnement et nous collaborons donc avec
la Rechargeable Battery Recycle Corporation (RBRC)**, une organisation de service publique à but non lucratif qui
s’engage dans la protection de l’environnement en recyclant les batteries et piles usagées sans aucun frais pour vous.
La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte
le plus proche de chez vous, visitez www.RBRC.org ou appelez au 1-800-822-8837.
Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en chercher un autre en visitant le site Internet de la Consumer
Education Initiative (Initiative pour l’éducation des consommateurs) de l’EIA (Electronic Industries Alliance) à http://EIAE.org.
Rappelez-vous que la protection de l’environnement est l’affaire de tous, vous devriez donc faire tout votre possible afin d’y contribuer, pour
la génération actuelle et les générations suivantes.
*
Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, visitez le site www.shopfujitsu.com si vous
résidez aux États-Unis ou www fujitsu.ca/products/notebooks si vous résidez au Canada.
** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon
affiliée à Fujitsu.
5-
Table des matières
Préface
À propos de ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Conventions utilisées dans ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Coordonnées pour contacter Fujitsu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Chapitre 1
Présentation de votre ordinateur LIFEBOOK
Aperçu général . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Emplacement des commandes et des connecteurs . . . . . . . . . . . . . . . . . . . 12
Composants supérieurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Composants sur le côté gauche de l’ordinateur . . . . . . . . . . . . . . . . . . . . .
Composants sur le côté droit de l’ordinateur . . . . . . . . . . . . . . . . . . . . . . .
Composants de la face arrière. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Composants sous l’ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
15
17
19
20
Tableau de voyants d’état . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Voyant d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Voyant de charge/entrée c.c. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Voyant de niveau de charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Voyant d’accès au disque dur/lecteur optique. . . . . . . . . . . . . . . . . . . . . .
Voyant Verr num. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
23
23
24
24
Voyant Verr maj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Voyant Verr défil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Clavier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Utilisation du clavier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Dispositif de pointage TouchPad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Cliquer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Double-cliquer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Glisser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Utilisation du bouton de défilement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Réglage des commandes du pavé tactile TouchPad . . . . . . . . . . . . . . . . . . 32
Réglage du volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Réglage du volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Tableau d’applications LIFEBOOK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Ouvrir le Centre de soutien Fujitsu à l’aide du bouton Soutien . . . . . . . . . 34
Lancement d’applications avec le bouton Lancement rapide. . . . . . . . . . . 35
Chapitre 2
Première mise en marche de votre ordinateur portable LIFEBOOK
Sources d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Connexion des adaptateurs d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . 38
Écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Ouverture de l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Réglage de la luminosité de l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Utilisation du clavier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Utilisation des options d’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
À l’aide du Centre de mobilité Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Fermeture de l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2
Démarrage de votre ordinateur portable LIFEBOOK . . . . . . . . . . . . . . . 41
Mise sous tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Procédure d’amorçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Mots de passe d’accès au disque dur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Utilitaire de configuration du BIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Démarrage du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Premier démarrage de Windows. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Installation de ClickMe! . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Utilitaire de mise à jour des pilotes Fujitsu Driver Update . . . . . . . . . . . . 46
Gestion de l’alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Bouton d’alimentation/veille/reprise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Mode sommeil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Mode veille prolongée (enregistrement sur le disque) . . . . . . . . . . . . . . . . 49
Gestion de l’alimentation dans Windows . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Redémarrage du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Mise hors tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Conformité ENERGY STAR® . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Chapitre 3
Options installables par l’utilisateur
Batterie au lithium . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Procédure de recharge des batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Remplacement de la batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Lecteur optique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Logiciels du lecteur multimédia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Installation d’un disque dans votre lecteur . . . . . . . . . . . . . . . . . . . . . . . . . 58
Retrait d’un disque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Ouverture d’urgence du plateau de chargement du lecteur optique . . . . . . 60
Utilisation des logiciels du lecteur multimédia . . . . . . . . . . . . . . . . . . . . . 60
Utilisation du lecteur multimédia avec alimentation par batterie . . . . . . . . 62
3
Cartes mémoire Memory Stick/SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
Installation d’une carte Memory Stick ou SD . . . . . . . . . . . . . . . . . . . . . . 65
Retrait d’une carte Memory Stick ouSD . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Module de mémoire additionnelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Installation des modules de mémoire additionnelle . . . . . . . . . . . . . . . . . . 66
Retrait d’un module de mémoire additionnelle . . . . . . . . . . . . . . . . . . . . . 68
Vérification de la capacité de mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
Ports de périphériques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Prise de réseau local (RJ-45) interne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Ports USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Prise d’écouteurs/sortie de ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Prise micro/entrée de ligne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Port analogique RGB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Port HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Chapitre 4
Dépannage de votre LIFEBOOK
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Identification du problème . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
Problèmes spécifiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Messages de l’auto-diagnostic de mise sous tension . . . . . . . . . . . . . . . . . 88
Restauration de votre image de système et de vos logiciels . . . . . . . . . . . . 92
Enregistrement de votre image d’origine . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Création d’images de sauvegarde de l’image d’origine,
du disque PRA et d’autres disques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Restauration de votre image d’origine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Création d’une image de système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Gestion de vos images de sauvegarde . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Utilisation du disque de restauration et d’utilitaires . . . . . . . . . . . . . . . . . . 96
4
Restauration de l’image d’origine avec la fonctionnalité Restauration
et Utilitaires (à partir d’un nouveau disque dur ou d’un disque dur
sans auto-amorçage) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
Téléchargement automatique des mises à jour de pilotes. . . . . . . . . . . . . . 101
Chapitre 5
Entretien
Entretien de votre ordinateur portable LIFEBOOK. . . . . . . . . . . . . . . . . 103
Nettoyage de votre ordinateur portable LIFEBOOK . . . . . . . . . . . . . . . . . 105
Nettoyage du filtre anti-poussière. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Rangement de votre ordinateur portable LIFEBOOK . . . . . . . . . . . . . . . . 108
Voyager avec votre ordinateur portable LIFEBOOK. . . . . . . . . . . . . . . . . 108
Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
Entretien de votre lecteur multimédia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Cartes MemoryStick/SD. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Chapitre 6
Spécifications techniques
Spécifications techniques du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Étiquette de configuration. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Microprocesseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Puce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Vidéo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Options de mémoire de masse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Ports de périphériques. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Clavier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Dimensions et poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
5
Environnement d’exploitation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Accessoires préférés des utilisateurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Logiciels fournis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Apprendre à utiliser vos logiciels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Glossaire/Renseignementsssaire
Glossaire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Renseignements sur la réglementation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
Annexe A : Guide d’utilisation de la carte de réseau local sans fil
Avant d’utiliser la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Cartes réseau sans fil présentées dans ce document . . . . . . . . . . . . . . . . . . 141
Caractéristiques de la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . 141
Modes de réseau sans fil compatibles avec cette carte . . . . . . . . . . . . . . . . 142
Remarques concernant les réseaux sans fil. . . . . . . . . . . . . . . . . . . . . . . . . 144
Désactivation de la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
Désactivation avec le commutateur de carte réseau local sans fil . . . . . . . 145
Désactivation par l’icône dans la zone de notification . . . . . . . . . . . . . . . . 145
Activation de la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Configuration de la carte réseau sans fil. . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Configuration de la carte de réseau local sans fil sous Windows. . . . . . . . 146
Connexion au réseau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Dépannage de la carte réseau sans fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Tableau de dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Utilisation de Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Présentation de Bluetooth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Sources d’informations supplémentaires sur Bluetooth . . . . . . . . . . . . . . . 151
6
Annexe B : Utilisation de l’affichage Intel® Wireless Display
Utilisation de la technologie d’affichage Wireless Display . . . . . . . . . . . . 153
Démarrer l’application WiDi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Annexe C : Utilisation des fonctionnalités 3D
Création et conversion de vidéos et d’images en 3D . . . . . . . . . . . . . . . . . 156
Configuration de 3D Camera Viewer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Capture de photos et vidéos en 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
Conversion d’images 2D en 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Lecture d’un diaporama . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
7
Préface
À propos de ce guide
L’ordinateur portable LIFEBOOK AH572 de Fujitsu America offre toutes les performances d’un ordinateur
de bureau grâce au nouveau processeur Intel® Core™ de deuxième génération. Cet ordinateur portable est
doté d’un écran couleur haute définition WXGA de 15,6 pouces. Il vous permet d’accéder à la puissance
informatique d’un ordinateur de bureau dans un environnement portable.
Votre ordinateur est livré avec le système d’exploitation Microsoft Windows® 7 Édition Familiale Supérieure,
pré-installé.
Ce manuel présente le mode d’emploi de l’ordinateur portable LIFEBOOK et de ses logiciels intégrés.
Conventions utilisées dans ce guide
Les touches du clavier et à l’écran apparaissent entre crochets. Exemple : [Fn], [F1], [Échap], [Entrée] et [Ctrl].
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet
quelconque. Exemple : (« Voir Procédure d’installation en page 43 »).
Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu,
puis faites votre sélection. »
L’ICÔNE D’INFORMATIONS MET EN ÉVIDENCE DES RENSEIGNEMENTS QUI VOUS AIDERONT À MIEUX
COMPRENDRE LE SUJET TRAITÉ.
8
L’ICÔNE DE MISE EN GARDE MET EN ÉVIDENCE DES INFORMATIONS IMPORTANTES POUR L’UTILISATION
SÉCURITAIRE DE VOTRE ORDINATEUR OU POUR L’INTÉGRITÉ DE VOS FICHIERS. VEUILLEZ LIRE
ATTENTIVEMENT TOUTES LES MISES EN GARDE.
L’ICÔNE D’AVERTISSEMENT MET EN ÉVIDENCE DES INFORMATIONS SUR DES DANGERS POUR VOUS, VOTRE
LIFEBOOK OU VOS FICHIERS. VEUILLEZ LIRE ATTENTIVEMENT TOUS LES AVERTISSEMENTS.
ORDINATEUR
Coordonnées pour contacter Fujitsu
Service et assistance
Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu :
• Appel sans frais : 1-800-8Fujitsu (1-800-838-5487)
• Site Internet : http://www.computers.us.fujitsu.com/support
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé
du service à la clientèle puisse vous venir en aide le plus rapidement possible :
•
•
•
•
•
•
•
Nom du produit
Numéro de configuration du produit
Numéro de série du produit
Date d’achat
Conditions dans lesquelles le problème est survenu
Texte des messages d’erreur reçus
Types de périphériques connectés, si applicable
9 - À propos de ce guide
Site de vente par internet de Fujitsu
Vous pouvez vous rendre sur ce site directement à : www.shopfujitsu.com.
POUR UTILISER LES HYPERLIENS, VOUS DEVEZ AVOIR UNE CONNEXION INTERNET ACTIVE.
Garantie limitée
Votre ordinateur portable LIFEBOOK est accompagné d’une garantie limitée internationale de Fujitsu.
Pour connaître les conditions générales et la durée de votre garantie limitée, consultez la pochette de
service livrée avec votre ordinateur.
10 - À propos de ce guide
Chapitre 1
Présentation de votre ordinateur LIFEBOOK
Aperçu général
Cette section décrit les composants
de votre ordinateur portable Fujitsu
LIFEBOOK AH572. Nous vous
suggérons de la lire avant de
commencer à utiliser l’ordinateur,
même si vous avez déjà utilisé
des ordinateurs de ce type.
Figure 1. Ordinateur portable Fujitsu LIFEBOOK AH572
11
Emplacement des commandes et des connecteurs
Caméra 3D
Écran
Microphone numérique
Haut-parleurs stéréo
Clavier
Tableau de voyants d’état
Pavé tactile TouchPad
Fente pour cartes Memory Stick/Secure Digital
Bouton de
défilement
Tableau de voyants d’état
Bouton d’alimentation/veille/reprise
Commutateur
Bouton Soutien
du dispositif
sans fil
Bouton Lancement rapide
Figure 2. Ordinateur portable LIFEBOOK avec écran ouvert
12 - Emplacement des commandes et des connecteurs
Composants supérieurs
Voici une courte description des composants se trouvant sur le dessus de votre ordinateur LIFEBOOK.
Écran
L’ordinateur est équipé d’un écran à cristaux liquides couleur avec rétro-éclairage, permettant d’afficher
des textes et des images.
Caméra 3D
La caméra web 3D comprend deux caméras de 1,3 Mpx grâce à laquelle il vous est possible de vous
filmer 3D et de partager les vidéos par e-mail ou sur DVD. Pour de plus amples informations concernant
l’utilisation de la caméra 3D, consultez la documentation accompagnant l’application CyberLink YouCam.
Cette caméra 3D peut également être utilisée comme une caméra 2D standard pour discuter sur Internet
ou tenir des visioconférences.
Microphone numérique
Le microphone numérique en option est utilisé en association avec la caméra. Pour de plus amples informations
concernant l’utilisation du microphone et de la caméra web, consultez la documentation accompagnant
les applications CyberLink.
Tableau de voyants d’état
Le tableau de voyants d’état affiche des symboles qui correspondent à des composants spécifiques du portable.
Votre ordinateur comprend deux tableaux de voyants d’état : le premier est situé sur le devant de l’ordinateur,
côté gauche, et le second derrière le clavier, vers la droite. Voir « Tableau de voyants d’état » en page 22.
Bouton d’alimentation/veille/reprise
Le bouton d’alimentation/veille/reprise vous permet de mettre votre ordinateur en veille sans l’éteindre,
de reprendre l’utilisation de l’ordinateur lorsqu’il a été mis en veille et de le faire démarrer s’il est éteint.
Voir « Bouton d’alimentation/veille/reprise » en page 47.
Bouton Soutien
Le bouton Soutien permet de lancer diverses applications simplement en appuyant sur un bouton.
Voir « Tableau d’applications LIFEBOOK » en page 34.
13 - Emplacement des commandes et des connecteurs
Bouton Lancement rapide
Vous pouvez programmer le bouton Lancement rapide pour lancer une application de votre choix en touchant
simplement un bouton. Voir « Tableau d’applications LIFEBOOK » en page 34.
Commutateur Marche/Arrêt du dispositif sans fil
Ce commutateur permet d’allumer/éteindre les dispositifs sans fil. Pour prolonger la longévité de la batterie,
éteignez ces périphériques entre les utilisations. Voir « Activation de la carte réseau sans fil » en page 145.
Bouton de défilement
Le bouton de défilement a la forme d’une « fossette » arrondie à droite du pavé tactile. Elle vous permet
de parcourir les pages d’un document en déplaçant votre doigt dans le sens que vous souhaitez.
Fente mixte pour cartes Memory Stick/Secure Digital (MS/SD)
La fente pour cartes Memory Stick/Secure Digital (MS/SD) permet d’introduire une carte mémoire pour
la conservation des données. Ce support vous permet de transférer des données à partir d’une grande variété
de périphériques numériques. Voir « Cartes mémoire Memory Stick/SD » en page 64.
Pavé tactile TouchPad
Le dispositif de pointage Touchpad fonctionne comme une souris, il comprend un bouton droit, un bouton
gauche, ainsi qu’un pavé de commande de curseur. Voir « Dispositif de pointage TouchPad » en page 28.
Clavier
Clavier complet avec touches spéciales Windows. Voir « Clavier » en page 25.
Haut-parleurs stéréo
Les deux haut-parleurs intégrés permettent une écoute en stéréophonie.
14 - Emplacement des commandes et des connecteurs
Fente pour dispositif antivol
Port analogique RGB
Prise de réseau local (RJ-45)
Prise HDMI
Port USB 2.0
Port USB 2.0
(avec capacité de charge USB en tout temps)
Ports USB 3.0
Figure 3. Côté gauche de l’ordinateur LIFEBOOK
Composants sur le côté gauche de l’ordinateur
Voici une courte description des composants se trouvant sur le côté gauche de votre ordinateur LIFEBOOK.
Fente pour dispositif antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Port analogique RGB
Le port analogique RGB vous permet de connecter un moniteur externe ou un projecteur ACL.
Voir « Port analogique RGB » en page 72.
CE SYSTÈME COMPORTE TROIS TYPES DE PORTS USB : USB 3.0, USB 2.0 ET USB 2.0 AVEC CHARGE EN
TOUT TEMPS. AFIN D’ÊTRE EN MESURE DE LES DIFFÉRENCIER, VEUILLEZ LIRE LES INFORMATIONS SUIVANTES :
• L’INTÉRIEUR DU PORT USB 3.0 EST DE COULEUR BLEUE.
• L’ICÔNE ASSOCIÉE AU PORT USB AVEC CAPACITÉ DE CHARGE EN TOUT TEMPS EST COMPOSÉE
D’UNE ICÔNE EN FORME DE PRISE SITUÉE À CÔTÉ DE L’ICÔNE
15 - Emplacement des commandes et des connecteurs
USB.
Ports USB 2.0
Les ports USB 2.0 vous permettent de connecter des périphériques USB. La norme USB 2.0 transfère des
données à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont
le débit atteint 12 Mbit/s. Voir « Ports USB » en page 70. Le port USB 2.0 situé à l’avant sur le côté gauche
offre une capacité de charge USB en tout temps, ce qui signifie que même si votre système est éteint, ce port
peut être utilisé pour alimenter des périphériques externes (par exemple, pour charger un téléphone cellulaire).
Ports USB 3.0
Les ports USB 3.0 vous permettent de connecter des périphériques USB. Chaque port USB 3.0 permet de
transférer des données à une vitesse atteignant 5 Gbit/s. Il est également rétrocompatible avec les périphériques
USB 1.1 et 2.0, lesquels permettent de transférer des données à des vitesses atteignant respectivement
12 Mbit/s et 480 Mbit/s. Voir « Ports USB » en page 70.
Prise de réseau local (RJ-45)
Cette prise est utilisée pour une connexion en réseau local Ethernet 10Base-T/100Base-Tx interne.
Voir « Prise de réseau local (RJ-45) interne » en page 70.
Port HDMI
Le port HDMI est conçu pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur,
tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo). Voir « Port HDMI » en page 73.
16 - Emplacement des commandes et des connecteurs
Prise écouteurs/sortie
Prise micro/entrée de ligne
Port USB 2.0
Lecteur optique
Prise d’alimentation c.c.
Bouton d’ouverture du lecteur optique
Figure 4. Côté droit de l’ordinateur LIFEBOOK
Composants sur le côté droit de l’ordinateur
Voici une courte description des composants se trouvant sur le côté droit de votre ordinateur LIFEBOOK.
Prise écouteurs/sortie
Cette prise permet de connecter des écouteurs ou des hautparleurs externes. Voir « Prise d’écouteurs/sortie
de ligne » en page 71.
Prise micro/entrée de ligne
La prise micro/entrée de ligne vous permet de connecter un microphone stéréo externe. Voir « Prise micro/entrée
de ligne » en page 72.
Lecteur optique
Le compartiment du lecteur optique contient un graveur DVD multiformat double couche ou un lecteur
combiné Blu-ray™, selon la configuration de votre système. Voir « Lecteur optique » en page 57.
Prise d’alimentation c.c.
La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter l’ordinateur
LIFEBOOK et de charger la batterie interne au lithium.
17 - Emplacement des commandes et des connecteurs
Bouton d’ouverture du lecteur optique
Ce bouton sert à ouvrir le compartiment du lecteur optique.
Port USB 2.0
Le port USB 2.0 vous permet de connecter des périphériques USB. La norme USB 2.0 transfère des données
à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit
atteint 12 Mbit/s. Voir « Ports USB » en page 70. Remarque : votre ordinateur dispose sur son côté gauche
de ports USB 2.0 et USB 3.0 supplémentaires.
18 - Emplacement des commandes et des connecteurs
Grilles de ventilation
Figure 5. Face arrière de l’ordinateur portable LIFEBOOK
Composants de la face arrière
Voici une courte description des composants se trouvant à l’arrière de votre ordinateur LIFEBOOK.
Grilles de ventilation
Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants.
POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ
TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DÉBRIS. IL EST POSSIBLE
QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L’ENVIRONNEMENT DANS LEQUEL VOUS
UTILISEZ L’ORDINATEUR.
NE PLACEZ PAS L’ORDINATEUR DANS UN ENDROIT OÙ LES GRILLES DE VENTILATION POURRAIENT ÊTRE
OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT
OU UN COUSSIN.
19 - Emplacement des commandes et des connecteurs
Grilles de ventilation
(divers emplacements)
Mémoire
de mémoire
supplémentaire
Filtre
anti-poussière
Batterie au lithium
Loquet de la batterie
Loquet de la batterie
Figure 6. Dessous de l’ordinateur portable LIFEBOOK
Composants sous l’ordinateur
Voici une courte description des composants se trouvant sous votre ordinateur LIFEBOOK.
Filtre anti-poussière
Le filtre anti-poussière permet d’empêcher à la poussière et à la saleté de pénétrer à l’intérieur de votre
ordinateur. Voir « Nettoyage du filtre anti-poussière » en page 106.
20 - Emplacement des commandes et des connecteurs
Compartiment de mémoire supplémentaire
Votre ordinateur est équipé en usine d’une mémoire vive synchrone dynamique de type 3 à double débit et à
haute vitesse (SDRAM DDR3). Le compartiment de mémoire permet d’augmenter la capacité de mémoire
système de votre ordinateur pour en améliorer les performances globales. Voir « Module de mémoire
additionnelle » en page 66. Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.
Grilles de ventilation
Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants.
POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ
TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DÉBRIS. IL EST POSSIBLE
QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L’ENVIRONNEMENT DANS LEQUEL VOUS
UTILISEZ L’ORDINATEUR.
NE PLACEZ PAS L’ORDINATEUR DANS UN ENDROIT OÙ LES GRILLES DE VENTILATION POURRAIENT ÊTRE
OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT
OU UN COUSSIN.
Loquets de la batterie
Les loquets servent à maintenir la batterie à l’intérieur de son compartiment. Voir « Remplacement de la
batterie » en page 55.
Batterie au lithium
Le compartiment de batterie contient la batterie interne au lithium. Le couvercle de ce compartiment peut
être ouvert pour enlever la batterie lorsque l’ordinateur doit être entreposé pendant une longue période ou
pour remplacer une batterie à plat par une autre batterie chargée. Voir « Batterie au lithium » en page 52.
21 - Emplacement des commandes et des connecteurs
Verr défil
Verr num
Verr maj
Niveau
de charge
Mise sous
de la batterie
tension
Charge/entrée c.c.
Accès au disque
dur/lecteur optique
Figure 7. Tableau de voyants d’état
Tableau de voyants d’état
Le tableau de voyants d’état contient des symboles correspondant à divers composants de votre ordinateur
LIFEBOOK Fujitsu. Les diodes électroluminescentes (DEL) sous chaque symbole vous renseignent sur
le fonctionnement des composants correspondants.
Voyant d’alimentation
• Bleu continu : Le système est sous tension.
• Éteint : Le système est hors tension.
22 - Tableau de voyants d’état
•
•
•
•
Voyant de charge/entrée c.c.
Orange continu : L’adaptateur secteur et la batterie sont disponibles, et l’ordinateur est en cours de charge.
Bleu continu : L’adaptateur secteur et la batterie sont disponibles et le système est entièrement
chargé ou l’adaptateur est branché mais la batterie n’est pas installée.
Orange clignotant : L’adaptateur secteur et la batterie sont disponibles et la charge est en attente
(car la température de la batterie est en-dehors de la fourchette autorisée).
Éteint : L’adaptateur n’est pas branché.
Voyant de niveau de charge
Le voyant de niveau de charge de la batterie affiche le niveau de charge de la batterie comme suit :
•
•
•
•
Bleu continu : Batterie chargée entre 51 et 100 % de sa capacité maximale.
Orange continu : Batterie chargée entre 13 et 50 % de sa capacité maximale.
Rouge continu : Batterie chargée à 12 % ou moins de sa capacité maximale.
Orange clignotant : Le clignotement indique qu’une mesure de chargement est en cours (quatre secondes
après l’installation de la batterie).
• Rouge clignotant : Problème de batterie.
• Éteint : Aucune batterie n’est installée ou la batterie n’est pas chargée.
• Lorsque la batterie est installée et que l’ordinateur n’est pas sous tension, le voyant de charge
de la pile indiquera le niveau de charge pendant cinq secondes après le clignotement orange.
• Lorsque l’adaptateur secteur n’est pas branché ou que la batterie n’est pas complètement chargée
et que l’ordinateur se trouve en mode veille, le voyant clignote. Il clignote en s’allumant une seconde
toutes les six secondes.
23 - Tableau de voyants d’état
• Les batteries soumises à des chocs, à des vibrations ou à des températures extrêmes risquent
de subir des dégâts permanents.
• Si une batterie est court-circuitée, elle est forcément abîmée et doit être remplacée.
Voyant d’accès au disque dur/lecteur optique
Le voyant vert d’accès au disque dur révèle si le disque dur interne est en cours d’utilisation. Remarque :
Le clignotement est normal.
Voyant Verr num
Le voyant Verr num révèle si le clavier intégré est en mode de pavé numérique à dix touches.
Voyant Verr maj
Le voyant Verr maj révèle si le clavier inscrira les lettres en majuscules.
Voyant Verr défil
Le voyant Verr défil indique si le verrouillage du défilement est actif.
24 - Tableau de voyants d’état
Clavier
Touches de fonction
Pavé numérique
NumLk
ScrLk
Esc
Insert
PrtSc
Delete
SysRq
Pause
Break
Backspace
Tab
Tab
Caps Lock
Shift
Ctrl
Alt
Touche Fn Touche Démarrer
Alt
Ctrl
Touche d’application
Touches de curseur
REMARQUE : selon la configuration de votre ordinateur, il est possible que certaines touches soient de formes différentes que
celles qui sont illustrées.
Figure 8. Clavier
Utilisation du clavier
Votre ordinateur portable LIFEBOOK comporte un clavier intégré à 101 touches, dont des touches Windows,
des touches de fonctions spéciales ainsi qu’un pavé numérique à 10 chiffres. Cette section décrit les touches
suivantes.
• Pavé numérique : Votre ordinateur comprend un pavé numérique à 16 touches vous permettant de
saisir des nombres, ainsi que d’effectuer des opérations mathématiques et de navigation. Pour basculer
entre la fonction de navigation et la fonction numérique des touches du pavé, utilisez la touche [Verr num].
25 - Clavier
• Touches de curseur : Votre clavier contient quatre touches fléchées permettant de déplacer le curseur
ou le point d’insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres,
dans les applications et dans les documents.
• Touches de fonction : Les touches [F1] à [F12] s’utilisent avec la touche [Fn] pour exécuter des actions
spéciales, selon le programme en cours d’utilisation.
• Touches Windows : Ces touches fonctionnent de concert avec votre système d’exploitation Windows
et produisent le même résultat que si vous cliquiez sur le menu Démarrer à l’écran ou avec le bouton
droit de votre pointeur.
Clavier numérique à 10 touches
La partie droite du clavier fonctionne comme un pavé numérique. Pour activer les fonctions du pavé numérique
10 touches, appuyez sur la touche [Verr. Num]. Les touches du pavé numérique vous permettent d’entrer
des chiffres de 0 à 9, d’exécuter des additions ( + ), des soustractions ( - ), des multiplications ( * ), ou des
divisions ( / ), et d’entrer des décimales ( , ) en vous servant des touches de fonction désignées du pavé
numérique. Lorsque la fonction [Verr. Num] est désactivée, vous pouvez vous servir du pavé numérique
pour naviguer (Début, Insertion, à gauche, à droite, vers le haut, vers le bas).
Touches Windows
Votre ordinateur portable LIFEBOOK comporte trois touches Windows, soit deux touches [Démarrer] et
une touche [Application]. Les touches [Démarrer] affichent le menu Démarrer. Elles fonctionnent un peu
comme le bouton de menu Démarrer de votre écran. La touche [Application] fonctionne comme le bouton
droit de votre souris et affiche un menu de raccourcis s’appliquant à l’élément sélectionné (pour de plus
amples informations concernant les touches Windows, veuillez consulter votre documentation Windows).
Touches de curseur
Les touches de curseur sont les quatre touches fléchées qui permettent de déplacer le curseur vers le haut, vers le
bas, vers la gauche et vers la droite dans les applications. Dans les programmes tels que l’Explorateur Windows,
elles servent à déplacer la « mise en évidence » (sélectionne l’élément suivant en haut, en bas, à gauche ou à droite).
Touches de fonction
Votre ordinateur LIFEBOOK comporte 12 touches de fonction, [F1] à [F12]. Les fonctions affectées
à ces touches varient selon l’application. Pour les connaître, consultez la documentation du logiciel utilisé.
26 - Clavier
• La touche [Fn] permet d’accéder à des fonctions supplémentaires de votre ordinateur portable.
Elle est toujours utilisée conjointement avec une autre touche.
• [Fn+F3] : Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.
• [Fn+F4] : Maintenez [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver le pavé tactile
Touchpad. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque
le paramètre Manual Setting (Configuration manuelle) est sélectionné dans le BIOS. (Voir « Utilitaire de
configuration du BIOS » en page 43.)
• [Fn+F6] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F6] pour diminuer la luminosité
de l’écran.
• [Fn+F7] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F7] pour augmenter la luminosité
de l’écran.
• [Fn+F8] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F8] pour diminuer le volume
de l’ordinateur.
• [Fn+F9] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F9] pour augmenter le volume.
• [Fn+F10] : Lorsque vous appuyez sur les touches [Fn] + [F10], vous pouvez changer l’emplacement
de l’affichage vidéo. Chaque fois que vous appuyez sur ces touches, vous passez au choix suivant.
Si vous n’avez qu’un écran à tube cathodique, l’ordre sera le suivant : > écran cathodique externe ->
affichage simultané > écran interne.
Si vous n’avez qu’un périphérique HDMI, l’ordre sera le suivant : écran interne -> écran HDMI ->
affichage simultané -> écran interne.
Si vous avez un écran à tube cathodique et un périphérique HDMI, l’ordre sera le suivant : écran
interne -> écran cathodique externe -> affichage simultané interne et écran cathodique externe ->
écran HDMI - affichage simultané écran interne et écran HDMI -> écran interne.
27 - Clavier
Dispositif de pointage TouchPad
Commande du curseur
Bouton gauche
Bouton droit
Bouton de défilement
Figure 9. Pavé tactile Touchpad
Votre ordinateur portable LIFEBOOK possède un pavé tactile TouchPad intégré. Ce dispositif permet de
commander le déplacement du pointeur et de sélectionner des éléments affichés à l’écran. Le pavé tactile
Touchpad est composé d’une commande de curseur, d’un bouton gauche et d’un bouton droit. La commande
de curseur fonctionne de la même façon qu’une souris, pour faire déplacer le curseur à l’écran. Elle fonctionne
avec une légère pression du bout du doigt. Les boutons gauche/droit fonctionnent comme les boutons d’une
souris. La fonction exacte des boutons peut varier selon l’application utilisée.
28 - Dispositif de pointage TouchPad
Il y a à droite du pavé tactile une fossette arrondie d’environ 2,5 cm (1 pi) de diamètre. Il s’agit d’un
bouton de défilement qui sert à faire défiler les pages d’un document vers le haut ou le bas, ainsi qu’à
agrandir ou rétrécir des photos. Remarque : en fait, le bouton de défilement ne bouge pas, c’est l’action
de votre doigt sur cette zone qui produit le défilement.
UNE SOURIS EXTERNE PEUT ÊTRE BRANCHÉE À UN PORT USB DE L’ORDINATEUR PORTABLE LIFEBOOK
ET ÊTRE UTILISÉE EN MÊME TEMPS QUE LE PAVÉ TACTILE TOUCHPAD. CEPENDANT, SI VOUS DÉMARREZ
VOTRE ORDINATEUR AVEC UNE SOURIS EXTERNE DÉJÀ CONNECTÉE, LE PAVÉ TACTILE TOUCHPAD SERA
PAR DÉFAUT ACTIVÉ OU DÉSACTIVÉ SELON LES PARAMÈTRES DE VOTRE BIOS. Voir « Utilitaire de
configuration du BIOS » en page 43.
Cliquer
Cliquer signifie enfoncer et relâcher un bouton. Pour
cliquer à gauche, placez le curseur sur l’élément que
vous désirez sélectionner, puis enfoncez et relâchez
immédiatement le bouton gauche. Pour cliquer à
droite, placez le curseur sur l’élément que vous désirez
sélectionner, puis enfoncez et relâchez immédiatement
le bouton droit. Vous pouvez également cliquer en
frappant une fois le pavé tactile avec délicatesse.
Figure 10. Cliquer à l’aide du bouton
Figure 11. Cliquer à l’aide
du pavé TouchPad
29 - Dispositif de pointage TouchPad
Double-cliquer
Double-cliquer signifie cliquer rapidement, deux fois
de suite, avec le bouton gauche. Cette procédure ne
fonctionne pas avec le bouton droit. Pour effectuer
un double-clic, placez le pointeur sur l’objet voulu
et appuyez rapidement deux fois sur le bouton gauche.
Vous pouvez également effectuer un double-clic
en tapant deux fois légèrement sur le TouchPad.
Figure 12. Double-cliquer à l’aide
du bouton
Figure 13. Double-cliquer à l’aide du
pavé TouchPad
30 - Dispositif de pointage TouchPad
Glisser
Glisser signifie enfoncer le bouton gauche, sans le
relâcher, en déplaçant le curseur. Pour faire glisser
un élément, placez d’abord le curseur sur cet élément.
Ensuite, enfoncez et tenez le bouton gauche tout en
déplaçant l’élément à son nouvel emplacement, puis
relâchez. Vous pouvez également glisser un élément
avec le pavé tactile TouchPad. Premièrement, placez
le curseur sur l’élément que vous désirez déplacer et
frappez légèrement le pavé tactile TouchPad à deux
reprises en faisant attention de laisser le doigt sur le
pavé après la dernière frappe. Ensuite, glissez votre
doigt sur le pavé tactile jusqu’à ce que l’élément soit
à l’emplacement désiré et retirez votre doigt.
Figure 14. Glisser à l’aide du bouton
Figure 15. Glisser à l’aide du pavé TouchPad
Utilisation du bouton de défilement
Le bouton de défilement a la forme d’une « fossette » arrondie à droite du pavé tactile (Figure 9). En fait,
ce « bouton » ne tourne pas, c’est le mouvement circulaire que vous y imprimez avec le doigt qui fait
défiler les pages et listes, comme si vous utilisiez une barre de défilement. Vous pouvez vous en servir
pour agrandir ou rétrécir des photos. Pour ce faire, mettez le curseur sur une photo et déplacez votre
doigt horizontalement sur la zone de déflement pour agrandir ou rétrécir la taille de la photo.
31 - Dispositif de pointage TouchPad
Réglage des commandes du pavé tactile TouchPad
Le panneau de configuration vous permet de personnaliser votre pavé tactile TouchPad avec divers
paramètres disponibles dans la boîte de dialogue Propriétés de la souris. Si vous désirez modifier
les paramètres ou les actions effectuées par le pavé tactile :
1
2
Allez à [Démarrer] > Panneau de configuration > Matériel et Sons.
Double-cliquez sur Souris, la fenêtre des propriétés de la souris apparaît alors. Sélectionnez un onglet parmi
les dix à disposition et vous pourrez modifier les paramètres du pavé tactile.
32 - Dispositif de pointage TouchPad
Réglage du volume
Votre ordinateur LIFEBOOK Fujitsu est doté de plusieurs commandes de volume fonctionnant en interaction.
LES APPLICATIONS POUVANT REPRODUIRE DES FICHIERS AUDIO PROPOSENT ÉGALEMENT LEUR PROPRE
COMMANDE DE VOLUME (COMMANDE LOGICIELLE). SI VOUS INSTALLEZ UN PÉRIPHÉRIQUE AUDIO EXTERNE
DOTÉ D’UNE COMMANDE DE VOLUME INDÉPENDANTE, LA COMMANDE DE VOLUME DE L’APPAREIL ET LA
COMMANDE DE VOLUME LOGICIELLE FONCTIONNERONT EN INTERACTION. VOUS DEVEZ TOUTEFOIS SAVOIR
QUE SI VOUS COUPEZ LE VOLUME AVEC LA COMMANDE LOGICIELLE, LA COMMANDE DE VOLUME EXTERNE
SERA ÉGALEMENT DÉSACTIVÉE.
Réglage du volume
Le volume peut être réglé de plusieurs manières :
• Vous pouvez aussi ajuster et couper/remettre le volume avec l’icône de volume dans la zone
de notification.
• Le volume peut également être réglé avec les touches de fonction [F8] et [F9]. Gardez la touche
[Fn] enfoncée et appuyez plusieurs fois sur [F8] pour réduire le volume sonore de l’ordinateur.
Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F9] pour augmenter le volume sonore
de l’ordinateur.
• Si vous désirez modifier le volume, ouvrez de panneau de configuration, sélectionnez une taille
d’icône dans le champ « Affichage par : », puis sélectionnez le Centre de mobilité Windows.
Ensuite, dans la zone « Volume », vous pourrez régler le volume ou passer en sourdine.
• Gardez la touche [Fn] enfoncée et appuyez sur la touche [F3] pour couper le son. Pour rétablir
le son, appuyez de nouveau sur [Fn+F3].
• Le volume peut aussi être réglé avec les commandes de volume proposées par diverses applications.
• Certains périphériques audio pouvant être connectés à votre système sont dotés de commandes
de volume.
Chaque commande de volume ci-dessus impose une limite supérieure s’appliquant aux autres commandes.
Nous vous recommandons d’essayer les différentes commandes pour découvrir le réglage vous convenant
le mieux.
33 - Réglage du volume
Bouton Lancement rapide
Bouton Soutien
Figure 16. Tableau d’applications LIFEBOOK
Tableau d’applications LIFEBOOK
Le tableau d’applications comprend un bouton Lancement rapide et un bouton Soutien vous permettant
soit de lancer l’utilitaire de soutien Fujitsu, soit de lancer une application définie par l’utilisateur en touchant
simplement un bouton lorsque l’ordinateur est en marche.
Ouvrir le Centre de soutien Fujitsu à l’aide du bouton Soutien
Le bouton Soutien effectue différentes actions selon que le système est éteint ou en marche.
Lorsque l’ordinateur est éteint, le bouton de soutien permet d’ouvrir le menu d’amorçage Fujitsu, lequel
vous permet de sélectionner soit le programme de diagnostics pour tester l’ordinateur, soit le dispositif
Restauration et Utilitaires pour exécuter un certain nombre de fonctions, dont la restauration du système.
34 - Tableau d’applications LIFEBOOK
Lorsque l’ordinateur est en marche, le bouton de soutien permet de faire appel à l’utilitaire Centre de soutien
Fujitsu, lequel comprend trois onglets : Manuel, Programme de diagnostics et Soutien.
Onglet Manuel
Cet onglet vous permet d’accéder directement au site de soutien en ligne Fujitsu pour y trouver le Guide
d’utilisation et le télécharger sur l’ordinateur (pour utiliser cette fonction, vous devez avoir une connexion
Internet active).
Onglet Programme de diagnostics
Cet onglet vous permet de redémarrer automatiquement l’ordinateur puis d’ouvrir le menu d’amorçage
à partir duquel vous pouvez sélectionner le Programme de diagnostics ou la fonctionnalité Restauration
et Utilitaires (comme si vous enfonciez le bouton lorsque l’ordinateur est éteint). Cet onglet vous permet
également de consulter les informations relatives à votre système.
Onglet Soutien
Cet onglet vous permet d’accéder directement au site de soutien en ligne (pour utiliser cette fonction, vous
devez avoir une connexion Internet active).
Lancement d’applications avec le bouton Lancement rapide
Votre ordinateur portable possède des utilitaires préinstallés vous permettant d’utiliser et de configurer
votre tableau d’applications LIFEBOOK. Ils se trouvent dans le menu Démarrer, sous > Panneau de
configuration. L’utilitaire comprend un bouton [Enregistrement de l’application.].
Configuration du tableau d’applications LIFEBOOK
Lorsque vous démarrez Windows, le tableau d’applications LIFEBOOK est automatiquement activé. Le
tableau d’applications de votre LIFEBOOK, en tant que dispositif de lancement d’applications, est un
utilitaire très souple dans son utilisation. L’utilitaire de configuration du tableau d’applications permet
de configurer rapidement et aisément le tableau selon vos besoins, afin d’en tirer le maximum.
35 - Tableau d’applications LIFEBOOK
Pour configurer le tableau d’applications avec l’utilitaire Configuration du tableau d’applications,
exécutez les opérations suivantes :
1
2
Cliquez sur [Démarrer] -> Tous les programmes ->Tableau d’applications LIFEBOOK.
Cliquez sur Configuration du tableau d’applications LIFEBOOK. L’utilitaire de configuration des boutons apparaît
alors, affichant des onglets correspondant aux boutons Soutien et Lancement rapide. Lorsque vous recevez
votre ordinateur portable, le bouton Soutien est préalablement configuré pour lancer le Centre de soutien Fujitsu.
Voir « Ouvrir le Centre de soutien Fujitsu à l’aide du bouton Soutien » en page 34. Pour modifier la configuration
des boutons afin qu’ils lancent d’autres applications, exécutez les étapes suivantes : Le bouton Lancement
rapide est pré-programmé pour lancer le navigateur Internet Explorer.
3
4
5
6
Cliquez sur [Enregistrement de l’application.].
7
Cliquez ensuite sur [Suivant], [Terminer] et enfin [OK]. Le bouton est dorénavant configuré pour lancer
la nouvelle application.
8
Quand vous en aurez terminé avec la configuration du tableau d’applications, cliquez sur [OK] pour que les
nouveaux paramètres prennent effet. Vous pouvez reconfigurer le bouton Soutien de votre ordinateur LIFEBOOK
aussi souvent que vous le désirez.
9
Si vous souhaitez rétablir l’ensemble des boutons sur leurs paramètres d’origine, exécutez les étapes suivantes :
-- Cliquez sur [Démarrer] -> Tous les programmes-> Tableau d’applications LIFEBOOK.
-- Cliquez sur « Initialisation du tableau d’applications LIFEBOOK ».
-- Cliquez sur [Initialisation] -> [Oui] -> [OK].
Cliquez sur la boîte de dialogue « Sélectionner à partir du menu Démarrer ».
Dans la liste, repérez l’application à lancer avec ce bouton, puis cliquez dessus.
Sélectionnez l’une des options de son suivantes : « Rejouer le son » ou « Ne pas rejouer le son ». Pour utiliser
un autre fichier de son, cliquez sur le bouton [Référence], puis parcourez les dossiers jusqu’à atteindre le fichier
de son souhaité. Formats de son pris en charge : .WAV, .MID et .RMI. Si vous sélectionnez l’option « Rejouer
le son », le son sera joué lorsque vous cliquez sur le bouton. Cliquez sur [Suivant].
36 - Tableau d’applications LIFEBOOK
Chapitre 2
Première mise en marche de votre
ordinateur portable LIFEBOOK
Prise c.c.
Adaptateur secteur
Câble secteur
Figure 17. Connexion de l’adaptateur secteur
37
Sources d’alimentation
Votre ordinateur portable LIFEBOOK Fujitsu peut utiliser trois sources d’alimentation différentes :
une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion.
Connexion des adaptateurs d’alimentation
L’adaptateur secteur et l’adaptateur auto/avion disponible en option permettent tous deux de faire
fonctionner votre ordinateur portable et de charger les batteries.
Connexion de l’adaptateur secteur
1 Branchez le câble de sortie c.c. dans la prise d’alimentation c.c. de votre ordinateur LIFEBOOK.
2 Branchez l’adaptateur secteur sur une prise électrique secteur (c.a.).
Connexion de l’adaptateur auto/avion disponible en option
1 Branchez le câble de sortie c.c. sur la prise d’alimentation c.c. de votre ordinateur portable.
2 Branchez l’adaptateur auto/avion sur une prise d’allume-cigarette d’un véhicule automobile et placez le contact
d’allumage sur la position Marche ou Accessoires, OU
OU
3
Branchez l’adaptateur auto/avion sur la prise d’alimentation c.c. de votre siège d’avion.
Passer d’une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie
1
2
Assurez-vous qu’au moins une batterie chargée est installée dans votre ordinateur.
Débranchez l’adaptateur secteur ou l’adaptateur auto/avion.
LORSQUE VOUS RECEVEZ VOTRE NOUVEL ORDINATEUR, LA BATTERIE AU LITHIUM N’EST PAS CHARGÉE.
LORS DE LA PREMIÈRE UTILISATION DE VOTRE ORDINATEUR, VOUS DEVEZ CONNECTER L’ADAPTATEUR
SECTEUR OU L’ADAPTATEUR AUTO/AVION.
38 - Sources d’alimentation
Figure 18. Ouverture de l’écran
Écran
Votre ordinateur portable LIFEBOOK Fujitsu comporte un écran à rétro-éclairage permettant une lecture
facile dans les environnements à forte luminosité. Cet écran offre également une excellente résolution
grâce à une technologie de matrice active.
Ouverture de l’écran
Soulevez l’écran et inclinez-le légèrement vers l’arrière jusqu’à une position confortable, en faisant
attention de ne pas toucher à la surface d’affichage.
Réglage de la luminosité de l’écran
Lorsque vous avez allumé votre ordinateur portable LIFEBOOK, vous pouvez régler la luminosité de
l’écran à un niveau plus confortable. Il y a trois façons d’ajuster la luminosité : en utilisant le clavier, les
Options d’alimentation ou le Centre de mobilité Windows.
39 - Écran
Utilisation du clavier
• [Fn+F6] : Appuyez plusieurs fois sur cette combinaison de touches pour diminuer la luminosité
de votre écran.
• [Fn+F7] : Appuyez plusieurs fois sur cette combinaison de touches pour augmenter la luminosité
de votre écran.
Utilisation des options d’alimentation
Pour changer la luminosité avec cette option, ouvrez le Panneau de configuration et cliquez sur l’icône Options
d’alimentation. En bas de la fenêtre, faites glisser la barre Luminosité de l’écran : vers la gauche ou la
droite selon votre préférence. Remarque : Les paramètres que vous définissez avec cet utilitaire deviennent
permanents jusqu’à ce que vous les changiez à nouveau.
À l’aide du Centre de mobilité Windows
Cliquez sur Démarrer -> Panneau de configuration. Dans Affichage par :, sélectionnez un des affichages
par icônes. Sélectionnez Écran puis cliquez sur Régler la luminosité dans le panneau de gauche. En bas
de la fenêtre, faites glisser la barre Luminosité de l’écran : vers la gauche ou la droite selon votre préférence.
•
LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SECTEUR, L’ÉCRAN UTILISE PAR DÉFAUT LE NIVEAU DE
LUMINOSITÉ LE PLUS ÉLEVÉ. LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SUR BATTERIE, L’ÉCRAN UTILISE
PAR DÉFAUT UN NIVEAU DE LUMINOSITÉ MOYEN.
•
PLUS LA LUMINOSITÉ EST ÉLEVÉE, PLUS L’ORDINATEUR CONSOMME D’ÉNERGIE ET PLUS LA LONGÉVITÉ DE
VOTRE BATTERIE SERA RÉDUITE. SI VOUS DÉSIREZ MAXIMISER LA LONGÉVITÉ DE LA BATTERIE, RÉGLEZ LA
LUMINOSITÉ AU PLUS BAS NIVEAU POSSIBLE.
Fermeture de l’écran
Pour refermer l’écran, saisissez-en le bord et abaissez-le vers l’avant jusqu’à ce qu’il soit appuyé contre
le boîtier principal de votre ordinateur LIFEBOOK.
40 - Écran
Démarrage de votre ordinateur portable LIFEBOOK
Mise sous tension
Bouton d’alimentation/veille/reprise
Lorsque votre ordinateur portable LIFEBOOK est éteint, le bouton d’alimentation/veille/reprise permet
de l’allumer. Pour allumer votre ordinateur portable LIFEBOOK, vous devez avoir connecté votre
adaptateur secteur ou disposer d’une batterie au lithium chargée.
LORSQUE VOUS DÉSIREZ ALLUMER VOTRE ORDINATEUR LIFEBOOK, ASSUREZ-VOUS D’AVOIR UNE SOURCE
D’ALIMENTATION ACTIVE. VOUS DEVEZ DONC AVOIR AU MOINS UNE BATTERIE INSTALLÉE ET CHARGÉE OU
AVOIR CONNECTÉ L’ADAPTATEUR SECTEUR OU L’ADAPTATEUR AUTO/AVION DANS UNE PRISE SOUS TENSION.
Pour allumer l’ordinateur LIFEBOOK lorsqu’il est complètement éteint, appuyez sur le bouton
d’alimentation/ veille/reprise situé en haut à droite du clavier. Lorsque vous avez terminé de travailler avec
l’ordinateur, vous pouvez soit le laisser en mode veille (voir « Mode sommeil » on page 48), soit le mettre
hors tension (voir « Mise hors tension » on page 50).
LORSQUE LE LIFEBOOK EST ALLUMÉ, NE LE TRANSPORTEZ PAS ET PROTÉGEZ-LE DES CHOCS ET DES
VIBRATIONS CAR VOUS RISQUERIEZ ALORS DE L’ENDOMMAGER.
Lorsque vous allumez votre ordinateur LIFEBOOK, ce dernier exécute un auto-test de mise sous tension
pour vérifier les composants internes et la configuration. Si une anomalie est découverte, votre ordinateur
LIFEBOOK émet un avertissement audio et affiche un message d’erreur. Voir « Messages de l’autodiagnostic de mise sous tension » en page 88. Selon la nature du problème, vous pourrez poursuivre le
démarrage du système d’exploitation ou vous devrez ouvrir l’utilitaire de configuration du BIOS pour
corriger certains paramètres.
Une fois les diagnostics terminés, le LIFEBOOK charge le système d’exploitation.
41 - Démarrage de votre ordinateur portable LIFEBOOK
VOUS NE DEVEZ JAMAIS ÉTEINDRE VOTRE ORDINATEUR LIFEBOOK DURANT L’AUTO-DIAGNOSTIC DE
MISE SOUS TENSION. AUTREMENT, LA PROCHAINE FOIS QUE VOUS ALLUMEREZ L’ORDINATEUR, CE
DERNIER AFFICHERA UN MESSAGE D’ERREUR. Voir « Messages de l’auto-diagnostic de mise sous
tension » en page 88.
Procédure d’amorçage
La procédure de démarrage de l’ordinateur invoque une procédure d’amorçage, laquelle fait d’abord appel
au BIOS. La première fois que l’ordinateur LIFEBOOK est allumé, la mémoire principale du système est
vide et doit trouver les instructions de démarrage de l’ordinateur. Ces informations se trouvent dans le
programme BIOS. Chaque fois que vous démarrez ou redémarrez votre ordinateur, il exécute une procédure
d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que le système d’exploitation soit chargé. Cette
procédure comporte diverses opérations dont un auto-test de mise sous tension. Si la procédure d’amorçage
est exécutée sans échec et sans demande d’accès à l’utilitaire de configuration du BIOS, le message de
bienvenue du système d’exploitation s’affiche.
La procédure d’amorçage est exécutée lorsque :
• Vous allumez votre ordinateur portable LIFEBOOK.
• Vous redémarrez l’ordinateur à partir de la boîte de dialogue Windows d’arrêt du système.
• Un logiciel lance un redémarrage du système. Exemple : Lorsque vous installez une nouvelle application.
Mots de passe d’accès au disque dur
Pour mieux sécuriser vos données, vous pouvez créer des mots de passe contrôlant l’accès au(x) disque(s)
dur(s). Cette fonction est gérée par l’utilitaire de configuration BIOS. Pour savoir comment procéder,
reportez-vous à la section Utilitaire de configuration du BIOS ci-après.
RETENEZ BIEN VOS MOTS DE PASSE. SI VOUS CONFIGUREZ DES MOTS DE PASSE DE MAÎTRE ET
FUJITSU AMERICA NE POURRA PAS RÉINITIALISER VOTRE
SYSTÈME. VOUS RISQUERIEZ ALORS DE PERDRE DES DONNÉES ET DE DEVOIR REMPLACER VOTRE
CARTE SYSTÈME OU VOTRE DISQUE DUR.
D’UTILISATEUR, PUIS QUE VOUS LES OUBLIEZ,
42 - Démarrage de votre ordinateur portable LIFEBOOK
Utilitaire de configuration du BIOS
L’utilitaire de configuration du BIOS est un programme qui définit l’environnement de fonctionnement de votre
ordinateur LIFEBOOK. Votre BIOS a été configuré en usine pour des conditions d’utilisation normales. Vous
ne devriez donc pas avoir à configurer ni à modifier votre environnement BIOS pour utiliser l’ordinateur.
L’utilitaire de configuration du BIOS permet de configurer :
• Les paramètres de commande des périphériques, notamment les adresses d’entrée-sortie
et les lecteurs de démarrage.
• Les paramètres de sécurité des données du système, ce qui comprend notamment les mots de passe.
Accès à l’utilitaire de configuration du BIOS
Pour accéder à l’utilitaire de configuration du BIOS, procédez de la manière suivante (ou servez-vous
du menu SecureCore tel que décrit ci-dessous) :
1
2
Allumez ou redémarrez votre ordinateur portable LIFEBOOK.
3
Avec la [TOUCHE FLÉCHÉE À DROITE] ou la [TOUCHE FLÉCHÉE À GAUCHE], parcourez les autres menus
de configuration et vérifiez/modifiez les paramètres actuels.
Pour accéder à l’utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran. Le menu principal
de l’utilitaire de configuration du BIOS s’affichera avec les paramètres courants.
Utilisation du menu SecureCore
Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche
de la souris ou du pavé tactile TouchPad. Le menu SecureCore s’affichera.
Ce menu fournit des raccourcis vers les menus et écrans d’informations suivants :
•
•
•
•
•
•
•
•
Configuration du BIOS
Écran de diagnostic
Menu de la procédure d’amorçage
Restauration et utilitaires
Programme de diagnostics
Informations relatives aux brevets
Informations sur le système
Poursuivre la procédure d’amorçage
43 - Démarrage de votre ordinateur portable LIFEBOOK
Lorsque vous cliquez sur l’un des choix du menu, le système affiche les renseignements demandés
ou exécute l’action correspondante.
Vous pouvez aussi invoquer le menu de la procédure d’amorçage en appuyant sur la touche [F12] lorsque
le logo Fujitsu apparaît à l’écran.
Guide d’information sur le BIOS
Un guide d’information sur le BIOS de votre ordinateur portable est disponible en ligne. Pour y accéder, veuillez
visiter notre site de service à la clientèle et d’assistance à http://www.computers.us.fujitsu.com/support : sous
Online Support (Soutien en ligne), sélectionnez User’s Guides (Guides d’utilisation). Sélectionnez votre
produit, sa série et son modèle, puis cliquez sur [Go]. Sous l’onglet Manuals (Manuels), sélectionnez
BIOS Guide (Guide du BIOS).
Démarrage du système
Il est fortement recommandé de ne pas installer de périphérique externe et de ne pas insérer de DVD/CD
dans votre lecteur avant que la procédure de démarrage soit entièrement terminée.
La première fois que vous allumez votre ordinateur portable LIFEBOOK, l’écran affiche le logo Fujitsu. Si
vous n’intervenez pas, l’ordinateur charge le système d’exploitation et lance la procédure d’ouverture
Windows.
Premier démarrage de Windows
La première fois que vous faites démarrer le système et que vous suivez les instructions à l’écran, vous
voyez apparaître une fenêtre de bienvenue. Une fois que cette fenêtre apparaît, l’écran s’éteindra pendant
plusieurs minutes. Cela est normal. DURANT CETTE PÉRIODE, VOUS NE DEVEZ PAS TENTER
D’ÉTEINDRE LE SYSTÈME. Pendant que l’écran est vide, le système se configure et plusieurs fichiers
importants sont installés.
44 - Démarrage de votre ordinateur portable LIFEBOOK
Lors du premier démarrage, vous devrez lire et accepter les contrats de licence d’utilisation de Microsoft
et Fujitsu.
•
SI VOUS REFUSEZ D’ACCEPTER LE CONTRAT DE LICENCE, LE SYSTÈME VOUS DEMANDE DE REVOIR LE CONTRAT
DE LICENCE ET D’Y LIRE LES INFORMATIONS TRAITANT DE LA PROCÉDURE DE RETOUR DE WINDOWS À SON
FABRICANT, OU DE SIMPLEMENT ÉTEINDRE L’ORDINATEUR.
•
VOUS NE POURREZ L’UTILISER QUE SI VOUS ACCEPTEZ LE CONTRAT DE LICENCE. SI VOUS N’ALLEZ PAS
AU BOUT DE CETTE PROCÉDURE, VOTRE ORDINATEUR RETOURNE À L’ÉCRAN DE BIENVENUE WINDOWS,
MÊME SI VOUS ESSAYEZ D’ÉTEINDRE L’ORDINATEUR ET DE LE REDÉMARRER.
Plusieurs autres fenêtres s’afficheront, vous demandant de saisir un nom et une description pour votre
ordinateur, ainsi qu’un mot de passe d’administrateur et un nom de domaine. Lisez attentivement les
instructions s’affichant à l’écran et remplissez les espaces à mesure que le système vous le demande. Une
fois la configuration terminée, il est très important d’installer ClickMe! en suivant les instructions ci-dessous.
ClickMe!
Installation de ClickMe!
AVANT D’INSTALLER L’UTILITAIRE CLICK ME!, VÉRIFIEZ SI LE COMMUTATEUR DE RÉSEAU SANS FIL
EST ACTIVÉ EN POUSSANT LE COMMUTATEUR WLAN/BLUETOOTH SUR LA POSITION DE MARCHE.
La première fois que le système démarre, l’icône Click Me! apparaît dans le menu Démarrer. Il est
très important d’exécuter ClickMe! au premier démarrage pour vous assurer que les applications,
utilitaires et pilotes nécessaires soient installés. Lorsque vous cliquez sur l’icône Click Me!, votre
système configure automatiquement les icônes appropriées dans zone de notification en bas à droite
de l’écran. Ces icônes offrent des liaisons avec des utilitaires susceptibles d’être utilisés fréquemment.
45 - Démarrage de votre ordinateur portable LIFEBOOK
Lorsque vous exécutez l’utilitaire ClickMe!, le système installe plusieurs applications et utilitaires, ce qui
demande du temps. Il se peut que le système se mette en mode Veille pendant cette procédure. Si cela
se produit, poussez momentanément le bouton alimentation/veille/reprise pour réveiller le système.
En outre, durant l’exécution de ClickMe!, vous pouvez glisser votre doigt sur le pavé tactile à intervalles
de quelques minutes pour garder le système éveillé.
IL EXISTE PEUT-ÊTRE DES APPLICATIONS FOURNIES PAR D’AUTRES FABRICANTS QUI NE SONT
PAS INSTALLÉES PAR L’UTILITAIRE CLICK ME! POUR OBTENIR DAVANTAGE DE RENSEIGNEMENTS,
REPORTEZ-VOUS AU GUIDE D’INTRODUCTION.
Enregistrement de votre LIFEBOOK chez Fujitsu
Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet :
us.fujitsu.com/computers. Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d’un
fournisseur d’accès Internet.
Utilitaire de mise à jour des pilotes Fujitsu Driver Update
Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU
ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement
sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système. Pour obtenir davantage
de renseignements concernant l’utilitaire FDU, reportez-vous à « Téléchargement automatique des mises
à jour de pilotes » on page 101.
46 - Démarrage de votre ordinateur portable LIFEBOOK
Gestion de l’alimentation
Votre portable LIFEBOOK possède plusieurs dispositifs permettant d’économiser l’énergie de la batterie.
Certains d’entre eux sont automatiques et ne nécessitent donc aucune intervention. Cependant, d’autres
dépendent de paramètres que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment
en ce qui concerne la luminosité de l’écran. Les paramètres de gestion interne de l’alimentation peuvent
être configurés dans votre système d’exploitation, dans une application intégrée de gestion de l’alimentation
ou dans l’utilitaire de configuration du BIOS.
Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre
disposition pour éviter l’épuisement trop rapide de votre batterie. Par exemple, vous pouvez créer un profil
de gestion de l’alimentation, vous pouvez mettre votre ordinateur en mode sommeil lorsqu’il n’exécute
aucune opération ou vous pouvez limiter l’utilisation des périphériques consommant le plus d’énergie. À
l’instar de tous les ordinateurs portables alimentés par batterie, vous devez trouver le meilleur compromis
entre performance et rendement énergétique.
Bouton d’alimentation/veille/reprise
Lorsque l’ordinateur est allumé, vous pouvez utiliser le bouton d’alimentation/veille/reprise pour placer
manuellement l’ordinateur en mode sommeil. Assurez-vous alors que l’ordinateur n’est pas en train d’accéder
à des données, puis enfoncez et relâchez immédiatement le bouton d’alimentation/veille/reprise. Veuillez
prendre note que si vous enfoncez ce bouton pendant au moins 4 secondes, vous ordinateur s’éteindra.
Pour « réveiller » l’ordinateur lorsqu’il est en mode veille, appuyez de nouveau sur le bouton d’alimentation/
veille/reprise. Pour savoir si l’ordinateur est en mode veille, regardez le voyant lumineux d’alimentation.
Si le voyant est allumé sans clignoter, l’ordinateur est entièrement fonctionnel. Si le voyant est allumé et
qu’il clignote, l’ordinateur est en mode sommeil. Si le voyant est éteint, l’ordinateur est éteint ou en veille
prolongée (voir la rubrique traitant du mode Veille prolongée/Enregistrement sur le disque).
47 - Gestion de l’alimentation
Mode sommeil
Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant
la période d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint
l’unité centrale, l’écran, le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires
pour conserver la mémoire du système et permettre son redémarrage.
Votre ordinateur entrera en mode Veille dans les situations ou suite aux actions suivantes :
• En appuyant sur le bouton d’alimentation/veille/reprise (si l’ordinateur est allumé).
• En sélectionnant le mode sommeil à partir du menu Arrêt de Windows.
• Lorsque le délai d’inactivité est atteint.
• En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible.
Dans ces situations, la mémoire de système de l’ordinateur enregistre généralement le fichier sur lequel
vous travaillez, des informations sur les applications ouvertes et d’autres données nécessaires aux opérations
en cours. Lorsque vous quittez le mode sommeil, l’ordinateur retournera à l’état où vous l’avez laissé.
Pour reprendre l’utilisation de l’ordinateur, vous devez employer le bouton d’alimentation/veille/reprise
et vous devez disposer d’une source d’alimentation valide.
•
SI L’ORDINATEUR UTILISE L’ALIMENTATION PAR BATTERIE, N’OUBLIEZ PAS QUE LA BATTERIE CONTINUE À SE
DÉCHARGER MÊME EN MODE SOMMEIL, MAIS PLUS LENTEMENT QU’EN MODE DE FONCTIONNEMENT NORMAL.
•
SI VOUS DÉSACTIVEZ LE BOUTON D’ALIMENTATION/VEILLE/REPRISE, VOUS NE POURREZ PLUS L’UTILISER POUR
METTRE L’ORDINATEUR EN MODE SOMMEIL OU EN VEILLE PROLONGÉE (ENREGISTREMENT SUR LE DISQUE).
LA FONCTION DE REPRISE DU BOUTON NE PEUT PAS ÊTRE DÉSACTIVÉE.
•
SI VOTRE ORDINATEUR ACCÈDE ACTIVEMENT À DES INFORMATIONS AU MOMENT OÙ VOUS LE METTEZ EN MODE
SOMMEIL OU EN MODE VEILLE PROLONGÉE, LES MODIFICATIONS AUX FICHIERS OUVERTS NE SERONT PAS PERDUES.
LORSQUE VOUS ACTIVEZ LE MODE SOMMEIL, LES FICHIERS SONT LAISSÉS OUVERTS ET LA MÉMOIRE DEMEURE ACTIVE.
SI VOUS CHOISISSEZ LE MODE VEILLE PROLONGÉE, LA MÉMOIRE EST TRANSFÉRÉE SUR LE DISQUE DUR INTERNE.
•
LE PRINCIPAL AVANTAGE DU MODE VEILLE PROLONGÉE EST QU’AUCUNE ÉNERGIE N’EST NÉCESSAIRE POUR
CONSERVER VOS DONNÉES. CET AVANTAGE EST PARTICULIÈREMENT IMPORTANT SI VOUS COMPTEZ LAISSER
VOTRE ORDINATEUR EN VEILLE PENDANT DE LONGUES PÉRIODES. LES PRINCIPAUX INCONVÉNIENTS DE LA VEILLE
PROLONGÉE SONT UNE PLUS LONGUE DURÉE DES PROCÉDURES DE MISE EN VEILLE ET DE REPRISE, AINSI QUE
LA RÉINITIALISATION DES PÉRIPHÉRIQUES.
48 - Gestion de l’alimentation
Mode veille prolongée (enregistrement sur le disque)
Le mode veille prolongée enregistre le contenu de la mémoire du système sur le disque dur, ce qui fait
partie du mode alimentation/veille/reprise. Cette fonction peut être activée et désactivée.
Activation et désactivation de la fonction de veille prolongée
Dans la configuration par défaut, cette fonction n’est pas activée. Pour activer ou désactiver la fonction
de veille prolongée, exécutez les opérations suivantes :
1
2
Ouvrez le menu Démarrer et sélectionnez Panneau de configuration > Options d’alimentation.
Sélectionnez Choisir ce que fait le bouton d’alimentation ou Choisir ce que fait la fermeture du couvercle,
puis faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Éteindre).
Gestion de l’alimentation dans Windows
L’icône des options d’alimentation disponible dans le Panneau de configuration vous permet de configurer
certains paramètres de gestion de l’alimentation. Par exemple, vous pouvez utiliser les Options d’alimentation
pour régler les valeurs de temporisation (délai d’inactivité) afin d’éteindre l’écran et les disques durs selon
que l’ordinateur est alimenté par batterie ou par l’un des adaptateurs.
Redémarrage du système
Si votre système est allumé et que vous désirez le redémarrer, vous devez exécuter les opérations suivantes :
1
Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite
du panneau de droite.
2
Dans la liste, sélectionnez Redémarrer.
SI VOUS ARRÊTEZ VOTRE ORDINATEUR SANS FERMER WINDOWS OU SI VOUS L’ALLUMEZ MOINS DE
10 SECONDES APRÈS L’AVOIR ARRÊTÉ, VOUS RISQUEZ DE PROVOQUER UNE ERREUR LORS DU PROCHAIN
DÉMARRAGE DU SYSTÈME.
49 - Gestion de l’alimentation
Mise hors tension
Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique
est éteint. Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre
des données. Pour vous assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows.
AVANT D’ÉTEINDRE L’ORDINATEUR, ASSUREZ-VOUS DE FERMER TOUS LES FICHIERS ET DE QUITTER
TOUS LES PROGRAMMES. SI DES FICHIERS SONT OUVERTS LORSQUE VOUS COUPEZ L’ALIMENTATION,
VOUS PERDREZ TOUTES LES MODIFICATIONS N’AYANT PAS ÉTÉ ENREGISTRÉES ET VOUS RISQUEZ DE
CAUSER DES ERREURS DE DISQUE.
Si vous arrêtez votre système depuis Windows, vous permettez à l’ordinateur de terminer les opérations
en cours, vous lui permettez aussi d’exécuter les opérations de mise hors tension dans le bon ordre et vous
évitez les risques d’erreur. La procédure appropriée est la suivante :
Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite
du panneau de droite. Cliquez sur le bouton [Arrêter].
Conformité ENERGY STAR®
Votre système Fujitsu est un ordinateur mobile homologué par ENERGY STAR®. En
choisissant un ordinateur doté de la dernière technologie d’économie de l’énergie, vous
contribuez à préserver notre environnement pour les générations futures.
Le programme ENERGY STAR a été mis en place conjointement par l’U.S. Environmental
Protection Agency (Agence de protection de l’environnement américaine), l’U.S. Department
of Energy (Département de l’énergie américain), Ressources naturelles Canada, ainsi que
d’autres gouvernements dans le monde. Grâce aux pratiques et aux produits éco-efficients que ce programme
préconise, il est possible de faire des économies et de protéger l’environnement. Dans un contexte où les
coûts énergétiques et le réchauffement climatique sont parmi les premières préoccupations des consommateurs,
Fujitsu s’engage à proposer des solutions pour les aider à préserver l’énergie et à améliorer la qualité de
notre environnement.
50 - Gestion de l’alimentation
Mode sommeil :
Vous remarquerez que d’après la configuration initiale de votre ordinateur, l’écran s’éteint après 15 minutes
d’inactivité, et que l’ordinateur lui-même entre en mode sommeil après 20 minutes d’inactivité. Lorsque
l’ordinateur entre en mode sommeil, il réduit la vitesse de fonctionnement de toute l’interface de réseau
Ethernet. Pour « réveiller » l’ordinateur et le faire sortir du mode sommeil, appuyez sur le bouton
de veille/reprise.
Avantages liés à l’économie d’énergie :
Les ordinateurs portables Fujitsu homologués par ENERGY STAR utilisent environ deux fois moins
d’électricité qu’un matériel standard, ce qui permet de diviser la facture d’électricité par deux. Mais
ce n’est pas tout, en effet, ENERGY STAR fait également la différence en termes de protection de
l’environnement. Saviez-vous qu’un ménage moyen peut émettre deux fois plus de gaz à effet de serre
qu’une voiture ordinaire ? Cela s’explique ainsi : lorsque vous manipulez l’interrupteur d’une lampe, que
vous faites marcher votre lave-vaisselle ou que vous mettez en route votre PC, vous utilisez de l’énergie,
et cela entraîne un surcroît d’émissions de gaz à effet de serre par les centrales électriques. Donc, plus nous
économisons l’énergie grâce à l’éco-efficience, plus nous contribuons à diminuer les gaz à effet de serre
et les risques de réchauffement climatique.
Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov.
Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d’autres activités
de protection de l’environnement, visitez la page Internet de Fujitsu Corporate Citizenship à :
http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php
51 - Gestion de l’alimentation
Chapitre 3
Options installables par l’utilisateur
Batterie au lithium
Votre ordinateur portable LIFEBOOK possède une batterie au lithium qui en permet le fonctionnement
lorsque vous n’avez pas accès à une source d’alimentation externe. Cette batterie est robuste et durable,
mais elle ne doit pas être exposée à des températures extrêmes, à des tensions élevées, à des produits
chimiques ou à d’autres situations dangereuses.
Si la batterie au lithium est utilisée dans les conditions suivantes, son autonomie peut en être réduite :
• Lorsque la température ambiante est inférieure à 5°C ou supérieure à 35°C. Les températures extrêmes
réduisent la capacité de charge et peuvent accélérer la détérioration de la batterie. Si vous tentez de charger
une batterie sous une température ambiante dépassant les seuils de tolérance, vous voyez clignoter
l’icône de charge en cours sur le tableau de voyants d’état. Voir « Tableau de voyants d’état » en page 22.
• Lorsque vous utilisez des périphériques qui consomment beaucoup de courant, comme un graveur
de DVD multiformat, un lecteur de CD-ROM, un lecteur optique ou le disque dur, l’utilisation de
l’adaptateur secteur permet de conserver la charge de la batterie.
NE LAISSEZ JAMAIS UNE BATTERIE DÉFECTUEUSE DANS VOTRE ORDINATEUR. ELLE POURRAIT ENDOMMAGER
L’ADAPTATEUR SECTEUR, L’ADAPTATEUR AUTO/AVION DISPONIBLE EN OPTION, LA DEUXIÈME BATTERIE SI
VOUS EN POSSÉDEZ UNE OU L’ORDINATEUR LUI-MÊME. UNE BATTERIE ENDOMMAGÉE PEUT ÉGALEMENT
NUIRE AU FONCTIONNEMENT DE L’ORDINATEUR EN UTILISANT TOUT LE COURANT DISPONIBLE.
52
• L’AUTONOMIE RÉELLE DE LA BATTERIE PEUT VARIER SELON LA LUMINOSITÉ DE L’ÉCRAN, SELON LES
APPLICATIONS, LES FONCTIONS ET LES PARAMÈTRES DE GESTION DE L’ALIMENTATION QUE VOUS
UTILISEZ, SELON L’ÉTAT DE LA BATTERIE ET SELON D’AUTRES PRÉFÉRENCES QUE VOUS POUVEZ
CONFIGURER.
L’UTILISATION DU LECTEUR DE CD-ROM, DU GRAVEUR DE DVD MULTIFORMAT OU DU
DISQUE DUR PEUT ÉGALEMENT AVOIR UN IMPACT SIGNIFICATIF SUR LA DURÉE DE VIE DE LA BATTERIE.
EN OUTRE, LA CAPACITÉ DE CHARGE DE LA BATTERIE DIMINUE AVEC L’USAGE. SI VOTRE BATTERIE
PERD RAPIDEMENT SA CHARGE, REMPLACEZ-LA PAR UNE NEUVE.
• IL EST POSSIBLE QUE DES LOIS FÉDÉRALES, PROVINCIALES OU LOCALES INTERDISENT DE JETER DES
BATTERIES DANS LES DÉCHETS DOMESTIQUES. CONTRIBUEZ À LA PROTECTION DE L’ENVIRONNEMENT ET
JETEZ VOS BATTERIES USÉES CONFORMÉMENT AUX LOIS EN VIGUEUR. POUR OBTENIR DES INFORMATIONS
SUR LE RECYCLAGE ET LA MISE AUX REBUTS DES VIEILLES BATTERIES, CONSULTEZ LES AUTORITÉS LOCALES
OU PROVINCIALES COMPÉTENTES. SI VOUS N’ARRIVEZ PAS À TROUVER CES INFORMATIONS, CONTACTEZ
UN PRÉPOSÉ DU SERVICE À LA CLIENTÈLE AU
1-800-8FUJITSU (1-800-838-5487).
Procédure de recharge des batteries
Pour connaître le niveau de charge de votre batterie au lithium principale, vérifiez le voyant de batterie
dans le tableau de voyants d’état. Ce voyant change selon le niveau de charge de la batterie.
La batterie au lithium peut être rechargée avec l’adaptateur secteur ou avec l’adaptateur auto/avion. Pour
recharger une batterie, assurez-vous qu’elle est bien installée dans l’ordinateur portable LIFEBOOK et
connectez l’adaptateur secteur ou l’adaptateur auto/avion
ASSUREZ-VOUS QUE LE VOYANT DE CHARGE EN COURS ET LE POURCENTAGE DE CHARGE SONT
VISIBLES À L’INTÉRIEUR DE L’ICÔNE DU NIVEAU DE CHARGE, SUR LE TABLEAU DE VOYANTS D’ÉTAT.
Puisque les batteries au lithium n’ont aucun effet de mémoire, il n’est pas nécessaire de décharger complètement
votre batterie avant de la recharger. La durée de charge sera nettement plus longue si vous utilisez l’ordinateur
pendant que la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez votre
ordinateur en mode veille ou éteignez-le pendant que la batterie se charge (pour de plus amples informations
sur le mode veille et la procédure d’arrêt, reportez-vous à Gestion de l’alimentation en page 47).
53 - Batterie au lithium
L’UTILISATION DE PÉRIPHÉRIQUES ÉNERGIVORES COMME LES LECTEURS DE DVD/CD-RW/CD-ROM
PEUVENT EMPÊCHER LE CHARGEMENT COMPLET DE LA BATTERIE.
Batterie faible
Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention
à cet avis de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire
fonctionner le système. Lorsque cela se produit, l’ordinateur se place en mode veille. Dans un tel cas, rien
ne garantit que toutes vos données seront sauvegardées.
•
LORSQUE L’AVIS DE BATTERIE FAIBLE APPARAÎT, VOUS DEVEZ ENREGISTRER TOUTES VOS DONNÉES ACTIVES ET
PLACER VOTRE ORDINATEUR PORTABLE EN MODE VEILLE JUSQU’À CE QUE VOUS PUISSIEZ DISPOSER D’UNE AUTRE
SOURCE D’ALIMENTATION.
VOUS DEVEZ CONNECTER LE PLUS RAPIDEMENT POSSIBLE UNE BATTERIE CHARGÉE,
UN ADAPTATEUR SECTEUR OU UN ADAPTATEUR AUTO/AVION.
•
LORSQUE L’ORDINATEUR EST EN MODE VEILLE, IL DOIT TOUJOURS DISPOSER D’AU MOINS UNE BONNE SOURCE
SI VOUS RETIREZ TOUTES LES SOURCES D’ALIMENTATION ALORS QUE L’ORDINATEUR EST EN
MODE VEILLE, TOUTES LES DONNÉES N’AYANT PAS ÉTÉ SAUVEGARDÉES SONT PERDUES.
D’ALIMENTATION.
Lorsque l’ordinateur est en mode veille de batterie épuisée, il est impossible d’en reprendre l’utilisation
avant d’avoir connecté une source d’alimentation valide provenant d’un adaptateur ou d’une batterie
chargée. Lorsque vous avez connecté une alimentation valide, vous devez ensuite appuyer sur le bouton
d’alimentation/veille/reprise pour reprendre l’utilisation de l’ordinateur.
Lorsque l’ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées
pendant une certaine période, mais si vous ne connectez pas rapidement une source d’alimentation valide,
le voyant d’alimentation cesse de clignoter et s’éteint. Vous avez alors perdu toutes les données n’ayant
pas été enregistrées. Si vous connectez un adaptateur, vous pouvez poursuivre l’utilisation de l’ordinateur
pendant que la batterie se recharge.
Batterie court-circuitée
Le voyant de charge de la batterie (dans le tableau de voyants d’état) contient un symbole indiquant le
niveau de charge disponible. Si ce symbole indique que la batterie est court-circuitée, cette dernière est
endommagée et doit être remplacée pour éviter qu’elle n’endommage d’autres composants de votre ordinateur.
54 - Batterie au lithium
Remplacement de la batterie
Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale
si elle vient à se décharger complètement. Deux méthodes s’offrent à vous pour remplacer votre batterie :
le remplacement hors tension et le remplacement sous tension.
Remplacement hors tension
Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes :
1
2
3
4
5
Trouvez une batterie chargée, prête à l’installation.
Arrêtez l’ordinateur portable et débranchez l’adaptateur secteur.
Une fois votre ordinateur orienté tel que sur la Figure 19a, poussez le loquet N° 1 vers l’arrière, puis tout en le
maintenant enfoncé, faites glisser le loquet N° 2 vers la droite. Sortez la batterie de son compartiment à l’aide
du point de soulèvement, conformément à la Figure 19b.
Insérez une nouvelle batterie (voir Figure 20), puis enfoncez-la pour une bonne mise en place.
Branchez l’adaptateur secteur et allumez l’ordinateur.
Point de retrait de la batterie
a.
b.
Figure 19. Retrait de la batterie
55 - Batterie au lithium
Remplacement sous tension
Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes :
AVANT D’ENLEVER LA BATTERIE, ASSUREZ-VOUS QUE L’ADAPTATEUR SECTEUR EST BIEN CONNECTÉ.
L’ORDINATEUR NE DISPOSE D’AUCUNE BATTERIE TEMPORAIRE POUR FAIRE FONCTIONNER LE SYSTÈME
DURANT LE REMPLACEMENT DE LA BATTERIE. SI VOUS N’UTILISEZ PAS L’ADAPTATEUR SECTEUR, VOUS
PERDREZ TOUTES LES DONNÉES NON ENREGISTRÉES.
1
Branchez l’adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension.
Figure 20. Remplacement d’une batterie
2
Suivez les étapes 3 et 4 de la section « Remplacement hors tension ».
SI LE CONNECTEUR DE LA BATTERIE AU LITHIUM N’EST PAS BIEN ENFONCÉ, VOUS RISQUEZ DE NE PAS
POUVOIR UTILISER L’ORDINATEUR OU DE NE PAS POUVOIR RECHARGER LA BATTERIE.
56 - Batterie au lithium
Plateau du lecteur multimédia
Ouverture d’urgence du plateau
Touche d’éjection du lecteur multimédia
Figure 21. Lecteur optique
Lecteur optique
Votre système est doté du lecteur optique suivant :
Lecteur ROM Blu-ray™ : Ce lecteur vous permet de lire des films, des logiciels et des DVD/CD audio,
ainsi que de lire des disques des formats suivants : BD-ROM (couche simple et double couche), BD-R
(couche simple et double couche), BD-RE (couche simple et double couche), DVD-ROM (couche simple
et double couche), DVD+R (couche simple et double couche), DVD-R (couche simple et double couche),
DVD+RW (couche simple) DVD-RW (couche simple), DVD-RAM (Ver.2), CD-ROM, CD-R et CD-RW.
Ce lecteur permet de graver des disques des formats suivants : DVD-RAM (Ver2), DVD+R (couche simple
et double couche), DVD+RW, DVD-R (couche simple et double couche), DVD-RW, CD-R et CD-RW.
Il offre également toutes les fonctions d’un lecteur de CD/DVD/BD-ROM ordinaire.
Logiciels du lecteur multimédia
Le lecteur optique et le logiciel de lecteur multimédia vous permettent de regarder des films ou d’écouter de la
musique sur votre ordinateur. Le lecteur multimédia inclut des commandes vous permettant de profiter au
maximum des fonctions d’un film en format numérique, ainsi que des fonctions standard (avance rapide,
retour arrière rapide, pause, etc.). Ce lecteur vous permet également de graver des disques inscriptibles
et réinscriptibles.
57 - Lecteur optique
•
NE FAITES FONCTIONNER VOTRE LECTEUR OPTIQUE QUE SI VOTRE ORDINATEUR PORTABLE LIFEBOOK SE
L’UTILISATION D’UN LECTEUR LORSQUE LE SYSTÈME N’EST PAS À NIVEAU
RISQUE D’ENDOMMAGER LE LECTEUR OU D’EMPÊCHER SON FONCTIONNEMENT APPROPRIÉ.
TROUVE SUR UNE SURFACE PLATE.
•
UNE UTILISATION PROLONGÉE D’UN LECTEUR OPTIQUE (NOTAMMENT POUR VOIR UN FILM DVD) RÉDUIRA
CONSIDÉRABLEMENT LA LONGÉVITÉ DE VOTRE BATTERIE, À MOINS QUE VOUS N’UTILISIEZ UNE SOURCE
D’ÉNERGIE EXTERNE.
Installation d’un disque dans votre lecteur
Pour installer un disque dans votre lecteur optique :
1
Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique afin d’ouvrir le plateau
de chargement. Le plateau sortira légèrement du portable LIFEBOOK.
2
Tirez doucement le plateau de chargement jusqu’à ce qu’un disque puisse y être déposé facilement.
•
•
•
VISITEZ RÉGULIÈREMENT LE SITE WEB DE FUJITSU À L’ADRESSE US.FUJITSU.COM/COMPUTERS POUR OBTENIR
LES MISES À JOUR DE PILOTES LES PLUS RÉCENTES.
TOUS LES LECTEURS DE DVD LIFEBOOK SONT COMPATIBLES AVEC LES TITRES DE DVD DONT LE NUMÉRO DE
RÉGION EST 1, CORRESPONDANT AU MARCHÉ NORD-AMÉRICAIN. LE NUMÉRO DE RÉGION EST UN CODE DE RESTRICTION
RÉGIONAL DÉFINI PAR LE FORUM DES DVD QUI AGIT SELON LES EXIGENCES DE HOLLYWOOD. DIFFÉRENTS CODES
RÉGIONAUX SONT ENREGISTRÉS SUR LES TITRES DE DVD VIDÉO POUR PUBLICATION DANS DIFFÉRENTES RÉGIONS
À TRAVERS LE MONDE. SI LE CODE RÉGIONAL DU LECTEUR DE DVD NE CORRESPOND PAS AUX CODES RÉGIONAUX
DES TITRES, LA LECTURE EST MPOSSIBLE.
VOUS POUVEZ CHANGER LE CODE RÉGIONAL DU LECTEUR DE DVD EN UTILISANT LE MENU PROPRIÉTÉS DU LOGICIEL
DE DVD. REMARQUE : VOUS NE POUVEZ TOUTEFOIS CHANGER LE CODE RÉGIONAL QUE QUATRE FOIS. APRÈS LE
QUATRIÈME CHANGEMENT, LE DERNIER CODE RÉGIONAL ENTRÉ DEVIENT PERMANENT ET NE PEUT PLUS ÊTRE CHANGÉ.
3
Placez le disque dans le plateau de chargement, l’étiquette vers le haut, avec l’orifice au milieu du disque.
Enfoncez le disque dans le cercle surélevé situé au centre du plateau.
4
Fermez le plateau de chargement en le poussant doucement jusqu’à ce que vous entendiez un clic.
SI VOUS AVEZ DÉSACTIVÉ LA FONCTION AVIS D’INSERTION AUTOMATIQUE, VOUS DEVREZ FAIRE DÉMARRER
LE LECTEUR SOIT À PARTIR DU POSTE DE TRAVAIL SOIT AVEC L’EXPLORATEUR WINDOWS, CAR
L’ORDINATEUR PORTABLE NE RECONNAÎTRA PAS AUTOMATIQUEMENT QUE LE DISQUE A ÉTÉ CHARGÉ.
58 - Lecteur optique
a.
b.
c.
d.
Figure 22. Chargement/éjection d’un disque
Retrait d’un disque
1
Appuyez et relâchez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrêtera et le plateau
sortira légèrement de l’ordinateur LIFEBOOK.
59 - Lecteur optique
2
3
4
Tirez doucement le plateau jusqu’à ce le disque puisse en être facilement retiré.
Retirez doucement le disque du plateau de chargement.
Fermez le plateau de chargement en le poussant doucement jusqu’à ce que vous entendiez un clic.
Ouverture d’urgence du plateau
de chargement du lecteur optique
Si le bouton d’éjection ne fonctionne pas,
vous pouvez ouvrir le plateau du lecteur
média en insérant un trombone ou un outil
similaire dans le trou d’éjection situé tout à
droite sur le devant du plateau. Redressez
une extrémité du trombone et insérez-la
doucement dans le trou. Le plateau sortira.
Figure 23. Ouverture d’urgence du plateau
Utilisation des logiciels du lecteur multimédia
SELON VOTRE CONFIGURATION, IL EST POSSIBLE QUE VOTRE SYSTÈME NE DISPOSE PAS D’UN LOGICIEL
SI CELUI-CI N’EST PAS INSTALLÉ, CONSULTEZ LA DOCUMENTATION
ACCOMPAGNANT L’APPLICATION MULTIMÉDIA.
DE LECTEUR MULTIMÉDIA PRÉINSTALLÉ.
Commencer à regarder un film
1
Insérez le disque dans le lecteur optique de l’ordinateur. Si la fonction « Exécution automatique » s’enclenche,
ignorez l’étape 2.
2
Lorsque vous insérerez un film dans le tiroir du lecteur pour la première fois, on vous invitera à choisir ce que
vous aimeriez que le système fasse lorsque les disques sont insérés (par exemple, démarrer automatiquement
ou attendre le message-guide). Ce même message s’affichera chaque fois que vous insérerez un disque jusqu’à
ce que vous fassiez votre sélection.
3
Cliquez sur [OK] pour fermer la boîte de dialogue « À propos du lecteur de DVD », et le film commencera.
60 - Lecteur optique
Ouverture du panneau de configuration du lecteur multimédia
La plupart des DVD-ROM vous permettent de modifier la façon dont le film est visionné et ce que vous
aimeriez voir. Pour cela, il suffit d’utiliser le panneau de configuration du lecteur multimédia et la souris.
1
2
Cliquez à droite sur l’écran du film pour ouvrir le menu déroulant des options.
Pour afficher toutes les commandes disponibles, sélectionnez Afficher, puis Lecteur. Vous verrez alors
apparaître le panneau de configuration dans le bas de l’écran.
Utilisation du panneau de configuration du lecteur multimédia
Le logiciel du lecteur multimédia vous permet de visionner un film tout comme le fait un magnétoscope
à cassettes. Vous pouvez faire une pause, rembobiner, avancer rapidement ou arrêter un film à tout moment.
1
2
Pour suspendre le film, cliquez sur le bouton d’écran .
Pour faire reculer le film, cliquez sur le bouton  pour revenir jusqu’à un point spécifique de votre choix
ou cliquez sur le bouton  pour revenir à l’écran de bienvenue.
3
Pour faire avancer le film, cliquez sur le bouton  pour avancer jusqu’à un point spécifique de votre choix
ou cliquez sur le bouton . pour passer aux crédits de fermeture.
4
Pour arrêter le film, cliquez sur le bouton .
Quitter le lecteur multimédia
1
Cliquez sur le bouton  situé dans le coin supérieur droit de la barre de titre. Vous voyez apparaître une boîte
de dialogue du lecteur multimédia.
2
Cliquez sur [Oui] pour arrêter et quitter le film ou sur [Non] pour fermer la boîte de dialogue et retourner au film.
61 - Lecteur optique
Utilisation du lecteur multimédia avec alimentation par batterie
Étant donné que les lecteurs optiques consomment beaucoup d’énergie, la longévité de votre batterie sera
considérablement plus courte si vous utilisez continuellement le lecteur optique (notamment pour regarder
un film DVD) que lors d’un fonctionnement normal.
• LA DURÉE D’UN GRAND NOMBRE DE FILMS EST SUPÉRIEURE À L’AUTONOMIE D’UNE SEULE BATTERIE.
SI VOUS REGARDEZ UN FILM DVD AVEC UNE ALIMENTATION PAR BATTERIE, VOUS AUREZ PROBABLEMENT
BESOIN D’UNE BATTERIE ADDITIONNELLE CHARGÉE OU DE BRANCHER UN ADAPTATEUR SECTEUR
DURANT LE FILM POUR POUVOIR LE VOIR EN ENTIER.
• UNE BATTERIE SUPPLÉMENTAIRE COMPLÈTEMENT CHARGÉE EST FORTEMENT RECOMMANDÉE SI
VOUS PRÉVOYEZ REGARDER DES FILMS
DVD AVEC UNE ALIMENTATION PAR BATTERIE. SI VOUS NE
POSSÉDEZ PAS UNE BATTERIE SUPPLÉMENTAIRE, VOUS POUVEZ VOUS EN PROCURER UNE SOIT EN
LIGNE À HTTP://WWW.COMPUTERS.US.FUJITSU.COM, SOIT EN APPELANT AU
1-877-372-3473.
Pour regarder un film avec une alimentation par batterie :
1
2
3
Ayez à votre disposition une batterie supplémentaire chargée à fond ou un adaptateur secteur.
Commencez la lecture du film DVD.
Lorsque le voyant de batterie faible s’allume, arrêtez immédiatement le film et quittez le lecteur multimédia.
SI VOUS N’ARRÊTEZ PAS LE LECTEUR MULTIMÉDIA RAPIDEMENT ET QUE LE PORTABLE LIFEBOOK
TENTE DE S’ARRÊTER AUTOMATIQUEMENT (ÉTAT CRITIQUE DE BATTERIE FAIBLE), LE PORTABLE
LIFEBOOK S’ÉTEINDRA DE FAÇON INAPPROPRIÉE. SI CETTE SITUATION SE PRODUIT, VOUS DEVRIEZ
EXÉCUTER UN REDÉMARRAGE À FROID ET SUIVRE LES INSTRUCTIONS, LE CAS ÉCHÉANT, QUI VOUS
SONT PRÉSENTÉES AVANT QUE LE SYSTÈME NE REDÉMARRE.
4
Mettez votre ordinateur hors tension et remplacez la batterie déchargée par la batterie supplémentaire chargée
à fond. Si vous ne disposez pas d’une batterie supplémentaire, vous pouvez brancher un adaptateur secteur
dès que vous voyez l’indicateur de faible batterie.
5
Pour reprendre l’utilisation de l’ordinateur, appuyez à nouveau sur le bouton d’alimentation/veille/reprise. Cette
opération n’est pas nécessaire si vous avez connecté un adaptateur secteur sans utiliser le mode veille.
62 - Lecteur optique
6
Redémarrez votre lecteur multimédia et retrouvez l’endroit où vous avez laissé le film, puis continuez à le regarder.
CERTAINS FILMS PLUS COURTS PEUVENT ÊTRE ENTIÈREMENT VUS SANS NÉCESSITER DE BATTERIE
SUPPLÉMENTAIRE OU LE BRANCHEMENT D’UN ADAPTATEUR SECTEUR. TOUTEFOIS, IL EST PRÉFÉRABLE
D’ÊTRE PRÊT PUISQUE LA LONGÉVITÉ RÉELLE DE LA BATTERIE PENDANT LE FONCTIONNEMENT DU
LECTEUR OPTIQUE NE PEUT PAS ÊTRE GARANTIE.
63 - Lecteur optique
Fente pour carte MemoryStick/SD
Carte SD
Carte Memory Stick
Figure 24. Installation d’une carte Memory Stick ou SD
Cartes mémoire Memory Stick/SD
Votre ordinateur portable LIFEBOOK peut accueillir des cartes Memory Stick, Memory Stick Pro, Secure
Digital (SD), Secure Digital High Capacity (SDHC) et Secure Digital eXtended Capacity (SDXC), sur
lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques.
Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez pas besoin d’une
source d’énergie pour conserver les données.
Les cartes Memory Stick permettent l’enregistrement, le transfert et le partage de contenus numériques,
tels que photos, films, sons, voix, données et applications.
Les cartes Secure Digital (SD) sont très similaires aux cartes Memory Stick. Comme les Memory Stick, les cartes
SD permettent de stocker des informations et de les transférer sur des appareils portables très variés : téléphones
cellulaires, navigateurs GPS, appareils photo numériques, assistants numériques, etc. Les cartes SD
transfèrent les données rapidement et sollicitent très peu la batterie. Tout comme la carte Memory Stick,
la carte SD utilise l’architecture de mémoire flash. Quant aux cartes SDHC, comme leur nom l’indique,
ce sont des supports de grande capacité.
64 - Cartes mémoire Memory Stick/SD
Installation d’une carte Memory Stick ou SD
Les cartes MemoryStick et SD s’installent dans le lecteur de carte prévu à cet effet et situé sur le devant
de l’ordinateur. Pour insérer une carte, exécutez les opérations suivantes :
L’INSERTION OU LE RETRAIT D’UNE CARTE PENDANT QUE LE LIFEBOOK EST EN COURS DE
DÉMARRAGE OU D’ARRÊT PEUT ENDOMMAGER LA CARTE ET/OU L’ORDINATEUR.
N’INSÉREZ PAS DE CARTE DANS LA FENTE S’IL Y A DE L’EAU OU TOUTE AUTRE SUBSTANCE SUR LA
CARTE, CAR VOUS POURRIEZ ENDOMMAGER DE FAÇON PERMANENTE LA CARTE, VOTRE ORDINATEUR
PORTABLE OU LES DEUX.
1
Le guide d’utilisation de la carte mémoire vous indiquera comment l’installer. Certaines cartes pourraient nécessiter
que votre portable soit éteint pendant que vous les installez.
2
Avant d’insérer votre carte, assurez-vous qu’aucune autre carte n’est déjà installée dans la fente. Si une carte
s’y trouve, reportez-vous à la rubrique Retrait d’une carte Memory Stick ou SD.
3
4
Enfoncez la carte dans la fente, étiquette vers le haut.
Poussez fermement la carte dans la fente jusqu’à ce qu’elle soit logée dans le connecteur.
Retrait d’une carte Memory Stick ouSD
Pour enlever une carte Memory Stick ou une carte SD, il suffit de la pousser jusqu’à ce qu’elle se libère.
La carte s’éjecte ensuite de la fente pour que vous puissiez la retirer.
LE GUIDE D’UTILISATION DE LA CARTE MÉMOIRE VOUS INDIQUERA COMMENT LA RETIRER. CERTAINES
LIFEBOOK SOIT EN MODE
SOMMEIL OU QU’IL SOIT ÉTEINT PENDANT QUE VOUS LES RETIREZ.
CARTES POURRAIENT NÉCESSITER QUE VOTRE ORDINATEUR PORTABLE
65 - Cartes mémoire Memory Stick/SD
Module de mémoire additionnelle
Votre ordinateur portable Fujitsu est fourni avec une mémoire dynamique synchrone à haute vitesse et à double
débit binaire de 4 Go (SDRAM DDR3-1333 MHz), installée en usine. Pour augmenter la capacité de mémoire
de votre portable, vous pouvez installer un module de mémoire additionnel. La mémoire additionnelle doit
être un module SDRAM (DIMM) à double rangée de connexions. Pour vous assurer d’avoir une compatibilité
à 100 %, achetez le module SDRAM uniquement auprès de la boutique virtuelle Fujitsu à l’adresse
suivante : www.shopfujitsu.com
• N’ENLEVEZ AUCUNE VIS DU COMPARTIMENT DU MODULE DE MÉMOIRE ADDITIONNELLE À L’EXCEPTION
DE CELLES SPÉCIFIQUEMENT INDIQUÉES DANS LES DIRECTIVES D’INSTALLATION ET DE RETRAIT
CORRESPONDANTES.
• LE MODULE DE MÉMOIRE ADDITIONNELLE PEUT ÊTRE FORTEMENT ENDOMMAGÉ PAR UNE DÉCHARGE
ÉLECTROSTATIQUE
SUIVANTES
(DES). POUR MINIMISER CE RISQUE, VEUILLEZ PRENDRE LES PRÉCAUTIONS
:
• AVANT DE MANIPULER UN MODULE DE MÉMOIRE, TOUCHEZ UN OBJET MÉTALLIQUE MIS À LA
TERRE POUR DÉCHARGER L’ÉLECTRICITÉ STATIQUE QUI S’EST ACCUMULÉE DANS VOTRE CORPS.
• LORSQUE VOUS INSTALLEZ OU RETIREZ UN MODULE DE MÉMOIRE, TENEZ-LE PAR LE BORD DE
FAÇON À NE TOUCHER AUCUN CONTACT NI AUCUNE PUCE.
ASSUREZ-VOUS DE NE TOUCHER
LA PEAU
DÉGAGE UNE SUBSTANCE HUILEUSE QUI POURRAIT CAUSER UN COURT-CIRCUIT AUX COMPOSANTS.
AUCUNE BORNE DE CONNEXION NI AUCUN COMPOSANT INTERNE DE L’ORDINATEUR.
• ASSUREZ-VOUS DE METTRE VOTRE SYSTÈME HORS TENSION AVANT D’AJOUTER OU DE RETIRER DES
MODULES DE MÉMOIRE. MÊME SI LE SYSTÈME EST EN VEILLE NORMALE OU PROLONGÉE, DES DONNÉES
RISQUENT D’ÊTRE PERDUES ET LA MÉMOIRE POURRAIT ÊTRE ENDOMMAGÉE SI LE COURANT QUI
ALIMENTE LE SYSTÈME N’EST PAS COUPÉ.
Installation des modules de mémoire additionnelle
1
Coupez le courant de votre ordinateur portable et débranchez l’adaptateur d’alimentation (adaptateur secteur
ou adaptateur auto/avion), le cas échéant. Retirez la batterie.
2
Assurez-vous que tous les couvercles du connecteur sont fermés.
66 - Module de mémoire additionnelle
3
Tournez l’ordinateur portable à l’envers et retirez la vis du compartiment du module de mémoire additionnelle
(voir Figure 25).
4
5
6
Retirez le couvercle.
Retirez le module de mémoire additionnelle de sa gaine protectrice antistatique.
Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module
avec la fente du connecteur dans le compartiment. Assurez-vous que les broches du connecteur sont alignées
avec les broches de la fente.
Clé de serrage
Clé de
serrage
Clavettes d’alignement
Figure 25. Ouverture du
compartiment de mémoire
Figure 26. Installation d’un
module de mémoire
7
Insérez le module de mémoire additionnelle en oblique, à 45 . Poussez fermement le bord du connecteur du
module vers le bas et appuyez sur le connecteur jusqu’à ce qu’il se loge sous la clé de serrage. Vous entendrez
un clic lorsque celui-ci sera bien en place.
8
Replacez le couvercle et les vis.
67 - Module de mémoire additionnelle
LE MODULE DE MÉMOIRE ADDITIONNELLE N’EST PAS UN ÉLÉMENT QUE VOUS RETIREZ DE VOTRE
ORDINATEUR DE FAÇON ROUTINIÈRE. APRÈS L’INSTALLATION, VOUS POUVEZ LE LAISSER EN PLACE
JUSQU’À CE QUE VOUS DÉCIDIEZ DE CHANGER LA CAPACITÉ DE MÉMOIRE DU SYSTÈME.
Retrait d’un module de mémoire additionnelle
1
Exécutez les étapes 1 à 4 de la section « Installation d’un
module de mémoire additionnelle ».
2
Tirez les attaches latérales en les orientant vers les côtés pour
les éloigner du module.
3
En maintenant les ergots écartés, retirez la barrette en la tirant
vers à l’extérieur de l’ordinateur.
4
Rangez le module de mémoire additionnelle dans une gaine
protectrice antistatique.
5
Replacez le couvercle et les vis.
Vérification de la capacité de mémoire
Lorsque vous avez changé la capacité de mémoire du système
en remplaçant le module installé par un module plus puissant,
assurez-vous que votre ordinateur a reconnu le changement.
Si vous désirez vérifier la capacité de mémoire, cliquez sur
[Démarrer] > Panneau de configuration > Système et
entretien > Système. La capacité de mémoire est indiquée
à côté de « Memory - RAM: » (ou Mémoire - RAM).
68 - Module de mémoire additionnelle
Figure 27. Retrait d’un module
de mémoire
Il pourrait y avoir une variation entre la capacité réelle de la mémoire et celle qui est affichée. Cette
situation peut découler du fait que votre système est configuré avec un contrôleur vidéo Intel Graphics
Media Accelerator intégré qui alloue la mémoire système de manière dynamique afin d’accélérer les
performances graphiques.
SI LA MÉMOIRE TOTALE AFFICHÉE EST INCORRECTE, VÉRIFIEZ SI LE MODULE DE MÉMOIRE
ADDITIONNELLE EST BIEN INSTALLÉ. SI LE MODULE EST BIEN INSTALLÉ MAIS QUE LA CAPACITÉ
N’EST TOUJOURS PAS BIEN RECONNUE, CONSULTEZ LA SECTION DÉPANNAGE EN PAGE 74.
69 - Module de mémoire additionnelle
Ports de périphériques
Votre ordinateur portable Fujitsu LIFEBOOK est équipé de plusieurs ports auxquels vous pouvez
brancher des périphériques : lecteurs de disque, claviers, imprimantes, etc.
Prise de réseau local (RJ-45) interne
Cette prise de carte de réseau local interne (RJ-45) est
utilisée pour une connexion de réseau local Ethernet
10Base-T/100Base-Tx. Il est possible que vous
deviez configurer votre ordinateur portable selon
les particularités de votre réseau (pour de plus
amples informations sur la configuration de votre
réseau, veuillez consulter votre administrateur de
réseau). Pour brancher le câble de réseau local,
exécutez ces opérations simples :
1
2
Alignez le connecteur avec l’ouverture du port.
3
Branchez l’autre extrémité du câble sur une prise
de réseau local.
Poussez la fiche de connexion dans le port jusqu’à
ce qu’elle s’enclenche.
Port de réseau local
Figure 28. Connexion de la
carte de réseau sans fil
Ports USB
Les ports Universal Serial Bus (USB) vous permettent de connecter divers périphériques USB tels que des
tablettes de jeu externes, des dispositifs de pointage, des claviers et/ou des haut-parleurs. Votre
LIFEBOOK est doté de cinq ports USB, disposés ainsi :
Côté gauche, de gauche à droite (voir « Composants sur le côté gauche de l’ordinateur » on page 15) :
USB 2.0 - USB 3.0 - USB 3.0 - USB 2.0 avec charge en tout temps
Côté droit (voir « Composants sur le côté droit de l’ordinateur » on page 17) : USB 2.0
Pour connecter un périphérique USB, alignez le connecteur avec l’ouverture du port, puis poussez le
connecteur à l’intérieur jusqu’à ce qu’il s’y enclenche correctement.
70 - Ports de périphériques
CE SYSTÈME COMPORTE TROIS TYPES DE PORTS USB : USB 3.0, USB 2.0 ET USB 2.0 AVEC CHARGE EN
TOUT TEMPS. AFIN D’ÊTRE EN MESURE DE LES DIFFÉRENCIER, VEUILLEZ LIRE LES INFORMATIONS SUIVANTES :
• L’INTÉRIEUR D’UN PORT USB 3.0 EST DE COULEUR BLEU.
• L’ICÔNE ASSOCIÉE À UN PORT USB AVEC CAPACITÉ DE CHARGE EN TOUT TEMPS EST COMPOSÉE
D’UNE ICÔNE REPRÉSENTANT UNE PRISE SITUÉE À CÔTÉ DE L’ICÔNE USB.
EN RAISON DES CHANGEMENTS CONTINUS APPORTÉS À LA TECHNOLOGIE ET AUX NORMES USB, IL EST
IMPOSSIBLE DE GARANTIR LA COMPATIBILITÉ DE TOUS LES DISPOSITIFS ET/OU LECTEURS USB.
Port USB
Figure 29. Connexion d’un périphérique USB
Prise d’écouteurs/sortie de ligne
La prise d’écouteurs/sortie de ligne vous permet de connecter à votre ordinateur des écouteurs ou des hautparleurs externes sous tension. Vos écouteurs ou haut-parleurs doivent être munis d’une mini-prise stéréo
de 3,5 mm (1/8 po). Pour connecter des écouteurs ou des haut-parleurs, exécutez ces opérations simples :
1
2
Alignez le connecteur avec l’ouverture du port.
Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche.
SI VOUS BRANCHEZ DES ÉCOUTEURS SUR LA PRISE D’ÉCOUTEURS, LES HAUT-PARLEURS INTÉGRÉS
SERONT DÉSACTIVÉS.
71 - Ports de périphériques
Prise micro/entrée de ligne
La prise micro/entrée de ligne vous permet de connecter un microphone mono externe. Votre microphone doit
être muni d’une mini fiche de connexion stéréo de 3,5 mm (1/8 po) pour qu’il puisse être branché sur la prise
microphone de votre ordinateur portable. Pour connecter un microphone, exécutez ces opérations simples :
1
2
Alignez le connecteur avec l’ouverture du port.
Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche.
Port analogique RGB
Le port analogique RGB vous permet de connecter un moniteur externe ou un projecteur ACL. Pour connecter
un périphérique vidéo externe, effectuez ces opérations simples :
1
2
Alignez le connecteur avec l’ouverture du port.
3
Serrez les deux vis de fixation situées
de chaque côté du connecteur.
Poussez la fiche de connexion dans le port
jusqu’à ce qu’elle s’enclenche.
Port analogique RGB
Figure 30. Branchement d’un périphérique vidéo externe
72 - Ports de périphériques
LORSQUE VOUS APPUYEZ SUR LES TOUCHES [FN] + [F10], VOUS POUVEZ CHANGER L’EMPLACEMENT
DE L’AFFICHAGE VIDÉO. CHAQUE FOIS QUE VOUS APPUYEZ SUR CES TOUCHES, VOUS PASSEZ AU
CHOIX SUIVANT. SI VOUS N’AVEZ QU’UN ÉCRAN À TUBE CATHODIQUE, L’ORDRE SERA LE SUIVANT :
ÉCRAN INTERNE -> ÉCRAN CATHODIQUE EXTERNE -> AFFICHAGE SIMULTANÉ > ÉCRAN INTERNE.
SI VOUS AVEZ UNIQUEMENT UN PÉRIPHÉRIQUE HDMI, L’ORDRE SERA LE SUIVANT : ÉCRAN INTERNE ->
HDMI -> AFFICHAGE SIMULTANÉ -> ÉCRAN INTERNE.
ÉCRAN
SI VOUS AVEZ UN ÉCRAN À TUBE CATHODIQUE ET UN PÉRIPHÉRIQUE HDMI, L’ORDRE SERA LE SUIVANT :
ÉCRAN INTERNE -> ÉCRAN CATHODIQUE EXTERNE -> AFFICHAGE SIMULTANÉ INTERNE ET ÉCRAN CATHODIQUE
EXTERNE -> ÉCRAN HDMI - AFFICHAGE SIMULTANÉ ÉCRAN INTERNE ET ÉCRAN HDMI -> ÉCRAN INTERNE.
Port HDMI
Le port HDMI (High-Definition Multimedia
Interface, ou Interface multimédia à haute
définition) est une interface numérique audio/vidéo
permettant de faire transiter des flux de données
non compressées. Le HDMI sert à brancher des
périphériques numériques compatibles avec
votre ordinateur (un téléviseur grand écran
et des appareils vidéo, par exemple).
Pour brancher un périphérique HDMI :
1
2
Alignez le connecteur avec l’ouverture du port.
Poussez la fiche de connexion dans le port
jusqu’à ce qu’elle s’enclenche.
73 - Ports de périphériques
Port HDMI
Figure 31. Branchement d’un périphérique HDMI
Chapitre 4
Dépannage de votre LIFEBOOK
Dépannage
Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant
être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant
l’équipement. Les informations contenues dans cette section vous aideront à isoler et résoudre certains de
ces problèmes simples et à identifier les pannes qui nécessitent une réparation.
Identification du problème
Si vous éprouvez un problème, consultez la procédure suivante avant d’entreprendre un processus
de dépannage complexe :
1
2
Arrêtez votre ordinateur portable LIFEBOOK.
3
Assurez-vous que toute carte insérée dans la fente pour carte ExpressCard est bien en place. Vous pouvez
également enlever la carte de la fente pour vous assurer qu’elle n’est pas la raison de la panne.
4
Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous
pouvez également déconnecter ces périphériques pour vous assurer qu’ils ne sont pas à l’origine de la panne.
5
Allumez votre ordinateur portable. Assurez-vous qu’il soit resté hors fonction pendant 10 secondes au moins
avant de le remettre en marche.
Assurez-vous que l’adaptateur secteur est connecté à votre ordinateur portable et à une source d’alimentation
secteur active.
74
6
7
Laissez s’exécuter la procédure d’amorçage.
Si le problème n’a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés
concernant le dépannage.
SI VOUS PRENEZ EN NOTE TOUT CE QUE VOUS ESSAYEZ, LE SERVICE D’ASSISTANCE POURRA VOUS
AIDER PLUS RAPIDEMENT EN VOUS DONNANT DES SUGGESTIONS SUPPLÉMENTAIRES AU TÉLÉPHONE.
8
Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec
le service d’assistance :
Appel sans frais : 1-800-8Fujitsu (1-800-838-5487)
Courriel : http://www.computers.us.fujitsu.com/support.
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé
du service à la clientèle puisse vous venir en aide le plus rapidement possible :
• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d’achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d’erreur reçus
• Types de périphériques connectés, si applicable
Pour les numéros de série et de configuration, consultez l’étiquette de configuration sur le dessous
de votre ordinateur.
75 - Dépannage
Problèmes spécifiques
Utilisation du tableau de dépannage
Lorsque vous éprouvez des problèmes avec votre ordinateur portable LIFEBOOK, essayez de trouver les
symptômes sous la colonne Problème du tableau suivant pour la fonction qui vous cause des problèmes.
Vous trouverez une description des causes communes pour ce symptôme sous la colonne Cause possible ;
le cas échéant, ce que vous pouvez faire pour corriger la situation se trouve sous la colonne Solutions
possibles. Il est possible que certaines causes et solutions possibles ne s’appliquent pas à votre ordinateur.
Tableau de dépannage
Problème
Page
Problème
Page
Problèmes audio . . . . . . . . . . . . . . . . . . page 77
Problèmes de périphérique USB . . . . page 80
Problèmes de lecteur optique . . . . . . . . page 78
Problèmes d’alimentation électrique. . page 80
Problèmes de disque dur . . . . . . . . . . . page 79
Problèmes d’arrêt et de démarrage . . page 83
Problèmes de clavier ou de souris . . . . page 79
Problèmes vidéo . . . . . . . . . . . . . . . . . page 85
Problèmes de mémoire . . . . . . . . . . . . . page 80
Problèmes divers . . . . . . . . . . . . . . . . page 87
76 - Dépannage
Problème
Cause possible
Solutions possibles
Le volume est réglé
à un niveau très bas.
Réglez le volume de votre ordinateur et de votre système
d’exploitation. Pour ce faire, utilisez la combinaison de touches
[Fn+F9] sur votre clavier. Gardez la touche [Fn] enfoncée et appuyez
plusieurs fois sur [F9] pour augmenter le volume sonore de
l’ordinateur.
Le volume logiciel
est réglé à un niveau
trop bas.
Le réglage manuel du volume devrait changer dynamiquement
le niveau de volume du système d’exploitation (voir ci-dessus).
Si cela ne fonctionne pas, réglez les paramètres de volume dans
l’application utilisée.
Des écouteurs sont
branchés sur votre
ordinateur portable.
Le branchement d’écouteurs désactive les hauts-parleurs
incorporés, enlevez les écouteurs.
Un pilote est
mal configuré.
Le pilote audio peut être installé ou réinstallé à l’aide du CD
de pilotes et d’applications livré avec votre LIFEBOOK. Consultez
la documentation de votre application et de votre système
d’exploitation pour obtenir de l’aide.
Les haut-parleurs
ont été bloqués en
utilisant l’icône Volume
située dans la zone
de notification.
Cliquez sur l’icône Volume dans la barre d’outils, en bas à droite
de l’écran (elle ressemble à un haut-parleur). Si la case Muet est
cochée, cliquez dessus pour la décocher. Vous pouvez aussi
utiliser la combinaison de touches [Fn+F3] pour activer ou
désactiver le volume. Appuyez sur [F3] en enfonçant la touche
[Fn] pour activer ou désactiver la fonction Silence (ou Muet).
Problèmes audio
Aucun son ne sort des
haut-parleurs incorporés.
77 - Dépannage
Problème
Cause possible
Solutions possibles
Problèmes de lecteur optique
L’ordinateur portable
LIFEBOOK ne reconnaît
pas les disques optiques.
Le voyant d’accès au disque
situé sur le Tableau de
voyants d’état clignote à
intervalles régulier sans
qu’un disque n’ait été inséré.
Le disque n’est pas
bien logé dans le
cercle surélevé au
centre du lecteur.
Ouvrez le plateau du lecteur optique et réinstallez correctement
le disque.
Le tiroir du lecteur
optique n’est pas
bien fermé.
Appuyez sur le devant du tiroir du lecteur optique jusqu’à ce que
le verrou s’enclenche. Si cela ne fonctionne pas, déverrouillez et
retirez le lecteur optique modulaire du compartiment multifonction,
puis réinsérez-le jusqu’à ce qu’il s’enclenche. Cela permet de bien
le brancher.
Mauvais logiciel
lecteur de DVD ou
aucun logiciel lecteur
de DVD installé.
Installez un logiciel de lecture de DVD (Pour de plus amples
informations, voir “Logiciels du lecteur multimédia” en page 57.)
Un mauvais identificateur
d’unité a été utilisé pour
le disque.
Vérifiez si l’identificateur d’unité utilisé par l’application est le même
que celui utilisé par le système d’exploitation. Lorsque le système
d’exploitation démarre à partir d’un DVD/CD, les identifications
des lecteurs sont automatiquement ajustées. Veuillez noter que
l’identification d’une unité peut être changée avec l’outil Gestion des
disques situé dans Outils administratifs-> Gestion de l’ordinateur.
Le DVD/CD-RW/CDROM est sale
ou défectueux.
Essuyez le disque avec un chiffon de nettoyage doux,
puis réinsérez-le. S’il ne fonctionne toujours pas, essayez
un autre disque (DVD/CD-RW/CD-ROM) dans le lecteur.
La fonction Windows
d’insertion automatique
est active et vérifie si un
disque est prêt à être lu.
Cela est normal. Toutefois, vous pouvez désactiver cette fonction.
78 - Dépannage
Problème
Cause possible
Solutions possibles
Un mauvais identificateur
d’unité a été utilisé par
une application lorsqu’un
disque d’amorçage a été
utilisé pour démarrer
votre ordinateur.
Assurez-vous que la lettre d’unité utilisée par l’application est
bien celle qu’utilise le système d’exploitation. Lorsque le système
d’exploitation est démarré à partir d’un CD, les identifications du
lecteur sont ajustées automatiquement.
Les paramètres de
sécurité exigent un
mot de passe pour le
démarrage du système
d’exploitation.
Vérifiez votre mot de passe et vos paramètres de sécurité.
Problèmes de disque dur
Vous ne pouvez
pas accéder à votre
disque dur.
Problèmes de clavier ou de souris
Le clavier intégré ne
semble pas fonctionner.
Vous avez installé un
clavier ou une souris
externe et il/elle ne semble
pas fonctionner.
Vous avez connecté un
clavier externe ou une
souris et il/elle semble
bloquer le système.
L’ordinateur portable est
tombé en mode veille.
Appuyez sur le bouton d’alimentation/veille/reprise.
Votre application a
verrouillé votre clavier.
Essayez d’utiliser votre dispositif de pointage intégré pour
redémarrer votre système.
Votre périphérique
externe n’est pas
bien installé.
Réinstallez votre périphérique. Voir « Ports de périphériques » en
page 70.
Le logiciel de votre
système d’exploitation
n’est pas configuré
avec le bon pilote pour
ce périphérique.
Consultez la documentation du périphérique et du système
d’exploitation, puis installez le pilote approprié.
Le logiciel de votre
système d’exploitation
n’est pas configuré
avec le bon pilote
pour ce périphérique.
Consultez la documentation du périphérique et du système
d’exploitation, puis installez le pilote approprié.
Votre système
s’est planté.
Essayez de redémarrer votre ordinateur portable.
79 - Dépannage
Problème
Cause possible
Solutions possibles
Votre module de
mémoire additionnelle
n’est pas bien installé.
Enlevez et réinstallez votre module de mémoire additionnelle.
Voir « Module de mémoire additionnelle » en page 66.
Votre mémoire
est défaillante.
Vérifiez les messages de l’auto-diagnostic de démarrage (POST).
Voir « Messages de l’auto-diagnostic de mise sous tension » en
page 88.
Problèmes de mémoire
L’écran « Propriétés du
système » n’indique pas
la quantité de mémoire
installée correctement.
Problèmes de périphérique USB
Vous avez installé
un périphérique USB
non reconnu par votre
ordinateur portable
ou qui ne fonctionne
pas correctement.
Votre périphérique
n’est pas bien installé.
Retirez et réinstallez votre périphérique. Voir « Ports de
périphériques » en page 70.
Le périphérique a peutêtre été installé pendant
qu’une application était
en exécution et votre
ordinateur n’a donc pas
détecté son installation.
Fermez l’application et redémarrez votre ordinateur portable.
Votre périphérique
pourrait ne pas
disposer du bon
pilote de logiciel actif.
Consultez la documentation relative à votre logiciel et activez
le bon pilote.
80 - Dépannage
Problème
Cause possible
Solutions possibles
Problèmes d’alimentation électrique
Lorsque vous allumez le
LIFEBOOK, rien ne semble
se produire.
La batterie est
installée, mais elle
est défectueuse.
Vérifiez le tableau de voyants d’état pour déterminer la présence et
l’état de la batterie. Voir « Tableau de voyants d’état » en page 22.
Si un voyant indique une batterie court-circuitée, enlevez la batterie
et utilisez une autre source d’énergie ou remplacez la batterie.
La batterie est
déchargée ou aucun
adaptateur de courant
n’est installé.
Vérifiez le tableau de voyants d’état pour déterminer la
présence et l’état de la batterie. Voir « Tableau de voyants d’état »
en page 22. Installez une batterie chargée ou branchez un
adaptateur d’alimentation.
La batterie est faible.
Vérifiez le tableau de voyants d’état pour déterminer la
présence et l’état de la batterie. Voir « Tableau de voyants d’état »
en page 22. Utilisez un adaptateur secteur en attendant que la
batterie se charge ou installez une batterie chargée.
L’adaptateur secteur
ou auto/avion est
mal branché.
Vérifiez si votre adaptateur est branché de façon appropriée.
Voir « Sources d’alimentation » en page 38.
L’adaptateur de courant
(secteur ou auto/avion)
est défectueux.
Essayez un autre adaptateur d’alimentation.
L’adaptateur de courant
ne reçoit pas d’énergie
de la prise secteur, de
la prise de siège d’avion
ou de l’allume-cigare
de voiture.
Branchez le cordon d’alimentation secteur dans une autre prise murale
et vérifiez si un interrupteur ou un disjoncteur coupe le courant. Si vous
utilisez un adaptateur auto/avion dans un véhicule, assurez-vous que
la clé de contact est à la position On (marche) ou Acc. (accessoires).
81 - Dépannage
Problème
Cause possible
Solutions possibles
Votre ordinateur portable
LIFEBOOK s’éteint tout
seul.
Les paramètres de
gestion d’alimentation
sont réglés à des
temporisations (délais
d’inactivité) automatiques
trop courtes par rapport
à vos besoins
d’exploitation.
Appuyez sur n’importe quelle touche sur le clavier, ou déplacez
votre souris pour restaurer le fonctionnement. Si cela ne
fonctionne pas, appuyez sur le bouton d’alimentation/veille/reprise
Vérifiez vos paramètres de gestion de consommation d’énergie,
ou fermez vos applications et allez dans le menu Options
d’alimentation du Panneau de configuration pour ajuster les valeurs
de temporisation afin qu’elle répondent mieux à vos besoins.
Votre batterie
est défectueuse.
Consultez le tableau de voyants d’état pour connaître l’état de la
batterie et remplacez ou retirez la batterie si elle est court-circuitée.
Voir « Tableau de voyants d’état » en page 22.
Votre adaptateur
d’alimentation est tombé
en panne ou a perdu
sa source d’énergie.
Assurez-vous que l’adaptateur est branché et que la prise
est alimentée.
L’ordinateur est alimenté
par batterie et vous
n’avez pas tenu compte
d’un avertissement
de batterie faible ;
l’ordinateur est donc
maintenant en mode
« veille car batterie
épuisée ».
Installez un adaptateur de courant puis appuyez sur le bouton
d’alimentation/veille/reprise. Voir « Sources d’alimentation » en
page 38.
La batterie est épuisée.
Remplacez la batterie par une batterie chargée ou branchez
un adaptateur d’alimentation.
Aucune batterie
n’est installée.
Installez une batterie chargée.
La batterie n’est
pas bien installée.
Vérifiez si la batterie est bien connectée en la réinstallant.
Votre batterie
est défectueuse.
Consultez le tableau de voyants d’état pour connaître l’état
de la batterie et remplacez ou retirez la batterie si elle est
court-circuitée. Voir « Tableau de voyants d’état » en page 22.
Le LIFEBOOK ne
fonctionne pas lorsqu’il est
alimenté uniquement par
batterie.
82 - Dépannage
Problème
Cause possible
Solutions possibles
La batterie semble
se décharger très vite.
Vous utilisez une
application qui
consomme beaucoup
d’énergie car elle sollicite
souvent le disque dur, le
lecteur optique ou un
périphérique sans fil.
Dans la mesure du possible, utilisez une batterie primaire et une
batterie secondaire optionnelle et/ou un adaptateur de courant
pour cette application.
Les fonctions
d’économies
d’énergie sont
peut-être désactivées.
Consultez le menu Options d’alimentation du Panneau de
configuration pour changer les paramètres en fonction de vos besoins.
La luminosité est réglée
au maximum.
Réduisez la luminosité. Plus la luminosité est élevée, plus l’écran
d’affichage consomme de l’énergie.
La batterie est très vieille.
Remplacez la batterie.
La batterie a été
exposée à des
températures élevées.
Remplacez la batterie.
La batterie semble
se décharger très vite.
(suite)
Problèmes d’arrêt et de démarrage
Le bouton de veille/reprise
ne fonctionne pas.
Le bouton veille/reprise
est désactivé.
Sélectionnez l’option « Choisir ce que fait le bouton d’alimentation ».
Il est possible qu’il y ait
un conflit entre logiciels.
Fermez toutes les applications et essayez le bouton à nouveau.
83 - Dépannage
Problème
Cause possible
Solutions possibles
Le système se met en
marche et affiche les
informations sur la mise
en marche, mais n’est pas
en mesure de charger le
système d’exploitation.
Les paramètres
d’amorçage de l’utilitaire
de configuration du BIOS
sont incompatibles avec
votre configuration.
Configurez la source d’exploitation en appuyant sur la touche
[Échap] pendant que le logo Fujitsu est affiché sur l’écran ou
utilisez la touche [F2], accédez à l’utilitaire de configuration et
ajustez les paramètres de source à partir du menu Amorçage.
Voir « Utilitaire de configuration du BIOS » en page 43.
Votre système est
protégé par un mot de
passe nécessaire pour
charger votre système
d’exploitation.
Assurez-vous d’avoir le bon mot de passe. Accédez à l’utilitaire de
configuration et vérifiez les paramètres de sécurité, puis modifiezles en conséquence. Voir « Utilitaire de configuration du BIOS »
en page 43.
Le disque dur interne
n’est pas détecté.
Essayez de détecter automatiquement le disque dur interne
en utilisant l’utilitaire de configuration du BIOS ou le sous-menu
Maître principal situé dans le Menu principal.
Un message d’erreur
s’affiche durant la procédure
d’amorçage de l’ordinateur.
L’auto-diagnostic de mise
sous tension (POST)
a détecté un problème.
Consultez les messages de l’auto-diagnostic de démarrage
pour déterminer la signification et la gravité du problème. Tous les
messages n’indiquent pas des erreurs ; certains sont simplement
des indicateurs d’état. Voir « Messages de l’auto-diagnostic de
mise sous tension » en page 88.
Votre ordinateur portable
semble changer les
paramètres de configuration
lorsque vous le démarrez.
Les modifications que
vous avez apportées à
la configuration du BIOS
n’ont pas été
sauvegardées lorsque
vous avez quitté l’utilitaire.
Assurez-vous de sélectionner l’option Sauvegarder
les changements et quitter lorsque vous quittez l’utilitaire
de configuration du BIOS.
La batterie de
rétention du BIOS
CMOS fait défaut.
Communiquez avec le service d’assistance concernant les
réparations. Cela n’est pas une pièce réparable par l’utilisateur
mais elle est censée avoir une durée normale de vie de 3 à 5 ans.
Vous avez installé le
Tableau de sécurité
et d’applications
du LIFEBOOK.
Consultez les indicateurs d’état pour voir si l’icône de sécurité est
affichée. Le cas échéant, saisissez votre mot de passe Voir « Tableau
de voyants d’état » en page 22.
L’écran ne s’allume pas
au démarrage ou à la sortie
du mode Veille.
84 - Dépannage
Problème
Cause possible
Solutions possibles
L’ordinateur portable est
réglé pour fonctionner
avec un moniteur
externe seulement.
Gardez la touche [Fn] enfoncée et appuyez sur la touche [F10] pour
changer votre sélection et choisir où envoyer votre affichage. Chaque
fois que vous appuyez sur ces touches, vous passez au choix suivant.
Les choix, par ordre, sont : affichage intégré seulement, moniteur
externe seulement, affichage intégré et moniteur externe ensemble.
L’angle de l’affichage
et les paramètres
de luminosité ne sont
pas adaptés à vos
conditions d’éclairage.
Déplacez l’écran et actionnez la commande de luminosité jusqu’à
ce que vous ayez une visibilité adéquate. Pour régler la luminosité,
maintenez la touche [Fn] enfoncée et appuyez sur [F6] ou [F7].
Les temporisations de
gestion de l’alimentation
peuvent être trop courtes
et vous n’avez pas
remarqué que l’écran
s’est allumé, puis éteint
de nouveau.
Appuyez sur une touche du clavier ou déplacez la souris. Si cela ne
fonctionne pas, appuyez sur le bouton d’alimentation/veille/reprise
(L’écran d’affichage peut avoir été arrêté par le mode veille, veille
automatique ou temporisation vidéo).
L’ordinateur portable s’est
mis en marche en émettant
une série de tonalités et
votre écran est vide.
L’auto-test de
démarrage (POST) a
détecté une défaillance
qui ne permet pas à
l’écran de fonctionner.
Communiquez avec le service d’assistance.
L’écran devient vide par luimême après avoir été utilisé.
L’ordinateur portable
s’est retrouvé en
temporisation vidéo,
en mode veille ou en
mode veille prolongée
car vous ne l’avez pas
utilisé pendant un
certain moment.
Appuyez sur n’importe quelle touche sur le clavier, ou déplacez
votre souris pour restaurer le fonctionnement. Si cela ne fonctionne
pas, appuyez sur le bouton d’alimentation/veille/reprise Vérifiez
vos paramètres de gestion de l’alimentation, ou fermez vos
applications et allez dans le menu Économies d’énergie (ou
Options d’alimentation) de l’utilitaire de configuration pour ajuster
les valeurs de temporisation afin qu’elles répondent mieux à vos
besoins. Voir « Utilitaire de configuration du BIOS » en page 43.
Problèmes vidéo
L’écran d’affichage intégré
demeure vide lorsque vous
mettez en marche votre
ordinateur LIFEBOOK.
85 - Dépannage
Problème
Cause possible
Solutions possibles
L’écran devient vide par luimême après avoir été utilisé.
(suite)
Les temporisations de
gestion de l’alimentation
peuvent être réglées
à des intervalles trop
courts et vous n’avez
pas remarqué que
l’écran s’est allumé,
puis éteint de nouveau.
Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre
souris pour restaurer le fonctionnement. Si cela ne fonctionne pas,
appuyez sur le bouton d’alimentation/veille/reprise (L’écran d’affichage
peut avoir été arrêté par le mode veille, veille automatique ou
temporisation vidéo.)
L’écran ne s’allume pas
au démarrage ou à la sortie
du mode veille.
Le système est protégé
par mot de passe.
Vérifiez le tableau de voyants d’état pour vous assurer que l’icône
Sécurité clignote. Le cas échéant, entrez votre mot de passe.
L’écran d’affichage
ne se ferme pas.
Un corps étranger, tel
qu’un trombone, est
coincé entre l’écran
et le clavier.
Retirez tous les objets étrangers du clavier.
L’écran affiche des zones
claires ou sombres.
Si ces zones sont très
petites et si leur nombre
est restreint, cela est
normal pour un grand
écran ACL.
Ne faites rien.
Si les zones sont
nombreuses ou
suffisamment grandes
pour perturber vos
besoins d’exploitation,
L’écran est défectueux : communiquez avec le service d’assistance.
L’application que vous
exécutez ne prend pas
en charge la résolution
d’affichage du système
et la compression de
l’affichage est activée.
La compression de l’affichage fournit un affichage plus clair mais
plus petit pour les applications qui ne prennent pas en charge la
résolution d’affichage du système. En changeant vos paramètres
de compression, vous pouvez remplir l’écran mais vous aurez
moins de résolution. Pour les changer, utilisez le panneau de
configuration GMA Intel.
L’écran d’application
n’utilise qu’une partie de la
surface d’affichage et est
entouré d’un cadre foncé.
86 - Dépannage
Problème
Cause possible
Solutions possibles
L’écran est sombre lorsqu’il
fonctionne sur l’alimentation
par batterie.
La valeur par défaut de
l’utilitaire Gestion de
l’alimentation est réglée
sur Faible luminosité
pour économiser
l’énergie.
Appuyez sur [Fn] + [F7] pour augmenter la luminosité
ou double-cliquez sur l’indicateur de batterie pour ajuster le
Réglage de l’alimentation dans les Paramètres de la batterie.
Vous avez connecté un
moniteur externe, mais il
n’affiche aucune information.
Votre moniteur externe
n’est pas bien installé.
Réinstallez le moniteur. Voir « Port analogique RGB » en page 72.
Le système
d’exploitation n’utilise
pas le bon pilote.
Consultez la documentation du périphérique et du système
d’exploitation, puis installez le pilote approprié.
Vous avez connecté
un moniteur externe
et il ne s’allume pas.
Votre moniteur externe
n’est pas compatible
avec votre ordinateur
portable LIFEBOOK.
Consultez la documentation de votre moniteur, ainsi que les conseils
concernant le moniteur externe dans la section Spécifications.
Voir « Spécifications techniques du système » en page 113.
Les applications
génèrent souvent leurs
propres messages
d’erreur.
Consultez la documentation et l’aide de l’application. Tous les
messages n’indiquent pas des erreurs ; certains sont simplement
des indicateurs d’état.
Problèmes divers
Un message d’erreur
s’affiche sur l’écran durant
l’exécution d’une application.
87 - Dépannage
Messages de l’auto-diagnostic de mise sous tension
Voici une liste alphabétique des messages d’erreur et d’état que le BIOS Phoenix et/ou votre système
d’exploitation peuvent générer ainsi qu’une explication pour chacun d’eux. Les messages d’erreurs sont marqués
d’un *. Si un message d’erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la
documentation de votre système d’exploitation (à l’écran et dans le manuel imprimé). Si vous ne trouvez aucune
référence au message et que sa signification n’est pas claire, contactez le service d’assistance.
nnnn Mémoire cache acceptée
nnnn est la capacité de la mémoire cache du système en kilo-octets testée avec succès par l’auto-test de mise
sous tension (ce message apparaîtra seulement si avez une carte PC Card SRAM installée).
*Échec du test de mémoire étendue à la ligne : xx
La mémoire étendue ne fonctionne pas ou n’est pas bien configurée. Si vous avez installé un module de
mémoire additionnelle, vérifiez s’il est bien installé. Si c’est le cas, vérifiez la configuration de Windows
pour vous assurer qu’il ne tente pas d’utiliser de la mémoire non disponible, puis communiquez avec le
service d’assistance.
nnnn RAM étendue acceptée
nnnn est la capacité de mémoire en kilo-octets qui a été testée avec succès.
*Échec du disque fixe n (où x=1 à 4)
Le disque fixe ne fonctionne pas ou n’est pas bien configuré. Cela pourrait signifier que le type de disque
dur identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par l’auto-diagnostic
de mise sous tension. Exécutez l’utilitaire de configuration pour vérifier les paramètres du type de disque
dur et corrigez-les si nécessaire. Si les paramètres sont corrects et que le message apparaît lorsque vous
redémarrez votre système, il pourrait y avoir une grave erreur qui peut vous faire perdre des données si vous
continuez. Communiquez avec le service d’assistance.
*Type de lecteur A incorrect - exécutez CONFIGURATION
Type de lecteur de disquette A : mal identifié dans la Configuration. Cela pourrait signifier que le type de
lecteur de disquette identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par
l’auto-diagnostic de mise sous tension. Exécutez l’utilitaire de configuration pour corriger cette irrégularité.
88 - Dépannage
*Type de lecteur B incorrect - exécutez CONFIGURATION
Type de lecteur de disquette B : mal identifié dans la Configuration. Cela pourrait signifier que le type de
lecteur de disquette identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par
l’auto-diagnostic de mise sous tension. Exécutez l’utilitaire de configuration pour corriger cette irrégularité.
*Données NVRAM non valides
Problème d’accès à la mémoire NVRAM. Au cas où ce message s’afficherait, ce qui est peu probable, vous
pourriez avoir certains problèmes d’affichage. Vous pouvez continuer à utiliser votre ordinateur mais vous
devriez communiquer avec le service d’assistance pour plus d’informations.
*Erreur du contrôleur de clavier
Le test du contrôleur de clavier a échoué. Vous pourriez avoir besoin de remplacer votre clavier ou
le contrôleur de votre clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez
avec le service d’assistance.
*Erreur de clavier
Le clavier ne fonctionne pas. Vous pourriez avoir besoin de remplacer votre clavier ou le contrôleur de votre
clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d’assistance.
*Touche bloquée
Le BIOS a découvert une touche bloquée et affiche le code de balayage pour la touche bloquée. Vous
pourriez avoir besoin de remplacer votre clavier mais vous pourriez utiliser un clavier externe en attendant.
Communiquez avec le service d’assistance.
*Le type de moniteur ne correspond pas au CMOS - exécutez CONFIGURATION
Le type de moniteur n’est pas bien identifié dans la Configuration. Cette erreur signifie probablement que
le BIOS est corrompu. Exécutez l’utilitaire de configuration et réglez tous les paramètres aux conditions
par défaut. Si vous obtenez toujours cette erreur, communiquez avec le service d’assistance.
*Système d’exploitation introuvable
Le système d’exploitation ne peut pas être localisé ni sur le lecteur A: ni sur le lecteur C: Accédez à l’utilitaire de
configuration et vérifiez si le disque fixe et le lecteur A: sont bien identifiés et si la séquence d’amorçage est bien
configurée. Le système d’exploitation devrait être sur le lecteur C: sauf si vous avez changé sensiblement votre
installation. Si l’utilitaire de configuration est bien installé, votre disque dur pourrait être corrompu.
89 - Dépannage
*Contrôle de parité 1 nnnn
Erreur de parité trouvée dans le bus système. Le BIOS essaye de localiser l’adresse et de l’afficher sur l’écran.
S’il n’arrive pas à localiser l’adresse, l’écran affichera ????. Cette défectuosité risque de détruire des
données. Communiquez avec le service d’assistance.
*Contrôle de parité 2 nnnn
Erreur de parité trouvée dans le bus d’entrée-sortie. Le BIOS essaye de localiser l’adresse et de l’afficher
sur l’écran. S’il n’arrive pas à localiser l’adresse, l’écran affichera ????. Cette défectuosité risque de
détruire des données. Communiquez avec le service d’assistance.
*Appuyez sur <F1> pour reprendre, sur <F2> pour CONFIGURER
Affiché après tout message d’erreur récupérable. Appuyez sur [F1] pour continuer le démarrage ou sur [F2]
pour accéder à l’utilitaire de configuration du BIOS et modifier la configuration.
*Amorçage précédent incomplet – Configuration par défaut utilisée
L’auto-diagnostic de mise sous tension précédent n’a pas été complété avec succès. L’auto-diagnostic de mise sous
tension chargera les valeurs par défaut et proposera d’exécuter la Configuration. Si l’erreur précédente a été causée
par des valeurs incorrectes et que celles-ci ne sont pas corrigées, le prochain amorçage aura de fortes possibilités
d’échouer également. Si l’utilisation des paramètres par défaut ne vous permet pas d’exécuter avec succès
la séquence d’amorçage, vous devriez éteindre le système et communiquer avec le service d’’assistance.
*Erreur de l’horloge de temps réel
L’horloge de temps réel a échoué le test du BIOS. Une réparation de la carte mère pourrait être nécessaire.
Communiquez avec le service d’assistance.
*Échec de la mémoire fantôme RAM au décalage : nnnn
La mémoire fantôme RAM a échoué au décalage nnnn du bloc 64k à partir duquel l’erreur a été détectée. Vous
risquez de subir une corruption des données si vous continuez. Communiquez avec le service d’assistance.
nnnn Mémoire RAM fantôme acceptée
nnnn est la capacité de la mémoire fantôme RAM en kilo-octets qui a été testée avec succès.
90 - Dépannage
*Batterie du système épuisée. Remplacez-la et exécutez la CONFIGURATION
La batterie de rétention de la mémoire RAM du CMOS BIOS est épuisée. Celle-ci fait partie de votre BIOS
et c’est une batterie enfichable qui requiert l’aide d’un technicien d’assistance pour la changer. Vous pouvez
continuer d’utiliser votre ordinateur mais vous aurez à utiliser les valeurs par défaut de votre utilitaire de
configuration ou à reconfigurer votre utilitaire de configuration chaque fois que vous éteignez votre ordinateur
portable. Cette batterie a une durée de vie prévue de 2 à 3 ans.
Système BIOS doublé
Système BIOS copié sur la mémoire RAM fantôme.
*Total de contrôle du CMOS incorrect - Utilisation de la configuration par défaut
La mémoire RAM du CMOS BIOS a été corrompue ou mal modifiée, peut-être par un programme
d’application qui change les données stockées dans la mémoire du BIOS. Exécutez la configuration
et reconfigurez le système.
*Échec de la mémoire RAM système au décalage : nnnn
La mémoire du système a échoué au décalage nnnn du bloc 64k à partir duquel l’erreur a été détectée. Cela
veut dire qu’il y a une erreur dans votre mémoire intégrée. Si vous continuez d’utiliser votre ordinateur, vous
risquez de corrompre vos données. Communiquez avec le service d’assistance concernant les réparations.
nnnn de la mémoire RAM système accepté
nnnn est la capacité de la mémoire système en kilo-octets qui a été testée avec succès.
*Erreur du temporisateur du système
Le test du temporisateur a échoué. L’horloge principale qui fait fonctionner l’ordinateur est défectueuse. Une
réparation de la carte mère est nécessaire. Communiquez avec le service d’assistance concernant les réparations.
BIOS vidéo doublé
Le BIOS vidéo a été copié avec succès dans la mémoire RAM fantôme.
91 - Dépannage
Restauration de votre image de système et de vos logiciels
Avant de commencer à utiliser votre ordinateur, il est très important de copier sur DVD l’image d’origine
de votre système. Pour cela, suivez les instructions indiquées dans la section « Enregistrement de
votre image d’origine » ci-dessous.
Outre les instructions sur l’enregistrement de votre image d’origine, ce document explique plusieurs
autres procédures importantes, notamment la création d’une image de système, la restauration de
l’image d’origine et des images de système, la gestion de vos images et la restauration des partitions
sur un disque dur.
•
POUR INSTALLER DES APPLICATIONS ET DES PILOTES, POUR COPIER L’IMAGE D’ORIGINE ET LES IMAGES DE SYSTÈME,
POUR GRAVER UN DISQUE PRA, DES DISQUES D’APPLICATIONS OU DES DISQUES D’AMORÇAGE, VOUS DEVEZ AVOIR
UN GRAVEUR DE DVD INTERNE OU EXTERNE.
•
IL EST EXTRÊMEMENT IMPORTANT DE COPIER VOTRE IMAGE D’ORIGINE SUR DES SUPPORTS AMOVIBLES (P. EX. DISQUES
DVD). DANS LE CAS CONTRAIRE, VOUS RISQUEZ DE NE PAS POUVOIR RESTAURER L’IMAGE À UNE DATE ULTÉRIEURE.
• NOUS VOUS RECOMMANDONS D’UTILISER DES DISQUES DE TYPE DVD-R OU DVD+R POUR VOS
SAUVEGARDES, MAIS LES SUPPORTS* SUIVANTS SONT AUSSI PRIS EN CHARGE
:
POUR L’IMAGE D’ORIGINE, LE DISQUE PRA, LES DONNÉES D’APPLICATIONS ET LE DISQUE D’AMORÇAGE : DVD-R/+R.
POUR LES IMAGES DE SYSTÈME CRÉÉES PAR L’UTILISATEUR : DVD-R/+R, DVD-RW/+RW, DVD-DL.
* SELON LE LECTEUR OPTIQUE ET LE FORMAT DU SUPPORT UTILISÉ, CERTAINS TYPES DE SUPPORTS PEUVENT
NE PAS CONVENIR À LA CRÉATION D’IMAGES DE SYSTÈME.
ÉTANT DONNÉ CERTAINES LIMITES LÉGALES, CERTAINES APPLICATIONS TIERCES DEVRONT ÊTRE INSTALLÉES
SÉPARÉMENT À L’AIDE DU SUPPORT D’APPLICATIONS JOINT À VOTRE ORDINATEUR.
Enregistrement de votre image d’origine
Lorsque vous avez acheté votre système, l’image d’origine a été pré-installée dans une partition
cachée de votre disque dur. Une copie de l’image d’origine vous permettra, en cas de panne
grave, de restaurer votre système exactement comme il était à l’origine.
92 - Restauration de votre image de système et de vos logiciels
ClickMe!
Après avoir installé l’utilitaire ClickMe! lors du premier démarrage de votre système, une invite vous
demandera de faire une copie de l’image d’origine sur des DVD. Plusieurs disques vierges (les DVD-R
ou DVD+R sont recommandés) vous seront nécessaires pour créer la copie. Lorsque vous avez terminé
la copie, assurez-vous d’étiqueter clairement les disques et de les conserver en lieu sûr.
Création d’images de sauvegarde de l’image d’origine, du disque PRA et d’autres disques
SUR CERTAINS MODÈLES DE LIFEBOOK, LES APPLICATIONS NE SONT PAS SUR LE DISQUE DUR MAIS SUR LE DISQUE
PRA. VEUILLEZ PRENDRE CELA EN COMPTE EN LISANT LES PROCÉDURES QUI SUIVENT.
Le bouton [Gérer/Changer] permet également de créer des copies de sauvegarde de l’image d’origine,
du disque PRA, du disque d’applications ou du disque d’amorçage.
1
2
Cliquez sur l’icône My Recovery disponible sur le bureau Windows.
3
4
Sélectionnez Disque de restauration, puis cliquez sur [Créer DVD]
5
Vous voyez apparaître le message « Le disque de restauration 1 sera créé. Inscrivez quelques commentaires
et un numéro de disque sur le DVD. » Cliquez sur [OUI] pour commencer à graver l’image d’origine.
Sélectionnez [Gérer/Créer] -> [Images de sauvegarde]
Le menu Images de sauvegarde affiche une liste vous permettant de sélectionner quel type de disque vous souhaitez
graver : disque d’amorçage, disque de pilotes et de restauration des applications, disque d’applications ou disque
de restauration.
Assurez-vous que le numéro de la case est « 2 » (Remarque : en fonction de la taille de l’image, il est possible
que le chiffre de l’image d’origine indiqué soit supérieur ).
POUR L’ÉTAPE SUIVANTE, VEILLEZ À NE PAS UTILISER L’ORDINATEUR TANT QUE LA COPIE N’EST PAS TERMINÉE.
6
Lorsque le système copie, il affiche un écran « Écriture sur disque » avec une barre de progression. Lorsque
l’opération est terminée, une boîte de dialogue vous informe que la copie de sauvegarde a été créée avec succès.
93 - Restauration de votre image de système et de vos logiciels
7
Répétez l’opération pour les trois autres images à graver sur disque (disque d’amorçage, disque de pilotes et
de restauration des applications, disque d’applications) Le nombre d’images disponibles est susceptible de varier
selon le modèle de votre système. Sur certains modèles, les applications ne sont pas sur le disque dur.
Restauration de votre image d’origine
Si vous avez un jour besoin de restaurer votre image d’origine, exécutez les opérations suivantes. Il ne
faut pas oublier que vous pouvez avoir des applications de fabricants indépendants devant être installées
séparément à l’aide du disque d’applications livré avec votre ordinateur.
TOUTES LES DONNÉES CRÉÉES PAR L’UTILISATEUR SERONT SUPPRIMÉES DE VOTRE SYSTÈME LORSQUE L’IMAGE
D’ORIGINE SERA RESTAURÉE.
Si vous désirez restaurer votre image d’origine, exécutez les opérations indiquées en page 3 sous « Exécution
de la fonctionnalité Restauration et Utilitaires à partir du disque dur ».
Création d’une image de système
Copies de sauvegarde de l’image système configurées par l’utilisateur : Sur votre bureau,
il existe une icône [MyRecovery] (Ma restauration) qui vous permet de faire des sauvegardes My Recovery
de votre image système actuelle sur un autre emplacement de votre disque dur ou sur un support
externe. Une image système est un enregistrement de la configuration de votre unité de disque C: à un
moment précis. Il est conseillé de faire occasionnellement une copie de sécurité de l’image système afin
de pouvoir revenir à certains stades précédents sans avoir à revenir au tout début, à l’image d’origine.
Par défaut, les images de système sont enregistrées dans l’unité de disque D: à l’intérieur du dossier
MyRecovery. Vous pouvez également décider d’enregistrer l’image sur un disque dur externe.
1
2
3
Cliquez sur l’icône [MyRecovery] de votre bureau Windows.
Dans l’écran MyRecovery, cliquez sur [Sauvegarde].
Sur l’écran suivant, vous pouvez saisir jusqu’à 200 caractères d’informations se rapportant au fichier de sauvegarde.
Ces informations vous aideront à identifier l’image ultérieurement.
94 - Restauration de votre image de système et de vos logiciels
4
5
Cliquez sur [OK] et vous verrez le système redémarrer.
6
Vous voyez apparaître une illustration graphique de la façon dont l’image sera enregistrée. Cliquez sur
le bouton [Suivant].
7
Cliquez sur [Exécuter] pour démarrer l’enregistrement de la copie de sauvegarde.
Après le redémarrage, vous voyez apparaître une fenêtre « Création de l’image de sécurité » vous proposant
de « Créer l’image sur l’unité de disque D » ou de « Sélectionner une unité de disque » pour le cas où vous
préféreriez conserver l’image sur un disque dur externe.
95 - Restauration de votre image de système et de vos logiciels
Gestion de vos images de sauvegarde
L’outil MyRecovery permet également de copier vos images de sauvegarde, de les archiver sur des DVD,
ou de les supprimer de votre disque dur lorsqu’elles n’y sont plus utiles.
1
2
3
4
Tout d’abord, cliquez sur l’icône [MyRecovery] de votre bureau Windows.
5
Sélectionnez un titre d’image dans la liste, puis cliquez sur le bouton correspondant à l’action que vous désirez
exécuter.
6
Veuillez prendre note que le bouton [Copier] est disponible uniquement si un disque dur externe est connecté à
votre système. Si vous décidez de copier une image, vous devez ensuite désigner un emplacement de destination.
Lorsque vous êtes prêt à copier, cliquez sur [OK] pour continuer. Un écran de progression est affiché pendant
que le système copie.
7
Veuillez prendre note que si vous copiez une image sur un disque dur externe, l’original et la copie sont tous deux
affichés dans la fenêtre « Images de sauvegarde » avec le même nom, la même date et la même taille de fichier,
mais avec une lettre d’unité de disque différente. Si vous choisissez [Créer DVD], assurez-vous d’avoir un
graveur de DVD et des DVD vierges.
Dans la fenêtre MyRecovery, cliquez sur [Gérer/Créer].
Lorsque vous voyez apparaître la fenêtre Gestionnaire MyRecovery, cliquez sur [Gérer les images de sauvegarde].
Vous voyez ensuite apparaître une liste de vos images de sauvegarde. Sous cette liste, trois boutons [Créer
DVD], [Copier], [Supprimer] permettent de gérer les images de sauvegarde.
Utilisation du disque de restauration et d’utilitaires
Le disque Restauration et Utilitaires contient divers outils permettant de restaurer votre image d’origine
ou une image de système, ainsi que d’effacer certaines données inutiles sur votre disque dur.
Méthodes pour accéder aux utilitaires
Les outils « Restauration et Utilitaires » sont pré-installés en usine dans une partition cachée et sont disponibles
sur le disque à auto-amorçage. Veuillez prendre note que si vous modifiez la configuration des partitions
de votre disque dur, vous risquez de supprimer les outils « Restauration et Utilitaires ». Dans un tel cas,
vous ne pourrez plus utiliser la partition cachée pour lancer les outils « Restauration et Utilitaires », mais
vous pourrez toujours amorcer le système à partir du disque.
96 - Restauration de votre image de système et de vos logiciels
Comment déterminer si la fonctionnalité Restauration et Utilitaires est déjà installée
1
2
3
Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparaît, appuyez sur la touche [F12].
Dans le menu Amorçage qui apparaît, vérifiez si l’option <Restauration et Utilitaires> est présente. Si elle n’y est pas,
cela signifie que la fonctionnalité doit être utilisée à partir du disque. Si l’option <Restauration et Utilitaires> n’est
pas disponible, reportez-vous à « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque ».
Vous pouvez également déterminer si la fonctionnalité est installée avec l’aide du menu SecureCore. Pour cela,
mettez l’ordinateur sous tension et appuyez sur [Entrée] lorsque le logo Fujitsu apparaît à l’écran. Le menu
SecureCore apparaît avec l’option Restauration et Utilitaires.
Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque dur
1
2
3
4
5
6
7
8
Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparaît, appuyez sur la touche [F12].
Avec le curseur, allez en bas de page jusqu’à <Restauration et Utilitaires>, puis appuyez sur [Entrée].
Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque.
Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle
configuration de clavier si nécessaire, puis cliquez sur [Suivant].
Lorsque la boîte de dialogue Système d’exploitation apparaît, sélectionnez « Utiliser les outils de restauration... »
et cliquez sur [Suivant].
Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK].
Lorsque la fenêtre « Options de restauration du système » apparaît, cliquez sur « Restauration et Utilitaires ».
L’écran « Restauration et Utilitaires » apparaît avec trois onglets : Diagnostics, Restauration et Utilitaires. Veuillez
noter que l’onglet Diagnostics n’est pas pris en charge par certains modèles LIFEBOOK/Stylistic lorsque vous
exécutez la fonction Restauration et Utilitaires à partir du disque dur. Si vous désirez restaurer le système
d’exploitation, utilisez l’icône du centre « Restauration de l’image d’origine (seulement unité de disque C:) » sous
l’onglet Restauration.
97 - Restauration de votre image de système et de vos logiciels
Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque d’amorçage
Si vous désirez vérifier/changer la priorité d’amorçage (plutôt que de démarrer à partir du disque dur ou d’un lecteur de disquette
externe), exécutez les opérations suivantes :
CE DISQUE PEUT SEULEMENT ÊTRE UTILISÉ SUR LE SYSTÈME AVEC LEQUEL IL A ÉTÉ ACHETÉ.
1
Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou
cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu SecureCore™ s’affichera.
2
3
4
5
Dans le menu SecureCore, sélectionnez le menu Amorçage.
6
Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle configuration
de clavier si nécessaire, puis cliquez sur [Suivant].
7
8
9
10
Lorsque la boîte de dialogue Système d’exploitation apparaît, cliquez sur [Suivant].
Surlignez l’option CD/DVD.
Mettez le disque d’amorçage sur le plateau du lecteur.
Cliquez sur [OK]. Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir
du disque.
Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK].
Lorsque la fenêtre « Options de restauration du système » apparaît, cliquez sur « Restauration et Utilitaires ».
Lorsque l’écran Restauration et utilitaires apparaît, trois onglets sont présents : Diagnostics, Restauration
et Utilitaires.
Onglets Restauration et Utilitaires
Onglet Diagnostics : L’outil de diagnostics est conçu pour être utilisé par des informaticiens professionnels.
Il y a peu de chances que vous ayez besoin de l’utiliser. Lorsque vous sélectionnez des dispositifs dans
la fenêtre Diagnostic et que vous cliquez ensuite sur [Exécuter], ceux-ci sont soumis à plusieurs tests.
Onglet Restauration : L’onglet Restauration comprend trois outils : « Restauration de copies de système
configurées par l’utilisateur », « Restauration de l’image d’origine (uniquement l’unité de disque C:) » et
« Restauration de l’image d’origine (restauration intégrale du disque dur) ». Vous pouvez utiliser ces outils
98 - Restauration de votre image de système et de vos logiciels
pour restaurer l’image d’origine à partir de la partition cachée, pour restaurer une image de sauvegarde
créée par vous ou des images enregistrées sur des DVD, et pour restaurer complètement votre disque dur.
Si vous désirez savoir comment créer des DVD de restauration de l’image d’origine, des DVD de sauvegarde
créé par l’utilisateur, et une sauvegarde de l’image de système, reportez-vous aux sections appropriées ci-dessus.
Onglet Utilitaires : L’onglet Utilitaires comprend trois outils : « Supprimer les données sur le disque dur »,
« Restaurer la fonctionnalité Restauration et Utilitaires » et « Restauration complète d’ordinateur Windows ».
• L’utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur
votre disque dur et d’en empêcher leur réutilisation. REMARQUE : N’utilisez pas l’utilitaire
« Supprimer les données sur le disque dur », à moins que vous soyez absolument certain
de vouloir effacer votre disque dur en entier, y compris toutes les partitions.
• Restaurer la fonctionnalité Restauration et Utilitaires permet de restaurer la première partition cachée.
• L’utilitaire Restauration complète d’ordinateur Windows permet de restaurer une image créée
avec le Centre de restauration et de sauvegarde Windows. L’utilitaire Restauration complète
d’ordinateur Windows efface et réécrit toutes les données se trouvant sur le disque dur.
Restauration de l’image d’origine avec la fonctionnalité Restauration et Utilitaires (à partir
d’un nouveau disque dur ou d’un disque dur sans auto-amorçage)
Si vous avez installé un nouveau disque dur ou si votre disque dur n’a pas de fonction d’auto-amorçage,
exécutez les opérations suivantes. Veuillez prendre note que vous devez d’abord créer de nouvelles
partitions sur le disque dur, puis restaurer l’image d’origine.
1
Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou
cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu SecureCore™ s’affichera.
2
3
4
5
6
Dans le menu SecureCore, sélectionnez le menu Amorçage.
Surlignez l’option CD/DVD.
Insérez le disque amorçable dans le lecteur de DVD, puis cliquez sur [OK].
Lorsque la fenêtre Options de restauration du système apparaît, cliquez sur <Restauration et Utilitaires>.
Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle
configuration de clavier si nécessaire, puis cliquez sur [Suivant].
99 - Restauration de votre image de système et de vos logiciels
7
8
9
10
Lorsque la boîte de dialogue Système d’exploitation apparaît, cliquez sur [Suivant].
11
12
13
14
Cliquez sur [Exécuter].
Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK].
Lorsque la fenêtre Options de restauration du système apparaît, cliquez sur <Restauration et Utilitaires>.
Dans la fenêtre « Recovery and Utility » (Restauration et Utilitaire), cliquez sur l’onglet Recovery puis sélectionnez
l’icône <>Restoring the Factory Image (full hard drive recovery) (Restauration de l’image d’origine - restauration
complète du disque dur).
Lisez l’avis et cliquez sur « J’accepte ».
Cliquez sur [Suivant], puis sur [Exécuter] pour démarrer le processus de restauration.
1. La mention « Vérification du disque de restauration » s’affichera en caractères gras et le reste sera grisé.
Suivez les consignes et « Insérez le disque de restauration N° 1 ». Dans certains cas, vous pouvez être invité
à « Insérer le disque de restauration N° 2 », selon la taille de l’image de restauration.
15 Cliquez sur [Suivant] pour démarrer la vérification. Cliquez sur [Suivant] à nouveau lorsque la vérification est terminée.
16 2. La mention « Initialisation du disque dur » s’affichera en gras avec le message « Veuillez insérer le disque
amorçable dans le lecteur optique ». Insérez le disque amorçable. Cliquez sur [Suivant] pour continuer. Une
boîte de dialogue s’affiche, avec un message de vérification de disque.
17 Le message « Attention ! Toutes les données du disque dur seront complètement effacées ! » apparaîtra.
Sélectionnez [OK]. Le processus de création de partition démarrera.
18 3. La mention « Restauration de l’image d’origine dans une partition cachée » est affichée en gras avec le message
« Veuillez insérer le disque de restauration N° 1 dans le lecteur optique ». Cliquez sur [Suivant] pour continuer.
19 À la fin du processus, l’outil ira automatiquement à l’étape « 3. Restauration de l’image d’origine dans une partition
cachée », et affichera le message « Veuillez insérer le(s) disque(s) d’applications en commençant par le N° 1,
puis cliquez sur [OK] ». Une fois un disque installé, insérez le suivant et répétez l’opération jusqu’à avoir installé
tous les disques. Si vous ne disposez pas de disque(s) d’applications ou si vous les avez tous insérés : Cliquez
sur [Annuler] pour continuer. » Vous pouvez à ce stade :
• Insérer le(s) disque(s) d’applications pour restaurer le système à la partition cachée, ou
• Cliquer sur [Annuler] pour ignorer le(s) disque(s) d’applications et poursuivre sans procéder
à de restauration.
100 - Restauration de votre image de système et de vos logiciels
20 Si vous décidez d’insérer le(s) disque(s) d’applications, une fois leur copie sur la partition cachée terminée, le
message s’affichera à nouveau. Continuez à insérer le(s) disque(s) d’applications jusqu’à ce que tous les disques
aient été copiés, puis cliquez sur [Annuler] pour poursuivre sans procéder à de restauration.
21 Après avoir cliqué sur [Annuler], le message de confirmation « Si vous souhaitez ignorer la copie ou que toutes
les copies ont été effectuées, cliquez sur OK. Cliquez sur [Annuler] pour revenir à l’étape de Restauration de
l’image d’origine sur une partition cachée. »
22 Cliquez sur [OK] et la procédure de Restauration de l’image d’origine se lancera.
23 À la fin de la restauration, vous verrez le message « La restauration a été effectuée. Cliquez sur [OK] pour
redémarrer l’ordinateur ». Cliquez sur [OK].
Téléchargement automatique des mises à jour de pilotes
Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu
Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de
Fujitsu pour obtenir les mises à jour récentes de votre système.
L’icône FDU doit apparaître dans la zone de notification en bas à droite de votre écran (faites défiler votre
curseur sur les icônes pour trouver l’icône appropriée). Si l’icône FDU n’apparaît pas dans cette zone, vous
pouvez la lancer à partir de Démarrer -> Tous les programmes, puis en cliquant sur Mise à jour des pilotes
Fujitsu (cette opération créera automatiquement l’icône).
Pour appeler le menu FDU, cliquez sur l’icône FDU avec le bouton droit de votre souris. Le menu contient
les éléments suivants :
Vérifier les mises à jour maintenant
Permet une recherche manuelle des mises à jour de pilotes. La première fois que vous l’utiliserez, on vous
demandera d’accepter un contrat de licence. Après avoir cliqué sur l’icône, l’utilitaire FDU se connectera
automatiquement au site Fujitsu pour vérifier les mises à jour et les télécharger. Pendant le processus de
téléchargement, l’icône affiche une barre rouge indiquant qu’elle ne peut pas être utilisée pendant que le
téléchargement est en cours. Lorsque la mise à jour est terminée, un message apparaît pour vous en informer.
101 - Restauration de votre image de système et de vos logiciels
Activer les notifications de mises à jour automatiques
Recherches automatiques de nouvelles mises à jour sur une base régulière (environ tous les 3 jours).
Afficher l’historique des mises à jour
Affiche un écran qui présente un historique des mises à jour effectuées par l’utilitaire FDU.
À propos de l’utilitaire FDU
Affiche le numéro de version de l’utilitaire FDU et des informations relatives aux droits d’auteur.
Fichier Lisez-moi de l’utilitaire FDU
Affiche le fichier Lisez-moi de l’utilitaire FDU.
102 - Restauration de votre image de système et de vos logiciels
Chapitre 5
Entretien
Entretien de votre ordinateur portable LIFEBOOK
Si vous prenez soin de votre ordinateur portable LIFEBOOK Fujitsu, vous augmenterez sa durée de vie et sa
fiabilité. Cette section fournit certains conseils relatifs à l’entretien de votre ordinateur portable et de ses dispositifs.
•
LE SYSTÈME CONTIENT DES COMPOSANTS POUVANT ÊTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE
ÉLECTROSTATIQUE (DES). POUR MINIMISER CE RISQUE, VEUILLEZ PRENDRE LES PRÉCAUTIONS SUIVANTES
•
:
•
AVANT DE CONNECTER OU DE DÉCONNECTER VOTRE ORDINATEUR PORTABLE LIFEBOOK (LORSQUE
VOUS UTILISEZ UN DUPLICATEUR DE PORTS), IL EST TOUJOURS RECOMMANDÉ DE TOUCHER UN OBJET
MÉTALLIQUE MIS À LA TERRE AFIN DE DÉCHARGER L’ÉLECTRICITÉ STATIQUE QUI S’EST ACCUMULÉE DANS
VOTRE CORPS.
•
ASSUREZ-VOUS DE METTRE VOTRE SYSTÈME HORS TENSION AVANT D’AJOUTER OU DE RETIRER DES
COMPOSANTS DU SYSTÈME. MÊME SI LE SYSTÈME EST EN ÉTAT DE SOMMEIL OU DE VEILLE PROLONGÉE,
DES DONNÉES POURRAIENT ÊTRE PERDUES ET LA MÉMOIRE ENDOMMAGÉE SI LE COURANT QUI ALIMENTE
LE SYSTÈME N’EST PAS COUPÉ.
•
LORSQUE VOUS INSTALLEZ OU RETIREZ UN MODULE DE MÉMOIRE, TENEZ-LE PAR LE BORD DE FAÇON
À NE TOUCHER AUCUN CONTACT NI AUCUNE PUCE. ASSUREZ-VOUS DE NE TOUCHER AUCUNE BORNE DE
CONNEXION NI AUCUN COMPOSANT INTERNE DE L’ORDINATEUR. LA PEAU DÉGAGE UNE SUBSTANCE HUILEUSE
QUI POURRAIT CAUSER UN COURT-CIRCUIT AUX COMPOSANTS.
TOUT ÉQUIPEMENT ÉLECTRIQUE PEUT ÊTRE DANGEREUX S’IL EST UTILISÉ DE FAÇON INAPPROPRIÉE. LE
FONCTIONNEMENT DE CE PRODUIT OU D’AUTRES PRODUITS SIMILAIRES DOIT TOUJOURS SE FAIRE SOUS LA
SUPERVISION D’UN ADULTE. NE PERMETTEZ PAS AUX ENFANTS D’ACCÉDER À L’INTÉRIEUR DE TOUT PRODUIT
ÉLECTRIQUE ET NE LEUR PERMETTEZ PAS D’EN MANIPULER LES CÂBLES.
103
• Votre ordinateur portable est durable, mais c’est un appareil électronique sensible. Traitez-le avec
respect et précaution.
• Prenez l’habitude de transporter votre ordinateur dans une mallette convenable.
• N’essayez pas de réparer l’ordinateur vous-même. Suivez toujours les instructions d’installation
à la lettre.
• Gardez-le loin de la nourriture et des boissons.
• Pour protéger votre ordinateur des dommages et optimiser ses performances, gardez toujours les
grilles de ventilation dégagées, propres et sans débris. Il est possible que vous deviez les nettoyer
périodiquement, selon l’environnement dans lequel vous utilisez l’ordinateur.
• Ne placez pas l’ordinateur dans un endroit où les grilles de ventilation pourraient être obstruées,
notamment dans un petit espace fermé ou sur une surface molle comme un lit ou un coussin.
• Si vous renversez par accident un liquide sur votre ordinateur portable LIFEBOOK :
1
2
3
4
Éteignez-le.
Positionnez-le de sorte que le liquide puisse sortir.
Laissez-le sécher pendant 24 heures, ou plus si nécessaire.
S’il ne démarre pas une fois sec, contactez le service d’assistance.
• N’utilisez pas votre ordinateur portable LIFEBOOK dans un environnement très humide
(à proximité d’une baignoire, d’une piscine).
• Utilisez toujours l’adaptateur secteur d’origine et des piles homologuées pour votre ordinateur portable.
• Évitez d’exposer l’ordinateur au sable, à la poussière et à d’autres matières.
• N’exposez pas votre ordinateur portable à la lumière directe du soleil pendant de longues périodes,
car les températures de plus de 60º C (140º F) pourraient l’endommager.
• Gardez les caches des connecteurs et des fentes fermés lorsque ceux-ci ne sont pas en utilisation.
• Ne déposez pas d’objets lourds ou tranchants sur l’ordinateur.
• Si vous transportez votre LIFEBOOK dans un porte-documents, ou toute autre mallette, assurezvous qu’aucun objet dans l’étui n’appuie sur le couvercle.
• Ne placez jamais votre ordinateur portable de façon à ce que le lecteur optique supporte le poids du portable.
104 - Entretien de votre ordinateur portable LIFEBOOK
Nettoyage de votre ordinateur portable LIFEBOOK
• Débranchez toujours la prise électrique (tirez la fiche, pas le cordon).
• Nettoyez votre ordinateur avec un chiffon humide, non pelucheux. N’utilisez pas de solvant
ou d’abrasif.
• Utilisez un tissu doux pour enlever la poussière de l’écran. N’utilisez jamais de liquide lave-vitre.
• Nettoyez périodiquement le filtre à poussière situé sous l’ordinateur (consultez la section « Nettoyage
du filtre anti-poussière » en page 106.).
• Avant de nettoyer ou de désinfecter l’extérieur de votre ordinateur, le clavier ou l’écran ACL,
prenez garde à toujours éteindre le système, à débrancher l’adaptateur secteur et à retirer la batterie.
REMARQUE : Dans tous les cas, évitez de mouiller le revêtement de type peau retournée.
Suivez les procédures de nettoyage en utilisant des produits nettoyants recommandés disponibles
dans le commerce
Extérieur et clavier de l’ordinateur
Pour nettoyer l’extérieur et le clavier, utilisez l’un des nettoyants suivants :
• Kit de nettoyage pour ordinateur portable Office Depot® Nº 154-616
• Lingettes Meridrew Enterprises Klear_Screen®
• Lingettes de nettoyage 3M CL563
Remarque : Après avoir nettoyé votre système avec l’un de ces produits, faites-le reluire et retirez les traces
de produit à l’aide d’un tissu doux non-pelucheux.
Écran ACL
Pour nettoyer l’écran, utilisez l’un des nettoyants suivants :
• Kit de nettoyage pour ordinateur portable Office Depot® Nº 154-616
• Lingettes Meridrew Enterprises Klear_Screen®
* Convient aux écrans des PC Tablettes, PC convertibles avec protecteur ACL et ordinateurs portables standard.
Nettoyez l’écran doucement et laissez-le sécher avant d’allumer votre ordinateur.
105 - Entretien de votre ordinateur portable LIFEBOOK
Désinfection des ordinateurs LIFEBOOK
Nettoyez la surface de l’ordinateur à l’aide d’un tissu doux imbibé d’une solution d’éthanol à 50% ou d’un
autre germicide à base d’éthanol homologué par l’EPA (« Environment Protection Agency », ou Agence
américaine de protection de l’environnement) en tant que désinfectant hospitalier.
•
SI VOUS N’UTILISEZ PAS LES BONS PRODUITS, L’AFFICHAGE DE L’ÉCRAN ACL OU L’ORDINATEUR LUIMÊME PEUT EN ÊTRE ENDOMMAGÉ. POUR SAVOIR COMMENT UTILISER ET MANIPULER CONVENABLEMENT
LES PRODUITS NETTOYANTS, PRENEZ GARDE À TOUJOURS CONSULTER LES PROCÉDURES DE NETTOYAGE
DU FABRICANT, AINSI QUE LES FICHES TECHNIQUES DE SÉCURITÉ.
•
N’UTILISEZ JAMAIS DE NETTOYANTS À BASE ALCALINE, D’AMMONIAQUE, D’ACIDE, OU DE PRODUITS
CHIMIQUES BIOLOGIQUES TELS QUE DISSOLVANTS POUR PEINTURE, ACÉTONE, ALCOOL PROPYLE
OU ISOPROPYLE, OU PÉTROLE.
LA FINITION DES SURFACES DE L’ORDINATEUR ET LA PELLICULE
ACL POURRAIENT EN ÊTRE ENDOMMAGÉES.
N’UTILISEZ JAMAIS D’AIR COMPRIMÉ POUR NETTOYER VOTRE ORDINATEUR.
DE PROTECTION DE L’ÉCRAN
•
Nettoyage du filtre anti-poussière
Votre LIFEBOOK est équipé de ventilateurs qui attirent l’air à l’intérieur pour refroidir les composants
internes de l’ordinateur. Selon l’environnement d’utilisation, de la poussière et de la saleté peuvent
pénétrer avec l’air. Si elles s’accumulent, elles peuvent nuire au bon fonctionnement du système.
• RETIRER L’ADAPTATEUR SECTEUR : AVANT DE NETTOYER LE FILTRE, ÉTEIGNEZ LE SYSTÈME AINSI QUE
LES PÉRIPHÉRIQUES, ET DÉBRANCHEZ L’ADAPTATEUR SECTEUR.
• NETTOYAGE DU FILTRE :
•
1
2
- N’UTILISEZ PAS DE DÉTERGENT.
- ÉVITEZ D’ENDOMMAGER LE FILTRE, CE RISQUE N’EST PAS COUVERT PAR LA GARANTIE.
- NETTOYEZ LE FILTRE AVEC UN EMBOUT D’ASPIRATEUR ÉQUIPÉ D’UN MANCHE. LES OUTILS EN MÉTAL
OU EN BOIS RISQUENT DE L’ENDOMMAGER.
DES : AVANT DE NETTOYER LE FILTRE, TOUCHER UN OBJET EN MÉTAL AFIN D’ÉVACUER L’ÉLECTRICITÉ
STATIQUE QUI S’EST ACCUMULÉE DANS VOTRE CORPS.
Éteignez votre ordinateur et débranchez l’adaptateur c.a.
Fermez l’écran et tournez l’ordinateur à l’envers.
106 - Entretien de votre ordinateur portable LIFEBOOK
3
4
Retirez le filtre en poussant le loquet en direction du centre du filtre, puis soulevez-le et tirez-le vers
l’extérieur (Figure Figure 32.).
Nettoyez le filtre à poussière et le conduit d’air de refroidissement à l’aide d’un embout d’aspirateur
doté d’un manche (tige de prolongation, par exemple).
Figure 32. Retrait/installation du filtre à poussière
5
Réinstallez le couvercle du filtre en insérant d’abord l’extrémité sans verrou (positionnez d’abord
la clavette à l’intérieur), puis poussez jusqu’au bout jusqu’à ce qu’il s’enclenche.
ASSUREZ-VOUS TOUJOURS QUE LE COUVERCLE DU FILTRE À POUSSIÈRE EST REFERMÉ AVANT DE
METTRE VOTRE SYSTÈME EN MARCHE. DANS LE CAS CONTRAIRE, VOUS RISQUEZ DE CONTAMINER
VOTRE SYSTÈME ET DE L’ENDOMMAGER.
107 - Entretien de votre ordinateur portable LIFEBOOK
Rangement de votre ordinateur portable LIFEBOOK
• Si vous entreposez votre ordinateur portable durant un mois ou plus, éteignez-le, chargez
complètement les batteries au lithium, puis enlevez-les.
• Rangez votre ordinateur portable et les batteries séparément. Si vous rangez votre ordinateur portable
alors que la batterie est installée, la batterie se déchargera et sa durée de vie sera réduite. De plus,
une batterie défectueuse pourrait endommager votre ordinateur.
• Rangez votre Fujitsu LIFEBOOK dans un endroit frais et sec. Les températures doivent être
maintenues entre -25º C et 60º C (13º F et 140º F).
•
ÉTEIGNEZ TOUJOURS VOTRE ORDINATEUR AVANT DE LE TRANSPORTER ET/OU DE L’EMBALLER. APRÈS AVOIR
ÉTEINT LE SYSTÈME, ATTENDEZ QUE LE PANNEAU DE VOYANTS D’ÉTAT INDIQUE BIEN LE STATUT HORS TENSION
(C’EST À DIRE QU’AUCUN VOYANT N’EST ALLUMÉ).
•
IL EST POSSIBLE QUE L’APPAREIL NE SE METTE PAS AUTOMATIQUEMENT EN MODE HORS TENSION OU VEILLE
PROLONGÉE APRÈS QUE VOUS AVEZ FERMÉ LE COUVERCLE. CETTE SITUATION PEUT SE PRODUIRE EN FONCTION
DES PARAMÈTRES DE SÉCURITÉ PAR MOT DE PASSE QUI GÈRENT LA PRÉ-INITIALISATION DU SYSTÈME OU D’UNE
AUTRE APPLICATION EN COURS D’UTILISATION SUR L’ORDINATEUR.
•
SI VOUS TENTEZ DE TRANSPORTER L’ORDINATEUR SANS L’ÉTEINDRE, VOUS RISQUEZ DE L’ENDOMMAGER EN LE
SOUMETTANT À DES CHOCS OU EN L’AMENANT EN ÉTAT DE SURCHAUFFE CAR LES GRILLES DE VENTILATION PEUVENT
ÊTRE BLOQUÉES OU OBSTRUÉES.
Voyager avec votre ordinateur portable LIFEBOOK
• Ne transportez pas votre ordinateur portable pendant qu’il est en marche.
• Lorsque vous partez en voyage, apportez toujours avec vous le CD de remise en état du système.
Si vous éprouvez des problèmes de logiciel d’exploitation pendant votre voyage, vous pourriez
en avoir besoin pour trouver la solution au problème.
• Il est consillé de transporter votre ordinateur portable en cabine au lieu de l’enregistrer comme bagage.
108 - Entretien de votre ordinateur portable LIFEBOOK
• Ne faites jamais passer votre ordinateur portable au détecteur de métal. Faites inspecter votre ordinateur
portable manuellement par le personnel de sécurité. Toutefois, vous pouvez faire passer votre portable
sur un appareil à rayon X syntonisé. Pour éviter les problèmes, placez votre ordinateur portable à
proximité de l’entrée de l’appareil et retirez-le aussitôt que possible ou faites inspecter votre ordinateur
portable manuellement par le personnel de sécurité. Il se peut que les responsables de la sécurité
vous demandent d’allumer votre ordinateur, alors assurez-vous que vous avez une batterie chargée
à disposition.
• Apportez avec vous les adaptateurs de fiches nécessaires lorsque vous voyagez outre-mer. Vérifiez
le diagramme suivant pour déterminer quel adaptateur de fiche vous serait nécessaire ou renseignezvous auprès de votre agent de voyage.
Type de prise
Emplacement
Type de prise
Emplacement
Canada, États-Unis, Mexique, certains pays d’Amérique
latine, Japon, Corée, Taïwan, Philippines
Royaume-Uni, Irlande,
Malaisie, Singapour,
certains pays d’Afrique
Russie et Communauté des États indépendants (CEI),
la plupart des pays d’Europe, certains pays d’Amérique
Latine, Moyen-Orient, certains pays d’Afrique, Hongkong,
Inde, la plupart des pays de l’Asie du Sud
Chine, Australie,
Nouvelle-Zélande
Batteries
Entretien de vos batteries
• Manipulez toujours les batteries avec soin.
• Ne court-circuitez pas les terminaux des batteries (c’est à dire, ne touchez pas les deux terminaux
avec des objets métalliques). Ne transportez pas des batteries dans votre poche ou sac à main où
elles pourraient entrer en contact avec de la monnaie, des clés ou d’autres objets métalliques. Cela
pourrait causer une explosion ou un incendie.
109 - Entretien de votre ordinateur portable LIFEBOOK
• Il ne faut jamais laisser tomber, percer, désassembler, abîmer ou incinérer une batterie.
• Rechargez les batteries uniquement selon les instructions de ce manuel et seulement dans des
endroits aérés.
• Ne laissez pas les batteries dans des endroits chauds pendant plus d’une journée. Cela risque
de réduire la durée de vie des batteries.
• Ne rangez pas la batterie pendant plus de 6 mois sans la recharger.
Augmenter la durée de vie des batteries
• Alimentez votre ordinateur portable LIFEBOOK avec l’adaptateur secteur ou l’adaptateur
d’auto/avion optionnel chaque fois que vous le pouvez.
• Si votre ordinateur portable fonctionne sur l’alimentation par batterie pendant toute une journée,
branchez-le sur l’adaptateur secteur durant la nuit.
• Gardez la luminosité au niveau le plus bas possible.
• Mettez le commutateur de la carte de réseau local sans fil/Bluetooth hors tension lorsque vous
ne l’utilisez pas.
• Réglez la gestion de la consommation d’énergie pour une durée de vie maximale de la batterie.
• Lorsque votre ordinateur est allumé et que vous ne l’utilisez pas, mettez-le en mode veille.
• Limitez votre accès au lecteur multimédia.
• Désactivez la fonction de notification d’insertion automatique du lecteur média.
• Utilisez toujours des batteries chargées complètement.
Entretien de votre lecteur multimédia
Entretien de votre lecteur optique multimédia (BD/DVD/CD/CD-R)
Les disques multimédias sont des dispositifs précis qui fonctionneront de manière fiable si vous en prenez
bien soin.
• Rangez toujours vos disques multimédias dans leurs étuis lorsqu’ils ne sont pas utilisés.
• Tenez toujours les disques par les bords et évitez d’en toucher la surface.
110 - Entretien de votre ordinateur portable LIFEBOOK
•
•
•
•
Évitez de ranger les disques multimédias dans des endroits où les températures sont extrêmes.
Ne courbez pas les disques multimédias et ne déposez pas d’objets lourds par dessus.
Ne renversez pas de liquide sur les disques multimédias et veillez à ne pas les égratigner.
Si un disque subit un changement soudain de température, il est possible qu’une condensation se forme
sur la surface. Essuyez le avec un chiffon doux, propre et non pelucheux, puis laissez le disque sécher
à température ambiante. N’UTILISEZ PAS de sèche-cheveux ou d’autre appareil chauffant pour
sécher les disques multimédia.
• Ne laissez pas la poussière s’accumuler sur les disques multimédias.
• N’écrivez jamais sur la surface de l’étiquette avec un stylo à bille ou un crayon. Utilisez toujours
un crayon-feutre.
• Si un disque est sale, utilisez seulement un nettoyant pour DVD/CD ou essuyez-le avec un chiffon doux,
propre et non pelucheux : commencez par le bord intérieur et essuyez en direction du bord extérieur.
Entretien du lecteur optique
Votre lecteur optique est durable, mais vous devez en prendre soin. Veuillez faire attention aux points suivants :
• Le lecteur fait pivoter le disque compact à une vitesse très élevée. Lorsqu’il fonctionne, évitez
de le déplacer ou de le soumettre à des chocs ou à des vibrations.
• Évitez d’utiliser ou de ranger le lecteur dans un endroit où il serait exposé à des températures élevées
ou à milieu humide/poussiéreux.
• Évitez d’utiliser ou de ranger le lecteur à proximité d’aimants ou de dispositifs qui génèrent de forts
champs magnétiques.
• N’utilisez pas et ne rangez pas le lecteur dans des endroits exposés à des chocs ou à des vibrations.
• Ne désassemblez pas ou ne démontez pas le lecteur optique.
• L’usage d’un nettoyant spécial pour lentilles est recommandé pour l’entretien régulier du lecteur.
111 - Entretien de votre ordinateur portable LIFEBOOK
Cartes MemoryStick/SD
Entretien de vos cartes
Les cartes ExpressCard et SD sont durables, mais vous devez en prendre soin. La documentation fournie
avec votre carte vous donnera des renseignements spécifiques, mais vous devriez aussi faire attention aux
points suivants :
• Pour les protéger de la poussière et de la saleté, rangez vos cartes dans leurs étuis de protection
lorsqu’elles ne sont pas installées.
• Évitez toute exposition prolongée aux rayons du soleil ou à une chaleur excessive.
• Gardez les cartes au sec.
• Ne fléchissez pas ou ne courbez pas les cartes et n’y placez pas d’objet lourd.
• Ne faites pas entrer par force une carte dans une fente.
• Évitez de faire tomber les cartes ou de les exposer à des vibrations excessives.
112 - Entretien de votre ordinateur portable LIFEBOOK
Chapitre 6
Spécifications techniques
Spécifications techniques du système
Cette partie présente les spécifications techniques du matériel et de l’environnement de votre ordinateur
portable LIFEBOOK Fujitsu. Selon les configurations, les spécifications techniques peuvent varier.
Étiquette de configuration
L’étiquette de configuration qui est située sur le dessous de votre ordinateur portable comporte des informations
spécifiques à propos des options que vous avez choisies pour votre ordinateur. Voici un exemple d’étiquette
de configuration :
Numéro de pièce Identifiant de configuration
Configuration No. A9Zxxxxxxxxxxx
Part No: FPC0xxxxxxxxxxxxx
AH572, 15.6WXGA, i5-2410M , W7HP
, BD-COMBO, 4GB, 500G, LAN, WLAN/
Nº de modèle
Taille d’écran
Processeur
Lecteur multimédia
Système d’exploitation
113
Disque dur
Mémoire
Communications
Microprocesseur
Nouvelle famille de processeurs Intel® Core™ de 2ème génération (reportez-vous à l’étiquette de l’ordinateur
pour connaître le modèle du processeur).
Puce
Puce Intel HM65 Express
Mémoire
Mémoire système
• Module mémoire vive à double canal SDRAM DDR3 1333 MHz
• Deux fentes mémoire DIMM : pouvant accepter une mise à niveau jusqu’à 8 Go de mémoire
totale (4 Go x 2)
Mémoire cache
Mémoire cache intégrée L3 de 3 Mo (valeur susceptible de varier selon l’UC du système)
Vidéo
Écran couleur plat TFT à cristaux liquides haute définition et à matrice active, avec possibilité d’affichage
simultané sur deux moniteurs. L’écran à cristaux liquides contient un filtre 3D intégré de technologie Xpol®.
Couleur et résolution Vidéo
Modèle XGA CrystalView de 15,6 po :
• Interne : Résolution 1366 x 768 pixels, 16 mln couleurs
• Externe : Résolution 1920 x 1200 pixels, 16 mln couleurs
• En simultané : Résolution 1366 x 768 pixels, 16 mln couleurs
Lunettes 3D
Lunettes polarisantes circulaires 3D : une paire fournie.
114 - Spécifications techniques du système
Mémoire vive vidéo
Contrôleur graphique Intel® HD 3000. Le volume de mémoire vidéo partagée dépend de la capacité
de mémoire du système, soit :
Mémoire système
Mémoire graphique
maximum
1 GB
274 MB
2 GB
786 MB
4 GB
1 696 Mo
8 GB
1 696 Mo
Audio
• Codec Realtek ALC269 avec système audio haute définition (HD) à deux canaux.
• Écouteurs : Écouteurs stéréo/sortie audio, 3,5mm, 1 Vrms ou moins, impédance minimale 32 ohms.
• Microphone : Prise d’entrée de ligne/microphone stéréo, 3,5 mm, 100 mVcrête-à-crête ou moins,
impédance minimale de 10 Kohms.
• Deux haut-parleurs stéréo intégrés sans boîtier.
Options de mémoire de masse
Disque dur
Tampon de données ATA de série, 300 Mbits/s ; 5400 tr/min ; 9,5 mm (2,5 po). La capacité du disque
dépend de la configuration du système.
115 - Spécifications techniques du système
Lecteur optique
Lecteur mixte Blu-ray™ multiformat double couche :
Écriture : 8x DVD-R (SL), 8x DVD+R (SL), 6x DVD-R (DL), 6x DVD+R (DL), 6x DVD-RW,
8x DVD+RW, 5x DVD-RAM, 24x CD-R, 6x CD-RW (US, US+)
Lecture : 6x BD-ROM (SL/DL), 6x BD-R (SL/DL), 6x BD-RE (SL/DL), 8x DVD-ROM (SL/DL),
8x DVD-R (SL/DL), 8x DVD+R (SL/DL), 8x DVD-RW, 8x DVD+RW, 5x DVD-RAM, 24x CD-ROM,
24x CD-R, 24x CD-RW, 4x DVD-Video
Caractéristiques techniques
Dispositif de pointage intégré
Pavé tactile Touchpad avec bouton de défilement
Communications
•
•
•
•
LAN : Carte réseau local interne filaire 10/100/1000 Giga
Carte réseau sans fil : Carte Intel Centrino Advanced-N 6205
Carte Intel® Wireless Display (WiDi)
Bluetooth : Périphérique Bluetooth V2.1 pour communications personnelles sur réseau local sans fil
Verrouillage antivol
Fente pouvant être utilisée pour installer un dispositif antivol.
Boutons d’application LIFEBOOK
Deux boutons d’application programmables par l’utilisateur : Bouton Lancement rapide et bouton Soutien
Ports de périphériques
• Fente MS/SD pour une carte SD ou Memory Stick
• Connecteur D-SUB 15 broches pour moniteur VGA externe (port RGB analogique)
116 - Spécifications techniques du système
• Trois connecteurs USB 2.0 (Universal Serial Bus) pour périphériques d’entrée/sortie (dont un avec
capacité de charge USB en tout temps)
• Deux connecteurs USB 3.0 (Universal Serial Bus) pour périphériques en entrée/sortie
• Une prise d’entrée c.c.
• Un connecteur de réseau local (RJ-45)
• Une prise HDMI
• Un capteur 3G
• Une prise écouteur stéréo/sortie audio
• Une prise microphone stéréo/entrée audio
• Deux caméras web de 1,3 Mpx pour prendre des photos et réaliser des vidéos en 3D. L’une de ces
caméras peut être utilisée comme une caméra 2D standard pour discuter sur Internet ou tenir des
visioconférences. Comprend un microphone numérique.
Clavier
Clavier intégré avec toutes les fonctions de claviers compatibles PS/2 de 103 touches.
•
•
•
•
•
•
•
•
•
•
Nombre total de touches : 103
Pavé à 10 touches intégré
Touches de fonction : Touches [F1] à [F12] et touches supplémentaires : Fn
Trois touches Windows : deux touches Démarrage, une touche Application
Pas de touche : 18,4 mm ; course : 3,0 mm +0,5 mm
Dispositif de pointage intégré avec boutons droit et gauche
Bouton de défilement intégré
Résistant aux éclaboussures
Repose-main intégré
Prise en charge de clavier et souris compatible USB
117 - Spécifications techniques du système
Alimentation
Batterie
Batterie rechargeable au lithium, 6 accumulateurs ; 10,8V ; 5800 mAh.
Adaptateur secteur
Autodétection 100-240 V c.a., fournissant 19 V c.c. ; 4,22 A ; 80 W au portable LIFEBOOK, y compris
un câble c.a.
Gestion de l’alimentation
Conforme à la norme ACPI (Advanced Configuration and Power Interface, ou Interface avancée
de configuration et de gestion de l’énergie).
Dimensions et poids
Dimensions générales
Environ 384 mm de largeur x 266 mm de profondeur x 44,7 mm d’épaisseur (15,12 po x 10,47 po x 1,76 po)
Poids
Environ 3 kg (6,7 lb)
Environnement d’exploitation
Température
Utilisation : 5º à 35º C (41º à 95º F) ; Stockage : -15º à 60º C (5º à 140º F)
Humidité
Utilisation : 20 à 85 %, relative, sans condensation ; Stockage : 20 à 80% HR, sans condensation
Accessoires préférés des utilisateurs
Pour commander des accessoires Fujitsu ou obtenir des renseignements supplémentaires, visitez le site
www.shopfujitsu.com ou composez le 1-800-FUJITSU.
118 - Spécifications techniques du système
Logiciels fournis
Selon votre système d’exploitation préinstallé, votre ordinateur est livré avec des logiciels inclus afin de
vous permettre d’écouter des fichiers audio et de visionner des fichiers vidéo de divers formats. De même,
l’ordinateur portable est fourni avec des logiciels de transfert de fichiers, de protection contre les virus
et de gestion de l’alimentation. La liste suivante indique les logiciels fournis avec votre système.
•
•
•
•
•
•
•
•
•
•
•
Adobe Reader
Norton Internet Security™ (essai gratuit de 60 jours)
Roxio Creator
CyberLink YouCam
CyberLink Makedisc
CyberLink PowerDirector
Lecteur CyberLink PowerDVD/3D
TriDef 3D
Google Toolbar (Barre d’outils Google)
Microsoft Windows Live Essentials
Microsoft Office Starter 2010
Apprendre à utiliser vos logiciels
Tutoriaux
Tous les systèmes d’exploitation et la plupart des logiciels d’application ont des tutoriaux intégrés dès leur
installation. Nous vous recommandons vivement de passer en revue le tutorial avant d’utiliser une application.
Guides
Sont compris dans votre portable, les guides d’utilisation pour votre système d’exploitation et les autres
applications préinstallées. Tous les guides d’utilisation non présents sont disponibles en ligne par l’intermédiaire
du système d’aide du logiciel. Nous vous recommandons de passer en revue ces guides d’utilisation pour
obtenir des informations sur l’utilisation des logiciels.
119 - Spécifications techniques du système
Adobe Reader
Adobe Reader permet de consulter et d’imprimer des fichiers PDF sur toutes les plateformes
informatiques courantes.
Norton Internet Security
Votre système est préinstallé avec une version « Norton Internet Security™ » d’essai de Symantec valable 60 jours.
La gamme d’outils Norton Internet Security est conçue pour protéger votre ordinateur portable LIFEBOOK
contre les virus, les pirates, les espions et les pourriels. Il aide à la protection des données actuellement sur votre
disque dur contre toute infection ou destruction. La version d’essai est activée après acceptation du contrat
de licence du logiciel. Après 60 jours, vous devrez vous procurer un abonnement auprès de Symantec pour
pouvoir télécharger les signatures de virus, de logiciels espions et de pourriel les plus récentes.
Roxio Creator
Roxio Creator vous permet de graver facilement des CD ainsi que d’organiser, d’éditer et de partager
des photos numériques, de la musique, des données, ou des vidéos.
Lecteur CyberLink PowerDVD/3D
Grâce au lecteur CyberLink PowerDVD, il vous est possible de regarder des films en 3D.
CyberLink Makedisc
CyberLink MakeDisc vous permet de graver des données, des vidéos et des photographies sur des CD
ou des DVD.
CyberLink YouCam
Le logiciel CyberLink YouCam vous permet de prendre des photos ou des films en 2D et 3D grâce
à la webcam intégrée, et de les partager sous divers formats ou par l’intermédiaire de réseaux sociaux.
(Remarque : le partage des images et des fims en 3D n’est possible que par e-mail et sur disques Blu-ray).
CyberLink PowerDirector
CyberLink PowerDirector vous permet d’éditer et d’améliorer vos vidéos en les agrémentant notamment
d’effets spéciaux.
TriDef 3D
Le logiciel TriDef 3D vous permet de convertir vos images 2D en 3D, puis à nouveau en 2D si vous le souhaitez.
120 - Spécifications techniques du système
Google Toolbar (Barre d’outils Google)
La barre d’outils Google vous permet de faire des recherches rapides sur Internet, de bloquer les fenêtres
et de réaliser une gamme variée de tâches pour rendre votre utilisation d’Internet plus facile et plus plaisante.
Microsoft Windows Live Essentials
Windows Live Essentials est une suite de programmes vous permettant d’utiliser votre ordinateur avec
plus d’aisance et de plaisir. Live Essentials comprend quatre applications Live : Messenger, Photo Gallery,
Writer et Mail. Messenger vous permet de communiquer et d’échanger avec des personnes ou des groupes.
Photo Gallery est une application vous permettant d’organiser, de modifier et de partager vos photos. Writer
vous permet de publier des textes sur votre blog, d’y télécharger des vidéos et des photos, et en général
de publier des textes en ligne. Mail vous permet de gérer votre messagerie.
Microsoft Office Starter 2010
Microsoft Office Starter 2010 est une suite de logiciels contenant les outils de base pour écrire des lettres et des
rapports, garder le contact avec la famille et les amis, gérer les finances familiales et créer un inventaire familial.
L’édition 2010 de Microsoft Office Starter contient Office Word Starter 2010 pour la rédaction, la modification
et la consultation de documents, et Office Excel Starter 2010 pour la création et la consultation de tableurs.
L’édition d’Office Starter 2010 contient également les versions complètes des éditions Famille et Étudiant
2010, Famille et Entreprise 2010, ainsi que l’édition Professionnelle 2010. Vous pouvez accéder à ces
éditions en achetant une Carte de Clef Produit.
Système d’exploitation
Microsoft Windows 7 Édition Familiale de Luxe.
121 - Spécifications techniques du système
Glossaire
2D
Bidimensionnel Objet conçu sur 2 plans (largeur X et hauteur Y) Exemples d’images 2D type : photo
ou vidéo standard.
3D
Tridimensionnel Objet conçu sur 3 plans (X, Y et Z) Une image 3D permet de rendre l’effet de profondeur,
en plus de la hauteur et de la largeur.
ACL
Affichage à cristaux liquides. Type d’écran produisant des images par contrôle de l’orientation de cristaux
dans un liquide cristallin.
ACPI (Advanced Configuration and Power Interface)
Interface avancée de configuration et de gestion de l’énergie.
Adaptateur auto/avion
Dispositif qui convertit le courant continu d’un allume-cigare de voiture ou d’une prise c.c. d’avion
en courant continu à l’intensité voulue pour alimenter votre portable LIFEBOOK.
Adaptateur secteur
Appareil convertissant une tension c.a. provenant d’une prise murale en un courant c.c. nécessaire
à l’alimentation de votre ordinateur portable LIFEBOOK.
122
Adresse IP
Un identifiant pour un ordinateur ou un périphérique sur un réseau TCP/IP. Les réseaux qui utilisent
le protocole TCP/IP acheminent des messages en fonction de l’adresse IP de la destination. Le format
d’une adresse IP est une adresse numérique de 32 bits qui s’écrit avec quatre nombres séparés par des
points. Chaque numéro peut aller de 0 à 255. Par exemple, 1.160.10.240 pourrait être une adresse IP.
Au sein d’un réseau isolé, vous pouvez attribuer des adresses IP au hasard tant que chacune d’elles
reste unique. Toutefois, la connexion d’un réseau privé à Internet exige l’utilisation d’adresses IP
enregistrées (appelées adresses Internet) afin d’éviter les doublons.
Les quatre numéros dans une adresse IP sont utilisés de différentes façons pour identifier un réseau
particulier et un serveur hôte. Trois registres régionaux Internet (ARIN, RIPE NCC et APNIC)
attribuent des adresses Internet à partir des trois classes suivantes :
Classe A : accepte 16 millions de serveurs sur chacun des 126 réseaux.
Classe B : accepte 65 000 serveurs sur chacun des 16 000 réseaux.
Classe C : accepte 254 serveurs sur chacun des 2 millions de réseaux.
Le nombre d’adresses Internet non attribuées commence à manquer, aussi un nouveau schéma sans
classe, appelé CIDR, remplace de plus en plus le système basé sur les classes A, B et C et est rattaché
à l’adoption de la norme IPv6.
Adresse MAC (Media Access Control)
Adresse de contrôle d’accès au média. Adresse physique unique d’une carte réseau. Pour Ethernet, les
trois premiers octets sont utilisés pour indiquer le code du vendeur, contrôlé et attribué par l’IEEE. Les
trois autres octets sont contrôlés par chaque fabricant (pour empêcher toute superposition) ; en conséquence,
chaque carte Ethernet reçoit une adresse physique unique au monde, ce qui permet de la distinguer parmi
d’autres cartes. Lorsque la technologie Ethernet est utilisée, des trames sont envoyées et reçues en fonction
de cette adresse.
ADSL (Asymmetric Digital Subscriber Line)
Ligne numérique à paire asymétrique. Technologie de transport de services à haut débit sur des lignes
téléphoniques ordinaires.
123 - Glossaire
AGP (Accelerated Graphics Port)
Littéralement : « Port graphique accéléré ». Port local spécialement conçu pour les périphériques
utilisant beaucoup d’images graphiques, notamment les cartes vidéo et les accélérateurs 3D.
Amorçage
Démarrage d’un ordinateur et chargement de son système d’exploitation dans la mémoire vive (RAM),
à partir du disque, de la mémoire ROM ou d’autres supports de stockage.
Authentification à clé partagée
Méthode d’authentification réseau établie par la spécification 802.11, selon laquelle le point d’accès transmet
au client un paquet texte que le client doit crypter avec la bonne clé de réseau et renvoyer au point d’accès.
Si le client possède la mauvaise clé ou s’il n’en a pas, l’authentification échouera et il ne sera pas autorisé
à s’associer au point d’accès. L’authentification à clé partagée n’est pas considérée comme une méthode
sûre, car un pirate qui accède au texte en clair et au texte crypté avec la clé WEP pourrait déchiffrer celle-ci.
Authentification ouverte
Méthode d’authentification établie dans la norme 802.11 selon laquelle un client sans fil n’est pas authentifié
avant de pouvoir s’associer.
Batterie au lithium
Type de batterie rechargeable ayant une puissance et une durée de vie importantes compte tenu de sa taille,
et ne subissant pas l’effet de mémoire qui caractérise les batteries au nickel-cadmium.
BIOS
Acronyme signifiant Basic Input-Output System. Programme et ensemble de paramètres par défaut stockés
dans la mémoire morte : il effectue des diagnostics et fait fonctionner votre ordinateur lorsque vous le
mettez sous tension, et agit ainsi jusqu’à ce que votre système d’exploitation se soit chargé à partir du
disque. Les informations du BIOS sont transférées au système d’exploitation pour lui fournir des données
sur la configuration et l’état du matériel.
124 - Glossaire
Bit
Contraction de « Binary digit ». Unité simple d’information pouvant adopter la valeur 1 (un) ou 0 (zéro).
bit/s
Abréviation de « bits par seconde ». Unité utilisée pour mesurer le débit de transfert de données.
Bus
Circuit électrique qui transmet des données entre l’unité centrale et les sous-ensembles à l’intérieur
de l’ordinateur.
c.c.
Courant continu. Courant qui ne fluctue pas périodiquement dans le temps.
Canal
Plage de fréquences à bande étroite utilisée par la carte réseau sans fil pour transmettre des données.
IEEE 802.11b/g : 11 canaux dans la bande de 22 MHz.
CD-ROM
Disque compact à mémoire morte. Forme de stockage de données numériques lues optiquement par
un faisceau laser plutôt que par une tête magnétique. Généralement, un CD-ROM peut contenir environ
600 Mo de données et permet d’éviter les problèmes d’écrasement de la tête qui détruisent des données,
ainsi que l’usure durant la lecture.
Clé de chiffrement (clé réseau)
Clé de chiffrement utilisée pour coder les textes de messages et pour effectuer les vérifications de l’intégrité
des messages. La clé de chiffrement protège les données contre les interceptions non autorisées. Ce
dispositif utilise la même clé de chiffrement pour coder ou décoder les données ; cette dernière est
obligatoire pour que l’émetteur et le receveur puissent communiquer.
Clé de réseau
Clé utilisée pour le chiffrement des données sur le réseau. La clé de réseau étant utilisée par l’ordinateur
personnel pour crypter et décrypter les données, l’émetteur et le récepteur doivent utiliser la même clé.
125 - Glossaire
Compatibilité Wi-Fi
Contraction de « Wireless Fidelity ». Une conformité Wi-Fi indique que le produit a réussi le test
d’interopérabilité de la WECA (Wireless Ethernet Compatibility Alliance), ce qui garantit l’interopérabilité
de produits de réseau sans fil IEEE 802.11. Pour plus de renseignements sur la norme Wi-Fi, visitez
le site Web de la WECA à : www.wirelessethernet.com.
Configuration
Éléments matériels et logiciels qui composent le système et en définissent son fonctionnement.
DES
Décharge électrostatique. Décharge électrostatique soudaine provenant d’une charge statique qui s’est
accumulée lentement. Exemple : la décharge reçue d’une poignée de porte ou les étincelles générées par
un brossage des cheveux par temps sec.
DHCP (Dynamic Host Configuration Protocol)
Il s’agit d’un protocole qui permet à un ordinateur qui se connecte sur un réseau d’obtenir dynamiquement
sa configuration. Il est utilisé pour récupérer automatiquement des paramètres nécessaires à la communication,
tels des adresses IP. L’émetteur d’une adresse IP s’appelle un serveur DHCP, et celui qui reçoit est un
client DHCP.
Disque
Support circulaire et plat pour le stockage magnétique de données. S’il est rigide, il est appelé disque dur.
S’il est flexible, il est appelé disque souple. Un disque souple logé dans un boîtier rigide doté d’un volet
est communément appelé disquette.
Disque dur
Support rotatif, circulaire, plat et très rigide pour le stockage magnétique de données.
DMA (Direct Memory Access)
Accès direct à la mémoire. Circuit spécial de transferts de données de mémoire à mémoire ne nécessitant
pas l’intervention de l’UC.
126 - Glossaire
DMI (Desktop Management Interface)
Interface de gestion du mode bureau. Norme qui permet aux applications de gestion d’ordinateur
d’interroger et de configurer, localement ou à distance, des systèmes informatiques, des composants
matériels et logiciels, ainsi que des périphériques.
DNS (Domain Name System)
Système d’adressage par domaines Fonction qui contrôle la correspondance entre l’adresse IP et le nom
attribué à l’ordinateur. Il est possible de communiquer avec les ordinateurs dont les adresses IP sont
inconnues, mais dont le nom est connu.
Données
Les informations stockées et traitées par un système.
DOS (Disk Operating System)
Littéralement « Système d’exploitation de disque » (MS-DOS est un système d’exploitation de disque
Microsoft).
DVMT (Dynamic Video Memory Technology)
Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant
d’améliorer l’efficacité de la carte mère grâce à une utilisation innovante de la mémoire et à une exploitation
en direct de l’AGP (port graphique accéléré).
E/S
Entrée/Sortie. Données électroniques entrant et sortant de votre ordinateur portable.
ECP (Extended Capability Port)
Port à capacités étendues. Ensemble de normes de transmission de données à haute vitesse
et d’interconnexions entre appareils électroniques.
Écran à matrice active
Type d’écran plat où un transistor ou un composant similaire est associé à chaque pixel de l’écran.
127 - Glossaire
FCC (Federal Communication Commission)
Commission fédérale des communications (organisation gouvernementale américaine).
Go
Giga-octet. Un milliard d’octets.
Horloge système
Oscillateur à fréquence précise qui synchronise le fonctionnement du système et établit l’heure et la date.
IDE (Intelligent Drive Electronics)
Interface IDE L’interface IDE se caractérise par le fait que le contrôleur électronique du disque dur est
intégré dans le même boîtier que ce dernier.
IEEE 802.11a
Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme
802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz.
IEEE 802.11b
Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme
802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.
IEEE 802.11g
Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme
802.11g fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.
IEEE802.11n
Norme de réseau sans fil autorisant un débit maximum théorique de 150 Mbit/s et plus. Les cartes
de norme 802.11g fonctionnent dans les bandes de fréquences de 2,4 et 5,0 GHz.
Infrastructure
Nom d’une configuration de réseau local (LAN) sans fil. Ce type de communication utilise un point
d’accès. Il existe également un autre type de communications appelé « Ad hoc ».
128 - Glossaire
IRQ (Interrupt Request)
Demande d’interruption. Il s’agit d’un signal envoyé par le matériel à l’unité centrale indiquant qu’il
y a nécessité de traiter un évènement externe qui vient de se produire.
Ko
Kilo-octet. Mille octets.
LAN (Local Area Network)
Réseau local. Interconnexion d’ordinateurs et de périphériques dans un emplacement délimité et permettant
l’échange de programmes et de données.
Lecteur de disque
Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la
lecture et l’écriture de données sur le disque.
Masque de sous-réseau
Le réseau TCP/IP est commandé à l’aide d’une division en plusieurs sous-réseaux. Une adresse IP se
compose d’une adresse de sous-réseau et de l’adresse de l’ordinateur. Le masque de sous-réseau détermine
le nombre de bits formant l’adresse de sous-réseau dans l’adresse IP. La même valeur doit être utilisée
pour tous les ordinateurs qui doivent communiquer sur le réseau.
Mégahertz
1 000 000 de cycles par seconde.
Mémoire
Dépôt de données et d’applications auquel l’unité centrale de votre ordinateur portable a directement accès.
Mémoire cache
Bloc de mémoire intégré au microprocesseur, auquel il est beaucoup plus rapide d’accéder qu’à la
mémoire vive et utilisé de manière spéciale pour accélérer le débit global des données.
129 - Glossaire
MHz
Méga-hertz.
Mo
Méga-octet. Un million d’octets.
Mode Ad Hoc
Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers
ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est
établie uniquement à l’aide de périphériques clients dans une configuration égal à égal. Pour plus de détails,
voir « Mode Ad hoc » en page 142.
Module RAM ou module de mémoire vive
Carte de circuit imprimé avec mémoire et circuit associé qui permet à l’utilisateur d’ajouter de la mémoire
supplémentaire à l’ordinateur sans outil spécial.
MTU (Maximum Transmission Unit)
Unité maximum de transmission Taille maximum de données pouvant être transférées en une fois par Internet
ou d’autres réseaux. Si vous rencontrez des difficultés à transférer des données à cause d’une taille maximum
(MTU) trop élevée, vous pouvez définir une MTU inférieure pour que la communication aboutisse.
Nom de réseau (ou SSID, abréviation de « Service Set Identifier »)
La configuration d’un réseau local sans fil fait appel à un regroupement pour éviter les interférences
et le vol de données. Ce regroupement est effectué avec le « Nom de réseau (SSID) ». Pour améliorer
la sécurité, la clé de réseau n’autorise aucune communication si le SSID ne lui correspond pas.
NTSC (National TV Standards Commission)
Commission nationale des normes TV. Norme de diffusion et de réception télévisuelle aux États-Unis.
Octet
Unité d’information comprenant 8 bits d’informations binaires parallèles.
130 - Glossaire
Partition
Bloc d’espace réservé sur un disque dur, que le système d’exploitation considère comme étant un disque
distinct et qu’il gère en conséquence.
Pas de touche (clavier)
La distance entre les centres des touches de lettres d’un clavier.
PCMCIA
PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association.
La PCMCIA (association internationale des cartes de mémoire pour ordinateur personnel) est l’organisme
qui définit les normes relatives aux cartes d’extension pour ordinateurs.
Périphérique
Équipement qui effectue une fonction spécifique associée à un ordinateur mais qui ne fait pas partie
de cet ordinateur. Exemples : imprimante, modem, CD-ROM.
Pilote
Programme qui traduit les commandes envoyées par les applications et le système d’exploitation aux
périphériques externes dans la forme exacte exigée par une marque et un modèle particulier afin de
produire les résultats voulus avec le matériel employé.
Pixel
Le plus petit élément d’affichage, point de couleur à l’écran. Plus la densité de pixels est élevée, plus
l’image est nette.
Point d’accès
Périphérique de réseau sans fil servant de pont de communication entre un réseau sans fil et un réseau câblé.
Port E/S
Connecteur et circuits de commande associés à travers lesquels transitent les données électroniques
entrant et sortant de votre ordinateur.
131 - Glossaire
POST (Power On Self Test)
Auto-diagnostic (ou auto-test) de mise sous tension. Programme faisant partie du BIOS, qui vérifie la
configuration et les conditions de fonctionnement de votre matériel chaque fois que votre portable est
allumé. Des messages d’état et d’erreur peuvent être affichés avant que le système d’exploitation ne
se charge. Si l’autotest détecte une panne qui est si importante que le fonctionnement ne peut pas
continuer, le système d’exploitation ne sera pas chargé.
PPPoE (Point to Point Protocol over Ethernet)
Littéralement, « Protocole Ethernet Point à Point » Protocole Ethernet faisant appel au protocole point
à point (PPP) et utilisé pour la connexion à une ligne téléphonique.
Programme
Ensemble intégré de commandes codées indiquant à l’ordinateur ce qui doit être fait, ainsi que le moment
et la manière de le faire.
Protocole
Ensemble de procédures et de règles régissant la réception et l’envoi de données entre ordinateurs.
- Méthode d’envoi et de réception de données
- Processus utilisé pour traiter les erreurs de communication
Pour assurer un transfert correct des informations, les conditions requises pour la communication sont
organisées dans des procédures.
RAM (Random Access Memory)
Mémoire à accès direct, ou mémoire vive. Composant matériel de votre ordinateur LIFEBOOK qui
stocke des informations binaires (programme et données) tant qu’il est alimenté par une source de
courant.
Redémarrage
132 - Glossaire
Voir Réinitialisation.
Réinitialisation
Le fait de charger à nouveau le système d’exploitation. Une réinitialisation efface toutes les informations
stockées dans la mémoire vive.
Reprise
Continuer après une interruption. Dans le cas de votre portable, ceci signifie la reprise des activités
normales à partir de l’un des modes de veille.
ROM (Read Only Memory)
Mémoire en lecture seule, ou mémoire morte. Type de mémoire où les données sont stockées par
transformation physique de la matière. Les données stockées de cette façon ne peuvent pas être
modifiées par l’ordinateur et leur conservation n’exige pas de source de courant.
SDRAM
Mémoire vive dynamique synchrone. C’est un type de mémoire vive.
SSID (Service Set Identifier)
Identificateur de services à 32 caractères ajouté à l’entête des paquets transmis sur un réseau sans fil, qui
sert de mot de passe lorsqu’un périphérique mobile tente de se connecter à l’ensemble de services de
base (BSS, ou Basic Service Set en anglais). L’identifiant SSID distingue un réseau sans fil d’un autre,
de telle manière que tous les points d’accès et périphériques qui tentent de se connecter à un réseau
donné doivent utiliser le même identifiant. Un périphérique ne peut être autorisé à accéder au BSS que
s’il fournit le SSID unique. Le SSID étant diffusé en texte clair, il n’assure aucune sécurité du réseau.
Stéréo (audio)
Système qui utilise deux canaux pour traiter le son provenant de deux sources différentes.
SVGA
Super VGA.
133 - Glossaire
Système d’exploitation
Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les
pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur afin de
produire les résultats voulus avec le matériel employé.
TCP/IP (Transmission Control Protocol/Internet Protocol)
Littéralement, « Protocole de Contrôle de Transmission/Procole Internet ». Le protocole Internet
standard le plus utilisé.
TFT (Thin Film Transistor)
Abréviation de « Thin Film Transistor ». Technologie d’écrans plats qui utilise une mince matrice
de transistors pour commander individuellement chaque pixel de l’écran.
UL (Underwriters Laboratories)
Underwriters Laboratories Organisme indépendant qui effectue les tests de sécurité électrique des
appareils et accorde les homologations correspondantes.
USB
Bus série universel. Norme permettant de connecter simultanément à un ordinateur jusqu’à 127 périphériques
USB comme des manettes de jeu, des dispositifs de pointage, des imprimantes ou des claviers.
Valeur par défaut
Valeur préprogrammée à utiliser si vous n’en définissez pas une autre.
Veille
Mode dans lequel l’ordinateur est temporairement inactif. Votre LIFEBOOK utilise plusieurs modes
de veille afin de réduire la consommation électrique et de prolonger la charge de votre batterie.
Voyant d’état
134 - Glossaire
Voyant indiquant l’état de certains composants de votre système. Sur votre ordinateur portable
LIFEBOOK, il s’agit d’un écran ACL situé juste au-dessus du clavier.
VRAM (Video Random Access Memory)
Mémoire vive vidéo. Mémoire réservée aux données et au contrôle d’affichage vidéo.
WFM (Wired for Management)
Abréviation de « Wired for Management ». Vaste programme d’Intel visant à réduire les coûts globaux
de l’informatique de gestion, sans sacrifier la puissance et la souplesse.
WLAN (Wireless Local Area Network)
Réseau local sans fil. Interconnexion sans fil d’ordinateurs et de périphériques dans un emplacement
géographiquement délimité et permettant l’échange de programmes et de données.
135 - Glossaire
Renseignements sur la réglementation
Avis
Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire
aux utilisateurs d’utiliser le matériel.
AVIS DE LA FCC
Avis aux utilisateurs de postes radio et de téléviseurs
Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B,
selon la Partie 15 des règlements de la FCC.
Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un
environnement résidentiel. Cet appareil génère, utilise et émet de l’énergie radiofréquence et, si son installation
et son utilisation ne sont pas conformes aux instructions, il peut être la cause de parasites nuisibles aux
communications radio. Il n’est toutefois pas garanti qu’aucune interférence ne sera observée dans un
environnement particulier. Si ce matériel cause des interférences nuisibles à la réception des ondes de
radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l’utilisateur
devra tenter de les corriger en procédant comme suit :
• Réorienter ou déplacer l’antenne réceptrice.
• Accroître la distance entre l’appareil et le récepteur.
• Brancher l’appareil sur une prise reliée à un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.
Des câbles de liaison à paires torsadées blindées doivent être utilisés pour assurer la conformité aux limites
d’émission RF qui gouvernent ce dispositif.
136 - Renseignements sur la réglementation
AVIS DOC (INDUSTRIE CANADA)
Avis aux utilisateurs de postes radio et de téléviseurs
Cet appareil numérique de classe B respecte toutes les exigences de la Réglementation canadienne
sur le matériel brouilleur.
Cet appareil numérique de classe B respecte toutes les exigences de la Réglementation canadienne
sur le matériel brouilleur.
137 - Renseignements sur la réglementation
Annexe A : Guide d’utilisation de la carte
de réseau local sans fil
Renseignements sur la réglementation de la FCC
Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option.
Remarques et déclarations réglementaires
Santé et autorisation d’utilisation – Carte réseau sans fil
Une carte réseau sans fil émet de l’énergie électromagnétique radiofréquence. Les niveaux d’énergie de ces émissions sont toutefois
beaucoup moins élevés que ceux d’autres appareils sans fil, tels que les téléphones cellulaires. La carte réseau sans fil peut être
utilisée en toute sécurité car son fonctionnement est conforme aux recommandations et aux normes de sécurité en matière de
radiofréquences. L’usage d’une carte réseau sans fil peut être limité dans certaines situations ou certains environnements, notamment :
• à bord d’un avion ;
• dans un lieu contenant des matières explosives ;
• dans des situations où le risque d’interférence avec d’autres appareils ou services est jugé dangereux.
Lorsque la politique d’utilisation des cartes réseaux sans fil de certains lieux à risque n’est pas bien définie (par exemple, dans
les aéroports, les hôpitaux, les usines de produits chimiques, les raffineries de pétrole ou de gaz et dans les édifices privés),
obtenez d’abord une autorisation.
138
Renseignements sur la réglementation et avis de non-responsabilité
Cette carte réseau sans fil doit être installée et utilisée conformément aux instructions de la documentation livrée avec le produit.
Toute modification apportée sans l’approbation expresse du fabricant peut annuler le droit de l’utilisateur de s’en servir. Le
fabricant n’est pas responsable des interférences avec la réception des ondes de radio ou de télévision causées par une modification
non autorisée ou par le remplacement ou le raccord de câbles et de matériel de connexion autres que ceux prescrits par le fabricant.
Il incombe à l’utilisateur de remédier aux interférences causées par une telle modification, substitution ou connexion non autorisée.
Le fabricant et ses revendeurs ou distributeurs autorisés ne peuvent être tenus responsables des dommages ni de toute infraction
à la réglementation gouvernementale résultant du non-respect de ces directives.
Cet appareil ne doit pas être utilisé avec ou à proximité immédiate d’une antenne ou d’un émetteur.
Déclarations concernant la réglementation de la FCC
Ce matériel est conforme aux limites définies dans la Partie 15 des règlements de la FCC.
Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet
appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
Déclaration concernant les dispositions de la FCC sur les interférences
Cet appareil a été testé et reconnu conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des
règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans
un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence. S’il n’est pas installé et
utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Il n’est toutefois pas
garanti qu’aucune interférence ne sera observée dans un environnement particulier.
Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant
hors tension puis sous tension, l’utilisateur devra tenter de les corriger en procédant comme suit :
1
2
3
4
Réorienter ou déplacer l’antenne réceptrice.
Éloigner le matériel du récepteur.
Brancher le matériel sur une prise alimentée par un circuit différent de celui du récepteur.
Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.
139 -
Déclaration concernant la réglementation de la FCC sur l’exposition aux radiofréquences
Cet équipement respecte les normes de la FCC relatives à l’exposition aux rayonnements, définies pour un environnement non
contrôlé. Ce matériel devrait être installé et utilisé en respectant une distance minimum de 20 centimètres entre l’antenne de la
carte réseau sans fil (située à l’extrémité supérieure de l’écran à ACL) et votre corps. Les émetteurs de ce périphérique ne doivent
pas être utilisés avec ou à proximité immédiate d’une antenne ou d’un autre émetteur.
Restrictions concernant l’exportation
Ce produit ou logiciel contient du code de chiffrement qui ne peut être exporté ou transféré du Canada ou des États-Unis sans
un permis d’exportation du département du commerce des États-Unis. Ce matériel est conforme à la Partie 15 des règlements
de la FCC, ainsi qu’à la norme ICES 003 B/NMB 003 B. Son fonctionnement est soumis aux deux conditions suivantes :
(1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet appareil doit accepter toutes les interférences reçues, y compris
celles pouvant causer un mauvais fonctionnement de l’appareil. Toute modification n’ayant pas été expressément approuvée
par la société Fujitsu America peut annuler le droit de l’utilisateur de se servir du matériel.
Avis pour le Canada
Le matériel destiné à un usage sur la bande 5 150 - 5 250 MHz doit être utilisé uniquement à l’intérieur afin de réduire les risques
de brouillage nuisible causé aux systèmes mobiles par satellite fonctionnant sur un même canal.
Un gain d’antenne de 6 dBi est autorisé (pour le matériel utilisant les bandes 5 250 - 5 350 MHz, 5 470 - 5 725 MHz et 5 725 5 825 MHz), conformément à la limite p.i r.e. maximale permise selon l’annexe A9.2 afférent aux périphériques RSS210.
En outre, les utilisateurs doivent prendre garde au fait que les radars de grande puissance sont considérés comme des utilisateurs
principaux (ce qui signifie qu’ils sont prioritaires) des bandes 5 250 - 5 350 MHz et 5 650 - 5 850 MHz et qu’ils pourraient
causer des interférences ou des dommages aux appareils de réseau exempts de licence.
140 -
Avant d’utiliser la carte réseau sans fil
Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini intégrée (en
option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil,
lisez attentivement le présent guide afin de bien comprendre son fonctionnement.
Cartes réseau sans fil présentées dans ce document
Ce document s’applique aux systèmes équipés du composant suivant :
• Carte intégrée Intel Centrino Advanced-N 6205
Caractéristiques de la carte réseau sans fil
• La carte réseau sans fil est une carte au format Mini-PCI connectée à la carte mère de l’ordinateur portable.
• Elle fonctionne dans les bandes RF pouvant être utilisées sans autorisation spéciale, ce qui élimine le besoin
d’obtenir une licence de la FCC pour les radiocommunications. Elle fonctionne dans la bande industrielle,
scientifique et médicale (ISM) de 2,4 GHz et dans les bandes UNII (Unlicensed National Information
Infrastructure) inférieures, intermédiaires et supérieures (5 GHz).
• La carte réseau sans fil peut être utilisée selon quatre modes de fonctionnement : IEEE 802.11b, IEEE 802.11g
et IEEE 802.11n (version préliminaire).
• La carte réseau sans fil est certifiée Wi-Fi et fonctionne à un débit maximal théorique de 540 Mbit/s en mode
IEEE 802.11n, de 54 Mbit/s en mode IEEE 802.11g, et de 11 Mbit/s en mode IEEE 802.11b.
• La carte réseau sans fil prend en charge les modes de chiffrement WEP, TKIP, CKIP et AES.
• La carte réseau sans fil est conforme aux normes suivantes : WPA, WPA2, CCX1.0, CCX2.0, CCX3.0
et CCX4.0.
141 - Avant d’utiliser la carte réseau sans fil
Modes de réseau sans fil compatibles avec cette carte
Mode Ad hoc
Le mode Ad hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers
ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est
établie uniquement à l’aide de périphériques clients dans une configuration égal à égal. Les réseaux Ad
hoc sont donc également connus sous le nom de réseaux d’égal à égal. Un réseau Ad hoc est une méthode
aisée et peu coûteuse de relier plusieurs ordinateurs en réseau.
Le mode Ad hoc exige que les paramètres de nom de réseau SSID (service set identifier), d’authentification
réseau et de clé de chiffrement soient configurés de façon identique sur tous les ordinateurs du réseau.
Réseau en mode Ad hoc
142 - Avant d’utiliser la carte réseau sans fil
Mode point d’accès (Infrastructure)
Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent
au sein d’un réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les
appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans
fil d’entreprise fonctionnent en mode Infrastructure car ils doivent se servir du réseau local sans fil pour
accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichier, imprimantes
et bases de données).
Réseau en mode point d’accès (Infrastructure)
Internet
Réseau local câblé
Modem ADSL
modem câble,
ou similaire
Point d’accès*
Réseau local sans fil
*Un concentrateur en option pour
réseau local peut être requis réseau
selon le type de point d’accès utilisé.
143 - Avant d’utiliser la carte réseau sans fil
Manipulation de la carte réseau sans fil
La carte réseau local sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable.
Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d’exploitation
de l’ordinateur est déjà configuré pour utiliser la carte réseau sans fil.
Remarques concernant les réseaux sans fil
• La carte réseau sans fil fonctionne dans les modes IEEE802.11b, IEEE802.11g et IEEE802.11n.
• Elle utilise la bande de fréquence ISM de 2,4 GHz.
• Les fours micro-ondes peuvent interférer avec la carte réseau sans fil car ils utilisent la même bande
de fréquences (2,4 GHz) que les spécifications IEEE 802.11b/g/n.
• Les appareils sans fil qui émettent dans la bande de fréquences de 2,4 GHz peuvent nuire au fonctionnement
des périphériques IEEE 802.11b/g/n. Les symptômes associés aux interférences incluent une réduction du
débit, des coupures intermittentes de connexion et un nombre important d’erreurs de trames. Il est FORTEMENT
recommandé de mettre hors tension les appareils générant des interférences afin d’assurer le bon fonctionnement
de la carte réseau sans fil.
Désactivation de la carte réseau sans fil
La désactivation de la carte réseau sans fil peut être souhaitable dans certaines circonstances (pour prolonger
la vie de la batterie) ou dans des endroits où l’utilisation des appareils électroniques est réglementée (par
exemple : hôpitaux, cliniques, avions, etc.). La carte réseau sans fil peut être désactivée avec le commutateur
marche/arrêt correspondant ou avec Windows, en utilisant l’icône correspondante dans la zone de notification
(Remarque : cette deuxième procédure n’éteindra pas la radio : l’émission et la réception continueront
bien que la carte réseau ait été désactivée).
AVANT D’UTILISER VOTRE CARTE RÉSEAU SANS FIL, VOUS DEVEZ D’ABORD INSTALLER CLICKME! POUR
VOUS ASSURER QUE LE BON PROGRAMME DE CARTE EST INSTALLÉ. VOIR VOIR « INSTALLATION DE
CLICKME! » EN PAGE 45.
144 - Avant d’utiliser la carte réseau sans fil
Désactivation avec le commutateur
de carte réseau local sans fil
La carte réseau local sans fil peut être
rapidement et efficacement désactivée
en mettant le commutateur de carte
réseau sans fil à la position OFF (arrêt).
le commutateur de la carte réseau sans
fil n’a aucun effet sur les modèles pour
réseau local câblé.
Commutateur Marche/Arrêt de
la carte réseau local sans fil
Désactivation par l’icône dans la zone de notification
Notez qu’avec cette procédure, la radio ne sera pas éteinte, l’émission et la réception sont toujours actives
bien que la carte ne soit plus connectée.
1
2
Faites un clic droit sur l’icône Carte réseau sans fil dans la zone de notification en bas à droite de l’écran.
Choisir Se déconnecter d’un réseau.
Activation de la carte réseau sans fil
La carte réseau sans fil peut être activée de la même façon que pour sa désactivation.
• Avec le commutateur correspondant
• Sous Windows, en cliquant à l’aide du bouton droit de la souris l’icône de la carte réseau sans fil puis
en cliquant sur « Connexion à un réseau »
Configuration de la carte réseau sans fil
La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en
utilisant le logiciel intégré dans Windows. Ce logiciel prend également en charge la plupart des solutions
de sécurité standard. Certains paramètres prédéfinis seront requis pour cette procédure. Pour les obtenir,
consulter votre administrateur de réseau :
145 - Configuration de la carte réseau sans fil
Configuration de la carte de réseau local sans fil sous Windows
1
2
Cliquez sur le bouton [Démarrer], puis sélectionnez Panneau de configuration.
3
4
5
Sélectionnez « Gestion du réseau sans fil » sur le panneau de gauche.
6
Entrez les informations requises. Pour obtenir ces renseignements, il est possible que vous deviez consulter
votre administrateur de réseau.
7
Dans l’éventualité d’un besoin d’aide, allez à la fenêtre du Centre de réseau et partage (Démarrer -> Panneau
de configuration -> Centre de réseau et partage) et entrez les mots-clés dans la boîte Recherche.
Si le Panneau de configuration n’est pas en affichage classique, sélectionnez « Basculer vers l’affichage
classique » sur le panneau de gauche. Double-cliquez sur l’icône du Centre de réseau et partage.
Cliquez sur le bouton [Ajouter].
Selon le type de connexion que vous souhaitez faire, faites une sélection. Pour un réseau en mode infrastructure,
sélectionnez « Configurer ma connexion manuellement ». Pour un réseau Ad hoc, sélectionnez « Créer un
réseau Ad hoc ».
Se connecter à un réseau
Après avoir configuré votre ordinateur, vous pouvez vous connecter à un réseau actif en réalisant les
étapes suivantes :
1
2
3
Cliquez sur l’icône de la carte réseau sans fil de la zone de notification.
Sélectionnez « Connexion à un réseau ».
Sélectionnez un réseau dans la liste qui apparaît et cliquez sur le bouton [Connexion].
Connexion au réseau
Une fois la configuration effectuée, vous pouvez vous connecter à un réseau actif en cliquant sur l’icône
« Connexion réseau sans fil » de la zone de notification.
146 - Configuration de la carte réseau sans fil
Dépannage de la carte réseau sans fil
Tableau de dépannage
Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes
de réseau sans fil.
Problème
Cause possible
Solution possible
Connexion
de réseau
non disponible
Nom de réseau (SSID)
ou clé WEP non valide
Connexion en mode Ad hoc : Assurez-vous que le SSID et la
clé WEP de tous les ordinateurs du réseau ont été configurés
correctement. Les noms de réseau et les valeurs de la clé
WEP doivent être identiques sur chaque ordinateur.
Connexion en mode point d’accès (Infrastructure) : attribuez
aux ordinateurs le même SSID et la même clé WEP que ceux
du point d’accès.
Attribuez la même valeur d’authentification réseau que celle
du point d’accès. Consultez votre administrateur de réseau
si cette valeur est requise.
Signal faible et/ou
mauvaise qualité
de la liaison
Connexion en mode Ad hoc : Essayez de rétablir la connexion
après avoir rapproché l’ordinateur ou retiré les éventuels obstacles.
Connexion en mode point d’accès (Infrastructure) : Essayez de
rétablir la connexion après avoir rapproché le point d’accès ou
retiré les éventuels obstacles.
147 - Dépannage de la carte réseau sans fil
Problème
Cause possible
Solution possible
Connexion
de réseau
non disponible
La carte réseau sans fil
est désactivée
Assurez-vous que le commutateur de la carte réseau sans
fil est sur ON. Assurez-vous que l’option « Désactiver radio »
de la fenêtre « Paramètres réseau » n’est pas cochée.
(suite)
L’ordinateur à
connecter est éteint
Vérifiez si l’ordinateur est allumé.
Interférences RF
provenant de points
d’accès ou d’autres
réseaux sans fil
L’utilisation de canaux RF identiques ou se chevauchant peut
nuire au fonctionnement de la carte réseau sans fil. Changez
le canal de votre point d’accès en tenant compte du canal
du périphérique nuisible.
Échec de
l’authentification de la
carte réseau sans fil
Vérifiez les paramètres d’authentification réseau, de chiffrement
et de sécurité. Si les paramètres de sécurité sont mal configurés,
en raison, par exemple, d’une clé WEP comportant une faute
de frappe, d’un nom d’utilisateur LEAP incorrect ou d’un mauvais
choix de méthode d’authentification, la carte réseau sans fil
s’associera au réseau sans fil mais ne s’y authentifiera pas.
Paramètres réseau
mal configurés
Vérifiez la configuration des paramètres réseau.
Configuration incorrecte
de l’adresse IP
Ceci s’applique uniquement aux réseaux qui utilisent des adresses
IP statiques. Pour obtenir les paramètres appropriés, consultez
votre administrateur de réseau.
148 - Dépannage de la carte réseau sans fil
Spécifications de la carte réseau sans fil
Élément
Spécification
Type de réseau
La carteIntel Centrino Advanced-N 6205 intégrée (en option) est conforme
aux normes 802.11b/g, et 802.11n, et est certifiée Wi-Fi*.
Débit
(Commutation automatique) débit maximum de 54 Mbit/s (IEEE 802.11n à déterminer)
Fréquence active
•
•
802.11n : 2,4 GHz ou 5 GHz
•
•
802.11b/g : 11, dont 3 sans chevauchement
Nombre de canaux
802.11b/g : 2 400 ~ 2 473 MHz
802.11n :
2,4 GHz - 3 canaux sans chevauchement lorsque la liaison entre canaux n’est pas
utilisée ; 2 canaux sans chevauchement lorsque la liaison entre canaux est utilisée.
5 GHz - 12 canaux UNII sans chevauchement, que la liaison entre canaux soit
ou non utilisée.
•
•
•
802.11b : 30 mètres (100 pi) à 11 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s
Sécurité
•
Types de chiffrement – compatible avec WEP, TKIP, AES***, WPA 1.0 et WPA2, CCX
Longueurs de clés de chiffrement prises en charge : 64 bits et 128 bits 802.1x/EAP
Nombre maximum recommandé
d’ordinateurs connectés au réseau
local sans fil (en mode Ad hoc)
10 ou moins****
Portée nominale**
802,11g : 30 mètres (100 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s
802.11n : distance à déterminer après publication de la norme.
149 - Dépannage de la carte réseau sans fil
*
« Type Wi-Fi » indique que le test d’interconnectivité de la Wi-Fi Alliance a réussi.
**
La portée peut varier selon certains facteurs (par exemple : nombre de murs, réflectivité
des matériaux ou interférences provenant d’autres sources de radiofréquences).
***
Le chiffrement par clé de réseau (WEP) est effectué avec le nombre de bits indiqué ci-dessus, mais
l’utilisateur peut définir une clé de 40 ou 104 bits après avoir soustrait la longueur fixe de 24 bits.
****
Selon l’environnement, le nombre maximum d’ordinateurs peut être inférieur.
150 - Dépannage de la carte réseau sans fil
Utilisation de Bluetooth
Le module Bluetooth intégré (QBTM400) est un composant offert en option pour les ordinateurs
portables Fujitsu.
Présentation de Bluetooth
La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils
mobiles, tels que téléphones, ordinateurs portables, imprimantes et caméras. La technologie Bluetooth
permet d’établir des réseaux personnels (PAN) entre des appareils situés à courte distance les uns des autres.
POUR ACTIVER OU DÉSACTIVER SÉPARÉMENT LA CARTE DE RÉSEAU LOCAL SANS FIL OU BLUETOOTH,
PROCÉDEZ COMME SUIT :
1
2
3
4
Mettez le commutateur de réseau local sans fil/Bluetooth en position de marche.
Allez à Démarrer > Tous les Programmes > Bluetooth.
Click on Options under the Bluetooth menu and click on the Bluetooth Radio Power button.
Cliquez sur [OK].
Sources d’informations supplémentaires sur Bluetooth
Le module Bluetooth contient un guide de l’utilisateur complet qui vous aidera à maîtriser son fonctionnement.
Pour accéder au fichier d’aide, cliquez sur [Démarrer] -> Tous les programmes, Bluetooth, puis sur Guide
d’utilisation.
Pour en savoir davantage sur la technologie Bluetooth, visitez le site Web : www.bluetooth.com.
151 - Utilisation de Bluetooth
Énoncé de la FCC relatif à l’exposition aux rayonnements
Cet équipement respecte les normes de la FCC relatives à l’exposition aux rayonnements, définies pour
un environnement non contrôlé. L’antenne Bluetooth est située sur le rebord avant du repose-mains droit
et est exempte des critères de distance minimale en raison de sa faible puissance.
Les émetteurs de ce périphérique ne doivent pas être utilisés avec ou à proximité immédiate d’une antenne
ou d’un autre émetteur.
Avis pour le Canada
Pour éviter que ce service fourni sous licence soit perturbé par des interférences radio, ce matériel doit être
utilisé à l’intérieur et à distance des fenêtres. Si l’équipement (ou l’antenne de transmission) est installé
à l’extérieur, une licence peut être nécessaire.
Garantie
Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie.
Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l’autorisation écrite de Fujitsu.
Toute modification non autorisée annulera les autorisations d’équipement de la FCC et d’Industrie Canada,
de même que la garantie.
152 - Utilisation de Bluetooth
Annexe B : Utilisation de l’affichage Intel®
Wireless Display
Utilisation de la technologie d’affichage Wireless Display
L’Intel® Wireless Display (WiDi) est une nouvelle technologie proposée en option sur les ordinateurs
Fujitsu LIFEBOOK. Si votre système est équipé de la technologie Intel WiDi, veuillez lire attentivement
les instructions d’utilisation et les informations associées.
La technologie Intel WiDi vous permet d’afficher et de partager sur un téléviseur grand écran les images d’un
ordinateur à microprocesseur Intel® Core™. Grâce à Intel WiDi, affichez sur votre téléviseur grand écran
les données et les applications de votre disque dur, de votre réseau familial, ou directement depuis Internet.
Votre famille et vos amis n’auront plus à se bousculer autour de l’ordinateur pour profiter pleinement des
images stockées.
Comme son nom le laisse entendre, Intel WiDi est une technologie type sans fil. Toutefois, veuillez noter
qu’elle nécessite un adaptateur d’affichage tiers pour pouvoir fonctionner. Ce dernier se raccorde au téléviseur
par câbles HDMI (méthode à privilégier) ou composites.
LES ADAPTATEURS D’AFFICHAGE PREMIÈRE GÉNÉRATION SONT DISPONIBLES AUPRÈS DES MAGASINS
D’ÉLECTRONIQUE. VOUS POUVEZ UTILISER N’IMPORTE QUEL ADAPTATEUR D’AFFICHAGE COMPATIBLE
AVEC INTEL WIRELESS DISPLAY. SI VOTRE TÉLÉVISEUR EST ÉQUIPÉE DE PORTS HDMI, PRIVILÉGIEZ
CE TYPE DE RACCORDEMENT PLUTÔT QUE DES CÂBLES COMPOSITES.
153
•
SI VOUS AVEZ ACHETÉ UN SYSTÈME AVEC CARTE RÉSEAU LOCAL SANS FIL INTEL ET TECHNOLOGIE INTEL WIDI
EN OPTION, IL POSSIBLE QUE L’APPLICATION WIDI SOIT PRÉ-INSTALLÉE (SELON LA CONFIGURATION DE VOTRE
SYSTÈME). LES SYSTÈMES AYANT LA FONCTION INTEL WIDI PRÉ-INSTALLÉE AFFICHENT UNE ICÔNE WIDI SUR
LEUR BUREAU WINDOWS. SI CETTE ICÔNE N’EST PAS AFFICHÉE, LA FONCTIONNALITÉ INTEL WIDI SERA INSTALLÉE
DÈS QUE VOUS EXÉCUTEREZ LE LOGICIEL CLICKME.
•
•
•
LA FONCTIONNALITÉ INTEL WIDI NE PEUT FONCTIONNER QU’AVEC UNE CARTE DE RÉSEAU LOCAL SANS FIL INTEL.
•
VEUILLEZ PRENDRE NOTE QUE LE CONTENU SÉCURISÉ NE PEUT ÊTRE AFFICHÉ AVEC INTEL WIDI 2.0. LES
DOCUMENTS AVEC PROTECTION DE LECTURE DE CONTENU, COMME LES DISQUES BLU-RAY® ET LES FILMS
SUR DVD, NE SONT PAS PRIS EN CHARGE PAR WIDI.
•
EN MODE D’AFFICHAGE WIDI, IL EST POSSIBLE QUE VOUS OBSERVIEZ UN LÉGER DÉCALAGE LORSQUE VOUS
DÉPLACEZ LA SOURIS OU QUE VOUS TAPEZ DU TEXTE.
•
LA PREMIÈRE FOIS QUE VOUS UTILISEZ L’AFFICHAGE WIDI, LA RÉSOLUTION D’AFFICHAGE CHOISIE PAR DÉFAUT EST
1280X720. SI VOUS DÉSIREZ CHOISIR UNE AUTRE RÉSOLUTION, ALLEZ À PANNEAU DE CONFIGURATION ->
PROPRIÉTÉS D’AFFICHAGE, SOUS L’ONGLET PARAMÈTRES. LORSQUE VOUS CHOISISSEZ UNE RÉSOLUTION,
ELLE CONTINUE À S’APPLIQUER PAR DÉFAUT JUSQU’À CE QUE VOUS CHOISISSIEZ UNE AUTRE RÉSOLUTION.
SEUL LE LECTEUR WINDOWS MEDIA PEUT ÊTRE UTILISÉ POUR LIRE DES DOCUMENTS AVEC WIDI 2.0.
AVANT D’UTILISER LA FONCTIONNALITÉ INTEL WIDI, VÉRIFIEZ SI LE COMMUTATEUR DE RÉSEAU SANS FIL EST
À LA POSITION DE MARCHE.
Démarrer l’application WiDi
Pour activer l’affichage Intel® WiDi, exécutez les opérations suivantes :
1
Assurez-vous qu’un adaptateur d’affichage approprié est connecté au téléviseur sur lequel vous désirez utiliser
l’affichage WiDi et allumez le téléviseur.
2
3
4
Si vous n’avez pas encore activé le commutateur de communication sans fil sur votre portable, faites-le maintenant.
Cliquez sur l’icône WiDi de votre bureau Windows ou sur le raccourci correspondant de votre menu Démarrer.
L’image de l’ordinateur est automatiquement affichée sur le téléviseur grand écran.
154 - Utilisation de la technologie d’affichage Wireless Display
Après le jumelage initial entre l’ordinateur portable et un adaptateur d’affichage compatible, vous pouvez
paramétrer l’adaptateur pour qu’il soit automatiquement connecté par défaut. Dans le futur, vous n’aurez
plus qu’à ouvrir l’application pour connecter les deux appareils.
Si vous désirez obtenir des informations détaillées sur l’utilisation et le dépannage de la fonctionnalité WiDi,
cliquez sur l’icône WiDi, puis cliquez sur le bouton [Aide] dans le coin supérieur droit afin d’ouvrir le fichier
d’aide d’affichage sans fil.
155 - Utilisation de la technologie d’affichage Wireless Display
Annexe C : Utilisation des fonctionnalités 3D
Création et conversion de vidéos et d’images en 3D
Votre ordinateur portable est équipé d’une caméra 3D vous permettant de réaliser des photos et des vidéos
tridimensionnelles (3D). Il vous est également possible de convertir des photos bidimensionnelles (2D)
en photos 3D à l’aide du logiciel fourni.
Si vous désirez voir des images et regarder les vidéos en 3 dimensions, vous devez disposer d’une paire de
lunettes polarisantes circulaires. Cette paire de lunettes vous a été livrée avec l’ordinateur. Cependant si
vous souhaitez obtenir des paires supplémentaires, vous pouvez les commander auprès du magasin Fujitsu
Store sur www.shopfujitsu.com. Vous pouvez également vous procurer des paires de lunettes supplémentaires
auprès de points de vente tiers, en veillant à choisir un modèle de conception polarisante circulaire.
Les applications suivantes vous permettront de profiter au maximum des capacités 3D de votre système.
Pour plus d’informations sur les fonctionnalitées proposées par chaque application, consultez les fichiers
d’aide disponibles depuis les applications suivantes :
Lecteur CyberLink PowerDVD/3D
Grâce au lecteur CyberLink PowerDVD, il vous est possible de regarder des films en 3D.
3D Camera Viewer
Le logiciel 3D Camera Viewer vous permet de prendre des photos ou des films en 2D et 3D grâce
à la webcam intégrée, et de les partager sous divers formats ou par l’intermédiaire de réseaux sociaux.
(Remarque : le partage des images et des fims en 3D n’est possible que par e-mail et sur disques Blu-ray).
TriDef 3D
Le logiciel TriDef 3D vous permet de convertir vos images 2D en 3D, puis à nouveau en 2D si vous le souhaitez.
156
Configuration de 3D Camera Viewer
Avant d’utiliser les fonctions 3D de votre système, vous devez d’abord vous assurer que ce dernier est
correctement configuré afin d’obtenir les meilleurs effets 3D. Pour accéder au Manuel de configuration
3D Camera, allez dans le menu Démarrer-> Tous les programmes, puis sélectionnez Configuration de
3D Camera dans la liste. Lisez attentivement toutes les instructions avant d’utiliser les fonctionnalités
3D de votre système.
Capture de photos et vidéos en 3D
Ce tableau présente les différents formats utilisables ou non avec la technologie 3D de votre ordinateur portable.
Source
Aperçu Format
Jeux
2D
Vidéos Internet
3D
3D
Blu-ray® 3D
DVD
Blu-Ray
Blu-ray (en côte à côte)
Format DVD-Video
AVCHD, mpg2, mpg, wmv
Image (formats BMP, JPG,
PNG)
Vidéo 3D Panasonic
(en côte à côte)
Caméra numérique
3D (FujiFilm)
Jeux PC/en ligne (utilisant
DirectX 9, mais en partie
seulement)
Jeux PC, en ligne
YouTube
Caméra 3D
3D
Caméra 3D Fujitsu
Images disponibles
sur le marché (vente
au détail, en ligne)
Contenu créé à des fins
d’utilisation personnelle
(images et vidéos)
3D
2D
2D
3D
2D
2D
2D
3D
3D
* Aperçu / capture de vidéos 3D / capture d’images 3D
157 - Création et conversion de vidéos et d’images en 3D
Application à utiliser
État
PowerDVD 9
PowerDVD 9
-PowerDVD 9
PowerDVD 9
PowerDVD 9
TriDef 3D Media Player
OK
OK
S/O
OK
OK
OK
OK
PowerDVD 9
OK
-Navigateur Internet
S/O
S/O
3D Camera Viewer
OK*
TriDef 3D Media Player
--
Photos : OK
Vidéo : S/O
S/O
Conversion d’images 2D en 3D
LES FORMATS DE FICHIER BIDIMENSIONNELS POUVANT ÊTRE CONVERTIS EN 3D PAR L’APPLICATION
TRIDEF 3D COMPRENNENT :.BMP,.JPG,.JPEG ET.PNG. REMARQUE : IL EST IMPOSSIBLE D’ENREGISTRER
LES FICHIERS CONVERTIS EN FORMATS 3D.
1
2
3
4
Une fois que vous avez choisi une image 2D à afficher en 3D, faites un clic droit sur le fichier de l’image, puis
sélectionnez l’option « Lire avec TriDef » La fenêtre du lecteur TriDef 3D Media Player s’ouvre alors, affichant le
fichier en image 2D. L’apparence de cette fenêtre est similaire à celle d’un lecteur multimédia classique, mais TriDef
l’utilise comme lecteur de diapositives. (Voir « Lecture d’un diaporama » en page 158.)
Le bas de la fenêtre du lecteur TriDef 3D Media Player contient une barre regroupant différents outils de contrôle.
Cliquez sur le bouton [3D] pour convertir l’image 2D affichée en image 3D.
Une fois l’image convertie en 3D, vous pouvez en modifier la profondeur du champ 3D (3D Screen Depth)
et le pourcentage à l’avant (Percent in Front) à l’aide des deux curseurs situés à gauche du bouton [3D].
Pour reconvertir une image 3D en 2D, il vous suffit de cliquer à nouveau sur le bouton [3D].
Lecture d’un diaporama
TriDef vous permet d’afficher plusieurs images d’un même dossier sous forme de diaporama. Les outils situés au
bas de la fenêtre de TriDef s’utilisent comme pour regarder un film, à cela près qu’ils permettent de naviguer au
sein d’un diaporama. Par exemple, le bouton de lecture/pause situé à gauche permet de lire et de mettre en pause le
diaporama. Les boutons Précédent et Suivant vous permettent d’afficher la photo précédente et suivante du
diaporama. Lorsqu’un diaporama est lancé, chaque photo s’affiche durant quelques secondes. La barre de progression
indique le temps d’affichage de la photo, et le bouton de lecture en boucle permet de lancer automatiquement une
nouvelle lecture du diaporama, une fois terminé.
Conversion d'images 2D en 3D
Le programme CyberLink PowerDVD vous permet de regarder, d’une part des films 3D, et d’autre par des films
2D en format 3D. Pour regarder un film 2D en format 3D, ouvrez CyberLink PowerDVD et insérez le DVD dans
le lecteur optique. Déplacez le curseur vers le bas de la fenêtre et cliquez sur « 3D ». Si la case « Enable 3D for
video files and DVDs » (Activer le format 3D pour les fichiers vidéo et DVD) n’est pas cochée, sélectionnez-la et
cliquez sur [OK]. Une fois cette case cochée, les films 2D seront automatiquement affichés en 3D.
158 - Création et conversion de vidéos et d’images en 3D
Index
A
BIOS
guide 44
utilitaire de configuration 43
Bluetooth
informations supplémentaires 151
Bouton d’alimentation/veille/reprise 13
Bouton Lancement rapide 14
Bouton Soutien 13, 34
À propos de ce guide 8
Adaptateur auto/avion 38
Alimentation
adaptateur auto/avion 38
adaptateur secteur 38
gestion 47
mise hors tension 50
mise sous tension 41
panne 81
problèmes 83
sources 38
Auto-diagnostic de mise sous tension 41, 88
C
Câble de sortie c.c. 38
Caméra 3D 13
Carte ExpressCard
bouton d’éjection 14
Carte Memory Stick
installation 65
retrait 65
Carte SD
installation 65
retrait 65
Carte Secure Digital 65
Centre de soutien Fujitsu 34
Clavier 14, 25
pavé numérique 25
problèmes 79
touches de curseur 26
touches de fonction 26
touches Windows 26
B
Batterie 52
alarme 54
batterie au lithium 52
compartiment 21
conservation de l’énergie 47
court-circuitée 54
faible 54
mode veille 54
recharge 53
remplacement 55
remplacement hors tension 55
remplacement sous tension 56
Batterie au lithium 52
159
Click Me! 45
Cliquer 29
Commande 28
Commandes et connecteurs 12
Commutateur Marche/Arrêt de la
carte réseau local sans fil 13
Connexion des adaptateurs d'alimentation 38
Conventions utilisées dans ce guide 8
Coordonnées pour contacter Fujitsu 9
Fonctionnalités 3D 156
3D camera viewer 156
capture de photos et vidéos en 3D 157
conversion d'images 2D en 3D 158
création et conversion de vidéos et d'images en 3D 156
lecteur CyberLink PowerDVD/3D 156
TriDef 3D 156
G
Garantie 10
Gestion de l'alimentation 47
Gestion de l'alimentation dans Windows 49
Glisser 31
Grilles de ventilation 21
D
Dépannage 74
DIMM 66
Disque dur
voyant d'accès 24
Double-cliquer 30
H
Haut-parleurs incorporés 77
Haut-parleurs stéréo 13
E
Écran 13, 39
fermeture 40
luminosité 39
ouverture 39
problèmes 85, 86
réglage 39
Enregistrement 46
Entrée de ligne 72
Étiquette de configuration 113
L
Lecteur de DVD
problèmes 78
Lecteur multimédia
alimentation par batterie 62
chargement 58
entretien 111
panneau de configuration 61
programmes 57, 60
retrait 59
utilisation 62
Lecteur optique 17, 57
bouton d’ouverture 18
graveur de DVD multiformat modulaire 57
ouverture du plateau 60
F
FDU 46, 101
Fente de dispositif antivol 16
Fente mixte pour cartes Memory Stick/
Secure Digital (MS/SD) 14
Fonction de veille prolongée 49
activation/désactivation 49
160
P
Logiciels pré-installés
Adobe Acrobat Reader 120
guides d'utilisation 119
Pavé tactile TouchPad 13, 28
boutons 28
commandes 32
Port vidéo externe 17
Ports de périphériques 70, 116
Prise d'alimentation c.c. 17, 38
Prise d'écouteurs 71
Prise d'écouteurs/sortie de ligne 19
Prise de micro 17, 72
Prise de réseau local (RJ-45) 16
M
Mémoire
capacité 68
compartiment 21, 67
installation 66
module de mémoire additionnelle 66
problèmes 80
retrait 69
Menu SecureCore 43
Messages d'erreurs 88
Microphone 13
Microphone numérique 13
Mode sommeil (veille) 48
R
Redémarrage 49
Réglage du volume 33
Remplacement hors tension 55
Remplacement sous tension 56
Réseau local interne 70
Réseau local sans fil
activation 145
avant d'utiliser la carte réseau sans fil 141
caractéristiques 141
configuration 145, 153, 156
connexion au réseau 146
déconnexion 145
dépannage 146
désactivation 144
glossaire des réseaux sans fil 147
mode Ad Hoc 142
mode infrastructure 143
modes 142
spécifications 149
N
Niveau
augmentation de la durée de vie 110
batterie/entrée c.c. 22, 23
défectueuse 82
entretien 109
épuisée 82
niveau de charge 23
problèmes 82, 83
O
Ordinateur portable Fujitsu LIFEBOOK
rangement 106
voyager avec votre ordinateur 108
161
Restaurer vos logiciels pré-installés 92
RJ-45 70
F6 27
F7 27
F8 27, 33
F9 27, 33
Fn 27
Touches de curseur 26
Touches Windows 26
touche application 26
touches démarrer 26
S
SDRAM 21, 66
Secteur
adaptateur 38
adaptateurs de fiches 109
Sortie de ligne 71
Souris
problèmes 79
Spécifications 113
alimentation 118
audio 115
clavier 117
dimensions et poids 118
environnement d’exploitation 118
mémoire 114
microprocesseur 114
options de mémoire de masse 115
puce 114
vidéo 114
U
USB 15, 16, 17, 19, 70, 80
problèmes 80
Utilitaire de mise à jour des pilotes
Fujitsu Driver Update 46, 101
V
Verr défil 24
Verr maj 24
Verr num 24
W
WiDi 153
Wireless Display 153
T
Tableau d’applications LIFEBOOK 34
configuration 35
lancement d’applications 35
Tableau de voyants d'état 13
Tableau de voyants d’état 22
Touche de fonction
F10 27
F3 27
F4 27
162
