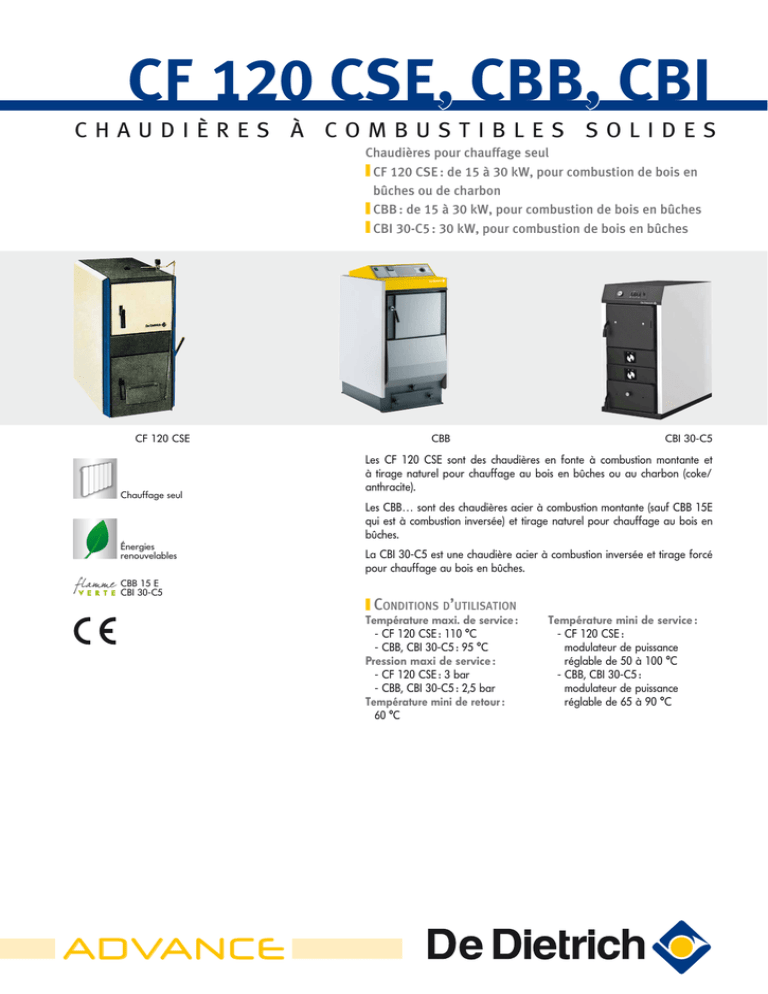

Feuillet technique CF 120 CSE, CBB , CBI

Feuillet technique CF 120 CSE, CBB , CBI
CF 120 CSE, CBB, CBI
CHAUDIÈRES À COMBUSTIBLES SOLIDES
Chaudières pour chauffage seul
CF 120 CSE : de 15 à 30 kW, pour combustion de bois en
bûches ou de charbon
CBB : de 15 à 30 kW, pour combustion de bois en bûches
CBI 30-C5 : 30 kW, pour combustion de bois en bûches
CF 120 CSE
Chauffage seul
CBB
CBI 30-C5
Les CF 120 CSE sont des chaudières en fonte à combustion montante et
à tirage naturel pour chauffage au bois en bûches ou au charbon (coke/
anthracite).
Les CBB… sont des chaudières acier à combustion montante (sauf CBB 15E
qui est à combustion inversée) et tirage naturel pour chauffage au bois en
bûches.
Énergies
renouvelables
CBB 15 E
CBI 30-C5
ADVANCE
La CBI 30-C5 est une chaudière acier à combustion inversée et tirage forcé
pour chauffage au bois en bûches.
CONDITIONS D’UTILISATION
Température maxi. de service :
- CF 120 CSE : 110 °C
- CBB, CBI 30-C5 : 95 °C
Pression maxi de service :
- CF 120 CSE : 3 bar
- CBB, CBI 30-C5 : 2,5 bar
Température mini de retour :
60 °C
Température mini de service :
- CF 120 CSE :
modulateur de puissance
réglable de 50 à 100 °C
- CBB, CBI 30-C5 :
modulateur de puissance
réglable de 65 à 90 °C
LES CHAUDIÈRES CF 120 CSE
DESCRIPTION
Principe :
8262Q001
CB_F0013C
La chaudière à bois et à charbon CF 120 est une chaudière en
fonte à tirage naturel à combustion montante pour une utilisation
en combinaison avec un autre générateur comme une chaudière
fioul, une pompe à chaleur ou une installation solaire.
Les points forts de cette chaudière
- Possibilités d’utiliser le combustible bois ou charbon.
- Les surfaces d’échange largement dimensionnées et l’efficacité
de l’isolation (40 mm de laine de verre autour du corps de
chauffe et 20 mm dans l’habillage) permettent de tirer le
meilleur parti du combustible.
- La conception du parcours de fumées limite l’encrassement et
facilite l’entretien.
- L'apport d'air comburant est régulé par l'intermédiaire de la
chaînette du modulateur de puissance.
- La porte largement dimensionnée (260 x 250 mm) permet le
passage de bûches refendues en quartiers de 10 à 15 cm.
- Le décendrage s’effectue au travers d’un levier placé soit à
droite ou à gauche de la chaudière par la porte du bas.
Combustibles utilisables
- charbon : coke 40/60 ou 20/40
anthracite 50/80 ou 30/50,
- bois : bûches refendues en quartiers de 10 à 15 cm,
longueur 250 à 500 mm (suivant modèle, voir tableau
des caractéristiques ci-dessous).
CARACTÉRISTIQUES TECHNIQUES
- Temp. maxi. de service :
110 °C
- Temp. mini. retour :
60 °C
Modèle
Puissance charbon/bois
Rendement de combustion
Volume chambre combustion
Longueur maxi des bûches
en fonctionnement “bois”
Profondeur du foyer
Autonomie en puissance bois
Volume tampon conseillé
Contenance en eau
Dépression nécessaire à la buse
Poids d’expédition
CF
kW
%
l
- Pression maxi. de service :
3 bar
- Modulateur de puissance
réglable de 50 à 100 °C
124 CSE
25/15
> 55
46
125 CSE
30/18
> 55
64
126 CSE
35/21
> 55
82
127 CSE
40/24
> 55
100
128 CSE
-/27
> 55
118
129 CSE
45/30
> 55
136
mm
250
330
330
500
500
500
mm
h
l
l
mbar
kg
280
2
750
30
0,22
240
390
2
750
36
0,24
280
500
3
1000
42
0,26
320
610
3
1500
48
0,28
360
720
3
1500
54
0,30
400
830
3
1500
60
0,32
440
DIMENSIONS PRINCIPALES (EN mm ET POUCES)
5
R1 1/4 pour 4 à 7 éléments
R1 1/2 pour 8 et 9 éléments
1
Ø 180
Rp 3/4
R 1/2
1045
895
360
520
798
1118
C
2
91
527
Modèle
C
L
P
2
65
68
CF… CSE
90
124
280
465
673
8262F001
244
150
3
L
58
P
125
390
575
783
126
500
685
893
127
610
795
1003
Départ chauffage Rp 2 1/2
Retour chauffage Rp 2 1/2
Orifice de vidange et de remplissage
Rp 1
Echangeur de sécurité avec vanne de
commande (en option)
Orifice Rp 1/2 pour thermomètre
plongeur (bouchonné)
R = Filetage
Rp = Taraudage
128
720
905
1113
129
830
1015
1223
LES CHAUDIÈRES CBB
DESCRIPTION
Les points forts de cette chaudière
- Une chambre de combustion en béton réfractaire assure des
rendements élevés et une longévité de la chaudière.
- Une voûte réfractaire assure un échange maximum au niveau
de l’échangeur supérieur
- Un échangeur de sécurité et un modulateur d’allure montés
d’origine assurent une sécurité maximale ; nécessite l’installation
d’une vanne de commande : colis L 33, voir page 5
CBB 20/30
CB_F0013B
CB_Q0002
La chaudière à bois CBB est une chaudière en acier à tirage
naturel à combustion montante pour CBB 20/30 ou combustion
inversée pour CBB 15E, pour les besoins principaux en chauffage
central ou pour une utilisation en combinaison avec un autre
générateur comme une chaudière fioul, une pompe à chaleur ou
une installation solaire.
CB_F0013B
Principe :
CBB 15 E
- Soupape de sécurité 2,5 bar livrée avec la chaudière
- Possibilité de réglage de l’air primaire et secondaire. L'appel
d'air est optimisé par le réglage de la chaînette du modulateur
de puissance.
Combustibles utilisables
- Bois : bûches refendues en quartiers de 10 à 15 cm,
longueur selon modèle de chaudière
(voir tableau des caractéristiques ci-dessous),
taux d’humidité du bois < 20 %.
CARACTÉRISTIQUES TECHNIQUES
- Temp. maxi. de service :
95 °C
- Pression maxi. de service :
2,5 bar
- Temp. mini. retour :
60 °C
Modèle
CBB
Puissance bois
kW
Rendement de combustion
% PCI
Émissions CO/COV/poussières (1)
mg/Nm3(1)
Volume chambre combustion
l
Longueur maxi des bûches
mm
Autonomie de fonctionnement à puissance max.
h
Volume tampon conseillé
l
Dépression nécessaire à la buse
mbar
Contenance en eau
l
Poids d’expédition
kg
15E
14,9
> 80
3243/149/33
65
330
2
750
0,20
45
285
- Modulateur de puissance
réglable de 65 à 90 °C
20
19,5
> 75
7992/821/7
105
500
3
1000
0,18
67
290
30
28
> 80
6694/1083/20
105
500
3
1500
0,26
95
325
(1) O2 = 10 %, COV = Composés Organiques Volatiles selon EN 303-5
DIMENSIONS PRINCIPALES (EN
CBB 15E
mm ET POUCES)
255
150 150
845
CBB 20
5
5
1
1
3
3
100
1000
1120
2
2
4
200
590
240
4
CB_F0001B
690
75
CBB 30
1
3
5
1420
2
4
1
2
R = Filetage
Rp = Taraudage
1 : Interrupteur général marche (1) /
arrêt (0)
2 : Thermomètre de chaudière
3 : Thermostat pompe de charge du
ballon tampon (relève du retour)
3
CB_F0018A
TABLEAU DE COMMANDE
Départ chauffage Rp 1 1/2
Retour chauffage Rp 1 1/2
Buse de fumées Ø 152 mm
Orifice de vidange Rp 1/2
Entrée et sortie de l’échangeur
de sécurité R 1/2
3
LA CHAUDIÈRE CBI 30-C5
DESCRIPTION
Principe :
CB_Q0014
CB_F0013C
La chaudière à bois CBI 30-C5 est une chaudière en acier à
tirage forcé et combustion inversée pour les besoins principaux
en chauffage central d’un local d’habitation.
Les points forts de cette chaudière
- une chambre de chargement largement dimensionnée permet
une grande autonomie de fonctionnement, des inserts en béton
réfractaire haute température assure des rendements élevés et
une longévité de la chaudière.
- le préchauffage de l’air primaire et secondaire assure des
rendements élevés
- une grande surface d’échange avec un échangeur secondaire
en sortie de fumées permet d’obtenir des températures de
fumées particulièrement basses.
- un ventilateur en sortie fumée assure la combustion inversée.
- réglage de la température de chaudière par thermostat et
réglage de la température des fumées pour le maintien des
braises en fin de combustion.
- aucun réglage n'est à faire après la mise en route (la
température chaudière, la température de fumées et la position
des volets d'air sont réglés lors de la première mise en route).
- un régulateur d'allure et un échangeur de sécurité sont intégrés
d'origine.
- soupape de sécurité 3 bar livrée avec la chaudière.
Elle est idéale pour une utilisation comme générateur de
chauffage principal avec appoint solaire ou électrique pour la
préparation de l’eau chaude sanitaire.
Combustibles utilisables
- Bois : bûches sèches refendues en quartiers de 10 à
15 cm, longueur maxi. de 50 cm.
(taux d’humidité du bois < 20 %).
CARACTÉRISTIQUES TECHNIQUES
- Temp. maxi. de service :
95 °C
- Temp. mini. de retour :
60 °C
Modèle
Puissance bois
Rendement de combustion
Classe
Volume chambre combustion
Longueur maxi des bûches
Autonomie de fonctionnement à puissance max.
Volume tampon mini.
Dépression nécessaire à la buse
Débit massique des fumées
Temp. des fumées à puissance nominale
Contenance en eau
Puissance électrique nominale absorbée
Poids d’expédition
- Pression maxi. de service :
2,5 bar
- Modulateur de puissance
réglable de 65 à 90 °C
CBI 30-C5
28
> 90
5 +++++
100
500
3
1000
0,25
0,017
200
80
50
430
kW
% PCI
l
mm
h
l
mbar
kg/s
°C
l
W
kg
DIMENSIONS PRINCIPALES (EN MM ET POUCES)
79
79
1
1090
5 6
500
1144
1013
218
88
4
4
270
CB_F0056
2
710
540
Départ chauffage 1"
Retour chauffage 1"
Buse de fumées
Ø 130 mm
Orifice de vidange
1/2 "
Entrée/sortie
échangeur de
sécurité (intégré) et
raccordement vanne
de commande
CB_F0056
3
LES OPTIONS POUR LES CHAUDIÈRES
ACCESSOIRES INDISPENSABLES POUR LES MODÈLES CBB ET CBI
CB_Q0015
Accessoires de régulation
Module mural de relevage de la température retour - Colis ML 52
Module équipé d’une pompe WILO RS 25/6 (6 mCE) à indice d’efficacité énergétique EEI < 0,23.
Vanne de commande de l’échangeur de sécurité - Colis L 33
VM_Q0001
AD 281
Régulation DIEMATIC VM iSystem - Colis AD 281
Sonde extérieure - Colis FM 46
Sonde extérieure radio - Colis AD 251
Module chaudière radio - Colis AD 252
Sonde ecs (5 m) - Colis AD 212
Sonde de départ à applique - Colis AD 121
Commande à distance avec sonde d’ambiance - Colis FM 52
Câble BUS (lg 12 m) - Colis AD 134
La régulation DIEMATIC VM iSystem permet de
réguler deux circuits avec vanne mélangeuse en
fonction de la température extérieure et un circuit
ecs.
8980Q032
8980Q045A
Ballons tampons mixtes (solaires/tampon chaudière bois)
Préparateurs solaires mixtes
PS…
QUADRO DU…
DC 750, DC 1000,
QUADRO DU 500-10,
QUADROPAC DUP 500-10.
Ballons tampons
PS B 750, PS 500, PS 800-2, PS 1000-2,
PS 1500-2, PS 2000, PS 2500,
PSE 500 à 3000.
CB_Q0011
Autres accessoires
Thermostat de fumées - Colis AC 6
Permet la relève de la chaudière bois par une
chaudière fioul.
ACCESSOIRES POUR CHAUDIÈRES CF 120 CSE
4
Échangeur de sécurité - (sans vanne de commande) pour :
- CF 124 CSE et 125 CSE : Colis L 42
- CF 126 CSE et 127 CSE : Colis L 43
- CF 128 CSE et 129 CSE : Colis L 44
Vanne de commande de l’échangeur de sécurité - Colis L 33
CB_Q0012
R 1/2
CB_Q0011
Rp 3/4
8262F001
R1 1/4 pour 4 à 7 éléments
R1 1/2 pour 8 et 9 éléments
Thermostat de fumées - Colis AC 6
Permet la relève de la chaudière bois par une
chaudière fioul.
5
QUELQUES RAPPELS CONCERNANT LE CHAUFFAGE AU BOIS
LE BOIS EN BÛCHES
Pour un fonctionnement sans problème d’une chaudière bois, il
est nécessaire d’utiliser :
- Du bois sec non traité :
L’humidité est le critère de qualité principal du bois de
chauffage ; les bûches ne doivent pas excéder 20 % d’humidité
sur masse brute. En utilisant du bois plus humide, on s’expose à
une réduction sensible du rendement, à des émissions de bistre
et de goudron ainsi qu’à une dégradation rapide du corps de
chauffe (condensations acides).
Pour être sec, le bois doit donc être stocké le temps
nécessaire : un stockage d’environ 2 ans à l’air libre permet
d’atteindre des taux d’humidité inférieurs à 20 %.
Remarque : de façon pratique, il faut prévoir la place pour
laisser au bois le temps de sécher avant de le brûler. Cette
place doit correspondre à la quantité de bois nécessaire pour
couvrir les besoins sur 1 année.
- Des bûches de longueur adaptée à la taille du foyer, et
refendues en quartiers :
La taille des bûches représente un critère important pour
la qualité de combustion et la puissance délivrée par la
chaudière. Il est toujours préférable d’utiliser des bûches de
longueurs adaptées aux dimensions du foyer et fendues en
quartiers de 10 à 15 cm.
- Des feuillus plutôt que des résineux :
Les feuillus ont un contenu énergétique par stère plus important
que les résineux :
• 1 stère de feuillus pèse . 530 à 600 kg (pour 20 % d’humidité)
et équivaut . 200 à 210 l fioul
• 1 stère de résineux pèse . 380 à 440 kg (pour 20 %
d’humidité) et équivaut . 145 à 150 l fioul.
Important : Nous déconseillons l’utilisation régulière de résineux
comme bois de chauffage pour des raisons d’autonomie et
d’encrassement de l’installation.
Principales caractéristiques du bois
Type de bois
Humidité sur brut
Poids moyen d’1 stère de bois
Pouvoir calorifique
Contenu énergétique
Équivalence en l. fioul
%
kg/st
kWh/kg
kWh/st
l/st
20
530
3,9
2070
210
Feuillus durs
> 20
Dégradation des
performances de la chaudière
20
380
3,9
1480
150
Feuillus tendres et résineux
> 20
Dégradation des
performances de la chaudière
Entretien : comme toute chaudière bois, les chaudières des gammes CF 120 CSE, CBB et CBI 30-C5 nécessitent un entretien
régulier : décendrage, nettoyage des carneaux…
LES RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION D’UNE CHAUDIÈRE BOIS
Le local de chaufferie doit se trouver si possible à proximité
du lieu de stockage des bûches. Il doit être suffisamment grand
pour :
- accueillir la chaudière, le préparateur ecs et le ballon tampon
- pour que la chaudière bois puisse être installée à côté de la
chaudière existante (en cas de rénovation) pour des raisons
d’hydraulique ; le ballon tampon pourra être monté dans un
local voisin de la chaufferie.
Dans tous les cas, l’accès aisé aux organes de commande, aux
réglages et pour l’entretien doit être garanti.
Les cotes indiquées correspondent aux dimensions minimales
(en m) conseillées pour assurer une bonne accessibilité autour de
la chaudière.
Ventilation de la chaufferie
L’emplacement des orifices d’aération pour la ventilation de
la chaufferie doit être conçu en fonction des vents dominants
pour optimiser le tirage de la cheminée. Il faut impérativement
prévoir une aération haute et une aération basse afin de
fournir l’air nécessaire à la combustion et de permettre le bon
fonctionnement du modérateur de tirage.
6
Remarque : Nous attirons votre attention sur les risques de
corrosion des chaudières installées dans ou à proximité de
locaux dont l’atmosphère peut être polluée par des composés
CB_F0014C
MISE EN PLACE DANS LA CHAUFFERIE
1m*
0,6 m
0,6 m
1,5 m
* pour assurer
notamment le
dégagement de l’échangeur
de sécurité sur CF 120 CSE
Section des aérations (en cm2)
S (cm2) = 6 x P (kW)
Ventilation haute
mini. : 250 cm2
S (cm2) = 12 x P (kW)
Ventilation basse
mini. : 350 cm2
chlorés ou fluorés (par ex. salon de coiffure, locaux industriels
(solvants), machines frigorifiques etc…). Dans ce cas nous ne
saurions assurer la garantie.
LES RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION D’UNE CHAUDIÈRE BOIS
RACCORDEMENT ÉLECTRIQUE
Le câblage électrique ayant été soigneusement contrôlé en usine,
les connexions intérieures du tableau de commande ne doivent
en aucun cas être modifiées.
Le raccordement de l’alimentation et de la pompe du module de
relevage de la température retour (options colis ML 52), se fera
sur le bornier repéré à l’intérieur du tableau.
Le raccordement de la régulation DIEMATIC VM iSystem (option)
est à réaliser par l’installateur à l’aide du schéma délivré avec la
régulation.
Le raccordement à la cheminée devra être effectué par un
professionnel qualifié suivant la réglementation en vigueur et
conformément aux règles de l’Art.
Les fumées provenant de la combustion du bois sont toujours
plus ou moins chargées en vapeurs condensables qui en cas
de refroidissement exagéré des fumées, se condensent, ce qui
peut se traduire par la formation de dépôts de goudron dans
la cheminée (goudronnage) et par des infiltrations à travers les
parois (bistrage).
Il est important que la cheminée ne puisse se refroidir que
très lentement. La cheminée devra donc avoir des parois
suffisamment épaisses, étanches et peu conductrices de
chaleur.
Dans tous les cas :
- le tuyau de raccordement de l’appareil au conduit de fumée
doit être au moins de même dimension que la buse, le plus
court et le plus direct possible avec une pente montante vers la
cheminée. Il doit être coupé en biseau et être dimensionné de
façon à empêcher le retour dans la chaudière, des condensats
éventuels de la cheminée. Il doit être équipé d’une trappe de
visite pour le ramonage.
- le conduit de cheminée doit être le plus droit possible isolé
(la température des parois ne doit pas dépasser 50 °C), de
Le tableau ci-dessous est donné à titre indicatif et indique
les dimensions minimales (diamètre et hauteur) de la cheminée
à respecter, en fonction de la puissance, pour assurer le bon
fonctionnement de la chaudière. Il convient cependant de se
reporter aux réglementations nationales voire locales en vigueur.
Trappe de visite
Prise de mesure fumées
Modérateur de tirage (obligatoire)
CB_F0015A
RACCORDEMENT À LA CHEMINÉE
section constante adaptée à l’appareil raccordé (voir ci-dessus)
et comporter au minimum une trappe de ramonage à sa
base (une 2e trappe dans les combles est conseillée). Il doit
déboucher sur le toit en dépassant le faîtage d’au moins 40 cm
et doit être le point le plus haut dans un rayon de 8 m. Il doit
rester distant de 16 cm minimum du parement le plus proche.
La cheminée devra comporter un modérateur de tirage
afin de stabiliser au mieux le tirage.
Nota : Diamètre de la buse des chaudières
CBI 30-C5 : 130 mm
CBB : 152 mm
CF 120 CSE : 180 mm
Les calculs sont réalisés pour 5 types de conduits et pour 2 gammes de
puissance.
≥0,40m
H
CB_F0057
Type de configuration
Type de conduit
Boisseau en terre cuite Boisseau en terre cuite Boisseau en béton de
de section carrée ou
de section ronde
section ronde, isolé en
rectangulaire
terre cuite émaillée
Puissance (en kW)
< 35
jusqu'à 60
Dimensions du conduit (en mm) 200 x 200 200 x 300
Hauteur du conduit 5 à 8 m
X
X
Hauteur du conduit 8 à 12 m
X
-
< 35
Ø 225
X
X
jusqu'à 60
Ø 300
X
-
< 35
Ø 225
X
X
Maçonné
en briques
jusqu'à 60
< 35
jusqu'à 60
Ø 300 200 x 200 200 x 300
X
X
X
X
-
Boisseau
avec tubage
< 35
Ø 225
X
X
jusqu'à 60
Ø 300
X
-
7
LES RENSEIGNEMENTS NÉCESSAIRES À L’INSTALLATION D’UNE CHAUDIÈRE BOIS
RACCORDEMENT AU CIRCUIT CHAUFFAGE
¹ Les ballons “tampon”
Afin d’exploiter au maximum les performances des chaudières
bois et de maîtriser au mieux la régulation du chauffage
et le cas échéant de la production d’eau chaude sanitaire,
l’installation d’un accumulateur en tampon est obligatoire.
Il permettra à la chaudière de fonctionner à pleine puissance ce
qui limitera les risques de corrosion et de bistrage…
Le volume du ballon tampon doit permettre d’assurer une bonne
autonomie.
Nous conseillons l’utilisation de la formule suivante :
Volume tampon (l) = 50 x Puissance utile (kW)
D’où pour les chaudières De Dietrich, le tableau suivant :
Chaudière
type
Volume conseillé (l)
Ballon tampon
Ballon mixte
CBB 15E
CF 124, 125 CSE
CBB 20
CF 126 CSE
750
PSB 750
DC 750 ou DUP 500
1000
PSE 1000
DC 1000 ou DUP 500 + PSB 750
¹ Les dispositifs de sécurité
Les chaudières à bûches sont exposées à des surchauffes
accidentelles pouvant porter l’installation à des températures
- Vase d’expansion, échangeur de sécurité
L’installation doit être réalisée de préférence avec soupape
de sécurité et vase d’expansion fermé, l’échangeur de sécurité
(intégré d’origine dans les chaudières CBB et CBI 30-C5,
livrable en option pour les CF 120 CSE - voir page 5) est
à raccorder impérativement au travers d’une vanne de
commande thermostatique (colis L 33 livrable en option - voir
page 5) à l’alimentation en eau froide.
• Dimensionnement du vase d’expansion
Dans les installations avec chaudière bois + ballon tampon,
les volumes d’eau et les différences de température sont
très importants et par conséquence il est nécessaire de bien
dimensionner le vase d’expansion.
Remarque
Par ailleurs, les installations de chauffage doivent être
conçues et réalisées de manière à empêcher les retours
des eaux du circuit de chauffage et des produits qui y sont
introduits, vers le réseau d’eau potable. Un disconnecteur
- Les dispositifs de relevage de la température retour
Ces dispositifs permettent de mélanger de l’eau de retour
à l’eau chaude de départ de la chaudière ; ils sont conçus
pour éviter les retours froids produisant des condensations
acides corrosives sur les parois du foyer de la chaudière.
Le montage de ces dispositifs doit permettre de garantir
une température des retours minimales de 60 °C. De tels
8
CBB 30
CBI 30-C5
CF 127, 128, 129 CSE
1500
PSB 750 + PSB 750
DUP 500 + PSB 750
élevées. Il faut donc pouvoir contrôler ces surchauffes en
évacuant l’énergie excédentaire.
Cette vanne dont la sonde est à placer dans le doigt de gant
de la chaudière, protège celle-ci contre la surchauffe : si la
température de l’eau dans la chaudière dépasse 95 °C, la
vanne laisse couler l’eau de la conduite d’eau dans la bouche
de refroidissement. L’eau absorbe l’énergie en excès et
s’écoule dans l’égout.
Volume mini. du vase d’expansion
Volume du ballon tampon (l)
Volume minimum
du vase d’expansion (l)
500
750
40
60
1000 1500 2000
80
110
150
doit donc être installé pour le remplissage du circuit
chauffage conformément à la réglementation en vigueur.
Voir exemples d’installations en pages 14 et 15.
dispositifs sont disponibles en option et sont obligatoires pour
les chaudières acier (voir page 8).
Voir exemples de raccordement sur les schémas présentés
en pages 14 et 15 ; veiller notamment à respecter les
diamètres de raccordement indiqués.
DIMENSIONNEMENT ET CHOIX D’UNE CHAUDIÈRE BOIS
DIMENSIONNEMENT DE LA CHAUDIÈRE
Le calcul de la puissance à installer se fait de la même façon
que pour une chaudière fioul ou gaz. Il faut en principe éviter
le surdimensionnement de la chaudière, si celui-ci permet
d'accroître l'autonomie entre 2 chargements, il peut par contre
occasionner de nombreux désagréments au niveau de la
chaudière et provoquer des émissions polluantes.
¹ Répartition des appels de puissance
La répartition des besoins sur une saison de chauffe montre que
la puissance maximale n’est appelée que quelques jours par an.
Le graphique ci-contre illustre la répartition des besoins sur une
saison de chauffe de 230 jours.
Déperdition estimée
en % de déperdition max
100%
75%
50%
35%
6 j 19 jours
105 jours
60 jours
40 jours
De ce fait, il existe 2 cas :
- Puissance bois ⭓ 100 % des déperditions :
Seule la chaudière doit être couplée à un ballon tampon
dimensionné de façon à pouvoir absorber au minimum
l’énergie contenue dans une charge en bois de la chaudière.
En relève d’une PAC, le ballon tampon est dimensionné de la
même façon. La PAC par contre pourra être dimensionnée
pour couvrir 35 à 75 % des besoins selon l’apport « bois »
Nombre de
jours de chauffe
CB_F0016A
25%
souhaité. Nous conseillons un dimensionnement à 50 % pour
plus d’indépendance et moins de contraintes d’alimentation en
bois de la chaudière.
- Puissance bois ⭐ 100 % des déperditions :
L’utilisation d’un chauffage d’appoint (chaudière fioul, gaz,
pompe à chaleur…) est nécessaire.
¹ Choix du dimensionnement de la puissance bois
Puissance
bois à
Couverture des
besoins annuels
par le bois à
Conditions et commentaires
de 100 à 120 %
100 %
de 70 à 100 %
> 95 %
La chaudière doit être couplée à un ballon tampon dimensionné de façon à pouvoir absorber au minimum
l’énergie contenu dans une charge en bois de la chaudière
Délestage de quelques pièces du logement non indispensables à chauffer ou mise en
route d’appoints pendant 1 à 2 semaines dans l’année
L’usager doit accepter les contraintes de chargement fréquents de la chaudière
La mise en cascade d’une chaudière fioul ou gaz permettra de dimensionner de moitié la chaudière bois. Les
contraintes de chargement resteront néanmoins importantes
< 70 %
80 à 90 %
¹ Restitution de l’énergie stockée
Il est possible de surdimensionner la chaudière de 20 % voire
plus par rapport à la puissance nécessaire définie à condition
que le volume tampon installé puisse accumuler l’énergie produite
en plus de celle restituée directement à l’installation (pour le
dimensionnement du ballon tampon, voir page 8). Cette pratique
permet de faire fonctionner la chaudière bois par intermittance à
sa puissance maximale et donc de pallier à des absences ou à des
chargements trop fréquents. L’énergie ainsi stockée sera de l’ordre
de : voir tableau ci-contre.
¹ Production d’eau chaude sanitaire
- Pendant la saison de chauffe : les besoins d’ecs peuvent
être couverts par la chaudière. En pratique pour le
dimenssionnement, si les besoins en ecs sont sensiblement
50 litres par personnes et par jour, la puissance nécessaire à
cette production d'ecs peut être négligée, dans le cas contraire,
ils seront à ajouter aux besoins de chauffage.
Ballon tampon
L
500 800 1000 1500 2000 2500
Energie stockée
à 't 45 K
kWh 25
40
50
75 100 125
Durée de reconstitution
de l’énergie après
utilisation (80 W/m2) :
- pour 50 m2
h
6
10
12
19
25
31
- pour 100 m2
h
3
5
6
9
13
16
- pour 150 m2
h
2
3
4
6
8
10
- Hors saison de chauffe : La production d'ecs est déconseillée
s'il n'y a pas de ballon tampon et devra être assurée par
un autre générateur (résistance électrique, échangeur placé
dans le préparateur alimenté par une autre chaudière ou des
capteurs solaires, etc…). La production par la chaudière à
bûches est néanmoins possible si l'installation possède un ballon
tampon avec une réserve ecs en bain-marie dans le ballon
accumulateur par exemple. (préparateurs de type DC…).
9
LES BALLONS TAMPONS “PSB 750” ET PSE 500, 750, 1000
LE BALLON TAMPON PSB 750
Points forts
Ballon tampon avec cuve en tôle d’acier de forte épaisseur
revêtue intérieurement d’une peinture antirouille noire.
Disposition des raccordements hydrauliques permettant une
stratification en température optimale.
Isolation en mousse de polyuréthane épaisseur 100 mm avec
peau extérieure en polystyrol.
Dimensions principales (mm et pouces)
ø
Ballon tampon
Capacité
Consommation d’entretien à 't = 45 K
Poids d’expédition
ø
ø
Caractéristiques techniques
Pression de service maximale : 3 bar
Emplacement purgeur
Emplacement thermomètre
Départ circuit chauffage
Doigt de gant Ø 15,5 pour
sonde
Départ chaudière
Retour chaudière
Retour circuit chauffage 1
Retour circuit chauffage 2
Vidange
l
kWh/24 heures
kg
8980F251C
PSB 750
750
3,3
180
Temp. de service maximale : 95 °C
Colisage
PSB 750 - Colis EC 129
LES BALLONS TAMPONS PSE 500 À 1000
C
Points forts
Ballons de stockage d’eau chaude en tôle d’acier de forte
épaisseur revêtus extérieurement d’une peinture anti-rouille.
La cuve dispose de multiples points de raccordement.
Isolation en laine minérale d’épaisseur 100 mm avec peau
extérieure en PVC.
Dimensions principales (mm et pouces)
ØK
ØL
100
A
ØJ
B
45°
,5°
22,5°
ØJ
22
ØJ
1
Ø··
G
H
F
D
C
FW_F0001A
E
I
Doigt de gant
Caractéristiques techniques
Pression max. de service : 5 bar
Température max. de service : 95 °C
Ballon tampon
PSE
Capacité
Consommation d’entretien à 't = 45 K
Poids d’expédition
PSE
500
750
1000
A
1950
1853
2206
Colisage
PSE 500 et 750 - 1 colis
10
B
1557
1448
1801
500
C
500
3
115
l
kWh/24 heures
kg
C
790
630
730
D
340
350
350
E
990
830
930
PSE 1000 - 2 colis
F
290
300
300
750
750
3,5
160
G
1040
880
980
H
940
780
880
1000
1000
3,8
195
I
390
400
400
ØJ
R 1 1/2
R 1 1/2
R2
ØK
830
990
990
ØL
630
790
790
LES PRÉPARATEURS SOLAIRES MIXTES NON ÉQUIPÉS DC 750-2, DC 1000
LES PRÉPARATEURS SOLAIRES MIXTES NON ÉQUIPÉS DC
Points forts
- Préparateurs indépendants mixtes chauffage/ecs, à hautes
performances,
- Construction de type bain-marie, le ballon de production
de l’eau chaude sanitaire étant intégré en partie haute du
réservoir-tampon,
- Le réservoir-tampon de 525 ou 780 litres est une cuve
en tôle d’acier de forte épaisseur avec, en partie basse
l’échangeur en tube lisse soudé dans la cuve, destiné au
raccordement à l’installation solaire. La protection contre la
corrosion est assurée par un revêtement antirouille noir,
- Le ballon ecs de 225 ou 220 litres est protégé par émail
vitrifié à haute teneur en quartz, de qualité alimentaire.
Le réchauffage par bain-marie est optimisé par un tube
plongeant jusqu’à l’échangeur solaire dans le bas du
réservoir-tampon,
- Isolation en fibres polyester de 120 mm d’épaisseur avec
peau extérieure en polystyrol,
- Anode en magnésium,
- Raccordements en thermosiphon,
- Tampon de visite.
Dimensions principales (mm et pouces)
¼ DC 750-2
22
1
12
260
2
12
37
3
1480
5
7
175
1250
6
1080
8
115
151
980
13
1150
20
1580
22
1567
37
1770
4
2000
100
930
16
785
685
17
18
15°
3 6 9 11 14
410
360
260
216
1 2 4 5 7 8 10 13 15
8980F247E
14
19
9
15
10
11
Ø 750
Ø 950
¼ DC 1000
21
Ø 800
12
1
100
16
3
3a
4
21
5
22
2150
1695
12
1595
8
1700
1300
1080
990
13
9
22
17
745
410
18
20
10
260
160
8980F057F
11
Ø1040
Caractéristiques techniques
Pression maxi de service :
primaire (échangeur chaud.) : 10 bar,
secondaire (cuve) : 10 bar
Départ chaudière/Zone de chauffage eau
sanitaire
(et purge pour DC 750-2)
DC 750-2 : R 1
DC 1000 : Rp 1
Départ chaudière R 1
Doigt de gant Rp 1/2 (sonde chaudière)
Retour chaudière/Zone de chauffage eau
sanitaire
DC 750-2 : R 1
DC 1000 : Rp 1
Retour chaudière/Zone tampon chauffage
DC 750-2 : R 1
DC 1000 : Rp 1
Doigt de gant Rp 1/2
Départ circuit chauffage R 1
Entrée échangeur solaire
DC 750-2 : G 1
DC 1000 : Rp 1
Doigt de gant Rp 1/2 (sonde solaire)
Sortie échangeur solaire
DC 750-2 : G 1
DC 1000 : Rp 1
Vidange (ou retour piscine)
DC 750-2 : Rp 1/2
DC 1000 : Rp 1
Doigt de gant pour thermomètre Rp 1/2
Retour circuits chauffage (radiateurs)
DC 750-2 : R 1
DC 1000 : Rp 1
Doigt de gant Rp 1/2
Retour chauffage (plancher chauffant) R 1
Circulation
DC 750-2 : R 1/2
DC 1000 : R 3/4
Entrée eau froide : R 3/4
Sortie eau chaude sanitaire R 3/4
Fourreau pour sonde, Ø 6 mm
Anode
21 Purge
22 Emplacement pour résistance électrique
DC 750-2 : G 1 1/2
DC 1000 : Rp 1 1/2
Température maxi de service :
primaire (échangeur) : 95 °C,
secondaire (cuve) : 95 °C
Modèle
Capacité réservoir tampon
l
Capacité échangeur
l
Surface d’échange échangeur solaire (surf. capteur max.)
m2
Capacité ballon ecs
l
Surface d’échange ballon ecs
m2
Température primaire
°C
Puissance échangée (1)
kW
Débit horaire à 't = 35 K (1)
l/h
Débit en 10 min à 't = 30 K (1)(2)
l/10 min
Consommation d’entretien à 't 45 K
kWh/24 h
Poids d’expédition
kg
DC 750-2
525
12,4
2,3 (jusqu’à 10 m2)
225
1,7
55
80
8,0
21
190
520
220
3,2
272
DC 1000
780
14,7
2,8 (jusqu’à 15 m2)
220
2,0
55
80
9,4
24,8
230
610
280
3,7
315
(1) Temp. eau froide 10 °C, temp. stockage 65 °C, débit primaire 2 m3/h. (2) Débit minimal en été avec chaudière sans apport solaire
Colisage
DC 750 - Colis EC 140
DC 1000 - Colis EC 106 + EC 107
11
LES SYSTÈMES SOLAIRES SSC A DÉCHARGE MULTIPLE (2 PRÉPARATEURS OU PRÉPARATEUR + PISCINE)
LES PRÉPARATEURS SOLAIRES BSL… N DE 300 À 500 L
Points forts
Cuve en acier émaillé avec isolation en mousse de
polyuréthane injectée sans CFC, épaisseur 50 mm.
Protection par anode en magnésium.
C
Échangeur inférieur solaire et échangeur supérieur dédié à la
chaudière en tubes lisses émaillés extérieurement.
Raccordement à l’arrière sauf raccordement échangeur solaire
à l’avant. Habillage et capots en ABS.
Dimensions principales (mm et pouces)
BSL 200 N
BSL 300 N
BSL 400 N
BSL 500 N
ØG
ØG
1
10
2
3
4
5
= =
167
13
E
H
55
°
H
D
C
7
8
7
8
B
F
BSL_F0002D
9
10
6 A
Type
A
B
C
D
E
F
ØG
H
BSL 300 N
71
1127
1397
1397
1694
862
604
1796
BSL 400 N
66
992
1217
1262
1558
812
704
1672
Caractéristiques techniques
Données échangeur de base : système solaire
Temp. max. ballon : (⍜max) : 95 °C
Emplacement sonde régulation (z-reg_base) : 1
Pression max de service : 10 bar
Modèle INISOL
Volume total ballon (Vtot)
Volume d’appoint/volume solaire
Coefficient pertes thermiques ballon (UA_S)
Fraction ballon réchauffée par l’appoint (F_aux)
Échangeur
Hauteur relative échangeur
Capacité échangeur
Surface d'échange
Débit primaire
Température primaire
Puissance échangée (1)(2)
Débit horaire à 't 35 K (1)(2)
Débit sur 10 min à 't 30 K (1)(3)
Poids net
= =
167
°
55
Sortie eau chaude sanitaire
G1
Entrée échangeur G 1
Circulation G 3/4
Emplacement sonde eau
chaude sanitaire
Sortie échangeur G 1
Entrée eau froide sanitaire
+ Vidange G 1
Entrée échangeur solaire
G 3/4
Sortie échangeur solaire G
3/4
Emplacement sonde solaire
Anode
Emplacement pour résistance
électrique en option
BSL 500 N
71
1133
1313
1403
1666
948
760
1787
Données échangeur d’appoint :
Nature de l'appoint (Type_appoint) : H
Zone contenant l’appoint (Z_ap) : 3
Zone contenant la régul. de l’appoint (z-reg_ap) : 3
Cuve :
Temp. maxi. de service : 95 °C
Pression maxi. de service : 10 bar
BSL 300 N
BSL 400 N
BSL 500 N
C
C
D
l
301
400
508
l
109/185
159/232
178/316
W/K
2,04 (4)
2,41 (4)
2,78 (4)
0,35
0,40
0,35
de base (solaire) appoint (chaud.) de base (solaire) appoint (chaud.) de base (solaire) appoint (chaud.)
Hrel_ech_base Hrel_ech_appoint Hrel_ech_base Hrel_ech_appoint Hrel_ech_base Hrel_ech_appoint
0,5
0,18
0,48
0,19
0,56
0,18
l
8,0
5,0
11,0
5,0
13,9
5,0
1,15
0,75
1,60
0,75
1,93
0,75
m2
2
2
2
m3/h
°C
80
80
80
kW
24
24
24
l/h
590
590
590
l/10 Min.
200
270
305
kg
122
149
180
(1) Temp. eau froide : 10 °C (2), temp. ecs 45 °C, temp. primaire à 80 °C, débit primaire 2 m2/h. (3) Temp. ecs 40 °C, Temp. de stockage ecs 65 °C, valeurs mesurées
uniquement sur le volume d’appoint. (4) valeur justifiée.
Colisage
BSL 300 N - Colis ER 419
12
BSL 400 N - Colis ER 420
BSL 500 N - Colis ER 430
LE PRÉPARATEUR DIETRISOL QUADROPAC DUP
LE PRÉPARATEUR SOLAIRE DIETRISOL QUADROPAC DUP
Points forts
Nouveau concept de préparateur solaire pour la production d’ecs
et le soutien au chauffage. Le préparateur QUADROPAC DUP est
une centrale de commande pour le système de chauffage de toute
une maison : équipé d’origine d’une régulation QUADROMATIC
qui gérera après prise en compte de l’apport énergétique solaire,
le fonctionnement de la résistance électrique intégrée de 6 kW à
2 étages (3 kW pour le chauffage et 3 kW pour l’ecs) et/ou d’un
générateur de chauffage externe de type chaudière (de type
classique avec simple thermostat par ex.).
Il est composé d’un réservoir tampon à stratification de
température en acier de forte épaisseur, équipé de lances
D
d’injection et d’un échangeur sous forme de serpentin inox pour
la préparation de l’ecs. Son principe de construction réside dans
un partage du préparateur en plusieurs zones.
Le préparateur travaillera toujours dans la zone du ballon
la plus favorable en fonction de l’échange reçu. La zone
de réchauffage ecs assure lors des phases de soutirage, le
refroidissement maximal de la zone inférieure du ballon (zone
eau froide). Le ballon est équipé d’origine d’une station solaire
avec un vase d’expansion et une régulation solaire, d’un mitigeur
thermostatique. Habillage en tôle d’acier laqué et 4 capots isolés
venant recouvrir l’ensemble des éléments fonctionnels.
Dimensions principales (mm et pouces)
DUP 500
Ø 750
1824
1786
1500
1045
920
745
645
660
235
8980F277C
2020
Sortie eau chaude sanitaire Rp 1
Mitigeur thermostatique 3/4”
monté d’origine
Sortie - Rp 1
Sortie/Entrée - Rp 1 (DUP 500 : Entrée PAC)
Entrée eau froide sanitaire - Rp 1
Sortie/Entrée - Rp 1 (DUP 500 : Sortie PAC)
Vidange - Rp 1
Entrée/Départ -R1
Purgeur Rp 3/8
Départ circuit solaire - Ø 18 mm
Retour circuit solaire - Ø 18 mm
Sortie groupe de sécurité solaire
Doigt de gant (ECS)
Doigt de gant (Tampon)
Doigt de gant (Solaire)
1095
En cas de montage de modules
hydrauliques (option)
Retours circuit de chauffage
Raccord bicône - Ø 18 mm
Départs circuits de chauffage
Raccord bicône - Ø 18 mm
R : Filetage conique
Rp : Taraudage
Cuve nue :
Ø 750 mm
hauteur : 1786 mm
Cote de basculement : 1910 mm
Principe de fonctionnement (DUP 500)
8980F276A
- Zone 1 : Zone de disponibilité en eau chaude
Caractéristiques techniques
Pression max. de service :
- circuit primaire : 6 bar
- circuit secondaire (cuve) : 3 bar
- circuit ecs : 7 bar
- Zone 3 : Zone tampon dédiée au chauffage
- Zone 4 : Zone retour et eau froide
Temp. max. de service
- circuit primaire : 110 °C
DIETRISOL QUADROPAC
Surface des capteurs pouvant être raccordée
Contenance réservoir-tampon
Contenance serpentin ecs
Contenance serpentin solaire
Surface d’échange du serpentin ecs
Température de stockage
¸ Données en fonctionnement électrique seul ou avec PAC :
Puissance appoint électrique
Volume d'eau disponible en chauffe nocturne (3)
Volume d'eau disponible en chauffe nocturne + 2 h diurne (3)
Débit en 10 min à 't = 30 K (1)
¸ Données avec appoint chaudière
Puissance échangée à 'T = 35 K pour la préparation ecs en été (2) (4)
Débit en 10 min à 't = 30 K (2) (4)
Débit horaire à 't = 35 K en été (2) (4)
Constante de refroidissement
Poids à vide
- circuit secondaire : 95 °C
- circuit ecs : 95 °C
m2
l
l
l
m2
°C
55
DUP 500-10
D
13 (2)
470
27
14
5
60
kW
l
l
l/10 min
3
170
215
140
3
195
265
175
3
220
200
kW
l/10 min
l/h
Wh/j.K.l.
kg
56
170
1375
70
225
1720
0,15
345
80
250
1965
65
(1) Temp. eau froide : 10 °C, sans apport en énergie solaire (2) Important : uniquement en cas de prélèvement d’énergie supplémentaire en été, piscine par exemple
(3) Temp. eau froide 15 °C, temp. de stockage ecs 60 °C, valeurs mesurées uniquement sur le volume d’appoint (4) Débit primaire 2 m3/h.
Colisage
QUADROPAC DUP 500-10 - Réf. 10006017
13
EXEMPLES D’INSTALLATION
¹ CBB ou CBI 30-C5 raccordée sur un ballon tampon, la production d'ecs est assurée par le ballon thermodynamique TWH
AD200
51
64
27
'C
'C
9
9
11a
230V
50Hz
230V
50Hz
33
3
SLA 2
4
230V
50Hz
7
CB_F0058D
230V
50Hz
33
146
26
27
30 29
28
TWH 300 EH
CBI 30-C5
Principe de fonctionnement
La chaudière bois est raccordée au ballon tampon lequel alimente
le/les circuits de chauffage.
La production d’ecs est assurée par le ballon thermodynamique
TWH. La pompe de charge sanitaire est gérée par la SLA 2 qui
donnera la priorité à l’appoint «bois» dès lors que la chaudière est
en fonctionnement. Le TWH fonctionnera sur l’air ambiant pour
récupérer les pertes statiques de la chaufferie bois.
¹ CBB ou CBI 30-C5 raccordée sur un ballon tampon, en complément d’une PAC, la production d’eau chaude sanitaire est
assurée par un préparateur indépendant
+
TS
L
AU
X
51
N
AD199
L
1x
1x AD249
64
65
115
MIT-IN-2
44
23
23
27
27
'C
'C
9
'C
9
11b
230V
50Hz
'C
9
9
10
4
10
9
230V
50Hz
230V
50Hz
9
32
9
11b
4
27
9
26
27
HK23
M
24
56
3 4 7
ML52
25
16
HPI
CBI 30-C5
Principe de fonctionnement
La chaudière bois est raccordée sur le ballon tampon à travers le
module de relève (départ en haut et retour en bas) et elle chargera
le ballon si elle est alimentée.
Pour palier la mise en marche de la chaudière bois en intersaison,
la PAC assure, si besoin, la production d‘ecs et d’eau de chauffage.
Tant que la chaudière bois est alimentée, la PAC restera en veille.
La PAC est raccordée sur la haut du ballon tampon avec une vanne
3 voies pour le fonctionnement en ecs (faible volume tampon) ou en
chauffage (volume tampon plus important) afin d’éviter la chauffe
d’un volume tampon en été pour la production d’ecs.
14 Légendes : voir page 16
28
29
9
30
B ...
Les circuits chauffages et ecs sont raccordés sur le volume tampon
dans l’ordre indiqué pour respecter la stratification du ballon
tampon.
La régulation de la PAC gère :
- les circuits chauffages à l’aide de la sonde du ballon tampon et
des thermostats d’ambiance (un par circuit)
- le circuit eau chaude sanitaire à l’aide de la sonde du ballon
tampon et le basculement de la vanne (retour) en mode ecs (sur
la haut du ballon tampon).
CB_F0060B
AD212
EXEMPLES D’INSTALLATION
¹ CBB ou CBI 30-C5 raccordée à un ballon tampon, préparation eau chaude sanitaire par ballon indépendant
AD 200
112a
64
131
51
52
9
9
SLA 2
11b
230V
50Hz
3
230V
50Hz
129
230V
50Hz
4 7
Ø • 28 mm
109
7
26 27
Eté
33
e
17
29 30
16
146
230V
50Hz
CB_F0094A
L 33
28
BSL...
CBI 30-C5
Ø • 28 mm
Principe de fonctionnement
La chaudière bois est raccordée à un ballon tampon par
l’intermédiaire d’un module de relevage de la température retour.
Le ballon tampon alimente le/les circuit(s) de chauffage et le circuit
ecs. (sert d’appoint si un préparateur solaire est présent). Tous les
départs sont sur le haut du ballon tampon au plus près du départ
chaudière pour assurer une chauffe la plus rapide possible. L’ecs
peut être produite par un ballon monoserpentin ou un ballon
solaire avec un appoint électrique pour l’été dans les 2 cas.
Les circuits de chauffage radiateurs sont raccordés après la vanne
4 voies et gérés par un thermostat d’ambiance.
¹ CBB ou CBI 30-C5 raccordée sur un préparateur QUADRO DUP 500
112a
131
129
51
21
64
115
65
44
23
23
9
$C
9
$C
9
9
11b
11b
4
3
7
EA144
10
230V 50Hz
27
$C
230V ou 400V 50Hz
27
$C
4
EA144
10
R
EA140
4
109
84
61
130
230V
50Hz
1
28
126
4 87
29 30
ML52
84
61
85
2
89
17
CBI 30-C5
Principe de fonctionnement
La chaudière bois est raccordée à un DUP 500 qui assure la gestion
du système de chauffage et la production ecs. Il intègre l’appoint
électrique qui permet un fonctionnement en été comme en hiver
avec ou sans apport solaire. La mise en place d’un volume tampon
Légendes : voir page 16
88
16
DUP 500
CB_F0059C
17
additionnel (PSB 750) permet le stockage d’énergie solaire en été
et est obligatoire pour des chaudières à bûches de plus de 15 kW.
Raccordé à des capteurs solaires, le système assure un confort
d’inter-saison sans devoir allumer la chaudière.
15
EXEMPLES D’INSTALLATION
¹ CBB ou CBI 30-C5 raccordée sur un ballon tampon ( avec ou sans apport solaire) et en complément d’une installation existante
112a
131
133
21
1
0
2
2
4
3
6
8
4
10
13:42
12
5
14
6
16
18
7
20
22
AUTO
MODE
51
64
115
65
44
23
23
27
'C
'C
9
9
3
32
9
27
7
129
27
'C
9
'C
9
9
230V
50Hz
11b
11b
4
EA144
4
10
4
10
EA144
EA102
4 87
Ø • 28 mm
EA140
TS
L
84
61
61
85
126
2x FM48
230V
50Hz
130
3
230V
50Hz
1
4 7
132
26
80
2
90
24
56
29
88
89
30
25
146
16
27
GTU 1200
114
89
17
28
112b
79
CBI 30-C5
CB_F0023E
N
84
Si la température de ce retour est supérieure à celle du ballon
tampon alors il sera dirigé via une vanne 3 voies vers le retour de
la chaudière GTU 1200. Si la température est inférieure à celle du
ballon alors il sera dirigé directement dans le ballon. Cette vanne
est gérée dans l’exemple par la régulation DIEMASOL B. Dans une
installation sans système solaire, la mise en place d’une régulation
différentielle séparée pour la commande de cette vanne s’impose.
Ne pas mettre de vanne implique un maintien en température du
ballon même si la chaudière bois n’est pas en fonction.
Légendes des schémas hydrauliques des pages 14 à 16
1
2
3
4
7
9
10
11
11a
11b
16
17
21
23
24
25
26
27
28
29
Départ chauffage
Retour chauffage
Soupape de sécurité
Manomètre
Purgeur automatique
Vanne de sectionnement
Vanne mélangeuse 3 voies
Accélérateur chauffage
Pompe chauffage électronique
pour circuit direct
Pompe chauffage pour circuit
avec vanne mélangeuse
Vase d’expansion
Robinet de vidange
Sonde extérieure
Sonde départ après vanne mélangeuse
Entrée primaire échangeur
Sortie primaire échangeur
Pompe de charge
Clapet anti-retour
Entrée eau froide sanitaire
Réducteur de pression
(si pression d’alimentation > 80 %
du tarage de la soupape de sécurité)
DE DIETRICH THERMIQUE
S.A.S. au capital social de 22 487 610 €
57, rue de la Gare - 67580 Mertzwiller
Tél. 03 88 80 27 00 - Fax 03 88 80 27 99
www.dedietrich-thermique.fr
30 Groupe de sécurité sanitaire taré
et plombé à 7 bar
32 Pompe de bouclage ecs
33 Sonde ecs
44 Thermostat de sécurité 65 °C à réarmement
manuel pour plancher chauffant
46 Vanne 3 voies directionnelle à 2 positions
50 Disconnecteur
56 Retour boucle de circulation ecs
61 Thermomètre
64 Circuit chauffage direct (radiateurs par ex)
65 Circuit chauffage avec vanne mélangeuse
(plancher chauffant par ex)
79 Sortie primaire de l’échangeur solaire
80 Entrée primaire de l’échangeur solaire
84 Robinet d’arrêt avec clapet anti-retour
déverrouillable
85 Pompe circuit primaire solaire
(à raccorder sur DIEMASOL)
87 Soupape de sécurité tarée à 6 bar
88 Vase d’expansion circuit solaire
89 Réceptacle pour fluide solaire
90 Lyre anti-thermosiphon (= 10 x Ø tube)
101 Vanne à sphère avec clapet anti-retour
109 Mitigeur thermostatique
112aSonde capteur solaire
112bSonde ecs préparateur solaire
112dSonde de départ échangeur à plaques
112e Sonde ecs «haut»
114 Dispositif de remplissage et de vidange circuit
primaire solaire
115 Robinet thermostatique de distribution par zone
126 Régulation solaire
129 Duo-Tubes
130 Dégazeur à purge manuelle (Airstop)
132 Station solaire complète avec régulation
DIEMASOL
133 Commande à distance interactive
134 Bypass réglable
135 Vanne mélangeuse 3 voies thermostatique à
consigne fixe
145 Vanne de commande de la batterie de sécurité
146 Module thermostatique de réglage de la
température du circuit retour
06/2015 – 300008450G – 347.555.559 R.C.S Strasbourg – Document non contractuel - OTT Imprimeurs 67310 Wasselonne - 151224
Ø • 28 mm
Principe de fonctionnement
Cette installation bois peut être ajoutée à tout moment en appoint
sur une installation de chauffage avec ou sans production d’eau
chaude sanitaire existante, du moment que la chaudière accepte
des températures de retour élevées (pas conseillé pour les
chaudières à condensation).
La chaudière bois permet le chargement du ballon tampon PS…
(solaire ou non) à travers un module de relève du retour. La
chaudière GTU 1200 assure ainsi la relève de la chaudière bois.
Tous les retours de tous les circuits de chauffage et le retour du
circuit ecs sont ramenés sur le ballon tampon.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
