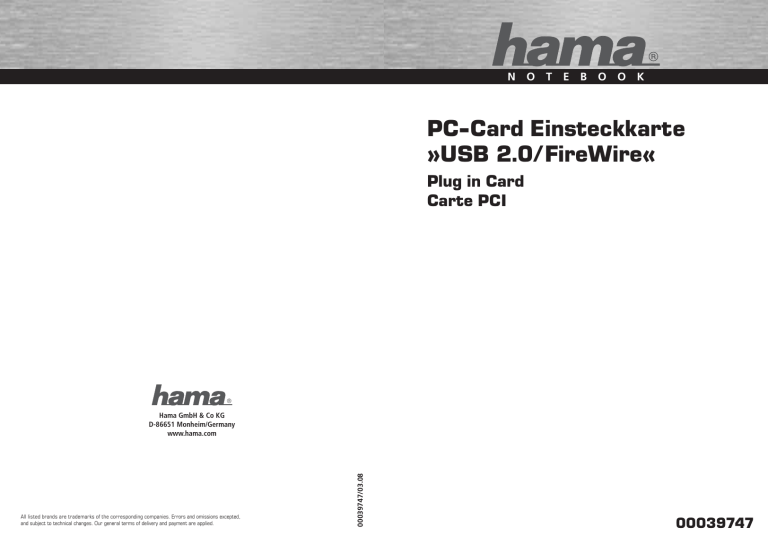

N O
T E
B O O
K
PC-Card Einsteckkarte
»USB 2.0/FireWire«
Plug in Card
Carte PCI
All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00039747/03.08
Hama GmbH & Co KG
D-86651 Monheim/Germany
www.hama.com
00039747
d Bedienungsanleitung
Systemvoraussetzung:
• CPU 1,5 GHz oder höher
• min. 512 MB RAM oder mehr
• CD-ROM Laufwerk
• freier 32-bit PC Card Typ II Slot
• Windows 2000 / XP / XP x64Bit / Vista und Vista 64Bit
Editionen + jeweils aktuellstes Service Pack
Hardwareinstallation:
Zum Einbau der Hama FireWire / USB 2.0 Combo PC
Card muss ein freier 32-bit PC Card Typ II Steckplatz
zur Verfügung stehen. Bitte lesen Sie im Handbuch Ihres
Notebooks/Laptops nach, falls Sie sich nicht sicher
sind, was für einen PC Card Steckplatz ihr Rechner zur
Verfügung stellt.
Schieben Sie den PC Card-Controller entsprechend den
Angaben zur Lage und Richtung Ihres ComputerHerstellers in den PC Card Steckplatz. Das optional
anschließbare Netzteil ( 12 Volt, max. 1 A. ) dient zur
Stromversorgung der anzuschließenden Geräte über den
FireWire Bus.
Wichtige Hinweise zur Stromversorgungsbuchse:
Die PC Card stellt angeschlossenen Geräten Strom
zur Verfügung. Der maximale Strom ist abhängig vom
verwendeten Notebook. Funktionieren Geräte mit hohem
Strombedarf nicht richtig, dann empfiehlt sich der Einsatz
eines optionalen externen Netzteils.
Bitte beachten Sie:
Nur Schaltnetzteile mit folgenden Spezifikationen
verwenden ( wir empfehlen Hama Art. Nr. 046611 ).
• Spannung 12 V DC, Belastbarkeit je nach Bedarf
• Polarität: außem Minus (-) und innen Plus (+)
Verbinden Sie das Netzteil mit der Steckdose und dann
mit der PC Card, bevor Sie die Karte am Computer
einstecken.
Vorsicht: Bei Missachtung kann es zu Beschädigung am
Notebook oder angeschlossenen Gerät kommen!!!
CardBus-Slot
USB 2.0
Anschlüsse
FireWire
Anschlüsse
Netzteil-Anschluss
Softwareinstallation:
1. Installation unter Windows 2000:
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto unter Windows
2000 über Administratorenrechte verfügt, ansonsten wird
die Treiberinstallation fehlschlagen.
Nachdem Sie den PC Card Controller in Ihr Notebook
eingesteckt haben, erkennt der Hardwareassistent von
Windows diesen automatisch und spielt die
entsprechenden Treiber ein. Anschließend werden Sie
aufgefordert das System neu zu starten. Nach dem
Neustart ist der Controller einsatzbereit.
Ob der PC Card Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Einstellungen ->
Systemsteuerung -> System -> Hardware -> GeräteManager nachsehen. Dort müssen folgende Einträge
ohne gelbe Ausrufezeichen vorhanden sein:
IEEE 1394 Bus-Hostcontroller
• VIA OHCI-kompatibler IEEE 1394-Hostcontroller
USB-Controller
• Erweiteter VIA-USB-Hostcontroller
• Universeller VIA-Hostcontroller (USB)
• Universeller VIA-Hostcontroller (USB)
• USB 2.0 Root Hub
• USB-Root-Hub
• USB-Root-Hub
Hinweis: Wir empfehlen Ihnen dringendst, dass Windows
2000 Benutzer zumindest das Service Pack 4, wegen den
Erweiterungen und Beseitigung von Schwachstellen
installieren
2. Installation unter Windows XP:
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto unter Windows
XP über Administratorenrechte verfügt, ansonsten wird
die Treiberinstallation fehlschlagen.
Nachdem Sie den PC Card Controller in Ihr Notebook
eingesteckt haben, erkennt der Hardwareassistent von
Windows diesen automatisch und spielt die
entsprechenden Treiber ein. Anschließend werden Sie
aufgefordert das System neu zu starten. Nach dem
Neustart ist der Controller einsatzbereit.
Ob der PC Card Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Systemsteuerung ->
Leistung und Wartung -> System -> Hardware -> GeräteManager nachsehen. Dort müssen folgende Einträge
ohne gelbe Ausrufezeichen vorhanden sein:
IEEE 1394 Bus-Hostcontroller
• VIA OHCI-konformer IEEE 1394-Hostcontroller
USB-Controller
• VIA Rev 5 oder höher USB universeller Hostcontroller
• VIA Rev 5 oder höher USB universeller Hostcontroller
• VIA USB erweiterter Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Hinweis: Wir empfehlen Ihnen dringendst, dass Windows
XP x64bit Edition Benutzer zumindest das Service Pack
2, wegen den Erweiterungen und Beseitigung von
Schwachstellen installieren.
3. Installation unter Windows XP x64Bit Edition:
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto unter Windows
XP über Administratorenrechte verfügt, ansonsten wird
die Treiberinstallation fehlschlagen.
Nachdem Sie den PC Card Controller in Ihr Notebook
eingesteckt haben, erkennt der Hardwareassistent von
Windows diesen automatisch und spielt die
entsprechenden Treiber ein. Anschließend werden Sie
aufgefordert das System neu zu starten.
Nach dem Neustart ist der Controller einsatzbereit.
Ob der PC Card Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Systemsteuerung ->
Leistung und Wartung -> System -> Hardware -> GeräteManager nachsehen. Dort müssen folgende Einträge
ohne gelbe Ausrufezeichen vorhanden sein:
IEEE 1394 Bus host controllers
• VIA OHCI Compliant IEEE 1394 Host Controller
2
Universal Serial Bus controllers
• VIA Rev 5 or later USB Universal Host Controller
• VIA Rev 5 or later USB Universal Host Controller
• VIA USB Enhanced Host Controller
• USB-Root-Hub
• USB-Root-Hub
Hinweis: Wir empfehlen Ihnen dringendst, dass Windows
XP x64bit Edition Benutzer zumindest das Service Pack
2, wegen den Erweiterungen und Beseitigung von
Schwachstellen installieren.
4. Installation unter Windows Vista (alle Editionen):
Nachdem Sie den PC Card Controller in Ihr Notebook
eingesteckt haben, erkennt der Hardwareassistent von
Windows diesen automatisch und spielt die
entsprechenden Treiber ein. Anschließend werden
Sie aufgefordert das System neu zu starten. Nach dem
Neustart ist der Controller einsatzbereit.
Ob der PC Card Controller ordnungsgemäß installiert
wurde, können Sie unter Start (Windows Logo) ->
Systemsteuerung -> System und Wartung -> GeräteManager nachsehen. Unter Umständen meldet sich
die Benutzerkontensteuerung und fordert Sie auf Ihre
Zustimmung zur Fortsetzung zu geben, klicken Sie daher
auf -> Fortsetzen. Nun überprüfen Sie folgende Einträge,
die ohne gelbe Ausrufezeichen vorhanden sein sollten.
IEEE 1394 Bus-Hostcontroller:
• VIA OHCI-konformer IEEE 1394-Hostcontroller
USB-Controller:
• VIA Rev 5 oder höher USB universeller Hostcontroller
• VIA Rev 5 oder höher USB universeller Hostcontroller
• VIA USB erweiterter Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Problemlösung:
Sollten sich Probleme mit dem PC Card-Controller
ergeben, so überprüfen Sie bitte folgende Punkte, bevor
Sie unsere Hotline oder ihren Fachhändler kontaktieren:
•
•
•
•
Ist der PC Card-Controller ordnungsgemäß
eingebaut?
Stimmt die Verkabelung zwischen PC Card-Controller
und den angeschlossenen Geräten?
Ist an jedes angeschlossenes Gerät wenn nötig ein
Stromkabel angeschlossen?
Überprüfen Sie bitte im Gerätemanager, ob der
Treiber richtig installiert ist.
3
d Bedienungsanleitung
g
Operating Instruction
Wenn Sie das Problem weiterhin nicht beheben können,
wenden Sie sich bitte an ihren Fachhändler oder rufen
unsere kostenlose Hotline an.
Sicherheitshinweise:
•
•
•
Halten Sie das Gerät von Flüssigkeiten wie, z.B.
Wasser, Getränke usw, fern.
Betreiben Sie das Gerät nicht in feuchten
Umgebungen oder anderen hochsensiblen
Bereichen!
Das Gerät besitzt keine zu wartende Bauteile, deshalb
dürfen Reparaturen nur von autorisiertem
Fachpersonal vorgenommen werden.
Supportinformationen:
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren
Händler oder an die Hama Produktberatung.
Internet / World Wide Web:
Produktunterstützung, neue Treiber oder nähere
Produktinformationen erhalten Sie unter der
Internetadresse: www.hama.com
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502 – 115
Fax. +49 (0) 9091 / 502 – 272
e-mail: [email protected]
Postadresse:
Hama GmbH & Co KG
Postfach 80
86651 Monheim / Germany
4
System requirements
• CPU 1.5 GHz or faster
• Min. 512 MB RAM
• CD-ROM drive
• Free 32-bit type II PC card slot
• Windows 2000 / XP / XP x64 Edition / Vista and Vista
64-bit editions; each with the latest service pack
Installing the hardware
There must be at least one 32-bit type II PC Card slot free
in order to install the Hama FireWire/USB 2.0 Combo PC
Card. Please read the instructions for your laptop if you
are not sure which kind of PC card slot is available on
your computer. Insert the PC Card controller into the PC
Card slot in accordance with the manufacturer‘s
instructions concerning position and direction. The
optional power supply unit (12 V, max. 1 A ) supplies
power to connected devices through the FireWire bus.
Important instructions for the power supply socket
The PC Card supplies power to connected devices. The
maximum power depends on the laptop used. If devices
that consume a large amount of power do not function
properly, it is a good idea to use an optional external
power supply unit.
Note:
Use only switching power supply units with the following
specifications (we recommend Hama item no. 046611):
• Voltage DC 12 V, power rating as needed
• Polarity: outer negative (-) and inner positive (+)
Before inserting the PC Card into the computer, plug the
power supply unit into the wall outlet and then connect it
to the PC card.
Caution: Failure to follow this procedure can cause
damage to the laptop or the connected device.
CardBus-Slot
USB 2.0
Ports
FireWire
Ports
Power Supply
Unit Connection
Software installation
1. Installation with Windows 2000:
Preparation:
Ensure that your Windows 2000 user account has
administrator privileges, otherwise, the driver installation
will not be successful.
After you insert the PC Card controller into your laptop,
the Add Hardware Wizard detects it automatically and
installs the correct drivers. It then asks you to restart
your system. After your laptop restarts, the controller is
ready for use.
You can check whether the PC Card controller was
installed properly under Start -> Settings -> Control Panel
-> System -> Hardware -> Device Manager.
The following must appear without a yellow exclamation
mark:
IEEE 1394 bus host controllers
• VIA OHCI-compliant IEEE 1394 host controller
USB controllers
• VIA USB extended host controller
• VIA Universal host controller (USB)
• VIA Universal host controller (USB)
• USB 2.0 root hub
• USB root hub
• USB root hub
5
2. Installation with Windows XP
Preparation:
Ensure that your Windows XP user account has
administrator privileges, otherwise, the driver installation
will not be successful.
After you insert the PC Card controller into your laptop,
the Add Hardware Wizard detects it automatically and
installs the correct drivers. It then asks you to restart
your system. After your laptop restarts, the controller is
ready for use.
You can check whether the PC Card controller was
installed properly under Start -> Control Panel ->
Performance and Maintenance -> System -> Hardware
-> Device Manager. The following must appear without a
yellow exclamation mark:
IEEE 1394 bus host controllers
• VIA OHCI-compliant IEEE 1394 host controller
USB controllers
• VIA Rev 5 or higher USB universal host controller
• VIA Rev 5 or higher USB universal host controller
• VIA USB extended host controller
• USB root hub
• USB root hub
3. Installation with Windows XP x64 bit edition
Preparation
Ensure that your Windows XP user account has
administrator privileges; otherwise, the driver installation
will not be successful.
After you insert the PC Card controller into your laptop,
the Add Hardware Wizard detects it automatically and
installs the correct drivers. It then asks you to restart
your system. After your laptop restarts, the controller is
ready for use.
You can check whether the PC Card controller was
installed properly under Start -> Control Panel ->
Performance and Maintenance -> System -> Hardware
-> Device Manager. The following must appear without a
yellow exclamation mark:
IEEE 1394 bus host controllers
• VIA OHCI-compliant IEEE 1394 host controller
6
Universal serial bus controllers
• VIA Rev 5 or higher USB universal host controller
• VIA Rev 5 or higher USB universal host controller
• VIA USB enhanced host controller
• USB root hub
• USB root hub
4. Installation with Windows Vista (all editions)
Safety notes
•
•
•
Keep the device away from liquids such as water,
beverages, etc.
Do not operate the device in damp environments or
other highly sensitive areas.
There are no serviceable components in the device.
Only authorised technicians may make repairs.
After you insert the PC Card controller into your laptop,
the Add Hardware Wizard detects it automatically and
installs the correct drivers. It then asks you to restart
your system. After your laptop restarts, the controller is
ready for use.
Support information
You can check whether the PC card controller was
installed properly under Start (Windows logo) -> Control
Panel -> System and Maintenance -> Device Manager.
In some circumstances, you may be asked by User
Account Control for your permission to continue. Click ->
Continue. Now check the following entries, which should
be present without yellow exclamation marks.
On the Internet
Product support, new drivers or detailed product information can be found at www.hama.com
IEEE 1394 bus host controllers
• VIA OHCI-compliant IEEE 1394 host controller
USB controllers
• VIA Rev 5 or higher USB universal host controller
• VIA Rev 5 or higher USB universal host controller
• VIA USB extended host controller
• USB root hub
• USB root hub
If the product is defective:
Contact your retailer or Hama Product Consulting if you
have any product claims.
Support hotline – Hama Product Consulting:
Phone: +49 (0) 9091/502-115
Fax: +49 (0) 9091 / 502 – 272
E-mail: [email protected]
Postal address:
Hama GmbH & Co KG
P.O. Box 80
86651 Monheim, Germany
Troubleshooting
If there are problems with the PC Card controller, check
the following items before you call our hotline or contact
your specialist retailer.
•
•
•
•
Is the PC Card controller inserted properly?
Is the wiring between the PC Card controller and the
connected devices correct?
Is each connected device connected to a power
cable, if necessary?
Check in Device Manager to see if the driver is
installed correctly.
If you still cannot solve the problem, contact
your specialist retailer or call our toll-free hotline.
7
f Mode d‘emploi
Systèmes requis :
•
•
•
•
•
CPU 1,5 GHz ou plus élevé
Au moins 512 MB RAM ou plus élevé
Lecteur CD-ROM
Emplacement de type II disponible pour carte
PC 32bits
Windows 2000 / XP / XP x64Bits / Vista et Vista
Editions 64Bits + les services packs correspondants
et les plus actuels.
Installation du matériel (hardware) :
Pour installer la Carte PC Combo USB 2.0 / FireWire
de Hama, un emplacement de type II pour carte PC de
32 bits doit être disponible. Si vous n´êtes pas certain
de l´emplacement pour carte PC dont dispose votre
ordinateur, veuillez consulter le manuel d´emploi de votre
ordinateur portable/de votre laptop. Insérez le contrôleur
de cartes PC conformément aux indications de votre
fabricant d´ordinateurs dans l´emplacement pour cartes
PC. Le bloc secteur qui peut être raccordé, si souhaité,
( 12 Volt, 1A maximum) sert à alimenter en courant les
appareils à brancher via le bus FireWire.
Informations importantes concernant la prise de
courant :
La carte PC procure du courant aux appareils
branchés. L‘ alimentation en courant maximale dépend
de l´ordinateur portable utilisé. Si des appareils à haute
consommation d´énergie ne fonctionnent pas correctement, nous vous recommandons alors d´utiliser un bloc
secteur externe en plus.
Veuillez noter :
Utilisez uniquement des blocs de réseau de distribution
ayant les spécifications suivantes (nous vous recommandons la réf. Hama 046611) :
• Tension CC de 12V, capacité de charge selon le
besoin
• Polarité : à l´extérieur Moins (-) et à l´intérieur Plus (+)
Raccordez le bloc secteur à la prise de courant puis avec
la carte PC avant d´insérer la carte dans l´ordinateur.
g Operating Instruction
Attention : Le non-respect des mesures citées ci-dessus
peut conduire à des endommagements de l´ordinateur
portable ou de l´appareil branché!!!
CardBus-Slot
USB 2.0
Raccordement
FireWire
Raccordement
Port pour le bloc
secteur
Installation du logiciel :
1. Installation sous Windows 2000 :
Préparation :
Veuillez vérifier que votre compte utilisateur sous
Windows 2000 dispose bien des droits d´administrateurs;
dans le cas contraire, l´installation du pilote ne
fonctionnera pas.
Une fois que vous avez installé le contrôleur de cartes PC
dans votre ordinateur portable, l´assistant de matériel de
Windows va le reconnaître automatiquement et installer
les pilotes correspondants. Ensuite, vous devrez
redémarrer le système. Après le redémarrage, le
contrôleur sera prêt à l´emploi.
Pour vérifier si le contrôleur de cartes PC est installé
correctement, cliquez sur Démarrer -> Paramètres ->
Panneau de configuration -> Système -> Matériel ->
Gestionnaire des périphériques. Les enregistrements
suivants doivent y figurer sans point d´exclamation
jaune :
Contrôleur Host-Bus IEEE 1394
• Contrôleur Host IEEE 1394 compatible avec VIA OHCI
Contrôleurs USB
• Contrôleur Host-USB VIA élargi
• Contrôleur Host-VIA universel (USB)
• Contrôleur Host-VIA universel (USB)
• Hub USB 2.0 Root
• Hub-USB-Root
• Hub-USB-Root
Remarque : Nous vous recommandons urgemment
d´installer Windows 2000 Utilisateur, du moins le service
pack 4 afin d´éliminer les points faibles et d´installer les
extensions.
8
1. Installation sous Windows XP :
Préparation :
Veuillez vérifier que votre compte utilisateur sous
Windows XP dispose bien des droits d´administrateurs;
dans le cas contraire, l´installation du pilote ne
fonctionnera pas.
Une fois que vous avez installé le contrôleur de cartes PC
dans votre ordinateur portable, l´assistant de matériel de
Windows va le reconnaître automatiquement et installer
les pilotes correspondants. Ensuite, vous devrez
redémarrer le système. Après le redémarrage, le
contrôleur sera prêt à l´emploi.
Pour vérifier si le contrôleur de cartes PC est installé
correctement, cliquez sur Démarrer -> Panneau de
configuration -> Puissance et Entretien -> Système
-> Matériel -> Gestionnaire des périphériques. Les
enregistrements suivants doivent y figurer sans point
d´exclamation jaune :
Contrôleur Host-Bus IEEE 1394
• Contrôleur Host IEEE 1394 conforme à VIA OHCI
Contrôleurs USB
• Contrôleur Host USB universel VIA Rev 5 ou plus
élevé
• Contrôleur Host USB universel VIA Rev 5 ou plus
élevé
• Contrôleur Host élargi VIA USB
• Hub-USB-Root
• Hub-USB-Root
Remarque : Nous vous recommandons urgemment
d´installer Windows XP Utilisateur Edition x64bits, du
moins le service pack 2, afin d´éliminer les points faibles
et d´installer les extensions.
2. Installation sous Windows XP Edition x64Bits :
Préparation :
Veuillez vérifier que votre compte utilisateur sous
Windows XP dispose bien des droits d´administrateurs;
dans le cas contraire, l´installation du pilote ne
fonctionnera pas.
Une fois que vous avez installé le contrôleur de cartes PC
dans votre ordinateur portable, l´assistant de matériel de
Windows va le reconnaître automatiquement et installer
les pilotes correspondants. Ensuite, vous devrez
redémarrer le système. Après le redémarrage, le
contrôleur sera prêt à l´emploi.
Pour vérifier si le contrôleur de cartes PC est installé
correctement, cliquez sur Démarrer -> Panneau de
configuration -> Puissance et Entretien -> Système
-> Matériel -> Gestionnaire des périphériques. Les
enregistrements suivants doivent y figurer sans point
d´exclamation jaune :
IEEE 1394 bus host controllers
• VIA OHCI-compliant IEEE 1394 host controller
USB controllers
• VIA Rev 5 or higher USB universal host controller
• VIA Rev 5 or higher USB universal host controller
• VIA USB extended host controller
• USB root hub
• USB root hub
Remarque : Nous vous recommandons urgemment
d´installer Windows XP Utilisateur Edition x64bits, du
moins le service pack 2, afin d´éliminer les points faibles
et d´installer les extensions.
3. Installation sous Windows Vista
(toutes les éditions) :
Une fois que vous avez installé le contrôleur de cartes PC
dans votre ordinateur portable, l´assistant de matériel de
Windows va le reconnaître automatiquement et installer
les pilotes correspondants. Ensuite, vous devrez
redémarrer le système. Après le redémarrage, le
contrôleur sera prêt à l´emploi.
Pour vérifier si le contrôleur de cartes PC est installé
correctement, cliquez sur Démarrer (Windows Logo) ->
Panneau de configuration -> Système et Entretien ->
Gestionnaire des périphériques. Le cas échéant, le
Contrôle des comptes des utilisateurs va vous
demander d´approuver cette action. Pour cela, cliquez
sur le bouton de commande -> Continuer. A présent,
vérifiez les enregistrements suivants qui doivent figurer
sans point d´exclamation jaune.
Contrôleur Host-Bus IEEE 1394 :
• Contrôleur Host IEEE 1394 conforme à VIA OHCI
Contrôleurs USB :
• Contrôleur Host USB universel VIA Rev 5 ou plus
élevé
• Contrôleur Host USB universel VIA Rev 5 ou plus
élevé
• Contrôleur Host élargi VIA USB
• Hub-USB-Root
• Hub-USB-Root
9
d Bedienungsanleitung
Solution au problème :
Si le contrôleur PCMCIA vous pose problème, veuillez
vérifier les points suivants avant de contacter notre
Hotline ou votre commerçant spécialisé :
•
•
•
•
Est-ce que le contrôleur PCMCIA a été correctement
installé?
Est-ce que le câblage entre le contrôleur PCMCIA et
les appareils branchés a été effectué correctement?
Est-ce qu´un câble de courant est raccordé à chaque
appareil branché?
Veuillez vérifier dans le gestionnaire des
périphériques si le pilote a été correctement installé.
Si vous ne pouvez pas résoudre le problème, veuillez
consulter votre commerçant spécialisé ou appelez
gratuitement notre Hotline.
Mesures de sécurité :
•
•
•
Ne posez pas l´appareil près de liquides, comme par
exemple près de l´eau, de boissons etc....
N´utilisez pas l´appareil dans des endroits humides ou
autres zones très sensibles!
L´appareil ne possède pas de composants à
entretenir, faites le donc réparer uniquement par du
personnel qualifié autorisé.
Informations de support :
En cas de produits défectueux :
Veuillez vous adresser à votre commerçant spécialisé ou
au service de conseil de produits de Hama.
Internet/World Wide Web :
Vous trouverez des conseils et des informations sur le
produit ou sur de nouveaux pilotes dans internet sous
www.hama.com
Support Hotline - Service de conseil des produits de
Hama :
Tel. +49 (0) 9091 / 502 -115
Fax +49 (0) 9091 / 502 – 274
e-mail: [email protected]
Adresse postale :
Hama GmbH & Co KG
Postfach 80
86651 Monheim / Allemagne
10
11
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
