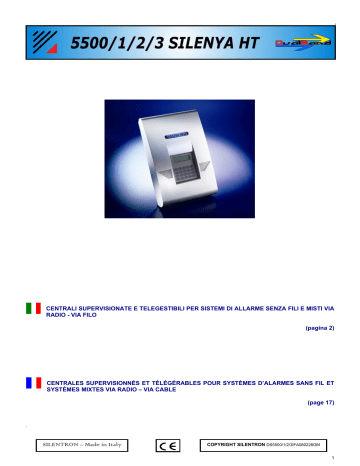

SILENTRON – Made in Italy

SILENTRON – Made in Italy

CENTRALI SUPERVISIONATE E TELEGESTIBILI PER SISTEMI DI ALLARME SENZA FILI E MISTI VIA

RADIO - VIA FILO

(pagina 2)

.

CENTRALES SUPERVISIONNÉS ET TÉLÉGÉRABLES POUR SYSTÈMES D’ALARMES SANS FIL ET

SYSTÈMES MIXTES VIA RADIO – VIA CABLE

(page 17)

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

1

8.0

9.0

10.0

11.0

12.0

13.0

14.0

1.0

2.0

3.0

4.0

5.0

6.0

7.0

Dichiarazione di Conformità

Nome produttore: Silentron S.p.A. Indirizzo: Via Sagra S. Michele 25/27 – 10139 TORINO - ITALIA data: 1° gennaio 2008

Il sottoscritto Amministratore Delegato, dichiara sotto la propria responsabilità che i prodotti codificati da 5500 a 5599 sono conformi a quanto previsto dalle seguenti Direttive Comunitarie:

Direttiva del Parlamento Europeo 1999/5/CE (R&TTE) del 9 marzo 1999 riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità.

Direttiva del Parlamento Europeo 2004/108/CE del 15 dicembre 2004, per il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica.

Direttiva del Parlamento Europeo 2006/95/CE del 12 dicembre 2006, per il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione.

AVVERTENZE GENERALI - Leggere attentamente prima di operare sulle apparecchiature

Installazione: tutte le operazioni di installazione, manutenzione e/o modifica delle presenti centrali e loro apparecchiature accessorie devono essere effettuate da personale tecnico qualificato. Tali operazioni possono essere soggette a ulteriori norme tecniche specifiche che devono essere rispettate. L'apparecchiatura è prevista per essere utilizzata esclusivamente all’interno di immobili, protetta da esposizioni ad elevate o bassissime temperature nonché da manipolazioni da parte di bambini e/o persone prive del buon senso comune ai sensi del C.C.

Collegamenti elettrici: ogni collegamento elettrico senza eccezioni deve essere effettuato a regola d’arte fissando tutti i fili come previsto onde evitarne il distacco accidentale e chiudendo correttamente i contenitori e le protezioni degli apparecchi. E' fatto obbligo di scollegare tutti i collegamenti elettrici superiori a 25V sia CC che CA prima di aprire contenitori di apparecchi in funzione.

Alimentazione esterna: 230V CA 50 Hz - collegarsi attraverso un sezionatore bipolare o meglio, una spina normalizzata estraibile.

Alimentazione a batterie ricaricabili o pile: sostituire la batteria ricaricabile o il pack pile esclusivamente con modelli equivalenti, collocarle e collegarle rispettando la polarità indicata nelle istruzioni. Smaltire quelle esauste secondo le Norme vigenti, anche nel caso di rottamazione degli apparecchi, dai quali dovranno essere preventivamente estratte: in caso di fuoriuscita di liquido da pile o batterie proteggere le mani con guanti.

Responsabilità: il fabbricante declina ogni responsabilità conseguente a errata installazione e/o manutenzione, errato uso e/o mancato uso degli apparecchi forniti.

Garanzia in Italia:

1) presenza di vizi occulti: la garanzia è prestata nei termini previsti dal Codice Civile, in particolare dagli art. 1490, 1492, 1495 C.C.

2) buon funzionamento: la garanzia è prestata ai sensi dell'articolo 1512 del Codice Civile per un periodo di circa 3 anni dalla data di produzione; fa fede la data di scadenza scritta su apposita etichetta interna all'apparecchiatura. Anche ove il prodotto sia fornito completo di batteria o pila, quest'ultima va considerata "accessorio gratuito soggetto a consumo" non coperto da garanzia.

3) la garanzia al privato consumatore (D.Lgs.2-2-02 n.24) deve essere fornita dall'ultimo venditore del prodotto a termini di legge.

Garanzia all'estero: la garanzia è prestata fino alla scadenza scritta sull'etichetta interna all'apparecchiatura nei termini previsti dalla

Convenzione di Vienna del 1980 sulla Vendita Internazionale di Merci.

SOMMARIO

CONFIGURAZIONE DEL SISTEMA DI ALLARME SILENYA HT

..............................................................................................3

CENTRALI DI ALLARME SILENYA HT – CARATTERISTICHE GENERALI

..............................................................................3

FUNZIONAMENTO DELLA CENTRALE

................................................................................................................................5

OPERAZIONI DELL’ UTENTE

..............................................................................................................................................5

IMPIEGO DELLE FUNZIONI DOMOTICHE

............................................................................................................................7

OPERAZIONI DI INSTALLAZIONE

.......................................................................................................................................8

PROGRAMMAZIONE RUBRICA TELEFONICA

.....................................................................................................................8

REGISTRAZIONE MESSAGGI VOCALI – SCRITTURA SMS – MESSAGGI VOCALI DI EVENTO

.............................................10

MENU STRUMENTI: PROGRAMMAZIONE DI TELECOMANDI, TASTIERE, RIVELATORI

.......................................................11

MENU PROTOCOLLI DIGITALI

..........................................................................................................................................14

MENU TELEGESTIONE

.....................................................................................................................................................14

PROGRAMMAZIONE DEI MEZZI DI ALLARME / AVVISO SENZA FILI

..................................................................................14

MODELLO 5500 SILENYA HT TOP GSM - MODELLO 5502 SILENYA HT TOP - CARATTERISTICHE TECNICHE

.....................14

MODELLO 5501 SILENYA HT FREE GSM - MODELLO 5503 SILENYA HT FREE - CARATTERISTICHE TECNICHE

.................15

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

2

1.0 CONFIGURAZIONE DEL SISTEMA DI ALLARME SILENYA HT

Le centrali Silenya HT costituiscono il cervello di un impianto di allarme antipericolo con possibilità di automazioni domotiche, che si realizza integrando una centrale con vari tipi di rilevatori o sensori, mezzi di comando e mezzi di dissuasione ed allarme. L'opera dell'installatore è fondamentale per configurare opportunamente il sistema secondo le esigenze del cliente, attraverso la scelta e la programmazione dei vari componenti dell’impianto. Prima di procedere all’installazione devono essere ben chiare le possibilità ed anche i limiti del sistema, onde conseguirne le caratteristiche di funzionamento e di intervento. Queste centrali, opportunamente abbinate a rivelatori, sirene ed accessori vari, possono soddisfare ogni esigenza di impianto, il cui limite dimensionale è dato principalmente dalla portata radio degli apparecchi (vedere caratteristiche tecniche), che può essere amplificata ove necessario attraverso appositi ripetitori.

A differenza della maggior parte delle centrali in commercio, gli apparecchi Silenya HT sono anche in grado di gestire opportunamente rivelatori esterni ai locali da proteggere, realizzando così segnalazioni antiaggressione, fondamentali per avvisare tempestivamente il cliente quando si trova nei locali protetti.

Attenzione: i rivelatori operanti all'esterno dei locali possono generare allarmi impropri legati a inevitabili fenomeni naturali che interagiscono con le apparecchiature. L'accuratezza della preventiva scelta delle apparecchiature e la loro corretta programmazione ed installazione permettono di ridurre gli allarmi impropri a eccezionalità trascurabili: in queste realizzazioni l’abilità e l’esperienza dell’installatore specializzato sono fondamentali, ma parimenti importante è la comprensione dei limiti degli apparecchi da parte del cliente e la sua collaborazione al fine di limitare gli eventi potenzialmente causa di allarme improprio.

1.1 MODELLI DISPONIBILI E LORO APPLICAZIONI

Cod. 5500 SILENYA HT GSM Top: centrale alimentata a rete 230V CA, che necessita di batteria ricaricabile 12V 2,2Ah interna. Garantisce un ottimo livello di sicurezza e notevole flessibilità domotica grazie al doppio trasmettitore telefonico integrato, che opera sia su linea fissa che su rete GSM. Si tratta del modello più completo della gamma, adatto per impianti importanti prevalentemente senza fili, ma con possibilità di alimentare e collegare diversi rivelatori e sirene via filo, ottenendo quindi un impianto misto radio/filo altamente efficace.

Cod. 5501 SILENYA HT GSM Free: centrale simile alla precedente, ma alimentata esclusivamente a pile, quindi senza connessione alla rete elettrica: ne conseguono impianti totalmente senza fili, senza rivelatori e/o sirene cablate, con ottimo livello di sicurezza e buona flessibilità domotica. Per motivi di consumo il modulo GSM si attiva soltanto in caso di allarme, per cui è normalmente spento.

Cod. 5502 SILENYA HT Top: centrale simile al modello 5500, ma priva di modulo GSM , per cui gli aspetti di trasmissione allarmi e ricezione comandi sono affidati alla sola rete telefonica fissa.

Cod. 5503 SILENYA HT Free: centrale simile al modello 5501 ma priva di modulo GSM , per cui gli aspetti di trasmissione allarmi e ricezione comandi sono affidati alla sola rete telefonica fissa.

2.0 CENTRALI DI ALLARME SILENYA HT – CARATTERISTICHE GENERALI

Frutto delle più recenti ed innovative ricerche Silentron le centrali Silenya HT rappresentano la migliore soluzione per l'installazione, con e senza posa di cavi, di sistemi di allarme di medie e grandi dimensioni, integrati da funzioni di automazione domotica e dalla possibilità di telegestione. La notevole potenza del microprocessore impiegato consente grande flessibilità di impiego; la tastiera di bordo ed il display retroilluminato facilitano le operazioni di programmazione e di verifica degli eventi, permettendo all'utente la comprensione dei vari fenomeni che le apparecchiature gestiscono. La ricetrasmissione radio supervisionata in doppia frequenza DualBand ed il dispositivo antiscanner rende questo apparecchio fra i più sicuri ed affidabili in commercio.

Questo manuale descrive il funzionamento generale delle centrali, e di conseguenza dell'impianto, che peraltro dipende molto dalle programmazioni effettuate durante l'installazione, per cui è compito del progettista del sistema e/o dell'installatore illustrare al cliente le funzioni predisposte e relative conseguenze nelle varie situazioni di controllo ed allarme. Parimenti è dovere del cliente leggere il presente manuale e domandare all'installatore quanto non compreso, al fine di utilizzare il sistema in modo efficace, adeguato e non invasivo della tranquillità altrui.

2.1 GLOSSARIO

ALLARME (vari tipi)

ALLARME FALSO

ALL. IMPROPRIO

Stato della centrale, differente per ogni causa di allarme prevista (vedere segnalazioni sonore e allarmi).

L’allarme “panico” presuppone che l’utente presente in loco voglia attirare l’attenzione e dissuadere eventuali malintenzionati, mentre l’allarme “rapina” presuppone una situazione di estremo pericolo ove è meglio non attivare sirene, oppure una necessità di soccorso di diverso tipo (esempio chiamare un medico)

(falso allarme) allarme causato da difetto e/o guasto di uno o più apparecchi (coperto da garanzia industriale)

ALLARME, zona di

Allarme causato da errato posizionamento, limite tecnico dell’apparecchio e/o occasionali cause fortuite indipendenti dall’apparecchio stesso (non coperto da garanzia industriale).

Gruppo di rivelatori, inseribile/disinseribile singolarmente o con altri gruppi (zone A-B-C). Nel caso di zone 24

ALLARME, canale di

AND

ANTICOERCIZIONE

ESCLUSIONE rivelatori

DOMOTICA

MANOMISSIONE

MEMORIA EVENTI ore (panico-rapina-tecnologico) esse sono sempre inserite. Tutti i rivelatori vanno programmati su una sola zona.

Singola locazione di uno specifico rivelatore (due nel caso di AND) che protegge un’area, un punto, una superficie

Funzione della centrale utile a ridurre gli allarmi impropri: si programmano due rivelatori sullo stesso canale e si avrà lo stato di allarme della centrale solo se entrambi trasmettono un segnale di allarme entro 30 secondi (non variabili)

Funzione delle tastiere che consente di disinserire la centrale digitando un codice diverso dal solito che nello stesso tempo attiva la trasmissione dei messaggi vocale ed sms di “rapina” (allarme silenzioso) ai numeri telefonici predisposti

Manovra che consente di inibire fino a ripristino un rivelatore (per guasto o altro motivo)

Sistema di automazione elettronica/elettromeccanica di attività ambientali (aprire/chiudere porte, accendere luci ecc.)

Tentativo di aprire gli involucri delle apparecchiature del sistema e/o di asportarli dal punto di fissaggio

Funzione della centrale che registra tutte le ultime 200 operazioni effettuate e consente di richiamarle sul display

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

3

PRE-ALLARME

RITARDO di allarme

Stato della centrale precedente all’allarme vero e proprio, causato da rivelatori programmati con ritardo di allarme oppure stato delle sirene esterne prima di suonare (emissione di ripetuti Beep per 10 secondi circa)

Tempo che intercorre fra la trasmissione del rivelatore e lo stato di allarme: esso è programmabile per ogni rivelatore

Apparecchiatura atta a segnalare una intrusione, un passaggio, una apertura di porte/finestre ed ogni altro RIVELATORE

TEST

2.2

evento che sia fonte di pericolo. Termine equivalente utilizzato nel manuale: SENSORE

Condizione di prova della centrale, che blocca tutte le sirene e consente anche il cambio pile

PRINCIPALI CARATTERISTICHE OPERATIVE

2.2.1

Controllo rivelatori di intrusione interni ed esterni: sono programmabili fino a 99 rivelatori senza fili in totale (fino a 198 se programmati in AND) + svariati rivelatori via filo per i modelli Top (6 ingressi liberamente abbinabili alle zone).

2.2.2 Zone di allarme intrusione A-B-C con diversa filosofia di funzionamento (programmabile):

A) Programmazione con rivelatori esterni ed allarme antiaggressione (Allarme esterno Yes):

zona A per rivelatori esterni che provocano ALLARME AGGRESSIONE zona B per rivelatori perimetrali (accessi) e zona C per rivelatori volumetrici interni, che provocano ALLARME GENERALE

b) Programmazione tradizionale con tutti i rivelatori interni (allarme esterno No - esempio):

zona A per rivelatori perimetrali piano terreno, zona B per rivelatori perimetrali primo piano, zona C per rivelatori volumetrici, tutti che provocano

ALLARME GENERALE.

2.2.3 Zone di allarme accessorie, sempre attive (24/24h):

- Zona “panico”, per attivare le sirene esterne e le chiamate telefoniche tramite un tasto del telecomando o delle tastiere in caso di necessità.

- Zona “rapina” , per attivare esclusivamente le chiamate telefoniche tramite un tasto del telecomando o delle tastiere in caso di necessità.

- Zona “tecnologica”, per controllare rivelatori di fumo, di allagamento o altri eventi pericolosi ed avere un allarme specifico e distinguibile.

2.2.4

Inserimento/disinserimento della centrale: sono programmabili fino a 32 telecomandi e fino a 32 diversi codici numerici (tastiere)

- telecomandi bidirezionali a 4 tasti per inserimento totale (A+B+C) e parziale (A+B) e disinserimento, con conferma visiva (led) della manovra.

- codici di 5 cifre per inserimento totale e parziale e disinserimento, utilizzabili sulla centrale e/o sulle tastiere, con funzione ANTICOERCIZIONE

- inserimento forzato: è possibile fare in modo che la centrale si inserisca tutti i giorni ad un’ora prefissata (vedere 9.6 f).

- nei modelli Top è possibile il collegamento elettrico di una chiave supplementare elettronica o elettromeccanica.

2.2.5 Segnalazioni sonore e allarmi della centrale

a) Segnalazioni di manovra: 3 Beep intermittenti confermano l’inserimento, mentre un Beeeeep continuo l’inserimento parziale. Un solo Beep conferma il disinserimento. Se sono stati registrati gli appositi messaggi vocali le manovre sono confermate a voce in chiaro.

b) Segnalazioni di evento: se si è dimenticato uno o più infissi protetti aperti si ha una serie di Beep che precede i tre previsti per confermare l’inserimento. Se durante un periodo di inserimento accade qualcosa al sistema, si avrà una serie di Beep successivamente al disinserimento.

Se sono stati registrati gli appositi messaggi vocali gli eventi sono descritti a voce in chiaro.

c) Stato di pre-allarme: serie continua di Beep per il tempo impostato oppure messaggio di pre-allarme, se registrato.

d) Allarme aggressione (allarme esterno): con sistema inserito parziale si ha una serie continua di Beep per 3 minuti oppure il messaggio di allarme esterno, se registrato. Con sistema inserito totale si ha sempre la serie di Beep.

e) Allarme generale: con sistema inserito si ha il suono della sirena interna alla centrale per 3 minuti e tutte le chiamate telefoniche previste.

f) Allarme panico: con sistema inserito parziale o disinserito il comando “panico” attiva le sole sirene via radio per tre minuti e tutte le chiamate telefoniche previste. Con sistema inserito suonano tutte le sirene, compresa quella della centrale e quelle via filo.

g) Allarme rapina: con sistema inserito o disinserito il comando “rapina” attiva tutte le chiamate telefoniche previste. Il comando può essere usato anche per chiamare il medico oppure effettuare altra richiesta telefonica di soccorso: il messaggio registrato dovrà essere coerente.

h) Allarme tecnologico: con sistema inserito o disinserito questo allarme provoca un segnale sonoro intermittente per 15 secondi e tutte le chiamate telefoniche previste.

i) Allarme manomissione: con sistema inserito parziale o disinserito questo allarme provoca un segnale sonoro intermittente per 3 minuti e tutte le chiamate telefoniche previste. Con sistema inserito provoca allarme generale.

Attenzione ! Considerare i seguenti aspetti:

a) In qualunque caso di allarme una manovra di disinserimento tacita le sirene. b) Per ogni periodo di inserimento delle zone A,B,C vengono accettati solo tre allarmi da ogni rivelatore, onde evitare che un rivelatore guasto crei disturbo alla quiete pubblica. Il conteggio riparte ad ogni inserimento.

2.2.6 Funzionamento delle sirene - vedere anche il manuale specifico

Le centrali comandano le sirene supplementari interne ed esterne, che funzionano come segue:

a) Sirene interne: ripetono il segnale sonoro di inserimento (parziale/totale 3 Beep), e disinserimento (un solo Beep) : l’intensità di questo segnale può essere regolata fino a zero. Si attivano per 3 minuti in caso di Allarme Generale, Manomissione, All.Panico.

b) Sirene esterne: ripetono il segnale sonoro di inserimento (parziale/totale 3 Beep) e disinserimento (un solo Beep) : l’intensità di questo segnale può essere regolata fino a zero. Il lampeggiatore lampeggia contemporaneamente ai segnali sonori. Si attivano per 3 minuti in caso di

Allarme Generale, Manomissione, Allarme Panico dopo un periodo di pre-allarme pari a circa 10 secondi, nei quali emettono un segnale sonoro intermittente: questo ritardo (non modificabile) è utile per non disturbare qualora ci si dimentichi di disinserire il sistema. In caso di programmazione di allarme antiaggressione le sirene esterne non suonano, ma emettono un modesto segnale sonoro intermittente per 3 minuti.

Il lampeggiatore segue l’andamento degli allarmi.

Scheda vocale delle sirene esterne: qualora dotate di scheda vocale, le sirene diffondono un messaggio di avvertimento nel periodo di preallarme e nel caso di allarme antiaggressione: tali messaggi devono essere registrati opportunamente in modo da dissuadere i malintenzionati.

2.2.7

Chiamate telefoniche: su linea fissa PSTN è’ possibile registrare fino a 6 messaggi vocali, legati a 6 eventi specifici (vedere 7.0 a), che possono essere trasmessi fino a 63 utenze telefoniche il cui numero sia opportunamente programmato.

Chiamate telefoniche su rete GSM (solo per modelli con modulo GSM): gli stessi messaggi di cui sopra possono essere trasmessi via GSM e prima dei messaggi viene inviato anche il relativo sms (salvo programmazione avanzata differente), utile qualora qualcuno non risponda.

Altri 11 sms programmati in fabbrica e di contenuto tecnico (vedere 7.0. b) sono trasmessi a seguito di evento.

Ognuno dei 63 numeri telefonici disponibili può essere abilitato a ricevere uno o più messaggi vocali ed sms, secondo le necessità specifiche.

2.2.8

Chiamate telefoniche ad istituti di vigilanza: le centrali contemplano il protocollo digitale Contact ID ,adatto a comunicare in modo digitale con le centrali di vigilanza. Detto protocollo va opportunamente programmato attraverso il menù della centrale.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

4

2.2.9

Chiamate telefoniche di Teleassistenza: le centrali possono essere abilitate dall’utente a collegarsi automaticamente con la sede dell’installatore (qualora esso preveda questo servizio) in modo da consentirgli interventi a distanza di controllo e messa a punto dell’impianto.

2.2.10 Funzioni domotiche (attenzione: le funzioni a relè sono presenti solo nei modelli Silenya HT Top)

a) Orologio programmabile: la centrale dispone di un orologio programmabile che commuta un relè ad un’ora predeterminata (vedere 4.7).

b) Uscite elettriche: sono disponibili due relè attivabili via telefono per comando carichi elettrici di varia natura (vedere portata dei contatti)

c) Uscite via radio: sono disponibili 16 comandi telefonici alla centrale, che localmente comandano via radio (senza fili) 16 ricevitori RX2/RX3 installabili nei locali per accendere luci o altri utilizzatori elettrici. Tali ricevitori sono attivabili anche da telecomandi, tastiere, rivelatori.

3.1 PROTEZIONE DI SICUREZZA - CODICE UTENTE – CODICE INSTALLATORE

La centrale dispone di un codice di fabbrica " 0 0 0 0 " che permette l'accesso alla procedura di programmazione. Durante l'installazione occorre cambiare questo codice, programmandone due: codice UTENTE e codice INSTALLATORE. Dimenticando i codici non vi è altra possibilità che aprire la centrale provocando allarme manomissione, scollegare e ricollegare l’alimentazione e ripartire digitando il codice di fabbrica: questa operazione non cancella la programmazione effettuata.

a) CODICE INSTALLATORE : codice numerico da 4 a 8 cifre che consente l’accesso a tutte le programmazioni ma non alle manovre.

b) CODICE UTENTE : codice numerico da 4 a 8 cifre che l'utente stesso può sostituire in ogni momento per rendere inaccessibile all'installatore l'inserimento parziale o totale e disinserimento della centrale. Esso permette le seguenti funzioni: inserimento totale o parziale della centrale tramite tastiera di bordo. messa in stato di TEST della centrale, per prove o cambio pile. lettura della MEMORIA EVENTI programmazione/modifica di numeri telefonici in rubrica (vedere paragrafo PROGRAMMAZIONE) registrazione/modifica di tutti i messaggi vocali (vedere paragrafo PROGRAMMAZIONE) aggiunta/cancellazione di telecomandi e/o codici numerici di inserimento/disinserimento (vedere paragrafo PROGRAMMAZIONE) modifica funzione della chiave supplementare via filo (vedere paragrafo PROGRAMMAZIONE) modifica di parte delle IMPOSTAZIONI : Esclusione rivelatori (sensori) via radio e via filo – Impostazione orologio/data – Modifica codice utente – modifica ora legale – modifica retroilluminazione del display – modifica inserimento forzato automatico – controllo versione firmware della centrale – modifica del codice di accesso per Telegestione (vedere paragrafo PROGRAMMAZIONE -

IMPOSTAZIONI).

Attenzione! Operando distrattamente con il codice UTENTE si può limitare l'efficacia dell'intero impianto, per cui è sempre consigliabile documentarsi sulle varie funzioni prima di effettuare modifiche oppure far eseguire queste operazioni dall'installatore, che può effettuarle anche a distanza tramite il Teleservice.

4.0 OPERAZIONI DELL’ UTENTE

ZONE DA INSERIRE

A B C

4.1 INSERIMENTO TOTALE E PARZIALE

Tastiera della centrale: digitare il codice numerico poi premere il tasto rosso – appare la scritta

Volendo inserire tutto l’impianto premere ancora il tasto rosso; la centrale conferma l’inserimento. Volendo invece inserire solo parte dell’impianto escludere ciò che non deve essere attivo premendo i tasti 1 (A) , 2 (B), 3 (C) ; eventualmente modificare ripremendo i tasti numerici 1,2,3 . Quando sul display appare la configurazione desiderata premere il tasto rosso: la centrale conferma l’inserimento parziale.

Tastiere supplementari: la manovra è uguale a quella della centrale, ma l’indicazione delle zone da inserire è visualizzata dai led A, B , C, invece che dal display. Anche le tastiere confermano l’inserimento totale o parziale (vedere istruzioni specifiche).

Telecomandi: premere il tasto rosso per inserire totalmente l’impianto – premere il tasto bianco per inserire soltanto le zone A+B. I telecomandi

HT confermano l’operazione attraverso il lampeggio del led. Queste sono le manovre previste dalla fabbrica. L’installatore può configurare diversamente i telecomandi, per esempio per inserire B+C o A+C: in questo caso egli assegnerà un tasto alla manovra desiderata.

4.2 DISINSERIMENTO

Tastiera della centrale e/o tastiere supplementari: digitare il codice numerico e premere il tasto verde – la centrale conferma.

Telecomandi: premere il tasto verde

Attenzione! il disinserimento è sempre totale salvo diversa programmazione di telecomandi e tastiere – Volendo mantenere alcune zone attive occorre inserirle successivamente al disinserimento.

Attenzione ! Disinserimento sotto minaccia (ANTICOERCIZIONE): è possibile impostare uno o più codici che consentono il disinserimento, ma contemporaneamente effettuano le chiamate vocali di Rapina e inviano relativi sms (modelli con modulo GSM).

Attenzione! Modelli con modulo GSM: potrebbero verificarsi difficoltà di disinserimento durante la trasmissione telefonica GSM a seguito di un allarme. In questo caso disinserire attraverso la tastiera della centrale.

DELLA

Digitare il codice utente e premere

↑ (TEST CENTRALE) - confermando con appare la descrizione iniziale:

Ora occorre provocare l’allarme di tutti i rivelatori, aprendo porte/finestre protette, muovendosi nelle aree protette da rivelatori volumetrici, interrompendo raggi delle barriere ad infrarossi e così via, attendendo sempre almeno 5 secondi fra un allarme e l'altro, fino a 99 allarmi successivi. Nel caso di più rivelatori

LISTA VUOTA

TEST effettuare il test in due fasi.

Al termine controllare la corretta ricezione di ogni allarme verificando sul display i vari allarmi attraverso le frecce

↓ ↑ :

ALL SENSOR

03 C1 H C2 M

ALL = allarme

SENSOR = nome (etichetta) assegnato al rivelatore

03

C1 H

= numero dell’evento (3° allarme rilevato)

= segnale radio sulla frequenza C1 elevato (H = hight)

C2 M = segnale radio sulla frequenza C2 medio (M = medium)

La qualità del segnale radio viene così descritta: H = hight = alta ; M = medium = media ; L = low = bassa.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

5

In tutti questi casi il sistema funziona correttamente: differenze di segnale sono date dalla distanza e dagli ostacoli fisici fra la centrale e quel rivelatore. Se una delle frequenze non dà indicazioni è probabile che il rivelatore sia fuori portata massima o vi siano disturbi su quella frequenza. Qualora entrambe le frequenze non diano indicazioni effettuare una prova reale, cioè inserire la centrale e provocare allarme : siccome il segnale in TEST è attenuato come previsto dalla Norma 50131, l'apparecchio potrebbe comunque risultare funzionante: se non si ottiene l'allarme chiamare il servizio di assistenza tecnica.

Attenzione! Alcuni modelli di rivelatore trasmettono due volte l’allarme: saranno quindi memorizzate due segnalazioni consecutive.

Attenzione! E’ possibile che il segnale di un rivelatore sia talvolta H, talvolta M : ciò è dovuto ad interferenze occasionali oppure al movimento di persone nei locali protetti durante le prove. Provando i telecomandi questo avviene spesso, in quanto la posizione del telecomando rispetto alla centrale non è fissa, quindi suscettibile di variare il segnale ricevuto.

Attenzione! Per fare il TEST dei rivelatori volumetrici occorre che non vi siano persone entro l'area protetta per almeno tre minuti prima della prova, che si effettua attraversando successivamente detta area: la spia del rivelatore indica l'allarme, che sarà memorizzato in centrale.

4.4 TEST RICEZIONE RADIO - FIELD METER INTEGRATO

Digitare il codice utente e premere

↑ poi ↑ - confermando con ↵ appare TEST FIELD METER

Confermando ancora

↵ appaiono due indicazioni C1 (prima frequenza, circa 433MHz) e C2 (seconda

Frequenza, circa 868MHz): trasmettendo un segnale radio con qualunque apparecchio si può vedere l'intensità di segnale ricevuto per ogni frequenza : il segnale è valido se c'è più di una tacca evidenziata

C1 :

C2 :

▀ ▀ ▀ ▀ ▀

▀ ▀ ▀ ▀

4.5 TEST DEL COMBINATORE TELEFONICO INTEGRATO

Digitare il codice utente e premere

↑ poi ↓ - confermando con ↵ appare la scritta TEST COMBINATORE : inserire un numero telefonico da chiamare, confermare con

↵ e scegliere con ↓ ↑ il messaggio da inviare. Confermare con ↵ , scegliere con ↓ ↑ se fare la prova su linea fissa

PSTN oppure GSM : confermando con

↵ si ha la chiamata di prova al numero impostato. Il chiamato dovrà udire perfettamente il messaggio.

4.6 LETTURA DELLA MEMORIA EVENTI

Le centrali memorizzano fino a 200 eventi loro occorsi (inserimento, disinserimento, allarmi vari) visualizzando la data, l'ora e la periferica interessata; gli eventi si accodano sempre, il 201 esimo cancella il primo e così via. Per la lettura della memoria digitare il codice utente e premere

↓ : a display appare l'ultimo evento con ora e data. Visualizzare tutti gli eventi scorrendo il display con i tasti ↓ ↑ ; al termine uscire premendo ESC. A causa della dimensione del display le scritte memorizzate sono abbreviate come segue (esempi):

a) chiamata con messaggio vocale verso utente Marco

(1)

← : chiamata uscente

(2) data e ora della chiamata

: chiamata entrante

(3) V: messaggio vocale S: SMS D: protocollo digitale

(4) nome del chiamato ( RUBRICA) o CONTACT ID (vigilanza)

INSTALLATORE (tele service)

(5) OK: chiamata riuscita

KO: chiamata non riuscita

CENTRO ASS. (assistenza est.)

OC: occupato

NO:mancata Risposta

(5) TEL: Telecomando

DET: Sensore/rivelatore

COD: Codice tastiera

FIL: Ingresso Filare

UTENTE: Ingresso nel menù Utente

INSTAL: Ingresso nel menù Installatore

REMOTO: Intervento da telefono remoto

(2) data e ora dell'evento

(4) INSER: inserimento totale

DISINS: disinserimento

APERTO: infisso aperto

ALL: Allarme

SUPERV: mancata supervisione

BATT: Batteria scarica

F SERV: fuori servizio

ETICH: nome periferica

IN A,B,C: inserimento parziale

ALL EX: Allarme esterno

MANOM: Manomissione

PROG: Programmazione

SCAN: Disturbo Radio

CANC: Cancellazione

SERV: in servizio

(2) data e ora dell'evento

(4) INSTALL: accesso menù installatore

UTENTE: accesso menù utente

MANCANZA LINEA: riferito alla linea telefonica

MANCANZA CAMPO: riferito al GSM

MANCANZA RETE: assenza di corrente 230V

VARIATO NUM.: riferito a numero telefonico, via SMS

VERIFICA GSM: operazione di spegnimento-riaccensione GSM

4.7 PROGRAMMAZIONE DI UNA OPERAZIONE AD RE FISSE (OROLOGIO DELLA CENTRALE – SOLO PER PER MODELLI

SILENYA HT TOP)

La centrale dispone di un relè (R1) che può essere utilizzato come comando carichi via telefono oppure come attivatore/disattivatore di una funzione predefinita, ad esempio accensione/spegnimento luci ad ore programmabili. L'utente può impostare e variare a piacimento l'ora di inizio e di fine dell'operazione. Premendo ESC appare a display "TIME ON e TIME OFF" : digitare ore e minuti ON e confermare con

↵ poi digitare ore e minuti OFF e confermare con

↵ , poi attivare la funzione premendo ↑ : deve apparire H sul display per conferma dell'attivazione.

4.8 TELEGESTIONE

Qualora l'installatore sia dotato di apposito modem TELESERVICE egli può controllare via telefono la centrale ed anche operare su di essa come fosse sul posto, analizzando e risolvendo eventuali problemi senza recarsi presso il cliente. L'utente, guardando la centrale, può verificare le operazioni in corso attraverso il display, ma non deve intervenire durante il collegamento, per evitare conflitti.

Il collegamento viene implicitamente autorizzato dall'utente, che collega automaticamente la sua centrale al modem dell'installatore premendo per oltre 5 secondi il tasto con la chiave inglese : la centrale scaricherà i dati verso l'installatore, che potrà verificare la memoria storica eventi

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

6

e/o intervenire sulla centrale stessa ove necessario. Il solo scarico dei dati può avvenire in modo ripetitivo (ad esempio una volta la settimana), anche in assenza dell'installatore presso la sua sede, mentre se si richiedono operazioni occorre concordare con l'installatore la sua presenza presso il modem TELESERVICE nella sua sede, onde operare "in linea diretta".

Attenzione! E’ anche possibile per l'installatore collegarsi autonomamente alla centrale di un cliente, attraverso un codice di accesso (ved. menù Telegestione) opportunamente programmato in sede di installazione: questo intervento presenta aspetti delicati e responsabilità oggettive, in quanto il collegamento effettuato in questo modo disinserisce temporaneamente il sistema, pur essendo molto utile per la soluzione di problemi in assenza dell'utente. Il fabbricante, declinando qualunque responsabilità a tal proposito, consiglia l'utente e l'installatore di accordarsi preventivamente per iscritto in merito all'utilizzo della telegestione in assenza dell'utente, il quale comunque può inibire tale collegamento in qualunque momento annullando il codice di accesso dell'installatore.

5.0 IMPIEGO DELLE FUNZIONI DOMOTICHE

Il messaggio 7 "guida": quando si chiama la centrale si ascolta automaticamente questo messaggio, che deve essere registrato dall'installatore in modo tale da ricordare all'utente come eseguire dall'esterno i comandi che sono stati programmati. La centrale infatti permette svariate funzioni che non possono essere descritte integralmente, in quanto dipendono dalle necessità del cliente e dalla capacità dell'installatore di realizzarle sfruttando appieno l'apparecchio nell'ambito locale in cui viene installato.

5.1

CHIAMATA ALLA CENTRALE SULLA LINEA PSTN (componendo il numero telefonico della linea fissa utilizzata)

N.B. La risposta alle chiamate entranti su linea PSTN è subordinata alla presenza del messaggio guida 7 e/o alla presenza del codice di accesso per la TeleGestione. L'operazione si effettua come segue:

Chiamare la centrale e chiudere dopo due squilli, quindi richiamare: la centrale risponderà con il messaggio guida oppure un segnale sonoro se non vi è messaggio registrato. Dopo aver ascoltato il messaggio digitare sul telefono il codice utente seguito da # e procedere con le attuazioni possibili:

Inserimento/disinserimento: digitare 0 # per conoscere lo stato della centrale: si ha la risposta vocale in chiaro (se registrata). Per inserire totalmente la centrale digitare 0

∗ 1 #, per inserire solo le zone A+B digitare 0 ∗ 2 # , per disinserirla 0 ∗ 0 # : si ha risposta vocale e se la centrale dispone di modulo GSM si avrà anche un messaggio SMS di conferma a chiamata conclusa.

Comando relè interni: digitando 20

∗ 1 # si ha l’attivazione del relè R1, che in alcune configurazioni si sovrappone al comando impostato con l'orologio. La disattivazione si ottiene digitando 20

∗ 0 #. Digitare 21 ∗ 1 # per attivare l’altro relè R2, alla quale può essere collegato un altro carico elettrico, che si disattiva digitando 21

∗ 0 #. Tali relè possono essere attivati/disattivati/controllati solo in alcune configurazioni di installazione, per cui occorre valutare questo aspetto con l'installatore. Digitando 20 # si controlla lo stato di R1: 3 toni (bep-bep-bep) significano relè attivato - 1 tono (bep) significa relè disattivato. Digitare 21 # per controllare nello stesso modo R2 digitando un numero da 1 a 16, seguito da

∗ 1 # si inviano 1-16 comandi radio di attivazione ad eventuali ricevitori locali 5540-41-42 digitando un numero da 1 a 16, seguito da

∗ 0 # si inviano 1-16 comandi radio di disattivaz. ad eventuali ricevitori locali 5540-41-42

5.2

CHIAMATA AL MODULO GSM DI BORDO (componendo il numero della SIM utilizzata)

Se la centrale dispone di modulo GSM, esso è sempre abilitato a rispondere subito alle chiamate entranti (senza doppia chiamata) e riconosce il numero chiamante, se il chiamante lo permette: in questo caso l'installatore può disporre che il numero così riconosciuto abbia accesso diretto alla centrale, senza digitare il codice utente. Si ascolta quindi il messaggio guida e si procede come sopra.

5.3 UTENTE CHIAMATO DALLA CENTRALE

In caso di allarme e conseguente chiamata telefonica, il chiamato può interagire con l'apparecchio, ad esempio disinserire la centrale digitando il comando sopra descritto: attenzione a non procedere con questa operazione in caso di effettiva intrusione.

Quando si è chiamati dalla centrale si può interrompere il ciclo di chiamate successive premendo # sul proprio telefono dopo aver ascoltato il messaggio ed il "Beep" di “fine messaggio”.

5.4 VARIAZIONE A DISTANZA DI NUMERI TELEFONICI MEMORIZZATI

Tramite un SMS da telefono remoto, purchè memorizzato sulla rubrica con accesso diretto, è possibile variare i numeri telefonici residenti nella rubrica: per farlo comporre un messaggio SMS preceduto dalla lettera A seguita dai numeri senza spazi vuoti :

A333555666 (vecchio numero da sostituire)A333666888 (nuovo numero da inserire)

L’apparecchio memorizza la variazione ed invia SMS di conferma: VARIAZIONE AVVENUTA *333666888*

5.5 CREDITO RESIDUO SIM

Premendo il tasto si ottiene automaticamente in fonia la disponibilità residua della SIM. Per sicurezza usare SIM con ricarica automatica.

5.6 TELEASCOLTO

Sia che la centrale chiami un numero programmato oppure l'utente chiami la centrale, durante il collegamento telefonico su linea fissa PSTN è possibile ascoltare i rumori ambientali nei pressi della centrale semplicemente premendo il tasto

∗ sul telefono collegato. Ripremendo ∗ si termina l'ascolto e si può procedere a digitare comandi. Nulla facendo entro 60 secondi il collegamento si chiude automaticamente.

5.7

CONVERSAZIONE A VIVA VOCE - solo per modelli con modulo GSM e con centrale disinserita

Premendo il tasto

∗ sul telefono collegato si può parlare e ascoltare in vivavoce durante una chiamata alla centrale, parimenti si può telefonare dalla centrale come con un telefono cellulare: premere il tasto verde per collegarsi, digitare un numero telefonico entro 1 minuto poi premere

↵ .

Per terminare la chiamata premere ESC oppure tasto rosso.

Attenzione! La versione Silenya HT GSM Free consente le telefonate, ma richiede di attendere l'accensione del modulo GSM.

5.8 ALTRE FUNZIONI DELLE CENTRALI

E' possibile installare un altoparlante collegato via filo per ascoltare i messaggi vocali della centrale in altro ambiente.

Le centrali con modulo GSM dispongono di altre utili funzioni automatiche, da programmarsi durante l'installazione: segnalazione SMS di assenza e ripristino della corrente elettrica di rete (solo modello Silenya HT GSM Top) trasmissione periodica di SMS di esistenza in vita della centrale comunicazione della scadenza SIM - si consiglia comunque di utilizzare SIM senza scadenza.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

7

SECONDA PARTE - ISTRUZIONI PER L'INSTALLATORE

6.0 OPERAZIONI DI INSTALLAZIONE

L’installazione richiede competenza tecnica specifica nel settore degli allarmi elettronici ed in particolare in quello dei sistemi di allarme senza fili. Il presente manuale non riporta le cautele e gli accorgimenti tecnico-installativi, patrimonio indispensabile di un installatore professionale, che sono fondamentali per una corretta installazione dei presenti apparecchi e loro accessori.

a) La programmazione della centrale è semplice, con operazioni molto simili a quelle che si eseguono nei telefoni cellulari, e si esegue direttamente dalla tastiera della centrale, guardando il display e operando come da esso indicato seguendo queste regole: tutte le programmazioni devono esser confermate con il tasto

↵ . Uscendo da una videata senza conferma l'operazione non vale. quando il display presenta simboli tipo

↓↑ oppure ↵ significa che si può scorrere in alto, in basso o confermare quando il display presenta la lettera " Y " (yes) oppure " N " (no) significa che la tal funzione può esserci o meno : modificare con

↓↑

usare il tasto ESC per uscire da una situazione di programmazione; usare il tasto CANC per cancellare una intera programmazione. usare il tasto

← per cancellare una parte di programmazione durante la sua scrittura. usare i tasti numerici per abbinare o meno i numeri telefonici ai messaggi vocali/SMS di ogni tipo e scegliere le zone A,B,C usare i tasti numerici per scrivere ora, data, minuti, secondi ovunque sia richiesto

b) Errori di programmazione: in caso di digitazione errata non succede nulla, tranne che l'apparecchio segnala l'errore con 1 oppure 3 BEP

(programmazione telecomandi/rivelatori), per cui è possibile procedere per tentativi. Unica attenzione va posta alla funzione

"CANCELLAZIONE", cui segue "CANCELLARE - CONFERMA? : se confermato viene cancellata l'intera programmazione !

c) Centrali con modulo GSM: in presenza di modulo GSM impostare sempre il PIN della SIM CARD con il numero "1234". Inserire quindi la

SIM nel modulo GSM prima di alimentare l'apparecchio: in carenza apparirà "disalimentare e inserire SIM".

6.1 PRELIMINARI

inserire SIM (solo per centrali con modulo GSM) collegare alimentazione (batteria carica e/o 230V) sul display appare il codice della versione firmware inserire codice fabbrica 0 0 0 0

↵ inserire ora e data premendo i numeri, poi

↵ . Usare ← in caso di errore

CODICE FABBRICA

0 0 0 0 inserire il CODICE UTENTE e il CODICE INSTALLATORE (4-8 cifre

↵)

Attenzione: nel caso di impianti vicini il CODICE UTENTE deve essere sempre diverso poiché due o più centrali con codice UTENTE uguale attiveranno tutte le sirene interne/esterne e tutti i segnalatori PA presenti ed in portata radio, indifferentemente dalla appartenenza ad uno o l’altro impianto. Volendo invece ottenere questo su impianti vicini ed in portata radio utilizzare lo stesso codice.

Attenzione: volendo entrare in programmazione in qualunque momento occorre sempre digitare preventivamente il CODICE INSTALLATORE.

Confermato il codice installatore si entra automaticamente nel menù : utilizzando i tasti

↑ ↓ si scorre il menù :

RUBRICA

↵ CONFERMA ↓

STRUMENTI

↵ CONFERMA ↓

PROT. DIGITALI

↵ CONFERMA ↓

Memorizzazione dei

Numeri telefonici

Programmazione di telecomandi, tastiere e rivelatori di vario tipo

Gestione delle trasmissioni digitali di allarme verso servizi di vigilanza

MESSAGGI

↵ CONFERMA ↓

IMPOSTAZIONI

↵ CONFERMA ↓

TELEGESTIONE

↵ CONFERMA ↓

Registrazione dei messaggi vocali e scrittura degli SMS

Programmazione delle funzioni domotiche e impostazioni di operazioni particolari

Gestione delle trasmissioni verso il modem dell’installatore per manutenzione e telecontrollo

La successiva programmazione può cominciare da uno qualunque dei menù sopra indicati, confermando con

Operando come su un telefono portatile si scrivono nomi e numeri telefonici delle persone che riceveranno i sei messaggi vocali ed anche i sei

SMS previsti dalla fabbrica per avvertire i chiamati in merito agli eventi sotto riportati. Ogni numero può essere abbinato ad uno o più eventi, in modo tale da avvertire solo chi è interessato all’evento stesso. Sono programmabili fino a 63 numeri telefonici da chiamare.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

8

Attenzione! Nella posizione 64 si deve sempre programmare il numero fornito dal gestore della SIM per ottenere il credito residuo (tasto €)

Attenzione! Controllo linea telefonica: secondo le Norme la centrale ascolta il tono di linea libera PSTN ed effettua la chiamata solo se esso è corretto. Nei casi in cui il tono di linea è disturbato si annulla il suo controllo anteponendo

∗ al numero in fase di programmazione (premere ↑ )

Attenzione! Pause fra numeri: volendo interporre pause nella composizione dei numeri digitare

↓ fra un numero ed il successivo.

a) Eventi previsti dalla fabbrica (default) :

3) allarme manuale con attivazione sirene (panico)

5) allarme sensori tecnici (fumo, allagamento, gas)

4) allarme manuale senza attivazione sirene (rapina/medicale)

INSERIRENUMERO

- - - - - - - - - - - - - digitare i numeri (da 1 a 6) degli eventi per i quali si vuole avvertire questo numero con un messaggio vocale.

6) segnalazione di batteria scarica (centrale, rivelatori, tastiere, sirene bidirezionali)

RUBRICA

↵ CONFERMA ↓

MEMORIA

↵ ↵

INSERIRE NOME

- - - - - - - - - - - - -

FILIPPO

↵ 2223334567

MEMORIZZATO

↵ 2223334567

MESSAGGI VOC.

↵ - - - - - -

MESSAGGI VOC.

↵ - 2 3 - - 6

Esempio: 2 allarme intrusione

3 allarme manuale

6 batteria scarica

SMS

↵ - - - - - - corrispondenti ai 6 messaggi vocali sopra descritti (da scrivere a cura dell’installatore – menù MESSAGGI).

Terminato questo abbinamento (

↵) apparirà un’altra videata che consente di abbinare al numero in fase di programmazione ulteriori 11 SMS già programmati in fabbrica (default). Essi segnalano situazioni di anomalia

SMS TECNICI

↵ - - - - - - - - - - - e o funzioni utili della centrale come da elenco che segue.

Attenzione: l’abbinamento dei messaggi ai numeri deve essere fatto per ognuno dei numeri telefonici memorizzati. Se un numero non ha messaggi abbinati non vi sarà chiamata telefonica a quel numero, in quanto la centrale non saprebbe cosa comunicare.

b) Elenco SMS programmati in fabbrica: N.B. I messaggi 6, 7 e 11 non sono disponibili sui modelli Free

1 = batteria scarica della centrale: attenzione, questa segnalazione preannuncia una possibile cessazione del funzionamento del sistema !

2 = batteria periferiche scarica: secondo il modello, i rivelatori hanno autonomia residua valutabile in diversi giorni (vedere manuale specifico)

3 = mancata supervisione e/o presenza disturbo radio - il messaggio parte soltanto se la funzione di controllo è attivata (IMPOSTAZIONI)

4 = sistema inserito - il messaggio parte soltanto per conferma quando il sistema viene inserito via telefono dall'esterno

5 = sistema disinserito - il messaggio parte soltanto per conferma quando il sistema viene disinserito via telefono dall'esterno

6 = mancanza rete elettrica 230V - il messaggio parte dopo un tempo impostabile di assenza continua della tensione di rete (IMPOSTAZIONI)

7 = mancanza copertura GSM per più di 15 min. - L'evento viene memorizzato ed il messaggio parte al ritorno del campo GSM

8 = nessuna chiamata a buon fine su linea PSTN - questo messaggio indica probabili interruzioni della linea telefonica (rete fissa)

9 = messaggio periodico di esistenza in vita della centrale: ogni tante ore/giorni (IMPOSTAZIONI) il sistema comunica il corretto funzionamento

10 = messaggio di avviso della scadenza SIM: programmare (IMPOSTAZIONI) la prossima scadenza in caso di SIM prepagata

11 = ritorno rete elettrica 230V: questo messaggio non richiede abbinamenti ad un numero, viene inviato al numero abbinato al messaggio 6

c) Abilitazione all'accesso diretto dall'esterno

Confermati gli abbinamenti appare sul display la richiesta di abilitazione dell'accesso diretto: si tratta della possibilità di chiamare ed operare sulla centrale da un cellulare senza digitare il codice utente (vedere 5.2) poiché viene riconosciuto il numero del chiamante, ovviamente solo se questo viene trasmesso.

Per abilitare la funzione usare le frecce fino a far comparire "Y" (yes) al posto di "N" .

ACCESSO

↵ DIRETTO

d) CANCELLAZIONE E/O MODIFICA RUBRICA TELEFONICA

Per modificare la rubrica occorre cercare il numero interessato (si può fare in due modi) poi intervenire con modifiche o cancellarlo totalmente

RUBRICA

↵ CONFERMA ↓

MEMORIA

↵ CONFERMA ↓

RICHIAMA

↵ POSIZIONE

↵ ↑ ↵

INSERIRE

↵ POSIZIONE

FILIPPO 02

↵ 2223334567

2

modificare con

NOME

Filippo

FILIPPO 02

↵ 2223334567

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

9

8.0 REGISTRAZIONE MESSAGGI VOCALI – SCRITTURA SMS – MESSAGGI VOCALI DI EVENTO

MESSAGGI

↵ CONFERMA ↓

MESSAGGI VOCALI

↵ CONFERMA ↓

↵ ↑

MESSAGGI/EVENTI

MESSAGGI SMS

↵ CONFERMA ↓

Il menù MESSAGGI VOCALI e quello MESSAGGI SMS (solo per centrali con modulo GSM) permettono di registrare / scrivere direttamente sull’apparecchio i 6 messaggi di allarme che saranno inviati ai numeri telefonici abbinati (vedere B – Eventi previsti dalla fabbrica). Tali messaggi dovranno essere registrati / scritti in modo adatto a descrivere l’evento, nonché citare il nome utente e l’indirizzo completo: consigliamo la preventiva compilazione della tabella RUBRICA/MESSAGGI in modo da lasciare traccia delle programmazioni effettuate.

8.1 COME REGISTRARE I MESSAGGI VOCALI ED ABBINARLI AGLI EVENTI NELLA SEQUENZA PREDISPOSTA IN FABBRICA

↵ CONFERMA ↓

MESSAGGIO VOC. 1

↵ CONFERMA ↓

MESSAGGIO VOC. 1

↵ PER REGISTRARE ↓

Durante la registrazione mantenere premuto

↵ .

Rilasciando il tasto si passa automaticamente all'ascolto.

Per registrare parlare vicino al microfono scandendo bene le parole e controllare il tempo di registrazione residuo espresso in secondi a partire da 240, che è il tempo massimo disponibile per tutte le registrazioni. Per riascoltare premere

↵ , per cancellare premere CANC.

Se la registrazione è buona premere ESC e appare:

EVENTO VOC. 1

↵ ALL. ZONA A B C ↓

Confermare

2 volte

↵ ↵

(P.A.M.)

MESSAGGIO VOC. 1

↵ CONFERMA ↓

Premere

↓ per passare ai mess. 2,3,4,5,6,7

Ottenuta la scritta MESSAGGIO VOCALE 2 (3,4,5,6,7) procedere nello stesso modo per registrare tutti i messaggi.

Attenzione! Se un messaggio non viene registrato non saranno chiamati i numeri associati a quel messaggio.

Attenzione! Le centrali che dispongono di modulo GSM trasmettono comunque un SMS tecnico di batteria scarica: in questo caso i messaggi

6, sia vocale che SMS, possono essere usati per altri scopi attraverso la PROGRAMMAZIONE AVANZATA DEI MESSAGGI (P.A.M.): per questa funzione vedere paragrafo 8.4. Nei modelli di centrale privi di modulo GSM si consiglia di non cambiare la funzione del messaggio 6.

Attenzione! Le chiamate vocali di allarme su rete GSM partono con circa 7 secondi di ritardo.

Messaggio vocale esistente: qualora sul display appaia ASCOLTO VOC. invece di REGISTRAZ.VOC. significa che vi è un messaggio già registrato: si può ascoltare premendo

↵ , cancellare con CANC, quindi registrare di nuovo oppure uscire premendo ESC.

Messaggio vocale 7 – istruzioni per l’utente

Le centrali con trasmettitore telefonico sia PSTN che GSM possono eseguire manovre comandate a distanza via telefono (vedere 5.0) chiamando la centrale e digitando appositi comandi: è molto utile ricordare al cliente tali manovre attraverso la corretta registrazione del messaggio 7, che sarà ascoltato tutte le volte che l’utente chiama la centrale. Ovviamente solo l’installatore che prevede le manovre eseguibili può registrare opportunamente il messaggio.

8.2

COME SCRIVERE GLI SMS ED ABBINARLI AGLI EVENTI PREDISPOSTI IN FABBRICA (max 24 caratteri)

MESSAGGI VOCALI

↵ CONFERMA ↓

MESSAGGI

↵ CONFERMA ↓

SMS

MESSAGGIO SMS 1

↵ CONFERMA ↓

SMS 1 - - - - - - - -

↵ - - - - - - - - - - - - - -

Scrivere il messaggio, correggendo con

← eventuali errori. Utilizzare 1 per scrivere un punto, 0 per lo spazio. Confermare il testo definitivo con

↵ , controllare e confermare l'abbinamento con l'evento previsto in fabbrica. Utilizzare quindi le frecce ↓↑ per passare da un SMS all’altro, componendo tutti i 6 SMS previsti.

8.3 COME REGISTRARE I MESSAGGI DI EVENTO

La centrale "parla" in tempo reale informando l'utente attraverso messaggi preregistrati, che occorre registrare nella maniera più comprensibile: non registrando tali messaggi si perde l'indicazione vocale della periferica, anche se registrata (vedere 9.1 ed altro relativo a "Etichetta Vocale").

La procedura di registrazione è uguale a quella dei messaggi vocali: cambiano le indicazioni relative ai vari messaggi, come segue:

MESSAGGI VOCALI

↵ CONFERMA ↓

MESSAG. / EVENTI

↵ CONFERMA ↓

INSERIMENTO

↵ CONFERMA ↓

↓ ↵ ↵

INSERIMENTO

↵ PER REGISTRARE

Durante la registrazione mantenere premuto

↵ . Rilasciando il tasto si passa automaticamente all'ascolto. Per registrare parlare vicino al microfono scandendo bene le parole e controllare il tempo di registrazione residuo. Per riascoltare premere

↵ , per cancellare premere CANC.

INSERIMENTO

↵ PER CONFERMA ↓

Se la registrazione è buona premere ESC e appare la scritta a fianco: premere quindi

↓ per passare agli altri messaggi di evento: dopo averli registrati tutti premere ESC per uscire definitivamente.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

10

Elenco messaggi di evento da registrare:

- Inserimento inserimento totale del sistema

- Inserimento parziale

- disinserimento

- porta aperta

- allarme esterno

- preallarme

- manomissione

- nuovo evento inserimento di una parte del sistema (zona A oppure B o C o A+B o B+C o A+C secondo le scelte effettualte) disinserimento totale del sistema si avverte che un infisso protetto con segnalazione di apertura è rimasto aperto stato di allarme dei rivelatori esterni (non provoca allarme generale ma solo avvisi acustici e/o vocali) segnalazione sonora che precede l’allarme, durante il ritardo di ingresso impostato sulla centrale di un rivelatore segnalazione di avvenuta manomissione di parte del sistema disinserito indicazione di evento durante l’ultimo periodo di inserimento del sistema (vedere memoria eventi)

8.4 PROGRAMMAZIONE AVANZATA MESSAGGI - P.A.M.

La centrale permette di inviare messaggi (sia vocali che SMS) per evento specifico occorso ad un singolo rivelatore o alla centrale stessa, in maniera diversa dalla predisposizione di default illustrata al paragrafo D) . Effettuata la registrazione dei messaggi vocali, prima di confermare

(vedere 8.1 - P.A.M.) si possono effettuare le seguenti varianti:

- EVENTO VOCALE 1 (2,3 ecc.) ALL. ZONA A B C : premendo i numeri 1 (A), 2 (B), 3 (C) si escludono zone di allarme, pertanto il messaggio verrà inviato solo se l'allarme proviene da una zona non esclusa. Utilizzando la configurazione con allarme antiaggressione è bene non trasmettere messaggi vocali per l'allarme zona A (rivelatori esterni): meglio verificare prima che non si tratti di allarme improprio. In caso di confermata aggressione si può trasmettere la richiesta di aiuto tramite telecomando o tastiera programmati per la funzione PANICO o RAPINA.

- EVENTO VOCALE 1 (2,3 ecc.) ALL. ZONA A B C : premendo

↑↓ appaiono abbinamenti diversi : manomissione , 24h panico, 24h rapina, 24h tecnologico, batteria scarica, mancanza rete, msg periodico (chiamata vocale di esistenza in vita della centrale), temperatura (temperatura interna della centrale inferiore a °5C o superiore a 70°C), _ _ _ _ , _ _ _ _ (evento scrivibile).

Confermando con

↵ uno di questi si cambia l'impostazione di fabbrica ed ovviamente il relativo allarme deve essere previsto coerentemente.

Ad esempio, variando uno dei messaggi vocali oppure SMS predisposti si può ottenere una chiamata o SMS al comparire di un particolare fenomeno, tipo l’apertura di un cassetto protetto con un rivelatore, che deve essere già programmato (ad esempio col nome CASSETTO).

In questo caso scrivere ALL nella prima parte del display ed il numero

EVENTO VOC. 6

↵ - - - - - , - - - - - - - ↓ oppure il nome del rivelatore nella seconda: si otterrà una chiamata telefonica con messaggio vocale o SMS ad ogni apertura del cassetto.

EVENTO VOC. 6

↵ ALL , CASSETTO ↓

Gli eventi disponibili da scrivere (solo parte maiuscola) nella prima parte del display sono :

ALL = allarme SUPERV = allarme supervisione SCAN = allarme disturbi radio BATT = batteria bassa

INSER = centrale inserita DISINS = disinserimento

MANOM = allarme manomissione

APERTO = porta rimasta aperta

TEMPERATURA = allarme per caldo/freddo

F ALL = porta richiusa

IN A, IN B, IN C = inserimento zona specifica

Scrivere nella seconda parte il "nome" assegnato al rivelatore (A 02, B 04 oppure "CASSETTO" se è stato così chiamato il rivelatore in fase di programmazione); per la centrale scrivere CENTRALE. Ad esempio, scrivendo DISINS , CENTRALE i numeri telefonici abbinati saranno chiamati con messaggio vocale o SMS ad ogni disinserimento della centrale.

NESSUN EVENTO : programmando un messaggio come NESSUN EVENTO non si avranno chiamate di alcun tipo ai numeri abbinati.

9.0 MENÙ STRUMENTI: PROGRAMMAZIONE DI TELECOMANDI, TASTIERE, RIVELATORI e relative opzioni di funzionamento

STRUMENTI

↵ CONFERMA ↓

TELECOMANDI

↵ CONFERMA ↓

24 H RAPINA

↵ CONFERMA ↓

↓ ↓ ↓ ↓

↵ CONFERMA ↓

24 H

CODICI

TECNOLOGIC

ZONA ALLARME . .

INGRESSSI

↵ CONFERMA ↓

↵ CONFERMA ↓

24 H PANICO

↵ CONFERMA ↓

KEY ESTERNA

↵ CONFERMA ↓

↓ ↓ ↓ ↓

↵ CONFERMA ↓

FILARI

Sono programmabili fino a 32 telecomandi: ognuno può operare su tutte le zone o solo in alcune di esse, secondo la programmazione:

Utilizzare i numeri da 1 a 6

TELECOMANDI

↵ CONFERMA ↓

TELECOMANDO 01

↵ CONFERMA ↓

↵ ↵

TEL. 01 ON A B C

↵ OFF A B C ↓ per abilitare o meno la funzione e le zone desiderate.

Esempi:

TEL. 01 ON A B C

↵ OFF A B C ↓ confermando con

↵ questa configurazione il telecomando può inserire e disinserire tutto

TEL. 01 ON A B C

↵ OFF A ↓ confermando con

↵ questa configurazione il telecomando può inserire tutto ma disinserire solo A

Decidere la configurazione e confermare: appare a display la richiesta di premere insieme i pulsanti Rosso e Verde del telecomando. Così facendo un breve Beep conferma la programmazione avvenuta ed il display mostra la configurazione programmata. Confermando appare la possibilità di dare un nome al telecomando (ETICHETTA) : si suggerisce di usare il nome del proprietario (max 9 caratteri) che verrà registrato

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

11

nella memoria storica ad ogni manovra. Confermando si accede all’ ETICHETTA VOCALE, che consente di registrare il nome del proprietario del telecomando con lo stesso procedimento dei messaggi vocali (uscire con ESC quando la registrazione è corretta): esso sarà citato in tutte le comunicazioni vocali della centrale. Procedere quindi come sopra per ogni telecomando, utilizzando le frecce per cambiare numero.

Attenzione: i telecomandi dispongono normalmente di 4 tasti colorati, di cui 2 possono inserire automaticamente la centrale in modo parziale.

Vedere le istruzioni dei telecomandi per ottenere queste funzioni, tenendo presente che la programmazione in centrale prevale.

Attenzione: qualora programmando un telecomando la centrale risponda con 3 BEP significa che esso è già stato programmato. Questa nota vale anche per qualunque altro apparecchio da programmare sulla centrale (codici tastiera, sensori, rivelatori).

a) Cancellazione di telecomandi

Questa operazione è possibile anche dall'utente, operando come segue: digitare il CODICE UTENTE (o INSTALLATORE) e confermare; cercare il menù STRUMENTI con le frecce e confermare: appare il menù TELECOMANDI , confermando il quale si avrà la prima posizione libera

(TELECOMANDO da programmare): utilizzando le frecce trovare il telecomando da cancellare e confermare:

TEL. 01 ON A B C

↵ MEMOR. OFF A apparirà la configurazione del telecomando richiamato (ved. figura) Premendo quindi CANC apparirà la scritta

CANCELLARE? Premendo quindi

↵ si conferma la cancellazione del telecomando: la centrale conferma con un Beep.

TEL. 01 ON A B C

↵ CANCELLARE ?

b) Aggiunta di telecomandi :

questa operazione è realizzabile anche dall'utente operando come sopra fino a visualizzare la prima posizione libera (senza scritta MEMOR.), quindi procedere come per una nuova programmazione.

9.2

PROGRAMMAZIONE DEI CODICI DA TASTIERA (utilizzare esclusivamente KEYPAD HT – evitare altri modelli)

I codici numerici di 5 cifre utilizzabili per inserire totalmente o parzialmente e disinserire si programmano direttamente sulla centrale, e sono utilizzabili anche tramite tutte le keypad installate nel sistema. Non è possibile utilizzare codici uguali a quelli Utente-Installatore. La programmazione di questi codici, fino a 32 in modo che ogni utente possa averne uno proprio, si effettua nel menù CODICI come segue

(confermando CODICI appare sempre il primo libero):

CODICI

↵ CONFERMA ↓

CODICE 02

↵ CONFERMA ↓

↵ ↵

INTRODUZ. COD. 02

Digitare 5 cifre

Digitare il nome di chi usa il codice ad esempio: Pippo

COD. 02 ON A B C

↵ 1 2 3 4 5

↵ OFF A B C ↓

INTRODUZ. COD. 02

Utilizzare i numeri da 1 a 6 per abilitare o meno la funzione e le zone desiderate

(ved. Telecomandi)

1 2 3 4 5 ON A B C

↵ MEMOR OFF A B C

ETICHETTA COD. 02

↵ PIPPO

ANTICOERCIZ. N

↵ CONFERMA ↓

ANTICOERCIZ. Y

↵ CONFERMA ↓

N sta per NO (non attivo) Y sta per YES (attivo)

Confermando lo stato della funzione ANTICOERCIZIONE si accede all’ ETICHETTA VOCALE, che consente di registrare il nome di chi usa il codice così programmato con lo stesso procedimento dei messaggi vocali (uscire con ESC quando la registrazione è corretta): esso sarà citato in tutte le comunicazioni vocali della centrale. Procedere quindi come sopra per ogni altro codice, utilizzando le frecce per cambiare numero.

Attenzione! Se vengono usati codici anticoercizione occorre che il messaggio vocale 4 e relativo sms descrivano opportunamente l'evento onde consentire al chiamato un intervento rapido ed efficace.

9.3

Programmazione Key supplementare esterna (solo per modelli Top)

Anche una eventuale chiave supplementare collegata ai morsetti può essere abilitata liberamente come i codici ed i telecomandi: trovare il menù specifico usando le frecce poi abilitare le manovre come sopra, scrivere l’etichetta e registrare quella vocale.

KEY ESTERNA

↵ CONFERMA ↓

9.4

KEY ON A B C

↵ OFF A B C ↓

PROGRAMMAZIONE DEI RIVELATORI E RELATIVE OPZIONI DI FUNZIONAMENTO

Si possono programmare fino a 99 rivelatori suddivisi a piacere sulle 3 zone A B C di allarme intrusione e/o sulle zone 24 ore, in modo tale da ottenere le condizioni di utilizzo desiderate dall'utente. Negli impianti ove è prevista la protezione esterna antiaggressione consigliamo di utilizzare la zona A come zona esterna, la

STRUMENTI

↵ CONFERMA ↓ zona B per i rivelatori perimetrali (porte e finestre) e la C per i rivelatori volumetrici interni: siccome i telecomandi PCK P permettono l'attivazione parziale A+B si facilita l'utente, che di notte attiverà la protezione esterna (solo allarme a bassa intensità) e quella perimetrale (allarme generale) premendo un solo tasto.

ZONA ALLARME A

↵ CONFERMA ↓

ZONA ALLARME A

↵ ALL.ESTERNO N ↓

Scegliere si = Y

Oppure no = N

SENSORE A 01

↵ RIT. IN N AND N ↓

SENSORE A 01

↵ INSERIRE PILA ↓ ritardo al rivelatore, poi

Se si vuole programmare il rivelatore senza ritardo né AND confermare

SENSORE A 01

↵ CONFERMA ↓

↵ . Premere 1 per dare un

↵ , quindi impostare il ritardo in secondi da 01 a 99 e confermare ↵ - Premere

2 se si desidera programmare due rivelatori in AND (vedere glossario), poi confermare

↵ e procedere.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

12

Semplicemente inserendo la pila nel rivelatore esso viene memorizzato: un Beep conferma. Non è possibile programmare due volte lo stesso rivelatore: se ci si prova si hanno 3 Beep di errore. Per programmare il tasto di un telecomando sulle zone Panico e Rapina occorre premere il tasto per 10 secondi, fino a conferma (Beep).

SENSORE A 01

↵ RIT. IN N AND N ↓

ETICHETTA A 01

↵ - - - - - - - - -

Registrazione della etichetta vocale: scandire il nome assegnato al rivelatore tenendo premuto

Scrivere un nome che identifichi il rivelatore, ad esempio PORTA PT (porta piano terreno) – sono disponibili 9 caratteri per cui occorre abbreviare opportunamente. Confermare con

↵ , cancellare con ←

Durante la registrazione appare il tempo di registrazione residuo in secondi : regolarsi opportunamente onde non esaurire la sintesi vocale. La registrazione sarà udibile dal cliente durante una chiamata di allarme, nell’avviso di “porta aperta” ed in tutti gli altri eventi relativi al rivelatore. Rilasciando

↵ al termine della registrazione si passa all’ascolto, quindi uscire con ESC oppure cancellare con CANC e rifare.

ETICHETTA VOCALE

↵ PER REGISTRARE

Programmare in questo modo tutti i rivelatori in tutte le zone, comprese quelle via filo (solo modelli Top) : usare

↵ per confermare, le frecce↑ ↓ per passare da un rivelatore all’altro oppure da una zona all’altra, i numeri per scegliere le zone (1=A 2=B 3=C) quando richiesto dal display,

ESC per uscire dalle registrazioni,

← per cancellare uno o più caratteri. Le operazioni sono semplici ed intuitive: il display informa sulle varie opzioni un Beep conferma le operazioni corrette a buon fine.

Per cancellare definitivamente un rivelatore e relative etichette richiamare il rivelatore sul display (

↵ ↑ ↓) : quando appare confermare ↵ poi premere CANC e apparirà CANCELLARE ? confermare con

↵ ed un Beep confermerà l’operazione. Per modificare eventuali tempi basta richiamare il rivelatore e modificare i tempi; la stessa cosa vale per le registrazioni.

9.5 MENÙ IMPOSTAZIONI - PROGRAMMAZIONE DELLE FUNZIONI PARTICOLARI DELLE CENTRALI.

Le varie opzioni del menù sono visibili scorrendo con le frecce dopo aver confermato la videata principale

In questa parte si definiscono alcuni parametri di funzionamento e di controllo delle centrali, come segue.

IMPOSTAZIONI

↵ CONFERMA ↓

Per entrare nelle opzioni e impostare-modificare le programmazioni si usano gli stessi tasti e si opera nello stesso modo delle operazioni precedenti.

a) Esclusione sensori/rivelatori : nel menù IMPOSTAZIONI cercare ESCL. SENSORI e confermare

↵ poi cercare il rivelatore da escludere (

↑ ↓) , confermare con ↵ e commutare la scritta SERV (servizio) in FSERV

(fuori servizio) utilizzando le frecce. Confermare con

↵ ed uscire con ESC.

b) Esclusione ingressi via filo - questa operazione è possibile anche dall'utente, entrando nel menù ESCL.

FILARI e procedendo come sopra. In entrambi i casi a) e b) i rivelatori esclusi non danno allarme.

ESCL. SENSORI

↵ CONFERMA ↓

c) Impostazione relè R1: l'impostazione di fabbrica ON-OFF (commutazione bistabile) e commuta a seguito di comando on e ritorna in quiete con un comando off, dell'orologio interno oppure via telefono. La commutazione via telefono è predominante su quella dell'orologio.

Le impostazioni diverse (

↑ ↓) consentono di usare il relè R1 per altri scopi, come segue:

IMPULSIVO: commuta per un tempo programmabile da 0 a 999 secondi a seguito di comando telefonico oppure orologio interno

ALLARME GENERALE: commuta per il tempo impostato quando la centrale è in stato di allarme di qualunque genere escluso antiscanner

MANOMISSIONE: commuta per 3 minuti in caso di allarme manomissione (tamper)

24H PANICO/RAPINA/TECNOLOGICO: commuta per 15 secondi in caso di allarme Panico/Rapina/Tecnologico

ANOMALIA: commuta per 15 sec. in caso di batterie scariche (centrale e/o rivelatori), mancata supervisione, disturbi radio con sistema inserito

(antiscanner) , mancanza campo GSM nei modelli con modulo.

INS / DISINS: commuta all'inserimento e torna in quiete al disinserimento (utile per collegare una spia dello stato della centrale)

Trovato l'impiego desiderato regolare eventuali tempi e confermare

Attenzione! Per poter essere comandato dall'orologio interno (vedere 4.7) R1 deve essere impostato come ON-OFF oppure IMPULSIVO

d) Impostazione relè R2: l'impostazione di fabbrica è ALLARME GENERALE, tempo 3 minuti. Volendo variare detta impostazione procedere come sopra scegliendo una diversa funzione. funzionare devono essere abilitate (

↑ ↓) in modo da avere Y (yes) sul display invece di N (no) e poi confermate nella condizione desiderata.

a) Mancanza rete 230V: si deve impostare dopo quanti minuti (01-99) si desidera la segnalazione, che avviene con sms nei modelli con modulo GSM. Indipendentemente dal tempo impostato appare la scritta MANCANZA RETE lampeggiante sul display

b) Messaggio periodico: si deve impostare l'orario di partenza e successivamente ogni quante ore (1-999) si desidera avere un sms di esistenza in vita della centrale (CHIAMATA PERIODICA OK - messaggio tecnico)

c) Scadenza SIM: si deve impostare dopo quanti mesi scade la SIM, usando i numeri della tastiera.

d) Antiscanner: la centrale controlla i segnali radio nell'etere e segnala quelli che ne disturbano il funzionamento. Si può impostare il tempo dei disturbi trascurabili in secondi (1-60) , superato il quale si ha l'allarme della sirena in centrale e alimentazione al morsetto SIR per 30 secondi.

e) Supervisione: la supervisione è la trasmissione di esistenza in vita che ogni periferica trasmette ogni 20 minuti circa: l'assenza di 8 segnali consecutivi (oltre 3 ore) da parte di una periferica provoca la segnalazione del fenomeno ad ogni inserimento / disinserimento del sistema.

Ora legale automatica: normalmente attiva, è da escludere nei Paesi ove non vigente.

f) Retroilluminazione display: è possibile fare in modo che il display sia sempre illuminato. Normalmente si spegne dopo 60 secondi.

g) Inserimento forzato: è possibile impostare ora e zone di inserimento automatico giornaliero della centrale.

9.7 ALTRE FUNZIONI DI IMPOSTAZIONE

a) GSM-Linea telefonica (solo versioni con GSM) : dare la precedenza di chiamata ad uno dei due sistemi (

↑↓)

b) Orologio/data: aggiornare ora e data, che permettono le attuazioni a tempo e compaiono nella memoria storica degli eventi.

c) Centralino: ove la centrale sia collegata alla linea telefonica dopo un centralino è possibile impostare il numero di accesso all’esterno senza doverlo ripetere nella programmazione dei numeri telefonici. Per ragioni di sicurezza si consiglia di collegare sempre la centrale a monte di eventuali centralini.

d) Codice installatore / Codice utente: le funzioni permettono di modificare i codici.

Attenzione! Rientra nei diritti legali del cliente conoscere tutti i codici di accesso all'apparecchio, qualora esso sia di sua proprietà. La variazione dei codici resta memorizzata nello storico eventi. Nel caso non si conoscano i codici occorre disalimentare la centrale ed entrare nel menù col codice di fabbrica 0000.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

13

e) Tempo di uscita: impostato di fabbrica a 60 secondi, si modifica scrivendo il tempo desiderato da 00 a 99 fa sì che la centrale entri effettivamente in funzione dopo il tempo impostato. Attenzione ! Tempi troppo brevi non permettono la visualizzazione di porte/finestre rimaste aperte, che appare sulla centrale per il tempo di uscita (esempio APERTO PORTA 01) e viene comunicato localmente (registrazione eventi). f) Ora legale automatica: funzione normalmente abilitata, da escludere ove non vige l’ora legale.

g) Versione Firmware: permette la lettura della versione per consentire eventuali assistenze tecniche

h) Cancellazione: la conferma della scritta CANCELLAZIONE ? comporta la totale cancellazione di tutta la programmazione effettuata e della memoria storica. Porre attenzione prima di confermare l'operazione, che non è reversibile.

Attenzione! La cancellazione della memoria storica a seguito di evento doloso (furto/aggressione) potrebbe comportare conseguenze penali per chi la dovesse effettuare.

10.0 MENÙ PROTOCOLLI DIGITALI

Tale menù consente di scegliere fra due protocolli di collegamento verso centrali di sorveglianza : CONTACT ID e CESA 200 BAUD. Scegliere il protocollo e consultare il manuale apposito per operare con tali centrali: esso è disponibile sul sito www.silentron.com oppure presso i

Concessionari Silentron o anche direttamente presso la sede Silentron di Torino – Servizio assistenza 0039-011-7732596 interni 120-124

Se l’installatore effettua il servizio di Telegestione (assistenza tecnica da remoto) deve programmare un apposito codice di 4 cifre diverso da codice Utente o Installatore per l’accesso alla telegestione ed inserire (

↑ ↓) il proprio nome, il proprio numero di telefono dedicato, un eventuale altro numero di altro centro assistenza ed i dati anagrafici del cliente (nome, cognome, indirizzo, città e telefono).

12.0 PROGRAMMAZIONE DEI MEZZI DI ALLARME / AVVISO SENZA FILI

a) Sirene 5531 monodirezionali - ricevitori di allarme (5051 - 5851) - ricevitori di comando carichi (5540-41-42)

Per programmare apparecchi di questo tipo basta fissarli opportunamente entro la portata radio, collegarli opportunamente, alimentarli e chiuderli: alla prima trasmissione di disinserito della centrale essi si programmano automaticamente, confermando ognuno secondo le istruzioni specifiche.

b) Sirene 5530 bidirezionali : la programmazione dei segnali di allarme alle sirene avviene come sopra descritto. Occorre prima programmare la loro trasmissione verso la centrale, che può avvenire su una qualsiasi zona di allarme che sarà etichettata come “sirena” . Vedere anche istruzioni specifiche.

c) Tastiera KEYPAD HT I codici di inserimento/disinserimento si programmano direttamente sulla centrale e sono utilizzabili con tutte le tastiere

HT abbinate alla centrale. Per abbinare una o più Keypad alla centrale e programmare il tasto PANICO procedere come segue: alimentare la Keypad HT : tutti i led lampeggeranno entro 60 secondi effettuare una manovra di DISINSERIMENTO della centrale, attraverso i suoi tasti: i led della Keypad si spengono, confermando l'abbinamento avvenuto. Le Keypad già programmate possono essere riprogrammate in questo modo. predisporre la centrale sulla zona PANICO e premere per 10 secondi il tasto " ! " della Keypad già abbinata.

13.0 MODELLO 5500 SILENYA HT TOP GSM - MODELLO 5502 SILENYA HT TOP - CARATTERISTICHE TECNICHE

Nota: il modello 5502 non dispone di modulo GSM per cui non ha le funzioni legate alla telefonia GSM

Alimentazione: 230V CA 50 Hz - 150mA - assenza di rete segnalata dopo tempo programmabile

Erogazione CC: 1,2A totali - uscita 13 V CC nominale

Batteria prevista:

Assorbimento:

Autonomia:

Batteria esterna:

Ingressi allarme via radio:

via filo:

Pb ermetica ricaricabile 12V 2,2Ah standard. Le batterie allocabili devono avere un involucro di classe

HB o migliore

55mA in stand-by ed assenza di collegamenti via filo - 125mA con retroilluminazione del display -500mA in allarme

36 ore circa con batteria carica, in stand by ed assenza di collegamenti via filo. Per determinare l'autonomia in presenza di collegamenti via filo occorre misurare l'assorbimento dalla batteria (senza

230V) e calcolarlo correttamente. per aumentare l'autonomia è possibile collegare una batteria esterna ai morsetti +AL e GND fino a 99 rivelatori programmabili immediati, ritardati o AND su 3 zone di inserimento A-B-C oppure sulle zone 24 ore Panico, Rapina, Allarme Tecnico.

6 linee NC , programmabili liberamente sulle 3 zone di inserimento A B C ricezione del segnale manomissione da ogni singolo rivelatore - ricezione dei segnali di “esistenza in vita” e di pila scarica (SUPERVISIONE).

3 linee Tamper NC (zone A B C) e protezione apertura/strappo della centrale via filo:

Uscite all. esterno

via radio:

Uscite allarme:

via radio:

via filo:

Ingressi di comando:

Anomalie R.F.: trasmissioni digitali codificate 72 bit per comando a debole potenza dei mezzi di allarme trasmissioni digitali codificate 72 bit per comando mezzi di allarme di ogni tipo

1 per comando sirena 12V 0,5A - 1 per sirena autoalimentata 14V – 1 per sirena di bordo R1 ed R2 : relè programmabili per funzioni varie

1 per collegamento inseritore elettronico/elettromeccanico supplementare controllo continuo, contemporaneo e programmabile delle 2 frequenze di lavoro

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

14

Memor. storica eventi:

Temporizzazioni:

Visualizzazioni:

Comandi:

Sirena interna e segnalatore:

Segnalazioni acustiche:

Ricetrasmissioni RF:

Portata radio:

ultimi 200 eventi a ricircolo

inserimento ritardato programmabile - ritardo ingresso programmabile su ogni rivelatore Tempo allarme generale 3 minuti fisso orologio 24 h programmabile per comando attuazione

display 2 x 16 caratteri, con possibilità di nominare ogni singola periferica (etichetta)

tastiera alfanumerica 20 tasti sirena di allarme 106 db + buzzer con funzione di segnalazione a bassa intensità

messaggi vocali registrabili per le principali comunicazioni all’utente

doppia frequenza contemporanea DualBand controllata al quarzo – codici digitali codificati in fabbrica e gestiti in autoapprendimento da microprocessore - frequenza e potenza a norma di legge

100m in aria libera ed in assenza totale di disturbi di fondo sulla banda - la portata radio può subire sensibili riduzioni in interni anche a causa della posizione degli apparecchi in relazione con la strutturA

DIMENSIONI: 307 x 200 x 53mm

13.1

PESO: 1,2 Kg

SCHEMA E COLLEGAMENTI ELETTRICI

BOX: ByBlend TEMPERATURA: operativa/stoccaggio -10°+40°C

COLLEGAMENTO ALLA RETE ELETTRICA – apparecchio in classe II (DISEGNI 1 E 2)

Il collegamento alla rete deve essere effettuato in accordo alle Norme nazionali, interponendo la ferrite in dotazione come illustrato (vedere disegni a fianco) ed utilizzando l’apposita morsettiera richiudibile: le estremità dei conduttori cordati non devono essere consolidate con una saldatura dolce nei punti in cui i conduttori sono sottoposti ad una pressione di contatto. Il cavo deve essere bloccato serrando la vite onde evitare distacchi accidentali. Il collegamento alla rete elettrica deve prevedere un dispositivo di sezionamento bipolare facilmente accessibile e con distanza fra i contatti di almeno 3mm. oppure deve terminare con una spina normalizzata inseribile in una presa. Effettuare eventuali prove con la sola batteria, che deve essere carica. Al termine dei collegamenti chiudere il coperchio interno, chiudere la centrale e solo successivamente attivare il dispositivo di sezionamento o connettere la spina alla presa.

Attenzione! Scollegare sempre la corrente di rete 230V prima di intervenire sulla centrale.

Morsettiera (disegno 3)

SPK

+ALI

+OFF

GND (tutti):

+SIR positivo uscita altoparlante supplementare 8 Ohm per i messaggi della centrale positivo alimentazione rivelatori 12V CC max 500mA per rivelatori via filo positivo presente con centrale disinserita – comando di blocco sirene via filo massa positivo 12V max 500mA in allarme per sirene supplementari

+SAA

+N positivo 14V per alimentazione sirene via filo con batteria interna propria. Nota : assente in mancanza di 230V. positivo a mancare per comando di allarme per sirene via filo.

Attenzione! Se sono collegate 2 o più sirene è obbligatorio inserire 2 o più diodi sul morsetto onde evitare segnali di ritorno. Attenzione! Non utilizzare mai questa uscita come alimentazione sirene ingressi di allarme NC A1-2 B1-2 C1-2

TMP A-B-C

KEY

NC1-C1-NO1 ingressi di autoprotezione NC ingresso ON-OFF per chiave esterna (chiuso = OFF) uscita scambio libero relè R1 - Collegare solamente a circuiti a tensione SELV (bassissima tensione di

NC2-C2-NO2 sicurezza) uscita scambio libero relè R2 - Collegare solamente a circuiti a tensione SELV (bassissima tensione di sicurezza) collegamento linea telefonica PSTN Telefono

Note:

1) gli ingressi di allarme e tamper lavorano normalmente chiusi e si abilitano alla prima chiusura. Pertanto se chiusi incidentalmente segnaleranno lo stato di linea aperta. Per annullare la segnalazione entrare in TEST e uscirne.

2) gli ingressi TMP delle linee manomissione devono essere programmati sulle stesse zone dei relativi rivelatori.

14.0 MODELLO 5501 SILENYA HT FREE GSM - MODELLO 5503 SILENYA HT FREE - CARATTERISTICHE TECNICHE

(DISEGNO 4)

Nota: il modello 5503 non dispone di modulo GSM per cui non ha le funzioni legate alla telefonia GSM

Alimentazione: Pack pile alcaline codice 861010 (9V 12Ah)

Assorbimento: 180 - 220uA in stand-by - max 400mA in allarme con GSM in funzione - max 200mA con PSTN in funzione

Autonomia:

Ingressi allarme

via radio:

teorica con 2 inserimenti/disinserimenti al giorno e max 10 rivelatori 10 allarmi/anno oltre 2 anni.

Attenzione! L'autonomia diminuisce notevolmente in caso di numerosi allarmi e/o chiamate telefoniche e/o manovre e/o quando il sistema comprende più di 10 rivelatori fino a 99 rivelatori programmabili immediati, ritardati o AND su 3 zone di inserimento A-B-C oppure sulle zone 24 ore Panico, Rapina, Allarme Tecnico.

Uscite all. esterno

via radio:

ricezione del segnale manomissione da ogni singolo rivelatore

ricezione dei segnali di “esistenza in vita” e di pila scarica (SUPERVISIONE).

protezione apertura/strappo della centrale

trasmissioni digitali codificate 72 bit per comando a debole potenza dei mezzi di allarme

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

15

Uscite allarme

via radio:

Anomalie R.F.:

Memoria storica eventi:

Temporizzazioni:

Visualizzazioni:

Comandi:

Sirena interna e segnalatore:

Segnalazioni acustiche:

Ricetrasmissioni RF:

Portata radio:

Collegamento via filo:

DIMENSIONI: 307 x 200 x 53mm

trasmissioni digitali codificate 72 bit per comando mezzi di allarme di ogni tipo

controllo continuo, contemporaneo e programmabile delle 2 frequenze di lavoro

ultimi 200 eventi a ricircolo

inserimento ritardato programmabile - ritardo ingresso programmabile su ogni rivelatore tempo allarme generale 3 minuti fisso display 2 x 16 caratteri, con possibilità di nominare ogni singola periferica (etichetta) tastiera alfanumerica 20 tasti sirena di allarme 106 db + buzzer con funzione di segnalazione a bassa intensità

messaggi vocali registrabili per le principali comunicazioni all’utente doppia frequenza contemporanea DualBand controllata al quarzo – codici digitali codificati in fabbrica e gestiti in autoapprendimento da microprocessore - frequenza e potenza a norma di legge

100m in aria libera ed in assenza totale di disturbi di fondo sulla banda - la portata radio può subire sensibili riduzioni in interni anche a causa della posizione degli apparecchi in relazione con la struttura linea telefonica PSTN (anche ADSL)

PESO: 2 Kg BOX: ByBlend TEMPERATURA: operativa/stoccaggio -10°+40°C

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

16

Déclaration de conformité

Nom du producteur: Silentron S.p.A. Adresse: Via Sagra S. Michele 25/27 – 10139 TURIN - ITALIE Date: 1er janvier

2008

Le soussigné administrateur délégué, déclare sous sa propre responsabilité que les produits référencés de 5500 à 5599 sont conformes à ce que prévoit les directives communautaires suivantes :

Directive du Parlement Européen 1999/5/CE (R&TTE) du 9 mars 1999 sur les appareils radio et les terminaux de télécommunication et la reconnaissance réciproque de leur conformité.

Directive du Parlement Européen 2004/108/CE du 15 décembre 2004, pour le rapprochement des législations des États membres à propos de la comptabilité électromagnétique.

Directive du Parlement Européen 2006/95/CE du 12 décembre 2006, pour le rapprochement des législation des États membres à propos du matériel électrique destiné à être utilisé dans certaines limites de tension.

AVERTISSEMENT - A LIRE AVEC ATTENTION AVANT D’UTILISER LES APPAREILS

Installation: toute opération d’installation, de manutention et/ou de modification du système et des appareils correspondants doit être effectuée par du personnel technique qualifié. L’installation pourrait être soumise à des normes techniques spécifiques à respecter. Appareil conçu pour une utilisation exclusivement à l'intérieur des locaux.

Connexions électriques : toute connexion électrique doit impérativement être effectuée selon les normes, en connectant bien tous les fils pour en éviter le détachement accidentel. Refermer correctement les boîtiers des appareils. Toute connexion électrique supérieure à 25 V doit être débranchée avant d’ouvrir les boîtiers des appareils en fonction.

Alimentation extérieure : 230 V CA 50 Hz - se brancher au travers d’un interrupteur de sécurité ou d’une fiche extractible. Alimentation à

batteries rechargeables : remplacer la batterie seulement par des modèles équivalents, les placer et les relier en respectant la polarité indiquée dans la notice. Recycler les batteries remplacées selon les normes en vigueur, en cas d’appareil à recycler, les retirer auparavant. En cas de perte de liquide, protéger les mains par des gants en silicone.

Responsabilité: le fabricant décline toute responsabilité concernant l’installation et/ou la manutention incorrecte, l’utilisation incorrecte et/ou la non-utilisation des appareils fournis.

Garantie en CE: soumise à l’application de la convention de Vienne et appliquée selon les Conditions Générales du Catalogue. Les batteries sont toujours exclues.

INTRODUCTION ..........................................................................................................................................................................18

Description des matériels .................................................................................................................................................................................... 18

Modèles disponibles et leur application............................................................................................................................................................... 18

Centrale d’alarme SILENYA HT – Caractéristiques générales ........................................................................................................................... 18

Glossaire.............................................................................................................................................................................................................. 18

Principales caractéristiques de fonctionnement .................................................................................................................................................. 19

Description de ce manuel .................................................................................................................................................................................... 20

INSTALLATION ET PROGRAMMATION DE LA CENTRALE – A L’ATTENTION DE L’INSTALLATEUR ...............................20

Comment utiliser ce manuel – À lire absolument avant de commencer l’installation .......................................................................................... 20

Où trouver les informations ? .............................................................................................................................................................................. 20

PROGRAMMATION .....................................................................................................................................................................21

Initialisation .......................................................................................................................................................................................................... 21

Programmer des détecteurs radio ....................................................................................................................................................................... 23

Programmer des détecteurs filaires..................................................................................................................................................................... 23

Programmer la clé externe (key) ......................................................................................................................................................................... 24

Programmer les télécommandes......................................................................................................................................................................... 24

Programmer des codes clavier ............................................................................................................................................................................ 24

Annuler une programmation radio (détecteurs, télécommande…)...................................................................................................................... 24

Définir les réglages .............................................................................................................................................................................................. 24

Programmer les protocoles digitaux .................................................................................................................................................................... 25

Programmation des transmissions avancées (CODE 1….CODE 4) ................................................................................................................... 27

Enregistrer les messages vocaux........................................................................................................................................................................ 29

Option GSM - Enregistrer les SMS (uniquement pour les modèles avec GSM) ................................................................................................. 29

Enregistrement des messages vocaux d’événement .......................................................................................................................................... 30

Enregistrer les numéros de téléphone................................................................................................................................................................. 31

Télégestion .......................................................................................................................................................................................................... 31

Programmer des sirènes radio et les récepteurs domotiques ............................................................................................................................. 32

Test du système et du transmetteur .................................................................................................................................................................... 32

MESUREUR DE CHAMP .................................................................................................................................................................................... 33

Remplacement de la centrale .............................................................................................................................................................................. 33

Mon système ne fonctionne pas ! ........................................................................................................................................................................ 33

Caractéristiques techniques ................................................................................................................................................................................ 34

UTILISATION QUOTIDIENNE – A L’ATTENTION DE L’USAGER .............................................................................................35

Centrale au repos ................................................................................................................................................................................................ 35

MHS/MES ............................................................................................................................................................................................................ 36

Les alarmes ......................................................................................................................................................................................................... 36

Lire la mémoire des événements ........................................................................................................................................................................ 37

Effectuer un TEST ............................................................................................................................................................................................... 38

Accéder au menu Usager .................................................................................................................................................................................... 38

Connaître le crédit résiduel d’une carte GSM prépayée...................................................................................................................................... 38

Changer un numéro de téléphone par SMS ........................................................................................................................................................ 38

Actions domotiques à distance ............................................................................................................................................................................ 38

Utilisation du Timer .............................................................................................................................................................................................. 40

Connaître l’état de la centrale et des relais à distance........................................................................................................................................ 40

Appel téléphonique par le GSM de la centrale .................................................................................................................................................... 40

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

17

INTRODUCTION

DESCRIPTION DES MATERIELS

Les centrales Silenya HT constituent le cerveau d’un système d’alarme anti-danger avec possibilité d’automation domotique, qui se réalise intégrant à une centrale différents types de détecteurs ou senseurs, moyens de commande ou moyens de dissuasion d’alarme. Le travail de l’installateur est fondamental pour configurer de manière opportune le système selon les exigences du client, au travers du choix et de la programmation des différents composants du système. Avant de procéder à l’installation, les possibilités et les limites du système doivent être très claires, pour en rester dans les caractéristiques de fonctionnement et d’intervention. Cette centrale, opportunément associée à des détecteurs, sirènes et accessoires divers, peut satisfaire toutes les exigences de système, dont la dimension est limitée par la portée radio des appareils (voir les caractéristiques techniques), mais qui peut être amplifiée là où nécessaire par de répéteurs spécifiques.

A la différence de la grande majorité des centrales dans le commerce, les appareils Silenya HT sont en mesure de gérer de manière opportune des détecteurs à l’extérieur aux locaux à protéger, créant ainsi des solutions antiagression, fondamentales pour prévenir le client lorsqu’il se trouve dans les locaux protégés.

Attention : les détecteurs fonctionnant à l’extérieur des locaux peuvent générer des alarmes intempestives, dues à des phénomènes naturels qui interagissent avec les appareils. Le choix soigneux des appareils et leur programmation et installation correctes permettent de réduire les alarmes intempestives à des exceptions acceptables : dans ces réalisations, l’habilité et l’expérience de l’installateur spécialisé sont fondamentales, mais la collaboration et la compréhension des limites des appareils par le client sont également importante, pour limiter les

événements qui pourraient être des causes d’alarmes intempestives.

MODÈLES DISPONIBLES ET LEUR APPLICATION

5500 SILENYA HT GSM HT Centrale alimentée par réseau 230 V CA, nécessitant une batterie rechargeable 12V 2,2 Ah interne.

Garantie un fonctionnement optimal de sécurité et une flexibilité notoire grâce au double transmetteur téléphonique intégré, qui fonctionne tant sur ligne fixe que sur GSM. Il s’agit du modèle le plus complet de la gamme, adapté pour système important principalement sans fil, mais avec des possibilités d’alimenter et de relier différents détecteurs et sirènes filaires, en obtenant ainsi un système mixte radio/filaire réellement efficace.

5501 SILENYA HT GSM FREE Centrale similaire à la précédente, mais alimentée exclusivement à pile, donc sans connexion à un réseau électrique : il s’agit donc de système complètement sans fil, sans détecteurs ni sirènes câblés, avec de très bons niveaux de sécurité et une bonne flexibilité domotique. Pour des raisons de

5502 SILENYA HT TOP

5503 SILENYA HT FREE consommation, le module GSM s’active uniquement dans les cas d’alarme, il est éteint le reste du temps.

Centrale similaire à la 5500, mais sans module GSM, aussi la transmission d’alarme et la réception de commande sont uniquement faites par la ligne RTC

Centrale similaire à la 5501, mais sans module GSM, aussi la transmission d’alarme et la réception de commande sont uniquement faites par la ligne RTC

CENTRALE D’ALARME SILENYA HT – CARACTERISTIQUES GENERALES

Fruit des recherches SILENTRON les plus récentes et les plus innovantes, les centrales Silenya HT représentent la meilleure solution pour l’installation, avec et sans pose de câble, de système d’alarme de moyenne et grande dimension, intégrant des fonctions de domotique et télégestion. Les puissances notables du microprocesseur employé permettent une grande flexibilité d’utilisation ; le clavier intégré et l’écran rétroéclairé facilitent les opérations de programmation et de vérification des événements, permettant à l’utilisateur la compréhension des différents phénomènes que l’appareil est en mesure de gérer. La réceptransmission radio surpervisionnée en double fréquence DualBand et le dispositif antiscanner rendent cet appareil l’un des plus sur et fiable du marché.

Ce manuel décrit le fonctionnement général des centrales, et, de conséquence du système, qui par ailleurs, dépend beaucoup des programmations effectuées durant l’installation, il s’agit donc du travail du créateur du système et/ou de l’installateur d’illustrer au client les fonctions prévues et correspondantes, du fait des différentes situations de contrôles et d’alarme. De même, le client doit lire ce manuel et demander à l’installateur ce qu’il n’a pas compris, de manière à utiliser le système de manière efficace, adéquate et sans déranger la tranquillité d’autrui.

GLOSSAIRE

ALARME (différents genres) État de la centrale, différente pour chaque cause d’alarme prévue (voir indication sonore des alarmes).

FAUSSE ALARME

ALARME INTEMPESTIVE

ALARME, groupe d’

ALARME, point d’

AND ou CONFIRMATION

ANTIMENACE

EXCLUSION détecteur

DOMOTIQUE

SABOTAGE

L’alarme « panique » présuppose que l’utilisateur présent sur place désire attirer l’attention et éloigner d’éventuels personnes malintentionnées, alors que l’alarme « agression » suppose une situation de danger extrême dans laquelle il convient de ne pas activer les sirènes, ou encore une situation nécessaire de secours de type différent (par exemple : appeler le médecin).

Alarme causée par un défaut et/ou un mal fonctionnement d’un ou plusieurs appareils (couvert par garantie industrielle).

Alarme causée par un mauvais positionnement, limite technique de l’appareil et/ou causes occasionnelles fortuites indépendantes de l’appareil lui-même (non couvert par garantie industrielle).

Groupe de détecteur, qu’il est possible de mettre en fonction et d’arrêter individuellement ou avec d’autre groupe (groupe A-B-C). Dans le cas de groupe 24 heures (panique-agression-technologique), ceux-ci sont constamment en fonction. Tous les détecteurs sont programmés sur un groupe unique.

Localisation d’un détecteur unique spécifique (2 dans le cas du AND ou CONFIRMATION) qui protège une zone, un point, une superficie.

Fonction de la centrale destiné à réduire les alarmes intempestives : 2 détecteurs sont programmés sur le même canal et l’alarme sera obtenue en centrale uniquement si les détecteurs transmettent un signal d’alarme dans un laps de temps de 30 secondes (fixe).

Fonction du clavier qui permet de mettre le système hors service en composant un code différent de l’habituel, qui, dans le même temps, active la transmission des messages SMS, vocaux et digitaux d’agression (alarme silencieuse) aux n° de téléphone mémorisés.

Manœuvre qui permet d’inhiber un détecteur (pour défaut ou autre raison)

Système d’automation électronique/èlectromécanique d’automation (ouvrir/fermer porte, allumer les lumières, etc…)

Tentative d’ouvrir les boîtiers des détecteurs du système et / ou de les arracher du point de fixation.

EVENEMENTS l’écran.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

18

PRE-ALARME

RETARD d’alarme

DÉTECTEUR

État de la centrale avant l’alarme véritable, par des détecteurs programmés avec retard d’alarme ou encore

état de la sirène externe avant de sonner (émission répétée de Beep pour 10 secondes environ).

Temps entre la transmission d’alarme d’un détecteur et l’alarme véritable : programmable pour chaque détecteur.

Appareil prévu pour détecter une intrusion, un passage, une ouverture de porte/fenêtre pour chaque source de danger. Mot équivalent utilisé dans le manuel : SENSEUR.

Condition d’essai de la centrale, qui bloque toutes les sirènes et permet aussi de changer les batteries. TEST

PRINCIPALES CARACTERISTIQUES DE FONCTIONNEMENT

Contrôle détecteur d’intrusion interne et externe : sont programmables jusqu’à 99 détecteurs sans fil au total (jusqu’à 198 en

CONFIRMATION) + plusieurs détecteurs filaires pour les modèles Top (6 entrées librement associables aux groupes).

Groupe d’alarme intrusion A-B-C avec différentes philosophies de fonctionnement (programmables) :

1. programmation avec détecteurs extérieurs et alarme antiagression (DETECT. EXTERNE YES) groupe A pour les détecteurs externes qui provoque l’ALARME ANTIAGRESSION groupe B pour les détecteurs périmétriques (points d’accès) et groupe C pour les détecteurs volumétriques internes, qui provoquent l’ALARME GENERALE

2. Programmation traditionnelle avec tous les détecteurs internes (DETECT.EXTERNE NO- exemple) : groupe A pour les détecteurs périmètriques du rez-de-chaussée, groupe B pour les détecteurs périmètriques du 1er étage, groupe C pour les détecteurs volumétriques, tous provoquent l’ALARME GENERALE.

Groupe d’alarme accessoires, toujours actifs (24/24 Heures)

Groupe panique pour activer les sirènes externes et les appels téléphoniques au travers de la touche panique d’une télécommande ou d’un clavier en cas de besoin.

Groupe agression, pour activer exclusivement les appels téléphoniques au travers de la touche spécifique d’une télécommande ou d’un clavier en cas de besoin

Groupe technique : pour contrôler des détecteurs de fumée, d’inondation ou d’autres événements dangereux, et obtenir une alarme spécifique et différente.

Mise en service et hors service de la centrale

32 télécommandes et 32 codes numériques de clavier sont programmables.

1. Télécommandes bidirectionnelles à 4 touches pour la mise en service totale (A+B+C) et partiel (A+B) et mise hors service, avec confirmation visuelle (led) de la manœuvre.

2. Codes de 5 chiffres pour la mise en service totale et partielle, et la mise hors service, utilisables sur la centrale et/ou sur le clavier, avec fonction ANTIMENACE.

3. Mise en service forcée : il est possible que la centrale se mettent en service tous les jours à heure fixe

4. Pour les modèles TOP : il est possible de connecter une clé supplémentaire électronique ou électromécanique sur une entrée spécifique

Indications sonores et alarmes de la centrale

1. indication de manœuvre : 3 beep intermittents confirment la mise en service, alors qu’un beep continu précise la mise en service partielle. Un seul beep confirme la mise hors service. Si les messages vocaux spécifiques ont été enregistrés, ces manœuvres seront confirmées vocalement clairement.

2. indication d’événement : si une ou plusieurs huisseries sont restées ouvertes, une série de beep précède la confirmation la mise en service. Si un événement survient au système durant une période de mise en service, une série de beep sera émise suite à la mise hors service. Si les messages vocaux correspondants ont été enregistrés, les événements sont décrits clairement vocalement.

3. État de préalarme : série de beep continue pour le temps programmé ou bien message vocal de préalarme si enregistré.

4. Alarme agression (alarme externe) : avec le système inséré partiellement, une série de beep pour 3 minutes est diffusé, ou encore le message d’alarme externe, si enregistré. Avec le système inséré totalement, une série de beep est diffusée.

5. Alarme générale : avec système mis en service, la sirène intégrée à la centrale sonne pour 3 minutes et tous les appels téléphoniques prévus sont émis.

6. Alarme panique : avec le système mis en service partiel ou mis hors service, la commande panique active les sirènes radio pour 3 minutes et la centrale effectue tous les appels téléphoniques prévus. Si le système est mis en service total, toutes les sirènes sonnent pour 3 minutes, y compris celle de la centrale et les sirènes filaires.

7. Alarme agression : avec le système mis en ou hors service, la commande agression active tous les appels téléphoniques prévus. La commande peut être utilisée pour appeler un médecin ou effectuer d’autres requêtes téléphoniques de secours : le message enregistré doit être cohérent.

8. Alarme technique : avec le système mis en ou hors service, cette alarme provoque un signal sonore intermittent pendant 15 secondes et tous les appels téléphoniques prévus.

9. Alarme sabotage : avec le système inséré partiellement ou mis hors service, cette alarme provoque un signal sonore intermittent pendant 3 minutes et tous les appels téléphoniques prévus. Avec le système mis en service total, cela provoque une alarme générale.

ATTENTION ! Prendre en compte les aspects suivants :

1. lors de n’importe quel état d’alarme, une manœuvre de mise hors service arrête les sirènes.

2. pour chaque période de mise en service des groupes A-B-C, seules 3 alarmes de chaque détecteur sont acceptées afin d’éviter qu’un détecteurs défectueux trouble l’ordre public. Le comptage repart à chaque mise en service.

Fonctionnement des sirènes (voir également le manuel spécifique)

Les centrales commandent les sirènes supplémentaires internes et externes qui fonctionnent comme suit :

1. sirènes internes : répètent le signal sonore de mise en et hors service (partiel/total : 3 beep, hors service : 1 beep) : l’intensité de ce signal peut être réglé jusqu’à 0. Elles déclenchent pour 3 minutes pour des cas d’alarme général, sabotage et alarme panique.

2. sirènes externes : répètent le signal sonore de mise en service (partiel/total : 3 beep) et mise hors service (un seul beep) : l’intensité de ce signal peut etre réglé jusqu’à 0. Le flash clignote simultanément aux signaux sonores. Elles s’activent pour 3 minutes en cas d’alarme générale, sabotage, alarme panique après une période de préalarme de 10 secondes, durant lesquelles elles émettent un signale sonore intermittent. Ce retard (fixe) est utile pour ne pas déranger si l’on oublie de mettre le système hors service. En cas de

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

19

programmation d’alarme antiagression, les sirènes externes ne sonnent pas, mais émettent un faible signal sonore intermittent pour

3 minutes. Le flash suit le fonctionnement des alarmes.

Carte vocale des sirènes externes : si elles intègrent une carte vocale optionnelle, les sirènes diffusent un message vocal d’avertissement pendant la période de préalarme et en cas d’alarme anticagression : ces messages vocaux doivent être enregistrés opportunément de manière à dissuader les personnes malintentionnées.

Appels sur ligne fixe RTC : il est possible d’enregistrer jusqu’à 6 messages vocaux, correspondant à 6 événements spécifiques, qui peuvent

être transmis à 63 n° de téléphone différents qui doivent être programmés.

Appels sur réseau GSM (uniquement pour les modèles GSM) : les mêmes messages mentionnés ci-dessus peuvent être transmis par GSM.

Avant ces messages, les éventuels SMS sont également envoyés (sauf programmation avancée différente). Cela est utile lorsque quelqu’un ne répond pas.

11 autres SMS techniques programmés en usine sont transmis selon les événements spécifiques.

Chacun des 63 n° de téléphone disponible peut être habilité à recevoir un ou plusieurs messages vocaux et SMS, selon le besoin spécifique.

Attention ! Lors de la mise hors service de la centrale durant une transmission GSM, des difficultés à effectuer pourraient se vérifier, il est alors nécessaire d’arrêter la centrale depuis le clavier même de la centrale.

Appels aux centres de télésurveillance : la centrale dispose du protocole digital contact ID et CESA 200 BD, adapté pour communiquer en mode digital avec les instituts de télésurveillance. Ces protocoles sont programmés opportunément au travers des menus de la centrale.

Appels téléphoniques de téléassistance : les centrales peuvent être habilitées par l’utilisateur à se connecter automatiquement avec le siège de l’installateur (s’il dispose de ce service) de manière à lui permettre des interventions à distance et mises au point du système.

Fonctions domotiques (attention les fonctions à relais sont uniquement présentes sur les modèles HT Top)

1. horloge programmable : la centrale dispose d’une horloge programmable qui commute le relais à une heure prédéterminée.

2. sortie électrique : 2 relais actives par téléphone pour commande de charge électrique de différentes natures.

3. Sortie radio : 16 commandes téléphoniques sont disponibles sur la centrale qui commandent par radio sans fil 16 récepteurs

RX2/RX3 installables dans les locaux pour allumer des lumières ou d’autres moyens électriques. Ces récepteurs sont activables

également par des télécommandes, des claviers, des détecteurs.

DESCRIPTION DE CE MANUEL

Ce manuel est divisé en 2 grandes sections : la 1ère est principalement destiné à l’installateur : elle indique une procédure logique d’installation et de programmation de la centrale et explique tous les menus. La 2nde partie est destinée à l’utilisation quotidienne de la centrale (MES,

MHS), messages de la centrale, etc.… Par contre, pour l’utilisation du menu usager (qui est un menu installateur réduit), l’usager sera renvoyé

à la 1ère section.

Ce manuel est la propriété de l’usager final et doit lui revenir à la fin de l’installation, pour toute la durée d’utilisation de la centrale.

INSTALLATION ET PROGRAMMATION DE LA CENTRALE – A L’ATTENTION DE L’INSTALLATEUR

COMMENT UTILISER CE MANUEL – À LIRE ABSOLUMENT AVANT DE COMMENCER L’INSTALLATION

Pour une installation rapide et simple d’un système avec centrale Silenya HT, nous vous conseillons de suivre scrupuleusement les étapes suivantes :

1. Avant l’achat du matériel : vérifier que les portées radio sont suffisantes pour le système prévu, l’absence de troubles radio importants, l’absence de structure écran aux ondes radio (éventuellement avec une centrale intégrant ces fonctions et un contact de porte). Éventuellement prévoir un ou plusieurs SENTINEL 5409 pour palier les manques éventuels.

2. Avant de se rendre chez le client : programmer le matériel radio, vérifier le matériel filaire.

3. Chez le client : placer le matériel radio à son emplacement définitif (la centrale doit être placée de manière centrale par rapport aux autres périphériques radio) sans le fixer et faire des essais de portée radio (TEST). Éventuellement déplacer les éléments qui présentent des difficultés et/ou placer un ou des SENTINEL 5409. Dans tous les cas : la performance du matériel à la détection de l’intrusion et à l’effet dissuasif doit l’emporter sur tout critère esthétique.

4. Fixer définitivement les éléments au mur.

5. Effectuer les branchements filaires (pour les modèles TOP mixtes radio filaires)

6. Effectuer un TEST général de la centrale et du transmetteur.

OU TROUVER LES INFORMATIONS ?

Le manuel se structure comme suit :

Programmation logicielle de la centrale avec mémorisation des détecteurs, télécommandes, … transmetteur vocal et digital :

Utilisation du clavier

Mémoriser les périphériques, les télécommandes, les codes claviers

Régler les options de la centrale

Programmer la partie transmetteuse : d’abord la digitale puis la vocale et SMS.

Programmer les numéros de téléphone du transmetteur vocal et associer les messages vocaux et SMS

Effectuer les TEST

Caractéristiques de la centrale

Section dédiée à l’utilisation quotidienne de la centrale

Concernant la programmation, nous vous conseillons de vous laisser guider par l’ordre des chapitres, pour suivre un déroulement logique.

Dans tous les cas, la programmation de la centrale reste particulièrement intuitive dans l’utilisation de ses touches et l’orientation de ses menus.

Voir plus loin le tableau du menu de programmation.

Note : MES signifie Mettre En Service ou Mise En Service ; MHS signifie Mettre Hors Service ou Mise Hors Service

Silentron vous souhaite une bonne installation et reste à l’écoute de vos suggestions : [email protected]

.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

20

PROGRAMMATION

INITIALISATION

a. Ouvrir la centrale en enlevant le bouchon central, en dévissant les couvercles, puis effectuer les branchements, l’écran s’allume. b. Taper ENTREE jusqu’à voir ITALIANO. c. Utiliser BAS jusqu’à voir FRANÇAIS et confirmer par ENTREE e. Aux invites suivantes (INDIQUER L’HEURE, LA DATE), rentrer les informations et confirmer par ENTREE

REPERTOIRE

A ce point, vous vous retrouvez dans le menu de programmation qui présente l’arborescence présentée en page suivante. Pour procéder avec plus de facilité, nous vous conseillons de photocopier cette arborescence pour toujours l’avoir sous les yeux lors du maniement de ce manuel.

CODE USAGER : le code USAGER permet les actions suivantes : mise en service (MES) et mise hors service (MHS) de la centrale à partir de son clavier intégré ou à distance, lecture de la mémoire des événements, test de la centrale, menu de programmation réduit (voir l’arborescence du menu programmation : l’usager peut voyager dans toute la partie non grisée).

Attention : si 2 ou plus systèmes se trouvent à proximité, les 1ers codes USAGER doivent être différents, car des centrales avec des codes utilisateurs identiques commanderaient tous les périphériques SRA, SR-P, PA et RX2/3 des systèmes à portée radio, ce qui créerait des confusions sur les différents systèmes.

CODE INSTALLAT. : le code INSTALLATEUR permet : la lecture des événements, test de la centrale, l’accès au menu installateur total (sauf modification CODE USAGER). Attention : la centrale étant sa propriété, les droits légaux du client prévoit qu’il connaisse tous les codes d’accès

à sa centrale. La variation des codes reste mémorisée dans la mémoire des événements.

Pour vous orienter dans le menu, utiliser le clavier intégré à la centrale comme suit :

Symbole clavier Dénomination Utilisations principales

REPERTOIRE

CANC

RETOUR annule le dernier caractère annule le choix existant

ESC Pour passer de n’importe quel sous-menu d’une colonne de droite vers un menu ou un sous-menu d’une colonne de gauche (par exemple pour passer d’un sous-menu de la 2ème colonne vers son menu supérieur de la 1ère colonne) et pour sortir de programmation

ENTREE pour passer horizontalement d’un menu supérieur de la colonne de gauche à un sous menu dans une colonne de droite (par exemple du menu supérieur de la 1ère colonne au sous-menu de la 2ème colonne). et pour confirmer le choix

Sortir de programmation : ESC sert pour sortir de programmation à partir de n’importe quel menu de la 1ère colonne.

La centrale au repos (Mise Hors Service) : la centrale au repos se présente comme suit : 1ère ligne : heure et date, 2ème ligne : ARRETE’ et, pour les centrales équipée du module GSM, une sorte d’escalier à de 1 jusqu’à 4 marches représentant la qualité de réception GSM (voir dessin dans TEST du système) (le dessin des escaliers disparaît pour les modèles FREE sur alimentation batterie).

Entrer en programmation : depuis la position de repos, pour rentrer en programmation, composer votre code installateur suivi de ENTREE.

Vous vous retrouvez avec l’écran indiquant REPERTOIRE qui est le 1er menu de la 1ère colonne (si c’est le code USAGE qui est composé, la centrale rentrera dans la partie USAGER de la programmation).

Colonne 1

Colonne 2 Colonne 3 Colonne 4

MEMOIRE

TROUVE PAR NOM

TROUVE PAR POSITION

INTRODUIRE NOM

01

INTRODUIRE NOM

02

INTRODUIRE NOM

64

MESSAGES

MESSAGES VOCAUX MESSAGE VOCAL 1 Alarme

MESSAGE VOCAL 2 Sabotage

MESSAGE VOCAL 3 Panique

MESSAGE VOCAL 4 Agression

MESSAGE VOCAL 5 Technique

MESSAGE VOCAL 6 Batterie Basse

MESSAGE VOCAL 7 Domotique

MESSAGES SMS MESSAGE SMS 1

MESSAGE SMS 2

Alarme

Sabotage

Uniquement centrales GSM

5500 et 5501

MESSAGES/EVNMTS

MESSAGE SMS 3

MESSAGE SMS 4

MESSAGE SMS 5

MESSAGE SMS 6

Panique

Agression

Technique

Batterie Basse

MISE EN SERVICE

M.E.S. PARTIELLE

MISE HORS SERV.

PORTE OUVERTE

DETECT.EXTERNE

PRE-ALARME

SABOTAGE

NOUVEL EVNMT

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

21

OUTILS

REGLAGES

PROTOC.DIGITAUX

TELEGESTION

TELECOMMANDES

CODES CLAVIERS

GROUPE ALARME A

GROUPE ALARME B

GROUPE ALARME C

PANIQUE

AGRESSION

TECHNIQUE

ENTREES FILAIR.

EXCLU DETECTEUR

DOMOTIQUE RADIO

APPEL PERIOD.

ECHEANCE SIM

HEURE DATE

STANDARD TEL

CODE USAGER

CODE INSTALLAT.

ANTISCANNER

SUPERVISION

TEMPS DE SORTIE

HEURE LEG.AUT

RETROILLUM.

M.E.S. FORCEE

VERSION FIRMWARE

CONTACT ID

CESA 200 BD

TELECOM. 01

TELECOM. 02

TELECOM. …

TELECOM. 32

COD.CLAVIER 01

COD.CLAVIER 02

COD.CLAVIER …

COD.CLAVIER 32

DETECT.EXTERNE

N

PERIPHERIQ.A01

PERIPHERIQ….

DETECT.EXTERNE

N

DETECT.EXTERNE

N

PERIPHERIQP.01 /

99

PERIPHERIQ.R01 /

99

PERIPHERIQ.T01 /

99

PERIPHERIQ.A99

PERIPHERIQ.B01 / 99

PERIPHERIQ.C01 /

99

Uniquement centrales mixtes

5500 et 5502

ENTR.FILAIRE 1

ENTR.FILAIRE 2

ENTR.FILAIRE 3

ENTR.FILAIRE 4

ENTR.FILAIRE 5

ENTR.FILAIRE 6

ENTREE TAMP. 1

GROUPE A

GROUPE A

GROUPE B

GROUPE B

GROUPE C

GROUPE C

GROUPE A

ENTREE TAMP. 2

ENTREE TAMP. 3

GROUPE B

GROUPE C

Uniquement centrales mixtes

5500 et 5502

Uniquement centrales mixtes

5500 et 5502

Uniquement centrales mixtes

5500 et 5502

Uniquement centrales mixtes

5500 et 5502

Uniquement centrales avec

GSM 5500 et 5501

Uniquement centrales mixtes

5500 et 5502

Uniquement centrales GSM

5500 et 501

Ce sous-menu n’est accessible que depuis le menu USAGER

RESET/EFFEFACEM.

NUM.1/NUM.2

NUM.3/NUM.4

NUM.1/NUM.2

NUM.3/NUM.4

CODE D’ACCES

NOM INSTALLATEUR

No INSTALLATEUR

No CENTRE D’ASSISTANCE

APPEL CENTRE

D’ASSISTANCE

DONNEES PERSO PRENOM

NOM

ADRESSE

VILLE

TELEPHO.

Uniquement centrales mixtes

5500 et 5502

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

22

PROGRAMMER DES DETECTEURS RADIO

Il est possible de programmer 99 détecteurs sur 3 groupes d’alarme intrusion et 3 groupes d’alarme 24 heures : a. Rendez vous dans le sous-menu PERIPHERIQ. A01 qui se trouve dans la 4ème colonne, dans le menu principal OUTILS et appuyer au point b.

Pour retarder un détecteur, appuyer sur 1. L’écran change en PERIPHERIQ. A01

RET.EN.Y

et confirmer avec

ENTREE. indique RET.ENTR. 1 SEC. Taper le retard d’entrée désiré pour ce détecteur et confirmer avec

ENTREE indique BRANCHER LA PILE et brancher la pile dans le détecteur. La centrale beepe 1 fois pour indiquer la mémorisation (3 beeps pour indiquer que le détecteur est déjà programmé). c. Confirmer par ENTREE. L’écran indique NOMINATION A01. Nommer le détecteur à l’aide du clavier puis confirmer. détecteur. A la fin de l’enregistrement, l’étiquette vocale est reproduite. Faire ENTREE pour la réécouter, ESC pour sortir, CANC pour l’effacer.

Après avoir appuyé sur ESC, la centrale propose l’écran A 02. A partir de ce point reprendre la même procédure pour mémoriser un 2ème détecteur dans le groupe A, ou bien changer de groupe (B ou C) pour mémoriser le détecteur sur un autre groupe.

Programmer 2 détecteurs en AND (ET ou CONFIRMATION)

Au point 1 précédent, au lieu d’appuyer sur 1, appuyer sur 2. L’écran change en : en PERIPHERIQ. A01 RET.EN.N CONFI.Y et confirmer avec ENTREE. La centrale propose alors de programmer 2 détecteurs successivement sur le même canal. Procéder comme pour des détecteurs normaux pour le reste de la programmation. Attention : il est impossible de retarder des détecteurs en CONFIRMATION. Dans ce cas, l’alarme se déclenchera si les 2 détecteurs sont excités dans un laps de temps de 30 secondes.

Programmer un groupe d’alarme intrusion en DÉTECTION EXTÉRIEURE

Rendez vous dans le sous menu DETECT.EXTERNE du groupe que vous désirez programmer en détection externe (3ème colonne dans

OUTILS). Appuyer sur HAUT pour voir l’écran se modifier en DETECT.EXTERNE Y. : dans ce cas, le système réagira comme suit en cas d’alarme de l’un des détecteurs du groupe : la centrale beepera pendant 3 min. ou émet le message vocal spécifique d’alarme extérieur (voir

MESSAGES VOCAUX) si enregistré (en y associant le nom du périphérique concerné si enregistré), les sirènes radio intérieures resteront muettes, les sirènes radio extérieures buzzent et flasheront pendant 3 min. ou diffusent le message d’alarme extérieure si la carte vocale 5930 est insérée et le message spécifique enregistré. Pour revenir à une réaction traditionnelle d’alarme du groupe, appuyer sur BAS pour voir l’écran se revenir en DETECT.EXTERNE N (toutes les sirènes à hautes intensité pendant 3 minutes).

Programmer les groupes d’alarme 24 heures

Les Silenya HT présentent 3 groupes d’alarme 24 heures :

Panique : déclenche les sirènes radio à haute intensité pendant 3 minutes et fait partir le message vocal correspondant

Agression : fait uniquement partir le message vocal correspondant

Technique : fait buzzer la sirène intégrée à la centrale pendant 30 secondes et fait partir le message vocal correspondant.

Attention : contrairement aux autres groupes, les détecteurs mémorisés dans les groupes panique et agression ne sont pas bloqués après 3 alarmes par cycle de Mise En Service / Mise Hors Service.

Pour programmer des détecteurs, rendez vous dans le sous menu du groupe qui vous intéresse et procédez comme pour un détecteur intrusion. Les options sont limitées : par de retard, pas de CONFIRMATION.

Pour la touche panique d’un clavier 5528 : à l’invite APPUYE TOUCH.10 S, appuyer sur la touche panique pendant 10 sec. Cette action active le sabotage du clavier, sa supervision, la supervision de sa pile.

Pour la touche domotique d’une télécommande : à l’invite APPUYE TOUCH.10 S, appuyer sur la touche pendant 10 sec.

Pour un détecteur technique (zone technique) : à l’invite BRANCHER PILE, brancher la pile dans le détecteur.

Programmer une sirène 5530/5531

Il y a 2 étapes : la supervision de la sirène sur la centrale (uniquement 5530) et la mémorisation de la centrale par la sirène.

Supervision (uniquement 5530) : il s’agit de faire reconnaître la sirène comme un détecteur par la centrale. Pour cela, procéder comme pour mémoriser un détecteur (sur une zone intrusion, le groupe des infrarouges par exemple ou sur la zone 24 heures technique). A l’invite BRANCHER PILE, brancher la pile de la sirène et procéder comme pour un détecteur traditionnel. . Cette action active le sabotage de la sirène, sa supervision, la supervision de sa pile.

Mémorisation : après avoir effectué cette opération de supervision, appuyer plusieurs fois sur ESC pour sortir de programmation. La sirène confirmera sa programmation en beepant 6 fois.

PROGRAMMER DES DETECTEURS FILAIRES

Ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires. Il est possible de programmer distinctement les 6 entrées filaires et les 3 entrées tamper : a. Rendez vous dans le sous-menu ENTR.FILAIRE. 1 qui se trouve dans la 3ème colonne, dans le menu principal OUTILS. b. En appuyant sur 1 2 ou 3, vous attribuez l’entrée filaire correspondante (ici la 1ère) au groupe de votre choix (respectivement A, B ou

C). Voir la 4ème colonne pour avoir les correspondances par défaut. c. Confirmer pour définir le retard d’entrée (0 sec par défaut). d. Confirmer pour pouvoir nommer le détecteur. e. Confirmer pour pouvoir nommer vocalement le détecteur. f. Continuer pour les autres détecteurs filaires.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

23

Entrées tamper : procéder comme au point b précédent pour attribuer les entrées tamper filaires 1 2 et 3 au groupe de votre choix. Les entrées tamper ne peuvent ni être retardées, ni nommées.

PROGRAMMER LA CLE EXTERNE (KEY)

Ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires . Ce menu permet de programmer les groupes à mettre en service par la clé externe maintenue et de la nommer vocalement. Appuyer sur 1 2 3 pour désactiver la Mise En Service des groupes A B C, et 4 5 6 pour désactiver la Mise Hors Service des groupes A B C. Confirmer et nommer la clé.

PROGRAMMER LES TELECOMMANDES

Il est possible de programmer 32 télécommandes distinctes : a. Rendez vous dans le sous-menu TELECOM. 01 qui se trouve dans la 3ème colonne, dans le menu principal OUTILS. b. Confirmer plusieurs fois avec ENTREE jusqu’à l’écran MEM.TELECOM. 01 BOU.ROUGE+VERT c. Prendre la télécommande et appuyer sur les boutons rouge et vert pendant 2 sec. jusqu’à entendre un bep de la centrale d. Confirmer l’écran suivant par ENTREE, puis à l’invite NOMINATION TEL 01, écrire au clavier le nom de cette télécommande, puis confirmer par ENTREE. e. Nommer vocalement la télécommande du nom de son propriétaire. Faire ENTREE pour réentendre le nom, CANC pour effacer, ESC pour sortir.

Après avoir appuyé sur ESC, la centrale propose l’écran TELECOM. 02. Reprendre à partir du point b pour mémoriser une autre télécommande.

Programmation avancée des télécommandes : il est possible de limiter l’action des télécommandes à la mise en service et/ou la mise hors service de certains groupes. Cette fonction est utilise pour du personnel qui n’a accès qu’à certaines zones ou des appartements qui partagent la même centrale (chaque appartement occupant un seul groupe). Pour faire cela à partir du point b précédent : a. Appuyer 1 fois sur ENTREE jusqu’à voir TEL.01 ON A B C OFF A B C b. Cet écran signifie que la télécommande 01 (ici dans l’exemple) met en service les 3 groupes A B C et met hors service les 3 groupes

A B C. c. Appuyer sur les touches de 1 à 3 pour déselectionner la MES respectivement des groupes A B et C. Vous noterez qu’en appuyant sur les touches correspondantes, les groupes disparaissent de l’écran : la télécommande n’aura d’action que sur les groupes restants à l’écran. Sélectionner ainsi les groupes qui doivent rester. d. Faire de même en appuyant sur les touche 4 à 6 pour les MHS, puis appuyer sur ENTREE pour confirmer le choix et reprendre la procédure normale.

PROGRAMMER DES CODES CLAVIER

La centrale peut mémoriser 32 codes clavier pour Mise En Service/ Mise Hors Service. a. Rendez vous au sous-menu CODE 01 (3ème colonne du menu OUTILS, CODE CLAVIER), puis taper plusieurs fois ENTREE jusqu’à voir INTRODUIRE COD.01. b. A la visualisation de COD.01 ON A B C OFF A B C, appuyer sur ENTREE. c. A l’invite INTRODUIRE COD01, Composer un code à 5 chiffres sur le clavier de la centrale, puis appuyer sur ENTREE. La centrale confirme la mémorisation par un beep. d. La centrale présente un résumé de la programmation effectuée (code programmé et groupes mis en service et hors service). e. Confirmer l’écran par ENTREE, puis à l’écran NOMINATION COD 01, écrire au clavier le nom de ce code, puis confirmer par

ENTREE. f. A l’écran ANTI-MENACE : activer ou non l’option par HAUT ou BAS. Si activé (Y), le code en question déclenche les messages d’agression en protocoles digitaux, SMS et messages vocaux (si enregistrés et/ou programmés), de manière cachée. Confirmer le choix par ENTREE. g. À l’invite ETIQUETTE VOCALE, nommer vocalement le code avec le nom de son propriétaire en maintenant appuyée la touche

ENTREE. Faire ENTREE pour réentendre le nom, CANC pour effacer, ESC pour sortir h. Lorsque vous aurez appuyé sur ESC, la centrale propose l’écran COD.CLAVIER. 02. Reprendre à partir du point a pour mémoriser un autre code.

Programmation avancée des codes claviers radio : procéder comme dans la Programmation avancée des télécommandes au paragraphe précédent.

Clavier radio 5528 : pour sa programmation, se reporter à sa documentation spécifique. Tous les codes clavier programmés (sauf

INSTALLATEUR ET USAGER) sont immédiatement disponibles sur le clavier radio.

ANNULER UNE PROGRAMMATION RADIO (DETECTEURS, TELECOMMANDE…)

La procédure est identique pour tous les éléments radio. Par exemple, nous allons montrer comment annuler le détecteur A01 :

1. Rendez vous dans PERIPHERIQ.A01 et taper ENTREE.

2. La centrale présente le résumé du périphérique. Tapez sur CANC.

3. La centrale indique « EFFACER TOUT ? ». Confirmer par ENTREE (ou ESC pour revenir en arrière).

4. La centrale beepe pour confirmer et retourne automatiquement à la 1ère position libre.

La procédure est la même pour les télécommandes, les codes claviers, les périphériques 24 heures.

DEFINIR LES REGLAGES

Cette série d’opération permet d’activer les options pour certains messages et de régler le fonctionnement de la centrale. Rendez vous dans la

1ère option EXCLU.DETECTEUR situé dans la 2nde colonne Pour la plupart des options, utiliser HAUT et BAS pour activer et désactiver et définissez le temps de l’action quand demandé. a. EXCLU.DETECTEUR : cette option sert à exclure et à réintégrer des détecteurs radio dans le système. HAUT et BAS servent à faire défiler la liste de tous les détecteurs du système. La touche ENTREE permet de choisir le détecteur que l’on veut modifier. Dans le sous menu disponible, choisir avec les flèches HAUT et BAS si placer le détecteur EN ou HORS service : SERVIC ou H.SERV. b. EXCLUSION FILAIRE : ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires . cette option sert à exclure et à réintégrer des détecteurs filaires et les entrées tamper dans le système. Procéder comme pour l’option précédente.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

24

c. REGLAGE RELAIS1 : ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires . ce menu permet de régler le fonctionnement du 1er relais de la platine (NO NF COM). HAUT et BAS servent à visualiser les modes de fonctionnement possibles :

1. BISTABLE (par défaut) : le relais commute suite à une action par téléphone et agit de manière bistable, ou suite à une action du

TIMER (consulter la section Usager).

2. ALARME GENERALE : le relais commute suite à une alarme quelconque (sauf ANTISCANNER) pendant le temps indiqué (de 1

à 999 sec., par défaut 180 sec.)

3. SABOTAGE : actionne le relais pendant 3 minutes en cas de sabotage.

4. 24h PANIQUE/AGRESSION/TECHNIQUE : actionne le relais pendant 15 secondes en cas de l’une des alarmes en question.

5. ANOMALIE : actionne le relais pendant 15 secondes en cas de batterie basse (centrale ou détecteur), absence de supervision, trouble radio si option activée (ANTISCANNER), absence de réseau GSM (si la centrale possède un module GSM).

6. MES/MHS : actionne le relais à la Mise En Service et retourne au repos à la Mise Hors Service.

7. MONOSTABLE : le relais commute suite à une action par téléphone ; pendant le temps indiqué de 2 à 999 sec (à préciser). ou suite à une action du TIMER (consulter la section Usager).

Pour actionner le relais téléphoniquement lorsque MONOSTABLE ou BISTABLE, voir Actions domotiques à distance dans la section dédiée à l’USAGER. d. REGLAGE RELAIS2 : ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires. Les options sont les mêmes que pour REGLAGE RELAIS1. L’option par défaut est ALARME GENERALE pendant 3 minutes. Pour savoir comment obtenir des actions domotiques par téléphone voir Actions domotiques à distance dans la section dédiée à l’USAGER. e. DOMOTIQUE RADIO : cette option permet de régler le fonctionnement des 16 sorties radio de la centrale sur des RX2/RX3. Pour savoir comment obtenir des actions domotiques par téléphone voir Actions domotiques à distance dans la section dédiée à l’USAGER. Par exemple : appuyer sur ENTREE à l’écran DOMOTIQ.RADIO 1. Choisissez avec HAUT et BAS pour que l’action domotique soit MONOSTABLE ou BISTABLE. Placer le récepteur domotique en programmation puis appuyer sur ENTREE sur le clavier de la centrale. Le voyant LED du récepteur s’arrête de clignoter pendant 3 sec. pour confirmer la programmation réussie. La centrale repasse à l’écran DOMOTIQ.RADIO 1. f. GSM-LIGNE TEL : présente uniquement pour les centrales avec GSM, cet option permet d’orienter tous les appels sortants en priorité sur le GSM ou la ligne RTC. S’orienter avec HAUT et BAS et confirmer l’option choisie. g. ABSENCE ELEC. : ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires . Active l’envoi des messages d’absence de réseau électrique : SMS technique n°6, message vocal (ABSENCE RESEAU), message digital (ABSENCE

ELEC.). Taper le temps et activer avec HAUT (BAS désactive). h. APPEL PERIOD. : active l’envoi et définit la période des appels de contrôle en vie : SMS technique 9, message vocal et digital

(APPEL PERIOD.) Taper l’heure de départ, la période d’envoi du message (1-999) et activer avec HAUT (BAS désactive). i. ECHEANCE SIM : définit et active la période d’envoi du SMS technique 10 avertissant de l’échéance de la carte SIM. j. HEURE/DATE : permet de modifier l’heure et la date. k. STANDARD TEL : active et définit le numéro du standard téléphonique si présent (de 0 à 9). l. CODE USAGER : modifie le code USAGER (accessible uniquement depuis le menu USAGER) m. CODE INSTALLAT. : modifie le code installateur. n. ANTISCANNER : active la fonction d’antiscanner ; cela permet en outre l’envoi du SMS technique 3, du message vocal (à programmer) et de l’information correspondante en protocole digital (SCANNER), la sirène interne et l’alimentation du bornier SIR pendant 30 sec. Définir le temps nécessaire du trouble radio (1-60 sec.) et confirmer après avoir activé (Y). o. SUPERVISION : active la fonction de contrôle d’absence de supervision des détecteurs ; ou outre, cela permet l’envoi du SMS technique 3, du message vocal (à programmer) et de l’information correspondante en protocole digital (SUPERVISION). p. TEMPS DE SORTIE : définit le temps de sortie (avec un maximum de 99 sec. Par défaut 60 sec.) q. HEURE LEG.AUT : activé par défaut. Active automatiquement le passage à l’heure d’été. Désactiver cette option uniquement dans les pays qui ne suivent pas l’heure d’été. r. RETROILLUM. : ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires. Active le rétro-éclairage constant. Si non activé (N), l’éclairage disparaît après 60 secondes environ d’inactivité. Si activé, diminue l’autonomie de la centrale en cas de coupure d’électricité. s. M.E.S. FORCEE : cette action permet de mettre en service le système à heure fixe, tous les jours. Choisir les groupes (A B C en appuyant sur 1 2 3 pour les désactiver), confirmer pour déplacer le curseur et introduire l’heure. Le curseur disparaît et activer avec

HAUT (Y apparaît). Appuyer sur ENTREE pour confirmer. t. VERS.FIRMWARE : permet de consulter la version firmware. u. RESET/EFFACEMENT : effectue l’effacement total de la programmation.

PROGRAMMER LES PROTOCOLES DIGITAUX

La centrale Silenya HT peut transmettre un même événement sous différentes formes, dans l’ordre suivant : Protocoles digitaux, SMS, messages vocaux. Vous pouvez choisir pour chacune de ces formes si transmettre ou non l’information. Nous allons expliquer ici la programmation des protocoles digitaux.

Silenya HT intègre 2 protocoles digitaux : le format CONTACT ID et le CESA 200. Pour chacun de ces 2 formats, il est possible d’avoir 2 télésurveilleurs distincts en tous les aspects (code client, n° de baie, informations transmises). Soit, au total, il est possible d’avoir 4 télésurveilleurs qui transmettent des informations distinctes. Pour programmer un protocole digital pour un télésurveilleur, rendez vous dans

NUM.1/NUM2 du protocole qui vous intéresse dans le menu PROTOC.DIGITAL.

La 1ère partie consiste à indiquer à la centrale les informations générales du client et du télésurveilleur : a. Rendez vous dans le menu PROTOC.DIGITAUX, puis dans le sous-menu du protocole qui vous intéresse. b. Taper sur ENTREE jusqu’à voir NUM.CODE USAGER. A ce moment taper le code usager fourni par le télésurveilleur (4 chiffres en

CONTACT ID et 5 chiffres en CESA), puis ENTREE. de back up, refaites la même opération sur NUM.2. Sinon taper ENTREE en laissant vide NUM2. d. CESA 200 BD uniquement : à l’écran CESA INVERSE, utiliser BAS pour activer la fonction CESA INVERSE (N change en Y). Puis confirmer le choix avec ENTREE. e. EVENE. NUM1/NUM2 : taper sur ENTREE jusqu’à voir ALAR. A B C Y.

Cette 2nde partie est destinée à indiquer pour ce télésurveilleur les informations à transmettre. Dans cette partie, utilisez les flèches du clavier comme suit :

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

25

HAUT et BAS vous permettent de faire défiler la liste des événements à transmettre.

ENTREE active la transmission de l’événement (N se change en Y)

CANC annule la transmission (Y se change en N)

ESC permet de sortir de ce sous-menu et retourner dans la programmation des protocoles.

ATTENTION :

Les événements d’alarme (ALARM.) et de fin d’alarme (FIN ALARM) sont activés par défaut.

Tous les autres événements sont désactivés par défaut.

Certains événements demandes l’activation de l’option dans la section REGLAGE pour s’activer (voir Définir les réglages).

Voici la liste des événements avec le code de transmission pour chacune des informations

Ecran (utiliser HAUT ET

BAS pour voir toutes les options de cette colonne)

Indication (utiliser les touches ENTREE et CANC pour activer et désactiver les options)

Informations digitales transmises

Contact ID Cesa 200 Bd

ALAR. ABC Y

FIN ALARM ABC Y

EN MARCH ABC N

ARRÊTER ABC

SABOTAGE

24 H PANIQUE

24 H AGRESSION N

24 H TECHNIQUE N

BATT.CENTRALE N

BAT.PERIPHER. N

APPEL PERIOD. N

ABSENCE ELEC. N

SUPERVISION

N

N

N

N

Par défaut : activée.

Transmet l’alarme des détecteurs pour les groupes sélectionnés. Pour ne pas transmettre l’alarme de A, B ou C, appuyer respectivement sur 1, 2 ou 3.

Par défaut : activée.

130 + groupe + canal point par point

Transmet les fins d’alarme des détecteurs pour les groupes sélectionnés. Pour ne pas transmettre la fin d’alarme de A, B ou

C, appuyer respectivement sur 1, 2 ou 3.

Par défaut : inactif

Transmet les MES des groupes sélectionnés. Pour ne pas transmettre les

MES de A, B ou C, appuyer respectivement sur 1, 2 ou 3

401 + groupe 00 + n° télécommande (1

à 32 pour télécommandes de 1 à 32) et

Par défaut : inactif

Transmet les MHS des groupes sélectionnés. Pour ne pas transmettre les code clavier (33 à 64 pour codes de 1

à 32), 407 si par téléphone,

409 par clé locale (avec retour)

MHS de A, B ou C, appuyer respectivement sur 1, 2 ou 3

Par défaut : inactif

Transmet le sabotage des éléments du système.

Par défaut : inactif

Transmet les alarmes du groupe panique.

137 + groupe + canal point par point

Voir tableau suivant

60 (avec retour)

12 pour les détecteurs

94 pour la centrale

Par défaut : inactif

Transmet les alarmes du groupe agression.

Par défaut : inactif

Transmet les alarmes du groupe 24 heures technique

123 + groupe 00 + canal point par point

122 + groupe 00 + canal point par point

150 + groupe 00 + canal point par point

Canaux 55 à 59 pour respectivement - les zones 01 à 04.

Canal 59 pour les autres.

Canaux 50 à 53 pour respectivement - les zones 01 à 04.

Canal 54 pour les autres.

Canaux 61 à 88 pour respectivement - les zones 01 à 28.

Canal 89 pour les autres.

Par défaut : inactif

Transmet la batterie basse de la centrale

302 (avec retour)

Par défaut : inactif

Transmet la batterie basse des périphériques

384 (avec retour) + groupe + canal point par point

Par défaut : inactif

Transmet l’existence en vie de manière périodique.

Attention : l’option APPEL PÉRIODIQUE doit être activée dans RÉGLAGE.

91 (avec retour)

13 (avec retour)

602 90

Par défaut : inactif

Transmet l’absence de courant électrique.

Attention : l’option ABSENCE ELEC doit

être activée dans RÉGLAGE.

Par défaut : inactif

Transmet l’absence de supervision d’un composant du système.

301 (avec retour)

381 générique (pas de point par point)

92 (avec retour)

11

SCANNER N

être activée dans RÉGLAGE

Par défaut : inactif

Transmet le trouble radio ou la tentative

344 95

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

26

Ecran (utiliser HAUT ET

BAS pour voir toutes les options de cette colonne)

Indication (utiliser les touches ENTREE et CANC pour activer et désactiver les options)

Informations digitales transmises

Contact ID

de brouillage. activée dans RÉGLAGE

CODE 1….CODE 4 détecteur transmettant l’information de porte ouverte est ouvert, l’information suivante est transmise :

Programmation des avancées (voir ci-dessous). transmissions

371 + groupe + canal point par point

Suivant programmation

Table de transmission d’alarme intrusion en CESA 200 bauds (avec retour)

Code Cesa 200 bauds

14 à 22

Groupe N° détecteur

01 à 09

23 Autres détecteurs radio

25

26 à 34

35

Détecteur filaire 02

01 à 09

Autres détecteurs radio

Cesa 200 Bd

Non transmis

96, 97, 98 et 99

37

38 à 46

47

Détecteur filaire 02

01 à 09

Autres détecteurs radio

49 Détecteur filaire 02

Pour réduire le nombre de transmission en CESA, nous vous conseillons de mémoriser les périphériques comme suit :

Groupe A : mémoriser les détecteurs à partir de A10 : la centrale ne transmettra le code 23 pour toutes les alarmes du groupe A

Groupe B : mémoriser les détecteurs à partir de B10 : la centrale ne transmettra le code 35 pour toutes les alarmes du groupe B

Groupe C : mémoriser les détecteurs à partir de C10 : la centrale ne transmettra le code 47 pour toutes les alarmes du groupe C

Agression : à partir de R04 : la centrale ne transmettra le code 54 pour toutes les alarmes du groupe PANIQUE

Technique :à partir de T28 : la centrale ne transmettra le code 89 pour toutes les alarmes du groupe Technique

Etc…

Modifier ou annuler un télésurveilleur

Rendez vous sur le NUM.1/NUM.2 ou NUM.3/NUM.4 du télésurveilleur que vous voulez éliminer :

1. Tapez sur ENTREE pour visualiser le CODE USAGER. a. Tapez sur CANC pour annuler le télésurveilleur puis sur ESC pour sortir. b. Ou tapez sur RETOUR pour modifier les informations (CODE USAGER, n° de téléphone), en confirmant chaque fois les modifications.

PROGRAMMATION DES TRANSMISSIONS AVANCEES (CODE 1….CODE 4)

Vous aurez noté que la section PROTOC. DIGITAUX intègre 4 événements vides, qu’il vous est possible de compléter pour transmettre un

événement qui n’est pas déjà préprogrammé. Par exemple, cela peut vous permettre les différentes transmissions suivantes :

Différencier une alarme technique feu d’une alarme technique froid

Transmettre la mise en service ou la mise hors service d’un utilisateur précis sans transmettre toutes les mises en ou hors service.

Reprogrammer la mise hors service par un code clavier précis comme un arrêt sous contrainte ou une alarme panique.

Etc.

Les possibilités sont très pratiquement illimitées. Cette section est en partie commune avec les messages vocaux et SMS qui possèdent

également la possibilité pour chaque message de programmer leur envoi à partir d’un événement précis.

Nous vous invitons à compléter les champs du CODE 1 pour apprendre à le remplir de manière générale. Placez vous sur CODE 1 dans la section des événements à transmettre d’un protocole digital (ou sur le code à compléter dans le message vocal ou SMS de votre choix).

Le champ à compléter se divise en 2 parties séparées par une virgule. Une fois compléter la 1ère partie, il faut appuyer sur ENTREE pour passer à la 2nde partie.

La 1ère partie du champ correspond à une action ou un événement de la centrale.

La 2nde partie du champ correspond à l’origine de l’événement.

Nous pouvons synthétiser le champ complet par ACTION,ORIGINE

Pour annuler un événement : retourner su l’événement et appuyer sur CANC.

Le tableau suivant présente la liste complète des événements pris en compte, le mot à écrire dans la 1ère partie du champ (ACTION), l’organe

à ORIGINE de l’action et des exemples.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

27

Événement

Batterie basse de la centrale ou d’un détecteur.

Sabotage de la centrale ou d’un détecteur

Fin d’alarme d’un détecteur

ACTION

FIN AL

Organe à l’ORIGINE

Détecteurs

Exemple

BATTE.,A01

BATTE.,CENTRALE

SABOT.,A01

SABOT.,CENTRALE

FIN AL,A01

FIN AL,IR SALON

ALARME,P01 Alarme d’un détecteur

ALARME Détecteurs

Mise en service totale de la centrale

MARCHE

Télécommandes, codes claviers, code usager, clé filaire, par téléphone, centrale

Télécommandes, codes claviers, code

MARCHE,CENTRALE

MARCHE,TEL.JEAN

Mise hors service totale de la ARRETE,CENTRALE

ARRETE,TEL.JEAN centrale

Manquement de supervision d’un détecteur supervisé.

Porte ouverte d’un détecteur à la mise en service

MES exclusive du GRP A

MES exclusive du GRP B

MES exclusive du GRP C

MES exclusive des 2 groupes sélectionnés

OUVERT Détecteur

MAR. A

MAR. B

MAR. C

MAR.AB

MAR.AC

MAR.BC

Scanner ou trouble radio contemporain des 2 fréquences SCANN. centrale centrale

Centrale

SUPERV,B07

SUPERV,CLAVIER

Attention : l’option SUPERVISION dans

REGLAGE doit être active.

OUVERT,C05

OUVERT,VERANDA

C,COD. JEAN

JEAN

MAR.

MAR. AC,COD.

SCANN.,CENTRALE

Attention : l’option SCANNER dans REGLAGE doit être active.

Le tableau suivant présente la liste complète des organes à ORIGINE, la 2ème partie du champ ORIGINE à écrire et des exemples:

Organe à ORIGINE

Détecteurs intrusion

Émetteurs paniques

Émetteur agression

Détecteurs techniques

Détecteurs filaires (pour l’entrée intrusion)

Détecteurs filaires (pour l’entrée sabotage, tamper)

ORIGINE

A01/A99, B01/B99, C01/C99 A05

P01/P99

R01/R99

T01/T99

FIL 1A

FIL A, FIL B, FIL C

Exemple d’écriture

P05

R03

T10

FIL 1A

FIL A

IR GARAGE

CLAVIER

TEL. ANNE

SMOKE BAS

IR SALON

Code de clavier radio

Entrée filaire KEY

COD01/COD32

FIL KEY

MES/MHS par téléphone CENTRALE

Événement de la centrale, code usager, code installateur CENTRALE

COD02

FIL KEY

CENTRALE

CENTRALE

COD. GUY

Exemple de programmation

Vous vous trouvez sur le CODE à programmer (ici le CODE 1 d’un protocole digital. Nous allons ici programmer l’envoi par protocole digital de la mise hors service par le code clavier 01.

Écran Actions

CODE 1 Le curseur est sur la 1ère partie du champ, l’ACTION. Il faut donc écrire l’ACTION à l’origine du message.(voir table des

,

CODE 1

ARRETE,

ACTIONS ci-dessus pour trouver celle qui vous convient).

Pour notre exemple, écrire ARRETE Confirmer la 1ère partie de ce champ par ENTREE.

Le curseur s’est déplacé sur la 2nde partie du champs (l’ORIGINE).Il faut donc écrire l’ORIGINE de l’ACTION.

Le tableau des ACTIONS donne les correspondances possibles. Pour notre exemple, la correspondance possible présente celle des codes claviers radio.

CODE 1 340100001

ARRETE,COD.JEAN ou

CODE 1 96

ARRETE,COD.JEAN

Dans le tableau des organes à ORIGINE, nous voyons que le 1er code clavier radio s’écrit COD01. Mais il est également possible d’écrire tout de suite l’étiquette (nom donné) du périphérique.

Attention : ce code doit déjà être mémorisé !

Nous écrivons donc COD01 puis ENTREE.

Si une erreur a été faite, la centrale émet 3 beep et efface ce qui a été écrit. Sinon, elle passe à la visualisation suivante

(pour CONTACT ID) ou elle retourne à un écran type MESSAGES VOCAUX ou MESSAGES SMS.

L’écran de gauche en haut présente un résumé de la situation en CONTACT ID. L’écran en bas à gauche correspond une programmation en CESA : le code 96 est transmis dans cet exemple.

Ici, cela signifie que le code 1 est programmé pour transmettre l’arrêt total de la centrale par le code clavier COD.JEAN

(qui est le COD01 dans notre exemple). En CONTACT ID, cela signifie 340100001 (le nombre en haut et à droite). Si cela vous convient, arrêtez vous ici en appuyant sur ESC. Pour modifier le message transmis pour cet événement, continuez ci-dessous.

En appuyant sur RETOUR, vous effacer tout ou partie du code CONTACT ID pour pouvoir le modifier. Nous vous conseillons de contacter votre télésurveilleur ou Silentron pour déterminer le nouveau code à écrire.

Il est ainsi possible de redéfinir le code. Quelques exemples concrets :

Changer une alarme technique en alarme spécifique froid

Changer un code de mise à l’arrêt en code de mise à l’arrêt sous contrainte.

Changer un bouton panique en code d’acquittement pour télésurveilleur

Etc.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

28

ENREGISTRER LES MESSAGES VOCAUX

Cette section a pour objectif d’enregistrer les messages vocaux téléphoniques et de vérifier l’événement qui leur est attribué. La centrale présente 6 messages vocaux pour l’alarme et un 7ème de réponse aux appels.

Les messages vocaux d’événements, diffusés localement pour avertir de nouveaux événements ou confirmer certaines actions.

Enregistrement des messages téléphoniques d’alarme

Rendez vous dans MESSAGE VOCAL 1 (3Ème colonne du menu MESSAGES) puis appuyez sur ENTREE : messages ont la possibilité d’être enregistrés sur une durée totale de 120 sec. Durant l’enregistrement, l’écran montre le compte à rebours du temps total restant. b. Relâcher la touche ENTREE Le message est diffusé automatiquement. Si le message ne convient pas, appuyer sur CANC pour l’effacer et retourner sur un écran précédent. c. Si le message convient appuyer sur ESC. d. L’écran s’affiche comme suit : AL.GROUPE A B C. Cela signifie que ce message se déclenchera pour l’alarme des groupes A B et C.

Mais vous pouvez modifier cette association comme suit :

1. Vous désirez limiter le déclenchement de ce message à l’alarme à certains groupes. Appuyez sur les touches 1, 2 ou 3, ou plusieurs combinaisons de ces touches. Respectivement, les lettres A, B ou C disparaissent. Cela signifie que le message se déclenchera uniquement pour les groupes apparaissant à l’écran. Cela est très intéressant si vous avez 3 appartements et que vous désirez attribuer 1 message vocal pour chaque appartement (et donc programmer 2 autres messages pour les 2 autres appartements). Ou bien, si vous avez un groupe dédié à de l’alarme externe (préalarme) et qu’il n’est pas utile d’associer ce groupe à un message d’alarme intrusion générale, etc…

2. Vous désirez réassocier ce message à un autre événement de la centrale. Utilisez HAUT et BAS pour faire défiler tous les

événements possibles. Les événements préprogrammés sont : a. alarme : pour un déclenchement d’alarme d’un des groupes intrusion b. sabotage : d’un détecteur c. panique : pour le déclenchement d’une touche du groupe 24 heures panique d. agression : pour le déclenchement d’une touche du groupe 24 heures agression e. technique : pour le déclenchement d’un détecteur du groupe 24 heures technique f. batterie basse : pour la batterie basse de la centrale ou d’un détecteur. g. Absence réseau : absence d’électricité (si l’option ABSENCE ELEC est activée dans REGLAGES) h. Appel périodique : appel d’existence en vie et de test du transmetteur (si l’option SUPERVISION est activée). i. Température : un thermomètre actif sur la platine de la centrale déclenche ce message pour toute température hors des limites de 5°/70°C. j. Code à compléter : événement à personnaliser selon le besoin. Pour la programmation, voir Programmation des transmissions avancées (CODE 1….CODE 4) dans Programmer les protocoles digitaux. k. Pas d’événement : pas d’événement déclencheur. Cette option sert si vous voulez désactiver temporairement ou définitivement un message. e. Quand l’association vous convient, appuyer sur ENTREE pour confirmer et retourner dans le sous-menu MESSAGES VOCAUX. f. Procéder de manière identique pour les messages 2 à 6 en consultant préalablement leur association par défaut.

Attention : si les étiquettes vocales des détecteurs, télécommandes et codes claviers ont été enregistrés, elles seront automatiquement placées après les messages d’alarme, sabotage, panique, agression, technique, batterie basse lors de leur diffusion téléphonique.

Enregistrement du message de réponse domotique n°7

Le message n° 7 est diffusé à tout appel rentrant sur la centrale. Il doit donc expliquer à la personne les actions possibles et les touches DTMF

à effectuer pour obtenir les actions.

Pour plus d’information sur les actions domotiques, consulter DOMOTIQUE RADIO, REGLAGE RELAIS1 et 2, dans la section REGLAGE de la partie INSTALLATEUR et Actions domotiques à distance dans la section dédiée à l’USAGER.

Enregistrement des messages vocaux d’événement

Rendez vous dans MESSAGES/EVNMTS puis appuyez sur ENTREE : enregistrer les messages vocaux d’événements qui seront diffusés localement lors des alarmes, ou lors des changements d’état. A la fin de l’enregistrement, appuyer sur ENTREE pour réécouter le message,

CANC pour l’effacer ou ESC pour confirmer et sortir.

La liste des messages est :

MISE EN SERVICE

M.E.S. PARTIELLE (mise en service partielle)

MISE HORS SERV

DETECT.EXTERNE (diffusé pendant toute l’alarme d’un détecteur d’un groupe en DETECT.EXTERNE)

PRE-ALARME (avertissement d’un début d’alarme sur un détecteur retardé avant le début de l’alarme)

SABOTAGE (sabotage d’un détecteur)

NOUVEL EVNMT (indication d’un événement durant la dernière période de Mise En Service : vérifier dans la mémoire de

événements).

A part ce dernier, tous ces événements sont associés à l’étiquette vocale du détecteur, de la télécommande ou du code clavier à l’origine de l’événement.

OPTION GSM - ENREGISTRER LES SMS (UNIQUEMENT POUR LES MODELES AVEC GSM)

La centrale présente les options supplémentaires suivantes : a. Si la ligne RTC est absente tous les messages vocaux et digitaux seront orientés vers la passerelle GSM.

Protocoles digitaux : ATTENTION : la transmission par GSM du protocole digital CESA est impossible sauf à utiliser un contrat DATA qui peut présenter des inconvénients majeurs en terme de prise de ligne. Le protocole digital CONTACT ID peut être transmis par

GSM selon certaines conditions techniques indépendantes du matériel. Si la transmission ne fonctionne pas avec un opérateur

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

29

(même présentant une réception maximum), essayer avec un autre opérateur. Dans tous les cas, Silentron ne peut être tenu responsable de la non transmission par voie GSM des protocoles digitaux. b. Possibilité de choisir la ligne GSM comme ligne prioritaire grâce à l’option GSM-LIGNE TEL dans le menu réglage c. Ajout de SMS d’alarme d. Ajout de SMS techniques préprogrammés.

Enregistrer un SMS d’alarme

a. Rendez vous dans MESSAGE SMS 1 et appuyer sur ENTREE. b. Procéder comme pour l’enregistrement des messages vocaux (voir en page 29). La différence réside dans le fait que vous devez

écrire le SMS de 24 caractères maximum lorsque l’écran vous le demande et confirmer avec ENTREE. c. Comme pour les messages vocaux, vous pouvez : laisser l’association par défaut (voir l’arborescence du menu programme) réassocier le SMS à un autre événement préprogrammé (voir la liste qui est identiques à celle des messages vocaux) composer une association à loisir (reportez vous à la section Programmation des transmissions avancées (CODE 1….CODE 4) dans

Programmer les protocoles digitaux.

Comme pour les étiquettes vocales, les SMS d’alarme associe le texte enregistré à l’étiquette du détecteur. Par exemple : si vous avez enregistré le SMS suivant ALARME INTRUSION, et que l’alarme a été déclenché par le détecteur PORTE BAS, le texte reçu sera : ALARME INTRUSION PORTE BAS.

Si vous avez enregistré un message MISE A L’ARRET ALARME, et que c’est la Mme LAMBERT qui a arrêté le système, vous recevrez MISE A L’ARRET ALARME LAMBERT.

Si le message ALARME TECHNIQUE est envoyé pour une inondation dans la CAVE, vous recevrez ALARME TECHNIQUE CAVE.

SMS techniques

La liste des SMS techniques est la suivante :

Texte du SMS envoyé N° du SMS

Version top

1

2

3

N° du SMS

Version Free

1

2

3

BATTERIE DE LA CENTRALE D'ALARME FAIBLE

BATTERIE D'UN PERIPHERIQUE FAIBLE

4 4 CENTRALE ENCLENCHEE

Indication

Attention : l’option SUPERVISION et/ ou

SCANNER dans REGLAGE doit être active.

Ce SMS sera envoyé uniquement pour les MES téléphonique.

5 5 CENTRALE ARRETEE Ce SMS sera envoyé uniquement pour les MHS téléphonique.

6

7

8

9

6

7

ABSENCE ALIMENTATION ELECTRIQUE CENTRALE et

RETABLISSEMENT RESEAU ELECTRIQU.CENTRALE

ABSENCE DE CHAMP GSM A LA CENTRALE

Attention : l’option ABSENCE ELECTRICITE dans REGLAGE doit être active.

Ce SMS est envoyé pour absence du champ

GSM de plus de 15 min., à la reprise du champ

GSM.

Ce SMS est envoyé en cas d’échec de l’envoi AUCUN APPEL TELEPHONIQUE RTC REUSSI de message vocaux sur la ligne RTC.

APPEL PERIODIQUE OK POUR CENTRALE ALARME Attention : l’option SUPERVISION dans

10 8

REGLAGE doit être active.

ECHEANCE CARTE SIM SUR LA CENTRALE ALARME Attention : l’option ECHEANCE SIM dans

REGLAGE doit être active.

Comme pour les SMS à programmer, les SMS techniques préprogrammés associent l’élément déclencheur de l’alarme au texte défini. Par exemple, pour le SMS 2, le texte reçu peut être : BATTERIE D'UN PERIPHERIQUE FAIBLE PORTE BAS où PORTE BAS est le nom d’un détecteur.

ENREGISTREMENT DES MESSAGES VOCAUX D’EVENEMENT

Cette section a pour objectif d’enregistrer les messages vocaux d’événements, diffusés localement par la centrale pour avertir de nouveaux

événements ou confirmer certaines actions.

Rendez vous dans MESSAGES/EVNMTS puis appuyez sur ENTREE : enregistrer les messages vocaux d’événements qui seront diffusés localement lors des alarmes, ou lors des changements d’état. A la fin de l’enregistrement, appuyer sur ENTREE pour réécouter le message,

CANC pour l’effacer ou ESC pour confirmer et sortir. La liste des messages est :

MISE EN SERVICE

M.E.S. PARTIELLE (mise en service partielle)

MISE HORS SERV

PORTE OUVERTE (avertissement de porte ouverte à la Mise En Service)

DETECT.EXTERNE (diffusé pendant toute l’alarme d’un détecteur d’un groupe en DETECT.EXTERNE)

PRE-ALARME (avertissement d’un début d’alarme sur un détecteur retardé avant le début de l’alarme)

SABOTAGE (sabotage d’un détecteur)

NOUVEL EVNMT (indication d’un événement durant la dernière période de Mise En Service : vérifier dans la mémoire de

événements).

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

30

A part ce dernier, tous ces événements sont associés à l’étiquette vocale du détecteur, de la télécommande ou du code clavier à l’origine de l’événement.

ENREGISTRER LES NUMEROS DE TELEPHONE

Cette section sert à mémoriser les n° de téléphone, à leur associer les messages de la centrale, à définir s’ils ont l’accès direct.

Il n’est possible d’activer l’accès direct que si le module GSM 5985 est installé sur le système. Si le module 5985 est présent et qu’il est activé

(y), il permet de :

1. ne pas avoir à taper son code usager lorsque l’on appelle la centrale par le module GSM. La centrale reconnaît alors directement le numéro de téléphone et donne l’accès direct aux fonctions domotiques.

2. changer par SMS les n° de téléphone de la centrale. Pour voir comment effectuer cette opération, voir la section USAGER.

Attention : la perte du portable ayant accès direct ou l’accès par des inconnus au n° de téléphone donnant l’accès direct peut rendre nulle la protection de la centrale. Attribuer cette option d’accès direct avec attention. a. Rendez vous dans le sous-menu INTRODUIRE NOM 01 b. Composer le nom du numéro de téléphone, puis appuyer sur ENTREE.

Introduire une pause : placer un ou plusieurs symbole P au début du n° de téléphone en appuyant sur BAS. Un P égale 2 secondes de pause.

Enlever le contrôle de ligne : en plaçant le symbole * au début du n° de téléphone en appuyant sur HAUT. Cette fonction est utile pour les lignes avec beaucoup de friture. La centrale compose alors le n° sans vérifier la présence de la ligne, ne vérifie pas que l’utilisateur a reçu ou non le message et diffuse 4 fois le message (au lieu de 2 normalement). d. Confirmer plusieurs fois jusqu’à l’écran MESSAGES VOC. Appuyer sur les touches 1 à 6 pour faire apparaître les chiffres correspondant en lieu et place des 6 tirets. En faisant cela, le numéro de téléphone est associé aux messages vocaux correspondants de 1 à 6. Vous pouvez choisir d’attribuer à ce numéro tout ou parti des messages. Confirmer par ENTREE. e. Avec l’option GSM uniquement : effectuer la même opération avec l’écran SMS. Les 6 tirets correspondent aux 6 SMS d’alarme.

Confirmez votre choix avec ENTREE f. Avec l’option GSM uniquement : effectuer le meme à l’écran SMS TECHNIQ. Les 10 tirets correspondent aux 10 SMS techniques.

Pour la liste des SMS techniques, voir SMS techniques dans la section Enregistrer les SMS. Confirmer avec ENTREE. g. L’écran indique ACCES DIRECT. Par défaut, il est inactif. Seules les centrales équipée avec le module GSM sont intéressée. Si cette option est activée (en appuyant sur HAUT, N se change en Y), il permet : de ne pas avoir à taper son code usager lorsque l’on appelle la centrale par le module GSM. La centrale reconnaît alors directement le numéro de téléphone et donne l’accès direct aux fonctions domotiques. de changer par SMS les n° de téléphone de la centrale. Pour voir comment effectuer cette opération, voir la section USAGER.

Attention : la perte du portable ayant accès direct ou l’accès par des inconnus au n° de téléphone donnant l’accès direct peut rendre nulle la protection de la centrale. Attribuer cette option d’accès direct avec attention. h. Tapez ENTREE pour retourner au sous-menu MEMOIRE (colonne 2). Recommencer pour d’autres numéros de téléphone à partir du point a (attention : la centrale indiquera INTRODUIRE NOM 02, car 02 est la 1ère place libre).

64ème position : pour les carte GSM prépayée, la 64ème position du répertoire est réservé au n° de téléphone qui indique de vocalement le crédit résiduel (BOUYGUES = 630 – SFR = 950). Au repos, appuyer pendant 1 sec. sur la touche représentant de l’argent : le numéro de téléphone est composé automatiquement et l’opérateur énonce le montant résiduel.

Modification ou annulation d’un n° de téléphone

Rendez vous dans la section CHERCHER PAR NOM ou CHERCHER PAR POSITION : a. Introduire tout ou partie du nom ou la position recherchée. Après avoir confirmé, la centrale propose l’entrée la plus proche. b. A partir du point c de la section précédente, agir comme suit :

Pour modifier le n° de tél. : appuyer 1 fois sur CANC et réécrire le n°.

Pour annuler définitivement le n° de tél. : appuyer 2 fois sur CANC.

éventuellement sur l’écran spécifique l’association aux message et/ou accès direct, puis taper ENTREE

TELEGESTION

Que vous soyez déjà en possession d’un module de TELESERVICE ou non, nous vous conseillons toujours de compléter avec attention cette section. Rendez vous dans Telegestion (menu de la 1ère colonne) et compléter les sous menus suivants comme indiqué (rentrer dans les sous menus avec ENTREE et compléter selon les indications :

CODE D’ACCES : il s’agit du n° qui vous permet d’effectuer un Call Back. En appelant la centrale et en composant ce n°, la centrale raccrochera et rappellera automatiquement le N° INSTALLATEUR (voir plus bas). Pour appeler la centrale, consulter la section

Appeler la centrale dans Actions Domotiques à distance de la partie USAGER. NB : ce code doit être différent du code utilisateur.

NOM INSTALLATEUR : compléter avec le nom de votre entreprise ou avec votre nom.

N° INSTALLATEUR : mettez le n° d’appel de votre BOX TELESERVICE. Si vous n’êtes pas encore en possession du BOX

TELESERVICE, votre n° de fax est un bon compromis.

N° CENTRE D’ASSISTANCE : insérer ici le n° du centre d’assistance de votre distributeur s’il vous assure l’assistance par

TELESERVICE. En second choix, vous pouvez insérer le n° du centre d’assistance Silentron qui vous a été envoyé lors de l’enregistrement de TELESERVICE. En dernier choix, laissez le champ libre.

APPEL CENTRE D’ASSISTANCE : en appuyant sur cette touche, vous appelez automatiquement le n° de téléphone inséré précédemment.

DONNEES PERSO : PRENOM, NOM, ADRESSE, VILLE, TELEPHO. : complétez cette section avec attention. Pour l’installateur : lorsque vous télécharger cette centrale, ces informations réapparaîtront sur la fiche client et vous permettra de reconnaître facilement votre client. Pour le centre d’assistance : ces informations sont cachées.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

31

Utilisation de TELESERVICE :

Pour de plus amples informations sur l’utilisation de TELESERVICE et sur les aspects légaux de son utilisation, consultez la documentation technique correspondante.

Téléchargement du système : avec la centrale au repos (non en programmation ni en service), appuyez 1 sec. sur la touche représentant une clé à molette. La centrale prend automatiquement la ligne et appel le N° INSTALLATEUR pour télécharger le système sur TELESERVICE.

Appel centre d’assistance : en appuyant sur la touche APPEL CENTRE D’ASSISTANCE, la centrale appellera le n° du centre d’assistance inséré précédemment. Prévenez toujours votre centre d’assistance avant d’effectuer une telle opération.

Call back avec code d’accès :

1. TELESERVICE doit être allumé et le programme en fonction.

2. appeler la centrale une première fois en la faisant sonner de 1 à 3 fois sur ligne RTC, raccrocher

3. rappeler dans la minute qui suit pour qu’elle décroche. La centrale diffusera le message n° 7.

4. Composer lentement le CODE D’ACCES suivi de #. La centrale raccroche et rappelle automatiquement le n° installateur (votre

TELESERVICE).

5. TELESERVICE affichera alors automatiquement la possibilité de télécharger le système et/ou d’agir sur la centrale au travers du clavier virtuel. Le clavier virtuel présentera la centrale au repos. Pour rentrer en programmation, composez votre code installateur suivi de ENTREE.

ATTENTION : le fait d’effectuer un CALL BACK alors que la centrale est EN SERVICE placera la centrale HORS SERVICE le temps de l’appel.

La centrale retournera dans son état précédent à la fin de l’appel.

ATTENTION : la mémoire des événements enregistrera tous ces appels !

ATTENTION : la connexion par l’installateur par le système de CALL BACK présente des aspects délicats et des responsabilités objectives, du fait de la Mise Hors Service du système d’alarme, même si cela représente une solution commode pour la manutention du système en l’absence du client. Le fabriquant décline toute responsabilité à ce propos et conseille à l’USAGER et à l’installateur de se mettre d’accord préalablement par écrit à propos de l’utilisation de la TELEGESTION en absence de l’USAGER (même si ce dernier peut empêcher une telle connexion en annulant le CODE D’ACCES de l’installateur.)

PROGRAMMER DES SIRENES RADIO ET LES RECEPTEURS DOMOTIQUES

Cette section vous permet de faire reconnaître la centrale aux sirènes et récepteurs divers (cette section complète le paragraphe Programmer une sirène radio externe dans Programmer des détecteurs radio) : a. Placer la centrale en programmation. b. Alimenter la sirène et fermer les couvercles (pour un récepteur domotique, le placer en programmation). c. Après 10 sec., sortir de programmation en tapant sur ESC. d. La sirène beep 6 fois et flashent pour confirmer la programmation (1 beep indiquent qu’elle est déjà programmée).

Le récepteur domotique RX2 ainsi programmé réagira à la centrale en alarme.

TEST DU SYSTEME ET DU TRANSMETTEUR

A la fin de la programmation, il est possible de faire un TEST complet.

Dans le cadre du test des détecteurs et des télécommandes, la centrale conserve un maximum de 99 événements consultables.

Pour cela, la centrale doit être au repos (non en programmation). (NB : en TEST les sirènes sont désactivées.)

Ecran Actions Indications

20/04/05

ARRETE’

TEST

CENTRALE

Ou

15 :58

TEST

TRANSMETTEUR

TEST

MESUREUR DE CHAMP

Composer le code INSTALLATEUR ou

USAGER suivi de HAUT

Utiliser les flèches HAUT et BAS pour choisir entre :

TEST de la centrale (voir ci-contre)

TEST du transmetteur (continuer cidessous)

MESUREUR DE CHAMP (voir le 2nd tableau ci-dessous) puis appuyer sur ENTREE.

Pour un TEST de la centrale : déclencher les uns après les autres tous les détecteurs du système, toutes les télécommandes, tous les codes de clavier, en attendant au moins 5 secondes entre chaque déclenchement. Un Beep de la centrale confirme l’action. Puis consulter avec HAUT et BAS tous les événements. Attention : pour les infrarouges : laisser la pièce vide au moins 3 minutes avant d’effectuer le TEST.

Pour tous les éléments du système, la centrale indique :

L’action effectuée

Le nom de l’émetteur

Le numéro de l’événement (de 0 à 99)

La puissance de réception du canal 1 (C1 = 433 mhz) = H

(high) pour fort, M (Medium) pour moyen, L (lLow) pour faible.

Si rien n’est indiqué, cela signifie que le signal n’a pas été reçu sur la fréquence en question.

La puissance de réception du canal 2 (C2 = 868 Mhz)

Exemple pour un détecteur pour le détecteur PORTE :

ALARME PORTE

09 C1 H C2 M

Cela signifie l’événement test n°9 du détecteur PORTE, le champ 433 est fort et le 868 est moyen.

Attention : en test, comme l’indique la norme EN50131, le signal de réception est réduit de 3db. Cela signifie qu’un signal faible ou absent pourrait être tout de même reçu en phase de fonctionnement normal.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

32

Ecran Actions Indications

TEST

0141587875

TEST VOC. 1

Composer le n° de téléphone où effectuer le TEST (n° du portable de l’installateur ou n° du télésurveilleur), puis ENTREE

Utiliser les flèches HAUT et BAS pour choisir le message ou le protocole à partir duquel effectuer le TEST, puis appuyer sur ENTREE.

Si est choisi un VOC. 1, ce sera le message vocal 1 qui sera utilisé pour effectuer le TEST, VOC. 2 : message vocal 2, etc…

Bien évidemment, le message doit être enregistré pour fonctionner. Même chose pour les SMS. Si est utilisé

CONTACT 1, 2 ou CESA 1 ou 2, le numéro usager respectivement enregistré dans PROTOC.DIGITAUX sera utilisé pour transmettre au n° de téléphone du TEST un code

90 en CESA ou un code 602 en CONTACT ID.

GSM uniquement disponible pour les centrales avec GSM.. 0141587875

TEST VOC. 1 PSTN

Utiliser les flèches HAUT et BAS pour choisir si effectuer le test sur ligne GSM ou PSTN (RTC), puis ENTREE.

L’écran semble retourner au repos, puis affiche CONNEXION, puis REPONSE, puis DECONNECTE’. Le ton de ligne est disponible pour vérification (il disparaît en fonctionnement normal).

MESUREUR DE CHAMP

C1 :

C2 :

▀ ▀ ▀ ▀ ▀

▀ ▀ ▀

Si vous avez choisi MESUREUR DE CHAMP, la centrale indique tous les signaux radio (sans distinction) qui sont reçus par la centrale. Donc, en MESUREUR DE CHAMP, la centrale indiquera tous les signaux radio des émetteurs SILENTRON installés sur le site, comme tous les troubles radio extérieurs.

Pour sortir du TEST : appuyer su ESC.

REMPLACEMENT DE LA CENTRALE

En cas de remplacement de la centrale, il est possible de conserver la programmation effectuée (exception faite des messages vocaux) : retirer l’EPROM qu’il est possible de localiser en haut de la carte électronique (voir l’indication EEPROM) alors que la centrale est complètement désalimenté, puis la replacer sur la nouvelle centrale.

MON SYSTEME NE FONCTIONNE PAS !

1. En test, mes infrarouges ne fonctionnent pas

Quittez la pièce pendant 5 minutes avant de faire le test.

2. Mes claviers activent mais ne désactive pas la centrale

Débrancher le clavier, attendez une minute, rebranchez-le. Dans la minute qui suit, appuyer sur la touche verte de la télécommande pour provoquer une Mise à l’arrêt de la centrale. Le clavier vocal beepe 6 fois pour acquitter.

3. En test du transmetteur, la centrale ne tente même pas de prendre la ligne téléphonique et retourne directement à l’arrêt

Les messages vocaux n’ont pas été correctement enregistrés. Si la section programmation rapide n’est pas assez claire, reportezvous.

4. En test du transmetteur, la centrale prend la ligne mais je n’entends pas la tonalité de ligne.

Vérifiez la connexion téléphonique. En particulier, si vous utilisez l’adaptateur de ligne 5983 (fourni avec le kit 5344), vérifiez d’avoir bien connecté les 2 fils centraux du câble de la ligne téléphonique.

5. En test du transmetteur, la centrale prend la ligne mais il y a des forts grésillements.

Il est probable que la ligne téléphonique soit utilisée pour l’ADSL. La partie transmetteuse de la centrale 5404F est de bonne qualité et peut dépasser ce problème. Pour autant, vous pouvez enlever le contrôle de tonalité de ligne en plaçant un * au début du n° de téléphone. Voir Enregistrer les numéros de téléphone.

6. En alarme totale, ma centrale sonne, mais les messages ne partent pas.

Vérifier d’abord dans la mémoire des événements ce qui s’est passé après l’alarme (la centrale indique-t-elle qu’elle a tenté d’appeler ?)

Si elle n’indique rien, il y a de forte chance que les n° de téléphone soient mal enregistrés ou qu’ils soient enregistrés mais qu’ils ne leur aient pas été attribués de messages (les tirets doivent être remplacés par des chiffres qui correspondent aux messages vocaux.)

Consulter la section INSTALLATEUR nommés Enregistrer les numéros de téléphone.

7. Mon client utilise une ligne dégroupée et n’est plus relié à France Télécom : Il est peut-être possible de placer la ligne de la centrale sur la BOX du fournisseur d’accès. Pour autant, Silentron vous conseille les points suivants :

Dans un tel cas, il est impossible d’utiliser le protocole CESA.

Ne pas enlever le contrôle de tonalité de ligne (*) : en effet, la centrale ne reconnaîtrait pas une absence de ligne et diffuserait les messages sans savoir si la ligne est présente ou absente alors qu’une coupure de courant interdit le fonctionnement de la BOX et donc l’envoi de messages.

Silentron vous conseille d’installer une centrale avec GSM en back up ou en prioritaire pour palier aux déficiences de la ligne dégroupée, surtout en absence d’électricité.

8. Ma centrale répond à la place du téléphone ou du répondeur.

La centrale tente de prendre la ligne si elle reçoit 2 appels dans un intervalle de 1 min. Placer le fax avec une réponse après 4 sonneries.

Si vous ne l’utilisez pas, effacer le message vocal 7 et toutes les informations de télégestion.

9. Pas de réponse ici ?

Appelez l’assistance technique de votre distributeur ou contacter directement Silentron au 00 39 011 7732506.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

33

CARACTERISTIQUES TECHNIQUES

Modèle 5500 SILENYA HT Top GSM - Modèle 5502 SILENYA HT Top

NB: le modèle 5502 ne dispose pas du module GSM, aussi il n’a pas de fonction liée au GSM

Alimentation :

Courant CC :

Batterie prévue:

230V CA 50 Hz - 150mA – absence de réseau signalé après temps programmable

1,2A totali - sortie 13 V CC nominale

Pb hermétique rechargeable 12V 2,2Ah standard. Le batterie à placet doivent avoir un boîtier de classe HB ou supérieur

Consommation :

Autonomie :

Batterie externe :

Entrée d’alarme

55mA au repos en absence de liaison filaire - 125mA avec rétroéclairage de l’écran -500mA en alarme

36 heures avec la batterie chargée, au repos et en absence de liaison filaire. Pour determiner l’autonomie en présence de liaison filaire, mesurer la consommation de la batterie (sans 230V) et le calculer correctement. pour augmenter l’autonomie, il est possibile de connecter une batterie externe aux bornier +AL et GND

Antisablotage radio: jusqu’à 99 détecteurs programmables immédiatement, retardés ou en AND (CONFIRMATION) sur 3 groupes insérables A-B-C ou encore sur les groupes 24 heures Panique, agression et technique filaires: 6 lignes NF programmables librement sur 3 groupes insérables A B C radio: réception du signal de sabotage de chaque détecteur Réception du signale d’existence en vie et de pile

Sortie alarme externe basse (SUPERVISION) filaire: 3 lignes camper NF (groupe A B C) et protection ouverture/arrachage de la centrale radio: transmission alarme digitale codifiée 72 bit pour commande à faible puissance des moyens d’alarme.

Filaire: 1 pour commande sirène 12V 0,5A - 1 pour sirène autoalimentée 14V – 1 pour sirène intégrée

R1 e R2 : relais programmables pour diverses fonctions

Entrée de commande:

Temporisation :

1 pour liaison de mise en service électronique/électromécanique supplémentaire

Anomalie R.F.: contrôle continu, simultané et programmable des 2 fréquences de travail

Mémoire des événements : derniers 200 événements en boucle mise en service retardée programmable – retard entrée programmable sur claque détecteur Temps d’alarme général 3 minutes fixes horloge 24 h programmable pour commande d’automatisme

Visualisation : écran 2 x 16 caractères, avec possibilité de nommer chaque détecteur (étiquette)

Commande : clavier alfanumérique 20 touches

Sirène interne et indicateur: sirène d’alarme 106 db + buzzer pour fonction d’indication à basse intensité

Indications acoustiques:

Réceptransmission RF : messages vocaux enregsitrables pour les principales communications à l’utilisateur double fréquence simultanée DualBand controlée au quartz – codes digitaux codifiés en usine et gérés par

Portée radio: autoapprentissage du microprocesseur – fréquence et puissance selon les normes

100 m en aire libre en absence totale de trouble radio de fond de bande : la portée radio peut subir des réductions sensibles du fait de la position des appareils en correspondance avec la structure des locaux.

DIMENSIONS: 307 x 200 x 53mm POIDS: 1,2 Kg BOX: ByBlend TEMPERATURE: opérative/stockage -10°+40°C

Voir schéma électrique à la fin du manuel

Liaison au réseau électrique – appareil de classe II

La connexion au réseau électrique doit être effectuée en accord avec les normes internationales, plaçant les ferrites fournies comme illustré

(voir photo) et en utilisant les borniers refermermables : les extrémités des fils conducteurs cordés ne doivent pas etre consolidés par des soudures douces aux points où les conducteurs sont soumis à des pressions de contact. Le câble doit etre bloqué en serrant la vis afin d’éviter les détachements accidentels. La liaison au réseau électrique doit prévoir un dispositif de section bipolaire facilement accessible et avec une distance entre les contacts de 3 mm au moins ou bien doit se terminer par une fiche normalisée insérable dans une prise. Effectuer des essais

éventuels avec uniquement la batterie chargée. A la fin des connexions, fermer le couvercle interne, refermer la centrale et uniquement ensuite, activer le dispositif de section ou connecter la prise au courant.

Attention : toujours débrancher le courant du réseau 230 V avant d’intervenir sur la centrale.

Bornier (voir dessin n°3)

SPK

+ALI

+OFF

GND (tous):

+SIR

+SAA

+N

A1-2 B1-2 C1-2

TMP A-B-C

KEY

NC1-C1-NO1 positif de sortie du haut parleur supplémentaire 8 Ohm pour les messages de la centrale positif d’alimentation détecteurs 12 V CC max. 500 mA pour détecteurs filaire. positif présent avec la centrale en fonction – commande de blocage sirène filaire terre positif 12 V max 500 mA en alarme pour sirènes supplémentaires positif 14V, disparaissant sans 230V, pour alimentation sirène filaire intégrant une batterie interne propre. positif disparaissant pour la commande d’alarme filaire

Attention ! Si 2 ou plus sirènes sont connectées, il est obligatoire de placer 2 ou plus diodes sur les borniers afin d’éviter des signaux de retour.

Attention ! Ne jamais utiliser cette sortie comme alimentation de sirène. entrée d’alarme NF entrée de sabotage NF entrée ON-OFF pour clé externe (fermée = OFF)

NC2-C2-NO2 sortie d’échange libre relais R1 – connecter uniquement sur des circuits à tension SEL V (très basse tension de sécurité). d’échange libre relais R2 – connecter uniquement sur des circuits à tension SEL V (très basse tension de

Téléphone sécurité). liaison ligne téléphonique RTC

Note

1. les entrées d’alarme et de sabotage travaillent en normalement fermé et fonctionnent suite à la première fermeture. Aussi, si ils sont fermés accidentellement, ils indiquent la présence d’une porte ouverte. Pour annuler l’indication, entrer en test puis en sortir.

2. les entrées TMP des boucles de sabotage doivent être programmées sur le même groupe des détecteurs.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

34

Modèle 5501 SILENYA HT Free GSM – 503 SILENYA HT Free – Caractéristiques techniques

NB: le modèle 5503 ne dispose pas du module GSM, aussi il n’a pas de fonction liée au GSM

Alimentation :

Consommation :

Autonomie :

Pack pile alkaline codice 861010 (9V 12Ah)

180 - 220uA au repos – max 400 mA en alarme avec GSM en fonction – max 200 mA avec RTC en fonction. théroroique avec 2 MHS/MHS par jour : 2 ans environ (5502) – plus de 2 ans (5503)

Attention ! L'autonomie diminue notoirement en cas de nombreuses alarmes et/ou appels téléphoniques et/ou

Entrée d’alarme

Antisablotage

Sortie alarme externe manœuvres. radio: jusqu’à 99 détecteurs programmables immédiatement, retardés ou en AND (CONFIRMATION) sur 3 groupes insérables A-B-C ou encore sur les groupes 24 heures Panique, agression et technique radio: réception du signal de sabotage de chaque détecteur

Réception du signale d’existence en vie et de pile basse (SUPERVISION)

Protection à l’ouverture/arrachage de la centrale radio: transmission alarme digitale codifiée 72 bit pour commande à faible puissance des moyens d’alarme.

Anomalie R.F.: contrôle continu, simultané et programmable des 2 fréquences de travail

Mémoire des événements : derniers 200 événements en boucle

Temporisation :

Visualisation : mise en service retardée programmable – retard entrée programmable sur claque détecteur

Temps d’alarme général 3 minutes fixes

écran 2 x 16 caractères, avec possibilité de nommer chaque détecteur (étiquette)

Commande : clavier alfanumérique 20 touches

Sirène interne et indicateur: sirène d’alarme 106 db + buzzer pour fonction d’indication à basse intensité

Indications acoustiques:

Réceptransmission RF : messages vocaux enregsitrables pour les principales communications à l’utilisateur double fréquence simultanée DualBand controlée au quartz – codes digitaux codifiés en usine et gérés par autoapprentissage du microprocesseur – fréquence et puissance selon les normes

Portée radio: 100 m en aire libre en absence totale de trouble radio de fond de bande : la portée radio peut subir des réductions sensibles du fait de la position des appareils en correspondance avec la structure des locaux.

Liaison filaire : ligne téléphonique RTC (même ADSL)

DIMENSIONS: 307 x 200 x 53mm POIDS: 2 Kg BOX: ByBlend

Voir photo de la centrale à la fin du manuel

TEMPERATURE: opérative/stockage -10°+40°C

UTILISATION QUOTIDIENNE – A L’ATTENTION DE L’USAGER

La configuration de votre système avec votre centrale d’alarme Silenya HT dépend de votre installation et des décisions prises en commun avec votre installateur.

Cette partie de manuel est dédiée à l’usager pour lui permettre d’utiliser sa centrale dans ces fonctions les plus quotidiennes. Il est certain qu’elle ne peut recouvrir l’utilisation spécifique de chaque système.

CENTRALE AU REPOS

La centrale au repos présente l’écran tel que représenté dans la 1ère ligne de la section TEST dans la partie Installateur. A partir de cette position, il est possible de :

Avec le code Usager :

rentrer dans le menu Usager d’effectuer des TESTS, de lire la mémoire des événements de MES la centrale (Mettre En Service)

Sans le code Usager :

régler l’heure de MES/MHS du timer (relié - éventuellement - à la clé de la centrale, donc de MHS/MES la centrale elle-même) d’activer ou non le timer de connaître le crédit résiduel de la carte SIM prépayée éventuellement installée d’activer la Télégestion avec l’installateur (si celui est équipé du système Téléservice) d’effectuer un appel téléphonique GSM

Avec des télécommandes ou des codes claviers :

de MES/MHS la centrale.

Par téléphone, avec le code Usager ou par GSM si le n° est en accès direct :

de MES totale ou partiel ou de MHS la centrale d’activer ou désactiver les sorties relais d’activer ou désactiver l’une des 16 sorties domotiques radio d’écouter et/ou de parler avec les personnes présentes.

Par SMS, l’auteur de l’SMS est en accès direct :

de changer les numéros de téléphone enregistrés.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

35

MHS/MES

Action sur Télécommande

(la télécommande confirme en faisant changer de couleurs son led)

MES totale : appuyer sur la touche ROUGE

(attention : suivant sa

Action sur un clavier (intégré à la centrale ou radio : si radio, le clavier confirme par ses led et des beep)

Composer un code (pas le code

Installateur) puis appuyer sur

ROUGE.

Réponse de la centrale

La centrale beep 3 fois ou diffuse le message vocal de mise en service avec le nom de la

Réponse extérieure de la sirène

La sirène Beep et clignote 4 fois. autorisée pour ne MES que certains groupes !)

MES partielle : appuyer sur la touche BLANCHE

être autorisé pour ne MES que certains groupes !)

Confirmer par ROUGE.

Composer un code (pas le code

Installateur) et appuyer sur

Si une porte est restée ouverte, le message correspondant est diffusé avec le nom de la porte.

GRP A B C clignote à l’écran.

La centrale émet un sifflement long ou diffuse le message vocal pour MES les groupes A et B

(attention : suivant sa

ROUGE. Exclure le ou les uniquement en excluant C groupes en appuyant sur la ou les touches 1, 2 et/ou 3 de mise en service partiel avec le nom de la personne.

Si une porte est restée ouverte, le message correspondant est autorisée pour ne MES que certains groupes !).

MHS totale :

Appuyer sur la touche VERTE.

(attention : attention : suivant sa programmation, un code peut-

être autorisé pour ne MES que certains groupes !)

Composer un code (pas le code

Installateur) puis appuyer sur

VERT. diffusé avec le nom de la porte.

GRP A B C clignote à l’écran

(l’indication varie suivant les groupes MES).

La centrale beep 1 fois ou diffuse le message vocal de mise hors service avec le nom de la

La sirène Beep et clignote 4 fois.

La sirène Beep 1 fois

ARRETE à l’écran. autorisée pour ne MHS que certains groupes !)

être autorisé pour ne MHS que certains groupes !)

Le système est actif après le temps de sortie programmé lors de l’installation (60 sec. par défaut). Les confirmations de la centrale sont reprises par les sirènes externes, ce qui utile lorsque l’on active par télécommande depuis l’extérieur.

Les alarmes en cours sont toutes arrêtées par une simple MHS.

Lors d’une MES ou MHS, il est possible d’avoir des informations acoustiques ou vocales supplémentaires : il s’agit d’information importante du système dont il convient de vérifier l’origine sur l’écran de la centrale ou dans l’historique.

Attention ! Modèles avec module GSM : lors de la transmission téléphonique par module GSM, des difficultés à la mise hors service pourraient se vérifier. Dans un tel cas, il est nécessaire de la mettre hors service au travers du clavier de la centrale même.

LES ALARMES

La centrale gère les alarmes selon la configuration et la programmation correspondante du système, le mode partielle ou total de MES et le type de sirènes installées. Chaque alarme provoque des indications sonores et/ou acoustiques et/ou vocales selon le cas.

Indications sonores et vocales :

NB : un système d’alarme a pour objectif premier de faire fuir l’intrus. Répartir le nombre de sirène en nombre suffisant par rapport au système.

Alarme 24 heures : indications sonores modestes de la sirène interne

Alarme antiagression (détection externe) en cas de MES partiel : diffusion par la centrale d’un message de détection externe avec le nom du détecteur, les sirènes externes flashent et beepent (si la carte vocale est intégrée, elles diffusent un message vocal pendant l’alarme).

Alarme intrusion (alarme normale ou alarme externe en cas de MES totale) : puissance maximale de la sirène interne et externe.

Toutes les alarmes intrusion peuvent être accompagnées par l’éclairage automatique des lumières par des RX2, pour augmenter la panique de l’intrus.

Appels téléphoniques :

les appels téléphoniques et les SMS programmés sont envoyés aux n° de téléphone désirés. Différents SMS peuvent être envoyés consécutivement pour signaler le parcours de l’intrus.

Les appels téléphoniques sont répétés un maximum de 3 fois à chaque n° qui ne répond pas ou qui est occupé.

Dès qu’un correspondant appuie sur #, le message n’est plus transmis aux n° successifs.

Le message est répété 2 fois à chaque numéro, 4 fois si le symbole * a été placé au début du n° de téléphone en mémoire.

Toute personne appelée peut appuyer sur la touche * de son téléphone pour actionner le système d’écoute à distance. L’écoute s’interrompt à la fin de la communication ou en réappuyant sur *. Si l’appel téléphonique est transmis par le GSM de la centrale, il est possible de parler avec les personnes.

Attention : toute personne appelée à l’accès automatique aux fonctions domotiques de la centrale.

Télésurveillance

Les instituts de télésurveillance sont avertis si la programmation en a été effectuée. Attention : la transmission digitale par GSM peut être imprécise du fait de la conversion du signal effectuée par le réseau GSM, sans aucune responsabilité de la part du fabriquant de la présente centrale.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

36

Comportement de la centrale en cas d’alarme :

Etat de la centrale

MHS

Origine de l’événement Réaction de la centrale

de la Message vocal de la centrale pendant 3 min ; les sirènes externes centrale, des détecteurs, des sonnent ; les messages programmés partent ; activation pendant 15 sec. bidirectionnels.

Alarme technique 24/24 h Buzzer de la centrale sonne pendant 15 sec. ; les messages programmés partent ; activation pendant 15 sec. de la sortie électrique programmée.

Panique (activation manuelle) Les sirènes radio sonnent pendant 3 min. ; les messages programmés partent ; activation pendant 15 sec. de la sortie électrique programmée. activation manuelle ou code sous menace) sec. de la sortie électrique programmée.

MES partielle

Attention : suivant la configuration du système (B1 ou B2), la réponse du système sera différente.

B1 supervision)

Détecteur retardé détecteur sur groupe MES

Autres événements

électrique programmée.

Message vocal de préalarme diffusé durant le temps d’entrée. antiagression) détecteur en alarme extérieur provoque une alarme

MES totale

Attention : suivant la configuration du système (B1 ou B2), la réponse du système sera différente.

B1

Alarme générale

Autres événements

Détecteur retardé

Voir réponse normale du système

Indication du buzzer continue de la centrale pendant 3 minutes, interrompue par l’envoi des messages téléphoniques ; les messages programmés partent ; les sirènes SRA-TOP (version D et successives) répètent l’indication à basse intensité, tout comme les claviers 5429V, et les PA 5026B.

Sirènes pendant 3 min ; les messages programmés partent.

Voir réponse normale du système

Buzzer : Beep continu

Alarme générale Sirènes pendant 3 min ; les messages programmés partent de la Toutes centrale, des détecteurs, des sabotages partent. sirènes et claviers bidirectionnels.

Panique (activation manuelle) Toutes les sirènes sonnent pendant 3 min. ; les messages programmés partent ; activation pendant 15 sec. de la sortie électrique correspondante. supervision)

Autres événements

30 sec. ; activation pendant 30 sec. de la sortie électrique correspondante.

Voir réponse normale du système

B2 (indication externe Réactions comme pour l’alarme extérieure (voir plus haut) antiagression) extérieurs

Groupes en alarme générale Réaction comme pour alarme générale.

NB : En cas de système avec alarme extérieur, il est peut-être utile de ne

MES que les groupes d’alarme générale en l’absence des occupants.

Tout détecteur ayant déclenché plus de 3 fois dans un même cycle de MES/MHS est automatiquement exclu (sauf groupe panique et agression). Il est automatiquement ré-inclus à la prochaine MHS.

La transmission des messages se fait dans l’ordre suivant : transmission digitale, SMS, messages vocaux.

Durant l’alarme, la centrale affiche le nom du détecteur à l’origine du déclenchement.

LIRE LA MEMOIRE DES EVENEMENTS

Pour lire la mémoire des événements depuis la centrale au repos : composer le code USAGER ou INSTALLATEUR, suivi de BAS, puis utiliser les flèches HAUT et BAS pour faire défiler les 200 dernières mémoires d’événement de manière chronologique. Cette mémoire ne peut être effacée qu’avec un RESET totale de la centrale. Lors d’une intrusion, la centrale mémorise le parcours de l’intrus.

Appel vocal en direction de l’utilisateur Marc

←13/04/06

Abréviation:

19:30V

S: SMS

←13/04/06

OC: occupé

19:30V

→ : appel entrant

D: protocole digital

KO: appel non réussi

V: message vocal

OK: appel réussi

NO: sans réponse

13/04/06

Manœuvre de Mise en Service par Marc

Indication d’alarme sabotage Porte 1

13/04/06

19:31

19:31

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

37

Abréviation

ABSENCE ELEC. :

USAGER :

ALARME :

AL.EXT :

ANNULE :

ARRETE :

BATT. :

CHAMP GSM ABSEN.

CHANGEM.NUM. :

CONTRÔLE GSM :

COD :

DET :

DISTANT :

FIL : absence réseau électrique entrée dans le menu usager alarme alarme extérieure annulation

Mise Hors Service batterie basse

.absence champs GSM changement numéro de téléphone par SMS arrêt et mise en route automatique du GSM code de clavier radio détecteur intervention de téléphone distant entrée filaire

H.SERV. :

INSTAL :

LIGNE RTC ABSEN. :

MARCHE :

MAR. A, B, C :

NOMIN. :

OUVERTE :

PROGRA :

SABOT. :

SCANN :

SUPERV. : mis hors service entrée dans le menu installateur absence de ligne RTC

Mise En Service totale

Mise En Service partielle nomination périphérique huisserie ouverte à la MES programmation sabotage trouble radio manquement de supervision

SERVIC :

TEL :

TEMPERATURE en fonction télécommande

Événement TEMPERATURE (température relevée sur la carte électronique supérieure à 70°C ou inférieure à 5°C.)

EFFECTUER UN TEST

Se reporter à la section INSTALLATEUR : effectuer un TEST.

ACCEDER AU MENU USAGER

Pour accéder au menu Usager : taper le code Usager suivi de ENTREE.

Le menu Usager est une forme réduite du menu INSTALLATEUR. Pour en prendre connaissance, se reporter à l’arborescence de menu de programmation au début de la section INSTALLATEUR. La partie USAGER est la partie non grisée. Le sous menu CODE USAGER est spécifique au menu USAGER.

Pour sortir d’un menu : appuyer sur ESC.

CONNAITRE LE CREDIT RESIDUEL D’UNE CARTE GSM PREPAYEE

Le n° de l’opérateur pour connaître le service prépayé doit être préalablement enregistré en position 64 du répertoire. Voir la section

RÉPERTOIRE de la partie Installateur.

Au repos de la centrale : appuyer 1 secondes sur la touche présentant des pièces de monnaie.

La communication avec l’opérateur automatique se fait immédiatement, la voix s’entend, le service se coupe normalement.

CHANGER UN NUMERO DE TELEPHONE PAR SMS

Cette opération requiert les conditions suivantes : la centrale doit être équipée d’un module GSM 5985 le n° qui émet le SMS doit être enregistré dans la MEMOIRE, avec l’option ACCES DIRECT le n° à modifier en mémoire doit être présent en MEMOIRE.

Procéder comme suit :

écrire le SMS suivant : A06283656A02578945 (où 06283656 est le vieux n° et 02578945 le nouveau n° à mémoriser.) et l’envoyer à la carte SIM de la centrale.

L’appareil prend en compte le changement et confirme par un SMS : VARIATION EFFECTUEE *02578945*.

ACTIONS DOMOTIQUES A DISTANCE

La centrale peut être appelée téléphoniquement pour effectuer des actions domotiques. Ces actions domotiques sont de 3 styles :

MES totale ou partielle, MHS de la centrale (cette action existe par défaut) basculement des relais intégré (RELAIS1 et RELAIS2) (actions qui nécessite un raccordement filaire)

16 actions radio sur des récepteurs domotiques (RX2 OU RX3). Ces récepteurs radio permettent de basculer un relais 250V pour 8 A

(soit 2000 W), pour allumer les lumières, déclencher le chauffage, le chauffe-eau, l’arrosage, le portail, les volets roulants, etc… Les

RX2 peuvent être, tout à fois, commandés par la Silenya HT lors d’un appel téléphonique, que par des télécommandes, des codes claviers, des détecteurs, pour faciliter votre vie dans la maison.

Appeler la centrale sur la ligne RTC

NB : la réponse de la centrale aux appels entrants sur la ligne RTC est subordonnée à la présence du message de guide n°7 et/ou à la présence du code d'accès pour la télégestion.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

38

Appeler la centrale une 1ère fois et laisser sonner de 1 à 3 fois et raccrocher.

Rappeler la centrale dans un délai maximum de 60 sec.

La centrale décroche et le message vocal 7 vous rappelant les actions possibles est diffusé (conseil pratique : enregistrer le message

à votre guise pour qu’il vous rappelle toutes les actions possible).

Après le beep de fin de message, utiliser le clavier de votre téléphone pour composer lentement le code Usager suivi de # (par exemple : 5467#). La centrale confirme avec 3 beep. Vous pouvez alors effectuer des actions domotiques ou activer l’interphonie (voir ci-dessous).

Appeler la centrale sur la ligne GSM

Ce paragraphe est applicable uniquement pour les modèles 5500 TOP mixtes radio filaires équipé du module GSM.

1. 1ère hypothèse : le n° appelant n’est pas mémorisé avec l’accès direct :

Appeler la centrale qui décroche immédiatement et diffuse le message vocal 7 vous rappelant les actions possibles (conseil pratique : enregistrer le message à votre guise pour qu’il vous explique toutes les actions possible).

Utiliser le clavier de votre téléphone pour composer lentement le code Usager suivi de # (par exemple : 5467#), même pendant l’écoute du message. La centrale confirme avec 3 beep. Vous pouvez alors avoir des actions domotiques (voir ci-dessous).

2. 2ème hypothèse : le n° appelant est mémorisé avec l’accès direct :

Appeler la centrale qui décroche immédiatement et fait entendre le message vocal 7 vous rappelant les actions possibles

Vous pouvez agir domotiquement immédiatement

Attention : certain n° de téléphone appelant peuvent être cachés lors de l’appel, cela empêche ce mode de fonctionnement et oblige à composer le code usager.

Accès par défaut

Toute personne appelée par la centrale a un accès par défaut aux actions domotiques. Le message 7 n’est pas diffusé.

Actions domotiques possibles

RX2 monostable :

RX2 revient dans sa position originelle après un temps réglable 2 sec. à 3 min. (voir doc. spécifique du RX2).

Pour activer le RX2 : composer 10*1# où 10 est le numéro du RX2 qui varie de 1 à 16 ; 1 signifie « activer le récepteur ».

RX2 bistable :

Suite à une activation, RX2 devra recevoir une contre-commande radio pour revenir dans sa position originelle de repos.

Pour activer le RX2 : composer 10*1# où 10 est le numéro du RX2 qui varie de 1 à 16 ; 1 signifie « activer le récepteur ».

Pour désactiver le RX2 : composer 10*0# où où 10 est le numéro du RX2 qui varie de 1 à 16 ; 1 signifie « désactiver le récepteur ».

Action sur le relais intégré n°1 : les actions sont 20*1# et 20*0# (cette action a besoin d’une connexion filaire pour fonctionner).

Action sur la sortie intégrée n°2 :

Les actions sont 21*1# et 21*0# (cette action a besoin d’une connexion filaire pour fonctionner).

Pour la Mise en Service totale de la centrale :

0*1# et 0*0# (cette action existe par défaut et n’a pas besoin d’être programmée). Un message vocal confirme cette action.

Mise Hors Service de la centrale

0*0# (cette action existe par défaut et n’a pas besoin d’être programmée). Un message vocal confirme cette action.

Mise en service partielle de la centrale (A + B) :

0*2# (cette action existe par défaut et n’a pas besoin d’être programmée). Un message vocal confirme cette action.

Écoute au travers de la centrale :

* débute et arrête l’écoute de la centrale. Si la conversation téléphonique est transmise par le GSM de la centrale, il est possible de parler également. L’interruption de la communication arrête la conversation.

Pour plus d’info, consultez DOMOTIQUE RADIO, REGLAGE RELAIS1 et REGLAGE RELAIS2 dans la section REGLAGE de la partie

INSTALLATEUR, ainsi que la documentation du RX2.

Le tableau ci-dessous reporte les principales actions domotiques possibles. Enregistrer le 7ème message suivant les actions programmées

(voir la section MESSAGES, dans la partie installateur).

Nom de l’action de Code à émettre avec le clavier du téléphone

MES/MHS centrale

N° l’action

0 0*1# pour MES totale de la centrale

0*0# pour MHS totale de la centrale

0*2# pour MES partielle (A + B) de la centrale

Cette action existe par défaut et n’a pas besoin d’être programmée.

Action domotique radio 1 sur

RX2 :

_ _ _ _ _ _ _ _ _ _

Action domotique radio 2 sur

RX2 :

_ _ _ _ _ _ _ _ _ _

1

2

1*1# pour activer

1*0# pour désactiver

2*1# pour activer

2*0# pour désactiver (si bistable)

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

39

Nom de l’action

Action domotique radio 3 sur

RX2 :

_ _ _ _ _ _ _ _ _ _

Actions domotiques 4 à 16 sur RX2

N° l’action

3

4 à 16

de

RELAIS1

_ _ _ _ _ _ _ _ _ _

Code à émettre avec le clavier du téléphone

3*1# pour activer

3*0# pour désactiver (si bistable)

4*1# pour activer

4*0# pour désactiver (si bistable) jusqu’à

16*1# pour activer

16*0# pour désactiver (si bistable)

20*0# pour désactiver (si bistable : voir REGLAGE, RELAIS ; attention le relais est aussi commandé par le Timer).

RELAIS2

_ _ _ _ _ _ _ _ _ _

UTILISATION DU TIMER

21*0# pour désactiver (si bistable : voir REGLAGE, TC2) ce paragraphe est applicable uniquement pour les modèles TOP mixtes radio filaires. Le Timer activer et désactive le RELAIS à heure fixe. Il peut être activé et désactivé par l’utilisateur à loisir.

Attention : en cas d’utilisation du relais pour l’alarme générale (voir REGLAGE RELAIS1 et 2 dans REGLAGE), le TIMER est désactivé.

Régler l’heure d’activation/désactivation

Avec la centrale au repos :

Appuyer sur ESC. A l’écran apparaît TIME ON / TIME OFF

Taper l’heure de début d’activation, puis ENTREE, puis l’heure de fin d’activation, puis ENTREE

La centrale revient au repos

Mettre en fonction le timer

Avec la centrale au repos : appuyer sur HAUT pour activer et BAS pour désactiver le Timer.

En cas d’activation, un H apparaît sur l’écran en haut et à gauche (à gauche de la date).

CONNAITRE L’ETAT DE LA CENTRALE ET DES RELAIS A DISTANCE

Une fois la centrale en ligne, composer les codes suivant pour obtenir la réponse quant à l’état du périphérique :

Périphérique

Etat de MES/MHS de la Centrale

Etat du relais

Etat de TC2

Code à composer Réponses acoustiques

0#

20#

21#

Message vocal correspondant.

3 beep : activé, 1 beep : désactivé

3 beep : activé, 1 beep : désactivé

Télégestion

La télégestion est un système de manutention de votre système à distance. Pour plus d’information, consulter la section Télégestion dans la partie INSTALLATEUR.

Lorsque votre installateur vous le demande, appuyer 1 sec. sur la touche présentant une clé à molette quand la centrale est au repos. Elle se connectera automatiquement avec le système de télégestion de l’installateur.

ATTENTION : la connexion par l’installateur par le système de CALL BACK présente des aspects délicats et des responsabilités objectives, du fait de la Mise Hors Service du système d’alarme, même si cela représente une solution commode pour la manutention du système en l’absence du client. Le fabriquant décline toute responsabilité à ce propos et conseille à l’USAGER et à l’installateur de se mettre d’accord préalablement par écrit à propos de l’utilisation de la TELEGESTION en absence de l’USAGER (même si ce dernier peut empêcher une telle connexion en annulant le CODE D’ACCES de l’installateur : voir TELEGESTION dans la partie INSTALLATEUR).

APPEL TELEPHONIQUE PAR LE GSM DE LA CENTRALE

Pour les centrales intégrant un GSM, celle-ci peut servir de téléphone. Cette fonction peut être utile pour créditer la carte téléphonique prépayée.

Au repos de la centrale, appuyer sur la touche VERTE. Rentrer le n° de téléphone à appeler puis confirmer en réappuyant sur VERTE. La conversation débute normalement. Pour arrêter la conversation, appuyer sur ROUGE ou ESC.

Si aucun n° n’est rentré, la centrale retourne au repos après une minute.

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

40

Tabella numeri / messaggi (ove vi fossero più di 15 numeri programmati provvedere diversamente)

Nome della persona chiamata

Numero chiamato (1-63)

………………………………………..

Pos.

1

Messaggi Vocali

Associati

(evidenziare)

1 2 3 4 5 6

SMS Associati

(evidenziare)

1 2 3 4 5 6

SMS tecnici associati

(evidenziare)

1 2 3 4 5 6 7 8 9 10

Daccesso Diretto

Yes No

……………………………………….. 2 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 7 8 9 10 Yes No

………………………………………..

………………………………………..

………………………………………..

3

4

5

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

Yes No

Yes No

Yes No

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

……………………………………….. operador de red GSM

6

7

8

9

10

11

12

13

14

15

64

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

41

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

42

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

43

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IFA080228GM

44

CENTRALES SUPERVISADAS Y TELECONTROLADAS PARA SISTEMAS DE ALARMA

INALAMBRICAS Y MIXTAS POR RADIO - POR CABLE

(PAG. 2)

SYSTEMÜBERWACHTE UND FERNSTEUERBARE ZENTRALEN FÜR DRAHTLOSE

ALARMSYSTEME UND GEMISCHTE SYSTEME ÜBER FUNK UND LEITUNGSNETZ

(SEITE 18)

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

1

DECLARACIÓN DE CONFORMIDAD

Nombre del fabricante: Silentron S.p.A. Dirección: Via Sagra S. Michele 25/27 – 10139 TORINO - ITALIA fecha: 1°de enero de 2008

El abajo firmante Gerente, declara bajo su responsabilidad que los productos codificados de 5500 a 5599 están en conformidad con lo previsto por las siguientes Directivas Comunitarias:

Directiva del Parlamento Europeo 1999/5/CE (R&TTE) de 9 de marzo de 1999, sobre equipos radioeléctricos y equipos terminales de telecomunicación y reconocimiento mutuo de su conformidad.

Directiva del Parlamento Europeo 2004/108/CE de 15 de diciembre de 2004, relativa a la aproximación de las legislaciones de los

Estados miembros en materia de compatibilidad electromagnética.

9.0

10.0

11.0

12.0

13.0

14.0

5.0

6.0

7.0

8.0

1.0

2.0

3.0

4.0

Directiva del Parlamento Europeo 2006/95/CE de 12 de diciembre de 2006, relativa a la aproximación de las legislaciones de los

Estados miembros sobre el material eléctrico destinado a utilizarse con determinados límites de tensión.

ADVERTENCIAS GENERALES - LEA ATENTAMENTE ANTES DE UTILIZAR LOS APARATOS

Instalación

: todas las operaciones de instalación, mantenimiento y/o modificación del sistema y sus aparatos han de ser efectuadas por personal técnico cualificado. Éstas pueden estar tuteladas por normas técnicas específicas que han de ser respetadas. Los aparatos están preparados para su uso en el interior de inmuebles.

Conexiones eléctricas:

Cada una de las conexiones eléctricas, sin excepción, se ha de efectuar de forma adecuada, sujetando todos los cables con abrazaderas para evitar que se desconecten accidentalmente. Cierre correctamente las cajas de los aparatos. Desenchufe todas las conexiones eléctricas superiores a 25 V antes de abrir las cajas de los aparatos conectados.

Alimentación por pilas:

sustituya el paquete de pilas sólo con modelos equivalentes, colóquelo y conéctelo manteniendo la polaridad que prevista en el contenedor. Deshágase de las descargadas atendiendo a la normativa vigente, también en los casos de desguace de los aparatos, a los que tendrán que extraerse previamente por prevención: en caso de pérdida de líquido proteja las manos con guantes de silicona. Responsabilidad: el fabricante no asume la responsabilidad debida a erróneas instalaciones y/o mantenimiento, o erróneo uso de los aparatos entregados. Garantía: según la Convención de Viena y las condiciones descritas en el Catálogo General, baterías y pilas excluídas.

CONFIGURACIÓN DEL SISTEMA DE ALARMAS SILENYA HT ...................................................................................................................................... 3

CENTRALES DE ALARMAS SILENYA HT - CARACTERÍSTICAS GENERALES............................................................................................................ 3

FUNCIONAMIENTO DE LA CENTRAL .............................................................................................................................................................................. 5

OPERACIONES DEL USUARIO ........................................................................................................................................................................................ 5

USO DE LAS FUNCIONES DOMÓTICAS .......................................................................................................................................................................... 7

OPERACIONES DE INSTALACIÓN................................................................................................................................................................................... 8

PROGRAMACIÓN DE LA AGENDA TELEFÓNICA........................................................................................................................................................... 9

GRABACIÓN DE MENSAJES DE VOZ - ESCRITURA DE SMS - MENSAJES DE VOZ ASOCIADOS A ACONTECIMIENTOS ................................... 10

MENÚ HERRAMIENTAS: PROGRAMACIÓN DE TELEMANDOS, TECLADOS, DETECTORES .................................................................................. 12

MENU PROTOCOLOS DIGITALES ................................................................................................................................................................................. 15

MENÚ TELEGESTIÓN...................................................................................................................................................................................................... 15

PROGRAMACIÓN DE LOS SISTEMAS DE ALARMA / AVISO INALÁMBRICOS .......................................................................................................... 15

MODELO 5500 SILENYA HT TOP GSM - MODELO 5502 SILENYA HT TOP - CARACTERÍSTICAS TÉCNICAS ........................................................ 16

MODELO 5501 SILENYA HT FREE GSM - MODELO 5503 SILENYA HT FREE - CARACTERÍSTICAS TÉCNICAS .................................................... 17

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

2

1.0 CONFIGURACIÓN DEL SISTEMA DE ALARMAS SILENYA HT

Las centrales Silenya HT constituyen el cerebro de un sistema de alarma con posibilidad de automatizaciones domóticas, realizado mediante la integración de una central con varios tipos de detectores o sensores, sistemas de mando y sistemas de disuasión y alarma. El trabajo del instalador es fundamental para configurar correctamente el sistema según las exigencias del cliente, mediante la elección y programación de los diferentes componentes del sistema. Antes de realizar la instalación deben estar bien clarass las posibilidades y límites del sistema, para aprovechar las características de funcionamiento e intervención. Estas centrales, debidamente combinadas con detectores, sirenas y accesorios, pueden satisfacer todas las exigencias de instalación, cuyo límite dimensional se determina principalmente por el alcance radio de los aparatos (véanse las características técnicas), que puede amplificarse de ser necesario mediante repetidores especiales.

A diferencia de la mayor parte de las centrales en el mercado, los aparatos Silenya HT también tienen la capacidad de manejar correctamente detectores externos a los locales bajo protección, emitiendo de esta manera avisos antiagresión, fundamentales para indicar oportunamente al cliente cuando se encuentra en los locales bajo protección.

Atención:

Los detectores que funcionan fuera de los locales pueden generar alarmas indebidas vinculadas a inevitables fenómenos naturales que pueden interactuar con los equipos. La precisión de la selección preventiva de los equipos y su correcta programación e instalación permiten reducir las alarmas indebidas a excepciones insignificantes: es estas realizaciones, la habilidad y la experiencia del instalador especializado son fundamentales, y de igual importancia es la comprensión de los límites de los aparatos por parte del cliente y su colaboración para limitar los acontecimientos que puedan generar las alarmas indebidas.

1.1 MODELOS DISPONIBLES Y APLICACIONES

Cód. 5500 SILENYA HT GSM Top:

central alimentada por red 230 V CA, que requiere batería recargable 12 V 2,2 Ah interna. Garantiza un altísimo nivel de seguridad y una gran flexibilidad domótica gracias al doble transmisor telefónico incorporado que funciona en la línea fija así como en la red GSM. Es el modelo más completo de la gama, apto para instalaciones importantes sobre todo inalámbricas, pero con posibilidad de alimentar y conectar diferentes detectores y sirenas por cable, obteniendo así una instalación mixta radio/cable de alta eficacia.

Cód. 5501 SILENYA HT GSM Free:

central similar a la anterior, pero alimentada exclusivamente con pilas, y por tanto sin conexión a la red eléctrica: para obtener instalaciones totalmente inalámbricas, sin detectores ni sirenas cableadas, con un óptimo nivel de seguridad y buena flexibilidad domótica. Por motivos de consumo el módulo GSM se activa únicamente en caso de alarma, y por tanto normalmente está apagado.

Cód. 5502 SILENYA HT Top:

central similar al modelo 5500, pero sin módulo GSM, por lo que los aspectos de transmisión de alarmas y recepción de mandos se encargan únicamente a la red telefónica fija.

Cód. 5503 SILENYA HT Free:

central similar al modelo 5501, pero sin módulo GSM, por lo que los aspectos de transmisión de alarmas y recepción de mandos se encargan únicamente a la red telefónica fija.

2.0 CENTRALES DE ALARMAS SILENYA HT - CARACTERÍSTICAS GENERALES

Fruto de las más recientes e innovadoras investigaciones de Silentron, las centrales Silenya HT representan la mejor solución para la instalación, con y sin colocación de cables, de sistemas de alarmas de medianas y grandes dimensiones, integrados con funciones de automatización domótica y la posibilidad de telegestión. La apreciable potencia del microprocesador empleado ofrece una gran flexibilidad de uso; el teclado instalado y la pantalla retroiluminada facilitan las operaciones de programación y verificación de acontecimientos, permitiendo al usuario comprender los diferentes fenómenos controlados por los equipos. La recepción-transmisión radio supervisada en doble frecuencia

DualBand y el dispositivo antiescáner hacen de este aparato uno de los más seguros y fiables del mercado.

Este manual describe el funcionamiento general de las centrales, y por consiguiente de la instalación, que depende en gran medida de las programaciones efectuadas durante la instalación, por lo que es responsabilidad del diseñador del sistema o del instalador ilustrar al cliente las funciones predispuestas y las relativas consecuencias en las diferentes situaciones de control y alarma. Asimismo es responsabilidad del cliente leer este manual y preguntar al instalador lo que no haya comprendido, para poder utilizar el sistema de manera eficaz, adecuada y sin dañar la tranquilidad de sus vecinos.

ALARMA (varios tipos)

ALARMA FALSA

AL. INDEBIDA

ALARMA, zona de

ALARMA, canal de

AND

ANTICOERCIÓN

estatus de la central, diferente para cada causa de alarma prevista (véanse avisos sonoros y alarmas).

La alarma “pánico” indica que el usuario presente en el lugar quiere llamar la atención y disuadir posibles malintencionados, mientras que la alarma “atraco” indica una situación de extremo peligro en la que es mejor no activar sirenas, o bien una necesidad de auxilio de tipo diferente (por ejemplo llamar un médico).

(falsa alarma) alarma generada por un defecto o avería de uno o más equipos (cubierta por garantía industrial). alarma generada por colocación incorrecta, limitación técnica del aparato o causas ocasionales fortuitas independientes del aparato en sí (no cubierta por garantía industrial). grupo de detectores, que se activan y desactivan individualmente o con otros grupos (zonas A-B-C).

Las zonas24horas (pánico-atraco-tecnológica) siempre están activas. Todos los detectores se programan en una única zona. ubicación individual de un detector específico (dos en el caso de AND) que protege un área, un punto, una superficie. función de la central para reducir las alarmas indebidas: programando dos detectores en el mismo canal se obtiene el estatus de alarma de la misma sólo si ambos transmiten una señal de alarma en máximo

30 segundos (no variables). función de los teclados que permite desactivar la central introduciendo un código diferente del habitual, que activa la transmisión de los mensajes de voz y sms de “atraco” (alarma silenciosa) a los números telefónicos predispuestos.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

3

EXCLUSIÓN detect.

DOMÓTICA

Operación que permite inhibir un detector hasta el restablecimiento (por avería u otro motivo) sistema de automatización electrónica/electromecánica de tareas en el lugar (abrir/cerrar puertas, encenderuces, etc.)

SABOTAJE

tentativa de apertura de los contenedores de los equipos del sistema o de extracción del punto de fijación

MEMORIA EVENTOS

PRE-ALARMA

función de la central que registra las últimas 200 operaciones efectuadas y permite visualizarlas. estatus de la central previo al de la alarma verdadera, causado por detectores programados con retardo de alarma o bien estatus de las sirenas externas antes de sonar (emisión de beeps repetidos durante unos 10 segundos)

RETARDO de alarma

tiempo que transcurre entre la transmisión del detector y el estatus de alarma: puede programarse para cada detector

DETECTOR

equipo que indica intrusiones, pasos, aperturas de puertas/ventanas y demás acontecimientos que constituyan un peligro. Término equivalente utilizado en el manual: SENSOR

TEST

condición de prueba de la central, que bloquea todas las sirenas y permite también cambiar las pilas.

2.2 CARACTERÍSTICAS OPERATIVAS PRINCIPALES

2.2.1 CONTROL DE LOS DETECTORES DE INTRUSION INTERNOS Y EXTERNOS:

pueden programarse hasta 99 detectores inalámbricos en total (hasta 198 en modalidad AND) + varios detectores por cable para los modelos Top (6 entradas que pueden combinarse libremente con las zonas).

2.2.2 Zonas de alarma de intrusión A-B-C con diferente filosofía de funcionamiento (programable):

a. Programación con detectores externos y alarma antiagresión (Alarma externa Yes): zona A para detectores externos que generan la

ALARMA AGRESIÓN - zona B para detectores perimetrales (encendidos) y zona C para detectores volumétricos internos, que generan la ALARMA GENERAL b. Programación tradicional con todos los detectores internos (alarma externa No - ejemplo): zona A para detectores perimetrales planta baja, zona B para detectores perimetrales primera planta, zona C para detectores volumétricos, todos los que generan la ALARMA

GENERAL

2.2.3 Zonas de alarma accesorias, siempre activas (24/24 h):

Zona “pánico”; activa las sirenas externas y las llamadas telefónicas mediante una tecla del control remoto o de los teclados de ser necesario.

Zona “atraco”; activa exclusivamente las llamadas telefónicas mediante una tecla del control remoto o de los teclados de ser necesario.

Zona “tecnológica”; controla los detectores de humo, inundación o demás acontecimientos peligrosos; se obtiene una alarma específica clara.

2.2.4 Activación/desactivación de la central:

pueden programarse hasta 32 telemandos y hasta 32 códigos numéricos (teclados) telemandos bidireccionales de 4 teclas para activación total (A+B+C), parcial (A+B) y desactivación; un led confirma la operación.

códigos de 5 cifras para activación total, parcial y desactivación, para uso en la central o en los teclados con función de

ANTICOERCIÓN activación forzada: es posible hacer de manera que la central se active todos los días a una hora predeterminada (ver 9.6 f). en los modelos Top es posible realizar la conexión eléctrica de una llave suplementaria electrónica o electromecánica

2.2.5 AVISOS SONOROS Y ALARMAS DE LA CENTRAL

a.

Avisos de operación:

3 beeps intermitentes confirman la activación, mientras que un beeeeep continuo indica la activación parcial.

Un único beep confirma la desactivación Si se han grabado los mensajes de voz correspondientes, las operaciones se confirman por voz en claro b.

Avisos de evento:

si se ha olvidado alguna puerta o ventana abierta, se tienen una serie de beeps anteriores a los tres previstos para la confirmación de la activación. Si durante un período de activación ocurre algo en el sistema, se tiene una serie de beeps después de la desactivación. Si se han grabado los mensajes de voz correspondientes, los acontecimientos se describen por voz en claro c.

Estatus de prealarma:

serie continua de beeps durante el tiempo configurado o bien mensaje de prealarma, si se ha grabado. d.

Alarma de agresión (alarma externa)

: con el sistema activado parcialmente se tiene una serie continua de beeps durante 3 minutos o bien el mensaje externo, si se ha grabado. Con el sistema activado totalmente se tiene siempre la serie de beeps. e.

Alarma general:

con el sistema activado, la sirena interna suena en la central durante 3 minutos y salen todas las llamadas previstas. f.

Alarma pánico:

con el sistema activado parcialmente o con el mando "pánico" desactivado, se activan sólo las sirenas radio durante tres minutos y todas las llamadas previstas. Con el sistema activado suenan todas las sirenas, incluso la de la central y aquellas por cable. g.

Alarma atraco:

con el sistema activado o con el mando "robo" desactivado, se activan todas las llamadas telefónicas previstas. El mando puede usarse incluso para llamar al médico o realizar una solicitud telefónica de auxilio. El mensaje grabado debe ser coherente. h.

Alarma tecnológica:

con el sistema activado o desactivado, esta alarma genera un aviso sonoro intermitente durante 15 segundos y todas las llamadas telefónicas previstas.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

4

i.

Alarma de sabotaje:

con el sistema activado parcialmente o desactivado, esta alarma genera un aviso sonoro intermitente durante 3 minutos y todas las llamadas telefónicas previstas. Con el sistema activado genera la alarma general.

¡ATENCIÓN! CONSIDERE LOS SIGUIENTES ASPECTOS:

a. En cualquier caso de alarma, cualquier desactivación silencia las sirenas. b. Para cada período de activación de las zonas A,B,C cada detector admite solo tres alarmas, para evitar que un detector dañado altere la tranquilidad pública. La cuenta vuelve a cero y reanuda con cada activación.

2.2.6 FUNCIONAMIENTO DE LAS SIRENAS - VÉASE TAMBIÉN EL MANUAL ESPECÍFICO

Las centrales accionan las sirenas suplementarias internas y externas, que funcionan de la siguiente manera:

a) Sirenas internas:

repiten la señal acústica de activación (parcial/total 3 beeps) y desactivación (un único beep): la intensidad de esta señal puede regularse hasta cero. Se activan durante 3 minutos en el caso de Alarma General, Sabotaje y Al. Pánico.

b) Sirenas externas:

repiten la señal acústica de activación (parcial/total 3 beeps) y desactivación (un único beep): la intensidad de esta señal puede regularse hasta cero. El indicador luminoso intermitente parpadea a la vez que se emiten las señales sonoras. Se activan durante 3 minutos en el caso de Alarma General, Sabotaje y Alarma Pánico, tras un período de prealarma de unos 10 segundos, en los que emiten una señal sonora intermitente: este retardo (no modificable) es útil para no crear molestias en caso de que se olvide desactivar el sistema. En caso de programación de alarma antiagresión, las sirenas externas no suenan sino que emiten una suave señal sonora intermitente durante 3 minutos. El indicador luminoso intermitente sigue el progreso de las alarmas.

Tarjeta de voz de las sirenas externas: si cuentan con tarjeta de voz, las sirenas difunden un mensaje de advertencia en el período de prealarma y en el caso de alarma antiagresión: dichos mensajes deben grabarse correctamente para hacer desistir a los malintencionados.

2.2.7 LLAMADAS TELEFÓNICAS EN LÍNEA FIJA PSTN:

es posible grabar hasta 6 mensajes de voz, vinculados a 6 acontecimientos específicos (véase 7.0 a), que pueden transmitirse a hasta 63 números telefónicos programados previamente de modo correcto.

Llamadas en red GSM (sólo para modelos con módulo GSM):

los mismos mensajes arriba mencionados pueden transmitirse por GMS y antes de los mensajes se envía también el respectivo SMS (salvo casos de programación avanzada diferente), útil si no hay respuesta.

Otros 11 SMS programados de fábrica y con contenido técnico (véase 7.0 b) se transmiten tras el acontecimiento.

Los 63 números telefónicos disponibles pueden habilitarse para recibir uno o más mensajes de voz y SMS, según las necesidades específicas.

2.2.8 - Llamadas telefónicas a instituciones de vigilancia (centrales receptoras):

las centrales contemplan el protocolo digital Contact ID, apto para comunicar con las centrales de vigilancia. Dicho protocolo se programa debidamente mediante el menú de la central.

2.2.9 - Llamadas telefónicas de teleasistencia

: Las centrales pueden ser habilitadas por el usuario para conectarse automáticamente con la sede del instalador (si el mismo prevé este servicio) para permitirle intervenir a distancia para controlar y poner a punto la instalación.

2.2.10 FUNCIONES

(atención: las funciones por relé están presentes únicamente en los modelos Silenya HT Top)

a) Reloj programable

: la central cuenta con un reloj programable que conmuta un relé de seguridad a una hora predeterminada (véase 4.7).

b) Salidas eléctricas:

hay dos relés activables por teléfono para el control de cargas eléctricas de varios tipos (ver capacidad de los contactos)

c) Salidas por radio:

16 mandos telefónicos a la central, localmente accionan por radio (inalámbricos) 16 receptores RX2/RX3 que pueden instalarse en los locales para encender luces u otros dispositivos, y pueden activarse también por control remoto, teclados o detectores.

3.0 FUNCIONAMIENTO DE LA CENTRAL

3.1 PROTECCIÓN DE SEGURIDAD - CÓDIGO DEL USUARIO - CÓDIGO DEL INSTALADOR

La central cuenta con un código de fábrica " 0 0 0 0 " que permite acceder al procedimiento de programación. Durante la instalación es necesario cambiar este código, programando dos: código USUARIO y código INSTALADOR. Si se olvidan los códigos la única solución es abrir la central generando la alarma de sabotaje, desconectar y volver a conectar la alimentación y reactivarla introduciendo el código de fábrica: esta operación no borra la programación efectuada. a.

CÓDIGO DE INSTALADOR

: código numérico de 4 a 8 cifras que permite acceder a todas las programaciones pero no a las operaciones. b.

Código de USUARIO:

código numérico de 4 a 8 cifras que el usuario mismo puede cambiar en cualquier momento para hacer inaccesible al instalador la activación parcial o total y la desactivación de la central. Este código permite realizar las siguientes funciones:

activación total o parcial de la central mediante teclado instalado

puesta de la central en estatus de TEST, para pruebas o cambio de pilas.

lectura de la MEMORIA DE EVENTOS

programación/modificación de números telefónicos en la agenda (véase sección PROGRAMACIÓN)

grabación/modificación de todos los mensajes de voz (véase sección PROGRAMACIÓN).

adición/borrado de telemandos o códigos numéricos de activación/desactivación (véase sección PROGRAMACIÓN)

modificación de la función de la llave suplementaria por cable (véase sección PROGRAMACIÓN)

modificación de algunas CONFIGURACIONES: exclusión de detectores (sensores) por radio y cable - configuración reloj/fecha modificación código usuario - modificación hora legal - modificación retroiluminación del visualizador - modificación activación forzada automática -control versión firmware de la central - modificación del código de acceso a la telegestión (ver sección PROGRAMACIÓN CONFIGURACIONES).

¡Atención!

Si se modifica el sistema mediante el código USUARIO se puede limitar la eficacia de la instalación entera, por lo que se recomienda informarse sobre las diferentes funciones antes de realizar modificaciones o bien pedir al instalador que realice dichas operaciones, incluso a distancia mediante el Teleservice.

ZONA A ACTIVAR

A B C

4.1 - ACTIVACIÓN TOTAL Y PARCIAL

Teclado de la central: introducir el código numérico, presionar la tecla roja; aparece en pantalla:

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

5

Si se desea activar toda la instalación, pulsar de nuevo la tecla roja; la central confirma la activación. Si se desea activar sólo parte de la instalación, excluir lo que no se desea pulsando las teclas 1 (A), 2 (B), 3 (C); y hacer las modificaciones deseadas pulsando de nuevo las teclas numéricas 1,2,3. Cuando la pantalla muestra la configuración deseada, presionar la tecla roja: la central confirma la activación parcial.

Teclados suplementarios

la operación es análoga a la de la central, pero la indicación de las zonas por activar se da mediante los leds A, B,

C, y no mediante pantalla. También los teclados confirman la activación total o parcial (véanse instrucciones específicas).

Telemandos:

pulsar la tecla roja para activar totalmente la instalación - pulsar la tecla blanca para activar sólo las zonas A+B. Los telemandos

HT confirman la operación con el parpadeo del led. Estas son las operaciones previstas por la fábrica. El instalador puede configurar de otra manera los telemandos, por ejemplo para activar B+C o A+C: en este caso, se atribuye una tecla a la acción deseada.

4.2 - DESACTIVACIÓN

Teclado de la central o teclados suplementarios:

introducir el código numérico y presionar la tecla verde; la central confirma.

Telemandos:

presionar la tecla verde

¡Atención!

la desactivación es siempre total a menos que se hayan programado los controles remotos y los teclados de otra manera – Si se desea mantener algunas zonas activas, es necesario activarlas después de la desactivación.

¡Atención! Desactivación bajo amenaza (ANTICOERCIÓN):

es posible configurar uno o varios códigos que permitan realizar la desactivación, pero que a la vez realicen las llamadas de voz de "atraco" y envíen los respectivos SMS (modelos con módulo GSM).

Atención !

Modelos con módulo GSM: pueden producirse dificultades de desconexión durante la transmisión telefónica GSM tras una alarma.

En este caso desconectar a través del teclado de la central.

4.3 - TEST DE LA CENTRAL

(la operación sirve también para cambiar las pilas, ya que las sirenas se bloquean)

Introducir el código usuario y pulsar

↑ (TEST CENTRAL) - al confirmar con ↵ aparece la descripción inicial:

Ahora es necesario generar la alarma de todos los detectores, abriendo puertas/ventanas protegidas,

LISTA VACÍA

TEST moviéndose en las áreas protegidas por detectores volumétricos, interrumpiendo los rayos infrarrojos de las barreras, esperando al menos 5 segundos después cada alarma, y atendiendo siempre almenos 5 segundos entre una alarma y otra, hasta 99 alarmas sucesivas. Si hay más detectores, efectuar el test en dos fases.

Al final, controlar la correcta recepción de cada una de las alarmas, revisando en pantalla las diferentes alarmas, con las flechas

↓ ↑ :

AL. SENSOR

03 C1 H C2 M

AL = alarma SENSOR = nombre (etiqueta) atribuido al detector

03 = número del acontecimiento (3ª alarma detectada)

C1 H = señal de radio en la frecuencia C1 elevada (H = high)

C2 M = señal de radio en la frecuencia C2 media (M = medium)

La calidad de la señal de radio se describe así: H = high = alta ; M = medium = media ; L = low = baja.

En todos estos casos el sistema funciona correctamente: las diferencias de señal se determinan por la distancia y los obstáculos físicos entre la central y el detector. Si una de las frecuencias no da indicaciones, es probable que el detector esté fuera del alcance máximo o haya interferencias en dicha frecuencia. Si ninguna de las frecuencias da indicaciones, realizar una prueba real; es decir, activar la central y generar la alarma: ya que la señal en TEST es atenuada conforme a la Norma 50131, el aparato puede estar aún en funcionamiento. Si no se genera la alarma, llamar al servicio de asistencia técnica.

¡Atención!

Algunos modelos de detector transmiten dos veces la alarma: se memorizarán entonces dos avisos consecutivos.

¡Atención!

Es posible que la señal de un detector sea a veces H, y a veces M: esto se debe a las interferencias ocasionales o al movimiento de personas en los locales bajo protección durante las pruebas. Al ensayar los telemandos esto sucede a menudo, ya que la posición del telemando respecto a la central no es fija, y por tanto es susceptible a variaciones de la señal recibida.

¡Atención!

Para efectuar el TEST de los detectores volumétricos no debe haber personas en el área protegida al menos durante tres minutos antes de la prueba, que se efectúa sucesivamente atravesando dicha área: el indicador luminoso del detector indica la alarma, que se memorizará en la central.

4.4 - TEST RECEPCIÓN RADIO - FIELD METER INCORPORADO

Introducir el código usuario y presionar

↑ y luego ↑ - Al confirmar con ↵ aparece TEST FIELD METER.

Al confirmar de nuevo con

↵ aparecen dos indicaciones C1 (primera frecuencia, de unos 433 MHz) y C2

(segunda frecuencia, de unos 868 MHz): al transmitir una señal de radio con cualquier aparato, se puede ver la intensidad de la señal recibida para cada frecuencia: la señal es válida si se resalta más de una marca.

C1 :

C2 :

▀ ▀ ▀ ▀ ▀

▀ ▀ ▀ ▀

4.5 - TEST DEL COMBINADOR TELEFÓNICO INCORPORADO

Introducir el código usuario y presionar

↑ y luego ↓. Al confirmar con ↵ aparece TEST COMBINADOR: marcar el número deseado, confirmar con

↵ y seleccionar con ↓ ↑ el mensaje que se va a enviar. Confirmar con ↵ , seleccionar con ↓ ↑ si se desea hacer la prueba en la línea fija

PSTN o en GSM: al confirmar con

↵ sale la llamada de prueba al número definido. La persona llamada debe oír el mensaje perfectamente.

4.6 - LECTURA DE LA MEMORIA DE EVENTOS

Las centrales memorizan hasta 200 eventos ocurridos (activación, desactivación, alarmas varias) visualizando la fecha, la hora y el equipo periférico interesado, los acontecimientos se ponen en cola siempre: el 201º anula el primero y así sucesivamente. Para la lectura de la memoria, introducir el código usuario y presionar

↓: en pantalla aparece el último evento con fecha y hora. Visualizar todos los eventos desplazándose por el visualizador con las teclas

↓ ↑ ; al terminar, salir presionando ESC. Debido al tamaño de la pantalla, los mensajes memorizados se abrevian de la siguiente manera (ejemplos):

a) llamada con mensaje de voz hacia el usuario Marcos

(1)

← : llamada saliente

(2)

fecha y hora de la llamada

→ : llamada entrante

(3) V

: mensaje de voz S: SMS D: protocolo digital

(4)

nombre de la persona llamada (AGENDA) CONTACT ID (vigilancia)

INSTALADOR

(tele service)

CENTRO ASIST.

(asistencia ext.)

(5)

OK : llamada efectuada

KO

: llamada fallida

OC

: ocupado

NO: llamada sin respuesta

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

6

(2)

fecha y hora del evento

ON A,B,C:

activación parcial

(5) MDO: TelemandO

DET : Sesnsor/detector

COD

: Código teclado

CAB

: Entrada por cable

USUAR.

: Entrada al menú Usuario

INSTAL

: Entrada al menú Instalador

REMOTO:

Intervención desde teléfono remoto

ABIERT:

puerta o ventana abierta MANIP: Alteración/Sabotaje

AL:

Alarma PROG: Programación

SUPERV:

falta de supervisión

BAT:

Batería descargada

ESCAN

BORR:

: Interferencia Radio

Cancelación

F

Fuera de servicio

SERV

: en servicio

ETIQ:

nombre del equipo periférico

(2)

fecha y hora del evento

(4) INSTAL:

acceso al menú del instalador

USUARIO:

acceso al menú del usuario

AUSENCIA

se refiere a la línea telefónica

AUSENCIA COBERT.:

se refiere al GSM

AUSENCIA RED:

ausencia de corriente 230V

CAMBIO NÚM

. : se refiere al número telefónico, por SMS

VERIFIC. GSM

: operación de apagado-reencendido GSM

4.7 PROGRAMACIÓN DE UNA OPERACIÓN A HORAS FIJAS

(reloj de la central - únicamente para modelos Silenya HT Top)

La central tiene un relé (R1) que puede usarse como control de aparatos por teléfono o como activador/desactivador de una función predefinida, como el encendido/apagado de luces a horas programadas. El usuario puede configurar y variar las horas de inicio o fin de la operación según sus exigencias. Al pulsar ESC el visualizador muestra "TIME ON y TIME OFF": introducir la hora y minutos ON y confirmar con

↵, introducir luego la hora y minutos OFF y confirmar con ↵, activar entonces la función pulsando ↑:cuando aparece H se confirma la activación.

4.8 TELEGESTIÓN

Si el instalador cuenta con un módem específico de TELESERVICE, puede controlar por teléfono la central y también actuar sobre la misma como si estuviera en el lugar mismo, para analizar y resolver los problemas que se puedan presentar sin necesidad de ir hasta donde el cliente.

El usuario, observando la central, puede verificar las operaciones en curso mediante la pantalla, pero no debe realizar ninguna operación durante la conexión para evitar conflictos.

La conexión es implícitamente autorizada por el usuario, que conecta automáticamente su central con el módem del instalador presionando la tecla con la llave inglesa durante más de 5 segundos: la central descarga los datos hacia el instalador, que podrá revisar el memorial de acontecimientos o intervenir en la central misma de ser necesario. La sola descarga de los datos puede darse de manera repetitiva (por ejemplo una vez a la semana), incluso si el instalador no se encuentra en su sede, mientras que si se requieren operaciones es necesario acordar con el instalador su presencia en el lugar de instalación del módem TELESERVICE, para poder actuar "en línea directa".

¡Atención!

El operador puede además conectarse autónomamente a la central de un cliente mediante un código de acceso (ver menú

Telegestión) debidamente programado en la sede de instalación: esta intervención presenta aspectos delicados y responsabilidades objetivas, ya que la conexión realizada de esta manera desactiva temporalmente el sistema, aunque resulta de gran utilidad para la resolución de problemas durante la ausencia del usuario. El fabricante, declinando toda responsabilidad a tal efecto, recomienda al usuario y al instalador ponerse de acuerdo previamente por escrito sobre el uso de la telegestión durante la ausencia del usuario, quien puede sin embargo inhibir dicha conexión en cualquier momento anulando el código de acceso del instalador..

5.0 USO DE LAS FUNCIONES DOMÓTICAS

El mensaje 7 “guía”:

cuando se llama a la central se escucha automáticamente este mensaje, que debe ser grabado por el instalador para recordar al usuario como realizar desde afuera los mandos que se han programado. La central, de hecho, permite realizar varias funciones que no pueden describirse integralmente, ya que dependen de las exigencias del cliente y de la capacidad del instalador para realizarlas aprovechando plenamente el aparato en el ámbito local en el que se instala.

5.1 - LLAMADA A LA CENTRAL EN LA LÍNEA PSTN (COMPONIENDO EL NÚMERO TELEFÓNICO DE LA LÍNEA FIJA UTILIZADA)

¡Atención!

La respuesta a las llamadas entrantes en la línea PSTN está subordinada a la presencia del mensaje guía 7 o a la presencia del código de acceso para la telegestión. La operación se realiza de la siguiente manera:

Llamar a la central y colgar después de que haya sonado dos veces, y volver a llamar: la central responderá con el mensaje guía o bien con una señal sonora si el mensaje no ha sido grabado. Tras haber escuchado el mensaje marcar en el teléfono el código usuario seguido de # y proceder con las actuaciones posibles:

Activación/desactivación:

marcar 0 # para conocer el estatus de la central: se recibe una respuesta de voz en claro (si se ha grabado). Para activar totalmente la central, marcar 0

1 #; para activar sólo las zonas A+B, marcar 0 2 # ; para desactivarla, marcar 0

0 # : se obtiene una respuesta de voz y si la central cuenta con módulo GSM se recibirá también un mensaje SMS de confirmación, al terminar la llamada.

Mando de relés internos:

al marcar 20

1 # se obtiene la activación del relé R1, que en algunas configuraciones se sobrepone al mando configurado con el reloj. La desactivación se obtiene marcando 20

0 #. Marcar 21 1 # para activar el otro relé R2, al cual puede conectarse otra carga eléctrica, que se desactiva marcando 21

0 #. Dichos relés pueden activarse/desactivarse/controlarse sólo en algunas configuraciones de instalación, por lo que es necesario evaluar este aspecto con el instalador. Al marcar 20 # se controla el estatus del R1: 3 tonos (beep-beep-beep) indican que el relé se ha activado - 1 tono (beep) indica que el relé se ha desactivado. Marcar 21 # para controlar de la misma manera el R2 al marcar un número de 1 a 16, seguido de

1 # se envían 1-16 mandos de radio de activación a posibles receptores locales 5540-

41-42 al marcar un número de 1 a 16, seguido de

0 # se envían 1-16 mandos de radio de desactivación a posibles receptores locales

5540-41-42

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

7

5.2 - Llamada al módulo GSM de a bordo (componiendo el número de la SIM utilizada)

Si la central cuenta con módulo GSM, éste estará siempre habilitado para responder de inmediato a las llamadas entrantes (sin doble llamada) y reconoce el número de quien llama, si éste lo permite: en este caso el instalador puede hacer que el número reconocido de esta manera tenga acceso directo a la central, sin marcar el código de usuario. Se oye entonces el mensaje guía y se procede como se ha descrito anteriormente.

5.3 - Usuario llamado desde la central

Si se genera la alarma y se realiza por consiguiente la llamada telefónica, la persona llamada puede interactuar con el aparato, por ejemplo desactivando la central, pulsando el mando descrito anteriormente. Atención: no realizar esta operación en caso de intrusión real.

Cuando se recibe una llamada de la central, es posible interrumpir el ciclo de llamadas sucesivas, pulsando # en el teléfono, después de haber escuchado el mensaje y el "beep" de “final de mensaje”.

5.4 - Variación remota de los números telefónicos memorizados

Mediante un SMS desde un teléfono remoto, que esté memorizado en la agenda con acceso directo, es posible variar los números telefónicos de la agenda: para hacerlo, componer un mensaje SMS precedido por la letra A seguida de los números sin espacios vacíos:

A333555666

(número que se desea cambiar)A333666888 (número que se desea introducir)

El aparato memoriza la variación y envía el SMS de confirmación: VARIACIÓN EFECTUADA *333666888*

5.5 - Crédito restante SIM

Al presionar la tecla € se obtiene automáticamente un mensaje de voz con el crédito restante de la SIM. Por seguridad, usar tarjetas SIM con recarga automática.

5.6 - Escucha remota

Ya sea que la central llame a un número programado o que el usuario llame a la central, durante la conexión telefónica en la línea fija PSTN se pueden escuchar los sonidos ambientales en el lugar de instalación de la central con sólo presionar la tecla

∗ en el teléfono conectado. Al presionar una vez más la tecla

∗ se interrumpe la escucha y se puede proceder a pulsar los mandos. Si no se hace nada en los siguientes 60 segundos, la conexión se interrumpe automáticamente.

5.7 - Conversación con manos libres - únicamente para modelos con módulo GSM y con la central desactivada

Al presionar la tecla

∗ en el teléfono conectado, es posible hablar y escuchar con manos libres durante una llamada a la central, asímismo se puede llamar desde la central como con un teléfono móvil: presionar la tecla verde para conectarse, marcar un número telefónico en no más de

1 minuto y entonces presionar

↵ . Para terminar la llamada, presionar ESC o la tecla roja.

¡Atención! La versión Silenya HT GSM Free permite realizar las llamadas, pero es necesario esperar a que se encienda el módulo GSM.

5.8 - Otras funciones de las centrales

Es posible instalar un altavoz conectado por cable para escuchar los mensajes de voz de la central en otro lugar.

Las centrales con módulo GSM cuentan con otras funciones automáticas, que deben programarse durante la instalación: aviso SMS de ausencia y reajuste de la corriente eléctrica de red (únicamente en el modelo Silenya HT GSM Top) transmisión periódica de SMS de existencia activa de la central comunicación de la expiración de la SIM - se recomienda sin embargo utilizar una SIM sin caducidad

SEGUNDA PARTE - INSTRUCCIONES PARA EL INSTALADOR

6.0 OPERACIONES

La instalación requiere competencia técnica específica en el sector de las alarmas electrónicas y en particular en el de sistemas de alarmas inalámbricos. El presente manual no recoge las precauciones ni las medidas a adoptar para la instalación técnica, que forman parte indispensable del conocimiento de un instalador profesional, fundamentales para la correcta instalación de estos aparatos y sus accesorios.

a)

La programación de la central es simple, con operaciones muy similares a las de los teléfonos móviles, y se realiza directamente desde el teclado de la central, observando la pantalla y siguiendo las instrucciones que aparecen en ésta, considerando las siguientes indicaciones: todas las programaciones deben confirmarse con la tecla

↵ (enter). Al salir de una pantalla sin confirmar, la operación no será válida.

Los símbolos

↓↑ y ↵ indican que es posible desplazarse hacia arriba, hacia abajo o confirmar

Las letras “Y” (yes) y “N” (no) indican si la función está o no presente: modificar con

↓↑

La tecla ESC permite salir de una situación de programación; la tecla CANC permite borrar una programación entera.

La tecla

← permite borrar una parte de programación durante la escritura de la misma.

Las teclas numéricas permiten asociar los números telefónicos a los mensajes de voz/SMS de cualquier tipo y seleccionar las zonas

A,B,C.

Las teclas numéricas permiten escribir la fecha, la hora, los minutos y los segundos, cuando se requieran.

b) Errores de programación:

si se presionan las teclas incorrectas lo único que ocurre es que el aparato indica el error con 1 ó 3 beeps

(programación telemandos/detectores), por lo que es posible proceder con varios intentos. Es necesario prestar atención únicamente a la función "CANCELACIÓN", a la cual sigue "CANCELAR - CONFIRMAR”: si se confirma ¡se borra la programación entera!

c) Centrales con módulo GSM:

en presencia del módulo GSM, configurar siempre el PIN de la SIM CARD con el número "1234". Introducir entonces la SIM en el módulo GSM antes de alimentar el aparato: si no está presente, aparece el mensaje "cortar la corriente e introducir SIM".

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

8

a. Introducir SIM (únicamente para centrales con módulo GSM) b. conectar la alimentación (batería cargada o 230 V) c. en pantalla aparece el código de la versión firmware

↵ y elegir el idioma, desplazándose con ↑ ↓ e. introducir el código de fábrica 0 0 0 0

↵ f. introducir fecha y hora, pulsando los números y sucesivamente

↵ . Usar ← en caso de error g. introducir el CÓDIGO USUARIO y el CÓDIGO INSTALADOR (4-8 cifras

↵)

CÓDIGO FÁBRICA

0 0 0 0

Atención:

en el caso de instalaciones cercanas, el CÓDIGO USUARIO debe ser siempre diferente ya que dos o más centrales con el mismo código de USUARIO activan todas las sirenas internas/externas y todos los indicadores PA presentes y de alcance de radio, sin importar a qué instalación pertenezcan. Si se desea en cambio obtener este resultado en instalaciones cercanas y de alcance de radio, usar el mismo código.

Atención

: si se desea entrar a la modalidad de programación en cualquier momento es necesario marcar antes el CÓDIGO INSTALADOR. h. Al confirmar el código instalador se accede automáticamente al menú: las teclas

↑ ↓ permiten desplazarse por el menú:

AGENDA

CONFIRMA ↓

Memorización de los números telefónicos

MENSAJES

↵ CONFIRMA ↓ grabación de mensajes de voz y escritura de los SMS

HERRAMIENTAS

↵ CONFIRMA ↓ programación de telemandos, teclados y detectores de diferentes tipos

AJUSTES

↵ CONFIRMA ↓ programaciòn de las funciones domóticas y configuración de operaciones particulares

PROT. DIGITAL

↵ CONFIRMA ↓

Gestión de las transmisiones digitales de alarma hacia servicios de vigilancia

TELEGESTIÓN

↵ CONFIRMA ↓

Gestión de las transmisiones hacia el módem del instalador para mantenimiento y control remoto

La programación sucesiva puede iniciar a partir de cualquiera de los menús arriba indicados, confirmando con

7.0 PROGRAMACIÓN DE LA AGENDA TELEFÓNICA

Como con un teléfono móvil, pueden escribirse los nombres y números telefónicos de quienes recibirán los seis mensajes de voz y los seis

SMS programados de fábrica para avisar sobre los acontecimientos indicados abajo. Cada uno de los números puede asociarse a uno o más acontecimientos, para que sólo el interesado en el acontecimiento reciba el aviso. Pueden programarse hasta 63 números receptores.

¡Atención!

En la posición 64 debe programarse el número dado por el operador de la tarjeta SIM para obtener el crédito restante (tecla €)

¡Atención!

Control de la línea telefónica: conforme a las Normas, la central escucha el tono de línea libre PSTN y realiza la llamada sólo si este es correcto. Si el tono presenta interferencias se anula el control anteponiendo

∗ al número en fase de programación (presionar ↑ )

¡Atención! Pausas entre números: si se desea interponer pausas en la composición de los números, pulsar

↓ entre un número y el sucesivo.

a) Eventos previstos por fábrica (por defecto):

1) alarma de intrusión 2) alarma de sabotaje/alteración

3) alarma manual con activación de sirenas (pánico) 4) alarma manual sin activación de sirenas (atraco/médica)

5) alarmas sensores técnicos (humo, inundación, gas) 6) señal de batería descargada (central,detectores,teclados, sirenas bidireccionales)

AGENDA

CONFIRMA ↓

MEMORIA

↵ CONFIRMA ↓

AGREGAR NOMBRE

- - - - - - - - - - - - -

AGREGAR NÚMERO

- - - - - - - - - - - - -

FELIPE

2223334567

MEMORIZADO

2223334567

MENSAJES VOZ

↵ - - - - - -

MENSAJES VOZ

↵ - 2 3 - - 6 pulsar los números (de 1 a 6) de los eventos para los que se desea advertira este número con un mensaje de

Ejemplo:

2 alarma de intrusión

3 alarma manual

6 batería descargada

SMS

↵ - - - - - -

MENSAJES).

Una vez completada dicha asociación (

↵) aparecerá otra pantalla que permite asociar al número en fase de programación otros 11 SMS ya programados (por defecto). Estos señalan situaciones de anomalía o funciones útiles de la central conforme al índice que vemos a continuación.

SMS TÉCNICOS

↵ - - - - - - - - - - -

Si la central tiene módulo GSM con la respectiva SIM, aparecerá una pantalla que permite asociar al número los SMS correspondientes a los 6 mensajes de voz descritos arriban (que debe escribir el instalador – menú

Atención:

la asociación de los mensajes a los números debe efectuarse para cada uno de los números telefónicos memorizados. Si un número no tiene mensajes asociados, no se realizará la llamada telefónica a dicho número ya que la central no sabría qué comunicar.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

9

b) Índice de los SMS programados en la fábrica: Atención: los mensajes 6, 7 y 11 no son disponibles en los modelos FREE.

1 = batería descargada de la central: ¡atención, este aviso indica anticipadamente una posible interrupción del funcionamiento del sistema!

2 = batería del equipo periférico descargada: según el modelo, los detectores tienen un alcance residual de varios días (ver manual específico)

3 = ausencia de supervisión o interferencia de radio - el mensaje sale sólo si la función de control está activa (CONFIGURACIONES)

4 = sistema activado - el mensaje sale sólo como confirmación cuando el sistema se activa por teléfono desde fuera

5 = sistema desactivado - el mensaje sale sólo como confirmación cuando el sistema se desactiva por teléfono desde fuera

6 = ausencia de red eléctrica 230V - el mensaje sale tras un período programable de ausencia continua de tensión de red (CONFIG.)

7 = ausencia de cobertura GSM durante más de 15 min. - El acontecimiento se memoriza y el mensaje sale al regresar el campo GSM

8 = ninguna llamada efectuada correctamente en la línea PSTN - este mensaje indica probables interrupciones de la línea telefónica (red fija)

9 = mensaje periódico de existencia activa de la central: cada x horas/días (CONFIG.) el sistema comunica el funcionamiento correcto

10 = mensaje de aviso de la expiración de la SIM: programar (CONFIGURACIONES) la próxima expiración en caso de tarjeta SIM prepagada

11 = regreso red eléctrica 230 V: este mensaje no requiere asociaciones a un número, se envía al número asociado al mensaje 6

c) Habilitación al acceso directo desde fuera

Una vez confirmadas las asociaciones, aparece en pantalla la petición de habilitación del acceso directo: se trata de la posibilidad de llamar y actuar sobre la central desde un móvil sin necesidad de introducir el código de usuario (véase 5.2) ya que se reconoce el número de quien llama, obviamente sólo si este se transmite.

Para habilitar la función, usar las flechas hasta que aparezca "Y" (yes) en lugar de "N" .

ACCESO

↵ DIRECTO N

d) Cancelación o modificación de la agenda telefónica

Para modificar la agenda se debe buscar el número deseado (se puede hacer de dos maneras), y entonces realizar las modificaciones o cancelarlo totalmente.

AGENDA

↵ CONFIRMA ↓

MEMORIA

↵ CONFIRMA ↓

LOCALIZ. POSIC.

↵ CONFIRMA ↓

AGREGAR

POSICIÓN 2

FELIPE 02

↵ 2223334567

AGREGAR NOMBRE

Felipe

FELIPE 02

↵ 2223334567 modificar con

← Cancelar totalmente con CANC

8.0 GRABACIÓN DE MENSAJES DE VOZ - ESCRITURA DE SMS - MENSAJES DE VOZ ASOCIADOS A ACONTECIMIENTOS

MENSAJES

↵ CONFIRMA ↓

MENSAJES DE VOZ

↵ CONFIRMA ↓

MENSAJE/EVENTO

↵ CONFIRMA ↓

MENSAJES SMS

↵ CONFIRMA ↓

El menú MENSAJES DE VOZ y el menú MENSAJES SMS (sólo para centrales con módulo GSM) permiten grabar / escribir directamente en el aparato los 6 mensajes de alarma que se enviaran a los números telefónicos asociados (véase B – Eventos previstos por fábrica). Dichos mensajes deben grabarse /escribirse de manera que describan correctamente el acontecimiento y mencionen el nombre del usuario y la dirección completa: recomendamos llenar previamente la tabla AGENDA/MENSAJES para dejar rastro de las programaciones efectuadas.

8.1 - CÓMO GRABAR MENSAJES DE VOZ Y ASOCIARLOS A LOS ACONTECIMIENTOS EN EL ORDEN ESTABLECIDO EN LA FÁBRICA

MENSAJES DE VOZ

↵ CONFIRMA ↓

MENSAJE VOZ 1

↵ CONFIRMA ↓

GRABAC. VOZ 1

↵ PARA GRABAR

Durante la grabación mantener presionado

↵ .

Al soltarlo se pasa a la escucha automáticamente.

Para grabar, hablar cerca del micrófono pronunciando claramente las palabras, y controlar el tiempo de grabación restante expresado en segundos desde 240, que es el tiempo máximo disponible para todas las grabaciones. Pulsar

↵ para escuchar de nuevo; CANC, para borrar.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

10

Si la grabación es buena, presionar ESC y aparece

EVENTO VOZ 1

↑ ↓

AL.ZONA A B C

Confirmar2 veces

↵ ↵

(P.A.M.)

MENSAJE DE VOZ 1

↵ PARA GRABAR presionar

↓ para pasar a los mens.

2, 3, 4, 5, 6, 7.

Una vez se obtiene el mensaje MENSAJE DE VOZ 2 (3,4,5,6,7), proceder de igual manera para grabar todos los mensajes.

¡Atención!

Si un mensaje no se graba, no saldrán llamadas hacia los números asociados a dicho mensaje.

¡Atención!

Las centrales que cuentan con módulo GSM transmiten sin embargo un SMS técnico de batería descargada: en este caso, los mensajes 6, tanto de voz como SMS, pueden usarse para otros fines mediante la PROGRAMACIÓN AVANZADA DE LOS MENSAJES

(P.A.M.): para esta función, ver la sección 8.4. En los modelos de central sin módulo GSM se recomienda no cambiar la función del mensaje 6.

¡Atención!

Las llamadas vocales de alarma en la red GSM salen con unos 15 segundos de retraso.

Mensaje de voz existente:

si en pantalla aparece ESCUCHAR VOZ en lugar de GRABAR VOZ, quiere decir que ya hay un mensaje grabado: se puede escuchar presionando

↵ , cancelar con CANC, y entonces grabar nuevamente o salir presionando ESC.

Mensaje de voz 7 – instrucciones para el usuario

Las centrales con transmisor telefónico tanto PSTN como GSM pueden efectuar operaciones accionadas a distancia por teléfono (véase 5.0) llamando a la central y pulsando los respectivos mandos: es muy útil recordar al cliente dichas operaciones mediante la grabación correcta del mensaje 7, que se escuchará todas las veces que el usuario llame a la central. Obviamente sólo el instalador que prevé las operaciones que pueden realizarse, puede grabar correctamente el mensaje.

8.2 - CÓMO ESCRIBIR LOS SMS Y ASOCIARLOS A LOS ACONTECIMIENTOS PREVISTOS EN LA FÁBRICA (máx. 24 caracteres)

MENSAJES

↵ CONFIRMA ↓

MENSAJES SMS

↵ CONFIRMA ↓

MENSAJE SMS 1

↵ CONFIRMA ↓

SMS 1 - - - - - - - -

↵ - - - - - - - - - - - - -

Escribir el mensaje y corregir los errores con

← . Con 1 se pone el punto; con 0, el espacio. Confirmar el texto definitivo con ↵, controlar y confirmar la asociación al acontecimiento previsto de fábrica. Con las flechas

↓↑ se pasa de un SMS a otro para componer los 6 SMS .

8.3 - CÓMO GRABAR LOS MENSAJES ASOCIADOS A ACONTECIMIENTOS

La central "habla" en tiempo real para informar al usuario, con mensajes pregrabados, que hay que lo más comprensiblemente posible: si no se graban dichos mensajes se pierde la indicación vocal del equipo periférico, aunque se haya grabado (ver 9.1 y demás secciones relativas a

"Etiqueta de voz"). La grabación es igual a la de los mensajes de voz; cambian las indicaciones relativas a los diferentes mensajes, así:

MENSAJES

CONFIRMA ↓

MENSAJE/EVENTO

↵ CONFIRMA ↓

ACTIVACIÓN

CONFIRMA ↓

ACTIVACIÓN

↵ PARA GRABAR

Durante la grabación, mantener presionado

↵ . Al soltar la tecla se pasa automáticamente a la escucha. Para grabar, hablar cerca del micrófono pronunciando claramente las palabras y controlar el tiempo de grabación restante. Para volver a escuchar, presionar

↵ ; para borrar, presionar CANC.

ACTIVACIÓN

↵ CONFIRMA ↓

Si la grabación es buena, presionar ESC y aparece el mensaje al lado: pulsar entonces

↓ para pasar a los demás mensajes de acontecimiento: tras haberlos grabado todos, pulsar ESC para salir definitivamente.

Índice de mensajes de acontecimientos / eventos por grabar:

Activación activación total del sistema

activación parcial activación de una parte del sistema (zona A o B o C o A+B o B+C o A+C conforme a las selecciones efectuadas)

desactivación desactivación total del sistema

puerta abierta indica que una puerta o ventana protegida con aviso de apertura se ha quedado abierta

alarma externa estatus de alarma de los detectores externos (no genera la alarma general sino solo avisos acústicos o de voz)

prealarma aviso sonoro anterior a la alarma, durante el retardo de entrada configurado en la central de un detector

sabotaje indica la alteración de parte del sistema desactivado

nuevo evento indica que ha ocurrido algo durante el último periodo de activación del sistema (ver memoria de acontecimientos)

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

11

8.4 PROGRAMACIÓN AVANZADA DE MENSAJES - P.A.M.

La central permite enviar mensajes (tanto de voz como SMS) relativos a un acontecimiento específico ocurrido en uno de los detectores o en la propia central, de manera diferente a la predisposición por defecto ilustrada en la sección D). Una vez efectuada la grabación de los mensajes de voz, antes de confirmar (véase 8.1 - P.A.M.) se pueden efectuar las siguientes variaciones:

ACONTECIMIENTO/EVENTO VOCAL 1 (2,3, etc.) AL. ZONA A B C: al pulsar los números 1 (A), 2 (B), 3 (C) se excluyen las zonas de alarma, y por tanto el mensaje se envía sólo si la alarma proviene de una zona no excluida. Al utilizar la configuración con alarma antiagresión conviene no transmitir mensajes de voz para la alarma zona A (detectores externos): es mejor verificar primero si se trata de una alarma indebida. En caso de agresión real, se puede transmitir la petición de ayuda mediante control remoto o teclado programados para la función PÁNICO o ROBO.

EVENTO/ACONTECIMIENTO VOCAL 1 (2,3, etc.) AL. ZONA A B C: al presionar

↑↓ aparecen diferentes combinaciones: sabotaje,

24h pánico, 24h atraco, 24h tecnológico, batería descargada, ausencia de red, mensaje periódico (llamada vocal de existencia activa de la central), temperatura (temperatura interna de la central inferior a 5ºC o superior a 70°C), _ _ _ _ , _ _ _ _ (escribir el acontecimiento). Al confirmar con

↵ uno de estos, se cambia la configuración de la fábrica y obviamente la respectiva alarma debe preverse coherentemente.

Por ejemplo, al variar uno de los mensajes de voz o SMS predispuestos, se puede obtener una llamada o SMS al aparecer un fenómeno particular, como la apertura de un cajón protegido con un detector, que debe estar ya programado (por ejemplo con el nombre CAJÓN).

EVENTO VOZ 6

↑↓

- - - - - , - - - - - - -

En este caso, se debe escribir AL en la primera parte de la pantalla y el número o bien el nombre del detector en la segunda: se realizará una llamada telefónica con un mensaje de voz o SMS cada vez que se abra el cajón.

EVENTO VOZ 1

↑↓

AL , CAJÓN

Los acontecimientos disponibles que pueden escribirse (solo parte en mayúsculas) en la primera parte del visualizador son:

AL = alarma SUPERV = alarma de supervisión

ACTIV = central activada DESACT = desactivación

ESCAN = alarma interferencias radio BAT = batería baja

ABIERT = puerta abierta F AL = puerta cerrada

MANIP = alarma de alteración/sabotaje TEMPERATURA = alarma por calor/frío ON A, ON B, ON C = activación zona específica

Escribir en la segunda parte el “nombre” atribuido al detector (A 02, B 04 o "CAJÓN" si se ha llamado así el detector en la fase de programación); para la central, escribir CENTRAL. Por ejemplo, al escribir DESACT, CENTRAL se llamará a los números telefónicos asociados, con mensaje de voz o SMS, cada vez que se desactive la central.

NINGÚN ACONTECIMIENTO: al programar un mensaje como NINGÚN ACONTECIMIENTO, no salen llamadas a los números asociados.

9.0 MENÚ HERRAMIENTAS: PROGRAMACIÓN DE TELEMANDOS, TECLADOS, DETECTORES (Y RESPECTIVAS OPCIONES

DE FUNCIONAMIENTO)

HERRAMIENTAS

↵ CONFIRMA ↓

MANDOS A DIST.

↵ CONFIRMA↓

CÓDIGOS

↵ CONFIRMA ↓

ZONA ALARMA . .

↵ CONFIRMA ↓

24 H ALARMA

↵ CONFIRMA ↓

24 H PANICO

↵ CONFIRMA ↓

24H TECNOLÓG.

CONFIRMA

ENTRADA CABL.

↵ CONFIRMA ↓

LLAVE EXTER.

↵ CONFIRMA ↓

9.1 - PROGRAMACIÓN CONTROLES REMOTOS (TELEMANDOS)

Pueden programarse hasta 32 controles remotos: cada uno puede actuar en todas las zonas o sólo en algunas, según la programación:

MANDOS A DIST.

↵ CONFIRMA ↓

MANDO A DIST 01

↵ CONFIRMA ↓

MAN. 01 ON A B C

↵ OFF A B C ↓

Con los números de 1 a 6 se habilitan la función y las zonas deseadas. Ejemplos

MAN. 01 ON A B C

↵ OFF A B C ↓

↑ al confirmar con

↵ esta configuración,elcontrol remoto puede activar y desactivar todo

MAN. 01 ON A B C

↵ OFF A ↓

↑ al confirmar con

↵ esta configuraciónelcontrol remoto puede activar todo y desactivar sólo A

Decidir la configuración y confirmar: en el visualizador se pide presionar a la vez el botón rojo y el botón verde del control remoto. Así, un breve beep confirma que se ha efectuado la programación y el visualizador muestra la configuración programada. Al confirmar, aparece la posibilidad de dar un nombre al control remoto (ETIQUETA): se recomienda usar el nombre del propietario (máx. 9 caracteres), el cual quedará grabado

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

12

en el historial con cada operación. Al confirmar, se accede a la ETIQUETA VOCAL, que permite grabar el nombre del propietario del control remoto con el mismo procedimiento de los mensajes de voz (salir con ESC una vez realizada la grabación correctamente): este será mencionado en todas las comunicaciones vocales de la central. Proceder entonces conforme a las indicaciones anteriores para cada uno de los controles remotos, cambiando número con las flechas.

Atención

: los controles remotos cuentan normalmente con 4 teclas de colores, de las cuales 2 pueden activar automáticamente la central de manera parcial. Ver las instrucciones de los controles remotos para obtener estas funciones, teniendo en cuenta que la programación en la central prevalece.

Atención:

si al programar un control remoto la central responde con 3 beeps, quiere decir que este ya ha sido programado. Esta nota vale también para todos los demás aparatos que se vayan a programar en la central (códigos de teclado, sensores, detectores).

a) Cancelación de controles remotos

Esta operación puede ser llevada a cabo incluso por el usuario, siguiendo estas instrucciones: introducir el CÓDIGO USUARIO (o INSTALADOR) y confirmar; buscar el menú HERRAMIENTAS con las flechas y confirmar: aparece el menú CONTROLES REMOTOS; al confirmarlo se tendrá la primera posición libre (CONTROL REMOTO por programar): las flechas permiten localizar el control remoto que se desea cancelar; confirmar: aparecerá la configuración del control remoto recuperado (véase figura).

Al presionar entonces CANC aparecerá el mensaje ¿CANCELAR? Al presionar

↵ se confirma la cancelación del control remoto: la central confirma con un beep.

MAN. 01 ON A B C

MEMOR. OFF A

MAN. 01 ON A B C

BORRAR ?

b) Adición de controles remotos:

Esta operación puede ser llevada a cabo incluso por el usuario, de la misma manera que se ha descrito arriba, hasta visualizar la primera posición libre (sin el aviso MEMOR.); proceder entonces como para realizar una nueva programación.

9.2 PROGRAMACIÓN DE LOS CÓDIGOS DESDE EL TECLADO (utilizar exclusivamente KEYPAD HT – evitar otros modelos)

Los códigos numéricos de 5 cifras que pueden utilizarse para la activación total o parcial o la desactivación, se programan directamente en la central y puede usarse además mediante todos los teclados instalados en el sistema. No es posible utilizar códigos iguales a los de Usuario-

Instalador. La programación de estos códigos, hasta 32 para que cada usuario pueda tener uno, se realiza en el menú CÓDIGOS de la siguiente manera (al confirmar CÓDIGOS aparece siempre el primero libre):

CÓDIGOS

↵ CONFIRMA ↓

CÓDIGO 02

↵ CONFIRMA ↓

COD. 02 ON A B C

↵ OFF A B C ↓

Con los números de 1 a 6 se habilitan la función y las

Zonadeseadas(verControles remotos)

INTRODUC. CÓD. 02

Introducir

5 cifras

INTROD. CÓD. 02

1 2 3 4 5

1 2 3 4 5 ON A B C

MEMOR. OFF A B C

↵ indroducior el nombre de

Quien usa el còdigo

Ejemplo : pipo

ETIQUETA CÓD. 02

PIPO ↓

ANTICOACCION N

CONFIRMA ↓

↑ ↓

ANTICOACCION Y

↵ CONFIRMA ↓

N quiere decir NO (no activo) Y quiere decir YES (activo)

Al confirmar el estatus de la función ANTICOERCIÓN se accede a la ETIQUETA VOCAL, que permite grabar el nombre de quien usa el código programado de esta manera con el mismo procedimiento de los mensajes de voz (salir con ESC una vez realizada la grabación correctamente): este será mencionado en todas las comunicaciones vocales de la central. Proceder entonces conforme a las indicaciones anteriores para los demás códigos, cambiando número con las flechas.

¡Atención!

Si se usan códigos anticoerción, es necesario que el mensaje de voz 4 y el respectivo SMS describan correctamente el acontecimiento para permitir que la persona llamada lleve a cabo una intervención rápida y eficaz.

9.3 PROGRAMACIÓN KEY SUPLEMENTARIA EXTERNA (ÚNICAMENTE PARA MODELOS TOP)

Al igual que los códigos y los controles remotos, es posible habilitar libremente una llave suplementaria conectada a los bornes: localizar el menú específico con las flechas y habilitar entonces las operaciones como se ha descrito arriba; escribir la etiqueta y grabar la etiqueta vocal.

LLAVE EXTER.

↵ CONFIRMA ↓

LLAVE ON A B C

OFF A B C ↓

9.4 PROGRAMACIÓN DE LOS DETECTORES Y LAS RESPECTIVAS OPCIONES DE FUNCIONAMIENTO

Pueden programarse hasta 99 detectores subdivididos como se desea en las 3 zonas A B C de alarma de intrusión o en las zonas 24 horas, para poder obtener las condiciones de uso deseadas por el usuario.

En las instalaciones que prevén la protección externa antiagresión, se recomienda utilizar la zona A como zona

HERRAMIENTAS

↵ CONFIRMA ↓ externa, la zona B para los detectores perimetrales (puertas y ventanas) y la C para detectores volumétricos internos: ya que los controles remotos PCK P hacen posible realizar la activación parcial de A+B, se ayuda al usuario, que de noche activará la protección externa (solo alarma de baja intensidad) y la protección perimetral (alarma general) con solo presionar una tecla.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

13

ZONA ALARMA A

↵ CONFIRMA ↓

ZONA ALARMA A

↵ AL. EXTERNA N

↑ ↓ elegir si = Y o NO = N

SENSOR A01

↵ CONFIRMA ↓

SENSOR A 01

RET. EN N AND N

SENSOR A 01

INTRODUCIR PILA

Si se desea programar el detector sin retardo ni AND confirmar

↵ . Presionar 1 para programar un retardo en el detector, luego

↵ , y entonces configurar el retardo en segundos desde 01 a 99 y confirmar ↵ - Presionar

2 si se desea programar dos detectores en AND (ver glosario), y luego confirmar

↵ y proceder

Con sólo introducir la pila en el detector, éste se memoriza: un beep lo confirma. No es posible programar dos veces el mismo detector: si se intenta, se tienen 3 beeps de error. Para programar la tecla de un control remoto en las zonas Pánico y Atraco, se debe pulsar la tecla durante 10 segundos, hasta oir el beep de confirmación.

SENSOR A 01

RET. EN N AND N

ETIQUETA A 01

- - - - - - - - -

Escribir un nombre que identifique el detector, por ejemplo PUERTA PB (puerta planta baja)

- hay 9 caracteres a disposición, por lo que se debe abreviar. Confirmar con

↵ , cancelar con ←

Grabación de etiqueta vocal: pronunciar claramente el nombre asignado al detector, manteniendo presionado

Durante la grabación aparece el tiempo de grabación restante en segundos: regularse adecuadamente para no agotar la síntesis de voz. El cliente oirá la grabación durante una llamada de alarma, en el aviso de “puerta abierta” y en los demás acontecimientos relativos al detector.

ETIQUETA VOCAL

↵ PARA GRABAR

Al soltar

↵ una vez terminada la grabación, se pasa a la escucha; salir entonces con ESC o bien cancelar con CANC y hacerlo de nuevo.

Programar así todos los detectores en todas las zonas, incluso aquellas por cable (sólo en los modelos Top) : usar

↵ para confirmar, las flechas

↑ ↓ para pasar de un detector a otro o de una zona a otra, los números para elegir las zonas (1=A 2=B 3=C) cuando se requiere en pantalla, ESC para salir de las grabaciones, ← para cancelar uno o más caracteres. Las operaciones son sencillas e intuitivas: la pantalla comunica las diferentes opciones y un beep confirma las operaciones realizadas correctamente.

Para cancelar definitivamente un detector y las respectivas etiquetas, localizarlo en pantalla (

↵ ↑ ↓): cuando aparece, confirmar con ↵ y luego presionar CANC; aparecerá ¿CANCELAR?; confirmar con

↵ y un beep confirmará la operación. Para modificar los tiempos necesarios es suficiente localizar el detector y modificar los tiempos; igualmente para las grabaciones.

9.5 MENU DE AJUSTES - PROGRAMACION DE LAS FUNCIONES PARTICULARES DE LAS CENTRALES

Las opciones del menú se ven desplazándose con las flechas después de confirmar la pantalla principal.

↵ En esta sección se definen algunos parámetros de funcionamiento y control de las centrales, así:

Para acceder a las opciones y configurar-modificar las programaciones, se usan las mismas teclas y se

AJUSTES

CONFIRMA ↓ actúa al igual que en las operaciones anteriores.

a) Exclusión sensores/detectores

: en el menú AJUSTES buscar EXCL. SENSORES y confirmar

↵ buscar entonces el detector que se desea excluir (

↑ ↓), confirmar con ↵ y cambiar el mensaje SERV

(servicio) por F SERV (fuera de servicio) utilizando las flechas. Confirmar con

↵ y salir con ESC.

EXCL. SENSORES

CONFIRMA ↓

b) Exclusión de entradas por cable

- esta operación puede ser realizada incluso por el usuario, accediendo al menú EXCL. CABLES y procediendo según las indicaciones anteriores. En ambos casos, a) y b), los detectores excluidos no generan alarmas.

c) Configuración del relé R1:

la configuración de fábrica ON-OFF (conmutación biestable) cambia a "on" tras el mando y regresa al reposo tras el mando "off", del reloj interno o bien por teléfono. La conmutación por teléfono prevalece sobre la conmutación del reloj.

Las configuraciones diferentes (

↑ ↓) permiten usar el relé R1 para otros fines, como se indica a continuación:

IMPULSIVO conmuta durante un tiempo programable de 0 a 999 segundos, tras el mando telefónico o bien el reloj interno.

ALARMA GENERAL

SABOTAJE

24H/PANICO/TECNOLÓG.

ANOMALÍA conmuta durante el tiempo configurado cuando la central está en estatus de alarma de cualquier tipo, excepto antiescáner conmuta durante 3 minutos en el caso de alarma de alteración (tamper). conmuta durante 15 segundos en caso de alarma de Pánico/Atraco/Tecnológica. conmuta durante 15 s en caso de batería descargada (central o detectores), ausencia de supervisión, interferencias de radio con el sistema activado (antiescáner), ausencia de campo GSM en los modelos con módulo.

ACTIV. / DESACT. conmuta en el momento de la activación y regresa a reposo en el momento de la desactivación (útil para conectar un indicador luminoso de estatus de la central).

Una vez encontrado el uso deseado, regular los tiempos según la necesidad y confirmar

¡Atención!

Para poder accionarse desde el reloj interno (véase 4.7) el R1 debe configurarse como ON-OFF o IMPULSIVO.

d) Configuración del relé R2

: la configuración de fábrica es ALARMA GENERAL, tiempo 3 minutos. Si se desea variar dicha configuración, proceder según se describe arriba, eligiendo una función diferente.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

14

9.6 HABILITACION DE LAS FUNCIONES

: las siguientes funciones no se describen en la secuencia exacta del menú, pero todas deben estar habilitadas para funcionar (

↑ ↓) de manera que se vea Y (yes) en pantalla en vez de N (no). Confirmar entonces la condición deseada. a.

Ausencia de red 230 V:

se debe configurar después de cuántos minutos (01-99) se desea el aviso, que se da mediante sms en los modelos con módulo GSM. Independientemente del tiempo configurado, en pantalla aparece el mensaje intermitente AUSENCIA

RED . b.

Mensaje periódico :

se debe fijar el horario de partida y seguidamente cada cuántas horas (1-999) si se desea tener un SMS de existencia "en vida" de la central (LLAMADA PERIODICA OK - mensaje técnico) c.

Caducidad SIM:

se debe configurar después de cuántos meses expira la tarjeta SIM, usando los números del teclado. d.

Antiescáner:

la central controla las señales de radio en el éter y señala las que interfieren con el funcionamiento. Se puede configurar el tiempo de las interferencias insignificantes en segundos (1-60), superado el cual se genera la alarma de la sirena en la central y la alimentación al borne SIR durante 30 segundos. e.

Supervisión:

la supervisión consiste en la transmisión de existencia activa que cada equipo periférico transmite aproximadamente cada 20 minutos: la ausencia de 8 señales consecutivas (por más de 3 horas) por parte de un equipo periférico, provoca la indicación del fenómeno con cada activación / desactivación del sistema. Hora legal automática: normalmente activa; debe excluirse en los países que no cuentan con ella. f.

Retroiluminación del visualizador:

es posible hacer que el visualizador permanezca constantemente iluminado. Normalmente se apaga después de 60 segundos. g.

Activación forzada:

es posible configurar la hora y las zonas de activación automática diaria de la central.

9.7 OTRAS FUNCIONES POR CONFIGURAR

a.

GSM-Línea telefónica

(sólo en versiones con GSM) : dar prioridad de llamada a uno de los dos sistemas (

↑↓) b.

Reloj/fecha

: actualizar la hora y la fecha, que permiten los accionamientos oportunos y aparecen en el historial de los acontecimientos. c.

Centralita:

si la central está conectada a la línea telefónica tras una centralita, es posible configurar el número de acceso al exterior sin necesidad de repetirlo en la programación de los números telefónicos. Por razones de seguridad se recomienda conectar siempre la central anteriormente respecto a las posibles centralitas. d.

Código instalador / Código usuario:

las funciones permiten modificar los códigos. ¡Atención! Legalmente el cliente tiene derecho a conocer todos los códigos de acceso del aparato, si éste es de su propiedad. La variación de los códigos queda memorizada en el historial de acontecimientos. Si no se conocen los códigos es necesario quitar la corriente a la central y entrar al menú con el código de fábrica 0000. e.

Tiempo de salida:

configurado de fábrica en 60 segundos, se modifica escribiendo el tiempo deseado de 00 a 99 y permite a la central entrar efectivamente en funcionamiento tras el tiempo configurado. ¡Atención! Tiempos demasiado breves no permiten visualizar las puertas/ventanas que haya podido quedar abiertas, que aparecen en la central durante el tiempo de salida (ejemplo

ABIERTO PUERTA 01) y se comunica localmente (grabación de acontecimientos). f.

Hora legal automática:

función normalmente habilitada, que hay que excluir en los lugares en los que no cambia la hora. g.

Versión Firmware:

permite la lectura de la versión para hacer posible la realización de la asistencia técnica necesaria h.

Borrado:

al confirmar el mensaje ¿BORRAR? se borra por completo la programación efectuada y el historial. Prestar atención antes de confirmar dicha operación, ya que no es reversible

¡Atención! La cancelación del historial después de un acontecimiento doloso (robo/agresión) puede implicar consecuencias penales para quien la realice.

10.0 MENU PROTOCOLOS DIGITALES

Dicho menú permite elegir entre dos protocolos de conexión hacia centrales de vigilancia: CONTACT ID y CESA 200 BAUD. Seleccionar el protocolo y consultar el respectivo manual para operar con dichas centrales: este puede conseguirse en la web www.silentron.com o mediante los Concesionarios Silentron.

11.0 MENÚ

Si el instalador efectúa el servicio de telegestión (asistencia técnica remota) debe programar un código respectivo de 4 cifras, diferente del código Usuario o Instalador, para el acceso a la telegestión e introducir (

↑ ↓) su nombre, un número de teléfono al efecto, posiblemente otro número de otro centro de asistencia, y los datos personales del cliente (nombres, apellidos, dirección, ciudad y teléfono).

12.0 PROGRAMACIÓN DE LOS SISTEMAS DE ALARMA / AVISO INALÁMBRICOS a) Sirenas 5531 unidireccionales -

receptores de alarma (5051 - 5851) - receptores de control de cargas (5540-41-42)

Para programar aparatos de este tipo es suficiente fijarlos debidamente dentro del alcance de radio, conectarlos correctamente, alimentarlos y cerrarlos: con la primera transmisión de desactivación de la central, se programan automáticamente, confirmando cada uno según las instrucciones específicas.

b) Sirenas 5530 bidireccionales:

la programación de las señales de alarma enviadas a las sirenas ocurre como se ha descrito anteriormente.

Es necesario ante todo programar la transmisión de las mismas hacia la central, que puede ocurrir en cualquier zona de alarma que será etiquetada como "sirena". Véanse también las instrucciones específicas.

c) Teclado KEYPAD HT

Los códigos de activación/desactivación se programan directamente en la central y pueden utilizarse con todos los teclados HT asociados a la central. Para asociar uno o más Keypads a la central y programar la tecla PÁNICO, llevar a cabo el siguiente procedimiento: alimentar la Keypad HT: todos los leds parpadean en no más de 60 segundos efectuar una operación de DESACTIVACIÓN de la central, mediante sus teclas: los leds del Keypad se apagan, para confirmar que se ha efectuado la asociación. Los Keypads ya programados pueden volver a programarse de la siguiente manera. preparar la central en la zona PÁNICO y presionar durante 10 segundos la tecla “! " del Keypad previamente asociado.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

15

13.0 MODELO 5500 SILENYA HT TOP GSM - MODELO 5502 SILENYA HT TOP - CARACTERÍSTICAS TÉCNICAS

Nota

: el modelo 5502 no cuenta con módulo GSM, y por consiguiente no tiene las funciones vinculadas a la telefonía GSM

Alimentación:

Suministro CC

Batería prevista:

Consumo:

:

230 V CA 50 Hz - 150 mA - ausencia de red indicada tras un tiempo programable

1,2 A totales - salida 13 V CC nominal

Pb hermética recargable 12 V 2,2 Ah estándar. Las baterías que se emplean deben tener una caja de tipo HB o mejor

55 mA en stand-by y sin conexiones por cable - 125 mA con retroiluminación del visualizador -500 mA

Autonomía:

en alarma unas 36 horas con batería cargada, en stand by y sin aparatos por cable. Para determinar la duración

Batería externa

: con conexiones por cable es necesario medir el consumo de la batería (sin 230 V) y calcularla correctamente. para aumentar la autonomía, es posible conectar una batería externa a los bornes + AL y GND

Entradas alarma

por radio: hasta 99 detectores programables inmediatos, retardados o AND en 3 zonas de activación A-B-C o bien en las zonas 24 horas Pánico, Atraco, Alarma Técnica.

por cable: 6 líneas NC, programables libremente en las 3 zonas de activación A B C

Antisabotaje

por radio : recepción de la señal de alteración desde cada uno de los detectores ecepción de las señales de “existencia activa” y de pila descargada (SUPERVISIÓN)

por cable: 3 líneas Tamper NC (zonas A B C) y protección apertura/desprendimiento de la central

Salidas al. Externa

por radio: transmisiones digitales codificadas 72 bits para mando de potencia débil de los sistemas de alarma

Salidas alarma:

por radio: transmisiones digitales codificadas 72 bits para mando de todos los tipos de sistemas de alarma por cable: 1 para mando sirena 12 V 0,5 A - 1 para sirena autoalimentada 14 V – 1 para sirena instalada a bordo

R1 y R2 : relé programable para funciones varias

Entradas de mando:

Anomalías R.F.:

1 para conexión activador electrónico/electromecánico suplementario control contínuo, contemporáneo y programable de las 2 frecuencias de trabajo

Historial de acontecimientos:

Temporizaciones :

Visualizaciones:

últimos 200 acontecimientos en repetición cíclica activación retardada programable - retardo de entrada programable en cada uno de los detectores tiempo de alarma general 3 minutos fijo reloj 24 h programable para mando de accionamiento pantalla 2 x 16 caracteres, con posibilidad de nombrar cada uno de los equipos periféricos (etiqueta)

Mandos:

Sirena interna e indicador:

Avisos acústicos:

Recepción-transmisión RF:

Alcance de radio:

teclado alfanumérico 20 teclas sirena de alarma 106 db + zumbador con función de aviso de baja intensidad mensajes de voz que pueden grabarse para las principales comunicaciones al usuario doble frecuencia contemporánea DualBand controlada al cuarzo – códigos digitales codificados en fábrica y manejados en autoaprendizaje desde el microprocesador - frecuencia y potencia según legislación

100 m al aire libre y con ausencia total de interferencias de fondo en la banda - el alcance de radio puede sufrir apreciables reducciones en ambientes cerrados debido a la posición de los aparatos respecto a la estructura de los locales

DIMENSIONES:

307 x 200 x 53 mm PESO: 1,2 kg

BOX

: ByBlend TEMPERATURA: operativa/almacenamiento -10°+40°C

13.1 ESQUEMA Y CONEXIONES ELÉCTRICAS

CONEXIÓN A LA RED ELÉCTRICA - aparato de clase II (Ver dibujo 1 – 2)

La conexión a la red debe realizarse conforme a las normas nacionales, interponiendo la ferrita suministrada según la ilustración (véase dibujo al lado) y utilizando el respectivo terminal con tapa. El cable debe bloquearse apretando el tornillo para evitar separaciones accidentales. La conexión a la red eléctrica debe contar con un dispositivo de seccionamiento bipolar con fácil acceso y con una distancia entre los contactos de por lo menos 3 mm, o bien debe terminar con un enchufe normalizado que pueda introducirse en una toma. Efectuar las pruebas necesarias

únicamente con batería, que debe estar cargada. Al terminar las conexiones, cerrar la tapa interna, cerrar la central y sólo sucesivamente activar el dispositivo de seccionamiento o conectar el enchufe a la toma.

¡Atención!

Desconectar siempre la corriente de red 230 V antes de llevar a cabo operaciones en la central.

Terminal (véase también el dibujo 3)

SPK

+ALI

+OFF

GND (todos):

+SIR positivo alimentación detectores 12 V CC máx. 500 mA para los detectores por cable positivo presente con central desactivada – mando de bloqueo de sirenas por cable

masa positivo 12 V máx. 500 mA en alarma para sirenas suplementarias

+SAA positivo 14 V para alimentación de sirenas por cable equipadas con batería interna propria

Nota: la salida deja de dar corriente al faltar los 230V.

+N positivo ausente para mando de alarma para sirenas por cable.

Atención!

Si se conectan 2 o más sirenas es obligatorio introducir 2 o más diodos en el borne para evitar señales de retorno.

¡Atención!

No utilizar por ningún motivo esta salida como alimentación de las sirenas

A1-2 B1-2 C1-2 entradas de alarma NC

TMP A-B-C

KEY

NC1-C1-NO1 tensión de seguridad)

NC2-C2-NO2 entradas de autoprotección NC entrada ON-OFF para llave externa (cerrado = OFF) salida de intercambio libre del relé R1 - Conectar únicamente a circuitos de tensión SELV (muy baja salida de intercambio libre del relé R2 - Conectar únicamente a circuitos de tensión SELV (muy baja tensión de seguridad)

Teléfono

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

16

Notas:

1) las entradas de alarma y tamper funcionan normalmente cerradas y se habilitan con el primer cierre. Por consiguiente, si se cierran accidentalmente indicarán el estatus de línea abierta Para anular el aviso, entrar al modo TEST y salir.

2) las entradas TMP de las líneas de sabotaje deben programarse en las mismas zonas de los respectivos detectores.

14.0 MODELO 5501 SILENYA HT FREE GSM - MODELO 5503 SILENYA HT FREE - CARACTERÍSTICAS TÉCNICAS

Nota:

el modelo 5503 no cuenta con módulo GSM, y por consiguiente no tiene las funciones vinculadas a la telefonía GSM

Alimentación:

Consumo:

Pack pilas alcalinas código 861010 (9 V 12 Ah)

180 - 220 uA en stand-by - máx. 400 mA en alarma con GSM en función - máx. 200 mA con PSTN en

Autonomía:

función teórica sin alarmas con 2 activaciones/desactivaciones diarias y 10 detectores: unos 3 años (5502)

¡Atención!

La autonomía disminuye en caso de numerosas alarmas, llamadas telefónicas u operaciones y cuando tenemos mas de 10 detectores también.

Entradas alarma

Antisabotaje

por radio: hasta 99 detectores programables inmediatos, retardados o AND en 3 zonas de activación A-B-C

o bien en las zonas 24 horas Pánico, Atraco, Alarma Técnica. por radio: recepción de la señal de alteración desde cada uno de los detectores

recepción de las señales de “existencia activa” y de pila descargada (SUPERVISIÓN).

Salidas al. externa

protección apertura/desprendimiento de la central por radio: transmisiones digitales codificadas 72 bits para mando de potencia débil de los sistemas de alarma

Salidas alarma:

Anomalías R.F.

: por radio: transmisiones digitales codificadas 72 bits para mando de todos los tipos de sistemas de alarma

control continuo, contemporáneo y programable de las 2 frecuencias de trabajo

Historial de acontecimientos:

últimos 200 acontecimientos en repetición cíclica

Temporizaciones:

activación retardada programable - retardo de entrada programable en cada uno de los detectores tiempo de alarma general 3 minutos fijo

Visualizaciones:

Mandos:

pantalla 2 x 16 caracteres, con posibilidad de nombrar cada uno de los equipos periféricos (etiqueta)

teclado

Sirena interna e indicador:

sirena de alarma 106 db + zumbador con función de aviso de baja intensidad

Avisos acústicos:

Recepción-transmisión RF:

mensajes de voz que pueden grabarse para las principales comunicaciones al usuario doble frecuencia contemporánea DualBand controlada al cuarzo – códigos digitales codificados en la fábrica y manejados en autoaprendizaje desde el microprocesador - frecuencia y potencia a norma de ley

Alcance de radio:

100 m al aire libre y con ausencia total de interferencias de fondo en la banda - el alcance de radio puede sufrir apreciables reducciones en ambientes cerrados debido a la posición de los aparatos respecto a la estructura de los locales línea telefónica PSTN (también ADSL)

Conexión por cable:

DIMENSIONES:

307 x 200 x 53 mm

PESO:

2 kg

BOX:

ByBlend

TEMPERATURA

: operativa/almacenamiento -10°+40°C

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

17

Konformitätserklärung

Name des Herstellers:

Silentron S.p.A. Anschrift: Via Sagra S. Michele 25/27 – 10139 TORINO - ITALIA Datum: 1. Januar 2008

Hiermiterklärt der Hersteller unter alleiniger Verantwortung, dass die Produkte mit den Artikelnummern von 5500 bis 5599 den folgenden EU-

Richtlinien entsprechen:

Richtlinie des Rates R&TTE-Richtlinie 1999/5/EG vom 9. März 1999 für Funkanlagen und Telekommunikationsendeinrichtungen und ihre gegenseitige Konformitätsanerkennung.

Richtlinie des Rates 2004/108/EG vom 15. Dezember 2004, EMV-Richtlinie, zur Angleichung der Rechtsvorschriften der

Mitgliedstaaten über elektromagnetische Verträglichkeit.

1.0

2.0

3.0

4.0

5.0

6.0

7.0

8.0

9.0

10.0

11.0

12.0

13.0

14.0

Richtlinie des Rates 2006/95/EG vom 12. Dezember 2006, Niederspannungsrichtlinie, zur Angleichung der Rechtsvorschriften der

Mitgliedstaaten hinsichtlich der in der Elektronik in gewissen Spannungsgrenzen verwendeten Werkstoffe.

ALLGEMEINE HINWEISE - VOR INBETRIEBNAHME DER GERÄTE BITT SORGFÄLTIG LESEN

Installation:

Alle Installations- und Wartungsarbeiten, sowie Änderungen am System müssen von technisch qualifiziertem Fachpersonal durchgeführt werden. Diese Geräte können besonderen technischen Normen unterliegen, die zu beachten sind. Das Gerät ist ausschließlich für den Einsatz im Inneren von Gebäuden vorgesehen.

Elektrische Anschlüsse:

Alle elektrischen Anschlüsse müssen ausnahmslos fachgerecht durchgeführt und alle Drähte mit Kabelbindern befestigt werden, um ein unbeabsichtigtes Loslösen zu vermeiden. Gehäuse der Geräte einwandfrei schließen. Vor Öffnen der Gehäuse von in

Betrieb befindlichen Geräten, alle elektrischen Anschlüsse über 25 V abstecken.

Außenversorgung

: 230V CA 50 Hz – Anschluss über einen zweipoligen Trennschalter oder besser einen ausziehbaren Normstecker.

Versorgung durch Akkus:

Batterien ausschließlich durch gleichwertige Modelle ersetzen, Anbringung und Anschluss unter Beachtung der in den Anleitungen angegebenen Polung. Leere Batterien gemäß den gültigen Vorschriften entsorgen und diese im Falle der Verschrottung der

Geräte vorher herausnehmen. Bei Austreten von Flüssigkeit, Hände durch Silikonhandschuhe schützen.

Haftung

: Der Hersteller lehnt jegliche Verantwortung infolge von unsachgemäßer Installation und/oder Wartung, unsachgemäßer und/oder nicht erfolgter Benutzung der gelieferten Geräte ab.

Gewährleistung

: 3 Jahre (siehe Bedingungen im Katalog), ausschließlich Installation und Batterien.

KONFIGURATION DES ALARMSYSTEMS SILENYA HT ............................................................................................................................................... 19

ALARMZENTRALE SILENYA HT – ALLGEMEINE MERKMALE.................................................................................................................................... 19

FUNKTION DER ZENTRALE ........................................................................................................................................................................................... 21

VOM BENUTZER AUSZUFÜHRENDE TÄTIGKEITEN .................................................................................................................................................... 22

VERWENDUNG DER HEIMAUTOMATISIERUNGSFUNKTIONEN ................................................................................................................................. 24

VORGEHEN BEIM ERRICHTEN DER ANLAGE .............................................................................................................................................................. 25

PROGRAMMIERUNG DES TELEFONVERZEICHNISSES .............................................................................................................................................. 26

AUFNAHME DER SPRACHMELDUNGEN – SCHREIBEN VON SMS – SPRACHMELDUNGEN ZU EREIGNISSEN .................................................... 27

MENÜ TOOLS : PROGRAMMIERUNG DER FERNSTEUERUNGEN, TASTATUREN, DER MELDER.......................................................................... 29

MENÜ DIGITALE PROTOKOLLE .................................................................................................................................................................................... 32

MENÜ FERNSTEUERUNG............................................................................................................................................................................................... 32

PROGRAMMIERUNG DER ALARMGERÄTE / DRAHTLOSE MELDUNG ...................................................................................................................... 32

MODELL 5500 SILENYA HT TOP GSM - MODELL 5502 SILENYA HT TOP – TECHNISCHE MERKMALE ................................................................. 32

MODELL 5501 SILENYA HT FREE GSM - MODELL 5503 SILENYA HT FREE – TECHNISCHE MERKMALE ............................................................. 33

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

18

1.0 KONFIGURATION DES ALARMSYSTEMS SILENYA HT

Die Zentralen Silenya HT stellen die wichtigste Einheit einer Alarmanlage zum Gefahrenschutz mit der Möglichkeit von Heimautomatisierungen dar und werden unter Einbeziehung von verschiedensten Arten von Meldern oder Sensoren, Steuer- und Abschreckmitteln sowie Alarmen ausgeführt. Die Arbeit des Anlagenerrichters ist von grundlegender Bedeutung, um das System durch die Wahl und Programmierung der einzelnen Anlagenteile kundengerecht zu gestalten. Vor der Installation müssen die Möglichkeiten und auch die Grenzen des Systems klar ausgearbeitet und daraus die Funktions- und Eingriffsmerkmale abgeleitet werden. Diese Zentralen werden entsprechend mit Meldern, Sirenen und verschiedenem Zubehör ausgestattet und können jegliche Anforderungen an die Anlage erfüllen, wobei die Grenze für die größenmäßige

Auslegung hauptsächlich in der Funkreichweite der Apparate liegt (siehe technische Eigenschaften), die gegebenenfalls durch entsprechende

Signal-Wiederholer erhöht werden kann.

Im Unterschied zu den meisten handelsüblichen Zentralen können die Apparate Silenya HT auch extern von den zu schützenden Räumen angebrachte Melder verwalten und auf diese Weise Überfälle melden, was von grundlegender Bedeutung ist, um den Kunden rechtzeitig zu warnen, wenn sich dieser in den geschützten Räumen befindet.

Achtung:

Die außerhalb der Räume befindlichen Melder können in Abhängigkeit von unvermeidlichen Naturerscheinungen, die auf das Gerät einwirken, Fehlalarme auslösen. Durch sorgfältige Wahl der Geräte im Planungsstadium und eine korrekte Programmierung und Installation können Fehlalarme auf gelegentliche Ausnahmen reduziert werden. Bei der Gestaltung ist das Geschick und die Erfahrung des spezialisierten

Anlagenerrichters von großer Bedeutung, aber gleichermaßen wichtig ist auch das Verständnis des Kunden für die Grenzen der Geräte und seine Beteiligung am Planungsprozess, um die Ereignisse die möglicherweise einen Fehlalarm auslösen könnten, zu minimieren.

1.1 VERFÜGBARE MODELLE UND DEREN ANWENDUNG

Code 5500 SILENYA HT GSM Top: Zentrale mit Stromversorgung 230 V AC, sowie einer integrier-/ und wiederaufladbaren Batterie 12 V /

2,2 Ah. Die Zentrale garantiert einen hohen Grad an Sicherheit und eine beachtliche Flexibilität in der

Heimautomatisierung dank des integrierten doppelten telefonischen Übertragungsgerätes, das sowohl

über Festnetz als auch über GSM-Netz arbeitet. Es handelt sich um das am komplettesten ausgestattete Gerät der Reihe, das für bedeutende, vorwiegend drahtlose Anlagen geeignet ist, aber auch die Möglichkeit besitzt verschiedene Melder und Sirenen bedrahtet anzuschließen, wodurch ein

äußerst effizientes gemischtes System über Funk und Leitungsnetz entsteht.

Code 5501 SILENYA HT GSM Free: eine Zentrale, ähnlich der vorher beschriebenen, jedoch ausschließlich durch Batterien betrieben und

Code 5502 SILENYA HT Top:

Code 5503 SILENYA HT Free: damit ohne Verbindung zum Stromnetz. Damit entstehen Anlagen, die komplett drahtlos sind, ohne durch Kabel angeschlossene Melder und/oder Sirenen mit einem exzellenten Sicherheitslevel und einer guten Flexibilität in der Heimautomatisierung. Aus Gründen des Verbrauchs wird das GSM-Modul nur im

Alarmfall aktiviert und ist daher normalerweise ausgeschaltet.

Zentrale ähnlich dem Modell 5500, jedoch ohne GSM-Modul, weshalb die Alarmübertragung und der

Empfang der Steuersignale ausschließlich über das Telefonfestnetz erfolgt.

Zentrale ähnlich dem Modell 5501, jedoch ohne GSM-Modul, weshalb die Alarmübertragung und der

Empfang der Steuersignale ausschließlich über das Telefonfestnetz erfolgt.

2.0 ALARMZENTRALE SILENYA HT – ALLGEMEINE MERKMALE

Die Zentralen Silenya HT sind das Ergebnis der neuesten innovativen Forschungen der Firma Silentron und stellen die beste Lösung für drahtlose wie auch verkabelte Installation von Alarmsystemen mittlerer und größerer Dimension dar, integrierte

Heimautomatisierungsfunktionen und die Möglichkeit der Verwaltung/Steuerung mittels Telefon. Die beachtliche Leistungsfähigkeit des verwendeten Mikroprozessors ermöglicht eine große Flexibilität in der Anwendung; die Bordtastatur und das Display mit

Hintergrundbeleuchtung erleichtern die Maßnahmen der Programmierung und Ereignisprüfung und vermitteln dem Kunden das Verständnis der verschiedenen, von den Geräten gesteuerten Vorgängen. Der funktionsüberwachte Funksendeempfang in Doppelfrequenz DualBand und die

Antiscanner-Vorrichtung machen diese Geräte zu einer der sichersten und zuverlässigsten im Handel.

Dieses Handbuch beschreibt den allgemeinen Betrieb der Zentralen und folglich der Anlage, der allerdings sehr von den bei der Installation durchgeführten Programmierungen abhängt. Es ist daher Aufgabe des Systemplaners und/oder des Anlagenerrichters, dem Kunden die vorgesehenen Funktionen und die entsprechenden Auswirkungen in den verschiedenen Kontroll- und Alarmsituationen zu erläutern.

Gleichermaßen ist es Pflicht des Kunden, dieses Handbuch zu lesen und den Anlagenerrichter um Klärung in Fall von Unklarheiten zu ersuchen, um das System effizient, angemessen und ohne Ruhestörung für andere zu nutzen.

2.1 GLOSSAR

ALARM (verschiedene Arten)

Zustand der Zentrale, der für jede vorgesehene Alarmursache unterschiedlich ist (siehe akustische

Signale und Alarme). Der „Panik“-Alarm setzt voraus, dass der Benutzer vor Ort die Aufmerksamkeit auf sich ziehen und eventuelle Eindringlinge abschrecken will, während der Alarm „Raub“ eine Situation extremer Gefahr voraussetzt, bei welcher es besser ist, keine Sirene zu aktivieren, oder die

Notwendigkeit von Hilfe verschiedenster Art (z.B. das Herbeirufen eines Arztes).

FEHLALARM

Alarm, verursacht durch einen Defekt und/oder eine Fehlfunktion eines oder mehrerer Geräte (gedeckt durch die Garantie auf industrielle Erzeugnisse).

FALSCHER ALARM

Alarm, ausgelöst durch falsche Positionierung, technische Beschränkung des Geräts und/oder unabhängige, zufällig und gelegentlich eintretende Umstände des Geräts selbst (nicht gedeckt durch die

Garantie auf industrielle Erzeugnisse).

ALARM-ZONE

Gruppe von Meldern, einzeln oder mit anderen Gruppen (Zonen A-B-C) scharf oder unscharf zu schalten. Im Fall von 24-Stunden-Zonen (Panik-Raub-technologischer Alarm) sind diese immer aktiv.

Alle Melder müssen auf eine einzige Zone programmiert werden.

ALARM-KANAL

Einzelpositionierung eines speziellen Melders (zwei im Fall von UND), der einen Bereich, einen Punkt, eine Fläche schützt.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

19

UND

Funktion der Zentrale, die dazu dient falsche Alarme zu reduzieren. Es werden zwei Melder verknüpft und der Alarmzustand der Zentrale tritt nur ein, wenn beide Melder innerhalb von 30 Sekunden (nicht variabel) ein Alarmsignal senden.

ÜBERFALLSCHUTZ

Funktion der Tastaturen, die es ermöglicht die Zentrale durch einen anderen Code als gewöhnlich unscharf zu schalten, durch welchen die Übertragung von Ruf- und SMS-Meldungen des „Überfalls“

(stiller Alarm) an vorher festgelegte Telefonnummern aktiviert wird.

AUSSCHLUSS MELDER

Eine Tätigkeit, die es ermöglicht, einen Melder (wegen eines Defektes oder aus einem anderen Grund) bis zur neuerlichen Freischaltung auszuschließen.

HEIMAUTOMATISIERUNG

System einer elektronischen/elektromechanischen Automatisierung von Tätigkeiten im Heim

(Öffnen/Schließen von Türen, schalten von Leuchtmittel, etc.)

SABOTAGE

Versuch des Öffnens der Gehäuse der Apparate des Systems und/oder ihres Entfernens vom Platz, an welchem sie befestigt sind.

EREIGNISSPEICHER

Funktion der Zentrale, welche die letzten 200 durchgeführten Tätigkeiten aufzeichnet und ermöglicht, diese am Display aufzurufen.

VORALARM

Zustand der Zentrale vor dem eigentlichen Alarm, verursacht durch Melder, die mit Alarmverzögerung programmiert wurden, oder Zustand der Außensirenen vor dem Anschlagen (Abgabe wiederholter

Pieptöne für die Dauer von ca. 10 Sekunden).

ALARMVERZÖGERUNG

Zeitspanne zwischen der Übertragung des Melders und dem Alarmzustand. Sie ist für jeden Melder programmierbar.

MELDER

Gerät zur Anzeige eines Eindringens, Durchgehens, des Öffnens von Türen/Fenstern und jedes anderen Ereignisses das eine Gefahrenquelle darstellen kann. Gleichwertiger Begriff, der in diesem

Handbuch verwendet wird: SENSOR.

TEST

Prüfstatus der Zentrale, der alle Sirenen deaktiviert und auch den Austausch der Batterien ermöglicht.

2.2 DIE WICHTIGSTEN FUNKTIONSMERKMALE

2.2.1 – Kontrolle der Eindringmelder im Innen– oder Außenbereich:

Es können bis zu insgesamt 99 drahtlose Melder programmiert werden

(bis zu 198 im Fall einer Programmierung mit UND) + verschiedene verkabelte Melder für die Modelle TOP (6 Eingänge zur freien Zuordnung zu den Zonen A, B, C).

2.2.2 –Zonen des Eindringalarms A-B-C mit unterschiedlichem Funktionsschema (programmierbar):

a. Programmierung mit Außenmeldern und Überfallsschutzalarm (Außenalarm Ja): Zone A für Außenmelder, die einen

ÜBERFALLALARM auslösen - Zone B für Außenhautmelder (Zugänge) und Zone C für Melder für Innenräume, die einen

ALLGEMEINEN ALARM auslösen. b. Herkömmliche Programmierung mit allen Innenraummeldern (Außenalarm Nein - Beispiel): Zone A für Außenhautmelder im

Erdgeschoss, Zone B für Außenhautmelder im ersten Stock, Zone C für Innenraummelder, wobei alle einen ALLGEMEINEN ALARM auslösen.

2.2.3 – Zusätzliche, immer aktive Alarmzonen (rund um die Uhr):

Zone „Panik“ zum Aktivieren der Außensirenen und der Telefonanrufe über eine Taste der Fernbedienung oder der Tastaturen bei

Bedarf.

Zone „Raub“ zum ausschließlichen Aktivieren der Telefonanrufe über eine Taste der Fernbedienung oder der Tastaturen bei Bedarf.

„Technologische“ Zone zur Kontrolle von Rauch- oder Wassermeldern oder anderer gefährlicher Ereignisse und um einen spezifischen, unterscheidbaren Alarm zu erhalten.

2.2.4 – Scharf-/Unscharfschalten der Zentrale:

Es können bis zu 32 Fernsteuerungen und bis zu 32 verschiedene numerische Codes

(Tastaturen) programmiert werden.

bidirektionale Fernsteuerungen mit 4 Tasten zur Gesamtscharfschaltung (A+B+C), zur Teilscharfschaltung (A+B) und zur

Unscharfschaltung mit Bestätigungsanzeige (LED) des Vorgangs.

5-Ziffern-Codes zum Gesamt- und Teilscharfschalten sowie Unscharfschalten, die auf der Zentrale und/oder den Tastaturen mit einer

ÜBERFALLSCHUTZ-Funktion programmiert werden können.

Zwangsgesteuerte Scharfschaltung: Man kann die Zentrale so einstellen, dass sich diese täglich zu einer bestimmten Zeit scharf schaltet (siehe 9.6 h).

Bei den Modellen TOP ist der elektrische Anschluss eines zusätzlichen, elektronischen oder elektromechanischen Schlüssels zur

S/US-Schaltung möglich.

2.2.5 – Akustische Signale und Alarme der Zentrale

a.

Vorgangsanzeige:

3 abgesetzte Pieptöne bestätigen die Scharfschaltung, während ein Dauer-Piepton die Teilscharfschaltung anzeigt. Ein einzelner Piepton bestätigt die Unscharfschaltung. Wenn die entsprechenden Sprachnachrichten aufgezeichnet wurden, werden die Vorgänge durch eine Ansage bestätigt. b.

Ereignisanzeigen:

Wenn man eine oder mehrere geschützte Tür- oder Fensteröffnungen offen gelassen hat, dann folgt eine Reihe von Pieptönen vor den drei vorgesehenen Tönen zum Bestätigen der Scharfschaltung. Wenn während des Zeitraums einer

Scharfschaltung ein Ereignis auftritt, dann folgt der Unscharfschaltung eine Reihe von Pieptönen. Wenn die entsprechenden

Sprachnachrichten aufgezeichnet wurden, werden die Ereignisse durch eine Ansage bestätigt.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

20

c.

Voralarm:

eine andauernde Folge von Pieptönen für die Dauer der eingegebenen Zeitspanne oder die Voralarmmeldung, wenn eine solche aufgezeichnet wurde. d.

Überfallalarm (Außenalarm):

Bei teilweise scharfgeschaltetem System erfolgt eine andauernde Folge von Pieptönen über die Dauer von 3 Minuten oder die Meldung eines Außenalarms, wenn ein solcher aufgezeichnet wurde. Bei gesamt scharfgeschaltetem System erfolgt immer die Reihe von Pieptönen. e.

Allgemeiner Alarm:

Bei scharfgeschaltetem System ertönt die Sirene im Inneren der Zentrale für die Dauer von 3 Minuten und es werden alle vorgesehenen Telefonanrufe durchgeführt. f.

Panik-Alarm:

Bei teilweise scharfgeschaltetem oder unscharfgeschaltetem System aktiviert die Panik-Steuerung nur die Sirenen

über Funk für die Dauer von 3 Minuten und es werden alle vorgesehenen Telefonanrufe getätigt. Bei scharfgeschaltetem System ertönen alle Sirenen, inklusive jene der Zentrale und die mit Kabel verbundenen Sirenen. g.

Raub-Alarm

: Bei scharf- oder unscharfgeschaltetem System aktiviert der Befehl “Raub” alle vorgesehenen Telefonanrufe. Der

Steuerbefehl kann auch verwendet werden, um einen Arzt zu rufen oder über Telefon jeglichen anderen Notfall zu melden. Die aufgezeichnete Meldung muss verständlich sein. h.

Technologischer Alarm:

Bei scharf- oder unscharfgeschaltetem System aktiviert dieser Alarm ein unterbrochenes, akustisches

Signal für die Dauer von 15 Sekunden und es werden alle vorgesehenen Telefonanrufe getätigt. i.

Sabotagealarm:

Bei teilweise scharfgeschaltetem oder unscharfgeschaltetem System verursacht dieser Alarm ein unterbrochenes akustisches Signal für die Dauer von 3 Minuten und es werden alle vorgesehenen Telefonanrufe getätigt. Bei scharfgeschaltetem

System wird ein allgemeiner Alarm ausgelöst.

Achtung! Folgende Punkte sind zu berücksichtigen:

a. Bei jeder Art von Alarm lässt die Unscharfschaltung die Sirenen verstummen. b. Für jeden Zeitraum der Scharfschaltung der Zonen A, B, C werden nur drei Alarme pro Melder angenommen, um zu vermeiden, dass ein mehrmals auslösender Melder die öffentliche Ruhe stört. Bei jeder neuerlichen Scharfschaltung beginnt die Zählung von Neuem.

2.2.6 Funktion der Sirenen – siehe auch das spezielle Handbuch

Die Zentralen steuern die zusätzlichen Sirenen im Innen- und Außenbereich, die folgendermaßen funktionieren:

a) Sirenen im Innenbereich:

Diese wiederholen das akustische Signal der Scharfschaltung (teilweise/gesamt 3 Pieptöne) und der

Unscharfschaltung (ein einziger Piepton). Die Stärke dieses Signals kann bis auf Null gestellt werden. Die Sirenen werden im Fall eines

Allgemeinen Alarms, einer Sabotage und eines Panik-Alarms für die Dauer von 3 Minuten aktiviert.

b) Sirenen im Außenbereich:

Diese wiederholen das akustische Signal der Scharfschaltung (teilweise/gesamt 3 Pieptöne) und der

Unscharfschaltung (ein einziger Piepton). Die Stärke dieses Signals kann bis auf Null gestellt werden. Das Blinklicht blinkt gleichzeitig mit den akustischen Signalen. Die Sirenen werden im Fall eines Allgemeinen Alarms, einer Sabotage und eines Panik-Alarms für die Dauer von 3

Minuten aktiviert, nach einem Voralarmzeitraum von ca. 10 Sekunden, in welchem ein unterbrochenes akustisches Signal zu hören ist. Diese

Verzögerung (nicht veränderbar) ist nützlich zur Vermeidung einer Belästigung anderer, wenn man vergisst das System unscharf zu schalten.

Im Fall einer Programmierung eines Überfallalarms ertönen die Sirenen im Außenbereich nicht, sondern geben nur ein leichtes, unterbrochenes

Signal für die Dauer von 3 Minuten ab. Das Blinklicht folgt dem Lauf der Alarme.

Sprachplatine der Sirenen im Außenbereich: Wenn diese mit einer Sprachplatine ausgestattet sind, dann ertönt eine Warnmeldung im Zeitraum des Voralarms und im Fall eines Überfallalarms. Diese Meldungen müssen in geeigneter Form aufgezeichnet werden, um Eindringlinge abzuschrecken.

2.2.7 – Anrufe auf einer Festnetzlinie:

Es können bis zu 6 Sprachnachrichten aufgezeichnet werden, die mit 6 spezifischen Ereignissen verbunden sind (siehe 7.0 a). Diese können an bis zu 63 Telefonnutzer übertragen werden, deren Nummern entsprechend programmiert wurden.

Anrufe ins GSM-Netz (nur für Modelle mit GSM-Modul):

Die gleichen Meldungen wie oben können auch über das GSM-Netz gesendet werden und vor den Meldungen wird auch die entsprechende SMS geschickt (außer in Fällen einer anderen erweiterten Programmierung), was nützlich sein kann, wenn sich der Teilnehmer nicht meldet.

Weitere 11 SMS, die werkseitig programmiert wurden und technischen Inhalts sind (siehe 7.0. b), werden nach einem bestimmten Ereignis geschickt.

Jede der 63 verfügbaren Telefonnummern kann je nach Bedarf für den Empfang einer oder mehrerer Sprachnachrichten und SMS freigeschaltet werden.

2.2.8 – Anrufe an Wachdienste:

Die Zentralen berücksichtigen das digitale Contact ID-Protokoll, das auf digitalem Weg mit den Zentralen der

Wachdienste kommunizieren kann. Dieses Protokoll wird durch das Menü der Zentrale entsprechend programmiert.

2.2.9 – Anrufe beim Kundendienst:

Die Zentralen können vom Bediener zur automatischen Kontaktaufnahme mit dem Firmensitz des

Anlagenerrichters freigeschaltet werden (sofern dieser diesen Service anbietet). Auf diese Weise kann dieser Ferneingriffe zu Kontrollzwecken und Einstellungen an der Anlagen vornehmen.

2.2.10 - Heimautomatisierungsfunktionen (Achtung: Die Relaisfunktionen sind nur bei den Modellen Silenya HT Top vorhanden) a) Programmierbare Uhr:

Die Zentrale verfügt über eine programmierbare Uhr, die ein Relais zu einem bestimmten, voreingestellten Zeitpunkt umschaltet (siehe 4.7).

b) Elektrische Ausgänge:

Es sind zwei Relais mit verschieden programmierbaren Funktionen zum Steuern (auch über Telefon) von elektrischen Lasten verfügbar (siehe Abs. 9.5 c).

c) Ausgänge über Funk:

Es sind 16 telefonische Steuerbefehle an die Zentrale verfügbar, die lokal über Funk (drahtlos) 16 Empfänger

RX2/RX3 steuern, die zum Schalten von Lampen oder anderen elektrischen Geräten in den Innenräumen installiert werden können. Diese

Empfänger sind auch über Fernbedienungen, Tastaturen und Melder aktivierbar.

3.0 FUNKTION DER ZENTRALE

3.1 SICHERHEITSSCHUTZ – BENUTZERCODE – ERRICHTERCODE

Die Zentrale verfügt über einen Werkscode " 0 0 0 0 ", der den Einstieg in die Programmierung ermöglicht. Während der weiteren Installation müssen dann zwei unterschiedliche Codes vergeben werden: BENUTZER-Code und ERRICHTER-Code. Sind die Codes nicht mehr bekannt, dann gibt es keine andere Möglichkeit als die Zentrale zu öffnen, wobei ein Sabotagealarm ausgelöst wird, die Stromversorgung zu unterbrechen und wieder anzuschließen. Danach wieder mit dem Werkscode die Programmierung fortsetzen. Diese Tätigkeit löscht die bestehende Programmierung nicht. a.

ERRICHTER-Code

: ein Zahlencode mit 4 bis 8 Ziffern, der den Zugang zu allen Programmierungen, nicht aber zu den

Bedienhandlungen zulässt.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

21

b.

BENUTZER-Code:

ein Zahlencode mit 4 bis 8 Ziffern, den der Benutzer jederzeit selbst ändern kann, um dem Errichter keinen Zugriff auf Gesamt- oder Teilscharfschaltung sowie Unscharfschaltung der Zentrale zu gewähren. Er ermöglicht folgende Funktionen:

Gesamt- oder Teilscharfschaltung der Zentrale über die Bordtastatur.

Aktivierung der TEST-Funktion der Zentrale zu Zwecken des Tests oder des Batterieaustauschs.

Ablesen des EREIGNISSPEICHERS

Programmierung/Änderung der Telefonnummern im Verzeichnis (siehe Abschnitt PROGRAMMIERUNG)

Aufzeichnung/Änderung aller Sprachnachrichten (siehe Abschnitt PROGRAMMIERUNG)

Hinzufügen/Löschen von Handsendern und/oder numerischen Codes zum Scharf-/Unscharfschalten (siehe Abschnitt

PROGRAMMIERUNG)

Ändern der Funktion des bedrahteten S/US-Eingangs (siehe Abschnitt PROGRAMMIERUNG)

Änderung eines Teils der EINSTELLUNGEN: Ausschluss der Melder (Sensoren) über Funk und Kabelanschluss – Einstellung der

Uhr/des Datums – Änderung des Benutzercodes – Umstellung Sommerzeit – Änderung der Hintergrundbeleuchtung des Displays –

Änderung der automatischen, zwangsweisen Scharfschaltung – Kontrolle der Firmware-Version der Zentrale – Änderung des

Zugangscodes für die Fernverwaltung (siehe Abschnitt PROGRAMMIERUNG - EINSTELLUNGEN).

Achtung!

Wenn man unachtsam mit dem BENUTZER-Code hantiert, kann die Effizienz der gesamten Anlage beeinträchtigt werden. Daher ist es immer ratsam, sich über die einzelnen Funktionen vorher zu informieren, bevor man Änderungen durchführt, bzw. diese Änderungen vom

Anlagenerrichter ausführen zu lassen, wobei dieser seine Tätigkeit auch aus der Ferne im Wege des Teleservice ausführen kann.

4.0 VOM BENUTZER AUSZUFÜHRENDE TÄTIGKEITEN

ZONEN EINSCHALT.

A B C

Tastatur der Zentrale:

Den numerischen Code eingeben, dann die rote Taste drücken – es erscheint die

Meldung:

Will man die gesamte Anlage scharf schalten, die rote Taste erneut drücken; die Zentrale bestätigt die Scharfschaltung. Will man jedoch nur einen Teil der Anlage scharf schalten, dann muss man durch Drücken der entsprechenden Tasten 1 (A), 2 (B), 3 (C) jene Teile ausschließen, die nicht aktiv sein sollen; gegebenenfalls ändern durch neuerliches Drücken der Tasten 1, 2, 3. Sobald am Display die gewünschte

Konfiguration erscheint, die rote Taste drücken. Die Zentrale bestätigt die Teilscharfschaltung.

Zusätzliche Tastaturen:

Der Bedienvorgang ist gleich wie jener der Zentrale, aber die Angabe der scharf zu schaltenden Zonen wird durch die

LEDs A, B, C und nicht über das Display angezeigt. Auch die Tastaturen bestätigen die Gesamt- oder Teilscharfschaltung (siehe dazu die speziellen Anleitungen).

Fernsteuerungen:

Die rote Taste drücken, um die Anlage gesamt scharf zu schalten – die weiße Taste drücken, um nur die Zonen A+B scharf zu schalten. Die Fernsteuerungen HT bestätigen den Vorgang durch Blinken der LED. Dies sind die werkseitig vorgesehenen Bedienvorgänge.

Der Anlagenerrichter kann die Fernsteuerungen anders konfigurieren, zum Beispiel zum Scharfschalten von B+C oder A+C. In diesem Fall weist er dem gewünschten Vorgang eine Taste zu.

4.2 UNSCHARFSCHALTUNG

Tastatur der Zentrale und/oder zusätzliche Tastaturen:

den Nummerncode eingeben und die grüne Taste drücken – die Zentrale bestätigt den Vorgang.

Fernsteuerungen:

die grüne Taste drücken

Achtung!

Die Unscharfstellung ist stets gesamt, außer es wurde bei der Programmierung der Fernsteuerungen und Tastaturen etwas anderes programmiert – Will man einige Zonen aktiviert lassen, muss man diese nach der Unscharfschaltung wieder scharf schalten.

Achtung! Unscharfschaltung unter Bedrohung (ÜBERFALLSCHUTZ):

Man kann einen oder mehrere Codes eingeben, die eine

Unscharfschaltung ermöglichen, bei welcher gleichzeitig eine Übertragung der Sprachmeldung des Überfalls und eine Versendung der entsprechenden SMS erfolgt (Modelle mit GSM-Modul).

Achtung!

Modelle mit GSM-Modul: Kann infolge eines Alarms und der GSM-Übertragung die Anlage nicht über Handsender oder Keypad unscharf geschaltet werden, dann bitte direkt an der Zentrale unscharf schalten.

4.3 TEST

gesperrt sind)

(Dieser Vorgang ist nützlich für den Austausch der Batterien, da die Sirenen

LISTE LEER

TEST

Den Benutzercode eingeben und

↑ drücken (TEST ZENTRALE) - beim Bestätigen durch ↵ erscheint die anfängliche Beschreibung: Nun durch Öffnen von Fenstern und Türen der geschützten Räume, durch Betreten der durch Innenraummelder geschützten Räume, durch Durchschreiten von Lichtschranken, etc. einen Alarm aller Melder auslösen – bis 99 aufeinanderfolgende Übertragungen werden gespeichert. Zwischen den Alarmauslösungen mindestens 5

Sekunden warten. Im Fall von mehreren Meldern, den Test in zwei Phasen ausführen.

Am Ende den korrekten Erhalt jedes Alarms prüfen, indem man am Display die verschiedenen Alarme durch die Pfeile

↓ ↑ prüft:

AL. SENSOR

03 C1 H C2 M

AL = Alarm SENSOR = dem Melder zugewiesener Name (Etikett)

03 = Nummer des Ereignisses (3. erfasster Alarm)

C1 = Funksignal auf der Frequenz C1 hoch (H = hight)

C2 M = Funksignal C2 mittel (M = medium)

Die Qualität des Funksignals wird folgendermaßen beschrieben: H = hight = hoch; M = medium = mittel; L = low = niedrig

In all diesen Fällen funktioniert das System korrekt. Unterschiede des Signals entstehen durch die Entfernung und durch die physischen

Hindernisse zwischen der Zentrale und dem Melder. Wenn eine der Frequenzen keine Anzeige gibt, dann ist der Melder wahrscheinlich außerhalb der maximalen Reichweite oder die Frequenz ist gestört. Sollten beide Frequenzen keine Angaben liefern, einen praktischen Test durchführen, d.h. die Zentrale scharf schalten und einen Alarm auslösen. Da das Signal im TEST-Modus wie von der Norm 50131 vorgesehen, gedämpft ist, könnte das Gerät aber dennoch funktionieren. Wenn man keinen Alarm auslösen kann, den technischen Kundenservice informieren.

Achtung!

Einige Modelle von Meldern übertragen den Alarm zweimal. Es werden also zwei aufeinanderfolgende Anzeigen gespeichert.

Achtung!

Es ist möglich, dass das Signal eines Melders manchmal H, manchmal M ist. Das ist auf gelegentliche Interferenzen oder auf das

Bewegen von Personen in den geschützten Räumen während des Tests zurückzuführen. Beim Testen der Fernsteuerungen passiert dies häufig, da die Stellung der Fernbedienung zur Zentrale nicht fix ist, wodurch das empfangenen Signal sich leicht ändern kann.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

22

Achtung!

Zur Ausführung des TESTS der Innenraummelder muss man sich vergewissern, dass sich ab mindestens zwei Minuten vor

Durchführung des Tests keine Personen im geschützten Bereich befinden. Der Test wird ausgeführt, indem man den genannten Bereich dann durchquert. Die Kontrollleuchte des Melders zeigt den Alarm an, der in der Zentrale gespeichert wird.

4.4 TEST DES INTEGRIERTEN FUNKEMPFANGS - FELDMETERS

Den Benutzercode eingeben und

↑ und dann ↑ drücken – bestätigen mit ↵ und es erscheint TEST FIELD

METER

Durch neuerliches Bestätigen mit

↵ erscheinen zwei Angaben C1 (erste Frequenz, ca. 433 MHz) und C2

(zweite Frequenz, ca. 868 MHz). Durch Übertragung eines Funksignals mit irgendeinem Sender kann man die

C1 :

C2 :

▀ ▀ ▀ ▀ ▀

▀ ▀ ▀ ▀ für jede Frequenz empfangene Signalstärke sehen. Die Feldstärke ist ausreichend, wenn mehr als ein Balken angezeigt wird, wobei auch nicht registrierte und systemfremde Komponenten angezeigt werden.

4.5 TEST DES INTEGRIERTEN TELEFONWÄHLGERÄTS

Den Benutzercode eingeben und

↑ und dann ↓ drücken - bestätigen mit ↵ und es erscheint die Meldung TEST WÄHLGERÄT. Eine Nummer eingeben, die angerufen werden soll, mit

↵ bestätigen und mit ↓ ↑ die zu sendende Nachricht auswählen. Bestätigen mit ↵ , mit ↓ ↑ auswählen, ob der Anruf über das Festnetz oder über das GSM-Netz erfolgen soll. Durch Bestätigen mit

↵ erfolgt der Testanruf an die eingestellte Nummer.

Der angerufene Teilnehmer kann die Nachricht perfekt hören.

4.6 LESEN DES EREIGNISSPEICHERS

Die Zentralen speichern bis zu 200 vorgefallene Ereignisse (Scharfschaltung, Unscharfschaltung, verschiedene Alarme) mit Anzeige von

Datum, Uhrzeit und des betroffenen Anschlussgeräts; die Ereignisse sind immer in Reihenfolge, das 201. löscht das erste und so weiter. Zum

Lesen des Speichers den Benutzercode eingeben und

↓ drücken. Am Display erscheint das letzte Ereignis mit Angabe von Uhrzeit und Datum.

Alle Ereignisse anzeigen durch Scrollen des Displays mit den Tasten

↓ ↑ ; am Ende durch Drücken von ESC aussteigen. Aufgrund der Größe des Displays sind die gespeicherten Meldungen folgendermaßen abgekürzt (Beispiele):

a) Anruf mit Sprachnachricht an Teilnehmer Marco

(1)

(2)

: ausgehender Anruf

→ : eingehender Anruf

Datum und Uhrzeit des Anrufs

(3) V : Sprachnachricht S : SMS D : Digitales Protokoll

(4) Name des Angerufenen (VERZEICHNIS) oder CONTACT ID (Überwachung)

ERRICHTER (Teleservice) SERVICECENTER (Kundendienst)

(5) OK : Anruf erfolgreich

KO : Anruf erfolglos

OC

NO

: besetzt

: Keine Antwort

(2) Datum und Uhrzeit des Ereignisses

(4) SCHARF: Gesamtscharfschaltung A,B,C EIN: Teilscharfschaltung

UNSCH:

Unscharfschaltung

EXT. AL. :

Außenalarm

OFFEN:

Tür/Fenster offen SABOT: Sabotage

AL. :

Alarm PROG : Programmierung

UEBERW:

Systemüberwachung fehlt SCANN. : Funkstörung

BATT:

Leere Batterie

LOESCH:

Löschen

(5)

TEL: Handsender

DET :

Sensor/Melder

COD:

Tastaturcode

WIR:

Drahteingang

UNAKTV :

ETIK :

Außer Betrieb

Name Peripheriegerät

BENUTZ :

Zugriff Benutzermenü

INSTAL:

Zugriff Errichtermenü FERNANR : Eingriff von Ferntelefon

AKTIV

: in Betrieb

(2 Datum und Uhrzeit des Ereignisses

(4 INSTALL : Zugriff Errichtermenü

BENUTZ : Zugriff Benutzermenü

KEINE VERB :

Festnetzverbindung fehlt

KEIN FELD : GSM-Feld fehlt

KEIN NETZ : Fehlen von 230 V

NR.GEANDERT:

GSM PRUEFUNG:

Änderung der Telefonnummer über SMS

Ein- und Ausschalten von GSM

4.7

Top)

PROGRAMMIERUNG EINER TÄTIGKEIT UM EINE BESTIMMTE UHRZEIT (Uhr der Zentrale – nur für die Modelle Silenya HT

Die Zentrale verfügt über ein Relais (R1), das als Steuerung von Lasten über das Telefon oder als Ein-/Ausschalter einer vordefinierten

Funktion verwendet werden kann, zum Beispiel zum Ein-/Ausschalten der Beleuchtung zu einem programmierbaren Zeitpunkt. Der Benutzer kann die Uhrzeit des Beginns und des Endes dieses Vorgangs nach eigenem Belieben eingeben. Durch Drücken von ESC erscheint am

Display „TIME ON und TIME OFF“. Stunden und Minuten ON eingeben und mit

↵ bestätigen, dann Stunden und Minuten OFF eingeben und mit

↵ bestätigen. Dann die Funktion aktivieren durch Drücken von ↑ . Am Display muss H erscheinen zur Bestätigung der Aktivierung.

4.8 FERNSTEUERUNG

Wenn der Anlagenerrichter mit dem entsprechenden Modem TELESERVICE ausgerüstet ist, kann er über Telefon die Zentrale kontrollieren und auch wie vor Ort eingreifen und eventuelle Probleme analysieren und lösen, ohne zum Kunden fahren zu müssen. Der Benutzer kann durch Einblick in die Zentrale die laufenden Maßnahmen über Display nachprüfen, er darf jedoch während der Verbindung nicht eingreifen, um eventuelle Konflikte zu vermeiden.

Die Verbindung wird ausdrücklich vom Benutzer bewilligt, der seine Zentrale automatisch mit dem Modem des Anlagenerrichters verbindet, indem er etwas länger als 5 Sekunden die Taste mit dem Universalschraubenschlüssel drückt. Die Zentrale lädt die Daten an den Errichter herunter, der den Ereignisspeicher überprüfen und/oder, falls erforderlich auf der Zentrale selbst eingreifen kann. Das Herunterladen der Daten kann wiederholt erfolgen (z.B. einmal pro Woche), auch bei Abwesenheit des Errichters, während bei notwendigen Maßnahmen die

Anwesenheit des Errichters beim Modem TELESERVICE an seinem Firmensitz erforderlich ist, um „direkt verbunden“ handeln zu können.

Achtung!

Der Errichter kann sich auch selbstständig über einen entsprechend bei der Installation programmierten Zugriffscode (siehe Menü

Fernsteuerung) in die Zentrale eines Kunden einwählen: Dieser Eingriff weist heikle Aspekte und objektive Verantwortlichkeiten auf, da eine

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

23

solcherart durchgeführte Verbindung das System vorübergehend unscharf schaltet, obwohl die Einwahl in Abwesenheit des Benutzers zur

Lösung von Problemen sehr hilfreich sein kann. Der Hersteller lehnt jegliche Verantwortung in dieser Hinsicht ab und empfiehlt eine vorherige schriftliche Vereinbarung zwischen Benutzer und Errichter zur Verwendung der Fernsteuerung in Abwesenheit des Benutzers, der diese

Berechtigung jedoch jederzeit durch Annullierung des Zugriffscodes (im Bedienermenü) aufheben kann.

Die Meldung 7 "Anleitung": Bei Anrufen der Zentrale hört man automatisch diese Nachricht, die vom Errichter so aufgezeichnet werden sollte, dass der Benutzer daran erinnert wird, wie er von außen die programmierten Steuerungen ausführt. Die Zentrale gestattet verschiedene

Funktionen, die nicht alle zur Gänze beschrieben werden können, da diese von den Gegebenheiten beim Kunden und vom Geschick des

Errichters abhängen, wie es dieser schafft die Anlage so auszuführen, dass das Gerät nach Maßgabe des jeweiligen Installationsortes voll genutzt wird.

5.1 ANRUFEN DER ZENTRALE ÜBER DIE FESTNETZLEITUNG (durch Eingeben der Telefonnummer der verwendeten

Festnetzlinie)

Anm.:

Die Antwort auf die über das Festnetz eintreffenden Anrufe unterliegt dem Vorhandensein der Sprachnachricht 7 zur Anleitung und/oder des Zugriffscodes für die Fernsteuerung. Der Vorgang läuft folgendermaßen ab:

Zentrale anrufen und nach zwei Klingeltönen einhängen, dann erneut anrufen. Die Zentrale antwortet mit der Anleitungsnachricht oder mit einem akustischen Signal, wenn keine Nachricht aufgenommen ist. Nach der Anleitungsnachricht den Benutzercode am Telefon eingeben, gefolgt von # und die möglichen Funktionen durchführen:

Scharf-/Unscharfschaltung: 0 #

eingeben, um den Zustand der Zentrale zu erfahren. Sie hören die Antwort als Sprachnachricht

(wenn eine solche aufgenommen ist). Um die Zentrale gesamt scharf zu schalten 0

1 # eingeben, zum Scharfschalten nur der

Zonen A+B 0

2 # eingeben, zum Unscharfschalten 0 0 # eingeben. Sie hören die Antwort als Sprachnachricht und wenn die

Zentrale über ein GSM-Modul verfügt, erhalten Sie eine Bestätigung per SMS nach Abschluss des Telefonats.

Steuerung interner Relais:

Durch Eingeben von 20

1 # erfolgt das Ansteuern des Relais R1, das in bestimmten Konfigurationen den Vorrang über die durch die Uhr eingestellte Steuerung hat. Das Ausschalten erfolgt durch Eingabe von 20

0 #. Eingabe von 21

1 # zum Ansteuern des anderen Relais R2, an das eine andere elektrische Last angeschlossen werden kann, die durch Eingabe von 21

0 # deaktiviert wird. Diese Relais können nur in bestimmten Installationskonfigurationen angesteuert/ausgeschlossen/kontrolliert werden, daher muss dieser Aspekt mit dem Anlagenerrichter abgeklärt werden. Durch

Eingabe von 20 # wird der Zustand von R1 kontrolliert. 3 Pieptöne bedeuten Relais angesteuert - 1 Piepton bedeutet Relais ausgeschaltet. 21 # eingeben, um auf die gleiche Art R2 zu kontrollieren.

Durch Eingabe einer Nummer von 1 bis 16, gefolgt von

1 #, werden 1-16 Scharfschaltfunksteuerungen an eventuelle örtliche

Empfänger 5540-41-42 gesendet.

Durch Eingabe einer Nummer von 1 bis 16, gefolgt von

∗ 0 #, werden 1-16 Unscharfschaltfunksteuerungen an eventuelle örtliche

Empfänger 5540-41-42 gesendet.

5.2 ANRUF AN GSM-BORDMODUL (durch Wählen der Nummer der verwendeten SIM-Karte)

Wenn die Zentrale über ein GSM-Modul verfügt, ist dieses immer freigegeben, sofort die eingehenden Anrufe zu beantworten (ohne

Doppelanruf) und erkennt die Anrufnummer, falls der Anrufer diese mitschickt. In diesem Fall kann der Errichter verfügen, dass die so erkannte

Nummer Direktzugriff zur Zentrale hat, ohne den Benutzercode einzugeben. Dann die Anleitungsnachricht abhören und wie oben beschrieben vorgehen.

5.3 BENUTZER WIRD VON DER ZENTRALE ANGERUFEN

Bei Alarm und folgendem Telefonanruf kann der Angerufene mit dem Apparat zusammenwirken, zum Beispiel die Zentrale durch Eingeben der oben beschriebenen Steuerung unscharf schalten. Achtung: Diesen Vorgang bei effektivem Eindringen nicht durchführen.

Wenn ein Anruf von der Zentrale eingeht, können die folgenden Anrufzyklen nach Abhören der Nachricht und dem Piepton für „Ende Nachricht“ durch Drücken von # auf dem eigenen Telefon quittiert (abgebrochen) werden.

5.4 – Änderung von gespeicherten Telefonnummern auf Distanz

Über eine SMS von einem Ferntelefon ist es möglich, eine im Verzeichnis vorhandene Telefonnummer zu ändern, falls diese in der Rubrik mit

Direktzugriff gespeichert ist. Hierfür eine SMS-Nachricht aufsetzen, davor den Buchstaben A, gefolgt von der Nummer ohne Leerstellen:

A333555666

(alte zu ändernde Nummer) A333666888 (neue, einzugebende Nummer)

Das Gerät speichert die Änderung und sendet eine SMS zur Bestätigung: ÄNDERUNG ERFOLGT *333666888*

5.5 - RESTGUTHABEN SIM

Durch Drücken der Taste € wird automatisch das Restguthaben der SIM-Karte angesagt (Tel.-Nr. des GSM-Kontoservers auf Pos. 64 eintragen). Zur Sicherheit ist es ratsam eine SIM-Karte mit automatischer Aufladung zu verwenden.

5.6 - Fernabhören

Sowohl beim Anrufen der Zentrale einer gespeicherten Telefonnummer, als auch beim Anruf an die Zentrale, können während der telefonischen

Verbindung am Festnetz die Umweltgeräusche in der Nähe der Zentrale abgehört werden, indem man einfach die Taste

∗ am verbundenen

Telefon drückt. Durch neuerliches Drücken von

∗ wird das Abhören beendet und man kann weitere Steuerbefehle eingeben. Erfolgt innerhalb

60 Sekunden keine weitere Befehlseingabe, wird die Verbindung automatisch unterbrochen.

5.7 – Gegensprechen – nur bei Modellen mit GSM-Modulen und bei unscharf geschalteter Zentrale

Durch Drücken der Taste

∗ am verbundenen Telefon kann man direkt während eines Anrufs über die Zentrale sprechen oder zuhören, gleichermaßen kann man von der Zentrale aus wie von einem Mobiltelefon aus telefonieren: Die grüne Taste drücken um die Verbindung aufzubauen, innerhalb einer Minute eine Nummer eingeben, dann

↵ drücken. Um den Anruf zu beenden die Taste ESC oder die rote Taste drücken.

Achtung!

Die Version Silenya HT GSM Free gestattet ebenfalls die Anrufe, man muss aber das Einbuchen des GSM-Moduls abwarten.

5.8 – Weitere Funktionen der Zentrale

Man kann einen mit Kabeln angeschlossenen Lautsprecher installieren, um die Sprachnachrichten der Zentrale in einem anderen Raum abzuhören.

Die Zentralen mit GSM-Modulen verfügen über andere automatische Funktionen, die während der Installation programmiert werden müssen:

SMS-Anzeige über den Ausfall und die Wiederherstellung der Stromverbindung (nur bei Modell Silenya HT GSM Top)

Periodische SMS-Benachrichtigung über die Einsatzbereitschaft der Zentrale

Mitteilung zum Ablauf der SIM-Karte – es ist jedenfalls ratsam eine SIM-Karte ohne Ablauf zu verwenden.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

24

TEIL ZWEI – ANLEITUNGEN FÜR DEN ANLAGENERRICHTER

6.0 VORGEHEN BEIM ERRICHTEN DER ANLAGE

Die Installation erfordert eine spezifische technische Kompetenz auf dem Gebiet elektronischer Alarme und im Speziellen auf jenem von drahtlosen Alarmsystemen. Das vorliegende Handbuch enthält keine Vorsichtsmaßen und installationstechnische Anleitungen, da diese zum

Rüstzeug eines Fachmanns in diesem Bereich gehören müssen und von grundlegender Bedeutung für eine korrekte Installation der gegenständlichen Apparate und ihres Zubehörs sind.

a)

Die Programmierung der Zentrale ist einfach, wobei die Vorgangsweise jener von Mobiltelefonen sehr ähnlich ist, und werden direkt an der

Tastatur der Zentrale durchgeführt, unter Beachtung des Displays. Man geht unter Beachtung dieser Regeln wie im Folgenden beschrieben vor:

Alle Programmierungen müssen mit der Taste

↵ (Enter) bestätigt werden. Bei Abspringen von einem Feld ohne Bestätigung ist der

Vorgang ungültig.

Wenn das Display Symbole wie

↓↑ oder ↵ anzeigt, kann man nach oben, nach unten laufen oder bestätigen.

Wenn das Display " Y " (Yes) oder " N " (No) anzeigt, liegt diese Funktion vor oder nicht . Ändern durch

↓↑ .

Taste ESC benützen, um von einer Programmierungssituation abzuspringen. Taste CANC benützen, um eine gesamte

Programmierung zu löschen.

Die numerischen Tasten drücken, um die Telefonnummern den Sprachmeldungen/SMS jeder Art zuzuordnen sowie die Zonen A, B,

C auszuwählen.

Numerische Tasten drücken zum Schreiben von Uhrzeit, Datum, Minuten, Sekunden, wo erforderlich.

b)

Programmierungsfehler: Bei falscher Eingabe ereignet sich weiter nichts, außer dass das Gerät den Fehler mit 1 oder 3 Pieptönen anzeigt

(Programmierung von Handsender/Melder), es ist daher möglich auch Versuche vorzunehmen. Nur bei der Funktion „LÖSCHEN“ gefolgt von

„LÖSCHEN“ – BESTÄTIGEN?“ ist Vorsicht angezeigt: Durch Bestätigen wird die gesamte Programmierung gelöscht!

c) Zentralen mit GSM-Modul:

Falls ein GSM-Modul benutzt wird, muss der PIN-Code der SIM-Karte entweder „1234“ sein, oder deaktiviert werden. Dann SIM-Karte vor der Versorgung des Geräts mit Strom in das GSM-Modul einstecken. Bei Mangel erscheint „abschalten und SIM-

Karte einstecken.“ a. SIM-Karte einführen (nur bei Zentralen mit GSM-Modul) b. Stromversorgung anschließen (aufgeladene Batterie und/oder 230 V)

WERKSCODE c. Am Display erscheint der Code der verwendeten Firmware-Version

Taste

0 0 0 0 e. Werkscode 0 0 0 0

↵ eingeben f. Uhrzeit und Datum durch Drücken der Nummer eingeben, dann

↵ drücken. Bei Fehler die Taste ← verwenden g. Den BENUTZERCODE und den ERRICHTERCODE (4-8 Ziffern

↵) eingeben

Achtung:

Bei naheliegenden Anlagen muss der BENUTZERCODE immer unterschiedlich sein, da zwei oder mehr Zentralen mit gleichem

BENUTZERCODE alle Sirenen im Innen- und Außenbereich sowie alle vorhandenen PA-Anzeiger steuern, die in Funkreichweite liegen, unabhängig davon, ob sie zur einen oder zur anderen Anlage gehören. Will man jedoch genau diesen Effekt auf naheliegenden Anlagen in

Funkreichweite erzielen, dann ist der gleiche Code zu verwenden.

Achtung:

Eine nachträgliche Änderung des BENUTZERCODE hat keinen Einfluss auf die bereits durchgeführte Programmierung der Alarm-/

Anzeigemittel. Bei Bedarf die Funkempfänger mit geändertem BEDIENERCODE neu einlernen.

Achtung:

Das Errichtermenü kann zu einem beliebigen Zeitpunkt durch Eingabe des ERRICHTERCODE gefolgt von

↵ aufgerufen werden.

Anmerkung zur Sprachauswahl

Wenn man unter Sprache „Österreich“ wählt, gibt es folgende 2 Unterschiede im Vergleich zur Sprache „Deutsch“: die Anlage kann nicht scharf geschaltet werden, wenn Türen/Fenster offen geblieben sind. es ist möglich in den geschützten Bereich während der Ausgangszeit wieder einzutreten, ohne die Anlage unscharf zu schalten, da die Ausgangszeit sich in diesem Fall auf Null stellt und erneut startet. h. Nach dem Bestätigen des Errichtercodes steigt man automatisch in das Menü ein. Durch Drücken der Tasten

↑ ↓ durchläuft man das

Menü:

VERZEICHNIS

↵ BESTÄTIGEN ↓

Speichern der

Telefonnummern

NACHRICHTEN

↵ BESTÄTIGEN ↓

Aufzeichnung Sprachnachrichten

Schreiben von SMS

TOOLS

↵ BESTÄTIGEN ↓

DIGIT. PROT.

↵ BESTÄTIGEN ↓

Programmierung der

Fernsteuerungen, Tastaturen,

Melder verschiedenster Art

Verwaltung von Übertragungen

Übertragung an Wachdienste

EINSTELLUNGEN

↵ BESTÄTIGEN ↓

FERNSTEUERUNG

↵ BESTÄTIGEN ↓

Programmierung der

Heimautomatisierungsfunktionen und Einstellung spezieller

Vorgänge.

Verwaltung von Übertragungen an das Modem des Errichters zu

Zwecken der Wartung und

Fernsteuerung

Die folgenden Programmierungen entsprechend den vorhergehenden Menüpunkten anwählen und mit

↵ bestätigen.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

25

7.0 PROGRAMMIERUNG DES TELEFONVERZEICHNISSES

Dabei geht man vor wie bei einem Mobiltelefon und schreibt die Namen und Telefonnummern der Personen, welche die sechs

Sprachnachrichten und auch die sechs werkseitig vorgesehenen SMS erhalten sollen, um die Angerufenen über die unten angeführten

Ereignisse in Kenntnis zu setzen. Jede Nummer kann mit einem oder mehreren Ereignissen verknüpft werden, sodass nur diejenigen verständigt werden, die vom entsprechenden Ereignis betroffen sind. Man kann bis zu 63 Telefonnummer eingeben, die angerufen werden sollen.

Achtung!

Auf Position 64 muss immer die vom SIM-Betreiber angegebene Nummer zur Abfrage des Restguthabens (Taste €) eingegeben werden.

Achtung!

Kontrolle der Telefonverbindung: Vorschriftgemäß hört die Zentrale das Freizeichen der Leitung ab und führt das Telefonat nur aus, wenn dieses korrekt ist. Wenn das Freizeichen gestört ist, kann die Kontrolle ausgeschaltet werden, wobei vor die Nummer bei der

Programmierung

∗ gesetzt wird (die Taste ↑ drücken).

Achtung!

Pausen zwischen den Zahlen: Will man bei der Zusammenstellung der Zahlen Pausen einfügen, muss man

↓ (P) zwischen einer

Zahl und der nächsten eingeben.

a) Werkmäßig vorgesehene Ereignisse (Default):

1) Eindringalarm

3) Manueller Alarm mit Betätigung der Sirenen (Panik)

5) Alarm der technischen Sensoren (Rauch, Wasser, Gas)

2) Sabotagealarm

4) Manueller Alarm ohne Betätigung der Sirenen (Raub/Arztruf)

6) Anzeige leere Batterie (Zentrale, Melder, Tastatur, bidirektionale Sirenen)

VERZEICHNIS

↵ BESTÄTIGEN ↓

SPEICHER

↵ BESTÄTIGEN ↓

NAME EINGEBEN

- - - - - - - - - - - - -

NUMMER EINGEBEN

- - - - - - - - - - - - -

FILIPPO

↵ 2223334567

GESPEICHERT

↵ 2223334567

SPRACHNACHRICHT

↵ - - - - - -

SPRACHNACHRICHT

↵ - 2 3 - - 6

Die Nummern (von 1 bis 6) der

Ereignisse eingeben bei welchen diese Nummer mit einer

Sprachnachricht verständigt werden soll.

Beispiel: 2 Sabotagealarm

3 Manueller Alarm

6 Leere Batterie

SMS

↵ - - - - - -

Wenn die Zentrale über ein GSM-Modul mit entsprechender SIM-Karte verfügt, dann erscheint eine Anzeige, um der Nummer die SMS zuzuordnen, die den oben beschriebenen sechs Sprachnachrichten entsprechen

(die vom Errichter geschrieben werden müssen – Menü NACHRICHTEN).

Nach Beendigung dieser Zuordnung (

↵) erscheint eine weitere Anzeige, die es ermöglicht, der Nummer in der

Programmierphase weitere 11 bereits werkseitig programmierte, nicht veränderbare SMS (Default) zuzuordnen. Diese zeigen Situationen von Funktionsstörungen und/oder nützliche Funktionen der Zentrale an, wie aus der folgenden Liste ersichtlich.

TECHN.SMS

- - - - - -

↵ - - - - -

Achtung:

Die Zuordnung der Nachrichten zu den Nummern muss für jede der gespeicherten Telefonnummern vorgenommen werden. Wenn eine Telefonnummer keine zugeordneten Nachrichten hat, dann wird kein Anruf an diese Nummer erfolgen, da die Zentrale nicht weiß, was sie mitteilen soll.

b) Liste der werkseitig programmierten SMS

:

Achtung: Nachrichten 6, 7 und 11 sind für die Modelle FREE nicht verfügbar.

1 = Leere Batterie der Zentrale: Achtung: Diese Nachricht kündigt eine mögliche Funktionsunterbrechung des Systems an!

2 = Leere Batterie Anschlussgeräte: Je nach Modell haben die Melder eine Restautonomie von mehreren Tagen (siehe spezifische Anleitung).

3 = Ausfall Systemüberwachung und/oder Funkstörung – Sendung der Nachricht nur bei eingeschalteter Kontrollfunktion (EINSTELLUNGEN)

4 = System scharfgeschaltet – Sendung der Nachricht nur als Bestätigung bei Fernscharfschaltung des Systems per Telefon.

5 = System unscharf geschaltet - Sendung der Nachricht nur als Bestätigung bei Fernunscharfschaltung des Systems per Telefon.

6 = Stromausfall 230 V – Sendung der Nachricht nach einer einstellbaren Zeit eines dauerhaften Ausfalls der Stromversorgung

(EINSTELLUNGEN):

7 = Ausfall GSM-Netz für mehr als 15 Minuten – Das Ereignis wird gespeichert und die Nachricht wird bei Rückkehr des GSM-Netzes gesendet.

8 = Kein erfolgreicher Anruf am Festnetz – Diese Nachricht verweist auf mögliche Unterbrechungen der Telefonverbindung (Festnetz) hin.

9 = Periodische Meldung über die Einsatzbereitschaft der Zentrale: Nach jeweils einer bestimmten Anzahl an Stunden/Tagen

(EINSTELLUNGEN) meldet das System den korrekten Betrieb.

10 = Mitteilung Fälligkeit der SIM-Karte: Bei vorausbezahlter SIM-Karte nächste Fälligkeit programmieren (EINSTELLUNGEN).

11 = Wiederherstellung des Stromnetzes 230 V: Diese Meldung bedarf keiner Zuordnung zu einer Telefonnummer, sie wird jener Nummer geschickt, welcher die Meldung 6 zugeordnet ist.

c) Freischalten des direkten Zugriffs von Außen

Nach der Bestätigung der Zuordnungen erscheint am Display die Frage nach Freischaltung des direkten

Zugangs. Dabei handelt es sich um die Möglichkeit die Zentrale über ein Mobiltelefon anzurufen und an dieser einzugreifen ohne Eingabe des Benutzercodes (siehe 5.2), wenn die Nummer des Anrufenden erkannt wird, natürlich nur, wenn diese mitgeschickt wird.

Um diese Funktion frei zu schalten, die Pfeile verwenden bis "Y" (Yes) statt "N" erscheint.

DIREKTER

↵ ZUGRIFF

N

d) LÖSCHEN UND/ODER ÄNDERN DES TELEFONVERZEICHNISSES

Um einen Eintrag im Telefonverzeichnis zu ändern, muss man die betreffende Nummer suchen (was auf zweierlei Arten erfolgen kann) und diese dann ändern oder gänzlich löschen.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

26

VERZEICHNIS

↵ BESTÄTIGEN

POSITION

EINGEBEN 2

SPEICHER

↵ BESTÄTIGEN ↓

FILIPPO 02

↵ 2223334567

AUFRUFEN

↵ POSITION

NAME

EINGEBEN

Filippo

FILIPPO 02

↵ 2223334567

Ändern mit

← zur Gänze löschen mit CANC

8.0 AUFNAHME DER SPRACHMELDUNGEN – SCHREIBEN VON SMS – SPRACHMELDUNGEN ZU EREIGNISSEN

NACHRICHTEN

BESTÄTIGEN

SPRACHNACHRICHT

BESTÄTIGEN

NACHRICHTEN/EREIGNISSE

↵ BESTÄTIGEN ↓

SMS-NACHRICHTEN

BESTÄTIGEN

Das Menü SPRACHNACHRICHTEN und jenes der SMS NACHRICHTEN (nur für Zentralen mit GSM-Modul ) gestattet es die 6

Alarmmeldungen, die an die zugeordneten Telefonnummern geschickt werden aufzunehmen / direkt an der Zentrale zu schreiben (siehe 7.0 a –

Werkmäßig vorgesehene Ereignisse). Diese Nachrichten müssen in geeigneter Weise aufgezeichnet / geschrieben werden, um das Ereignis zu beschreiben, sowie den Namen des Benutzers und die komplette Adresse anführen. Wir empfehlen im Voraus die Tabelle

RUBRIK/NACHRICHTEN auszufüllen, um die durchgeführte Programmierung zu dokumentieren.

8.1 VORGEHEN ZUR AUFNAHME DER SPRACHNACHRICHTEN UND ZUORDNUNG ZU DEN EREIGNISSEN IN DER

WERKMÄSSIG VORBEREITETEN REIHENFOLGE

SPRACHNACHRICHT

↵ BESTÄTIGEN

SPRACHNACHRICHT 1

↵ BESTÄTIGEZ

SPRACHNACHRICHT 1

↵ ZUR AUFNAHME

Während der Aufnahme die

Taste

↵ gedrückt halten. Bei

Loslassen der Taste erfolgt automatisch die Wiedergabe

Bei der Aufnahme den Text deutlich und nahe am Mikrofon sprechen und dabei die restliche Gesamtaufnahmezeit, angefangen von 240

Sekunden, im Auge behalten. Das ist die maximale Zeit, die für alle Aufnahmen zur Verfügung steht. Zum Anhören der Aufnahme die Taste

↵ drücken, zum Löschen die Taste CANC.

Wenn die Aufnahme gelungen ist, ESC drücken und es erscheint:

SPRACHEREIGNIS 1

↵ AL. ZONE A B C ↓

Bestätigen durch 2 mal

↵ ↵

(P.A.M.)

SPRACHNACHRICHT 1

↵ BESTÄTIGEN

Taste

↓ drücken und zu den

Nachrichten 2, 3, 4, 5, 6, 7 weitergehen.

Sobald man zur Anzeige SPRACHNACHRICHT 2 (3,4,5,6,7) kommt, auf gleiche Weise verfahren um alle Nachrichten aufzuzeichnen.

Achtung

! Wenn eine Nachricht nicht aufgezeichnet wird, dann werden die dieser Nachricht zugeordneten Telefonnummern nicht angerufen.

Achtung!

Die Zentralen die über ein GSM-Modul verfügen, bieten die Möglichkeit eine technische SMS (11 Stück vorprogrammiert) mit der

Nachricht „Leere Batterie“ zu senden. In diesem Fall können die Nachrichten 6, sowohl die Sprachnachricht, als auch die SMS durch die

ERWEITERTE PROGRAMMIERUNG VON NACHRICHTEN (P.A.M.) zu anderen Zwecken verwendet werden. Für diese Funktion siehe

Abschnitt 8.4. Bei den Zentralen ohne GSM-Modul wird empfohlen, die Funktion der Nachricht 6 nicht zu ändern.

Achtung!

Die Anrufe mit Sprachalarmmeldungen über GSM-Netz starten mit etwa 15 Sekunden Verzögerung.

Bestehende Sprachnachricht:

Sollte am Display die Anzeige ABHÖREN SPRACHNACHR. anstelle von ÁUFZEICHNUNG SPRACHNACHR. erscheinen, dann bedeutet das, dass es bereits eine aufgezeichnete Nachricht gibt. Man kann diese durch Drücken von

↵ abhören, mit CANC löschen und dann eine neue aufzeichnen, oder durch Drücken von ESC aussteigen.

Sprachnachricht 7 – Anleitungen für den Bediener

Die Zentralen mit telefonischem Übertragungsgerät sowohl über Festnetz als auch über GSM-Netz können Bedienvorgänge ausführen, die per

Telefon von der Ferne gesteuert werden (siehe 5.0). Hierzu wird die Zentrale angerufen und die entsprechenden Befehle eingegeben. Es ist

äußerst nützlich, den Bediener an diese Bedienvorgänge durch korrekte Aufnahme der Nachricht 7 zu erinnern, die jedes Mal abgehört wird, wenn der Bediener die Zentrale anruft. Natürlich kann auch der Anlagenbetreiber, der die durchführbaren Bedienvorgänge vorsieht, die

Nachricht in passender Weise aufnehmen.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

27

8.2 VORGEHEN ZUM SCHREIBEN VON SMS UND ZUORDNUNG ZU DEN WERKMÄSSIG VORGESEHENEN EREIGNISSEN

(max.

24 Zeichen)

SPRACHNACHRIH

↵ BESTÄTIGEN ↓

SMS-NACHRICHTN

↵ BESTÄTIGEN ↓

SMS-NACHRICHT 1

↵ BESTÄTIGEN ↓

SMS 1 - - - - - - - -

↵ - - - - - - - - - - - - - -

Die Nachricht schreiben, mit

← eventuelle Fehler korrigieren. 1 verwenden zum Schreiben eines Punkts, 0 für einen Abstand. Den endgültigen

Text mit

↵ bestätigen, kontrollieren und die Zuordnung mit dem werkmäßig vorgesehenen Ereignis bestätigen bzw. anderen Ereignissen zuordnen. Dann die Pfeile

↓↑ verwenden, um von einer SMS zur anderen zu springen und auf diese Weise alle 6 vorgesehenen SMS schreiben.

8.3 VORGEHEN BEI DER AUFNAHME VON EREIGNISMELDUNGEN

Die Zentrale kommuniziert in Realzeit und informiert den Benutzer mittels zuvor aufgenommener Nachrichten, die auf möglichst klare Weise gesprochen werden müssen. Nur in Verbindung mit diesen Meldungen können aufgezeichnete Sprachmitteilungen für Peripheriegeräte ausgegeben werden (siehe z.B. Abs. 9.1 “Sprachetikett" für Handsender). Der Aufnahmevorgang erfolgt analog zu jenen für die

Sprachnachrichten. Es ändern sich die Anzeigen zu den verschiedenen Nachrichten, wie folgt:

SPRACHNACHRICHT

↵ BESTÄTIGEN ↓

NACHR. / EREIGN.

↵ BESTÄTIGEN ↓

SCHARFSCHALT.

↵ BESTÄTIGEN ↓

SCHARFSCHALT.

↵ ZUR AUFNAHME

Während der Aufnahme die Taste

↵ gedrückt halten. Bei Loslassen der Taste geht man automatisch zum Abhören über. Bei der Aufnahme deutlich und nahe beim Mikrofon sprechen und die restliche Aufnahmezeit beachten. Zum Abhören die Taste

↵ und zum Löschen CANC drücken.

SCHARFSCHALT.

↵ ZUM BESTÄTIGEN ↓

Wenn die Aufnahme gut ist, ESC drücken und es erscheint die hier abgebildete Anzeige. Dann

↓ drücken, um zu den anderen Ereignisnachrichten überzugehen. Nach der Aufnahme aller Nachrichten zum definitiven

Ausstieg aus diesem Modus ESC drücken.

Liste der aufzunehmenden Ereignisse:

Scharfschaltung Gesamtscharfschaltung des Systems

Außenalarm erfolgter Wahl)

Unscharfschaltung gesamte

Offene Türe Es wird darauf hingewiesen, dass eine durch Öffnungsanzeige geschützte Türe offen steht.

Alarmzustand der Melder im Außenbereich (löst keinen allgemeinen Alarm aus, sondern nur eine akustische und/oder sprachliche Anzeige)

Voralarm

Sabotage neues Ereignis

Akustische Anzeige, die dem Alarm während der auf der Zentrale eingestellten Eingangsverzögerung eines Melders vorausgeht

Anzeige einer erfolgten Sabotage seitens des unscharf geschalteten Systems

Anzeige, dass während der letzten Scharfschaltung des Systems ein Ereignis stattgefunden hat (siehe

Ereignisspeicher)

8.4 ERWEITERTE NACHRICHTENPROGRAMMIERUNG - P.A.M.

Die Zentrale gestattet es, verschiedene Nachrichten (sowohl Sprach- als auch SMS-Nachrichten) für ein spezifisches, an einem einzelnen

Melder oder an der Zentrale selbst vorgefallenes Ereignis zu senden, und zwar anders als die unter Abschnitt 7.0 a) gezeigte Default-

Voreinstellung. Sobald die Aufnahme der Sprachnachrichten erfolgt ist, können vor dem Bestätigen (siehe 8.1 - P.A.M.) folgende Varianten ausgeführt werden:

- SPRACHEREIGNIS 1 (2,3 etc.) AL. ZONE A B C: Durch Drücken der Nummern 1 (A), 2 (B), 3 (C) werden die Alarmzonen ausgeschlossen, daher wird die Nachricht nur bei Alarm aus einer nicht ausgeschlossenen Zone gesendet. Bei Verwendung der

Konfiguration mit Überfallalarm ist es gut, keine Alarmnachrichten der Zone A (Außenmelder) zu übertragen. Man sollte vorher prüfen, dass es sich nicht um falschen Alarm handelt. Im Fall einer Überfallbestätigung kann der Notruf über für die Funktion PANIK oder

RAUB programmierte Handsender oder Tastatur übertragen werden.

- SPRACHEREIGNIS 1 (2, 3 etc.) AL. ZONE A B C: Bei Drücken von

↑↓ erscheinen verschiedene Kombinationen: Sabotage, 24

Std. Panik, 24 Std. Raub, 24 Std. technologischer Alarm, leere Batterie, Stromausfall, periodische Meldung (Sprachnachricht für

Meldung der Einsatzbereitschaft der Zentrale), Temperatur (Innentemperatur der Zentrale unter 5°C oder höher als 70°C), _ _ _ _ , _

_ _ _ (Ereignis in Klartext). Bestätigt man eines dieser Ereignisse mit

↵ , wird die Werkseinstellung verändert und demnach muss der entsprechende Alarm passend vorgesehen werden.

Wenn man zum Beispiel eine der vorbestimmten Sprach- oder SMS-Nachrichten ändert, kann man einen Anruf oder eine SMS bei Auftreten eines speziellen Phänomens erhalten, wie das Öffnen einer durch einen Melder geschützten Lade, wobei diese bereits programmiert sein muss

(z.B. mit dem Namen LADE).

SPRACHNACHRICHT 6

↵ - - - - - , - - - - - - - ↓

In diesem Fall muss man AL in den ersten Teil des Displays schreiben und die Nummer oder den Namen des Melders in den Zweiten. Man erhält dann einen Telefonanruf mit einer Sprachnachricht oder eine SMS bei jedem

Öffnen der Lade.

SPRACHNACHRICHT 6

↵ AL, LADE ↓

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

28

Die verfügbaren Ereignisse, die man im ersten Teil des Displays schreiben kann (nur in Großbuchstaben) sind Folgende:

ALARM = Alarm UEBERW = Alarm Systemüberwachung SCANN = Alarm Funkstörung

BATT = schwache Batterie

OFFEN = Türe offen

TEMPERATUR = Alarm warm/kalt

SCHARF = Zentrale scharf

AL ENDE = Türe wieder geschlossen

A EIN, B EIN, C EIN = spezifische Zone scharf

UNSCH. = unscharf

SABOT = Sabotagealarm

Im zweiten Teil den dem Melder zugeordneten „Namen“ schreiben (A 02, B 04 oder „LADE", wenn der Melder in der Programmierungsphase so benannt wurde), für die Zentrale ZENTRALE schreiben. Zum Beispiel bei Schreiben von UNSCHARF, ZENTRALE werden die zugeordneten

Telefonnummern mit Sprachnachricht oder SMS bei jeder Unscharfschaltung der Zentrale benachrichtigt.

KEIN EREIGNIS: Durch Zuordnen einer Nachricht wie KEIN EREIGNIS erfolgen keinerlei Übertragungen an die zugeordneten Nummern.

9.0 MENÜ :

ENTSPRECHENDEN FUNKTIONSOPTIONEN

UND DER

TOOLS

↵ BESTÄTIGT

FERNSTEUERUNGEN

↵ BESTÄTIGT ↓

CODES

↵ BESTÄTIGT ↓

ZONE ALARM . .

↵ BESTÄTIGT ↓

24 H PANIK

↵ BESTÄTIGT ↓

24 H RAUB

↵ BESTÄTIGT ↓ ↓

24 H TECHNOLOG.

↵ BESTÄTIGT ↓ ↓

DRAHTEINGÄNGE

↵ BESTÄTIGT ↓ ↓

EXTERNER KEY

↵ BESTÄTIGT ↓ ↓

9.1 PROGRAMMIERUNG DER HANDSENDER

Es können bis zu 32 Handsender programmiert werden. Jeder Handsender kann je nach Programmierung auf allen Zonen oder nur in einigen von ihnen arbeiten.

HANDSENDER

↵ BESTÄTIGUNG ↓

HANDSENDER 01

↵ BESTÄTIGUNG ↓

HAN. 01 ON A B C

↵ OFF A B C ↓

Die Zahlen von 1 bis 6 verwenden, um die Funktion und die gewünschten Zonen frei zu schalten. Beispiele:

HAN. 01 ON A B C

↵ OFF A B C ↓

Bei Bestätigung dieser

Konfiguration mit

↵ kann der

Handsender alles scharf und unscharf schalten

HAN. 01 ON A B C

↵ OFF A ↓

Bei Bestätigung dieser

Konfiguration mit

↵ kann der

Handsender alles scharf aber nur A unscharf schalten

Die Konfiguration festlegen und bestätigen: Es erscheint am Display die Aufforderung gleichzeitig die rote und grüne Taste des Handsenders zu drücken. Ein kurzer Piepton bestätigt die erfolgte Programmierung und das Display zeigt die programmierte Konfiguration. Bei Bestätigung erscheint die Möglichkeit, dem Handsender einen Namen zu geben (ETIKETT). Es wird empfohlen, den Namen des Eigentümers zu wählen

(max. 9 Zeichen), der bei jedem Bedienvorgang im Ereignisspeicher aufgezeichnet wird. Bei Bestätigung steigt man in den Modus ETIKETT

SPRACHNACHRICHT ein, der es ermöglicht den Namen des Eigentümers des Handsenders mit dem selben Verfahren wie die

Sprachnachrichten aufzuzeichnen (aussteigen mit ESC, wenn die Aufzeichnung korrekt ist). Diese wird in allen Sprachnachrichten der Zentrale genannt. Dann wie bei jedem Handsender weiter vorgehen, wobei die Pfeile zum Ändern der Nummer verwendet werden.

Achtung:

Die Handsender verfügen normalerweise über 4 farbige Tasten, von denen 2 die Zentrale automatisch teilscharf schalten können.

Für diese Funktionen verweisen wir auf die Anleitungen der Handsender, wobei wir darauf hinweisen, dass die Programmierung an der Zentrale vorrangig ist.

Achtung:

Sollte bei der Programmierung eines Handsenders die Zentrale mit 3 Pieptönen antworten, dann bedeutet das, dass dieser bereits programmiert wurde. Diese Anmerkung gilt auch für jedes andere Gerät, das an der Zentrale zu programmieren ist (Tastaturcodes, Sensoren,

Melder).

a) Löschen der Handsender

Dieser Vorgang kann auch vom Benutzer wie folgt durchgeführt werden:

BENUTZERCODE (oder ERRICHTERCODE) eingeben und bestätigen; das Menü TOOLS mit den Pfeilen suchen und bestätigen. Es erscheint das Menü HANDSENDER. Bei Bestätigung erhält man die erste freie

Stelle (zu programmierender HANDSENDER). Unter Verwendung der Pfeile den zu löschenden Handsender suchen und bestätigen. Es erscheint die Konfiguration des aufgerufenen Handsenders

(siehe Abb.). Bei Drücken von CANC erscheint die Meldung LÖSCHEN? Bei Drücken von

↵ wird die

Löschung des Handsenders bestätigt. Die Zentrale bestätigt mit einem Piepton.

HAN. 01 ON A B C

↵ MEMOR. OFF A

HAN. 01 ON A B C

↵ LÖSCHEN ?

b) Hinzufügen von Handsendern :

Dieser Vorgang kann auch vom Benutzer durchgeführt werden. Wie oben beschrieben vorgehen, bis die erste freie Position angezeigt wird

(ohne Meldung SPEICH.), dann fortfahren wie für eine Neuprogrammierung.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

29

9.2 PROGRAMMIERUNG DER CODES ÜBER TASTATUR (ausschließlich KEYPAD HT verwenden – andere Modelle meiden)

Die 5-stelligen Nummerncodes, die zum Gesamtscharf-, Teilscharf- oder Unscharfschalten verwendet werden, werden direkt an der Zentrale programmiert und können sowohl an der Zentrale wie auch über alle im System installierten Keypads verwendet werden. Es können keine

Codes verwendet werden, die gleich dem Benutzer- und Errichtercode sind. Die Programmierung dieser bis zu 32 Codes (damit jeder Benutzer einen eigenen haben kann), wird im Menü CODES auf folgende Weise ausgeführt (bei Bestätigung von CODES erscheint immer der erste freie

Platz):

TASTATURCODE

↵ BESTÄTIGUNG ↓

CODE 02

↵ BESTÄTIGUNG ↓

COD. 02 ON A B C

↵ OFF A B C ↓

Die Zahlen von 1 bis 6 verwenden um die Funktion und die gewünschten Zonen anzuwählen (siehe Handsender)

CODE EINGEBEN 02

5 Ziffern eingeben

CODE EINGEBEN. 02

1 2 3 4 5

1 2 3 4 5 ON A B C

↵ MEMOR OFF A B C

Den Name der Person eingeben, die den Code benutzt: z.B. Pippo

NAME COD. 02

↵ PIPPO

ÜBERFALLSCHUTZ N

↵ BESTÄTIGT ↓

↑ ↓

ÜBERFALLSCHUTZ Y

↵ BESTÄTIGT ↓

N steht für NO (nicht aktiv) Y steht für YES (aktiv)

Bestätigt man den Status der Funktion ÜBERFALLSCHUTZ, kommt man zur SPRACHBEZEICHNUNG, die es ermöglicht den Namen der

Person aufzuzeichnen, die den nach dem gleichen Verfahren wie die Sprachnachrichten programmierten Code verwendet (Ausstieg mit ESC, wenn die Aufnahme korrekt ist). Dieser wird bei allen Sprachmitteilungen der Zentrale verwendet. Wie oben angegeben für alle anderen Codes vorgehen, wobei die Pfeile zum Ändern der Nummern zu verwenden sind.

ACHTUNG!

Wenn Codes mit Überfallschutz verwendet werden, dann muss die Sprachnachricht 4 und die entsprechende SMS das Ereignis entsprechend beschreiben, damit der Angerufene eine rasche, effiziente Reaktion zeigen kann.

9.3 PROGRAMMIERUNG EINES ZUSÄTZLICHEN EXTERNEN S/US-(SCHLÜSSEL-)SCHALTERS (NUR BEI MODELLEN TOP)

Auch ein eventueller zusätzlicher, an den Klemmen angeschlossener Schlüssel kann wie die Codes und die Handsender freigeschaltet werden.

Mit Hilfe der Pfeile das entsprechende Menü aufrufen, dann den Vorgang wie oben beschrieben frei schalten, das Namensetikett schreiben und den Namen aufnehmen.

EXTERNER KEY

↵ BESTÄTIGT ↓

KEY ON A B C

↵ OFF A B C ↓

9.4 PROGRAMMIERUNG DER MELDER UND DIE ENTSPRECHENDEN FUNKTIONSOPTIONEN

Es können bis zu 99 Melder programmiert werden, die nach Belieben auf 3 Zonen A B C für den

Einbruchsalarm und/oder auf die 24-Stunden-Zonen aufgeteilt werden, um die vom Benutzer gewünschten

Betriebsabläufe zu erreichen.

Für Anlagen, wo ein Außenüberfallschutz vorgesehen ist, empfehlen wir die Zone A als Außenzone zu

TOOLS

↵ BESTÄTIGT ↓

↑ verwenden, die Zone B für Außenhautmelder (Türen und Fenster) und C für Innenraummelder. Da die Handsender PCK P die Teilsteuerung

A+B gestatten, dient dies zur Erleichterung für den Benutzer, der somit nachts den Umgebungsschutz (Außenalarm(melder) Y = nur Alarm mit niedriger Lautstärke) und den Außenhautschutz (allgemeiner Alarm) durch Drücken einer einzigen Taste einschaltet.

ALARMZONE A

↵ BESTÄTIGT ↓

ALARMZONE A

↵ AUSSENALARM N

↑ ↓ wählen ja = Y oder nein = N

SENSOR A 01

↵ BESTÄTIGT ↓

SENSOR A 01

↵ VERZ. EIN N UND N ↓

SENSOR A 01

↵ BATT. EINFÜGEN ↓

Wenn man den Melder weder mit Eingangsverzögerung noch mit UND programmieren will, mit

↵ bestätigen. 1 drücken, um den Melder mit einer Eingangsverzögerung zu versehen, dann

↵ drücken, eine Verzögerung in

Sekunden von 01 bis 99 eingeben und bestätigen mit

↵ , - 2 drücken, wenn man zwei Melder mit UND programmieren will (siehe Glossar), dann bestätigen mit

↵ und fortfahren.

Durch einfaches Einfügen der Batterie in den Melder wird dieser gespeichert. Ein Piepton bestätigt dies. Der

Versuch einen eingelernten Melder erneut zu programmieren wird verweigert, es ertönen 3 Pieptöne als

Fehlermeldung. Um die Taste eines Handsenders auf die Zonen Panik und Raub zu programmieren, muss man die Taste 10 Sekunden lang bis zur Bestätigung (Piepton) drücken.

SENSOR A 01

↵ VERZ. EIN N UND N ↓

NAME A 01

- - - - - - - - -

Einen Namen schreiben, der den Melder identifiziert, z.B. TÜRE EG (Türe Erdgeschoss) – es stehen 9

Zeichen zur Verfügung, es muss daher entsprechend abgekürzt werden. Mit

↵ bestätigen, mit ← löschen.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

30

Aufnahme des Sprachetiketts: Den dem Melder zugeordneten Namen deutlich sprechen und dabei die Taste

↵ gedrückt halten.

Während der Aufnahme erscheint die restliche Aufnahmezeit in Sekunden. Richten Sie sich danach, um diese

Zeit nicht zu überschreiten. Die Aufnahme kann vom Kunden während eines Alarmanrufs abgehört werden, wobei die Nachricht “Türe offen” und alle anderen den Melder betreffenden Ereignisse genannt werden.

SPRACHETIKETT

↵ ZUR AUFNAHME

Lässt man die Taste

↵ am Ende der Aufnahme los, geht man zum Anhören des aufgenommenen Textes über. Dann mit ESC aussteigen oder mit CANC löschen und neu aufnehmen.

Auf diese Weise alle Melder in allen Zonen programmieren, darin eingeschlossen die bedrahteten Melder (nur Modelle TOP). Die Taste

↵ zum

Bestätigen verwenden, die Pfeile

↑ ↓ für den Übergang von einem Melder zum nächsten oder von einer Zone zur nächsten, die Zahlen zur

Auswahl der Zonen (1=A 2=B 3=C), wenn es am Display verlangt wird, ESC zum Ausstieg aus den Aufnahmen, ← zum Löschen eines oder mehrerer Zeichen. Die Vorgänge sind einfach und leicht erfassbar. Das Display informiert über die verschiedenen Optionen, ein Piepton bestätigt die Vorgänge, wenn sie korrekt ausgeführt wurden.

Um einen Melder und sein Namensetikett definitiv zu löschen, den Melder am Display aufrufen (

↵ ↑ ↓) . Wenn er erscheint, mit ↵ bestätigen, dann CANC drücken. Es erscheint LÖSCHEN? Mit

↵ bestätigen und ein Piepton bestätigt den Vorgang. Um eventuelle Zeiten zu

ändern muss nur der Melder aufgerufen und die Zeiten entsprechend verändert werden; das Gleiche gilt für die Aufnahmen.

9.5 MENÜ

– Programmierung der speziellen Funktionen der Zentralen.

Die verschiedenen Optionen des Menüs sieht man beim Scrollen mit den Pfeiltasten nach dem Bestätigen der

Hauptseite.

In diesem Teil werden einige Funktions- und Kontrollparameter der Zentralen definiert.

Zum Einstieg in die Optionen und zum Einstellen/Ändern der Programmierungen werden die gleichen Tasten

EINSTELLUNGEN

BESTÄTIGT verwendet und man geht auf die gleiche Weise vor, wie bei den zuvor beschriebenen Vorgängen.

a) Ausschluss von Sensoren/Meldern:

Im Menü EINSTELLUNGEN den Punkt AUSSCHL. SENSOREN suchen und mit

↵ bestätigen. Dann den auszuschließenden Melder suchen (

↑ ↓), mit ↵ bestätigen und die Meldung BETR (Betrieb) mit den Pfeilen auf AUSS.BETR. (außer Betrieb) ändern. Mit

↵ bestätigen

AUSSCHL. SENSOREN

BESTÄTIGT

und mit ESC aussteigen.

b) Ausschluss von Drahteingängen

– Dieser Vorgang kann auch vom Bediener vorgenommen werden. Dabei muss man in das Menü

AUSSCHL. DRAHTEING. einsteigen und wie oben beschrieben vorgehen. In beiden Fällen a) und b) geben die ausgeschlossenen Melder keinen Alarm.

c) Einstellung des Relais R1:

Die Werkseinstellung ON-OFF (bistabile Umschaltung) und die Umschaltung aufgrund eines Befehls EIN und die Rückkehr in die Ruhestellung mit dem Befehl OFF über die eingebaute Uhr oder über Telefon. Die Umschaltung über Telefon hat Vorrang

über die Einstellung per Uhr. Andere Einstellungen (

↑ ↓) ermöglichen eine Verwendung des Relais R1 für andere Zwecke:

IMPULSSTEUERUNG Umschaltung für eine programmierbare Zeit von 0 bis 999 Sekunden infolge einer Steuerung über

Telefon oder die eingebaute Uhr.

ALLGEMEINER ALARM Umschaltung für die eingegebene Zeit, wenn die Zentrale im irgendeinem Alarmzustand außer dem

Antiscanner-Modus ist.

SABOTAGE Umschaltung für die Dauer von 3 Minuten im Fall von Sabotagealarm (Tamper)

24H PANIK/RAUB/TECHNOLOGISCH Umschaltung für 15 Sekunden im Fall eines Alarms Panik/Raub/Technologischen Alarms

FEHLER Umschaltung für 15 Sekunden im Fall von leeren Batterien (Zentrale und/oder Melder), fehlender

Überwachung, Funkstörungen bei scharfgeschaltetem System (Antiscanner), Ausfall des GSM-Felds bei

Modellen mit GSM-Modul.

SCHARF / UNSCHARF Schaltet um bei Scharfschaltung und kehrt in die Ruhestellung bei Unscharfschaltung zurück (nützlich, um eine Kontrolllampe des Zustands der Zentrale anzuschließen).

Sobald die gewünschte Anwendung gefunden wurde, eventuelle Zeiten einstellen und mit

↵ bestätigen.

Achtung!

Um über die eingebaute Uhr gesteuert werden zu können (siehe 4.7) muss R1 als ON-OFF oder IMPULSGESTEUERT eingestellt werden.

d) Einstellung Relais R2:

Die Werkseinstellung ist ALLGEMEINER ALARM, die Zeit 3 Minuten. Will man diese Einstellung ändern, geht man wie oben beschrieben vor und wählt eine andere Funktion.

9.6 FREISCHALTUNG FUNKTIONEN:

Die in der Folge beschriebenen Funktionen sind nicht nach der exakten Reihenfolge des Menüs beschrieben. Die Funktionsauswahl mit (

↑ ↓) vornehmen. Auf diese Weise erhält man am Display Y (Yes) statt N (No), dann die gewünschte

Konfiguration eingeben und mit

↵ bestätigen. a.

Ausfall Stromnetz 230 V:

Eingabe nach welcher Zeit (in Minuten 01-99) eine SMS bei den Modellen mit GSM-Modul verschickt wird.

Unabhängig von der eingegebenen Zeit erscheint die Meldung AUSFALL STROM blinkend am Display b.

Periodische Meldung:

Eingabe der Startzeit und dann nach welcher Zeit (in Stunden 1-999) eine SMS mit Nachricht zur

Einsatzbereitschaft der Zentrale gesendet wird. c.

Ablauf SIM:

Fälligkeit/Ablauf der SIM-Karte in Monaten eingeben. d.

Antiscanner

: Die Zentrale meldet Funkstörungen (Störsignale), welche die Funktion beeinträchtigen. Man kann die Zeit der zu vernachlässigenden Störungen in Sekunden (1-60) eingeben. Nach Ablauf dieser Zeit ertönt die Sirene in der Zentrale und die

Klemme SIR wird 30 Sekunden lang angesteuert. e.

Überwachung:

Die Überwachung ist die Übertragung der Nachricht der Einsatzbereitschaft, die jedes Anschlussgerät ca. alle 20

Minuten überträgt. Fallen mehr als 8 aufeinanderfolgende Signale (mehr als 3 Stunden) seitens einer Funkkomponente aus, erfolgt die Anzeige bei jeder Scharf- / Unscharfschaltung des Systems. f.

Hintergrundbeleuchtung Display:

Dauerbeleuchtung des Displays. Normalerweise schaltet sich die Beleuchtung nach der

Bedienung ab. g.

Zwangsscharfschaltung:

Einstellung der Uhrzeit und Zonenauswahl für die automatische tägliche Scharfschaltung der Zentrale.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

31

9.7 WEITERE FUNKTIONEN DES MENÜ EINSTELLUNGEN

a.

GSM-Telefonleitung

(nur bei den Versionen mit GSM-Modul): Priorität der telefonischen Übertragungsarten wählen (

↑↓) b.

Uhr/Datum:

Uhrzeit und Datum aktualisieren. Wichtig für die Zeitsteuerungen und die korrekten Einträge im Ereignisspeicher. c.

Telefonzentrale:

Auswahl beim Betrieb der Zentrale an einer Telefonanlage (Nebenstelle) und Nummernvorwahl für die Amtsleitung.

Aus Gründen der Sicherheit wird empfohlen, die Zentrale, wenn möglich immer vor eventuelle Telefonzentralen zu schalten. d.

Errichtercode / Benutzercode:

Die Funktionen ermöglichen eine Änderung der Codes im jeweiligen Menü (Bediener/Errichter).

Achtung!

Der Benutzer hat das Recht alle Zugangscodes zur Anlage zu kennen, wenn diese sein Eigentum ist. Die Änderung der

Codes bleibt im Ereignisspeicher gespeichert. Sollten die Codes nicht mehr bekannt sein, muss man die Zentrale vom Stromnetz trennen (und Akku entnehmen) und die Zentrale mit dem Werkscode 0000 erneut in Betrieb nehmen – Programmierungen bleiben erhalten. e.

Ausgangszeit:

Werkseitig auf 60 Sekunden eingestellt - Einstellung von 00 bis 99 Sekunden möglich. Scharfschaltung erfolgt nach der eingestellten Zeit. Achtung! Bei zu kurzen Zeiten kann keine Anzeige von offenen Türen/Fenstern an der Zentrale erfolgen (nur während der Ausgangszeit möglich, Beispiel: TÜRE OFFEN 01). Der Eintrag im Ereignisspeicher wird immer vorgenommen. f. Firmware-Version: Erlaubt das Ablesen der Version zu Zwecken eines eventuellen technischen Beistands. g.

Löschen:

Die Bestätigung der Meldung LÖSCHEN? führt zur totalen Löschung der gesamten durchgeführten Programmierung und des Ereignisspeichers. Vor dem Bestätigen dieses Vorgangs Vorsicht walten lassen, da diese nicht rückgängig gemacht werden kann. Achtung! Das Löschen des Ereignisspeichers aufgrund eines Gewaltakts (Diebstahl/Überfall) könnte strafrechtliche Folgen für die ausführende Person haben. h.

Automatische Sommerzeit:

Normalerweise aktiviert, wird in den Ländern, in denen die Sommerzeit nicht gilt ausgeschlossen.

10.0 MENÜ DIGITALE PROTOKOLLE

Dieses Menü gestattet die Wahl zwischen zwei Verbindungsprotokollen zu Wachzentralen: CONTACT ID und CESA 200 BAUD. Wählen Sie das Protokoll und nehmen die Einstellungen entsprechend der Anleitung „DIGITALE PROTOKOLLE“ vor. Diese Anleitung liegt den Zentralen bei und/oder ist separat erhältlich (Vertriebspartner / Website www.silentron.com

/ Kundendienst Fa. SILENTRON / Turin – Tel. 0039-011-

7732506 DW 120-124).

Wenn der Errichter den Dienst Teleservice bereitstellt (Ferndiagnose/Programmierung über Telefonnetz) muss ein entsprechender 4-stelliger

Code eingegeben werden, der unterschiedlich zum Benutzer- oder Errichtercode ist und den Zugang zur Fernsteuerung ermöglicht. Den eigenen Namen (

↑ ↓), die eigene Telefonnummer, eventuell eine andere Nummer eines weiteren Kundendienstes, und die persönlichen Daten des Kunden (Name, Nachname, Adresse, Stadt und Telefon) eingeben.

12.0 PROGRAMMIERUNG DER ALARMGERÄTE / DRAHTLOSE MELDUNG a) Monodirektionale Sirenen 5531

- Alarmempfänger (5051 - 5851) – Empfänger von Lastensteuerungen (5540-41-42):

Um Geräte dieser Art zu programmieren, müssen diese entsprechend innerhalb der Funkreichweite befestigt, entsprechend angeschlossen, spannungsversorgt und geschlossen werden. Bei der ersten Übertragung einer Unscharfstellung der Zentrale werden sie automatisch programmiert und jeweils gemäß den speziellen Anleitungen bestätigt.

b) Bidirektionale Sirenen 5530:

Die Programmierung der Alarmsignale an die Sirenen erfolgt wie oben beschrieben. Vorher muss ihre

Übertragung an die Zentrale programmiert werden, die auf jeder beliebigen Alarmzone erfolgen kann, die dann z.B. als „Sirene“ benannt wird.

Siehe dazu auch die spezifischen Anleitungen.

c) Tastatur KEYPAD HT

Die Codes für Scharf-/Unscharfschaltung werden direkt an der Zentrale programmiert und können mit allen, der

Zentrale zugeordneten Tastaturen HT verwendet werden. Um der Zentrale ein oder mehrere Keypads zuzuordnen und die Taste PANIK zu programmieren, muss man wie folgt vorgehen:

Keypad HT an die Stromversorgung anschließen. Alle LED blinken.

Innerhalb von 60 Sekunden eine UNSCHARFSCHALTUNG an der Zentrale durchführen. Die LED am Keypad erlöschen und bestätigen die erfolgte Zuordnung. Bereits programmierte Keypads können auf diese Weise auch neu programmiert werden.

Die Zentrale auf die PANIK-Zone einstellen und 10 Sekunden lang die Taste " ! " des bereits zugeordneten Keypads drücken.

13.0 MODELL 5500 SILENYA HT TOP GSM - MODELL 5502 SILENYA HT TOP – TECHNISCHE MERKMALE

Anmerkung:

Das Modell 5502 verfügt über kein GSM-Modul und besitzt daher nicht die mit der GSM-Telefonie verbundenen Funktionen.

Versorgung:

230 V AC / 50 Hz – 150 mA – Stromausfallanzeige nach der jeweils programmierten Zeit

Versorgung GS:

Vorgesehene Batterie:

Stromaufnahme:

Autonomie:

Externe Batterie:

1,2 A insgesamt – Ausgang 13 V DC nominal

Pb hermetisch aufladbar 12 V / 2,2 Ah Standard. Eingebaute Batterien müssen ein Gehäuse der

Schutzklasse HB oder darüber besitzen.

55 mA im Standby-Modus ohne Drahtverbindung – 125 mA mit Hintergrundbeleuchtung des

Displays – 500 mA bei Alarm

Bei aufgeladener Batterie ca. 36 Stunden, im Standby-Modus und ohne Drahtverbindung. Zur

Bestimmung der Autonomie bei verkabelten Anlagen, die Stromaufnahme der Zentrale messen (am

Akkuanschluss, ohne 230 V) und korrekt berechnen.

Zum Erhöhen der Autonomie kann man an den Klemmen +AL und GND eine externe Batterie

Alarmeingänge

per Funk: anhängen bis zu 99 unmittelbar, verzögert oder im UND-Modus programmierbare Melder auf 3

Scharfschaltzonen A-B-C oder auf die 24 Std.-Zonen Panik, Raub, technischer Alarm.

Sabotageschutz

über Kabel: per Funk:

6 Linien NC, frei programmierbar auf die 3 Scharfschaltzonen A B C

Empfang des Sabotagesignals von jedem einzelnen Melder Empfang des Signals der

über Kabel:

Ausgänge Außenalarm

per Funk:

Einsatzbereitschaft und der leeren Batterien (SYSTEMÜBERWACHUNG).

3 Sabotagelinien NC (Zonen A B C) und Schutz gegen Öffnen/Abreißen der Zentrale

Digitale, kodifizierte Übertragungen 72 Bit zum Steuern der Alarmmittel mit schwacher Leistung

Alarmausgänge

per Funk: Digitale, kodifizierte Übertragung 72 Bit zum Steuern von Alarmmitteln jeder Art

über Kabel: 1 zur Steuerung der Sirene 12 V / 0,5 A - 1 für selbst versorgte Sirene 14 V – 1 für eingebaute

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

32

Steuereingänge:

Funkstörungen:

Ereignisspeicher:

Zeitschaltungen:

Anzeigen:

Steuerungen:

Innensirene und Melder:

Sirene - R1 und R2: programmierbare Relais für verschiedene Funktionen

1 für zusätzlichen elektronischen/elektromechanischen S/US-Schalter

Dauerhafte, gleichzeitige und programmierbare Kontrolle der 2 Arbeitsfrequenzen

200 Ereignisse umlaufend (ältestes Ereignis wird überschrieben)

Melder Zeit allgemeiner Alarm fix auf 3 Minuten 24 Std.-Uhr programmierbar für automatische

Scharfschaltung und Steuerantriebe

Display 2 x 16 Zeichen, Möglichkeit jedes einzelne Anschlussgerät zu bezeichnen (Etikett)

Alphanumerische Tastatur mit 20 Tasten

Akustische Meldungen:

Funksendeempfang:

Funkreichweite:

Alarmsirene 106 dB + Piepser mit Meldefunktion bei niedriger Lautstärke

Aufnehmbare Sprachmeldungen für die wichtigsten Mitteilungen an den Benutzer

Quarzgesteuerte, gleichzeitige Doppelfrequenz DualBand – Digitale Codes werkseitig kodifiziert und verwaltet durch einen Mikroprozessor in Selbsterlernung – Frequenz und Leistung gemäß gesetzlichen Vorschriften

100 m in offenen Bereichen und ohne jegliche Bandgrundstörungen – Die Funkreichweite kann durch die Position der Geräte im Verhältnis zur Raumstruktur erhebliche Beeinträchtigungen erfahren.

ABMESSUNGEN:

307 x 200 x 53 mm GEWICHT: 1,2 kg GEHÄUSE: ByBlend

TEMPERATUR:

Betrieb/Lagerung -10°+40°C

ANSCHLUSS AN DAS STROMNETZ – Gerät der Klasse II (Siehe Zeichnung 1 – 2)

Der Anschluss an das Stromnetz muss unter Beachtung der geltenden nationalen Bestimmungen, unter Einsatz des mitgelieferten Ferritrings, wie in der Abbildung gezeigt (siehe nebenstehende Zeichnung) und unter Verwendung der verschraubbaren Klemmleiste erfolgen. Die Enden der mehradrigen Kabel dürfen zum Belegen an die Kontaktklemmen nicht verzinnt werden. Das Kabel durch Festschrauben des

Klemmendeckels fixieren, um ein unabsichtliches Lösen zu vermeiden. Die Verbindung mit dem Stromnetz muss eine leicht zugängliche zweipolige Trennvorrichtung vorsehen, der Abstand zwischen den Kontakt muss mindestens 3 mm betragen. Oder es muss ein genormter

Stecker zur Verbindung an eine Steckdose vorhanden sein. Eventuelle Tests sollten nur mit der Batterie ausgeführt werden, die dazu voll aufgeladen sein muss. Nach erfolgtem Anschluss den inneren Deckel schließen, die Zentrale schließen und erst danach die Trennvorrichtung aktivieren oder den Stecker in die Steckdose stecken.

Achtung!

Vor jeglichem Eingriff an der Zentrale die Stromversorgung 230 V unterbrechen.

Klemmleiste (siehe auch Zeichnung 3)

SPK Positiv, Ausgang zusätzlicher Lautsprecher 8 Ohm für die Nachrichten der Zentrale

+ALI

+OFF

GND (alle)

+SIR

Positiv, Versorgung 12 V DC max. 500 mA für verdrahtete Melder

Positiv, vorhanden bei unscharf geschalteter Zentrale – Sperrbefehl der Sirenen über Kabel

Erdung

Positiv, 12 V max. 500 mA bei Alarm für zusätzliche Sirenen

+SAA

+N

Positiv, 14 V Akkuladespannung für selbstversorgte Sirenen

Anmerkung: die Ausgang unterbricht die Versorgung wenn 230V fehlen.

Positiv abgeschaltet = Alarm; zur Ansteuerung selbstversorgter Sirenen (nicht als

Spannungsversorgung zu verwenden).

Achtung!

Werden 2 oder mehrere Sirenen angeschlossen, muss jede Sirene zur Entkopplung über eine Diode an die Klemme angeschlossen werden.

A1-2 B1-2 C1-2

TMP A-B-C

KEY

Achtung!

Diesen Ausgang niemals zur Spannungsversorgung von Sirenen verwenden

Alarmeingänge NC

Eingang Selbstschutz NC

Eingang ON-OFF für externen Schlüssel (geschlossen = OFF = US)

NC1-C1-NO1

NC2-C2-NO2

Ausgang programmierbares Relais R1, max. 500 mA / 12 V

Ausgang programmierbares Relais R2, max. 500 mA / 12 V

Telefon Anschluss an das analoge Telefonfestnetz (AB-Anschluss)

Anmerkungen:

1) Die Alarmeingänge und der Sabotageschutz arbeiten normalerweise geschlossen und werden bei der ersten Unscharfschaltung freigeschaltet. Wenn sie also unbeabsichtigt geschlossen werden, wird der Status für offene Leitung angezeigt. Zum Annullieren der Anzeigen in den TEST-Modus einsteigen und aussteigen.

2) Die Eingänge TMP der Sabotagelinie müssen auf den gleichen Zonen programmiert werden wie die entsprechenden Melder.

14.0 MODELL 5501 SILENYA HT FREE GSM - MODELL 5503 SILENYA HT FREE – TECHNISCHE MERKMALE

Anmerkung:

Das Modell 5503 verfügt über kein GSM-Modul und besitzt daher nicht die mit der GSM-Telefonie verbundenen Funktionen.

Versorgung:

Stromaufnahme:

Batterie-Pack Alkaline, Code 861010 (9 V / 12 Ah)

180 – 220 µA im Standby-Modus – max. 400 mA bei Alarm mit Betrieb über GSM – max. 200 mA

Autonomie:

Alarmeingänge

per Funk: mit Betrieb über Festnetz theoretisch ohne Alarme bei 2 Scharf-/Unscharfschaltungen pro Tag: ca. 3 Jahre (5502) – uber

2 Jahre (5503) Achtung! Die Autonomie verringert sich beträchtlich bei häufigen Alarmen und/oder

Telefonanrufen und/oder Bedienvorgängen bis zu 99 unmittelbar, verzögert oder im UND-Modus programmierbare Melder auf 3

Sabotageschutz

per Funk:

Ausgänge Außenalarm

per Funk:

Alarmausgänge

per Funk:

Funkstörungen:

Ereignisspeicher:

Zeitschaltungen:

Scharfschaltzonen A-B-C oder auf die 24 Std.-Zonen Panik, Raub, technischer Alarm

Empfang des Sabotagesignals von jedem einzelnen Melder Empfang des Signals der

Einsatzbereitschaft und der leeren Batterien (SYSTEMÜBERWACHUNG).

Schutz gegen Öffnen/Abreißen der Zentrale

Digitale, kodifizierte Übertragungen 72 Bit zum Steuern der Alarmmittel bei schwacher Leistung

Digitale, kodifizierte Übertragungen 72 Bit zum Steuern von Alarmmitteln aller Art dauerhafte, gleichzeitige und programmierbare Kontrolle der 2 Arbeitsfrequenzen

200 Ereignisse umlaufend (ältestes Ereignis wird überschrieben)

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

33

Anzeigen:

Steuerungen:

Funksendeempfang:

Funkreichweite:

Innensirene und Melder:

Akustische Meldungen:

Melder Zeit allgemeiner Alarm fix auf 3 Minuten

Display 2 x 16 Zeichen, Möglichkeit, jedes einzelne Anschlussgerät zu bezeichnen (Etikett)

Alphanumerische Tastatur mit 20 Tasten

Alarmsirene 106 dB + Piepser mit Meldefunktion bei niedriger Lautstärke

Aufnehmbare Sprachmeldungen für die wichtigsten Mitteilungen an den Benutzer

Quarzgesteuerte, gleichzeitige Doppelfrequenz DualBand – Digitale Codes werkseitig kodifiziert und verwaltet durch einen Mikroprozessor in Selbsterlernung – Frequenz und Leistung gemäß gesetzlichen Vorschriften

100 m in offenen Bereichen und ohne jegliche Bandgrundstörungen – Die Funkreichweite kann durch die Position der Geräte im Verhältnis zur Raumstruktur erhebliche Beeinträchtigungen erfahren.

Kabelanschluss:

ABMESSUNGEN:

307 x 200 x 53 mm GEWICHT: 2 kg

GEHÄUSE:

ByBlend

TEMPERATUR:

Betrieb/Lagerung -10°+40°C

Tabla números / mensajes

(en caso de que haya más de 15 números programados, tomar medidas diferentes)

Tabelle der Nummern / Nachrichten

(Bei mehr als 15 Nummern auf andere Art vorgehen)

Name des Angerufenen

Nummer des Angerufenen (1-63)

Pos.

Zugeordnete

Sprachnachrichten

(hervorheben)

Zugeordnete SMS

(hervorheben)

Zugeordnete technische SMS

(hervorheben)

Direktzugriff nombre de la persona llamada número llamado (1-63) posic. mensajes de voz asociados

(resaltar)

SMS asociados

(resaltar)

SMS técnicos asociados (resaltar)

Acceso directo

……………………………………….. 1 1 2 3 4 5 6 1 2 3 4 5 6

1 2 3 4 5 6 7 8 9

10

Yes No

……………………………………….. 2 1 2 3 4 5 6 1 2 3 4 5 6

1 2 3 4 5 6 7 8 9

10

Yes No

………………………………………..

………………………………………..

………………………………………..

3

4

5

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

Yes No

Yes No

Yes No

………………………………………..

………………………………………..

………………………………………..

………………………………………..

6

7

8

9

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

Yes No

Yes No

Yes No

Yes No

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

10

11

12

13

14

15

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

1 2 3 4 5 6 7 8 9

10

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No operador de red GSM 64

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

34

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

35

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3ED A080228GM

36

Supervised and remote managed control panels for wireless and mixed radio-hardwired alarm systems

TABLE OF CONTENTS

:

3.

4.

5.

1.

2.

2.2

8.

9.

6.

7.

9.5.

10.

11.

CONFIGURATION OF SILENYA HT ALARM SYSTEM – MODELS AVAILABLE AND THEIR APPLICATIONS

SILENYA HT ALARM SYSTEM – general characteristics - GLOSSARY

SILENYA HT ALARM SYSTEM – OPERATING characteristics (SYSTEM FUNCTIONS)

FUNCTIONING OF THE CONTROL PANEL – INSTALLER AND USER CODES

USER OPERATIONS – OPERATIONS – TESTS – CHECKS – LOAD OPERATIONS

HOME AUTOMATION OPERATIONS

TELEPHONE BOOK PROGRAMMING

VOCAL MESSAGE RECORDING – WRITING SMSs – VOCAL EVENT MESSAGES

EXTRAS menu: Programming of remote controls, keypads, DETECTORS panel

2

2

3

5

5

6

7

7

9

10

12

13

13

13.

14.

ALARM PROGRAMMING

Model 5500 SILENYA HT Top GSM - Model 5502 SILENYA HT Top – TECHNICAL CHARACTERISTICS

Model 5501 SILENYA HT Free GSM - Model 5503 SILENYA HT Free – TECHNICAL CHARACTERISTICS

PHONE BOOK AND MESSAGES TABLE

13

14

15

17

SILENTRON – Made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3IA080228GM

1

1.0 – CONFIGURATION OF SILENYA HT ALARM SYSTEM

The Silenya HT control panel acts as the brain of a security alarm system with home automation options made possible by the integration of a control panel with various types of detectors or sensors, control and dissuasion and alarm devices. Intervention by the installer is essential to appropriately configure the system according to the requirements of the customer by selecting and programming the various system components. Before proceeding with installation, the possibilities, including the limits, of the system must be clear so that the operating and intervention characteristics can be determined. The control panels are suitably linked to detectors, sirens and various accessories and are able to meet any system requirement, the dimensions of which are determined principally by the radio range of the devices (see technical characteristics) and can be extended where necessary by means of appropriate repeaters.

Unlike the majority of control panels available on the market, the Silenya HT devices are also able to effectively control detectors outside the areas being protected, thereby setting off intruder alarms which are an essential warning system when the customer is present in these protected areas.

Note

: The outdoor detectors may generate improper alarms due to unavoidable natural phenomena which interact with the devices. Improper alarms can be reduced to a negligible minimum by careful prior selection of the equipment and correct programming and installation. The installer’s skills and experience are fundamental; however, equally important is an understanding by the customer of the limits of the equipment and the customer’s collaboration in avoiding events which are potential causes of improper alarms.

1.1 AVAILABLE MODELS AND THEIR APPLICATIONS

Mod. 5500 SILENYA HT GSM Top : 230V AC powered control panel, with internal rechargeable 12V 2.2Ah battery. Guarantees an excellent level of security and considerable flexibility in home automation thanks to the integrated double phone dialler which operates on PSTN lines, as well as GSM network. This is the most complete model in the range, suitable for large, predominantly wireless systems, with the possibility of powering and connecting several detectors and sirens by hardwiring, thus achieving a highly effective mixed radio/hardwired system.

Mod. 5501 SILENYA HT GSM Free Similar the previous control panel but powered exclusively by batteries and therefore, not connected to the mains power supply. Used in fully wireless systems, with no wired detectors and/or sirens, offering an excellent level of security and flexibility in home automation. To save on consumption, the GSM module activates only in the case of alarm and is normally switched off.

Mod. 5502 SILENYA HT Top

Mod. 5503 SILENYA HT Free

Similar to model 5500 but without GSM module. Therefore, alarm transmission and command reception are exclusively processed by the PSTN network.

Similar to model 5501 but without GSM module. Therefore, alarm transmission and command reception are exclusively processed by the PSTN network.

2.0 – SILENYA HT CONTROL PANELS GENERAL CHARACTERISTICS

The result of the most recent and innovative Silentron research, the Silenya HT control panels represent the best installation solutions for medium and large alarm systems with and without wiring, together with integrated home automation functions and remote management options.

The considerable capacity of the microprocessor allows for a great flexibility in applications. The keypad and the back-lighted display facilitate programming operations and verification of events, enabling the user to understand the various functions performed by the equipment. The system is among the safest and most reliable on the market thanks to its supervised two-way DualBand transmission and the anti-scanning function.

This manual describes the general operations of the control panel and, therefore, of the system, the functioning of which depends on the programming performed by the installer. It is the responsibility of the system designer and/or installer to explain to the customer the functions available and the relative consequences in the various control and alarm situations. Equally, it is the customer’s responsibility to read the present manual and ask the installer for clarification if necessary, in order to use the system effectively, properly and in a manner which does not disturb others.

2.1 - Glossary

ALARM (various types)

FALSE ALARM

IMPROPER ALARM

ALARM ZONE

ALARM CHANNEL

AND

Control panel status, differing for each cause of alarm foreseen (see sound and alarm signals). The “panic” alarm assumes that the user present at site wishes to attract attention and deter any intruders, while the “robbery” alarm assumes a situation of extreme danger where it is preferable not to activate the siren or a situation where assistance of a different kind is needed (e.g. doctor assistance).

Alarm caused by a defect and/or failure of one or more devices (covered by industrial guarantee).

Alarm caused by incorrect positioning, technical limit of device and/or random accidental causes independent of the equipment itself (not covered by industrial guarantee).

Group of detectors, activated/deactivated individually in conjunction with other groups (zones A-B-C). 24-hour zones (panic-robbery-technical) are always activated. All detectors are programmed in only one zone.

Single location of a specific detector (two in the case of AND) which protects an area, a point or a surface.

Control panel function intended to reduce improper alarms. Two detectors are programmed on the same channel and the control panel sets off the alarm only if both transmit an alarm signal within 30 seconds (cannot be varied).

ANTI-COERCION Keypad function allowing the disarming of the control panel by entering a different code to the usual one, arming at the same time the transmission of “robbery” vocal and SMS messages (silent alarm) to specified telephone numbers.

DETECTOR EXCLUSIO Operation which allows the restriction of a detector until reset (due to failure or other reason).

HOME AUTOMATION Electronic/electromechanical automation system for domestic functions (open/close doors, turn on ights, etc.).

TAMPER

EVENT MEMORY

PRE-ALARM

Attempt to open the casings of the system equipment and/or remove them from their points of attachment.

Control panel function which registers and displays the last 200 operations performed.

Control panel status prior to actual alarm determined by alarm-delay-programmed detectors or external siren status before sounding alarm (repeated beeps for about 10 seconds).

ALARM DELAY Time elapsed between detector transmission and alarm status. Can be programmed for each detector.

DETECTOR Device designed to signal an intrusion, passing, open door/window and any other event which poses a danger.

Equivalent term used in the manual: SENSOR

TEST Control panel test condition which blocks all sirens and also allows for a battery change.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

2

2.2. – PRINCIPAL OPERATING CHARACTERISTICS

2.2.1 – Control of internal and external intrusion detectors

: Up to a total of 99 wireless detectors can be programmed (up to 198 if programmed in AND), plus various wired detectors for Top models (6 inputs freely linked to zones).

2.2.2 – Intrusion alarm zones A-B-C with different functions (programmable): a) Programming with external detectors and anti-robbery alarms (External alarm Yes):

Zone A for external detectors which set off a ROBBERY ALARM

Zone B for perimeter detectors (access points) and zone C for internal volumetric detectors which set off a GENERAL ALARM.

b) Conventional programming of all internal detectors (External alarm No - for example):

Zone A for ground floor perimeter detectors, zone B for first floor perimeter detectors and zone C for volumetric detectors, all of which set off a

GENERAL ALARM.

2.2.3 – Accessory alarm zones, always active (24/24hrs):

- “Panic” zone to activate external sirens and telephone calls via a remote control or keypad key in case of need.

- “Robbery” zone to exclusively activate telephone calls via a remote control or keypad key in case of need.

- “Technical” zone to control smoke and water detectors or detectors of any other dangerous event, and set a specific and distinguishable alarm.

2.2.4 – Arming/disarming the control panel:

Up to 32 remote control commands and up to 32 different numeric codes (keypad) are programmable.

- Bi-directional 4-key remote control commands for total arming (A+B+C) and partial arming (A+B) and disarming, with visual confirmation (LED) of the operation.

- 5-digit code for total or partial arming and disarming, used on the control panel and/or keypad, with ANTI-COERCION function.

- forced arming it is possible to determine that the control panel activates every day at a specified time (see 9.6 f).

- In Top models an electric connection of a supplementary electronic or electromechanical key is possible.

2.2.5 – Sound signals and alarms of the control panel: a) Operation signals:

3 intermittent beeps confirm arming, while a continuous Beeeeep indicates partial arming. A single Beep confirms disarming. If the appropriate vocal messages have been recorded, the operations will be confirmed vocally.

b) Event signals:

If one or more protected doors or windows have been left open, a series of Beeps precede the three Beeps foreseen to confirm arming. If something happens to the system while it is armed, a series of Beeps after its disarming. If the appropriate vocal messages have been recorded, the events will be described vocally.

c) Pre-alarm status

: Continuous series of Beeps for the time set or pre-alarm message if recorded.

d) Robbery alarm (external alarm):

If the system is partially activated, it will generate a continuous series of Beeps for 3 minutes or an external alarm message (if recorded). A fully activated system will still generate a series of Beeps.

e) General alarm:

When the system is activated, it will set off the sound of the siren inside the control panel for 3 minutes, as well as all the specified telephone calls.

f) Panic alarm

: When the system is partially activated or deactivated, the “panic” control will set off only the radio sirens for 3 minutes, as well as all the specified telephone calls. When the system is activated, all the sirens are set off, including the control panel and hardwired sirens.

g) Robbery alarm:

Whether the system is activated or deactivated, the “robbery” control activates all specified telephone calls. This control can also be used to call for a doctor or request other assistance by telephone. The recorded message must be coherent.

h) Technical alarm:

Whether the system is activated or deactivated, this alarm generates an intermittent sound signal for 15 seconds and all the specified telephone calls.

i) Tamper alarm:

Whether the system is activated or deactivated, this alarm generates an intermittent sound signal for 3 minutes and all the specified telephone calls. When the system is activated, a general alarm is set off.

Note the following: a)

An operation of disarming the system will silence the sirens.

b)

During each activation period of zones A, B, C only three alarms can be generated by each detector in order to avoid that a defective detector becomes a public disturbance. The alarm count re-starts with each new arming.

2.2.6 – Siren operation – see also relevant manual

The control panel controls the internal and external supplementary sirens which function as follows:

a) Internal sirens:

They repeat the sound signal for arming (partial/total 3 Beeps) and disarming (one Beep). The intensity of this signal can be regulated through to zero. The signal is set off for 3 minutes in the case of a general, tamper or panic alarm.

b) External sirens:

They repeat the sound signal for arming (partial/total 3 Beeps) and disarming (one Beep). The intensity of this signal can be regulated through to zero. The indicator light flashes simultaneously to the sound signals. The sirens activate for 3 minutes in the case of a general, tamper or panic alarm after a pre-alarm period of about 10 seconds during which an intermittent sound signal is emitted. This delay

(cannot be changed) is intended to avoid a disturbance in the case that the customer forgets to deactivate the system. If an anti-robbery alarm has been programmed, the external sirens do not sound but rather emit an intermittent moderate signal for 3 minutes. The indicator light follows the trend of alarms.

Vocal p.c.b. for external sirens: if fitted with the vocal p.c.b. the sirens generate a warning message during the pre-alarm period and in the case of anti-robbery alarm. These messages must be suitably recorded so as to deter intruders.

2.2.7 – Telephone calls on fixed PSTN line:

Up to 6 vocal messages can be recorded, linked to 6 specific events (see 7.0 a), and can be transmitted to up to 63 telephone devices the numbers of which are duly programmed.

Telephone calls on GSM network (only for models with GSM module):

The above-mentioned messages can be transmitted via GSM. An

SMS is sent before the message (unless otherwise specified in advance programming) in case there is no reply.

A further 11 SMSs programmed at the factory and with a technical content (see 7.0 b) are transmitted following an event.

Any of the 63 telephone numbers available can be enabled to receive one or more vocal and SMS messages according to specific requirements.

2.2.8 – Telephone calls to security services:

The control panels support digital Contact ID protocols which are designed to communicate digitally with these security services. This protocol must be appropriately programmed via the control panel menu.

2.2.9 – Remote assistance telephone calls:

The control panel can be enabled by the user to automatically connect with the headquarters of the installer (if this service is provided by the installer) in order to perform interventions and system set up from a distance.

2.2.10 – Home automation functions (note: relay functions are only present in Silenya HT Top models)

a) Programmable clock: The control panel is fitted with a programmable clock which switches a relay at a pre-set time (see 4.7).

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

3

b) Electrical outputs: Two telephone activated relays are available for the control of electrical charges of various types (see contact load). c) Radio outputs: The control panel can access 16 telephone controls with local radio transmission (wireless) and 16 RX2/RX3 receivers which can be installed in rooms to turn on lights or other electrical devices. These receivers are also activated by remote control, via the keypad and the detectors.

3.0 – CONTROL PANEL OPERATION

3.1 – SECURITY PROTECTION – USER CODE – INSTALLER CODE

The control panel is provided with a factory code “0 0 0 0” which allows access to the programming procedure. During installation it is necessary to change this code and create two new ones: USER code and INSTALLER code. If these two codes are forgotten, the control panel must be opened, thus setting off a tamper alarm, the power supply disconnected and reconnected and the procedure restarted by entering the factory code. This operation does not cancel any programming already performed.

a) INSTALLER CODE

: Numeric code of 4 to 8 digits which allows access to all programming but not user operations

b) USER code: Numeric code

of 4 to 8 digits which the user can change at any time in order to prevent the installer from partially or totally activating or deactivating the control panel. This code allows for the following functions:

Total or partial arming of the control panel via the keyboard.

Placing the control panel in TEST mode for testing or battery change.

Reading the EVENT MEMORY

Programming/modification of listed telephone numbers (see paragraph on PROGRAMMING)

Recording/modification of all vocal messages (see paragraph on PROGRAMMING)

Addition/deletion of remote controls and/or numeric arming/disarming codes (see paragraph on PROGRAMMING)

Modification of supplementary hardwired key function (see paragraph on PROGRAMMING)

Modification of certain SETTINGS: Exclusion of radio or hardwired detectors (sensors) – Clock/date setting – Change of user code –

Change of daylight-saving time – Change of display back-lighting – Change of automatic forced arming – Control panel firmware version check

Remote management access code change (see paragraph on PROGRAMMING – SETTINGS).

Note:

Careless entry of the USER code can limit the efficiency of the entire system, therefore, it is advisable to be informed on the various functions before making any changes or have the installer carry out these operations which can also be performed from a distance by remote assistance.

4.0 – USER OPERATIONS

ARM GROUPS

A B C

4.1 – TOTAL OR PARTIAL ARMING

Control panel keypad:

Enter the numeric code, then press the red key - the following appears:

If the entire system is to be activated, press the red key once again; the control panel confirms arming. If, however, only a section of the system is to be activated, exclude the zones which are to remain deactivated by pressing the keys 1 (A) , 2 (B), 3 (C); change if necessary by pressing the numeric keys 1, 2, 3. When the desired configuration appears on the display, press the red key: the control panel confirms partial arming.

Supplementary keypads

: The operation is the same as the one on the control panel but the indication of the zones to be activated is shown by the LED lights A, B, C rather than on the display. The keypads also confirm total or partial arming (see specific instructions).

Remote controls:

Press the red key to fully activate the system – press the white key to insert only zones A+B. The HT remote controls confirm the operation via the flashing LED light. The above operations are set at the factory. The installer can configure the remote controls differently; for example, so that B+C or A+C can be activated. In this case, the installer will assign a key to the operation desired.

4.2 - DISARMING

Control panel keypad and/or supplementary keypads: Enter the numeric code and press the green key - the control panel confirms same.

Remote controls: Press the green key.

Note

: Disarming is always total unless the remote controls and keypads are programmed otherwise. If some zones are required to remain active, they must be armed after disarming has been performed.

Note: Disarming under threat

One or more codes can be entered which allow for disarming but at the same time activate vocal robbery messages and send the relative SMSs (models with GSM module).

Note: Models with GSM module:

in case of difficulties in disarming the system while GSM phone connection after an alarm, please disarm the system through the control panel keypad.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

4

EMPTY LIST

TEST

4.3 – CONTROL PANEL TEST

(this operation is also used for changing batteries since the sirens are blocked)

Enter the user code and press

↑ (CONTROL PANEL TEST) – confirming with ↵ , the initial description appears:

- All detector alarms must be set off by opening protected doors/windows, moving around the areas protected by volumetric detectors, interrupting the infrared barrier rays and so forth, always waiting up to 5 seconds between two alarms, up to 99 successive alarms. If there is a greater number of detectors, perform the test in two stages.

Upon completion, check on correct transmission of each alarm, verifying the various alarms on the display by using the

↓ ↑ arrows:

ALARM DET

03 C1 H C2 M

ALARM = Alarm DET = Name (label) assigned to the detector

03

C1 H

= Event number (3rd alarm detected)

= Radio signal on frequency C1 high (H=high)

C2 M = Radio signal on frequency C2 medium (M=medium)

The quality of the radio signal is described as follows: H = high ; M = medium; L = low.

In all these cases the system functions correctly. Differences in signal are due to distance and physical obstacles between the control panel and the detectors. If there is no indication for one of the frequencies, it is probable that the detector is beyond maximum range or that there are interferences on that frequency. If there are no indications of either frequency, perform an actual test; i.e. activate the control panel and provoke an alarm. Since the TEST signal is attenuated in accordance with Standard 50131, the device may be functioning correctly after all. If no alarm occurs, call for technical assistance.

Note:

Some detector models transmit an alarm twice; therefore, two consecutive signals will be memorised.

Note:

The signal of a particular detector may sometimes be H and other times M. This is due to random interferences or to movement of persons in the protected rooms during testing. This occurs often when checking the remote controls, since the position of the remote control in relation to the control panel is not permanent and therefore, the signal received tends to vary.

Note: To perform a TEST of the volumetric detectors, no one should be in the protected area for at least two minutes prior to the test, which is performed by crossing this area. The detector light indicates the alarm which will be memorised in the control panel.

C1 :

C2 :

▀ ▀ ▀ ▀ ▀

▀ ▀ ▀ ▀

4.4 – RADIO RECEPTION TEST – INTEGRATED FIELD METER

Enter the user code and press

↑ then ↑ - confirm with ↵ and the FIELD METER TEST appears.

Confirm with

↵ again and two indications, C1 (first frequency, about 433MHz) and C2 (second frequency, about 868MHz), will appear.

By transmitting a radio signal with any device, the intensity of the signal received for each frequency can be seen. The signal is valid if more than one tag is shown.

4.5 – INTEGRATED PHONE DIALLER TEST

Enter the user code and press

↑ then ↓ - confirm with ↵ and the PHONE DIALLER TEST appears. Insert a telephone number to be called, confirm with

↵ and select the message to be sent with ↓ ↑ . Confirm with ↵ , then using ↓ ↑ choose whether test is to be performed on PSTN or

GSM line. Confirm with

↵ and the test call is made to the number specified. The person called must be able to hear the message perfectly.

4.6 – READING THE EVENT MEMORY

The control panel memorises up to 200 events (arming, disarming, various alarms), displaying the date, time and periphery concerned. The events are always queued and the 201st event cancels the first one and so forth. In order to read the memory, enter the user code and press

. The last event with time and date will appear on the display. View all events by scrolling the display with

↓ ↑ and ending by pressing ESC. Due to the size of the display, the memorised items are abbreviated as follows (examples): a) telephone call with vocal message for user Marco (1) ← : Outgoing call

→ : Incoming call

(2) Date and time of call

(3) V : vocal message S : SM D : digital protocol

(4) name of person called (PHONE BOOK) or CONTACT ID (security)

INSTALLER (remote assistance) CUSTOMERSERV.(ext. assistance)

(5) OK: call successful OC Engaged

KO: call unsuccessful NO: No reply

(2) Date and time of event

(4) ARM: total arming

DISARM:

disarming

D.OPEN: open door

ARM A,B,C

: group arming

EXT. AL.

: Ext. alarm

TAMPER

: Tampering

PROGR:

Programming

SUPERV : supervision alarm SCAN : RF noise alarm

BATT : low battery

DELETE

: Erasing

EXCLUD : deactivated INCLUD: activated

(5) REM: Remote control

COD

: Keypad code

DET

: Sensor/detector

USER:

WIR:

entry in user menu

LABEl

:peripheraldevice name

hardwired input

INSTALL :

entry in installer menu

REMOTE :

remote operation via telephone

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

5

(2) Date and t

(4) INSTALL : entry in installer menu

USER : entry in user men

NO PSTN LINE

: PSTN line failure

NO GSM NETWORK : GSM network failure

MAINS FAILURE : 230V failure

CHANGE NUM. :

number in phone book changed via SMS

GSM CHECK: automatic GSM switching off and on

4.7 PROGRAMMING FIXED TIME OPERATION (control panel clock – only for Silenya HT Top models)

The control panel is equipped with a relay (R1) which can be used as load control via telephone or to activate/deactivate a specific function, for example, switching lights on and off at a programmed time. The user can enter and change as desired the starting and ending time of the operation. By pressing ESC, “TIME ON” and “TIME OFF” are displayed. Enter hours and minutes ON and confirm with

↵ , then enter hours and minutes OFF and confirm with

↵ , then activate the function by pressing ↑ . An “H” should appear on the display to confirm activation.

4.8 – REMOTE MANAGEMENT

If the installer has the appropriate TELESERVICE modem, he can check the control panel by telephone and even perform operations on the panel, including analysing and resolving any problems without having to be at the site. By observing the control panel, the user can verify the operations in progress via the display but must not intervene during the connection in order to avoid interferences.

The connection is implicitly authorised by the user who automatically connects the control panel to the modem of the installer by pressing for more than 5 seconds the key with the adjustable spanner. The control panel downloads data to the installer who can verify the events memory and/or can intervene on the control panel itself where necessary. A download of data alone can be performed repeatedly (e.g. once a week) even in the absence of the installer at his site; however, if other operations are required, the installer must be at his site with the TELESERVICE modem so as to operate “directly online”.

Note

: It is also possible for the installer to connect automatically to the customer's control panel via an access code (see” PC REMOTE MANG” menu) programmed at the time of installation. This type of intervention covers sensitive areas and responsibilities since connection performed in this manner temporarily disarms the system, although this is essential for resolving problems in the absence of the user. The manufacturer does not accept any responsibility in this matter and advises the user and installer to come to a prior agreement in writing as to the use of the remote management in the absence of the user, who can in any case stop such a connection at any time by deleting the installer’s access code.

5.0 – HOME AUTOMATION OPERATIONS

“Guide” message no. 7

This message is heard automatically when calling the control panel. It must be recorded by the installer so as to remind the user how to perform externally the controls which have been programmed. The control panel allows for various function which cannot be fully described since they depend on the needs of the customer and the ability of the installer to maximise the device in the location in which it is installed.

5.1 – Phone call to the control panel on PSTN line (dialling the number of the PSTN line used)

N.B.

The reply to the incoming calls on the PSTN line is subject to the presence of the guide message no. 7 and/or presence of the Remote management access code. The operation is performed as follows:

Call the control panel and hang up after two rings, then call again. The control panel will answer with the guide message or a sound signal is no message has been recorded. After having listened to the message, enter on the telephone the user code followed by # and proceed as follows:

Arming/disarming:

enter 0 # for control panel status. A vocal reply (if recorded) is given.

In order to fully arm the control panel, enter 0

1 #, to arm only zones A+B enter 0 2 # , to disarm enter 0 0 # . A vocal reply is given and if the control panel has a GSM module, an SMS message will also be received to confirm the operation.

Internal relay control

: by entering 20

1 # relay R1 is activated and, depending on the configuration, is able to override the control set via the clock. Deactivate by entering 20

0 #. Enter 21 1 # to activate the other relay R2, to which another electric load can be connected; deactivate by entering 21

0 #. These relays can be activated/deactivated/controlled only in certain installation configurations, therefore, this aspect should be discussed with the installer.

Enter 20 # to check the status of R1. 3 sounds (bep-bep-bep) mean that the relay is active – 1 sound (bep) means that it ideactivated.

Enter 21 # to check R2 in the same way.

Enter a number between 1 and 16, followed by

1 # to send 1-16 activation radio commands to local receivers 5540-41-42.

Enter a number between 1 and 16, followed by

0 # to send 1-16 deactivation radio commands to local receivers 5540-41-42.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

6

5.2 – Phone call to the built-in GSM module (dialling the number of the SIM used) – ONLY FOR “TOP” MODELS

If the control panel has a GSM module, it is always enabled to reply immediately to incoming calls (without having to make two calls) and recognise the incoming number if allowed by the caller. In this case the installer can organise that the number recognised has direct access to the control panel without having to enter the user code. Listen to the guide message and proceed as above.

5.3 – User called by control panel

In the case of alarm and subsequent phone call, the person called can interact with the device; for example, to disarm the control panel by entering the command described above. Be aware not to proceed with this operation in the case of an actual break-in.

When the user is called by the control panel, the cycle of subsequent calls can be interrupted by pressing # on the user’s telephone after having listened to the message (repeated twice) and the “Beep” ending the message.

5.4 – Remote change of stored phone numbers

By sending an SMS from a remote telephone

it is possible to change telephone numbers stored in the telephone book as long as they are directly accessible in the telephone book. Write an SMS starting with the letter A followed by the numbers without any spaces in between:

A333555666 (old number to be replaced)A333666888 (new number to be inserted)

The device memorises the change and sends an SMS to confirm: CHANGE MADE *333666888*

5.5 – Remaining SIM credit

By pressing the key the remaining SIM card credit can be automatically heard. To be certain, use a SIM card with automatic re-charge.

5.6 – Remote listening

Whether the control panel calls a programmed number or the user calls the control panel, during the telephonic connection on PSTN line it is possible to listen to the sounds in the area surrounding the control panel by simply pressing the

∗ key on the telephone used. By pressing ∗ again listening is terminated and further commands can be entered. If no other entries are made within 60 seconds, the connection will automatically terminate.

5.7 – Remote listening and speaking (only for models with a GSM module) - Live voice conversation (with the control panel disarmed)

By pressing the

∗ key on the telephone used, you can talk and listen live during a call to the control panel; similarly you can call from the control panel as if calling from the cell phone (with the control panel disarmed). Press the green button to connect, enter the telephone number within 1 minute and then press

↵ . To end the call, press ESC or the red button.

Note: Silenya HT GSM Free makes the call but it is necessary to wait for the GSM module to turn on.

5.8 – Other functions of the control panel

A speaker connected by cable can be installed in order to listen to vocal messages from a control panel in another location.

Control panels with a GSM module offer other automatic functions which can be programmed during installation:

SMS notification of failure and reinstatement of electrical mains power supply (only Silenya HT GSM Top)

Periodic SMS transmission for supervision of control panel.

Notification of SIM expiry - it is advisable to use a SIM card without expiry date.

PART TWO - INSTALLER INSTRUCTIONS

6.0 – INSTALLATION OPERATIONS

Installation requires specific technical expertise in electronic alarm systems and, in particular, in wireless alarm systems. The present manual does not include the technical and installation precautions and warnings which are essential to the operations of any professional installer and fundamental for a correct installation of the present devices and their accessories.

a)

The programming of the control panel is simple, with operations similar to those performed for cellular phones and carried out directly on the keypad of the control panel, with the display in view and following instructions indicated, while adhering to the following rules:

All programming must be confirmed with the

↵ key (enter). The operation will not be valid no confirmation is given upon exiting a screen.

When the display shows symbols such as

↓↑ or ↵, upward or downward scrolling or confirmation is possible.

When the display shows the letter " Y " (yes) or " N " (no), a specific function may or may not be available. Change with

↓↑ .

Use the ESC key to exit from a programming situation; use the CANC key to cancel an entire programming.

Use the

← key to cancel a section of a programme while it is being written.

Use the numeric keys to link or unlink the telephone numbers to the vocal/SMS messages of any kind and select zones A,B,C.

Use the numeric keys to write the hour, date, minutes, seconds wherever required.

b) Programming errors

In case of an incorrect entry, nothing will happen except that the device will signal an error with 1 or 3 BEPs

(remote/detector programming) and further attempts can be made. Be careful with the ERASE function which is followed by "ERASE -

CONFIRM?" : If this is confirmed, the complete programming will be erased!

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

7

c) Control panel with GSM module

If a GSM module is present, always enter the PIN of the SIM CARD with the number “1234”. Then insert the SIM into the GSM module before turning on the device. Failing this, the display with show “Turn off and insert SIM”.

6.2

a) b) c)

PRELIMINARY STEPS

Insert the SIM card (only with control panels with a GSM module)

Connect power supply (charged battery and/or 230V)

The firmware version code will show on the display

FACTORY CODE

0 0 0 0 e) f) g)

↵ and select a language by scrolling with ↑ ↓

Insert factory code 0 0 0 0

Insert time and date by pressing the numbers, then press

↵ . Use ← in case of error

Insert the USER CODE and the INSTALLER CODE (4-8 digits

↵)

Note

: In the case of neighbouring systems, the USER CODE must always be different since two or more control panels with the same USER code will activate all the internal/external sirens and all PA signalling devices present and within radio range, regardless of which system these belong to. However, use the same code if this effect is required in neighbouring systems within radio range.

Note:

Programming can be performed at any time if the INSTALLER CODE is entered first. h) Once the installer code is confirmed the menu is automatically accessed. Use the

↑ ↓ keys to scroll through the menu:

PHONE BOOK

↵ CONFIRM ↓

Recording vocal messages and SMSs

EXTRAS

↵ CONFIRM ↓

DIG. PROTOCOL

↵ CONFIRM ↓

Programming remote controls, keypads various detectors

Control of digital alarmControl of transmissions to security services

SETTINGS

↵ CONFIRM ↓

PC REMOTE MANAG

↵ CONFIRM ↓

↑ programming home automation unctions and settings for specific operations

Control of transmissions to installer modem for maintenance and remote management

The subsequent programming can start from any one of the above-mentioned menus, using

↵ to confirm.

7.0 – TELEPHONE BOOK PROGRAMMING

Using the device similarly to a cellular phone, insert the names and telephone numbers of the persons who will receive the six vocal messages and also the six free programmable SMSs to warn the persons called of the events described below. Each number can be linked to one or more events so as to warn only the specific person of that event. Up to 63 telephone numbers can be programmed.

Note:

Position 64 must always be used to programme the number provided by the SIM card service provider in order to obtain information on the remaining credit (€ key).

Note:

Checking telephone line: In accordance with regulations, the control panel listens for the tone indicating a free PSTN line and makes the call only if this tone is correct. If the line tone is disturbed, checking can be cancelled by inserting

∗ in front of the number being programmed

(press

↑ ).

Note:

Space between numbers: If you wish to place a space between the numbers press

↓ between one number and the next. a) Events programmed at the factory (default):

1) Intrusion alarm 2) Tamper alarm

3) Manual alarm with siren activation (panic)

5) Technical sensors alarm (smoke, water, gas)

4) Manual alarm without siren activation (robbery/medical)

6) low battery warning (control panel, detectors, keypads, bidirectional sirens)

PHONE BOOK

↵ CONFIRM ↓

Storing of telephone numbers

MEMORY

↵ CONFIRM ↓

MESSAGES

↵ CONFIRM ↓

ADD NAME

- - - - - - - - - - - - -

ADD NUMBER

- - - - - - - - - - - - -

PHILIP

↵ 2223334567 ↵

SAVED

↵ 2223334567

VOCAL MESSAGES

↵ - - - - - -

VOCAL MESSAGES

↵ - 2 3 - - 6

Enter numbers (from 1 to 6) of events required.

Number with vocal message.

Example: 2 intrusion alarm

3 manual alarm

6 low battery

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

8

SMS MESSAGES

↵ - - - - - -

If the control panel has a GSM module with relative SIM card, a display will appear to link to the number the

SMSs corresponding to the 6 vocal messages described above (to be written by the installer – MESSAGES menu).

Once this link has been completed (

↵) another display will appear to link the number being programmed to a further 11 SMSs already programmed at the factory (default). These signal situations of:

TECHNICAL SMS

↵ - - - - - - - - - - - anomalies and/or useful control panel functions as listed below.

Note:

Linking messages to numbers must be performed for each of the stored telephone numbers. If a number is not linked to a message, no telephone call will be made to that number since the control panel will not know what to communicate. b) List of SMSs programmed at the factory:

Note: Messages 6, 7 and 11 are not available on the FREE models.

1 = low control panel battery; Note: this message warns that the system may stop working!

2 = low peripheral device battery; Depending on the model, the detectors can function autonomously for several days (see specific manual).

3 = supervision failure and/or radio noise – the message is sent only if the checking function has been activated (SETTINGS).

4 = control panel armed – the message is sent only as confirmation when the system is armed via external telephone.

5 = control panel disarmed – the message is sent only as confirmation when the system is disarmed via external telephone.

6 = mains failure 230V – the message is sent after a programmable period of continuous power failure (SETTINGS).

7 = No GSM network for over 15 min. - The event is memorised and the message is sent when the GSM network is working again.

8 = No successful call on PSTN line – this message indicates possible disturbances on the telephone line (PSTN line).

9 = Periodic message indicating control panel operating status; every specific number of hours/days (SETTINGS) the system communicates correct functioning.

10 = SIM card expiry warning; programme (SETTINGS) the next expiry date in the case of a pre-paid SIM card.

11 = Mains 230 V restored; this message does not have to be linked to a number since it is sent to the number linked to message 6.

c) Enabling direct external access

When the numbers and messages have been linked, a request will appear on the display to enable direct access: this option allows you to call and operate the control panel from a cellular telephone without entering the user code (see 5.2) as the number of the caller is recognised; of course, this applies only if this number is transmitted.

To enable this function, use the arrows until the “Y” (yes) appears instead of "N".

DIRECT

↵ ACCESS N

d) ERASING AND/OR CHANGING PHONE BOOK

In order to change the phone book, search for the number desired (can be done in two ways), then change or erase completely.

PHONE BOOK

↵ CONFIRM ↓

MEMORY

↵ CONFIRM ↓

SEARCH

↵ POSITION

ADD

↵ POSITION 2

PHILIP 02

↵ 2223334567

ADD

↵ NAME

Philip

PHILIP 02

↵ 2223334567

8.0 – VOCAL MESSAGE RECORDING – WRITING SMSS – VOCAL EVENT MESSAGES

MESSAGES

↵ CONFIRM ↓

VOCAL MESSAGES

↵ CONFIRM ↓ change with with CANC

← Cancel completely

MESSAGES/EVENTS

↵ CONFIRM ↓

↓ SMS MESSAGES

↵ CONFIRM ↓

The VOCAL MESSAGES menu and SMS MESSAGES menu (only for control panels with GSM module) are used to record/write directly to the device the 6 alarm messages which will be sent to the linked telephone numbers (see B - events programmed at the factory). These messages

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

9

must be recorded/written to suitably describe the event and must specify the name of the user and full address: It is advisable to complete the

PHONE BOOK/MESSAGES table in order to leave traces of the programming performed.

8.1 – HOW TO RECORD VOCAL MESSAGES and LINK THESE TO EVENTS IN THE SEQUENCE ESTABLISHED AT THE FACTORY

VOCAL MESSAGES

↵ CONFIRM ↓

VOCAL MESSAGE 1

↵ CONFIRM ↓

OCAL RECORDING 1

↵ TO RECORD

During recording keep

↵ pressed.

Listen automatically by releasing this key.

When recording, talk close to the microphone, speaking the words clearly and checking the remaining recording time indicated in seconds starting from 240 which is the maximum time available for all of the recordings. To listen back, press

↵ , to cancel press CANC.

If recording is satisfactory press ESC to see:

VOC. EVENT 1

↵ GROUP AL. A B C ↓

Confirm twice

↵ ↵

(A.M.P.)

VOCAL MESSAGE 1

↵ CONFIRM ↓ press

to go to messages

2, 3, 4, 5, 6 , 7.

When VOCAL MESSAGES 2 (3,4,5,6,7) appears, proceed in the same way to record all other messages.

Note:

If a message is not recorded, the numbers associated with that message will not be called.

Note:

The control panels with a GSM module also transmit a technical SMS for low battery warning. In this case message 6, vocal and SMS, can be used for other purposes via the ADVANCED MESSAGES PROGRAMMING (A.M.P.) function. See Point 8.4 for information on this function. For models with no GSM module, it is advisable not to change the function of message 6.

Note:

Vocal alarm calls on GSM network are sent with a delay of about 15 seconds.

Existing vocal message:

If VOCAL LISTENING is displayed instead of VOCAL RECORDING, a message has already been recorded. Listen by pressing

↵ , cancel with CANC and record again or exit by pressing ESC.

Vocal message 7 – user instructions

Control panels with PSTN or GSM telephone transmitters can perform operations controlled remotely by telephone (see 5.0) by calling the control panel and entering the appropriate commands. The user is conveniently reminded of these operations via the correct recording of message 7 which can be listened every time the user calls the control panel. Naturally only the installer who programmes these operations can record the appropriate message.

8.2 – HOW TO WRITE THE SMSs and LINK THESE TO THE AVAILBLE EVENTS

VOCAL MESSAGES

↵ CONFIRM ↓

SMSMESSAGES

↵ CONFIRM ↓

SMS MESSAGE 1

↵ CONFIRM ↓

SMS 1 - - - - - - - -

- - - - - - - - - - - - -

-

Write the message, correct errors using

← . Use 1 for a full stop and 0 for a space. Confirm the final text with ↵ , check and confirm the link to the event as programmed at the factory. Use the

↓↑ arrows to pass from one SMS to the next, composing all the SMSs required.

8.3 – HOW TO REGISTER EVENT MESSAGES

The control panel “speaks” in real time, informing the user via pre-recorded messages which must be recorded as thoroughly as possible. If these messages are not recorded, the vocal indications from the peripheral device are not available even if recorded (see 9.1 and text relating to

“Vocal label”). The recording procedure is the same as that for vocal messages. The indications of the various messages changes as follows:

VOCAL MESSAGES

↵ CONFIRM ↓

MESSAGES / EVENTS

↵ CONFIRM ↓

↵ ARMING

↵ CONFIRM ↓

↵ ARMING

↵ TO RECORD

ARMING

↵ TO CONFIRM ↓

During recording keep

↵ pressed. Listen automatically by releasing this key. When recording, talk near the microphone, speaking the words clearly and checking the remaining recording time. To listen back, press

↵ , to cancel press CANC.

If recording is satisfactory, press ESC. These words appear. Press

↓ to move on to the other event messages. After having recording them all, press ESC to exit finally.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

10

List of recorded event messages:

Arming Total system arming

Partial arming

Disarming

Arming of one section of the system (zone A or B or C or A+B or B+C or A+C depending on selections made)

Total disarming of the system

Door open

External alarm

Pre-alarm

Warning that a protected door or window has been left open.

Alarm of external detectors (does not set off general alarm but only acoustic and/or vocal warnings)

Sound signal which precedes an alarm during an input delay on a control panel of a detector

Tamper Warning that tampering with a part of the system has taken place

New event Indication that something happened during the most recent period in which the system was armed (see event memory)

8.4 – ADVANCED MESSAGES PROGRAMMING – A.M.P.

The control panel allows messages (both vocal and SMS) to be sent for a specific event concerning a single detector or the control panel itself, in a different manner to the default programmed as illustrated in Section D). Once the vocal messages have been recorded and before confirming (see 8.1 – A.M.P.), the following variations can be performed:

- VOCAL EVENT 1 (2,3, etc.) GROUP AL. A B C. By pressing the numbers 1(A), 2 (B), 3 (C) these alarm zones can be excluded, therefore, a message will only be sent if the alarm comes from a zone which has not been excluded. When using the configuration with anti-robbery alarm it is advisable not to transmit vocal messages for alarm zone A (external detectors). It is preferable to first check whether the alarm was an improper alarm. In the case of confirmed robbery, the request for assistance can be transmitted via remote control or keypad programmed for the PANIC or ROBBERY function.

- VOCAL EVENT 1 (2,3, etc.) GROUP AL. A B C. By pressing

↑↓ various linked events appear:

TAMPERING AL., 24H PANIC AL., 24H ROBB. AL., 24H TECHN.AL., LOW BATTERY, MAINS FAILURE, PERIODICAL CALL (vocal call to confirm control panel operating status), TEMPERATURE (internal temperature of the control panel lower than 5°C or higher than 70°C), _ _ _ _

, _ _ _ _ (write event).

If one of the above are confirmed with

↵ , the factory setting is changed and the relative alarm must correspond accordingly.

For example, when one of the programmed vocal messages or SMSs is changed, a call or SMS can be received if a certain event takes place, such as the opening of a drawer protected by a sensor, on condition that the event is already programmed (e.g. using the word DRAWER).

VOC. EVENT 6

↵ - - - - - , - - - - - - - ↓

In this case, write ALARM in the first part of the display, plus the number;

or the name of the detector in the second part. A phone call will be received

with a vocal message or SMS every time the drawer is opened.

VOC. EVENT 6

↵ ALARM ,DRAWER ↓

The following events are available to be written (capital letters only) in the first part of the display:

ALARM= alarm SUPERV = supervision alarm

ARM = control panel armed DISARM = control panel disarmed

TAMPER = tamper alarm TEMPERATURE = hot/cold alarm

SCAN = radio interference alarm BATT = low battery

D.OPEN = door open END AL = door closed (end of alarm)

ARM A/B/C = specific zone armed

Write in the second part the “name” (label) assigned to the detector (A 02, B 04 or “DRAWER” if this name has been used in programming the detector); to indicate the control panel, write “C.PANEL”. For example, by writing DISARM, C.PANEL, the linked telephone numbers will be called with a vocal message or SMS with every disarming of the control panel.

NO EVENT: By programming a message with NO EVENT, no calls of any kind to the linked numbers will be made.

9.0 - EXTRAS MENU : PROGRAMMING OF REMOTE CONTROLS, KEYPADS,

EXTRAS

↵ CONFIRM ↓

DETECTORS AND RELATIVE FUNCTIONING OPTIONS

REMO TECONTROLS

↵ CONFIRM ↓

KEYBOARD CODES

↵ CONFIRM ↓

ALARM GROUP . .

↵ CONFIRM ↓

↓ 24 H PANIC

↵ CONFIRM ↓

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

11

24 H ROBBERY

↵ CONFIRM ↓

24 H TECHNOL.

↵ CONFIRM ↓

WIRED INPUTS

↵ CONFIRM ↓

EXTERNAL KEY

↵ CONFIRM ↓

9.1 – REMOTE CONTROLS programming

Up to 32 remote controls can be programmed. Each can operate in all zones or only in certain zones, depending on the programming.

REMOTE CONTROLS

↵ CONFIRM ↓

REM. CONTROL 01

↵ CONFIRM ↓

REM.01 ON A B C

↵ OFF A B C ↓

Use numbers from 1 to 6 to enable or disable function or zones required. Example:

REM.01 ON A B C

↵ OFF A B C ↓ confirming this configuration with

↵ the remote control can arm and disarm everything

REM. 01 ON A B C

↵ OFF A ↓ confirming this configuration with

↵ the remote control can arm everything but disarm only A

Select a configuration and confirm: The request to press the red and green remote control buttons together will appear on the display. Once this is done a short Beep confirms the operation and the display indicates the configuration programmed. When this is confirmed, a name can be given to the remote control (LABEL). It is advisable to use the name of the owner (max. 9 characters) which will be registered in the events memory with every operation. When this is confirmed, the VOCAL LABEL is accessed to record the name of the owner of the remote control by following the same procedure applicable to vocal messages (exit using ESC when recording is correctly completed). This name will be used in all vocal communications of the control panel. Proceed as indicated above for every remote control, using the arrows to change the number.

Note: The remote controls normally have 4 coloured buttons, 2 of which can automatically partially arm the control panel. See the remote control instructions for information on these functions, taking into consideration that the programming on the control panel predominates.

Note: If the control panel responds with 3 BEPs during programming of a remote control, it means that it has already been programmed. This applies to any other device which is to be programmed via the control panel (keypad codes, sensors, detectors).

a) Cancellation of remote controls

This operation can also be performed by the user as follows:

Enter the USER (or INSTALLER) CODE and confirm; search for EXTRAS menu using the arrows and confirm. The REMOTE CONTROLS menu appears; when this is confirmed the first free position will be shown (remote control to be programmed). Using the arrows, find the remote control to be cancelled and confirm. The configuration of the remote control selected appears (see figure).

Press CANC and DELETE? appears. Press

↵ to confirm cancellation of the remote control. The control panel confirms with a Beep.

REM. 01 ON A B C

MEMOR. OFF A

REM. 01 ON A B C

DELETE ?

b) Adding remote controls

The user can also perform this operation as described above up to viewing the first free position available (without the word MEMOR.), then proceed as for a new programme.

9.2 - Programming of KEYPAD CODES (use exclusively KEYPAD HT – avoid other models)

The 5-digit numeric codes used for total or partial arming or for disarming are programmed directly on the control panel and can be used on all keypads installed in the system. Codes the same as the user-installer codes cannot be used. The programming of these codes (up to 32 so that each user can have his/her own) is performed in the CODES menu as follows (when confirming CODES the first free position always appears):

KEYBOARD CODES

↵ CONFIRM ↓

CODE 02

↵ CONFIRM ↓

COD. 02 ON A B C

↵ OFF A B C ↓

Use numbers from 1 to 6 to enable or disable functions and

↵ zones required

(see remote controls)

INTROD. COD. 02 enter 5 digits

INTRO. COD. 02

1 2 3 4 5

1 2 3 4 5 ON A B C

MEMOR. OFF A B C

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

12

enter the name of code user

Example: Philip the

LABEL CODE 02

PHILIP

ANTICOERCION N

↵ CONFIRM ↓

↑ ↓

ANTICOERCION Y

↵ CONFIRM ↓

N indicates NO (not active) Y indicates YES (active)

After the ANTICOERCION function status is confirmed, the VOCAL LABEL is accessed, which allows the recording of the code user name, programmed in the same way as vocal messages (exit with ESC when recording is correctly completed). This name will be used in all vocal communications of the control panel. Proceed as indicated above for every other code, using the arrows to change the number.

Note

: If anticoercion codes are used, vocal message 4 and the relative SMS must suitably describe the event to ensure a prompt and effective intervention.

9.3 – Supplementary external key programming (only for Top models)

A supplementary key connected to the terminals can also be freely enabled similarly to the codes and remote controls. Search for the specific menu using the arrows, then enable the operations as described above, write the label and record the vocal label.

EXTERNAL KEY

↵ CONFIRM ↓

KEY ON A B C

↵ OFF A B C ↓

9.4 – Programming of detectors and relative function options

Up to 99 detectors can be programmed distributed as desired among the 3 intrusion alarm zones A B C and/or among the 24 hour zones, so as to achieve the conditions required by the user.

EXTRAS

↵ CONFIRM ↓

In systems where an external anti-robbery protection is required, we recommend that zone A is used as external zone, zone B for perimeter detectors (doors and windows) and C for internal volumetric detectors. Since remote controls PCK P allow for partial activation A+B, the process for the user who wishes to activate at night the external (only low intensity alarm) and perimeter (general alarm) protection, is simplified by requiring only one button to be pressed.

ALARM GROUP A

↵ CONFIRM ↓

ALARM GROUP A

↵ OUTDOOR ALARM N

↑ ↓ select yes = Y or NO = N

SENSOR A01

↵ CONFIRM ↓

SENSOR A01

DELAY N AND N

If a detector is to be programmed without delay or “AND” function confirm

↵ . Press 1 to programme a delay of the detector, then

↵ , enter the delay in seconds from 01 to 99 and confirm ↵ - Press 2 if

two detectors are to be programmed in AND (see glossary), then confirm

↵ and proceed.

SENSOR A01

INSERT BATTERY

By simply inserting the battery in the detector it will be memorised and programming is confirmed with a

Beep. It is not possible to programme the same detector twice. 3 Error Beeps will sound if this is attempted.

To programme the key of a remote control in the Panic and Robbery zones, press the key for

10 seconds until confirmation is received (Beep).

SENSOR A 01

DELAY N AND N

LABEL A 01

- - - - - - - - -

Write a name which will identify the detector, for instance, DOOR GF

(door ground floor) - 9 characters are available, therefore, abbreviations must be suitably used. Confirm with

↵ , cancel with ←

Recording of the vocal label: Say the name assigned to the detector keeping

↵ pressed.

During the recording the remaining recording time is indicated in seconds. Ensure that you are concise so as not to exceed the vocal time. The recording is audible to the user during the alarm

VOCAL LABEL

↵ TO RECORD warning of a “door open” and in all other events relating to the detector.

Release

↵ at the end of recording, listen back and exit with ESC or cancel with CANC and repeat.

Follow this procedure to programme all detectors in all the zones, including hardwired ones (only Top models). Use

↵ to confirm, use ↑ ↓ arrows to pass from one detector to another or from one zone to another, use the numbers to select the zones (1=A 2=B 3=C) when requested on the display, use ESC to exit recording, use ← to cancel one or more characters. The operations are simple and intuitive: the display indicates the various options, a Beep confirms successful operations.

To finally cancel a detector and relative labels, call up the detector on the display (

↵ ↑ ↓); when it appears, confirm with ↵;

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

13

then press CANC and CANCEL? appears; confirm with

↵ and a Beep confirms the operation. To modify any times it is sufficient to call up the detector and change the times; the same applies to recording.

9.5 – SETTINGS menu - Programming of specific control panel functions

The various menu options are visible be scrolling with the arrows after having confirmed the main screen.

SETTINGS

↵ CONFIRM ↓

Certain control panel operating and control parameters are defined in this section as shown below.

In order to access the options and enter/change programmes, the same keys are used and the same procedures are followed as in the previous operations. a) Sensor/detector exclusion: in the SETTINGS menu find EXCL. SENSORS and confirm.

Then find the detector to be excluded (

↑ ↓) , confirm with ↵ and change INCLUD (activated) to

EXCLUD (deactivated) by using the arrows. Confirm with

↵ and exit with ESC. b) Wired inputs exclusion – this operation can also be performed by the user by accessing the menu

EXCL. WIRED INP. and proceeding as above. In both cases a) and b) the excluded detectors will not start an alarm.

EXCL. SENSORS

↵ CONFIRM↓

c) RELAY1 SETTINGS:

Factory ON-OFF setting (bistable switch), switches after ON command and stops with OFF command of the internal clock or via telephone. Switching via telephone predominates over the clock command.

The various settings (

↑ ↓) allows the use of relay R1 for other purposes as follows:

IMPULSIVE

GENERAL ALARM

ARM./DISARM.

Switches for a programmed time from 0 to 999 seconds following a telephone or internal clock command.

Switches for the time programmed when the control panel is in a state of alarm of any kind excluding anti-scanner.

TAMPERING AL. Switches for 3 minutes in the case of a tamper alarm.

24H PANIC/ROBBERY/TECHNOL.

ANOMALY

Switches for 15 minutes in the case of a panic/robber/ technical alarm.

Switches for 15 seconds in the case that the battery is low (control panel and/or detectors), failed supervision,radio interference with system armed (anti-scanner), no GSM field in models with module.

Switches during arming and stops upon disarming (useful for connecting an indicator light to show the status of the control panel).

Once the desired function is found, modify times if necessary and confirm

Note

: In order for R1 to be controlled by the internal clock (see 4.7), it must be set on ON-OFF or IMPULSIVE.

d) RELAY2 SETTINGS:

The factory setting is GENERAL ALARM, timed at 3 minutes. If this setting needs to be changed, proceed as indicated above, selecting a different function.

9.6 – Functions enabling

The functions described below are not listed in the sequence as they appear in the menu, but all of them must be enabled with (

↑ ↓) in order to be operative and for the Y (yes) to appear on the display rather than the N (no), and confirmed in the desired conditions. a) MAINS FAILURE: the number of minutes (01-99) to elapse before a signal is generated must be entered (in models with a GSM module this occurs via SMS) Regardless of the time entered, the words MAINS FAILURE appear flashing on the display.

b) PERIODIC CALL:

enter the starting time and then the number of hours (1-999) to elapse before an SMS operating status of the control panel is sent.

c) SIM VALIDITY:

enter the expiry date of the SIM card by using the numbers on the keypad. d) ANTISCANNER: the control panel checks the radio signals in the ether and those which interfere with its functioning. The time in seconds (1-

60) for negligible interferences can be set, after which the control panel will set off the alarm siren and terminal SIR will be powered for 30 seconds. e) SUPERVISION: supervision is the transmission of the operating status which every peripheral device transmits approx. every 20 minutes.

The absence of 8 consecutive signals (over 3 hours) from a peripheral device causes a signal to this effect to be generated with every arming/disarming of the system. f) AUT.SUMMER H: daylight-saving time is activated by default. To be deactivated in countries where this does not apply. g) BACKLIGHTING: it is possible to maintain the display permanently back-lit. Normally the back-lighting switches off after 60 seconds. h) FORCED ARMING: It is possible to set time and zone for daily automatic arming of the control panel.

9.7 – Other SETTINGS functions

a) GSM-PSTN line (only with GSM): select one of the two systems as default for calls (

↑↓) b) TIME AND DATE: update time and date which are essential for timely operations and are stored in the events memory.

c) TEL. EXCHANGE:

if the control panel is connected to the telephone line after an exchange, it is possible to enter the external number access without having to repeat it in the programming of the telephone numbers. For security reasons it is advisable to always connect the control panel before any exchanges. d) USER CODE / INSTALLER CODE: the functions allow the codes to be changes.

Note

: It is the customer’s legal right to know all the access codes of the owned device. Changes to codes are stored in the events memory. If the codes are not known, the main power supply to the control panel must be disconnected and the menu with the factory code 0000 accessed. e) EXIT TIME (written SET ENTRY DELAY): this time is set at the factory at 60 seconds and ensures that the control panel becomes activated after this set period. The time can be changed by entering a number from 00 to 99. Note: Times which are too short do not allow the display of doors/windows left open which appears on the control panel during the exit time (example, DOOR OPEN 01) and is locally communicated

(events recording).

RIPETIZIONE, GIA’ PRIMA!!

f) Automatic daylight-saving time: This function is normally enabled but must be disabled in countries where it does not apply. f) FW VERSION: it displays the firmware version in order to allow possible technical service. g) SYSTEM RESET: confirmation of DELETE? results in the total erasing of all the programming performed and of the events memory. Be careful before confirming this operation which is irreversible.

Note

: Erasing the events memory following a negative event (theft/intrusion) may result in penalties for the person having performed this operation.

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

14

10.0 - DIGITAL PROTOCOLS menu

This menu consists of a selection of two connection protocols to security services: CONTACT ID and CESA 200 BAUD. Select the protocol and consult the appropriate manual. The manual is available at internet site www.silentron.com or from Silentron distributors or directly from

Silentron head office in Turin – Export Dpt. +39.011.7732506+143 or +158.

11.0 – PC REMOTE MANAGEMENT menu

If the installer performs a remote management service (remote technical assistance), he/she must programme an appropriate 4-digit code which is different from the User or Installer Code in order to access the remote management and must insert (

↑ ↓) his/her name, dedicated telephone number, a further telephone number of another service centre if required and personal details of the customer (name, surname, address, city and telephone number).

12.0 – PROGRAMMING WIRELESS ALARM/SIGNAL DEVICES

a) Monodirectional sirens 5531 - alarm receivers (5051 - 5851) - load command receivers (5540 - 41-42)

To programme these devices it is sufficient to suitably secure them within radio range, appropriately connecting them to the power supply and close them. At the first disarming transmission of the control panel, these devices are automatically programmed, each one confirmed according to specific instructions. b) Bidirectional sirens 5530: The programming of the alarm signals of the sirens takes place as indicated above. It is first necessary to programme their transmission to the control panel on any alarm zone group which will be labelled “siren”. See also specific instructions.

c) KEYPAD HT

The arming/disarming codes are programmed directly on the control panel and can be used with all HT keypads connected to the control panel.

To connect one or more keypads to the control panel and programme the PANIC key, proceed as follows:

connect keypad HT to the power supply: All LED indicators will flash

Within 60 seconds DISARM the control panel using its keys: The keypad LED indicators will turn off, confirming a successful connection. The keypads already programmed can be re-programmed as follows:

Set the control panel on the PANIC zone and press the " !” key of the keypad already connected for 10 seconds..

13.0 - Model 5500 SILENYA HT Top GSM - Model 5502 SILENYA HT Top – TECHNICAL CHARACTERISTICS

Note:

Model 5502 does not have a GSM module and therefore does not feature GSM functions.

Power supply:

Autonomy:

Power ratings CC:

Back-up battery:

Electrical input:

230V CA 50 Hz - 150mA – lack of mains power signalled after programmable time

Total 1,2A – rated output 13 V CC nominal

Lead, hermetic, rechargeable 12V 2,2Ah standard. The batteries must have a class HB or higher cover.

55mA stand-by and without wired connections - 125mA with display backlighting -500mA in alarm

Approx. 36 hours with charged battery, in stand-by and without wired connections. To determine autonomy in presence of wire connections, measure the battery electrical output (without 230V) and calculate correctly.

External battery:

To increase autonomy it is possible to connect an external battery to terminals +AL and GND.

Alarm inputs:

via radio: Up to 99 programmable detectors with immediate, delayed or AND operation on the 3 alarm zone

groups (A-B-C)

wired:

Anti-tamper:

via radio: or on the 24-hour zone groups Panic, Robbery, Technical alarm.

6 lines NC (normally closed), freely programmable on the 3 armed zone groups A B C

Receipt of tamper signal by each individual detector

Receipt of operating status and low battery signals (SUPERVISION)

wired:

Pre-alarm outputs:

via radio:

Alarm outputs

: via radio:

wired:

Loads input:

Radio noises

:

3 tamper lines NC (zones A B C) and protection against opening/removal of control panel

72-bit codified digital transmissions for low-intensity operation of alarm devices

72-bit codified digital transmissions for operating all types of alarm devices

1 for controlling siren 12V 0,5A- 1 for self-powered siren 14V – 1 for in-built siren

R1 and R2: Programmable relay for various functions

1 for connecting the additional electronic/electromechanical external key

Continuous, simultaneous or programmable control of the two working frequencies

Events memory:

Timed operations:

Last 200 events (new ones substitute the old ones)

Programmable delayed arming – input delay programmable on every detector

Display:

3 minute general alarm time

Programmable 24-hour clock for load operations

Display 2 x 16 characters, with possibility of naming each single peripheral device (label)

Operations:

20-button

Built-in siren and buzzer:

Acoustic signals

: keypad

106 db alarm siren + buzzer for low intensity warning

Recordable vocal messages for principal communications with user

Radio receiving-transmitting

:

Radio range

:

Simultaneous DualBand frequency – factory programmed digital codes with self-learning ability from microprocessor – frequency and power in accordance with the law.

100m in open air and without any background noise on the band – range cover can be slightly

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

15

DIMENSIONS:

307 x 200 x 53mm reduced in indoor use due to the position of the devices in relation to the building structure.

WEIGHT: 1,2 Kg BOX: ByBlend

TEMPERATURE:

operating and storage -10°+40°C

13.1 – electrical diagram and connections

CONNECTION TO THE MAINS SUPPLY – device according to Class II

Connection to the mains supply must be carried out in accordance with national regulations, positioning the ferrite provided as illustrated (see diagram) and using an appropriate resealable terminal. The extremities of the cable conductors must not be strengthened with soft soldering at the points in which the conductors are subject to contact pressure. The cable must be blocked by tightening the screws in order to prevent it from becoming detached accidentally. The connection to the electrical mains must provide for an easily accessible bipolar sectioning device with a distance of at least 3mm between the contacts; or it must end with a standard plug which can be inserted into a socket. Perform any necessary tests only with the battery which must be charged. Once connections have been completed, close internal cover, close the control panel and only then activate the sectioning device or connect the plug into the socket.

Note: Always disconnect the 230V mains power supply before intervening on the control panel.

Terminal board (see diagram 3)

SPK

+ALI

Positive: additional 8 Ohm speaker output for messages from the control panel

Positive: 12V CC max 500mA power supply for wired detectors

Positive:

GND (all): Ground

+SIR

+SAA

Positive: 12V max 500mA in alarm for additional sirens

Positive: 14V (in presence of 230V only) for power supply to internal battery self-powered wired sirens

+N Falling positive: alarm for wired sirens

Note: If 2 or more sirens are connected, it is obligatory to insert 2 or more

diodes

Note: Never use this output for siren power supply.

A1-2 B1-2 C1-2 NC alarm inputs

TMP A-B-C

KEY

NC1-C1-NO1

NC2-C2-NO2

NC self-protection inputs

ON-OFF input for external key (closed = OFF)

Free switch output relay R1 – connect only to circuits with SELV voltage (extremely low safety voltage)

Free switch output relay R2 – connect only to circuits with SELV voltage (extremely low safety voltage)

Comments: 1) The alarm and tamper inputs operate Normally Closed and become active at first closure. Therefore, if closed accidentally

they will signal that the line is open. To cancel the signal, go to TEST and then exit.

2) The TMP inputs (tamper) must be programmed on the same zone groups as the relative detectors.

14.0 - Model 5501 SILENYA HT Free GSM - Model 5503 SILENYA HT Free – TECHNICAL CHARACTERISTICS

Note: Model 5503 does not have a GSM module and therefore does not feature GSM functions.

Power supply:

Electrical input:

Autonomy:

(5503)

Alkaline pack battery (Powerpack) code 861010 (9V 12Ah)

180 - 220uA in stand-by - max 400mA in alarm with GSM in operation - max 200mA with PSTN in operation

Theoretical without alarms and with 2 arming/disarming operations per day: Approx. 2 years (5502) – then 2 years

Note: Autonomy considerably decreases in the case of numerous alarms and/or telephone calls and/oroperations.

Alarm inputs via radio: Up to 99 programmable detectors with immediate, delayed or AND operation on the 3 alarm zone groups (A-B-C)

Anti-tamper or on the 24-hour zone groups Panic, Robbery, Technical alarm. via radio: Receipt of tamper signal by each individual detector

Receipt of operating status and low battery signals (SUPERVISION)

Protection against opening/removal of control panel:

Pre-alarm outputs via radio: 72-bit codified digital transmissions for low-intensity operation of alarm devices

Alarm outputs:

Radio noises: via radio: 72-bit codified digital transmissions for operating all types of alarm devices

Continuous, simultaneous or programmable control of the two working frequencies

Events memory:

Timed operations:

Last 200 events (new ones substitute the old ones)

Programmable delayed arming – input delay programmable on every detector

3 minute general alarm time

Display: Display 2 x 16 characters, with possibility of naming each single peripheral device (label)

Operations: 20-button

Built-in siren and buzzer:

Acoustic signals:

106 db alarm siren + buzzer for low intensity warning

Recordable vocal messages for principal communications with user

Radio receiving-transmitting: Simultaneous DualBand frequency – factory programmed digital codes with self-learning

Radio range: ability from microprocessor – frequency and power in accordance with the law.

100m in open air and without any background noise on the band – range cover can be slightly reduced in indoor use due to the position of the devices in relation to the building structure.

Wired connection: PSTN line connection (also ADSL)

DIMENSIONS

: 307 x 200 x 53mm

WEIGHT:

2 Kg

BOX:

ByBlend

TEMPERATURE

: operating/storage -10°+40°C

Number/messages table

(different action required where there are more than 15 programmed numbers)

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

16

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

………………………………………..

……………………………………….. operador de red GSM

12

13

14

15

64

9

10

11

6

7

4

5

8

1

2

3

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7 8 9 10

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

Yes No

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

17

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

18

SILENTRON – made in Italy

COPYRIGHT SILENTRON

DS5500/1/2/3BA080228GM

19
