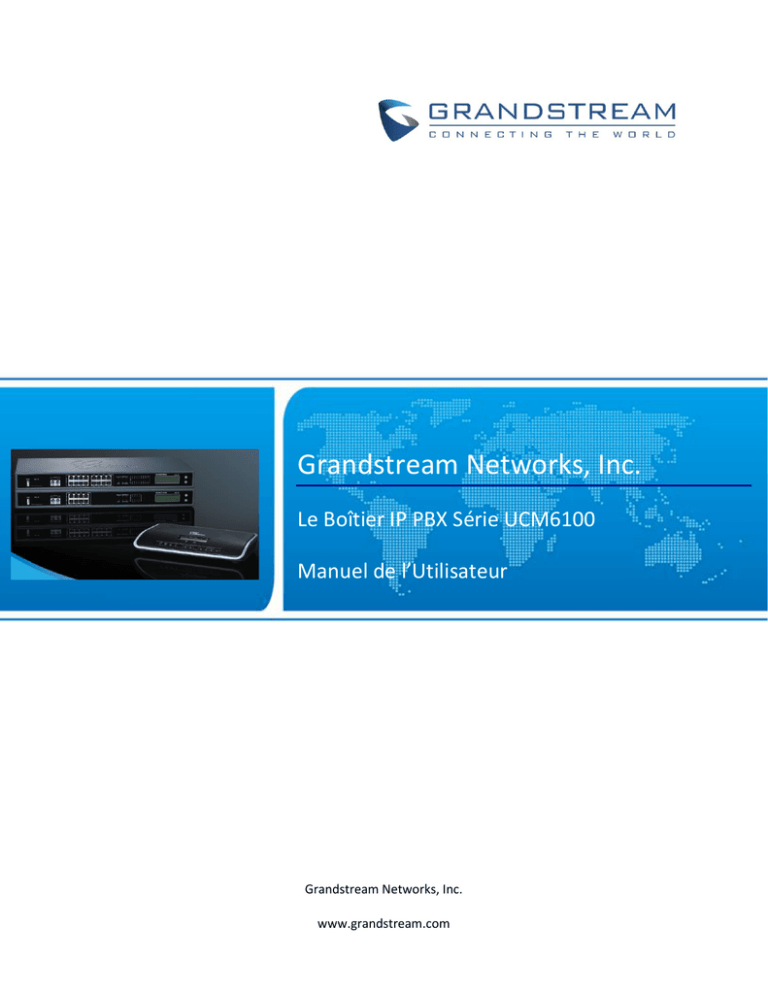

Grandstream Networks, Inc.
Le Boîtier IP PBX Série UCM6100
Manuel de l’Utilisateur
Grandstream Networks, Inc.
www.grandstream.com
La Série IP PBX UCM6100
Index
JOURNAL DES CHANGEMENTS ...................................................... 17
Firmware Version 1.0.5.14 .............................................................................................................. 18
Firmware Version 1.0.4.7 ................................................................................................................ 18
Firmware Version 1.0.3.13 .............................................................................................................. 19
Firmware Version 1.0.2.21 .............................................................................................................. 19
Firmware Version 1.0.1.22 .............................................................................................................. 21
BIENVENUE ....................................................................................... 22
PRESENTATION DU PRODUIT .......................................................... 23
FONCTIONNALITÉS PRINCIPALES ............................................................................................. 23
SPECIFICATIONS TECHNIQUES.................................................................................................. 23
INSTALLATION .................................................................................. 26
LE PACK ÉQUIPEMENT ................................................................................................................ 26
CONNECTEZ VOTRE UCM61XX .................................................................................................. 26
CONNEXION DE L’UCM6102 .................................................................................................... 26
CONNEXION DE L’UCM6104 .................................................................................................... 27
CONNEXION DE L’UCM6108 .................................................................................................... 28
CONNEXION DE L’UCM6116 .................................................................................................... 29
CONFORMITE DE SECURITE ....................................................................................................... 30
GARANTIE ...................................................................................................................................... 30
INITIATION ......................................................................................... 31
UTILISEZ LE MENU LCD ............................................................................................................... 31
UTILISEZ LES INDICATEURS LED ............................................................................................... 33
UTILISEZ LA WEB GUI .................................................................................................................. 33
ACCÉDER À LA WEB GUI ......................................................................................................... 33
CONFIGURATION DE LA WEBGUI ........................................................................................... 35
LANGUES DE LA WEB GUI ....................................................................................................... 35
SAUVEGARDER ET APPLIQUER LES CHANGEMENTS ........................................................ 36
EFFECTUEZ VOTRE PREMIER APPEL ....................................................................................... 36
REGLAGES SYSTEME ...................................................................... 37
PARAMETRES RESEAU ................................................................................................................ 37
PARAMÈTRES BASIQUES ........................................................................................................ 37
802.1X ......................................................................................................................................... 41
REDIRECTION DE PORT (UCM6102 SEULEMENT)................................................................ 41
ROUTES STATIQUES ................................................................................................................ 41
PARE-FEU ...................................................................................................................................... 42
DÉFENSE STATIQUE ................................................................................................................ 43
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 2 of 219
DÉFENSE DYNAMIQUE ............................................................................................................ 45
FAIL2BAN ................................................................................................................................... 45
MODIFIER LE MOT DE PASSE ..................................................................................................... 46
SERVEUR LDAP ............................................................................................................................ 46
CONFIGURATIONS DU SERVEUR LDAP ................................................................................ 47
LE RÉPERTOIRE TÉLÉPHONIQUE LDAP ................................................................................ 49
CONFIGURATIONS DU CLIENT LDAP ..................................................................................... 51
SERVEUR HTTP ............................................................................................................................ 53
PARAMETRES EMAIL .................................................................................................................... 54
PARAMETRES D’HORAIRES ........................................................................................................ 55
Serveur NTP.................................................................................................................................... 57
LA MISE EN SERVICE ....................................................................... 58
VUE D’ENSEMBLE ......................................................................................................................... 58
MISE EN SERVICE AUTOMATIQUE ............................................................................................. 58
MISE EN SERVICE MANUELLE .................................................................................................... 61
DÉCOUVERTE ........................................................................................................................... 61
AFFECTATION ........................................................................................................................... 62
CRÉER UN NOUVEL ÉQUIPEMENT ......................................................................................... 63
MISE EN SERVICE ..................................................................................................................... 64
EXTENSIONS ..................................................................................... 65
CREER UN NOUVEL UTILISATEUR ............................................................................................. 65
AJOUT PAR LOT D’EXTENSIONS ................................................................................................ 76
Ajout par Lot d’extensions SIP ........................................................................................................ 76
MODIFIER UNE EXTENSION ........................................................................................................ 82
EXPORTER UNE EXTENSION ...................................................................................................... 83
IMPORTER UNE EXTENSION ....................................................................................................... 83
TRUNKS ............................................................................................. 85
TRUNKS ANALOGIQUE ................................................................................................................. 85
CONFIGURATION DE TRUNK ANALOGIQUE .......................................................................... 85
DÉTECTION RTC ....................................................................................................................... 88
TRUNKS VOIP ................................................................................................................................ 93
Direct Outward Dialing (DOD) ................................................................................................... 102
ROUTES D’APPELS ........................................................................ 104
ROUTES SORTANTES ................................................................................................................ 104
ROUTES ENTRANTES ................................................................................................................ 106
Configuration des règles entrantes ........................................................................................... 106
CONFIGURATION DE LA LISTE NOIRE ................................................................................. 109
PONT DE CONFERENCE ................................................................ 111
CONFIGURATIONS DE PONT DE CONFÉRENCE .................................................................... 111
REJOINDRE UNE CONFÉRENCE .......................................................................................... 113
INVITER D’AUTRES PARTIES À SE JOINDRE À LA CONFÉRENCE ................................... 113
LORS DE LA CONFÉRENCE ................................................................................................... 114
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 3 of 219
ENREGISTRER LA CONFERENCE......................................................................................... 116
IVR .................................................................................................... 117
CONFIGURATION DE L’IVR ........................................................................................................ 117
CREER INVITE IVR ...................................................................................................................... 119
ENREGISTRER UN NOUVEAU INVITE IVR ........................................................................... 119
UPLOAD IVR PROMPT ............................................................................................................ 120
PARAMETRES DE LANGUE POUR GUIDE VOCAL ....................... 122
TELECHARGEMENT ET INSTALLATION DE LA LANGUE DU GUIDE VOCALE ..................... 122
PERSONNALISATION ET CHARGEMENT DE LA LANGUE ...................................................... 124
MESSAGERIE VOCALE .................................................................. 125
CONFIGURATION MESSAGERIE VOCALE ............................................................................... 125
PARAMETRES D’EMAIL DE MESSAGERIE VOCALE ............................................................... 126
CONFIGURATION DU GROUPE DE MESSAGERIE VOCALE. ................................................. 128
GROUPE D'APPEL .......................................................................... 130
CONFIGURATION DU GROUPE D'APPEL ................................................................................. 130
GROUPE DE PAGINATION ET INTERCOM..................................... 133
CONFIGURATION DU GROUPE PAGINATION/INTERCOM ..................................................... 133
FILE D'ATTENTE .............................................................................. 135
CONFIGURATION DE LA FILE D’ATTENTE ............................................................................... 135
GROUPES D’EXTENSIONS ............................................................. 139
CONFIGURER LES GROUPES D’EXTENSIONS ....................................................................... 139
UTILISER LES GROUPES D’EXTENSIONS ............................................................................... 140
GROUPES D’INTERCEPTION ......................................................... 141
CONFIGURER LES GROUPES D’INTERCEPTION .................................................................... 141
MUSIQUE D'ATTENTE ..................................................................... 142
FAX/T.38 ........................................................................................... 143
CONFIGURATION FAX/T.38 ........................................................................................................ 143
Exemple de configuration pour recevoir des fax à partir d’une LIGNE RTC ................................ 144
Exemple de configuration pour fax-to-EMAIL ............................................................................... 147
DISA ................................................................................................. 149
BLF ET LISTE D’ÉVÉNEMENT ........................................................ 151
COMPOSER PAR NOM .................................................................... 155
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 4 of 219
CONFIGURATION DIAL BY NAME .............................................................................................. 155
FONCTIONS D'APPEL ..................................................................... 159
CODES DE FONCTIONS ............................................................................................................. 159
ENREGISTREMENT DES APPELS ............................................................................................. 162
PARCAGE D’APPEL ..................................................................................................................... 163
PARQUER UN APPEL .............................................................................................................. 163
RÉCUPÉREZ L'APPEL PARQUÉ ............................................................................................ 163
OPTIONS INTERNES ....................................................................... 164
OPTIONS INTERNES/GENERAL................................................................................................. 164
OPTIONS INTERNES / TAMPON DE GIGUE .............................................................................. 166
OPTIONS INTERNES / PARAMÈTRES RTP ............................................................................... 166
OPTIONS INTERNES / CONFIGURATION DE PORTS .............................................................. 167
OPTIONS INTERNES/ SUPERVISEUR STUN ............................................................................ 169
OPTIONS INTERNES/ PAYLOAD ................................................................................................ 169
PARAMETRES IAX .......................................................................... 171
PARAMETRES IAX/GENERAL .................................................................................................... 171
PARAMETRES IAX / ENREGISTREMENT .................................................................................. 172
PARAMETRES IAX / DÉFENSE STATIQUE ............................................................................... 173
PARAMÈTRES SIP........................................................................... 174
PARAMÈTRES SIP/ GÉNÉRAL ................................................................................................... 174
PARAMÈTRES SIP/MISC ............................................................................................................. 175
PARAMÈTRES SIP/ TEMPORISATEUR DE SESSION .............................................................. 176
PARAMÈTRES SIP/TCP et TLS ................................................................................................... 176
PARAMÈTRES SIP /NAT ............................................................................................................. 178
PARAMÈTRES SIP /TOS ............................................................................................................. 178
STATUT ET RAPPORTS .................................................................. 181
ETAT PBX ..................................................................................................................................... 181
TRUNKS.................................................................................................................................... 181
EXTENSIONS ........................................................................................................................... 183
FILES D'ATTENTE.................................................................................................................... 184
SALLE DE CONFERENCE ....................................................................................................... 185
ETAT DE L’INTERFACE ........................................................................................................... 186
LOT DE PARCAGE ................................................................................................................... 187
ACTIVITE DES APPELS ............................................................................................................... 188
ETAT DU SYSTEME ..................................................................................................................... 189
GENERAL ................................................................................................................................. 189
RESEAU.................................................................................................................................... 190
VOLUME DE STOCKAGE ........................................................................................................ 190
RESSOURCES UTILISEES...................................................................................................... 191
SYSTEM EVENTS ........................................................................................................................ 192
ALERT EVENTS LIST ............................................................................................................... 192
ALERT LOG .............................................................................................................................. 194
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 5 of 219
ALERT CONTACT .................................................................................................................... 195
CDR ............................................................................................................................................... 195
FICHIER CDR TELECHARGE...................................................................................................... 198
FICHIERS D’ENREGISTREMENTS ......................................................................................... 201
CONFIGURATION FICHIERS CDR API .................................................................................. 201
MISE À NIVEAU ET MAINTENANCE ............................................... 207
MISE À NIVEAU ............................................................................................................................ 207
MISE A NIVEAU VIA RESEAU ................................................................................................. 208
MISE A NIVEAU LOCALE ........................................................................................................ 209
SERVEUR FIRMWARE LOCALE ............................................................................................. 211
SAUVEGARDE ............................................................................................................................. 211
SAUVEGARDE LOCAL ............................................................................................................ 212
SYNC DATA .............................................................................................................................. 212
RESTAURER LA CONFIGURATION A PARTIR DU FICHIER DE SAUVEGARDE ................ 214
NETTOYEUR ................................................................................................................................ 215
REMISE A ZERO ET REDEMARRAGE ....................................................................................... 216
SYSLOG ........................................................................................................................................ 216
DIAGNOSTIC ................................................................................................................................ 217
CAPTURE ETHERNET ............................................................................................................. 217
PING .......................................................................................................................................... 217
TRACEROUTE.......................................................................................................................... 218
DECOUVERTE DE L’UCM6102/6104/6108/6116 ............................. 219
JOURNAL DES CHANGEMENTS ...................................................... 17
Firmware Version 1.0.5.14 .............................................................................................................. 18
Firmware Version 1.0.4.7 ................................................................................................................ 18
Firmware Version 1.0.3.13 .............................................................................................................. 19
Firmware Version 1.0.2.21 .............................................................................................................. 19
Firmware Version 1.0.1.22 .............................................................................................................. 21
BIENVENUE ....................................................................................... 22
PRESENTATION DU PRODUIT .......................................................... 23
FONCTIONNALITÉS PRINCIPALES ............................................................................................. 23
SPECIFICATIONS TECHNIQUES.................................................................................................. 23
INSTALLATION .................................................................................. 26
LE PACK ÉQUIPEMENT ................................................................................................................ 26
CONNECTEZ VOTRE UCM61XX .................................................................................................. 26
CONNEXION DE L’UCM6102 .................................................................................................... 26
CONNEXION DE L’UCM6104 .................................................................................................... 27
CONNEXION DE L’UCM6108 .................................................................................................... 28
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 6 of 219
CONNEXION DE L’UCM6116 .................................................................................................... 29
CONFORMITE DE SECURITE ....................................................................................................... 30
GARANTIE ...................................................................................................................................... 30
INITIATION ......................................................................................... 31
UTILISEZ LE MENU LCD ............................................................................................................... 31
UTILISEZ LES INDICATEURS LED ............................................................................................... 33
UTILISEZ LA WEB GUI .................................................................................................................. 33
ACCÉDER À LA WEB GUI ......................................................................................................... 33
CONFIGURATION DE LA WEBGUI ........................................................................................... 35
LANGUES DE LA WEB GUI ....................................................................................................... 35
SAUVEGARDER ET APPLIQUER LES CHANGEMENTS ........................................................ 36
EFFECTUEZ VOTRE PREMIER APPEL ....................................................................................... 36
REGLAGES SYSTEME ...................................................................... 37
PARAMETRES RESEAU ................................................................................................................ 37
PARAMÈTRES BASIQUES ........................................................................................................ 37
802.1X ......................................................................................................................................... 41
REDIRECTION DE PORT (UCM6102 SEULEMENT)................................................................ 41
ROUTES STATIQUES ................................................................................................................ 41
PARE-FEU ...................................................................................................................................... 42
DÉFENSE STATIQUE ................................................................................................................ 43
DÉFENSE DYNAMIQUE ............................................................................................................ 45
FAIL2BAN ................................................................................................................................... 45
MODIFIER LE MOT DE PASSE ..................................................................................................... 46
SERVEUR LDAP ............................................................................................................................ 46
CONFIGURATIONS DU SERVEUR LDAP ................................................................................ 47
LE RÉPERTOIRE TÉLÉPHONIQUE LDAP ................................................................................ 49
CONFIGURATIONS DU CLIENT LDAP ..................................................................................... 51
SERVEUR HTTP ............................................................................................................................ 53
PARAMETRES EMAIL .................................................................................................................... 54
PARAMETRES D’HORAIRES ........................................................................................................ 55
Serveur NTP.................................................................................................................................... 57
LA MISE EN SERVICE ....................................................................... 58
VUE D’ENSEMBLE ......................................................................................................................... 58
MISE EN SERVICE AUTOMATIQUE ............................................................................................. 58
MISE EN SERVICE MANUELLE .................................................................................................... 61
DÉCOUVERTE ........................................................................................................................... 61
AFFECTATION ........................................................................................................................... 62
CRÉER UN NOUVEL ÉQUIPEMENT ......................................................................................... 63
MISE EN SERVICE ..................................................................................................................... 64
EXTENSIONS ..................................................................................... 65
CREER UN NOUVEL UTILISATEUR ............................................................................................. 65
AJOUT PAR LOT D’EXTENSIONS ................................................................................................ 76
Ajout par Lot d’extensions SIP ........................................................................................................ 76
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 7 of 219
MODIFIER UNE EXTENSION ........................................................................................................ 82
EXPORTER UNE EXTENSION ...................................................................................................... 83
IMPORTER UNE EXTENSION ....................................................................................................... 83
TRUNKS ............................................................................................. 85
TRUNKS ANALOGIQUE ................................................................................................................. 85
CONFIGURATION DE TRUNK ANALOGIQUE .......................................................................... 85
DÉTECTION RTC ....................................................................................................................... 88
TRUNKS VOIP ................................................................................................................................ 93
Direct Outward Dialing (DOD) ................................................................................................... 102
ROUTES D’APPELS ........................................................................ 104
ROUTES SORTANTES ................................................................................................................ 104
ROUTES ENTRANTES ................................................................................................................ 106
Configuration des règles entrantes ........................................................................................... 106
CONFIGURATION DE LA LISTE NOIRE ................................................................................. 109
PONT DE CONFERENCE ................................................................ 111
CONFIGURATIONS DE PONT DE CONFÉRENCE .................................................................... 111
REJOINDRE UNE CONFÉRENCE .......................................................................................... 113
INVITER D’AUTRES PARTIES À SE JOINDRE À LA CONFÉRENCE ................................... 113
LORS DE LA CONFÉRENCE ................................................................................................... 114
ENREGISTRER LA CONFERENCE......................................................................................... 116
IVR .................................................................................................... 117
CONFIGURATION DE L’IVR ........................................................................................................ 117
CREER INVITE IVR ...................................................................................................................... 119
ENREGISTRER UN NOUVEAU INVITE IVR ........................................................................... 119
UPLOAD IVR PROMPT ............................................................................................................ 120
PARAMETRES DE LANGUE POUR GUIDE VOCAL ....................... 122
TELECHARGEMENT ET INSTALLATION DE LA LANGUE DU GUIDE VOCALE ..................... 122
PERSONNALISATION ET CHARGEMENT DE LA LANGUE ...................................................... 124
MESSAGERIE VOCALE .................................................................. 125
CONFIGURATION MESSAGERIE VOCALE ............................................................................... 125
PARAMETRES D’EMAIL DE MESSAGERIE VOCALE ............................................................... 126
CONFIGURATION DU GROUPE DE MESSAGERIE VOCALE. ................................................. 128
GROUPE D'APPEL .......................................................................... 130
CONFIGURATION DU GROUPE D'APPEL ................................................................................. 130
GROUPE DE PAGINATION ET INTERCOM..................................... 133
CONFIGURATION DU GROUPE PAGINATION/INTERCOM ..................................................... 133
FILE D'ATTENTE .............................................................................. 135
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 8 of 219
CONFIGURATION DE LA FILE D’ATTENTE ............................................................................... 135
GROUPES D’EXTENSIONS ............................................................. 139
CONFIGURER LES GROUPES D’EXTENSIONS ....................................................................... 139
UTILISER LES GROUPES D’EXTENSIONS ............................................................................... 140
GROUPES D’INTERCEPTION ......................................................... 141
CONFIGURER LES GROUPES D’INTERCEPTION .................................................................... 141
MUSIQUE D'ATTENTE ..................................................................... 142
FAX/T.38 ........................................................................................... 143
CONFIGURATION FAX/T.38 ........................................................................................................ 143
Exemple de configuration pour recevoir des fax à partir d’une LIGNE RTC ................................ 144
Exemple de configuration pour fax-to-EMAIL ............................................................................... 147
DISA ................................................................................................. 149
BLF ET LISTE D’ÉVÉNEMENT ........................................................ 151
COMPOSER PAR NOM .................................................................... 155
CONFIGURATION DIAL BY NAME .............................................................................................. 155
FONCTIONS D'APPEL ..................................................................... 159
CODES DE FONCTIONS ............................................................................................................. 159
ENREGISTREMENT DES APPELS ............................................................................................. 162
PARCAGE D’APPEL ..................................................................................................................... 163
PARQUER UN APPEL .............................................................................................................. 163
RÉCUPÉREZ L'APPEL PARQUÉ ............................................................................................ 163
OPTIONS INTERNES ....................................................................... 164
OPTIONS INTERNES/GENERAL................................................................................................. 164
OPTIONS INTERNES / TAMPON DE GIGUE .............................................................................. 166
OPTIONS INTERNES / PARAMÈTRES RTP ............................................................................... 166
OPTIONS INTERNES / CONFIGURATION DE PORTS .............................................................. 167
OPTIONS INTERNES/ SUPERVISEUR STUN ............................................................................ 169
OPTIONS INTERNES/ PAYLOAD ................................................................................................ 169
PARAMETRES IAX .......................................................................... 171
PARAMETRES IAX/GENERAL .................................................................................................... 171
PARAMETRES IAX / ENREGISTREMENT .................................................................................. 172
PARAMETRES IAX / DÉFENSE STATIQUE ............................................................................... 173
PARAMÈTRES SIP........................................................................... 174
PARAMÈTRES SIP/ GÉNÉRAL ................................................................................................... 174
PARAMÈTRES SIP/MISC ............................................................................................................. 175
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 9 of 219
PARAMÈTRES SIP/ TEMPORISATEUR DE SESSION .............................................................. 176
PARAMÈTRES SIP/TCP et TLS ................................................................................................... 176
PARAMÈTRES SIP /NAT ............................................................................................................. 178
PARAMÈTRES SIP /TOS ............................................................................................................. 178
STATUT ET RAPPORTS .................................................................. 181
ETAT PBX ..................................................................................................................................... 181
TRUNKS.................................................................................................................................... 181
EXTENSIONS ........................................................................................................................... 183
FILES D'ATTENTE.................................................................................................................... 184
SALLE DE CONFERENCE ....................................................................................................... 185
ETAT DE L’INTERFACE ........................................................................................................... 186
LOT DE PARCAGE ................................................................................................................... 187
ACTIVITE DES APPELS ............................................................................................................... 188
ETAT DU SYSTEME ..................................................................................................................... 189
GENERAL ................................................................................................................................. 189
RESEAU.................................................................................................................................... 190
VOLUME DE STOCKAGE ........................................................................................................ 190
RESSOURCES UTILISEES...................................................................................................... 191
SYSTEM EVENTS ........................................................................................................................ 192
ALERT EVENTS LIST ............................................................................................................... 192
ALERT LOG .............................................................................................................................. 194
ALERT CONTACT .................................................................................................................... 195
CDR ............................................................................................................................................... 195
FICHIER CDR TELECHARGE...................................................................................................... 198
FICHIERS D’ENREGISTREMENTS ......................................................................................... 201
CONFIGURATION FICHIERS CDR API .................................................................................. 201
MISE À NIVEAU ET MAINTENANCE ............................................... 207
MISE À NIVEAU ............................................................................................................................ 207
MISE A NIVEAU VIA RESEAU ................................................................................................. 208
MISE A NIVEAU LOCALE ........................................................................................................ 209
SERVEUR FIRMWARE LOCALE ............................................................................................. 211
SAUVEGARDE ............................................................................................................................. 211
SAUVEGARDE LOCAL ............................................................................................................ 212
SYNC DATA .............................................................................................................................. 212
RESTAURER LA CONFIGURATION A PARTIR DU FICHIER DE SAUVEGARDE ................ 214
NETTOYEUR ................................................................................................................................ 215
REMISE A ZERO ET REDEMARRAGE ....................................................................................... 216
SYSLOG ........................................................................................................................................ 216
DIAGNOSTIC ................................................................................................................................ 217
CAPTURE ETHERNET ............................................................................................................. 217
PING .......................................................................................................................................... 217
TRACEROUTE.......................................................................................................................... 218
DECOUVERTE DE L’UCM6102/6104/6108/6116 ............................. 219
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 10 of 219
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 11 of 219
Liste Des Tableaux
Manuel d’utilisateur de l’IP PBX Série UCM6100
Tableau 1: Spécifications techniques .......................................................................................................... 23
Tableau 2: Pack équipement UCM6102/UCM6104 .................................................................................... 26
Tableau 3: Pack équipement UCM6 108/ UCM6116 .................................................................................. 26
Tableau 4: Options du Menu LCD ............................................................................................................... 32
Tableau 5: Indicateurs LED UCM6102/UCM6104 ....................................................................................... 33
Tableau 6: Indicateurs LED UCM6108/UCM6116 ....................................................................................... 33
Tableau 7: UCM6102 Paramètres Réseau-> Paramètres basiques ............................................................ 37
Tableau 8: UCM6104 Paramètres Réseau-> Paramètres basiques ............................................................ 39
Tableau 9: UCM6108/UCM6116 Paramètres Réseau->Paramètres basiques............................................ 40
Tableau 10: UCM61xx Paramètres Réseau->802.1X................................................................................... 41
Tableau 11:UCM6102 Paramètres réseau->Redirection de port ............................................................... 41
Tableau 12:UCM6100 Paramètres réseau->Routes Statiques.................................................................... 42
Tableau 13:UCM61xx Pare-feu ->Défense Statique->Service courant ....................................................... 43
Tableau 14:Paramètre typiques du Pare-feu .............................................................................................. 43
Tableau 15:Paramètres de règle Pare-feu .................................................................................................. 44
Tableau 16: La défense dynamique du pare-feu ........................................................................................ 45
Tableau 17:Paramètres du serveur HTTP ................................................................................................... 53
Tableau 18: Paramètres Email .................................................................................................................... 54
Tableau 19: Temps mise à jour auto ........................................................................................................... 55
Tableau 20: Paramètres de mise en service auto ....................................................................................... 60
Tableau 21: Paramètres de configuration d'extension SIP ......................................................................... 65
Tableau 22: Paramètres de configuration d'extension IAX ........................................................................ 69
Tableau 23: Paramètres de configuration d'extension FXS ........................................................................ 72
Tableau 24: Paramètres d'ajout d'extensions par lot SIP ........................................................................... 76
Tableau 25: Paramètres d'ajout d'extensions par lot IAX ........................................................................... 79
Tableau 26: Paramètres de configuration Trunk Analogique ..................................................................... 85
Tableau 27: Détection RTC du Trunk Analogique ....................................................................................... 91
Tableau 28: Paramètres de configuration Trunk SIP .................................................................................. 93
Tableau 29: Paramètres de configuration Trunk IAX .................................................................................. 98
Tableau 30: Paramètres de configuration des Routes Sortantes ............................................................. 104
Tableau 31: Paramètres de configuration d'une Règle Entrante.............................................................. 107
Tableau 32: Paramètres de configuration d'un pont de conférence ........................................................ 111
Tableau 33: Menu de l'Appelant de Conférence IVR ................................................................................ 115
Tableau 34: Paramètres de configuration IVR .......................................................................................... 117
Tableau 35: Paramètres de messagerie vocale ........................................................................................ 125
Tableau 36: Paramètres e-mail de messagerie vocale ............................................................................. 127
Tableau 37: Paramètres du groupe de messagerie vocale ....................................................................... 128
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 12 of 219
Tableau 38: Paramètres du groupe d'appel.............................................................................................. 130
Tableau 39: Paramètres de configuration du groupe Annonce/Intercom ............................................... 133
Tableau 40: Paramètres de configuration de la file d’attente .................................................................. 135
Tableau 41: Paramètres FAX/T.38 ............................................................................................................ 143
Tableau 42: Paramètres DISA ................................................................................................................... 149
Tableau 43: Paramètres liste d'événement .............................................................................................. 152
Tableau 44: Code de fonctions UCM61xx ................................................................................................. 159
Tableau 45: Options internes/Général ..................................................................................................... 164
Tableau 46: Options internes/tampon de gigue ....................................................................................... 166
Tableau 47: Options internes /Paramètres RTP ....................................................................................... 166
Tableau 48: Options internes/config matérielle ....................................................................................... 168
Tableau 49: Options internes / STUN Moniteur ....................................................................................... 169
Tableau 50: Options Internes/Payload ..................................................................................................... 170
Tableau 51: Paramètres IAX / Général...................................................................................................... 171
Tableau 52: Paramètres IAX / Enregistrement ......................................................................................... 172
Tableau 53: Paramètres IAX / Défense Statique ....................................................................................... 173
Tableau 54: Paramètres SIP/ Général ....................................................................................................... 174
Tableau 55: Paramètres SIP /Misc ............................................................................................................ 175
Tableau 56: Paramètres SIP / Temporisateur De Session ......................................................................... 176
Tableau 57: Paramètres SIP /TCP et TLS ................................................................................................... 176
Tableau 58: Paramètres SIP /NAT ............................................................................................................. 178
Tableau 59: Paramètres SIP /ToS .............................................................................................................. 178
Tableau 60: Etat Trunk .............................................................................................................................. 182
Tableau 61: Etat extension ....................................................................................................................... 183
Tableau 62: Etat de l’agent ....................................................................................................................... 184
Tableau 63: Indicateur de l’état des interfaces ........................................................................................ 186
Tableau 64: Etat du lot de parcage ........................................................................................................... 187
Tableau 65: Etat Système->Général.......................................................................................................... 189
Tableau 66: Critère de filtre CDR .............................................................................................................. 196
Tableau 67: Critères de filtrage des Statistiques CDR .............................................................................. 200
Tableau 68: Fichiers de configuration CDR API ......................................................................................... 201
Tableau 69: Paramètres URI API CDR ....................................................................................................... 202
Tableau 70: Configuration de la mise à jour réseau ................................................................................. 208
Tableau 71: Configuration de sauvegarde réseau .................................................................................... 213
Tableau 72: Configuration Nettoyeur ....................................................................................................... 215
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 13 of 219
Table des figures
Manuel d’utilisateur de l’IP PBX Série UCM6100
Figure 1: Vue d'en face de l'UCM6102 ........................................................................................................ 26
Figure 2: Vue d'arrière de l'UCM6102 ........................................................................................................ 27
Figure 3: Vue d'en face de l'UCM6104 ........................................................................................................ 27
Figure 4: Vue d'arrière de l'UCM6104 ........................................................................................................ 28
Figure 5: Vue d'en face de l'UCM6108 ........................................................................................................ 28
Figure 6: Vue d'arrière de l'UCM6108 ........................................................................................................ 28
Figure 7: Vue d'en face de l'UCM6116 ........................................................................................................ 29
Figure 8: Vue d'arrière de l'UCM6116 ........................................................................................................ 29
Figure 9: Page Login WEB -GUI de l'UCM6116 ........................................................................................... 34
Figure 10: Langues Web-GUI de l'UCM61xx ............................................................................................... 36
Figure 11:Créer une nouvelle règle Pare-feu .............................................................................................. 44
Figure 12: Les configurations du serveur LDAP .......................................................................................... 48
Figure 13: Le DN par défaut de l'annuaire téléphonique LDAP .................................................................. 48
Figure 14: Répertoire téléphonique par défaut de l'UCM61xx ................................................................. 49
Figure 15:Ajouter un répertoire LDAP ........................................................................................................ 50
Figure 16:Modifier le répertoire téléphonique LDAP ................................................................................. 51
Figure 17: Configuration répertoire téléphonique LDAP d'un GXP2120 .................................................... 53
Figure 18:Paramètres Email de l'UCM6100 ................................................................................................ 55
Figure 19: Configurer le temps manuellement ........................................................................................... 57
Figure 20: Zéro Config de l'UCM61xx.......................................................................................................... 59
Figure 21: Paramètres de mise en service auto .......................................................................................... 60
Figure 22: Découverte automatique ........................................................................................................... 62
Figure 23: Equipements découverts ........................................................................................................... 62
Figure 24: Affecter une extension à un équipement .................................................................................. 63
Figure 25: Créer un nouvel appareil ........................................................................................................... 63
Figure 26: Exporter Extensions ................................................................................................................... 83
Figure 27: Importer les extensions ............................................................................................................. 84
Figure 28: Paramètre tonalité du FXO de l'UCM6100 ................................................................................ 88
Figure 29: Détection RTC du Trunk analogique .......................................................................................... 89
Figure 30: Détection RTC de l'UCM6100: Détection Auto .......................................................................... 90
Figure 31: Détection RTC de l'UCM6100: Détection Semi-Auto ................................................................. 90
Figure 32: Sélection de l'extension DOD ................................................................................................... 103
Figure 33: Edit DOD ................................................................................................................................... 103
Figure 34: Paramètres de configuration de Liste Noire ............................................................................ 110
Figure 35: Invitation à la Conférence à partir de la WebGUI .................................................................... 114
Figure 36: Cliquez sur Invite pour créer un invite IVR .............................................................................. 119
Figure 37: Enregistrer une nouvelle invite d’IVR ...................................................................................... 120
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 14 of 219
Figure 38: Charger une invite IVR ............................................................................................................. 120
Figure 39: Paramètres de langue pour guide vocal .................................................................................. 123
Figure 40: Liste de langue du guide vocale ............................................................................................... 123
Figure 41: Nouvelle langue d’invite vocale ajoutée .................................................................................. 124
Figure 42: Paramètres e-mail de messagerie vocale ................................................................................ 127
Figure 43: Groupe de messagerie vocale .................................................................................................. 128
Figure 44: Groupe d’appel ........................................................................................................................ 130
Figure 45: Configuration d'un groupe d'appel .......................................................................................... 132
Figure 46: Groupe Annonce/Intercom ...................................................................................................... 133
Figure 47: Paramètres groupe Annonce/Intercom ................................................................................... 134
Figure 48: File d’attente ............................................................................................................................ 135
Figure 49: Paramètres de connexion d'agent ........................................................................................... 138
Figure 50: Editer Groupe d’Extensions ..................................................................................................... 139
Figure 51: Sélectionner le Groupe d’Extensions dans la Route Sortante ................................................. 140
Figure 52: Editer Groupe d’Interception ................................................................................................... 141
Figure 53: Classe de musique en attente par défaut ................................................................................ 142
Figure 54: Configurer le trunk analogique sans Détection Fax ................................................................. 145
Figure 55: Configurer une extension d'une machine FAX......................................................................... 146
Figure 56: Configurer la règle entrante pour le Fax .................................................................................. 147
Figure 57: Créer une extension FAX .......................................................................................................... 147
Figure 58: Route entrante vers l'extension FAX........................................................................................ 148
Figure 59: Créer nouveau DISA ................................................................................................................. 149
Figure 60: Créer une nouvelle liste Evénement ........................................................................................ 152
Figure 61: Créer un groupe Dial By Name................................................................................................. 155
Figure 62: Groupe Dial By Name dans les évènements Keypress de l'IVR ............................................... 156
Figure 63: Groupe Dial By Name dans la route entrante.......................................................................... 157
Figure 64: Configurer le prénom et nom de l'extension ........................................................................... 158
Figure 65: Télécharger le fichier d'enregistrement à partir de la page CDR............................................. 162
Figure 66: Préférence de signalisation Ports FXS ...................................................................................... 167
Figure 67: Paramètres Ports FXO ACIM .................................................................................................... 168
Figure 68: Etat->Etat PBX .......................................................................................................................... 181
Figure 69: Etat Trunk ................................................................................................................................. 181
Figure 70: Etat extension .......................................................................................................................... 183
Figure 71: Etat de la file d’attente ............................................................................................................ 184
Figure 72: Etat de la salle conférence ....................................................................................................... 185
Figure 73: Etat des interfaces de l’UCM6XX ............................................................................................. 186
Figure 74: Etat du lot de parcage .............................................................................................................. 187
Figure 75: Statut-> Statut PB-> Activity Calls: Calling ............................................................................... 188
Figure 76: Statut-> Statut PBX-> Activity Calls .......................................................................................... 189
Figure 77: Etat Système->Volume de stockage ........................................................................................ 191
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 15 of 219
Figure 78: Etat du système->Ressources utilisées .................................................................................... 192
Figure 79: System Events->Alert Events Lists: Disk Usage ........................................................................ 193
Figure 80: System Events-> Alert Event Lists: Memory Usage ................................................................. 193
Figure 81: System Events-> Alert Event Lists: System Reboot .................................................................. 194
Figure 82: System Events->Alert Event List: System Crash ....................................................................... 194
Figure 83: System Events-> Alert Log........................................................................................................ 195
Figure 84: Filtre CDR ................................................................................................................................. 196
Figure 85: Rapport des appels .................................................................................................................. 197
Figure 86: Entrée du rapport incluant un enregistrement audio ............................................................. 197
Figure 87: Exemple fichier CDR téléchargé – Appel affiche "s" ................................................................ 198
Figure 88: Exemple de fichier CDR téléchargé: Canal source, Canal Dest ................................................ 198
Figure 89: Exemple fichier CDR téléchargé - Canal Source et Canal Destination 2 ................................. 199
Figure 90: Exemple fichier CDR téléchargé - Canal Source et Canal Destination 2 ................................. 199
Figure 91: Statistique CDR ........................................................................................................................ 200
Figure 92: CDR-> Recording Files .............................................................................................................. 201
Figure 93: Mise à jour via réseau .............................................................................................................. 208
Figure 94: Mise à jour locale ..................................................................................................................... 210
Figure 95: Mise à niveau des fichiers firmware ........................................................................................ 210
Figure 96: Redémarrage de l’UCM61XX.................................................................................................... 210
Figure 97: Sauvegarde locale .................................................................................................................... 212
Figure 98: Restaurer UCM61xx à partir d'un fichier de sauvegarde ......................................................... 214
Figure 99: Nettoyeur ................................................................................................................................. 215
Figure 100: Réinitialisation et Redémarrage ............................................................................................ 216
Figure 101: Capture Ethernet ................................................................................................................... 217
Figure 102: PING ....................................................................................................................................... 218
Figure 103: Traceroute.............................................................................................................................. 218
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 16 of 219
JOURNAL DES CHANGEMENTS
Cette section contient les différents changements depuis les versions antérieures du manuel de
l’utilisateur de l’UCM6102/UCM6104/UCM6108/UCM6116. Seulement les nouvelles fonctionnalités ou les
mises à jour majeures sont listé ici. Les mises à jour rectificatives ou modifications ne sont pas contenues
ici.
Firmware Version 1.0.6.10

















Ajout de la fonction des routes statiques [ROUTES STAIQUES]
Ajout de l’option pour la provision des terminaux « format de date, format de temps et fuseau
horaire dans la zéro config’.
Ajout de l’option de désactiver le trunk/extension.
Ajout du support de Tel URL pour extension/Trunk.
Ajout de l’option pour composer un mot de passe de trunk par extension.
Ajout de la fonction exporter extension/ importer extensions [EXPORTER LES EXTENSION]
[IMPORTER LES EXTENSIONS]
Ajout de l’option « Besoin d’enregistrement » pour l’enregistrement du SIP Trunk.
Ajout de l’option « Nombre maximum de ligne d’appel ».
Ajout de la composition par nom Dial By Name [DIAL BY NAME]
Ajout du mot de passe de la messagerie vocale et l’adresses email pour l’extension du groupe de
messagerie vocale.
Ajout du support de l’auto record pour le groupe d’appels et la file d’attente.
Ajout de l’interface pour fichier Fax : affichage, téléchargement et suppression dans la web GUI.
Changement du nom de la page web de « Configuration matérielle » à « Configuration de
Ports ».
Ajout des informations du payload pour les codecs du audio/vidéo [OPTIONS INTERNES /
PAYLOAD]
Ajout du statut de l’activité des appels sur la page de statut dans la web UI [ACTIVITE D4appels]
Ajout du support de la CDR API [FICHIERS DE CONFIGURATION CDR API]
Ajout du support de plusieurs évènements d’alertes comme Echec d’enregistrement SIP, Echec
d’enregistrement du SIP Trunk. Restauration de la configuration, Succès de la connexion de
l’utilisateur. Echec de la connexion de l’utilisateur. Echec d’appel interne, etc. [ LISTES
D’EVENEMENTS D’ALERTES]
Firmware Version 1.0.5.19

Ajout d’un outil intégré de migration qui supporte la mise à niveau de la version 1.0.4.7 à la
version 1.0.5.19 sans remise à zéro.

Code de fonction « Préfixe d’accès direct à la messagerie vocale» ajouté de nouveau [Tableau
39: Code de fonctions UCM61xx]
Changement de l’intervalle de validité de l’option « Seuil de Déconnexion du Courant » [Tableau
28: Paramètres de configuration Trunk Analogique]

Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 17 of 219
Firmware Version 1.0.5.14











Nouvelle structure de données et amélioration de la performance de l’interface Web. La version
1.0.5.14 n’est pas compatible avec les anciennes versions. Une fois mis à niveau à la version
1.0.5.14, le serveur doit être COMPLETEMENT REINITIALISE et RE-CONFIGURE
MANUELLEMENT.
Ajout de la langue Chinoise traditionnelle sur l’interface Web. [LANGUES WEB GUI]
Mise à jour de l’exemple de la configuration du serveur LDAP. [SERVEUR LDAP].
Ajout des options “Activer le filtre sur Caller ID Source » et « Route dynamique personnalisée »
pour les règles des routes sortantes. [Tableau 30: Paramètres de configuration des routes
sortantes]
Ajout de plus de langues pour l’invite vocale. [PARAMETRES DE LANGUES DE L’INVITE
VOCALE]
Ajout de « Destination par défaut » pour la configuration des groupes d’appels. [Tableau 38:
Paramètres des groupes d’appels]
Ajout d’une section des «Groupes d’extensions » dans la web UI. [GROUPES D’EXTENSIONS]
Ajout d’une section des «Groupes d’interception » dans la web UI. [GROUPES
D’INTERCEPTION]
Ajout de description de la fonction BLF [BLF ET LISTE D’EVENEMENTS]
Mise à jour des intervalles des extensions par défaut [Tableau 45 : Options Internes/Général]
Ajout des exemples de description du fichier CDR téléchargé. [FICHIER CDR TELECHARGE]
Firmware Version 1.0.4.7














Mise à jour d’Asterisk à la version 1.8.23.1.
Ajout : Support du routage DID pour les appels entrants []
Ajout : Support du routage DOD [Direct Outward Dialing (DOD)]
Ajout : Accès à la messagerie vocale GXP 1-bouton. [Tableau 21 : Paramètres de configuration
d’extension]
Ajout : Option « Skip Voicemail password verification » sur la page de modification de l’extension
[Tableau21 : Paramètres de configuration de l’extension]
Ajout : Support du Hot-Desking [Tableau21 : Paramètres de configuration de l’extension]
Ajout enregistrement d’appel pour GXP en un button
Ajout : Option d’activer ou désactiver « Ignorer FXS TISS » sur la page de configuration
Hardware [Tableau44 : Options Internes/ Config Matérielle]
Ajout d’autres modes pour FXS two-Wire Impedance Synthesis
Ajout : Fonction de déclenchement manuel de LDAP sync et affichage de synced data[TRUNKS
VOIP]
Amélioration de la fonction LDAP sync, ajout de la fonction de ré-essai, vérification de fichier et
affichage de progrès.
Ajout de « Pick Extension Period » dans la page des paramètres de mise en service auto de Zero
Config [Tableau 19 : Paramètres de mise en service auto]
Ajout : support d’affectation multiple d’extensions pour un équipement dans la page de
modification Zero Config [Figure24 : Affecter une extension à un équipement]
Ajout : bouton de « Reset All Extensions » dans la page de Zero Config pour recycler toutes les
extensions affectées [MISE EN SERVICE AUTO]
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 18 of 219


Ajout de l’alarme de panne du système, la détection core dump et la permission aux utilisateurs
de télécharger le fichier core dump [Figure78 : System Events-> Alert Event Lists : System
Crash]
Ajout de « Conserver le CID du Faisceau » Pour Trunk VoIP, et Conserver les priorités : DOD->
Extension CallerID-> Trunk CallerID-> Global CallerID[Tableau 25 : Paramètres de configuration
VoIP trunk]
Firmware Version 1.0.3.13










Ajout : Support de l’option Fail2Ban pour l’authentification SIP. [FAIL2BAN]
Ajout : Invite vocale pour sélection de «Langue » et l’option d’« Auto Record » pour extension
[Tableau 20 : Paramètres de configuration de l’extension] [Tableau 21 : Paramètres d'ajout
d'extensions par lot]
Ajout : Option de « Auto Record » pour Trunk [Tableau 23 : Paramètres de configuration du
Trunk analogique] [Tableau 25 : Paramètres de configuration du Trunk VoIP]
Ajout du support pour spécifier l’ID de l’appelant dans les routes entrantes et sortantes. [Tableau
26 : Paramètres de configuration de la Route Sortante] [Tableau 27 : Paramètres de configuration
d’une Règle Entrante]
Ajout : Option de « Digit Timeout » et invite vocale pour sélection de « Langue » pour IVR
[Tableau 30 : Paramètres de configuration de IVR]
Ajout d’un code de fonction « Direct Dial Voicemail Prefix » afin de composer ou transférer
directement à l’extension de la messagerie vocale [Tableau 40 : Codes des fonctions de
l’UCM6100]
Ajout de l’option « Enforce Strong Passwords » (Forcer les mots de passe forts) [Tableau 41 :
Options Internes/ General]
Ajout du mode FXS MWI. [Tableau 44 : Options Internes/ Config matérielle]
Ajout des évènements système avec le support d’alerte et notification Email. [SYSTEM EVENTS]
Ajout d’une nouvelle page web pour enregistrement de fichiers. [RECORDING FILES]
Firmware Version 1.0.2.21










Ajout : information sur le poids [Tableau 1: Spécifications techniques]
Ajout : Support du serveur NTP [Serveur NTP]
Ajout : Langue tchèque pour l’interface web [LANGUES DE LA WEB GUI]
Ajout du support VLAN : les options de configuration réseau « Layer 2 QoS 802.1Q/VLAN tag »
et « Valeur de priorité Layer 2 QoS 802.1p» ont été ajoutées. [PARAMETRES RESEAU]
Mis à jour les informations de configurations Client LDAP [CONFIGURATIONS DU CLIENT
LDAP]
Ajout : Configurations de modèle d’Email [PARAMETRES EMAIL]
Ajout : Configuration manuelle d’horaire [PARAMETRES D’HORAIRES]
Ajout de « Activer la prise d’Extension» et les options «Segment d’extension» pour les
paramètres d’approvisionnement automatique.[Tableau 20: Paramètres de mise en service auto]
Changement de l’une des méthodes de découverte depuis « SIP MESSAGE (OPTIONS) » vers
« SIP MESSAGE (NOTIFY) » dans la fonctionnalité zero-config. [DÉCOUVERTE]
Ajout de la fonctionnalité de groupe de prise d’appel. [
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 19 of 219

EXTENSIONS] [Tableau 44: Code de fonctions UCM61xx]

Ajout d’instructions de détection RTC pour « Auto-Detect » et « Semi-auto-Detect » [DÉTECTION
RTC]
Ajout : de l’option « Auth ID » pour l’enregistrement de la configuration Trunk [Tableau 28:
Paramètres de configuration Trunk ]
Ajout des options de synchronisation LDAP pour le Trunk SIP Peer. [Tableau 28: Paramètres de
configuration Trunk ]
Changement des paramètres par défaut de la route sortante « Niveau de privilège » depuis
« Interne » vers « International » afin d’éviter les éventuelles mauvaises configurations et risques
de sécurité.[Tableau 30: Paramètres de configuration des Routes Sortantes]
Ajout des options de destination par défaut pour la route entrante DISA et FAX [Tableau 31:
Paramètres de configuration d'une Règle Entrante]




Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 20 of 219










Ajout des DISA et FAX aux options des évènements du click IVR [Tableau 34: Paramètres de
configuration IVR]
Ajout de l’option « Min Message Time » aux paramètres de messagerie vocale. [Tableau 35:
Paramètres de messagerie vocale]
Ajout des modèles de paramètres Fax [FAX/T.38]
Ajout du support de DISA pour les routes entrantes et IVR [DISA]
Ajout du support de liste d’évènements pour la supervision des extensions locales et distantes.
[BLF ET LISTE D’ÉVÉNEMENT]
Ajout du code de fonction *0 pour « Déconnexion ». [Tableau 44: Code de fonctions UCM61xx]
Ajout du code de fonction *8 pour « la prise d’extension » dans la fonction de groupe de prise.
[Tableau 44: Code de fonctions UCM61xx]
Ajout de « Invite d’enregistrement » « Nom personnalisé et groupe de prise d’appel » aux
options de groupe de prise d’appel. [Tableau 45: Options internes/Général]
Ajout d’information d’avertissement pour l’option « Permette l’appel invités » afin d’éviter les
risques potentiels causés par une mauvaise configuration. [Tableau 51: Paramètres IAX /
Général]
Réduction des modes de remise-à-zéro à deux « Données utilisateurs » et « Tout ». [REMISE A
ZERO ET REDEMARRAGE]
Firmware Version 1.0.1.22

Ceci est la version initiale.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 21 of 219
BIENVENUE
Merci
d’avoir
acheté
le
produit
Grandstream
UCM6102/UCM6104/UCM6108/UCM6116.
UCM6102/UCM6104/UCM6108/UCM6116 est un boitier IPPBX innovant, destiné aux petites et
moyennes entreprises. Doté d’une plateforme matérielle avancée et de ressources système robustes, la
série UCM6102/UCM6104/UCM6108/UCM6116 offre une grande souplesse, et l’état-de-l’art de la
solution des communications unifiées (UC) pour une convergence de la voix, vidéo, donnée fax et les
besoin des applications de vidéo surveillance.
Intégration de l’industrie, une performance et
fonctionnalités leaders, l’UCM6102/UCM6104/UCM6108/UCM6116 offre une installation rapide, un
déploiement facile et une connectivité sans rival, tout cela à un prix sans précédent.
Attention :
Les changements ou modifications apportés à ce produit non expressément approuvés par Grandstream,
ou quelconque opération autre que celle détaillée par ce manuel d’utilisateur pourrait annuler la garantie
du fabricant.
Avertissement :
Prière de ne pas utiliser d’autre adaptateur avec l’UCM6102/UCM6104/UCM6108/UCM6116 qui
risquerait d’endommager le produit et par conséquent annuler la garantie du fabricant.
Ce document est sujet à modification sans préavis. La dernière version électronique de ce manuel
d’utilisateur est disponible pour le téléchargement ici :
http://www.grandstream.com/support
La reproduction ou la transmission de l'ensemble ou d'une partie, sous quelque forme et par quelque
moyen que ce soit, électronique ou imprimée, pour n'importe quel but, sans l'autorisation écrite expresse
de Grandstream Networks, Inc. est interdite.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 22 of 219
PRESENTATION DU PRODUIT
FONCTIONNALITÉS PRINCIPALES









Processeur d’application 1GHz ARM A8, une large mémoire (512MB DDR RAM, 4GB NAAD
Flash), ainsi qu’une haute performance multi-core DSP dédiée pour un traitement avancé de la
voix.
2/4/8/16 Ports Trunk FXO pour le réseau public (RTC), 2 ports FXS pour les téléphones
analogiques, et jusqu’à 50 options pour le SIP Trunk.
Port réseau Gigabit avec POE intégré, USB, SD ; Routeur NAT intégré avec un support de QOS
avancé (UCM6102 seulement).
Support d’un large choix de codecs voix populaires (incluant G.711A-law/U-law, G722, G.723.1,
G.729A/B, iLBC, GSM), codecs vidéo (incluant H.264, H.263, H.263+), et FAX (T.38)
annulation d’écho sur ligne 128ms-tail-length matérielle basée DSP
supporte jusqu’à 60 appels simultanés et jusqu’à 32 participants aux conférences.
Plan de numérotation flexible, routage d’appel, Peering de Site, l’enregistrement d’appel.
Détection et mise en service automatiques des téléphones IP, téléphones vidéo, ATA et autres
équipements pour un développement facile.
Accélérateur de cryptage matériel afin d’assurer la force de protection de la sécurité en utilisant
SRTP, TLS, et HTTPS.
SPECIFICATIONS TECHNIQUES
Tableau 1: Spécifications techniques
Interfaces
Ports FXS pour téléphone analogique
Ports FXS de ligne RTC
Interfaces réseau
Routeur NAT
Ports périphériques
Indicateurs LED
Affichage LCD
Autre Switch
Capacités Voix/Vidéo
Firmware Version 1.0.6.10
2 ports
 UCM6102: 2 ports
 UCM6104: 4 ports
 UCM6108: 8 ports
 UCM6116: 16 ports
• UCM6102/UCM6104: Dual 10M/100M/1000M
port Ethernet RJ45 avec Plug PoE intégré (IEEE
802.3at- 2009)
• UCM6108/UCM6116: Single 10M/100M/1000M
port Ethernet RJ45 avec Plug PoE intégré (IEEE
802.3at- 2009)
Oui (UC M6102 seulement)
USB, SD/SDHC (VFAT)
Allumer/Prêt, Réseau, Ligne RTC, USB, SD
LCD graphique 128x32 avec boutons DOWN & OK
Oui
Manuel d’utilisateur Série UCM6100
Page 23 of 219
Capacité voix sur paquets
Annulation d’écho sur ligne 128ms-tail-length avec
NLP Packetized Voice Protocol Units , tampon de
gigue dynamique, détection du modem et auto
commutation à G.711.
Codecs Voix et Fax
G.711 A-law /U-Law G.722, G.723.1 5.3K/6.3K,
G.726, G.729A/B, iLBC, GSM; T.38
H.264, H.263, H263+
QOS couche 3
Codecs vidéo
QoS
Contrôle et signalisation
Méthodes DTMF
Protocoles et Plug-and-Play
en Audio, RFC2833, et SIP INFO
TFTP/HTTP/HTTPS, découverte automatique &
mise en service automatiques des équipements
Grandstream.
TCP/ UDP/IP, RTP/RTCP, ICMP, ARP, DNS,
DDNS, DHCP, NTP, TFTP, SSH, HTTP/HTTPS,
PPPoE, SIP (RFC3261), STUN, SRTP, TLS/SIP
Tonalité d’appel, inversion de polarité, durée du
mode décroché, Déconnexion de la boucle en
cours, tonalité d’occupation.
Protocoles réseau
Méthodes de déconnexion
Sécurité
Media
Caractéristiques Physiques
Alimentation universelle
SRTP, TLS, HTTPS, SSH
Caractéristiques environnementales
Dimensions
Sortie: 12VDC, 1.5A; Entrée: 100-240VAC, 5060Hz
En fonctionnement: 32- 104°F / 0-90% (sans
condensation); Stockage: 14- 140°F/ -10-60°C
• UCM6 102/UCM6 104: 226mm (L) x 155mm (W)
x 34.5mm (H)
• UCM6 108/UCM6 116: 440mm (L) x 185mm (W)
x 44mm (H)

Poid



Montage
Fonctionnalités supplémentaires
ID de l’appelant
Inversion de polarité/WINK
Centre d’appel
Personnalisation assistée
Firmware Version 1.0.6.10
UCM6102: poids
paquet0.94kg
UCM6104: poids
paquet 0.94kg
UCM6108: poids
paquet 3.09kg
UCM6116: poids
paquet 3.14kg
unitaire 0.51kg, poids du
unitaire 0.51kg, poids du
unitaire 2.23kg, poids du
unitaire 2.27kg, poids du
Bureau et montage sur le mur
Bellcore/Telcordia, ETSI-FSK, ETSI-DTMF, SIN
227-BT, NTT Japon (en cours)
Oui en Activant/désactivant l’option dans
Etablissement et terminaison d’appels.
Queues
d’appels
multiples
configurables,
distribution automatique d’appel (ACD) basé sur les
compétences
de
l’agent/disponibilité/niveau
d’occupation, annonce en queue.
Jusqu’à 5 niveaux RVI (répondeur vocal interactif)
Manuel d’utilisateur Série UCM6100
Page 24 of 219
Ponts de conférence
Appels simultanés
Fonctionnalités d’appels
Conformité
Firmware Version 1.0.6.10
• UCM6102/UCM6104: jusqu’à trois ponts de
conférence protégés par mot de passe permettant
jusqu’à 25 participants RTC ou IP simultanés.
• UCM6 108/ UCM6 116 : jusqu’à 6 ponts de
conférence protégés par mot de passé permettant
jusqu’à 32 participants RTC ou IP simultanés.
• UCM6102: jusqu’à 30 appels simultanés.
• UCM6 104: jusqu’à 45 appels simultanés
• UCM6108/UCM6116: jusqu’à 60 appels
simultanés
Parcage d’appel, Renvoi d’appel, Transfert d’appel,
ne pas déranger, groupe de sonnerie/appel,
Intercom, etc.
FCC: Part 15 (CFR 47) Class B, Part 68 CE:
EN55022 Class B, EN55024, EN61000-3-2,
EN6100-3-3 EN60950-1, TBR21, RoHS A-TICK:
AS/NZS CISPR 22 Class B, AS/NZS CISPR 24,
AS/NZS 60950, AS/ACIF S002 ITU-T K.21 (Basic
Level); UL 60950 (power adapter)
Manuel d’utilisateur Série UCM6100
Page 25 of 219
INSTALLATION
Avant de déployer et de configurer l’UCM61xx, l'appareil doit être correctement mis sous tension et
connecté au réseau. Cette section décrit en détail les informations de l’installation, connexion ainsi que
la politique de garantie de l’UCM61xx.
LE PACK ÉQUIPEMENT
Tableau 2: Pack équipement UCM6102/UCM6104
Boitier principal
Adaptateur d’alimentation
Câble Ethernet
Guide d’installation rapide
Oui
Oui
Oui
Oui
(1)
(1)
(1)
(1)
Tableau 3: Pack équipement UCM6 108/ UCM6116
Boitier principal
Adaptateur d’alimentation
Câble Ethernet
Guide d’installation rapide
Montage sur le mur
Vis
Oui
Oui
Oui
Oui
Oui
Oui
(1)
(1)
(1)
(1)
(2)
(6)
CONNECTEZ VOTRE UCM61XX
CONNEXION DE L’UCM6102
Figure 1: Vue d'en face de l'UCM6102
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 26 of 219
Figure 2: Vue d'arrière de l'UCM6102
Pour installer l’UCM6102, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port WAN de l’UCM6102
2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6102.
Insérez le Plug principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension.
4. Attendez que l’UCM6102 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé.
5. Une fois l’UCM6102 est connecté au réseau avec succès, l’indicateur LED pour le WAN à l’avant
deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
CONNEXION DE L’UCM6104
Figure 3: Vue d'en face de l'UCM6104
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 27 of 219
Figure 4: Vue d'arrière de l'UCM6104
Pour installer l’UCM6104, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port LAN 1 de l’UCM6104
2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6104.
Insérez le Plug principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension.
4. Attendez que l’UCM6104 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé.
5. Une fois l’UCM6104 est connecté au réseau avec succès, l’indicateur LED pour le LAN 1 à
l’avant deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
CONNEXION DE L’UCM6108
Figure 5: Vue d'en face de l'UCM6108
Figure 6: Vue d'arrière de l'UCM6108
Pour installer l’UCM6108, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port LAN de l’UCM6108 ;
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 28 of 219
2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub ;
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6108.
Insérez le Plug principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension ;
4. Attendez que l’UCM6108 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé ;
5. Une fois l’UCM6104 est connecté au réseau avec succès, l’indicateur LED pour le NETWORK à
l’avant deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
CONNEXION DE L’UCM6116
Figure 7: Vue d'en face de l'UCM6116
Figure 8: Vue d'arrière de l'UCM6116
Pour installer l’UCM6104, suivez les instructions ci-dessous :
1. Connectez l’extrémité d’un câble RJ45 au port LAN de l’UCM6116 ;
2. Connectez l’autre extrémité du câble RJ45 au port ascendant du Switch/hub ;
3. Connectez l’adaptateur 12V DC au secteur 12V DC qui se trouve à l’arrière de l’UCM6116.
Insérez le Plug principal de l’adaptateur d’alimentation dans la prise d’alimentation protégée
contre la surtension ;
4. Attendez que l’UCM6116 démarre. Le LCD à l’avant indiquera les informations matérielles
lorsque le processus de démarrage est terminé ;
5. Une fois l’UCM6116 est connecté au réseau avec succès, l’indicateur LED pour le NETWORK à
l’avant deviendra vert fixe et le LCD affichera l’adresse IP ;
6. (Optionnel) Connectez les lignes RTC murales aux ports FXO ; connectez les lignes analogiques
(téléphone et fax) aux ports FXS.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 29 of 219
CONFORMITE DE SECURITE
L’UCM6102/UCM6104/UCM6108/UCM6116 est conforme à l’FCC/CE et les divers standard de sécurité.
L’adaptateur d’alimentation de l’UCM6102/UCM6104/UCM6108/UCM6116 est conforme au standard UL.
Utilisez
l’adaptateur
d’alimentation
fourni
seulement
avec
le
pack
l’UCM6102/UCM6104/UCM6108/UCM6116. La garantie du fabricant ne couvre pas les dommages
causés à l’équipement par des adaptateurs d’alimentation non supportés.
GARANTIE
Si vous avez acheté l’ l’UCM61xx chez un revendeur, prière de contacter la compagnie qui vous a fourni
l’équipement pour tout remplacement, réparation ou remboursement. Si l’équipement a été acheté
directement chez Grandstream, contactez le représentant du service commercial Grandstream pour avoir
un numéro RMA (Return Materials Authorization) avant de pouvoir retourner le produit. Grandstream se
réserve le droit de remédier à la politique de garantie sans notification préalable.
Avertissement :
Utilisez l’adaptateur d’alimentation fourni avec l’UCM61xx. Ne pas utiliser un adaptateur
d’alimentation différent qui risquerait d’endommager le produit. Ce type de dommage n’est pas
couvert par la garantie du fabricant.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 30 of 219
INITIATION
L’UCM61xx fournit une interface LCD, Indication par LED et une interface web GUI.



Le LCD affiche le matériel, logiciel ainsi que les informations réseau de l’UCM61xx. Les
utilisateurs peuvent également naviguer dans le menu LCD pour obtenir des informations sur
l’équipement ou bien pour une configuration réseau basique.
L’indication par LED à l’avant de l’équipement fournit l’état de connectivité ainsi que de l’activité
d’une interface.
Le web GUI donne aux utilisateurs l’accès à toutes les configurations et options de paramétrage
de l’UCM61xx
Cette section fournit pas-à-pas les instructions en relation avec l’utilisation du menu LCD, Indicateurs
LED ainsi que le web GUI de l’UCM61xx. Une fois les paramètres basiques sont finis, les utilisateurs
peuvent commencer à appeler à partir d’une extension de l’UCM61xx enregistré au niveau d’un
téléphone SIP comme décrit à la fin de cette section.
UTILISEZ LE MENU LCD

Afficheur LCD par défaut
Par défaut, lorsque l’équipement est sous tension, le LCD affichera le modèle de l’équipement
(ex : UCM6116), version du matériel (ex : V1.5A) et l’adresse IP. Cliquez sur le bouton pour que
l’horloge système s’affiche aussi.

Accès au MENU
Cliquez sur le bouton « OK » pour commencer à explorer les options du menu. Prière de voir les
options du menu dans [Tableau 4: Options du Menu LCD]

Navigation au Menu
Cliquez sur le bouton flèche « Down » pour explorer les différentes options du menu. Cliquez sur
le bouton « OK » pour sélectionner l’entrée.

Sortie
Si l’option « Retour » est disponible dans le menu, sélectionnez-la pour aller au menu précédent.
Pour « Info équipement » « Info réseau » et « Info Web » qui n’ont pas l’option « Retour »,
cliquez tout simplement sur le bouton « OK » pour aller au menu précédent. Par ailleurs, le LCD
affichera l’écran principal après être resté dans l’option MENU pendant 15 secondes.

Rétro-éclairage LCD :
Le rétro-éclairage LCD sera activé sur la touche. Le rétro-éclairage s'éteint après 30 secondes
d’inactivité du LCD.
Le tableau suivant montre les options du menu
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 31 of 219
Tableau 4: Options du Menu LCD
Visualisation des évènements
Info équipement
Info réseau






Evènements critiques
Autres Evènements
Matériel : Numéro de la version matérielle
Logiciel : Numéro de la version logicielle
P/N : Numéro de la pièce
WAN MAC : Adresse MAC de la partie WAN
(UCM6102 seulement)
 LAN MAC : adresse MAC de la partie LAN
 Uptime : Temps d’opération du système.
Pour UCM6104/UCM6108/UCM6116:
 Mode LAN : DHCP, IP statique, ou PPPoE
 IP LAN : Adresse IP
 Masque de sous-réseau LAN
Pour UCM6102 :
 Mode WAN : DHCP, IP statique, ou PPPoE
 IP WAN : Adresse IP
 Masque de sous-réseau WAN
 IP LAN : Adresse IP
 Masque de sous-réseau LAN
Menu réseau
Pour UCM6104/UCM6108/UCM6116:

Mode LAN : Sélectionnez le mode LAN en tant que
DHCP, IP statique, ou PPPoE
Pour UCM6102 :
 Mode WAN : Sélectionnez le mode WAN en tant que
DHCP, IP statique, ou PPPoE.
Menu Usine







Firmware Version 1.0.6.10
Redémarrer
Paramètres usine
Pattern de test LCD
Cliquer sur OK pour commencer. En suite cliquez sur
le bouton « Bas » afin de tester les différents modèles
d’affichage LCD. Une fois terminé, cliquez sur « OK »
pour quitter.
Mode de ventilation
Sélectionnez « Auto » ou « Marche »
Patterns de Test des LED
Sélectionner « Tous en marche » ou « Clignotant » et
vérifiez l’état des LED.
Patterns de Test RTC :
Sélectionnez « 2022-02-22 22:22 » ou « 2011-01-11
11:11 » afin de démarrer le pattern de test RTC (Realtime Clock). Ensuite vérifiez l’horloge système à partir
de l’écran principale LCD en cliquant sur le bouton
« Bas », ou à partir de la page web
GUISystèmeEtatGénéral. Redémarrez
l’équipement manuellement après fin du test RTC.
Test Matériel :
Sélectionnez « Test SVIP » afin d’effectuer le test
SVIP sur l’équipement. Ceci est principalement dans
Manuel d’utilisateur Série UCM6100
Page 32 of 219
un but de test usine vérifiant la connexion matérielle
dans l’équipement. Le résultat du diagnostic sera
affiché dans le LCD après fin du test.

Info WEB

Protocole : protocole d’accès WEB. http ou HTTPS.
Par défaut HTTPS.
Port : Le numéro de port d’accès. Par défaut 8089
UTILISEZ LES INDICATEURS LED
L’UCM61xx comporte des indicateurs LED à l’avant afin d’afficher l’état de connexion. Le tableau
suivant montre les définitions des états.
Tableau 5: Indicateurs LED UCM6102/UCM6104
INDICATEUR LED
LAN
WAN
USB
SD
FXS (Téléphone/Fax)
FXO (Ligne opérateur)
ETAT DE LA LED
Fixe : Connecté
Flashant : Transfer de
données
Eteint : Non connecté
Tableau 6: Indicateurs LED UCM6108/UCM6116
LED
Réseau
ETAT DE LA LED
Solide : Connecté
Eteint : Non connecté
ACT
USB
SD
Téléphone (FXS)
Ligne (FXO)
Fixe : Connecté
Flashant : Transfer de
données
Eteint : Non connecté
UTILISEZ LA WEB GUI
ACCÉDER À LA WEB GUI
Le serveur WEB intégré dans l’UCM61xx répond aux requêtes GET/POST http/HTTPS. Les pages HTML
intégrées permettent aux utilisateurs de configurer l’équipement moyennant un navigateur Web à l’instar
de Microsoft IE, Mozilla Firefox, Google Chrome, etc.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 33 of 219
Figure 9: Page Login WEB -GUI de l'UCM6116
Afin d’accéder à la web-GUI :
1. Connecter l’ordinateur au même réseau que l’UCM61xx
2. Assurez-vous que l’équipement est correctement alimenté et affiche son adresse IP au niveau du
LCD.
3. Ouvrez un navigateur Web dans votre ordinateur et rentrez l’URL de la web-GUI sous le format
suivant :
http(s):// Addresse-IP:Port
où Addresse-IP est l’adresse IP affiché au niveau du LCD de l’UCM61xx
Par défaut, le protocole est HTTPS et le numéro de port est 8089.
Par exemple, si le LCD affiche 192.168.40.167, veuillez rentrer ce qui suit au niveau de votre
navigateur Web : https://192.168.40.167:8089
4. Entrez le Login et mot de passe administrateur pour accéder au menu Web de configuration. Le
nom d’utilisateur et mot de passe par défaut sont « admin » et « admin ». Il est fortement
recommandé de changer le mot de passe après la première connexion.
Remarque:
Par défaut, l’UCM6100 active l’option «Rediriger depuis le Port 80 ». Par conséquent, si l'utilisateur tape
l'adresse IP de l’UCM6100 dans le navigateur, la page web sera automatiquement redirigé vers la page
en utilisant le protocole HTTPS et le port 8089. Par exemple, si l'écran affiche 192.168.40.167, prière
d’entrer 192.168.40.167 dans votre navigateur Web et la page web sera redirigé vers:
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 34 of 219
https://192.168.40.167:8089
L'option "Redirection depuis Port 80" peut être configurée sous interface web de l’UCM6100 ->
Paramètres-> Serveur HTTP.
_____________________________________________________________________________________
CONFIGURATION DE LA WEBGUI
Il y a quatre sections principales dans l'interface Web GUI pour la visualisation de l'état, la configuration
et la gestion du PBX par les utilisateurs.




État: affiche l'état du PBX, l'état du système, les événements du système et le CDR.
PBX: Pour configurer les extensions, les Trunks, les routes d'appel, zéro config pour la mise en
service automatique, fonctions d'appel, options, les options internes, paramètres IAX et les
paramètres SIP.
Paramètres: Pour configurer les paramètres réseau, les paramètres de pare-feu, changer de mot,
LDAP, serveur HTTP, les paramètres e-mail et les paramètres d’horaire ainsi que le serveur NTP.
Maintenance: Pour effectuer la mise à niveau du firmware, configurations de sauvegarde,
l'installation propre, reset / redémarrage, la configuration de syslog et la résolution des problèmes.
LANGUES DE LA WEB GUI
Actuellement l’interface web GUI de l’UCM61xx supporte les langues suivantes :










Anglais
Chinois simplifié
Chinois traditionnel
Espagnol
Portugais
Russe
Italien
Polonais
Allemand
Tchèque
Les utilisateurs sélectionnent la langue d’affichage à la page login web GUI, ou en haut à droite de la web
GUI après connexion.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 35 of 219
Figure 10: Langues Web-GUI de l'UCM61xx
SAUVEGARDER ET APPLIQUER LES CHANGEMENTS
Cliquez sur le bouton « Sauvegarder » après configuration d’options dans une page web GUI. Après
sauvegarde de changements, assurez-vous de cliquer sur le bouton « Appliquer les changements» qui se
trouve en haut à droite afin de soumettre les changements. Si le changement requiert qu’un redémarrage
soit effectué, un message d’invitation s’affichera à vous en pop-up afin de redémarrer l’équipement.
EFFECTUEZ VOTRE PREMIER APPEL
Allumez l’UCM61xx ainsi que vos téléphones SIP terminaux et connectez-les au réseau. Ensuite suivez
les étapes ci-dessous pour effectuer votre premier appel.
1. Connectez-vous à l’interface web GUI de l’UCM61xx, allez vers PBX-> Basique-> Routes d’appels> Extension
2. Cliquez sur «Créer une nouvelle extension SIP» afin de créer une nouvelle extension. Vous aurez
besoin des informations ID utilisateur, mot de passe ainsi le mot de passe de la messagerie vocale
afin d’enregistrer et utiliser l’extension ultérieurement.
3. Enregistrez l’extension au niveau de votre téléphone avec l’ID utilisateur SIP, Serveur SIP ainsi que
l’information mot de passe SIP. L’adresse du Serveur SIP est celle de l’UCM61xx ;
4. Lorsque le téléphone est enregistré avec l’extension, composez *97 afin d’accéder à la boite de
messagerie vocale. Entrez le mot de passe une fois avoir entendu l’invite vocale « Mot de passe » ;
5. Une fois connecté avec succès, vous serez invité au Menu vocal principal ;
6. Vous êtes maintenance connecté avec succès au PBX.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 36 of 219
REGLAGES SYSTEME
Cette section explique les configurations des paramètres de l’ensemble du système de l’UCM61xx. Ces
paramètres incluent les paramètres Réseau, Pare feu, Changement de mot de passe, Serveur LDAP,
Serveur HTTP, Paramètres Email et horaires ainsi que les paramètres serveur NTP.
PARAMETRES RESEAU
Après avoir connecté avec succès l’UCM61xx au réseau pour la première fois, les utilisateurs peuvent s’y
connecter via Web-GUI et aller vers Paramètres-> Paramètres réseau afin de configurer les paramètres
réseau de l’équipement.
Les options de paramétrage réseau sont similaires chez l’UCM6108 et UCM6116. Des fonctionnalités
ainsi que des paramètres additionnels sont disponible dans l’UCM6102 et UCM6104 :


UCM6102 supporte les modes de fonctionnement Route/Commutateur/Dual ;
UCM6104 supporte les modes de fonctionnement Commutateur/Dual.
Dans cette section, toutes les options de paramétrage réseau disponibles sont listées pour chaque
modèle. Sélectionner chaque onglet dans la page de l’interface web-GUI-> Paramètres->Paramètres
réseau pour configurer les paramètres LAN, paramètres WAN (UWM6102 seulement), 802.1x ainsi que
la redirection des ports (UCM6102 seulement).
PARAMÈTRES BASIQUES
Prière de vous référer aux tables suivantes pour les paramètres de configuration réseau basiques au
niveau de l’UCM6102, UCM6104 ainsi que l’UCM6108/UCM6116 respectivement.
Tableau 7: UCM6102 Paramètres Réseau-> Paramètres basiques
Méthode
Serveur DNS
préféré
Firmware Version 1.0.6.10
Sélectionner le mode « Route », « Commutateur » ou « Dual » au niveau de
l’interface de l’UCM6102.
Le paramètre par défaut étant « Route »
 Route
L’interface port WAN sera utilisée pour la connexion ascendante.
L’interface port LAN sera utilisée comme un routeur.
Commutateur L’interface port WAN sera utilisée pour la connexion
ascendante. L’interface port LAN sera utilisée comme un pont pour la
connexion PC.
 Dual Les deux ports peuvent être utilisés pour les connexions montantes.
Les utilisateurs ont besoin désigner laquelle sera interface par défaut
« Interface par défaut ». Les utilisateurs auront besoin d’assigner
l’interface par défaut dans l’option « Interface par défaut »
Entrez l’adresse du serveur DNS préféré.
Manuel d’utilisateur Série UCM6100
Page 37 of 219
WAN (Lorsque la méthode choisie est « Route »)
Méthode IP
Sélectionner DHCP, IP statique, PPPoE. DHCP est choisi par défaut.
Adresse IP
Entrez l’adresse IP pour le paramétrage IP statique. Par défaut l’adresse est
192.168.0.160.
IP de la passerelle
Entrez l’adresse IP de la passerelle pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Masque de sousEntrez l’adresse de masque de sous-réseau pour le paramétrage IP statique. Par
réseau
défaut est 255.255.0.0.
Serveur DNS 1
Entrez l’adresse du serveur DNS 1 pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Serveur DNS 2
Entrez l’adresse du serveur DNS 2 pour le paramétrage IP statique.
Nom d’utilisateur
Entrez le nom d’utilisateur pour vous connecter via PPPoE
Mot de passe
Entrez le mot de passe pour vous connecter via PPPoE
Affecte le tag VLAN des paquets QOS de la couche 2 pour le port WAN. La valeur
Layer 2 QoS
par défaut est 0.
802.1Q/VLAN Tag
Layer 2 QoS 802.1p
Priority Value
Affecte la valeur de priorité des paquets QOS de la couche 2 pour le port WAN. La
valeur par défaut est 0.
LAN (Lorsque la méthode choisie est « Route »)
Méthode IP
Entrez l’adresse IP assignée au port LAN. Par défaut est 192.168.2.1
Masque de sousEntrez le masque de sous-réseau. Par défaut est 255.255.255.0
réseau
Activer le serveur
Active ou désactive la capacité de serveur DHCP. Par défaut est « OUI »
DHCP
Serveur DNS 1
Entrez l’adresse du serveur DNS 1. Par défaut est 8.8.8.8
Serveur DNS 2
Entrez l’adresse du serveur DNS 2. Par défaut est 208.67.222.222
Permettre l’adresse Entrez l’adresse de début de la plage IP du DHCP. Par défaut est 192.168.2.100
IP depuis
Permettre l’adresse Entrez l’adresse de fin de la plage IP du DHCP. Par défaut est 192.168.2.254
IP jusqu’à
Durée de bail par
Entrez la durée de bail (en secondes). Par défaut est 43200.
défaut
LAN (Lorsque la méthode choisie est « Commutateur »)
Méthode IP
Sélectionner DHCP, IP statique, PPPoE. DHCP est choisi par défaut.
Adresse IP
Entrez l’adresse IP pour le paramétrage IP statique. Par défaut l’adresse est
192.168.0.160.
IP de la passerelle
Masque de sousréseau
Serveur DNS 1
Serveur DNS 2
Nom d’utilisateur
Mot de passe
Layer 2 QoS
802.1Q/VLAN Tag
Layer 2 QoS 802.1p
Firmware Version 1.0.6.10
Entrez l’adresse IP de la passerelle pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Entrez l’adresse de masque de sous-réseau pour le paramétrage IP statique. Par
défaut est 255.255.0.0.
Entrez l’adresse du serveur DNS 1 pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Entrez l’adresse du serveur DNS 2 pour le paramétrage IP statique.
Entrez le nom d’utilisateur pour vous connecter via PPPoE
Entrez le mot de passe pour vous connecter via PPPoE
Affecte le tag VLAN des paquets QOS de la couche 2 pour le port LAN. La valeur
par défaut est 0.
Affecte la valeur de priorité des paquets QOS de la couche 2 pour le port LAN. La
valeur par défaut est 0.
Manuel d’utilisateur Série UCM6100
Page 38 of 219
Priority Value
LAN1/LAN2 (lorsque la méthode choisie est « Dual »)
Interface par défaut Si « Dual » est sélectionnée comme « Méthode », les utilisateurs auront besoin de
choisir l’interface par défaut pour être LAN1 (mappée vers le port WAN UCM6102)
ou LAN2 (mappé vers le port LAN de l’UCM6102) et par la suite configurer les
paramètres réseaux LAN1/LAN2. L’interface par défaut est LAN2.
Méthode IP
Sélectionner DHCP, IP statique, PPPoE. DHCP est choisi par défaut.
Adresse IP
Entrez l’adresse IP pour le paramétrage IP statique. Par défaut l’adresse est
192.168.0.160.
IP de la passerelle
Entrez l’adresse IP de la passerelle pour le paramétrage IP statique lorsque le port
est assigné comme interface par défaut. Par défaut est 0.0.0.0.
Masque de sousEntrez l’adresse de masque de sous-réseau pour le paramétrage IP statique. Par
réseau
défaut est 255.255.0.0.
Serveur DNS 1
Entrez l’adresse du serveur DNS 1 pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Serveur DNS 2
Entrez l’adresse du serveur DNS 2 pour le paramétrage IP statique.
Nom d’utilisateur
Entrez le nom d’utilisateur pour vous connecter via PPPoE
Mot de passe
Entrez le mot de passe pour vous connecter via PPPoE
Affecte le tag VLAN des paquets QOS de la couche 2 pour le port LAN. La valeur
Layer 2 QoS
par défaut est 0.
802.1Q/VLAN Tag
Layer 2 QoS 802.1p
Priority Value
Affecte la valeur de priorité des paquets QOS de la couche 2 pour le port LAN. La
valeur par défaut est 0.
Méthode
Sélectionner le mode « Commutateur » ou « Dual » au niveau de l’interface de
l’UCM6104.
Le paramètre par défaut étant « Route »
 Commutateur
L’interface port WAN sera utilisée pour la connexion ascendante.
L’interface port LAN sera utilisée comme un pont pour la connexion PC.
 Dual
Les deux ports peuvent être utilisés pour les connexions montantes. Les
utilisateurs ont besoin désigner laquelle entre LAN1 et LAN2 sera interface
par défaut « Interface par défaut » ainsi que de configurer « l’IP de la
passerelle » pour cette interface.
Entrez l’adresse du serveur DNS préféré.
Tableau 8: UCM6104 Paramètres Réseau-> Paramètres basiques
Serveur DNS
préféré
LAN (Lorsque la méthode choisie est « Commutateur »)
Méthode IP
Sélectionner DHCP, IP statique, PPPoE. DHCP est choisi par défaut.
Adresse IP
Entrez l’adresse IP pour le paramétrage IP statique. Par défaut l’adresse est
192.168.0.160.
IP de la passerelle
Entrez l’adresse IP de la passerelle pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Masque de sousEntrez l’adresse de masque de sous-réseau pour le paramétrage IP statique. Par
réseau
défaut est 255.255.0.0.
Serveur DNS 1
Entrez l’adresse du serveur DNS 1 pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Serveur DNS 2
Entrez l’adresse du serveur DNS 2 pour le paramétrage IP statique.
Nom d’utilisateur
Entrez le nom d’utilisateur pour vous connecter via PPPoE
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 39 of 219
Mot de passe
Entrez le mot de passe pour vous connecter via PPPoE
Affecte le tag VLAN des paquets QOS de la couche 2 pour le port LAN. La valeur
par défaut est 0.
Layer 2 QoS
802.1Q/VLAN Tag
Layer 2 QoS 802.1p
Priority Value
Affecte la valeur de priorité des paquets QOS de la couche 2 pour le port LAN. La
valeur par défaut est 0.
LAN1/LAN2 (lorsque la méthode choisie est « Dual »)
Interface par défaut Si « Dual » est sélectionnée comme « Méthode », les utilisateurs auront besoin de
choisir l’interface par défaut pour être LAN1 ou LAN2. L’interface par défaut est
LAN1.
Méthode IP
Sélectionner DHCP, IP statique, PPPoE. DHCP est choisi par défaut.
Adresse IP
Entrez l’adresse IP pour le paramétrage IP statique. Par défaut l’adresse est
192.168.0.160.
IP de la passerelle
Entrez l’adresse IP de la passerelle pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Masque de sousEntrez l’adresse de masque de sous-réseau pour le paramétrage IP statique. Par
réseau
défaut est 255.255.0.0.
Serveur DNS 1
Entrez l’adresse du serveur DNS 1 pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Serveur DNS 2
Entrez l’adresse du serveur DNS 2 pour le paramétrage IP statique.
Nom d’utilisateur
Entrez le nom d’utilisateur pour vous connecter via PPPoE
Mot de passe
Entrez le mot de passe pour vous connecter via PPPoE
Affecte le tag VLAN des paquets QOS de la couche 2 pour le port LAN. La valeur
Layer 2 QoS
par défaut est 0.
802.1Q/VLAN Tag
Layer 2 QoS 802.1p
Priority Value
Affecte la valeur de priorité des paquets QOS de la couche 2 pour le port LAN. La
valeur par défaut est 0.
Tableau 9: UCM6108/UCM6116 Paramètres Réseau->Paramètres basiques
Serveur DNS
préféré
Méthode IP
Adresse IP
IP de la passerelle
Masque de sousréseau
Serveur DNS 1
Serveur DNS 2
Nom d’utilisateur
Mot de passe
Layer 2 QoS
802.1Q/VLAN Tag
Layer 2 QoS 802.1p
Priority Value
Firmware Version 1.0.6.10
Entrez l’adresse du serveur DNS préféré.
Sélectionner DHCP, IP statique, PPPoE. DHCP est choisi par défaut.
Entrez l’adresse IP pour le paramétrage IP statique. Par défaut l’adresse est
192.168.0.160.
Entrez l’adresse IP de la passerelle pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Entrez l’adresse de masque de sous-réseau pour le paramétrage IP statique. Par
défaut est 255.255.0.0.
Entrez l’adresse du serveur DNS 1 pour le paramétrage IP statique. Par défaut est
0.0.0.0.
Entrez l’adresse du serveur DNS 2 pour le paramétrage IP statique.
Entrez le nom d’utilisateur pour vous connecter via PPPoE
Entrez le mot de passe pour vous connecter via PPPoE
Affecte le tag VLAN des paquets QOS de la couche 2 pour le port LAN. La valeur
par défaut est 0.
Affecte la valeur de priorité des paquets QOS de la couche 2 pour le port LAN. La
valeur par défaut est 0.
Manuel d’utilisateur Série UCM6100
Page 40 of 219
802.1X
L’UCM61xx fournit aux utilisateurs les paramètres 802.1x des ports LAN et WAN: UCM6102 seulement.
Tableau 10: UCM61xx Paramètres Réseau->802.1X
Mode 802.1X
Identité
Mot de passe MD5
Certificat 802.1X
Certificat Client
802.1X
Sélectionnez le mode 802.1X. Le réglage par défaut est « Désactivé ». le mode
802.1X supporté est :
 EAP-MD5
 EAP-TLS
 EAP-PEAPv0/MSCHAPv2
Entrez l’information concernant l’identité du mode 802.1X
Entrez l’information concernant le mot de passe MD5 du mode 802.1X.
Sélectionnez le certificat à partir d’un PC local et chargez-le ensuite.
Sélectionnez le certificat client 802.1X à partir d’un PC local et chargez-le ensuite.
REDIRECTION DE PORT (UCM6102 SEULEMENT)
L’interface réseau de l’UCM6102 supporte les fonctions de routage fournissant ainsi aux utilisateurs la
possibilité de rediriger les ports. Si le mode LAN de l’UCM6102 est mis à « ROUTE » sous l’interface
web GUI->Paramètres->Paramètres Réseau-> Paramètres Basiques, redirection de port est
disponible pour la configuration.
La redirection de port est sous la web-GUI -> Paramètres->Paramètres Réseau->Redirection de Port.
Veuillez voir les paramètres de redirections de port dans la table ci-dessous.
Tableau 11:UCM6102 Paramètres réseau->Redirection de port
Port WAN
IP LAN
Port LAN
Type de protocole
Spécifiez le numéro de port WAN. Jusqu’à 8 ports peuvent être configurés.
Spécifiez l’adresse IP du LAN
Spécifiez le numéro de port LAN
Sélectionnez le type de protocole « UDP seulement », « TCP seulement », ou
« TCP/UDP »
ROUTES STATIQUES
L’UCM fournit aux utilisateurs une capacité de routage statique qui permet à l’appareil d’utiliser des
routes manuellement configurées, au lieu de se limiter aux informations du routage dynamique ou la
passerelle configurée sur l’interface de l’UCM6100 web GUI-> Paramètres Réseau-> Routes Statiques
pour rediriger le trafic. Elles peuvent être utilisées pour définir une route quand il n’y a aucune autre
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 41 of 219
route disponible ou nécessaire, ou utilisée en complémentarité avec les routes existantes sur l’UCM6100
pour basculement, etc.

Appuyer sur
pour créer une nouvelle route statique. Les paramètres de
configuration seront listés dans la table ci-dessous.

Une fois ajoutée, les utilisateurs peuvent sélectionner

Sélectionner
pour modifier la route statique.
pour supprimer la route statique.
Tableau 12:UCM6100 Paramètres réseau->Routes Statiques
Destination
Configurer l’adresse IP de destination ou le sous-réseau de l’IP de destination que
l’UCM doit atteindre en utilisant la route statique.
Exemple :
Adresse IP - 192.168.66.4
Sous-réseau IP - 192.168.66.0
Masque sousréseau
Configurer le masque de sous-réseau pour l’adresse de destination ci-dessus. Si
vide, la valeur par défaut est 255.255.255.255
Exemple:
255.255.255.0
Passerelle
Configurer l’adresse de passerelle que l’UCM6100 doit utiliser pour atteindre la
destination via cette passerelle. L’adresse de passerelle est optionnelle.
Exemple :
Adresse IP - 192.168.40.5
Interface
Spécifier l’interface de réseau sur l’UCM6100 pour atteindre la destination en
utilisant cette route statique.
Pour l’UCM6102, l’interface LAN est eth0 ; l’interface WAN est eth1.
Pour l’UCM6104, l’interface LAN1 est eth0 ; l’interface WAN est eth1.
Pour l’UCM6108/6116, seule l’interface LAN est disponible.
PARE-FEU
L’UCM6102 fournit aux utilisateurs les configurations pare-feu afin d’empêcher certaines attaques
malveillantes contre son système. Les utilisateurs configurent la permission, restriction ou rejet de trafic
précis par l’équipement pour des raisons de sécurité ou de préservation de bande passante. Pour
configurer les paramètres Pare-Feu dans l’UCM61xx, allez vers la page du web-GUI->Paramètres>Pare-feu. L’UCM fournit également l’option Fail2ban pour l’authentification des erreurs dans SIP
REGISTER, INVITE et SUBSCRIBE.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 42 of 219
DÉFENSE STATIQUE
Sous la page web-GUI-> Paramètres->Pare-feu->Défense statique, les utilisateurs verront les
informations suivantes :



Information avec port, processus, et type du service courant.
Paramètres typiques du pare-feu
Personnaliser Paramètres pare-feu.
Le tableau suivant montre un exemple d’état de service courant opérant au niveau de l’UCM61xx.
Tableau 13:UCM61xx Pare-feu ->Défense Statique->Service courant
Port
Processus
Type
Protocole ou Service
7777
asterisk
tcp/IPv4
SIP
389
slapd
tcp/IPv4
LDAP
22
dropbear
tcp/IPv4
SSH
80
lighthttpd
tcp/IPv4
HTTP
8089
lighthttpd
tcp/IPv4
HTTPS
69
opentftpd
udp/IPv4
TFTP
9090
asterisk
udp/IPv4
SIP
6060
zero_config
udp/IPv4
UCM61xx zero_config service
5060
asterisk
udp/IPv4
SIP
4569
asterisk
udp/IPv4
SIP
5353
zero_config
udp/IPv4
UCM61xx zero_config service
37435
syslogd
udp/IPv4
Syslog
Pour des paramètres typiques du Pare-feu, les utilisateurs peuvent configurer les options suivantes au
niveau de l’UCM61xx.
Tableau 14:Paramètre typiques du Pare-feu
Activer la défense
contre PING
Activer la défense
Firmware Version 1.0.6.10
Si activée, la réponse ICMP aux requêtes PING ne sera pas permise. Le réglage
par défaut est Désactivée. Afin de l’activer ou la désactiver, cliquez dans la case à
cocher pour l’interface LAN ou WAN (UCM6102 seulement)
Activer l’empêchement des attaques SYN-Flood Denial-of-service contre
Manuel d’utilisateur Série UCM6100
Page 43 of 219
contre SYN-Flood
Activer la défense
contre
Ping-ofDeath
l’équipement. Le réglage par défaut est Désactivé. Afin de l’activer ou le
désactiver, cliquez dans la case à cocher pour l’interface LAN ou WAN (UCM6102
seulement)
Activer l’empêchement d’attaque Death-of-Ping contre l’équipement. Le réglage
par défaut est Désactivé. Afin de l’activer ou le désactiver, cliquez dans la case à
cocher pour l’interface LAN ou WAN (UCM6102 seulement)
Sous « Personnaliser les paramètres Pare-feu », les utilisateurs peuvent créer des règles afin d’accepter,
rejeter, ou de détruire certains trafics passant par l’UCM61xx. Afin de créer une nouvelle règle, cliquez
sur le bouton « Créer une nouvelle règle » et une fenêtre pop-up s’affichera aux utilisateurs pour spécifier
les options de règles.
Figure 11:Créer une nouvelle règle Pare-feu
Tableau 15:Paramètres de règle Pare-feu
Nom de règle
Action
Type
Service
Firmware Version 1.0.6.10
Spécifie le nom de la règle afin de l’identifier
Sélectionnez l’action à effectuer à par le Pare-feu
 ACCEPT
 REJECT
 DROP
Sélectionner le type de trafic
 IN
Si sélectionné, les utilisateurs auront besoin de spécifier l’interface réseau
« WAN » ou « LAN » pour le trafic entrant (UCM6102 seulement)
 OUT
Sélectionnez le type de de service
 FTP
 SSH
 Telnet
 TFTP
 HTTP
 LDAP
Manuel d’utilisateur Série UCM6100
Page 44 of 219
 Custom
Si sélectionné, les utilisateurs auront besoin de spécifier l’IP et Port
source, IP et Port de destination ainsi que le protocole pour le service
(TCP, UDP, ou les deux)
Sauvegarder le changement en cliquant sur le bouton « Appliquer ». En suite soumettez la configuration
en cliquant sur « Appliquer les changements » en haut à droite de la page. La nouvelle règle sera listée
en bas de la page avec un numéro, nom de règle, action, protocole, type, source, destination et
opération. Les utilisateurs peuvent cliquer sur
supprimer la règle.
afin de modifier la règle, ou sélectionner
pour
DÉFENSE DYNAMIQUE
Seule l’UCM6102 supporte la défense dynamique.L’UCM6102 peut dynamiquement mettre des hôtes en
liste noire quand le mode LAN est mis à « ROUTE » sous la web GUI-> Paramètres-> Paramètres
Réseau-> Paramètres basique. Si activée, elle supervise le trafic entrant dans l’UCM61xx et aide à
l’empêchement des tentatives de connexions massives ou l’attaque par force brute contre l’équipement.
La liste noire peut être créée et mise à jour par le pare-feu de l’UCM6102 qui sera après affichée dans le
page web. Veuillez-vous référer au tableau suivant des options de la défense dynamique au niveau de
l’UCM6102.
Tableau 16: La défense dynamique du pare-feu
Activation de la
Défense dynamique
Intervalle de temps
périodique
Intervalle de mise à
jour de la liste noire
Seuil de connexions
La liste blanche de
la défense
dynamique
Activer la défense dynamique. Le paramétrage par défaut est Désactivé.
Configure l’intervalle de temps périodique de la défense dynamique (en
minutes). Si le nombre de connexion TCP depuis un hôte dépasse le seuil de
connexions en une période, cet hôte sera ajouté à la liste noire. Lorsque la
défense dynamique est activée la valeur valide est entre 1 et 59. Le
paramétrage par défaut est 59.
Configure l’intervalle de temps de mise à jour de la liste noire (en seconde).
Le réglage par défaut est de 120 secondes.
Configure le seuil de connexions. Une fois le nombre de connexion depuis le
même hôte atteint le seuil, ce dernier sera ajouté à la liste noire. Le
paramétrage par défaut est 100.
Configure la liste blanche de la défense dynamique.
Par exemple :
192.168.1.3
192.168.1.4
FAIL2BAN
La fonction Fail2Ban fournit à l’UCM6100 la détection d’intrusion et la prévention contre les erreurs
d’authentification dans SIP REGISTER, INVITE et SUBSCRIBE. Une fois une entrée est détectée durant
«Max Retry Duration», l’UCM6100 va réagir en interdisant l’hôte pour une certaine durée préalablement
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 45 of 219
définie dans « Banned Duration ». Cette fonction permet de prévenir contre les attaques SIP par force
brute pour le système PBX.
Global Settings
Enable Fail2ban
Banned Duration
Max Retry Duration
MaxRetry
Fail2Ban Whitelist
Local Settings
Asterisk Service
Protocol
MaxRetry
Activer Fail2Ban. Ce paramètre est désactivé par défaut. Veuillez-vous assurer
que « Enable Fail2ban » et «Asterisk Service » sont activés afin d’utiliser Fail2ban
pour l’authentification SIP sur l’UCM6100
Configurer la durée (en secondes) d’interdiction de l’hôte détecté. La configuration
par défaut est 300. Si elle est mise à « -1 », l’hôte sera toujours interdit.
Dans cette durée(en secondes), si l’hôte dépasse le nombre maximum de
tentatives comme défini dans MaxRetry, il sera interdit. Le paramètre par défaut
est 5.
Configurer le nombre d’erreurs d’authentification durant « Max Retry Duration »
avant que l’hôte soit interdit. Le paramètre par défaut est 10.
Configurer l’adresse IP, le masque CIDR ou l’hôte DNS dans la Whitelist. Fail2ban
ne va pas interdire l’hôte avec l’adresse correspondante dans cette liste. On peut
ajouter jusqu’à 5 adresses dans cette liste.
Activer le service Asterisk pour Fail2Ban. Ce paramètre est désactivé par défaut.
Veuillez-vous assurer que « Enable Fail2Ban » et « Asterisk Service » sont activés
afin d’utiliser Fail2Ban pour l’authentification SIP sur l’UCM6100
Configure le port d’écoute pour le service. Actuellement, seul le port 5060 (pour
UDP) est supporté.
Configure le nombre d’erreurs d’authentification durant « Max Retry Duration »
avant que l’hôte soit interdit. Le paramètre par défaut est 10. Veuillez-vous assurer
que cette option est proprement configurée car elle remplacera la valeur
« MaxRetry » dans « Global Settings ».
MODIFIER LE MOT DE PASSE
Après connexion à la web-GUI pour la première fois, il est fortement recommandé aux utilisateurs de
modifier le mot de passe par défaut « admin » vers un autre mot de passe plus compliqué pour des
raison de sécurité. Suivez les étapes ci-dessous afin de changer le mot de passe de la web-GUI.
1. Allez vers la page Web-GUI ->Paramètres-> Modifier le mot de passe
2. Entrez l’ancien mot de passe en premier ;
3. Entrez le nouveau mot de passe et ressaisissez le pour confirmer. Le champ du nouveau mot de
passe doit être composé d’au moins 5 caractères.
4. Cliquez sur Sauvegarder et l’utilisateur sera automatiquement déconnecté.
5. Une fois la page web revient vers celle de connexion, entrez le nom d’utilisateur « admin » et le
nouveau mot de passe pour vous connecter.
SERVEUR LDAP
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 46 of 219
L’UCM61xx intègre un serveur LDAP pour les utilisateurs afin de gérer le répertoire téléphonique de la
compagnie d’une manière centralisée.



Par défaut, le serveur LDAP génère le répertoire avec PBX DN "ou=pbx,dc=pbx,dc=com" en se
basant sur les extensions déjà créées sur l’UCM 6100.
Les utilisateurs pourraient également ajouter un nouvel annuaire avec un Phonebook DN
différent pour d’autres contacts externes. Par exemple, "ou=people,dc=pbx,dc=com".
Tous les annuaires contenus dans le serveur LDAP de l’UCM6100 ont la même BASE DN
"dc=pbx.dc=com".
Si les utilisateurs possèdent un téléphone Grandstream configuré par l’UCM61xx, le répertoire LDAP
sera mis en place au niveau du téléphone et pourra être utilisé immédiatement.
Par ailleurs, les utilisateurs peuvent manuellement configurer les paramètres client LDAP afin de
manipuler le serveur LDAP opérant dans le PBX. Si l’UCM6100 contient plusieurs annuaires LDAP
créés, les utilisateurs peuvent utiliser, dans la configuration du client LDAP, "dc=pbx,dc=com" comme
Base DN pour accéder à tous les annuaires sur le serveur LDAP de l’UCM6100, ou utiliser un annuaire
DN spécifique, par exemple "ou=people,dc=pbx,dc=com", pour accéder à l’annuaire avec Phonebook DN
"ou=people,dc=pbx,dc=com" seulement.
Afin d’accéder aux paramètres du serveur LDAP, allez vers web-GUI->Paramètres->Serveur LDAP.
CONFIGURATIONS DU SERVEUR LDAP
La figure suivante montre les configurations par défaut du serveur LDAP au niveau de l’UCM61xx.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 47 of 219
Figure 12: Les configurations du serveur LDAP
Le serveur LDAP UCM6100 supporte l'accès anonyme (lecture seule) par défaut. Par conséquent, le
client LDAP n'a pas besoin de configurer le nom d'utilisateur et mot de passe pour accéder au répertoire
téléphonique. Les « root DN » et « root Password» ici sont pour la gestion et la configuration LDAP que
les utilisateurs devront fournir à des fins d'authentification avant de modifier les informations LDAP.
La liste du répertoire téléphonique au niveau de ce serveur LDAP peut être visualisée et modifiée en
cliquant sur
pour le premier répertoire sous le répertoire LDAP.
Figure 13: Le DN par défaut de l'annuaire téléphonique LDAP
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 48 of 219
Figure 14: Répertoire téléphonique par défaut de l'UCM61xx
LE RÉPERTOIRE TÉLÉPHONIQUE LDAP
Les utilisateurs peuvent utiliser le répertoire téléphonique par défaut, le modifier ainsi que d’ajouter un
nouveau répertoire téléphonique au niveau du serveur LDAP. Le premier répertoire avec dn par défaut
« ou=pbx,dc=pbx,dc=com » affiché au niveau de la page du serveur LDAP est celui des extensions du
PBX. Les utilisateurs ne peuvent pas ajouter, supprimer directement des contacts. Les informations de
contacts auront besoin d’être modifié premièrement via WEB-GUI->PBX->Basique/Routes d’appels>Extensions. Le répertoire téléphonique par défaut sera alors automatiquement mis à jour.
Un nouveau répertoire par défaut frère peut être ajouté en cliquant sur « Ajouter » sous la section
« Répertoire LDAP »
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 49 of 219
Figure 15:Ajouter un répertoire LDAP
Configurez le "préfixe du répertoire" en premier. Le "DN du répertoire" sera automatiquement rempli. Par
exemple, si la configuration "préfixe du répertoire" comme «people», le «DN Répertoire» sera remplie de
"ou = people, dc = PBX, dc = com".
Une fois ajouté, les utilisateurs peuvent sélectionner
afin de modifier les attributs et liste de contacts
du répertoire (regarder la figure ci-dessous), ou sélectionnez
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
pour supprimer un répertoire.
Page 50 of 219
Figure 16:Modifier le répertoire téléphonique LDAP
CONFIGURATIONS DU CLIENT LDAP
La configuration du client LDAP est similaire lorsque vous utilisez d’autres serveurs LDAP. Ici nous vous
fournissons un exemple sur comment configurer un client LDAP au niveau du terminal SIP afin d’utiliser
le répertoire téléphonique par défaut du PBX.
Nous supposons que votre Base DN du serveur est "dc=pbx,dc=com", configurez votre client
LDAP comme suit (informations sensibles à la casse) :






Base DN: dc=pbx,dc=com
Login DN: Veuillez garder ce champ vide
Mot de passe: Veuillez garder ce champ vide
Anonyme: Veuillez activer cette option
Filtre: (|(CallerIDName=%)(AccountNumber=%))
Port: 389
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 51 of 219
Pour configurer les téléphones IP Grandstream comme client LDAP, veuillez-vous référer à l’exemple
suivant :











Adresse du Serveur: L'adresse IP ou le nom de domaine de ce serveur IP-PBX
Base DN: dc=pbx,dc=com
Nom d’utilisateur: Veuillez garder ce champ vide
Mot de passe: Veuillez garder ce champ vide
Nom d’Attributs LDAP: CallerIDName Email Department FirstName LastName
Numéro d’Attributs LDAP: AccountNumber MobileNumber HomeNumber Fax
Filtre Numéro LDAP: (AccountNumber=%)
Filtre Nom LDAP : (CallerIDName=%)
Nom affiché LDAP: AccountNumber CallerIDName
Version LDAP: Si existe, veuillez choisir Version 3
Port: 389
La figure qui suit montre les informations de configuration au niveau d’un GXP2200 Grandstream afin
d’utiliser avec succès le serveur LDAP comme configuré dans la Figure 12: Les configurations du
serveur LDAP
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 52 of 219
Figure 17: Configuration répertoire téléphonique LDAP d'un GXP2120
SERVEUR HTTP
Le serveur http intégré dans l UCM61xx répond aux requêtes GET/POST http/HTTPS. Les pages HTML
intégrées permettent aux utilisateurs de configurer le PBX via un navigateur WEB comme IE de
MICROSOFT, Mozilla Firefox et Google Chrome. Par défaut, le PBX peut être accessible via HTTPS port
8089 (ex : https://192.168.40.50:8089). Les utilisateurs pourraient également changer le protocole
d’accès ainsi que le port sous le WEB GUI->Paramètres->Serveur http
Tableau 17:Paramètres du serveur HTTP
Rediriger depuis le
port 80
Type de protocole
Port
Firmware Version 1.0.6.10
Active ou désactive la redirection depuis le port 80. Au niveau du PBX, le protocole
d’accès par défaut est HTTPS et le numéro de port par défaut est 8089. Lorsque
cette option est activée, l’accès utilisant http avec le port 80 sera redirigé vers
HTTPS port 8089. Le réglage par défaut est « Activé »
Sélectionne le port http ou HTTPS. Le réglage par défaut est « HTTPS »
Spécifie le numéro de port d’accès au serveur http. Le port par défaut est 8089.
Manuel d’utilisateur Série UCM6100
Page 53 of 219
Une fois les changements sauvegardés, la page web sera redirigée vers la page de connexion en
utilisant le nouvel URL. Entrer le nom d’utilisateur et mot de passe pour vous connecter encore une fois.
PARAMETRES EMAIL
L’application EMAIL de l’UCM61XX peut être utilisée pour l’envoi des Emails d’alerte d’évènements, FAX
(ex : Fax vers EMAIL), Message vocal (message vocal vers EMAIL), etc. Les paramètres de configuration
peuvent être accédés via WEBGUI->Paramètres->Paramètres EMAIL
Tableau 18: Paramètres Email
Activation TLS
Type
Domaine
Serveur
Nom d’utilisateur
Mot de Passe
Nom d’affichage
Expéditeur
Active ou désactive le TLS durant le Transfert/Soumission d’Email vers un autre
serveur SMTP. Le réglage par défaut est « Oui »
Sélectionner le type d’Email.
 MTA : Mail Transfer Agent. L’Email sera envoyé depuis un domaine configuré.
Lorsque MTA est sélectionné, il n’y plus besoin de lui mettre en place le
serveur SMTP ou aucune connexion utilisateur n’est requise. Cependant, les
Emails envoyé depuis le MTA pourrait être considérés comme spam par le
serveur SMTP cible.
 Client : Soumet les Emails au serveur SMTP. Un serveur SMTP est requis et
les utilisateurs auront besoin de se connecter avec les identifiants corrects.
Spécifie le nom de domaine à être utilisé dans l’Email quand le type « MTA » est
utilisé.
Spécifie le serveur SMTP quand le type « Client » est utilisé.
Le nom d’utilisateur est nécessaire dans le cas d’utilisation du type « Client ».
Normalement, c’est l’adresse E-mail.
Mot de passe pour se connecter avec le nom d’utilisateur ci-dessus (adresse email) nécessaire quand le type « Client » est utilisé.
Spécifie le nom d’affichage dans l’en-tête « FROM » au niveau de l’Email.
Spécifie l’adresse Email de l’expéditeur de l’Email.
Par exemple, [email protected]
La figure suivante montre un modèle de paramétrage Email au niveau de l’UCM6100 en supposant que
l’Email utilise le serveur SMTP : smtp.gmail.com
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 54 of 219
Figure 18:Paramètres Email de l'UCM6100
Cliquez sur « Test » dans l’invite, remplissez par une adresse email valide vers où l’email de test sera
envoyé afin de tester les paramètres email de l’UCM6100.
PARAMETRES D’HORAIRES
Le système de d’horaire actuel au niveau de l’UCM61xx est affiché en haut de la page web à droite ou
bien sous WEB-GUI->Etat->Etat du système->Général.
Afin de changer les paramètres d’horaire automatiquement au niveau de l’UCM61xx, allez vers le WEBGUI->Paramètres- >Paramètres d’horaire-> Temps Mise à jour Auto.
Tableau 19: Temps mise à jour auto
Serveur NTP distant
Indiquez l'URL ou l'adresse IP du serveur NTP pour l’UCM61xx pour
synchroniser la date et l'heure. Le serveur NTP par défaut est
ntp.ipvideotalk.com.
Activation de l’option 2 du
S'il est réglé sur "Oui", l’UCM61xx est autorisé à se provisionner pour le
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 55 of 219
DHCP
Activation de l’option 42 du
DHCP
fuseau horaire à partir de l'option 2 du DHCP automatiquement sur le
serveur local. Le réglage par défaut est "Oui".
S'il est réglé sur "Oui", l’UCM61xx est autorisé à se provisionner pour le
serveur NTP à partir de DHCP Option 42 automatiquement dans le
serveur local. Cela remplacera le serveur NTP configuré manuellement.
Le réglage par défaut est "Oui".
Sélectionnez l'option appropriée du fuseau horaire de sorte que
l’UCM61xx puisse afficher l'heure correctement. Le réglage par défaut
est GMT-05: 00 (heure de l'Est).
Fuseau horaire
Si «Fuseau horaire auto-défini » est sélectionné, veuillez spécifier les
paramètres de fuseau horaire dans le champ " Fuseau horaire autodéfini " comme décrit dans l’option ci-dessous.
Si "Fuseau horaire auto-défini" est sélectionné dans l'option "fuseau
horaire", les utilisateurs devront définir leur propre fuseau horaire
suivant le format ci-dessous.
La syntaxe est: std offset dst [offset], début [/ heure], fin [/ heure]
Par défaut est: MTZ +6 +5 MDT, M4.1.0, M11.1.0
MTZ +6 +5 MDT
Self-Defined Time Zone
Cela indique un fuseau horaire à 6 heures d’offset et à 1 heure à
l'avance pour DST, qui est le temps central américain. Si elle est
positive (+), l'heure locale est à l'ouest du méridien d'origine (nommé:
Méridien International ou de Greenwich); S'il est négatif (-), l'heure
locale est à l'est.
M4.1.0, M11.1.0
Le 1er numéro indique Mois: 1,2,3 .., 12 (pour janvier, février, .., Dec).
Le 2e chiffre indique la nième itération de la semaine: (1er dimanche
3e mardi ...). Normalement 1, 2, 3, 4 sont utilisés. Si 5 est utilisé, cela
signifie la dernière itération de la semaine.
Le 3ème numéro indique les jours de la semaine: 0,1,2, .., 6 (dim, lun,
mar, ..., Sam).
Par conséquent, cet exemple est la DST qui commence à partir du
premier dimanche d’avril au 1er dimanche de novembre.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 56 of 219
Pour régler l'heure manuellement sur l’UCM6100, rendez-vous à la Web GUI--> Paramètres-->
Paramètres d’horaire-> Configurez le temps manuellement. Le format est AAAA-MM-JJ HH: MI: SS.
Figure 19: Configurer le temps manuellement
Serveur NTP
L’UCM6100 peut être utilisé comme un serveur NTP pour les clients NTP afin de synchroniser leur
temps. Pour configurer l’UCM6100 en tant que serveur NTP, réglez « Activer le serveur NTP » à « Oui »
sous interface web-> Paramètres-> Paramètres d’horaire -> serveur NTP. Sur le côté client, pointer
l'adresse du serveur NTP à l'adresse IP UCM6100 ou nom d'hôte pour utiliser l’UCM6100 en tant que
serveur NTP.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 57 of 219
LA MISE EN SERVICE
VUE D’ENSEMBLE
Les équipements SIP de Grandstream peuvent être configurés via l'interface Web, ainsi que par
téléchargement d’un fichier de configuration via TFTP / HTTP / HTTPS. Tous les appareils SIP
Grandstream supportent un fichier de configuration au format binaire propriétaire ainsi qu’un fichier de
configuration au format XML. L’UCM61xx offre un mécanisme Plug and Play de la mise en service
automatique des équipements SIP Grandstream par la manière de configuration zéro en générant le
fichier de configuration XML et ayant le téléphone pour le télécharger sur le réseau local. Cela permet
aux utilisateurs de terminer l'installation avec facilité et commencer à utiliser les appareils SIP d'une façon
réussie.
Pour la mise en service d'un téléphone, trois étapes sont impliquées, à savoir la découverte, l'affectation
et la mise en service. Le UCM61xx crée un fichier de configuration XML pour l'appareil Grandstream
détecté / affecté et accomplit les configurations suivantes sur l'appareil après la mise en service:





Une extension UCM61xx sera attribuée et enregistrée sur le téléphone.
Les paramètres de réseau liés aux SIP tels que «NAT Traversal» et «Utilisation aléatoire du port »
sont configurés sur le téléphone.
Paramètres d'appel comme « Plan de Numérotation», «Réponse Automatique», «Mode Publique » et
« ID d’utilisateur de la messagerie vocale ».
configurations client LDAP seront mises en place automatiquement sur le téléphone pour utiliser
l'annuaire LDAP généré par défaut dans le serveur LDAP de l’UCM61xx.
Paramètres de format de date, de l’heure et de fuseau d’horaire pour l’approvisionnement du
téléphone.
Cette section explique comment la configuration zéro fonctionne sur le UCM61xx. Les paramètres de
cette fonction peuvent être accessibles via l'interface graphique Web-> PBX-> Basique / Routes
d’appels> Zéro Config.
MISE EN SERVICE AUTOMATIQUE
Par défaut, la fonction de configuration zéro est activée sur le UCM61xx pour la mise en service
automatique. Trois méthodes de mise en service sont utilisées.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 58 of 219
Figure 20: Zéro Config de l'UCM61xx

SIP SUBSCRIBE
Au démarrage du téléphone, il envoie SUBSCRIBE à une adresse IP multicast sur le réseau local.
L’UCM61xx découvre, puis envoie un message NOTIFY avec l'URL du fichier de configuration XML dans
le corps du message. Le téléphone utilisera alors le chemin de téléchargement du fichier de configuration
généré dans l’UCM61xx et redémarrera à nouveau pour prendre la nouvelle configuration.

OPTION 66 du DHCP
Cette méthode doit être utilisée sur le UCM6102 car seule l’UCM6102 les ports WAN et le port LAN
supportant la fonction de routeur. Lorsque le téléphone redémarre (par défaut Option 66 du DHCP est
activée), il enverra une requête de découverte DHCP. L’UCM6102 la reçoit et renvoie DHCP OFFER
avec le chemin URL du serveur de configuration dans l'option 66, par exemple,
http://192.168.2.1:8089/zccgi/. Le téléphone utilisera alors le chemin de téléchargement du fichier de
configuration généré dans l’UCM61xx.

mDNS
Lors du démarrage du téléphone, ce dernier envoie des requêtes mDNS pour obtenir l'adresse du
serveur TFTP. L’UCM61xx répondra avec sa propre adresse. Le téléphone enverra alors la requête TFTP
pour télécharger le fichier de configuration XML depuis l’UCM61xx.
Pour démarrer le processus de mise en service automatique, sous le Web GUI-> PBX-> Basique /
Route d’appels> Zéro Config, cliquez sur « Paramètres de mise en service Auto » et remplissez les
informations de mise en service automatique.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 59 of 219
Figure 21: Paramètres de mise en service auto
Tableau 20: Paramètres de mise en service auto
Activer la Zéro Config
Activer ou désactiver la zéro configuration sur le PBX. Le réglage par
défaut est désactivé.
Attribution automatique
d’Extension
Si cette option est activée, lorsque le périphérique est détecté, le PBX
attribue automatiquement une extension à l’équipement de l’intervalle
défini dans le «Segment d’Extensions de Zéro Config». L’option est
désactivée par défaut.
Segment d’Extensions Zéro
Config
Appuyez sur le lien «Segment d’Extensions Zéro Config» pour spécifier
l’intervalle d’extensions à attribuer si « Attribuez une extension
automatiquement » est activée. L’intervalle par défaut étant de 5000 à
6299.
Activer le choix d’extension
Si cette option est activée, la liste d’extension sera envoyée vers
l’équipement après réception de la requête de ce dernier. Cette option
est pour les téléphones de la série GXP qui supportent la sélection
d’extension à mettre en service via le LCD du téléphone. Le
paramétrage par défaut est Désactivé.
Segment de choix d’extension
Appuyez sur le lien « Segment de choix d’extension » pour spécifier la
liste d’extension à envoyer à l’équipement. L’intervalle par défaut étant
de 4000 à 4900.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 60 of 219
Durée du choix d’extension
(heure)
Spécifie le nombre de minutes pour permettre aux téléphones de
choisir les extensions.
Approvisionner avec les
paramètres de la date et de
l’heure
Si activé, les terminaux vont être approvisionnés avec le format de
date, de l’heure et du fuseau horaire comme configurés dans les
options ci-dessous.
Format Date
Sélectionner le format de date pour l’approvisionnement du terminal.
Format Heure
Sélectionner le format de l’heure (12-heures ou 24-heures) pour
l’approvisionnement du terminal.
Fuseau Horaire
Sélectionner le fuseau horaire pour l’approvisionnement du terminal.
Veuillez assurez-vous que l'extension est manuellement attribuée au téléphone ou "Attribuer
automatiquement Extension" est activée durant la mise en service. Après la configuration depuis
l'interface graphique Web de l’UCM6100, cliquez sur "Enregistrer" et "Appliquer les modifications". Une
fois le téléphone redémarre et reçoit le fichier config de l’UCM6100, il va avoir être configuré
immédiatement.
MISE EN SERVICE MANUELLE
DÉCOUVERTE
Les utilisateurs peuvent découvrir l'appareil manuellement en spécifiant l'adresse IP ou le balayage de la
totalité du réseau local. Trois méthodes sont prises en charge pour scanner les appareils.



PING
ARP
MESSAGE SIP (NOTIFY)
Cliquez sur "découverte automatique", remplissez la méthode du balayage et l’IP à scanner. Le segment
de l'adresse IP sera automatiquement rempli en se basant sur le masque de réseau détecté sur
l’UCM61xx. Si les utilisateurs ont besoin de balayer l'ensemble du segment de réseau, entrez 255 (par
exemple, 192.168.50.255) au lieu d'une adresse IP spécifique. Ensuite, cliquez sur «Sauvegarder» pour
commencer à découvrir les périphériques au sein du même réseau. Pour découvrir les unités avec
succès, "Config zéro" doit être activée sur interface web de l’UCM6100 -> PBX-> Basique / Routes
d’appels> Zéro Config-> Paramètres Approvisionnement automatique.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 61 of 219
Figure 22: Découverte automatique
La figure suivante montre la liste des téléphones découverts. L'adresse MAC, l'adresse IP, Extension (si
affectée), Version, vendeur, Modèle, État de la connexion, créer une configuration (Modifier /
Supprimer/Mettre à jour) sont affichés dans la liste.
Figure 23: Equipements découverts
AFFECTATION
Dans la liste découverte, cliquer sur
pour d’ouvrir la fenêtre de dialogue de modification afin d’affecter
une extension à cet équipement. Hot-Desking peut être activé à partir de cette page également.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 62 of 219
Figure 24: Affecter une extension à un équipement
Après avoir sauvegardé la modification, le fichier de configuration XML sera généré dans l’UCM61xx.
Redémarrez le téléphone ou déclenchez le téléchargement du fichier config par le téléphone en appuyant
sur l’icône
pour l’entrée correspondante dans la liste des dispositifs du zero config.
CRÉER UN NOUVEL ÉQUIPEMENT
Les utilisateurs peuvent créer directement un nouvel appareil et lui affecter une extension avant qu’il ne
soit découvert par l’UCM61xx. Une fois que l'appareil est branché, il peut alors être découvert et mis en
service par l’UCM61xx.
Cliquez sur « Créer un nouvel appareil » et la fenêtre de dialogue apparaîtra. Saisissez l'adresse MAC
(Obligatoire) ou l'adresse IP (Optionnelle), Version (Optionnelle), Modèle (Optionnel) ainsi que
l'extension à attribuer à l'appareil. Cliquez sur «Enregistrer» pour ajouter le périphérique à la liste de
d’approvisionnement.
Figure 25: Créer un nouvel appareil
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 63 of 219
MISE EN SERVICE
Après la découverte et affectation de configuration au niveau de l’UCM6100, redémarrez l'appareil pour
l’approvisionner. L’équipement commencera à télécharger le fichier config. Une fois démarré,
l’équipement redémarrera encore une fois par lui-même afin d’être mis en service suivant l’autoapprovisionnement qui lui a été affecté.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 64 of 219
EXTENSIONS
CREER UN NOUVEL UTILISATEUR
Créer une nouvelle extension SIP
Pour créer manuellement un nouvel utilisateur SIP, accédez à l'interface graphique Web-> PBX->
Basique / Routes d’appels->Extensions. Cliquez sur "Créer un nouvel utilisateur"-> " Créer une
nouvelle extension SIP" et une nouvelle fenêtre de dialogue apparaîtra pour remplir les informations
d'extension. Les paramètres de configuration sont les suivants.
Tableau 21: Paramètres de configuration d'extension SIP
Général
Extension
Le numéro de l’extension associé à l'utilisateur.
Configurer le numéro d'ID de l'appelant qui sera appliqué aux appels
sortants de cet utilisateur.
Numéro d'ID de l'appelant
Remarque:
La possibilité de manipuler votre Caller ID sortant peut être limitée par
le fournisseur VoIP.
Permission
Affecter le niveau d'autorisation de l'utilisateur. Les autorisations
disponibles sont «Interne», «Local», «National» et «International» du
plus bas niveau au plus haut niveau. Le réglage par défaut est
"interne".
Remarque: Les utilisateurs doivent avoir le même niveau ou un niveau
plus élevé que le privilège d'une règle sortante pour effectuer des
appels depuis cette dernière.
Mot de passé SIP/IAX
Configurez le mot de passe de l'utilisateur. Un mot de passe sécurisé
aléatoire sera généré automatiquement. Il est recommandé d'utiliser ce
mot de passe pour des raisons de sécurité.
Activer la messagerie vocale
Activer la messagerie vocale de l'utilisateur. Le réglage par défaut est
"Oui".
Mot de passe de la
messagerie vocale
Firmware Version 1.0.6.10
Configurer mot de passe de la messagerie vocale (chiffres uniquement)
pour que l’utilisateur puisse accéder à la boite vocale. Un mot de passe
numérique aléatoire est automatiquement généré. Il est recommandé
d'utiliser le mot de passe généré aléatoirement pour des raisons de
Manuel d’utilisateur Série UCM6100
Page 65 of 219
sécurité.
Renvoi d'appel inconditionnel
Configurez le numéro cible du renvoi d’appel inconditionnel. S'il n'est
pas configuré, la fonction de renvoi d’appel inconditionnel est
désactivée. Le paramétrage par défaut est Désactivé.
Renvoi d’appel si pas de
réponse
Configurer le numéro cible du renvoi d'appels si Pas de réponse. S'il
n'est pas configuré, le renvoi d'appel si pas de réponse est désactivé.
Le paramétrage par défaut est Désactivé.
Renvoi d’appel si occupé
Configurez l'appel du numéro cible de renvoi si occupé. S'il n'est pas
configuré, la fonction de renvoi d'appel sur occupation est désactivée.
Le paramétrage par défaut est Désactivé.
Délai de sonnerie
Configurer le nombre de secondes à sonner l'utilisateur avant que
l'appel ne soit transféré vers la messagerie vocale (Messagerie vocale
est activée) ou raccrocher (messagerie vocale est désactivée).Si non
spécifié, le délai de sonnerie est de 60 secondes au niveau de
l’UCM6100, ce qui peut être configuré au niveau des paramètres de
délai de sonnerie sous interface web->Options internes->Invite
IVR :Préférence Générale. La plage valide est entre 5 à 600 secondes.
Remarque:
Si le point terminal a également un délai de sonnerie configuré, le délai
actuel utilisé sera le plus court entre les deux équipements.
Enregistrement Automatique
Activer l’enregistrement automatique des appels utilisant cette
extension. Cette option est désactivée par défaut. Les fichiers
enregistrés sont accessibles depuis : web GUI->CDR-> Fichiers
d’enregistrements
Ignorer la vérification du mot
de passe de la messagerie
vocale
Quand l’utilisateur compose le code de la messagerie vocale, l’IVR de
vérification du mot de passe est annulée. Si activée, cela permettra
l’accès à la messagerie par une seule touche. Par défaut, cette option
est désactivée.
Support du Mode Hot-Desking
Si activée, le mot de passe SIP n’acceptera que les caractères
alphabets et les chiffres ; AuthID va être changé de la même manière
que Extension
Si sélectionnée, l’extension va être désactivée sur l’UCM6100.
Désactiver cette extension
Note :
L’extension désactivée restera existante sur le PBX mais ne peut pas
être utilisée sur un terminal.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 66 of 219
Paramètres d’utilisateur
Prénom
Configure le prénom de l’utilisateur. Le prénom peut contenir des
caractères, des chiffres, des lettres et _.
Nom
Configure le nom de l’utilisateur. Le prénom peut contenir des
caractères, des chiffres, des lettres et _.
Adresse E-mail
Sélectionnez l’adresse E-mail de l’utilisateur. Les messages vocaux
vont être envoyés à cette adresse.
Langue
Sélectionner la langue de l’invite vocale à utiliser pour cette extension.
Le paramètre par défaut est « Défaut », ce qui correspond à la langue
de l’invite vocale sélectionnée dans la web GUI-> PBX -> Options
Internes-> Langue. La liste déroulante montre toutes les langues de
l’invite vocale actuellement disponibles dans l’UCM6100. Pour ajouter
d’autres langues dans cette liste, veuillez télécharger le package
d’invite vocale en sélectionnant « Vérifier la Liste des Invites » sur
l’interface Web GUI->PBX-> Options Internes-> Langue.
Paramètres SIP
NAT
Utilisez NAT lorsque l’UCM61xx est sur une adresse IP publique
communicant avec les appareils cachés derrière des NAT (par
exemple, un routeur à large bande). S'il y a un problème one-way
audio, le plus souvent il est lié à la configuration NAT ou le support de
ports SIP et RTP par le pare-feu. Le paramétrage par défaut est activé.
Permettre Reinvite
Par défaut, l’UCM61xx routera les flux multimédia depuis les terminaux
SIP par lui-même. S'il est activé, le PBX va tenter de négocier avec les
terminaux le routage direct de flux multimédia. Il n'est pas toujours
possible pour l’UCM61xx de négocier le routage point-terminal à pointterminal. Le réglage par défaut est "Non".
Mode DTMF
Sélectionnez le mode DTMF que l'utilisateur enverra. Le réglage par
défaut est "RFC2833". Si «Info» est sélectionné, le message SIP INFO
sera utilisé. Si «inband» est sélectionné, les codecs 64 kbit PCMU et
PCMA sont nécessaires. Lorsque "Auto" est sélectionné, RFC2833
sera utilisée que si sélectionné, sinon "inband" sera utilisé.


Insecure

Firmware Version 1.0.6.10
Port: Autoriser la correspondance des Peers par adresse IP sans
considération du numéro de port.
Très: Autoriser la correspondance des Peers par adresse IP sans
considération du numéro de port. En outre, l'authentification de
messages INVITE entrants n'est pas nécessaire.
Non: La correspondance des Peers normaux basés sur IP et
authentification des INVITE entrants.
Manuel d’utilisateur Série UCM6100
Page 67 of 219
Le réglage par défaut est "Port".
Activer Keep-Alive
Si activé, paquet SDP vide sera envoyé au serveur SIP périodiquement
pour maintenir le port NAT (ouvert). Le réglage par défaut est "Oui".
Fréquence du Keep-alive
Configurez l'intervalle keep-alive (en secondes) pour vérifier si l'hôte est
opérationnel. Le paramétrage par défaut est 60 secondes.
Auth ID
Configure l’ID de l’authentification de l’utilisateur. Si non configuré, le
numéro du caller ID.
TEL URI
Si le terminal/téléphone a un numéro de téléphone RTC, ce champ doit
être configuré sur "User=Phone ". Dans ce cas, un paramètre
"User=Phone " va être attaché à l’en-tête Request-Line ou l’entête TO
dans la requête SIP pour indiquer le numéro E.164. Si configuré sur
"Activer ", "Tel : " va être utilisé au lieu de "SIP : " dans la requête SIP.
Le paramètre est désactivé par défaut.
Autres paramètres
SRTP
Détection Fax
Activer SRTP pour l'appel. Le réglage par défaut est désactivé.
Permettre de détecter le signal de fax de l'utilisateur / Trunk durant
l'appel et envoyer le fax reçu à l'adresse électronique configurée pour
cette extension. Si aucune adresse e-mail n’est trouvée pour cet
utilisateur, le fax reçu sera envoyé à l'adresse de messagerie par
défaut dans la page de configuration du FAX à interface web-> PBX->
Options Interne -> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
Ignorer Auth Trunk
Si activé, les utilisateurs n'auront pas besoin de saisir le « PIN» requis
par la règle sortante pour effectuer des appels sortants. Le réglage par
défaut est "Non".
Composer le mot de passe du
Trunk
Configurer le mot de passe personnel en émettant des appels sortants
via le Trunk
Cette option contrôle la façon dont l'extension peut être utilisée sur les
appareils au sein de différents types de réseaux.
Stratégie


Firmware Version 1.0.6.10
Autoriser tout
cette extension peut être enregistrée sur un appareil dans
n'importe quel réseau.
Sous-réseau local uniquement
Seul l'utilisateur appartenant à un sous-réseau spécifique peut
Manuel d’utilisateur Série UCM6100
Page 68 of 219

enregistrer cette extension. Jusqu'à trois sous-réseaux peuvent être
spécifiés.
Une adresse IP spécifique.
Seul l’appareil ayant l'adresse IP spécifique peut enregistrer cette
extension.
Le réglage par défaut est « Autoriser tous».
Préférence Codec
Sélectionnez le codec audio et vidéo de l'extension. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.722, G.729,
G.723, ILBC, ADPCM, LPC10, H.264, H.263 and H.263p.
Créer une nouvelle extension IAX
Pour créer manuellement un nouvel utilisateur IAX, accédez à l'interface graphique Web-> PBX->
Basique / Routes d’appels->Extensions. Cliquez sur "Créer un nouvel utilisateur"-> " Créer une
nouvelle extension IAX" et une nouvelle fenêtre de dialogue apparaîtra pour remplir les informations
d'extension. Les paramètres de configuration sont les suivants.
Tableau 22: Paramètres de configuration d'extension IAX
Général
Extension
Le numéro de l’extension associé à l'utilisateur.
Configurer le numéro d'ID de l'appelant qui sera appliqué aux appels
sortants de cet utilisateur.
Numéro d'ID de l'appelant
Remarque:
La possibilité de manipuler votre Caller ID sortant peut être limitée par
le fournisseur VoIP.
Affecter le niveau d'autorisation de l'utilisateur. Les autorisations
disponibles sont «Interne», «Local», «National» et «International» du
plus bas niveau au plus haut niveau. Le réglage par défaut est
"interne".
Permission
Remarque:
Les utilisateurs doivent avoir le même niveau ou un niveau plus élevé
que le privilège d'une règle sortante pour effectuer des appels depuis
cette dernière.
Mot de passé SIP/IAX
Configurez le mot de passe de l'utilisateur. Un mot de passe sécurisé
aléatoire sera généré automatiquement. Il est recommandé d'utiliser ce
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 69 of 219
mot de passe pour des raisons de sécurité.
Activer la messagerie vocale
Activer la messagerie vocale de l'utilisateur. Le réglage par défaut est
"Oui".
Mot de passe de la
messagerie vocale
Configurer mot de passe de la messagerie vocale (chiffres uniquement)
pour que l’utilisateur puisse accéder à la boite vocale. Un mot de passe
numérique aléatoire est automatiquement généré. Il est recommandé
d'utiliser le mot de passe généré aléatoirement pour des raisons de
sécurité.
Renvoi d'appel inconditionnel
Configurez le numéro cible du renvoi d’appel inconditionnel. S'il n'est
pas configuré, la fonction de renvoi d’appel inconditionnel est
désactivée. Le paramétrage par défaut est Désactivé.
Renvoi d’appel si pas de
réponse
Configurer le numéro cible du renvoi d'appels si Pas de réponse. S'il
n'est pas configuré, le renvoi d'appel si pas de réponse est désactivé.
Le paramétrage par défaut est Désactivé.
Renvoi d’appel si occupé
Configurez l'appel du numéro cible de renvoi si occupé. S'il n'est pas
configuré, la fonction de renvoi d'appel sur occupation est désactivée.
Le paramétrage par défaut est Désactivé.
Délai de sonnerie
Configurer le nombre de secondes à sonner l'utilisateur avant que
l'appel ne soit transféré vers la messagerie vocale (Messagerie vocale
est activée) ou raccrocher (messagerie vocale est désactivée).Si non
spécifié, le délai de sonnerie est de 60 secondes au niveau de
l’UCM6100, ce qui peut être configuré au niveau des paramètres de
délai de sonnerie sous interface web->Options internes->Invite
IVR :Préférence Générale. La plage valide est entre 5 à 600 secondes.
Remarque:
Si le point terminal a également un délai de sonnerie configuré, le délai
actuel utilisé sera le plus court entre les deux équipements.
Enregistrement automatique
Activer l’enregistrement automatique des appels utilisant cette
extension. Cette option est désactivée par défaut. Les fichiers
enregistrés sont accessibles depuis : web GUI->CDR-> Fichiers
d’enregistrement
Ignorer la vérification du mot
de passe de la messagerie
vocale
Quand l’utilisateur compose le code de la messagerie vocale, l’IVR de
vérification du mot de passe est annulée. Si activée, cela permettra
l’accès à la messagerie par une touche. Par défaut, cette option est
désactivée.
Désactiver cette extension
Si sélectionnée, l’extension FXS va être désactivée sur l’UCM6100.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 70 of 219
Note :
L’extension désactivée restera existante sur le PBX mais ne peut pas
être utilisé sur un terminal.
Paramètres d’utilisateur
Prénom
Configure le prénom de l’utilisateur. Le prénom peut contenir des
caractères, des chiffres, des lettres et _.
Nom
Configure le nom de l’utilisateur. Le prénom peut contenir des
caractères, des chiffres, des lettres et _.
Adresse E-mail
Sélectionnez l’adresse E-mail de l’utilisateur. Les messages vocaux
vont être envoyés à cette adresse.
Langue
Sélectionner la langue de l’invite vocale à utiliser pour cette extension.
Le paramètre par défaut est « Défaut », ce qui correspond à la langue
de l’invite vocale sélectionnée dans la web GUI-> PBX -> Options
Internes-> Langue. La liste déroulante montre toutes les langues de
l’invite vocale actuellement disponibles dans l’UCM6100. Pour ajouter
d’autres langues dans cette liste, veuillez télécharger le package
d’invite vocale en sélectionnant « Vérifier la Liste des Invites » sur
l’interface Web GUI->PBX-> Options Internes-> Langue.
Paramètres IAX
Nombre Max d’appels
Configure le nombre d’appels maximum permis pour chaque adresse IP
distante
Requiert le Jeton d’Appel
Active ou désactive l’obligation du jeton d’appel. L’utilisation d’ « Auto »
peut verrouiller les utilisateurs dépendant d’une compatibilité antérieure
lorsque les informations d’authentification de pair sont partagées par
des points terminaux physiques. « Oui » est le paramètre par défaut.
Autres paramètres
SRTP
Détection Fax
Activer SRTP pour l'appel. Le réglage par défaut est désactivé.
Permettre de détecter le signal de fax de l'utilisateur / Trunk durant
l'appel et envoyer le fax reçu à l'adresse électronique configurée pour
cette extension. Si aucune adresse e-mail n’est trouvée pour cet
utilisateur, le fax reçu sera envoyé à l'adresse de messagerie par
défaut dans la page de configuration du FAX à interface web-> PBX->
Options Interne -> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 71 of 219
Ignorer Auth Trunk
Si activé, les utilisateurs n'auront pas besoin de saisir le « PIN» requis
par la règle sortante pour effectuer des appels sortants. Le réglage par
défaut est "Non".
Composer le mot de passe du
Trunk
Configurer le mot de passe personnel en émettant des appels sortants
via le Trunk
Cette option contrôle la façon dont l'extension peut être utilisée sur les
appareils au sein de différents types de réseaux.


Stratégie

Autoriser tout
cette extension peut être enregistrée sur un appareil dans
n'importe quel réseau.
Sous-réseau local uniquement
Seul l'utilisateur appartenant à un sous-réseau spécifique peut
enregistrer cette extension. Jusqu'à trois sous-réseaux peuvent être
spécifiés.
Une adresse IP spécifique.
Seul l’appareil ayant l'adresse IP spécifique peut enregistrer cette
extension.
Le réglage par défaut est « Autoriser tous».
Préférence Codec
Sélectionnez le codec audio et vidéo de l'extension. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.722, G.729,
G.723, ILBC, ADPCM, LPC10, H.264, H.263 and H.263p.
Créer une nouvelle extension FXS
Pour créer manuellement un nouvel utilisateur FXS, accédez à l'interface graphique Web-> PBX->
Basique / Routes d’appels->Extensions. Cliquez sur "Créer un nouvel utilisateur"-> " Créer une
nouvelle extension FXS" et une nouvelle fenêtre de dialogue apparaîtra pour remplir les informations
d'extension. Les paramètres de configuration sont les suivants.
Tableau 23: Paramètres de configuration d'extension FXS
Général
Extension
Le numéro de l’extension associé à l'utilisateur.
Station Analogue
Sélectionne le port FXS à être attribué pour cette extension.
Numéro d'ID de l'appelant
Configurer le numéro d'ID de l'appelant qui sera appliqué aux appels
sortants de cet utilisateur.
Remarque:
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 72 of 219
La possibilité de manipuler votre Caller ID sortant peut être limitée par
le fournisseur VoIP.
Affecter le niveau d'autorisation de l'utilisateur. Les autorisations
disponibles sont «Interne», «Local», «National» et «International» du
plus bas niveau au plus haut niveau. Le réglage par défaut est
"interne".
Permission
Remarque:
Les utilisateurs doivent avoir le même niveau ou un niveau plus élevé
que le privilège d'une règle sortante pour effectuer des appels depuis
cette dernière.
Activer la messagerie vocale
Activer la messagerie vocale de l'utilisateur. Le réglage par défaut est
"Oui".
Mot de passe de la
messagerie vocale
Configurer mot de passe de la messagerie vocale (chiffres uniquement)
pour que l’utilisateur puisse accéder à la boite vocale. Un mot de passe
numérique aléatoire est automatiquement généré. Il est recommandé
d'utiliser le mot de passe généré aléatoirement pour des raisons de
sécurité.
Renvoi d'appel inconditionnel
Configurez le numéro cible du renvoi d’appel inconditionnel. S'il n'est
pas configuré, la fonction de renvoi d’appel inconditionnel est
désactivée. Le paramétrage par défaut est Désactivé.
Renvoi d’appel si pas de
réponse
Configurer le numéro cible du renvoi d'appels si Pas de réponse. S'il
n'est pas configuré, le renvoi d'appel si pas de réponse est désactivé.
Le paramétrage par défaut est Désactivé.
Renvoi d’appel si occupé
Configurez l'appel du numéro cible de renvoi si occupé. S'il n'est pas
configuré, la fonction de renvoi d'appel sur occupation est désactivée.
Le paramétrage par défaut est Désactivé.
Délai de sonnerie
Configurer le nombre de secondes à sonner l'utilisateur avant que
l'appel ne soit transféré vers la messagerie vocale (Messagerie vocale
est activée) ou raccrocher (messagerie vocale est désactivée).Si non
spécifié, le délai de sonnerie est de 60 secondes au niveau de
l’UCM6100, ce qui peut être configuré au niveau des paramètres de
délai de sonnerie sous interface web->Options internes->Invite
IVR :Préférence Générale. La plage valide est entre 5 à 600 secondes.
Remarque:
Si le point terminal a également un délai de sonnerie configuré, le délai
actuel utilisé sera le plus court entre les deux équipements.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 73 of 219
Enregistrement automatique
Activer l’enregistrement automatique des appels utilisant cette
extension. Cette option est désactivée par défaut. Les fichiers
enregistrés sont accessibles depuis : web GUI->CDR-> Fichiers
d’enregistrements
Ignorer la Vérification du Mot
de Passe de la Messagerie
Vocale
Quand l’utilisateur compose le code de la messagerie vocale, l’IVR de
vérification du mot de passe est annulée. Si activée, cela permettra
l’accès à la messagerie par un toucher. Par défaut, cette option est
désactivée.
Si sélectionnée, l’extension va être désactivée sur l’UCM6100.
Désactiver cette extension
Note :
L’extension désactivée restera existante sur le PBX mais ne peut pas
être utilisée sur un terminal.
Paramètres d’utilisateur
Prénom
Configure le prénom de l’utilisateur. Le prénom peut contenir des
caractères, des chiffres, des lettres et _.
Nom
Configure le nom de l’utilisateur. Le prénom peut contenir des
caractères, des chiffres, des lettres et _.
Adresse E-mail
Sélectionnez l’adresse E-mail de l’utilisateur. Les messages vocaux
vont être envoyés à cette adresse.
Langue
Sélectionner la langue de l’invite vocale à utiliser pour cette extension.
Le paramètre par défaut est « Défaut », ce qui correspond à la langue
de l’invite vocale sélectionnée dans la web GUI-> PBX -> Options
Internes-> Langue. La liste déroulante montre toutes les langues de
l’invite vocale actuellement disponibles dans l’UCM6100. Pour ajouter
d’autres langues dans cette liste, veuillez télécharger le package
d’invite vocale en sélectionnant « Vérifier la Liste des Invites » sur
l’interface Web GUI->PBX-> Options Internes-> Langue.
Paramètres Analogiques
Appel en attente
Configurer pour activer/désactiver l’option d’appel en attente. Le
paramètre par défaut est « Non ».
« # » Bouton d’envoi
Si configuré, le bouton « # » peut être utilisé comme bouton d’envoi
après la composition du numéro sur le téléphone analogue. Le
paramètre par défaut est « Oui ».
Gain RX
Configurer le gain RX pour le canal de réception du port analogique
FXS. L’intervalle valide est entre -30dB et +6dB. Le paramètre par
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 74 of 219
défaut est « 0 ».
Gain TX
Configurer le gain RX pour le canal de transmission du port analogique
FXS. L’intervalle valide est entre -30dB et +6dB. Le paramètre par
défaut est « 0 ».
Min RX Flash
Configure la durée minimale (en millisecondes) au-dessous de laquelle
le hook-flash devra resté non pressé pour que le PBX le considère
comme étant un évènement Flash valide. L’intervalle valide étant entre
30ms et 1000ms. Le paramètre par défaut est de 200 ms.
Max RX Flash
Configure le délai maximal (en millisecondes) que le hook-flash doit
rester non pressé pour que le PBX le considère comme un événement
Flash valide. Le délai minimal est de 256ms et ne doit pas être modifié.
Le paramètre par défaut est de 1250ms.
Activer l’Inversion de polarité
Si cette option est activée, la réception d’inversion de polarité
s’effectuera lorsque la partie distante répondra à l’appel sortant. Dans
certains pays, le renversement de polarité est utilisé pour signaler la
déconnexion de ligne téléphonique, et ainsi, l’appel sera considéré
comme raccroché en cas de renversement de polarité. Le paramètre
par défaut est « Oui ».
Spécifie soit « Marche », « Arrêt » ou bien une puissance de 2 à partir
de 32 jusqu’à 1024 comme numéro de taps d’annulation.
Remarque :
Annulation d’écho
Lors de la configuration du numéro de taps, une valeur de 256 ne sera
pas traduite en 256ms d’annulation d’écho. 256 tap signifie
256/8=32ms. Le paramètre par défaut est « Marche » donnant une
valeur de 128 taps.
Conférence à trois participants
Configurer pour activer/désactiver l’option de la conférence à 3
participants pour l’utilisateur. Le paramètre est activé par défaut.
Envoyer l’identifiant de
l’appelant Après :
Configurer le nombre de sonneries avant d’envoyer CID. Le paramètre
par défaut étant de 1.
Autres paramètres
Détection Fax
Permettre de détecter le signal de fax de l'utilisateur / Trunk durant
l'appel et envoyer le fax reçu à l'adresse électronique configurée pour
cette extension. Si aucune adresse e-mail n’est trouvée pour cet
utilisateur, le fax reçu sera envoyé à l'adresse de messagerie par
défaut dans la page de configuration du FAX à interface web-> PBX->
Options Interne -> Fax/T.38.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 75 of 219
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
Ignorer Auth Trunk
S'il est activé, les utilisateurs n'auront pas besoin de saisir le « PIN»
requis par la règle sortante pour faire des appels sortants. Le réglage
par défaut est "Non".
Composer le mot de passe du
Trunk
Configurer un mot de passe personnel pour faire des appels sortants
via le Trunk
AJOUT PAR LOT D’EXTENSIONS
Ajout par Lot d’extensions SIP
Sous l’interface Web-> PBX-> Basique / Routes d’appels-> Extensions, cliquez sur « Ajout par lot
d’extensions » -> « Ajout par lot d’extensions SIP ».
Tableau 24: Paramètres d'ajout d'extensions par lot SIP
Général
Extension de départ
Configurer le numéro d’extension de début du lot à ajouter.
Créer un numéro
Indiquez le nombre d'extensions à ajouter. Le paramétrage par défaut
est 5.
Affecter le niveau d'autorisation de l'utilisateur. Les autorisations
disponibles sont «Interne», «Local», «National» et «International» du
plus bas niveau au plus haut niveau. Le réglage par défaut est
"interne".
Permission
Remarque:
Les utilisateurs doivent avoir le même niveau ou un niveau plus élevé
que le privilège d'une règle sortante pour effectuer des appels depuis
cette dernière.
Activer la messagerie vocale
Activer la messagerie vocale de l'utilisateur. Le réglage par défaut est
"Oui".
Mot de passe SIP/IAX
Configurez le mot de passe pour les utilisateurs SIP / IAX. Trois options
sont disponibles pour créer votre mot de passe du lot d'extensions.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 76 of 219

Mot de passe de la
messagerie vocale
Délai de sonnerie
Mot de passe Utilisateur aléatoire.
Un mot de passe sécurisé aléatoire sera généré automatiquement.
Il est recommandé d'utiliser ce mot de passe pour des raisons de
sécurité.
 Utilisez Extension comme mot de passe.
 Entrez un mot de passe pour être utilisé sur toutes les extensions
dans le lot.
Configurer mot de passe pour les utilisateurs de la messagerie vocale
(chiffres uniquement).
 Utilisateur Mot de passe aléatoire.
Un mot de passe aléatoire à deux chiffres sera généré
automatiquement. Il est recommandé d'utiliser ce mot de passe
pour des raisons de sécurité.
 Utilisez Extension comme mot de passe.
 Entrez un mot de passe pour être utilisé sur toutes les extensions
dans le lot.
Configurer le nombre de secondes à sonner l'utilisateur avant que
l'appel ne soit transféré vers la messagerie vocale (Messagerie vocale
est activée) ou raccrocher (messagerie vocale est désactivée). Si non
spécifié, le délai de sonnerie est de 60 secondes au niveau de
l’UCM6100, ce qui pas être configuré au niveau des paramètres de
délai de sonnerie sous interface web->Options internes->Invite IVR.
La plage valide est entre 5 à 600 secondes.
Remarque:
Si le point terminal a également un délai de sonnerie configuré, le délai
actuel utilisé sera le plus court entre les deux équipements.
Enregistrement automatique
Activer l’enregistrement automatique des appels utilisant cette
extension. Cette option est désactivée par défaut. Les fichiers
enregistrés sont accessibles comme suivant : web GUI->CDR->
Fichiers d’enregistrements.
Ignorer la Vérification du Mot
de Passe de la Messagerie
Vocale
Quand l’utilisateur compose le code de la messagerie vocale, l’IVR de
vérification du mot de passe est annulée. Si activée, cela permettra
l’accès à la messagerie par une toucher. Par défaut, cette option est
désactivée.
Paramètres SIP
NAT
Utilisez NAT lorsque l’UCM61xx est sur une adresse IP publique
communicant avec les appareils cachés derrière des NAT (par
exemple, un routeur à large bande). S'il y a un problème one-way
audio, le plus souvent il est lié à la configuration NAT ou le support de
ports SIP et RTP par le pare-feu. Le paramétrage par défaut est activé.
Permettre Reinvite
Par défaut, l’UCM61xx routera les flux multimédia depuis les terminaux
SIP par lui-même. S'il est activé, le PBX va tenter de négocier avec les
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 77 of 219
terminaux le routage direct de flux multimédia. Il n'est pas toujours
possible pour l’UCM61xx de négocier le routage point-terminal à pointterminal. Le réglage par défaut est "Non".
Mode DTMF
Sélectionnez le mode DTMF que l'utilisateur enverra. Le réglage par
défaut est "RFC2833". Si «Info» est sélectionné, le message SIP INFO
sera utilisé. Si «inband» est sélectionné, Les codecs 64 kbit PCMU et
PCMA sont nécessaires. Lorsque "Auto" est sélectionné, RFC2833
sera utilisée que si sélectionné, sinon "inband" sera utilisé.


Insecure

Port: Autoriser la correspondance des Peers par adresse IP sans
considération du numéro de port.
Très: Autoriser la correspondance des Peers par adresse IP sans
considération du numéro de port. En outre, l'authentification de
messages INVITE entrants n'est pas nécessaire.
Non: La correspondance des Peers normaux basés sur IP et
authentification des INVITE entrants.
Le réglage par défaut est "Port".
Activer Keep-Alive
Si activé, paquet SDP vide sera envoyé au serveur SIP périodiquement
pour maintenir le port NAT (Ouvert). Le réglage par défaut est "Oui".
Fréquence du Keep-alive
Configurez l'intervalle keep-alive (en secondes) pour vérifier si l'hôte est
opérationnel. Le paramétrage par défaut est de 60 secondes.
TEL URI
Si le terminal/téléphone a un numéro de téléphone RTC, ce champ doit
être configuré sur "User=Phone ". Dans ce cas, un paramètre
"User=Phone " va être attaché à l’en-tête Request-Line ou l’entête TO
dans la requête SIP pour indiquer le numéro E.164. Si configuré sur
"Activer ", "Tel : " va être utilisé au lieu de "SIP : " dans la requête SIP.
Le paramètre est désactivé par défaut.
Autres paramètres
SRTP
Détection Fax
Activer SRTP pour l'appel. Le réglage par défaut est désactivé.
Permettre de détecter le signal de fax de l'utilisateur / Trunk durant
l'appel et envoyer le fax reçu à l'adresse électronique configurée pour
cette extension. Si aucune adresse e-mail n’est trouvée pour cet
utilisateur, le fax reçu sera envoyé à l'adresse de messagerie par
défaut dans la page de configuration du FAX à interface web-> PBX->
Options Interne -> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 78 of 219
Cette option contrôle la façon dont l'extension peut être utilisée sur les
appareils au sein de différents types de réseaux.


Stratégie

Autoriser tout
cette extension peut être enregistrée sur un appareil dans
n'importe quel réseau.
Sous-réseau local uniquement
Seul l'utilisateur appartenant à un sous-réseau spécifique peut
enregistrer cette extension. Jusqu'à trois sous-réseaux peuvent être
spécifiés.
Une adresse IP spécifique.
Seul l’appareil ayant l'adresse IP spécifique peut enregistrer cette
extension.
Le réglage par défaut est « Autoriser tous».
Skip Auth Trunk
S'il est activé, les utilisateurs n'auront pas besoin de saisir le « PIN»
requis par la règle sortante pour faire des appels sortants. Le réglage
par défaut est "Non".
Préférence Codec
Sélectionnez le codec audio et vidéo de l'extension. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.722, G.729,
G.723, ILBC, ADPCM, LPC10, H.264, H.263 and H.263p.
Ajout par lot d’extension IAX
Dans la web UI ->PBX-> Baisque/Routes d’appel-> Extensions, appuyez sur « Ajout par lot
d’extensions »-> Ajout par lot d’extensions IAX »
Tableau 25: Paramètres d'ajout d'extensions par lot IAX
Général
Extension de départ
Configurer le numéro d’extension de début du lot à ajouter.
Créer un numéro
Indiquez le nombre d'extensions à ajouter. Le paramétrage par défaut
est 5.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 79 of 219
Affecter le niveau d'autorisation de l'utilisateur. Les autorisations
disponibles sont «Interne», «Local», «National» et «International» du
plus bas niveau au plus haut niveau. Le réglage par défaut est
"interne".
Permission
Remarque:
Les utilisateurs doivent avoir le même niveau ou un niveau plus élevé
que le privilège d'une règle sortante pour effectuer des appels depuis
cette dernière.
Activer la messagerie vocale
Mot de passe SIP/IAX
Mot de passe de la
messagerie vocale
Délai de sonnerie
Activer la messagerie vocale de l'utilisateur. Le réglage par défaut est
"Oui".
Configurez le mot de passe pour les utilisateurs SIP / IAX. Trois options
sont disponibles pour créer votre mot de passe du lot d'extensions.
 Mot de passe Utilisateur aléatoire.
Un mot de passe sécurisé aléatoire sera généré automatiquement.
Il est recommandé d'utiliser ce mot de passe pour des raisons de
sécurité.
 Utilisez Extension comme mot de passe.
 Entrez un mot de passe pour être utilisé sur toutes les extensions
dans le lot.
Configurer mot de passe pour les utilisateurs de la messagerie vocale
(chiffres uniquement).
 Utilisateur Mot de passe aléatoire.
Un mot de passe aléatoire à deux chiffres sera généré
automatiquement. Il est recommandé d'utiliser ce mot de passe
pour des raisons de sécurité.
 Utilisez Extension comme mot de passe.
 Entrez un mot de passe pour être utilisé sur toutes les extensions
dans le lot.
Configurer le nombre de secondes à sonner l'utilisateur avant que
l'appel ne soit transféré vers la messagerie vocale (Messagerie vocale
est activée) ou raccrocher (messagerie vocale est désactivée). Si non
spécifié, le délai de sonnerie est de 60 secondes au niveau de
l’UCM6100, ce qui pas être configuré au niveau des paramètres de
délai de sonnerie sous interface web->Options internes->Invite IVR.
La plage valide est entre 5 à 600 secondes.
Remarque:
Si le point terminal a également un délai de sonnerie configuré, le délai
actuel utilisé sera le plus court entre les deux équipements.
Enregistrement automatique
Activer l’enregistrement automatique des appels utilisant cette
extension. Cette option est désactivée par défaut. Les fichiers
enregistrés sont accessibles comme suivant : web GUI->CDR->
Fichiers d’enregistrements.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 80 of 219
Ignorer la Vérification du Mot
de Passe de la Messagerie
Vocale
Quand l’utilisateur compose le code de la messagerie vocale, l’IVR de
vérification du mot de passe est annulée. Si activée, cela permettra
l’accès à la messagerie par une toucher. Par défaut, cette option est
désactivée.
Paramètres IAX
Nombre d’appels Max
Configurer le nombre maximal d'appels permettre à chaque adresse IP
distante.
Requiert le jeton d'appel
S'il est configuré sur "Oui", le jeton d’appel est nécessaire. S'il est réglé
sur "Auto", il verrouillera les utilisateurs dépendants de la compatibilité
antérieure lorsque les informations d'authentification par les Peers sont
partagées entre les extrémités physiques. Le réglage par défaut est
"Oui".
Autres paramètres
SRTP
Détection Fax
Activer SRTP pour l'appel. Le réglage par défaut est désactivé.
Permettre de détecter le signal de fax de l'utilisateur / Trunk durant
l'appel et envoyer le fax reçu à l'adresse électronique configurée pour
cette extension. Si aucune adresse e-mail n’est trouvée pour cet
utilisateur, le fax reçu sera envoyé à l'adresse de messagerie par
défaut dans la page de configuration du FAX à interface web-> PBX->
Options Interne -> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
Cette option contrôle la façon dont l'extension peut être utilisée sur les
appareils au sein de différents types de réseaux.


Stratégie

Autoriser tout
cette extension peut être enregistrée sur un appareil dans
n'importe quel réseau.
Sous-réseau local uniquement
Seul l'utilisateur appartenant à un sous-réseau spécifique peut
enregistrer cette extension. Jusqu'à trois sous-réseaux peuvent être
spécifiés.
Une adresse IP spécifique.
Seul l’appareil ayant l'adresse IP spécifique peut enregistrer cette
extension.
Le réglage par défaut est « Autoriser tous».
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 81 of 219
Skip Auth Trunk
S'il est activé, les utilisateurs n'auront pas besoin de saisir le « PIN»
requis par la règle sortante pour faire des appels sortants. Le réglage
par défaut est "Non".
Préférence Codec
Sélectionnez le codec audio et vidéo de l'extension. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.722, G.729,
G.723, ILBC, ADPCM, LPC10, H.264, H.263 and H.263p.
MODIFIER UNE EXTENSION
Toutes les extensions de l’UCM61xx sont listées sous l'interface Web GUI -> PBX-> Basique/ Routes
d’appels-> Extensions, avec l’état, Extension, le nom de l'ID appelant, technologie (SIP, IAX, etc.), IP et
le port. Chaque extension dispose d'une case à cocher permettant aux utilisateurs de sélectionner les
options "Modifier"

"Redémarrer"
et "Supprimer"
.
Etat SIP
Les utilisateurs peuvent voir l'icône ci-dessous pour chaque extension indiquant l’état SIP.
Vert: Libre
Bleu: Sonnant
Jaune: En utilisation
Gris : Indisponible (l’extension n’est pas enregistrée ou désactivée sur le PBX)

Modifier une extension
Cliquez sur

pour commencer à modifier l'extension.
Redémarrer l’utilisateur
Cliquez sur
pour envoyer un événement NOTIFY de redémarrage de l'appareil via l'extension
enregistrée. Pour redémarrer correctement l'utilisateur via l'extension enregistrée, " zéro Config " doit
être activée sur l’interface web de l’UCM61xx webGUI-> PBX-> Basic / Routes d’appels-> Zéro
Config-> Paramètres de mise en service Auto.

Supprimer une extension
Cliquez sur
pour supprimer l'extension. Ou cochez la case de l'extension, puis cliquez sur
"Supprimer les extensions sélectionnées".

Modifier les extensions sélectionnées
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 82 of 219
Cochez la case de l'extension (s). Cliquez ensuite sur "Modifier les extensions sélectionnées" afin de
modifier les extensions par lot.

Supprimer les extensions Sélectionnées
Cochez la case de l'extension (s). Ensuite, cliquez sur « Supprimer les extensions Sélectionnées »
pour supprimer l'extension (s).
EXPORTER UNE EXTENSION
Les extensions configurées sur l’UCM6100 peuvent être exportées dans un fichier de format csv avec la
technologie sélectionnée « SIP, « IAX, « FXS ». Appuyez sur le bouton «Exporter Extensions» et
sélectionner la technologie dans l’invite ci-dessous.
Figure 26: Exporter Extensions
Le fichier csv exporté peut servir de modèle pour les utilisateurs pour remplir les informations des
extensions désirées pour être importées à l’UCM6100.
IMPORTER UNE EXTENSION
La capacité d’importer des extensions à l’UCM6100 donne aux utilisateurs une flexibilité pour ajouter
par lots les extensions de configuration, similaire ou différente, rapidement dans le système PBX.
1. Exporter le fichier csv des extensions de l’UCM6100 en cliquant sur le bouton « Exporter les
extensions ».
2. Remplir les informations des extensions désirées dans le modèle csv exporté.
3. Appuyez sur le bouton «Importer les extensions». L’invite suivante sera affichée.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 83 of 219
Figure 27: Importer les extensions
4. Sélectionner l’option dans « On duplicate Extension» pour définir comment les extensions
dupliquées dans le fichier importé peuvent être traitées par le PBX.



Ignorer : Les extensions dupliquées dans le fichier csv seront ignorées. Le PBX va garder les
informations actuelles de l’extension comme configurée précédemment sans changement.
Supprimer et Recréer : L’extension actuelle précédemment configurée sera supprimée et
l’extension dupliquée dans le fichier csv va être téléchargée au PBX.
Mettre à jour les informations : L’extension actuelle précédemment configurée sera gardée.
Cependant, si l’extension dupliquée dans le fichier csv a une différente configuration pour
une ou plusieurs options, il va écraser la configuration pour ces options dans l’extension.
5. Appuyer sur
pour sélectionner le fichier csv du répertoire local du PC.
6. Appuyer sur "Sauvegarder" pour importer le fichier csv.
7. Appuyer sur "Appliquer les changements" pour appliquer le fichier importé sur l’UCM6100.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 84 of 219
TRUNKS
TRUNKS ANALOGIQUE
Accédez au Web GUI-> PBX-> Basique / Routes d’appels-> Trunks analogiques pour ajouter et
modifier des Trunks analogiques.

Cliquez sur «Créer un nouveau Trunk analogique" pour ajouter un nouveau Trunk analogique.

Cliquez sur
pour modifier le Trunk analogique.

Cliquez sur
pour supprimer le réseau analogique.
CONFIGURATION DE TRUNK ANALOGIQUE
Les options du Trunk analogique sont listées dans le tableau ci-dessous.
Tableau 26: Paramètres de configuration Trunk Analogique
Canaux
Nom de Trunk
Sélectionnez le canal le canal du Trunk analogique.
• UCM6102: 2 canaux
• UCM6104: 4 canaux
• UCM6108: 8 canaux
• UCM6116: 16 canaux
Spécifiez une étiquette unique pour identifier le Trunk lorsqu’il est listé
dans les règles sortantes, les règles entrantes, etc.
Options Avancées
Activer l'Inversion de Polarité
S’elle est activée, une inversion de polarité sera marquée comme reçue
lors d'un appel sortant est répondue par la partie à distance. Pour
certains pays, une inversion de polarité est utilisée pour la signalisation
de la déconnexion d'une ligne téléphonique et l'appel sera considéré
comme "Déconnecté" lors d’une inversion de polarité. Le réglage par
défaut est "Non".
Polarité en délai de réponse
Lorsque le port FXO répond à l'appel, FXS peut envoyer une inversion
de polarité. Si cet intervalle est inférieur à la valeur de "Polarité en délai
de réponse ", l'inversion de polarité sera ignorée. Sinon, le FXO
raccrochera à répondre à l'appel. Le réglage par défaut est de 600 ms.
Seuil de Déconnexion du
Courant (ms)
C'est le temps périodique (en ms) que l’UCM61xx va utiliser pour
vérifier lord d’une chute de tension dans la ligne. L’intervalle de réglage
valide est entre 50 et 3000.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 85 of 219
Délai de sonnerie
Configurer le délai de sonnerie (en ms). Les équipements Trunk (FXO)
doivent avoir un délai d'attente pour déterminer s'il y avait une
déconnexion avant que la ligne n’ait été répondue. Cette valeur peut
être utilisée pour configurer le temps qu'il faut avant que l’UCM61xx ne
considère une ligne non-sonnante en état de raccrochage. Par défaut
est 8000.
Gain RX
Configurer le gain RX pour le canal de réception du port FXO
analogique. La plage valide est de -13.5 (dB) à + 12,0 (dB). Le réglage
par défaut est 0.
Gain TX
Configurer le gain TX pour le canal de transmission du port FXO
analogique. La plage valide est de -13.5 (dB) à + 12,0 (dB). Le réglage
par défaut est 0.
Utiliser l’Identifiant d’Appelant:
Configurez pour permettre la détection de l’identifiant de l’appelant. Le
réglage par défaut est "Oui".
Détection Fax
Permettre de détecter le signal de fax à partir du Trunk durant l'appel et
d’envoyer le fax reçu à l'adresse de messagerie par défaut dans la
page de configuration Fax sous l’interface web-> PBX->Options
Interne -> Fax/T.38.
S'il est activé, fax pass-through ne peut pas être utilisé.
Schéma de l’ID d’appelant
Sélectionnez le schéma de l'ID appelant pour ce Trunk. Le réglage par
défaut est «Bellcore / Telcordia".
Auto Record
Activer l’enregistrement automatique des appels utilisant ce Trunk. Le
paramètre est désactivé par défaut. Les fichiers d’enregistrement sont
accessibles sous Web GUI-> CDR-> Recording Files.
Désactiver ce Trunk
Si sélectionné, ce Trunk sera désactivé.
Paramètres de Tonalité
Détection signal d'occupation
Détection d'occupation est utilisée pour détecter le raccrochage de
l’autre bout ou pour détecter le signal d’occupation. Le réglage par
défaut est "Marche".
Nombre de signaux
d'occupation
Si «Détection d’occupation» est activée, les utilisateurs peuvent
spécifier le nombre de tonalités d'occupation à jouer avant de
raccrocher. Le réglage par défaut est de 2. De meilleurs résultats
peuvent être atteints si configurée à 4, 6 ou même 8. Veuillez noter que
plus le nombre est élevé, plus de temps est nécessaire pour raccrocher
le canal. Toutefois, cela pourrait réduire la probabilité d'obtenir un
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 86 of 219
raccrochage aléatoire.
Détection signal
d’encombrement
La détection de l’encombrement est utilisée pour détecter le signal
d’encombrement de l'extrémité distante. Le réglage par défaut est
"Marche".
Nombre de signaux
d’encombrement
Si «Détection d’encombrement» est activée, les utilisateurs peuvent
spécifier le nombre de tonalités d’encombrement à attendre. Le réglage
par défaut est de 2.
Tonalité du pays
Sélectionnez le pays pour les réglages de tonalité. Si "Personnaliser"
est sélectionnée, les utilisateurs peuvent configurer manuellement les
valeurs de tonalité d'occupation et tonalité d'encombrement. Le réglage
par défaut est «États-Unis d'Amérique (USA) ».
Syntaxe:
f1=val[@level][,f2=val[@level]],c=on1/off1[-on2/off2[-on3/off3]];
Les fréquences sont en Hz et la cadence Marche et Arrêt sont en ms.
Plage des Fréquences: [0, 4000)
Tonalité d’appel occupé
Plage de Niveau d’occupation : (-300, 0)
Plage de Cadence: [0, 16383].
Sélectionnez Tonalité Pays "Personnaliser" pour configurer
manuellement la valeur de tonalité d'occupation.
Valeur par défaut:
[email protected],[email protected],c=500/500
Syntaxe:
f1=val[@level][,f2=val[@level]],c=on1/off1[-on2/off2[-on3/off3]];
Les fréquences sont en Hz et la cadence Marche et Arrêt sont en ms.
Plage des Fréquences: [0, 4000)
Tonalité d’encombrement:
Plage de Niveau d’occupation : (-300, 0)
Plage de Cadence: [0, 16383].
Sélectionnez Tonalité Pays "Personnaliser" pour configurer
manuellement la valeur de tonalité d'occupation.
Valeur par défaut:
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 87 of 219
[email protected],[email protected],c=250/250
Détection RTC
Cliquez sur "Détecter" pour détecter la tonalité d'occupation, inversion
de polarité et Déconnexion du Courant par RTC. Avant la détection,
veuillez-vous assurer qu'il y a plus d'un canal configuré et fonctionnant
correctement. Si la détection a une tonalité d'occupation, l'option
«Tonalité du pays» sera défini comme «Personnaliser».
DÉTECTION RTC
L’UCM61xx dispose d'une fonction de détection RTC pour aider les utilisateurs à détecter la tonalité
d'occupation, inversion de polarité et de déconnexion de courant par RTC en effectuant un appel depuis
la ligne RTC vers une autre destination. L’appel de détection sera répondu et établi pendant une minute.
Une fois fait, le résultat de la détection s’affichera et pourra être utilisé pour le paramétrage de
l’UCM6100.
1. Allez vers Web GUI-> PBX-> Basique /Routes d’appels->Trunks analogiques.
2. Cliquez pour Modifier le Trunk analogique créé pour le port FXO
3. Dans la fenêtre de dialogue pour modifier le Trunk, allez vers la section Paramètres de tonalité,
il y a deux méthodes de mise en place de la tonalité d’occupation.
 Tonalité de pays. Le réglage par défaut est «États-Unis d'Amérique (USA)".
 Détection RTC
Figure 28: Paramètre tonalité du FXO de l'UCM6100
4. Cliquer sur « Détecter » pour commencer la détection RTC.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 88 of 219
Figure 29: Détection RTC du Trunk analogique

S'il y a deux ports FXO connectés à des lignes RTC, utilisez les paramètres suivants pour la
détection automatique.
Détecter Modèle: Détection auto.
Canal de Source: Le canal de la source à détecter.
Canal de destination: Le canal pour aider à la détection. Par exemple, le deuxième port FXO.
Numéro de destination: Le numéro à composer pour la détection. Ce numéro doit être le
numéro RTC actuel du port FXO utilisé en tant que canal de destination.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 89 of 219
Figure 30: Détection RTC de l'UCM6100: Détection Auto

S'il n'y a qu'un seul port FXO connecté à la ligne RTC, utilisez les paramètres suivants pour la
détection automatique.
Figure 31: Détection RTC de l'UCM6100: Détection Semi-Auto
Détecter Modèle: Détection semi-automatique.
Canal de Source: Le canal de la source à détecter.
Numéro de destination: Le numéro à composer pour la détection. Ce numéro peut être un
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 90 of 219
numéro de téléphone cellulaire ou tout autre numéro RTC qui peut être atteint à partir du numéro
RTC de canal de source.
5. Cliquez sur "Détecter" pour lancer la détection. Le canal source va initier un appel vers le numéro
de destination. Pour " Détection Auto ", l'appel sera automatiquement répondu. Pour «Détection
Semi-auto", l'interface graphique Web de l’UCM6100 affichera l'invite pour avertir l'utilisateur de
répondre ou de raccrocher afin de terminer le processus de détection.
6. Une fois cela fait, le résultat détecté s'affichera. Les utilisateurs pourraient enregistrer le
résultat de détection en tant que paramètres actuels de l’UCM6100.
Tableau 27: Détection RTC du Trunk Analogique
Sélectionnez l'option "Détection automatique" ou "Détection Semi-auto"
pour la détection RTC.

Détecter le modèle
Détection automatique
Veuillez-vous assurer que deux ou plusieurs canaux sont reliés à
l’UCM61xx et dans l'état inactif avant de lancer la détection. Lors
de la détection, un canal sera utilisé comme appelant (Canal
source) et un autre canal sera utilisé comme appelé (canal de
destination). L’UCM61xx va contrôler l'appel à mettre en place et
raccrocher entre l'appelant et l'appelé pour terminer la détection.
• Détection Semi-automatique
Détection semi-automatique nécessite de répondre ou de
raccrocher l'appel manuellement. Veuillez-vous assurer qu’un canal
est connecté à l'UCM61xx et dans l'état inactif avant de lancer la
détection. Lors de la détection, le canal source sera utilisé comme
Appelant et envoie l'appel vers le numéro de destination configuré.
Les utilisateurs devront alors suivre les instructions dans l'interface
Web pour aider à terminer la détection.
Le réglage par défaut est " Détection Auto ".
Canal Source
Sélectionnez le canal à détecter.
Canal de destination
Sélectionnez le canal pour aider à détecter si "Détection automatique"
est utilisée.
Numéro de destination
Configurez le numéro à appeler pour aider à détecter lorsque "
Détection Semi-auto " est utilisée.
Remarque:


Le processus de détection RTC tiendra l'appel pendant environ 1 minute.
Si " Détection Semi-auto " est utilisée, veuillez répondre au téléphone seulement après en être
informé sur l’invite web GUI.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 91 of 219

Une fois la détection automatique est réussie, les paramètres détectés « Tonalité d'occupation »,
« inversion de polarité » et «Déconnexion de courant par RTC » seront remplis dans les champs
correspondants au niveau de la configuration du Trunk analogique.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 92 of 219
TRUNKS VOIP
Les TRUNKS VoIP peuvent être configurés dans l’UCM61xx sous Web GUI-> PBX-> Basique/ Routes
d’appels-> Trunks VoIP. Une fois créés, les TRUNKS VoIP seront listés avec le nom du fournisseur, le
type, le nom d'hôte / IP, nom d'utilisateur et Options pour modifier et détecter le TRUNK.

Cliquez sur «Créer un nouveau Trunk SIP » ou « Créer un nouveau Trunk IAX » pour ajouter un
nouveau TRUNK VoIP.

Cliquez sur
pour configurer les paramètres détaillés du Trunk VoIP.

Cliquez sur
pour supprimer le Trunk VoIP.
Les options de Trunks VoIP sont listées dans le tableau ci-dessous.
Tableau 28: Paramètres de configuration Trunk SIP
Créer un nouveau Trunk SIP Trunk
Sélectionnez le type de Trunk VoIP.
Type


Trunk Peer SIP
Sip Trunk avec enregistrement
Nom d’operateur
Configurer un label unique pour identifier ce Trunk lorsqu’il est listé
dans les règles sortantes, et les règles entrantes etc.
Nom de l’hôte
Configurez l'adresse IP ou URL du serveur VoIP du Trunk de
l’opérateur.
Conserver le CID du Faisceau
Si activé, Le faisceau CID ne sera pas remplacé par le CID de l'
Désactiver ce Trunk
Si sélectionné, le trunk va être désactivé.
TEL URI
Si le terminal/téléphone a un numéro de téléphone RTC, ce champ doit
être configuré sur "User=Phone ". Dans ce cas, un paramètre
"User=Phone" va être attaché à l’en-tête Request-Line ou l’entête TO
dans la requête SIP pour indiquer le numéro E.164. Si configuré sur
"Activer ", "Tel : " va être utilisé au lieu de "SIP : " dans la requête SIP.
Le paramètre est désactivé par défaut.
Besoin d’enregistrement
Sélectionner si le Trunk a besoin de s’enregistrer sur un serveur
externe ou non quand le type "Trunk SIP avec enregistrement" est
sélectionné. Ce paramètre est désactivé par défaut.
Nom d’utilisateur
Entrez le nom d'utilisateur pour enregistrer le Trunk depuis l’opérateur
lorsque " SIP Trunk avec enregistrement" ou « IAX Trunk avec
enregistrement » est sélectionné.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 93 of 219
Mot de passe
Entrez le mot de passe pour enregistrer le Trunk de l’opérateur lorsque
"Sip Trunk avec enregistrement" ou « IAX Trunk avec enregistrement »
est sélectionné.
Auth ID
Entrer l’ID d’authentification pour le type "Trunk SIP avec
enregistrement"
Proxy Extérieur
Saisissez l'adresse IP ou l'URL du proxy extérieur pour le type "SIP
Trunk avec enregistrement ".
Auto Record
Activer l’enregistrement automatique des appels utilisant ce Trunk (pour
le SIP Trunk seulement). Ce paramètre est désactivé par défaut. Les
fichiers d’enregistrement sont accessibles dans Web GUI-> CDR ->
Recording Files.
Paramètres de configuration Trunk Peer SIP
Nom d’operateur
Configurer le nom du fournisseur du Trunk VoIP. Il s'agit d'un label
unique pour identifier le Trunk lorsqu’il est listé dans les règles
sortantes, es règles entrantes etc.
Nom de l’hôte
Configurez l'adresse IP ou URL du serveur VoIP du Trunk de
l’opérateur.
Transport
Conserver le CID du Faisceau
Désactiver ce Trunk
TEL URI
Firmware Version 1.0.6.10
Configurer le protocole de transport SIP pour être utilisé dans ce coffre.
Le réglage par défaut est « Tout - UDP principal ».
 UDP seulement
 TCP seulement
 TLS seulement
 Tout - UDP principal : UDP est le protocole de transport primaire
lorsque tous les autres moyens de transport SIP sont également
disponibles.
 Tout - TCP principal: TCP est le protocole de transport primaire
lorsque tous les autres moyens de transport SIP sont également
disponibles.
 Tout - TLS principal: TLS est le protocole de transport primaire
lorsque tous les autres moyens de transport SIP sont également
disponibles.
S'il est activé, le CID du Trunk ne sera pas remplacé par CID de
l’extension si cette dernière a un CID configuré. Le réglage par défaut
est "Non".
Si sélectionné, le trunk va être désactivé.
Si le terminal/téléphone a un numéro de téléphone RTC, ce champ doit
être configuré sur "User=Phone ". Dans ce cas, un paramètre
"User=Phone" va être attaché à l’en-tête Request-Line ou l’entête TO
dans la requête SIP pour indiquer le numéro E.164. Si configuré sur
Manuel d’utilisateur Série UCM6100
Page 94 of 219
"Activer ", "Tel : " va être utilisé au lieu de "SIP : " dans la requête SIP.
Le paramètre est désactivé par défaut.
Préférence Codec
Sélectionnez codec audio et vidéo pour le Trunk VoIP. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.722, G.729,
G.723, ILBC, ADPCM, LPC10, H.264, H.263, H.263p.
Auto Record
Activer l’enregistrement automatique des appels utilisant ce. Ce
paramètre est désactivé par défaut. Les fichiers d’enregistrement sont
accessibles dans Web GUI-> CDR -> Recording Files.
Mode DID
Configurer la manière d’obtenir le ID de la destination à partir d’un
appel SIP entrant,du SIP Request-line ou To-header. Le paramètre par
défaut est « Request-Line ».
Activer l'option Qualify
S'il est activé, l’UCM61xx enverra régulièrement SIP OPTIONS à
l'appareil pour vérifier si le dispositif est toujours en ligne. Le réglage
par défaut est "Non".
Délai Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez le
délai (en ms) pour le message SIP Qualify. Si aucune réponse n'est
reçue dans le délai, l'appareil est considéré comme hors ligne. Le
réglage par défaut est 1000 ms.
Fréquence Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez
l'intervalle (en secondes) du message SIP OPTIONS envoyé à l'appareil
pour vérifier si le dispositif est toujours en ligne. Le réglage par défaut
est de 60 secondes.
Le nombre maximum de lignes
d’appels
Le nombre maximum d’appels concurrents utilisant ce Trunk. Le
paramètre par défaut est 0, signifiant illimité.
Détection Fax
Permettre de détecter le signal Fax à partir du Trunk lors de l'appel et
envoyer le fax reçu à l'adresse de messagerie par défaut dans la page
de configuration de Fax sous l’interface web-> PBX-> Options Interne
-> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
SRTP
Activer SRTP pour le Trunk VoIP. Le réglage par défaut est "Non".
Activer Sync LDAP
S'il est activé, l’UCM6100 local fournira automatiquement et mettra à
jour les contacts LDAP locaux à Trunk SIP Peer de l’UCM6100 distant.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 95 of 219
Afin d'assurer une synchronisation réussie, l’UCM6100 Peer distant
aura également besoin d'activer cette option sur le trunk SIP peer . Le
réglage par défaut est "Non".
Mot de passe Sync LDAP
C'est le mot de passe utilisé pour le chiffrement du fichier de contact
LDAP et le déchiffrement lors du processus de synchronisation LDAP.
Le mot de passe doit être le même sur les deux UCM6100 peers pour
assurer une synchronisation réussie.
Port Sync LDAP
Configurer le port TCP utilisé pour la fonctionnalité de synchronisation
LDAP entre deux UCM6100 peers.
Règle de sortie LDAP
Spécifiez une règle sortante pour la fonction de synchronisation LDAP.
L’UCM6100 va modifier automatiquement les contacts à distance en
ajoutant le préfixe analysé à cette règle.
Préfixe LDAP composé
Spécifiez le préfixe pour la fonction de synchronisation LDAP.
L’UCM6100 va modifier automatiquement les contacts à distance en
ajoutant ce préfixe.
Paramètres de Configuration SIP Trunk avec Enregistrement
Nom d’operateur
Configurer un label unique pour identifier ce Trunk lorsqu’il est listé
dans les règles sortantes, et les règles entrantes etc.
Nom de l’hôte
Configurez l'adresse IP ou URL du serveur VoIP du Trunk de
l’opérateur.
Désactiver ce Trunk
Configurer le protocole de transport SIP pour être utilisé dans ce coffre.
Le réglage par défaut est « Tout - UDP principal ».
 UDP seulement
 TCP seulement
 TLS seulement
 Tout - UDP principal : UDP est le protocole de transport primaire
lorsque tous les autres moyens de transport SIP sont également
disponibles.
 Tout - TCP principal: TCP est le protocole de transport primaire
lorsque tous les autres moyens de transport SIP sont également
disponibles.
 Tout - TLS principal: TLS est le protocole de transport primaire
lorsque tous les autres moyens de transport SIP sont également
disponibles.
Si activé, ça peut écraser le CID de l’extension si cette dernière en a un
configuré. Par défaut le paramètre est désactivé
Si sélectionné, le trunk va être désactivé.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Transport
Conserver le CID du Trunk
Page 96 of 219
TEL URI
Si le terminal/téléphone a un numéro de téléphone RTC, ce champ doit
être configuré sur "User=Phone ". Dans ce cas, un paramètre
"User=Phone" va être attaché à l’en-tête Request-Line ou l’entête TO
dans la requête SIP pour indiquer le numéro E.164. Si configuré sur
"Activer ", "Tel : " va être utilisé au lieu de "SIP : " dans la requête SIP.
Le paramètre est désactivé par défaut.
Besoin d’enregistrement
Sélectionner si le Trunk a besoin de s’enregistrer sur un serveur
externe ou non quand le type "Trunk SIP avec enregistrement" est
sélectionné. Ce paramètre est désactivé par défaut.
Nom d’utilisateur
Entrez le nom d'utilisateur pour enregistrer le Trunk depuis l’opérateur.
Mot de passe
Entrez le mot de passe pour enregistrer le Trunk depuis l’opérateur.
Auth ID
C'est l'ID d'authentification de l’UCM6100 pour s'enregistrer au trunk si
requis par le fournisseur. S'il n'est pas spécifié, le nom CallerID sera
utilisé pour l'authentification.
Préférence Codec
Sélectionnez codec audio et vidéo pour le Trunk VoIP. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.726, G.722,
G.729, G.723, ILBC, ADPCM, LPC10, H.264, H.263, H.263p.
Configurer le nom de domaine d’où provient l'extension. Il peut être
utilisé pour remplacer l'en-tête.
A partir du domaine
Par exemple, "trunk.ucm61xx.provider.com" est l’information “à partir du
domaine” dans l’en-tête From:
sip:[email protected]
Configurez le nom de l'utilisateur de l'extension. Cela peut être utilisé
pour remplacer l'en-tête. Il y a des cas où il y a un seul ID
d'enregistrement (Trunk unique) avec de multiples DID.
De la part de l'utilisateur
Par exemple, "1234567" est l’information « à partir de l’utilisateur »
dans l’en-tête From: sip:[email protected]
Support de Proxy Extérieur
Sélectionnez pour activer le proxy extérieur dans ce Trunk. Le réglage
par défaut est "Non".
Proxy Extérieur
Lorsque le support de proxy extérieur est activé, entrez l'adresse IP ou
l'URL du proxy extérieur pour le type "SIP Trunk avec enregistrement ".
Auto Record
Activer l’enregistrement automatique des appels utilisant ce Trunk (pour
le SIP Trunk seulement). Ce paramètre est désactivé par défaut. Les
fichiers d’enregistrement sont accessibles dans Web GUI-> CDR ->
Recording Files.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 97 of 219
Mode DID
Configurer la manière d’obtenir le ID de la destination à partir d’un
appel SIP entrant, du SIP Request-line ou To-header. Le paramètre
par défaut est « Request-Line ».
Activer l'option Qualify
S'il est activé, l’UCM61xx enverra régulièrement SIP OPTIONS à
l'appareil pour vérifier si le dispositif est toujours en ligne. Le réglage
par défaut est "Non".
Délai Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez le
délai (en ms) pour le message SIP Qualify. Si aucune réponse n'est
reçue dans le délai, l'appareil est considéré comme hors ligne. Le
réglage par défaut est 1000 ms.
Fréquence Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez
l'intervalle (en secondes) du message SIP OPTIONS envoyé à
l'appareil pour vérifier si le dispositif est toujours en ligne. Le réglage
par défaut est de 60 secondes.
Le nombre maximum de lignes
d’appels
Le nombre maximum d’appels concurrents utilisant ce Trunk. Le
paramètre par défaut est 0, signifiant illimité.
Détection Fax
Permettre de détecter le signal Fax à partir du Trunk lors de l'appel et
envoyer le fax reçu à l'adresse de messagerie par défaut dans la page
de configuration de Fax sous l’interface web-> PBX-> Options Interne
-> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
SRTP
Activer SRTP pour le Trunk VoIP. Le réglage par défaut est "Non".
Tableau 29: Paramètres de configuration Trunk IAX
Créer un nouveau Trunk IAX Trunk
Sélectionnez le type de Trunk VoIP.
Type


Trunk Peer IAX
IAX Trunk avec enregistrement
Nom d’operateur
Configurer un label unique pour identifier ce Trunk lorsqu’il est listé
dans les règles sortantes, et les règles entrantes etc.
Nom de l’hôte
Configurez l'adresse IP ou URL du serveur VoIP du Trunk de
l’opérateur.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 98 of 219
Conserver le CID du Trunk
Si activé, Le faisceau CID ne sera pas remplacé par le CID de
l'extension si cette dernière a un CID configuré. Ce paramètre est
désactivé par défaut.
Nom d’utilisateur
Entrez le nom d'utilisateur pour enregistrer le Trunk depuis l’opérateur
lorsque " SIP Trunk avec enregistrement" ou « IAX Trunk avec
enregistrement » est sélectionné.
Mot de passe
Entrez le mot de passe pour enregistrer le Trunk de l’opérateur lorsque
"Sip Trunk avec enregistrement" ou « IAX Trunk avec enregistrement »
est sélectionné.
Désactiver ce Trunk
Si sélectionné, le trunk va être désactivé.
Paramètres de configuration Trunk Peer IAX
Nom d’operateur
Configurer le nom du fournisseur du Trunk VoIP. Il s'agit d'un label
unique pour identifier le Trunk lorsqu’il est listé dans les règles
sortantes, es règles entrantes etc.
Nom de l’hôte
Configurez l'adresse IP ou URL du serveur VoIP du Trunk de
l’opérateur.
Conserver le CID du Faisceau
S'il est activé, le CID du Trunk ne sera pas remplacé par CID de
l’extension si cette dernière a un CID configuré. Le réglage par défaut
est "Non".
Désactiver ce Trunk
Si sélectionné, le trunk va être désactivé.
Configurez l'identifiant de l'appelant. C'est le numéro que le Trunk va
utiliser pour effectuer des appels sortants. Pour certains opérateurs, il
ne serait pas possible de régler l’ID de l’appelant avec cette option et
que cette dernière serait ignorée.
Pour les appels sortants, les règles suivantes sont utilisées pour
déterminer quel ID Appelant sera utilisé s’ils existent:
Identifiant d’Appelant
• L’ID appelant configuré pour l'extension sera examiné en premier.
• Si aucun ID appelant n’est configuré pour l'extension, l’ID appelant
configuré pour le Trunk sera utilisé.
• Si les deux précédents sont manquants, le « Identifiant d’Appelant
Extérieur Global » défini dans l'interface graphique Web-> PBX->
Options Interne -> Général sera utilisé.
Nom de l’Identifiant de
l’appelant
Configurer le nom de l'appelant à afficher lorsque l'extension n'a pas de
nom d’identifiant d’appelant configuré.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 99 of 219
Préférence Codec
Sélectionnez codec audio et vidéo pour le Trunk VoIP. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.722, G.729,
G.723, ILBC, ADPCM, LPC10, H.264, H.263, H.263p.
Activer l'option Qualify
S'il est activé, l’UCM61xx enverra régulièrement SIP OPTIONS à
l'appareil pour vérifier si le dispositif est toujours en ligne. Le réglage
par défaut est "Non".
Délai Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez le
délai (en ms) pour le message SIP Qualify. Si aucune réponse n'est
reçue dans le délai, l'appareil est considéré comme hors ligne. Le
réglage par défaut est 1000 ms.
Fréquence Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez
l'intervalle (en secondes) du message SIP OPTIONS envoyé à l'appareil
pour vérifier si le dispositif est toujours en ligne. Le réglage par défaut
est de 60 secondes.
Le nombre maximum de lignes
d’appels
Le nombre maximum d’appels concurrents utilisant ce Trunk. Le
paramètre par défaut est 0, signifiant illimité.
Détection Fax
Permettre de détecter le signal Fax à partir du Trunk lors de l'appel et
envoyer le fax reçu à l'adresse de messagerie par défaut dans la page
de configuration de Fax sous l’interface web-> PBX-> Options Interne
-> Fax/T.38.
Remarque:
S'il est activé, fax pass-through ne peut pas être utilisé.
Paramètres de Configuration IAX Trunk avec Enregistrement
Nom d’operateur
Configurer un label unique pour identifier ce Trunk lorsqu’il est listé
dans les règles sortantes, et les règles entrantes etc.
Nom de l’hôte
Configurez l'adresse IP ou URL du serveur VoIP du Trunk de
l’opérateur.
Conserver le CID du Trunk
Si activé, ça peut écraser le CID de l’extension si cette dernière en a un
configuré. Par défaut le paramètre est désactivé
Désactiver ce Trunk
Identifiant d’Appelant
Firmware Version 1.0.6.10
Si sélectionné, le trunk va être désactivé.
Configurer l'identifiant de l'appelant. C'est le numéro que le Trunk va
utiliser pour effectuer des appels sortants. Pour certains opérateurs, il
ne serait pas possible de configurer l’ID de l’appelant avec cette option
Manuel d’utilisateur Série UCM6100
Page 100 of 219
et que cette dernière serait ignorée.
Pour les appels sortants, les règles suivantes sont utilisées pour
déterminer quel ID Appelant sera utilisé s’ils existent:
• L’ID appelant configuré pour l'extension sera examiné en premier.
• Si aucun ID appelant n’est configuré pour l'extension, l’ID appelant
configuré pour le Trunk sera utilisé.
• Si les deux précédents sont manquants, le « Identifiant d’Appelant
Extérieur Global » défini dans l'interface graphique Web-> PBX->
Options Interne -> Général sera utilisé
Nom d’Identifiant d’Appelant
Nom d’utilisateur
Configurer le nom de l'appelant à afficher lorsque l'extension n'a pas de
nom d’identifiant d’appelant configuré.
Entrez le nom d'utilisateur pour enregistrer le Trunk depuis l’opérateur.
Mot de passe
Entrez le mot de passe pour enregistrer le Trunk depuis l’opérateur.
Préférence Codec
Sélectionnez codec audio et vidéo pour le Trunk VoIP. Les codecs
disponibles sont: PCMU, PCMA, GSM, AAL2-G.726-32, G.726, G.722,
G.729, G.723, ILBC, ADPCM, LPC10, H.264, H.263, H.263p.
Activer l'option Qualify
S'il est activé, l’UCM61xx enverra régulièrement SIP OPTIONS à
l'appareil pour vérifier si le dispositif est toujours en ligne. Le réglage
par défaut est "Non".
Délai Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez le
délai (en ms) pour le message SIP Qualify. Si aucune réponse n'est
reçue dans le délai, l'appareil est considéré comme hors ligne. Le
réglage par défaut est 1000 ms.
Fréquence Qualify
Lorsque « Activer l’option Qualify » est réglé sur "Oui", configurez
l'intervalle (en secondes) du message SIP OPTIONS envoyé à
l'appareil pour vérifier si le dispositif est toujours en ligne. Le réglage
par défaut est de 60 secondes.
Le nombre maximum de lignes
d’appels
Le nombre maximum d’appels concurrents utilisant ce Trunk. Le
paramètre par défaut est 0, signifiant illimité.
Détection Fax
Permettre de détecter le signal Fax à partir du Trunk lors de l'appel et
envoyer le fax reçu à l'adresse de messagerie par défaut dans la page
de configuration de Fax sous l’interface web-> PBX-> Options Interne
-> Fax/T.38.
Remarque:
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 101 of 219
S'il est activé, fax pass-through ne peut pas être utilisé.
Direct Outward Dialing (DOD)
L’UCM6100 fournit Direct Outward Dialing (DOD) qui est un service d’une compagnie locale de téléphone
(ou entreprise de services locaux) permettant aux abonnés au système PBX de la compagnie de se
connecter aux lignes extérieures directement.
Exemple de fonctionnement de DOD :
L’entreprise ABC à un SIP Trunk. Ce dernier à 4 DID associés à lui. Le numéro principal du bureau est
routé vers un « auto attendant ». Les trois autres numéros sont des lignes directes à des utilisateurs
spécifiques dans l’entreprise. Au moment où un utilisateur effectue un appel sortant, son ID d’appelant
s’affiche en tant que le numéro principal du bureau. Cela pose un problème au DG qui veut que leurs
appels s’établissent de leurs lignes directes. Cela peut être accompli en configurant DOD dans
l’extension du DG.
Etapes illustrant la configuration de DOD dans l’UCM:
1. Pour mettre en place DOD, allez dans la page figurant sur l’interface de l’UCM6100 web GUI->
PBX-> Basiques/Routes d’appel-> VoIP Trunks.
2. Appuyez sur
pour accéder aux options DOD pour le SIP Trunk sélectionnée.
3. Appuyez sur « Create a new DOD » pour commencer votre installation DOD.
4. Dans « DOD Number » entrez un des (numéros DID) de votre fournisseur SIP Trunk. Dans
l’exemple ci-dessus, l’entreprise ABC a obtenu 4 DID de leur fournisseur. ABC va entrer le
numéro de la ligne directe du DG.
5. Sélectionner une extension de la liste « Extensions Disponibles ». L’utilisateur a l’option de
sélectionner plus qu’une extension. Dans ce cas, l’entreprise ABC va sélectionner l’extension du
DG. Après la sélection, appuyez sur le bouton
Sélectionnées".
Firmware Version 1.0.6.10
pour déplacer l'extension à la liste "Extensions
Manuel d’utilisateur Série UCM6100
Page 102 of 219
Figure 32: Sélection de l'extension DOD
6. Appuyez sur le bouton « Sauvegarder » en bas de la page.
Une fois fini, l’utilisateur va retourner à la page EDIT DOD qui montre toutes les extensions associées à
un DOD particulier.
Figure 33: Edit DOD
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 103 of 219
6.
ROUTES D’APPELS
ROUTES SORTANTES
Dans l’UCM61xx, une règle d'appel sortante conjugue un modèle d'extension avec un Trunk utilisé pour
composer ce dernier. Cela permet aux différents modèles d’être composé à travers des Trunks différents
(par exemple, Numéroter 7 chiffres "local" à travers un FXO pendant que "longue distance" 10 chiffres
sera numéroté à travers un réseau SIP à faible coût). Les utilisateurs peuvent également mettre en place
un Trunk de basculement à utiliser lorsque le Trunk principal tombe en panne.
Accédez au Web GUI-> PBX-> Basique / Routes d’appels-> Routes sortantes pour ajouter et modifier
des règles sortantes.

Cliquez sur "Créer une nouvelle règle sortante" pour ajouter une nouvelle route sortant.

Cliquez sur
pour modifier la route sortante.

Cliquez sur
pour supprimer la route sortante.

Cliquez sur
pour déplacer la route sortante haut / bas afin d’organiser la priorité de la
règle de sortante. La règle sortante indiquée en haut a une priorité plus élevée. Lorsque le modèle de
numérotation correspond à deux ou plusieurs règles sortantes (par exemple, le même modèle est
configuré pour 2 Trunks différents, ou en composant un numéro 1000 correspondant au modèle 1xxx
pour le Trunk 1 et le modèle 100x pour le tronc 2), ce qui est listé en haut sera utilisé.
Tableau 30: Paramètres de configuration des Routes Sortantes
Nom de la règle d’appel
Configurez le nom de la règle d'appel (par exemple, local,
longue_distance, etc.) Lettres, chiffres, _ et - sont permis.
Modèle DID
• Tous les modèles sont préfixés par le "_".
• Les caractères spéciaux:
X: Chiffre quelconque de 0-9.
Z: Chiffre quelconque de 1-9.
N: un chiffre de 2-9.
"." : Wildcard. Faire Correspondre à un ou plusieurs caractères.
"!": Wildcard. Faire Correspondre immédiatement zéro ou plusieurs
caractères.
Niveau du Privilège
Firmware Version 1.0.6.10
Sélectionnez le niveau de privilège de la règle sortante.
• Interne: Le plus bas niveau requis. Tous les utilisateurs peuvent
utiliser cette règle.
• Local: Les utilisateurs disposant de niveaux local, national, ou
international sont autorisés à utiliser cette règle.
• National: Les utilisateurs de niveau national ou international sont
autorisés à utiliser cette règle.
• International: Le plus haut niveau requis. Seuls les utilisateurs
disposant du niveau international peuvent utiliser cette règle.
Manuel d’utilisateur Série UCM6100
Page 104 of 219
Mot de passe
Le réglage par défaut est "Désactivé". Veuillez être conscient des
risques potentiels de sécurité lorsque vous utilisez le niveau «interne»,
ce qui signifie que tous les utilisateurs peuvent utiliser cette règle de
sortie pour composer à partir du Trunk.
Configurez le mot de passe utilisateur pour l’utilisation de cette règle
dans les routes sortantes.
Si activé, les utilisateurs peuvent sélectionner les extensions autorisées
à utiliser cette route de sortie. Le "Niveau de privilège" est
automatiquement désactivé si cette option est utilisée.
Les méthodes suivantes peuvent être utilisées en même temps pour
définir les extensions comme Caller ID Source.
Activer le filtre sur Caller ID
Source
1. Sélectionner les extensions disponibles/groupes d’extensions
du gauche à droite. Cela permet aux utilisateurs de spécifier
arbitrairement les extensions disponibles sur le PBX.
2. Route Dynamique Personnalisée : définit le pattern pour le
caller ID source. Cela permet aux utilisateurs de définir une
rangée d’extensions au lieu de les sélectionner une par une.
 Tous les patterns sont préfixés avec « _ ».
 Caractères spéciaux :
X : Tout chiffre de 0-9
Z : Tout chiffre de 1-9
N : Tout chiffre de 2-9
« . »Wildcard . Correspond à un ou plusieurs
caractères
« ! » Wildcard. Correspond aucun ou plusieurs
caractères immédiatement.
Exemple : [12345-9]- Tout chiffre de 1 à 9
Envoyer cet appel à travers le Trunk
Utiliser Trunk
Sélectionnez le Trunk pour cette règle sortante.
Permet à l'utilisateur de spécifier le nombre de chiffres qui seront
supprimés du début de la chaîne composée avant l'appel est passé via
le Trunk sélectionné.
Retirer
exemple:
Les utilisateurs pourront composer le 9 comme premier chiffre d'un
appel longue distance. Cependant, 9 ne devrait pas être envoyé par
via les lignes analogiques et la ligne RTC. Dans ce cas, 1 chiffre devrait
être retiré avant que l'appel ne soit placé.
Préfixer
Indiquez les chiffres à placer avant que l'appel ne soit envoyé via le
Trunk. Ces chiffres seront ajoutés après avoir retiré le numéro de
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 105 of 219
composition.
Utiliser le Trunk de basculement
Trunk de basculement
Trunks de basculement peuvent être utilisés pour faire en sorte que
l'appel passe par une autre route, lorsque le Trunk principal est occupé
ou en panne. Si «Utilisation du Trunk de basculement» est activée et
"Trunk de basculement» est défini, les appels qui ne pouvant être
placés via le Trunk régulier peuvent avoir un Trunk secondaire par où
passer.
exemple:
Trunk principal de l'utilisateur est un Trunk VoIP et l'utilisateur souhaite
utiliser le RTC lorsque le tronc VoIP n'est pas disponible. Le tronc RTC
peut être configuré comme le Trunk de basculement du Trunk VoIP.
Permet à l'utilisateur de spécifier le nombre de chiffres qui seront
supprimés du début de la chaîne composée avant l'appel est passé via
le Trunk sélectionné.
Retirer
exemple:
Les utilisateurs pourront composer le 9 comme premier chiffre d'un
appel longue distance. Cependant, 9 ne devrait pas être envoyé par
via les lignes analogiques et la ligne RTC. Dans ce cas, 1 chiffre devrait
être retiré avant que l'appel ne soit placé.
Indiquez les chiffres à placer avant que l'appel ne soit envoyé via le
Trunk. Ces chiffres seront ajouté après avoir retiré le numéro de
composition.
Préfixer
ROUTES ENTRANTES
Les Routes Entrants peuvent être configurées via l'interface graphique Web-> PBX-> Basique / Routes
d’appels-> Routes Entrantes.


Cliquez sur "Créer une nouvelle règle entrante" pour ajouter une nouvelle route entrante.
Cliquez sur «liste noire» pour configurer la liste noire pour toutes les routes entrantes.

Cliquez sur
pour modifier la route d'entrant

Cliquez sur
pour supprimer la route entrante.
Configuration des règles entrantes
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 106 of 219
Tableau 31: Paramètres de configuration d'une Règle Entrante
Trunks
Modèle DID
Sélectionnez le Trunk pour configurer la règle entrante.
• Tous les modèles sont préfixés par le "_".
• Les caractères spéciaux:
X: Chiffre quelconque de 0-9.
Z: Chiffre quelconque de 1-9.
N: un chiffre de 2-9.
"." : Wildcard. Faire Correspondre à un ou plusieurs caractères.
"!": Wildcard. Faire Correspondre immédiatement zéro ou plusieurs
caractères.
Exemple:
[12345-9]: Chiffre quelconque de 1 à 9.
Niveau du Privilège
Sélectionnez le niveau de privilège de la règle entrante.
• Interne: Le plus bas niveau requis. Tous les utilisateurs peuvent
utiliser cette règle.
• Local: Les utilisateurs disposant de niveaux local, national, ou
international sont autorisés à utiliser cette règle.
• National: Les utilisateurs de niveau national ou international sont
autorisés à utiliser cette règle.
• International: Le plus haut niveau requis. Seuls les utilisateurs
disposant du niveau international peuvent utiliser cette règle.
Ce paramètre est utilisé pour la comparaison avec le niveau
d'autorisation du Trunk sortant lorsque les appels entrants sont
numérotés à travers un tronc de l’UCM6100. Par conséquent, il n’est
généralement utilisé que lorsque la « destination par défaut » est réglée
sur "Par DID".
Choisissez la destination par défaut pour l'appel entrant.
Destination par Défaut
Firmware Version 1.0.6.10












Extension
La messagerie vocale
Chambre de conférence
Queue
Groupe d’appels
Page
Groupe de messagerie vocale
Fax
DISA
IVR
Dial By Name
Par DID (pour VoIP Trunk seulement)
Lorsque « Par DID» est utilisé, l’UCM6100 va chercher la
destination en fonction du numéro composé, ce qui pourrait être
des extensions locales, conférence, file d'attente, groupe de
sonnerie, groupe paging / intercom, IVR, groupes d’appels et
Manuel d’utilisateur Série UCM6100
Page 107 of 219
d'extension de fax tel que configuré dans « destination DID » dans
le dialogue « Fonctionnalités DID ». Si le numéro composé
correspond au modèle DID, l'appel sera autorisé.
Retirer
Cette option est affichée quand « Par DID » est sélectionnée. Elle
configure le nombre de chiffres qui doivent être supprimés du début du
numéro DID.
Préfixer le nom du Trunk
Cette option est affichée quand « Par DID » est sélectionnée. Si
activée, le nom du Trunk va être préfixé au nom du nom affiché.
Appeler le Trunk
Cette option est affichée quand « Par DID » est sélectionnée. Si
activée, les utilisateurs externes appelant en utilisant « par DID »
auront la possibilité d’appeler via les trunks internes du PBX.
Sélectionnez la destination DID. Seule la catégorie sélectionnée peut
être atteinte par le DID en utilisant cette règle entrante.
Destination DID








Extension
Conférence
Queue d’appel
Groupe de sonnerie
Groupe Paging/Intercom
IVR
Groupe de messagerie vocale
Extension de FAX
Condition Horaire
Temps de départ
Sélectionnez l'heure de début "heure: minute" pour que le Trunk utilise
la règle entrante.
Temps de fin
Sélectionnez l'heure de début "heure: minute" pour que le Trunk
n’utilise plus la règle entrante.
Date
Sélectionnez "par semaine" ou "Par jour" et précisez la date pour le que
le Trunk utilise la règle entrante.
Semaine
Sélectionnez le jour dans la semaine pour utiliser la règle entrante
Choisissez la destination par défaut pour l'appel entrant.
Destination
Firmware Version 1.0.6.10
 Par DID (pour VoIP Trunk seulement)
Lorsque « Par DID» est utilisé, l’UCM6100 va chercher la
destination en fonction du numéro composé, ce qui pourrait être
des extensions locales, conférence, file d'attente, groupe de
sonnerie, groupe paging / intercom, IVR, groupes de messagerie
Manuel d’utilisateur Série UCM6100
Page 108 of 219
vocale et extension de fax tel que configuré dans « destination
DID » dans le dialogue « Fonctionnalités DID ». Si le numéro
composé correspond au modèle DID, l'appel sera autorisé à
passer.
 Extension
 La messagerie vocale
 Chambre de conférence
 Queue
 Groupe d’appel
 Page
 Groupe de messagerie vocale
 Fax
 DISA
 Dial By Name
 IVR
Fonctions DID
Appeler le Trunk
Si Activé, les utilisateurs externes appelant l’UCM6100 peuvent placer
des appels sortants par DID à travers les Trunks. Le réglage par défaut
est « NON ».
CONFIGURATION DE LA LISTE NOIRE
Dans l’UCM61xx, La Liste Noire est prise en charge dans toutes les routes entrantes. Les utilisateurs
peuvent activer la fonction de liste noire, et de la gérer en cliquant sur «liste noire».
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 109 of 219
Figure 34: Paramètres de configuration de Liste Noire



Cochez la case "Activation de la liste noire" pour démarrer la fonction de liste noire pour toutes les
Routes entrantes. La liste noire est désactivée par défaut.
Entrez un Numéro dans le champ "Ajouter un numéro à la liste noire", puis cliquez sur
pour
ajouter à la liste.
Pour supprimer un numéro de la liste noire, sélectionnez le numéro dans la "liste noire" et cliquez sur
.
Remarque:
Les utilisateurs peuvent également ajouter un numéro à la liste noire ou supprimer un numéro de la liste
noire en composant le code de fonction pour " Ajouter à la liste noire " et "Supprimer de la liste noire" à
partir d'une extension. Le code de fonction peut être configuré dans l'interface graphique Web-> PBX->
Options Internes -> codes de fonction.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 110 of 219
PONT DE CONFERENCE
L’UCM61xx supporte le pont de conférence permettant l’utilisation de plusieurs ponts en même temps:
 UCM6102/6104 prend en charge jusqu'à 3 ponts de conférence permettant jusqu'à 25 participants
RTC ou IP simultanément.
 UCM6108/6116 prend en charge jusqu'à 6 ponts de conférence permettant jusqu'à 32 participants
RTC ou IP simultanément.
Les configurations de pont de conférence peuvent être consultées sous Web GUI-> PBX-> Fonctions
d'appel-> Conférence. Dans cette page, les utilisateurs peuvent créer, modifier, visualiser, inviter, gérer
les participants et supprimer les ponts de conférence. L'état du pont de conférence et enregistrements
d'appels de conférence (si l'enregistrement est activé) seront aussi affichés dans cette page web.
CONFIGURATIONS DE PONT DE CONFÉRENCE
• Cliquez sur "Créer une nouvelle salle de conférence" pour ajouter un nouveau pont de conférence.
• Cliquez sur
pour modifier le pont de conférence.
• Cliquez sur
pour supprimer le pont de conférence
Tableau 32: Paramètres de configuration d'un pont de conférence
Extension
Configurez le numéro de la conférence que les utilisateurs auront à
composer au niveau la conférence.
Lorsqu’il est configuré, les utilisateurs qui voudraient se joindre à la
conférence téléphonique devront entrer ce mot de passe avant
d'accéder au pont de conférence.
Mot de passe
Remarque:
- Si "Mode public" est activé, le mot de passe ne sera pas requis pour
rejoindre au pont de conférence par conséquent ce champ sera
invalide.
- Le mot de passe doit être composé d’au moins 4 caractères.
Mot de passe administrateur
Configurez le mot de passe pour rejoindre le pont de conférence en tant
qu'administrateur. L’Administrateur de conférence peut gérer la
conférence téléphonique via IVR (si " Activer le menu de l'appelant" est
activé), ainsi que d'inviter les autres parties à se joindre à la conférence
en composant le «0» (autorisation nécessaire auprès de la partie
invitée) ou "1" (autorisation n'est pas nécessaire auprès de la partie
invitée) au cours de la conférence téléphonique.
Remarque:
- Si "Mode publique" est activé, le mot de passe ne sera pas requis
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 111 of 219
pour rejoindre le pont de conférence par conséquent ce champ sera
invalide.
- Le mot de passe doit être composé d’au moins 4 caractères.
Activer le menu de l'appelant
S'il est activé, le participant à la conférence ne pourrait appuyer sur la
touche * pour accéder au menu du pont de conférence. Le réglage par
défaut est "Non"
Enregistrer la conférence
Si activé, les appels dans ce pont de conférence seront
automatiquement enregistrés dans un fichier au format. Wav. Tous les
fichiers d'enregistrement seront affichés et peuvent être téléchargés sur
la page web de la conférence. Le réglage par défaut est "Non".
S'il est activé, et s’il y a des utilisateurs rejoignant ou quittant la
conférence, le message vocal ou sonnerie de notification ne sera pas
joué. Le réglage par défaut est "Non".
Mode Discret
Remarque:
«Mode Discret» et «Annoncer les appelants» ne pourront pas être
activés en même temps.
Si activé, les participants ne seront pas entendus les uns les autres
jusqu'à ce que l'administrateur de la conférence se joigne à la
conférence. Le réglage par défaut est "Non".
Attendre l'admin
Remarque:
Si «Mode Discret» est activé, le message vocal de " Attendre l'admin "
ne sera pas annoncé.
Activer l'invitation d'utilisateur
S'il est activé, les utilisateurs peuvent appuyer sur 0 pour inviter
d'autres utilisateurs (avec la permission des utilisateurs) ou appuyez
sur 1 pour inviter d'autres utilisateurs (sans la permission de
l'utilisateur) à se joindre à la conférence. Le réglage par défaut est
"Non".
Remarque:
Administrateur de la Conférence peut toujours inviter d'autres
utilisateurs sans activer cette option.
Annoncer les appelants
S'il est activé, l'appelant sera annoncé à tous les participants à la
conférence lorsqu’il se joint à la conférence. Le réglage par défaut est
"Non".
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 112 of 219
Remarque:
«Mode Discret» et «Annoncer les appelants» ne peuvent pas être
activés en même temps.
Mode Public
Si activé, aucune authentification ne sera nécessaire lors de l'adhésion
à la conférence téléphonique. Le réglage par défaut est "Oui".
Jouer la musique de mise en
attente au premier appelant
Si activé, l’UCM61xx jouera la Musique de mise en attente pour le
premier participant à la conférence jusqu'à ce qu'un autre utilisateur le
rejoigne. Le réglage par défaut est "Non".
Musique d’attente
Sélectionne la classe de la musique d’attente à jouer durant l’appel de
conférence. La classe de musique peut être mise en place dans la web
UI-> PBX-> Options Internes->Musique d’attente
Ignorer l'authentification à
l'invitation d'utilisateur via
Trunk à partir de l'interface
WEB utilisateur
Si activé, l'invitation à partir de la Web GUI pour un pont de conférence
avec mot de passe va ignorer l'authentification des utilisateurs invités.
Le réglage par défaut est "Non".
REJOINDRE UNE CONFÉRENCE
Les utilisateurs peuvent composer le numéro de pont de conférence pour rejoindre la conférence. Si le
mot de passe est requis, entrez le mot de passe pour participer à la conférence en tant qu'utilisateur
normal, ou entrez le mot de passe admin pour participer à la conférence en tant qu'administrateur.
INVITER D’AUTRES PARTIES À SE JOINDRE À LA CONFÉRENCE
Lorsque vous utilisez le pont de conférence UCM61xx, il y a deux façons d'inviter les autres parties à se
joindre à la conférence.

Inviter à partir de l'interface graphique Web.
Pour chaque pont de conférence dans l’interface de l’UCM61xx WebGUI-> PBX-> Fonctions d’appel ->
Conférence, il y a une icône
pour l'option "Inviter un participant". Cliquez sur ce lien et entrez le
numéro de la personne que vous souhaitez inviter. Puis cliquez sur "Ajouter". Un appel sera envoyé à ce
numéro pour le joindre à la conférence.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 113 of 219
Figure 35: Invitation à la Conférence à partir de la WebGUI
• Inviter en composant le 0 ou 1 lors de la conférence téléphonique.
Un participant à la conférence peut inviter d'autres participants à la conférence en composant le numéro
de téléphone au cours de la conférence téléphonique. Prière de s’assurer premièrement que l'option
"Activer l’invitation de l'utilisateur» est démarré dans le pont de conférence. Saisissez 0 ou 1 au cours de
la conférence téléphonique. Suivez l'invite vocale à entrer le numéro de la personne que vous souhaitez
inviter. Un appel sera envoyé à ce numéro pour le joindre à la conférence.
0: si vous entrez 0 pour inviter une autre partie, une fois la partie invitée et a pris l'appel d'invitation, une
autorisation sera demandée à «accepter» ou «refuser» l'invitation avant de rejoindre la conférence.
1: Si 1 est entré pour inviter une autre partie, aucune demande de permission ne sera nécessaire auprès
de la partie invitée.
LORS DE LA CONFÉRENCE
Pendant la conférence téléphonique, les utilisateurs peuvent gérer la conférence à partir de la WebGUI
ou IVR.
• Gérer la conférence téléphonique à partir de l'interface graphique Web.
Connectez-vous à l’interface Web graphique de l’UCM61xx au cours de la conférence, les participants de
chaque pont de conférence seront listés.
1. Cliquez sur
pour lancer un participant de la conférence.
2. Cliquez sur
pour taire le participant.
3. Cliquez sur
le rejoindre.
pour verrouiller le pont de conférence afin que les autres utilisateurs ne puissent plus
4. Cliquez sur
pour inviter d'autres utilisateurs au pont de conférence.
• Gérer la conférence téléphonique à partir de IVR.
Si "Activer le menu de l'appelant" est activé, le participant à la conférence saisir * pour entrer dans le
menu IVR de la conférence. Veuillez voir les options figurant dans le tableau ci-dessous.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 114 of 219
Tableau 33: Menu de l'Appelant de Conférence IVR
Menu IVR de l’Administrateur de la Conférence
1
Désactiver /Activer mon son.
2
Verrouiller/Déverrouiller le pont de conférence.
3
Expulser le dernier utilisateur ayant rejoint de la conférence.
4
Diminuez le volume de la conférence.
5
Diminuer votre volume.
6
Augmenter le volume de la conférence.
7
Augmenter votre volume.
Plus d'options.
1: Liste tous les utilisateurs actuellement en conférence téléphonique.
8
2: expulsion de tous les participants non-administrateurs de la conférence
téléphonique.
3: désactiver / Activer le son de tous les participants non-administrateurs de la
conférence téléphonique.
4: Enregistrement de la conférence téléphonique.
8: Quittez le menu de l'appelant et revenir à la conférence.
Menu IVR de l’utilisateur de conférence
1
Désactiver /Activer mon son.
4
Diminuez le volume de la conférence.
5
Diminuer votre volume.
6
Augmenter le volume de la conférence.
7
Augmenter votre volume.
8
8: Quittez le menu de l'appelant et revenir à la conférence.
_____________________________________________________________________________________
Remarque:
Lorsqu’il y a un participant à la conférence, la configuration du pont de conférence ne peut pas être
modifiée.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 115 of 219
____________________________________________________________________________________
ENREGISTRER LA CONFERENCE
L’UCM6100 permet aux utilisateurs d'enregistrer la conférence téléphonique et de récupérer
l'enregistrement à partir de l'interface web graphique> PBX-> Fonctions d’appel -> Conférence.
Pour enregistrer la conférence téléphonique, lorsque le pont de conférence est au repos, Activez
«Enregistrer Conférence » depuis la boîte de dialogue de configuration du pont de conférence.
Enregistrer le réglage et appliquer la modification. Lorsque la conférence téléphonique commence, l'appel
sera automatiquement enregistré au format. Wav.
Les fichiers d'enregistrement seront listés en-dessous une fois disponible. Les utilisateurs peuvent cliquer
sur
pour télécharger l'enregistrement ou cliquez sur
pour supprimer l'enregistrement.
Figure 36:Enregistrement de la conférence
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 116 of 219
IVR
CONFIGURATION DE L’IVR
La configuration IVR peut être consultée sous l’interface graphique de l’UCM61xx ->PBX->Fonctions
d’appels->IVR. Les utilisateurs peuvent créer, éditer, afficher et supprimer un IVR.

Cliquez sur «Créer un nouveau IVR » pour ajouter un nouveau IVR.

Cliquez sur
pour modifier la configuration de l'IVR.

Cliquez sur
pour supprimer l'IVR.
Tableau 34: Paramètres de configuration IVR
Nom
Configurer le nom de l’IVR. Lettres, numéros, _ et – sont permis.
Extension
Entrez le numéro de l’extension pour que les utilisateurs accèdent à
l’IVR.
Composer autre Extensions
Si activé, tous les appelants à l'IVR peuvent appeler d'autres
extensions. Le réglage par défaut est "Non".
Appeler le Trunk
Si activé, tous les appels vers l’IVR seront autorisés à utiliser le Trunk.
L'autorisation doit être configuré pour les utilisateurs afin d’utiliser le
Trunk. Le réglage par défaut est "Non".
Attribuer un niveau de permission pour les appels sortants. Les
autorisations disponibles sont «Interne», «Local», «National» et
«International» à partir du plus bas niveau au plus haut niveau. Le
réglage par défaut est "interne".
Permission
Si l'utilisateur tente de composer des appels sortants après avoir
composé dans l'IVR, l’UCM6100 comparera le niveau d'autorisation de
l'IVR avec le niveau de privilège de la route sortante. Si le niveau
d'autorisation de l'IVR est supérieure (ou égale) le niveau de privilège
de la route sortante, l'appel sera autorisé à passer.
L’invite Bienvenue
Choisir un fichier audio à jouer en tant qu'invite de bienvenue pour
l'IVR. Cliquez sur "Invite" pour ajouter des fichiers audio supplémentaire
dans l'interface graphique Web ->Options internes->Invite IVR.
Digit Timeout
Configurer le délai d’expiration entre l’entrée de chiffres. Après la
composition d’un chiffre, l’utilisateur doit entrer le prochain chiffre durant
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 117 of 219
ce délai d’expiration. Si aucun chiffre n’est détecté durant ce délai,
l’UCM6100 va considérer les entrées complètes. Ce délai est de 3
secondes par défaut.
Response Timeout
Après la lecture les instructions de l'IVR, l’UCM61xx va attendre l'entrée
DTMF en respectant le délai (en secondes). Si aucune entrée DTMF
n’est détectée dans le délai, une invite d'expiration sera lue. Le réglage
par défaut est de 10 secondes.
Délai d’expiration de l’invite
Sélectionnez le message invite à lire lorsque le délai d’expiration est
dépassé.
Invite invalide
Sélectionnez le message d'invite à lire quand une extension invalide
est sélectionnée.
Temps d'expiration de la
répétition de boucle
Configurer le nombre de fois pour répéter le message si aucune entrée
DTMF n’est détectée. Lorsque la boucle se termine, il passera à la
destination d’expiration s'il est configuré ou raccrocher. Le réglage par
défaut est de 3.
Boucles de répétition invalides
Configurer le nombre de fois pour répéter l'invite si l'entrée DTMF est
invalide. Lorsque la boucle se termine, il passera à la destination
d’invalide s'il est configuré ou raccrocher. Le réglage par défaut est de
3.
Langue
Sélectionner la langue de l’invite vocale à utiliser pour cet IVR. Le
paramètre par défaut est « Défaut » ce qui correspond à la langue de
l’invite vocale sélectionnée dans l’interface web GUI-> PBX -> Options
Internes-> Langue. La liste déroulante montre toutes les langues de
l’invite vocale actuellement disponibles dans l’UCM6100. Pour ajouter
d’autres langues dans la liste, veuillez télécharger le package d’invite
vocale en sélectionnant « Vérifier la Liste des Invites » dans le Web
GUI->PBX-> Options Internes-> Langue.
Sélectionnez l'événement pour chaque touche pour 0-9, *, Expiration et
Invalide. Les options d'événements sont les suivants:
Evènements Keypress
Firmware Version 1.0.6.10











Extension
Messagerie vocale
Salle de conférence
Groupe de messagerie vocale
IVR
Groupe d’appel
File d’attente
Groupe d’annonce
Invite IVR
DISA
Dial By Name
Manuel d’utilisateur Série UCM6100
Page 118 of 219
CREER INVITE IVR
Pour enregistrer un nouveau message IVR ou charger un invite IVR pour être utilisé comme IVR, cliquez
sur "Invite" à côté de l'option "Invite de bienvenue" les utilisateurs seront redirigés vers la page Invite IVR.
Ou les utilisateurs peuvent aller à l'interface graphique Web ->PBX->Options internes-> Invite IVR
directement.
Figure 36: Cliquez sur Invite pour créer un invite IVR
Une fois le fichier invite IVR est ajouté avec succès à l’UCM61xx, il sera ajouté dans la liste d'invite pour
permettre aux utilisateurs de le sélectionner dans les différents scénarios d'IVR.
ENREGISTRER UN NOUVEAU INVITE IVR
Sur l'interface graphique Web de l’UCM61xx ->PBX-> Options Internes->Invite IVR, cliquez sur –
Enregistrer une nouvelle invite IVR- et suivez les étapes ci-dessous pour enregistrer un nouveau invite
IVR.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 119 of 219
Figure 37: Enregistrer une nouvelle invite d’IVR






Spécifiez le nom de fichier de l’IVR.
Sélectionner le format du fichier IVR (GSM ou WAV) pour l’enregistrement.
Sélectionner l’extension a appelé depuis l’UCM61XX pour enregistrer l’invite IVR.
Cliquez sur le bouton "Enregistrer ». Une requête sera envoyée à l’UCM61XX. L’UCM61XX initiera
un appel vers l’extension pour enregistrer l’invite IVR.
Répondre à l'appel de l'extension afin de commencer l'enregistrement après le message vocal.
Le fichier enregistré sera listé dans la page web invite IVR. Les utilisateurs peuvent choisir de
réenregistrer, lire ou supprimer l'enregistrement.
UPLOAD IVR PROMPT
Si l'utilisateur possède un fichier IVR d'invite préenregistrée, cliquez sur "Charger l’invite IVR" sur
l'interface graphique Web -> PBX-> Options Internes->Invite IVR pour charger le fichier à l’UCM61xx.
Les éléments suivants sont requis pour le fichier IVR d'invite afin de la charger et l’utiliser sur l’UCM61xx
avec succès:





Encodé sous forme PCM.
16 bits.
8000Hz mono.
Sous .mp3 ou .wav format; ou raw/ulaw/alaw/gsm fichier avec .ulaw or .alaw suffixe.
La taille du fichier inférieure à 5M.
Figure 38: Charger une invite IVR
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 120 of 219
Cliquez sur
pour sélectionner le fichier audio à partir du PC local et cliquez sur
pour commencer
le téléchargement. Une fois téléchargé, le fichier apparaîtra dans la page web invite IVR.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 121 of 219
PARAMETRES DE LANGUE POUR GUIDE VOCAL
L’UCM61xx prend en charge plusieurs langues dans l'interface Web ainsi que pour le guide vocal du
système. Les langues suivantes sont actuellement prises en charge par message vocal du système:
Anglais (Etats Unis)
Arabic
Chinois
Néerlandais
Anglais (Royaume Unis)
Français
Allemand
Grec
Hébreu
Italien
Polonais
Portugais
Russe
Espagnol
Suédois
Turc
Les invites vocales en Anglais et Chinois sont intégrés avec l’UCM61xx déjà. Les autres langues fournis
par Grandstream peuvent être téléchargés et installés directement à partir de l'interface graphique Web
UCM61xx. En outre, les utilisateurs peuvent personnaliser leurs propres invites vocales, les conditionner
et les charger sur l’UCM61xx.
Les paramètres de langue du guide vocal peuvent être consultés sous l'interface graphique Web ->PBX> Options Internes->Langue.
TELECHARGEMENT ET INSTALLATION DE LA LANGUE DU GUIDE VOCALE
Pour télécharger et installer le guide vocal dans les différentes langues à partir de l’interface graphique
Web UCM61xx, cliquez sur le bouton "Vérifier la liste d’invite".
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 122 of 219
Figure 39: Paramètres de langue pour guide vocal
Une nouvelle fenêtre de dialogue de la liste des langues sera affichée. Les utilisateurs peuvent voir le
numéro de version (la dernière version disponible VS version installée), la taille du package et les options
de mise à niveau ou de téléchargement.
Figure 40: Liste de langue du guide vocale
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 123 of 219
Cliquez sur
Pour télécharger la langue à la UCM61xx. L'installation sera lancée automatiquement une
fois le téléchargement terminé.
Figure 41: Nouvelle langue d’invite vocale ajoutée
Une nouvelle option de langue sera affichée une fois installée avec succès. Les utilisateurs peuvent alors
sélectionner la langue à appliquer sur UCM61xx ou de la supprimer de l’UCM61xx.
PERSONNALISATION ET CHARGEMENT DE LA LANGUE
L’UCM61xx fournit une interface à partir de l'interface Web permettant aux utilisateurs de personnaliser
leurs propres messages vocaux. Les utilisateurs peuvent charger directement à partir de l'interface Web
leur personnalisation des messages. Pour obtenir des instructions détaillées sur la personnalisation de
message vocal et le téléchargement, veuillez consulter le lien ci-dessous:
http://www.grandstream.com/products/ucm_series/ucm61xx/documents/ucm61xx_voiceprompt_cust
omization.zip
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 124 of 219
MESSAGERIE VOCALE
CONFIGURATION MESSAGERIE VOCALE
Si la messagerie vocale est activée pour les extensions de l’UCM61xx, la configuration de la messagerie
vocale peut être globalement mise en place et gérée sous l’interface graphique WEB ->PBX-> Fonctions
d’appels->Messagerie vocale.
Tableau 35: Paramètres de messagerie vocale
Max Greeting
Fixer le temps maximal en secondes permis pour le message vocale de
l'utilisateur. Le réglage par défaut est de 60 secondes.
Composer '0' pour demander
l’Operateur
Si activé, l'appelant peut appuyer sur 0 pour quitter l'application de
messagerie vocale et de se connecter à l'extension de l'opérateur
configuré. L'extension de l'opérateur peut être configurée depuis
l'interface Web ->PBX->Options internes->Général.
Maximum des Messages par
dossier
Configurer le nombre maximal de messages par dossier dans la boîte
vocale des utilisateurs. La plage valide est de 10 à 1000. Le réglage par
défaut est de 50.
Sélectionnez la durée maximale du message vocal. Le message ne
sera pas enregistré si la durée dépasse la durée maximale des
messages. Le réglage par défaut est de 15 minutes. Les options
disponibles sont les suivantes:
Durée Maximale du Message
Durée Minimale Effective du
Message
Firmware Version 1.0.6.10
 1 minute
 2 minutes
 5 minutes
 15 minutes
 30 minutes
 Illimité
Sélectionnez la durée minimale du message vocal. Le message sera
automatiquement effacé si la durée ne dépasse pas la durée minimale
des messages. Le réglage par défaut est de 3 secondes. Les options
disponibles sont les suivantes:






Pas de minima
1 seconde
2 secondes
3 secondes
4 secondes
5 secondes
Manuel d’utilisateur Série UCM6100
Page 125 of 219
Remarque :
Silence et la durée du bruit ne sont pas comptés dans le temps de
message.
Lecture de l’identifiant
d’Appelant du message
Si activé, l’identification de l'appelant de l'utilisateur qui a laissé le
message sera annoncée au début du message vocal. Le réglage par
défaut est "Non".
Durée de lecture du Message
Si activé, la durée du message sera annoncée au début du message
vocal. Le réglage par défaut est "Non".
Lecture d’enveloppe
Si activé, une courte introduction (heure de réception, reçu de, etc.) de
chaque message sera lu lors de l'accès de l'application de messagerie
vocale. Le réglage par défaut est "Oui".
Autoriser aux utilisateurs à
revoir
Si activé, les utilisateurs peuvent réviser le message en suivant les
instructions de l’IVR avant d'envoyer le message. Le réglage par défaut
est "Non".
PARAMETRES D’EMAIL DE MESSAGERIE VOCALE
L’UCM61xx peut être configuré pour envoyer les messages vocaux en pièce jointe aux e-mails. Cliquez
sur le bouton "Paramètre d’E-mail de messagerie vocale" pour configurer les attributs et contenus des
emails.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 126 of 219
Figure 42: Paramètres e-mail de messagerie vocale
Tableau 36: Paramètres e-mail de messagerie vocale
Attacher les enregistrements à
l'e-mail
Si activé, les messages vocaux seront envoyés à l'adresse e-mail de
l'utilisateur. Le réglage par défaut est "Oui".
Remplissez le contenu du "Sujet:" et "Message:, pour être utilisé dans
l'e-mail lors de l'envoi aux utilisateurs.
Les variables permises sont:
Template d’Email de
messagerie vocale







\t: TAB
${VM_NAME}: Le nom et prénom du destinataire
${VM_DUR}: La durée du message vocal
${VM_MAILBOX}: L'extension du destinataire
${VM_CALLERID}: L'identification de l'appelant de la personne qui
a laissé le message
${VM_MSGNUM}: Le nombre de messages dans la boîte aux
lettres
${VM_DATE}: La date et l'heure auxquelles le message a été reçu.
Cliquez sur le bouton "Charger les données initiales" pour afficher le modèle par défaut comme
exemple.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 127 of 219
CONFIGURATION DU GROUPE DE MESSAGERIE VOCALE.
L’UCM61xx supporte le groupe de messagerie vocale et toutes les extensions ajoutées dans le groupe
recevront la messagerie vocale de l'extension du groupe. Le groupe de messagerie vocale peut être
configuré depuis l'interface graphique Web ->PBX-> Fonctions d’appels-> groupe de messagerie
vocale. Cliquez sur "Créer un nouveau groupe de messagerie vocale" pour configurer le groupe.
Figure 43: Groupe de messagerie vocale
Tableau 37: Paramètres du groupe de messagerie vocale
Extension
Saisir l'extension de la messagerie vocale du groupe. Les messages
vocaux reçus sur cette extension seront envoyés à tous les membres
du groupe de messagerie vocale.
Nom
Configurer le nom pour identifier le groupe de messagerie vocale.
Lettres, chiffres, _ et - sont autorisés.
Mot de passe de messagerie
vocale
Configurer le mot de passe de messagerie vocale pour que les
utilisateurs puissent vérifier leurs messages vocaux.
Adresse E-mail
Configurer l’adresse E-mail pour l’extension du groupe de messagerie
vocale.
Boîtes aux lettres de
Messagerie vocale du groupe
Sélectionnez à partir des boîtes aux lettres disponibles sur la liste
gauche et les ajouter à la liste de droite. Les extensions doivent avoir la
messagerie vocale activée afin de figurer sur la liste des boîtes aux
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 128 of 219
lettres disponibles.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 129 of 219
GROUPE D'APPEL
L’UCM61xx supporte la fonction de groupe d'appel en utilisant différentes stratégies de sonnerie
appliquée aux membres du groupe d'appel. Cette section décrit la configuration du groupe d'appel sur
l’UCM61xx.
CONFIGURATION DU GROUPE D'APPEL
Les paramètres du groupe d'appel sont accessibles via l'interface graphique Web ->PBX->Fonctions
d’appels->Groupe d’appels.
Figure 44: Groupe d’appel

Cliquez sur «Créer un nouveau groupe d’appel " pour ajouter un groupe d’appel.

Cliquez sur
pour modifier le groupe d'appel. Le tableau suivant indique les paramètres de
configuration de groupe d'appel.

Cliquez sur
pour supprimer le groupe d’appel
Tableau 38: Paramètres du groupe d'appel
Nom du groupe d'appel
Configurer le nom du groupe d’appel pour identifier le groupe d’appel.
Lettres, chiffres, _ et - sont autorisés.
Extension
Configurer l’extension du groupe d’appel
Membres de groupe d'appel
Sélectionnez les utilisateurs disponibles à partir de la partie gauche à la
liste des membres du groupe d’appel sur la partie droite. Cliquez sur
pour arranger l'ordre.
Stratégie de sonnerie
Sélectionnez la stratégie de sonnerie. Le réglage par défaut est
« Sonnerie par ordre »

Firmware Version 1.0.6.10
Sonnerie Simultanée
Manuel d’utilisateur Série UCM6100
Page 130 of 219
Sonnez tous les membres en même temps quand il y a un appel
entrant à l'extension de groupe d’appel. Si l'un des membres
répond à l'appel, la sonnerie va s’arrêter sur les autres membres.

Sonnerie par ordre.
Sonnez les membres avec l'ordre configuré dans la liste du groupe
d'appel. Si le premier membre ne répond pas à l'appel, la sonnerie
s’arrêtera sur le premier membre et commence à sonner sur le
second membre.
Configurer le nombre de secondes pour sonner chaque membre. S'il
est réglé sur 0, il continuera de sonner. Le réglage par défaut est de 30
secondes.
Délai en secondes de sonnerie
pour chaque Membre
Remarque:
Le délai de sonnerie peut être remplacé par celui de l’utilisateur s’il est
configuré avec un délai de sonnerie.
Auto Record
Si activée, les appels sur le groupe d’appels seront automatiquement
enregistrés. Le paramètre est désactivé par défaut. Les fichiers
d’enregistrement peuvent être accessibles dans la web Gui-> CDR->
Fichiers d’enregistrements.
Activer la destination
Si activée, les utilisateurs peuvent sélectionner une extension, la
messagerie vocale, groupe d’appel, IVR, appel de file d'attente,
groupe de messagerie vocale comme destination si l'appel au groupe
est sans réponse. Le «Secret » et l’adresse e-mail sont nécessaires si la
messagerie vocale est sélectionnée en tant que destination
Configurez le mot de passe pour accéder à la messagerie vocale de
l’extension du groupe d’appel.
Secret
Remarque :
Le mot de passe doit être composé d’au moins 4 caractères.
Adresse Email
Configurez l'adresse Email de la messagerie vocal de l’extension du
groupe appel. Si “Attacher les enregistrements à l’e-mail " est activé à
partir de l'interface graphique Web ->PBX-> messagerie vocale ->
Paramètres e-mail Messagerie vocale, la messagerie vocale peut
être envoyé à l'adresse électronique de ce groupe d'appel en pièce
jointe.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 131 of 219
Figure 45: Configuration d'un groupe d'appel
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 132 of 219
GROUPE DE PAGINATION ET INTERCOM
Les fonctions de pagination et intercom de l’UCM61xx peuvent être utilisées par code de fonction pour
une seul extension ou un groupe de pagination/intercom. Cette section décrit la configuration du groupe
de pagination / intercom sous interface graphique Web ->PBX-> Fonctions d’appels-> Intercom.
CONFIGURATION DU GROUPE PAGINATION/INTERCOM

Cliquez sur "Créer un groupe d’annonce" afin d’ajouter un groupe de pagination/intercom.
Figure 46: Groupe Annonce/Intercom
Tableau 39: Paramètres de configuration du groupe Annonce/Intercom
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 133 of 219
Extension
Configurer l’extension du groupe de pagination/intercom.
Type
Sélectionnez "Intercom à deux" ou "Annonce à sens unique".
Membres du groupe d'annonce
Sélectionnez les utilisateurs disponibles à partir de la liste des
utilisateurs disponible à gauche aux Membres du groupe d’annonce à
droite.

Cliquez sur
pour modifier le groupe pagination/intercom.

Cliquez sur
pour supprimer le groupe pagination/intercom.

Cliquez sur "Paramètres de groupe d’annonce" pour modifier l’en-tête Alert-Info. Cet en-tête sera
ajouté au message SIP INVITE envoyé lors de l’appel de l’extension du groupe d’annonce.
Figure 47: Paramètres groupe Annonce/Intercom

L’UCM61XX dispose d’un code d’appel de pagination/intercom préconfiguré. Pour modifier le code de
pagination/intercom, Cliquez sur "Codes de fonctions" sur la fenêtre de "Paramètres de groupe
d’annonce". Ou les utilisateurs peuvent aller à l'interface graphique Web ->PBX-> Options internes>Codes fonctions directement.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 134 of 219
FILE D'ATTENTE
L’UCM61xx supporte l’option de file d'attente en utilisant des agents statiques ou des agents
dynamiques. Cette section décrit la configuration de la file d'attente depuis l'interface graphique Web
PBX->Fonctions d’appels-> File d'attente.
CONFIGURATION DE LA FILE D’ATTENTE
Paramètres de configuration de la file d'attente sont accessibles via l'interface graphique Web PBX>Fonctions d’appels-> File d'attente.

Cliquez sur "Créer une nouvelle file" pour ajouter une file d’attente.
Figure 48: File d’attente

Cliquez sur
pour modifier la file d’attente. Les paramètres de configuration de file d'attente
d'appels sont listés dans le tableau ci-dessous.
Tableau 40: Paramètres de configuration de la file d’attente
Nom d’extension
Configurer l'extension de file d'attente.
Nom
Configurer le nom de file d'attente pour identifier la file d'attente.
Sélectionnez la stratégie pour la file d'attente.

Simultané
Sonnez tous les agents disponibles simultanément jusqu'à ce qu'on
réponde.

Linéaire
Sonnez les agents dans l'ordre spécifié.

Moins récent
Sonnez l'agent qui a été le moins appelé récemment.
Stratégie
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 135 of 219

Moins d’appels
Sonnez l'agent qui a reçu le moins d'appels.

Aléatoire
Sonnez un agent aléatoire.

Circulaire avec mémorisation
Sonnez les agents à en ordre circulaire avec mémorisation.
Le réglage par défaut est " Simultané".
Sélectionnez la classe de musique en attente de la file d'attente.
Musique de mise en attente
Remarque:
Classe de musique en attente peut être gérer sous l’interface WEB>PBX-> Options Internes-> Musique en attente.
Permet d'indiquer si les appelants seront déconnectés de la file
d'attente ou non si la file d’attente n’a plus aucun agent. Le réglage par
défaut est "Strict".

Oui
Les appelants seront déconnectés de la file d'attente si tous les
agents sont suspendus ou non valide.

Non
Ne jamais déconnecter les appels de la file d'attente lorsque la file
d'attente est vide.

Strict
Les appelants seront déconnectés de la file d'attente si tous les
agents sont suspendus, invalide ou indisponible.
Quitter si vide
Permet d'indiquer si les appelants peuvent composer dans une file
d'attente si la file d'attente n'a pas d'agent. Le réglage par défaut est
"Non".
Composer dans une file vide

Oui
Les appelants peuvent toujours composer dans une file d'attente.

Non
Les appelants ne peuvent pas composer dans une file d'attente si
tous les agents sont suspendus ou non valide.

Strict
Les appelants ne peuvent pas composer dans une file d'attente si
les agents sont suspendus, invalide ou indisponible.
Login, mot de passe
Si activé, le code PIN configuré sera requis pour les agents
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 136 of 219
dynamique
dynamiques afin de se connecter. Le réglage par défaut est désactivé.
Pause
Configurez le nombre de secondes qu’un agent sonne avant que l'appel
ne soit redirigé vers l'agent suivant. e réglage par défaut est de 15
secondes.
Temps de bouclage
Configurez le nombre de secondes avant qu’un nouvel appel de la file
d'attente ne sonne sur l'agent après le dernier appel terminé. Si réglé
sur 0, il n'y aura pas de retard entre les appels reçu de la file d'attente.
Le réglage par défaut est 15 secondes.
Longueur Max de la file
Configurez le nombre maximal d'appels permis sur la file d'attente à la
fois. Ce nombre n'inclut pas les appels qui ont été liés aux agents. Il ne
prend en compte que les appels non connecté. Le réglage par défaut
est 0, ce qui signifie illimité. Lorsque la valeur maximale est atteinte,
l'appelant sera traité avec une tonalité d'occupation suivie par la règle
d'appel suivante après avoir tenté d'entrer dans la file d'attente.
Signaler Temps d'attente:
Si activé, l’UCM61xx présentera (à l'agent) la durée du temps que
l'appelant a attendu avant d’être connecter. Le réglage par défaut est
NON.
Si activé, les utilisateurs seront déconnectés après le nombre de
secondes configuré. Le réglage par défaut est "Non".
Temps d'attente
Remarque:
Il est recommandé de configurer "Pause" plus long que " Temps de
bouclage ".
Auto Record
Si activé, les appels dans la file d’attente seront automatiquement
enregistrés. Les fichiers d’enregistrements peuvent être accessibles
dans la file d’enregistrements sous la web Gui-> PBX-> Fonctions
d’appels-> File d’attente
Agents statiques
Sélectionnez les agents disponibles pour les configurer autant qu’agent
statique. Choisir à partir de la liste gauche vers la liste des agents
statique sur la droite.


Cliquez sur
pour supprimer une file d’attente.
Cliquez sur "Paramètres de connexion d’agent" pour configurer le suffixe de l’agent login et le suffixe
de l’agent logout. Une fois configuré, les utilisateurs peuvent se connecter à la file d'attente en tant
qu'agent dynamique.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 137 of 219
Figure 49: Paramètres de connexion d'agent
Par exemple, Si l'extension de la file d'attente est de 6500, Suffixe de l'Agent Login de l'extension est
* et Suffixe de l'Agent Logout de l'extension **, les utilisateurs peuvent composer 6500* pour se
connecter à la file d'attente en tant qu'agent dynamique et composer 6500** pour se déconnecter de
la file d'attente. L’Agent dynamique n'a pas besoin d'être inscrit comme agent statique et peut se
connecter/se déconnecter à tout moment.

Code de fonction de la file d’attente " Mise en pause d'agent: " et " Arrêt de mise en pause d'agent "
peut être configuré sous interface graphique Web ->PBX-> Options internes-> Codes fonctions. Le
code de fonction par défaut est *83 pour la « pause d’agent » et *84 pour la « reprise d’agent »
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 138 of 219
GROUPES D’EXTENSIONS
L’option du groupe d’extensions sur l’UCM6100 est dorénavant ajoutée depuis la version 1.0.5.14. Les
utilisateurs peuvent attribuer des extensions aux différents groupes pour mieux gérer les configurations
sur l’UCM6100. Par exemple, quand l’option « Activer Filtre sur Caller ID Source » est utilisée, les
utilisateurs peuvent sélectionner un groupe au lieu de l’extension de chaque personne pour l’attribution.
Ainsi, cette option simplifie la procédure de la configuration et aide à gérer et catégoriser les extensions
dans un environnement de travail.
CONFIGURER LES GROUPES D’EXTENSIONS
Le groupe d’extension peut être configuré via la Web GUI-> PBX-> Fonctions d’appels-> Groupe
d’extensions.

Appuyez sur « Créer un nouveau groupe d’extension » pour créer un nouveau groupe

Appuyez sur
pour modifier le groupe d’extension
Sélectionnez les extensions de la liste de gauche vers la liste de droite
Figure 50: Editer Groupe d’Extensions

Appuyez sur
Firmware Version 1.0.6.10
pour supprimer un groupe d’extension.
Manuel d’utilisateur Série UCM6100
Page 139 of 219
UTILISER LES GROUPES D’EXTENSIONS
Voici un exemple où on peut utiliser l’extension du groupe. Allez à la Web GUI-> PBX-> Basique/ Routes
d’appels-> Routes sortantes et sélectionnez « Activer le filtre sur Caller ID Source ». Les extensions ainsi
que les groupes d’extensions vont être affichés à l’utilisateur pour sélectionner d’eux.
Figure 51: Sélectionner le Groupe d’Extensions dans la Route Sortante
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 140 of 219
GROUPES D’INTERCEPTION
L’UCM6100 supporte l’option des groupes d’interception qui permettent aux utilisateurs d’intercepter des
appels entrants pour d’autres extensions si elles sont dans le même groupe d’interception, en composant
le code de fonction « Interception Extension » (*8 par défaut).
CONFIGURER LES GROUPES D’INTERCEPTION
Les groupes d’interception peuvent être configurés via la Web GUI-> PBX-> Fonctions d’appels-> Groupe
d’interception.

Appuyez sur « Créer un Nouveau Groupe d’Interception d’Appels »

Appuyez sur
pour modifier le groupe d’interception
Sélectionnez les extensions de la liste gauche vers la liste droite.
Figure 52: Editer Groupe d’Interception

Appuyez sur
Firmware Version 1.0.6.10
pour supprimer un groupe d’interception.
Manuel d’utilisateur Série UCM6100
Page 141 of 219
MUSIQUE D'ATTENTE
Les paramètres de la musique d’attente est accessible via l’interface graphique web ->PBX-> Options
internes-> Musique D'attente. Dans cette page, les utilisateurs peuvent configurer la classe de la musique
d'attente et charger des fichiers de musique. La classe de musique "par défaut" dispose déjà de 5 fichiers
audio définis pour les utilisateurs à utiliser
.
Figure 53: Classe de musique en attente par défaut

Cliquez sur "Créer une nouvelle classe MOH" pour ajouter une nouvelle classe de musique d’attente.

Cliquez sur
pour configurer la méthode de tri de la classe MOH afin d’être "Alpha" ou "Aléatoire"
pour les fichiers audio.

Cliquez sur

Cliquez sur
pour sélectionner le fichier de musique depuis un PC local et cliquez sur
pour
commencer le chargement. Le fichier de musique transféré doit être de format Mono 8 KHz avec une
taille inférieure à 5M.

Cliquez sur
à côté du fichier son pour supprimer le fichier de son sélectionné à partir de la classe
de musique en attente.
à coté de la classe de musique d’attente sélectionnée afin de la supprimer.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 142 of 219
FAX/T.38
L’UCM61xx supporte T.30/T.38 Fax et Fax Pass-through. Après avoir reçu le fax, UCM61xx peut le
convertir au format PDF et l'envoyer à l'adresse électronique configurée.
Les Paramètres Fax/T.38 sont accessibles via l'interface graphique Web ->PBX->Options internes>FAX/T.38. La liste des fichiers de FAX reçus sera affichée dans la même page Web pour être visualiser,
télécharger et supprimer par les utilisateurs.
CONFIGURATION FAX/T.38


Cliquez sur "Créer une nouvelle extension de fax". Sur la fenêtre ouverte, remplir l’extension, le nom
et l'adresse email pour envoyer le fax reçu.
Cliquez sur "Paramètres du FAX" pour configurer les paramètres de Fax.
Tableau 41: Paramètres FAX/T.38
Activer le Mode de Correction
d’Erreur
Activer le mode de correction d'erreur (ECM) pour le fax. Le réglage par
défaut est « OUI ».
Taux de Transfert Maximale
Configurez le taux de transfert maximal lors de la négociation du taux
de Fax. Les valeurs possibles sont 2400, 4800, 7200, 9600, 12000 et
14400. Le réglage par défaut est 14400.
Taux de Transfert Minimale
Configurez le taux de transfert minimum lors de la négociation du taux
de Fax. Les valeurs possibles sont 2400, 4800, 7200, 9600, 12000 and
14000. Le réglage par défaut est 2400.
Configurez l'adresse email pour envoyer le fax reçu si l'adresse e-mail
de l'utilisateur n’est pas indiquée.
L’adresse Email Par Défaut
Remarque:
Adresse e-mail de l'extension ou l'adresse de courriel par défaut du fax
doit être configurée afin de recevoir des fax sur les Email. Si aucune
d'entre eux n’est configurée, le fax ne sera pas reçu par e-mail.
Variables de modèle
Remplissez le contenu du "Sujet:" et "Message:", afin d’être utilisé dans
l'e-mail lors de l'envoi du fax pour les utilisateurs...
Les variables de modèle sont:
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 143 of 219





${CALLERIDNUM} : Identifiant de l’appelant
${CALLERIDNAME} : Nom de l’identifiant de l’appelant
${RECEIVEEXTEN} : L'extension à recevoir le fax
${FAXPAGES} : Nombre de pages du fax
${VM_DATE} : La date et l'heure à laquelle le fax a été reçu

Cliquez sur
pour modifier l’extension de Fax.

Cliquez sur
pour supprimer l’extension de Fax.
Exemple de configuration pour recevoir des fax à partir d’une LIGNE RTC
Les instructions suivantes décrivent comment utiliser l’UCM6100 pour recevoir des fax à partir de la ligne
RTC sur l’équipement FAX connecté au port FXS de l’UCM6100.
1.
2.
3.
4.
Connectez la machine Fax sur le port FXS de l’UCM6100.
Connectez la ligne RTC au port FXO de l’UCM6100.
Allez à l'interface graphique Web-> PBX-> Trunks analogique.
Créez ou modifiez la ligne analogique pour fax comme montré ci-dessous.
Détection fax: Assurez-vous que l'option «Détection Fax» est réglée sur "Non".
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 144 of 219
Figure 54: Configurer le trunk analogique sans Détection Fax
5. Allez à page web de l’UCM6100-> PBX -> Basique / Routes d’appels-> Extensions.
6. Créez ou modifiez l'extension du port FXS.
 Station analogique: Sélectionnez le port FXS pour être affecté à l'extension. Par défaut, il est
réglé sur "Aucun".
 Une fois sélectionnés, les paramètres analogiques liés à cette extension seront affichés dans
la section "Paramètres analogiques".
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 145 of 219
Figure 55: Configurer une extension d'une machine FAX
7. Aller à la page web GUI PBX -> Basique / Routes d’appels-> -> Routes entrantes.
8. Créer une route entrante utilisant le Trunk analogique du fax. Sélectionnez l'extension créée pour
la machine de fax à l'étape 4 comme destination par défaut.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 146 of 219
Figure 56: Configurer la règle entrante pour le Fax
Maintenant, la configuration de Fax est terminée. Quand il y aura un fax entrant appelant au numéro RTC
pour le port FXO, il va envoyer le Fax à la machine de Fax.
Exemple de configuration pour fax-to-EMAIL
Les instructions suivantes décrivent un exemple de configuration sur l'utilisation de la fonctionnalité Fax-to
Email sur l’UCM6100
1. Connectez-ligne RTC au port FXO de l’UCM6100.
2. Aller à l’interface web de l’UCM6100-> Options Internes -> Fax/T.38. Créer une nouvelle
extension de fax.
Figure 57: Créer une extension FAX
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 147 of 219
3. Aller à l’interface web UCM6100 -> Basique / Routes d’appels -> Trunks analogiques. Créer un
nouveau Trunks analogique. Prière de s’assurer que «Détection de fax » est réglée sur "non".
Figure 58: Activer la détection Fax sur le Trunk analogique
Aller à interface web de l’UCM6100 -> Basic / Route d’appels-> Routes entrantes. Créez une nouvelle
route entrante et définissez comme destination par défaut l'extension de Fax.
4.
Figure 58: Route entrante vers l'extension FAX
5. Une fois configurée, le FAX entrant à partir d’une machine FAX externe au numéro de ligne RTC
sera converti en fichier PDF et envoyé à l'adresse Email [email protected] en
pièce jointe.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 148 of 219
DISA
L’UCM6100 supporte DISA pour être utilisé dans IVR ou la route entrante. Avant de l'utiliser, créer une
nouvelle DISA sous interface web-> Fonctions d’appel -> DISA.
-
Cliquez sur «Créer un nouveau IVR" pour ajouter une nouvelle DISA.
-
Cliquez sur
pour modifier la configuration DISA.
-
Cliquez sur
pour supprimer la DISA.
Figure 59: Créer nouveau DISA
Tableau 42: Paramètres DISA
Nom
Mot de passe
Permission
Firmware Version 1.0.6.10
Configurez le nom DISA pour l’identifier DISA.
Configurez le mot de passe (chiffres uniquement) requis à l'utilisateur
d'entrer avant d'utiliser DISA à composer.
Remarque :
Le mot de passe doit être composé d’au moins 4 caractères.
Configurez le niveau d'autorisation pour DISA. Les autorisations
disponibles sont «Interne», «Local», «National» et «International» du
plus bas niveau au plus haut niveau. Le réglage par défaut est
"interne". Si l'utilisateur tente de composer des appels sortants après la
numérotation dans la DISA, l’UCM6100 comparera le niveau
Manuel d’utilisateur Série UCM6100
Page 149 of 219
d'autorisation de la DISA avec le niveau de privilège de la route
sortante. Si le niveau d'autorisation de la DISA est supérieure (ou
égale) au niveau de privilège de la route sortante, l'appel sera autorisé
à passer.
Délai de réponse
Configurez la durée maximale de temps que l’UCM6100 va attendre
avant de raccrocher si l'utilisateur compose un numéro incomplet ou
incorrect. Le réglage par défaut est de 10 secondes.
Délai de chiffre
Configurez la durée maximale de temps autorisé entre les chiffres
lorsque l'utilisateur tape l'extension. Le réglage par défaut est de 5
secondes.
Permettre le raccrochage
Si activé, lors d'un appel actif, les utilisateurs peuvent entrer le code de
fonction de raccrochage UCM6100 (par défaut c'est * 0) pour
déconnecter l'appel ou raccrocher directement. Une nouvelle tonalité
sera entendue sous peu à l'utilisateur pour effectuer un nouvel appel.
Le réglage par défaut est "Non".
Une fois créés, les utilisateurs peuvent configurer la destination de la route entrante comme "DISA" ou
événement IVR par bouton comme "DISA". Lors de la numérotation dans DISA, les utilisateurs seront
invités à fournir un mot de passe d’abord. Après avoir entré un mot de passe correct, une seconde
tonalité de numérotation sera entendue pour les utilisateurs.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 150 of 219
BLF ET LISTE D’ÉVÉNEMENT
BLF
L’UCM6100 supporte le suivi des BLF pour extensions, groupe d’appels, queue d’attente, salle de
conférence et espace de parcage. Par exemple, sur le téléphone de l’utilisateur, configurez le numéro de
parking lot 701 pour comme numéro de BLF surveillé. Quand il y a un appel parqué sur 701, La LED pour
cette touche BLF s'allume en rouge, signifiant qu’un appel est placé sur cet espace de parcage.
Remarque :

Sur les téléphones GXP de Grandstream, les MPK supportent le mode « Call Park », qui est
normalement utilisé pour parquer un appel en configurant le numéro MPK comme code de
fonctions de parcage d’appel (ex : 700). Les utilisateurs peuvent aussi utiliser le mode « Call
Park » pour surveiller et intercepter l’appel sur cet espace de parcage en configurant le numéro
MPK comme numéro d’espace de parcage (ex 701).
Liste d’événements
Mise à part le BLF, les utilisateurs peuvent aussi configurer les téléphones pour surveiller la liste
d’événements. De cette façon, les extensions locales sur le même UCM ainsi que les extensions
distantes sur le VOIP Trunk peuvent être surveillées. Les paramètres de la liste d’évènements se
trouvent sous la web GUI-> Fonctions d’appels-> Liste d’événements.

Appuyez sur « Créer une nouvelle Liste d’événements » pour ajouter une liste.

Appuyez sur
pour modifier la configuration de la liste d’événements.

Appuyez sur
pour supprimer la liste d’événements.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 151 of 219
Figure 60: Créer une nouvelle liste Evénement
Tableau 43: Paramètres liste d'événement
URI
Extensions Locales
Extensions distantes
Firmware Version 1.0.6.10
Configurer le nom de cette liste d'événements (par exemple,
office_event_list). Veuillez noter que le nom de l'URI ne peut pas être le
même que celui de l'extension sur le UCM6100. Les caractères valides
sont les lettres, les chiffres, _ et -.
Sélectionnez les extensions disponibles figurant sur l’UCM6100 locale à
surveiller dans la liste d'événements.
Si LDAP Sync est activé entre l’UCM6100 et l’UCM6100 peer, les
extensions distantes seront répertoriées sous "Extensions disponibles".
Sinon, saisissez manuellement les extensions distantes dans le champ
"Extensions spéciales".
Manuel d’utilisateur Série UCM6100
Page 152 of 219
Extensions Spéciales
Entrez manuellement les extensions distantes du Trunk/Peer avec
enregistrement à surveiller dans la liste d'événements.
format Valide: 5000, 5001, 9000
La supervision d'extension à distance fonctionne sur l’UCM6100 via la liste des événements BLF, entre
Trunks SIP Peer ou Trunks SIP avec enregistrement (s’entre-enregistre). Par conséquent, prière de
configurer correctement les Trunks SIP sur l’UCM6100 avant la première utilisation de la fonction BLF
distante. Veuillez noter que les points terminaux SIP doivent supporter la liste des événements BLF afin
de surveiller à distance les extensions.
Quand une liste d'événements est créée sur au niveau de l’UCM6100 et les extensions distante sont
ajoutées à la liste, l’UCM6100 enverra SIP SUBSCIRBE à l’UCM6100 distant pour obtenir le statut de
l'extension distantes. Lorsque les points terminaux SIP s’enregistrent et souscrivent à la liste
d’événement locale à l’UCM6100, ce dernier peut obtenir le statut de l'extension à distance à partir de
cette liste d'événements.
Une fois correctement configuré, la page de liste d'événements affiche le statut des extensions locales et
les abonnés pour chaque liste d'événements. Les utilisateurs peuvent également sélectionner l'URI de
l'événement pour vérifier l’état de l’extension suivie et les détails des souscripteurs.
Remarque :
• Pour configurer la synchronisation LDAP, rendez-vous à l’interface web UCM6100 -> PBX-> Basique /
Routes d’appels -> Trunk VoIP. Vous verrez l'option " Activer Sync LDAP ". Une fois activée, veuillez
configurer les informations de mot de passe pour l’UCM6100 peer distant à connecter avec l’UCM6100
local. D'autres informations comme le numéro de port, règle sortante LDAP, Préfixe Composé LDAP
seront également nécessaire. Tant l’UCM6100 local et l’UCM6100 distant ont besoin d'activer l'option de
synchronisation LDAP avec le même mot de passe pour que la connexion et la synchronisation soit
réussie.
• Actuellement la fonction de synchronisation LDAP ne fonctionne qu'entre deux UCM6100s.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 153 of 219
• (Théoriquement) la supervision BLF distante marchera si
le PBX distant supervisé n’est pas un
UCM6100. Toutefois, il pourrait ne pas fonctionner dans l'autre sens selon si le PBX non UCM6100
supporte la liste des événements BLF ou une fonction de surveillance à distance.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 154 of 219
COMPOSER PAR NOM
Composer par nom (Dial By Name) est une fonctionnalité sur le PBX qui permet à l’appelant de chercher
une personne par prénom ou nom via le clavier du téléphone. L’administrateur peut définir un annuaire
contenant les extensions désirées dans l’annuaire et la recherche par « prénom » ou « nom ». Après la
composition, le IVR/ Auto Attendant du PBX va guider l’appelant pour épeler les chiffres afin de trouver la
personne dans l’annuaire Dial By Name. Cette fonctionnalité permet aux clients d’utiliser un système
automatique guidé afin de rentrer en contact avec les employés de l’entreprise sans avoir besoin de
connaitre leur numéro d’extension, permettant ainsi une certaine facilité et améliorant l’image du
l’entreprise.
CONFIGURATION DIAL BY NAME
Les administrateurs peuvent créer un groupe « dial by name » sous a web GUI-> Fonctions d’appels->
Dial By Name.
Figure 61: Créer un groupe Dial By Name
1-Nom du groupe
Entrer le nom du groupe afin d’identifier le groupe Dial By Name. Ce dernier peut être utilisé comme
destination pour les routes entrantes et les évènements Keypress de l’IVR. Le nom du groupe définit ici
va être affiché dans la liste de destination durant la configuration du IVR et la route entrante.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 155 of 219
Figure 62: Groupe Dial By Name dans les évènements Keypress de l'IVR
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 156 of 219
Figure 63: Groupe Dial By Name dans la route entrante
2-Extension
Configurer l’extension à composer directement pour le groupe Dial By Name
3-Extensions Disponibles/Extensions sélectionnées
Sélectionner les extensions disponibles de gauche à droite pour l’annuaire du groupe Dial By Name.
Seules les extensions sélectionnées ici peuvent être atteintes par l’IVR Dial By Name durant la
composition dans ce groupe. Les extensions ici doivent avoir un prénom et un nom valides configurés
sous la web Gui-> PBX-> Routes d’appels/Basiques-> Extensions afin qu’elles soient recherchables dans
l’annuaire Dial By Name à travers l’IVR. En spécifiant les extensions ici, les administrateurs peuvent être
sûrs que les appelés non vérifiés ne vont pas atteindre l’employé de l’entreprise s’il/elle ne veut pas les
accepter directement.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 157 of 219
Figure 64: Configurer le prénom et nom de l'extension
4- Type de Requête
Spécifier le type de requête. Cela définit comment l’appelant doit enter les informations pour
rechercher dans l’annuaire.
Par Prénom : entrer les 3 premiers chiffres du prénom pour rechercher dans l’annuaire.
Par nom : entrer les 3 premiers chiffres du nom pour rechercher dans l’annuaire.
Par nom complet : entrer les 3 premiers chiffres du prénom ou du nom pour rechercher dans l’annuaire.
5- Type de sélection
Spécifier le type de sélection pour les résultats de la recherche. L’IVR va confirmer le nom/numéro de la
partie que l’appelant veut atteindre avant de composer.
Par Ordre : Après que l’appelant entre les chiffres, l’VR doit annoncer le nom ou le numéro du 1er nom
correspondant. L’appelant peut confirmer et composer si c’est la bonne destination ou appuyer sur *
pour écouter le prochain résultat correspondant si ce n’est pas la bonne destination à appeler.
Par Menu : Après que l’appelant entre les chiffres, l’IVR annonce 8 résultats correspondants. L’appelant
peut appuyer sur les numéros de 1 jusqu’à 8 pour sélectionner et appeler, ou appuyer sur 9 pour les
résultats de la page suivante.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 158 of 219
FONCTIONS D'APPEL
L’UCM61xx supporte l'enregistrement d'appel, le transfert, le renvoi d'appel, parcage d’appel et d'autres
fonctions d'appel par code de fonction. Cette section liste tous les codes de fonction supporter par
l’UCM61xx et explique l’utiliser des fonctions d'appel.
CODES DE FONCTIONS
Tableau 44: Code de fonctions UCM61xx
Carte de fonctions


Transfert aveugle
Transfert d’Appel Supervisé




Deconnexion
Le code par défaut: #1.
Entrez le code pendant un appel actif. Après avoir entendu
"transfert", vous allez entendre une tonalité. Entrez le numéro
vers lequel vous souhaitez transférer l’appel. Ensuite,
l'utilisateur sera déconnecté et le transfert sera terminé.
Options
Désactiver
Activer pour l'appelant: Activer le code de fonction sur
l'appelant.
Activer pour l’appelé: Activer le code de fonction sur
l'appelé.
Activer pour les deux: Activer le code de fonction à la fois
pour l'appelant et l'appelé.
Le code par défaut: *2.
Entrez le code pendant un appel actif. Après avoir entendu
"transfert”, vous allez entendre une tonalité. Entrez le numéro
vers lequel vous souhaitez transférer l’appel et vous serez
connecté. Raccrochez pour compléter le transfert assisté.
Options
Désactiver
Activer pour l'appelant: Activer le code de fonction sur
l'appelant.
Activer pour l’appelé: Activer le code de fonction sur
l'appelé.
Activer pour les deux: Activer le code de fonction à la fois
pour l'appelant et l'appelé.



Firmware Version 1.0.6.10
Le code par défaut: * 0.
Entrez le code pendant un appel actif. Il va déconnecter
l'appel.
Options
Désactiver
Manuel d’utilisateur Série UCM6100
Page 159 of 219
Autoriser l'appelant: Activer le code de fonction sur le
côté de l'appelant.
Permettre l’appelé: Activer le code de fonction sur le
côté appelé seulement.
Permettre les deux: Activer le code de fonction à la fois
du côté de l'appelant et l'appelé.



Le code par défaut: #72.
Entrez le code pendant un appel actif pour parquer un appel.
Options
Désactiver
Activer pour l'appelant: Activer le code de fonction sur
l'appelant.
Activer pour l’appelé: Activer le code de fonction sur
l'appelé.
Activer pour les deux: Activer le code de fonction à la fois
pour l'appelant et l'appelé.


Le code par défaut: *3.
Entrez le code suivi de # ou envoyer afin de commencer
l'enregistrement de l'appel audio et l’UCM61xx va mélanger
les flux audio nativement directement de l'appel en cours.
Options
Désactiver
Activer pour l'appelant: Activer le code de fonction sur
l'appelant.
Activer pour l’appelé: Activer le code de fonction sur
l'appelé.
Activer pour les deux: Activer le code de fonction à la fois
pour l'appelant et l'appelé.

Le code par défaut: *77.
Désactivation de Ne Pas Déranger
(NPD)

Le code par défaut: *78.
Activation du Renvoie d’Appel Si
Occupé


Le code par défaut: *90.
Entrez le code et suivez le guide vocal. Ou entrez le code
suivi de l'extension pour transférer l'appel.
Désactivation Du Renvoie d’Appel
Si Occupé

Le code par défaut: *91.
Activation du Renvoie d’Appel Si
Pas de Réponse


Le code par défaut: *92.
Entrez le code et suivez le guide vocal. Ou entrez le code
suivi de l'extension pour transférer l'appel.
Désactivation du Renvoie d’Appel
Si Pas de Réponse:

Le code par défaut: *93.
Activation du Renvoie d’Appel
Inconditionnel:


Le code par défaut: *72.
Entrez le code et suivez le guide vocal. Ou entrez le code
suivi de l'extension pour transférer l'appel.
Parcage d'Appel
Enregistrement Mix Audio
DND(NPD) / Renvoi d’appel
Activation Ne Pas Déranger (NPD)
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 160 of 219
Désactiver le Renvoie d’Appel
Inconditionnel:

Le code par défaut: *73.
Délai d'expiration de Fonction
Chiffres


Le code par défaut: 1000.
Configurez l'intervalle maximal (en millisecondes) permise
entre les chiffres pour l’activation des codes de fonction.
Extension à parquer


Le code par défaut: 700.
Pendant un appel, initier un transfert aveugle, puis entrez ce
code pour parquer l'appel.


Le code par défaut: 701-720.
Ce sont les extensions où les appels seront parqués, à
savoir, les extensions de parcage sur lesquels les appels
parqués peuvent être récupérés.


Le code par défaut: 300.
Ceci est le délai d’expiration des appels parqués. Après
l’expiration du délai défini si l'appel n'est pas décroché,
l'extension qui a initié le parcage d’appel sera rappelée.


Le code par défaut: *98.
Composez * 98 et suivez le guide vocal. Ou composez le * 98
suivi par l'extension et # pour accéder à la messagerie vocale
de l’extension.
Ma messagerie vocale


Le code par défaut: *97.
Composer *97 pour accéder à la messagerie vocale.
Mise en pause d'agent


Le code par défaut: *83.
Mettre en pause l'agent dans toutes les files d'attente.
Arrêt de mise en pause d'agent


Le code par défaut: *84.
Réactiver l'agent dans toutes les files d'attente des appels.
Préfix de Pagination


Le code par défaut: *81.
Pour effectuer un page d’une extension, saisissez le code
suivi par l’extension.
Préfixe d’Intercom


Le code par défaut: *80.
Pour effectuer un intercom d’une extension, saisissez le code
suivi par l’extension.
Ajout de liste noire


Le code par défaut: *40.
Pour ajouter un numéro à la liste noire pour la route entrante,
composez *40 et suivez le guide vocal pour entrer le numéro.


Le code par défaut: *41.
Pour supprimer un numéro de la liste noire d’une route
entrante, composez *41 et suivez le guide vocal pour
supprimer le numéro

Le code par défaut: **.
Fonctionnalités Misc
Extensions pour les appels
parqués.
Expiration d’appel parqué (s)
Codes de fonctions
Consulter Messagerie vocale
Suppression de liste noire
Prise d'Appel durant la sonnerie
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 161 of 219



Prise d’extension

Préfixe d’accès direct à la
messagerie vocale



Pour intercepter un appel pour l'extension xxxx, entrer le
code de suivi de l’extension xxxx.
Code par défaut: * 8.
Ce code est pour le groupe de prise d’appel qui peut être
attribué à chaque poste sur la page de configuration de
l'extension.
S'il y a un appel entrant vers une extension, les autres
extensions au sein du même groupe de prise d’appel
peuvent composer *8 directement pour répondre à l'appel.
Code par défaut : *
Ce code est pour l’utilisateur afin de composer ou transférer
directement à la messagerie vocale d’une extension.
Par exemple, composer directement *5000 mènera l’appel à
la messagerie vocale de l’extension 5000. Si l’utilisateur
veut transférer l’appel à la messagerie vocale de l’extension
5000
ENREGISTREMENT DES APPELS
L’UCM61xx permet aux utilisateurs d'enregistrer de l'audio pendant l'appel. Si l’option « Auto Record »
est activée pour une extension, un groupe d’appels, une file d’attente ou un Trunk, l’appel va
automatiquement être enregistré quand il y a un appel établi avec un de ces derniers. Sinon, veuillez
suivre les instructions ci-dessous pour enregistrer manuellement l'appel.




Assurez-vous que la fonction " Enregistrement Mix Audio " est configurée et activée.
Après l'établissement de l'appel, Saisir " Enregistrement Mix Audio" code de fonction (Par défaut, mis
à *3) suivie par # ou envoyer afin de commencer l'enregistrement.
Pour arrêter l'enregistrement, Saisir " Enregistrement Mix Audio " code de fonction (Par défaut, mis à
*3) suivie par # ou envoyer. Ou l'enregistrement sera arrêté une fois l'appel terminé.
Les enregistrements peuvent être récupérés depuis l’interface graphique sous ->Etat->CDR. Cliquez
sur
pour lire l'enregistrement ou cliquez sur
pour télécharger le fichier d'enregistrement.
Figure 65: Télécharger le fichier d'enregistrement à partir de la page CDR
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 162 of 219
Les fichiers d’enregistrement pour l’appel enregistré sont également indiqués dans l’UCM6100 Web GUI> CDR-> Recording Files.
PARCAGE D’APPEL
L’UCM61xx fournit l’option de parcage d'appels et la fonction d'interception d'appels par code de
fonction.
PARQUER UN APPEL
Il y a deux codes de fonction qui peuvent être utilisés pour parquer l'appel.

Cartes de fonctionnalités -> Parcage d'appels (code par défaut # 72)
Pendant un appel actif, appuyez sur # 72 et l'appel sera parqué. Numéro de lot de parcage (plage par
défaut de 701 à 720) sera annoncé après avoir parqué l'appel.

Fonction Misc-> Parcage d'appels (code par défaut 700)
Pendant un appel actif, initier un transfert aveugle (code par défaut #1) puis composez 700 pour
parquer l'appel. Numéro de lot de parcage (plage par défaut de 701 à 720) sera annoncé après avoir
parqué l'appel.
RÉCUPÉREZ L'APPEL PARQUÉ
Pour reprendre l'appel parqué, il suffit de composer le numéro de lot de parcage et l'appel sera établi. Si
une communication parquée n'est pas récupéré après le délai d'attente, l'extension originale qui a parqué
l'appel sera rappelée.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 163 of 219
OPTIONS INTERNES
Cette section décrit les options internes qui n'ont pas été mentionnées dans les sections précédentes
encore. Les paramètres de cette section peuvent être appliqués globalement à l’UCM61xx, y compris les
configurations générales, tampon de gigue, paramètres RTP, config des ports et moniteur STUN. Les
options sont accessibles via l'interface graphique Web ->PBX-> Options internes.
OPTIONS INTERNES/GENERAL
Tableau 45: Options internes/Général
Paramètres généraux
Identifiant d’Appelant Extérieur
Global
Configurez l'identification de l'appelant global utilisé pour tous les
appels sortants lorsqu’aucune autre identification de l’appelant n’est
définie avec une priorité plus élevée. Si aucune identification de
l'appelant n’est définie pour l'extension ou le Trunk, l'ID global de
l'appelant sortante sera utilisé comme identification de l'appelant.
Nom d’Identifiant d’Appelant
Extérieur Global:
Configurez l’ID de l'appelant global Nom utilisé pour tous les appels
sortants. Si configuré, tous les appels sortant auront le nom
d’identification de l’appelant configuré a ce nom. Sinon, le nom
d’identification d’appel de l’extension sera utilisé.
Extension d’Operateur
Indiquez l’extension de l'opérateur, qui est composé lorsque l'utilisateur
compose 0 pour quitter l'application de messagerie vocale. L'extension
de l'opérateur peut également être utilisée sur les options de l’IVR.
Configurer le nombre de secondes à sonner une extension avant que
l'appel ne soit redirigé vers la messagerie vocale de l'utilisateur. Le
réglage par défaut est 60.
Délai de Sonnerie
Invite d’enregistrement
Remarque :
Il s'agit de la valeur globale utilisée pour chaque extension si le champ
"Délai de sonnerie" est laissé vide au niveau de la page de
configuration de l'extension.
Si activé, les utilisateurs pourront entendre la voix d’invite avant le
démarrage ou arrêt de l'enregistrement. Par exemple, avant
l'enregistrement, l’UCM6100 jouera le message vocal "L'appel sera
enregistré". Le réglage par défaut est "Non".
Options d'extension
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 164 of 219
Si activé, un mot de passe fort va être forcé pour le mot de passe créé
pour l’UCM6100. Ce paramètre est activé par défaut.
Les règles du mot de passe fort :
1. Les mots de passe pour messagerie vocale, groupe de
messagerie vocale, route entrante, mot de passe DISA, file
d’attente et conférence exigent des chiffres non-répétitifs et
non-séquentiels avec une longueur minimale de 4 chiffres. Les
motifs numériques répétitifs (tels que 0000, 1111, 1234, 2345,
etc.) ainsi que les motifs numériques communs (tels que
111222, 321321, etc.) ne sont pas permis d’être utilisés comme
mot de passe.
2. Les mots de passe de l’enregistrement de l’extension, le login
admin du web GUI, LDAP et LDAP Sync exigent des
caractères alphanumériques appartenant à au moins deux
catégories de celles suivantes, avec une longueur minimale de
4 caractères.
 Chiffres numériques
 Alphabets minuscules
 Alphabets majuscules
 Caractères spéciaux
Enforce Strong Passwords
Activer mot de passe aléatoire
Si activé, un mot de passe aléatoire est généré lors de la création de
l'extension. Le réglage par défaut est "Oui". Il est recommandé de
l'activer pour des raisons de sécurité.
Si configuré à "Oui", les utilisateurs peuvent désactiver la plage
d'extension préconfiguré/configuré sur l’UCM61xx. Le réglage par
défaut est "Non".
L'affectation de la plage d'extension par défaut est:
Désactiver Plages d’Extension









Extension utilisateur: 1000-6299
Extension d’interception : 4000-4999
Extension de mise en service automatique : 5000-6299
Extension de la Conférence: 6300-6399
Extension de l’IVR: 7000-7100
Extension groupe d’appel: 6400-6499
Extensions de file d'attente: 6500-6599
Extension du groupe Boite Vocale: 6600-6699
Extension de FAX : 7200-8200
Remarque:
Il est recommandé de conserver l'affectation du système pour éviter
l'utilisation inappropriée et des problèmes inutiles.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 165 of 219
OPTIONS INTERNES / TAMPON DE GIGUE
Tableau 46: Options internes/tampon de gigue
Tampon de gigue SIP
Activer le Tampon de Gigue
Sélectionnez cette option pour activer le tampon de gigue sur le côté
émetteur du canal SIP. Le réglage par défaut est "Non".
Taille du Tampon de gigue
Configurez le temps (en ms) pour tamponner. C'est la taille du tampon
de gigue utilisé dans un tampon de gigue "fixe", ou utilisé comme le
temps initial de tampon de gigue «adaptatif». Le réglage par défaut est
de 100.
Tampon de Gigue Maximum
Configurer le temps maximum (en ms) pour le tampon "Adaptive" à
l’application de tampon de gigue, ou utilisez la taille du tampon de gigue
comme "Fixé" " à l’application de tampon de gigue. Le réglage par
défaut est de 200.
Seuil Resync
Configurez le seuil de resynchronisation pour le tampon de gigue.
Lorsque le tampon de gigue remarque un changement significatif de
retard qui ne cesse sur quelques trames, il va se resynchroniser, en
supposant que la variation de retard est provoquée par une confusion
d’horodatage. Le seuil pour remarquer un changement de retard est
calculé comme deux fois la gigue mesurée, plus ce seuil
resynchronisation. Le réglage par défaut est 1000.
Configurer l'application de tampon de gigue sur le côté émetteur d'un
canal SIP. Le réglage par défaut est "Fixé".

Fixé
La taille est toujours égale à la valeur de « Tampon de gigue
max ».

Adaptive
La taille est ajustée automatiquement et la valeur maximale est
égale à la valeur de « Tampon de gigue max ».
Implémentation
OPTIONS INTERNES / PARAMÈTRES RTP
Tableau 47: Options internes /Paramètres RTP
Début RTP
Configurez le port de départ RTP. Le réglage par défaut est de 10000.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 166 of 219
Fin RTP
Configurez le port de fin RTP. Le réglage par défaut est de 20000.
RTP Strict
Configurer pour activer ou désactiver la protection RTP strict. Si activé,
Les paquets RTP qui ne proviennent pas de la source du flux RTP
seront rejetés. Le réglage par défaut est "Désactiver".
RTP Checksums
Configurer pour activer ou désactiver le checksums RTP sur le trafic
RTP. Le réglage par défaut est "Désactiver".
OPTIONS INTERNES / CONFIGURATION DE PORTS
Le matériel analogique (port FXS et FXO) sur le UCM61xx sera listé dans cette page. Cliquez sur
pour modifier la préférence de signalisation pour le port FXS ou configurer les paramètres ACIM pour le
port FXO.
Sélectionnez "Loop Start" ou "Kewl Start" pour chaque port FXS. Et puis cliquez sur "Mise à jour" pour
enregistrer les modifications.
Figure 66: Préférence de signalisation Ports FXS
Pour le port FXO, les utilisateurs peuvent entrer manuellement les paramètres ACIM en sélectionnant la
valeur dans la liste déroulante pour chaque port. Ou les utilisateurs peuvent cliquer sur "Detect" pour que
l’UCM61xx détecte automatiquement la valeur de l'ACIM. La valeur détectée sera rempli
automatiquement dans les réglages.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 167 of 219
Figure 67: Paramètres Ports FXO ACIM
Tableau 48: Options internes/config matérielle
Tonalité Région
Choisissez le pays pour régler les tonalités par de défaut pour la
tonalité d’appel, tonalité d'occupation, une tonalité de retour etc. à
envoyer à partir du port FXS. Le réglage par défaut est « États-Unis
d'Amérique (USA)”.
Paramètres avancés
FXO Opermode
Spécifie la rapidité du mode raccroché, l'impédance de sonnerie, Seuil
de sonnerie, limitation de courant, Ajustement de tension TIP/RING,
Courant de boucle opérationnel, et sélection d'impédance AC comme
caractéristique de ligne analogique prédéfinie pour votre pays. Le
réglage par défaut est « États-Unis d'Amérique (USA) ».
FXS Opermode
Spécifie la rapidité du mode raccroché, l'impédance de sonnerie, Seuil
de sonnerie, limitation de courant, Ajustement de tension TIP/RING,
Courant de boucle opérationnel, et sélection d'impédance AC comme
caractéristique de ligne analogique prédéfinie pour votre pays. Le
réglage par défaut est « États-Unis d'Amérique (USA)”.
Configurer pour activer/désactiver l’option d’ignorer les deux fils
Impédance Synthèse (TISS).
Ignorer FXS TISS
Ignorer PCMA
Firmware Version 1.0.6.10
Si activée, les utilisateurs peuvent sélectionner la valeur d'impédance
pour les deux fils Impédance Synthèse (TISS). Le réglage par défaut
est 600 Ω.
Sélectionner le codec à utiliser pour les lignes analogiques. Utilisateurs
nord-américains doivent choisir PCMU. Tous les autres pays, sauf si
déjà connu, doivent être considérés comme PCMA. Le réglage par
défaut est PCMU.
Manuel d’utilisateur Série UCM6100
Page 168 of 219
Remarque:
Cette option nécessite le redémarrage du système pour prendre effet.
Boostez la sonnerie
Permet d'indiquer si la tension de sonnerie normale (40V) ou de la
tension maximale de sonnerie (89V) pour les téléphones analogiques
connectés aux ports FXS. Le réglage par défaut est "Normal".
Sonnerie rapide
Configurer pour augmenter la vitesse de sonnerie à 25HZ. Cette option
peut utiliser l’option "Faible énergie" avec. Le réglage par défaut est
"Normal".
Faible Puissance
Configurer la tension de crête jusqu'à 50V pendant "Sonnerie Rapide".
Cette option est utilisée avec "Sonnerie Rapide". Le réglage par défaut
est "Normal".
Détection de Sonnerie
Si configure à "Onde Pleine", la fausse détection de l’appel sera
empêchée pour des lignes où l’identifiant de l’appelant est envoyé
avant la première sonnerie et a procédé par une inversion de polarité,
comme au Royaume-Uni. Le réglage par défaut est "Standard".
Mode FXS MWI
Configurer le type d’indication des messages en attente pour les lignes
FXS. Le réglage par défaut est "FSK".


FSK: Détection par Modulation par déplacement de fréquence
NEON: Détection par Neon MWI
OPTIONS INTERNES/ SUPERVISEUR STUN
Tableau 49: Options internes / STUN Moniteur
Permet de configurer l'adresse IP ou l'URL du serveur STUN à
contacter. S'il n'est pas spécifié, STUN sera désactivé. Le réglage par
défaut est stun.ipvideotalk.com.
Serveur STUN
Format valide:
[(hostname | IP-address) [':' port]
Le numéro de port par défaut est 3478 s'il n'est pas spécifié.
Rafraîchissement STUN
Configurez le nombre de seconde entre les requêtes de
rafraîchissement STUN. Le réglage par défaut est de 30 secondes
OPTIONS INTERNES/ PAYLOAD
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 169 of 219
Le type de Payload pour les codecs vidéo et audio sur l’UCM6100 peut être configuré ici :
Tableau 50: Options Internes/Payload
AAL2-G.726
ADPCM (G.726, 32kbps, AAL2 codeword packing). Le paramètre par
défaut est 112.
DTMF
Configurer le type de payload pour DTMF. Le paramètre par défaut est
101.
G.721 Compatible
Configurer pour active/désactiver le G.721 compatible. Le paramètre
est activé par défaut.
G.726
Configurer le type de payload pour G.726 si "G.721 Compatible" est
désactivé. Le paramètre par défaut est 111.
ILBC
Configurer le type de payload pour ILBC. Le paramètre par défaut est
97.
H.264
Configurer le type de payload pour H.264. Le paramètre par défaut est
99.
H.263P
Configurer le type de payload pour H.263+. Le paramètre par défaut
est 100 103.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 170 of 219
PARAMETRES IAX
Les paramètres globaux IAX peuvent être accessibles via l’interface web->PBX->Paramètres IAX.
PARAMETRES IAX/GENERAL
Tableau 51: Paramètres IAX / Général
Port d'écoute
Configurer le numéro de port que l’IAX2 utilisera comme port d’écoute.
Le réglage par défaut est 4569.
Adresse d'écoute
Configurez l'adresse qu’IAX2 sera forcé d’utiliser pour la liaison. Le
réglage par défaut est 0.0.0.0, ce qui signifie toutes les adresses.
Compatibilité IAX1
Sélectionnez cette option pour configurer IAX1 compatibilité. Le réglage
par défaut est "Non".
Pas de Checksums
Si sélectionné, les checksums UDP seront désactivés et aucun
checksums ne sera calculé / vérifié sur les systèmes qui supportent
cette fonctionnalité. Le réglage par défaut est "Non".
Délai du rejet
Si activé, IAX2 va retarder le rejet des appels pour éviter DOS. Le
réglage par défaut est "Non".
ADSI
Sélectionnez cette option pour activer la compatibilité du téléphone
ADSI. Le réglage par défaut est "Non".
Interpréter la Musique En
Attente
Spécifiez la classe de musique en attente que ce canal doit écouter
lorsqu'il est mis en attente. Cette classe de musique en attente n’est
effective que si ce canal n’as pas de classe de musique en attente.
Suggérer la Musique En
Attente
Spécifiez la classe de musique en attente à suggérer au canal lors de la
mise en attente de l’appel.
Bande Passante
Configurer la bande passante pour les paramètres IAX. Le réglage par
défaut est "faible".
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 171 of 219
PARAMETRES IAX / ENREGISTREMENT
Tableau 52: Paramètres IAX / Enregistrement
Option d’enregistrement IAX
Min d’Expiration Reg
Configurez la durée minimale de l’enregistrement (en secondes) le
réglage par défaut est de 60.
Max d’Expiration Reg
Configurez la durée maximale de l’enregistrement (en secondes). Le
réglage par défaut est 3600.
Nombre de threads IAX
Configurez le nombre de threads auxiliaires IAX. Le réglage par défaut
est de 10.
Nombre maximum de threads
IAX
Configurez le nombre maximal de threads IAX autorisés. Le réglage par
défaut est de 100.
Arrêt Automatique
Si vous choisissez «oui», la connexion sera interrompue si ACK pour le
nouveau message n'est pas reçu dans 2000ms. Les utilisateurs
peuvent également préciser le nombre (en millisecondes) en plus de
«oui» et «non». Le réglage par défaut est «oui».
Débogage d’Authentification
Si activé, le trafic d'authentification dans le débogage ne sera pas
affiché. Le réglage par défaut est "Non".
Configurez la priorité de négociation du codec. Le réglage par défaut
est "Reqonly".

Appelant
Considérer l’ordre de préférence de l’appelant avant ceux du hôte.

Hôte
Considérer l’ordre de préférence de l’hôte avant ceux de l’appelant.

Désactivé
Désactiver la prise en compte de la préférence codec.

Reqonly
C'est presque la même chose que "Désactivé ", sauf si le format
n'est pas disponible. L'appel ne sera accepté que si le format
demandé est disponible.
Priorité du Codec
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 172 of 219
Type du Service
Configurer ToS bits pour le routage IP préféré.
Options Trunk IAX
Trunk Freq
Configurer la fréquence de trames du Trunk (en millisecondes). Le
réglage par défaut est 20.
Horodatage de Trunk:
S'il est activé, l'horodatage seront attachés aux trames du Trunk. Le
réglage par défaut est "Non".
PARAMETRES IAX / DÉFENSE STATIQUE
Tableau 53: Paramètres IAX / Défense Statique
Entrez une adresse IP unique ou une plage d'adresses IP pour qui la
validation du jeton n'est pas nécessaire.
Jeton d’Appel Optionnel
Numéros d'appel maximum
Par exemple:
11.11.11.11
11.11.11.11/22.22.22.22.
Configurer le nombre maximal d'appels autorisés pour une adresse IP
unique.
Max des numéros
téléphoniques Invalidés
Configurer le nombre maximal d'appels non validées pour toutes les
adresses IP.
Nombre de limite d’appel
Configurer pour limiter le nombre d'appels pour une adresse IP donné
ou une plage d’adresse.
Saisissez l'adresse IP ou une plage d'adresses IP à prendre en compte
pour les limites de nombre d'appels.
Plage IP ou IP
Par exemple:
11.11.11.11
11.11.11.11/22.22.22.22.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 173 of 219
PARAMÈTRES SIP
Les paramètres SIP globales de l’UCM61xx peuvent être accessibles via l'interface graphique Web>PBX->Paramètres SIP.
PARAMÈTRES SIP/ GÉNÉRAL
Tableau 54: Paramètres SIP/ Général
Realm pour l'authentification
Digest
Configurez le nom d'hôte ou le nom de domaine pour l’UCM61xx.
Realms DOIT être globalement unique selon RFC3261. Le réglage par
défaut est Grandstream.
Port UDP
Configurez le port UDP utilisé pour SIP. Le réglage par défaut est 5060.
Adresse ip d'attachement
Configurez l'adresse IP de liaison. Le réglage par défaut est 0.0.0.0, ce
qui signifie toutes les adresses.
Si activé, l’UCM61xx permet de recevoir les requêtes INVITE non
autorisé. Le réglage par défaut est "Non".
Avertissement :
Autoriser les appels d’invités
S'il vous plaît soyez conscient du risque potentiel pour la sécurité lors
de l'activation "Autoriser les appels d’invités" car cela permettra à
n'importe quel utilisateur avec l'adresse UCM6100 à composer dans ce
dernier.
Chevauchement de
numérotation
Sélectionnez cette option pour activer le
numérotation. Le réglage par défaut est "Non".
chevauchement
Autoriser le Transfert
Si vous choisissez «Non», tous les transferts initiés par les terminaux
de l’UCM61xx seront désactivées (sauf si activé su Peers ou
utilisateurs). Le réglage par défaut est "Oui".
Activer les recherches SRV
DNS (pour les appels
extérieurs)
Sélectionnez cette option pour permettre les recherches DNS SRV sur
les appels sortants de l’UCM61xx. Le réglage par défaut est "Oui".
MWI de la part
Lors de l'envoi requêtes MWI NOTIFY, cette valeur sera utilisée dans
l’en-tête "From:" autant que "nom". Si le "From User" n’est configuré, le
champ "User" de l'URI dans le champ "From:" sera rempli avec cette
valeur
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 174 of 219
de
Support du domaine SIP
Domaine
Configurez le domaine de l’UCM61xx. Les requêtes INVITE et REFER
peut être identifié sur une liste de domaines "autorisés", chacun d'eux
pouvant diriger l'appel vers un contexte particulier, si désiré. Par défaut,
tous les domaines sont acceptés et envoyés au contexte par défaut ou
le contexte associé à l'utilisateur/Peers. Inscription à des domaines non
locaux sera refusée automatiquement si une liste de domaine est
configurée. Jusqu'à 10 domaines peuvent être ajoutés.
Du Domaine
Configurez le domaine sur l’en-tête "From:" du message SIP. Ceci
pourra être exigé par certains fournisseurs.
Domaine Automatique
Si activé, l’UCM61xx va ajouter le nom de l'hôte local et IP à la liste de
domaine. Le réglage par défaut est "Non".
Autoriser les domaines
externes
Si activé, les demandes pour les domaines externes qui ne sont pas
desservies par l’UCM61xx seront autorisées. Le réglage par défaut est
"Oui".
PARAMÈTRES SIP/MISC
Tableau 55: Paramètres SIP /Misc
Enregistrement SIP externe
Expiration d’enregistrement
Configurez le délai d’expiration de l’enregistrement (en secondes). Le
réglage par défaut est 20.
Tentatives d’enregistrement
Configurez le nombre de tentatives d'enregistrement avant que
l’UCM61xx n’abandonne. Le réglage par défaut est 0, ce qui signifie
que l’UCM61xx va continuer d'essayer jusqu'à ce que le serveur
accepte la demande d'enregistrement.
Vidéo
Débit maximum (kb/s)
Configurez le débit maximum (in kb/s) pour les appels vidéo. Le réglage
par défaut est de 384.
Support des appels vidéo SIP
Sélectionnez cette option pour activer le support de la vidéo dans les
appels SIP. Le réglage par défaut est "Oui".
Générer les évènements de
gestion
Si activé, l’UCM61XX génère des événements lorsque l’UA SIP
déclenche un événement (par exemple Hold). Le réglage par défaut est
"Non".
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 175 of 219
Rejeter les INVITE sans
correspondance
Si activé, en rejetant une requête entrante INVITE ou REGISTER,
l’UCM61xx rejettera toujours avec "401 Non autorisé" au lieu de notifier
au demandeur l'existence de l’utilisateur ou du Peer. Cela réduit la
capacité d'un attaquant pour détecter les noms d'utilisateur SIP valides.
Le réglage par défaut est "Non".
PARAMÈTRES SIP/ TEMPORISATEUR DE SESSION
Tableau 56: Paramètres SIP / Temporisateur De Session
Sélectionnez le mode de temporisateur de session. Le réglage par
défaut est "Accepter".
Les options sont:

Initier
Toujours demander et lancez le temporisateur de session.

Accepter
Exécuter temporisateur de session uniquement lorsque les autres
UA le demandent.

Rejeter
N'exécutez pas le temporisateur de session.
Temporisateur de session
Expiration de session
Configurez l'intervalle de rafraîchissement maximum de session (en
secondes). Le réglage par défaut est de 1800.
Min SE
Configurez l'intervalle de rafraîchissement de session minimale (en
secondes). Le réglage par défaut est 90.
Rafraîchisseur de Session
Sélectionnez UAC ou UAS pour sélectionné celui responsable
rafraîchissement de la session. Le réglage par défaut est UAC.
PARAMÈTRES SIP/TCP et TLS
Tableau 57: Paramètres SIP /TCP et TLS
Activer TCP
Configurer pour autoriser les connexions TCP entrantes sur l’UCM61xx.
Le réglage par défaut est "Non".
TCP Bindaddr
Configurez l'adresse IP du serveur TCP pour la liaison. 0.0.0.0 signifie
liaison à toutes les interfaces. Le numéro de port est facultatif. S'il n'est
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 176 of 219
pas spécifié, 5060 sera utilisé.
Activer TLS
Configurer pour autoriser les connexions TLS entrantes sur l’UCM61xx.
Le réglage par défaut est "Non".
Configurez l'adresse IP du serveur TLS pour la liaison. 0.0.0.0 signifie
liaison à toutes les interfaces. Le numéro de port est facultatif. S'il n'est
pas spécifié, 5061 sera utilisé.
Remarque:
TLS Bindaddr
L'adresse IP doit correspondre au nom commun (nom d'hôte) sur le
certificat. Veuillez de ne pas lier la socket TLS à plusieurs adresses IP.
Pour plus de détails sur la façon de construire un certificat SIP,
Veuillez-vous référer au document suivant:
http://tools.ietf.org/html/draft-ietf-sip-domain-certs
Méthode Client TLS
Sélectionnez le protocole TLS pour les connexions sortantes du client.
Le réglage par défaut est TLSv1.
TLS ne vérifie pas
Si activé, le certificat du serveur TLS ne sera pas vérifié lorsqu'il agit en
tant que client. Le réglage par défaut est "Oui".
Il s'agit du certificat CA du serveur TLS exigeant un certificat autosigné, y compris la clé publique du serveur. Ce fichier sera renomme
comme "TLS.ca" automatiquement.
TLS Self Signed CA
Remarque:
La taille du fichier transféré doit être inférieure à 2 MB.
Cert TLS
Il s'agit du fichier de certificat (*.pem seul format) utilisé pour les
connexions TLS. Il contient la clé privée pour le client et un certificat
signé pour le serveur. Ce fichier sera renomme comme "TLS.pem"
automatiquement.
Remarque:
La taille du fichier transféré doit être inférieure 2MB.
Ce fichier doit être nommé avec le nom de sujet de la valeur de
hachage CA. il contient CA's(Certificate Authority) la clé publique qui
est utilisée pour vérifier les serveurs accessibles.
Cert TLS CA
Remarque:
La taille du fichier transféré doit être inférieure 2MB.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 177 of 219
Liste de CA TLS
Afficher une liste des fichiers contenus dans le répertoire CA Cert.
PARAMÈTRES SIP /NAT
Tableau 58: Paramètres SIP /NAT
Adresse Externe
Configurez une adresse et un port statique (en option) qui sera utilisé
dans les messages SIP sortants si l’UCM61xx est derrière un NAT. S'il
s'agit d'un nom d'hôte, il ne sera examiné qu’une fois.
Hôte Externe
Indiquez un nom d'hôte externe, qui est semblable à l'adresse externe,
sauf que le nom d'hôte sera examiné périodiquement en fonction de
l'intervalle " Rafraîchissement Externe".
Rafraîchissement Externe
Configurez l'intervalle de rafraîchissement de l'hôte externe (s'il est
utilisé) Le réglage par défaut est 10.
Port TCP Extérieur
Configurez le port TCP mappé de l'extérieur lorsque l’UCM61xx est
derrière un NAT statique ou PAT.
Port TLS Extérieur
Configurez le port TLS mappé de l'extérieur lorsque l’UCM61xx est
derrière un NAT statique ou PAT.
Spécifier une liste d'adresses de réseau qui sont considérés comme à
l'intérieur du réseau NAT. Des entrées multiples sont autorisées. S'il
n'est pas configuré, l'adresse IP externe ne sera pas réglée
correctement.
Adresse Réseau Local
Un exemple de configuration pourrait être le suivant:
192.168.0.0/16
PARAMÈTRES SIP /TOS
Tableau 59: Paramètres SIP /ToS
ToS pour SIP
Configurez le type de service pour les paquets SIP. Le réglage par
défaut est Aucun.
ToS pour les paquets audio
RTP
Configurez le type de service pour les paquets audio RTP. Le réglage
par défaut est Aucun.
ToS pour les paquets RTP
Configurez le type de service pour les paquets vidéo RTP. Le réglage
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 178 of 219
vidéo
par défaut est Aucun.
Durée d'enregistrement par
défaut entrants /sortants
Configurez la durée par défaut d'enregistrement entrant/sortant (en
secondes). Le réglage par défaut est de 120.
Durée Maximale
d’enregistrement/Souscription
Configurez la durée maximale autorisée par l’UCM61xx pour
l'enregistrement entrant et souscription (en secondes). Le réglage par
défaut est 3600.
Durée Minimale
d'enregistrement/Souscription
Configurez la durée minimale autorisée par l’UCM61xx pour
l'enregistrement entrant et souscription (en secondes). Le réglage par
défaut est 3600.
Interpréter Musique d'Attente
Configurez la classe de musique en attente à utiliser lorsque le canal
est mis en attente. Ceci est utilisé lorsque la classe de musique
d’attente n’existe pas sur le canal effectuant l’appel " Suggérer la
Musique d'Attente".
Suggérer la Musique d'Attente
Configurez la classe musique d'attente à suggérer aux Peers lors du
placement d’un Peer en attente.
Activer DTMF libre
Sélectionnez cette option pour permettre la manipulation détendue
DTMF. Le réglage par défaut est "Non".
Mode DTMF
Sélectionnez le mode DTMF pour l’envoi des DTMF. Le réglage par
défaut est RFC2833. Si «Info» est sélectionné, SIP message INFO sera
utilisé. Si "Inband" est sélectionné, le codec PCMU et PCMA 64 kbit
sont nécessaires. Lorsque "Auto" est sélectionné, "RFC2833" sera
utilisée que si offert, sinon "Inband" sera utilisé. Le réglage par défaut
est "RFC2833".
Durant un appel actif, si aucune activité RTP n'est détectée dans le
délai (en secondes), l'appel sera terminé. Le réglage par défaut « est
pas de délai ».
Délai d'Expiration RTP
Remarque:
Ce paramètre ne s'applique pas aux appels en attente.
Délai d’expiration lors de
l’attente RTP
Lorsque l'appel est en attente, s'il n'y a pas d'activité RTP dans le délai
(en secondes), l'appel sera terminé. Cette valeur doit être supérieure à
Délai d'expiration RTP. Le réglage par défaut est pas de délai
Confier Remote Party ID
Permet d'indiquer si l’on doit faire confiance au champ Remote-PartyID. Le réglage par défaut est "Non".
Envoyer Remote Party ID
Firmware Version 1.0.6.10
Permet d'indiquer si le champ Remote-Party-ID doit être envoyé ou
Manuel d’utilisateur Série UCM6100
Page 179 of 219
non. Le réglage par défaut est "Non".
Configurer si l’UCM61xx doit générer sonnerie inband ou pas. Le
réglage par défaut est "Jamais".

Générer la sonnerie en bande
Serveur UserAgent
Oui: Le UCM61xx va envoyer 180 Ringing suivie par 183
Progression de session avec audio dans la bande.
 Non: Le UCM61xx va envoyer 180 Ringing si 183 Progression de
session n'a pas encore été envoyé. Si le chemin audio est déjà
établi avec 183 puis envoyer la sonnerie dans la bande.
 Never: Lorsque la sonnerie se produit, l’UCM61xx va envoyer 180
Ringing tant que 200OK n'a pas encore été fixée. Sonnerie Inband
ne sera pas généré même l’autre extrémité ne fonctionne pas
correctement.
Configurez l’identifiant de l'agent utilisateur pour l’UCM61xx.
Ajouter 'user=phone' à URI
Si activé, "user=phone" seront ajoutés à l'URI qui contient un numéro
de téléphone valide. Le réglage par défaut est "Non".
Envoyer des En-têtes SIP en
format Compact
Si activé, en-têtes SIP compacts seront envoyés. Le réglage par défaut
est "Non".
Période de vérifications MWI
Configurez l'intervalle par défaut (en secondes) pour vérifier l'état MWI
de la messagerie vocale des Peers. Le réglage par défaut est 10.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 180 of 219
STATUT ET RAPPORTS
ETAT PBX
L’UCM61xx surveille l'état de Trunks, extensions, les files d'attente, salles de conférence, des interfaces
et parking. Il présente aux administrateurs l'état en temps réel dans les différentes sections sous interface
graphique Web ->Etat->Etat du PBX.
Figure 68: Etat->Etat PBX
TRUNKS
Les utilisateurs peuvent visualiser l'état de Trunks configurés dans cette section.
Figure 69: Etat Trunk
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 181 of 219
Tableau 60: Etat Trunk
Affichage de l'état du Trunks.

Etat


Trunks
Etat du Trunk analogique:
Disponible
Occupé
Indisponible
Erreur inconnu
Etat des Trunk SIP Peers
Inaccessible: L’hôte ne peut pas être atteint.
Non supervisés: QUALIFY fonctionnalité n'est pas activée afin de
surveiller.
Joignable: L’hôte peut être atteint.
Etat du Trunk SIP avec Enregistrement:
Enregistré
Trunk non identifié
Affiche le nom du Trunk
Affiche le type du Trunk:
Type
Nom d'utilisateur
Port/Nom d'hôte/IP
 Analog
 SIP
 IAX
Affiche le nom d’utilisateur de ce Trunk
Affiche le port du Trunk analogique, ou Nom d'hôte / IP pour les Trunk VoIP
(SIP/IAX).
D'autres opérations sont également disponibles dans la section de l'état de Trunk:

Cliquez sur "Trunks", vous serez redirigé vers la page de configuration du Trunk qui peut également
être consulté via l'interface Web ->PBX->Basique/Route d’appel->Trunks Analogiques.



Cliquez sur
pour actualiser le statut du Trunks.
Cliquez sur [ + ] pour élargir la table de détail d'état.
Cliquez sur [ - ] pour réduire la table de détail d'état.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 182 of 219
EXTENSIONS
Les utilisateurs peuvent voir toutes les statuts des extensions configurées dans cette section.
Figure 70: Etat extension
Tableau 61: Etat extension
Afficher numéro d'extension (y compris le code de fonction). L'indicateur de
couleur est défini comme :
Etat
Extension
Nom/Label

Vert: libre

Bleu: Sonnerie

Jaune: En utilisation

Gris: Non disponible
Affiche le numéro de l’extension
Afficher le nom (nom d'identification de l'appelant) ou une étiquette pour
l'extension.
Afficher l'état de la messagerie vocale pour l'extension.
Etat
Exemple: 2/4/1
Description: Il y a 2 messages urgents, 4 messages au total et 1 message
qui a été déjà lu.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 183 of 219
Affiche le type d'extension.
Type




Utilisateur SIP
Utilisateur IAX
Utilisateur Analogique
Fonctions
D'autres opérations sont également disponibles dans la section du statut de l'extension:

Cliquez sur "Extensions", vous serez redirigé vers la page de configuration des extensions qui peut
également être consulté via l'interface Web ->PBX->Basique/Route d’appels->Extensions.


Cliquez sur
pour actualiser le statut de l'extension.
Cliquez sur l'un des onglets
correspondantes.
Cliquez sur [ + ] pour élargir la table détail d'état.
Cliquez sur [ - ] pour réduire la table détail d'état..


pour
afficher
les
extensions
FILES D'ATTENTE
Les utilisateurs peuvent voir tout l'état de la file d'attente configurés dans cette section. La figure suivante
montre l'appel 6500 à la file d'attente étant utilisé.
Figure 71: Etat de la file d’attente
L'état actuel de l'appel (identification de l'appelant, la durée), le statut de l'agent, niveau de service, les
appels résumé (achevé / abandonné) sont indiqués pour la file d'attente. L'état de l'agent est défini
comme ci-dessous.
Tableau 62: Etat de l’agent
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 184 of 219
L'agent est disponible/inactif.
L'agent En communication/occupé.
L'agent sonne.
L'agent a été déconnecté.
Sur l’UCM61xx, Niveau de Service est défini comme le pourcentage d'appels de haute qualité sur tous
les appels dans la file d'attente, les appels de haute qualité signifie ceux qui ont été répondu dans les 10
secondes.
D'autres opérations sont également disponibles dans la section de l'état de file d'attente :

Cliquez sur "File d’attente" vous serez redirigé vers la page de configuration de la file d’attente qui
peut également être consulté via l'interface Web ->PBX-> Fonctions d’appels-> File d’attente.



Cliquez sur
pour actualiser le statut de file d'attente d'appel.
Cliquez sur [ + ] pour élargir le détail de la file d'attente d'appel.
Cliquez sur [ - ] pour réduire le détail de la file d'attente d'appel.
SALLE DE CONFERENCE
Les utilisateurs peuvent visualiser l'état de la salle de conférence dans cette section. Il indique toutes les
salles de conférence configurés, les utilisateurs actuels, la durée des appels pour chaque utilisateur et
conférence téléphonique.
Figure 72: Etat de la salle conférence
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 185 of 219
D'autres opérations sont également disponibles sur la section de statut de salle de conférence:

Cliquez sur "Salle de conférence", vous serez redirigé vers la page de configuration de la salle de
conférence qui peut également être consulté via l'interface Web ->PBX->Fonctions d’appels>Conférence.



Cliquez sur
pour actualiser le statut de salle de conférence.
Cliquez sur [ + ] pour élargir les détails de salle de conférence.
Cliquez sur [ - ] pour réduire les détails de salle de conférence.
ETAT DE L’INTERFACE
Cette section affiche l’état de connexion des interfaces/ports sur l’UCM61xx. L'exemple suivant montre
l'état de l'interface pour l’UCM6102 avec, carte SD, port WAN connecté.
Figure 73: Etat des interfaces de l’UCM6XX
Tableau 63: Indicateur de l’état des interfaces
USB connecté.
USB déconnecté.
Carte SD connectée.
SD Card déconnecté.
LAN/WAN connecté.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 186 of 219
LA /WAN pas configuré.
LAN/WAN déconnecté.
FXS/FXO connecté.
FXS/FXO attente.
FXS/FXO occupé.
FXS/FXO pas configuré.
FXS/FXO déconnecté.
D'autres opérations sont également disponibles dans la section du statut de l'interface:

Cliquez sur "Etat de l’interface", vous serez redirigé vers la page de configuration de configuration
matérielle qui peut également être consulté via l'interface Web ->PBX->Options Internes->Config
matérielle.


Cliquez sur
pour rafraîchir l'état de l'interface.
Cliquez sur [ + ] pour élargir les détails de l'interface.
Cliquez sur [ - ] pour réduire les détails de l'interface.

LOT DE PARCAGE
L’UCM61xx prend en charge le parcage d’appel à l'aide du code de fonction. Quand il y a appel étant
parqué, cette section affiche l'état du lot de parcage.
Figure 74: Etat du lot de parcage
Tableau 64: Etat du lot de parcage
ID de l’appelant
Afficher l'identité de l'appelant qui a parqué l'appel.
Canal
Afficher le canal pour le parcage d'appels.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 187 of 219
Extension
Afficher le numéro du lot de parcage où l'appel est parqué/récupéré.
Délai d’expiration
Délai d'affichage (en secondes) pour l'appel parqué. La page d'état se
mettra à jour dynamiquement la minuterie de 120 secondes (par défaut) à 0.
Lorsque la minuterie atteint 0, l'appelant qui stationne l'appel sera rappelé.
D'autres opérations sont également disponibles dans la section d'état du lot de parcage:

Cliquez sur "Parking Lot", vous serez redirigé vers la page de configuration de codes de fonctions qui
peut également être consulté via l'interface Web ->PBX-> Options Internes->Codes fonctions.



Cliquez sur
pour actualiser l’état du lot de parcage.
Cliquez sur [ + ] pour élargir les détails de l’état du lot de parcage.
Cliquez sur [ - ] pour réduire les détails de l’état du lot de parcage.
ACTIVITE DES APPELS
L’UCM6100 peut surveiller le statut des appels actifs en temps réel. Le statut des appels actifs peut être
visualisé sous la web GUI-> Statut-> Appels Actifs.
La figure suivante illustre 1001 Jane Doe appelant William Tsai 1002 sonne.
Figure 75: Statut-> Statut PB-> Activity Calls: Calling
La figure suivante illustre l’appel entre 1001 Jane Doe et 1002 William Tsai établi.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 188 of 219
Figure 76: Statut-> Statut PBX-> Activity Calls

Appuyer sur
pour rafraichir le statut des appels actifs

Appuyer sur
pour terminer tous les appels

Appuyer sur
pour terminer un seul appel.
ETAT DU SYSTEME
L'état du système UCM61xx peut être consulté via interface Web ->Etat->Etat du système, qui affiche
les informations système suivantes.




Général
Réseau
Volume de stockage
Ressource utilisées
GENERAL
Via l’interface Web -> Etat->Etat du système ->Général, les utilisateurs peuvent vérifier le matériel et les
informations sur les logiciels de l’UCM61xx. Veuillez voir les détails dans le tableau suivant.
Tableau 65: Etat Système->Général
Etat->Etat du système -> Général
Modèle
Modèle de produit.
Numéro de la pièce
(Part number)
Numéro de la pièce du produit.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 189 of 219
Horaire système
Heure actuelle du système. L'heure actuelle du système est également disponible
sur le coin supérieur droit de chaque page Web.
Temps d'activité
Temps d’activité depuis le dernier redémarrage.
Temps d'inactivité
Temps d'inactivité depuis le dernier redémarrage.
Boot
Version Boot.
Core
Version Core.
Base
Version Base.
Program
Version Program. Ceci est la version principale du logiciel.
Recovery
Version Recovery.
RESEAU
Via l’interface Web -> Etat->Etat du système ->Réseau, les utilisateurs peuvent vérifier les informations
de réseau pour l’UCM61xx. Veuillez voir détails dans le tableau suivant.
Tableau 67: Etat Système->Réseau
Etat -> Etat du système -> Réseau
Adresse MAC
ID unique de l'appareil, au format HEX. L'adresse MAC se trouve sur l'étiquette
venant avec la boîte d'origine et sur l'étiquette située sur le dessous de l'appareil.
Adresse IP
Adresse IP.
Passerelle
dresse de la passerelle par défaut.
Masque de sous
réseau
L'adresse du masque de sous-réseau.
Serveur DNS
Adresse du serveur DNS.
VOLUME DE STOCKAGE
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 190 of 219
Les utilisateurs peuvent accéder aux informations sur l'utilisation du stockage via l'interface graphique
Web -> Etat->Etat du système ->Volume de stockage. Il indique l'espace disponible et utilisée pour les
partitions suivantes.

Partition de configuration
Cette partition contient les fichiers de configuration du système PBX et les fichiers de configuration de
service.

Partition de données
La messagerie vocale, les fichiers d'enregistrement, le fichier d'IVR, de la musique d’attente etc.

Disque USB
Disque USB s'affiche si connecté.

Carte SD
Carte SD s'affiche si connecté.
Figure 77: Etat Système->Volume de stockage
RESSOURCES UTILISEES
Lors de la configuration et la gestion de l’UCM61xx, les utilisateurs peuvent accéder aux informations
d'utilisation des ressources pour évaluer l'utilisation actuelle et allouer les ressources en conséquence.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 191 of 219
Sur l’interface Web ->Etat->Etat du système->Ressources utilisées, l'utilisation du CPU et de la
mémoire sont présentés dans le graphique circulaire.
Figure 78: Etat du système->Ressources utilisées
SYSTEM EVENTS
L’UCM6100 peut gérer les évènements importants du système, sauvegarder les alertes et envoyer les
notifications par Email à l’administrateur système.
ALERT EVENTS LIST
La liste des alertes évènements du système peut être trouvée sous l’interface Web GUI-> Etat -> System
Events-> Alert Events List. Les évènements suivants sont actuellement supportés par l’UCM6100 et
vont générer une alerte et/ou un email s’ils arrivent :
Echec d’enregistrement de SIP
Echec d’enregistrement de Trunk SIP
Restauration du Config
Succès de la connexion de l’utilisateur
Echec de la connexion de l’utilisateur
Echec d’un appel interne SIP
Echec d’un appel SIP sortant du Trunk
Usage du disque
Modification du mot de passe Admin
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 192 of 219
Usage de mémoire
Redémarrage du système
Mise-à-jour du système
Crash du système
Appuyez sur
dessous
pour configurer les paramètres pour chaque évènement. Voir les exemples ci-
1. Disk Usage
Figure 79: System Events->Alert Events Lists: Disk Usage

Detect Cycle : l’UCM6100 va performer la détection d’usage du disque interne en se basant sur
ce cycle. Les utilisateurs peuvent entrer le numéro et puis sélectionner
seconde(s)/minute(s)/heure(s)/jour(s) pour configurer le cycle.
 Alert Threshold : Si la valeur détectée excède le seuil(en pourcentage), le système de
l’UCM6100 va envoyer une alerte.
2. Memory Usage
Figure 80: System Events-> Alert Event Lists: Memory Usage

Detect Cycle : l’UCM6100 va performer la détection d’usage de la mémoire en se basant sur ce
cycle. Les utilisateurs peuvent entrer le numéro et puis sélectionner
seconde(s)/minute(s)/heure(s)/jour(s) pour configurer le cycle.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 193 of 219
3. System Reboot
Figure 81: System Events-> Alert Event Lists: System Reboot

Detect Cycle : l’UCM6100 va vérifier le redémarrage du système en se basant sur ce cycle. Les
utilisateurs peuvent entrer le numéro et puis sélectionner seconde(s)/minute(s)/heure(s)/jour(s)
pour configurer le cycle.
4. System Crash
Figure 82: System Events->Alert Event List: System Crash

Detect Cycle : l’UCM6100 va détecter l’évènement dans chaque cycle en se basant sur le temps
spécifié. Les utilisateurs peuvent entrer le numéro et puis sélectionner
seconde(s)/minute(s)/heure(s)/jour(s) pour configurer le cycle.
Cliquez sur le bouton pour activer/désactiver l’alerte et la notification E-mail de l’évènement. Les
utilisateurs peuvent aussi sélectionner la case pour chaque évènement et puis cliquer sur le bouton
« Alert On », « Alert Off », » Email Notification On », « Email Notification Off » pour contrôler la
configuration de l’alerte et la notification Email.
ALERT LOG
Sous Web GUI-> Etat-> System Events -> Alert Log, les messages système sont affichés quand une
alerte est déclenchée pour les évènements système configurés. L’image suivante montre le journal des
alertes concernant l’utilisation du disque (disque usage alert log). On peut déduire dans ce cas que le
cycle de détection pour ce disque est de 10 minutes et l’utilisation du disque est rétablie à la normale
après que l’administrateur nettoie la mémoire du disque au-dessous du seuil.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 194 of 219
Figure 83: System Events-> Alert Log
ALERT CONTACT
Les utilisateurs peuvent ajoutées l’adresses Email de l’administrateur sous Web GUI-> Etat-> System
Events-> Alert Contact afin de lui envoyer des notifications d’alertes. On peut y ajouter jusqu’à 10
adresses Email.
CDR
Un rapport détaillé des appels (CDR est un enregistrement de données produites par les activités de
centraux téléphoniques ou d'autres équipements de télécommunications documentant les détails des
appels téléphoniques qui ont traversé le PBX. Le CDR est composé des champs de données suivants
sur l’UCM61xx.








Temps de départ. Format: 2013-03-27 16:47:03.
Source. Format: "John Doe"<6012>.
Destination. Format: 6005.
Répondu par. Format: 6005.
Durée de l’appel. Format: 0:00:10.
Durée de conversation. Format: 0:00:10
Disposition. Format: PAS DE RÉPONSE, OCCUPE, REPONDU, ou ECHOUE.
Options. Enregistrement vocal lecture/téléchargement/suppression.
Les utilisateurs peuvent filtrer le rapport d'appel en précisant la date et les critères, selon la façon dont
l'utilisateur souhaite inclure les journaux au rapport. Puis cliquez sur le bouton "Voir le rapport" pour
afficher le rapport généré.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 195 of 219
Figure 84: Filtre CDR
Tableau 66: Critère de filtre CDR
Appels entrants
Les appels entrants sont les appels reçus d'une source non-interne (comme un
Trunk VoIP) et envoyé vers une extension interne
Appels sortants
Les appels sortants sont les appels envoyés à une source non-interne (comme un
Trunk VoIP) à partir d'une extension interne.
Appels internes
Les appels internes sont les appels entre des extensions internes, qui ne sont pas
envoyées à travers un Trunk.
Appels externes
Les appels externes sont les appels émis entre Trunk, qui ne sont pas envoyés à
partir d’une extension interne.
Numéro de
l'appelant
Entrez le numéro de l'appelant afin de filtrer dans le rapport CDR.
Nom de l'appelant
Entrez le nom de l'appelant afin de filtrer dans le rapport CDR.
Depuis la date
Spécifiez le champ "Depuis" date et heure afin de filtrer le rapport CDR. Le
calendrier sera affiché pour les utilisateurs afin de choisir la date et l'heure exacte
une fois vous cliquez sur le champ.
Jusqu'à la date
Spécifiez le champ " Jusqu'à " date et heure afin de filtrer le rapport CDR. Le
calendrier sera affiché pour les utilisateurs afin de choisir la date et l'heure exacte
une fois vous cliquez sur le champ.
Le rapport d'appel s'affiche comme l'illustre la figure ci-dessous.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 196 of 219
Figure 85: Rapport des appels
Les utilisateurs peuvent effectuer les opérations suivantes sur le rapport d'appel.

Trier
Cliquez sur l'en-tête de la colonne pour trier par cette catégorie. Par exemple, en cliquant sur "
Temps de départ" triera le rapport selon l'heure de départ. En cliquant encore une fois sur " Temps
de départ " va inverser l'ordre.

Téléchargez enregistrements
Sur le bas de la page, cliquez sur le bouton "Téléchargez enregistrements" pour exporter le rapport
sous le format .csv.

Supprimer tout
Sur le bas de la page, cliquez sur le bouton "Supprimer tout" pour supprimer toutes les informations
du rapport d'appel.

Lecture/Téléchargement/Suppression Fichier d’enregistrement (par entrée)
Si l'entrée dispose d’un fichier d'enregistrement audio pour l'appel, les trois icônes de la colonne la
plus à droite seront activés pour permettre aux utilisateurs la sélection. Dans le tableau suivant, le
second élément dispose d’un fichier d'enregistrement audio pour l'appel.
Cliquez sur
pour lire le fichier d'enregistrement, cliquez sur
pour télécharger le fichier
d'enregistrement au format .wav, cliquez sur
pour supprimer le fichier d'enregistrement (l'entrée
d'enregistrement de l'appel ne sera pas supprimé).
Figure 86: Entrée du rapport incluant un enregistrement audio
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 197 of 219
FICHIER CDR TELECHARGE
Le fichier téléchargé CDR (.csv) a un format différent de celui figurant sur la web UI. Voici quelques
descriptions :

Appel De, Appel Vers
« Appel De »: ID de l’appelant
« Appel Vers »: ID de l’appelé
Si "Appel de" est vide, "appel à" montre "s" (voir la partie en surbrillance dans l'image ci-dessous) et le
"Canal Source" contient "DAHDI", cela signifie que l'appel provient d’une ligne FXO / PSTN. Pour la ligne
FXO / PSTN, nous savons seulement qu'il y a une demande entrante quand il y a un appel entrant, mais
nous ne pouvons pas savoir le numéro appelé. Nous utilisons donc "s" pour signifier "start=commencer".
Figure 87: Exemple fichier CDR téléchargé – Appel affiche "s"

Contexte
Il y a plusieurs valeurs de contextes qui peuvent s’afficher dans le fichier CDR téléchargé. La valeur
actuelle peut changer dépendant des cas. Voici quelques exemples de valeurs et leurs descriptions :
from-internal : extension interne effectue un appel sortant
ext-did-XXXXX : appel sortant. Il commence avec « ext-did » et le contenu de « XXXXX » varie selon le
cas, qui est relié aussi à l’ordre où le trunk a été créé.
ext-local : appel internes entre les extensions.
 Canal Source, Canal Dest
Exemple 1:
Figure 88: Exemple de fichier CDR téléchargé: Canal source, Canal Dest
DAHDI signifie un appel analogique, FXO ou FXS.
Pour UCM6102, DAHDI/(1-2) sont ports FXO, et DAHDI(3-4) sont ports FXS.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 198 of 219
Pour UCM6104, DAHDI/(1-4) sont ports FXO , et DAHDI(5-6) sont ports FXS.
Pour UCM6108, DAHDI/(1-8) sont ports FXO , et DAHDI(9-10) sont ports FXS.
Pour UCM6116, DAHDI/(1-16) sont ports FXO , et DAHDI/(17-18) sont ports FXS.
Exemple 2:
Figure 89: Exemple fichier CDR téléchargé - Canal Source et Canal Destination 2
"SIP" signifie que c’est un appel SIP. Il y a trois formats possibles:
(a) SIP/NUM-XXXXXX, où NUM est le numéro de l’extension SIP locale. Les derniers XXXXX sont
aléatoires et peuvent être ignorés.
(c) SIP/trunk_X/NUM, où trunk_X est le nom du trunk interne, et NUM est le numéro à composer dans ce
trunk.
(c) SIP/trunk_X-XXXXXX, où trunk_X est le nom du trunk interne et il s’agit d’un appel entrant dans ce
trunk. Les derniers XXXXX sont aléatoires et peuvent être ignorés.
.
Exemple 3:
Figure 90: Exemple fichier CDR téléchargé - Canal Source et Canal Destination 2
Il s’agit d’un nom spécial de canal. S’il s’affiche, cela veut probablement dire qu’il s’agit d’un appel de
conférence.
Il y a d’autres valeurs possibles, mais ces valeurs sont pratiquement le nom d'application qui sont utilisés
par le plan de numérotation.
IAX2/NUM-XXXXXXX: cela signifie que c’est un appel IAX.
Local/@from-internal-XXXXX: Utilisé en interne pour effectuer des procédures reliées à des options
spéciales. On peut simplement l’ignorer.
Hangup: L’appel est raccroché du plan de numérotation. Cela indique qu’il a des erreurs ou il a
rencontré des cas anormaux.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 199 of 219
Playback: joue quelques invites pour vous, comme la réponse 183 ou accès à l’IVR.
ReadExten: collecte les numéros des utilisateurs. Ça peut arriver quand vous entrez un code PIN ou
utiliser DISA.
STATISTIQUES
Les statistiques de CDR constituent un élément supplémentaire sur l’UCM61xx qui fournit aux utilisateurs
un aperçu visuel sur le rapport d'appel sur la période de temps. Les utilisateurs peuvent filtrer avec des
critères différents pour générer le tableau des statistiques.
Figure 91: Statistique CDR
Tableau 67: Critères de filtrage des Statistiques CDR
Type de Trunk
Sélectionnez l'un des types de Trunk suivant.
Type d’appel
 Tous
 Appels SIP
 Appels PSTN
Sélectionnez une ou plusieurs des cases suivantes.
Plage de temps
Firmware Version 1.0.6.10





Appels entrants
Appels sortants
Appels internes
Appels externes
Tous les appels





Par mois (de l'année sélectionnée).
Par semaine (de l'année sélectionnée).
Par jour (du mois spécifié de l'année).
Par heure (de la date spécifiée).
Par plage. Par exemple, 2013-01 jusqu’à 2013-03.
Manuel d’utilisateur Série UCM6100
Page 200 of 219
FICHIERS D’ENREGISTREMENTS
Cette page liste tous des fichiers d’enregistrement (Recording files) enregistrés via « Auto Record » par
extension/ par groupe d’appels/par file d’attente/par trunk, ou via le code de fonction « Audio Mix
Record ». Si un appareil de stockage externe est branché, par exemple, une carte SD ou une clé USB,
les fichiers sont stockés sur le stockage externe. Sinon, le stockage interne va être utilisé sur l’UCM6100.
Figure 92: CDR-> Recording Files

Appuyer sur
pour lire le fichier enregistré

Appuyer sur
pour télécharger le fichier en format .wav .


Appuyer sur
pour le supprimer.
Pour trier les fichiers d’enregistrement, appuyez sur le titre « appelant », « appelé » ou « durée
d’appel » pour la colonne correspondante. Un deuxième appui sur le titre permet de faire
basculer le mode de tri entre ordre ascendant ou descendant.
CONFIGURATION FICHIERS CDR API
L’UCM6100 supporte une interface API 3ème partie de facturation pour les logiciels externes de
facturation afin d’accéder au CDR sur le PBX. L’API utilise le protocole HTTPS pour demander les
données CDR correspondant aux paramètres configurés dans l’application de 3ème partie. Avant
d’accéder à l’API, les administrateurs doivent en premier lieu activer l’API et configurer les informations
accès/authentification sur l’UCM6100.
Tableau 68: Fichiers de configuration CDR API
Activer
Activer/Désactiver le CDR API. Ce paramètre est désactivé par défaut.
Adresse de liaison
TLS
Configurer l’adresse IP à lier au serveur TLS. "0.0.0.0" signifie la liaison à toutes les
interfaces. Le numéro de port est optionnel et celui par défaut est 8443. L’adresse
IP doit correspondre au nom commun (host name) dans le certificat afin que la
socket de TLS socket ne se lie pas à plusieurs adresses. Le paramètre par défaut
est 0.0.0.0:8443.
Clé privée TLS
Télécharger la clé privée TLS. La taille du fichier de la clé doit être au-dessous de
2MB. Le fichier va être renommé comme 'private.pem' automatiquement.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 201 of 219
Télécharger la cert TLS. La taille du certificat doit être au-dessous de 2MB. C’est le
fichier de certificat (format *.pem seulement) pour la connexion TLS. Ce fichier va
être renommé "certificate.pem" automatiquement. Il contient la clé privée pour
le client et le certificat signé pour le serveur.
Cert TLS
Nom d’
Configurer le nom d’utilisateur pour l’authentification TLS. Si non configurée,
authentification TLS l’authentification va être sautée.
Mot de passé de
l’authentification
TLS
Configurer le mot de passé de l’authentification TLS. Ceci est optionnel.
Spécifier la liste des adresses IP permises par le CDR API. Cela crée une liste de
contrôle d’accès AIP-specific. Les entrées multiples sont permises.
Permis
Par exemple, "192.168.40.3/255.255.255.255" interdit l’accès à toutes les
adresses IP sauf 192.168.40.3.
Le format de la requête HTTPS pour le CDR API est comme ci-dessous.
https://[UCM IP]:[Port]/cdrapi?[option1]=[value]&[option2]=[value]&...
Par défaut, le numéro de port pour l’API est 8443.
Les options incluses dans la requête URI contrôle la correspondance de l’enregistrement et le format de
sortie. Pour les paramètres de correspondance du CDR, tous les paramètres non-vides doivent avoir une
correspondance pour retourner un enregistrement. Les paramètres peuvent apparaître dans l’URI selon
n’importe quel ordre. Plusieurs valeurs données pour l'appelant ou l'appelé seront concaténées. Le
tableau suivant présente la liste des paramètres utilisés dans l'API CDR.
Tableau 69: Paramètres URI API CDR
Champ
Valeur
Détails
csv, xml, json
Définit le format de sortie des lignes des CDR
correspondants. Par défaut csv (comma separated
values).
format
numRecords
Numéro: 0-1000
Firmware Version 1.0.6.10
Le nombre d’enregistrements à retourner. La valeur
par défaut est 1000 qui est aussi la valeur permise
maximale.
Manuel d’utilisateur Série UCM6100
Page 202 of 219
Nombre des enregistrements correspondants à
sauter. Cela va être combiné avec numRecords pour
recevoir toutes les correspondances sur multiple
réponses. La valeur par défaut est 0.
offset
Numéro
Appellant
Appelé
Extensions séparées par
virgules, plages
d’extensions, ou
expressions régulières.
Filtres basés sur la valeur de src (appelant) ou dst
(appelé), correspondant à toute extension contenue
dans le string du paramètre entré.
Motifs contenant un ou plusieurs widlcards ('@' or '_')
Exemple:
vont correspondre comme une expression régulière
et traiter le '-' comme un tiret littéral au lieu d’un
caller=5300,5302signifiant d’intervalle. Le wildcard '@' correspond tout
5304,[email protected]
nombre de caractères (zéro inclus), tandis que '_'
correspond à un seul caractère. Sinon, les motifs
-ORcontenant un trait vont correspondre à une range
d’extensions numériques, en ignorant les caractères
caller=5300&caller=5302non-numériques, tandis que les motifs contenant
5304&[email protected]
multiples traits vont être ignorés. (Le motif "0-0"va
(Correspond
aux correspondre à tous les strings vides et nonextensions 5300, 5302, numériques).
5303, 5304, et toute
extension contenant 4
comme
second
chiffre/caractère).
startTime
endTime
Date et/ou temps dans une
des formats suivants:
YYYY-MM-DDTHH:MM
YYYY-MM-DDTHH:MM:SS
YYYY-MMDDTHH:MM:SS.SSS
(caractère littéraire 'T' est
le séparateur dans les trois
formats ci-dessus)
HH:MM
HH:MM:SS
Filtres basés sur la valeur du départ (temps du début
de l’appel). Les appels commençant durant cette
période (frontières incluses) vont correspondre, en
dépit de la réponse de l’appel ou le temps de la fin.
Une valeur vide pour l’un de ces champs sera
interprétée comme sans minimum ou sans maximum
respectivement.
Les strings sans date auront une valeur par défaut de
2000-01-01. Les strings sans temps du jour auront
pour valeur par défaut de 00:00 UTC, tandis que les
strings avec un temps de jour spécifié pourraient
spécifier optionnellement un offset de fuseau horaire remplace '+' dans l’offset du fuseau horaire avec '%2B'
(voir http://www.w3.org/TR/NOTE-datetime).
HH:MM:SS.SSS
Maintenant
DDDDDDDDDD
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 203 of 219
Filtres basés sur la valeur billsec , la durée entre la
réponse de l’appel et sa fin.
minDur
maxDur
Nombre (durée en
secondes)
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 204 of 219
Exemple de requêtes:
Les exemples suivants illustrent le format des requêtes afin d’accomplir certaines requêtes. Dans la
plupart des cas, des requêtes différentes et multiples vont accomplir le même but, et ces exemples ne
sont pas supposés être exhaustifs mais plutôt accentuer quelques fonctionnalités du connecteur CDR
API.
Requête 1: Demande de tous les enregistrements des appels émis par l’extension 5300 qui durent entre
8
et
60
secondes
(inclusive)
et
mettre
les
résultats
en
formats
CSV.
https://192.168.254.200:8088/cdrapi?format=CSV&caller=5300&minDur=8&maxDur=60
-OUhttps://192.168.254.200:8088/cdrapi?caller=5300&minDur=8&maxDur=60
Requête 2: Demande de tous les enregistrements des appels émis par l’extension 5300 5300 ou dans
l’intervalle 6300-6399 vers une extension commençant par 5 avec les résultats en format XML.
https://192.168.254.200:8088/cdrapi?format=XML&caller=5300,6300-6399&[email protected]
-OUhttps://192.168.254.200:8088/cdrapi?cdrapi?format=XML&caller=5300&caller=6300-6399&[email protected]
Requête 3: Demander tous les enregistrements des appels émis par des extensions contenant le
substring "53" avant le 23 Janvier 2013 00:00:00 UTC vers les extensions 5300-5309, avec les résultats
en format CSV.
https://192.168.254.200:8088/[email protected]@&callee=5300-5309&endTime=2013-01-23
-OUhttps://192.168.254.200:8088/[email protected]@&callee=530_&endTime=2013-01-23T00:00:00
Requête 4: Demander tous les enregistrements des appels émis par un appelant Anonymous pendant
Juillet2013 Central Standard Time vers les extensions commençant avec 2 ou 34 ou finissant avec 5,
avec les résultats en format CSV.
https://192.168.254.200:8088/cdrapi?caller=Anonymous&[email protected],[email protected],@5&startTime=2013-07-01T00:00:0006:00&endTime=2013-07-31T23:59:59-06:00
Requête 5: Demander les enregistrements des appels pendant Juillet 2013 Central Standard Time, 200 à
la fois, avec les résultats en format CSV.
https://192.168.254.200:8088/cdrapi?startTime=2013-07-01T00:00:00-06:00&endTime=2013-07-31T23:59:5906:00&numRecords=200&offset=0
-PUIShttps://192.168.254.200:8088/cdrapi?sstartTime=2013-07-01T00:00:00-06:00&endTime=2013-07-31T23:59:5906:00&numRecords=200&offset=200
-PUISFirmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 205 of 219
https://192.168.254.200:8088/cdrapi?startTime=2013-07-01T00:00:00-06:00&endTime=2013-07-31T23:59:5906:00&numRecords=200&offset=400
Note:


Les caractères non-permis dans les champs de l’appelant, l’appelé, startTime, ou endTime, et
les caractères non-digitaux dans les valeurs de numRecords, offset, minDur, ou maxDur, ne
résulteront à aucun enregistrement retourné - le container/header approprié pour le format de
sortie sera le seul résultat. S’il y a une erreur dans le paramètre du format, le header du CSV va
être utilisé. Les messages d’erreur vont apparaître dans le log d’Asterisk (avec des erreurs allant
de l’échec de la base de données, etc….).
Autres erreurs qui ne retourneront aucun enregistrement incluent:
- Traits multiples dans l’intervalle des extensions (exemple. caller=5300-5301-,6300)
- Valeur vide dans un paramètre (e.g. caller=)
- Valeurs d’extensions commençant avec virgule, ou avec des virgules consécutives (exemple :
caller=5300,,5303)
- Paramètres inconnus (exemple. caler=5300) ou URI finissant avec '&'
- A exception de l’appelant et l’appelé, les instances multiples du même paramètre dans l’URI
(exemple minDur=5&minDur=10)
Exemple de résultat:
Voici des exemples de chaque format de sortie pour le même set de données :
CSV:
AcctId,accountcode,src,dst,dcontext,clid,channel,dstchannel,lastapp,lastdata,start,answer,end,duration
,billsec,disposition,amaflags,uniqueid,userfield,channel_ext,dstchannel_ext,service
62,,5300,5301,from-internal,"pn01" <5300>,SIP/5300-00000000,SIP/530100000001,Dial,SIP/5301,60,,2013-12-03 11:46:40,2013-12-03 11:46:43,2013-12-03
11:46:49,9,6,ANSWERED,DOCUMENTATION,1386092800.0,EXT,5300,5301,s
63,,5300,5301,from-internal,"pn01" <5300>,SIP/5300-00000000,SIP/530100000001,Dial,SIP/5301,60,,2013-12-03 14:01:41,2013-12-03 14:01:43,2013-12-03
14:01:46,5,3,ANSWERED,DOCUMENTATION,1386100901.0,EXT,5300,5301,s
64,,5300,5301,from-internal,"pn01" <5300>,SIP/5300-00000002,SIP/530100000003,Dial,SIP/5301,60,,2013-12-03 14:02:23,2013-12-03 14:02:27,2013-12-03
14:02:31,8,4,ANSWERED,DOCUMENTATION,1386100943.2,EXT,5300,5301,s
XML:
<root> Version 1.0.6.10
Firmware
Manuel d’utilisateur Série UCM6100
Page 206 of 219
<cdr><AcctId>62</AcctId><accountcode></accountcode><src>5300</src><dst>5301</dst><dcontext
>from-internal</dcontext><clid>&quot;pn01&quot; &lt;5300&gt;</clid><channel>SIP/530000000000</channel><dstchannel>SIP/530100000001</dstchannel><lastapp>Dial</lastapp><lastdata>SIP/5301,60,</lastdata><start>2013-12-03
11:46:40</start><answer>2013-12-03 11:46:43</answer><end>2013-12-03
11:46:49</end><duration>9</duration><billsec>6</billsec><disposition>ANSWERED</disposition><a
JSON:
{
"cdr":
[
{ "AcctId": "62", "accountcode": "", "src": "5300", "dst": "5301", "dcontext": "from-internal", "clid":
"\"pn01\" <5300>", "channel": "SIP/5300-00000000", "dstchannel": "SIP/5301-00000001", "lastapp":
"Dial", "lastdata": "SIP/5301,60,", "start": "2013-12-03 11:46:40", "answer": "2013-12-03 11:46:43",
"end": "2013-12-03 11:46:49", "duration": "9", "billsec": "6", "disposition": "ANSWERED", "amaflags":
"DOCUMENTATION", "uniqueid": "1386092800.0", "userfield": "EXT", "channel_ext": "5300",
"dstchannel_ext": "5301", "service": "s" },
{ "AcctId": "63", "accountcode": "", "src": "5300", "dst": "5301", "dcontext": "from-internal", "clid":
"\"pn01\" <5300>", "channel": "SIP/5300-00000000", "dstchannel": "SIP/5301-00000001", "lastapp":
"Dial", "lastdata": "SIP/5301,60,", "start": "2013-12-03 14:01:41", "answer": "2013-12-03 14:01:43",
"end": "2013-12-03 14:01:46", "duration": "5", "billsec": "3", "disposition": "ANSWERED", "amaflags":
"DOCUMENTATION", "uniqueid": "1386100901.0", "userfield": "EXT", "channel_ext": "5300",
"dstchannel_ext": "5301", "service": "s" },
{ "AcctId": "64", "accountcode": "", "src": "5300", "dst": "5301", "dcontext": "from-internal", "clid":
"\"pn01\" <5300>", "channel": "SIP/5300-00000002", "dstchannel": "SIP/5301-00000003", "lastapp":
"Dial", "lastdata": "SIP/5301,60,", "start": "2013-12-03 14:02:23", "answer": "2013-12-03 14:02:27",
"end": "2013-12-03 14:02:31", "duration": "8", "billsec": "4", "disposition": "ANSWERED", "amaflags":
"DOCUMENTATION", "uniqueid": "1386100943.2", "userfield": "EXT", "channel_ext": "5300",
"dstchannel_ext":
MISE
À NIVEAU"5301", "service": "s" }
]
}
MISE À NIVEAU ET MAINTENANCE
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 207 of 219
L’UCM61xx peut être mis à niveau vers une nouvelle version de firmware à distance ou localement. Cette
section décrit la procédure de mise à niveau UCM61xx via le réseau ou à partir d’un chargement local.
MISE A NIVEAU VIA RESEAU
L’UCM61xx peut être mis à niveau via TFTP/HTTP/HTTPS en configurant l'URL/Adresse IP du serveur
TFTP/HTTP/HTTPS et en choisissant une méthode de téléchargement. Configurer une URL valide pour
TFTP, HTTP ou HTTPS; le nom du serveur peut être une adresse IP ou un nom de domaine complet.
Exemples d'URL valide:
firmware.grandstream.com
La configuration de mise à niveau peut être accessible via l’interface WEB->Maintenance->Mise à
niveau.
Figure 93: Mise à jour via réseau
Tableau 70: Configuration de la mise à jour réseau
Mise à niveau Par
Permet aux utilisateurs de choisir la méthode de mise à niveau du
firmware: TFTP, HTTP ou HTTPS.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 208 of 219
Chemin du serveur logiciel
Définir le chemin du serveur pour le firmware.
Préfixe du fichier du logiciel
Si configuré, seul le firmware avec le préfixe chiffré correspondant sera
téléchargée et chargé sur l’UCM61xx.
Suffixe du fichier du logiciel
Si configuré, seul le firmware avec le suffixe chiffré correspondant sera
téléchargée et chargé sur l’UCM61xx.
Nom d’utilisateur
HTTP/HTTPS
Le nom d'utilisateur pour le serveur HTTP/HTTPS.
Mot de passe HTTP/HTTPS
Le mot de passe pour le serveur HTTP/HTTPS.
Veuillez suivre les étapes ci-dessous pour mettre à jour le firmware à distance.




Entrez le chemin du serveur du firmware dans l'interface graphique Web ->Maintenance->Mise à
niveau.
Cliquez sur "Sauvegarder". Puis redémarrez l'appareil pour lancer le processus de mise à niveau.
Le rétro-éclairage LCD de l’UCM61xx clignotera pendant la mise à niveau. Veuillez être patient
pendant le processus de mise à niveau. Une fois terminée, un message de redémarrage s'affiche sur
l'écran LCD.
Après son démarrage, accédez à l'interface utilisateur Web pour vérifier la version du firmware.
MISE A NIVEAU LOCALE
S'il n'y a pas de serveur HTTP/TFTP, les utilisateurs peuvent également télécharger le firmware à
l’UCM61xx directement via interface Web. S'il vous plaît suivez les étapes ci-dessous pour télécharger le
firmware localement.

Téléchargez la dernière version du firmware UCM61xx à partir du lien ci-dessous et enregistrez-le
sur votre PC.
http://www.grandstream.com/support/firmware


Connectez-vous à l'interface Web en tant qu'administrateur à partir de votre PC.
Accéder à l’interface graphique->Maintenance-> Mise à niveau, chargez le fichier du firmware en
cliquant sur
et sélectionnez le fichier du firmware à partir de votre PC. Le nom du fichier du
firmware par défaut est ucm6100fw.bin
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 209 of 219
Figure 94: Mise à jour locale

Cliquez sur
pour démarrer la mise à niveau.
Figure 95: Mise à niveau des fichiers firmware

Patientez jusqu’à ce que le processor de mise à niveau est terminé une fenêtre indiquant la
terminaison du processus sera afficher.
Figure 96: Redémarrage de l’UCM61XX

Cliquez sur "OK" pour redémarrer l’UCM61xx et vérifier la version du firmware une fois démarré.
Remarque:
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 210 of 219
Veuillez ne pas interrompre ou mettre hors tension l’UCM61xx pendant le processus de mise à niveau.
SERVEUR FIRMWARE LOCALE
Pour les utilisateurs qui souhaitent utiliser une mise à niveau à distance sans serveur TFTP local,
Grandstream propose un serveur HTTP NAT-friendly. Cela permet aux utilisateurs de télécharger les
dernières mises à jour logicielles pour leurs appareils via ce serveur. Veuillez-vous référer à la page Web:
http://www.grandstream.com/support/firmware.
Alternativement, les utilisateurs peuvent télécharger un serveur TFTP ou HTTP gratuitement et procéder
à une mise à niveau du firmware local. Une version du serveur TFTP pour Windows est disponible
gratuitement pour téléchargement à partir:
http://www.solarwinds.com/products/freetools/free_tftp_server.aspx
http://tftpd32.jounin.net
Instructions pour la mise à niveau du firmware via TFTP locale:
1. Décompressez les fichiers du firmware en les plaçant tous dans le répertoire racine du serveur TFTP;
2. Connectez le PC exécutant le serveur TFTP et l’UCM61xx au même segment de réseau local;
3. Lancez le serveur TFTP et allez dans le menu Fichier ->Configurer->Sécurité pour changer le réglage
par défaut du serveur TFTP de "Recevez uniquement" à "Transmettre seulement" pour la mise à
niveau du firmware;
4. Lancez le serveur TFTP et configurer le serveur TFTP sur l'interface de configuration web de
l’UCM61xx;
5. Configurez le Chemin du serveur logiciel comme étant l'adresse IP de votre PC;
6. Mettre à jour les changements et redémarrez l’UCM61xx.
Les utilisateurs peuvent également choisir de télécharger
http://httpd.apache.org/ ou utiliser Microsoft IIS web server.
un
serveur
HTTP
libre
de
SAUVEGARDE
La configuration de l’UCM61xx peut être sauvegardée en local ou via le réseau. Le fichier de sauvegarde
sera utilisé pour restaurer la configuration sur UCM61xx si nécessaire.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 211 of 219
SAUVEGARDE LOCAL
Les utilisateurs peuvent sauvegarder la configuration de l’UCM61xx pour toute éventuelle restauration
sous l’interface graphique ->Maintenance->Sauvegarde->Locale. Avant de créer un nouveau fichier de
sauvegarde, sélectionnez l'option de sauvegarde en premier.


Si le fichier-config est sélectionné seulement, le fichier de sauvegarde sera sauvegardé dans la
mémoire flash de l’UCM61xx.
Si Voice-File, Voicemail-File, Voice-Records, CDR ou VFAX est sélectionné, un périphériques de
stockage externes (clé USB ou carte SD) seront nécessaires puisque la taille du fichier de
sauvegarde peut être trop grande.
Cliquez sur le bouton "Créer une nouvelle sauvegarde" pour commencer la sauvegarde. Une fois que la
sauvegarde est effectuée, la liste des sauvegardes sera affichée avec la date et l'heure sur la page web.
Les utilisateurs peuvent télécharger
, restaurer
, ou supprimer
mémoire interne de l’UCM61xx ou le dispositif externe.
la sauvegarde à partir de la
Figure 97: Sauvegarde locale
SYNC DATA
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 212 of 219
Outre la sauvegarde locale, les utilisateurs peuvent sauvegarder les enregistrements voix/messages
vocaux/CDR/FAX quotidiennement à un serveur distant via le protocole SFTP automatiquement dans
l'interface graphique Web ->Maintenance->Sauvegarde->Sync Data.
Figure 99: Sauvegarde réseau
Tableau 71: Configuration de sauvegarde réseau
Activer la sauvegarde
Activer la fonction de sauvegarde automatique. Le réglage par défaut
est "Non".
Compte
Entrez le nom de compte du serveur de sauvegarde SFTP.
Mot de passe
Entrez le mot de passe associé au compte du serveur de sauvegarde
SFTP.
Adresse du Serveur
Entrez l'adresse du serveur SFTP.
Temps de Sauvegarde
Entrez 0-23 pour spécifier l'heure de la journée pour la sauvegarde.
Avant de sauvegarder la configuration, les utilisateurs peuvent cliquer sur "Tester la connectivité".
L’UCM61xx tentera une connexion au serveur SFTP pour s’assurer que le serveur est en place et
accessible par l’UCM61xx.
Enregistrez les modifications et l'ensemble des journaux de sauvegarde seront affichés sur la page Web.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 213 of 219
RESTAURER LA CONFIGURATION A PARTIR DU FICHIER DE SAUVEGARDE
Pour restaurer la configuration de l’UCM61xx à partir d'un fichier de sauvegarde, les utilisateurs peuvent
aller à l'interface graphique Web ->Maintenance->Sauvegarde->Locale.

La liste des sauvegardes de configuration précédentes s'affiche sur la page Web. Les utilisateurs
peuvent cliquer sur
du fichier de sauvegarde souhaité et il sera restauré sur l’UCM61xx.
Si les utilisateurs ont d'autres fichiers de sauvegarde sur leur PC à restaurer sur l’UCM61xx, cliquez
d’abord sur "Chargez le fichier de sauvegrade" et sélectionnez-le du PC local afin de le charger sur
l’UCM61xx. Une fois le chargement est effectué, ce fichier de sauvegarde sera affiché dans la liste
des sauvegardes de configuration précédentes pour pouvoir l’utilisé lors de la restauration. Cliquez

sur
pour restaurer à partir du fichier de sauvegarde.
0
Figure 98: Restaurer UCM61xx à partir d'un fichier de sauvegarde
Remarque:


Le fichier de sauvegarde chargé doit être un fichier tar sans caractères spéciaux tels que
*,!,#,@,&,$,%,^,(,),/,\, un espace dans le nom de fichier.
La taille du fichier chargé doit être inférieure à 10MB.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 214 of 219
NETTOYEUR
Les utilisateurs peuvent configurer le nettoyage du rapport d'appel détaillé/enregistrements
vocaux/messages vocaux/FAX automatiquement dans l'interface graphique Web->Maintenance>Nettoyeur.
Figure 99: Nettoyeur
Tableau 72: Configuration Nettoyeur
Activer le Nettoyeur CDR
Activez la fonction nettoyage CDR.
Temps du Nettoyage CDR
Entrez 0-23 pour spécifier l'heure de la journée pour nettoyer CDR.
Intervalle du Nettoyage
Entrez 1-30 pour spécifier le jour du mois pour nettoyer CDR.
Activer le Nettoyeur VR
Activez la fonction de nettoyage des enregistrements de la voix.
Seuil de Nettoyage VR
Spécifiez le seuil des enregistrements de la voix de 0 à 99 en utilisant le
statut de stockage local en pourcentage.
Temps du Nettoyage VR
Entrez 0-23 pour spécifier l'heure de la journée pour nettoyer les
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 215 of 219
enregistrements vocaux.
Intervalle du Nettoyage VR
Entrez 1-30 pour spécifier le jour du mois pour nettoyer les
enregistrements vocaux
Tous les journaux de nettoyage seront listés sur le bas de la page.
REMISE A ZERO ET REDEMARRAGE
Les utilisateurs peuvent effectuer une remise à zéro et un redémarrage sous interface graphique Web
GUI->Maintenance-> Réinitial./Redémarrage.
Pour réinitialiser l'appareil, sélectionnez d’abord le type de remise à zéro. Il existe deux différents types
de remise à zéro.


Données d’utilisateur: Toutes les données, y compris la messagerie vocale, enregistrements, Invite
IVR, musique d'attente, les fichiers CDR et de sauvegarde seront effacés.
Tous: Toutes les configurations et les données seront réinitialisées aux réglages par défaut.
Figure 100: Réinitialisation et Redémarrage
SYSLOG
Sur l’UCM61xx, les utilisateurs peuvent envoyer les informations de syslog à un serveur distant sous
interface graphique Web ->Maintenance->Syslog. Entrez le nom d’hôte ou l'adresse IP du serveur
syslog et sélectionner le niveau de débogage de chaque module.
Le niveau de syslog par défaut pour tous les modules est "error", ce qui est recommandé dans vos
paramètres UCM61xx car il peut être utile pour localiser les problèmes lorsque des erreurs se produisent.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 216 of 219
Certains modules typiques de l’UCM61xx dont les utilisateurs peuvent mettre le niveau à "notic" ou "verb"
outre que le niveau "error" sont comme suit.
pbx: Ce module est lié aux fonctions générales de PBX.
chan_sip: Ce module est lié aux appels SIP.
chan_dahdi: Ce module est lié aux appels analogiques (FXO / FXS).
app_meetme: Ce module est liée aux pont de conférence.
DIAGNOSTIC
Sur l’UCM61xx, les utilisateurs peuvent capturer des traces, ping hôte distant et traceroute de l’hôte
distant à des fins de diagnostic sous interface graphique Web ->Maintenance->Diagnostic.
CAPTURE ETHERNET
La trace capturée peut être téléchargé pour analyse. De plus, les instructions ou les résultats seront
affichés dans l'interface graphique Web.
Figure 101: Capture Ethernet
Le résultat de sortie est au format .pcap. Par conséquent, les utilisateurs peuvent spécifier le filtre de
capture tel qu'il est utilisé dans l'outil de capture générale du trafic réseau (host, src, dst, net, le protocole,
le port, la plage de ports) avant de commencer la capture de la trace.
PING
Entrez l'hôte cible dans le nom d'hôte ou l'adresse IP. Ensuite, appuyez sur le bouton "Démarrer". Le
résultat de sortie s'affichera de manière dynamique dans la fenêtre ci-dessous.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 217 of 219
Figure 102: PING
TRACEROUTE
Entrez l'hôte cible dans le nom d'hôte ou l'adresse IP. Ensuite, appuyez sur le bouton "Démarrer". Le
résultat de sortie s'affichera de manière dynamique dans la fenêtre ci-dessous.
Figure 103: Traceroute
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 218 of 219
DECOUVERTE DE L’UCM6102/6104/6108/6116
Veuillez visiter notre site Web: http://www.grandstream.com pour recevoir les mises à jour les plus
récentes des versions de firmware, des fonctionnalités supplémentaires, FAQ, documentation et
information sur les nouveaux produits.
Nous vous invitons à parcourir notre la documentation relative au produit, FAQs et Forum des utilisateurs
et développeurs des réponses à vos questions d'ordre général. Si vous avez acheté nos produits à
travers un partenaire certifié Grandstream ou revendeur, veuillez le contacter directement pour une aide
immédiate.
Notre équipe de support technique est formée et prête à répondre à toutes vos questions. Contactez un
membre de l'assistance technique ou soumettre un ticket d'incident en ligne afin de recevoir un support
approfondie.
Merci encore pour l'achat du Grandstream UCM6102/6104/6108/6116, il sera certain de vous apporter
un confort à la fois votre vie professionnelle et personnelle.
* Asterisk est une marque déposée de Digium, Inc.
Firmware Version 1.0.6.10
Manuel d’utilisateur Série UCM6100
Page 219 of 219
