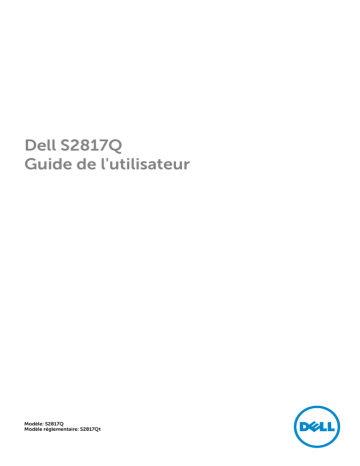

Dell S2817Q
Guide de l'utilisateur
Modèle: S2817Q
Modèle réglementaire: S2817Qt
REMARQUE : Une REMARQUE indique des informations importantes qui vous aideront à mieux utiliser votre ordinateur.
AVERTISSEMENT : Un AVERTISSEMENT indique un risque potentiel de dommage matériel ou de perte de données si les instructions ne sont pas suivies.
ATTENTION : Une MISE EN GARDE indique un risque potentiel de dommage matériel, de blessure corporelle ou de décès.
Copyright © 2016 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois américaines et internationales sur le droit d’auteur et la propriété intellectuelle.
Dell™ et le logo Dell sont des marques commerciales de Dell Inc. aux États-Unis et d’autres juridictions. Tous les autres noms et marques mentionnés dans le présent document sont des marques commerciales de leurs entreprises respectives.
2016 – 01 Rév. A00
Contenu
À propos de votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Contenu de l'emballage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Fonctions du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Pièces et commandes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Spécifications du moniteur. . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Capacité 'Plug and Play'. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Qualité du moniteur LCD et politique de pixel . . . . . . . . . . . . . . 19
Installation du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Attacher le socle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Connecter votre moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Organisation des câbles. . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Retirer le support de moniteur . . . . . . . . . . . . . . . . . . . . . . . 23
Utilisation du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Allumer le moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Utiliser les boutons du panneau frontal . . . . . . . . . . . . . . . . . . 24
Utilisation du menu à l'écran (OSD). . . . . . . . . . . . . . . . . . . . . 27
Guide de dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Test automatique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Diagnostiques intégrés . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Problèmes généraux. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Problèmes spécifiques au produit. . . . . . . . . . . . . . . . . . . . . . 46
Contenu | 3
Problèmes spécifiques à Mobile High-Definition Link (MHL) . . . . . 47
Instructions de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Contacter Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Installation de votre moniteur d’affichage . . . . . . . . . . . . . . . . 49
Instructions d’entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
4 | Contenu
À propos de votre moniteur
Contenu de l'emballage
Votre moniteur est livré avec les éléments énumérés ci-dessous. Assurez-vous d’avoir
tous les éléments et utilisez Contacter Dell s’il manque quelque chose.
REMARQUE : Certains éléments sont en option et peuvent ne pas être fournis avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays.
Moniteur
Colonne de support
Base
Cordon d'alimentation (varie en fonction du pays)
Câble HDMI 2.0
À propos de votre moniteur | 5
Câble USB 3.0 montant (active les ports USB du moniteur)
Câble DP (DP vers mDP)
• Disque avec Pilotes et
Documentation
• Guide d’installation rapide
• Informations de sécurité et réglementaires
Fonctions du produit
Le moniteur à écran plat Dell S2817Q a une matrice active, un transistor à couches minces (TFT), un écran à cristaux liquides (LCD) et un rétroéclairage DEL. Les fonctions du moniteur sont les suivantes :
• Écran avec zone visualisable de 70,86 cm (27,9 pouces de diagonale). Résolution
3840 x 2160 avec un support plein écran pour les résolutions inférieures.
• Excellent rapport de contraste dynamique (8 000 000:1).
• Capacité d’inclinaison.
• Le Dual HDMI(MHL) offre une connectivité fluide vers les dispositifs secondaires comme les téléphones intelligents, les lecteurs de DVD, les consoles de jeux etc.
Support amovible.
• Capacité Plug and Play si votre système la prend en charge.
• Gamme de couleurs de 72% (typique).
• Ajustements sur le menu de l’écran (OSD) pour configurer et optimiser facilement l’écran.
• Le CD logiciel et de documentation inclut un fichier d’information (INF), un fichier de correspondance des couleurs d’image (ICM) et une documentation sur le produit.
• Logiciel gestionnaire d’écrans Dell (disponible sur le disque fourni avec le moniteur).
• Fonction d’économie d’énergie pour conformité Energy Star.
• Fente de verrouillage de sécurité.
• Possibilité de basculer entre format large et format standard tout en maintenant une qualité d’image élevée.
• Classification EPEAT Silver.
• BFR/PVC- réduit.
• Écrans certifiés TCO.
• Verre sans arsenic et sans mercure pour l’écran uniquement.
• Consommation de 0,5 W en veille.
• Le capteur d’énergie indique le niveau d’énergie utilisé en temps réel par le moniteur.
• Contrôle de gradation du rétroéclairage analogique pour un affichage exempt de scintillement.
6 | À propos de votre moniteur
Pièces et commandes
Vue de devant
Etiquette Description
1 Boutons de fonction (pour plus d'informations, voir
2 Bouton d'alimentation Marche/Arrêt (avec voyant DEL)
Vue de derrière
Etiquette Description
1
2
3
4
5
Orifice de verrouillage de sécurité
Code-barres, numéro de série et
étiquette de service
Etiquette réglementaire
Gravure de lettres
Fente de gestion des câbles
Utilisation
Utilisez un verrou de sécurité avec cet orifice pour fixer votremoniteur(vendu séparément).
Référez-vous à cette étiquette si vous devez contacter Dell pour le support technique.
Liste les certifications réglementaires.
Liste les certifications réglementaires.
Pour organiser les câbles en les faisant passer dans la fente.
À propos de votre moniteur | 7
Vue de dessous
Etiquette Description
1 Prise d’alimentation
CA
2 Ports USB descendants
3
4
5
6
7
8
Port USB montant
Port de sortie audio ports
HDMI(MHL) 1 ports
HDMI(MHL) 2
Connecteur
DP(entrée)
Connecteur mDP (entrée)
Utilisation
Pour brancher le cordon d’alimentation du moniteur.
Pour brancher votre appareil USB.
Vous pouvez seulement utiliser ces connecteurs une fois que vous avez branché le câble USB sur l’ordinateur et le connecteur USB montant connecté au moniteur.
Branchez le câble USB livré avec votre moniteur sur l’ordinateur. Une fois ce câble branché, vous pouvez utiliser les ports USB descendants de votre moniteur.
Pour brancher des haut-parleurs et lire de l’audio via un canal HDMI ou audio DisplayPort.
Ne prend en charge que l’audio bicanal.
REMARQUE : Le port de sortie audio ne prend pas en charge les écouteurs.
ATTENTION : Une pression sonore excessive du casque ou des écouteurs peut causer des dégâts auditifs.
Connectez-vous à votre ordinateur avec un câble HDMI ou à vos appareils MHL avec un câble MHL (optionnel).
Connectez-vous à votre ordinateur avec un câble HDMI ou à vos appareils MHL avec un câble MHL (optionnel).
Branchez le câble DP de votre ordinateur
Raccordez votre ordinateur avec le câble mDP vers DP.
8 | À propos de votre moniteur
Spécifications du moniteur
Spécifications de l’écran plat
Type d'écran
Type de panneau
Image visible
Diagonale
Zone active
Horizontale
Verticale
Zone
Taille des pixels
Angle de vue
Horizontale
Verticale
Sortie Luminance
Rapport de contraste
Revêtement surface
Rétro-éclairage
Temps de réponse
Profondeur des couleurs
Gamme de couleurs
Matrice active - LCD TFT
TN
70,86 cm (27,90 pouces)
620,93 mm (24,45 pouces)
341,28 mm (13,43 pouces)
211910,99 mm
2
(328,36 pouce
2
)
0,16 mm x 0,16 mm
170 degrés typique
160 degrés typique
300 cd/m² (typique)
1000:1 (typique)
8,000,000 : 1 (méga contraste dynamique activé)
Traitement antireflets du polariseur avant (3H)
LED
2 ms standard (G to G)
1,0737 G (8 Bits + FRC élevé)
72 % de NTSC
Spécifications de la résolution
Plage de balayage horizontale
Plage de balayage verticale
Résolution maximale préréglée
Capacités d’affichage vidéo
(lecture DP et HDMI et MHL)
31 kHz à 140 kHz (DP/HDMI)
30 kHz à 83 kHz (MHL)
50 Hz à 75 Hz (DP/HDMI)
24 Hz à 60 Hz (MHL)
3840 x 2160 à 60 Hz
480p, 576p, 720p, 1080p
À propos de votre moniteur | 9
Modes d’affichage préréglés
Mode d'affichage Fréquence horizontale
(kHz)
Fréquence verticale (Hz)
Horloge de pixels (MHz)
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600
1024 x 768
1024 x 768
1152 x 864
1280 x 800
1280 x 1024
1280 x 1024
1600 x 1200
1920 x 1080
1920 x 2160
2048 x 1280
2560 x 1440
3840 x 2160
3840 x 2160
49.3
64.0
80.0
75.0
67.5
133.29
78.9
88.8
65.68
133.313
31.5
31.5
37.5
37.9
46.9
48.4
60.0
67.5
60.0
60.0
75.0
60.0
60.0
60.0
59.9
60.0
30.0
60.0
70.0
60.0
75.0
60.0
75.0
60.0
75.0
75.0
71.0
108.0
135.0
162.0
193.5
277.25
174.25
241.5
262.75
533.25
28.3
25.2
31.5
40.0
49.5
65.0
78.8
108.0
Modes d’affichage de source MHL
+/-
+/-
+/+
+/+
+/+
-/+
+/+
+/-
+/+
+/+
+/+
+/+
-/-
+/+
+/+
-/-
Polarité de synchronisation
(Horizontale/
Verticale)
-/+
-/-
Mode d’affichage
640 x 480p
Fréquence
(Hz)
60
720 x 480p
720 x 576p
60
50
720 (1440) x 480i 60
720 (1440) x 576i 50
1280 x 720p
1280 x 720p
1920 x 1080i
1920 x 1080i
1920 x 1080p
1920 x 1080p
50
30
60
60
50
60
10 | À propos de votre moniteur
Spécifications électriques
Signaux d'entrée vidéo • Signal vidéo numérique pour chaque ligne différentielle.
Par ligne différentielle à une impédance de 100 ohms.
• Prise en charge d’entrée de signal mDP/DP/HDMI/MHL.
100–240 VCA / 50 Hz/60 Hz ± 3 Hz / 1,6 A (maximum) Voltage d’entrée / fréquence / courant
Courant d'appel 30 A à 120 VCA (maximum)
60 A à 240 VCA (maximum)
Spécifications haut-parleur
Puissance nominale haut-parleur 2 x (3 W + 6 W)
Réponse en fréquence
Impédance
100 Hz - 20 kHz
8 ohm
Caractéristiques physiques
Type de connecteur
Type du câble de signal
• 1 DP connecteur (l’entrée DP)
• 1 mDP connecteur
• 2 HDMI/MHL connecteur
• 1 Sortie ligne audio
• 1 Connecteur de port USB 3.0 montant
• 2 Connecteur de port USB 3.0 descendant
Câble DP vers mDP 1,8 m
Câble USB 3.0 1,8 m
Câble HDMI 2.0 1,8 m
Dimensions (avec le socle)
Hauteur
Largeur
Profondeur
Dimensions (sans le socle)
Hauteur
Largeur
Profondeur
Dimensions de la base
Hauteur
Largeur
Profondeur
Poids
Avec l'emballage
470,6 mm (18,53 pouces)
657,9 mm (25,90 pouces)
185,4 mm (7,30 pouces)
382,4 mm (15,05 pouces)
657,9 mm (25,90 pouces)
63,4 mm (2,50 pouces)
182,8 mm (7,20 pouces)
244,6 mm (9,63 pouces)
185,4 mm (7,30 pouces)
9,05 kg (19,95 lb)
À propos de votre moniteur | 11
Avec l'ensemble du socle et câbles
6,6 kg (14,55 lb)
Sans ensemble du socle
(pour montage mural ou montage VESA - sans câbles)
5,05 kg (11,13 lb)
De l'ensemble du socle 1,0 kg (2,2 lb)
Caractéristiques environnementales
Température
En fonctionnement
À l'arrêt
Humidité
En fonctionnement
À l'arrêt
Altitude
En fonctionnement
À l'arrêt
Dissipation thermique de 0°C à 40°C (de 32°F a 104°F) de -20°C à 60°C (de –4°F a 140°F)
De 10% à 80% (sans condensation)
De 5% à 90% (sans condensation)
5 000 m (16 404 ft) max
12 192 m (40 000 ft) max
308 BTU/heure (maximum)
120 BTU/heure (typique)
12 | À propos de votre moniteur
Modes de gestion d'énergie
Si vous disposez d’une carte vidéo compatible VESA DPM™ ou d’un logiciel installé sur votre PC, le moniteur va automatiquement réduire sa consommation électrique lorsqu’il n’est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur se
« réveillera » automatiquement. Le tableau suivant affiche la consommation électrique et les signaux de cette fonctionnalité d’économie d’énergie automatique :
Modes VESA Sync. horizontale
Fonctionnement normal
Actif
Mode Arrêt-Actif Inactif
Sync. verticale
Actif
Vidéo Indicateur d'alimentation
Actif Blanc
Inactif
Arrêt -
Éteint Blanc
(clignotement lent)
Éteint
Consommation
électrique
90 W (maximum)**
35 W (typique)
<0,5 W
<0,3 W
Energy Star
Mode Marche
Consommation électrique
30 W ***
L'OSD fonctionnera uniquement en mode fonctionnement normal. Si vous appuyez sur un bouton en mode Arrêt-Actif, le message suivant s'affiche :
*Laconsommation électrique nulle en mode ARRET ne peut être obtenue qu’en débranchant le cordon d’alimentation du moniteur.
**Consommation électrique maximale avec luminance maximale.
***La consommation d’énergie (en mode actif) est testée à 230 V / 50 Hz.
Ce document est fourni à titre indicatif et reflète les performances en laboratoire. Votre produit est susceptible de fonctionner différemment selon le logiciel, les composants et les périphériques commandés, et ces informations ne font l’objet d’aucune obligation de mise à jour. Ainsi, le client ne doit pas se fier entièrement à ces informations dans ses prises de décisions en matière de tolérances électriques ou autres. Aucune garantie expresse ou implicite n’existe en termes d’exactitude ou d’exhaustivité.
Activez l’ordinateur et le moniteur pour accéder à l’OSD.
REMARQUE : Ce moniteur est conforme à la norme ENERGY STAR.
À propos de votre moniteur | 13
Assignations des broches
Connecteur DP(entrée)
12
13
14
15
16
7
8
9
10
11
17
18
19
20
4
5
6
2
3
1
Numéro de broche
Coté à 20 broches du câble de signal connecté
ML3 (n)
MASSE
ML3 (p)
ML2 (n)
MASSE
ML2 (p)
ML1 (u)
MASSE
ML1 (p)
ML0 (n)
MASSE
ML0 (p)
CONFIG1
CONFIG2
CAN AUX (p)
MASSE
CAN AUX (n)
Détection connexion à chaud
Retour
DP_PWR
14 | À propos de votre moniteur
Connecteur mDP
11
12
13
14
15
16
17
18
19
20
8
9
6
7
10
4
5
2
3
1
Numéro de broche
Coté à 20 broches du câble de signal connecté
ML0 (p)
ML2 (p)
ML0 (p)
MASSE
MASSE
ML1 (n)
AUX (p)
ML1 (p)
AUX (n)
MASSE
DP_PWR
MASSE
Détection connexion à chaud
ML3 (n)
CONFIG1
ML3 (p)
CONFIG2
MASSE
MASSE
ML2 (n)
À propos de votre moniteur | 15
Connecteur HDMI
13
14
15
16
8
9
10
11
12
17
18
19
5
6
3
4
7
1
Numéro de broche
2
Coté à 19 broches du câble de signal connecté
TMDS DATA 2+
TMDS DATA 2 SHIELD
TMDS DATA 2-
TMDS DATA 1+
TMDS DATA 1 SHIELD
TMDS DATA 1-
TMDS DATA 0+
TMDS DATA 0 SHIELD
TMDS DATA 0-
TMDS CLOCK+
TMDS CLOCK SHIELD
TMDS CLOCK-
CEC
Reserved (N.C. on device)
DDC CLOCK (SCL)
DDC DATA (SDA)
DDC/CEC Ground
+5 V POWER
HOT PLUG DETECT
16 | À propos de votre moniteur
Connecteur MHL
11
12
13
14
15
7
8
9
10
5
6
3
4
1
Numéro de broche
2
16
17
18
19
2Shell
Coté à 19 broches du câble de signal connecté
N/C
CD_SENSE
N/C
N/C
TMDS_GND
N/C
MHL+
MHL_Shield
MHL-
N/C
TMDS_GND
N/C
N/C
N/C
CD_PULLUP
N/C
VBUS_CBUS_GND
VBUS
CBUS
Protection
À propos de votre moniteur | 17
Interface Universal Serial Bus (USB)
Cette section vous donne des informations sur les ports USB qui sont disponibles sur le côté gauche de votre moniteur.
REMARQUE : jusqu’à 0,9 A sur les 2 autres ports USB descendants.
Votre ordinateur dispose des ports USB suivants :
• 1 montant - arrière
• 2 descendants - 2 en bas
REMARQUE : Les ports USB du moniteur ne fonctionnent correctement que lorsque le moniteur est allumé ou en mode d’économie d’énergie. Si vous coupez le moniteur puis le remettez en marche, les périphériques branchés peuvent mettre quelques secondes avant de pouvoir fonctionner normalement.
Vitesse de transfert Débit Consommation électrique
SuperSpeed
Haute vitesse
Pleine vitesse
5 Gbps
480 Mbps
12 Mbps
4,5 W (Max., chaque port)
2,5 W (Max., chaque port)
2,5 W (Max., chaque port)
Port USB montant Port USB descendant
2
3
4
Numéro de broche
1
5
6
7
8
9
Coque
Nom du signal
VBUS
D-
D+
MASSE
StdB_SSTX-
StdB_SSTX+
MASSE_DRAIN
StdB_SSRX-
StdB_SSRX+
Cadran
2
3
4
Numéro de broche
1
5
6
7
8
9
Coque
Nom du signal
VBUS
D-
D+
MASSE
StdA_SSRX-
StdA_SSRX+
MASSE_DRAIN
StdA_SSTX-
StdA_SSTX+
Cadran
18 | À propos de votre moniteur
Capacité 'Plug and Play'
Vous pouvez installer ce moniteur avec n'importe ordinateur compatible Plug and
Play. Ce moniteur fournit automatiquement à l'ordinateur ses données d'identification d'affichage étendues (Extended Display Identification Data : EDID) en utilisant les protocoles DDC (Display Data Channel) de manière à ce que l'ordinateur puisse effectuer automatiquement la configuration et optimiser les paramètres du moniteur.
La plupart des installations de moniteur sont automatique ; vous pouvez si nécessaire, y choisir différents réglages. Pour consulter les informations relatives à l'installation et aux modifications de réglage du moniteur, voir la section
.
Qualité du moniteur LCD et politique de pixel
Pendant le processus de fabrication de ce moniteur LCD, il n'est pas anormal que un ou plusieurs pixels deviennent fixe et ne puissent plus changer. Il est difficile de les voir et n'affecte en rien la qualité ou l'utilisation de l'écran. Pour plus d'informations sur la
Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors .
À propos de votre moniteur | 19
Installation du moniteur
Attacher le socle
REMARQUE : La base et la colonne de support sont détachées lorsque le moniteur
est livré depuis l’usine.
REMARQUE : La procédure suivante s’applique au support par défaut. Si vous avez
acheté un autre support, consultez la documentation fournie avec pour le monter.
AVERTISSEMENT : Placez le moniteur sur une surface plate, propre et souple pour
éviter d’érafler l’écran.
Assemblez le socle de support sur la base.
1 Fixez le socle de support sur la base.
2 Serrez la vis à ailettes sous la base du support.
Pour attacher le socle du moniteur:
1 Retirez le couvercle de protection du moniteur et placez dessus le moniteur avec
l’avant orienté vers le bas.
2 Insérez les deux onglets sur la partie supérieure du support dans la rainure à
l’arrière du moniteur.
3 Appuyez sur le socle jusqu’à ce qu’il s’attache.
20 | Installation du moniteur
Connecter votre moniteur
ATTENTION : Avant de débuter quelque procédure que ce soit de cette section,
suivez les Instructions de sécurité
.
Pour connecter votre moniteur à l'ordinateur :
1 Arrêtez votre ordinateur.
2 Connectez le câble HDMI/DP-mDP/USB de votre moniteur à l’ordinateur.
3 Allumez votre moniteur.
4 Sélectionnez la bonne source en entrée dans le menu OSD du moniteur et
allumez votre ordinateur.
REMARQUE : Le réglage par défaut du S2817Q est DP 1.2. Une carte graphique DP
1.1 peut ne pas offrir un affichage normal. Veuillez vous référer à la section « product
specific problems – No image when using DP connection to the PC » ( problèmes
spécifiques au produit – aucune image lors de l’utilisation d’une connexion DP au
) pour modifier le réglage par défaut.
Branchement du câble HDMI
Raccorder le câble DP (ou mDP)
Installation du moniteur | 21
Brancher le câble USB
Utilisation de Mobile-High Definition Link (MHL)
REMARQUE : Ce moniteur est compatible MHL.
REMARQUE : Pour utiliser la fonction MHL, utilisez uniquement un câble et des appareils source certifiés MHL et prenant en charge la sortie MHL.
REMARQUE : Certains appareils source MHL peuvent avoir besoin de quelques secondes ou plus pour émettre une image, en fonction des appareils source MHL.
REMARQUE : Lorsque l’appareil source MHL entre en mode veille, le moniteur affiche un écran noir ou le message ci-dessous, en fonction de la sortie de l’appareil source MHL.
Pour activer la connexion MHL, veuillez effectuer les étapes suivantes :
1 Branchez le câble d’alimentation de votre moniteur à une prise secteur.
2 Connectez le port (micro) USB de votre appareil source MHL au port HDMI/MHL
du moniteur avec un câble certifié MHL (voir vue du bas pour plus de détails).
3 Allumez le moniteur et l’appareil MHL source.
4 Sélectionnez la source d’entrée HDMI/MHL sur le moniteur avec le menu OSD
(voir
Utiliser le menu de l’écran (OSD)
pour plus de détails).
5 Si le moniteur n’affiche pas d’image, voir les Problèmes spécifiques à Mobile High-
22 | Installation du moniteur
Organisation des câbles
Après avoir fixé tous les câbles nécessaires à votre moniteur et à votre ordinateur, (voir
Raccorder votre moniteur pour la fixation des câbles) organisez tous les câbles comme
indiqué ci-dessus.
Retirer le support de moniteur
AVERTISSEMENT :Pour éviter les rayures sur l’écran LCD en enlevant la base,
assurez-vous que le moniteur est placé sur une surface nette.
REMARQUE : La procédure suivante s’applique au support par défaut. Si vous avez acheté un autre support, consultez la documentation fournie avec pour le monter.
Pour enlever le socle :
1 Placez le moniteur sur un chiffon ou coussin doux.
2 Utilisez un tournevis long et fin pour pousser le loquet de déverrouillage.
3 Appuyez sur le support jusqu’à ce qu’il s’encliquète à sa place.
Installation du moniteur | 23
Utilisation du moniteur
Allumer le moniteur
Appuyez le bouton pour allumer le moniteur.
Utiliser les boutons du panneau frontal
Utilisez les boutons sur le panneau frontal du moniteur pour régler les paramètres de l’image. Lorsque vous utilisez ces boutons pour changer les réglages, les valeurs numériques correspondantes s’affichent à l’écran via l’OSD.
24 | Utilisation du moniteur
Le tableau suivant décrit les boutons du panneau frontal :
Bouton du-panneau frontal
1
Description
Utilisez ce bouton pour choisir à partir d'une liste des modes de couleur préréglés.
Raccourci :
Modes prédéfinis
2 Utilisez ce bouton pour accéder directement à la barre de niveau de volume.
3
4
5
Raccourci :
Volume
Utilisez ce bouton pour afficher le menu à l'écran
(OSD) et sélectionner les options du menu.
Voir
Menu
Utilisez ce bouton pour retourner au menu principal ou quitter le menu OSD principal.
Quitter
Alimentation (avec indicateur d’alimentation)
Utilisez le bouton Marche pour allumer et éteindre le moniteur.
Le voyant DEL blanc indique que le moniteur est allumé et complètement fonctionnel.
Un voyant DEL blanc indique que l’appareil est en mode d’économie d’énergie DPMS.
Utilisation du moniteur | 25
Bouton- du panneau frontal
Utilisez les boutons du panneau frontal du moniteur pour régler les paramètres de l'image.
Bouton du-panneau frontal Description
1
2
3
Haut Bas
OK
Retour
Utilisez les touches Haut (augmenter) et Bas (diminuer) pour ajuster les éléments du menu OSD.
Utilisez la touche OK pour confirmer votre sélection
Utilisez la touche Retour pour retourner au menu précédent.
26 | Utilisation du moniteur
Utilisation du menu à l'écran (OSD)
Accéder au Menu Système
REMARQUE : Toute modification apportée en utilisant le menu OSD est automatiquement enregistrée lorsque vous accédez à une autre section du menu
OSD, lorsque vous quittez le menu OSD ou lorsque vous patientez le temps que le menu OSD disparaisse de l'écran.
1 Appuyez sur le bouton pour ouvrir le menu OSD et afficher le menu principal.
2 Appuyez sur les boutons et pour vous déplacez entre les options. Lorsque
vous allez d'une icône à une autre, le nom de l'option est mis en surbrillance.
3 Appuyez une fois sur le bouton ou ou pour activer l'option en
surbrillance.
4 Appuyez sur les boutons et pour sélectionner le paramètre désiré.
5 Appuyez sur le bouton pour afficher la barre de réglage puis utilisez les
boutons et pour effectuer les modifications en fonction des indicateurs
dans le menu.
6 Appuyez une fois sur le bouton pour retourner au menu principal et
sélectionner une autre option. Ou appuyez deux ou trois fois sur le bouton
pour quitter le menu OSD.
Utilisation du moniteur | 27
Icône Menu et Sous-
Menus
Luminosité /
Contraste
Description
Utilisez ce menu pour activer le réglage Luminosité/
Contraste.
Luminosité
Contraste
La luminosité permet d'ajuster la luminance du rétro-éclairage
(minimum 0 ; maximum 100).
Appuyez sur le bouton pour augmenter la luminosité.
Appuyez sur le bouton pour diminuer la luminosité.
REMARQUE : L’ajustement manuel de la luminosité est désactivé lorsque le contraste dynamique est activé.
Commencez par ajuster la luminosité, puis le contraste si celui-ci est nécessaire.
Appuyez sur le bouton pour augmenter le contraste et appuyez sur le bouton pour baisser le contraste (min 0 ~ max 100).
Le contraste permet d'ajuster la différence entre les points sombres et les points lumineux du moniteur.
28 | Utilisation du moniteur
Icône Menu et Sous-
Menus
Source d'entrée
Description
Utilisez le menu Source d'entrée pour choisir entre les différents signaux vidéo qui peuvent être connectés à votre moniteur.
DP Sélectionnez l’entrée DP lors de l’utilisation du connecteur analogique DP (DisplayPort).
Appuyez sur pour sélectionner la source d’entrée DP.
mDP Sélectionnez l’entrée mDP lors de l’utilisation du connecteur analogique mDP (mini DisplayPort).
Appuyez sur pour sélectionner la source d’entrée mDP.
HDMI/MHL 1 Sélectionnez l’entrée HDMI/MHL 1 lors de l’utilisation du connecteur analogique HDMI.
Appuyez sur pour sélectionner la source d’entrée HDMI/
MHL 1.
HDMI/MHL 2 Sélectionnez l’entrée HDMI/MHL 2 lors de l’utilisation du connecteur analogique HDMI.
Appuyez sur pour sélectionner la source d’entrée HDMI/
MHL 2.
Sélection auto
Réinitialiser les Source d’entrée
Utilisez pour sélectionner Sélection automatique, le moniteur recherche les sources d’entrée disponibles.
Réinitialise les Source d’entrée de votre moniteur aux valeurs d'usine par défaut.
Utilisation du moniteur | 29
Icône Menu et Sous-
Menus couleur
Description
Utilisez le menu Couleur pour ajuster le mode de réglage des couleurs.
Modes de préréglé
Lorsque vous sélectionnez Modes préréglés, vous pouvez choisir Standard, Multimédia, Film, Jeu, Papier, Chaud, Froid ou Couleur personnalisée dans la liste.
• Standard : réglages par défaut des couleurs. Ce mode est le mode préréglé par défaut.
• Multimédia : Idéal pour les applications multimédia.
•
Film : Idéal pour les films.
• Jeux : Idéal pour la plupart des applications de jeux.
• Papier : Charge les paramètres de luminosité et de netteté idéaux pour voir du texte. Colorez le fond du texte pour simuler un support papier sans affecter les images en couleur.
30 | Utilisation du moniteur
Icône Menu et Sous-
Menus
Description
Format couleur d'entrée
•
Chaud : Augmente la température des couleurs. L’écran apparaîtra plus ‘chaud’ avec une teinte rougeâtre/ jaunâtre.
• Froid : Baisse la température des couleurs. L’écran apparaîtra plus ‘froid’ avec une teinte bleuâtre.
• Couleur personnalisée : Pour régler manuellement la température des couleurs. Appuyez sur les boutons et pour ajuster les valeurs Rouge, Vert et Bleu et créer votre propre mode de couleur.
Permet de régler le mode d'entrée vidéo sur :
• RVB : Sélectionnez cette option si votre moniteur est connecté à un ordinateur (ou un lecteur de DVD) avec un câble HDMI, DP-mDP ou à un appareil MHL avec un câble MHL.
• YPbPr : Sélectionnez cette option si votre lecteur de DVD supporte seulement la sortie YPbPr.
Réinitialiser les Réglages de couleur
Réinitialise les réglages de couleur de votre moniteur aux valeurs d'usine par défaut.
Utilisation du moniteur | 31
Icône Menu et Sous-
Menus
Affichage
Description
Utilisez le menu Paramètres d’affichage pour ajuster l’image.
Rapport d'aspect
Veille moniteur
Netteté
Contraste dynamique
Temps de réponse
HDMI2.0
Ajuste le rapport d’aspect de l’image sur Large 16:9, 4:3, ou
5:4.
Veille après temporisation : Le moniteur passe en veille après la temporisation.
Jamais : Le moniteur ne passe jamais en veille.
Rend l'image plus net ou plus douce.
Utiliser ou pour régler la netteté de « 0 » à « 100 ».
Vous permet d’augmenter le niveau de contraste pour proposer une qualité d’image plus nette et détaillée.
Appuyez sur le bouton pour régler Contraste dynamique sur «Marche» ou «Arrêt».
REMARQUE : Pour les modes prédéfinis Jeux et Film seulement.
REMARQUE : Contraste dynamique offre un contraste plus
élevé si vous choisissez le mode Jeux ou le mode Film.
Vous permet de définir le temps de réponse sur Normal ou
Rapide.
Pour l’interrupteur HDMI1.4 / HDMI2.0.
NOTE: Assurez-vous que votre carte graphique peut supporter ces fonctionnalités avant de sélectionner HDMI2.0.
De mauvais réglages peuvent entraîner écran vide.
Affiche les réglages actuels du moniteur.
Infos
D’affichage
Réinitialiser les réglages de l'affichage
Permet de restaurer les réglages d'affichage à leurs paramètres d'usine par défaut.
32 | Utilisation du moniteur
Icône Menu et Sous-
Menus
PIP/PBP
Description
Cette fonction ouvre une fenêtre affichant l'image d'une autre source d'entrée. Ainsi, vous pouvez regarder deux images provenant de sources différentes en même temps.
Pendant le cycle d’alimentation DC / AC, le réglage PIP / PBP ne sera désactivée si il n’y a pas de signal “source principale”.
Fenêtre à droite
(Sélectionnez dans
Source d’entrée) mDP
DP
HDMI/MHL
Fenêtre à gauche (Sélectionnez dans Source PIP/PBP) mDP x x
√
DP x x
√
HDMI/MHL
√
√ x
Mode PIP/
PBP
Règle le modèle PBP (Image par image) sur PIP Petit, PIP
Grand, Rapport d’aspect PBP ou Remplissage PBP. Vous pouvez désactiver cette fonction en sélectionnant Désactivé.
Sélectionnez la fonction PIP ou PBP.
Source PIP/
PBP
Taille PIP Sélectionnez la taille de la fenêtre PIP/PBP entre Petite ou
Grande.
Position PIP Sélectionnez la position de la sous-fenêtre PIP.
Utilisez ou pour naviguer et ou pour sélectionner Haut-Gauche, Haut-Droite, Bas-Droite ou Bas-
Gauche.
Échanger
Audio
Pour la permutation de source PIP/PBP.
Pour la permutation audio PIP/PBP.
Utilisation du moniteur | 33
Icône Menu et Sous-
Menus
Audio
Description
Volume Vous permet de définir le niveau de volume de la source audio.
Utilisez ou pour ajuster le niveau de volume de ‘0’ à
‘100’.
Haut-parleur
Vous permet d’activer ou de désactiver le haut-parleur.
Réinitialiser paramètre audio
Sélectionnez cette option pour restaurer les Audio par défaut.
34 | Utilisation du moniteur
Icône Menu et Sous-
Menus
Énergie
Description
Voyant DEL du bouton
'alimentation
USB
Vous permet de définir l'état du voyant d'alimentation pour
économiser de l'énergie.
Réinitialiser les Réglages de l'énergie
Permet d’activer ou de désactiver la fonction USB en mode veille du moniteur.
REMARQUE : USB MARCHE/ARRÊT en mode veille est seulement disponible lorsque le câble USB montant est débranché. Cette option est grisée si le câble USB montant est branché.
Sélectionnez cette option pour restaurer les Réglages de l’énergie par défaut.
Utilisation du moniteur | 35
Icône Menu et Sous-
Menus
Menu
Description
Sélectionnez cette option pour ajuster les réglages de l’OSD, tels que la langue du menu OSD, la durée d’affichage du menu sur l’écran, et ainsi de suite.
Langue
Transp
-arence
Définissez la langue d'affichage OSD parmi les huit langues proposées.
(Anglais, Espagnol, Français, Allemand, Portugais (Brésil),
Russe, Chinois simplifié ou Japonais).
Sélectionnez cette option pour changer la transparence du menu en utilisant et (min. 0 / max. 100).
Minuterie
Réinitialiser les Réglages du menu
Durée d'affichage OSD : Permet de définir la durée d'affichage du menu OSD après avoir appuyé sur un bouton.
Utilisez les boutons et pour régler le curseur en incrément de 1 seconde, de 5 à 60 secondes.
Verrouillage
Permet de contrôler l'accès utilisateur aux réglages. Lorsque
Verrouillé est sélectionné, aucun réglage utilisateur n'est autorisé. Tous les boutons sont verrouillés.
REMARQUE : Fonction de verrouillage - verrouillage doux (via le menu OSD) ou verrouillage forcé (Appuyez sur le bouton de sortie et maintenez-le pendant 6 secondes)
Fonction de déverrouillage - Uniquement via un déverrouillage forcé (Appuyez sur le bouton de sortie et maintenez-le pendant 6 secondes)
Permet de restaurer les réglages du menu à leurs paramètres d'usine par défaut.
36 | Utilisation du moniteur
Icône Menu et Sous-
Menus
Description
Personnaliser
Sélectionnez parmi Modes prédéfinis, Source d’entrée,
Rapport d’aspect pour utiliser comme touche de raccourci.
Réinitialis
-ation personnalis
-ation
Autres réglages
Restaurez les touches de raccourci à leurs paramètres par défaut.
Choisissez cette option pour ajuster les paramètres OSD, comme le conditionnement DDC/CI, LCD, etc.
Utilisation du moniteur | 37
Icône Menu et Sous-
Menus
DDC/CI
Description
DDC/CI (Display Data Channel/Command Interface) vous permet d'ajuster les paramètres du moniteur en utilisant le logiciel de votre ordinateur.
Choisissez Désactiver pour désactiver cette fonction.
Activez cette fonction pour bénéficier d’une meilleure expérience et de performances optimales de votre moniteur.
Traitement
LCD
Cette fonction aide à réduire les cas mineurs de rétention d’image.
Selon le degré de rétention d'image, le programme peut mettre un certain temps à s'exécuter. Choisissez Activer pour lancer le process.
Réinitialiser les Autres réglages
Réinitialisation d’usine
Restaurez les autres paramètres, comme DDC/CI, aux réglages d'usine par défaut.
Restaurez tous les réglages OSD à leurs paramètres par défaut.
38 | Utilisation du moniteur
REMARQUE : Ce moniteur dispose d’une fonction intégrée pour étalonner automatiquement la luminosité pour compenser le vieillissement des DEL.
Messages d'avertissement de l'OSD
Lorsque la fonction Contraste dynamique est activée (dans ces modes préréglés : Jeu ou un film), le réglage manuel de la luminosité est désactivé.
Lorsque le moniteur n’est pas compatible avec un certain mode de résolution, vous verrez le message suivant s’afficher :
Cela signifie que l’écran ne peut pas se synchroniser avec le signal reçu depuis l’ordinateur. Voir
pour connaître les limites des fréquences
Horizontales et Verticales acceptables par ce moniteur. Le mode recommandé est
3840 X 2160.
Vous verrez le message suivant avant que la fonction DDC/CI ne soit désactivée.
Quand le moniteur entre en Mode d’économie d’énergie, le message suivant s’affiche :
Utilisation du moniteur | 39
Activez l'ordinateur et réveillez le moniteur pour avoir accès à l’ OSD
.
Si vous appuyez sur un bouton autre que le bouton d'alimentation, en fonction de l’entrée sélectionnée :
Si l’entrée DP, mDP ou HDMI/MHL sélectionnée et si les câbles correspondants ne sont pas branchés, une boîte de dialogue flottante comme illustrée ci-dessous apparaît.
ou ou
Voir Guide de dépannage pour plus d’informations.
40 | Utilisation du moniteur
Guide de dépannage
ATTENTION : Avant de débuter quelque procédure que ce soit de cette section, suivez les
Test automatique
Votre écran dispose d’une fonction de test automatique qui vous permet de vérifier s’il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l’écran du moniteur reste éteint, utilisez la fonction de test automatique du moniteur en suivant ces étapes :
1 Eteignez votre ordinateur et votre moniteur.
2 Débranchez le câble d'affichage à l'arrière de l'ordinateur. Pour garantir le bon
fonctionnement du test automatique, débranchez les câbles numérique
(connecteur blanc) et analogique (connecteur bleu) à l'arrière de l'ordinateur,
si connecté.
3 Allumez le moniteur.
La boîte de dialogue flottante doit apparaître à l’écran (sur un arrière-plan noir) si le moniteur ne peut pas détecter un signal vidéo mais s’il fonctionne correctement. En mode de test automatique, le témoin d’alimentation LED reste en blanc. De plus, en fonction de l’entrée sélectionnée, l’une des boîtes de dialogue illustrées ci-dessous défilera continuellement sur l’écran.
ou ou
Guide de dépannage | 41
4 Cette boîte de dialogue apparaîtra également lors du fonctionnement habituel du
système en cas de déconnexion ou de dommages du câble vidéo.
5 Éteignez votre moniteur et reconnectez le câble vidéo; puis rallumez votre
ordinateur ainsi que votre moniteur.
Si l’écran de votre moniteur n’affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur; votre moniteur fonctionne correctement.
42 | Guide de dépannage
Diagnostiques intégrés
Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l’anomalie d’écran que vous avez est un problème inhérent avec votre moniteur, ou avec votre ordinateur et carte graphique.
REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché et le moniteur est en mode de test automatique.
Pour exécuter le diagnostic intégré :
1 Assurez-vous que l’écran est propre (pas de particules de poussière sur la surface
de l’écran).
2 Débranchez le câble vidéo à l’arrière de l’ordinateur ou du moniteur. Le moniteur
alors va dans le mode de test automatique.
3 Appuyez et maintenez enfoncé le Bouton 1 et le Bouton 4 du panneau frontal,
simultanément pendant 2 secondes. Un écran gris apparaît.
4 Examinez soigneusement l’écran pour des anomalies.
5 Appuyez de nouveau sur le Bouton 4 du panneau avant. La couleur de l’écran
change à rouge.
6 Examinez l’écran pour des anomalies quelconques.
7 Répétez les étapes 5 et 6 pour examiner l’écran avec les couleurs vertes, bleues,
noires, blanches.
Le test est terminé quand l’écran blanc apparaît. Pour quitter, appuyez de nouveau sur le
Bouton 4.
Si vous ne détectez pas d’anomalies quelconques lors de l’utilisation de l’outil de diagnostic intégré, le moniteur fonctionne correctement. Vérifiez la carte vidéo et l’ordinateur.
Guide de dépannage | 43
Problèmes généraux
Le tableau suivant contient des informations générales sur les problèmes les plus courants avec le moniteur et des solutions.
Symptômes courants
Pas de vidéo
/ Voyant DEL d’alimentation
éteint
Description du problème
Pas d’image
Solutions possibles
• Vérifiez l’intégrité de la connexion du câble vidéo entre l’ordinateur et le moniteur et qu’elle est correctement faite.
• Vérifiez que la prise électrique utilisée fonctionne correctement en branchant un autre appareil
électrique dessus.
• Vérifiez que le bouton d’alimentation a bien été appuyé.
• Vérifiez que la bonne source a été sélectionnée
via le menu Sélection de la source d’entrée .
Pas de vidéo
/ Voyant DEL d’alimentation allumé
Pixels manquants
Pixels allumés en permanence
Problèmes de luminosité
Problèmes liés à la sécurité
Pas d’image ou pas de luminosité
L'écran LCD possède des points.
L'écran LCD possède des points lumineux.
Image trop terne ou trop lumineuse
Signes visibles de fumée ou d'étincelles
• Augmentez la luminosité et le contraste via l’OSD.
• Utilisez la fonction de test automatique du moniteur.
• Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.
• Exécutez le diagnostic intégré.
• Vérifiez que la bonne source a été sélectionnée
via le menu Sélection de la source d’entrée .
• Éteignez et rallumez l'écran.
• Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD.
• Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors.
• Éteignez et rallumez l'écran.
• Les pixels qui sont éteints d'une manière permanente sont un défaut naturel de la technologie LCD.
• Pour plus d'informations sur la Politique de la qualité et des pixels des moniteurs Dell, visitez le site de support de Dell : http://www.dell.com/support/monitors .
• Réinitialisez le moniteur pour restaurer les
Réglages d'usine.
• Ajustez la luminosité et le contraste via l’OSD.
• N'effectuez aucun dépannage.
• Contactez immédiatement Dell.
44 | Guide de dépannage
Symptômes courants
Problèmes intermittents
Couleur absente
Mauvaise couleur
Rétention d'image à partir d'une image statique qui a
été affichée pendant une longue période sur le moniteur.
Description du problème
Mauvais fonctionnement marche/arrêt du moniteur
Solutions possibles
• Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.
• Réinitialisez le moniteur pour restaurer les
Réglages d'usine.
• Utilisez la fonction de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.
Couleur absente de l'image
• Utilisez la fonction de test automatique du moniteur.
• Vérifiez que la connexion du câble vidéo entre l'ordinateur et le moniteur est correctement faite.
• Vérifiez que les broches du connecteur du câble vidéo ne sont pas tordues ni cassées.
La couleur de l'image est incorrecte
• Modifiez les paramètres des Modes préréglés dans le menu OSD Couleur en fonction de l’application.
• Ajustez les valeurs R/V/B sous Personnalisé.
Couleur dans le menu OSD Couleur.
• Changez le Format de couleur d’entrée sur RVB
PC ou YPbPr dans l’OSD Réglages avancés.
• Exécutez le diagnostic intégré.
Une ombre faible à partir d’une image statique apparaît sur l’écran
• Utilisez la fonction Economie d'énergie pour
éteindre le moniteur chaque fois que vous ne l'utilisez plus (pour plus d'informations, voir
• Vous pouvez également utiliser un économiseur d'écran qui change dynamiquement.
Guide de dépannage | 45
Problèmes spécifiques au produit
Symptômes spécifiques
L'image de l'écran est trop petite.
Impossible de régler le moniteur avec les boutons du panneau frontal.
Pas de signal d'entrée lorsque les commandes sont utilisées.
Description du problème
L'image est centrée sur l'écran mais ne remplie pas la surface entière visible
L'OSD n'apparaît pas à l’écran.
Solutions possibles
• Vérifiez le réglage du Proportions dans l’OSD
Paramètres affichage.
• Réinitialisez le moniteur pour restaurer les réglages d'usine.
Pas d'image, le voyant est blanc.
• Éteignez le moniteur, débranchez et rebranchez le câble d'alimentation, puis allumez le moniteur.
• Vérifiez si le menu OSD est verrouillé. Si oui, appuyez et maintenez le bouton à côté du bouton d’alimentation pendant 6 secondes pour le déverrouiller (pour plus d’informations, voir
• Vérifiez la source du signal. Assurez-vous que l’ordinateur n’est pas en mode d’économie d’énergie en déplaçant la souris ou en appuyant sur une touche du clavier.
• Vérifiez que le câble de signal est branché correctement. Rebranchez le câble de signal si nécessaire.
• Réinitialisez l’ordinateur ou le lecteur vidéo.
L'image ne remplit pas l'écran entier.
Aucune image en utilisant le raccordement
DP au PC
L'image n'est pas aussi longue ou aussi large que l'écran.
Écran noir
• En raison des différents formats vidéo
(proportions) des DVD, le moniteur peut ne pas s’afficher en plein écran.
• Exécutez le diagnostic intégré.
• Vérifiez à quelle norme DP (DP1.1a ou DP1.2) votre carte graphique est certifiée. Téléchargez et installez le dernier pilote de la carte graphique.
• Certaines cartes graphiques DP1.1a ne peuvent pas prendre en charge les moniteurs DP1.2. Allez dans le menu OSD, dans sélection de la source d’entrée, appuyez et maintenez la touche de sélection DP enfoncée pendant 8 secondes pour passer le réglage du moniteur de DP 1.2 à DP
1.1a.
46 | Guide de dépannage
Problèmes spécifiques à Mobile High-Definition
Link (MHL)
Solutions possibles Symptômes spécifiques
L’interface MHL ne fonctionne pas
Description du problème
Impossible de voir l’image de l’appareil MHL sur le moniteur
• Vérifiez que votre câble et votre appareil MHL sont certifiés MHL.
• Vérifiez que votre appareil MHL est allumé.
• Vérifiez que votre appareil MHL n’est pas en mode veille.
• Vérifiez que la connexion du câble MHL physique correspond à la source d’entrée sélectionnée dans le menu OSD : HDMI/MHL.
• Attendez 30 secondes après connexion du câble
MHL, car certains appareils MHL nécessitent une durée de récupération plus longue.
Guide de dépannage | 47
Appendice
Instructions de sécurité
Pour les affichages dotés de cadrans brillants, l’utilisateur devrait tenir compte de l’emplacement du cadran dans la mesure où il peut générer des reflets gênants del’éclairage ambiant et des surfaces brillantes.
ATTENTION : L'utilisation de contrôles, des réglages ou des procédures autres que ceux spécifiés dans la présente documentation risquent de vous exposer à des chocs, des électrocutions et/ou des dangers mécaniques.
Pour plus d’informations sur les instructions de sécurité, consultez les informations relatives à la sécurité, à l’environnement et à la réglementation (SERI).
Règlements de la FCC (États-Unis uniquement) et autres informations réglementaires
Pour le règlement de la FCC et les autres informations réglementaires, référez-vous au site Internet pour la conformité à la réglementation : dell.com/regulatory_compliance .
Contacter Dell
REMARQUE :Si vous n’avez pas de connexion Internet active, vous pouvez trouver les informations pour nous contacter sur votre facture d’achat, votre bordereau d’emballage, votre relevé ou le catalogue des produits Dell.
Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.
Pour obtenir le support en ligne du moniteur :
Consultez www.dell.com/support/monitors .
Pour contacter Dell pour la vente, le support technique ou les problèmes de serviceclientèle :
1 Allez sur dell.com/support .
2 Vérifiez votre pays ou région dans le menu déroulant Choisir un Pays/Région dans
le coin supérieur gauche de la page.
3 Cliquez sur Nous contacter à côté de la liste déroulante de pays.
4 Sélectionnez le lien adéquat du service ou de l’assistance requise.
5 Choisissez la méthode pour contacter Dell qui vous convient le mieux.
48 | Appendice
Installation de votre moniteur d’affichage
Réglage de la résolution d'affichage sur 3840 x 2160
(maximum)
Pour de meilleures performances, réglez la résolution d’écran sur 3840 x 2160 pixels en effectuant les étapes suivantes:
Sous Windows Vista, Windows 7, Windows 8 ou Windows 8.1:
1 Pour Windows 8 ou Windows 8.1 uniquement, sélectionnez Bureau pour passer au
bureau standard.
2 Sélectionnez Résolution d’écran.
3 Cliquez sur la liste déroulante Résolution d’écran et sélectionnez 3840 x 2160.
4 Cliquez sur OK.
Sous Windows 10:
1 Cliquez droit sur le bureau puis cliquez sur Paramètres d’affichage.
2 Cliquez sur Paramètres d’affichage avancés.
3 Cliquez sur la liste déroulante de la résolution d’écran et sélectionnez 3840 x 2160.
4 Cliquez sur Appliquer.
Si vous ne voyez pas la résolution recommandée en tant qu’option, vous pourriez avoir à mettre à jour votre pilote de carte graphique. Veuillez choisir le scénario ci-dessous qui décrit le mieux le système d’ordinateur que vous utilisez, et suivez les étapes fournies.
Ordinateur Dell
1 Allez sur le site http://www.dell.com/support/ , saisissez l’ID de service, et
téléchargez le dernier pilote pour votre carte graphique.
2 Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la résolution sur 3840 x 2160.
REMARQUE : Si vous ne pouvez toujours pas régler la résolution sur 3840 x 2160,
veuillez contacter Dell pour plus d’informations sur les cartes graphiques
compatibles avec ces résolutions.
Appendice | 49
Ordinateur non-Dell
Sous Windows Vista, Windows 7, Windows 8 ou Windows 8.1:
1 Pour Windows 8 ou Windows 8.1 uniquement, sélectionnez Bureau pour passer au
bureau standard.
2 Cliquez avec le bouton droit sur le Bureau et cliquez sur Personalisation.
3 Cliquez sur Modifier les réglages d’affichage.
4 Cliquez sur Réglages avancés.
5 Identifiez le fournisseur de votre carte graphique à partir de la description en haut
de la fenêtre (par exemple NVIDIA, ATI, Intel etc.).
6 Référez-vous au site Internet du fournisseur de votre carte graphique pour un
pilote mis à niveau (par exemple, http://www.ATI.com
OU http://www.NVIDIA.
com ).
7 Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la
résolution sur 3840 x 2160.
Sous Windows 10:
1 Cliquez droit sur le bureau puis cliquez sur Paramètres d’affichage.
2 Cliquez sur Paramètres d’affichage avancés.
3 Cliquez sur Afficher les propriétés de l’adaptateur.
4 Identifiez le fournisseur de votre carte graphique à partir de la description en haut
de la fenêtre (par exemple NVIDIA, ATI, Intel etc.).
5 Référez-vous au site Internet du fournisseur de votre carte graphique pour un
pilote mis à niveau (par exemple, http://www.ATI.com
OU http://www.NVIDIA.com
).
6 Après avoir installé les pilotes pour votre carte graphique, essayez de re-régler la
résolution sur 3840 x 2160.
REMARQUE: SI vous ne pouvez pas régler la résolution recommandée, veuillez contacter le fabricant de votre ordinateur ou envisager d’acheter un adaptateur graphique prenant en charge la résolution vidéo.
50 | Appendice
Instructions d’entretien
Nettoyer votre moniteur
ATTENTION :Avant de nettoyer le moniteur, débranchez son cordon d’alimentation de la prise murale.
AVERTISSEMENT :Lisez et suivez les
Instructions de sécurité avant de nettoyer le
moniteur.
Pour les meilleures pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur :
• Pour nettoyer votre écran anti-statique, humidifiez légèrement un chiffon doux et propre avec de l’eau. Si possible, utilisez un tissu de nettoyage spécial écran ou une solution adaptée au revêtement anti-statique. Ne pas utiliser de produits à base de benzène, un diluant, de l’ammoniaque, des nettoyants abrasifs ou des produits à base d’air comprimé.
•
Utilisez un chiffon légèrement humidifié et tiède pour nettoyer le moniteur. Évitez d’utiliser toutes sortes de détergents car certains peuvent laisser un film trouble sur le moniteur.
• Si vous remarquez la présence de poudres blanches lors du déballage de votre moniteur, éliminez-les à l’aide d’un chiffon.
• Manipulez votre moniteur avec soin car les moniteurs de couleur foncée peuvent
être rayés et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire.
• Pour aider à conserver une qualité d’image optimale sur votre moniteur, utiliser un économiseur d’écran qui change dynamiquement et veuillez éteindre votre moniteur quand vous ne l’utilisez pas.
Appendice | 51
