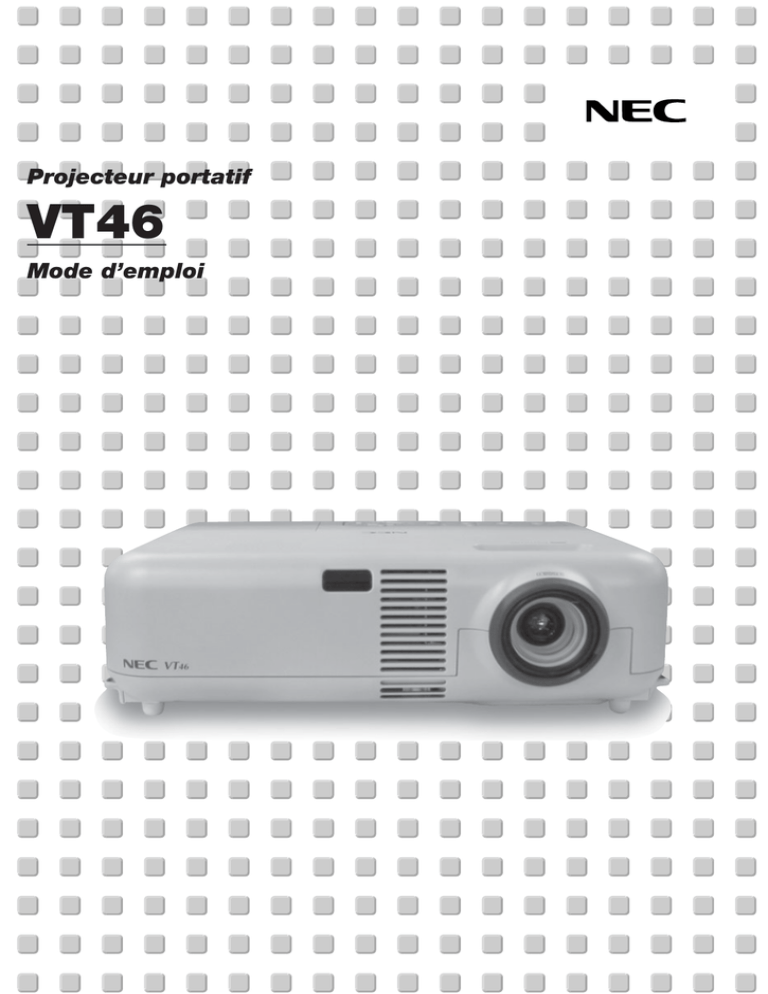

Projecteur portatif

VT46

Mode d’emploi

Informations Importantes

Consignes de sécurité

Précautions

Veuillez lire ce manuel avec attention avant d’utiliser votre projecteur

NEC VT46 et gardez ce manuel à portée de main afin de pouvoir y recourir facilement.

Le numéro de série se trouve en dessous du projecteur. L'inscrire ici:

ATTENTION

Pour couper complètement l’alimentation, retirez la prise du secteur.

La prise du secteur doit être accessible et installée le plus près possible de l’appareil.

ATTENTION

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N’OUVREZ

PAS LE BOÎTIER.

LES PIÈCES INTERNES NE SONT PAS RÉPARABLES PAR

L’UTILISATEUR.

POUR TOUTE RÉPARATION, ADRESSEZ-VOUS À UN

RÉPARATEUR AGRÉE NEC.

Ce symbole avertit l’utilisateur que le contact avec certaines parties non isolées à l’intérieur de l’appareil risque de causer une électrocution. Il est donc dangereux de toucher quoi que ce soit à l’intérieur de l’appareil.

Ce symbole avertit l’utilisateur que d’importantes informations sont fournies sur le fonctionnement ou l’entretien de cet appareil. Ces informations doivent être lues attentivement pour

éviter tout problème.

Mesures de sécurité importantes

Ces instructions de sécurité garantissent la longévité de votre projecteur et préviennent les risques d’incendie et de décharge électrique. Lisezles et respectez les conseils.

Installation

1. Pour de meilleurs résultats‚ utilisez votre projecteur dans une pièce sombre.

2. Placez le projecteur sur une surface plane et à niveau, dans un endroit sec à l’abri de la poussière et de l’humidité.

3. Ne placez pas votre projecteur en plein soleil‚ à côté d’appareils de chauffage ou d’appareils dégageant de la chaleur.

4. L’exposition en plein soleil‚ la fumée ou la vapeur peuvent endommager des composants internes.

5. Manipulez votre projecteur avec précaution. Une chute ou un choc peuvent endommager des composants internes.

6. Ne placez pas d’objets lourds sur le projecteur.

7. Si vous voulez installer le projecteur au plafond: a. N’essayez pas d’installer le projecteur vous-même.

b. Le projecteur doit être installé par un technicien qualifié pour garantir une installation réussie et réduire le risque d’éventuelles blessures corporelles.

c. De plus le plafond doit être suffisamment solide pour supporter le projecteur et l’installation doit être conforme aux réglementations locales de construction.

d. Veuillez consulter votre revendeur pour de plus amples informations.

AVERTISSEMENT

AFIN DE PREVENIR TOUT RISQUE D’INCENDIE OU DE CHOC

ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU

À L’HUMIDITÉ. NE PAS UTILISER DE RALLONGE AVEC LA

PRISE DE CET APPAREIL ET NE PAS NON PLUS LA BRANCHER

DANS UNE PRISE MURALE SI LES DEUX FICHES NE PEUVENT

PAS ÊTRE COMPLETEMENT INSÉRÉES. N’OUVREZ PAS LE

BOÎTIER. A L’INTÉRIEUR SE TROUVENT DES COMPOSANTS

À HAUTE TENSION. TOUTE RÉPARATION DOIT ÊTRE FAITE

PAR DU PERSONNEL AGRÉE NEC.

DOC avis de conformation

Cet appareil numérique de la classe B respecte toutes les exigences du

Règlement sur le Matériel Brouilleur du Canada.

Réglement sur les informations concernant les nuisances acoustiques-3 GSGV:

Le niveau de pression sonore est inférieur à 70 dB (A) conformément à la norme ISO 3744 ou ISO 7779.

ATTENTION

• Eviter d’afficher des images stationnaires pendant une période prolongée, sinon ces images seront momentanément soutenues à la surface du panneau

LCD.

Si cela se produit,continuer à utiliser votre projecteur.

L’arrièreplan statique des images précédentes disparaît.

• Ne pas placer le projecteur sur le côté lorsque la lampe est allumée, sinon le projecteur risque d’être endommagé.

F-2

Précautions contre l'incendie et l'électrocution

1. Veiller à ce que la ventilation soit suffisante et à ce que les bouches ne soient pas obstruées afin d'éviter toute accumulation de chaleur

à l'intérieur du projecteur. Laisser un espace d'au moins 3 pouces

(10 cm) entre le projecteur et le mur.

2. Eviter de faire tomber des corps étrangers comme des trombones et des morceaux de papier dans le projecteur.

Ne pas essayer de récupérer des objets tombés dans le projecteur.

Ne pas insérer d'objet métallique comme un fil ou un tourne-vis dans le projecteur. Si quelque chose venait à tomber dans le projecteur, le débrancher immédiatement et demander à un réparateur NEC qualifié de retirer l'objet.

3. Ne pas placer de liquides sur le projecteur.

4. Ne pas regarder dans l'objectif lorsque le projecteur est en marche.

Cela pourrait provoquer de graves dommages occulaires.

5. Tenir les objets tels qu'une loupe à l'écart du rayon de lumière du projecteur.

La lumière projetée par l'objectif est puissante, par conséquent tout objet pouvant rediriger la lumière provenant de l'objectif peut provoquer des dangers inattendus comme un incendie ou blesser les yeux.

6. Ne pas couvrir l'objectif avec le cache-objectif fourni ni avec un autre objet lorsque le projecteur est en marche. Cela pourrait faire fondre le cache et risquerait de vous brûler les mains en raison de la chaleur produite par la lumière.

7. Le projecteur a été conçu pour fonctionner sur une alimentation électrique de 100-120 ou 200-240 V 50/60 Hz CA. Veiller à ce que l'alimentation

électrique remplisse bien ces conditions avant d'utiliser le projecteur.

8. Manipuler le câble d'alimentation avec précaution et éviter de trop le plier. Un câble endommagé peut provoquer une décharge électrique ou un incendie.

9. Si le projecteur n'est pas utilisé pendant de longues périodes, débrancher la prise de la prise murale.

10. Ne pas toucher la prise d’alimentation en courant pendant un orage.

Cela pourrait causer un choc électrique.

ATTENTION

1. Ne pas toucher la grille de ventilation située sur le côté gauche (vue de devant) car celle-ci risque de chauffer lorsque le projecteur est en marche.

2. Ne pas utiliser le pied à inclinaison réglable pour effectuer des réglages autres que ceux initialement prévus. Des utilisations non appropriées, tel que le fait de saisir le pied à inclinaison réglable ou la suspension murale peut endommager le projecteur.

3. Activer le mode grande vitesse du ventilateur si le projecteur continue à

être utilisé pendant plusieurs jours d'affilée. (A partir du menu, sélectionner

[Avancé] → [Ventil. à grande vittesse].)

4. Ne pas débrancher le câble d'alimentation de la prise murale dans aucune des circonstances suivantes.

Ceci pourrait endommager le projecteur:

* Lorsque l'icône du sablier apparaît.

* Pendant que les ventilateurs de refroidissement tournent. (Les ventilateurs de refroidissement continuent à tourner pendant 60 secondes après l'extinction du projecteur).

Remplacement de la lampe

• Pour remplacer la lampe, suivre toutes les instructions de cette page F-25.

• Veiller à remplacer la lampe lorsque le message "La lampe a atteint

sa durée de vie maximum, prière de la remplacer."

apparaît. Si l'on continue à utiliser la lampe après qu'elle ait atteint la fin de service, l'ampoule de la lampe risque de se briser en éclats, et des débris de verre risquent d'être dispersés dans le coffret de la lampe. Ne pas les toucher car ces débris de verre risquent de provoquer des blessures.

Si cela se produit, prendre contact avec votre revendeur NEC pour le remplacement de la lampe.

• Laisser s'écouler au moins 60 secondes après l'extinction du projecteur.

Ensuite couper l'interrupteur principal, débrancher le câble d'alimentation et laisser le projecteur refroidir 60 minutes avant de remplacer la lampe.

Que contient la boîte ?

S'assurer que la boîte contient tous les éléments de la liste. S'il manque des pièces, contacter votre revendeur.

Merci de conserver la boîte et l'emballage original au cas où vous auriez besoin de renvoyer votre projecteur VT46.

Projecteur

Télécommande

(7N900421)

Câble d'alimentation

(US:7N080206)

(EU:7N080005)

Sacoche de transport souple

(24BS7201)

Connect

Guide

Cache-objectif

(24F38091)

M nO

2

-

L

CR2032 iC

ELL

VO

L

TS

Pile au lithium

(CR2032)

Câble de signal RGB

(7N520012)

CD-ROM

Mode d’emploi

Guarantee policy

F-3

TABLE DES MATIERES

Informations Importantes ....................................... F-2

Consignes de sécurité ................................................................................. F-2

Que contient la boîte ? ................................................................................. F-3

INTRODUCTION .................................................... F-5

Introduction au projecteur ........................................................................... F-5

Nomenclature du projecteur ........................................................................ F-6

Caractéristiques principales ..................................................................... F-7

Caractéristiques du panneau de bornes ................................................... F-8

Nomenclature de la télécommande .......................................................... F-8

Installation de la pile ............................................................................. F-9

Précautions se rapportant à la télécommande ...................................... F-9

Plage de fonctionnement de la télécommande sans fil .......................... F-9

INSTALLATION ET CONNEXIONS ................................ F-10

Installation de l’écran et du projecteur ....................................................... F-10

Sélection d’un emplacement .................................................................. F-10

Distance de projection et taille de l’écran ............................................... F-11

Câblages .................................................................................................... F-12

Connexion du PC ou ordinateur Macintosh ............................................ F-12

Pour connecter la sortie SCART (RGB) .................................................. F-12

Connexion du lecteur DVD ..................................................................... F-13

Connexion d’un magnétoscope ou un lecteur de disques laser .............. F-14

Connexion du câble d’alimentation fourni .............................................. F-14

PROJETER UNE IMAGE (FONCTIONNEMENT ELEMENTAIRE) F-15

Mise sous tension du projecteur ............................................................... F-15

Sélectionner une source ............................................................................ F-15

Ajuster la taille et la position de l’image ..................................................... F-16

Corriger la distorsion trapézoïdale verticale ............................................... F-16

Optimiser automatiquement une image RGB ............................................. F-17

Augmenter ou diminuer le volume ............................................................ F-17

Couper l’image et le son ............................................................................ F-17

Eteindre le projecteur ................................................................................ F-17

UTILISER LE MENU SUR ECRAN ................................ F-18

Utilisation du menu de base ...................................................................... F-18

Utiliser les menus .................................................................................. F-18

Liste des fonctions de menus .................................................................... F-19

Eléments du menu ..................................................................................... F-20

Descriptions et fonctions du menu ............................................................ F-21

Réglage de l’image ................................................................................. F-21

Luminosité/ Contraste/ Piqué d’image/ Couleur/ Teinte ....................... F-21

Gestion d’image .................................................................................. F-21

Options de l’image ................................................................................. F-21

Corriger la distorsion de trapèze verticale [Keystone] ......................... F-21

Enregistrer la correction de distorsion de trapèze verticale

[Sauvegarde Keystone] ....................................................................... F-21

Sélectionner le ratio d’aspect [Ratio d’aspect] .................................... F-22

Réglage de la position verticale de l’image [Position cinéma]

(pour Cinéma seulement) ................................................................... F-22

Réglage .................................................................................................. F-22

Sélectionner la langue du menu [Langue] ........................................... F-22

Sélectionner la couleur du menu [Menu Sélection de couleur] ........... F-22

Sélectionner la durée d’affichage du menu [Menu d’affich. heure] ..... F-22

Sélectionner une couleur ou un logo pour l’arrière-plan [Papier peint].. F-22

Sélectionner l’orientation du projecteur [Orientation] ......................... F-22

Avancé ................................................................................................... F-22

Sécurité ............................................................................................... F-22

Désactiver les touches du coffret [Verrouillage touches panneau] ...... F-23

Activer le mode ventilateur à vitesse rapide [Ventil. à grande vitesse] .. F-23

Sélectionner le format du signal [Sélection de la source] ................... F-23

Page2 .................................................................................................. F-23

Activer la gestion d’alimentation [Gestion d’energie] .......................... F-23

Sélectionner le niveau de réduction de bruit [Réduction de bruit] ...... F-23

Activer le réglage automatique [Alignement Auto] .............................. F-24

Position horizontale/verticale (lorsque Alignement Auto est désactivé) .. F-24

Sélectionner la vitesse de transmission [Vitess de transmission] ....... F-24

Information ............................................................................................ F-24

Défault .................................................................................................... F-24

Restituer le réglage d’origine [Réglages d’origine] ............................. F-24

Pour effacement filtre [Pour effacement filtre] .................................... F-24

Annuler le compteur horaire de durée d’utilisation de la lampe

[Durée d’utilisation lampe] .................................................................. F-24

ENTRETIEN ........................................................ F-25

Remplacement de la lampe ....................................................................... F-25

Nettoyage .................................................................................................. F-26

Nettoyer ou remplacer le filtre ................................................................ F-26

Nettoyage du coffret et de l’objectif ........................................................ F-26

DEPISTAGE DES PANNES ........................................ F-27

Voyant d’alimentation (POWER) ................................................................ F-27

Voyant d’état (STATUS) ............................................................................. F-27

Voyant de la lampe (LAMP) ....................................................................... F-27

Problèmes courants et solutions ............................................................... F-28

CARACTERISTIQUES TECHNIQUES ............................. F-29

ANNEXE ........................................................... F-30

Dimensions du coffret ............................................................................... F-30

Affectation des broches du connecteur d’entrée RGB D-Sub ..................... F-30

Liste de signal d’entrée compatible ........................................................... F-31

Codes de commande du PC ...................................................................... F-32

Connexion des câbles ................................................................................ F-32

Guide TravelCare ....................................................................................... F-33

F-4

INTRODUCTION

Introduction au projecteur

Cette section vous présente le nouveau projecteur VT46 et décrit les fonctions et les commandes.

Nous vous félicitons d'avoir fait l'acquisition de ce projecteur VT46

Le projecteur VT46 est un des meilleurs projecteurs actuellement disponibles sur le marché. Le VT46 permet de projeter avec précision des images jusqu'à 300 pouces (mesurées en diagonale) à partir du

PC ou de l'ordinateur Macintosh (ordinateur de bureau ou portable), magnétoscope, lecteur DVD, appareil photo numérique ou lecteur de disque laser.

Ce projecteur peut être utilisé en le plaçant sur une table ou un chariot pour projeter des images de derrière l'écran, ou il peut être fixé définitivement au plafond*

1

. La télécommande peut être utilisée sans fil.

*

1

Ne pas essayer d'installer soi-même le projecteur au plafond.

Le projecteur doit être installé par des techniciens qualifiés pour garantir un bon fonctionnement et réduire le risque de blessures corporelles.

De plus, le plafond doit être suffisamment solide pour supporter le projecteur et l'installation doit être conforme aux réglementations locales de construction. Consulter votre revendeur pour de plus amples informations.

A propos de ce mode d'emploi

La manière la plus rapide pour installer l'appareil est de prendre du temps et de procéder correctement dès la première fois.

Prendre maintenant quelques minutes pour parcourir le mode d'emploi. Cela sera une économie de temps. Au début de chaque section du manuel‚ se trouve une vue d'ensemble. Si la section ne correspond pas, passer à la suivante.

• IBM est une marque ou une marque déposée de International Business Machines Corporation.

• Mac et PowerBook sont des marques déposées de Apple Computer,

Inc., enregistré aux Etats-Unis et dans d’autres pays.

• Windows, Windows 98, Windows Me, Windows XP ou Windows 2000 sont des marques ou des marques déposées de Microsoft Corporation.

• Les autres noms de produits et de sociétés mentionnés dans ce manuel de l’utilisateur peuvent être des marques ou marques déposées appartenant à leurs propriétaires respectifs.

Fonctions que l'on appréciera:

• La correction Keystone vous permet de corriger la déformation trapézoïdale de l’image pour la rendre rectangulaire.

• Faible bruit de fonctionnement

• Objectif à focale courte

• Lampe 160 W

• Touches directes pour la sélection de source

• Nouveau système de gestion des couleurs

• Nouvelle conception du menu améliorant la praticabilité

• La technologie avancée de mélange intelligent de pixels Advanced

AccuBlend, une exclusivité NEC - une technologie de compression d'image extrêmement précise - offre une image très nette avec une résolution UXGA (1600 x 1200)* 2 .

• Supporte la plupart des signaux IBM, VGA, SVGA, XGA, SXGA /

UXGA (avec Advanced AccuBlend) *2 , Macintosh, signaux de composants (YCbCr / YPbPr) ou autres signaux RGB dans une gamme de fréquences horizontales de 24 à 100 kHz et une gamme de fréquences verticales de 50 à 120 Hz. Cela comprend les signaux vidéo aux normes NTSC, PAL, PAL-N, PAL-M, PAL60, SECAM et

NTSC4.43.

* 2 Une image UXGA(1600 x 1200), une image SXGA (1280 x 1024) et une image XGA(1024 x 768) sont affichées avec Advanced

AccuBlend de NEC.

REMARQUE: Les standards de vidéos composites sont les suivants:

NTSC: standard TV américain pour vidéo aux Etats-Unis et au Canada.

PAL: standard TV utilisé en Europe de l'Ouest.

PAL-N: standard TV utilisé en Argentine, au Paraguay et Uruguay.

PAL-M: standard TV utilisé au Brésil.

PAL60: standard TV utilisé pour la lecture NTSC sur des TV au format PAL.

SÉCAM: standard TV utilisé en France et en Europe de l'Est.

NTSC4.43: standard TV utilisé dans les pays du Moyen-Orient.

• La télécommande fournie peut être utilisée sans câble.

• Le projecteur peut être contrôlé avec un micro-ordinateur en utilisant le port de commande du PC.

• La conception moderne du coffret est légère compacte, facile à transporter et complète tout bureau, salle de réunion ou auditorium.

F-5

Nomenclature du projecteur

Enceinte mono (1W)

Couvercle de la lampe

(Voir page F-25)

Vis du couvercle de la lampe

Commandes (Voir page F-7)

Ventilation (sortie)

De l'air chaud est évacué par là

Levier du pied à inclinaison réglable

(Voir page F-16)

Pied à inclinaison réglable (Voir page F-16) Capteur de la télécommande

(Voir page F-9)

Levier zoom

Anneau de l’objectif

Objectif

Levier du pied à inclinaison réglable

(Voir page F-16)

Pied à inclinaison réglable

(Voir page F-16)

Cache-objectif

Capteur de la télécommande

(Voir page F-9)

Ventilation (entrée) /

Couvercle du filtre

Fente de sécurité intégrée ( )*

Interrupteur d'alimentation principal

Lorsque le câble d'alimentation fourni est branché dans une prise murale active et l'interrupteur d'alimentation principal est mis sous tension, le voyant POWER devient orange et le projecteur entre en mode veille.

(Voir page F-15)

Entrée CA

Connecter la fiche à deux broches du câble d'alimentation fourni à cet endroit, et brancher l'autre extrémité dans une prise murale active.

(Voir page F-14)

* Cette encoche de sécurité est compatible avec le système de sécurité MicroSaver ® . MicroSaver ® est une marque déposée de Kensington

Microware Inc. Le logo est une marque et appartient à Kensington Microware Inc.

F-6

Caractéristiques principales

5 6 7 8

2 3 4

10

11

9 1 12 13

1. Touche POWER (ON / STAND BY) ( )

Utiliser cette touche pour allumer et éteindre le projecteur lorsque l'interrupteur d'alimentation principal est sous tension et le projecteur est en mode veille.

Pour activer le projecteur, appuyer et maintenir enfoncée cette touche pendant au moins deux secondes. Pour arrêter le projecteur, appuyer deux fois sur cette touche.

2. Voyant POWER

Lorsque ce voyant est vert, le projecteur est allumé; lorsque ce voyant est orange, le projecteur est en mode veille. Voir la section sur le voyant Power page F-27 pour de plus amples détails.

3. Voyant STATUS

Si celle lumière clignote rapidement en rouge, cela indique une erreur ou le couvercle de l'ampoule n'est pas fixé correctement ou le projecteur est en surchauffe. Si ce voyant reste allumé en orange, il indique qu'une touche du coffret a été enfoncée pendant que le

Verrouillage touches panneau est activé. Voir la section sur le voyant

Status page F-27 pour de plus amples détails.

4. Voyant LAMP

Si celle lumière clignote rapidement en rouge, cela vous avertit que la lampe a atteint sa fin de service. Lorsque ce voyant apparaît, remplacer l'ampoule dès que possible. (Voir page F-25). Voir la section sur le voyant Lamp page F-27 pour de plus amples détails.

5. Touche VIDEO

Appuyer sur cette touche pour sélectionner la source vidéo : VCR

(magnétoscope), lecteur de DVD, lecteur de disque laser ou caméra document.

6. Touche S-VIDEO

Appuyer sur cette touche pour sélectionner la source S-VIDEO pour le magnétsocope, lecteur de DVD, lecteur de disque laser ou caméra document.

7. Touche RGB

Appuyer sur la touche pour sélectionner une source RGB depuis l’ordinateur ou le périphérique raccordé au port RGB.

8. Touche AUTO ADJ.

Utiliser cette touche pour régler la position horizontale/verticale et l'horloge pixel/phase d'image pour obtenir une image optimale (Voir page F-17).

9. Voyants de source

Lorsque l’entrée RGB, VIDEO ou S-VIDEO est sélectionnée, le voyant de source correspondant s’allume.

10. Touche MENU

Affiche le menu.

F-7

11. Touches SELECT

GHFE / Volume

GH : Utiliser ces touches pour sélectionner le menu de la fonction que vous souhaitez régler.

FE : Utiliser ces touches pour modifier le niveau d'une fonction de menu sélectionnée. Le fait d'appuyer sur la touche

E exécute la sélection. Lorsque aucun menu n'est affiché, ces touches servent de commande de volume.

12. Touche ENTER

Exécute la sélection de menu et active les éléments sélectionnés à partir du menu.

13. Touche CANCEL

Une pression sur cette touche vous ramènera au menu précédent.

Lorsque vous vous trouvez dans le menu principal, une pression sur cette touche fermera le menu.

Caractéristiques du panneau de bornes

2 1 5

Nomenclature de la télécommande

1

2

4

3

5

4 3

1. Connecteur RGB IN / entrée de composant (Mini D-Sub à 15 broches)

Connecter l'ordinateur ou autre équipement RGB analogique tel qu'un ordinateur compatible IBM ou Macintosh. Utiliser le câble RGB fourni pour connecter à l'ordinateur. Cela sert également de connecteur d'entrée de composant, et vous permet de brancher une sortie vidéo

à un équipement tel qu'un lecteur DVD. Ce connecteur est également compatible avec le signal de sortie SCART. Voir page F-12 pour plus de détails.

2. Mini-jack d'entrée AUDIO RGB (stéréo mini)

C'est l'endroit pour connecter la sortie audio de l'ordinateur ou lecteur

DVD lors d'une connexion sur l'entrée RGB. Un câble audio disponible dans le commerce est nécessaire.

3. Connecteur S-VIDEO IN (Mini DIN à 4 broches)

Y connecter l'entrée S-Vidéo d'une source externe telle qu'un magnétoscope.

REMARQUE: S-Vidéo offre des couleurs plus vives et une résolution supérieure au format vidéo composite traditionnel.

Prises d'entrée S-VIDEO AUDIO R/L (RCA)

Ce sont les entrées des canaux audio gauche et droit pour un son stéréo venant de la source S-Vidéo.

4. Connecteur VIDEO IN (RCA)

Brancher à cet endroit un magnétoscope, un lecteur DVD, un lecteur de disque laser ou un appareil photo numérique pour projeter la vidéo.

Prises d'entrée VIDEO AUDIO R/L (RCA)

Ce sont les entrées des canaux audio gauche et droit pour un son stéréo venant d'une source vidéo.

5. Port PC CONTROL (DIN à 8 broches)

Utilisez ce port pour connecter votre micro-ordinateur afin de commander le projecteur. Cela vous permet d’utiliser votre microordinateur et un protocole série de communication afin de commander le projecteur. Si vous écrivez votre propre programme, les codes habituels de commande par PC se trouvent à la page F-32.

6

8

7

9

1. Emetteur infrarouge

Pointer la télécommande en direction du capteur de télécommande sur le coffret du projecteur.

2. Touche MENU

Affiche le menu des différents réglages et paramétrages.

3. Touches SELECT

GHFE / Volume

GH : Utiliser ces touches pour sélectionner le menu de la fonction que vous souhaitez régler.

FE : Utiliser ces touches pour modifier le niveau d’une fonction de menu sélectionnée. Le fait d’appuyer sur la touche

E exécute la sélection. Lorsque aucun menu n’est affiché, ces touches servent de commande de volume.

4. Touche ENTER

Exécute la sélection de menu et active les éléments sélectionnés à partir du menu.

5. Touche CANCEL

Une pression sur cette touche vous ramènera au menu précédent.

Lorsque vous vous trouvez dans le menu principal, une pression sur cette touche fermera le menu.

6. Touche POWER (ON/STAND BY) ( )

Utiliser cette touche pour allumer et éteindre le projecteur lorsque l’interrupteur d’alimentation principal est sous tension et le projecteur est en mode veille.

Pour activer le projecteur, appuyer et maintenir enfoncée cette touche pendant au moins deux secondes. Pour arrêter le projecteur, appuyer deux fois sur cette touche.

7. Touche SOURCE

Utilisez cette touche pour sélectionner une source vidéo telle qu’un ordinateur, magnétoscope ou lecteur DVD. Chaque fois que l’on appuie sur cette touche, la source d’entrée commute de la façon suivante:

RGB → Vidéo → S-Vidéo → RGB → ...

8. Touche ASPECT

Appuyer sur cette touche pour afficher l’écran de sélection du ratio d’aspect. Voir page F-22.

9. Touche MUTE

Cette touche coupe l’image et le son pendant une courte période.

Appuyer à nouveau pour restaurer l’image et le son.

F-8

Installation de la pile

1. Poussez le fermoir vers la droite et retirez le support de la pile.

Fermoir

CR

ELL

2032

L

TS

3 VO

JA

Précautions se rapportant à la télécommande

• Manipuler la télécommande avec précaution.

• Si la télécommande est mouillée, l'essuyer immédiatement.

• Eviter toute chaleur excessive et l'humidité.

• Si la télécommande n'est pas utilisée pendant une longue période, retirer la pile.

• Ne pas mettre la pile à l'envers.

• Maintenez la pile hors de portée des enfants afin d’éviter son ingestion.

Support de pile

L iC

CR

ELL

2032

3

VO

L

TS

JA

2. Retirez l’ancienne pile au lithium et installez-en une neuve (CR2032).

Assurez-vous que le côté marqué “+” est orientée vers le haut.

ATTENTION

Il y a risque d’explosion si la pile est mise en place dans le mauvais sens.

Remplacez-la uniquement par le même type de pile ou l’équivalent recommandé par le fabricant.

Rebutez les piles usagées selon la réglementation locale en vigueur.

Plage de fonctionnement de la télécommande sans fil

7m/22 pieds

7m/22 pieds

M n

O

2

-

L

CR2032 iC ELL

3 VO

L

TS

JA

30˚

30˚

30˚

30˚

3. Poussez le support de pile dans son logement de la télécommande jusqu’a entendre un déclic.

Capteur de télécommande sur le projecteur

Télécommande

• Le signal infrarouge fonctionne par ligne-de-visée jusqu'à une distance d'environ 22 pieds/7 m et dans un angle de 60 degrés du capteur de télécommande sur le coffret du projecteur.

• Le projecteur ne répond pas s'il y a des objets entre la télécommande et le détecteur ou si une lumière intense tombe sur le capteur. De pile faible empêchent également à la télécommande de faire fonctionner correctement le projecteur.

M n

O

2

-

L

CR iC ELL

2032

3 VO

L

TS

JA

F-9

INSTALLATION ET CONNEXIONS

Cette section décrit comment installer le projecteur et comment connecter des sources vidéo et audio.

2

1

Le projecteur est simple à installer et à utiliser. Mais avant de commencer, il faut d'abord :

1 Installer un écran et le projecteur.

2 Connecter l'ordinateur ou l'équipement vidéo au projecteur.Voir page F-12 –

14.

3 Brancher le câble d'alimentation fourni.

Voir page F-14.

REMARQUE: S'assurer que le câble d'alimentation et tous les autres câbles sont débranchés avant de déplacer le projecteur. Lors du déplacement du projecteur ou lorsqu'il n'est pas utilisé, couvrir l'objectif avec le cache-objectif.

Vers la prise murale.

3

Installation de l'écran et du projecteur

Sélection d'un emplacement

Plus le projecteur est éloigné de l'écran ou du mur, plus l'image sera grande. La taille d'image minimale est environ 21" (0,53 m) mesurée en diagonale lorsque le projecteur est éloigné d'environ 27,6 pouces (0,7 m) du mur ou de l'écran. La taille d'image la plus grande est 300" (7,6 m) lorsque le projecteur est éloigné d'environ 393,7 pouces (10 m) du mur ou de l'écran. Utiliser le dessin suivant comme guide.

Format de l'écran (Unités: cm/pouce)

609,6(L)X457,2(H)/240(L)X180(H)

487,7(L)X365,8(H)/192(L)X144(H)

406,4(L)X304,8(H)/160(L)X120(H)

365,8(L)X274,3(H)/144(L)X108(H)

300"

Taille d'écran

304,8(L)X228,6(H)/120(L)X90(H)

243,8(L)X182,9(H)/96(L)X72(H)

203,2(L)X152,4(H)/80(L)X60(H)

162,6(L)X121,9(H)/64(L)X48(H)

121,9(L)X91,4(H)/48(L)X36(H)

81,3(L)X61,0(H)/32(L)X24(H)

61,0(L)X45,7(H)/24(L)X18(H)

50,8(L)X38,1(H)/20(L)X15(H)

42,7(L)X32(H)/17(L)X13(H)

Centre de l'objectif

30"

25"

21"

40"

0,7/27,6"

0,8/31,5"

60"

80"

100"

120"

150"

180"

200"

240"

3,4/133,9" 4,0/157,5" 5,1/200,8" 6,1/240,2"

6,7/263,8"

8,1/318,9"

10,1/397,6"

Distance (Unités: m/pouce)

F-10

Distance de projection et taille de l'écran

La section suivante indique les bonnes positions respectives du projecteur et de l'écran. Consulter le tableau pour déterminer la position d'installation.

Tableau de distances

Hauteur de l'écran

Largeur de l'écran

B = Distance verticale entre le centre de l'objectif et le centre de l'écran

C = Distance de projection

D = Distance verticale entre le centre de l’objectif et le dessus de l’écran

(le bas de l’écran pour l’appareil de bureau)

α = Angle de projection

REMARQUE: Les distances peuvent varier de +/–5%.

Diagonale de l'écran

Centre de l'écran

(B)

(D)

Centre de l'objectif

Bas de l'écran

Angle de projection (α)

Distance de projection (C)

Taille d’écran

Diagonale Largeur

84

90

100

120

150

180

200

210 pouce

21

25

30

40

60

72

80

240

270

300 pouce

17

20

24

32

48

58

64

67

72

80

96

120

144

160

168

192

216

240

Hauteur

50

54

60

72

90

108

120

126 pouce

13

15

18

24

36

43

48

144

162

180

B

29

36

44

48

19

20

22

24 pouce

5

6

7

10

15

17

51

58

65

73

C

Grand angle – Téléobjectif pouse

––– 29

29 35

35 42

47 57

71 86

86 - 103

96 - 115

101 - 121

108 - 129

120 - 144

144 - 173

181 - 217

217 - 260

241 - 290

253 - 304

290 - 348

326 - 391

363 - 400

D

10

12

7

9

5

6

5

5 pouse

1

1

3

4

2

2

12

14

16

17

α

Grand angle – Téléobjectif degrés

––– - 10,0

11,8 9,9

11,7 9,8

11,6 9,7

11,5 9,6

11,4 9,6

11,4 9,6

11,4 9,6

11,4 9,5

11,4 9,5

11,4 9,5

11,4 9,5

11,3 9,5

11,3 9,5

11,3 9,5

11,3 9,5

11,3 9,5

11,3 9,5

Taille d’écran

Diagonale Largeur Hauteur

2134

2286

2540

3048

3810

4572

5080

5334 mm

533

635

762

1016

1524

1829

2032

6096

6858

7620

1707

1829

2032

2438

3048

3658

4064

4267 mm

427

508

610

813

1219

1463

1626

4877

5486

6096

1280

1372

1524

1829

2286

2743

3048

3200 mm

320

381

457

610

914

1097

1219

3658

4115

4572

B

490

520

550

610

740

920

1110

1230 mm

130

150

180

250

370

440

1290

1470

1660

1840

C

Grand angle – Téléobjectif mm

––– - 740

740 - 880

890 - 1070

1200 - 1440

1810 - 2180

2180 - 2620

2430 - 2920

2550 - 3060

2740 - 3290

3050 - 3660

3660 - 4400

4590 - 5510

5510 - 6610

6130 - 7350

6440 - 7720

7360 - 8830

8290 - 9940

9210 -11050

D

120

120

130

150

180

220

270

300 mm

30

40

40

60

90

110

310

350

400

440

α

Grand angle – Téléobjectif degrés

––– - 10,0

11,8 9,9

11,7 9,8

11,6 9,7

11,5 9,6

11,4 9,6

11,4 9,6

11,4 9,6

11,4 9,5

11,4 9,5

11,4 9,5

11,4 9,5

11,3 9,5

11,3 9,5

11,3 9,5

11,3 9,5

11,3 9,5

11,3 9,5

AVERTISSEMENT

* Un technicien qualifié doit installer le projecteur au plafond.

Contacter votre revendeur NEC pour plus d'informations.

* Ne pas essayer d'installer le projecteur soi-même.

• Utiliser le projecteur uniquement sur une surface plane et solide. Si le projecteur tombe par terre vous risquez d'être blessé et le projecteur d'être endommagé sérieusement.

• Ne pas utiliser le projecteur si les variations de températures sont trop importantes. Le projecteur doit être utilisé à des températures comprises entre 32°F (0°C) et 95°F (35°C).

• Ne pas exposer le projecteur à l'humidité, à la poussière ni à la fumée.

Ceci endommagerait l'image de l'écran.

• S'assurer qu'il y a une ventilation adéquate autour du projecteur pour que la chaleur puisse se dissiper. Ne pas couvrir les orifices sur le côté ou à l'avant du projecteur.

Réflexion de l'image

L'utilisation d'un miroir pour réfléchir l'image du projecteur vous permet d'obtenir une image plus grande. Contacter votre revendeur NEC en cas de besoin d'un miroir. Si un miroir est utilisé et que l'image est inversée, utiliser les touches MENU et SELECT sur le coffret du projecteur ou les touches de la télécommande pour corriger l'orientation.

(Voir page F-22.)

F-11

Câblages

REMARQUE: Lors de l'utilisation d'un PC portable, s'assurer de connecter le projecteur au PC portable avant de mettre le PC portable sous tension. Dans la plupart des cas le signal ne peut pas être envoyé de la sortie RGB sauf si le PC portable est allumé après la connexion au projecteur.

* Si l'écran devient vierge lors de l'utilisation de la télécommande, cela peut venir du logiciel économiseur d'écran ou de gestion d'énergie de l'ordinateur.

* Si la touche POWER (ON/STAND BY) de la télécommande est heurtée accidentellement, attendre 60 secondes et ensuite appuyer à nouveau sur la touche POWER

(ON/STAND BY) pour reprendre l'opération.

Connexion du PC ou ordinateur Macintosh

AUDIO IN RGB IN

Câble audio (non fourni)

IBM PC ou compatibles (type ordinateur de bureau) ou Macintosh (type ordinateur de bureau)

PHONE

Câble de signal RGB (fourni) au connecteur Mini

D-Sub à 15 broches du projecteur Il est recommandé d'utiliser un amplificateur de distribution du commerce si un câble de signal plus long que celui qui est fourni est connecté.

REMARQUE: Pour les

Macintosh plus anciens, utiliser un adaptateur à broche disponible dans le commerce (non fourni) pour connecter au port vidéo de votre Mac.

PHONE

IBM VGA ou compatibles (type portable) ou Macintosh (type portable)

La connexion de votre PC ou d'un ordinateur Macintosh au projecteur vous permettra de projeter l'image de l'écran de l'ordinateur pour réaliser une présentation impressionnante.

Pour connecter à un PC ou Macintosh, simplement:

1. Inactiver le projecteur et l'ordinateur.

2. Utiliser le câble de signal fourni pour connecter le PC ou le Macintosh au projecteur.

3. Activer le projecteur et l'ordinateur.

4. Si le projecteur devient blanc après une période d'inactivité, cela peut

être occasionné par un économiseur d'écran installé sur l'ordinateur connecté au projecteur.

Pour connecter la sortie SCART (RGB)

Avant d'effectuer les connexions: Un adaptateur SCART (ADP-SC1) exclusif et un câble SCART disponible dans le commerce sont nécessaires pour cette connexion.

REMARQUE: Le signal audio n'est pas disponible pour cette connexion.

Equipement vidéo tel qu'un lecteur DVD

Câble SCART disponible dans le commerce

Femelle

RGB IN

Projecteur

1. Eteindre le projecteur et l'équipement vidéo.

2. Utiliser l'adaptateur SCART ADP-SC1 NEC et un câble SCART disponible dans le commerce pour connecter l'entrée RGB du projecteur et une sortie SCART (RGB) de l'équipement vidéo.

3. Allumer le projecteur et l'équipement vidéo.

4. Utiliser la touche RGB sur le coffret du projecteur pour sélectionner l'entrée RGB.

5. Appuyer sur la touche MENU sur le coffret du projecteur pour afficher le menu.

6. A partir du menu, sélectionner [Avancé] → [Sélection de la source

RGB] → [Scart].

SCART est un connecteur audio-visuel européen standard pour des téléviseurs, magnétoscopes et lecteurs DVD. Il est également référencé comme connecteur Euro.

Vers RGB IN

ADP-SC1

REMARQUE: L'adaptateur SCART ADP-SC1 est disponible auprès du revendeur

NEC en Europe. Prendre contact avec le revendeur NEC en Europe pour plus d'information.

F-12

Connexion du lecteur DVD

RGB IN

Câble 15 broches à RCA optionnel

(femelle)

⳯3 (ADP-CV1)

Equipement audio

AUDIO IN

L R

Câble RCA

⳯3 de composant vidéo

(non fourni)

Lecteur DVD

AUDIO OUT

L R

Component

Y Cb Cr

Câble audio (non fourni)

Le projecteur peut être connecté à un lecteur DVD avec une sortie composant ou une sortie vidéo. Pour ce faire, simplement:

1. Inactiver le projecteur et le lecteur DVD.

2. Si le lecteur DVD a la sortie composant vidéo (Y,Cb,Cr), utiliser un câble composant vidéo (RCA

⳯3) disponible dans le commerce et le câble 15 broches à broche RCA (femelle)

⳯3 optionnel pour connecter le lecteur DVD au connecteur RGB IN du projecteur.

Pour un lecteur DVD sans sortie de composant vidéo (Y,Cb,Cr), utiliser des câbles RCA ordinaires (non fournis) pour connecter une sortie composite VIDEO du lecteur DVD à l'entrée vidéo du projecteur.

3. Activer le projecteur et le lecteur DVD.

REMARQUE: Se reporter au manuel d'utilisation du lecteur DVD pour de plus amples informations sur les exigences de sortie vidéo du lecteur DVD.

F-13

Connexion d'un magnétoscope ou un lecteur de disques laser

VIDEO IN S-VIDEO IN

Câble vidéo (non fourni)

Câble S-Video (non fourni)

Magnétoscope/lecteur de disque laser

AUDIO OUT

L R

S-VIDEO OUT

VIDEO OUT

Câble audio

(non fourni)

Equipement audio

AUDIO IN

L R

Utiliser des câbles RCA ordinaires (non fournis) pour connecter le magnétoscope, lecteur de disque laser ou appareil photo numérique au projecteur.

Pour effectuer ces connexions, simplement :

1. Eteindre le projecteur et le magnétoscope, le lecteur de disque laser ou l'appareil photo numérique.

2. Connecter une extrémité du câble RCA au connecteur de sortie vidéo

à l'arrière du magnétoscope ou du lecteur de disque laser, connecter l'autre extrémité à l'entrée vidéo du projecteur. Utiliser un câble audio

(non fourni) pour connecter l'audio de votre magnétoscope ou lecteur de disque laser à l'équipement audio (si le magnétoscope ou lecteur de disque laser a cette possibilité). Faire attention à ne pas mélanger les connexions de canal gauche et droit pour un bon son stéréo.

3. Activer le projecteur et le magnétoscope ou le lecteur de disques laser.

REMARQUE: Se reporter au manuel de l'utilisateur du magnétoscope ou du lecteur de disques laser pour plus d'informations sur les exigences de sorties vidéo des appareils.

REMARQUE: Une image risque de ne pas être affichée correctement lorsqu'une source vidéo ou S-vidéo est lue en avance rapide ou en rembobinage rapide avec un convertisseur de balayage.

Connexion du câble d'alimentation fourni

Connecter le câble d'alimentation fourni au projecteur.

Connecter d'abord la prise à deux fiches du câble d'alimentation fourni à l'entrée AC IN du projecteur, et ensuite connecter l'autre fiche du câble d'alimentation fourni à la prise secteur murale.

F-14

PROJETER UNE IMAGE (FONCTIONNEMENT ELEMENTAIRE)

Cette section décrit comment allumer le projecteur et projeter une image sur l'écran.

2. Appuyer sur la touche ENTER pour exécuter la sélection.

Mise sous tension du projecteur

REMARQUE:

• Le projecteur a deux interrupteurs d'alimentation: l'interrupteur d'alimentation principal et la touche POWER (ON/STAND BY).

• Lors du branchement ou du débranchement du câble d'alimentation fourni, s'assurer que l'interrupteur d'alimentation principal est enfoncé en position

éteint (O). A défaut d'une telle précaution, le projecteur risque d'être endommagé.

Pour mettre le projecteur sous tension, enfoncer l'interrupteur d'alimentation principal en position allumé ( I ).

Avant d'activer le projecteur, s'assurer que l'ordinateur ou la source vidéo est activé et que le cache-objectif a été retiré.

Seulement lorsque la touche POWER (ON/STAND BY) sur le coffret du projecteur ou de la télécommande est enfoncée pendant au moins 2 secondes, le voyant d'alimentation s'allume en vert et le projecteur sera prêt à fonctionner.

Après cette opération, on peut continuer avec l'utilisation du menu.

Si nécessaire, la langue du menu peut être sélectionnée ultérieurement.

Voir "Langue" page F-22.

REMARQUE: Immédiatement après la mise sous tension du projecteur, l'écran risque de clignoter. Cela ne signifie pas un mauvais fonctionnement. Attendre 3

à 5 minutes jusqu'à ce que l'éclairage de la lampe se stabilise.

Dans un des cas suivants, le projecteur ne s'allumera pas.

* Si la température interne du projecteur est trop élevée, le projecteur détecte une température anormalement élevée. Dans cette condition le projecteur ne s'allumera pas afin de protéger le système interne. Si cela se produit, attendre que les composants internes du projecteur soient refroidis.

* Lorsque la lampe atteint la fin de sa durée d'utilisation, le projecteur ne s'allumera pas. Si cela se produit, remplacer la lampe.

* Si la lampe ne s'allume pas et si le voyant STATUS clignote et s'éteint par cycle de six fois, attendre une minute complète et ensuite allumer le projecteur.

Remarque à propos de l'écran démarrer (Ecran de sélection de la langue du menu)

La première fois que le projecteur est allumé, l'écran démarrer apparaît.

Cet écran permet de sélectionner l'une des 19 langues du menu : Anglais, allemand, français, italien, espagnol, suédois, japonais, coréen, le chinois simplifié, polonais, hongrois, russe, grec, turc, néerlandais, norvégien, finlandais, portugais et tchèque.

Pour sélectionner une langue pour le menu, suivre ces étapes :

1. Utiliser la touche SELECT

G ou H afin de sélectionner l'une des 19 langues du menu.

Sélectionner une source

Sélectionner l'ordinateur ou la source vidéo

Utiliser la télécommande

Appuyer sur la touche SOURCE.

Utilisation des touches du coffret

Appuyer sur une des touches

RGB, VIDEO, ou S-VIDEO

REMARQUE: Si aucun signal d'entrée n'est disponible, le projecteur affiche un arrière-plan bleu. (Préréglage d'usine).

F-15

Ajuster la taille et la position de l'image

Placer le projecteur sur une surface plane et à niveau et s'assurer que le projecteur est bien à angle droit par rapport à l'écran.

Soulever le bord avant du projecteur pour centrer l'image verticalement.

* Si l'image projetée n'apparaît pas carré sur l'écran, utiliser la fonction

Keystone pour effectuer un réglage approprié. Voir page F-21.

ATTENTION

Ne pas utiliser le pied à inclinaison réglable pour effectuer des réglages autres que ceux initialement prévus.

Des utilisations non appropriées, tel que le fait de saisir le pied à inclinaison réglable ou la suspension murale peuvent endommager le projecteur.

Zoom

Utiliser le levier de zoom pour régler précisément la taille de l'image sur l'écran.

Déplacer le projecteur à gauche pour centrer l'image horizontalement sur l'écran.

Vous pouvez utiliser le levier de zoom pour élargir ou réduire la taille de l’image.

Mise au point

Utiliser l’anneau de l’objectif pour obtenir la meilleure mise au point.

Ajuster le pied inclinable

1. Soulever le bord avant du projecteur.

Corriger la distorsion trapézoïdale verticale

Levier du pied à inclinaison réglable

Levier du pied à inclinaison réglable

Pied à inclinaison réglable

2. Remonter les leviers des pieds à inclinaison réglable sur les côtés gauche et droit du projecteur pour étendre les pieds à inclinaison réglable (hauteur maximale).

3. Baisser les leviers des pieds à inclinaison réglable.

Utilisez la correction de déformation trapézoïdale keystone pour rendre l’image rectangulaire. Voir page F-21.

4. Descendre la face avant du projecteur à la hauteur désirée (max. 40 mm / 1,6'') et relâcher le levier du pied à inclinaison réglable pour verrouiller le pied à inclinaison réglable. Les pieds peuvent être réglés jusqu'à environ 10 degrés vers le haut ou vers le bas de la face avant du projecteur.

F-16

Optimiser automatiquement une image RGB Couper l'image et le son

Ajuster l'image en utilisant le réglage automatique

Optimiser automatiquement une image RGB

Appuyer sur la touche "AUTO ADJ." (réglage automatique) sur le coffret du projecteur pour optimiser automatiquement une image RGB.

[Mauvaise image]

Appuyer sur la touche MUTE de la télécommande pour couper l'image et le son pendant une courte période. Appuyer à nouveau pour restaurer l'image et le son.

[Image normale]

Eteindre le projecteur

Pour éteindre le projecteur:

Appuyer d’abord sur la touche POWER (ON/STAND BY) sur le projecteur ou de la télécommande. Le message “Confirm. de l’extinction/Etes-vous sûr?” apparaît.

Appuyer sur la touche "AUTO ADJ." sur le coffret du projecteur pour effectuer un réglage précis de l'image d'ordinateur ou pour éliminer les bandes verticales qui peuvent apparaître et pour réduire le bruit vidéo, les interférences ou la diaphonie (ceci est évident lorsqu'une partie de l'image apparaît miroitée). Cette fonction ajuste les fréquences de l'horloge qui éliminent les bandes horizontales dans l'image. Cette fonction ajuste également la phase de l'horloge pour réduire le bruit vidéo, les interférences ou la diaphonie. C'est évident lorsqu'une partie de l'image apparaît miroitée.)

Ce réglage peut être nécessaire lorsque l'ordinateur est connecté pour la première fois.

REMARQUE:

• Certains signaux risquent de ne pas être affichés correctement ou sont très lents.

• La fonction Réglage automatique ne fonctionne pas pour le signal composite et vidéo.

• Si l'opération de réglage automatique ne peut pas optimiser le signal RGB, essayer d'ajuster l'horloge et la phase manuellement. Voir page F-24.

Ensuite, appuyez sur la touche ENTER ou de nouveau sur la touche

POWER (ON/STAND BY) .

Le voyant d'alimentation s'allume en orange. Lorsque le projecteur est

éteint, les ventilateurs de refroidissement continuent à tourner pendant

60 secondes (durée d'arrêt de refroidissement).

Enfin, éteignez le commutateur principal d’alimentation. Le voyant d'alimentation s'éteint. Pour terminer, débrancher le câble d'alimentation.

Augmenter ou diminuer le volume

Le niveau sonore de l'enceinte du projecteur peut être réglé.

REMARQUE: Lorsque le menu ou le pointeur apparaît, il est impossible de régler le volume.

ATTENTION

Ne pas débrancher le câble d'alimentation de la prise murale et ne pas inactiver l'alimentation principale dans aucune des circonstances suivantes. Ceci pourrait endommager le projecteur:

• Lorsque l'icône du sablier apparaît.

• Pendant que les ventilateurs de refroidissement tournent. (Les ventilateurs de refroidissement continuent à tourner pendant 60 secondes après l'extinction du projecteur).

diminuer le volume augmenter le volume

F-17

UTILISER LE MENU SUR ECRAN

Utilisation du menu de base

Utiliser les menus

REMARQUE: Le menu sur écran risque de ne pas être affiché correctement lorsqu'une image vidéo entrelacée est projetée.

1. Appuyer sur la touche MENU de la télécommande ou du projecteur pour afficher le Menu.

6. Répétez les étapes 2 à 5 pour régler un élément supplémentaire, ou appuyez sur la touche MENU pour fermer le menu.

2. Appuyer sur les touches SELECT

GH de la télécommande ou du projecteur pour mettre en surbrillance le menu pour l'élément à ajuster ou à régler.

3. Appuyer sur la touche SELECT

E ou sur la touche ENTER de la télécommande ou du projecteur pour sélectionner un sous-menu ou un élément.

4. Ajuster le niveau ou activer ou désactiver l'élément sélectionné en utilisant les touches SELECT

F ou E de la télécommande ou du projecteur.

La barre de déplacement sur écran indique l'augmentation ou la diminution.

5. Les changements sont enregistrés jusqu'à ce qu'un nouvel ajustement puisse être effectué.

CANCEL ........ Retourne à l'écran précédent.

F-18

Liste des fonctions de menus

Réglage de l’image

Luminosité

Contraste

Piqué d’image

Couleur

Teinte

Gestion d’image Présentation, Vidéo, Film, Graphique, sRGB

Utilisateur

Réglage de base Présentation, Vidéo, Film, Graphique, sRGB

Balance des blancs Luminosité R,G,B Contraste R,G,B

Correction gamma Dynamique, Détail du noir, Naturel

Options de l’image

Keystone

Sauvegarde Keystone Activé, Désact.

Ratio d’aspect Normal, Zoom large, Cinéma, Naturel

Position cinéma

Réglage

Langue Langue-1 English, Deutsch, Français, Italiano, Español, Português, Nederlands

Langue-2 Svenska, Norsk, Suomi, Česky, Magyar, Polski, Türkçe

Langue-3 ,

Menu Sélection de couleur Couleur, Monochrome

, , ,

Menu d’affich. heure Manuel, Auto 5s, Auto 15s, Auto 45s

Papier peint Bleu, Noir, Logo

Orientation Bureau vers l’avant, Plafond vers l’arrière, Bureau vers l’arrière, Plafond vers l’avant

Avancé

Sécurité Activé, Désact.

Verrouillage touches panneau Activer, Désactiver

Ventil. à grande vitesse Activé, Désact.

Sélection de la source RGB RGB/Composant, RGB, Composant, Scart

Page2

Vidéo Auto, NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL60, SECAM

S-Vidéo Auto, NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL60, SECAM

Gestion d’energie

Réduction de bruit

Activé, Désact.

Désact., Bas, Haut

Activé, Désact.

Alignement Auto

Horizontal

Vertical

Horloge

Phase

Vitesse de transmission 4800, 9600, 19200

Information

Page1

Page2

Page3

Index des sources, Fréquence horizontale, Fréquence verticale, Polarité synchro.

Type de signal, Type de vidéo, Type sync, Entrelacé

Durée restante lampe, Durée utilisation lampe, Utilisation du filtre, Utilisation projecteur

Défault

Réglages d’origine Signal actuel

Toutes les données

Pour effacement filtre

Durée d’utilisation lampe

REMARQUE: Certaines rubriques de menu sont inapplicables selon la source d’entrée.

F-19

Eléments du menu

Titre

Barre de déplacement

Surbrillance

Source

Touche Radio

Marque de contrôle Triangle plein

Onglet

Symbole de touche

Les fenêtres du menu ou les boîtes de dialogue comportent les éléments typiques suivants:

Titre ........................... Indique le titre du menu.

Surbrillance ............... Indique le menu ou l'élément sélectionné.

Source ....................... Indique la source sélectionnée.

Triangle plein ............. Indique que d'autres choix sont disponibles. Un triangle en surbrillance indique que l'élément est actif.

Onglet ....................... Indique un groupe de fonctions dans une boîte de dialogue. Le fait de sélectionner un onglet amène sa page en avant .

Touche Radio ............ Utiliser cette touche arrondie pour sélectionner une option dans une boîte de dialogue.

Marque de contrôle ... Indique l’article sélectionné.

Barre de déplacement ... Indique les réglages ou la direction d'ajustement.

Symbole de touche ... Indique que le Verrouillage touches panneau est activé.

F-20

Descriptions et fonctions du menu

Réglage de l’image

Ajuster la luminosité, le contraste, la piqué d’image, la couleur, la teinte et la gestion d’image.

Luminosité ..... Ajuste le niveau de luminosité ou l’intensité de la trame arrière.

Contraste ....... Ajuste l’intensité de l’image selon le signal entrant.

Piqué d’image .. Contrôle le détail de l’image pour vidéo.

Couleur .......... Augmente ou diminue le niveau de saturation de la couleur (non valable pour RGB).

Teinte ............. Varie le niveau de couleur de +/- vert à +/-bleu. Le niveau du rouge est utilisé comme référence. Ce réglage est valable uniquement pour les entrées vidéo et composant (non valable pour RGB).

Réglage utilisateur (lors de l’utilisation de “Utilisateur”)

Lors de la sélection de le préréglages ajustables par l’utilisateur

(“Utilisateur”), le sous-menu est affiché. Chaque couleur ou gamma peut être personnalisée. Pour cela, sélectionner d’abord [Utilisateur] et appuyer sur la touche ENTER, et ensuite continuer avec les étapes suivantes.

Sélectionner le réglage de base <Réglage de base>

Cette fonction permet d’utiliser les valeurs de Balance des blancs ou les valeurs de correction gamma comme données de référence afin d’optimiser divers types d’images. Un des cinq réglages suivants peut

être sélectionné.

• Présentation

• Vidéo

• Film

• Graphique

• sRGB

Ajuster la Balance des blancs <Balance des blancs>

Utilisez la touche

F et E pour régler la balance des blancs. La luminosité pour chaque couleur RGB est utilisée pour régler l’intensité du noir de l’écran. Le contraste pour chaque couleur RGB est utilisé pour régler l’intensité du blanc de l’écran.

Sélectionner le mode de correction Gamma <Correction Gamma>

Chaque mode est recommandé pour :

Dynamique .... Pour une véritable reproduction de couleur des tons naturels

Détail du noir . Pour les parties foncées d’une image

Naturel ........... Réglages normaux

Gestion d’image

Options de l’image

Cette option permet d’ajuster la teinte neutre pour le jaune, cyan ou magenta. Il y a 5 préréglages d’origine optimisés pour divers types d’images ou réglages ajustables par l’utilisateur peuvent être réglés.

Présentation .. Recommandé pour faire une présentation utilisant un fichier PowerPoint

Vidéo ............. Recommandé pour les images normales tel qu’un programme TV

Film ................ Recommandé pour les films

Graphique ...... Recommandé pour les graphiques sRGB ............. Valeurs de couleur standard

Utilisateur ....... Utilisateur réglable

Corriger la distorsion de trapèze verticale [Keystone]

Cette fonction corrige la distorsion keystone (trapézoïdale) pour rendre le haut de l’écran plus long ou plus court identique au bas. Utilisez la touche

F ou E de la barre de déplacement pour corriger la distorsion.

REMARQUE: Lorsque “sRGB”, “Graphique”, “Vidéo” ou “Film” est sélectionné, la luminosité diminue légèrement comparé à “Présentation”. Ceci ne signifie pas un mauvais fonctionnement.

REMARQUE: L’angle de keystone peut être corrigé de 30 degrés vers le haut

à 30 degrés vers le bas et selon un angle de projecteur de 0 degré. Suivant le type de format graphique utilisé, l’image peut être floue ou la correction Keystone impossible si celle-ci est trop importante. Le principe pour obtenir une bonne image est de rester le plus proche possible de la résolution originale.

Enregistrer la correction de distorsion de trapèze verticale

[Sauvegarde Keystone]

Cette option permet d’enregistrer les réglages de correction de distorsion de trapèze.

Le fait d’enregistrer les modifications une seule fois affecte toutes les sources. Les modifications sont enregistrées une fois le projecteur désactivé.

F-21

Sélectionner le ratio d’aspect [Ratio d’aspect]

Le ratio d’aspect permet de sélectionner le meilleur mode d’aspect pour afficher l’image source. Il est également possible d’afficher la fenêtre Ratio d’aspect en appuyant sur la touche “ASPECT” de la télécommande. (Voir page F-8).

Lorsque 4:3 est sélectionné à partir de la source (c’est à dire le lecteur de DVD), les sélections suivantes seront affichées :

Normal Zoom large Cinéma Naturel

Sélectionner la langue du menu [Langue]

Une des 19 langues peut être sélectionnée pour les instructions sur

écran. Les options sont: Anglais, allemand, français, italien, espagnol, suédois, japonais, coréen, le chinois simplifié, polonais, hongrois, russe, grec, turc, néerlandais, norvégien, finlandais, portugais et tchèque.

Aspect 4:3 standard

Lorsque 16:9 est sélectionné à partir de la source (c’est à dire le lecteur de DVD), les sélections suivantes seront affichées :

Normal

Côtés gauche et droit étendus

Zoom large

Côtés gauche et droit étendus

Cinéma Naturel

Sélectionner la couleur du menu [Menu Sélection de couleur]

On peut choisir entre deux modes de couleur pour la couleur du menu: couleur et monochrome.

Sélectionner la durée d’affichage du menu [Menu d’affich. heure]

Cette option permet de sélectionner la durée d’attente du projecteur après la dernière pression d’une touche pour éteindre le menu. Les choix préréglés sont “Manuel”, “Auto 5 s”, “Auto 15 s”, et “Auto 45 s”.

Le préréglage “Auto 45 s” est le préréglage d’origine.

Sélectionner une couleur ou un logo pour l’arrière-plan [Papier peint]

Utilisez cette fonction pour afficher un écran noir, bleu ou un logo lorsqu’aucun signal n’est disponible.

Sélectionner l’orientation du projecteur [Orientation]

Ceci réoriente l’image pour le type de projection. Les options sont: projection frontale de bureau, projection arrière au plafond, projection arrière de bureau, et projection frontale au plafond.

Image 16:9 affichée en mode 4:3

Côtés gauche et droit étendus

Côtés gauche et droit étendus pour afficher le véritable aspect

Naturel (RGB uniquement): Inactive la fonction Advanced AccuBlend.

Le projecteur affiche l’image avec sa véritable résolution.

REMARQUE: Le fait de sélectionner “Plafond vers l’avant” ou “Plafond vers l’arrière” active la fonction de réglage automatique afin d’optimiser automatiquement une image RGB. (Voir page F-24)

REMARQUE:

* Lors de l’affichage d’une image avec une résolution supérieure à la resolution d’origine du projecteur, la fonction “Naturel” n’est pas disponible.

* Il est possible de régler les positions d’images pour Cinéma. Voir “Position cinéma” pour régler les positions d’images.

Droits d’auteur

Noter que l’utilisation de ce projecteur dans un but commercial ou pour attirer l’attention du public comme dans un café ou un hôtel et l’emploi de la compression ou de l’extension d’image d’écran avec un réglage du “Ratio d’aspect” risque de constituer une infraction aux droits d’auteur qui sont protégés par la loi sur les droits d’auteur.

Réglage de la position verticale de l’image [Position cinéma] (pour

Cinéma seulement)

Cette fonction permet d’ajuster la position verticale de l’image lors de la visualisation d’une vidéo avec un ratio d’aspect sélectionné.

Lorsque “Cinéma” est sélectionné dans “Ratio d’aspect”, l’image est affichée avec des bords noirs en haut et en bas.

Il est possible d’ajuster la position verticale entre le haut et le bas.

REMARQUE: Cette option est disponible uniquement lorsque “Cinéma” est sélectionné dans Ratio d’aspect.

Réglage

Avancé

Sécurité

Un mot-clé peut être installé pour votre projecteur afin d’éviter qu’un utilisateur non autorisé se serve du Menu. Lorsqu’un mot-clé est installé, le fait d’activer le projecteur affichera l’écran de saisie du Mot-clé. Le projecteur ne peut pas projeter d’image à moins que le bon mot-clé soit saisi.

Pour activer la fonction Sécurité :

1. Sélectionner [Avancé] → [Sécurité] et appuyer sur la touche

F pour sélectionner “Activé”.

F-22

L’écran du [Mot-clé] s’affiche.

2. Saisir une combinaison de quatre touches SELECT (

GHFE ) et appuyer sur la touche ENTER.

REMARQUE: Le mot-clé doit comporter quatre à 10 chiffres en tout.

L’écran de [Confirmer le Mot-clé] s’affiche.

3. Saisir la même combinaison de touches SELECT (

GHFE ) et appuyer sur la touche ENTER.

L’écran de confirmation s’affiche.

REMARQUE: Si vous avez oublié votre mot-clé, contacter votre revendeur.

Votre revendeur vous fournira votre mot-clé en échange de votre code demande. Votre code demande s’affiche sur l’écran de confirmation du motclé. Dans cet exemple, “K992-45L8-JNGJ-4XU9-1YAT-EEA2” est un code demande.

Désactiver les touches du coffret [Verrouillage touches panneau]

Cette option active ou désactive la fonction de verrouillage touches panneau de commande.

REMARQUE:

* Ce verrouillage touches panneau de commande n’affecte pas la télécommande.

* Lorsque les touches du coffret sont désactivées, le fait d’enfoncer la touche

CANCEL et de la maintenir enfoncée pendant environ 10 secondes active le réglage.

* Le symbole de la clé indique que le Verrouillage touches panneau est activé.

Activer le mode ventilateur à vitesse rapide [Ventil. à grande vitesse]

Cette option permet de sélectionner deux modes pour la vitesse du ventilateur: le mode vitesse rapide et le mode vitesse normale. Pour refroidir rapidement la température à l’intérieur du projecteur, sélectionner “Activé”.

4. Sélectionner “Oui” et appuyer sur la touche ENTER.

La fonction Sécurité a été activée.

Pour inactiver la fonction Sécurité :

1. Sélectionner [Avancé] → [Sécurité] et appuyer sur la touche sélectionner “Désact.”.

E pour

REMARQUE: Activer le mode vitesse rapide du ventilateur si le projecteur est utilisé en continu pendant plusieurs jours d’affilée.

Sélectionner le format du signal [Sélection de la source]

<RGB>

Vous permet de choisir “RGB” pour une source RGB tel que l’ordinateur, ou “Composant” pour une source de composant vidéo tel qu’un lecteur DVD. Normalement sélectionner “RGB/Composant” et le projecteur détecte automatiquement un autre signal entrant.

Toutefois, certains signaux composites ne peuvent pas être détectés par le projecteur. Si cela se produit, sélectionner “Composant”.

Sélectionner “Scart” pour le Péritel européen.

<Vidéo et S-Vidéo>

Cette fonction permet de sélectionner manuellement des standards vidéo composites. Normalement sélectionner “Auto”. Sélectionner le standard vidéo à partir du menu déroulant. Ceci doit être effectué séparément pour Vidéo et S-Vidéo.

Page2

L’écran de confirmation du Mot-clé s’affiche.

2. Saisir votre mot-clé et appuyer sur la touche ENTER.

Une fois le bon mot-clé saisi, la fonction Sécurité sera inactivée.

Lorsque la fonction Sécurité est activée et que le projecteur est en marche, le projecteur affichera un arrière-plan bleu.

Pour afficher une image à ce moment-là, appuyer sur la touche MENU pour afficher l’écran de saisie du Mot-clé.

Activer la gestion d’alimentation [Gestion d’energie]

Lorsque cette option est activée et qu’il n’y a pas d’entrée pendant cinq minutes ou plus, le projecteur s’éteint automatiquement.

Sélectionner le niveau de réduction de bruit [Réduction de bruit]

Sélectionner un des trois niveaux pour réduire le bruit vidéo: Désact.,

Bas ou Haut.

REMARQUE: Plus le niveau de réduction de bruit est bas, meilleure est la qualité de l’image par une largeur de bande vidéo plus grande.

Saisir le bon mot-clé. Le projecteur affichera une image.

F-23

Activer le réglage automatique [Alignement Auto]

Lorsque “Alignement Auto” est réglé sur “Activé”, le projecteur détermine automatiquement la meilleure résolution pour le signal d’entrée RGB actuel afin de protéger une image en utilisant la technologie avancée de mélange intelligent de pixels Advanced

AccuBlend NEC. La position et la stabilité de l’image peuvent être ajustées automatiquement; “Horizontal Position”, “Vertical Position”,

“Horloge” et “Phase”.

Activé ............. Ajuste automatiquement les fonctions d’affichage

Désact. .......... L’utilisateur peut ajuster manuellement les fonctions

Information

“Horizontal Position”, “Vertical Position”, “Horloge” et

“Phase” de l’image.

d’affichage d’image (“Horizontal Position”,”Vertical

Position”, “Horloge” et “Phase”).

[Page 1]

Index des sources

Fréquence horizontale

Fréquence verticale

Polarité synchro.

[Page 2]

Type de signal

Type de vidéo

Type sync

Entrelacé

Défault

[Page 3]

Durée restante lampe (%)*

Durée utilisation lampe (H)

Utilisation du filtre

Utilisation projecteur

* L’indicateur de progression affiche le pourcentage restant de durée de vie de l’ampoule. Cette valeur vous indique l’usage de la lampe.

Lorsque le temps de lampe restant atteindra 0, la barre de l’indicateur de temps restant changera de 0%

à 100 Heures, puis le compte à rebours commence. Lorsque le temps restant d’utilisation de la lampe atteint 0 heures, le projecteur ne s’allumera pas.

REMARQUE: Le fait de sélectionner “Plafond vers l’avant” ou “Plafond vers l’arrière” pour “Orientation” activera automatiquement cette fonction.

Position horizontale/verticale (lorsque Alignement Auto est désactivé)

Cette commande permet de déplacer manuellement l’image horizontalement et verticalement et de régler l’horloge et la phase.

<Horizontale/Verticale>

Règle l’emplacement horizontal et vertical de l’image à l’aide des touches

F et E. Ce réglage est effectué automatiquement lorsque

Alignement Auto est activé.

<Horloge>

Utilisez cet l’élément avec “Alignement Auto Désactivé” pour effectuer un réglage fin de l’image d’ordinateur ou pour éliminer le scintillement vertical qui pourrait apparaître. Cette fonction ajuste les fréquences d’horloge qui suppriment le scintillement horizontal dans l’image.

Appuyez sur les touches

F et E jusqu’à ce que le scintillement disparaisse. Cet ajustement peut s’avérer nécessaire lorsque vous connectez votre ordinateur pour la première fois. Cet ajustement est effectué automatiquement lorsque Alignement Auto est activé.

<Phase>

Utilisez cet l’élément pour ajuster la phase de l’horloge ou pour réduire les parasites vidéo, les interférences ou la diaphonie. (C’est évident lorsque une partie de votre image semble miroiter.) Utilisez les touches

F et E pour ajuster l’image. Utilisez “Phase” uniquement lorsque

“Horloge” est terminé. Cet ajustement est effectué automatiquement lorsque Alignement Auto est activé.

Sélectionner la vitesse de transmission [Vitesse de transmission]

Cette fonction régle la vitesse de transmission en bauds du port de commande du PC (DIN à 8 broches). Elle supporte des vitesses de

4800 à 19200 bps. La vitesse par défaut est de 19200 bps.

Sélectionner la vitesse de transmission en bauds appropriée pour l’équipement à connecter (selon l’équipement, une vitesse de transmission en bauds plus faible peut être conseillée pour de longs câbles).

Restituer le réglage d’origine [Réglages d’origine]

La fonction de réglage d’origine permet de modifier les ajustements et réglages pour restituer valeurs préréglées d’origine pour la source excepté les éléments suivants:

<Signal actuel>

Remet les ajustements du signal actuel aux niveaux préréglés d’origine.

Les rubriques qui peuvent être remises à zéro sont : Luminosité,

Contraste, Piqué d’image, Couleur, Teinte, Ratio d’aspect, position

Horizontale, position Verticale, Horloge, Phase et Gestion d’image.

<Toutes les données>

Remet tous les ajustements et réglages de tous les signaux préréglages d’origine. Toutes les rubriques peuvent être remises à zéro sauf Langue,

Durée restante lampe, Durée utilisation lampe et Utilisation du filtre.

Pour remettre le temps d’utilisation de la lampe à zéro, voir “Durée d’utilisation lampe ” et “Pour effacement filtre”.

Pour effacement filtre [Pour effacement filtre]

La fonction utilisation du filtre est remise à zéro. Le choix de cette option entraîne l’apparition d’un sous-menu de confirmation.

Annuler le compteur horaire de durée d’utilisation de la lampe

[Durée d’utilisation lampe]

Remet le compteur horaire de la lampe à zéro. Le choix de cette option fait apparaître un sous-menu de confirmation.

REMARQUE: Le projecteur s’éteindra et restera en attente après 3100 heures d’utilisation. Si cela se produit, maintenez enfoncées simultanément les touches

ON/STAND BY et CANCEL de la télécommande pendant 10 secondes minimum pour remettre l’horloge de la lampe à zéro. A faire seulement après avoir remplacé la lampe.

Affiche l’état du signal actuel, et la durée d’utilisation de la lampe. Cette boîte de dialogue a trois pages. Les informations fournies sont les suivantes:

F-24

ENTRETIEN

Cette section décrit les procédures simples d’entretien que vous devez suivre pour remplacer la lampe et nettoyer le filtre.

Remplacement de la lampe

Après que votre lampe ait fonctionné pendant 3000 heures ou plus, le voyant LAMP sur le boîtier clignotera rouge et le message apparaîtra.

Même si la lampe peut encore fonctionner, remplacez-la au bout de

3000 heures pour conserver une performance optimale de votre projecteur.

ATTENTION

• NE TOUCHEZ PAS A LA LAMPE juste après qu’elle ait été utilisée.

Elle est très chaude. Eteindre le projecteur, attendre 60 secondes, couper l’interrupteur d’alimentation et ensuite, débrancher le câble d’alimentation. Laissez-la refoidir pendant au moins une heure avant de la manipuler.

• NE RETIREZ PAS LES VIS excepté la vis du couvercle de la lampe et deux vis du coffret de la lampe. Une décharge électrique pourrait en résulter.

• Le projecteur s’éteint et entrer en mode d’attente après 3100 heures de service. Dans ce cas, remplacez la lampe. Si vous continuez à utiliser la lampe après 3000 heures d’utilisation, l’ampoule de la lampe risque d’éclater, et des bris de glaces risquent d’être dispersés dans le boîtier de la lampe. Ne les touchez pas car elles peuvent vous blesser. Dans ce cas, contactez votre revendeur NEC afin de procéder au remplacement de la lampe.

3. Insérez un boîtier de lampe neuve dans la prise.

ATTENTION

N’utilisez pas une lampe autre que la lampe de remplacement NEC

(VT60LP).

Commandez-la de votre revendeur NEC.

Fixez-le à l’aide de deux vis.

Assurez-vous de visser les deux vis.

4. Refixez le couvercle de la lampe.

Serrez la vis du couvercle de la lampe.

Assurez-vous de visser la vis du couvercle de la lampe.

Pour remplacer la lampe:

1. Dévissez la vis du couvercle de la lampe jusqu’à ce que le tournevis tourne librement et retirez le couvercle de la lampe. La vis du couvercle de la lampe ne peut pas être retirée.

Ianguette

2. Dévissez les deux vis fixant le boîtier de la lampe jusqu’à ce que le tournevis touren librement. Les deux vis ne peuvent pas être retirées.

Retirer le logement de la lampe en le tenant.

REMARQUE: Il y a un contact de sécurité sur le boîtier pour éviter le risque d’électrocution. N’essayez pas de contourner ce contact de sécurité.

5. Après avoir installé une lampe neuve, sélectionnez Menu → [Défault] → [Durée d’utilisation lampe] pour remettre le compteur d’heures d’utilisation de la lampe à zéro.

REMARQUE: Si la lampe a servi pendant plus de 3100 heures, le projecteur ne peut pas être allumé et le menu n’est pas affiché. Si cela se produit, maintenez enfoncées simultanément les touches ON/STAND BY et CANCEL de la télécommande pendant 10 secondes minimum en mode de veille.

Lorsque le compteur de durée d’utilisation de la lampe est remis sur zéro, le témoin LAMP disparaît.

Ianguette

Contact de sécurité

F-25

Nettoyage

3. Remettre en place le nouveau couvercle du filtre.

Nettoyer ou remplacer le filtre

Le filtre à air en éponge protège l'intérieur du projecteur de la poussière et de la saleté et doit être nettoyé après 100 heures d'utilisation (plus souvent si l'environnement est poussiéreux). Si le filtre est sale ou obstrué, le projecteur risque de surchauffer.

ATTENTION

• Eteindre le projecteur, couper l’interrupteur d’alimentation et le débrancher avant de changer le filtre.

• Nettoyer uniquement l'extérieur du couvercle du filtre avec un aspirateur.

• Ne pas essayer d'utiliser le projecteur sans le couvercle du filtre.

Pour nettoyer le filtre à air:

Passer l'aspirateur sur le filtre, au travers du couvercle du filtre.

REMARQUE: Ne pas laver le couvercle du filtre avec de l'eau et du savon. L'eau et le savon endommagent la membrane du filtre. Avant de remplacer le filtre, enlever la saleté et la poussière du coffret du projecteur. Ne pas laisser rentrer de poussière pendant le changement de filtre.

REMARQUE: Lors du remplacement de la lampe, il est également conseillé de changer le filtre. Le filtre est livré dans le même paquet que la lampe de rechange.

Nettoyage du coffret et de l'objectif

Pour remettre à zéro la durée d'utilisation du filtre en utilisant le menu, sélectionner [Défault] → [Pour effacement filtre]. Voir également page

F-24 pour remettre à zéro le nombre d'heures d'utilisation du filtre.

Pour remplacer le filtre (éponge):

1. Retirer le couvercle du filtre en appuyant sur la languette du couvercle jusqu'à ce qu'il se détache.

Ianguette

1. Eteindre le projecteur avant d'effectuer le nettoyage.

2. Nettoyer régulièrement le coffret avec un chiffon humide. S'il est très sale, utiliser un détergent doux. Ne jamais utiliser des détergents puissants ou des solvants tels que l'alcool ou un dissolvant.

3. Utiliser une brosse soufflante ou un papier pour objectif pour nettoyer l'objectif, et veiller à ne pas rayer ou détériorer l'objectif.

2. Retirer le filtre (éponge) avec précaution et le remplacer par un neuf.

F-26

DEPISTAGE DES PANNES

Cette section facilite la résolution des problèmes pouvant être rencontrés pendant l'installation ou l'utilisation du projecteur.

Voyant d'alimentation (POWER)

Condition du voyant

Éteint

Voyant clignotant Vert

Orange

0,5 s Allumé,

0,5 s Éteint

0,5 s Allumé,

0,5 s Éteint

Voyant stationnaire

Vert

Orange

Condition du projecteur

L'alimentation principale est coupée.

Le projecteur est prêt à s'allumer.

Le projecteur est en cours de refroidissement.

Le projecteur est allumé.

Le projecteur est en mode veille.

Remarque

Attendre un instant.

Attendre un instant.

Voyant d'état (STATUS)

Voyant clignotant

Condition du voyant

Rouge

Éteint

1 cycle (0,5 s Allumé,

2,5 s Éteint)

2 cycles (0,5 s Allumé,

0,5 s Éteint)

Condition du projecteur

Normal

Erreur du couvercle de la lampe et erreur du le coffret de la lampe

Erreur de température

Remarque

Replacer correctement le couvercle de la lampe ou le logement de la lampe.

Le projecteur est en surchauffe.

Déplacer le projecteur dans un endroit plus frais.

Voyant stationnaire

Vert

Orange

4 cycles (0,5 s Allumé,

0,5 s Éteint)

6 cycles (0,5 s Allumé,

0,5 s Éteint)

Erreur du ventilateur

Erreur de la lampe

Ré-allumage de la lampe

Touche du panneau de commande verrouillée

Les ventilateurs ne fonctionnement pas correctement.

La lampe ne s'allume pas. Attendre une bonne minute et ensuite rallumer le projecteur.

Le projecteur se rallume.

Si la touche du panneau de commande a été enfoncée lorsque le verrouillage de la touche du panneau de commande est activé.

Voyant de la lampe (LAMP)

Condition du voyant

Éteint

Voyant clignotant

Rouge

Voyant stationnaire

Rouge

Condition du projecteur

Normal

La lampe a atteint la fin de sa durée d'utilisation. Le message de remplacement de la lampe s'affiche.

La lampe a été utilisée au-delà de ses limites. Le projecteur ne s'allumera pas tant que la lampe n'a pas été changée.

Remarque

Remplacer la lampe.

Remplacer la lampe.

F-27

Problèmes courants et solutions

Problème

Ne s'allume pas

Vérifier ces éléments

• Vérifier que le câble d'alimentation est branché et que la touche d'alimentation du projecteur ou de la télécommande est activée. Voir pages F-14 et 15.

• S'assurer que le couvercle de la lampe ou le logement de la lampe est installé correctement. Voir page F-25.

• Vérifier si le projecteur est en surchauffe ou si la lampe a dépassé sa fin de service. Si la ventilation autour du projecteur est insuffisante ou si la pièce où la présentation a lieu est particulièrement chaude, déplacer le projecteur dans un endroit plus frais.

Absence d'image

L'image n'est pas carrée

à l'écran

• Repositionner le projecteur pour améliorer l'angle par rapport à l'écran. Voir page F-16.

• Utiliser la fonction Keystone pour corriger la distorsion trapézoïdale. Voir page F-21.

L'image est floue

• Utiliser la touche RGB, Vidéo ou S-Vidéo du coffret ou SOURCE de la télécommande pour sélectionner la source (RGB, Vidéo ou S-Vidéo). Voir page F-15.

• S'assurer que les câbles sont connectés correctement.

• Utiliser les menus pour ajuster la luminosité et le contraste. Voir page F-21.

• Retirer le cache-objectif.

• Remettre les réglages ou ajustements aux niveaux préréglés d'origine en utilisant le “Réglages d’origine” du menu. Voir page F-24.

L'image défile verticalement, horizontalement ou dans les deux sens.

• Ajuster la mise au point. Voir page F-16.

• Repositionner le projecteur pour améliorer l'angle par rapport à l'écran. Voir page F-16.

• S'assurer que la distance entre le projecteur et l'écran est dans l'intervalle de réglage de l'objectif. Voir pages F-10 et 11.

• Une condensation risque de se former sur l'objectif si le projecteur est froid, déplacé dans un endroit chaud et mis en marche.Si cela se produit, ne pas toucher le projecteur et attendre qu'il n'y ait plus de condensation sur l'objectif.

• Utiliser la touche RGB, Vidéo ou S-Vidéo du coffret ou SOURCE de la télécommande pour sélectionner la source (RGB, Vidéo ou S-Vidéo). Voir page F-15.

La télécommande ne fonctionne pas

• Installer de la pile neuve. Voir page F-9.

• S'assurer qu'il n'y a pas d'obstacles entre vous et le projecteur.

• Se mettre à 22 pieds (7 m) du projecteur. Voir page F-9.

Le voyant est allumé ou clignote

• Voir la section sur le voyant alimentation/état/lampe page F-27 pour de plus amples détails.

Couleurs mélangées en mode RGB

• Si le réglage automatique est désactivé, l'activer ou ajuster l'image manuellement avec Horizontal/Vertical/

Horloge/Phase dan l’Avancé. Voir page F-24.

F-28

CARACTERISTIQUES TECHNIQUES

Cette section fournit des informations techniques sur la performance du projecteur VT46.

VT46 Numéro du modèle

Optique

Panneau LCD

Résolution

Objectif

Lampe

Taille de l’image

Distance de projection

Angle de projection

Correction de trapèze

Matrice active TFT p-Si 0,7"

800

⳯600 pixels* naturels, jusqu’à UXGA avec la fonction Advanced AccuBlend

Zoom manuel, focus manuelle

F1,7 – 2,0 f=21,6 – 25,9mm

160 W

21 pouces - 300 pouces (0,5 m - 7,6 m) en diagonale

2,38 pieds - 35,8 pieds / 7,3 m (Tele) - 10,9 m (Wide)

Tele : 9,5° – 10,0° Wide : 11,3° – 11,8°

+/- 30 degrés électroniques

Electrique

Entrées

Compatibilité vidéo

Vitesse de balayage

Largeur de bande vidéo

Reproduction des couleurs

Résolution horizontale

Commande externe

Compatibilité synchro

Enceintes intégrées

Alimentation requise

Courant d’entrée

Consommation électrique

Mécanique

Installation Orientation

Dimensions

1 RGB (D-Sub à 15 broches), 1 S-Video (DIN à 4 broches), 1 Video (RCA), 1 Stéréo Mini Audio, 2 (L/R) RCA

Audio, 1 PC Control (DIN à 8 broches)

NTSC, NTSC4.43, PAL, PAL-60, PAL-N, PAL-M, SECAM, HDTV: 1080i, 1080i/50Hz, 720p, 576p, 480p, 480i/

60Hz

Horizontal: 15 kHz à 100 kHz (RGB: 24 kHz ou plus) / Vertical: 50 Hz à 120 Hz

RGB: 80 MHz (-3 dB)

16,7 millions couleurs simultanément, Pleine couleur

NTSC / NTSC4.43/PAL/PAL-M/PAL-N/PAL60: 550 lignes TV

SECAM: 350 lignes TV

YCbCr: 800 lignes TV

RGB: 800 points (H)

⳯600 points (V)

RS232, IR

Synchro séparée/ Synchro composite/ Synchro sur G

1W (mono)

100 - 120V AC / 200 - 240V AC, 50 / 60 Hz

2,3A (100 - 120V AC) / 1,1A (200 - 240V AC)

220W (7,5 W en mode veille)

Poids net

Environnement

Réglementations

Bureau/Avant, Bureau/Arrière, Plafond/Avant, Plafond/Arrière

12,2" (L)

⳯3,5" (H)⳯9,1" (P)

310mm (L)

⳯89mm (H)⳯230mm (P)

(sans les parties saillantes)

6,5 livres / 2,9 kg

Températures de fonctionnement : 32°F à 95°F (0° à 35°C), 20% à 80% d’humidité (sans condensation)

Températures de rangement : 14°F à 122°F (-10° à 50°C), 20% à 80% d’humidité (sans condensation)

Agréé UL (UL 60950, CSA 60950)

Conforme aux exigences de classe B DOC Canada

Conforme aux exigences de classe B FCC

Conforme aux exigences de classe B AS/NZS3548

Conforme à la directive EMC (EN55022:1998, EN55024-1998, EN61000-3-2, EN61000-3-3)

Conforme à la directive basse tension (EN60950, agréé TUV GS )

Pour des informations complémentaires, visiter les sites:

Etats-Unis : http://www.necvisualsystems.com

Europe : http://www.nec-europe.com/

International : http://www.nec-pj.com/

* Plus de 99,99% de pixels effectifs.

Les caractéristiques techniques sont sujettes à modification sans préavis.

F-29

ANNEXE

Dimensions du coffret

89 (3.5

")

(9.6

(9.1

(3.9

(3.8

310 (12.2")

Centre de l’objectif

73.5 (2.9

")

")

Centre de l’objectif

Unité = mm (pouces)

Affectation des broches du connecteur d’entrée RGB D-Sub

Connecteur Mini D-Sub à 15 broches

5

10

4

9

15 14

3 2

13

8

12

7

1

11

6

Niveau du signal

Signal vidéo : 0,7 Vc-c (analogique)

Signal sync : niveau TTL

No. de broche Signal RGB (analogique)

13

14

15

9

10

11

12

7

8

5

6

3

4

1

2

Rouge

Vert ou Sync sur vert

Bleu

Terre

Terre

Terre rouge

Terre vert

Terre bleu

Pas de connexion

Terre du signal Sync

Sync SCART

DATA (SDA) bi-directionnel

Sync horizontal ou sync composite

Sync vertical

Horloge de données

Signal YCbC

Cr

Y

Cb

Terre Cr

Terre Y

Terre Cb

Sync

F-30

Liste de signal d’entrée compatible

IBM

VESA

VESA

VESA

VESA

VESA

MAC

# VESA

# VESA

# VESA

# MAC

# VESA

# VESA

# VESA

# MAC

# SUN

MAC

VESA

VESA

IBM

VESA

IBM

VESA

IBM

NTSC

PAL

PAL60

SECAM

VESA

IBM

MAC

MAC

# SGI

# VESA

# VESA

# MAC

# HP

# SUN

# VESA

# VESA

# SXGA+

# HDTV (1080p)

# SDTV(576i)(625i)

# SDTV(576p)(625p)

# HDTV (1080i)(1125i)

# HDTV (1080i)(1125i)

# HDTV (720p)(750p)

# SDTV (480p)(525p)

# VESA

# VESA

# VESA

# VESA

DVD YCbCr

DVD YCbCr

Signal Résolution

(Points)

800

⳯ 600

800

⳯ 600

832

⳯ 624

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1024

⳯ 768

1152

⳯ 864

1152

⳯ 870

1152

⳯ 900

1152

⳯ 900

1280

⳯ 960

1280

⳯ 1024

1280

⳯ 1024

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

640

⳯ 480

720

⳯ 350

720

⳯ 400

720

⳯ 350

720

⳯ 400

800

⳯ 600

800

⳯ 600

800

⳯ 600

1280

⳯ 1024

1280

⳯ 1024

1280

⳯ 1024

1280

⳯ 1024

1400

⳯ 1050

1920

⳯ 1080

1920

⳯ 1080

1920

⳯ 1080

1280

⳯ 720

1600

⳯ 1200

1600

⳯ 1200

1600

⳯ 1200

1600

⳯ 1200

#: Les images ci-dessus marquées par un # sont compressées avec la fonction Advanced AccuBlend.

79,976

91,146

67,5

15,6

31,5

33,75

28,125

68,681

61,796

71,736

60

63,981

69,89

78,125

81,13

45

31,47

75,0

81,25

87,5

93,75

15,734

15,625

49,725

35,5

48,363

56,476

60,241

60,023

68,677

67,5

37,927

39,44

39,44

35,16

37,879

48,077

46,88

53,674

31,47

34,97

35

37,86

37,5

39,375

43,269

31,469

Fréquence H.

( kHz )

15,734

15,625

15,734

15,625

31,47

31,47

75,06

65,95

76,05

60

60,02

65,18

72,01

76,11

75,03

85,02

60 Progressif

50

50

60 Entrelacé

50 Entrelacé

60 Progressif

59,94 Progressif

60

65

70

75

59,94 Entrelacé

50 Entrelacé

85,04

87,85

87,85

56,25

60,32

72,19

75

85,06

74,55

43 Entrelacé

60

70,07

74,93

75,03

85

75

60

66,67

66,67

72,81

75

75

85,01

70,09

Taux de rafraîchissement

( Hz )

60

50

60

50

59,94

60

REMARQUE : Certains signaux sync composites risquent de ne pas être affichés correctement.

Les signaux autres que ceux spécifiés sur le tableau ci-dessus risquent de ne pas être affichés correctement. Si cela se produit, modifier le taux de rafraîchissement ou la résolution du PC. Se reporter à la section d’aide afficher les propriétés du PC pour les procédures.

UXGA (1600

⳯ 1200) est supporté uniquement pour le signal sync séparé.

F-31

Codes de commande du PC

Fonction

MARCHE

Données de code

02H 00H 00H 00H 00H 02H

ARRÊT 02H 01H 00H 00H 00H 03H

SÉLECTION D’ENTRÉE RGB 02H 03H 00H 00H 02H 01H 01H 09H

SÉLECTION D’ENTRÉE VIDÉO 02H 03H 00H 00H 02H 01H 06H 0EH

SÉLECTION D’ENTRÉE S-VIDÉO 02H 03H 00H 00H 02H 01H 0BH 13H

SOURDINE DE L’IMAGE ACTIVÉE 02H 10H 00H 00H 00H 12H

SOURDINE DE L’IMAGE DÉSACTIVÉE 02H 11H 00H 00H 00H 13H

SOURDINE DE L’IMAGE ACTIVÉE 02H 12H 00H 00H 00H 14H

SOURDINE DE L’IMAGE DÉSACTIVÉE 02H 13H 00H 00H 00H 15H

Connexion des câbles

Système de communication

Vitesse de transmission: 19200 bps

Longueur des données: 8 bits

Parité:

Bit d’arrêt:

X activé/désactivé:

Procédure de communications:

Pas de parité

Un bit

Aucun

Duplex complète

Connecteur de commande PC (DIN-8P)

A RxD de PC

8

7

6

5 4 3

2 1

A GRD de PC

A TxD de PC

REMARQUE: Prenez contact avec votre revendeur local pour obtenir une liste complète de codes de commande du PC, si nécessaire.

REMARQUE: Les broches 2, 3, 5, 6, et 8 sont utilisées à l’intérieur du projecteur.

F-32

Guide TravelCare

TravelCare - un service pour les voyageurs internationaux

Ce produit peut bénéficier de “TravelCare”, la garantie internationale

NEC unique.

Veuillez remarquer que la couverture de TravelCare est en partie différente de celle offerte par la garantie comprise avec le produit.

Services offerts par TravelCare

Cette garantie permet aux clients de recevoir des interventions d’assistance sur leurs produits auprès des centres d’assistance NEC ou désignés par NEC dans les pays dont la liste figure plus loin, lorsqu’ils sont en voyage temporaire à l’étranger pour les affaires ou le plaisir.

Pour obtenir des détails sur les services offerts par les centres des différents pays, veuillez vous référer à la « Liste des Centres TravelCare » que vous trouverez plus loin.

1 Services de réparation

Le produit sera réparé et livré dans un délai de 10 jours ouvrables, temps d’expédition non inclus.

Pendant la période de garantie, le coût des pièces d’entretien, de la main d’œuvre pour les réparations et les coûts d’expédition dans la zone de couverture du centre d’assistance sont couverts par la garantie.

2 Service de location de produit de remplacement

Si le client le désire, il ou elle peut louer un produit de remplacement pendant que le produit original est en réparation.

Prix : US$200 pour 12 jours

Ce prix doit être payé au centre d’assistance local en liquide ou par carte de crédit.

Les $200 de frais de location ne sont pas remboursables, même si le client loue le produit moins de 12 jours avant de le rapporter.

Le produit de remplacement sera livré dans un délai de 3 jours ouvrables.

Si le client ne rapporte pas le produit de remplacement dans les 12 jours, il devra payer le prix de l’appareil.

Si le client a rapporté le produit en panne ou endommagé, le coût de la réparation sera facturé au client.

Veuillez remarquer que ce service n’est pas offert dans tous les pays et toutes les régions. Veuillez vous référer à la “Liste des Centres

TravelCare”.

De plus, ce service de location de produit de remplacement n’est pas offert après l’expiration du délai de garantie du produit.

Période de garantie

1 a. Sur présentation de la garantie ou du reçu obtenu lors de l’achat:

Valide pour la période indiquée sur la garantie ou la période de garantie normale pour le pays d’achat.

b. Lorsque seul le produit est présenté :

Valide pour une période de 14 mois à partir de la date de fabrication indiquée par le numéro de série joint au produit.

2 Lorsqu’un produit dont la période de garantie est expirée est présenté :

Des réparations seront faites moyennant paiement. Dans ce cas, le client ne peut pas bénéficier du service de location d’un produit de remplacement.

3 Dans les cas suivants, les réparations peuvent être facturées, même si la garantie du produit est toujours valide :

1) Si la période de garantie, le nom de modèle, le numéro de série et le nom du magasin où le produit a été acheté ne sont pas indiqués sur la garantie ou s’ils ont été altérés.

2) Problèmes ou dégâts causés par la chute du produit ou par des chocs pendant l’expédition ou la manipulation par le client ou par une mauvaise manipulation de la part des clients.

3) Problèmes ou dégâts causés par un usage impropre ou altérations ou réparations faites par le client ne pouvant être garanties.

4) Problèmes ou dégâts causés par un incendie, dégâts dus au sel, au gaz, tremblements de terre, dégâts dus à l’orage, à une tempête, à une inondation ou à d’autres catastrophes naturelles ou facteurs extérieurs tels que la poussière, la fumée de cigarette, un voltage anormal, etc.

5) Problèmes ou dégâts causés par l’utilisation dans des endroits chauds ou humides, dans des véhicules, bâteaux ou navires, etc.

6) Problèmes ou dégâts causés par des fournitures courantes ou des dispositifs connectés au produit étant autres que ceux désignés par NEC.

7) Problèmes causés par la consommation l’usure ou la détérioration normales des pièces dans des conditions d’utilisation normales.

8) Problèmes ou dégâts sur les lampes ou d’autres fournitures courantes, y-compris les pièces et les pièces optionnelles.

9) Les autres conditions stipulées dans la garantie fournie avec le produit sont aussi applicables.

REMARQUE : Le produit peut être utilisé à l’étranger avec des voltages de 100 à

120V et de 200 à 240V en utilisant un câble d’alimentation adapté aux normes et au voltage de la source électrique du pays dans lequel le produit est utilisé.

Liste des Centres TravelCare

Cette liste est valide à partir du 1er juin 2002.

Pour avoir les informations les plus actualisées, veuillez vous référer aux sites web des centres d’assistance dans les différents pays présents dans la Liste des Centres TravelCare ou sur le site Internet de NEC http://www.nec-pj.com.

En Europe

NEC Europe, Ltd. / European Technical Centre

Adresse : Unit G, Stafford Park 12, Telford TF3 3BJ, U.K.

Téléphone : +44 (0) 1952 237000

Fax : +44 (0) 1952 237006

Adresse e-mail : [email protected]

Adresse Internet : http://www.neceur.com

<Régions Couvertes>

UE : Autriche*, Belgique*, Danemark*, finlande*, France*,

Allemagne*, Grèce*, Irlande*, Italie*, Luxembourg*, Pays

Bas*, Portugal*, Espagne*, Suède* et le Royaume-Uni*

ZEE : Norvège*, Islande et Liechtenstein

En Amérique du Nord

NEC Solutions(America), Inc.

Adresse : 1250 Arlington Heights Road, Itasca,

Illinois 60143, U.S.A.

Téléphone : +1 800 836 0655

Fax : +1 800 356 2415

Adresse e-mail : [email protected]

Adresse Internet : http://www.necvisualsystems.com

< Régions Couvertes >

U.S.A. *, Canada*

En Océanie

NEC Australia Pty., Ltd.

Adresse : New South Wales;

184 Milperra Road, Reversby 2212

Victoria;

480 Princess Hwy Noble Park 3174

South Australia;

84A Richmond Road, Keswick 5035

Queensland;

116 Ipswich Road, Woollongabba 4102

Téléphone :

Western Australia;

45 Sarich Court Osborne Park 6017

+61 131 632

Fax : + 61 88 375 5757

Adresse e-mail : [email protected]

Adresse Internet : http://www.nec.com.au

< Régions Couvertes >

Australie*, Nouvelle Zélande

F-33

En Asie et Moyen-Orient

NEC Viewtechnology, Ltd.

Adresse : 686-1, Nishioi, Oi-Machi, Ashigarakami-Gun,

Téléphone :

Kanagawa 258-0017, Japan

+81 465 85 2369

Fax : +81 465 85 2393

Adresse e-mail : [email protected]

Adresse Internet : http://www.nec-pj.com

< Régions Couvertes >

Japon*

NEC Hong Kong Ltd.

Adresse : 11th Floor, Tower B, New Mandarin Plaza,

14 Science Museum Road,

Téléphone :

Fax :

Tsim Sha Tsui East, Kowloon, Hong Kong

+852 2369 0335

+852 2733 5519

Adresse e-mail : [email protected]

Adresse Internet : http://www.nec.com.hk

< Régions Couvertes >

Hong Kong

NEC Taiwan Ltd.

Adresse : 8F, No.167, SEC.2, Nan King East Road, Taipei,

Taiwan, R.O.C.

+886 2 8500 1734 Téléphone :

Fax : +886 2 8500 1420

Adresse e-mail : [email protected]

Adresse Internet : http://www.nec.com.tw

< Régions Couvertes >

Taiwan

NEC Singapore Pte. Ltd

Adresse : 401 Commonwealth Drive, #07-02,

Haw Par Technocentre, Singapore 149598

Téléphone :

Fax :

+65 273 8333

+65 274 2226

Adresse e-mail : [email protected]

Adresse Internet : http://www.nec.com.sg

< Régions Couvertes >

Singapour

Hyosung Data System, Ltd.

Adresse : 7th Floor, Cheongdam Building, 52,

Cheongdam-Dong, Kangnam-Ku,

Seoul, Korea 135-100

Téléphone :

Fax :

+82 2 510 0234

+82 2 540 3590

Adresse e-mail : [email protected]

< Régions Couvertes >

Corée du Sud

Lenso Communication Co., Ltd.

Adresse : 292 Lenso House 4, 1st fioor, Srinakarin Road,

Huamark, Bangkapi,

Téléphone :

Fax :

Bangkok 10240, Thailand

+66 2 375 2425

+66 2 375 2434

Adresse e-mail : [email protected]

Adresse Internet : http://www.lenso.com

< Régions Couvertes >

Thaïlande

ABBA Electronics L.L.C.

Adresse : Tariq Bin Ziyad Road, P.O.Box 327, Dubai,

United Arab Emirates

Téléphone :

Fax :

+971 4 371800

+971 4 364283

Adresse e-mail : [email protected]

< Régions Couvertes >

Emirats Arabes Unis

Samir Photographic Supplies

Adresse : P.O.Box 599, Jeddah 21421, Saudi Arabia

Téléphone : +966 2 6828219

Fax : +966 2 6830820

Adresse e-mail : [email protected]

< Régions Couvertes >

Arabie Saoudite

REMARQUE : Dans les pays accompagnés d’un astérisque (*), le service de location d’un produit de remplacement est disponible.

F-34

Date: / / ,

À : Centre d’Assistance NEC ou autorisé par NEC :

De :

(Société & Nom avec signature)

P-1/ ,

Messieurs,

Je voudrais m’inscrire à votre Programme d’Assistance TravelCare par le bulletin d’inscription et de qualification ci-joint et j’accepte vos conditions et le fait que les frais d’Assistance seront débités de ma carte de crédit si je ne retourne pas les appareils loués dans les délais indiqués. Je confirme également que les informations suivantes sont correctes. Salutations.

Bulletin de demande d’inscription au Programme d’Assistance TravelCare

Pays,

Produit acheté :

Nom de la Société de l’Utilisateur :

Adresse de la Société de l’Utilisateur :

Nº Téléphone, fax :

Nom de l’Utilisateur :

Adresse de l’Utilisateur :

Nº Téléphone, fax :

Bureau de contact local :

Adresse du bureau de contact local :

Nº Téléphone, fax :

Nom du Modèle de l’Utilisateur :

Date d’Achat :

Nº de Série à l’arrière du panneau :

Problème des appareils par Utilisateur :

Service Demandé :

Période de location d’appareil demandée :

Moyen de paiement :

En cas de carte de credit :

Nºde Carte / Date d’expiration :

(1) Réparation et Retour (2) Appareil de location

(1) Carte de crédit (2)Travelers Cheque (3) Liquide

F-35

Conditions du Programme d’Assistance TravelCare

Il est demandé à l’utilisateur final de comprendre les conditions suivantes concernant le Programme d’Assistance TravelCare et de fournir les informations nécessaires en remplissant le bulletin de demande d’inscription.

1. Options de Service :

3 types de “Service” sont disponibles. L’utilisateur final doit comprendre les conditions suivantes et il lui est demandé de remplir le Bulletin de

Demande d’Inscription.

1) Réparation et Retour :

“L’Appareil Défectueux” est envoyé par le client ou collecté chez ce dernier. Il est réparé et retourné dans les 10 jours au client, sans compter le temps de transport. Il se peut que dans certains cas le service de réparation et retour ne puisse pas être assuré par le Centre d’Assistance Autorisé NEC, à cause d’une pénurie de pièces de rechange due au fait que le même modèle n’est pas vendu sur le territoire.

2) Réparation et Retour avec Location : (Ce service est limité à certains

Centres d’Assistance uniquement)

Ce service est offert à l’Utilisateur final qui ne peut pas attendre que l’appareil soit réparé.

Le client peut louer un appareil pour un prix de $200 jusqu’à 12 jours.

Le client envoie ensuite l’appareil défectueux au Centre d’Assistance

Autorisé NEC le plus proche pour réparation. Afin d’éviter tout problème de collecte, il est demandé à l’Utilisateur final de remplir le

Bulletin de Demande d’Inscription.

L’utilisateur final doit s’assurer de la disponibilité de ce Service auprès des Centres d’Assistance Autorisés NEC.

3) Location Uniquement :

Pour ce service, le Centre d’Assistance Autorisé NEC fournit au client un appareil de location pour un prix de U$200 jusqu’à 12 jours.

Le client garde l’appareil défectueux et lorsqu’il retourne chez lui, il s’arrange pour faire réparer le projecteur dans son propre pays.

4. Dead on Arrival (DOA = Défectueux à l’arrivée) :

L’Utilisateur final doit s’adresser à son fournisseur d’origine dans le pays d’achat pour traiter de ce service.

Le Centre d’Assistance Autorisé NEC réparera l’appareil DOA comme réparation Garantie mais il ne remplacera pas l’appareil DOA par un appareil neuf.

5. Coût et Conditions du Service de Location :

En acceptant ce Projecteur NEC, le Client accepte d’assumer la responsabilité pour cet appareil de location.

Le côut actuel d’utilisation de cet appareil de location est de $200.00

USD pour 12 jours civils.

Si le Client ne retourne pas l’appareil dans les 12 jours civils, le Client verra le compte de sa Carte de Crédit débité du prix suivant le plus

élevé pouvant aller jusqu’au prix intégral indiqué sur la liste des tarifs.

Ce prix lui sera indiqué par les Centres d’Assistance Autorisés NEC.

Veuillez consulter la liste des contacts de chaque pays ci-jointe, afin d’organiser la collecte de l’appareil de location.

Si vous retournez dans votre pays d’origine avec l’appareil de location, des frais d’expédition supplémentaires vous seront facturés pour renvoyer l’appareil dans le pays où vous l’avez loué.

Nous vous remercions de votre compréhension quant à ce programme.

2. Exclusions de la Garantie :

Ce programme n’est pas applicable si le numéro de série du Projecteur a été défiguré, modifié ou retiré.

Si, d’après le jugement du Centre d’Assistance Autorisé NEC ou de ses agents, les défauts ou pannes résultent de toute cause autre que l’usure normale, la négligence ou une faute de NEC, y compris, sans limitation, les éléments suivants :

1) Accidents, transport, négligence, mauvaise utilisation, abus, eau, poussière, fumée ou faute de ou par le Client, ses employés ou agents ou toute tierce partie ;

2) Panne ou fluctuation du courant électrique, du circuit électrique, de l’air conditionné, du contrôle de l’humidité ou de toute autre condition environnementale telle que l’utilisation de l’appareil dans un endroit enfumé ;

3) Toute panne concernant les accessoires ou les produits ou composants associés (qu’ils soient ou non fournis par NEC ou ses agents, s’ils ne font pas partie du Produit couvert par cette Garantie);

4) Tout cas de force majeure, incendie, inondation, guerre, acte de violence ou événement similaire;

5) Toute tentative d’intervention par une personne autre que le personnel NEC ou le personnel autorisé par NEC pour régler, modifier, réparer, installer ou entretenir le Produit.

6) Toutes les charges trans-frontalières telles que les frais de douane, assurance, taxes, etc.

3. Frais pour les Exclusions de Garantie et les Cas Hors Garantie :

Si l’appareil défectueux constitue un cas d’exclusion de garantie ou si la période de Garantie est expirée, le Centre d’Assistance Autorisé NEC indiquera à l’Utilisateur final une estimation justifiée du coût du service en question.

F-36

F-37
