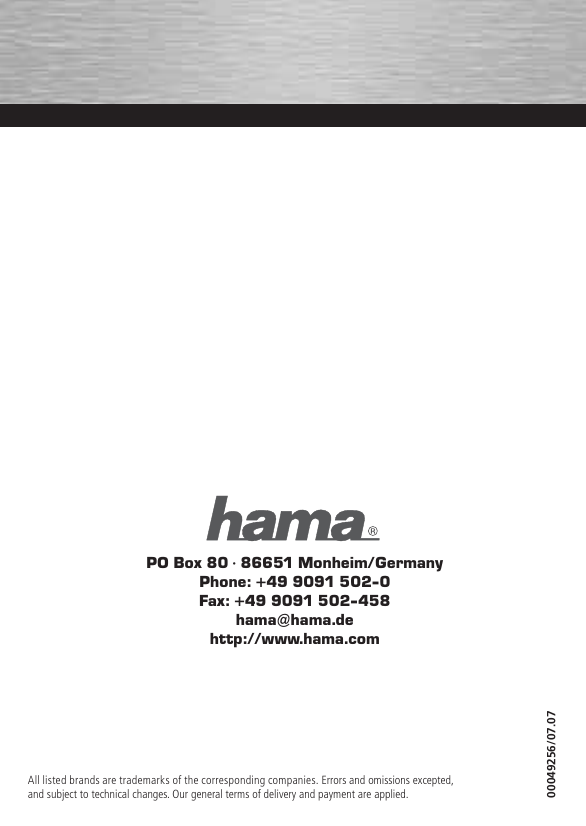

PO Box 80 · 86651 Monheim/Germany
Phone: +49 9091 502-0
Fax: +49 9091 502-458
[email protected]
http://www.hama.com
C
O M P
U T
E R
USB 2.0
PCI-Einsteckkarte, 5fach
PCI Card, 5x
Carte PCI, 5ports
00049256
d Bedienungsanleitung
Packungsinhalt:
• USB 2.0 Karte 5-fach PCI
• gedruckte Anleitung
• Beipackzettel mit Entsorgungshinweis
Sicherheitshinweise:
• Achten Sie darauf, dass statische
Elektrizität sowohl die Karte als auch Ihren
Computer beschädigen kann.
• Entladen Sie sich durch Berühren eines
metallischen Gegenstandes.
• Bitte verwenden Sie das Produkt weder in
der Nähe von Heizungen noch in staubiger
oder feuchter Umgebung.
• Drücken Sie die Karte nun vorsichtig in den
Einsteckplatz bis der Haltewinkel aufliegt
und die vergoldeten Steckkontakte vollständig im Steckplatz verschwunden sind.
• Befestigen Sie die Karte mit der zuvor
entfernten Slot-, Blechschraube.
• Schließen Sie das Gehäuse Ihres
Computers und verbinden Sie ihn wieder
mit der Spannungsversorgung.
• Schalten Sie nun Ihren Rechner wieder ein.
Karte
Slotblech
Hardware Installation:
Um die Karte zu installieren, müssen Sie
Ihren Computer öffnen. Achten Sie daher
unbedingt darauf, dass Sie Ihren Computer
vorher vom Stromnetz getrennt haben. Sollten
Sie mit dem internen Aufbau Ihres Computers
nicht so sehr vertraut sein, lesen Sie bitte im
Handbuch Ihres Computers nach oder fragen
Sie einen Fachmann.
• Schalten Sie alle angeschlossenen Geräte
und Ihren Computer ab.
• Stecken Sie den PC aus, bevor Sie mit der
Installation beginnen.
• Öffnen Sie die Abdeckung Ihres
Computers.
• Halten Sie die PCI Karte an den Ecken der
Platine und stecken Sie diese in den freien
PCI- Einsteckplatz.
Hinweis: Achten Sie darauf, dass statische
Elektrizität sowohl die PCI Karte als auch
Ihren Computer beschädigen kann. Entladen
Sie sich durch Berühren eines metallischen
Gegenstandes.
• Suchen Sie einen freien PCI- Einsteckplatz.
• Entfernen Sie das Slotblech für diesen
Steckplatz.Bewahren Sie die Schraube gut
auf, Sie benötigen sie später zum
Befestigen der PCI Karte.
2
PC
Softwareinstallation:
Installation unter Windows Vista 32bit
Editionen
Windows Vista beinhaltet bereits von Haus
aus die entsprechenden Treiber, so dass eine
separate Treiberinstallation nicht nötig ist.
Nachdem die Karte in Ihrem Rechner eingebaut und Vista hochgefahren wurde, wird die
Karte nach einer Weile automatisch erkannt
und installiert.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start (Windows
Logo) -> Systemsteuerung -> System und
Wartung -> Geräte-Manager nachsehen.
Unter Umständen werden Sie von der
Benutzerkontensteuerung aufgefordert,
dieser Aktion zuzustimmen. Klicken Sie
deshalb auf die Schaltfläche -> Fortsetzen.
Folgende Einträge müssen ohne gelbe
Ausrufezeichen vorhanden sein.
g Operating Instruction
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard PCI-zu-USB erweiteter
Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Installation unter Windows Vista 64bit
Editionen
Windows Vista beinhaltet bereits von Haus
aus die entsprechenden Treiber, so dass
eine separate Treiberinstallation nicht nötig
ist. Nachdem die Karte in Ihrem Rechner
eingebaut und Vista hochgefahren wurde,
wird die Karte nach einer Weile automatisch
erkannt und installiert.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start (Windows
Logo) -> Systemsteuerung -> System und
Wartung -> Geräte-Manager nachsehen.
Unter Umständen werden Sie von der Benutzerkontensteuerung aufgefordert, dieser
Aktion zuzustimmen. Klicken Sie deshalb
auf die Schaltfläche -> Fortsetzen. Folgende
Einträge müssen ohne gelbe Ausrufezeichen
vorhanden sein.
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard PCI-zu-USB erweiteter
Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Installation unter Windows XP mit Service
Pack 2
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows XP über Administratorenrechte verfügt, ansonsten wird die
Treiberinstallation fehlschlagen.
Windows XP mit Service Pack 2 beinhaltet
bereits von Haus aus die entsprechenden
Treiber, so dass eine separate Treiberinstallation nicht nötig ist. Nachdem die Karte in
Ihrem Rechner eingebaut und Windows XP
hochgefahren wurde, wird die Karte nach einer Weile automatisch erkannt und installiert.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start ->
Systemsteuerung -> Leistung und Wartung
-> System -> Hardware -> Geräte-Manager
nachsehen. Dort müssen folgende Einträge
ohne gelbes Ausrufezeichen vorhanden sein.
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard erweiteter PCI-zu-USB
universeller Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Hinweis: Wir empfehlen dringendst, dass
Windows XP Benutzer zumindest das
Service Pack 2, wegen der Beseitigung
von Schwachstellen und Erweiterungen
installieren.
Installation unter Windows XP x64bit mit
Service Pack 2
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows XP über Administratorenrechte verfügt, ansonsten wird die Treiberinstallation fehlschlagen.
Windows XP x64 mit Service Pack 2
beinhaltet bereits von Haus aus die
entsprechenden Treiber, so dass eine
separate Treiberinstallation nicht nötig ist.
Nachdem die Karte in Ihrem Rechner eingebaut und Windows XP x64 hochgefahren
wurde, wird die Karte nach einer Weile
automatisch erkannt und installiert.
3
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Systemsteuerung -> Leistung und Wartung -> System ->
Hardware -> Geräte-Manager nachsehen.
Dort müssen folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
Universal Serial Bus Contollers
• NEC PCI to USB Open Host Controller
• Standard Enhanced PCI to USB Host
Controller
• USB Root Hub
• USB Root Hub
Hinweis: Wir empfehlen dringendst, dass
Windows XP x64 Benutzer zumindest das
Service Pack 2, wegen der Beseitigung
von Schwachstellen und Erweiterungen
installieren.
Installation unter Windows 2000 mit Service
Pack 4
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows 2000 über Administratorenrechte verfügt, ansonsten wird die Treiberinstallation fehlschlagen. Windows 2000 mit
Service Pack 4 beinhaltet bereits von Haus
aus die entsprechenden Treiber, so dass eine
separate Treiberinstallation nicht nötig ist.
Nachdem die Karte in Ihrem Rechner eingebaut und Windows 2000 hochgefahren wurde,
wird die Karte nach einer Weile automatisch
erkannt und installiert.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Einstellungen -> Systemsteuerung -> System ->
Hardware -> Geräte Manager nachsehen.
Dort müssen folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard PCI-zu-USB erweiteter
Hostcontroller
• USB 2.0-Root-Hub
4
• USB-Root-Hub
• USB-Root-Hub
Hinweis: Wir empfehlen dringendst, dass
Windows 2000 Benutzer zumindest das
Service Pack 4, wegen der Beseitigung
von Schwachstellen und Erweiterungen
installieren.
Installation unter Windows ME
Nachdem Windows ME komplett hochgefahren ist, erscheint der „Hardware-Assistent“ und die Karte wird als „PCI Universal
Serial Bus“ erkannt. Markieren Sie „Position
des Treibers angeben (Erweitert)“ und
legen Sie die mitgelieferte Treiber-CD ein.
Klicken Sie auf -> Weiter. Markieren Sie nur
„Geben Sie eine Position an:“ und tippen
Sie „D:\NEC\uPD720101“ ein ( wobei D: unter
Umständen durch den Laufwerksbuchstaben
Ihres CD-Laufwerkes ersetzt werden muss)
-> Weiter. Die Karte wird jetzt als „NEC USB
Open Host Controller“ erkannt -> Weiter.
Windows ME überspielt nun die benötigten
Dateien auf die Festplatte. Nach Fertigstellung der Treiberinstallation klicken Sie auf
die Schaltfläche -> Fertig stellen. Entfernen
Sie nun die Treiber-CD-ROM aus Ihrem Laufwerk und bewahren Sie diese für den evtl.
späteren Gebrauch sorgsam auf! Bevor Sie
die Karte benutzen können, müssen Sie Ihren
Computer neu Starten.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Einstellungen -> Systemsteuerung -> System ->
Hardware -> Geräte Manager nachsehen.
( Sie müssen gegebenenfalls auf „zeigen
Sie alle Optionen der Systemsteuerung an“
klicken, um das „System“ Icon zu sehen).
Dort müssen folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
Universal Serial Bus Controllers
• NEC PCI to USB Enhanced Host Controller
• USB 2.0 Root Hub Device
Universeller serieller Bus Controller
• NEC USB Open Host Controller (E13+)
• NEC USB Open Host Controller (E13+)
• USB-Stammhub
• USB-Stammhub
• USB-Stammhub
Universeller serieller Bus Controller
• NEC USB Open Host Controller
• NEC USB Open Host Controller
• USB-Stammhub
• USB-Stammhub
• USB-Stammhub
Universal Serial Bus Controllers
• NEC PCI to USB Enhanced Host Controller
• USB 2.0 Root Hub Device
Installation unter Windows 98 Zweite
Ausgabe
Installation unter Mac OS X 10.3.x oder neuer
Mac OS X 10.3.x oder höher beinhaltet
bereits von Haus aus die entsprechenden
Treiber, so dass eine separate Treiberinstallation nicht nötig ist. Nachdem die Karte in
Ihrem MAC eingebaut, und MAC OS X hochgefahren wurde, wird die Karte nach einer
Weile automatisch erkannt und installiert.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie mittels dem Programm
System Profiler herausfinden. Dort sehen
Sie unter der Rubrik USB nach, ob folgende
Einträge vorhanden sind.
USB-Gerätebaum
• USB Hochgeschwindigkeits-Bus
• USB-Bus
Nachdem Windows 98SE komplett hochgefahren ist, erscheint der „Hardware-Assistent“ und die Karte wird als „PCI Universal
Serial Bus“ erkannt. Markieren Sie „Position
des Treibers angeben (Erweitert)“ und
legen Sie die mitgelieferte Treiber-CD in
Ihr Laufwerk ein. Klicken Sie auf -> Weiter.
Markieren Sie nun „Geben Sie eine Position
an:“ und tippen Sie „D:\NEC\uPD720101“
ein ( wobei D: unter Umständen durch den
Laufwerksbuchstaben Ihres CD-Laufwerkes
ersetzt werden muss) -> Weiter.
Die Karte wird jetzt als „NEC USB Open Host
Controller“ erkannt -> Weiter. Windows
98SE überspielt nun die benötigten Dateien
auf die Festplatte. Nach Fertigstellung der
Treiberinstallation klicken Sie auf die Schaltfläche -> Fertig stellen. Entfernen Sie nun
die Treiber-CD-ROM aus Ihrem Laufwerk und
bewahren Sie diese für den evtl. späteren
Gebrauch sorgsam auf! Bevor Sie die Karte
benutzen können müssen Sie Ihren Computer
neu Starten.
Ob der Controller ordnungsgemäß installiert
wurde, können Sie unter Start -> Einstellungen -> Systemsteuerung -> System ->
Hardware -> Geräte Manager nachsehen.
Dort müssen folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
Kontakt- und Supportinformationen
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die Hama
Produktberatung.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder
Produktinformationen bekommen Sie unter
www.hama.com
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail: [email protected]
5
d
g Bedienungsanleitung
User manual
Package contents:
• USB 2.0 5-way PCI card
• Printed guide
• Package slip with disposal instructions
• Close the case of your computer, and
reconnect it to the power supply.
• Restart your computer
Card
Slot plate
Safety instructions:
• Be aware that static electricity can
damage both the card and your computer.
• Ground yourself by touching a metal
object.
• Keep this device away from heaters and
radiators, and free of dust or dampness
when being operated.
Installing the hardware:
You must open your computer to install the
card. Ensure that you have first disconnected
your computer from the power supply. If you
are not familiar with the internal setup of
your computer, please consult your computer
manual or ask a qualified technician.
• Switch off your computer and all
connected devices.
• Unplug your PC before beginning
installation.
• Open the case of the computer.
• Hold the PCI card by the edges of the
printed circuit board and insert it into the
free PCI slot.
Note: Be aware that static electricity can
damage both the PCI card and your computer.
Ground yourself by touching a metal object.
• Select a free PCI slot.
• Remove the plate for this slot. Keep the
screw – you will need it later to secure the
PCI card.
• Carefully push the card into the slot until
the holding bracket is lined up with the
casing and the gold-plated contacts have
disappeared into the slot.
• Secure the card using the slot cover plate
screw you removed earlier.
6
PC
Installing the software:
Installation on Windows Vista 32-bit editions
Because Windows Vista already includes
the necessary drivers, you do not need to
install any drivers separately. After you have
inserted the card into your computer and
restarted Vista, the computer recognizes and
installs the card after a short time.
You can verify whether the controller has
been successfully installed by checking
under Start (Windows logo) -> Control Panel
-> System and Maintenance -> Device
Manager. Under some circumstances, you
may be asked by User Access Control to
approve this action. Click -> Continue. The
following entries must appear without a
yellow exclamation mark.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB root hub
g Operating Instruction
Instruction
Installation on Windows Vista 64-bit editions
without a yellow exclamation mark.
Because Windows Vista already includes
the necessary drivers, you do not need to
install any drivers separately. After you have
inserted the card into your computer and
restarted Vista, the computer recognizes and
installs the card after a short time.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB root hub
You can verify whether the controller has
been successfully installed by checking
under Start (Windows logo) -> Control Panel
-> System and Maintenance -> Device
Manager. Under some circumstances, you
may be asked by User Access Control to
approve this action. Click -> Continue.
The following entries must appear without a
yellow exclamation mark.
Note: We highly recommend that Window XP
users at least install Service Pack 2 due to
improved functionality and enhancements.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB root hub
Installation on Windows XP with Service
Pack 2
Preparation:
Ensure that your user account has administrator rights for Windows XP, otherwise the
driver installation will not be successful.
Because Windows XP with Service Pack 2
already includes the necessary drivers, you
do not need to install any drivers separately.
After you have inserted the card into your
computer and restarted Windows XP, the
computer recognizes and installs the card
after a short time.
Installation on Windows XP x64 Edition with
Service Pack 2
Preparation:
Ensure that your user account has administrator rights for Windows XP, otherwise the
driver installation will not be successful.
Because Windows XP x64 with Service Pack
2 already includes the necessary drivers, you
do not need to install any drivers separately.
After you have inserted the card into your
computer and restarted Windows XP x64, the
computer recognizes and installs the card
after a short time.
You can check whether the controller has
been installed successfully under Start ->
Control Panel -> Performance and Maintenance -> System -> Hardware -> Device
Manager. The following must appear without
a yellow exclamation mark.
Universal serial bus controllers
• NEC PCI to USB open host controller
• Standard enhanced PCI to USB host
controller
• USB root hub
• USB root hub
You can check whether the controller has
been installed successfully under Start ->
Control Panel -> Performance and
Maintenance -> System -> Hardware ->
Device Manager. The following must appear
7
d Bedienungsanleitung
Note: We highly recommend that Window XP
x64 users at least install Service Pack 2 due
to improved functionality and enhancements.
Installation on Windows 2000 with Service
Pack 4
Preparation:
Ensure that your user account has administrator rights for Windows 2000, otherwise
the driver installation will not be successful.
Because Windows 2000 with Service Pack 4
already includes the necessary drivers, you
do not need to install any drivers separately.
After you have inserted the card into your
computer and restarted Windows 2000, the
computer recognizes and installs the card
after a short time.
You can check whether the controller has
been installed successfully under Start ->
Settings -> Control Panel -> System -> Hardware -> Device Manager. The following must
appear without a yellow exclamation mark.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB 2.0 root hub
• USB root hub
• USB root hub
Note: We highly recommend that Window
2000 users at least install Service Pack 4 due
to improved functionality and enhancements.
Installation on Windows ME
After Windows ME has completed startup,
the Hardware Wizard is displayed and the
card is recognised as a „PCI universal serial
bus“. Select „Specify the location of the
driver (advanced)“ and insert the supplied
driver CD. Click -> Next.
8
Select „Specify a location“ and enter „D:\
NEC\uPD720101“. („D:“ indicates the initial of
your CD drive and must be changed if necessary). -> Next. The card is now recognised as
a „NEC USB open host controller“ -> Next.
Windows ME then copies the necessary files
to your drive. After the drivers have been
installed, click -> Finish. Now remove the
driver CD-ROM from your drive and keep it
in a safe place in case it is needed at a later
date. You must restart your computer before
you can use the card.
You can check whether the controller has
been installed successfully under Start
-> Settings -> Control Panel -> System ->
Hardware -> Device Manager. (You may need
to click „Display all control panel options“ to
view the „System“ icon). The following must
appear without a yellow exclamation mark.
Universal serial bus controllers
• NEC PCI to USB enhanced host controller
• USB 2.0 root hub device
Universal serial bus controller
• NEC USB open host controller (E13+)
• NEC USB open host controller (E13+)
• USB master hub
• USB master hub
• USB master hub
Installation on Windows 98 Second Edition
After Windows 98SE has completed startup,
the New Hardware Wizard is displayed and
the card is recognised as a „PCI universal
serial bus“. Select „Specify the location
of the driver (advanced)“ and insert the
supplied driver CD in your drive. Click -> Next.
Select „Specify a location“ and enter „D:\
NEC\uPD720101“. (you may have to change
„D:“ to the initial of your CD drive) -> Next.
The card is now recognised as a „NEC USB
open host controller“ -> Next. Windows 98SE
then copies the necessary files to your drive.
g Operating Instruction
After the drivers have been installed, click ->
Finish. Now remove the driver CD-ROM from
your drive and keep it in a safe place in case
it is needed at a later date. You must restart
your computer before you can use the card.
You can check whether the controller has
been installed successfully under Start ->
Settings -> Control Panel -> System -> Hardware -> Device Manager. The following must
appear without a yellow exclamation mark.
Universal serial bus controller
• NEC USB open host controller
• NEC USB open host controller
• USB master hub
• USB master hub
• USB master hub
Contact and Support Information
If the product is defective:
Please contact your dealer or Hama Product
Consulting if you have any product claims.
Internet/World Wide Web
Product support, new drivers and product
information are available at www.hama.com.
Support hotline – Hama Product Consulting:
Tel. +49 (0) 9091 502 115
Fax +49 (0) 9091 502 272
E-mail: [email protected]
Universal serial bus controllers
• NEC PCI to USB enhanced host controller
• USB 2.0 root hub device
Installation on Mac OS X 10.3.x or higher
Because Mac OS X 10.3.x or higher already
includes the necessary drivers, you do not
need to install any drivers separately. After
you have inserted the card into your MAC
and restarted MAC OS X, the computer
recognizes and installs the card after a short
time.
You can check whether the controller was installed properly by using the System Profiler
program. Check in USB to see if the following
entries appear.
USB device tree
• USB high-speed bus
• USB bus
9
f Bedienungsanleitung
d
Mode d‘emploi
Contenu de l‘emballage :
• Carte USB 2.0 PCI 5 ports
• Notice d’utilisation imprimée
• Consignes de recyclage
Consignes de sécurité :
• Notez que de l’électricité statique est
susceptible d’endommager votre
ordinateur et la carte.
• Déchargez-les en les touchant avec un
objet métallique.
• N‘utilisez pas le produit à proximité de
radiateurs ni dans des environnements
excessivement poussiéreux ou humides.
Installation du matériel :
Vous devez ouvrir votre boîtier d’ordinateur
afin d’installer la carte. Veillez donc impérativement à ce que votre ordinateur soit hors
tension avant de commencer l’installation.
Consultez le manuel de votre ordinateur
ou un spécialiste si vous n’êtes pas bien familiarisé avec l‘architecture interne de votre
ordinateur.
• Mettez l‘ordinateur et tous les
périphériques connectés hors tension.
• Débranchez l’alimentation électrique
de votre ordinateur avant de commencer
l‘installation.
• Ouvrez le boîtier de votre ordinateur.
• Tenez la carte PCI par les coins de la platine,
puis insérez-la dans l’emplacement PCI.
Remarque : Notez que de l’électricité statique
est susceptible d’endommager votre ordinateur ainsi que la carte PCI. Déchargez-les en
les touchant avec un objet métallique.
• Trouvez un emplacement PCI libre.
• Retirez le cache de cet emplacement.
Conservez soigneusement la vis dont vous
aurez besoin plus tard pour fixer la carte PCI.
• Appuyez délicatement sur la carte afin de
l’introduire dans l’emplacement jusqu’à c
que les encoches de fixation reposent
dans la rainure et que les connecteurs
10
dorés aient complètement disparu dans
l’emplacement.
• Fixez la carte à l’aide de la vis que vous
venez de retirer.
• Fermez le boîtier de votre ordinateur et
rebranchez-le à l‘alimentation électrique.
• Remettez alors votre ordinateur sous tension.
Carte
Cache
PC
Installation du logiciel :
Installation sous Windows Vista Edition 32 bit
Le pilote nécessaire est intégré à Windows
Vista ; une installation de pilote supplémentaire n’est donc pas nécessaire. La carte est
automatiquement reconnue et installée après
l’avoir montée dans votre ordinateur et après
le démarrage de Vista.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer (Windows Logo) -> Panneau de
configuration -> Système et maintenance ->
Gestionnaire de périphérique. Il est possible
que le contrôle de compte d'utilisateur vous
demande l’autorisation de continuer la procédure. Cliquez sur le bouton -> Continuer.
Les entrées suivantes doivent y être affichées
sans point d’exclamation jaune :
Contrôleurs de bus USB
• Contrôleur d'hôte ouvert PCI vers USB NEC
• Contrôleur hôte PCI vers USB standard
étendu
• Concentrateur USB racine
g Operating Instruction
Instruction
Installation sous Windows Vista Edition 64bit
Le pilote nécessaire est intégré à Windows
Vista ; une installation de pilote supplémentaire n’est donc pas nécessaire. La carte est
automatiquement reconnue et installée après
l’avoir montée dans votre ordinateur et après
le démarrage de Vista.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer (Windows Logo) -> Panneau de
configuration -> Système et maintenance ->
Gestionnaire de périphérique. Il est possible
que le contrôle de compte d'utilisateur
vous demande l’autorisation de continuer
la procédure. Cliquez sur le bouton -> Continuer. Les entrées suivantes doivent y être
affichées sans point d’exclamation jaune :
Contrôleurs de bus USB
• Contrôleur d'hôte ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
étendu
• Concentrateur USB racine
Installation du pilote sous Windows XP avec
Service Pack 2
Préparation :
Assurez-vous que votre compte utilisateur Windows XP dispose des droits
d’administrateur, l‘installation du pilote ne
pourrait sinon pas être réalisée.
Le pilote nécessaire est intégré à Windows
XP avec Service Pack 2 ; une installation
de pilote supplémentaire n’est donc pas
nécessaire. La carte est automatiquement
reconnue et installée après l’avoir montée
dans votre ordinateur et après le démarrage
de Windows XP.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer -> Panneau de configuration ->
Performances et maintenance systéme ->
Matériel -> Gestionnaire de périphérique.
Les entrées suivantes doivent y être affichées sans point d’exclamation jaune :
Contrôleurs de bus USB
• Contrôleur d'hôte ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
étendu
• Concentrateur USB racine
Remarque : Nous vous recommandons
instamment d’installer au minimum le Service
Pack 2 de Windows XP en raison des extensions et de l’élimination des zones faibles.
Installation du logiciel sous Windows XP
x64bit avec Service Pack 2
Préparation :
Assurez-vous que votre compte
utilisateur Windows XP dispose des droits
d’administrateur, l‘installation du pilote ne
pourrait sinon pas être réalisée.
Le pilote nécessaire est intégré à Windows
XP x64 avec Service Pack 2 ; une installation
de pilote supplémentaire n’est donc pas
nécessaire. La carte est automatiquement
reconnue et installée après l’avoir montée
dans votre ordinateur et après le démarrage
de Windows XP x64.
Vous pouvez vérifier si le contrôleur a été
correctement installé en consultant Démarrer -> Panneau de configuration -> Performances et maintenance systéme -> Matériel
-> Gestionnaire de périphérique. Les entrées
suivantes doivent y être affichées sans point
d’exclamation jaune :
11
11
d Bedienungsanleitung
Universal Serial Bus controllers
• NEC PCI to USB Open Host Controller
• Standard Enhanced PCI to USB Host
Controller
Remarque : Nous vous recommandons
instamment d’installer au minimum le Service
Pack 4 de Windows 2000 en raison des extensions et de l’élimination des zones faibles.
Remarque : Nous vous recommandons
instamment d’installer au minimum le Service
Pack 2 de Windows XP x64 en raison des
extensions et de l’élimination des zones
faibles.
Installation sous Windows ME
Après le démarrage du système Windows
ME, l’ajout de nouveau matériel détecte
automatiquement la carte comme « PCI
Universal Serial Bus ». Sélectionnez
Spécifier l’emplacement du pilote (avancé),
puis insérez le CD pilote fourni. Cliquez
sur -> Suivant. Ne cochez que „Spécifier
l’emplacement du pilote“ puis saisissez
„D:\Nec\uPD720100“ (D: peut être remplacée
par la lettre correspondant à votre lecteur
de CD-ROM) -> Suivant. La carte réseau
est identifiée comme „NEC USB Open Host
Controller“ -> Suivant. Windows ME copie
maintenant les fichiers nécessaires sur le
disque dur. Cliquez finalement sur -> Terminer
afin de quitter la procédure d‘installation du
pilote. Retirez le CD pilote de votre lecteur
et conservez-le soigneusement pour toute
utilisation ultérieure. Vous devez redémarrer
votre ordinateur avant de pouvoir utiliser la
carte.
Installation du pilote sous Windows 2000
avec le Service 4
Préparation :
Assurez-vous que votre compte
utilisateur Windows 2000 dispose des droits
d’administrateur, sinon, il est possible que
l‘installation du pilote ne puisse être réalisée.
Le pilote nécessaire est intégré à Windows
2000 avec Service Pack 4 ; une installation
de pilote supplémentaire n’est donc pas
nécessaire. La carte est automatiquement
reconnue et installée après l’avoir montée
dans votre ordinateur et après le démarrage
de Windows 2000.
Vous pouvez vérifier si le contrôleur a été
correctement installé en consultant Démarrer
-> Paramètres -> Panneau de configuration
-> Système -> Matériel -> Gestionnaire de
périphérique.
Les entrées suivantes doivent y être affichées
sans point d’exclamation jaune :
Contrôleur de bus USB
• Contrôleur d'hôte ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
étendu
• Concentrateur USB 2.0 racine
• Concentrateur USB racine
12
Vous pouvez vérifier si le contrôleur a été
correctement installé en consultant Démarrer
-> Paramètres -> Panneau de configuration
-> Système -> Matériel -> Gestionnaire de
périphérique (vous devez pour cela cliquer si
nécessaire sur « Afficher toutes les options
du panneau de configuration » pour faire
apparaître l‘icône « Système ». Les entrées
suivantes doivent y être affichées sans point
d’exclamation jaune :
g Operating Instruction
Universal Serial Bus controllers
• NEC PCI to USB Enhanced Host Controller
• USB 2.0 Root Hub Device
Contrôleur de bus sériel universel
• NEC USB Open Host Controller (E13+)
• NEC USB Open Host Controller (E13+)
• USB concentrateur racine
• USB concentrateur racine
• USB concentrateur racine
Installation du pilote sous Windows 98
(deuxième édition)
Après le démarrage du système Windows
98SE, l’ajout de nouveau matériel détecte
automatiquement la carte comme « PCI
Universal Serial Bus ». Sélectionnez Spécifier l’emplacement du pilote (avancé), puis
insérez le CD pilote fourni dans votre lecteur.
Cliquez sur -> Suivant. Cochez „Spécifier
l’emplacement du pilote“ puis saisissez
„D:\Nec\uPD720100“ (D: peut être remplacée
par la lettre correspondant à votre lecteur
de CD-ROM) -> Suivant. La carte réseau
est identifiée comme „NEC USB Open Host
Controller“ -> Suivant. Windows 98SE copie
maintenant les fichiers nécessaires sur le
disque dur. Cliquez finalement sur -> Terminer afin de quitter la procédure d‘installation
du pilote. Retirez le CD pilote de votre lecteur
et conservez-le soigneusement pour toute
utilisation ultérieure. Vous devez redémarrer
votre ordinateur avant de pouvoir utiliser la
carte.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer -> Paramètres -> Panneau de
configuration -> Système -> Matériel ->
Gestionnaire de périphérique. Les entrées
suivantes doivent y être affichées sans point
d’exclamation jaune :
Contrôleur de bus sériel universel
• NEC USB Open Host Controller
• NEC USB Open Host Controller
• USB concentrateur racine
• USB concentrateur racine
• USB concentrateur racine
Universal Serial Bus controllers
• NEC PCI to USB Enhanced Host Controller
• USB 2.0 Root Hub Device
Installation sous Mac OS X 10.3.x ou version
ultérieure
Le pilote nécessaire est intégré à Mac OS X
10.3.x ou version ultérieure ; une installation
de pilote supplémentaire n’est donc pas
nécessaire. La carte est automatiquement
reconnue et installée après l’avoir montée
dans votre ordinateur et après le démarrage
de Mac OS X.
Vous pouvez vérifier si le contrôleur a été
correctement installée à l’aide du programme
Préférences système. Les entrées suivantes
doivent être affichées dans la rubrique USB :
Arborescence de périphériques
• Bus USB à grande vitesse
• Bus USB
Support technique et contact
En cas d’appareils défectueux :
En cas de réclamation concernant le produit,
veuillez vous adresser à votre revendeur ou
au département conseil produits de Hama.
Internet / World Wide Web
Notre support technique, les nouveaux
pilotes et les informations produits sont
disponibles sous : www.hama.com
Ligne téléphonique directe d’assistance
– Conseil produits Hama :
Tél. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail : [email protected]
13
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
