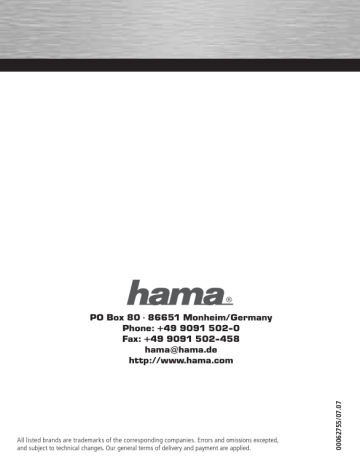

All listed brands are trademarks of the corresponding companies. Errors and omissions excepted,
and subject to technical changes. Our general terms of delivery and payment are applied.
00062755/07.07
PO Box 80 · 86651 Monheim/Germany
Phone: +49 9091 502-0
Fax: +49 9091 502-458
[email protected]
http://www.hama.com
C
O M P
U T
E R
USB 2.0
PCI-Einsteckkarte, 4fach
PCI Card, 4x
Carte PCI, 4ports
00062755
d Bedienungsanleitung
Packungsinhalt:
• USB 2.0 4-fach PCI Karte
• gedruckte Anleitung
• Beipackzettel mit Entsorgungshinweis
Sicherheitshinweise:
• Achten Sie darauf, dass statische
Elektrizität sowohl die Karte als auch
Ihren Computer beschädigen kann.
• Entladen Sie sich durch Berühren eines
metallischen Gegenstandes.
• Bitte verwenden Sie das Produkt weder
in der Nähe von Heizungen noch in
staubiger oder feuchter Umgebung.
Hardware Installation:
Um die Karte zu installieren, müssen Sie
Ihren Computer öffnen. Achten Sie daher
unbedingt darauf, dass Sie Ihren Computer
vorher vom Stromnetz getrennt haben.
Sollten Sie mit dem internen Aufbau
Ihres Computers nicht so sehr vertraut
sein, lesen Sie bitte im Handbuch Ihres
Computers nach oder fragen Sie einen
Fachmann.
• Schalten Sie alle angeschlossenen
Geräte und Ihren Computer ab.
• Stecken Sie den PC aus, bevor Sie mit
der Installation beginnen.
• Öffnen Sie die Abdeckung Ihres
Computers.
• Halten Sie die PCI Karte and den Ecken
der Platine und stecken Sie diese in den
freien PCI- Einsteckplatz.
Hinweis: Achten Sie darauf, dass statische Elektrizität sowohl die PCI Karte als
auch Ihren Computer beschädigen kann.
Entladen Sie sich durch Berühren eines
metallischen Gegenstandes.
2
• Suchen Sie einen freien PCIEinsteckplatz.
• Entfernen Sie das Slotblech für diesen
Steckplatz. Bewahren Sie die Schraube
gut auf, Sie benötigen sie später zum
Befestigen der PCI Karte.
• Drücken Sie die Karte nun vorsichtig
in den Einsteckplatz bis der Haltewinkel
aufliegt und die vergoldeten
Steckkontakte vollständig im Steckplatz
verschwunden sind.
• Befestigen Sie die Karte mit der zuvor
entfernten Slot-, Blechschraube.
• Schließen Sie das Gehäuse Ihres
Computers und verbinden Sie ihn
wieder mit der Spannungsversorgung.
• Schalten Sie nun Ihren Rechner wieder
ein.
Karte
Slotblech
PC
Softwareinstallation:
Installation unter Windows Vista 32bit
Editionen
Windows Vista beinhaltet bereits von
Haus aus die entsprechenden Treiber,
so dass eine separate Treiberinstallation
nicht nötig ist. Nachdem die Karte in Ihrem
Rechner eingebaut und Vista hochgefahren wurde, wird die Karte nach einer
Weile automatisch erkannt und installiert.
g Operating Instruction
Ob der Controller ordnungsgemäß
installiert wurde, können Sie unter Start
(Windows Logo) -> Systemsteuerung ->
System und Wartung -> Geräte-Manager
nachsehen. Unter Umständen werden
Sie von der Benutzerkontensteuerung
aufgefordert, dieser Aktion zuzustimmen.
Klicken Sie deshalb auf die Schaltfläche
-> Fortsetzen. Folgende Einträge müssen
ohne gelbe Ausrufezeichen vorhanden
sein.
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard PCI-zu-USB erweiteter
Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Installation unter Windows Vista 64bit
Editionen
Windows Vista beinhaltet bereits von
Haus aus die entsprechenden Treiber,
so dass eine separate Treiberinstallation
nicht nötig ist. Nachdem die Karte in
Ihrem Rechner eingebaut und Vista hochgefahren wurde, wird die Karte nach einer
Weile automatisch erkannt und installiert.
Ob der Controller ordnungsgemäß
installiert wurde, können Sie unter Start
(Windows Logo) -> Systemsteuerung ->
System und Wartung -> Geräte-Manager
nachsehen. Unter Umständen werden
Sie von der Benutzerkontensteuerung
aufgefordert, dieser Aktion zuzustimmen.
Klicken Sie deshalb auf die Schaltfläche
-> Fortsetzen. Folgende Einträge müssen
ohne gelbe Ausrufezeichen vorhanden
sein.
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard PCI-zu-USB erweiteter
Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
Installation unter Windows XP mit
Service Pack 2
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows XP über Administratorenrechte verfügt, ansonsten wird die
Treiberinstallation fehlschlagen.
Windows XP mit Service Pack 2 beinhaltet
bereits von Haus aus die entsprechenden
Treiber, so dass eine separate Treiberinstallation nicht nötig ist. Nachdem die
Karte in Ihrem Rechner eingebaut und
Windows XP hochgefahren wurde, wird
die Karte nach einer Weile automatisch
erkannt und installiert.
Ob der Controller ordnungsgemäß
installiert wurde, können Sie unter Start
-> Systemsteuerung -> Leistung und
Wartung -> System -> Hardware ->
Geräte-Manager nachsehen. Dort müssen
folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
USB-Controller
• NEC PCI-zu-USB Open Host-Controller
• Standard erweiteter PCI-zu-USB
universeller Hostcontroller
• USB-Root-Hub
• USB-Root-Hub
3
Hinweis: Wir empfehlen dringendst, dass
Windows XP Benutzer zumindest das
Service Pack 2, wegen der Beseitigung
von Schwachstellen und Erweiterungen
installieren.
Hinweis: Wir empfehlen dringendst, dass
Windows XP x64 Benutzer zumindest das
Service Pack 2, wegen der Beseitigung
von Schwachstellen und Erweiterungen
installieren.
Installation unter Windows XP x64bit mit
Service Pack 2
Installation unter Windows 2000 mit
Service Pack 4
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows XP über Administratorenrechte verfügt, ansonsten wird die
Treiberinstallation fehlschlagen.
Vorbereitung:
Stellen Sie sicher, das Ihr Benutzerkonto
unter Windows 2000 über Administratorenrechte verfügt, ansonsten wird die
Treiberinstallation fehlschlagen.
Windows XP x64 mit Service Pack 2
beinhaltet bereits von Haus aus die
entsprechenden Treiber, so dass eine
separate Treiberinstallation nicht nötig
ist. Nachdem die Karte in Ihrem Rechner
eingebaut und Windows XP x64 hochgefahren wurde, wird die Karte nach einer
Weile automatisch erkannt und installiert.
Windows 2000 mit Service Pack 4
beinhaltet bereits von Haus aus die
entsprechenden Treiber, so dass eine
separate Treiberinstallation nicht nötig ist.
Nachdem die Karte in Ihrem Rechner
eingebaut und Windows 2000 hochgefahren wurde, wird die Karte nach einer
Weile automatisch erkannt und installiert.
Ob der Controller ordnungsgemäß installiert wurde, können Sie unter Start -> Systemsteuerung -> Leistung und Wartung
-> System -> Hardware -> GeräteManager nachsehen. Dort müssen
folgende Einträge ohne gelbes
Ausrufezeichen vorhanden sein.
Ob der Controller ordnungsgemäß
installiert wurde, können Sie unter Start
-> Einstellungen -> Systemsteuerung ->
System -> Hardware -> Geräte Manager nachsehen. Dort müssen folgende
Einträge ohne gelbes Ausrufezeichen
vorhanden sein.
Universal Serial Bus Contollers
• NEC PCI to USB Open Host Controller
• Standard Enhanced PCI to USB Host
Controller
• USB Root Hub
• USB Root Hub
USB-Controller
• NEC PCI-zu-USB Open
Host-Controller
• Standard erweiterter PCI-zu-USB
universeller Hostcontroller
• USB-Root Hub
• USB 2.0-Root-Hub
4
Hinweis: Wir empfehlen dringendst, dass
Windows 2000 Benutzer zumindest das
Service Pack 4, wegen der Beseitigung
von Schwachstellen und Erweiterungen
installieren.
Installation unter Mac OS X 10.3.x oder
neuer
Mac OS X 10.3.x oder höher beinhaltet
bereits von Haus aus die entsprechenden
Treiber, so dass eine separate Treiberinstallation nicht nötig ist. Nachdem die
Karte in Ihrem MAC eingebaut, und MAC
OS X hochgefahren wurde, wird die Karte
nach einer Weile automatisch erkannt und
installiert.
Kontakt- und Supportinformationen
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die
Hama Produktberatung.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder
Produktinformationen bekommen Sie
unter www.hama.com
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail: [email protected]
Ob der Controller ordnungsgemäß
installiert wurde, können Sie mittels dem
Programm System Profiler herausfinden. Dort müssen unter der Rubrik USB
folgende Einträge vorhanden sein.
USB-Gerätebaum
• USB Hochgeschwindigkeits-Bus
• USB-Bus
5
d Operating
g
Bedienungsanleitung
instruction
Package contents:
• USB 2.0 4-way PCI card
• Printed guide
• Package slip with disposal instructions
Safety instructions:
• Be aware that static electricity can
damage both the card and your
computer.
• Ground yourself by touching a metal
object.
• Keep this device away from heaters and
radiators, and free of dust or dampness
when being operated.
• Select a free PCI slot.
• Remove the plate for this slot. Keep the
screw – you will need it later to secure
the PCI card.
• Carefully push the card into the slot until
the holding bracket is lined up with the
casing and the gold-plated contacts
have disappeared into the slot.
• Secure the card using the slot cover
plate screw you removed earlier.
• Close the case of your computer, and
reconnect it to the power supply.
• Restart your computer.
Installing the software:
Installing the hardware:
Installation on Windows Vista 32-bit
editions
You must open your computer to install
the card. Ensure that you have first
Slot-metal
Card
disconnected your computer from the
power supply. If you are not familiar with
the internal setup of your computer, please
consult your computer manual or ask a
qualified technician.
• Switch off your computer and all
connected devices.
• Unplug your PC before beginning
installation.
• Open the case of the computer.
• Hold the PCI card by the edges of the
printed circuit board and insert it into
the free PCI slot.
Note: Be aware that static electricity
can damage both the PCI card and your
computer. Ground yourself by touching a
metal object.
6
PC
Because Windows Vista already includes
the necessary drivers, you do not need to
install any drivers separately. After you
have inserted the card into your computer
and restarted Vista, the computer recognizes and installs the card after a short
time.
g Operating Instruction
Instruction
You can verify whether the controller has
been successfully installed by checking
under Start (Windows logo) -> Control Panel -> System and Maintenance -> Device
Manager. Under some circumstances, you
may be asked by User Access Control to
approve this action. Click -> Continue. The
following entries must appear without a
yellow exclamation mark.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB root hub
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB root hub
Preparation:
Ensure that your user account has
administrator rights for Windows XP,
otherwise the driver installation will not be
successful.
Installation on Windows Vista 64-bit
editions
Because Windows Vista already includes
the necessary drivers, you do not need to
install any drivers separately. After you
have inserted the card into your computer
and restarted Vista, the computer
recognizes and installs the card after a
short time.
You can verify whether the controller has
been successfully installed by checking
under Start (Windows logo) -> Control Panel -> System and Maintenance -> Device
Manager. Under some circumstances, you
may be asked by User Access Control to
approve this action. Click -> Continue. The
following entries must appear without a
yellow exclamation mark.
Installation on Windows XP with Service
Pack 2
Because Windows XP with Service Pack
2 already includes the necessary drivers,
you do not need to install any drivers
separately. After you have inserted the
card into your computer and restarted
Windows XP, the computer recognizes
and installs the card after a short time.
You can check whether the controller has
been installed successfully under Start ->
Control Panel -> Performance and Maintenance -> System -> Hardware -> Device
Manager. The following must appear
without a yellow exclamation mark.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB root hub
7
d Bedienungsanleitung
Note: We highly recommend that Window
XP users at least install Service Pack 2
due to improved functionality and
enhancements.
Installation on Windows XP x64 Edition
with Service Pack 2
Preparation:
Ensure that your user account has
administrator rights for Windows XP,
otherwise the driver installation will not be
successful.
Because Windows XP x64 with Service
Pack 2 already includes the necessary
drivers, you do not need to install any
drivers separately. After you have inserted
the card into your computer and restarted
Windows XP x64, the computer recognizes
and installs the card after a short time.
You can check whether the controller has
been installed successfully under Start ->
Control Panel -> Performance and Maintenance -> System -> Hardware -> Device
Manager. The following must appear
without a yellow exclamation mark.
Universal serial bus controllers
• NEC PCI to USB open host controller
• Standard enhanced PCI to USB host
controller
• USB root hub
• USB root hub
Note: We highly recommend that Window
XP x64 users at least install Service
Pack 2 due to improved functionality and
enhancements.
8
Installation on Windows 2000 with
Service Pack 4
Preparation:
Ensure that your user account has
administrator rights for Windows 2000,
otherwise the driver installation will not be
successful.
Because Windows 2000 with Service Pack
4 already includes the necessary drivers,
you do not need to install any drivers
separately. After you have inserted the
card into your computer and restarted
Windows 2000, the computer recognizes
and installs the card after a short time.
You can check whether the controller has
been installed successfully under Start
-> Settings -> Control Panel -> System
-> Hardware -> Device Manager. The
following must appear without a yellow
exclamation mark.
Universal Serial Bus controllers
• NEC PCI to USB open host controller
• Standard Enhanced PCI to USB Host
Controller
• USB root hub
• USB 2.0 root hub
Note: We highly recommend that Window
2000 users at least install Service Pack 4
due to improved functionality and
enhancements.
g Operating Instruction
Installation on Mac OS X 10.3.x or higher
Because Mac OS X 10.3.x or higher already includes the necessary drivers, you do
not need to install any drivers separately.
After you have inserted the card into
your MAC and restarted MAC OS X, the
computer recognizes and installs the card
after a short time.
You can check whether the controller was
installed properly by using the System
Profiler program. The following entries
should appear in the USB section.
USB device tree
• USB high-speed bus
• USB bus
Contact and Support Information
If the product is defective:
Please contact your dealer or Hama
Product Consulting if you have any
product claims.
Internet/World Wide Web
Product support, new drivers and product
information are available at
www.hama.com.
Support hotline – Hama Product
Consulting:
Tel. +49 (0) 9091 502 115
Fax +49 (0) 9091 502 272
E-mail: [email protected]
9
d Mode
f
Bedienungsanleitung
d‘emploi
Contenu de l‘emballage :
• Trouvez un emplacement PCI libre.
• Retirez le couvercle de protection de
cet emplacement. Conservez
soigneusement la vis dont vous aurez
besoin plus tard pour fixer la carte PCI.
•
Appuyez
délicatement sur la carte afin
Consignes de sécurité :
de l’introduire dans l’emplacement
• Notez que de l’électricité statique est
jusqu’à ce que les encoches de
susceptible d’endommager votre
fixation reposent dans la rainure et que
ordinateur et la carte.
les connecteurs dorés aient
• Déchargez-les en les touchant avec un
complètement disparu dans
objet métallique.
l’emplacement.
• N‘utilisez pas le produit à proximité de
• Fixez la carte à l’aide de la vis que vous
radiateurs ni dans des environnements
venez de retirer.
excessivement poussiéreux ou humides. • Fermez le boîtier de votre ordinateur et
rebranchez-le à l‘alimentation
Installation du matériel :
électrique.
Vous devez ouvrir votre boîtier
• Remettez alors votre ordinateur sous
d’ordinateur afin d’installer la carte.
tension.
Cache
Veillez donc impérativement à ce que
Carte
emplacement
votre ordinateur soit hors tension avant de
commencer l’installation. Consultez le manuel de votre ordinateur ou un spécialiste
si vous n’êtes pas bien familiarisé avec
l‘architecture interne de votre ordinateur.
• Carte USB 2.0 PCI 4 ports
• Notice d’utilisation imprimée
• Consignes de recyclage
• Mettez l‘ordinateur et tous les
périphériques connectés hors tension.
• Débranchez l’alimentation électrique
de votre ordinateur avant de
commencer l‘installation.
• Ouvrez le boîtier de votre ordinateur.
• Tenez la carte PCI par les coins
de la platine, puis insérez-la dans
l’emplacement PCI.
Remarque : Notez que de l’électricité
statique est susceptible d’endommager
votre ordinateur ainsi que la carte PCI.
Déchargez-les en les touchant avec un
objet métallique.
10
PC
Installation du logiciel :
Installation sous Windows Vista Edition
32 bit
Le pilote nécessaire est intégré à
Windows Vista ; une installation de pilote
supplémentaire n’est donc pas nécessaire. La carte est automatiquement
reconnue et installée après l’avoir montée
dans votre ordinateur et après le démarrage de Vista.
g Operating Instruction
Instruction
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer (Windows Logo) -> Panneau de
configuration -> Système et maintenance -> Gestionnaire de périphérique.
Il est possible que le contrôle le compte
d'utilisateur vous demande l’autorisation
de continuer la procédure. Cliquez sur
le bouton -> Continuer. Les entrées suivantes doivent y être affichées sans point
d’exclamation jaune :
Contrôleurs de bus USB
• Contrôleur d'hote ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
èthendu
• Concentrateur USB racine
Installation sous Windows Vista Edition
64bit
Le pilote nécessaire est intégré à
Windows Vista ; une installation de
pilote supplémentaire n’est donc pas
nécessaire. La carte est automatiquement reconnue et installée après l’avoir
montée dans votre ordinateur et après le
démarrage de Vista.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer (Windows Logo) -> Panneau de
configuration -> Système et maintenance -> Gestionnaire de périphérique.
Il est possible que le contrôle le compte
d'utilisateur vous demande l’autorisation
de continuer la procédure. Cliquez sur
le bouton -> Continuer. Les entrées suivantes doivent y être affichées sans point
d’exclamation jaune :
Contrôleurs de bus USB
• Contrôleur d'hote ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
èthendu
• Concentrateur USB racine
Installation du pilote sous Windows XP
avec Service Pack 2
Préparation :
Assurez-vous que votre compte utilisateur Windows XP dispose des droits
d’administrateur, l‘installation du pilote ne
pourrait sinon pas être réalisée.
Le pilote nécessaire est intégré à
Windows XP avec Service Pack 2 ; une
installation de pilote supplémentaire
n’est donc pas nécessaire. La carte est
automatiquement reconnue et installée
après l’avoir montée dans votre ordinateur
et après le démarrage de Windows XP.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer -> Panneau de configuration ->
Performances et maintenance Système
-> Matériel -> Gestionnaire de périphérique. Les entrées suivantes doivent y être
affichées sans point d’exclamation jaune :
Contrôleurs de bus USB
• Contrôleur d'hote ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
èthendu
• Concentrateur USB racine
11
d Bedienungsanleitung
Remarque : Nous vous recommandons
instamment d’installer au minimum le
Service Pack 2 de Windows XP en raison
des extensions et de l’élimination des
zones faibles.
Remarque : Nous vous recommandons
instamment d’installer au minimum le
Service Pack 2 de Windows XP x64 en
raison des extensions et de l’élimination
des zones faibles.
Installation du logiciel sous Windows XP
x64bit avec Service Pack 2
Installation du pilote sous Windows 2000
avec le Service 4
Préparation :
Assurez-vous que votre compte utilisateur Windows XP dispose des droits
d’administrateur, l‘installation du pilote ne
pourrait sinon pas être réalisée.
Préparation :
Assurez-vous que votre compte utilisateur Windows 2000 dispose des droits
d’administrateur, sinon, il est possible
que l‘installation du pilote ne puisse être
réalisée.
Le pilote nécessaire est intégré à Windows XP x64 avec Service Pack 2 ; une
installation de pilote supplémentaire n’est
donc pas nécessaire. La carte est automatiquement reconnue et installée après
l’avoir montée dans votre ordinateur et
après le démarrage de Windows XP x64.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer -> Panneau de configuration ->
Performances et maintenance Système ->
Matériel -> Gestionnaire de périphérique.
Les entrées suivantes doivent y être affichées sans point d’exclamation jaune :
Universal Serial Bus controllers
• NEC PCI to USB Open Host Controller
• Standard Enhanced PCI to USB Host
Controller
• USB Root Hub
12
Le pilote nécessaire est intégré à
Windows 2000 avec Service Pack 4 ;
une installation de pilote supplémentaire
n’est donc pas nécessaire. La carte est
automatiquement reconnue et installée
après l’avoir montée dans votre ordinateur
et après le démarrage de Windows 2000.
Vous pouvez vérifier si le contrôleur a
été correctement installé en consultant
Démarrer -> Paramètres -> Panneau de
configuration -> Système -> Matériel ->
Gestionnaire de périphérique. Les entrées
suivantes doivent y être affichées sans
point d’exclamation jaune :
Contrôleur de bus USB
• Contrôleur d'hôte ouvert PCI vers USB
NEC
• Contrôleur hôte PCI vers USB standard
étendu
• Concentrateur USB 2.0 racine
• Concentrateur USB racine
g Operating Instruction
Remarque : Nous vous recommandons
instamment d’installer au minimum le
Service Pack 4 de Windows 2000 en
raison des extensions et de l’élimination
des zones faibles.
Installation sous Mac OS X 10.3.x ou
version ultérieure
Le pilote nécessaire est intégré à Mac
OS X 10.3.x ou version ultérieure ; une
installation de pilote supplémentaire
n’est donc pas nécessaire. La carte est
automatiquement reconnue et installée
après l’avoir montée dans votre ordinateur
et après le démarrage de Mac OS X.
Vous pouvez vérifier si le contrôleur a
été correctement installé à l’aide du
programme Préférences système. Les
entrées suivantes doivent être affichées
dans la rubrique USB :
Support technique et contact
En cas d’appareils défectueux :
En cas de réclamation concernant le
produit, veuillez vous adresser à votre
revendeur ou au département conseil
produits de Hama.
Internet / World Wide Web
Notre support technique, les nouveaux
pilotes et les informations produits sont
disponibles sous : www.hama.com
Ligne téléphonique directe d’assistance –
Conseil produits Hama :
Tél. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
e-mail : [email protected]
Arborescence de périphériques
• Bus USB à grande vitesse
• Bus USB
13
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
