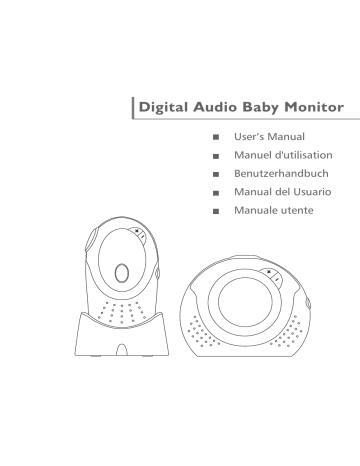

Digital Audio Baby Monitor

Digital Audio Baby Monitor

Digital Audio Baby Monitor

User’s Manual

Manuel d'utilisation

Benutzerhandbuch

Manual del Usuario

Manuale utente

C ontents

Legend of functions

Parent unit

Baby unit

What you get

What else you need

Important information

Setting up

Set up the baby unit

Power supply

Set up the parent unit

Power supply

Belt clip

Check the connection

Using the baby monitor

Adjust volume

Mute function

Talk back

Night light

Sound level indicator lights

Troubleshooting

Frequently asked questions

Technical specifications

Care and maintenance

2

7

9

9

11

11

4

5

7

7

2

3

4

12

12

13

13

14

14

15

16

16

16

1

2

Legend of functions

A, Parent unit Fig. 1

3

2

Link

4 5

Power

6

7

1

8

9

1

Mute button

2

Link / Unlink indicator LED

3 Talk back button

4 Sound level light

5

6 Power / charging indicator LED

7 ON/OFF button

8

Belt clip

9

Battery compartment

10

Power adapter jack for the charger

10

Link Power

11

12

11

Parent unit charger

12 Charger light

Legend of functions

B, Baby unit Fig. 2

1

2

3

4

7

6

5

1

2

Link / Unlink indicator LED

Night light

3

4

Night light ON/OFF button

5

Power / Battery low indicator LED

6

7

8

ON/OFF button

Power adapter jack

Battery compartment cover lock

9 Battery compartment

8

9

3

4

What you get

Baby unit

Baby unit mains power adapter

Parent unit

Parent unit mains power adapter

2 x AAA rechargeable batteries for the parent unit

Parent unit charger

Belt clip for the parent unit

This user’s manual

What else you need

4 x AA non rechargeable batteries (Alkaline recommended) batteries for the baby unit (not supplied).

Important information

Please read this user’s manual carefully before using your baby monitor and keep it for future reference. This baby monitor is designed as an aid and should not be used as a substitute for responsible and proper adult supervision.

Make sure the baby unit and adapter cable are always out of reach of the baby (at least 1 meter / 3 feet away).

1 M/ 3 feet

Never place the baby unit inside the baby’s bed, cot or playpen.

Never cover the baby monitor (e.g. with clothes, towels or blankets).

Never place or use the baby monitor at moist places or close to water.

5

6

Important information

If travelling abroad, make sure that the voltage shown on the mains power adapter corresponds to the local mains power before connection to the power supply.

To prevent electric shock, do not open the case of the baby unit and the parent unit (except battery compartment covers).

Risk of explosion if batteries are replaced by an incorrect type. For the parent unit, always use

rechargeable batteries.

no rechargeable batteries

2 x AAA rechargeable batteries for the parent unit.

1. Set up the baby unit

1.1 Power supply

The baby unit uses either four AA Alkaline batteries or household AC current.

Mains operation

1. Plug the mains power cable into

the socket on the side of the baby unit.

Setting up

ON/OFF

2. Connect the other end to the mains power.

OK

3. Once the mains connection is

established, the Power Indicator LED

will light up in green.

Warning: Use only the mains power adapter supplied. Use an improper adapter may permanently damage the baby unit.

7

Setting up

Battery operation

The baby unit also works on battery power, so that you can use it even when you are away from a mains power socket or during a power cut.

OR

1. Remove the battery compartment cover and insert 1.5V x 4 AA Alkaline

batteries into the battery compartment on the baby unit, then close

the battery compartment cover.

8

2. Turn on the baby unit and the power indicator LED will light up

in green.

OK

Note1:

The recommended batteries are 1.5V x 4 AA Alkaline.

2:

The baby unit will only work from the batteries if the mains power is disconnected.

3:

Battery low: The power indicator LED on baby unit will start blinking and the link

indicator LED on the parent unit will flash in red.

4:

Please power off the baby unit before removing the mains power or the batteries.

Setting up

2. Set up the parent unit

2.1 Power supply

The parent unit uses 2 x

AAA rechargeable batteries.

Battery operation

2 x AAA rechargeable batteries for parent unit

1. Remove the battery compartment cover and insert 2 x AAA

rechargeable batteries into the battery compartment, then close

the battery compartment cover as shown.

You should always ensure you have inserted batteries in the parent unit.

Warning:

Never use non-rechargeable batteries on the parent unit. Use only the recommended type

2 x AAA rechargeable batteries – using other types of batteries could permanently damage your unit.

2. Place the parent unit on the charge and plug the power adapter into

the wall socket.

1 2

OK

3 4

9

10

Setting up

Note 1: Even the parent unit is not placed on the charger, the charger light

would always light up in red.

2:

Insert the rechargeable batteries before charging the parent unit.

3: When the parent unit does not contain rechargeable batteries,

but is plugged into the charger, the parent unit will be powered on

for about 3-5 seconds and then power off.

4: If your rechargeable batteries get totally discharged, you need to recharge

them for at least 15 minutes. The parent unit will be powered on for about 3-5

seconds and then power off continuously before you can turn it back on.

5: When the parent unit is charging, please turn off the baby unit.

Warning : Use only the mains power adapter supplied. Using an inproper

adapter may permanently damage the charger.

3.When the battery power is low, the power / charging indicator LED on the

parent unit will blink in green. When the unit is OFF and the charging starts,

you will hear “beep beep” and the LED will blink in orange.

The LED light will turn off when the batteries are fully recharged.

When the unit is ON and the charging starts, you will hear “beep beep” and

the LED will blink in green and orange. The LED light will stay green when the

batteries are fully recharged.

4.The charging stand will keep the Parent Unit batteries at the fully charged

status. When the Parent Unit is placed on the stand while the power is turned

on, the Charging LED light may be constantly on.

Mute

Note1:

Charge the parent unit for at least 8 hours before using the baby monitor for the first time.

2: C

harging or battery replacement is necessary if the following occurs:

The power indicator LED does not light up in orange.

Battery low: The power indicator LED blinks.

3:

The parent unit can still be used while recharging.

4:

Please power off the parent unit before removing the batteries.

5: If the batteries of the parent unit are not going to be used for a long time,

remove the batteries from your parent unit and store them in a dry, cool place.

Setting up

2.2 Belt clip

You can use the belt clip to carry the parent unit on the belt.

3. Check the connection

When both units are switched on, the green link indicator lights on both units will be on. If the link between the units is broken, the link lights on both units will turn red, and the parent unit will sound an alarm to signal that there is no communication between the units. If this happens:

Check that the mains power is plugged in and switched on at the baby unit.

Check that the units are within each other’s range.

Check whether the batteries are properly installed.

link

the g reen lin k lights on both Units will come o n.

link

the l ink lights on both Units will turn re d.

N o t e:

In the event of power failure, when the power is restored all your settings will remain unchanged.

11

12

Using the baby monitor

Position both units in the same room to test the connection. Make sure the baby unit is at least

1 meter / 3 feet away from the parent unit.

1 M/ 3 feet

Note:

If you put the parent and baby units too close you will hear a high pitched noise, this is normal. The units are designed to be located at a distance

from one an other, e.g. in different rooms.

B e

B e

B e

1 M/ 3 feet

1. Adjust volume

At the parent or baby unit:

There are 5 volume levels on each unit.

Press + to increase or – to decrease the volume. Changing the

volume setting on the baby unit affects the volume when you use the

Talk back feature.

N o t e: You can press and hold the

+

or

button, and the volume will increase

/ decrease automatically.

Using the baby monitor

2. Mute mode and microphone sensitivity level setting

To set the sensitivity level, follow these steps:

Press Mute button on the parent unit, then press + or – within 3

seconds to select the desired sensitivity level - level 1 for Low

sensitivity, or level 5 for High sensitivity (Default setting is level 3).

N o t e 1 : You can press and hold the

+

or

buttons, and the sensitivity levels

will be changed automatically.

N o t e 2 : The level 4 LED indicator will light up when the Mute mode will be activated.

N o t e 3 : Press the Mute button again to return to normal mode.

Mute

3. Talk back

You can use the Talk back feature to comfort and reassure your baby.

Press and hold Talk on the parent unit to speak to the baby.

Release Talk to hear your baby again.

13

14

Using the baby monitor

4. Night light

The night light provides a soft and comforting glow for your baby and allows you to check on the baby without having to turn on the main room light.

Light

Press the Light button on the baby unit. Press again to switch it off.

5. Sound level lights

The sound level lights are the green and red lights locate at the top of the

Parent unit which illuminate according to the level of sound in the baby’s room.

There are 8 sound levels:

Level 0: 0 green light

Level 1: 1 green light

Level 2: 2 green lights

Level 3: 3 green lights

Level 4: 4 green lights

Level 5: 5 green lights

Level 6: 5 green lights and 1 red light

Level 7: 5 green lights and 2 red lights

Troubleshooting

Power lights do not turn on:

If using the mains power adapters, make sure they are plugged in and switched on.

If using batteries, check whether they are correctly installed.

Link light does not turn on:

Check that both the baby unit and parent units are switched on.

If using batteries, check whether they are correctly installed.

Link light is red:

The link between your units is broken. You will also hear a “Beep Beep” alert indicating that there is no communication between the units. If this happens, check that the mains power (or batteries) is correctly connected and that the units are within each other’s range.

Pairing

1. Press the volume + and – buttons stimultaneously on the baby unit for

about 3-5 seconds, the link LED will blink in green and red. Press the

volume – button on the baby unit 7 times, and the link LED will turn red.

2. Press the volume + and – buttons on both units stimultaneously for

about 3-5 seconds, the link LED on both units should turn green within

2 minutes, and you will receive a clear sound.

Parent unit remains silent or very quiet:

The volume setting may be too low.

You may have pressed the Mute button.

You can hear a high pitched noise:

The units are too close to each other, or the volume setting is too high.

Move the parent unit away from baby unit (at least 1 meter / 3 feet).

Decrease volume on the parent unit.

15

S ommaire

Légendes des fonctions

unité Parent unité Enfant

Contenu

Accessoires supplémentaires

Informations importantes

Installation

Installation de l’unité Enfant

Alimentation

Installation de l’unité Parent

Alimentation

Attache de ceinture

Vérification de la connexion

Utilisation du moniteur Enfant

Ajuster le volume

Fonction silencieux

Réponse

Lumière de nuit

Voyants de signalisation de niveau sonore

Dépannage

20

20

21

23

18

18

19

23

23

25

25

27

27

28

28

29

29

30

30

31

17

18

Légende des fonctions

A, Unité Parent Fig. 1

3

2

Link

4 5

Power

6

7

1

8

9

1

Bouton silencieux

2

Témoin LED de lien

3 Bouton de réponse

4 Lumière du niveau sonore

5

Contrôle de sensibilité VOX / volume + _

6

LED indicateur de Puissance /

Charge

7

Bouton Allumé/Eteint

8 Attache de ceinture

9 Emplacement des piles

10

Connecteur de l’adaptateur pour le chargeur

10

Link Power

11

12

11

Chargeur Unité Parent

12 Lumière du chargeur

Légende des fonctions

B, Unité Enfant Fig. 2

1

2

3

4

7

6

5

1

Témoin LED de lien

2 Lumière de nuit

3

Bouton Arrêt/Marche

Veilleuse

4

5

LED indicateur de Puissance/ batterie faible

6

Bouton Allumé/Eteint

7

Connecteur de l’adaptateur

8

9

Couvercle de verrouillage de compartiment de batterie

Emplacement des piles

8

9

19

20

Contenu

Unité Enfant

Adaptateur d’alimentation secteur de l’unité Enfant

Unité Parent

Adaptateur d’alimentation secteur de l’unité Parent

2 x Piles AAA rechargeables pour l’unité Parent

Chargeur Unité Parent

Attache ceinture pour Unité Parent

Ce manuel d’utilisation

Autres accessoires

4 x Piles AA non rechargeables

(alcaline recommandée) pour l’unité Enfant (non inclus)

Informations importantes

Veuillez lire attentivement le manuel d’utilisation avant d’utiliser le moniteur Enfant et conservezle pour vous y reporter. Ce moniteur Enfant a

été conçu comme une aide et ne doit pas

être utilisé en remplacement d’une surveillance responsable et correcte d’un adulte.

Assurez-vous que l’Unité Enfant et le câble de l’adaptateur sont toujours hors de portée de l’enfant. (au moins à 1 mètre/3 pieds)

1 mètre/3 pieds

Ne placez jamais l’unité Enfant dans le lit, la chaumine, ou le parc de l’enfant.

Ne couvrez jamais le moniteur Enfant (avec des vêtements, des serviettes ou des couvertures par exemple)

Ne placez jamais et n’utilisez jamais le moniteur

Enfant dans des endroits humides ou proche de l’eau.

21

22

Informations importantes

Si vous voyagez, assurez-vous que la tension affichée sur l’adaptateur d’alimentation secteur correspond à l’alimentation locale avant de connecter l’alimentation.

Afin d’éviter tout choc électrique, n’ouvrez pas le boîtier de l’unité Enfant ou de l’unité Parent

(mise à part les couvercles des emplacements des piles).

Il y a un risque d’explosion si les piles sont remplacées par des piles d’un type incorrect.

Pour l’unité Parent, n’utilisez que des piles rechargeables.

L’unité Parent utilise des piles rechargeables AAA.

1. Installation de l’unité Enfant

1.1 Alimentation

L’unité Enfant utilise quatre piles Alcalines

AA ou le courant AC d’une habitation.

Utilisation principale

1.Branchez le câble d’alimentation secteur

dans le connecteur latéral de l’unité Enfant.

Installation

Allumé/Eteint

2. Connectez l’autre extrémité à l’alimentation

secteur

OK

3. Une fois que la connexion électrique

est établie, l’indicateur de puissance LED

de couleur verte s’allumera.

Avertissement: N’utilisez que l’adaptateur d’alimentation secteur inclus. En utilisant un adaptateur incorrect vous risqueriez d’endommager de manière permanente l’unité Enfant.

23

Installation

Utilisation des piles

L’unité Enfant peut aussi fonctionner sur piles, de manière à ce que vous puissiez l’utiliser même lorsque vous n’êtes pas près d’une prise

électrique ou lors d’une coupure d’électricité.

OR

1. Retirez le couvercle de l’emplacement des piles et insérez 4 x piles

Alcalines AA dans l’emplacement des piles de l’unité Enfant puis

replacez le couvercle de l’emplacement des piles.

2. Allumez l’appareil du bébé et l’indicateur de puissance LED couleur

verte s’allumera.

OK

24

Remarque1:

Les piles recommandées sont 4 x Alcalines AA.

2:

L’unité Enfant ne fonctionnera que sur piles si l’alimentation secteur est déconnectée.

3:

Batterie faible: L’indicateur de puissance LED sur l’appareil bébé

commencera à clignoter et l’indicateur de connexion LED de couleur

rouge sur l’appareil parents clignotera en rouge.

4: Veuillez éteindre l’Unité Bébé avant de débrancher la puissance principale

ou les batteries.

Installation

2. Installation de l’unité Parent

2.1 Alimentation

L’unité Parent utilise des piles rechargeables 2 x

AAA.

Utilisation des piles

2 x AAA rechargeable batteries for parent unit

1. Retirez le couvercle de l’emplacement des piles et insérez 2 x piles rechargeables AAA dans le compartiment des piles de l’unité Parent et replacez le couvercle de l’emplacement des piles comme il est indiqué. Vous devez toujours vous assurer d’avoir inséré des piles dans l’unité Parent.

Avertissement:

N’utilisez jamais de piles rechargeables dans l’unité Parent. N’utilisez que 2 x piles rechargeables de type AAA – en utilisant d’autres types de piles, vous risqueriez d’endommager votre unité de manière permanente.

2. Branchez le chargeur de l’unité Parent dans une prise électrique.

1 2

OK

3 4

25

Installation

Note 1: Même si l’appareil parents n’est pas placé sur le chargeur, la lumière de

charge sera toujours allumée en rouge.

2:

IInsérez les batteries rechargeables avant de charger l’appareil parents.

3: Quand l’appareil parents ne contient pas de batteries rechargeables,

mais est branché au chargeur, l’appareil parent sera allumé environ 3-5

secondes et puis s’éteindra.

4: Si vos batteries rechargeables sont déchargées totalement, vous devez les

recharger pendant au moins 15 minutes. L’appareil parents sera mis sous

tension environ 3-5 secondes et puis continuellement éteint sans interruption

avant que vous puissiez le rallumer.

5: Quand l’appareil parents est en charge, veuillez puis s’éteindra bébé.

Avertissement: n’utilisez que l’adaptateur d’alimentation secteur inclus.

En utilisant un adaptateur d’un type incorrect, vous pourriez endommager le chargeur de manière permanente.

3. Quand la puissance de la batterie est basse, l’indicateur de puissance /

charge LED de couleur verte sur l’appareil parents clignotera. Quand l’

appareil est ÉTEINT et la charge débute, vous entendrez un “double bip’’

et la LED orange clignotera. La lumière LED s’éteindra lorsque les batteries

seront entièrement rechargées. Quand l’appareil est ALLUMÉ et la charge

débute, vous entendrez un “double bip’’ et les LED verte et orange

clignoteront. La lumière verte LED restera allumée lorsque les batteries

seront entièrement rechargées.

4. Le support de charge gardera les batteries de l’appareil parents au statut

charge pleine. Quand l’appareil parents est placé sur le support tandis

que le courant est allumé, la lumière de charge LED peut être allumée

continuellement.

Mute

26

Remarque1: Chargez l’unité Parent pendant au moins 8 heures avant d’utiliser le moniteur

Enfant pour la première fois.

2:

La recharge ou le remplacement des piles est nécessaire si l’une des situations suivantes apparaît :

L’indicateur de puissance LED de couleur orange ne s’allume pas.

Batterie basse : Le témoin LED d’alimentation clignote.

3:

L’unité Parent peut être utilisée lorsqu’elle est dans le chargeur.

4: Veuillez éteindre l’Unité Parent avant d’enlever les batteries.

5: Si les batteries de l’appareil parents ne sera pas utilisé pendant longtemps,

enlevez les batteries de votre appareil parents et les stocker dans un endroit

sec et frais.

Installation

2.2 Attache de ceinture

Vous pouvez utiliser le clip de ceinture pour porter l’appareil parent

sur votre ceinture.

3. Vérification de la connexion

Quand les deux appareils sont allumés, les voyants de signalisation de connexion verts sur les deux appareils seront allumés. Si la connexion entre les appareils est coupée, une lumière de couleur rouge de connexion s’allumera sur les deux appareils, et l’appareil parents déclenchera une alarme pour signaler qu’il n’y a plus de communication entre les appareils.

Si ceci se produit :

Vérifiez que l’alimentation secteur est branchée et allumée sur l’appareil

bébé.

Vérifiez que les appareils sont à une portée suffisante l’un de l’autre.

Vérifiez si les batteries sont correctement installées. allumées

la

lumiè re verte d e lien des deux unités ’allu me allumées l a lumièr e de lien des deux unités deviendra ro uge

Remarque:

En cas de coupure de courant, lorsque l’alimentation est restaurée, votre configuration ne sera pas modifiée.

27

28

Utilisation du moniteur Enfant

Positionnez les deux unités dans la même pièce pour tester la connexion. Assurez-vous que l’unité Enfant est à au moins 1 mètre/ 3 pieds de l’unité Parent.

1 mètre/ 3 pieds

Remarque:

Si vous placez les unités Parent et Enfant trop proches l’une de l’autre, vous entendrez un son très aigu, et c’est normal. Les unités ont été conçues pour

être à distance l’une de l’autre, comme par exemple dans des pièces différentes.

B e

B e

B e

1 mètre/ 3 pieds

1. Ajuster le volume

Sur l’unité Parent ou Enfant :

Il y a 5 niveaux de volumes sur chaque appareil.

Appuyez sur + pour augmenter ou – pour diminuer le volume. En modifiant

le paramètre du volume sur l’unité Enfant, vous affectez le volume de la

fonction Réponse.

Remarque:

Vous pouvez presser et retenir le bouton

+

ou

, et le volume augmentera / diminuera automatiquement.

Utilisation du moniteur Enfant

2. Réglage du mode silencieux et du niveau de

sensibilité du microphone

Pour régler le niveau de sensibilité, suivez ces étapes :

Pressez le bouton Silencieux sur l’appareil parents, puis pressez + ou –

dans les 3 secondes pour choisir le niveau de sensibilité désiré- niveau 1 pour

sensibilité basse, ou niveau 5 pour sensibilité élevée (Réglages de défaut est

niveau 3).

N o t e 1 : Vous pouvez presser et tenir le bouton

+

ou

et les niveaux de

sensibilité seront changés automatiquement.

N o t e 2 : Le LED de l’indicateur de niveau 4 s’allumera quand le mode

silencieux sera activé.

N o t e 3 : Appuyez sur le bouton Silencieux à nouveau pour retourner au

mode normale.

3. Réponse

Mute

Vous pouvez utiliser la fonction Réponse pour réconforter et rassurer votre enfant.

Appuyez et maintenez Parler sur l’unité Parent pour parler à votre enfant.

Relâchez Parler pour entendre de nouveau votre enfant.

29

30

Utilisation du moniteur Enfant

4. Lumière de nuit

La lumière de nuit offre une lueur douce et réconfortante pour votre enfant et vous permet de surveiller votre enfant sans avoir à allumer la lumière principale de la pièce.

Light

Appuyez sur le bouton Lumière de l’unité Enfant. Appuyez de nouveau pour éteindre.

5. Lumières de niveau sonore

TLes lumières de niveau sonore sont les lumières rouges et vertes situées sur le dessus de l’unité Parent qui s’allument selon le niveau sonore de la pièce de l’enfant.

Il y a 8 niveaux sonores:

Niveau 0 : 0 lumière verte

Niveau 1 : 1 lumière verte

Niveau 2 : 2 lumières vertes

Niveau 3 : 3 lumières vertes

Niveau 4 : 4 lumières vertes

Niveau 5 : 5 lumières vertes

Niveau 6 : 5 lumières vertes et 1 lumière rouge

Niveau 7 : 5 lumières vertes et 2 lumières rouges

Dépannage

Les lumières d’alimentation ne s’allument pas :

Si vous utilisez les adaptateurs d’alimentation secteur, assurez-vous qu’ils sont branchés et allumés.

Si vous utilisez les batteries, vérifiez si elles sont correctement installées.

La lumière de lien ne s’allume pas :

Vérifiez que les unités Enfant et Parent sont allumées.

Si vous utilisez les batteries, vérifiez si elles sont correctement installées.

La lumière de lien est rouge :

Le lien entre les Unités est coupé. Vous entendrez également un “double bip’’ d’alerte indiquant qu’il n’y a aucune communication entre les appareils. Si ceci se produit, vérifier que l’alimentation secteur (ou les batteries) soit correctement relié et que les appareils sont à une portée suffisante l’un de l’autre.

Apparier:

1.

2.

Pressez le volume + et boutons – simultanément sur l’appareil bébé pendant environ 3-5 secondes, et le LED de couleur vert et rouge de connexion clignotera. Pressez sur le bouton du volume – sur l’appareil bébé 7 fois, et le LED de connexion deviendra rouge.

Pressez le volume + et boutons – sur les deux appareils simultanément pendant environ 3-5 secondes. Le LED sur les deux appareils devrait passer au vert dans un délai de 2 minutes, et vous percevrez un son clair.

L’unité Parent reste silencieuse ou avec un son très bas :

Le paramètre du volume est trop bas.

Vous avez pu avoir appuyé sur le bouton Silencieux.

Vous entendez un bruit très aigu :

Les unités sont trop proches l’une de l’autre, ou le paramètre du volume est trop haut.

Déplacez l’unité Parent à distance de l’unité Enfant (au moins 1 mètre/ 3 pieds).

Diminuez le volume sur l’unité Parent.

31

32

I nhaltsverzeichnis

Was Sie erhalten

Was sonst noch notwendig ist

Liste mit den Funktionen

Eltern-Gerät

Baby-Gerät

Wichtige Informationen

Einstellen

Das Baby-Gerät einstellen

Stromversorgung

Das Eltern-Gerät einstellen

Stromversorgung

Gürtelklemme

Die Verbindung überprüfen

Das Baby-Gerät benutzen

Die Lautstärke einstellen

Stumm Funktion

Rücksprache

Nachtleuchte

Lautstärkepegel Anzeigeleuchten

Störungssuche

33

33

34

34

35

36

42

42

43

43

44

44

45

45

46

38

38

38

40

40

Was Sie erhalten

Baby-Gerät

Stromadapter zum Anschließen des Baby-Geräts an das Stromnetz

Eltern-Gerät

Stromadapter zum Anschließen des Eltern-Geräts an das Stromnetz

2 x wiederaufladbare Batterien (AAA) für das Eltern-Gerät

Aufladegerät für das Eltern-Gerät

Gürtelklemme für das Eltern-Gerät

Diese Benutzeranleitung

Was sonst noch notwendig ist

4 x nicht wiederaufladbare Batterien (AA) (Alkali-Batterien empfohlen) für das Baby-Gerät (Batterien nicht mitgeliefert).

33

34

Liste mit den Funktionen

A, Eltern-Gerät Abb. 1

3

2

Link

4 5

Power

6

7

1

8

9

1

Stumm Taste

2

Verbindungsanzeigediode (LED)

3

Rücksprache-Taste

4 Leuchte zum Anzeigen des

Geräuschpegels

5

Lautstärke / VOX Empfindlichkeit

Steuerung

6 Netz / Ladeanzeige LED

7

8

EIN/AUS-Taste (ON/OFF)

Gürtelklemme

9 Batteriefach

10

Netzadapter-Anschlussbuchse zum Anschließen des

Aufladegerätes

10

11

Aufladegerät für das Eltern-Gerät

12 Leuchte des Aufladegeräts

Link Power

11

12

Liste mit den Funktionen

B, Baby-Gerät Abb. 2

1

2

3

4

7

6

5

1

Verbindungsanzeigediode (LED)

2 Nachtleuchte

3 EIN / AUS Schalter für Nachtlicht

4

Lautstärkeregelung

+ _

5

INetz / Batterie schwach LED

6

7

EIN/AUS-Taste (ON/OFF)

8

Anschlussbuchse für den

Netzadapter

Batteriefachverriegelung

9 Batteriefach

8

9

35

36

Wichtige Hinweise

Lesen Sie diese Benutzeranleitung vor der Inbetriebnahme des Baby-Geräts aufmerksam durch und bewahren Sie diese Anleitung für eine zukünftige Verwendung gut auf. Dieser

Baby-Monitor dient lediglich als eine Hilfe und kann nicht als Ersatz für eine verantwortungsbewusste und richtige elterliche Aufsicht angesehen werden.

Stellen Sie sicher, dass das Baby-Gerät und das Adapterkabel immer außer Reichweite des Babys sind (mindestens 1 Meter (3 Fuß)).

mindestens 1 Meter (3 Fuss)

Legen Sie das Baby-Gerät niemals in das

Babybett, Kinderbett oder in das Laufgitter.

Decken Sie das Baby-Gerät niemals ab (z. B. mit

Kleidern, Decken oder Tüchern).

Stellen oder benutzen Sie das Baby-Gerät nicht an feuchten Orten oder in der Nähe von Wasser.

Wichtige Hinweise

Falls Sie die Geräte auf einer Auslandsreise mitnehmen stellen Sie auf dem Etikett mit der

Angabe der Stromversorgungsspannung sicher, dass diese mit der Stromspannung

Ihres Ziellandes übereinstimmt, bevor Sie das

Gerät an das dortige Stromnetz anschließen.

Zur Vermeidung eines elektrischen Schlages,

öffnen Sie nicht das Eltern- und Baby-Gerät

(mit Ausnahme des Deckels auf dem Batteriefach).

Bei der Verwendung eines ungeeigneten

Batterietyps besteht Explosionsgefahr. Für das Eltern-Gerät dürfen nur wiederaufladbare

Batterien verwendet werden.

2 x wiederaufladbare Batterien (AAA)

für das Eltern

37

Einstellen

ON/OFF

1. Das Baby-Gerät einrichten

1.1 Stromversorgung

Das Baby-Gerät kann entweder mit vier

AA-Alkali-Batterien betrieben oder an das

AC-Stromnetz (Wechselstrom) angeschlos sen werden.

Betrieb mit dem Stromnetz

1. Schließen Sie das Stromkabel an die

Anschlussbuchse des Baby-Geräts an.

2. Schließen Sie danach das andere Ende an

das Stromnetz an.

38

3. Sobald die Stromversorgung hergestellt

wurde, wird die Netz-LED grün aufleuchten.

OK

Warnung:

Verwenden Sie nur den mitgelieferten Netzadapter. Das Verwenden eines anderen Adapters kann das Aufladegerät dauerhaft beschädigen.

Einstellen

Batteriebetrieb

Das Baby-Gerät kann ebenfalls mit Batterien betrieben werden, so dass es auch dann benutzt werden kann, wenn in der Nähe keine

Netzsteckdose verfügbar ist oder während eines Stromausfalls.

OR

1.

Nehmen Sie den Deckel des Batteriefaches ab, setzen 4 AA-Alkali-Batterien in das Batteriefach des Baby-Geräts ein und bringen danach den Deckel wieder auf das Batteriefach an.

2. Schalten Sie die Babyeinheit ein und die Netz-LED wird grün

aufleuchten.

OK

Hinweis 1:

Die empfohlenen Batterien sind 4 Alkali-Batterien (AA).

2:

Das Baby-Gerät wird nur dann mit den Batterien betrieben, wenn es vom Stromnetz abgetrennt ist.

3:

Niedrige Batterieladung: Die Netz-LED an der Babyeinheit wird anfangen

zu blinken und die Verbindungs-LED an der Elterneinheit wird rot blinken.

4:

Bitte schalten Sie das Baby-Gerät aus, bevor Sie es vom Stromnetz trennen

oder die Batterien entfernen.

39

Einstellen

2. Das Eltern-Gerät einstellen

2.1 Stromversorgung

Das Eltern-Gerät wird mit zwei wiederaufladbaren Batterien

(AAA) betrieben.

Batteriebetrieb

1. Nehmen Sie den Deckel des Batteriefaches ab, setzen die beiden

wiederaufladbaren Batterien (AAA) in das Batteriefach des

Eltern-Geräts ein und bringen danach den Deckel wieder auf das

Batteriefach an; siehe Abbildung. Stellen Sie immer sicher, dass die

Batterien im Eltern-Gerät eingesetzt sind.

Warnung:

Setzen Sie niemals nicht wiederaufladbare Batterien in das Eltern-Gerät ein.

Setzen Sie nur die empfohlenen 2 wiederaufladbaren Batterien (AAA) ein – andere Batterietypen können das Gerät dauerhaft beschädigen.

2. Schließen Sie das Aufladegerät für das Eltern-Gerät an die

Netzsteck dose des Stromnetzes an.

1 2

OK

40

3 4

Einstellen

die Ladeleuchte immer rot aufleuchten.

2: Legen Sie die Akkus ein, bevor Sie die Elterneinheit laden.

3: Wenn die Elterneinheit keine Akkus enthält, aber mit dem Ladegerät

verbunden wird, wird die Elterneinheit für etwa 3-5 Sekunden ein- und dann

ausgeschaltet.

4: Falls Ihre Akkus vollständig entladen werden, müssen Sie sie für mindestens

15 Minuten wiederaufladen. Die Elterneinheit wird für etwa 3-5 Sekunden

ein- und dann dauerhaft ausgeschaltet, bevor Sie sie wieder einschalten

können.

5: Wenn die Elterneinheit aufgeladen wird, schalten ausgeschaltet Babyeinheit ein.

Warnung: Verwenden Sie nur den mitgelieferten Netzadapter.

Das Verwenden eines anderen Adapters kann das Aufladegerät dauerhaft beschädigen.

3.

Wenn der Batteriestand niedrig ist, wird die Netz / Ladeanzeige LED an der Elterneinheit grün blinken. Wenn die Einheit AUS ist und der Ladevorgang beginnt, werden Sie „piep piep“ hören und die LED wird orange blinken. Die LED wird erlöschen, wenn die Batterien vollständig wiederaufgeladen sind.

Wenn die Einheit AN ist und der Ladevorgang beginnt, werden Sie „piep piep“ hören und die LED wird grün und orange blinken. Die LED wird weiterhin grün leuchten, wenn die Batterien vollständig wiederaufgeladen sind.

4. Die Ladestation wird die Batterien der Elterneinheit ständig vollständig aufgeladen halten. Wenn die Elterneinheit auf die Station gesetzt wird während der Strom eingeschaltet ist, wird die Lade-LED ständig an sein.

Mute

Hinweis 1:

Laden Sie vor dem Erstbetrieb des Baby-Geräts das Eltern-Gerät mindestens

8 Stunden lang auf.

2:

Unter den folgenden Umständen muss die Batterie wieder aufgeladen oder aus

gewechselt werden:

Die Netz-LED leuchtet nicht orange.

Niedrige Batterieladung: Die Betriebsanzeigediode (LED) blinkt.

3:

Selbst nach dem Anschließen an das Aufladegerät kann das Eltern-Gerät benutzt

werden.

4: Bitte schalten Sie das Eltern-Gerät aus, bevor Sie die Batterien entfernen.

5: Falls die Batterien der Elterneinheit über einen längeren Zeitraum nicht benutzt

werden, entfernen Sie die Batterien aus Ihrer Elterneinheit und bewahren Sie sie

an einem trockenen, kühlen Ort auf.

41

42

Einstellen

2.2 Gürtelklemme

Sie können den Gürtelhalter benutzen, um die Elterneinheit am Gürtel

zu tragen.

3. Die Verbindung überprüfen

Wenn beide Einheiten eingeschaltet sind, werden die grünen Verbindungsanzeigen an beiden Einheiten an sein. Falls die Verbindung zwischen den beiden

Einheiten unterbrochen wird, werden die Verbindunganzeigen an beiden Einheiten rot leuchten und die Elterneinheit wird ein Alarmsignal ausgeben, um anzuzeigen, dass zwischen beiden Einheiten kein Kontakt besteht. Falls dies geschieht :

Prüfen Sie, dass das Stromkabel verbunden und dass die Babyeinheit

eingeschaltet ist.

Prüfen Sie, dass sich die Einheiten innerhalb ihrer Reichweite befinden.

Prüfen Sie, ob die Batterien richtig eingelegt sind.

Hinweis:

Alle Einstellungen bleiben unverändert, auch wenn nach einem Stromausfall die Stromzufuhr wieder hergestellt wird.

Das Baby-Gerät benutzen

Zum Überprüfen der Verbindung stellen Sie beide Geräte im selben Zimmer auf. Stellen

Sie dabei sicher, dass sich das Baby-Gerät mindestens 1 Meter (3 Fuß) vom Eltern-Gerät entfernt befindet.

mindestens 1 Meter (3 Fuss)

Hinweis:

Falls das Eltern-Gerät und das Baby-Gerät zu nahe zueinander aufgestellt werden ertönt ein sehr hoher Klang, was normal ist. Die beiden Geräte sind so ausgeführt, dass sie in einem bestimmten Abstand zueinander aufgestellt werden müssen, z.

B. jeweils einem anderen Zimmer.

B e

B e

B e

mindestens 1 Meter (3 Fuss)

1. Die Lautstärke einstellen

Am Eltern- oder Baby-Gerät:

An jeder Einheit gibt es 5 Lautstärkepegel.

Drücken Sie zum Erhöhen oder Reduzieren der Lautstärke auf + bzw. – .

Das Abändern der Lautstärke des Baby-Gerätes beeinträchtigt die Lautstärke bei der Anwendung der Rücksprachefunktion.

Hinweis:

Sie können die

+

oder

Taste drücken und halten und die Lautstärke wird sich automatisch erhöhen / verringern.

43

Das Baby-Gerät in Betrieb nehmen

2. Stumm-Modus und Mikrofon Empfindlichkeitseinstellung

Um die Empfindlichkeit einzustellen, folgen Sie diesen Schritten:

Drücken Sie die Stumm Taste an der Elterneinheit. Drücken Sie

dann + oder – innerhalb von 3 Sekunden, um die gewünschte

Empfindlichkeit auszuwählen – Pegel 1 für Niedrige Empfindlichkeit

oder Pegel 5 für Hohe Empfindlichkeit (Standardeinstellung ist Pegel 3).

Hinweis:

Sie können die

+

oder

Taste drücken und halten und die Empfindlichkeit

wird sich automatisch ändern.

Hinweis:

Die 4 LED Anzeigen werden aufleuchten, wenn der Stumm-Modus aktiviert

wird.

Hinweis:

Drücken Sie die Stumm Taste erneut, um in den normalen Modus zurückzukeh

ren.

Mute

3. Rücksprache

Zum Beruhigen und Trösten des Babys benutzen Sie die Rücksprachefunktion.

44

Zum Sprechen mit dem Baby drücken Sie auf die Talk -Taste (Sprechtaste) auf dem Eltern-Gerät und halten diese Taste gedrückt.

Damit Sie Ihr Baby wieder hören können lassen Sie die Talk -Taste

(Sprech taste) los.

Das Baby-Gerät in Betrieb nehmen

4. Nachtleuchte

Diese Nachtleuchte verbreitet ein sanftes und beruhigendes Licht für Ihr

Baby, so dass das Licht im Zimmer nicht eingeschaltet werden muss, wenn

Sie nach Ihrem Baby sehen wollen.

Light

Drücken Sie auf dem Baby-Gerät die Light -Taste (Leuchte).

Zum Ausschalten erneut drücken.

5. Geräuschpegel-Anzeigeleuchten

Die Leuchten für die Geräuschpegel-Anzeige sind grün und rot und befinden sich oben auf dem Eltern-Gerät, wobei diese je nach den Geräuschen im

Baby-Zimmer aufleuchten.

8 Tonpegel stehen zur Verfügung:

Stufe 0: 0 grüne Leuchte

Stufe 1: 1 grüne Leuchte

Stufe 2: 2 grünes Leuchten

Stufe 3: 3 grünes Leuchten

Stufe 4: 4 grünes Leuchten

Stufe 5: 5 grünes Leuchten

Stufe 6: 5 grünes Leuchten und 1 rot Leuchten

Stufe 7: 5 grünes Leuchten und 2 rots Leuchten

45

46

Störungssuche

Die Betriebsanzeigediode leuchtet nicht auf:

Falls Sie das Gerät mit den Stromadaptern betreiben stellen Sie sicher, dass diese Adapter am Stromnetz angeschlossen und eingeschaltet sind.

Falls Batterien benutzt werden, prüfen Sie, ob Sie richtig eingelegt sind.

Die Verbindungsanzeigediode leuchtet nicht auf:

Stellen Sie sicher, dass sowohl das Baby-Gerät als auch das Eltern-Gerät eingeschaltet ist.

Falls Batterien benutzt werden, prüfen Sie, ob Sie richtig eingelegt sind.

Die Verbindungsanzeigediode leuchtet rot:

Die Verbindung zwischen Ihren Geräten ist unterbrochen.Sie werden auch einen

„Piep Piep“ Ton hören als Signal, dass kein Kontakt zwischen den Einheiten besteht.

Falls dies geschieht, prüfen Sie, dass die Stromversorgung (oder Batterien) richtig angeschlossen ist und dass sich die Einheiten innerhalb ihrer Reichweite befinden.

Abgleich:

Drücken Sie die Lautstärke + und – Tasten an der Babyeinheit gleichzeitig für etwa 3-5 Sekunden und die Verbindungs-LED wird grün und rot blinken. Drücken Sie die Lautstärke – Taste an der Babyeinheit 7 Mal und die Verbindungs-LED wird rot leuchten.

Drücken Sie die Lautstärke + und – Tasten an beiden Einheiten gleichzeitig für etwa 3-5 Sekunden. Die Verbindungs-LED an beiden Einheiten sollte innerhalb von 2 Minuten grün werden und Sie werden einen klaren Ton hören.

Das Eltern-Gerät bleibt still oder die Lautstärke ist sehr schwach:

Die Lautstärke wurde eventuell zu niedrig eingestellt.

Sie haben möglicherweise die Stumm Taste gedrückt.

Das Gerät gibt hohe Töne ab:

Entweder sind die Geräte zu nahe aneinander aufgestellt oder die

Lautstärke ist zu hoch eingestellt.

Bewegen Sie das Eltern-Gerät vom Baby-Gerät weg (mindestens 1

Meter (3 Fuß)).

Reduzieren Sie die Lautstärke des Eltern-Geräts.

Í ndice

Leyenda de las funciones

Unidad para los Padres

Unidad para el Bebé

Lo que usted obtiene

Qué más necesita

Información importante

Instalación

Instalación de la Unidad para el Bebé

Fuente de energía

Instalación de la Unidad para el Bebé

Fuente de energía

Gancho para cinturón

Verifique la conexión

Uso del monitor de bebé

Ajuste del volumen

Función Mute

Contestar

Luz de noche

Luces indicadoras del volumen

Solución a problemas básicos

48

48

49

50

50

51

55

57

57

58

53

53

53

53

58

59

59

60

60

61

47

48

Leyenda de las funciones

A, Unidad para los Padres Ilustr. 1

3

2

Link

4 5

Power

6

7

1

8

9

1

Botón Mute

2

LED indicador de enlace

3

Botón para contestar

7

8

4

Luz de nivel de sonido

5

6

Volumen / Control de sensibilidad

+ _

Indicador LED de encendido / en carga

Botón de ENCENDIDO/APAGADO

Gancho para cinturón

9

10

Compartimiento de la batería

Ficha del Adaptador de energía para el Cargador

10

Link Power

11

12

11

12

Cargador de la Unidad para los

Padres

Luz del Cargador

Leyenda de las funciones

B, Unidad para el Bebé Ilustr. 2

1

2

3

4

7

6

5

1

2

LED indicador de enlace

Luz de noche

4

5

3 Conmutador de encendido/ apagado de Luz de noche

Control de Volumen

+ _

6

Indicador LED de encendido / batería baja

Botón de ENCENDIDO/APAGADO

7

8

Ficha del adaptador de energía

9

Cierre del compartimento de la bateria

Compartimiento de la batería

8

9

49

50

Lo que usted obtiene

Unidad para el Bebé

Adaptador de energía para la Unidad del Bebé

Unidad para los Padres

Adaptador de energía para la Unidad de los Padres

2 baterías regardable AAA para la Unidad para los Padres

Cargador de la Unidad para los Padres

Gancho para cinturón de la Unidad para los Padres

Este Manual del Usuario

Qué más necesita

4 baterías no recargables AA (se recomienda el uso de alcalinas) para la Unidad para el Bebé (no suministradas).

Información importante

Lea con atención este manual del usuario antes de usar el monitor de bebé y guárdelo para referencia en el futuro. Este monitor para bebés está diseñado como una ayuda y no debe ser usado para reemplazar la supervisión responsable y adecuada de los adultos.

Asegúrese que la Unidad para el Bebé y el cable del adaptador estén siempre fuera del alcance del bebé (al menos 1 metro / 3 pies de distancia).

1 metro / 3 pies

No coloque nunca la unidad para el bebé en la cama del bebé, en la cuna o en el corralito.

No cubra nunca el monitor de bebés (por ej., con paños, toallas o mantas).

No coloque nunca ni use el monitor de bebés en lugares húmedos o cerca del agua.

51

52

Información importante

Si viaja al extranjero, asegúrese que el voltaje indicado en el adaptador de energía corresponda al voltaje del lugar antes de conectar la fuente de energía.

Para evitar una electrocución, no abra la caja de la Unidad para el Bebé ni la Unidad para los

Padres (salvo las cubiertas del compartimiento de la batería).

Existen riesgos de explosión si se colocan baterías incorrectas. Para la Unidad para los Padres, utilice siempre baterías recargables.

2 baterías regardable AAA para la

Unidad para los Padres

1. Instalación de la Unidad para

el Bebé

1.1 Fuente de energía

La Unidad para el Bebé utiliza cuatro bat erías alcalinas AA o la corriente alterna de la casa.

Operación de la Corriente

1.Enchufe el cable de alimentación en el

enchufe de la Unidad para el Bebé.

Instalación

ON/OFF

2.Conecte la otra punta al tomacorriente.

OK

3. Una vez establecidas las conexiones

principales, el Indicador de Encendido

se iluminará de color verde.

Advertencia: Use sólo el adaptador de energía suministrado. El uso de un adaptador incorrecto puede dañar permanentemente la Unidad para el Bebé.

53

Instalación

Operación de la Batería

La Unidad para el Bebé funciona también con la batería, por lo que puede usarla incluso cuando no esté cerca de un tomacorriente o durante un corte de energía eléctrica.

1. Saque la cubierta del compartimiento de la batería e inserte

4 baterías alcalinas AA en el compartimiento de la batería de

la Unidad para el Bebé y coloque nuevamente la cubierta

del compartimiento de la batería.

OR

2. Encienda el transmisor del bebé y el indicador de encendido LED

se iluminará de color verde

OK

54

Nota1:

Se recomienda el uso de 4 baterías alcalinas AA

2:

La Unidad para Bebés funciona sólo con las baterías si la alimentación

de CA está desconectada.

3: Batería baja: el indicador de encendido LED del transmisor del bebé empezará

a parpadear y el indicador del receptor de los padres se pondrá rojo.

4: Apague el emisor antes de desconectarlo de la electricidad o de retirar las pilas.

2. Instalación de la Unidad para los

2.1 Fuente de energía

La Unidad para los Padres, utilice siempre dos baterías recargables AAA.

Operación de la Batería

Instalación

1. Saque la cubierta del compartimiento de la batería e inserte 2 bat

erías alcalinas AAA en el compartimiento de la batería de la

Unidad para los Padres y coloque nueva mente la cubierta del

compartimiento de la batería. Asegúrese siempre de insertar las

baterías en la Unidad para los Padres.

Advertencia:

No utilice nunca baterías no recargables en la Unidad para los Padres. Use sólo las baterías recargables tipo 2 x AAA – el uso de otros tipos puede dañar su unidad permanentemente.

2. Enchufe el cargador para la Unidad para los Padres en el

tomacorriente.

1 2

OK

3 4

55

Instalación

Nota 1: Incluso si el receptor de los padres no está colocado en el cargador,

la luz de carga siempre aparecerá en rojo.

2:

Inserte las pilas recargables antes de cargar el receptor de los padres.

3: Cuando el receptor de los padres no tiene las baterías recargables

pero está enchufado al cargador, permanecerá encendido entre 3-5

segundos y se apagará.

4: Si las baterías recargables se descargan totalmente, necesitará recargarlas

al menos durante 15 minutos. El receptor de los padres se encenderá

durante 3-5 segundos y se apagará continuamente hasta que las vuelva a

conectar.

5: Mientras el receptor de los padres se está cargando, por favor, se apagará

transmisor del bebé.

Advertencia: Use sólo el adaptador de energía suministrado. El uso de un

adaptador incorrecto puede dañar permanentemente el

cargador.

3. Cuando la batería está baja, el indicador LED de encendido / en

carga del receptor de los padres parpadeará en verde. Cuando el

receptor está apagado y empieza a recargarse, se escuchará

“beep beep” y en indicador LED empezará a parpadear en color

naranja. La luz del indicador se apagará cuando las pilas estén

totalmente recargadas.

Cuando el receptor está encendido y empieza a recargarse, se

escuchará “beep beep” y el indicador LED parpadeará en color

verde y naranja. La luz del indicador LED cambiará a color verde

cuando las pilas estén completamente recargadas.

4. El estado de carga mantendrá las pilas del receptor de los padres

completamente cargadas. Cuando el receptor de los padres se

coloque estando encendido, la luz del indicador LED estará

constantemente encendida.

Mute

Nota 1:

Recargue la Unidad para los Padres por al menos 8 horas antes de usar el monitor de bebés por primera vez.

2:

Es necesario recargar o reemplazar la batería si ocurriesen uno de los siguientes:

El indicador de encendido LED no se pone de color naranja.

Batería baja: El LED de indicación de alimentación parpadea.

3:

La Unidad para los Padres puede ser usada cuando está sobre el cargador.

4: Apague el receptor antes de retirar las pilas.

5: Si las pilas del receptor de los padres no se van a usar durante un largo periodo

de tiempo, quítelas y guardelas en un lugar fresco y seco.

56

Setting Up

2.2 Gancho para cinturón

Puede usar el enganche del cinturón para llevar el receptor de los

padres.

3. Verifique la conexión

Cuando ambas unidades están conectadas, las luces verdes de conexión de los indicadores de ambas estarán encendidas. Si la conexión se pierde, la luz de ambas se volverá roja y en el receptor de los padres sonará una alarma como señal de que no hay comunicación entre las unidades.

Si esto ocurre:

Compruebe que los principales botones están conectados y

encienda el transmisor del bebé.

Compruebe que ambas las unidades están dentro del mismo

ámbito de cobertura.

Compruebe que las pilas estén correctamente instaladas.

Nota:

En caso de falla de alimentación, una vez restaurada la alimentación la configuración quedará igual que antes.

57

58

Uso del monitor de bebé

Coloque ambas unidades en la misma habitación para testear la conexión. Asegúrese que la Unidad para el Bebé esté al menos a 1 meter / 3 pies de distancia de la Unidad para los Padres.

1 metro di distanza

Nota:

Si coloca las dos unidades muy cerca una de la otra, oirá un ruido agudo, lo que es nor mal. Las unidades están diseñadas para ser colocadas a una cierta distancia una de la otra, por ej. en diferentes habitaciones.

B e

B e

B e

1 metro di distanza

1. Ajuste del volumen

En la Unidad para los Padres o para el Bebé:

Hay 5 niveles de volumen en cada unidad.

Pulse + para aumentar o – para disminuir el volumen. El cambio

del volumen en la Unidad para el Bebé afecta el volumen cuando

usted está usando la función Respuesta.

Nota: puede pulsar y mantener el botón

+

o

y el volumen aumentará / disminuirá

automáticamente.

Uso del monitor de bebé

2. Modo mute y nivel de sensibilidad del micrófono

Para establecer el nivel de sensibilidad, siga estos pasos:

Pulse el botón Mute en el receptor de los padres, después pulse

+ o – durante 3 segundos para seleccionar el nivel de sensibilidad

deseado – nivel 1 para sensibilidad baja o nivel 5 para sensibilidad

alta (Por defecto está configurado al nivel 3).

Nota1:

Puede pulsar y mantener el botón

+

o

y los niveles de sensibilidad se

cargarán automáticamente.

Nota2:

el indicador LED del nivel 4 se encenderá cuando se active el modo Mute

Nota3:

Pulse el botón Mute para volver al modo normal.

Mute

3. Contestar

Usted puede usar la función de Respuesta para consolar y tranquilizar su bebé.

Pulse y mantenga pulsado Talk en la Unidad para los Padres para hablarle

a su bebé.

Suelte Talk para oír nuevamente su bebé.

59

Uso del monitor de bebé

4. Luz de noche

Esta luz de noche da un brillo suave y reconfortante a su bebé y le permit ever si el bebé sin tener que encender la luz principal de la habitación.

Light

60

Pulse el botón Light de la Unidad para el Bebé. Pulse nuevamente para desactivar.

5. Luces de nivel de sonido

Las luces de nivel de sonido son las luces verde y roja ubicadas en la parte superior de la Unidad para los Padres, las cuales iluminan de acuerdo al nivel de sonido de la habitación del bebé.

Hay 8 niveles de sonido:

Nivel 0: 0 luces verdes

Nivel 1: 1 l u z v e r d e

Nivel 2: 2 luces verdes

Nivel 3: 3 luces verdes

Nivel 4: 4 luces verdes

Nivel 5: 5 luces verdes

Nivel 6: 5 luci verdi e 1 luce rosso

Nivel 7: 5 luci verdi e 2 luci rosso

Solución a problemas básicos

Las luces de encendido están apagadas:

Si usa el adaptador de energía, asegúrese que éste esté enchufado y encendido.

Si está usando pilas, compruebe si están correctamente instaladas.

La luz del vínculo no se enciende:

Inspeccione que la Unidad para el Bebé y la Unidad para los Padres estén encendidas.

Si está usando pilas, compruebe si están correctamente instaladas.

La luz roja está apagada:

El enlace entre las unidades está roto. También se escuchará “beep beep” para indicar que no hay comunicación entre las unidades.

Si esto ocurre, compruebe que el enchufe principal (o las pilas) está correctamente conectado y que las unidades se encuentran dentro de su ámbito de cobertura.

Emparejar:

Pulse los botones del volumen + y – simultáneamente en el transmisor del bebé durante 3-5 seguntos y el indicador LED de conexión parpadeará en color verde y rojo. Pulse el botón del volumen – en el transmisor del bebé 7 veces y el indicador LED de conexión se pondrá en rojo.

Pulse los botones de volumen + y – en ambas unidades simultáneamente durante 3-5 segunos. Los indicadores LED de conexión de ambas unidades deben ponerse en verde antes de 2 minutos y recibirá el sonido

La Unidad para los Padres queda sin sonido o tiene un sonido muy bajo:

Puede que el ajuste del volumen esté muy bajo.

Puede que haya pulsado el botón Mute.

Puede que oiga un sonido agudo:

Las unidades están demasiado cerca una de la otra, o el ajuste de volumen es demasiado alto.

Aleje la Unidad para los Padres de la Unidad para el Bebé (al menos 1 metro / 3 pies).

Disminuya el volumen de la Unidad para los Padres.

61

62

I ndice

Cosa contiene la confezione

Cos’altro occorre

Legenda delle funzioni

Unità genitore

Unità bimbo

Informazioni importanti

Installazione

Installazione dell’unità bimbo

Alimentatore

Installazione dell’unità genitore

Alimentatore

Clip per cintura

Verificare il collegamento

Uso del Baby Monitor

Regolazione del volume

Funzione sensore

IFunzione Mute

Luce notturna

Indicatori luminosi del livello sonoro

Individuazione e risoluzione dei problemi

63

63

64

64

65

66

75

75

76

72

72

73

73

74

74

68

68

68

70

70

Cosa contiene la confezione

Unità bimbo

Adattatore di rete per unità bimbo

Unità genitore

Adattatore di rete per unità genitore

2 batterie AAA ricaricabili per unità genitore

Caricabatterie per unità genitore

Clip per cintura per unità genitore

Questo manuale utente

Cos’altro occorre

4 batterie AA non ricaricabili (si consiglia l’uso di batterie alcaline) per l’unità bimbo (non fornite).

63

64

Legenda delle funzioni

A, Unità genitore Fig. 1

3

2

Link

4 5

Power

6

7

1

8

9

1

Tasto Mute

2 LED indicatore collegamento

3 Pulsante interfono

4

Indicatore del livello sonoro

5

6

7

Controllo volume/ sensibilità

VOX + _

Indicatore dell’alimentazione/ ricarica

Pulsante ON/OFF

8

Clip per cintura

9

Vano batterie

10

Jack adattatore di rete per caricabatterie

10

Link Power

11

Caricabatterie per unità genitore

12 Indicatore caricabatterie

11

12

Legenda delle funzioni

1

2

3

B, Unità bimbo Fig. 2

4

7

6

5

1

LED indicatore collegamento

2 Luce notturna

3 Tasto luce notturna on/off

4

Comando regolazione volume

5 Indicatore dell’alimentazione / batteria scarica

6

Pulsante ON/OFF

7

Jack adattatore di rete

8 Blocco coperchio del vano batterie

9 Vano batterie

8

9

65

66

Informazioni importanti

Si prega di leggere attentamente il presente manuale utente prima di usare il vostro

Baby Monitor e di conservarlo per riferimento futuro. Il Baby Monitor è progettato come dispositivo di ausilio per gli adulti e non deve essere utilizzato in sostituzione di una supervisione adeguata e responsabile.

Assicurarsi che l’unità bimbo e il cavo dell’adattatore siano sempre fuori della portata del bambino

(ad almeno 1 metro di distanza).

1 metro di distanza

Non posizionare mai l’unità bimbo all’interno del lettino, della culla o del box.

Evitare di coprire il Baby Monitor (ad esempio con indumenti, tovaglie o coperte).

Non posizionare o utilizzare il Baby Monitor in luoghi umidi o in prossimità di acqua.

Informazioni importanti

Se si viaggia all’estero, assicurarsi che la tensione indicata nell’adattatore di rete corrisponda alla tensione della rete locale prima di collegarlo.

Per evitare scariche elettriche, non aprire la custodia dell’unità bimbo e dell’unità genitore

(ad eccezione del vano batterie).

La sostituzione delle batterie con altre di tipo non corretto comporta il rischio di esplosione.

Per l’unità genitore, utilizzare sempre batterie ricaricabili.

2 batterie AAA ricaricabili per

unità genitore

67

Installazione

ON/OFF

1. Installazione dell’unità bimbo

1.1 Alimentatore

L’unità bimbo utilizza sia batterie alcaline

AA che tensione di rete CA.

Funzionamento con collegamento alla rete elettrica

1. Inserire il cavo di alimentazione nella presa

sul lato dell’unità bimbo.

2. Collegare l’altra estremità alla presa elettrica

di rete.

68

3. Una volta stabilite le connessioni con la

rete elettrica, l’indicatore si accenderà

con una luce verde.

OK

Avvertenza: utilizzare solo l’adattatore di rete fornito. L’uso di un adattatore non corretto può danneggiare l’unità bimbo in modo permanente.

Installazione

Funzionamento a batterie

L’unità bimbo può funzionare anche a batterie, per consentirne l’uso anche quando si è distanti da una presa di rete o in caso di interruzione di corrente.

OR

1.

Togliere il coperchio del vano batterie e inserire 4 batterie alcaline tipo AA dell’unità bimbo e rimettere in posizione il coperchio.

2. Accendere l’unità bambino. L’indicatore si accenderà con una luce

verde.

OK

Nota 1:

Si consiglia l’uso di 4 batterie tipo AA alcaline.

2:

l’unità bimbo funzionerà a batterie solo se scollegata dalla rete elettrica.

3:

Batteria scarica: l’indicatore dell’alimentazione presente sull’unità bambino

emetterà una luce intermittente ed il corrispondente indicatore presente

sull’unità genitore lampeggerà di rosso.

4:

Spegnere l’unità bimbo prima di scollegare l’unità dall’alimentazione o rimuovere

le batterie.

69

Installazione

2. Installazione dell’unità genitore

2.1 Alimentatore

L’unità genitore utilizza due batterie ricaricabili tipo AAA.

Funzionamento a batterie

1. Togliere il coperchio del vano batterie e inserire 2 batterie ricaricabili tipo AAA dell’unità genitore e rimettere in posizione il coperchio.

Assicurarsi di avere inserito le batterie nell’unità genitore.

Avvertenza: non inserire batterie non ricaricabili nell’unità genitore. Utilizzare unicamente 2 batterie tipo AAA ricaricabili - l’uso di altri tipi di batterie potrebbe danneggiare permanentemente l’unità.

2. Collegare il caricabatterie dell’unità genitore alla presa di rete.

1 2

OK

70

3 4

Installazione

Attenzione 1: Anche se l’unità genitore non è posizionata sul caricatore, la luce

che indica lo stato di carica potrebbe comunque accendersi di rosso.

2:

Inserire le batterie ricaricabili prima di caricare l’unità genitore.

3: Qualora l’unità genitore venga collegata al caricatore senza contenere

le batterie ricaricabili, l’unità genitore si accenderà per 3-5 secondi e poi

si spegnerà.

4: Nel caso le batterie ricaricabili si scarichino completamente, sarà necessario

ricaricarle per almeno quindici minuti. In quest’arco di tempo, l’unità genitore

si accenderà per 3-5 secondi e poi si spegnerà ripetutamente fino al

completo caricamento delle batterie.

5: Mentre l’unità genitore si sta caricando, spegnerà unità bambino.

Avvertenza: utilizzare solo l’adattatore di rete fornito. L’uso di un adattatore non corretto può danneggiare il caricabatterie in modo permanente.

3.

Quando le batterie sono quasi scariche, l’indicatore dell’alimentazione / ricarica emetterà una luce verde intermittente. Se le batterie verranno ricaricate con l’unità spenta, si udirà un “beep beep” e l’indicatore emetterà una luce arancione intermittente. La luce emessa dall’indicatore si spegnerà quando le batterie saranno completamente ricaricate.

Qualora le batterie vengano ricaricate con l’unità accesa, si udirà un

“beep beep” e l’indicatore emetterà una luce verde e arancione intermittente. La luce emessa dall’indicatore rimarrà verde quando le batterie saranno completamente ricaricate.

4. L’adattatore permetterà di ricaricare le batterie dell’unità genitore pienamente. Qualora l’unità genitore venga posizionata sull’adattatore mentre è accesa, l’indicatore di ricarica potrebbe rimanere costantemente acceso.

Mute

Nota 1:

Caricare l’unità genitore per almeno 8 ore prima di utilizzare il Baby Monitor per la prima volta.

2:

è necessario caricare o sostituire le batterie nei seguenti casi:

L’indicatore dell’alimentazione non emette una luce arancione.

Batteria scarica: Il LED indicatore alimentazione lampeggia.

3:

l’unità genitore può essere usata anche mentre si trova sotto carica.

4:

Spegnere l’unità genitore prima di rimuovere le batterie.

5:

Qualora le batterie dell’unità genitore non venissero usate per lungo tempo,

rimuoverle dall’unità e conservarle in un luogo asciutto e fresco.

71

72

Installazione

2.2 Clip per cintura

E’ possibile utilizzare il clip da cintura per portare l’unità genitore

sempre con sé.

3. Verificare il collegamento

Quando entrambe le unità sono accese, i rispettivi indicatori emetteranno una luce verde. Se il collegamento tra le due unità dovesse interrompersi, gli indicatori di collegamento di entrambe le unità emetteranno una luce rossa e l’unità genitore emetterà un suono di allarme ad indicare l’assenza di comunicazione tra le unità. Se dovesse succedere:

Controllare che l’unità bambino sia collegata alla rete elettrica e

sia accesa.

Controllare che le due unità si trovino entro il raggio d’azione

l’una dell’altra.

Controllare che le batterie siano state inserite correttamente.

Nota:

In caso di interruzione e successivo ripristino della corrente, tutte le impostazioni delle unità rimarranno invariate.

Uso del Baby Monitor

Posizionare entrambe le unità nella stessa stanza per verificare il collegamento. Assicurarsi che l’unità bimbo si trovi ad almeno 1 metro di distanza dall’unità genitore.

mindestens 1 Meter (3 Fuss)

Nota: se le due unità si trovano troppo vicine l’una all’altra, si sentirà un suono acuto, questo è normale. Le unità sono progettate per essere collocate a distanza l’una dall’altra, ad esempio in ambienti diversi.

B e

B e

B e

mindestens 1 Meter (3 Fuss)

1. Regolazione del volume

Nell’unità genitore o unità bimbo:

Su ogni unità sono presenti 5 livelli di volume.

Premere + per aumentare o – per ridurre il volume. Variando le

impostazioni del volume sull’unità bimbo si modificherà il volume

della funzione Interfono.

Attenzione: E’ possibile premere e tenere premuto il tasto

+ o – per aumentare o diminuire il volume

automaticamente.

73

Uso del Baby Monitor

2. Modalità Mute ed impostazioni del livello di sensibilità

del microfono

Per impostare il livello di sensibilità, seguire le seguenti istruzioni:

Premere il tasto Mute presente sull’unità genitore. Entro

3 secondi, premere i tasti + o – per selezionare il livello di sensibilità

richiesto – livello 1 per una bassa sensibilità, oppure il livello 5 per la

massima sensibilità (l’impostazione predefinita è al livello 3).

A t t e n z i o n e 1 : E’ possibile premere e tenere premuto il tasto

+

o

per

cambiare automaticamente i livelli di sensibilità.

A t t e n z i o n e 2 : L’indicatore del livello 4 si accenderà quando verrà attivata

la modalità Mute.

A t t e n z i o n e 3 : Premere nuovamente il tasto Mute per tornare alla modalità

Normale.

Mute

3. Interfono

È possibile usare la funzione Interfono per confortare e riassicurare il vostro bambino.

74

Tenere premuto il tasto

Rilasciare il tasto

Talk

sull’unità genitore per parlare al bambino.

Talk

per sentire di nuovo il bambino.

Uso del Baby Monitor

4. Luce notturna

La luce notturna produce un bagliore debole e confortante per il vostro bambino e vi consente di controllarlo senza dover accendere la luce principale della stanza.

Light

Premere il tasto Light sull’unità bimbo. Premerlo nuovamente per spegnere la luce.

5. Indicatori del livello sonoro

Gli indicatori del livello sonoro sono spie rosse e verdi situate nella parte superiore dell’unità genitore che si illuminano a seconda del livello sonoro nella stanza del bambino.

Sono disponibili 8 livelli sonori:

Livello 0: 0 luce verde

Livello 1: 1 luce verde

Livello 1: 2 luce verde

Livello 3: 3 luci v e r d i

Livello 4: 4 luci v e r d i

Livello 5: 5 luci v e r d i

Livello 6: 5 luces verdes y 1 luz rojo

Livello 7: 5 luces verdes y 2 luces rojo

75

76

Individuazione e risoluzione dei problemi

Gli indicatori di alimentazione non si accendono:

Se si utilizzano gli adattatori di rete, assicurarsi che siano collegati alla rete elettrica e accesi.

Se vengono utilizzate le batterie, controllare che siano inserite correttamente.

L’indicatore di collegamento non si accende:

Verificare che entrambe le unità bimbo e genitore siano accese.

Se vengono utilizzate le batterie, controllare che siano inserite correttamente.

L’indicatore di collegamento è rosso:

Ll collegamento tra le unità è interrotto. Si udirà anche un segnale di allerta indicante l’assenza di comunicazione tra le unità. Se ciò dovesse accadere, controllare che le batterie, o la corrente elettrica siano connesse correttamente e che le unità siano nel raggio d’azione l’una dell’altra.

Abbinamento:

Premere simultaneamente sull’unità bambino i tasti volume + e – per circa 3-5 secondi, l’indicatore di connessione emetterà una luce intermittente verde e rossa. Premere il tasto volume – sull’unità bambino per 7 volte e l’indicatore di connessione diventerà rosso.

Premere simultaneamente su entrambe le unità i tasti volume + e – per circa 3-5 secondi. L’indicatore di connessione su entrambe le unità dovrebbe diventare verde entro 2 minuti e si dovrebbe udire un suono chiaro.

L’unità genitore rimane silenziosa o quasi:

Ll volume impostato potrebbe essere troppo basso.

Potrebbe essere stato premuto il tasto Mute .

Si sente un suono acuto:

Le unità sono troppo vicine una all’altra, oppure il volume impostato è troppo alto.

Allontanare l’unità genitore dall’unità bimbo (portarla ad almeno 1 metro).

Ridurre il volume sull’unità genitore.

77

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
