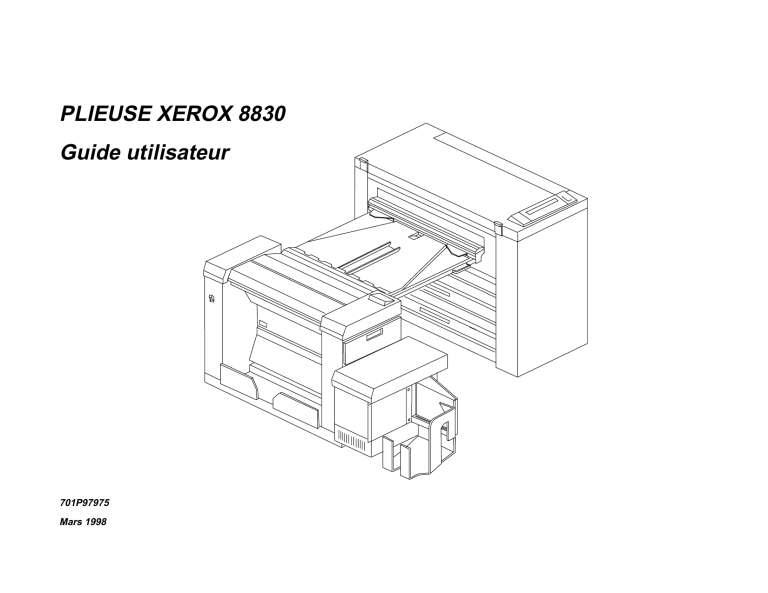

PLIEUSE XEROX 8830

Guide utilisateur

701P97975

Mars 1998

Introduction

Ce guide utilisateur contient toutes les informations dont vous avez besoin pour utiliser votre plieuse 8830 XEROX et pour en assurer la maintenance. Suivez simplement les instructions détaillées de ce guide, en vous aidant des informations fournies par les étiquettes.

Pour la maintenance de votre plieuse 8830 XEROX :

Numéro de téléphone local :

Un représentant du Service Clients vous aidera à maintenir votre plieuse 8830 XEROX en bon état de marche et, si nécessaire, il organisera le passage d’un technicien pour examiner votre système et rétablir ses performances.

Pour vous procurer d’autres équipements et consommables :

Numéro de téléphone local :

Un représentant commercial Xerox vous aidera à évaluer vos besoins en équipements de reprographie pour améliorer encore davantage votre productivité.

XEROX

, The Document Company

, le logo X et les noms et numéros d’identification des produits cités dans le présent manuel sont des marques de XEROX Corporation.

701P97975 Mars 1998

Vous aurez besoin des informations suivantes lorsque vous contactez XEROX :

Compte client :

Type d’appareil : Plieuse XEROX 8830

Numéro de série :

Table des matières

Consignes de sécurité...........................................

Présentation de la plieuse

Introduction ................................................................... 5

Types de pliage............................................................. 8

Pliage des copies.......................................................... 9

Conseils d’utilisation ................................................... 10

Procédures de pliage

Fonctionnement normal .............................................. 11

Mode Sans pliage ....................................................... 12

Utilisation autonome de la plieuse transversale ................................................ 13

Programmation de la plieuse

Programme de pliage.................................................. 14

Résolution des incidents papier

Messages.................................................................... 15

Introduction aux procédures de résolution d’incidents papier ....................................... 17

Dégagement du papier au niveau du pont .................. 18

Dégagement du papier dans la plieuse paravent ....... 19

Dégagement du papier dans les bacs supérieur et inférieur..................................... 20

Dégagement du papier au niveau du rouleau mobile ............................................................ 21

Dégagement du papier dans la plieuse transversale ................................................ 22

Résolution des problèmes

....................................... 23

Formats hors normes .................................................. 25

Autres informations

Spécifications de la plieuse ........................................ 26

Spécifications fonctionnelles....................................... 27

Encombrement ............................................................ 28

Guide utilisateur Plieuse 8830 1

Notes

Guide utilisateur Plieuse 8830 2

Consignes de sécurité

Votre plieuse 8830 XEROX est conforme aux normes de sécurité les plus strictes et a fait l’objet de tests appropriés : contrôle et homologation par un organisme de sécurité et conformité aux normes en vigueur en matière de respect de l’environnement.

Lisez attentivement les instructions ci-après avant d’utiliser votre plieuse 8830 XEROX et référez-vous y, le cas échéant, pour garantir le bon fonctionnement de l’appareil.

Observez tous les avertissements et instructions figurant sur votre plieuse ou l’accompagnant.

Débranchez l’appareil de la prise murale avant de nettoyer l’extérieur. Utilisez uniquement des produits conçus spécialement pour la plieuse 8830 XEROX.

L’utilisation de tout autre produit peut entraîner une baisse des performances, voire être dangereuse.

N’utilisez pas d’aérosols.

N’utilisez jamais les consommables ou produits d’entretien pour un usage autre que celui auquel ils sont destinés. Gardez les consommables et les produits d’entretien hors de portée des enfants.

Pour éviter tout risque d’électrocution, demandez à votre

électricien de remplacer le réceptacle si vous n’êtes pas en mesure de brancher l’appareil.

N’utilisez jamais une fiche d’adaptateur de masse pour brancher la plieuse à une source d’alimentation dépourvue d’une borne de connexion de masse.

Cet appareil doit fonctionner sur le type de source d’alimentation indiqué sur l’étiquette. En cas de doute, consultez votre agence EDF locale.

Le câble d’alimentation secteur sert à débrancher l’appareil. Assurez-vous que l’appareil est installé à proximité de la prise et que la prise est facile d’accès.

Veillez à ce que rien ne repose sur le câble d’alimentation. N’installez pas la plieuse à un emplacement où les utilisateurs risquent de marcher sur le câble.

(suite)

Guide utilisateur Plieuse 8830 3

Consignes de sécurité

(suite)

Ne répandez aucune forme de liquide sur la plieuse.

Ne retirez pas les panneaux ni les plaques de protection fixés à l’aide d’une vis. Ces zones ne requièrent pas l’intervention de l’utilisateur.

N’effectuez aucune procédure d’entretien non décrite dans ce manuel.

Ne désactivez pas les dispositifs de verrouillage. Cet

équipement est conçu pour interdire l’accès aux zones dangereuses à l’utilisateur. Les panneaux, les plaques de protection et les dispositifs de sécurité sont conçus pour interdire le fonctionnement du système lorsque les panneaux sont ouverts.

Débranchez la plieuse et faites appel à un technicien qualifié dans les conditions suivantes :

Le câble d’alimentation est endommagé ou effiloché.

Du liquide a été répandu dans l’appareil.

La plieuse a été exposée à la pluie ou à de l’eau.

La plieuse émet des bruits ou des odeurs suspects.

La plieuse ou l’armoire ont été endommagées.

Pour tout complément d’information sur votre plieuse ou les matériels XEROX, contactez votre distributeur XEROX agréé.

Guide utilisateur Plieuse 8830 4

Agréments et certifications

Le sigle CE appliqué à ce produit symbolise la déclaration de conformité de Xerox avec les réglementations applicables de l’Union Européenne aux dates indiquées :

1 janvier 1995 : Norme directive 73/23/EEC amendée par la norme directive 93/68/EEC, approximation des lois des

Etats Membres sur les équipements à basse tension.

1 janvier 1996 : Norme directive 89/336/EEC, approximation des lois des Etats Membres sur la compatibilité électromagnétique.

Une déclaration complète, définissant les directives applicables et les normes référencées, peut être obtenue auprès de votre distributeur Xerox.

Présentation de la plieuse

Introduction

La plieuse 8830 est une machine de finition permettant soit de plier, soit d'empiler des copies.

En mode Pliage, les copies de format A3, A2, A1, A0 et supérieur sont pliées au format A4. Cela permet de les ranger et de les classer plus facilement.

Remarque : Les films et le papier calque ne peuvent pas être pliés.

En mode Sans pliage, les copies produites par l'imprimante 8830 sont simplement empilées sur le plateau de la plieuse.

Pour vous aider à mieux comprendre le fonctionnement de la plieuse 8830, certains des termes fréquemment utilisés sont expliqués ci-après.

Taille finale : La copie pliée au format A4.

Pliage paravent : Le premier de deux plis.

Il peut y avoir un maximum de 8 premiers plis.

Pliage transversal : Pli fait à angle droit par rapport au premier pli. Il peut y avoir un maximum de deux plis secondaires.

Pliage paravent : La copie finale est de format A4, mais les panneaux peuvent être de largeur différente. Une marge de reliure

A4 est disponible.

La cartouche d’un document de format A3 doit être insérée en premier, comme illustré ci-contre.

Pour un pliage correct, les copies A2, A1 et

A0 doivent être introduites dans la plieuse départ petit côté (DPC), comme indiqué ci-contre. La cartouche doit être insérée en dernier.

Remarque : Il y a toujours un pli de compensation

(petit pli). Celui-ci garantit des bords réguliers.

Les formats A0 et hors normes nécessitant deux plis transversaux ressortent, cartouche vers le haut, dans le bac récepteur de la plieuse.

Le nombre et l’emplacement des pliages sont fonction du type de pliage sélectionné et du format du papier.

Reportez-vous aux tableaux de types de pliage pour vérifier la présentation des copies pliées.

Guide utilisateur Plieuse 8830 5

Présentation de la plieuse

Introduction

(suite)

PLATEAU

Permet une rotation de 90

d’un document de format A2.

PANNEAU DU PLATEAU

Permet de dégager les bourrages de papier. Les copies non pliées sont placées ici.

Guide utilisateur Plieuse 8830

IMPRIMANTE 8830

Transmet les copies à la plieuse.

GOUJON DE VERROUILLAGE DU

PLATEAU

Verrouille le plateau en position de fonctionnement appropriée.

LEVIER DE SECURITE

Maintient le panneau du plateau ouvert durant le dégagement de bourrages.

PANNEAU DE COMMANDE

Fait fonctionner la plieuse.

Présentation de la plieuse

Introduction

(suite)

PANNEAU BAC SUPERIEUR

Ouvrir pour dégager les bourrages.

PANNEAU ROULEAU MOBILE

Ouvrir pour dégager les bourrages au niveau du rouleau mobile.

INTERRUPTEUR PRINCIPAL

Met la plieuse sous/hors tension.

PANNEAU BAC INFERIEUR

Ouvrir pour dégager les bourrages.

DERIVATION PLIAGE

TRANSVERSAL

Pour empêcher le pliage transversal des copies.

BAC RECEPTEUR PLIAGE

PARAVENT

Pour les copies pliées en paravent.

PANNEAU DROIT DE LA

PLIEUSE TRANSVERSALE

Ouvrir pour dégager les bourrages au niveau de la plieuse transversale.

PANNEAU GAUCHE DE LA

PLIEUSE TRANSVERSALE

Ouvrir pour dégager les bourrages au niveau de la plieuse transversale.

BAC RECEPTEUR PLIEUSE

Les copies pliées sont placées ici.

Guide utilisateur Plieuse 8830 7

Présentation de la plieuse

Types de pliage

Guide utilisateur Plieuse 8830 8

* *

Les formats A4 et A3 ne peuvent pas être pliés transversalement. Ils passent dans la plieuse transversale et sont placés directement dans le bac récepteur.

Présentation de la plieuse

Pliage des copies

Portrait Paysage

A1 *

avec rotation de 90°

Support en rouleau

841

Les cartouches doivent être positionnées comme illustré ci-contre, lors du chargement des copies dans la plieuse.

594

297

Cartouche

Sens de chargement

Guide utilisateur Plieuse 8830 9

Guide utilisateur Plieuse 8830 10

Présentation de la plieuse

Conseils d’utilisation

Prenez les précautions suivantes lors de l’utilisation de la plieuse :

Avant d’imprimer, assurez-vous que :

−

Les rouleaux de papier sont correctement positionnés sur les bobines de l’imprimante. Les copies seront ainsi correctement insérées dans la plieuse.

−

Le bords avants des rouleaux de papier sont droits.

Egalisez-les, le cas échéant.

−

Les panneaux demeurent fermés et le programme n’est pas modifié durant le pliage.

−

Le plateau est correctement positionné. Il doit être complètement abaissé et verrouillé, comme illustré ci-dessous.

Verrouillé

Déverrouillé

Restauration 190 190 + 20 210

Sans pliage

Remarques :

– Pour être sûr d’obtenir une taille finale correcte, utilisez uniquement les rouleaux de papier répertoriés dans la section Pliage des copies.

– La longueur maximum de pliage en ligne est de 2 m

(pliage paravent ou transversal).

– Les supports dont la taille est inférieure au format A2 doivent être d’un format standard pour que les pliages soient corrects.

– Les supports de format A4 et A3 passent dans la plieuse transversale et sont placés dans le bac récepteur.

– La qualité du pliage peut varier, selon le type de support utilisé. Des ajustements peuvent s’avérer nécessaires.

Procédures de pliage

Fonctionnement normal

1. Mettez la plieuse en marche

①

2. Sélectionnez les options de pliage voulues en utilisant les commandes de la plieuse

④

, le panneau de commande de l’imprimante

②

ou à partir de l’ordinateur hôte.

3. Lancez l’impression du document.

4. Les copies pliées en paravent et transversalement sont placées dans le bac

③

. Les copies pliées en paravent sont placées dans le bac

⑤

Remarque : Si seul le pliage paravent est utilisé, les copies d’une longueur supérieure à 2,5 m sont partiellement pliées et placées dans le bac

⑤

➀

➄

➂

➃

➁

Guide utilisateur Plieuse 8830 11

Procédures de pliage

Mode Sans pliage

Ne placez pas de film ou de papier calque dans la plieuse.

Sélectionnez Sans pliage avant d’effectuer une impression sur ces supports.

1. Si la copie ne doit pas être pliée, appuyez sur la touche Sans pliage ou effectuez votre sélection sur l’ordinateur hôte.

•

Le volet de dérivation se soulève et empêche la copie de pénétrer dans la plieuse.

•

La copie ressort de l’imprimante et est placée sur le plateau, sans être pliée.

Restauration 190 190 + 20

Guide utilisateur Plieuse 8830 12

210

Sans pliage

Copies non pliées

Volet de dérivation

Procédures de pliage

Utilisation autonome de la plieuse transversale

Les copies inférieures à

2 m peuvent être insérées séparément dans la plieuse transversale pour

être pliées.

Restauration 190 190 + 20 210

Sans pliage

Assurez-vous que la plaque de dérivation est soulevée et procédez comme suit :

Après un incident papier, arrêtez la plieuse et dégagez le bourrage.

Reportez-vous à la section

Résolution des incidents papier.

1. Appuyez sur la touche Restauration, puis appuyez immédiatement sur la touche 190 et maintenez-la enfoncée pendant 2 secondes.

•

Le moteur de la plieuse transversale se met en marche.

2. Appuyez une fois sur la touche 190 pour un pliage.

3. Appuyez à nouveau sur la touche 190 pour deux pliages.

4. Faites glisser la copie pliée en paravent derrière la plaque de dérivation arrière, afin de l’insérer dans la plieuse transversale.

5. Appuyez sur la touche 190 pour arrêter le moteur de la plieuse transversale.

Guide utilisateur Plieuse 8830 13

Guide utilisateur Plieuse 8830 14

Programmation de la plieuse

Programme de pliage

Utilisez le panneau de commande de la plieuse ou un ordinateur hôte pour sélectionner le programme de pliage voulu.

Trois programmes sont disponibles :

190

190 + 20

210

➀ ➁ ➂

Restauration 190 190 + 20 210

Sans pliage

➃ ➄ ➅

➀

➁

Touche

Restauration

Touches de programmation

Utilisez cette touche pour remettre la plieuse à l’état initial après la résolution d’un incident papier ou après une impression Sans pliage.

Utilisez ces touches pour sélectionner le programme voulu :

190

190 + 20

210

Indique le programme sélectionné.

➂

Indicateur de programme

➃

Touche Sans pliage

➄

Affichage alphanumérique

➅

Touche

Ajustement précis

Utilisez cette touche pour que les copies ne soient pas insérées dans la plieuse. Elles seront alors placées sur le plateau, sans être pliées.

Affiche les messages de la plieuse. Voir la section Messages.

Utilisez cette touche pour ajuster l’alignement lorsque la première page (comportant le titre) n’est pas alignée avec le bord droit.

Résolution des incidents papier

Messages

Des messages s’affichent sur le panneau de commande. Ils défilent de droite à gauche.

La liste ci-après répertorie les messages et indique comment résoudre les incidents papier.

Restauration 190 190 + 20 210

Sans pliage

➀

Message Solution

Door open please close

Wait

Encoder or motor fault

Sensors covered on bridge, please check!

Fermez le panneau ouvert.

Si la plieuse ne démarre pas, appuyez sur Restauration.

Appuyez sur Restauration. Si le message s’affiche à nouveau, faites appel au Service Clients.

Dégagez le bourrage au niveau du plateau puis appuyez sur Restauration.

Sensor covered on upper pocket please check!

Dégagez le bourrage au niveau du bac supérieur puis appuyez sur Restauration.

Sensor covered on lower pocket, please check!

Dégagez le bourrage au niveau du bac inférieur puis appuyez sur Restauration.

Manual eject please survey status of folder!

Retirez les supports du bac de pliage paravent et appuyez sur Restauration.

Guide utilisateur Plieuse 8830 15

Résolution des incidents papier

Messages (suite)

Message

Busy

Print non folded on bridge

Bypass cross folder open please check

Bridge alarm

A2 rotation alarm

Pockets alarm

Folding alarm 1

Folding alarm 2

Folding alarm 3

Folding alarm 4

Folding alarm 5

Cross folder alarm

Solution

Attendez que le travail soit terminé.

Retirez toutes les copies non pliées placées sur le plateau et appuyez sur Restauration.

Fermez le panneau de la plieuse transversale.

Dégagez les bourrages au niveau du plateau. Reportez-vous à la section

Procédures de résolution d’incidents papier.

Copie de format A2 mal alignée. Retirez-la du plateau et appuyez sur Restauration.

Reportez-vous à la section Procédures de résolution d’incidents papier.

Bourrage durant la procédure de pliage.

Dégagez le papier mal engagé puis appuyez sur Restauration.

Dégagez tout papier coincé. Reportez-vous

à la section Procédures de résolution d’incidents papier.

Guide utilisateur Plieuse 8830 16

Procédures de résolution d’incidents papier

Introduction aux procédures de résolution d’incidents papier

Ci-après sont détaillées diverses procédures permettant à l’utilisateur de résoudre les incidents papier.

Remarque : Si un incident survient lors d’une impression mixte, le volet du plateau se soulève et la plieuse se met en mode Sans pliage. Ceci est expliqué en détail dans la procédure Mode Sans pliage.

Les pages suivantes détaillent les procédures à suivre pour résoudre un incident papier. La plieuse indique à quel emplacement se situe l’incident en affichant un message et en émettant un signal d’alarme continu.

Arrêter la plieuse pour éviter que l’incident ne s’aggrave. Celle-ci tentera de dégager automatiquement le bourrage. Si l’incident ne peut pas être résolu de cette façon, suivez les diverses procédures manuelles ci-après.

Guide utilisateur Plieuse 8830 17

Guide utilisateur Plieuse 8830 18

Procédures de résolution d’incidents papier

Dégagement du papier au niveau du pont

Lorsque la plieuse émet un signal d’alarme continu puis s’arrête, c’est sans doute parce qu’une bande de papier est bloquée au niveau du plateau.

Pour dégager le papier :

1. Soulevez le panneau du plateau (A).

2. Retirez le papier.

3. Refermez le panneau.

4. Appuyez sur

Restauration.

Si le papier est toujours bloqué :

5. Déverrouillez et ouvrez le plateau comme illustré.

6. Retirez tout papier coincé entre l’imprimante et la plieuse.

7. Fermez et verrouillez à nouveau le plateau.

Verrouillé

Déverrouillé

Procédures de résolution d’incidents papier

Dégagement du papier dans la plieuse paravent

Lorsque la plieuse émet un signal sonore continu, ceci indique qu’il y a un bourrage dans la plieuse paravent. La plieuse tentera de dégager la copie automatiquement.

Si le problème ne peut pas

être résolu de cette façon, procédez comme suit :

Restauration 190

Pas de pliage

190 + 20 210

1. Appuyez sur la touche fléchée (A), maintenez-la enfoncée, puis appuyez et relâchez la touche Restauration.

•

Au bout d’une seconde environ, les rouleaux se mettent à tourner.

2. Relâchez la touche fléchée (A) pour arrêter les rouleaux. (Appuyez sur la touche fléchée pour relancer les rouleaux.)

•

La copie bloquée devrait maintenant sortir de la plieuse.

3. Une fois la copie dégagée, appuyez sur la touche Restauration pour remettre la plieuse en mode de fonctionnement normal.

REMARQUE : Si ceci n’a pas résolu l’incident, reportez-vous à la section Dégagement du papier dans les bacs supérieur et inférieur.

Guide utilisateur Plieuse 8830 19

Guide utilisateur Plieuse 8830 20

Procédures de résolution d’incidents papier

Dégagement du papier dans les bacs supérieur et inférieur

Si l’incident n’a pas pu être résolu à l’aide de la procédure de dégagement du papier dans la plieuse paravent, arrêtez la plieuse et ouvrez le bac supérieur ou inférieur.

Dégagement du papier dans le bac supérieur

1. Soulevez le panneau du bac supérieur (A).

2. Retirez tout papier coincé.

3. Si le papier ne peut pas

être dégagé, suivez la procédure de dégagement du papier au niveau du rouleau mobile.

Dégagement du papier dans le bac inférieur

1. Débloquez les verrous sur les côtés droit et gauche du panneau pour accéder au bac inférieur (B).

2. Retirez tout papier coincé.

•

Si la copie est retenue par le rouleau, passez à la section Dégagement du papier au niveau du rouleau mobile.

Procédures de résolution d’incidents papier

Dégagement du papier au niveau du rouleau mobile

Lorsqu’une copie est coincée au niveau du rouleau mobile, ce dernier peut être démonté en procédant comme suit :

1. Arrêtez la plieuse.

ATTENTION :

Tenez le panneau durant toute la procédure afin que celui-ci ne tombe

pas.

2. Dégagez le panneau (A).

3. Abaissez les leviers (B) des deux côtés et retirez lentement le rouleau, en commençant par le côté droit (E).

4. Retirez tout papier coincé et remettez le rouleau en place (E).

5. Assurez-vous que la courroie (D) est correctement installée sur le pignon (C).

6. Remettez le panneau en place (A).

Guide utilisateur Plieuse 8830 21

Guide utilisateur Plieuse 8830 22

Procédures de résolution d’incidents papier

Dégagement du papier dans la plieuse transversale

Suivez la procédure ci-après pour dégager un bourrage dans la plieuse transversale.

1. Arrêtez la plieuse.

2. Ouvrez les panneaux (A) et (B) et retirez le papier.

•

Si le papier ne peut pas être dégagé, passez à l’étape 3.

3. Faites pivoter les attaches pour retirer le panneau (C).

4. Retirez tout papier coincé sous le panneau.

5. Remettez le panneau en place.

6. Ouvrez le panneau (D) et retirez tout papier bloqué au niveau de la plaque mobile (E).

•

L’incident peut

également être résolu en suivant la procédure de dégagement du papier dans la plieuse paravent.

Résolution des problèmes

INCIDENT

La plieuse ne se met pas en marche.

Le bord droit de la première page n’est pas correctement aligné.

Copie froissée.

Le pliage du bord avant n’est pas parallèle.

Bourrages lors de l’utilisation de supports hors normes.

CAUSE

L’appareil n’est pas branché.

Un panneau est ouvert.

Mauvais ajustement.

SOLUTION

Vérifiez que le câble d’alimentation est branché à la prise murale.

Vérifiez que tous les panneaux sont fermés.

Utilisez la touche commande.

sur le panneau de

Le repérage de l’extrémité droite de la première page est incorrect.

La copie n’est pas correctement coupée.

Pliages de compensation

(courts) excessifs, provoqués par des documents trop longs.

Utilisez la touche commande.

sur le panneau de

Suivez les instructions du guide utilisateur de l’imprimante 8830 et rechargez le support.

Référez-vous à la section Formats hors normes.

Guide utilisateur Plieuse 8830 23

Résolution des problèmes

Le pliage est différent selon les types de support utilisé. Le technicien du Service

Clients peut ajuster la plieuse en fonction des supports que vous utilisez.

La plieuse peut être programmée pour enregistrer les paramètres de deux types de support différents. Une fois la plieuse programmée par le technicien, vous pouvez alterner entre les deux programmes.

190

Guide utilisateur Plieuse 8830 24

➂

11 8.5"

➃

11"

Procédez comme suit pour passer du programme A au programme B.

1. Appuyez sur la touche Restauration

➀

, puis appuyez immédiatement sur la touche Sans pliage

➁

et maintenez-la enfoncée jusqu’à ce que le mot

OPERATOR s’affiche sur le panneau de commande.

2. Appuyez sur la touche

➃

•

La sélection par défaut est affichée.

3. Pour basculer entre les programmes A et B, appuyez sur la touche

➂

jusqu’à ce que le programme voulu soit affiché.

4. Appuyez sur la touche

➃

pour enregistrer les paramètres sélectionnés et quitter le programme.

Résolution des problèmes

Formats hors normes

Les copies de formats non standard peuvent nécessiter des pliages de compensation (courts) lorsque pliées.

Lorsque plusieurs pliages de compensation sont nécessaires, le risque de bourrage est plus important.

Si un incident papier survient lors de l’utilisation de copies d’un format non standard, réduisez la longueur du papier pour diminuer le nombre de pliages de compensation requis, ou utilisez un support de format standard.

Pliages de compensation

Le mode 190 est exécuté comme illustré ci-dessus.

590 mm

590 -- 630 mm

610 - 710 mm

Le mode 190+20 est exécuté comme illustré ci-dessus.

631 - 790

Le mode 210 est exécuté comme illustré ci-dessus.

Remarque : Pour les copies comprises entre 631 et 790 mm de longueur, seul le mode 190 + 20 peut être exécuté.

Guide utilisateur Plieuse 8830 25

Guide utilisateur Plieuse 8830 26

Autres informations

Spécifications de la plieuse

Appareil :

Mode :

Plieuse connectée à une imprimante

Pliage paravent et transversal

Alimentation :

Permet une rotation de 90° des formats A2

Capable de plier les formats

A4/A3/A2/A1/A0

Longueur maximum : Copie simple : 2,5 m

Copies multiples : 2 m

Pliage paravent : 2,5 m

(longueur en excès non pliée)

Largeur maximum :

Copie simple : 914 mm

Copies multiples : 914 mm

Pliage paravent : 914 mm

Longueur minimum : Copies multiples : 210 mm

Programmes de pliage : 190 x 297

190 + 20 x 297

210 x 297

Vitesse :

Bruit :

Environnement :

Synchronisée avec celle de l’imprimante

(en fonctionnement) 69 dBA max.

(en attente) Très faible

Température 16° à 27°C

Humidité relative 25% à 80%

Marque approuvée :

CE - UL-CUL

Grammage papier :

75 à 95 g/m

Voltage :

Consommation :

230 VCA±10% à 50Hz

3,5 Amp

En attente :

Poids :

0,3 Amp

270 kg

Autres informations

Spécifications fonctionnelles

La section de transmission du plateau est alimentée par un moteur indépendant du système de pliage. La vitesse du moteur est identique à celle de l’imprimante (76,2 mm/sec ou plus).

Le processus de pliage est approximativement trois (3) fois plus rapide que la vitesse de l’imprimante, pour compenser le temps nécessaire pour faire pivoter certains formats ou aligner les copies. Le plateau peut être soulevé pour permettre à l’utilisateur de charger des rouleaux de papier ou d’éliminer des incidents papier dans l’imprimante 8830.

Reportez-vous au tableau ci-contre pour vérifier les caractéristiques de la plieuse et les divers alignements possibles.

(*) En mode portrait, la plieuse ne prend pas le format A4 en charge. Les copies passent par un volet de dérivation et sont placées sur le plateau. Le problème ne se pose pas en mode paysage.

(**) En mode paysage, la plieuse ne prend pas le format A3 en charge. Les copies passent par un volet de dérivation et sont placées sur le plateau. Le problème ne se pose pas en mode portrait.

(***) En mode portrait, il n’y a pas de problème. En mode paysage, le plateau de la plieuse fait pivoter les copies de format A2 de 90

pour que celles-ci puissent être pliées.

(****) En mode portrait, il n’y a pas de problème. En mode paysage, les copies de format A1 peuvent être pliées mais le titre n’est pas correctement positionné à la fin du processus de pliage.

Format

Portrait

NON*

Paysage

OUI

NON**

OUI***

NON****

NON

Guide utilisateur Plieuse 8830 27

Guide utilisateur Plieuse 8830 28

Autres informations
