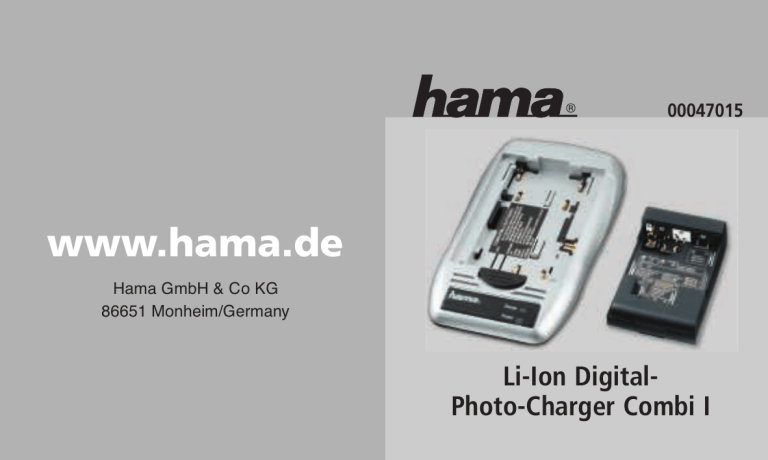

Hama 00047015 Owner's manual
00047015
www.hama.de
Hama GmbH & Co KG
86651 Monheim/Germany
Li-Ion DigitalPhoto-Charger Combi I
l Bedienungsanleitung
Dieses Ladegerät ist für nahezu alle 3,6 V bis 7,2 V Li-Ion
Digital Photo Akkus geeignet.
• Die präzise Spannungsabschaltung gewährleistet ein vollständiges Aufladen
der Akkus.
• “Top-off” Funktion für 100 %-ige Aufladung.
• Feststellung defekter Akkus.
• Schutz vor Überladen.
• Zusätzlicher Überladeschutz durch eingebauten Sicherheitstimer.
Bitte lesen Sie vor Inbetriebnahme dieses Ladegeräts diese Bedienungsanleitung durch. Sie erläutert Ihnen die Handhabung dieses Produkts.
Nur in trockenen Räumen verwenden!
Inhalt/Lieferumfang Ihres Ladegeräts
1x AC/DC Adapter 230V/50 Hz
1x Ladestation
1x Auto Netzadapter
1x Adapterplatte
1x Bedienungsanleitung
Bedienungsanleitung
Anschluss des Ladegerätes:
1. Verwendung des Ladegerätes im Netzbetrieb
Stecken Sie den AC/DC Adapter in eine Steckdose, anschliessend verbinden Sie das andere Ende mit dem Netzeingang des Ladegeräts. Die NetzZustandsanzeige leuchtet ROT auf.
2. Verwendung des Ladegerätes im Auto
Stecken Sie den Autonetzadapter in den 12 Volt Zigarettenanzünder Ihres
Autos, anschliessend verbinden Sie das andere Ende mit dem Netzeingang
des Ladegeräts. Die Netz-Zustandsanzeige leuchtet ROT auf.
Hinweis: Verwenden Sie den Autonetzadapter nie im 24V Bordnetz eines LKW’s.
Dies führt zu einer dauerhaften Beschädigung des Ladegerätes.
A
B
Aufladen eines Akkus über das Digital-Photo-Akku-Ladegerät
Legen Sie die Akkus wie angegeben auf die Plattform (Bild A). Drücken Sie den Akku
nicht mit Gewalt in die Plattform. Setzen Sie die Adapterplatte wie angegeben ein
(Bild B). Um die Adapterplatte zu entfernen, ziehen Sie einfach die Entriegelung
zurück und heben die Vorrichtung aus dem Ladegerät (Bild).
Ladebetrieb
Sobald der Akku in das Ladegerät eingelegt wird, leuchtet die Ladeanzeige (grüne
LED) auf und blinkt während des gesamten Ladevorgangs. Sobald der Akku voll aufgeladen ist, hört die Anzeige auf zu blinken und leuchtet dauernd. Anschliessend können die Akkus aus dem Ladegerät herausgenommen werden. Um eine 100 %-ige
Aufladung zu erreichen, sollten die Akkus noch ca. 30 Minuten im Ladegerät verbleiben (“Top-OFF” Ladung).
Sicherheitsmassnahmen, Wartung und Pflege
Verwenden Sie das Akku Ladegerät NICHT in einem Schubfach, geschlossenem
Gehäuse oder einer mit Stoff beschichteten Abdeckung. Die durch den
Aufladevorgang entstehende Wärme könnte das Ladegerät und die Akkus beschädigen. Während der Inbetriebnahme kommt es zu einer leichten Erwärmung des
Ladegeräts. VERSUCHEN Sie NICHT, das Ladegerät zu öffnen oder Bedienteile des
Geräts herauszunehmen. In einem solchen Fall erlischt Ihre Garantie. Sorgen Sie
dafür, das das Ladegerät KEINER Feuchtigkeit ausgesetzt ist; tauchen Sie das
Ladegerät niemals aus irgendeinem Grund in Wasser. Stellen Sie das Ladegerät
NICHT an einem Ort auf, an dem es extremen Temperaturen ausgesetzt ist. Es sollte
nicht direktem Sonnenlicht ausgesetzt sein, wie beispielsweise auf dem
Armaturenbrett. Hohe Temperaturen können das Plastik verformen oder zum
Schmelzen bringen. Lassen Sie das Ladegerät NICHT fallen. Starke Erschütterungen
könnten es dauerhaft beschädigen; in solchen Fällen erlischt die Garantie.Stecken
Sie das 12V Autokabel NICHT in den Zigarettenanzünder eines LKWs; dies führt zueiner dauerhaften Beschädigung des Ladegeräts.
L Li-Ion
Instruction
manual
l
Digial-Photo-Charger
Combi I
Technische Daten:
Eingangsspannung:
Ladestrom:
Lademethode:
12 V Gleichspannung
800 mA Konstantstrom
Konstantspannung mit Ladestrombegrenzung
(4,2V für 3,6V Akku, 8,4V für 7,2V Akku)
Fehlersuche
Problem
Keine Netzstatus-Anzeige (rote LED)
Lösung
• Vergewissern Sie sich, das der
AC/DC Netzadapter mit einer passen
den Steckdose verbunden ist.
• Überprüfen Sie das Stromkabel.
Keine Ladeanzeige (grüne LED) nach
Einlegen des Akkus
• Legen Sie die Akkus erneut ein.
• Der Akku ist beschädigt
Netz-und Ladeanzeige
des Adapters (LEDs) blinken
• Trennen Sie den Netzausgang vom
Ladegerät und verbinden ihn erneut
mit dem Ladegerät.
• Der Akku ist beschädigt.
This charger can nearly be used for all 3,6V at 7,2V Lithium-Ion Digital Photo storage
• Precision end-of-charge voltage disconnection guarantees full charging of
accu packs.
• "Top-off" charging function after full charge detection.
• Detection of defective accu packs.
• Overcharge protection.
• Additional overcharge protection through built-in safety timer.
Please read this instruction manual before using this charger.
It explains how to operate this product.
Use in dry rooms only!
Contents of your charger:
1 x AC / DC Adapter 230V / 50Hz
1 x Accu Charger Base
1 x Car Cord Adapter
1 x Adapter Trays
1 x Operating Instructions
Operating instrucions
Connection of the Charger
1. Powering the Charger
Plug the AC / DC Adapter into a power outlet, then connect the other end with the
power input of the charger. The power status indicator will light up in RED.
2. Using the charger in car
Plug the Car Cord Adapter into the 12V cigarette light socket of your car, then connect
the other end with the power input of the charger. The power status indicator will
light up in RED.
ATTENTION: Never plug the Car Cord Adapter into the 24V power of a truck vehicle.
This will cause permanent damage to the charger.
l Li-Ion Digial-Photo-Charger Combi I
A
B
Loading a accu onto the Video Accu Charger
Slide the Accu onto the platform as indicated (picture A). Do not force the Accu onto
the platform. Use the adapter tray as indicated (picture B). To remove the adapter tray
simply pull back on the release tab and lift the tray up from the charger (picture).
Charging Mode
When the Accu is attached onto the charger platform the Accu status indicator will
light up (green LED) and blink as long as the Accu is being charged. If the Accu is
fully charged, the indicator will stop blinking and light up permanently. Then the Accu
pack can be removed from the charger. It is recommended to still leave the Accu
pack on the charger for approx. 30 minutes to "top-off" the battery.
Safety precautions and maintenance
DO NOT use the Accu charger inside a drawer, closed cabinet or cover with a cloth.
The heat from charging may damage the charger and the battery pack. During use
the charger will become slightly warm.
DO NOT attempt to open the charger or remove service parts inside. Doing so will
void your warranty. DO NOT allow moisture of any kind to come into contact with the
charger; never immerse the charger in water for any reason.
DO NOT install the charger in areas that may expose it to extreme temperatures.
Avoid placing the charger in direct sunlight, such as on a dashboard. High temperatures may warp or melt plastics. DO NOT drop the charger. Serve jolts may cause permanent damage and are not covered by the warranty. DO NOT plug the 12V car cord
into the cigarette light socket of truck vehicles since it will cause permanent damage
to the charger.
Technical Specifications
Input:
12 VDC
Charging Current: 800mA constant current mode
Charging Mode:
constant current mode with charging current
termination (4.2V for 3.6V Accu, 8.4V for 7.2V Accu)
Troubleshooting
Problem
No power status LED (red LED)
Remedy
• Make sure the AC/DC power adapter
is plugged into a suitable power outlet.
• Check power cord.
No Accu status LED
(green LED) when
Accu is installed
• Re-install Accu.
• Defective Accu.
Power and Accu status LED
of the adapter both blinking
• Disconnect outlet of power from charger
and re-connect it to charger.
• Defective Accu.
¬ Mode d´emploi
Ce chargeur convient à presque tous les accus de caméscope de 3,6 V et
7,2 V avec ions de lithium .
• La déconnexion précise de la tension garantit une recharge complète des piles.
• Fonction « Top-off » pour une recharge à 100%.
• Signalisation de piles défectueuses.
• Protection contre la surcharge.
• Protection supplémentaire contre la surcharge grâce à une horloge de sécurité
intégrée.
Lire s.v.p. ce mode d’emploi avant de mettre le chargeur en service.
Il a pour but de vous expliquer l’utilisation de ce produit.
Utilisation seulement dans des locaux secs!
Contenu / accessoires de votre chargeur
1 x adaptateur AC/DC 230 V / 50 Hz
1 x adaptateur de réseau du véhicule
1 x plaques d’adaptateur
1 x station de recharge accu
1 x mode d’emploi
Mode d’emploi
Branchement du chargeur
1. Utilisation du chargeur sous tension secteur
Brancher l’adaptateur AC/DC dans une prise de courant, puis relier l’autre extrémité à
l’entrée de secteur du chargeur. L’indicateur d’état du secteur s’allume en ROUGE.
2. Utilisation du chargeur dans la voiture
Insérer l’adaptateur de réseau du véhicule dans l’allume-cigares de 12 volts de votre
véhicule, puis relier l’autre extrémité à l’entrée de secteur du chargeur. L’indicateur
d’état du secteur s’allume en ROUGE.
NOTE : ne jamais utiliser l’adaptateur de réseau du véhicule dans le réseau de bord
de 24 volts d’un camion. Cela peut provoquer des dommages permanents sur le
chargeur.
l Li-Ion Digial-Photo-Charger Combi I
A
B
Recharge d’une pile avec le chargeur de piles vidéo
Déposer la pile sur la plate-forme comme indiqué (schéma). Presser la pile dans la
plate-forme sans forcer. Placer la plaque d’adaptateur comme indiqué (schéma).
Pour enlever la plaque d’adaptateur, rabattre simplement le déverrouillage et
soulever le dispositif hors du chargeur (schéma).
Mode de charge
L’indicateur de charge s’allume (diode électroluminescente verte) dès que la pile est
introduite dans le chargeur, et clignote pendant toute la durée de la charge. Dès que
la pile est entièrement rechargée, l’indicateur s’arrête de clignoter et reste allumé en
permanence. On peut ensuite prendre les piles
du chargeur. Pour atteindre une recharge à 100%, laisser les piles pendant encore 30
minutes dans le chargeur (chargement « Top-Off »).
MESURES DE SECURITE, MAINTENANCE ET ENTRETIEN
NE PAS UTILISER le chargeur de piles dans un tiroir, un boîtier fermé ou un objet
recouvert de tissu. La chaleur dégagée pendant le chargement peut endommager le
chargeur et les piles.
Le chargeur s’échauffe quelque peu pendant la mise en service.
NE PAS ESSAYER d’ouvrir le chargeur ni d’enlever des éléments de commande de
l’appareil. Lors d’une telle intervention, la garantie sera annulée.
Veiller à NE PAS soumettre le chargeur à l’humidité et ne pas le plonger dans l’eau,
pour aucune raison.
NE PAS placer l’appareil à un endroit où il est soumis à des températures extrêmes.
Eviter de l’exposer aux rayons solaires directs, comme par exemple sur le tableau de
bord. Les températures élevées peuvent déformer le plastique ou le faire fondre.
NE PAS faire tomber le chargeur. Les vibrations intensives peuvent l’endommager à
vie ; dans ce cas, la garantie sera annulée.
NE PAS brancher le câble de 12 V du véhicule dans l’allume-cigares d’un camion.
Cela peut provoquer des dommages permanents sur le chargeur.
: Handleiding
DONNEES TECHNIQUES
Tension d’entrée :
Courant de charge :
Méthode de recharge :
12 V en tension continue
800 mA de courant constant
tension constante avec limitation du courant de charge
(4,2 V pour une pile de 3,6 V - 8,4 V pour
une pile de 7,2 V)
RECHERCHE DES ERREURS
PROBLEME
Aucune indication d’état de
réseau (diode électroluminescente rouge)
SOLUTION
• S’assurer que l’adaptateur de réseau
AC/DC est relié à une prise de courant
adéquate.
• Vérifier le câble de courant.
Aucune indication d’état de
réseau (diode électroluminescente verte ) après
avoir inséré la pile
• Insérer à nouveau la pile.
• La pile est endommagée.
L’indicateur de charge et de
réseau de l’adaptateur
(diodes électroluminescentes)
clignotent
• Déconnecter la sortie du réseau du
chargeur puis établir à nouveau la
connexion avec le chargeur.
• La pile est endommagée.
Dit laadtoestel is geschikt voor nagenoeg alle 3,6 V en 7,2 V Li-Ion-camcorderaccu’s.
• De exacte spanningsuitschakeling garandeert een volledige oplading van de accu’s
• “Top-off”-functie voor 100 % lading
• Vaststelling van defecte accu’s
• Bescherming tegen overlading
• Extra overladingsbeveiliging door ingebouwde veiligheidsklok
Lees vóór de ingebruikname van dit laadtoestel eerst deze handleiding door. Hierin
wordt de bediening van dit product beschreven.
Uitsluitend voor gebruik in droge vertrekken!
Inhoud / leveringsomvang van uw laadtoestel:
1 x AC / DC – adapter 230 V / 50 Hz
1 x autonetadapter
1 x adapterplaten
1 x laadstation
1 x handleiding
HANDLEIDING
Aansluiting van het laadtoestel
1. Gebruik van het laadtoestel bij netvoeding
Steek de AC / DC-adapter in een stopcontact en verbind het andere uiteinde met de
netingang van het laadtoestel. Het netstatuslampje brandt ROOD.
2. Gebruik van het laadtoestel in de auto
Steek de autonetadapter in de 12 V-aansluiting van de sigarettenaansteker in uw auto
en verbind het andere uiteinde met de netingang van het laadtoestel. Het netstatuslampje brandt ROOD.
BELANGRIJK: gebruik de autonetadapter nooit voor het 24 V-boordnet van een
vrachtwagen. Dit zou het laadtoestel onherstelbaar beschadigen.
l Li-Ion Digial-Photo-Charger Combi I
A
l Li-Ion Digial-Photo-Charger Combi I
B
Een videoaccu opladen via het laadtoestel
Leg de accu zoals aangegeven op het platform (afbeelding). Druk de accu niet met
geweld in het platform. Breng de adapterplaat aan zoals aangegeven (afbeelding). Als
u de adapterplaat wilt verwijderen, trekt u gewoon de ontgrendeling terug en tilt de
voorziening uit het laadtoestel (afbeelding).
Laadfunctie
Zodra de accu in het laadtoestel is geplaatst, gaat het groene laadlampje (LED) branden en knippert zolang er geladen wordt. Als de accu is opgeladen, gaat het knipperen van de LED over in constant branden. U kunt dan de accu’s uit het apparaat
nemen. Om 100 % lading te garanderen, moet u de accu’s nog ca. 30 minuten in het
laadtoestel laten (“topp-off”-lading).
VEILIGHEIDSMAATREGELEN, ONDERHOUD EN VERZORGING
Gebruik het acculaadtoestel NIET in een lade, een gesloten vak of een met stof beklede afdekking. De door het laden ontstane warmte zou het apparaat en de accu’s
kunnen beschadigen.
Tijdens het gebruik wordt het laadtoestel een beetje warm. PROBEER NIET om het
laadtoestel te openen of bedieningselementen van het apparaat eruit te nemen. In
dergelijke gevallen komt namelijk de garantie te vervallen.
Zorg ervoor dat het laadtoestel NIET wordt blootgesteld aan vocht; dompel het laadtoestel onder geen enkele voorwaarde onder water.
Plaats het laadtoestel NOOIT op een plaats waar het aan extreme hitte wordt blootgesteld. Stel het ook niet bloot aan direct zonlicht, zoals bijvoorbeeld op het dashboard. Hoge temperaturen kunnen de kunststof doen vervormen of zelf smelten.
Laat het laadtoestel NIET vallen. Sterke schokken kunnen het onherstelbaar
beschadigen. In dergelijke gevallen komt de garantie te vervallen.
Steek de 12V-autokabel NIET in de sigarettenaansteker van een vrachtwagen; hierdoor wordt het laadtoestel onherstelbaar beschadigd.
TECHNISCHE GEGEVENS
Ingangsspanning: 12 V gelijkspanning
Laadstroom:
800 mA constante stroom
Laadmethode:
constante spanning met laadstroombegrenzing
(4,2 V voor 3,6 V-accu, 8,4 V voor 7,2 V-accu)
FOUTEN OPSPOREN VERHELPEN
PROBLEEM
Geen indicatie van de
netstatus (rode LED)
OPLOSSING
• Controleer of de AC / DC-netadapter is
verbonden met een daarvoor geschikt
stopcontact.
• Controleer de stroomkabel.
Geen laadindicatie
(groene LED) na het plaatsen
van de accu
• Plaats de accu opnieuw.
• De accu is beschadigd.
Net- en laadindicator van de
adapter (LED’s) knipperen
• Trek de voedingskabel uit de netuitgang
en verbind hem opnieuw met het
laadtoestel.
• De accu is beschadigd
fl Instrucciones de uso
Este cargador de acumuladores sirve para casi todos los acumuladores de litio iónico
de camcorder de 3,6 V y 7,2 V
• La desconexión exacta de la tensión garantiza la carga completa de las baterías.
• Función „top-off“ para una carga del cien por ciento.
• Comprobación de baterías averiadas
• Protección contra sobrecarga
• Protección adicional contra sobrecarga mediante conmutador de seguridad integrado.
Por favor, lea detenidamente las presentes instrucciones de uso ántes de emplear
este cargador de acumuladores. Ésta le explica el manejo de este producto.
Utilizar solamente en ambientes secos!
Contenido/volumen de suministro del cargador de acumuladores
1 x adaptador AC/DC 230V/ 50 Hz
1 x adaptador para la red del automóvil
1 x platinas adaptadoras
1 x estación cargabaterías para
1 x instrucciones de uso
Instrucciones de uso
Conexión del cargador
1. Empleo del cargador de acumuladores con alimentación por la red
Introduzca el adaptador de AC/DC en un tomacorriente y una a continuación el otro
extremo con la entrada a la red del cargador. El indicador de estado de la red se
enciende de color ROJO.
2. Empleo del cargador de acumuladores en el automóvil
Introduzca el adaptador a la red del automóvil en el encendedor de cigarillos de 12 V
de su auto y conecte, a continuación, el otro extremo con la entrada a la red del cargador. El indicador de estado de la red se enciende de color ROJO.
INDICACION: No use jamás el adaptador para la red del automóvil en la red de a
bordo de 24 V de un camión. Esto conduce a una avería permanente del cargador de
acumuladores.
A
B
Carga de una batería con el cargador de baterías del vídeo:
Ubique la batería, de la forma indicada, sobre la plataforma (ilustración).
No apriete con fuerza la batería en la plataforma. Introduzca, conforme a lo indicado,
la platina adaptadora (ilustración). Para quitar la platina adaptadora, retire únicamente el desenclavamiento y quite el dispositivo del cargador de acumuladores (ilustración).
Carga
En el momento de haber introducido la batería en el cargador se enciende el indicador de carga (diodo luminiscente verde) y hace señales intermitentes durante todo
el procedimiento de carga. Al haberse cargado completamente la batería, el indicador ya no hace señales intermitentes y queda la luz encendida. A continuación,
pueden extraerse las baterías del cargador. Para lograr una carga del cien por ciento, es aconsejable dejar las baterías aún por aprox. 30 minutos en el cargador (carga
„top-off“).
MEDIDAS DE SEGURIDAD, ENTRETENIMIENTO Y CUIDADO
NO EMPLEE el cargador de acumuladores en una gaveta, en una caja cerrada o en
una cubierta revestida de tela. El calor que se produce por el procedimiento de
carga puede dañar el cargador y las baterías. Durante la puesta en servicio se produce un leve calentamiento del cargador. NO PRUEBE abrir el cargador o extraer
piezas de mando del aparato. En tal caso no se asumirá ningún tipo de garantía.
Observe de NO exponer el cargador a humedad; no sumerga jamás, por algún motivo,
el cargador en agua.NO ubique el cargador en un lugar en el cual éste expuesto a
temperaturas extremas. No exponerlo a irradiación solar directa, como por ejemplo
en el tablero de instrumentos. Altas temperaturas pueden deformar o fundir el plástico. NO deje caer el cargador. Fuertes sacudidas pueden dañarlo de forma permanente; en estos casos se pierde la garantía.
NO introduzca el cable para el automóvil de 12 V al encendedor de cigarillos de un
camión; és
. Istruzioni per l´uso
DATOS TECNICOS
Tensión de entrada:
Corriente de carga:
Método de carga:
12 V tensión continua
800 mA intensidad constante
tensión constante con limitación de la corriente de carga (4,2
V para batería de 3,6 V, 8, 4 para batería de 7,2 V)
BUSQUEDA DE DEFECTOS
PROBLEMA
Falta de indicación del estado
de la alimentación de red
(diodo luminiscente rojo)
SOLUCION
• Verifique que el adaptador de red de
AC/DC esté unido a un tomacorriente
adecuado.
• Controle el cable de corriente.
Falta de indicación de carga
(diodo verde) después de haber
introducido la batería
• Introduzca nuevamente la batería.
• La batería está averiada.
Indicadores de la alimentación
y carga del adaptador (diodos)
hacen señales intermitentes
• Separe la salida de la red del cargador y
vuelva a conectarlo nuevamente con el
cargador.
• La batería está averiada.
Questo di carica è adatto praticamente per tutti gli accumulatori da 3,6V e 7,2V .
• La precisa disattivazione della tensione garantisce una carica completa
delle batterie.
• Funzione “Top-off” per carica al 100%
• Individuazione di batterie guaste
• Protezione contro il sovraccarico
• Protezione supplementare contro il sovraccarico grazie a timer di sicurezza incorporato.
Prima di mettere in funzione, leggete per favore queste istruzioni per l´uso. Esse spiegano il modo di usare il prodotto.
Utilizzare solo in ambienti asciutti!
Contenuto/entità di fornitura del Vostro di carica
1x adattatore AC/DC 230V/50Hz
1x adattatore per rete elettrica auto
1x piastre adattatore
1x stazione di carica batterie
1x istruzioni per l´uso
Istruzioni per l´uso
Allacciamento dell´ di carica:
1. Uso dell´ di carica nel funzionamento con rete elettrica
Innestare l´adattatore AC/DC in una presa, poi collegare l´altra estremità con l´entrata
di rete dell´apparecchio di carica. La visualizzazione dello stato di rete si accende in
ROSSO.
2. Uso dell´ di carica in automobile
Innestare l´adattatore per la rete elettrica dell´auto nell´accendisigari a 12V della
Vostra auto, poi collegare l´altra estremità con l´entrata di rete dell´ apparecchio di
carica. La visualizzazione dello stato di rete si accende in ROSSO.
A
B
Avvertenza: non usare mai l´adattatore per la rete dell´auto nella rete di bordo da 24V
di un camion. Ciò provocherebbe un danno permanente dell´ apparecchio di carica.
Carica di una batteria mediante l´apparecchio di carica di batterie video
Mettere la batteria, come indicato sulla piattaforma (illustrazione). Non premere con
la forza la batteria nella piattaforma.Inserire la piastra dell´adattatore come indicato
(illustrazione). Per togliere la piastra dell´adattatore, tirare indietro semplicemente lo
sblocco e sollevare il dispositivo togliendolo dall´apparecchio di carica (illustrazione).
Funzionamento di carica
Non appena la batteria viene inserita nell´apparecchio di carica, si accende la spia
luminosa (LED verde) e lampeggia durante tutta l´operazione di carica. Non appena la
batteria è completamente carica, la spia smette di lampeggiare e rimane accesa con
luce fissa. Dopo le batterie possono essere tolte
dall´ apparecchio di carica . Per ottenere una carica al 100%, le batterie dovrebbero
rimanere ancora per 30minuti circa nell´ apparecchio di carica (carica “Top-off”).
Misure di sicurezza, manutenzione e cura
NON usare l´apparecchio di carica delle batterie in un cassetto, in un involucro chiuso o in un rivestimento ricoperto di stoffa. Il calore che si sviluppa con il processo di
carica, potrebbe danneggiare l´ e le batterie. Durante la messa in funzione si verifica
un leggero riscaldamento dell´apparecchio di carica. NON CERCATE di aprire l´ o di
togliere pezzi dall´apparecchio. In tal caso la garanzia si estingue. Fare attenzione
che l´apparecchio NON venga esposto
in NESSUN MODO ad umidità, non immergere mai, per nessun motivo,
l´ apparecchio in acqua. NON mettere l´apparecchio in un posto dove viene esposto
a temperature estreme. Esso non dovrebbe essere esposto ai raggi diretti del
sole,come per esempio su un cruscotto. Alte temperature possono deformare la plas
tica e farla sciogliere.
NON fate cadere l´apparecchio. Scosse violente potrebbero danneggiarlo
permanentemente; in tali casi la garanzia si estingue.
NON innestare il cavo dell´auto da 12v nell´accendisigari di un camion; ciò provoca
danni permanenti dell´apparecchio.
Dati tecnici:
tensione in entrata:
12 V tensione uniforme
corrente di carica:
800 mA corrente costante
metodo di carica:
tensione costante con limitazione corrente carica
(4,2V per batteria da 3,6 V, 8,4V per batteria da 7,2V)
Ricerca di errori
Problema
Niente spia di stato di rete
(LED rosso)
Soluzione
• accertarsi che l´adattatore di rete AC/DC
sia collegato ad una presa adatta
• controllare il cavo della corrente
niente spia di carica (LED verde)
dopo aver inserito la batteria
• reinserire la batteria
• la batteria è danneggiata
spia di rete e di carica
dell´adattatore (LEDs)
lampeggiano
• separare l´uscita direte dall´apparecchio
di carica e ricollegarlo con l´ di carica
• la batteria è danneggiata
k Használati útmutató
Ez a töltŒkészülék a digitális fényképezŒgépekhez szükséges, 3,6 V-tól 7,2
V-os Lithium-ion akkumulátorok töltéséhez használható.
• A precíz kivitelı feszültségátalakító teljes értékı feltöltést biztosít az
akkumulátornak.
• “Top-off” funkció a 100 %-os feltöltöttségi állapothoz.
• Hibás akkumulátorok felismerése.
• Túltöltés elleni védelem.
• KiegészítŒ túltöltés elleni védelem, beépített biztonsági idŒzítŒvel.
MielŒtt elkezdené egy akkumulátor töltését, kérjük tanulmányozza át ezt a
használati útmutatót, hogy szakszerıen végezhesse a mıveletet.
A töltést csak száraz helyiségben végezze!
A töltŒkészülék tartozékai
• 1 db 230 V/50 Hz-es AC/DC adapter
• 1 db fotóakkumulátor
• 1 db gépkocsi-hálózati adapter
• 1 db adapterlemez
• 1 db Használati útmutató
A töltŒkészülék használata
A töltŒkészülékhez szükséges tápáram-ellátás
1. A töltŒkészülék csatlakoztatása a világítási hálózathoz
Csatlakoztassa az AC/DC adaptert egy fali konnektorba. Ha a konnektor
nem megfelelŒ helyen van, használjon hosszabbítót. Bekapcsolás után a
feszültségkijelzŒ pirosan világít.
2. A töltŒkészülék csatlakoztatása a gépkocsi-hálózathoz
Csatlakoztassa a gépkocsi-hálózati adaptert autójának 12 V-os szivargyújtó aljzatába. Szükség esetén használjon szivargyújtó-csatlakozó hosszabbítót. Bekapcsolás után a feszültségkijelzŒ pirosan világít.
A
B
Megjegyzés:
Egyes teherautó típusokban 24 V-os egyenáramú hálózat van. Ezekben
nem szabad használni a töltŒkészüléket és a gépkocsi-hálózati adaptert,
mert maradandó károsodást szenvedhetnek.
Az akkumulátor elŒkészítése a töltéshez
Helyezze a feltöltendŒ akkumulátort a befogólapra (lásd az “A” ábrán).
Nem túl erŒs nyomással pattintsa rá a felületre. Ezek után helyezze az
adapterlemezt a feltüntetett helyre a töltŒn (lásd a “B” ábrán). Az adapterlemez rögzítéséhez egyszerıen húzza vissza a reteszelŒt és rögzítse a
töltŒkészüléken (lásd az ábrán).
Töltési üzemmód
Amint becsatolta az akkumulátort a töltŒkészülékbe, villogni kezd a
töltéskijelzŒ (zöld LED) és elkezdŒdik a töltési folyamat. Amikor az akkumulátor feltöltŒdött, megszınik a kijelzŒ zöld LED villogása és folyamatosan
világít. Ekkor már leválasztható az akkumulátor a töltŒkészülékrŒl. Ahhoz
azonban, hogy 100 %-ig feltöltött legyen, még kb. 30 percig kell a
töltŒkészülékkel utántölteni (“Top off” töltés).
Biztonsági elŒírások, karbantartás, tisztítás Alkalmazás
Mıködés közben ne tegye az akkumulátortöltŒt fiókba, zárt dobozba, vagy
szekrénybe, ne takarja le terítŒvel. A töltési idŒ alatt a töltŒkészülék és az
akkumulátor enyhén melegszik. Mindezt figyelembe véve, biztosítani kell az
akkumulátortöltŒ szellŒzését és a meleg természetes elvezetését.
Ne próbálkozzék a töltŒkészülék felnyitásával vagy szétszedésével. Egy
ilyen beavatkozás a garancia elvesztésével járhat! ElŒvigyázatossági szempontok
j Návod k použití
Gondoljon arra, hogy a töltŒkészülék nem nedvességálló, ezért ne hagyja a
szabad ég alatt és ne használja fedetlenül esŒben. Ne hagyja a készüléket
szélsŒséges hŒmérsékletı helyen, ne mıködtesse közvetlenül a napsugárzásnak kitéve pl.: a gépkocsi szélvédŒ alatt. A normálisnál nagyobb
hŒmérséklet eldeformálhatja a mıanyag házat és zavart okozhat a
mıködésben. A 12 V-os autókábelt addig ne használja tehergépkocsiban,
amíg nem gyŒzŒdött meg róla, hogy megfelelŒ az egyenáramú hálózat.
ErŒsen rázkódó környezetben ne használja a töltŒt.
A normális használattól eltérŒ esetekre nem vonatkozik a garancia!
Mıszaki adatok
Közvetlen bemeneti üzemfeszültség: 12 V (egyenáram = DC)
TöltŒáram: 800 mA (konstans áramszint)
Töltési rendszer: konstansfeszültségı töltŒáramszabályozás
( 4,2 V-tal a 3,6 V-os akkumulátorhoz,
8,4 V-tal a 7,2 V-os akkumulátorhoz)
HibalehetŒségek
Hibajelenség:
Nincs hálózati feszültség-kijelzés
AC/DC (piros LED)
Nincs töltéskijelzés (zöld LED)
Igazítsa meg az akkumulátort.
Megoldás:
• GyŒzŒdjön meg róla, hogy az
adaptert becsatlakoztatta-e a
hálózatba.
• EllenŒrizze a hálózati kábelt.
• Szivargyújtó-csatlakozásnál:
ellenŒrizze hogy a slusszkulcs
gyújtáskapcsoló állásban van-e
• EllenŒrizze, hogy az akkumulá
tor becsatolás után megfelelŒen
rákapcsolódott-e a töltŒre
• Nincs érintkezés a töltŒ és az
akkumulátor között.
• Az akkumulátor megrongálódott.
A hálózati és a töltéskijelzŒ
• EllenŒrize a hálózati csatlako
zást aegyaránt villog töltŒkészülék és az áramforrás között.
Tato nabíjeãka je urãena pro Li-Ion digital-foto akumulátory 3,6V aÏ 7,2V
•
•
•
•
•
precizní obvody zaruãují plné nabití akumulátorÛ
„Top off“ funkce pro 100% nabití
rozeznání vadn˘ch akumulátorÛ
ochrana proti pfiebití
pfiídavná ochrana proti pfiebití bezpeãnostním spínaãem
Proãtûte si tento návod peãlivû. UmoÏní vám zafiízení správnû pouÏívat.
PoÏívejte jen v suchém prostfiedí!
Obsah dodávky
1 x AC/DC adaptér 230/50Hz
1 x nabíjeãka
1 x auto adaptér
1 x adaptérová destiãka
1 x návod k pouÏití
Návod k pouÏití
K napájení je moÏno pouÏít jak síÈ 230V tak 12V (pouÏití v autû).
Pfiipojení nabíjeãky
1. PouÏití nabíjeãky pfii provozu na 230V.
Zapojte pfiiloÏen˘ adaptér do sítû a koncovku zasuÀte do napájecího vstupu
na nabíjeãce. Kontrolka provozu se rozsvítí ãervenû.
2. PouÏití nabíjeãky v autû
Zapojte pfiiloÏen˘ adaptér 12V do zdífiky cigaretového zapalovaãe a druh˘
konec do napájecího vstupu na nabíjeãce. Kontrolka provozu se rozsvítí
ãervenû.
Upozornûní: Auto adaptér nikdy nepouÏívejte v nákladních autech s
okruhem 24V. To by vedlo k trvalému po‰kození nabíjeãky.
A
B
Nabíjení akumulátorÛ
PoloÏte baterii na destiãku tak, jak je zobrazeno na obrázku. Akumulátor
nenasazujte na destiãku násilím. Destiãku nasuÀte podle obrázku.
K vysunutí destiãky stisknûte jednodu‰e pojistku a destiãku vysuÀte
z nabíjeãky (viz obrázek).
Nabíjecí provoz
OkamÏitû po vloÏení akumulátoru do nabíjeãky se rozsvítí zelená LED kontrolka která bûhem nabíjecího procesu neustále bliká. Pokud je akumulátor
plnû nabit˘ pfiestane LED kontrolka blikat a bude svítit trvale. Následnû je
moÏno baterii vysunout z nabíjeãky. K dosaÏení optimálního nabití ponechejte akumulátory asi dal‰ích 30 minut v nabíjeãce.
Bezpeãnostní upozornûní, údrÏba a ãi‰tûní
Z dÛvodu odvodu tepla nepouÏívejte nabíjeãku v uzavfieném prostoru a
nezakr˘vejte ji. Teplo vzniklé pfii nabíjení mÛÏe trvale po‰kodit akumulátor
a nabíjeãku.
Bûhem nabíjecího procesu dochází k mírnému zahfiátí. Nepokou‰ejte se
zafiízení otevfiít a souãástky nedemontujte. V tomto pfiípadû pfiicházíte o
záruku.
Dbejte na to, aby zafiízení nepfii‰lo do styku s vlhkem; zafiízení nikdy z jakéhokoliv dÛvodu neponofiujte do vody. Nabíjeãku umístûte na místo, kde
nebude vystavena zv˘‰en˘m teplotám. Není doporuãeno ji pouÏívat na
pfiímém slunci, popfi. na palubní desce automobilu. Vysoké teploty mohou
po‰kodit plastovou konstrukci a mohou vést k trvalému po‰kození.
Nabíjeãku nikdy nepfiipojujte na obvod v nákladním autû (24V); to povede k
trvalému po‰kození zafiízení.
Nabíjeãku umístûte na bezpeãné místo odkud nemÛÏe spadnout. Pfiíli‰né
otfiesy mohou mít za následek trvalé po‰kození. Také v tomto pfiípadû ztrácíte záruku.
Technická data
Vstupní napûtí:
Nabíjecí proud:
Nabíjecí metoda:
12 V stejnosmûrné napûtí
800 mA konstantní proud
Konstantní napûtí s omezením nabíjecího
proudu (4,2 V pro 3,6V akumulátory, 8,4V
pro 7,2V akumulátory)
Odstranûní závad
Problém
Kontrolka zapojení nesvítí
(ãervená LED)
¤e‰ení
• Ujistûte se, zda je síÈov˘
adaptér správne zapojený do
odpovídající zásuvky.
• Zkontrolujte pfiívodní kabel.
• Pfii pouÏití zdífiky cigaretového
zapalovaãe: zapnûte zapalování
a zkuste znovu.
Kontrolka nabíjení
(zelená LED) povloÏení
akumulátoru nesvítí.
• VloÏte akumulátor znovu.
• Akumulátor je po‰kozen.
LED kontrolky zapojení a
nabíjení blikajú.
• Nabíjeãku odpojte od sítû a
znovu ji zapnûte.
• Akumulátor je po‰kozen.
J Navod na použitie
Táto nabíjaãka je urãená pre väã‰inu Li-lon digitálnych fotoaparátov 3,6V
do 7,2 V
• precízne obvody zaruãujú úplné nabitie akumulátorov
• „top-off“ funkcia pre 100% nabitie
• rozoznávanie vadn˘ch akumulátorov
• ochrana proti prebitiu
• prídavná ochrana proti prebitiu bezpeãnostn˘m snímaãom
Preãítajte si pozorne tento návod. UmoÏní Vám zariadenie správne
pouÏívaÈ. PouÏívajte len v suchom prostredí!
Obsah dodávky:
1x AC/DC adaptér 230/50Hz
1x nabíjaãka
1x auto adaptér
1x adaptérová do‰tiãka
1x návod na pouÏitie
Návod na pouÏitie
Pripojenie nabíjaãky
1. PouÏitie nabíjaãky pri 230V
Zapojte priloÏen˘ adaptér do siete a koncovku zasuÀte do sieÈového vstupu
na nabíjaãke. Rozsvieti sa ãervená kontrolka prevádzky.
2. PouÏitie nabíjaãky v aute
Zapojte priloÏen˘ adaptér do zdierky cigaretového zapaºovaãa a druh˘ koniec do sieÈového vstupu na nabíjaãke. Rozsvieti sa ãervená kontrolka prevádzky.
Upozornenie: Auto adaptér nikdy nepouÏívajte v nákladn˘ch automobiloch
s okruhom 24V. Viedlo by to k trvalému po‰kodeniu nabíjaãky.
Nabíjanie digital – foto akumulátorov pomocou nabíjaãky
PoloÏte batériu na do‰tiãku tak, ako je to zobrazené na obrázku.
Akumulátor nenasadzujte na do‰tiãku násilím. Do‰tiãku nasuÀte podºa
obrázku.
A
B
K vysunutiu do‰tiãky stlaãte jednoducho poistku a do‰tiãku vysuÀte z nabíjaãky.
Nabíjanie
OkamÏite po vloÏení akumulátorov do nabíjaãky sa rozsvieti zelená LED
kontrolka, ktorá poãas procesu nabíjania neustále bliká. Pokiaº je akumulátor úplne nabit˘, LED kontrolka prestane blikaÈ a bude trvalo svietiÈ.
Následne je moÏné batériu z nabíjaãky vybraÈ. K dosiahnutiu optimálneho
nabitia ponechajte akumulátory asi ìal‰ích 30 minút v nabíjaãke.
Bezpeãnostné upozornenie, údrÏba a ãistenie
Z dôvodu odvodu tepla nepouÏívajte nabíjaãku v uzavretej priehradke a
nezakr˘vajte ju. eplo, ktoré vznikne pri nabíjaní môÏe trvalo po‰kodiÈ akumulátor a nabíjaãku.
Poãas nabíjania dochádza k miernemu zahriatiu. Nepokú‰ajte sa zariadenie otvoriÈ a súãiastky nedemolujte. V tomto prípade prichádzate o záruku.
Dbajte na to, aby zariadenie nepri‰lo do styku s vlhkom; zariadenie nikdy
neponorte do vody. Nabíjaãku dajte na miesto, kde nebude vystavená
zv˘‰en˘m teplotám. Nie je doporuãené ju pouÏívaÈ na priamom slnku, napr.
na palubnej doske automobilu. Vysoké teploty môÏu po‰kodiÈ plástovú
kon‰trukciu a môÏu viesÈ k trvalému po‰kodeniu! Nabíjaãku umiestnite na
miesto odkiaº nemôÏe spadnúÈ. V tomto prípade taktieÏ strácate záruku.
Nabíjaãku nikdy nenapájajte na obvod v nákladnom automobile (24V);
povedie to k trvalému po‰kodeniu zariadenia.
ø
PL Instrukcja obsługi
Technické údaje
Vstupné napätie: 12 V jednosmerného napätia
Nabíjací prúd: 800 mA kon‰tantn˘ prúd
Nabíjacia metóda: Kon‰tantné napätie s obmedzením nabíjacieho prúdu
(4,2V pre 3,6V akumulátory, 8,4V pre 7,2V akumulátory)
MoÏné chyby
Problém
Kontrolky zapojenia nesvieti
(âervená LED)
Rie‰enie
• Uistite sa, ãi je sieÈov˘ adaptér správ
ne zapojen˘ do zodpovedjúcej zásuvky
• Skontrolujte kábel
Kontrolka nabíjania
(zelená LED) nesvieti
• VloÏte akumulátor znovu
• Akumulátor je po‰koden˘
LED kontrolky zapojenia
a nabíjania Blikajú
• Nabíjaãku odpojte zo siete a znovu
ju a nabíjania zapnite
• Akumulátor je po‰koden˘
¸adowarka przeznaczona do prawie wszystkich akumulatorów aparatów
cyfrowych 3,6V do 7,2V marek.
Precyzyjne roz∏àczanie napi´cia gwarantuje pe∏ne na∏adowanie akumulatorów. Funkcja „Top-off” dla 100% na∏adowania akumulatorów.
Wykrywanie uszkodzonych akumulatorów.
Ochrona przed prze∏adowaniem.
Dodatkowa ochrona przed prze∏adowaniem dzi´ki wbudowanemu timerowi.
Przed u˝yciem ∏adowarki nale˝y zapoznaç si´ z treÊcià instrukcji obs∏ugi.
U˝ywaç tylko w suchych pomieszczeniach.
ZawartoÊç opakowania:
1x AC/DC wtyk 230V/50Hz
1x Li-Io Digital – Photo Akku
1x wtyk przystosowany do gniazda zapalniczki samochodowej
1x adapter
1x instrukcja obs∏ugi
Instrukcja obs∏ugi
Pod∏àczenie ∏adowarki:
1. Pod∏àczenie ∏adowarki do sieci:
W∏àczyç zasilacz do sieci, drugi koniec do ∏adowarki. Zapali si´ czerwona
kontrolka.
2. U˝ycie ∏adowarki w samochodzie:
W∏o˝yç wtyczk´ do gniazdka zapalniczki samochodowej 12V, drugi koniec
pod∏àczyç do ∏adowarki. Zapali si´ czerwona kontrolka.
Uwaga! Nie u˝ywaç ∏adowarki gdy instalacja samochodowa pracuje
pod napi´ciem 24V (samochody ci´˝arowe). Mo˝e to doprowadziç do
trwa∏ego uszkodzenia ∏adowarki.
A
B
¸adowanie akumulatora Digital Photo.
UmieÊciç akumulator w adapterze tak jak na rysunku. (Patrz rysunek w
instrukcji oryginalnej A) nie wciskaç akumulatora na si∏´. UmieÊciç akumulator w adapterze tak jak na rysunku B. Aby wyjàç akumulator przycisnàç
rygiel i wyjàç akumulator.
Po w∏o˝eniu akumulatora do adaptera zapali si´ zielona kontrolka LED,
która podczas ∏adowania b´dzie ca∏y czas migaç. Po zakoƒczonym procesie ∏adowania kontrolka przestanie migaç i b´dzie paliç si´ Êwiat∏em
ciàg∏ym. Akumulatory mo˝na teraz bezpiecznie wyjàç z ∏adowarki. Aby uzyskaç 100% na∏adowanie, nale˝y akumulatory pozostawiç jeszcze na pó∏
godziny w ∏adowarce (∏adowanie Top-OFF).
Ârodki bezpieczeƒstwa i konserwacja:
Podczas ∏adowania urzàdzenia nie przykrywaç, nie umieszczaç w szufladzie, czy innych pude∏kach. Wytwarzane przez ∏adowark´ ciep∏o podczas
∏adowania mo˝e spowodowaç jej uszkodzenie lub uszkodzenie akumulatorów. Nie zdejmowaç obudowy ∏adowarki, ani nie wyjmowaç jej elementów
elektrycznych. W przypadku otwarcia ∏adowarki wygasa gwarancja. ¸adowarki u˝ywaç w pomieszczeniach suchych; nie wk∏adaç pod ˝adnym pozorem do wody. Nie u˝ywaç ∏adowarki w bardzo niskich temperaturach; nie
wystawiaç na bezpoÊrednie dzia∏anie promieni s∏onecznych. Uwa˝aç by
∏adowarka nie spad∏a – w przeciwnym razie wygasa gwarancja.
Nie w∏àczaç ∏adowarki w samochodach ci´˝arowych (napi´cie 24V mo˝e
doprowadziç do uszkodzenia ∏adowarki).
Dane techniczne:
Napi´cie wejÊciowe – 12V
Pràd ∏adowania – 800 mA sta∏y
Metoda ∏adowania – pràd sta∏y z ograniczeniem pràdu ∏adowania
(4,2V dla 3,6V akumulatora; 8,4 dla 7,2V akumulatora)
Problemy:
Czerwona Kontrolka
LED nie pali si´
• Upewniç si´ czy ∏adowarka zosta∏a
prawid∏owo pod∏àczona do sieci.
• Sprawdziç kabel zasilajàcy
Zielona kontrolka LED
nie pali si´
• W∏o˝yç akumulator do adaptera jeszcze raz.
• Akumulator uszkodzony
Kontrolki czerwona i
zielona migajà
• W∏o˝yç wtyk do ∏adowarki jeszcze raz
• Akumulator uszkodzony
Akku-Kompatibilitätsliste für Li-lon Digital-Photo-Charger I
Battery pack compatibility list for Digital-Photo-Charger I
Camcorder Battery
Canon
Casio
Contax
Fuji
JVC
Kodak
Konica
Kyocera
Leica
Minolta
Nikon
NB-1L
NB-1LH
NB-2L
BP-512
NP-20
NP-30
NP-120
NP-40
NP-60
NP-80
NP-100
NP-120
BN-V101
KLIC 3000
KLIC 5000
DR-LB1
DR-LB4
BP-800
BP-900/1000
NP-100
NP-200
EN-EL1
EN-EL 2
EN-EL 3
aufladbar mit
charged by
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Ladestation/Base Unit
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Adapterplatte/Adapter Tray
Camcorder Battery
aufladbar mit
charged by
Olympus
Li-10B
Panasonic
CGR-S101A
Adapterplatte/Adapter Tray
CGR-S602A
Adapterplatte/Adapter Tray
VW-VBA 10
Adapterplatte/Adapter Tray
D-Li2
Adapterplatte/Adapter Tray
D-Li7
Adapterplatte/Adapter Tray
D-Li8
Adapterplatte/Adapter Tray
DB20
Adapterplatte/Adapter Tray
DB30
Adapterplatte/Adapter Tray
DB40
Adapterplatte/Adapter Tray
DB43
Adapterplatte/Adapter Tray
Sanyo
DL-10B
Adapterplatte/Adapter Tray
Sony
NP-F 550
Ladestation/Base Unit
NP-FM 50
Ladestation/Base Unit
NP-FS 11
Ladestation/Base Unit
NP-FC 11
Ladestation/Base Unit
PDR-BT2
Adapterplatte/Adapter Tray
PDR-BT3
Adapterplatte/Adapter Tray
PDR-BT9
Adapterplatte/Adapter Tray
NP-100
Adapterplatte/Adapter Tray
Pentax
Ricoh
Toshiba
Adapterplatte/Adapter Tray
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
