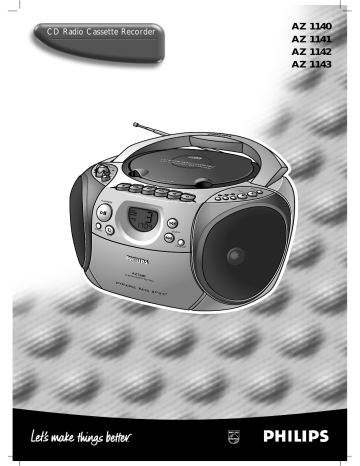

Philips AZ1140 User Guide Manual

Philips AZ1140 User Guide Manual

CD Radio Cassette Recorder

AZ 1140

AZ 1141

AZ 1142

AZ 1143

BATT

LOW

TAPE

OFF

DYNAMIC

BOOST

PLAY•PAU

SE

CD M

ODE

CD

PROGRAM

REPEAT

ALL

RECOR

D

1 2

3

PR

ES

ET

BA

ND

CD RAD

AZ1140

IO CAS

SETTE R

ECORD

ER

DYN

AMIC

AZ 1140 /00 page

2

Important notes for users in the U.K.

Mains plug

This apparatus is fitted with an approved moulded

13 Amp plug. To change a fuse in this type of plug proceed as follows:

• Remove fuse cover and fuse.

• Fix new fuse which should be a BS1362 5 Amp,

A.S.T.A. or BSI approved type.

• Refit the fuse cover.

If the fitted plug is not suitable for your socket outlets, it should be cut off and an appropriate plug fitted in its place.

If the mains plug contains a fuse, this should have a value of 5 Amp. If a plug without a fuse is used, the fuse at the distribution board should not be greater than 5 Amp.

Note: The severed plug must be disposed to avoid a possible shock hazard should it be inserted into a

13 Amp socket elsewhere.

How to connect a plug

The wires in the mains lead are coloured with the following code: blue = neutral (N), brown = live (L).

As these colours may not correspond with the colour markings identifying the terminals in your plug, proceed as follows:

• Connect the blue wire to the terminal marked N or coloured black.

• Connect the brown wire to the terminal marked L or coloured red.

• Do not connect either wire to the earth terminal in the plug, marked E (or e) or coloured green (or green and yellow).

Before replacing the plug cover, make certain that the cord grip is clamped over the sheath of the lead - not simply over the two wires.Copyright in the U.K.:

Recording and playback of material may require consent. See Copyright Act 1956 and The Performer’s

Protection Acts 1958 to 1972.

n Norge

Advarsel: For å redusere faren for brann eller elektrisk støt; skal apparatet ikke utsettes for regn eller fuktighet.

Typeskilt finnes på apparatens underside.

Observer: Nettbryteren er sekundert innkoplet. Den innebygde netdelen er derfor ikke frakoplet nettet så lenge apparatet er tilsluttet nettkontakten.

English

Français

Español

Deutsch

........................................... 4

...................................... 14

....................................... 24

....................................... 34

Nederlands

Italiano

Polski

........................................ 54

............................................ 64

Português

Dansk

............................................ 84

Svenska

.............................. 44

.................................. 74

...................................... 94

i Italia

DICHIARAZIONE DI CONFORMITA’

Si dichiara che l’apparecchio AZ 1140, AZ 1141,

AZ 1142 & AZ 1143 Philips risponde alle prescrizioni dell’art. 2 comma 1 del D. M. 28 Agosto 1995 n. 548.

Fatto a Eindhoven, il 1/12/1999

Philips Consumer Electronics

Philips, Glaslaan 2,

5616 JB Eindhoven, The Netherlands

2

Suomi

.......................................... 104

Έλληνικά

..................... 114

2

3

1

2

3 4

5

*

6 5 7 8 9

AZ 1140/00 page

3

&

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BOOST

PAUSE

STOP

•OPEN

PLAY•PAU

SE

CD

PROGRAM

SEARCH

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

DYN

AZ1140

CD RAD

IO CAS

SETTE R

ECORD

AMIC

BASS

ER

B O OS

T

0 ! @ # $ % ^

1

2

3

PR

ES

ET

BA

ND

*

(

)

¡

AZ 1140 /00 page

4

CONTROLS

TOP AND FRONT PANELS

1 POWER slider - selects the sound source for CD/ TUNER/ TAPE

OFF and also switches the set off

2 VOL - adjusts the volume level

3 BATT LOW - indicates when battery power is running low

4 DBB (Dynamic Bass Boost) - enhances the bass

5 OPENCLOSE - opens/ closes the CD door

6 CASSETTE RECORDER keys

RECORD

0 - starts recording

PLAY

1 - starts playback

SEARCH

5

/

6 - fast winds/rewinds the tape

STOP•OPEN

9/ - stops the tape;

- opens the cassette compartment

PAUSE

; - interrupts recording or playback

7 1-3 - programmes and selects your favourite three radio stations

8 PRESET

3, 4 - (up, down) selects preset tuner stations

9 BAND - selects waveband

0 PLAY PAUSE

2; - starts /pauses

CD playback

! CD MODE - selects a different play mode e.g. SHUFFLE/ REPEAT CD tracks or programme in random

/repeated order

@ STOP

9 - stops CD playback or erase a CD programme; activates/ deactivates display demo mode.

# Cassette door

$ Display - shows the status of the set

% SEARCH

/

§

Tuner: (down, up) tunes radio stations.

CD: - searches back and forward within a track;

- skips to the beginning of a current track/ previous/ later track

^ PROGRAM -

Tuner - programmes preset radio stations;

CD - programmes tracks and reviews the programme

BACK PANEL

& p - 3.5 mm stereo headphone jack

* Telescopic antenna - improves FM reception

( BEAT CUT switch - eliminates possible whistle tones during

MW/LW recordings

) AC MAINS - inlet for power cord

¡ Battery compartment - for six batteries, type R-14, UM-2 or C-cells

CAUTION

Use of controls or adjustments or performance of procedures other than herein may result in hazardous radiation exposure or other unsafe operation.

4

Environmental information

All unnecessary packaging material has been omitted. We have done our utmost to make the packaging easy to separate into three mono-materials: cardboard (box), expandable polystyrene

(buffer), polyethylene (bags, protective foam).

Your set consists of materials which can be recycled if disassembled by a specialized company. Please observe the local regulations regarding the disposal of packing materials, exhausted batteries and old equipment.

Whenever convenient, use the mains supply if you want to conserve battery life. Make sure you remove the plug from the set and wall socket before inserting batteries.

BATTERIES (OPTIONAL)

1. Open the battery compartment and insert six batteries, type

R-14, UM-2 or C-cells, (preferably alkaline) with the correct polarity as indicated by the "

+

" and "

-

" symbols inside the compartment.

2. Replace the compartment door, making sure the batteries are firmly and correctly in place. The set is now ready to operate.

If BATT LOW lights up, battery power is running low.

– The BATT LOW indicator eventually goes out if the batteries are too weak.

Incorrect use of batteries can cause electrolyte leakage and will corrode the compartment or cause the batteries to burst.

Therefore:

Do not mix battery types: e.g. alkaline with carbon zinc.

Only use batteries of the same type for the set.

• When inserting new batteries, do not try to mix old batteries with the new ones.

• Remove the batteries if the set is not to be used for a long time.

Batteries contain chemical substances, so they should

be disposed of properly.

For users in the U.K.: please follow the instructions on page 2.

Using AC MAINS

1. Check if the mains voltage as shown on the type plate on

the base of the set, corresponds to your local mains supply.

If it does not, consult your dealer or service centre.

2. If your set is equipped with a voltage selector, adjust the selector so that it matches with the local mains supply.

3. Connect the mains lead to the wall socket and the set is now ready for use.

4. To disconnect the set from the mains supply completely, remove the plug from the wall socket.

AZ 1140/00 page

5

POWER SUPPLY

6 x R14 • UM-2 • C-CELLS

5

6

AZ 1140 /00 page

6

BASIC FUNCTIONS GENERAL INFORMATION

Switching on and off

• Adjust the POWER slider to the desired sound source: CD,

TUNER or TAPE/

OFF

.

• The set is switched off when the POWER slider is in the

TAPE/

OFF

position and the keys on the tape deck are released.

™ The volume and tuner presets will be retained in the set's memory.

Adjusting volume and sound

1. Turn the VOL control to increase or decrease VOLUME.

2. Adjust the DBB control to select dynamic bass boost on or off.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

PLAY

RECOR

D

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

PLAY

RECOR

D

PHILIPS demo mode

1. On the set, press the CD STOP

9 button for 5 seconds.

PH..IL ..IPS scrolls across the display continuously.

2. To return to the current display you can either:

• press any function button on the front panel. This interrupts the demo mode for 30 seconds;

• press the CD STOP

9 button for 5 seconds. PH..IL ..IPS scrolls once before the demo mode is cancelled.

GENERAL INFORMATION

General maintenance

• Do not expose the set, batteries, CDs or cassettes to humidity, rain, sand or excessive heat caused by heating equipment or direct sunlight.

• To clean the set, use a soft, slightly dampened chamois leather. Do not use any cleaning agents containing alcohol, ammonia, benzene or abrasives as these may harm the housing.

Safety information

• Place the set on a hard and flat surface so that the system does not tilt. Make sure there is adequate ventilation to prevent the system from overheating.

• The mechanical parts of the set contain self-lubricating bearings and must not be oiled or lubricated.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEARC

H

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

AZ 1140/00 page

7

DIGITAL TUNER

TUNING TO RADIO STATIONS

1. Select TUNER source.

™ is displayed briefly and then the radio station frequency is shown.

2. Press BAND once or more to select your waveband.

3. Press SEARCH

∞ or § and release when the frequency in the display starts running.

™ The tuner automatically tunes to a station of sufficient reception. Display shows during automatic tuning.

™ If a FM station is received in stereo,

STEREO

is shown.

4. Repeat step 3 if necessary until you find the desired station.

• To tune to a weak station, press SEARCH

∞ or § briefly and repeatedly until you have found optimal reception.

5. Adjust the power slider to TAPE/OFF position to switch off the set.

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEAR

CH

To improve radio reception

– For FM, pull out the telescopic aerial. Incline and turn the aerial. Reduce its length if the signal is too strong (very close to a transmitter).

– For MW/LW, the set is provided with a built-in aerial so the telescopic aerial is not needed. Direct the aerial by turning the whole set.

Favourite station selection

For your favourite 3 tuner stations, you can use the easy one-touch programming and selection 1, 2 or 3 buttons.

1. Tune to your desired station (see Tuning to radio stations).

2. To store your station, press 1, 2 or 3 for 2 seconds or more.

™ Display: shows

PROGRAM

briefly, your favorite preset station number and the tuner frequency.

PEN

CD

GRAM

PEAT

ALL

SEARC

H

Programming radio stations

You can store up to a total of 30 radio stations in the memory.

1. Tune to your desired station (see Tuning to radio stations).

2. Press PROGRAM to activate programming.

– Display:

PROGRAM

flashes.

3. Press PRESET

4 or 3 once or more to allocate a number from

1 to 30 to this station.

4. Press PROGRAM again to confirm the setting.

– Display:

PROGRAM

disappears, the preset number and the frequency of the preset station are shown.

5. Repeat the above four steps to store other stations.

– You can overwrite a preset station by storing another frequency in its place.

D

M

T

SEARC

H

Tuning to preset stations

Press 1, 2, 3 or PRESET

4 or 3 until the desired preset station is displayed.

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

SEARCH

PROGRAM

PROGRAM

1 2

3

PRESET

BAN

D

1 2

3

PRESET

BAND

1

2 3

PRESET

BAND

7

8

AZ 1140 /00 page

8

CD PLAYER

Playing a CD

1. Select CD source.

™ is displayed briefly.

2. Lift the CD door open.

™ Display: when you open the CD door.

3. Insert a CD or CD-R(W) with the printed side facing up and close the CD door.

™ Display: d1SC flashes as the CD player scans the contents of a CD. The total number of tracks and playing time are then shown.

Display: is shown if the CD-R(W) is blank or not finalised.

4. Press PLAY•PAUSE

2; to start playback.

™ Display: Current track number and elapsed playing time of the track during CD playback.

5. To pause playback press PLAY•PAUSE

2;.

Press PLAY•PAUSE

2; again to resume play.

™ The display freezes and the elapsed playing time flashes when playback is paused.

6. To stop CD playback, press STOP

9.

Note: CD play will also stop when:

– the CD door is opened;

– the CD has reached the end

(unless you have selected REPEAT or REPEAT ALL);

– you select another source: TAPE / TUNER.

Selecting a different track

• Press SEARCH

∞ or § once or repeatedly until the desired track number appears in the display.

• If you have selected a track number shortly after loading a CD or in the PAUSE position, you will need to press

PLAY•PAUSE

2; to start playback.

Finding a passage within a track

1. Press and hold down on SEARCH

∞ or §.

™ The CD is played at high speed and low volume.

2. When you recognize the passage you want, release SEARCH

∞ or §.

– Normal playback continues.

Note: During a CD programme or if SHUFFLE/ REPEAT active,

searching is only possible within a track.

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARCH

PLAY

RECOR

D

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEARCH

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEAR

CH

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY•PAU

SE

CD MO

DE

STOP

CD

PROGRAM

REPEAT

ALL

CD RA

PLAY

RECOR

D

SEARCH

PROGRAM

1 2

1

1

AZ 1140/00 page

9

CD PLAYER

Different play modes: SHUFFLE and REPEAT

You can select and change the various play modes before or during playback. The play modes can also be combined with PROGRAM.

SHUFFLE - tracks of the entire CD/ programme are played in random order

SHUFFLE and REPEAT ALL - to repeat the entire CD/ programme continuously in random order

REPEAT ALL - to repeat the entire CD/ programme

REPEAT - to play the current track continuously

1. To select your play mode, press the CD MODE key before or during playback until the display shows the desired function.

2. Press PLAY•PAUSE

2; to start playback if in the STOP position.

3. To return to normal playback, press the CD MODE key until the various SHUFFLE / REPEAT modes are no longer displayed.

– You can also press STOP

9 to cancel your play mode.

Programming track numbers

Programme in the STOP position to select and store your CD tracks in the desired sequence. If you like, store any track more than once. Up to 20 tracks can be stored in the memory.

1. Use the SEARCH

∞ or § on the set, to select your desired track number.

2. Press PROGRAM.

™ Display:

PROGRAM

and the selected track number. appears briefly.

™ If you attempt to programme without first selecting a track

3. Repeat steps 1-2 to select and store all desired tracks.

™ is displayed if you attempt to programme more than

20 tracks.

4. To start playback of your CD programme, press

PLAY•PAUSE

2;.

Reviewing the programme

In the STOP position, press and hold down PROGRAM for a while until the display shows all your stored track numbers in sequence.

CD

PROGRAM

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEARC

H

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY•PAU

SE

CD MO

DE

STOP

STOP•O

PEN

SEARC

H

PLAY

RECOR

D

CD

PROGRAM

REPEAT

ALL

SEARCH

PROGRAM

9

AZ 1140 /00 page

10

CD PLAYER CASSETTE RECORDER

Erasing a programme

You can erase the programme by:

– pressing STOP

9 once in the STOP position or twice during playback. The display shows ' ' briefly.

– pressing the CD door open;

– switching to TUNER/TAPE source.

CD player and CD handling

• If the CD player cannot read CDs correctly, use a commonly available cleaning CD to clean the lens before taking the set to repair. Other cleaning methods may destroy the lens.

• The lens of the CD player should never be touched!

• Sudden changes in the surrounding temperature can cause condensation to cloud over on the lens of your CD player.

Playing a CD is then not possible. Do not attempt to clean the lens but leave the set in a warm environment until the moisture evaporates.

• Always keep the CD compartment closed to avoid dust on the lens.

• To take a CD out of its box, press the centre spindle while lifting the CD. Always pick up the CD by the edge and return the CD to its box after use to avoid scratching and dust.

• To clean the CD, wipe in a straight line from the centre towards the edge using a soft, lint-free cloth. Do not use cleaning agents as they may damage the disc.

Never write on a CD or attach any stickers to it.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

SEAR

CH

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

X

PLAY

RECOR

D

SEARCH

PROGRAM

1

PLAYING A CASSETTE

1. Select TAPE source.

™ The display shows tAPE throughout tape operation.

2. Press STOP•OPEN

9/ to open the cassette door.

3. Insert a recorded cassette and close the cassette door.

4. Press PLAY

1 to start playback.

5. To interrupt playback, press PAUSE

;. To resume, press the key again.

6. By pressing SEARCH

5 or 6 on the set,fast winding of the tape is possible in both directions.

7. To stop the tape, press STOP•OPEN

9/.

– The keys are automatically released at the end of the tape

and the tAPE indication goes out, except if PAUSE

; has

been activated.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEAR

CH

PLAY

RECOR

D

1

10

AZ 1140/00 page

11

RECORDING

GENERAL INFORMATION ON RECORDING

• Recording is permissible insofar as copyright or other rights of third parties are not infringed.

• This deck is not suitable for recording on CHROME (IEC II) or

METAL (IEC IV) type cassettes. For recording, use NORMAL type cassettes (IEC I) on which the tabs have not been broken.

The best recording level is set automatically. Altering the VOL and DBB controls will not affect the recording in progress.

• At the very beginning and end of the tape, no recording will take place during the 7 seconds, when the leader tape passes the recorder heads.

• To protect a tape from accidental erasure, have the tape in front of you and break out the left tab.

Recording on this side is no longer possible. To record over this side again, cover the tabs with a piece of adhesive tape.

SYNCHRO START CD RECORDING

1. Select CD source.

2. Insert a CD and if desired, programme track numbers.

3. Press STOP•OPEN

9/ to open the cassette door.

4. Insert a suitable cassette into the cassette deck and close the cassette door.

5. Press RECORD

0 to start recording.

– Playing of the CD programme starts automatically from the beginning of the programme. It is not necessary to start the CD

player separately.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEAR

CH

PLAY

RECOR

D

SEARCH

To select and record a particular passage within a track

Press and hold down on SEARCH

∞ or §.

When you recognize the passage you want, release SEARCH

∞ or §.

To pause CD playback press PLAY/PAUSE

2;.

Recording will begin from this exact point in the track when you press RECORD

0.

6. For brief interruptions during recording press PAUSE

;. To resume recording, press PAUSE

; again.

7. To stop recording, press STOP•OPEN

9/.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

1 2

11

AZ 1140 /00 page

12

RECORDING

Recording from the radio

1. Tune to the desired radio station (See TUNING TO RADIO

STATIONS).

2. Press STOP•OPEN

9/ to open the cassette door.

3. Insert a suitable cassette into the cassette deck and close the cassette door.

4. Press RECORD

0 to start recording.

• If you are recording from MW/LW stations, adjust the

BEAT CUT switch to eliminate possible whistle tones during recording.

5. For brief interruptions, press PAUSE

;. To resume recording, press PAUSE

; again.

6. To stop recording, press STOP•OPEN

9/.

MAINTENANCE

Tape deck maintenance

To ensure quality recording and playback of the tape deck, clean parts A,B and C shown in the diagram below, after approx.

50 hours of operation, or on average once a month. Use a cotton bud slightly moistened with alcohol or a special head cleaning fluid to clean the deck.

1. Open the cassette door by pressing STOP•OPEN

9/.

2. Press PLAY

1 and clean the rubber pressure rollers C.

3. Press PAUSE

; and clean the magnetic heads A and also the capstan B .

4. After cleaning, press STOP•OPEN

9/.

Note: Cleaning of the heads can also be done by playing a cleaning cassette through once.

MAINTENANCE

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•OP

EN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

SEAR

CH

PLAY

RECOR

D

C B A A

1

12

AZ 1140/00 page

13

TROUBLESHOOTING

If a fault occurs, first check the points listed below before taking the set for repair.

If you are unable to remedy a problem by following these hints, consult your dealer or service centre.

WARNING:

Do not open the set as there is a risk of electric shock. Under no circumstances should you try to repair the set yourself, as this would invalidate the guarantee.

PROBLEM

– POSSIBLE CAUSE

• REMEDY

No sound/power

– VOLUME not adjusted

• Adjust the VOLUME

– Headphones connected

• Disconnect headphones

– Mains lead not securely connected

• Connect the mains lead properly

Severe radio hum or noise

Electrical interference: set too close to TV,

VCR or computer

• Increase the distance

Poor radio reception

Weak radio signal

• FM: Direct the FM telescopic aerial for optimum reception

• MW/LW: Turn the set for optimum reception

indication

CD-R(W) is blank or the disc is not finalised

• Use a finalised CD-R(W)

CD badly scratched or dirty

• Replace/ clean CD, see CD player and

CD handling

The CD skips tracks

– CD is damaged or dirty

• Replace or clean the CD

– SHUFFLE or a programme is active

• Switch off SHUFFLE/PROGRAM

Poor cassette sound quality

– Dust and dirt on the heads, etc.

• Clean deck parts etc., see Maintenance

– Use of incompatible cassette types (METAL or CHROME)

• Only use NORMAL (IEC I) for recording

Recording does not work

– Cassette tab(s) may be broken

• Apply a piece of adhesive tape over the missing tab space

or indication

No CD inserted

• Insert a CD

CD badly scratched or dirty

• Replace/ clean CD, see CD player and

CD handling

Laser lens steamed up,

• Wait until lens has cleared

This product complies with the radio interference requirements of the European Union.

The type plate is located on the bottom of the set.

13

AZ 1140 /00 page

14

COMMANDES

PANNEAUX SUPERIEUR ET AVANT

1 Coulisse POWER - sélectionne la source son pour CD/ TUNER/ TAPE

OFF et permet de mettre l’équipement hors service

2 VOL - règle le niveau du volume

3 BATT LOW - indique si la capacité de pile est faible

4 DBB (Dynamic Bass Boost) - améliore les graves

5 OPENCLOSE - ouvre/ ferme le clapet du lecteur de CD

6 Touches de la PLATINE CASSETTE

RECORD

0 - démarre l’enregistrement

PLAY

1 - démarre la lecture

SEARCH

5

/

6 - bobinage/ rebobinage rapide de la cassette

STOP•OPEN

9/ - arrête la cassette;

- ouvre le compartiment cassette

PAUSE

; - interrompt l’enregistrement ou la lecture

7 1-3 - programme et sélectionne vos trois stations de radio préférées

8 PRESET

3, 4 - (vers le haut, vers le bas) sélection d'une station de radio préréglée

9 BAND - sélectionne la longueur d'onde

0 PLAY PAUSE

2; - démarre/ interrompt la lecture CD

! CD MODE - sélectionne un autre mode de lecture p.ex. SHUFFLE/ REPEAT pour lire/ répéter dans un ordre quelconque les plages

CD ou un programme CD

@ STOP

9 - arrête la lecture CD ou efface un programme CD; active/ désactive le mode de démonstration d'affichage

# Clapet du compartiment cassette

$ Afficheur - indique le mode actuel de l'équipement

% SEARCH

/

§

Syntoniseur: (vers le bas, vers le haut) syntonise les stations radio

CD: - effectue la recherche en arrière et en avant sur une même plage CD;

- saute au début d'une plage CD en cours/ précédente/ suivante

^ PROGRAM -

Syntoniseur - programme les stations radio préréglées;

CD - programme les plages CD et passe en revue le programme

PANNEAU ARRIERE

& p - prise 3,5 mm. pour écouteurs stéréo

* Antenne télescopique - améliore la réception FM

( Commutateur BEAT CUT - élimine tout sifflement en enregistrement MW/LW

) AC MAINS - entrée pour cordon secteur

¡ Compartiment piles - pour six piles, type R-14, UM-2 ou C-cells

ATTENTION

L’utilisation des commandes ou réglages ou le non-respect des procédures ciincluses peuvent se traduire par une exposition dangereuse à l’irradiation.

Informations sur l’environnement

Tous les matériaux d'emballage inutiles ont été évités. Nous avons fait le maximum pour autoriser la séparation des matériaux d’emballage en trois catégories: le carton (boîte), le polystyrène expansé (tampon) et le polyéthylène (sachets, mousse de protection).

Votre équipement est constitué de matériaux recyclables, à condition d’être démonté par une firme spécialisée. Veuillez observer les règles locales en vigueur pour le rebut des matériaux d’emballage, les piles usées et les anciens équipements.

14

L'emploi de commandes ou de réglages ainsi que la réalisation de procédures de façon autre que décrits dans ce mode d’emploi, peut avoir pour résultat une exposition dangereuse aux radiations ou encore un fonctionnement non conforme aux normes de sécurité.

PILES (EN OPTION)

1. Ouvrez le compartiment et introduisez six piles, type

R-14, UM-2 ou cellules C, (de préférence Alcaline) en veillant à ce que les piles soient correctement introduites au niveau de la polarité, comme indiqué par les symboles "+" et

"-" à l'intérieur du compartiment.

2. Refermez le compartiment de piles, après s'être assuré que les piles soient fermement et correctement en place.

L'équipement est prêt à l'emploi.

Si BATT LOW s'allume, la capacité des piles est faible.

– Le témoin BATT LOW s'éteint si les piles sont trop faibles.

L'usage incorrect des piles peut causer des fuites électrolytiques endommageant le compartiment par corrosion, voire faire éclater les piles. A cet effet:

Ne pas utiliser différents types de piles: par ex. Alcaline avec zinc de carbone. Utilisez uniquement des piles du même type pour le même équipement.

• Lorsque vous introduisez de nouvelles piles, ne mettez pas des anciennes piles avec des nouvelles.

• Enlevez les piles si l'équipement n'est pas utilisé pendant une période prolongée.

Les piles contiennent des substances chimiques, en

d'autres termes, il faut s'en débarrasser selon les règles en vigueur.

Utilisation de l'alimentation en courant alternatif

1. Contrôlez si la tension secteur indiquée sur la plaquette

de type à la base de l'équipement correspond à votre alimentation locale. Si ce n'est pas le cas, consultez votre concessionnaire ou un centre de service après-vente.

2. Si votre équipement est pourvu d'un sélecteur de tension, réglez-le en conformité avec le secteur local.

3. Branchez le cordon secteur à la prise murale et l'équipement est prêt à l'emploi.

4. Pour débrancher l'équipement, débranchez la fiche de la prise murale.

AZ 1140/00 page

15

ALIMENTATION

6 x R14 • UM-2 • C-CELLS

15

AZ 1140 /00 page

16

FONCTIONS DE BASE INFORMATIONS GENERALES

Mise en/hors service

• Réglez le bouton coulissant POWER sur la source de son désiré: CD, TUNER ou TAPE/

OFF

.

• L'équipement est hors service lorsque le bouton coulissant

POWER est en position TAPE/

OFF

et les touches de la platine cassette sont relâchées.

™ Le réglage du volume ainsi que les préréglages de syntoniseur sont retenus dans la mémoire de l'équipement.

Réglage du volume et du son

1. Tournez la commande VOL pour augmenter ou diminuer le

VOLUME.

2. Appuyez sur la touche DBB pour mettre en/hors circuit le dynamic bass boost.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

PLAY

RECOR

D

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEAR

CH

PLAY

RECOR

D

PHILIPS demo mode (Mode de démonstration PHILIPS)

1. Appuyez sur le bouton de CD STOP

9 pendant 5 secondes.

PH..IL ..IPS défile de façon continue à l'affichage.

2. Pour repasser à l'affichage de base, vous pouvez:

• appuyez sur chaque bouton de fonction du panneau avant. Ce faisant, le mode de démonstration est interrompu pendant 30 secondes;

• appuyez sur le bouton de CD STOP

9 pendant 5 secondes.

PH..IL ..IPS défile une fois sur l'affichage avant que le mode de démonstration ne soit annulé.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEARC

H

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

INFORMATIONS GENERALES

Entretien général

• N’exposez jamais l’équipement, les piles, les CD ou les cassettes à l’humidité, à la pluie, au sable ni à une chaleur excessive due à la production de chaleur propre à l’équipement ou à l’exposition directe aux rayons du soleil.

• Vous pouvez nettoyer l’équipement avec une peau de chamois douce, légèrement humide. Ne jamais utiliser de détergents contenant de l’alcool, de l’ammoniaque, du benzène ou des abrasifs, car ceux-ci peuvent endommager le boîtier.

Informations sur la sécurité

• Disposez l’équipement sur une surface dure et plane, de sorte que l’équipement ne soit pas en position inclinée. Assurezvous qu’il y ait une ventilation suffisante pour éviter la surchauffe de l’équipement.

• Les pièces mécaniques de l’équipement contiennent des paliers autolubrifiants et ne requièrent donc aucun huilage ni lubrification.

16

AZ 1140/00 page

17

SYNTONISEUR NUMÉRIQUE

SYNTONISATION DES STATIONS RADIO

1. Sélectionnez la source TUNER.

™ est affiché brièvement ainsi que la fréquence de la station radio.

2. Appuyez une ou plusieurs fois sur BAND pour sélectionner votre longueur d'onde.

3. Appuyez sur SEARCH

∞ ou § et relâchez lorsque la fréquence commence à défiler dans l'afficheur.

™ Le syntoniseur se règle automatiquement sur une station à réception suffisante. L'afficheur indique pendant la syntonisation automatique.

™ Si une station FM est en stéréo,

STEREO

est affiché.

4. Répétez l'opération 3 si nécessaire jusqu'à trouver la station désirée.

• Pour syntoniser une station faible, appuyez brièvement et par

à-coups sur SEARCH

∞ ou § jusqu'à obtenir la réception optimale.

5. Réglez le bouton coulissant power sur TAPE/

OFF

pour mettre l’équipement hors service.

Pour améliorer la réception radio

– Pour FM, sortez l'antenne télescopique. Inclinez et tournez l'antenne. Réduisez sa longueur si le signal est trop fort (à proximité d'un émetteur).

– Pour MW/LW, l'équipement est pourvu d'une antenne intégrée, donc l'antenne télescopique est inutile. Pour diriger cette antenne, il faut agir sur l'équipement dans sa totalité.

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

Sélection de vos stations favorites

Pour sélectionner vos trois stations radio favorites, vous pouvez utiliser les boutons de programmation et de sélection à commande unique aisée 1, 2 ou 3.

1. Syntonisez sur la station radio de votre choix

(voir Syntonisation des stations radio).

2. Pour mémoriser la station en question, appuyez sur 1, 2 ou 3 pendant 2 secondes ou plus.

™ Afficheur: affiche brièvement

PROGRAM

, le numéro de la station favorite présélectionnée et la fréquence de syntonisation.

PEN

CD

GRAM

PEAT

ALL

Programmation des stations radio

Vous pouvez mémoriser jusqu'à 30 stations radio au total.

1. Syntonisez la station désirée (Voir Syntonisation des

stations radio).

2. Appuyez sur PROGRAM pour activer la programmation.

– Afficheur:

PROGRAM

clignote.

3. Appuyez une ou plusieurs fois sur PRESET

4 ou 3 pour attribuer un numéro de 1 à 30 à cette station.

4. Appuyez à nouveau sur PROGRAM pour confirmer le réglage.

– Afficheur:

PROGRAM

disparaît, le numéro préréglé et la fréquence de la station préréglée apparaissent.

5. Répétez les quatre opérations précédentes pour mémoriser d'autres stations.

– Vous pouvez "écraser" une station préréglée en mémorisant une autre fréquence à sa place.

D

M

T

SEARC

H

SEAR CH

SEAR

CH

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

SEARCH

PROGRAM

PROGRAM

1 2

3

PRESET

BAN

D

1 2

3

PRESET

BA

ND

1

2 3

PRESET

BAND

17

AZ 1140 /00 page

18

SYNTONISEUR NUMÉRIQUE

Syntonisation des stations préréglées

Appuyez sur 1, 2, 3 ou PRESET

4 ou 3 jusqu'à ce que la station préréglée désirée soit affichée.

Lecture d’un CD

1. Sélectionnez la source CD.

™ est affiché brièvement.

2. Pour ouvrir le clapet de CD, soulevez-le.

™ Affichage: dès que vous ouvrez le clapet du compartiment CD.

3. Introduisez un CD ou un CD-R(W) avec la face imprimée orientée vers le haut et close the CD door.

™ Affichage: d1SC lorsque le lecteur de CD passe en revue le contenu d’un CD. Le nombre total de plages et la durée de lecture sont ensuite affichés.

Affichage: est affiché si le CD R(W) est vierge ou pas bien fini.

4. Appuyez sur PLAY•PAUSE

2; pour démarrer la lecture.

™ Affichage: Numéro de plage en cours et durée écoulée de la lecture CD.

5. Pour faire une pause, appuyez sur PLAY•PAUSE

2;.

Appuyez une nouvelle fois sur PLAY•PAUSE

2; pour reprendre la lecture.

™ L’affichage se gèle et le temps de lecture écoulé clignote au moment de la pause.

6. Pour arrêter la lecture CD, appuyez sur STOP

9.

Remarque: La lecture CD s’arrête aussi lorsque:

– le clapet du compartiment CD est ouvert;

– le CD est arrivé au bout (à moins d’avoir sélectionné

REPEAT ou REPEAT ALL);

– vous sélectionnez une autre source: TAPE / TUNER.

Sélection d’une autre plage

• Appuyez une fois ou de façon répétitive sur SEARCH

∞ ou § jusqu’à ce que le numéro de la plage désirée apparaisse à l’affichage.

• Si vous avez sélectionné un numéro de plage brièvement après avoir chargé un CD ou en position PAUSE, vous devrez appuyer sur PLAY•PAUSE

2; pour démarrer la lecture.

Recherche d’un passage au sein d’une plage

1. Maintenez enfoncé SEARCH

∞ ou §.

™ La lecture se fait à vitesse rapide et à volume réduit.

2. Relâchez SEARCH

∞ ou § dès que vous avez trouvé le passage souhaité.

– La lecture normale se poursuit.

Remarque: Au cours d’un programme CD ou si

SHUFFLE/ REPEAT a été activé, la recherche est

uniquement possible à l’intérieur d’une plage.

18

LECTEUR DE CD

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEAR

CH

PLAY

RECOR

D

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY•PAU

SE

CD MO

DE

STOP

CD

PROGRAM

REPEAT

ALL

SEARCH

PROGRAM

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEARCH

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

CD RA

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

1

1 2

1

AZ 1140/00 page

19

LECTEUR DE CD

Divers modes de lecture: SHUFFLE et REPEAT

Vous pouvez sélectionner et changer les divers modes de lecture avant ou pendant la lecture. Les modes de lecture peuvent aussi

être combinés avec PROGRAM.

SHUFFLE - plages du CD/ programme total sont lues en ordre quelconque

SHUFFLE et REPEAT ALL - pour répéter le CD/ programme total de façon continue en ordre quelconque

REPEAT ALL - pour répéter le CD/ programme total

REPEAT - lit la plage en cours de façon continue

1. Pour sélectionner un mode de lecture, appuyez sur la touche

CD MODE avant ou pendant la lecture jusqu’à ce que l’affichage indique la fonction désirée.

2. Appuyez sur PLAY•PAUSE

2; pour démarrer la lecture en position STOP.

3. Pour repasser en mode de lecture normal, appuyez sur la touche CD MODE jusqu’à ce que les différents modes

SHUFFLE / REPEAT ne soient plus affichés.

– Vous pouvez également appuyer sur STOP

9 pour annuler le

mode de lecture en cours.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEARC

H

PLAY

RECOR

D

SEARCH

PROGRAM

Programmation des plages

En position STOP, sélectionnez et mémorisez les plages de CD dans l’ordre désiré. Vous pouvez mémoriser une plage plus d’une fois.

Vous avez de plus la possibilité de programmer jusqu’à 20 plages.

1. Utilisez SEARCH

∞ ou § pour sélectionner le numéro de la plage désirée.

2. Appuyez sur PROGRAM.

™ Affichage:

PROGRAM

et le numéro de plage sélectionné apparaît brièvement.

™ Si vous essayez de programmer sans avoir d’abord sélectionné un numéro de plage, est affiché.

3. Répétez les points 1 et 2 pour sélectionner et mémoriser toutes les plages souhaitées.

™ est affiché dès que vous tentez de programmer plus de

20 plages.

4. Pour démarrer la lecture de votre programme CD, appuyez sur

PLAY•PAUSE

2;.

Passage en revue du programme

En position d’arrêt, maintenez appuyée PROGRAM pendant quelques secondes jusqu’à ce que l’affichage indique toutes les plages mémorisées dans l’ordre mémorisé.

CD

PROGRAM

PLAY•PAU

SE

CD MO

DE

STOP

STOP•O

PEN

SEAR

CH

PLAY

RECOR

D

CD

PROGRAM

REPEAT

ALL

SEARCH

PROGRAM

19

AZ 1140 /00 page

20

LECTEUR DE CD

Effacement d’un programme

Vous pouvez effacer le programme:

– en appuyant sur STOP

9 une fois en position STOP ou deux fois pendant la lecture. L’affichage indique brièvement ' ';

– en appuyant sur le clapet du compartiment CD pour l’ouvrir;

– en sélectionnant la source TUNER/ TAPE.

Entretien du lecteur de CD et des CD

• Dans le cas où le lecteur de CD ne lit pas correctement les CD introduits, utilisez un CD de nettoyage en vente dans le commerce pour nettoyer la lentille avant d’emmener l’appareil chez le réparateur. Toutes les autres méthodes de nettoyage risquent d’endommager la lentille.

Ne jamais toucher à la lentille du lecteur de CD!

• La lentille risque de s’embuer suite à des changements soudains de température. A ce moment-là, il n’est pas possible de lire un CD. N’essayez pas de nettoyer la lentille, mais mettez l’équipement dans un environnement chaud, de sorte que l’humidité puisse s’évaporer.

• Laissez toujours le clapet du compartiment CD fermé pour

éviter que de la poussière ne se dépose sur la lentille.

• Pour extraire le CD de son coffret, appuyez sur le centre et soulevez le CD de son logement. Saisissez toujours le CD par le bord et remettez-le dans son coffret aussitôt après son utilisation pour éviter de le rayer et pour le protéger contre la poussière.

• Pour nettoyer le CD, frottez en ligne droite en partant du centre vers le bord avec un chiffon doux non pelucheux. L’emploi d’un détergent peut sérieusement endommager le CD.

Ne faites jamais d’inscription sur le CD et n’y apposez jamais d’autocollants.

PLATINE CASSETTE

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

SEAR

CH

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

X

PLAY

RECOR

D

SEARCH

PROGRAM

1

LECTURE D’UNE CASSETTE

1. Sélectionnez la source TAPE.

™ L’affichage indique tAPE le temps que la platine cassette est utilisée.

2. Appuyez sur STOP•OPEN

9/ pour ouvrir le clapet du compartiment de cassette.

3. Introduisez une cassette enregistrée et refermez le compartiment de cassette.

4. Appuyez sur PLAY

1 pour démarrer la lecture.

5. Pour faire une pause pendant la lecture, Pour interrompre la lecture, appuyez sur PAUSE

;. Appuyez à nouveau sur cette touche pour recommencer la lecture.

6. Appuyez sur SEARCH

5 ou 6 pour avancer ou rebobiner rapidement la cassette dans les deux directions.

7. Pour arrêter la cassette, appuyez sur STOP•OPEN

9/.

– Les touches se déclenchent automatiquement à la fin de la

cassette et l’indication tAPE s’éteint sauf si PAUSE

; a été

activée.

20

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEAR

CH

PLAY

RECOR

D

1

AZ 1140/00 page

21

GENERALITES SUR L’ENREGISTREMENT

• L’enregistrement n’est autorisé que dans la mesure où les droits d’auteur ni de tiers ne sont pas enfreints.

• Cette platine n’est pas appropriée pour l’enregistrement sur cassettes en CHROME (CEI II) ou METAL (CEI IV). Utilisez des cassettes du type NORMAL (CEI I) dont les languettes n’ont pas été brisées.

Le niveau d’enregistrement se règle automatiquement. Le fait d'agir sur les commandes VOL ou DBB, n'affecte nullement le niveau d'enregistrement en cours.

• En début et en fin de cassette, l’enregistrement ne se fait pas pendant 7 secondes, au moment où l’amorce passe devant les têtes.

• Afin d’éviter tout effacement par inadvertance d’un enregistrement, brisez la languette gauche tout en gardant la face de la cassette à protéger dirigée vers vous. Dès lors, il n'est plus possible d'enregistrer de ce côté. Pour invalider cette protection, recouvrez les languettes de bande adhésive.

ENREGISTREMENT

ENREGISTREMENT SYNCHRONISE DU LECTEUR DE CD

1. Sélectionnez la source CD.

2. Introduisez un CD et, au besoin, programmez les numéros de plage.

3. Appuyez sur STOP•OPEN

9/ pour ouvrir le clapet du compartiment cassette.

4. Introduisez une cassette appropriée dans la platine cassette et fermez le clapet du compartiment cassette.

5. Appuyez sur RECORD

0 pour démarrer l’enregistrement.

– La lecture du programme de CD commence automatiquement depuis le début du programme. Il n’est pas nécessaire de

démarrer le lecteur CD séparément.

Pour sélectionner et enregistrer un passage particulier dans une plage

Maintenez enfoncée SEARCH

∞ ou §.

Relâchez SEARCH dès que vous reconnaissez le passage désiré.

Pour interrompre la lecture de CD, appuyez sur PLAY/PAUSE

2;.

L’enregistrement commence exactement à cet endroit, dès que vous appuyez sur RECORD

0.

6. Pour interrompre brièvement l’enregistrement, appuyez sur

PAUSE

;. Pour recommencer l’enregistrement, appuyez à nouveau sur PAUSE

;.

7. Pour arrêter l’enregistrement, appuyez sur STOP•OPEN

9/.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

SEARC

H

PLAY

RECOR

D

REPEAT

ALL

CD MO

DE

STOP

SEARCH

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEAR

CH

PLAY

RECOR

D

SEARCH

PROGRAM

1

2

21

AZ 1140 /00 page

22

ENREGISTREMENT

Enregistrement à partir du syntoniseur

1. Sélectionnez la station radio désirée

(voir SYNTONISATION DES STATIONS RADIO).

2. Appuyez sur STOP•OPEN

9/ pour ouvrir le clapet du compartiment cassette.

3. Introduisez une cassette appropriée dans la platine et refermez le clapet.

4. Appuyez sur RECORD

0 pour démarrer l’enregistrement.

• Lors d’un enregistrement d'une station de radio MW/LW, mettez le commutateur BEAT CUT sur une autre position pour supprimer tout sifflement pendant l’enregistrement.

5. Pour de brèves interruptions, appuyez sur PAUSE

;. Pour recommencer l’enregistrement, appuyez à nouveau sur PAUSE

;.

6. Pour arrêter l’enregistrement, appuyez sur STOP•OPEN

9/.

ENTRETIEN

Entretien de la platine cassette

Pour garantir une bonne qualité d’enregistrement et de lecture, nettoyez les parties A,B et C toutes les 50 heures de fonctionnement ou, en moyenne, une fois par mois. Utilisez un coton-tige légèrement imbibé d'alcool ou d’un liquide spécial de nettoyage pour têtes de platine.

1. Ouvrez le compartiment cassette en appuyant sur STOP•OPEN

9/.

2. Appuyez sur PLAY

1 et nettoyez les galets presseurs en caoutchouc C.

3. Appuyez sur PAUSE

; et nettoyez les têtes magnétiques A et le cabestan B .

4. Après le nettoyage, appuyez sur STOP•OPEN

9/.

Remarque: Il est également possible de nettoyer les têtes en faisant jouer une fois une cassette de nettoyage.

ENTRETIEN

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•OP

EN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

SEAR

CH

PLAY

RECOR

D

C B A A

1

22

AZ 1140/00 page

23

DÉPANNAGE

Si une panne se produit, vérifiez d’abord les points énumérés ci-dessous avant de faire appel à un réparateur. Si les problèmes persistent après avoir effectué les vérifications suivantes, prenez contact avec votre concessionnaire ou un centre de service après-vente.

AVERTISSEMENT:

N’ouvrez pas l’appareil, car il y a risque de chocs électriques.

En aucun cas, vous ne devez essayer de réparer vous-même l’équipement, car vous perdriez le droit à la garantie.

PROBLEME

– CAUSE POSSIBLE

• REMEDE

Absence de son/puissance

– VOLUME mal réglé

• Réglez le VOLUME

– Ecouteurs connectés

• Débranchez les écouteurs

– Cordon secteur mal branché

• Branchez adéquatement le câble secteur

Important ronflement ou bruit à la réception radio

Interférences électriques: équipement

disposé trop près d’un téléviseur, d’un enregistreur vidéo ou d’un ordinateur

• Eloignez l’équipement

Faible réception radio

Faible signal radio

• FM: Orientez l’antenne télescopique FM pour optimaliser la réception

• MW/LW: Tournez l’équipement pour optimaliser la réception

Indication

Le CD-R(W) est vierge ou le disque n’est pas

bien fini

• Utilisez un CD-R(W) bien fini

CD sérieusement rayé ou contaminé

• Remplacez/ nettoyez le CD, voir Entretien du lecteur de CD et des CD

Le lecteur de CD saute des plages

– CD endommagé ou contaminé

• Remplacez ou nettoyez le CD

– SHUFFLE ou un programme a été activé

• Mettez hors service SHUFFLE / PROGRAM

Mauvaise qualité du son cassette

– Poussière et contamination sur les têtes, etc.

• Nettoyez les parties de platine, voir

Entretien

– Emploi de cassettes incompatibles (METAL ou CHROME)

• Utilisez uniquement des cassettes NORMAL

(CEI I) pour l’enregistrement

L'enregistrement ne fonctionne pas

– Languette(s) de cassette brisée(s)

• Appliquez un morceau de bande adhésive à l’endroit de la languette brisée

Indication ou

Pas de CD dans l’équipement

• Insérez un CD

CD sérieusement rayé ou contaminé

• Remplacez/ nettoyez le CD, voir Entretien du lecteur de CD et des CD

Lentille embuée

• Attendez que la lentille se soit désembuée

Ce produit satisfait aux conditions imposées par l’Union Européenne en matière d’interférences radio.

La plaquette de type se trouve à la base de l'équipement.

23

AZ 1140 /00 page

24

CONTROLES

PANELES SUPERIOR Y FRONTAL

1 Interruptor POWER - selecciona la fuente de sonido, CD/ TUNER/ TAPE

OFF y apaga el equipo

2 VOL - ajusta el volumen

3 BATT LOW - indica cuándo está bajo el nivel de carga de la batería

4 DBB (Dynamic Bass Boost) - mejora el nivel de graves

5 OPENCLOSE - abre y cierra la tapa del CD

6 Teclas de la GRABADORA DE CINTAS

RECORD

0 - inicia la grabación

PLAY

1 - inicia la reproducción

SEARCH

5

/

6 - avanza o rebobina rápidamente la cinta

STOP•OPEN

9/. - para la cinta;

- abre el compartimento del casete

PAUSE

; - detiene la grabación o la reproducción

7 1-3 - programa y selecciona sus tres emisoras de radio favoritas

8 PRESET

3, 4 - (arriba, abajo) selecciona las emisoras de radio presintonizadas

9 BAND - selecciona la banda de frecuencias

0 PLAY PAUSE

2; - inicia o detiene la reproducción del CD

! CD MODE - selecciona un modo de reproducción diferente, por ejemplo SHUFFLE/ REPEAT selecciona la reproducción de pistas de CD o programas en orden aleatorio o repetido

@ STOP

9 - para la reproducción del CD o borra un programa de CD; activa o desactiva el modo de presentación de demostración.

# Tapa del casete

$ Pantalla - muestra el estado del equipo

% SEARCH

/

§

Sintonizador: (abajo, arriba) sintoniza las emisoras de radio

CD: - busca adelante o atrás dentro de una pista;

- salta al principio de la pista actual, anterior o posterior

^ PROGRAM -

Sintonizador - programa emisoras de radio presintonizadas;

CD - programa pistas y revisa el programa

PANEL POSTERIOR

& p - conector para auriculares estéreo de 3,5 mm

* Antena telescópica - mejora la recepción de FM

( Interruptor BEAT CUT - elimina los posibles tonos de pitidos durante la grabación de programas en MW/LW

) AC MAINS - conexión para la alimentación eléctrica

¡ Compartimento de la batería - para seis baterías tipo R-14, UM-2 o Células C

ATENCIÓN

El uso de mandos o ajustes o la ejecucción de métodos que no sean los aquí descritos puede ocasionar peligro de exposición a radiación.

Información medioambiental

Se ha prescindido de cualquier material de embalaje innecesario. El embalaje esta compuesto de tres materiales fácilmente separables: cartón (la caja), poliestireno expandible (amortiguación) y polietileno (bolsas, plancha protectora de espuma).

El aparato está fabricado con materiales que se pueden reciclar si son desmontados por una empresa especializada. Observe las normas locales concernientes a la eliminación de estos materiales, pilas usadas y equipos desechables.

24

Si desea aumentar la duración de las pilas, utilice el suministro de la red. Antes de introducir las pilas, desconecte el enchufe del aparato y el de la toma mural.

PILAS (OPCIONALES)

1. Abra el compartimento e inserte seis pilas, tipo R-14, UM-2 o Células C, (preferiblemente alcalinas) de manera que las polaridades coincidan con los signos "+" y "-" indicados en el compartimento.

2. Cerciórese de que las ha insertado bien y con firmeza y coloque de vuelta la tapa. El aparato está preparado para funcionar.

Si se ilumina BATT LOW, la energía de las pilas se está agotando.

– Si las pilas están muy desgastadas, la indicación BATT LOW finalmente desaparece.

Una utilización incorrecta de las pilas puede ocasionar un derrame electrolítico y la corrosión del compartimento o provocar un reventón de las mismas. De manera que:

No mezcle los tipos de pilas, por ej. las alcalinas con las de carbono-zinc. Utilice únicamente pilas del mismo tipo.

• Cuando vaya a introducir las pilas, no mezcle las gastadas con las nuevas.

• Saque las pilas si no va a usar el aparato durante mucho tiempo.

Las pilas contienen sustancias químicas, de manera

que siga las instrucciones a la hora de deshacerse de ellas.

Utilización de la energía CA

1. Compruebe que el voltaje que se indica en la placa tipo

situada en la base del aparato coincide con el del suministro de la red local. De lo contrario, consulte con su distribuidor o centro de servicio.

2. Si su aparato está equipado con un selector de voltaje, ajústelo para que coincida con el voltaje del suministro de energía local.

3. Conecte el cable de alimentación al enchufe mural para ponerlo en funcionamiento.

4. Para desconectarlo completamente de la red, desenchúfelo de la toma mural.

AZ 1140/00 page

25

ALIMENTACIÓN

6 x R14 • UM-2 • C-CELLS

25

AZ 1140 /00 page

26

FUNCIONES BÁSICAS INFORMACIÓN GENERAL

Encendido y apagado

• Sitúe el interruptor POWER en la posición de la fuente de sonido que desee: CD, TUNER o TAPE/

OFF

.

• El equipo se apaga situando el interruptor POWER en la posición TAPE/

OFF

y las teclas del casete están desactivadas.

™ La configuración del nivel de volumen y las presintonizaciones de la radio se conservarán en la memoria del equipo.

Ajuste del volumen y del sonido

1. Gire el mando VOL para aumentar o reducir el volumen.

2. Ajuste el control DBB para activar o desactivar la amplificación dinámica de graves.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

PLAY

RECOR

D

Modo de demostración de PHILIPS

1. Pulse el botón STOP

9 del CD durante 5 segundos.

PH..IL ..IPS se desplaza por la pantalla de forma continua.

2. Para volver a la pantalla actual, puede:

• pulsar cualquier botón de función en el panel frontal. Así se interrumpe el modo de demostración durante 30 segundos o

• pulsar el botón STOP

9 del CD durante 5 segundos.

PH..IL ..IPS se desplazará una vez antes de cancelarse el modo de demostración.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEARC

H

CD MO

DE

STOP

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

INFORMACIÓN GENERAL

Mantenimiento

• No exponga el aparato, las pilas, los CD o las casetes a la humedad, lluvia, arena o al calor excesivo causado por sistemas de calefacción o la luz directa del sol.

• Para limpiar el aparato, utilice una gamuza suave, ligeramente humedecida. No utilice productos de limpieza que contengan alcohol, amoníaco, bencina o abrasivos ya que éstos pueden dañar la caja.

Información de seguridad

• Coloque el aparato sobre una superficie lisa para que no quede en posición inclinada. Asegúrese de que la ventilación es adecuada para evitar la acumulación de calor dentro del mismo.

• La parte mecánica del aparato contiene contactos autolubricantes y no se deben engrasar o aceitar.

26

AZ 1140/00 page

27

SINTONIZADOR DIGITAL

SINTONIZACIÓN DE EMISORAS DE RADIO

1. Seleccione la fuente TUNER.

™ Aparecerá brevemente en la pantalla y, a continuación, se mostrará la frecuencia de la emisora.

2. Pulse BAND una o más veces para seleccionar la banda de frecuencias.

3. Pulse SEARCH

∞ o § y suelte cuando la frecuencia comience a cambiar en la pantalla.

™ El sintonizador selecciona automáticamente una estación con la potencia suficiente. La pantalla muestra sintonización automática.

durante la

™ Si se recibe una emisora de FM en estéreo, en la pantalla aparecerá

STEREO

.

4. Repita el paso 3 si fuese necesario hasta que encuentre la emisora que desee.

• Para sintonizar una emisora débil, pulse SEARCH

∞ o § breve y repetidamente hasta encontrar una recepción óptima.

5. Coloque el interruptor POWER en la posición TAPE/

OFF

para apagar el equipo.

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEAR

CH

Para mejorar la recepción de una emisora de radio

– Para FM, saque la antena telescópica. Incline y gírela. Si la señal es demasiado fuerte, reduzca su longitud (si está muy cerca de un transmisor).

– Para MW/LW, el equipo dispone de una antena interna; por tanto, no es necesaria la telescópica. Oriéntela moviendo el equipo completo.

Selección de la emisora favorita

Puede memorizar las 3 emisoras que desee y reproducirlas mediante los botones de programación fácil de una sola pulsación 1, 2 o 3.

1. Sintonice la emisora que desee (consulte Sintonización de

emisoras de radio).

2. Para almacenar la emisora, pulse 1, 2 o 3 durante 2 o más segundos.

™ Pantalla: muestra

PROGRAM

brevemente, el número de memoria de la emisora y su frecuencia.

PEN

CD

GRAM

PEAT

ALL

SEARC

H

Programación de emisoras de radio

Puede almacenar hasta un total de 30 emisoras en la memoria.

1. Sintonice la emisora que desee (consulte Sintonización de

emisoras de radio).

2. Pulse PROGRAM para activar la programación.

– Pantalla:

PROGRAM

parpadeará.

3. Pulse PRESET

4 o 3 una o más veces para asignar un número del 1 al 30 a esta emisora.

4. Pulse PROGRAM de nuevo para confirmarlo.

– Pantalla: desaparecerá

PROGRAM

y se mostrarán el número de memoria y la frecuencia de la emisora presintonizada.

5. Repita los cuatro pasos anteriores para almacenar otras emisoras.

– Puede sobrescribir una emisora presintonizada almacenando otra frecuencia en su lugar.

D

M

T

SEAR CH

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

SEARCH

PROGRAM

PROGRAM

1 2

3

PRESET

BA

ND

1 2

3

PRESET

BA

ND

1

2 3

PRESET

BA

ND

27

AZ 1140 /00 page

28

SINTONIZADOR DIGITAL REPRODUCTOR DE CD

Sintonización de emisoras memorizadas

Pulse 1, 2, 3 o PRESET

4 o 3 hasta que se muestre en la pantalla la emisora que desee.

Reproducción de un CD

1. Seleccione la fuente CD.

™ Se mostrará brevemente.

2. Levante la tapa del CD para abrirla.

™ Pantalla: aparecerá cuando abra la tapa del CD.

3. Inserte un CD o un CD-R(W) con la cara impresa hacia arriba y cierre la tapa.

™ Pantalla: parpadeará d1SC cuando el reproductor de CD explora el contenido de un CD. Se mostrarán el número total de pistas y la duración de la reproducción.

Pantalla: aparecerá si el CD-R(W) está vacío o no está finalizado.

4. Pulse PLAY•PAUSE

2; para iniciar la reproducción.

™ Pantalla: aparecerán el número de pista actual y el tiempo de reproducción transcurrido de la pista durante la reproducción del CD.

5. Para detener la reproducción, pulse PLAY•PAUSE

2;. Para continuarla, pulse PLAY•PAUSE

2; de nuevo.

™ Cuando se detiene la reproducción, la pantalla se congela y parpadea el tiempo de reproducción transcurrido.

6. Para parar la reproducción del CD, pulse STOP

9.

Nota: también se parará la reproducción del CD cuando:

– se abre la tapa del CD;

– el CD ha llegado al final (excepto si ha seleccionado

REPEAT o REPEAT ALL) o

– selecciona otra fuente de sonido: TAPE / TUNER.

Selección de una pista diferente

• Pulse SEARCH

∞ o § una o más veces hasta que aparezca en la pantalla el número de pista que desee.

• Si ha seleccionado un número de pista nada más cargar un CD o si estaba en la posición PAUSE, deberá pulsar PLAY•PAUSE

2; para iniciar la reproducción.

Búsqueda de un pasaje dentro de una pista

1. Pulse y mantenga pulsado SEARCH

∞ o §.

™ El CD se reproducirá a alta velocidad y bajo volumen.

2. Cuando reconozca el pasaje que desee, suelte SEARCH

∞ o §.

– Continuará la reproducción normal.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEARCH

CD MO

DE

STOP

PLAY•PAU

SE

CD MO

DE

STOP

CD

PROGRAM

REPEAT

ALL

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

PROGRAM

1

1 2

1

Nota: Durante un programa de CD o si está activo el modo

SHUFFLE/ REPEAT, sólo se podrán realizar búsquedas

dentro de una pista.

CD RA

28

AZ 1140/00 page

29

REPRODUCTOR DE CD

Modos de reproducción: SHUFFLE y REPEAT

Puede seleccionar y cambiar los diversos modos de reproducción antes de o durante la misma. Dichos modos pueden combinarse también con PROGRAM.

SHUFFLE - todas las pistas del CD o del programa se repiten en orden aleatorio

SHUFFLE y REPEAT ALL - para repetir el CD o el programa completo de forma continua y en orden aleatorio

REPEAT ALL - para repetir todo el CD o programa

REPEAT - para reproducir la pista actual continuamente

1. Para seleccionar el modo de reproducción, pulse el botón

CD MODE antes o durante la reproducción hasta que la pantalla muestre la función que desee.

2. Pulse PLAY•PAUSE

2; para inicial la reproducción si está en la posición STOP.

3. Para volver a la reproducción normal, pulse el botón CD MODE hasta que no se muestre ninguno de los diversos modos de

SHUFFLE / REPEAT.

– También puede pulsar STOP

9 para cancelar el modo de

reproducción.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEAR

CH

PLAY

RECOR

D

SEARCH

PROGRAM

Programación de números de pistas

Realice la programación en la posición STOP para seleccionar y almacenar las pistas del CD en la secuencia deseada. Si lo desea, puede almacenar cualquier pista más de una vez. Se pueden guardar en la memoria hasta 20 pistas.

1. Use el botón SEARCH

∞ o § para seleccionar el número de pista que desee.

2. Pulse PROGRAM.

™ Pantalla: aparecerán

PROGRAM

y el número de pista seleccionado. También aparecerá

™ Si intenta realizar una brevemente.

programación sin seleccionar en primer lugar un número de pista, se mostrará .

3. Repita los pasos 1 y 2 para seleccionar y almacenar las pistas que desee.

™ Si intenta programar más de 20 pistas, se mostrará

4. Pulse PLAY•PAUSE

2; para iniciar la reproducción del programa de CD.

.

Revisión del programa

En la posición de parada, pulse y mantenga pulsado PROGRAM durante un momento hasta que la pantalla muestre todas las pistas almacenadas en secuencia.

PLAY•PAU

SE

CD MO

DE

STOP

STOP•O

PEN

SEARC

H

PLAY

RECOR

D

CD

PROGRAM

REPEAT

ALL

SEARCH

PROGRAM

CD

PROGRAM

29

AZ 1140 /00 page

30

REPRODUCTOR DE CD GRABADORA DEL CASETE

Borrado de un programa

Puede borrar un programa:

– pulsando STOP

9 una vez en la posición STOP o dos veces durante la reproducción. La pantalla mostrará ' ' brevemente;

– pulsando la apertura de la tapa del CD;

– cambiando de fuente de sonido a TUNER/TAPE.

Manejo del reproductor de CD y de los CD

• Si el reproductor de CD no lee los discos correctamente, utilice un disco limpiador antes de llevar el aparato a reparar. Un método diferente de limpieza podría destruir la lente.

¡No toque nunca la lente del CD!

• Los cambios repentinos de temperatura en las proximidades pueden provocar una acumulación de humedad en la lente del reproductor de CD. En tal caso, se imposibilitará la reproducción. No intente limpiar la lente, simplemente coloque el aparato en un ambiente cálido hasta que se disipe el vapor.

• Mantenga el compartimento del CD siempre cerrado para evitar la acumulación de polvo en la lente.

• Para extraer un CD de la caja, presione el eje central y levante el CD al mismo tiempo. Agarre el CD por los bordes y para evitar que se raye o se llene de polvo, colóquelo de vuelta en su caja después de utilizarlo.

• Para limpiar el CD, utilice un paño suave sin pelusas y páselo desde el centro hacia los bordes. No utilice productos de limpieza que puedan dañar el disco.

Nunca escriba o coloque pegatinas en el CD.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

SEAR

CH

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

X

PLAY

RECOR

D

SEARCH

PROGRAM

1

REPRODUCCIÓN DE UNA CINTA DE CASETE

1. Seleccione la fuente TAPE.

™ La pantalla mostrará tAPE durante el funcionamiento de la cinta.

2. Pulse STOP•OPEN

9/ para abrir la tapa del casete.

3. Inserte una cinta grabada y cierre la tapa.

4. Pulse PLAY

1 para iniciar la reproducción.

5. Para detener la reproducción, Para interrumpir la reproducción, pulse PAUSE

;. Para continuar, pulse esta tecla de nuevo.

6. Pulsando SEARCH

5 o 6 en el equipo, se puede avanzar rápidamente la cinta en ambas direcciones.

7. Para detenerla, pulse STOP•OPEN

9/.

– Las teclas se sueltan automáticamente al final de la cinta, y la

indicación tAPE se apaga, excepto si se ha activado PAUSE

;.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

SEARC

H

PLAY

RECOR

D

REPEAT

ALL

1

30

AZ 1140/00 page

31

GRABACIÓN

INFORMACIÓN GENERAL SOBRE LA GRABACIÓN

• En general, se permiten realizar grabaciones siempre y cuando no se infrinjan los derechos de autor o los derechos a terceros.

• La platina de este aparato no es compatible con casetes tipo

CHROME (IEC II) o METAL (IEC IV). Utilice únicamente las de tipo NORMAL (IEC I) con las pestañas de protección intactas.

El nivel óptimo de grabación se ajusta automáticamente. La modificación de los controles VOL o DBB no afectan a la grabación.

• Al principio y al final, durante los 7 segundos que tarda la cinta de guía en pasar por las cabezas de grabación, no se grabará nada.

• Para evitar grabaciones accidentales, rompa la pestaña izquierda.

Así ya no se podrá grabar en ese lado. Para volver a grabar en ese lado de la casete, cubra el orificio con cinta adhesiva.

INICIO DE GRABACIÓN SINCRONIZADA CON EL CD

1. Seleccione la fuente CD.

2. Inserte un CD y si lo desea, programe los números de pista.

3. Pulse STOP•OPEN

9/ para abrir la tapa del casete.

4. Inserte una cinta adecuada en la platina del casete y cierre la tapa.

5. Pulse RECORD

0 para iniciar la grabación.

– La reproducción del programa de CD comenzará automáticamente desde el principio del programa.

No es necesario iniciar la reproducción del CD aparte.

Para seleccionar y grabar pasajes concretos dentro de una pista

Pulse y mantenga pulsado el botón SEARCH

∞ o §.

Cuando reconozca el pasaje que desee, suelte el botón SEARCH

∞ o §.

Para detener la reproducción del CD, pulse PLAY/PAUSE

2;.

La grabación comenzará desde este punto exacto de la pista cuando pulse RECORD

0.

6. Para interrupciones breves durante la grabación, pulse PAUSE

;.

Para continuar la grabación, pulse de nuevo PAUSE

;.

7. Para parar la grabación, pulse STOP•OPEN

9/.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEAR

CH

PLAY

RECOR

D

SEARCH

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

1 2

31

AZ 1140 /00 page

32

GRABACIÓN

Grabación de la radio

1. Sintonice la emisora de radio que desee

(consulte Sintonización de emisoras de radio).

2. Pulse STOP•OPEN

9/ para abrir la tapa del casete.

3. Inserte una cinta de casete adecuada en la platina y cierre la tapa.

4. Pulse RECORD

0 para iniciar la grabación.

• Si está grabando una emisora de MW/LW, ajuste el interruptor

BEAT CUT para eliminar los posibles tonos de pitidos durante la grabación.

5. Para realizar interrupciones breves, pulse PAUSE

;. Para continuar la grabación, pulse de nuevo PAUSE

;.

6. Para parar la grabación, pulse STOP•OPEN

9/.

MANTENIMIENTO

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•OP

EN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

SEAR

CH

PLAY

RECOR

D

1

MANTENIMIENTO

Mantenimiento de la platina

Para obtener una grabación o reproducción óptimas, limpie las partes A,B y C de la platina cada 50 horas de funcionamiento, o por termino medio, una vez al mes. Para limpiar ambas platinas, utilice un trocito de algodón ligeramente humedecido en alcohol o en algún producto especial de limpieza de cabezales.

1. Abra el portacasetes pulsando STOP•OPEN

9/.

2. Pulse PLAY

1 y limpie el rodillo de presión (de goma) C.

3. Pulse PAUSE

; y limpie las cabezas magnéticas A y también el cabestrante B .

4. Después de la limpieza, pulse STOP•OPEN

9/.

Advertencia: También se pueden limpiar las cabezas pasando una casete de limpieza una vez.

C B A A

32

AZ 1140/00 page

33

RESOLUCIÓN DE PROBLEMAS

Si ocurre una avería, siga los consejos que se dan más abajo antes de llevar el aparato a reparar. Si, después de haber seguido estos consejos, no logra solucionar el problema, consulte a su distribuidor o centro de servicio.

PRECAUCIÓN:

No abra el aparato ya que puede recibir una descarga eléctrica. No trate de reparar el aparato Vd. mismo ya que tal acción invalidaría la garantía.

PROBLEMA

– CAUSA POSIBLE

• SOLUCIÓN

No hay sonido/alimentación eléctrica

– Volumen no ajustado

• Ajuste el volumen

– Auriculares conectados

• Desconéctelos

– Cable de alimentación no conectado o conectado incorrectamente

• Conéctelo adecuadamente

La radio emite con un zumbido o con ruidos

Interferencia eléctrica: está demasiado cerca

de la TV, VCR o del ordenador

• Aumente la distancia

Recepción deficiente de la radio

Señal de radio débil

• FM: oriente la antena telescópica de FM para obtener una recepción óptima

• MW/LW: oriente el equipo para obtener una recepción óptima

Indicación o

No hay CD insertado

• Inserte un CD

CD rayado o sucio

• Cambie o limpie el CD, consulte el manual de funcionamiento del reproductor de CD

Lentes del láser empañadas

• Espere a que se aclaren

Indicación

El CD-R(W) está vacío o el disco no está

finalizado

• Use un CD-R(W) finalizado

CD rayado o sucio

• Cambie o limpie el CD, consulte el manual de funcionamiento del reproductor de CD

El CD salta pistas

– El CD está dañado o sucio

• Cambie o limpie el CD

– Está activo el modo SHUFFLE o y programa

• Desactive SHUFFLE o PROGRAM

Calidad de sonido del casete deficiente

– Polo y suciedad en los cabezales

• Limpie las piezas de la platina, etc., consulte

Mantenimiento

– Uso de tipos de casete incompatibles

(METAL o CHROME)

• Use sólo casetes tipo NORMAL (IEC I) para grabación

La grabación no funciona

– Puede estar rota la pestaña del casete

• Coloque un trozo de cinta adhesiva sobre el espacio de la pestaña

Este producto cumple los requisitos sobre interferencias de radio de la Unión Europea.

La placa de especificaciones está situada en la parte inferior del equipo.

33

AZ 1140 /00 page

34

BEDIENELEMENTE

OBERES UND VORDERES BEDIENFELD

1 POWER Schieberegler - wählt die

Klangquelle für CD/ TUNER/ TAPE

OFF und schaltet auch das Gerät ab

2 VOL - ändert Lautstärkepegel

3 BATT LOW - zeigt an, wann die Batterie erschöpft ist

4 DBB (Dynamic Bass Boost) - optimiert die

Tiefen

5 OPENCLOSE - öffnet/ schließt die CD-Lade

6 CASSETTE RECORDER-Tasten

RECORD

0 - beginnt mit der Aufnahme

PLAY

1 - beginnt mit dem Abspielen

SEARCH

5

/

6 - schnelles Vor-

/Rückspulen des Bandes

STOP•OPEN

9/ - hält das Band an;

- öffnet das

Cassettenfach

PAUSE

; - unterbricht Aufzeichnung oder

Wiedergabe

7 1-3 - programmiert und wählt die drei beliebte Radiosender

8 PRESET

3, 4 - (ab, auf) wählt einen vorgewählten Radiosender

9 BAND - wählt Wellenbereich

0 PLAY PAUSE

2; - beginnt/ unterbricht

CD-Wiedergabe

! CD MODE - wählt die diversen Abspielmodi z.B. SHUFFLE/ REPEAT wiederholt die gesamte CD oder das Programm ununterbrochen in zufälliger Reihenfolge

@ STOP

9 - hält CD-Wiedergabe an oder löscht ein CD-Programm; aktiviert / entaktiviert den Anzeige

Demo Modus

# Cassettentür

$ Anzeige - zeigt den Gerätestatus an

% SEARCH

/

§

Tuner: (ab, auf) Einstellen auf Radiosender

CD: - Vorwärts- und Rückwärtssuche innerhalb eines Titels;

- springt an den Anfang eines aktuellen

Titels / vorigen/ nachfolgenden Titels

^ PROGRAM -

Tuner - programmiert vorgewählte

Radiosender;

CD - programmiert Titel und überprüft das

Programm

RÜCKWAND

& p - Stereokopfhörerbuchse 3,5 mm

* Teleskopantenne - verbessert FM-Empfang

( BEAT CUT Schalter - zur Beseitigung von

Pfeiftönen bei

MW/LW-Aufnahmen

) AC MAINS - Einlass für Netzkabel

¡ Batteriefach - für sechs Batterien, Typ R-

14, UM-2 oder C-Zellen

ACHTUNG

Der Gebrauch von Bedienelemente oder Einstellungen bzw. Verfahrensausführungen die hier nicht ausdrücklich erwähnt worden sind, kann eine gefährliche

Strahlendosierung oder andere unsichere Operationen zur Folge haben.

Umweltinformationen

Alles überflüssige Verpackungsmaterial wurde vermieden. Wir haben unser möglich-stes getan, damit die Verpackung leicht in drei Monomaterialien aufteilbar ist: Wellpappe (Schachtel), expandierbares Polystyrol (Puffer) und Polyäthylen (Taschen, Schaumstoffolien).

Ihr Gerät besteht aus Materialien, die von darauf spezialisierten Betrieben wiederverwertet werden können. Bitte halten Sie sich beim Recyceln von Verpackungsmaterial, erschöpften

Batterien und alter Ausrüstung an örtliche Bestimmungen.

34

AZ 1140/00 page

35

STROMVERSORGUNG

Nach Möglichkeit das Stromnetz benutzen, wenn Sie wollen, dass die Batterien länger halten. Vor dem Einsetzen von Batterien sicherstellen, dass der Netzstecker aus der Steckdose herausund vom Gerät abgezogen ist.

BATTERIEN (OPTIONAL)

1. Das Batteriefach öffnen und sechs Batterien (Typ R-14, UM-2 oder C-Zellen, (vorzugsweise Alkalibatterien) einsetzen, wobei die richtige Polarität anhand der Symbole „+" und „-" im Fach zu beachten ist.

2. Die Tür des Faches wieder anbringen und sicherstellen, dass die Batterien fest und richtig eingesetzt sind. Das Gerät ist jetzt einsatzbereit.

Wenn BATT LOW aufleuchtet, ist die Batterie erschöpft.

– Der BATT LOW Indikator erlischt schließlich, wenn die

Batterien zu stark erschöpft sind.

Die unsachgemäße Benutzung von Batterien führt zu austretendem Elektrolyt und korrodiert das Fach oder bewirkt

Bersten der Batterien. Des-halb:

Batterietypen nicht mischen, z.B. Alkali mit Zink-Kohle.

Nur Batterien desselben Typs für das Gerät benutzen.

• Beim Einsetzen neuer Batterien nicht versuchen, alte

Batterien mit den neuen zu kombinieren.

• Die Batterien herausnehmen, wenn das Gerät längere Zeit nicht benutzt wird.

Batterien enthalten Chemikalien, weshalb sie

vorschriftsmäßig zu entsorgen sind.

6 x R14 • UM-2 • C-CELLS

Benutzung des Wechselstromnetzes

1. Nachprüfen, ob die auf dem Typenschild auf der

Geräteunterseite angegebene Netzspannung mit Ihrer lokalen Netzspannung übereinstimmt. Ist dies nicht der Fall, sich an Ihren Händler oder Ihr Kundendienstzentrum wenden.

2. Falls Ihr Gerät mit einem Spannungswähler ausgerüstet ist, ist er auf die örtliche Netzspannung einzustellen.

3. Das Netzkabel an die Steckdose anschließen, und das Gerät ist jetzt einsatzbereit.

4. Zur völligen Wegnahme des Gerätes von der Stromversorgung den Netzstecker aus der Steckdose herausziehen.

35

AZ 1140 /00 page

36

GRUNDFUNKTIONEN ALLGEMEINE INFORMATIONEN

Ein- und Abschalten

• Den POWER Regler auf die gewünschte Klangquelle schieben:

CD, TUNER oder TAPE/

OFF

.

• Das Gerät ist abgeschaltet, wenn sich der POWER

Schieberegler in der Stellung TAPE/

OFF

befindet und die Tasten am Cassettendeck losgelassen werden.

™ Die Lautstärkeeinstellung und Sendervorwahlen werden im

Gerät gespeichert.

Einstellung von Lautstärke und Klang

1. Den Regler VOL drehen zum Erhöhen oder zum Herabsetzen der Gerätelautstärke.

2. DBB einstellen, um Dynamic Bass Boost ein- oder abzuschalten.

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEARC

H

PLAY

RECOR

D

PLAY

RECOR

D

PHILIPS Demo Mode (PHILIPS Demo Modus)

1. Drücken Sie am Gerät die CD-Taste STOP

9, und halten Sie diese 5 Sekunden eingedrückt.

PH..IL ..IPS gleitet kontinuierlich über die Anzeige.

2. Um zur allgemeinen Anzeige zurückzukehren können Sie entweder:

• auf einen Funktionsknopf auf der Frontverkleidung drücken, wodurch der Demo-Modus für 30 Sekunden unterbrochen wird;

• oder Sie drücken auf die CD-Taste STOP

9 und halten diese 5

Sekunden eingedrückt. PH..IL ..IPS erscheint einmal, bevor der

Demo Modus ausgelöscht ist.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

SEAR

CH

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

ALLGEMEINE INFORMATIONEN

Allgemeine Pflegehinweise

• Gerät, Batterien, CDs oder Cassetten nicht Feuchtigkeit, Regen,

Sand oder übertriebener Wärme, die auf Heizanlagen oder direkte Sonneneinstrahlung zurückzuführen ist, aussetzen.

• Zur Reinigung des Gerätes wird ein weiches, leicht angefeuchtetes Ledertuch benutzt. Keine Reinigungsmittel verwenden, die Alkohol, Ammoniak, Benzol oder scheuernde

Bestandteile enthalten, weil dadurch das Gehäuse beschädigt werden könnte.

Sicherheitsinformationen

• Das Gerät auf eine harte, ebene Oberfläche stellen, damit das

System waagerecht steht. Sicherstellen, dass ausreichende

Lüftung vorhanden ist, um Überhitzen des Systems zu verhindern.

• Die mechanischen Teile des Gerätes enthalten selbstschmierende Lager und dürfen nicht geölt oder geschmiert werden.

36

AZ 1140/00 page

37

DIGITAL-TUNER

EINSTELLEN AUF RADIOSENDER

1. TUNER als Quelle wählen.

™ wird kurz angezeigt, und dann wird die

Radiosenderfrequenz gezeigt.

2. BAND einmal oder mehrmals drücken, um Ihren Wellenbereich zu wählen.

3. SEARCH

∞ oder § drücken und loslassen, wenn die

Frequenz in der Anzeige zu laufen beginnt.

™ Das Radio wird automatisch auf einen Sender mit ausreichend

Empfang eingestellt. In der Anzeige erscheint bei automatischem Suchlauf.

™ Wenn ein FM-Sender in Stereo empfangen wird, wird

STEREO

gezeigt.

4. Schritt 3 ggf. wiederholen, bis Sie den gewünschten Sender finden.

• Zum Einstellen auf einen schwachen Sender SEARCH

∞ oder

§ kurz und wiederholt drücken, bis sich optimaler Empfang ergeben hat.

5. Den POWER Regler auf TAPE/OFF schieben um das Gerät ab zu schalten.

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEAR

CH

Verbesserung des Radioempfangs

– Für FM die Teleskopantenne ausziehen. Die Antenne neigen und drehen. Sie einziehen, wenn das Signal zu stark (sehr nahe an einem Sender) ist.

– Für MW/LW verfügt das Gerät über eine eingebaute Antenne, weshalb die Teleskopantenne nicht benötigt wird. Die Antenne durch Drehen des gesamten Gerätes ausrichten.

Beliebte Senderwahl

Für die von Ihnen bevorzugten 3 Sender können Sie leicht die

Programmier- und Wahltasten mit einem Anschlag 1, 2 oder 3 gebrauchen.

1. Auf Ihren gewünschten Sender einstellen (siehe Einstellen

auf Radiosender).

2. Um Ihren Sender zu speichern, 2 Sekunden oder länger auf die

Tasten 1, 2 oder 3 drücken.

™ Anzeige: Hier sehen Sie kurz

PROGRAM

, ihre bevorzugte voreingestellte Sendernummer und die Senderfrequenz.

PEN

CD

GRAM

PEAT

ALL

SEAR

CH

Programmieren von Radiosendern

Sie können bis zu 30 Radiosender speichern.

1. Auf Ihren gewünschten Sender einstellen (siehe Einstellen

auf Radiosender).

2. PROGRAM drücken, um die Programmierung zu aktivieren.

– Anzeige:

PROGRAM

blinkt.

3. PRESET

4 oder 3 einmal oder mehrmals drücken, um diesem

Sender eine Nummer von 1 bis 30 zuzuordnen.

4. PROGRAM erneut drücken, um die Einstellung zu bestätigen.

– Anzeige:

PROGRAM

verschwindet, die Vorwahlnummer und die

Frequenz des Vorwahlsenders werden gezeigt.

5. Die vier o.g. Schritte wiederholen, um weitere Sender abzuspeichern.

– Sie können einen Vorwahlsender durch Speichern einer anderen Frequenz an seiner Stelle überschreiben.

D

M

T

SEAR

CH

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

SEARCH

PROGRAM

PROGRAM

1 2

3

PRESET

BAN

D

1 2

3

PRESET

BAND

1

2

3

PRESET

BAND

37

AZ 1140 /00 page

38

DIGITAL-TUNER

Einstellen auf Vorwahlsender

1, 2, 3 oder PRESET

4 oder 3 drücken, bis der gewünschte

Vorwahlsender angezeigt wird.

Abspielen einer CD

1. CD als Quelle wählen.

™ wird kurz angezeigt.

2. Die CD-Tür heben, um sie zu öffnen.

™ Anzeige: wenn Sie die CD-Tür öffnen.

3. Eine CD oder CD-R(W), mit bedruckter Seite nach oben, einlegen und die CD-Tür schließen.

™ Anzeige: d1SC blinkt, während der CD-Spieler den Inhalt einer CD absucht. Die Gesamtzahl Titel und die Abspielzeit werden dann angezeigt.

Anzeige: wird gezeigt, wenn die CD R(W) unbespielt oder nicht fertig ist.

4. PLAY•PAUSE

2; drücken, um mit dem Abspielen zu beginnen.

™ Anzeige: Aktuelle Titelnummer und vergangene Abspielzeit des

Titels während des CD-Abspielens.

5. Zur Unterbrechung des Abspielens PLAY•PAUSE

2; drücken.

PLAY•PAUSE

2; erneut drücken, um mit dem Abspielen fortzufahren.

™ Die Anzeige wird zum Festbild, und die vergangene Abspielzeit blinkt, wenn das Abspielen unterbrochen wird (‚Pause‘).

6. Zum Anhalten des CD-Abspielens STOP

9 drücken.

Hinweis: CD-Abspielen hört auch dann auf, wenn:

– die CD-Tür geöffnet wird;

– die CD am Ende angekommen ist (es sei denn, Sie wählten REPEAT oder REPEAT ALL);

– Sie eine andere Quelle wählen: TAPE / TUNER.

Wahl eines anderen Titels

SEARCH

∞ oder § einmal oder wiederholt drücken, bis die gewünschte Titelnummer in der Anzeige erscheint.

• Wenn Sie eine Titelnummer kurz nach Einlegen einer CD oder in der Pause-Position gewählt haben, müssen Sie PLAY•PAUSE

2; drücken, um mit dem Abspielen zu beginnen.

Suche nach einer Passage innerhalb eines Titels

1. SEARCH

∞ oder § drücken und gedrückt halten.

™ Die CD wird mit geringer Lautstärke und hoher

Geschwindigkeit abgespielt.

2. SEARCH

∞ oder § loslassen, sobald Sie die gewünschte

Passage erkennen

– Normales Abspielen wird fortgesetzt.

Hinweis: Während eines CD-Programms oder wenn SHUFFLE/

REPEAT aktiv ist, ist die Suche nur innerhalb eines

Titels möglich.

38

PLAY•PAU

SE

PAUSE

STOP•O

PEN

SEARCH

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY•PAU

SE

CD MO

DE

STOP

CD

PROGRAM

REPEAT

ALL

CD RA

CD-SPIELER

TAPE

OFF

CD

TUNER

BATT

LOW

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

PLAY

RECOR

D

PLAY

RECOR

D

SEARCH

PROGRAM

PLAY

RECOR

D

SEARCH

PROGRAM

1

1

2

1

AZ 1140/00 page

39

CD-SPIELER

Verschiedene Abspielmodi: SHUFFLE und REPEAT

Sie können die diversen Abspielmodi vor dem oder beim Abspielen wählen. Die Abspielmodi können auch mit PROGRAM kombiniert werden.

SHUFFLE - Titel der gesamten CD/ des Programms werden in zufälliger Reihenfolge abgespielt

SHUFFLE und REPEAT ALL - wiederholt die gesamte CD/ das

Programm ununterbrochen in zufälliger Reihenfolge

REPEAT ALL - wiederholt die gesamte CD/ das Programm

REPEAT - spielt den aktuellen Titel ununterbrochen ab

1. Zur Auswahl Ihres Abspielmodus die Taste CD MODE vor dem oder beim Abspielen drücken, bis die gewünschte Funktion in der Anzeige erscheint.

2. PLAY•PAUSE

2; drücken, um mit dem Abspielen zu beginnen, wenn in der Stop-Position befindlich.

3. Zur Rückkehr zum normalen Abspielen CD MODE drücken, bis die diversen SHUFFLE / REPEAT Modi nicht mehr angezeigt werden.

– Zum Aufheben Ihres Abspielmodus können Sie auch STOP

9

drücken.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEARC

H

PLAY

RECOR

D

SEARCH

PROGRAM

Programmieren von Titelnummern

In der Stop-Position programmieren, um Ihre CD-Titel in der gewünschten Reihenfolge zu wählen und zu speichern. Wenn Sie wollen, können Sie einen Titel mehr als einmal speichern.

Bis zu 20 Titel können abgespeichert werden.

1. SEARCH

∞ oder § benutzen, um Ihre gewünschte

Titelnummer zu wählen.

2. PROGRAM drücken.

™ Anzeige:

PROGRAM

und die gewählte Titelnummer. erscheint kurz.

™ Wenn Sie zu programmieren versuchen, ohne zuerst eine

Titelnummer zu wählen, wird gezeigt.

3. Schritt 1-2 wiederholen, um alle gewünschten Titel zu wählen und zu speichern.

™ wird angezeigt, wenn Sie versuchen, mehr als 20 Titel zu programmieren.

4. Um mit dem Abspielen Ihres CD-Programms zu beginnen,

PLAY•PAUSE

2; drücken.

Überprüfen des Programms

In der STOP-Position PROGRAM eine Weile drücken und gedrückt halten, bis all Ihre gespeicherten Titelnummern der Reihe nach in der Anzeige erscheinen.

CD

PROGRAM

PLAY•PAU

SE

CD MO

DE

STOP

STOP•O

PEN

SEAR

CH

PLAY

RECOR

D

CD

PROGRAM

REPEAT

ALL

SEARCH

PROGRAM

39

AZ 1140 /00 page

40

CD-SPIELER CASSETTENRECORDER

Löschen eines Programms

Sie können das Programm durch folgendes löschen:

– einmaliges Drücken von STOP

9 in der Stop-Position oder zweimaliges Drücken beim Abspielen. In der Anzeige erscheint kurz ' '.

– die CD-Tür drücken zum Öffnen;

– TUNER/TAPE als Quelle wählen.

Umgang mit CD-Spieler und CD

• Wenn der CD-Spieler CDs nicht richtig lesen kann, eine handelsübliche Reinigungs-CD zur Reinigung der Linse benutzen, bevor das Gerät zur Reparatur gegeben wird. Andere

Reinigungsmethoden können die Linse zerstören.

• Die Linse des CD-Spielers sollte niemals berührt werden!

• Plötzliche Änderungen der Umgebungstemperatur können zu

Kondensation führen, und die Linse des CD-Spielers kann beschlagen. Abspielen einer CD ist dann nicht möglich. Nicht versuchen, die Linse zu reinigen, sondern des Gerät in einer warmen Umgebung lassen, bis die Feuchtigkeit verdunstet.

• Das CD-Fach stets geschlossen halten, um Staub auf der Linse zu vermeiden.

• Zur Herausnahme einer CD aus ihrer Schutzhülle die

Zentralspindel beim Anheben der CD drücken. Die CD stets am

Rand anheben und nach Gebrauch wieder in ihre Schutzhülle einlegen, um Kratzer und Staubeinwirkung zu vermeiden.

• Die CD durch eine geradlinige Bewegung von der Mitte zum

Rand mit einem weichen, fusselfreien Tuch reinigen. Keine

Reiniger benutzen, da sie den Tonträger beschädigen können.

Niemals auf eine CD schreiben oder Aufkleber an ihr anbringen.

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

SEAR

CH

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

X

PLAY

RECOR

D

SEARCH

PROGRAM

1

ABSPIELEN VON CASSETTEN

1. TAPE als Quelle wählen.

™ In der Anzeige erscheint tAPE während des gesamten

Cassetten-Abspielvorgangs.

2. STOP•OPEN

9/ drücken, um das Cassettenfach zu öffnen.

3. Eine bespielte Cassette einlegen und das Cassettenfach schließen.

4. PLAY

1 drücken, um mit dem Abspielen zu beginnen.

5. Zum Pausieren des Abspielens, Zum Unterbrechen des

Abspielens PAUSE

; drücken. Zur Fortsetzung diese Taste erneut drücken.

6. Durch Drücken von SEARCH

5 oder 6 ist das Schnellspulen des Bandes in beiden Richtungen möglich.

7. Zum Anhalten des Bandes STOP•OPEN

9/ drücken.

– Die Tasten werden am Bandende automatisch abgeschaltet und

tAPE erlischt, außer dann, wenn PAUSE

; aktiviert wurde.

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•O

PEN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

SEAR

CH

PLAY

RECOR

D

1

40

AZ 1140/00 page

41

AUFZEICHNUNG

ALLGEMEINE INFORMATIONEN ÜBER DIE AUFNAHME

• Die Aufnahme ist zulässig, solange Urheberrechte oder sonstige Rechte Dritter nicht verletzt werden.

• Dieses Deck ist für die Aufnahme auf CHROM- (IEC II) oder

METALL- (IEC IV) Cassetten ungeeignet. Für die Aufnahme sollten Sie ausschließlich NORMAL-Cassetten (IEC I) benutzen, deren Zungen nicht herausgebrochen wurden.

Die optimale Aussteuerung wird automatisch eingestellt.

Ändern der Bedienelemente VOL oder DBB hat keinen Einfluß auf die vor sich gehende Aufnahme.

• Während der ersten und letzten 7 Sekunden findet keine

Aufnahme statt, wenn das Vorspannband an den

Aufnahmeköpfen vorbeiläuft.

• Um das versehentliche Löschen einer Aufnahme zu verhindern, die Cassette vor sich halten und die Zunge links herausbrechen. Aufzeichnung auf dieser Seite ist nicht mehr möglich. Um diese Aufnahme- bzw. Löschsperre aufzuheben, kann die entstandene Öffnung mit einem Klebeband abgedeckt werden.

SYNCHRO START CD-AUFZEICHNUNG

1. CD als Quelle wählen.

2. Eine CD einlegen und, falls gewünscht, Titelnummern programmieren.

3. STOP•OPEN

9/ drücken, um das Cassettenfach zu öffnen.

4. Eine geeignete Cassette in das Cassettendeck einlegen und das Cassettenfach zudrücken.

5. RECORD

0 drücken, um mit dem Überspielen zu beginnen.

– Das Abspielen des CD-Programms beginnt automatisch ab

Programmanfang. Der CD-Spieler braucht nicht gesondert

gestartet zu werden.

Auswahl und Aufnahme einer bestimmten Passage innerhalb eines Titels

• SEARCH

∞ oder § drücken und gedrückt halten.

Wenn Sie die von Ihnen gewünschte Passage erkennen,

SEARCH

∞ oder § loslassen.

Zur Unterbrechung des CD-Abspielens PLAY/PAUSE

2; drücken.

Die Aufnahme beginnt ab dieser exakten Stelle im Titel, wenn man RECORD

0 drückt.

6. Für kurze Unterbrechungen während der Aufzeichnung PAUSE

; drücken. Zur Fortsetzung der Aufnahme erneut PAUSE

; drücken.

7. Zum Anhalten der Aufnahme STOP•OPEN

9/ drücken.

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•OP

EN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

STOP

SEARC

H

PLAY

RECOR

D

SEARCH

DYNAMIC

BASS

BOOST

PLAY•PAU

SE

PAUSE

STOP•O

PEN

CD

PROGRAM

REPEAT

ALL

SEAR

CH

CD MO

DE

STOP

PLAY

RECOR

D

SEARCH

PROGRAM

1 2

41

AZ 1140 /00 page

42

AUFZEICHNUNG

Überspielen vom Radio

1. Auf den gewünschten Radiosender einstellen (siehe

EINSTELLEN AUF RADIOSENDER).

2. STOP•OPEN

9/ drücken, um das Cassettenfach zu öffnen.

3. Eine geeignete Cassette in das Cassettendeck einlegen und das Cassettenfach schließen.

4. RECORD

0 drücken, um mit dem Überspielen zu beginnen.

• Wenn Sie einen MW/LW-Sender aufnehmen, den BEAT CUT

Schalter einstellen, um jegliches Pfeifgeräusch zu beseitigen.

5. Für kurze Unterbrechungen PAUSE

; drücken. Zur Fortsetzung der Aufnahme erneut PAUSE

; drücken.

6. Zum Anhalten der Aufnahme STOP•OPEN

9/ drücken.

PFLEGE

Pflege des Cassettendecks

Zur Gewährleistung guter Aufnahme- und Wiedergabequalität sind die mit A,B und C bezeichneten Teile (im nachstehenden

Diagramm) ca. alle 50 Betriebsstunden oder im Schnitt einmal pro

Monat zu reinigen. Ein leicht mit Alkohol angefeuchtetes

Wattestäbchen oder eine spezielle Kopfreinigungsflüssigkeit zur

Reinigung beider Decks benutzen.

1. Das Cassettenfach durch Drücken von STOP•OPEN

9/ drücken.

2. PLAY

1 drücken und die Gummi-Andruckrollen C reinigen.

3. PAUSE

; drücken und die magnetischen Köpfe A sowie die

Tonwelle B reinigen.

4. Nach der Reinigung STOP•OPEN

9/ drücken.

Hinweis: Die Köpfe können auch durch einmaliges komplettes

Abspielen einer Reinigungscassette gereinigt werden.

PFLEGE

CD

TUNER

TAPE

OFF

VOL

DBB

DYNAMIC

BASS

BOOST

PAUSE

STOP•OP

EN

PLAY•PAU

SE

CD

PROGRAM

REPEAT

ALL

CD MO

DE

SEAR

CH

PLAY

RECOR

D

C B A A

1

42

AZ 1140/00 page

43

FEHLERSUCHE

Wenn ein Fehler auftritt, zuerst die nachstehenden Punkte überprüfen, bevor das Gerät zur Reparatur gegeben wird. Wenn Sie das Problem nicht durch Befolgen dieser Ratschläge lösen können, sollten

Sie sich an Ihren Händler oder an Ihr Reparaturzentrum wenden.

WARNHINWEIS:

Das Gerät nicht öffnen, weil Stromschlaggefahr besteht. Unter gar keinen Umständen sollten Sie versuchen, das Gerät selbst zu reparieren, weil die Garantie dadurch erlischt.

PROBLEM

– MÖGLICHE URSACHE

• ABHILFE

Kein Sound/keine Leistung

– VOLUME nicht eingestellt

• VOLUME einstellen

– Kopfhörer angeschlossen

• Kopfhörer herausziehen

– Netzkabel nicht fest angeschlossen

• AC-Netzkabel ordnungsgemäß anschließen

Heftiges Brummen oder Rauschen des

Radios

Elektrische Störung: Gerät zu nahe am

Fernseher, Videorecorder oder Computer

• Den Abstand vergrößern

Anzeige

CD-R(W) ist unbespielt, oder die CD ist nicht

fertig

• Eine fertige CD-R(W) benutzen

CD stark zerkratzt oder verschmutzt

• CD austauschen/ reinigen, siehe Umgang mit

CD-Spieler und CD

Die CD überspringt Titel

– CD beschädigt oder verschmutzt

• CD austauschen oder reinigen

– SHUFFLE oder PROGRAM ist aktiv

• SHUFFLE / PROGRAM abschalten

Schlechter Radioempfang

Schwaches Radiosignal

• FM: die FM-Teleskopantenne für optimalen

Empfang ausrichten

• MW/LW: das Gerät drehen für optimalen

Empfang ausrichten

Mangelnde Tonqualität der Cassette

– Staub und Schmutz an den Köpfen usw.

• Deckteile reinigen, siehe Pflege

– Verwendung inkompatibler Cassettentypen

(METALL oder CHROM)

• Nur NORMAL (IEC I) für Aufnahme verwenden

oder Anzeige

Keine CD eingelegt

• CD einlegen

CD stark zerkratzt oder verschmutzt

• CD austauschen/ reinigen, siehe Umgang mit

CD-Spieler und CD

Laserlinse ist beschlagen

• Warten, bis Linse sich akklimatisiert hat

Aufnahme ist nicht möglich

– Cassettenzunge(n) könnte(n) herausgebrochen sein

• Ein Stück Klebeband über die fehlende

Zunge kleben

Dieses Produkt entspricht den Funkentstörvorschriften der Europäischen Union.

Das Typenschild befindet sich auf der Geräteunterseite.

43

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
