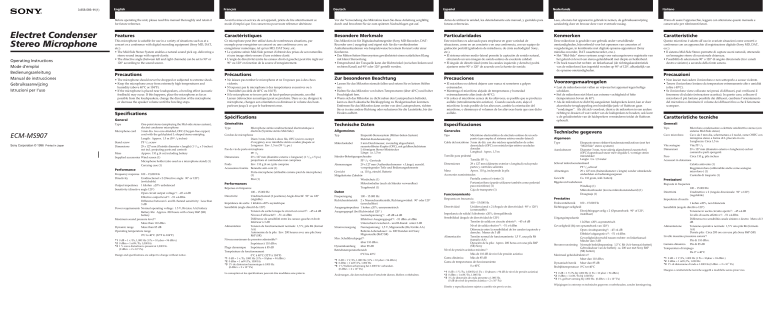

Electret Condenser Stereo Microphone

Electret Condenser Stereo Microphone
3-858-569-11(1)
Electret Condenser
Stereo Microphone
Operating Instructions
Mode d’emploi
Bedienungsanleitung
Manual de instrucciones
Gebruiksaanwijzing
Istruzioni per I’uso
English
Español
Nederlands
Italiano
Avant la mise en service de cet appareil, prière de lire attentivement ce
mode d’emploi que l’on conservera pour toute réference ultérieure.
Vor der Verwendung des Mikrofons lesen Sie diese Anleitung sorgfältig
durch und bewahren Sie sie zum späteren Nachschlagen gut auf.
Antes de utilizar la unidad, lea detenidamente este manual, y guárdelo para
futuras referencias.
Lees, alvorens het apparaat in gebruik te nemen, de gebruiksaanwijzing
aandachtig door en bewaar deze voor eventuele naslag.
Prima di usare l’apparecchio, leggere con attenzione questo manuale e
conservarlo per riferimenti futuri.
Features
Caractéristiques
Besondere Merkmale
Particularidades
Kenmerken
Caratteristiche
This microphone is suitable for use in a variety of situations such as at a
concert or a conference with digital recording equipment (Sony MD, DAT,
etc.).
• The Mid-Side Stereo System enables a natural sound pick up, delivering a
stereo sound image with superb clarity.
• The directive angle (between left and right channels) can be set to 90° or
120° according to the sound source.
Ce microphone peut être utilisé dans de nombreuses situations, par
exemple pour enregistrer un concert ou une conférence avec un
enregistreur numérique, tel qu’un MD, DAT Sony, etc.
• Le système stéréo Mid-Side permet d’obtenir des prises de son naturelles
et une image stéréo sonore d’une extrême clarté.
• L’angle de directivité (entre les canaux droit et gauche) peut être réglé sur
90° ou 120° en fonction de la source d’enregistrement.
Das Mikrofon ist für Digitalaufnahmegeräte (Sony MD-Recorder, DATRecorder usw.) ausgelegt und eignet sich für die vershiedensten
Aufnahmesituationen wie beispielsweise bei einem Konzert oder einer
Konferenz.
• Das Mitten-Seiten-Stereosystem gewährleistet einen natürlichen Klang
mit klarer Steroortung.
• Entsprechend der Tonquelle kann der Richtwinkel (zwischen linkem und
rechtem Kanal) auf 90° oder 120° gestellt werden.
Este micrófono es adecuado para emplearse en gran variedad de
situaciones, como en un concierto o en una conferencia, con un equipo de
grabación portátil (grabadora de minidiscos, de cinta audiodigital Sony,
etc.).
• El sistema estéreo medio-lateral permite la captación de sonido natural,
ofreciendo un una imagen de sonido estéreo de excelente calidad.
• El ángulo de directividad (entre los canales izquierdo y derecho) podrá
ajustarse entre 90° o 120° de acuerdo con la fuente de sonido.
Deze mikrofoon is geschikt voor gebruik onder verschillende
omstandigheden, bijvoorbeeld voor het opnemen van concerten of
vergaderingen, in kombinatie met digitale opname-apparatuur (Sony
minidisc-recorder, DAT cassetterecorder, enz.).
• Het “Mid-Side” stereo systeem zorgt voor natuurgetrouwe registratie van
het geluid en levert een stereo-geluidsbeeld met diepte en helderheid.
• De hoek tussen het rechter- en linkerkanaal (de richtingskarakteristiek
van de mikrofoon) kan ingesteld worden op 90° of 120°, afhankelijk van
de opname-omstandigheden.
Questo microfono è adatto all’uso in svariate situazioni come concerti o
conferenze con un apparecchio di registrazione digitale (Sony MD, DAT,
ecc.).
• Il sistema Mid-Side Stereo permette di captare suoni naturali, ottenendo
un’immagine stereo di eccezionale chiarezza.
• Possibilità di selezionare 90° o 120° di angolo direzionale (tra i canali
destro e sinistro) a seconda della fonte sonora.
Precautions
Précautions
• The microphone should never be dropped or subjected to extreme shock.
• Keep the microphone away from extremely high temperatures and
humidity (above 40°C or 104°F).
• If the microphone is placed near loudspeakers, a howling effect (acoustic
feedback) may occur. If this happens, place the microphone as far as
possible from the loudspeakers, change the direction of the microphone
or decrease the speaker volume until the howling stops.
• Ne laissez pas tomber le microphone et ne l’exposez pas à des chocs
violents.
• N’exposez pas le microphone à des températures excessives ou à
l’humidité (au-delà de 40°C ou 104°F).
• Si le microphone se trouve près de haut-parleurs puissants, un effet
Larsen (rétroaction acoustique) peut se produire. Dans ce cas, éloignez le
microphone, changez son orientation ou diminuez le volume des hautparleurs jusqu’à ce que le hurlement cesse.
Zur besonderen Beachtung
Precauciones
• Lassen Sie das Mikrofon niemals fallen und setzen Sie es keinen Stößen
aus.
• Halten Sie das Mikrofon von hohen Temperaturen (über 40°C) und hoher
Feuchtigkeit fern.
• Wenn sich das Mikrofon zu dicht neben den Lautsprechern befindet,
kann es durch akustische Rückkopplung zu Heulgeräuschen kommen.
Entfernen Sie das Mikrofon dann weiter von den Lautsprechern, richten
Sie es in eine andere Richtung oder reduzieren Sie die Lautstärke, bis das
Heulen aufhört.
• El micrófono no deberá dejarse caer nunca ni someterse a golpes
extremados.
• Mantenga el micrófono alejado de temperaturas y humedad
extremadamente altas (más de 40°C).
• Si coloca el micrófono ceraca de los altavoces, es posible que se produzca
aullido (retroalimentación acústica). Cuando suceda esto, aleje el
micrófono lo más posible de los altavoces, cambie la orientación del
micrófono, o disminuya el volumen de los altavoces hasta que cese dicho
aullido.
General
Type
Sony Corporation © 1996 Printed in Japan
Deutsch
Before operating the unit, please read this manual thoroughly and retain it
for future reference.
Specifications
ECM-MS907
Français
One-point stereo (employing the Mid-side stereo system),
electret condenser microphone
Microphone cord
3 mm dia. two core-shielded, OFC (Oxygen-free copper)
cord with the gold-plated L-shaped stereo miniplug
Length: Approx. 1.5 m (59 1 /8 inches)
Stand screw
PF 1/2 screw
Dimensions
29 x 127 mm (Outside diameter x length) (1 3/16 x 5 inches)
not incl. projecting parts and controls
Mass
Approx. 110 g (4 oz) including battery
Supplied accessories Wind screen (1)
Microphone holder (also used as a microphone stand) (1)
Carrying case (1)
Performance
Frequency response 100 – 15,000 Hz
Directivity
Unidirectional x 2 (Directive angle: 90° or 120°)
(switchable)
Output impedance 1 kilohm ±20% unbalanced
Sensitivity (directive angle 120°)
Open circuit output voltage*1: –45 ±4 dB
Effective output level*2: –51 ±4 dBm
Difference between L and R channel sensitivity: Less than
3 dB
Power requirements Normal operating voltage: 1.5 V, R6 (size AA) battery
Battery life: Approx. 200 hours with a Sony R6P (SR)
battery
Maximum sound pressure level*3
More than 110 dBSPL
Dynamic range
More than 85 dB
Operating temperature range
0°C to 40°C (32°F to 104°F)
*1 0 dB = 1 v/Pa, 1,000 Hz (1 Pa = 10 µbar = 94 dBSPL )
*2 0 dBm = 1 mW/Pa, 1,000 Hz
*3 1 % wave distortion is present at 1,000 Hz.
(0 dBSPL = 2 x 10-5 Pa)
Design and specifications are subject to change without notice.
Spécifications
Généralités
Type
Microphone stéréo unidirectionnel électrostatique à
électrets (Système stéréo Mid-Side)
Cordon de microphone
Diam 3 mm, blindé à deux fils, OFC (cuivre exempt
d’oxygène), avec minifiche stéréo coudée plaquée or
Longueur: Env. 1,5 m (59 1 /8 po.)
Pas de vis de porte-microphone
PF 1/2
Dimensions
29 x 127 mm (diamètre externe x longueur) (1 3 /16 x 5 po.)
projections et commandes non comprises
Poids
Env. 110 g (4 on.) pile comprise
Accessoires fournis Bonnette anti-vent (1)
Porte-microphone (utilisable comme pied de microphone)
(1)
Etui (1)
Performances
Réponse en fréquence
100 – 15.000 Hz
Directivité
Unidirectionnel (2 positions) Angle directif: 90° ou 120°
(réglable)
Impédance de sortie 1 kilohm ±20% asymétrique
Sensibilité (angle directif de 120º)
Tension de sortie lorsque le circuit est ouvert*1: –45 ±4 dB
Niveau d’efficacité*2 : –51 ±4 dBm
Différence de sensibilité entre les canaux gauche et droit:
Inférieur à 3 dB
Alimentation
Tension de fonctionnement normale: 1,5 V, pile R6 (format
AA)
Autonomie de la pile: Env. 200 heures avec une pile Sony
R6P (SR)
Niveau maximum de pression admissible*3
Supérieur à 110 dBSPL
Plage dynamique
Supérieure à 85 dB
Température de fonctionnement
0°C à 40°C (32°F à 104°F)
*1 0 dB = 1 v/Pa, 1000 Hz (1 Pa = 10µbar = 94 dBSPL )
*2 0 dBm = 1 mW/Pa, 1000 Hz
*3 1% de distorsion harmonique à 1000 Hz
(0 dBSPL = 2 x 10-5 Pa)
La conception et les spécifications peuvent être modifiées sans préavis.
Technische Daten
Especificaciones
Allgemeines
Generales
Typ
Tipo
Einpunkt-Stereosystem (Mitten-Seiten-System)
Elektret-Kondensatortyp
Mikrofonkabel
3 mm Durchmesser, zweiadrig abgeschirmt,
sauerstofffreies Kupfer (OFC), mit goldbeschichtetem
L-förmigem Stereo-Ministecker
Länge: ca. 1,5 m
Ständer-Befestigungsschraube
PF 1/2 -Gewinde
Abmessungen
29 x 127 mm (Außendurchmesser x Länge), ausschl.
vorspringender Teile und Bedienungselemente
Gewicht
ca. 110 g, einschl. Batterie
Mitgeliefertes Zubehör
Windschutz (1)
Mikrofonhalter (auch als Ständer verwendbar)
Tragebeutel (1)
Daten
Frequenzgang
Richtcharakteristik
100 – 15.000 Hz
2 x Nierencharakteristik, Richtungswinkel: 90° oder 120°
(umschaltbar)
Ausgangsimpedanz 1 kohm ±20%, umsymmetrisch
Ausgangspegel (bei Richtwinkel 120° )
Leeraufspannung*1 : –45 dB ±4 dB
Effektiver Ausgangspegel*2: –51 dBm ±4 dBm
Unterschied zwischen L- und R-Kanal: unter 3 dB
Stromversorgung
Nennspannung: 1,5 V, Mignonzelle (R6/Größe AA)
Batterie-Lebensdauer: ca. 200 Stunden mit Sony
Mignonzelle (R6P/SR)
Max. Schalldruckpegel*3
über 110 dBSPL
Dynamikumfang
über 85 dB
Betriebstemperaturbereich
0ºC bis 40°C
*1 0 dB = 1 V/Pa, 1.000 Hz (1 Pa = 10 µbar = 94 dBSPL)
*2 0 dBm = 1 mW/Pa, 1.000 Hz
*3 1 % Wellenverformung bei 1.000 Hz vorhanden.
(0 dBSPL = 2 x 10-5 Pa)
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Micrófono electrostático de electreto estéreo de un solo
punto (que emplea el sistema estéreo medio-lateral)
Cable del micrófono 3 mm de diá. con dos núcleos apantallados de cobre
desoxidado (OFC) con miniclavijas estéreo acodadas
doradas
Longitud: Aprox. 1,5 m
Tornillo para pedestal
Tornillo PF 1/2
Dimensiones
29 x 127 mm (diámetro exterior x longitud) excluyendo
partes y controles salientes
Masa
Aprox. 110 g, incluyendo la pila
Accesorios suministrados
Pantalla contra el viento (1)
Portamicrófono (puede utilizarse también como pedestal
para micrófono) (1)
Caja de transporte (1)
Funcionamiento
Precauzioni
Voorzorgsmaatregelen
• Laat de mikrofoon niet vallen en vrijwaar het apparaat tegen heftige
schokken.
• Stel de mikrofoon niet bloot aan extreme vochtigheid of hitte
(temperaturen boven de 40°).
• Als de mikrofoon te dicht bij aangesloten luidsprekers komt, kan er door
akoestische terugkoppeling een hinderlijke jank- of fluittoon gaan
“rondzingen”. Als dit zich voordoet, dient u de mikrofoon in een andere
richting te draaien of wat verder van de luidsprekers te houden; ook kunt
u de geluidssterkte van de luidsprekers verminderen totdat de fluittoon
ophoudt.
Caratteristiche tecniche
Generali
Tipo
Technische gegevens
Algemeen
Type
Eénpunts stereo elektret-kondensatormikrofoon (met het
“Mid-Side” stereo systeem)
Aansluitsnoer
Diameter 3 mm, twee-aderig afgeschermd zuurstofvrij
(OFC) koperdraad-snoer met vergulde L-vormige stereo
ministekker
Lengte: Ca. 1,5 meter
Schroef mikrofoonstandaard
PF 1/2 schroef
Afmetingen
29 x 127 mm (buitendiameter x lengte) zonder uitstekende
onderdelen en bedieningsorganen
Gewicht
Ca. 110 gram, inkl. batterij
Bijgeleverd toebehoren
Windkap (1)
Mikrofoonhouder (tevens mikrofoonstandaard) (1)
Draagtasje (1)
Respuesta en frecuencia
100 – 15.000 Hz
Directividad
Unidireccional x 2 (Ángulo de directividad: 90° o 120°)
(conmutable)
Impedancia de salida1 kiloohmio ±20%, desequilibrada
Sensibilidad (ángulo de directividad de 120°)
Tensión de salida en circuito abierto*1 : –45 ±4 dB
Nivel de salida efectivo*2 : –51 ±4 dBm
Diferencia entre la sensibilidad de los canales izquierdo y
derecho: Menos de 3 dB
Alimentación
Tensión normal de funcionamiento: 1,5 V, una pila R6
(tamaño AA)
Duración de la pila: Aprox. 200 horas con una pila R6P
(SR) Sony
Nivel de presión acústica máxima *3
Más de 110 dB de nivel de presión acústica
Gama dinámica
Más de 85 dB
Gama de temperaturas de funcionamiento
0 a 40ºC
Prestaties
*1 0 dB = 1 V/Pa, 1.000 Hz (1 Pa = 10 µbares = 94 dB de nivel de presión acústica)
*2 0 dBm = 1 mW/Pa, 1.000 Hz
*3 1% de distorsión de onda presente a 1.000 Hz.
(0 dB de nivel de presión acústica = 2 x 10-5 Pa)
*1 0 dB = 1 V/Pa bij 1.000 Hz (1 Pa = 10 µbar = 94 dBSPL )
*2 0 dBm = 1 mW/Pa bij 1.000 Hz
*3 1% golfvervorming bij 1.000 Hz. (0 dBSPL = 2 x 10-5 Pa)
Diseño y especificaciones sujetos a cambio sin previo aviso.
• Non lasciar mai cadere il microfono e non sottoporlo a scosse violente.
• Tenere il microfono lontano da temperature estremamente alte e umidità
(oltre i 40°C).
• Se il microfono viene collocato nei pressi di diffusori, può verificarsi il
fenomeno di ululato (retroazione acustica). In questo caso, collocare il
microfono il più lontano possibile dai diffusori, cambiare l’orientamento
del microfono o diminuire il volume dei diffusori fino a che il fenomeno
scompare.
Frekwentiebereik
100 – 15.000 Hz
Richtingsgevoeligheid
Eénrichtingsgevoelig x 2 (Opnamehoek: 90° of 120°,
instelbaar)
Uitgangsimpedantie
1 kOhm ±20% asymmetrisch
Gevoeligheid (bij een opnamehoek van 120°)
Open circuitspanning*1: –45 ±4 dB
Effektief uitgangsnivo*2: –51 ±4 dBm
Gevoeligheidsverschil tussen rechter- en linkerkanaal:
Minder dan 3 dB
Stroomvoorziening Normale bedrijfsspanning: 1,5 V, R6 (AA-formaat) batterij
Gebruiksduur van de batterij: ca. 200 uur met Sony R6P
(SR) batterij
Maximaal geluidsdruknivo*3
Meer dan 110 dBSPL
Dynamisch bereik Meer dan 85 dB
Bedrijfstemperatuur 0°C tot 40°C
Microfono condensatore a elettrete unidirettivo stereo (con
sistema Mid-Side stereo)
Cavo microfono
Cavo da 3 mm dia, schermatura a 2 nuclei, rame OHFC con
minispina stereo a forma di L placcata in oro
Lunghezza: Circa 1,5 m
Vite sostegno
Vite PF 1/2
Dimensioni
29 x 127 mm (diametro esterno x lunghezza) esclusi
comandi e parti sporgenti
Peso
Circa 110 g, pila inclusa
Accessori in dotazione
Calotta antivento (1)
Reggimicrofono (utilizzabile anche come sostegno
microfono ) (1)
Custodia di trasporto (1)
Prestazioni
Risposta in frequenza
100 – 15.000 Hz
Direttività
Unidirettivo x 2 (Angolo direzionale: 90° o 120°)
(regolabile)
Impedenza di uscita
1 kohm ±20%, non bilanciata
Sensibilità (angolo direttivo 120°)
Tensione in uscita circuito aperto*1: –45 ±4 dB
Livello di uscita effettivo*2: –51 ±4 dBm
Differenza tra sensibilità canale sinistro e destro: Meno di 3
dB
Alimentazione
Tensione operativa normale: 1,5 V una pila R6 (formato
AA)
Durata pila: Circa 200 ore con una pila Sony R6P (SR)
Livello massimo pressione sonora*3
Più di 110 dBSPL
Gamma dinamica
Più di 85 dB
Temperatura di impiego
Da 0° a 40°C
*1 0 dB = 1 V/Pa, 1.000 Hz (1 Pa = 10µbar = 94 dBSPL )
*2 0 dBm = 1 mW/Pa, 1.000 Hz
*3 1% di distorsione d’onda a 1.000 Hz.(0 dBSPL = 2 x 10-5 Pa)
Disegno e caratteristiche tecniche soggetti a modifiche senza preavviso.
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.
A
3
2
1
B
ECM-MS907
Installing the battery (See fig. A)
Mise en place de la pile (voir Fig. A)
Einsetzen der Batterie (siehe Abb. A)
Colocación de la pila (consulte la Fig. A)
Plaatsen van de batterijen (zie afbeelding A)
Inserimento della pila (vedere la Fig. A)
1 Turn the cap counterclockwise.
2 Pull out the grip to open the battery compartment.
3 Insert a R6 (size AA) battery.
Be sure to match the ] and } on the battery with the ] and }
on the battery compartment.
Battery life
1 Tournez le capuchon dans le sens inverse des aiguilles d’une montre.
2 Enlevez la poignée pour ouvrir le logement de la pile.
3 Insérez une pile R6 (format AA).
Veillez à faire correspondre les pôles ] et } de la pile avec les
indications dans le logement de la pile.
Autonomie de la pile
1 Die Kappe im Gegenuhrzeigersinn drehen.
2 Den Griff herausziehen, um das Batteriefach zu öffnen.
3 Eine Mignonzelle (R6/Größe AA) einlegen.
1 Gire la tapa hacia la izquierda
2 Tire de la empuñadura para abrir el compartimiento de la pila.
3 Inserte una pila R6 (tamaño AA).
1 Draai de dop linksom los.
2 Trek de handgreep van de mikrofoon af om het batterijvak te openen.
3 Leg een R6 (AA-formaat) batterij in het vak.
Let op dat de batterij in de juiste richting ligt, met de ] en }
polen zoals aangegeven in het batterijvak.
Levensduur van de batterij
1 Girare il cappuccio in senso antiorario.
2 Tirare fuori l’impugnatura per aprire il comparto pila.
3 Inserire una pila R6 (formato AA).
Assicurarsi di far corrispondere i poli ] e } della pila ai segni
] e } all’interno del comparto pila.
Durata della pila
When the power is turned on, the battery check indicator lights
momentarily. When the battery becomes weak, the indicator remains dimly
lit or does not light at all. In this case, replace the battery with a new one.
Sony R6P (SR) manganese battery gives continuous operation of the
microphone for about 200 hours.
Lorsque vous mettez le microphone sous tension, le témoin de vérification
de la capacité de la pile s’allume un instant. Lorsque la pile devient faible, le
témoin s’allume faiblement ou ne s’allume pas du tout. Remplacez alors la
pile par une neuve.
La pile au manganèse Sony R6P (SR) permet d’utiliser le microphone
pendant environ 200 heures.
Wenn das Mikrofon eingeschaltet wird, leuchtet die Batterieanzeige
kurzzeitig auf. Reicht die Batteriekapazität für einwandfreien Betrieb nicht
mehr aus, so leuchtet die Anzeige nur noch schwach oder gar nicht.
Wechseln Sie in diesem Fall die Batterie aus.
Die Lebensdauer der mitgelieferten Sony Manganbatterie (R6P/SR) beträgt
bei durchgehendem Betrieb des Mikrofons ca. 200 Stunden.
Cuando conecte la alimentación, el indicador de estado de la pila se
encenderá momentáneamente. Cuando la pila se debilite, el indicador
permanecerá débilmente encendido o no se encenderá en absoluto. En este
caso, reemplace la pila por otra nueva.
Una pila R6P (SR) Sony permitirá un funcionamiento continuo del
micrófono de unas 200 horas.
Bij het inschakelen van de mikrofoon licht het spanningslampje even op.
Wanneer de batterij uitgeput begint te raken, zal het spanningslampje nog
maar zwak of in het geheel niet oplichten. In dit geval dient u de batterij
door een nieuwe te vervangen. Met een Sony R6P (SR) mangaan-batterij
kunt u de mikrofoon circa 200 uur lang gebruiken.
Quando si accende il microfono, l’indicatore di controllo pila si illumina
temporaneamente. Quando la pila diventa debole, l’indicatore si illumina
debolmente o non si illumina affatto. In questo caso, sostituire la pila con
una nuova.
Una pila al manganese Sony R6P (SR) consente un funzionamento continuo
del microfono per circa 200 ore.
Remarque sur la pile
Hinweise zur Batterie
Notas sobre la pila
Um Beschädigung des Mikrofons durch Auslaufen der Batterie und
Korrosion zur vermeiden:
• Legen Sie die Batterie plaritätsrichtig ein.
• Versuchen Sie nicht, die Batterie aufzuladen.
• Nehmen Sie bei längerer Nichtverwendung die Batterie aus dem
Mikrofon heraus.
Wenn eine Batterie ausgelaufen ist, wischen Sie das Batteriefach sorgfältig
sauber, bevor Sie eine neue Mignonzell einlegen.
Para evitar el daño que podría cusar el electrólito de la pila:
• Coloque la pila con la polaridad correcta.
• No intente recargar la pila.
• Cuando no vaya a emplear el micrófono durante mucho tiempo,
extráigale la pila.
En caso de fugarse el electrólito de la pila, limpie bien el comartimiento
de la misma antes de instalar otra nueva.
Om schade door batterijlekkage en corrosie te voorkomen:
• Plaats de batterij met de plus- en de min-pool in de juiste richting.
• Probeer de batterij niet op te laden.
• Wanneer u denkt de mikrofoon geruime tijd niet te gebruiken, is het beter
de batterij eruit te verwijderen.
Mocht er zich batterijlekkage voordoen, reinig het batterijvak dan
grondig, alvorens een nieuwe batterij te plaatsen.
Note sulla pila
Pour éviter la corrosion suite à l’écoulement de l’électrolyte de la pile:
• Installez la pile en respectant la polarité.
• N’essayez pas de recharger la pile.
• Retirez la pile si le microphone ne doit pas être utilisé pendant une
lonque période.
En cas d’écoulement, essuyez toute trace d’électrolyte dans le logement
avant de mettre une pile neuve en place.
Aansluiten (zie afbeelding B)
Collegamento (vedere la Fig. B)
Steek de L-vormige stereo ministekker in de MIC stekkerbus van uw
opname-apparatuur (minidisc-recorder, DAT cassetterecorder, enz.) zoals
aangegeven in afbeelding B.
Collegare la minispina stereo a forma di L alla presa MIC dell’apparecchio
di registrazione (MD, DAT, ecc.) come illustrato nella Fig. B.
Notes on battery
To avoid damage to the unit caused by battery leakage and corrosion;
• Install the battery with correct polarity.
• Do not try to recharge the battery.
• Remove the battery if the microphone is not to be used for a long period
of time.
In case of battery leakage, wipe off any deposit in the battery
compartment before installing a new battery.
C
3
Connection (see fig. B)
Connect the L-shaped stereo miniplug to the MIC jack of your recording
equipment (MD, DAT, etc.) as illustrated in fig. B.
Parts Identification and Uses (see fig. C)
1 Wind screen
Attach to reduce wind or breathing noise.
2 Battery check indicator
When the power/directive angle switch is turned from OFF to
ON, this indicator lights momentarily. When the battery
becomes weak, the indicator remains dimly lit or does not light
at all. In this case, replace the battery with a new one.
3 Power/directive angle switch
Set the switch according to the sound source.
45
1
7
2
6
D
OFF
Turns power off.
ON
Turns power on.
90°
Use to pick up a relatively distant, wider sound source
(orchestra, chorus, stage play, etc.), to provide a clear
stereo sound image focused on target source.
120°
a
4
5
6
7
b
c
The above gives guidelines for selecting an appropriate angle.
Although following these guidelines is encouraged, you can
freely select either angle according to your own preference.
Grip
Cap
Microphone holder (see fig. D)
L-shaped stereo miniplug
Connect to the MIC jack of your recording equipment (MD,
DAT, etc.).
a To stand the microphone on a flat surface
b To use as a hand microphone
c To attach the microphone to the microphone stand
Microphone stand
Support de microphone
Mikrofonständer
Pedestal para micrófono
Mikrofoon-houder
Sostegno microfono
Branchez la minifiche coudée stéréo sur la prise MIC de votre enregistreur
(MD, DAT, etc.) comme indiqué sur l’illustration B.
Identification et utilisation des éléments
(voir Fig. C)
1 Bonnette anti-vent
Posez-la pour réduire les bruits de vent ou de respiration.
2 Témoin de vérification de la pile
Lorsque l’interrupteur d’alimentation/angle de directivité est
commuté de OFF à ON, le témoin s’allume temporairement.
Lorsque la pile devient faible, le témoin s’allume faiblement ou
ne s’allume pas du tout. S’il en est ainsi, remplacez la pile par
une neuve.
3 Interrupteur d’alimentation/angle de directivité
Réglez-le en fonction de la source d’enregistrement.
Use to pick up a relatively near, narrower sound
source (instrumental solo, conversation, etc.), to
provide a natural stereo sound image with full reality.
Using the microphone holder (see fig. D)
PF 1/2
Raccordement (voir Fig. B)
Anschluß (siehe Abb. B)
Schließen Sie den L-förmigen Stereo-Ministecker wie in der Abbildung B
gezeigt an die MIC-Buchse des Aufnahmegeräts an.
Bezeichnung der Teile (siehe Abb. C)
1 Windschutz
Zur Reduzierung von Wind- und Atemgeräuschen anbringen.
2 Batteriekontrollanzeige
Wenn der POWER-Schalter von OFF auf ON gestellt wird,
leuchtet diese Anzeige kurzzeitig auf. Bei schwacher Batterie
leuchtet die Anzeige schwach oder gar nicht auf. Wechseln Sie
in diesem Fall die Batterie aus.
3 Ein/Aus-Schalter u. Richtcharakteristik-Wahlschalter
Stellen Sie diesen Schalter je nach der Schallquelle ein.
OFF
Ausgeschaltet
OFF
Mise hors tension
ON
Eingeschaltet
ON
Mise sous tension
90°
90°
Utilisé pour enregistrer une source sonore
relativement éloignée et large (orchestre, choeur, scène,
etc.). Cette position permet d’obtenir une image sonore
stéréo claire, centrée sur la source.
Zum Aufnehmen einer weiter entfernten Schallquelle
(Orchester, Chor, Bühnendarbietungen usw.). Der
Aufnahmebereich konzentriert sich auf die
Schallquelle; Störgeräusche werden unterdrückt, und
man erhält ein klares Stereo-Klangbild.
120°
4
5
6
7
Beim Einlegen der Batterien die ]/} Polaritätsmarkierungen
im Batteriefach beachten.
Lebensdauer der Batterie
120°
Utilisé pour enregistrer une source sonore
relativement proche et étroite (instrument en solo,
conversation, etc.). Cette position permet d’obtenir une
image sonore naturelle très vivante.
Ces indications doivent vous servir de référence pour
sélectionner l’angle approprié, mais vous êtes libre de choisir
l’angle en fonction de vos préférences.
Poignée
Capuchon
Porte-microphone (voir Fig. D)
Minifiche stéréo coudée
Branchez-la sur la prise MIC de votre enregistreur (MD, DAT,
etc.)
4
5
6
7
Cerciórese de hacer coincidir ] y } de la pila con ] y } del
compartimiento de la misma.
Duración de la pila
Conexión (consulte la Fig. B)
Conecte la miniclavija estéreo acodada en la toma MIC de su equipo de
grabación (grabadora de minidiscos, de cinta audiodigital, etc.) como se
ilustra en la Fig. B.
Identificación y utilización de las partes
(consulte la Fig. C)
1 Pantalla contra el viento
Colóquela para reducir el ruido del viento y de la respiración.
2 Indicador de comprobación
Cuando de OFF a ON el interruptor de alimentación/selector
de ángulo de directividad, este indicador se encenderá
momentáneamente. Cuando la pila se debilite, el indicador
permanecerá débilmente encendido o no se encenderá en
absoluto. En este caso, reemplace la pila por otra nueva.
3 Interruptor de alimentación/selecctor de ángulo de
directividad
Ajústelo de acuerdo con la fuente de sonido.
Zum Aufnehmen einer nahen Schallquelle
(Instrumentalsolo, Gespräch usw.). Der relativ breite
Aufnahmewinkel liefert in diesem Fall ein natürliches
Stereo-Klangbild.
Bei den obigen Angaben handelt es sich um Anhaltspunkte. Je
nach dem Effekt, den Sie erzielen wollen, können Sie auch eine
andere Einstellung wählen.
Griff
Kappe
Mikrofonhalter (siehe Abb. D)
L-förmiger Stereo-Ministecker
Zum Anschluß an die MIC-Buchse des Aufnahmegeräts (MDRecorder, DAT-Recorder usw.).
Utilisation du porte-microphone (voir Fig.
D)
Verwendung des Mikrofonhalters (siehe
Abb. D)
a Pour poser le microphone sur une surface plane
b Pour porter le microphone à la main
c Pour fixer le microphone sur un support de microphone
a Zum Aufstellen des Mikrofons auf einer ebenen Fläche
b Zur Verwendung als Handmikrofon
c Zum Anbringen des Mikrofons am Mirofonständer
OFF
La alimentación se desconectará.
ON
La alimentación se conectará.
90°
Posición utilizada para captar una fuente de sonido
amplia relativamente distante (orquesta, coro,
escenario, etc.), para conseguir una imagen de sonido
estéreo clara de la fuente.
120°
4
5
6
7
Opmerkingen betreffende de batterij
Benaming en funktie van de onderdelen
(zie afbeelding C)
1 Windkap
Schermt de mikrofoon af tegen geruis van wind of ademhaling.
2 Batterij-spanningslampje
Wanneer de aan/uit/richtingsschakelaar van “OFF” naar “ON”
wordt verschoven, licht dit lampje even op als de batterij nog
voldoende op spanning is. Wanneer de batterij uitgeput begint
te raken, zal het spanningslampje nog maar zwak of in het
geheel niet oplichten. In dit geval dient u de batterij door een
nieuwe te vervangen.
3 Aan/uit/richtingsschakelaar
Zet de schakelaar in de juiste stand voor de betreffende geluidsbron.
Empleo del portamicrófono (consulte la Fig. D)
a Para colocarlo sobre una superficie plana
b Para emplearlo como micrófono de mano
c Para colocarlo en un pedestal para micrófono
Uitgeschakeld
ON
Ingeschakeld
90°
Voor opnemen van een brede, relatief ver verwijderde
geluidsbron (koor, orkest, toneelstuk, enz.) met een
helder stereo klankbeeld dat de gehele geluidsbron
goed laat uitkomen.
120°
Posición utilizada para captar una fuente de sonido
estrecha relativamente cercana (solo instrumental,
conversación, etc.), para conseguir una imagen de
sonido estéreo natural pleno de realismo.
Esto es una guía para seleccionar el ángulo apropiado. Aunque
se recomienda seguir esta guía, usted podrá seleccionar
libremente el ángulo que desee.
Empuñadura
Tapa
Portamicrófono (consulte la Fig. D)
Miniclavija estéreo acodada
Conéctela a la toma MIC de su equipo de grabación (grabadora
de minidiscos, de cinta audiodigital, etc.).
OFF
4
5
6
7
Per evitare danni causati dalle perdite del fluido della pila e corrosione:
• Inserire la pila osservando la polarità corretta.
• Non cercare di ricaricare la pila.
• Se non si usa il microfono per un lungo periodo, estrarre la pila.
In caso di perdite del fluido della pila, eliminare le tracce di fluido nel
comparto pila prima di inserire una pila nuova.
Identificazione e uso delle parti (vedere la
Fig. C)
1 Calotta antivento
Riduce il rumore del vento o del respiro.
2 Indicatore di controllo pila
Quando l’interruttore di alimentazione/angolo direzionale
viene spostato da OFF su ON, questo indicatore si illumina
momentaneamente. Quando la pila diventa debole, l’indicatore
rimane illuminato debolmente o non si illumina affatto. In
questo caso sostituire la pila con una nuova.
3 Interruttore di alimentazione/angolo direzionale
Regolare l’interruttore a seconda della fonte sonora.
Voor opnemen van een enkele geluidsbron dichterbij
(solo instrument, conversatie, enz.) met een
natuurlijke, helder gedefinieerde klank.
Het bovenstaande geeft slechts een richtlijn voor het kiezen van
de opnamehoek. U bent natuurlijk vrij de opnamehoek te
kiezen die u het gewenste effekt geeft.
Handgreep
Kap
Mikrofoon-houder (zie afbeelding D)
L-vormige stereo ministekker
Deze kunt u aansluiten op de MIC stekkerbus van uw opnameapparatuur (minidisc-recorder, DAT cassetterecorder, enz.).
Gebruik van de mikrofoon-houder (zie
afbeelding D)
a Om de mikrofoon op een horizontaal oppervlak (zoals een tafel) te plaatsen
b Voor gebruik als handmikrofoon
c Om de mikrofoon op een statief of mikrofoon-standaard te bevestigen
4
5
6
7
OFF
Per spegnere
ON
Per accendere
90°
Per captare fonti sonore relativamente distanti e più
ampie (orchestra, coro, rappresentazione teatrale, ecc.)
ottenendo un’immagine sonora stereo chiara
focalizzata sulla fonte mirata.
120°
Per captare fonti sonore relativamente vicine e più
ristrette (assoli strumentali, conversazioni, ecc.)
ottenendo un’immagine sonora stereo naturale
completamente realistica.
Qui sopra sono indicati i principi basilari per la selezione
dell’angolo. Anche se consigliamo di seguire questi principi, è
possibile scegliere liberamente l’angolo secondo le proprie
preferenze.
Impugnatura
Cappuccio
Reggimicrofono (vedere la Fig. D)
Minispina stereo a forma di L
Collegarla alla presa MIC dell’apparecchio di registrazione
(MD, DAT, ecc.).
Uso del reggimicrofono (vedere la Fig. D)
a Per appoggiare il microfono su una superficie piatta
b Quando si tiene il microfono in mano
c Quando si installa il microfono sul sostegno microfono
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
