Química Analítica I
http://www.fbcb.unl.edu.ar/catedras/analitica
TP Final

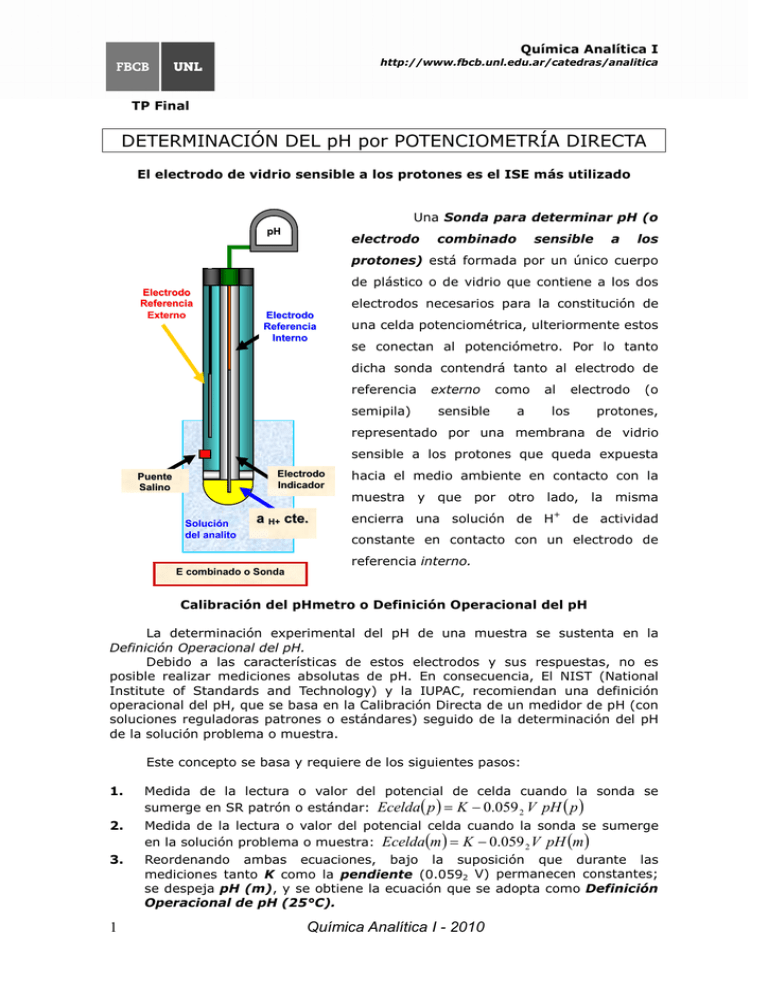

DETERMINACIÓN DEL pH por POTENCIOMETRÍA DIRECTA
El electrodo de vidrio sensible a los protones es el ISE más utilizado
Una Sonda para determinar pH (o
pH
electrodo
combinado
sensible
a
los
protones) está formada por un único cuerpo
de plástico o de vidrio que contiene a los dos
Electrodo
Referencia
Externo
electrodos necesarios para la constitución de
Electrodo
Referencia
Interno
una celda potenciométrica, ulteriormente estos
se conectan al potenciómetro. Por lo tanto
dicha sonda contendrá tanto al electrodo de
referencia
semipila)
externo
sensible
como
a
al
electrodo
los
(o
protones,
representado por una membrana de vidrio
sensible a los protones que queda expuesta
Electrodo
Indicador
Puente
Salino
hacia el medio ambiente en contacto con la
muestra y que por otro lado, la misma
Solución
del analito
a H+ cte.
E combinado o Sonda
encierra una solución de H+ de actividad
constante en contacto con un electrodo de
referencia interno.
Calibración del pHmetro o Definición Operacional del pH
La determinación experimental del pH de una muestra se sustenta en la
Definición Operacional del pH.
Debido a las características de estos electrodos y sus respuestas, no es
posible realizar mediciones absolutas de pH. En consecuencia, El NIST (National
Institute of Standards and Technology) y la IUPAC, recomiendan una definición
operacional del pH, que se basa en la Calibración Directa de un medidor de pH (con
soluciones reguladoras patrones o estándares) seguido de la determinación del pH
de la solución problema o muestra.
Este concepto se basa y requiere de los siguientes pasos:
1.
Medida de la lectura o valor del potencial de celda cuando la sonda se
sumerge en SR patrón o estándar: Ecelda ( p ) = K − 0.059 2 V pH ( p )
2.
Medida de la lectura o valor del potencial celda cuando la sonda se sumerge
en la solución problema o muestra: Ecelda (m ) = K − 0.059 2 V pH (m )
3.
Reordenando ambas ecuaciones, bajo la suposición que durante las
mediciones tanto K como la pendiente (0.0592 V) permanecen constantes;
se despeja pH (m), y se obtiene la ecuación que se adopta como Definición
Operacional de pH (25°C).
1
Química Analítica I - 2010
Química Analítica I
http://www.fbcb.unl.edu.ar/catedras/analitica
TP Final
pH (m) = − log aH + = pH ( p) +
Ecelda( p) − Ecelda(m)
0.0592 V
Procedimiento experimental de la medida del pH de una muestra.
Por todo lo expuesto, antes de efectuar la medición del pH de una muestra,
se debe calibrar el peachímetro conectado ya sea a una sonda sensible a protones o
a dos electrodos independiente (uno el de referencia y el otro el electrodo de vidrio
sensible a los protones). Para calibrar correctamente un peachímetro de rutina,
deben elegirse un mínimo de dos buffers patrones o calibradores, siendo
siempre uno de ellos de pH 7, y un segundo buffer con un pH aproximado al de la
muestra. Por ejemplo, si se están analizando soluciones ácidas (pH menor a 7), se
elegirán los buffers de pH 4.01 y de 7.00 para la calibración. Del mismo modo, si
quiere determinarse el pH de muestras alcalinas (pH mayor a 7), deberán
escogerse los buffers de pH 7.00 y de pH 10.01.
Los equipos emplean un esquema de calibración punto por punto, por lo
tanto, el peachímetro almacena en su memoria diferentes pendientes, una para
cada porción de la curva de calibración. Una vez finalizada la calibración, se exhibe
una pendiente promedio en la pantalla del equipo. El objetivo de este procedimiento
es aumentar la exactitud en las mediciones, y esto ocurre siempre que la pendiente
se encuentre dentro de valores aceptables. La misma debería estar comprendida
entre 92% y 102% (esto representa
pendiente medida (mV )
% ). Por ello es
59, 2 (mV )
importante utilizar los buffers de calibración adecuados y que los mismos se
encuentren en buenas condiciones.
Hay dos formas de calibrar los equipos: la autocalibración y la calibración
manual (ésta última es una alternativa útil cuando se desea calibrar el
peachímetro con buffers distintos a 1.68, 4.01, 7.00, 10.01 o 12.46. La secuencia
de calibración es igual que la de autocalibración sólo que los valores de los buffers
se ingresan utilizando el tablero numérico).
Se recomienda realizar la calibración a diario, aconsejable cada 8 horas; ya
que la respuesta del electrodo puede presentar una deriva en el tiempo. Los
términos que se consideraron constantes para una primera calibración a lo largo del
día pueden alterarse modificando los parámetros (K y pendiente) de la ecuación
que representa la respuesta del mismo; y en ultima instancia se obtiene un valor
erróneo de pH si no se realizara una nueva calibración.
Ecelda(m ) = K − 0.0592V pH (m )
Otra consideración práctica en la determinación del pH para una muestra es
tener en cuenta la temperatura, se suele recomendar el empleo de una sonda ATC.
Qué es ATC? ATC significa compensación automática de temperatura, y es una
opción que ofrecen ciertos equipos para compensar los cambios de temperatura de
las soluciones que están siendo medidas, debido a que el pH de las mismas se ve
afectado por dichas fluctuaciones.
Limitaciones y/o precauciones que se deben tener al emplear un electrodo
de vidrio para protones.
Falta de hidratación de la membrana de vidrio Luego de periodos estivales
es frecuente la deshidratación de los electrodos sensibles al pH y esto se ve
2
Química Analítica I - 2010
Química Analítica I
http://www.fbcb.unl.edu.ar/catedras/analitica
TP Final
reflejado por respuestas anómalas o ausentes. En la mayoría de los casos esto
se puede resolver por un periodo de rehidratación de 12 horas.
Error alcalino El electrodo de vidrio en medios fuertemente alcalinos
sensible a los metales alcalinos (especialmente al Na+) y da lecturas bajas a
mayores a 9. No obstante, existen vidrios especiales para realizar lecturas
estos medios. Si, se conociera el Coeficiente de Selectividad, este error
podría cuantificar por medio de la ecuación de Nikolskii – Eisenmann.
es
pH
en
se
Error ácido A pH extremadamente ácido, el pHmetro registra valores de pH
mayores a los reales. Este fenómeno puede deberse a las condiciones de fuerte
acidez donde los coeficientes de actividad para los protones y para el agua se
alejan de la idealidad.
Errores en la fuerza iónica con Variación en el potencial de unión líquida
Una fuente importante de incertidumbre, y que suele ser difícil de corregir, es la
variación en el potencial de unión líquida que resulta de las diferencias en la
composición de las soluciones patrones (o calibradores de pH) y la solución
problema o de la muestra. Esto significa que si la solución del analito es
diferente de la del tampón estándar o calibrador, puede variar el potencial de
unión, aunque el pH de las dos soluciones sea el mismo las lecturas de dichas
soluciones diferirán. Por tal motivo para tratar de minimizar esta variación en el
potencial de unión líquida se debería garantizar que la fuerza iónica de los
calibradores y las muestras fuesen parecidas.
Se ha visto que se pueden producir errores importantes (tanto de 1 o 2
unidades de pH) cuando se mide el pH de muestras con fuerza iónica baja,
como el agua de lagos o ríos. “La principal fuente de error es el potencial de
unión líquida”.
Oclusión del puente salino con Variación del potencial de unión líquida
La mayoría de los electrodos combinados tienen electrodos de referencia de
Plata/Cloruro de Plata con solución saturada de KCl. En esa solución
concentrada o saturada de KCl se disuelven más de 350 mg de plata. El tapón o
septo poroso (con función de puente salino) ubicado cerca del extremo inferior
del electrodo, se impregna de dicha solución. Si la solución del analito contiene
un reductor u otra sustancia que pueda reaccionar con Ag+, pueden
ocasionar la precipitación de Ag(s) u otro compuesto insoluble de plata (por
ejemplo soluciones ricas en proteínas) sobre el tapón. Esto altera el potencial de
unión, causando una lenta deriva de las lecturas de pH a lo largo del tiempo. Se
puede compensar este error recalibrando el electrodo más frecuentemente, y lo
más aconsejable para estos tipos de muestras debería ser utilizar electrodo
combinados denominados de doble unión líquida.
Error en el pH del buffer o amortiguador patrón Cualquier inexactitud en la
preparación del amortiguador empleado para la calibración, o cualquier cambio
en su composición durante el almacenamiento, ocasionará un error en las
mediciones posteriores de pH. Tener en cuenta que estos amortiguadores
pueden ser atacado por bacterias. Siempre se debería asegurar el empleo de
calibradores de calidad certificada y en buen estado de conservación.
Para mayor información (Manipulación y Cuidados de los electrodos de pH)
consultar la parte correspondiente a la determinación del pH dentro de la Guía de
TP de Soluciones Reguladoras.
3
Química Analítica I - 2010
