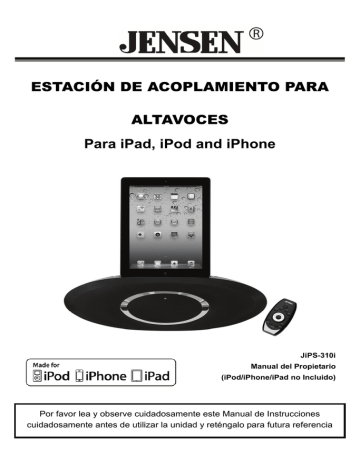

ESTACIÓN DE ACOPLAMIENTO PARA
ALTAVOCES
Para iPad, iPod and iPhone
JiPS-310i
Manual del Propietario
(iPod/iPhone/iPad no Incluido)
Por favor lea y observe cuidadosamente este Manual de Instrucciones
cuidadosamente antes de utilizar la unidad y reténgalo para futura referencia
ESTIMADO CLIENTE DE JENSEN®
Seleccionar un equipo de audio fino tal como la unidad que usted acaba de comprar es
solamente el inicio de su gratificación musical. Ahora es el momento de considerar
como puede maximizar la diversión y el entusiasmo que su equipo le ofrece. Este
fabricante y el Grupo de Consumidores de Electrónica de la Asociación de Industrias
Electrónicas desean que usted obtenga lo máximo de su equipo y operándolo en un
nivel seguro. Un nivel que permita que el sonido llegue en forma alta y clara sin
estruendo o distorsión y, más importante, sin afectar la sensibilidad de su audición. El
sonido puede ser engañoso. A lo largo del tiempo su “nivel de confort” auditivo se
adapta a volúmenes de sonido más altos. Por lo tanto lo que suena “normal” puede en
realidad ser alto y causar daño a su audición. Prevenga esto configurando su equipo en
un nivel seguro ANTES de que su oído se adapte.
Para establecer un nivel seguro:
•
Inicie su control de volumen en una configuración baja.
•
Lentamente aumente el sonido hasta que usted pueda escucharlo en forma
confortable y clara, y sin distorsión.
Una vez que este ha establecido un nivel de sonido confortable:
•
Fije el selector y déjelo así
Tomar un minuto para realizar esto ahora lo ayudará a prevenir daño en la audición o
pérdidas en el futuro. Después de todo, nosotros deseamos que usted escuche para
toda la vida.
Nosotros deseamos que usted escuche
toda la vida
Usado conscientemente, su nuevo equipo
de sonido brindará toda una vida de
diversión y gratificación. Debido a que el
daño en la audición por ruidos altos es a
menudo indetectable hasta que es
demasiado tarde, este fabricante y el Grupo
de Consumidores de Electrónica de la Asociación de Industrias Electrónicas le
recomiendan evitar la exposición prolongada al ruido excesivo.
Registro del cliente:
El número de serie de este producto se encuentra en la parte inferior de la cubierta.
Usted notará el número de serie de esta unidad en el espacio suministrado con el
registro permanente de su compra para ayudar en la identificación en el caso de robo o
pérdida.
Modelo número: JiPS-310i
Número de serie: __________________
1
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Esta unidad ha sido diseñada y fabricada para proteger su seguridad personal cuando se
utiliza según las instrucciones. Sin embargo, su uso inadecuado podría causar una
descarga eléctrica o representar riesgo de incendio. Por favor, lea todas las instrucciones
de seguridad y de funcionamiento detenidamente antes de su instalación y uso, y
mantenga estas instrucciones a mano para referencia posterior. Preste atención a todas
las advertencias en estas instrucciones y en la unidad.
1.
Lea estas instrucciones – Es necesario leer totalmente las instrucciones de
funcionamiento y seguridad antes de usar este aparato.
2.
Guarde estas instrucciones – Guarde las instrucciones de seguridad y
funcionamiento para referencia posterior.
3.
Preste atención a todas las advertencias – Es necesario prestar debida atención a
las advertencias colocadas en el aparato y en las instrucciones de funcionamiento.
4.
Siga todas las instrucciones – Es necesario cumplir con todas las instrucciones de
funcionamiento y uso de este aparato.
5.
No use este aparato cerca del agua – Manténgalo alejado del agua, ya sea la bañera,
lavamanos, lavatrastos, depósito de agua en la lavandería, sótanos húmedos o
cerca de una piscina.
6.
Límpielo únicamente con un paño seco – Solo limpie este aparato según las
recomendaciones del fabricante.
7.
No obstruya las rejillas de ventilación.
Instálelo según las instrucciones del
fabricante. Coloque este aparato de modo que no interfiera con su ventilación
adecuada. Por ejemplo, no coloque el aparato sobre la cama, sofá, o alguna
superficie similar que obstruya los orificios de ventilación, ni lo coloque sobre una
instalación prefabricada por ejemplo una librera o armario que impida la libre
circulación del aire a través de las rejillas de ventilación.
8.
No lo instale cerca de fuentes de calor tales como radiadores, registros de calor,
estufas u otros artefactos (incluyendo amplificadores) que irradian calor.
9.
Proteja el cable eléctrico para que no quede prensado o pellizcado particularmente
en los enchufes, en los receptáculos utilitarios, y en donde los cables salen del
aparato.
10. Utilice solo los accesorios/conexiones según las especificaciones del fabricante.
11. Desenchufe este aparato durante tormentas eléctricas o cuando no lo vaya a usar
por un largo período de tiempo.
12. Todo mantenimiento debe hacerlo personal calificado de servicio. Necesitará
mantenimiento si el aparato presenta cualquier tipo de daños, como por ejemplo
daño en las espigas o en el cable de electricidad, derrame de líquidos encima del
aparato o si han caído objetos dentro del equipo, si el aparato fue expuesto a la
lluvia o humedad, o si no funciona normalmente, y si el aparato recibió un golpe al
caerse.
2
13. No exponga este aparato a goteras o salpicaduras de agua y no coloque ningún
objeto con agua sobre el aparato, por ejemplo jarrones.
14. Corriente eléctrica: Conecte este aparato únicamente al tipo de corriente
especificado en las instrucciones de funcionamiento o según la placa de
especificaciones que tiene el aparato. No sobrecargue los tomacorrientes de la
pared.
15. Puede exponerse a una explosión si coloca la batería en forma incorrecta.
Reemplácela únicamente con una batería similar o equivalente.
16. No intente desarmar, abrir o reparar este producto usted mismo. Si no funciona bien,
busque a un técnico calificado o comuníquese con el distribuidor al teléfono que se
encuentra en la contraportada de este manual del usuario.
17. La placa de advertencias y especificaciones está en la parte inferior del producto.
COMUNICACIONES (FCC POR SUS SIGLAS EN INGLÉS)
Este dispositivo se conforma con la parte 15 de las reglas de la FCC. La operación cumple
con las dos condiciones siguientes:
(1) este dispositivo puede no causar interferencia dañosa, y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo
interferencia que pueda causar la operación indeseada.
NOTA: Este equipo ha sido probado y se ha determinado que satisface los límites para un
dispositivo digital clase B, de acuerdo a lo que dispone la Parte 15 de los Reglamentos de
la FCC, Estos límites tienen el propósito de proporcionar una protección razonable contra
interferencia dañina en una instalación residencial. Este equipo genera, usa y puede
emitir energía de radiofrecuencia, y si no se instala y se usa de acuerdo con estas
instrucciones, puede causar interferencia dañina a las radiocomunicaciones.
Sin embargo, no hay ninguna garantía de que no vaya a ocurrir interferencia en ninguna
instalación
Determinada. Si este equipo causa interferencia no deseada contra la recepción de radio
o televisión, lo cual se puede determinar encendiendo y apagando el aparato, se exhorta
al usuario a tratar de corregir el problema de la interferencia tomando una o más de las
siguientes medidas:
Reoriente o reubique la antena de recepción
Aumente la distancia de separación entre el equipo y el receptor
Conecte el equipo a un receptáculo en un circuito distinto al que usa el receptor.
Consulte al concesionario o a un radiotécnico experimentado para que le ayuden.
ADVERTENCIA: Los cambios o modificaciones a esta unidad que no estén
expresamente aprobados por la parte responsable de la conformidad podrían anular la
autoridad del usuario para operar el equipo.
3
¡PROTEJA SUS MUEBLES!!
Este sistema está equipado con soportes de goma anti deslizante para prevenir que el
equipo se mueva mientras usted opera los controles. Éstos soportes están realizados en
un material de goma no deslizante especialmente formulado para evitar dejar marcas o
manchas en sus muebles. Sin embargo, cierto tipo de barnices de muebles con base de
aceite, persevantes de la madera, o vaporizadores de limpieza pueden ablandar dichos
soportes, y dejar marcas o un residuo de goma en los muebles. Para prevenir cualquier
tipo de daño a sus muebles, recomendamos que compre pequeñas almohadillas de fieltro
auto-adhesivas, disponibles en ferreterías y todo tipo de centros de compra del hogar y
aplique estas almohadillas en la parte inferior del soporte de goma antes de colocar el
producto sobre el mobiliario de madera fina.
PRECAUCIONES Y NOTAS IMPORTANTES
PRECAUCIONES
Š
No conecte el adaptador AC a la unidad o al suministro eléctrico sin antes revisar el
voltaje del la red de suministro.
Š
No obstruya la ventilación y asegúrese de que quede un espacio de varias pulgadas
alrededor de la unidad para ventilación.
Š
Esta unidad no tiene protección magnética y podría causar distorsión en el color de
la pantalla de algunos televisores o monitores de video. Para evitarlo, podría ser
necesario retirar la unidad del televisor o monitor de video de ocurrir cambios en el
color o distorsión en la imagen.
NOTAS IMPORTANTES
Š
Para obtener nitidez en la imagen de la pantalla del iPad, evite usar la unidad bajo
los rayos solares o en lugares con demasiada iluminación.
Evite instalar la unidad en los lugares indicados a continuación:
Š
Lugares expuestos a la luz solar directa o cerca de aparatos que irradian calor,
como calentadores eléctricos.
Š
Lugares sujetos a vibración constante.
Š
Fuentes de ruido eléctrico, tales como las lámparas fluorescentes o motores.
4
UBICACIÓN DE LOS CONTROLES
VISTA SUPERIOR
VISTA FRONTAL
VISTA POSTERIOR
5
FUNCIONES DE LA UNIDAD PRINCIPAL
Parte superior:
1
2
- Conecte aquí su iPad, iPhone, iPod touch o
iPod nano.
- Todos los dispositivos Apple disponibles
cargan mientras están acoplados
Saltar hacia atrás / Bajar
volumen (-)
(botón de sensor táctil)
- Dé un ligero golpecito una vez en modalidad
de música de iPod para ir a la pista anterior.
- Oprima y sostenga para bajar el nivel de
volumen.
Botón de reproducir/pausa
( botón de sensor táctil )
- Mientras la unidad se encuentra en
modalidad de música de iPod, dé un ligero
golpecito una vez para reproducir o pausar la
pista actual.
- Oprima y sostenga por 3 segundos o más
para regresar la unidad a modalidad de
espera.
- En estatus de espera, dé un ligero golpecito
una vez para encender la unidad.
Saltar hacia adelante / subir
volumen (+)
(botón de sensor táctil)
- Dé un ligero golpecito una vez en modalidad
de música de iPod para ir a la pista siguiente.
- Oprima y sostenga para aumentar el nivel de
volumen.
3
4
Descripción
Conector flexible para
acoplamiento
Al frente:
5
Soporte del dispositivo Apple
Da soporte mecánico al dispositivo acoplado
Apple
Indicador de
Encendido/Modalidad
- Encendido y mientras esté en modalidad
iPod, la luz LED se encenderá fija.
- Encendido y mientras esté en modalidad de
ENTRADA AUXILIAR, la luz LED parpadeará
en color azul.
- En modalidad en espera, la luz LED se
encenderá fija en color rojo.
Sensor infrarrojo (IR)
Recibe señales de control infrarrojo del control
remoto, no debe haber obstáculos.
6
7
8
9
Descripción
Amplificador de bajos
Reproduce las frecuencias de bajos del audio
Altavoces izquierdo y derecho
Reproduce los canales estéreo del contenido
de audio
6
Al reverso:
Descripción
Salida de bajos
Esta abertura nunca deberá obstaculizarse ya
que el efecto amplificado de los bajos se
reduciría significativamente.
Conector de salida de video
Enchufe el conector compuesto de salida de
video de su aparato de TV a esta terminal para
ver películas/videos o videos de Youtube en su
pantalla de TV
Conector de ENTRADA AUX
Conecte cualquier dispositivo compatible de
audio a este conector para obtener una salida
de audio amplificada.
Conector DC (12V
(
)
En este conector solo use el adaptador de AC
incluido para dar corriente de entrada a la
unidad.
10
11
12
13
4000mA
7
FUNCIONES DEL
CONTROL REMOTO
Botón de
1
ENCENDIDO
2
3
Oprímalo para reproducir o pausar la pista actual
mientras trabaja en modalidades de iPod/Video/Youtube
en su dispositivo Apple.
Botón de silencio
Oprímalo para silenciar el audio de salida de los
altavoces. Oprímalo de nuevo para volver a escuchar.
Botón para subir
Oprímalo para mover el cursor un elemento hacia arriba
del menú de música o video de iPod de su iPhone, iPod
touch y iPod nano.
Ok (ACEPTAR)
Oprímalo para confirmar una selección en el menú de
música o video del iPod.
Tiene la misma función que el botón del centro de su iPod
nano.
Botón para bajar
Oprímalo para mover el cursor hacia abajo un elemento
del menú de música o video de iPod de su iPhone, iPod
touch y iPod nano.
Botón de REPETIR
En modalidad de iPod o video, dé un ligero golpecito para
seleccionar modalidad Repetir una vez; dos ligeros
golpecitos para seleccionar modalidad de reproducción
de Repetir todo, y tres ligeros golpecitos para cancelar la
función de repetición.
Bajar volumen (-)
Oprímalo para bajar el volumen
Compartimiento de
batería
Este es el compartimiento de la batería en la parte
posterior. Siga el diagrama ilustrativo en la consola de la
parte posterior para ver las instrucciones de instalación
de la batería.
Subir volumen (+)
Oprímalo para bajar el volumen
Botón de video
encendido/apagado
Sirve para pasar de encendido a apagado en la salida de
video. La salida de video está pre-configurada a la
pantalla de iPad, iPhone o iPod touch. Oprima el botón de
video para ver películas/videos de Youtube en su iPad,
iPhone, iPod touch o iPod nano en un aparato externo de
televisión. Oprima de nuevo este botón para regresar a la
pantalla del dispositivo Apple.
En Modalidad de iPod, dé un ligero golpecito para saltar
hacia la pista anterior.
En modalidad de video, dé un ligero golpecito al inicio de
5
6
7
9
10
11
12
Oprímalo para encender la unidad o regresar a la
modalidad de espera.
Botón de
Reproducir/Pausa
4
8
Descripción
Botón para Saltar
hacia atrás
8
13
Botón para Saltar
hacia
adelante
14
Botón de modalidad
15
Botón menú
la pista que está reproduciendo. Dé dos golpecitos y
regresará al sub-menú anterior.
Mientras reproduce una melodía o video, oprímalo y
sosténgalo para búsqueda rápida hacia atrás.
En Modalidad de iPod, dé un ligero golpecito para saltar
hacia la pista siguiente.
En modalidad de video, dé un ligero golpecito para saltar
al final de la pista que está reproduciendo y regresar al
sub-menú anterior.
Mientras reproduce una melodía o video, oprima y
sostenga para búsqueda rápida hacia adelante.
Oprímalo
para
saltar
entre
modalidades
de
iPod/iPhone/iPad y ENTRADA AUXILIAR
Oprímalo para navegar entre los sub-menús de Música y
menús de video de su iPhone, iPod touch y del iPod
usando los botones de Subir y Bajar.
PARA COMENZA
FUENTES DE LA FUENTE DE ALIMENTACIÓN
Este sistema del altavoz del muelle funciona con el adaptador incluido de la CA con 12V
4000mA (centro-positivo) hecho salir y es compatible con energía estándar de la casa de
la CA de 120V~ 60Hz.
Nota: No utilice un diverso adaptador de la CA con excepción de el que está incluido. Su
iPad, iPhone, iPod puede no poder cargar y usted podría dañar el muelle y/o el dispositivo
de Apple se atraca que. Un riesgo de incendios puede también ocurrir debido a
sobrecargar del sistema.
El mando a distancia trabaja en un 3V tipo batería del litio de CR2032 (incluida).
CONECTAR LA UNIDAD CON LA ENERGÍA DEL ADAPTADOR DE LA CA
Tape el enchufe de la C.C. del adaptador de la CA en la C.C. Gato en la parte posteriora
de la unidad principal. Tape el cable de transmisión del adaptador de la CA en un enchufe
de la CA de la casa 120V~ 60Hz. Esta unidad tiene un enchufe polarizado de la CA con
una lámina ancha y una lámina estrecha. Este enchufe cabrá solamente en un enchufe
polarizado de la CA que empareja. Esto es una característica de seguridad para reducir
la posibilidad de descarga eléctrica. Si este enchufe no cabe en su enchufe de la CA,
usted tiene probablemente un enchufe no-polarizado anticuado. Usted debe hacer que
su enchufe anticuado sea cambiado por un electricista cualificado, licenciado. No archive
la lámina ancha en el enchufe, o utilice un adaptador para hacer que el enchufe cabe
sobre su enchufe. Esto derrota la característica de seguridad y podría exponerle a la
descarga eléctrica.
9
PRECAUCIÓN:
PARA PREVENIR DESCARGA ELÉCTRICA,
EMPAREJAR LA LÁMINA ANCHA DEL
ENCHUFE CON LA RANURA ANCHA.
INSERTAR COMPLETAMENTE EL
ENCHUFE AL ZÓCALO DE LA
ALIMENTACIÓN PRINCIPAL.
CONTROL REMOTO
Quite la pestaña de aislamiento del compartimiento de la batería para activar el control
remoto antes de usarlo por primera vez.
Cuando la operación del control remoto se vuelva intermitente o la distancia de
efectividad se reduzca significativamente, cambie las baterías desgastadas con una
batería nueva tipo CR2032 3V de litio, de la manera siguiente:
1. Abra y saque la tapa del compartimiento de baterías del control remoto.
2. Cambie la batería débil/desgastada por una nueva. Asegúrese de que la batería
nueva quede instalada correctamente como se muestra a continuación. El control
remoto no trabajará si la batería está instalada con la polaridad equivocada.
3. Cierre el compartimiento de la batería poniendo atención de escuchar el sonido
cuando ajuste al cerrarlo.
ABRIR TAPA DEL
COMPARTIMIENTO DE
LA BATERÍA
INSTALAR UNA NUEVA
BATERÍA DE LITIO CR2032
DE LA BATERÍA
CERRAR EL
COMPARTIMIENTO
NOTAS Y CUIDADO DE LA BATERÍA
Š PRECAUCIÓN: Hay peligro de explosión si la batería se reemplaza en forma incorrecta.
Reemplácela solo con el mismo tipo de batería.
Š Use solo baterías de marca reconocida de buena calidad para garantizar una vida útil
más larga y mejor desempeño.
Š Si no va a usar la unidad por un largo período de tiempo, quítele la batería. Las baterías
viejas o derramadas pueden dañar la unidad y anular la garantía.
Š No elimine las baterías en el fuego. Las baterías podrían derramarse o hacer explosión.
10
Š No intente recargar baterías que no son recargables, podrían recalentarse, derramarse o
reventar (siga las instrucciones del fabricante de las baterías)
Š Solo los adultos deberán cambiar las baterías.
FUNCIONAMIENTO CON UN iPad / iPhone / iPod
CARGA DE SU DISPOSITIVO APPLE
Aún cuando la unidad principal se encuentre en modalidad de espera, si su iPad, iPhone,
iPod touch o su iPod nano se encuentra acoplado en el conector de acoplamiento, la
carga se iniciará automáticamente hasta que la batería esté recargada totalmente.
PARA ESCUCHAR MÚSICA EN SU DISPOSITIVO APPLE
Esta unidad funciona con las modalidades indicadas de iPad, iPhone, iPod touch y de
iPod nano.
1.
Acople su dispositivo Apple cuidadosa y firmemente al Conector de Acoplamiento
Flexible.
2.
Dé un ligero golpecito al botón de Encendido en el control remoto o al botón de
Reproducción/Pausa en la unidad principal para encender la unidad. El Indicador
rojo de Encendido/Modalidad se encenderá en color azul. Use el botón de
modalidad en el control remoto para cambiar la unidad principal a modalidad de
iPod si fuera necesario.
3.
Seleccione la función de "Música" de su dispositivo Apple para acceder a su
biblioteca de música. Este producto no da soporte para auto reproducción de
música de iPod.
4.
Después de seleccionar su melodía favorita, dé un ligero golpecito al botón
Reproducir/Pausa en el control remoto o en la unidad principal para reproducir o
hacer una pausa.
5.
Dé un ligero golpecito al botón
en el control remoto o al mismo botón en la
unidad principal para avanzar a la siguiente melodía. Oprima y sostenga el botón
en el control remoto durante la reproducción para avanzar rápidamente en
búsqueda hacia adelante dentro de la misma melodía.
6.
Dé un ligero golpecito al botón
en el control remoto o al mismo botón en la
unidad principal para retroceder a la melodía anterior. Oprima y sostenga el botón
en el control remoto durante la reproducción para avanzar rápidamente en
búsqueda hacia atrás dentro de la misma melodía.
7.
Oprima Subir volumen (+) o Bajar volumen (-) en el control remoto para ajustar el
nivel de salida del volumen.
Oprimir y sostener los botones
y
en la unidad principal también sube o
baja el nivel de volumen.
8.
Si desea repetir una melodía, oprima el botón Repetir un vez en el control remoto.
Para repetir un álbum o lista de música completa, oprima el botón Repetir una vez
más. Cambiará el ícono respectivo de la pantalla de su dispositivo Apple para
mostrar Repetir 1/Repetir todo.
9.
Oprima el botón Silencio para silenciar la salida de audio de los altavoces.
Oprímalo de nuevo para volver a escuchar.
11
Nota:
Š
Š
Š
Š
Š
Š
1.
2.
3.
4.
5.
6.
7.
8.
9.
Ajuste el Ecualizador (EQ) pre-configurado en su dispositivo Apple para ajustar la
sintonización de la calidad del sonido para que se adapte mejor a su gusto.
El deslizador de volumen del iPad, iPhone y del iPod touch seguirán funcionando
aún cuando esté acoplado.
Oprima el botón INICIO (HOME) en su iPad, iPhone o iPod touch para salir de la
modalidad de música/video.
Use los botones de subir / bajar en el menú del control remoto para navegar a
través de los sub-menús de música y video del iPhone, iPod touch y iPod nano.
Su dispositivo Apple estará cargando todo el tiempo que permanezca acoplado.
Oprima el botón de Modalidad en el control remoto para cambiarse a modalidad de
ENTRADA AUXILIAR. El indicador de Encendido/Modalidad estará parpadeando
azul cuando esté modalidad de ENTRADA AUXILIAR.
COMO VER VIDEOS EN SU PANTALLA DE iPad / iPhone / iPod nano
Acople su dispositivo Apple cuidadosa y firmemente al Conector de Acoplamiento
Flexible.
Dé un ligero golpecito al botón de Encendido en el control remoto o al botón de
Reproducción/Pausa en la unidad principal para encender la unidad. El Indicador
rojo de Encendido/Modalidad se encenderá en color azul. Use el botón de
Modalidad en el control remoto para regresar de la unidad principal a la modalidad
de iPod si el Indicador de Encendido/Modalidad está parpadeando en color azul.
Ingrese a la función de “Videos” de su dispositivo Apple y elija el clip de video que
quiera reproducir. Se reproducirá en la pantalla LCD de su dispositivo Apple.
Para el iPad, iPhone y el iPod touch, usted puede adicionalmente ver sus videos
favoritos de Youtube cuando esté conectado al internet a través de las redes
móviles de datos de Wi-Fi, GSM 2G/3G o CDMA. Nota: Los videos se reproducirán
adecuadamente en la pantalla al usar un iPad, iPad 2 o iPod nano 3a generación
cuando estén en posición vertical. Los videos se pueden reproducir en la pantalla
que se ha girado 90 grados para todos demás modelos soportados de iPhone o
iPod.
El audio se reproducirá con una alta calidad de canal de 2.1 de sus videos mediante
los altavoces integrados y el amplificador de bajos.
Después de que haya seleccionado su video favorito y éste comience a reproducirse,
dé un ligero golpecito al botón
Reproducir/Pausa para reproducir o pausar.
Oprima el botón
en el control remoto o en la unidad principal para terminar el
clip actual y regresar al menú anterior. Oprima y sostenga el botón
en el
control remoto solamente durante la reproducción para avanzar rápidamente en
búsqueda hacia adelante dentro del mismo clip.
Oprima el botón
en el control remoto o en la unidad principal para regresar al
principio del clip actual. Oprima y sostenga el botón
en el control remoto
solamente durante la reproducción para regresar rápidamente en búsqueda hacia
atrás dentro del mismo clip.
Oprima Subir volumen ( + ) o Bajar volumen ( - ) en el control remoto para ajustar
el nivel de salida del volumen.
12
10.
Oprimir y sostener los botones
y
en la unidad principal también sube o
baja el nivel de volumen.
11. Si desea repetir un clip de video, oprima una vez el botón Repetir en el control
remoto. Para cancelar la repetición, oprima el botón Repetir dos veces más. Sin
embargo, no hay ícono correspondiente en la pantalla de su dispositivo Apple en
modalidad de video para mostrar el estado de repetición.
12. Oprima el botón Silencio para silenciar la salida de audio de los altavoces. Oprímalo
de nuevo para volver a escuchar.
Nota:
Š
No oprima el botón de Reproducir/Pausa antes de que se reproduzca un video, de
hacerlo volverá a reproducir la última melodía que escuchó de la biblioteca de
música de su iPod.
Š
Las funciones de búsqueda de los botones
y
solo funcionan para videos
guardados en su dispositivo Apple. Los videos procedentes directamente de
Youtube no tienen soporte.
Š
Si reproduce una serie de videos de Podcast bajo la misma carpeta o rollo de
cámara, baja la misma fecha, al oprimir
en el control remoto hará que salte
hacia adelante al siguiente video hasta llegar al último. Al oprimir el botón
saltará hacia atrás al video anterior hasta llegar al primer video.
Š
Si reproduce videos de compilación propia y utilizó una conversión a videos de
terceros, al ejecutar las funciones de saltos hacia adelante/atrás, subir/bajar en el
menú, podría hacer que el video se reproduzca desde el principio y no desde el
punto donde lo dejó de ver la última vez, esto es normal. Los videos y Podcasts
descargados directamente de la tienda de Apple iTunes funcionarán normalmente.
1.
2.
3.
CÓMO VER VIDEOS EN UN TELEVISOR
Enchufe el conector de salida de la unidad a la entrada compuesta de video de su
TV externa, con el cable compuesto de video (incluido) Normalmente, necesitará
seleccionar AV IN en su televisor para ver videos a través de esta entrada
compuesta de videos.
Si está usando el iPod nano, necesitará encender la opción de Salida de la TV
manualmente del menú de configuración de video de su iPod.
La salida de video está preconfigurada a la pantalla local del dispositivo Apple
cuando oprime el botón de encendido de la unidad principal. Si cambia la salida
de video a salida de TV y acopla su dispositivo después, la unidad principal
regresará a la salida preconfigurada de pantalla de su dispositivo Apple para el
siguiente dispositivo acoplado.
Para ver videos desde su iPad / iPad 2
1.
En modalidad de iPod, cuidadosamente acople el iPad en el Conector Flexible de
Acoplamiento de la unidad principal.
2.
Toque el ícono de “Videos” en su iPad y seleccione el video o Podcast que desea
ver.
13
3.
Oprima el botón Video Encendido/apagado en el control remoto para cambiar de
salida de video a su TV externa.
4.
Toque el botón de reproducir de su iPad para reproducir.
5.
El video comenzará a reproducirse en la pantalla externa.
6.
El audio se reproducirá con una alta calidad de canal de 2.1 de sus videos mediante
los altavoces integrados y el amplificador de bajos.
7.
Los botones de Reproducir/Pausa
,
,
, Repetir, Subir (+)/(-) y de
Silencio todos funcionan igual que si viera el video en la pantalla de su iPad.
Nota:
Š
No oprima el botón de Reproducir/Pausa antes de que se reproduzca un video, de
hacerlo volverá a reproducir la última melodía que escuchó de la biblioteca de
música de su iPod.
Š
Usando el botón de Encendido/Apagado del Video, puede libremente cambiar
entre la pantalla del iPad (preconfigurado) y TV externa tan a menudo como lo
prefiera.
Š
Cuando cambie de salida de video, el video que está reproduciendo pausará y
volverá a la pantalla anterior. Es necesario que vuelva a tocar el botón Reproducir
en su iPad para volver a la reproducción.
Š
Los videos guardados en la carpeta “Rollo de Cámara” bajo “Álbumes” en la
función “Fotografías” de su iPad 2 también pueden reproducirse en su TV externa.
Cuando el video comience a reproducirse, puede usar el botón
en el control
remoto para pausar y reproducir, los botones
y
para saltar al inicio y final
del video actual y el botón video Encendido/apagado para cambiar de pantalla de
salida.
Š
Si está viendo videos directamente de Youtube, puede usar el botón de video
Encendido/Apagado para cambiarse libremente de pantalla entre la de su iPad y
de la TV externa, tan a menudo como lo desee sin interrupciones. Sin embargo, no
trabajarán las funciones de búsqueda de los botones
y
.
Š
Si reproduce una serie de videos de Podcast bajo la misma carpeta o rollo de
cámara, baja la misma fecha, al oprimir
en el control remoto hará que salte
hacia adelante al siguiente video hasta llegar al último. Al oprimir el botón
saltará hacia atrás al video anterior hasta llegar al primer video.
Š
Si reproduce videos de compilación propia y utilizó una conversión a videos de
terceros, al ejecutar las funciones de saltos hacia adelante/atrás, subir/bajar en el
menú, podría hacer que el video se reproduzca desde el principio y no desde el
punto donde lo dejó de ver la última vez, esto es normal. Los videos y Podcasts
descargados directamente de la tienda de Apple iTunes funcionarán normalmente.
Ver videos del iPhone y del iPod touch
1.
En modalidad de iPod, monte cuidadosamente su iPhone o iPod touch en el
Conector Flexible de Acoplamiento de la unidad principal.
2.
Toque el ícono de “Videos” en el dispositivo Apple para acceder a su biblioteca de
videos.
3.
Oprima el botón Video Encendido/apagado en el control remoto para cambiar de
salida de video a su TV externa.
14
4.
5.
6.
Toque el video o Podcast que desea reproducir..
El video comenzará a reproducirse en la pantalla externa de TV.
El audio se reproducirá con una alta calidad de canal de 2.1 de sus videos mediante
los altavoces integrados y el amplificador de bajos.
7.
Los botones de Reproducir/Pausa
,
,
, Repetir, Subir (+)/(-) y de
Silencio todos funcionan igual que si viera el video en la pantalla de su iPhone/iPod
touch.
Nota:
Š
No oprima el botón de Reproducir/Pausa antes de que se reproduzca un video, de
hacerlo volverá a reproducir la última melodía que escuchó de la biblioteca de
música de su iPod.
Š
Usando el botón de Encendido/Apagado del Video, puede libremente cambiar
entre la pantalla de su iPhone/iPod touch (pre-configurado) y TV externa tan a
menudo como lo prefiera.
Š
Cuando cambie de salida de video, el video o Youtube que está reproduciendo
pausará y volverá a la pantalla anterior. Es necesario que vuelva a tocar el botón
Reproducir en su iPhone/iPod touch para volver a la reproducción.
Š
Los videos guardados en el "Rollo de Cámara" bajo la carpeta “Álbumes” en la
función de "Fotografías" de su iPhone 4S/iPhone 4 y su iPod touch 4as
generaciones también pueden reproducirse en su TV externa. Cuando el video
comience a reproducirse, puede usar el botón
en el control remoto para
pausar y reproducir, los botones
y
para saltar al inicio y final del video
actual y el botón video Encendido/apagado para cambiar de pantalla de salida.
Š
Las funciones de búsqueda de los botones
y
no funcionarán cuando está
viendo videos directamente de Youtube.
Š
Si reproduce una serie de videos de Podcast bajo la misma carpeta o rollo de
cámara, baja la misma fecha, al oprimir
en el control remoto hará que salte
hacia adelante al siguiente video hasta llegar al último. Al oprimir el botón
saltará hacia atrás al video anterior hasta llegar al primer video.
Š
Ejecutar las funciones de saltos hacia adelante/atrás, subir/bajar en el menú,
podría hacer que el video se reproduzca desde el principio y no desde el punto
donde lo dejó de ver la última vez, esto es normal. Los videos y Podcasts
descargados directamente de la tienda de Apple iTunes funcionarán normalmente.
Para ver videos en su iPod nano (excepto iPod nano 6a generación)
1.
En modalidad de iPod, monte cuidadosamente su iPhone o iPod touch en el
Conector Flexible de Acoplamiento de la unidad principal.
2.
Toque el ícono de “Videos” en el dispositivo Apple para acceder a su biblioteca de
videos.
3.
Oprima el botón Video Encendido/apagado en el control remoto para cambiar de
salida de video a su TV externa.
4.
Use la Rueda y el botón central del iPod nano para elegir el video o Podcast que
desea reproducir.
5.
El video comenzará a reproducirse en la pantalla externa de TV.
15
6.
El audio se reproducirá con una alta calidad de canal de 2.1 de sus videos mediante
los altavoces integrados y el amplificador de bajos.
7.
Los botones de Reproducir/Pausa
,
,
, Repetir, Subir ( + ) / ( - )
y de Silencio todos funcionan igual que si viera el video en la pantalla de su iPod
nano.
Nota:
Š
No oprima el botón de Reproducir/Pausa antes de que se reproduzca un video, de
hacerlo volverá a reproducir la última melodía que escuchó de la biblioteca de
música de su iPod.
Š
Usando el botón de Encendido/Apagado del Video, puede libremente cambiar
entre la pantalla de su iPod nano (pre-configurado) y TV externa tan a menudo
como lo prefiera.
Š
Si después decide regresar a la modalidad de pantalla local, oprima el botón Menú
en la rueda de su iPod nano para salir de la pantalla de selección de video después
de oprimir una vez el botón de Video Encendido/apagado (Observación: el video
continuará reproduciéndose en la TV). Elija entonces manualmente el video de su
preferencia con la Rueda y oprima el botón del Centro en el iPod nano para volver a
reproducir.
Š
Si reproduce una serie de videos de Podcast bajo la misma carpeta o rollo de
cámara, tomados por su iPod nano de 5a. generación, bajo la misma fecha, al oprimir
en el control remoto hará que salte hacia adelante al siguiente video hasta
llegar al último. Al oprimir el botón
saltará hacia atrás al video anterior hasta
llegar al primer video.
Š
Durante la reproducción de videos de compilación propia preparados con software
de conversión de videos de terceros, al ejecutar las funciones de saltar hacia
adelante/atrás en el menú, subir y bajar o video encendido/apagado, puede
ocasionar que el video se reproduzca desde el inicio en lugar del punto en donde
estaba la última vez, esto es normal. Los videos y Podcasts descargados
directamente de la tienda de Apple iTunes funcionarán normalmente.
CÓMO USAR LA ENTRADA AUXILIAR (AUX-IN)
Esta unidad le proporciona un conector de AUX IN (entrada auxiliar) para conectarse a un
dispositivo externo de audio como por ejemplo un reproductor de MP3, reproductor de CD
y para iPods anteriores no acoplables (excepto iPod Shuffle de 3a generación) y escuchar
el audio de ese dispositivo a través de los altavoces del acoplamiento.
1.
Use un cable de audio (incluido) con enchufe estéreo de 3.5 mm en cada extremo.
2.
Enchufe un extremo del cable en el conecto AUX IN en la parte posterior de la
unidad principal y el otro extremo en la línea de salida o conector de audífonos de su
dispositivo externo e audio.
3.
Encienda su dispositivo externo.
4.
Oprima el botón de Modalidad en el control remoto para seleccionar la modalidad de
ENTRADA AUXILIAR. El Indicador de Encendido/Modalidad en la unidad principal
estará parpadeando en color azul.
5.
Ahora puede controlar el volumen usando los botones de Subir volumen (+) / Bajar
16
volumen (-) en el control remoto y la unidad principal. El botón de Silencio del control
remoto seguirá siendo funcional. Opere todas las demás funciones en el dispositivo
auxiliar como siempre.
Nota:
Š
Si el conector de salida de su dispositivo externo está conectado, entonces solo
necesitará ajustar el control de volumen en esta unidad. Si está conectado el
conector de los audífonos de su dispositivo externo, entonces usted podría
necesitar ajustar el control de volumen en su dispositivo externo y el control de
volumen en esta unidad para obtener el nivel de volumen de su preferencia.
Š
Oprima el botón de Encendido/en espera en el control remoto para apagar el
sistema cuando termine de escuchar. No olvide apagar la corriente de su
dispositivo externo también.
PARA REINICIAR LA UNID
Si la unidad está conforme a una oleada de la energía o a una descarga eléctrica, es
posible que el microcontrolador interno puede trabarse para arriba y la unidad no
responderá a ninguna comandos de los controles del panel delantero o del mando a
distancia. En este acontecimiento, usted necesita separar el enchufe de la C.C. del
adaptador de la CA de la unidad y después volver a conectar después de cerca de 30
segundos.
Š
Š
Š
Š
CUIDADO Y MANTENIMIENTO
Para evitar exponerse a incendios o descargas eléctricas, desconecte la unidad del
tomacorriente cuando la limpie.
Puede limpiar el acabado exterior de la unidad con un paño suave y cuidarlo como
cualquier otro mueble. Tenga cuidado al limpiar y sacudir las piezas de plástico.
Si se acumula polvo en la consola, límpiela con un paño suave de tela. Nunca use
ceras ni pulidores en aerosol en la consola.
Si la unidad se ensucia o tiene huellas, puede limpiarla con un paño suave
ligeramente humedecido con una solución de jabón suave y agua. Nunca use telas
abrasivas o pulidores ya que podrían dañar el acabado externo de su unidad. No
permita que caigan líquidos dentro de la unidad al limpiarla.
Sea cuidadoso mientras ajusta el Brazo de Soporte del iPad o el ángulo del Acople
del iPad para evitar dañar las partes mecánicas internas y las bisagras.
SOLUCIONADOR DE PROBLEMAS
Si usted experimenta dificultades en el uso de este jugador refirió por favor a la carta
siguiente o llamó 1-800-777-5331 para el servicio de cliente.
17
Síntoma
La unidad no
responde (no hay
corriente)
Problema posible
Solución
El adaptador AC no
está enchufado
adecuadamente a un
tomacorriente de la
pared, o el conector no
está enchufado en la
entrada DC en la parte
posterior de la unidad.
El tomacorriente de la
pared no funciona.
El dispositivo Apple no
está instalado
adecuadamente.
El dispositivo Apple
no responde al
sistema de
altavoces.
El dispositivo Apple se
encuentra bloqueado.
El dispositivo Apple
no carga.
El dispositivo Apple no
está instalado
adecuadamente.
Algunos de los
métodos de
operación no se
aplican a mi
dispositivo Apple
El software de su
dispositivo Apple podría
no estar actualizado.
El sonido está
distorsionado.
Enchufe el adaptador AC a un
tomacorriente de la pared y enchufe el
conector limpio DC en el conector DC
de la unidad, una vez más con atención
especial.
Enchufe otro aparato al mismo
tomacorriente para confirmar si
funciona.
Quite su dispositivo Apple del acople y
revise que no haya obstrucciones en
los conectores del acople o de su
dispositivo Apple. Luego vuelva a
colocarlo en el acople.
Por favor asegúrese de que su
dispositivo Apple está funcionando
adecuadamente antes de acoplarlo a la
unidad. Por favor consulte el manual de
su dispositivo Apple para información
sobre cómo reiniciar el dispositivo.
Quite su dispositivo Apple del acople y
revise que no haya obstrucciones en
los conectores del acople o de su
dispositivo Apple. Luego vuelva a
colocarlo en el acople.
Por favor conecte su dispositivo con
iTunes de su Mac o computadora de
sistema Windows y revise
actualizaciones del software.
El nivel de volumen
está demasiado alto.
Bájele el volumen.
La fuente del sonido
está distorsionada
Si la fuente original de sonido es de
mala calidad, se notarán fácilmente la
distorsión y el ruido a través de los
altavoces de alto poder. Pruebe otra
fuente de audio como por ejemplo un
CD de música.
Si está usando una fuente externa de
sonido, por ejemplo un iPod, haga la
prueba reduciendo la salida de
18
No hay salida de
video en la TV
externa.
La unidad se calienta
después de
reproducir por un
largo período de
tiempo con mucho
volumen.
La TV no está
encendida o no está en
modalidad AV.
El cable del video está
roto.
Esto es normal.
volumen en ese dispositivo. Intente
también cambiar la configuración del
ecualizador de su dispositivo Apple.
Revise de nuevo el suministro de
corriente de la TV y enciéndala de
nuevo.
Luego colóquela en AV IN
Cámbielo a un nuevo cable compuesto
de video nuevo o en buen estado.
Apague la unidad por un rato o bájele el
volumen.
ESPECIFICACIONES
TIPO DE CORRIENTE
Unidad Principal
Adaptador AC-DC Entrada:: 100-240V~ 50/60Hz 1.2A (max)
Salida: 12V 4000mA
Control Remoto
CORRIENTE DE SALIDA
1 x 3V tipo CR2032 Batería de litio
2 x 4W (altavoces estéreos) + 10W (subwoofer)
LICENCIA Y AVISOS AMBIENTALES
“Hecho para iPod” y “Hecho para iPhone” y y “Hecho para iPad” significa que el accesorio
electrónico fue diseñado para conectarse específicamente a iPod y iPhone y iPad
respectivamente, y que ha sido certificado por el desarrollador para cumplir con los
estándares de desempeño de Apple. Apple no se responsabiliza de la operación de este
dispositivo o de su cumplimiento con los estándares reglamentarios y de seguridad.
iPhone, iPod, iPod classic, iPod nano, iPod shuffle, así como iPod touch son marcas de
Apple Inc., registradas en los EE. UU. y en otros países. iPad es marca registrada de
Apple Inc.
19
En Spectra, la responsabilidad ambiental y
social es uno de los valores fundamentales
de nuestra empresa. Nos dedicamos a la
continua implementación de iniciativas
responsables con el objeto de conservar y
mantener el medio ambiente a través del
reciclaje responsable.
Por favor visítenos en http://www.spectraintl.com/green.htm para mayor información
sobre las iniciativas de protección del medio ambiente o para encontrar los centros de
reciclaje en su área.
GARANTÍA Y SERVICIOS DE COBERTURA LIMITADA POR 90 DÍAS
VÁLIDA EN LOS ESTADOS UNIDOS SOLAMENTE
SPECTRA MERCHANDISING INTERNATIONAL, INC. garantiza que esta unidad se
encuentra libre de materiales o mano de obra de fábrica defectuosos, por un período de
90 días, desde la fecha de la compra original por parte del cliente, siempre que el
producto sea utilizado dentro de los Estados Unidos. Esta garantía no es asignable o
transferible. Nuestra obligación de acuerdo a esta garantía es reparar o reemplazar la
unidad con defectos o cualquier parte correspondiente, con excepción de las baterías,
cuando es devuelta al Departamento de Servicios de SPECTRA, acompañada de la
prueba de la fecha original de compra por parte de cliente, como por ejemplo una copia
duplicada del recibo de ventas.
Usted debe pagar todos los costos de envío requeridos para entregar el producto a
SPECTRA para el servicio de garantía. Si el producto es reparado o reemplazado de
acuerdo a garantía, los gastos de retorno serán por cuenta de SPECTRA. No existen
otras garantías expresas diferentes de aquellas declaradas en el presente documento.
Esta garantía es válida solamente en el cumplimiento de las condiciones que se
establecen a continuación:
1. La garantía se aplica solamente al producto de SPECTRA siempre que:
a. Permanezca en posesión del comprador original y se exhiba la prueba de compra.
b. Que no ha sido sometido a accidentes, mal uso, abuso, servicio inapropiado, uso
fuera de las descripciones de advertencia cubiertas dentro del manual del
propietario, o modificaciones no aprobada por SPECTRA.
c. Los reclamos deben ser hechos dentro del período de garantía.
2. Esta garantía no cubre daños o fallas del equipamiento causados por conexiones
eléctricas que no cumplen con los códigos eléctricos, con las especificaciones del manual
del propietario de SPECTRA, o la falta de cuidado razonable y mantenimiento necesario
como se describe en el manual del propietario.
20
3. La garantía de todos los productos de SPECTRA se aplica solamente al uso residencial
y es anulada cuando los productos son utilizados en un ambiente no residencial, o
instalados fuera de los Estados Unidos.
Esta garantía le da derechos legales específicos, y usted puede tener también otros
derechos que varían de estado a estado. Para OBTENER SERVICIO por favor remueva
todas las baterías (de existir) y embale la unidad con cuidado enviándola por correo postal
asegurado y prepago o UPS a SPECTRA, a la dirección que se menciona abajo. SI LA
UNIDAD ES DEVUELTA DENTRO DEL PERÍODO DE GARANTÍA EXHIBIDO arriba, por
favor incluya una prueba de compra (recibo de caja registradora con fecha), para que
podamos determinar su elegibilidad para el servicio de garantía y reparación de la unidad
sin costo. También incluya una nota con una descripción explicando en qué forma la
unidad es defectuosa. Un representante de atención al cliente tal vez deba contactarlo en
relación al estado de su reparación, por lo tanto incluya su nombre, dirección, número de
teléfono y dirección de correo electrónico para acelerar el proceso.
SI LA GARANTÍA SE ENCUENTRA FUERA DEL PERÍODO DE GARANTÍA, por favor
incluya un cheque por $50.00 para cubrir el costo de reparación, manejo y correo de
retorno. Todas las devoluciones cubiertas por la garantía deben ser enviadas por correo
prepago.
Se recomienda que primero entre en contacto con SPECTRA llamando al número
1-800-777-5331
o
por
correo
electrónico
enviando
un
mensaje
a
[email protected] para obtener información actualizada sobre la unidad que
requiere servicio. En algunos casos el modelo puede haber sido discontinuado y
SPECTRA se reserva el derecho de ofrecer opciones alternativas de reparación o
reemplazo.
SPECTRA MERCHANDISING INTERNATIONAL, INC.
4230 North Normandy Avenue,
Chicago, IL 60634, USA.
1-800-777-5331
Para registrar su producto, siga el vínculo a continuación en el sitio web para ingresar su
información.
http://www.spectraintl.com/wform.htmI.
Impreso en China
21
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
