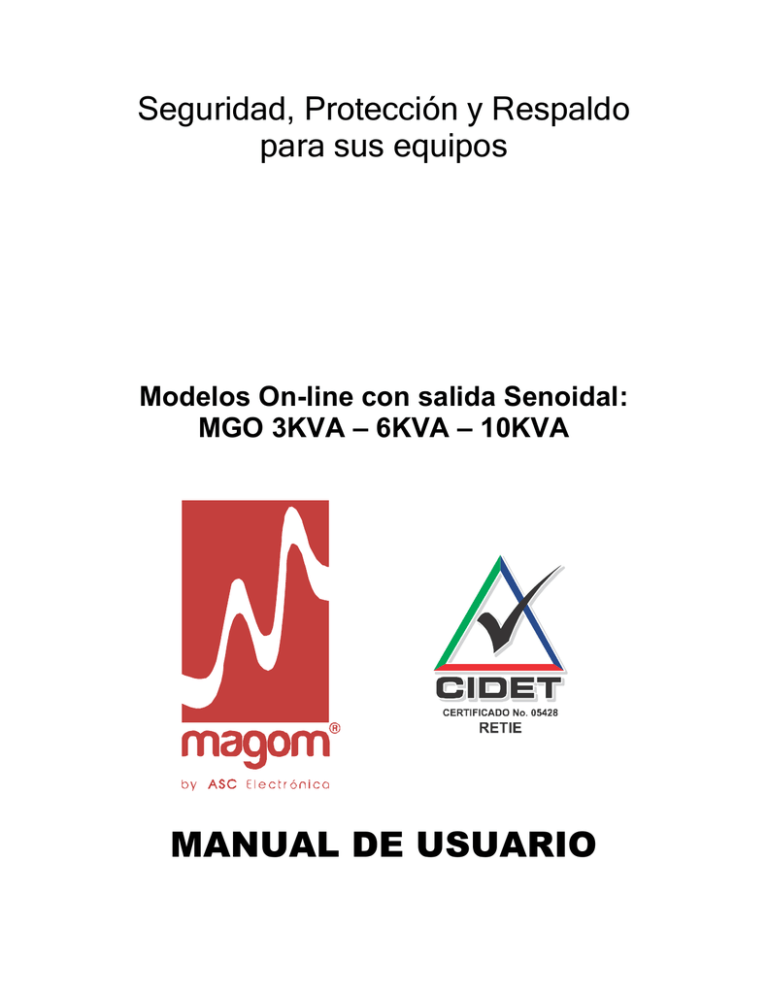

MGO-3KVA - asc electronica s.a.
Seguridad, Protección y Respaldo
para sus equipos
Modelos On-line con salida Senoidal:
MGO 3KVA – 6KVA – 10KVA
MANUAL DE USUARIO
Gracias por usar nuestros productos
Por favor, cumpla estrictamente todas las instrucciones de este manual y prestar atención a todas las advertencias y la
información de operación. No es aconsejable instalar u operar la máquina antes de leer este manual
2
Tabla de contenido
1. Instrucciones de seguridad
2. Instrucciones de instalación
2.1 Desembalaje inspección
2.2 Atención artículos de instalación
2.3 Primera Inspección
2.3.1 Modelos de UPS On-line
2.3.2 Vista del panel trasero UPS
2.4 Conexión de salida de la UPS
2.4.1 Procedimiento de conexión
2.4.2. Configuración de salida
2.5 Procedimiento de conexión de batería externa para el modelo sin baterías o extender el tiempo de autonomía (respaldo)
2.6 Instalación
2.6.1 Trabajos de instalación
3. Panel función y operación
3.1 Teclas de función
3.2 Indicadores LED
3.3 Función de visualización LCD
3.3.1Área de iconos:
3.3.1. Área de visualización digital:
3.3.3 Modo área de visualización:
3.5 Encendido y apagado de la UPS
3.5.1 Encendido
4 Encendido y apagado de la UPS
4.1 Encendido
i. Encender la UPS en modo de línea
ii. Encienda la UPS en ausencia de red DC
4.4.2 Apagar el equipo
i. Apague el UPS en modo de línea
ii. Apagar el UPS en modo DC sin red eléctrica
4.5 UPS Operación de prueba autodiagnóstico/silencio
4.6 Ajuste de la función Panel
4.6.1 Configuración del modo ECO
4.6.2 Ajuste del modo Bypass
4.6.4 Ajuste de baja tensión de la batería
4.7 Parámetros Encuesta operación
5. Ingreso a Modo de trabajo
5.1 Modo de Bypass
5.2 Modo Línea AC
5.3Modo de batería
5.4 Modo ECO
5.5 Modo de Fallo
5. La lista de códigos de falla del panel de indicadores LED y la pantalla
Apéndice 1: La tabla del código de error
Apéndice 2 Tabla de estatus de trabajo
6. Solución de problemas
7. Atención de la eliminación de la batería
8. Comunicación de red
9. Introducción Interfaz de comunicaciones
Apéndice 1: EMC Nivel
Apéndice 2: Instrucciones Símbolo:
Anexo 3: Hoja de especificaciones (1-3KVA)
Apéndice 4: Hoja de especificaciones (6-10KVA)
3
1. Instrucciones de seguridad
Para Prevenir el riesgo de fuego o choque eléctrico, instalar en un ambiente interior con una temperatura y humedad
controlada sin excesiva cantidad de polvo y libre de contaminación. (Por favor referirse a las especificaciones del rango
aceptable de temperatura y humedad)
El producto no es apropiado para aplicaciones médicas de soporte de vida. Hornos microondas, Aspiradoras o aplicaciones
con calefactores o aquella manejen motores AC de potencia
No Permita que líquidos u objetos extraños ingresen a la unidad UPS. NO Ubique bebidas o cualquier otro envase que
contenga liquido cerca de la Unidad.
En caso de emergencia, presione el botón de poder para apagar el equipo y desconecte el cable de alimentación o corte el
suministro eléctrico para deshabilitar apropiadamente la UPS.
El sistema de puesta a tierra (SPT) es obligatorio para garantizar la protección de los usuarios y equipos. Las
especificaciones del Sistema se encuentran descrito en reglamento técnico de instalaciones eléctricas RETIE
El mantenimiento y servicio de los sistemas de baterías debe ser realizado y supervisado por personal calificado. Mantenga
personas no autorizadas lejos del sistema UPS y baterías.
Manipular el interior de los equipos puede ocasionar choque eléctrico por personal no calificado. Existe riesgo Incluso aun
apagando y desconectando desde el suministro de energía el producto. Nunca toque los terminales de conexión de la batería
o de cualquier conexión de los equipos.
Por favor póngase en contacto con el centro de servicio o distribuidor local si se requieren sustituir las baterías y asegúrese
de que usen el mismo número, referencia y tipo de baterías.
No exponga las baterías a fuego, no intente abrir o destruir las baterías. El electrolito almacenado es peligroso para la pie l y
ojos. Las baterías son elementos reciclables y este tipo de residuo tiene un tratamiento especial. Por favor contáctenos para
indicarle como debe proceder
2. Instrucciones de instalación
2.1 Inspección de desempaque
● Abra el paquete de UPS, por favor verifique los accesorios incluidos, incluyendo un manual de usuario, cable de
comunicación, CD-ROM.
● Compruebe que el producto no se encuentre golpeado, maltratado o presente algún daño en el transporte. Si se encuentran
las piezas dañadas o faltantes, no enciende, por favor dirigirse al transportista y al distribuidor.
● Asegúrese de que la etiqueta del producto corresponde al modelo, capacidad y características que usted requiere
2.2 Requerimientos de instalación
● El entorno del lugar de instalación del UPS debe estar bien ventilado, lejos del agua, polvo excesivo, gases inflamables y
corrosivos.
● Para Reducir el riesgo sobrecalentamiento de la UPS, ni cubra o bloque las aperturas de entrada y salida de aire. Evite
exponer la UPS directamente a la luz solar o instalar la unidad cerca de fuentes de calor o equipos tales como calentadores
4
● La temperatura y humedad del ambiente debe ser las apropiada para garantizar el buen desempeño del producto y
prolongar la vida útil.
● Si durante su almacenamiento el equipo ha sido sometido a temperaturas bajas puede producirse condensación en el
interior, los usuarios no podrán instalar inmediatamente la UPS hasta que ella no se encuentre completamente libre de esta
condensación. Permita 12horas en un lugar ventilado antes de proceder a su instalación. Si la condensación es notable
contacte al centro de servicio antes de poner en marcha el producto.
● Coloque el UPS cerca de la toma de corriente o ubique mecanismo de desconexión cerca del equipo para cortar la
alimentación AC rápidamente en cualquier caso emergencia.
Atención:
● Asegúrese de que la carga no supere las especificaciones de la UPS.
● Conecte el UPS MGO3000 al tomacorriente apropiado NEMAL6-30R, que es protegida contra sobre corriente máximo de
30A. No conecte el UPS a la toma de corriente residencial nominal que es insuficiente para suministrar la corriente máxima
de entrada del UPS.
● Es ideal instalar mecanismos de protección a las entrada y salida del producto
● UPS puede continuar suministrando energía sin importar si el cable de alimentación está conectado o no, incluso cuando
la UPS está apagada el sistema Bypass puede transmitir la energía a la salida. La única manera de cortar la salida está
apagando la UPS y desconectar la fuente de alimentación de la red.
● Antes de su uso inicial permita que las baterías almacenen la energía a su capacidad máxima garantizando el suministro
de energía del producto conectado al tomacorriente o activando el mecanismo de alimentación de entrada por lo menos 8
horas.
● Durante los periodos de arranque algunos equipos como impresora láser manifiestan un consumo superior
momentáneamente. Al momento de estimar la capacidad máxima requerida asegúrese de tener en cuenta sobredimensionar
la capacidad nominal de este tipo de equipos por lo menos dos para evitar que activen las protecciones.
2.3 Primera Inspección
2.3.1 Modelos de UPS On-line
Existen versiones de UPS para diferentes capacidades pero también los modelos pueden ser diseñados para proporcionar
largos tiempos de autonomía. En este caso el equipo no cuenta con el banco interno de baterías. Dependiendo de la
capacidad las versiones estándar y de autonomía extendida pueden o no contener el trasformador de aislamiento dentro del
mismo chasis del equipo
5
Modelo
Tipo
Modelo
Tipo
1KVAS
1KVA Modelo Estándar
1KVAH
1KVA Modelo de autonomía extendida
1.5 KVAS
1.5 KVA Modelo Estándar
1.5 KVAH
1.5 KVA Modelo de autonomía extendida
2KVAS
2KVA Modelo Estándar
2KVAH
2KVA Modelo de autonomía extendida
3KVAS
3KVA Modelo Estándar
3KVAH
3KVA Modelo de autonomía extendida
6KVAS
6KVA Modelo Estándar
6KVAH
6KVA Modelo de autonomía extendida
10KVAS
10KVA Modelo Estándar
10KVAH
10KVA Modelo de autonomía extendida
Los modelos de potencia hasta 3KVA pueden configurarse con tensiones de salida de d be 100V, 110V, 115V, 120V o 127V
@60/50Hz
Los modelos de potencia desde 6KVA pueden configurarse con tensiones de salida de ente fases de 208V, 220V, 230V,
240V @60/50Hz
SI desea obtener más detallada información refiérase a la tabla de especificaciones
departamento de servicio técnico
o contacte al distribuidor o al
6
2.3.2 Vista del panel trasero UPS
6
4
USB
5
EPO
7
RS232
INTELLIGENT SLOT
8
TEL/MODEM/FAX
3
6 4
WARNING
INPUT
ON
14
OUTPUT
~
N
7
5
HIGH LEAKAGE CURRENT
EARTH CONNECTION ESSENTIAL
BEFORE CONNECTING SUPPLY
INPUT BREAKER
80A 250VAC
13
~
L
L1
N1
L2
N2
2
11
N L L1 N1 L2 N2
3
OFF
+
192VDC
EXT.BATTERY
8
12
DO NOT OPEN EXCEPT
QUALIFIED TECHNICIAN
-
9
2
12
11
a. 0.8/0.9PF 6/10KVA con transformador de aislamiento
6
INTELLIGENT SLOT
7
RS232
5
4
b. Modelo de larga autonomía de 6KVA &10KV
EPO
6
INTELLIGENT SLOT
RS232
5
USB
OUT
IN
TEL/MODEM/FAX
8
4
7
EPO
USB
OUT
IN
8
TEL/MODEM/FAX
9
+
72VDC 40A
EXT.BATTERY
-
9
+
48VDC 40A
EXT.BATTERY
-
3
10
10
OUTPUT SOCKET
O
O
RE SE T
FUSE 125VAC,25A
RESET
FUSE 125VAC,35A
RESET
OUTPUT
1
RE SE T
T
2
R E SE T
OUTPUT SOCKET
RE SE T
T
2
L
N
GND
11
OUTPUT
L
1
N
GND
11
INPUT
INPUT
c. PF 0.9 &0.82KVA panel trasero
d. 0 PF 0.9 &0.82KVA panel trasero
7
INTELLIGENT SLOT
6
5
7
RS232
EPO
4
USB
OUT
IN
8
TEL/MODEM/FAX
3
RE SE T
OUTPUT SOCKET
O
T
RE SE T
2
10
FUSE 125VAC,15A
RESET
1
+
INPUT
24VDC 40A
EXT.BATTERY
-
9
a. 0.9PF 1KVA Panel trasero
(1) Terminales de potencia de entrada (2) Protector de sobre corriente (3) Ventilador (4)puerto USB (5) Conexión de Botón
de Emergencia (6) RS232 Interfaz de comunicación (7) Ranura inteligente (8) Protección contra sobretensiones para la red /
fax / módem; Slot (9)batería (10) Tomacorrientes de salida (11) Regleta desconexiones (12) Cubierta del interruptor de
bypass manual.
2.4 Conexión de la UPS
2.4.1 Procedimiento de conexión
La conexión de salida de los equipos UPS puede obtenerse desde los tomacorrientes de salida para los modelos de 1 a
3KVA o de la regleta de conexiones terminales para todos los modelos Online. En los modelos de 1 a 3 KVA los usuarios
pueden conectar directamente el cable de alimentación de la carga a las toma de la UPS. Sin embargo el equipo de 2000 y
3000 KVA requiere características especiales del suministro o fuente de alimentación que debe ser considerado. Asegúrese
de que el cable y los interruptores en el edificio de la red son suficientes para que la capacidad nominal del UPS para evitar el
riesgo de descarga eléctrica o un incendio.
Para potencias de 6-10KVA, no se utiliza el tomacorriente de pared como fuente de alimentación de entrada de la UPS
debido a que no puede proporcionar la corriente de entrada requerida por este equipo.
Importante: No intente conectar la UPS a tomacorrientes residenciales.
En general, los usuarios pueden conectar fácilmente el cable de carga en el enchufe o el bloque de terminales del UPS hasta
3 KVA.
Para el tipo de 6 ~ 10KVA y en especial aquellos que contiene transformador de aislamiento, hay más requisitos para la
conexión de salida. Antes de instalarse deben preparar cables de salida del UPS basados en la siguiente tabla.
8
Especificaciones de cableado (AWG)
Modelo
Entrada
Salida
2
6mm
2
6mm
Batería
2
6mm
2
6mm
Neutro aislado
2
6mm
2
6mm
Tierra
2
6mm
2
2
6mm
6KVA-S
6mm
6KVA-H
6mm
10KVA-S
10mm
2
10mm
2
10mm
2
10mm
2
10mm
2
10KVAH
10mm
2
10mm
2
10mm
2
10mm
2
10mm
2
2
Nota:
① El cable para 6KVAS/6KVAS debe soportar corriente máxima de 40A. Se recomienda acortar los tramos de cable y utilizar
cable flexible multifilar vehicular calibre 10AWG o más grueso para la seguridad y la eficiencia.
② El cable para 10KVAS/10KVAS debe soportar corriente máxima de 63A. Se recomienda acortar los tramos de cable y
utilizar cable flexible multifilar vehicular calibre 8 AWG o más grueso para la seguridad y la eficiencia.
③ Las características de los sistemas de protección, identificación de conductores, especificaciones del Sistema de Puesta a
Tierra (tensión de paso y de contacto), deben estar acorde al reglamento de instalaciones eléctricas RETIE
Instalación:
Quite la cubierta del bloque de terminales en el panel trasero del UPS. A continuación, conecte los cables de acuerdo a los
siguientes esquemas de conexión de salida.
Se recomienda instalar terminales apropiados de conexión en los extremos de los conductores (terminales barreno o tipo O u
ojo)
Una vez finalice la conexión coloque la tapa del bloque de terminales de nuevo a la parte posterior de la UPS.
Importante Conecte el cable de tierra primero al realizar la conexión de cables. Desconecte el cable de tierra última hora de
tomar desconexión del cable!
9
INPUT
OUTPUT
~
N
Over Current
Protector
~
L
L1
N1
L2
N2
L2 L1 L1 N1 L2 N1
OFF
Ground
+
Output2
Output1
192VDC EXT.BATTERY
Battery
Input
Nota:
① Asegúrese de que los cables están bien conectados con los terminales tipo barreno (ojo).
② Hay dos terminales de salida para satisfacer las diversas necesidades de los clientes para la conexión en serie o en
paralelo. Los métodos de conexión son descritos más adelante.
③ Instale disyuntores (breaker) de protección de salida. El interruptor debe complementarse con la función de protección de
corriente de fuga en caso de ser necesario.
④ Se recomienda realizar la conexión del Interruptor de apagado de emergencia EPO
⑤ En cualquier configuración de salida debe poner el neutral al mismo nivel de referencia del sistema de puesta a tierra
Advertencia: (sólo para modelo de autonomía extendida)






Asegúrese un interruptor de CC o de otro dispositivo de protección entre UPS y la batería externa. Apague el interruptor
de la batería antes de la instalación.
Nota: Coloque el disyuntor (breaker) de la batería en la posición "OFF" y luego instale el paquete de baterías. Preste
gran atención a la tensión de la batería nominal indicada en el panel posterior.
La conexión con el voltaje de la batería incorrecta puede causar un daño permanente del UPS. Asegúrese de que el
voltaje de la batería es correcta.
Preste gran la atención a las indicaciones de la polaridad en el bloque de terminales de la batería externa y asegúrese de
que sea correcta.
Una conexión incorrecta puede causar un daño permanente del UPS.
Asegúrese de que el cableado de puesta a tierra de protección es el correcto. El cable de corriente de especificaciones,
el color, la posición, la conexión y la conductancia se deben revisar con cuidado.
10
2.4.2. Configuración de salida
El equipo puede conectarse para obtener diferente configuraciones de los circuitos de salida
Opción 1: Un Circuito 100V/110V/115V/120V con capacidad de suministrar el 100% de potencia
Después de la conexión L1 y L2 y N1 y N2, se obtiene en una salida de bajo voltaje (100V/110V/115V/120V) en L1-N1 capaz
de entregar el 100% de la potencia nominal del UPS. Conectar la carga a L1-L2 como Fase y/o N1 o N2 como Neutral.
Importante: El calibre de conductor de salida y las protecciones debe ser apropiadamente dimensionado
Opción2: Un Circuito 208V/220V/230V/240V con capacidad de suministrar el 100% de potencia
Después de conectar N1 y L2, se convierte en una salida de bajo voltaje (208V/220V/230V/240V) en L1-N2 para el 100% de
la potencia nominal del UPS. Conecte la carga a L1-N2
Importante: El sistema de puesta a tierra para nuestras redes mantiene una tensión de 120 VAC entre cada fase con
respecto a tierra. Sin embargo puede debe ser acondicionado de acuerdo a un red monofásica a 220 VAC según la conexión
del SPT de salida
11
Opción3: Circuito Bifásico (180°)
Después de conectar N1 y L2, se obtienen dos circuitos de baja tensión (100v/110v/115v/120V) con N1 y L2 compartido. El
circuito de alta de alta tensión (208v/220v/230v/240V) puede obtenerse tomando el suministro en L1-N2. Conectar la carga
de baja tensión a los circuitos L1-N1 y L2 -N2.
Importante: Se debe considera la distribución de cargas ya que hay un límite para cada circuito en esta configuración. Para
la valoración la carga total L1-L2-N1 y N2: 25A es para el modelo 6KVA y 42A son para los modelos 10KVA. La carga se
debe conectar bajo esta limitación.
Nota: ① Si la suma de las corriente de carga en L1-N1 y L2 -N2 no es mayor de 25A en el modelo 6KVA y de 42A en el
modelo de 10KVA, la UPS seguirá funcionando normalmente sin aviso de sobrecarga ya que la carga total está bajo la
especificación. Sin embargo bajo esta condición sin una apropiada protección puede originarse un incremento de alguno de
los circuitos sin superar el consumo máximo, sobrecargando el transformador de aislamiento. La distribución de las
corrientes máxima de salida debe estar balanceada o distribuida igualmente por cada circuito L1-N1 y L2-N2. Como
consecuencia el transformador de aislamiento se dañará con el sobrecalentamiento debido a la alta corriente. Por lo tanto, la
instalación debe obligatoriamente dimensionar las protecciones de salida a cada una de los circuitos. Asegúrese de distribuir
las cargas de manera que la corriente de carga no supera esta limitación.
② Cuando se conecta a baja tensión y alta tensión, al mismo tiempo en esta configuración deben considerarse el punto de
referencia del sistema de puesta a tierra. Igualmente la distribución de las cargas debe mantener la regla de distribuir
equitativamente las cargas entre los circuitos L1-N1 y L2-N2. Contacte al departamento técnico para orientarlo en la
conexión apropiada y dimensionamiento de las conexiones y protecciones.
12
2.5 Procedimiento de conexión de batería externa para el modelo de autonomía extendida o para extender el tiempo
de autonomía (respaldo)
● Los procedimientos de instalación de bancos de baterías principales (modelos sin baterías interna) o externos deben ser
inspeccionados por personal calificado. Por favor asesórese de departamento de servicio técnico.
● Realizar el procedimiento de instalación correcto es vital o surgirá una descarga eléctrica. Los usuarios están estrictamente
obligados a seguir el siguiente procedimiento.
● Las diferentes referencias de UPS pueden admitir un rango de voltaje según la configuración de baterías. La cantidad de
baterías determina el voltaje de baterías (Bus DC). Las configuraciones de voltaje de la batería se encuentran en la siguiente
tabla.
Cantidad de
Baterías
Voltaje de
Batería
(unidad)
(voltaje)
02/03
24/36
4
48
2KVA
04/05
48/72
3KVA
06/08
72/96
6KVA
14/16
168/192
10KVA
14/16
168/192
Tipo
1KVA
1.5KVA
● Cuando se dese conectar unos bancos externos se debe ser preciso y coincidir con la cantidad del banco interno ya que
baterías de más o menos causaran choque eléctrico y el daño inmediato de las mismas.
● En los modelos sin baterías internas el uso de un número diferente de la misma puede ocasionar el daño de juego baterías
a corto plazo y se manifestara como algo anormal o defectuoso.
● Compruebe el número de baterías y la tensión requerida para su UPS. Se recomienda instalar un disyuntor CC de
protección al banco de baterías.
● Conecte correctamente los cables de los terminales de la batería del banco de baterías de larga duración primero, el cable
rojo es placa positiva mientras que el negro es negativo. Aun No intente conectar el banco al equipo UPS ya que una
diferencia de tensión entre el banco de baterías y el Bus DC puede ocasionar el daño permanente del equipo o del juego de
baterías.
● Antes de conectar el banco de baterías al UPS, los usuarios deben suministrar energía eléctrica al UPS y asegurarse de
que el banco de baterías interno se encuentra completamente cargado y en buenas condiciones. Baterías defectuosas puede
dañar o agotar la vida útil de las demás.
● Asegures antes de conectar el banco de baterías que se encuentre completamente cargado por un mecanismo externo y
proporcione una tensión similar al Bus DC.
● Conecte el cable de batería de larga duración a los terminales del UPS asegurándole la conexión correcta de los polos (el
rojo es para "+", el negro es para la "-"), la UPS comenzará a cargar los bancos internos y externos.
13
+
-
+
- +
-
+
- +
-
+
-
RED
BLACK
2.6 Instalación
2.6.1 Trabajos de instalación
● El sistema de UPS debe cumplir con los requisitos del Reglamento técnico de instalaciones eléctricas RETIE y sólo puede
ser realizado por un técnico profesional. Unidades 1KVA ~ 2KVA requiere usar un tomacorriente como conexión de
alimentación de entrada.
● El modelo de 3KVA requiere una conexión acorde a su capacidad o conectarse directamente a la caja de distribución
2)
eléctrica mediante cable flexible multifilar AWG10 (6mm y una protección recomendada de 30A
● Para todos los UPS, se recomienda cargar la batería durante 8 horas antes del primer uso. Una vez que la red eléctrica de
AC se habilita la UPS cargará la batería automáticamente. Sin cargar las baterías previamente, la salida del UPS estará
habilitada pero en caso del corte o fallo del suministro el tiempo de respaldo será inferior del esperado.
3. Panel función y operación
El funcionamiento del UPS es muy sencillo, el usuario final sólo tienen que leer el manual y seguir las instrucciones de
funcionamiento que figuran en este manual sin ningún entrenamiento especial.
3.1 Teclas de función
Indicadores LED
Display LCD
Teclas cursor o Encuesta
Tecla de confirmación o configuración de funciones
14
Para minimizar el riego de apagado o encendido accidental del equipo las acciones de apagado, encendido y otras funciones
se logran mediante la combinación de dos teclas desde el panel frontal.
Combinación para ENCENDIDO (+
+
))
Pulse y mantenga las dos teclas durante más de medio segundo para encender la UPS.
Combinación para APAGADO (
,
)
Pulse y mantenga las dos teclas durante más de medio segundo para apagar la UPS.
Combinación para AUTODIAGNÓSTICO / SILENCIO (
+
)
Pulse y mantenga pulsado los dos botones durante más de 1 segundo en el modo AC para que la UPS ejecute la función de
autodiagnóstico.
Pulse y mantenga pulsado los dos botones durante más de 1 segundo en el modo de batería para que la UPS desactive el
tono de alarma
Botones cursor o Encuesta (
or
)
Fuera del cualquier menú, en la pantalla por defecto mantenga pulsado
or
segundos para avanzar dentro del menú al visualizar los parámetros en secuencia.
Al Mantener pulsado la tecla
por más medio segundo y menos de 2
durante más de 2 segundos La pantalla visualizara circularmente los parámetros en orden
cada 2 segundos, cuando mantenga oprimida la tecla
de cualquier menú)
por el mismo tiempo se retornara a la pantalla por defecto (fuera
Botón de Confirmación y Configuración de funciones
El modo de configuración de funciones
Fuera de cualquier menú, en la pantalla por defecto mantenga pulsada la tecla durante más de 2 segundos para ingresar al
menú de configuración de funciones.
En el menú de configuración de funciones mantenga pulsada la tecla durante más de medio segundo (menos de 2 segundos)
para ingresar a cualquier menú dentro de opciones de Configuración.
Dentro del menú de configuración de funciones mantenga pulsada la tecla durante más de 2 segundos para salir del menú de
configuración de funciones y retornar pantalla por defecto.
3.2 Indicadores LED
De izquierda a derecha los indicadores LED hacen referencia a
1. Estado del inversor 2.Estado de batería 3.Estado de bypass y 4.Indicador Advertencia.
Cuando el indicador rojo de Advertencia se ilumina: El equipo informa acerca de un fallo del UPS. Por ejemplo: Sobrecarga
más allá del tiempo permitido, falla del inversor, falla del bus, sobre temperatura etc.
15
Cuando el indicador amarillo de bypass se ilumina el equipo informa un estado de alarma, Por ejemplo: la fuente de
alimentación del modo Bypass y etc.
Cuando el indicador amarrillo de baterías se activa el equipo manifiesta una alarma. Por ejemplo: la fuente de alimentación
del modo de la batería y etc.
Cuando el indicador Verde del inversor se ilumina el equipo UPS esta normalmente alimentado por la red eléctrica o el modo
ECO o el modo de batería.
PS: Los modos de operación se describen detalladamente en el capítulo 5 de este documento.
3.3 Función de visualización LCD
La pantalla LCD puede organizarse en tres secciones como la siguiente figura.
Área de Iconos
Área de visualización digital
Ara de visualización de modo
Área de Iconos
Área Dígitos
Área Modo de
trabajo
3.3.1 Área de iconos:





Se encuentra la parte superior y lo componen los diagrama de barras de Sobrecarga y Energía almacenada en baterías
junto con los iconos de sonido de alarma, ventilador, alerta y baterías.
El diagrama de barras corresponde a la carga (equipos conectados al UPS) y la capacidad de energía almacenada en
las baterías, cada cuadrícula representa el 25%. Cuando la UPS está sobrecarga, el indicador de carga parpadea de la
misma manera que el indicador de baterías parpadea cuando la capacidad de la batería sea baja o la batería
desconectada.
El icono es para indicación de trabajo del ventilador; cuando el ventilador funciona normalmente, el icono mostrará la
rotación; si el ventilador no está conectado o defectuoso, el icono parpadea.
Pulse el botón de silencio en el modo de batería, icono timbre parpadeará; desaparecerá en otros casos.
El icono de falla se encenderá cuando la UPS está en el modo de fallo y despliego el código asociado al problema.
16
3.3.1.


Área de visualización digital
Fuera del cualquier menú de ajuste, la pantalla por defecto mostrara en el display la información de los parámetros de
salida cuando la UPS funciona normalmente en AC. Información adicional, como los parámetros de entrada, la batería, la
carga y la temperatura pueden ser mostradas después de pulsar la tecla encuesta
En el menú de configuración, el usuario puede ajustar la tensión de salida dentro de las diferentes opciones, así como
activar el modo ECO y BYPASS por medio del botón de y Configuración de funciones
,
y botones de encuesta (
)
3.3.3 Área de visualización de Modo


Esta área mostrará la capacidad de potencia que suministra por el UPS dentro de los 20 segundos después de poner en
marcha el UPS
Después de más de 20 segundos después del encendido, esta área permite mostrar el modo de trabajo de UPS.
Opciones como STDBY (modo de espera), BYPASS (Modo Bypass), LINE (modo AC), BAT (modo de batería), BATT
(modo de autodiagnóstico batería), ECO (modo económico), SHUTDN (modo apagado) podran ser visualizados.
3.4 Encendido y apagado de la UPS
3.4.1 Encendido
La UPS puede ser encendida bajo dos condiciones
i. Encender la UPS en modo de línea



Una vez que la alimentación de la red está conectada, el UPS activa el cargador de batería, en esta condición el LCD
muestra que la tensión de salida de 0V en el display LCD, lo que significa que UPS no proporciona energía a su salida al
estar deshabilitado el Bypass como condición por defecto. Si se desea que la energía de la red eléctrica esté disponible
en esta condición, se debe Habilitar el sistema Bypass BPS "ON" del menú de configuración LCD.
Presione y sostenga la combinación de teclas para el encendido ON durante más de medio segundo para iniciar la UPS
el sistema Inversor comenzara a operar
Una vez inicie la UPS realizará una función de autodiagnóstico y los indicadores LED se encenderá y apagará de
secuencialmente. Cuando el autodiagnóstico termina, el equipo opera en modo Online y los indicadores LED del UPS
indicara que está funcionando en modo de línea AC.
ii. Encienda la UPS en ausencia de red DC (Arranque frio)


Si la alimentación está desconectada, mantenga pulsada la combinación de teclas para de encendido ON durante más
de medio segundo para iniciar la UPS.
El proceso de inicio es similar al que se ejecuta cuando la alimentación de la red está presente. Una vez finalizada la
autocomprobación, los correspondientes indicadores LED se iluminara informando que la UPS está trabajando en modo
de batería.
3.4.2 Desactivar el equipo
La UPS puede ser apagada bajo dos condiciones
17
i. Apagar la UPS en modo de línea


Pulse y mantenga pulsada la combinación de tecla OFF durante más de medio segundo para apagar el UPS y el
inversor.
Después de UPS se encuentra apagado, los indicadores LED se apagan y no hay salida. Si se desea que la energía de
la red eléctrica esté disponible en esta condición se debe activar el sistema Bypass BPS "ON" del menú de
configuración.
ii. Apagar el UPS en modo batería (sin alimentación de la red eléctrica)


Pulse y mantenga pulsada la combinación de tecla OFF durante más de medio segundo para apagar el UPS.
Cuando apague al UPS, el equipo ejecuta el autodiagnóstico. Los indicadores LED se apagan de forma secuencial hasta
que no haya visualización en el panel.
3.5 prueba de operación y autodiagnóstico/silencio de la UPS

Cuando la UPS está en modo de línea AC, pulse y mantenga pulsada la combinación de tecla autodiagnóstico/silencio
durante más de 1 segundo, la luz LED se apagará de forma circular y ordenada. UPS viene a modo de comprobación y
prueba de su estatus. Se saldrá automáticamente después de finalizar la prueba.

Cuando la UPS está en modo batería, mantenga pulsada combinación de tecla autodiagnóstico/silencio durante más de
1 segundo, el zumbador dejara de sonar. Si presiona y mantiene presionada combinación de tecla
autodiagnóstico/silencio durante un segundo más, se habilitara el zumbador para que suene de nuevo.
3.6 Función Ajuste desde Panel
La UPS permite el ajuste de los parámetros. Se puede ejecutar el ajuste en cualquier modo (modo AC, batería, etc.). El
ajuste puede que no sea efectivo inmediatamente y dependerá de algunas reglas. La información ajustada solo será
almacenada después del apagado normal del UPS manteniendo la batería conectada.
3.6.1 Configuración del modo ECO

Ingrese al menú de configuración de funciones. Pulse y mantenga pulsada la tecla de Configuración de Funciones
durante más de 2 segundos para ingresar al menú de configuración de funciones hasta que las letras "ECO"
parpadean en el área digital del display LCD.

Ingrese al menú de configuración ECO. Pulse y mantenga pulsada la tecla de Configuración de Funciones
por
más de medio segundo (menos de 2 segundos), para ingresar al menú de configuración de ECO, inmediatamente, las
letras "ECO" en el área digital del display LCD se iluminarán prolongadamente. Las opciones "ON" (u OFF)
parpadearán. Mantenga pulsada la tecla de Encuesta (
,
) durante más de medio segundo (menos de 2
segundos) para habilitar deshabilitar la función ECO. Si se utiliza, la palabra correspondiente es "ON", si no, la palabra
es "OFF". El usuario debe seleccionar la opción que desea.

Confirmar el modo ECO en menú de selección. Después de seleccionar ON u OFF en el menú de configuración de
funciones ECO, mantenga pulsada la tecla de Configuración de Funciones
por más de medio segundo (menos de
2 segundos). La función de ajuste ECO se completará y el "ON" u "OFF" se iluminará y sin parpadear.

Salir de menú de configuración. Pulse y mantenga pulsada la tecla de configuración de funciones
por más de 2
segundos, para salir del menú de configuración y visualizar la pantalla por defecto fuera del cualquier menú de ajuste.
18
3.6.2 Ajuste del modo Bypass

Ingrese al menú de configuración de funciones. Pulse y mantenga pulsada la tecla de configuración de funciones
durante más de 2 segundos, para ingresar al menú de configuración de funciones, mantenga pulsada la tecla de
configuración de funciones
por más de medio segundo (menos de 2 segundos), seleccione el ajuste de la función,
escoja el menú de salida de Bypass, cuando las letras "BPS" parpadean en el área de visualización digital

Ingrese al menú de configuración de la salida Bypass BPS. Pulse y mantenga pulsada la tecla de configuración de
funciones
por más de medio segundo (menos de 2 segundos), para ingresar al menú de configuración de salida
del Bypass BPS, en este momento, las letras "BPS" se iluminarán prolongadamente. La letra "ON" parpadea. Mantenga
pulsada la tecla Encuesta (
,
) durante más de medio segundo (menos de 2 segundos) para habilitar la función
de BPS. Si se utiliza, la palabra correspondiente es "ON", si no, la palabra es "OFF". El usuario debe seleccionar la
opción que desea.

Confirmación de la salida Bypass en el menú de configuración de funciones. Después de seleccionar ON u OFF,
mantenga pulsada la tecla de configuración de funciones
por más de medio segundo (menos de 2 segundos) para
completar el ajuste del BPS. El indicador "ON" o "OFF" se iluminará y sin parpadear.

Salir de menú de configuración. Pulse y mantenga pulsada la tecla de configuración de funciones
por más de 2
segundos, para salir del menú de configuración y visualizar la pantalla por defecto fuera del cualquier menú de ajuste.
Importante: Después de configurar BPS ON, sin necesidad de encender la UPS sea cual sea la alimentación de red está
conectada o no, la salida de bypass estará activa (dentro de los rangos aceptables del Bypass) pero no la función de
respaldo
19
3.6.3 Ajuste de voltaje de Salida

Ingrese al menú de configuración de funciones. Pulse y mantenga pulsada la tecla de configuración de funciones
durante más de 2 segundos para ingresar a la interfaz de configuración, mantenga pulsada la tecla Encuesta
(
,
) durante más de medio segundo (menos de 2 segundos), seleccione la opción de ajuste de función, escoja
la tensión de salida en interfaz de ajuste, las letras "OPU" comenzaran a parpadear.

Ingrese al menú de configuración del voltaje de salida. Pulse y mantenga pulsada la tecla de configuración de
funciones
por más de medio segundo (menos de 2 segundos), luego ingrese a la interfaz de configuración de
tensión de salida OPU, en este momento, las letras "OPU" se iluminará prolongadamente. El valor numérico bajo la OPU
parpadeará. Mantenga pulsada la tecla encuesta (
,
) durante más de medio segundo (menos de 2 segundos),
seleccione el valor numérico de acuerdo con la función "OPU". Las tensiones proporcionadas son 208V, 210V, 220V,
230V, 240V o 100V, 110V, 115V, 120V, 127V. El usuario debe seleccionar la opción que dese (El valor predeterminado
es 220).

Confirmar el voltaje de salida en el menú de configuración. Después de seleccionar el valor numérico, pulse y
mantenga pulsado configuración de funciones
durante más de medio segundo (menos de 2 segundos). Ahora, la
función de ajuste de OPU se completa y el valor numérico se encenderá sin parpadear.

Salir de menú de configuración. Pulse y mantenga pulsada la tecla de configuración de funciones
por más de 2
segundos, para salir del menú de configuración y visualizar la pantalla por defecto fuera del cualquier menú de ajuste.
3.6.4 Ajuste de nivel de tensión bajo de la batería

Ingrese al menú de configuración de funciones. Pulse y mantenga pulsada la tecla de configuración de funciones
durante más de 2 segundos e ingresar al menú de configuración de funciones, presione y mantenga la tecla encuesta (
,
) durante más de medio segundo (menos de 2 segundos), seleccione función de ajuste, escoja el voltaje de
la batería en la interfaz de ajuste, las letras "Battery" comenzaran a parpadear.

Ingrese al menú de selección de voltaje de la batería. Pulse y mantenga pulsada la tecla de configuración de
funciones por más de medio segundo (menos de 2 segundos), e ingrese al menú de configuración de voltaje de la
batería, en este momento, las letras "Battery" se iluminarán prolongadamente. El valor numérico situado debajo del
"Battery" parpadeará. Mantenga pulsada la tecla Encuesta (
,
) durante más de medio segundo (menos de 2
segundos), seleccione el valor numérico de acuerdo con la función de "Battery". Las tensiones proporcionadas son 10
V, 10,2 V, 10,5 V, los números representan el voltaje de cada batería, el usuario debe seleccionar el valor de tensión que
desea (El valor predeterminado es 10 V). En Modo baterías, la UPS se apagará cuando la tensión de la batería
disminuya hasta la tensión que usted ha seleccionado.
20

Confirmar de voltaje de la batería en el menú de configuración Después de seleccionar el valor numérico, pulse y
mantenga pulsado el botón de función de ajuste
, por más de medio segundo (menos de 2 segundos). La función
de ajuste de la batería se ha completado y el valor numérico de la tensión de desconexión se encenderá sin parpadear.

Salir de menú de configuración. Pulse y mantenga pulsada la tecla de configuración de funciones
por más de 2
segundos, para salir del menú de configuración y visualizar la pantalla por defecto fuera del cualquier menú de ajuste.
3.7 Operación de Encuesta de Parámetros
Mantenga pulsada la tecla Encuesta
o
por más de medio segundo (menos de 2 segundos) para obtener
información acerca de los parámetros. Los parámetros observables incluyen entrada (Input), batería (Battery), salida
(output), carga (load) y temperatura (Temp). Los parámetros que se muestran en la pantalla LCD se visualizan de siguiente
manera:

Salida (output): Muestra la frecuencia de la tensión y la salida de salida de la UPS. Como ejemplo, el siguiente gráfico
muestra la tensión de salida es de 220 V o 120 V y la frecuencia de salida de 50Hz.

Carga (load): Muestra el valor numérico de la potencia activa (Watts, KWatts) y la potencia aparente (VA o KVA) de la
carga. Por ejemplo, como se muestra el siguiente gráfico, el vatio de la carga es de 800W (o 900W según el PF de la
UPS) y los VA es 1000VA
Nota: Es un fenómeno normal que se visualice un pequeño valor numérico de Watt y VA cuando la carga esta desconectada.
21

Temperatura (Temp): Muestra la temperatura máxima de los componentes en la UPS. Como ejemplo, el siguiente
gráfico muestra una la temperatura máxima es de 40 ℃.

Entrada (Input): Muestra el voltaje y la frecuencia de la entrada. Como ejemplo, en los siguientes gráficos se observa los
voltaje de entrada es de 220 V o 120 V y frecuencia de entrada de 50Hz.

Batería (Battery): Muestra el voltaje y la capacidad de las baterías (determinada por la cantidad y tipo). Como ejemplo,
en los siguientes gráficos se observa muestran los voltaje de batería de 192V y la capacidad al 100% (la capacidad de
energía almacenada en las baterías se deduce de el voltaje de las mismas)
22
Mantenga pulsada la tecla Encuesta
por más de 2 segundos, la pantalla LCD comienza a mostrar los elementos de
forma secuencial cada 2 segundos. Mantenga pulsada la tecla durante el mismo tiempo nuevamente dentro de 30 segundos
para retornar al estado de salida, fuera de cualquier menú de ajuste o Encuesta
4.
Introducción a Modos de Operación
4.1 Modo de Bypass
Los Indicadores LED en el panel frontal en el modo Bypass son los siguientes:
Cuando el indicador amarillo de Bypass está encendido, se emite un tono una vez cada 2 minutos. El LED rojo de alarma se
enciende simultáneamente con el tono, que depende del estado de la carga exacta y la capacidad de la batería que el display
LCD muestra.
El equipo se torna en modo Bypass bajo las siguientes dos condiciones:


Mientras se transfiere la salida a través del bypass después del apagado de la UPS desde modo de línea AC
Al trasladar la carga al sistema Bypass después de una condición de sobrecarga.
Nota: Cuando la UPS está funcionando en el modo Bypass, no pasara a modo de respaldo (back-up)
4.2 Modo Línea AC
Los Indicadores LED en el panel frontal en el modo de línea AC son las siguientes: El indicador LED verde del inversor estará
encendido.
Cuando la entrada de alimentación de CA es apropiada para las condiciones de trabajo, la UPS funcionará en modo de línea
AC.
23
4.3 Modo de batería
Los Indicadores LED en el panel frontal en el modo de batería son las siguientes: el indicador LED verde del inversor y el
indicador LED amarillo de la batería estarán encendidos y un tono se emite una vez cada 4 segundos. El indicador LED rojo
de advertencia se encenderá simultáneamente con el tono.
Cuando la tensión de red es baja o inestable la UPS cambia al modo de batería.
4.4 Modo ECO
Los Indicadores LED en el panel frontal en el modo ECO son las siguientes: tanto el indicador LED verde del inversor y el
indicador LED amarillo de bypass están encendidos.
Cuando la red de entrada se encuentra con el rango de entrada del modo ECO y la función ECO está activado, la UPS se
trabaja en modo ECO. Si la entrada de alimentación de CA supera el rango en modo ECO varias veces un minuto, pero se
mantiene en el rango de entrada del inversor, la UPS funcionará en modo de batería automáticamente.
4.5 Modo de Fallo 4.5
Los Indicadores LED en el panel frontal en el modo de fallo son las siguientes: el indicador LED rojo Advertencia está
encendido y el código de fallo se visualiza en la pantalla LCD junto con el icono correspondiente.
5. Modo de fallo (interfaz LCD en la que la visualización del código de fallo)
Cuando se presenta una falla en la UPS. El indicador LED de alerta se enciende y un tono continuo suena. La UPS cambia al
modo de Fallo. La UPS corta la salida y muestra los códigos de fallo en el display LCD. Bajo esta condición el usuario puede
pulsar la tecla de silencio para desactivar el zumbador que dejará de sonar temporalmente mientras esperar por el
mantenimiento. También puede pulsar la combinación de teclas OFF para apagar y reiniciar la UPS cuando compruebe que
no hay ninguna falta grave.
24
5.1 La lista de códigos de falla del panel de indicadores LED y la pantalla
Razón de Falla
Código de Falla
Falla de voltaje del BUS DC
00-14
Falla de poder durante
suave
encendido
15-24
Falla del voltaje del Inversor
25-39
Sobre calentamiento
40-44
Coroto circuito de salida
45-49
Sobre Carga
50-54
Falla de entrada NTC
55-59
Falla del sistema de Poder
60-64
Falla Fusible de entrada
65-69
Otros
88
5.2 Tabla de estatus de trabajo
S/N
Status de trabajo
LEDs en panel frontal
Normal
1
2
3
Batería
Bypass
Beep de alarma
Falla
Modo inversor (tensión de red)
La tensión de red de energía
●
N
Protección del voltaje Red eléctrica de alta / baja,
cambie a modo de batería
●
●
★
Un beep / 4 seg
Tensión de la batería - Normal
●
●
★
Un beep / 4 seg
Advertencia para tensión anormal de la batería
●
★
★
Un beep / 1 seg
Modo batería
Modo Bypass
Red eléctrica - normal (bajo especial)
●
★
Un beep / 2 min
Red eléctrica - advertencia de alta tensión (bajo
especial)
●
★
Un beep / 4 seg
25
Red eléctrica - advertencia de baja tensión (menos
de especial)
4
●
★
Un beep / 4 seg
●
★
Un beep / 4 seg
★
Un beep / 4 seg
Advertencia para batería desconectada
Modo Bypass
Modo inversor
●
Encendido / Encendido
5
6 beeps
Protección de sobrecarga de salida
Advertencia de sobrecarga para fuente de poder
principal de energía
●
Proteja operación durante el modo de sobrecarga
de alimentación de red
●
★
2 beeps / sec
●
Un
beep
prolongado
Advertencia para la sobrecarga de la batería
●
●
★
2 beeps / sec
Protección de operación durante el modo de
sobrecarga de la batería
●
●
●
Un
beep
prolongado
●
★
Un beep / 2 min
▲
★
One beep / 2
sec
●
Un
beep
prolongado
6
Advertencia para la sobrecarga de modo de
derivación
7
Falla en ventilador (icono del ventilador)
8
Modo de Fallos
▲
▲
● Indicador LED se ilumina mucho tiempo
★ Parpadeo indicador LED
▲ Estado del indicador LED depende de otras condiciones
Nota: En caso de fallo es de vital información que el usuario final proporcione los siguientes datos para solicitar el servicio.



UPS Modelo No. y número de serie
Fecha de ocurrencia de fallos.
Detalle Falla (de estado de los indicadores LED, si se presenta ruido, el estado de la alimentación de CA al momento de
presentarse el evento, capacidad de carga, El tiempo de soporte en modo baterías, la configuración de capacidad de la
batería también será necesaria.)
6. Solución de problemas
Cuando el sistema se ejecuta en modo de fallo, la pantalla LCD mostrará como abajo:
26
Fault code
Hoja de Soluciones explicitas
Indicación de Problema
Punto de falla
Solución
Indicador LED de Fallo, zumbador audible
persistente de alarma, el código de error es 00-14
Error de tensión del
Bus DC
Probar la tensión de Bus DC o contactar al
departamento de servicio
Indicador LED de Fallo, zumbador audible
persistente de alarma, el código de fallo es 15-24
Fallo
suave
Indicador LED de Fallo, zumbador audible
persistente de alarma, el código de error es de
25-39
Indicador LED de Fallo, zumbador audible
persistente de alarma, el código de error es 40-44
Fallo de tensión del
inversor
Por favor, compruebe la puesta en marcha del
circuito suave, especialmente la resistencia de
arranque suave o contactar al proveedor
directamente.
Por favor, póngase en contacto con el
proveedor.
Indicador LED de Fallo, zumbador audible
persistente de alarma, el código de error es 45-49
Cortocircuito de salida
Indicador LED de Fallo,, zumbador audible
persistente de alarma, el código de error es 50-54
Sobre carga
Indicador LED de Fallo,, zumbador audible
persistente de alarma, el código de error es 55-59
Entrada culpa NTC
de
arranque
Más de la temperatura
en el interior
Por favor, asegúrese de que la UPS no se
encuentra sobrecargada y la rejilla de
ventilación del ventilador no estaba obstruida,
así como la temperatura interior no es muy
alta.
Desactive la UPS por 10 minutos y permítame
el enfriamiento interno. Ponga ne marcha
nuevamente la UPS Si la fallo persiste,
póngase en contacto con el proveedor.
Compruebe las conexiones de salida del UPS
y desconecte toda la carga, asegúrese de que
no hay ninguna falta o corto circuito interno de
la carga.
Luego reinicie el equipo UPS. Si el síntoma
persiste póngase en contacto con
el
departamento de servicio
Por favor, compruebe el nivel de carga
equipos conectado el sistema UPS y eliminar
los dispositivos no críticos, relatar la capacidad
total de la carga y reducir la carga en el UPS
Por favor, compruebe si el equipo el aun
manifiesta el error. De hacerlo contacte al
departamento de servicio técnico
Por favor contacte al departamento de servicio
técnico
27
Indicador LED de Fallo,, zumbador audible
persistente de alarma, el código de error es de
60-64
fallo de alimentación
Indicador LED de Fallo,, zumbador audible
persistente de alarma, el código de error es de
65-69
Falla el
entrada
Indicador LED de Fallo,, zumbador audible
persistente alarma, icono del ventilador en los
parpadea LCD
Fallo del ventilador
UPS no se inician cuando opere tecla "On"
El tiempo presionando
el
boton
es
de
demasiado corto
El tiempo de respaldo es demasiado breve
fusible
de
La conexión de entrada
no está lista o correcta
Por favor, conecte la entrada bien, si el voltaje
de la batería es demasiado baja, por favor,
desconecte la salida y permita la operación de
la UPS sin carga.
UPS desconexión de la
batería interna
Compruebe el estado de las conexión de las
baterías
Falla en el sistema
interno de UPS
Baterías
excesivamente
descargadas
Por favor, póngase en contacto con el
departamento de servicio técnico
Por favor, mantenga recargar las batería por lo
menos 8 horas
sobrecarga del UPS
Por favor, compruebe el nivel de carga y
desconectar los dispositivos no críticos,
Cambie nueva batería, póngase en contacto
con el departamento de servicio técnico para
obtener un nuevo juego de baterías y piezas
de repuesto.
Reajuste el disyuntor manual.
Batería de maduración,
descenso
de
la
capacidad
La UPS no tiene ninguna alimentación de poder
pasar por el poder.
Por favor verifique que suministro de la res
eléctrica y la potencia de salida normal o no,
póngase en contacto con el departamento de
servicio si es anormal.
Compruebe si el fusible de entrada se
encuentra abierto. Reemplace el fusible
fundido y reinicie la UPS.
Si la fallo persiste, póngase en contacto con el
proveedor.
Por favor, compruebe si el ventilador se
conectan bien, es el ventilador esta obstruido,
tapado y/o roto? Si todo lo anterior condición
es aceptable, por favor póngase en contacto
con el proveedor.
Por favor, pulse la tecla de encendido más de
2 segundos para iniciar el UPS.
UPS se desconecta del
disyuntor de entrada
Atención: Cuando la salida está en cortocircuito, la acción de la protección de la UPS se mostrará. Antes de apagar el UPS,
por favor asegúrese de desconectar toda la carga y de desconectar la fuente de suministro de alimentación, de lo contrario
hará que la entrada de corto circuito de CA.
7. Atención de la eliminación de la batería


La sustitución de las baterías debe realizarse por personal calificado por favor contacte al departamento de servicio
técnico
Por favor, retire los objetos de metal, Como por ejemplo, el anillo, el reloj y la talla antes de tratar con las baterías.
28





Asesores correctamente si desea sustituir algunas baterías o cables de conexión si requiere modificar o cambiar la
configuración del banco de baterías desea reemplazar el cable de la batería y evitar cualquier riesgo de fuego y el daño
permanente del equipo.
No deseche la batería o la batería mediante el fuego, que va a explotar.
No daña ni abrir la caja de la batería, el electrolito de la batería de desbordamiento tiene una fuerte toxicidad que va a
hacer daño a los seres humanos.
Por favor evitar cortocircuitos que pueden provocar un incendio o una descarga eléctrica.
Por favor, compruebe el voltaje de la batería antes de tocar. De lo contrario, se formará un entorno de alta tensión entre
BAT. Habrá de alta tensión entre los terminales y el suelo cuando los circuitos de la batería y el bucle de tensión de
entrada no están aislados.
8. Comunicación de red
La UPS ofrece la interfaz de red inteligente con una tarjeta Ethernet dedicada SMNP (accesorio opcional), que permite
informar de los parámetros y el estado del equipo por medio de comunicaciones de red. Para más detalles, póngase en
contacto con el departamento de servicio
● TCP / IP
Esta serie de UPS puede proporcionar una ranura inteligente en el panel trasero, que es compatible con la mayoría del
software y hardware de la red, como la ejecución de HP vista abierta, vista de red de IBM, el sistema Sun Manager neto y
otros sistemas operativos. La UPS está con la función de inicio de sesión en Internet, que puede suministrar información de
estado del UPS y de la energía de entrada, e incluso posible controlar UPS a través de sistema de gestión de red.
Para obtener más información, por favor diríjase al distribuidor o al departamento de servicio.
9. Introducción Interfaz de comunicaciones
El UPS se comunica con el PC mediante joint relé analógico y la interfaz serie (RS232). El primero transmite la potencia de
entrada y el estado del UPS para PC seleccionando "sobre" o estados "off" del transistor. Este último ofrece seriales de
interfaz de comunicación con el PC para controlar la potencia de entrada y la información del estado de la UPS, y controlar el
UPS también.
Nota: La función de la comunicación sólo es realizable con el cable de la comunicación expresa de esta última.
Interfaz RS232 se configura de la siguiente manera:
◇ Tasa de bits: 2400 bps
◇ Byte: 8 bits
◇ bits de parada: 1 bit
◇ bits de paridad: Ninguno
29
Apéndice 1: Compatibilidad electromagnética Nivel EMC
El producto de la serie está diseñado para cumplir con la siguiente norma.
EMS
IEC61000-4-2(ESD)
Level 4
IEC61000-4-3(RS)
Level 3
IEC61000-4-4(EFT)
Level 4
IEC61000-4-5(Suege)
Level 4
EMI
GB9254-1998/IEC 62040-2
Class B
Apéndice 2: Instrucciones Símbolo:
Símbolos
Símbolo
Significado
Símbolo
Significado
Precaución
Tierra de protección
Peligro alto voltaje
Cancelar alarma
Encendido
Sobre carga
Apagado
Inspección de baterías
Standby or Shutdown
Reciclable
AC
Botón de repetición de pantalla
DC
Batería
30
Anexo 3: Hoja de especificaciones (1-3KVA)
Capacidad nominal
1KVA
1.5KVA
2KVA
3KVA
Entrada
Tensión nominal de entrada
220V or 120V
Frecuencia nominal de entrada
50Hz/60Hz auto-ajustable
Rango de tensión de entrada (el tipo de
220V)
(115~295)±5VAC (media Carga)
Rango de tensión de entrada (del tipo
de 120V)
(55~145) ±5VAC(60% Carga); (65~145) ±5VAC(70% carga)
Frecuencia de entrada
corriente de
entrada
(145~295)±5VAC(full Carga)
(75~145) ±5VAC(80% Carga); (85~145) ±5VAC(100% Carga)
45-55Hz+/-0.5% Tipo 50Hz
55-65Hz+/-0.5% Tipo 60Hz
220V
8A máx.
12A máx.
15A máx.
23A máx.
120V
14A máx.
21A máx.
27A máx.
36A máx.
PFC
≥0.98
THDI
﹤6%
Rango de tensión
de Bypass
220V
Rango de voltaje de tensión de salida pre-ajustada -34V +32V
120V
(95~135) ±5VAC
220V
208VAC /210VAC/220VAC/230VAC/240VAC Ajustes Disponibles
120V
100/110/115/120/127VAC Ajustes Disponibles
Salida
Tensión de salida
salida de PF
0.8/0.9
0.8/0.9
0.8/0.9
0.8/0.9
Potencia de salida (vatios)
800/900
1200/1350
1600/1800
2400/2700
105%~150%: Transfiere la carga a modo bypass después de 30seg.
Capacidad de sobrecarga del inversor
Precisión de tensión
>150% : transfiere la carga después de 300ms
La señal de alarma se activa en ambas situaciones.
±1%
Cresta de carga
03:01
Desde el modo de CA para el modo de
BAT
0ms(Tiempo de transferencia)
Desde el modo de BAT a modo de CA
0ms(Tiempo de transferencia)
Modo Principal
Eficiencia
BAT modo
ECO modo
≧90 % (Full carga)
87%
94%
Frecuencia de salida
En el modo de red
Igual a la frecuencia de entrada
En el modo de batería
(50/60±0.2)Hz
31
Tasa de enganche de fase
≤1Hz/s
Distorsión armónica total de tensión
Full carga Lineal< 3%;Full carga no lineal< 5%
batería
Tipo de pila
Batería VRLA sella da libre de mantenimiento
cantidad
2
Tensión de CC
24V
3
4
4
6
6
Copia de seguridad de tiempo
48V
48V
72V
72V
9AH/ 9AH/12 7AH/1 9AH/12
9AH/12V
7AH/12V
12V
V
2V
V
54.2± 54.2±0. 81.3± 81.3±0.
27.1±0.4V
40.6±0.5V
0.6V
6V
0.9V
9V
Basada en la capacidad de almacenamiento de la Baterías
Método de la carga
Cargador de tres etapas
Batería incorporada
Tensión de salida
corriente de carga
36V
8
96V
7AH/
12V
108.4
±1V
Modelo Standard :1A
Modelo de autonomía extendida: 6A
Control del Sistema y Comunicación
Función
Silencio, arranque frio, reinicio AC, autoarranque
Protección
Protección de sobre temperatura
Testeo de protección de ventiladores
Protección de cortocircuito de salida
Puerto de comunicación
Función del software
visualización
RS232; tarjeta SNMP; USB
Análisis Gráfico, control de encendido / apagado del sistema UPS;
Monitoreo el estado de trabajo de UPS; Record Historia y registro de
eventos
LCD/LED
Apéndice 4: Hoja de especificaciones (6-10KVA)
Capacidad nominal
6KVA
10KVA
Entrada
Tensión nominal de entrada
220V
Frecuencia nominal de entrada
50Hz/60Hz auto-ajustable
Rango de tensión de entrada
Frecuencia de
entrada
(115~295)±5VAC (Media Carga); (145~295)±5VAC(full Carga)
45-55Hz+/-0.5% 50Hz type
55-65Hz+/-0.5% 60Hz type
Corriente de entrada
46A máx.
76A máx.
32
PFC
≥0.99
THDI
﹤5%
Rango de tensión de Bypass
Rango de voltaje de tensión de salida pre-ajustada -34V +32V
Salida
208VAC /210VAC/220VAC/230VAC/240VAC Ajustes
Disponibles
100/110/115/120VAC Ajustes Disponibles
220V
Tensión de salida
120V
Salida de PF
0.8
Potencia de salida (vatios)
4800
105%~125%: 10 min;
Capacidad de sobrecarga del
inversor
125%~150%: 30 seg;
>150%: 100ms;
Precisión de tensión
cresta de carga
Desde el modo de CA para el modo
de BAT
Desde el modo de BAT a modo de
CA
Mains mode
BAT mode
Eficiencia
ECO mode
0.9
0.8
0.9
5400
8000
9000
105% ~ 125%:
3 min;
125%~150%:
30 seg;
>
150%:
100ms;
105% ~ 125%:
10 min;
125%~150%:
30 seg;
>
150%:
100ms;
105% ~ 125%:
3 min;
125%~150%:
30 seg;
>
150%:
100ms;
±1%
03:01
0ms(Tiempo de Transferencia)
0ms(Tiempo de Transferencia)
≧92% (Full Carga)
90%
98%
Frecuencia de salida
En el modo de red
Misma frecuencia de entrada
En el modo de batería
(50/60±0.2)Hz
Tasa de enganche de fase
≤1Hz/s
Distorsión armónica total de tensión
Full carga lineal< 3%;
Full carga no lineal< 5%
Batería
Tipo de pila
Batería Sellada VRLA libre de mantenimiento
Cantidad
14/16
Tensión de CC
168V/192V
Tensión de salida
Método de la carga
189.7±1V/216.8±1V
9AH/12V
or
7AH/12V
Cargador de tres estados
Copia de seguridad de tiempo
Basado en la capacidad de la Baterías
Batería incorporada
Corriente de carga
Modelo Standard:1A
Modelo de autonomía extendida: 1A /3A /5A /8A
33
Control del Sistema y Comunicación
Función
Protección
Puerto de comunicación
Función del software
Visualización
Tiempo de Transferencia Silence; cold start; AC restart; Auto restart.
Protección de sobre
temperatura
Testeo de protección
de ventiladores
Protección de
cortocircuito de salida
RS232; tarjeta SNMP; USB
Análisis Gráfico, control de encendido / apagado del sistema UPS;
Monitoreo el estado de trabajo de UPS; Record Historia y registro de
eventos
LCD/LED
34
35
___________________________________________
www.magomelectronica.com
[email protected]
Calle 8 No. 10-30 - Bodega 2 Zona Industrial La Popa - Dosquebradas
PBX: (57-6) 335 0018
36
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
