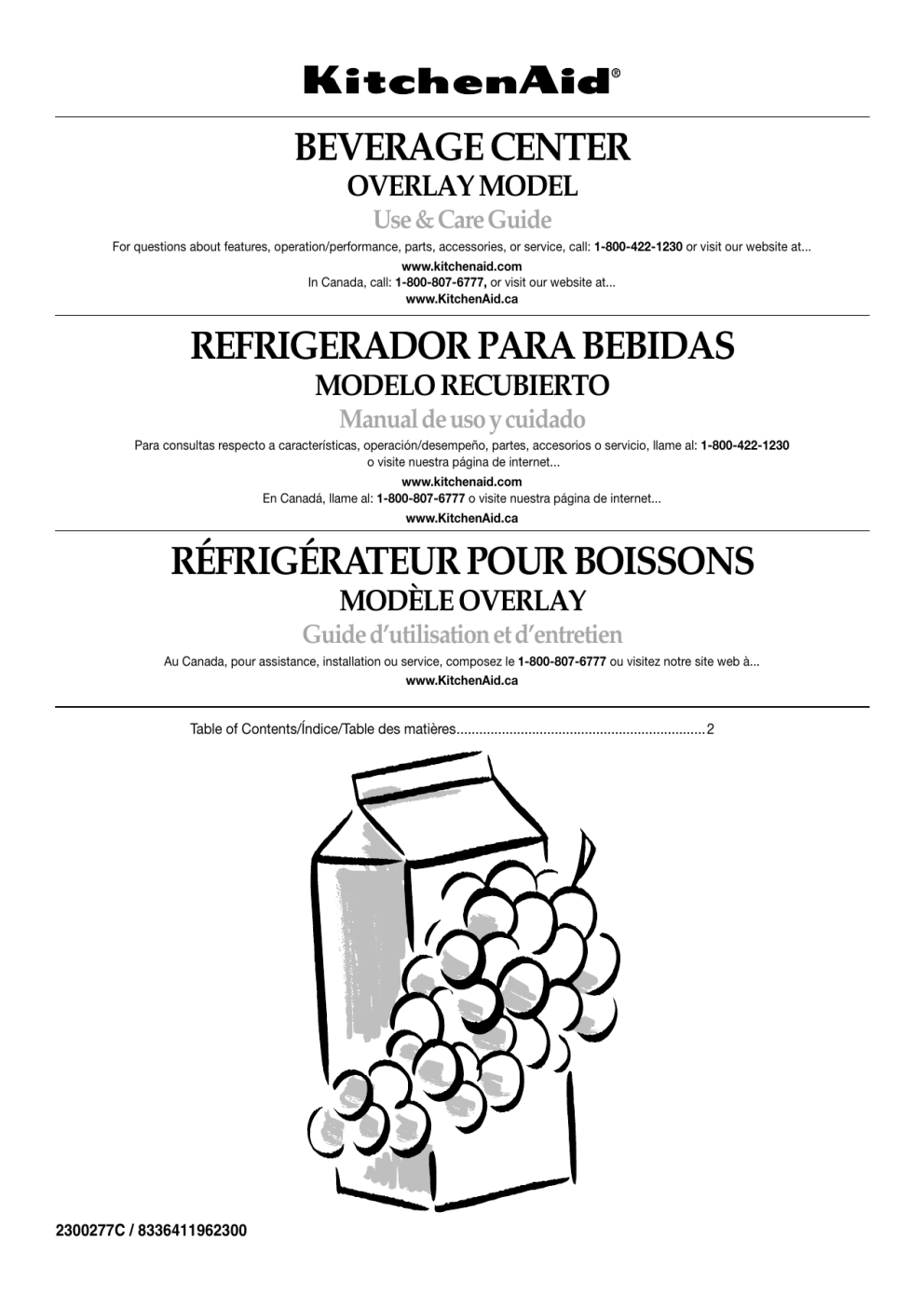

BEVERAGE CENTER
OVERLAY MODEL
Use & Care Guide
For questions about features, operation/performance, parts, accessories, or service, call: 1-800-422-1230 or visit our website at...
www.kitchenaid.com
In Canada, call: 1-800-807-6777, or visit our website at...
www.KitchenAid.ca
REFRIGERADOR PARA BEBIDAS
MODELO RECUBIERTO
Manual de uso y cuidado
Para consultas respecto a características, operación/desempeño, partes, accesorios o servicio, llame al: 1-800-422-1230
o visite nuestra página de internet...
www.kitchenaid.com
En Canadá, llame al: 1-800-807-6777 o visite nuestra página de internet...
www.KitchenAid.ca
RÉFRIGÉRATEUR POUR BOISSONS
MODÈLE OVERLAY
Guide d’utilisation et d’entretien
Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web à...
www.KitchenAid.ca
Table of Contents/Índice/Table des matières.................................................................. 2
2300277C / 8336411962300
TABLE OF CONTENTS
BEVERAGE CENTER SAFETY ................................................................... 3
Proper Disposal of Your Old
Refrigerated Appliance ............................................................................. 3
INSTALLATION INSTRUCTIONS ............................................................... 4
Tools and Parts......................................................................................... 4
Custom Overlay Frame............................................................................. 4
Location Requirements............................................................................. 5
Electrical Requirements ............................................................................ 5
Unpack the Beverage Center ................................................................... 5
Install Custom Overlay Frame .................................................................. 6
Door Closing ............................................................................................. 7
Base Grille................................................................................................. 8
BEVERAGE CENTER USE .......................................................................... 8
Normal Sounds ......................................................................................... 8
Using the Control...................................................................................... 8
Beverage/Wine Racks .............................................................................. 9
Stocking the Beverage Center ................................................................. 9
Lighting the Beverage Center................................................................... 9
BEVERAGE CENTER CARE ..................................................................... 10
Cleaning .................................................................................................. 10
Changing the Light Bulb......................................................................... 10
Vacation and Moving Care ..................................................................... 10
TROUBLESHOOTING ............................................................................... 11
ASSISTANCE OR SERVICE...................................................................... 12
In the U.S.A............................................................................................. 12
In Canada................................................................................................ 12
Accessories............................................................................................. 12
WARRANTY ............................................................................................... 13
ÍNDICE
SEGURIDAD DEL REFRIGERADOR PARA BEBIDAS............................ 14
Cómo deshacerse adecuadamente de su aparato refrigerado viejo .... 14
INSTRUCCIONES DE INSTALACIÓN ...................................................... 15
Piezas y herramientas............................................................................. 15
Marco recubierto a la medida................................................................. 15
Requisitos de ubicación ......................................................................... 16
Requisitos eléctricos............................................................................... 16
Desempaque del refrigerador para bebidas .......................................... 17
Cómo instalar el marco recubierto a la medida ..................................... 17
Cómo cerrar la puerta............................................................................. 19
Rejilla de la base ..................................................................................... 19
USO DEL REFRIGERADOR PARA BEBIDAS.......................................... 19
Sonidos normales ................................................................................... 19
Uso del control........................................................................................ 20
Portabebidas/portabotellas.................................................................... 20
Cómo almacenar en el refrigerador para bebidas ................................. 21
Cómo iluminar el refrigerador para bebidas .......................................... 21
CUIDADO DEL REFRIGERADOR PARA BEBIDAS ................................ 21
Limpieza.................................................................................................. 21
Cómo cambiar el foco ............................................................................ 22
Cuidado durante las vacaciones y mudanzas ....................................... 22
SOLUCIÓN DE PROBLEMAS................................................................... 23
AYUDA O SERVICIO TÉCNICO................................................................ 24
En los EE.UU........................................................................................... 24
En Canadá .............................................................................................. 24
Accesorios .............................................................................................. 24
GARANTÍA ................................................................................................. 25
TABLE DES MATIÈRES
SÉCURITÉ DU RÉFRIGÉRATEUR POUR BOISSONS ........................... 27
Mise au rebut de votre vieil appareil réfrigéré ........................................ 27
INSTRUCTIONS D’INSTALLATION ......................................................... 28
Outillage et pièces .................................................................................. 28
Cadre décoratif personnalisé ................................................................. 28
Exigences d'emplacement ..................................................................... 29
Spécifications électriques....................................................................... 29
Déballage du réfrigérateur pour boissons .............................................. 30
Installation du cadre décoratif personnalisé .......................................... 30
Fermeture de la porte ............................................................................. 32
Grille de la base ...................................................................................... 32
UTILISATION DU RÉFRIGÉRATEUR POUR BOISSONS ....................... 32
Sons normaux......................................................................................... 32
Utilisation de la commande .................................................................... 33
2
Grilles pour le remisage des boissons et du vin .................................... 33
Stockage dans le réfrigérateur pour boissons ....................................... 34
Éclairage du réfrigérateur pour boissons ............................................... 34
ENTRETIEN DU RÉFRIGÉRATEUR POUR BOISSONS ......................... 34
Nettoyage ............................................................................................... 34
Changement de l'ampoule d'éclairage .................................................. 35
Précautions à prendre pour les vacances et
avant un déménagement........................................................................ 35
DÉPANNAGE ............................................................................................. 36
ASSISTANCE OU SERVICE...................................................................... 37
Aux États-Unis ........................................................................................ 37
Au Canada .............................................................................................. 37
Accessoires............................................................................................. 37
GARANTIE.................................................................................................. 38
BEVERAGE CENTER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
DANGER
WARNING
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury when using your beverage center, follow these basic
precautions:
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
■ Do not use an adapter.
■ Do not use an extension cord.
■ Disconnect power before servicing.
■ Replace all parts and panels before operating.
■
■
Remove door or drawer(s) from your old refrigerated
appliance.
■ Use nonflammable cleaner.
■ Keep flammable materials and vapors, such as gasoline,
away from beverage center.
■ Use two or more people to move and install beverage
center.
■
SAVE THESE INSTRUCTIONS
Proper Disposal of Your Old
Refrigerated Appliance
WARNING
Before You Throw Away Your Old Refrigerated Appliance:
■ Take off the door.
■
Leave the racks and shelves in place so that children may not
easily climb inside.
Suffocation Hazard
Remove door or drawer(s) from your old refrigerated
appliance.
Failure to do so can result in death or brain damage.
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned beverage centers are still
dangerous – even if they will sit for “just a few days.” If you are
getting rid of your old beverage center, please follow these
instructions to help prevent accidents.
3
INSTALLATION INSTRUCTIONS
Install Overlay Hooks
Tools and Parts
TOOLS NEEDED:
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
■
Hand drill or electric drill
(properly grounded)
■
¹⁄₂" Brad point doweling
drill bit
■
Phillips screwdriver
■
Scissors
■
Masking tape
■
Tape measure
■
Petroleum jelly
Using a Phillips screwdriver and eight flat-head screws, attach the
overlay hooks to the back of the overlay frame. See “Overlay
Frame–Rear View” for overlay hook locations.
A
PARTS NEEDED:
Custom Overlay Frame—See “Overlay Frame—Rear View.”
Hardware (Optional)
PARTS SUPPLIED:
■
Flat-head screws (8)
■
Overlay plates (2)
■
Round-head screws (8)
■
Overlay hooks (4)
Custom Overlay Frame
If you plan to install a custom overlay frame, you will need to
create the frame yourself or consult a qualified cabinetmaker or
carpenter. See dimension drawings for frame specifications.
IMPORTANT:
■ The thickness of the overlay frame must be ³⁄₄" (1.91 cm).
■
Overlay frame must not weigh more than 10 lbs (4.54 kg).
■
Overlay frames weighing more than recommended may
cause damage to your appliance.
Overlay Frame Dimensions—Rear View
Create the custom overlay frame using the dimensions shown.
3³⁄₄"
(9.53 cm)
1⁵⁄₁₆"
(3.33 cm)
A. Overlay hooks (4)
Door Hinge Holes
■
The views of the top and bottom hinge pin hole show a righthand hinge. Mirror the image for a left-hand hinge.
■
We recommend using a C-clamp and two pieces of scrap
wood (front and back) to help reinforce the overlay frame
when drilling the hinge pin holes.
1. Using a ¹⁄₂" Brad point doweling drill bit, drill a ¹⁄₂" (1.27 cm)
deep hole into the top of the overlay frame for the top hinge
pin as shown.
Top View
4¹³⁄₃₂"
(11.2 cm)
¹⁄₂"
(1.2 cm)
A
Front Surface
A
29⁷⁄₈"
(75.88 cm)
2¹⁵⁄₁₆"
(7.5 cm)
¹⁷⁄₃₂"
(1.35 mm)
Back Surface
A. Radius 5.0
1⁵⁄₁₆"
(3.33 cm)
2¹⁄₂"
(6.4 cm)
23³⁄₄"
(60.33 cm)
A. Overlay hook locations
4
2. Drill a ¹⁄₂" (1.27 cm) deep hole in the bottom of the overlay
frame for the bottom hinge pin as shown.
Bottom View
Electrical Requirements
¹⁄₂"
WARNING
(1.2 cm)
A
Back Surface
Electrical Shock Hazard
Front Surface
¹⁷⁄₃₂"
(1.35 mm)
Plug into a grounded 3 prong outlet.
A. Radius 5.0
Do not remove ground prong.
Do not use an adapter.
Location Requirements
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Before you move your beverage center into its final location, it is
important to make sure you have the proper electrical connection.
Recommended grounding method
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from beverage center.
Failure to do so can result in death, explosion, or fire.
A 115 Volt, 60 Hz., AC only, 15– or 20–amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your beverage center be provided. Use an
outlet that cannot be turned off by a switch. Do not use an
extension cord.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, unplug beverage center or disconnect
power.
To ensure proper ventilation for your beverage center, allow for a
¹⁄₄" (6.35 mm) space on each side and at the top. When installing
your beverage center next to a fixed wall, leave 2¹⁄₂" (6.35 cm)
minimum clearance on the hinge side to allow for the door to
swing open.
NOTE: It is recommended that you do not install the beverage
center near an oven, radiator, or other heat source. Do not install
in a location where the temperature will fall below 55°F (13°C). For
best performance, do not install the beverage center behind a
cabinet door or block the base grille.
Unpack the Beverage Center
WARNING
Excessive Weight Hazard
Use two or more people to move and install
beverage center.
Failure to do so can result in back or other injury.
Remove the Packaging
■
Remove tape and glue residue from surfaces before turning
on the beverage center. Rub a small amount of liquid dish
soap over the adhesive with your fingers. Wipe with warm
water and dry.
■
Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your beverage center.
For more information, see “Beverage Center Safety.”
■
Dispose of/recycle all packaging materials.
¹⁄₄" (6.35 mm)
2¹⁄₂ " (6.35 cm)
When Moving Your Beverage Center:
Your beverage center is heavy. When moving the appliance
for cleaning and service, be sure to cover the floor with
cardboard or hardboard to avoid floor damage. Always pull
the appliance straight out when moving it. Do not wiggle or
“walk” the appliance when trying to move it, as floor
damage could occur.
5
3. Open the door. Lift the front of the door up, pulling straight out
to remove as shown.
Clean Before Using
After you remove all of the packaging materials, clean the inside of
your beverage center before using it. See the cleaning instructions
in “Beverage Center Care.”
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
Attach the Overlay Frame
Install Custom Overlay Frame
IMPORTANT:
■ Create custom overlay frame according to the specifications
in the “Custom Overlay Frame” section.
■
NOTE: If the overlay hooks are not installed, see “Custom Overlay
Frame” for overlay hook locations.
1. Position the overlay frame ¹⁄₂" (1.27 cm) higher than the door.
Be sure to position the overlay hooks to the pilot holes.
KitchenAid is not responsible for the removal or addition of
molding or decorative panels that would not allow access to
the appliance for service.
Remove the Door
IMPORTANT: Do not remove the grease from the washer, top
spacer or top hinge pin. Be sure to set aside the top hinge, top
spacer and washer for later use.
1. Using a Phillips screwdriver, remove the three screws from the
top hinge. Remove the top hinge.
A
B
C
D
E
A. Screws (3)
B. Top hinge
C. Washer
2. Insert the overlay hooks into the top of the holes in the door.
Push against the overlay frame to force the overlay hooks
deeper into the door. Pull the overlay frame straight down to
secure the overlay hooks to the door.
3. Using a Phillips screwdriver, attach the overlay plates to the
bottom of the overlay frame and door as shown.
D. Top spacer
E. Door
2. Remove the three screws from the top spacer. Remove the
top spacer and washer.
A
B
C
D
A. Overlay frame
B. Door
C. Overlay plates (2)
D. Round-head screws (8)
6
Install the Door
Door Closing
IMPORTANT: To ensure proper operation, be sure to grease the
top hinge, top spacer and washer with petroleum jelly.
1. Using a Phillips screwdriver and three screws, attach the top
spacer to the door.
2. Using petroleum jelly, grease the bottom spacer hole and the
bottom hinge pin. Align the washer with the bottom spacer
hole.
3. Slowly lower the door straight and evenly onto the bottom
hinge pin. Be sure the washer stays in place. Close the door.
Be sure the door properly aligns to the cabinet.
NOTE: Provide additional support for the door when moving
the hinges. Do not depend on the door magnets to hold the
door in place while you are working.
4. Using masking tape, secure the door to the cabinet before
installing the top spacer as shown.
Door Closing
Your beverage center has four leveling legs. If your beverage
center seems unsteady or you want the door to close more easily,
adjust the beverage center’s tilt using the instructions below.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
A
B
Failure to follow these instructions can result in death,
fire, or electrical shock.
1. Plug into a grounded 3 prong outlet.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
beverage center.
A. Top spacer
B. Masking tape
Failure to do so can result in back or other injury.
5. Place the washer on the top spacer and align the holes.
Grease the top hinge pin, top spacer and washer with
petroleum jelly. Insert the top hinge pin into the washer and
top spacer.
6. Using a Phillips screwdriver and three screws, attach the top
hinge to the cabinet as shown.
A
2. Move the beverage center into its final location.
3. Turn the leveling legs to the right to lower the beverage center
or turn the leveling legs to the left to raise it. It may take
several turns of the leveling legs to adjust the tilt of the
beverage center.
NOTE: Having someone push against the top of the beverage
center takes some weight off the leveling legs. This makes it
easier to adjust the leveling legs.
B
C
D
E
4. Make sure that the door closes as easily as you like. If not, tilt
the beverage center slightly more to the rear by turning both
front leveling screws to the left. It may take several more turns,
and you should turn both leveling legs the same amount.
F
A. Screws (3)
B. Top hinge
C. Washer
D. Top spacer
E. Door
F. Overlay frame
7. Remove the masking tape from the door.
7
Base Grille
Using the Control
Tools Needed: Phillips screwdriver
For your convenience, your beverage center control is preset at
the factory. When you first install your beverage center, make sure
that the control is still preset to the mid-setting as shown.
Remove the Base Grille
1. Open the beverage center door.
2. Using a Phillips screwdriver, remove the two screws. Push
both tabs in toward the center to release the base grille from
the beverage center.
Adjusting Controls
A
B
A
A. Tabs
B. Screws
3. Remove the base grille.
Replace the Base Grille
1. Open the beverage center door.
2. Position the base grille so that both tabs align and the base
grille snaps into place. Replace the two screws. Tighten the
screws.
The mid-setting indicated in the previous section should be
correct for normal usage. The control is set correctly when
beverages are as cold as you like.
If you need to adjust the temperature, wait at least 24 hours
between adjustments and then recheck the temperature.
To make the beverage center colder, adjust the control to the next
higher setting. To make the beverage center less cold, adjust the
control to the next lower setting.
Temperature Separator (Temperature Display)
The temperature separator displays the current temperatures
(Fahrenheit or Celsius) for the upper, middle and lower zones
(compartments) of the beverage center. To adjust the temperature
settings, see “Adjusting Controls” earlier in this section.
Dimmer
Upper
Middle
Lower
F
BEVERAGE CENTER USE
Normal Sounds
Your new beverage center may make sounds that your old one
didn’t make. Because the sounds are new to you, you might be
concerned about them. Most of the new sounds are normal. Hard
surfaces, such as the flooring and surrounding structures, can
make the sounds seem louder. The following describes the kinds
of sounds and what may be making them.
■ Your beverage center is designed to run more efficiently to
keep your food items at the desired temperatures and to
minimize energy usage. The high efficiency compressor and
fans may cause your beverage center to run longer than your
old one. You may also hear a pulsating or high-pitched sound
from the compressor or fans adjusting to optimize
performance.
■
Rattling noises may come from the flow of refrigerant or items
stored inside the beverage center.
■
As each cycle ends, you may hear a gurgling sound due to the
refrigerant flowing in your beverage center.
■
You may hear water running into the drain pan when the
beverage center is defrosting.
■
You may hear clicking sounds when the beverage center
starts or stops running.
8
A
B
C
A. Dimmer
B. Upper zone display
C. Middle zone display
D. Lower zone display
E. Fahrenheit/Celsius
D
E
Beverage/Wine Racks
To Remove and Replace the Racks
1. Pull the rack forward until it stops. Push in on the tabs to
release the rack. Continue pulling the rack forward and lift it
up and out of the rack supports.
A
A
A. Tabs
2. Replace the rack by inserting the rack into the supports and
sliding it toward the rear of the beverage center.
Stocking the Beverage Center
NOTE: For optimum beverage and wine storage, place white
wines at the top of the beverage center in the wine rack. Place red
wines at the bottom.
To Stock the Beverage Center
1. Start stocking the beverage center with the bottom display
rack.
2. Starting on the left-hand side, place the first bottle of wine on
the bottom of the rack with the neck of the bottle facing the
back of the beverage center.
3. Place the next bottle on its side with the neck of the bottle
facing the front of the beverage center.
4. Alternate in this manner until the display rack is full.
5. Pull the next rack forward.
6. Starting on the left-hand side, place the first bottle on the rack
with the neck of the bottle facing forward.
7. Place the next bottle on the shelf with the neck of the bottle
facing the rear of the beverage center.
8. Continue alternating in this manner until the rack is full.
9. Slide the rack into place and continue stocking each
remaining rack as described above.
10. Place juices, sodas or other canned beverages on the glass
shelves.
To Remove and Replace the Bottom Rack
1. Lift the rack (front and back) up and pull straight out to
remove.
Lighting the Beverage Center
2. Replace the rack by pushing it straight back and over the
stop. Continue pushing the rack straight back and evenly until
it is in place.
The beverage center has an interior light that comes on anytime
the door is opened. You may also turn the light on at any time by
opening the door and pressing the exterior switch located beside
the temperature control knob on the base grille.
NOTE: Leaving the light on for an extended period of time will
slightly increase the temperature of the beverage center.
9
BEVERAGE CENTER CARE
Cleaning
WARNING
Changing the Light Bulb
NOTE: Not all appliance bulbs will fit your beverage center. Be
sure to replace the bulb with one of the same size, shape, and
wattage.
To change the light bulb:
1. Unplug beverage center or disconnect power.
2. Using a Phillips screwdriver, remove the screw located at the
back of the light shield. Pull the light shield back to remove the
tabs from the appliance. Remove the light shield.
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
B
Clean the beverage center about once a month to avoid buildup
of odors. Wipe up spills immediately.
To clean your beverage center:
1. Unplug beverage center or disconnect power.
2. Remove all racks and shelves from inside the beverage center.
3. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
■ To avoid damaging wood trim pieces, do not immerse the
entire rack into water when cleaning.
■
■
Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior
and door liners or gaskets. Do not use paper towels,
scouring pads, or other harsh cleaning tools. These can
scratch or damage materials.
IMPORTANT: This cleaner is for stainless steel parts only!
Do not allow the Stainless Steel Cleaner and Polish to come
into contact with any plastic parts such as the trim pieces,
dispenser covers or door gaskets. If unintentional contact
does occur, clean plastic part with a sponge and mild
detergent in warm water. Dry thoroughly with a soft cloth.
5. Replace the racks and shelves.
6. Clean the condenser coils regularly. They are located behind
the base grille. Coils may need to be cleaned as often as every
other month. This may help save energy.
■ Remove the base grille. See “Base Grille.”
■
Use a vacuum cleaner with an extended attachment to
clean the condenser coils when they are dusty or dirty.
■
Replace the base grille.
7. Plug in beverage center or reconnect power.
10
A. Light shield
B. Tabs
C. Screw
3. Replace the bulb.
4. Reinstall the light shield by inserting the tabs. Align the holes
and insert the screw. Tighten the screw.
5. Plug in beverage center or reconnect power.
To help remove odors, you can wash interior walls with a
mixture of warm water and baking soda (2 tbs to 1 qt
[26 g to 0.95 L] of water).
4. Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water. Do
not use abrasive or harsh cleaners, or cleaners containing
chlorine. These can scratch or damage materials. Dry
thoroughly with a soft cloth.
NOTE: To keep your stainless steel beverage center looking
like new and to remove minor scuffs or marks, it is suggested
that you use the manufacturer’s approved Stainless Steel
Cleaner and Polish. To order the cleaner, see “Accessories.”
C
A
Vacation and Moving Care
Vacations
If you choose to turn the beverage center off before you leave,
follow these steps.
1. Remove all wine bottles from the beverage center.
2. Unplug the beverage center.
3. Clean the beverage center. See “Cleaning.”
4. Tape a rubber or wood block to the top of the door to prop it
open far enough for air to get in. This stops odor and mold
from building up.
Moving
When you are moving your beverage center to a new home, follow
these steps to prepare it for the move.
1. Remove all wine bottles from the beverage center.
2. Unplug the beverage center.
3. Clean, wipe, and dry it thoroughly.
4. Take out all removable parts, wrap them well, and tape them
together so they don’t shift and rattle during the move.
5. Tape the doors shut and tape the power cord to the beverage
center.
When you get to your new home, put everything back and refer to
the “Installation Instructions” section for preparation instructions.
TROUBLESHOOTING
Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.
Your beverage center will not operate
Temperature is too warm
■
Is the door opened often? Be aware that the beverage
center will warm when this occurs. In order to keep the
beverage center cool, try to get everything you need out of the
beverage center at once, keep wine bottles positioned label
side up so that they are easy to find, and close the door as
soon as the wine is removed.
■
Is the control set correctly for the surrounding conditions?
See “Using the Control.”
■
Is the base grille blocked? For best performance, do not
install the beverage center behind a cabinet door or block the
base grille.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
There is interior moisture buildup
Do not remove ground prong.
Do not use an adapter.
■
Is the door opened often? To avoid humidity buildup, try to
get everything you need out of the beverage center at once,
keep wine bottles positioned label side up so that they are
easy to find, and close the door as soon as the wine is
removed. When the door is opened, humidity from the room
air enters the beverage center. The more often the door is
opened, the faster humidity builds up, especially when the
room itself is very humid.
■
Is it humid? It is normal for moisture to build up inside the
beverage center when the air is humid.
■
Is the control set correctly for the surrounding conditions?
See “Using the Control.”
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
■
Is the power supply cord unplugged? Plug into a grounded
3 prong outlet.
■
Has a household fuse blown, or has a circuit breaker
tripped? Replace the fuse or reset the circuit.
■
Is the Beverage Center Control turned to the OFF
position? See “Using the Control.”
The door is difficult to open
The lights do not work
■
Is a light bulb loose in the socket? Unplug beverage center
or disconnect power. Gently remove the bulb and reinsert.
Plug in beverage center or reconnect power.
■
Has a light bulb burned out? Replace with an appliance bulb
of the same wattage, size, and shape. See “Changing the
Light Bulb.”
WARNING
The motor seems to run too much
■
Explosion Hazard
Is the temperature outside hotter than normal? Expect the
motor to run longer under warm conditions. At normal
temperatures, expect your motor to run about 40% to 80% of
the time. Under warmer conditions, expect it to run even more
of the time.
■
Is the door opened often? Expect the motor to run longer
when this occurs. In order to conserve energy, try to get
everything you need out of the beverage center at once, keep
wine bottles positioned label side up so that they are easy to
find, and close the door as soon as the wine is removed.
■
Is the control set correctly for the surrounding conditions?
See “Using the Control.”
■
Is the door closed completely? Push the door firmly shut. If
it will not shut all the way, see “The door will not close
completely” later in this section.
■
Are the condenser coils dirty? This obstructs air transfer and
makes the motor work harder. Clean the condenser coils. See
“Cleaning.”
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
■
Is the gasket dirty or sticky? Clean the gasket and the
surface that it touches. Rub a thin coat of paraffin wax on the
gasket following cleaning.
11
The door will not close completely
■
Are the racks or shelves out of position? Put the racks or
shelves back into their correct positions. See “Beverage
Center Use” for more information.
■
Is the gasket sticking? Clean the gasket and the surface that
it touches. Rub a thin coat of paraffin wax on the gasket
following cleaning.
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If you
still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use factory specified replacement parts. Factory specified
replacement parts will fit right and work right because they are
made with the same precision used to build every new
®
KITCHENAID appliance.
To locate factory specified replacement parts in your area, call us
or your nearest designated service center.
In the U.S.A.
Call the KitchenAid Customer eXperience Center
toll free: 1-800-422-1230.
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Installation information.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
■
Referrals to local dealers, repair parts distributors, and service
companies. KitchenAid designated service technicians are
trained to fulfill the product warranty and provide afterwarranty service, anywhere in the United States.
To locate the KitchenAid designated service company in your
area, you can also look in your telephone directory Yellow Pages.
For further assistance
If you need further assistance, you can write to KitchenAid with
any questions or concerns at:
KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
12
In Canada
Call the KitchenAid Canada Customer eXperience Centre toll free:
1-800-807-6777.
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Referrals to local dealers, repair parts distributors, and
services companies. KitchenAid Canada designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to KitchenAid
Canada with any questions or concerns at:
KitchenAid Canada
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
Accessories
To order accessories, call 1-800-442-9991 and ask for the
appropriate part number listed below or contact your authorized
KitchenAid dealer. In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish
Order Part #4396095
KITCHENAID® REFRIGERATOR WARRANTY
LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, KitchenAid brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “KitchenAid”) will pay for
factory specified parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was
purchased. Service must be provided by a KitchenAid designated service company. YOUR SOLE AND EXCLUSIVE REMEDY UNDER
THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. This limited warranty is valid only in the United States
or Canada and applies only when the major appliance is used in the country in which it was purchased. Proof of original purchase date is
required to obtain service under this limited warranty.
SECOND THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY LINER AND SEALED REFRIGERATION SYSTEM PARTS
In the second through fifth year from the date of purchase, when this major appliance is operated and maintained according to
instructions attached to or furnished with the product, KitchenAid will pay for replacement or repair of the refrigerator/freezer cavity liner
(including labor costs) if the part cracks due to defects in materials or workmanship that existed when this major appliance was
purchased. Also, in the second through fifth year from the date of purchase, when this major appliance is operated and maintained
according to instructions attached to or furnished with the product, KitchenAid will pay for factory specified parts and repair labor for the
following components to correct defects in materials or workmanship in the sealed refrigeration system that existed when this major
appliance was purchased: compressor, evaporator, condenser, dryer, and connecting tubing.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is
used in a manner that is inconsistent to published user or operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or
repair house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty
coverage.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by KitchenAid.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage
results from defects in materials or workmanship and is reported to KitchenAid within 30 days from the date of purchase.
6. Any food or medicine loss due to refrigerator or freezer product failures.
7. Pickup and delivery. This major appliance is intended to be repaired in your home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an
authorized KitchenAid servicer is not available.
10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance
with KitchenAid's published installation instructions.
11. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or
cannot be easily determined.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do
not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This
warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
KITCHENAID SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the
exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty
gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized KitchenAid dealer to determine if another warranty applies.
If you think you need repair service, first see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the
problem after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling
KitchenAid. In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.
5/08
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
13
SEGURIDAD DEL REFRIGERADOR PARA BEBIDAS
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
ADVERTENCIA
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador para
bebidas, siga estas precauciones básicas:
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
■ No quite la terminal de conexión a tierra.
■ No use un adaptador.
■ No use un cable eléctrico de extensión.
■ Desconecte el suministro de energía antes de darle servicio.
■ Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.
■
Remueva la puerta o el(los) cajón(cajones) de su aparato
refrigerado viejo.
■ Use un limpiador no inflamable.
■ Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador para bebidas.
■ Use dos o más personas para mover e instalar el
refrigerador para bebidas.
■
GUARDE ESTAS INSTRUCCIONES
Cómo deshacerse adecuadamente de su
aparato refrigerado viejo
ADVERTENCIA
Peligro de Asfixia
Remueva la puerta o el(los) cajón(cajones) de su
aparato refrigerado viejo.
No seguir esta instrucción puede ocasionar la muerte
o daño al cerebro.
IMPORTANTE: El atrapamiento y asfixia de niños no es un
problema del pasado. Los refrigeradores para bebidas tirados y
abandonados son un peligro, aún si van a quedar ahí “por unos
pocos días”. Si Ud. está por deshacerse de su refrigerador para
bebidas viejo, por favor siga las instrucciones que se dan a
continuación para prevenir accidentes.
14
Antes de descartar su viejo aparato refrigerado:
■ Saque la puerta.
■
Deje las rejillas y los estantes en su lugar así los niños no
pueden meterse adentro con facilidad.
INSTRUCCIONES DE INSTALACIÓN
Piezas y herramientas
Medidas del marco de revestimiento - Vista posterior
HERRAMIENTAS NECESARIAS:
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación.
Lea y siga las instrucciones provistas con cualquiera de las
herramientas enlistadas aquí.
Cree su marco recubierto a la medida utilizando las medidas que
se muestran.
Taladro manual o
eléctrico (debidamente
conectado a tierra)
■
■
Broca de barrena con
punta para cabillas de ½"
■
Destornillador Phillips
■
Tijeras
■
Cinta adhesiva protectora
■
Cinta para medir
■
Petrolato
PIEZAS NECESARIAS:
Marco recubierto a la medida - Vea “Marco recubierto - Vista
posterior”.
Herrajes (opcionales)
PIEZAS SUMINISTRADAS:
■
Tornillos de cabeza
plana (8)
■
Tornillos de cabeza
redonda (8)
■
Placas del revestimiento (2)
■
Ganchos del revestimiento (4)
Marco recubierto a la medida
Si va a instalar un marco recubierto a la medida, deberá hacer el
marco usted mismo o consultar con un carpintero o fabricante de
armarios calificado. Para obtener información acerca de las
especificaciones del marco, vea los gráficos dimensionales.
IMPORTANTE:
■ El grosor del marco recubierto debe ser de ³⁄₄" (1,91 cm).
■
El marco recubierto no debe pesar más de 10 lbs
(4,54 kg).
■
Los marcos recubiertos que pesan más de lo
recomendado pueden dañar su electrodoméstico.
3³⁄₄"
(9,53 cm)
1⁵⁄₁₆"
(3,33 cm)
4¹³⁄₃₂"
(11,2 cm)
29⁷⁄₈"
(75,88 cm)
2¹⁵⁄₁₆"
(7,5 cm)
A
1⁵⁄₁₆"
(3,33 cm)
2¹⁄₂"
(6,4 cm)
23³⁄₄"
(60,33 cm)
A. Ubicaciones de los ganchos recubiertos
Cómo instalar los ganchos recubiertos
Con un destornillador Phillips y ocho tornillos de cabeza plana
ajuste los ganchos recubiertos a la parte posterior del marco
recubierto. Consulte “Marco recubierto - Vista posterior” para ver
las ubicaciones de los ganchos recubiertos.
A
A. Ganchos recubiertos (4)
15
Orificios de la bisagra de la puerta
■
Las vistas del orificio de la espiga de la bisagra superior e
inferior ilustran una bisagra del lado derecho. Refleje la
imagen para una bisagra del lado izquierdo.
■
Recomendamos usar una abrazadera en C y dos piezas de
madera de deshecho (adelante y atrás) para ayudar a reforzar
el marco recubierto cuando taladre los orificios de la espiga
de la bisagra.
1. Con una broca de barrena para cabillas de ½", taladre un
orificio de ½" (1,27 cm) de profundidad en la parte superior
del marco recubierto para la espiga de la bisagra superior,
como se muestra.
Vista superior
NOTA: No se recomienda instalar el refrigerador para bebidas
cerca de un horno, radiador u otra fuente de calor. No la instale en
un lugar donde la temperatura puede ser menor de 55°F (13°C).
Para obtener un óptimo funcionamiento, no instale el refrigerador
para bebidas detrás de la puerta de un armario ni bloquee la rejilla
de la base.
¹⁄₄" (6,35 mm)
¹⁄₂"
(1,2 cm)
A
Superficie frontal
2¹⁄₂ " (6,35 cm)
¹⁷⁄₃₂"
(1,35 mm)
Superficie trasera
Requisitos eléctricos
A. Radio de 5,0
2. Taladre un orificio de ½" (1,27 cm) de profundidad en la parte
inferior del marco recubierto para la espiga de la bisagra
inferior, como se muestra.
Vista inferior
ADVERTENCIA
¹⁄₂"
(1,2 cm)
A
Peligro de Choque Eléctrico
Superficie trasera
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
¹⁷⁄₃₂"
(1,35 mm)
Superficie frontal
No use un cable eléctrico de extensión.
A. Radio de 5,0
Requisitos de ubicación
ADVERTENCIA
Peligro de Explosión
Mantenga los materiales y vapores inflamables,
tales como gasolina, alejados del refrigerador para
bebidas.
No seguir esta instrucción puede ocasionar la muerte,
explosión, o incendio.
Para asegurarse la ventilación adecuada del refrigerador para
bebidas, deje un espacio de ¹/₄" (6,35 mm) a cada lado y por
encima. Si Ud. instala el refrigerador para bebidas próximo a una
pared fija, deje como mínimo 2¹/₂" (6,35 cm) del lado de la bisagra
para permitir que la puerta abra bien.
16
No use un adaptador.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
Antes de mover el refrigerador para bebidas a su ubicación final,
es importante asegurarse de que tiene la conexión eléctrica
adecuada.
Método de conexión a tierra recomendado
Se requiere una fuente de energía eléctrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 ó 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado
sólo para su refrigerador para bebidas. Use un tomacorriente que
no se pueda apagar con un interruptor. No use un cable eléctrico
de extensión.
NOTA: Antes de realizar cualquier tipo de instalación, limpieza o
de quitar un foco de luz, desenchufe el refrigerador para bebidas
o desconecte el suministro de energía.
Desempaque del refrigerador para bebidas
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el refrigerador para bebidas.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
Cómo instalar el marco recubierto
a la medida
IMPORTANTE:
■ Cree un marco recubierto a la medida de acuerdo con las
especificaciones en la sección “Marco recubierto a la
medida”.
■
KitchenAid no es responsable de la remoción o adición de
marcos o paneles decorativos que pudieran impedir darle
servicio al electrodoméstico.
Cómo quitar la puerta
Cómo quitar los materiales de empaque
■
Quite los residuos de cinta y goma de las superficies antes de
encender el refrigerador para bebidas. Frote un poco de
detergente líquido para vajillas sobre el adhesivo con los
dedos. Limpie con agua tibia y seque.
■
No use instrumentos filosos, alcohol para fricciones, líquidos
inflamables o productos de limpieza abrasivos para eliminar
los restos de cinta o goma. Estos productos pueden dañar la
superficie de su refrigerador para bebidas. Para obtener más
información, vea “Seguridad del refrigerador para bebidas”.
■
IMPORTANTE: No quite la grasa de la arandela, del espaciador
superior o de la espiga de la bisagra superior. Asegúrese de
apartar la bisagra superior, el espaciador superior y la arandela
para su uso posterior.
1. Quite con un destornillador Phillips los tres tornillos de la
bisagra superior. Saque la bisagra superior.
A
Deshágase de todos los materiales de embalaje o recíclelos.
B
Cuando mueva su refrigerador para bebidas:
C
Su refrigerador para bebidas es muy pesado. Cuando
mueva el electrodoméstico para limpiarlo y darle servicio,
cerciórese de cubrir el piso con cartón o madera para evitar
daños en el mismo. Al mover el electrodoméstico, siempre
tire directamente hacia afuera. No menee el
electrodoméstico de lado a lado ni lo haga “caminar”
cuando lo trate de mover ya que podría dañar el piso.
Limpieza antes del uso
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador para bebidas antes
de usarlo. Vea las instrucciones de limpieza en “Cuidado del
refrigerador para bebidas”.
Información importante para saber acerca de los estantes
y tapas de vidrio:
D
E
A. Tornillos (3)
B. Bisagra superior
C. Arandela
D. Espaciador superior
E. Puerta
2. Quite los tres tornillos del espaciador superior. Quite el
espaciador superior y la arandela.
3. Abra la puerta. Levante la parte frontal de la puerta,
empujando directamente hacia fuera para quitarla como se
muestra.
No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. El vidrio templado se ha
diseñado para hacerse añicos. Esto es normal. Los estantes
y tapas de vidrio son muy pesados. Use ambas manos al
sacarlos para evitar que se caigan.
17
Cómo fijar el marco recubierto
NOTA: Si los ganchos recubiertos no están instalados, consulte
“Marco recubierto a la medida” para ver las ubicaciones de los
ganchos recubiertos.
1. Ubique el marco recubierto ¹⁄₂" (1,27 cm) por encima de la
puerta. Asegúrese de ubicar los ganchos de revestimiento en
los orificios piloto.
3. Lentamente baje la puerta en forma derecha y pareja hasta la
espiga de la bisagra inferior. Asegúrese de que la arandela se
mantenga en su lugar. Cierre la puerta. Asegúrese de que la
puerta esté correctamente alineada con la carcasa.
NOTA: Provea un soporte adicional para la puerta cuando
mueve las bisagras. No se confíe en que los imanes de la
puerta van a sostener la puerta en su lugar mientras trabaja.
4. Asegure la puerta a la carcasa con cinta adhesiva protectora
antes de instalar el espaciador superior, como se muestra.
A
B
A. Espaciador superior
B. Cinta adhesiva protectora
2. Inserte los ganchos de revestimiento en la parte superior de
los orificios de la puerta. Empuje contra el marco recubierto
para forzar los ganchos recubiertos aún más dentro la puerta.
Jale el marco recubierto directamente hacia abajo para
asegurar los ganchos recubiertos en la puerta.
3. Ajuste con un destornillador Phillips las placas recubiertas a la
parte inferior del marco recubierto y de la puerta, como se
muestra.
5. Ubique la arandela en el espaciador superior y alinee los
orificios. Engrase la espiga de la bisagra superior, el
espaciador superior y la arandela con petrolato. Inserte la
espiga de la bisagra superior en la arandela y el espaciador
superior.
6. Ajuste la bisagra superior a la carcasa con un destornillador
Phillips y tres tornillos, como se muestra.
A
B
C
A
B
C
D
D
A. Marco recubierto
B. Puerta
C. Placas recubiertas (2)
D. Tornillos de cabeza redonda (8)
E
F
Cómo instalar la puerta
IMPORTANTE: Para asegurar el funcionamiento adecuado,
asegúrese de engrasar la bisagra superior, el espaciador superior
y la arandela con petrolato.
1. Ajuste el espaciador superior a la puerta con un destornillador
Phillips y tres tornillos.
2. Engrase con petrolato el orificio del espaciador inferior y la
espiga de la bisagra inferior. Alinee la arandela con el orificio
del espaciador inferior.
18
A. Tornillos (3)
B. Bisagra superior
C. Arandela
D. Espaciador superior
E. Puerta
F. Marco recubierto
7. Quite la cinta adhesiva protectora de la puerta.
Cómo cerrar la puerta
Rejilla de la base
Herramienta necesaria: Destornillador Phillips
Cómo cerrar la puerta
Su refrigerador para bebidas tiene cuatro patas niveladoras. Si su
refrigerador para bebidas parece inestable o usted quiere que la
puerta se cierre con mayor facilidad, ajuste la inclinación del
refrigerador para bebidas usando las instrucciones a
continuación.
Quite la rejilla de la base
1. Abra la puerta del refrigerador para bebidas.
2. Saque los dos tornillos con un destornillador Phillips. Empuje
ambas lengüetas hacia el centro para liberar la rejilla de la
base del refrigerador para bebidas.
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
A
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
A
3. Quite la rejilla de la base.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
1. Conecte a un contacto de pared de conexión a tierra de
3 terminales.
B
A. Lengüetas
B. Tornillos
Vuelva a colocar la rejilla de la base
1. Abra la puerta del refrigerador para bebidas.
2. Coloque la rejilla de la base de manera que ambas lengüetas
estén alineadas y la rejilla de la base encaje en su lugar.
Vuelva a colocar los dos tornillos. Apriete los tornillos.
ADVERTENCIA
USO DEL REFRIGERADOR
PARA BEBIDAS
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el refrigerador para bebidas.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
2. Mueva el refrigerador para bebidas hacia su posición final.
3. Gire las patas niveladoras hacia la derecha para bajar el
refrigerador para bebidas o gírelas hacia la izquierda para
levantarlo. Puede precisar darle varias vueltas a las patas
niveladoras para ajustar la inclinación del refrigerador para
bebidas.
NOTA: Para quitar un poco de peso de las patas niveladoras,
haga que alguien empuje la parte superior del refrigerador
para bebidas. Esto facilita el ajuste de las patas niveladoras.
4. Verifique para asegurarse de que se cierra con la facilidad que
usted desea. De lo contrario, incline el refrigerador para
bebidas ligeramente más hacia la parte posterior, girando
ambos tornillos reguladores frontales hacia la izquierda.
Puede tomar varias vueltas más, y usted deberá girar ambas
patas niveladoras la misma cantidad de veces.
Sonidos normales
Su nuevo refrigerador para bebidas puede hacer ruidos que su
viejo refrigerador para bebidas no hacía. Como estos sonidos son
nuevos para Ud., puede ser que se preocupe. La mayoría de los
sonidos nuevos son normales. Las superficies duras tales como
el piso y las estructuras circundantes pueden hacer que los
sonidos parezcan más fuertes. A continuación se describen los
tipos de sonidos y qué puede causarlos.
■ Su refrigerador para bebidas está diseñado para funcionar
con más eficiencia para conservar sus alimentos a la
temperatura deseada y para reducir al mínimo el uso de
energía. El compresor y los ventiladores de alta eficiencia
pueden causar que su nuevo refrigerador para bebidas
funcione por períodos de tiempo más largos que su
refrigerador para bebidas viejo. También puede escuchar un
sonido pulsante o agudo del compresor o los ventiladores que
se ajustan para un funcionamiento óptimo.
■
Las vibraciones pueden producirse por el flujo de líquido
refrigerante o artículos guardados dentro del refrigerador para
bebidas.
■
Al final de cada ciclo, Ud. puede escuchar un gorgoteo
debido al flujo de líquido refrigerante en su refrigerador para
bebidas.
■
Ud. puede escuchar agua corriendo hacia la bandeja
recolectora cuando el refrigerador para bebidas se está
descongelando.
■
Es posible que escuche sonidos de chasquido cuando el
refrigerador para bebidas comienza o deja de funcionar.
19
Uso del control
Portabebidas/portabotellas
Para su comodidad, el control de su refrigerador para bebidas ha
sido prefijado de fábrica. Al instalar su refrigerador para bebidas
por primera vez, cerciórese de que el control aún esté prefijado en
el ajuste medio, como se ilustra.
Para quitar y volver a colocar los estantes
1. Jale el estante hacia adelante hasta que se detenga. Empuje
las lengüetas para liberar el estante. Continúe jalando el
estante hacia delante y levántelo fuera de los soportes del
mismo.
A
Cómo ajustar los controles
El ajuste medio indicado en la sección previa debe estar correcto
para el uso normal. El control está fijado correctamente cuando
las bebidas están tan frías como a usted le gusta.
Si necesita ajustar la temperatura, espere por lo menos 24 horas
entre un ajuste y otro, y después vuelva a verificar la temperatura.
Para hacer que el refrigerador para bebidas esté más frío, coloque
el control en el siguiente ajuste más alto. Para hacer que el
refrigerador para bebidas esté menos frío, coloque el control en el
siguiente ajuste más bajo.
Separador de temperatura (Pantalla de temperatura)
A
A. Lengüetas
2. Vuelva a colocar el estante insertándolo en los soportes y
deslizándolo hacia atrás del refrigerador para bebidas.
El separador de temperatura muestra las temperaturas actuales
(en Fahrenheit o centígrados) para las zonas (compartimientos)
superior, media e inferior del refrigerador para bebidas. Para
regular los ajustes de temperatura, vea “Cómo ajustar los
controles” anteriormente en esta sección.
Dimmer
A
Upper
B
Middle
C
Lower
D
F
E
A. Reductor de luz
B. Pantalla de la zona superior
C. Pantalla de la zona media
D. Pantalla de la zona inferior
E. Fahrenheit/centígrados
Para quitar y volver a colocar el estante inferior
1. Levante el estante (por la parte frontal y trasera) y jálelo
derecho hacia afuera para quitarla.
2. Vuelva a colocar la rejilla empujando derecho hacia atrás,
pasando el tope. Continúe empujando la rejilla derecho hacia
atrás y uniformemente hasta que quede en su lugar.
20
Cómo almacenar en el refrigerador
para bebidas
NOTA: Para un óptimo almacenamiento de bebidas y vinos,
coloque los vinos blancos en la parte superior del refrigerador
para bebidas, en el portabotellas. Coloque los vinos tintos en la
parte inferior.
Al almacenar en el refrigerador para bebidas
1. Al almacenar en el refrigerador para bebidas, comience por el
portabotellas inferior.
2. Empezando por el lado izquierdo, coloque la primera botella
de vino sobre la parte inferior del estante, con el cuello de la
botella mirando hacia la parte posterior del refrigerador para
bebidas.
3. Coloque la próxima botella al costado, con el cuello de la
botella mirando hacia la parte frontal del refrigerador para
bebidas.
Cómo iluminar el refrigerador para bebidas
El refrigerador para bebidas tiene una luz interior que se enciende
cada vez que se abre la puerta. También puede encender la luz en
cualquier momento, abriendo la puerta y presionando el
interruptor externo que está ubicado al lado de la perilla de
control de temperatura, sobre la rejilla de la base.
NOTA: Si se deja la luz encendida por mucho tiempo, aumentará
ligeramente la temperatura del refrigerador para bebidas.
CUIDADO DEL REFRIGERADOR PARA BEBIDAS
Limpieza
ADVERTENCIA
Peligro de Explosión
4. Alterne de esta manera hasta llenar el estante.
5. Jale hacia delante el próximo estante.
6. Empezando por el lado izquierdo, coloque la primera botella
sobre el portabotellas, con el cuello de la botella mirando
hacia adelante.
7. Coloque la próxima botella sobre el estante, con el cuello de
la botella mirando hacia la parte posterior del refrigerador para
bebidas.
8. Continúe alternando de esta manera hasta llenar el estante.
9. Deslice el estante hacia su lugar y continúe almacenando
cada estante restante como se describe arriba.
10. Coloque los jugos, sodas u otras bebidas envasadas sobre
los estantes de vidrio.
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
Limpie el refrigerador para bebidas más o menos una vez al mes
para evitar la acumulación de olores. Limpie los derrames de
inmediato.
Para limpiar su refrigerador para bebidas:
1. Desenchufe el refrigerador para bebidas o desconecte el
suministro de energía.
2. Retire todas las rejillas y los estantes del interior del
refrigerador para bebidas.
3. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un paño liso y un detergente suave
en agua tibia.
■ Para evitar daños en las piezas del adorno de madera, no
sumerja toda la rejilla en agua cuando la esté limpiando.
■
No use productos de limpieza abrasivos o ásperos, como
aerosoles para ventanas, productos de limpieza para pulir,
líquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza
que contengan productos derivados de petróleo en las
partes de plástico, revestimientos interiores o de la puerta
o juntas. No use toallas de papel, estropajos para fregar u
otros utensilios de limpieza ásperos. Éstos pueden rayar o
dañar los materiales.
■
Para ayudar a eliminar olores, puede lavar las paredes
interiores con una mezcla de agua tibia y bicarbonato de
sodio (2 cucharadas en un cuarto de galón
[26 g en 0,95 L] de agua).
21
4. Lave las superficies externas metálicas pintadas y de acero
inoxidable con una esponja limpia o un paño suave y
detergente delicado con agua tibia. No use productos de
limpieza abrasivos o ásperos o que contengan cloro. Éstos
pueden rayar o dañar los materiales. Seque meticulosamente
con un paño suave.
NOTA: Para mantener como nuevo su refrigerador para
bebidas de acero inoxidable y para quitar marcas o rayaduras
pequeñas, se sugiere usar un limpiador de acero inoxidable
aprobado por el fabricante. Para pedir el limpiador, vea
“Accesorios”.
IMPORTANTE: ¡Este limpiador es solamente para partes de
acero inoxidable!
No permita que el limpiador de acero inoxidable entre en
contacto con ninguna parte de plástico tales como las piezas
decorativas, las tapas del despachador o las juntas de la
puerta. Si se produce contacto no intencional, limpie la pieza
de plástico con una esponja y detergente suave en agua tibia.
Seque meticulosamente con un paño suave.
5. Vuelva a colocar las rejillas y los estantes.
6. Limpie los serpentines del condensador regularmente. Están
ubicados detrás de la rejilla de la base. Quizás necesite
limpiar los serpentines cada dos meses. Esto puede ayudar a
ahorrar energía.
■ Quite la rejilla de la base. Vea “Rejilla de la base”.
■
Use una aspiradora con extensión para limpiar los
serpentines del condensador siempre que estén sucios o
polvorientos.
■
Vuelva a colocar la rejilla de la base.
7. Enchufe el refrigerador para bebidas o reconecte el suministro
de energía.
Cómo cambiar el foco
NOTA: No todos los focos para electrodomésticos son
adecuados para su refrigerador para bebidas. Asegúrese de
reemplazar el foco con otro del mismo tamaño, forma y vataje.
Para cambiar el foco:
1. Desenchufe el refrigerador para bebidas o desconecte el
suministro de energía.
2. Saque el tornillo que está detrás de la pantalla de luz con un
destornillador Phillips. Jale hacia atrás la pantalla de luz para
quitar las lengüetas del electrodoméstico. Saque la pantalla
de luz.
B
C
A
A. Pantalla de luz
B. Lengüetas
C. Tornillo
22
3. Reemplace el foco.
4. Vuelva a instalar la pantalla de luz insertando las lengüetas.
Alinee los orificios e inserte el tornillo. Apriete el tornillo.
5. Enchufe el refrigerador para bebidas o reconecte el suministro
de energía.
Cuidado durante las vacaciones y
mudanzas
Vacaciones
Si Ud. decide apagar el refrigerador para bebidas antes de irse,
siga estos pasos.
1. Saque todas las botellas de vino del refrigerador para
bebidas.
2. Desenchufe el refrigerador para bebidas.
3. Limpie el refrigerador para bebidas. Vea “Limpieza”.
4. Fije un bloque de goma o de madera con cinta adhesiva a la
parte superior de la puerta para que quede abierta y el aire
circule. Esto evita que se formen olores y que crezcan
hongos.
Mudanza
Si Ud. muda su refrigerador para bebidas a una casa nueva, siga
los pasos a continuación para prepararse para la mudanza.
1. Saque todas las botellas de vino del refrigerador para
bebidas.
2. Desenchufe el refrigerador para bebidas.
3. Límpielo, enjuáguelo y séquelo detalladamente.
4. Saque todas las partes desmontables, envuélvalas bien y
asegúrelas con cinta adhesiva para que no se sacudan
durante la mudanza.
5. Sostenga las puertas cerradas y el cable pegado a la carcasa
del refrigerador para bebidas con cinta adhesiva.
Cuando llegue a la casa nueva, ponga todo de nuevo y lea la
sección “Instrucciones de instalación” para obtener instrucciones
de preparación.
SOLUCIÓN DE PROBLEMAS
Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio.
■
¿Está completamente cerrada la puerta? Cierre la puerta
con firmeza. Si no se cierra completamente, vea “La puerta no
cierra completamente” más adelante en esta sección.
■
¿Están sucios los serpentines del condensador? Esto
obstruye la transferencia de aire y hace que el motor trabaje
más. Limpie los serpentines del condensador. Vea “Limpieza”.
Su refrigerador para bebidas no funciona
ADVERTENCIA
La temperatura está demasiado caliente
■
¿Se abre la puerta a menudo? Sea consciente de que el
refrigerador para bebidas se calienta cuando esto ocurre.
Para mantener el refrigerador para bebidas frío, trate de sacar
todo lo que necesite del mismo de una vez, mantenga las
botellas de vino con las etiquetas hacia arriba para que sean
fáciles de encontrar y cierre la puerta una vez que se haya
sacado el vino.
■
¿Se ha ajustado el control correctamente de acuerdo con
las condiciones circundantes? Vea “Uso del control”.
■
¿Está bloqueada la rejilla de la base? Para obtener un
óptimo funcionamiento, no instale el refrigerador para bebidas
detrás de la puerta de un armario ni bloquee la rejilla de la
base.
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
Hay acumulación de humedad en el interior
■
¿Está desenchufado el cable de suministro de energía?
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
■
¿Hay un fusible de la casa fundido o se disparó el
cortacircuitos? Reemplace el fusible o reposicione el
cortacircuitos.
■
¿Está el control del refrigerador para bebidas en la
posición OFF (Apagado)? Vea “Uso del control”.
Las luces no funcionan
■
¿Está flojo un foco? Desenchufe el refrigerador para bebidas
o desconecte el suministro de energía. Quite cuidadosamente
el foco y vuelva a insertarlo. Enchufe el refrigerador para
bebidas o reconecte el suministro de energía.
■
¿Se quemó un foco? Reemplácelo con uno para
electrodomésticos del mismo tamaño, forma y vatiaje. Vea
“Cómo cambiar el foco”.
■
¿Se abre la puerta a menudo? Para evitar la acumulación de
humedad, trate de sacar todo lo que necesite del refrigerador
para bebidas de una vez, mantenga las botellas de vino con
las etiquetas hacia arriba para que sean fáciles de encontrar y
cierre la puerta una vez que se haya sacado el vino. Cuando la
puerta está abierta, la humedad de la habitación entra al
refrigerador para bebidas. La humedad se acumula más
rápido cuanto más seguido se abre la puerta, especialmente
cuando la habitación está muy húmeda.
■
¿Hay humedad? Es normal que se acumule humedad dentro
del refrigerador para bebidas cuando el aire está húmedo.
■
¿Se ha ajustado el control correctamente de acuerdo con
las condiciones circundantes? Vea “Uso del control”.
Es difícil abrir la puerta
ADVERTENCIA
Parece que el motor funciona excesivamente
■
¿Está la temperatura exterior más caliente de lo normal?
En condiciones de calor, el motor funciona por períodos más
largos. Cuando la temperatura es normal, el motor funciona
entre 40% y 80% del tiempo. Bajo condiciones más calientes,
puede funcionar por aún más tiempo.
■
¿Se abre la puerta a menudo? Cuando esto ocurre, el motor
puede funcionar por períodos más largos. Para ahorrar
energía, trate de sacar todo lo que necesite del refrigerador
para bebidas de una vez, mantenga las botellas de vino con
las etiquetas hacia arriba para que sean fáciles de encontrar y
cierre la puerta una vez que se haya sacado el vino.
■
¿Se ha ajustado el control correctamente de acuerdo con
las condiciones circundantes? Vea “Uso del control”.
Peligro de Explosión
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
■
¿Está la junta sucia o pegajosa? Limpie la junta y la
superficie que ésta toque. Frote una capa delgada de cera de
parafina sobre la junta después de la limpieza.
23
La puerta no cierra completamente
■
¿Están fuera de posición las rejillas o los estantes?
Coloque nuevamente las rejillas o los estantes en su posición
correcta. Vea “Uso del refrigerador para bebidas” para
obtener más información.
■
¿Está la junta pegajosa? Limpie la junta y la superficie que
ésta toque. Frote una capa delgada de cera de parafina sobre
la junta después de la limpieza.
ADVERTENCIA
Peligro de Explosión
Use un limpiador no inflamable.
No seguir esta instrucción puede ocasionar la muerte,
explosión o incendio.
AYUDA O SERVICIO TÉCNICO
Antes de solicitar ayuda o servicio técnico, por favor consulte la
sección “Solución de problemas”. Esto le podría ahorrar el costo
de una visita de servicio técnico. Si considera que aún necesita
ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número
completo del modelo y de la serie de su electrodoméstico. Esta
información nos ayudará a atender mejor a su pedido.
Para obtener asistencia adicional
Si necesita piezas de repuesto
Por favor incluya en su correspondencia un número de teléfono
en el que se le pueda localizar durante el día.
Si necesita pedir refacciones, recomendamos que use
únicamente piezas de repuesto especificadas de fábrica. Las
piezas de repuesto especificadas de fábrica encajarán bien y
funcionarán bien ya que están confeccionadas con la misma
precisión empleada en la fabricación de cada electrodoméstico
®
nuevo de KITCHENAID .
Para encontrar piezas de repuesto especificadas de fábrica en su
localidad, llámenos o llame al centro de servicio técnico
designado más cercano a su localidad.
En los EE.UU.
Llame al centro para la eXperiencia del cliente de KitchenAid
sin costo alguno al: 1-800-422-1230.
Nuestros consultores ofrecen ayuda para:
■ Características y especificaciones de nuestra línea completa
de electrodomésticos.
■
Información sobre la instalación.
■
Procedimiento para el uso y mantenimiento.
■
Venta de accesorios y partes para reparación.
■
Asistencia especializada para el consumidor (habla hispana,
problemas de audición, visión limitada, etc.).
■
Recomendaciones con distribuidores locales, compañías que
dan servicio y distribuidores de partes para reparación. Los
técnicos designados por KitchenAid están entrenados para
cumplir con la garantía de producto y ofrecer servicio una vez
que la garantía termine, en cualquier lugar de los Estados
Unidos.
Para localizar a una compañía de servicio designada por
KitchenAid en su área, también puede consultar la sección
amarilla de su guía telefónica.
Si necesita asistencia adicional, puede escribir a KitchenAid con
sus preguntas o dudas a:
KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
En Canadá
Llame al Centro para la eXperiencia del cliente de KitchenAid en
Canadá sin costo alguno al: 1-800-807-6777.
Nuestros consultores ofrecen ayuda para:
■ Características y especificaciones de nuestra línea completa
de electrodomésticos.
■
Procedimiento para el uso y mantenimiento.
■
Venta de accesorios y partes para reparación.
■
Recomendaciones con distribuidores locales, compañías que
dan servicio y distribuidores de partes para reparación. Los
técnicos designados por KitchenAid Canada están
entrenados para cumplir con la garantía del producto y ofrecer
servicio una vez que la garantía termine, en cualquier lugar de
Canadá.
Para obtener asistencia adicional
Si necesita asistencia adicional, puede escribir a KitchenAid
Canada con sus preguntas o dudas a:
KitchenAid Canada
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Por favor incluya en su correspondencia un número de teléfono
en el que se le pueda localizar durante el día.
Accesorios
Para pedir accesorios, llame al 1-800-442-9991 y solicite el
número de pieza apropiado que se detalla a continuación o
póngase en contacto con su distribuidor autorizado de
KitchenAid. En Canadá, llame al 1-800-807-6777.
Limpiador de acero inoxidable
Pida la pieza No. 4396095
24
GARANTÍA DEL REFRIGERADOR DE KITCHENAID®
GARANTÍA LIMITADA
Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, la marca KitchenAid de Whirlpool Corporation o Whirlpool
Canada LP (en lo sucesivo denominada “KitchenAid”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de
reparación para corregir defectos en los materiales o en la mano de obra, existentes en el momento de la compra de este
electrodoméstico principal. El servicio deberá ser suministrado por una compañía de servicio designada por KitchenAid. SU ÚNICO Y
EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE
ESTIPULA EN LA PRESENTE. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá, y se aplica solamente
cuando el electrodoméstico principal se use en el país en el que se ha comprado. Se requiere una prueba de la fecha de compra
original para obtener servicio bajo esta garantía limitada.
GARANTÍA LIMITADA DEL SEGUNDO AL QUINTO AÑO EN EL REVESTIMIENTO DE LA CAVIDAD Y
LAS PIEZAS DEL SISTEMA DE REFRIGERACIÓN SELLADO
Durante el segundo al quinto año desde la fecha de compra, cuando este refrigerador sea operado y mantenido de acuerdo a las
instrucciones adjuntas o provistas con el producto, KitchenAid pagará por el reemplazo o la reparación del revestimiento de la cavidad
del refrigerador/congelador (incluyendo los costos de mano de obra) si la pieza se rompiera debido a defectos de material o de mano
de obra, existentes en el momento de la compra de este electrodoméstico principal. Además, del segundo al quinto año de la fecha de
compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones
adjuntas o provistas con el producto, KitchenAid pagará por las piezas especificadas de fábrica y mano de obra para los componentes
a continuación, para corregir defectos en los materiales o en la mano de obra en el sistema de refrigeración sellado, existentes en el
momento de la compra de este electrodoméstico principal: compresor, evaporador, condensador, secador y los tubos conectores.
EXCLUSIONES DE LA GARANTÍA
Esta garantía limitada no cubre:
1. Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una
familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de
instalación.
2. Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico
principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.
3. Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de
consumo están excluidas de la cobertura de la garantía.
4. Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,
instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de productos no aprobados por
KitchenAid.
5. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a
menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a KitchenAid en un lapso de 30 días
a partir de la fecha de compra.
6. Cualquier pérdida de comida o medicamentos debido a fallas del refrigerador o del congelador.
7. Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en el hogar.
8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodoméstico.
9. Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar
remoto en el cual no haya disponible un técnico de servicio autorizado por KitchenAid.
10. La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera
instalado de conformidad con las instrucciones de instalación publicadas por KitchenAid.
11. Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan
removido, alterado o que no puedan ser identificados con facilidad.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE
CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY.
Algunos estados y provincias no permiten la limitación de la duración de garantías implícitas de comerciabilidad o aptitud, de modo
que la limitación arriba indicada quizás no le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted
tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES O CONSECUENTES
SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO
SEGÚN SE ESTIPULA EN LA PRESENTE. KITCHENAID NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O
CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo
que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que
usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.
Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su distribuidor autorizado de
KitchenAid para determinar si corresponde otra garantía.
Si considera que necesita servicio de reparación, consulte primero la sección “Solución de problemas” del Manual de uso y cuidado. Si
no ha podido resolver el problema después de consultar la sección “Solución de problemas”, puede encontrar ayuda adicional en la
sección “Ayuda o servicio técnico”, o llamando a KitchenAid. En los EE.UU., llame al 1-800-422-1230. En Canadá, llame al
1-800-807-6777.
6/08
25
Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted deberá proporcionar el comprobante
de la compra o una fecha de instalación para obtener
servicio bajo la garantía.
Escriba la siguiente información acerca de su electrodoméstico
principal para ayudarle mejor a obtener asistencia o servicio
técnico si alguna vez llegara a necesitarlo. Deberá tener a mano
el número completo del modelo y de la serie. Usted puede
encontrar esta información en la etiqueta con el número de
modelo y de serie ubicada en el producto.
26
Nombre del distribuidor _________________________________________
Dirección_______________________________________________________
Número de teléfono _____________________________________________
Número de modelo _____________________________________________
Número de serie ________________________________________________
Fecha de compra _______________________________________________
SÉCURITÉ DU RÉFRIGÉRATEUR POUR BOISSONS
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
DANGER
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENT : Pour réduire les risques d'incendie, de choc électrique ou de blessures lors de l'utilisation du
réfrigérateur pour boissons, prendre quelques précautions fondamentales, y compris les suivantes :
Brancher l'appareil sur une prise à 3 alvéoles reliée à
la terre.
■ Ne pas enlever la broche de liaison à la terre.
■ Ne pas utiliser un adaptateur.
■ Ne pas utiliser un câble de rallonge.
■ Débrancher la source de courant électrique avant l'entretien.
■ Replacer pièces et panneaux avant de faire la remise en
marche.
■
Enlever la porte ou le(s) tiroir(s) de votre vieil appareil
réfrigéré.
■ Utiliser un produit de nettoyage ininflammable.
■ Garder les matières et les vapeurs inflammables, telle que
l'essence, loin du réfrigérateur pour boissons.
■ Utiliser deux ou plus de personnes pour déplacer et installer
le réfrigérateur pour boissons.
■
CONSERVEZ CES INSTRUCTIONS
Mise au rebut de votre vieil
appareil réfrigéré
AVERTISSEMENT
Avant de jeter votre vieil appareil réfrigéré :
■ Enlever la porte.
■
Laisser les grilles et tablettes en place de sorte que les enfants
ne puissent pas y pénétrer facilement.
Risque de suffoquer
Enlever la porte ou le(s) tiroir(s) de votre vieil appareil
réfrigéré.
Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.
IMPORTANT : L'emprisonnement et l'étouffement des enfants ne
sont pas un problème du passé. Les réfrigérateurs pour boissons
jetés ou abandonnés sont encore dangereux, même s'ils sont
laissés abandonnés pendant “quelques jours seulement”. Si vous
vous débarrassez de votre vieux réfrigérateur pour boissons,
veuillez suivre les instructions suivantes pour aider à éviter les
accidents.
27
INSTRUCTIONS D’INSTALLATION
Cadre décoratif - vue arrière
Outillage et pièces
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l'installation.
Lire et suivre les instructions fournies avec les outils indiqués ici.
Perceuse manuelle ou
électrique
(convenablement reliée à
la terre)
■
■
Mèche à bois de ½", à
vrille d'amorçage
■
Tournevis Phillips
■
Ciseaux
■
Ruban adhésif de
masquage
■
Mètre ruban
■
Vaseline
PIÈCES NÉCESSAIRES :
Cadre décoratif personnalisé - Voir “Cadre décoratif - vue arrière”.
Quincaillerie (facultatif)
PIÈCES FOURNIES :
■
Vis à tête plate (8)
■
Plaques décoratives (2)
■
Vis à tête ronde (8)
■
Crochets pour cadre
décoratif (4)
Créer le cadre décoratif personnalisé en fonction des dimensions
indiquées.
3³⁄₄"
(9,53 cm)
1⁵⁄₁₆"
(3,33 cm)
4¹³⁄₃₂"
(11,2 cm)
29⁷⁄₈"
(75,88 cm)
2¹⁵⁄₁₆"
(7,5 cm)
A
Cadre décoratif personnalisé
Pour l'installation d'un cadre décoratif personnalisé, l'installateur
devra créer lui-même le cadre ou consulter un ébéniste ou
menuisier qualifié. Voir le dessin des dimensions pour les
spécifications du cadre.
IMPORTANT :
■ L'épaisseur du cadre décoratif doit être de ¾" (1,91 cm).
■
Le poids du cadre décoratif ne doit pas dépasser 10 lb
(4,54 kg).
■
Un cadre décoratif de poids supérieur à la limite
recommandée risque d’endommager l'appareil.
1⁵⁄₁₆"
(3,33 cm)
2¹⁄₂"
(6,4 cm)
23³⁄₄"
(60,33 cm)
A. Emplacement des crochets
pour cadre décoratif
Installation des crochets pour cadre décoratif
À l'aide d'un tournevis Phillips et de huit vis à tête plate, fixer les
crochets à l'arrière du cadre décoratif. Voir “Cadre décoratif - vue
arrière”, pour l'emplacement des crochets.
A
A. Crochets pour cadre décoratif (4)
28
Trous de charnière de porte
■
Les vues du trou (supérieur et inférieur) de l'axe de charnière
correspondent à une charnière de côté droit. Considérer
l'image inverse dans le cas d'une charnière de côté gauche.
■
On recommande l'utilisation d'un serre-joint et de deux cales
de bois (à l'avant et à l'arrière) pour renforcer le cadre
décoratif au moment de percer les trous de l'axe de charnière.
REMARQUE : On recommande de ne pas installer le réfrigérateur
pour boissons près d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer l'appareil en un endroit où la
température pourrait descendre en-dessous de 55°F (13°C). Pour
le meilleur rendement, ne pas installer le réfrigérateur pour
boissons derrière une porte d'armoire ni obstruer la grille de la
base.
1. À l'aide d'une mèche de bois à ½" à vrille d'amorçage, percer
un trou de ½" (1,27 cm) de profondeur dans la partie
supérieure du cadre décoratif pour fixer l'axe de charnière
supérieure - voir l'illustration.
Vue supérieure
¹⁄₂"
¹⁄₄" (6,35 mm)
(1,2 cm)
A
Superficie frontal
¹⁷⁄₃₂"
(1,35 mm)
2¹⁄₂ " (6,35 cm)
Superficie trasera
Spécifications électriques
A. Rayon 5
2. Percer un trou de ½" (1,27 cm) de profondeur dans la partie
inférieure du cadre décoratif pour l'axe de charnière inférieure
- voir l'illustration.
Vue inférieure
AVERTISSEMENT
¹⁄₂"
(1,2 cm)
A
Surface arrière
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Surface avant
¹⁷⁄₃₂"
(1,35 mm)
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
A. Rayon 5
Exigences d'emplacement
AVERTISSEMENT
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur pour boissons.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Avant de placer le réfrigérateur pour boissons à son emplacement
final, il est important de vous assurer d'avoir la connexion
électrique appropriée.
Méthode recommandée de mise à la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou
20 ampères CA seulement, protégée par fusible et adéquatement
mise à la terre est nécessaire. Il est recommandé d'utiliser un
circuit distinct pour alimenter uniquement votre réfrigérateur pour
boissons. Utiliser une prise murale qui ne peut pas être mise hors
circuit à l'aide d'un commutateur. Ne pas utiliser un câble de
rallonge.
REMARQUE : Avant d'exécuter tout type d'installation, nettoyage
ou remplacement d'une ampoule d'éclairage, débrancher le
réfrigérateur pour boissons ou déconnecter la source de courant
électrique.
Pour obtenir une aération appropriée pour votre réfrigérateur pour
boissons, laisser un espace de ¼" (6,35 mm) de chaque côté et
au sommet. En cas d’installation du réfrigérateur près d’un mur
fixe, laisser un minimum de 2¹⁄₂" (6,35 cm) du côté de la charnière
pour permettre à la porte de s’ouvrir sans obstruction.
29
Déballage du réfrigérateur pour boissons
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur pour boissons.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Enlèvement des matériaux d'emballage
■
Enlever tout résidu de ruban adhésif et de colle des surfaces
avant de mettre en marche le réfrigérateur pour boissons.
Frotter une petite quantité de savon liquide à vaisselle sur
l'adhésif avec les doigts. Rincer à l'eau tiède et sécher.
■
Ne pas utiliser d'instruments coupants, d'alcool à friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface de votre réfrigérateur pour boissons.
Pour plus de renseignements, voir “Sécurité du réfrigérateur
pour boissons”.
Installation du cadre décoratif personnalisé
IMPORTANT :
■ Réaliser le cadre décoratif personnalisé selon les
spécifications de la section “Cadre décoratif personnalisé”.
■
KitchenAid n'assume aucune responsabilité en ce qui
concerne la dépose ou l'ajout de plinthes ou de cadres
décoratifs qui entraveraient les interventions de réparation ou
d'entretien du l'appareil.
Dépose de la porte
IMPORTANT : Ne pas ôter la graisse de la rondelle, de la cale
d'espacement supérieure ou de l'axe de charnière supérieure.
Conserver à part la charnière supérieure, la cale d'espacement
supérieure et la rondelle pour utilisation ultérieure.
1. À l'aide d'un tournevis Phillips, retirer les trois vis de la
charnière supérieure. Ôter la charnière supérieure.
A
B
Jeter et recycler tous les matériaux d'emballage.
■
C
Déplacement de votre réfrigérateur pour boissons :
D
Votre réfrigérateur pour boissons est lourd. Lors du
déplacement de l’appareil pour le nettoyage et le service,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer l’appareil tout droit lors du déplacement. Ne
pas incliner l’appareil d’un côté ou de l’autre ni le “faire
marcher” en essayant de le déplacer car le plancher pourrait
être endommagé.
Nettoyage avant utilisation
Après avoir enlevé tous les matériaux d'emballage, nettoyer
l'intérieur du réfrigérateur pour boissons avant de l'utiliser. Voir les
instructions de nettoyage dans “Entretien du réfrigérateur pour
boissons”.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
30
E
A. Vis (3)
B. Charnière supérieure
C. Rondelle
D. Cale d'espacement supérieure
E. Porte
2. Retirer les trois vis de la cale d'espacement supérieure. Ôter la
cale d'espacement supérieure et la rondelle.
3. Ouvrir la porte. Soulever l'avant de la porte; tirer tout droit
pour la retirer - voir l'illustration.
Fixation du cadre décoratif
REMARQUE : Si les crochets pour cadre décoratif ne sont pas
installés, voir “Cadre décoratif personnalisé” pour l'emplacement
des crochets.
1. Placer le cadre décoratif à ½" (1,27 cm) au-dessus de la porte.
Veiller à positionner les crochets sur les avant-trous.
3. Abaisser la porte tout droit, lentement et uniformément, sur
l'axe de charnière inférieure. Veiller à ce que la rondelle reste
en place. Fermer la porte. Veiller à ce que la porte s'aligne
correctement avec la caisse.
REMARQUE : Fournir un support additionnel à la porte lors
du déplacement des charnières. La force d'attraction des
aimants de la porte ne suffit pas à la maintenir en place.
4. À l'aide de ruban adhésif de masquage, fixer la porte à la
caisse avant d'installer la cale d'espacement supérieure - voir
l'illustration.
A
B
2. Insérer les crochets dans la partie supérieure des trous dans la
porte. Pousser contre le cadre décoratif pour enfoncer les
crochets plus profondément dans la porte. Tirer le cadre
décoratif tout droit vers le bas pour immobiliser les crochets
dans la porte.
3. À l'aide d'un tournevis Phillips, fixer les plaques décoratives
sur la partie inférieure du cadre décoratif et de la porte - voir
l'illustration.
A. Cale d'espacement supérieure
B. Ruban adhésif de masquage
5. Placer la rondelle sur la cale d'espacement supérieure et
aligner les trous. Graisser l'axe de charnière supérieure, la cale
d'espacement supérieure et la rondelle avec de la vaseline.
Insérer l'axe de charnière supérieure dans la rondelle et la cale
d'espacement supérieure.
6. À l'aide d'un tournevis Phillips et de trois vis, fixer la charnière
supérieure à la caisse - voir l'illustration.
A
B
C
A
B
C
D
D
A. Cadre décoratif
B. Porte
C. Plaques décoratives (2)
D. Vis à tête ronde (8)
E
Installation de la porte
IMPORTANT : Pour garantir un fonctionnement correct, graisser
la charnière supérieure, la cale d'espacement supérieure et la
rondelle avec de la vaseline.
1. À l'aide d'un tournevis Phillips et de trois vis, fixer la cale
d'espacement supérieure sur la porte.
2. Avec de la vaseline, graisser le trou de la cale d'espacement
inférieure et l'axe de charnière inférieure. Aligner la rondelle
avec le trou de la cale d'espacement inférieure.
F
A. Vis (3)
B. Charnière supérieure
C. Rondelle
D. Cale d'espacement supérieure
E. Porte
F. Cadre décoratif
7. Ôter le ruban adhésif de masquage de la porte.
31
Fermeture de la porte
Grille de la base
Outillage nécessaire : Tournevis Phillips
Fermeture de la porte
Le réfrigérateur pour boissons possède quatre pieds de réglage
de l'aplomb. Si le réfrigérateur pour boissons semble instable ou
si vous désirez que la porte se ferme plus facilement, régler
l'inclinaison de l'appareil en observant les instructions ci-dessous.
Dépose de la grille de la base
1. Ouvrir la porte du réfrigérateur pour boissons.
2. À l'aide d'un tournevis Phillips, ôter les deux vis. Pousser les
deux onglets vers le centre pour dégager la grille de la base
du réfrigérateur pour boissons.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
A
Ne pas utiliser un adaptateur.
3. Retirer la grille de la base.
Réinstallation de la grille de la base
1. Brancher sur une prise à 3 alvéoles reliée à la terre.
AVERTISSEMENT
Risque du poids excessif
1. Ouvrir la porte du réfrigérateur pour boissons.
2. Positionner la grille de la base de façon à ce que les onglets
soient alignés et que la grille de la base s'emboîte. Réinstaller
les deux vis. Serrer les vis.
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur pour boissons.
UTILISATION DU
RÉFRIGÉRATEUR POUR
BOISSONS
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
2. Déplacer le réfrigérateur pour boissons à sa position finale.
3. Tourner les pieds de réglage de l'aplomb vers la droite pour
abaisser le réfrigérateur pour boissons ou tourner les pieds de
réglage de l'aplomb vers la gauche pour le soulever. Il peut
être nécessaire de tourner les pieds de réglage de l'aplomb
plusieurs fois pour ajuster l'inclinaison du réfrigérateur pour
boissons.
REMARQUE : Si une autre personne pousse le haut du
réfrigérateur pour boissons, le poids devient moins lourd sur
les pieds de réglage de l'aplomb, ce qui rend plus facile
l'ajustement des pieds de réglage de l'aplomb.
Sons normaux
Il est possible que le réfrigérateur pour boissons neuf émette des
bruits que l'appareil précédent ne produisait pas. Comme ces
sons sont nouveaux, ils peuvent vous inquiéter. La plupart de ces
nouveaux sons sont normaux. Les sons peuvent vous sembler
plus forts avec des surfaces dures telles que le plancher et les
structures adjacentes. Les descriptions suivantes indiquent les
genres de sons et leur cause possible.
■ Votre réfrigérateur pour boissons est conçu pour fonctionner
de manière plus efficace afin de conserver vos aliments aux
températures désirées et de minimiser la consommation
d'énergie. Le compresseur et les ventilateurs à haute efficacité
peuvent faire fonctionner votre réfrigérateur pour boissons
plus longtemps que l'ancien. Il se peut également que vous
entendiez un bruit saccadé ou aigu provenant du
compresseur ou des ventilateurs qui s'ajustent pour optimiser
la performance.
■
4. S'assurer que la porte ferme comme vous le désirez. Sinon,
incliner le réfrigérateur pour boissons un peu plus vers l'arrière
en tournant les deux vis de réglage de l'aplomb avant vers la
gauche. Plusieurs tours peuvent être nécessaires et il convient
de tourner les deux vis de réglage de l'aplomb de façon égale.
32
A
A. Onglets
B. Vis
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
B
Des vibrations sonores peuvent provenir de l'écoulement du
réfrigérant ou d'articles placés dans le réfrigérateur pour
boissons.
■
■
■
À la fin de chaque programme, vous pouvez entendre un
gargouillement attribuable au réfrigérant qui se trouve dans
votre réfrigérateur pour boissons.
Grilles pour le remisage des
boissons et du vin
Vous pouvez entendre l'écoulement de l'eau dans le plateau
de récupération lorsque le réfrigérateur pour boissons dégivre.
Pour enlever et réinstaller les grilles
Vous pouvez entendre des déclics lorsque le réfrigérateur
pour boissons se met en marche ou s'arrête.
1. Tirer la grille vers l'avant jusqu'à la butée. Appuyer sur les
onglets pour dégager la grille. Continuer à tirer la grille vers
l'avant et la soulever pour la sortir de ses supports.
Utilisation de la commande
A
Pour votre commodité, la commande du réfrigérateur pour
boissons est préréglée à l'usine. Lors de l'installation initiale du
réfrigérateur pour boissons, s'assurer que la commande est
encore préréglée au réglage moyen tel qu'illustré.
Ajustement des commandes
Les réglages moyens indiqués à la section précédente devraient
convenir pour une utilisation normale de l'appareil. La commande
est réglée correctement lorsque les boissons sont à la
température idéale.
S'il est nécessaire d'ajuster la température, attendre au moins
24 heures entre chaque ajustement puis vérifier de nouveau la
température.
Pour rendre le réfrigérateur pour boissons plus froid, ajuster la
commande au réglage plus élevé suivant. Pour rendre le
réfrigérateur pour boissons moins froid, ajuster la commande au
réglage plus bas suivant.
A
A. Onglets
2. Réinstaller la grille en l'insérant dans les supports et en la
faisant glisser vers l'arrière du réfrigérateur pour boissons.
Délimiteur de température (affichage de la température)
Le délimiteur de température affiche les températures actuelles
(en Fahrenheit ou Celsius) pour les zones (compartiments)
supérieure, centrale et inférieure du réfrigérateur pour boissons.
Pour ajuster les réglages de température, voir “Ajustement des
commandes” plus tôt dans cette section.
Dimmer
A
Upper
B
Middle
C
Lower
D
A. Variateur
B. Affichage de la zone supérieure
C. Affichage de la zone centrale
D. Affichage de la zone inférieure
E. Fahrenheit/Celsius
F
E
Dépose et remise en place de la grille inférieure
1. Soulever la grille (à l’avant et à l’arrière) vers le haut et tirer tout
droit pour la retirer.
2. Replacer la grille en la poussant en ligne droite vers l’arrière et
au-dessus de la butée. Continuer de pousser la grille en ligne
droite vers l’arrière jusqu’à ce qu’elle soit en place.
33
Stockage dans le réfrigérateur
pour boissons
REMARQUE : Pour un rangement optimal des boissons et du vin,
placer les vins blancs dans la partie supérieure du réfrigérateur
pour boissons, dans le casier à vin. Placer les vins rouges dans la
partie inférieure.
Stockage dans le réfrigérateur pour boissons
1. Débuter le stockage dans le réfrigérateur pour boissons par le
présentoir du bas.
2. En commençant par le côté gauche, placer la première
bouteille de vin sur le bas de la grille, le goulot de la bouteille
vers l'arrière du réfrigérateur pour boissons.
3. Placer la bouteille suivante à côté, le goulot de la bouteille
vers l'avant du réfrigérateur pour boissons.
Éclairage du réfrigérateur pour boissons
Le réfrigérateur pour boissons comporte une lampe intérieure qui
s'allume chaque fois que la porte est ouverte. La lampe peut aussi
être allumée à tout moment en ouvrant la porte et en appuyant sur
le bouton extérieur situé à côté du bouton de commande de la
température, sur la grille de la base.
REMARQUE : La température du réfrigérateur pour boissons
augmente légèrement si la lumière est laissée allumée pendant
une période prolongée.
ENTRETIEN DU
RÉFRIGÉRATEUR POUR
BOISSONS
Nettoyage
AVERTISSEMENT
4. Alterner ainsi jusqu'à ce que le présentoir soit plein.
5. Tirer la grille suivante vers l'avant.
6. En commençant par le côté gauche, placer la première
bouteille sur la grille, le goulot de la bouteille vers l'avant.
7. Placer la bouteille suivante sur la rangée qui suit, le goulot de
la bouteille vers l'arrière du réfrigérateur pour boissons.
8. Continuer d'alterner ainsi jusqu'à ce que la grille soit pleine.
9. Faire glisser la grille en place et continuer à stocker sur
chaque grille restante comme décrit ci-dessus.
10. Placer les jus de fruits, sodas ou autres boissons en cannettes
sur les tablettes en verre.
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
Nettoyer le réfrigérateur pour boissons environ une fois par mois
pour empêcher une accumulation d'odeurs. Essuyer les
renversements immédiatement.
Pour nettoyer le réfrigérateur pour boissons :
1. Débrancher le réfrigérateur pour boissons ou déconnecter la
source de courant électrique.
2. Retirer toutes les grilles et tablettes de l'intérieur du
réfrigérateur pour boissons.
3. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes à fond. Utiliser une éponge propre ou un
linge doux et un détergent doux dans de l'eau tiède.
■ Pour protéger les pièces de la garniture en bois, ne pas
immerger complètement la grille dans l’eau lors du lavage.
34
■
Ne pas utiliser de nettoyants forts ou abrasifs tels que les
nettoyants à vitre en atomiseurs, nettoyants à récurer,
liquides inflammables, cires nettoyantes, détergents
concentrés, agents de blanchiment ou nettoyants
contenant du pétrole sur les pièces en plastique, les
garnitures intérieures et de portes ou les joints de portes.
Ne pas utiliser d'essuie-tout, tampons à récurer ou autres
outils de nettoyage abrasifs. Ces produits risquent
d'égratigner ou d'endommager les matériaux.
■
Pour aider à éliminer les odeurs, on peut laver les parois
intérieures avec un mélange d'eau tiède et de bicarbonate
de soude (2 c. à soupe pour 1 pinte [26 g pour 0,95 L]
d'eau).
4. Laver les surfaces extérieures en acier inoxydable et peintes
avec une éponge propre ou un linge doux et un détergent
doux dans de l'eau tiède. Ne pas utiliser de produits de
nettoyage forts ou abrasifs, ni de nettoyants à base de chlore.
Ces produits risquent d'égratigner ou d'endommager les
matériaux. Sécher parfaitement avec un linge doux.
REMARQUE : Pour que votre réfrigérateur pour boissons en
acier inoxydable conserve son aspect neuf et pour enlever les
petites égratignures ou marques, il est suggéré d'utiliser le
nettoyant et poli pour acier inoxydable approuvé par le
fabricant. Pour commander le nettoyant, voir “Accessoires”.
IMPORTANT : Ce nettoyant doit être utilisé sur les pièces en
acier inoxydable uniquement!
Veiller à ce que le nettoyant et poli pour acier inoxydable
n'entre pas en contact avec les pièces de plastique telles que
garnitures, couvercles de distributeurs ou joints de porte. En
cas de contact non intentionnel, nettoyer la pièce de plastique
avec une éponge et un détergent doux et de l'eau tiède.
Sécher parfaitement avec un linge doux.
5. Réinstaller les grilles et tablettes.
6. Nettoyer régulièrement les serpentins du condenseur. Ils sont
situés derrière la grille de la base. Il se peut que les serpentins
aient besoin d'être nettoyés tous les deux mois. Ce nettoyage
peut aider à économiser de l'énergie.
■ Retirer la grille de la base. Voir “Grille de la base”.
■
■
Employer un aspirateur avec un accessoire long pour
nettoyer les serpentins du condenseur lorsqu'ils sont
sales ou poussiéreux.
Réinstaller la grille de la base.
7. Brancher le réfrigérateur pour boissons ou reconnecter la
source de courant électrique.
Changement de l'ampoule d'éclairage
REMARQUE : Toutes les ampoules pour appareils ménagers ne
conviendront pas à votre réfrigérateur pour boissons. S'assurer
de faire le remplacement par une ampoule de grosseur, de forme
et de puissance semblables.
Changement de l'ampoule :
1. Débrancher le réfrigérateur pour boissons ou déconnecter la
source de courant électrique.
2. À l'aide d'un tournevis Phillips, ôter la vis située à l'arrière du
protège-ampoule. Tirer le protège-ampoule vers l'arrière pour
retirer les onglets de l'appareil. Ôter le protège-ampoule.
3. Remplacer l'ampoule.
4. Réinstaller le protège-ampoule en insérant les onglets. Aligner
les trous et insérer la vis. Serrer la vis.
5. Brancher le réfrigérateur pour boissons ou reconnecter la
source de courant électrique.
Précautions à prendre pour les vacances et
avant un déménagement
Vacances
Si vous choisissez d'arrêter le réfrigérateur pour boissons avant
de partir, suivre ces étapes.
1. Retirer toutes les bouteilles de vin du réfrigérateur pour
boissons.
2. Débrancher le réfrigérateur pour boissons.
3. Nettoyer le réfrigérateur pour boissons. Voir “Nettoyage”.
4. À l'aide de ruban adhésif, placer un bloc de caoutchouc ou de
bois dans la partie supérieure de la porte de façon à ce qu'elle
soit suffisamment ouverte pour permettre l'entrée de l'air à
l'intérieur, afin d'éviter l'accumulation d'odeur ou de
moisissure.
Déménagement
En cas de déplacement du réfrigérateur pour boissons dans une
nouvelle habitation, suivre ces étapes pour préparer le
déménagement.
1. Retirer toutes les bouteilles de vin du réfrigérateur pour
boissons.
2. Débrancher le réfrigérateur pour boissons.
3. Nettoyer, essuyer et sécher à fond.
4. Retirer toutes les pièces amovibles, bien les envelopper et les
attacher ensemble avec du ruban adhésif pour qu'elles ne
bougent ni ne s'entrechoquent durant le déménagement.
5. Fermer les portes à l'aide de ruban adhésif et fixer le cordon
d'alimentation à la caisse du réfrigérateur pour boissons.
Lorsque vous arriverez à votre nouvelle habitation, remettre tout
en place et consulter la section “Instructions d'installation” pour
les instructions de préparation.
B
C
A
A. Protège-ampoule
B. Onglets
C. Vis
35
DÉPANNAGE
Essayer les solutions suggérées ici d'abord afin d'éviter le coût d'une visite de service non nécessaire.
■
La porte est-elle bien fermée? Bien fermer la porte. Si elle
ne ferme pas complètement, voir “La porte ne ferme pas
complètement” plus loin dans cette section.
■
Les serpentins du condenseur sont-ils sales? Cette
situation fait obstruction au transfert de l’air et fait travailler
davantage le moteur. Nettoyer les serpentins du condenseur.
Voir “Nettoyage”.
Le réfrigérateur pour boissons ne fonctionne pas
AVERTISSEMENT
La température est trop élevée
■
La porte est-elle ouverte fréquemment? Sachez que le
réfrigérateur pour boissons se réchauffera dans ce cas. Afin
de garder l'appareil froid, essayer de sortir du réfrigérateur
pour boissons tout ce dont vous avez besoin en une fois,
placer les bouteilles de vin avec l'étiquette orientée vers le
haut de sorte qu'elles soient faciles à trouver et fermer la porte
dès que le vin a été retiré.
■
Le réglage de la commande est-il correct pour les
conditions existantes? Voir “Utilisation de la commande”.
■
La grille de la base est-elle obstruée? Pour le meilleur
rendement, ne pas installer le réfrigérateur pour boissons
derrière une porte d'armoire ni obstruer la grille de la base.
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
■
Le cordon d'alimentation est-il débranché? Brancher sur
une prise à 3 alvéoles reliée à la terre.
■
Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?
Remplacer le fusible ou réenclencher le disjoncteur.
■
La commande du réfrigérateur pour boissons est-elle
réglée à la position OFF (arrêt)? Voir “Utilisation de la
commande”.
Il existe une accumulation d'humidité à l'intérieur
■
La porte est-elle ouverte fréquemment? Pour éviter une
accumulation d'humidité, essayer de sortir du réfrigérateur
pour boissons tout ce dont vous avez besoin en une fois,
placer les bouteilles de vin avec l'étiquette orientée vers le
haut de sorte qu'elles soient faciles à trouver et fermer la porte
dès que le vin a été retiré. Lorsque la porte est ouverte,
l'humidité de l'air extérieur pénètre dans le réfrigérateur pour
boissons. Plus la porte est ouverte, plus l'humidité s'accumule
rapidement, surtout lorsque la pièce est très humide.
■
La pièce est-elle humide? Il est normal que de l'humidité
s'accumule à l'intérieur du réfrigérateur pour boissons lorsque
l'air est humide.
■
Le réglage de la commande est-il correct pour les
conditions existantes? Voir “Utilisation de la commande”.
Les ampoules ne fonctionnent pas
Une ampoule est-elle desserrée dans la douille?
Débrancher le réfrigérateur pour boissons ou déconnecter la
source de courant électrique. Enlever délicatement l'ampoule
et la réinsérer. Brancher le réfrigérateur pour boissons ou
reconnecter la source de courant électrique.
■
Une ampoule est-elle grillée? La remplacer par une ampoule
pour appareils ménagers de la même taille, forme et
puissance. Voir “Changement de l'ampoule d'éclairage”.
■
La porte est difficile à ouvrir
Le moteur semble fonctionner excessivement
■
La température ambiante est-elle plus élevée que
d'habitude? Prévoir que le moteur fonctionne plus longtemps
dans des conditions de chaleur. Pour des températures
normales, prévoir que le moteur fonctionne à peu près 40 % à
80 % du temps. Dans des conditions plus chaudes, prévoir un
fonctionnement encore plus fréquent.
■
La porte est-elle ouverte fréquemment? Prévoir que le
moteur fonctionne plus longtemps dans ce cas. Afin de
conserver de l'énergie, essayer de sortir du réfrigérateur pour
boissons tout ce dont vous avez besoin en une fois, placer les
bouteilles de vin avec l'étiquette orientée vers le haut de sorte
qu'elles soient faciles à trouver et fermer la porte dès que le
vin a été retiré.
■
36
Le réglage de la commande est-il correct pour les
conditions existantes? Voir “Utilisation de la commande”.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
■
Le joint colle-t-il ou est-il sale? Nettoyer le joint et la surface
qu'il touche. Frotter en appliquant une fine couche de
paraffine sur le joint après le nettoyage.
La porte ne ferme pas complètement
■
Les grilles ou tablettes sont-elles bien en place? Remettre
les grilles et tablettes en bonne position. Voir “Utilisation du
réfrigérateur pour boissons” pour plus de renseignements.
■
Le joint colle-t-il? Nettoyer le joint et la surface qu'il touche.
Frotter en appliquant une fine couche de paraffine sur le joint
après le nettoyage.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez vérifier
“Dépannage”. Cette vérification peut vous faire économiser le
coût d'une visite de service. Si vous avez encore besoin d'aide,
suivez les instructions ci-dessous.
Lors d'un appel, veuillez connaître la date d'achat et les numéros
de modèle et de série complets de votre appareil. Ces
renseignements nous aideront à mieux répondre à votre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange, nous
vous recommandons d'utiliser seulement les pièces de rechange
spécifiées par l'usine. Les pièces de rechange spécifiées par
l'usine conviendront bien et fonctionneront bien parce qu'elles
sont fabriquées selon les mêmes spécifications précises utilisées
®
pour fabriquer chaque nouvel appareil KITCHENAID .
Pour savoir où trouver des pièces de rechange spécifiées par
l'usine dans votre région, nous appeler ou contacter le centre de
service désigné le plus proche.
Aux États-Unis
Téléphoner au Centre pour l'eXpérience de la clientèle de
KitchenAid sans frais : 1-800-422-1230.
Nos consultants fournissent de l'assistance pour :
■ Caractéristiques et spécifications de notre gamme complète
d'appareils ménagers.
■
Renseignements d'installation.
■
Procédés d'utilisation et d'entretien.
■
Vente d'accessoires et de pièces de rechange.
■
Assistance spécialisée au client (langue espagnole,
malentendants, malvoyants, etc.).
■
Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par KitchenAid sont
formés pour remplir la garantie des produits et fournir un
service après garantie partout aux États-Unis.
Pour localiser la compagnie de service désignée par KitchenAid
dans votre région, vous pouvez également consulter les Pages
jaunes.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire à
KitchenAid en soumettant toute question ou problème à :
KitchenAid Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l'on peut vous joindre dans la journée.
Au Canada
Téléphoner sans frais au Centre pour l'eXpérience de la clientèle
de KitchenAid Canada au : 1-800-807-6777.
Nos consultants fournissent de l'assistance pour :
■ Caractéristiques et spécifications de notre gamme complète
d'appareils ménagers.
■
Procédés d'utilisation et d'entretien.
■
Vente d'accessoires et de pièces de rechange.
■
Les références aux concessionnaires, compagnies de service
de réparation et distributeurs de pièces de rechange locaux.
Les techniciens de service désignés par KitchenAid Canada
sont formés pour remplir la garantie des produits et fournir un
service après la garantie, partout au Canada.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire à
KitchenAid Canada en soumettant toute question
ou problème à :
KitchenAid Canada
Centre pour l'eXpérience de la clientèle
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Dans votre correspondance, veuillez indiquer un numéro de
téléphone où l'on peut vous joindre dans la journée.
Accessoires
Pour commander des accessoires, composer le 1-800-442-9991
et demander le numéro de pièce approprié ci-dessous ou
contacter votre marchand autorisé KitchenAid. Au Canada,
composer le 1-800-807-6777.
Nettoyant et poli pour acier inoxydable
Commander la pièce n° 4396095
37
GARANTIE DU RÉFRIGÉRATEUR KITCHENAID®
GARANTIE LIMITÉE
Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, KitchenAid, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignée
“KitchenAid”) paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication qui
existaient déjà lorsque ce gros appareil ménager a été acheté. Le service doit être fourni par une compagnie de service désignée par
KitchenAid. LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique
exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve de la date d’achat d’origine est
exigée pour obtenir un service dans le cadre de la présente garantie limitée.
GARANTIE LIMITÉE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT SUR LA DOUBLURE DE
LA CAVITÉ ET LES PIÈCES DU SYSTÈME DE RÉFRIGÉRATION SCELLÉ
De la deuxième à la cinquième année inclusivement à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et
entretenu conformément aux instructions jointes à ou fournies avec le produit, KitchenAid paiera pour le remplacement ou la réparation
de la doublure de la cavité du réfrigérateur/congélateur (frais de main-d'œuvre inclus) si la pièce se fissure à cause de vices de
matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. De même, de la deuxième à la cinquième
année inclusivement à partir de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux
instructions jointes à ou fournies avec le produit, KitchenAid paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour
corriger les vices de matériaux ou de fabrication dans le système de réfrigération scellé qui existaient déjà lorsque ce gros appareil ménager a été
acheté pour les pièces suivantes : compresseur, évaporateur, condenseur, séchoir et conduits de connexion.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1. Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique
unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas
respectées.
2. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil
ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.
3. Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces
consomptibles ne sont pas couvertes par la garantie.
4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d’électricité ou de plomberie, ou l’utilisation de produits non approuvés par
KitchenAid.
5. Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil
ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés à KitchenAid dans
les 30 jours suivant la date d'achat.
6. Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.
7. Le ramassage et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
8. Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.
9. Les frais de déplacement et de transport pour le service du produit si votre gros appareil ménager est situé dans une région éloignée
où un fournisseur de services d’entretien ou de réparation KitchenAid autorisé n’est pas disponible.
10. La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé
conformément aux instructions d'installation fournies par KitchenAid.
11. Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,
modifiés ou ne peuvent pas être facilement identifiés.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN
USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et
provinces ne permettent pas de limitation sur la durée d’une garantie implicite de qualité marchande ou d'aptitude à un usage
particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits
juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.
LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA
RÉPARATION PRÉVUE CI-DESSUS. KITCHENAID N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU
INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects, de
sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques
spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.
Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand KitchenAid autorisé pour déterminer
si une autre garantie s'applique.
Si vous avez besoin d'un service de réparation, voir d’abord la section “Dépannage” du guide d'utilisation et d'entretien. Si vous êtes
dans l'incapacité de résoudre le problème après avoir vérifié la section “Dépannage”, vous pourrez trouver de l’aide supplémentaire en
vérifiant la section “Assistance ou service” ou en appelant KitchenAid. Aux É.-U., composer le 1-800-422-1230. Au Canada, composer
le 1-800-807-6777.
6/08
38
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil ménager pour mieux vous aider à obtenir assistance ou
service en cas de besoin. Vous devrez connaître le numéro de
modèle et le numéro de série au complet. Vous trouverez ces
renseignements sur la plaque signalétique située sur le produit.
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série ________________________________________________
Date d’achat____________________________________________________
39
2300277C /
8336411962300
1/10
© 2010. All rights reserved.
® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada
Printed in Mexico
Todos los derechos reservados. ® Marca registrada/TM Marca de comercio de KitchenAid, U.S.A., usada en Canadá bajo licencia de KitchenAid Canada
Impreso en México
Tous droits réservés.
® Marque déposée/TM Marque de commerce de KitchenAid, U.S.A., Emploi sous licence par KitchenAid Canada au Canada Imprimé au Mexique

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
