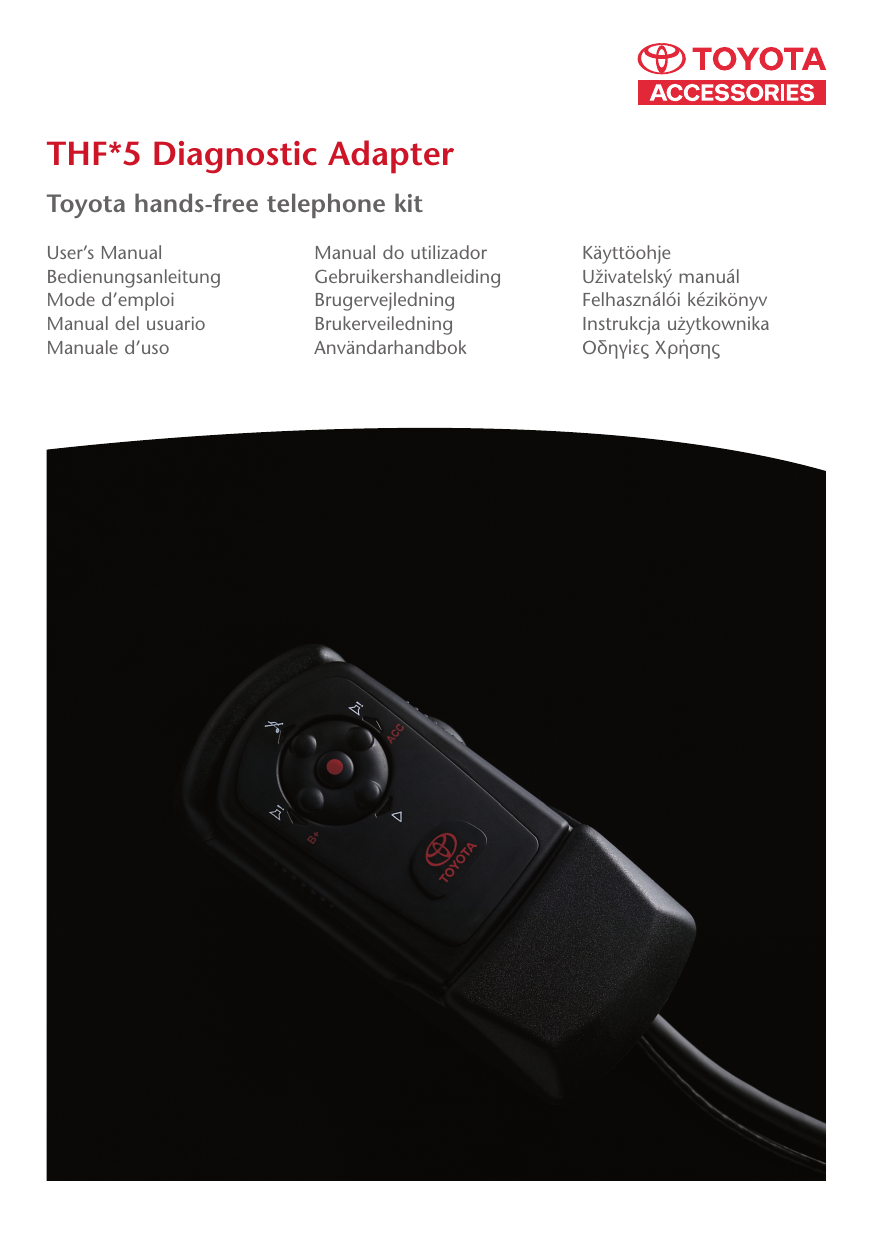

THF*5 Diagnostic Adapter
Toyota hands-free telephone kit
User’s Manual
Bedienungsanleitung
Mode d’emploi
Manual del usuario
Manuale d’uso
Manual do utilizador
Gebruikershandleiding
Brugervejledning
Brukerveiledning
Användarhandbok
Käyttöohje
Uživatelský manuál
Felhasználói kézikönyv
Instrukcja użytkownika
Οδηγίες Χρήσης
GB
F
Contents
Table des matières
General .................................................................... 7
Généralités ............................................................. 19
Using the THF*5 Diagnostic adapter ........................ 7
Utilisation de l’adapteur de diagnostic THF*5 ......... 19
Step 1 Checking B+ power connection .................... 7
Etape 1 Vérification de la connexion
Step 2 Checking ACC power connection ................. 7
à l’alimentation B+ ................................................. 19
Step 3 Checking speaker connection ....................... 8
Etape 2 Vérification de la connexion
Step 4 Checking radio-mute connection .................. 8
à l’alimentation ACC .............................................. 19
Step 5 Checking microphone and overall system .......8
Etape 3 Contrôle de la connexion
des haut-parleurs ................................................... 20
D
Inhalt
Etape 4 Contrôle de la connexion
du silencieux de la radio ........................................ 20
Allgemeines ........................................................... 11
Etape 5 Contrôle du microphone et
Benutzung des THF*5 Diagnoseadapters ................ 11
de l’ensemble du système ........................................20
Schritt 1/ Überprüfen des B+ Stromanschlusses ..... 11
I
Schritt 2/ Überprüfen des ACC Stromanschlusses ... 11
Indice
Schritt 3/ Überprüfen des Lautsprecheranschlusses
(für THF25 & THF35) ............................................. 12
Generalità .............................................................. 23
Schritt 4/ Überprüfen des Anschlusses für die
Utilizzo dell’adattatore diagnostico THF*5 ........... 23
Radiostummschaltung (für THF25 & THF35) .......... 12
Passo 1/ Controllo del collegamento
Schritt 5/ Überprüfen des Mikrofons und
della corrente B+ .................................................... 23
des Gesamtsystems .................................................12
Passo 2/ Controllo del collegamento
della corrente ACC ................................................. 23
E
Indice
Passo 3/ Controllo del collegamento
dell’altoparlante (per THF25 e THF35) ................... 24
Generalidades ....................................................... 15
Passo 4/ Controllo del collegamento
Uso del adaptador para diagnóstico THF*5 ............ 15
radio-muting (per THF25 e THF35) ........................ 24
Paso 1/ Comprobación de la conexión
Passo 5/ Controllo del microfono e del
de alimentación B+ ................................................ 15
sistema complessivo .................................................24
Paso 2/ Comprobación de la conexión
P
de alimentación ACC ............................................. 15
Índice
Paso 3/ Comprobación de la conexión
del altavoz (para los modelos THF25 y THF35) ...... 16
Informação geral ................................................... 27
Paso 4/ Comprobación del silenciador
Usar o adaptador de diagnóstico THF*5 .............. 27
de radio (para los modelos THF25 y THF35) .......... 16
Passo 1/ Verificar a alimentação eléctrica B+ .......... 27
Paso 5/ Comprobación del micrófono
Passo 2/ Verificar a alimentação eléctrica ACC ....... 27
y del sistema como un todo.....................................16
Passo 3/ Verificar a ligação dos altifalantes
(para THF25 & THF35) .......................................... 28
Passo 4/ Verificar a ligação do silêncio
do rádio (para THF25 & THF35) ............................ 28
Passo 5/ Verificar o microfone e o sistema
em geral...................................................................28
Manual Ref. no. ATM 000 030-0
3
NL
S
Inhoud
Innehåll
Algemeen .............................................................. 31
Allmänt .................................................................. 43
Gebruik van de THF*5-diagnoseadapter ............... 31
Använda den diagnostiska adaptern
Stap 1/ Controle van de verbinding
för THF*5 ............................................................... 43
met de voeding B+ ................................................ 31
Steg 1/ Kontrollera B+-strömanslutningen .............. 43
Stap 2/ Controle van de verbinding
Steg 2/ Kontrollera strömanslutningen
met de ACC-voeding ............................................. 31
i ACC-läget ............................................................ 43
Stap 3/ Controle van de luidsprekerverbinding
Steg 3/ Kontrollera högtalaranslutningarna
(voor THF25 & THF35) .......................................... 32
(för THF25 & THF35) ............................................. 44
Stap 4/ Controle van de mute-verbinding (om de
Steg 4/ Kontrollera anslutningen för tyst radio
radio stiller te zetten) (voor THF25 & THF35) ........ 32
(för THF25 & THF35) ............................................. 44
Stap 5/ Controle van de microfoon en
Steg 5/ Kontrollera mikrofonen
het systeem in zijn geheel ........................................32
och hela systemet ....................................................44
DK
Indholdsfortegnelse
FIN
Sisältö
Generel information .............................................. 35
Yleistä .................................................................... 47
Brug af THF*5-diagnoseadapteren ........................ 35
THF*5-diagnostiikka-adapterin käyttö ................... 47
Trin 1/Kontrol af B+-strømforbindelsen .................. 35
Vaihe 1 / B+-virtakytkennän tarkistus ...................... 47
Trin 2/Kontrol af ACC-strømforbindelse ................. 35
Vaihe 2 / ACC-virtakytkennän tarkistus ................... 47
Trin 3/Kontrol af højttalerforbindelse
Vaihe 3 / Kaiutinliitännän tarkistus
(til THF25 og THF35) ............................................. 36
(THF25 ja THF35) ................................................... 48
Trin 4/Kontrol af radio lydløs-forbindelsen
Vaihe 4 / Radion mykistysliitännän tarkistus
(til THF25 og THF35) ............................................. 36
(THF25 ja THF35) ................................................... 48
Trin 5 Kontrol af mikrofonen og systemet generelt...36
Vaihe 5 / Mikrofonin ja koko järjestelmän tarkistus ...48
N
CZ
Innhold
Obsah
Generelt ................................................................ 39
Obecné informace ................................................ 51
Bruke THF*5-diagnostiseringsadapteren ............... 39
Práce s diagnostickém adaptérem THF*5 ............. 51
Trinn 1 / Sjekke B+-forbindelsen ............................. 39
Krok 1. Kontrola připojení napájení B+ ................... 51
Trinn 2 / Sjekke ACC-forbindelsen .......................... 39
Krok 2. Kontrola připojení napájení ACC ................ 51
Trinn 3 / Sjekke høyttalerforbindelse
Krok 3. Kontrola zapojení reproduktorů
(THF25 og THF35) ................................................. 40
(u systému THF25 a THF35) ................................... 52
Trinn 4 / Sjekke mute-funksjonen
Krok 4. Kontrola zapojení ztlumení rádia
(THF25 og THF35) ................................................. 40
(u systému THF25 a THF35) ................................... 52
Trinn 5 / Sjekke mikrofonen og systemet generelt ....40
Krok 5. Kontrola mikrofonu a celého systému ..........52
Manual Ref. no. ATM 000 030-0
4
H
Tartalomjegyzék
Általános útmutató ................................................ 55
A THF*5 diagnosztikai adapter használata .............. 55
1.lépés/B+elektromos csatlakozásának
ellenőrzése ............................................................. 55
2.lépés/Gyújtás elektromos csatlakozásának
ellenőrzése ............................................................. 55
3.lépés/Hangszóró-csatlakozás ellenőrzése ............. 56
4.lépés/Rádiónémító csatlakozásának
ellenőrzése ............................................................. 56
5.lépés/Mikrofon és teljes rendszer ellenőrzése.........56
PL
Spis treści
Uwagi ogólne ........................................................ 59
Używanie złącza diagnostycznego THF*5 ............. 59
Czynność 1/ Kontrola połączenia zasilania B+ ........ 59
Czynność 2/ Kontrola połączenia zasilania ACC ..... 60
Czynność 3/ Kontrola połączenia głośnika
(dotyczy THF25 i THF35) ....................................... 60
Czynność 4/ Kontrola połączenia wyciszenia
radia (dotyczy THF25 i THF35) ............................... 60
Czynność 5/ Kontrola mikrofonu i ogólne
sprawdzenie systemu ...............................................60
GR
Περιεχόµενα
Γενικά .................................................................... 63
Οδηγίες χρήσης του διαγνωστικού
προσαρµογέα THF*5 ............................................ 63
Βήµα 1/ Έλεγχος ηλεκτρικής σύνδεσης B+ ............. 63
Βήµα 2/ Έλεγχος ηλεκτρικής σύνδεσης ACC .......... 64
Βήµα 3/ Έλεγχος σύνδεσης ηχείου
(για THF25 & THF35) ............................................ 64
Βήµα 4/ Έλεγχος σύνδεσης σίγασης
ραδιοφώνου (για THF25 & THF35) ....................... 64
Βήµα 5/ Έλεγχος µικροφώνου
και ολόκληρου του συστήµατος...............................64
Manual Ref. no. ATM 000 030-0
5
General
Please read this instruction manual carefully so that you are able to utilize the full functional range
of the THF*5 hands-free set when using the diagnostic adapter.
With the THF*5 diagnostic adapter you can safely and quickly check the operation and function of
the THF*5 hands-free set without the need to use a mobile phone. The diagnostic adapter should
only be used once the THF*5 kit has been installed according to the Toyota installation manual.
Should you encounter any problems with the kit’s functionality, please refer to the THF*5 troubleshooting guide before replacing any parts.
Using the THF*5 Diagnostic Adapter
The diagnostic adapter should be placed into the THF*5 holder in place of the phone cradle. With
the adapter in place, you can test the installation and operation of the THF*5 kit.
Symbols can be seen around the control panel and in the middle of the THF*5 diagnostic adapter.
Each symbol indicates a step or status enabling you to check the hands-free set.
Step 1/ Checking B+ power connection
Correct function With the adapter in place, turn the key to the ACC position and then turn it
back again. The left-hand diode (indicated by ‘B+’ symbol) should illuminate(*)
to show a correct connection of the B+ signal between the THF*5 kit and the
vehicle. This diode should remain illuminated even after the key is removed. It
should only switch off again if the diagnostic adapter is removed from the
THF*5 kit or the vehicle battery is disconnected.
Remedy
If the left-hand diode does not illuminate then there is a problem with the B+
connection between the THF*5 system and the vehicle. Please refer to troubleshooting guide for steps on checking wiring connections.
(*) The left-hand diode will illuminate in two different colours. If a THF15 or THF25 system is
installed then the diode will illuminate in green. If the THF35 system is installed, the diode will
illuminate in yellow (to indicate that it has detected a DSP device).
Step 2/ Checking ACC power connection
Correct function With the adapter in place and the ignition key turned to the ACC position, the
right–hand diode (indicated by ‘ACC’ symbol) should illuminate in green to
show a correct connection of the ACC signal between the THF*5 kit and the
vehicle. This diode indicates that the THF*5 kit is supplied with the correct
voltage. It should turn off again when the key is removed.
Remedy
If the right-hand diode does not illuminate with the key in ACC position, there is
a problem with the ACC connection between the THF*5 system and the vehicle.
Please refer to trouble-shooting guide for steps on checking wiring connections.
Manual Ref. no. ATM 000 030-0
7
Step 3/ Checking speaker connection (for THF25 & THF35)
Correct function Press the left-hand button (indicated by loud-speaker symbol) on the
diagnostic adapter to create a 1000Hz tone, or the right-hand button (also
indicated by loud-speaker symbol) to create a 100Hz tone. These tones should
be heard clearly through the passenger side front speaker of the vehicle. To
stop the tones simply depress the same button you pressed to start the tone.
While the tone is playing, the mute function should also engage (see step 4 of
this manual).
Remedy
If there is no tone, the tone is unclear or the tone comes through a different
speaker than the front passenger speaker, check the wiring connections. Please
refer to the trouble-shooting guide for this procedure.
Step 4/ Checking radio-mute connection (for THF25 & THF35)
Correct function Press the upper button in order to mute the vehicle radio (the upper diode will
turn yellow when the mute function is engaged). Pressing the button a second
time will reactivate the radio signal and cancel the mute function (the radio
must be turned on for it to be reactivated).
Remedy
If the vehicle radio does not mute when the mute function is toggled on
(upper diode showing in green) check the wiring connections. Please refer to
the trouble-shooting guide for this procedure.
Step 5/ Checking microphone and overall system
Correct function To test the microphone connection it is possible to make a short voice
recording (20 secs) on the diagnostic adapter. To do this, press the central
button (marked with the ‘record’ symbol) and record a short sentence by
talking normally, from the driver’s position, and towards the microphone. It is
advisable first to press the mute button (see step 4) before making a recording.
To interrupt the recording before the end of the 20 secs simply press the
record button a second time. While the diagnostic adapter is in record mode,
the lower diode will flash red.
To play the recording, press the lower button. During playback mode the lower
diode will turn red. The mute function will also engage (see step 4). If no
recording has been made and the playback button is pressed the lower diode
will flash red for a brief time and then switch off again. During playback, the
recording should be heard clearly (through the loudspeaker of the system for
THF15 and through the front passenger side speaker for the THF25 and THF35).
Remedy
If the recording cannot be clearly heard, first check the speaker function (see
step 3 of this manual). If the speaker is functioning correctly check the
connection of the microphone to the system and the position of the
microphone in the vehicle. Please refer to the installation manual to check the
position and the trouble-shooting guide for the procedure on how to check
the microphone connection.
Manual Ref. no. ATM 000 030-0
8
Figure 1: Button and Diode Function Table
1000 Hz tone
B+ (DSP indicator)
Radio mute
Radio mute indicator
100 Hz tone
ACC indicator
Record button
Play button
Playback indicator
Manual Ref. no. ATM 000 030-0
9
Allgemeines
Um den vollen Funktionsumfang der THF*5 Freisprecheinrichtung durch Verwendung des
Diagnoseadapters zu gewährleisten, lesen Sie diese Anweisungen bitte sorgfältig.
Mit dem THF*5 Diagnoseadapter lassen sich Betrieb und Funktion der THF*5
Freisprecheinrichtung sicher und schnell überprüfen, ohne dass dafür ein Mobiltelefon erforderlich
ist. Der Diagnoseadapter sollte erst verwendet werden, wenn der THF*5 Satz entsprechend der
Toyota Einbauanleitung montiert wurde.
Sollten Probleme hinsichtlich der Funktion des Satzes auftreten, ziehen Sie bitte die Anweisungen
für die Fehlerbehebung beim THF*5 System zu Rate, bevor Sie Teile austauschen.
Benutzung des THF*5 Diagnoseadapters
Der Diagnoseadapter sollte anstatt eines Handyhalters in den THF*5 Halter eingesetzt werden.
Wenn der Adapter angebracht ist, können Einbau und Funktion des THF*5 Satzes getestet werden.
Rund um das Bedienfeld und in der Mitte des THF*5 Diagnoseadapters sind Symbole sichtbar. Jedes
Symbol steht für einen Schritt oder Status, der die Überprüfung der Freisprecheinrichtung ermöglicht.
Schritt 1/ Überprüfen des B+ Stromanschlusses
Korrekte Funktion Drehen Sie bei angebrachtem Adapter den Schlüssel in die Stellung ACC
und anschließend wieder zurück. Die linke Diode (mit dem Symbol ‘B+’
versehen) sollte leuchten*, um eine korrekte Übermittlung des B+ Signals
zwischen dem THF*5 Satz und dem Fahrzeug anzuzeigen. Diese Diode
sollte auch dann weiter leuchten, wenn der Schlüssel abgezogen wurde. Sie
darf erst wieder erlöschen, wenn der Diagnoseadapter vom THF*5 Satz
entfernt wird oder wenn die Fahrzeugbatterie abgeklemmt wird.
Abhilfe
Wenn die linke Diode nicht leuchtet, liegt ein Problem mit der B+
Verbindung zwischen THF*5 System und Fahrzeug vor. Schritte zum
Überprüfen der Kabelverbindungen entnehmen Sie bitte den Anweisungen
zur Fehlerbehebung.
(*) Die linke Diode leuchtet in zwei verschiedenen Farben. Wenn ein THF15 oder THF25 System
installiert ist, leuchtet die Diode grün. Wenn das THF35 System installiert ist, leuchtet die Diode
gelb (um die Erkennung eines DSP Gerätes anzuzeigen)
Schritt 2/ Überprüfen des ACC Stromanschlusses
Korrekte Funktion Bei angebrachtem Adapter und mit dem Zündschlüssel in der Stellung ACC
sollte die rechte Diode (mit dem Symbol ‘ACC’ versehen) grün leuchten,
um eine korrekte Übermittlung des ACC Signals zwischen THF*5 Satz und
Fahrzeug anzuzeigen. Diese Diode zeigt an, dass der THF*5 Satz mit der
korrekten Spannung versorgt wird. Sie sollte wieder erlöschen, sobald der
Schlüssel abgezogen wird.
Manual Ref. no. ATM 000 030-0
11
Abhilfe
Wenn die rechte Diode nicht leuchtet, obwohl sich der Schlüssel in der
Stellung ACC befindet, liegt ein Problem mit der ACC Verbindung zwischen
THF*5 System und Fahrzeug vor. Schritte zum Überprüfen der
Kabelverbindungen entnehmen Sie bitte den Anweisungen zur
Fehlerbehebung.
Schritt 3/ Überprüfen des Lautsprecheranschlusses (für THF25 & THF35)
Korrekte Funktion Drücken Sie die linke Taste (mit dem Lautsprechersymbol versehen) des
Diagnoseadapters, um einen Ton mit 1000 Hz oder die rechte Taste
(ebenfalls mit einem Lautsprechersymbol versehen), um einen Ton mit 100
Hz zu erzeugen. Diese Töne sollten über den vorderen Lautsprecher auf der
Beifahrerseite des Fahrzeugs deutlich zu hören sein. Um den Ton zu
beenden, lassen Sie die entsprechende Taste einfach wieder los. Während
der Ton erzeugt wird, sollte auch die Stummschaltfunktion aktiviert werden
(siehe Schritt 4 dieser Anleitung).
Abhilfe
Wenn kein Ton zu hören ist, der Ton undeutlich ist oder aus einem anderen
Lautsprecher zu hören ist als aus dem vorderen Lautsprecher auf der
Beifahrerseite, sollten die Kabelverbindungen überprüft werden. Das
entsprechende Verfahren entnehmen Sie bitte den Anweisungen zur
Fehlerbehebung.
4/ Überprüfen des Anschlusses für die Radiostummschaltung (für THF25 & THF35)
Korrekte Funktion Drücken Sie die obere Taste, um das Autoradio stumm zu schalten (die
obere Diode leuchtet gelb, sobald die Stummschaltfunktion aktiviert ist).
Durch erneutes Drücken der Taste wird das Radiosignal reaktiviert und die
Stummschaltfunktion aufgehoben (damit eine Reaktivierung möglich ist,
muss das Radio eingeschaltet sein).
Abhilfe
Wenn das Autoradio bei Aktivierung der Stummschaltfunktion nicht stumm
geschaltet wird (obere Diode leuchtet grün), sollten die Kabelverbindungen
überprüft werden. Das entsprechende Verfahren entnehmen Sie bitte den
Anweisungen zur Fehlerbehebung.
5/ Überprüfen des Mikrofons und des Gesamtsystems
Korrekte Funktion Zum Testen des Mikrofonanschlusses lässt sich mit dem Diagnoseadapter
eine kurze Sprachaufzeichnung (20 Sekunden) durchführen. Drücken Sie
hierzu die mittlere Taste (mit dem Symbol ‘Aufnahme’ versehen) und
zeichnen Sie einen kurzen Satz auf, indem Sie von der Fahrerposition aus
normal in Richtung des Mikrofons sprechen. Es empfiehlt sich, vor der
Aufzeichnung die Stummtaste zu drücken (siehe Schritt 4). Zum Abbrechen
der Aufnahme vor Ablauf der 20 Sekunden drücken Sie einfach die
Aufnahmetaste ein zweites Mal. Während der Diagnoseadapter sich im
Aufzeichnungsmodus befindet, blinkt die untere Diode rot.
Zum Abspielen der Aufnahme drücken Sie die untere Taste. Während des
Abspielmodus leuchtet die untere Diode rot. Die Stummschaltfunktion wird
ebenfalls aktiviert (siehe Schritt 4). Wenn keine Aufnahme gemacht wurde
Manual Ref. no. ATM 000 030-0
12
und die Abspieltaste gedrückt wird, blinkt die untere Diode für kurze Zeit
rot und erlischt dann. Während der Wiedergabe sollte die Aufnahme
deutlich zu hören sein (über den Lautsprecher des Systems bei THF15 und
über den vorderen Lautsprecher auf der Beifahrerseite bei THF25 und
THF35).
Abhilfe
Ist die Aufzeichnung nicht zu hören, überprüfen Sie zunächst die Funktion
des Lautsprechers (siehe Schritt 3 dieser Anleitung). Funktioniert der
Lautsprecher korrekt, sollte der Anschluss des Mikrofons ans System und die
Position des Mikrofons im Fahrzeug überprüft werden. Bitte ziehen Sie zur
Überprüfung der Position die Einbauanleitung und zur Überprüfung des
Mikrofonanschlusses die Anweisungen zur Fehlerbehebung zu Rate.
Abbildung 1: Funktionstabelle der Tasten & Dioden
1000 Hz Ton
B+ (DSP Anzeige)
Radiostummschaltung
Anzeige Radiostummschaltung
100 Hz Ton
ACC (Zündung ein)
Aufnahme
Abspielen
Anzeige Abspielen
Manual Ref. no. ATM 000 030-0
13
Generalidades
Lea con atención este manual a fin de asegurar el acceso a la gama completa de prestaciones del
equipo de telefonía manos libres THF*5 por medio del adaptador para diagnóstico.
Con el Adaptador para Diagnóstico THF*5 podrá verificar el funcionamiento y las funciones del
equipo de telefonía manos libres THF*5 en forma rápida y segura, sin usar un teléfono móvil. El
Adaptador para Diagnóstico sólo se debe utilizar una vez instalado el equipo THF*5 de
conformidad con el manual de instalación de Toyota.
Si aparecen problemas que hacen a la funcionalidad del equipo, consulte la guía de localización
de fallos del THF*5 antes de reemplazar pieza alguna.
Uso del adaptador para diagnóstico THF*5
El Adaptador para Diagnóstico se debe colocar en el soporte del THF*5 en lugar del soporte de
teléfono. Una vez colocado el Adaptador en su lugar, se pueden comprobar la instalación y el
funcionamiento del equipo THF*5.
Alrededor del panel de mando y en el centro del Adaptador para Diagnóstico THF*5 se ven unos
símbolos. Cada símbolo indica una etapa o un estado que le permitirán comprobar el equipo de
manos libres.
Paso 1/ Comprobación de la conexión de alimentación B+
Funcionamiento correcto
Con el adaptador en su lugar, gire la llave a la posición ACC y
luego de regreso hacia atrás. Se debe encender el diodo del lado
izquierdo (indicado por el símbolo "B+"), indicando la conexión
correcta de la señal B+ entre el equipo THF*5 y el vehículo. El
diodo debe seguir encendido aún después de quitar la llave. Sólo
debe volver a apagarse si se quita el Adaptador para Diagnóstico
del equipo THF*5, o si se desconecta la batería del vehículo.
Solución
Si no se enciende el diodo de la izquierda, hay un problema en la
conexión B+ entre el sistema THF*5 y el vehículo. Consulte en la
guía de localización de fallos los pasos a seguir para comprobar las
conexiones del cableado.
(*) El diodo izquierdo se puede encender con dos colores distintos. Si hay instalado un sistema
THF15 o THF25, el diodo brillará con luz verde. Si hay instalado un sistema THF35, el diodo
brillará con luz amarilla (para indicar la detección de un dispositivo DSP).
Paso 2/ Comprobación de la conexión de alimentación ACC
Funcionamiento correcto
Con el adaptador en su lugar y la llave de encendido girada a la
posición ACC, el diodo del lado derecho (indicado por el símbolo
"ACC") debe brillar con luz verde indicando la conexión correcta
de la señal ACC entre el equipo THF*5 y el vehículo. Este diodo
Manual Ref. no. ATM 000 030-0
15
indica que la tensión de alimentación del equipo THF*5 es la
correcta. Se debe volver a apagar cuando se quita la llave.
Solución
Si no se enciende el diodo de la derecha con la llave en la
posición ACC, hay un problema en la conexión ACC entre el
sistema THF*5 y el vehículo. Consulte en la guía de localización de
fallos los pasos a seguir para comprobar las conexiones del
cableado.
Paso 3/ Comprobación de la conexión del altavoz (para los modelos THF25 y THF35)
Funcionamiento correcto
Oprima el botón izquierdo (indicado por el símbolo del altavoz)
del Adaptador para diagnóstico para generar un tono de 1000 Hz,
o el botón derecho (también indicado por el símbolo del altavoz)
para generar un tono de 100 Hz. Estos tonos deben oírse
claramente por el altavoz delantero del vehículo, del lado del
pasajero. Para interrumpir los tonos basta con que oprima el
mismo botón que oprimió para generarlo. Mientras se está
escuchando el tono, debe también activarse la función de
silenciador (ver el paso 4 en este manual).
Solución
Si no hay tono, el tono no es claro o sale por un altavoz que no es
el delantero del pasajero, deberá verificar las conexiones del
cableado. Consulte este procedimiento en la guía de localización
de fallos.
Paso 4/ Comprobación del silenciador de radio (para los modelos THF25 y THF35)
Funcionamiento correcto
Oprima el botón superior para silenciar la radio del vehículo (al
activar la función de silenciar la radio, el diodo superior brillará
con luz amarilla). Oprimiendo el botón una segunda vez se
reactivará la señal de radio y se cancelará la función de silenciado
(la radio debe estar encendida para poder ser reactivada).
Solución
Si la radio del vehículo no es silenciada cuando se activa la función
de silenciar radio (el diodo superior brilla verde), deberá verificar
las conexiones del cableado. Consulte este procedimiento en la
guía de localización de fallos.
Paso 5/ Comprobación del micrófono y del sistema como un todo
Funcionamiento correcto
Para verificar la conexión del micrófono se puede grabar un breve
mensaje de voz (20 segundos) con el Adaptador para diagnóstico.
Para ello oprima el botón del centro (marcado con el símbolo
"grabar") y grabe un breve mensaje hablando normalmente hacia
el micrófono desde el asiento del conductor. Se recomienda
oprimir el botón de silenciado (ver paso 4) antes de comenzar a
grabar. Para interrumpir la grabación antes de pasados 20
segundos basta con que oprima una segunda vez el botón de
grabación. Cuando el Adaptador para Diagnóstico está en modo
de grabación, el diodo inferior parpadeará con color rojo.
Manual Ref. no. ATM 000 030-0
16
Para reproducir la grabación, oprima el botón inferior. Durante el
funcionamiento en modo de reproducción, el diodo inferior
brillará con color rojo. También se activará la función de silenciar
radio (ver paso 4). Si no se ha realizado grabación alguna y se
oprime el botón de reproducción, el diodo inferior parpadeará
brevemente y luego se apagará. Durante la reproducción se
deberá oír claramente lo grabado (por el altavoz del sistema en el
caso del THF15, y por el altavoz delantero de lado pasajero para el
THF25 y el THF35).
Solución
Si no se oye claramente la grabación, compruebe primero el
funcionamiento del altavoz (véase el paso 3 de este manual). Si el
altavoz está funcionando correctamente, revise la conexión del
micrófono al sistema y la posición del micrófono en el vehículo.
Consulte en el manual de instalación esta posición, así como la
guía de localización de fallos en cuanto a cómo comprobar la
conexión del micrófono.
Figura 1: Tabla de funciones de botones y diodos
Tono de 1000 Hz
B+ (Indicación de DSP)
Silenciador de radio
Silenciador de
radio activado
Tono de 100 Hz
ACC (encendido activado)
Grabar
Reproducir
Reproducción activada
Manual Ref. no. ATM 000 030-0
17
Généralités
Pour profiter pleinement de toutes les fonctionnalités du kit mains-libres THF*5 en utilisant
l’adaptateur de diagnostic, lisez attentivement ce mode d’emploi.
L’adaptateur de diagnostic THF*5 vous permet de contrôler le fonctionnement et les fonctions du
kit mains-libres THF*5 rapidement et en toute sécurité, sans devoir utiliser un téléphone mobile.
L’adaptateur de diagnostic ne doit être employé qu’après avoir installé le kit THF*5 conformément
au manuel d’installation Toyota.
Si des fonctionnalités du kit posent problème, consultez le guide de dépannage du THF*5 avant
de remplacer une pièce quelconque.
Utilisation de l’adaptateur de diagnostic
THF*5
L’adaptateur de diagnostic doit être installé dans le support du THF*5 en lieu et place du berceau
d’un téléphone. Dès que l’adaptateur est installé, vous pouvez tester l’installation et le
fonctionnement du kit THF*5.
Des symboles sont affichés autour du panneau de commande ainsi qu'au milieu de l'adaptateur de
diagnostic THF*5. Chacun d’eux désigne une étape ou un état permettant de contrôler le kit
mains-libres.
Etape 1/ Vérification de la connexion à l’alimentation B+
Fonction correcte
Lorsque l’adaptateur est en place, tournez la clé sur la position ACC, puis
ramenez-la sur la position OFF. La diode de gauche (désignée par le
symbole "B+") doit en principe s’illuminer(*) pour indiquer que la connexion
du signal B+ est correcte entre le kit THF*5 et le véhicule. Cette diode reste
en principe allumée en permanence, même lorsque vous retirez la clé. Elle
ne s’éteint que si vous retirez l’adaptateur de diagnostic du kit THF*5 ou si
vous débranchez la batterie du véhicule.
Remède
Si la diode de gauche ne s’illumine pas, la connexion B+ entre le système
THF*5 et le véhicule pose problème. Reportez-vous aux étapes relatives au
contrôle des connexions des câbles, dans le guide de dépannage.
(*) La diode de gauche s’illumine dans deux couleurs. Si un système THF15 ou THF25
est installé, la diode brille en vert. Si le système installé est le THF35, la diode brille
en jaune (pour indiquer la détection d’un dispositif DSP).
Etape 2/ Vérification de la connexion à l’alimentation ACC
Fonction correcte
Quand l’adaptateur est en place et que la clé de contact se trouve sur la
position ACC, la diode de droite (désignée par le symbole "ACC") s’illumine
en vert pour indiquer que la connexion du signal ACC est correcte entre le
Manual Ref. no. ATM 000 030-0
19
kit THF*5 et le véhicule. Cette diode indique que le kit THF*5 est alimenté
par la tension correcte. Elle s'éteint quand vous retirez la clé.
Remède
Si la diode de droite ne s’allume pas quand la clé se trouve sur la position
ACC, la connexion ACC entre le système THF*5 et le véhicule pose
problème. Reportez-vous aux étapes relatives au contrôle des connexions
des câbles, dans le guide de dépannage.
Etape 3/ Contrôle de la connexion des haut-parleurs (pour THF25 & THF35)
Fonction correcte
Appuyez sur la touche gauche (désignée par le symbole des haut-parleurs)
de l’adaptateur de diagnostic pour produire une tonalité de 1000 Hz ou sur
la touche droite (également désignée par le symbole des haut-parleurs)
pour générer une tonalité de 100 Hz. Ces tonalités doivent être reproduites
clairement via le haut-parleur avant côté passager du véhicule. Pour arrêter
les tonalités, appuyez à nouveau simplement sur la même touche. Pendant
que la tonalité est reproduite, vous pouvez aussi activer le silencieux
(comme décrit à l'étape 4 de ce manuel).
Remède
Si aucune tonalité n’est reproduite, si la tonalité n'est pas claire ou si elle est
reproduite dans un haut-parleur autre que le haut-parleur avant côté
passager, vous devez vérifier les connexions des câbles. Pour plus
d’informations sur cette procédure, consultez le guide de dépannage.
Etape 4/ Contrôle de la connexion radio-silencieux (pour THF25 & THF35)
Fonction correcte
Appuyez sur la touche supérieure pour couper le son de la radio du véhicule
(la diode supérieure devient jaune quand le silencieux est activé). Appuyez
une deuxième fois sur la touche pour réactiver le signal radio et annuler le
silencieux (la radio doit être allumée pour pouvoir être réactivée).
Remède
Si le son de la radio du véhicule ne se coupe pas quand vous activez le
silencieux (et que la diode supérieure brille en vert), vous devez contrôler
les connexions des câbles. Pour plus d’informations sur cette procédure,
consultez le guide de dépannage.
Etape 5/ Contrôle du microphone et de l’ensemble du système
Fonction correcte
Pour tester la connexion du micro, vous pouvez réaliser un petit
enregistrement vocal (20 secondes) sur l'adaptateur de diagnostic. A cette
fin, appuyez sur la touche centrale (désignée par le symbole
d’enregistrement) et enregistrez une phrase succincte en parlant
normalement dans le micro depuis le siège du conducteur. Avant
d’effectuer un enregistrement, nous vous conseillons d’activer le silencieux
(comme décrit à l’étape 4). Pour interrompre l’enregistrement avant la fin
des 20 secondes, appuyez simplement à nouveau sur la touche
d’enregistrement. Quand l’adaptateur de diagnostic est en mode
d’enregistrement, la diode inférieure clignote en rouge.
Pour lire l’enregistrement, appuyez sur la touche inférieure. En mode de
lecture, la diode inférieure devient rouge. Le silencieux est aussi activé (voir
Manual Ref. no. ATM 000 030-0
20
l’étape 4). Si vous n’avez rien enregistré et si vous enfoncez la touche de
lecture, la diode inférieure clignote brièvement en rouge, puis s'éteint.
Pendant la lecture, l’enregistrement doit être reproduit clairement (via le
haut-parleur du système THF15 ou via le haut-parleur avant côté passager
pour les systèmes THF25 et THF35).
Remède
Si l’enregistrement n’est pas reproduit clairement, vérifiez d’abord si les
haut-parleurs fonctionnent (étape 3 de ce manuel). S'ils fonctionnent
correctement, vous devez vérifier la connexion entre le micro et le système
ainsi que la position du micro à l'intérieur du véhicule. Veuillez consulter le
manuel d’installation pour savoir comment vérifier la position et le guide de
dépannage pour connaître la procédure de contrôle de la connexion du
micro.
Figure 1: Tableau des touches et des diodes
Tonalité 1000 Hz
B+ (témoin DSP)
Silencieux radio
Témoin du silencieux radio
Tonalité 100 Hz
Témoin ACC
Touche d’enregistrement
Touche de lecture
Témoin de lecture
Manual Ref. no. ATM 000 030-0
21
Generalità
Per garantire la gamma completa di funzionalità del kit vivavoce THF*5 quando si utilizza
l'Adattatore Diagnostico si prega di leggere con attenzione questo manuale d’istruzioni.
L’Adattatore Diagnostico THF*5 permette di controllare rapidamente l’operatività e le funzioni del
kit vivavoce THF*5 in tutta sicurezza, senza la necessità di utilizzare un cellulare. L'Adattatore
Diagnostico deve essere utilizzato solo dopo che il kit THF*5 sia stato installato secondo il manuale
d’installazione Toyota.
Se si riscontrano dei problemi relativi alle funzioni del kit si prega di consultare la guida
diagnostica THF*5 prima di sostituire qualsiasi componente.
Utilizzo dell’adattatore diagnostico THF*5
L'Adattatore Diagnostico deve essere messo nel supporto dell’THF*5 invece che nel portacellulare.
Una volta che l'adattatore sia in posizione, è possibile eseguire il test dell'installazione e del
funzionamento del kit vivavoce THF*5.
Intorno al pannello di controllo e nel mezzo dell’Adattatore Diagnostico THF*5 sono visibili dei
simboli. Ogni simbolo indica un’operazione o uno stato che permette di controllare il kit vivavoce.
Passo 1/ Controllo del collegamento della corrente B+
Funzionamento corretto
Con l'adattatore installato, girare la chiave alla posizione ACC e
quindi riportarla alla posizione iniziale. Il diodo laterale sinistro
(indicato dal simbolo 'B+') deve accendersi* per indicare un
collegamento corretto del segnale B+ tra il kit vivavoce THF*5 e il
veicolo. Questo diodo deve rimanere acceso anche dopo che la
chiave sia stata tolta. Deve spegnersi solo se l'Adattatore
Diagnostico viene rimosso dal kit THF*5 o se la batteria del veicolo
viene scollegata.
Rimedio
Se il diodo sinistro non si accende significa che c'è un problema
relativo al collegamento B+ tra il sistema THF*5 e il veicolo. Si
prega di consultare la guida diagnostica per la procedura di
controllo dei collegamenti del cablaggio.
(*) Il diodo sinistro si accenderà in due colori differenti. Se è installato un sistema THF15 o THF25
il diodo si accenderà di colore verde. Se è installato il sistema THF35, il diodo si accenderà di
colore giallo (per mostrare il rilevamento di un dispositivo DSP)
Passo 2/ Controllo del collegamento della corrente ACC
Funzionamento corretto
Con l'adattatore installato e la chiave di accensione rivolta verso la
posizione ACC, il diodo laterale destro (indicata da simbolo 'ACC')
deve accendersi di colore verde per mostrare un collegamento
corretto del segnale ACC tra il kit vivavoce THF*5 e il veicolo.
Manual Ref. no. ATM 000 030-0
23
Questo diodo indica che il kit THF*5 è alimentato alla tensione
corretta. Deve spegnersi nuovamente quando la chiave viene
tolta.
Rimedio
Se il diodo destro non si accende con la chiave in posizione ACC,
significa che c'è un problema relativo al collegamento ACC tra il
sistema THF*5 e il veicolo. Si prega di consultare la guida
diagnostica per la procedura di controllo dei collegamenti del
cablaggio.
Passo 3/ Controllo del collegamento dell’altoparlante (per THF25 e THF35)
Funzionamento corretto
Premere il pulsante sinistro (indicato da simbolo di altoparlante)
dell'Adattatore diagnostico per produrre un tono a 1000 Hz o il
pulsante destro (anch’esso indicato dal simbolo altoparlante) per
produrre un tono a 100 Hz. Questi toni devono essere sentiti
chiaramente attraverso l'altoparlante anteriore sul lato passeggero
del veicolo. Per fermare i toni semplicemente premere lo stesso
pulsante che è stato premuto per avviare il tono. Mentre il tono
sta suonando, deve attivarsi anche la funzione di muting (vedere il
passo 4 di questo manuale).
Rimedio
Se non c'è alcun tono, il tono è poco chiaro o il tono arriva
attraverso un altoparlante che non sia quello anteriore sul lato
passeggero, devono essere controllati i collegamenti del
cablaggio. Consultare la guida diagnostica per questa procedura.
Passo 4/ Controllo del collegamento radio-muting (per THF25 e THF35)
Funzionamento corretto
Premere il pulsante superiore per mettere la sordina alla radio del
veicolo (quando è attivata la funzione di muting il diodo superiore
diventerà giallo). Premendo il pulsante una seconda volta si
riattiverà il segnale radiofonico e si annullerà la funzione di muting
(per essere riattivata, la radio deve essere accesa).
Rimedio
Se la radio del veicolo non si mette in sordina quando viene
inserita la funzione di muting (diodo superiore di colore verde)
bisogna controllare i collegamenti del cablaggio. Consultare la
guida diagnostica per questa procedura.
Passo 5/ Controllo del microfono e del sistema complessivo
Funzionamento corretto
Per provare il collegamento del microfono è possibile fare una
breve registrazione della voce (20 secondi) sull'Adattatore
diagnostico. Per farlo, premere il pulsante centrale (contrassegnato
dal simbolo 'registrazione') e registrare una breve frase parlando
normalmente verso il microfono dalla posizione del guidatore.
Prima di fare una registrazione è consigliabile premere il pulsante
di muting (vedere passo 4). Per interrompere la registrazione
prima della fine dei 20 secondi semplicemente premere una
seconda volta il pulsante di registrazione. Mentre l'Adattatore
Manual Ref. no. ATM 000 030-0
24
Diagnostico è nel modo registrazione, il diodo inferiore lampeggia
di colore rosso.
Per riprodurre la registrazione, premere il pulsante inferiore.
Durante la riproduzione il diodo inferiore diventerà rosso. Si
inserirà anche la funzione muting (vedere passo 4). Se non è stata
fatta alcuna registrazione e si preme il pulsante di riproduzione, il
diodo inferiore lampeggia di colore rosso per un breve tempo e
poi si spegne nuovamente. Durante la riproduzione, la
registrazione deve essere sentita chiaramente (attraverso
l’altoparlante del sistema per il THF15 e attraverso l'altoparlante
anteriore sul lato passeggero per il THF25 e per il THF35).
Rimedio
Se la registrazione non può essere sentita chiaramente, per prima
cosa controllare il funzionamento dell’altoparlante (vedere il passo
3 di questo manuale). Se l'altoparlante funziona correttamente
bisogna controllare il collegamento del microfono al sistema e la
posizione del microfono nel veicolo. Consultare il manuale
d’installazione per controllare la posizione e la guida diagnostica
per la procedura su come controllare il collegamento del
microfono.
Figura 1: Tabella delle funzioni dei pulsanti e dei diodi
Tono 1000 Hz
B+ (Indicatore DSP)
Muting radio
Indicatore muting radio
Tono 100 Hz
Indicatore ACC
Pulsante registrazione
Pulsante lettura
Pulsante riproduzione
Manual Ref. no. ATM 000 030-0
25
Informação geral
Por favor, leia este manual de instruções cuidadosamente para se assegurar da total funcionalidade
do kit mãos livres THF*5 usando o Adaptador de Diagnóstico.
Com o Adaptador de Diagnóstico THF*5 pode verificar o funcionamento e a função do kit mãos
livres THF*5 rapidamente e com segurança sem precisar de usar um telemóvel. O Adaptador de
Diagnóstico só deverá ser utilizado quando o kit THF*5 tiver sido instalado segundo o manual de
instalação da Toyota.
Se surgir qualquer problema com a funcionalidade do kit, consulte o guia de resolução de
problemas THF*5 antes de substituir qualquer peça.
Usar o adaptador de diagnóstico THF*5
O Adaptador de Diagnóstico deverá ser colocado no suporte do THF*5 em vez do telemóvel. Com
o Adaptador colocado, é possível testar a instalação e o funcionamento do kit THF*5.
À volta do painel de controlo e no meio do Adaptador de Diagnóstico THF*5 são visíveis símbolos.
Cada um deles indica um passo ou estado que permite verificar o kit mãos livres.
Passo 1/ Verificar a alimentação eléctrica B+
Função Correcta Com o adaptador colocado, rode a chave para a posição ACC e, em seguida,
volte a desligar. O diodo do lado esquerdo (indicado pelo símbolo "B+") deverá
acender-se* para demonstrar a ligação correcta do sinal B+ entre o kit THF*5 e
o veículo. Este diodo deverá permanecer aceso mesmo depois da chave ter
sido retirada. Só deverá voltar a apagar-se se o Adaptador de Diagnóstico for
retirado do kit THF*5 ou se a bateria do veículo for desligada.
Solução
Se o diodo esquerdo não se acender, então, existe um problema com a ligação
B+ entre o sistema THF*5 e o veículo. Por favor, consulte o guia de resolução
de problemas para obter os diferentes passos para verificar as ligações
eléctricas.
(*) O diodo esquerdo acender-se-á de duas cores diferentes. Se um sistema THF15 ou THF25
estiver instalado, então, o diodo será de cor verde. Se o sistema THF35 estiver instalado, o
diodo será de cor amarela (para mostrar a detecção de um serviço DSP)
Passo 2/ Verificar a alimentação eléctrica ACC
Função Correcta Com o adaptador colocado e a chave ligada na posição ACC, o diodo do lado
direito (indicado pelo símbolo "ACC") deverá acender-se de cor verde para
demonstrar a ligação correcta do sinal ACC entre o kit THF*5 e o veículo. Este
diodo indica que o kit THF*5 está fornecido com a voltagem correcta. Deverá
voltar a desligar-se quando a chave for retirada.
Manual Ref. no. ATM 000 030-0
27
Solução
Se o diodo direito não se acender com a chave na posição ACC, existe um
problema com a ligação ACC entre o sistema THF*5 e o veículo. Por favor,
consulte o guia de resolução de problemas para obter os diferentes passos para
verificar as ligações eléctricas.
Passo 3/ Verificar a ligação dos altifalantes (para THF25 & THF35)
Função Correcta Pressione o botão esquerdo (indicado pelo símbolo do altifalante) do
Adaptador de Diagnóstico para criar um tom de 1000Hz ou o botão direito
(igualmente indicado pelo símbolo do altifalante) para criar um tom de 100Hz.
Estes tons deverão ser ouvidos de forma clara pelo altifalante da frente do
veículo do lado do passageiro. Para parar os tons, volte simplesmente a
pressionar o mesmo botão utilizado para iniciar o mesmo. Enquanto o tom
estiver a tocar, a função de silêncio deverá também funcionar (veja o passo 4
deste manual).
Solução
Se não houver tom, se o tom não for audível ou se vier por um altifalante
diferente do altifalante do lado do passageiro da frente, as ligações eléctricas
deverão ser verificadas. Por favor, consulte o guia de resolução de problemas
relativamente a este procedimento.
Passo 4/ Verificar a ligação do silêncio do rádio (para THF25 & THF35)
Função Correcta Pressione o botão superior para silenciar o rádio do veículo (o diodo superior
ficará amarelo quando a função de silêncio estiver a funcionar). Pressionar o
botão uma segunda vez reactivará o sinal do rádio e cancelará a função de
silêncio (o rádio tem de estar ligado para ser reactivado).
Solução
Se o rádio do veículo não estiver em silêncio quando a função de silêncio
estiver activada (o diodo superior de cor verde), então, as ligações eléctricas
deverão ser verificadas. Por favor, consulte o guia de resolução de problemas
relativamente a este procedimento.
Passo 5/ Verificar o microfone e o sistema em geral
Função Correcta Para testar a ligação do microfone, é possível fazer uma curta gravação de voz
(20segs) no Adaptador de Diagnóstico. Para fazer isto, pressione o botão
central (indicado com o símbolo "gravar") e grave uma curta frase falando
normalmente para o microfone a partir da posição do condutor. É aconselhável
pressionar o botão de silêncio (veja o passo 4) antes de efectuar a gravação.
Para interromper a gravação antes do fim dos 20segs, pressione simplesmente
o botão de gravação uma segunda vez. Enquanto o Adaptador de Diagnóstico
estiver em modo de gravação, o diodo inferior piscará de cor vermelha.
Para reproduzir a gravação, pressione o botão inferior. Durante o modo de
reprodução, o diodo inferior será de cor vermelha. A função de silêncio também
se activará (veja o passo 4). Se não tiver efectuado nenhuma gravação e o botão
de reprodução for pressionado, então, o diodo inferior piscará brevemente a
vermelho e apagar-se-á novamente. Durante a reprodução, a gravação deverá
ouvir-se distintamente (através do altifalante do sistema para o THF15 e pelo
altifalante da frente do lado do passageiro para o THF25 e o THF35).
Manual Ref. no. ATM 000 030-0
28
Solução
Se não for possível ouvir a gravação distintamente, verifique primeiro o
funcionamento do altifalante (veja o passo 3 deste manual). Se o altifalante
estiver a funcionar correctamente, então, a ligação do microfone ao sistema e a
posição do microfone no veículo deverão ser verificadas. Por favor, consulte o
manual de instalação para verificar a posição e o guia de resolução de
problemas para saber como proceder para verificar a ligação do microfone.
Figura 1: Tabela de Funćões de Botões & Diodos
Tom de 1000 Hz
B+ (Indicador DSP)
Silêncio do rádio
Indicador de silêncio do rádio
Tom de 100 Hz
Indicador ACC
Botão de gravação
Botão de reprodução
Indicador de reprodução
Manual Ref. no. ATM 000 030-0
29
Algemeen
Om zeker te zijn dat u van alle functies van uw nieuwe handenvrije autoset THF*5 met behulp van
de diagnoseadapter gebruik kunt maken, moet u deze handleiding aandachtig doorlezen.
Met de THF*5-diagnoseadapter kunt u de bediening en de werking van de handenvrije autoset
THF*5 veilig en snel controleren zonder een mobiele telefoon te moeten gebruiken. De
diagnoseadapter mag enkel gebruikt worden als de THF*5-set aangebracht is volgens de
installatiehandleiding van Toyota.
Als er problemen zijn met de werking van de set, zie de leidraad voor het storingzoeken van de
THF*5 alvorens welk onderdeel dan ook te vervangen.
Gebruik van de THF*5-diagnoseadapter
De diagnoseadapter moet in de THF*5-houder geplaatst worden in plaats van in een
telefoonhouder. Met aangebrachte adapter kan de installatie en de werking van de THF*5-set
getest worden.
Rond het bedieningspaneel en in het midden van de THF*5-diagnoseadapter ziet u een aantal
symbolen. Elk symbool geeft een stap of status aan waarmee u de handenvrije autoset kunt
controleren.
Stap 1/ Controle van de verbinding met de voeding B+
Juiste werking Draai met aangebrachte adapter de contactsleutel in de stand ACC en dan weer
uit. De diode aan de linkerkant (aangegeven door het B-symbool) zou moeten
branden* om aan te geven dat het B+-signaal juist verbonden is tussen de THF*5set en het voertuig. Deze diode zou moeten blijven branden, ook nadat de sleutel
verwijderd is. Hij zou enkel mogen doven wanneer de diagnoseadapter uit de
THF*5-set verwijderd wordt of als de voertuigbatterij wordt losgekoppeld.
Remedie
Als de linkerdiode niet brandt, is er een probleem met de B+-verbinding tussen
het THF*5-systeem en het voertuig. Zie de leidraad voor het storingzoeken voor
de te volgen stappen bij het controleren van de bedrading.
(*) De linkerdiode zal in twee verschillende kleuren oplichten. Als een THF15- of THF25-systeem is
aangebracht zal de diode groen oplichten. Als het THF35-systeem is aangebracht, zal de diode
geel oplichten (om aan te geven dat een DSP-toestel is gedetecteerd).
Stap 2/ Controle van de verbinding met de ACC-voeding
Juiste werking Met aangebrachte adapter en de contactsleutel in de stand ACC zou de
rechterdiode (aangeduid met het ACC-symbool) groen moeten oplichten om een
juiste verbinding van het ACC-signaal tussen de THF*5-set en het voertuig weer te
geven. Deze diode geeft aan dat de juiste spanning geleverd wordt aan de THF*5set. Hij zou weer moeten doven wanneer de sleutel verwijderd wordt.
Manual Ref. no. ATM 000 030-0
31
Remedie
Als de rechterdiode niet oplicht met de sleutel in de stand ACC, is er een
probleem met de ACC-verbinding tussen het THF*5-systeem en het voertuig. Zie
leidraad voor het storingzoeken voor de te volgen stappen voor het controleren
van de bedrading.
Stap 3/ Controle van de luidsprekerverbinding (voor THF25 & THF35)
Juiste werking Druk op de linkerknop (aangegeven door een luidsprekersymbool) van de
diagnoseadapter om een toon van 1000 Hz te produceren of op de rechterknop
(ook aangegeven door een luidsprekersymbool) om een toon van 100 Hz te
produceren. Deze tonen zouden duidelijk hoorbaar moeten zijn via de voorste
luidspreker aan de passagierskant van het voertuig. Om de tonen te stoppen,
drukt u gewoon nog eens op de knop die u ingedrukt hebt om het geluidssignaal
te starten. Als de toon weerklinkt, zou de Mute-functie ook moeten werken (zie
stap 4 van deze handleiding).
Remedie
Als er geen toon te horen is, als de toon onduidelijk is of via een andere
luidspreker dan de voorste luidspreker aan de passagierskant wordt weergegeven,
moet de bedrading gecontroleerd worden. Zie de leidraad voor het storingzoeken
voor deze procedure.
Stap 4/ Controle van de mute-verbinding (om de radio stiller te zetten)
(voor THF25 & THF35)
Juiste werking Druk op de bovenste knop om de autoradio stiller te zetten (de bovenste diode
zal geel worden wanneer de Mute-functie actief is). Door een tweede keer op
deze toets te drukken, zal het radiosignaal weer geactiveerd en de Mute-functie
geannuleerd worden (de radio moet ingeschakeld zijn om opnieuw geactiveerd te
worden).
Remedie
Als het volume van de autoradio niet gedempt wordt wanneer de Mute-functie
aangezet wordt (bovenste diode licht groen op), moet de bedrading
gecontroleerd worden. Zie de leidraad voor het storingzoeken voor deze
procedure.
Stap 5/ Controle van de microfoon en het systeem in zijn geheel
Juiste werking Om de microfoonverbinding te testen, is het mogelijk een berichtje in te spreken
(20 seconden) via de diagnoseadapter. Druk daarvoor op de centrale knop
(aangegeven met het opnamesymbool) en neem een korte zin op door vanaf de
plaats van de bestuurder normaal te spreken in de richting van de microfoon. Het
is aan te raden om eerst op de Mute-knop te drukken (zie stap 4) vooraleer een
opname te doen. Druk gewoon een tweede keer op de opnameknop om de
opname vóór het einde van de 20 seconden te onderbreken. Terwijl de diagnoseadapter zich in de opnamemodus bevindt, zal de onderste diode rood knipperen.
Druk op de onderste knop om de opname af te spelen. Tijdens de
weergavemodus (playback) zal de onderste diode rood worden. De Mute-functie
zal ook geactiveerd worden (zie stap 4). Als er geen opname gemaakt werd en de
weergaveknop wordt ingedrukt, zal de onderste diode eventjes rood knipperen en
vervolgens doven. Tijdens de weergave moet het opgenomen geluid duidelijk
Manual Ref. no. ATM 000 030-0
32
hoorbaar zijn (via de luidspreker van het systeem voor THF15 en via de voorste
luidspreker aan de passagierskant voor de THF25 en THF35).
Remedie
Als de opname niet duidelijk te horen is, controleer dan eerst de goede werking
van de luidspreker (zie stap 3 van deze handleiding). Als de luidspreker naar
behoren werkt, moeten de verbinding tussen de microfoon en het systeem, en de
plaats van de microfoon in het voertuig gecontroleerd worden. Zie de
installatiehandleiding om de plaats van de microfoon te controleren en de
leidraad voor het storingzoeken voor de procedure om de microfoonverbinding te
controleren.
Figuur 1: Overzicht van de functie van knoppen en diodes
Toon 1000 Hz
B+ (DSP-display)
Radio-mute (dempen)
Radio-mute actief
Toon 100 Hz
ACC (ontsteking aan)
Opname
Weergave
Weergave actief
Manual Ref. no. ATM 000 030-0
33
Generel information
Læs venligst denne brugervejledning grundigt for at opnå adgang til samtlige funktionaliteter i
det håndfri THF*5-håndsæt ved brug af diagnoseadapteren.
Ved hjælp af THF*5-diagnoseadapteren kan du sikkert og hurtigt kontrollere driften og funktionen
af det håndfri THF*5-sæt, uden at du behøver anvende en mobiltelefon. Diagnoseadapteren må
først anvendes, når THF*5-sættet er installeret i overensstemmelse med Toyotainstallationsvejledningen.
Hvis du støder på problemer med sættets funktionaliteter, bedes du læse THF*5-fejlfindingsguiden,
før du eventuelt udskifter dele.
Brug af THF*5-diagnoseadapteren
Diagnoseadapteren skal placeres i THF*5-holderen i stedet for en telefonholder. Når adapteren er
på plads, kan du teste THF*5-sættets installation og drift.
Omkring kontrolpanelet og midt på THF*5-diagnoseadapteren er der placeret symboler. Hvert
symbol angiver et trin eller en status, der gør det muligt at kontrollere det håndfri sæt.
Trin 1/Kontrol af B+-strømforbindelsen
Korrekt funktion Når adapteren er på plads, skal du dreje nøglen til ACC-positionen og derefter
tilbage til slukket position. Dioden til venstre (angives af symbolet ‘B+’) skal
lyse* for at vise, at der er en korrekt B+-signalforbindelse mellem THF*5-sættet
og bilen. Denne diode skal forblive tændt, selv når nøglen er taget ud. Den
skal først slukke igen, hvis diagnoseadapteren fjernes fra THF*5-sættet, eller hvis
bilens batteri frakobles.
Fejlafhjælpning
Hvis den venstre diode ikke tændes, er der et problem med B+-forbindelsen
mellem THF*5-systemet og bilen. Se fejlfindingsguiden for at få information om
kontrol af ledningsforbindelser.
(*) Den venstre diode lyser med to forskellige farver. Hvis et THF15- eller THF25-system er
installeret, lyser dioden grønt. Hvis THF35-systemet er installeret, lyser dioden gult (for at
angive registrering af en DSP-enhed)
Trin 2/Kontrol af ACC-strømforbindelse
Korrekt funktion Når adapteren er på plads, og tændingsnøglen drejes til ACC-positionen, lyser
dioden til højre (angives af ‘ACC’-symbolet) grønt for at angive en korrekt
ACC-signalforbindelse mellem THF*5-sættet og bilen. Denne diode angiver, at
THF*5-sættet forsynes med den korrekte spænding. Den skal slukke, når nøglen
fjernes.
Manual Ref. no. ATM 000 030-0
35
Fejlafhjælpning
Hvis den højre diode ikke tændes, når nøglen er i ACC-position, er der et
problem med ACC-forbindelsen mellem THF*5-systemet og bilen. Se
fejlfindingsguiden for at få information om kontrol af ledningsforbindelser.
Trin 3/Kontrol af højttalerforbindelse (til THF25 og THF35)
Korrekt funktion Tryk på venstre knap (angivet med et højttalersymbol) på diagnoseadapteren
for at frembringe en tone på 1000 Hz, eller på højre knap (angives også af et
højttalersymbol) for at frembringe en tone på 100 Hz. Disse toner skal høres
tydeligt gennem højttaleren ved forsædet på bilens passagerside. Du kan
afbryde tonen ved at trykke på den samme knap, som du trykkede på for at
aktivere tonen. Mens tonen afspilles, skal lydløsfunktionen også aktiveres (se
trin 4 i denne vejledning).
Fejlafhjælpning
Hvis der ikke høres en tone, hvis tonen er utydelig, eller hvis tonen høres
gennem en anden højttaler end højttaleren ved forsædet på bilens
passagerside, skal ledningsforbindelserne kontrolleres. Se fejlfindingsguiden for
at få information om denne procedure.
Trin 4/Kontrol af radio lydløs-forbindelsen (til THF25 og THF35)
Korrekt funktion Tryk på den øverste knap for at afbryde lyden fra bilradioen (den øverste diode
lyser gult, når lysløs-funktionen aktiveres). Hvis du trykker på knappen endnu
en gang, genaktiveres radiosignalet, og lysløs-funktionen annulleres (radioen
skal være tændt, for at radiosignalet kan genaktiveres).
Fejlafhjælpning
Hvis bilradioens lyde ikke afbrydes, når lysløs-funktionen aktiveres (den øverste
diode lyser grønt), skal ledningsforbindelserne kontrolleres. Se
fejlfindingsguiden for at få information om denne procedure.
Trin 5 Kontrol af mikrofonen og systemet generelt
Korrekt funktion For at teste mikrofonen kan du foretage en lille stemmeoptagelse (20
sekunder) ved hjælp af diagnoseadapteren. Du kan gøre dette ved at trykke på
den midterste knap (markeret med symbolet ‘optag’ ), og optag en kort
sætning ved at tale normalt mod mikrofonen fra førersædet. Det anbefales at
trykke på lydløs-knappen (se trin 4), før du foretager en optagelse. Du kan
afbryde optagelsen før udløbet af de 20 sekunder ved at trykke på
optageknappen igen. Mens diagnoseadapteren er indstillet til optagelse,
blinker den nederste diode rødt.
Du kan afspille optagelsen ved at trykke på den nederste knap. Under
afspilning lyser den nederste diode rødt. Lydløs-funktionen aktiveres også (se
trin 4). Hvis du ikke har foretaget en optagelse, og der er trykket på
afspilningsknappen, blinker den nederste diode kortvarigt rødt og slukkes
derefter igen. Under afspilningen skal optagelsen kunne høres tydeligt
(gennem systemets højttaler til THF15 og gennem højttaleren ved
passagerforsædet til THF25 og THF35).
Manual Ref. no. ATM 000 030-0
36
Fejlafhjælpning
Hvis optagelsen ikke kan høres tydeligt, skal du først kontrollere, om højttaleren
fungerer korrekt (se trin 3 i denne vejledning). Hvis højttaleren fungerer
korrekt, skal du kontrollere mikrofonens tilslutning til systemet og mikrofonens
placering i bilen. Se installationsvejledningen for at kontrollere placeringen og
fejlfindingsguiden for at få information om, hvordan du kontrollerer
mikrofonforbindelsen.
Figur 1: Tabel over knap- og diodefunktioner
1000 Hz-tone
B+ (DSP-indikator)
Radio, lydløs
Indikator for radio, lydløs
100 Hz-tone
ACC-indikator
Optageknap
Afspildningsknap
Gengivelsesindikator
Manual Ref. no. ATM 000 030-0
37
Generelt
Les nøye gjennom instruksjonene i denne veiledningen, slik at du kan være sikker på å få fullt
utbytte av THF*5-handsfreesettet og diagnostiseringsadapteren (Diagnostic Adapter).
Ved hjelp av THF*5-diagnostiseringsadapteren kan du raskt og enkelt sjekke funksjonaliteten til
THF*5-handsfreesettet uten at du trenger å bruke mobiltelefonen. Installer THF*5-settet i henhold
til instruksjonene i installeringsveiledningen fra Toyota før du tar diagnostiseringsadapteren i bruk.
Dersom settet ikke fungerer som forventet, bør du først lese gjennom avsnittet om feilsøking før
du bytter ut noen av delene.
Bruke THF*5-diagnostiseringsadapteren
Diagnostiseringsadapteren skal festes til THF*5-holderen, ikke til holderen til selve mobiltelefonen.
Når adapteren er på plass, kan du begynne å teste forbindelsene og funksjonaliteten til THF*5settet.
I området rundt kontrollpanelet og i midten av THF*5-diagnostiseringsadapteren finner du en del
knapper med symboler. Hvert symbol viser til et trinn eller en status for kontrollering av
handsfreesettet.
Trinn 1 / Sjekke B+-forbindelsen
Korrekt funksjon Sett adapteren på plass, og vri nøkkelen til ACC og deretter tilbake. Den
venstre lampen (merket B+) skal nå begynne å lyse* dersom B+signalforbindelsen mellom THF*5-settet og kjøretøyet er korrekt. Lampen skal
fortsette å lyse selv om nøkkelen fjernes, og skal lyse helt fram til
diagnostiseringsadapteren fjernes fra THF*5-settet eller bilbatteriet koples fra.
Løsning
Dersom den venstre lampen ikke lyser, indikerer dette et problem med B+forbindelsen mellom THF*5-systemet og kjøretøyet. Du kan lese mer om å
sjekke ledningsforbindelser i avsnittet om feilsøking.
(*) Den venstre lampen lyser i to forskjellige farger. Dersom du bruker et THF15- eller THF25system, vil lampen lyse grønt. Dersom du bruker et THF35-system, lyser lampen gult (for å
angi at enheten har funnet en DSP-enhet).
Trinn 2 / Sjekke ACC-forbindelsen
Korrekt funksjon Sett adapteren på plass, og vri startnøkkelen til ACC. Den høyre lampen
(merket ACC) skal nå lyse grønt dersom ACC-forbindelsen mellom THF*5-settet
og kjøretøyet er korrekt. Lampen viser at THF*5-settet får tilført strøm med
korrekt spenning. Når nøkkelen fjernes, skal lampen slokkes.
Løsning
Dersom den høyre lampen ikke lyser når nøkkelen er vridd til ACC, indikerer
dette et med problem ACC-forbindelsen mellom THF*5-systemet og kjøretøyet.
Du kan lese mer om å sjekke ledningsforbindelser i avsnittet om feilsøking.
Manual Ref. no. ATM 000 030-0
39
Trinn 3 / Sjekke høyttalerforbindelse (THF25 og THF35)
Korrekt funksjon Trykk på den venstre knappen (merket med et høyttalersymbol) på
diagnostiseringsadapteren for å utløse et lydsignal på 1000 Hz, eller trykk på
den høyre knappen (også merket med et høyttalersymbol) for å utløse et
lydsignal på 100 Hz. Disse lydsignalene skal kunne høres tydelig gjennom
høyttaleren på passasjersiden foran i kjøretøyet. Du kan avbryte disse
lydsignalene ved å trykke ned den samme knappen som du trykte på for å
starte signalene. Så lenge lydsignalet lyder vil også mute-alternativet være
tilgjengelig (se trinn 4 i denne veiledningen).
Løsning
Dersom du ikke hører noe lydsignal, eller dersom signalet er utydelig eller lyder
gjennom en av de andre høyttalerne, er det sannsynlig at problemet ligger i
ledningsforbindelsene. Du kan lese mer om å sjekke ledningsforbindelser i
avsnittet om feilsøking.
Trinn 4 / Sjekke mute-funksjonen (THF25 og THF35)
Korrekt funksjon Trykk på den øverste knappen for å slå av lyden fra bilradioen (den øverste
lampen lyser gult når mute-funksjonen er aktivert). Du deaktiverer mutefunksjonen ved å trykke enda en gang på samme knapp. Du må imidlertid slå
på radioen med av/på-knappen for at denne skal aktiveres igjen.
Løsning
Dersom lyden på bilradioen ikke slås av når mute-funksjonen aktiveres (den
øverste lampen lyser grønt), bør du sjekke ledningsforbindelsene. Du kan lese
mer om å sjekke ledningsforbindelser i avsnittet om feilsøking.
Trinn 5 / Sjekke mikrofonen og systemet generelt
Korrekt funksjon Du kan teste mikrofonen ved å lese inn en kort beskjed (ca. 20 sek) på
diagnostiseringsadapteren. Dette gjør du ved å trykke på knappen i midten av
adapteren (merket med et opptakssymbol) og lese inn en kort beskjed. Sitt i
førersetet og snakk normalt mot mikrofonen. Det anbefales at du trykker på
mute-knappen (se trinn 4) før du leser inn beskjeden. Dersom du ønsker å
avslutte innlesningen før 20 sekunder er gått, trykker du bare på
opptaksknappen en gang til. Den nederste lampen blinker rødt så lenge
diagnostiseringsadapteren brukes til opptak.
Når du er klar til å spille av opptaket, trykker du på den nederste knappen.
Mens opptaket spilles av lyser den nederste lampen rødt. Mute-alternativet vil
også være tilgjengelig (se trinn 4). Dersom avspillingsknappen er trykt inn,
men det ikke er tatt opp lyd, blinker den nederste lampen rødt et kort øyeblikk
før den slukkes. Avspillingen av opptaket skal lyde klart og tydelig (gjennom
THF15-systemets høyttaler og gjennom høyttaleren på passasjersiden foran i
kjøretøyet for THF25 og THF35).
Løsning
Dersom opptaket lyder utydelig, bør du først sjekke om høyttaleren fungerer
som den skal (se trinn 3 i denne veiledningen). Dersom det ikke er noe i veien
med høyttaleren, må du kontrollere forbindelsen mellom mikrofonen og
systemet samt plasseringen av mikrofonen i kjøretøyet. Du finner informasjon
om plassering av enheter og feilsøkingstips i installeringsveiledningen.
Manual Ref. no. ATM 000 030-0
40
Figur 1: Oversikt over knapper og lamper
1000 Hz-lydsignal
B+ (DSP-indikator)
Radio, lydløs
Indikator for lydløs radio
100 Hz-lydsignal
ACC-indikator
Innspillingsknapp
Avspillingsknapp
Indikator for avspilling
Manual Ref. no. ATM 000 030-0
41
Allmänt
Läs den här bruksanvisningen noga för att vara säker på att THF*5-handsfree-satsen fungerar
genom att använda den diagnostiska adaptern.
Med den diagnostiska adaptern för THF*5 kan du säkert och snabbt kontrollera att THF*5handsfree-satsen fungerar utan att behöva använda en mobiltelefon. Den diagnostiska adaptern
bör endast användas efter att THF*5-satsen har installerats enligt Toyotas installationshandbok.
Om något i satsen inte fungerar, kontrollerar du i THF*5-felsökningsguiden innan du byter ut
några delar.
Använda den diagnostiska adaptern
för THF*5
Den diagnostiska adaptern bör placeras i THF*5-hållaren i stället för i ett telefonställ. Med
adaptern på plats kan du testa THF*5-installationen och att funktionerna fungerar.
Runt kontrollpanelen och mitt på den diagnostiska adaptern för THF*5 syns symboler. Varje
symbol står för ett steg eller en status som du kan använda för att kontrollera handsfree-satsen.
Steg 1/ Kontrollera B+-strömanslutningen
Så här ska det fungera Med adaptern på plats, vrider du nyckeln till ACC-läget och sedan
tillbaka igen. Den vänstra dioden (anges med en "B+"-symbol) ska
tändas* för att visa att anslutningen av B+-signalen mellan THF*5-satsen
och fordonet är korrekt. Dioden ska fortsätta att lysa även om du tar ut
nyckeln. Den ska endast släckas om den diagnostiska adaptern tas bort
från THF*5-satsen eller om fordonets batteri kopplas från.
Åtgärd
Om den vänstra dioden inte tänds så är det något problem med B+anslutningen mellan THF*5-systemet och fordonet. Mer information om
hur du stegvis kontrollerar elektriska anslutningar finns i
felsökningsguiden.
(*) Den vänstra dioden lyser i två olika färger. Om ett THF15- eller THF25-system är installerat lyser
dioden grönt. Om ett THF35-system är installerat lyser dioden gult (för att visa att det finns en
DSP-enhet).
Steg 2/ Kontrollera strömanslutningen i ACC-läget
Så här ska det fungera Med adaptern på plats och tändningsnyckeln i ACC-läget ska den högra
dioden (anges med symbolen "ACC") lysa grönt för att visa att
anslutningen av ACC-signalen mellan THF*5-satsen och fordonet är
korrekt. Dioden anger att THF*5-satsen får korrekt spänning. Dioden ska
släckas när nyckeln tas ur.
Manual Ref. no. ATM 000 030-0
43
Åtgärd
Om den högra dioden inte tänds när nyckeln är i ACC-läget så är det
något problem med ACC-anslutningen mellan THF*5-systemet och
fordonet. Mer information om hur du stegvis kontrollerar elektriska
anslutningar finns i felsökningsguiden.
Steg 3/ Kontrollera högtalaranslutningarna (för THF25 & THF35)
Så här ska det fungera Tryck på den vänstra knappen (anges med en högtalarsymbol) på den
diagnostiska adaptern för att skapa en 1000-Hz-ton eller på den högra
knappen (anges också med en högtalarsymbol) för att skapa en ton på
100 Hz. Tonerna ska höras tydligt i den främre högtalaren på
passagerarsidan. Du stänger av tonen genom att helt enkelt trycka på
samma knapp som du tryckte på för att spela upp tonen. När tonen
spelas upp ska även mute-funktionen vara aktiv (se steg 4 i den här
handboken).
Åtgärd
Om ingen ton hörs, tonen är otydlig eller om tonen kommer via en
annan högtalare än den främre högtalaren på passagerarsidan bör du
kontrollera de elektriska anslutningarna. Mer information om detta finns i
felsökningsguiden.
Steg 4/ Kontrollera anslutningen för tyst radio (för THF25 & THF35)
Så här ska det fungera Tryck på den övre knappen för att tysta fordonets radio (den övre
dioden ska lysa gult när mute-funktionen är aktiv). Om du trycker på
knappen en andra gång återaktiveras radiosignalen och mute-funktionen
avbryts (radion måste vara på för att den ska återaktiveras).
Åtgärd
Om fordonets radio inte blir tyst när mute-funktionen aktiveras (den övre
dioden lyser grönt) bör du kontrollera de elektriska anslutningarna. Mer
information om detta finns i felsökningsguiden.
Steg 5/ Kontrollera mikrofonen och hela systemet
Så här ska det fungera Gör en kortare röstinspelning (20 sek.) på den diagnostiska adaptern för
att testa mikrofonanslutningen. För att göra detta trycker du på
mittknappen (markerad med en "inspelnings"-symbol) och spelar in en
kort mening genom att sitta i förarsätet, vänd mot mikrofonen, och tala
normalt. Det är lämpligt att trycka på mute-knappen (se steg 4) innan
du gör en inspelning. För att avbryta inspelningen innan 20 sekunder
har gått, trycker du helt enkelt på inspelningsknappen en gång till. När
den diagnostiska adaptern är i inspelningsläge, blinkar den nedre dioden
rött.
Manual Ref. no. ATM 000 030-0
Tryck på den nedre knappen för att spela upp inspelningen. Under
uppspelningen lyser den nedre dioden rött. Tystfunktionen är också aktiv
(se steg 4). Om ingen inspelningen skett och du trycker på
uppspelningsknappen, blinkar den nedre dioden rött under en kort
stund och släcks sedan igen. Inspelningen ska spelas upp tydligt (via
systemhögtalarna för THF15 och via den främre högtalaren på
passagerarsidan för THF25 och THF35).
44
Åtgärd
Om inte inspelningen hörs tydligt kontrollerar du först högtalarens
funktionalitet (se steg 3 i denna handbok). Om högtalaren fungerar som
den ska kontrollerar du mikrofonens anslutning till systemet och
mikrofonens placering i fordonet. Mer information om hur du
kontrollerar placeringen finns i installationshandboken och information
om hur du kontrollerar mikrofonanslutningen finns i felsökningsguiden.
Figur 1: Tabell med knappar & diodfunktioner
1000 Hz ton
B+ (DSP-indikator)
Tyst radio
Indikator för tyst radio
100 Hz ton
ACC-indikator
Inspelningsknapp
Uppspelningsknapp
Uppspelningsindikator
Manual Ref. no. ATM 000 030-0
45
Yleistä
Lue tämä käyttöohje huolellisesti, jotta opit hyödyntämään THF*5 handsfree -autosarjan kaikkia
toimintoja diagnostiikka-adapteria käyttämällä.
THF*5-diagnostiikka-adapterin avulla voit tarkistaa THF*5 handsfree -autosarjan toiminnan ja
käytön turvallisesti ja nopeasti ilman matkapuhelinta. Diagnostiikka-adapteria saa käyttää vain, kun
THF*5-sarja on asennettu Toyotan asennusohjeen mukaisesti.
Jos autosarjan toiminnassa on häiriöitä, katso THF*5-sarjan vianmääritysoppaassa annetut ohjeet
ennen osien vaihtamista.
THF*5-diagnostiikka-adapterin käyttö
Diagnostiikka-adapteri on asetettava THF*5-pitimeen, ei puhelimen telineeseen. Kun adapteri on
paikallaan, THF*5-sarjan asennusta ja toimintaa voi testata.
Symbolit näkyvät ohjaustaulussa ja THF*5-diagnostiikka-adapterin keskiosassa. Kukin symboli
tarkoittaa vaihetta tai tilaa, jolla voit tarkistaa handsfree-autosarjan toiminnan.
Vaihe 1 / B+-virtakytkennän tarkistus
Oikea toiminta
Kun adapteri on paikallaan, käännä avain ACC-asentoon ja sen jälkeen takaisin
pois päältä. Vasemmanpuoleisen diodin ("B+" -symboli) on sytyttävä palamaan
sen merkiksi, että THF*5-sarjan ja ajoneuvon välinen B+ -signaali on kytketty
oikein. Diodin valon on pysyttävä päällä myös avaimen poistamisen jälkeen.
Sen on sammuttava vain, kun diagnostiikka-adapteri irrotetaan THF*5-sarjasta
tai kun ajoneuvon akku on kytketty pois päältä.
Vian korjaaminen Jos vasemmanpuoleinen diodi ei syty palamaan, THF*5-järjestelmän ja
ajoneuvon välisessä B+ -liitännässä on toimintahäiriö. Tarkista
vianmääritysoppaasta johtoliitäntöjen tarkistusvaiheet.
(*) Vasemmanpuoleinen diodi syttyy palamaan kahtena eri värinä. Jos THF15- tai THF25-järjestelmä
on asennettu, diodi palaa vihreänä. Jos THF35-järjestelmä on asennettu, diodi palaa keltaisena
(järjestelmä on havainnut DSP-laitteen)
Vaihe 2 / ACC-virtakytkennän tarkistus
Oikea toiminta
Kun adapteri on paikallaan ja virta-avain on käännetty ACC-asentoon,
oikeanpuoleisen diodin ("ACC"-symbolin) on sytyttävä palamaan vihreänä sen
merkiksi, että THF*5-sarjan ja ajoneuvon välinen ACC-signaali on kytketty
oikein. Diodi osoittaa, että THF*5-sarja toimii oikealla jännitteellä. Valon on
sammuttava, kun avain poistetaan.
Vian korjaaminen Jos oikeanpuoleinen diodi ei syty palamaan avaimen ollessa ACC-asennossa,
THF*5-järjestelmän ja ajoneuvon välisessä ACC-liitännässä on toimintahäiriö.
Tarkista vianmääritysoppaasta johtoliitäntöjen tarkistusvaiheet.
Manual Ref. no. ATM 000 030-0
47
Vaihe 3 / Kaiutinliitännän tarkistus (THF25 ja THF35)
Oikea toiminta
Paina diagnostiikka-adapterin vasenta painiketta (kaiutin-symboli) 1 000 Hz:n
äänen tai oikeata painiketta (myös kaiutin-symboli) 100 Hz:n äänen
aikaansaamiseksi. Äänien on kuuluttava selvästi ajoneuvon matkustajan puolella
olevasta etukaiuttimesta. Äänen saa loppumaan painamalla toistamiseen samaa
painiketta. Kun ääni kuuluu kaiuttimesta, mykistystoiminnon on myös
aktivoiduttava (katso tämän käyttöohjeen vaihe 4).
Vian korjaaminen Jos ääntä ei kuulu, se on epäselvä tai se kuuluu muusta kuin matkustajan
puolella olevasta etukaiuttimesta, johtoliitännät on tarkistettava. Katso
menettelyä koskevat ohjeet vianmääritysoppaasta.
Vaihe 4 / Radion mykistysliitännän tarkistus (THF25 ja THF35)
Oikea toiminta
Paina yläpainiketta ajoneuvon radion mykistämiseksi (ylädiodi syttyy palamaan
keltaisena, kun mykistystoiminto on aktivoitu). Kun painat painiketta
toistamiseen, radiosignaali aktivoituu ja peruuttaa mykistystoiminnon (radio on
kytkettävä päälle, ennen kuin se voidaan aktivoida uudelleen).
Vian korjaaminen Jos ajoneuvon radio ei mykisty, kun mykistystoiminto on kytketty päälle
(ylädiodi palaa vihreänä), johtoliitännät on tarkistettava. Katso menettelyä
koskevat ohjeet vianmääritysoppaasta.
Vaihe 5 / Mikrofonin ja koko järjestelmän tarkistus
Oikea toiminta
Voit testata mikrofoniliitäntää tekemällä diagnostiikka-adapterissa lyhyen
äänentallennuksen (20 sekuntia). Paina keskipainiketta ("record"-symboli) ja
äänitä lyhyt lause puhumalla normaalisti mikrofoniin kuljettajan paikalta.
Suosittelemme, että painat mykistyspainiketta (katso vaihe 4) ennen äänitystä.
Voit keskeyttää äänityksen ennen 20 sekunnin umpeutumista painamalla
record-painiketta toistamiseen. Kun diagnostiikka-adapteri on äänitystilassa,
alempi diodi vilkkuu punaisena.
Kuuntele äänitys painamalla alempaa painiketta. Alempi diodi syttyy palamaan
punaisena toiston aikana. Myös mykistystoiminto aktivoituu (katso vaihe 4). Jos
äänitystä ei ole tehty ja toistopainiketta painetaan, alempi diodi vilkkuu lyhyen
aikaa punaisena ja sammuu. Äänityksen on kuuluttava toiston aikana selvästi
(THF15-järjestelmässä kaiuttimesta sekä THF25- ja THF35-järjestelmissä
matkustajan puolella olevasta etukaiuttimesta).
Vian korjaaminen Jos äänitys ei kuulu selvästi, tarkista ensin kaiuttimen toiminta (katso
käyttöohjeen vaihe 3). Jos kaiutin toimii oikein, tarkista mikrofonin ja
järjestelmän välinen kytkentä sekä mikrofonin asento ajoneuvossa. Tarkista
asento asennusohjeesta ja mikrofonikytkennän tarkistusmenettely
vianmääritysoppaasta.
Manual Ref. no. ATM 000 030-0
48
Kuva 1: Painike- ja dioditoimintojen taulukko
1000 Hz:n ääni
B+ (DSP-ilmaisin)
Radion mykistetty
Radion mykistyksen ilmaisin
100 Hz:n ääni
ACC-ilmaisin
Tallennuspainike
Toistopainike
Toiston ilmaisin
Manual Ref. no. ATM 000 030-0
49
Obecné informace
Aby sada hands-free THF*5 s diagnostickým adaptérem fungovala správně, přečtěte si prosím
pozorně tento uživatelský manuál s pokyny.
Pomocí diagnostického adaptéru THF*5 můžete rychle a bezpečně bez mobilního telefonu
zkontrolovat činnost a funkce sady hands-free THF*5. Diagnostický adaptér by se měl používat až
po namontování sady THF*5 podle návodu k montáži pro vozy Toyota.
Pokud vzniknou problémy s některou z funkcí sady, nahlédněte před výměnou dílů do návodu
k odstraňování závad v sadě THF*5.
Práce s diagnostickém adaptérem THF*5
Diagnostický adaptér se nepokládá do kolébky na telefon, ale do držáku THF*5. Jakmile se adaptér
nachází na svém místě, můžete zkontrolovat, zda je sada THF*5 namontována správně a zda
funguje tak, jak má.
Kolem ovládacího panelu a uprostřed diagnostického adaptéru THF*5 se nacházejí symboly. Každý
symbol odpovídá kroku nebo stavu kontroly sady hands-free.
Krok 1. Kontrola připojení napájení B+
Správná funkce
Když se adaptér nachází na svém místě, otočte klíčkem do polohy ACC a
potom jej otočte zpět. Pokud se dioda vlevo (označena symbolem “B+”)
rozsvítí*, znamená to, že signál B+ mezi sadou THF*5 a vozidlem je zapojen
správně. Tato dioda by měla zůstat svítit i po vytažení klíčku. Zhasnout by
měla až po vytažení diagnostického adaptéru ze sady THF*5 nebo po
odpojení baterie vozidla.
Odstranění závady
Pokud dioda vlevo nesvítí, není v pořádku zapojení B+ mezi systémem
THF*5 a vozidlem. Postup kontroly kabelových svazků je uveden v návodu
k odstraňování závad.
(*) Dioda vlevo se rozsvěcuje ve dvou různých barvách. Je-li nainstalován systém THF15 nebo
THF25, dioda se rozsvítí zeleně. Je-li nainstalován systém THF35, dioda se rozsvítí žlutě
(indikuje, že bylo zjištěno zařízení DSP).
Krok 2. Kontrola připojení napájení ACC
Správná funkce
Pokud se adaptér nachází na svém místě a klíček zapalování se otočí do
polohy ACC, dioda vpravo (označena symbolem “ACC”) by se měla rozsvítit
zeleně a indikovat tak správné zapojení signálu ACC mezi sadou THF*5 a
vozidlem. Rozsvícení této diody znamená, že sada THF*5 je napájena
správným napětím. Po vytáhnutí klíčku by dioda měla zhasnout.
Manual Ref. no. ATM 000 030-0
51
Odstranění závady
Pokud dioda vpravo nesvítí a klíček se nachází v poloze ACC, není
v pořádku zapojení ACC mezi systémem THF*5 a vozidlem. Postup kontroly
kabelových svazků je uveden v návodu k odstraňování závad.
Krok 3. Kontrola zapojení reproduktorů (u systému THF25 a THF35)
Správná funkce
Pokud na diagnostickém adaptéru stisknete tlačítko vlevo (označené
symbolem reproduktoru), generuje se tón s frekvencí 1000 Hz. Pokud na
diagnostickém adaptéru stisknete tlačítko vpravo (také označené symbolem
reproduktoru), generuje se tón s frekvencí 100 Hz. Tyto tóny byste měli
zřetelně slyšet z reproduktoru na straně spolujezdce vpředu. Pro vypnutí
tónu stačí stisknout stejné tlačítko, jaké jste stiskli předtím. Během
přehrávání tónu lze použít také funkci ztlumení (viz krok 4 v tomto
návodu).
Odstranění závady
Pokud neslyšíte žádný tón, tón není zřetelný nebo nevychází
z reproduktoru na straně spolujezdce vpředu, je třeba zkontrolovat kabelové
svazky. Postup kontroly je uveden v návodu k odstraňování závad.
Krok 4. Kontrola zapojení ztlumení rádia (u systému THF25 a THF35)
Správná funkce
Pro ztlumení rádia stiskněte horní tlačítko (po aktivaci funkce ztlumení se
horní dioda rozsvítí žlutě). Pokud stisknete toto tlačítko podruhé, signál
rádia se znovu aktivuje a funkce ztlumení se vypne (aby se signál rádia
znovu aktivoval, musí být rádio zapnuté).
Odstranění závady
Pokud se rádio ve voze po zapnutí funkce ztlumení neztlumí (horní dioda
svítí zeleně), je třeba zkontrolovat kabelové svazky. Postup kontroly je
uveden v návodu k odstraňování závad.
Krok 5. Kontrola mikrofonu a celého systému
Správná funkce
Pro kontrolu zapojení mikrofonu lze do diagnostického adaptéru nahrát
krátký zvukový záznam (20 sekund). Přitom stiskněte tlačítko uprostřed
(označené symbolem “nahrávání”) a ze sedadla řidiče řekněte normálně do
mikrofonu krátkou větu. Před nahráváním zvukového záznamu
doporučujeme nejdříve stisknout tlačítko ztlumení rádia (viz krok 4). Jestliže
chcete nahrávání záznamu ukončit před uplynutím 20 sekund, stiskněte
tlačítko nahrávání podruhé. V době, kdy se diagnostický adaptér nachází
v režimu nahrávání, dolní dioda bliká červeně.
Pro přehrání záznamu stiskněte spodní tlačítko. Během přehrávání se dolní
dioda rozsvítí červeně. Rovněž se aktivuje funkce ztlumení (viz krok 4).
Pokud se zvukový záznam nenahrál a tlačítko přehrávání je stisknuté, dolní
dioda krátce zabliká červeně a potom znovu zhasne. Záznam byste při
přehrávání měli zřetelně slyšet (z reproduktorů systému THF15 a z
reproduktoru na straně spolujezdce vpředu u systému THF25 a THF35).
Manual Ref. no. ATM 000 030-0
52
Odstranění závady
Pokud záznam není slyšet zřetelně, nejdříve zkontrolujte reproduktor (viz
krok 3 v tomto návodu). Jestliže reproduktor nefunguje správně, je třeba
zkontrolovat zapojení mikrofonu k systému a umístění mikrofonu ve
vozidle. Popis kontroly umístění reproduktoru najdete v návodu k montáži.
Popis kontroly zapojení reproduktoru najdete v návodu k odstraňování
závad.
Obr. 1. Tabulka s významem tlačítek a diod
Tón 1000 Hz
B+ (indikátor DSP)
Ztlumení rádia
Indikátor ztlumení rádia
Tón 100 Hz
indikátor ACC
Tlačítko nahrávání
Tlačítko přehrávání
Tlačítko playback
Manual Ref. no. ATM 000 030-0
53
Általános útmutató
Annak érdekében, hogy a diagnosztikai adapterrel a THF*5 kihangosító készlet teljes működési
körét biztosíthassa, gondosan olvassa át ezt a kézikönyvet.
A THF*5 Diagnosztikai adapterrel, mobiltelefon nélkül is, biztonságosan és gyorsan ellenőrizheti a
THF*5 kihangosító üzemelését. A diagnosztikai adaptert csak akkor használja, ha a THF*5 készlet, a
Toyota telepítési kézikönyvben foglaltak szerint, már telepítésre került.
Ha a készlet használhatóságával kapcsolatban bármilyen probléma felmerül, mielőtt bármelyik
alkatrészt kicserélné, olvassa el a THF*5 hibakeresési útmutatót.
A THF*5 diagnosztikai adapter használata
Helyezze a diagnosztikai adaptert a telefontartó helyett a THF*5 tartóba. Az adapterrel tesztelhető
a THF*5 készlet telepítése és működése.
Körben a vezérlő panelen és a THF*5 diagnosztikai adapter közepén szimbólumok láthatóak.
Minden szimbólum egy lépést vagy állapotot jelez, melyekkel ellenőrizheti a kihangosítót.
1. lépés/ B+ elektromos csatlakozásának ellenőrzése
Megfelelő működés Az adaptert elhelyezve fordítsa a gyújtást a gyújtás (ACC) állásba, majd
fordítsa vissza. A bal oldali diódának (‘B+’ szimbólummal jelölve) világítania
kell*, jelezve a B+ jel THF*5 készlet és a jármű közti megfelelő csatlakozást.
Ennek a diódának azután is világítania kell, miután kivette a kulcsot. Csak
akkor szabad ismét elaludnia, amikor a diagnosztikai adaptert kiveszi a
THF*5 kihangosítóból, vagy a jármű akkumulátorát lecsatlakoztatja.
Javítás
Ha a bal oldali dióda nem világít, probléma van a THF*5 rendszer és a jármű
B+ csatlakozása között. A vezetékcsatlakozások ellenőrzési folyamatát lásd a
hibakeresési útmutatóban.
(*) A bal oldali dióda két különböző színben világít. Ha a THF15 vagy a THF25 rendszert telepíti, a
dióda zölden világít. Ha a THF35 rendszert telepíti, a dióda sárgán világít (DSP eszköz észlelését
jelezve).
2. lépés/ Gyújtás elektromos csatlakozásának ellenőrzése
Megfelelő működés A megfelelően elhelyezett adapterrel és gyújtás (ACC) állásba fordított
gyújtáskapcsoló mellett a jobb oldali diódának (‘gyújtás bekapcsolva’
szimbólummal jelezve) zölden kell világítania, jelezve a gyújtásjel THF*5
készlet és jármű közti megfelelő kapcsolatot. Ez a dióda azt jelzi, hogy a
THF*5 készlet a megfelelő feszültséggel van ellátva. Ha a kulcsot kiveszi, a
dióda ismét elalszik.
Manual Ref. no. ATM 000 030-0
55
Javítás
Ha a gyújtás helyzetbe állított kulcs mellett a jobb oldali dióda nem világít,
probléma van a THF*5 készlet és jármű közti gyújtáscsatlakozással. A
vezetékcsatlakozások ellenőrzési folyamatát lásd a hibakeresési útmutatóban.
3.lépés/ Hangszóró-csatlakozás ellenőrzése (THF25 és THF35 modell számára)
Megfelelő működés Nyomja meg a diagnosztikai adapter bal oldali gombját (hangszóró
szimbólummal jelölve), 1000 Hz-et, vagy a jobb oldali gombot (szintén
fényszóróval jelölve) 100 Hz-et generálva. Ezeket a hangokat tisztán kell
hallani a jármű utas oldali első hangszórójából. A hangok megállításához
egyszerűen nyomja le ugyanazt a gombot, amit a hang generálásához
megnyomott. Miközben a hang hallatszik, a némító funkciónak is működnie
kell (lásd kézikönyv 4. lépés)
Javítás
Ha nincs hang, a hang nem tiszta vagy nem az utas oldali mikrofonból jön,
ellenőrizze a hangszóró elektromos vezetékeit. Az eljárás menetét lásd a
hibakeresési útmutatóban.
4.lépés/ Rádiónémító csatlakozásának ellenőrzése (THF25 és THF35 modell esetén)
Megfelelő működés A felső gomb megnyomásával elnémítja rádiót (ha a némító funkció be van
kapcsolva, a felső dióda sárgára vált). A gomb ismételt megnyomásával
reaktiválja a rádiójelet és törli a némítási funkciót (reaktiválás után a rádió
ismét bekapcsolódik).
Javítás
Ha a jármű rádiója nem némul el, amikor a némító funkciót bekapcsolja (a
felső dióda zölden világít), ellenőrizze az elektromos vezetékeket. Az eljárás
menetét lásd a hibakeresési útmutatóban.
5.lépés/ Mikrofon és teljes rendszer ellenőrzése (THF25 és THF35 modell esetén)
Megfelelő működés A mikrofon csatlakozás ellenőrzéséhez egy rövid (20 mp-es) hangfelvételt
tud készíteni a diagnosztikai adapteren. Ennek elvégzéséhez nyomja meg a
középső gombot („lejátszás” szimbólummal jelölve) és vegyen fel egy rövid
mondatot, normál hangerővel, a vezető ülésből, a mikrofon felé beszélve. A
felvétel megkezdése előtt érdemes megnyomni a némító gombot (lásd 4.
lépés). Ahhoz, hogy a felvételt a 20 másodperc eltelte előtt leállítsa,
egyszerűen nyomja meg ismét a felvevő gombot. Amikor a diagnosztikai
adapter felvétel üzemmódban van, az alsó dióda pirosan villog.
A felvétel lejátszásához nyomja meg az alsó gombot. Visszajátszás
üzemmódban az alsó dióda pirosra vált. A némító funkció is működik (lásd
4. lépés). Ha nem történt hangfelvétel és megnyomja a visszajátszás
gombot, az alsó dióda rövid időre villogni kezd, majd ismét kialszik. A
visszajátszás során tisztán hallatszania kell a felvett szövegnek (THF15 modell
esetében a rendszer hangszórójából, THF25 és THF35 modell esetén az utas
oldali hangszóróból).
Manual Ref. no. ATM 000 030-0
56
Javítás
Ha a felvétel nem hallatszik tisztán , először ellenőrizze a hangszóró
működését (lásd ezen útmutató 3. lépése). Ha a hangszóró megfelelően
működik, akkor ellenőrizze a mikrofon csatlakozását a rendszerhez és a
mikrofon helyzetét a járműben. A mikrofon helyzetének ellenőrzését a
telepítési kézikönyv segítségével végezze el, a mikrofoncsatlakozás
ellenőrzési eljárás menetét lásd a hibakeresési útmutatóban.
1. ábra: Gomb- és diódafunkciók táblázata
1000 Hz-es hang
B+ (DSP jelzés)
Rádiónémítás
Rádiónémítás jelzés
100 Hz-es hang
ACC jelzés
Felvétel
Lejátszás
Visszajátszás jelzés
Manual Ref. no. ATM 000 030-0
57
Uwagi ogólne
Dla zagwarantowania pełnego zakresu działania zestawu głośnomówiącego poprzez wykorzystanie
złącza diagnostycznego należy uważnie zapoznać się z niniejszą instrukcją.
Za pomocą złącza diagnostycznego THF*5 można w bezpieczny i szybki sposób sprawdzić
działanie i funkcje zestawu głośnomówiącego THF*5 bez potrzeby użycia telefonu komórkowego.
Złącze diagnostyczne może być wykorzystane wyłącznie po zainstalowaniu zestawu THF*5 w
sposób zgodny z instrukcją instalacji firmy Toyota.
W przypadku wystąpienia jakichkolwiek problemów z działaniem zestawu przed przystąpieniem do
wymiany jakichkolwiek elementów należy posłużyć się instrukcją wykrywania i usuwania usterek,
dotyczącą zestawu THF*5.
Używanie złącza diagnostycznego THF*5
Złącze diagnostyczne należy umieścić w uchwycie THF*5 zamiast podstawki telefonu. Po
zamontowaniu złącza można przeprowadzić kontrolę instalacji i działania zestawu THF*5.
Wokół panelu sterowania oraz pośrodku złącza diagnostycznego THF*5 widoczne są symbole.
Każdy z tych symboli oznacza czynność lub stan, umożliwiające kontrolę zestawu
głośnomówiącego.
Czynność 1/ Kontrola połączenia zasilania B+
Prawidłowe działanie Po zamontowaniu złącza przekręcić kluczyk w położenie ACC, a
następnie ponownie w położenie wyłączone. Dioda po lewej stronie
(oznaczona symbolem ‘B+’) powinna się zapalić*, sygnalizując
prawidłowe połączenie sygnału B+ miedzy zestawem THF*5 a pojazdem.
Dioda ta powinna pozostać zapalona nawet po wyjęciu kluczyka.
Powinna ona zgasnąć tylko w przypadku wyjęcia złącza diagnostycznego
z zestawu THF*5 lub po odłączeniu akumulatora pojazdu.
Postępowanie
Jeżeli lewa dioda się nie zapala, istnieje problem z połączeniem B+
miedzy systemem THF*5 a pojazdem. Odnośnie czynności
sprawdzających połączenia instalacji elektrycznej – patrz instrukcja
wykrywania i usuwania usterek.
(*) Lewa dioda zapala się dwoma różnymi kolorami. Jeżeli zainstalowany jest system THF15 lub
THF25, dioda zapali się na zielono. Jeżeli zainstalowany jest system THF35, dioda zapali się na
żółto (sygnalizując wykrycie urządzenia DSP)
Manual Ref. no. ATM 000 030-0
59
Czynność 2/ Kontrola połączenia zasilania ACC
Prawidłowe działanie Po zamontowaniu złącza i przekręceniu kluczyka w stacyjce w położenie
ACC, dioda po prawej stronie (oznaczona symbolem ‘ACC’) powinna się
zapalić na zielono, sygnalizując prawidłowe połączenie sygnału ACC
między zestawem THF*5 a pojazdem. Dioda ta sygnalizuje, że zestaw
THF*5 jest zasilany prawidłowym napięciem. Powinna ona zgasnąć po
wyjęciu kluczyka.
Postępowanie
Jeżeli prawa dioda się nie zapala, gdy kluczyk znajduje się w położeniu
ACC, istnieje problem z połączeniem ACC między systemem THF*5 a
pojazdem. Odnośnie czynności sprawdzających połączenia instalacji
elektrycznej – patrz instrukcja wykrywania i usuwania usterek.
Czynność 3/ Kontrola połączenia głośnika (dotyczy THF25 i THF35)
Prawidłowe działanie Nacisnąć lewy przycisk (oznaczony symbolem głośnika) złącza
diagnostycznego w celu uzyskania dźwięku o częstotliwości 1000 Hz lub
prawy przycisk (również oznaczony symbolem głośnika) w celu uzyskania
dźwięku o częstotliwości 100 Hz. Dźwięki te powinny być wyraźnie
słyszalne przez przedni głośnik pojazdu po stronie pasażera. W celu
wyłączenia każdego z tych dźwięków należy po prostu nacisnąć ten sam
przycisk, który posłużył do ich włączenia. Podczas emisji dźwięku
powinna również załączać się funkcja wyciszenia dźwięku (patrz
czynność 4, opisana w niniejszej instrukcji).
Postępowanie
Jeżeli nie rozlega się żaden dźwięk, względnie dźwięk jest niewyraźny lub
dobiega z innego głośnika niż przedni głośnik po stronie pasażera, należy
sprawdzić połączenia instalacji elektrycznej. Odnośnie tej procedury –
patrz instrukcja wykrywania i usuwania usterek.
Czynność 4/ Kontrola połączenia wyciszenia radia (dotyczy THF25 i THF35)
Prawidłowe działanie Nacisnąć górny przycisk w celu wyciszenia radia pojazdu (po załączeniu
funkcji wyciszenia górna dioda zapali się na żółto). Ponowne naciśnięcie
tego przycisku przywróci sygnał radia i wyłączy funkcję wyciszenia (radio
musi być włączone, aby możliwe było przywrócenie jego sygnału).
Postępowanie
Jeżeli radio pojazdu nie zostaje wyciszone po włączeniu funkcji
wyciszenia (górna dioda pali się na zielono), należy sprawdzić połączenia
instalacji elektrycznej. Odnośnie tej procedury – patrz instrukcja
wykrywania i usuwania usterek.
Czynność 5/ Kontrola mikrofonu i ogólne sprawdzenie systemu
Prawidłowe działanie Aby sprawdzić połączenie mikrofonu można za pomocą złącza
diagnostycznego dokonać krótkiego nagrania głosowego (20 sekund). W
tym celu należy nacisnąć środkowy przycisk (oznaczony symbolem
‘nagrywanie’) i nagrać krótkie zdanie, mówiąc normalnie w kierunku
mikrofonu z miejsca kierowcy. Przed dokonaniem nagrania zaleca się
nacisnąć najpierw przycisk wyciszenia (patrz czynność 4). Aby zakończyć
nagrywanie przed upływem 20 sekund należy po prostu nacisnąć
Manual Ref. no. ATM 000 030-0
60
przycisk nagrywania po raz drugi. W czasie gdy złącze diagnostyczne
znajduje się w trybie nagrywania, dolna dioda pulsuje czerwonym
światłem.
W celu odtworzenia nagrania nacisnąć dolny przycisk. W trybie
odtwarzania dolna dioda pali się na czerwono. Załączy się również
funkcja wyciszenia (patrz czynność 4). Jeżeli nagranie nie zostało
dokonane i naciśnięty zostanie przycisk odtwarzania, dolna dioda będzie
przez krótki czas pulsować czerwonym światłem, a następnie zgaśnie.
Podczas odtwarzania nagranie powinno być słyszalne wyraźnie (przez
głośnik systemu w przypadku THF15 lub przez głośnik po stronie
pasażera w przypadku THF25 i THF35).
Postępowanie
Jeżeli nagranie nie jest słyszalne wyraźnie, należy najpierw sprawdzić
działanie głośnika (patrz czynność 3, opisana w niniejszej instrukcji).
Jeżeli głośnik działa prawidłowo, należy sprawdzić połączenie mikrofonu
z systemem oraz położenie mikrofonu w pojeździe. Odnośnie kontroli
położenia – patrz instrukcja instalacji, a odnośnie procedury kontroli
połączenia mikrofonu – patrz instrukcja wykrywania i usuwania usterek.
Rysunek 1: Tabela funkcji przycisków i diod
Dźwięk 1000 Hz
B+ (zgłoszenie DSP)
Wyciszenie radia
Wyciszenie radia włączone
Dźwięk 100 Hz
ACC (zapłon włączony)
Nagrywanie
Odtwarzanie
Odtwarzanie włączone
Manual Ref. no. ATM 000 030-0
61
Γενικά
Για να εξασφαλίσετε την πλήρη και ορθή λειτουργία του σετ ανοιχτής συνοµιλίας THF*5
χρησιµοποιώντας τον ∆ιαγνωστικό Προσαρµογέα, παρακαλούµε διαβάστε προσεκτικά τις
οδηγίες χρήσης.
Με τον ∆ιαγνωστικό Προσαρµογέα THF*5 µπορείτε να ελέγξετε το χειρισµό και τη λειτουργία του
σετ ανοιχτής συνοµιλίας THF*5 γρήγορα και µε ασφάλεια χωρίς να απαιτείται η χρήση κινητού
τηλεφώνου. Ο ∆ιαγνωστικός Προσαρµογέας πρέπει να χρησιµοποιείται µόνο αφού εγκατασταθεί
το κιτ THF*5 σύµφωνα µε το εγχειρίδιο εγκατάστασης της Toyota.
Εάν αντιµετωπίσετε προβλήµατα µε τη λειτουργία του κιτ, ανατρέξτε στον οδηγό αντιµετώπισης
προβληµάτων του THF*5 πριν προχωρήσετε στην αντικατάσταση εξαρτηµάτων.
Οδηγίες χρήσης του διαγνωστικού
προσαρµογέα THF*5
Ο ∆ιαγνωστικός Προσαρµογέας πρέπει να τοποθετηθεί στη βάση του THF*5 και όχι στη βάση
του τηλεφώνου. Αφού τοποθετήσετε τον προσαρµογέα στη θέση του, ελέγξτε την εγκατάσταση
και τη λειτουργία του κιτ THF*5 .
Γύρω από τον πίνακα ελέγχου και στη µέση του ∆ιαγνωστικού Προσαρµογέα THF*5, υπάρχουν
σύµβολα. Κάθε σύµβολο υποδεικνύει ένα βήµα ή µία κατάσταση διευκολύνοντάς σας να ελέγξετε
το σετ ανοιχτής συνοµιλίας.
Βήµα 1/ Έλεγχος ηλεκτρικής σύνδεσης B+
Ορθή λειτουργία Αφού τοποθετήσετε τον προσαρµογέα στη θέση του, γυρίστε το κλειδί της
ανάφλεξης στη θέση ACC και ξανά στη θέση OFF. Η διοδική λυχνία της
αριστερής πλευράς (µε το σύµβολο “B+”) πρέπει να ανάψει* εάν η σύνδεση
του σήµατος B+ µεταξύ του κιτ THF*5 και του αυτοκινήτου είναι σωστή. Η
λυχνία αυτή πρέπει να παραµείνει αναµµένη ακόµη και εάν αφαιρέσετε το
κλειδί της ανάφλεξης. Θα σβήσει ξανά µόνο εάν αφαιρέσετε τον ∆ιαγνωστικό
Προσαρµογέα από το κιτ THF*5 ή εάν αποσυνδέσετε τη µπαταρία του
αυτοκινήτου.
Αντιµετώπιση
Εάν η αριστερή διοδική λυχνία δεν ανάβει σηµαίνει ότι υπάρχει πρόβληµα µε
τη σύνδεση Β+ µεταξύ του συστήµατος THF*5 και του αυτοκινήτου.
Παρακαλούµε ανατρέξτε στον οδηγό αντιµετώπισης προβληµάτων για
οδηγίες σχετικά µε τον έλεγχο της σύνδεσης των καλωδιώσεων.
(*) Η αριστερή διοδική λυχνία θα ανάψει σε δυο διαφορετικά χρώµατα. Εάν έχει εγκατασταθεί
σύστηµα THF15 ή THF25 τότε η λυχνία θα ανάψει σε πράσινο χρώµα. Εάν έχει εγκατασταθεί
το σύστηµα THF35, η λυχνία θα ανάψει σε κίτρινο χρώµα (υποδεικνύοντας ανίχνευση
συσκευής DSP)
Manual Ref. no. ATM 000 030-0
63
Βήµα 2/ Έλεγχος ηλεκτρικής σύνδεσης ACC
Ορθή λειτουργία Αφού τοποθετήσετε τον προσαρµογέα στη θέση του και γυρίσετε το κλειδί της
ανάφλεξης στη θέση ACC, η διοδική λυχνία της δεξιάς πλευράς (µε το
σύµβολο “ACC”) πρέπει να ανάψει σε πράσινο χρώµα εάν η σύνδεση του
σήµατος ACC µεταξύ του κιτ THF*5 και του αυτοκινήτου είναι σωστή. Αυτή η
διοδική λυχνία δείχνει ότι το κιτ THF*5 τροφοδοτείται µε τη σωστή τάση. Θα
πρέπει να σβήσει ξανά όταν αφαιρέσετε το κλειδί της ανάφλεξης.
Αντιµετώπιση
Εάν η δεξιά διοδική λυχνία δεν ανάβει όταν το κλειδί είναι στη θέση ACC,
σηµαίνει ότι υπάρχει πρόβληµα µε τη σύνδεση ACC µεταξύ του συστήµατος
THF*5 και του αυτοκινήτου. Παρακαλούµε ανατρέξτε στον οδηγό
αντιµετώπισης προβληµάτων για οδηγίες σχετικά µε τον έλεγχο της σύνδεσης
των καλωδιώσεων.
Βήµα 3/ Έλεγχος σύνδεσης ηχείου (για THF25 & THF35)
Ορθή λειτουργία Πατήστε το αριστερό πλήκτρο (µε το σύµβολο του ηχείου) του ∆ιαγνωστικού
Προσαρµογέα για να ενεργοποιήσετε ένα ηχητικό σήµα 1000Hz ή το δεξί
πλήκτρο (µε το σύµβολο του ηχείου επίσης) για να ενεργοποιήσετε ηχητικό
σήµα 100Hz. Αυτά τα ηχητικά σήµατα πρέπει να ακούγονται καθαρά από το
ηχείο που βρίσκεται στην πλευρά του συνοδηγού. Για να απενεργοποιήσετε τα
ηχητικά σήµατα πατήστε απλώς το ίδιο πλήκτρο που πατήσατε για να τα
ενεργοποιήσετε. Όση ώρα ακούγεται το ηχητικό σήµα, µπορείτε να
ενεργοποιήσετε επίσης τη λειτουργία σίγασης (βλ. βήµα 4 σ’ αυτό το
εγχειρίδιο).
Αντιµετώπιση
Εάν δεν ακούγεται καθόλου ηχητικό σήµα, εάν δεν ακούγεται καθαρά ή εάν
το ηχητικό σήµα ακούγεται από διαφορετικό ηχείο και όχι από το ηχείο της
πλευράς του συνοδηγού, πρέπει να ελέγξετε τις συνδέσεις των καλωδιώσεων.
Για τη διαδικασία αυτή ανατρέξτε στον οδηγό αντιµετώπισης προβληµάτων.
Βήµα 4/ Έλεγχος σύνδεσης σίγασης ραδιοφώνου (για THF25 & THF35)
Ορθή λειτουργία Πατήστε το επάνω πλήκτρο για να ενεργοποιήσετε τη λειτουργία σίγασης του
ραδιοφώνου (η επάνω διοδική λυχνία θα γίνει κίτρινη όταν ενεργοποιηθεί
αυτή η λειτουργία). Πατώντας το πλήκτρο άλλη µία φορά θα ενεργοποιήσετε
ξανά το ραδιοφωνικό σήµα και θα ακυρώσετε τη λειτουργία σίγασης (το
ραδιόφωνο πρέπει να είναι ανοικτό για να ενεργοποιηθεί ξανά).
Αντιµετώπιση
Εάν η σίγαση του ραδιοφώνου του αυτοκινήτου δεν λειτουργεί όταν
ενεργοποιείτε την αντίστοιχη λειτουργία (η επάνω διοδική λυχνία θα είναι
πράσινη) τότε πρέπει να ελέγξετε τις συνδέσεις των καλωδιώσεων. Για τη
διαδικασία αυτή ανατρέξτε στον οδηγό αντιµετώπισης προβληµάτων.
Βήµα 5/ Έλεγχος µικροφώνου και ολόκληρου του συστήµατος
Ορθή λειτουργία Για να ελέγξετε τη σύνδεση του µικροφώνου µπορείτε να κάνετε µια µικρή
φωνητική εγγραφή (20 δευτ.) στον διαγνωστικό προσαρµογέα. Για να κάνετε
φωνητική εγγραφή, πατήστε το κεντρικό πλήκτρο (µε την ένδειξη “record”
(εγγραφή)) και εγγράψτε µια σύντοµη φράση µιλώντας κανονικά προς το
µικρόφωνο από τη θέση του οδηγού. Πριν ξεκινήσετε την εγγραφή σας
Manual Ref. no. ATM 000 030-0
64
συνιστούµε να πατήσετε το πλήκτρο σίγασης (βλ. βήµα 4). Για να διακόψετε
την εγγραφή πριν περάσουν τα 20 δευτ. πατήστε απλώς το πλήκτρο
εγγραφής άλλη µία φορά. Ενόσω ο ∆ιαγνωστικός Προσαρµογέας είναι στη
λειτουργία εγγραφής, η κάτω διοδική λυχνία θα αναβοσβήνει κόκκινη.
Για να ακούσετε την εγγραφή, πατήστε το κάτω πλήκτρο. Κατά την
αναπαραγωγή της εγγραφής η κάτω λυχνία θα γίνει κόκκινη. Θα
ενεργοποιηθεί επίσης η λειτουργία σίγασης (βλ. βήµα 4). Εάν δεν έχει γίνει
εγγραφή και πατήσετε το πλήκτρο αναπαραγωγής τότε η κάτω λυχνία θα
αναβοσβήνει κόκκινη για λίγο και θα σβήσει. Κατά τη διάρκεια της
αναπαραγωγής, η εγγραφή θα πρέπει να ακούγεται καθαρά (από το ηχείο
του συστήµατος THF15 και το πλαϊνό ηχείο της πλευράς του συνοδηγού για
το THF25 και το THF35).
Αντιµετώπιση
Εάν η εγγραφή δεν ακούγεται καθαρά ελέγξτε πρώτα τη λειτουργία του ηχείου
(βλ. βήµα 3 σ’ αυτό το εγχειρίδιο). Εάν το ηχείο λειτουργεί κανονικά τότε θα
πρέπει να ελέγξετε τη σύνδεση του µικροφώνου του συστήµατος και τη θέση
του µικροφώνου στο αυτοκίνητο. Παρακαλούµε ανατρέξτε στο εγχειρίδιο
εγκατάστασης για να ελέγξετε τη θέση και στον οδηγό αντιµετώπισης
προβληµάτων για τη διαδικασία ελέγχου της σύνδεσης του µικροφώνου.
Εικόνα 2: Πίνακας λειτουργίας πλήκτρων και διοδικών λυχνιών
Hχητικό σήµα 1000 Hz
B+ (ενδεικτική λυχνία DSP)
Σίγαση ραδιοφώνου
Eνδεικτική λυχνία σίγασης
ραδιοφώνου
Hχητικό σήµα 100 Hz
Eνδεικτική λυχνία ACC
Πλήκτρο εγγραφής
Πλήκτρο αναπαραγωγής
Eνδεικτική λυχνία
αναπαραγωγής
Manual Ref. no. ATM 000 030-0
65
Publication no. AOM 000 030-0
Printed in Belgium
www.toyota.europe.com

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
