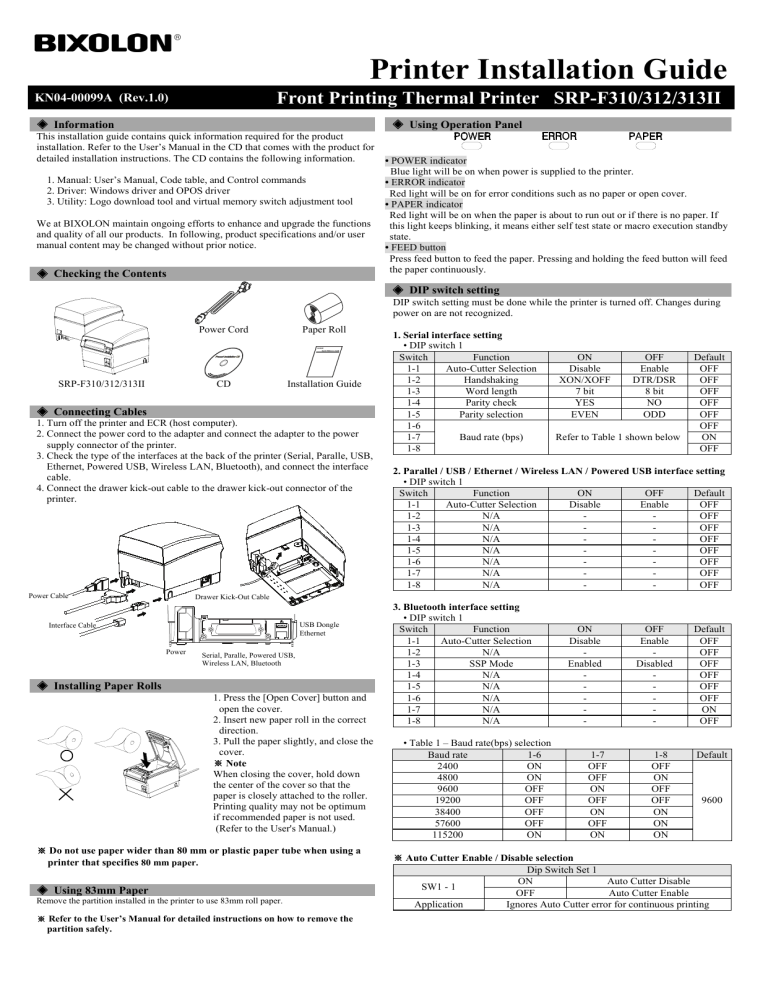

Printer Installation Guide

Printer Installation Guide
Printer Installation Guide
Front Printing Thermal Printer SRP-F310/312/313II
KN04-00099A (Rev.1.0)
◈ Information
◈ Using Operation Panel
This installation guide contains quick information required for the product
installation. Refer to the User’s Manual in the CD that comes with the product for
detailed installation instructions. The CD contains the following information.
1. Manual: User’s Manual, Code table, and Control commands
2. Driver: Windows driver and OPOS driver
3. Utility: Logo download tool and virtual memory switch adjustment tool
We at BIXOLON maintain ongoing efforts to enhance and upgrade the functions
and quality of all our products. In following, product specifications and/or user
manual content may be changed without prior notice.
◈ Checking the Contents
• POWER indicator
Blue light will be on when power is supplied to the printer.
• ERROR indicator
Red light will be on for error conditions such as no paper or open cover.
• PAPER indicator
Red light will be on when the paper is about to run out or if there is no paper. If
this light keeps blinking, it means either self test state or macro execution standby
state.
• FEED button
Press feed button to feed the paper. Pressing and holding the feed button will feed
the paper continuously.
◈ DIP switch setting
DIP switch setting must be done while the printer is turned off. Changes during
power on are not recognized.
Power Cord
Paper Roll
Procuct Installation CD
SRP-F310/312/313II
CD
Installation Guide
◈ Connecting Cables
1. Turn off the printer and ECR (host computer).
2. Connect the power cord to the adapter and connect the adapter to the power
supply connector of the printer.
3. Check the type of the interfaces at the back of the printer (Serial, Paralle, USB,
Ethernet, Powered USB, Wireless LAN, Bluetooth), and connect the interface
cable.
4. Connect the drawer kick-out cable to the drawer kick-out connector of the
printer.
Power Cable
1. Serial interface setting
• DIP switch 1
Switch
Function
1-1
Auto-Cutter Selection
1-2
Handshaking
1-3
Word length
1-4
Parity check
1-5
Parity selection
1-6
Baud rate (bps)
1-7
1-8
ON
Disable
XON/XOFF
7 bit
YES
EVEN
OFF
Enable
DTR/DSR
8 bit
NO
ODD
Refer to Table 1 shown below
Default
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
2. Parallel / USB / Ethernet / Wireless LAN / Powered USB interface setting
• DIP switch 1
Switch
Function
ON
OFF
Default
1-1
Auto-Cutter Selection
Disable
Enable
OFF
1-2
N/A
OFF
1-3
N/A
OFF
1-4
N/A
OFF
1-5
N/A
OFF
1-6
N/A
OFF
1-7
N/A
OFF
1-8
N/A
OFF
Drawer Kick-Out Cable
USB Dongle
Ethernet
Interface Cable
Power
Serial, Paralle, Powered USB,
Wireless LAN, Bluetooth
◈ Installing Paper Rolls
1. Press the [Open Cover] button and
open the cover.
2. Insert new paper roll in the correct
direction.
3. Pull the paper slightly, and close the
cover.
※ Note
When closing the cover, hold down
the center of the cover so that the
paper is closely attached to the roller.
Printing quality may not be optimum
if recommended paper is not used.
(Refer to the User's Manual.)
※ Do not use paper wider than 80 mm or plastic paper tube when using a
printer that specifies 80 mm paper.
◈ Using 83mm Paper
Remove the partition installed in the printer to use 83mm roll paper.
※ Refer to the User’s Manual for detailed instructions on how to remove the
partition safely.
3. Bluetooth interface setting
• DIP switch 1
Switch
Function
1-1
Auto-Cutter Selection
1-2
N/A
1-3
SSP Mode
1-4
N/A
1-5
N/A
1-6
N/A
1-7
N/A
1-8
N/A
• Table 1 – Baud rate(bps) selection
Baud rate
1-6
2400
ON
4800
ON
9600
OFF
19200
OFF
38400
OFF
57600
OFF
115200
ON
ON
Disable
Enabled
1-7
OFF
OFF
ON
OFF
ON
OFF
ON
OFF
Enable
Disabled
-
Default
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
1-8
OFF
ON
OFF
OFF
ON
ON
ON
Default
9600
※ Auto Cutter Enable / Disable selection
Dip Switch Set 1
ON
Auto Cutter Disable
SW1 - 1
OFF
Auto Cutter Enable
Application
Ignores Auto Cutter error for continuous printing
◈ Self Diagnostics
1. Check whether the paper is inserted correctly.
2. Turn on the printer while depressing the Feed button. Self diagnostics will begin.
3. The printer prints the current status of the printer such as the version of the ROM and DIP
switch setting.
4. The printer prints the current status and stops after printing the following statement.
(PAPER indicator keeps blinking.)
SELF-TEST PRINTING.
PLEASE PRESS THE FEED BUTTON
5. Press the Feed button to continue to print. Then the printer will print the character sets that
can be printed.
6. Self diagnostics will end automatically and the paper will be cut after printing the
following statement.
*** COMPLETED ***
7. The printer will be in normal mode after self diagnostics is completed.
※ Note
You can check whether the printer operates normally or not through self
diagnostics. You can check printing quality, ROM version, and DIP switch settings
through self diagnostics.
◈ Product Specifications
Item
Printer type
Dot density
Printing width
Number of characters per
line (default value)
Printing speed *1)
Printer
Receive buffer size
SMPS input voltage
Frequency
SMPS output voltage
Temperature
Humidity
Paper
Lifespan of Printer Head *2)
Auto cutter
Mechanism MCBF *2)
Paper type
Paper roll width
Paper roll diameter
Paper thickness
Size of paper tube
Description
Front output thermal printing
SRP-F310II: 180 dpi (7dots/mm)
SRP-F312II: 203 dpi (8dots/mm)
SRP-F313II: 203 dpi (8dots/mm)
SRP-F310II: 72 mm
SRP-F312II: 72 mm
SRP-F313II: 80 mm
SRP-F310II: 42 (Font A), 56 (Font B)
SRP-F312II: 48 (Font A), 64 (Font B)
SRP-F313II: 53 (Font A), 71 (Font B)
SRP-F310II: 82.74 lines/sec, 350 mm/sec
SRP-F312II: 93.33 lines/sec, 350mm/sec
SRP-F313II: 93.33 lines/sec, 350mm/sec
4Kbyte
100 ~ 240 VAC
50/60 Hz
24 VDC
0 ~ 40℃ (Operating)
-20 ~ 60 ℃ (Storage)
10 ~ 80 % RH (Operating)
10 ~ 90 % RH (Storage)
excluding papers
250 Km
3,000,000 cuts
70,000,000 lines
Paper Roll
79.5±0.5 mm/82.5±0.5 mm
Maximum 105mm
0.062 ~ 0.075 mm
Inner diameter: Ø12mm (0.47”)
Outer diameter: Ø18mm (0.71”)
※ Note
*1) Printing speed may become slower depending on the baud rate and combination of the
commands.
*2) This value is measured with standard temperature, specified paper, and printing darkness
level 2, and it may change depending on the temperature and printing darkness level.
◈ Windows Driver Installation for Serial (RS-232C)
1. Run Windows Driver installation file.
2. Click [Next] from the first installation window.
3. Select a COM port to be used and then click [Next].
(Figure 3)
8. Click [Print Test Page] on [General] tab, and check whether test page is printed correctly
◈ Windows Driver Installation for Parallel (IEEE1284)
1. Run Windows Driver installation file.
2. Click [Next] from the first installation window.
3. Select a LPT port to be used and then click [Next]. (Figure 1)
4. Click [Yes] and reboot the computer. (Figure 2)
5. After rebooting the computer, open the printer properties window in the Windows OS.
※ Windows XP: Control Panel – Printers and Faxes.
※ Windows Vista or later: Control Panel – Hardware and Sound – Device and Printers.
6. Click [Print Test Page] on [General] tab, and check whether test page is printed correctly.
◈ Windows Driver Installation for USB
1. Run Windows Driver installation file.
2. Click [Next] from the first installation window.
3. Select USB and then click [Next]. (Figure 1)
4. Click [OK], turn off the printer and then turn it on again. The printer driver will be
installed automatically.
(Figure 4)
5. Open the printer properties window in the Windows OS.
※ Windows XP: Control Panel – Printers and Faxes.
※ Windows Vista or later: Control Panel – Hardware and Sound – Device and Printers.
6. Click [Print Test Page] on [General] tab, and check whether test page is printed correctly.
◈ Windows Driver Installation for Ethernet and WLAN
1. Run Windows Driver installation file.
2. Click [Next] from the first installation window.
3. Select Ethernet / Wireless LAN.
4. Enter the IP address and port number, and then click [Next].
(Figure 5)
5. Click [Yes] and reboot the computer. (Figure 2)
6. After rebooting the computer, open the printer properties window in the Windows OS.
※ Windows XP: Control Panel – Printers and Faxes.
※ Windows Vista or later: Control Panel – Hardware and Sound – Device and Printers.
7. Click [Print Test Page] on [General] tab, and check whether test page is printed correctly.
◈ WEEE (Waste Electrical and Electric Equipment)
This marking shown on the product or its literature, indicates that it should not be
disposed of with other household wastes at the end of its working life. To prevent
possible harm to the environment or people from uncontrolled waste disposal, please
separate this from other types of wastes and recycle it responsibly to promote the
sustainable reuse of material resources. Household users should contact either the
retailer where they purchased this product, or their local government office, for details of
where and how they can take this item for environmentally safe recycling. Business
users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes for disposal.
(Figure 1)
4. Click [Yes] and reboot the computer.
☎ BIXOLON Co., Ltd.
● Website http://www.bixolon.com
● Korea Headquarters
(Add) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
(Tel.) +82-31-218-5500
(Figure 2)
5. After rebooting the computer, open the printer properties window in the Windows OS.
※ Windows XP: Control Panel – Printers and Faxes.
※ Windows Vista or later: Control Panel – Hardware and Sound – Device and Printers.
6. In the Ports tab, click Configure Port.
7. Set all parameters based on those obtained from the self-test, and then click [OK].
● U.S. Office
(Add) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(Tel.) +1-858 764 4580
● Europe Office
(Add) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(Tel.) +49 (0)211 68 78 54 0
Guide d'installation de l'imprimante
imprimante thermique à impression frontale SRP-F310/312/313II
◈ Informations
◈ Utilisation du panneau d'opération
Ce guide d'installation contient les brèves informations requises pour l'installation
du produit. Se référer au guide de l'utilisateur du CD fournit avec le produit pour
des instructions d'utilisation détaillées. Le CD comprend les informations
suivantes.
1. Guide: Guide de l'utilisateur, tableau des codes et commandes
2. Pilote: pilote Windows ou OPOS
3. Utilitaire: Outil de téléchargement du logo et outil de réglage de
l'interrupteur de mémoire virtuelle
BIXOLON fournit des efforts constants afin d'améliorer les fonctions et la qualité
du produit. Les caractéristiques du produit et le contenu du guide sont sujets à
modification sans avis préalable.
◈ Vérification du contenu
• Voyant ALIMENTATION
Le voyant bleu s'allumera lorsque l'imprimante sera alimentée.
• Voyant ERREUR
Le voyant rouge s'allumera pour les conditions d'erreur comme plus de papier ou
capot ouvert.
• Voyant PAPIER
Le voyant rouge s'allumera lorsque le papier est presque terminé ou terminé. Si ce
voyant continue à clignoter, cela indique un état d'autotest ou de veille d'exécution
macro.
• Bouton ALIMENTATION
Appuyer sur le bouton Alimentation pour alimenter dans le papier. Appuyer sur le
bouton Alimentation et le maintenir alimentera le papier en continu.
◈ Paramétrage du commutateur DIP
Cordon d'alimentation
Rouleau de papier
Le paramétrage du commutateur DIP doit être fait lorsque l'imprimante est
éteinte. Les changements effectués lorsqu'elle est alimentée ne seront pas
reconnus.
Procuct Installation CD
SRP-F310/312/313II
CD
Guide d'Installation
1. Paramétrage d'interface en Série
• Commutateur DIP 1
Paramétrage
◈ Connexion du câble
1-1
1. Eteindre l'imprimante et l'ECR (ordinateur hôte).
2. Connecter le cordon d'alimentation à l'adaptateur et connecter l'adaptateur au
cordon d'alimentation de l'imprimante.
3. Vérifier le type d'interfaces à l'arrière de l'imprimante (série, parallèle, USB,
Ethernet, LAN sans fil, USB d'alimentation, Bluetooth), et connecter le câble
d'interface.
4. Connecter le câble d'ouverture du tiroir au connecteur d'ouverture du tiroir de
l'imprimante.
2-1
3-1
4-1
5-1
6-1
7-1
8-1
Fonction
Sélection de découpe
automatique
Prise de contact
Longueur du mot
Vérification de la parité
Sélection de la parité
Taux en bauds (bps)
Fonction
Sélection de découpe
automatique
N/A
N/A
N/A
N/A
N/A
N/A
N/A
1-1
Câble d'ouverture du tiroir
Câble d'interface
USB Dongle
Ethernet
Alimentation
série, parallèle, LAN sans fil,
USB d'alimentation, Bluetooth
◈ Installation des rouleaux de papier
1. Appuyer sur le bouton [Ouvrir
Capot] et ouvrir le capot.
2. Insérer le nouveau rouleau de papier
dans le bon sens.
3. Tirer doucement le papier, et fermer
le capot.
※ Note: Lors de la fermeture du capot,
maintenir vers le bas le centre du capot
de sorte que le papier soit bien fixé au
rouleau. La qualité d'impression peut
ne pas être optimale si un papier autre
que celui recommandé est utilisé. (Se
reporter au manuel d'utilisateur.)
※ Ne pas utiliser un papier ayant une largeur de plus de 80 mm ni de
rouleau de papier en plastique lorsque vous utilisez un imprimante
requérant un papier de 80mm de largeur.
◈ Utilisation de papier de 83 mm
Retirez la partition installée dans l'imprimante avant d'utiliser un rouleau de
papier de 83 mm.
※ Reportez-vous au manuel d'utilisateur pour obtenir les instructions
détaillées afin de retirer la partition en toute sécurité.
OFF
Défaut
Activer
OFF
XON/XOFF
7 bits
YES
PAIR
DTR/DSR
8 bits
NO
IMPAIR
OFF
OFF
OFF
OFF
OFF
ON
OFF
Se référer au tableau 1
indiqué ci-dessous
2. Paramétrage de l'interface Parallèle / USB / Ethernet / LAN sans fil / USB
d'alimentation
• Commutateur DIP 1
Paramétrage
Câble d'alimentation
ON
Désactiver
2-1
3-1
4-1
5-1
6-1
7-1
8-1
ON
OFF
Désactiver
Activer
Défaut
OFF
-
-
OFF
OFF
OFF
OFF
OFF
OFF
OFF
ON
OFF
Défaut
Désactiver
Activer
OFF
Activée
-
Désactivée
-
OFF
OFF
OFF
OFF
OFF
ON
OFF
8-1
OFF
ON
OFF
OFF
ON
ON
ON
Défaut
3. Paramétrage de l'interface Bluetooth
• Commutateur DIP 1
Interrupteur
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
Fonction
Sélection de la découpe
automatique
N/A
Mode SSP
N/A
N/A
N/A
N/A
N/A
• Tableau 1 – Sélection du taux en bauds (bps)
Taux en bauds
2 400
4 800
9 600
19 200
38 400
57 600
115 200
6-1
ON
ON
OFF
OFF
OFF
OFF
ON
7-1
OFF
OFF
ON
OFF
ON
OFF
ON
9 600
※ Activation / Désactivation du cutter automatique
SW1 - 1
Application
Commutateur DIP 1
ON
Désactiver découpe auto
OFF
Activer découpe auto
ignore l'erreur du cutter automatique pour une
impression en continu.
◈ Autodiagnostic
1. Vérifier que le papier est bien inséré.
2. Allumer l'imprimante tout en baissant le bouton Alimentation. L'autodiagnostic se lancera.
3. L'imprimante imprime le statut actuel comme la version de la ROM ou du paramétrage du
commutateur DIP.
4. L'imprimante imprime le statut actuel et s'arrête après avoir imprimé le texte suivant.
(le voyant PAPIER continue de clignoter.)
IMPRESSION DE L'AUTO-TEST.
APPUYER SUR LE BOUTON ALIMENTATION
5. Appuyer sur le bouton Alimentation pour continuer l'impression. Puis l'imprimante
imprimera les jeux de caractères pouvant être imprimés.
6. L'autodiagnostic s'arrêtera automatiquement et le papier sera coupé après l'impression du
texte suivant.
*** TERMINE ***
7. L'imprimante sera en mode normal après l'autodiagnostic terminé.
※ Note
Il est possible de vérifier si l'imprimante tourne en mode normal et non en mode d'autotest. Il
est possible de vérifier la qualité d'impression, la version ROM, et le paramétrage du
commutateur DIP via les autotests.
◈ Caractéristiques du produit
Article
Type d'imprimante
Densité des points
Largeur d'impression
Nombre de caractères par
ligne (valeur par défaut)
Vitesse d'impression *1)
Imprimante
Taille du tampon d
e réception
Voltage d'entrée SMPS
Fréquence
Voltage de sortie SMPS
Température
Humidité
Papier
Durée de vie de la
tête d'impression *2)
Coupe automatique
Mécanisme MCBF *2)
Type de papier
Largeur du rouleau
de papier
Diamètre du rouleau
du papier
Epaisseur du papier
Taille du tube de papier
Description
Front output thermal printing
SRP-F310II: 180 dpi (7dots/mm)
SRP-F312II: 203 dpi (8dots/mm)
SRP-F313II: 203 dpi (8 points/mm)
SRP-F312II: 72 mm
SRP-F312II: 72 mm
SRP-F313II: 80 mm
SRP-F312II: 42 (Font A), 56 (Font B)
SRP-F312II: 48 (Font A), 64 (Font B)
SRP-F313II: 53 (Police A), 71 (Police B)
SRP-F312II: 82,74 lignes/sec, 350 mm/sec
SRP-F312II: 93,33 lignes/sec, 350 mm/sec
SRP-F313II: 93,33 lignes/sec, 350 mm/sec
(Schéma 3)
8. Cliquez sur [Print Test Page] dans l'onglet [Général] et vérifiez si la page test s'est
correctement imprimée.
◈ Inslation du pilote Windows pour Parallèle (IEEE1284)
1. Exécutez le fichier d'installation de pilote Windows.
2. Cliquez sur [Next] dans la fenêtre d'installation initiale.
3. Sélectionnez un port LPT à utiliser puis cliquez sur [Next]. (Schéma 1)
4. Cliquez sur Oui [Yes] et redémarrez l'ordinateur. (Schéma 2)
5. Après avoir redémarré l'ordinateur, ouvrez la fenêtre des propriétés de l'imprimante dans
le S.E Windows
※ Windows XP: Panneau de configuration - Imprimantes et Fax
※ Windows Vista ou version supérieure: Panneau de configuration - Matériel et son –
Périphériques et imprimantes
6. Cliquez sur [Print Test Page] dans l'onglet [Général] et vérifiez si la page test s'est
correctement imprimée.
◈ Installation de pilote Windows pour USB
1. Exécutez le fichier d'installation de pilote Windows.
2. Cliquez sur [Next] dans la fenêtre d'installation initiale.
3. Sélectionnez USB puis cliquez sur [Next]. (Schéma 1)
4. Cliquez sur [OK],éteignez l'imprimante puis rallumez-la. Le pilote de l'imprimante
s'installera automatiquement.
4 Kbyte
100 ~ 240 VCA
50/60 Hz
24 VCC
0 ~ 40 ℃ (Opération)
-20 ~ 60 ℃ (Stockage)
10 ~ 80 % RH (Opération)
10 ~ 90 % RH (Opération)
hors papier
250 Km
3 000 000 coupes
70 000 000 lignes
Rouleau de papier
79.5±0.5 mm/82.5±0.5 mm
105 mm maximum
(Schéma 4)
5. ApOuvrez la fenêtre des propriétés de l'imprimante dans le S.E Windows
※ Windows XP : Panneau de configuration - Imprimantes et Fax
※ Windows Vista ou version supérieure : Panneau de configuration - Matériel et son Périphériques et imprimantes
6. Cliquez sur [Imprimer la page test] dans l'onglet [Général] et vérifiez si la page test s'est
correctement imprimée.
◈ Installation de pilote Windows pour Ethernet et WLAN
1. Exécutez le fichier d'installation de pilote Windows.
2. Cliquez sur [Next] la fenêtre d'installation initiale.
3. Sélectionnez Ethernet / LAN sans fil.
4. Saisissez l'adresse IP, le numéro de port puis cliquez sur [Next].
0,062 ~ 0,075 mm
Diamètre intérieur: Ø12 mm (0,47”)
Diamètre extérieur: Ø18 mm (0,71”)
※ Note
*1) La vitesse d'impression peut être ralentie en fonction du taux de bauds et de la
combinaison des commandes.
*2) Cette valeur est mesurée avec une température standard, le papier spécifié, et une teinte
foncée d'impression de niveau 2, et elle peut varier en fonction de la température et le
niveau de noir de l'impression.
◈ Installation de pilote Windows pour Série (RS-232C)
1. Exécutez le fichier d'installation de pilote Windows.
2. Cliquez sur Next [Next] dans la fenêtre d'installation initiale.
3. Sélectionnez un port COM à utiliser puis cliquez sur [Next].
(Schéma 5)
5. Cliquez sur Oui [Yes] et redémarrez l'ordinateur. (Schéma 2)
6. Après avoir redémarré l'ordinateur, ouvrez la fenêtre des propriétés de l'imprimante dans
le S.E Windows
※ Windows XP : Panneau de configuration - Imprimantes et Fax
※ Windows Vista ou version supérieure : Panneau de configuration - Matériel et son –
Périphériques et imprimantes
7. Cliquez sur [Print Test Page] dans l'onglet [Général] et vérifiez si la page test s'est
correctement imprimée.
◈ Déchets électriques et de matériel électrique
(Schéma 1)
4. Cliquez sur Oui [Yes] et redémarrez l'ordinateur.
Ce logo présent sur le produit ou sur sa documentation indique que le produit ne doit pas
être jeté avec les autres ordures ménagères lorsqu’il ne fonctionne plus. Afin de protéger
l’environnement ainsi que la santé humaine des déchets non réglementés, veuillez séparer
ce produit des autres déchets et le recycler correctement afin de promouvoir une
réutilisation durable des ressources matérielles. Les utilisateurs privés doivent contacter
le détaillant auprès duquel ils sont acheté ce produit ou leurs autorités locales afin
d’obtenir de plus amples informations sur l’endroit et la manière de recycler ces articles
tout en préservant l’environnement. Les professionnels doivent contacter leur fournisseur
et vérifier les termes et conditions du bordereau d’achat. Ce produit ne doit pas être
mélangé avec d’autres déchets commerciaux.
☎ BIXOLON Co., Ltd.
● Site Internet http://www.bixolon.com
(Schéma 2)
5. Après avoir redémarré l'ordinateur, ouvrez la fenêtre des propriétés de l'imprimante dans
le S.E Windows
※ Windows XP: Panneau de configuration - Imprimantes et Fax
※ Windows Vista ou version supérieure: Panneau de configuration - Matériel et son –
Périphériques et imprimantes
6. Dans l'onglet Ports, cliquez sur Configurer le port
7. Paramétrez tout en fonction des résultats de l'auto-test, puis cliquez sur [OK].
● Siège en Corée
(Adr.) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
(Tél.) +82-31-218-5500
● Bureau aux Etats-Unis
(Adr.) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(Tél.) +1-858 764 4580
● Bureau en Europe
(Adr.) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(Tél.) +49 (0)211 68 78 54 0
Guía de instalación de la impresora
Impresora térmica de impresión frontal SRP-F310/312/313II
◈ Información
◈ Cómo usar el panel de funcionamiento
Esta guía de instalación contiene información breve necesaria para la instalación del
producto. Consulte el Manual del Usuario en el CD que se suministra con el producto
para obtener instrucciones de instalación detalladas. El CD contiene la siguiente
información.
1. Manual: Manual del Usuario, Código de caracteres, y Comandos de control
2. Controlador: Controlador de Windows y controlador de OPOS
3. Utilidad: Herramienta para descarga de logos y herramienta de memoria virtual
para el ajuste de interruptores
En BIXOLON mantenemos esfuerzos continuos para mejorar y actualizar las
funciones y la calidad de todos nuestros productos. En lo sucesivo, las
especificaciones del producto y/o el contenido del manual del usuario pueden
modificarse sin previo aviso.
◈ Revisión de los contenidos
• Indicador POWER
La luz azul estará encendida cuando se suministre energía a la impresora.
• Indicador de ERROR
Se encenderá la luz roja cuando se presenten errores, como la falta de papel o que la
tapa esté abierta.
• Indicador de PAPEL
La luz roja estará encendida cuando el papel se esté por acabar o si no hay más papel. Si
esta luz sigue parpadeando, significa que está en estado de autoevaluación o en estado
de espera por ejecución de macro.
• Botón de ALIMENTACIÓN
Presione el botón de alimentación para realizar la alimentación del papel. Al mantener
presionado el botón de alimentación, se alimentará papel continuamente.
◈ Configuración del interruptor DIP
Cable de energía
Rollo de papel
1. Configuración de interfaz serie
• Interruptor DIP 1
Procuct Installation CD
SRP-F310/312/313II
CD
La configuración del interruptor DIP debe realizarse con la impresora apagada. Los
cambios que se realizan cuando la impresora está encendida no se reconocen.
Guía de instalación
◈ Conexión de los cables
1. Apague la impresora y la caja registradora (computadora principal).
2. Conecte el cable de energía al adaptador y conecte el adaptador al conector para el
suministro energético de la impresora.
3. Verifique el tipo de interfaz en la parte trasera de la impresora (Serial, Parallel, USB,
Ethernet LAN inalámbrica, USB potenciado, Bluetooth), y conecte el cable de
interfaz.
4. Conecte el cable de la gaveta de expulsión al conector de la gaveta de expulsión de
la impresora.
Interruptor
1-1
1-2
Entrada en comunicación
1-3
1-4
1-5
1-6
1-7
1-8
Longitud de palabras
Control de paridad
Selección de paridad
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
Drawer Kick-Out Cable
Interface Cable
USB Dongle
Ethernet
Power
Serial, Parallel, LAN inalámbrica,
USB potenciado, Bluetooth
◈ Instalación de los rollos de papel
1. Presione el botón [Open Cover] y
abra la tapa.
2. Inserte un nuevo rollo de papel en la
dirección correcta.
3. Tire del papel ligeramente, y cierre
la tapa.
※ Nota: Cuando cierre la tapa,
mantenga presionado el centro de la
misma para
que el papel quede sujeto al rollo. La
calidad de la impresión puede no ser
óptima si no se utiliza el papel
recomendado. (Consulte el Manual del
usuario.)
※ No utilice papel de un ancho mayor a 80 mm o un tubo de papel de plástico
cuando utiliza una impresora que especifica papel de 80 mm.
◈ Si se utiliza el papel de 83mm
Quite la partición instalada en la impresora para utilizar el rollo de papel de 83mm.
※ Consulte el Manual del usuario si desea instrucciones detalladas para quitar la
partición con precaución.
Velocidad de transmisión
(en bps)
ENCENDIDO
APAGADO
Predeterminado
Deshabilitar
Habilitar
APAGADO
XENCENDIDO
/XAPAGADO
7 bits
SI
PAR
DTR/DSR
APAGADO
8 bits
NO
IMPAR
APAGADO
APAGADO
APAGADO
APAGADO
ENCENDIDO
APAGADO
Consulte la siguiente tabla 1
2. Configuración de la interfaz paralela / USB / Ethernet/ LAN inalámbrica /
USB potenciado
• Interruptor DIP 1
Interruptor
Power Cable
Función
Selección del
cortador automático
Función
Selección del
cortador automático
N/C
N/C
N/C
N/C
N/C
N/C
N/C
ENCENDIDO
APAGADO
Predeterminado
Deshabilitar
Habilitar
APAGADO
-
-
APAGADO
APAGADO
APAGADO
APAGADO
APAGADO
APAGADO
APAGADO
ENCENDIDO
APAGADO
Predeterminado
Desactivado
Activado
APAGADO
Activado
-
Desactivado
-
APAGADO
APAGADO
APAGADO
APAGADO
APAGADO
ENCENDIDO
APAGADO
3. Configuración de interfaz Bluetooth
• Interruptor DIP 1
Interruptor
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
Función
Selección del
cortador automático
N/C
Modo SSP
N/C
N/C
N/C
N/C
N/C
• Tabla 1 – Selección de velocidad de transmisión (bps)
Velocidad de transmisión
2400
4800
9600
19200
38400
57600
115200
1-6
ENCENDIDO
ENCENDIDO
APAGADO
APAGADO
APAGADO
APAGADO
ENCENDIDO
1-7
APAGADO
APAGADO
ENCENDIDO
APAGADO
ENCENDIDO
APAGADO
ENCENDIDO
1-8
APAGADO
ENCENDIDO
APAGADO
APAGADO
ENCENDIDO
ENCENDIDO
ENCENDIDO
Predeterminado
9600
※ Selección de habilitar / deshabilitar el cortador automático
SW1 - 1
Aplicación
Grupo de interruptores DIP 1
ENCENDIDO
Deshabilitar cortador automático
APAGADO
Activar cortador automático
Ignora el error del cortador automático para
la impresión continua
◈ Autodiagnóstico
1. Controle si el papel está insertado correctamente.
2. Encienda la impresora mientras presiona el botón de alimentación. El autodiagnóstico
comenzará.
3. La impresora imprime su estado actual como por ejemplo la versión del ROM y la configuración
del interruptor DIP.
4. La impresora imprime el estado actual y se detiene después de imprimir la siguiente
declaración. (El indicador de PAPEL sigue parpadeando.)
IMPRESIÓN DE AUTOEVALUACIÓN.
PRESIONE EL BOTÓN DE ALIMENTACIÓN
5. Presione el botón de Alimentación para continuar con la impresión. Luego la impresora imprimirá
el juego de caracteres que pueden imprimirse.
6. La autoevaluación terminará automáticamente y el papel se cortará después de imprimir la
siguiente declaración.
*** FINALIZADO ***
7. La impresora estará en modo normal una vez que la autoevaluación esté finalizada.
※ Nota
Mediante la autoevaluación usted puede verificar si la impresora funciona con normalidad o no.
Mediante la autoevaluación puede verificar la calidad de la impresión, la versión ROM, y la
configuración del interruptor DIP.
◈ Especificaciones del producto
Componente
Tipo de impresora
Densidad del punto
Ancho de impresión
Números de caracteres por
línea (valor predeterminado)
Velocidad de impresión *1)
Impresora
Tamaño del búfer de
recepción
voltaje de entrada del SMPS
Frecuencia
Voltaje de salida del SMPS
Temperatura
Humedad
Papel
Vida útil del cabezal de
la impresora *2)
Cortador automático
Mecanismo MCBF *2)
Tipo de papel
Ancho del rollo del papel
Diámetro del rollo del papel
Espesor del papel
Tamaño del tubo del papel
Descripción
Front output thermal printing
SRP-F310II: 180 dpi (7dots/mm)
SRP-F312II: 203 dpi (8dots/mm)
SRP-F313II: 203 ppp (8puntos/mm)
SRP-F310II: 72 mm
SRP-F312II: 72 mm
SRP-F313II: 80 mm
SRP-F310II: 42 (Font A), 56 (Font B)
SRP-F312II: 48 (Font A), 64 (Font B)
SRP-F313II: 53 (Fuente A), 71 (Fuente B)
SRP-F310II: 82,74 líneas/seg, 350 mm/seg
SRP-F312II: 93.33 lines/sec, 350mm/sec
SRP-F313II: 93,33 líneas/seg, 350mm/seg
(Figura 3)
8. Haga clic en [Print Test Page] en la pestaña [General] y verifique si la página de prueba se
imprime correctamente.
◈ Instalación de los controladores de Windows para Paralela (IEEE1284)
1. Ejecute el archivo de instalación del controlador de Windows.
2. Haga clic en [Next] en la primera ventana de instalación.
3. Seleccione el puerto LPT a utilizar y luego haga clic en [Next]. (Figura 1)
4. Seleccione [Yes] y reinicie su computadora. (Figura 2)
5. Después de reiniciar la computadora, abra la ventana de propiedades de la impresora en el
SO de Windows.
※ Windows XP: Panel de control – impresoras y faxes.
※ Windows Vista o una versión más reciente: Panel de control – Hardware y sonido –
Dispositivos e impresoras.
6. Haga clic en [Print Test Page] en la pestaña [General] y verifique si la página de prueba se
imprime correctamente.
◈ Instalación de los controladores de Windows para USB
1. Ejecute el archivo de instalación del controlador de Windows.
2. Haga clic en [Next] en la primera ventana de instalación.
3. Seleccione USB y haga clic en [Next]. (Figura 1)
4. Haga clic en [OK], apague la impresora y vuelva a encenderla. El controlador se instalará
automáticamente..
4KB
100 ~ 240 VAC
50 / 60 Hz
24 VDC
0 ~ 40 ℃ (Funcionamiento)
-20 ~ 60 ℃ (Almacenamiento)
10 ~ 80 % HR (Funcionamiento)
10 ~ 90 % HR (Almacenamiento)
excluyendo papeles
250 Km
3.000.000 cortes
70.000.000 líneas
Rollo de papel
79.5±0.5 mm/82.5±0.5 mm
Máximo de 105mm
0,062 ~ 0,075 mm
Diámetro interior: Ø12 mm (0,47”)
Diámetro exterior: Ø18 mm (0,71”)
(Figura 4)
5. Abra la ventana de propiedades de la impresora en el SO de Windows.
※ Windows XP: Panel de control – impresoras y faxes.
※ Windows Vista o una versión más reciente: Panel de control – Hardware y sonido –
Dispositivos e impresoras.
6. Haga clic en [Print Test Page] en la pestaña [General] y verifique si la página de prueba se
imprime correctamente.
◈ Instalación de los controladores de Windows para Ethernet y WLAN
1. Ejecute el archivo de instalación del controlador de Windows.
2. Haga clic en [Next] en la primera ventana de instalación.
3. Seleccione Ethernet / LAN inalámbrica.
4. Introduzca la dirección IP y el número de puerto, luego haga clic en [Next].
※ Nota
*1) La velocidad de impresión puede ser más lenta según la velocidad de transmisión y la
combinación de los comandos.
*2) Este valor se mide con temperatura estándar, papel especificado, y nivel 2 de oscuridad de la
impresión, y puede cambiar dependiendo del nivel de la temperatura o de la oscuridad de
impresión.
◈ Instalación de los controladores de Windows para Serie (RS-232C)
1. Ejecute el archivo de instalación del controlador de Windows.
2. Haga clic en [Next] en la primera ventana de instalación.
3. Seleccione el puerto COM a utilizar y luego haga clic en [Next].
(Figura 5)
5. Seleccione [Yes] y reinicie su computadora. (Figura 2)
6. Después de reiniciar la computadora, abra la ventana de propiedades de la impresora en el
SO de Windows.
※ Windows XP: Panel de control – impresoras y faxes.
※ Windows Vista o una versión más reciente: Panel de control – Hardware y sonido –
Dispositivos e impresoras.
7. Haga clic en [Print Test Page] en la pestaña [General] y verifique si la página de prueba se
imprime correctamente.
◈ RAEE (Residuos de Aparatos Eléctricos y Electrónicos)
(Figura 1)
4. Seleccione [Yes] y reinicie su computadora.
Si esta marca aparece en el producto o su literatura, significa que no debería desecharse con otros
residuos del hogar una vez que llegue el final de su vida útil. Para evitar posibles daños al medio
ambiente o a la salud humana que provengan de la eliminación incontrolada de desechos, separe
este tipo de desecho y recíclelo responsablemente para fomentar la reutilización perdurable de
los recursos materiales. Los usuarios particulares deberían contactar con el minorista donde
compraron el producto, o con su oficina de gobierno local, para obtener detalles en cuanto a
dónde y cómo pueden llevar este objeto para que sea reciclado de forma segura para el entorno.
Los negocios deberían contactar con su proveedor y comprobar los términos y condiciones del
contrato de compra. Este producto no debe mezclarse con otros desechos comerciales.
☎ BIXOLON Co., Ltd.
(Figura 2)
5. Después de reiniciar la computadora, abra la ventana de propiedades de la impresora en el
SO de Windows.
※ Windows XP: Panel de control – Impresoras y faxes.
※ Windows Vista o una versión más reciente: Panel de control – Hardware y sonido –
Dispositivos e impresoras.
6. En la pestaña Puertos, haga clic en Cofigurar puerto.
7. Establezca todos los criterios basándose en aquellos obtenidos en la autoevaluación y
seleccione el botón [OK]
● Sitio Web http://www.bixolon.com
● Oficinas centrales en Corea
(Dir.) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
(Tel.) +82-31-218-5500
● Oficina en los EE.UU.
(Dir.) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(Tel.) +1-858 764 4580
● Oficina en Europa
(Dir.) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(Tel.) +49 (0)211 68 78 54 0
Guia de Instalação da Impressora
Impressora Frontal Térmica SRP-F310/312/313II
◈ Informação
◈ Utilizando o Painel de Operação
Este guia de instalação rápida contém informações necessárias para a instalação do produto.
Consulte o Manual do Utilizador no CD que acompanha o produto para obter instruções de
instalação detalhadas. O CD contém as seguintes informações.
1. Manual: Manual do Usuário, tabela de código e comandos de controlo
2. Driver: Driver do Windows e OPOS
3. Utilidade: Logo da ferramenta de download e ferramenta virtual de ajuste de memória
Nós, na BIXOLON tentamos melhorar constantemente e actualizar as funções e qualidade
dos nossos produtos. Deste modo, as especificações do produto e/ou o conteúdo do
manual poderá ser alterado sem aviso prévio.
◈ Verificação de Conteúdo
• Indicador de FORÇA
Uma luz azul se acenderá quando a força da impressora estiver ligada.
• Indicador de ERRO
Uma luz vermelha se acenderá quando houver um status de erro como compartimento de papel vazio
ou tampa aberta.
• Indicador de PAPEL
A luz vermelha se acenderá quando o papel estiver para terminar ou não houver papel. Se esta luz
estiver piscando, quer significa que ou o modo de auto-teste ou o modo em espera está activado.
• Botão de ALIMENTAÇÃO
Prima o botão de alimentação para fornecer papel. Ao manter premido o botão de alimentação, o
papel será fornecido continuamente.
◈ Configuração do interruptor DIP
A configuração do interruptor DIP deverá ser feita quando a impressora está desligada.
Mudanças feitas quando a força está prendida não são assimiladas.
Cabo de força
Rolo de Papel
1. Configuração da Interface Serial
• Interruptor DIP 1
Interruptor
Procuct Installation CD
1-1
SRP-F310/312/313II
CD
Guia de Instalação
◈ Cabos de Conexão
1. Desligue a impressora e o ECR (Computador hóspede)
2. Conecte o cabo de alimentação ao adaptador e conecte o adaptador ao conector de
alimentação da impressora.
3. Verifique o tipo de interface na parte traseira da impressora (serial, paralela, USB,
Ethernet,Wireless LA, Powered USB Ethernet, Bluetooth), e ligue o cabo de interface.
4. Conectar o cabo da abertura da gaveta a saída do conector da impressora.
Função
Seleçãodo Cortador
Automático
1-2
Handshaking
1-3
1-4
1-5
1-6
1-7
1-8
Comprimento da Palavra
Checagem de Paridade
Selecção de Paridade
Taxa de Baud (bps)
LIGADO
DESLIGADO
Padrão
Desabilitar
Habilitar
DESLIGADO
XLIGADO
/XDESLIGADO
7 bit
SIM
UNIFORME
DTR/DSR
DESLIGADO
8 bit
NÃO
ODD
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
LIGADO
DESLIGADO
Consulte a Tabela 1 exibido abaixo
2. Paralela / USB / Ethernet / Wireless LAN / Powered USB configuração de interface
• Interruptor DIP 1
Interruptor
1-1
1-2
1-3
1-4
1-5
1-6
1-7
1-8
Função
Seleçãodo Cortador
Automático
INDISP.
INDISP.
INDISP.
INDISP.
INDISP.
INDISP.
INDISP.
LIGADO
DESLIGADO
Padrão
Desabilitar
Habilitar
DESLIGADO
-
-
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
3. Configuiração da interface Bluetooth
• Interruptor DIP 1
Cabo de Saída de Gaveta
Cabo de Força
Cabo de Interface
Dispositivo de Saída USB
Ethernet
Força
serial, paralela, Wireless LAN,
Powered USB, Bluetooth
◈ Inserindo rolos de papel
1. Premir o botão [Abrir Tampa] para abrir
a tampa.
2. Inserir o novo rolo de papel na direcção
correcta.
3. Puxe o papel suavemente e então feche a
tampa
※ Observação: Ao fechar a tampa, premir
para baixo o centro da mesma de modo que o
papel possa fixar-se ao rolo. A qualidade de
impressão pode não ser otimizada se o papel
recomendado não for utilizado. (Verifique o
Manual do Usuário.)
※ Não utilize papel com largura superior a 80 mm ou tubo de papel de plástico
aquando da utilização de uma impressora que especificar papel de 80 mm.
◈ Usando o Papel de 83mm
Remova a partição instalada na impressora para usar o rolo de papel de 83mm.
※ Verifique o Manual do Usuário para instruções detalhadas sobre como
remover a partição com segurança.
SW
Função
LIGADO
DESLIGADO
Padrão
1-1
Seleçãodo Cortador
Automático
Desativar
Ativar
DESLIGADO
1-2
1-3
1-4
1-5
1-6
1-7
1-8
INDISP.
Modo SSP
INDISP.
INDISP.
INDISP.
INDISP.
INDISP.
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
DESLIGADO
LIGADO
DESLIGADO
• Tabela 1 - Selecção de taxa de Baud (bps)
Taxa de Baud
1-6
2400
LIGADO
4800
LIGADO
9600
DESLIGADO
19200
DESLIGADO
38400
DESLIGADO
57600
DESLIGADO
115200
LIGADO
-
-
Activada
-
Desactivada
-
-
-
1-7
DESLIGADO
DESLIGADO
LIGADO
DESLIGADO
LIGADO
DESLIGADO
LIGADO
1-8
DESLIGADO
LIGADO
DESLIGADO
DESLIGADO
LIGADO
LIGADO
LIGADO
Padrão
9600
※ Permissão do Cortador Automático / Desativar seleção
SW1 - 1
Aplicação
Definição 1 do Interruptor Dip
LIGADO
Desativar Cortador Automático
DESLIGADO
Ativar Cortador Automático
Ignora o erro doCortador Automático
para impressão contínua
◈ Auto Diagnóstico
1. Checar se o papel está inserido correctamente.
2. Conecte a impressora ao premir o botão de alimentação Começará o auto-diagnóstico.
3. A impressora imprimirá o status actual da impressora assim como a versão do ROM e a
configuração do interruptor de DIP
4. A impressora imprimirá a status actual e irá parar após a impressão da informação a seguir:
(O indicador do PAPEL fica piscando.)
IMPRESSÃO DE AUTO-TESTE.
POR FAVOR PRIMA O BOTÃO DE ALIMENTAÇÃO
5. Premir o botão de alimentação para continuar a impressão A impressora então vai imprimir o
conjunto de caracteres que podem ser impressos
6. O auto-diagnóstico terminará automaticamente e o papel se cortará após a seguinte
informação.
*** COMPLETO ***
7. A impressora estará em modo normal após completar o auto-diagnóstico.
※ Observação
Você poderá checar se a impressora funciona em modo normal ou através
de auto-diagnósticos. Você poder checar a qualidade da impressão, versão ROM e a
configuração do interruptor DIP através do auto-diagnóstico.
◈ Especificação de Produto
◈ Instalação do Driver de Windows para Paralela (IEEE1284)
Item
Tipo de Impressora
Densidade de Ponto
Largura de Impressão
Número de caracteres por
linha (valor padrão)
Velocidade de impressão
*1)
Impressora
Receber o tamanho do
buffer
Voltagem de Entrada
SMPS
Frequência
Voltagem de saída SMPS
Temperatura
Humidade
Papel
Vida útil da cabeça
de impressão *2)
Cortador automático
MCBF Mecanismo *2)
Tipo de papel
Largura do rolo do papel
Diâmetro do rolo do papel
Grossura do Papel
Tamanho do tubo do papel
Descrição
Impressão térmica de saída frontal
SRP-F310II: 180 dpi (7pts/mm)
SRP-F312II: 203 dpi (8pts/mm)
SRP-F313II: 203 dpi (8pts/mm)
SRP-F310II: 72 mm
SRP-F312II: 72 mm
SRP-F313II: 80 mm
SRP-F310II: 42 (Fonte A), 56 (Fonte B)
SRP-F312II: 48 (Fonte A),64(Fonte B)
SRP-F313II: 53 (Fonte A), 71 (Fonte B)
SRP-F310II: 82.74 linhas/sec, 350 mm/seg
SRP-F312II: 93.33 linhas/seg, Máx. 350mm/seg
SRP-F313II: 93.33 linhas/seg, Máx. 350mm/seg
4Kbyte
100 ~ 240 VAC
50/60 Hz
24 VDC
0 ~ 40 ℃ (Operação)
-20 ~ 60 ℃ (Armazenamento)
10 ~ 80 % RH (Operação)
10 ~ 90 % RH (Armazenamento)
excluir papéis
250 Km
3,000,000 cortes
70.000,000 linhas
Rolo de Papel
79.5±0.5 mm/82.5±0.5 mm
Máximo 105mm
0.062 ~ 0.075 mm
Diâmetro Interno: Ø12mm (0.47”)
Diametro Externo: Ø18mm (0.71”)
※ Observação
*1) A velocidade da impressão poderá ser mais lenta dependendo da taxa de baud e a
combinação dos comandos.
*2) Este valor é medido através da temperatura padrão, papel específico e tonalidade escura
de impressão nível 2, e poderá variar de acordo com a temperatura de o nível de
tonalidade escura de impressão.
1. Execute o arquivo de instalação do Driver de Windows.
2. Clique em [Next] na janela de instalação.
3. Selecione uma porta LPT a ser usada e, em seguida, clique em [Next]. (Figura 1)
4. Clique em [Yes] e reinicie o computador. (Figura 2)
5. Após reiniciar o computador, abra as propriedades da impressora no Windows.
※ Windows XP: Painel de Controle - Impressoras e aparelhos de fax.
※ Windows Vista ou mais recentes: Painel de Controle - Hardware e som - Dispositivos
e Impressoras.
6. Clique [Print Test Page] na aba [General], e verifique se a página teste foi impressa
corretamente.
◈ Instalação do Driver de Windows para USB
1. Execute o arquivo de instalação do Driver de Windows.
2. Clique em [Next] na janela de instalação.
3. Selecione USB e clique em [Next]. (Figura 1)
4. Clique [OK], desligue a impressora e então ligue novamente.
O driver da impressora será instalado automaticamente.
(Figura 4)
5. Abra as propriedades da impressora no Windows.
※ Windows XP: Painel de Controle - Impressoras e aparelhos de fax.
※ Windows Vista ou mais recentes: Painel de Controle - Hardware e som - Dispositivos
e Impressoras.
6. Clique [Print Test Page] na aba [General], e verifique se a página teste foi impressa
corretamente.
◈ Instalação de Driver do Windows para Ethernet e WLAN
1. Execute o arquivo de instalação do Driver de Windows.
2. Clique em [Next] na janela de instalação.
3. Selecione Ethernet / Wireless LAN.
4. Insira o endereço IP address e número da porta, depois clique em [Next].
◈ Instalação do Driver de Windows paraSerial (RS-232C)
1. Execute o arquivo de instalação do Driver de Windows.
2. Clique em [Next] na janela de instalação.
3. Selecione uma porta COM a ser usada e, em seguida, clique em [Next].
(Figura 5)
5. Clique em [Yes] e reinicie o computador. (Figura 2)
6. Após reiniciar o computador, abra as propriedades da impressora no Windows.
※ Windows XP: Painel de Controle - Impressoras e aparelhos de fax.
※ Windows Vista ou mais recentes: Painel de Controle - Hardware e som - Dispositivos
e Impressoras.
7. Clique [Print Test Page] na aba [General], e verifique se a página teste foi impressa
corretamente.
(Figura 1)
4. Clique em [Yes] e reinicie o computador.
(Figura 2)
5. Após reiniciar o computador, abra as propriedades da impressora no Windows.
※ Windows XP: Painel de Controle - Impressoras e aparelhos de fax.
※ Windows Vista ou mais recentes: Painel de Controle - Hardware e som - Dispositivos
e Impressoras.
6. Na aba Portas clique em Configurar Porta.
7. Defina todos os parâmetros com base em aqueles obtidos a partir do auto-teste, eentão
clique em [OK].
◈ WEEE (Residuos de Equipamentos Elétricos e Eletronicos)
Este símbolo indica que o produto ou a sua literatura, mostram que não devia ter
sido eliminado juntamente com o lixo doméstico no final do seu período de vida.
Para evitar danificar o ambiente ou a saúde humana de lixo eliminado sem
controlo, separe-o de outros tipos de lixo e reciclo de forma a promover uma
reutilização sustentada dos recursos materiais. Os utilizadores domésticos devem
contactar o revendedor onde o produto foi adquirido ou o departamento
governamental local, para obter informações sobre onde este item pode ser levado
para uma reciclagem ambiental em segurança. Os utilizadores comerciais devem
contactar o seu fornecedor e verificar os termos e condições do contrato de
aquisição. Este produto não deverá ser misturado com outro lixo comercial para
ser eliminado.
☎ BIXOLON Co., Ltd.
● Website http://www.bixolon.com
● Escritórios na Coreia
(Mor.) 7~8F, (Sampyeong-dong), 20, Pangyoyeok-ro241beon-gil,
Bundang-gu, Seongnam-si, Gyeonggi-do, 13494, Korea (ROK)
(Tel.) +82-31-218-5500
● Escritório nos E.U.A.
(Mor.) BIXOLON America Inc., 3171 Fujita St, Torrance, CA 90505
(Tel.) +1-858 764 4580
● Escritório na Europa
(Mor.) BIXOLON Europe GmbH, Tiefenbroicher Weg 35 40472 Düsseldorf
(Tel.) +49 (0)211 68 78 54 0
(Figura 3)
8. Clique [Print Test Page] na aba [General], e verifique se a página teste foi impressa
corretamente.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
