Bedienungsanleitung

KB45-1.1A+

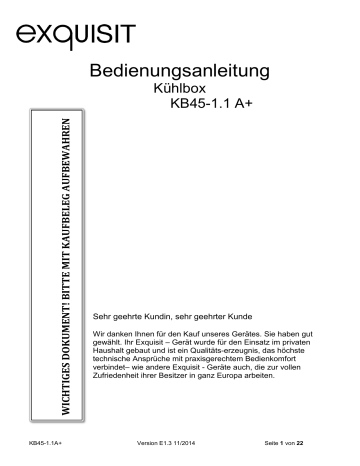

Bedienungsanleitung

Kühlbox

KB45-1.1 A+

Sehr geehrte Kundin, sehr geehrter Kunde

Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit

– Gerät wurde für den Einsatz im privaten

Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet

– wie andere Exquisit - Geräte auch, die zur vollen

Zufriedenheit ihrer Besitzer in ganz Europa arbeiten.

Version E1.3 11/2014 Seite 1 von 22

Diese Anleitung bitte gut durchlesen.

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den

Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für

Kinder.

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Geben

Sie sie an eventuelle Nachbesitzer weiter. Bei Fragen zu Themen, die in dieser

Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den

Kundendienst.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Inhaltsverzeichnis

1 Umweltschutz ................................................................................................ 3

2 Gebrauchs- und Sicherheitshinweise ............................................................ 4

2.1

Sicherheitshinweise .............................................................................. 4

2.2

Allgemeine Sicherheitshinweise ............................................................ 4

2.3

Besondere Sicherheitshinweise ............................................................ 5

2.4

Kühlmittel .............................................................................................. 5

3 Bestimmungsgemäße Verwendung ............................................................... 6

4 Vor der ersten Inbetriebnahme ...................................................................... 6

4.1

Aufstellen .............................................................................................. 7

4.2

Nivellieren ............................................................................................. 8

5 Geräteausstattung ......................................................................................... 9

6 Betrieb ........................................................................................................... 9

6.1

Temperatur einstellen ........................................................................... 9

6.2

Temperatur einstellen ......................................................................... 10

7 Die Lagerung von Lebensmitteln ................................................................. 11

7.1

Anordnung der Abstellregale ............................................................... 11

7.2

Richtige Lagerung ............................................................................... 11

8 Abtauen ....................................................................................................... 13

9 Gerät ausschalten ....................................................................................... 13

10 Reinigung und Pflege ............................................................................. 14

11 Tipps zur Energieeinsparung.................................................................. 15

12 Türanschlagwechsel .............................................................................. 16

13 Betriebsgeräusche ................................................................................. 17

14

Störungen….. Störungsbehebung .......................................................... 17

15 Kundendienst ......................................................................................... 18

KB45-1.1A+ Version E1.3 11/2014 Seite 2 von 22

16 Allgemeine Garantiebedingungen .......................................................... 19

17 Technische Angaben.............................................................................. 21

18 CE-Konformitätserklärung ...................................................................... 21

19 Produktdatenblatt für Haushaltkühlgeräte .............................................. 22

1 Umweltschutz

Entsorgung von Geräten

Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen

Entsorgungsvorschrift

2012 /19 / EU

Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche

Schäden durch Falschentsorgung vermieden werden.

Das Symbol der Tonne auf dem Produkt oder den Begleitpapieren zeigt an, dass dieses Gerät nicht wie Haushaltsmüll zu behandeln ist. Stattdessen soll es dem

Sammelpunkt zugeführt werden für die Wiederverwertung von elektrischen und elektronischen Gerätschaften.

Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder

Entsorgungsfirma.

Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar:

Ziehen Sie den Netzstecker aus der Steckdose.

Trennen Sie den Stecker vom Netzkabel.

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und

Riegelschlösser.

Dadurch verhindern Sie, dass sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten. Kinder können

Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen.

KB45-1.1A+ Version E1.3 11/2014 Seite 3 von 22

2 Gebrauchs- und Sicherheitshinweise

2.1 Sicherheitshinweise

Alle Sicherheitshinweise in dieser Bedienungsanleitung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen sind unbedingt zu lesen und zu befolgen.

Erklärung der Sicherheitshinweise

WARNUNG

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum

Tod oder zu schwerwiegenden Verletzungen führen kann!

VORSICHT

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder mässigen Verletzungen führen kann!

WICHTIG

Bezeichnet eine Situation, welche bei Nichtbeachtung erhebliche Sach- oder

Umweltschäden bewirken kann.

2.2 Allgemeine Sicherheitshinweise

Das Gerät nur verpackt transportieren, um Personen und Sachschäden zu vermeiden.

Das Gerät nur nach Angaben der Bedienungsanleitung montieren und anschliessen.

Ziehen Sie im Notfall sofort den Stecker aus der Steckdose.

WARNUNG

Fassen Sie den Stecker und das Elektrokabel beim Einstecken und

Herausziehen nie mit feuchten oder nassen Händen an. Es besteht

Lebensgefahr durch STROMSCHLAG!

KB45-1.1A+ Version E1.3 11/2014 Seite 4 von 22

Den Stecker nicht am Kabel aus der Steckdose ziehen.

Vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der

Steckdose ziehen.

Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den

Lieferanten, Fachhändler oder Kundendienst ersetzt werden. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Ausser den in dieser Bedienungsanleitung beschriebenen Reinigungs- und

Wartungsarbeiten dürfen keine Eingriffe am Gerät vorgenommen werden.

2.3 Besondere Sicherheitshinweise

Sicherheit von Kindern und Personen mit eingeschränkten Fähigkeiten

WARNUNG

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.

ERSTICKUNGSGEFAHR! Verpackungsmaterial von Kindern fernhalten.

WARNUNG

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von

Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer

Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Wartungs- und Reinigungsarbeiten an diesem Geräte dürfen von Kindern nur unter Aufsicht durchgeführt werden..

2.4 Kühlmittel

VORSICHT

Kühlkreislauf nicht beschädigen.

Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan

(R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden.

KB45-1.1A+ Version E1.3 11/2014 Seite 5 von 22

Vorgehen bei beschädigtem Kühlkreislauf:

offenes Feuer und Zündquellen unbedingt vermeiden

den Raum, in dem das Gerät steht, gut durchlüften

3 Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es eignet sich zum Kühlen/Gefrieren von Lebensmitteln. Wird das Gerät gewerblich oder für andere Zwecke als zum Kühlen/Gefrieren von Lebensmitteln benutzen, beachten Sie bitte, dass vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.

Das Gerät ist nicht zum Einbau geeignet!

WARNUNG

Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

VORSICHT

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren

(tierische oder pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw. brechen.

VORSICHT

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von

Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der

Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und

Produkte.

4 Vor der ersten Inbetriebnahme

Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im

Schadensfall bitte an den Lieferanten.

Transportschutz entfernen

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle

Klebebänder auf der rechten und linken Seite der Gerätetür entfernen. Eventuelle

Kleberückstände können Sie mit Reinigungsbenzin entfernen. Entfernen Sie alle

Klebebänder und Verpackungsteile auch aus dem Inneren des Gerätes.

KB45-1.1A+ Version E1.3 11/2014 Seite 6 von 22

WARNUNG

Klebestreifen nicht mit einem scharfen Gegenstand, z.B.

Teppichmesser durchtrennen, die Türdichtung kann dabei beschädigt werden.

Nach dem Transport soll das Gerät für 12 Stunden stehen, damit sich das Kühlmittel im Kompressor sammeln kann. Die Nichtbeachtung könnte den Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der Garantieanspruch erlischt in diesem Fall.

Verpackungsmaterial

Achten Sie auf eine umweltgerechte Entsorgung. Siehe auch Kapitel 1.

4.1 Aufstellen

Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie

Funktion des Gerätes aus. Daher sollte das Gerät in einem gut belüfteten und trockenen Raum stehen, dessen Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät ausgelegt ist.

Das Gerät nicht im Freien aufstellen (z.B. Balkon, Terrasse, Gartenhaus etc.)

Zum Aufstellort des Gerätes beachten Sie auch die „Tipps zur Energieeinsparung“ im

Kapitel 11.

Die Klimaklasse ersehen Sie auf dem Typenschild, das sich außen an der Rückseite oder im Geräte hinter der Gemüseschale befindet. Bei den Technischen Angaben ist die Klimaklasse ebenfalls ersichtlich. Das Gerät muss so aufgestellt werden, dass der

Netzstecker zugänglich ist.

Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

SN 10 bis 32°C N 16 bis 32°C ST 16 bis 38°C T 16 bis 43°C

Die Luftzirkulation an der Geräterückwand und

–oberkante beeinflusst den

Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell). Daher müssen die für die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese entnehmen Sie bitte den unten aufgeführten Tabellen und Zeichnungen.

KB45-1.1A+ Version E1.3 11/2014 Seite 7 von 22

Gerätemaße in mm

A B C D E F G H I

440 525 300 490 887 50 30 135° 780

Zur Einhaltung der Abstände und zur Erreichung der angegebenen Energieklasse sind die beigefügten Abstandshalter am Gerät anzubringen.

Sie werden direkt hinten am Gerät fixiert (siehe Zeichnung Fig. 2.)

4.2 Nivellieren

Bei geringfügig unebener Auflagefläche kann das Gerät mit den vorderen Füssen ausgeglichen werden.

Drehen Sie den Fuss, bis das Gerät horizontal und ohne zu wackeln fest auf dem

Boden steht.

KB45-1.1A+ Version E1.3 11/2014 Seite 8 von 22

5 Geräteausstattung

1 Eiswürfelschale

2 Temperaturregler

3 Abtropfschale

4 Abstellgitter

5 Eisfach

6 Türfach

7 Flaschenfach

8 Verstellbare Füße

Temperaturregler

6 Betrieb

6.1 Temperatur einstellen

Stellung „0“ bedeutet, dass sich die Kühlbox im ausgeschalteten Zustand befindet.

Drehen Sie den Temperaturregler von der Stellung 0 / Min aus in Richtung

Max/höhere Zahl, schaltet sich das Gerät automatisch ein.

Der Temperaturregler befindet sich auf Rückseite des Gerätes.

Niedrigere Zahl / Min = niedrigere Kühlleistung, wärmer

Höhere Zahl / Max = höhere Kühlleistung, kälter

KB45-1.1A+ Version E1.3 11/2014 Seite 9 von 22

Hinweis! Beachten Sie, dass dieses Gerät nur über einen

Temperaturregler verfügt. Die Leistung des Eiswürfelfaches ist in

Abhängigkeit von der Umgebungstemperatur (Aufstellungsort) des

Gerätes.

Schalten Sie das Gerät am Temperaturregler ein. Zum Einschalten des Gerätes, den

Temperaturregler von “0” nach rechts auf die gewünschte Kühltemperatur drehen.

Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach ca. 1 Stunden hat das Gerät seine normale Betriebstemperatur erreicht und das

Gerät ist einsatzfähig. Der Temperaturregler kann auf eine mittlere Stufe zurück.

WICHTIG

Hohe Raumtemperaturen (wie z.B. an heißen Sommertagen) und eine hohe

Temperaturreglereinstellung können zu fortdauerndem Kühlbetrieb führen. Der

Kompressor muss kontinuierlich laufen, um die niedrige Temperatur im Gerät beizubehalten. Das Gerät ist nicht in der Lage automatisch abzutauen, da dies nur möglich ist, wenn der Kompressor nicht läuft (s. Abschnitt Abtauen). Es kann daher passieren, dass sich eine dicke Reif- oder Eisschicht an der hinteren Innenwand bildet. In diesem Falle den Temperaturregler auf eine niedrigere Stellung drehen. In dieser Stellung wird der Kompressor wie gewöhnlich an- und ausgehen und das automatische Abtauen wird fortgesetzt.

Das Gefrierteil bitte erst nach 3Std. benutzen.

Lesen Sie hierzu auch das folgende Kapitel "Temperatur einstellen".

6.2 Temperatur einstellen

Der Temperaturregler dient dazu, die Innentemperatur des Gerätes konstant zu halten. Sie wird mit einem Drehknopf geregelt.

Durch Öffnen der Gerätetür wird die Innenbeleuchtung eingeschaltet. Der

Temperaturregler befindet sich oben mittig in der Innenseite des Gerätes.

Niedrigere Zahl / Min = niedrigere Kühlleistung, wärmer

Höhere Zahl / Max = höhere Kühlleistung, kälter

Temperaturregler rechtsrum Richtung höhere Stufe/Max drehen bedeutet, im

Schrankinneren wird es kälter. Bitte beachten Sie, dass sich die Temperatur in

Abhängigkeit von der Umgebungstemperatur (Aufstellort), von der Häufigkeit des

Türöffnens und der Bestückung ändert. Diese Faktoren sind wichtig für eine optimale

Betriebstemperatur.

Bei sehr hohen sommerlichen Temperaturen, stellen Sie den Temperaturregler auf eine höhere Stufe oder bei Bedarf höher, um die gewünschte Kühltemperatur zu halten.

KB45-1.1A+ Version E1.3 11/2014 Seite 10 von 22

Sollte sich bei einer hohen Temperaturregler-Einstellung Reif auf der Rückseite bilden, so ist es empfehlenswert die Einstellung auf eine niedrigere Stufe zu stellen.

Nach längerer Nichtbenutzung des Gerätes, den Temperaturregler auf die höchste

Stufe drehen siehe oben „Geräte einschalten“.

7 Die Lagerung von Lebensmitteln

7.1 Anordnung der Abstellregale

Das Glasabstellregal im unteren Teil des Gerätes, über der Gemüseschale sollte immer in der gleichen Stellung verbleiben, um eine korrekte Luftzirkulation zu gewährleisten.

Die Glasabstellregale sind höhenverstellbar. Dazu die Glasabstellregale so weit nach vorne ziehen, bis sie sich nach oben oder unten abschwenken und herausnehmen lassen. Das Einsetzen in eine andere Höhe bitte in umgekehrter Reihenfolge vornehmen.

7.2 Richtige Lagerung

Wichtig

Achten Sie darauf, dass der Innenraum in normalen Mengen beladen wird, so dass kein Kühlgut in das Gerät gepresst werden muss.

Für eine optimale Benutzung des Gerätes empfehlen wir Ihnen folgende

Vorsichtsmaßnahmen:

Der Zeitraum zwischen dem Kauf und dem Einlegen der Nahrungsmittel in das Gerät sollte so gering wie möglich gehalten werden.

Lebensmittel sollen immer abgedeckt oder verpackt in den Kühlraum gelangen, um

Austrocknen und Geruchs- oder Geschmacksübertragung auf anderes Kühlgut möglichst zu vermeiden.

Zum Verpacken eignen sich:

Frischhaltebeutel und

–Folien welche für Lebensmittel geeignet sind

Spezielle Hauben aus Kunststoff mit Gummizug

Aluminiumfolie

KB45-1.1A+ Version E1.3 11/2014 Seite 11 von 22

Nur einwandfreie Lebensmittel verwenden.

Öffnen Sie das Gerät nur, wenn es erforderlich ist und dann nur so kurz wie möglich.

Aufbewahren von Nahrungsmitteln und Getränken

Die Kühlbox eignet sich zum Lagern von frischen Lebensmitteln und Getränken.

Lagern Sie frische, verpackte Waren auf den Abstellböden, frisches Obst und

Gemüse in der Gemüseschale.

Obst und Gemüse sollte gereinigt und im Gemüsefach aufbewahrt werden.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten gut eingepackt im Gerät aufbewahrt werden.

Lagern Sie frisches Fleisch (alle Arten) bitte nur gut verpackt in Schutzfolie im

Gerät und maximal 1 bis 2 Tage. Vermeiden Sie den Kontakt mit gekochten

Speisen.

Nahrungsmittel vor dem Aufbewahren abdecken (insbesondere Nahrungsmittel, die

Gewürze enthalten). Gekochte Nahrungsmittel und kalte Gerichte usw. müssen gut abgedeckt sein und können in einer beliebigen Position im Gerät aufbewahrt werden.

Stellen Sie warme Lebensmittel erst nach dem Abkühlen in der Kühlbox.

Nahrungsmittel so in der Kühlbox stellen, das die Luft frei im Fach zirkulieren kann.

Stellen Sie Flaschen in das Flaschenfach in der Innentür. Nicht zu schwere

Flaschen in das Flaschenfach stellen, das Fach könnte sich von der Tür lösen.

WARNUNG

Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende

Sprühdosen sind erkennbar an einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

BRANDGEFAHR!

KB45-1.1A+ Version E1.3 11/2014 Seite 12 von 22

8 Abtauen

Manuell

Im Gerät kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden, dann muss das Gerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch.

Ziehen Sie den Netzstecker

Leeren Sie das Gerät und lagern Sie die Waren in einem kühlen Raum.

Stellen Sie ein Gefäß mit warmem Wasser (80 °C) Achtung

VERBRENNUNGSGEFAHR! in den Innenraum und lassen Sie die Tür offenstehen, dies unterstützt ein schnelleres Abtauen.

Verwenden Sie keine mechanischen Gegenstände zum Entfernen der

Eisschicht.

Entfernen Sie zuerst die Eisstücke aus dem Gerät. Anschließend das Gerät reinigen und mit trockenen, weichen Tüchern trocken reiben.

WARNUNG

Wenn Sie den Temperaturregler auf 0 stellen, wird die Kühlung ausgeschaltet, der Stromkreislauf bleibt hingegen aufrechterhalten.

STROMSCHLAGGEFAHR!

9 Gerät ausschalten

Zum Abschalten des Gerätes den Temperaturregler auf Stellung „0“/Min drehen. Sollte das Gerät für längere Zeit außer Betrieb genommen werden:

Lebensmittel entnehmen.

Temperaturregler auf Stellung „0“/Min drehen.

Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

Gerät gründlich reinigen (s. Abschnitt Reinigung und Pflege)

Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.

KB45-1.1A+ Version E1.3 11/2014 Seite 13 von 22

WICHTIG

Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht verpackt und transportiert werden muss.

10 Reinigung und Pflege

Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.

WARNUNG

Das Gerät darf während der Reinigung nicht am STROMNETZ angeschlossen sein. STROMSCHLAGGEFAHR! Vor Reinigungs-

Wartungsarbeiten Gerät abschalten und Netzstecker ziehen oder Sicherung abschalten, bzw. herausdrehen.

WARNUNG

Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. STROMSCHLAGGEFAHR!

Heißer Dampf kann zu Schäden an Kunststoffteilen führen.

Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

VORSICHT

Benutzen Sie keine scheuernden, aggressiven Reinigungsmittel.

Schliessen Sie nach der Reinigung der Kühlboxwieder am

Stromnetz an.

WICHTIG

Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Butter-säure oder

Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht mit den

Geräteteilen in Kontakt bringen.

Keine scheuernden Reinigungsmittel verwenden.

KB45-1.1A+ Version E1.3 11/2014 Seite 14 von 22

Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern.

Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem

Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.

Anschließend mit klarem Wasser nachwischen und trocken reiben.

Überprüfen Sie auch das Tauwasser-Ablaufloch. Reinigen Sie es regelmäßig mit Hilfe von Pfeifenreinigern.

Nachdem alles gründlich getrocknet wurde, Gerät wieder in Betrieb nehmen.

11 Tipps zur Energieeinsparung

Stellen Sie das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen

Wärmequellen auf. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.

Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel und an der

Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken.

Lassen Sie warme Speisen erst abkühlen, bevor Sie sie in den Kühl- /Tief-Kühlbox stellen. Bereits abgekühlte Speisen erhöhen die Energieeffizienz.

Lassen Sie Gefrorenes in der Kühlbox auftauen. Die Kälte des Gefriergutes vermindert den Energieverbrauch im Kühlabteil und erhöht somit die Energieeffizienz.

Öffnen Sie die Tür nur so kurz wie nötig um den Kälteverlust zu minimieren. Kurzes

öffnen und korrekt geschlossene Türen senken den Energiebedarf.

Die Temperatur nicht kälter als notwendig einstellen trägt zu einer optimalen

Energienutzung bei. Die optimale Temperatur im Kühlbox beträgt +7°C. Sie sollte bei

Kühlschränken im obersten Fach möglichst weit vorne gemessen werden.

Achten Sie auf ausreichende Be- und Entlüftung am Gerätesockel, an den

Geräteseiten und an der Geräterückseite. Lüftungsöffnungen dürfen Sie niemals abdecken. Beachten Sie dazu auch die Abstandsmaße unter Kapitel 'Aufstellen'.

Die Türdichtungen Ihres Gerätes müssen vollkommen intakt sein, damit die Türen richtig schließen und der Energieverbrauch nicht unnötig erhöht wird.

KB45-1.1A+ Version E1.3 11/2014 Seite 15 von 22

12 Türanschlagwechsel

VORSICHT

Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite

Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR!

Folgendes Werkzeug wird benötigt für den Türanschlag:

Die obere Scharnierabdeckung (1) entfernen und mit einem flachen Gegenstand vorsichtig die Abdeckkappen (5) lösen.

Mit einen Kreuzschlitzschraubenzieher die beiden Schrauben (2) vom

Scharnier abschrauben und das Scharnier (3) lösen. Anschließend die

Gerätetür vorsichtig aus dem unteren Bolzen aushebeln und zur Seite stellen.

Die Abdeckkappen (9) von der Gerätetür (links) entfernen und auf er der rechten

Seite der Gerätetür anbringen.

Anschliessend die beiden Schrauben (7) lösen, welche das untere Scharnier (4) halten und entfernen.

Den vorderen Fuß (8) abschrauben und auf der gegenüberliegenden Seite anbringen.

Das untere Scharnier um 180°drehen, sodass der Bolzen nach oben zeigt , setzen die Gerätetür auf und schießen die behutsam.

In umgekehrter Reihenfolge das obere Scharnier (3) fixieren.

Die Abdeckkappen (5) und die Scharnierabdeckung (1) ebenfalls wieder einsetzen.

Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen prüfen.

KB45-1.1A+ Version E1.3 11/2014 Seite 16 von 22

13 Betriebsgeräusche

GERÄUSCHE

Normale Geräusche

GERÄUSCHART

Murmeln

Flüssigkeitsgeräusch

URSACHE / BEHEBUNG

Wird vom Kompressor verursacht, wenn er in Betrieb ist.

Entsteht durch die Zirkulation des

Kühlmittels im Aggregat.

Klickgeräusche Der Temperaturregler schaltet den

Kompressor ein oder aus.

Störende Geräusche Vibrieren des Gitters oder der Röhren

Flaschengeräusche

Prüfen Sie, ob Gitter und Röhren richtig befestigt sind.

Lassen Sie einen

Sicherheitsabstand zwischen den

Flaschen und anderen Behältern

14

Störungen….. Störungsbehebung

STÖRUNG

1. Es steht Wasser im

Gerät

Der Wasserabflusskanal ist vollständig geschlossen.

Reinigen Sie den

Wasserabflusskanal und das

Abflussrohr

- Sie haben die Gerätetür - Öffnen Sie nicht unnötig die 2. Die Kühlgruppe läuft zu häufig an und zu lange zu oft geöffnet.

- Die Luftzirkulation um das Geräte ist behindert

3. Das Gerät kühlt nicht. -Das Gerät ist ausgeschaltet oder ist nicht mit Strom versorgt

Tür

- Lassen Sie die Umgebung des

Gerätes frei

- Prüfen Sie, ob, gibt die

Stromversorgung funktioniert, ob die Sicherungen intakt sind, ob der Netzstecker richtig in der

-Der Temperaturregler stellt auf

“0”

- Umgebungstemperatur zu niedrig

Steckdose steckt

- Stellen Sie den

Temperaturregler richtig ein.

- Siehe Kapitel 6.2, Achtung!

KB45-1.1A+ Version E1.3 11/2014 Seite 17 von 22

WARNUNG

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer herbeiführen und führt zu einem Verlust des Garantieanspruchs.

15 Kundendienst

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus.

WICHTIG

Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer

Fehlbedienung oder einer der beschriebenen Störungen auch während der

Garantiezeit nicht kostenlos ist.

Zuständige Kundendienstadresse

EGS GmbH

Dieselstrasse 1

33397 Rietberg / DEUTSCHLAND

Kundentelefon für Deutschland: +49 (0)2944-9716791

Kundentelefon für Österreich: 0820 200 170

(aus dem österreichischen Festnetz 0.14 Euro/min, Mobilnetz anbieterabhängig abweichend)

Kundentelefon für die Schweiz: +41 (0)31 951 47 45

E-Mail: [email protected]

(Reparaturauftrage können auch online eingegeben werden.)

Internet: www.egs-gmbh.de

Geben Sie beim Anruf folgende Angaben: die Gerätenummer, Versionsnummer und Batch-

Nr.,

(auf Typenschild an der Gerätetür) die vollständige Anschrift und Telefon- Nr., die Fehlerbeschreibung.

Typenschild

KB45-1.1A+ Version E1.3 11/2014 Seite 18 von 22

16 Allgemeine Garantiebedingungen

Garantiebedingungen

Als Käufer eines Exquisit

– Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Bei gewerblicher Nutzung (z.B. in Hotels, Kantinen), oder bei Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung bestand.

Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für das

Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte

Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch

Nichtbeachtung der Gebrauchsanweisung, unsachgemässe Aufstellung, bzw.

Installation oder durch Anschluss an falsche Netzspannung entstehen, Schäden, aufgrund von chemischer, bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden und evtl.

Farbunterschiede sowie defekte Glühlampen. Ebenso sind Mängel am Gerät ausgeschlossen, wenn die aufgrund von Transportschäden zurückzuführen sind. Wir erbringen auch dann keine Leistungen, wenn

– ohne unsere besondere, schriftliche

Genehmigung

– von nicht ermächtigten Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren

Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen

Schutzvorschriften eines anderen EU-Landes.

KB45-1.1A+ Version E1.3 11/2014 Seite 19 von 22

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind.

Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes

EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen

Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der

Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge ausserhalb der Garantiezeit gilt:

Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

Wird ein Gerät überprüft, bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahrt- und Arbeitspauschalen berechnet. Die Beratung durch unser

Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sich bitte an unseren

Kundendienst, siehe Kapitel 15 Zuständige Kundendienstadresse.

GGV Handelsgesellschaft mbH & Co. KG, August-Thyssen-Str. 8, D-41564 Kaarst-Holzbüttgen

KB45-1.1A+ Version E1.3 11/2014 Seite 20 von 22

17 Technische Angaben

Modell

Typ I (Anzahl der Temperaturregler)

Abtauen Kühlen

Elektrischer Anschluss [V/Hz]

Leistungsaufnahme [W]

Stromaufnahme [A]

Gewicht netto [kg]

KB45-1.1A+

1

Manuell

220-240 / 50

70

0.6

14

EAN Nr. [Farbe Weiss] 4016572010367

Abmessungen und benötigter Raumbedarf siehe Kapi

tel „Aufstellen

*Technische Änderungen vorbehalten.

18 CE-Konformitätserklärung

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine

Konformitätserklärung zur Einsichtnahme durch die zuständigen

Marktüberwachungsbehörden.

*Technische Änderungen vorbehalten*

KB45-1.1A+ Version E1.3 11/2014 Seite 21 von 22

DE

19 Produktdatenblatt für Haushaltkühlgeräte

Delegierte Verordnung (EU) 1060/2010

Marke

Modell

Kategorie ¹)

Energieeffizienzklasse ²)

Jährlicher Energieverbrauch ³)

Nutzinhalt gesamt

Nutzinhalt Kühlfach

Nutzinhalt Gefrierfach

Sternekennzeichnung

⁴)

Frostfrei

Lagerzeit bei Störung

Gefriervermögen

Klimaklasse

⁵)

Luftschallemissionen

Bauart kWh/Jahr h kg/24h dB(A) re1pW l l l

Exquisit

KB 45-1.1 A+

1

A+

107

42

36

6

-

Nein

-

-

N~ST

43

Standgerät

¹) 1 = Kühlschrank mit einem oder mehreren Lagerfächern für frische Lebensmittel,

2 = Kühlschrank mit Kellerzone, Kellerfach-Kühlgerät und Weinlagerschrank

3 = Kühlschrank mit Kaltlagerzone und Kühlschrank mit einem Null-Sterne-Fach,

4 = Kühlschrank mit einem Ein-Sterne-Fach, 5 = Kühlschrank mit einem Zwei-Sterne-Fach,

6 = Kühlschrank mit einem Drei-Sterne-Fach, 7 = Kühl-Gefriergerät,

8 = Gefrierschrank, 9 = Gefriertruhe, 10 = Mehrzweck-Kühlgeräte und sonstige

²) A+++ (höchste Effizienz) bis D (geringste Effizienz)

³) Energieverbrauch kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden.

Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab"

⁴) "Null-Sterne-Fach": ein Gefriergut-Lagerfach, in dem die Temperatur unter 0°C liegt, das auch für die

Bereitung und Lagerung von Eiswürfel genutzt werden kann, jedoch nicht zur Lagerung hoch

verderblicher Lebensmittel vorgesehen ist.

Ein-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -6°C nicht überschreitet,

Zwei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -12°C nicht überschreitet.

Drei-Sterne-Fach: ein Gefriergut-Lagerfach, in dem die Temperatur -18°C nicht überschreitet.

Vier-Sterne-Fach: (oder Gefrierfach) ein Fach zum Einfrieren von mindestens 4,5kg Lebensmittel

je 100 l Nutzinhalt, in jedem Fall mindestens 2 kg.

⁵) Klimaklasse: Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur zwischen niedrigste und höchste Temperatur bestimmt:

SN = 10°C-32°C, N = 16°C-32°C, ST = 16°C-38°C, T = 16°C-43°C

KB45-1.1A+ Version E1.3 DE 11/2014 Seite 22 von 22

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
