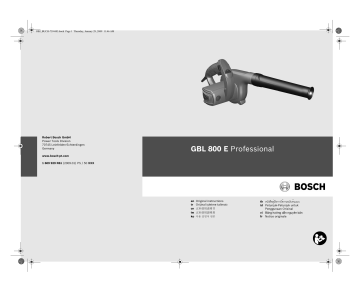

OBJ_BUCH-759-003.book Page 1 Thursday, January 29, 2009 11:46 AM
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
GBL 800 E Professional
www.bosch-pt.com
1 609 929 R61 (2009.01) PS / 50 XXX
en
tr
cn
tw
ko
Original instructions
Orijinal işletme talimat
正本使用说明书
正本使用說明書
사용 설명서 원본
th หนังสือคู่มือการใช้งานฉบับต้นแบบ
id Petunjuk-Petunjuk untuk
Penggunaan Orisinal
vi BΩng hõëng dÿn nguy›n bΩn
fr Notice originale
OBJ_BUCH-759-003.book Page 2 Thursday, January 29, 2009 11:46 AM
2|
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page
5
5
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 12
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 页 17
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 頁 21
한국어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .면 25
ภาษาไทย. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . หน้า
29
Bahasa Indonesia . . . . . . . . . . . . . . . . . . Halaman 34
Tiøng Vi·t . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trang 40
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 45
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 3 Thursday, January 29, 2009 11:46 AM
3|
1
2
3
4
5
6
7
8
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 4 Thursday, January 29, 2009 11:46 AM
4|
A
7
5
B
9
7
8
5
C
10
1 609 929 R61 | (29.1.09)
6
Bosch Power Tools
OBJ_BUCH-759-003.book Page 5 Thursday, January 29, 2009 11:46 AM
English | 5
General Power Tool Safety
Warnings
en
WARNING Read all safety warnings and all
instructions. Failure to follow the
warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified
plugs and matching outlets will reduce risk
of electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an
increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions. Water entering a power tool
will increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat,
oil, sharp edges and moving parts. Damaged or entangled cords increase the risk
of electric shock.
Bosch Power Tools
e) When operating a power tool outdoors,
use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.
f) If operating a power tool in a damp location is unavoidable, use a residual current
device (RCD) protected supply. Use of an
RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment
of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always wear eye protection. Protective
equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for appropriate conditions will
reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on
the switch or energising power tools that
have the switch on invites accidents.
d) Remove any adjusting key or wrench before turning the power tool on. A wrench
or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing
and balance at all times. This enables better control of the power tool in unexpected
situations.
f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing
and gloves away from moving parts.
Loose clothes, jewellery or long hair can be
caught in moving parts.
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 6 Thursday, January 29, 2009 11:46 AM
6 | English
g) If devices are provided for the connection
of dust extraction and collection facilities, ensure these are connected and
properly used. Use of dust collection can
reduce dust-related hazards.
5) Service
a) Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the
safety of the power tool is maintained.
4) Power tool use and care
a) Do not force the power tool. Use the correct power tool for your application. The
correct power tool will do the job better
and safer at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power tool
that cannot be controlled with the switch
is dangerous and must be repaired.
c) Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce the risk of starting the power
tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and any other condition that
may affect the power tool’s operation. If
damaged, have the power tool repaired
before use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.
g) Use the power tool, accessories and tool
bits etc. in accordance with these instructions, taking into account the working
conditions and the work to be performed.
Use of the power tool for operations different from those intended could result in a
hazardous situation.
1 609 929 R61 | (29.1.09)
Machine-specific
Safety Warnings
f Do not vacuum and blow materials that are
hazardous to one’zs health, e. g., dust from
beech or oak wood, masonry dust, asbestos.
These materials are considered carcinogenic.
f Do not vacuum and blow liquids. The penetration of liquids increases the risk of an electric shock.
f Keep the power tool away from rain or moisture. The penetration of water into the motor
increases the risk of an electric shock.
f When operating the power tool in damp environments is unavoidable, use a residual
current device (RCD). The use of a residual
current device (RCD) reduces the risk of an
electric shock.
f Never use the machine with a damaged cable. Do not touch the damaged cable and pull
the mains plug when the cable is damaged
while working. Damaged cables increase the
risk of an electric shock.
f Do not drive over, crush or stretch the cable.
Do not pull the cable to unplug the plug from
the socket outlet or to move the power tool.
Damaged cablesincrease the risk of an electric shock.
f During work breaks, when not in use or
when working on the power tool (e. g. changing tool inserts, repairs, cleaning, adjustments), pull the mains plug. This safety measure prevents accidental starting of the power
tool.
f Provide for good ventilation at the working
place.
f Do not allow children to use the power tool
without supervision. Children can injure
themselves.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 7 Thursday, January 29, 2009 11:46 AM
English | 7
f Wear additional personal protective equipment, such as safety goggles and respirator.
Wearing protective equipment for appropriate
conditions reduces the exposure toward hazardous substances.
Products sold in GB only: Your product is fitted
with an BS 1363/A approved electric plug with
internal fuse (ASTA approved to BS 1362).
If the plug is not suitable for your socket outlets,
it should be cut off and an appropriate plug fitted
in its place by an authorised customer service
agent. The replacement plug should have the
same fuse rating as the original plug.
The severed plug must be disposed of to avoid a
possible shock hazard and should never be inserted into a mains socket elsewhere.
Products sold in AUS and NZ only: Use a residual current device (RCD) with a rated residual current of 30 mA or less.
Functional Description
Read all safety warnings and all instructions. Failure to follow the
warnings and instructions may result
in electric shock, fire and/or serious
injury.
While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.
Intended Use
The machine is intended for vacuuming and
blowing of materials that are not hazardous to
one's health.
The machine is not suitable for vacuuming and
blowing of flammable materials, metal chips and
sharp objects, such as screws or nails.
Bosch Power Tools
Product Features
The numbering of the product features refers to
the illustration of the machine on the graphics
page.
1
2
3
4
5
6
7
8
9
10
Handle
On/Off switch
Lock-on button for On/Off switch
Thumbwheel for regulation of the air volume
Air outlet
Caps for carbon brushes
Nozzle
Dust bag
Air intake
Carbon brushes
*Accessories shown or described are not part of the
standard delivery scope of the product. A complete
overview of accessories can be found in our accessories program.
Technical Data
Blower/Vac
GBL 800 E
Professional
Article number
3 601 J80 4..
Rated power input
Air volume
Air pressure
Weight according to
EPTA-Procedure
01/2003
Protection class
W
820
m3/min
4.5
mbar
0 – 72
kg
1.8
/ II
The values given are valid for nominal voltages [U] of
230/240 V. For lower voltage and models for specific
countries, these values can vary.
Please observe the article number on the type plate of
your machine. The trade names of the individual machines may vary.
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 8 Thursday, January 29, 2009 11:46 AM
8 | English
Noise/Vibration Information
Declaration of Conformity
Measured values determined according to
EN 60745.
We declare under our sole responsibility that the
product described under “Technical Data” is in
conformity with the following standards or
standardization documents: EN 60745 according
to the provisions of the directives 2004/108/EC,
98/37/EC (until 28 Dec 2009), 2006/42/EC
(from 29 Dec 2009).
Typically the A-weighted sound pressure level of
the product is 106 dB(A). Uncertainty K=1.5 dB.
The noise level when working can exceed
80 dB(A).
Wear hearing protection!
The hand-arm acceleration is typically below
2.5 m/s2.
The vibration emission level given in this information sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another. It
may be used for a preliminary assessment of exposure.
The declared vibration emission level represents
the main applications of the tool. However if the
tool is used for different applications, with different accessories or poorly maintained, the vibration emission may differ. This may significantly
increase the exposure level over the total working period.
An estimation of the level of exposure to vibration should also take into account the times
when the tool is switched off or when it is running but not actually doing the job. This may significantly reduce the exposure level over the total
working period.
Identify additional safety measures to protect the
operator from the effects of vibration such as:
maintain the tool and the accessories, keep the
hands warm, organisation of work patterns.
Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 28.07.2008
Operation
Operating Modes
f Before any work on the machine itself, pull
the mains plug.
Blowing (see figure A)
– For operation mode “blowing”, firmly attach
the nozzle 7 in alignment with the arrow mark
onto the air outlet 5.
Vacuuming (see figure B)
– For operation mode “vacuuming”, firmly attach the nozzle 7 in alignment with the arrow
mark onto the air intake 9.
– Additionally, always mount the dust bag 8 onto the air outlet 5.
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 9 Thursday, January 29, 2009 11:46 AM
English | 9
Starting Operation
f Observe the mains voltage! The voltage of
the power source must correspond with the
data on the type plate of the machine.
Switching On and Off
To start the machine, press the On/Off switch 2.
To lock the On/Off switch, keep it pressed and
additionally push the lock-on button 3.
To switch off the machine, release the On/Off
switch 2. When the On/Off switch 2 is locked,
press it first and then release it.
Regulating the Air flow
Adjust the required air volume by turning the
thumbwheel 4:
Turning in clockwise direction: Increases the air
volume.
Turning in anticlockwise direction: Reduces the
air volume.
Working Advice
During “blowing” operation, take care that no debris/impurities can be drawn into the air intake 9.
Never vacuum without a dust bag.
Do not vacuum sharp-edged or hot materials,
such as glass splinters, hot ash or metal chips.
When vacuuming, empty the dust bag regularly.
Observe the environmental regulations when disposing waste.
Maintenance and Service
Maintenance and Cleaning
f Before any work on the machine itself, pull
the mains plug.
f For safe and proper working, always keep
the machine and ventilation slots clean.
If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Bosch power tools.
If the replacement of the supply cord is necessary, this has to be done by Bosch or an authorized Bosch service agent in order to avoid a safety hazard.
In all correspondence and spare parts order,
please always include the 10-digit article number
given on the type plate of the machine.
Replacing the Carbon Brushes (see figure C)
Check the length of the carbon brushes approx.
every 2 – 3 months and replace the carbon brushes if required.
Never replace only a single carbon brush!
Criteria for replacement of the carbon brushes: A
dotted or broken line is visible on one of the large
side surfaces of each carbon brush. When either
of both carbon brushes is used up to this line,
then both carbon brushes should be replaced immediately in order to protect the armature
against possible damage.
Note: Use only carbon brushes supplied by
Bosch and intended specifically for your product.
– Unscrew the caps 6 using a suitable screwdriver.
– Replace the spring-loaded carbon brushes 10
and screw the caps back on again.
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 10 Thursday, January 29, 2009 11:46 AM
10 | English
After-sales Service and Customer Assistance
Our after-sales service responds to your questions concerning maintenance and repair of your
product as well as spare parts. Exploded views
and information on spare parts can also be found
under:
www.bosch-pt.com
Our customer consultants answer your questions
concerning best buy, application and adjustment
of products and accessories.
Phillippines
Robert Bosch, Inc.
Zuellig Building
Sen. Gil Puyat Avenue
Makati City 1200, Metro Manila
Philippines
Tel.: +63 (2) 8 17 32 31
www.bosch.com.ph
Malaysia
People’s Republic of China
Website: www.bosch-pt.com.cn
China Mainland
Bosch Power Tools (China) Co., Ltd.
567, Bin Kang Road
Bin Jiang District 310052
Hangzhou, P.R.China
Service Hotline: 800 8 20 84 84
Tel.: +86 (571) 87 77 43 38
Fax: +86 (571) 87 77 45 02
HK and Macau Special Administrative Regions
Robert Bosch Hong Kong Co. Ltd.
21st Floor, 625 King’s Road
North Point, Hong Kong
Customer Service Hotline: +852 (21) 02 02 35
Fax: +852 (25) 90 97 62
E-Mail: [email protected]
www.bosch-pt.com.cn
Indonesia
PT. Multi Tehaka
Kawasan Industri Pulogadung
Jalan Rawa Gelam III No. 2
Jakarta 13930
Indonesia
Tel.: +62 (21) 4 60 12 28
Fax: +62 (21) 46 82 68 23
E-Mail: [email protected]
www.multitehaka.co.id
1 609 929 R61 | (29.1.09)
Robert Bosch (SEA.) Pte. Ltd.
No. 8a, Jalan 13/6
46200 Petaling Jaya,
Selangor,
Malaysia
Tel.: +6 (03) 7966 3000
Fax: +6 (03) 7958 3838
E-Mail: [email protected]
Toll Free Tel.: 1 800 880 188
Fax: +6 (03) 7958 3838
www.bosch.com.sg
Thailand
Robert Bosch Ltd.
Liberty Square Building
No. 287, 11 Floor
Silom Road, Bangrak
Bangkok 10500
Tel.: +66 (2) 6 31 18 79 – 18 88 (10 lines)
Fax: +66 (2) 2 38 47 83
Robert Bosch Ltd., P. O. Box 2054
Bangkok 10501, Thailand
Bosch Service – Training Centre
2869-2869/1 Soi Ban Kluay
Rama IV Road (near old Paknam Railway)
Prakanong District
10110 Bangkok
Thailand
Tel.: +66 (2) 6 71 78 00 – 4
Fax: +66 (2) 2 49 42 96
Fax: +66 (2) 2 49 52 99
Bosch Power Tools
OBJ_BUCH-759-003.book Page 11 Thursday, January 29, 2009 11:46 AM
English | 11
Singapore
Robert Bosch (SEA.) Pte. Ltd.
38 C Jalan Pemimpin
Singapore 915701
Republic of Singapore
Tel.: +65 (3) 50 54 94
Fax: +65 (3) 50 53 27
www.bosch.com.sg
Vietnam
Robert Bosch (SEA) Pte. Ltd – Vietnam
Representative Office
Saigon Trade Center, Suite 1206
37 Ton Duc Thang Street,
Ben Nghe Ward, District 1
HCMC
Vietnam
Tel.: +84 (8) 9111 374 – 9111 375
Fax: +84 (8) 9111376
Disposal
The machine, accessories and packaging should
be sorted for environmental-friendly recycling.
Only for EC countries:
Do not dispose of power tools into
household waste!
According the European Guideline
2002/96/EC for Waste Electrical
and Electronic Equipment and its
implementation into national right,
power tools that are no longer usable must be
collected separately and disposed of in an environmentally correct manner.
Subject to change without notice.
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: +61 (01300) 307 044
Fax: + 61 (01300) 307 045
Inside New Zealand:
Phone: +64 (0800) 543 353
Fax: +64 (0800) 428 570
Outside AU and NZ:
Phone: +61 (03) 9541 5555
www.bosch.com.au
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 12 Thursday, January 29, 2009 11:46 AM
12 | Türkçe
Elektrikli El Aletleri İçin Genel
Uyar Talimat
tr
Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve
talimat hükümlerine uyulmadğ takdirde elektrik
çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir.
UYARI
Bütün uyarlar ve talimat hükümlerini ileride
kullanmak üzere saklayn.
Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl
(şebeke bağlant kablosu ile) aletlerle akü ile
çalşan aletleri (akm şebekesine bağlants
olmayan aletler) kapsamaktadr.
1) Çalşma yeri güvenliği
a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi
aydnlatlmamşsa kazalar ortaya çkabilir.
b) Yaknnda patlayc maddeler, yanc sv,
gaz veya tozlarn bulunduğu yerlerde
elektrikli el aleti ile çalşmayn. Elektrikli
el aletleri, toz veya buharlarn tutuşmasna
neden olabilecek kvlcmlar çkarrlar.
c) Elektrikli el aleti ile çalşrken çocuklar
ve başkalarn uzakta tutun. Dikkatiniz
dağlacak olursa aletin kontrolünü kaybedebilirsiniz.
2) Elektrik Güvenliği
a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin.
Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn.
Değiştirilmemiş fiş ve uygun priz elektrik
çarpma tehlikesini azaltr.
b) Borular, kalorifer petekleri, stclar ve
buzdolaplar gibi topraklanmş yüzeylerle
bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük bir
elektrik çarpma tehlikesi ortaya çkar.
c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti
içine szmas elektrik çarpma tehlikesini
artrr.
1 609 929 R61 | (29.1.09)
d) Elektrikli el aletini kablosundan tutarak
taşmayn, kabloyu kullanarak asmayn
veya kablodan çekerek fişi çkarmayn.
Kabloyu sdan, yağdan, keskin kenarl
cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş
kablo elektrik çarpma tehlikesini artrr.
e) Bir elektrikli el aleti ile açk havada
çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann.
Açk havada kullanlmaya uygun uzatma
kablosunun kullanlmas elektrik çarpma
tehlikesini azaltr.
f) Elektrikli el aletinin nemli ortamlarda
çalştrlmas şartsa, mutlaka arza akm
koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma
tehlikesini azaltr.
3) Kişilerin Güvenliği
a) Dikkatli olun, ne yaptğnza dikkat edin,
elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz,
aldğnz haplarn, ilaçlarn veya alkolün
etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanm ve bir
koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz
maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi
koruyucu donanm kullanm yaralanma
tehlikesini azalttr.
c) Aleti yanlşlkla çalştrmaktan kaçnn.
Akm ikmal şebekesine ve/veya aküye
bağlamadan, elinize alp taşmadan önce
elektrikli el aletinin kapal olduğundan
emin olun. Elektrikli el aletini parmağnz
şalter üzerinde dururken taşrsanz ve alet
açkken fişi prize sokarsanz kazalara
neden olabilirsiniz.
d) Elektrikli el aletini çalştrmadan önce
ayar aletlerini veya anahtarlar aletten
çkarn. Aletin dönen parçalar içinde
bulunabilecek bir yardmc alet yaralanmalara neden olabilir.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 13 Thursday, January 29, 2009 11:46 AM
Türkçe | 13
e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli
olsun ve dengenizi her zaman koruyun. Bu
sayede aleti beklenmedik durumlarda daha
iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler
giymeyin ve tak takmayn. Saçlarnz,
giysileriniz ve eldivenlerinizi aletin
hareketli parçalarndan uzak tutun. Bol
giysiler, uzun saçlar veya taklar aletin
hareketli parçalar tarafndan tutulabilir.
g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun.
Toz emme donanmnn kullanm tozdan
kaynalanabilecek tehlikeleri azaltr.
4) Elektrikli el aletlerinin özenle kullanm ve
bakm
a) Aleti aşr ölçede zorlamayn. Yaptğnz
işe uygun elektrikli el aletleri kullann.
Uygun performansl elektrikli el aleti ile,
belirlenen çalşma alannda daha iyi ve
güvenli çalşrsnz.
b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli
el aleti tehlikelidir ve onarlmaldr.
c) Alette bir ayarlama işlemine başlamadan
ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya
aleti elinizden brakrken fişi prizden
çekin. Bu önlem, elektrikli el aletinin
yanlşlkla çalşmasn önler.
d) Kullanm dş duran elektrikli el aletlerini
çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu
kullanm klavuzunu okumayan kişilerin
aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda
elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakmn özenle
yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir
durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadklarn,
Bosch Power Tools
parçalarn hasarl olup olmadğn kontrol
edin. Aleti kullanmaya başlamadan önce
hasarl parçalar onartn. Birçok iş kazas
elektrikli el aletlerinin kötü bakmndan
kaynaklanr.
f) Kesici uçlar daima keskin ve temiz tutun.
Özenle bakm yaplmş keskin kenarl
kesme uçlarnn malzeme içinde skşma
tehlikesi daha azdr ve daha rahat kullanm
olanağ sağlarlar.
g) Elektrikli el aletini, aksesuar, uçlar ve
benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada
çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri
için öngörülen alann dşnda kullanlmas
tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.
Alete özgü güvenlik talimat
f Sağlğa zararl maddeleri emdirmeyin ve
püskürtmeyin, örneğin kayn veya meşe
tozu, taş tozu ve asbest. Bu maddeler
kanserojen saylr.
f Svlar emdirmeyin ve püskürtmeyin. Alet
içine sv szmas elektrik çarpma tehlikesini
artrr.
f Elektrikli el aletini yağmur ve nemden uzak
tutun. Motor içine su szmas elektrik çarpma
tehlikesini artrr.
f Elektrikli el aletinin nemli ortamda çalştrlmas zorunluysa bir arza akm koruma şalteri kullann. Arza akm koruma şalterinin
kullanm elektrik çarpma tehlikesini azaltr.
f Elektrikli el aletinizi hasarl kablo ile kullanmayn. Çalşma srasnda kablo hasar
görecek olursa, dokunmayn ve kabloyu
hemen prizden çekin. Hasarl koblolar
elektrik çarpma tehlikesini artrr.
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 14 Thursday, January 29, 2009 11:46 AM
14 | Türkçe
f Kablonun üzerine basmayn veya kabloyu
ezmeyin. Fişi prizden çkarmak veya
elektrikli el aletini hareket ettirmek için
kablodan çekmeyin. Hasarl kablolar elektrik
çarpma tehlikesini artrr.
f Aletin kendinde herhangi bir ayarlama işlemi
yapmadan, aksesuar değiştirmeden veya
elektrikli el aletini elinizden brakmadan
önce fişi prizden çekin. Bu önlem elektrikli el
aletinin istenmeden çalşmasn önler.
f Çalştğnz yerin iyi havalandrlmasn
sağlayn.
f Çocuklarn gözetiminiz dşnda elektrikli el
aletini kullanmalarna izin vermeyin.
Çocuklar kendilerini yaralayabilirler.
f Koruyucu gözlük ve toz maskesi gibi ek
güvenlik donanmlar kullann. Yaptğnz işe
uygun koruyucu donanm kullanmanz sizi
tehlikeli maddelere maruz kalmaktan korur.
Şekli gösterilen elemanlar
Şekli gösterilen elemanlarn numaralar grafik
sayfasndaki elektrikli el aleti resmindeki
numaralarla ayndr.
1
2
3
4
5
6
7
8
9
10
Tutamak
Açma/kapama şalteri
Açma/kapama şalteri tespit tuşu
Hava miktar ayar halkas
Hava çkş
Kömür frça kapaklar
Meme
Toz torbas
Hava girişi
Kömür frçalar
*Şekli gösterilen veya tanmlanan aksesuar standart
teslimat kapsamnda değildir. Aksesuarn tümünü
aksesuar programmzda bulabilirsiniz.
Gürültü/Titreşim bilgisi
Fonksiyon tanm
Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve
talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara
neden olunabilir.
Lütfen aletin resminin göründüğü sayfay açn ve
bu kullanm klavuzunu okuduğunuz sürece bu
sayfay açk tutun.
Usulüne uygun kullanm
Bu elektrikli el aleti sağlğa zararl olmayan
maddelerin emilmesi ve püskürtülmesine
uygundur.
Bu elektrikli el aleti yanc malzemenin, metal
talaşlarnn ve vida ve çivi gibi keskin kenarl
nesnelerin emilmesi ve püskürtümesine uygun
değildir.
1 609 929 R61 | (29.1.09)
Ölçüm değerleri EN 60745’e göre tespit
edilmiştir.
Aletin A-değerlendirmeli gürültü basnç seviyesi
tipik olarak 106 dB(A)’dr. Tolerans K=1,5 dB.
Çalşma srasnda gürültü seviyesi 80 dB(A)’y
aşabilir.
Koruyucu kulaklk kullann!
El-Kol titreşimi tipik olarak 2,5 m/s’den daha
azdr.
Bu talimatta belirtilen titreşim seviyesi
EN 60745’e göre normlandrlmş bir ölçme
yöntemi ile tespit edilmiştir ve elektrikli el
aletlerinin karşlaştrlmasnda kullanlabilir. Bu
değer geçici olarak titreşim seviyesinin tahmin
edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin
temel kullanm alanlarn temsil eder. Ancak
elektrikli el aleti başka kullanm alanlarnda
kullanlrken, farkl uçlarla kullanlrken veya
yetersiz bakmla kullanlrken, titreşim seviyesi
belirtilen değerden farkl olabilir. Bu da toplam
çalşma süresi içindeki titreşim yükünü önemli
ölçüde artrabilir.
Titreşim yükünü tam olarak tahmin edebilmek
için aletin kapal olduğu veya çalştğ halde
kullanlmadğ süreler de dikkate alnmaldr. Bu,
toplam çalşma süresi içindeki titreşim yükünü
önemli ölçüde azaltabilir.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 15 Thursday, January 29, 2009 11:46 AM
Türkçe | 15
Titreşimin kullancya bindirdiği yük için önceden
ek güvenlik önlemleri aln. Örneğin: Elektrikli el
aletinin ve uçlarn bakm, ellerin scak tutulmas,
iş aşamalarnn organize edilmesi.
İşletim
İşletim türleri
f Elektrikli el aletinin kendinde bir çalşma
yapmadan önce her defasnda fişi prizden
çekin.
Teknik veriler
Fan
GBL 800 E
Professional
Ürün kodu
3 601 J80 4..
Giriş gücü
W
Hava hacmi
Hava basnc
Ağrlğ EPTA-Procedure
01/2003’e göre
820
m3/dak
4,5
mbar
0 – 72
kg
1,8
/ II
Koruma snf
Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir.
Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu
veriler değişebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün
koduna dikkat edin. Tek tek aletlerin ticari kodlar
değişik olabilir.
Üfleme (Baknz: Şekil A)
– Üfleme (püskürtme) işletim türü için memeyi
7 ok işaretine uygun olarak hava çkşna 5
skca takn.
Emme (Baknz: Şekil B)
– Emme işletim türü için memeyi 7 ok işaretine
uygun olarak hava girişine 9 skca takn.
– Ayrca buna ek olarak her zaman toz torbasn
8 hava çkşna 5 takn.
Çalştrma
f Şebeke gerilimine dikkat edin! Akm kaynağnn gerilimi elektrikli el aletinin tip etiketi
üzerinde belirtilen değerlere uymaldr.
Açma/kapama
Uygunluk beyan
Tek sorumlu olarak “Teknik veriler” bölümünde
tanmlanan bu ürünün: 2004/108/AT ile 98/37/AT
yönetmelikleri hükümleri uyarnca (28.12.2009
tarihine kadar) ve 2006/42/AT yönetmelikle
hükümleri uyarnca da (29.12.2009 tarihinden
itibaren) EN 60745 normlarna veya bu normlara
ait normatif belgelere uygunluğunu beyan ederiz.
Teknik belgelerin bulunduğu merkez:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
Elektrikli el aletini çalştrmak için açma/kapama
şalterine 2 basn.
Açma/kapama şalterini sabitlemek için şalteri
basl tutun ve tespit tuşuna 3 basn.
Elektrikli el aletini kapatmak için açma/kapama
şalterini 2 brakn. Açma/kapama şalteri 2 kilitli
durumda iken şaltere önce basn sonra brakn.
Hava miktarnn ayarlanmas
Ayar halkasn 4 istediğiniz hava miktarn
ayarlamak için şu şekilde çevirin:
saat hareket yönünde: hava miktarn artrmak
için,
saat hareket yönünün tersine: hava miktarn
azaltmak için.
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 28.07.2008
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 16 Thursday, January 29, 2009 11:46 AM
16 | Türkçe
Çalşrken dikkat edilecek hususlar
Hava girişinin 9 üfleme esnasnda kirlenme
yapabilecek nesneleri emmemesine dikkat edin.
Hiçbir zaman toz torbas olmadan emme
yaptrmayn.
Cam krklar, kzgn küller veya metal talaşlar
gibi keskin kenarl veya kzgn malzemeyi
emdirmeyin.
Emme yaptrrken toz torbasn düzenli aralklarla
boşaltn. Atklar atarken çevre koruma
hükümlerine uyun.
Bakm ve servis
Bakm ve temizlik
f Elektrikli el aletinin kendinde bir çalşma
yapmadan önce her defasnda fişi prizden
çekin.
f İyi ve güvenli çalşabilmek için elektrikli el
aletini ve havalandrma deliklerini daima
temiz tutun.
Dikkatli biçimde yürütülen üretim ve test
yöntemlerine rağmen elektrikli el aleti arza
yapacak olursa, onarm Bosch elektrikli aletleri
için yetkili bir serviste yaplmaldr.
Yedek bağlant kablosu gerekli ise, güvenliğin
tehlikeye düşmemesi için Bosch’tan veya yetkili
bir servisten temin edilmelidir.
Bütün başvuru ve yedek parça siparişlerinizde
mutlaka aletinizin tip etiketindeki 10 haneli ürün
kodunu belirtiniz.
Kömür frçalarn değiştirilmesi
(Baknz: Şekil C)
Kömür frçalarn uzunluğunu yaklaşk 2 – 3 ayda
bir kontrol edin ve gerekiyorsa her iki kömür
frçay da değiştirin.
Hiçbir zaman kömür frçalardan sadece birini
değiştirmeyin!
Kömür frçalarn değiştirilmesine ilişkin kriter:
Kömür frçann yan yüzeyinde çizilmiş veya
işaretlenmiş bir hat vardr. İki kömür frçadan biri
bu çizgiye kadar yprannca komütatörün
hasarlardan korumas için her iki kömür frça da
zaman geçirmeden değiştirilmelidir.
1 609 929 R61 | (29.1.09)
Açklama: Sadece ürününüz için geliştirilmiş olan
Bosch kömür frçalar kullann.
– Kapaklar 6 uygun bir tornavida ile gevşetin.
– Yay basks altndaki kömür frçalar 10
değiştirin ve kapaklar tekrar vidalayn.
Müşteri servisi ve müşteri danşmanlğ
Müşteri servisleri ürününüzün onarm ve bakm
ile yedek parçalarna ait sorularnz yantlandrr.
Demonte görünüşler ve yedek parçalara ait
bilgileri şu adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch müşteri servisi timi satn alacağnz ürünün
özellikleri, bu ürünün kullanm ve ayar işlemleri
hakkndaki sorularnz ile yedek parçalarna ait
sorularnz memnuniyetle yantlandrr.
Türkçe
Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Müşteri Danşman: +90 (0212) 335 06 66
Müşteri Servis Hatt: +90 (0212) 335 07 52
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzemesi
çevre dostu bir yöntemle tasfiye edilmek üzere
tekrar kazanm merkezine gönderilmelidir.
Sadece AB üyesi ülkeler için:
Elektrikli el aletini evsel çöplerin
içine atmayn!
Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT
sayl Avrupa Birliği yönetmeliği ve
bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü
tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek
üzere yeniden kazanm merkezlerine gönderilmek
zorundadr.
Değişiklik haklarmz sakldr.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 17 Thursday, January 29, 2009 11:46 AM
中文 | 17
电动工具通用安全警告
cn
阅读所有警告和所有说明 ! 不遵照以下警告
和说明会导致电击、着火和/或严重伤害。
b) 使用个人防护装置。始终佩戴护目镜。安全装置,
诸如适当条件下使用防尘面具、防滑安全鞋、安
全帽、听力防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和 / 或电池
保存所有警告和说明书以备查阅。
盒、拿起或搬运工具时处于关断位置。手指放在
在所有下列的警告中术语 " 电动工具 " 指市电驱动 (有
已接通电源的开关上或开关处于接通时插入插头
线)电动工具或电池驱动 (无线)电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。混乱和黑暗的场地会
引发事故。
b) 不要在易爆环境,如有易燃液体、气体或粉尘的
环境下操作电动工具。电动工具产生的火花会点
燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。注意力不
集中会使你失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方
式改装插头。需接地的电动工具不能使用任何转
换插头。未经改装的插头和相配的插座将减少电
击危险。
b) 避免人体接触接地表面,如管道、散热片和冰
箱。如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。水进
入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工
可能会导致危险。
d) 在电动工具接通之前,拿掉所有调节钥匙或扳
手。遗留在电动工具旋转零件上的扳手或钥匙会
导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平
衡。这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让你的
衣服、手套和头发远离运动部件。宽松衣服、佩
饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置,要
确保他们连接完好且使用得当。使用这些装置可
减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具,根据用途使用适当的电动工
具。选用适当设计的电动工具会使你工作更有效、
更安全。
b) 如果开关不能接通或关断工具电源,则不能使用
该电动工具。不能用开关来控制的电动工具是危
险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之
具或拔出其插头。使电线远离热源、油、锐边或
前,必须从电源上拔掉插头和/或使电池盒与工
运动部件。受损或缠绕的软线会增加电击危险。
具脱开。这种防护性措施将减少工具意外起动的
e) 当在户外使用电动工具时,使用适合户外使用的
外接软线。适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的,
应使用剩余电流动作保护器 (RCD)。使用 RCD
可减小电击危险。
3) 人身安全
a) 保持警觉,当操作电动工具时关注所从事的操作
并保持清醒。当你感到疲倦,或在有药物、酒精
或治疗反应时,不要操作电动工具。在操作电动
工具时瞬间的疏忽会导致严重人身伤害。
Bosch Power Tools
危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之
外,并且不要让不熟悉电动工具或对这些说明不
了解的人操作电动工具。电动工具在未经培训的
用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡
住,检查零件破损情况和影响电动工具运行的其
他状况。如有损坏,电动工具应在使用前修理
好。许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。保养良好的有锋利切
削刃的刀具不易卡住而且容易控制。
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 18 Thursday, January 29, 2009 11:46 AM
18 | 中文
g) 按照使用说明书,考虑作业条件和进行的作业来
使用电动工具、附件和工具的刀头等。将电动工
功能解说
具用于那些与其用途不符的操作可能会导致危
阅读所有的警告提示和指示。如未确实遵
险。
循警告提示和指示,可能导致电击、火灾
並且 / 或其他的严重伤害。
5) 维修
翻开标示了机器详解图的折叠页。阅读操
a) 将你的电动工具送交专业维修人员,使用同样的
作指南时必须翻开折叠页参考。
备件进行修理。这样将确保所维修的电动工具的
安全性。
按照规定使用机器
本电动工具适合吸和吹不会妨碍健康的物料。
针对机器的特殊安全警告
本电动工具不适合吸和吹易燃的液体、金属屑和锋利的
物体例如螺丝和钉子。
f 不可以吸和吹有碍健康的物料,例如山毛榉尘或橡木
尘、石尘、石棉尘等。上述废尘可能导致癌症。
f 不可以吸和吹液体。液体如果渗入机器中会提高触电
的危险。
f 电动工具必须远离雨水或湿气。水分如果渗入马达中
会提高触电的危险。
f 如果不得不在潮湿的环境中使用电动工具,得加装故
障电流保护开关。使用故障电流保护开关可以避免遭
受电击。
f 勿使用电线已经损坏的电动工具。如果电源电线在工
插图上的机件
机件的编号和电动工具详解图上的编号一致。
1 手柄
2 起停开关
3 起停开关的锁紧键
4 气流量的调整开关
5 空气出口
6 碳刷的盖子
作中受损,千万不可触摸损坏的电线,並马上拔出插
7 喷嘴
头。损坏的电线会提高使用者触电的危险。
8 集尘袋
f 不可以辗压或扭挤电线。不可以拉着电线来拔出插座
上的插头,或者拉着电线来拖动电动工具。损坏的电
线会提高触电的危险。
f 在调整机器、更换附件或收藏电动工具之前,务必从
插座上拔出插头。这个防范措施可以避免不小心开动
9 进气口
10 碳刷
*图表或说明上提到的附件,并不包含在基本的供货范围中。本公
司的附件清单中有完整的附件供应项目。
电动工具。
f 要确保工作场所通风良好。
f 不可以让儿童在无人监护的情况下使用电动工具。儿
童可能会受伤。
f 必须另外配戴个人的防护装备例如防护眼镜和防尘面
罩。戴上合适的防护装备能够减少曝露在有害物质下
的危险。
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 19 Thursday, January 29, 2009 11:46 AM
中文 | 19
调节空气量
技术数据
拧转开关 4,来调整需要的气流量。
GBL 800 E
顺着时钟的转向:提高气流量,
Professional
逆着时钟的转向:降低气流量。
鼓风机
物品代码
3 601 J80 4..
有关操作方式的指点
瓦
820
米立方 / 分
4,5
气压
毫巴
0 – 72
重量符合 EPTAProcedure 01/2003
公斤
1,8
不可以吸尖锐或热的物料,例如玻璃碎片、热的灰烬或
/ II
金属屑。
额定输入功率
气流量
进行吹气功能时请留心,不可以从进气口 9 吸入不洁物
体。
执行吸的功能时务必使用集尘袋。
绝缘等级
本说明书提供的参数是以 230/240 V 为依据,於低电压地区,此
执行吸的功能时,必须定期倒空集尘袋。清除废料时务
数据有可能不同。
必注意有关的环保规定。
请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有
统一的商品名称。
维修和服务
操作
测量功能
f 维修电动工具或换装零、配件之前,务必 从插座上拔
出插头。
维修和清洁
f 维修电动工具或换装零、配件之前,务必 从插座上拔
出插头。
f 电动工具和通风间隙都必须保持清洁,这样才能够提
高工作品质和安全性。
吹 (参考插图 A)
本公司生产的电动工具都经过严密的品质检验,如果机
– 进行吹气功能时,必须依照箭头记号把喷嘴 7 牢牢地
器仍然发生故障,请将机器交给博世电动工具公司授权
插在空气出口 5 上。
吸 (参考插图 B)
– 进行吸的功能时,必须依照箭头记号把喷嘴 7 牢牢地
插在进气口 9 上。
– 务必在空气出口 5 上加装集尘袋 8。
的顾客服务处修理。
如果必须更换连接线,务必把这项工作交给博世或 者经
授权的博世电动工具顾客服务执行,以避免危害机器的
安全性能。
询问和订购备件时,务必提供机器铭牌上标示的 10 位数
物品代码。
操作机器
f 注意电源的电压! 电源的电压必须和电动工具铭牌上
标示的电压一致。
开动 / 关闭
按下起停开关 2,可以 开动 电动工具。
锁定 起停开关,按住起停开关并同时按下锁紧键 3。
关闭 电动工具,放开起停开关 2 。如果起停开关 2 被锁
定了,先按下起停开关紧接著再放开开关。
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 20 Thursday, January 29, 2009 11:46 AM
20 | 中文
更换碳刷 (参考插图 C)
每 2 到 3 个月就得检查碳刷的长度。必要时得更换两个
碳刷。
制造商地址:
罗伯博世有限公司
营业范围电动工具
邮箱号码 100156
切勿只更换一个碳刷!
70745 Leinfelden-Echterdingen (莱菲登 - 艾希德登)
更换碳刷时的参考标准:在碳刷的宽面上有一条线 (或
Deutschland (德国)
点状线)。如果两把碳刷中,有一把已经耗损到界线上,
则必须马上更换两把碳刷,以防止变向器受损。
处理废弃物
指示:只能向博世购买针对该电动工具的碳刷。
必须以符合环保的方式,回收再利用损坏的机器、附件
– 使用合适的螺丝起子拧松盖子 6。
和废弃的包装材料。
– 更换透过弹簧固定的碳刷 10 并再度拧紧盖子。
保留修改权。
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理,维
护和备件的问题。以下的网页中有爆炸图和备件的资料:
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关购买,使用和
设定本公司产品及附件的问题。
有关保证,维修或更换零件事宜,请向合格的经销商查
询。
中国大陆
博世电动工具 (中国)有限公司
中国 浙江省 杭州市
滨江区滨康路 567 号
邮政编码:310052
免费服务热线:800 820 8484
传真:+86 571 8777 4502
电邮:servi[email protected]
电话:+86 571 8777 4338
传真:+86 571 8777 4502
电邮:[email protected]
www.bosch-pt.com.cn
羅伯特 x 博世有限公司
香港北角英皇道 625 號 21 樓
客戶服務熱線:+852 (21) 02 02 35
傳真:+852 (25) 90 97 62
電郵:[email protected]
網站:www.bosch-pt.com.cn
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 21 Thursday, January 29, 2009 11:46 AM
中文 | 21
tw
電動工具通用安全警告
閱讀所有警告和所有說明。不遵照以下警告
和說明會導致電擊、著火和/或嚴重傷害。
b) 使用個人防護裝置。始終佩戴護目鏡。安全裝置,
諸如適當條件下使用防塵面具、防滑安全鞋、安
全帽、聽力防護等裝置能減少人身傷害。
c) 防止意外起動。確保開關在連接電源和 / 或電池
保存所有警告和說明書以備查閱。
盒、拿起或搬運工具時處於關斷位置。手指放在
在所有下列的警告中術語 " 電動工具 " 指市電驅動 (有
已接通電源的開關上或開關處於接通時插入插頭
線)電動工具或電池驅動 (無線)電動工具。
1) 工作場地的安全
a) 保持工作場地清潔和明亮。混亂和黑暗的場地會
引發事故。
b) 不要在易爆環境,如有易燃液體、氣體或粉塵的
環境下操作電動工具。電動工具產生的火花會點
燃粉塵或氣體。
c) 讓兒童和旁觀者離開後操作電動工具。注意力不
集中會使你失去對工具的控制。
2) 電氣安全
a) 電動工具插頭必須與插座相配。絕不能以任何方
式改裝插頭。需接地的電動工具不能使用任何轉
換插頭。未經改裝的插頭和相配的插座將減少電
擊危險。
b) 避免人體接觸接地表面,如管道、散熱片和冰
箱。如果你身體接地會增加電擊危險。
c) 不得將電動工具暴露在雨中或潮濕環境中。水進
入電動工具將增加電擊危險。
d) 不得濫用電線。絕不能用電線搬運、拉動電動工
可能會導致危險。
d) 在電動工具接通之前,拿掉所有調節鑰匙或扳
手。遺留在電動工具旋轉零件上的扳手或鑰匙會
導致人身傷害。
e) 手不要伸展得太長。時刻注意立足點和身體平
衡。這樣在意外情況下能很好地控制電動工具。
f) 著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的
衣服、手套和頭髮遠離運動部件。寬鬆衣服、佩
飾或長髮可能會捲入運動部件中。
g) 如果提供了與排屑、集塵設備連接用的裝置,要
確保他們連接完好且使用得當。使用這些裝置可
減少塵屑引起的危險。
4) 電動工具使用和注意事項
a) 不要濫用電動工具,根據用途使用適當的電動工
具。選用適當設計的電動工具會使你工作更有效、
更安全。
b) 如果開關不能接通或關斷工具電源,則不能使用
該電動工具。不能用開關來控制的電動工具是危
險的且必須進行修理。
c) 在進行任何調節、更換附件或貯存電動工具之
具或拔出其插頭。使電線遠離熱源、油、銳邊或
前,必須從電源上拔掉插頭和/或使電池盒與工
運動部件。受損或纏繞的軟線會增加電擊危險。
具脫開。這種防護性措施將減少工具意外起動的
e) 當在戶外使用電動工具時 , 使用適合戶外使用的外
接軟線。適合戶外使用的軟線,將減少電擊危險。
f) 如果在潮濕環境下操作電動工具是不可避免的,
危險。
d) 將閒置不用的電動工具貯存在兒童所及範圍之
外,並且不要讓不熟悉電動工具或對這些說明不
應使用剩餘電流動作保護器 (RCD)。使用 RCD
瞭解的人操作電動工具。電動工具在未經培訓的
可減小電擊危險。
用戶手中是危險的。
3) 人身安全
a) 保持警覺,當操作電動工具時關注所從事的操作
並保持清醒。當你感到疲倦,或在有藥物、酒精
或治療反應時,不要操作電動工具。在操作電動
工具時瞬間的疏忽會導致嚴重人身傷害。
Bosch Power Tools
e) 保養電動工具。檢查運動件是否調整到位或卡
住,檢查零件破損情況和影響電動工具運行的其
他狀況。如有損壞,電動工具應在使用前修理
好。許多事故由維護不良的電動工具引發。
f) 保持切削刀具鋒利和清潔。保養良好的有鋒利切
削刃的刀具不易卡住而且容易控制。
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 22 Thursday, January 29, 2009 11:46 AM
22 | 中文
g) 按照使用說明書,考慮作業條件和進行的作業來
使用電動工具、附件和工具的刀頭等。將電動工
功能解說
具用於那些與其用途不符的操作可能會導致危
閱讀所有的警告提示和指示。如未確實遵
險。
循警告提示和指示,可能導致電擊、火災
並且 / 或其他的嚴重傷害。
5) 檢修
翻開標示了機器詳解圖的折疊頁。閱讀操
a) 將你的電動工具送交專業維修人員,必須使用同
作指南時必須翻開折疊 頁參考。
樣的備件進行更換。這樣將確保所維修的電動工
具的安全性。
按照規定使用機器
本電動工具適合吸和吹不會妨礙健康的物料。
針對機器的特殊安全警告
本電動工具不適合吸和吹易燃的液體、金屬屑和鋒利的
物體例如螺絲和釘子。
f 不可以吸和吹有礙健康的物料,例如山毛櫸塵或橡木
塵、石塵、石棉塵等。上述廢塵可能導致癌癥。
f 不可以吸和吹液體。液體如果滲入機器中會提高觸電
的危險。
f 電動工具必須遠離雨水或濕氣。水分如果滲入馬達中
會提高觸電的危險。
f 如果不得不在潮濕的環境中使用電動工具,得加裝故
障電流保護開關。使用故障電流保護開關可以避免遭
受電擊。
f 勿使用電線已經損壞的電動工具。如果電源電線在工
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
1 手柄
2 起停開關
3 起停開關的鎖緊鍵
4 氣流量的調整開關
5 空氣出口
6 碳刷的蓋子
作中受損,千萬不可觸摸損壞的電線,並馬上拔出插
7 噴嘴
頭。損壞的電線會提高使用者觸電的危險。
8 集塵袋
f 不可以輾壓或扭擠電線。不可以拉著電線來拔出插座
上的插頭,或者拉著電線來拖動電動工具。損壞的電
線會提高觸電的危險。
f 在調整機器、更換附件或收藏電動工具之前,務必從
插座上拔出插頭。這個防範措施可以避免不小心開動
9 進氣口
10 碳刷
*圖表或說明上提到的附件,並不包含在基本的供貨範圍中。本公
司的附件清單中有完整的附件供應項目。
電動工具。
f 要確保工作場所通風良好。
f 不可以讓兒童在無人監護的情況下使用電動工具。兒
童可能會受傷。
f 必須另外配戴個人的防護裝備例如防護眼鏡和防塵面
罩。戴上合適的防護裝備能夠減少曝露在有害物質下
的危險。
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 23 Thursday, January 29, 2009 11:46 AM
中文 | 23
調節空氣量
技術性數據
擰轉開關 4,來調整需要的氣流量。
GBL 800 E
順著時鐘的轉向 : 提高氣流量,
Professional
逆著時鐘的轉向 : 降低氣流量。
鼓風機
3 601 J80 4..
物品代碼
有關操作方式的指點
瓦
820
米立方 / 分
4,5
氣壓
毫巴
0 – 72
重量符合 EPTAProcedure 01/2003
公斤
1,8
不可以吸尖銳或熱的物料,例如玻璃碎片、熱的灰燼或
/ II
金屬屑。
額定輸入功率
氣流量
進行吹氣功能時請留心,不可以從進氣口 9 吸入不潔物
體。
執行吸的功能時務必使用集塵袋。
絕緣等級
本說明書提供的參數是以 230/240 V 為依據,於低電壓地區,此
執行吸的功能時,必須定期倒空集塵袋。清除廢料時務
數據有可能不同。
必注意有關的環保規定。
請認清電動工具銘牌上的物品代碼。電動工具在銷售市場上沒有
統一的商品名稱。
維修和服務
操作
操作方式
f 維修電動工具或換裝零、配件之前,務必 從插座上拔
出插頭。
維修和清潔
f 維修電動工具或換裝零、配件之前,務必 從插座上拔
出插頭。
f 電動工具和通風間隙都必須保持清潔,這樣才能夠提
高工作品質和安全性。
吹 (參考插圖 A)
本公司生產的電動工具都經過嚴密的品質檢驗,如果機
– 進行吹氣功能時,必須依照箭頭記號把噴嘴 7 牢牢地
器仍然發生故障,請將機器交給博世電動工具公司授權
插在空氣出口 5 上。
吸 (參考插圖 B)
– 進行吸的功能時,必須依照箭頭記號把噴嘴 7 牢牢地
插在進氣口 9 上。
– 務必在空氣出口 5 上加裝集塵袋 8。
的顧客服務處修理。
如果必須更換連接線,務必把這項工作交給博世或 者經
授權的博世電動工具顧客服務執行,以避免危害機器的
安全性能。
詢問和訂購備件時,務必提供機器銘牌上標示的 10 位數
物品代碼。
操作機器
f 注意電源的電壓! 電源的電壓必須和電動工具銘牌上
標示的電壓一致。
開動 / 關閉
按下起停開關 2,可以 開動 電動工具。
鎖定 起停開關,按住起停開關并同時按下鎖緊鍵 3。
關閉 電動工具,放開起停開關 2。如果起停開關 2 被鎖
定了,先按下起停開關緊接著再放開開關。
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 24 Thursday, January 29, 2009 11:46 AM
24 | 中文
更換碳刷 (參考插圖 C)
每 2 到 3 個月就得檢查碳刷的長度。必要時得更換兩個
碳刷。
處理廢棄物
必須以符合環保的方式,回收再利用損壞的機器、附件
和廢棄的包裝材料。
切勿只更換一個碳刷!
保留修改權。
更換碳刷時的參考標準 : 在碳刷的寬面上有一條線 (或
點狀線)。如果兩把碳刷中,有一把已經耗損到界線上,
則必須馬上更換兩把碳刷,以防止變向器受損。
指示﹕只能向博世購買針對該電動工具的碳刷。
– 使用合適的螺絲起子擰松蓋子 6。
– 更換透過彈簧固定的碳刷 10 並再度擰緊蓋子。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的修理,維
護和備件的問題。以下的網頁中有爆炸圖和備件的資料 :
www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答有關購買,使用和
設定本公司產品及附件的問題。
台灣
德商美最時貿易股份有限公司
台灣分公司
台北市 10454 林森北路 380 號 9 樓
電話 : +886 2 2551 3264
傳真 : +886 2 2536 3783
客服專線 : 0800 051 051
原廠維修中心
桃園縣大園鄉中山南路 472 號
傳真 : +886 3 386 0534
www.bosch-pt.com.tw
制造商地址 :
羅伯博世有限公司
營業範圍電動工具
郵箱號碼 100156
70745 Leinfelden-Echterdingen (萊菲登 - 艾希德登)
Deutschland (德國)
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 25 Thursday, January 29, 2009 11:46 AM
한국어 | 25
전동공구용 일반 안전수칙
ko
모든 안전수칙과 지시 사항을 상세히 읽고 지켜
야 합니다 . 다음의 안전수칙과 지시 사항을 준수
하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있
습니다 .
e) 실외에서 전동공구로 작업할 때는 실외용으로 적당한
연장 전원 코드만을 사용하십시오 . 실외용 연장 전원
코드를 사용하면 감전의 위험을 줄일 수 있습니다 .
f) 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누
전 차단기를 사용하십시오 . 누전 차단기를 사용하면
감전 위험을 줄일 수 있습니다 .
앞으로의 참고를 위해 이 안전수칙과 사용 설명서를 잘 보관하
십시오 .
다음에서 사용되는 “ 전동공구 ” 라는 개념은 전원에 연결하여
사용하는 전동 기기 ( 전선이 있는 ) 나 배터리를 사용하는 전
동 기기 ( 전선이 없는 ) 를 의미합니다 .
1) 작업장 안전
a) 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오 .
3) 사용자 안전
a) 신중하게 작업하십시오 . 작업을 할 때 주의를 하며 ,
전동공구를 사용할 때 경솔하게 행동하지 마십시오 .
피로한 상태이거나 약물 복용 및 음주한 후에는 전동
공구를 사용하지 마십시오. 전동공구를 사용할 때 잠
시라도 주의가 산만해지면 중상을 입을 수 있습니다 .
b) 작업자 안전을 위한 장치를 사용하십시오 . 항상 보안
작업장 환경이 어수선하거나 어두우면 사고를 초래할
경을 착용하십시오 . 전동공구의 종류와 사용에 따라
수 있습니다 .
먼지 보호 마스크 , 미끄러지지 않는 안전한 신발 , 안
b) 가연성 유체 , 가스 또는 분진이 있어 폭발 위험이 있는
환경에서 전동공구를 사용하지 마십시오. 전동공구는
분진이나 증기에 점화하는 불꽃을 일으킬 수 있습니
다.
c) 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른
사람이 작업장에 접근하지 못하게 하십시오 . 다른 사
람이 주의를 산만하게 하면 기기에 대한 통제를 잃기
쉽습니다 .
2) 전기에 관한 안전
a) 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야
합니다 . 플러그를 조금이라도 변경시켜서는 안됩니
전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위
험을 줄일 수 있습니다 .
c) 실수로 기기가 작동되지 않도록 주의하십시오 . 전동
공구를 전원에 연결하거나 배터리를 끼우기 전에 , 혹
은 기기를 들거나 운반하기 전에 , 전원 스위치가 꺼져
있는 지 다시 확인하십시오 . 전동공구를 운반할 때 전
원 스위치에 손가락을 대거나 전원 스위치가 켜진 상
태에서 전원을 연결하면 사고 위험이 높습니다 .
d) 전동공구를 사용하기 전에 조절하는 툴이나 나사 키
등을 빼 놓으십시오 . 회전하는 부위에 있는 툴이나 나
사 키로 인해 상처를 입을 수 있습니다 .
e) 자신을 과신하지 마십시오 . 불안정한 자세를 피하고
다 . 접지된 전동공구를 사용할 때 어댑터 플러그를 사
항상 평형을 이룬 상태로 작업하십시오. 안정된 자세
용하지 마십시오 . 변형되지 않은 플러그와 잘 맞는 콘
와 평형한 상태로 작업해야만이 의외의 상황에서도 전
센트를 사용하면 감전의 위험을 감소할 수 있습니다 .
b) 파이프 관 , 라디에이터 , 레인지 , 냉장고와 같은 접지
표면에 몸이 닿지 않도록 하십시오 . 몸에 닿을 경우 감
전될 위험이 높습니다 .
c) 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지
마십시오 . 전동공구에 물이 들어가면 감전될 위험이
높습니다 .
d) 전원 코드를 잡고 전동공구를 운반하거나 걸어 놓아서
동공구를 안전하게 사용할 수 있습니다 .
f) 알맞은 작업복을 입으십시오 . 헐렁한 복장을 하거나
장식품을 착용하지 마십시오 . 머리나 옷 또는 장갑이
가동하는 기기 부위에 가까이 닿지 않도록 주의하십시
오 . 헐렁한 복장 , 장식품 혹은 긴 머리는 가동 부위에
말려 사고를 초래할 수 있습니다 .
g) 분진 추출장치나 수거장치의 조립이 가능한 경우 , 이
장치가 연결되어 있는 지 , 제대로 작동이 되는 지 확인
는 안되며 , 콘센트에서 전원 플러그를 뽑을 때 전원 코
하십시오 . 이러한 분진 추출장치를 사용하면 분진으
드를 잡아 당겨서는 절대로 안됩니다 . 전원 코드가 열
로 인한 사고 위험을 줄일 수 있습니다 .
과 오일에 접촉하는 것을 피하고 , 날카로운 모서리나
기기의 가동 부위에 닿지 않도록 주의하십시오 . 손상
되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다 .
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 26 Thursday, January 29, 2009 11:46 AM
26 | 한국어
4) 전동공구의 올바른 사용과 취급
a) 기기를 과부하 상태에서 사용하지 마십시오 . 작업을
하는 데 이에 적당한 전동공구를 사용하십시오 . 알맞
은 전동공구를 사용하면 지정된 성능 한도 내에서 더
효율적으로 안전하게 작업할 수 있습니다 .
b) 전원 스위치가 고장 난 전동공구를 사용하지 마십시
오 . 전원 스위치가 작동되지 않는 전동공구는 위험하
므로 , 반드시 수리를 해야 합니다 .
c) 기기에 세팅을 하거나 액세서리 부품을 교환하거나 혹
은 기기를 보관할 때 , 항상 전원 콘센트에서 플러그를
기기 특유의 안전수칙
f 너도 밤나무나 떡갈나무의 분진, 석재 분진 혹은 석면 등의
건강에 유해한 소재를 흡입하거나 송풍하지 마십시오 . 이
러한 소재는 암을 유발합니다 .
f 액체를 흡입하거나 송풍하지 마십시오 . 액체가 들어가면
감전될 위험이 높습니다 .
f 전동공구를 비에 맞지 않게 하고 습기있는 곳에 두지 마십
시오 . 모터에 물이 들어가면 감전될 위험이 높습니다 .
f 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차
미리 빼어 놓으십시오 . 이러한 조치는 실수로 전동공
단기를 사용하십시오 . 누전 차단기를 사용하면 감전 위험
구가 작동하게 되는 것을 예방합니다 .
을 줄일 수 있습니다 .
d) 사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳
f 절대로 전원 코드가 손상된 전동공구를 사용하지 마십시
에 보관하고 , 전동공구 사용에 익숙지 않거나 이 사용
오 . 작업하다가 전원 코드가 손상된 경우 손상된 코드를
설명서를 읽지 않은 사람은 기기를 사용해서는 안됩니
만지지 말고 바로 소켓을 빼십시오 . 손상된 전원 코드는
다 . 경험이 없는 사람이 전동공구를 사용하면 위험합
감전을 일으킬 위험이 높습니다 .
니다 .
e) 전동공구를 조심스럽게 관리하십시오 . 가동 부위가
f 전원 코드를 밟거나 누르지 않도록 하십시오 . 콘센트에서
플러그를 뽑을 때 전원 코드로 잡아 당기지 말고 전동공구
하자 없이 정상적인 기능을 하는지 , 걸리는 부위가 있
를 운반할 때 코드를 잡지 마십시오 . 손상된 전원 코드는
는지 , 혹은 전동공구의 기능에 중요한 부품이 손상되
감전을 일으킬 위험이 높습니다 .
지 않았는지 확인하십시오 . 손상된 기기의 부품은 전
동공구를 다시 사용하기 전에 반드시 수리를 맡기십시
오 . 제대로 관리하지 않은 전동공구의 경우 많은 사고
를 유발합니다 .
f) 절단 공구를 날카롭고 깨끗하게 관리하십시오 . 날카
로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경
우가 드물고 조절하기도 쉽습니다 .
g) 전동공구 , 액세서리 , 장착하는 공구 등을 사용할 때 ,
이 지시 사항과 특별히 기종 별로 나와있는 사용 방법
f 전동공구에 세팅을 하거나 액세서리 부품을 교환할 때 혹
은 기기를 보관할 때 항상 전원 콘센트에서 플러그를 미리
빼십시오 . 이러한 조치는 실수로 전동공구가 작동하게 되
는 것을 예방합니다 .
f 작업장에 환기가 잘 되도록 하십시오 .
f 어린이가 혼자 전동공구를 사용하지 않도록 하십시오 . 어
린이가 다칠 수 있습니다 .
f 또한 보안경이나 먼지 보호 마스크 등의 보호 장비를 착용
을 준수하십시오 . 이때 작업 조건과 실시하려는 작업
하십시오 . 해당 사항에 맞는 보호 장비를 착용하면 위험한
내용을 고려하십시오 . 원래 사용 분야가 아닌 다른 작
물질에 접하게 되는 위험을 줄일 수 있습니다 .
업에 전동공구를 사용할 경우 위험한 상황을 초래할
수 있습니다 .
5) 서비스
a) 전동공구 수리는 반드시 전문 인력에게 맡기고, 수리
정비 시 보쉬 순정 부품만을 사용하십시오 . 그렇게 함
으로서 기기의 안전성을 오래 유지할 수 있습니다 .
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 27 Thursday, January 29, 2009 11:46 AM
한국어 | 27
기능 설명
모든 안전수칙과 지시 사항을 상세히 읽고 지
켜야 합니다 . 다음의 안전수칙과 지시 사항을
제품 사양
송풍기
GBL 800 E
Professional
준수하지 않으면 화재 위험이 있으며 감전 혹
은 중상을 입을 수 있습니다 .
사용 설명서를 읽는 동안 기기의 그림이 나와
있는 접힌 면을 펴 놓고 참고하십시오 .
제품 번호
3 601 J80 4..
소비 전력
W
공기량
기압
규정에 따른 사용
본 전동공구는 건강에 유해하지 않은 소재를 흡입하거나 송풍
하는데 적당합니다 .
이 전동공구는 가연성 물질 , 금속 부스러기 혹은 나사와 못 등
날카로운 물체를 흡입하거나 송풍하는데 적당하지 않습니다 .
820
m3/min
4.5
mbar
0 – 72
kg
1.8
EPTA 공정 01/2003 에 따른
중량
/ II
안전 등급
자료는 정격 전압 [U] 230/240 V 를 기준으로 한 것입니다 . 전압이 낮거
나 각국의 특수한 모델에 따라 달라질 수 있습니다 .
전동공구의 명판에 표시된 제품 번호를 확인하십시오 . 각 전동공구의 명
제품의 주요 명칭
칭이 시중에서 상이하게 사용될 수 있습니다 .
제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있
는 면을 참고하십시오 .
1 손잡이
작동
2 전원 스위치
3 전원 스위치 잠금 버튼
4 공기량 조절 다이얼
작동 모드
f 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원
플러그를 빼십시오 .
5 공기 배출구
6 카본 브러시 캡
송풍작업 ( 그림 A 참조 )
7 노즐
–
8 먼지 봉투
9 공기 흡입구
10 카본 브러시
흡입작업 ( 그림 B 참조 )
–
흡입 작동 모드로 작업하려면 노즐 7을 공기 흡입구 9에 화
살표 표시대로 꽉 끼우십시오 .
*도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습
니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .
송풍 작동 모드로 작업하려면 노즐 7을 공기 배출구 5에 화
살표 표시대로 꽉 끼우십시오 .
–
또한 반드시 먼지 주머니 8 을 공기 배출구 5 에 끼워야 합
니다 .
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 28 Thursday, January 29, 2009 11:46 AM
28 | 한국어
기계 시동
f 공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전동공구
의 명판에 표기된 전압과 동일해야 합니다 .
카본 브러시 교환하기 ( 그림 C 참조 )
약 2 – 3 개월마다 카본 브러시의 길이를 확인해 보고 , 필요한
경우 양쪽 카본 브러시를 교환해 주십시오 .
반드시 양쪽 카본 브러시를 동시에 교환해 주어야 합니다 !
전원 스위치 작동
카본 브러시를 교환해야 하는 경우 : 카본 브러시의 넓은 쪽 표
전동공구의 스위치를 켜려면 전원 스위치 2 를 누릅니다 .
면에 선이나 점으로 된 선이 보입니다 . 양쪽 카본 브러시 중 하
전원 스위치를 잠근 상태로 유지하려면 이를 누른 상태에서 잠
나가 이 선까지 마모된 경우 , 전기자가 손상되는 것을 방지하
금 버튼 3 을 누릅니다 .
전동공구의 스위치를 끄려면 전원 스위치 2 를 놓으십시오 . 고
정된 전원 스위치 2 의 경우 먼저 눌렀다가 다시 놓습니다 .
공기량 조절하기
원하는 공기량으로 맞추려면 다이얼 4 를 돌립니다 :
시계 방향으로 돌리면 : 공기량 증가 ,
기 위해 양쪽 카본 브러시를 당장 교환해 주어야 합니다 .
주의 : 보쉬사를 통해 구매한 귀하의 제품에 맞게 나온 카본 브
러시만을 사용하십시오 .
–
적당한 스크류 드라이버를 사용하여 커버 뚜껑 6 을 풀어
줍니다 .
–
스프링 압력이 있는 카본 브러시 10을 교환하고 다시 커버
뚜껑을 조입니다 .
시계 반대 방향으로 돌리면 : 공기량 감소 .
AS 센터 및 고객 상담
사용방법
AS 센터에서는 귀하 제품의 수리 및 보수정비 , 그리고 부품에
송풍작업을 할 때 공기 흡입구 9 에 오염 물질이 들어가지 않
관한 문의를 받고 있습니다 . 제품의 분해도 및 부품에 관한 정
도록 주의하십시오 .
보는 다음의 주소에서도 보실 수 있습니다 :
www.bosch-pt.com
반드시 먼지 주머니를 사용하여 흡입하십시오 .
유리 조각 , 뜨거운 재 또는 금속 부스러기 등 날카롭거나 뜨거
운 소재를 흡입해서는 안됩니다 .
보쉬 AS 센터 팀은 제품과 액세서리의 구매 , 사용법 및 설정에
관해 상담해 드립니다 .
흡입할 때 정기적으로 먼지 주머니를 비우십시오 . 환경 규정
한국로버트보쉬기전주식회사
에 맞게 쓰레기를 처리하도록 하십시오 .
Robert Bosch Korea Mechanics and Electronics Ltd.
전동공구 사업부
보수 정비 및 서비스
경기도 용인시 기흥구 보정동 298 번지
전화 : +82 31 270 – 4143/4148/4620
팩스 : +82 31 270 – 4144
보수 정비 및 유지
f 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원
플러그를 빼십시오 .
f 안전하고 올바른 작동을 위하여 전동공구와 전동공구의
환기구를 항상 깨끗이 하십시오 .
고객지원본부
전화 : +82 31 270 – 4680/4681/4682
팩스 : +82 31 270 – 4686
E-Mail: [email protected]
Internet: www.bosch.co.kr
세심한 제작과 검사에도 불구하고 전동공구가 불량한 경우가
있다면 보쉬 고객 지원본부나 가까운 보쉬 지정 전동공구 서비
스 센터에 수리를 의뢰하십시오 .
연결 코드를 교환해야 할 경우 안전을 기하기 위해 보쉬사나
보쉬 지정 전동공구 서비스 센터에 맡겨야 합니다 .
처리
기기와 액세서리 및 포장 등은 환경 친화적인 방법으로 재생할
수 있도록 분류하십시오 .
위 사항은 사전 예고 없이 변경될 수도 있습니다 .
문의 사항이 있거나 스패어 부품을 주문할 때 반드시 전동공구
의 타입 표시판에 적힌 10 자리의 제품 번호를 알려 주십시오 .
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 29 Thursday, January 29, 2009 11:46 AM
ภาษาไทย | 29
คำเตือนทั่วไปเพื่อความปลอดภัย
ในการใช้เครื่องมือไฟฟ้า
th
ต้องอ่านคำเตือนเพื่อความปลอดภัยและ
คำสั่งทั้งหมด การไม่ปฏิบัติตามคำเตือนและ
คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับ
บาดเจ็บอย่างร้ายแรง
เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านใน
ภายหลัง
คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้าของท่าน
ที่ทำงานด้วยพลังงานไฟฟ้าที่ต่อจากเต้าเสียบ (มีสายไฟฟ้า) และ
เครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้าจากแบตเตอรี่ (ไร้สาย)
1) ความปลอดภัยในสถานที่ทำงาน
ก) รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี
สถานที่ที่มืดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ
ข) อย่าใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่เสี่ยงต่อ
การติดระเบิดได้ เช่น ในที่ที่มีของเหลว แก๊ซ หรือ
ฝุ่นที่ติดไฟได้ เมื่อใช้เครื่องมือไฟฟ้าจะเกิดประกายไฟซึ่ง
อาจจุดฝุ่นหรือไอให้ลุกเป็นไฟได้
ค) ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดู
ให้ออกห่าง การหันเหความสนใจอาจทำให้ท่านขาดการ
ควบคุมเครื่องได้
2) ความปลอดภัยเกี่ยวกับไฟฟ้า
ก) ปลั๊กของเครื่องมือไฟฟ้าต้องมีขนาดพอดีกับเต้าเสียบ
อย่าดัดแปลงหรือแก้ไขตัวปลั๊กอย่างเด็ดขาด อย่าต่อ
ปลั๊กต่อใดๆ เข้ากับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่
ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความเสี่ยงจาก
การถูกไฟฟ้าดูด
ข) หลีกเลี่ยงไม่ให้ร่างกายสัมผัสกับพื้นผิวของสิ่งของที่
ต่อสายดินไว้ เช่น ท่อ เครื่องทำความร้อน เตา และ
ตู้เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมากขึ้นหาก
กระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน
ค) อย่าวางเครื่องมือไฟฟ้าตากฝนหรือทิ้งไว้ในที่ชื้นแฉะ
หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการถูก
ไฟฟ้าดูด
Bosch Power Tools
ง) อย่าใช้สายไฟฟ้าอย่างผิดๆ อย่าถือเครื่องมือไฟฟ้า
ที่สาย อย่าใช้สายแขวนเครื่อง หรืออย่าดึงสายไฟฟ้า
เพื่อถอดปลั๊กออกจากเต้าเสียบ กันสายไฟฟ้าออก
ห่างจากความร้อน น้ำมัน ขอบแหลมคม หรือส่วนของ
เครื่องที่กำลังเคลื่อนไหว สายไฟฟ้าที่ชำรุดหรือพันกันยุ่ง
เพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
จ) เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ
ต่อที่ได้รับการรับรองให้ใช้ต่อในที่กลางแจ้งเท่านั้น
การใช้สายไฟต่อที่เหมาะสมสำหรับงานกลางแจ้งช่วยลด
อันตรายจากการถูกไฟฟ้าดูด
ฉ) หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงาน
ในสถานที่เปียกชื้นได้ ให้ใช้สวิทช์ตัดวงจรเมื่อเกิดการ
รั่วไหลของไฟฟ้าจากสายดิน การใช้สวิทช์ตัดวงจรเมื่อ
เกิดการรั่วไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อ
การถูกไฟฟ้าดูด
3) ความปลอดภัยของบุคคล
ก) ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่
กำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน
อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรือ
อยู่ ภายใต้การครอบงำของฤทธิ์ของยาเสพติด
แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่ว
นาทีที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาดเจ็บอย่าง
รุนแรงได้
ข) ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ
อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวก
แข็ง หรือประกบหูกันเสียงดัง ที่เลือกใช้ตามความเหมาะสม
กับสภาพการทำงาน สามารถลดอันตรายต่อบุคคลได้
ค) ป้องกันการติดเครื่องโดยไม่ตั้งใจ ต้องดูให้แน่ใจว่า
สวิทช์อยู่ในตำแหน่งปิดก่อนเสียบปลั๊กไฟเข้าใน
เต้าเสียบ และ/หรือใส่แท่งแบตเตอรี่ ยกขึ้นหรือ
ถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหิ้วที่สวิทช์ หรือ
เสียบพลังไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่
ร้ายแรงได้
ง) เอาเครื่องมือปรับแต่งหรือประแจปากตายออกจาก
เครื่องมือไฟฟ้าก่อนเปิดสวิทช์ เครื่องมือหรือประแจ
ปากตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้
บุคคลบาดเจ็บได้
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 30 Thursday, January 29, 2009 11:46 AM
30 | ภาษาไทย
จ) หลีกเลี่ยงการตั้งท่าที่ผิดปกติ ตั้งท่ายืนที่มั่นคงและ
วางน้ำหนักให้สมดุลตลอดเวลา ในลักษณะนี้ท่าน
สามารถควบคุมเครื่องมือไฟฟ้าในสถานการณ์ที่ไม่คาดคิด
ได้ดีกว่า
ฉ) ใส่เสื้อผ้าที่เหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวม
เครื่องประดับ เอาผม เสื้อผ้า และถุงมือออกห่างส่วน
ของเครื่องที่กำลังหมุน เสื้อผ้าหลวม เครื่องประดับ
และผมยาวอาจเข้าไปติดในส่วนของเครื่องที่กำลังหมุนได้
ช) หากต้องต่อเครื่องมือไฟฟ้าเข้ากับเครื่องดูดฝุ่นหรือ
เครื่องเก็บผง ดูให้แน่ใจว่าการเชื่อมต่อและการใช้งาน
เป็นไปอย่างถูกต้อง การใช้อุปกรณ์ดูดฝุ่นช่วยลดอันตราย
ที่เกิดจากฝุ่นได้
4) การใช้และการดูแลรักษาเครื่องมือไฟฟ้า
ก) อย่าใช้เครื่องมือไฟฟ้าอย่างหักโหม ใช้เครื่องมือไฟฟ้า
ที่ถูกต้องตรงตามลักษณะงาน เครื่องมือไฟฟ้าที่ถูกต้อง
จะทำงานได้ดีกว่าและปลอดภัยกว่าในระดับสมรรถภาพที่
ออกแบบไว้
ข) อย่าใช้เครื่องมือไฟฟ้าที่สวิทช์เปิดปิดเสีย เครื่องมือ
ไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิทช์ได้ เป็น
เครื่องมือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม
ค) ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือ
เก็บเครื่องเข้าที่ ต้องถอดปลั๊กไฟออกจากเต้าเสียบ
และ/หรือถอดแท่งแบตเตอรี่ออกจากเครื่องมือไฟฟ้า
มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความเสี่ยง
จากการติดเครื่องโดยไม่ได้ตั้งใจ
ง) เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่
เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคย
กับเครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำนี้ใช้เครื่อง
เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ใช้ที่
ไม่ได้รับการฝึกฝน
จ) เอาใจใส่ดูแลรักษาเครื่อง ตรวจหาส่วนที่เคลื่อนไหว
ได้ของเครื่องว่าวางอยู่ตรงแนวหรือติดขัดหรือไม่
ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่
อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุด
ต้องส่งเครื่องมือไฟฟ้าซ่อมแซมก่อนใช้งาน อุบัติเหตุ
หลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่ดีพอ
1 609 929 R61 | (29.1.09)
ฉ) รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษา
เครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัด
ได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า
ช) ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และ
อุปกรณ์อื่นๆ ให้ตรงตามคำแนะนำนี้ และในลักษณะ
ตามที่เครื่องมือไฟฟ้าประเภทนั้นๆ กำหนดไว้ โดยต้อง
คำนึงถึงเงื่อนไขการทำงานและงานที่จะทำด้วย การใช้
เครื่องมือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การใช้
งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้
5) การบริการ
ก) ส่งเครื่องมือไฟฟ้าให้ช่างผู้เชี่ยวชาญตรวจซ่อมและใช้
อะไหล่เปลี่ยนของแท้เท่านั้น ในลักษณะนี้ท่านจะแน่ใจ
ได้ว่าเครื่องมือไฟฟ้าอยู่ในสภาพที่ปลอดภัย
คำแนะนำเพื่อความปลอดภัย
เฉพาะเครื่อง
f อย่าดูดหรือเป่าวัสดุที่เป็นอันตรายต่อสุขภาพ ต.ย. เช่น
ฝุ่นจากไม้บีช หรือไม้โอ๊ก ฝุ่นของอิฐก่อตึก แอสเบสทอส วั
สดุเหล่านี้นับเป็นสารที่ทำให้เกิดมะเร็ง
f อย่าดูดหรือเป่าของเหลว หากของเหลวซึมผ่านเข้าเครื่อง
จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
f อย่าให้เครื่องมือไฟฟ้าถูกฝนหรือความชื้น หากของเหลว
ซึมผ่านเข้าในมอเตอร์ จะเพิ่มความเสี่ยงจากการถูกไฟฟ้าดูด
f เมื่อใช้เครื่องมือไฟฟ้าทำงานในสภาพแวดล้อมที่เปียกชื้น
ให้ใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจาก
สายดิน การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจาก
สายดิน จะลดความเสี่ยงจากการถูกไฟฟ้าดูด
f อย่าใช้เครื่องที่สายไฟฟ้าชำรุด หากสายไฟฟ้าชำรุด
ขณะทำงาน อย่าสัมผัสสายไฟฟ้าที่ชำรุด ให้ดึงปลั๊กไฟฟ้า
หลักออกจากเต้าเสียบ สายไฟฟ้าชำรุดเพิ่มความเสี่ยงจาก
การถูกไฟฟ้าช๊อกหรือดูด
f อย่าเคลื่อนเครื่องไปบนสายไฟฟ้า และอย่ากดหรือยืดสาย
ไฟฟ้า อย่าดึงสายไฟฟ้าเพื่อปลดปลั๊กไฟจากเต้าเสียบ
หรือเพื่อเคลื่อนย้ายเครื่องมือไฟฟ้า สายไฟฟ้าที่ชำรุดจะเพิ่ม
ความเสี่ยงจากการถูกไฟฟ้าดูด
Bosch Power Tools
OBJ_BUCH-759-003.book Page 31 Thursday, January 29, 2009 11:46 AM
ภาษาไทย | 31
f ขณะหยุดพัก เมื่อไม่ใช้งาน หรือเมื่อปรับแต่งเครื่องมือ
ไฟฟ้า (ต.ย. เช่น เปลี่ยนเครื่องมือ ซ่อมแซม ทำความสะอาด
ปรับเครื่อง) ให้ดึงปลั๊กไฟหลักออก มาตรการเพื่อความ
ปลอดภัยนี้ช่วยป้องกันการติดเครื่องโดยไม่ตั้งใจ
ส่วนประกอบผลิตภัณฑ์
ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วนประกอบของเครื่อง
ที่แสดงในหน้าภาพประกอบ
f จัดสถานที่ทำงานให้มีอากาศถ่ายเทที่ดี
1 ด้ามจับ
f อย่าให้เด็กใช้เครื่องมือไฟฟ้าโดยไม่มีการควบคุมดูแล
เด็กอาจทำให้ตนเองบาดเจ็บได้
2 สวิทช์เปิด-ปิด
f สวมอุปกรณ์ป้องกันตัวเพิ่มเติม เช่น แว่นครอบตานิรภัย
และหน้ากากป้องกัน การสวมอุปกรณ์ป้องกันที่เข้ากั
บสภาพการทำงานจะลดการสัมผัสกับวัตถุอันตราย
4 ปุ่มหมุนสำหรับควบคุมปริมาณการดูดลม
3 ปุ่มล็อคสวิทช์เปิด-ปิด
5 ทางลมออก
6 ฝาครอบสำหรับแปรงถ่าน
7 ท่อลม
8 ถุงเก็บผง
9 ทางลมเข้า
10 แปรงถ่าน
ลักษณะหน้าที่
ต้องอ่านคำเตือนเพื่อความปลอดภัยและคำสั่ง
ทั้งหมด การไม่ปฏิบัติตามคำเตือนและคำสั่งอาจ
เป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือ
ได้รับบาดเจ็บอย่างร้ายแรง
ขณะอ่านคู่มือการใช้งานเครื่อง ให้เปิดหน้าที่แสดงภาพประกอบ
ของเครื่องและเปิดค้างไว้
ประโยชน์การใช้งานของเครื่อง
เครื่องนี้ใช้สำหรับดูดและเป่าวัสดุที่ไม่เป็นอันตรายต่อสุขภาพ
เครื่องนี้ไม่เหมาะสำหรับดูดหรือเป่าวัสดุที่ติดไฟได้ง่าย เศษโลหะ
และสิ่งแหลมคม เช่น สกรู หรือตะปู
*อุปกรณ์ประกอบที่แสดงหรือระบุไม่รวมอยู่ในการจัดส่งมาตรฐาน
กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบ
ของเรา
ข้อมูลทางเทคนิค
เครื่องเป่า/ดูด
GBL 800 E
Professional
หมายเลขสินค้า
3 601 J80 4..
กำลังไฟฟ้าเข้ากำหนด
ปริมาณการดูดลม
ความดันของลม
น้ำหนักตามระเบียบการ-EPTAProcedure 01/2003
วัตต์
820
ม. /นาที
4.5
mbar
0 – 72
กก.
1.8
3
ระดับความปลอดภัย
/ II
ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้าระบุ [U] 230/240 โวลท์ ค่าเหล่านี้อาจ
ผิดแผกไปสำหรับแรงดันไฟฟ้าที่ต่ำกว่า และโมเดลที่สร้างสำหรับเฉพาะ
ประเทศ
เครื่องแต่ละเครื่องอาจมีชื่อทางการค้าแตกต่างกัน ดังนั้นกรุณาสังเกต
หมายเลขสินค้าบนแผ่นป้ายรุ่นของเครื่องของท่าน
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 32 Thursday, January 29, 2009 11:46 AM
32 | ภาษาไทย
การปฏิบัติงาน
การบำรุงรักษาและการบริการ
วิธีการปฏิบัติงาน
การบำรุงรักษาและการทำความสะอาด
f ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
f ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง
การเป่า (ดูภาพประกอบ A)
f เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษา
เครื่องและช่องระบายอากาศให้สะอาดอยู่เสมอ
– สำหรับวิธีการปฏิบัติงาน "การเป่า" สวมท่อลม 7 เข้าบนทาง
ลมออก 5 ให้แน่นตามเครื่องหมายลูกศร
การดูด (ดูภาพประกอบ B)
เครื่องมือไฟฟ้านี้ผ่านกรรมวิธีการผลิตและตรวจสอบอย่างละเอียด
ถี่ถ้วนมาแล้ว ถึงกระนั้น หากเครื่องเกิดขัดข้อง ต้องส่งเครื่องให้ศูนย์
บริการหลังการขายสำหรับเครื่องมือไฟฟ้า บ๊อช ซ่อมแซม
– สำหรับวิธีการปฏิบัติงาน "การดูด" สวมท่อลม 7 เข้าบนทางลมเข้า
9 ให้แน่นตามเครื่องหมายลูกศร
– นอกจากนี้ ต้องประกอบถุงเก็บผง 8 เข้าบนทางลมออก 5 เสมอ
เมื่อจำเป็นต้องเปลี่ยนสายไฟฟ้า ให้ส่งเครื่องให้บริษัท บ๊อช
หรือศูนย์บริการลูกค้าสำหรับเครื่องมือไฟฟ้า บ๊อช ที่ได้รั
บมอบหมายทำการเปลี่ยนให้ เพื่อหลีกเลี่ยงอั
นตรายด้านความปลอดภัย
เริ่มต้นปฏิบัติงาน
เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า
สิบหลักบนแผ่นป้ายรุ่นของเครื่องทุกครั้ง
f ให้สังเกตแรงดันไฟฟ้า! แรงดันไฟฟ้าจากแหล่งจ่ายไฟฟ้า
ต้องมีค่าตรงกับค่าแรงดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง
การเปิด-ปิดเครื่อง
เปิดเครื่องทำงานโดยกดสวิทช์เปิด-ปิด 2
ล็อคสวิทช์เปิด-ปิดโดยกดสวิทช์เปิด-ปิดค้างไว้และดันปุ่มล็อค
สวิทช์เปิด-ปิด 3 เพิ่ม
ปิดเครื่องโดยปล่อยนิ้วจากสวิทช์เปิด-ปิด 2 หากสวิทช์เปิด-ปิด 2
ถูกล็อค ให้กดสวิทช์เปิด-ปิดก่อน แล้วจึงปล่อยนิ้ว
การควบคุมการไหลของลม
ปรับปริมาณการดูดลมที่ต้องการโดยหมุนปุ่ม 4:
หมุนตามเข็มนาฬิกา: เพิ่มปริมาณการดูดลม
หมุนทวนเข็มนาฬิกา: ลดปริมาณการดูดลม
ข้อแนะนำในการทำงาน
ระหว่าง "การเป่า" ต้องระมัดระวังอย่าให้เศษวัสดุ/สิ่งสกปรกถูกดูดเข้า
ช่องทางลมเข้า 9
อย่าดูดโดยไม่สวมถุงเก็บผงอย่างเด็ดขาด
อย่าดูดวัสดุที่มีขอบแหลมคมหรือวัสดุร้อน เช่น เศษแก้ว เถ้าถ่านร้อนๆ
หรือเศษโลหะ
เมื่อทำการดูด ต้องถ่ายถุงเก็บผงเป็นประจำ ปฏิบัติตามกฎระเบียบ
เกี่ยวกับสิ่งแวดล้อมเมื่อทิ้งขยะ
1 609 929 R61 | (29.1.09)
การเปลี่ยนแปรงถ่าน (ดูภาพประกอบ C)
ตรวจสอบความยาวของแปรงถ่านประมาณทุกๆ 2 – 3 เดือน
และเปลี่ยนแปรงถ่านใหม่ หากจำเป็น
อย่าเปลี่ยนแปรงถ่านเพียงแท่งเดียวอย่างเด็ดขาด!
บรรทัดฐานสำหรับการเปลี่ยนแปรงถ่าน: บนพื้นผิวด้านใหญ่
หนึ่งด้านของแปรงถ่านแต่ละแท่งมีเส้นประหรือจุดไข่ปลาปรากฏ
เห็นชัด หากแปรงถ่านหนึ่งในสองแท่งถูกใช้สึกไปถึงเส้นนี้ ควร
เปลี่ยนแปรงถ่านทั้งสองแท่งทันทีเพื่อปกป้องคอมมิวเตเตอร์จาก
ความเสียหายที่อาจเกิดขึ้นได้
หมายเหตุ: ใช้เฉพาะแปรงถ่านที่ บ๊อช จัดส่งและเจาะจงเตรียมไว้
สำหรับผลิตภัณฑ์ของท่าน
– ขันสกรูฝาครอบ 6 ออกโดยใช้ไขควงที่เหมาะสมกัน
– เปลีย่ นแปรงถ่านแบบสปริงกด 10 และขันสกรูฝาครอบกลับ
เข้าที่เดิม
Bosch Power Tools
OBJ_BUCH-759-003.book Page 33 Thursday, January 29, 2009 11:46 AM
ภาษาไทย | 33
การบริการหลังการขายและการให้คำแนะนำลูกค้า
การกำจัดขยะ
ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่
เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวมทั้งเรื่อง
อะไหล่ ภาพขยายและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูใน:
www.bosch-pt.com
แผนกให้คำปรึกษาลูกค้าของเราพร้อมให้คำแนะนำที่ดีที่สุดแก่ท่าน
ในเรื่องการซื้อผลิตภัณฑ์ การใช้งานและการปรับแต่งผลิตภัณฑ์
และอุปกรณ์ประกอบต่างๆ
เครื่องมือ อุปกรณ์ประกอบ และหีบห่อ ต้องนำไปแยกประเภทวัสดุ
เพื่อนำกลับมาใช้ใหม่โดยไม่ทำลายสภาพแวดล้อม
ขอสงวนสิทธิ์ในการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า
ในกรณีประกัน ซ่อมแซม หรือซื้อชิ้นส่วนมาเปลี่ยน
กรุณาติดต่อผู้ขายที่ได้รับแต่งตั้งเท่านั้น
ประเทศไทย
สำนักงาน
บริษัท โรเบิร์ต บ๊อช จำกัด
ชั้น 11 ตึกลิเบอร์ตี้ สแควร์
287 ถนนสีลม
กรุงเทพฯ 10500
โทรศัพท์ +66 (0)2 / 6 31 18 79 – 18 88 (10 หมายเลข)
โทรสาร +66 (0)2 / 2 38 47 83
ตู้ไปรษณีย์
บริษัท โรเบิร์ต บ๊อช จำกัด
แผนกเครื่องมือไฟฟ้า
ตู้ ปณ. 20 54
กรุงเทพฯ 10501
ประเทศไทย
ศูนย์บริการซ่อมและฝึกอบรม
ศูนย์บริการซ่อมและฝึกอบรมบ๊อช
2869 – 2869/1 ซอยบ้านกล้วย
ถนนพระรามที่ 4 (ใกล้ทางรถไฟสายปากน้ำเก่า)
พระโขนง
กรุงเทพฯ 10110
ประเทศไทย
โทรศัพท์ +66 (0)2 / 6 71 78 00 – 4
โทรสาร +66 (0)2 / 2 49 42 96
โทรสาร +66 (0)2 / 249 5299
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 34 Thursday, January 29, 2009 11:46 AM
34 | Bahasa Indonesia
Petunjuk-Petunjuk Umum untuk
Perkakas Listrik
id
Bacalah semua
petunjuk-petunjuk
untuk keselamatan kerja dan petunjuk-petunjuk
untuk penggunaan. Kesalahan dalam
menjalankan petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk untuk
penggunaan dapat mengakibatkan kontak listrik,
kebakaran dan/atau luka-luka yang berat.
PERHATIKANLAH
Simpanlah semua petunjuk-petunjuk untuk
keselamatan kerja dan petunjuk-petunjuk
lainnya untuk penggunaan di masa depan.
Kata „perkakas listrik“ yang disebutkan di dalam
petunjuk-petunjuk untuk keselamatan kerja
adalah sebutan untuk perkakas listrik pakai listrik
jaringan (dengan kabel) dan untuk perkakas
listrik pakai aki (tanpa kabel listrik).
1) Keselamatan kerja di tempat kerja
a) Jagalah supaya tempat kerja selalu
bersih dan terang. Tempat kerja yang tidak
rapi atau tidak terang dapat
mengakibatkan terjadinya kecelakaan.
b) Janganlah menggunakan perkakas listrik
di tempat di mana dapat terjadi ledakan,
di mana ada cairan, gas atau debu yang
mudah terbakar. Perkakas listrik dapat
memancarkan bunga api yang lalu
mengakibatkan debu atau uap terbakar.
c) Selama menggunakan perkakas listrik,
jauhkan anak-anak dan orang-orang lain
dari tempat kerja. Jika konsentrasi
terganggu, bisa jadi Anda tidak bisa mengendalikan perkakas listrik tersebut.
2) Keamanan listrik
a) Steker dari perkakas listrik harus cocok
pada stopkontak. Janganlah sekali-kali
merubah steker. Janganlah menggunakan
steker perantara bersama dengan perkakas listrik yang mempunyai hubungan
arde. Steker yang tidak dirubah dan
stopkontak yang cocok mengurangi bahaya
terjadinya kontak listrik.
1 609 929 R61 | (29.1.09)
b) Jagalah supaya badan Anda tidak
bersentuhan dengan permukaan yang
mempunyai hubungan arde, misalnya
pipa-pipa, radiator pemanas ruangan,
kompor listrik dan lemari es. Ada risiko
besar terjadi kontak listrik, jika badan Anda
mempunyai hubungan arde.
c) Jagalah supaya perkakas listrik tidak
kena hujan atau menjadi basah. Air yang
masuk ke dalam perkakas listrik
menambah risiko terjadinya kontak listrik.
d) Janganlah menyalah gunakan kabel listrik
untuk mengangkat dan menggantungkan
perkakas listrik atau untuk menarik
steker dari stopkontak. Jagalah supaya
kabel listrik tidak kena panas, minyak,
pinggiran yang tajam atau bagian-bagian
perkakas yang bergerak. Kabel listrik yang
rusak atau tersangkut menambah risiko
terjadinya kontak listrik.
e) Jika Anda menggunakan perkakas listrik
di luar gedung, gunakanlah hanya kabel
sambungan yang juga cocok untuk
pemakaian di luar gedung. Penggunaan
kabel sambungan yang cocok untuk
pemakaian di luar gedung mengurangi
risiko terjadinya kontak listrik.
f) Jika penggunaan perkakas listrik di
tempat yang basah tidak bisa
dihindarkan, gunakanlah sakelar
pengaman terhadap arus penyimpangan.
Penggunaan sakelar pengaman terhadap
arus penyimpangan mengurangi risiko
terjadinya kontak listrik.
3) Keselamatan kerja
a) Berhati-hatilah selalu, perhatikanlah apa
yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas
listrik. Janganlah menggunakan perkakas
listrik, jika Anda capai atau berada di
bawah pengaruh narkoba, minuman keras
atau obat. Jika Anda sekejap mata saja
tidak berhati-hati sewaktu menggunakan
perkakas listrik, dapat terjadi luka-luka
berat.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 35 Thursday, January 29, 2009 11:46 AM
Bahasa Indonesia | 35
b) Pakailah pakaian dan sarana pelindung
dan pakailah selalu kaca mata pelindung.
Dengan memakai pakaian dan sarana
pelindung, misalnya kedok anti debu,
sepatu tertutup yang tidak licin, helmet
pelindung atau pemalut telinga sesuai
dengan pekerjaan yang dilakukan dengan
perkakas listrik, bahaya terjadinya lukaluka dapat dikurangi.
c) Jagalah supaya perkakas listrik tidak
dihidupkan secara tidak disengaja.
Perhatikan bahwa perkakas listrik dalam
penyetelan mati, jika steker
disambungkan pada pengadaan listrik
dan/atau aki, jika perkakas listrik
diangkat atau dibawa. Jika selama
mengangkat perkakas listrik jari Anda
berada pada tombol untuk menghidupkan
dan mematikan atau perkakas listrik yang
dalam penyetelan hidup disambungkan
pada listrik, dapat terjadi kecelakaan.
d) Lepaskan semua perkakas-perkakas penyetelan atau kunci-kunci pas sebelum
perkakas listrik dihidupkan. Perkakas
atau kunci yang berada di dalam bagian
yang berputar dapat mengakibatkan
terjadinya luka-luka.
e) Aturkan badan sedemikian sehingga
Anda bisa bekerja dengan aman.
Berdirilah secara mantap dan jagalah
selalu keseimbangan. Dengan demikian
Anda bisa mengendalikan perkakas listrik
dengan lebih baik, jika terjadi sesuatu
dengan tiba-tiba.
f) Pakailah pakaian yang cocok. Janganlah
memakai pakaian yang longgar atau
perhiasan. Jagalah supaya rambut,
pakaian dan sarung tangan tidak masuk
dalam bagian-bagian perkakas yang
bergerak. Pakaian yang longgar, rambut
panjang atau perhiasan dapat tersangkut
dalam bagian perkakas yang bergerak.
g) Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikan bahwa sarana-sarana
ini telah dipasangkan dan digunakan
dengan betul. Penggunaan sarana penghisapan bisa mengurangi bahaya yang
disebabkan debu.
Bosch Power Tools
4) Penggunaan dan penanganan perkakas
listrik dengan seksama
a) Janganlah membebankan perkakas listrik
terlalu berat. Gunakan selalu perkakas
listrik yang cocok untuk pekerjaan yang
dilakukan. Dengan perkakas listrik yang
cocok Anda bekerja lebih baik dan lebih
aman dalam batas-batas kemampuan yang
ditentukan.
b) Janganlah menggunakan perkakas listrik
yang tombolnya rusak. Perkakas listrik
yang tidak bisa dihidupkan atau dimatikan,
berbahaya dan harus direparasikan.
c) Tariklah steker dari stopkontak dan/atau
keluarkan aki, sebelum Anda melakukan
penyetelan pada perkakas listrik,
mengganti alat-alat kerja atau sebelum
menyimpan perkakas listrik. Tindakan
keselamatan kerja ini mengurangi bahaya
perkakas listrik hidup secara tidak
disengaja.
d) Simpanlah perkakas listrik yang tidak
digunakan di luar jangkauan anak-anak.
Janganlah mengizinkan orang-orang yang
tidak mengenal perkakas listrik ini atau
yang belum membaca petunjuk-petunjuk
ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika
digunakan oleh orang-orang yang tidak
mengenalnya.
e) Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian
perkakas listrik yang bergerak berfungsi
dengan baik dan tidak tersangkut, apakah
ada bagian-bagian yang patah atau rusak
sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan
bagian-bagian perkakas yang rusak direparasikan, sebelum Anda mulai menggunakan perkakas listrik. Banyak kecelakaan
terjadi karena perkakas listrik tidak
dirawat dengan seksama.
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 36 Thursday, January 29, 2009 11:46 AM
36 | Bahasa Indonesia
f) Perhatikan supaya alat-alat pemotong
selalu tajam dan bersih. Alat-alat
pemotong dengan mata-mata pemotong
yang tajam dan dirawat dengan seksama
tidak mudah tersangkut dan lebih mudah
dikendalikan.
f Jika penggunaan perkakas listrik di tempat
yang basah tidak bisa dihindarkan,
gunakanlah sakelar pelindung terhadap arus
penyimpangan. Penggunaan sakelar
pelindung terhadap arus penyimpangan
mengurangi risiko terjadinya kontak listrik.
g) Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan
petunjuk-petunjuk. Perhatikan syaratsyarat kerja dan macam pekerjaan yang
dilakukan. Penggunaan perkakas listrik
untuk macam pekerjaan yang tidak cocok
dengan kegunaannya bisa mengakibatkan
keadaan yang berbahaya.
f Janganlah menggunakan perkakas listrik,
jika kabelnya rusak. Janganlah menyentuh
kabel yang rusak dan tariklah steker dari
stopkontak, jika kabel menjadi rusak selama
penggunaan perkakas listrik. Kabel yang
rusak membuat risiko terjadinya kontak listrik
menjadi lebih besar.
5) Servis
a) Biarkan perkakas listrik Anda
direparasikan hanya oleh orang-orang
ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli.
Dengan demikian terjamin keselamatan
kerja dengan perkakas listrik ini secara
sinambung.
Petunjuk-petunjuk khusus
untuk perkakas-perkakas
tertentu
f Janganlah menghisap atau meniup bahanbahan yang berbahaya bagi kesehatan,
misalnya debu kayu pohon fagus silvatica
atau pohon quercus, debu batu-batuan,
asbes. Bahan-bahan ini dianggap bisa
mengakibatkan penyakit kanker.
f Janganlah menghisap atau meniup cairan.
Cairan yang merembes ke dalam perkakas
listrik menambah risiko terjadinya kontak
listrik.
f Janganlah menggilas atau menghimpit
kabel. Janganlah menarik pada kabel untuk
mengeluarkan steker dari stopkontak atau
untuk menggerakkan perkakas listrik. Kabel
yang rusak membuat risiko terjadinya kontak
listrik menjadi lebih besar.
f Tarikkan steker dari stopkontak, sebelum
Anda melakukan penyetelan pada pekakas
listrik, mengganti aksesori atau
menyingkirkan perkakas listrik. Tindakan
keselamatan kerja ini menghindarkan
perkakas listrik distart tanpa disengaja.
f Upayakanlah supaya ada pertukaran udara
di tempat kerja.
f Janganlah membiarkan anak-anak
menggunakan perkakas listrik tanpa
pengawasan. Anak-anak bisa melukai diri
sendiri.
f Selain itu, pakailah sarana pelindung
pribadi, seperti misalnya kaca mata
pelindung dan kedok untuk pernafasan.
Memakai sarana pelindung sesuai dengan
pekerjaan yang dilakukan bisa mengurangi
bahaya yang disebabkan oleh bahan-bahan
yang mengancam kesehatan.
f Jagalah supaya perkakas listrik tidak kena
hujan atau menjadi basah. Air yang masuk ke
dalam motor menambah risiko terjadinya
kontak listrik.
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_DOKU-14089-003.fm Page 37 Thursday, January 29, 2009 1:15 PM
Bahasa Indonesia | 37
Penjelasan tentang cara
berfungsi
Bacalah semua petunjuk-petunjuk
untuk keselamatan kerja dan
petunjuk-petunjuk untuk
penggunaan. Kesalahan dalam
menjalankan petunjuk-petunjuk
untuk keselamatan kerja dan
petunjuk-petunjuk untuk
penggunaan dapat mengakibatkan
kontak listrik, kebakaran dan/atau
luka-luka yang berat.
Bukalah halaman lipatan dengan gambar dari
perkakas dan biarkan halaman ini terbuka selama
Anda membaca petunjuk-petunjuk untuk
penggunaan.
Penggunaan perkakas listrik
Data teknis
Pesawat peniup
GBL 800 E
Professional
Nomor model
3 601 J80 4..
Masukan nominal
Volume udara
W
820
m3/min
4,5
mbar
0 – 72
kg
1,8
Tekanan udara
Berat sesuai dengan
EPTA-Procedure
01/2003
Klasifikasi keamanan
/ II
Data-data berlaku untuk tegangan nominal [U]
230/240 V. Pada tegangan yang lebih rendah dan pada
model khusus mancanegara data-data ini bisa berlainan.
Perhatikanlah nomor model perkakas listrik Anda yang
tercantum pada label tipe mesin. Nama dagang dari
beberapa perkakas listrik bisa berbeda.
Perkakas listrik ini cocok untuk menghisap dan
meniup bahan-bahan yang tidak berbahaya bagi
kesehatan.
Perkakas listrik ini tidak cocok untuk menghisap
dan meniup bahan-bahan yang mudah terbakar,
bram logam dan benda-benda yang tajam,
misalnya sekrup atau paku.
Penggunaan
Bagian-bagian pada gambar
f Sebelum mulai dengan pekerjaan pada
perkakas listrik, tariklah steker dari
stopkontak.
Nomor-nomor dari bagian-bagian perkakas pada
gambar sesuai dengan gambar perkakas listrik
pada halaman bergambar.
1 Pegangan
2 Tombol untuk menghidupkan dan mematikan
3 Tombol pengunci untuk tombol untuk menghidupkan dan mematikan mesin
4 Roda untuk mengatur banyaknya udara
5 Sambungan untuk udara ke luar
6 Kap pelindung untuk kol dinamo
7 Spuyer
8 Kantung debu
9 Sambungan untuk udara masuk
Macam penggunaan
Meniup (lihat gambar A)
– Untuk jenis pekerjaan meniup, pasangkan
spuyer 7 sesuai dengan tanda panah secara
kencang pada sambungan untuk udara ke luar
5.
Menghisap (lihat gambar B)
– Untuk jenis pekerjaan menghisap, pasangkan
spuyer 7 sesuai dengan tanda panah secara
kencang pada sambungan untuk udara
masuk 9.
– Selain itu pasangkan selalu kantung debu 8
pada sambungan untuk udara ke luar 5.
10 Kol dinamo
*Aksesori yang ada pada gambar atau yang dijelaskan,
tidak termasuk pasokan standar. Semua aksesori yang
ada bisa Anda lihat dalam program aksesori Bosch.
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 38 Thursday, January 29, 2009 11:46 AM
38 | Bahasa Indonesia
Cara penggunaan
f Perhatikan tegangan jaringan listrik!
Tegangan jaringan listrik harus sesuai dengan
tegangan listrik yang tercantum pada label
tipe perkakas listrik.
Menghidupkan/mematikan perkakas listrik
Untuk menghidupkan perkakas listrik, tekan
tombol untuk menghidupkan dan mematikan 2.
Untuk mengunci tombol untuk menghidupkan
dan mematikan, tahan tekanan pada tombol ini
dan tekan tombol pengunci 3.
Untuk mematikan perkakas listrik, lepaskan
tombol 2. Jika tombol 2 terkunci, tekan tombol
ini dahulu, lalu tombol ini dilepaskan.
Mengatur banyaknya udara
Putarkan roda 4, untuk menyetelkan banyaknya
udara yang dibutuhkan:
dalam arah jalannya jarum jam: banyaknya udara
bertambah,
melawan arah jalannya jarum jam: banyaknya
udara berkurang.
Petunjuk-petunjuk untuk pemakaian
Perhatikanlah bahwa sambungan untuk udara
masuk 9 selama peniupan tidak bisa menghisap
pencemaran.
Janganlah sekali-kali melakukan penghisapan
tanpa menggunakan kantung debu.
Janganlah menghisap bahan-bahan yang tajam
atau panas, misalnya beling, abu yang panas atau
bram logam.
Kosongkan kantung debu secara berkala, jika
melakukan penghisapan. Jika membuang isi
kantung debu, perhatikanlah peraturanperaturan untuk melindungi lingkungan hidup.
Rawatan dan servis
Rawatan dan kebersihan
f Sebelum mulai dengan pekerjaan pada
perkakas listrik, tariklah steker dari
stopkontak.
f Perkakas listrik dan lubang ventilasi harus
selalu dibersihkan supaya perkakas bisa
digunakan dengan baik dan aman.
Jika pada suatu waktu perkakas listrik ini tidak
bisa berjalan meskipun telah diproduksikan dan
diperiksa dengan seksama, maka reparasinya
harus dilakukan oleh Service Center perkakas
listrik Bosch yang resmi.
Jika kabel listrik harus digantikan, pekerjaan ini
harus dilakukan oleh Bosch atau Service Center
untuk perkakas listrik Bosch yang resmi, supaya
keselamatan kerja selalu terjamin.
Jika Anda hendak menanyakan sesuatu atau
memesan suku cadang, sebutkan selalu nomor
model yang terdiri dari 10 angka dan tercantum
pada label tipe pekakas.
Mengganti kol dinamo (lihat gambar C)
Periksalah panjang dari kol dinamo kira-kira 2 – 3
bulan sekali, dan jika perlu, gantikan kedua kol
dinamo.
Janganlah sekali-kali menggantikan satu kol
dinamo saja!
Patokan untuk menggantikan kol dinamo: pada
salah satu sisi yang lebih luas dari kol dinamo
terlihat satu garis terputus-putus atau garis titiktitik. Jika salah satu kol dinamo aus sampai garis
ini, kedua kol dinamo harus segera digantikan
untuk melindungi kolektor terhadap kerusakan
yang bisa terjadi.
Petunjuk: Gunakanlah hanya kol dinamo yang
dipasok oleh Bosch, yang cocok untuk produk
Anda.
– Lepaskan kap penutup 6 dengan obeng yang
cocok.
– Gantikan kedua kol dinamo 10 yang ditekan
oleh fer dan kencangkan kembali kedua kap
penutup dengan cara memutarkannya.
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 39 Thursday, January 29, 2009 11:46 AM
Bahasa Indonesia | 39
Layanan pasca beli dan konsultasi bagi
pelanggan
Layanan pasca beli Bosch menjawab semua
pertanyaan Anda tentang reparasi dan perawatan
serta tentang suku cadang produk ini. Gambar
tiga dimensi dan informasi tentang suku cadang
bisa Anda lihat di:
www.bosch-pt.com
Tim konsultan Bosch dengan senang hati
membantu Anda pada pembelian, penggunaan
dan penyetelan produk ini dan aksesorinya.
Cara membuang
Perkakas listrik, aksesori dan kemasan sebaiknya
didaur ulangkan sesuai dengan upaya untuk
melindungi lingkungan hidup.
Perubahan adalah hak Bosch.
Indonesia
PT. Multi Tehaka
Kawasan Industri Pulogadung
Jalan Rawa Gelam III No. 2
Jakarta 13930
Indonesia
Tel.: +62 (21) 4 60 12 28
Fax: +62 (21) 46 82 68 23
E-Mail: [email protected]
www.multitehaka.co.id
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 40 Thursday, January 29, 2009 11:46 AM
40 | Tiøng Vi·t
CΩnh b¯o tçng qu¯t c¯ch s¥
dông an toμn dông cô {i·n c÷m
tay
vn
C~NH B|O [ãc kþ mãi cΩnh b¯o an toμn vμ
hõëng dÿn. Khäng tuÉn thò mãi
cΩnh b¯o vμ hõëng dÿn {õïc li·t k› dõëi {Éy cß thÚ
bÔ {i·n giút, gÉy ch¯y vμ/hay bÔ thõêng tŸt nghi›m
trãng.
H’y giù t`t cΩ tμi li·u vÖ cΩnh b¯o vμ hõëng dÿn
{Ú tham khΩo vÖ sau.
ThuŸt ngù “dông cô {i·n c÷m tay” trong ph÷n cΩnh
b¯o lμ {Ö cŸp {øn sú s¥ dông dông cô {i·n c÷m tay
còa b”n, lo”i s¥ dông {i·n ngu≥n (cß dÉy cÄm {i·n)
hay vŸn hμnh bÅng pin (khäng dÉy cÄm {i·n).
1) Khu vúc lμm vi·c an toμn
a) Giù nêi lμm vi·c s”ch vμ {ò ¯nh s¯ng. Nêi
lμm vi·c b»a bén vμ tåi tæm dÆ gÉy ra tai n”n.
b) Khäng vŸn hμnh dông cô {i·n c÷m tay
trong mäi trõìng dÆ gÉy nç, ch≠ng h”n nhõ
nêi cß ch`t láng dÆ ch¯y, khfl {åt hay r¯c.
Dông cô {i·n c÷m tay t”o ra c¯c tia l¥a n›n cß
thÚ lμm r¯c b⁄n ch¯y hay båc khßi.
c) Khäng {Ú trÑ em hay ngõìi {øn xem {öng
g÷n khi vŸn hμnh dông cô {i·n c÷m tay. Sú
phÉn tÉm cß thÚ gÉy ra sú m`t {iÖu khiÚn.
2) An toμn vÖ {i·n
a) Phflch cÄm còa dông cô {i·n c÷m tay phΩi
thflch hïp vëi ç cÄm. Khäng bao giì {õïc
cΩi biøn l”i phflch cÄm dõëi mãi h‡nh thöc.
Khäng {õïc s¥ dông phflch tiøp hïp nåi
tiøp {`t (dÉy m¯t). Phflch cÄm nguy›n bΩn vμ
ç cÄm {Ïng lo”i sfi lμm giΩm nguy cê bÔ {i·n
giút.
b) Tr¯nh khäng {Ú thÉn thÚ tiøp xÏc vëi {`t
hay c¯c vŸt cß bÖ m◊t tiøp {`t nhõ {õìng
ång, là sõíi, hμng rμo vμ tò l”nh. Cß nhiÖu
nguy cê bÔ {i·n giút hên nøu cê thÚ b”n bÔ tiøp
hay nåi {`t.
c) Khäng {õïc {Ú dông cô {i·n c÷m tay ngoμi
mõa hay í t‡nh tr”ng ¤m õët. Nõëc vμo m¯y
sfi lμm tæng nguy cê bÔ {i·n giút.
1 609 929 R61 | (29.1.09)
d) Khäng {õïc l”m dông dÉy dÿn {i·n. Khäng
bao giì {õïc nÄm dÉy dÿn {Ú x¯ch, k⁄o
hay rÏt phflch cÄm dông cô {i·n c÷m tay.
Khäng {Ú dÉy g÷n nêi cß nhi·t {é cao, d÷u
nhët, vŸt nhãn b⁄n hay bé phŸn chuyÚn
{éng. Lμm háng hay cuén råi dÉy dÿn lμm
tæng nguy cê bÔ {i·n giút.
e) Khi s¥ dông dông cô {i·n c÷m tay ngoμi
trìi, dñng dÉy nåi thflch hïp cho vi·c s¥
dông ngoμi trìi. S¥ dông dÉy nåi thflch hïp
cho vi·c s¥ dông ngoμi trìi lμm giΩm nguy cê
bÔ {i·n giút.
f) Nøu vi·c s¥ dông dông cô {i·n c÷m tay í
nêi ¤m õët lμ khäng thÚ tr¯nh {õïc, dñng
thiøt bÔ ngÄt m”ch tú {éng (RCD) bΩo v·
ngu≥n. S¥ dông thiøt bÔ thiøt bÔ ngÄt m”ch tú
{éng RCD lμm giΩm nguy cê bÔ {i·n giút.
3) An toμn c¯ nhÉn
a) H’y tÜnh t¯o, biøt râ m‡nh {ang lμm g‡ vμ h’y
s¥ dông û thöc khi vŸn hμnh dông cô {i·n
c÷m tay. Khäng s¥ dông dông cô {i·n c÷m
tay khi {ang m·t mái hay {ang bÔ t¯c {éng
do ch`t gÉy nghi·n, rõïu hay dõïc ph¤m
gÉy ra. Mét tho¯ng m`t tŸp trung khi {ang vŸn
hμnh dông cô {i·n c÷m tay cß thÚ gÉy thõêng
tflch nghi›m trãng cho bΩn thÉn.
b) S¥ dông trang bÔ bΩo hé c¯ nhÉn. Luän luän
{eo kflnh bΩo v· mÄt. Trang bÔ bΩo hé nhõ
kh¤u trang, giμy chång trït, nßn bΩo hé, hay
dông cô bΩo v· tai khi {õïc s¥ dông {Ïng nêi
{Ïng chè sfi lμm giΩm nguy cê thõêng tŸt cho
bΩn thÉn.
c) Phàng tr¯nh m¯y khíi {éng b`t ngì. BΩo
{Ωm cäng tÄc m¯y í vÔ trfl tÄt trõëc khi cÄm
vμo ngu≥n {i·n vμ/hay lÄp pin vμo, khi nh`c
m¯y l›n hay khi mang x¯ch m¯y. Ng¯ng
ngßn tay vμo cäng tÄc m¯y {Ú x¯ch hay kflch
ho”t dông cô {i·n c÷m tay khi cäng tÄc í vÔ trfl
mí dÆ dÿn {øn tai n”n.
d) L`y mãi ch‡a hay khßa {iÖu chÜnh ra trõëc
khi mí {i·n dông cô {i·n c÷m tay. Khßa hay
ch‡a càn gÄn dflnh vμo bé phŸn quay còa dông
cô {i·n c÷m tay cß thÚ gÉy thõêng tflch cho
bΩn thÉn.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 41 Thursday, January 29, 2009 11:46 AM
Tiøng Vi·t | 41
e) Khäng rõën ngõìi. Luän luän giù tõ thø
{öng thflch hïp vμ thæng bÅng. [iÖu nμy t”o
cho vi·c {iÖu khiÚn dông cô {i·n c÷m tay tåt
hên trong mãi t‡nh huång b`t ngì.
f) Trang phôc thflch hïp. Khäng m◊c qu÷n ¯o
réng lñng thñng hay mang trang söc. Giù
tßc, qu÷n ¯o vμ gæng tay xa khái c¯c bé
phŸn chuyÚn {éng. Qu÷n ¯o réng lñng
thñng, {≥ trang söc hay tßc dμi cß thÚ bÔ cuån
vμo c¯c bé phŸn chuyÚn {éng.
g) Nøu cß c¯c thiøt bÔ {i kÎm {Ú nåi m¯y hÏt
bôi vμ c¯c phô ki·n kh¯c, bΩo {Ωm c¯c thiøt
bÔ nμy {õïc nåi vμ s¥ dông tåt. Vi·c s¥
dông c¯c thiøt bÔ gom hÏt bôi cß thÚ lμm giΩm
c¯c {éc h”i li›n quan {øn bôi gÉy ra.
4) S¥ dông vμ bΩo dõîng dông cô {i·n c÷m tay
a) Khäng {õïc ⁄p m¯y. S¥ dông dông cô {i·n
c÷m tay {Ïng lo”i theo {Ïng öng dông còa
b”n. Dông cô {i·n c÷m tay {Ïng chöc næng
sfi lμm vi·c tåt vμ an toμn hên theo {Ïng tiøn
{é mμ m¯y {õïc thiøt kø.
b) Khäng s¥ dông dông cô {i·n c÷m tay nøu
nhõ cäng tÄc khäng tÄt vμ mí {õïc. B`t kü
dông cô {i·n c÷m tay nμo mμ khäng thÚ {iÖu
khiÚn {õïc bÅng cäng tÄc lμ nguy hiÚm vμ
phΩi {õïc s¥a chùa.
c) RÏt phflch cÄm ra khái ngu≥n {i·n vμ/hay
pin ra khái dông cô {i·n c÷m tay trõëc khi
tiøn hμnh b`t kü {iÖu chÜnh nμo, thay phô
ki·n, hay c`t dông cô {i·n c÷m tay. C¯c bi·n
ph¯p ngæn ng»a nhõ vŸy lμm giΩm nguy cê
dông cô {i·n c÷m tay khíi {éng b`t ngì.
d) C`t giù dông cô {i·n c÷m tay khäng dñng
tëi nêi trÑ em khäng l`y {õïc vμ khäng cho
ngõìi chõa t»ng biøt dông cô {i·n c÷m tay
hay c¯c hõëng dÿn nμy s¥ dông dông cô
{i·n c÷m tay. Dông cô {i·n c÷m tay nguy
hiÚm khi í trong tay ngõìi chõa {õïc chÜ c¯ch
s¥ dông.
Bosch Power Tools
e) BΩo quΩn dông cô {i·n c÷m tay. KiÚm tra
xem c¯c bé phŸn chuyÚn {éng cß bÔ sai l·ch
hay k‹t, c¯c bé phŸn bÔ r”n nöt vμ c¯c t‡nh
tr”ng kh¯c cß thÚ Ωnh hõíng {øn sú vŸn
hμnh còa m¯y. Nøu bÔ hõ háng, phΩi s¥a
chùa m¯y trõëc khi s¥ dông. NhiÖu tai n”n
xΩy ra do bΩo quΩn dông cô {i·n c÷m tay t≥i.
f) Giù c¯c dông cô cÄt b⁄n vμ s”ch. BΩo quΩn
{Ïng c¯ch c¯c dông cô cÄt cß c”nh cÄt b⁄n
lμm giΩm khΩ næng bÔ k‹t vμ dÆ {iÖu khiÚn
hên.
g) S¥ dông dông cô {i·n c÷m tay, phô ki·n,
{÷u cμi v. v., {Ïng theo c¯c chÜ dÿn nμy, h’y
lõu û {øn {iÖu ki·n lμm vi·c vμ cäng vi·c
phΩi thúc hi·n. S¥ sú dông dông cô {i·n c÷m
tay kh¯c vëi môc {flch thiøt kø cß thÚ t”o n›n
t‡nh huång nguy hiÚm.
5) BΩo dõîng
a) [õa dông cô {i·n c÷m tay còa b”n {øn thï
chuy›n män {Ú bΩo dõîng, chÜ s¥ dông
phô tñng {Ïng chòng lo”i {Ú thay. [iÖu nμy
sfi {Ωm bΩo sú an toμn còa m¯y {õïc giù
nguy›n.
ChÜ dÿn chi tiøt {Ú s¥ dông m¯y
an toμn
f Khäng {õïc hÏt vμ thçi c¯c vŸt li·u gÉy nguy
h”i {øn söc kháe con ngõìi, vd., m”t cõa còa
gè s≥i ho◊c {`u, bôi xÉy dúng, ch`t amiæng.
C¯c vŸt li·u nμy {õïc xem lμ ch`t gÉy ung thõ.
f Khäng {õïc hÏt ho◊c thçi ch`t láng. Sú xÉm
nhŸp còa c¯c lo”i ch`t láng lμm tæng nguy cê bÔ
{i·n giút.
f Khäng {Ú dông cô {i·n nêi bÔ mõa hay ¤m õët.
Sú xÉm nhŸp còa nõëc vμo trong mä-tê lμm tæng
nguy cê bÔ {i·n giút.
f Khi vŸn hμnh dông cô {i·n í mäi trõìng ¤m
õët, h’y s¥ dông thiøt bÔ ngÄt m”ch tú {éng
(RCD). S¥ dông thiøt bÔ ngÄt m”ch tú {éng (RCD)
lμm giΩm nguy cê bÔ {i·n giút.
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 42 Thursday, January 29, 2009 11:46 AM
42 | Tiøng Vi·t
f Khäng bao giì {õïc s¥ dông m¯y cß dÉy dÿn
bÔ háng. Khäng {õïc ch”m vμo dÉy dÿn bÔ
háng vμ k⁄o phflch cÄm {i·n ngu≥n ra trong lÏc
vŸn hμnh mμ dÉy dÿn bÔ háng. DÉy dÿn bÔ háng
lμm tæng nguy cê bÔ {i·n giút.
f Khäng {õïc {Ú xe c¯n qua, lμm råi hay cæng
dÉy cÄm. Khäng {õïc k⁄o dÉy cÄm {Ú rÏt
phflch ra khái ç cÄm hay dñng {Ú di chuyÚn
dông cô {i·n. DÉy cÄm bÔ háng lμm tæng nguy cê
bÔ {i·n giút.
f Trong lÏc nghÜ gi’i lao, khi khäng s¥ dông m¯y
hay khi cß nhùng ho”t {éng g‡ kh¯c tr›n m¯y
(vd. thay mói dông cô, sùa chùa, lμm v· sinh,
{iÖu chÜnh), h’y k⁄o phflch cÄm ra. Bi·n ph¯p an
toμn nμy lμ nhÅm phàng tr¯nh sú vä û lμm khìi
{éng dông cô {i·n.
Mä tΩ chöc næng
[ãc kþ mãi cΩnh b¯o an toμn vμ mãi
hõëng dÿn. Khäng tuÉn thò mãi cΩnh
b¯o vμ hõëng dÿn {õïc li·t k› dõëi {Éy
cß thÚ bÔ {i·n giút, gÉy ch¯y vμ/hay bÔ
thõêng tŸt nghi›m trãng.
Trong khi {ãc c¯c hõëng dÿn s¥ dông, mí trang g`p
h‡nh Ωnh m¯y vμ {Ú mí nguy›n nhõ vŸy.
Dμnh s¥ dông cho
M¯y {õïc thiøt kø {Ú hÏt vμ thçi c¯c lo”i vŸt li·u
khäng gÉy {éc h”i {åi vëi söc kháe con ngõìi.
M¯y khäng thflch hïp {Ú hÏt vμ thçi c¯c lo”i vŸt li·u
dÆ ch¯y, phoi kim lo”i vμ c¯c vŸt b⁄n nhãn, vfl dô nhõ
{inh hay {inh vflt.
f T”o cho nêi lμm vi·c {õïc thäng tho¯ng tåt.
f Khäng cho ph⁄p trÑ em s¥ dông dông cô {i·n
mμ khäng cß sú gi¯m s¯t chÏng. TrÑ em cß thÚ
tú gÉy thõêng tflch cho chÏng.
f Trang bÔ th›m c¯c thiøt bÔ bΩo hé c¯ nhÉn, vfl dô
nhõ kflnh chôp vμ m◊t n” phàng hêi {éc. Trang
bÔ c¯c thiøt bÔ bΩo hé thflch hïp vëi hi·n tr”ng lao
{éng {Ú lμm giΩm sú phä nhiÆm vëi c¯c ch`t {éc
h”i.
BiÚu trõng còa sΩn ph¤m
Sú {¯nh så c¯c biÚu trõng còa sΩn ph¤m lμ {Ú tham
khΩo h‡nh minh hãa còa m¯y tr›n trang h‡nh Ωnh.
1 Tay NÄm
2 Cäng tÄc TÄt/Mí
3 NÏt kho¯ giù chø {é tú-ch”y còa cäng tÄc
TÄt/Mí
4 NÏm xoay {iÖu {é khåi lõïng khfl
5 Lè tho¯t khfl
6 NÄp {Ÿy chçi than
7 Vài ång
8 TÏi chöa bôi
9 Lè l`y khfl
10 Chçi than
*Phô tñng {õïc tr‡nh bμy hay mä tΩ khäng phΩi lμ mét
ph÷n còa ti›u chu¤n hμng hßa {õïc giao kÎm theo sΩn
ph¤m. B”n cß thÚ tham khΩo tçng thÚ c¯c lo”i phô tñng,
phô ki·n trong chõêng tr‡nh phô tñng còa chÏng täi.
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 43 Thursday, January 29, 2009 11:46 AM
Tiøng Vi·t | 43
Thäng så kþ thuŸt
BÄt [÷u VŸn Hμnh
M¯y Thçi/HÏt
GBL 800 E
Professional
M’ så m¯y
3 601 J80 4..
Cäng su`t vμo danh {Ônh
Khåi lõïng khfl
|p su`t khfl
Trãng lõïng theo Qui
tr‡nh EPTA-Procedure
01/2003 (chu¤n EPTA
01/2003)
C`p {é bΩo v·
W
820
m3/min
4,5
mbar
0 – 72
kg
1,8
/ II
C¯c gi¯ trÔ {’ cho cß hi·u lúc cho {i·n thø danh {Ônh \U]
230/240 V. [åi vëi {i·n thø th`p hên vμ c¯c lo”i m¯y dμnh
ri›ng cho mét så quåc gia, c¯c gi¯ trÔ nμy cß thÚ thay {çi.
Xin vui làng xem kþ m’ så m¯y tr›n nh’n m¯y còa b”n. T›n
thõêng m’i còa t»ng m¯y cß thÚ kh¯c nhau.
VŸn Hμnh
f TuÉn thò {Ïng theo {i·n thø ngu≥n! [i·n thø
còa ngu≥n {i·n cung c`p phΩi tõêng öng vëi så
li·u ghi tr›n nh’n lo”i m¯y còa m¯y bêm chÉn
khäng.
BŸt Mí vμ TÄt
[Ú mí m¯y, nh`n cäng tÄc TÄt/Mí 2.
[Ú khßa cäng tÄc TÄt/Mí, giù nh`n vμ nh`n th›m
nÏt khßa tú-ch”y 3.
[Ú tÄt m¯y, nhΩ cäng tÄc TÄt/Mí 2. Khi cäng tÄc
TÄt/Mí 2 {’ {õïc khßa, trõëc høt nh`n vμo vμ sau
{ß nhΩ ra.
Sú [iÖu {é Lu≥ng khfl
[iÖu chÜnh khåi lõïng khfl c÷n cß bÅng c¯ch v◊n nÏm
xoay 4:
v◊n theo chiÖu kim {≥ng h≥: tæng khåi lõïng khfl,
v◊n ngõïc chiÖu kim {≥ng h≥: giΩm khåi lõïng khfl.
Hõëng Dÿn S¥ Dông
Trong qu¯ tr‡nh “thçi”, {Ωm bΩo rÅng khäng cß xμ
b÷n/t”p ch`t cß thÚ bÔ hÏt vμo trong ph÷n nhŸn khfl 9.
Chø [é Ho”t [éng
Khäng bao giì {õïc hÏt mμ khäng gÄn tÏi chöa bôi.
f Trõëc khi tiøn hμnh b`t cö vi·c g‡ tr›n m¯y,
k⁄o phflch cÄm {i·n ngu≥n ra.
Khäng {õïc hÏt vŸt li·u cß c”nh b⁄n nhãn hay nßng
nhõ mΩnh thòy tinh, tro nßng hay phoi kim lo”i.
Sú Thçi (xem h‡nh A)
Khi hÏt, n›n thõìng xuy›n {ç s”ch bao {úng bôi.
TuÉn thò c¯c qui {Ônh vÖ mäi trõìng khi {ç bá ch`t
thΩi.
– [Ú vŸn hμnh vëi chø {é “thçi”, gÄn chÄc vài ång
7 th≠ng hμng vëi d`u mói t›n nÅm tr›n ph÷n tho¯t
khfl 5.
Sú HÏt (xem h‡nh B)
– [Ú vŸn hμnh vëi chø {é “hÏt”, gÄn chÄc vài ång
7 th≠ng hμng vëi d`u mói t›n nÅm tr›n ph÷n nhŸn
khfl 9.
– Th›m vμo {ß, luän luän gÄn tÏi chöa bôi 8 l›n tr›n
ph÷n tho¯t khfl 5.
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 44 Thursday, January 29, 2009 11:46 AM
44 | Tiøng Vi·t
BΩo Dõîng vμ BΩo QuΩn
BΩo Dõîng Vμ Lμm S”ch
f Trõëc khi tiøn hμnh b`t cö vi·c g‡ tr›n m¯y,
k⁄o phflch cÄm {i·n ngu≥n ra.
f [Ú {õïc an toμn vμ m¯y ho”t {éng {Ïng chöc
næng, luän luän giù m¯y vμ c¯c khe thäng giß
{õïc s”ch.
Nøu giΩ nhõ m¯y bÔ trôc tr◊c dñ {’ {õïc theo dâi c¤n
thŸn trong qu¯ tr‡nh sΩn xu`t vμ {’ qua ch”y kiÚm
tra, sú s¥a chùa phΩi do trung tÉm bΩo hμnh-bΩo tr‡
dông cô {i·n c÷m tay Bosch thúc hi·n.
Nøu nhõ c÷n phΩi thay dÉy dÿn {i·n th‡ cäng vi·c nμy
phΩi do h’ng Bosch, hay mét {”i lû {õïc Bosch òy
nhi·m thúc hi·n {Ú tr¯nh g◊p sú nguy hiÚm do m`t
an toμn.
DÔch vô hè trï kh¯ch hμng vμ bΩo
hμnh-bΩo tr‡
Bé phŸn phôc vô hμng sau khi b¯n còa chÏng täi trΩ
lìi c¯c cÉu hái li›n quan {øn vi·c bΩo dõîng vμ s¥a
chùa c¯c sΩn ph¤m cóng nhõ phô tñng thay thø còa
b”n. Sê {≥ mä tΩ vμ thäng tin vÖ phô tñng thay thø
cóng cß thÚ tra cöu theo dõëi {Éy:
www.bosch-pt.com
C¯c nhÉn vi›n tõ v`n kh¯ch hμng còa chÏng täi trΩ
lìi c¯c cÉu hái còa b”n li›n quan {øn vi·c mua sΩn
ph¤m nμo lμ tåt nh`t, c¯ch öng dông vμ {iÖu chÜnh
sΩn ph¤m vμ c¯c phô ki·n.
Vi·t Nam
Thay chçi than (xem h‡nh C)
Trung TÉm Thõêng M”i Sμigàn
37 Tän [öc ThÄng
P. Bøn Ngh⁄
Q.1
Tp. Hcm
Vi·t Nam
Tel.: +84 (8) 9 11 13 74 – 9 11 13 75
Fax: +84 (8) 9 11 13 76
KiÚm tra chiÖu dμi còa chçi than khoΩng 2 – 3 th¯ng
mét l÷n vμ nøu th`y c÷n h’y thay c◊p chçi than mëi.
ThΩi bá
Trong mãi thõ t» giao dÔch vμ {ên {◊t hμng phô tñng,
xin vui làng luän viøt {ò 10 con så {’ {õïc ghi tr›n
nh’n m¯y.
Khäng bao giì chÜ thay mèi mét chçi than mμ thäi!
Chu¤n cö {Ú thay chçi than: Khi cß thÚ nh‡n th`y
{õìng v”ch cß d`u ch`m hay g”ch ngang c¯ch
qu’ng tr›n bÖ m◊t réng còa chçi than. Khi mét trong
hai chçi than {’ màn tŸn v”ch ngang nμy, nøu thø, ta
n›n thay cΩ hai chçi than ngay lŸp töc {Ú bΩo v·
ph÷n öng, tr¯nh khΩ næng gÉy hõ háng.
M¯y, linh ki·n vμ bao b‡ phΩi {õïc phÉn lo”i {Ú t¯i
chø theo hõëng thÉn thi·n vëi mäi trõìng.
[õïc quyÖn thay {çi néi dung mμ khäng phΩi thäng b¯o
trõëc.
Ghi ChÏ: ChÜ s¥ dông chçi than do h’ng Bosch cung
c`p vμ {õïc chÜ {Ônh cho sΩn ph¤m còa b”n.
– S¥ dông lo”i tua-vflt thflch hïp {Ú th¯o c¯c nÄp {Ÿy
6.
– Thay chçi than gÄn là xo chÔu tΩi 10 vμ lÄp c¯c nÄp
{Ÿy vμo nhõ trõëc.
1 609 929 R61 | (29.1.09)
Bosch Power Tools
OBJ_BUCH-759-003.book Page 45 Thursday, January 29, 2009 11:46 AM
Français | 45
Avertissements de sécurité généraux pour l’outil
fr
AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc
électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les
instructions pour pouvoir s’y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou votre
outil fonctionnant sur batterie (sans cordon d’alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et
bien éclairée. Les zones en désordre ou
sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils
électriques produisent des étincelles qui
peuvent enflammer les poussières ou les
fumées.
c) Maintenir les enfants et les personnes
présentes à l’écart pendant l’utilisation
de l’outil. Les distractions peuvent vous
faire perdre le contrôle de l’outil.
2) Sécurité électrique
a) ll faut que les fiches de l’outil électrique
soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit.
Ne pas utiliser d’adaptateurs avec des
outils à branchement de terre. Des fiches
non modifiées et des socles adaptés réduiront le risque de choc électrique.
c) Ne pas exposer les outils à la pluie ou à
des conditions humides. La pénétration
d’eau à l’intérieur d’un outil augmentera le
risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des
arêtes ou des parties en mouvement. Les
cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu’on utilise un outil à l’extérieur,
utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon
adapté à l’utilisation extérieure réduit le
risque de choc électrique.
f) Si l’usage d’un outil dans un emplacement
humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L’usage
d’un RCD réduit le risque de choc électrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes
en train de faire et faire preuve de bon
sens dans votre utilisation de l’outil. Ne
pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment
d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves
des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux.
Les équipements de sécurité tels que les
masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées
réduiront les blessures de personnes.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières et
les réfrigérateurs. Il existe un risque accru
de choc électrique si votre corps est relié à
la terre.
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 46 Thursday, January 29, 2009 11:46 AM
46 | Français
c) Eviter tout démarrage intempestif. S’assurer que l’interrupteur est en position
arrêt avant de brancher l’outil au secteur
et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant
le doigt sur l’interrupteur ou brancher des
outils dont l’interrupteur est en position
marche est source d’accidents.
d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée
sur une partie tournante de l’outil peut
donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position
et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l’outil
dans des situations inattendues.
f) S’habiller de manière adaptée. Ne pas
porter de vêtements amples ou de bijoux.
Garder les cheveux, les vêtements et les
gants à distance des parties en mouvement. Des vêtements amples, des bijoux
ou les cheveux longs peuvent être pris
dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières,
s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de
poussière peut réduire les risques dus aux
poussières.
4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l’outil si l’interrupteur ne
permet pas de passer de l’état de marche
à arrêt et vice versa. Tout outil qui ne peut
pas être commandé par l’interrupteur est
dangereux et il faut le réparer.
c) Débrancher la fiche de la source d’alimentation en courant et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage
accidentel de l’outil.
1 609 929 R61 | (29.1.09)
d) Conserver les outils à l’arrêt hors de la
portée des enfants et ne pas permettre à
des personnes ne connaissant pas l’outil
ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices.
e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement
ou de blocage des parties mobiles, des
pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de
l’outil. En cas de dommages, faire réparer
l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à
couper correctement entretenus avec des
pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions
de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu
à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l’outil par un réparateur
qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera
que la sécurité de l’outil est maintenue.
Instructions de sécurité
spécifiques à l’appareil
f Ne pas aspirer et souffler de matériaux nuisibles à la santé, p. ex. les poussières de hêtre ou de chêne, les poussières de pierre,
l’amiante. Ces matériaux sont considérés
comme étant cancérigène.
f Ne pas aspirer et souffler de liquides. La pénétration de liquides augmente le risque d’un
choc électrique.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 47 Thursday, January 29, 2009 11:46 AM
Français | 47
f Ne pas exposer l’outil électrique à la pluie ou
à l’humidité. La pénétration d’eau dans le moteur augmente le risque d’un choc électrique.
f Si l’usage d’un outil électrique dans un emplacement humide est inévitable, utiliser
une alimentation protégée par un dispositif
à courant différentiel réduit (RCD). L’usage
d’un RCD réduit le risque d’un choc électrique.
f Ne jamais utiliser un outil électroportatif
dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d’alimentation de la prise du
courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d’un choc électrique.
f Ne pas écraser ou coincer le câble. Ne pas tirer sur le câble pour retirer la fiche de la prise de courant ou pour faire bouger l’outil
électrique. Un câble endommagé augmente le
risque d’un choc électrique.
f Retirer la fiche de la prise de courant avant
d’effectuer des réglages sur l’appareil, de
changer les accessoires, ou de ranger l’outil
électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil.
f Veillez à bien aérer la zone de travail.
f Ne pas laisser les enfants utiliser l’outil électrique sans surveillance. Les enfants peuvent
se blesser.
f Utiliser en plus un équipement de protection
individuelle. Portez une protection pour les
yeux et un masque respiratoire. Les équipements de sécurité pour certaines conditions
réduisent l’exposition des personnes aux
substances dangereuses.
Description du fonctionnement
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués
ci-après peut entraîner un choc électrique, un incendie et/ou de graves
blessures sur les personnes.
Déplier le volet sur lequel l’appareil est représenté de manière graphique. Laisser le volet déplié
pendant la lecture de la présente notice d’utilisation.
Utilisation conforme
L’outil électroportatif est conçu pour aspirer et
souffler de matériaux qui ne sont pas nuisibles à
la santé.
L’outil électroportatif n’est pas conçu pour aspirer ou souffler de matériaux inflammables, copeaux métalliques et objets pointus tels que vis
ou clous.
Eléments de l’appareil
La numérotation des éléments de l’appareil se réfère à la représentation de l’outil électroportatif
sur la page graphique.
1 Manette
2 Interrupteur Marche/Arrêt
3 Bouton de blocage pour l’interrupteur
Marche/Arrêt
4 Molette de réglage de la quantité d’air
5 Sortie d’air
6 Capot pour balais
7 Buse
8 Sac à poussières
9 Admission d’air
10 Balais
*Les accessoires décrits ou montrés ne sont pas compris dans l’emballage standard. Vous trouverez les accessoires complets dans notre programme d’accessoires.
Bosch Power Tools
1 609 929 R61 | (29.1.09)
OBJ_BUCH-759-003.book Page 48 Thursday, January 29, 2009 11:46 AM
48 | Français
Caractéristiques techniques
Mise en service
Ventilateur
GBL 800 E
Professional
N° d’article
3 601 J80 4..
Puissance absorbée
nominale
Volume d’air
Pression d’air
Poids suivant
EPTA-Procédure
01/2003
Classe de protection
f Tenez compte de la tension du réseau ! La
tension de la source de courant doit coïncider
avec les indications se trouvant sur la plaque
signalétique de l’outil électroportatif.
Mise en Marche/Arrêt
W
820
m3/min
4,5
mbar
0 – 72
Pour mettre en fonctionnement l’outil électroportatif, vous appuyez sur l’interrupteur Marche/Arrêt 2.
1,8
Pour bloquer l’interrupteur Marche/Arrêt, vous
maintenez celui-ci appuyé et appuyez en même
temps sur la touche de blocage 3.
kg
/ II
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier
pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’outil électroportatif.
Les désignations commerciales des différents outils
électroportatifs peuvent varier.
Pour arrêter l’outil électroportatif, vous relâchez
l’interrupteur Marche/Arrêt 2. Quand l’interrupteur Marche/Arrêt 2 est bloqué, vous appuyez
d’abord sur l’interrupteur Marche/Arrêt, et le relâchez ensuite.
Réglage du débit d’air
Mise en marche
Tournez la molette de réglage 4 pour régler la
quantité souhaitée d’air :
dans le sens des aiguilles d’une montre: augmenter la quantité d’air,
dans le sens inverse des aiguilles d’une montre:
réduire la quantité d’air.
Mode opératoire
Instructions d’utilisation
f Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise de
courant.
Veillez à ce que l’admission d’air 9 ne puisse pas
aspirer d’impuretés lors du soufflement.
Souffler (voir figure A)
N’aspirez pas de matériaux aigus ou chauds, tels
qu’éclats de verre, cendre chaud ou copeaux métalliques.
– Pour le mode souffler, enfoncez la buse 7 conformément à la flèche sur la sortie d’air 5.
Aspirer (voir figure B)
– Pour le mode aspirer, enfoncez la buse 7 conformément à la flèche sur l’admission d’air 9.
– Enfoncez en plus toujours le sac à poussières
8 sur la sortie d’air 5.
1 609 929 R61 | (29.1.09)
N’aspirez jamais sans sac à poussières.
Videz régulièrement le sac à poussières. Respectez l’environnement lorsque vous éliminez les déchets.
Bosch Power Tools
OBJ_BUCH-759-003.book Page 49 Thursday, January 29, 2009 11:46 AM
Français | 49
Entretien et service
après-vente
Nettoyage et entretien
f Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise de
courant.
f Tenez toujours propres l’outil électroportatif ainsi que les ouïes de ventilation afin
d’obtenir un travail impeccable et sûr.
Si, malgré tous les soins apportés à la fabrication
et au contrôle de l’appareil, celui-ci devait avoir
un défaut, la réparation ne doit être confiée qu’à
une station de service après-vente agréée pour
outillage Bosch.
Dans le cas où un remplacement de la fiche de
raccordement s’avère nécessaire, ceci ne doit
être effectué que par Bosch ou une station de
service après-vente agréée pour outillage Bosch
afin d’éviter des dangers de sécurité.
Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de
l’outil électroportatif indiqué sur la plaque signalétique.
Service après-vente et assistance des
clients
Notre service après-vente répond à vos questions
concernant la réparation et l’entretien de votre
produit et les pièces de rechange. Vous trouverez
des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques Bosch sont à votre
disposition pour répondre à vos questions concernant l’achat, l’utilisation et le réglage de vos
produits et leurs accessoires.
Pour avoir des renseignements concernant la
garantie, les travaux d’entretien ou de réparation
ou les pièces de rechange, veuillez contacter
votre détaillant spécialisé.
Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Sous réserve de modifications.
Remplacer les balais (voir figure C)
Contrôler la longueur des balais tous les 2 – 3
mois environ, et, le cas échéant, remplacer les
deux balais.
Remplacer toujours les deux balais à la fois !
Critère pour remplacer les balais : Une ligne en
pointillé est visible sur l’un des grands côtés latéraux du balais. Lorsque un des deux balais est
usé jusqu’à cette ligne, remplacer immédiatement les deux balais pour protéger le collecteur
d’éventuels dommages.
Note : N’utiliser que des balais fabriqués par
Bosch qui sont prévus pour votre produit.
– A l’aide d’un tournevis approprié, desserrer
les capots 6.
– Remplacer les balais 10 sous tension de ressort et revisser les capots.
Bosch Power Tools
1 609 929 R61 | (29.1.09)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
