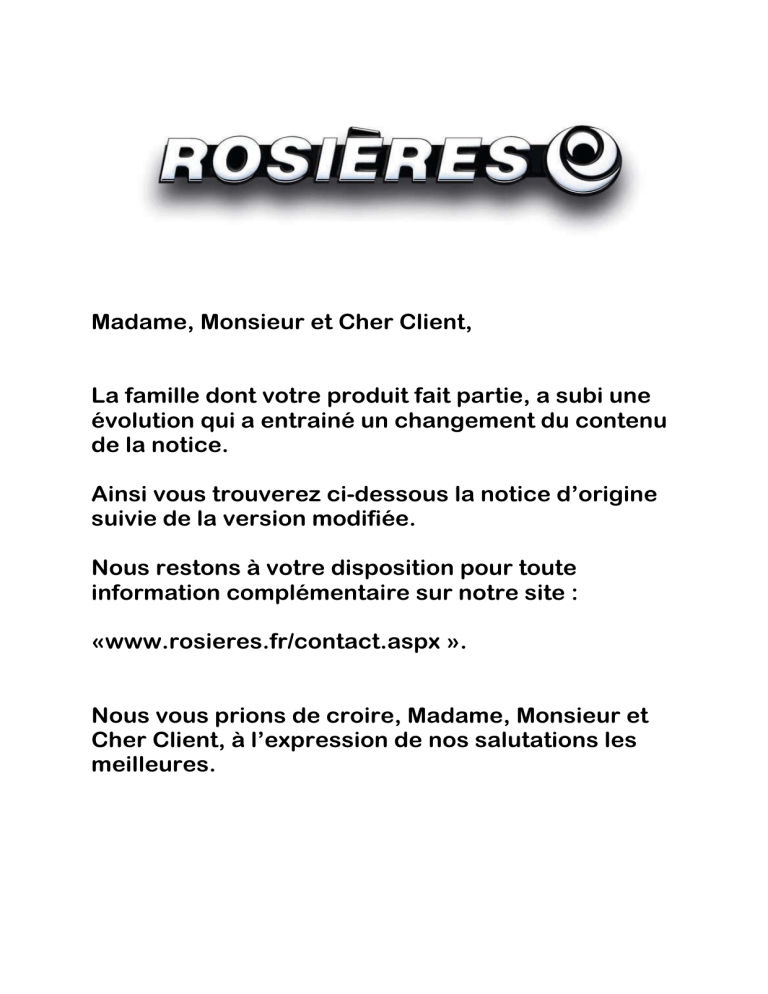

Madame, Monsieur et Cher Client,

La famille dont votre produit fait partie, a subi une

évolution qui a entrainé un changement du contenu de la notice.

Ainsi vous trouverez ci-dessous la notice d’origine suivie de la version modifiée.

Nous restons à votre disposition pour toute information complémentaire sur notre site :

«www.rosieres.fr/contact.aspx ».

Nous vous prions de croire, Madame, Monsieur et

Cher Client, à l’expression de nos salutations les meilleures.

FOURS ENCASTRABLES

NOTICE D’EMPLOI ET D’INSTALLATION

OVENS

USER INSTRUCTIONS

FR

GB

USINES DE ROSIÈRES - 30, rue Y. LACELLE - Rosières - 18400 - Lunery - France

INSTRUCTIONS GENERALES

— Lire attentivement les instructions contenues dans cette brochure, elles fournissent d’importantes indications sur la sécurité d’installation, l’emploi du four et son entretien.

— Conserver soigneusement cette notice d’utilisation pour toutes consultations ultérieures.

— Après avoir déballé votre four, vérifier que l’appareil est complet.

— Les emballages comme le plastique, le polystyrène, peuvent constituer un danger pour les enfants. Ne pas les laisser à leur portée.

ATTENTION

Lors de la première utilisation du four, il peut se produire un dégagement de fumée âcre provoqué par le premier échauffement du collant des panneaux d’isolation enveloppant le four. Ce phénomène est normal. Attendez que la fumée cesse avant de cuire des aliments.

Lorsque le four est en fonctionnement, la porte en verre est particulièrement chaude. ll est donc nécessaire que les enfants ne la touchent pas. Le risque est important surtout quand le gril est utilisé.

Avant installation de l'appareil, il faut relever le numéro de série et le noter ci-dessous en cas d'éventuelle demande d'intervention.

Plaque signalétique

(située sur le côté de l'enveloppe extérieure)

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

SA DES USINES DE ROSIERES 18400 LUNERY

Made in FRANCE - 232 -

220 - 240 V

P. Motors = 30 W

Code: 39354774 - 0306 0511

Notre responsabilité ne saurait être engagée en cas de non-respect des instructions fournies dans la notice.

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

DECLARATION DE CONFORMITÉ:

• Les parties de cet appareil pouvant être en contact avec des substances alimentaires sont conformes à la prescription de la Dir. CEE 89/109.

Produit compatible avec les Directives Européennes 73/23/EEC et 89/336/EEC, remplacées par 2006/95/EC et 2004/108/EC, et les modifications successives.

• Cet appareil n’est pas destiné à être utilisé par des personnes

(notamment les enfants) incapables, irresponsables ou sans connaissance sur l’utilisation du produit, à moins qu’elles ne soient surveillées, ou instruites sur l’utilisation de l’appareil, par une personne responsable de leur sécurité.

• Surveillez les enfants pour être sûr qu’ils ne jouent pas avec l’appareil.

CONSIGNES DE SECURITE

RECOMMANDATIONS

Cet appareil est conçu pour cuire des aliments. Tout autre utilisation (exemple chauffage d’appoint) doit être considéré comme impropre.

Le constructeur ne peut être tenu comme responsable en cas de dommages liés à une mauvaise utilisation ou a des modifications techniques du produit.

L’emploi d’un appareil électrique nécessite quelques règles de sécurité.

- Ne pas tirer sur le fil électrique pour débrancher la prise.

- Ne pas toucher l’appareil avec les pieds ou les mains mouillés.

- Evitez d’utiliser l’appareil pieds nus.

- Veillez à ne pas laisser les enfants en bas âge manipuler le four.

L’utilisation de multiprises et de rallonges pour raccorder votre appareil est fortement déconseillé. En cas de panne ou de mauvais fonctionnement il faut éteindre le four avant de le démonter. En cas de détérioration du fil électrique, remplacez-le rapidement en suivant les indications suivantes: ôtez le fil d’alimentation électrique et remplacez-le par un (du type H05RR-F, H05VV-F, H05V2V2F) adapté à la puissance de l’appareil. Vous veillerez à ce que cette opération soit effectuée par un centre technique agréé. Pour l’utilisateur c’est la certitude d’obtenir des pièces de rechange d’origine. Le non-respect de ces règles peut compromettre la sécurité de l’appareil.

• Le four que vous venez d'acquérir possède des caractéristiques techniques définies et en aucun cas vous ne pourrez apporter des modifications sur cet appareil.

• Votre four est équipé d'une porte intégrant plusieurs vitrages permettant d'éviter tout risque de brûlure en fonctionnement.

Néanmoins nous recommandons d'éloigner les jeunes enfants, notamment lors de cycles de nettoyage Pyrolyse.

• Avant de réaliser une pyrolyse, enlever les débordements importants ou les gros déchets. En effet, des résidus gras en quantité élevée sont susceptibles de s'enflammer sous l'action de la chaleur intense que dégage la pyrolyse.

• Ne jamais utiliser de nettoyeur vapeur ou à haute pression pour le nettoyage du four.

• Si votre four présente un défaut quelconque, ne pas le brancher ou le débrancher de l'alimentation générale et faire appel directement à un service technique agréé ROSIERES.

• Ne pas stocker de produits inflammables dans le four ; ils pourraient s'enflammer lors d'une mise en route involontaire du four.

• Ne pas s'appuyer et ne pas laisser les enfants s'asseoir sur la porte du four.

• Utiliser des gants thermiques de cuisine, pour enfourner ou pour retirer un plat du four.

1 FR

• Après chaque utilisation du four, réaliser un petit entretien qui favorisera le nettoyage parfait du four.

• Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du moufle.

• Afin d'éviter les salissures excessives de votre four ainsi que les fortes odeurs de fumées pouvant en résulter, nous recommandons de ne pas utiliser le four à trop forte température.

Il est préférable de rallonger le temps de cuisson et de baisser un peu la température.

• En plus des accessoires fournis avec le four, nous vous conseillons de n'utiliser que des plats, des moules à pâtisserie résistants à de très hautes températures (ex. en terre).

INSTALLATION

La mise en service de l’appareil est à la charge de l’acheteur, le constructeur est dégagé de ce service. Les pannes liées à une mauvaise installation ne seront pas couvertes par la garantie.

Une mauvaise installation peut provoquer des dommages aux personnes, aux animaux domestiques; dans ce cas la responsabilité du constructeur ne peut être engagée.

IMPORTANT:

L'INSTALLATION DU FOUR DOIT ÊTRE REALISEE PAR UN

INSTALLATEUR AGREE OU UN TECHNICIEN DE QUALIFI-

CATION SIMILAIRE.

Le meuble dans lequel le four doit être encastré doit être réalisé en matériaux résistant à une température minimale de 70°C.

Le four peut être placé en hauteur dans une colonne ou enchâssé sous un plan de travail.

Avant sa fixation: il est indispensable d'assurer une bonne aération dans la niche d'encastrement afin de permettre la bonne circulation de l'air frais nécessaire au refroidissement et à la protection des organes intérieurs. Pour cela, réaliser les ouvertures spécifiées selon le type d'encastrement (dernière page).

RACCORDEMENT ELECTRIQUE

LE BRANCHEMENT ELECTRIQUE DOIT ÊTRE REALISE PAR

UN INSTALLATEUR AGREE OU UN TECHNICIEN DE QUALI-

FICATION SIMILAIRE.

• L'installation recevant l'appareil doit être conforme à NFC 15100.

Les Sociétés Groupe ROSIERES et Usines de Rosières déclinent toute responsabilité en cas de non respect de cette exigence.

• Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif

à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• L'installation doit obligatoirement être protégée par des fusibles appropriés, et comporter des fils d'une section suffisante pour alimenter normalement l'appareil.

RACCORDEMENT:

Cet appareil est équipé d'un cordon d'alimentation permettant le raccordement exclusivement sous une tension de 230 V~ entre phases ou entre phase et neutre.

• Le raccordement devra être effectué après avoir vérifié:

. la tension d'alimentation indiquée au compteur,

. le réglage du disjoncteur.

• Le fil de protection du cordon (vert/jaune) relié à la borne Terre de l'appareil doit être relié à la borne Terre de l'installation.

Attention :

. Faire vérifier par un professionnel la continuité de la terre de l'installation avant de procéder au raccordement.

. Notre responsabilité ne saurait être engagée pour tout incident, ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

NOTA: Ne pas oublier que l'appareil peut nécessiter une opération

de S.A.V. Aussi, placez la prise de courant de façon à pouvoir brancher le four une fois sorti de sa niche.

Câble d'alimentation: si le changement du câble d'alimentation s'avère nécessaire, nous vous demandons de faire réaliser cette opération par le service après-vente ou une personne de qualification similaire.

2 FR

ENTRETIEN DU FOUR : LA PYROLYSE

LA PYROLYSE est un système de nettoyage par destruction à haute température des salissures.

Les fumées en résultant sont rendues "propres" par passage dans un catalyseur. En raison de la température élevée nécessaire à la pyrolyse, la porte du four est munie d'un verrou de sécurité interdisant son ouverture.

Lors d'un cycle pyrolyse, il est possible qu'une légère odeur se dégage dans la pièce: elle sera plus ou moins perceptible en fonction de l'aération de cette dernière.

IMPORTANT:

Avant de réaliser une Pyrolyse:

• Retirer du four tous les accessoires: ils ne supporteraient pas sans dommage la température de pyrolyse;

• Enlever les débordements importants ou gros déchets dont l a destructi on dem anderai t un tem ps trop l ong.

Des résidus gras en quantité anormalement élevée sont en effet susceptibles de s'enflammer sous l'action de la chaleur intense que dégage la pyrolyse.

• Fermer la porte du four.

• En cas d'installation d'une table de cuisson au dessus du four, ne jamais utiliser les brûleurs gaz ou les plaques électriques pendant l'opération de pyrolyse dans le but d'éviter un

échauffement excessif du tableau de bord du four.

• Il est vivement déconseillé d'utiliser des produits détergents ou tout autre produit recommandé pour le nettoyage des fours.

Ouvrir la porte de four.

La pyrolyse laisse sur les parois du four un dépôt de quelques résidus blanchâtres.

Attendre le refroidissement total du four puis nettoyer l'enceinte du four avec une éponge humide pour les éliminer.

Remarques:

• un nettoyage enchaîné derrière une cuisson permet de bénéficier de la chaleur déjà emmagasinée dans le four d'où une économie d'énergie.

Le four Pyrolyse est équipé d'une turbine prévue pour le refroidissement des différents organes du four et de la façade.

Elle se met en fonctionnement lorsque le four atteint des températures élevées. Elle continue de tourner même si le sélecteur des fonctions est sur la position arrêt, car elle est directement liée

à la température centre four.

POUR ACTIVER LA PYROLYSE :

Laisser la manette du thermostat du four sur arrêt.

Tourner la manette du sélecteur des fonctions vers la gauche jusq’à la position “P”.

La porte se verrouille.

En fonction du degré de salissure,

• sur le minuteur : choisir le temps nécessaire,

• sur le programmateur : afficher un temps de pyrolyse avec ou sans départ différé, se reporter au chapitre programmateur à aiguille.

ATTENTION: sans programmation d’une durée, le cycle pyrolyse ne peut être réalisé.

• pour un four peu sale: 90 minutes,

• pour un four moyennement sale: 105 minutes,

• pour un four très sale: 120 minutes.

Au terme du cycle de pyrolyse, le four s’arrête automatiquement.

Ramener la manette des fonctions sur la position “0”.

La température va redescendre. Lorsqu’elle sera en dessous des

320°C, la porte se déverrouille.

ASSISTANCE TECHNIQUE

En cas de mauvais fonctionnement, vérifier si la prise est branchée.

Après ces vérifications, adressez vous à votre revendeur ou prévenez directement notre service technique qui interviendra dans les plus brefs délais. Veiller à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d’achat du four.

Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et

électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit.

Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques.

La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d’information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.

3 FR

UTILISATION DU MINUTEUR COUPE-CIRCUIT

Le minuteur prend en charge la cuisson réalisée dans le four ou le cycle pyrolyse, pour une durée de 0 à 120 minutes, avec départ immédiat et arrêt automatique des fonctions du four.

Lorsque le temps est écoulé, le minuteur coupe automatiquement tous les circuits

électriques du four.

Toutefois, en mode cuisson, il est possible d’utiliser le four sans afficher une durée. Dans ce cas, positionner la manette sur la position manuelle représentée par le symbole .

UTILISATION DU PROGRAMMATEUR A AIGUILLE

Aiguille rouge

(début cuisson)

(F)

REGLAGE DE L’HEURE

Pour la mise à l’heure, appuyer et tourner dans le sens des aiguilles d’une montre le bouton jusqu’à lecture de l’heure exacte et le relâcher.

(E)

ATTENTION: le four fonctionne seulement s’il est sur la position manuelle ou cuisson programmée

FONCTION

FONCTIONNE-

MENT MANUEL

TEMPS

DE CUISSON

(Suivre la même procédure pour le cycle pyrolyse)

COMMENT

L’UTILISER

COMMENT

L’ARRETER

BUT

• Tourner le bouton dans le sens des aiguilles d’une montre (sans appuyer) jusqu’à visualiser le symbole cadran (E).

dans le

• Avant de comm encer choisir la température et la fonction désirée.

• Sélectionner la durée de cuisson en tournant le bouton dans le sens des aiguilles d’une montre jusqu’à faire coïncider le temps sélectionné dans le cadran (E).

• La cuisson part immédiatement et termine automatiquement à la fin du temps sélectionné.

• Durée max cuisson 180 minutes (3 heures).

• Ramener le bouton de sélection en position

O.

• Faire fonctionner le four.

• A la fin de la durée réglée, le four s’arrête automatiquement et une sonnerie retentit.

• Pour arrêter la fonction réglée, tourner le bouton jusqu’à faire coïncider

Avec l’indice du cadran

(E).

• Sélectionner la durée de cuisson des aliments.

À QUOI

SERT-IL ?

• Réaliser les cuissons désirées.

• Quand le temps de cuisson est écoulé, la cuisson s’arrête automatiquement et la sonnerie sonne quelques secondes.

HEURE DE DEBUT

DE CUISSON

(Suivre la même procédure pour le cycle pyrolyse)

• Avant le réglage, sélectionner la température et la fonction désirée.

• Tourner le bouton dans le sens des aiguilles des aiguilles d’une montre

(sans appuyer) jusqu’à visualiser le symbole dans le cadran (E).

Sélectionner l’heure de

début de cuisson: tirer et tourner le bouton dans le sens des aiguilles d’une montre jusqu’à faire coïncider l’aiguille (F) avec l’heure de début de cuisson désirée.

Sélectionner la durée de

cuisson: tourner, sans appuyer, le bouton dans le sens des aiguilles d’une montre jusqu’à faire coïncider le temps sélectionné avec l’indice du cadran (E).

• A l’heure programmée, la fonction s’arrête automatiquement et est signalée par une sonnerie.

• Pour arrêter avant la fonction réglée, tourner le bouton dans l e sens des aiguilles d’une montre jusqu’à faire coïncider avec l’indice du cadran

(E).

• La sonnerie doit être interrompue manuellement en tournant le bouton jusqu’à faire coïncider avec l’indice du cadran (E).

• Permet de programmer une cuisson de manière à ce que le mets soit prêt à l’heure désirée.

• Exemple : le mets désiré doit cuire 45 minutes et je désire qu’il soit prêt pour

12:30, dans ce cas

- Sélectionner la fonction.

- Régler l’heure de début de cuisson à 11:45 (12:30 moins 45 minutes).

- Régler la durée de cuisson

à 45 minutes.

A la fin de la cuisson, le four s’arrête automatiquement.

4 FR

INSTRUCTIONS POUR L’UTILISATION

Notre gamme de four est composée de modèles avec des caractéristiques, des esthétiques et des coloris différents. Veuillez vous reporter à la rubrique correspondante au modèle que vous avez acheté.

Bouton de sélection Bouton de réglage de la température

Voyant de régulation

Voyant de mise sous tension (four catalyse)

Voyant porte verrouillée (four pyrolyse)

M

ODELE AVEC PROGRAMMATEUR HORLOGE

Bouton de sélection

Bouton de réglage de la température

Fonction selon modèle

Allumage de l’éclairage du four.

Mise en marche de la turbine de refroidissement

60 ÷ 280

60 ÷ 280

60 ÷ 280

60 ÷ 280

220 ÷ 275

60 ÷ 280

220 ÷ 275

Décongélation:

fonctionnement de la turbine de cuisson qui brasse l'air dans l'enceinte du four. Idéale pour réaliser une décongélation avant une cuisson.

Convection naturelle: utilisation simultanée de la résistance de sole et de voûte. Préchauffer le four une dizaine de minutes. Idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages. Placer le mets à cuire à un niveau de gradin moyen.

Chaleur brassée: Fonction recommandée pour les volailles, les pâtisseries, les poissons, les légumes... La chaleur pénètre mieux à l'intérieur du mets

à cuire et réduit le temps de cuisson, ainsi que le temps de préchauffage.

Vous pouvez réaliser des cuissons combinées avec préparations identiques ou non sur un ou deux gradins.

Sole seule

Utilisation de la résistance de sole. Idéale pour la cuisson de crème caramel, flans, terrine, cuissons lentes, en cocotte (poulet, boeuf ...) ou nécessitant le bain-marie.

Sole brassée: Idéale pour les tartes à fruits juteux, les tourtes, les quiches, les pâtés. Elle évite le dessèchement des aliments et favorise la levée pour les cuissons de cakes, pâte à pain et autres cuissons par le dessous. Placer la grille sur le gradin inférieur. Avec ce mode de cuisson, un préchauffage est nécessaire en Chaleur Brassée pendant une dizaine de minutes.

Gril: l'utilisation du grilloir se fait porte fermée. Un préchauffage de 5 mins est nécessaire pour le rougissement de la résistance. Succès assuré pour les grillades, les brochettes et les gratins. Les viandes blanches doivent

être écartées du grilloir. Les viandes rouges et filets de poissons peuvent

être placés sur la grille avec le plat récolte sauce glissé dessous.

Turbo-Gril: l'utilisation de la position turbo-gril se fait porte fermée. Un préchauffage est nécessaire pour les viandes rouges et inutile pour les viandes blanches. Idéal pour les cuissons de volume épais, des pièces entières telles que rôti de porc, volailles etc... Placer le mets à cuire directement sur la grille au centre du four, à un niveau moyen. Glisser le récolte-sauce sous la grille de façon à récupérer les graisses. S'assurer que le mets ne soit pas trop près du grilloir. Retourner la pièce à cuire à mi-cuisson.

Tournebroche: l'utilisation du tournebroche se fait porte fermée.

Utilisation de la résistance de voûte plus le tournebroche qui permet la rotation du mets à cuire. La température de chauffe peut être modifiée suivant le besoin. Idéal pour retrouver toutes les saveurs de la rôtisserie à l'ancienne.

On ne fait pas de préchauffage pour les cuissons au tournebroche.

Pyrolyse

* Programme testé selon le CENELEC, norme européenne EN 50304

** Programme testé selon le CENELEC, norme européenne EN 50304

qui définit la classe énergétique.

5 FR

CONSEILS DE CUISSON

Les températures ainsi que les temps de cuisson sont donnés à titre indicatif afin de faciliter la prise en main de l'appareil. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun.

Il est à noter que plus une cuisson est réalisée à température élevée, plus les projections risquent d'être importantes et ainsi favoriser l'encrassement de l'enceinte entraînant l'apparition des fumées. Il est donc souvent préférable de modérer légèrement la température de cuisson, même si cela doit nécessiter une augmentation du temps de cuisson.

Les parois du four sont équipées de différents niveaux numérotés à partir du bas.

POISSONS

Recettes

Bar ou Dorade

Lotte ou Saumon

Filet de sole

Poisson grillé

Mode de cuisson

Conv naturelle

Conv naturelle

Chaleur brassée

Gril

Quantité

1kg entier

1kg braisé

6 pièces

6 filets

°C cuisson

220° C

220° C

160° C

275° C

Temps de cuisson

30 minutes

30 minutes

15-20 minutes

2x5 minutes

Conseils

1

4

1

1

LEGUMES - DIVERS

Recettes

Mode de cuisson

Quantité

°C cuisson

Temps de cuisson

Conseils

Choux braisés

Pâté en croûte

Endives au gruyère

Tomates farcies

Flamiche aux poireaux

Conv naturelle

Conv naturelle

Chaleur brassée

Chaleur brassée

Sole brassée

6 pers.

6 pers.

6-8 pièces

6 pers.

200-220° C

200-220° C

180-200° C

200-220° C

220° C

1 h

1 heure/kg

25-30 mins

40-45 mins

35-40 mins

Quiche Lorraine

Toast de crottin*

Sole brassée

Turbogril

6 pers.

6 pièces

220° C

210° C

40-45 mins

3 mins pour toaster un côté+4 mins avec crottin

45 mins

Gril plat

Plat terre ovale Gratin dauphinois

Saucisses de

Toulouse*

Soufflé salé/sucré

Turbogril

Turbogril

Chaleur brassée

6 portions

4 pièces

6 pers.

200° C

210°

180-200° C

45 mins

2 fois 10 mins

Retourner à mi-cuisson

Gril plat

Toutes les cuissons ont été réalisées au niveau de gradin "1" exceptées les cuissons repérées par le symbole "*" qui necessitent une cuisson à un niveau moyen.

6 FR

VIANDES

Il est préférable de ne saler les viandes qu'en fin de cuisson, car le sel favorise les projections de graisse, donc un encrassage rapide du four et des fumées importantes.

Les rôtis de viande blanche, porc, veau, agneau, les poissons peuvent être placés dans le four froid. La cuisson est alors plus longue que dans le four chauffé préalablement, mais elle se fait mieux au centre de l'aliment à cuire, la chaleur ayant plus de temps pour se propager vers le milieu de l'aliment.

Un bon préchauffage est toujours à l'origine de la réussite d'une cuisson de viande rouge.

POUR LES GRILLADES

• Avant d'enfourner la grillade: sortir la viande du réfrigérateur quelques heures avant de la griller. La poser sur des épaisseurs de papier absorbant : elle sera mieux saisie, plus savoureuse et ne risquera pas de rester froide à l'intérieur.

Poivrer et épicer la viande avant de la faire griller, mais ne la saler qu'une fois cuite, sinon elle serait mal saisie et moins juteuse.

Badigeonner toutes les pièces à cuire avec un peu d'huile. Le mieux est d'utiliser un pinceau large et plat. Saupoudrer ensuite de poivre et de quelques herbes (thym, etc..).

Enfourner la grillade.

• Pendant la cuisson: ne jamais piquer les aliments en cours de cuisson, ni lorsque vous les retournez : leur jus s'écoulerait et la grillade serait sèche.

Recettes

Mode de cuisson

Quantité

°C cuisson

Temps de cuisson

Conseils

Bœuf aux carottes

Canard

Dinde

Gigot d’agneau

Poulet rôti

Rôti de bœuf

Conv naturelle

Conv naturelle

Conv naturelle

Conv naturelle

Conv naturelle

Conv naturelle

6 personnes

1,5 kg

5/6 kg

1/1,5 kg

200-220° C

200-220° C

160-180° C

200-220° C

220° C

240° C

4 h environ

1 h 30 mins

2 h 30 - 3 h

15 mins/livre

1 h environ

15 mins/livre

Lapin rôti

Chaleur brassée

800-1 kg 200-220° C 50-60 mins

Bœuf bourguignon

Poulet en cocotte

Sole*

Sole*

6 personnes

1,5 kg

200° C

210° C

1 h 30

1 h 30

Cocotte fonte à couvert

Cocotte fonte à couvert

Agneau / Mouton

Brochettes

Côte de porc

Tournebroche

Gril

Gril

1 kg

6 pièces

6 pièces

275° C

275° C

275° C

20-25 mins

2 x 8 mins

2 x 8 mins

Sans préchauf.

Retourner à mi-cuisson

Retourner à mi-cuisson

* en sole seule, comme en sole brassée, nous recommandons un préchauffage en chaleur brassée, pour gagner du temps.

Toutes les cuissons ont été réalisées au niveau de gradin "1".

PÂTISSERIES

Eviter d'utiliser des moules brillants. Ils réfléchissent la chaleur et peuvent nuire à la cuisson des gâteaux. Si vos gâteaux dorent trop vite, recouvrez-les avec une feuille de papier sulfurisé, ou bien avec une feuille de papier aluminium. Attention : utiliser la feuille d'aluminium dans le bon sens : la face brillante doit être face au gâteau. Dans le cas contraire, la chaleur se reflétera sur la face brillante et ne pénètrera pas à l'intérieur du plat.

Eviter d'ouvrir la porte du four pendant les 20 à 25 premières minutes de cuisson : les soufflés, brioches, biscuits de Savoie, etc...

retomberaient aussitôt.

Pour contrôler la cuisson de vos pâtisseries, piquer le centre avec la lame d'un couteau. Si elle ressort bien sèche, votre gâteau est cuit. Vous pouvez arrêter la cuisson. Si la lame ressort humide ou avec quelques particules de gâteau collées dessus, continuer la cuisson mais en baissant légèrement le thermostat pour que la pâtisserie finisse de cuire sans brûler.

Recettes

Mode de cuisson

Quantité

°C cuisson

Temps de cuisson

Niveau gradin

Conseils

Brioche

Génoise

Pâte a choux

Fond de tarte

Pâte feuilletée ex: Bouchée

Crème caramel

Flan

Meringues

St Honoré

Chaleur brassée

Chaleur brassée

Chaleur brassée

Chaleur brassée

Chaleur brassée

Sole/Sole brassée*

Sole/Sole brassée*

Sole/Sole brassée*

Sole brassée*

800 grs

40 pièces

6 pers.

6 piéces

6 moules

6 moules

1 plaque

6 piéces

200° C

180-200° C

190° C

180-200° C

200° C

210-220° C

210-220° C

80-85° C

190° C

45-50 mins

30-35 mins

35 mins

20-30 mins

15-20 mins

20-25 mins

20-25 mins

4 h 30

30-35 mins

1

1

1 et 3

1

1

1

1

1

1 moule Ø 27

2 plaques

Ø 27

Ø profiteroles

* en sole seule, comme en sole brassée, nous recommandons un préchauffage en chaleur brassée, pour gagner du temps.

7 FR

GENERAL WARNINGS

• Read the instructions carefully to make the most of your oven. We recommend you keep the instructions for installation and use for later reference, and before installing the oven, note its serial number below in case you need to get help from the after-sales service.

• Identification plate (located on the side of the oven)

When you have unpacked the oven, make sure that it has not been damaged in any way. If you have any doubts at all, do not use it: contact a professionally qualified person.

Keep packing materials such as plastic bags, polystyrene, or nails out of the reach of children because they are dangerous for children.

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

SA DES USINES DE ROSIERES 18400 LUNERY

Made in FRANCE - 232 -

220 - 240 V

P. Motors = 30 W

Code: 39354774 -0306 0511

The company shall not be liable if the instructions

provided in this document are not complied with.

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

DECLARATION OF COMPLIANCE

• The parts of this appliance that may come into contact with foodstuffs comply with the provisions of EEC Directive 89/109.

Appliance complies with European Directives 73/23/EEC and

89/336/EEC, replaced by 2006/95/EC and 2004/108/EC, and subsequent amendments.

SAFETY HINTS

• The oven must be used only for the purpose for which it was designed: it must only be used for cooking food.

Any other use, e.g. as a form of heating, is an improper use of the oven and is therefore dangerous.

• The manufacturers cannot be held responsible for any damage caused by improper, incorrect or unreasonable use.

When using any electrical appliance you must follow a few basic rules.

Do not pull on the power cable to remove the plug from the socket.

Do not touch the oven with wet or damp hands or feet.

Do not use the oven unless you are wearing something on your feet.

Do not allow children or irresponsible people to use the oven unless they are carefully supervised.

It is not generally a good idea to use adapters, multiple sockets for several plugs or cable extensions.

If the oven breaks down or develops a fault switch it off at the mains and do not touch it.

• If the cable is damaged it must be replaced promptly.

When replacing the cable, follow these instructions.

Remove the power cable and replace it with one of the HO5RR-

F, H05VV-F, H05V2V2-F type. The cable must be able to bear the electrical current required by the oven. Cable replacement must be carried out by properly qualified technicians.

The earthing cable (yellow-green) must be 10 mm longer than the power cable.

Use only an approved service centre for repairs and ensure that only original parts are used. If the above instructions are not adhered to the manufacturers cannot guarantee the safety of the oven.

• The oven you have just acquired has the described technical characteristics and you must not make any modifications to it.

• Never use a steam or high-pressure spray to clean the oven.

• Do not store flammable products in the oven; they can catch fire if the oven comes on accidentally.

• Do not press on and do not let children sit on the oven door.

• Use kitchen oven gloves, when putting into or removing a dish from the oven.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

RECOMMENDATIONS

• After each use of the oven, a minimum of cleaning will help keep the oven perfectly clean.

• Do not line the oven walls with aluminium foil or single-use protection available from stores. Aluminium foil or any other protection, in direct contact with the hot enamel, risks melting and deteriorating the enamel of the insides.

• In order to prevent excessive dirtying of your oven and the resulting strong smoky smells, we recommend not using the oven at too high a temperature. It is better to extend the cooking time and lower the temperature a little.

• In addition to the accessories supplied with the oven, we advise you only use dishes and baking moulds resistant to very high temperatures.

INSTALLATION

Installation is the customer’s responsibility. The manufacturers have no obligation to carry this out. If the assistance of the manufacturer is required to rectify faults arising from incorrect installation, this assistance is not covered by the guarantee.

The installation instructions for professionally qualified personnel must be followed. Incorrect installation may cause harm or injury to people, animals or belongings. The manufacturer cannot be held responsible for such harm or injury.

The kitchen unit in which the oven is to be fitted must be made of material resistant to temperatures of at least 70°C.

The oven can be located high in a column or under a worktop.

Before fixing: you must ensure good ventilation in the oven space to allow proper circulation of the fresh air required for cooling and protecting the internal parts. Make the openings specified on last page according to the type of fitting.

8 GB

ELECTRICAL CONNECTION

THE ELECTRICAL CONNECTION SHOULD BE CARRIED OUT

BY AN APPROVED CONTRACTOR OR TECHNICIAN WITH

SIMILAR QUALIFICATIONS.

The installation receiving the appliance must comply with the standard in force in the installation country.

ROSIERES does not accept any responsibility if this provision is not complied with.

Connection to the network must be by earthed socket outlet, or by means of a multipole circuit-breaker having a distance between contacts of at least 3 mm.

The installation must be protected by suitable fuses, and have wires with a large enough cross-section to supply the oven normally.

CONNECTION:

The oven is fitted with a power lead for connecting exclusively to a voltage of 230 V AC across the phases or across phase and neutral.

Connection must be carried out having first checked:

. the supply voltage indicated on the meter,

. the circuit-breaker setting.

The lead protection wire (green/yellow) connected to the earth terminal of the oven must be connected to the earth terminal of the installation.

Caution:

. Have the earth continuity of the installation checked by an electrician before making the connection.

. The manufacturer will not be liable for any incident, or the possible consequences that may arise from the use of the oven not earthed, or connected to an earth with defective continuity.

NB: Do not forget that the oven may require after-sales service.

Also, locate the socket outlet so that the oven can be connected once it is removed from its space.

Power supply cable

: if the power supply cable has to be changed,

please have this done by the after-sales service or by someone with similar qualifications.

OVEN EQUIPMENT

The simple shelf can take moulds and dishes.

The tray holder shelf is especially good for grilling things. Use it with the drip tray.

The special profile of the shelves means they stay horizontal even when pulled right out. There is no risk of a dish sliding or spilling.

The drip tray catches the juices from grilled foods. It can be put on a shelf, or slid under the rails. It is only used with the Grill, Rotisserie, or Fan Assisted

Grill; remove it from the oven for other cooking methods.

Never use the drip tray as a roasting tray as this creates smoke and fat will spatter your oven making it dirty.

The pastry tray must be placed on the shelf. It is for cooking small pastries like choux, biscuits, meringues, etc...

Never place the pastry tray directly on the oven bottom.

When the oven is in use, any unused accessories should be removed from the oven.

GRILLING

Grilling makes it possible to give food a rich brown colour quickly.

For browning we recommend that you insert the grill onto the fourth level, depending on the proportions of the food (see fig.

page 13).

Almost all food can be cooked under the grill except for very lean game and meat rolls.

Meat and fish that are going to be grilled should first be lightly doused with oil.

CLEANING THE OVEN

• Wait for the oven to cool down before doing any cleaning by hand.

• Never clean your oven with abrasive cleaners, wire wool or sharp objects, or the enamel may be damaged beyond repair.

• Only use soapy water or bleach (ammonia) cleaners.

GLASS PARTS

We recommend you wipe clean the glass door with absorbent kitchen paper every time you use the oven. If the spattering is heavy, then you can clean with a well squeezed sponge and detergent, and rinse. Never use abrasive cleaners or sharp objects.

OVEN DOOR SEAL

If this gets dirty, clean the oven seal with a slightly damp sponge.

ACCESSORIES

Clean them with a sponge soaked in soapy water. Rinse with clean water and dry off. Avoid abrasive cleaners.

DRIP TRAY

After grilling, remove the drip tray from the oven. Take care to pour the warm grease into a container. Wash and rinse the drip tray in hot water with a sponge soaked in washing up liquid.

If residues remain attached, soak them off in water and detergent.

It can also go in a dish washer or be cleaned with a commercial oven cleaner.

Never placer a soiled drip tray in the oven.

Never leave the drip tray in during pyrolysis.

OVEN LIGHTING

Disconnect the power supply from the oven before cleaning or replacing the lamp.

The bulb and its cover are made of material resistant to high temperatures.

COOKING TIME

For recommended cooking times and temperatures the first time you use the oven, refer to the tables on pages 13, 14. You may then wish to vary these times and settings in the light of your own experience.

9 GB

CLEANING THE OVEN : PYROLYSIS

Pyrolysis is a cleaning method that uses high temperatures to destroy dirt.

The resulting smoke is cleaned by the passage of a catalyser.

The oven door is provided with a safety lock that prevents it being opened during pyrolysis due to the necessity of high temperatures.

The pyrolysis cycle may result in a slight odour in the kitchen which will be more or less noticeable depending on the latter’s aeration.

IMPORTANT:

Before carrying out pyrolysis:

• Take all accessories out of the oven as they will be damaged in the high pyrolysis temperatures;

• Clean away all excess food spills or large scraps of food

which would take too long to be destroyed.

Effectively, large amounts of grease may catch fire under the intense heat emitted by pyrolysis.

• Close the oven door.

. If you have an hob top installed above the oven, never use the gas burners or the electric plates during pyrolysis to avoid excessive heating of the oven’s control panel.

. It is strongly advised not to use detergents or any other recommended product for cleaning ovens.

Open the oven door.

Pyrolysis leaves a white residue on the oven walls.

Wait for the oven to cool completely then clean the inside of the oven with a damp sponge to wipe off the residue.

Remarks:

you will save energy by cleaning directly after cooking thus

making use of the residual heat in the oven.

The cooling fan operates from the start of the pyrolysis.

The cooling fan only stops when the oven parts are sufficiently cooled.

ACTIVATING THE PYROLYSIS CYCLE

1. Leave the thermostat knob in position ‘0’.

2. Rotate the function selector to the position P.

3. The door is locked.

4. According to the degree of staining :

. On the circuit-breaker timer : set a time.

. On the programmer : set the pyrolysis time; a delayed start can be setted (look at the programmer paragraph).

ATTENTION: if a pyrolysis cycle time is not settet the pyrolyses will not start.

Oven moderately dirty 90 minutes

Oven normally dirty 105 minutes

Oven very dirty 120 minutes

5. At the end of the pyrolysis cycle the oven will automatically

switch off.

6. Rotate the function selector to the position ‘0’.

The oven temperature will decrease, the door will be unlocked once the temperature will be under 320°C.

SERVICE CENTRE

Before calling the Service Centre

If the oven is not working, we recommend that:

• you check that the oven is properly plugged into the power supply.

If the cause of the fault cannot be detected: disconnect the oven from the mains, do not touch the oven and call the after sales service.

Before calling the Service Centre remember to make a note of the serial number on the serial number specifications plate.

The oven is supplied with a guarantee certificate that ensures that it will be repaired free of charge by the Service Centre whilst under guarantee.

This appliance is marked according to the

European directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE).

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol on the product indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

10 GB

USE OF CIRCUIT-BREAKER TIMER

It takes in charge the functioning of the oven in cooking mode, or in pyrolytic mode, for between 1 and 120 minutes, with immediate start and automatic stop.

When the time is up, the timer automatically cuts off the power supply to the oven.

However,

in cooking mode, the oven could be used without programming. In this case, turn the control knob to the Hand position .

USE OF ANALOGUE CLOCK/PROGRAMMER

(F)

beginning of the cooking

(E)

SETTING THE CORRECT TIME

To set the correct time push and turn clockwise the button until the clock shows the correct time. Once this is done release the control.

ATTENTION : the oven only operates if set on manual function or preset time.

FUNCTION

HOW TO ACTIVATE IT HOW TO SWITCH IT OFF WHAT IT DOES

MANUAL

FUNCTION

• Turn the button clockwise, without pushing, until the symbol appears in the window (E)

• Turn the oven function selector to position O.

• Enables you to operate the oven.

COOKING

TIME

(To be used even for the pyrolysis cycle)

END OF

COOKING

(To be used even for the pyrolysis cycle)

WHAT IT IS FOR

• For cooking the desired recipes

• First of all select the cooking function and the temperature required

• Set the length of cooking required by turning the button clockwise until the time matches the length of time shown in the window

(E)

• The oven will start immediately and it will switch off automatically at the end of the preset time

• Max time 180 minutes

(3 hours)

• At the end of the set time the oven switches off automatically, this is indicated by an audible alarm.

• To cancel the setting turn the control knob until the symbol appears in the window (E)

• It allows you to preset the cooking time required for the recipe chosen.

• At the end of the cooking time set, the oven will switch off automatically and an audible alarm will ring.

• First of all select the cooking function and the temperature required.

• Turn the button clockwise, without pushing, until the symbol appears in the window (E)

To set the cooking start

time pull and turn the button clockwise until the hand F is in the position indicating the start time required.

To set the length of

cooking required turn clockwise the button knob without pushing it, until the time required appears in the window (E).

• At the end of cooking time set the oven will switch off automatically and an audible alarm will ring.

• To cancel the set function turn the button clockwise until the symbol appears in the window

(E)

• The alarm have to be stopped by turning the control knob until the symbol appears in the window (E)

• Enables to program the oven so that the recipe is ready at the desired time

• Example: if the dish has to be cooked for 45 minutes and needs to be ready by 12:30;

- Select the required function

- Set start cooking time at

11:45 (12:30 minus 45 minutes)

- Set cooking time at 45 minutes

At the end of cooking the oven will automatically switch off.

11 GB

OPERATING INSTRUCTIONS

Our range includes many different styles and colours. To find the technical specifications and functions of the model which you have bought, study the diagrams below.

During oven operation the internal lamp is on.

Function dial Thermostat dial

Regulation indicator lamp

Main supply indicator lamp (catalitic)

Door lock lamp (pyrolityc)

Model with clock programmer

Function dial

Thermostat dial

Function according to the model

60 ÷ 280

60 ÷ 280

60 ÷ 280

60 ÷ 280

220 ÷ 275

60 ÷ 280

220 ÷ 275

Turns on the oven light

This will automatically activate the cooling fan

DEFROST

The cooking fan runs to circulate the air inside the oven. Ideal for defrosting before cooking.

CONVENTIONAL COOKING

Both top and bottom heating elements are used. Preheat the oven for about ten minutes. This method is ideal for all traditional roasting and baking. For seizing red meats, roast beef, leg of lamb, game, bread, foilwrapped food

(papillotes), flaky pastry. Place the food and its dish on a shelf in mid position.

FAN COOKING

Both top and bottom heating elements are used with the fan circulating the air inside the oven. We recommend you use this method for poultry, pastries, fish and vegetables. Heat penetrates into the food better and both the cooking and preheating times are reduced. You can cook different foods at the same time with or without the same preparation in one or more positions.

This cooking method gives even heat distribution and the smells are not mixed. Allow about ten minutes extra when cooking foods at the same time.

LOWER ELEMENT:

Using the lower element. Ideal for cooking all pastry based dishes. This allows you to cook dry tart pastry without over cooking the fruit filling. Use this for flans, quiches, tarts, pâté and any cooking that needs more heat and radiation from below.

FAN + LOWER ELEMENT

The bottom heating element is used with the fan circulating the air inside the oven. This method is ideal for juicy fruit flans, tarts, quiches and pâté.

It prevents food from drying and encourages rising in cakes, bread dough and other bottom-cooked food. Place the shelf in the bottom position.

GRILL: use the grill with the door closed.

The top heating element is used alone and you can adjust the temperature.

Five minutes preheating is required to get the elements red-hot. Success is guaranteed for grills, kebabs and au gratin dishes. White meats should be put at a distance from the grill; the cooking time is longer, but the meat will be tastier. You can put red meats and fish fillets on the shelf with the drip tray underneath.

FAN ASSISTED GRILL: use the turbo-grill with the door closed.

The top heating element is used with the fan circulating the air inside the oven. Preheating is necessary for red meats but not for white meats. Ideal for cooking thick food items, whole pieces such as roast pork, poultry, etc. Place the food to be grilled directly on the shelf centrally, at the middle level. Slide the drip tray under the shelf to collect the juices. Make sure that the food is not too close to the grill. Turn the food over halfway through cooking.

ROTISSERIE : use the turnspit with the door closed. The top heating element is used with the turnspit rotating the food to be cooked. The heating temperature can be adjusted as required. Ideal for rediscovering the taste of traditional roast.

No preheating is required for turnspit cooking.

Pyrolysis

* Tested in accordance with the CENELEC EN 50304.

** Tested in accordance with the CENELEC EN 50304 used for definition of energy class.

12 GB

COOKING TIPS

Temperatures and cooking times are given for information only to facilitate using the oven.

Personal experience should then let you adapt these settings to your taste and habits.

Remember that cooking at higher temperatures causes more spattering, and the oven can become dirty and smokey. It is better to slightly reduce the cooking temperature, even if it means increasing the cooking time.

The sides of the oven are equipped with different positions numbered from the bottom.

FISH

Recipes

Tilefish or bream

Monk fish or Salmon

Fillet of sole

Grilled fish

Cooking method

Conv cooking

Conv cooking

Fan cooking

Grill

Quantity

1kg whole

1kg braised

6 pieces

6 fillets

Cooking

°C

220° C

220° C

160° C

275° C

Cooking time

30 min

30 min

15-20 min

2x5 min

Shelf level

1

4

1

1

VEGETABLES - OTHERS

Recipes

Cooking method

Quantity

Cooking

°C

Cooking time

Tips

Braised cabbage

Pâté en croûte

Conv cooking

Conv cooking

Chicory with gruyere

Potatoes in their jackets

Soufflé savoury/sweet

Stuffed tomatoes

Leek flan

Fan cooking

Fan cooking

Fan cooking

Fan cooking

Fan + lower element

for 6 for 6 for 6

200-220° C

200-220° C

180-200° C

1 hour

1 hour/kg for 6

6-8 pieces for 6

200-220°

180-200° C

200-220° C

220° C

25-30 min about 1 hour

50-60 min

40-45 min

35-40 min

Ø 22

Quiche Lorraine

Toast with crottin*

Fan + lower element

Turbo grill

for 6

6 pieces

220° C

210° C

45-50 min

3 min to toast one side + 4 min/crottin

Flat steak pan

All the cooking was done at shelf position "1" except cooking marked thus "*", which requires cooking at a middle position.

13 GB

MEAT

It is better not to salt meats until after cooking as salt encourages the meat to spatter fat. This will dirty the oven and make a lot of smoke.

Joints of white meat, pork, veal, lamb and fish can be put into the oven cold. The cooking time is longer than in a preheated oven, but it cooks through to the centre better as the heat has more time to penetrate the joint.

Correct preheating is the basis of successful red meat cookery.

GRILLS

• Before loading the grill: remove the meat from the refrigerator a few hours before grilling. Lay it on several layers of kitchen paper: this improves seizing, making it tastier and avoids it staying cold at the centre.

Add pepper and spices to the meat before grilling, but add any salt after cooking. This way it will seize better and stay juicy. Baste all the food to be cooked with a little oil. This is best done with a wide flat basting brush. Then sprinkle with more pepper and herbs (thyme, etc.).

• During cooking: never pierce the food during cooking even when you turn it. This lets the juice out and it becomes dry.

Recipes

Beef with carrots

Duck

Turkey

Goose

Leg of lamb

Roast chicken

Roast beef

Roast rabbit

Beef

Lamb / Mutton

Kebabs

Pork chop

* All cooking was done at shelf position "1".

Cooking method

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Fan cooking

Rotisserie

Rotisserie

Grill

Grill

Quantity

for 6

1,5 kg

5/6 kg

3/4 kg

1/1,5 kg

800-1 kg

1kg

1 kg

6 pieces

6 pieces

Cooking

°C

200-220° C

200-220° C

160-180° C

160-180° C

200-220° C

220° C

240° C

200-220° C

275° C

275° C

275° C

275° C

Cooking time

about 1 hours

1 hours

2 - 3 hours

2 - 2 hours

15 min/pound about 1 hour

15 min/pound

50-60 mins

15-20 min

20-25 min

2x8 min

2x8 min

Tips

No preheat

No preheat

Turn over in mid cooking

Turn over in mid cooking

BAKING

Avoid using shiny tins, they reflect the heat and can spoil your cakes. If your cakes brown too quickly, cover them with grease-proof paper or aluminium foil. Caution: the correct way to use foil is with the shiny side in towards the cake. If not the heat is reflected by the shiny surface and does not penetrate the food. Avoid opening the door during the first 20 to 25 minutes of cooking: soufflés, brioches, sponge cakes, etc. will tend to fall. You can check if cakes are done by pricking the centre with a knife blade or metal knitting needle.

If the blade comes out nice and dry, your cake is ready and you can stop cooking. If the blade comes out moist or with bits of cake attached, continue baking but slightly lower the thermostat so that it is finished off without burning.

Recipes

Brioche

Choux pastry

Pastry base

Puff pastry

Meringues

Fruit tart

St Honoré

Cooking method

Fan cooking

Fan cooking

Fan cooking

Fan cooking

Fan+Lower element*

Fan+Lower element*

Fan+Lower element*

Quantity

800 grs

40 pieces

for 6

6 pieces

1 tray for 6

6 pieces

Cooking

°C

200° C

190° C

180-200° C

200° C

80-85° C

220° C

190° C

* with fan and lower element, we recommend preheating with fan cooking to save time.

Cooking time

40-40 min

35 min

20-30 min

15-20 min

4 hours

35-40 min

30-35 min

Shelf level

1

1 / 3

1

1

1

1

Tips

2 trays

Ø 27 e.g.

Bouchée

Ø profiteroles

14 GB

INSTALLATION

(dimensions en mm)

FR

INSTALLATION

(dimensions mm)

GB

FR

Four en colonne

GB Oven in column

550 mini

560

FR

Ouverture pour le passage du câble d'alimentation

GB Opening for power supply cable

500 X 50

500x10

FR

Table

GB Top

FR

Fixation dans la niche d'encastrement

GB

Fixing in the location

FR Four

GB

Oven

500 X 10

FR Four enchâssé sous plan de travail

GB Oven fitted under worktop

500 X 50

FR

Le constructeur décline toute responsabilité concernant d’éventuelles inexacitudes imputables à des erreurs d’impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l’intérêt de l’utilisation, sans causer de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.

GB

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.

15

FOURS ENCASTRABLES

NOTICE D’EMPLOI ET D’INSTALLATION

OVENS

USER INSTRUCTIONS

FR

GB

USINES DE ROSIERÈS - 30, rue Y. LACELLE - Rosierès - 18400 - Lunery - France

INSTRUCTIONS GENERALES

— Lire attentivement les instructions contenues dans cette brochure, elles fournissent d’importantes indications sur la sécurité d’installation, l’emploi du four et son entretien.

— Conserver soigneusement cette notice d’utilisation pour toutes consultations ultérieures.

— Après avoir déballé votre four, vérifier que l’appareil est complet.

— Les emballages comme le plastique, le polystyrène, peuvent constituer un danger pour les enfants. Ne pas les laisser à leur portée.

ATTENTION

Lors de la première utilisation du four, il peut se produire un dégagement de fumée âcre provoqué par le premier échauffement du collant des panneaux d’isolation enveloppant le four. Ce phénomène est normal. Attendez que la fumée cesse avant de cuire des aliments.

Lorsque le four est en fonctionnement, la porte en verre est particulièrement chaude. ll est donc nécessaire que les enfants ne la touchent pas. Le risque est important surtout quand le gril est utilisé.

Avant installation de l'appareil, il faut relever le numéro de série et le noter ci-dessous en cas d'éventuelle demande d'intervention.

Plaque signalétique

(située sur le côté de l'enveloppe extérieure)

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

SA DES USINES DE ROSIERES 18400 LUNERY

Made in FRANCE - 232 -

220 - 240 V

P. Motors = 30 W

Code: 39354774 - 0306 0511

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

Notre responsabilité ne saurait être engagée en cas de non-respect des instructions fournies dans la notice.

DECLARATION DE CONFORMITÉ:

• Les parties de cet appareil pouvant être en contact avec des substances alimentaires sont conformes à la prescription de la Dir. CEE 89/109.

Cet appareil est conforme aux directives 89/336/CEE,

73/23/CEE et modifications successives.

CONSIGNES DE SECURITE

Cet appareil est conçu pour cuire des aliments. Tout autre utilisation (exemple chauffage d’appoint) doit être considéré comme impropre.

Le constructeur ne peut être tenu comme responsable en cas de dommages liés à une mauvaise utilisation ou a des modifications techniques du produit.

L’emploi d’un appareil électrique nécessite quelques règles de sécurité.

- Ne pas tirer sur le fil électrique pour débrancher la prise.

- Ne pas toucher l’appareil avec les pieds ou les mains mouillés.

- Evitez d’utiliser l’appareil pieds nus.

- Veillez à ne pas laisser les enfants en bas âge manipuler le four.

L’utilisation de multiprises et de rallonges pour raccorder votre appareil est fortement déconseillé. En cas de panne ou de mauvais fonctionnement il faut éteindre le four avant de le démonter. En cas de détérioration du fil électrique, remplacez-le rapidement en suivant les indications suivantes: ôtez le fil d’alimentation électrique et remplacez-le par un (du type H05RR-F, H05VV-F, H05V2V2F) adapté à la puissance de l’appareil. Vous veillerez à ce que cette opération soit effectuée par un centre technique agréé. Pour l’utilisateur c’est la certitude d’obtenir des pièces de rechange d’origine. Le non-respect de ces règles peut compromettre la sécurité de l’appareil.

• Le four que vous venez d'acquérir possède des caractéristiques techniques définies et en aucun cas vous ne pourrez apporter des modifications sur cet appareil.

• Votre four est équipé d'une porte intégrant plusieurs vitrages permettant d'éviter tout risque de brûlure en fonctionnement.

Néanmoins nous recommandons d'éloigner les jeunes enfants, notamment lors de cycles de nettoyage Pyrolyse.

• Avant de réaliser une pyrolyse, enlever les débordements importants ou les gros déchets. En effet, des résidus gras en quantité élevée sont susceptibles de s'enflammer sous l'action de la chaleur intense que dégage la pyrolyse.

• Ne jamais utiliser de nettoyeur vapeur ou à haute pression pour le nettoyage du four.

• Si votre four présente un défaut quelconque, ne pas le brancher ou le débrancher de l'alimentation générale et faire appel directement à un service technique agréé ROSIERES.

• Ne pas stocker de produits inflammables dans le four ; ils pourraient s'enflammer lors d'une mise en route involontaire du four.

1 FR

• Ne pas s'appuyer et ne pas laisser les enfants s'asseoir sur la porte du four.

• Utiliser des gants thermiques de cuisine, pour enfourner ou pour retirer un plat du four.

RECOMMANDATIONS

• Après chaque utilisation du four, réaliser un petit entretien qui favorisera le nettoyage parfait du four.

• Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du moufle.

• Afin d'éviter les salissures excessives de votre four ainsi que les fortes odeurs de fumées pouvant en résulter, nous recommandons de ne pas utiliser le four à trop forte température.

Il est préférable de rallonger le temps de cuisson et de baisser un peu la température.

• En plus des accessoires fournis avec le four, nous vous conseillons de n'utiliser que des plats, des moules à pâtisserie résistants à de très hautes températures (ex. en terre).

INSTALLATION

La mise en service de l’appareil est à la charge de l’acheteur, le constructeur est dégagé de ce service. Les pannes liées à une mauvaise installation ne seront pas couvertes par la garantie.

Une mauvaise installation peut provoquer des dommages aux personnes, aux animaux domestiques; dans ce cas la responsabilité du constructeur ne peut être engagée.

IMPORTANT:

L'INSTALLATION DU FOUR DOIT ÊTRE REALISEE PAR UN

INSTALLATEUR AGREE OU UN TECHNICIEN DE QUALIFI-

CATION SIMILAIRE.

Le meuble dans lequel le four doit être encastré doit être réalisé en matériaux résistant à une température minimale de 70°C.

Le four peut être placé en hauteur dans une colonne ou enchâssé sous un plan de travail.

Avant sa fixation: il est indispensable d'assurer une bonne

aération dans la niche d'encastrement afin de permettre la bonne circulation de l'air frais nécessaire au refroidissement et à la protection des organes intérieurs. Pour cela, réaliser les ouvertures spécifiées selon le type d'encastrement (dernière page).

RACCORDEMENT ELECTRIQUE

LE BRANCHEMENT ELECTRIQUE DOIT ÊTRE REALISE PAR

UN INSTALLATEUR AGREE OU UN TECHNICIEN DE QUALI-

FICATION SIMILAIRE.

• L'installation recevant l'appareil doit être conforme à NFC 15100.

Les Sociétés Groupe ROSIERES et Usines de Rosières déclinent toute responsabilité en cas de non respect de cette exigence.

• Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif

à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• L'installation doit obligatoirement être protégée par des fusibles appropriés, et comporter des fils d'une section suffisante pour alimenter normalement l'appareil.

RACCORDEMENT:

Cet appareil est équipé d'un cordon d'alimentation permettant le raccordement exclusivement sous une tension de 230 V~ entre phases ou entre phase et neutre.

• Le raccordement devra être effectué après avoir vérifié:

. la tension d'alimentation indiquée au compteur,

. le réglage du disjoncteur.

• Le fil de protection du cordon (vert/jaune) relié à la borne Terre de l'appareil doit être relié à la borne Terre de l'installation.

Attention :

. Faire vérifier par un professionnel la continuité de la terre de l'installation avant de procéder au raccordement.

. Notre responsabilité ne saurait être engagée pour tout incident, ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

NOTA: Ne pas oublier que l'appareil peut nécessiter une opération

de S.A.V. Aussi, placez la prise de courant de façon à pouvoir brancher le four une fois sorti de sa niche.

Câble d'alimentation: si le changement du câble d'alimentation

s'avère nécessaire, nous vous demandons de faire réaliser cette opération par le service après-vente ou une personne de qualification similaire.

EQUIPEMENT DU FOUR

EQUIPEMENT DIFFERENT SELON LE TYPE DE FOUR

Avant la première utilisation des différents accessoires, nous recommandons un nettoyage avec une éponge additionnée de produit lessiviel, suivi d'un rinçage et d'un séchage.

TOURNEBROCHE

Bossage à l'arrière

Le préchauffage n'est pas nécessaire pour les cuissons au tournebroche.

Les cuissons au tournebroche se font porte fermée.

TEMPS DE CUISSON

Dans les pages 6, 7 un tableau récapitulatif indique les temps de cuisson et les températures selon les préparations.

CONSEILS DE NETTOYAGE ET D’ENTRETIEN

. Attendre le refroidissement du four, avant de réaliser une opération de nettoyage manuel.

Pour nettoyer les surfaces en inox et en émail, utilisez de l’eau tiède légèrement savonneuse. Vous pouvez utiliser un produit adapté au nettoyage de ce type de surface. Eviter absolument les produits abrasifs qui pourraient endommager la surface du four. En cas de salissures tenaces, évitez d’utiliser des ustensiles susceptibles de rayer irrémédiablement la surface de votre four.

Il est conseillé de nettoyer régulièrement l’intérieur de votre four après chaque cuisson.

Si vous ne respectez pas le nettoyage de votre four après chaque cuisson vous aurez une odeur désagréable, et les projections de graisse seront encore plus difficiles à enlever. Pour l’intérieur du four utiliser de l’eau chaude avec une éponge grattoir. Il existe dans le commerce des produits adaptés au nettoyage du four.

Pour nettoyer les grilles inox, utilisez une éponge avec grattoir.

Attendre que la surface soit froide avant de la nettoyer. L’utilisation d’eau froide au contact de la vitre chaude peut briser la vitre. Si cela devait arriver la garantie ne couvrirait pas ce dommage.

Pour changer l’ampoule d’éclairage du four veillez à débrancher

électriquement le four. Les ampoules de four sont spécifiques, elles sont conçues pour résister à une température élevée.

La grille simple sert de support aux

moules et aux plats.

La grille porte-plat sert plus particu-

lièrement à recevoir les grillades.

Elle est à associer au plat récolte sauce.

Grâce à leur profil spécial, les grilles restent à l'horizontale jusqu'en butée. Aucun risque de glissement ou de débordement du plat.

Caractéristiques de l'ampoule :

230 V~ - 25 W - Culot E 14 -

Température 300°C

Le plat récolte-sauce est destiné à recevoir

le jus des grillades. Il n'est à utiliser qu'en mode grilloir, Tournebroche, ou Turbogril (selon modèle de four).

Il est soit posé sur la grille, soit glissé sous les rails.

Attention : en cuisson autre que les modes Grilloir,Tournebroche, et Turbo-gril, le plat récolte-sauce doit être retiré du four.

Ne jamais utiliser le plat récolte-sauce comme plat à rôtir, il en résulterait des dégagements de fumée, des projections de graisse et un encrassement rapide du four.

Pour la substitution de l'ampoule défectueuse, il vous suffit de:

• démonter le cache en verre en le dévissant,

• dévisser l'ampoule,

• la remplacer par un modèle identique : voir caractéristiques ci-dessus,

• après remplacement de l'ampoule défectueuse,remonter le cache verre qui sert de protection en le revissant.

Le plat à pâtisserie

On y déposera les petites pâtisseries telles que choux, sablés, meringues.

Il vous permettra de confectionner des fonds de tarte, génoise, etc...

Ne jamais placer cet accessoire sur la sole du four.

Pendant l'utilisation du four, les accessoires non utilisés doivent être retirés du four.

LA CUISSON AU GRIL

La cuisson se fait porte fermée et les aliments doivent être placés par rapport au gril en fonction des résultats que l’on souhaite obtenir.

— Plus près pour les aliments dorés en surface et saignants.

— Plus loin pour les aliments bien cuits à l’intérieur.

Le lèchefrite permet la récupération du jus.

Ne jamais utiliser le lèchefrite comme plat à rotir, il en résulterait des dégagements de fumée, des projections de graisse et un encrassement rapide du four.

FOUR AUTONETTOYANT PAR CATALYSE

Les panneaux autonettoyants à émail microporeux évite le nettoyage manuel du four.

Pendant la cuisson les projections de graisse sont “absorbées” par les parois catalytiques. La graisse est ensuite détruite par oxydation en devenant de la poussière. En cas de cuisson particulièrement grasse, il peut arriver que la graisse bouche les pores de l’émail. Pour détruire un surplus de graisse mettez en fonctionnement votre four à vide sur la position maximale de température pendant environ 10 à 20 minutes.

Ne jamais utiliser de grattoir, de produit chimique pour nettoyer la catalyse. Utilisez plutôt de l’eau chaude et une éponge.

Si jamais vous cuisinez un plat très gras ou une viande au gril, utiliser un plat avec de grands rebords pour limiter les projections de graisse.

La porosité de la catalyse est primordiale pour vous assurer un nettoyage optimal.

2 FR

N.B.: Les panneaux autonettoyants ont une durée de

fonctionnement d’environ 300 heures. En cas de baisse d’efficacité il est alors possible de les changer.

ENTRETIEN DU FOUR : LA PYROLYSE

LA PYROLYSE est un système de nettoyage par destruction à

haute température des salissures.

Les fumées en résultant sont rendues "propres" par passage dans un catalyseur. En raison de la température élevée nécessaire à la pyrolyse, la porte du four est munie d'un verrou de sécurité interdisant son ouverture.

Lors d'un cycle pyrolyse, il est possible qu'une légère odeur se dégage dans la pièce: elle sera plus ou moins perceptible en fonction de l'aération de cette dernière.

IMPORTANT:

Avant de réaliser une Pyrolyse:

• Retirer du four tous les accessoires: ils ne supporteraient

pas sans dommage la température de pyrolyse;

• Enlever les débordements importants ou gros déchets dont la destruction demanderait un temps trop long.

Des résidus gras en quantité anormalement élevée sont en effet susceptibles de s'enflammer sous l'action de la chaleur intense que dégage la pyrolyse.

• Fermer la porte du four.

• En cas d'installation d'une table de cuisson au dessus du four, ne jamais utiliser les brûleurs gaz ou les plaques électriques pendant l'opération de pyrolyse dans le but d'éviter un

échauffement excessif du tableau de bord du four.

• Il est vivement déconseillé d'utiliser des produits détergents ou tout autre produit recommandé pour le nettoyage des fours.

Ouvrir la porte de four.

La pyrolyse laisse sur les parois du four un dépôt de quelques résidus blanchâtres.

Attendre le refroidissement total du four puis nettoyer l'enceinte du four avec une éponge humide pour les éliminer.

Remarques:

• un nettoyage enchaîné derrière une cuisson permet de bénéficier de la chaleur déjà emmagasinée dans le four d'où une économie d'énergie.

Le four Pyrolyse est équipé d'une turbine prévue pour le refroidissement des différents organes du four et de la façade.

Elle se met en fonctionnement lorsque le four atteint des températures élevées. Elle continue de tourner même si le sélecteur des fonctions est sur la position arrêt, car elle est directement liée

à la température centre four.

POUR ACTIVER LA PYROLYSE :

Laisser la manette du thermostat du four sur arrêt.

Tourner la manette du sélecteur des fonctions vers la gauche jusq’à la position “P”.

La porte se verrouille.

Sur le programmateur, afficher un temps de pyrolyse en fonction du degré de salissure, avec ou sans départ différé, se reporter au chapitre programmateur à aiguille.

ATTENTION: sans programmation d’une durée, le cycle pyrolyse

ne peut être réalisé.

• pour un four peu sale: 90 minutes,

• pour un four moyennement sale: 105 minutes,

• pour un four très sale: 120 minutes.

Au terme du cycle de pyrolyse, le four s’arrête automatiquement.

Ramener la manette des fonctions sur la position “0”.

La température va redescendre. Lorsqu’elle sera en dessous des

320°C, la porte se déverrouille.

ASSISTANCE TECHNIQUE

En cas de mauvais fonctionnement, vérifier si la prise est branchée.

Après ces vérifications, adressez vous à votre revendeur ou prévenez directement notre service technique qui interviendra dans les plus brefs délais. Veiller à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d’achat du four.

Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et

électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l’environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit.

Le symbole sur ce produit indique qu’il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu’à un point de recyclage des déchets électriques et électroniques.

La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d’information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.

3 FR

UTILISATION DU PROGRAMMATEUR A AIGUILLE

(F)

(E)

REGLAGE DE L’HEURE

Pour la mise à l’heure, appuyer et tourner dans le sens contraire des aiguilles d’une montre la manette jusqu’à lecture de l’heure exacte et relâcher la manette.

ATTENTION: le four fonctionne seulement s’il est sur la position manuelle ou cuisson programmée

FONCTION

FONCTIONNE-

MENT MANUEL

COMMENT

L’UTILISER

• Tourner la manette dans le sens contraire des aiguilles d’une montre

(sans appuyer)jusqu’à visualiser le symbole dans le cadran (E)

COMMENT

L’ARRETER

• Ramener le bouton de sélection en position O.

BUT

• Faire fonctionner le four

À QUOI

SERT-IL ?

• Réaliser les cuissons désirées

TEMPS

DE CUISSON

(Suivre la même procédure pour le cycle pyrolyse)

• Avant de commencer choisir la température et la fonction désirée

• Sélectionner la durée de cuisson en tournant la manette dans le sens contraire des aiguilles d’une montre jusqu’à faire coïncider le temps sélectionné dans le cadran (E).

• La cuisson part immédiatement et termine automatiquement à la fin du temps sélectionné

• Durée max cuisson 180 minutes (3 heures)

• A la fin de la durée réglée, le four s’arrête automatiquement et une sonnerie retentit.

• Pour arrêter la fonction réglée, tourner la manette jusqu’à faire coïncider

Avec l’indice du cadran (E)

• Sélectionner la durée de cuisson des aliments

• Quand le temps de cuisson est écoulé, la cuisson s’arrête automatiquement et la sonnerie sonne quelques secondes.

HEURE DE DEBUT

DE CUISSON

(Suivre la même procédure pour le cycle pyrolyse)

• Avant le réglage, sélectionner la température et la fonction désiré

Sélectionner l’heure de

début de cuisson: tirer et

tourner la manette dans le sens contraire des aiguilles d’une montre jusqu’à faire coïncider l’aiguille (F) avec l’heure de début de cuisson désirée

Sélectionner la durée de

cuisson: tourner, sans

appuyer, la manette dans le sens antihoraire jusqu'à faire coïncider le temps sélectionné avec l’indice du cadran E

• A l’heure programmée, la fonction s’arrête automatiquement et est signalée par une sonnerie.

• Pour arrêter avant la fonction réglée, tourner la manette dans le sens contraire des aiguilles d’une montre jusqu’à faire coïncider avec l’indice du cadran (E)

• La sonnerie doit être interrompue manuellement en tournant la manette jusqu’à faire coïncider avec l’indice du cadran (E)

• Permet de programmer une cuisson de manière à ce que le mets soit prêt à l’heure désirée.

• Exemple : le mets désiré doit cuire 45 minutes et je désire qu’il soit prêt pour

12:30, dans ce cas

- Sélectionner la fonction

- Régler l’heure de début de cuisson à 11:45 (12:30 moins 45 minutes)

- Régler la durée de cuisson

à 45 minutes

A la fin de la cuisson, le four s’arrête automatiquement.

4 FR

INSTRUCTIONS POUR L’UTILISATION

Notre gamme de four est composée de modèles avec des caractéristiques, des esthétiques et des coloris différents. Veuillez vous reporter à la rubrique correspondante au modèle que vous avez acheté.

Bouton de sélection Bouton de réglage de la température

Voyant de régulation

Voyant de mise sous tension (catalitic)

Voyant porte verrouille (pyrolyse)

Bouton de sélection

Bouton de réglage de la température

Fonction

Allumage de l’éclairage du four.

Mise en marche de la turbine de refroidissement

60 ÷ 280

60 ÷ 280

60 ÷ 280

60 ÷ 280

220 ÷ 275

60 ÷ 280

220 ÷ 275

Décongélation:

fonctionnement de la turbine de cuisson qui brasse l'air dans l'enceinte du four. Idéale pour réaliser une décongélation avant une cuisson.

Convection naturelle: utilisation simultanée de la résistance de sole et de voûte. Préchauffer le four une dizaine de minutes. Idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages. Placer le mets à cuire à un niveau de gradin moyen.

Chaleur brassée: Fonction recommandée pour les volailles, les pâtisseries, les poissons, les légumes... La chaleur pénètre mieux à l'intérieur du mets

à cuire et réduit le temps de cuisson, ainsi que le temps de préchauffage.

Vous pouvez réaliser des cuissons combinées avec préparations identiques ou non sur un ou deux gradins.

Sole seule

Utilisation de la résistance de sole. Idéale pour la cuisson de crème caramel, flans, terrine, cuissons lentes, en cocotte (poulet, boeuf ...) ou nécessitant le bain-marie.

Sole brassée: Idéale pour les tartes à fruits juteux, les tourtes, les quiches, les pâtés. Elle évite le dessèchement des aliments et favorise la levée pour les cuissons de cakes, pâte à pain et autres cuissons par le dessous. Placer la grille sur le gradin inférieur. Avec ce mode de cuisson, un préchauffage est nécessaire en Chaleur Brassée pendant une dizaine de minutes.

Gril: l'utilisation du grilloir se fait porte fermée

. Un préchauffage de 5 mins est nécessaire pour le rougissement de la résistance. Succès assuré pour les grillades, les brochettes et les gratins. Les viandes blanches doivent

être écartées du grilloir. Les viandes rouges et filets de poissons peuvent

être placés sur la grille avec le plat récolte sauce glissé dessous.

Turbo-Gril: l'utilisation de la position turbo-gril se fait porte fermée.

Un préchauffage est nécessaire pour les viandes rouges et inutile pour les viandes blanches. Idéal pour les cuissons de volume épais, des pièces entières telles que rôti de porc, volailles etc... Placer le mets à cuire directement sur la grille au centre du four, à un niveau moyen. Glisser le récolte-sauce sous la grille de façon à récupérer les graisses. S'assurer que le mets ne soit pas trop près du grilloir. Retourner la pièce à cuire à mi-cuisson.

Tournebroche: l'utilisation du tournebroche se fait porte fermée.

Utilisation de la résistance de voûte plus le tournebroche qui permet la rotation du mets à cuire. La température de chauffe peut être modifiée suivant le besoin. Idéal pour retrouver toutes les saveurs de la rôtisserie à l'ancienne.

On ne fait pas de préchauffage pour les cuissons au tournebroche.

Pyrolyse

* Programme testé selon le CENELEC, norme européenne EN 50304

** Programme testé selon le CENELEC, norme européenne EN 50304

qui définit la classe énergétique.

5 FR

CONSEILS DE CUISSON

Les températures ainsi que les temps de cuisson sont donnés à titre indicatif afin de faciliter la prise en main de l'appareil. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitudes de chacun.

Il est à noter que plus une cuisson est réalisée à température élevée, plus les projections risquent d'être importantes et ainsi favoriser l'encrassement de l'enceinte entraînant l'apparition des fumées. Il est donc souvent préférable de modérer légèrement la température de cuisson, même si cela doit nécessiter une augmentation du temps de cuisson.

Les parois du four sont équipées de différents niveaux numérotés à partir du bas.

POISSONS

Recettes

Bar ou Dorade

Lotte ou Saumon

Filet de sole

Poisson grillé

Mode de cuisson

Conv naturelle

Conv naturelle

Chaleur brassée

Gril

Quantité

1kg entier

1kg braisé

6 pièces

6 filets

°C

cuisson

220° C

220° C

160° C

275° C

Temps de cuisson

30 minutes

30 minutes

15-20 minutes

2x5 minutes

Conseils

1

4

1

1

LEGUMES - DIVERS

Recettes

Mode de cuisson

Conv naturelle

Quantité

°C

cuisson

Temps de cuisson

Conseils

Choux braisés

Pâté en croûte

Endives au gruyère

Tomates farcies

Flamiche aux poireaux

Quiche Lorraine

Toast de crottin*

Conv naturelle

Chaleur brassée

Chaleur brassée

Sole brassée

Sole brassée

Turbogril

6 pers.

6 pers.

6-8 pièces

6 pers.

6 pers.

6 pièces

200-220° C

200-220° C

180-200° C

200-220° C

220° C

220° C

210° C

200° C

210°

180-200° C

1 h

1 heure/kg

25-30 mins

40-45 mins

35-40 mins

40-45 mins

3 mins pour toaster un côté+4 mins avec crottin

45 mins

Gril plat

Plat terre ovale Gratin dauphinois

Saucisses de

Toulouse*

Soufflé salé/sucré

Turbogril

Turbogril

Chaleur brassée

6 portions

4 pièces

6 pers.

45 mins

2 fois 10 mins

Retourner à mi-cuisson

Gril plat

Toutes les cuissons ont été réalisées au niveau de gradin "1" exceptées les cuissons repérées par le symbole "*" qui necessitent une cuisson à un niveau moyen.

6 FR

VIANDES

Il est préférable de ne saler les viandes qu'en fin de cuisson, car le sel favorise les projections de graisse, donc un encrassage rapide du four et des fumées importantes.

Les rôtis de viande blanche, porc, veau, agneau, les poissons peuvent être placés dans le four froid. La cuisson est alors plus longue que dans le four chauffé préalablement, mais elle se fait mieux au centre de l'aliment à cuire, la chaleur ayant plus de temps pour se propager vers le milieu de l'aliment.

Un bon préchauffage est toujours à l'origine de la réussite d'une cuisson de viande rouge.

POUR LES GRILLADES

• Avant d'enfourner la grillade: sortir la viande du réfrigérateur quelques heures avant de la griller. La poser sur des épaisseurs de papier absorbant : elle sera mieux saisie, plus savoureuse et ne risquera pas de rester froide à l'intérieur.

Poivrer et épicer la viande avant de la faire griller, mais ne la saler qu'une fois cuite, sinon elle serait mal saisie et moins juteuse.

Badigeonner toutes les pièces à cuire avec un peu d'huile. Le mieux est d'utiliser un pinceau large et plat. Saupoudrer ensuite de poivre et de quelques herbes (thym, etc..).

Enfourner la grillade.

• Pendant la cuisson: ne jamais piquer les aliments en cours de cuisson, ni lorsque vous les retournez : leur jus s'écoulerait et la grillade serait sèche.

Recettes

Mode de cuisson

Quantité

°C

cuisson

Temps de cuisson

Conseils

Bœuf aux carottes

Conv naturelle

6 personnes 200-220° C 4 h environ

Canard

Conv naturelle

1,5 kg 200-220° C 1 h 30 mins

Dinde

Conv naturelle

5/6 kg 160-180° C 2 h 30 - 3 h

Gigot d’agneau

Conv naturelle

200-220° C 15 mins/livre

Poulet rôti

Conv naturelle

1/1,5 kg 220° C 1 h environ

Rôti de bœuf

Conv naturelle

240° C 15 mins/livre

Lapin rôti

Chaleur brassée

800-1 kg 200-220° C 50-60 mins

Bœuf bourguignon

Poulet en cocotte

Sole*

Sole*

6 personnes

1,5 kg

200° C

210° C

1 h 30

1 h 30

Cocotte fonte à couvert

Cocotte fonte à couvert

Agneau / Mouton

Brochettes

Côte de porc

Tournebroche

Gril

Gril

1 kg

6 pièces

6 pièces

275° C

275° C

275° C

20-25 mins

2 x 8 mins

2 x 8 mins

Sans préchauf.

Retourner à mi-cuisson

Retourner à mi-cuisson

* en sole seule, comme en sole brassée, nous recommandons un préchauffage en chaleur brassée, pour gagner du temps.

Toutes les cuissons ont été réalisées au niveau de gradin "1".

PÂTISSERIES

Eviter d'utiliser des moules brillants. Ils réfléchissent la chaleur et peuvent nuire à la cuisson des gâteaux. Si vos gâteaux dorent trop vite, recouvrez-les avec une feuille de papier sulfurisé, ou bien avec une feuille de papier aluminium. Attention : utiliser la feuille d'aluminium dans le bon sens : la face brillante doit être face au gâteau. Dans le cas contraire, la chaleur se reflétera sur la face brillante et ne pénètrera pas à l'intérieur du plat.

Eviter d'ouvrir la porte du four pendant les 20 à 25 premières minutes de cuisson : les soufflés, brioches, biscuits de Savoie, etc...

retomberaient aussitôt.

Pour contrôler la cuisson de vos pâtisseries, piquer le centre avec la lame d'un couteau. Si elle ressort bien sèche, votre gâteau est cuit. Vous pouvez arrêter la cuisson. Si la lame ressort humide ou avec quelques particules de gâteau collées dessus, continuer la cuisson mais en baissant légèrement le thermostat pour que la pâtisserie finisse de cuire sans brûler.

Recettes

Mode de cuisson

Quantité

°C

cuisson

Temps de cuisson

Niveau gradin

Conseils

Brioche

Génoise

Pâte a choux

Fond de tarte

Pâte feuilletée ex: Bouchée

Crème caramel

Chaleur brassée

Chaleur brassée

Chaleur brassée

Chaleur brassée

Chaleur brassée

800 grs

40 pièces

6 pers.

6 piéces

200° C

180-200° C

190° C

180-200° C

200° C

45-50 mins

30-35 mins

35 mins

20-30 mins

15-20 mins

1

1

1 et 3

1

1 moule Ø 27

2 plaques

Ø 27

Flan

Meringues

Sole/Sole brassée*

Sole/Sole brassée*

Sole/Sole brassée*

6 moules

6 moules

1 plaque

210-220° C

210-220° C

80-85° C

20-25 mins

20-25 mins

4 h 30

1

1

1 Ø profiteroles

St Honoré Sole brassée* 6 piéces 190° C 30-35 mins 1

* en sole seule, comme en sole brassée, nous recommandons un préchauffage en chaleur brassée, pour gagner du temps.

7 FR

GENERAL WARNINGS

• Read the instructions carefully to make the most of your oven. We recommend you keep the instructions for installation and use for later reference, and before installing the oven, note its serial number below in case you need to get help from the after-sales service.

• Identification plate (located on the side of the oven)

When you have unpacked the oven, make sure that it has not been damaged in any way. If you have any doubts at all, do not use it: contact a professionally qualified person.

Keep packing materials such as plastic bags, polystyrene, or nails out of the reach of children because they are dangerous for children.

Mod : FE GD21 RB

P. Maxi (Oven) - 2350 W

SA DES USINES DE ROSIERES 18400 LUNERY

Made in FRANCE - 232 -

220 - 240 V

P. Motors = 30 W

Code: 39354774 -0306 0511

The company shall not be liable if the instructions

provided in this document are not complied with.

Mod: FE GD21 RB

Code: 39354774 - 0306 0511

220 - 240 V

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

Code: 39354774

- 0306 0511

DECLARATION OF COMPLIANCE

• The parts of this appliance that may come into contact with foodstuffs comply with the provisions of EEC Directive 89/109.

This appliances complies with Directives 89/336/EEC,

73/23/EEC and following changes.

SAFETY HINTS

• The oven must be used only for the purpose for which it was designed: it must only be used for cooking food.

Any other use, e.g. as a form of heating, is an improper use of the oven and is therefore dangerous.

• The manufacturers cannot be held responsible for any damage caused by improper, incorrect or unreasonable use.

When using any electrical appliance you must follow a few basic rules.

- Do not pull on the power cable to remove the plug from the socket.

- Do not touch the oven with wet or damp hands or feet.

- Do not use the oven unless you are wearing something on your feet.

- Do not allow children or irresponsible people to use the oven unless they are carefully supervised.

- It is not generally a good idea to use adapters, multiple sockets for several plugs or cable extensions.

- If the oven breaks down or develops a fault switch it off at the mains and do not touch it.

• If the cable is damaged it must be replaced promptly.

When replacing the cable, follow these instructions.

Remove the power cable and replace it with one of the HO5RR-

F, H05VV-F, H05V2V2-F type. The cable must be able to bear the electrical current required by the oven. Cable replacement must be carried out by properly qualified technicians.

The earthing cable (yellow-green) must be 10 mm longer than the power cable.

Use only an approved service centre for repairs and ensure that only original parts are used. If the above instructions are not adhered to the manufacturers cannot guarantee the safety of the oven.

• The oven you have just acquired has the described technical characteristics and you must not make any modifications to it.

• Never use a steam or high-pressure spray to clean the oven.

• Do not store flammable products in the oven; they can catch fire if the oven comes on accidentally.

• Do not press on and do not let children sit on the oven door.

• Use kitchen oven gloves, when putting into or removing a dish from the oven.

RECOMMENDATIONS

• After each use of the oven, a minimum of cleaning will help keep the oven perfectly clean.

• Do not line the oven walls with aluminium foil or single-use protection available from stores. Aluminium foil or any other protection, in direct contact with the hot enamel, risks melting and deteriorating the enamel of the insides.

• In order to prevent excessive dirtying of your oven and the resulting strong smoky smells, we recommend not using the oven at too high a temperature. It is better to extend the cooking time and lower the temperature a little.

• In addition to the accessories supplied with the oven, we advise you only use dishes and baking moulds resistant to very high temperatures.

8 GB

INSTALLATION

Installation is the customer’s responsibility. The manufacturers have no obligation to carry this out. If the assistance of the manufacturer is required to rectify faults arising from incorrect installation, this assistance is not covered by the guarantee.

The installation instructions for professionally qualified personnel must be followed. Incorrect installation may cause harm or injury to people, animals or belongings. The manufacturer cannot be held responsible for such harm or injury.

The kitchen unit in which the oven is to be fitted must be made of material resistant to temperatures of at least 70°C.

The oven can be located high in a column or under a worktop.

Before fixing: you must ensure good ventilation in the oven space

to allow proper circulation of the fresh air required for cooling and protecting the internal parts. Make the openings specified on last page according to the type of fitting.

ELECTRICAL CONNECTION

THE ELECTRICAL CONNECTION SHOULD BE CARRIED OUT

BY AN APPROVED CONTRACTOR OR TECHNICIAN WITH

SIMILAR QUALIFICATIONS.

The installation receiving the appliance must comply with the standard in force in the installation country.

ROSIERES does not accept any responsibility if this provision is not complied with.

Connection to the network must be by earthed socket outlet, or by means of a multipole circuit-breaker having a distance between contacts of at least 3 mm.

The installation must be protected by suitable fuses, and have wires with a large enough cross-section to supply the oven normally.

CONNECTION:

The oven is fitted with a power lead for connecting exclusively to a voltage of 230 V AC across the phases or across phase and neutral.

Connection must be carried out having first checked:

. the supply voltage indicated on the meter,

. the circuit-breaker setting.

The lead protection wire (green/yellow) connected to the earth terminal of the oven must be connected to the earth terminal of the installation.

Caution:

. Have the earth continuity of the installation checked by an electrician before making the connection.

. The manufacturer will not be liable for any incident, or the possible consequences that may arise from the use of the oven not earthed, or connected to an earth with defective continuity.

NB: Do not forget that the oven may require after-sales service.

Also, locate the socket outlet so that the oven can be connected once it is removed from its space.

Power supply cable: if the power supply cable has to be changed,

please have this done by the after-sales service or by someone with similar qualifications.

OVEN EQUIPMENT

The simple shelf can take moulds

and dishes.

The tray holder shelf is especially good

for grilling things. Use it with the drip tray.

The special profile of the shelves means they stay horizontal even when pulled right out. There is no risk of a dish sliding or spilling.

The drip tray catches the juices from

grilled foods. It can be put on a shelf, or slid under the rails. It is only used with the Grill, Rotisserie, or Fan Assisted

Grill; remove it from the oven for other cooking methods.

Never use the drip tray as a roasting tray as this creates smoke and fat will spatter your oven making it dirty.

The pastry tray must be placed on the shelf. It is for cooking

small pastries like choux, biscuits, meringues, etc...

Never place the pastry tray directly on the oven bottom.

When the oven is in use, any unused accessories should be removed from the oven.

GRILLING

Grilling makes it possible to give food a rich brown colour quickly.

For browning we recommend that you insert the grill onto the fourth level, depending on the proportions of the food (see fig.

page 13).

Almost all food can be cooked under the grill except for very lean game and meat rolls.

Meat and fish that are going to be grilled should first be lightly doused with oil.

CLEANING THE OVEN

• Wait for the oven to cool down before doing any cleaning by hand.

• Never clean your oven with abrasive cleaners, wire wool or sharp objects, or the enamel may be damaged beyond repair.

• Only use soapy water or bleach (ammonia) cleaners.

GLASS PARTS

We recommend you wipe clean the glass door with absorbent kitchen paper every time you use the oven. If the spattering is heavy, then you can clean with a well squeezed sponge and detergent, and rinse. Never use abrasive cleaners or sharp objects.

OVEN DOOR SEAL

If this gets dirty, clean the oven seal with a slightly damp sponge.

ACCESSORIES

Clean them with a sponge soaked in soapy water. Rinse with clean water and dry off. Avoid abrasive cleaners.

DRIP TRAY

After grilling, remove the drip tray from the oven. Take care to pour the warm grease into a container. Wash and rinse the drip tray in hot water with a sponge soaked in washing up liquid.

If residues remain attached, soak them off in water and detergent.

It can also go in a dish washer or be cleaned with a commercial oven cleaner.

Never placer a soiled drip tray in the oven.

Never leave the drip tray in during pyrolysis.

OVEN LIGHTING

Disconnect the power supply from the oven before cleaning or replacing the lamp.

The bulb and its cover are made of material resistant to high temperatures.

Bulb characteristics:

230 V AC - 25 W - E 14 base -

Temperature 300°C

THE TURNSPIT

No preheating is required for

Rotisserie cooking.

Rotisserie cooking is done with the door closed.

To change a defective bulb, just

. unscrew the glass cover,

. unscrew the bulb,

. replace it with the same type: see characteristics above,

. after replacing the defective bulb, screw back the protective glass cover.

COOKING TIME

For recommended cooking times and temperatures the first time you use the oven, refer to the tables on pages 13, 14. You may then wish to vary these times and settings in the light of your own experience.

SELF-CLEANING OVEN WITH CATALYTIC

Special self-cleaning panels covered in a micro-porous coating are fitted, the oven no longer needs to be cleaned by hand.

The fat that is splattered onto the sides of the oven during roasting is eliminated by the microporous coating which breaks the fat down by catalysis and transforms it into gas.

Excessive splattering may nevertheless block the pores and therefore hinder self-cleaning. The self-cleaning capacity may be restored by switching on the empty oven to maximum for about

10-20 minutes.

Do not use abrasive products, metal cleaning wads, sharp objects, rough cloths, or chemical products and detergents that may permanently damage the catalytic lining.

It is a good idea to use deep roasting trays to roast fatty foods such as joints of meat etc. and to put a tray underneath the grill to catch surplus fat.

If the walls of the oven are so thickly coated in grease that the catalytic lining is no longer effective remove surplus grease with a soft cloth or sponge soaked in hot water.

The lining must be porous for self-cleaning to be effective.

N.B.: All catalytic linings currently on the market have a working life of about 300 hours. They should therefore be replaced after about 300 hours.

9 GB

CLEANING THE OVEN : PYROLYSIS

Pyrolysis is a cleaning method that uses high temperatures to destroy dirt.

The resulting smoke is cleaned by the passage of a catalyser.

The oven door is provided with a safety lock that prevents it being opened during pyrolysis due to the necessity of high temperatures.

The pyrolysis cycle may result in a slight odour in the kitchen which will be more or less noticeable depending on the latter’s aeration.

IMPORTANT:

Before carrying out pyrolysis:

• Take all accessories out of the oven as they will be damaged

in the high pyrolysis temperatures;

• Clean away all excess food spills or large scraps of food

which would take too long to be destroyed. Effectively, large

amounts of grease may catch fire under the intense heat emitted by pyrolysis.

• Close the oven door.

. If you have an hob top installed above the oven, never use the gas burners or the electric plates during pyrolysis to avoid excessive heating of the oven’s control panel.

. It is strongly advised not to use detergents or any other recommended product for cleaning ovens.

Open the oven door.

Pyrolysis leaves a white residue on the oven walls.

Wait for the oven to cool completely then clean the inside of the oven with a damp sponge to wipe off the residue.

Remarks:

• you will save energy by cleaning directly after cooking thus making use of the residual heat in the oven.

• The cooling fan operates from the start of the pyrolysis.

• The cooling fan only stops when the oven parts are sufficiently cooled.

ACTIVATING THE PYROLYSIS CYCLE

1. Leave the thermostat knob in position ‘0’

2. Rotate the function selector to the position P

3. The door is locked

4. Using the programmer set the pyrolysis time; a delayed start

can be setted (look at the programmer paragraph)

ATTENTION: if a pyrolysis cycle time is not settet the pyrolyses will not start

Oven moderately dirty 90 minutes

Oven normally dirty 105 minutes

Oven very dirty 120 minutes

5. At the end of the pyrolysis cycle the oven will automatically

switch off.

6. Rotate the function selector to the position ‘0’

The oven temperature will decrease, the door will be unlocked once the temperature will be under 320°C.

SERVICE CENTRE

Before calling the Service Centre

If the oven is not working, we recommend that:

• you check that the oven is properly plugged into the power supply.

If the cause of the fault cannot be detected: disconnect the oven from the mains, do not touch the oven and call the after sales service.

Before calling the Service Centre remember to make a note of the serial number on the serial number specifications plate.

The oven is supplied with a guarantee certificate that ensures that it will be repaired free of charge by the Service Centre whilst under guarantee.

This appliance is marked according to the

European directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE).

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.

The symbol on the product indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment.

Disposal must be carried out in accordance with local environmental regulations for waste disposal.

For more detailed information about treatment, recovery and recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

10 GB

USE OF ANALOGUE CLOCK/PROGRAMMER

(F)

(E)

SETTING THE CORRECT TIME

To set the correct time push and turn anti-clockwise the knob until the clock shows the correct time. Once this is done release the control.

ATTENTION : the oven only operates if set on manual function

or preset time.

FUNCTION HOW TO ACTIVATE IT HOW TO SWITCH IT OFF WHAT IT DOES

MANUAL

FUNCTION

• Turn the control knob anticlockwise, without pushing, until the symbol appears in the window (E)

• Turn the oven function selector to position O.

• Enables you to operate the oven.

COOKING

TIME

(To be used even for the pyrolysis cycle)

END OF

COOKING

(To be used even for the pyrolysis cycle)

WHAT IT IS FOR

• For cooking the desired recipes

• First of all select the cooking function and the temperature required

• Set the length of cooking required by turning the control knob anticlockwise until the time matches the length of time shown in the window (E)

• The oven will start immediately and it will switch off automatically at the end of the preset time

• Max time 180 minutes

(3 hours)

• At the end of the set time the oven switches off automatically, this is indicated by an audible alarm.

• To cancel the setting turn the control knob until the symbol appears in the window (E)

• It allows you to preset the cooking time required for the recipe chosen.

• At the end of the cooking time set, the oven will switch off automatically and an audible alarm will ring.

• First of all select the cooking function and the temperature required.

To set the cooking start

time pull and turn the

control knob anticlockwise until the hand F is in the position indicating the start time required.

To set the length of cooking required turn anti clockwise the control knob without pushing it, until the time required appears in the window (E).

• At the end of cooking time set the oven will switch off automatically and an audible alarm will ring.

• To cancel the set function turn the control knob anticlockwise until the symbol

appears in the window

(E)

• The alarm have to be stopped by turning the control knob until the symbol appears in the window (E)

• Enables to program the oven so that the recipe is ready at the desired time

• Example: if the dish has to be cooked for 45 minutes and needs to be ready by 12:30;

- Select the required function

- Set start cooking time at

11:45 (12:30 minus 45 minutes)

- Set cooking time at 45 minutes

At the end of cooking the oven will automatically switch off.

11 GB

OPERATING INSTRUCTIONS

Our range includes many different styles and colours. To find the technical specifications and functions of the model which you have bought, study the diagrams below.

During oven operation the internal lamp is on.

Function dial Thermostat dial

Regulation indicator lamp

Main supply indicator lamp (catalitic)

Door lock lamp (pyrolityc)

Function dial

Thermostat dial

Function

60 ÷ 280

60 ÷ 280

60 ÷ 280

60 ÷ 280

220 ÷ 275

60 ÷ 280

220 ÷ 275

Turns on the oven light

This will automatically activate the cooling fan

DEFROST

The cooking fan runs to circulate the air inside the oven. Ideal for defrosting before cooking.

CONVENTIONAL COOKING

Both top and bottom heating elements are used. Preheat the oven for about ten minutes. This method is ideal for all traditional roasting and baking. For seizing red meats, roast beef, leg of lamb, game, bread, foilwrapped food

(papillotes), flaky pastry. Place the food and its dish on a shelf in mid position.

FAN COOKING

Both top and bottom heating elements are used with the fan circulating the air inside the oven. We recommend you use this method for poultry, pastries, fish and vegetables. Heat penetrates into the food better and both the cooking and preheating times are reduced. You can cook different foods at the same time with or without the same preparation in one or more positions.

This cooking method gives even heat distribution and the smells are not mixed. Allow about ten minutes extra when cooking foods at the same time.

LOWER ELEMENT:

Using the lower element. Ideal for cooking all pastry based dishes. This allows you to cook dry tart pastry without over cooking the fruit filling. Use this for flans, quiches, tarts, pâté and any cooking that needs more heat and radiation from below.

FAN + LOWER ELEMENT

The bottom heating element is used with the fan circulating the air inside the oven. This method is ideal for juicy fruit flans, tarts, quiches and pâté.

It prevents food from drying and encourages rising in cakes, bread dough and other bottom-cooked food. Place the shelf in the bottom position.

GRILL: use the grill with the door closed.

The top heating element is used alone and you can adjust the temperature.

Five minutes preheating is required to get the elements red-hot. Success is guaranteed for grills, kebabs and au gratin dishes. White meats should be put at a distance from the grill; the cooking time is longer, but the meat will be tastier. You can put red meats and fish fillets on the shelf with the drip tray underneath.

FAN ASSISTED GRILL: use the turbo-grill with the door closed.

The top heating element is used with the fan circulating the air inside the oven. Preheating is necessary for red meats but not for white meats. Ideal for cooking thick food items, whole pieces such as roast pork, poultry, etc.

Place the food to be grilled directly on the shelf centrally, at the middle level.

Slide the drip tray under the shelf to collect the juices. Make sure that the food is not too close to the grill. Turn the food over halfway through cooking.

ROTISSERIE : use the turnspit with the door closed.

The top heating element is used with the turnspit rotating the food to be cooked. The heating temperature can be adjusted as required. Ideal for rediscovering the taste of traditional roast.

No preheating is required for turnspit cooking.

Pyrolysis

* Tested in accordance with the CENELEC EN 50304.

** Tested in accordance with the CENELEC EN 50304

used for definition of energy class.

12 GB

COOKING TIPS

Temperatures and cooking times are given for information only to facilitate using the oven.

Personal experience should then let you adapt these settings to your taste and habits.

Remember that cooking at higher temperatures causes more spattering, and the oven can become dirty and smokey. It is better to slightly reduce the cooking temperature, even if it means increasing the cooking time.

The sides of the oven are equipped with different positions numbered from the bottom.

FISH

Recipes

Tilefish or bream

Monk fish or Salmon

Fillet of sole

Grilled fish

Cooking method

Conv cooking

Conv cooking

Fan cooking

Grill

Quantity

1kg whole

1kg braised

6 pieces

6 fillets

Cooking

°C

220° C

220° C

160° C

275° C

Cooking time

30 min

30 min

15-20 min

2x5 min

Shelf level

1

4

1

1

VEGETABLES - OTHERS

Recipes

Braised cabbage

Pâté en croûte

Cooking method

Conv cooking

Conv cooking

Quantity

for 6

Cooking

°C

200-220° C

200-220° C

180-200° C

Cooking time

1 hour

1 hour/kg

Tips

Chicory with gruyere

Potatoes in their jackets

Soufflé savoury/sweet

Stuffed tomatoes

Leek flan

Fan cooking

Fan cooking

Fan cooking

Fan cooking

Fan + lower element for 6 for 6 for 6

6-8 pieces for 6

200-220°

180-200° C

200-220° C

220° C

25-30 min about 1 hour

50-60 min

40-45 min

35-40 min

Ø 22

Quiche Lorraine

Toast with crottin*

Fan + lower element

Turbo grill for 6

6 pieces

220° C

210° C

45-50 min

3 min to toast one side + 4 min/crottin

Flat steak pan

All the cooking was done at shelf position "1" except cooking marked thus "*", which requires cooking at a middle position.

13 GB

MEAT

It is better not to salt meats until after cooking as salt encourages the meat to spatter fat. This will dirty the oven and make a lot of smoke.

Joints of white meat, pork, veal, lamb and fish can be put into the oven cold. The cooking time is longer than in a preheated oven, but it cooks through to the centre better as the heat has more time to penetrate the joint.

Correct preheating is the basis of successful red meat cookery.

GRILLS

• Before loading the grill: remove the meat from the refrigerator a few hours before grilling. Lay it on several layers of kitchen paper: this improves seizing, making it tastier and avoids it staying cold at the centre.

Add pepper and spices to the meat before grilling, but add any salt after cooking. This way it will seize better and stay juicy. Baste all the food to be cooked with a little oil. This is best done with a wide flat basting brush. Then sprinkle with more pepper and herbs (thyme, etc.).

• During cooking: never pierce the food during cooking even when you turn it. This lets the juice out and it becomes dry.

Recipes

Beef with carrots

Duck

Turkey

Goose

Leg of lamb

Roast chicken

Roast beef

Roast rabbit

Beef

Lamb / Mutton

Kebabs

Pork chop

* All cooking was done at shelf position "1".

Cooking method

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Conv cooking

Fan cooking

Rotisserie

Rotisserie

Grill

Grill

Quantity

for 6

1,5 kg

5/6 kg

3/4 kg

1/1,5 kg

800-1 kg

1kg

1 kg

6 pieces

6 pieces

Cooking

°C

200-220° C

200-220° C

160-180° C

160-180° C

200-220° C

220° C

240° C

200-220° C

275° C

275° C

275° C

275° C

Cooking time

about 1 hours

1 hours

2 - 3 hours

2 - 2 hours

15 min/pound about 1 hour

15 min/pound

50-60 mins

15-20 min

20-25 min

2x8 min

2x8 min

Tips

No preheat

No preheat

Turn over in mid cooking

Turn over in mid cooking

BAKING

Avoid using shiny tins, they reflect the heat and can spoil your cakes. If your cakes brown too quickly, cover them with grease-proof paper or aluminium foil. Caution: the correct way to use foil is with the shiny side in towards the cake. If not the heat is reflected by the shiny surface and does not penetrate the food. Avoid opening the door during the first 20 to 25 minutes of cooking: soufflés, brioches, sponge cakes, etc. will tend to fall. You can check if cakes are done by pricking the centre with a knife blade or metal knitting needle.

If the blade comes out nice and dry, your cake is ready and you can stop cooking. If the blade comes out moist or with bits of cake attached, continue baking but slightly lower the thermostat so that it is finished off without burning.

Recipes

Brioche

Choux pastry

Pastry base

Puff pastry

Meringues

Fruit tart

St Honoré

Cooking method

Fan cooking

Fan cooking

Fan cooking

Fan cooking

Fan+Lower element*

Fan+Lower element*

Fan+Lower element*

Quantity

800 grs

40 pieces

for 6

6 pieces

1 tray for 6

6 pieces

Cooking

°C

200° C

190° C

180-200° C

200° C

80-85° C

220° C

190° C

* with fan and lower element, we recommend preheating with fan cooking to save time.

Cooking time

40-40 min

35 min

20-30 min

15-20 min

4 hours

35-40 min

30-35 min

Shelf level

1

1

11

1

1 / 3

1

1

Tips

2 trays

Ø 27 e.g.

Bouchée

Ø profiteroles

14 GB

INSTALLATION

(dimensions en mm)

FR

INSTALLATION

(dimensions mm)

GB

FR

Four en colonne

GB Oven in column

550 mini

560

FR

Ouverture pour le passage du câble d'alimentation

GB Opening for power supply cable

500 X 50

500x10

FR

GB

Table

Top

FR

Fixation dans la niche d'encastrement

GB

Fixing in the location

FR

GB

Four

Oven

500 X 10

FR

Four enchâssé sous plan de travail

GB Oven fitted under worktop

500 X 10

FR

Le constructeur décline toute responsabilité concernant d’éventuelles inexacitudes imputables à des erreurs d’impresion ou de transcription contenue dans cette notice.

Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l’intérêt de l’utilisation, sans causer de préjiudices aux caractéristiques de fonctionnement de sécurité des appareils.

GB

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.

15

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
