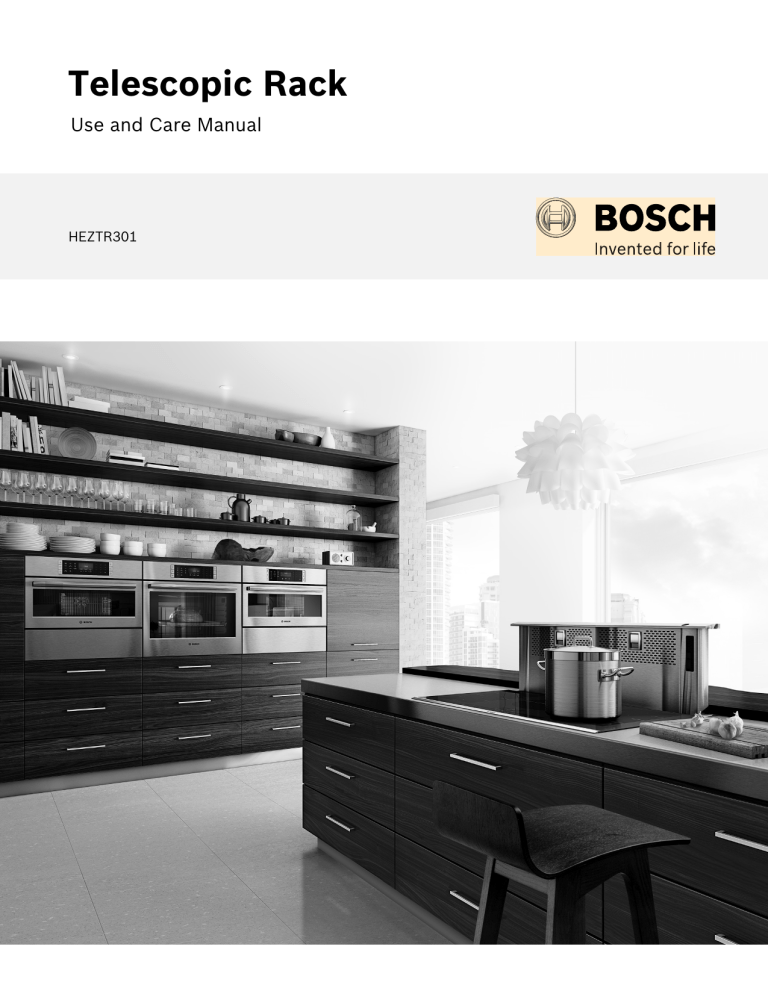

Telescopic Rack
Use and Care Manual
HEZTR301
Safety Definitions
9
WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this warning.
NOTICE: This indicates that damage to the appliance or
property may occur as a result of non-compliance with
this advisory.
Note: This alerts you to important information and/or
tips.
9
CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this warning.
Telescopic Rack
7KLVVLGHXS
NOTICE: This rack allows for easier access when
inserting or removing food. Racks must be removed
before self-cleaning to avoid damage to the racks and
oven cavity.
2
Inserting Telescopic Rack into Oven
9
CAUTION
To avoid burns, place oven racks in desired
positions before turning oven on. Always use oven
mitts when the oven is warm. If a rack must be
moved while the oven is hot, do not let oven mitts
contact hot heating elements.
To avoid possible injury or damage to the
appliance, ensure rack is installed exactly per
installation instructions and not backwards or
upside down.
To remove the telescopic rack from the oven
1. Lift the front of the telescopic rack assembly about
1/2 inch and push the rack to the rear about 3/4 inch.
This allows the rack to disengage from the rack
position guide.
2. Lift the rear of the telescopic rack assembly so it
clears the rack position guide and gently pull the rack
from the oven.
Note: Take care to avoid pulling the rack unevenly
which will cause it to bind during removal, catching on
the oven walls.
9
1. Slide the rack in evenly until the rear of the rack is
To avoid possible injury or damage to the
appliance, ensure the telescopic rack is installed
exactly per installation instructions and not
backwards or upside down.
about 2 inches from the back of the oven.
2. Tilt the front of the rack up about three-quarters of an
inch (A) and finish pushing the rack all the way back
(B).
NOTICE: Avoid striking the oven light cover glass or
the back of the oven when pushing the rack into
position.
CAUTION
Cleaning and Maintenance
9
CAUTION
▯
▯
Allow the rack to cool before cleaning or placing
in water.
Do not use abrasives or corrosive cleaning
agents.
Wash rails of the telescopic racks with soapy water.
Rinse thoroughly and dry, or gently rub with cleansing
powder or soap-filled pads as directed. Avoid getting
cleansing powder in the telescopic slides.
3. The back of the telescopic rack drops into place.
4. Pull the rack forward to engage the bottom of the rack
onto the rear of the rack position guide.
5. Lower the front of the rack to finish seating it on the
rack guide. The rack should feel stable when properly
seated.
6. Slide the movable part of the telescopic rack in and
out a few times to make sure it is able to move freely
and that the non-moving part of the telescopic rack is
securely anchored.
NOTICE: DO NOT leave the rack in the oven during self
clean. If the telescopic rack is cleaned in the oven during
the self clean mode it will loose its shiny finish and will
not glide smoothly.
Re-lubrication of the rails may become necessary, if the
rack is exposed to a self-clean cycle. Use only high
temperature food-grade lubricants to re-lubricate slides
(call customer service for more information).
See image below for lubrication points (A).
$
3
Définitions de Sécurité
9
AVERTISSEMENT
Le non-respect de cet avertissement peut entraîner
la mort ou des blessures graves.
AVIS : Vous indique que des dommages à l'appareil ou
aux biens peuvent survenir si vous ne respectez pas cet
avertissement.
Remarque : Vous signale des informations importantes
ou des conseils.
9
ATTENTION
Le non-respect de cet avertissement peut entraîner
des blessures mineures ou modérées.
Grille télescopique
&HF{WpYHUV
OHKDXW
AVIS : Cette grille facilite l'accès lors de l'insertion ou du
retrait de nourriture. Les grilles doivent être retirées avant
l'autonettoyage pour éviter d'endommager les grilles et la
cavité du four.
4
Mise en place de la grille télescopique
dans le four
9
ATTENTION
Pour éviter les brûlures, placer les grilles dans la
position désirée avant de mettre le four en marche.
Toujours utiliser des gants isolants lorsque le four
est chaud. Si une grille doit être déplacée pendant
que le four est chaud, ne pas laisser les gants
isolants entrer en contact avec les éléments
chauffants.
Pour éviter des dommages à l'appareil ou des
blessures, s'assurer que la grille soit bien installée
selon les instructions d'installation - ne pas installer
à l'envers ou de façon inversée.
Retirer la grille télescopique du four :
1. Soulever la partie avant de la grille télescopique
d'environ 1/2 po (1,3 cm) et pousser la grille d'environ
3/4 de po (2 cm) vers le fond. Ceci permet de
dégager la grille du guide de positionnement de grille.
2. Soulever la partie arrière de la grille télescopique de
manière qu'elle se dégage du guide de
positionnement de grille et tirer doucement la grille
hors du four.
Remarque : Prendre soin d'éviter de tirer la grille de
manière irrégulière car elle aura tendance à se coincer
et à buter contre les parois du four..
9
Pour éviter toute possibilité de blessure ou
d'endommagement de l'appareil, s'assurer que la
grille télescopique est installée exactement suivant
les instructions de montage et non à l'envers ou
sens dessus dessous.
1. Faire glisser la grille de manière régulière jusqu'à ce
que l'arrière de la grille soit à environ 2 po (5,08 cm)
de la paroi arrière du four.
2. Incliner la partie avant de la grille d'environ 3/4 de
pouce (2 cm) (A) et continuer de l'enfoncer toute
entière jusqu'au fond du four (B).
AVIS : Éviter de percuter la lentille de protection de
l'éclairage du four ou le fond du four en enfonçant la
grille dans la cavité pour la mettre en place.
ATTENTION
Nettoyage et entretien
9
ATTENTION
▯
▯
Laissez la grille se refroidir avant de la nettoyer
ou de la mettre dans l’eau.
N'utilisez pas d'abrasifs ou d'agents nettoyants
corrosifs.
Lavez les rails des grilles télescopiques avec de l'eau
savonneuse. Rincez à fond et séchez ou frottez
doucement avec une poudre de nettoyage ou des
tampons savonneux selon les instructions. Évitez
d'insérer de la poudre de nettoyage dans les rails
télescopiques.
3. L'arrière de la grille télescopique se met en place en
se calant.
4. Tirer la grille vers l'avant pour engager sa partie
inférieure sur la partie arrière du guide de
positionnement de grille.
5. Abaisser la partie avant de la grille pour terminer sa
mise en place sur le guide de grille. La grille doit
sembler stable au toucher lorsque correctement
positionnée.
6. Faire glisser la partie amovible de la grille
télescopique plusieurs fois d'avant en arrière pour
vérifier qu'elle peut se déplacer librement et que la
partie non amovible de la grille télescopique est bien
attachée.
AVIS : Ne laissez PAS la grille dans le four au cours de
l'autonettoyage. Si la grille télescopique est nettoyée
dans le four pendant le mode autonettoyage, elle perdra
sa finition lustrée et sera plus difficile à faire glisser.
Une relubrification des rails pourrait s'avérer nécessaire
si la grille est exposée au cycle d'autonettoyage. Utilisez
seulement des lubrifiants pour haute température de
qualité alimentaire pour relubrifier les rails (contactez le
service après-vente pour de plus amples
renseignements).
Consultez l'image ci-dessous pour les points de
lubrification (A).
$
5
*9001002917*
9001002917
07/14
1901 Main Street, Suite 600 • Irvine, CA 92614 • 800-944-2904
www.bosch-home.com • © 2012 BSH Home Appliances
