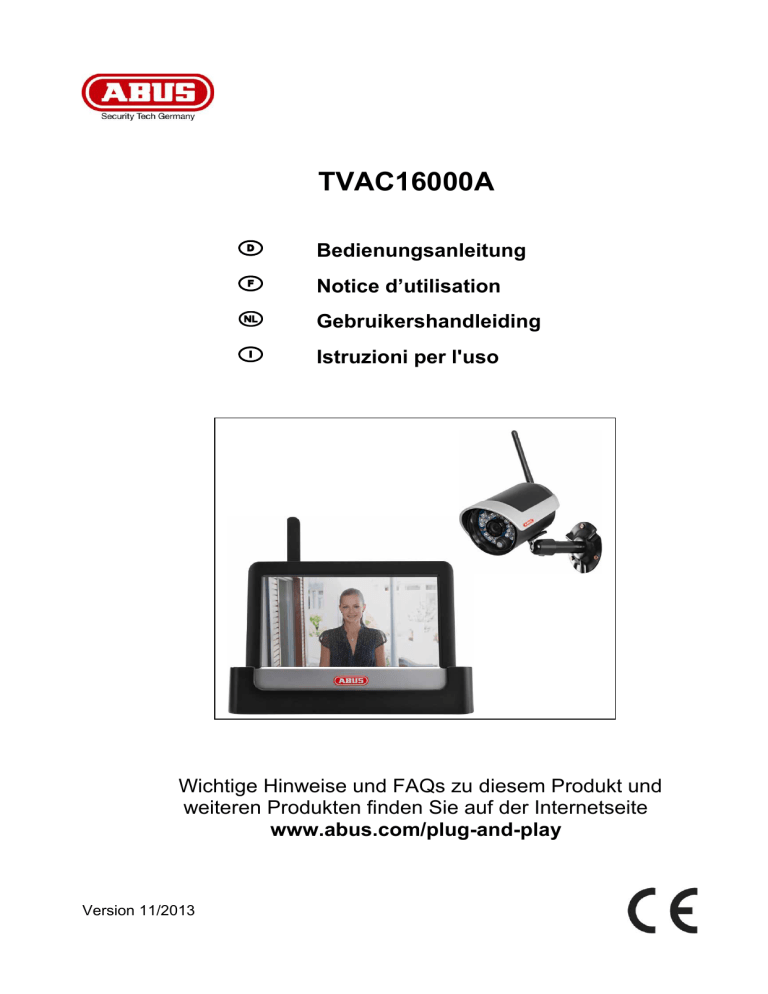

TVAC16000A

D

Bedienungsanleitung

F

Notice d’utilisation

Gebruikershandleiding

I

Istruzioni per l'uso

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite

www.abus.com/plug-and-play

Version 11/2013

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 5.

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit.

Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur.

Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Le sommaire disponible en page 38 fournit un aperçu du contenu avec le n° des pages correspondantes.

Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening.

Houd hier rekening mee, ook als u dit product aan derden doorgeeft.

Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummers op pagina 71.

Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull’utilizzo.

Vanno osservate anche in caso di cessione del prodotto a terzi.

La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura.

Un elenco dei contenuti con l'indicazione delle pagine corrispondenti è riportato nell'indice a pagina 104.

Deutsch

Français

Nederlands

Italiano

2

TVAC16000A

Bedienungsanleitung

Version 11/2013

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle

Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Warnhinweis im Sinne des § 201 StGB:

Wer unbefugt das nichtöffentlich gesprochene Wort eines anderen auf einen Tonträger aufnimmt oder eine so hergestellte Aufnahme gebraucht oder einem Dritten zugänglich macht kann mit Freiheitsstrafe oder

Geldstrafe bestraft werden!

Ebenso kann bestraft werden, wer unbefugt das nicht zu seiner Kenntnis bestimmte nichtöffentlich gesprochene Wort eines anderen mit einem Abhörgerät abhört oder das nach aufgenommene oder abgehörte nichtöffentlich gesprochene Wort eines anderen im Wortlaut oder seinem wesentlichen Inhalt nach

öffentlich mitteilt.

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder

Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebener Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den

Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in

Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei

Garantie für den Inhalt dieses Dokuments übernommen.

2

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die

Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser

Bedienungsanleitung hin, die unbedingt zu beachten sind.

Deutsch

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine

Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung

100-240 VAC Wechselspannung, 50

– 60 Hz (über Steckernetzteil an 5 VDC)

Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene

Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden

Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der

Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten

Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel.

Das Gerät ist dabei vom Netz zu trennen.

5. Zubehör

Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu

Gefahrensituationen oder Schäden am Gerät kommen.

6. Aufstellungsort

Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich als auch für den Innenbereich vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.

Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des

Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser

Bedienungsanleitung.

Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung.

Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen

Umgebungstemperaturbereich -10° - 50°C.

3

Deutsch

7. Funkübertragung

Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen

Gegebenheiten am Montageort kann die Reichweite negativ beeinflussen. Deshalb kann bei freier

Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in

Gebäuden jedoch deutlich weniger.

Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate:

Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher oder benachbarter Funk-Frequenz.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

Das Netzgerät der Kamera muss vor Feuchtigkeit und Nässe geschützt werden.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

Öffnen Sie niemals das Gehäuse oder das Netzteil.

Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern

überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

Nässe oder zu hohe Luftfeuchtigkeit

Extreme Kälte oder Hitze

Direkte Sonneneinstrahlung

Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

Starke Vibrationen

Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors führen

Die Kamera darf nicht auf unbeständigen Flächen installiert werden

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.

Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

4

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ......................................................................................................... 6

2. Lieferumfang .............................................................................................................................................. 6

3. Merkmale und Funktionen......................................................................................................................... 6

4. Hinweise und FAQs ................................................................................................................................... 7

5. Gerätebeschreibung .................................................................................................................................. 7

5.1 Beschreibung des Monitors.................................................................................................................. 7

5.2 Beschreibung der Docking-Station ...................................................................................................... 7

5.3 Beschreibung der Kamera ................................................................................................................... 8

6. Installation .................................................................................................................................................. 9

6.1 Monitorinstallation ................................................................................................................................ 9

6.2 Paarung der Kamera und des Monitors ............................................................................................... 9

6.3 Docking-Station an das Netzwerk anschließen ................................................................................. 10

6.4 Kameramontage ................................................................................................................................. 10

7. Bedienung ................................................................................................................................................. 11

7.1 Hauptmenü ......................................................................................................................................... 11

7.2 Live-Ansicht ........................................................................................................................................ 12

7.3 Ereignisliste ........................................................................................................................................ 15

7.3.1

7.3.2

Liste der Aufnahmen .................................................................................................................. 15

Aufzeichnung ansehen ............................................................................................................... 16

7.3.3 Aufzeichnungen löschen ............................................................................................................ 17

7.4 Einstellungen ...................................................................................................................................... 17

7.4.1

7.4.2

Kameraeinstellungen ................................................................................................................. 17

Rekordereinstellungen ............................................................................................................... 18

7.4.3

7.4.4

7.4.5

Netzwerkeinstellungen ............................................................................................................... 20

Alarmeinstellungen ..................................................................................................................... 22

Systemeinstellungen .................................................................................................................. 23

8. Fernzugriff via App .................................................................................................................................. 26

9. Wartung und Reinigung .......................................................................................................................... 31

9.1 Wartung .............................................................................................................................................. 31

9.2 Reinigung ........................................................................................................................................... 31

10. Entsorgung ............................................................................................................................................... 31

11. Tipps zur Fehlerbehebung ...................................................................................................................... 32

12. Technische Daten .................................................................................................................................... 33

5

Deutsch

1. Bestimmungsgemäße Verwendung

Mit diesem

7‘‘ Touchscreen Funkmonitor und der IR- Funkaußenkamera können Sie problemlos Videosignale per Funk auf mittleren bis großen Distanzen übertragen und darstellen.

Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist: die

Kamera überträgt das Videosignal drahtlos an den Funkmonitor. Aufgrund der Umwandlung in digitale

Signale können somit Störungen und Interferenzen reduziert werden.

Sobald der Sensor der Kamera eine Bewegung detektiert, startet die Aufzeichnung auf SD-Karte.

Sie haben die Möglichkeit bis zu 4 Kameras (TVAC16010) mit dem Monitor zu verbinden und diese in der 4-fach Ansicht darzustellen und gleichzeitig mit QVGA Auflösung aufzuzeichnen. Um eine Aufzeichnung in der Vollbildansicht bei voller Auflösung mit Audio zu realisieren, aktivieren Sie im Menü ausschließlich eine

Kamera.

Des Weiteren können Sie via Smartphone

über die ABUS App „TVAC16000“ das Livebild der Kameras einsehen und aufgezeichnete Daten wiedergeben, wenn der Monitor in der Docking-Station steht und diese mit dem Internet verbunden ist.

Eine ausführliche Funktionsbes chreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

7“ LCD Monitor mit Docking-

Station

1x IR Funk-Außenkamera

2,4 GHz inkl. Kamerahalterung &

Montagematerial

Netzwerkkabel

2 x Netzteil inkl. EU-, AU- und

UK-Adapter 5 VDC/ 1A

3. Merkmale und Funktionen

Komplettset aus IR-Funk-Außenkamera, Monitor und Docking-Station

Kompakte IP66 Außenkamera mit Infrarot Nachtsichtfunktion und 640 x 480 Pixel Auflösung

Mobiler Zugriff via App

Fernzugriff via LAN über die Docking-Station (gleichzeitiges Akkuladen für Monitor)

7'' Farb-LCD-Monitor mit integrierten Lautsprechern (Akkubetrieb)

Übertragung von Video und Audio mittels verschlüsseltem Digitalfunk

Erweiterbar auf bis zu 4 Funk-Kameras

Einfache Bedienung am intuitivem Touchscreen

6

Deutsch

4. Hinweise und FAQs

Wichtige Hinweise zu diesem Produkt und weiteren Produkten finden Sie auf unserer Internetseite www.abus.com/plug-and-play . Informationen für die Fehlerbehebung finden Sie unter Punkt 11 dieser

Anleitung.

5. Gerätebeschreibung

5.1 Beschreibung des Monitors

Power Taste

Antenne (ausklappbar)

Ausklappbarer Standfuß

SD-Karten Slot

Reset-Taste

Spannungsversorgung 5VDC/1A

5.2 Beschreibung der Docking-Station

7

Docking-Schnittstelle

Monitor

LAN-Schnittstelle

Spannungsversorgung

5VDC/1A

5.3 Beschreibung der Kamera

Bedeutung der LEDs:

LED

Power LED 

Link LED 

Status

An (rot)

Aus

Blinken

An (grün)

Aus

Antenne

Fix-Objektiv

Power LED

Link LED

IR-LED

Lichtsensor

Kamerahalterung

Mikrophon

Pairing-Taste

Anschluss

Spannungsversorgung

5 VDC / 1A

Bedeutung

Kamera an

Kamera aus

Die Kamera ist im „Pairing-Mode“

Kamera hat Verbindung zum Monitor

Kamera ist im Standby

Deutsch

 

8

6. Installation

6.1 Monitorinstallation

Deutsch

1. Verbinden Sie das Netzteil mit dem Monitor

2. Schalten Sie das Gerät ein. Drücken Sie hierzu etwa 5 Sekunden lang die Power-Taste.

Achtung:

Bitte beachten Sie, dass der Monitor vor dem ersten Einsatz OHNE externer

Spannungsversorgung, mindestens 8 Stunden geladen werden muss!

Die Akkulaufzeit beträgt ca. 1,5 Stunden.

Achtung:

Durch den eingebauten Akku haben Sie die Möglichkeit, den Monitor flexibel einzusetzen.

Wenn das Akku Symbol blinkt muss der Akku geladen werden. Bitte beachten Sie, dass der

Akku immer ausreichend geladen sein muss, um eine verlustfreie Aufzeichnung zu gewährleisten.

6.2 Paarung der Kamera und des Monitors

Um eine Kamera mit dem Monitor zu verbinden gehen Sie wie folgt vor:

1. Schließen Sie die Kamera und den Monitor an die Netzteile an.

2. Wählen Sie im Menü des Monitors „Kamera“, anschließend „Paarung“ und die gewünschte

Kamera (1-4). Das System zählt von 60 Sekunden abwärts.

3. Drücken Sie während der 60 Sekunden kurz die PAIRING-Taste am Kabel der Kamera.

4. Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft

Achtung:

Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

9

6.3 Docking-Station an das Netzwerk anschließen

Deutsch

Um die Docking-Station mit dem Internet zu verbinden gehen Sie bitte wie folgt vor:

1. Verbinden Sie das Netzwerkkabel mit Ihrem Router und der Docking-Station.

2. Verbinden Sie sich erst mit dem Netzwerk, wenn Sie alle nötigen Einrichtungen am Monitor

vorgenommen haben. Die Netzwerkeinstellungen werden Ihnen unter 7.4.3 beschrieben.

3. Nach Einrichtung des Netzwerks tippen Sie im Untermenü auf das Netzwerksymbol und anschließend auf „mit Internet verbind.“.

Das Netzteil sollte an der Docking- Station angeschlossen sein, damit eine einwandfreie

Stromversorgung gegeben ist.

6.4 Kameramontage

Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslöcher auf dem Untergrund und bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten

Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

Achtung:

Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der Funk-

übertragung am Ort der gewünschten Installation verfügbar ist.

Schrauben Sie hierzu die mitgelieferte Antenne schon zu Beginn an.

Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen.

Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren

Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

10

Deutsch

Schrauben Sie im Anschluss die Kamera auf den Halter auf und verbinden Sie das Netzteil mit der Kamera.

7. Bedienung

Um den Monitor AN / AUS zu schalten, halten Sie die Power-Taste für mindestens 5 Sekunden gedrückt.

7.1 Hauptmenü

Live-Ansicht

Ereignisliste

Einstellungen

Eine laufende Aufnahme stoppt immer sobald Sie ins Hauptmenü gehen!

11

Deutsch

7.2 Live-Ansicht

Symbolerklärung

SD-Karten Anzeige

Keine SD-Karte

SD Karte erkannt und fast leer

SD Karte voll

Akkuanzeige

Tipp: Vor dem Entfernen der SD-Karte schalten Sie das Gerät bitte immer ab.

Bitte beachten Sie, dass das Gerät keine

Ringspeicherfunktion besitzt. Sobald die SD-Karte voll ist, können keine Aufnahmen mehr gespeichert werden. Wenn Sie längere Zeiträume auf der SD-Karte aufzeichnen möchten, kaufen Sie bitte eine größere Karte.

Die Akku-Laufzeit beträgt ca. 1,5 Stunden.

Akku vollständig geladen

Akku fast leer

Status Internetverbindung

Verbindungsaufbau

Bitte laden Sie den Akku des Monitors, sobald das Symbol erscheint und blinkt

Eine Verbindung zum Netzwerk wird aufgebaut.

Erfolgreiche Verbindung Es besteht eine Verbindung zum Netzwerk.

Verbindungsabbruch

Fernzugriff aktiv

Intranet

Die Netzwerkverbindung ist abgebrochen.

Erscheint dieses Symbol, wird über die App auf das Livebild zugegriffen.

Dieses Symbol erscheint, wenn Ihr Monitor an das Netzwerk angeschlossen ist, Sie jedoch keine Verbindung zum Internet wünschen.

12

Deutsch

Timer



Zeitplan wurde hinterlegt

Symbol erscheint, wenn eine programmierte Aufzeichnung stattfindet

Aufzeichnungsstatus

Blinkt Rot: Gerät zeichnet auf

Dauerhaft Rot: Gerät zeichnet nicht auf

Kameranummer und Empfang Kamera

Wenn Sie direkt auf das REC Symbol tippen, starten Sie eine manuelle Aufnahme. Wählen Sie es erneut aus, um die

Aufnahme zu stoppen.

Empfang der Kamera sehr gut

Kein Empfang

Die Reichweite ist abhängig von den

Umgebungsbedingungen (z.B. Mobilfunk-Antennen,

Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.). Bitte prüfen Sie vor Installation der Kamera, ob die

Funkreichweite ausreichend ist.

Bewegungserkennung

Aufzeichnung durch

Bewegungserkennung

Untermenü öffnen und schließen

>Untermenü öffnen

< Untermenü schließen

Bildansicht

Die maximale Aufzeichnungsdauer beträgt 2 Minuten bei einer bewegungsgesteuerter Aufnahme.

Durch Antippen der Pfeiltasten öffnet und schließt sich das

Untermenü.

Wenn Sie in der Einzelansicht auf die Lupe tippen legen sich fünf Felder über das Bild.

Drücken Sie auf eines der markierten Felder sehen Sie dieses vergrößert.

Auf dem „Vollbildanzeige“-Symbol verlassen Sie die vergrößerte

Ansicht.

Zoom

Vollbildanzeige

Untermenü

Netzwerkverbindung

Kameramodus

Lautstärke

Hauptmenü

Hier gelangen Sie zurück in die Vollbildansicht

Die Funktionsbeschreibung des Untermenüs finden Sie in der

Tabelle auf der nächsten Seite.

Hier gelangen Sie in das Hauptmenü

13

Deutsch

Netzwerkverbindung

Diese Option ist nur verfügbar, wenn der Monitor auf der Docking-

Station steht und das Netzwerkkabel sowohl an Docking-Station als auch am Router angeschlossen ist.

Tippen Sie das Netzwerksymbol an und wählen Sie, ob Sie das

Objekt mit dem Internet verbinden oder nur das Gerät geladen werden soll.

Achtung: Richten Sie vorher das Netzwerk ein

– wie Sie das

machen können, finden Sie unter Punkt 7.4.3.

Ist der Monitor mit dem Internet verbunden ist keine Konfiguration oder Bedienung mehr möglich. Um in das Hauptmenü zu gelangen trennen Sie bitte die Verbindung zum Internet.

Kameramodus

Wählen Sie den gewünschten Anzeigemodus, indem Sie SCAN,

QUAD oder eine Kamera (Cam1-4) antippen.

SCAN Sequenzanzeige aller Kameras mit 5 Sekunden

Verweildauer

QUAD

CAM1-4

Vierfachansicht

Vollbildansicht pro Kamera

Haben Sie 1 Kamera eingelernt, wird Ihnen das Bild der Kamera im Vollbild angezeigt.

Haben Sie 2

– 4 Kameras eingelernt, springt das System im

SCAN Modus oder in der Vollbildansicht nach 2 Minuten automatisch in den QUAD Modus. Hier können Sie maximal vier

Kameras gleichzeitig sehen.

Bitte beachten Sie, sobald mehrere Kameras eingelernt sind, ist eine Aufzeichnung ausschließlich im Quad-, nicht im

Vollbildmodus möglich.

Bitte beachten Sie, dass die Aufzeichnung gestoppt wird sobald Sie in das Hauptmenü oder von der Quad- in die

Vollbildansicht gehen.

Bitte beachten Sie, sobald mehrere Kameras eingeschalten sind, verringert sich die Auflösung und es kann keine

Audioaufzeichnung mehr vorgenommen werden.

Einstellung der Alarm und Sprechlautstärke

Stellen Sie die Lautstärke des Alarmtons (Glockensymbol) oder

Kameratons (Lautsprechersymbol) durch Drücken von „+“ und „-“ ein.

Der Alarmton ertönt, wenn Sie einen Timer oder eine Erinnerung zu einer bestimmte Uhrzeit hinterlegt haben.

14

Deutsch

7.3 Ereignisliste

In der Ereignisliste werden Ihnen alle Aufnahmen angezeigt. Die Aufnahmen sind nach Datum sortiert.

 

Achtung:

Ihre Aufnahmen sind immer mit Audio aufgezeichnet. Bitte beachten Sie die Klausel auf Seite

2, um sich oder anderen Personen nicht in eine rechtswidrige Lage zu bringen.

7.3.1 Liste der Aufnahmen

Sobald Sie das grün hinterlegte Datum antippen, gelangen Sie in die Liste der Aufnahmen. Die

Aufzeichnungen werden in Unterordnern abgespeichert, die nach dem Aufzeichnungsdatum benannt werden.

Die Aufzeichnungen werden als Einzeldatei mit der Aufnahmezeit als Dateiname abgespeichert.

15

7.3.2 Aufzeichnung ansehen

Sobald Sie auf den Dateinahmen tippen können Sie sich die Aufnahme ansehen.

Deutsch

Symbolerklärung

Live-Ansicht

Zurück

Wechsel in die Live-Ansicht

Hier gelangen Sie zurück in das Hauptmenü.

Kamera

Wählen Sie eine der nummerierten Kameras um die

Aufzeichnungen dieser anzeigen zu lassen. Wählen Sie die

Kamera mit „A“ aus um die Aufzeichnungen aller Kameras anzeigen zu lassen.

Wochentag Hier sehen Sie den Wochentag.

Tag

Monatswechsel

Ein grün hinterlegtes Feld bedeutet, dass eine Aufnahme an diesem Tag vorhanden ist. Durch Antippen gelangen Sie in die

„Liste der Aufnahmen“.

Drücken Sie die Pfeiltasten um zwischen den Monaten zu wechseln.

Datei löschen

Achtung:

Bitte beachten Sie, dass die Aufnahme sofort gelöscht wird. Sie müssen vorher nicht mehr bestätigen.

Kamera Zeigt Ihnen die Aufnahme der jeweiligen Kamera an.

 02:00

- / +

 / 

 / II

A=AM

10:58:59 = Uhrzeit

1 = Kamera 1

Aufnahmetag

Laufzeit der Aufzeichnung

-/+ Lautstärkeregelung

Nächste / Vorherige Aufzeichnung

Stop

Play / Pause

16

Deutsch

7.3.3 Aufzeichnungen löschen

Es gibt drei Möglichkeiten die Dateien auf der SD Karte zu löschen:

1. In der Ereignisliste wenn Sie auf das Symbol tippen. Löschen Sie die Datei durch drücken der -

Tasten. Um den Vorgang abzubrechen, drücken Sie die x-Taste.

2. SD Karte am Monitor formatieren unter dem Menüpunkt „System“ > „Speicherkarte formatieren“.

3. SD Karte am Computer löschen.

7.4 Einstellungen

Unter dem Menüpunkt „Einstellungen“ können Sie zwischen folgenden Punkten wählen:

7.4.1 Kameraeinstellungen

Kamera zum Paaren auswählen

1. Wählen Sie die gewünschte Kamera (1-4) aus.

Das System zählt von 60 Sekunden abwärts.

2. Drücken Sie während der 60 Sekunden die

PAIRING-Taste am Kabel der Kamera, bis die grüne LINK-LED an der Vorderseite der Kamera zu blinken anfängt.

Bei erfolgreicher Verbindung leuchtet die LINK-

LED der Kamera dauerhaft.

17

Kamera anzeigen / ausblenden

Kamera-Helligkeit

Deutsch

Verwenden Sie die -Tasten um eine Kamera anzuzeigen oder drücken Sie -Taste um Sie auszublenden.

Wenn Sie nicht vier Kameras eingelernt haben, blenden Sie die anderen Kameras aus.

Wählen Sie von -2 (dunkel) bis 2 (hell) die gewünschte Helligkeit aus.

7.4.2 Rekordereinstellungen

18

Bewegungserkennung

Alarmierung per E-Mail

Deutsch

Hier können Sie die Empfindlichkeit der

Bewegungserkennung je Kamera einstellen.

Sie können zwischen „Niedrig“, „Hoch“ und „Aus“ wählen.

Hoch: Bewegungserkennung mit hoher Sensibilität

Niedrig: Bewegungserkennung mit geringer

Sensibiliät

Aus: Bewegungserkennung aus, hier wird bei

Bewegung nicht aufgenommen.

Sie können sich eine Alarmierung per E-Mail schicken lassen, sobald die Kamera eine

Bewegung detektiert.

Gehen Sie bitte wie folgt vor:

1.

Wählen Sie „aktiv“.

Mit „deaktiv“ schalten Sie diese Funktion wieder aus und Sie erhalten keine E-Mail bei

Bewegungserkennung.

2. Geben Sie Ihren SMTP Server

(Postausgangsserver) Ihres E-Mail-Anbieters ein. z.B. mail.gmx.net oder smtp.gmail.com, …

3. Geben Sie den zugehörigen Port ein z.B. 465

Den Postausgangsserver und den dazugehörigen Port finden Sie auf der

Internetseite Ihres E-Mail-Anbieters.

4. Geben Sie anschließend Ihre E-Mail-Adresse ein

5. Geben Sie das Passwort Ihres E-Mail

Accounts ein

6. Geben Sie die E-Mail Adresse ein, an die die

Alarmierung gesendet werden soll.

Die beiden E-Mail Adressen können voneinander abweichen.

7. Bei Bewegungserkennung bekommen Sie eine E-Mail mit folgendem Betreff.

„Motion detected by your security system.”

Damit diese Funktion gegeben ist, muss der

Monitor in der Docking-Station stehen und mit dem

Internet verbunden sein.

Bitte beachten Sie, dass Sie ausschließlich eine E-Mail darüber erhalten, dass Bewegung erkannt wurde. Sie erhalten kein Bild oder eine

Live-Ansicht. Sie können sich die Aufnahme anschließend auf der SD-Karte ansehen oder gehen über die App in die Live-Ansicht.

Sollten Sie die E-Mail nicht erhalten, prüfen

Sie bitte ob diese sich im Spam Ordner befindet.

19

Timeraufnahme

7.4.3 Netzwerkeinstellungen

Deutsch

Sie können eine Aufnahmezeit hinterlegen, um zu einer ganz bestimmten Uhrzeit aufzunehmen.

Sie können bis zu 5 Aufnahmevorgänge hinterlegen.

1. Wählen Sie zuerst die Nummer der Kamera aus

2. Stellen Sie die Start- und Stoppzeit ein.

Benutzen Sie hierzu bitte die Pfeil-Tasten.

3. Wählen Sie das gewünschte Datum aus dem

Kalender

4.

Tippen Sie „Speichern“ um den Vorgang zu speichern oder „löschen“ um ihn zurückzusetzen.

5. Sobald Sie eine Timeraufnahme hinterlegt haben, wird Ihnen das

Symbol bei

Aufzeichnung angezeigt.

Interneteinstellungen

20

Um eine Verbindung mit dem Internet herstellen und mit der App auf die Kamera zugreifen zu können, schließen Sie die Docking-Station mit

Hilfe des Netzwerkkabels an Ihren Router an.

Wählen Sie zwischen statischer IP und DHCP.

Bestätigen Sie anschließend mit „OK“.

Informationen:

Eine IP Adresse ist eine Adresse in

Computernetzen. Sie wird Geräten zugewiesen, die an das Netz angebunden sind und macht die

Geräte so adressierbar und damit erreichbar.

DHCP:

Eine DHCP ist eine dynamische IP Adresse, die automatisch vergeben wird.

Stat. IP:

Die Daten für eine statische IP finden Sie in den

Einstellungen Ihres Routers.

Sicherheitscode

Netzwerkinformationen

Deutsch

Der Standard-Sicherheitscode ist: 123456

Bitte ändern Sie aus Sicherheitsgründen den Code und vergeben Sie ein neues Passwort (max. 8stellig).

Tippen Sie hierzu in das weiß hinterlegte Feld und es öffnet sich eine Tastatur.

Bestätigen Sie abschließend bitte mit „OK“.

Den Sicherheitscode benötigen Sie später wenn

Sie über die App auf die Kameras zugreifen möchten.

Hier erfahren Sie sämtliche Informationen zum aktiven Netzwerk.

Den DID Code müssen Sie später bei der App eingeben.

21

7.4.4 Alarmeinstellungen

Deutsch

Dauer

Melodie

Hier können Sie die gewünschte

Alarmierungsdauer auswählen.

Die Alarmierungsdauer können Sie individuell einstellen: 2 Sekunden, 10 Sekunden, 30

Sekunden oder keinen Ton.

Drücken Sie eine beliebige Taste um den

Alarmton im Alarmfall abzuschalten.

Hier haben Sie die Möglichkeit zwischen drei

Alarmmelodien zu wählen.

22

7.4.5 Systemeinstellungen

Energiesparmodus

Automatische Sperre

Zeit // Alarm einstellen

Deutsch

Hier können Sie die automatische

Bildschirmabschaltung nach 2 Minuten aktivieren oder deaktivieren.

Ist der Energiesparmodus aktiviert, hält Ihr

Akku ca. eine halbe Stunde länger.

Ist die automatische Sperre aktiviert, reagiert der Monitor nach ein paar Minuten nicht mehr auf die Touchfunktion. Schalten Sie den

Monitor durch Drücken der „Power-Taste“ wieder ein.

23

Hier können Sie eine Erinnerung für eine bestimmte Uhrzeiit einrichten.

Geben Sie die gewünschte Uhrzeit ein, zu der

Sie erinnert werden möchten.

Drücken Sie „Speichern“ und tippen Sie die

Uhrzeit rechts im Feld an, so erscheint  .

Das System läutet dann zur hinterlegten Zeit und folgendes Symbol erscheint.

Tippen Sie auf „OK“ um den Alarm zu stoppen.

Zeit // Datum und Uhrzeit einstellen

Deutsch

Hier können Sie Datum und Uhrzeit einstellen.

Speichern Sie anschließend Ihre Eingabe.

Hinweis:

AM = 00:00

– 11:59

PM = 12:00

– 23:59

Hier können Sie die Zeitzone für ihr Land einstellen.

Wählen Sie mit den Pfeiltasten die

Länderregion aus.

Speichern Sie anschließend ihre Eingabe.

Wenn Sie Ihre Speicherkarte formatieren möchten, können Sie das am PC oder direkt am Monitor tun.

Drücken Sie die -Taste und bestätigen Sie mit „OK“.

Brechen Sie den Vorgang ab, indem Sie

„Abbruch“ drücken.

Zeitzone

Speicherkarte formatieren

24

Ringspeicher aktivieren

Deutsch

Hier können Sie die den Ringspeicher für die

Aufzeichnung aktivieren

Falls diese Funktion deaktiviert ist, stoppt der

Monitor die Aufzeichnung, sobald die SD-Karte voll ist.

Systemupdate

Bitte verwenden Sie immer die aktuellste

System Firmware. Die aktuellste Version können Sie sich auf unserer Internetseite www.abus.com

(Artikelnummer TVAC16000A) herunterladen. Zum Herunterladen gehen Sie bitte wie folgt vor:

1. Entnehmen Sie die SD Karte von dem

Monitor und führen ihn in ein SD-

Kartenlesegerät ein, das mit Ihrem PC verbunden ist.

2. Entpacken Sie den Ordner, speichern Sie die Datei aus dem Ordner auf der SD-

Karte.

3. Entnehmen Sie die SD-Karte wieder aus dem SD-Kartenlesegerät und setzen Sie sie wieder in den Monitor ein.

4. Gehen Sie in die Systemeinstellungen,

Systemupdate und drücken Sie -Taste.

5. Drücken Sie OK um die aktuellste

Firmware zu installieren.

Brechen Sie den Vorgang ab, indem Sie

„Abbruch“ drücken.

Werkseinstellungen wiederherstellen / Sprache / Hz wählen

Hier können Sie die Sprache und die

Netzfrequenz auswählen.

Standard-Wert Deutschland: 50 Hz

Sobald Sie die Sprache ändern, werden die

Werkseinstellungen wiederhergestellt. Sobald

Sie mit „OK“ bestätigen fährt das System automatisch herunter.

Drücken Sie „Abbruch“ um den Vorgang abzubrechen.

Nachdem das System heruntergefahren ist, starten Sie es erneut indem Sie die Power-

Taste drücken.

Sie werden anschließend dazu aufgefordert den Bildschirm zu kalibrieren. Folgen Sie bitte den Anweisungen.

25

7.4.6 Fehlerbehbung (FAQ)

FAQ Auswahl

Deutsch

Hier können Sie die Tipps zur Fehlerbehebung direkt am Monitor nachlesen.

Wählen Sie die entsprechende Frage aus um die Hilfestellung anzuzeigen.

8. Fernzugriff via App

Mit diesem 7‘‘ Touchscreen Funkmonitor haben Sie die Möglichkeit, sich Live auf Ihre Kameras zu schalten.

Die App für dieses Gerät finden Sie im App Store unter dem Namen

„TVAC16000“.

Wenn Sie von unterwegs auf das Livebild zugreifen möchten, gehen Sie bitte wie folgt vor:

Netzwerkverbindung

Vergewissern Sie sich das der Monitor in der Docking-Station steht, diese mit dem Internet verbunden ist, die Verbindung zum Internet

App „TVAC16000“

besteht

und Sie alle relevanten Netzwerkeinstellungen unter 7.4.3

und Ihrem Router vorgenommen haben.

Laden Sie die App „TVAC16000“ herunter und installieren Sie sie auf

Ihrem Smartphone.

System hinzufügen

Öffnen Sie die App auf Ihrem Mobiltelefon und tippen Sie auf das um Ihr TVAC16000 System hinzuzufügen. Symbol

26

Deutsch

System Informationen eingeben

1. Geben Sie anschließend einen Namen für Ihr System unter

„System Name“ ein, der auf Ihrem Mobiltelefon anzeigt werden soll.

2. Geben Sie nun die 15-stellige DID Nummer ein.

Diese finden Sie in den Netzwerkinformationen Ihres Monitors

(siehe Seite 21), auf dem Produktaufkleber Ihres Produkts oder

Sie klicken auf die Suchfunktion „Search“ und es werden Ihnen alle Geräte in der Nähe angezeigt.

3. Geben Sie anschließend noch Ihr Passwort ein.

Das Passwort ist der Sicherheitscode, den Sie ebenfalls in den

Netzwerkinformationen Ihres Monitors finden (siehe Seite 21).

Haben Sie Ihr Passwort noch nicht am Monitor geändert, ist das

Standardpasswort: 123456.

4. Sichern Sie anschließend die Einstellungen mit „Save“ und „Yes“.

Sobald Sie Ihr Passwort im Monitor ändern, müssen Sie es auch hier ändern, sonst können Sie nicht auf die Kameras zugreifen.

Verbindungsstatus

Wenn Sie Ihr System erfolgreich hinzugefügt haben, erscheinen der

Name Ihres Systems und der aktuelle Verbindungsstatus.

Tippen Sie auf den Bildschirm und Sie gelangen in die Live-Ansicht.

Systemname

z.B. System 1

Verbindungsstatus

Connected = Sie sind mit Ihrem System verbunden

Disconnected = Es besteht keine Verbindung zum System

System hinzufügen

Hier können Sie ein weiteres System hinzufügen

System Konfiguration

Hier gelangen Sie zu der System Konfiguration.

Drücken Sie um wieder in die Liveansicht zu gelangen.

Verbindungsaktualisierung

Die Verbindung wird aktualisiert.

Firmware-Information / PIN Code

Hier können Sie die aktuelle Firmware Version des

Systems sehen und einen PIN Code hinterlegen.

Wie Sie einen PIN Code hinzufügen können finden

Sie unter .

27

Deutsch

Live-Ansicht

Sie sehen nun das Livebild der gewünschten Kamera und können die jeweilige Kamera auswählen.

Kameraauswahl

Wählen Sie die gewünschte Kamera aus.

Screenshot

Hier haben Sie die Möglichkeit einen Screenshot

Ihres Livebildes zu machen. Das Bild wird anschließend in Ihren Fotos auf Ihrem Mobilgerät gespeichert.

Aufnahme starten

Hier haben Sie die Möglichkeit eine manuelle

Aufnahme zu starten, die Aufnahmezeit beträgt zwei Minuten. Die Aufnahme wir lokal auf dem

Monitor gespeichert, im Livebild erscheint folgendes Icon

Zurück

Hier gelangen Sie zum Verbindungsstatus. Es wird

Ihnen immer der letzte Screenshot angezeigt.

PIN Code hinterlegen

Wenn Sie einen PIN Code für diese APP hinterlegen möchten, gehen

Sie bitte wie folgt vor:

1.

Öffnen Sie „Setup PIN Lock“ bei

2. Geben Sie einen 4-stelligen PIN Code ein und wiederholen Sie diesen.

3.

Setzen Sie ein Häkchen bei „Enable lock when starting“

Haben Sie einen PIN Code hinterlegt, wird dieser abgefragt, sobald Sie die App öffnen.

28

Systemkonfiguration

Deutsch

System Konfiguration

Hier gelangen Sie zu der System Konfiguration.

Sie haben folgende Auswahlmöglichkeiten.

Ändern der Systeminformation

System entfernen

Zugriff auf Aufnahmen

Drücken Sie um wieder in die Liveansicht zu gelangen.

Systeminformation

Sie haben hier die Möglichkeit den Systemnamen, die DID und den

Sicherheitscode zu ändern. Speichern Sie die Einstellungen durch drücken von „Save“.

Drücken Sie „Search“ um nach einem Gerät im Netzwerk zu suchen.

Um den Vorgang abzubrechen drücken Sie „Cancel“.

Enable Email Alert

Aktivieren Sie diese Funktion um im Ereignisfall eine E-Mail

Benachrichtigung zu erhalten.

System entfernen

Nach drücken des Icons erscheint ein neues Fenster, Sie werden gefragt, ob Sie das System wirklich löschen möchten.

Wenn Sie das System entfernen möchten bestä tigen Sie mit „Yes“ oder brechen Sie mit „No“ ab.

29

Deutsch

Zugriff auf Aufnahmen

Hier haben Sie die Möglichkeit die Aufnahmen für die einzelne

Kamera auf ihrem Smartphone anzusehen. Wählen Sie die gewünschte Aufnahme aus, die Wiedergabe startet sofort.

Drücken Sie um die Aufnahme zu pausieren, um zurück in die

Ereignisliste zu gelangen drücken Sie die Taste.

Löschen von Aufnahmen

Drücken Sie in der Ereignisliste das Symbol. Sie können nun

Aufnahmen für die ausgewählte Kamera löschen, indem sie einzelne oder mehrere Dateien auswählen und auf das Symbol klicken. Um alle Dateien zu löschen drücken Sie , um die

Auswahl aufzuheben drücken Sie das Symbol erneut.

Ereignisliste filtern

Sie haben die Möglichkeit die Aufnahmen nach bestimmten

Vorgaben zu filtern. Drücken Sie hierzu auf das Symbol .

30

Deutsch

9. Wartung und Reinigung

9.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

 das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende

Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

9.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das

Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses

(Verfärbungen) beschädigt werden.

10. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und

Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des

Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen

Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen

Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die

Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und

Umwelt beachtet werden.

31

Deutsch

11. Tipps zur Fehlerbehebung

Nr

1

2

3

4

5

6

7

Fragen

Was bedeutet, Monitor und

Kamera zu paaren und wie funktioniert das?

Was könnten die Ursachen dafür sein, dass am Monitor kein Bild angezeigt wird?

Antworten

Durch die Paarung wird die exklusive, verschlüsselte

Funkverbindung zwischen Monitor und Kamera hergestellt.

Um eine Kamera mit dem Monitor zu verbinden gehen Sie wie folgt vor:

1. Schließen Sie die Kamera und den Monitor an die Netzteile an.

2.

Wählen Sie im Menü des Monitors „Kamera“, anschließend

„Paarung“ und die gewünschte Kamera

(1-4). Das System zählt von 60 Sekunden abwärts.

3. Drücken Sie während der 60 Sekunden die PAIRING-Taste am Kabel der Kamera, bis die grüne LINK-LED an der

Vorderseite der Kamera zu blinken anfängt.

4. Bei erfolgreicher Verbindung leuchtet die LINK-LED der

Kamera dauerhaft

Sollten Sie kein Signal haben, prüfen Sie bitte folgendes:

1. Ist die Kamera an das Stromnetz angeschlossen (leuchtet die LED rot)?

2. Ist der Monitor geladen?

3. Sind die Kamera und der Monitor miteinander gepaart (siehe

Frage 1)?

4. Ist die Kamera in Reichweite des Monitors?

5. Wird das Signal zwischen Kamera und Monitor gestört?

Bitte prüfen Sie die Sensibilität der Bewegungserkennung darauf hin, ob diese Funktion eingeschaltet ist.

Was könnten die Ursachen dafür sein, dass das Gerät bei Bewegung nicht aufzeichnet?

Was könnten die Ursachen dafür sein, dass das Gerät nicht aufzeichnet, obwohl ein

Zeitplan hinterlegt wurde?

Was könnten die Ursachen dafür sein, dass sich die

Kamera nicht mit dem

Monitor paaren lässt?

Monitor und Kamera sind an, jedoch ist nichts am Monitor erkennbar.

Was könnten die Ursachen dafür sein, dass auf das

Livebild via App zwar im lokalen Netzwerk, jedoch nicht von extern zugegriffen werden kann?

Mögliche Ursachen könnten sein:

1. Sind Datum und Uhrzeit korrekt eingestellt?

2. Ist die SD Karte gesperrt (Lock/Unlock?), nicht eingesetzt oder leer?

3. Haben Sie die SD-Karte formatiert? Diese muss vor dem ersten Gebrauch formatiert werden.

4. Es wurde keine Bewegung erkannt.

Überprüfen Sie bitte folgende Punkte:

1. Die Kamera hat keine Stromversorgung.

2. Drücken Sie kurz den Pairing Knopf an der Kamera, während der Monitor von 60 abwärts zählt.

3. Drücken Sie den Pairing Knopf bitte nur für kurze Zeit, nicht dauerhaft.

4. Starten Sie den Monitor neu.

Die Tastensperre ist vermutlich aktiviert. Drücken Sie die

Powertaste für mindestens 5 Sekunden.

Bitte prüfen Sie folgendes:

1. Steht der Monitor in der Dockingstation?

2. Ist die Dockingstation an das Netzwerk angeschlossen?

3. Haben Sie eine bestehende Internetverbindung?

4. Haben Sie den Monitor mit dem Internet verbunden? Bitte achten Sie auf folgendes Icon am oberen Rand des

Monitors.

5. Stimmt ihr Passwort im Monitor mit dem Passwort in der App

überein?

6. Haben Sie eine Internetverbindung mit Ihrem Mobiltelefon?

32

Deutsch

12. Technische Daten

Anzahl IR LEDs

Akku-Laufzeit

Akkutyp

Auflösung

Bildaufnehmer

Blickwinkel

Frequenz

Funkreichweite

IR-Schwenkfilter

Kameraeingänge

Max. Betriebstemperatur

Modulation

Monitor

Netzwerkanschluss

Kamera

25

-

-

640 x 480 Pixel

1/4" CMOS

60° (Horizontal) / 43° (Vertikal) ja

-

7‘‘ Monitor

-

1,5 Stunden

Li-Ion Polymer 3,7 V / 1800 mA

800 x 480 Pixel

-

-

2,4 GHz

150 Meter*

-

4

Objektiv

Reichweite Nachtsichtfunktion

Schutzart IP

Sendeleistung

Sensibilität

Spannungsversorgung DC

Speichermedium

-

-

3,6 cm (Fixobjektiv)

Max. 8 m

66

-10°C bis +50°C

FHSS

-

7" LCD

RJ45

-

-

-

15 +/-2 dBm

-80 dBm

5 V DC

SD-Karte, max. 32 GB

Sprache OSD

Stromaufnahme Max. 500 mA

Deutsch, Englisch, Spanisch,

Niederländisch, Französisch,

Portugiesisch, Italienisch,

Polnisch, Schwedisch, Dänisch

Max. 800 mA

Zertifizierungen CE

* Die Funkreichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen,

Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.).

Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden

Speicherkapazität

Speicherkapazität Eine Kamera

(480x272)

Mehrere Kameras

(320x240 QVGA)

1 GB

2 GB

8 GB

16 GB

32 GB

200 Minuten

400 Minuten

1.600 Minuten

3.200 Minuten

6.400 Minuten

130 Minuten

260 Minuten

1.040 Minuten

2.080 Minuten

4.160 Minuten

33

TVAC16000A

Manuel utilisateur

Version 11/2013

Traduction française de la notice originale allemande

À conserver pour utilisation ultérieure.

Français

Introduction

Chère cliente, cher client,

Nous vous remercions d’avoir porté votre choix sur ce produit.

Cet appareil est conforme aux directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

Vous avez le devoir, en tant qu'utilisateur, de respecter les consignes de la notice d'utilisation afin de ne pas altérer la conformité du produit et que son utilisation reste sans danger.

Avant la mise en service du produit, veuillez lire le manuel utilisateur dans son intégralité. Nous vous demandons de bien vouloir respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans les notices sont des marques

déposées. Tous droits réservés.

Pour plus de renseignements, adressez-vous à votre installateur ou revendeur spécialisé.

L’enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Mise en garde selon § 201 du code pénal allemand :

Toute personne enregistrant sur support audio les paroles d'autrui, prononcées de manière non publique et sans consentement préalable, et faisant usage ou mettant cet enregistrement à la disposition de tiers, est passible d'une amende ou d'une peine d'emprisonnement.

Toute personne écoutant ou divulguant intégralement, ou même partiellement, les paroles d'autrui ayant

été enregistrées sans le consentement préalable de la personne intéressée, encourt les mêmes peines que celles citées ci-dessus.

Clause de non-responsabilité

Ce manuel utilisateur a été élaboré avec le plus grand soin. Si vous veniez cependant à remarquer des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler en les faisant parvenir à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit d'apporter à tout moment des modifications sur les produits et aux notices d'utilisation.

ABUS Security-Center n'est pas responsable des dommages directs et indirects résultant de l'utilisation du produit, des dommages qui pourraient être liés à l'équipement, à la puissance et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

35

Français

Signification des symboles

Le symbole montrant un éclair entouré d'un triangle est utilisé en cas de

danger pour la santé, en raison par exemple d'un risque d'électrocution.

Un point d'exclamation placé dans un triangle signale, dans ce manuel utilisateur,

des informations importantes dont il faut absolument tenir compte.

Ce symbole indique la présence de conseils et astuces d'utilisation.

Consignes de sécurité importantes

En cas de dommages résultant du non-respect de ce manuel utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité en cas de dommages

consécutifs !

Nous déclinons toute responsabilité en cas de dommages matériels et/ou corporels résultant d'une manipulation impropre ou du non-respect des consignes de

sécurité. Dans ce type de cas, la garantie devient caduque !

Cet appareil a été fabriqué dans le respect de standards de sécurité internationaux.

Lisez attentivement les consignes de sécurité suivantes.

Consignes de sécurité

1. Alimentation électrique

Tension alternative 100-240 V CA, 50

– 60 Hz (par bloc d'alimentation à 5 V CC)

Utilisez cet appareil uniquement avec une source de courant dont la tension secteur correspond à celle indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation

électrique vous disposez, veuillez vous adresser à votre compagnie d'électricité. Veuillez couper l'alimentation en courant de l'appareil avant de procéder à toute opération d'installation ou de maintenance.

2. Surcharge

Évitez de surcharger les prises secteur, les rallonges et les adaptateurs car cela peut entraîner un risque d'électrocution ou d'incendie.

3. Liquides

Protégez l'appareil afin qu'aucun liquide ne puisse pénétrer à l'intérieur.

4. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et sans nettoyant caustique.

Veuillez pour cela débrancher l'alimentation électrique de l'appareil.

5. Accessoires

Ne raccordez que des appareils expressément conçus à cet effet. Cela pourrait sinon entraîner des situations dangereuses ou des dommages de l'appareil.

6. Lieu d'installation

Cet appareil peut aussi bien être utilisé à l'extérieur, dans une zone abritée, qu'à l'intérieur. En cas de chute, même de faible hauteur, le produit risque d'être endommagé.

Installez le produit de manière à ce que la caméra de l'appareil ne soit pas directement exposée aux rayons du soleil. Veuillez respecter les consignes de montage indiquées au chapitre correspondant des instructions de service.

Veillez à ne pas placer l'appareil à proximité de radiateurs, de fours, et autres sources de chaleur et ne pas l'exposer directement aux rayons du soleil.

L'appareil doit uniquement être utilisé sur des sites dont les températures ambiantes se situent entre - 10 ° à 50 °C.

36

Français

7. Transmission radio

La portée de la transmission radio dépend de différents paramètres environnementaux. Les données du lieu de montage peuvent avoir une influence négative sur la portée. Il est ainsi possible d'atteindre une portée de jusqu'à 150 m, si rien n'interfère entre le récepteur et l'émetteur ; cette portée est donc nettement moins élevée à l'intérieur des bâtiments.

Les facteurs environnementaux cités ci-après réduisent la portée et la fréquen ce d’images : antennes-relais, piliers de ligne haute-tension, lignes électriques, murs et plafonds, appareils ayant une fréquence radio identique ou voisine.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d'utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :

Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.

Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

Le bloc d'alimentation de la platine de rue doit être à l'abri de la pluie et de l'humidité.

2. Suivez attentivement ces recommandations. Le non-respect de ces recommandations peut conduire à une électrocution :

N'ouvrez jamais le boîtier ou le bloc d'alimentation.

N'introduisez aucun objet métallique ni inflammable à l'intérieur de l'appareil.

Afin d'éviter tout risque de dommages dus à des surtensions (ex. : orages), veuillez utiliser une protection contre les surtensions.

3. Tout appareil défectueux doit être aussitôt débranché. Avertissez dans ce cas votre revendeur.

Si vous souhaitez installer l'appareil au sein d'un système de vidéosurveillance déjà présent, veillez

à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, confiez le montage, l'installation et le câblage à un électricien qualifié au lieu d'y procéder par vous-même. Tout travail mal exécuté et effectué par des amateurs sur le réseau

électrique ou sur les installations intérieures représente un grand danger pour autrui ainsi que pour vous-même.

Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient constamment séparés et que rien ne puisse les relier, même pas en cas de défaut.

Le produit ne devrait pas être utilisé dans les conditions ambiantes suivantes :

Emplacement humide ou humidité élevée de l'air

Froid ou chaleur extrême

Exposition directe aux rayons du soleil

En présence de poussières et de gaz, de vapeurs ou de solvants inflammables

Fortes vibrations

Champs magnétiques importants, comme à proximité des machines ou haut-parleurs

La caméra de la platine de rue ne doit pas être orientée vers le soleil, cela pourrait endommager le capteur.

La caméra de rue ne doit pas être installée sur des surfaces instables.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier présente des dommages, veuillez le renvoyer avec son emballage et informer le service de livraison.

37

Français

Sommaire

1. Utilisation conforme ................................................................................................................................ 39

2. Contenu de la livraison ............................................................................................................................ 39

3. Caractéristiques et fonctions.................................................................................................................. 39

4. Remarques et FAQs ................................................................................................................................. 40

5. Description de l'appareil ......................................................................................................................... 40

5.1 Description du moniteur .................................................................................................................. 40

5.2 Description du socle de chargement ............................................................................................. 40

5.3 Description de la caméra................................................................................................................. 41

6. Installation ................................................................................................................................................ 42

6.1 Installation de l'écran....................................................................................................................... 42

6.2 Couplage de la caméra et du moniteur .......................................................................................... 42

6.3 Raccordement du socle de chargement au réseau ...................................................................... 43

6.4 Installation de la caméra ................................................................................................................. 43

7. Utilisation .................................................................................................................................................. 44

7.1 Menu principal .................................................................................................................................. 44

7.2 Visualisation en direct (Live) .......................................................................................................... 45

7.3 Liste des événements ...................................................................................................................... 48

7.3.1 Liste des enregistrements .......................................................................................................... 49

7.3.2 Consulter l'enregistrement ..................................................................................................... 49

7.3.3 Supprimer les enregistrements .............................................................................................. 50

7.4 Réglages ........................................................................................................................................... 50

7.4.1

7.4.2

7.4.3

7.4.4

7.4.5

7.4.7

Paramétrages de la caméra..................................................................................................... 51

Réglages de l'enregistreur ...................................................................................................... 52

Configuration réseau ............................................................................................................... 54

Réglages de l'alarme ................................................................................................................ 55

Paramétrages du système ....................................................................................................... 56

Dépannage (FAQ) ..................................................................................................................... 59

8. Accès à distance par application mobile ............................................................................................... 60

9. Maintenance et nettoyage ....................................................................................................................... 64

9.1 Maintenance ..................................................................................................................................... 64

9.2 Nettoyage .......................................................................................................................................... 64

10. Élimination ................................................................................................................................................ 64

11. Conseils de dépannage ........................................................................................................................... 65

12. Données techniques ................................................................................................................................ 66

38

Français

1. Utilisation conforme

Ce moniteur sans fil à écran tact ile de 7‘‘ et les caméras IR d'extérieur sans fil vous permettent de transmettre et de rendre sans problème des signaux vidéo par radio sur de moyennes et grandes distances.

La transmission du signal par radio est un avantage partout où la pose de câbles est impossible : la caméra sans fil transmet le signal vidéo au moniteur radio. En raison de la conversion en signaux numériques, il est possible de réduire les pannes et les interférences.

Dès que le détecteur de la caméra détecte un mouvement, l'enregistrement sur la carte SD commence.

Vous avez la possibilité de raccorder jusqu'à 4 caméras (TVAC16010) au moniteur et de les afficher dans la vue quadruple, et en même de les enregistrer en résolution QVGA. Pour effectuer un enregistrement en affichage plein écran avec résolution maximale et signal audio, n'activez qu'une seule caméra dans le menu.

Grâce à l'application ABUS « TVAC16000 » vous pouvez en outre voir l'image des caméras en direct via smartphone et lire les données enregistrées lorsque le moniteur est dans le socle de chargement et que celuici est relié à Internet.

Vous trouverez une description détaillée des fonctions au chapitre « 3. Caractéristiques et fonctions ».

2. Contenu de la livraison

Moniteur LCD 7" à socle de chargement

1 caméra d'extérieur IR à transmission radio

2,4 GHz avec support de la caméra & matériel de montage

Câble réseau

2 blocs d'alimentation avec prises EU, UK et

AU, 5 V CC/ 1 A

3. Caractéristiques et fonctions

Kit complet comprenant une caméra extérieure sans fil IR, un écran et un dock

Caméra d'extérieur compacte IP66 avec fonction infrarouge pour une vision nocturne et résolution 640 x 480 pixels

Accès mobile via l'application

Accès à distance par LAN via le dock (chargement simultané de la batterie pour l'écran)

Moniteur LCD couleur 7” avec haut-parleurs intégrés (fonctionnement sur batterie)

Transfert des fichiers vidéo et audio via un réseau numérique sans fil encodé

Extensible jusqu'à 4 caméras sans fil

Commande simple avec écran tactile intuitif

39

Français

4. Remarques et FAQs

Vous trouverez des remarques importantes et une FAQ concernant ce produit et d'autres produits sur notre site Internet www.abus.com/plug-and-play . Vous trouverez des informations concernant le dépannage au point 11 de la présente notice.

5. Description de l'appareil

5.1 Description du moniteur

Touche Power

Antenne

Pied support rabattable

Lecteur carte SD

Touche Reset

Alimentation en tension 5 V CC/1 A

5.2 Description du socle de chargement

Interface socle moniteur

Interface LAN

Alimentation électrique

5 V CC/1 A

40

5.3 Description de la caméra

Français

Signification des DEL :

LED

LED de mise sous tension 

DEL Link 

État

Allumé (rouge)

Éteint

Clignotement

Allumé (vert)

Éteint

Antenne

Objectif fixe

LED de mise sous tension

DEL Link

DEL IR

Capteur de lumière

Support caméra

Microphone

Touche de pairing

Raccordement alimentation en tension

5 V CC/1 A

Signification

Caméra allumée

Caméra éteinte

La caméra est en mode de pairage

La caméra a une connexion avec le moniteur

La caméra est en mode de veille

 

41

6. Installation

6.1 Installation de l'écran

Français

1. Branchez le bloc d'alimentation sur l'écran

2. Mettez l'appareil en marche. Pour ce faire, appuyez environ 5 secondes sur la touche Power.

Attention :

S'IL NE DISPOSE PAS d'une alimentation électrique externe, l'écran doit être chargé au moins pendant 8 heures avant la première utilisation.

L'autonomie de la batterie est d'environ 1,5 heures.

Attention :

Grâce à la présence d'une batterie, vous avez la possibilité d'utiliser l'écran de manière flexible.

Si le symbole de la batterie clignote, la batterie doit être rechargée. Veillez à ce que la batterie soit toujours suffisamment chargée, afin de garantir un enregistrement sans interruption.

6.2 Couplage de la caméra et du moniteur

Pour coupler une caméra au moniteur, procédez comme suit :

1. raccordez la caméra et le moniteur aux blocs d'alimentation.

2. Dans le menu du moniteur « Caméra », sélectionnez ensuite « Pairage » et la caméra souhaitée (1-4). Le système lance un compte à rebours de 60 secondes.

3. Appuyez brièvement sur la touche PAIRING sur le câble de la caméra pendant les 60 secondes.

4. En cas de connexion réussie, la DEL LINK verte de la caméra s'allume en permanence.

Attention :

Veuillez noter que l'établissement de la connexion peut durer jusqu'à 60 secondes.

42

6.3 Raccordement du socle de chargement au réseau

Français

Pour raccorder le socle de chargement à Internet, procédez comme suit :

1. raccordez le câble réseau à votre routeur et au socle de chargement.

2. Ne vous raccordez pas au réseau avant d'avoir procédé à tous les réglages nécessaires sur le

moniteur. Les réglages réseau sont décrits sous 7.4.3.

3. Après la configuration du réseau, appuyez dans le sous-menu sur le symbole du réseau puis sur « Connecter à Internet ».

Le bloc d'alimentation soit être raccordé au socle de chargement pour qu'une alimentation

électrique puisse avoir lieu sans problème.

6.4 Installation de la caméra

Choisissez un endroit approprié pour l'installation de la caméra. Tracez alors les trous de perçage sur la surface de montage et percez-les. Insérez les chevilles, comprises dans la livraison, puis procédez à la fixation du support.

Attention :

Avant de commencer l'installation, vérifiez que la portée de la transmission radio nécessaire est disponible sur le lieu d'installation de la platine de rue.

Pour ce faire, vissez l'antenne fournie dès le début.

Vous avez la possibilité de faire pivoter le support de 90° pour sélectionner la position voulue. Dévissez d'abord la vis sur le côté et réglez l'angle de visée voulu. Serrez enfin la vis afin de fixer le support dans la position voulue.

43

Vissez ensuite la caméra sur le support et raccordez le bloc d'alimentation à la caméra.

Français

7. Utilisation

Pour mettre l'écran en position On / Off, appuyez sur la touche Power pendant au moins 5 secondes.

7.1 Menu principal

Visualisation en direct (Live)

Liste des événements

Réglages

Un enregistrement en cours s'arrête toujours dès que vous passez au menu principal !

44

Français

7.2 Visualisation en direct (Live)

Signification des symboles

Affichage des cartes SD

Pas de carte SD

Carte SD détectée et presque vide

Recommandation : avant de retirer la carte SD, veuillez toujours

éteindre l'appareil.

Veuillez noter que l'appareil ne dispose pas de fonction d'enregistrement cyclique. Dès que la carte SD est pleine, il n'est plus possible d'effectuer d'enregistrements. Si vous souhaitez enregistrer des périodes prolongées sur la carte SD, veuillez acheter une carte de plus grande capacité.

Carte SD pleine

Niveau de la batterie

Batterie rechargée

Batterie presque vide

Statut connexion Internet

Établissement de la connexion

L'autonomie de la batterie est d'environ 1,5 heures.

Veuillez charger la batterie du moniteur dès que le symbole apparaît et clignote

Une connexion est en cours d'établissement avec le réseau.

Connexion réussie La connexion avec le réseau est établie.

Interruption de la connexion La connexion réseau est interrompue.

Accès à distance actif

Intranet

Si ce symbole apparaît, l'accès à l'image en direct s'effectue par l'application mobile.

Ce symbole apparaît lorsque votre moniteur est raccordé au réseau, mais que vous ne souhaitez pas de connexion à

Internet.

45

Français

Timer



Un planning a été enregistré

Statut de l'enregistrement

Le symbole apparaît quand un enregistrement programmé a lieu

Clignote en rouge : l'appareil enregistre

Rouge en permanence :

L'appareil n'enregistre pas

Si vous appuyez directement sur le symbole REC, vous démarrez un enregistrement manuel. Sélectionnez-le de nouveau pour arrêter l'enregistrement.

Numéro de caméra et réception de la caméra

Très bonne réception de la caméra

Aucune réception

La portée radio est fonction des données environnementales

(antennes-relais, piliers de lignes haute-tension, lignes

électriques, murs et plafonds, etc.). Avant d'installer la caméra, veuillez vérifier si la portée radio est suffisante.

Détection de mouvement

Enregistrement dépendant de la détection de mouvements

La durée maximale d'enregistrement est de 2 minutes

Ouverture et fermeture du sous-menu

>Ouvrir le sous-menu

< Fermer le sous-menu

En appuyant sur les touches fléchées, vous fermez et vous ouvrez le sous-menu.

Affichage de l'image

Si vous appuyez sur la loupe dans l'affichage simple, cinq champs se superposent sur l'image.

Si vous appuyez sur l'un des champs marqués, vous le voyez agrandi.

En appuyant sur le symbole « Mode plein écran », vous quittez la vue agrandie.

Zoom

Affichage plein écran

Sous-menu

Liaison réseau

Mode de la caméra

Réglage volume

Menu principal

Vous revenez ici à l'affichage plein écran

Vous trouverez la description du fonctionnement du sous-menu dans le tableau de la page suivante.

Vous accédez ici au menu principal

46

Liaison réseau

Mode de la caméra

Français

Cette option est disponible uniquement si le moniteur est sur le socle de chargement et que le câble réseau est raccordé au socle de chargement et au routeur.

Appuyez sur le symbole du réseau et choisissez si le bâtiment doit être connecté à Internet ou si l'appareil doit seulement être chargé.

Attention : Configurez d'abord le réseau

– vous trouverez

comment faire au point 7.4.3.

Si le moniteur est raccordé à Internet, aucune configuration ou commande n'est plus possible. Pour accéder au menu principal, veuillez interrompre la connexion à Internet.

Choisissez le mode d'affichage souhaité en appuyant sur SCAN,

QUAD ou une caméra (Cam1-4).

SCAN Affichage séquentiel de toutes les caméras avec

5 secondes d'arrêt

QUAD

CAM1-4

Vue quadruple

Affichage plein écran pour chaque caméra

Si vous avez procédé à l'apprentissage d'1 caméra, l'image de la caméra s'affiche en plein écran.

Si vous avez effectué l'apprentissage de 2 à 4 caméras, le système passe automatiquement, au bout de 2 minutes, en mode QUAD à partir du mode SCAN ou du mode plein écran.

Vous pouvez ici voir quatre caméras au maximum.

Veuillez noter que si vous avez procédé à l'apprentissage de plusieurs caméras, l'enregistrement n'est plus possible en mode plein écran mais seulement en mode Quad.

Veuillez noter que l'enregistrement est interrompu dès que vous allez dans le menu principal ou passez de l'affichage Quad

à l'affichage en plein écran.

Veuillez noter que si plusieurs caméras sont allumées, la résolution se réduit et il n'est plus possible d'effectuer d'enregistrement audio.

47

Français

Réglage de l'alarme et du volume sonore des interlocuteurs

Réglez le volume du signal d'alarme (symbole de la cloche) ou du son de la caméra (symbole du haut-parleur) en appuyant sur

« + » et « - ».

Le son de l'alarme retentit si vous avez réglé un timer ou un rappel à une certaine heure.

7.3 Liste des événements

Dans la liste des événements, tous les enregistrements sont affichés. Les enregistrements sont triés par date.

Attention :

Vos enregistrements sont toujours accompagnés d'une bande sonore. Nous vous demandons de bien respecter la clause qui se trouve en page 2 afin de rester, vous ou tout autre utilisateur, en conformité avec les dispositions légales en vigueur.

48

Français

7.3.1 Liste des enregistrements

Dès que vous appuyez sur la date sur fond vert, vous accédez à la liste des enregistrements. Les enregistrements sont stockés dans des sous-dossiers ; ces dossiers sont nommés en fonction de la date d'enregistrement.

Les enregistrements sont sauvegardés sous forme de fichiers individuels, la date d'enregistrement

étant utilisé comme nom de fichier.

7.3.2 Consulter l'enregistrement

Dès que vous appuyez sur le nom du fichier, vous pouvez consulter l'enregistrement.

Passage à la vue en direct

Signification des symboles

Visualisation en direct (Live)

Retour Vous revenez ici au menu principal.

Caméra

Sélectionnez une des caméras numérotées pour consulter les enregistrements la concernant. Sélectionnez la caméra avec

« A », pour consulter les enregistrements de toutes les caméras.

Jour de la semaine vous voyez ici le jour de la semaine.

Jour

Un champ sur fond vert signifie qu'un enregistrement est présent ce jour-là. En appuyant dessus, vous accédez à la

« Liste des enregistrements ».

49

Français

Changement de mois

Appuyez sur les touches fléchées pour passer d'un mois à l'autre.

Supprimer un fichier

Attention :

Veuillez noter que l'enregistrement est immédiatement supprimé. Vous n'avez pas besoin de le confirmer auparavant.

Caméra Vous montre l'enregistrement de la caméra correspondante.

Fichier d'enregistrement

A=AM

10:58:59 = heure

1 = caméra 1

Jour de l'enregistrement

02:00

-/+

/

/II

Durée de l’enregistrement

-/+ Réglage du volume sonore

Enregistrement suivant/précédent

Stop (arrêt)

Play/Pause

7.3.3 Supprimer les enregistrements

Il existe trois possibilités pour supprimer les données sur la carte SD :

1. dans la liste des événements, quand vous appuyez sur le symbole . Supprimez le fichier en appuyant sur la touche . Pour annuler l'opération, appuyez sur la touche x.

2. Formater la carte SD au niveau du moniteur dans le point de menu « Système » > « Formater la carte mémoire »

3. Supprimer la carte SD au niveau de l'ordinateur

7.4 Réglages

Au point de menu « Réglages », vous pouvez choisir entre les points suivants :

50

7.4.1 Paramétrages de la caméra

Français

Sélection de la caméra pour le pairage

Afficher/masquer la caméra

1. Sélectionnez la caméra souhaitée (1-4).

Le système lance un compte à rebours de

60 secondes.

2. Appuyez pendant ces 60 secondes sur la touche

PAIRING du câble de la caméra, jusqu'à ce que la DEL LINK verte située à l'avant de la caméra commence à clignoter.

En cas de connexion réussie, la DEL LINK verte de la caméra s'allume en permanence.

Utilisez les touches  pour afficher une caméra ou appuyez sur la touche  pour la masquer.

Si vous n'avez procédé à l'apprentissage des quatre caméras, vous masquez les autres caméras.

Luminosité de la caméra

Sélectionnez la luminosité souhaitée de -2

(sombre) à 2 (lumineux).

51

7.4.2 Réglages de l'enregistreur

Français

Détection de mouvement

Alerte par e-mail

Vous pouvez régler ici la sensibilité de la détection de mouvement pour chaque caméra.

Vous avez le choix entre « Bas », « Haut » et

« Arrêt ».

Élevé : détection de mouvement à haute sensibilité

Bas : détection de mouvement à faible sensibilité

Arrêt : détection de mouvement éteinte, pas d'enregistrement en cas de mouvement.

52

Vous pouvez vous faire envoyer une alerte par e-mail dès que la caméra détecte un mouvement.

Procédez comme suit :

1. Sélectionnez « activé ».

En appuyant sur « désactivé », vous éteignez de nouveau cette fonction et vous ne recevez plus d'e-mail en cas de détection de mouvement.

2. Indiquez le serveur SMTP (serveur d'envoi d'emails) de votre fournisseur d'e-mail. p. ex. mail.gmx.net ou smtp.gmail.com, …

3. Indiquez le port correspondant p. ex. 465

Le serveur d'envoi d'e-mails et le port correspondant se trouve sur le site Internet de votre fournisseur de boîte e-mail.

4. Entrez ensuite votre adresse de courriel.

5. Saisissez le mot de passe de votre compte de courrier électronique.

6. Indiquez l'adresse e-mail à laquelle l'alerte doit être envoyée.

Les deux adresses e-mail peuvent être différentes l'une de l'autre.

7. En cas de détection de mouvement, vous recevez un e-mail avec l'objet suivant.

« Motion detected by your security system. »

Enregistrement avec timer

Français

Pour que cette fonction puisse fonctionner, le moniteur doit se trouver dans le socle de chargement et être raccordé à Internet.

Veuillez noter que vous recevez uniquement un e-mail vous indiquant qu'un mouvement a été détecté. Vous ne recevez pas d'image ou d'image en direct. Vous pouvez ensuite consulter l'enregistrement sur la carte SD ou passer à l'affichage en direct via l'application mobile.

Si vous ne recevez aucun e-mail, veuillez vérifier s'il ne se trouve pas dans le dossier spam.

Vous pouvez mémoriser un horaire d'enregistrement afin d'enregistrer à un horaire précis.

Vous p ouvez mémoriser jusqu’à 5 procédures d'enregistrement.

1. Sélectionnez d'abord le numéro de la caméra.

2. Réglez l'heure de départ et l'heure d'arrêt. Pur ce faire, utilisez les touches fléchées.

3. Sélectionnez la date souhaitée dans le calendrier.

4. Appuyez sur « Enregistrer » pour enregistrer la procédure ou sur « Supprimer » pour le réinitialiser.

5. Dès que vous avez mémorisé un enregistrement avec timer, le symbole

 apparaît lors de l'enregistrement.

53

7.4.3 Configuration réseau

Français

Configuration Internet

Code de sécurité

Afin de pouvoir établir une connexion avec Internet pour accéder à la caméra à l'aide de l'application, raccordez le socle de chargement à votre routeur

à l'aide du câble réseau.

Choisissez IP statique ou DHCP.

Confirmez ensuite par « OK ».

Informations :

Une adresse IP est une adresse dans les réseaux d'ordinateurs. Elle est attribuée aux appareils qui sont liés au réseau et rend ainsi les appareils accessibles.

DHCP :

Une DHCP est une adresse IP dynamique attribuée automatiquement.

Stat. IP :

Vous trouverez les données pour une adresse IP statique dans les réglages de votre routeur.

Le code de sécurité par défaut est : 123456

Pour des raisons de sécurité, veuillez modifier le code et attribuer un mot de passe

(max. 8 caractères).

Pour ce faire, appuyez dans le champ sur fond blanc et un clavier s'ouvre.

Confirmez ensuite par « OK ».

Vous avez ensuite besoin du code de sécurité si vous souhaitez accéder aux caméras à l'aide de l'application mobile.

54

Informations réseau

7.4.4 Réglages de l'alarme

Français

Vous obtenez ici plus d'informations concernant le réseau actif.

Vous devez ensuite indiquer le code DID dans l'application mobile.

Durée

Vous pouvez choisir ici la durée d'alarme souhaitée.

Vous pouvez régler individuellement la durée d'alarme : 2 secondes, 10 secondes,

30 secondes ou pas de son.

En cas d'alarme, appuyez sur une touche au choix pour éteindre la tonalité d'alarme.

55

Mélodie

Français

Vous avez ici la possibilité de choisir entre trois mélodies d'alarme.

7.4.5 Paramétrages du système

Mode d'économie d'énergie

Vous pouvez activer ou désactiver ici l'arrêt automatique de l'écran au bout de 2 minutes.

Si le mode d'économie d'énergie est activé, la batterie a une autonomie supplémentaire d'env. une demi-heure.

56

Blocage automatique

Français

Si le blocage automatique est activé, le moniteur ne réagit plus, au bout de quelques minutes, à la fonction Touch. Rallumez le moniteur en appuyant sur la « touche Power ».

Régler l’heure // l'alarme

Paramétrer l'horaire // la d

ate et l’heure

Enregistrer horaire // timer

Indiquez l'heure à laquelle vous souhaitez fixer le rappel.

Appuyez sur « Enregistrer » et tapez l'heure dans le champ de droite, √ apparaît alors.

Le système sonne alors à l'heure mémorisée et le symbole suivant apparaît.

Appuyez sur « OK » pour stopper l'alarme.

Vous pouvez ici régler la date et l'heure.

Enregistrez ensuite votre saisie.

Remarque :

AM = 00:00

– 11:59

PM = 12:00

– 23:59

Vous avez la possibilité de programmer un timer / compte à rebours.

Vous pouvez régler l'heure en appuyant sur les touches fléchées. Après confirmation par

« Start », le timer commence le compte à rebours et sonne au bout de ce temps, et le symbole suivant apparaît.

Appuyez sur « OK » pour stopper l'alarme.

57

Fuseau horaire

Formatage de la carte mémoire

Français

Vous pouvez ici régler le fuseau horaire correspondant à votre pays.

Sélectionnez le pays souhaité à l’aide des touches fléchées.

Enregistrez ensuite votre saisie.

Si vous souhaitez formater votre carte mémoire, vous pouvez le faire sur le PC ou directement sur le moniteur.

Appuyez sur la touche  et confirmez avec

« OK ».

Vous pouvez annuler l'opération en appuyant sur « ANNULER ».

Activation de la mémoire circulaire

Vous pouvez ici activer la mémoire circulaire pour l'enregistrement.

Si cette fonction est désactivée, le moniteur interrompt l'enregistrement dès que la carte

SD est pleine.

58

Français

Mise à jour du système

Veuillez toujours utiliser le firmware le plus actuel du système. Vous pouvez télécharger la version la plus actuelle sur notre site

Internet www.abus.com

(numéro d'article

TVAC16000A). Pour le téléchargement, veuillez procéder comme suit :

1. Retirez la carte SD du moniteur et introduisez-la dans un lecteur de carte

SD raccordé à votre PC.

2. Dézippez le dossier. Enregistrez le fichier du dossier sur la carte SD

3. Retirez de nouveau la carte SD du lecteur de carte SD et réinsérez-la dans le moniteur.

4. Accédez aux réglages du système, mise à jour du système, appuyez sur

« Start » et le dernier firmware est installé.

5. Appuyez sur « OK » pour installer la version la plus récente du microprogramme.

Vous pouvez annuler l'opération en appuyant sur « ANNULER ».

Restaurer les réglages d'usine / Sélectionner la langue / Hz

Vous pouvez ici choisir la langue et la fréquence du réseau.

Valeur standard en Allemagne 50 Hz

Dès que vous modifiez la langue, les réglages d'usine sont restaurés. Dès que vous confirmez par « OK », le système s'éteint automatiquement.

Appuyez sur « Supprimer » pour annuler l’opération.

Une fois que le système est éteint, redémarrez-le en appuyant sur la touche

Power.

Le système vous demande ensuite de calibrer l'écran. Veuillez suivre les instructions.

7.4.6 Dépannage (FAQ)

Sélection des FAQ

Vous pouvez ici consulter directement sur le moniteur les conseils concernant le dépannage.

Sélectionnez la question qui vous intéresse pour afficher l'aide correspondante.

59

Français

8. Accès à distance par application mobile

Avec cet écran tactile radio 7", vous avez possibilité de consulter vos caméras en direct. Vous trouverez l'application pour cet appareil dans l'App Store sous le nom « TVAC16000 ».

Si vous souhaitez accéder à l'image en direct lorsque vous êtes en déplacement, veuillez procéder de la manière suivante :

Liaison réseau

Assurez-vous que le moniteur se trouve dans le socle de chargement, que le support est raccordé à Internet, que la connexion à Internet est

Application « TVAC16000 »

établie et que vous avez procédé à tous les réglages réseau

nécessaires sous 7.4.3 et dans votre routeur.

Téléchargez l'application « TVAC16000 » et installez-la sur votre smartphone.

Ajouter un système

Ouvrez l'application sur votre téléphone mobile et appuyez sur le symbole pour ajouter votre système TVAC16000.

Saisir des informations système

1. Indiquez ensuite le nom de votre système dans « Nom du système » qui doit apparaître sur le téléphone mobile.

2. Indiquez alors le numéro DID à 15 chiffres.

Vous le trouverez dans les informations réseau de votre moniteur, sur l'autocollant de votre produit ou cliquez sur la fonction de recherche « Search » pour afficher tous les appareils à proximité.

3. Entrez ensuite votre mot de passe.

Le mot de passe est le code de sécurité que vous trouvez

également dans les informations réseau de votre moniteur.

Si vous n'avez pas encore modifié votre mot de passe sur le moniteur, le mot de passe par défaut est : 123456.

4. Mémorisez ensuite les réglages en appuyant sur « Save » et

« Yes ».

Dès que vous changez votre mot de passe dans le moniteur, vous devez le changer ici aussi, sinon, vous ne pouvez pas accéder aux caméras.

60

Français

Statut de la connexion

Si vous avez ajouté votre système correctement, le nom de votre système et le statut actuel de connexion apparaissent.

Appuyez sur l'écran, vous accédez à l'affichage en direct.

Nom du système

p. ex. Système 1

Statut de la connexion

Connected = vous êtes connecté à votre système

Disconnected = il n'y a pas de connexion avec le système

Ajouter un système

Vous pouvez ajouter un autre système ici

Configuration du système

Vous accédez ici à la configuration du système.

Appuyez sur pour revenir à l'affichage en direct.

Visualisation en direct (Live)

Vous voyez maintenant l'image en direct de la caméra souhaitée et vous pouvez sélectionner la caméra correspondante.

Sélection de la caméra

Sélectionnez la caméra souhaitée.

Capture d'écran

Vous avez la possibilité de faire une capture d'écran de votre image en direct. L'image est ensuite enregistrée dans vos photos sur votre appareil mobile.

Démarrage de l'enregistrement

Vous avez ici la possibilité de démarrer un enregistrement manuel. La durée de l'enregistrement est de 2 minutes. L'enregistrement est sauvegardé localement sur le moniteur. L'icône

Actualisation de la connexion

La connexion est actualisée.

Information Firmware / code PIN

Vous pouvez consulter ici la version actuelle du

Firmware du système et mémoriser un code PIN.

Pour savoir comment ajouter un code PIN, consultez . suivante apparaît sur l'affichage en direct

Retour

Vous accédez ici au statut de la connexion. La dernière capture d'écran s'affiche.

61

Mémoriser un code PIN

Français

Si vous souhaitez mémoriser un code PIN pour cette app, veuillez procéder comme suit :

1. Ouvrez « Setup PIN Lock » dans

2. Indiquez un code PIN à 4 chiffres et répétez-le.

3. Cochez la case « Enable lock when starting »

Si vous avez mémorisé un code PIN, celui-ci vous est demandé dès que vous ouvrez l'application.

Configuration du système

Configuration du système

Vous accédez ici à la configuration du système.

Vous avez le choix entre les possibilités suivantes :

Modification des informations système

Suppression du système

Accès aux enregistrements

Appuyez sur pour revenir à l'affichage en direct.

Informations système

Vous avez ici la possibilité de modifier le nom du système, la DID et le code de sécurité. Pour enregistrer les réglages, appuyez sur

« Save ».

Appuyez sur « Search » pour rechercher un appareil dans le réseau.

Pour annuler l'opération, appuyez sur la touche « Cancel ».

Activation de l'alerte par courrier électronique (Enable Email

Alert)

Activez cette fonction pour recevoir une notification par courrier

électronique en cas d'événement.

62

Français

Suppression du système

Après avoir appuyé sur l'icône, une nouvelle fenêtre apparaît vous demandant si vous souhaitez vraiment supprimer le système.

Si vous souhaitez supprimer le système, confirmez avec « Yes » ou annulez l'opération avec « No ».

Accès aux enregistrements

Vous avez ici la possibilité de visionner l'enregistrement d'une caméra donnée sur votre smartphone. Sélectionnez l'enregistrement

à visionner, la lecture commence tout de suite.

Appuyez sur pour mettre l'enregistrement sur pause. Pour revenir à la liste des événements, appuyez sur la touche .

Suppression d'enregistrements

Appuyez sur le symbole dans la liste des événements. Vous ne pouvez supprimer que des enregistrements pour la caméra sélectionnée en sélectionnant un ou plusieurs fichiers, puis en cliquant sur le symbole . Pour supprimer tous les fichiers, appuyez sur . Pour désélectionner, appuyez à nouveau sur le symbole.

63

Français

Filtrage de la liste des événements

Vous avez la possibilité de filtrer les enregistrements en fonction de certains critères. Pour cela appuyez sur le symbole .

9. Maintenance et nettoyage

9.1 Maintenance

Contrôlez régulièrement la sécurité technique du produit, contrôlez par ex. si le boîtier n'a pas été endommagé.

Lorsque l'on suppose que le fonctionnement n'est pas sans risque, il faut mettre le produit hors service et s'assurer qu'il ne puisse être mis en service par inadvertance.

Le fonctionnement n'est pas sans risque si

 l'appareil présente des endommagements visibles, l'appareil ne fonctionne plus

Remarque importante :

Le produit ne nécessite aucun entretien de votre part. Aucune pièce interne du produit ne nécessite un entretien ou un contrôle de votre part, ne l'ouvrez jamais.

9.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. En cas de salissures plus importantes, il est possible d'humidifier le tissu avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques ; cela risquerait d'endommager la surface du boîtier (décolorations).

10. Élimination

Attention : la directive européenne relative aux déchets d'équipements électriques et électroniques

2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Les organismes de collecte officielles de votre pays peuvent assumer le recyclage de votre appareil usagé.

Respectez les prescriptions locales lors du recyclage des matériaux. Les administrations locales vous fourniront d'autres détails relatifs à la reprise (s'agissant également de pays non membres de l'UE).

La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des réglementations de protection de la santé et de l'environnement.

64

Français

11. Conseils de dépannage

1

2

3

4

5

6

7

Questions

Que signifie le pairage du moniteur et de la caméra et comment cela fonctionne ?

Le moniteur n'affiche aucune image. Quelles peuvent être les causes ?

Réponses

Du fait du pairage, la connexion radio exclusive et cryptée entre la caméra et le moniteur est établie.

Pour coupler une caméra au moniteur, procédez comme suit :

1. Raccordez la caméra et le moniteur aux blocs d'alimentation.

2. Dans le menu du moniteur « Caméra », sélectionnez ensuite «

Pairage » et la caméra souhaitée (1-4). Le système lance un compte à rebours de 60 secondes.

3. Appuyez pendant ces 60 secondes sur la touche PAIRING du câble de la caméra, jusqu'à ce que la DEL LINK verte située à l'avant de la caméra commence à clignoter.

4. En cas de connexion réussie, la DEL LINK verte de la caméra s'allume en permanence

Si vous n'avez aucun signal, vérifiez les points suivants :

1. La caméra est-elle raccordée au secteur (la LED est-elle allumée en rouge ?)

2. Le moniteur est-il chargé ?

3. Le pairage de la caméra et du moniteur est-il effectué (voir la question 1) ?

4. La caméra est-elle à portée du moniteur ?

5. Le signal entre la caméra et le moniteur est-il perturbé ?

Veuillez vérifier la sensibilité de la détection de mouvement, pour voir si cette fonction est allumée.

L'appareil n'enregistre pas en cas de mouvement.

Quelles peuvent en être les causes ?

L'appareil n'enregistre pas alors qu'un planning a été enregistré. Quelles peuvent en être les causes ?

Le pairage de la caméra et du moniteur est impossible. Quelles peuvent en être les causes ?

Les causes possibles peuvent être :

1. La date et l'heure sont-elles correctement réglées ?

2. La carte SD est-elle bloquée (lock/unlock ?), non insérée ou vide ?

3. Avez-vous formaté la carte SD ? Celle-ci doit être formatée avant la première utilisation.

4. Aucun mouvement n'a été détecté.

Veuillez vérifier les points suivants :

1. La caméra n'est pas alimentée en courant.

2. Appuyez brièvement sur le bouton Pairing de la caméra, tandis que le moniteur lance un compte à rebours de 60 secondes.

3. Veuillez appuyer brièvement sur le bouton Pairing, pas de manière prolongée.

4. Redémarrez le moniteur.

Le blocage des touches est probablement activé. Pressez la touche

Power pendant 5 secondes au moins.

Le moniteur et la caméra sont allumés, mais on ne distingue rien sur le moniteur.

Il est possible d'accéder à l'image via l'application mobile dans le réseau local, mais pas de l'extérieur.

Veuillez vérifier les points suivants :

1. Le moniteur est-il dans le socle de chargement ?

2. Le socle de chargement est-il raccordé au réseau ?

3. La connexion Internet est-elle établie ?

4. Avez-vous raccordé le moniteur à Internet ?

Tenez compte de la présence de l'icône suivante sur le bord supérieur du moniteur (cela doit être intégrée sur le site web)

5. Votre mot de passe dans le moniteur correspond-il au mot de passe dans l'application mobile ?

6. Avez-vous une connexion Internet avec votre téléphone mobile ?

65

Français

12. Données techniques

Nombre de LED IR

Autonomie de la batterie

Type de batterie

Résolution

Enregistreur vidéo

Angle de visée

Fréquence

Portée radio

Filtre orientable IR

Entrées de caméras

Température de fonctionnement max.

Modulation

Moniteur

Connexion réseau

Objectif

Portée fonction vision nocturne

Indice de protection IP

Puissance d'émission

Sensibilité

Alimentation électrique CC

Support d’enregistrement

Caméra Ecran 7''

25

-

-

640x480 pixels

1/4" CMOS

-

1,5 heures

Li-Ion polymère, 3,7 V/1 800 mA

60° (Horizontal) / 43° (Vertical)

2,4 GHz

Oui

-

150 mètres*

800 x 480 pixels

-

-

-

4

-

-

3,6 cm (objectif fixe)

De -10 °C à +50 °C

FHSS

8 m max.

66

-

LCD 7"

RJ45

-

-

-

15 +/-2 dBm

-80 dBm

5 V CC

Carte SD, 32 Go max.

Allemand, anglais, espagnol, néerlandais, français, portugais, italien, polonais, suédois, danois Langue OSD

Consommation de courant

Certifications

500 mA max.

CE

800 mA max.

* La portée radio dépend des conditions ambiantes. (antennes-relais, piliers de lignes haute-tension, lignes électriques, murs et plafonds, etc.).

Lorsque les conditions environnementales sont défavorables, la portée du signal radio peut s'avérer faible.

Capacité de mémoire

Capacité de mémoire

1 Go

2 Go

8 Go

16 Go

32 Go

Une caméra

(480x272)

200 minutes

400 minutes

1 600 minutes

3 200 minutes

6 400 minutes

Plusieurs caméras

(320x240 QVGA)

130 minutes

260 minutes

1 040 minutes

2 080 minutes

4 160 minutes

66

TVAC16000A

Versie 11/2013

Gebruikershandleiding

Nederlands vertaling van de originele Duitse handleiding

Bewaren voor toekomstig gebruik!

Nederlands

Inleiding

Geachte klant,

Hartelijk bedankt voor de aankoop van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde firma- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle

rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

De gegevensopslag valt onder de voor het land specifieke richtlijnen m.b.t. de bescherming van persoonsgegevens.

Waarschuwing volgens § 201 van het Duitse Wetboek van Strafrecht:

Wie onbevoegd het niet-openbare, gesproken woord van anderen op een geluidsdrager opneemt of een dergelijke opname gebruikt of aan derden beschikbaar stelt, kan worden bestraft met een gevangenisstraf of geldboete!

Ook het onbevoegd niet voor zijn wetenschap bedoelde, niet-openbare, gesproken woord van anderen afluisteren met een afluisterapparaat en/of het opgenomen of afgeluisterde, niet-openbare, gesproken woord van anderen woordelijk of inhoudelijk openbaar maken, is strafbaar.

Uitsluiting van aansprakelijkheid

Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan daarover via het adres op de achterkant van de gebruikershandleiding.

ABUS Security-Center GmbH stelt zich niet aansprakelijk voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen aan te brengen.

ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Wij staan niet in voor de inhoud van dit document.

68

Nederlands

Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de

gezondheid bestaat, bijv. door een elektrische schok.

Een driehoek met uitroepteken wijst op belangrijke instructies in deze

gebruikershandleiding die absoluut in acht genomen moeten worden.

Dit symbool geeft aan dat u bijzondere tips en instructies over de bediening krijgt.

Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Wij stellen ons niet aansprakelijk voor

gevolgschade!

Wij stellen ons niet aansprakelijk voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies wordt veroorzaakt. In

zulke gevallen vervalt ieder recht op garantie!

Dit apparaat is conform internationale veiligheidsstandaards geproduceerd.

Lees de volgende veiligheidsinstructies aandachtig door.

Veiligheidsinstructies

1. Stroomvoorziening

100-240 VAC wisselspanning, 50

– 60 Hz (via netstekkervoeding op 5 VDC)

Gebruik dit apparaat alleen op een stroombron die de op het typeplaatje vermelde netspanning levert.

Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

2. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

3. Vloeistoffen

Bescherm het apparaat tegen het binnendringen van alle soorten vloeistoffen.

4. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

5. Accessoires

Sluit alleen uitdrukkelijk daarvoor bestemde apparaten aan. Anders kan dit tot gevaarlijke situaties of schade aan het apparaat leiden.

6. Opstelplaats

Dit apparaat is zowel bedoeld voor beveiligde buitentoepassingen als voor binnentoepassingen. Het product kan al beschadigd raken door een val van slechts geringe hoogte.

Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

Plaats het apparaat niet in de directe omgeving van verwarmingen, ovens, andere warmtebronnen of onder direct zonlicht.

Gebruik het apparaat alleen op plaatsen met temperaturen binnen het toegestane omgevingstemperatuurbereik -10° - 50°C.

69

Nederlands

7. Draadloze transmissie

Het bereik van de draadloze transmissie is afhankelijk van verschillende omgevingsfactoren. De lokale omstandigheden op de montageplaats kunnen een negatief effect hebben op het bereik. Daarom kan bij vrij zicht tussen de ontvanger en zender een afstand van maximaal 150m overbrugd worden, in gebouwen echter aanzienlijk korter.

De volgende omgevingsfactoren beperken zowel het bereik als de beeldfrequentie: antennes voor mobiele telefonie, hoogspanningsmasten, elektrische leidingen, plafonds en wanden, apparaten met dezelfde of nabijgelegen radiofrequentie.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en gebruiksinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

Wijzig of manipuleer netsnoeren en netstekkers niet.

Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.

Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

Het voedingsapparaat van het deurstation moet worden beschermd tegen vocht en natheid.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

Open nooit de behuizing of de voeding.

Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

3. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Zorg er bij installatie in een aanwezige videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en aansluiting op het kabelnet niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen.

Sluit de installaties zo op het kabelnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

 natheid of te hoge luchtvochtigheid

 extreme kou of hitte

 direct zonlicht

 stof of brandbare gassen, dampen of oplosmiddelen

 sterke trillingen

 sterke magneetvelden, zoals in de buurt van machines of luidsprekers

De camera van het deurstation mag niet tegen de zon in worden gericht, omdat de sensor hierdoor beschadigd kan raken

De camera mag niet op onstabiele oppervlakken worden geïnstalleerd

Uitpakken

Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Bij een eventuele beschadiging van de originele verpakking controleert u eerst het apparaat.

Indien het apparaat beschadigingen vertoont, stuurt u het met de verpakking terug en brengt u de leveringsdienst op de hoogte.

70

Nederlands

Inhoudsopgave

1. Beoogd gebruik ........................................................................................................................................ 72

2. Leveringsomvang .................................................................................................................................... 72

3. Kenmerken en functies ............................................................................................................................ 72

4.

Aanwijzingen en FAQ’s ........................................................................................................................... 73

5. Beschrijving van het apparaat ................................................................................................................ 73

5.1 Beschrijving van de monitor ........................................................................................................... 73

5.2 Beschrijving van het dockingstation ............................................................................................. 73

5.3 Beschrijving van de camera............................................................................................................ 74

6. Installatie ................................................................................................................................................... 75

6.1 Monitorinstallatie ............................................................................................................................. 75

6.2 Verbinding van de camera en de monitor ..................................................................................... 75

6.3 Dockingstation op het netwerk aansluiten .................................................................................... 76

6.4 Cameramontage ............................................................................................................................... 76

7. Bediening .................................................................................................................................................. 77

7.1 Hoofdmenu ....................................................................................................................................... 77

7.2 Live-beeldweergave ......................................................................................................................... 78

7.3 Gebeurtenislijst ................................................................................................................................ 81

7.3.1

7.3.2

7.3.3

Opnamelijst ............................................................................................................................... 82

Opname bekijken ..................................................................................................................... 82

Opnames wissen ...................................................................................................................... 83

7.4 Instellingen ....................................................................................................................................... 83

7.4.1 Camera-instellingen ................................................................................................................. 84

7.4.2

7.4.3

7.4.4

7.4.5

Recorderinstellingen ............................................................................................................... 85

Netwerkinstellingen ................................................................................................................. 87

Alarminstellingen ..................................................................................................................... 88

Systeemopties .......................................................................................................................... 89

7.4.8 Probleemoplossing (FAQ) ....................................................................................................... 92

8. Toegang op afstand via app.................................................................................................................... 92

9. Onderhoud en reiniging .......................................................................................................................... 97

9.1 Onderhoud ........................................................................................................................................ 97

9.2 Reinigung .......................................................................................................................................... 97

10. Afvalverwerking ....................................................................................................................................... 97

11. Tips voor storingen te verhelpen .......................................................................................................... 98

12. Technische gegevens .............................................................................................................................. 99

71

Nederlands

1. Beoogd gebruik

Met deze 7‘‘ draadloze touchscreenmonitor en de draadloze IR-buitencamera kunt u zonder problemen draadloos videosignalen op middelgrote tot grote afstand overdragen en weergeven.

De draadloze signaaloverdracht komt overal van pas waar geen kabels kunnen worden gelegd: de camera geeft het videosignaal draadloos door aan de draadloze monitor. Door de conversie in digitale signalen kunnen storingen en interferenties worden gereduceerd.

Zodra de sensor van de camera een beweging detecteert, start de opname op een SD-kaart.

U kunt maximaal 4 camera’s (TVAC16010) op de monitor aansluiten en deze in het 4-voudige aanzicht weergeven en gelijktijdig met QVGA-resolutie opnemen. Om een opname te realiseren met volledig scherm en volledige resolutie met audio, activeert u in het menu uitsluitend één camera.

Verder kunt u via de ABUS app „TVAC16000 Viewer” met een smartphone het livebeeld van de camera’s bekijken, als de monitor in het dockingstation staat en deze met het internet is verbonden.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk 3.

„Kenmerken en functies”.

2. Leveringsomvang

7“ LCD-monitor met dockingstation

1x draadloze IR-buitencamera

2,4 GHz incl. camerahouder & bevestigingsmateriaal

Netwerkkabel

2 x voeding incl. EU-, AU- en UKadapter 5 VDC/1A

3. Kenmerken en functies

Complete set, bestaande uit draadloze IR-buitencamera, monitor en dockingstation

Compacte IP66 buitencamera met infrarood-nachtzichtfunctie en 640 x 480 pixels resolutie

Mobiele toegang via app

Toegang op afstand via LAN via het dockingstation (gelijktijdig accu laden voor monitor)

7" LCD-kleurenmonitor met geïntegreerde luidsprekers (accuvoeding)

Overdracht van video en audio met gecodeerd draadloos signaal

Uitbreidbaar tot 4 draadloze camera's

Eenvoudige bediening via het intuïtieve touchscreen

72

Nederlands

4. Aanwijzingen en FA

Q’s

Belangrijke aanwijzingen en FAQ’s over dit product en andere producten vindt u op website www.abus.com/plug-and-play . Informatie voor het verhelpen van fouten vindt u onder punt 11 van deze handleiding.

5. Beschrijving van het apparaat

5.1 Beschrijving van de monitor

Aan/uit-knop

Antenne

Uitklapbaar onderstel

SD-kaartsleuf

Reset-toets

Stroomvoorziening 5VDC/1A

5.2 Beschrijving van het dockingstation

Docking-interface monitor

LAN-interface

Stroomvoorziening

5VDC/1A

73

5.3 Beschrijving van de camera

Nederlands

Betekenis van de LED's:

LED

Power LED 

Link-LED 

Status

Aan (rood)

Uit

Knipperen

Aan (groen)

Uit

Antenne

Vast objectief

Power-LED

Link-LED

IR-LED

Lichtsensor

Camerahouder

Microfoon

Pairing-toets

Aansluiting stroomvoorziening

5 VDC / 1A

Betekenis

Camera aan

Camera uit

De camera bevindt zich in de

„pairing-mode”

Camera is aangesloten op de monitor

Camera staat in stand-by

 

74

6. Installatie

6.1 Monitorinstallatie

Nederlands

1. Sluit de voeding aan op de monitor

2. Schakel het apparaat in. Druk hiervoor ongeveer 5 seconden lang op de aan/uit-knop.

Let op:

Houd er rekening mee dat de monitor voor het eerste gebruik ZONDER externe stroomvoorziening ten minste 8 uur moet worden geladen!

De accuduur bedraagt ca. 1,5 uur.

Let op:

Door de ingebouwde accu kunt u de monitor flexibel gebruiken.

Als het accusymbool knippert, moet de accu worden geladen. Houd er rekening mee dat de accu altijd voldoende moet zijn geladen om een verliesvrije opname te garanderen.

6.2 Verbinding van de camera en de monitor

Om een camera met de monitor te verbinden, gaat u als volgt te werk:

1. Sluit de camera en de monitor aan op de voedingen.

2. Select eer in het menu van de monitor „camera”, vervolgens „verbinding” en de gewenste camera (1-4). Het systeem telt 60 seconden af.

3. Druk gedurende de 60 seconden kort op de PAIRING-toets op de kabel van de camera.

4. Bij een succesvolle verbinding brandt de LINK-LED van de camera continu.

Let op:

Houd er rekening mee dat het verbinden maximaal 60 seconden kan duren.

75

6.3 Dockingstation op het netwerk aansluiten

Nederlands

Om het dockingstation met het internet te verbinden, gaat u als volgt te werk:

1. Sluit de netwerkkabel aan op uw router en het dockingstation.

2. Maak pas verbinding met het netwerk, als u alle noodzakelijke instellingen op de monitor heeft

uitgevoerd. De netwerkinstellingen staan beschreven in 7.4.3.

3. Na de installatie van het netwerk drukt u in het submenu op het netwerksymbool

„met internet verbind.”.

en vervolgens op

De voeding moet op het dockingstation zijn aangesloten, zodat er een storingsvrije stroomvoorziening aanwezig is.

6.4 Cameramontage

Kies met behulp van de camerahouder een geschikte plaats uit voor de installatie. Teken nu de boorgaten op de ondergrond en boor deze voor. Plaats eerst de meegeleverde pluggen en bevestig de houder vervolgens met de schroeven.

Let op:

Controleer voordat u met de installatie begint of het bereik van de draadloze overdracht op de gewenste installatieplaats voorhanden is.

Schroef hiervoor de meegeleverde antenne al aan het begin vast.

U kunt de houder voor de optimale positie 90° draaien. Maak eerst de schroef aan de zijkant los en stel de gewenste beeldhoek in. Zet de schroef vervolgens vast om de gewenste positie te fixeren.

76

Schroef daarna de camera op de houder en sluit de voeding aan op de camera.

Nederlands

7. Bediening

Om de monitor in/uit te schakelen, houdt u de aan/uit-knop gedurende minimaal 5 seconden ingedrukt.

7.1 Hoofdmenu

Live-beeldweergave

Gebeurtenislijst

Instellingen

Een lopende opname stopt altijd als u naar het hoofdmenu gaat!

77

Nederlands

7.2 Live-beeldweergave

Verklaring van symbolen

SD-kaartweergave

Geen SD-kaart

SD-kaart herkend en bijna leeg

SD-kaart vol

Tip: Schakel het apparaat altijd uit, voordat u de SD-kaart verwijdert.

Houd er rekening mee dat het apparaat niet beschikt over een ringgeheugen-functie. Zodra de SD-kaart vol is, kunnen er geen opnames meer worden opgeslagen. Als u langere periodes op de SD-kaart wilt opnemen, adviseren wij een grotere kaart te kopen.

Accu-indicatie

De accuduur bedraagt ca. 1,5 uur.

Accu volledig geladen

Batterij bijna leeg

Status internetverbinding

Verbindingsopbouw

Laad de accu van de monitor, als het symbool verschijnt en knippert

Er wordt verbinding gemaakt met het netwerk.

Succesvolle verbinding De verbinding met het netwerk is geslaagd.

Verbinding verbroken De verbinding met het netwerk is verbroken.

Toegang op afstand actief

Intranet

Als dit symbool verschijnt, wordt via de app toegang tot het livebeeld verkregen.

Dit symbool verschijnt als uw monitor op het netwerk is aangesloten, maar u geen verbinding met het internet wilt.

78

Nederlands

Timer



Tijdschema is opgeslagen

Dit symbool verschijnt als er een geprogrammeerde opname plaatsvindt

Opnamestatus

Knippert rood: apparaat neemt op

Permanent rood: Het toestel neemt niets op

Cameranummer en ontvangst camera

Als u direct op het REC-symbool drukt, start u een handmatige opname. Selecteer het opnieuw om de opname te stoppen.

Ontvangst van de camera is zeer goed

Geen ontvangst

Het bereik is afhankelijk van de omgevingsfactoren (bijv. antennes voor mobiele telefonie, hoogspanningsmasten, elektrische leidingen, plafonds, wanden e.d.). Controleer voor installatie van de camera of het draadloze bereik voldoende is.

Bewegingsdetectie

Opname door bewegingsdetectie

Submenu openen en sluiten

>Submenu openen

< Submenu sluiten

Beeldweergave

De maximale opnameduur bedraagt 2 minuten.

Door het indrukken van de pijltjestoetsen opent en sluit het submenu.

Als u in de enkelvoudige weergave op het vergrootglas drukt, legt u vijf velden over het beeld.

Als u op één van de gemarkeerde velden drukt, wordt het vergroot weergegeven.

Via het symbool voor

„volledig beeldscherm” verlaat u de vergrote weergave.

Zoom

Volledig beeldscherm

Submenu

Netwerkverbinding

Cameramodus

Volume

Hoofdmenu

Hier gaat u terug naar het volledige beeldscherm

De functiebeschrijving van het submenu vindt u in de tabel op de volgende pagina.

Hier gaat u naar het hoofdmenu

79

Netwerkverbinding

Cameramodus

Nederlands

Deze optie is alleen beschikbaar, als de monitor op het dockingstation zit en de netwerkkabel zowel op het dockingstation als op de router is aangesloten.

Druk op het netwerksymbool en selecteer of het object met het internet moet worden verbonden of alleen het apparaat moet worden geladen.

Let op: Installeer vooraf het netwerk

– hoe u hiervoor te

werk gaat, leest u bij punt 7.4.3.

Als de monitor met het internet is verbonden, is er geen configuratie of bediening meer mogelijk. Om naar het hoofdmenu te gaan, verbreekt u de verbinding met het internet.

Selecteer de gewenste weergavemodus door op SCAN, QUAD of een camera (Cam1-4) te drukken.

SCAN Sequentieweergave van alle camera's met een verblijfsduur van 5 seconden

QUAD

CAM1-4

Viervoudige weergave

Volledig beeldscherm per camera

Als u 1 camera heeft geprogrammeerd, wordt het beeld van de camera als volledig beeld weergegeven.

Als u 2

– 4 camera's heeft geprogrammeerd, springt het systeem in de SCAN-modus of in de volledigschermmodus na

2 minuten automatisch naar de QUAD-modus. Hier kunt u maximaal vier camera's tegelijkertijd zien.

Let op, dat zodra meerdere camera’s zijn ingeleerd, dat dan de opname alleen in quadmodus en niet in de modus met volledig scherm mogelijk is.

Let op, dat de opname stopt, zodra u naar het hoofdmenu gaat of van het quadaanzicht naar volledig scherm wisselt.

Houd er rekening mee dat de resolutie kleiner wordt en er geen audio-opname meer kan worden uitgevoerd, zodra er meerdere camera's zijn ingeschakeld.

80

Nederlands

Instelling van het alarm- en spraakvolume

Stel het volume van het alarmsignaal (belsymbool) of camerasignaal (luidsprekersymbool) in door op

„+” en „-” te drukken.

Het alarmsignaal gaat af als u een timer of een herinnering op een bepaald tijdstip heeft geprogrammeerd.

7.3 Gebeurtenislijst

In de gebeurtenislijst worden alle opnames weergegeven. De opnames zijn op datum gerangschikt.

Let op:

uw opnames worden altijd met audio opgenomen. Neem de clausule op pagina 2 in acht om uzelf of andere personen niet in een strafbare positie te brengen.

81

Nederlands

7.3.1 Opnamelijst

Als u op de groen gemarkeerde datum drukt, komt u in de opnamelijst terecht. De opnames worden in submappen onder de opnamedatum opgeslagen.

De opnames worden als afzonderlijk bestand opgeslagen met de opnametijd als bestandsnaam.

7.3.2 Opname bekijken

Als u op de bestandsnaam drukt, kunt u de opname bekijken.

Verklaring van symbolen

Live-beeldweergave Naar de live-beeldweergave gaan

Terug Hier gaat u terug naar het hoofdmenu.

Camera

Weekdag

Dag

Selecteer één van de genummerde camera's om de opnames hiervan weer te geven. Selecteer de camera met “A” om de opnames van alle camera's weer te geven.

Hier ziet u de weekdag.

Een groen gemarkeerd veld betekent dat er een opname op deze dag aanwezig is. Door erop te drukken, gaat u naar de

„Opnamelijst”.

Maand kiezen Druk op de pijltjestoetsen om tussen de maanden te bladeren.

82

Nederlands

Bestand wissen

Let op:

Houd er rekening mee dat de opname direct wordt gewist. U hoeft dit van tevoren niet meer te bevestigen.

Camera Geeft de opname van de betreffende camera weer.

A=AM

10:58:59 = tijd

1 = Camera 1

Opnamedag

02:00 Duur van de opname

 - / +

 / 

 / II

-/+ Volumeregeling

Volgende / vorige opname

Stop

Play / Pauze

7.3.3 Opnames wissen

Er zijn drie mogelijkheden om de bestanden op de SD-kaart te wissen:

1. In de gebeurtenislijst als u op het symbool drukt. Wis het bestand door op de -toets te drukken.

Om het proces te annuleren drukt u op de x-toets.

2. SD-kaart aan de monitor formatteren via het menuonderdeel

„Systeem” > „Geheugenkaart formatteren”

3. SD-kaart op de computer wissen

7.4 Instellingen

In het menuonderdeel

„Instellingen” kunt u kiezen uit de volgende punten:

83

7.4.1 Camera-instellingen

Nederlands

Camera selecteren voor het verbinden

Camera weergeven / verbergen

1. Selecteer de gewenste camera (1-4). Het systeem telt 60 seconden af.

2. Druk gedurende deze 60 seconden op de

PAIRING-knop aan de kabel van de camera tot de groene LINK-LED aan de voorzijde van de camera begint te knipperen.

Bij een succesvolle verbinding brandt de LINK-

LED van de camera continu.

Gebruik de -toetsen om een camera weer te geven of druk op de -toets om deze te verbergen.

Als u niet vier camera's heeft geprogrammeerd, kunt u de andere camera's verbergen.

Camerahelderheid

Selecteer van -2 (donker) tot 2 (licht) de gewenste helderheid.

84

7.4.2 Recorderinstellingen

Nederlands

Bewegingsdetectie

Alarmmelding via e-mail

Hier kunt u de gevoeligheid van de bewegingsdetectie per camera instellen.

U kunt kiezen uit “laag”, „hoog” en “uit”.

Hoog: bewegingsdetectie met hoge gevoeligheid.

Laag: bewegingsdetectie met lage gevoeligheid.

Uit: bewegingsdetectie uit, hier wordt bij beweging niet opgenomen.

U kunt uzelf een alarmmelding via e-mail laten toesturen, als de camera een beweging detecteert.

Ga hierbij als volgt te werk:

1. Selecteer

„actief”.

Met

„deactief” schakelt u deze functie weer uit en ontvangt u geen e-mail bij bewegingsdetectie.

2. Voer de SMTP-server (postuitgangsserver) van uw e-mailprovider in. bijv. mail.gmx.net of smtp.gmail.com, …

3. Voer de bijbehorende poort in bijv. 465

De postuitgangsserver en de bijbehorende poort vindt u op de internetsite van uw e-mailprovider.

4. Voer daarna uw e-mailadres in

5. Voer het wachtwoord van uw e-mailaccount in

6. Voer het e-mailadres in waarnaar de alarmmelding moet worden verzonden.

De twee e-mailadressen kunnen van elkaar verschillen.

7. Bij bewegingsdetectie ontvangt u een e-mail

85

Timeropname

Nederlands

met het volgende onderwerp.

„Motion detected by your security system.”

De monitor moet in het dockingstation zitten en met het internet zijn verbonden om deze functie te activeren.

Houd er rekening mee dat u een e-mail ontvangt waarin alleen staat dat er beweging is gedetecteerd. U ontvangt geen beeld of een livebeeldweergave. U kunt de opname vervolgens op de SD-kaart bekijken of gaat via de app naar de live-beeldweergave.

Indien u geen e-mail ontvangt, dient u te controleren of deze zich in de map Ongewenste e-mail bevindt.

U kunt een opnametijd programmeren om op een specifiek tijdstip op te nemen.

U kunt maximaal 5 opnamebewerkingen programmeren.

1. Selecteer eerst het nummer van de camera

2. Stel de start- en stoptijd in. Gebruik hiervoor de pijltjestoetsen.

3. Selecteer de gewenste datum uit de kalender

4. Druk op

„opslaan” om de bewerking op te slaan of op

„wissen” om deze te resetten.

5. Als u een timeropname heeft geprogrammeerd, wordt het

 symbool bij opname weergegeven.

86

7.4.3 Netwerkinstellingen

Nederlands

Internetinstellingen

Veiligheidscode

Om een verbinding met het internet te kunnen maken voor toegang tot de camera via de app, sluit u het dockingstation met behulp van de netwerkkabel aan op uw router.

Kies uit statische IP en DHCP.

Bevestig vervolgens met

„OK”.

Informatie:

Een IP-adres is een adres in computernetwerken.

Het wordt aan apparaten toegewezen die op het netwerk zijn aangesloten, en maakt de apparaten zo adresseerbaar en daarmee bereikbaar.

DHCP:

Een DHCP is een dynamisch IP-adres, dat automatisch wordt toegekend.

Stat. IP:

De gegevens voor een statische IP vindt u in de instellingen van uw router.

De standaard-veiligheidscode is: 123456

Wij adviseren u om veiligheidsredenen de code te wijzigen. Stel een nieuw wachtwoord in (max. 8 tekens).

Druk hiervoor in het veld met een witte achtergrond. Er verschijnt een toetsenbord.

Bevestig ten slotte met

„OK”.

De veiligheidscode heeft u later nodig als u via de app toegang tot de camera's wilt krijgen.

87

Netwerkinformatie

Nederlands

Hier vindt u alle informatie over het actieve netwerk.

De DID-code dient u later bij de app in te voeren.

7.4.4 Alarminstellingen

Duur

Melodie

Hier kunt u de gewenste alarmduur selecteren.

De alarmduur kunt u individueel instellen:

2 seconden, 10 seconden, 30 seconden of geen signaal.

Druk op een willekeurige toets om het alarmsignaal in geval van een alarm uit te schakelen.

U kunt kiezen uit drie alarmmelodieën.

88

7.4.5 Systeemopties

Energiebesparende modus

Automatische vergrendeling

Nederlands

Hier kunt u de automatische uitschakeling van het beeldscherm na 2 minuten activeren of deactiveren.

Als de energiebesparende modus is geactiveerd, wordt de looptijd van uw accu ongeveer een halfuur langer.

Als de automatische vergrendeling is geactiveerd, reageert de monitor na een paar minuten niet meer op de touchfunctie. Schakel de monitor weer in door op de aan/uit-knop te drukken.

Tijd // Alarm instellen

89

Voer het gewenste tijdstip in waarop u herinnerd wilt worden.

Druk op „Opslaan” en druk op het tijdstip rechts in het veld tot √ verschijnt.

Het systeem alarmeert dan op het geprogrammeerde tijdstip en het volgende symbool verschijnt.

Druk op „OK” om het alarm te stoppen.

Tijd // Datum en tijd instellen

Nederlands

Hier kunt u de datum en tijd instellen.

Sla de ingevoerde gegevens vervolgens op.

Aanwijzing:

AM = 00:00

– 11:59

PM = 12:00

– 23:59

Hier kunt u de tijdzone voor uw land instellen.

Selecteer de regio van het land met de pijltoetsen.

Sla uw invoer vervolgens op.

Als u uw geheugenkaart wil formatteren, kunt u dat aan de pc of direct aan de monitor doen.

Druk op de toets en bevestig met „OK”.

Annuleer de bewerking door op „Annuleren” te drukken.

Tijdzone

Geheugenkaart formatteren

90

Ringgeheugen activeren

Nederlands

Hier kunt u het ringgeheugen voor de opname activeren

Indien deze functie is gedeactiveerd, stopt de monitor met opnemen, zodra de SD-kaart vol is.

Systeemupdate

Wij adviseren u altijd de meest actuele syteemfirmware te gebruiken. De meest actuele versie kunt u op onze internetsite www.abus.com

(bestelnummer TVAC16000A) downloaden. Ga bij het downloaden als volgt te werk:

1. Neem de SD-kaart van de monitor en steek hem in een SD-kaartlezer die met uw pc is verbonden.

2. Pak de map uit. Sla het bestand uit de map op de SD-kaart op.

3. Neem de SD-kaart weer uit de SDkaartlezer en plaats deze weer in de monitor.

4. Ga naar de systeemopties, systeemupdate en druk op „Start”. De nieuwste firmware wordt geïnstalleerd.

5. Druk op OK om de nieuwste firmware te installeren.

Annuleer de bewerking door op

„Annuleren” te drukken.

Fabrieksinstellingen terugzetten / taal / Hz selecteren

Hier kunt u de taal en de netfrequentie selecteren.

Als u de taal wijzigt, worden de fabrieksinstellingen teruggezet. Als u met „OK” bevestigt, wordt het systeem automatisch uitgeschakeld.

Druk op „wissen” om de bewerking te annuleren.

Nadat het systeem is uitgeschakeld, start u het opnieuw door op de aan/uit-knop te drukken.

Daarna wordt u gevraagd om het beeldscherm te kalibreren. Volg de aanwijzingen op.

91

7.4.7 Probleemoplossing (FAQ)

FAQ selectie

Nederlands

Hier kunt u tips over probleemoplossing direct op de monitor nalezen.

Selecteer de desbetreffende vraag om de oplossing weer te geven.

8. Toegang op afstand via app

Met deze draadloze 7"-touchscreenmonitor kunt u een liveverbinding met uw camera's tot stand brengen. De app voor dit apparaat vindt u in de App Store onder de naam

„TVAC16000”.

Als u onderweg toegang wilt hebben tot het livebeeld, gaat u als volgt te werk:

Netwerkverbinding

Controleer of de monitor in het dockingstation zit, de houder met het internet is verbonden, verbinding met het internet is gemaakt

alle relevante netwerkinstellingen in 7.4.3 en uw router heeft

uitgevoerd. en u

App

„TVAC16000”

Download de app

„TVAC16000” en installeer deze op uw smartphone.

Systeem toevoegen

Open de app op uw mobiele telefoon en druk op het symbool uw TVAC16000 systeem toe te voegen. om

92

Nederlands

Systeeminformatie invoeren

1. Voer daarna een naam in voor uw systeem onder

„System Name”, die op uw mobiele telefoon moet worden weergegeven.

2. Voer nu het 15-cijferige DID-nummer in.

Dit vindt u in de netwerkinformatie van uw monitor of op de productsticker van uw product. Alternatief klikt u op de zoekfunctie

„Search” en alle apparaten in de buurt worden weergegeven.

3. Voer daarna nog uw wachtwoord in.

Het wachtwoord is de veiligheidscode, die ook in de netwerkinformatie van uw monitor staat vermeld.

Als u uw wachtwoord nog niet aan de monitor heeft gewijzigd, dan is het standaardwachtwoord: 123456.

4. Sla de instellingen vervolgens op met

„Save” en „Yes”.

Als u uw wachtwoord aan de monitor wijzigt, moet u het hier ook wijzigen, anders krijgt u geen toegang tot de camera's.

Verbindingsstatus

Als het toevoegen van het systeem is geslaagd, verschijnen de naam van uw systeem en de actuele verbindingsstatus.

Druk op het beeldscherm. U komt in de live-beeldweergave terecht.

Systeemnaam

bijv. Systeem 1

Verbindingsstatus

Connected = U bent verbonden met uw systeem

Disconnected = Er is geen verbinding met het systeem

Systeem toevoegen

Hier kunt u nog een systeem toevoegen

Systeem configuratie

Hier komt u bij de systeemconfiguratie.

Druk op om weer naar het live-aanzicht te gaan.

Verbindingsactualisering

De verbinding wordt geactualiseerd.

Firmware-informatie/pincode

Hier kunt u de actuele firmwareversie van het systeem zien en een pincode opslaan. Hoe u een pincode toevoegt, leest u onder .

93

Live-beeldweergave

Pincode opslaan

Nederlands

U ziet nu het livebeeld van de gewenste camera en kunt de betreffende camera selecteren.

Cameraselectie

Selecteer de gewenste camera.

Screenshot

Hier kunt u een screenshot van uw livebeeld maken.

Het beeld wordt vervolgens in uw foto's op uw mobiele toestel opgeslagen.

Opname starten

Hier heeft u de mogelijkheid om een handmatige opname te starten, de opnameduur bedraagt twee minuten. De opname wordt lokaal op de monitor opgeslagen, in het livebeeld verschijnt de volgende icoon

Terug

Hier gaat u naar de verbindingsstatus. Standaard wordt de laatste screenshot weergegeven.

Als u een pincode voor deze app wilt opslaan, gaat u als volgt te werk:

1. Open

„Setup PIN Lock” bij

2. Voer een 4-cijferige pincode in en herhaal deze.

3. Plaats een vinkje bij

„Enable lock when starting”

Als u een pincode heeft opgeslagen, wordt deze opgevraagd als u de app opent.

94

Systeemconfiguratie

Systeem configuratie

Hier komt u bij de systeemconfiguratie.

U heeft de volgende keuzemogelijkheden.

Veranderen van de systeeminformatie

Systeem verwijderen

Toegang tot opnames

Druk op om weer naar het live-aanzicht te gaan.

Nederlands

Systeeminformatie

Hier heeft u de mogelijkheid de systeemnaam, de DID en de veiligheidscode te wijzigen. Sla de instellingen op door op „Save” te drukken.

Klik op „Search” om naar een apparaat in het netwerk te zoeken.

Om het proces te annuleren drukt u op „Cancel”.

Enable Email Alert

Activeer deze functie om in het geval van een gebeurtenis een emailnotificatie te ontvangen.

Systeem verwijderen

Na het drukken op de icoon verschijnt een nieuw venster. U wordt gevraagd of u het systeem werkelijk wilt verwijderen.

Als u het systeem wilt verwijderen, beve stigt u met „Yes” of annuleert u met „No”.

95

Nederlands

Toegang tot opnames

Hier heeft u de mogelijkheid om de opnames voor de afzonderlijke camera op uw smartphone te bekijken. Selecteer de gewenste opname, de weergave start direct.

Druk op om de opname te pauzeren, om terug te keren naar de gebeurtenislijst drukt u op de -toets.

Verwijderen van opnames

Druk in de gebeurtenislijst op het -symbool. U kunt nu de opnames voor de geselecteerde camera verwijderen, door afzonderlijke of meerdere bestanden te selecteren en op het - symbool te klikken. Om alle bestanden te verwijderen drukt u op

, om de selectie te annuleren drukt u opnieuw op het symbool.

Gebeurtenislijst filteren

U heeft de mogelijkheid de opnames naar bepaalde voorwaarden te filteren. Druk hiervoor op het symbool .

96

Nederlands

9. Onderhoud en reiniging

9.1 Onderhoud

Controleer regelmatig de technische veiligheid van het product, bijv. beschadiging van de behuizing.

Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik.

Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als

 het apparaat zichtbare beschadigingen heeft,

 het apparaat niet meer functioneert

Let op het volgende:

Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product, open het nooit.

9.2 Reinigung

Reinig het product met een schone, droge doek. Bij sterkere vervuilingen kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt.

Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing beschadigd kan raken (verkleuringen).

10. Afvalverwerking

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid.

Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

97

Nederlands

11. Tips voor storingen te verhelpen

Nr Vragen

1 Wat betekent monitor en camera te paren en hoe werkt dat?

2 Wat kunnen de oorzaken zijn, dat op de monitor geen beeld wordt weergegeven?

Antwoord

Door de paring wordt de exclusieve, versleutelde draadloze verbinding tussen monitor en camera gemaakt.

Om een camera met de monitor te verbinden, gaat u als volgt te werk:

1. Sluit de camera en de monitor aan op de voedingen.

2.

Selecteer in het menu van de monitor „camera”, vervolgens

„paring” en de gewenste camera (1-4). Het systeem telt 60 seconden af.

3. Druk gedurende de 60 seconden op de PAIRING-toets aan de kabel van de camera tot de groene LINK-LED aan de voorzijde van de camera begint te knipperen.

4. Bij succesvolle verbinding brandt de LINK-LED van de camera continu

Als u geen signaal heeft, controleer dan het volgende:

1. Is de camera aan het elektriciteitsnet aangesloten (de LED licht rood op?)

2. Is de monitor opgeladen?

3. Zijn de camera en de monitor met elkaar gepaard

(zie vraag 1)?

4. Is de camera binnen het bereik van de monitor?

5. Wordt het signaal tussen camera en monitor gestoord?

3

4

5

6

Wat kunnen de oorzaken zijn, dat het apparaat bij beweging niet opneemt?

Wat kunnen de oorzaken zijn, dat het apparaat niet opneemt, hoewel een tijdschema werd geprogrammeerd?

Wat kunnen de oorzaken zijn, dat de camera zich niet met de monitor laat paren?

Controleer de gevoeligheid van de bewegingsdetectie daarop, of deze functie is ingeschakeld.

Mogelijke oorzaken kunnen het volgende zijn:

1. Zijn datum en tijd juist ingesteld?

2. Is de SD-kaart geblokkeerd (Lock/Unlock?), niet geplaatst of leeg?

3. Heeft u de SD-kaart geformatteerd? Deze moet voor het eerste gebruik worden geformatteerd.

4. Er werd geen beweging herkend.

Controleer de volgende punten:

1. De camera heeft geen stroomvoorziening.

2. Druk kort op de Pairing-toets op de camera, terwijl de monitor van 60 aftelt.

3. Druk slechts kort op de Pairing-toets, niet continu.

4. Start de monitor opnieuw.

De toetsblokkering is vermoedelijk geactiveerd. Druk minimaal 5 seconden op de power-toets.

7

Monitor en camera zijn aan, echter is niets op de monitor te herkennen.

Toegang tot het livebeeld is via app welliswaar mogelijk op het lokale netwerk, echter niet extern.

Controleer het volgende:

1. Staat de monitor in het dockingstation?

2. Is het dockingstation op het elektriciteitsnet aangesloten?

3. Heeft u een bestaande internetverbinding?

4. Heeft u de monitor met het internet verbonden? Let op de volgende icoon in de bovenste rand van de monitor?

5. Komt het wachtwoord in de monitor overeen met het wachtwoord in de app?

6. Heeft u een internetverbinding met uw mobiele telefoon?

98

Nederlands

12. Technische gegevens

Camera

7’’ LCD-monitor

Aantal IR LED's

Accuduur

Accutype

Resolutie

Beeldopnemer

Beeldhoek

Frequentie

Draadloos bereik

IR-draaifilter

Transmissiekanalen

Max. bedrijfstemperatuur

Modulatie

Monitor

Netwerk Aansluiting

Objectief

Bereik nachtzichtfunctie

Beschermingsklasse IP

Zendvermogen

Gevoeligheid

Voedingsspanning DC

Opslagmedium

Taal

Energieverbruik

Certificeringen

1 GB

2 GB

8 GB

16 GB

32 GB

25

-

-

640 x 480 pixels (VGA)

1/4" CMOS

60° (Horizontaal) /

43° (Verticaal) ja

-

-10°C tot +50°

-

-

3,6 cm

Max. 8 m

IP66

-

-

Max. 500 mA

-

1,5 uur

Li-ion polymeer accu, 3,7 V / 1800 mA

800 x 400 pixels

-

-

2,4 GHz

150 m*

4

-

FHSS

7’’ LCD

RJ45

-

-

-

15 +/- dBm

-80 dBm

5V DC / 1 A

SD-kaart, max. 32 GB

Duits, Engels, Spaans,

Nederlands, Frans, Portugees,

Italiaans, Pools, Zweeds, Deens

Max. 800 mA

CE

* Het draadloze bereik is afhankelijk van de omgevingsfactoren (bijv. antennes voor mobiele telefonie, hoogspanningsmasten, elektrische leidingen, plafonds, wanden e.d.).

Onder ongunstige omstandigheden kunnen ook beperkte bereiken gerealiseerd worden

Geheugencapaciteit

Geheugencapaciteit 1 Camera

(480x272)

200 minuten

400 minuten

1 600 minuten

3 200 minuten

6 400 minuten

2-4 Cameras

(320x240 QVGA)

130 minuten

260 minuten

1 040 minuten

2 080 minuten

4 160 minuten

99

TVAC16000A

Istruzioni per I'uso

Versione 11/2013

Traduzione italiana delle is truzioni per l’uso originali in lingua tedesca.

Conservarle per consultazioni future.

Italiano

Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo prodotto risponde ai requisiti previsti dalle vigenti direttive europee. La Dichiarazione di conformità può essere richiesta a:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per l'uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l'uso facendo attenzione alle note sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti

riservati.

In caso di dubbi si rivolga al Suo installatore o rivenditore partner specializzato.

La memorizzazione dei dati è soggetta alle direttive relative alla tutela dei dati nei singoli Paesi.

Avvertimento ai sensi dell'art. 201 dello StGB (codice penale tedesco):

Chi registra senza autorizzazione su un supporto audio parole altrui non pronunciate pubblicamente o fa uso di una registrazione prodotta in tal modo o la rende accessibile a terzi, può essere punito con pena detentiva o pecuniaria!

Può essere punito anche chi intercetta senza autorizzazione mediante un apparecchio di intercettazione parole altrui non pronunciate pubblicamente e non destinate alla sua conoscenza o comunica pubblicamente in maniera letterale o per sommi capi parole altrui pronunciate non pubblicamente registrate o intercettate.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele all'indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso senza previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

101

Italiano

Descrizione dei simboli

Il simbolo con un fulmine all'interno di un triangolo viene utilizzato quando sussistono

pericoli per la

salute, ad es. per scosse elettriche.

Il punto esclamativo all'interno di un triangolo rimanda a note importanti contenute nelle

presenti istruzioni per l'uso che è necessario osservare.

Questo simbolo indica consigli particolari e note sull'uso dell'apparecchio.

Importanti note sulla sicurezza

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso, il diritto

alla garanzia decade. È esclusa la responsabilità per danni indiretti!

È esclusa la responsabilità per danni a cose o a persone dovuti ad un uso improprio o alla mancata osservanza delle note sulla sicurezza. In tali casi il diritto alla garanzia

decade.

Il presente apparecchio è stato fabbricato nel rispetto degli standard di sicurezza internazionali.

La preghiamo di leggere con attenzione le seguenti note sulla sicurezza.

Note sulla sicurezza

1. Alimentazione elettrica

Tensione alternata 100-240 VAC, 50

– 60 Hz (tramite alimentatore a spina su 5 VDC)

Collegare l'apparecchio solo a sorgenti di corrente che forniscono la tensione di rete indicata sulla targhetta. Se non conosce con sicurezza l'alimentazione di corrente a Sua disposizione, si rivolga alla

Sua azienda di fornitura di energia. Scollegare l'apparecchio dall'alimentazione di corrente di rete prima di eseguire interventi di manutenzione o installazione.

2. Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto possono verificarsi incendi o scosse elettriche.

3. Liquidi

Proteggere l'apparecchio dalla penetrazione di liquidi di qualsiasi genere.

4. Pulizia

Pulire l'apparecchio solo con un panno umido, senza detergenti aggressivi.

Scollegare l'apparecchio dall'alimentazione di corrente.

5. Accessori

Allacciare solo apparecchi espressamente predisposti a tale scopo. In caso contrario possono verificarsi situazioni di pericolo o danni all'apparecchio.

6. Luogo di installazione

Il presente apparecchio è predisposto sia per l'esercizio in ambienti esterni protetti che in ambienti interni. Il prodotto può danneggiarsi anche cadendo da altezze ridotte.

Montare il prodotto in modo tale che i raggi del sole non possano colpire direttamente il sensore di immagini dell'apparecchio. Osservare le note sul montaggio riportate nel relativo capitolo delle presenti istruzioni per l'uso.

Non posizionare l'apparecchio nelle immediate vicinanze di radiatori, forni o altre fonti di calore o ai raggi diretti del sole.

Utilizzare l'apparecchio solo in luoghi con temperature che rientrano nell'intervallo di temperature ambiente consentito: -10° - 50°C

102

Italiano

7. Trasmissione radio

La portata della trasmissione radio dipende da diversi fattori ambientali. Le particolarità specifiche del luogo di montaggio possono influire negativamente sulla portata. Se la visuale tra il ricevitore e il trasmettitore è libera, è possibile raggiungere una distanza massima di 150 m, che tuttavia si riduce molto all'interno di edifici.

I seguenti fattori ambientali condizionano sia la portata che il frame rate: antenne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti e pareti, apparecchi con radiofrequenza uguale o vicina.

Avvertenze

Prima della prima messa in funzione vanno osservate tutte le note sulla sicurezza e sull'utilizzo!

1. Per evitare danni al cavo e alla spina di alimentazione, osservare le seguenti note:

Non modificare né manipolare il cavo e la spina di alimentazione.

Quando si scollega l'apparecchio dalla rete elettrica, non tirare il cavo di alimentazione bensì la spina.

Assicurarsi che il cavo di alimentazione si trovi il più lontano possibile da apparecchi di riscaldamento per evitare lo scioglimento del rivestimento in plastica.

L'alimentatore dell'unità esterna deve essere protetto dall'umidità e dall'acqua.

2. Rispettare le presenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

Non aprire mai l'alloggiamento o l'alimentatore.

Non infilare oggetti metallici o infiammabili all'interno dell'apparecchio.

Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali) utilizzare una protezione contro le sovratensioni.

3. Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di installazione all'interno di un impianto di videosorveglianza preesistente, assicurarsi che tutti gli apparecchi siano separati dal circuito di rete e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l'installazione e il cablaggio, ma affidarsi a un tecnico. Gli interventi sulla rete elettrica svolti in maniera errata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.

Cablare le installazioni in modo tale che i circuiti di rete e di bassa tensione rimangano sempre separati e non siano collegati in nessun punto o che non possano essere collegati per un guasto.

Durante l'utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

 presenza di acqua o umidità troppo elevata

 eccessivo freddo o caldo

 esposizione diretta ai raggi del sole

 polvere o gas infiammabili, vapori o solventi

 forti vibrazioni

 potenti campi magnetici, come in prossimità di macchine o altoparlanti

 l'unità esterna non deve essere rivolta verso il sole, che può provocare la distruzione del sensore

 l'unità esterna non deve essere installata su superfici instabili

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione mentre lo si disimballa.

Se l'imballaggio originale dovesse presentare dei danni, controllare prima l'apparecchio. Se l'apparecchio risulta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

103

Italiano

Indice

1. Utilizzo conforme ................................................................................................................................... 105

2. Dotazione ................................................................................................................................................ 105

3. Caratteristiche e funzioni ...................................................................................................................... 105

4. Avvertenze e FAQs ................................................................................................................................ 106

5. Descrizione del prodotto ....................................................................................................................... 106

5.1 Descrizione del monitor ................................................................................................................ 106

5.2 Descrizione della docking station ................................................................................................ 106

5.3 Descrizione della videocamera ..................................................................................................... 107

6. Installazione ............................................................................................................................................ 108

6.1 Installazione del monitor ............................................................................................................... 108

6.2 Abbinamento della videocamera al monitor ............................................................................... 108

6.3 Collegamento della docking station alla rete .............................................................................. 109

6.4 Montaggio della videocamera ....................................................................................................... 109

7. Utilizzo ..................................................................................................................................................... 110

7.1 Menu principale .............................................................................................................................. 110

7.2 Visualizzazione live ........................................................................................................................ 111

7.3 Elenco eventi .................................................................................................................................. 114

7.3.1 Elenco delle registrazioni ...................................................................................................... 114

7.3.2

7.3.3

Visualizzazione della registrazione ...................................................................................... 115

Cancellazione delle registrazioni ......................................................................................... 116

7.4 Impostazioni ................................................................................................................................... 116

7.4.1 Impostazioni videocamera .................................................................................................... 116

7.4.2

7.4.3

Impostazioni del registratore ................................................................................................ 117

Impostazioni di rete ............................................................................................................... 119

7.4.4

7.4.5

Impostazioni dell'allarme....................................................................................................... 121

Impostazioni di sistema ......................................................................................................... 122

7.4.9 Eliminazione dei guasti (FAQ) .............................................................................................. 125

8. Accesso remoto via app ........................................................................................................................ 125

9. Manutenzione e pulizia .......................................................................................................................... 130

9.1 Manutenzione ................................................................................................................................. 130

9.2 Pulizia .............................................................................................................................................. 130

10. Smaltimento ............................................................................................................................................ 130

11. Consigli per l'eliminazione guasti ........................................................................................................ 131

12. Dati tecnici .............................................................................................................................................. 132

104

Italiano

1. Utilizzo conforme

Con il presente monitor radio a 7" con touch screen e la videocamera radio IR esterna è possibile trasmettere e rappresentare senza problemi segnali video tramite onde radio su distanze medio-grandi.

La trasmissione via radio del segnale rappresenta un vantaggio in tutte le situazioni in cui non è possibile posare cavi: la videocamera trasmette il segnale video al monitor radio senza fili. Grazie alla conversione in segnali digitali è possibile ridurre disturbi e interferenze.

Appena il sensore della videocamera rileva un movimento, la registrazione si avvia sulla scheda SD.

Esiste la possibilità di collegare al monitor fino a 4 videocamere (TVAC16010) e di rappresentarle nella visualizzazione quadrupla e contemporaneamente di riprendere le immagini nella risoluzione QVGA. Per realizzare una ripresa nella visualizzazione a immagine intera con risoluzione completa di audio, attivare nel menu solo una videocamera.

Inoltre, se il monitor è posiziona to nella docking station e quest’ultima è connessa a Internet, utilizzando l’app di ABUS “TVAC16000” con uno Smartphone è possibile vedere l’immagine live delle videocamere e riprodurre i dati registrati.

Una descrizione approfondita del funzionamento è r iportata al capitolo “3. Caratteristiche e funzioni”.

2. Dotazione

Monitor LCD da 7" con docking station

1x videocamera radio IR esterna a 2,4 GHz, supporto per videocamera e materiale per il montaggio inclusi

Cavo di rete

2 alimentatori con adattatori 5

VDC/ 1A EU, AU e UK

3. Caratteristiche e funzioni

Set completo costituito da videocamera radio IR esterna, monitor e docking station

Videocamera compatta esterna IP66 con funzione di visione notturna a infrarossi e risoluzione di 640 x 480 pixel

Accesso mobile via app

Accesso remoto via LAN mediante docking station (carica della batteria contemporanea per il monitor)

Monitor LCD a colori da 7" con altoparlanti integrati (funzionamento a batteria)

Trasmissione audio-video mediante radio digitale codificata

Ampliabile fino a un massimo di 4 videocamere radio

Semplice comando mediante touch screen intuitivo

105

Italiano

4. Avvertenze e FAQs

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina internet www.abus.com/plug-and-play .

Le informazioni relative all'eliminazione di guasti sono riportate al punto 11 di queste istruzioni.

5. Descrizione del prodotto

5.1 Descrizione del monitor

Tasto Power

Antenna

Base d’appoggio ribaltabile

Slot per schede SD

Tasto di reset

Alimentazione di tensione 5VDC/1A

5.2 Descrizione della docking station

Interfaccia docking per il monitor

Interfaccia LAN

Alimentazione di tensione

5VDC/1A

106

5.3 Descrizione della videocamera

Italiano

Significato dei LED:

LED

LED Power 

LED Link 

Stato

On (rosso)

Off

Lampeggiamento

On (verde)

Off

Antenna

Obiettivo fisso

LED Power

LED Link

LED a infrarossi

Fotosensore

Supporto della videocamera

Microfono

Tasto Pairing (abbinamento)

Collegamento alimentazione di tensione

5 VDC/1A

Significato

Videocamera accesa

Videocamera spenta

La videocamera è in “Pairing Mode” (modalità

Abbinamento)

La videocamera è collegata al monitor

La videocamera è in Standby

 

107

6. Installazione

6.1 Installazione del monitor

Italiano

1. Collegare l'alimentatore al monitor

2. Accendere l'apparecchio. A tal fine premere il tasto Power per circa 5 secondi.

Attenzione:

Considerare che, prima del primo impiego SENZA alimentazione di tensione esterna, il monitor deve essere caricato per almeno 8 ore!

La durata delle batterie è di circa 1,5 ore.

Attenzione:

Grazie alla batteria incorporata esiste la possibilità di utilizzare il monitor in modo flessibile.

Quando il simbolo della batteria lampeggia, la batteria deve essere ricaricata. Tenere presente che la batteria deve essere sempre sufficientemente carica per garantire una registrazione completa.

6.2 Abbinamento della videocamera al monitor

Per collegare una videocamera al monitor, procedere come segue:

1. Collegare la videocamera e il monitor agli alimentatori.

2.

Nel menu del monitor selezionare “Videocamera”, quindi “Abbinamento” e la videocamera desiderata

(1-4). Il sistema avvia un conto alla rovescia di 60 secondi.

3. Durante questi 60 secondi premere brevemente il tasto PAIRING sul cavo della videocamera.

4. Se il collegamento è riuscito il LED LINK della videocamera è acceso permanentemente

Attenzione:

Considerare che il collegamento può durare fino a 60 secondi.

108

6.3 Collegamento della docking station alla rete

Italiano

Per collegare la docking station a Internet, procedere come segue:

1. Collegare il cavo di rete al proprio router e alla docking station.

2. Collegarsi alla rete solo quando sono state eseguite tutte le necessarie configurazioni al monitor.

Le impostazioni di rete sono descritte alla voce 7.4.3.

3. Dopo avere configurato la rete, nel sottomenu premere sul simbolo della rete e quindi su

“collegare a Internet”.

L’alimentatore deve essere collegato alla docking station, affinché l’alimentazione elettrica sia fornita senza problemi.

6.4 Montaggio della videocamera

Con l'ausilio del supporto della videocamera scegliere un punto adatto all'installazione. Contrassegnare ora la posizione dei fori sul fondo e realizzare i fori. Inserire prima i tasselli in dotazione e quindi fissare ora il supporto con le viti.

Attenzione:

Prima di procedere all'installazione, assicurarsi che la trasmissione radio copra il luogo in cui si desidera eseguire l'installazione.

Avvitare a questo scopo l’antenna in dotazione fin dall’inizio.

Per scegliere la posizione desiderata è possibile orientare il supporto di 90°. Allentare prima la vite laterale e quindi regolare l'angolo di osservazione desiderato. In seguito fissare la vite per fissare la posizione desiderata.

109

In seguito avvitare la videocamera al supporto e collegare l'alimentatore alla videocamera.

Italiano

7. Utilizzo

Per commutare il monitor su ON / OFF, tenere premuto il tasto Power per almeno 5 secondi.

7.1 Menu principale

Visualizzazione live

Elenco eventi

Impostazioni

Una registrazione in corso si ferma sempre appena si accede al menu principale.

110

Italiano

7.2 Visualizzazione live

Descrizione dei simboli

Visualizzazione delle schede SD

Nessuna scheda SD

Scheda SD riconosciuta e quasi vuota

Consiglio: prima di rimuovere la scheda SD spegnere sempre l’apparecchio.

Tenere presente che l’apparecchio non dispone della funzione di memoria circolare. Appena la scheda è piena, nessuna registrazione può essere salvata. Se si desidera registrare sulla scheda SD per tempi prolungati, comprare una scheda più capiente.

Scheda SD piena

Spia della batteria

Batteria completamente carica

Batteria in esaurimento

La durata delle batterie è di circa 1,5 ore.

Caricare la batteria del monitor appena il simbolo compare e lampeggia

Stato connessione Internet

Connessione in corso Connessione alla rete in corso.

Connessione riuscita

Interruzione della connessione

Accesso remoto attivo

Intranet

È presente una connessione alla rete.

La connessione a internet è interrotta.

Quando compare questo simbolo, c’è stato un accesso all’immagine live attraverso la app.

Questo simbolo compare quando il monitor è collegato alla rete ma voi non desiderate collegarvi a Internet.

111

Italiano

Timer



La pianificazione dei tempi

è stata memorizzata.

Stato della registrazione

Il simbolo compare quando avviene una registrazione programmata

Lampeggia rosso: l’apparecchio registra

Permanentemente rosso:

L'apparecchio non registra.

Numero e ricezione della videocamera

Se si preme direttamente sul simbolo REC, inizia la registrazione manuale.

Per interrompere la registrazione, selezionarlo di nuovo.

Ricezione della videocamera molto buona

Nessuna ricezione

La portata dipende dalle condizioni ambientali (quali antenne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti, pareti ecc.). Prima dell’installazione della videocamera, controllare se la portata radio è sufficiente.

Rilevamento del movimento

Registrazione attivata dal movimento

Apertura e chiusura del sottomenu

>Aprire il sottomenu

< Chiudere il sottomenu

Visualizzazione immagine

La durata massima di registrazione è 2 minuti.

Premendo i tasti freccia, il sottomenu si apre e si chiude.

Se, nella visualizzazione singola, si preme sulla lente di ingrandimento, l'immagine viene suddivisa in cinque riquadri.

Se si preme su uno dei riquadri contrassegnati, questo si vede ingrandito.

Premendo sul simbolo “Visualizzazione a immagine intera” si esce dalla visualizzazione ingrandita.

Zoom

Visualizzazione a immagine intera

Qui si torna alla visualizzazione a immagine intera

Sottomenu

Connessione alla rete

Modalità videocamera

La descrizione delle funzioni del sottomenu è riportata nella tabella alla pagina successiva.

Volume

Menu principale Qui si accede al menu principale.

112

Connessione alla rete

Modalità videocamera

Italiano

Questa opzione è disponibile solo se il monitor è posizionato nella docking station e il cavo di rete è collegato sia alla docking station che al router.

Premere sul simbolo della rete e scegliere se si vuole connettere l’oggetto a Internet o se solo l’apparecchio deve essere ricaricato.

Attenzione: Impostare prima la rete

– per farlo consultare il

punto 7.4.3.

Se il monitor è collegato a Internet non è più possibile alcuna configurazione o comando. Per accedere al menu principale, interrompere la connessione Internet.

Selezionare la modalità di visualizzazione desiderata premendo su SCAN, QUAD o su una videocamera (Cam1-4).

SCAN Visualizzazione in sequenza di tutte le videocamere con 5 secondi di tempo di sosta

QUAD

CAM1-4

Visualizzazione quadrupla

Visualizzazione a immagine intera per ogni videocamera

Se è stata programmata la videocamera 1

, l’immagine della videocamera viene mostrata a schermo intero.

Se sono state programmate le videocamere 2

– 4, il sistema nella modalità SCAN o nella visualizzazione a immagine intera passa dopo 2 minuti automaticamente alla modalità QUAD. Qui

è possibile vedere al massimo quattro videocamere contemporaneamente.

Considerate che appena sono programmate più videocamere, è possibile una ripresa solo nella modalità Quad e non nella modalità immagine intera.

Considerate che la ripresa si arresta appena si passa al menu principale o dalla visualizzazione Quad a quella a immagine intera.

Tenere presente che, appena vengono accese più videocamere, la risoluzione si riduce e non è più possibile la registrazione audio.

113

Italiano

Regolazione dell’allarme e del volume del parlato

Regolare il volume dell’allarme (simbolo della campana) o della videoc amera (simbolo dell’altoparlante) premendo “+” e “-”.

L’allarme emette un suono se è stato impostato un timer o un promemoria per un’ora precisa.

7.3 Elenco eventi

Nell’elenco degli eventi sono mostrate tutte le registrazioni. Le registrazioni sono ordinate in base alla data.

Attenzione:

le vostre riprese avvengono sempre con audio attivato. Osservare la clausola a pagina 2 per evitare di commettere o far commettere ad altre persone azioni illegali.

7.3.1 Elenco delle registrazioni

Se si preme sulla data visualizzata su sfondo verde si accede all’elenco delle registrazioni. Le registrazioni vengono memorizzate in sottocartelle nominate con la data di registrazione.

Le registrazioni vengono memorizzate come file singoli nominati con l'ora di registrazione.

114

7.3.2 Visualizzazione della registrazione

Se si preme sul nome del file è possibile visualizzare la registrazione.

Italiano

Descrizione dei simboli

Visualizzazione live Passaggio alla visualizzazione live

Indietro Qui si torna al menu principale.

Videocamera

Selezionare una delle videocamere numerate per poter visualizzare le registrazioni di quest'ultima. Per poter visualizzare le registrazioni di tutte le videocamere, selezionare la video camera con “A”.

Giorno della settimana

Qui è possibile vedere il giorno delle settimana.

Giorno

Un campo con sfondo verde significa che è presente una registrazione in questo giorno.

Premendo, si accede all'“Elenco delle registrazioni”.

Cambio del mese Per passare da un mese all'altro premere i tasti freccia.

Cancellazione del file

Attenzione:

Assicurarsi che la registrazione venga immediatamente cancellata. Non è più necessario confermare prima.

Videocamera Indica la registrazione della rispettiva videocamera.

A=AM

10:58:59 = ora

1 = videocamera 1

Giorno della registrazione

 02:00

- / +

 / 

 / II

Durata della registrazione

-/+ regolazione del volume

Registrazione successiva/Precedente

Stop

Play/Pausa

115

Italiano

7.3.3 Cancellazione delle registrazioni

Esistono tre possibilità per cancellare i file sulla scheda SD:

1. Nell'elenco eventi se si preme leggermente sul simbolo . Cancellare il file premendo i tasti .

Per interrompere l’operazione, premere il tasto x.

2.

Formattare la scheda SD sul monitor alla voce di menu “Sistema” > “Formattazione memory card”

3. Cancellare la scheda SD sul computer

7.4 Impostazioni

Alla voce di menu “Impostazioni” è possibile selezionare le seguenti voci:

7.4.1 Impostazioni videocamera

Selezione abbinamento videocamera

1. Selezionare la videocamera desiderata (1-4). Il sistema avvia un conto alla rovescia di 60 secondi.

2. Durante i 60 secondi, premere il tasto PAIRING

(abbinamento) sul cavo della videocamera, finché il LED LINK verde, posto sulla parte anteriore della videocamera, inizia a lampeggiare.

116

Se il collegamento è riuscito, il LED LINK della videocamera è costantemente acceso.

Italiano

Visualizzazione/disattivazione della videocamera

Per visualizzare una videocamera utilizzare i tasti

 o premere il tasto  per disattivarla.

Se non sono state programmate quattro videocamere, disattivare le altre.

Luminosità della videocamera

Selezionare la luminosità desiderata da -2 (scura) a 2 (luminosa).

7.4.2 Impostazioni del registratore

117

Rilevamento del movimento

Allarme via e-mail

Italiano

Qui è possibile impostare la sensibilità del rilevamento del movimento per ogni videocamera.

È possibile scegliere fra “Bassa”, “Alta” o “Spenta”.

Alta: rilevamento del movimento con sensibilità alta

Bassa: rilevamento del movimento con sensibilità minima

Spenta: rilevamento del movimento spento, qui durante il movimento non avviene la registrazione.

È possibile farsi inviare un allarme via e-mail, appena la videocamera rileva un movimento.

Procedere nel modo seguente:

1.

Selezionare “attiva”.

Con ”disattivata” questa funzione viene di nuovo disattivata e l'utente riceve un riconoscimento del movimento via e-mail.

2. Inserire il vostro fornitore di posta elettronica nel vostro server SMTP (server di posta in uscita). ad es. mail.gmx.net oppure smtp.gmail.com,

3. Inserire la rispettiva porta ad es. 465

Il server di posta in uscita e la porta corrispondente sono disponibili alla pagina

Internet del proprio fornitore di posta elettronica.

4. Inserire quindi il proprio indirizzo e-mail

5. Inserire la password del proprio account di posta elettronica.

6. Inserire l'indirizzo e-mail al quale deve essere inviato l'allarme.

I due indirizzi e-mail possono essere diversi.

7. Per il rilevamento del movimento ricevete una e-mail con il seguente oggetto.

“Motion detected by your security system”.

Per poter immettere questa funzione, il monitor deve essere posizionato nella docking station e collegato a Internet.

Tenere presente che Lei è l'unica persona che riceve una e-mail che il movimento è stato rilevato. Non riceverà nessuna foto o visualizzazione live. È possibile quindi vedere la registrazione sulla scheda SD o andare nella visualizzazione live mediante l'app.

Nel caso non venga ricevuta nessuna e-mail, controllare se si trova nella casella dello spam.

118

Registrazione con il timer

Italiano

È possibile memorizzare un tempo di registrazione per registrare ad un determinato orario.

È possibile memorizzare fino a un massimo di 5 processi di registrazione.

1. Selezionare, come prima cosa, il numero della videocamera.

2. Impostare l'ora di avvio e di arresto. A tal fine utilizzare i tasti freccia.

3. Selezionare la data desiderata dal calendario.

4.

Premere “Salva” per salvare l'operazione o

“Cancella” per ripristinarla.

5. Appena la registrazione con timer è stata memorizzata, durante la registrazione apparirà il simbolo

.

7.4.3 Impostazioni di rete

Impostazioni Internet

Per poter creare una connessione con Internet e per poter accedere alla videocamera con l'app, collegare la docking station al proprio router utilizzando il cavo di rete.

Selezionare fra IP statico e DHCP.

Confermare quindi con “OK”.

Informazioni: un indirizzo IP è un indirizzo nelle reti di computer.

Questo indirizzo è stato assegnato agli apparecchi che sono collegati alla rete rendendoli indirizzabili e quindi raggiungibili.

DHCP:

un DHCP è un indirizzo IP dinamico che viene assegnato automaticamente.

IP statico:

i dati per l'IP statico si trovano nelle impostazioni del router.

119

Codice di sicurezza

Informazioni sulla rete

Italiano

Il codice di sicurezza standard è: 123456

Per motivi di sicurezza modificare il codice e assegnare una nuova password (max 8 caratteri).

A tal fine premere nel campo a sfondo bianco, si apre una tastiera.

Confermare quindi con “OK”.

Avrete bisogno del codice di sicurezza più tardi se desiderate accedere alle videocamere mediante l'app.

Qui apprenderete tutte le informazioni sulla rete attiva.

Il codice DID deve essere immesso dopo per l'app.

120

7.4.4 Impostazioni dell'allarme

Italiano

Durata

Suoneria

Qui è possibile selezionare la durata dell'allarme desiderata.

La durata dell'allarme può essere impostata individualmente: 2 secondi, 10 secondi, 30 secondi o nessun suono.

Premere un tasto a piacere per disinserire il suono dell'allarme in caso di allarme.

Qui esiste la possibilità di scegliere fra tre suonerie di allarme.

121

7.4.5 Impostazioni di sistema

Modalità risparmio energetico

Italiano

Qui è possibile attivare o disattivare lo spegnimento del monitor automaticamente dopo 2 minuti.

Se la modalità di risparmio energetico è attivata, la batteria dura circa mezz'ora in più.

Blocco automatico

Se il blocco automatico è attivato, il monitor dopo alcuni minuti non reagisce più alla funzione Touch. Riaccendere il monitor ripremendo il “Tasto Power”.

Impostazione dell'ora // allarme

122

Immettere l'ora desiderata per la quale si desidera ricevere un reminder.

Premere “Salva” e immettere l'ora nel campo a destra, appare poi √

Il sistema suona all'ora impostata e appare il simbolo seguente.

Per spegnere l'allarme, premere “OK”.

Impostazione dell'orario // data e ora

Fuso orario

Formattazione della memory card

Italiano

Qui è possibile impostare la data e l'ora.

Salvare quindi la propria immissione.

Nota:

AM = 00:00

– 11:59

PM = 12:00

– 23:59

Qui è possibile impostare il fuso orario per il vostro Paese.

Con i tasti freccia, selezionare la regione del paese.

Sal vare quindi l’immissione.

Se si desidera formattare la memory card, è possibile farlo sul PC o direttamente sul monitor.

Premere il tasto  e confermare con “OK”.

Annullare l’operazione premendo “ANNULLA”.

123

Attivazione della memoria circolare

Aggiornamento di sistema

Italiano

Qui è possibile attivare la memoria circolare per la ripresa

Se la funzione dovesse essere disattivata, il monitor arresta la ripresa appena la scheda

SD è piena.

Utilizzare sempre il firmare del sistema più attuale. È possibile scaricare l'ultima versione alla nostra pagina Internet all'indirizzo: www.abus.com

(numero articolo

TVAC16000A). Per il download procedere come segue:

1. Estrarre la scheda SD dal monitor e inserirla in un lettore per schede SD adatto che è collegato al vostro PC.

2. Decomprimere la cartella. Salvare il file di questa cartella sulla scheda SD.

3. Rimuovere di nuovo la scheda SD dal lettore per schede SD e inserirla nuovamente nel monitor.

4. Andare alle impostazioni di sistema,

Aggiornamento del sistema, premere

“Start” e installare il firmware più nuovo.

5. Per installare il firmare più attuale, premere OK. An nullare l’operazione premendo “ANNULLA”.

Selezione di Ripristino delle impostazioni di fabbrica / Lingua / Hz

Qui è possibile selezionare la lingua e la frequenza di rete.

Se si modifica la lingua, vengono ripristinate le impostazioni di fabbrica. Se si conferma con

“OK”, il sistema si arresta automaticamente.

Per interrompere l'operazione, premere

“Cancella”.

Dopo che il sistema si è arrestato, riavviarlo premendo il tasto Power.

Vi sarà quindi richiesto di calibrare lo schermo.

Seguire le istruzioni.

124

7.4.8 Eliminazione dei guasti (FAQ)

Selezione FAQ

Italiano

Qui è possibile andare a leggere i consigli per l’eliminazione dei guasti direttamente sul monitor.

Selezionare la domanda corrispondente per visualizzare l’aiuto.

8. Accesso remoto via app

Con questo monitor radio a 7" con touch screen esiste la possibilità di collegarsi live alle proprie videocamere.

L'app per questo apparecchio si trova nell'App Store sotto il nome di “TVAC16000”.

Se volete accedere all'immagine live mentre siete fuori casa, procedere come segue:

Connessione alla rete

Assicurarsi che lo schermo sia alloggiato nella docking station, che l'attacco sia collegato a Internet, che la connessione a Internet sia

App “TVAC16000”

presente e che tutte le impostazioni di rete rilevanti, presenti al

7.4.3, siano state apportate al vostro router.

Scaricare l'app “TVAC16000” e installarla sul proprio Smartphone.

Come aggiungere il sistema

Aprire l'app sul proprio telefono cellulare e premere sul simbolo aggiungere il sistema TVAC16000. per

125

Italiano

Inserimento delle informazioni di sistema

1.

Alla voce “System Name”, inserire quindi un nome per il sistema che deve essere visualizzato sul vostro telefono cellulare.

2. Immettere ora il numero DID a 15 caratteri.

Questo numero si trova nelle informazioni di rete del vostro monitor, sull'etichetta adesiva del prodotto, oppure cliccare sulla funzione di ricerca “Search” e vi verranno visualizzati tutti gli apparecchi che si trovano nelle vicinanze.

3. Inserire a questo punto anche la password.

La password è il codice di sicurezza che trovate anche nelle informazioni di rete del vostro monitor.

Se non avete ancora modificato la vostra password sul monitor, si tratta della password standard: 123456.

4. Salvare quindi le impos tazioni con “Save” e “Yes”.

Se modificate la vostra password nel monitor è necessario modificarla anche qui, altrimenti non è possibile un accesso alle telecamere.

Stato della connessione

Se l'inserimento del sistema è riuscito, vengono visualizzati sia il nome del sistema che lo stato attuale del collegamento

Premendo leggermente sul monitor si accede alla visualizzazione live.

Nome del sistema

ad es. sistema 1

Stato della connessione

Connected = siete connessi con il vostro sistema

Disconnected = non è presente nessuna connessione al sistema

Come aggiungere il sistema

Qui è possibile aggiungere un altro sistema

Configurazione di sistema

Qui si accede alla configurazione di sistema.

Per accedere nuovamente alla visualizzazione live, premere .

Aggiornamento della connessione

La connessione viene aggiornata.

Informazioni del firmware / codice PIN

Qui è possibile vedere l'ultima versione del sistema di firmware e memorizzare un codice PIN. Per inserire un codice PIN consultare il punto .

126

Italiano

Visualizzazione live

Ora si vede l'immagine live della videocamera desiderata ed è possibile selezionare la videocamera corrispondente.

Selezione della videocamera

Selezionare la videocamera desiderata.

Screenshot

Qui esiste la possibilità di fare uno screenshot dell'immagine live. L'immagine viene quindi salvata nelle foto sul vostro telefono cellulare.

Avvio della ripresa

Qui è possibile avviare una ripresa manuale, il tempo di registrazione è due minuti. La ripresa viene salvata localmente sul monitor, nella immagine live appare l’icona seguente

Indietro

Qui si accede allo stato della connessione. Viene mostrato sempre l'ultimo screeshot.

Memorizzazione del codice PIN

Se si desidera memorizzare un codice PIN per questa APP, procedere nel modo seguente:

1.

Aprire “Setup PIN Lock” in prossimità di

2. Inserire un codice PIN a 4 cifre e ripeterlo.

3.

Inserire un segno di spunta in prossimità di “Enable lock when starting”.

Se è stato memorizzato un codice PIN, verrà richiesto, appena verrà aperta la app.

127

Configurazione di sistema

Italiano

Configurazione di sistema

Qui si accede alla configurazione di sistema.

Sono possibili le seguenti selezioni.

Modifica delle informazioni di sistema

Rimozione del sistema

Accesso alla ripresa

Per accedere nuovamente alla visualizzazione Live, premere .

Informazioni di sistema

Qui è possibile modificare il nome del sistema, il DID e il codice di sicurezza. Salvare le impostazioni premendo “Save”.

Premere “Search” per cercare un dispositivo nella rete. Per interrompere l’operazione premere “Cancel”.

Enable Email Alert

Attivare questa funzione per ricevere una e-mail di notifica in caso di un evento.

Rimozione del sistema

Premendo l’icona, appare una nuova finestra, che vi chiede, se desiderate veramente cancellare il sistema.

Se si desidera rimuovere il siste ma, confermare con “Yes” o interrompere con “No”.

128

Italiano

Accesso alle riprese

Qui è possibile visualizzare le riprese per la videocamera singola sullo Smartphone. Selezionare la ripresa desiderata, la riproduzione si avvia immediatamente.

Premere per interrompere la ripresa, per ritornare all’elenco degli eventi premere il tasto

Cancellazione delle riprese

.

Nell’elenco degli eventi premere il simbolo

. Ora è possibile cancellare le riprese per la videocamera selezionata, selezionando un singolo file o diversi e cliccando sul simbolo . Per cancellare tutti i file, premere , per annullare la selezione, ripremere il simbolo.

Filtro dell’elenco degli eventi

È possibile filtrare le riprese in base a determinate preimpostazioni.

A tal fine, premere il simbolo .

129

Italiano

9. Manutenzione e pulizia

9.1 Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all'alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere messo fuori servizio e assicurato contro un esercizio accidentale.

Si deve presumere che non sia più possibile un esercizio sicuro quando

 l'apparecchio presenta danni evidenti

 l'apparecchio non funziona più

Fare attenzione a quanto segue.

Il prodotto non richiede manutenzione da parte Sua. All'interno del prodotto non sono presenti componenti controllabili o riparabili dall'utilizzatore; non aprirlo mai.

9.2 Pulizia

Pulire il prodotto con un panno asciutto pulito. Per rimuovere lo sporco più ostinato il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all'interno dell'apparecchio.

Non utilizzare detergenti chimici, in quanto la superficie dell'alloggiamento potrebbe danneggiarsi

(scolorimento).

10. Smaltimento

Attenzione: La Direttiva europea 2002/96/CE disciplina la regolare raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo segnala che nell'interesse della tutela ambientale l'apparecchiatura al termine della sua vita utile deve essere smaltita conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento della vecchia apparecchiatura può avvenire nei relativi centri di raccolta del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori particolari riguardo alla raccolta (anche relativamente a Paesi extracomunitari) rivolgersi alle proprie autorità amministrative locali.

Attraverso la raccolta separata e il riciclaggio si provoca un minore impatto sulle risorse naturali, garantendo l'osservanza di tutte le disposizioni sulla tutela della salute in fase di riciclaggio del prodotto.

130

Italiano

11. Consigli per l'eliminazione guasti

N. Domande

1 Cosa significa abbinare monitor e videocamera e come funziona?

2

3

Da cosa dipende se il monitor non visualizza immagini?

Risposta

Tramite l'abbinamento si instaura un collegamento radio esclusivo e codificato tra monitor e videocamera.

Per collegare una videocamera al monitor, procedere come segue:

1. Collegare la videocamera e il monitor agli alimentatori.

2.

Nel menu del monitor selezionare “Videocamera”, quindi

“Abbinamento” e la videocamera desiderata (1-4). Il sistema avvia un conto alla rovescia di 60 secondi.

3. Durante i 60 secondi, premere il tasto PAIRING sul cavo della videocamera, finché il LED LINK verde, posto sulla parte anteriore della videocamera, inizia a lampeggiare.

4. Se il collegamento ha avuto successo, il LED LINK della videocamera diventa fisso

Se non si ricevono segnali controllare quanto segue:

1. La videocamera è collegata alla rete elettrica (il LED rosso è acceso?)

2. Il monitor è carico?

3. Videocamera e monitor sono abbinati (vedi domanda 1)?

4. La videocamera è a portata del monitor?

5. Il segnale tra videocamera e monitor é sottoposto a disturbi?

Controllare la sensibilità del riconoscimento del movimento per accertarsi che questa funzione sia attiva.

4

Da cosa può dipendere il fatto che l'apparecchio non registri durante un movimento?

Controllare la sensibilità del riconoscimento del movimento per accertarsi che questa funzione sia attiva.

5

6

Perché la videocamera non è abbinabile al monitor?

Possibili cause:

1. Data e ora sono impestate correttamente?

2. La scheda SD è bloccata (Lock/Unlock?), non applicata o vuota?

3. La scheda SD è stata formattata? La scheda deve essere formattata prima del primo utilizzo.

4. Non è stato registrato alcun movimento.

Controllare quanto segue:

1. La videocamera non è provvista d'alimentazione elettrica.

2. Premere brevemente il tasto Pairing sulla videocamera mentre il monitor avvia un conto alla rovescia di 60 secondi.

3. Premere il tasto Pairing solo brevemente, non mantenerlo premuto.

4. Riavviare il monitor.

Probabilmente il blocco tasti è attivo. Premere il tasto d'accensione/spegnimento per almeno 5 secondi.

7

Monitor e videocamera sono attivi, ma sul monitor non appare nulla.

Questa immagine live è accessibile tramite app nella rete locale ma non dall'esterno?

Controllare quanto segue:

1. Il monitor è nella docking station?

2. La docking station è collegata alla rete?

3. Il collegamento internet è disponibile?

4. Il monitor è collegato all'internet? Osservare la seguente icona sul bordo superiore del monitor (quale icona? deve essere integrata sulla pagina web)

5. La Vostra password sul monitor corrisponde a quella nell'app?

6. C'è un collegamento internet nel Vostro telefono?

131

Italiano

12. Dati tecnici

Numero LED a infrarossi

Durata batteria

Tipo di batteria

Risoluzione

Sensore di immagine

Angolo di osservazione

Frequenza

Portata radio

Filtro infrarossi orientabile

Ingressi videocamera

Videocamera

25

-

-

640 x 480 pixel

CMOS da 1/4"

60° (Orizzontale) / 43° (Verticale)

2,4 GHz sì

-

Monitor da 7"

-

1,5 ore

Ai polimeri di litio 3,7 V / 1800 mA

800 x 480 pixel

150 metri*

-

-

-

-

4

Temperatura d'esercizio max

Modulazione

Monitor

Collegamento di rete da -10 °C a +50 °C

-

-

3,6 cm (obiettivo fisso)

FHSS

15 +/-2 dBm

-80 dBm

5 V DC

LCD da 7"

RJ45

- Obiettivo

Portata funzione di visione notturna

Tipo di protezione IP

Potenza di trasmissione

Sensibilità

Alimentazione di tensione DC

Supporto di memoria

Max 8 m

66

-

-

Lingua OSD

Corrente assorbita

-

Max 500 mA

Scheda SD, max 32 GB

Tedesco, inglese, spagnolo, olandese, francese, portoghese, italiano, polacco, svedese, danese

Max 800 mA

Certificazioni CE

* La portata dipende dalle condizioni ambientali (quali antenne per la telefonia mobile, tralicci dell'alta tensione, linee elettriche, soffitti, pareti ecc.).

In condizioni sfavorevoli la portata può essere minore.

Capacità di memoria

Capacità di memoria Una videocamera

(480x272)

Più videocamere

(320x240 QVGA)

1 GB

2 GB

8 GB

16 GB

32 GB

200 minuti

400 minuti

1.600 minuti

3.200 minuti

6.400 minuti

130 minuti

260 minuti

1.040 minuti

2.080 minuti

4.160 minuti

132

D

Impressum

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen

Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.

Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen

Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

F

Note de l’éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable éc rite de l’éditeur.

Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l’impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

Impressum

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker

Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

I

Impronta

Questo manuale è una pubblicazione del Consiglio di sicurezza ABUS-Center GmbH & Co. KG,

Linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma. Questo diritto di cambiare lo stato dell'arte della stampa. Cambiamenti nella tecnologia e le attrezzature.

© Copyright 11/2013 by ABUS Security-Center

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
