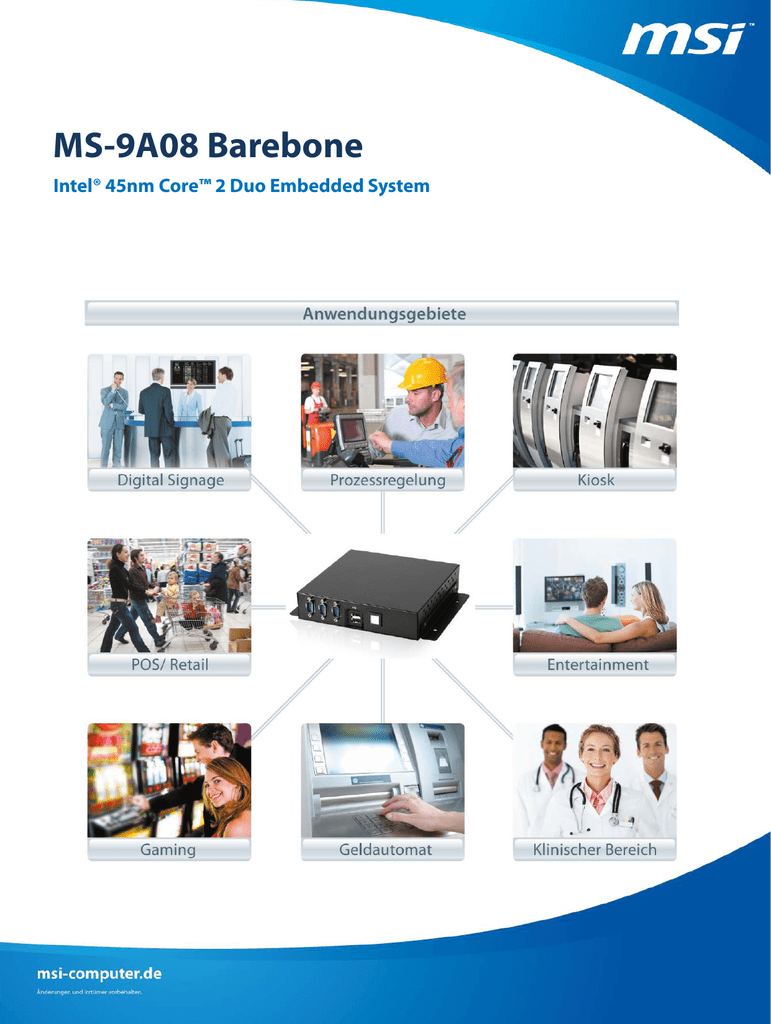

MSI MS-9A08 Datenblatt

MS-9A08 Barebone
Intel® 45nm Core™ 2 Duo Embedded System
Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
MS-9A08 Barebone
• Intel® 45nm Core™ 2 Duo design with small dimension chassis
• Multiple Video Output: HDMI, DVI and VGA with dual independent display
• Support DirectX 10®, Shader Model 4.0 und Intel® Clear Video Technology
MSI Artikelnummer
009A08-010R
MKT Name
MS-9A08 Barebone
Prozessor
Speicher
Display
CPU
Support Intel® Core™ 2 Duo
Chipsatz
Intel® Mobile GM45 Express chipset + ICH9M-E
Technologie
Dual channel DDR2 533/667/800 MHz
Max. Kapazität
Bis zu 4 GB
Socket
2 x 200-pin SODIMM
Grafik
Intel® Graphics Media Accelerator (GMA) 4500MHD
LVDS
Support single and Dual Channel 18,24-bit. Resolution up to
1920x1200 (WUXGA)
DVI
Chrontel CH7318C SDVO Transmitter-Resolution:
Bis zu 1920 x 1080 (1080P)
HDMI
VESA mount 200(W) x 100(D)
Support HDMI 1.3, Type A,19-pin
Resolution: Up to 1920 x 1200 ( 1080P)
Dual Display
CRT+DVI, CRT + HDMI
Ethernet
Controller
LAN1: Intel 82567LM GbE LAN, LAN2: Intel 82574L GbE LAN
Audio
Controller
Realtek ALC888 HD audio codec (Line-in,Line-out, Mic-in)
I/O Interface
USB
6x USB 2.0
Seriell
3x RS232 Front, unterstützt 5V/12V
1x RS232/485/422 Rear, unterstützt 5V/12V
Mini-PCI
1 slot
PCI
32-bit/33MHZ, 1 slots
SATA
4x SATA II ( 1x für 2,5“ HDD) , Default 160 GB, Max. transfer
rate 3Gb/s
COM5
Erweiterung
Speicher
Support
Power
Umweltbedingungen
Gehäuse
Windows® XPP/ XPE
Power Adaptor
DC 19V, 90W
Power Supply
N/A
Betriebstemperatur
0°C - 40°C
Lagertemperatur
-20°C - 70°C
Betriebsfeuchtigkeit
0% - 90% relative Feuchtigkeit, nicht kondensierend
Lagerfeuchtigkeit
0% - 90% relative Feuchtigkeit, nicht kondensierend
Abmessungen
180 mm x 180mm x 44 mm
Gewicht
1,07 kg
Befestigung
VESA Mount
Gesetzliche Bestimmungen
FCC, CE, C-tick, BSMI, VCCI, RoHS Compliant
Änderungen und Irrtümer vorbehalten. Abbildungen können vom Original abweichen.
COM2
COM3
2 x USB 2.0
Power Input (DC 19V)
COM1
HDMI
Power Button
2 x Gigabit LAN
DVI-I
4 x USB 2.0
Line-In
MIC
Lock
Line-Out
