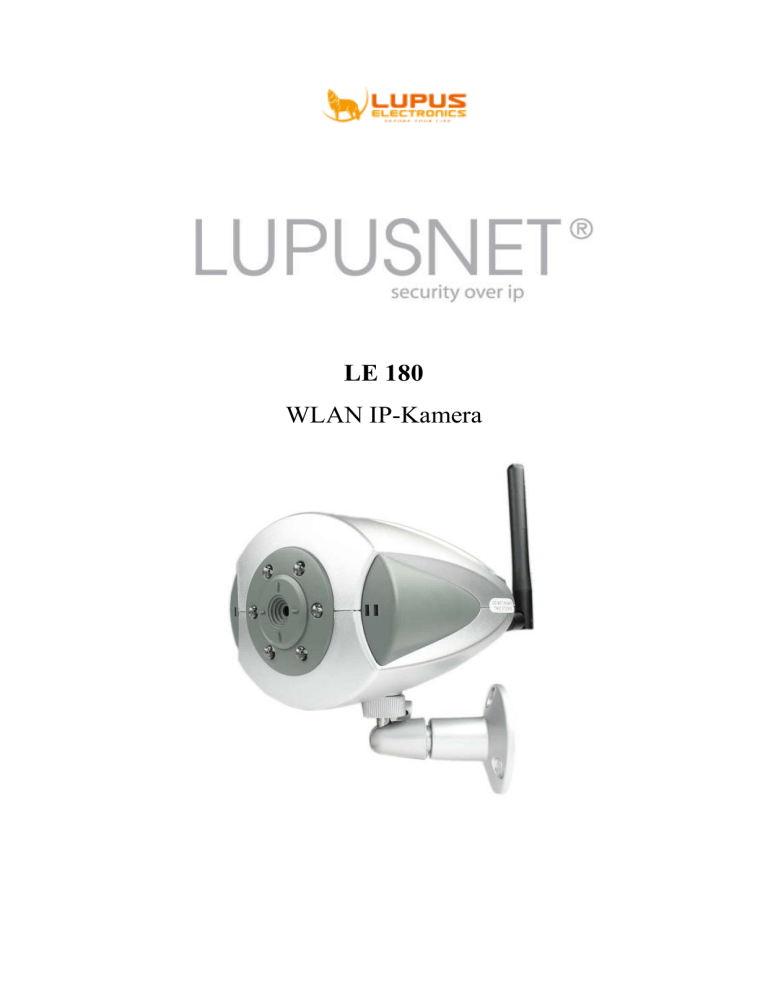

LE 180 WLAN IP-Kamera

LE 180 WLAN IP-Kamera
LE 180
WLAN IP-Kamera
INHALT
1. SICHERHEITSHINWEISE ......................................................................................... 2
2. EINFÜHRUNG ............................................................................................................ 4
2.1 PRODUKT EINFÜHRUNG ...................................................................................... 4
2.2 ANWENDUNGSBEREICHE ..................................................................................... 4
3. FUNKTIONEN ............................................................................................................ 5
4. LIEFERUMFANG ....................................................................................................... 6
5. INSTALLATION .......................................................................................................... 7
5.1 SOFTWARE INSTALLATION .................................................................................. 7
5.2 SYSTEM KONFIGURATION ................................................................................... 9
5.3 SYSTEMVORAUSSETZUNGEN ............................................................................... 9
6. BESCHREIBUNG.......................................................................................................... 10
6.1 VORDERSEITE .................................................................................................... 10
6.2 HINTERSEITE ..................................................................................................... 11
7. IP KAMERA SETUP ................................................................................................. 12
7.1 MIT DER KAMERA VERBINDEN ......................................................................... 12
7.2 IP-ADRESSE ÄNDERN MIT DEM DISCOVERER ................................................... 13
7.3 IE VERBINDUNG ................................................................................................ 14
7.4 ACTIVEX STEUERELEMENT INSTALLIEREN ...................................................... 15
8. SOFTWARE FUNKTIONEN .................................................................................... 18
8.1 HAUPTFENSTER ................................................................................................. 18
8.3 NAME EINSTELLUNGEN .................................................................................... 22
8.4 IP EINSTELLUNGEN ........................................................................................... 23
8.5 WLAN EINSTELLUNGEN ................................................................................... 24
8.6 PORT EINSTELLUNGEN ...................................................................................... 26
8.7 DIS EINSTELLUNGEN ........................................................................................ 26
8.8 VIDEO EINSTELLUNGEN .................................................................................... 27
8.9 BEWEGUNGSERKENNUNG ................................................................................. 28
8.10 ALARMMELDUNGEN BEI BEWEGUNG.............................................................. 29
8.12 SD KARTEN DATEIMANAGEMENT .................................................................. 32
8.14 FTP EINSTELLUNGEN ...................................................................................... 36
8.15 ACCOUNT EINSTELLUNGEN ............................................................................ 37
8.16 AUF WERKSEINSTELLUNGEN ZURÜCKSETZEN................................................ 38
8.17 REBOOT ........................................................................................................... 38
8.18 FIRMWARE UPDATE ........................................................................................ 39
9. 16 KANAL SOFTWARE ........................................................................................... 40
9.1 EINSTELLUNGEN ............................................................................................... 41
9.2 FUNKTIONEN ..................................................................................................... 42
9.3 AUDIO ............................................................................................................... 46
9.4 ANZEIGE ............................................................................................................ 46
10. 3G LIVE HANDY ÜBERWACHUNG .................................................................... 47
11. SPEZIFIKATIONEN ................................................................................................ 50
DER AUTOR IST NICHT FÜR EVENTUELLE DRUCKFEHLER ODER FALSCHE DATEN
VERANTWORTLICH. ABWEICHUNGEN UND ÄNDERUNGEN IM SINNE DES
TECHNISCHEN FORTSCHRITTS MÖGLICH.
1
VER.: 2.0,
1. SICHERHEITSHINWEISE
Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte gefährliche Spannungen
innerhalb des Gehäuses hinweisen. Diese können unter Umständen stark genug sein, um
einen elektrischen Schlag hervorzurufen.
Dieses Symbol soll den Nutzer auf die Nutzungs- und Wartungsinstruktionen in den
Benutzer Handbüchern und Unterlagen hinweisen, die dem Produkt beiliegen.
WARNUNG:
UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN DÜRFEN SIE DAS
GERÄT ZU KEINER ZEIT REGEN ODER FEUCHTIGKEIT AUSSETZEN!
Hinweis: Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach Teil 15 der FCC
Regularien für eine Klasse digitaler Geräte wurde festgestellt. Diese Grenzwerte wurden
festgelegt, um einen vernünftigen Schutz gegen gesundheitsschädlichen Umgang zu leisten,
wenn das Gerät in einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und benutzt
Funkfrequenz-Energie und kann diese abstrahlen. Außerdem kann das Gerät, wenn es nicht
gemäß dem Benutzerhandbuch installiert und betrieben wird, andere Funkkommunikation
stören. Die Anwendung dieses Gerätes in einer bewohnten Gegend kann zu Störungen führen,
die möglicherweise zu Lasten des Benutzers beseitigt werden müssen.
2
Entsorgung von elektronischen Geräten. (Gilt für Staaten der Europäischen
Union und andere europäische Staaten mit separaten Entsorgungssystemen)
Dieses Symbol bedeutet, dass das Produkt oder die Verpackung zu keiner Zeit als Hausmüll zu
behandeln ist, oder als dieser entsorgt werden darf. Stattdessen müssen diese bei einer dafür
zuständigen Sammelstelle abgegeben werden. Indem Sie Produkt oder Verpackung korrekt entsorgen,
tragen Sie dazu bei, potentiell negative Konsequenzen für die Umwelt oder für die menschliche
Gesundheit zu verhindern. Das Recycling der Materialien trägt dazu bei, die natürlichen Ressourcen
zu erhalten. Für weitere Informationen zum Recycling dieses Produktes kontaktieren Sie bitte Ihre
lokale Behörde, Ihre zuständigen Entsorgungsbetriebe oder das Geschäft, in dem Sie das Produkt
gekauft haben.
Installieren Sie das Produkt nicht an Plätzen mit zu hoher Luftfeuchtigkeit.
Lassen Sie das Produkt nicht fallen und setzen Sie es keinen starken Stößen oder
Erschütterungen aus.
Richten Sie das Produkt nicht direkt in die Sonne oder anderen Lichtquellen.
Vermeiden Sie den Kontakt mit Flüssigkeiten.
Setzen Sie das Produkt nicht zu hohen oder niedrigen Temperaturen aus (5℃
℃ ~ 45℃
℃)
3
2. EINFÜHRUNG
2.1 Produkt Einführung
Diese Tag- und Nachtsicht IP-Kamera übermittelt hochwertige Bilder mit max.
25FPS in VGA Auflösung via LAN-Kabel oder WLAN an einen Computer oder
einen Acess Point. Ein PC ist dabei nicht zwingend notwendig um die Bilder über
das Internet zu empfangen. Diese können dabei entweder über den Internet Explorer
oder das mitgelieferte Client-Programm empfangen und aufgenommen werden.
Außerdem ermöglicht die Kamera einen Live-Zugriff via Handy über 3GPP. Somit
sind Sie jederzeit über die Geschehnisse vor Ort im Bilde.
Die Kamera verwendet MPEG-4 Kompression die eine hohe Übertragungsqualität
sicherstellt bei geringerer Datenübertragung. Dadurch wird Speicherplatz eingespart.
Zusätzlich kann die Kamera bei Bewegungserkennung Bilder versenden oder auf
der internen SD-Karte (nicht im Lieferumfang) speichern.
2.2 Anwendungsbereiche
Dieses Produkt ist nur für den Einsatz innerhalb von Gebäuden geeignet.
1
Sicherheit:
Werkstätten, Bank, Tankstellen, Geschäfte und Parkplätze.
2
Fabriken / Büro:
Fabriken, Warenhäuser, Fernüberwachungen und Konferenzräume.
3
Zu Hause:
Raumüberwachungen, Fahrstühle, Eingänge, Hotels.
4
Krankenhäuser/ Kindergarten:
4
3. FUNKTIONEN
CMOS Kamera mit VGA Auflösung.
Automatischer Weissabgleich, Verschluss, Belichtung und Gain Kontrolle.
Bild spiegeln oder drehen, Datum und Uhrzeitangabe.
6 eingebaute IR LED’s zur Nachtsichtausleuchtung, kann via Software und
Zeitplan ein- ausgeschaltet werden.
Drei unterstütze Auflösungen: 640x480 (VGA)/ 320x240 (QVGA)/ 160x120
(QQVGA) Pixel.
Die Kamera überträgt max. 30 Bilder/Sekunde in MPEG-4 Kompression.
Einstellbare Bildauflösung und Übertragungsgeschwindigkeit.
Unterstützt Fernaufnahmen, Abspeichern von Screenshots, und
Benachrichtigungen bei Bewegungserkennung.
Bewegungserkennung mit max. 3 einstellbaren Bereichen und 5 Sensitivitätsstufen.
Auf der SD-Karte können Aufnahmen bei Bewegung abgespeichert werden.
Bei Bewegungserkennung können Emails mit Bildern im Anhang versendet
werden oder Bilder auf einen FTP-Server geladen werden.
Netzwerk Protokolle:HTTP, DNS, SMTP, FTP, NTP, DHCP, PPPOE, DDNS,
und RTP/ RTSP.
Zwei-Zeilen-Display auf der Kamera informiert über aktuelle IP-Adresse der
Kamera
WLAN-Funktion
Eingebautes Mikrofon für 1-Wege oder auch 2-Wege-Audio.
Kostenlose Kamera-Suche-Software.
Stellt nach einem Stromausfall automatisch die Verbindung wieder her.
Explorer Software ermöglicht einfaches Betrachten und Aufnehmen der Bilder.
Glecihzeitiges Anzeigen und Aufnehmen mehrerer Kameras in einem einzelnen
Browserfenster
Unterstützt 3GPP Handy Zugriffe.
5
4. LIEFERUMFANG
Bitte prüfen Sie nach Erhalt der Kamera umgehend den Lieferumfang auf
Vollständigkeit. Folgende Teile sollten enthalten sein:
Pos
Beschreibung
1
LUPUSNET – LE130
1
2
Kamerahalterung
1
Anzahl
Netzteil
3
Eingang:100~240V
1
Ausgang:5V / 1A
4
Netzwerkkabel
1
5
Schnellstart
1
6
CD-ROM
1
6
5. INSTALLATION
5.1 Software Installation
Bitte verwenden Sie die beiliegende CD-ROM um die nötige Kamerasoftware zu
installieren:
Lokale Software zur Suche der IP-Kamera im Netzwerk.
IE Browser ActiveX Software
16 Kanal IP Kamera Software (IP CAM Viewer).
Das IP CAM Viewer Setup sieht wie folgt aus:
Wählen Sie einen Installationspfad.
Der Standardpfad ist C:\Programme\IP CAM Viewer.
7
Wählen Sie den Programm-Pfad aus.
Geben Sie an, ob Sie eine Verknüpfung auf Ihrem Desktop wünschen.
Klicken Sie “Install” um das Programm zu installieren.
8
Installation beendet.
5.2 System Konfiguration
Verbinden Sie die IP-Kameras online oder via LAN/ WAN auf das PC-Programm, den
Browser oder Ihr 3G Handy.
INTERNET
LAN
5.3 Systemvoraussetzungen
CPU
RAM
Sound Karte
Betriebssystem (OS)
Monitor Auflösung
3.0 GHz (oder höher)
512 MB (oder höher)
Für Audiounterstützung
Microsoft Windows XP / Vista 32x
1024 x 768 (oder höher)
9
6. BESCHREIBUNG
6.1 Vorderseite
1
3
1.
2.
3.
2
Objektivöffnung
6 x IR-LED’s
Mikrofon
10
6.2 Hinterseite
12
4
8
9
13
6
5
14
10
15
11
7
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Display für IP-Adresse der Kamera
Auf Knopfdruck werden die IP-Adressdaten angezeigt
RJ45 Netzwerkanschluss.
WLAN Antenne
Netzwerkaktivität (Grün: blinkt bei Datenübertragung)
Netzwerkstatus (blinkt gelb)
SD Karten Slot (Unterstützt “hot-swap” Funktion).
Audio Ausgang
5V/1A Stromanschluss
4 Sekunden gedrückt halten um die Werkseinstellungen wiederherzustellen
Blinkt grün bei aktiver WLAN-Verbindung
Strom Indikator (blinkt rot).
11
7. IP KAMERA SETUP
Bevor Sie die Kamera das erste Mal verwenden können, müssen Sie die IP-Adresse
Ihrem Netzwerk angleichen. Hierzu verbinden Sie das mitgelieferte LAN-Kabel mit
Ihrem Router / Switch oder direkt mit einem Computer (hier ist ein Cross-Over-Kabel
nötig).
Hinweis: Bevor Sie PPPoE und DDNS verwenden können müssen Sie eine IP-Adresse
vergeben.
7.1 Mit der Kamera verbinden
Es gibt 3 Möglichkeiten:
1. Via Dynamischer IP und DHCP Server
Lesen Sie hierzu das Kapitel 7.2
2. Statische IP
Lesen Sie hierzu das Kapitel 7.2
3. PPPoE Verbindung
Lesen Sie hierzu das Kapitel 8.4
12
7.2 IP-Adresse Ändern mit dem Discoverer
Mit diesem Programm können Sie der Kamera eine statische IP-Adresse vergeben,
oder die Kamera auf DHCP stellen, wodurch Sie von Ihrem Router/DHCP-Server
automatisch eine passende Adresse erhält. (Standard: IP 192.168.100.100 und Subnet
Maske 255.255.0.0).
Software: Discoverer
Nach dem Start klicken Sie Discover um an Ihr Netzwerk
angeschlossene Kameras zu finden.
Nach einer 4 Sekunden-Suche zeigt die Software alle gefundenen
Kameras an.
Wählen Sie aus der Liste eine Kamera aus.
Über einen Klick auf Configure, können Sie die IP-Adresse der
gewählten Kamera verändern.
Mit einem Doppelklick auf die Kamera öffnet sich ein Explorerfenster
und die Verbindung zur Kamera wird hergestellt
13
Kamera-IP-Adresse ändern
Im Feld “Hostname” können Sie dieser Kamera einen Namen vergeben. Zulässig
sind nur bestimmte Zeichen und Ziffern.
Haben Sie die nötigen Änderungen vorgenommen, geben Sie zur Bestätigung
das Adminpasswort ein (Standard: admin) und bestätigen Sie mit OK.
Folgende Meldung tauch bei falsche Eingabe des Passwortes auf.
Nach 8 Sekunden sollten die neuen Einstellungen übernommen worden sein
und Sie können mit einem weiteren Klick auf „Discover“ die Kamera
anzeigen lassen.
7.3 IE Verbindung
Um mit dem Internet Explorer eine Verbindung herzustellen, klicken Sie im
14
Discover-Programm mit einem Doppelklick auf die gefundene Kamera oder geben Sie
manuell die IP-Adresse der Kamera in der Adressleiste des Browsers ein.
Sie werden dann aufgefordert Ihren Benutzernamen und Ihr Passwort einzugeben
(Standard Benutzername: admin und Standard Passwort: admin).
7.4 ActiveX Steuerelement installieren
Der Zugriff via Browser funktioniert nur mit dem Internet Explorer. Hierzu muss ein
ActiveX Steuerelement installiert werden. Möglicherweise verbieten die
Sicherheitseinstellungen Ihres Webbrowsers die Installation. Falls dem so ist, gehen
Sie wie folgt vor:
1.
Gehen Sie im Explorer oben auf [Extras] -> [Internet Optionen]
2.
15
3. Wählen Sie [Sicherheit] -> [Stufe anpassen].
3. Nachdem Sie auf [Stufe anpassen …] geklickt haben, öffnet sich ein Fenster.
Nehmen Sie hier folgende Einstellungen vor:
Download von unsignierten ActiveX Steuerelmenten: [Bestätigen]
Download signed ActiveX controls: [Bestätigen]
Automatische Aufforderung bei ActiveX Steuerelementen [Aktivieren]
ActiveX-Steuerelemente, die für Skripting sicher sind: [Aktivieren]
ActiveX Steuerelemente und Plugins ausführen: [Bestätigen]
Signierte ActiveX Steuerelemente herunterladen: [Aktivieren]
16
Sobald Sie sich das erste Mal auf einem PC mit der Kamera verbinden, werden Sie
aufgefordert das ActiveX Steuerelement zu installieren. Klicken Sie im oberen
Bereich auf die Meldung (s.u.) und wählen Sie installieren.
Wenn Sie “Installieren” nicht auswählen
Sicherheitseinstellung Ihres Webbrowsers:
können,
liegt
dies
Download ActiveX
Nachdem das Plugin installiert wurde sehen Sie das Live-Bild der Kamera:
17
an
den
8. SOFTWARE FUNKTIONEN
8.1 Hauptfenster
Optimale Auflösung: 1024x768 Pixel
18
Function
Description
Zoom-Rein
Zoom-Raus
Normal
Bild Zoom
Alternativ können Sie mit der Maus über das Live-Bild fahren und
mit dem Mausrad den Zoom verändern.
Vergrößern
Fenster
Zoom
Verkleinern
Normal
Alternativ können Sie mit der Maus auf den Fensterrand des
Live-Bilds fahren und mit gedrückter Maustaste die Fenstergröße
verändern.
Mikrofon Ein
PC Mikrofon
und
Lautsprecher
Kontrolle
IR
Kontrolle
Aufnahme/
Screenshot
Einstellungen
Lautsprecher Aus
Lautstärke
Mikrofon Aus
Nur der Admin-Benutzer hat das Recht den Lautsprecher zu
aktivieren oder zu deaktivieren. Außerdem kann auch nur er die
2-Wege-Audiofunktion nutzen.
IR Ein
IR Aus
IR Zeitplan Ein
Nur der Admin-Benutzer hat das Recht die IR-Funktion ein- oder
auszuschalten.
Aufnahme
Schnappschuss
Speicherpfad
Nur der Admin-Benutzer hat das Recht die Einstellungen zu
verändern.
19
Bei einem Rechtsklick mit der Maus in das Bild sehen Sie folgendes Menu:
Beim Klick auf “Display Title Bar sehen Sie folgende Informationen im Bild:
Kamera Name
IP Addresse
Anzeige in %
FPS
Kbps
Bild Auflösung
(Bewegungserkennung
aktiviert)
( Bewegungserkennung
deaktiviert )
(Stoppt die Aufnahme)
(Aufnahme)
(Kamera nicht verbunden)
(Kamera verbunden)
Hinweis: Wenn Sie gerade aufnehmen und Einstellungen verändern wozu die Aufnahme
gestoppt werden muss, erscheint ein Hinweis (siehe oben).
20
8.2 Datum und Uhrzeit Einstellungen
1
①
2
3
4
1
2
3
4
Automatische Zeitsynchronisation via Internet-Zeitserver.
NTP Server:Geben Sie hier die IP-Adresse des Zeitservers an
Time Zone:Geben Sie die korrekte Zeitzone an.
Manuelle Zeitkonfiguration
Date:Datum.
Time:Uhrzeit.
Übernehmen Sie die Zeit von Ihrem PC.
Klicken Sie hier um die Zeit des PC’s zu verwenden.
Klicken Sie [Apply] um die Änderungen zu speichern
21
8.3 Name Einstellungen
1
2
3
4
5
6
1
Hostname:Geben Sie der Kamera einen Namen.
2. Domain Name:Vergeben Sie der Domain einen Namen
3. Primary DNS:Geben Sie die IP-Adresse des DNS1 Servers an.
4. Secondary DNS:Geben Sie die IP-Adresse des DNS2 Servers an.
5. Enable Dynamic DNS:Hier können Sie den DDNS Dienst aktivieren. Vorher
müssen Sie sich jedoch bei zB. dyndns.org registrieren.
DDNS Provider: Geben Sie den Herstellerdienst an.
Account / E-Mail:Geben Sie den Benutzernamen an, der bei der
Registrierung verwendet wurde.
Password / Key:Geben Sie das Passwort an.
DDNS Hostname:Geben Sie den Server ein, den Sie bei der Registrierung
angegeben haben (zB. lupus.dvrdns.net).
6. Klicken Sie [Apply] um zu speichern.
22
8.4 IP Einstellungen
1
2
3
1
IP Settings:
(1) Setup IP via DHCP:Die IP Adresse wird automatisch bezogen.
(2) Setup IP Manually:Geben Sie die IP-Adresse manuell ein.
(3) Setup IP via PPPOE:
2
Username:Geben Sie den Benutzernamen der Internetverbindung an
Password:Geben Sie das Passwort der Internetverbindung an
Wireless Interface IP Settings:
Take wireless interface as backup device:Falls die Verbindung via
Netzwerkkabel abbricht, wird automatisch die WLAN Verbindung gewählt.
Disable wireless interface:WLAN-Verbindung deaktivieren.
Klicken Sie [Apply] um zu speichern.
23
8.5 WLAN Einstellungen
1
2
3
4
5
6
1
Communication Mode:Geben Sie hier “Infrastructure” für die Verbindung mit
einem Access Point an oder “Ad-Hoc“ für die Direktverbindung mit einem PC an.
2
Wireless Network Name (SSID): Geben Sie hier den Namen des AccessPoints an.
3
Wi-Fi Channel number:Wählen Sie die Kanalnummer der Kamera (Auto, 1~11)
4
Wireless Mode:Wählen Sie die Sendemethode Wireless Encryption:Wählen Sie die
Verschlüsselung (Disable/ WEP).
(1) Disabled (Open system):Verschlüsselung abschalten
(2) WEP (Shared Key): Geben Sie den Key an
WEP Mode:Wählen Sie 64-bit oder 128-bit.
Default Key ID:Geben Sie den Key an(1~ 4).
24
Key Entry Method:Wählen Sie den Zeichensatz
Key 1~4:Geben Sie maximal 4 Keys an.
(3) WPA-PSK
WPA Encryption
Pre-shared Key Type:
5
Pre-shared Key:
Klicken Sie [Apply] um zu speichern.
Hinweis: Bei aktivem DHCP kann Ad-Hoc nicht verwendet werden
25
8.6 Port Einstellungen
Port Default Settings:
Http port: 80
Rtsp / Rtp port: 554
Control port: 9060
Data port: 9061
Hinweis:Verwenden Sie einen anderen Port als 80, muss dieser explizit hinter der Adresse
angegeben werden: zb: 192.168.0.1:8850
8.7 DIS Einstellungen
Nur bei LE130DIS verfügbar.
26
8.8 Video Einstellungen
1
2
3
1. Video Property Settings:
Flip / Mirror:Drehen oder Spiegeln Sie das Bild
OSD Timer:Zeigt die Uhrzeit an.
Night Mode:Bei schlechten Lichtverhältnissen wird die Bilder/Sekunde
Anzahl reduziert um eine bessere Bildqualität zu erzielen.
2. Streaming Property Settings:
Frame Rate:Wählen Sie zwischen [5, 10, 15, 20, 25, oder 30FPS].
Resolution:Wählen Sie [QVGA (320 x 240) oder VGA (640 x 480)].
Streaming Bit Rate Control:Wählen Sie die Bitrate.
(2) Enable 3G Streaming:Aktivieren Sie 3G Streaming um mit dem Handy
zugreifen zu können.
27
8.9 Bewegungserkennung
1
2
1&3
1. Setup motion detection window:Mit gedrückter Maustaste können Sie im
Live-Bild max. 3 individuell große Kästchen ziehen, in der eine
Bewegungserkennung erfolgen soll. Allen 3 Kästchen können unterschiedliche
Bewegungssensitivitäten zugewiesen werden.
2. Motion Detection Window Settings:
Window 1, 2, 3:[Enable/ Disable] Aktiviert/Deaktiviert das Fenster 1-3
Sensitivity 1, 2, 3:[Very High, High, Normal, Low, or Very Low] geben Sie hier
die Sensitivität der Bewegungserkennung an.
3. Klicken Sie [Apply] um zu speichern.
28
8.10 Alarmmeldungen bei Bewegung
1
2
3
4
1
2
Save the motion snapshot to a JPG file:Sobald eine Bewegung erkannt wird,
erstellt das System einen Screenshot im JPG-Format.
Save the snapshot JPG file to the SD Card:Wählen Sie dies, wenn der
Screenshot auf der SD-Karte abgelegt werden soll.
Send the snapshot via an e-mail:Wählen Sie dies, wenn der Screenshot
per Mail versandt werden soll.
Save the snapshot JPG file to the FTP server:Wählen Sie dies, wenn der
Screenshot auf einen FTP-Server hochgeladen werden soll.
Save motions to an AVI file on the SD Card:Wählen Sie dies, wenn der
Snapshot in einem AVI-File auf der SD-Karte abgelegt werden soll.
Pre-Alarm Image Number:0–15 Bilder.
Post-Alarm Image Number:3–15 Bilder.
Hinweis: Wählen Sie entweder [Save the motion snapshot to a JPG file] oder [Save
motions to an AVI file on the SD Card], aber nicht Beides.
29
3
Use daily schedule (Zeitplan):
Abgewählt : Schedule record not applied – Wenn abgewählt, wird bei jeder
Bewegung ein Alarm ausgelöst – unabhängig vom Zeitplan
Angewählt : Schedule record applied – Eine Bewegungserkennung wird nur
asugelöst, wenn der Zeitplan im Moment aktiv ist.
Schedule:
Im Zeitgitter können Sie die Bewegungserkennung von 0:00 bis 24:00
Uhr aktivieren oder deaktivieren. Jedes Kästchen steht für eine halbe
Stunde.
Mit gedrückter Maustaste können Sie mehrere Kästchen aktivieren /
deaktivieren.
Klicken Sie [Apply] um zu speichern
HINWEIS: Wenn die Bandbreite nicht ausreicht oder überlastet ist, kann der Bildversand /
Bildupload fehlschlagen. Es erscheint dann folgende Meldung: “Some Motion Detection
JPG files are failed to be sent via email or upload to FTP due to unstable bandwidth
or wrong SMTP/FTP settings. To ensure you can receive the email or upload to FTP
accurately, please make sure the quality of network or check the SMTP/FTP
settings”.
30
8.11 IR LED Kontrolle
1
2
3
1
2
IR LED Control: Hier können Sie angeben, zu welchen Zeiten die LED’s
automatisch eingeschaltet werden sollen. Die Konfiguration erfolgt ähnlich wie im
vorherigen Kapitel.
Klicken Sie [Apply] um zu speichern
31
8.12 SD Karten Dateimanagement
1
2
3
4
1
SD Card status: Hier sehen Sie den aktuellen SD-Kartenstatus.
2
File list:Wenn eine SD-Karte integriert ist sehen Sie hier die vorhandenen
Aufnahmen.
Back:Zurück zum vorigen Ordner.
Select All:Wählt alle Dateien
Delete Select:Löscht gewählte Eintrage / Dateien
Folder: Zeigt an ob weitere Dateien im Ordner vorhanden sind
Zeigt die Größe der Datei an. Rechtsklick um die Datei herunterzuladen.
File Delete:Klicken Sie [Delete] um die Datei zu löschen.
Reload:Aktualisiert den jetzigen Ordner.
32
3
Safely Remove SD Card:Klicken Sie hier um die SD-Karte sich herausnehmen
zu können.
Remove:Nach dem Bestätigen ist die Aufnahmefunktion deaktiviert.
Klicken Sie [Remove] und warten Sie auf die Meldung: “SD Card not
installed. Nun können Sie die Karte ohne Datenverlust herausnehmen.
Install : Klicken Sie [Install] um eine eingesteckte SD-Karte zu
aktivieren.
Hinweis:Solange die Funktion “Save motion to AVI files on the SD card” aktivert
ist, können Sie die SD-Karte nicht formatieren.
4
Format SD Card:Klicken Sie [FORMAT] um alle Dateien auf der SD-Karte zu löschen.
Hinweis: bei voller SD-Karte leuchtet im linken unteren Live-Bild die Meldung: “SD
CARD FULL”
33
Hinweis: Solange Sie bei Bewegung aufnehmen, können Sie diese Dateien nicht sofort
wiedergeben. Falls Sie dies dennoch versuchen, erscheint diese Meldung: “The file
can’t be opened because the motion detection is still working. If you need to see
the file immediately, please go to the “Motion Alarm” tag and uncheck “Save
motions to an AVI file on the SD card”, or reload this page and try again
later. Otherwise, the file will keep recording until the motion is stopped”. Um die
Dateien anschauen zu können muss “Save motions to AVI file on the SD card”.
34
8.13 SMTP Einstellungen
1
2
3
4
1
SMTP Server:Geben Sie hier Ihren SMTP Server ein.
2
Recipient:Geben Sie hier die Empfänger-Email-Adresse an.
3
The SMTP Server need authorization:
4
Username:Geben Sie hier den Benutzernamen Ihres Postfachs an.
Password:Geben Sie hier das Passwort Ihres Postfachs an.
Klicken Sie [Apply] um die Änderungen zu speichern.
35
8.14 FTP Einstellungen
1
2
3
4
5
6
7
1
FTP
Server : Geben
Sie
hier
Ihre
FTP-Serverdate
ein
um
bei
Bewegungserkennung Bilder auf einen Server zu laden.
2
FTP Port:Geben Sie hier den FTP Port an.
3
Username:Geben Sie hier den Benutzernamen an.
4
Password:Geben Sie hier das Passwort an
5
Remote Folder:Geben Sie hier das Verzeichnis an, in das die Bilder gespeichert
werden soll. Achten Sie auf die nötigen Schreibrechte: $chmod 777 Ordnername
6
Passive Mode:Geben Sie an ob der Passiv-Modus aktiviert sein soll.
7
Klicken Sie [Apply] um die Änderungen zu speichern.
Hinweis:Das Verzeichnis wird erst nach Bewegungserkennung aktiviert.
36
8.15 Account Einstellungen
1
2
3
Current User: Zeigt den aktiven, gerade eingeloggten Benutzer an.
1 Change Password / Passwort ändern
New Password: Geben Sie hier das neue Passwort an.
Confirm: Bestätigen Sie das neue Passwort.
Klicken Sie [Change] um die Änderung zu speichern.
2 Add New Account / neuen Benutzer hinzufügen
Account: Geben Sie den Benutzernamen an
Password: Geben Sie hier das Passwort an.
Confirm: Bestätigen Sie das neue Passwort.
Klicken Sie [Add] um die Änderung zu speichern.
3 Delete Account or Reset User Password / Benutzer löschen oder Passwort
zurücksetzen
Wählen Sie einen Benutzer
Klicken Sie [Delete] um den Benutzer zu löschen.
Password: Geben Sie das neue Passwort ein.
Confirm: Geben Sie das neue Passwort zur Bestätigung ein.
Klicken Sie [Set Password] um das neue Passwort zu speichern.
Hinweis 1:
Das Passwort darf nur aus max. 10 Zeichen bestehen; Folgende Zeichen sind gültig: -, _,
0-9, a-z, A-Z.
Hinweis 2: Nur der Admin-Benutzer darf die Rechte der Nutzer ändern.
37
8.16 Auf Werkseinstellungen zurücksetzen
Klicken Sie [Restore] um alle bisherigen Änderungen auf die Standardwerte
zurückzusetzen. Auch die
(Http://192.168.100.100).
IP
wird
auf
die
Standardadresse
8.17 Reboot
Klicken Sie [Reboot] um die Kamera neu zu starten.
38
gesetzt:
8.18 Firmware Update
Um eine neue Firmware aufzuspielen, klicken Sie [Browsing] und wählen Sie dann
die richtige Firmwaredatei aus “IPCAM Firmware (bin Datei)”. Danach klicken Sie
auf [Upgrade]. Bis die neue Firmware eingespielt ist können ein paar Minuten
vergehen.
Hinweis:
1
Achten Sie darauf, dass die Verbindung während des Update-Prozesses nicht
unterbrochen wird um die Kamera nicht irreparabel zu beschädigen.
39
9. 16 KANAL SOFTWARE
Starten Sie IP CAM Viewer um folgendes Bild zu sehen:
40
9.1 Einstellungen
1
Vollbild
9 Kanalanzeige
1Kanal
4 Kanalanzeige
16 Kanalanzeige
41
2
Pfad für die Datenspeicherung wählen
AVI Videopfad
3
Schnappschuss Pfad
Exit
9.2 Funktionen
1
Kamerabildanzeige ein- oder ausschalten:
Im Neu “setup” auswählen.
Wählen Sie den gewünschten Bildmodus(CH1/ CH4/ CH9 /CH16).
Klicken Sie nun rechts ins Bild, wählen Sie “Live” → “start” um die
Verbindung herzustellen.
42
Sobald Sie [Start] angewählt haben, öffnet sich ein Fenster für die
Adresseingabe Ihrer Kamera.
Hinweis 1:Sie können anstelle einer IP auch Ihren DDNS-Hostnamen eintragen.
Hinweis 2:Die Standard Ports lauten:PTSP→554, Control→9060, und Data→9061
(in jedem Fall müssen diese Ports den Kameraports, wie in 8.6 Port Einstellungen
beschrieben, entsprechen.
Mit einem weiteren Klick auf [Start] können Sie die Verbindung auch
wieder beenden.
43
2
Aufnahmen starten und stoppen:
Klicken Sie rechts ins Bild, wählen Sie “Record” → “start” um das
gerade sichtbare Bild aufzuzeichnen.
Mit einem weiteren Klick auf [Record]->“stop“ können Sie die
Aufnahme wieder beenden
Klicken Sie Rechts ohne Livebild, um die Aufnahme ohne eine
Live-Verbindung zu starten.
Klicken Sie Rechts ohne Livebild, um die Aufnahme ohne eine
Live-Verbindung zu stoppen.
44
3
Einen Schnappschuss abspeichern:
Wählen Sie im Menu “control” → “channel01~16” → “snaphot”
4
Um Audio zu aktivieren (CH1 - CH16, nur ein Audioeingang zur gleichen Zeit):
Wählen Sie im Menu “control” → “channel01~16” → “audio source”.
Hinweis:Verwenden Sie die Maus um den gewünschten Kanal anzuwählen.
45
9.3 Audio
1
2
Wählen Sie im Menu “Audio“.
Wählen Sie Vol+ um die Lautstärke zu erhöhen und Vol- um die Lautstärke zu
verringern.
9.4 Anzeige
Camera Name
Display
Percentage
FPS
IP Address
Video
Resolution
Kbps
Volume
(Bewegungserkennung aus)
(Bewegungserkennung ein)
(keine Aufnahme)
(aufnehmend)
(Kamera nicht verbunden)
(Kamera verbunden)
Mit einem Linkklick auf das Livebild können Sie diese vergrößern. Klicken Sie erneut
doppelt oder auch [ESC] kehren Sie in das vorherige Menu zurück.
46
10. 3G LIVE HANDY ÜBERWACHUNG
1. Bitte aktivieren Sie, wie unter 8.6 Video Einstellungen beschrieben, “Enable 3G
Streaming”.
2. So greifen Sie mit Ihrem Handy auf das Livekamerabild zu.
47
3. Geben Sie die IP oder DDNS Adresse in Ihr Handy mit folgendem Präfix ein:
“rtsp://IP/3gv2” (vergessen Sie nicht am Ende „3gv2“ anzuhängen), wie folgt zu
sehen:
Hinweis: Der Zugriff kann nur erfolgen, wenn Sie zunächst in Ihrem Internet-Router
die nötigen Ports auf die Kamera-IP weitergeleitet haben
Ist die Verbindung erfolgreich sehen Sie nun das Bild im Handydisplay.
Folgende Handy’s werden unterstützt:
Brand
Type
Nokia
N90
N80
Motorolla
N93
N95
E107
V3X
Sony Ericsson
K608i
48
W900i
K610i
Dopod
Z800i
595
CHT
9100
11. SPEZIFIKATIONEN
Bild Sensor
1/6” 640 x 480 Color CMOS Sensor
Elektronischer Verschluss
(AES), Weissabgleich
(AWB), Gain Kontrolle
(AGC)
Auto
50/60 Hz Lichtquelle
Auto
Bild hoch & runter/ links &
rechts, drehen
Ja
Linse
Brennweite 3.62 mm/ LinsenöffnungF2.8
Blickwinkel = 66.12°
Camera
Video
Audio
Netzwerk
Filter
IR LED
Kompressionsmethode
Auflösung
Bildrate
Kompressionsrate
Datum/ Uhrzeit
Integriertes Mikrofon
Audio Ausgang
2-Wege-Audio
Kompression
Decompression
Kabelanschluss
Wireless Netzwerk
Auto Reconnect
Network Protokoll
Bewegungserkennung
Speichermedium
Überwachungssoftware
Stromversorgung
Gewicht
Größe(mm)
Betriebstemperatur
Tag & Nacht
6 Stück, manuell oder autom. einschaltbar
MPEG4 [email protected] fps
VGA / QVGA / QQVGA
1 ~ 30 fps / 1 ~ 5 fps (3G Mobile Phone)
Variable Bit Rate / Konstante Bit Rate
Im Bild
Ja
Ja
Ja
MP2 / ADPCM / AMR-NB (3G Mobile Phone)
10/100 Base-T, RJ45
802.11 b/g 2.4GHz
Yes
HTTP, DNS, SMTP, FTP, NTP, DHCP,
PPPoE, DDNS, RTP/RTSP
96 x 32 Anzeige
Zeigt den Netzwerkstatus
Erkennungsbereich
3 Flächen
Sensitivität
5 Stufen
Aktionen
SD-Karte/ E-mail/ FTP Server
als AVI Datei auf die SD-Karte (FAT16/32 SD2.0)
IE Browser
1-Kanal Echtzeit
16-CH Monitoring Software
16-Kanal Echtzeit
3G Mobile Phone
1-Kanal mit 5FPS
Input:AC 100~240V; Output:DC 5V±10% / 1A
167 g (Wireless/ Audio Model)
98.3 mm x 103.3 mm x 80 mm (WxHxD)
30%~80% RH, 5°C ~ 45°C (41℉ ~ 113℉)
(Hinweis: Irrtümer und Änderungen vorbehalten.)
LE 130
WLAN IP-Kamera
1
INDEX
1. SAFETY PRECAUTIONS........................................................................................... 3
2. INTRODUCTION ........................................................................................................ 4
2.1 PRODUCT INTRODUCTION ................................................................................... 4
2.2 APPLICATION ....................................................................................................... 4
3. FEATURES .................................................................................................................. 5
4. PACKING LIST ........................................................................................................... 6
5. INSTALLATION .......................................................................................................... 7
5.1 SOFTWARE INSTALLATION .................................................................................. 7
5.2 SYSTEM CONFIGURATION ................................................................................... 9
5.3 SUGGESTED COMPUTER EQUIPMENT .................................................................. 9
6. NAME and FUNCTION of EACH PART ........................................................................... 10
6.1 FRONT PANEL .................................................................................................... 10
6.2 REAR PANEL...................................................................................................... 11
7. IP CAMERA SETUP.................................................................................................. 12
7.1 CONNECT TO IP CAMERA .................................................................................. 12
7.2 ON THE LAN USING DISCOVERER..................................................................... 13
7.3 IE CONNECTION ................................................................................................ 15
7.4 INSTALL ACTIVEX............................................................................................. 15
8. FUNCTION SETUP................................................................................................... 19
8.1 HOME PAGE ....................................................................................................... 19
8.3 NAME SETTINGS ................................................................................................ 23
8.4 IP SETTINGS ...................................................................................................... 25
8.5 WIRELESS NETWORK SETTINGS ........................................................................ 27
8.6 PORT SETTINGS ................................................................................................. 29
8.7 DIS SETTINGS ................................................................................................... 30
8.8 VIDEO SETTINGS ............................................................................................... 31
8.9 MOTION DETECTION WINDOW SETTINGS ......................................................... 33
8.10 MOTION ALARM SETTINGS ............................................................................. 34
8.12 SD CARD FILE MANAGEMENT ........................................................................ 37
8.14 FTP SETTINGS ................................................................................................. 41
8.15 ACCOUNT SETTINGS ........................................................................................ 42
8.16 RESTORE FACTORY DEFAULT ......................................................................... 43
8.17 REBOOT ........................................................................................................... 43
8.18 FIRMWARE UPDATE ........................................................................................ 44
9. 16CH MONITORING SOFTWARE .......................................................................... 46
9.1 SETUP ................................................................................................................ 47
9.2 CONTROL........................................................................................................... 49
9.3 AUDIO ............................................................................................................... 53
9.4 VIEW ................................................................................................................. 53
10. 3G MOBILE PHONE MONITORING .................................................................... 54
11. SPECIFICATION ..................................................................................................... 56
12. APPENDIX .............................................................................................................. 57
The author assumes no responsibility for any errors or omissions that may appear in this
document nor does the author make a commitment to update the information herein.
2
VER.: 2.0,
1. SAFETY PRECAUTIONS
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
CAUTION :
TO REDUCE THE RISK OF ELECTRICAL SHOCK,
DO NOT OPEN COVERS (OR BACK).
NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
It is advised to read the Safety Precaution Guide through carefully before operating the
product, prevent any possible danger.
WARNING: This symbol is intended to alert the user to the presence of un-insulated “dangerous voltage”.
CAUTION: This symbol is intended to alert the user to presence of important operating and
maintenance (Servicing) instructions in the literature accompanying the appliance.
Disposal of Old Electrical & Electronic Equipment (Applicable in the
European Union and other European countries with separate collection
systems).
This symbol on the product or on its packaging indicates that this product shall not be treated
as household waste. Instead it shall be handed over to the applicable collection point for the
recycling of electrical and electronic equipment. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment and
human health, which could otherwise be caused by inappropriate waste handling of this
product. The recycling of materials will help to conserve natural resources. For more detailed
information about recycling of this product, please contact your local city office, your
household waste disposal service or the shop where you purchased the product. The power
cord is the main power connection. Therefore, constantly plug and unplug of the power cord
might result in malfunction of the product.
Do not install the product in an environment where the humidity is high.
Unless the product is waterproof or weatherproof, otherwise it can cause the image quality to
be poor.
Do not drop the product or subject them to physical shocks.
Except for vandal-proof or shockproof product, otherwise it will result malfunctions to occur.
Never keep the product to direct strong light.
It can damage the product.
Do not spill liquid of any kind on the product.
If it gets wet, wipe it dry immediately. Alcohol or beverage can contain minerals that corrode
the electronic components.
Do not expose to extreme temperatures.
Use the product at temperatures within 5℉ ~ 45℉.
3
2. INTRODUCTION
2.1 Product Introduction
The Day & Night IP Camera is a high performance camera, with simple
connection- no PC required. It can be viewed and controlled from the PC site using
the IE browser or apply the free bundled 16-CH network monitoring software, to
enable real-time remote site control and supports 3GPP for mobile surveillance.
Efficient real-time observation, recording and image capture can occur
simultaneously.
The camera uses MPEG-4 compression technology to provide quality image,
stable and smooth MPEG-4 streams. Requires less hard drive space, saves motions
on the SD card or by e-mail notification to enable the most up-to-date information.
Flexible online connection methods: LAN, PPPOE, and DDNS.
2.2 Application
The product is for indoor use only.
5
Security:
ATM (auto teller machine), bank, gas station, shop, and parking lot.
6
Factory/ Office:
Factory, warehouse, remote technology support, and conference room.
7
Home:
Indoor, Elevator, doorway, community safety, and hotel.
8
Hospital/ Kindergarten:
Hospital and isolated ward, home for the aged, kindergarten, and baby nourishing center.
4
3. FEATURES
CMOS camera with VGA Resolution.
Automatic white balance, shutter, exposure and gain control functions.
Flip and mirror the videos and overlay time, date or text.
Built-in 6 pieces IR LED, supports remote-site Manual/ Schedule control (ON/
OFF).
Three supported resolutions: 640x480 (VGA)/ 320x240 (QVGA)/ 160x120 (QQVGA)
pixels.
The camera delivers a smooth 30 frames per second using MPEG-4 compression.
Adjustable image quality, resolution and frame rate settings.
Support remote-site recording, frame capture, and motion detection notification.
Motion Detection with maximum 3 detection areas and 5 sensitivity level setups
(use mouse to setup).
SD card allowing motion- event data storage, remote storage or delete, and SD
card formation.
Motion detection event-triggered alarm notification via e-mail (alarm images
can be sent with e-mail as attachments) or FTP server forwarding (images).
Network Protocol:HTTP, DNS, SMTP, FTP, NTP, DHCP, PPPOE, DDNS, and
RTP/ RTSP.
Two-line text LCD display reveals network connection information for easy
connection setup.
Built-in wireless network (option).
Built-in microphone for one-way or two-way audio.
Free auto search software.
Power-loss or video-loss, designed to reboot and online reconnection.
Explorer application software for easy monitoring, recording and setting.
Simultaneously display and record live videos from multiple cameras (up to
16CH) on a single browser page.
Supports 3GPP Mobile Surveillance.
5
4. PACKING LIST
Check to make sure all of the items shown below are included in your product
package. If something is missing, contact your dealer as soon as possible.
Item
Item Description
Item Picture
Qty.
1
IP camera
(Option Function: Wireless)
1
2
Camera Stand
1
Power Adaptor
3
Input:100~240V
1
Output:5V / 1A
4
Network Cable
1
5
Quickstart Guide
1
6
CD-ROM
1
7
DIS License Card
1
6
5. INSTALLATION
5.1 Software Installation
Please use the enclosed CD-ROM to precede the IP CAM Viewer software and
follow the procedures to setup the software’s below:
Local LAN IP camera search Software (Discoverer).
IE Browser ActiveX Compression Software (New ActiveX software updates
be directly downloaded by the IP camera).
16CH IP Camera Viewing Software (IP CAM Viewer).
IP CAM Viewer Setup Wizard start window:
Select Destination Location.
The default folder is C:\Program Files\IP CAM Viewer.
7
may
Select Start Menu Folder. The default folder is IP CAM Viewer.
Select if you want to create a desktop icon or not.
Click “Install” button to start installation process.
8
Installation completed.
5.2 System Configuration
Connect the IP Camera online, transfer video image through LAN/ WAN to the PC
terminal, and monitor from the IE browser, 16CH viewing software, or 3G Mobile
phone.
INTERNET
LAN
5.3 Suggested Computer Equipment
CPU
RAM
Sound Card
Operating System (OS)
Monitor Resolution
3.0 GHz (or above)
512 MB (or above)
For audio requirement
Microsoft Windows XP / Vista 32x
1024 x 768 (or above)
9
6. NAME and FUNCTION of EACH PART
6.1 Front Panel
1
3
4.
5.
6.
2
VGA mode Color CMOS camera
Six pieces of IR LED
Microphone
10
6.2 Rear Panel
12
4
8
9
13
6
5
14
10
15
11
7
16. Two-line text LCD display shows network connection information as well
as captures a shot of what's in front of it.
17. Press the button to display IP information on LCD display.
18. RJ45 network terminal.
19. Wireless network antenna (Option).
20. Network activity indicator (Flashing green. LED unlit indicates activity on a 10Mbps
Ethernet network, LED lit indicates activity on 100Mbps Ethernet network).
21. Network status indicator (Flashing yellow).
22. SD card slot (Supports hot-swap function).
23. Audio output terminal (Please connect an external PC speaker).
24. 5V/1A power input terminal (Use only the supplied power adaptor).
25. Press to restore the factory default settings to reset the account and IP to
Factory Default settings (Press for 4 seconds to return to default setting).
26. Wireless network connection status indicator (Option. Flashing green).
27. Power indicator (Flashing red).
11
7. IP CAMERA SETUP
Before using the IP Camera, you need to first change the default IP Address and setup
the environment for future application. If you do not know the IP address of the IP
Camera; first connect the PC to the IP Camera and search for it using the Discover
software, change the IP address and finish the setup.
NOTE: Before using PPPoE and DDNS connection method, one must first use the
Discoverer software to setup an IP Address.
7.1 Connect to IP Camera
Three Methods for Connecting IP Camera:
1. Get a Dynamic IP from DHCP Server
Please refer to 7.2 On the LAN using Discoverer.
2. Static IP Connection
Please refer to 7.2 On the LAN using Discoverer.
3. PPPoE Connection
Please refer to 8.4 IP Settings (Setup IP via PPPoE).
12
7.2 On the LAN using Discoverer
Please assign an IP address to the IP Camera; either by using a fixed IP or DHCP
assigned IP address. Then enter the relevant IP Address, Subnet Mask and Gateway
value (Default IP 192.168.100.100 and Subnet Mask 255.255.0.0).
On the LAN using Discoverer
After start-up, the system auto track LAN connected IP Camera.
After 4 seconds of search, the system will display the IP Cameras
connected on LAN.
From the box list, select and double click the desired IP Camera, the
system opens an IE browser and auto connects to the selected IP Camera.
To afresh the search for LAN connected IP Camera, click Discover
button for 4 second. The system will display the updated IP Camera list.
Click Close button to terminate the software.
Click Configure button, the system will open up a Configure Network
Device Dialog.
13
On the LAN using Configure
In the field “Host Name (Camera Title)” enter applicable alphanumeric characters,
otherwise a dialog window pops up (Invalid Character).
To modify network setup, press Configure button and a dialog window pops
up (Configure Network Device). After new network setup, enter admin
password (Default Password: admin).
Press OK button and after 8 seconds the modification setup will be
completed.
When password authentication fails, a dialog window pops up (Bad
password).
When there is no reaction, please press Discover button and the system will
undergo search once more.
14
7.3 IE Connection
Open up the IE browser and enter the IP address of the IP Camera or double click the IP
Camera icon in the Discoverer software.
When a dialog box appears, enter the username and password (Default User Name:
admin and Default Password: admin).
7.4 Install ActiveX
In order to view motion images using Internet Explorer, you must configure ActiveX
Control. Therefore, before entering remote connection please configure ActiveX and
check your browser setup by following the procedures below:
On the IE browser Menu item bar, select [Tools] -> [Internet Options] item.
15
Select [Security] -> [Internet] and then click [Custom Level].
4. After clicking on [Custom Level …] button, a security settings window appears.
Please follow the steps below to change items to “Enable” or “Prompt”.
Download unsigned ActiveX controls: [Prompt]
Download signed ActiveX controls: [Prompt]
Automatic prompting for ActiveX controls [Enable]
Initialize and script ActiveX controls not marked as safe: [Enable]
Run ActiveX control and plug-ins: [Prompt]
Script ActiveX controls marked safe for scripting: [Enable]
Activate ActiveX Control
16
4. Select [Security] [Trusted sites] and then click [Custom Level].
5. After clicking on [Customer Level…] button, a security settings window appears.
Please follow the steps below to change items to “Enable” or “Prompt”.
Download unsigned ActiveX controls: [Prompt]
Initialize and script ActiveX controls not marked as safe: [Prompt]
Once you have logged in, your browser will go to the main IP CAM home page.
The first time you visit, you may see a pop-up pointing out that there is an
information bar requiring your attention (mouse right click to install ActiveX
Control).
17
Then a window will appear asking you to confirm whether or not you want to install
the ActiveX control.
Select “Install” and the installation will take care of itself.
If you are unable to install ActiveX Control, please try again following the
procedures below:
Download ActiveX Control
After Active Control has been successfully setup, live images will be displayed on the
IE browser.
Connect to IP Camera through IE browser
NOTE: Up to a maximum of 5 users can access one IP Camera at the time. The 6th user
may only implement function setup, but unable to view the display.
18
8. FUNCTION SETUP
8.1 Home Page
Optimum Resolution: 1024*768
19
Function
Zoom
Description
Zoom-In
Zoom-Out
Place the cursor over the monitoring display and scroll the mouse
wheel up to zoom-in and down to zoom-out.
Enlage
Window
Zoom
Normal
Shrink
Normal
Place the cursor over the monitoring display and customize the
window size by placing the cursor along any edge or at the corners,
hold down the left mouse button and drag the boundary to the
desired position.
Mic. ON
PC
Microphone
and Speaker
Control
Speaker OFF
Speaker Volume
Mic. Off
Only admin-level has the authority to switch the PC microphone On/
Off and Enable/ Disable 2-way audio (listen and also talk to the
camera site) function. User-level can only listen.
IR Off
IR On
IR Schedule On
IR Control
Only admin-level has the authority to switch the IR function On/
Off. IR function control is implacable to user-level.
Record/
Snapshot
Enter Menu
Setup
Record
Snapshot
Storage Root
Only admin-level has the authority to advance setups, user-level can
only implement password modification.
20
The popup menu is displayed by right mouse click, as shown below:
Click the last item “Display Title Bar”. The title bar will be displayed across the top of
the screen display, as shown below:
Camera Name
IP Address
Display
Percentage
FPS
Image Resolution
Kbps
(Motion Detection Inactivated)
(Motion Detection Activated)
(Stop Recording)
(Recording)
(Camera Unconnected)
(Camera Connected)
NOTE: Click [Configuration] during recording or exiting LIVE page, a message pops up
“The recording is still working. If you want to stop, please press “OK” button, or
you can press “cancel” button to keep recording”. This means you may click [OK] to
stop current recording or click [Cancel] to remain on the current page and continue
recording.
21
8.2 Date/ Time Settings
1
①
2
3
4
5
Setup Date / Time via Network Time Protocol (NTP):Synchronize date/ time with the
time server.
6
NTP Server:Enter the IP address or domain name of the time-server.
Time Zone:Adjust the time with that of the time-servers for local settings.
Manual Setup Date / Time:Select the local time zone.
Date:Select Date.
Time:Select Time.
7
Get Current Date/ Time from the PC:Synchronize date/ time through user PC.
8
Click to synchronize date/ time with the PC.
Click [Apply] button to complete the setup.
22
8.3 Name Settings
1
2
3
4
5
6
2
Hostname:Enter IP CAM host name.
Note:Applicable alphanumeric characters:Underline (_), hyphen (-), numbers (0
- 9) and alphabet (a - z, A - Z).
7. Domain Name:Enter domain name.
8. Primary DNS:Enter IP address for DNS1.
9. Secondary DNS:Enter IP address for DNS2.
10. Enable Dynamic DNS:Select to enable DDNS, but first register an account with
the dynamic DNS service.
DDNS Provider: Select websites that provides DDNS services (dhs, dyndns,
dyns, easydns, gnudip, justlinux, ods, pgpow, and tzo), please refer to Pg 50
for detailed information.
Account / E-Mail:Enter Account or E-mail field for logging in the DDNS
server or notify the user of the new IP address.
Password / Key:Enter the password or key to get the DDNS service.
DDNS Hostname:The field is created automatically when the Hostname and
23
the Domain Name that is registered in the DDNS serer has been entered.
11. Click [Apply] button to complete the setup.
24
8.4 IP Settings
1
2
3
3
IP Settings:
(1) Setup IP via DHCP:Assign an IP address via DHCP server. Enable DHCP to
allow centralized assignation of IP addresses.
(2) Setup IP Manually:Setup fixed IP address manually.
IP Address:Enter fixed IP address.
Subnet Mask:Enter subnet mask.
Gateway:Enter network gateway.
(3) Setup IP via PPPOE:
4
Username:Enter user account.
Password:Enter password.
Wireless Interface IP Settings:
25
Take wireless interface as backup device:Select to allow auto switching to
wireless mode when network cable is unconnected.
5
Disable wireless interface:Select to switch-off wireless interface.
Click [Apply] button to complete the setup.
26
8.5 Wireless Network Settings
1
2
3
4
5
6
5
Communication Mode:Setup communication mode (Infrastructure, Ad-Hoc).
6
Wireless Network Name (SSID):Setup wireless network name.
7
Wi-Fi Channel number:Setup channel (Auto, 1~11)
8
Wireless Mode:Select wireless mode (11B/11G mixed mode, 11G only, or 11B only).
9
Wireless Encryption:Select wireless encryption mode (Disable/ WEP).
(1) Disabled (Open system):Disable wireless encryption mode.
(2) WEP (Shared Key):Select shared key.
WEP Mode:Select 64-bit or 128-bit.
27
Default Key ID:Select shared key (1~ 4).
Key Entry Method:Select enter method [ASCII (5 characters) or Hex (10 digits)].
Key 1~4:Setup maximum of 4 shared keys.
(3) WPA-PSK
WPA Encryption:Select TKIP or AES.
Pre-shared Key Type:Select shared key type [Passphrase (8-63 characters)
or Hex (64 digits)].
6
Pre-shared Key:Enter password.
Click [Apply] button to complete the setup.
28
NOTE: When “Setup IP via DHCP” is set under IP Settings page and “Ad-Hoc” is set
under Wireless Communication Mode, a message pops-up “When DHCP mode is
enabled, Communication Mode can’t be set as “Ad-Hoc””.
8.6 Port Settings
Port Default Settings:
Http port: 80
Rtsp / Rtp port: 554
Control port: 9060
Data port: 9061
NOTE:After connecting the product to the router, you must complete the relevant port
settings before able to monitor on internet.
29
8.7 DIS Settings
When you purchase product with DIS function, please set DIS/ UPnP Setting options to
“On”. Then refer to the product package for DIS License Cards and follow the steps to
complete the setup.
30
8.8 Video Settings
1
2
3
3. Video Property Settings:Setup video property.
Flip / Mirror:Flip image up or down / Mirror image left or right.
OSD Timer:Display OSD timer.
Night Mode:Under low light conditions, the system auto decreases fps
to achieve better video quality.
4. Streaming Property Settings:Setup streaming property.
(1) Primary Streaming:Setup the main streaming.
Frame Rate:Select fps [5, 10, 15, 20, 25, or 30FPS].
Resolution:Select resolution [QVGA (320 x 240) or VGA (640 x 480)].
Streaming Bit Rate Control:Select streaming bit rate.
Constant Bit Rate:Depends on Bit Rate [16K bps~3M bps].
Constant Quality:Depend on quality [OK, Medium, Standard, Good, or Great].
31
(2) Enable 3G Streaming:Select enable 3G streaming.
Frame Rate:Read only [5 FPS].
Resolution:Read only [QQVGA (160 x 120)].
Streaming Bit Rate Control:Select constant bit rate [16, 32, 48, or 64Kbps]
NOTE 1: Ones 3GPP function has been activated, system auto provides 5FPS. Therefore,
the video frame rate for MPEG-4 video stream is decreased to 25FPS.
NOTE 2: Two types of video stream: MPEG-4 and MJPEG (total of 30 FPS). MPEG-4
(default) provides 25FPS, while MJPEG provides only 5FPS. User can adjust the frame
rate size according to preference.
32
8.9 Motion Detection Window Settings
1
2
1&3
2. Setup motion detection window:Use the mouse to click, hold and drag the
window frame, remember to click [Apply] in order to validate the change.
4. Motion Detection Window Settings:Setup motion detection area parameters.
Window 1, 2, 3:[Enable/ Disable] motion detection setup for window 1-3.
Sensitivity 1, 2, 3:[Very High, High, Normal, Low, or Very Low] sensitivity rate
setup for window 1-3.
5. Click [Apply] button to complete the setup.
33
8.10 Motion Alarm Settings
1
2
3
4
1
4
Save the motion snapshot to a JPG file:When motion-detected event occurs,
save the motion snapshot to a JPG file. When motion event occurs, motion
image will be captured and stored as JPG file. This image will be the first
motion event image. Therefore, if continuous motion event occurs; the system
will only capture the first image. When the motion event stops for 3 sec. the next
motion event will begin.
Save the snapshot JPG file to the SD Card:Select to save the snapshot to the
SD card.
Send the snapshot via an e-mail:Select to send snapshot by e-mail.
Save the snapshot JPG file to the FTP server:Select to save snapshot file to
FTP server.
Save motions to an AVI file on the SD Card:When motion-detected event
occurs, save the motion snapshot to an AVI file.
Pre-Alarm Image Number:0–15 Images.
Post-Alarm Image Number:3–15 Images.
34
NOTE: Select either one of the function [Save the motion snapshot to a JPG file] or
[Save motions to an AVI file on the SD Card], but not both.
5
Use daily schedule:
Un-check : Schedule record not applied – When motion detection function is
enabled, motion alarm is triggered by any motion-event without setting up the
schedule.
Check : Schedule record applied – motion alarm is triggered only by the
motion-event within the scheduled timeline.
Schedule:
Select time grid ON from time 0:00 to 24:00. Alarm will be triggered by
motion-event within the selected timeline (each grid represents half an
hour).
Move the cursor to any white grid area, hold the left button and move
the cursor to draw the grid from white to blue. Alarm will be triggered
by motion-event within the selected timeline.
Move the cursor to any blue grid area, hold the left button and move the
cursor to draw the grid from blue to white. Alarm will not be triggered by
motion-event within the selected timeline.
Select start and end time, from the starting tome hold the left button
and drag along to the selected ending time. This enables multiple grids
to be selected at once.
Click [Apply] button to complete the setup.
6
Click [Apply] button to complete the setup.
NOTE: When the condition of the bandwidth is inadequate, unstable, or SMTP setup is
incorrect. The system may not be able to send the motion event notification by e-mail and
a message appears: “Some Motion Detection JPG files are failed to be sent via email
or upload to FTP due to unstable bandwidth or wrong SMTP/FTP settings. To
ensure you can receive the email or upload to FTP accurately, please make sure the
quality of network or check the SMTP/FTP settings”. To ensure that user can
successfully receive e-mail or upload, it is suggested that the user should determine the
quality of the bandwidth and check whether SMTP/ FTP has been correctly setup.
35
8.11 IR LED Control
1
2
3
3
4
5
IR LED Control
IR LED OFF: Disable IR function.
IR LED ON:Enable IR function.
Schedule ON:Enable IR LED Schedule
Daily Schedule
Select IR LED ON from time 0:00 to 24:00. One grid indicates half an
hour.
Move the cursor to any white grid area, hold the left button and move the
cursor to draw the grid from white to blue indicates the area where the IR
LED is ON.
Move the cursor to any blue grid area, hold the left button and move the
cursor to draw the grid from blue to white indicates the area where the IR
LED is OFF.
Select start and end time, from the starting tome hold the left button and
drag along to the selected ending time. This enables multiple grids to be
selected at once.
Click [Apply] button to complete the setup.
36
8.12 SD Card File Management
1
2
3
4
3
SD Card status: Indicates SD card current operating status.
4
File list:Insert the SD card to the IP camera to display file list stored in the SD
card.
Back:Click to return to previous folder.
Select All:Select all files in the file list.
Delete Select:Delete selected file in the file list.
Folder in the File Size field indicates a folder. Click File Name connection
to enter the relevant folder.
File Size field indicates the size of the file. Click the right button to
download the file.
File Delete:Click [Delete] to delete file.
Reload:Update current folder.
37
5
Safely Remove SD Card:Indicate it is safe to remove the SD card.
Remove:After confirming “Save motion to AVI files on the SD card”
function has been disabled. Click [Remove] button and wait for the
message “SD Card not installed” to appear. Then, withdraw the SD card
from the IP camera site. Thus, prevents data-damage during SD card hot
swap process.
Install:Clicking [Remove] button without withdrawing the SD card
from the SD card slot. Enables you to click [Install] button to use the SD
card again.
NOTE:When “Save motion to AVI files on the SD card” function is enabled,
“Format SD Card” function is disabled.
6
Format SD Card:Click [FORMAT] button to format SD card. All recorded data in the
SD card will be deleted. After format, two files “AlarmPicture and AlarmVideo” will be
created and motion-event data will be stored in these two files.
NOTE: When the IP Cam terminal passes a message through to the AP terminal due
to full SD Card storage capacity. A message “SD CARD IS FULL” (red green
message flashing, per 3 seconds) will be displayed on the bottom left hand corner of
the screen, it is to remind the user that the system is under Zoom In or Frame Size
mode. These changes will later return to original status. If SMTP receiver e-mail has
been setup, then when SD Card is full the user will receive an e-mail titled “SD Card
is Full Message From IP-CAM: [hostname]”. Now user must clear the SD Card space
38may disappear.
so that the message “SD CARD IS FULL”
NOTE:When motion recording is activated it will be stored instantly onto the SD
card. Do not attempt to open recording files during recording as error may occur and a
message appears: “The file can’t be opened because the motion detection is still
working. If you need to see the file immediately, please go to the “Motion
Alarm” tag and uncheck “Save motions to an AVI file on the SD card”, or reload
this page and try again later. Otherwise, the file will keep recording until the
motion is stopped”. To view the file immediately, uncheck “Save motions to AVI file
on the SD card” under Motion Alarm page, or refresh the web page and try again later,
you may also take no action at all and allow Motion Recording to continue until it
stops.
39
8.13 SMTP Settings
1
2
3
4
5
SMTP Server:Setup simple mail transfer protocol to transfer mail reliably and
efficiently.
6
Recipient:Enter recipient’s e-mail address.
7
The SMTP Server need authorization:The user needs to give valid user name and
password to send email via the server.
8
Username:Enter the user name of the e-mail address.
Password:Enter password.
Click [Apply] button to complete the setup.
40
8.14 FTP Settings
1
2
3
4
5
6
7
8
FTP Server:Enter FTP address, to enable file transfer via FTP when a motion
detection event occurs.
9
FTP Port:Enter FTP Port.
10 Username:Enter active user name of FTP server.
11 Password:Enter FTP user password.
12 Remote Folder:Create a remote folder; it should be the same name as your relative
root folder. For example, if you setup an FTP account name user and wants to store a
jpg file to“/ home/ user/ FolderName/”, then you need only to enter “/FolderName”. If
the file is not found on the FTP server, it is auto created. When the file is found,
enable the authority of the file ($chmod 777 /home/user/FolderName).
13 Passive Mode:Select passive mode.
14 Click [Apply] button to complete the setup.
Note:The folder is created only when a motion-event occurs.
41
8.15 Account Settings
1
2
3
Current User: Displays the current user.
4 Change Password
New Password: Enter new password.
Confirm: Enter the new password again to reconfirm.
Click [Change] to validate the setup.
5 Add New Account
Account: Enter user account.
Password: Enter user password.
Confirm: Enter user password again to reconfirm.
Click [Add] to validate the setup.
6 Delete Account or Reset User Password
Select a user first.
Click [Delete] to delete the user.
Password: Enter new user password.
Confirm: Enter new user password again to reconfirm.
Click [Set Password] to validate the setup.
NOTE 1:
Account maximum alphanumeric characters are 10units; Password maximum
alphanumeric characters are 12units; and other acceptable characters include: -, _, 0-9,
a-z, A-Z.
NOTE 2: Only the Admin has full control authority, the rest has view and password
modification access only.
42
8.16 Restore Factory Default
Click [Restore] to restore the factory default settings. Any changes made so far will
be lost and the system
(Http://192.168.100.100).
auto
connects
to
the
default
8.17 Reboot
Click [Reboot] and the IP camera will start rebooting.
43
IP
address
8.18 Firmware Update
To install firmware updates for your IP camera. Click [Browsing] and select the
firmware file named “IPCAM Firmware (bin file)”, and then click [Upgrade]. The
whole process needs a few minutes, so please don’t turn off the power or press the
reset button during a firmware update.
Note:
2
3
Please confirm the connection quality and make sure that the IP camera
maintains uninterrupted connection to the network.
When the speed of Firmware upload is very slow, please remove proxy settings
first. Please follow the steps below to disable proxy server:
Open IE and click [Stop] button. Click [Tools] --> [Internet Options].
44
In the [Internet Options] window click the [Connections] tab. Next, click the
[LAN Settings...] button.
In the "Proxy Server" area, remove the check mark next to “Use a proxy
server for ....”, and then click [OK] button.
3. When firmware update failure occurs, first store the firmware file (bin file) to the
SD card and then reboot the device to enable auto update. Please do not unplug the
power supply or pull-out the SD card while upgrading.
45
9. 16CH MONITORING SOFTWARE
Execute IP CAM Viewer on PC and then the window appears, as shown below:
46
9.1 Setup
3
Channel Select
1CH Display
(Whole Screen Display)
9 CH Display
(9-Split Screen Display)
CH4 Display
16CH Display
(16-Split Screen Display)
(4-Split Screen Display)
47
4
Storage Path Select
AVI Record Path Setting
3
Snapshoot Path Setting
Exit
48
9.2 Control
5
Add, switch-on and switch-off the IP cam life monitoring display:
On the tool bar select item “setup”.
Select the desired split-screen(CH1/ CH4/ CH9 /CH16).
Right mouse click on the split-screen and select “Live” → “start” to start
connection.
49
On the window below enterthe the following setup: IP address, RTSP Port,
Control Port, and Data Port. After setup has been completed, live images
will be displayed on the IE browser.
NOTE 1:Please complete the DDNS application (refer to 8.3 Name Settings) before
entering the Hostname in the IP address field.
NOTE 2:Port Default Setting:PTSP→554, Control→9060, and Data→9061 (due to
connection relations the port value entered must be the same as in 8.6 Port Settings).
Right mouse click on the split-screen and select “Live” → “start” to end
connection.
50
6
To Start / Stop recording:
Right mouse click on the split-screen and select “Record” → “start” to
start life recording with monitoring.
Right mouse click on the split-screen and select “Record” → “stop” to
stop life recording with monitoring.
Right mouse click on the blank screen and select “Record” → “start” to
start recording without monitoring.
Right mouse click on the blank screen and select “Record” → “stop” to
stop recording without monitorin.
51
7
To store life snapshot:
On the tool bar select “control” → “channel01~16” → “snaphot”
8
To enable audio (CH1 - CH16, only one channel audio output at a time):
On the tool bar select “control” → “channel01~16” → “audio source”.
Note:Use the mouse to click the desired channel to enable audio sound.
52
9.3 Audio
3
4
On the tool bar select item “Audio” to setup audio.
Select Vol+ to increase volume, Vol- to decrease volume, and Mute to disable
audio.
9.4 View
Camera Name
IP Address
Display
Percentage
FPS
Video
Resolution
Kbps
Volume
(Motion Detection Inactivated)
(Motion Detection Activated)
(Stop Recording)
(Recording)
(Camera Unconnected)
(Camera Connected)
53
Select an IP Camera with left mouse click. Switch to full screen with double left mouse
click or press [ESC] to return to the previous screen.
10. 3G MOBILE PHONE MONITORING
3. Please follow the setup on 8.6 Video Settings and select item “Enable 3G Streaming”.
4. Enable 3G Mobile Phone Streaming Media program.
54
4. Connect to the IP address of the IP camera, using URL format“rtsp://IP/3gv2”
(remember to add 3gv2 at the end), as shown below:
When online connection is successful, image will be displayed on the
mobile phone screen display.
Supported cell phone brand type, listed below:
Brand
Type
Nokia
N90
N80
Motorolla
N93
N95
E107
V3X
Sony Ericsson
K608i
55
W900i
K610i
Dopod
Z800i
595
CHT
9100
11. SPECIFICATION
Image Device
1/6” 640 x 480 Color CMOS Sensor
Electronic Shutter (AES),
White Balance (AWB),
Gain Control (AGC)
Auto
50/60 Hz Light Source
Auto
Image Up & Down/ Left &
Right Flip
Yes
Lens
Focal Length 3.62 mm/ ApertureF2.8
Diagonal Angle = 66.12°
Camera
Video
Audio
(Option)
Network
Filter
IR LED
Compression Method
Resolution
Frame Rate
Compression Quality
Date/ Time
Built-in Microphone
Audio Output
2-Way Audio
Compression/
Decompression
Cable Network
Wireless Network (Option)
Auto Reconnect
HTTP, DNS, SMTP, FTP, NTP, DHCP,
PPPoE, DDNS, RTP/RTSP
Network Protocol
Screen
Motion Detection
Storage Medium
Monitoring Software
Power Supply
Weight
Dimensions(mm)
Operation Temperature
Day & Night Model
6 Manual/ Schedule Setups (On/ Off)
MPEG4 [email protected] fps
VGA / QVGA / QQVGA
1 ~ 30 fps / 1 ~ 5 fps (3G Mobile Phone)
Variable Bit Rate / Constant Bit Rate
Image overlay
Yes
Yes
Yes
MP2 / ADPCM / AMR-NB (3G Mobile Phone)
10/100 Base-T, RJ45
802.11 b/g 2.4GHz
Yes
96 x 32 Screen Display
Display Network Status
Detection Area
3 Assigned Area Setup
Sensitivity Rate
5 Sensitivity Level Adjustment (Whole Area)
Action
Save to SD card/ E-mail/ FTP server forwarding
Save motions to an AVI file on the SD cared (FAT16/32 SD2.0)
IE Browser
1-CH Real Time Monitor/ Setup/ Record
16-CH Monitoring Software
16-CH Real Time Monitor/ Record
3G Mobile Phone
1-CH Real Time Monitor
Input:AC 100~240V; Output:DC 5V±10% / 1A
167 g (Wireless/ Audio Model)
98.3 mm x 103.3 mm x 80 mm (WxHxD)
30%~80% RH, 5°C ~ 45°C (41℉ ~ 113℉)
(Note: Design and Specifications are subject to change without notice.)
56
12. APPENDIX
Example 1:If you don’t understand DDNS application, you may refer to the
mentioned example (DynDNS). Please go to http://www.dyndns.com/ and sign
up a free account:
1.
Enter DynDNS website. On the top right hand corner click “Create Account”
to start creating an account. Please remember your account and password,
because this account will be your future login account.
2.
Click “Create Account”, then DynDNS will ask you to create a DynDNS
account. Please follow the instructions below to create your DyNDNS Account:
a. Username: Enter your account name. If the account name that you’ve
entered has already been created, please select another account name.
b. E-mail Address: Enter your E-mail address and Dyndns will email the
instruction to your specified E-mail address for enabling your account.
Enter again in the Confirm E-mail Address field to confirm E-mail address.
c. Password: Enter your DynDNS password and enter again in the Confirm
Password field to confirm the password.
57
3.
Please read Acceptable Use Policy (AUP) and accept it prior to creating your
account. Check “I agree to the AUP” and “I will only create one (1) free
account”, and make sure the information is correct, then click [Create
Account].
4.
Then, you will see the screen “Account Created”, and Dyndns will email the
instructions to your specified E-mail address for enabling your account.
58
5.
Press the link in the mail and you will see “Account Confirmed”. Your
account is created successfully now and then login with your account
6.
Please return to DynDNS website. On the top right hand corner enter the “User”
and “Pass” field that you just created. Then click [Login] to enter.
59
7.
After login successfully, click “My Service”.
8.
Please click “Dynamic DNS’ icon.
60
9.
Then click “Get Started” to setup new dynamic domain name.
10. Enter and choose the desired host name (ex: IPCAM) and its IP Address (The
IP Address may be the same as your IPCAM IP Address). Click “Create Host”
after setup has been completed. Fixed IP users can fill-in Fixed IP and
Dynamic IP users can click “Use Auto Detected IP Address” and acquire auto
detected IP Address.
61
11. Below shows that you have created the host name. You will be connected to
the corresponding IP address whenever you enter this host name.
12. When you have completed the above setup, you are no longer restricted by
PPPoE application with your existing DDNS equipment (IP Camera).
13. When you have completed the above setup, connect the IP Camera from the
network site by entering the host name.
62
When you have setup the IP Camera in the LAN, to connect the router and the hub
of the LAN through Intranet you have to setup the NAT Table in the router or
bandwidth router so that the device IP Address matches with the Internet IP
Address.
INTERNET
Device IP Address:
192.168.100.100
NAT Table
80
554
9060
9061
Router
63
Internet IP Address:
xxx.xxx.xxx.xxx
NAT Table
80
554
9060
9061
LUPUS-Electronics® GmbH
Lise-Meitner-Str.20, D-76829 Landau
Tel. +49 (0) 6341 93 55 3 0 Fax. +49 (0) 6341 93 55 3 20
E-Mail: [email protected]
www.Lupus-Electronics.de
64
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
