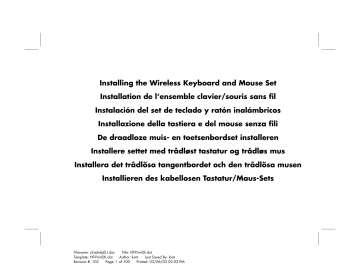

Installing the Wireless Keyboard and Mouse Set

Installation de l’ensemble clavier/souris sans fil

Instalación del set de teclado y ratón inalámbricos

Installazione della tastiera e del mouse senza fili

De draadloze muis- en toetsenbordset installeren

Installere settet med trådløst tastatur og trådløs mus

Installera det trådlösa tangentbordet och den trådlösa musen

Installieren des kabellosen Tastatur/Maus-Sets

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 1 of 100 Printed: 03/06/03 02:02 PM

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 2 of 100 Printed: 03/06/03 02:02 PM

Installing the Wireless

Keyboard and Mouse Set

The wireless keyboard and mouse set consists of a receiver (D) that plugs into the computer, a wireless keyboard (K) and a wireless mouse (M).

Note:

This wireless set is compatible with

your model PC and not intended for use with other computers.

D

K

M

Note:

You can replace the batteries in the mouse and keyboard without turning off the computer. The computer must be on to change the ID setting on the three units.

Installing the Wireless Keyboard and Mouse Set

1

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 1 of 100 Printed: 03/06/03 02:02 PM

Getting the Mouse Ready

M3

M2

M1

Note:

Do not use rechargeable batteries in the mouse. Alkaline batteries are recommended.

Install the two AA alkaline batteries (provided) in the wireless mouse:

1 Push in at M1, and lift the battery cover (M2) from the bottom of the mouse.

2 Insert the batteries into the compartment.

Note the battery images on the inside of the compartment, and make sure batteries are placed in the correct direction.

3 Replace the cover.

Note:

The red light (M3) turns on when the batteries are installed correctly.

2

Installing the Wireless Keyboard and Mouse Set

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 2 of 100 Printed: 03/06/03 02:02 PM

Getting the Keyboard Ready

K

K3 K2

K1

K3

Note:

Do not use rechargeable batteries in the keyboard. Alkaline batteries are recommended.

Install the two AA alkaline batteries (provided) in the wireless keyboard:

1 Place the keyboard (K) upside down with the battery compartment (K2) away from you, as shown in the illustration.

2 Remove the cover (K1) from the bottom of the keyboard.

3 Insert a battery into the compartment (K2), and slide the battery to the right. Insert the second battery. Note the battery images on the inside of the compartment, and make sure batteries are placed in the correct direction.

4 Replace the cover.

5 Adjust the keyboard height by lifting the adjustment legs (K3).

Installing the Wireless Keyboard and Mouse Set

3

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 3 of 100 Printed: 03/06/03 02:02 PM

Getting the Receiver Ready

The receiver (D) must be placed flat on a surface, and positioned properly to avoid interference from other electrical equipment.

1 Turn off your computer.

2 Connect the receiver cable (D1) to a USB connector on the front or the back of the computer.

D

D1

4

Installing the Wireless Keyboard and Mouse Set

3 Set the receiver flat on a surface, and follow these guidelines:

A: Minimum 20 cm (8 inches) clearance between the receiver and other electronic devices.

B: Maximum 1.5 m (59 inches) distance between the receiver and wireless mouse or wireless keyboard.

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 4 of 100 Printed: 03/06/03 02:02 PM

C: Minimum 20 cm (8 inches) clearance between the receiver and the monitor.

Place no electronic device between the receiver and wireless mouse or wireless keyboard.

B

C

B

A

Note:

This is one example of the setup. Other setup positions are also possible.

Warning:

To avoid causing interference, keep the receiver at least 20 cm (8 inches) away from the monitor.

Installing the Wireless Keyboard and Mouse Set

5

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 5 of 100 Printed: 03/06/03 02:02 PM

Setting Up the Wireless Set

The mouse and keyboard have 255 IDs that are randomly selected when you press the ID button.

This helps protect against interference from other wireless devices in the same area.

Important:

The word CONNECT is the label for

the ID button on the bottom of the mouse and keyboard. To press the ID button, use a blunt pointed object, like the tip of a ballpoint pen.

Important:

Whenever you want to set the IDs of both the keyboard and the mouse, you must first set the receiver ID and mouse ID, and then set the receiver ID and keyboard ID, as described in this procedure.

1 Turn on the computer.

Important:

If the ID button is pressed more than one time during the setup, you must start over with step 2.

2 On the front of the receiver (D), press the

ID button (E) once.

The blue activity light (J) on the receiver starts flashing, and continues flashing until the next step is completed, or until 30 seconds pass.

D E F G H J

6

Installing the Wireless Keyboard and Mouse Set

Important:

If 30 seconds pass before you complete step 3, you must repeat steps

2 and 3 to set the mouse ID. If the ID button is pressed more than one time during the mouse setup (step 3), you must start over with step 2 and set the receiver ID.

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 6 of 100 Printed: 03/06/03 02:02 PM

3 On the bottom of the mouse, press the

ID button (N) once with a blunt pointed object.

The mouse sends a new ID, and flashes the mouse sensor light (M3) three times. The receiver flashes the blue activity light (J) three times and then stops to show it has accepted the new ID for the mouse.

N

M3

Important:

The mouse goes into a sleep or suspend mode after 20 minutes of inactivity.

Click a button on the mouse to wake it.

(Moving the mouse does not wake it.)

4 On the front of the receiver, press the ID button

(E) once.

The activity light (J) on the receiver starts flashing, and continues flashing until the next step is completed or until, 30 seconds pass.

D

E

F G H J

Note:

At this time, when you move the mouse across a surface, the blue activity light (J) on the receiver will go on and off indicating the mouse and the receiver are working together.

Important:

If 30 seconds pass before you complete step 5, you must repeat steps

4 and 5 to set the keyboard ID. If the ID button is pressed more than one time during the keyboard setup (step 5), you must start over with step 4 and set the receiver ID.

Installing the Wireless Keyboard and Mouse Set

7

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: JimL

Revision #: 105 Page: 7 of 100 Printed: 03/06/03 02:30 PM

5 On the bottom of the keyboard, press the

ID button (L) once with a blunt pointed object.

The keyboard sends a new ID, and the blue activity light (J) on the receiver flashes three times, and then stops to show it has accepted the new ID for the keyboard.

K

L

Note:

At this time, when you press a key on the keyboard or adjust the keyboard volume knob, the blue activity light (J) on the receiver goes on and off indicating the keyboard and the receiver are working together.

Note:

After the receiver, mouse, and keyboard are working, you can separately reset the

ID button for the mouse (N) or the keyboard

(L) after pressing the receiver ID button (E).

Resetting ID Buttons When

Replacing Batteries

When the batteries are replaced in the mouse or the keyboard, reset the ID buttons on the receiver and the unit. You must press the receiver ID button first, and then press the mouse or the keyboard ID button. Refer to the steps in the section “Setting Up the Wireless Set.”

Note:

You can replace the batteries in the mouse and keyboard without turning off the computer. The computer must be on when you change the ID setting on the three units.

8

Installing the Wireless Keyboard and Mouse Set

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 8 of 100 Printed: 03/06/03 02:02 PM

Using the Wireless Set

The lights on the receiver (D) indicate:

Receiver activity (J)

The blue light flashes when you move or click the mouse, or press any key on the keyboard.

Number lock on (F)

Caps lock on (G)

Scroll lock on (H)

The receiver ID button (E) is on the front of the receiver.

D E F G H J

Use the receiver on a nonmetallic surface for better reception.

The optical mouse uses a light to sense movement. Use the optical mouse on an opaque surface. The optical mouse cannot work on a glass, translucent or reflective surface.

Important:

The mouse goes into a sleep or suspend mode after 20 minutes of inactivity.

Click a button on the mouse to wake it.

(Moving the mouse does not wake it.)

You may notice that the mouse moves the cursor on the screen twice as fast as a standard mouse does. The mouse moves the cursor at 800 dots per inch (dpi), while a standard mouse moves the cursor at 400 dpi. Change the cursor movement speed by using the mouse properties in the

Control Panel.

Installing the Wireless Keyboard and Mouse Set

9

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 9 of 100 Printed: 03/06/03 02:02 PM

Low Battery Icons

The computer displays a keyboard icon or a mouse icon in the upper-right corner of the screen to indicate low batteries in that unit.

Note:

The Low Battery icon appears 5 times each hour until the batteries are changed. If you use a mouse pad, choose a light-coloured one, not a dark one, to conserve battery power.

Troubleshooting

If the wireless mouse or keyboard does not work, do the following:

Check that the receiver cables go to the USB connector on the front or the back of the computer.

Click a button on the mouse and move it, or press any key on the keyboard to see if the blue activity light on the receiver flashes. If it doesn’t flash, reset the unit:

Press the receiver ID button once, and then press the mouse ID button once.

Or

Press the receiver ID button once, and then press the keyboard ID button once.

Make sure that the batteries are correctly installed in the mouse and keyboard.

10

Installing the Wireless Keyboard and Mouse Set

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 10 of 100 Printed: 03/06/03 02:02 PM

Position the receiver at least 20 centimeters

(8 inches) from other electrical devices

(computer, monitor, speakers etc.). Position both the keyboard and the mouse within

1.5 meters (59 inches) of the receiver. Place no electronic device between the receiver and the wireless mouse or wireless keyboard.

Check the surface where you are using the receiver, mouse and keyboard, and choose a nonmetallic surface for better reception. Use the optical mouse on an opaque surface. Use a light-coloured surface for better mouse performance.

If you still experience reception problems, reset the ID buttons of all three units by following the steps in the section “Setting Up the

Wireless Set.”

If the mouse cursor moves too fast, you can change the cursor movement speed by using the mouse properties in the Control Panel. The wireless mouse moves the cursor on the screen twice as fast as a standard mouse does. The wireless mouse moves the cursor at 800 dots per inch (dpi), while a standard mouse moves the cursor at 400 dpi.

Installing the Wireless Keyboard and Mouse Set

11

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 11 of 100 Printed: 03/06/03 02:02 PM

12

Installing the Wireless Keyboard and Mouse Set

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 12 of 100 Printed: 03/06/03 02:02 PM

Installation de l’ensemble clavier/souris sans fil

L’ensemble clavier/souris sans fil se compose d’un récepteur (D) à brancher sur l’ordinateur, d’un clavier sans fil (K) et d’une souris sans fil (M).

Remarque :

Cet ensemble sans fil est compatible avec votre modèle d’ordinteur et n’est pas conçu pour être utilisé avec un autre ordinateur.

D

K

M

Remarque :

Vous n’avez pas à éteindre l’ordinateur pour remplacer les piles de la souris et du clavier. Le changement du paramètre ID des trois éléments ne peut se faire qu’avec l’ordinateur allumé.

Installation de l’ensemble clavier/souris sans fil

13

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 13 of 100 Printed: 03/06/03 02:02 PM

Préparation de la souris

M3

M2

M1

Remarque :

N’utilisez pas de piles rechargeables. Il est recommandé d’utiliser des piles alcalines.

Insérez les deux piles alcalines AA (fournies) dans la souris sans fil :

1 Appuyez sur le taquet M1 et soulevez le couvercle (M2) sur le dessous de la souris.

2 Insérez les piles dans le compartiment.

Assurez-vous que les piles sont placées dans le sens correct en vous aidant de l’illustration

à l’intérieur du compartiment.

3 Remettez le couvercle en place.

Remarque :

La diode rouge (M3) s’allume pour confirmer que les piles ont été placées correctement.

14

Installation de l’ensemble clavier/souris sans fil

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 14 of 100 Printed: 03/06/03 02:02 PM

Préparation du clavier

K

K3 K2

K1

K3

Remarque :

N’utilisez pas de piles rechargeables. Il est recommandé d’utiliser des piles alcalines.

Insérez les deux piles alcalines AA (fournies) dans le clavier sans fil :

1 Retournez le clavier (K) et placez-le de manière à ce que le compartiment des piles

(K2) soit orienté vers le haut, comme indiqué sur la figure.

2 Enlevez le couvercle (K1).

3 Insérez une pile dans le compartiment (K2) et faites-la glisser vers la droite. Insérez la seconde pile Assurez-vous que les piles sont placées dans le sens correct en vous aidant de l’illustration à l’intérieur du compartiment.

4 Remettez le couvercle en place.

5 Ajustez la hauteur du clavier en soulevant les pattes du clavier (K3).

Installation de l’ensemble clavier/souris sans fil

15

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 15 of 100 Printed: 03/06/03 02:02 PM

Préparation du récepteur

Le récepteur (D) doit être placé à plat et positionné correctement afin d’éviter les interférences d’autres équipements électriques.

1 Éteignez votre ordinateur.

2 Branchez le câble du récepteur (D1) à un port

USB à l’arrière ou à l’avant de l’ordinateur.

D1

D

3 Posez le récepteur à plat sur une surface en repectant les distances suivantes :

A : Distance minimale de 20 cm entre le récepteur et tout autre appareil électronique.

B : Distance de fonctionnement maximale de 1,5 m entre le récepteur et la souris ou le clavier sans fil.

16

Installation de l’ensemble clavier/souris sans fil

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 16 of 100 Printed: 03/06/03 02:02 PM

C : Distance minimale de 20 cm entre le récepteur et le moniteur.

Ne placez aucun appareil électronique entre le récepteur et la souris ou le clavier sans fil.

B

C

B

A

Remarque :

Ceci est un exemple de configuration. D’autres positions sont aussi possibles.

Avertissement :

Pour éviter toute interférence, placez le récepteur à au moins 20 cm du moniteur.

Installation de l’ensemble clavier/souris sans fil

17

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 17 of 100 Printed: 03/06/03 02:02 PM

Configuration de l’ensemble sans fil

La souris et le clavier disposent de 255 numéros d’identification (ID) dont un est sélectionné au hasard quand vous appuyez sur le bouton ID.

Ceci a pour but d’éviter les interférences avec d’autres appareils sans fil situés à proximité.

Important :

L’étiquette CONNECT correspond

au bouton d’identification sur l’envers de la souris et du clavier. Utiliser un objet pointu

à bout arrondi pour appuyer sur le bouton

ID, comme la pointe d’un stylo à bille par exemple.

Important :

Chaque fois que vous désirez modifiez le numéro d’ID du clavier et de la souris, vous devez d’abord modifier le numéro d’ID du récepteur et celui de la souris, puis celui du récepteur et du clavier, comme décrit dans la procédure suivante.

1 Allumez l’ordinateur.

Important :

Si vous appuyez deux fois sur le bouton ID par mégarde, vous devez reprendre à l’étape 2.

2 Appuyez une fois sur le bouton ID (E) situé sous le récepteur (D).

Le témoin lumineux bleu (J) du récepteur se met à clignoter et continuera ainsi jusqu’à ce que l’étape suivante soit terminée ou que

30 secondes se soient écoulées.

D E F G H J

Important :

Si 30 secondes s’écoulent avant que vous ne puissiez finir l’étape 3, vous devez répétez les étapes 2 et 3 et régler le numéro d’ID du récepteur.

18

Installation de l’ensemble clavier/souris sans fil

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 18 of 100 Printed: 03/06/03 02:02 PM

3 Appuyez une fois sur le bouton ID (N) situé sous la souris à l’aide d’un objet pointu à bout arrondi.

La souris envoie un nouvel ID et son voyant de détection (M3) clignote trois fois. Le témoin lumineux bleu (J) du récepteur clignote trois fois puis s’arrête ; cela signifie qu’il a accepté le nouvel ID de la souris.

N

M3

Remarque :

Pendant cette période, le témoin lumineux vert (J) du récepteur clignote quand vous déplacez la souris pour signaler que la souris et le récepteur communiquent.

Important :

La souris passe en mode veille ou sommeil après 20 minutes d’inactivité.

Cliquez sur un de ses boutons pour la réactiver. (La déplacer ne suffit pas.)

4 Appuyez une fois sur le bouton ID (E) situé à l’avant du récepteur.

Le témoin lumineux (J) du récepteur se met

à clignoter et continuera ainsi jusqu’à ce que l’étape suivante soit terminée ou que

30 secondes se soient écoulées.

D E F G H J

Installation de l’ensemble clavier/souris sans fil

19

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 19 of 100 Printed: 03/06/03 02:02 PM

Important :

Si 30 secondes s’écoulent avant que vous ne puissiez finir l’étape 5, vous devez répétez les étapes 4 et 5 pour régler le numéro d’ID du récepteur. Si vous avez appuyé plus d’une fois sur le bouton d’ID durant le réglage du clavier (étape 5), vous devez recommencer à l’étape 4 et régler l’ID du récepteur.

5 Appuyez une fois sur le bouton ID (L) situé sous le clavier à l’aide d’un objet pointu à bout arrondi.

Le clavier envoie un nouveau numéro d’ID au récepteur, et le témoin lumineux bleu (J) de ce dernier clignote trois fois puis s’arrête ; cela signifie qu’il a accepté le nouvel ID du clavier.

K

L

Remarque :

Pendant cette période, le témoin lumineux bleu (J) du récepteur clignote quand vous appuyez sur une touche ou réglez le bouton de volume du clavier pour signaler que le clavier et le récepteur communiquent.

Remarque :

Une fois que le récepteur, la souris et le clavier fonctionnent, vous pouvez réinitialiser séparément les boutons ID de la souris (N) ou du clavier (L) après avoir appuyé sur le bouton ID du récepteur (E).

20

Installation de l’ensemble clavier/souris sans fil

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 20 of 100 Printed: 03/06/03 02:02 PM

Réinitialisation des boutons ID lors du remplacement des piles

Lorsque vous avez remplacé les piles de la souris ou du clavier, réinitialisez les boutons d’ID du récepteur et de l’unité. Vous devez d’abord appuyer sur le bouton ID du récepteur, puis sur celui de la souris. Reportez-vous aux étapes décrites dans la section Configuration de

l’ensemble sans fil.

Remarque :

Vous n’avez pas à éteindre l’ordinateur pour remplacer les piles de la souris et du clavier. Le changement du paramètre ID des trois éléments ne peut se faire qu’avec l’ordinateur allumé.

Utilisation de l’ensemble sans fil

Les voyants lumineux sur le récepteur (D) indiquent :

Activité du récepteur (J)

Le témoin lumineux bleu clignote quand vous déplacez la souris, cliquez sur un de ses boutons ou appuyez sur une touche du clavier.

Verrouillage numérique sur (F)

Verrouillage majuscule sur (G)

Verouillage défilement sur (H)

Le bouton ID du récepteur (E) est situé à l’avant du récepteur.

D E F G H J

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 21 of 100 Printed: 03/06/03 02:02 PM

Installation de l’ensemble clavier/souris sans fil

21

Posez le récepteur sur une surface non métallique pour améliorer la réception.

La souris optique utilise un faisceau lumineux pour détecter les mouvements. Utilisez la souris optique sur une surface opaque ; elle ne fonctionne pas sur les surfaces vitrées, transparentes ou réfléchissantes.

Important :

La souris passe en mode veille ou sommeil après 20 minutes d’inactivité.

Cliquez sur un de ses boutons pour la réactiver. (La déplacer ne suffit pas.)

Vous noterez que la souris déplace le pointeur sur l’écran deux fois plus rapidement qu’une souris traditionnelle (à 800 points par pouce, soit ppp, tandis qu’une souris traditionnelle déplace le curseur à 400 ppp). Vous pouvez changer la vitesse de mouvement du pointeur en utilisant les propriétés de la souris dans le Panneau de configuration.

Icônes de niveau de pile faible

L’ordinateur affiche une icône de clavier ou de souris en haut à droite de l’écran pour signaler que les piles de cet élément sont faibles.

Remarque :

L’icône de niveau de pile faible apparaît 5 fois par heure jusqu’à ce que les piles soient changées. Si vous voulez utiliser un tapis de souris, choisissez-en un de couleur claire, et non sombre, pour

économiser les piles.

22

Installation de l’ensemble clavier/souris sans fil

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 22 of 100 Printed: 03/06/03 02:02 PM

Dépannage

Si la souris ou le clavier sans fil ne fonctionne pas, procédez comme suit :

Vérifiez que le câble du récepteur est branché au port USB à l’avant ou à l’arrière de l’ordinateur.

Cliquez sur l’un des boutons de la souris et déplacez-la ou appuyez sur une touche du clavier pour voir si le témoin lumineux bleu du récepteur clignote. S’il ne clignote pas, réinitialisez l’unité.

Appuyez une fois sur le bouton ID du récepteur, puis appuyez une fois sur le bouton

ID de la souris.

— Ou —

Appuyez une fois sur le bouton ID du récepteur, puis appuyez une fois sur le bouton

ID du clavier.

Assurez-vous que les piles ont été correctement insérées dans la souris et le clavier.

Placez le récepteur à au moins 20 centimètres de tout autre appareil électrique (ordinateur, moniteur, haut-parleurs, etc.). Placez le clavier et la souris à moins de 1,5m du récepteur. Ne placez aucun appareil électronique entre le récepteur et la souris ou le clavier sans fil.

Afin d’améliorer la réception, assurez-vous que le récepteur, la souris et le clavier reposent sur une surface non métallique. Utilisez la souris optique sur une surface opaque. Choisissez une surface de couleur claire pour améliorer les performances de la souris.

Si vous rencontrez toujours des problèmes de réception, réinitialisez les boutons ID des trois

éléments en suivant les étapes décrites dans la section Configuration de l’ensemble sans fil.

Installation de l’ensemble clavier/souris sans fil

23

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 23 of 100 Printed: 03/06/03 02:02 PM

Si le curseur de la souris se déplace trop vite, vous pouvez régler la vitesse de déplacement du curseur en utilisant les propriétés de la souris dans le Panneau de Configuration. Vous noterez que la souris déplace le pointeur sur l’écran deux fois plus rapidement qu’une souris traditionnelle (à 800 points par pouce, soit ppp, tandis qu’une souris traditionnelle déplace le curseur à 400 ppp).

24

Installation de l’ensemble clavier/souris sans fil

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 24 of 100 Printed: 03/06/03 02:02 PM

Instalación del set de teclado y ratón inalámbricos

El set de teclado y ratón inalámbricos incluye un receptor (D) que se conecta en el ordenador, un teclado inalámbrico (K) y un ratón inalámbrico (M).

Nota:

Este ratón es compatible con su modelo de

PC y no está pensado para su uso con otros ordenadores.

D

K

M

Nota:

Las pilas del ratón y del teclado pueden sustituirse sin apagar el ordenador. El ordenador debe estar encendido para cambiar el ajuste de identificadores de las tres unidades.

Instalación del set de teclado y ratón inalámbricos

25

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 25 de 100 Printed: 03/06/03 02:02 PM

Preparación del ratón

M3

M2

M1

Nota:

No use pilas recargables en el ratón. Se recomienda el uso de pilas alcalinas.

Instale las dos pilas alcalinas tipo AA

(suministradas) en el ratón inalámbrico:

1 Haga presión en M1 y levante la tapa de las pilas (M2) en la parte inferior del ratón.

2 Introduzca las pilas en el compartimiento.

Tenga en cuenta los dibujos de las pilas del interior del compartimiento para colocarlas en la dirección correcta.

3 Vuelva a colocar la tapa.

Nota:

El piloto rojo (M3) se enciende cuando las pilas se han instalado correctamente.

26

Instalación del set de teclado y ratón inalámbricos

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 26 de 100 Printed: 03/06/03 02:02 PM

Preparación del teclado

K

K3 K2

K1

K3

Nota:

No use pilas recargables en el teclado. Se recomienda el uso de pilas alcalinas.

Instale las dos pilas alcalinas tipo AA

(suministradas) en el teclado inalámbrico:

1 Ponga el teclado bocabajo (K) con el compartimiento de las pilas (K2) como se muestra en la ilustración.

2 Quite la tapa (K1) de la parte inferior del teclado.

3 Introduzca una pila en el compartimiento (K2) y deslícela hacia la derecha. Introduzca la segunda pila. Tenga en cuenta los dibujos de las pilas del interior del compartimiento para colocarlas en la dirección correcta.

4 Vuelva a colocar la tapa.

5 Ajuste la altura del teclado; para ello, levante las patas de ajuste (K3).

Instalación del set de teclado y ratón inalámbricos

27

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 27 de 100 Printed: 03/06/03 02:02 PM

Preparación del receptor

El receptor (D) debe colocarse sobre una superficie plan y correctamente ubicado para evitar interferencias con otros equipos eléctricos.

1 Apague el ordenador.

2 Conecte el cable del receptor (D1) al conector

USB de la parte delantera o trasera del ordenador.

D

D1

3 Ponga el receptor sobre una superficie plana y siga estas directrices:

A: Tiene que haber una distancia mínima de 20 cm (8 pulgadas) entre el receptor y otros dispositivos electrónicos.

B: La distancia máxima entre el receptor y el ratón o teclado inalámbricos ha de ser de 1,5 m (59 pulgadas).

28

Instalación del set de teclado y ratón inalámbricos

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 28 de 100 Printed: 03/06/03 02:02 PM

C: Tiene que haber una distancia mínima de 20 cm (8 pulgadas) entre el receptor y el monitor.

No coloque ningún dispositivo electrónico entre el receptor y el ratón o el teclado inalámbricos.

B

C

B

A

Nota:

Éste es un ejemplo de la instalación. También son posibles otras posiciones.

Advertencia:

Para evitar causar interferencias, mantenga el receptor a una distancia mínima de

20 cm (8 pulgadas) del monitor.

Instalación del set de teclado y ratón inalámbricos

29

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 29 de 100 Printed: 03/06/03 02:02 PM

Configuración del set inalámbrico

El ratón y el teclado tienen 255 identificadores, que se seleccionan aleatoriamente cuando se pulsa el botón identificador. Esto ayuda a proteger contra interferencias producidas por otros dispositivos inalámbricos en la misma zona.

Importante:

Los botones identificadores situados en la parte inferior del ratón y del teclado

llevan la etiqueta CONNECT. Para pulsar

el botón identificador, utilice un objeto de punta roma, como la punta de un bolígrafo.

Importante:

Siempre que vaya a configurar los identificadores del teclado y del ratón, primero tiene que configurar el identificador del receptor y el del ratón y, a continuación, el identificador del receptor y el del teclado, como se describe en este procedimiento.

1 Encienda el ordenador.

Importante:

Si se pulsa el botón identificador más de una vez durante la configuración, tendrá que comenzar de nuevo en el paso 2.

2 En la parte delantera del receptor (D), pulse

una vez el botón identificador (E).

El piloto azul de actividad (J) del receptor comienza a parpadear y continúa así hasta que se termina el paso siguiente o hasta que hayan transcurrido 30 segundos.

D

E F G H J

30

Instalación del set de teclado y ratón inalámbricos

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 30 de 100 Printed: 03/06/03 02:02 PM

Importante:

Si transcurren 30 segundos antes de terminar el paso 3, tendrá que repetir los pasos 2 y 3 para configurar el identificador del ratón. Si pulsa el botón identificador más de una vez durante la configuración del ratón (paso 3), tendrá que comenzar de nuevo en el paso 2 y configurar el identificador del receptor.

3 Pulse una vez con un objeto de punta roma el botón identificador (N) situado en la parte inferior del ratón.

El ratón envía un identificador nuevo y parpadea el piloto del sensor del ratón (M3) tres veces. El piloto azul (J) de actividad del receptor parpadea tres veces y se detiene para indicar que ha aceptado el nuevo identificador del ratón.

N

M3

Nota:

En este momento, al desplazar el ratón por una superficie, el piloto azul de actividad

(J) del receptor se encenderá y apagará indicando que el ratón y el receptor funcionan conjuntamente.

Importante:

Tras 20 minutos de inactividad, el ratón entra en modo de suspensión. Haga clic en un botón del ratón para activarlo.

(Si mueve el ratón, no saldrá del modo de suspensión.)

Instalación del set de teclado y ratón inalámbricos

31

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 31 de 100 Printed: 03/06/03 02:02 PM

4 En la parte delantera del receptor, pulse una

vez el botón identificador (E).

El piloto de actividad (J) del receptor comienza a parpadear y continúa así hasta que se termina el paso siguiente o hasta que hayan transcurrido 30 segundos.

D

E F G H J

5 Pulse una vez con un objeto de punta roma el botón identificador (L) situado en la parte inferior del teclado.

El teclado envía un nuevo identificador y el piloto azul (J) de actividad del receptor parpadea tres veces y se detiene para indicar que ha aceptado el nuevo identificador del teclado.

K

L

Importante:

Si transcurren 30 segundos antes de terminar el paso 5, tendrá que repetir los pasos 4 y 5 para configurar el identificador del teclado. Si pulsa el botón identificador más de una vez durante la configuración del teclado (paso 5), tendrá que comenzar de nuevo en el paso 4 y configurar el identificador del receptor.

Nota:

En este momento, al pulsar una tecla del teclado o ajustar el mando de volumen del teclado, el piloto azul de actividad (J) del receptor se encenderá y apagará indicando que el teclado y el receptor funcionan conjuntamente.

32

Instalación del set de teclado y ratón inalámbricos

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 32 de 100 Printed: 03/06/03 02:02 PM

Nota:

Una vez que funcionen el receptor, el ratón y el teclado, puede volver a configurar independientemente el botón identificador del ratón (N) o del teclado (L) tras pulsar el botón identificador (E) del receptor.

Reconfiguración de los botones identificadores al sustituir las pilas

Al cambiar las pilas del ratón o del teclado, vuelva a configurar los botones identificadores del receptor y de la unidad en cuestión. Primero deberá pulsar el botón identificador del receptor y luego el botón identificador del ratón o del teclado. Consulte los pasos que se describen en la sección “Configuración del set inalámbrico”.

Nota:

Las pilas del ratón y del teclado pueden sustituirse sin apagar el ordenador. El ordenador debe estar encendido para cambiar el ajuste de identificadores de las tres unidades.

Uso del set inalámbrico

Los pilotos del receptor (D) indican:

Actividad del receptor (J)

El piloto azul parpadea cuando se mueve o se hace clic con el ratón, o cuando se pulsa una tecla del teclado.

Tecla BLOQ NUM activa (F)

Tecla BLOQ MAYÚS activa (G)

Tecla BLOQ DESPL activa (H)

El botón identificador (E) del receptor está en la parte delantera del receptor.

D E F G H J

Instalación del set de teclado y ratón inalámbricos

33

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 33 de 100 Printed: 03/06/03 02:02 PM

Use el receptor sobre una superficie no metálica para lograr una mejor recepción.

El ratón óptico utiliza una luz para detectar movimiento. Utilice el ratón óptico sobre una superficie opaca; el ratón óptico no puede funcionar sobre superficies de cristal, traslúcidas o reflectantes.

Importante:

Tras 20 minutos de inactividad, el ratón entra en modo de suspensión. Haga clic en un botón del ratón para activarlo.

(Si mueve el ratón, no saldrá del modo de suspensión.)

Observará que el ratón mueve el cursor en la pantalla al doble de velocidad que un ratón normal. El ratón mueve el cursor a 800 puntos por pulgada (ppp), mientras que un ratón normal lo hace a 400 ppp. Puede cambiar la velocidad de movimiento del cursor utilizando las propiedades del ratón del Panel de control.

Iconos de pila baja

El ordenador muestra un icono de teclado o un icono de ratón en la esquina superior derecha de la pantalla para indicar que las pilas de esa unidad están bajas.

Nota:

El icono de pilas bajas aparece 5 veces a la hora hasta que se cambian las pilas. Si utiliza una alfombrilla para el ratón, elija una de colores claros, no oscuros, para ahorrar la energía de la pila.

34

Instalación del set de teclado y ratón inalámbricos

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 34 de 100 Printed: 03/06/03 02:02 PM

Resolución de problemas

Si el ratón o el teclado inalámbrico no funciona, siga estos pasos:

Compruebe que los cables del receptor estén conectados en el conector USB de la parte delantera o posterior del ordenador.

Haga clic con un botón del ratón y muévalo, o pulse cualquier tecla del teclado para ver si el piloto azul de actividad del receptor parpadea. Si no parpadea, vuelva a configurar la unidad:

Pulse una vez el botón identificador del receptor y, a continuación, pulse una vez el botón identificador del ratón.

O bien,

Pulse una vez el botón identificador del receptor y, a continuación, pulse una vez el botón identificador del teclado.

Asegúrese de que las pilas estén correctamente instaladas en el ratón y en el teclado.

Coloque el receptor a una distancia mínima de 20 cm (8 pulgadas) de otro dispositivo eléctrico (ordenador, monitor, altavoces, etc.).

Coloque el teclado y el ratón a una distancia inferior a 1,5 metros (59 pulgadas) del receptor. No coloque ningún dispositivo electrónico entre el receptor y el ratón o el teclado inalámbricos.

Compruebe la superficie en la que está utilizando el receptor, el ratón y el teclado, y elija una superficie no metálica para una mejor recepción. Utilice el ratón óptico sobre una superficie opaca; el uso de una superficie de un color claro aumenta el rendimiento del ratón.

Instalación del set de teclado y ratón inalámbricos

35

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 35 de 100 Printed: 03/06/03 02:02 PM

Si aún experimenta problemas de recepción, vuelva a configurar los botones identificadores de las tres unidades siguiendo los pasos que se indican en la sección “Configuración del set inalámbrico”.

Si el cursor del ratón se mueve demasiado rápido, puede cambiar la velocidad de movimiento del cursor mediante las propiedades del ratón del Panel de control.

El ratón mueve el cursor en la pantalla al doble de velocidad que un ratón normal.

El ratón inalámbrico mueve el cursor a

800 puntos por pulgada (ppp), mientras que un ratón normal lo hace a 400 ppp.

36

Instalación del set de teclado y ratón inalámbricos

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Página: 36 de 100 Printed: 03/06/03 02:02 PM

Installazione della tastiera e del mouse senza fili

Il prodotto comprende un ricevitore (D) che si collega al computer, una tastiera (K) e un mouse senza fili (M).

Nota

Questo prodotto è compatibile con il

modello di computer posseduto e non è adatto per altri computer.

D

K

M

Nota

È possibile sostituire le batterie del mouse e della tastiera senza spegnere il computer; tuttavia, per cambiare l’ID delle tre unità, è necessario che il computer sia acceso.

Installazione della tastiera e del mouse senza fili

37

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 37 of 100 Printed: 03/06/03 02:02 PM

Preparazione del mouse

M3

M2

M1

Nota

Non utilizzare batterie ricaricabili per il mouse. Si raccomandano batterie alcaline.

Inserire nel mouse le due batterie alcaline stilo

(AA) incluse nella confezione:

1 Sul fondo del mouse, premere sul punto M1 e sollevare il coperchio del vano batterie (M2).

2 Inserire le batterie negli spazi appositi.

Accertarsi che le batterie siano inserite in posizione corretta osservando le apposite icone nel vano batterie.

3 Rimettere il coperchio.

Nota

Il LED rosso (M3) acceso indica che le batterie sono state installate correttamente.

38

Installazione della tastiera e del mouse senza fili

F ilename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 38 of 100 Printed: 03/06/03 02:02 PM

Preparazione della tastiera

K

K3 K2

K1

K3

Nota

Non utilizzare batterie ricaricabili per la tastiera. Si raccomandano batterie alcaline.

Inserire nella tastiera le due batterie alcaline stilo

(AA) incluse nella confezione:

1 Collocare la tastiera (K) capovolta, con il vano batterie (K2) rivolto lontano da sé (vedere l’illustrazione).

2 Togliere il coperchio (K1) dal fondo della tastiera.

3 Inserire una batteria nello spazio apposito

(K2) e spingerla verso destra. Inserire la seconda batteria. Accertarsi che le batterie siano inserite in posizione corretta osservando le apposite icone nel vano batterie.

4 Rimettere il coperchio.

5 Regolare l’altezza della tastiera sollevando i piedini di regolazione (K3).

Installazione della tastiera e del mouse senza fili

39

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 39 of 100 Printed: 03/06/03 02:02 PM

Preparazione del ricevitore

Il ricevitore (D) deve essere collocato disteso e in posizione tale da evitare interferenze con gli altri dispositivi elettrici.

1 Spegnere il computer.

2 Inserire il cavo del ricevitore (D1) nel connettore USB posto sul pannello anteriore o posteriore del computer.

D

D1

3 Mettere il ricevitore in posizione orizzontale e osservare le indicazioni riportate di seguito:

A: Conservare una distanza minima di

20 cm tra il ricevitore e altri apparecchi elettronici.

B: La massima distanza tra il ricevitore e il mouse o la tastiera senza fili è di 1,5 metri.

40

Installazione della tastiera e del mouse senza fili

F ilename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 40 of 100 Printed: 03/06/03 02:02 PM

C: Conservare una distanza minima di 20 cm tra il ricevitore e il monitor.

Tra il ricevitore e il mouse/tastiera senza fili non devono essere frapposti altri apparecchi elettronici.

B

C

B

A

Nota

Questa è solo una configurazione di esempio, ne sono possibili anche altre.

Avvertenza

Per evitare interferenze, tenere il ricevitore ad almeno 20 cm dal monitor.

Installazione della tastiera e del mouse senza fili

41

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 41 of 100 Printed: 03/06/03 02:02 PM

Configurazione del set senza fili

Il mouse e la tastiera dispongono di 255 ID che vengono selezionati automaticamente quando si preme il pulsante ID. Questo permette di evitare interferenze con altri dispositivi senza fili che si trovassero in prossimità.

Importante

Il pulsante ID sulla base di ogni mouse e tastiera è contrassegnato dalla

parola CONNECT (Collega). Per premere

il pulsante ID, usare un oggetto appuntito come la punta di una penna a sfera.

Importante

Per configurare gli ID della tastiera e del mouse, in qualsiasi momento, è necessario prima impostare l’ID del ricevitore e del mouse, quindi l’ID di ricevitore e tastiera, come descritto nella procedura.

1 Accendere il computer.

Importante

Se il pulsante dell’ID viene premuto più volte durante la configurazione, è necessario ricominciare dal punto 2.

2 Premere una volta il pulsante ID (E) sulla parte anteriore del ricevitore (D).

La spia blu (J) del ricevitore indicante lo stato di attività lampeggia finché non verrà completata l’operazione successiva o non saranno trascorsi 30 secondi.

D E F G H J

42

Installazione della tastiera e del mouse senza fili

F ilename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 42 of 100 Printed: 03/06/03 02:02 PM

Importante

Se dopo 30 secondi non è ancora stato eseguito il punto 3 è necessario ripetere i punti 2 e 3 per configurare l’ID del mouse. Se il pulsante dell’ID viene premuto più volte durante la configurazione del mouse (punto 3),

è necessario ricominciare dal punto 2 e impostare l’ID del ricevitore.

3 Premere una volta il pulsante ID (N) sulla base del mouse con un oggetto a punta.

Il mouse invia un nuovo ID e fa lampeggiare per tre volte la spia del sensore (M3). Sul ricevitore la spia (J) blu (attività) lampeggia per tre volte, a indicare che ha accettato il nuovo ID del mouse.

N

M3

Nota

A questo punto, spostando il mouse il LED verde (J) che indica attività lampeggia per indicare che il mouse e il ricevitore comunicano.

Importante

Il mouse entra in modalità di riposo o sospensione dopo 20 minuti di inattività.

Per uscire da tale modalità, fare clic su un pulsante del mouse. Non è sufficiente muovere il mouse.

Installazione della tastiera e del mouse senza fili

43

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 43 of 100 Printed: 03/06/03 02:02 PM

4 Premere una volta sola il pulsante ID (E) sulla parte anteriore del ricevitore.

La spia (J) del ricevitore indicante lo stato di attività lampeggia finché non verrà completata l’operazione successiva o non saranno trascorsi 30 secondi.

D

E F G H J

5 Premere una volta sola il pulsante ID (L) sulla base della tastiera con un oggetto a punta.

La tastiera invia un nuovo ID e sul ricevitore la spia (J) blu (attività) lampeggia per tre volte, a indicare che ha accettato il nuovo ID della tastiera.

K

L

Importante

Se dopo 30 secondi non è ancora stato eseguito il punto 5 è necessario ripetere i punti 4 e 5 per configurare l’ID della tastiera. Se il pulsante dell’ID viene premuto più volte durante la configurazione della tastiera mouse (punto 5), è necessario ricominciare dal punto 4 e impostare l’ID del ricevitore.

Nota

A questo punto, premendo un tasto della tastiera o regolando la manopola del volume, la spia blu (J) di attività posto sul ricevitore lampeggia per indicare che la tastiera e il ricevitore comunicano.

44

Installazione della tastiera e del mouse senza fili

F ilename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 44 of 100 Printed: 03/06/03 02:02 PM

Nota

Quando ricevitore, mouse e tastiera funzionano, è possibile resettare separatamente il pulsante ID del mouse (N) o della tastiera (L) dopo aver premuto il pulsante ID del ricevitore (E).

Reset dei pulsanti ID dopo la sostituzione delle batterie

Quando le batterie di mouse o tastiera vengono sostituite, resettare i pulsanti ID sia del ricevitore sia dell’unità. È necessario premere prima il pulsante ID del ricevitore, poi il pulsante ID del mouse o della tastiera. Vedere la procedura descritta nella sezione "Configurazione del set senza fili".

Nota

È possibile sostituire le batterie del mouse e della tastiera senza spegnere il computer; tuttavia, per cambiare l’ID delle tre unità, è necessario che il computer sia acceso.

Uso del sistema senza fili

Le spie sul ricevitore (D) indicano:

Attività del ricevitore (J)

La spia blu lampeggia quando si muove il mouse, si fa clic o si preme un tasto qualsiasi della tastiera.

Blocco tastierino numerico (F) attivato

Blocco maiuscole (G) attivato

Blocco scorrimento (H) attivato

Il pulsante ID del ricevitore (E) si trova sulla parte anteriore del ricevitore.

D E F G H J

Installazione della tastiera e del mouse senza fili

45

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 45 of 100 Printed: 03/06/03 02:02 PM

Per una migliore ricezione è consigliabile utilizzare il ricevitore su una superficie non metallica.

Il mouse ottico usa un raggio di luce per rilevare i movimenti. Il mouse ottico deve essere utilizzato su superfici opache, non su superfici di vetro, riflettenti o trasparenti.

Importante

Il mouse entra in modalità di riposo o sospensione dopo 20 minuti di inattività.

Per uscire da tale modalità, fare clic su un pulsante del mouse. Non è sufficiente muovere il mouse.

Si noterà che il cursore del mouse si sposta sullo schermo a velocità doppia rispetto a un mouse comune. Questo perché lo spostamento avviene a 800 dpi (punti per pollice), mentre un mouse comune sposta il cursore a 400 dpi. Per regolare la velocità del cursore, utilizzare le proprietà del mouse nel Pannello di controllo.

Icone di batteria scarica

Quando le batterie di un componente senza fili si stanno esaurendo, sullo schermo del computer (in alto a destra) appare l’icona di quel componente.

Nota

L’icona di Batteria scarica appare per 5 volte ogni ora fino a quando le batterie non vengono sostituite. Nel caso si utilizzi un tappetino per il mouse è preferibile che sia di colore chiaro per risparmiare le batterie.

46

Installazione della tastiera e del mouse senza fili

F ilename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 46 of 100 Printed: 03/06/03 02:02 PM

Risoluzione dei problemi

Nel caso in cui il mouse o la tastiera senza fili non funzionino, procedere come segue:

Controllare che i cavi del ricevitore siano inseriti nel connettore USB posto sul pannello anteriore o posteriore del computer.

Fare clic su un pulsante del mouse e spostarlo, oppure premere un tasto qualsiasi della tastiera per verificare se la spia blu (attività) del ricevitore lampeggia. Se non lampeggia, resettare l’unità:

Premere una volta sola il pulsante ID del ricevitore, poi il pulsante ID del mouse, sempre una volta sola.

Oppure

Premere una volta sola il pulsante ID del ricevitore, poi il pulsante ID della tastiera, sempre una volta sola.

Verificare che le batterie siano inserite correttamente nel mouse e nella tastiera.

Verificare che il ricevitore si trovi ad almeno

20 centimetri dalle altre apparecchiature elettriche (computer, monitor, altoparlanti, ecc.). Tenere il mouse e la tastiera a una distanza massima di 1,5 metri dal ricevitore.

Tra il ricevitore e il mouse/tastiera senza fili non devono essere frapposti altri apparecchi elettronici.

Per una migliore ricezione è consigliabile utilizzare il ricevitore, il mouse e la tastiera su una superficie liscia non metallica. Il mouse ottico deve essere utilizzato su superfici opache, preferibilmente di colore chiaro.

Se i problemi di ricezione persistono, resettare i pulsanti ID del ricevitore, del mouse e della tastiera seguendo la procedura descritta nella sezione "Configurazione del set senza fili".

Installazione della tastiera e del mouse senza fili

47

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 47 of 100 Printed: 03/06/03 02:02 PM

Se il cursore del mouse si sposta troppo velocemente, è possibile regolarlo con le proprietà del mouse nel Pannello di controllo.

Il mouse senza fili si sposta sullo schermo a velocità doppia rispetto a un mouse comune.

Questo perché lo spostamento avviene a

800 dpi (punti per pollice), mentre un mouse comune (con filo) sposta il cursore a 400 dpi.

48

Installazione della tastiera e del mouse senza fili

F ilename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 48 of 100 Printed: 03/06/03 02:02 PM

De draadloze muis- en toetsenbordset installeren

De draadloze muis- en toetsenbordset bestaat uit een ontvanger (D) die op de computer wordt aangesloten, een draadloos toetsenbord (K) en een draadloze muis (M).

Opmerking:

Deze draadloze set is compatibel

met uw model pc en niet bedoeld voor gebruik met andere computers.

D

K

M

Opmerking:

U kunt de batterijen in de muis en het toetsenbord vervangen zonder de computer uit te schakelen. De computer moet ingeschakeld zijn om de ID-instelling op de drie apparaten te wijzigen.

De draadloze muis- en toetsenbordset installeren

49

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 49 of 100 Printed: 03/06/03 02:02 PM

De muis gereedmaken

M3

M2

M1

Opmerking:

Gebruik geen oplaadbare batterijen in de muis. Gebruik bij voorkeur alkalinebatterijen.

Plaats de twee (meegeleverde) AA alkalinebatterijen in de draadloze muis:

1 Druk op positie M1 aan de onderkant van de muis en verwijder het klepje van het batterijvak (M2).

2 Plaats de batterijen in het batterijvak. De juiste positie van de batterijen staat aangegeven in de binnenkant van het batterijvak. Plaats de batterijen in de aangegeven richting in het vak.

3 Breng het klepje weer aan.

Opmerking:

Het rode lampje (M3) gaat branden als de batterijen op de juiste manier zijn aangebracht.

50

De draadloze muis- en toetsenbordset installeren

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 50 of 100 Printed: 03/06/03 02:02 PM

Het toetsenbord gereedmaken

K

K3 K2

K1

K3

Opmerking:

Gebruik geen oplaadbare batterijen in het toetsenbord. Gebruik bij voorkeur alkalinebatterijen.

Plaats de twee (meegeleverde) AA alkalinebatterijen in het draadloze toetsenbord:

1 Leg het toetsenbord (K) ondersteboven neer met het batterijvak (K2) naar voren, zoals aangegeven in de afbeelding.

2 Verwijder het klepje (K1) van het batterijvak op de onderkant van het toetsenbord.

3 Plaats de eerste batterij in het batterijvak (K2) en schuif de batterij naar rechts. Plaats de tweede batterij. De juiste positie van de batterijen staat aangegeven in de binnenkant van het batterijvak. Plaats de batterijen in de aangegeven richting in het vak.

4 Breng het klepje weer aan.

5 Pas de hoogte van het toetsenbord aan met de voetjes (K3).

De draadloze muis- en toetsenbordset installeren

51

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 51 of 100 Printed: 03/06/03 02:02 PM

De ontvanger gereedmaken

De ontvanger (D) moet in de juiste positie op een vlak oppervlak worden geplaatst om interferentie van andere elektrische apparaten te vermijden.

1 Schakel de computer uit.

2 Sluit het snoer van de ontvanger (D1) aan op een van de USB-poorten aan de achterkant van de computer.

D

D1

3 Plaats de ontvanger op een vlak oppervlak, rekening houdend met de volgende richtlijnen:

A: Minimumafstand van 20 cm tussen ontvanger en andere elektronische apparaten.

B: Maximumafstand van 1,5 m tussen ontvanger en muis of toetsenbord.

52

De draadloze muis- en toetsenbordset installeren

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 52 of 100 Printed: 03/06/03 02:02 PM

C: Minimumafstand van 20 cm tussen ontvanger en beeldscherm.

Zorg dat zich geen andere elektronische apparaten tussen ontvanger en muis of toetsenbord bevinden.

B

C

B

A

Opmerking:

Dit is een voorbeeldopstelling. Andere opstellingen zijn ook mogelijk.

Waarschuwing:

Houd om interferentie te vermijden een afstand van minimaal 20 cm aan tussen ontvanger en beeldscherm.

De draadloze muis- en toetsenbordset installeren

53

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 53 of 100 Printed: 03/06/03 02:02 PM

De draadloze set instellen

De muis en het toetsenbord beschikken over 255

ID’s, die willekeurig worden gekozen als u op de

ID-knop drukt. Zo wordt storing door andere draadloze apparaten in de omgeving voorkomen.

Belangrijk:

De ID-knop op de onderkant van muis en toetsenbord heeft het label

CONNECT. Druk de ID-knop in met

een niet te scherp, puntig voorwerp, bijvoorbeeld een balpen.

Belangrijk:

Bij het instellen van ID’s voor toetsenbord en muis, stelt u altijd eerst de

ID’s in van ontvanger en muis, daarna de

ID’s van ontvanger en toetsenbord. U doet dit als volgt.

1 Zet de computer aan.

Belangrijk:

Als u bij het instellen de ID-knop per ongeluk meerdere keren indrukt, moet u stap 2 herhalen.

2 Druk eenmaal op de ID-knop (E) aan de voorkant van de ontvanger (D).

Het blauwe lampje (J) gaat knipperen en gaat weer uit wanneer de volgende stap is voltooid of 30 seconden zijn verstreken.

D E F G H J

54

De draadloze muis- en toetsenbordset installeren

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 54 of 100 Printed: 03/06/03 02:02 PM

Belangrijk:

Als er 30 seconden zijn verstreken voordat u stap 3 uitvoert, moet u stap

2 en 3 herhalen om de muis-ID in te stellen.

Als u bij het instellen van de muis (stap 3) de ID-knop per ongeluk meerdere keren indrukt, moet u opnieuw beginnen bij stap 2, het instellen van de ID van de ontvanger.

3 Druk eenmaal op de ID-knop (N) op de onderkant van de muis. Gebruik hiervoor een niet te scherp, puntig voorwerp.

De muis zendt een nieuwe ID, waardoor het lampje van de muissensor (M3) driemaal knippert. Op de ontvanger knippert het blauwe lampje (J) driemaal. Daarna gaat het lampje uit, ten teken dat de nieuwe ID voor de muis is geaccepteerd.

N

M3

Opmerking:

Als u de muis nu beweegt, gaat het blauwe lampje (J) op de ontvanger knipperen om aan te geven dat muis en ontvanger met elkaar communiceren.

Belangrijk:

Na 20 minuten inactiviteit schakelt de muis naar de slaap- of standby-stand.

Klik op een muisknop om de muis opnieuw te activeren. (U kunt de muis niet activeren door deze te bewegen.)

De draadloze muis- en toetsenbordset installeren

55

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 55 of 100 Printed: 03/06/03 02:02 PM

4 Druk eenmaal op de ID-knop (E) aan de voorkant van de ontvanger.

Het lampje (J) gaat knipperen en gaat weer uit wanneer de volgende stap is voltooid of

30 seconden zijn verstreken.

D

E F G H J

5 Druk eenmaal op de ID-knop (L) op de onderkant van het toetsenbord. Gebruik hiervoor een niet te scherp, puntig voorwerp

Op de ontvanger knippert het blauwe lampje

(J) driemaal. Daarna gaat het lampje uit, ten teken dat de nieuwe ID voor het toetsenbord is geaccepteerd.

K

L

Belangrijk:

Als er 30 seconden zijn verstreken voordat u stap 5 uitvoert, moet u stap 4 en 5 herhalen om de toetsenbord-ID in te stellen. Als u bij het instellen van het toetsenbord (stap 5) de ID-knop per ongeluk meerdere keren indrukt, moet u stap 4 herhalen om de ID van de ontvanger in te stellen.

Opmerking:

Als u nu een toets op het toetsenbord indrukt of de volumeknop gebruikt, gaat het blauwe lampje (J) op de ontvanger knipperen om aan te geven dat toetsenbord en ontvanger met elkaar communiceren.

56

De draadloze muis- en toetsenbordset installeren

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 56 of 100 Printed: 03/06/03 02:02 PM

Opmerking:

Als ontvanger, muis en toetsenbord eenmaal werken, kunt u de ID’s van muis en toetsenbord onafhankelijk van elkaar instellen. U drukt daarvoor eerst op de IDknop van de ontvanger (E) en daarna op de ID-knop van de muis (N) of de ID-knop van het toetsenbord (L).

ID-knoppen opnieuw instellen als de batterijen zijn vervangen

Als u de batterijen van muis of toetsenbord hebt vervangen, moet u de ID-knoppen op de ontvanger en het desbetreffende apparaat opnieuw instellen. Druk eerst op de ID-knop van de ontvanger en vervolgens op die van de muis of het toetsenbord. Raadpleeg de procedure in het gedeelte “De draadloze set instellen.”

Opmerking:

U kunt de batterijen in de muis en het toetsenbord vervangen zonder de computer uit te schakelen. De computer moet ingeschakeld zijn om de ID-instelling op de drie apparaten te wijzigen.

De draadloze set gebruiken

De lampjes op de ontvanger (D) geven het volgende aan:

Ontvangeractiviteit (J)

Het blauwe lampje knippert als u klikt of beweegt met de muis of op een toets van het toetsenbord drukt.

Num Lock ingeschakeld (F)

Caps Lock ingeschakeld (G)

Scroll Lock ingeschakeld (H)

De ID-knop (E) bevindt zich aan de voorkant van de ontvanger.

D E F G H J

De draadloze muis- en toetsenbordset installeren

57

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 57 of 100 Printed: 03/06/03 02:02 PM

Plaats de ontvanger op een niet-metalen oppervlak voor de beste ontvangst.

De optische muis gebruikt licht om beweging te detecteren. De muis moet dan ook worden gebruikt op een ondoorzichtig oppervlak. De muis werkt niet op glas of op een doorzichtig of weerspiegelend oppervlak.

Belangrijk:

Na 20 minuten inactiviteit schakelt de muis naar de slaap- of standby-stand.

Klik op een muisknop om de muis opnieuw te activeren. (U kunt de muis niet activeren door deze te bewegen.)

U merkt mogelijk dat de cursor tweemaal zo snel over het scherm beweegt als bij gebruik van een standaardmuis. De cursor wordt met 800 punten per inch (dpi), bewogen terwijl bij een standaardmuis de cursor met 400 dpi wordt bewogen. U kunt de snelheid van cursorbeweging wijzigen via het onderdeel

Eigenschappen voor Muis in het

Configuratiescherm.

Batterijstatuspictogrammen

In de rechterbovenhoek van het scherm verschijnt een toetsenbordpictogram of een muispictogram als de batterijen van dat apparaat bijna leeg zijn.

Opmerking:

Het batterijstatuspictogram verschijnt vijf keer per uur totdat u de batterijen vervangt. Gebruik bij voorkeur een lichtgekleurde muismat. Als u een donkere muismat gebruikt, gaan de batterijen minder lang mee.

58

De draadloze muis- en toetsenbordset installeren

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 58 of 100 Printed: 03/06/03 02:02 PM

Problemen oplossen

Als de muis of het toetsenbord niet werkt, doet u het volgende:

Controleer of het snoer van de ontvanger is aangesloten op een van de USB-poorten aan de voor- of achterkant van de computer.

Klik met een muisknop en beweeg de muis of druk op een toets van het toetsenbord om te controleren of het blauwe lampje van de ontvanger knippert. Als het lampje niet knippert, moet u de ontvanger opnieuw instellen.

Druk eenmaal op de ID-knop van de ontvanger en vervolgens eenmaal op de ID-knop van de muis.

Of:

Druk eenmaal op de ID-knop van de ontvanger en vervolgens eenmaal op de ID-knop van het toetsenbord.

Controleer of de batterijen op de juiste wijze in de muis en het toetsenbord zijn geplaatst.

Plaats de ontvanger op minstens 20 centimeter van andere elektrische apparaten (computer, monitor, luidsprekers etc.). Zorg ervoor dat toetsenbord en muis zich binnen 1,5 meter van de ontvanger bevinden. Zorg ervoor dat zich geen andere elektronische apparaten tussen ontvanger en muis of toetsenbord bevinden.

Controleer het oppervlak waarop u ontvanger, muis en toetsenbord gebruikt: een niet-metalen oppervlak geeft doorgaans een betere ontvangst. Gebruik de muis op een ondoorzichtig oppervlak, bij voorkeur van een lichte kleur.

Als de ontvangstproblemen aanhouden, stelt u de ID-knoppen van alle drie de apparaten opnieuw in volgens de procedure in het gedeelte “De draadloze set instellen.”

De draadloze muis- en toetsenbordset installeren

59

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 59 of 100 Printed: 03/06/03 02:02 PM

Als de muiscursor te snel beweegt, kunt u de cursorbeweging aanpassen via het onderdeel

Eigenschappen voor Muis in het

Configuratiescherm. De cursor beweegt tweemaal zo snel over het scherm als bij gebruik van een standaardmuis. Bij de draadloze muis beweegt de cursor met

800 punten per inch (dpi). Bij een standaardmuis is de bewegingssnelheid

400 dpi.

60

De draadloze muis- en toetsenbordset installeren

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 60 of 100 Printed: 03/06/03 02:02 PM

Installere settet med trådløst tastatur og trådløs mus

Settet med trådløst tastatur og trådløs mus består av en mottaker (D) som plugges inn i datamaskinen, et trådløst tastatur (K) og en trådløs mus (M).

Obs!

Dette trådløse settet er kompatibelt med

PC-modellen din og er ikke beregnet på bruk med andre datamaskiner.

D

K

M

Obs!

Du kan bytte batteriene i musen og tastaturet uten å slå av datamaskinen.

Datamaskinen må være slått på for at du skal kunne endre ID-innstillingen på de tre enhetene.

Installere settet med trådløst tastatur og trådløs mus

61

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 61 of 100 Printed: 03/06/03 02:02 PM

Klargjøre musen

M3

M2

M1

Obs!

Ikke bruk oppladbare batterier i musen.

Alkaliske batterier anbefales.

Sett inn de to alkaliske AA -batteriene (medfølger) i den trådløse musen:

1 Trykk inn ved M1, og løft opp batteridekselet

(M2) på undersiden av musen.

2 Sett batteriene på plass. Legg merke til batteribildene på innsiden av dekselet, og pass på at batteriene plasseres i riktig retning.

3 Sett dekselet på plass.

Obs!

Den røde lampen (M3) slås på når batteriene er satt inn riktig.

62

Installere settet med trådløst tastatur og trådløs mus

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 62 of 100 Printed: 03/06/03 02:02 PM

Klargjøre tastaturet

K

K3 K2

K1

K3

Obs!

Ikke bruk oppladbare batterier i tastaturet.

Alkaliske batterier anbefales.

Sett inn de to alkaliske AA-batteriene (medfølger) i det trådløse tastaturet:

1 Plasser tastaturet (K) opp ned med batteriholderen (K2) bort fra deg, som vist i illustrasjonen.

2 Ta av dekselet (K1) på undersiden av tastaturet.

3 Sett inn et batteri i holderen (K2), og skyv batteriet til høyre. Sett inn det andre batteriet.

Legg merke til batteribildene på innsiden av dekselet, og pass på at batteriene plasseres i riktig retning.

4 Sett dekselet på plass.

5 Juster høyden på tastaturet ved å løfte justeringsbenene (K3).

Installere settet med trådløst tastatur og trådløs mus

63

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 63 of 100 Printed: 03/06/03 02:02 PM

Klargjøre mottakeren

Mottakeren (D) må plasseres på et flatt underlag og være plassert slik at interferens fra andre elektriske komponenter unngås.

1 Slå av datamaskinen.

2 Sett inn mottakerkabelen (D1) i USB-kontakten på for- eller baksiden av datamaskinen.

D1

D

3 Plasser mottakeren på et flatt underlag, og følg disse retningslinjene:

A: Minst 20 cm (8 tommer) klaring mellom mottakeren og andre elektroniske enheter.

B: Maksimalt 1,5 m (59 tommer) avstand mellom mottakeren og trådløs mus eller trådløst tastatur.

64

Installere settet med trådløst tastatur og trådløs mus

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 64 of 100 Printed: 03/06/03 02:02 PM

C: Minst 20 cm (8 tommer) klaring mellom mottakeren og skjermen.

Plasser ingen elektroniske enheter mellom mottakeren og trådløs mus eller trådløst tastatur.

B

C

B

A

Obs!

Dette er ett eksempel på oppsett. Du kan også velge andre oppsettposisjoner.

Advarsel:

Plasser mottakeren minst 20 cm (8 tommer) fra skjermen for å unngå interferens.

Installere settet med trådløst tastatur og trådløs mus

65

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 65 of 100 Printed: 03/06/03 02:02 PM

Installere det trådløse settet

Musen og tastaturet har 255 IDer, som velges tilfeldig når du trykker på ID-knappen. Dette er en beskyttelse mot interferens fra andre trådløse enheter i samme område.

Viktig:

Ordet CONNECT er navnet på

ID-knappen på undersiden av musen og tastaturet. Bruk en spiss gjenstand, for eksempel spissen på en kulepenn, til å trykke på ID-knappen.

Viktig:

Hvis du vil angi IDene for både tastaturet og musen, må du først angi mottaker- og mus-IDene og deretter mottaker- og tastatur- IDene, som beskrevet i denne prosedyren.

1 Slå på datamaskinen.

Viktig:

Hvis du trykker på ID-knappen mer enn én gang under konfigureringen, må du starte på nytt med trinn 2.

2 Trykk én gang på ID-knappen (E) foran på mottakeren (D).

Den blå aktivitetslampen (J) på mottakeren begynner å blinke og fortsetter å blinke til det neste trinnet er fullført, eller det har gått

30 sekunder.

D E F G H J

66

Installere settet med trådløst tastatur og trådløs mus

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 66 of 100 Printed: 03/06/03 02:02 PM

Viktig:

Hvis det går 30 sekunder før du har fullført trinn 3, må du gjenta trinn 2 og 3 for å angi mus-IDen. Hvis du trykker på

ID-knappen mer enn én gang under konfigureringen av musen (trinn 3), må du begynne på nytt med trinn 2 og angi mottaker-IDen.

3 Trykk én gang med en spiss gjenstand på

ID-knappen (N) på undersiden av musen.

Musen sender en ny ID og blinker tre ganger med lampen for musesensoren (M3). Den blå aktivitetslampen på mottakeren (J) blinker tre ganger før den slutter. Dette betyr at mottakeren har akseptert musens nye ID.

N

M3

Obs!

Når du nå beveger musen over en flate, slås den blå aktivitetslampen (J) på mottakeren på og av, og viser at musen og mottakeren fungerer sammen.

Viktig:

Musen går inn i hvilemodus når den ikke har vært i bruk på 20 minutter. Klikk med en av knappene på musen for å “vekke” den. (Musen “våkner” ikke av at du beveger på den.)

Installere settet med trådløst tastatur og trådløs mus

67

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 67 of 100 Printed: 03/06/03 02:02 PM

4 Trykk én gang på ID-knappen (E) foran på mottakeren.

Aktivitetslampen (J) på mottakeren begynner å blinke og fortsetter å blinke til det neste trinnet er fullført, eller det har gått 30 sekunder.

D

E F G H J

5 Trykk én gang med en spiss gjenstand på

ID-knappen (L) på undersiden av tastaturet.

Tastaturet sender en ny ID, og den blå aktivitetslampen (J) på mottakeren blinker tre ganger før den slutter. Dette betyr at mottakeren har akseptert tastaturets nye ID.

K

L

Viktig:

Hvis det går 30 sekunder før du har fullført trinn 5, må du gjenta trinn 4 og 5 for å angi tastatur-IDen. Hvis du trykker på ID-knappen mer enn én gang under konfigureringen av tastaturet (trinn 5), må du begynne på nytt med trinn 4 og angi mottaker-IDen.

Obs!

Hvis du nå trykker på en tast på tastaturet eller justerer volumknappen på tastaturet, slås den blå aktivitetslampen (J) på mottakeren på og av for å vise at tastaturet og mottakeren fungerer sammen.

68

Installere settet med trådløst tastatur og trådløs mus

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 68 of 100 Printed: 03/06/03 02:02 PM

Obs!

Når mottakeren, musen og tastaturet fungerer, kan du tilbakestille ID-knappen for musen (N) eller tastaturet (L) separat etter at du har trykket på ID-knappen (E) for mottakeren.

Stille inn ID-knapper på nytt når du skifter batterier

Når du skifter batteriene i musen eller tastaturet, tilbakestiller du ID-knappene på mottakeren og enheten. Du må trykke på ID-knappen for mottakeren først, og deretter trykke på

ID-knappene for musen eller tastaturet. Se trinnene i avsnittet “Installere det trådløse settet”.

Obs!

Du kan skifte batterier i musen og tastaturet uten å slå av datamaskinen.

Datamaskinen må være slått på når du endrer ID-innstillingen på de tre enhetene.

Bruke det trådløse settet

Lampene på mottakeren (D) angir:

Mottakeraktivitet (J)

Den blå lampen blinker når du flytter eller klikker med musen, eller trykker på en tast på tastaturet.

Number lock på (F)

Caps lock på (G)

Scroll lock på (H)

Du finner ID-knappen (E) for mottakeren foran på mottakeren.

D E F G H J

Installere settet med trådløst tastatur og trådløs mus

69

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: JimL

Revision #: 105 Page: 69 of 100 Printed: 03/06/03 02:31 PM

For å få best mulig mottak bør mottakeren brukes på et underlag som ikke er av metall.

Den optiske musen bruker et lys for å føle bevegelse. Bruk den optiske musen på et ugjennomskinnelig underlag. Den optiske musen fungerer ikke på glassflater, gjennomsiktige eller reflekterende underlag.

Viktig:

Musen går inn i hvilemodus når den ikke har vært i bruk på 20 minutter. Klikk med en av knappene på musen for å “vekke” den. (Musen “våkner” ikke av at du beveger på den.)

Du vil legge merke til at musen beveger markøren på skjermen dobbelt så raskt som en standard mus. Musen beveger markøren 800 punkter per tomme (dpi), mens en standard mus beveger markøren 400 punkter per tomme (dpi). Du kan endre markørhastigheten ved hjelp av egenskapene for mus i Kontrollpanelet.

Ikoner for svakt batteri

Datamaskinen viser et tastaturikon eller et museikon øverst til høyre på skjermen for å angi at enheten har svake batterier.

Obs!

Ikonet for svakt batteri vises 5 ganger hver time til du skifter batteriene. Hvis du bruker musematte, bør du velge en med lyse farger for å spare batterieffekt.

70

Installere settet med trådløst tastatur og trådløs mus

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 70 of 100 Printed: 03/06/03 02:02 PM

Problemløsing

Hvis den trådløse musen eller det trådløse tastaturet ikke virker, må du gjøre følgende:

Kontroller at mottakerkablene er satt i

USB-kontakten foran eller bak på datamaskinen.

Klikk på en knapp på musen og beveg den, eller trykk på en knapp på tastaturet for å se om den blå aktivitetslampen på mottakeren blinker. Hvis den ikke blinker, tilbakestiller du enheten:

Trykk én gang på ID-knappen for mottakeren, og deretter én gang på ID-knappen for musen.

Eller:

Trykk én gang på ID-knappen for mottakeren, og trykk deretter én gang på ID-knappen for tastaturet.

Kontroller at batteriene er satt inn riktig i musen og tastaturet.

Plasser mottakeren minst 20 centimeter

(8 tommer) fra annet elektrisk utstyr

(datamaskin, skjerm, høyttalere og så videre).

Plasser både tastaturet og musen innenfor en avstand på 1,5 meter (59 tommer) fra mottakeren. Plasser ingen elektroniske enheter mellom mottakeren og den trådløse musen eller det trådløse tastaturet.

Kontroller underlaget der du bruker mottakeren, musen og tastaturet, og velg et ikke-metallisk underlag for å oppnå bedre mottaksforhold. Bruk den optiske musen på et ugjennomskinnelig underlag. Bruk en overflate med lyse farger for å oppnå bedre ytelse med musen.

Installere settet med trådløst tastatur og trådløs mus

71

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 71 of 100 Printed: 03/06/03 02:02 PM

Hvis du fremdeles har problemer, stiller du inn

ID-knappene på alle tre enhetene ved å følge trinnene i avsnittet “Installere det trådløse settet”.

Hvis musemarkøren beveger seg for raskt, kan du endre markørhastigheten ved hjelp av egenskapene for mus i Kontrollpanel.

Den trådløse musen beveger markøren på skjermen dobbelt så raskt som en standard mus. Den trådløse musen beveger markøren

800 punkter per tomme (dpi), mens en standard mus beveger markøren 400 punkter per tomme (dpi).

72

Installere settet med trådløst tastatur og trådløs mus

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 72 of 100 Printed: 03/06/03 02:02 PM

Installera det trådlösa tangentbordet och den trådlösa musen

Uppsättningen med det trådlösa tangentbordet och musen består av en mottagare (D) som kopplas till datorn, ett trådlöst tangentbord (K) och en trådlös mus (M).

Obs!

Den trådlösa uppsättningen är kompatibel

med din datormodell och är inte avsedd att användas med andra datorer.

D

K

M

Obs!

Du kan byta batterierna i musen och i tangentbordet utan att stänga av datorn.

Datorn måste vara påslagen om du vill

ändra ID-inställningen för de tre enheterna.

Installera det trådlösa tangentbordet och den trådlösa musen

73

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 73 of 100 Printed: 03/06/03 02:02 PM

Förbereda musen för användning

M3

M2

M1

Obs!

Använd inte laddningsbara batterier i musen. Alkaliska batterier rekommenderas.

Installera de båda alkaliska batterierna av typ

AA (medföljer) i den trådlösa musen:

1 Tryck inåt vid M1 och lyft batteriluckan (M2) på musens undersida.

2 Sätt i batterierna i facket. Titta på bilden av batterierna på insidan av facket, och se till att batterierna är korrekt placerade.

3 Sätt tillbaka luckan.

Obs!

Den röda lampan (M3) tänds när batterierna är korrekt isatta.

74

Installera det trådlösa tangentbordet och den trådlösa musen

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: JimL

Revision #: 105 Page: 74 of 100 Printed: 03/06/03 02:31 PM

Förbereda tangentbordet för användning

K

K3 K2

K1

K3

Obs!

Använd inte laddningsbara batterier i tangentbordet. Alkaliska batterier rekommenderas.

Installera de båda alkaliska AA-batterierna

(medföljer) i det trådlösa tangentbordet:

1 Ställ tangentbordet (K) upp-och-ner med batterifacket (K2) bort från dig.

2 Ta bort luckan (K1) på tangentbordets undersida.

3 Sätt i ett batteri i facket (K2) och skjut batteriet till höger. Sätt i det andra batteriet. Titta på bilden av batterierna på insidan av facket, och se till att batterierna är korrekt placerade.

4 Sätt tillbaka luckan.

5 Justera höjden på tangentbordet genom att lyfta upp justeringsstöden (K3).

Installera det trådlösa tangentbordet och den trådlösa musen

75

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 75 of 100 Printed: 03/06/03 02:02 PM

Förbereda mottagaren för användning

Mottagaren (D) måste placeras på ett plant underlag och i ett sådant läge att du undviker störningar från annan elektrisk utrustning.

1 Stäng av datorn.

2 Anslut mottagarkabeln (D1) till en

USB-anslutning på datorns fram- eller baksida.

D

D1

3 Placera mottagaren på ett plant underlag och följ dessa riktlinjer:

A: Minst 20 cm fritt utrymme mellan mottagaren och annan elektrisk utrustning.

B: Högst 1,5 m avstånd mellan mottagaren och den trådlösa musen eller det trådlösa tangentbordet.

76

Installera det trådlösa tangentbordet och den trådlösa musen

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 76 of 100 Printed: 03/06/03 02:02 PM

C: Minst 20 cm fritt utrymme mellan mottagaren och datorskärmen.

Ställ inte någon elektronisk utrustning mellan mottagaren och de trådlösa enheterna (musen och tangentbordet).

B

C

B

A

Obs!

Detta är ett exempel på installationen. Andra placeringar är också möjliga.

Varning!

För att undvika störningar ska mottagaren ställas minst 20 cm från datorskärmen.

Installera det trådlösa tangentbordet och den trådlösa musen

77

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 77 of 100 Printed: 03/06/03 02:02 PM

Installera den trådlösa uppsättningen

Musen och tangentbordet har 255 ID-kanaler som väljs slumpmässigt när du trycker på

ID-knappen. Detta ger ett visst skydd mot störningar från andra trådlösa apparater i närheten.

Viktig:

CONNECT anger ID-knappen på

undersidan av musen och tangentbordet.

Tryck in ID-knappen med ett trubbigt föremål, t.ex. spetsen på en kulspetspenna.

Viktig:

När du ska ställa in ID för både tangentbord och mus, måste du först ställa in mottagar-ID och mus-ID och sedan mottagar-ID och tangentbords-ID, enligt anvisningarna.

1 Starta datorn.

Viktig:

Om ID-knappen trycks ned mer än en gång under installationen, måste du börja om med steg 2.

2 Tryck en gång på ID-knappen (E) på framsidan

(D) av mottagaren.

Det blå aktiveringsljuset (J) på mottagaren börjar blinka och fortsätter att blinka tills nästa steg är slutfört eller tills 30 sekunder har gått.

D E F G H J

Viktig:

Om det har gått mer än 30 sekunder innan du har slutfört steg 3, måste du göra om steg 2 och 3 och ställa in mus-ID.

Om ID-knappen har tryckts ned mer än en gång under installationen av musen (steg

3) måste du börja om med steg 2 och ställa in mottagar-ID.

78

Installera det trådlösa tangentbordet och den trådlösa musen

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 78 of 100 Printed: 03/06/03 02:02 PM

3 Tryck en gång på ID-knappen (N) på undersidan av musen med ett trubbigt föremål.

Musen sänder ett nytt ID. Givarlysdioden (M3) blinkar tre gånger. På mottagaren blinkar den blå aktivitetslampan (J) tre gånger och slutar sedan. Då har mottagaren accepterat musens nya ID.

N

M3

Viktig:

Musen går över i viloläge eller vänteläge om du inte har använt den på 20 minuter.

Klicka på någon av musknapparna för att

”väcka” musen. (Det räcker inte med att flytta musen för att väcka den.)

4 Tryck en gång på ID-knappen (E) på framsidan av mottagaren.

Den blå aktiveringslampan (J) på mottagaren börjar blinka och fortsätter att blinka tills nästa steg är slutfört eller tills 30 sekunder har gått.

D E F G H J

Obs!

Om du nu rör musen över en yta tänds den blå aktivitetslampan (J) på mottagaren och släcks sedan för att visa att musen och mottagaren arbetar tillsammans.

Installera det trådlösa tangentbordet och den trådlösa musen

79

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 79 of 100 Printed: 03/06/03 02:02 PM

Viktig:

Om det har gått mer än 30 sekunder innan du har slutfört steg 5, måste du göra om steg 4 och 5 och ställa in tangentbords-ID. Om ID-knappen har tryckts ned mer än en gång under installationen av tangentbordet (steg 5) måste du börja om med steg 4 och ställa in mottagar-ID.

5 Tryck en gång på ID-knappen (L) på undersidan av tangentbordet med ett trubbigt föremål.

Tangentbordet skickar ett nytt ID och den blå aktivitetslampan (J) på mottagaren blinkar tre gånger och slutar sedan. Då har mottagaren accepterat tangentbordets nya ID.

K

L

Obs!

Om du nu trycker på en tangent på tangentbordet eller justerar tangentbordets volymknapp tänds den blå aktivitetslampan

(J) på mottagaren och släcks sedan för att visa att tangentbordet och mottagaren arbetar tillsammans.

Obs!

När mottagaren, musen och tangentbordet fungerar kan du återställa respektive IDknapp på musen (N) eller tangentbordet (L) genom att först trycka på mottagarens IDknapp (E).

80

Installera det trådlösa tangentbordet och den trådlösa musen

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 80 of 100 Printed: 03/06/03 02:02 PM

Ställa in ID-knapparna igen efter batteribyte

När batterierna sätts tillbaka i musen eller i tangentbordet, måste ID-knapparna på mottagaren och på enheten ställas in igen. Du måste trycka på ID-knappen på mottagaren först.

Därefter trycker du på ID-knappen på musen eller på tangentbordet. Mer information finns i avsnittet ”Installera den trådlösa uppsättningen”.

Obs!

Du kan byta batterierna i musen och i tangentbordet utan att stänga av datorn.

Datorn måste vara påslagen när du ändrar

ID-inställningen för de tre enheterna.

Använda den trådlösa uppsättningen

Lamporna på mottagaren (D) visar:

Mottagaraktivitet (J)

Den blå lampan blinkar när du flyttar eller klickar på musen eller trycker på en tangent på tangentbordet.

Number lock på (F)

Caps lock på (G)

Scroll lock på (H)

Mottagarens ID-knapp (E) sitter på framsidan av mottagaren.

D

E

F G H J

Installera det trådlösa tangentbordet och den trådlösa musen

81

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 81 of 100 Printed: 03/06/03 02:02 PM

Använd mottagaren på en icke-metallisk yta för att få bättre mottagning.

Den optiska musen använder en lampa för att känna av rörelser. Använd den optiska musen på ett ogenomskinligt underlag. Musen fungerar inte på glasytor, genomskinliga eller reflektiva ytor.

Viktig:

Musen går över i viloläge eller vänteläge om du inte har använt den på 20 minuter.

Klicka på någon av musknapparna för att

”väcka” musen. (Det räcker inte med att flytta musen för att väcka den.)

Du kanske märker att musen flyttar markören på skärmen dubbelt så fort som en vanlig mus.

Musen flyttar markören med 800 punkter per tum (dpi), medan en vanlig mus flyttar markören med 400 dpi. Du kan ändra markörens hastighet genom att ändra musens egenskaper i

Kontrollpanelen.

Ikoner för svagt batteri

En tangentbordsikon eller en musikon visas i det

övre högre hörnet på datorn för att ange att batterierna i den aktuella enheten är svaga.

Obs!

Ikonen för svagt batteri visas 5 gånger i timmen tills du byter batteri. Om du använder en musmatta bör du välja en med ljusa färger, inte mörka. Detta för att spara på batterierna.

82

Installera det trådlösa tangentbordet och den trådlösa musen

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 82 of 100 Printed: 03/06/03 02:02 PM

Felsökning

Om den trådlösa musen eller det trådlösa tangentbordet inte fungerar gör du så här:

Se till att mottagarkabeln är kopplad till

USB-anslutningen på datorns fram- eller baksida.

Klicka med en av musknapparna och flytta musen, eller tryck på en tangent på tangentbordet och se om den blå aktivitetslampan på mottagaren blinkar. Om den inte blinkar måste enheten återställas:

Tryck ned mottagarens ID-knapp en gång, och tryck sedan ned musens ID-knapp en gång.

Eller

Tryck ned mottagarens ID-knapp en gång, och tryck sedan ned tangentbordets ID-knapp

en gång.

Kontrollera att batterierna ligger rätt i musen och tangentbordet.

Placera mottagaren minst 20 centimeter från andra elapparater (dator, bildskärm, högtalare etc.). Placera tangentbordet och musen högst

1,5 m från mottagaren. Ställ inte någon elektronisk utrustning mellan mottagaren och de trådlösa enheterna (musen och tangentbordet).

Kontrollera underlaget till mottagaren, musen och tangentbordet och välj ett underlag som inte är av metall för att få bättre mottagning.

Använd musen på en ogenomskinlig yta.

Musen fungerar bäst på underlag med en ljus färg.

Om mottagningen trots denna åtgärd fortfarande inte är bra, ställer du in

ID-knapparna på alla tre enheterna på nytt genom att följa stegen i avsnittet ”Installera den trådlösa uppsättningen”.

Installera det trådlösa tangentbordet och den trådlösa musen

83

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 83 of 100 Printed: 03/06/03 02:02 PM

Om muspekaren rör sig för fort kan du ändra hastigheten med hjälp av musens egenskaper i Kontrollpanelen. Den trådlösa musen flyttar pekaren på skärmen dubbelt så fort som en vanlig mus. Den trådlösa musen flyttar markören med 800 punkter per tum (dpi), medan en vanlig mus flyttar markören med

400 dpi.

84

Installera det trådlösa tangentbordet och den trådlösa musen

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 84 of 100 Printed: 03/06/03 02:02 PM

Installieren des kabellosen

Tastatur/Maus-Sets

Das kabellose Tastatur/Maus-Set besteht aus einem an den Computer anzuschließenden

Empfänger (D), einer kabellosen Tastatur (K) und einer kabellosen Maus (M).

Hinweis:

Das kabellose Set ist mit Ihrem PC-

Modell kompatibel und nicht für die

Verwendung mit anderen Computern vorgesehen.

D

K

M

Hinweis:

Sie können die Batterien der Geräte auswechseln, ohne zuvor den Computer auszuschalten. Um die ID-Einstellungen der drei Komponenten zu ändern, muss der

Computer eingeschaltet sein.

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 85 of 100 Printed: 03/06/03 02:02 PM

Installieren des kabellosen Tastatur/Maus-Sets

85

Vorbereiten der Maus

M3

M2

M1

Hinweis:

Verwenden Sie in der Maus keine wiederaufladbaren Batterien. Es wird die

Verwendung von Alkali-Batterien empfohlen.

Legen Sie die zwei mitgelieferten AA-Alkali-

Batterien in die kabellose Maus ein:

1 Drücken Sie an der mit M1 markierten Stelle auf den Deckel des Batteriefachs (M2), um ihn abzunehmen.

2 Legen Sie die Batterien in das Fach ein.

Beachten Sie die Polkennzeichnung auf den

Batterien, und achten Sie beim Einlegen auf die richtige Polung.

3 Setzen Sie die Abdeckung wieder ein.

Hinweis:

Wenn die rote LED-Anzeige (M3) leuchtet, sind die Batterien richtig eingesetzt.

86

Installieren des kabellosen Tastatur/Maus-Sets

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 86 of 100 Printed: 03/06/03 02:02 PM

Vorbereiten der Tastatur

K

K3 K2

K1

K3

Hinweis:

Verwenden Sie in der Tastatur keine wiederaufladbaren Batterien. Es wird die

Verwendung von Alkali-Batterien empfohlen.

Legen Sie die zwei mitgelieferten AA-Alkali-

Batterien in die kabellose Tastatur ein:

1 Legen Sie die Tastatur (K) mit der Oberseite nach unten auf eine Unterlage, sodass das

Batteriefach (K2) wie in der Abbildung dargestellt von Ihnen weg zeigt.

2 Nehmen Sie die Abdeckung (K1) von der

Unterseite der Tastatur ab.

3 Legen Sie eine Batterie in das Batteriefach

(K2), und schieben Sie sie nach rechts. Legen

Sie die zweite Batterie ein. Beachten Sie die

Polkennzeichnung auf den Batterien, und achten Sie beim Einlegen auf die richtige

Polung.

4 Setzen Sie die Abdeckung wieder ein.

5 Ändern Sie die Tastaturhöhe, indem Sie die

Stützen (K3) auf der Unterseite der Tastatur aufrichten.

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 87 of 100 Printed: 03/06/03 02:02 PM

Installieren des kabellosen Tastatur/Maus-Sets

87

Vorbereiten des Empfängers

Der Empfänger (D) muss auf eine flache

Unterlage gestellt und korrekt positioniert sein, um Störung durch andere elektrische Geräte zu vermeiden.

1 Schalten Sie den Computer aus.

2 Verbinden Sie das Empfängerkabel (D1) mit einem USB-Anschluss an der Vorder- oder

Rückseite des Computers.

D

D1

88

Installieren des kabellosen Tastatur/Maus-Sets

3 Stellen Sie den Empfänger auf eine flache

Unterlage, und befolgen Sie die nachstehenden Richtlinien:

A: Mindestens 20 cm Abstand zwischen dem Empfänger und anderen elektrischen

Geräten.

B: Maximal 1,5 m Abstand zwischen dem

Empfänger und der kabellosen Maus bzw.

Tastatur.

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 88 of 100 Printed: 03/06/03 02:02 PM

C: Mindestens 20 cm Abstand zwischen dem Empfänger und dem Monitor.

Positionieren Sie keine elektrischen Geräte zwischen dem Empfänger und der kabellosen Maus bzw.

Tastatur.

B

C

B

A

Hinweis:

Nachfolgend finden Sie ein Beispiel für die Aufstellung der Geräte. Andere Aufstellungen sind ebenfalls möglich.

Achtung:

Halten Sie zwischen Empfänger und Monitor einen Mindestabstand von 20 cm ein, um

Funkstörungen zu vermeiden.

Installieren des kabellosen Tastatur/Maus-Sets

89

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 89 of 100 Printed: 03/06/03 02:02 PM

Einrichten des kabellosen Sets

Die Maus verfügt über 255 Kanäle bzw. IDs.

Durch Drücken der ID-Taste wird nach dem

Zufallsprinzip ein Kanal ausgewählt. Dieses

Prinzip gewährleistet den Schutz gegen

Funkstörung durch andere kabellose Geräte in der näheren Umgebung.

Wichtig:

Die ID-Taste auf der Unterseite der Maus

und Tastatur ist mit dem Wort CONNECT

gekennzeichnet. Verwenden Sie einen spitzen Gegenstand, z. B. die Spitze eines

Kugelschreibers, um die ID-Taste zu drücken.

Wichtig:

Wenn Sie die IDs für die Tastatur und die Maus konfigurieren möchten, müssen

Sie, wie in diesem Verfahren beschrieben, zuerst die ID für Empfänger und Maus und dann die ID für Empfänger und Tastatur festlegen.

1 Schalten Sie den Computer ein.

Wichtig:

Wenn die ID-Taste beim Konfigurieren mehrmals gedrückt wird, müssen Sie noch einmal mit Schritt 2 beginnen.

2 Drücken Sie die ID-Taste (E) auf der Vorderseite des Empfängers (D) einmal.

Daraufhin blinkt die blaue Aktivitätsanzeige (J) am Empfänger, bis die nächsten beiden

Schritte abgeschlossen sind (maximal

30 Sekunden).

D E F G H J

90

Installieren des kabellosen Tastatur/Maus-Sets

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 90 of 100 Printed: 03/06/03 02:02 PM

Wichtig:

Wenn Sie den Schritt 3 nicht innerhalb von 30 Sekunden ausgeführt haben, müssen Sie die Schritte 2 und 3 zur Einstellung der Maus-ID wiederholen.

Wenn die ID-Taste beim Konfigurieren der

Maus (Schritt 3) mehrmals gedrückt wird, müssen Sie noch einmal mit Schritt 2 beginnen und die Empfänger-ID einstellen.

3 Verwenden Sie einen spitzen Gegenstand, um die ID-Taste (N) auf der Unterseite der Maus

einmal zu drücken.

Die Maus sendet eine neue ID und die LED des

Maussensors (M3) blinkt dreimal. Die blaue

Aktivitätsanzeige des Empfängers (J) blinkt dreimal, um anzuzeigen, dass dieser die neue

ID für die Maus akzeptiert hat.

N

M3

Hinweis:

Ab jetzt blinkt die blaue

Aktivitätsanzeige des Empfängers (J) jedes

Mal, wenn Sie die Maus über eine

Oberfläche bewegen. Damit wird angezeigt, dass der Betrieb von Maus und

Empfänger ordnungsgemäß funktioniert.

Wichtig:

Wird die Maus 20 Minuten lang nicht bewegt, erfolgt automatisch der Wechsel in den Standbymodus. Zum erneuten

Aktivieren der Maus drücken Sie eine der

Maustasten. (Der Standbymodus wird nicht durch Bewegen der Maus beendet.)

Installieren des kabellosen Tastatur/Maus-Sets

91

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 91 of 100 Printed: 03/06/03 02:02 PM

4 Drücken Sie die ID-Taste (E) auf der Vorderseite des Empfängers einmal.

Daraufhin blinkt die Aktivitätsanzeige (J) am

Empfänger, bis die nächsten beiden Schritte abgeschlossen sind (maximal 30 Sekunden).

D

E F G H J

5 Verwenden Sie einen spitzen Gegenstand, um die ID-Taste (L) auf der Unterseite der Tastatur

einmal zu drücken.

Daraufhin sendet die Tastatur eine neue ID, und die blaue Aktivitätsanzeige (J) des

Empfängers blinkt dreimal, um anzuzeigen, dass dieser die neue ID für die Tastatur akzeptiert hat.

K

L

Wichtig:

Wenn Sie den Schritt 5 nicht innerhalb von 30 Sekunden ausgeführt haben, müssen Sie die Schritte 4 und 5 zur

Einstellung der Tastatur-ID wiederholen.

Wenn die ID-Taste beim Konfigurieren der

Tastatur (Schritt 5) mehrmals gedrückt wird, müssen Sie noch einmal mit Schritt 4 beginnen und die Empfänger-ID einstellen.

Hinweis:

Ab jetzt blinkt die blaue

Aktivitätsanzeige des Empfängers (J) jedes

Mal, wenn Sie eine Taste auf der Tastatur oder den Lautstärkeregler betätigen. Daran können Sie erkennen, dass der Betrieb von

Tastatur und Empfänger ordnungsgemäß funktioniert.

92

Installieren des kabellosen Tastatur/Maus-Sets

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 92 of 100 Printed: 03/06/03 02:02 PM

Hinweis:

Wenn Empfänger, Maus und Tastatur betriebsbereit sind, können Sie die ID-Taste der Maus (N) oder der Tastatur (L) nach dem Drücken der ID-Taste des Empfängers

(E) separat zurücksetzen.

Erneutes Auswählen der IDs beim

Auswechseln der Batterien

Nach dem Auswechseln der Batterien in der

Maus bzw. Tastatur müssen am Empfänger und an der Maus bzw. Tastatur die ID-Tasten zurückgesetzt werden. Drücken Sie dazu zuerst die ID-Taste des Empfängers und anschließend die ID-Taste der Maus bzw. Tastatur. Nähere

Informationen finden Sie unter „Einrichten des kabellosen Sets”.

Hinweis:

Sie können die Batterien der Geräte auswechseln, ohne zuvor den Computer auszuschalten. Zum Ändern der ID-

Einstellungen der drei Komponenten muss der Computer eingeschaltet sein.

Verwenden des kabellosen Sets

Mit den Leuchtanzeigen am Empfänger (D) wird

Folgendes signalisiert:

Aktivität des Empfängers (J)

Die blaue Leuchtanzeige blinkt, wenn die

Maus bewegt oder eine Taste auf der Tastatur bzw. eine Maustaste gedrückt wird.

Num-Taste aktiviert (F)

Feststelltaste aktiviert (G)

Rollen-Taste aktiviert (H)

Die ID-Taste des Empfängers (E) befindet sich auf der Vorderseite des Empfängers.

D E F G H J

Installieren des kabellosen Tastatur/Maus-Sets

93

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 93 of 100 Printed: 03/06/03 02:02 PM

Verwenden Sie den Empfänger auf einer nicht metallischen Oberfläche, um einen besseren

Empfang zu erreichen.

Die optische Maus verwendet eine

Leuchtanzeige, um Bewegung festzustellen.

Verwenden Sie die Maus auf einer nicht transparenten Oberfläche. Die Maus kann nicht auf gläsernen, durchsichtigen oder reflektierenden Oberflächen verwendet werden.

Wichtig:

Wird die Maus 20 Minuten lang nicht bewegt, erfolgt automatisch der Wechsel in den Standbymodus. Zum erneuten

Aktivieren der Maus drücken Sie eine der

Maustasten. (Der Standbymodus wird nicht durch Bewegen der Maus beendet.)

Sie werden feststellen, dass die Maus den Cursor auf dem Bildschirm doppelt so schnell bewegt wie eine Standardmaus. (Diese Maus bewegt den Cursor mit 800 dpi. Im Vergleich dazu bewegt eine Standardmaus den Cursor mit

400 dpi.) Mithilfe der Mauseigenschaften in der Systemsteuerung können Sie die

Geschwindigkeit der Cursorbewegung ändern.

94

Installieren des kabellosen Tastatur/Maus-Sets

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 94 of 100 Printed: 03/06/03 02:02 PM

Symbole für niedrigen

Batteriestand

Bei einem niedrigen Ladungsstand der Batterien in der Tastatur oder der Maus wird im oberen rechten Bereich des Bildschirms ein entsprechendes Symbol angezeigt.

Hinweis:

Das Symbol zur Anzeige eines niedrigen Batteriestands erscheint 5 Mal pro Stunde, bis die Batterien ausgewechselt werden. Wenn Sie eine Mausunterlage benutzen, wählen Sie eine helle Farbe aus, um weniger Batterieenergie zu verbrauchen.

Fehlerbehebung

Führen Sie bei Fehlfunktionen der kabellosen

Maus bzw. Tastatur folgende Schritte durch:

Vergewissern Sie sich, dass das

Empfängerkabel mit dem USB-Anschluss an der Vorder- oder Rückseite des Computers verbunden ist.

Bewegen Sie die Maus oder drücken Sie eine Maustaste bzw. eine Taste auf der

Tastatur, und überprüfen Sie, ob dabei die blaue Aktivitätsanzeige des Empfängers blinkt.

Wenn dies nicht der Fall ist, setzen Sie die

Maus bzw. Tastatur wie folgt zurück:

Drücken Sie einmal die ID-Taste des

Empfängers und dann einmal die ID-Taste der Maus.

Oder

Drücken Sie einmal die ID-Taste des

Empfängers und dann einmal die ID-Taste der Tastatur.

Installieren des kabellosen Tastatur/Maus-Sets

95

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 95 of 100 Printed: 03/06/03 02:02 PM

Stellen Sie sicher, dass die Batterien in der

Maus und der Tastatur korrekt eingelegt sind.

Stellen Sie sicher, dass der Abstand zwischen dem Empfänger und anderen elektrischen

Geräten (Computer, Bildschirm, Tastatur usw.) mindestens 20 cm beträgt. Positionieren Sie die Tastatur und die Maus innerhalb von

1,5 Metern von dem Empfänger. Stellen Sie keine elektrischen Geräte zwischen dem

Empfänger und der kabellosen Maus bzw.

Tastatur auf.

Versuchen Sie, den Empfang zu verbessern, indem Sie eine nichtmetallische Unterlage für

Empfänger, Maus und Tastatur verwenden.

Verwenden Sie die Maus auf einer nicht transparenten Oberfläche. Der Empfang lässt sich weiter verbessern, indem Sie die Maus auf einer hellfarbigen Oberfläche verwenden.

Sollten die Empfangsprobleme weiterhin bestehen, wählen Sie durch Drücken der

ID-Tasten an allen drei Geräten neue IDs.

Siehe „Einrichten des kabellosen Sets”.

Wenn sich der Mauscursor zu schnell bewegt, können Sie die Cursorgeschwindigkeit mithilfe der Mauseigenschaften in der Systemsteuerung neu einstellen. Die kabellose Maus bewegt den

Cursor auf dem Bildschirm doppelt so schnell wie eine Standardmaus. (Der Cursor wird bei der kabellosen Maus mit 800 dpi bewegt. Im

Vergleich dazu bewegt eine Standardmaus den Cursor mit 400 dpi.)

96

Installieren des kabellosen Tastatur/Maus-Sets

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 96 of 100 Printed: 03/06/03 02:02 PM

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 97 of 100 Printed: 03/06/03 02:02 PM

Installieren des kabellosen Tastatur/Maus-Sets

97

Part Number: 3100505881

Filename: s3adwlpEU.doc Title: HP-Print2k.dot

Template: HP-Print2K.dot Author: kimt Last Saved By: kimt

Revision #: 103 Page: 98 of 100 Printed: 03/06/03 02:02 PM

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
