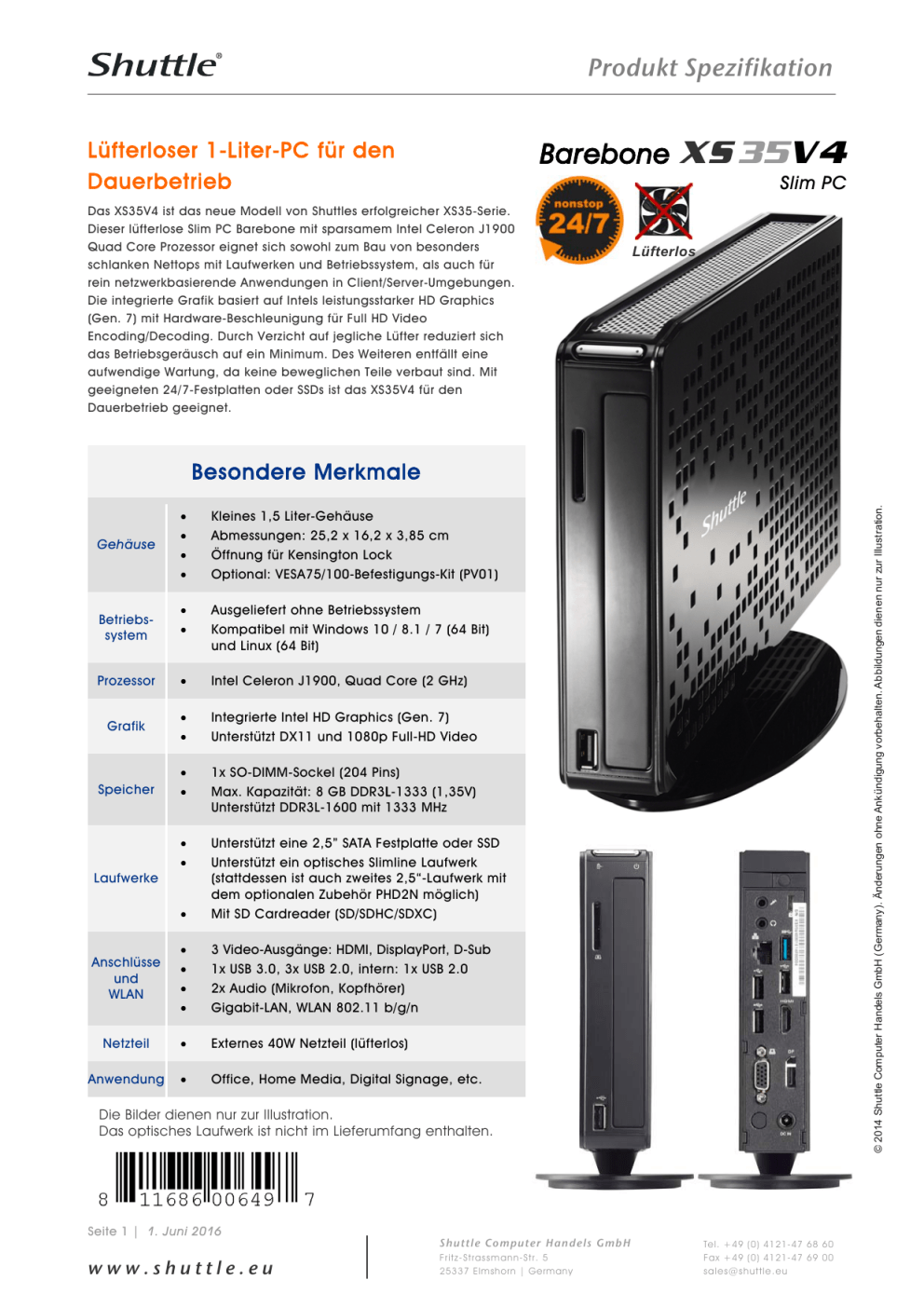

Produkt Spezifikation

Lüfterloser 1-Liter-PC für den

Dauerbetrieb

Das XS35V4 ist das neue Modell von Shuttles erfolgreicher XS35-Serie.

Dieser lüfterlose Slim PC Barebone mit sparsamem Intel Celeron J1900

Quad Core Prozessor eignet sich sowohl zum Bau von besonders schlanken Nettops mit Laufwerken und Betriebssystem, als auch für rein netzwerkbasierende Anwendungen in Client/Server-Umgebungen.

Die integrierte Grafik basiert auf Intels leistungsstarker HD Graphics

(Gen. 7) mit Hardware-Beschleunigung für Full HD Video

Encoding/Decoding. Durch Verzicht auf jegliche Lüfter reduziert sich das Betriebsgeräusch auf ein Minimum. Des Weiteren entfällt eine aufwendige Wartung, da keine beweglichen Teile verbaut sind. Mit geeigneten 24/7-Festplatten oder SSDs ist das XS35V4 für den

Dauerbetrieb geeignet.

Besondere Merkmale

Barebone

XS 35 V4

Slim PC

Lüfterlos

Gehäuse

 Kleines 1,5 Liter-Gehäuse



Abmessungen: 25,2 x 16,2 x 3,85 cm



Öffnung für Kensington Lock



Optional: VESA75/100-Befestigungs-Kit (PV01)

Betriebs- system

 Ausgeliefert ohne Betriebssystem



Kompatibel mit Windows 10 / 8.1 / 7 (64 Bit) und Linux (64 Bit)

Prozessor



Intel Celeron J1900, Quad Core (2 GHz)

Grafik

Speicher

 Integrierte Intel HD Graphics (Gen. 7)

 Unterstützt DX11 und 1080p Full-HD Video



1x SO-DIMM-Sockel (204 Pins)



Max. Kapazität: 8 GB DDR3L-1333 (1,35V)

Unterstützt DDR3L-1600 mit 1333 MHz

Laufwerke



Unterstützt eine 2,5” SATA Festplatte oder SSD

 Unterstützt ein optisches Slimline Laufwerk

(stattdessen ist auch zweites 2,5“-Laufwerk mit dem optionalen Zubehör PHD2N möglich)



Mit SD Cardreader (SD/SDHC/SDXC)

Anschlüsse und

WLAN

 3 Video-Ausgänge: HDMI, DisplayPort, D-Sub

 1x USB 3.0, 3x USB 2.0, intern: 1x USB 2.0



2x Audio (Mikrofon, Kopfhörer)



Gigabit-LAN, WLAN 802.11 b/g/n

Netzteil  Externes 40W Netzteil (lüfterlos)

Anwendung



Office, Home Media, Digital Signage, etc.

Die Bilder dienen nur zur Illustration.

Das optisches Laufwerk ist nicht im Lieferumfang enthalten.

Seite 1 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Shuttle Slim PC Barebone XS35V4 – Anschlüsse

Vorderseite Rückseite

1 Ein-/Aus-Button A Mikrofon-Eingang

2 Betriebsanzeige LED B Kopfhörer-Ausgang (Line-Out)

3 Festplattenanzeige LED C Gigabit-Netzwerk-Anschluss (RJ45)

4 SD Cardreader

5 USB 2.0 Anschluss

6 Schacht für optisches

Slimline-Laufwerk *)

7 Standfuß

D 3x USB 2.0 Anschlüsse

E D-Sub/VGA-Anschluss

I USB 3.0 Anschluss

J HDMI-Anschluss

K DisplayPort (DP)

L Netzteil-Anschluss

F Perforation für optionalen Anschluss

G Schraube zum Öffnen des Gehäuses

H Öffnung für Kensington-Lock

*) Hinweis:

Das optische Laufwerk ist nicht im Lieferumfang enthalten

Warnung:

Das System bitte stets aufrecht mit dem mitgelieferten Standfuß oder mit der optionalen

VESA-Halterung betreiben. Die Lüftungslöcher müssen stets frei zugänglich bleiben, damit eine ausreichende Kühlung gewährleistet bleibt.

Seite 2 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Shuttle Slim PC Barebone XS35V4 – Seitenansicht

Seite 3 | 1. Juni 2016

w w w . s h u t t l e . e u

1 Heatpipe-Kühlsystem

2 SO-DIMM-Steckplatz für ein

DDR3L-Speichermodul

3 Half-Size WLAN-Modul

4 2,5” Laufwerksschacht mit SATA-

Anschluss (Laufwerkshalter in der

Zubehör-Box)

5 5,25“ Slim-Laufwerksschacht für ein optisches Laufwerk mit SATA-

Anschluss

6 Steckplatz für USB-Stick

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Shuttle Slim PC Barebone XS35V4 – Leistungsmerkmale

Klein und schick

Das Shuttle Slim PC Barebone XS35V4 hat mit nur 1,5 Litern Volumen und 3,8cm Breite ein schlankes, kompaktes Design und bietet darüber hinaus eine erstklassige Funktionalität. Mit dem stilvollen Standfuß ist das XS35V4 für den vertikalen Betrieb gedacht und kann mit einem optionalen VESA-Montagekit (PV01) auch hinter einem entsprechenden

Monitor angebracht werden. Dieser schlanke PC findet selbst unter engsten Verhältnissen immer einen Platz – ob als Blickfang auf dem

Schreibtisch, als Schmuckstück im Wohnzimmer oder in professionellen

Anwendungen wie Büro, Rezeption, Call-Center oder in öffentlichen

Einrichtungen wie Verwaltung, Schule oder Bücherei.

Lüfterlos und leise

Das Shuttle Slim PC Barebone XS35V4 ist mit einem passiven Heatpipe-

Kühlsystem ausgestattet, welches die entstehende Wärme effizient an die Umgebung ableitet. Dank seines einzigartigen lüfterlosen Designs ist dieser PC auch in geräuschsensiblen Umgebungen wie

Wohnzimmer, Krankenzimmer, Bibliotheken usw. bedenkenlos eingesetzt werden kann. Ebenso kommt es in lüfterlosen Gehäusen zu deutlich weniger Verunreinigungen durch Staub. Es ist also nicht nur leise und sparsam im Energieverbrauch, sondern auch staubfrei und praktisch wartungsfrei.

24/7 Dauerbetrieb

Das Shuttle Slim PC Barebone XS35V4 ist offiziell für den 24-Stunden-

Dauerbetrieb (24/7) freigegeben. Dank seiner niedrigen Verlustleistung und der passiven Kühlung ist dieser PC besonders zuverlässig und somit ideal verwendbar für Digital-Signage- und POI/POS-Anwendungen.

Voraussetzung für den Dauerbetrieb:

- Umgebungstemperatur im Betrieb: 5-35°C

- Luftfeuchtigkeit im Betrieb: 10-90% (nicht kondensierend)

- Freie Luftzirkulation in der Umgebung des PCs

- frei zugängliche Lüftungslöcher am Gerät

- Falls eine Festplatte eingebaut wird, so muss diese vom Hersteller ebenfalls für den 24/7-Betrieb zugelassen worden sein. (max. eine

Festplatte)

Sehr sparsam im Stromverbrauch

Das Shuttle Slim PC Barebone XS35V4 verbraucht je nach Auslastung nur rund 7,5-15,4 Watt. Würde man dieses Gerät*) 5x wöchentlich für 8

Stunden nutzen, so beliefe sich der jährliche Verbrauch auf ca. 16-32 kWh, was sich auf die Stromrechnung mit nur 4-8 Euro niederschlagen würde (bei 25 ct/kWh).

*) Basierend auf einer Konfiguration mit 4GB Speicher, 120 GB SSD und

Windows 8.1 (64-Bit)

Seite 4 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Was bedeutet "Barebone"?

Das Shuttle Slim PC Barebone XS35V4 ist für Hardware-Experten gedacht, die den Vorteil eines vormontierten Systems nutzen, aber einige Schlüsselkomponenten nach eigenen Vorstellungen auswählen möchten. Um ein vollständiges PC-System zu erhalten, müssen in diesem Fall folgende Komponenten installiert werden:

 eine 6,35 cm/2,5" Serial-ATA-Festplatte oder Solid State Disk (SSD)

 ein DDR3L SO-DIMM Speichermodul (204 Pins), max. 8 GB

 USB-Tastatur und USB-Maus

 optional: optisches Laufwerk (12,7mm Bauhöhe, DVD/Blu-ray,

Slimline-Format)

 Betriebssystem

Einfache Installation

Entfernen Sie eine einzige Schraube, um die Seitenteile des Gehäuses zu demontieren.

Optionale VESA-Halterung (Zubehör PV01)

Über die optionale VESA75/100-Vorrichtung kann das Gerät an der

Wand, an einer Armhalterung oder hinter einem Monitor installiert werden, was speziell in Industrie, Unternehmen und öffentlichen

Einrichtungen gefragt ist.

Celeron J1900 – ein sparsamer Quad-Core Prozessor

Das Shuttle Slim PC Barebone XS35V4 ist mit Intels Intels Celeron J1900 ausgestattet, ein sogenanntes System-on-a-Chip (SoC) aus der Bay

Trail-D Familie der Silvermont Prozessor-Mikroarchitektur. Dank optimierter 22 Nanometer Prozess-Technologie, vier x86-64 CPU-Kernen und Taktfrequenzen von 2,0-2,42 GHz (Burst) hat sich die Energie-

Effizienz und Performance im Vergleich zu den Vorgängern (z.B. Intel

Atom D2550) deutllich verbessert.

Seite 5 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Unterstützt Blu-ray

Die integrierte “HD Graphics” Grafikfunktion basiert auf Intels Gen. 7

Architektur, welche DirectX 11 unterstützt und auch von den Ivy Bridge

Prozessoren eingesetzt wird (z.B. HD Graphics 4000). Diese Lösung bietet genug Leistung für die meisten Home- und Digital Signage

Anwendungen. Zu den zahlreichen Multimedia-Leistungsmerkmalen gehören H.264 Hardware-Dekoder, 1080p Full HD-Video-Wiedergabe,

Blu-ray-Wiedergabe und 8-Kanal HD Audio über HDMI und DisplayPort

(DP).

Zwei-Monitor-Betrieb mit HDMI, DisplayPort und D-Sub/VGA

Die integrierte Grafikfunktion erlaubt über HDMI (oder DVI mittels optionalem Adapter), DisplayPort und D-Sub/VGA den Anschluss von bis zu zwei Monitoren gleichzeitig, womit sich mehr Daten simultan visualisieren lassen.

USB 3.0-SuperSpeed-Anschluss

Das Shuttle Slim PC Barebone XS35V4 verfügt über einen USB-3.0-

Anschluss auf der Geräterückseite. USB 3.0 “SuperSpeed” bietet mit bis zu 5 Gbit/s im Full-Duplex-Modus bis zu 10x höhere Übertragungsgeschwindigkeiten als USB 2.0 und ist somit die ideale Schnittstelle für anspruchsvolle externe Geräte, wie z.B. moderne Festplatten.

SD Cardreader

Mit dem eingebauten SD Cardreader auf der Vorderseite lassen sich leicht Dateien von der Fotokamera zum Computer überspielen.

Interner USB-Anschluss

Das Shuttle Slim PC Barebone XS35V4 verfügt über einen USB 2.0 Typ-A

Anschluss zur Verwendung mit einer großen Auswahl von USB-Sticks, z.B. für Flashspeicher, UMTS, DVB-T TV-Tuner und weitere.

Das Gehäuse ist auch mit einer Perforation (9mm Loch) für eine externe

Antenne oder einen zusätzlichen Anschluss versehen.

Auf dem Bild ist ein einfacher USB-Stick als internes Boot-Medium zu sehen.

Seite 6 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Kensington Diebstahlsicherung

Ein Drahtseil mit Öse wird um einen festen Gegenstand geschlungen und hat am anderen Ende ein Schloss, welches in einer ca. 3x7mm großen Öffnung am PC verankert wird. Das Schloss mit Drahtseil ist nicht im Lieferumfang enthalten.

Optional mit zweiter Festplatte (Zubehör PHD2N)

Mit dem optionalen Zubehör-Artikel PHD2N lässt sich eine zweite 2,5“-

Festplatte in das Shuttle Slim PC Barebone XS35V4 einbauen. In diesem

Fall wird der Platz für ein optisches Slim-Laufwerk belegt.

Watchdog — zur Erhöhung der Betriebssicherheit

Der integrierte Watchdog-Timer sorgt für ein Plus an Betriebssicherheit.

Dies ist besonders wichtig, wenn der PC für eine lange Zeitdauer zuverlässig arbeiten muss. Verwenden Sie Shuttles Watchdog-Software, um die Verfügbarkeit des Systems zu erhöhen. Falls das Tool durch einen Absturz oder Hardware-Fehler den Watchdog-Zähler nicht mehr regelmäßig zurücksetzen kann, dann wird ein Grenzwert überschritten und es folgt ein Hardware-Reset und Neustart des Systems.

Winziges Netzteil

Das externe 40W-Netzteil arbeitet praktisch lautlos und verschwindet dank seiner geringen Abmessungen unauffällig hinter dem

Schreibtisch.

Abmessungen: 89,5 x 37 x 26,5 mm (LBH) = 88ml

DDR3L-Speichermodule

Beachten Sie, dass dieser PC ausschließlich DDR3L Speichermodule unterstützt. Dieser Speicher hat eine niedrigere Betriebsspannung als

DDR3 und arbeitet stromsparender ohne Einschränkungen bei der

Zuverlässigkeit.

Seite 7 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Lüfterlos und leise

Shuttle Slim PC Barebone XS35V4 Spezifikation

Passive Kühlung durch Wärmeströmung (Konvektion)

Ohne Lüfter, daher absolut keine Lüftergeräusche

Ideal für geräuschsensible Umgebungen

Weniger Verunreinigungen durch Staub - dadurch praktisch wartungsfrei

Hinweis: Das System bitte stets aufrecht mit dem mitgelieferten Standfuß oder mit der optionalen VESA-Halterung betreiben. Die Lüftungslöcher müssen stets frei zugänglich bleiben, damit eine ausreichende Kühlung gewährleistet bleibt.

Geringer

Stromverbrauch

Verlustleistung: ca. 7,5 W (Leerlauf) und ca. 15,4 W (Volllast)

(Konfiguration mit 4 GB RAM, 120 GB SSD und Windows 8.1)

Gehäuse

Betriebssystem

Prozessor

Integrierte

Grafikfunktion

Abmessungen ohne Standfuß: 25,2 x 16,2 x 3,85 cm (TxHxB) = 1,57 L

Gewicht: 2,1 kg netto, 2,8 kg brutto

Öffnung für das Kensington Lock auf der Geräterückseite

Optionales Zubehör: 75mm und 100mm VESA-Befestigung (PV01)

Dieses System wird ohne Betriebssystem ausgeliefert. Es ist kompatibel mit:

- Windows 10 (64 Bit), Windows 8 / 8.1 (64 Bit), Windows 7 (64 Bit) [2]

- Linux (64 Bit) [3]

Intel Celeron J1900, Quad Core

Taktfrequenz: 2,00 GHz, max. Turbo-Frequenz: 2,42 GHz

Silvermont-Architektur, Bay Trail-D Plattform, 22nm Herstellungsprozess

CPU-Kerne/Threads: 4/4

Cache: 2 MB

Verlustleistung (TDP): 10W

SOC-Prozessor mit integrierter Grafikfunktion

Die Grafikfunktion (GPU) ist im Prozessor integriert

Intel HD Graphics (Gen. 7), GPU Taktfrequenz: 688-854 MHz

Unterstützt DirectX 11.0, OpenGL 4.0, OpenCL 1.2, HDCP 1.3 (Blu-ray)

Execution Units (EU): 4

Drei Video-Ausgänge:

- HDMI: max. 1920x1200 Auflösung @ 60Hz

- Display Port: max. 2560x1600 Auflösung @ 60Hz

- D-Sub (VGA): max. 1920x1200 Auflösung @ 60Hz

Dual Display: es werden max. zwei unabhängige Displays unterstützt.

Volle Hardware-Beschleunigung:

- bei Dekodierung: H.264, MPEG2, MVC, VC-1, VP8, MJPEG

- bei Encodierung: H.264, MPEG2, MVC

Seite 8 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

UEFI-Firmware

Arbeitsspeicher

Optisches

Laufwerk

(optional)

Festplatte oder SSD

(2,5“)

Audiofunktion

Cardreader

Netzwerk

Funknetzwerk

(WLAN)

LEDs und

Buttons

Anschlüsse

Vorderseite

8Mbit Flash ROM with AMIs Aptio UEFI BIOS Firmware

Basiert auf dem Unified Extensible Firmware Interface (UEFI)

Unterstützt die Funktion "Einschalten nach Stromausfall" und "always on/off"

Unterstützt Wake-on-LAN (WOL) aus den S3, S3, S5 ACPI Modi

Unterstützt das Booten von externen USB Flashspeichermedien

1x SO-DIMM-Steckplatz mit 204 Pins

Unterstützt ein Speichermodul DDR3L-1333 (PC3-10600) mit 1,35V

Maximale Kapazität: 8 GB

DDR3L-1600-Speicher wird unterstützt, jedoch als DDR3L-1333 getaktet

Achtung: Dieses Mainboard unterstützt nur 1,35V DDR3L Speichermodule.

Hinweis: DDR3L-Speicher hat eine niedrigere Betriebsspannung als DDR3

Unterstützt ein optisches DVD- oder Blu-ray-Slimline-Laufwerk

Serial ATA Schnittstelle, 12,7 mm Bauhöhe, Slimline-SATA Anschluss

Unterstützt eine Serial ATA Festplatte (5400 / 7200 U/min) oder ein SATA-SSD-Laufwerk im 6,35cm/2,5"-Format

Serial ATA II Schnittstelle mit max. 300MB/s

Unterstützt Laufwerke mit der Standard-Bauhöhe von max. 9,5 mm

Unterstützt das Unified Extensible Firmware Interface (UEFI)

Realtek ALC269 Audio Codec unterstützt den Azalia-Standard und D3-Modus

Zwei analoge 3,5mm Audio-Anschlüsse:

1) Line-out (Kopfhörer)

2) Mikrofon-EingangCardreader

Integrierter Cardreader zum Auslesen und Beschreiben von SD, SDHC und SDXC Flash-Speicherkarten

RJ45-Anschluss unterstützt Gigabit LAN mit 10/100/1000 Mbit/sek.

Netzwerk-Controller Realtek RTL8411

Unterstützt Wake-on-LAN (WOL) aus den S3, S3, S5 ACPI Modi

Unterstützt das Booten vom Netzwerk via Preboot eXecution Environment (PXE)

Half-size Mini PCIe Karte mit RTL8188EE Chip

Unterstützt IEEE 802.11b/g/n, max. 150Mbps Up-/Downstream

Sicherheit: WPA/WPA2(-PSK), WEP 64/128bit, IEEE 802.11x/i

Ein-/Ausschaltbutton

Betriebsanzeige (blau)

1x USB 2.0

SD Cardreader

Seite 9 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Anschlüsse

Rückseite

Interner USB-

Anschluss

Netzteil

Optionales

Zubehör

24/7

Dauerbetrieb

Umgebungsparameter

Zertifikate und

Konformität

HDMI, digitaler Video- und Audioausgang

DisplayPort, digitaler Video- und Audioausgang

D-Sub/ VGA, analoger Video-Ausgang (15-polig)

1x USB 3.0

3x USB 2.0

Gigabit Netzwerk (RJ45)

Audio Line-out (Kopfhörer)

Mikrofon-Eingang

Eingang für das externe Netzteil

Perforation für TV-Antenne (9 mm Durchmesser)

Interner USB 2.0 Type-A Anschluss für USB-Dongle

(z.B. Memory-Stick, UMTS-Stick, DVB-T-Stick, etc.)

Booten vom internen USB-Stick ist möglich.

Externes 40W Netzteil (lüfterlos), 19V / 2,1A

Eingang (Wechselspannung): 100-240V AC, 50-60Hz

Automatische Spannungserkennung

Abmessungen: 89,5 x 37 x 26,5 mm (LBH)

DC-Stecker: 5,5/2,5mm (Außen/Innen-Durchmesser)

- VESA-Halterung aus Metall (PV01)

- Adapter für ein zweites 2,5"-Laufwerk anstatt eines optischen Laufwerks (PHD2N)

Dieses Gerät ist offiziell für den 24-Stunden-Dauerbetrieb (24/7) freigegeben.

Voraussetzungen:

- Freie Luftzirkulation in der Umgebung des PCs

- Frei zugängliche Lüftungslöcher am Gerät

- Falls eine Festplatte eingebaut wird, so muss diese vom Hersteller ebenfalls für den 24/7-Betrieb zugelassen worden sein. (max. eine Festplatte)

Zulässiger Betriebstemperaturbereich: 0-35°C

Zulässige relative Luftfeuchtigkeit: 10-90% (nicht kondensierend)

EMI: FCC, CE, BSMI, C-Tick

Sicherheit: CB, BSMI, ETL

Weitere: RoHS, Energy Star, ErP

Dieses Gerät wird als informationstechnische Einrichtung (ITE) der Klasse B eingestuft und ist hauptsächlich für den Betrieb im Wohn- und Bürobereich vorgesehen. Durch das

CE-Zeichen wird die Konformität mit den folgenden EU-Richtlinien bestätigt:

(1) Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit (EMC),

(2) Richtlinie 2006/95/EG über die Sicherheit von elektrischen Betriebsmitteln (LVD),

(3) Richtlinie 2009/125/EG über die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP) und

(4) Richtlinie 1999/5/EG über Funkanlagen und Telekommunikationseinrichtungen

(R&TTE) festgelegt sind.

Seite 10 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

[1] UEFI-Firmware (versus BIOS)

Wie viele moderne PCs verzichtet das XS35V4 ganz auf ein BIOS, sondern verwendet stattdessen eine reine*) UEFI-

Firmware. Die Begriffe UEFI-Firmware und BIOS werden in der Praxis zwar synonym benutzt, aber die Initialisierung der Hardware übernimmt nun das UEFI. Einen Unterschied bemerkt der Normalanwender nicht, jedoch muss das

Betriebssystem im UEFI-Modus installiert und ausgeführt werden. UEFI richtet auf der Systempartition eine GUID-

Partitionstabelle (GPT) anstelle eines Master Boot Record (MBR) ein. Auf einem PC mit reiner UEFI-Firmware muss zwingend ein 64-Bit-Betriebssystem installiert werden.

*) Hinweis: In der Übergangsphase zur "reinen" UEFI-Firmware haben Mainboard-Hersteller aus

Kompatibilitätsgründen zunächst noch eine UEFI-Firmware verwendet, die durch ein integriertes "Compatibility

Support Module" (CSM) BIOS-Kompatibilität herstellen kann, damit Betriebssysteme (ältere Windows-Versionen) auch von Mainboards mit UEFI-Firmware starten können.

[2] Windows 7 (64-Bit) wird seit der BIOS-Version XS35V400.110 unterstützt. Falls ein BIOS-Update notwendig ist, so muss hierzu die eingebaute UEFI-Shell verwendet werden. Weitere Informationen zu diesem Thema sind im FAQ-

Bereich der Shuttle-Webseite zu finden. Vor der Windows 7 Installation muss im BIOS-Setup unter "Boot" die

Einstellung "OS-Selection" auf "Windows 7" geändert werden.

[3] Linux 64-Bit: einige Linux-Distributionen mit aktuellen Kernel-Versionen wurden bereits erfolgreich getestet (Stand:

Juni 2014).. Weitere Informationen zu diesem Thema sind im FAQ-Bereich der Shuttle-Webseite zu finden.

Seite 11 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]

Produkt Spezifikation

Shuttle XPC slim Barebone XS35/XS36-Serie – Die Historie

XS35 Serie

Unterstützt ein Slimline-DVD-Laufwerk

XS36 Serie

Mit zwei seriellen Schnittstellen

Modell Grafikfunktion

Grafik- ausgänge

D-Sub

USB

3.0

-

COM

WOL

[3]

-

ODD

[4]

Ja

Prozessor Speicher LAN

XS35

XS35 GT

Intel GMA3150

NVIDIA ION2 D-Sub, HDMI -

-

- - Ja

Atom D510

1,66 GHz

45nm Pineview

Max. 2 GB

DDR2-800

1x SO-DIMM

100

XS35 V2

XS35 GT V2

XS35 GTA V2

XS35 GS V2

Intel GMA3150

NVIDIA ION2

ATI Mobility

Rad. HD 5430

D-Sub

D-Sub, HDMI

D-Sub, HDMI

ATI Radeon

HD 7410M

D-Sub, HDMI

Intel GMA3650 [2] D-Sub,

-

-

-

-

-

-

-

-

-

-

-

-

Ja

Ja

Ja

Ja

Atom D525

1,80 GHz

45nm Pineview

Max. 4 GB

DDR3-800

1x SO-DIMM

Giga

XS35 V3(L) - - Ja Ja

XS35

XS35

XS36

XS35

GTA V3

GS V3

V

GS V3L

[1]

ATI Radeon

HD 7410M

Intel GMA3650

ATI Radeon

HD 7410M/7450

[2]

[6]

D-Sub, HDMI

D-Sub, HDMI,

DVI

D-Sub, HDMI

-

-

-

-

2x

-

Ja Ja

Atom D2700

2,13 GHz

32nm Cedarview

Ja -

Max. 4 GB

DDR3-1066

2x SO-DIMM

Ja Ja Atom D2550

1,86 GHz [5]

XS36 VL Intel GMA3650 [2]

D-Sub, HDMI,

DVI

- 2x

XS35 V4

Intel HD Graphics

XS36 V4 (Gen. 7) [8]

XS35 V5

Intel HD Graphics

XS36 V5 (Gen. 8) [8]

D-Sub, HDMI,

DisplayPort

D-Sub, HDMI,

DisplayPort

1x

2x

[7]

22nm Bay Trail

2x - Ja Ja Celeron N3050

2x

[7]

Ja -

1.6-2.16 GHz

14nm Braswell

Max. 8 GB

DDR3L-1333

1x SO-DIMM

Max. 8 GB

DDR3L-1600

1x SO-DIMM

[1] XS35GTA V3 wird außerhalb der EU XS35GS V3 genannt.

[2] Für die integrierte Intel GMA3650 Grafikfunktion bietet Intel derzeit nur ausgereifte Treiber für Windows 7 (32-Bit).

[3] Unterstützt Wake-on-LAN (WOL), Einschalten nach Stromausfall (auch: always on/off) und Einschalten nach Uhrzeit

[4] „ODD“ bedeutet: 5,25“-Schacht für ein optisches Laufwerk im Slimline-Format

[5] Im Laufe des Jahres 2012 hat Intel den Atom D2700 abgekündigt und das Modell D2550 eingeführt.

[6] XS35GS V3L: Anfang 2014 wurde die Grafikfunktion von HD 7410M auf HD 7450 umgestellt.

Giga

Giga

Giga

[7] XS36V4/V5 hat zwei RS232 COM-Ports, die 5V/12V unterstützen. Der obere Port lässt sich auf RS422 / RS485 umschalten.

[8] Unterstützt Windows 7 / 8.1 / 10 and Linux – nur 64-Bit

Seite 12 | 1. Juni 2016

w w w . s h u t t l e . e u

Shuttle Computer Handels GmbH

Fritz-Strassmann-Str. 5

25337 Elmshorn | Germany

Tel. +49 (0) 4121-47 68 60

Fax +49 (0) 4121-47 69 00 [email protected]
