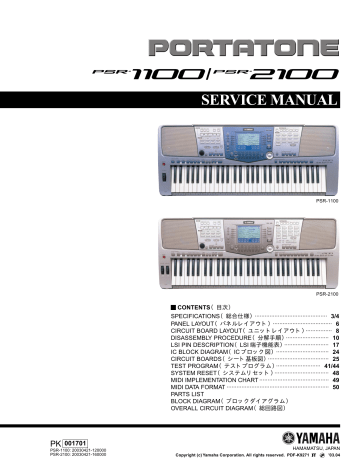

PSR-1100/PSR-2100 SERVICE MANUAL

PSR-1100/PSR-2100 SERVICE MANUAL

SERVICE MANUAL

PSR-1100

PK

001701

PSR-1100: 20030421-120000

PSR-2100: 20030421-160000

PSR-2100

CONTENTS

(目次)

SPECIFICATIONS

(総合仕様)

············································ 3/4

PANEL LAYOUT

(パネルレイアウト)

···································· 6

CIRCUIT BOARD LAYOUT

(ユニットレイアウト)

DISASSEMBLY PROCEDURE

(分解手順)

·························· 10

LSI PIN DESCRIPTION

LSI

端子機能表)

··························· 17

IC BLOCK DIAGRAM

IC

ブロック図)

································ 24

CIRCUIT BOARDS

(シート基板図)

····································· 25

TEST PROGRAM

(テストプログラム)

··························· 41/44

SYSTEM RESET

(システムリセット)

MIDI IMPLEMENTATION CHART ·········································· 49

MIDI DATA FORMAT ······························································ 50

PARTS LIST

BLOCK DIAGRAM

(ブロックダイアグラム)

OVERALL CIRCUIT DIAGRAM

(総回路図)

HAMAMATSU, JAPAN

Copyright (c) Yamaha Corporation. All rights reserved. PDF-K9271 '03.04

PSR-1100/PSR-2100

IMPORTANT NOTICE

This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated.

WARNING:

Failure to follow appropriate service and safety procedures when servicing this product may result in personal injury, destruction of expensive components and failure of the product to perform as specified. For these reasons, we advise all Yamaha product owners that all service required should be performed by an authorized

Yamaha Retailer or the appointed service representative.

IMPORTANT:

This presentation or sale of this manual to any individual or firm does not constitute authorization, certification, recognition of any applicable technical capabilities, or establish a principal-agent relationship of any form.

The data provided is belived to be accurate and applicable to the unit(s) indicated on the cover. The research engineering, and service departments of Yamaha are continually striving to improve Yamaha products. Modifications are, therefore, inevitable and changes in specification are subject to change without notice or obligation to retrofit. Should any discrepancy appear to exist, please contact the distributor's Service Division.

WARNING:

Static discharges can destroy expensive components. Discharge any static electricity your body may have accumulated by grounding yourself to the ground bus in the unit (heavy gauge black wires connect to this bus).

IMPORTANT:

Turn the unit OFF during disassembly and parts replacement. Recheck all work before you apply power to the unit.

WARNING: CHEMICAL CONTENT NOTICE!

The solder used in the production of this product contains LEAD. In addition, other electrical/electronic and/or plastic (where applicable) components may also contain traces of chemicals found by the California Health and Welfare Agency (and possibly other entities) to cause cancer and/or birth defects or other reproductive harm.

DO NOT PLACE SOLDER, ELECTRICAL/ELECTRONIC OR PLASTIC COMPONENTS IN YOUR MOUTH FOR ANY REASON

WHAT SO EVER!

Avoid prolonged, unprotected contact between solder and your skin! When soldering, do not inhale solder fumes or expose eyes to solder/flux vapor!

If you come in contact with solder or components located inside the enclosure of this product, wash your hands before handling food.

WARNING

Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed.

印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のため必ず指定の部品をご使用下さい。

2

PSR-1100/PSR-2100

SPECIFICATIONS

Model Name

Sound Source

Display

Keyboard

Voice Polyphony (max)

Voice Selection

Regular Voice

Sweet Voice

Cool Voice

Live Voice

Others

Organ Flutes

Sound creator

Effects

Effect Blocks

Effect Types

Reverb

Chorus

DSP

Microphone

REVERB

CHORUS

DSP1/DSP

DSP2, 3, 4

Vocal Harmony

Accompaniment Number of Accompaniment Styles

Style Number of Session Styles

Fingering

Master EQ

Part EQ

Style Creator

OTS (One Touch Setting)

OTS link

Music Finder

Edit

Song Format

Preset Songs

Lyrics

Score

Recording

Record Channels

Preset

Floppy Disk (2HD, 2DD)

Multi Pad

Memory

Device

Tempo

Flash Memory (internal)

Flash Availability

Tempo Range

Tap Tempo

Metronome

Registration Buttons

Memory Regist Sequence

Sound

Others

Freeze

Demo

Language

Help

Direct Access

Master Volume

: available

PSR-1100 PSR-2100

AWM Dynamic Stereo Sampling

320 x 240 dots backlit graphic LCD

61 keys (C1 - C6 with Initial Touch)

32 64

287 voices + 480 XG voices

+ 16 Drum Kits

287

8

338 voices + 480 XG voices

+ 16 Drum Kits

328

14

2

1

276

6

12

296

10 (8 Footages)

1

1

1

23 Preset + 3 User

15 Preset + 3 User

92 Preset + 3 User

4

1

29 Preset + 3 User

25 Preset + 3 User

164 Preset + 3 User

88 Preset + 10 User

5 Preset + 2 User

27 Parts

181

49 Preset + 10 User

197

6

Single Finger, Fingered, Fingered On Bass, Multi Finger,

AI Fingered, Full Keyboard, AI Full Keyboard

4/Accompaniment Style

1200 (max.) 2500 (max.)

SMF (Format 0,1), ESEQ

Quick Recording, Multi Recording, Step Recording, Song Editing

16

4 Pads x 54 Banks

698 KB 1524 KB

Song (SMF), Style (SFF), Registration, Voice, etc.

5 - 500

Bell on/off

8

Function, Voice, Style

6 languages (English, Japanese, German, French, Spanish, Italian)

3

PSR-1100/PSR-2100

Others Fade In/Out

Transpose

Tuning

Scale

Touch Response

Jacks/Connectors

Pedal Functions

Amplifiers/

Speakers

Amplifiers

Speakers

Power Consumption

Power supply

Dimensions [W x D x H]

(without Music Rest)

Weight

Accessories

Optional accessories

Headphones

Foot Switch

Foot Controller

Keyboard Stand

*May not be included by an area.

PSR-1100 PSR-2100

Keyboard/Song/Master

Equal Temperament, Pure Major/Pure Minor, Pythagorean,

Mean-Tone, Werckmeister/Kirnberger, Arabic 1/2

5 level

DC IN, PHONES, MIDI (OUT, IN), USB,

FOOT PEDAL1 (SWITCH), FOOT PEDAL2,

AUX OUT (LEVEL FIXED) (L/R), OUTPUT (L/L+R)

– MIC (INPUT VOLUME, MIC./ LINE)

VOLUME, SUSTAIN, SOSTENUTO, SOFT, GLIDE,

PORTAMENTO, PITCHBEND, MODULATION, DSP VARIATION,

SONG START/STOP, STYLE START/STOP, etc.

(12 cm + 5 cm) x 2

12 W x 2

[12 cm + 4 cm (dome)] x 2

31 W

Yamaha AC adaptor PA-300 (included) *

973 x 399 x 161 mm

[38-5/16" x 15-11/16" x 6-5/16"]

10.0 Kg (22 lbs., 1 oz) 10.5 Kg (23 lbs., 2 oz)

PA-300 AC Adaptor *, Floppy Disk (blank), Music Rest,

Data List, Owner’s Manual

HPE-150

FC4 / FC5

FC7

L-6, L-7s

総合仕様

モデル名

音源

ディスプレイ

鍵盤

ボイス 最大同時発音数

音色数

4

エフェクト

レギュラー音色

スイート音色

クール音色

ライブ音色

その他

オルガンフルート

サウンドクリエーター

エフェクト リバーブ

ブロック コーラス

DSP

エフェクト

タイプ

マイク

リバーブ

コーラス

DSP1/DSP

DSP2, 3, 4

ボーカルハーモニー

PSR-1100 PSR-2100

AWM 音源

320 × 240 ドット LCD (バックライト付き)

61 鍵 (C1 ∼ C6、タッチレスポンス付き)

32 64

オリジナル音色: 287 種類

XG 音色: 480 種類

ドラムキット: 16 セット

287

オリジナル音色: 338 種類

XG 音色: 480 種類

ドラムキット: 16 セット

328

8

2

1

276

14

6

12

296

10 (8 フッテージ)

1 系統

23 プリセット + 3 ユーザー

15 プリセット + 3 ユーザー

1 系統

1 系統

4 系統

1 系統

29 プリセット + 3 ユーザー

25 プリセット + 3 ユーザー

92 プリセット + 3 ユーザー

164 プリセット + 3 ユーザー

88 プリセット + 10 ユーザー

49 + 10 ユーザー

PSR-1100/PSR-2100

モデル名

エフェクト エフェクト

タイプ

伴奏スタイル スタイル数

セッションスタイル数

自動伴奏

マスター EQ

パート EQ

スタイルクリエーター

OTS(ワンタッチセッティング)

OTS リンク

ミュージックファインダー

エディット

曲(ソング) フォーマット

プリセットソング

歌詞表示

楽譜表示

録音

デバイス

録音チャンネル数

マルチパッド プリセット

記憶媒体 フロッピーディスク(2HD、2DD)

フラッシュメモリー(内蔵)

記憶できるデータの種類

テンポ テンポ範囲

タップテンポ

メトロノーム

サウンド

レジストレーション ボタン

メモリー レジストシーケンス

その他

フリーズ

デモ機能

デモ・ヘルプ言語

ダイレクトアクセス

マスターボリューム

フェードイン / アウト

トランスポーズ

チューニング

スケール

タッチレスポンス

付属端子

ペダルファンクション

再生部 出力

スピーカ

電源アダプター

消費電力

寸法 [間口×奥行×高さ](譜面立て未使用時)

質量

付属品

オプション

PSR-1100 PSR-2100

181

5 プリセット + 2 ユーザー

27 パート

197

6

シングルフィンガー、フィンガード、フィンガードオンベース、マルチ

フィンガー、AI フィンガード、フルキーボード、AI フルキーボード

各伴奏スタイルに 4 種類

最大 1200 レコード 最大 2500 レコード

SMF(フォーマット 0,1), ESEQ

クイック録音、多重録音、ステップ録音、曲編集(歌詞編集含む)

16

4 パッド× 54 バンク

698KB 1524 KB

ソング(SMF)、スタイル(SFF)、レジストレーション、ボイス、その他

5 ∼ 500

ベル オン / オフ

8

機能、音色、伴奏スタイル

6 言語(日、英、独、仏、西、伊)

キーボード / ソング / マスター

平均律、純正律長音、純正律短音、ピタゴラス音律、中全音律、

ヴェルクマイスター音律、キルンべルガー音律、アラブ音律 1/2

DC IN、PHONES、MIDI (OUT, IN)、USB、

FOOT PEDAL1 (SWITCH)、FOOT PEDAL2、

AUX OUT (LEVEL FIXED) (L/R)、OUTPUT (L/L+R)

− MIC (INPUT VOLUME、MIC./ LINE)

ボリューム、サステイン、ソステヌート、ソフト、グライド、ポルタメ

ント、ピッチベンド、ソング / スタイルスタート / ストップ、その他

12 W x 2

[12 cm + 5 cm] x 2 [12 cm + 4 cm(ドーム)] x 2

PA-300

45 W

973 mm × 399 mm × 161 mm

10.0 kg 10.5 kg

取扱説明書(「クイックガイド」「基本操作」「本編」)、

取扱説明書別冊「データリスト」、保証書、愛用者カード、

AC アダプター PA-300、譜面立て、録音用ディスク

ヘッドフォン(HPE-150)、フットスイッチ(FC4 / FC5)、フットコントローラ

(FC7)、キーボードスタンド(L-6, L-7S)、ソフトケース(SCC-35)、MIDI ケーブ

ル(MIDI-03)、シリアルケーブル(YAMAHA CCJ-PC2, YAMAHA CCJ-MAC)

5

PSR-1100/PSR-2100

PANEL LAYOUT

(パネルレイアウト)

55

A

74 75 76

1

6 7 8 9

5

42

15

10

19

16

11 12 13 14 36

37

38

21

17

22

18

39

40

41

20

44

43

45

23 24 25 26 27 28 29 30 31 32 33 34 35

46

2 3

4

6

POWER

1

[STANDBY/ON] switch

WHEEL

2

PITCH BEND

3

MODULATION (PSR-2100 only)

PHONES

4

[PHONES] jack

METRONOME

5

[METRONOME] button

SONG

6

[EXTRA TRACKS (STYLE)] button

7

[TRACK 2 (L)] button

8

9

10

11

[TRACK 1 (R)] button

[REPEAT] button

[REC] button

[TOP] button

12

13

14

[START / STOP] button

[REW] button

[FF] button

STYLE

15

STYLE buttons

TRANSPOSE

16

[ ] [ ] buttons

TEMPO

17

[ ] [ ] buttons

18

[TAP TEMPO] button

MASTER VOLUME

19

[MASTER VOLUME] dial

20

[FADE IN / OUT] button

MULTI PAD

21

[1] - [4] buttons

22

[STOP] button

STYLE CONTROL

23

[ACMP] button

24

[BREAK] button

電源

1

[STANDBY/ON]

(スタンバイ/オン)スイッチ

ホイール

2

PITCH BEND

(ピッチベンド)

3

MODULATION

(モジュレーション)

PSR-2100

のみ)

ヘッドフォン

4

[PHONES] 端子

METRONOME (メトロノーム)

5

[METRONOME] ボタン

SONG (ソング)

6

[EXTRA TRACKS (STYLE)]

(その他トラック)ボタン

7

8

[TRACK 2 (L)]

(トラック

2

)ボタン

[TRACK 1 (R)]

(トラック

1

)ボタン

9

10

11

12

13

14

[REPEAT] (リピート=繰り返し)ボタン

[REC] (録音)ボタン

[TOP] (トップ)ボタン

[START / STOP] (スタート/ストップ)ボタン

[REW] (巻き戻し)ボタン

[FF] (早送り)ボタン

STYLE

(スタイル)

15

STYLE

ボタン

TRANSPOSE

(トランスポーズ=移調)

16

[ ] [ ] ボタン

TEMPO (テンポ)

17

[ ] [ ] ボタン

18

[TAP TEMPO] (タップテンポ)ボタン

MASTER VOLUME (マスターボリューム)

19

[MASTER VOLUME] ダイアル

20

22

[FADE IN / OUT] (フェードイン/アウト)ボタン

MULTI PAD

(マルチパッド)

21

[1] - [4]

ボタン

[STOP] (ストップ)ボタン

STYLE CONTROL (スタイルコントロール)

23

[ACMP] (自動伴奏)ボタン

24

[BREAK] (ブレイク)ボタン

29

30

31

32

25

26

27

28

33

34

35

[INTRO] button

MAIN [A] button

MAIN [B] button

MAIN [C] button

MAIN [D] button

[ENDING / rit.] button

[AUTO FILL IN] button

[OTS LINK] button

[SYNC.STOP] button

[SYNC.START] button

[START / STOP] button

DIGITAL STUDIO

36

[SOUND CREATOR] button

37

38

[DIGITAL RECORDING] button

[MIXING CONSOLE] button

MENU

39

[DEMO] button

40

41

[HELP] button

[FUNCTION] button

DISPLAY CONTROL

42

[A] - [J] buttons

43

44

[DIRECT ACCESS] button

[BALANCE] button

45

46

47

[CHANNEL ON / OFF] button

[1 ] - [8 ] buttons

[BACK] button

48

49

50

51

52

53

54

55

[NEXT] button

VOICE PART ON / OFF [MAIN] button

VOICE PART ON / OFF [LAYER] button

VOICE PART ON / OFF [LEFT] button

[ENTER] button

[DATA ENTRY] dial

[EXIT] button

[LCD CONTRAST] knob

A'

PSR-1100/PSR-2100

A

75 76 77 72

73

78 79 80

46

47

42

49

50

48 56 57 58 59 60 61 62

63

51

64

66

65

67

53

52

54

68 69 70

71

A'

29

30

31

32

25

26

27

28

33

34

35

[INTRO] (イントロ)ボタン

MAIN [A] (メイン [A] )ボタン

MAIN [B] (メイン [B] )ボタン

MAIN [C] (メイン [C] )ボタン

MAIN [D] (メイン [D] )ボタン

[ENDING / rit.] (エンディング/ rit.

)ボタン

[AUTO FILL IN]

(オートフィルイン)ボタン

[OTS LINK]

OTS

リンク)ボタン

[SYNC.STOP]

(シンクストップ)ボタン

[SYNC.START] (シンクスタート)ボタン

[START / STOP] (スタート/ストップ)ボタン

DIGITAL STUDIO (デジタルスタジオ)

36

[SOUND CREATOR]

(サウンドクリエーター)ボタン

37

38

[DIGITAL RECORDING]

(デジタルレコーディング)ボタン

[MIXING CONSOLE]

(ミキシングコンソール)ボタン

MENU

(メニュー)

39

[DEMO] (デモ)ボタン

40

41

[HELP] (ヘルプ)ボタン

[FUNCTION] (ファンクション)ボタン

DISPLAY CONTROL (ディスプレイコントロール)

42

43

[A] - [J] ボタン

[DIRECT ACCESS]

(ダイレクトアクセス)ボタン

44

45

[BALANCE]

(バランス)ボタン

[CHANNEL ON / OFF]

(チャンネルオン/オフ)ボタン

46

47

48

49

[1 ] - [8 ]

ボタン

[BACK] (バック)ボタン

[NEXT] (ネクスト)ボタン

ボイスパートオン/オフ [MAIN] (メイン) ボタン

50

51

52

53

54

55

ボイスパートオン/オフ [LAYER] (レイヤー) ボタン

ボイスパートオン/オフ [LEFT] (レフト) ボタン

[ENTER]

(エンター) ボタン

[DATA ENTRY]

(データエントリー)ダイアル

[EXIT]

(イグジット) ボタン

[LCD CONTRAST] ( LCD コントラスト)ノブ

VOICE EFFECT

56

[LEFT HOLD] button

57

58

[TOUCH] button

[SUSUTAIN] button

59

60

61

62

[HARMONY / ECHO] button

[MONO] button

[DSP] button

[VARIATION] button

VOICE

63

VOICE buttons

UPPER OCTAVE

64

[UPPER OCTAVE] button

MIC.

65

MIC. buttons (PSR-2100 only)

MUSIC FINDER

66

[MUSIC FINDER] button

ONE TOUCH SETTING

67

[1] - [4] buttons

REGISTRATION MEMORY

68

[FREEZE] button

69

70

[1] – [8] buttons

[MEMORY] button

FLOPPY DISK

71

Floppy disk drive (3.5”)

Microphone (PSR-2100 only)

72

[INPUT VOLUME] knob

73

[MIC. / LINE IN] jack

Connectors

74

[USB] terminal

75

MIDI [OUT] [IN] terminals

76

77

78

79

80

[FOOT PEDAL 1 (SWITCH) ] jack

[FOOT PEDAL 2] jack

AUX OUT (LEVEL FIXED) [L] [R] jacks

OUTPUT [L / L+R] [R] jacks

DC IN terminal

VOICE EFFECT (ボイスエフェクト)

56

[LEFT HOLD]

(レフトホールド)ボタン

57

58

[TOUCH]

(タッチ)ボタン

[SUSUTAIN]

(サステイン)ボタン

59

60

61

62

[HARMONY / ECHO]

(ハーモニー/エコー)ボタン

[MONO] (モノ)ボタン

[DSP] ボタン

[VARIATION] (バリエーション)ボタン

VOICE (ボイス)

63

VOICE ボタン

UPPER OCTAVE

(アッパーオクターブ)

64

[UPPER OCTAVE]

ボタン

MIC.

(マイク)

65

MIC. ボタン( PSR-2100 のみ)

MUSIC FINDER (ミュージックファインダー)

66

[MUSIC FINDER] ボタン

ONE TOUCH SETTING (ワンタッチセッティング)

67

[1] - [4] ボタン

REGISTRATION MEMORY (レジストレーションメモリー)

68

[FREEZE]

(フリーズ)ボタン

69

70

[1] – [8]

ボタン

[MEMORY]

(メモリー)ボタン

FLOPPY DISK

(フロッピーディスク)

71

3.5” フロッピーディスクドライブ

マイク/ライン入力( PSR-2100 のみ)

72

[INPUT VOLUME] (インプットボリューム)ノブ

73

[MIC. / LINE IN] (マイク/ラインイン)端子

端子

74

[USB]

端子

75

76

MIDI [OUT] [IN]

端子

[FOOT PEDAL 1 (SWITCH) ]

(フットペダル

1

)端子

77

78

[FOOT PEDAL 2] (フットペダル 2 )端子

AUX OUT (LEVEL FIXED) [L] [R] 端子(外部出力:レベル固定)

79

80

OUTPUT [L / L+R] [R] 端子(外部出力:レベル可変)

DC IN (電源アダプター接続)端子

7

8

PSR-1100/PSR-2100

CIRCUIT BOARD LAYOUT

(ユニットレイアウト)

Lower case assembly (下ケース Ass'y )

7

8

6

Speaker R (Woofer)

(スピーカ ( 右 ) ( ウーファー ) )

10

INV

28

30 5 4 28

Upper case assembly

(上ケース Ass'y )

Speaker L (Woofer)

(スピーカ ( 左 ) ( ウーファー ) )

2

9

3

DM

20

29

13

19

22

AM

23

24

14

SW

21 1

17

Keyboard assembly

16M

鍵盤

Ass'y

MK-H

Speaker R (Tweeter)

(スピーカ

(

) (

ツィーター

)

15

LCD

(液晶ディスプレイ)

MK-L

9 10 29 13 11

4

MKS5F

12

PN4

16 2

Speaker L (Tweeter)

(スピーカ

(

) (

ツィーター

)

21

23

HP

PN1

25

ENC

18

PN2

PN3

27

26

VR

26

PB2

PB1

<PSR-1100> <PSR-2100>

MOD

PSR-1100/PSR-2100

4

5

6

1

2

3

7

11

12

13

14

8

9

10

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

REF. NO.

Part No.

(パーツ No.

Connector Assembly

(束線)

150

(V778240) KB MKS5F-CN1

160

170

180

(V778260)

(V778270)

TW

INVP

Destination

(行き先)

*1

Speaker (Tweeter)

INV-CN1 *1

DM-CN102

AM-CN109

DM-CN104

370

110

(V778280)

(WA83240)

(V778250)

V7782900

INV

AN2

SP

FD

INV-CN2

AM-CN103

Speaker (Woofer)

*1

*1

LCD Back Light

DM-CN908

AM-CN110

160

FDD DM-CN300

170

V9421900

V7780900

FD-UC

FDPS FDD DM-CN103

370

380

390

400

(V778070)

(V778080)

MFA28300

MFA11100

PN1

PN2

CARD

CARD

PN1-CN2

PN1-CN1

PN1-CN3

PN3-CN9

DM-CN600

DM-CN100

PN3-CN8

PN4-CN12

410

S4

S5

S6

S7

WH001

WH002

WH003

WH005

WH006

WH007

WH008

WH009

WH010

WH011

WH012

WH013

WH001

WH013

(WA83250)

VU958900

VU659500

VU659400

VU659600

(V778110)

(V778120)

(V778130)

(WB41450)

(V778150)

(V778160)

(WB46510)

(V778170)

(V778180)

(V778190)

(V778200)

(V778210)

(V778220)

(V778230)

(WA84260)

LCD

Cable

Cable

Cable

Cable

PN5

CNT

DJ

DJF

VOL

PS

PSF

HP

SW

ENC

PB

MOD

MIC

IND

GND Wire

31

(WB41500) GND Wire1

32 WH014

(WB49940) GND Wire3

* The parts with “( )” in “Part No.” are not available

as service parts.

*1: Edge mark is adjusted to Pin 1 mark ( mark).

*2: Red wire is adjusted to Pin 1 mark ( mark).

*1

*2

*1

*1

*2

6P

Remarks

(備考)

4P L=800

2P L=200

4P L=100

9P L=350

5P L=800

34P J, E, B, N

34P U, C

3P L=700

LCD

MK-L

MK-L

MK-L

MK-H

PN2-CN7

AM-CN303

AM-CN300

DM-CN500

MKS5F-CN2

MK-H

MKS5F-CN3

MKS5F-CN4

PN1-CN5

DM-CN501

DM-CN109

*2

*1

*1

*1

26P

21P

28P 300mm

11P 100mm

14P

12P

12P

7P

5P

10P L=200

3P L=120

11P L=120

(PSR-1100)

11P

5P L=480

(PSR-2100)

VR-CN100 AM-CN102 *1

AM-CN106 DM-CN105

AM-CN108

AM-CN105

PN1-CN4

*1

5P L=120 (PSR-1100)

5P

5P L=380

(PSR-2100)

HP-CN111

SW-CN104

ENC-CN13

PB2-CN16

PB1-CN15

MOD-CN14

AM-CN101

PN1-CN6

AM-TP62

PN3-CN10

PN3-CN11

DM-CN700

AM-CN107

Shield Cover L

*1

*1

*1

*1

6P L=320

3P L=100

3P L=130

3P L=130

(PSR-1100)

(PSR-2100)

4P L=130 (PSR-2100)

4P L=300 (PSR-2100)

3P L=480

L=100

(PSR-2100)

AM (Pattern Side) L=140 (PSR-2100)

AM (Pattern Side) L=340 (PSR-2100)

* 上記束線のうち、部品 No.

に“( )”がついている部品は、

  サービス部品として準備されていません。

1:

2:

エッジマークを

赤色束線を

1

1

ピン側 ( マーク )に合わせます。

ピン側 ( マーク )に合わせます。

9

PSR-1100/PSR-2100

DISASSEMBLY PROCEDURE

(分解手順)

Caution: Be sure to attach the removed filament tape just as it was before removal.

注意:分解時に取り外したフィラメントテープは、必ず元通りに取り付けて下さい。

1.

Lower Case Assembly

(Time required: about 3 minutes)

1-1 Remove the sixteen (16) screws marked [240] and the two

(2) screws marked [250A]. The lower case assembly can then be removed. (Fig. 1)

[240]

1.

下ケース Ass'y

1-1

(所要時間:約 3 分)

[240]のネジ 16 本、[250A]のネジ 2 本を外し、下ケース

Lower case assembly (下ケース Ass'y ) [240]

[240]

[250A]

[240] [240]

[240]: Bind Head Tapping Screw-P 3.0x12 MFZN2Y (EP600300)

+バインド

P

タイト

[250A]: Bind Head Tapping Screw-P 3.0x25 MFZN2Y (VK228100)

Fig. 1 (図 1 )

+バインド

P

タイト

2.

HP Circuit Board

2-1

2-2

(Time required: about 3 minutes)

Remove the lower case assembly. (See procedure 1.)

Remove the three (3) screws marked [270A]. The HP circuit board can then be removed. (Fig. 2)

2.

HP シート

2-1

(所要時間:約 3 分)

下ケース Ass'y を外します。(1 項 参照)

2-2

3.

Wheel Assembly, PB2 Circuit Board (PSR-

1100), PB1 Circuit Board (PSR-2100)

3-1

3-2

3-3

(Time required: about 4 minutes)

Remove the lower case assembly. (See procedure 1.)

Remove the two (2) screws marked [510A]. The PB2 (or

PB1) circuit board with the wheel assembly can then be removed. (Fig. 2)

Remove the wheel assembly from the PB2 (or PB1) circuit board.

4.

MOD Circuit Board (PSR-2100 only)

(Time required: about 3 minutes)

4-1 Remove the lower case assembly. (See procedure 1.)

4-2 Remove the two (2) screws marked [510B]. The MOD circuit board with the wheel can then be removed. (Fig. 2)

4-3 Remove the wheel from the MOD circuit board. (Fig. 3)

5.

SW Circuit Board

5-1

5-2

5-3

10

(Time required: about 3 minutes)

Remove the lower case assembly. (See procedure 1.)

Remove the two (2) screws marked [340]. The SW circuit board can then be removed. (Fig. 2)

Remove the red knob from the SW circuit board.

3.

ホイール Ass'y、PB2 シート(PSR-1100)

PB1 シート(PSR-2100)

(所要時間:約 4 分)

3-1

3-2

3-3

下ケース Ass'y を外します。(1 項 参照)

[510A]のネジ 2 本を外し、ホイール Ass'y と共に PB2

(または PB1)シートを外します。(図 2)

PB2(または PB1)シートから、ホイール Ass'y を外

します。

4.

MOD シート(PSR-2100 のみ)

4-1

(所要時間:約 3 分)

下ケース Ass'y を外します。(1 項 参照)

4-2

4-3

[510B]のネジ 2 本を外し、ホイールと共に MOD シー

トを外します。(図 2)

MOD シートからホイールを外します。

5.

SW シート

(所要時間:約 3 分)

下ケース Ass'y を外します。(1 項 参照) 5-1

5-2

5-3 SW シートからノブ(赤)を外します。

PSR-1100/PSR-2100

Woofer R (ウーファー ( 右 ) ) Floppy disk drive assembly ( FDD Ass'y ) [50] Woofer L (ウーファー ( 左 ) )

Speaker holder

(ウーファー固定金具)

[100B]

Woofer

(ウーファー)

* PSR-2100

Tweeter R

(ツィーター ( 右 ) )

[100A]

[260B] [270C] [260A]

[270C]

[260B]

[100A]

Tweeter L

(ツィーター ( 左 ) )

[290]

[390]

Tweeter (ツィーター)

* PSR-2100

INV

MKS5F

[250B]

[250B]

[270B]

[270C]

[270B]

SW

[340]

Wheel assembly

(ホイール Ass'y )

[510A]

MOD PB1

[510B] [510A]

Shield cover L

(シールドカバー

L

[260B] Keyboard assembly

16M

鍵盤

Ass'y

[30]

PB2 HP

[270A]

Wheel (ホイール)

* PSR-2100

[30]: Bind Head Tapping Screw-P 3.0x16 MFZN2BL (EP630220)

+バインド P タイト

[50]: Bind Head Tapping Screw-P 4.0x16 MFZN2Y (VM839600)

+バインド P タイト

[100]: Bind Head Tapping Screw-P 4.0x10 MFZN2Y (EP640500)

[270]: Bind Head Tapping Screw-P 3.0x8 MFZN2Y (EP600280)

+バインド B タイト

[290]: Bind Head Tapping Screw-B 4.0x8 MFZN2BL (EG340190)

+バインド B タイト (J, E, B, N)

[290]: Bind Head Tapping Screw-B 4.0x6 MFZN2BL (EP600370)

+バインド P タイト

[250B]: Bind Head Tapping Screw-P 3.0x25 MFZN2Y (VK228100)

+バインド P タイト

[260]: Bind Head Tapping Screw-B 3.0x6 MFZN2Y (EP600130)

+バインド B タイト

* This figure shows the PSR-1100.

* 図は

PSR-1100

です。

+バインド B タイト (U, C)

[340]: Flat Head Tapping Screw-B 3.0x8 MFZN2Y (EP600420)

+皿 B タイト

[390]: PW Head Tapping Screw-B 3.0x8-8 MFZN2BL (V2276900)

+ PWHB タイト

[510]: Bind Head Tapping Screw-P 3.0x8 MFZN2Y (EP600280)

+バインド P タイト

Fig. 2 (図 2 )

6.

Tweeter (PSR-1100)

(Time required: about 3 minutes)

6-1

6-2

*

Remove the lower case assembly. (See procedure 1.)

Remove the two (2) screws marked [270B]. The tweeter can then be removed. (Fig. 2)

The left and right tweeters can be removed in the respectively same method.

6.

ツィーター (PSR-1100)

(所要時間:約 3 分)

6-1

6-2

下ケース Ass'y を外します。(1 項 参照)

[270B]のネジ 2 本を外し、ツィーターを外します。

(図 2)

きます。

7.

Tweeter (PSR-2100)

(Time required: about 3 minutes)

7-1

7-2

*

Remove the lower case assembly. (See procedure 1.)

Remove the two (2) screws marked [290]. The tweeter can then be removed. (Fig. 2)

The left and right tweeters can be removed in the respectively same method.

7.

ツィーター (PSR-2100)

(所要時間:約 3 分)

下ケース Ass'y を外します。(1 項 参照) 7-1

7-2

きます。

11

PSR-1100/PSR-2100

8.

Woofer (PSR-1100)

8-1

8-2

*

(Time required: about 3 minutes)

Remove the lower case assembly. (See procedure 1.)

Remove the four (4) screws marked [100A]. The woofer can then be removed. (Fig. 2)

The left and right woofers can be removed in the respectively same method.

9.

Woofer (PSR-2100)

(Time required: about 3 minutes)

9-1

9-2

*

Remove the lower case assembly. (See procedure 1.)

Remove the four (4) screws marked [100B]. The woofer and the four (4) speaker holders can then be removed. (Fig. 2)

The left and right woofers can be removed in the respectively same method.

8.

ウーファー (PSR-1100)

(所要時間:約 3 分)

8-1

8-2

下ケース Ass'y を外します。(1 項 参照)

2)

左右のウーファーは、それぞれ同じ方法で外す事がで

きます。

9.

ウーファー (PSR-2100)

(所要時間:約 3 分)

9-1

9-2

下ケース Ass'y を外します。(1 項 参照)

[100B]のネジ 4 本を外し、ウーファー、ウーファー固

定金具 4 個を外します。(図 2)

左右のウーファーは、それぞれ同じ方法で外す事がで

きます。

10.

Floppy Disk Drive

(Time required: about 4 minutes)

10-1 Remove the lower case assembly. (See procedure 1.)

10-2 Remove the four (4) screws marked [50]. The floppy disk drive assembly can then be removed. (Fig. 2)

10-3 Remove the four (4) screws marked [F40]. The left and right FDD holders can then be removed from the floppy disk drive. (Fig. 3)

10.

FDD

(所要時間:約 4 分)

10-1 下ケース Ass'y を外します。

10-2 [50]のネジ 4 本を外し、FDD Ass'y を外します。

10-3 [F40]のネジ 4 本を外し、FDD から FDD 金具 L、R を

• Floppy disk drive Assembly

FDD Ass'y

Floppy disk drive ( 3.5" FDD )

FDD holder L ( FDD 金具 L )

[F40]: Bind Head Screw 3.0x6 MFZN2BL (EG330360) +バインド小ネジ

Fig. 3

(図

3

11.

Keyboard Assembly

(Time required: about 4 minutes)

11-1 Remove the lower case assembly. (See procedure 1.)

11-2 Remove the two (2) screws marked [250B]. The keyboard assembly can then be removed. (Fig. 2)

11.

16M 鍵盤 Ass'y

(所要時間:約 4 分)

11-1 下ケース Ass'y を外します。

11-2 [250B]のネジ2 本を外し、16M 鍵盤 Ass'y を外します。

(図 2)

12.

INV Circuit Board

(Time required: about 3 minutes)

ATTENTION: High Voltage

12-1 Remove the lower case assembly. (See procedure 1.)

12-2 Remove the four (4) screws marked [260A]. The INV circuit board can then be removed. (Fig. 2)

12.

INV シート

(所要時間:約 3 分)

注意:高電圧

12-1 下ケース Ass'y を外します。

12-2 [260A]のネジ 4 本を外し、INV シートを外します。

(図 2)

12

PSR-1100/PSR-2100

13.

DM Circuit Board, Shield Cover L and U

(Time required: about 6 minutes)

13-1 Remove the lower case assembly. (See procedure 1.)

13-2 Remove the six (6) screws marked [260B], the five (5) screws marked [270C] and the two (2) screws marked [390].

The shield cover L can then be removed. (Fig. 2)

13-3 Remove the four (4) screws marked [260C]. The DM circuit board can then be removed. (Fig. 4)

13-4 Remove the screw marked [270D]. The shield cover U can then be removed. (Fig. 4)

* PSR-1100

[260C]

DM

[260C]

13.

DM シート、シールドカバー L、シールドカ

バー U

(所要時間:約 6 分)

13-1 下ケース Ass'y を外します。

13-2 [260B]のネジ 6 本、 [390]のネジ 2 本

13-3 [260C]のネジ 4 本を外し、DM シートを外します。

(図 4)

13-4 [270D]のネジ 1 本を外し、シールドカバーU を外しま

[260C] [260C]

[270D]

[260C]

DM

[270D]

[260C]

[260C]

Shield cover U

(シールドカバー

U

* PSR-2100

Shield cover U (シールドカバー U ) [260C]

[260C]: Bind Head Tapping Screw-B 3.0x6 MFZN2Y (EP600130)

+バインド

B

タイト

[270D]: Bind Head Tapping Screw-P 3.0x8 MFZN2Y (EP600280)

Fig. 4 (図 4 )

+バインド

P

タイト

14.

AM Circuit Board

(Time required: about 8 minutes)

14-1 Remove the lower case assembly. (See procedure 1.)

14-2 Remove the shield cover L, the DM circuit board and the shield cover U. (See procedure 13.)

14-3 Remove the two (2) screws marked [260D], the nine (9) screws marked [270E] and the four (4) screws marked [280].

The AM circuit board can then be removed. (Fig. 5)

[270E] [260D] [270E] [260D] [270E]

14.

AM シート

(所要時間:約 8 分)

14-1 下ケース Ass'y を外します。

14-2 シールドカバー L、DM シート、シールドカバー U を

14-3 [260D]のネジ 2 本、[270E]のネジ 9 本、[280]のネジ 4 本

<Rear view>

[280]

AM

[260D]: Bind Head Tapping Screw-B 3.0x6 MFZN2Y (EP600130)

+バインド B タイト

* This figure shows the PSR-1100.

* 図は

PSR-1100

です。

[270E]: Bind Head Tapping Screw-P 3.0x8 MFZN2Y (EP600280)

+バインド P タイト

[280]: Bind Head Tapping Screw-B 3.0x6 MFZN2BL (EP600230)

+バインド

B

タイト

Fig. 5 (図 5 )

13

PSR-1100/PSR-2100

15.

VR, ENC, PN1, PN2, PN3, PN4 Circuit Boards and LCD

15-1 Remove the lower case assembly. (See procedure 1.)

15-2 Remove the shield cover L, the DM circuit board and the shield cover U. (See procedure 13.)

15-3 Remove the AM circuit board. (See procedure 14.)

15-4 VR Circuit Board

(Time required: about 10 minutes):

15-4-1 Remove the volume knob from the control panel side. (Fig. 6)

15-4-2 Remove the three (3) screws marked [270F]. The VR circuit board can then be removed. (Fig. 7)

* When you install the VR circuit board, tighten the screws in order as shown in Figure 7.

15.

VR、ENC、PN1、PN2、PN3、PN4 シート、

液晶ディスプレイ

15-1 下ケース Ass'y を外します。

15-2 シールドカバー L、DM シート、シールドカバー U を

15-3 AM シートを外します。

15-4 VR シート

(所要時間:約 10 分):

15-4-1 コントロールパネル面からボリュームツマミを外しま

す。(図 6)

* VR シートを取り付ける時、図 7 のように順にネジを

締めます。

Volume knob

(ボリュームツマミ)

Fig. 6 (図 6 )

[510E]

PN1

[510E]

LCD

(液晶ディスプレイ) [510I] [510J]

VR

This screwing would be first.

(このネジを最初に締めます。)

PN4

[270F]

[510K]

[510F]

[510I]

[510E]

VR

[510I]

[510D]

[510C] [510C] [510E] [510G] [510I] [510H]

Keyboard support (A)

(鍵盤支持具 (A) )

[510G]

PN2 PN3

Keyboard support (B)

(鍵盤支持具 (B) )

Panel angle bracket

( PN アングル)

DM holder

( DM 取り付け金具)

[270F]: Bind Head Tapping Screw-P 3.0x8 MFZN2Y (EP600280)

+バインド

P

タイト

[510]: Bind Head Tapping Screw-P 3.0x8 MFZN2Y (EP600280) +バインド P タイト

* This figure shows the PSR-1100.

* 図は

PSR-1100

です。

Fig. 7

(図

7

15-5 ENC Circuit Board

(Time required: about 10 minutes):

15-5-1 Remove the encoder knob from the control panel side.

(Fig. 8)

15-5-2 Remove the hexagonal nut marked [A]. The ENC circuit board can then be removed. (Fig. 9)

Encoder knob

(エンコーダツマミ)

15-5 ENC シート

(所要時間:約 10 分):

15-5-1 コントロールパネル面からエンコーダーツマミを外し

15-5-2 [A]の六角ナットを外し、ENC シートを外します。

(図 9)

[A]

Fig. 8 (図 8 )

ENC

Fig. 9 (図 9 )

14

PSR-1100/PSR-2100

15-6 PN1 Circuit Board

(Time required: about 12 minutes):

15-6-1 Remove the keyboard assembly. (See procedure 11.)

15-6-2 Remove the two (2) screws marked [510C]. The panel angle blacket can then be removed. (Fig. 7)

15-6-3 Remove the two (2) screws marked [510D]. The keyboard support (A) can then be removed. (Fig. 7)

15-6-4 Remove the fifteen (15) screws marked [510E]. The PN1 circuit board can then be removed. (Fig. 7)

15-7 PN2 Circuit Board

(Time required: about 12 minutes):

15-7-1 Remove the keyboard assembly. (See procedure 11.)

15-7-2 Remove the two (2) screws marked [510F]. The DM holder can then be removed. (Fig. 7)

15-7-3 Remove the seven (7) screws marked [510G]. The PN2 circuit board can then be removed. (Fig. 7)

15-8 PN3 Circuit board

(Time required: about 12 minutes):

15-8-1 Remove the keyboard assembly. (See procedure 11.)

15-8-2 Remove the three (3) screws marked [510H]. The keyboard support (B) can then be removed. (Fig. 7)

15-8-3 Remove the fifteen (15) screws marked [510I]. The PN3 circuit board can then be removed. (Fig. 7)

15-6 PN1 シート

(所要時間:約 12 分):

15-6-2 [510C]のネジ 2 本を外し、PN アングルを外します。

(図 7)

15-6-3 [510D]のネジ 2 本を外し、鍵盤支持具(A)を外しま

15-6-4 [510E]のネジ 15 本を外し、PN1 シートを外します。

(図 7)

15-7 PN2 シート

(所要時間:約 12 分):

15-7-2 [510F]のネジ 2 本を外し、DM 取り付け金具を外しま

15-7-3 [510G]のネジ 7 本を外し、PN2 シートを外します。

(図 7)

15-8 PN3 シート

(所要時間:約 12 分):

15-8-2 [510H]のネジ 3 本を外し、鍵盤支持具(B)を外しま

15-8-3 [510I]のネジ 15 本を外し、PN3 シートを外します。

(図 7)

15-9 PN4 Circuit board

(Time required: about 10 minutes):

15-9-1 Remove the five (5) screws marked [510J]. The PN4 circuit board can then be removed. (Fig. 7)

15-9 PN4 シート

(所要時間:約 10 分):

15-9-1 [510J]のネジ 5 本を外し、PN4 シートを外します。

(図 7)

15-10 LCD (Time required: about 10 minutes):

15-10-1 Remove the four (4) screws marked [510K]. The LCD can then be removed with the LCD holder. (Fig. 7)

15-10-2 Remove the four (4) screws marked [500]. The LCD holder can then be removed from the LCD. (Fig. 10)

• LCD

(液晶ディスプレイ)

15-10 液晶ディスプレイ(所要時間:約 10 分):

15-10-1 [510K]のネジ 4 本を外し、液晶ディスプレイ(LCD 固

15-10-2 [500]のネジ 4 本を外し、液晶ディスプレイから LCD

LCD holder

( LCD 固定金具)

[500] [500]

[500]: Bind Head Tapping Screw-B 3.0x6 MFZN2Y (EP600130) +バインド B タイト

Fig. 10

(図

10

15

PSR-1100/PSR-2100

16.

Disassembling the Keyboard Assembly

16-1 Remove the Keyboard assembly. (See procedure 11.)

16-2 Remove the two (2) screws marked [30]. The MKS5F circuit board can then be removed. (Fig. 2)

* Be sure to make a correct match when connecting

MKS5F (CN1) and DM (CN102).

Connecting the connectors in the wrong way around may cause damage to the MKS5F circuit board.

16-3 Remove the MK-L and MK-H circuit board while pressing the fifteen (15)hooks A inward, and then remove the rubber contact. (Fig. 11)

16-4 Remove the twenty-one (21) screws marked [140], then removw the black keys from the lower notes. Afterwards, remove the white keys DFA and C' and then remove the white keys CEGB from the higer notes. At this time, lift the keys from the front and slide them towards you. The keys can then be removed from the assembly. (Fig. 12)

16.

16M 鍵盤 Ass'y の分解

16-1 16M 鍵盤 Ass'y を外します。

16-2 [30]のネジ 2 本を外し、MKS5F シートを外します。

(図 2)

DM シートの CN102 と MKS5F シートの CN1 を接続

する際、コネクタの向きに注意してください。逆差し

すると、MKS5F シートが壊れる原因になります。

16-3 MK-L シートとMK-H シートを止めているフック A 15

個を矢印の方向に押し外して、MK-L シートと MK-H

16-4 白鍵と黒鍵を止めている[140]のネジ 21 本を外し、黒

鍵を音程の低い方から外します。次に、白鍵 DFA と

白鍵 C' を外し、最後に白鍵 CEGB を音程の高い方か

ら外します。このとき、鍵盤の手前を持ち上げ、手前

Black key

(黒鍵)

[140]

White key DFA

(白鍵 DFA )

Hooks A

(フック

A

MK-L

,

MK-H

White key CEGB

(白鍵

CEGB

White key C'

(白鍵 C' )

White key

(白鍵)

Black key

(黒鍵)

Rubber contact

(接点ゴム)

Fig. 11

(図

11

17.

Assembling the Keyboard Assembly

17-1 Install the white keys CEGB from the lower notes, and then install the DFA keys and C' key. Afterwards install the black keys from the higher notes, and tighten the twenty-one (21) screws marked [140]. (Fig. 12)

17-2 Install the rubber contacts in the assembly while pressing the keys as shown in Figure13. Check that the rubber contact has been firmly placed into position in the area indicated by the arrow in Figure 14. When fitting the rubber contacts, raise both ends of the frame so that keys do not push the rubber contact up.

17-3 Install the MK-L and MK-H circuit boards in the assembly so that the hooks B hold it as shown in Figure 15.

[140]: Bind Head Tapping Screw-P 3.0x16 MFZN2BL (VB205200)

+バインド

P

タイト

[140]: Bind Head Tapping Screw-P 3.0x16 MFZN2B (VS756700)

+バインド P タイト

Fig. 12

(図

12

17.

16M 鍵盤 Ass'y の組立

17-1 白鍵 CEGB を音程の低い方からはめ込みます。次に、

白鍵 DFA と白鍵 C' をはめ込みます。最後に黒鍵を音

程の高い方からはめ込み、白鍵と黒鍵を止めていた

[140]のネジ 21 本を取り付けます。(図 12)

17-2 接点ゴムは、図 13 のように鍵盤を押し上げながら、図

14 のようにしっかりとはめ込んで下さい。このとき、

鍵盤が接点ゴムを押し上げて接点ゴムが浮かないよう

に、MKフレームの両端を上げて作業を行って下さい。

17-3 MK-L シートと MK-H シートは、図 15 のようにフック

B にはめ込んで取り付けます。

Rubber contact

(接点ゴム)

Rubber contact

(接点ゴム)

Fig. 14 (図 14 )

MK-L

,

MK-H

Hooks B (フック B )

Fig. 13

(図

13

Fig. 15 (図 15 )

16

PSR-1100/PSR-2100

LSI PIN DESCRIPTION

LSI

端子機能表)

M38K07M4L-300FP (X3646100) CPU (USB) ···················································································· 17

AK5351-VF-E2 (XV510A00) ADC (Analog to Digital Converter) ······················································· 17

HD6417709F80B (XV250B00) CPU ·································································································· 18

TC203C760HF-002 (XS725A00) SWP30B

(AWM Tone Generator coped with MEG) Standard Wave Processor ················ 19

HG73C205AFD (XU947C00) SWX00B (Tone Generator) ································································· 20

YSS236-F (XT013A00) VOP3 ············································································································· 21

µ

PD789022GB-A15-8E (XZ560100) CPU ························································································· 22

HD63266F (XI939A00) FDC (Floppy Disk Controller) ········································································ 22

S1D13305F00B100 (XQ595A00) LCDC (LCD Controller) ································································ 23

AD1854JRSRL (XY782A00) DAC (Digital to Analog Converter) ······················································· 23

M38K07M4L-300FP (X3646100) CPU (USB)

I/O

-

-

O

I/O

I/O

I/O

I/O

I/O

I

-

I/O

I/O

I/O

I/O

-

-

I/O

I/O

I/O

I

O

I

-

I/O

I

I

-

I/O

I/O

I/O

I/O

I/O

PIN

NO.

26

27

28

29

22

23

24

25

18

19

20

21

14

15

16

17

30

31

32

10

11

12

13

6

7

8

9

3

4

5

1

2

NAME

P1

2

/DQ

2

/AN

2

P1

3

/DQ

3

/AN

3

P1

4

/DQ

4

/AN

4

P1

5

/DQ

5

/AN

5

P1

6

/DQ

6

/AN

6

P1

7

/DQ

7

/AN

7

CNVss

RESET

VccE

V

REF

Vss

X

IN

X

OUT

Vcc

CNVss2

P6

0

(LED

0

)

P6

1

(LED

1

)

P6

2

(LED

2

)

P6

3

(LED

3

)

PVss

PVcc

DVcc

USBV

REF

TrON

D0+

D0-

P2

0

P2

1

P2

2

P2

3

P2

4

P2

5

FUNCTION

Port P1 (In/output)

Chip active

System reset input

Analog power supply

Reference voltage input

Ground

Clock input

Clock output

Power supply

Chip active

Port P6 (In/output)

Analog power supply

Analog power supply

Analog power supply

USB reference power supply

USB reference voltage output

USB upstream in/output

Port P2 (In/output)

NAME

P2

6

P2

7

P5

0

/INT

0

P5

1

/CNTR

0

P5

2

/INT

1

P5

3

P5

4

P5

5

P5

6

P5

7

P0

0

P0

1

P0

2

P0

3

P0

4

P0

5

P0

6

P0

7

P4

0

/ExDREQ/RxD

P4

1

/ExDACK/TxD

P4

2

/ExTC/S

CLK

P4

3

/ExA1/S

RDY

P3

0

P3

1

P3

2

P3

3

/ExINT

P3

4

/ExCS

P3

5

/ExWR

P3

6

/ExRD

P3

7

/ExA0

P1

0

/DQ

0

/AN

0

P1

1

/DQ

1

/AN

1

PIN

NO.

58

59

60

61

54

55

56

57

50

51

52

53

46

47

48

49

62

63

64

42

43

44

45

38

39

40

41

33

34

35

36

37

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

AM: IC350

FUNCTION

Port P2 (In/output)

Port P5 (In/output)/Interruption input

Port P5 (In/output)/

Port P5 (In/output)/Interrupution input

Port P5 (In/output)

Port P0 (In/output)

Port P4 (In/output)/Serial I/O/External bus interface

Port P3 (In/output)

Port P3 (In/output)/External bus interface

Port P1 (In/output)

AK5351-VF-E2 (XV510A00) ADC (Analog to Digital Converter)

PIN

NO.

4

5

6

7

1

2

3

10

11

12

8

9

NAME

AINR+

AINR-

VREF

VA

AGND

AINL+

AINL-

TST1

HPFE

TST2

TST3

VD

I/O

I

I

O

-

-

I

I

I/O

I/O

I/O

-

FUNCTION

Analog signal input (R channel +)

Analog signal input (R channel -)

Reference voltage

Analog power supply

Analog ground

Analog signal input (L channel +)

Analog signal input (L channel -)

Test mode setting 1

HPF on/off

Test mode setting 2

Test mode setting 3

Digital power supply

PIN

NO.

13

14

15

16

17

18

19

20

21

22

23

24

NAME

DGND

TST4

AMODE2

/PD

MCLK

SCLK

LRCK

FSYNC

SDATA

CMODE

SMODE1

VB

I/O

-

I/O

I

I

I/O

I

I/O

O

I

I

-

DM: IC800 (PSR-2100)

FUNCTION

Digital ground

Test mode setting 4

Interface clock select 2

Power-down mode

Master clock input

Serial data clock

Input/Output channel clock

Frame synch. clock

Serial data output

Master clock select

Interface clock select 1

Digital power supply

17

PSR-1100/PSR-2100

HD6417709F80B (XV250B00) CPU

PIN

NO.

61

62

63

64

57

58

59

60

53

54

55

56

49

50

51

52

45

46

47

48

41

42

43

44

37

38

39

40

33

34

35

36

29

30

31

32

25

26

27

28

21

22

23

24

17

18

19

20

13

14

15

16

9

10

11

12

7

8

5

6

3

4

1

2

93

94

95

96

89

90

91

92

85

86

87

88

81

82

83

84

97

98

99

100

101

102

103

104

77

78

79

80

73

74

75

76

69

70

71

72

65

66

67

68

NAME

Vss

A4

Vcc

A5

A6

A7

A8

A9

D3

D2

D1

D0

A0

A1

A2

A3

D9

D8

D7

D6

Vss

D5

Vcc

D4

Vss

D15

Vcc

D14

D13

D12

D11

D10

MD1

MD2

Vcc(RTC)

XTAL2

EXTAL2

Vss(RTC)

NMI

IRQ0//IRL0/PTH0

IRQ1//IRL1/PTH1

IRQ2//IRL2/PTH2

IRQ3//IRL3/PTH3

IRQ4/PTH4

D31/PTB7

D30/PTB6

D29/PTB5

D28/PTB4

D27/PTB3

D26/PTB2

Vss

D25/PTB1

Vcc

D24/PTB0

D23/PTA7

D22/PTA6

D21/PTA5

D20/PTA4

Vss

D19/PTA3

Vcc

D18/PTA2

D17/PTA1

D16/PTA0

Vcc

A23

Vss

A24

Vcc

A25

/BS/PTK4

/RD

/WE0/DQMLL

/WE1/DQMLU//WE

/WE2/DQMUL//ICRD/PTK6

/WE3/DQMUU//ICWR/PTK7

RD//WR

PTE7

Vss

/CS0

A16

A17

A18

A19

A20

A21

Vss

A22

A10

A11

A12

A13

Vss

A14

Vcc

A15

Vcc

/CS2/PTK0

/CS3/PTK1

/CS4/PTK2

/CS5//CE1A/PTK3

/CS6//CE1B

/CE2A/PTE4

/CE2B/PTE5

I/O

O

O

O

O

-

O

-

O

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

-

I/O

-

I/O

-

I/O

-

I/O

I/O

I/O

I/O

I/O

I/O

I/O

-

I/O

-

I/O

I/O

I/O

I/O

I/O

-

I/O

-

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I

I

I

I

I

I

I

-

-

O

I

I

O

O

I/O

I/O

O

I/O

-

O

-

O

I/O

O

-

O

-

O

-

I/O

I/O

I/O

I/O

O

I/O

I/O

O

O

-

O

O

O

O

O

-

O

-

O

O

O

O

O

Mode control

Power supply +3.3V

Crystal oscillator

Ground

Non-maskable interrupt request

Interrupt request / Port H

Data bus / Port B

Ground

Data bus / Port B

Power supply +3.3V

Data bus / Port B

Data bus / Port A

Ground

Data bus / Port A

Power supply +3.3V

Data bus / Port A

Ground

Data bus

Power supply +3.3V

Data bus

Ground

Data bus

Power supply +3.3V

Data bus

Address bus

Ground

Address bus

Power supply +3.3V

Address bus

Ground

Address bus

Power supply +3.3V

Address bus

FUNCTION

Ground

Address bus

Power supply +3.3V

Address bus

Ground

Address bus

Power supply +3.3V

Address bus

Bus cycle / Port K

Read strobe

Read / Write

Port E

Ground

Chip select

Power supply +3.3V

Chip select / Port K

Chip select / Chip enable / Port K

Chip select / Chip enable

Chip enable / Port E

18

PIN

NO.

161

162

163

164

165

166

167

168

153

154

155

156

157

158

159

160

145

146

147

148

149

150

151

152

137

138

139

140

141

142

143

144

129

130

131

132

133

134

135

136

121

122

123

124

125

126

127

128

113

114

115

116

117

118

119

120

105

106

107

108

109

110

111

112

193

194

195

196

197

198

199

200

185

186

187

188

189

190

191

192

201

202

203

204

205

206

207

208

177

178

179

180

181

182

183

184

169

170

171

172

173

174

175

176

NAME

PTF6/PINT14

PTF5/PINT13

PTF4/PINT12

PTF3/PINT11

PTF2/PINT10

PTF1/PINT9

PTF0/PINT8

MD0

Vcc(PLL1)

CAP1

Vss(PLL1)

Vss(PLL2)

CAP2

VCC(PLL2)

PTH6

Vss

Vss

Vcc

XTAL1

EXTAL1

STATUS0/PTJ6

STATUS1/PTJ7

TCLK/PTH7

/IRQOUT

Vss

CKIO

Vcc

TXD0/SCPT0

SCK0/SCPT1

TXD1/SCPT2

SCK1/SCPT3

TXD2/SCPT4

CKE/PTK5

/RAS3L/PTJ0

/RAS2L/PTJ1

/CASLL//CAS/PTJ2

Vss

/CASLH/PTJ3

Vcc

/CASHL/PTJ4

/CASHH/PTJ5

DACK0/PTD5

DACK1/PTD7

CAS2L/PTE6

CAS2H/PTE3

/RAS3U/PTE2

/RAS2U/PTE1

PTE0

/BACK

/BREQ

/WAIT

/RESETM

PTH5//ADTRG

IOIS16/PTG7

PTG6

PTG5

PTG4

PTG3

PTG2

VSS

PTG1

Vcc

PTG0

PTF7/PINT15

SCK2/SCPT5

RTS2/SCPT6

RXD0/SCPT0

RXD1/SCPT2

Vss

RXD2/SCPT4

Vcc

CTS2//IRQ5/SCPT7

PTC7/PINT7

PTC6/PINT6

PTC5/PINT5

PTC4/PINT4

Vss

/WAKEUP/PTD3

Vcc

PTD2//RESETOUT

PTC3/PINT3

PTC2/PINT2

PTC1/PINT1

PTC0/PINT0

DRAK0/PTD1

DRAK1/PTD0

/DREQ0/PTD4

/DREQ1/PTD6

/RESETP

/CA

MD3

MD4

MD5

AVss

AN0/PTL0

AN1/PTL1

AN2/PTL2

AN3/PTL3

AN4/PTL4

AN5/PTL5

AVcc

AN6/DA1/PTL6

AN7/DA0/PTL7

AVss

I/O

-

I/O

-

O

I/O

O

I/O

O

I/O

I/O

I/O

O

O

I

-

-

I

-

-

-

-

-

-

-

I

I

I

I

I

I

I

I

I

I

I

-

I

-

I

I

I

I

I

I

I

I

O

I

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

-

I/O

-

I/O

I

I

I

-

I

I

I

I

I/O

I/O

I/O

I/O

I/O

I/O

I

I

-

I/O

I/O

-

I

I

I

I

I/O

I/O

I/O

I/O

-

I/O

-

I/O

-

I

-

I

I/O

I/O

I

I

DM: IC100

FUNCTION

CK enable / Port K

3L Row address strobe / Port J

2L Row address strobe / Port J

LL Column address strobe / Column address strobe / Port J

Ground

LH Column address strobe / Port J

Power supply +3.3V

HL Column address strobe / Port J

HH Column address strobe / Port J

DMA acknowledge / Port D

2L Column address strobe / Port E

2H Column address strobe / Port E

3U Row address strobe / Port E

2U Row address strobe / Port E

Port E

Bus acknowledge

Bus request

Hardware wait request

Manual reset

Port H / Analog trigger

Write protect / Port G

Port G

Ground

Port G

Power supply +3.3V

Port G

Port F / Port interruption

Mode control

Power supply +3.3V

Capacitor

Ground

Ground

Capacitor

Power supply +3.3V

Port H

Ground

Power supply +3.3V

Crystal oscillator

Processor status / Port J

Timer clock / Port H

Interrupt request output

Ground

System clock input / output

Power supply +3.3V

Data transmission / SCI port

Serial clock / SCI port

Data transmission / SCI port

Serial clock / SCI port

Data transmission / SCI port

Serial clock / SCI port

Transmit request / SCI port

Data reception / SCI port

Ground

Data reception / SCI port

Power supply +3.3V

Transmit request / Interrupt request / SCI port

Port C / Port interruption

Ground

Standby mode Interrupt request output / port D

Power supply +3.3V

Port D / Reset output

Port C / Port interruption

DMA acknowledge / Port D

DMA request / Port D

Power on reset

Chip active

Mode control

Analog ground

Analog input / Port L

Analog power supply +3.3V

Analog input / Analog output / Port L

Analog ground

PSR-1100/PSR-2100

PIN

NO.

96

97

98

99

92

93

94

95

88

89

90

91

84

85

86

87

80

81

82

83

76

77

78

79

72

73

74

75

68

69

70

71

108

109

110

111

112

113

114

115

100

101

102

103

104

105

106

107

116

117

118

119

120

64

65

66

67

60

61

62

63

56

57

58

59

52

53

54

55

48

49

50

51

44

45

46

47

40

41

42

43

36

37

38

39

32

33

34

35

28

29

30

31

24

25

26

27

20

21

22

23

13

14

15

16

9

10

11

12

17

18

19

7

8

5

6

3

4

1

2

TC203C760HF-002 (XS725A00) SWP30B (AWM Tone Generator coped with MEG)

Standard Wave Processor

DM: IC400 (PSR-2100)

NAME

MELI7

VSS

/RCAS

RA8

RA7

RA6

VDD

VSS

RA5

RA4

RA3

RA2

RA1

RA0

/RRAS

/RWE

MELO1

MELO2

MELO3

MELO4

MELO5

MELO6

MELO7

VDDS

ADLR

MELI0

MELI1

MELI2

MELI3

MELI4

MELI5

MELI6

RD0

VSS

RD17

RD16

RD15

RD14

RD13

RD12

VSS

RD7

RD6

RD5

RD4

RD3

RD2

RD1

RD11

RD10

RD9

RD8

VDDS

SYSL2

SYSL3

SYSL4

SYSL5

SYSL6

SYSL7

KONI0

KONI1

VDDS

VSS

KONI2

KONI3

DAC0

DAC1

WCLK

MELO0

VDDS

SYSH0

SYSH1

SYSH2

SYSH3

SYSH4

SYSH5

SYSH6

SYSH7

KONO0

KONO1

KONO2

KONO3

VSS

SYSL0

SYSL1

CD5

CD6

CD7

CD8

CD9

CD10

CD11

CD12

CD13

CD14

VDD

VSS

CD15

/CS

/WR

/RD

CA7

CA8

CA9

CA10

CA11

VSS

CD0

CD1

CD2

CD3

CD4

Vss

CA0

CA1

CA2

CA3

CA4

CA5

CA6

I/O

O

O

O

O

O

O

I

I

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I

I

I

I

I

I

I

I

I

I

I

I

I/O

I

I

I

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

O

O

O

O

O

O

I

I

I

I

I

O

I

I

I

I/O

I/O

I/O

I/O

I

I

I

I/O

I/O

I/O

I/O

O

O

O

O

Key on data

Key on data input

FUNCTION

Address bus of internal register

Data bus of internal register

Chip select

Write strobe

Read strobe

(Power supply)

(Ground)

(Power supply)

NSYS/LNSYS upper 16 bits

Key on data

(Ground)

(Ground)

NSYS input/LNSYS output lower 8 bits

ADC word clock

DRAM address bus

DRAM data bus

(Power supply)

(Power supply)

(Ground)

DAC output

DAC0/DAC1 word clock

MEL wave data output

MEL wave data input

DRAM row address strobe

DARM write enable

(Ground)

(Power supply)

(Ground)

DRAM column address strobe (RAS signal)

(Power supply)

(Ground)

(Ground)

(Ground)

(Power supply)

PIN

NO.

212

213

214

215

216

217

218

219

204

205

206

207

208

209

210

211

196

197

198

199

200

201

202

203

188

189

190

191

192

193

194

195

228

229

230

231

232

233

234

235

220

221

222

223

224

225

226

227

236

237

238

239

240

180

181

182

183

184

185

186

187

172

173

174

175

176

177

178

179

164

165

166

167

168

169

170

171

156

157

158

159

160

161

162

163

148

149

150

151

152

153

154

155

140

141

142

143

144

145

146

147

129

130

131

132

133

134

135

136

137

138

139

121

122

123

124

125

126

127

128

NAME

LMA12

LMA13

LMA14

LMA15

LMA16

LMA17

VDD

VSS

LMA18

LMA19

LMA20

LMA21

LMA22

LMA23

LMA24

VSS

LMD14

LMD15

VSS

LMA0

LMA1

LMA2

LMA3

LMA4

LMA5

LMA6

LMA7

LMA8

LMA9

LMA10

LMA11

VSS

SYO

SYOD

QCLK

HCLK

CK256

SYSCLK

VDDS

SYI

MCLKI

MCLKO

VDD

XIN

XOUT

VSS

/IC

CHIP2

SLAVE

/TESTO

/ACI

DCTEST

VDDS

LMD0

LMD1

LMD2

LMD3

LMD4

LMD5

LMD6

LMD7

VDDS

VSS

LMD8

LMD9

LMD10

LMD11

LMD12

LMD13

HMA15

HMA16

HMA17

HMA18

HMA19

HMA20

HMA21

HMA22

HMA23

HMA24

VSS

/MRAS

/MCAS

/MOE

/MWE

VSS

HMA1

HMA2

HMA3

HMA4

HMA5

HMA6

HMA7

HMA8

HMA9

HMA10

VDD

VSS

HMA11

HMA12

HMA13

HMA14

VSS

HMD0

HMD1

HMD2

HMD3

HMD4

HMD5

HMD6

HMD7

HMD8

HMD9

HMD10

HMD11

HMD12

HMD13

HMD14

HMD15

VSS

HMA0

I/O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I

I

I

I

I

I

I

I

O

O

O

O

O

I

O

FUNCTION

(Ground)

Wave memory data bus (Upper data memory)

(Ground)

(Power supply)

(Ground)

Wave memory address bus (Upper 16 bits)

(Ground)

RAS when DRAM(s) is connected to wave memory

CAS when DRAM(s) is connected to wave memory

Wave memory output enable

Wave memory write enable

(Ground)

Wave memory data bus (Lower data memory)

(Power supply)

(Ground)

(Ground)

(Ground)

Wave memory address bus (Lower 16 bits)

(Ground)

Sync. signal for master clock

Sync. signal for HCLK/QCLK

1/12 master clock (64 Fs)

1/6 master clock (128 Fs)

1/3 master clock (256 Fs)

1/2 master clock (384 Fs)

(Power supply)

Sync. clock

Master clock input

Master clock output

(Power supply)

Crystal osc. input

Crystal osc. output

(Ground)

Initial clear

2 chips mode enable

Master/Slave select when 2 chips mode

Test pin

(Power supply)

(Ground)

(Power supply)

19

PSR-1100/PSR-2100

Initial clear

PLL Clock

PLL Control

Power supply

Ground

SWX dual mode

Power supply

Ground crystal oscillator crystal oscillator

SWX separate mode

TEST pin

TEST pin

A/D converter

A/D converter

A/D converter

A/D converter

Power supply

Ground for MIDI or TO-HOST for MIDI

Crystal oscillator

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus

Power supply

Ground

Wave memory data bus

Wave memory data bus

Wave memory data bus

Wave memory data bus read signal write signal

RAS signal

CAS signal

REFRESH signal

CS signal

Memory address bus

Memory address bus

Power supply

Ground

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Ground

Power supply

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Memory address bus

Program address bus

Program address bus

Power supply

Ground

Program address bus

Program address bus

Program address bus

Program address bus

Program address bus

Program address bus

PIN

NO.

41

42

43

44

37

38

39

40

33

34

35

36

29

30

31

32

49

50

51

52

53

45

46

47

48

20

21

22

23

16

17

18

19

24

25

26

27

28

12

13

14

15

10

11

8

9

6

7

4

5

1

2

3

74

75

76

77

70

71

72

73

78

79

80

81

82

83

84

66

67

68

69

62

63

64

65

58

59

60

61

54

55

56

57

NAME

SMD2

SMD13

SMD9

SMD6

SMD1

SMD14

VCC35

GND36

SMD8

SMD7

SMD0

SMD15

SOE

SWE

SRAS

SCAS

REFRESH

CS0

SMA0

SMA16

VCC49

GND50

SMA1

SMA15

SMA2

ICN

RFCLKI

TM2

AVDD_PLL

AVSS_PLL

MODE0

VCC7

GND8

XIN

XOUT

MODE1

TEST0

TESTON

AN0-P40

AN1-P41

AN2-P42

AN3-P43

AVDD_AN

AVSS_AN

TXD0

TXD1

EXCLK

SMD11

SMD4

SMD3

SMD12

SMD10

SMD5

SMA19

SMA20

SMA21

SMA22

SMA23

CMA20

CMA19

VCC77

GND78

CMA18

CMA17

CMA5

CMA6

CMA4

CMA7

SMA14

SMA3

SMA13

SMA4

SMA12

SMA5

GND60

VCC61

SMA11

SMA6

SMA10

SMA7

SMA9

SMA17

SMA8

SMA18

I/O

I

I

I

I

I

I

I

I

I

I

I

O

I

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

I

I/O

I/O

I/O

I/O

O

O

O

O

I/O

I/O

I/O

I/O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

20

HG73C205AFD (XU947C00) SWX00B (Tone Generator)

FUNCTION

PIN

NO.

136

137

138

139

140

141

142

143

125

126

127

128

129

130

131

132

133

134

135

117

118

119

120

121

122

123

124

109

110

111

112

113

114

115

116

152

153

154

155

156

157

158

159

160

144

145

146

147

148

149

150

151

161

162

163

164

165

166

167

168

96

97

98

99

92

93

94

95

85

86

87

88

89

90

91

100

101

102

103

104

105

106

107

108

NAME

CMD6

CMD10

CMD5

CMD11

CMD4

CMD12

CMD3

CMD13

CMD2

CMD14

VCC119

GND115

CMD1

CMD15

CMD0

CMA21

PDT15

PDT14

PDT13

PDT12

PDT11

PDT10

PDT9

PDT8

VCC133

CMA3

CMA8

CMA2

CRD

CMA1

CUB

VCC91

GHND92

CS1

CMA0

CLB

CMA12

CMA11

CMA10

CMA9

GND100

CWE

CMA16

CMA15

CMA14

CMA13

CMD8

CMD7

CMD9

PCS

PWR

PRD

RXD0

RXD1

SCLKI

ADIN

ADLR

DO0

DO1

SYSCLK

VCC161

GND162

WCLK

QCLK

BCLK

SYI

IRQ0

NMI

GND134

PDT7

PDT6

PDT5

PDT4

PDT3

PDT2

PDT1

PDT0

VCA143

GND144

PAD2

PAD1

PAD0

VCC148

GND149

I/O

I

I

I

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

I

I

I

I

O

O

I

I

O

O

I

I

I

I

DM: IC801 (PSR-1100)

FUNCTION

Program address bus

Program address bus

Program address bus read signal

Program address bus high byte effective signal

Power supply

Ground

CS signal

Program address bus low byte effective signal

Program address bus

Program address bus

Program address bus

Program address bus

Ground write signal

Program address bus

Program address bus

Program address bus

Program address bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program memory Data bus

Power supply

Ground

Program memory Data bus

Program memory Data bus

Program memory Data bus

Program address bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

Power supply

Ground

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

SWX access data bus

Power supply

Ground

SWX access address bus

SWX access address bus

SWX access address bus

Power supply

Ground

Chip select write enable read enable for Midi or TO-HOST for Midi or Key scan

EXT Clock

A/D converter

A/D converter LR clock

DAC

DAC

1/2 clock

Power supply

Ground for DAC LR clock

1/12 clock

IIS-DAC clock

Synch signal

Interrupt request

Interrupt request

YSS236-F (XT013A00) VOP3

NAME

WD00

VDD

VSS

TST2

TST1

TST0

MS

LRCLK

SI7

SI6

VDD

VSS

SI5

SI4

SI3

SI2

SI1

SI0

DB1

DB0

VDD

VSS

ODFM

OFS3

OFS2

OFS1

OFS0

WD15

WD14

VDD

VSS

WD13

WD12

WD11

WD10

WD09

WD08

WD07

VDD

VSS

WD06

WD05

WD04

WD03

WD02

WD01

WA05

WA04

WA03

WA02

VDD

VSS

WA01

WA00

WEN

OEN

RASN

CASN

CEN

VDD

VSS

WD19

WD18

WD17

WD16

VSS

WA17

WA16

WA15

WA14

WA13

WA12

WA11

WA10

VDD

VSS

WA09

WA08

WA07

WA06

PIN

NO.

41

42

43

44

37

38

39

40

33

34

35

36

29

30

31

32

49

50

51

52

53

45

46

47

48

20

21

22

23

16

17

18

19

24

25

26

27

28

12

13

14

15

10

11

8

9

6

7

4

5

1

2

3

66

67

68

69

62

63

64

65

58

59

60

61

54

55

56

57

74

75

76

77

70

71

72

73

78

79

80

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I

I

I

I

I

I

I

I

I

I

I

O

O

O

O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

I

I

I

I

I

O

O

O

O

O

O

O

Power supply

FUNCTION

External memory address bus

Ground

Power supply

External memory address bus

Ground

Power supply

External memory address bus

External memory control (WEN)

External memory control (OEN)

External memory control (RASN)

External memory control (CASN)

External memory control (CEN)

Ground

Power supply

External memory data bus

Ground

Power supply

External memory data bus

Ground

Power supply

External memory data bus

Ground

Power supply

Test output

Memory select

LR clock for ADC

Serial input

Ground

Power supply

Serial input

Output bit type select for DAC

Ground

Power supply

Output mode select for DAC

Serial output format select

PSR-1100/PSR-2100

PIN

NO.

117

118

119

120

121

122

123

124

109

110

111

112

113

114

115

116

125

126

127

128

129

130

131

132

133

100

101

102

103

96

97

98

99

104

105

106

107

108

92

93

94

95

88

89

90

91

81

82

83

84

85

86

87

142

143

144

145

146

147

148

149

134

135

136

137

138

139

140

141

150

151

152

153

154

155

156

157

158

159

160

NAME

CD13

CD12

CD11

VDD

VSS

CD10

CD09

CD08

CSN

RDN

WRN

BTYP

VDD

VSS

CD15

CD14

(NC)

VDD(PLL)

CPO

CPIN

REF

VSS(PLL)

(NC)

VDD

VSS

TSTCS

CA6

CA5

CA4

CA3

CA2

VDD

VSS

CA1

CA0

CD07

CD06

CD05

VDD

VSS

CD04

CD03

CD02

CD01

CD00

VDD

XTAL_I

XTAL_O

MCLK

VDD

VSS

MICN

CLKIN

SYWIN

SYW

SYWD

VDD

VSS

CLKO

WCLK

HCLK

QCLK

TSTCI

VDD

VSS

SO7

SO6

SO5

VDD

VSS

SO4

SO3

SO2

SO1

SO0

WDCK

SWPKON

IRQN

VDD

VSS

I/O

O

I

I

I

O

O

O

O

O

I

I

I

I

I

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

O

O

O

O

O

O

O

O

I

I

I

O

O

O

O

O

O

I

I

I

I

I

I

I

I/O

I/O

I/O

I/O

I/O

I/O

DM: IC401 (PSR-2100)

FUNCTION

Serial output

Ground

Power supply

Serial output

Data enable for DAC

SWP00 format key on output

EG interrupt

Ground

Power supply

Quartz crystal terminal

Quartz crystal terminal

Oscillate clock output

Ground

Power supply

Initial clear

Master clock input

Sync.signal input

Sync.signal output

Sync.signal output

Ground

Power supply

For test (512 fs output)

2 times sync.clock output (256 fs)

4 times sync.clock output (128 fs)

8 times sync.clock output (64 fs)

PLL test input

Ground

Power supply

PLL control output

PLL control input

PLL control input

Ground

Power supply

PLL test input

CPU address bus

Ground

Power supply

CPU address bus

Lo/Hi select in 8 bits write

Chip select

Register read

Register write

Data bus type select

Ground

Power supply

CPU data bus

Ground

Power supply

CPU data bus

Ground

Power supply

CPU data bus

Ground

21

PSR-1100/PSR-2100

µPD789022GB-A15-8E (XZ560100) CPU

PIN

NO.

9

10

11

12

13

14

15

16

17

18

19

20

21

22

5

6

7

8

1

2

3

4

NAME

P12

P11

P10

P47/KR7

P46/KR6

P45/KR5

P44/KR4

P43/KR3

P42/KR2

P41/KR1

P40/KR0

NC

IC

X2

X1

VSS0

VDD0

/RESET

P53

P52

P51/TO2

P50/TI0/TO0

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I

I

I/O

I/O

I/O

I/O

Port 1

FUNCTION

Port 4/Key return signal detection input

Internally connected (N.C.)

Clock

Ground

Power supply

System reset

Port 5

Port 5/16-bit timer output

Port 5/External count clock input to 8-bit timer/8-bit timer output

PIN

NO.

31

32

33

34

35

36

37

38

39

40

41

42

43

44

27

28

29

30

23

24

25

26

NAME

P32/INTP2/CPT2

P31/INTP1

P30/INTP0

P22/RXD/SI0

P21/TXD/SO0

P20/ASCK//SCK0

P07

P06

P05

P04

P03

P02

P01

P00

NC

VDD1

VSS1

P17

P16

P15

P14

P13

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

I/O

Port 0

MKS5F: IC1

FUNCTION

Port 3/External interrupt input/Capture edge input

Port 3/External interrupt input

Port 2/Asynchronous serial interface serial data input/Serial interface serial data input

Port 2/Asynchronous serial interface serial data output/Serial interface serial data output

Port 2/Asynchronous serial interface serial clock input/Serial interface serial clock

Power supply

Ground

Port 1

PIN

NO.

29

30

31

32

25

26

27

28

21

22

23

24

17

18

19

20

13

14

15

16

9

10

11

12

5

6

7

8

1

2

3

4

NAME

D5

D6

D7

/DREQ

/IRQ

/DEND

VSS3

1/2 EX1

VCC1

NUM1

NUM3

IFS

SFORM

/INP

/READY

/WPRT

8"//5"

XTALSET

/RESET

E//RD

RW//WR

/CS

/DACK

RS0

RS1

VSS1

VSS2

D0

D1

D2

D3

D4

I/O

I/O

I/O

I/O

O

O

I

I/O

I/O

I/O

I/O

I/O

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

HD63266F (XI939A00) FDC (Floppy Disk Controller)

Data transmission speed

Clock select

Rest

Enable/Read

Read/write/Write

Chip select

DMA acknowledge

Register select

Ground

Data bus

FUNCTION

DMA request

Interrupt request

Data end

Ground

Power supply

Host interface select

Format data

Index pulse

Ready from FDD

Write control signal

PIN

NO.

61

62

63

64

57

58

59

60

53

54

55

56

49

50

51

52

45

46

47

48

41

42

43

44

37

38

39

40

33

34

35

36

NAME

VSS6

/STEP

/HDIR

/HLOAD

/HSEL

VSS7

/DS0

/DS1

/DS2

/DS3

VSS8

/MON0

/MON1

/MON2

/MON3

VSS9

/TRKO

/INDEX

/RDATA

XTAL2

EXTAL2

NC

XTAL1

EXTAL1

VSS4

VSS5

NC

VCC2

VCC3

VCC4

/WGATE

/WDATA

I/O

O

O

O

O

O

O

I

I

I

O

O

O

O

O

O

O

O

FUNCTION

Track 00 signal

Index signal

Read data input from FDD

Clock

Clock

Ground

DM: IC300

Power supply

Write control

Writ data to FDD

Ground

Step signal to control head of FDD

Direction

Head load

Head select

Ground

Drive select

Ground

Motor on

Ground

22

PSR-1100/PSR-2100

/VRD

/RES

NC

NC

/RD

/WR

SEL2

SEL1

VA5

VA4

VA3

VA2

VA1

VA0

/VWR

/VCE

OSC1

OSC2

/CS

A0

Vdd

D0

D1

D2

D3

D4

D5

D6

D7

XD3

I

I

I

I

I

-

-

-

O

O

O

O

O

O

O

O

-

I/O

I/O

I/O

I/O

I/O

I/O

I

O

I

I

I/O

I/O

O

S1D13305F00B100 (XQ595A00) LCDC (LCD Controller)

PIN

NO.

13

14

15

16

9

10

11

12

5

6

7

8

1

2

3

4

21

22

23

24

25

26

27

17

18

19

20

28

29

30

NAME I/O

VRAM address bus

VRAM read/write

Memory control

Not used

Initial clear

Not used

Not used

Read strobe

Write strobe

Bus select

Bus select

Clock

Clock

Chip select

Data mode select

Power supply

Data bus

FUNCTION

Data bus output for 4 bit dot

NAME I/O

XD2

XD1

XD0

XECL

XSCL

Vss

LP

WF

YDIS

YD

YSCL

VD7

VD6

VD5

VD4

VD3

VD2

VD1

VD0

VA15

VA14

VA13

VA12

VA11

VA10

VA9

VA8

VA7

VA6

NC

O

O

O

I/O

I/O

I/O

I/O

I/O

O

-

O

O

O

O

O

O

O

O

O

O

O

O

O

I/O

I/O

I/O

O

O

O

-

PIN

NO.

43

44

45

46

39

40

41

42

35

36

37

38

31

32

33

34

51

52

53

54

55

56

57

47

48

49

50

58

59

60

DM: IC500

FUNCTION

Data bus output for 4 bit dot

S driver enable, chain clock

Data bus shift clock

Ground

X driver latch pulse

Frame signal for X/Y driver

Power down signal for displaying off mode

Scan start signal

Scan shift clock

VRAM data bus

VRAM address bus

Not used

AD1854JRSRL (XY782A00) DAC (Digital to Analog Converter)

PIN

NO.

1

2

3 CLATCH

4

5

6 384//256

7 X2MCLK

8

9

10

11

12

13

14

NAME

DGND

MCLK

CCLK

CDATA

ZEROR

DEEMP

96//48

AGND

OUTR+

OUTR-

FILTR

I/O

I

I

I

I

I

I

I

I

O

O

O

I

I

O

FUNCTION

Digital Ground

Master Clock Input. Connect to an external clock source at either 256, 384 or 512 Fs.

Latch input for control data. This input is rising-edge sensitive.

Control clock input for control data. Control input data must be valid on the rising edge of

CCLK. CCLK may be continuous or gated.

Serial control input, MSB first, containing 16 bits of unsigned data per channel. Used for specifying channel-specific attenuation and mute.

Selects the master clock mode as either 384 times the intended sample frequency (HI) or

256 times the intended sample frequency (LO).

The state of this input should be hardwired to logic HI or logic LO, or may be changed while the AD1854 is in power-down/reset. It must not be changed while the AD1854 is operational.

Selects internal clock doubler (LO) or internal clock = MCLK (HI).

Right Channel Zero Flag Output. This pin goes HI when Right Channel has no signal input for more than 1024 LR Clock Cycles.

D e - E m p h a s i s . D i g i t a l d e - e m p h a s i s i s enabled when this input signal is HI. This is used to impose a 50 µs/15 µs response characteristic on the output audio spectrum at an assumed 44.1 kHz sample rate.

Selects 48 kHz (LO) or 96 kHz Sample

Frequency Control.

Analog Ground

Right Channel Positive line level analog output.

Right Channel Negative line level analog output.

Voltage Reference Filter Capacitor Connection.

Bypass and decouple the voltage reference with parallel 10 µF and 0.1 µF capacitors to the

AGND.

PIN

NO.

15

16

17

18

19

20

21

22

23

24

25

26

27

28

NAME

AGND

OUTL-

OUTL+

AVDD

FILTB

IDPM1

IDPM0

ZEROL

MUTE

/PD//RST

L//RCLK

BCLK

SDATA

DVDD

I/O

I

O

O

O

I

I

I

I

I

I

I

I

I

O

FUNCTION

DM: IC700

Analog Ground

Left Channel Negative line level analog output.

Left Channel Positive line level analog output.

Analog Power Supply. Connect to analog 5

V supply.

Filter Capacitor connection, connect 10 µF capacitor to AGND.

Input serial data port mode control one.

With IDPM0, defines one of four serial modes.

Input serial data port mode control zero.

With IDPM1, defines one of four serial modes.

Left Channel Zero Flag Output. This pin goes HI when Left Channel has no signal input for more than 1024 LR Clock Cycles.

Mute. Assert HI to mute both stereo analog outputs. Deassert LO for normal operation.

/Power-Down//Reset. The AD1854 is placed in a low power consumption mode when this pin is held LO. The AD1854 is reset on the rising edge of this signal. The serial control port registers are reset to the default values. Connect HI for normal operation.

Left//Right clock input for input data. Must run continuously.

Bit clock input for input data. Need not run continuously; may be gated or used in a burst fashion.

Serial input, MSB first, containing two channels of 16, 18, 20, and 24 bits of twos complement data per channel.

Digital Power Supply Connect to digital 5 V supply.

23

PSR-1100/PSR-2100

IC BLOCK DIAGRAM

IC

ブロック図)

SN74HCU04NSR (XW842A00)

Hex Inverter

DM: IC510, 511

HD74LV08AFPEL (IS000800)

Quad 2 Input AND

DM: IC101

SN74HC132NSR (XW792A00)

MM74HC132SJX (XY352A00)

Quad 2 Input NAND

DM: IC914

1A 1

1Y

2

2A

3

2Y

4

3A

5

3Y

6

Vss 7

14 VDD

13

6A

12

6Y

11 5A

10

5Y

9

4A

8 4Y

1A 1

1B 2

1Y 3

2A 4

2B 5

2Y 6

VSS 7

14 VDD

13 4B

12 4A

11 4Y

10 3B

9 3A

8 3Y

1A 1

1B

2

1Y 3

2Y 4

2A

5

2B 6

GND 7

14 VDD

13

4B

12 4A

11 4Y

10

3Y

9 3B

8 3A

SN74HCT138NSR (XY865A00)

3 to 8 Demultiplexer

DM: IC600

HD74LVC139FPEL (XS048A00)

Dual 2 to 4 Demultiplexer

DM: IC308

TC74HC157AP (IR015700)

Quad 2 to 1 Multiplexer

AM: IC380

Select

Enable

Output

A 1

B 2

C 3

G2A 4

G2B 5

G1 6

Y7

7

GND 8

B

A

Y0

C Y1

G2A Y2

G2B Y3

G1 Y4

Y7

Y6

Y5

16 Vcc

15

YO

14 Y1

13 Y2

12 Y3

11 Y4

10 Y5

9 Y6

Output

1G 1

1A

2

1B

3

1Y0

4

1Y1

5

1Y2

6

1Y3 7

GND 8

A

G

B

Y0

Y1

Y2

Y3

16

Vcc

G

15 2G

A

14 2A

B

13 2B

Y0

12 2Y0

Y1

Y2

Y3

11

2Y1

10 2Y2

9

2Y3

SELECT

1

1A

2

1B

3

1Y

4

2A

5

2B

6

2Y

7

GND

8

1Y

2A

1A

1B

2B

2Y

4B

4Y

G

4A

3A

3B

16 Vcc

15 STROBE

14

4A

13 4B

12

4Y

11

3A

10

3B

9 3Y

24

74LVC245APW (XZ286A00)

HD74LV245ATELL (XW744A00)

TC74VHCT245AFT (XT744A00)

Octal 3-State Bus Transceiver

DM (PSR-1100): IC301, 302, 911

DM (PSR-2100): IC301-303, 460-462, 465-467, 911

D1R

1

A1 2

A2 3

A3 4

A4 5

A5

6

A6 7

A7

8

A8 9

GND

10

20 Vcc

19

G

18 B1

17

B2

16 B3

15

B4

14

B5

13

B6

12

B7

11

B8

M5227P (XF751A00)

5-Band Graphic Equalizer

AM: IC104, 105

IN1

1

47k

+-

NF1

2

540

IN2

NF2

IN3

3

+-

47k

4

540

5

540 47k

+-

+ -

16

10k

15

10k

14

13

12

-Vcc

GND

+Vcc

OUT

-IN

NF3

IN4

NF4

6

540

7

8

540

47k

11

+-

47k

47k

+ -

540

10

9

+IN

NF5

IN5

LB1443N (XF483A00)

LED Driver

AM: IC109 (PSR-2100 only)

+

-

+

-

+

-

+

-

+

amp

-

+

1

VC1

2

VC2

3

VC3

4 5 6 7

GND

VC4 VC5

Amp Out

8 9

In

VCC

PSR-1100/PSR-2100

M5233FP-600D (X0506A00)

Comparator

DM: IC913

µPC4570HA (XB247A00)

Dual Operational Amplifier

AM: IC100, 102, 107, 108, 111, 112,

IC103 (PSR-2100 only)

Output1

Inverting

Input 1

Non-Inverting

Input 1

-DC Voltage Supply

1

2

CH1

3

4 -V

+

+V 8 +DC Voltage Supply

7

+ -

CH2

6

5

Output2

Inverting

Input 2

Non-Inverting

Input 2

A

-

B

1 2 3 4 5 6 7 8 9

+V -IN

OUT +IN

A A A

-V

+IN

B

-IN

B

OUT

B

+V

µPC4572G2-T1 (XF634A00)

Dual Operational Amplifier

DM: IC701 (PSR-2100 only)

Output A

Inverting

Input A

Non-Inverting

Input A

Ground

1

2

3

4 -V

+

+ -

+V 8

7

6

5

+DC Voltage

Supply

Output B

Inverting

Input B

Non-Inverting

Input B

µPC4570G2 (XF291A00)

Dual Operational Amplifier

DM: 702, 703

Output A

Inverting

Input A

Non-Inverting

Input A

-DC Voltage Supply

1

2

3

4 -V

+

+ -

+V 8

7

6

5

+DC Voltage

Supply

Output B

Inverting

Input B

Non-Inverting

Input B

CIRCUIT BOARDS CONTENTS

(シート基板図 目次)

AM (X3636C0) ·············································· 38

DM (X3637C0) (PSR-1100) ·························· 26/27

DM (X3638D0) (PSR-2100) ·························· 28/29

ENC (X0268C0) ············································ 31/32

HP (X3636C0) ··············································· 40

INV (XW193B0) ············································ 39

MKS5F (X2002A0) ········································ 40

MOD (X0269C0) (PSR-2100 only) ··············· 35/36

PB1 (X0269C0) (PSR-2100) ························· 34/37

PB2 (X0269C0) (PSR-1100) ························· 34/37

PN1 (X0268C0) ············································· 30/32

PN2 (X0268C0) ············································· 30/33

PN3 (X0269C0) ············································· 34/36

PN4 (X0269C0) ············································· 34/37

SW (X3636C0) ·············································· 40

VR (X3636C0) ··············································· 38

Note: See parts list for details of circuit board component parts.

注:シートの部品詳細はパーツリストをご参照下さい。

25

PSR-1100/PSR-2100

CIRCUIT BOARDS

(シート基板図)

DM Circuit board (PSR-1100)

to PN1-CN2 to PN1-CN1

to FDD

26

to AM-CN106 to AM-CN303

to LCD

to AM-CN300 to AM-CN103

Component side

(部品側)

2NA-WA00400-1

1

DM Circuit board (PSR-1100)

PSR-1100/PSR-2100

2NA-WA00400-2

1

Pattern side

(パターン側)

27

PSR-1100/PSR-2100

DM Circuit board (PSR-2100)

to PN1-CN2 to PN1-CN1

to FDD

28

to AM-CN106 to AM-CN303

to LCD

to AM-CN300 to AM-CN103

Component side

(部品側)

2NA-WA00410-1

2

DM Circuit board (PSR-2100)

PSR-1100/PSR-2100

2NA-WA00410-2

2

Pattern side

(パターン側)

29

PSR-1100/PSR-2100

PN1 Circuit board

MEMORY 8 7 6 5 4

REGISTRATION MEMORY

3

A

2

PN2 Circuit board

CHANNEL

ON/OFF

DIRECT

ACCESS

BALANCE

6

(UP)

7

(UP)

8

(UP)

1

(UP)

2

(UP)

3

(UP)

4

(UP)

5

(UP)

6

(DOWN)

7

(DOWN)

8

(DOWN)

1

(DOWN)

2

(DOWN)

3

(DOWN)

4

(DOWN)

5

(DOWN)

EXIT

30

to PN1-CN5

Component side

(部品側)

* : PSR-2100 only

4

ONE TOUCH SETTING

3 2

EFFECT TALK

MIC.

VOCAL

HARMONY M

XG

UPPER

OCTAVE +

UPPER

OCTAVE -

SYNTH.

WOODWIND BRASS BAS

PERCUSSION

VARIATION DSP

ORGAN &

ACCORDION E.PIA

VOICE

VOICE EFFECT

MONO HARMONY/ECHO SUSTA

ORG

FLUT

CHO

PA

A'

PN1, PN2: 2NA-V756860

2

A

2 1 FREEZE

PSR-1100/PSR-2100

ENC Circuit board

to PN1-CN4

DATA ENTRY

1 ENTER

NY MIC. SETTING

VH TYPE

SELECT

SIGNAL

to AM-CN107

(PSR-2100 only)

MUSIC

FINDER

OVER

ORGAN

FLUTES

CHOIR &

PAD

BASS

E.PIANO

USER

STRINGS

GUITAR

PIANO &

HARPSI.

LEFT

LAYER

MAIN

LCD select J

LCD select I

LCD select H

LCD select G

LCD select F

Component side

(部品側)

HO SUSTAIN TOUCH LEFT HOLD

NEXT BACK

A'

Component side

(部品側)

PN1, ENC: 2NA-V756860

2

31

PSR-1100/PSR-2100

ENC Circuit board PN1 Circuit board

B

Pattern side

(パターン側)

to PN2-CN7

to ENC-CN13

to DM-CN600

to PN3-CN8

32

to DM-CN100

B'

ENC, PN1: 2NA-V756860

2

B

PN2 Circuit board

PSR-1100/PSR-2100

B'

Pattern side

(パターン側)

PN1, PN2: 2NA-V756860

2

Pattern side

(パターン側)

33

PSR-1100/PSR-2100

PN4 Circuit board

EXTRA

TRACKS TRACK 2 TRACK 1 REPEAT METRONOME

C

REC TOP

SONG

START/STOP REW FF

Component side

(部品側)

PB2 Circuit board (PSR-1100)

PITCH BEND

to PN3-CN10

Component side

(部品側)

PN3 Circuit board

34

ACMP A B

MAIN

STYLE CONTROL

C D BREAK INTRO

C'

PB1 Circuit board (PSR-2100)

PITCH BEND

to PN3-CN10

Component side

(部品側)

PN3, PN4, PB1, PB2: 2NA-V756870

4

P

PSR-1100/PSR-2100

C

POP & ROCK

BALLAD

SWING & JAZZ

DANCE

STYLE

TRANSPOSE TRANSPOSE +

BALLROOM

LATIN

TENPO -

MARCH & WALTZ

USER

TENPO + TAP TENPO

1

STOP

2

MULTI PAD

3 4

FADE IN/OUT

SOUND

CREATOR

LCD select A

DIGITAL

RECORDING

LCD select B

MIXING

CONSOLE

LCD select C

LCD select D

LCD select E

DEMO

HELP

FUNCTION

C'

ENDING/rit.

AUTO

FILL IN

OTS LINK

SYNC. STOP SYNC. START START/STOP

Component side

(部品側)

MOD Circuit board (PSR-2100 only)

MODULATION

to PN3-CN11

Component side

(部品側)

PN3, MOD: 2NA-V756870

4

35

PSR-1100/PSR-2100

PN3 Circuit board

to PN1-CN3

D

36

D'

MOD Circuit board (PSR-2100 only)

Pattern side

(パターン側)

PN3, MOD: 2NA-V756870

4

PSR-1100/PSR-2100

PN4 Circuit board

D

Pattern side

(パターン側)

PB2 Circuit board (PSR-1100)

Pattern side

(パターン側)

to MOD-CN14 (PSR-2100 only)

D'

PN3, PN4, PB1, PB2: 2NA-V756870

4

to PB2-CN16 (PSR-1100),

PB1-CN15 (PSR-2100)

Pattern side

(パターン側)

PB1 Circuit board (PSR-2100)

Pattern side

(パターン側)

37

PSR-1100/PSR-2100

AM Circuit board

LCD

CONTRAST

USB

IN

MIDI

OUT

E

(S

38

Component side

(部品側)

to DM-CN501 to DM-CN908 to DM-CN109

• Ground wire wiring place (Pattern side) (PSR-2100 only)

Ground wire1: CN106 4 • 5pin pin of J wire which has connected

DGND in the upper part of CN300

Ground wire3: CN106 4 • 5pin C104 GND side pin

to DM-CN105

VR Circuit board

アース線配線場所(パターン側)

PSR-2100

のみ)

アース線 1:

アース線 3:

CN106 の 4 • 5pin

CN106 の 4 • 5pin

CN300 の上部にある DGND を

つないでいる J 線の pin

C104 の GND 側の pin

E'

MASTER VOLUME

Component side

(部品側)

AM, VR: 2NA-WA00380

2

PSR-1100/PSR-2100

E

to PN1-CN6

(PSR-2100 only)

FOOT PEDAL

1

(SWITCH) 2

to DM-CN700

(PSR-2100 only)

MIC.

LINE

INPUT

VOLUME

MIC./

LINE IN

AUX OUT

(LEVEL FIXED)

R L

F

R

OU

E'

to Speakers

(Woofer)

* : PSR-2100 only

INV Circuit board

to Speakers

(Tweeter)

F'

AM: 2NA-WA00380

INV: 2NA-V420050

2 to LCD

Component side

(部品側)

to DM-CN104

39

PSR-1100/PSR-2100

F

R

OUT PUT

L/L+R

DC-IN 16V

SW Circuit board

STANDBY/ON

Component side

(部品側)

HP Circuit board

PHONES

Component side

(部品側)

F' Component side

(部品側)

MKS5F Circuit board

to MK-L to MK-L to MK-H

40

to DM-CN102

Component side

(部品側)

AM, HP, SW: 2NA-WA00380

MKS5F:

2

2NAKZ-V814260

PSR-1100/PSR-2100

TEST PROGRAM

1. Preparation

1) PA-300 (AC adaptor) is used.

2) Measuring instruments: frequency counter, level meter (with JIS-C filter)

Note: Connect a stereo plug to the [PHONES] jack at 33 ohms.

3) Jigs: foot switch (FC4/FC5), foot controller (FC7), MIDI cable, USB cable, PC (Personal computer), floppy disk (2HD & 2DD), microphone (PSR-2100 only)

4) Set the following state of each control knobs.

[LCD CONTRAST] volume: Center

[MASTER VOLUME]: MAX

2. How to enter the Test Program

While pressing the [C#2], [F2] and [G#2] keys, turn the [STANDBY/ON] switch on.

3. Proceeding through the Test Program

When the test program is activated, the sign “TEST” is indicated on the LCD display.

Automatically performs RAM BACKUP check when entering test mode.

Select the test program item to be executed by pressing the [TEMPO-] or [TEMPO+] button.

Press the [START/STOP] button to execute testing. When the test result is OK, press the [START/STOP] button to return to the test item name on display. Proceed to the next test by pressing the [TEMPO-] or [TEMPO+] button. When the test result is OK, an asterisk (*) is added in front of its item name on display.

When the test result is NG, press the [DEMO] button or the lowest (leftmost) white key on the keyboard to return to the test item name on display and then turn off the [STANDBY/ON] switch to end the test program.

4. Test program list

No.

1

LCD (initial)

001: Version

2

002: ROM Check1

3

003: RAM Check1

4

004:Flash Check1

5

005: Wave ROM Check1

6

006: Wave RAM Check1

7

007: FDD Check

9

009: Effect 2 RAM Check

(PSR-2100 only)

10

010: Effect 3 RAM Check

12

012: TG 1 Check

15

015: Pitch Check

Test Function and Judgment criteria

Displays each ROM version.

Nine piece of ROM’s versions are displayed alternately on the LCD.

Checks the ROMs that are connected to the CPU bus.

The test results appear on the LCD. Check the LCD “ROM Check1 OK”

Checks the RAMs that are connected to the CPU bus.

The test results appear on the LCD. Check the LCD “RAM Check1 OK”

Checks the Flash Memories that are connected to the CPU bus.

The test results appear on the LCD. Check the LCD “Flash Check1 OK”

Checks the ROMs that are connected to the TG bus.

The test results appear on the LCD. Check the LCD “XG Wave ROM Check OK”

Checks the RAMs that are connected to the TG bus.

The test results appear on the LCD. Check the LCD “XG Wave RAM Check OK”

Checks the floppy disk drive unit.

Insert the floppy disks one bye one (2HD or 2DD).

The test will be executed immediately if an FD is inserted in the drive. After completing the test for one FD, replace it with another to continue the test.

Displays “FDD Check OK” if the test result is OK.

Displays “NO FD” and stands by for FD insertion if an FD is drawn out before completion of the test.

Displays “PROTECT FD” if the write-protect switch of FD is on.

Displays “UNFORMAT FD” if non-formatted FD is inserted.

Checks the VOP RAM.

Outputs the sine wave (C3) MAX at the send level and MIN at the drive level.

Check the sound by hearing that there is not noise or abnormal sound.

Checks the XG RAM.

Outputs the sine wave (C3) MAX at the send level and MIN at the drive level.

Check the sound by hearing that there is not noise or abnormal sound.

Checks the sound source (Autoscale).

Sequentially outputs the sine wave by changing the tone of the sound source from the low keys (from C2 to G4).

Check the sound by hearing that there is not noise or abnormal sound. “TG1 End” is displayed on the LCD display.

Pitch check: Connect the frequency counter to the [PHONES] jack (33 ohm load).

Outputs the sine wave at 440.0 Hz +/- 0.22 Hz (PAN = Center) when the test is performed.

Decline quantity check of the volume: Connect the level meter (with JIS-C filter) to the [PHONES] jack. Set the

[MASTER VOLUME] at MIN and check the output level.

PHONES L, R: less than -80.0 dBm

41

PSR-1100/PSR-2100

No.

16

17

18

19

20

22

23

24

25

26

28

29

31

36

37

38

39

40

41

LCD (initial)

016: Output R Check

017: Output L Check

018: EQ Low Check

019: EQ Mid Check

020: EQ High Check

022: D/A Noise Check

023: SW, LED Check

024: All Panel LED On Check

025: Red LED On Check

026: Green LED On Check

028: All LCD On Check

029: All LCD Off Check

031: LCD Brightness Check

036: Pedal 1 Check

037: Pedal 2 Check

038: Pitch Bend Wheel Check

039: Modulation Wheel Check

(PSR-2100 only)

040: MIDI Check

041: USB Check

Test Function and Judgment criteria

Connect the level meter (with a JIS-C filter) to each terminal (PHONES, OUTPUT L/L+R, R, AUX OUT L, R).

Check that the sine wave note is output of 1 kHz. (PAN=R)

Set the [MASTER VOLUME] at MAX and check the R channel output level.

(PHONES L, R: 33 ohms load OUTPUT L/L+R, R: 10 kohms load AUX OUT L, R: 10 kohms load)

PHONES L: less than -30.0 dBm PHONES R: -3.4 dBm +/-2 dB (PSR-1100), 0 dBm +/-2 dB (PSR-2100)

OUTPUT L/L+R: less than -50.0 dBm OUTPUT R: +5.7 dBm +/- 2 dB

AUX OUT L: less than -60.0 dBm AUX OUT R: -0.3 dBm +/- 2 dB

Connect the level meter (with a JIS-C filter) to each terminal (PHONES, OUTPUT L/L+R, R, AUX OUT L, R).

Check that the sine wave note is output of 1 kHz. (PAN=L)

Set the [MASTER VOLUME] at MAX and check the L channel output level.

(PHONES L, R: 33 ohms load OUTPUT L/L+R, R: 10 kohms load AUX OUT L, R: 10 kohms load)

PHONES L: -3.5 dBm +/-2 dB (PSR-1100), 0 dBm +/-2 dB (PSR-2100) PHONES R: less than -30.0 dBm

OUTPUT L/L+R: +5.6 dBm +/- 2 dB OUTPUT R: less than -50.0 dBm

AUX OUT L: -0.3 dBm +/- 2 dB AUX OUT R: less than -60.0 dBm

Check the sine wave output of EQ-Low frequency at about 65.4 Hz (C1). (PAN=Center)

Check the sine wave output of EQ-Mid frequency at about 523 Hz (C4). (PAN=Center)

Check the sine wave output EQ-High frequency at about 4186 Hz (C7). (PAN=Center)

Checks D/A converter noise.

Connect the level meter (with a JIS-C filter) to each terminal (PHONES, OUTPUT L/L+R, R, AUX OUT L, R), and press the key on the keyboard.

Set the [MASTER VOLUME] at MAX and check the noise level. (PHONES L, R: 33 ohms load OUTPUT L/

L+R, R: 10 kohms load AUX OUT L, R: 10 kohms load)

PHONES L, R: less than -75.0 dBm OUTPUT L/L+R, R: less than -70.0 dBm AUX OUT L, R: less than -70.0 dBm

Check the switches on the panel and LED.

Press the switches on the LCD as instructed. A pre-assigned note is output when the switch is pressed. (See table

1). When the switch with LED is pressed, that LED will light up.

Next, check the dial. Displays “Dial Down 50”, and then turn the data dial counterclockwise. Displays “Dial UP

49”, and then turn the data dial clockwise. Check that the LCD displays “SW, LED Check OK”.

If you wish to cancel the check in progress press the lowest (leftmost) white key on the keyboard to return to the selection screen.

Check that all panel LEDs are on. (Except for the [MIC. OVER] and [MIC. SIGNAL] LEDs of PSR-2100)

The 2-colors LED light up in orange.

Check that all red LEDs are on. (Except for the [MIC. OVER] and [MIC. SIGNAL] LEDs of PSR-2100)

The 2-colors LED light up in red.

Check that all green LEDs are on. (Except for the [MIC. OVER] and [MIC. SIGNAL] LEDs of PSR-2100)

The 2-colors LED light up in green.

Check that all LCD dots are on. (The whole screen becomes blue.)

Check that all LCD dots are off. (The whole screen becomes white.)

Press the [1] to [4] switches of [ONE TOUCH SETTING] in order. The brightness of the LCD grows lighter every time a switch is pressed. (but OTS 2 = OTS 4)

Connect the foot switch (FC4/FC5) to the [FOOT PEDAL 1] jack.

Check that the C3 note is output when pressing the pedal, and that the C4 note is output when releasing the pedal.

Check the LCD “Pedal 1 Check OK”

Connect the foot controller (FC7) to the [FOOT PEDAL 2] jack.

Check that the C3 note is output when fully pressing the pedal to the back (to minimum), and that the C4 note is output when fully pressing the pedal to the front (to maximum). Check the LCD “Pedal 2 Check OK”

Checks the pitch bend wheel.

First, it is checked that the [PITCH BEND] wheel is a center position.

Check that the C3 note is output when rotating the [PITCH BEND] wheel to minimum from center, and that the

C4 note is output when rotating it to maximum. Check the LCD “Pitch Bend Wheel Check OK”

Checks the modulation wheel.

First, it is checked that the [MODULATION] wheel is a center position.

Check that the C3 note is output when rotating the [MODULATION] wheel to minimum from center, and that the

C4 note is output when rotating it to maximum.

After connecting the [MIDI IN] jack and [MIDI OUT] jack with a MIDI cable, execute the test.

Check that the C4 note is output and that the LCD displays “MIDI Check OK”. If there is no input after one second since signal output, it is judged NG.

After connecting the [USB] jack and PC (personal computer) with a USB cable, execute the test.

Check that the C4 note is output and that the LCD displays “OK”.

Note: In advance, install a USB-MIDI driver in PC. Be a through set up.

42

PSR-1100/PSR-2100

No.

42

43

44

45

46

47

55

56

LCD (initial)

042: MIC Check

(PSR-2100 only)

043: ROM Check2

044: RAM Check2

045: Flash Check2

046: Wave ROM Check2

047: Wave RAM Check2

055: Factory Set

056: Test Exit

Test Function and Judgment criteria

Connect a microphone to the [MIC./LINE IN] jack and speak to it.

Set the [MIC./LINE] select switch to [MIC.] and set the [INPUT VOLUME] at maximum.

Check the voice sound by hearing that there is not unusual noise or abnormal sound.

Checks the ROMs that are connected to the CPU bus.

Check the LCD “ROM Check2 OK”

Checks the RAMs that are connected to the CPU bus.

Check the LCD “RAM Check2 OK”

Checks the Flash Memories that are connected to the CPU bus.

Check the LCD “Flash Check2 OK”

Checks the ROMs that are connected to the TG bus.

Check the LCD “XG Wave ROM Check OK”

Checks the RAMs that are connected to the TG bus.

Check the LCD “XG Wave RAM Check OK”

All the RAMs are initialized and set to the factory preset data when executing this test.

Exit from the test program after executing this test.

Note: 0 dBm=0.775 V

Time is required to complete the checks performed by test No. 45 and 46.

• Power On Reset

All the RAMs are initialized and set to the factory preset data when the [STANDBY/ON] switch is turned on while pressing the highest

(rightmost) white key on the keyboard.

43

PSR-1100/PSR-2100

テストプログラム

1. 準備

1)AC アダプタは PA-300 を使用します。

2)測定器: 周波数カウンター、レベルメーター(JIS-C フィルター使用)

注)特に指示のない限りステレオプラグを用い、33 Ω負荷を接続して[PHONES]端子にて測定します。

4)各コントローラは、特に指示の無い場合は下記の状態にしておきます。

[LCD CONTRAST] volume: 中央

[MASTER VOLUME]: 最大

2. テストプログラムの起動

[C2#]と[F2]と[G2#]の鍵盤を同時に押さえながら、[STANDBY/ON]スイッチを ON にします。

3. テストの進め方

1)テストプログラムが起動されると、LCD に“TEST”と表示されます。

テストモードに入ると、まず RAM バックアップチェックが自動で行われます。

2)[TEMPO-]/[TEMPO+]ボタンを押して、テストプログラムの項目を選択します。

3)[START/STOP]ボタンを押してテストを実行します。

結果が OK の場合は、再度[START/STOP]ボタンを押して項目選択表示に戻ります。

[TEMPO-]/[TEMPO+]ボタンを押して、次のテスト項目を選択します。

テスト結果が OK だった項目名の先頭には“*”が表示されます。

4. テスト一覧

No.

1

LCD

表示

001: Version

2

3

4

5

結果が NG の場合は、[DEMO]ボタンまたは一番左端の白鍵を押して、項目選択表示に戻ります。

002: ROM Check1

003: RAM Check1

004:Flash Check1

005: Wave ROM Check1

テスト内容及び判定条件など

ROM のバージョン表示

9 個の ROM のバージョンを表示します。

CPU のバスに接続されている ROM をチェックします。

チェックの結果が LCD に表示されます。“ROM Check1 OK”が表示されることを確認します。

CPU のバスに接続されている RAM をチェックします。

チェックの結果が LCD に表示されます。“RAM Check1 OK”が表示されることを確認します。

CPU のバスに接続されているフラッシュメモリをチェックします。

チェックの結果が LCD に表示されます。“Flash Check1 OK”が表示されることを確認します。

TG バスに接続されている ROM をチェックします。

6

006: Wave RAM Check1

7

007: FDD Check

9

10

009: Effect 2 RAM Check

(PSR-2100

のみ

)

010: Effect3 RAM Check

12

012: TG 1 Check

15

015: Pitch Check

TG バスに接続されている RAM をチェックします。

フロッピーディスクドライブをチェックします。

2HD と 2DD のフロッピーディスクを、1 枚ずつ FDD に挿入して行います。

ディスクが挿入されている状態ならば、直ちにテストが行われます。途中、2DD と2HDを入れ替えて、

両タイプのディスクのテストを行います。

表示されてディスク挿入待ちの状態になります。

ストには使用できません。

Effect2 (VOP) RAM チェック

正弦波(C3)を発音します。異音、ノイズが無いことを確認します。

Effect3 (XG) RAM チェック

正弦波(C3)を発音します。異音、ノイズが無いことを確認します。

音源 1 チェック(オートスケール)

音源の音色を順番に切り替えながら、正弦波を低音から順次発音します。(C2 から G4 まで)

異音、ノイズが無いことを確認します。LCD に“TG1 End”と表示されます。

ピッチチェック:[PHONES]端子に周波数カウンターを接続します。

ボリューム減衰量:[PHONES]端子にレベルメーター(JIS-C フィルター使用)を接続します。

[MASTER VOLUME]を最小にして、出力レベルをチェックします。

PHONES L,R:

-80.0 dBm 以下

44

PSR-1100/PSR-2100

No.

16

LCD

表示

016: Output R Check

17

017: Output L Check

18

018: EQ Low Check

19

019: EQ Mid Check

20

020: EQ High Check

22

022: D/A Noise Check

23

023: SW, LED Check

テスト内容及び判定条件など

R チャンネル出力チェック

PHONES, OUTPUT L/L+R, R, AUX OUT L, R の各端子にレベルメーター(JIS-C フィルター使用)を

接続します。1 KHz の正弦波を PAN=R で発音します。

[MASTER VOLUME]を最大にして、R チャンネルの出力レベルをチェックします。

(PHONES L, R: 33 Ω負荷 OUTPUT L/L+R, R: 10 k Ω負荷 AUX OUT L, R: 10 k Ω負荷)

PHONES L:

-30.0 dBm 以下

PHONES R:

-3.4 dBm ± 2 dB (PSR-1100), 0 dBm± 2 dB (PSR-2100)

OUTPUT L/L+R: -50.0 dBm 以下 OUTPUT R: +5.7 dBm ± 2 dB

AUX OUT L:

-60.0 dBm 以下

AUX OUT R:

-0.3 dBm ± 2 dB

L チャンネル出力チェック

PHONES, OUTPUT L/L+R, R, AUX OUT L, R の各端子にレベルメーター(JIS-C フィルター使用)を

接続します。1 KHz の正弦波を PAN=L で発音します。

[MASTER VOLUME]を最大にして、L チャンネルの出力レベルをチェックします。

(PHONES L, R: 33 Ω負荷 OUTPUT L/L+R, R: 10 k Ω負荷 AUX OUT L, R: 10 k Ω負荷)

PHONES L:

-3.5 dBm ± 2 dB (PSR-1100), 0 dBm ± 2 dB (PSR-2100)

PHONES R:

-30.0 dBm 以下

OUTPUT L/L+R: +5.6 dBm ± 2 dB

AUX OUT L:

-0.3 dBm ± 2 dB

OUTPUT R: -50.0 dBm 以下

AUX OUT R:

-60.0 dBm 以下

EQ-LOW 周波数チェック

65.4 Hz(C1)の正弦波を PAN= センターで出力することを確認します。

EQ-MID 周波数チェック

523 Hz(C4)の正弦波を PAN= センターで出力することを確認します。

EQ-HIGH 周波数チェック

4186 Hz(C7)の正弦波を PAN= センターで出力することを確認します。

ノイズレベルチェック

PHONES, OUTPUT L/L+R, R, AUX OUT L, R の各端子にレベルメーター(JIS-C フィルター使用)を

接続し、鍵盤を押します。

PUT L/L+R, R: 10 k Ω負荷 AUX OUT L, R: 10 k Ω負荷)

PHONES L, R:

-75.0 dBm 以下 OUTPUT L/L+R, R: -70.0 dBm 以下

AUX OUT L, R:

-70.0 dBm以下

パネルスイッチ、LED チェック

LCD に表示されるスイッチ名を見てそのスイッチを順に ON すると、それぞれ決められた音程で発音

24

25

26

28

29

31

が表示されることを確認します。

途中で中止する場合は、一番左端の白鍵を押して選択画面に戻ります。

024: All Panel LED On Check

2 色 LED はオレンジ色に点灯します。

025: Red LED On Check

除く)2 色 LED は赤色に点灯します。

026: Green LED On Check

除く)2 色 LED は緑色に点灯します。

028: All LCD On Check

029: All LCD Off Check

031: LCD Brightness Check

[ONE TOUCH SETTING]の[1]から[4]のスイッチを順に押します。スイッチを押すごとに LCD が明る

36

37

38

39

036: Pedal 1 Check

037: Pedal 2 Check

038: Pitch Bend Wheel Check

039: Modulation Wheel Check

(PSR-2100

のみ

)

[FOOT PEDAL 1 (SWITCH)]端子チェック

[FOOT PEDAL 1]端子にフットスイッチ(FC4/FC5)を接続します。

ペダルを踏む(ON)と C3 を発音し、離す(OFF)と C4 を発音します。LCD に“Pedal 1 Check OK”

が表示されることを確認します。

[FOOT PEDAL 2]端子チェック

[FOOT PEDAL 2]端子にフットコントローラー(FC7)を接続します。

ペダルを奥までいっぱいまで踏む(DOWN)と C3 を発音し、手前いっぱいに踏む(UP)と C4 を発音

します。LCD に“Pedal 2 Check OK”が表示されることを確認します。

[PITCH BEND]ホイールのチェック

[PITCH BEND]ホイールをセンターの位置から回して最小にすると、C3 を発音します。そして最大ま

で回すと C4 を発音します。LCD に“Pitch Bend Wheel Check OK”が表示されることを確認します。

[MODULATION]ホイールのチェック

[MODULATION]ホイールをセンターの位置から回して最小にすると、C3 を発音します。そして最大

まで回すと C4 を発音します。

45

PSR-1100/PSR-2100

No.

40

LCD

表示

040: MIDI Check

41

041: USB Check

テスト内容及び判定条件など

[MIDI]端子チェック

[MIDI IN]端子と[MIDI OUT]端子を MIDI ケーブルで接続した後、テストを実行します。

C4 を発音し、LCD に“MIDI Check OK”が表示されることを確認します。

[USB]端子チェック

[USB]端子と PC(パーソナルコンピューター)を USB ケーブルで接続し、テストを実行します。

C4 を発音し、LCD に“OK”が表示されることを確認します。

注:PC には USB-MIDI ドライバーをインストールし、スルーの設定を済ませてあること。

[MIC./LINE IN]端子チェック

42

042: MIC Check

(PSR-2100 のみ )

43

043: ROM Check2

44

044: RAM Check2

45

045: Flash Check2

46

046: Wave ROM Check2

します。

CPU のバスに接続されているすべての ROM をチェックします。

チェックの結果が LCD に表示されます。“ROM Check2 OK”が表示されることを確認します。

CPU のバスに接続されているすべての RAM をチェックします。

チェックの結果が LCD に表示されます。“RAM Check2 OK”が表示されることを確認します。

CPU のバスに接続されているすべてのフラッシュメモリをチェックします。

チェックの結果が LCD に表示されます。“Flash Check2 OK”が表示されることを確認します。

TG バスに接続されているすべての ROM をチェックします。

TG バスに接続されているすべての RAM をチェックします。

47

047: Wave RAM Check2

55

56

055: Factory Set

056: Test Exit

実行すると、すべての RAM を初期化して工場出荷状態にします。

テストを実行すると、テストプログラムから抜けて、プレイモードになります。

※ 0 dBm=0.775 V

No.45、46 のテストについては、時間がかかりますので、時間がない場合は[TEMPO+]ボタンを数回押して、テスト No.55

に進んで下さい。

・ 初期化

鍵盤の最高音(白鍵)を押しながら、[STANDBY/ON]スイッチを押して電源を入れると、すべての RAM を初期化して工場

出荷状態にします。

• TABLE 1

(表 1)

Order

(順番)

13

14

15

16

9

10

11

12

7

8

5

6

3

4

1

2

21

22

23

24

25

17

18

19

20

Switch Name

(SW 名)

EXTRA TRACKS

TRACK2

TRACK1

REPEAT

METRONOME

REC

TOP

START/STOP (SONG)

RW

FF

POP&ROCK

SWING & JAZZ

BALLROOM

MARCH &WALTZ

BALLAD

DANCE

LATIN

USER STYLE

TRANSPOSE -

TRANSPOSE +

TEMPO -

TEMPO +

TAP TEMPO

PAD STOP

FADE IN/OUT

NOTE (PSR-1100) NOTE (PSR-2100) Order

(ノート番号 (PSR-1100))(ノート番号 (PSR-2100)) (順番)

G#2

A2

A#2

B2

C3

C#3

D3

D#3

C2

C#2

D2

D#2

E2

F2

F#2

G2

E3

F3

F#3

G3

G#3

A3

A#3

B3

C4

C2

C#2

D2

D#2

E2

F2

F#2

G2

G#2

A2

A#2

B2

C3

C#3

D3

D#3

E3

F3

F#3

G3

G#3

A3

A#3

B3

C4

38

39

40

41

34

35

36

37

30

31

32

33

26

27

28

29

46

47

48

49

50

42

43

44

45

Switch Name

(SW 名)

PAD1

PAD2

PAD3

PAD4

ACMP

BREAK

INTRO

MAIN A

MAIN B

MAIN C

MAIN D

ENDING

AUTO FILL

OTS LINK

SYNC STOP

SYNC START

START/STOP (STYLE)

SOUND CREATOR

DIGITAL RECORDING

MIXING CONSOLE

DEMO

HELP

FUNCTION

A

B

NOTE (PSR-1100) NOTE (PSR-2100)

(ノート番号 (PSR-1100))(ノート番号 (PSR-2100))

A4

A#4

B4

C5

C#5

D5

D#5

E5

C#4

D4

D#4

E4

F4

F#4

G4

G#4

F5

F#5

G5

G#5

A5

A#5

B5

C6

C2

A4

A#4

B4

C5

C#5

D5

D#5

E5

C#4

D4

D#4

E4

F4

F#4

G4

G#4

F5

F#5

G5

G#5

A5

A#5

B5

C6

C2

46

PSR-1100/PSR-2100

Order

(順番)

79

80

81

82

75

76

77

78

71

72

73

74

67

68

69

70

83

84

85

86

87

88

89

63

64

65

66

59

60

61

62

55

56

57

58

51

52

53

54

Switch Name

(SW 名)

6-U

6-L

7-U

7-L

8-U

8-L

EXIT

F

I

J

G

H

BACK

NEXT

MAIN

LAYER

2-U

2-L

3-U

3-L

4-U

4-L

5-U

5-L

C

D

E

DIRECT ACCESS

BALANCE

CHANNEL ON/OFF

1-U

1-L

LEFT

MUSIC FINDER

LEFT HOLD

TOUCH

SUSTAIN

HARMONY/ECHO

MONO

NOTE (PSR-1100) NOTE (PSR-2100) Order

(ノート番号 (PSR-1100))(ノート番号 (PSR-2100)) (順番)

C#4

D4

D#4

E4

F4

F#4

G4

G#4

F3

F#3

G3

G#3

A3

A#3

B3

C4

A4

A#4

B4

C5

C#5

D5

D#5

A2

A#2

B2

C3

C#3

D3

D#3

E3

C#2

D2

D#2

E2

F2

F#2

G2

G#2

C#4

D4

D#4

E4

F4

F#4

G4

G#4

F3

F#3

G3

G#3

A3

A#3

B3

C4

A4

A#4

B4

C5

C#5

D5

D#5

A2

A#2

B2

C3

C#3

D3

D#3

E3

C#2

D2

D#2

E2

F2

F#2

G2

G#2

114

115

116

117

118

119

120

121

106

107

108

109

110

111

112

113

122

123

124

125

126

127

98

99

100

101

102

103

104

105

94

95

96

97

90

91

92

93

Switch Name

(SW 名)

DSP

VARIATION

PIANO &HARPSI

E.PIANO

ORGAN & ACCORDION

PERCUSSION

GUITAR

BASS

BRASS

W.WIND

STRING

CHOIR & PAD

SYNTH

XG

USER

ORGAN FLUTES (PSR-2100)

OCTAVE -

OCTAVE +

VH TYPE SELECT (PSR-2100)

MIC SETTING (PSR-2100)

VOCAL HARMONY (PSR-2100)

TALK (PSR-2100)

EFFECT (PSR-2100)

ENTER

OTS1

OTS2

OTS3

OTS4

FREEZE

REGIST1

REGIST2

REGIST3

REGIST4

REGIST5

REGIST6

REGIST7

REGIST8

MEMORY

NOTE (PSR-1100) NOTE (PSR-2100)

(ノート番号 (PSR-1100))(ノート番号 (PSR-2100))

A2

A#2

B2

C3

C#3

D3

D#3

E3

F#2

G2

G#2

F3

F#3

G3

G#3

A3

A#3

C6

C2

C#2

D2

D#2

E2

F2

E5

F5

F#5

G5

G#5

A5

A#5

B5

D#3

E3

F3

F#3

G3

G#3

A3

A#3

G2

G#2

A2

A#2

B2

C3

C#3

D3

B3

C4

C#4

D4

D#4

E4

C6

C2

C#2

D2

D#2

E2

F2

F#2

E5

F5

F#5

G5

G#5

A5

A#5

B5

47

PSR-1100/PSR-2100

SYSTEM RESET

This operation lets you restore the PSR-1100/2100 to its original factory settings. These settings include System Setup, MIDI Setup, User

Effect, Music Finder, and Files & Folders.

Restores the System Setup parameters to the original factory settings. You can also restore only the System Setup settings by simultaneously holding down the highest key on the keyboard (C6) and turning on the power.

Restores the MIDI templates to the original factory settings.

A

B

C

D

F

G

H

I

The functions and settings below do not apply to the

Factory Reset operation.

However, you can restore these to their original settings by calling up the preset

System Setup files, using the Open/Save System Files function.

Language

Owner Name

LCD Brightness

Restores the User Effects to the original factory settings.

Restores the Music Finder data to the original factory settings.

Deletes all files and folders stored in the User page.

E

1 2

Executes the Factory Reset operation for all items checkmarked above.

J

3 4 5 6 7 8

These call up the corresponding Open/Save displays. These let you store the corresponding data as files to disk, for future recall. Pressing each of these buttons calls up the corresponding

Open/Save display, from which you can select the corresponding PRESET page. From this

PRESET page, you can save the relevant data.

All Music Finder records can be stored together as a single file. When calling up a stored file, a message appears prompting you to replace or append the records as desired.

Replace:

All Music Finder records currently in the instrument are deleted and replaced with the records of the selected file.

Append:

The records called up are added to the vacant record numbers.

48

システムリセット

SYSTEM SETUP の項目を工場出荷時の状態に戻します。

一番右側の鍵盤 (C6) を押しながら電源を ON にしても「 System

Setup 」の項目だけを工場出荷時の状態に戻すことができ

ます。

MIDI のユーザー設定を工場

出荷時の状態に戻します。

C

D

A

B

E

H

I

F

G

J

以下の機能は、「

SYSTEM SET-

UP

」をリセットしても工場出荷

時の状態に戻りません。

• LANGUAGE

• OWNER NAME

• LCD BRIGHTNESS

ただし、

OPEN/SAVE SYSTEM

FILES

」で「

SYSTEM SETUP

のプリセットファイルを呼び出す

と、上記の機能を含むすべての

機能を工場出荷時の状態に戻す

ことができます。

USER EFFECT を、工場出荷

時の状態に戻します。

ミュージックファインダーの

データを工場出荷時の状態に

戻します。

User

ページに保存したすべて

のファイル / フォルダーを消去

します。

1 2

「 FACTORY RESET 」でチェックマーク

を付けた項目を、工場出荷時の状態に戻し

ます。

3 4 5 6 7 8

それぞれのオープンセーブ画面を表示させます。

SYSYTEM SETUP

MUSIC FINDER

の設定をファ

イルとして保存します。保存したファイルは必要に

応じて呼び出すことができます。それぞれの「 PRESET 」

の中には工場出荷時のデータが入っていて、これを

呼び出すとそれぞれの項目を工場出荷時の状態に戻

すことができます

(

FACTORY RESET

」と同様

)

MUSIC FINDER

を保存する場合

は、全レコードがまとめて保存さ

れます。保存した

MUSIC FIND-

ER

ファイルを呼び出すと、レコー

ドの置き換え

/

追加を選ぶメッセー

ジが表示されます。

REPLACE

現在のミュージックファインダー

全レコードが消去され、ファイル

から呼び出されたレコードに置き

替えられます。

APPEND

ファイルから呼び出されたレコー

ドは、空きレコード番号に追加さ

れます。

PSR-1100/PSR-2100

MIDI IMPLEMENTATION CHART

YAMAHA [ Portable Keyboard ]

Model PSR-1100/2100 MIDI Implementation Chart

Function...

Transmitted Recognized

Basic

Channel

Mode

Default

Changed

1 - 16

1 - 16

Default

Messages

Altered

3

X

**************

Note

Number : True voice

0 - 127

**************

Velocity Note ON

Note OFF

O

9nH,v=1-127

X

9nH,v=0

After

Touch

Key's

Ch's

X

X

Pitch Bend

Control

Change

O

0,32

1,5,7,10,11

6,38

64,65,66,67

71-74

84

91,93,94

96-97

98-99

100-101

120

121

O

O

O

O

O

O

O

X

O

O

X

X

Prog

Change : True #

O

0 - 127

**************

System Exclusive

O

Common : Song Pos.

: Song Sel.

: Tune

X

X

X

System : Clock

Real Time : Commands

O

O

: All Sound Off

Aux : Reset All Cntrls

: Local ON/OFF

Mes- : All Notes OFF sages: Active Sense

: Reset

Notes:

X

X

X

X

O

X

O

X

X

X

1 - 16

1 - 16

3

X

X

0 - 127

0 - 127

O

9nH,v=1-127

X

X

O

O

0 - 24 semi

O

O

O

O

O

O

O

O

O

O

O

O

O

0 - 127

O

O

O

(120,126-127)

O

(121)

X

O

(123-125)

O

X

Date : 10,Sep 2002

Version : 1.00

Remarks

Bank Select

Data Entry

Sound Controller

Portament Cntrl

Effect Depth

RPN Inc,Dec

NRPN LSB,MSB

RPN LSB,MSB

All Sound Off

Reset All Cntrls

Mode 1: OMNI ON , POLY Mode 2: OMNI ON ,MONO

Mode 3: OMNI OFF, POLY Mode 4: OMNI OFF,MONO

O

: Yes

X

: No

49

PSR–1100/PSR-2100

MIDI DATA FORMAT

Many MIDI messages listed in the MIDI Data Format are expressed in decimal numbers, binary numbers and hexadecimal numbers.

Hexadecimal numbers may include the letter “H” as a suffix. Also, “n” can freely be defined as any whole number.

To enter data/values, refer to the table below.

Hexadecimal

1B

1C

1D

1E

1F

17

18

19

1A

13

14

15

16

0F

10

11

12

0B

0C

0D

0E

07

08

09

0A

00

01

02

03

04

05

06

Decimal

27

28

29

30

31

23

24

25

26

19

20

21

22

15

16

17

18

11

12

13

14

7

8

9

10

5

6

3

4

0

1

2

Binary

0000 1111

0001 0000

0001 0001

0001 0010

0001 0011

0001 0100

0001 0101

0001 0110

0001 0111

0001 1000

0001 1001

0001 1010

0001 1011

0001 1100

0001 1101

0001 1110

0001 1111

0000 0000

0000 0001

0000 0010

0000 0011

0000 0100

0000 0101

0000 0110

0000 0111

0000 1000

0000 1001

0000 1010

0000 1011

0000 1100

0000 1101

0000 1110

Hexadecimal

3C

3D

3E

3F

38

39

3A

3B

34

35

36

37

30

31

32

33

2C

2D

2E

2F

28

29

2A

2B

24

25

26

27

20

21

22

23

Decimal

60

61

62

63

56

57

58

59

52

53

54

55

48

49

50

51

44

45

46

47

40

41

42

43

36

37

38

39

32

33

34

35

Binary

0011 0000

0011 0001

0011 0010

0011 0011

0011 0100

0011 0101

0011 0110

0011 0111

0011 1000

0011 1001

0011 1010

0011 1011

0011 1100

0011 1101

0011 1110

0011 1111

0010 0000

0010 0001

0010 0010

0010 0011

0010 0100

0010 0101

0010 0110

0010 0111

0010 1000

0010 1001

0010 1010

0010 1011

0010 1100

0010 1101

0010 1110

0010 1111

Hexadecimal

5B

5C

5D

5E

5F

57

58

59

5A

53

54

55

56

4F

50

51

52

4B

4C

4D

4E

47

48

49

4A

40

41

42

43

44

45

46

Decimal

91

92

93

94

95

87

88

89

90

83

84

85

86

79

80

81

82

75

76

77

78

71

72

73

74

64

65

66

67

68

69

70

Binary

0100 1111

0101 0000

0101 0001

0101 0010

0101 0011

0101 0100

0101 0101

0101 0110

0101 0111

0101 1000

0101 1001

0101 1010

0101 1011

0101 1100

0101 1101

0101 1110

0101 1111

0100 0000

0100 0001

0100 0010

0100 0011

0100 0100

0100 0101

0100 0110

0100 0111

0100 1000

0100 1001

0100 1010

0100 1011

0100 1100

0100 1101

0100 1110

Hexadecimal

7B

7C

7D

7E

7F

77

78

79

7A

73

74

75

76

6F

70

71

72

6B

6C

6D

6E

67

68

69

6A

60

61

62

63

64

65

66

Decimal

119

120

121

122

123

124

125

126

127

111

112

113

114

115

116

117

118

103

104

105

106

107

108

109

110

96

97

98

99

100

101

102

Binary

0110 1111

0111 0000

0111 0001

0111 0010

0111 0011

0111 0100

0111 0101

0111 0110

0111 0111

0111 1000

0111 1001

0111 1010

0111 1011

0111 1100

0111 1101

0111 1110

0111 1111

0110 0000

0110 0001

0110 0010

0110 0011

0110 0100

0110 0101

0110 0110

0110 0111

0110 1000

0110 1001

0110 1010

0110 1011

0110 1100

0110 1101

0110 1110

• Except the table above, for example 144–159(decimal)/9nH/1001 0000–1001 1111(binary) denotes the Note On Message for each channel (1–16). 176–191/BnH/1011 0000–1011 1111 denotes the Control Change Message for each channel (1–16). 192–207/CnH/

1100 0000–1100 1111 denotes the Program Change Message for each channel (1–16). 240/FOH/1111 0000 denotes the start of a

System Exclusive Message. 247/F7H/1111 0111 denotes the end of a System Exclusive Message.

• aaH (hexidecimal)/0aaaaaaa (binary) denotes the data address. The address contains High, Mid, and Low.

• bbH/0bbbbbbb denotes the byte count.

• ccH/0ccccccc denotes the check sum.

• ddH/0ddddddd denotes the data/value.

Regular Voice

Organ (Organ Flutes) Voice

Mic

Vocal Harmony

M. Pad (Multi Pad)

PSR-1100

O

O

O: available

PSR-2100

O

O

O

O

O

50

PSR–1100/PSR-2100

MIDI CHANNEL MESSAGE (1)

MIDI Events Status byte

Status

Key Off

Key On

Control

Change

Mode

Message

8nH (n:Channel

Number)

9nH (n:Channel

Number)

BnH (n:Channel

Number)

Data

kk kk

0

1

5

6

7

10

11

32

38

64

65

66

67

71

72

73

74

84

91

93

94

96

97

98

99

100

101

BnH (n:Channel

Number)

120

121

122

123

124

125

126

127

1st Data byte

(HEX) Parameter

(00H)

(01H)

(05H)

(06H)

(07H)

(0AH)

(0BH)

(20H)

(26H)

(40H)

(41H)

(42H)

(43H)

(47H)

(48H)

(49H)

(4AH)

(54H)

(5BH)

(5DH)

(5EH)

(60H)

(61H)

(62H)

(63H)

(64H)

(65H)

(78H)

(79H)

(7AH)

(7BH)

(7CH)

(7DH)

(7EH)

(7FH)

Key no.

(0–127)

Key no.

(0–127)

Bank Select

MSB

Modulation

Portamento

Time

Data Entry

MSB

Attack Time

Brightness

Portamento

Control

RPN

Decrement

NRPN LSB

NRPN MSB

RPN LSB

RPN MSB

All Sound Off

Reset All

Controllers

Local Control

All Note Off

Omni Off

Omni On

Mono

Poly

Data

vv vv

0

64

126

127

0–127

2nd Data byte

(HEX)

(00H)

(40H)

(7EH)

(7FH)

(00H–7FH)

Corresponding Voice/Part

Parameter Regular/

Organ

Voice

Velocity

(0–127)

Key On: vv=1–127

Key Off: vv=0

Normal

SFX voice

SFX kit

Drum kit

Data

O

O

O

O

Mic/Vocal Harmony Natural

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

X

X

Voice

O

O

O

X

O: available

MIDI Reception (respond/ignore)

Song

O

Main

Layer

Left

O

Keyboard

O

Style Extra

O O

MIDI Transmission (generated data)

Panel

(main generation method)

Upper

Lower

M.Pad Style Song MIDI

X X X X O X

O

O

O

O

O

O

O

O

(Main)

O

O

O

O

O

O

O

(Keyboard)

O

(Voice)

O

X

O

O

O

O

O

O

O

O

O

O

X

X

X

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

Main Volume

0–127 (00H–7FH) Data

Panpot

Expression

Bank Select

LSB

Data Entry

LSB

Sustain

(Damper)

Portamento

Sostenuto

Soft Pedal

Harmonic

Content

0–127 (00H–7FH) L64–C–R63

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

0–127 (00H–7FH)

0–127

0–127

0–127

(00H–7FH)

(00H–7FH)

(00H–7FH)

0–63,

64–127

(OFF, ON)

0–63,

64–127

(OFF, ON)

0–63,

64–127

(OFF, ON)

-64–0– +63

Release Time 0–127 (00H–7FH) -64–0– +63

0–127 (00H–7FH) -64–0– +63

0–127 (00H–7FH) -64–0– +63

0–127 (00H–7FH) Key no.

(0–127)

Effect1 Depth

(Reverb Send

0–127

Level)

Effect3 Depth 0–127

(Chorus Send

Level)

Effect4 Depth 0–127

(Variation

Send Level)

RPN

Increment

-

(00H–7FH)

(00H–7FH)

(00H–7FH)

-

Data

Data

Data

*1

-

0

0

0

127

0

-

(00H)

(00H)

(00H)

(7FH)

(00H)

*1

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

0–127 (00H–7FH) Data

Data

Data

OFF

ON

Data

0

0

0–16

0

(00H)

(00H)

(00H–10H)

(00H)

Data

Data

Data

Data

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

-

O

O

O

O

O

X

O

(Harmony Channel/

Melody Channel)

O

(Mic)

O

(Mic)

X

X

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

X

X

X

X

X

X

X

X

O

(Mic)

O

(Mic)

O

(Mic)

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

X

X

-

O

(Harmony Channel/

Melody Channel)

X

X

X

X

X

O

O

O

O

O

O

O

X

O

O

X

X

X

X

X

O

O

X

O

O

X

X

O

O

O

O

-

O

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

O

O

X

X

X

X

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

X

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main)

O

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

X

X

X

X

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

X

O

O

(Main/

Layer/Left)

X

X

X

X

X

O

O

O

O

O

X

X

X

X

X

O

O

O

X

O

O

O

O

O

O

O

O

O

O

O

X

O

O

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

O

O

X

X

X

X

O

(Wheel *5,

Pedal)

O

(Mixing

Console)

O

(Mixing

Console)

O

(Mixing

Console)

O

(Mixing

Console)

O

(Pedal)

O

(Voice)

O

(Mixing

Console)

O

(Pedal)

O

(Poly/Mono Sw)

O

O

(Pedal)

O

(Pedal)

O

(Mixing

Console)

O

(Sound

Creator)

O

(Sound

Creator)

O

(Sound

Creator)

O

(Auto Accompaniment)

O

(Mixing

Console)

O

(Mixing

Console)

O

(Mixing

Console)

X

X

O

(Sound

Creator)

O

(Sound

Creator)

O

(Mixing

Console)

O

(Mixing

Console)

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

O

O

O

O

O

X

X

X

X

X

O

O

O

O

X

O

O

O

X

X

O

O

O

O

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

51

PSR–1100/PSR-2100

MIDI Events

Program

Change

Channel

After Touch

Polyphonic

After Touch

Pitch Bend

Change

Realtime

Message

Status byte

Status

CnH

DnH

(n:Channel

Number)

(n:Channel

Number)

AnH

EnH

(n:Channel

Number)

(n:Channel

Number)

F8H

FAH

FBH

FCH

FEH

FFH

MIDI Clock

Start

Continue

Stop

Active Sens

System

Reset

-

-

-

-

-

-

Data

1st Data byte

(HEX) Parameter

pp vv

(00H–7FH) Voice Number

(00H–7FH)

(0–127)

Data

Data

-

vv

2nd Data byte

(HEX)

-

Corresponding Voice/Part

Parameter Regular/

Organ

Voice

O

Mic/Vocal Harmony Natural

X

Voice

O

-

(00H–7FH) Data

O

X

X

X

X

X

MIDI Reception (respond/ignore)

Song

O

Main

Layer

Left

O

Keyboard Style Extra

O O

O

X

O

X

O

(Main)

O

(Main/

Layer/Left)

X

X

X

O

X

MIDI Transmission (generated data)

Panel

(main generation method)

Upper

Lower

M.Pad Style Song MIDI

X O O O X O

(Voice)

X X O X O X

X X X X O X kk cc

(00H–7FH) Key no.

(0–127)

(00H–7FH) LSB

-

-

-

-

-

dd

-

-

-

-

-

-

(00H–7FH) MSB

-

-

-

-

-

-

O

-

-

-

-

-

-

O

(Harmony Channel/

Melody Channel)

-

-

-

-

-

-

O

-

-

-

-

-

-

O

O (*2)

O (*2)

X

O (*2)

O

X

O O

(Main/

Layer/Left)

O O O

(Wheel, Pedal)

O (*3)

O (*4)

X

O (*4)

O

X

O O O O X

*1 The data byte is ignored.

*2 Received when the Clock is set to External.

*3 Transmitted when the Clock is set to Internal and Transmit Clock is set to on.

*4 Transmitted when the Transmit Clock is set to on.

*5 PSR-2100 only.

About Mic/Vocal Harmony column:

The relevant parameters are received by the song part designated by the Effect's Harmony Channel Parameter or Melody Parameter.

MIDI CHANNEL MESSAGE (2)

NRPN

NRPN

MSB LSB

01H

01H

01H

01H

01H

01H

01H

01H

01H

01H

01H

01H

14H

15H

16H

17H

18H

19H

1AH

1CH

1DH

1EH

1FH

08H

09H

0AH

20H

21H

30H

31H

34H

35H

63H

64H

66H rrH rrH rrH rrH rrH rrH rrH rrH rrH rrH rrH

Data Entry

MSB LSB

mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH mmH

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

--

Vibrato Rate

Low Pass Filter Cutoff Frequency

Low Pass Filter Resonance

EQ BASS (*1)

EQ TREBLE (*1)

EQ BASS Frequency (*1)

EQ TREBLE Frequency (*1)

EG Attack Time

EG Decay Time

Drum Level

Drum Pan

Parameter

Vibrato Depth

Vibrato Delay

EG Release

Drum Low Pass Filter Cutoff

Frequency

Drum Low Pass Filter Resonance

Drum EG Attack Rate

Drum EG Decay Rate

Drum Pitch Coarse

Drum Pitch Fine

Drum Reverb Send Level

Drum Chorus Send Level

Drum Variation Send Level

Data Range

mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 04H-28H (32–2.0k[Hz]) mm: 1CH-3AH (500–16.0k[Hz]) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-40H-7FH (-64–0– +63) rr: drum instrument note number mm: 00H-7FH (0–127) rr: drum instrument note number mm: 00H, 01H-40H-7FH

(RND, L63–C–R63) rr: drum instrument note number mm: 00H-7FH (0–127) rr: drum instrument note number mm: 00H-7FH (0–127) rr: drum instrument note number mm: 00H-7FH (0–127)

(Variation Connection=SYSTEM) mm: 00H, 01H-7FH (OFF, ON)

(Variation Connection=INSERTION)

O

O

(Drum Only)

Corresponding Voice/Part

Regular/

Organ Voice

Mic/Vocal Harmony Natural

Voice

O X

MIDI Reception (respond/ignore)

Song Main

Layer

Left

Keyboard Style Extra

O O X O O

MIDI Transmission (generated data)

Panel

(main generation method)

Upper M.Pad Style Song MIDI

Lower

O

(Sound Creator)

X O O O X

O

O

O

O

O

O

O

O

O

O

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

O

(Harmony Channel/

Melody Channel)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

X

X

O

O

O

X

O

O

X

X

X

X

X

X

X

O

X

X

O

(Sound Creator)

O

(Sound Creator)

X

X

X

X

X

X

X

O

(Sound Creator)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

X

X

X

X

O

O

O

X

O

O

X

X

X

X

X

X

X

O

X

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

NRPN MSB: 14H–1FH (for drums) message is accepted as long as the channel is set with a drum voice.

Data Entry LSB: Ignored.

52

PSR–1100/PSR-2100

NRPN (Vocal Harmony)

NRPN

MSB LSB

Data Entry

MSB LSB

Parameter

00H 00H mmH -Harmony Mute (*1)

01H 1AH mmH -Detune Modulation (*1)

02H 10H mmH -Harmony1 Volume (*1)

02H 11H mmH -Harmony2 Volume (*1)

02H 12H mmH -Harmony3 Volume (*1)

02H 20H mmH -Harmony1 Pan (*1)

02H 21H mmH -Harmony2 Pan (*1)

02H 30H mmH -Harmony1 Detune (*1)

02H 31H mmH -Harmony2 Detune (*1)

Data Range

0–63, 64–127 (Off, On) mm: 00H–7FH (0–127) mm: 00H–7FH (0–127) mm: 00H–7FH (0–127) mm: 00H–7FH (0–127) mm: 00H, 01H–40H–7FH

(RND, L63–C–R63) mm: 00H, 01H–40H–7FH

(RND, L63–C–R63) mm: 00H–40H–7FH (-64–0– +63) mm: 00H–40H–7FH (-64–0– +63)

Corresponding Voice/Part

Regular/

Organ Voice

Mic/Vocal Harmony Natural

Voice

X X

MIDI Reception (respond/ignore)

Song Main

Layer

Left

Keyboard Style Extra

X X X X X

MIDI Transmission (generated data)

Panel

(main generation method)

Upper

Lower

M.Pad Style Song MIDI

X X X X O X

X

X

O

(Harmony Channel)

O

(Harmony Channel)

O

(Harmony Channel)

X

X

X

X

X

X

X

X

X

X

X

X

X X

X

X

X

X

X

O

O

X

X

X

X

X

X

X

X

O

(Harmony Channel)

O

(Harmony Channel)

O

(Harmony Channel)

O

(Harmony Channel)

O

(Harmony Channel)

O

(Harmony Channel)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

(Vocal Harmony

Type Edit)

O

(Vocal Harmony

Type Edit)

O

(Vocal Harmony

Type Edit)

O

(Vocal Harmony

Type Edit)

O

(Vocal Harmony

Type Edit)

O

(Vocal Harmony

Type Edit)

O

(Vocal Harmony

Type Edit)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

X

X

X

X

X

X

Data Entry LSB: Ignored.

RPN

NRPN

MSB LSB

Data Entry

MSB LSB

00H 00H mmH -Pitch Bend Sensitivity

00H 01H mmH llH Fine Tune

00H 02H mmH --

Coarse Tune

7FH 7FH --Null

Parameter

...

Data Range

mm: 00H-18H (0– +24[semitones]) mm ll : 00H 00H -100[cent] mm ll : 40H 00H 0[cent]

...

mm ll : 7FH 7FH 100[cent] mm: 28H-40H-58H

(-24–0– +24[semitones])

-

Corresponding Voice/Part

Regular/

Organ Voice

Mic/Vocal Harmony Natural

Voice

O

O

O

(Harmony Channel/

Melody Channel)

X

O

O

Song

O

O

MIDI Reception (respond/ignore)

Main

Layer

Left

O

O

Keyboard

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

Style Extra

O

O

O

O

MIDI Transmission (generated data)

Panel

(main generation method)

Upper

Lower

M.Pad Style Song MIDI

X O O O X O

(Mixing

Console)

O

(Mixing

Console)

X O O O X

O

O

X

O

O

O

O

O

O

O

O

(Main/

Layer/Left)

O

(Main/

Layer/Left)

O

O

O

O

X

X

X

X

O

O

O

O

O

O

X

X

*1 PSR-2100 only

About Mic/Vocal Harmony column:

The relevant parameters are received by the song part designated by the Effect's Harmony Channel Parameter or Melody Parameter.

MIDI PARAMETER CHANGE TABLE

* Not Received when Receive System Exclusive Message Parameters is set to off.

* Not transmitted when Transmit System Exclusive Message Parmeters is set to on.

MIDI Parameter Change table (XG SYSTEM)

Address

(H)

Size

(H)

Data

(H)

Parameter Description XG Default

(H)

*Panel setting value

O: available

Regular/

Organ

Voice

O

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X O

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

O

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

O

(Function)

X X O X 00 00 00

01

02

03

4 00–0F MASTER TUNE

04

05

06

7D

1

1

1

1

00–7F

00–7F

28–58

N

MASTER VOLUME

MASTER ATTENUATOR

TRANSPOSE

DRUM SETUP RESET

7E

7F

TOTAL SIZE

1

1

00–0F

00–0F

00–0F

00

00

07

XG SYSTEM ON

ALL PARAMETER RESET

-102.4–0– +102.3[cent]

1st bit 3–0

2nd bit 3–0

3rd bit 3–0

4th bit 3–0

0–127

0–127 bit 15–12 bit 11–8 bit 7–4 bit 3–0

-24–0– +24[semitones]

N: Drum setup number

00=XG system ON

00=ON

7F

00

40

-

-

-

O

X

O

O

(Drum only)

O

O

X

X

X

X

X

X

O

X

O

X

O

O

O

X

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

O

O

O

O

X

X

X

X

X

X

MIDI Parameter Change table (SYSTEM INFORMATION)

Address

(H)

Size

(H)

Data

(H)

Parameter Description

Regular/

Organ

Voice

-

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

-

MIDI Reception (effective or not for each part)

Song

-

Main

Layer

Left

-

Keyboard

-

Style Extra

-

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X X X X O 01 00 00

...

0D

0E

0F

TOTAL SIZE

E

1

1

20–7F

...

20–7F

Model Name 1

...

Model Name 14

NOT USED

NOT USED

10

32–127(ASCII CHARACTER)

...

32–127(ASCII CHARACTER)

Transmitted in response to Dump Request. Not received.

53

PSR–1100/PSR-2100

MIDI Parameter Change table (EFFECT1)

Address

(H)

Size

(H)

Data

(H)

Parameter Description XG Default

(H)

Regular/

Organ

Voice

O

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

O X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

O

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

O (Mixing Console) X O O X 02 01 00

02

03

2

1

1

00–7F REVERB TYPE MSB

00–7F

00–7F

REVERB TYPE LSB

REVERB PARAMETER 1

00–7F REVERB PARAMETER 2

04 1 00–7F REVERB PARAMETER 3

05

06

07

08

09

0A

0B

0C

0D

TOTAL SIZE

1

1

1

1

1

1

1

1

1

00–7F REVERB PARAMETER 4

00–7F REVERB PARAMETER 5

00–7F REVERB PARAMETER 6

00–7F REVERB PARAMETER 7

00–7F REVERB PARAMETER 8

00–7F REVERB PARAMETER 9

00–7F REVERB PARAMETER 10

00–7F

01–7F

0E

REVERB RETURN

REVERB PAN

Refer to Effect Parameter

List

˝

˝

˝

01(=HALL1)

00

Depends on

Reverb Type

Depends on

Reverb Type

˝ Depends on

Reverb Type

- dB–0dB– +6dB

(0–96–127)

L63–C–R63

˝

˝

˝

˝

˝

˝

˝ Depends on

Reverb Type

Depends on

Reverb Type

Depends on

Reverb Type

Depends on

Reverb Type

Depends on

Reverb Type

Depends on

Reverb Type

Depends on

Reverb Type

40

40

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O

O

O (Mixing Console) X

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console)

X

X

X

X

X

X

X

X

X

X

X X

O

O

O

O

O O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

02 01 10

11

12

1 00–7F REVERB PARAMETER 11 Refer to Effect Parameter

List

Depends on

Reverb Type

1

1

00–7F REVERB PARAMETER 12

00–7F REVERB PARAMETER 13 ˝

˝ Depends on

Reverb Type

Depends on

Reverb Type

13 1 00–7F REVERB PARAMETER 14 ˝

14

15

1

1

00–7F REVERB PARAMETER 15

00–7F REVERB PARAMETER 16 ˝

˝

Depends on

Reverb Type

Depends on

Reverb Type

Depends on

Reverb Type

TOTAL SIZE 06

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (*Depends on Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

O (Mixing Console

*Depends on

Reverb Type)

X

X

X

X

X

X

O O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

02 01 20

22

23

24

2

1

00–7F CHORUS TYPE MSB

00–7F

00–7F

CHORUS TYPE LSB

CHORUS PARAMETER 1

Refer to Effect Parameter

List

˝

˝

41(=CHORUS1)

00

Depends on

Chorus Type

1

1

00–7F CHORUS PARAMETER 2

00–7F CHORUS PARAMETER 3 ˝

˝ Depends on

Chorus Type

Depends on

Chorus Type

25 1 00–7F CHORUS PARAMETER 4 ˝

26

27

28

1

1

1

00–7F CHORUS PARAMETER 5

00–7F CHORUS PARAMETER 6

00–7F CHORUS PARAMETER 7 ˝

˝

˝

Depends on

Chorus Type

Depends on

Chorus Type

Depends on

Chorus Type

Depends on

Chorus Type

29 1 00–7F CHORUS PARAMETER 8

2A

2B

2C

2D

2E

TOTAL SIZE

1

1

1

1

1

00-7F

00–7F CHORUS PARAMETER 10

00–7F

CHORUS PARAMETER 9

CHORUS RETURN

01–7F

00–7F

CHORUS PAN

SEND CHORUS TO

REVERB

0F

- dB–0dB– +6dB

(0–96–127)

L63–C–R63

- dB–0dB– +6dB

(0–96–127)

˝

˝

˝ Depends on

Chorus Type

Depends on

Chorus Type

Depends on

Chorus Type

40

40

00

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O O (Mixing Console) X O O X

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O

O

O

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

54

PSR–1100/PSR-2100

Address

(H)

Size

(H)

Data

(H)

Parameter Description XG Default

(H)

02 01 30 1 00–7F CHORUS PARAMETER 11 Refer to Effect Parameter

List

Depends on

Chorus Type

31 1 00–7F CHORUS PARAMETER 12 ˝

32 1 00–7F CHORUS PARAMETER 13 ˝

Depends on

Chorus Type

Depends on

Chorus Type

33 1 00–7F CHORUS PARAMETER 14 ˝

34

35

1

1

00–7F

00–7F

CHORUS PARAMETER 15

CHORUS PARAMETER 16 ˝

˝

Depends on

Chorus Type

Depends on

Chorus Type

Depends on

Chorus Type

TOTAL SIZE 06

02 01 40

42

44

46

48

4A

4C 2

4E

50

52

54

56

57

58

59

5A

5B

5C

5D

5E

5F

60

TOTAL SIZE

2

2

2

2

2

2

2

2

2

2

1

1

1

1

1

1

1

1

1

1

1

00–7F VARIATION TYPE MSB

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

VARIATION TYPE LSB

VARIATION PARAMETER

1 MSB

VARIATION PARAMETER

1 LSB

VARIATION PARAMETER

2 MSB

VARIATION PARAMETER

2 LSB

VARIATION PARAMETER

3 MSB

VARIATION PARAMETER

3 LSB

VARIATION PARAMETER

4 MSB

VARIATION PARAMETER

4 LSB

VARIATION PARAMETER

5 MSB

VARIATION PARAMETER

5 LSB

VARIATION PARAMETER

6 MSB

VARIATION PARAMETER

6 LSB

VARIATION PARAMETER

7 MSB

VARIATION PARAMETER

7 LSB

VARIATION PARAMETER

8 MSB

VARIATION PARAMETER

8 LSB

VARIATION PARAMETER

9 MSB

VARIATION PARAMETER

9 LSB

VARIATION PARAMETER

10 MSB

VARIATION PARAMETER

10 LSB

VARIATION RETURN

Refer to Effect Parameter

List

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

00–7F

00–7F

00–7F

00–7F

00–7F

VARIATION PAN

SEND VARIATION TO

REVERB

SEND VARIATION TO

CHORUS

VARIATION CONNECTION

VARIATION PART

NUMBER

- dB–0dB– +6dB

(0–96–127)

L63–C–R63

- dB–0dB– +6dB

(0–96–127)

- dB–0dB– +6dB

(0–96–127)

INSERTION, SYSTEM

Reception: Part1–16(0–15)

Transmission:

Part1–16(0–15)

AD(64)

OFF(127)

-64–0– +63 00–7F

00–7F

00–7F

00–7F

01–7F

MW VARIATION

CONTROL DEPTH

BEND VARIATION

CONTROL DEPTH

CAT VARIATION

CONTROL DEPTH

AC1 VARIATION

CONTROL DEPTH

AC2 VARIATION

CONTROL DEPTH

21

05(=DELAY L,

C, R)

00

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

40

40

00

00

00

7F

40

40

40

40

40

02 01 70 1 00–7F VARIATION PARAMETER

11

Refer to Effect Parameter

List

Depends on

Variation Type

˝ 71 1 00–7F VARIATION PARAMETER

12

72 1 00–7F VARIATION PARAMETER

13

˝

Depends on

Variation Type

Depends on

Variation Type

˝ 73 1 00–7F VARIATION PARAMETER

14

74 1 00–7F VARIATION PARAMETER

15

75 1 00–7F VARIATION PARAMETER

16

˝

˝

Depends on

Variation Type

Depends on

Variation Type

Depends on

Variation Type

Regular/

Organ

Voice

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

O O X

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

O (*Depends on Chorus Type)

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X O O X O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

O (Mixing Console

*Depends on

Chorus Type)

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O

O

O

O

O

O

O

O

O

X

X

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (*Depends on Variation Type)

O (Mixing Console)

X

X

X

X

X

O (Mixing Console

*Depends on

Variation Type)

O (Mixing Console

*Depends on

Variation Type)

O (Mixing Console

*Depends on

Variation Type)

O (Mixing Console

*Depends on

Variation Type)

O (Mixing Console

*Depends on

Variation Type)

O (Mixing Console

*Depends on

Variation Type)

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console

*Depends on

Variation Type)

X

O (Mixing Console) X

X

X

X

X

O (Mixing Console)

X

X

X

X

X

TOTAL SIZE 06

55

PSR–1100/PSR-2100

MIDI Parameter Change table (MULTI EQ) (PSR-2100 only)

Address

(H)

Size

(H)

Data

(H)

Parameter Description

02 40 00

01

02

03

04

05

06

07

08

0F

10

11

12

13

14

09

0A

0B

0C

0D

0E

TOTAL SIZE

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

00–04

34–4C

04–28

01–78

00–01

34–4C

0E–36

01–78

34–4C

0E–36

01–78

34–4C

0E–36

01–78

34–4C

1C–3A

01–78

00–01

05

EQ TYPE

EQ GAIN1

EQ FREQUENCY1

EQ Q1

EQ SHAPE1

EQ GAIN2

EQ FREQUENCY2

EQ Q2

NOT USED

EQ GAIN3

EQ FREQUENCY3

EQ Q3

NOT USED

EQ GAIN4

EQ FREQUENCY4

EQ Q4

NOT USED

EQ GAIN5

EQ FREQUENCY5

EQ Q5

EQ SHAPE5 flat, jazz, pops, rock, classic

-12–0– +12[dB]

32–2.0k[Hz]

0.1–12.0

shelving, peaking

-12–0– +12[dB]

100–10.0k[Hz]

0.1–12.0

-12–0– +12[dB]

100–10.0k[Hz]

0.1–12.0

-12–0– +12[dB]

100–10.0k[Hz]

0.1–12.0

-12–0– +12[dB]

0.5k–16.0k[Hz]

0.1–12.0

shelving, peaking

O

-

O

-

O

O

O

O

O

O

O

O

O

O

-

Regular/

Organ

Voice

O

O

O

O

O

O

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

O

O

O

O

O

O

O

O

-

O

O

O

-

O

O

O

-

O

O

O

O

X

-

X

-

X

X

X

X

X

X

X

X

X

X

-

X

X

X

X

X

X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

O

-

O

-

O

O

O

O

O

O

O

O

O

O

-

O

O

O

O

O

O

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X

O (Mixing Console)

O (Mixing Console)

O (Mixing Console)

X

O (Mixing Console)

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

X

X

X

X

X

X

O (Mixing Console)

O (Mixing Console)

-

O (Mixing Console)

O (Mixing Console)

O (Mixing Console)

-

O (Mixing Console)

O (Mixing Console)

O (Mixing Console)

-

O (Mixing Console)

O (Mixing Console)

O (Mixing Console)

X

X

X

-

X

X

X

-

X

X

X

-

X

X

X

X

X

X

-

X

X

X

-

X

X

X

-

X

X

X

X

O

-

O

-

O

O

O

O

O

O

O

O

O

O

-

X

-

X

-

X

X

X

X

X

X

X

X

X

X

-

The MULTI EQ Parameter cannot be reset to its factory setting with XG SYSTEM ON.

MIDI Parameter Change table (EFFECT2) (PSR-2100 only)

Address

(H)

Size

(H)

Data

(H)

Parameter Description

03 n 00

02

2

1

00–7F

00–7F

00–7F

INSERTION EFFECT TYPE

MSB

INSERTION EFFECT TYPE

LSB

INSERTION EFFECT

PARAMETER 1

03 1 00–7F INSERTION EFFECT

PARAMETER 2

Refer to Effect Parameter List

˝

˝

˝

04

05

06

07

08

09

1 00–7F INSERTION EFFECT

PARAMETER 3

1 00–7F INSERTION EFFECT

PARAMETER 4

1 00–7F INSERTION EFFECT

PARAMETER 5

1 00–7F INSERTION EFFECT

PARAMETER 6

1 00–7F INSERTION EFFECT

PARAMETER 7

1 00–7F INSERTION EFFECT

PARAMETER 8

˝

˝

˝

˝

˝

˝

0A 1 00–7F INSERTION EFFECT

PARAMETER 9

0B 1 00–7F INSERTION EFFECT

PARAMETER 10

˝

˝

0C

0D

0E

0F

10

11

TOTAL SIZE

1

1

1

1

1

1

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

INSERTION EFFECT PART

NUMBER

Reception: Part1–16(0–15)

Transmission: Part1–16(0–15)

AD(64)

OFF(127)

-64–0– +63 MW INSERTION

CONTROL DEPTH

BEND INSERTION

CONTROL DEPTH

CAT INSERTION

CONTROL DEPTH

AC1 INSERTION

-64–0– +63

-64–0– +63

-64–0– +63

CONTROL DEPTH

AC2 INSERTION

CONTROL DEPTH

-64–0– +63

12

Refer to Effect Parameter List 03 n 20

21

1 00–7F INSERTION EFFECT

PARAMETER 11

1 00–7F INSERTION EFFECT

PARAMETER 12

22 1 00–7F INSERTION EFFECT

PARAMETER 13

23 1 00–7F INSERTION EFFECT

PARAMETER 14

24

25

1 00–7F INSERTION EFFECT

PARAMETER 15

1 00–7F INSERTION EFFECT

PARAMETER 16

TOTAL SIZE 6

˝

˝

˝

˝

˝

56

Regular/

Organ

Voice

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

O O X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

O

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

O (Mixing Console) X X O X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console)

X

X

X

X

X

X

X

X

X

X

X

X O

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

O

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

O

O

X

X

X

X

X

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

O (Mixing Console

*Depends on

Insertion Type)

X

X

X

X

X

X

X O X

X

X

X

X

X

O

O

O

O

O

X

X

X

X

X

PSR–1100/PSR-2100

Address

(H)

Size

(H)

Data

(H)

Parameter

03 n 30

32

34

36

38

3A

3C 2

3E

40

42

TOTAL SIZE

2

2

2

2

2

2

2

2

2

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

INSERTION EFFECT

PARAMETER 1 MSB

INSERTION EFFECT

PARAMETER 1 LSB

INSERTION EFFECT

PARAMETER 2 MSB

INSERTION EFFECT

PARAMETER 2 LSB

INSERTION EFFECT

PARAMETER 3 MSB

INSERTION EFFECT

PARAMETER 3 LSB

INSERTION EFFECT

PARAMETER 4 MSB

INSERTION EFFECT

PARAMETER 4 LSB

INSERTION EFFECT

PARAMETER 5 MSB

INSERTION EFFECT

PARAMETER 5 LSB

INSERTION EFFECT

PARAMETER 6 MSB

INSERTION EFFECT

PARAMETER 6 LSB

INSERTION EFFECT

PARAMETER 7 MSB

INSERTION EFFECT

PARAMETER 7 LSB

INSERTION EFFECT

PARAMETER 8 MSB

INSERTION EFFECT

PARAMETER 8 LSB

INSERTION EFFECT

PARAMETER 9 MSB

INSERTION EFFECT

PARAMETER 9 LSB

INSERTION EFFECT

PARAMETER 10 MSB

INSERTION EFFECT

PARAMETER 10 LSB

14

Description

Refer to Effect Parameter List

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

˝

Regular/

Organ

Voice

O

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

O X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

O (*Depends on Insertion Type )

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X X O X O (Mixing Console

*Depends on

Insertion Type)

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (*Depends on Insertion Type )

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

O (Mixing Console

*Depends on

Insertion Type)

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

The EFFECT 2 Parameter cannot be reset to its factory setting with XG SYSTEM ON.

The second byte of the address is considered as an Insertion effect number.

n: insertion effect number

For effect types that do not require MSB, the Parameters for Address 02-0B will be received and the Parameters for Address 30-42 will not be received.

For effect types that require MSB, the Parameters for Address 30-42 will be received and the Parameters for Address 02-0B will not be received.

When Bulk Dumps that include Effect Type data are transmitted, the Parameters for Address 02-0B will always be transmitted. But, effects that require MSB, when the bulk dump is received the Parameters for Address 02-0B will not be received.

*1 PSR-2100: n=0~2

MIDI Parameter Change table (SPECIAL EFFECT) (PSR-2100 only)

Address

(H)

04 00 00

02

03

04

05

06

07

08

09

0A

0B

0C 1

0D 1

0E

Size

(H)

Data

(H)

2

1

1

1

1

1

1

1

1

1

1

1

Parameter Description

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

INSERTION EFFECT TYPE

MSBI

NSERTION EFFECT TYPE

Vocoder(89), Chordal(90), Detune(91),

Chromatic(92), Thru(0–88, 93–127)

LSB

INSERTION EFFECT

PARAMETER 1

Harmony Mode

INSERTION EFFECT

PARAMETER 2

Off(0), Auto(1)

Harmony Gender Type

INSERTION EFFECT

PARAMETER 3

Lead Gender Type

INSERTION EFFECT

PARAMETER 4

Lead Gender Depth

INSERTION EFFECT

PARAMETER 5

Lead Pitch Correction

INSERTION EFFECT

Off(0), Unison(1), Male(2), Female(3)

-64–0– +63(0–127)

Free(0), Correct(1)

0–12(0–12)

PARAMETER 6

Auto Upper Gender Threshold

INSERTION EFFECT

PARAMETER 7

Auto Lower Gender Threshold

INSERTION EFFECT

PARAMETER 8

Upper Gender Depth

0–12(0–12)

-64–0– +63(0–127)

INSERTION EFFECT

PARAMETER 9

Lower Gender Depth

-64–0– +63(0–127)

INSERTION EFFECT

PARAMETER 10

L63>H – L=H – L <H63 (1–64–127)

INSERTION EFFECT PART AD(64), OFF(0–63, 65–127)

NUMBER

MW INSERTION

CONTROL DEPTH

BEND INSERTION

CONTROL DEPTH

-64–0– +63

-64–0– +63

Regular/

Organ

Voice

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X O X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

X X X X X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

O (VH Type

Select)

X X O X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

O (MicSetting)

O (Vocal

Harmony Sw)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

57

PSR–1100/PSR-2100

Address

(H)

Size

(H)

Data

(H)

Parameter

0F

10

11

TOTAL SIZE

1

1

1

00–7F

00–7F

00–7F

CAT INSERTION

CONTROL DEPTH

AC1 INSERTION

CONTROL DEPTH

AC2 INSERTION

CONTROL DEPTH

12

-64–0– +63

-64–0– +63

-64–0– +63

Description

14

15

TOTAL SIZE

1

1

00–7F

00–7F

UNIQUE INSERTION

EFFECT EXTERNAL

CONTROL CH1

(HARMONY CHANNEL)

UNIQUE INSERTION

EFFECT EXTERNAL

CONTROL CH1

(MELODY CHANNEL)

2

1–16(0–15), OFF(127)

1–16(0–15), OFF(127)

20

21

22

23

24

25

TOTAL SIZE

1

1

1

1

1

1

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

INSERTION EFFECT

PARAMETER 11

Vibrate Depth

INSERTION EFFECT

PARAMETER 12

Vibrate Rate

INSERTION EFFECT

PARAMETER 13

Vibrate DelayI

NSERTION EFFECT

PARAMETER 14

INSERTION EFFECT

PARAMETER 15

INSERTION EFFECT

PARAMETER 16

6

0–100cent(0–127)

0Hz(0), 0.1–12.7Hz(1–127)

0–2.54sec(0–127)

Regular/

Organ

Voice

X

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X X

MIDI Reception (effective or not for each part)

Song

X

Main

Layer

Left

X

Keyboard

X

Style Extra

X X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X X X X X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

X

X

X

X

X

X

X

X

X X O (MicSetting) X X O X

X X X X X O X

X

X

X

X

X

X

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X X

X X

X X

X

X

X

X

X

X

O (VH Type

Select)

O (VH Type

Select)

O (VH Type

Select)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

X

X

X

X

X

X

X

X

X

The SPECIAL EFFECT Parameter cannot be reset to its factory setting with XG SYSTEM ON.

MIDI Parameter Change table (MULTI PART)

08

Address

(H)

nn 00

01

02

03

04

05

06

07

08

09

0A

0B

0C

0D

0E

0F

10

11

12

13

14

15

16

17

18

19

1A

1B

1C

1D

1E

1F

20

21

22

23

24

25

26

27

28

TOTAL SIZE

Size

(H)

Data

(H)

Parameter Description XG Default

(H)

1

1

1

1

1

1

1

1

1

2

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

00–20

00–7F

ELEMENT RESERVE

BANK SELECT MSB

0–32

0–127

00–7F

00–7F

00–7F

00–0F

00–0F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

28–58

00–7F

00–7F

00–7F

00–7F

00–7F

28–58

00–7F

00–7F

00–7F

00–7F

00–7F

29

BANK SELECT LSB

PROGRAM NUMBER

00–0F,7F

00–01

Rcv CHANNEL

MONO/POLY MODE

00–02

00–03

SAME NOTE NUMBER

KEY ON ASSIGN

PART MODE

CHANNEL TRANSPOSE

DETUNE

VOLUME

VELOCITY SENSE DEPTH

VELOCITY SENSE

OFFSET

PAN

NOTE LIMIT LOW

NOTE LIMIT HIGH

DRY LEVEL

CHORUS SEND

REVERB SEND

VARIATION SEN

DVIBRATO RATE

VIBRATO DEPTH

VIBRATO DELAY

FILTER CUTOFF

FREQUENCY

FILTER RESONANCE

EG ATTACK TIME

EG DECAY TIME

EG RELEASE TIME

MW PITCH CONTROL

MW LOW PASS FILTER

CONTROL

MW AMPLITUDE

CONTROL

MW LFO PMOD DEPTH

MW LFO FMOD DEPTH

MW LFO AMOD DEPTH

BEND PITCH CONTROL

BEND LOW PASS FILTER

CONTROL

BEND AMPLITUDE

CONTROL

BEND LFO PMOD DEPTH

BEND LFO FMOD DEPTH

BEND LFO AMOD DEPTH

0–127

0–127

1–16, OFF

MONO, POLY

SINGLE, MULTI, INST (for

Drum)

NORMAL, DRUM,

DRUMS1–2

-24–0– +24[semitones]

-12.8–0– +12.7[Hz]

1st bit3-0 bit7-4

2nd bit3-0 bit3-0

0–127

0–127

0–127

RND, L63–C–R63

C-2–G8

C-2–G8

0–127

0–127

0–127

0–127

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

-24–0– +24[semitones]

-9600–0– +9450[cent]

-100–0– +100[%]

0–127

0–127

0–127

-24–0– +24[semitones]

-9600–0– +9450[cent]

-100–0– +100[%]

0–127

0–127

0–127

40

40

40

40

40

40

0A

00

00

42

40

28

00

40

40

40

40

40

00

7F

7F

00 part10=00, other parts=02 part10=7F, other parts =00

00

00

Part No.

01

01 part10=02, other parts=00

40

08 00

64

40

40

40

40

00

00

00

Regular/

Organ

Voice

O

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X X

MIDI Reception (effective or not for each part)

Song

O

Main

Layer

Left

X

Keyboard

X

Style Extra

X X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X X X O X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

X

X

X

O

O

O

O

O

O

O

X

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

O

O

O

O

O

O

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

X

X

O

X

O

O

O

X

X

O

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

O

O

O

O

O

O

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

O (Drum Voice)

X

X

X

O (Sound Creator)

O (Sound Creator)

X

X

X

O (Sound Creator)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

58

PSR–1100/PSR-2100

Address

(H)

Size

(H)

Data

(H)

Parameter Description

30

31

32

33

34

1

1

1

1

1

35

36

37

1

1

1

00–01

00–01

00–01

00–01

00–01

00–01

00–01

00–01

Rcv PITCH BEND

Rcv CH AFTER TOUCH

(CAT)

Rcv PROGRAM CHANGE

Rcv CONTROL CHANGE

Rcv POLY AFTER TOUCH

(PAT)

Rcv NOTE MESSAGE

Rcv RPN

Rcv NRPN

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

4F

50

51

52

53

54

55

56

57

58

59

5A

5B

1

1

5C 1

5D

5E

5F

60

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

48

49

4A

4B

4C

4D

4E

42

43

44

45

46

47

3C

3D

3E

3F

40

41

38

39

3A

3B

61

62

63

64

65

66

67

68

69

6A

6B

6C

6D

6E

TOTAL SIZE

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

00–7F

28–58

00–7F

00–01

00–01

00–01

00–01

00–01

00–01

00–01

00–01

00–01

00–7F

00–7F

00–7F

00–7F

00–7F

28–58

00–7F

00–7F

00–7F

00–7F

00–7F

00–5F

28–58

00–7F

00–7F

00–7F

00–7F

00–7F

00–5F

28–58

00–7F

00–7F

00–7F

00–7F

00–7F

00–01

00–7F

00–7F

00–7F

00–7F

00–7F

01-7F

01-7F

3F

Rcv MODULATION

Rcv VOLUME

Rcv PAN

Rcv EXPRESSION

Rcv HOLD1

Rcv PORTAMENTO

Rcv SOSTENUTO

Rcv SOFT PEDAL

Rcv BANK SELECT

SCALE TUNING C

SCALE TUNING C#

SCALE TUNING D

SCALE TUNING D#

SCALE TUNING E

SCALE TUNING F

SCALE TUNING F#

SCALE TUNING G

SCALE TUNING G#

SCALE TUNING A

SCALE TUNING A#

SCALE TUNING B

CAT PITCH CONTROL

CAT LOW PASS FILTER

CONTROL

CAT AMPLITUDE

CONTROL

CAT LFO PMOD DEPTH

CAT LFO FMOD DEPTH

CAT LFO AMOD DEPTH

PAT PITCH CONTROL

PAT LOW PASS FILTER

CONTROL

PAT AMPLITUDE

CONTROL

PAT LFO PMOD DEPTH

PAT LFO FMOD DEPTH

PAT LFO AMOD DEPTH

AC1 CONTROLLER

NUMBER

AC1 PITCH CONTROL

AC1 LOW PASS FILTER

CONTROL

AC1 AMPLITUDE

CONTROL

AC1 LFO PMOD DEPTH

AC1 LFO FMOD DEPTH

AC1 LFO AMOD DEPTH

AC2 CONTROLLER

NUMBER

AC2 PITCH CONTROL

AC2 LOW PASS FILTER

CONTROL

AC2 AMPLITUDE

CONTROL

AC2 LFO PMOD DEPTH

AC2 LFO FMOD DEPTH

AC2 LFO AMOD DEPTH

PORTAMENTO SWITCH

PORTAMENTO TIME

PITCH EG INITIAL LEVEL

PITCH EG ATTACK TIME

PITCH EG RELEASE

LEVEL

PITCH EG RELEASE TIME

VELOCITY LIMIT LOW

VELOCITY LIMIT HIGH

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

OFF, ON

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-63–0– +63[cent]

-24–0– +24[semitones]

-9600–0– +9450[cent]

-100–0– +100[%]

0–127

0–127

0–127

-24–0– +24[semitones]

-9600–0– +9450[cent]

-100–0– +100[%]

0–127

0–127

0–127

0–95

-24–0– +24[semitones]

-9600–0– +9450[cent]

-100–0– +100[%]

0–127

0–127

0–127

0–95

-24–0– +24[semitones]

-9600–0– +9450[cent]

-100–0– +100[%]

0–127

0–127

0–127

OFF, ON

0–127

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

1–127

1–127

70

71

72

1

1

1 00–7F

NOT USED

NOT USED

EQ BASS GAIN

73 1 00–7F EQ TREBLE GAIN

TOTAL SIZE 04

-12dB– +12dB

-12dB– +12dB

-

-

40

40

XG Default

(H)

40

00

00

00

40

40

40

00

00

00

10

40

40

40

01

01

01

01

01

40

40

40

40

40

40

40

40

40

40

40

40

40

01

01

01

01

01

40

01

01

XG mode=01,

GM mode=00

01

01

01

01

40

00

40

40

40

00

00

00

00

40

01

7F

00

00

00

11

40

40

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

X

X

X

X

X

X

X

O

X

X

Regular/

Organ

Voice

X

X

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X

X

X

X

MIDI Reception (effective or not for each part)

Song

X

X

Main

Layer

Left

X

X

Keyboard

X

X

Style Extra

X

X

X

X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

O

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

X

X

O

X

X

X

X

X

O

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

O (Function)

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

O

X

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

X

X

X

X

X

X

O

X

X

X

X

X

X

X

X

X

X

X

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

-

-

O (*2)

O (*2)

-

-

X

X

-

-

X

X

-

-

O (*2)

O (*2)

-

-

O (*2)

O (*2)

-

-

X

X

-

-

O (*2) O (*2)

-

O (Mixing Console)

O (*2) O (*2)

(*2)

O (Mixing Console)

(*2)

-

-

O

O

-

-

O

O

-

-

O

O

-

-

X

X

59

PSR–1100/PSR-2100

Address

(H)

Size

(H)

Data

(H)

Parameter Description

78

79

7A

7B

7C

7D

7E

7F

74

75

76

77

TOTAL SIZE

1

1

1

1

1

1

1

1

1

1

1

1 nn = PART NUMBER

04–28

1C–3A

NOT USED

NOT USED

EQ BASS FREQUENCY

EQ TREBLE FREQUENCY

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

0C

32–2.0k[Hz]

500–16.0k[Hz]

-

-

-

-

-

-

-

-

-

-

0C

36

XG Default

(H)

Regular/

Organ

Voice

-

-

O (*2)

O (*2)

-

-

-

-

-

-

-

-

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

-

X

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

MIDI Reception (effective or not for each part)

Song

-

-

-

-

-

-

-

-

-

-

O (*2)

O (*2)

Main

Layer

Left

-

-

O (*2)

O (*2)

-

-

-

-

-

-

-

-

Keyboard

-

-

-

-

-

-

-

-

-

-

X

X

Style Extra

-

-

X

X

-

-

-

-

-

-

-

-

-

-

O (*2)

O (*2)

-

-

-

-

-

-

-

-

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

-

-

O (Sound Creator) (*2)

O (Sound Creator) (*2)

-

-

O

O

-

-

X

X

-

-

O

O

-

-

X

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

If there is a Drum Voice assigned to the part, the following parameters are ineffective.

• BANK SELECT LSB

• PITCH EG

• MONO/POLY MODE • SCALE TUNING

• FILTER MODULATION DEPTH (FMOD DEPTH)

• PORTAMENTO

• AMPLITUDE MODULATION DEPTH (AMOD DEPTH)

*2 On PSR-2100, the following parameters are not accepted, or are not transmitted by the Panel operations.

• EQ BASS GAIN • EQ TREBLE GAIN • EQ BASS FREQUENCY • EQ TREBLE FREQUENCY

MIDI Parameter Change table (A/D PART) (PSR-2100 only)

Address

(H)

Size

(H)

Data

(H)

Parameter Description

10 00 00

01

02

03

04

05

06

07

08

09

0A

11

12

13

14

0B

0C

0D

0E

0F

10

TOTAL SIZE

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

00–01

00–7F

00–7F

INPUT GAIN

BANK SELECT MSB

BANK SELECT LSB

00–7F PROGRAM NUMBER

00–1F,7F Rcv CHANNEL

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

00–7F

01–7F

00–7F

00–7F

00–7F

00–7F

VOLUME

NOT USED

NOT USED

PAN

NOT USED

NOT USED

DRY LEVEL

CHORUS SEND

REVERB SEND

VARIATION SEND

15

MIC, LINE

0–127

0–127

0–127

1–16,OFF

0–127

L63–C–R63

Regular/

Organ

Voice

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

O

-

-

-

-

-

X

O

-

-

-

X

X

X

O

O

O

O

-

-

O

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X

X

-

-

-

X

X

X

-

-

-

O (Mixing Console)

-

-

O (Mixing Console)

-

-

-

O (Mixing Console)

O (Mixing Console)

-

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

O

-

-

-

-

-

X

O

-

-

-

X

X

X

O

O

O

O

-

-

O

X

-

-

-

-

-

X

X

-

-

-

X

X

X

X

X

X

X

-

-

X

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

10 0n 30

31

32

33

34

35

36

37

38

39

3A

3B

3C

3D

44

45

46

47

48

49

3E

3F

40

41

42

43

4F

50

51

52

53

54

4A

4B

4C

4D

4E

55

56

57

58

00–01

00–01

00–01

00–01

00–01

00–01

00–01

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

Rcv PROGRAM CHANGE

Rcv CONTROL CHANGE

NOT USED

MUTE

NOT USED

NOT USED

NOT USED

Rcv VOLUME

Rcv PAN

Rcv EXPRESSION

NOT USED

NOT USED

NOT USED

NOT USED

Rcv BANK SELECT

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

OFF, ON

OFF, ON

ON, OFF

OFF, ON

OFF, ON

OFF, ON

OFF, ON

60

Address

(H)

Size

(H)

Data

(H)

Parameter Description

Regular/

Organ

Voice

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

MIDI Reception (effective or not for each part)

Song Main

Layer

Left

Keyboard Style Extra

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

X

X

-

-

-

-

-

X

X

X

-

X

-

-

X

PSR–1100/PSR-2100

Address

(H)

Size

(H)

Data

(H)

Parameter

59 1

5A

5B

5C

5D

5E

5F

60

1

1

1

1

1

1

1

TOTAL SIZE

00–5F

00–5F

AC1 CONTROLLER

NUMBER

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

AC2 CONTROLLER

NUMBER

31

0–95

0–95

Description

Regular/

Organ

Voice

X

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X X

MIDI Reception (effective or not for each part)

Song

X

Main

Layer

Left

X

Keyboard

X

Style Extra

X X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X X X X X

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

-

X

-

-

-

-

-

The A/D PART Parameter cannot be reset to its factory setting with XG SYSTEM ON.

MIDI Parameter Change table (DRUM SETUP)

Address

(H)

Size

(H)

Data

(H)

Parameter Description

3n rr 00 1 00–7F PITCH COARSE

01

02

1

1

00–7F PITCH FINE

00–7F LEVEL

03 1 00–7F ALTERNATE GROUP

04

05

1

1

00–7F PAN

00–7F REVERB SEND

06 1 00–7F CHORUS SEND

07 1 00–7F VARIATION SEN

08

09

1

1

00–01 DKEY ASSIGN

00–01 Rcv NOTE OFF

0A 1 00–01 Rcv NOTE ON

0B 1

0C 1

0D 1

00–7F

00–7F

00–7F

LOW PASS FILTER

CUTOFF FREQUENCY

LOW PASS FILTER

RESONANCE

EG ATTACK RATE

0E

0F

1

1

00–7F EG DECAY1 RATE

00–7F EG DECAY2 RATE

TOTAL SIZE 10

-64–0– +63

-64–0– +63[cent]

0–127

OFF, 1–127

RND, L63–C–R63

0–127

0–127

0–127

SINGLE, MULTI

OFF, ON

OFF, ON

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

-64–0– +63

40

40

40

40

40

40

40

Depends on the note

Depends on the note

Depends on the note

Depends on the note

Depends on the note

7F

00

Depends on the note

01

XG Default

(H)

Regular/

Organ

Voice

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

O

(Drum only)

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

MIDI Reception (effective or not for each part)

Song

O

Main

Layer

Left

X

Keyboard

X

Style Extra

X X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X X O O X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

O

O

X

O

O

O

O

X

X

X

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

X

X

X

X

X

X

X

X

X

X

X

X

X

X

X

Address

(H)

Size

(H)

Data

(H)

Parameter Description

28

29

2A

2B

2C

2D

20

21

22

23

24

25

26

27

TOTAL SIZE

1

1

1

1

1

1

1

1

1

1

1

1

1

1

00–7F

00–7F

04–28

1C–3A

EQ BASS GAIN

EQ TREBLE GAIN

NOT USED

NOT USED

EQ BASS FREQUENCY

EQ TREBLE FREQUENCY

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

NOT USED

0E

-12– +12[dB]

-12– +12[dB]

32–2.0k[Hz]

500–16.0k[Hz] n: Drum Setup Number (0–1) rr: note number (0D–5B)

-

-

-

-

-

-

-

-

-

40

40

-

0C

36

XG Default

(H)

Regular/

Organ

Voice

X

X

-

-

X

-

-

-

X

-

-

-

-

-

Corresponding Voice/Part

Mic/Vocal Harmony Natural

Voice

X

X

-

-

X

X

-

-

-

-

-

-

-

-

-

-

-

X

-

-

-

-

-

X

X

-

-

X

MIDI Reception (effective or not for each part)

Song

-

-

-

X

-

-

-

-

-

X

X

-

-

X

Main

Layer

Left

-

-

-

X

-

-

-

-

-

X

X

-

-

X

Keyboard

-

-

-

X

-

-

-

-

-

X

X

-

-

X

Style Extra

X

X

-

-

X

X

-

-

-

-

-

-

-

-

X

X

-

-

X

X

-

-

-

-

-

-

-

-

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad Style Song MIDI

X

X

-

-

X

X

X

-

-

X

X

X

-

-

X

X

X

-

-

X

X

X

-

-

X

-

-

-

X

-

-

-

-

-

X

-

-

-

-

-

-

-

-

X

-

-

-

-

-

-

-

-

X

-

-

-

-

-

-

-

-

-

-

-

X

-

-

-

-

-

In the following cases, the PSR-1100/2100 will initialize all Drum Setups.

XG SYSTEM ON received

GM SYSTEM ON received

DRUM SETUP RESET received (only when in XG mode)

[Note]

When a part to which a Drum Setup is assigned receives a program change, the assigned Drum Setup will be initialized.

If the same Drum Setup is assigned to two or more parts, changes in Drum Setup parameters (including program changes) will apply to all parts to which it is assigned.

61

PSR–1100/PSR-2100

SYSTEM EXCLUSIVE MESSAGES

* Not received when the Receive System Exclusive Message is set to off.

* Not transmitted when the Transmit System Exclusive Message is set to on.

System Exclusive Messages

MIDI Event

Section

Control

Tempo

Control

Chord

Control

Data Format

F0 43 7E 00 ss dd F7

11110000

F0= Exclusive status

01000011

43= YAMAHA ID

01111110

7E= Style

00000000

00=

0sssssss ss= Switch No.

00H INTRO A

01H INTRO B

02H INTRO C

03H INTRO D

08H MAIN A

09H MAIN B

0AH MAIN C

0BH MAIN D

10H FILL IN AA

11H FILL IN BB

12H FILL IN CC

13H FILL IN DD

18H BREAK FILL

20H ENDING A

21H ENDING B

22H ENDING C

23H ENDING D

0ddddddd dd= Switch On/Off

00H (Off)

7HF (On)

11110111

F7= End of Exclusive

F0 43 7E 01 t4 t3 t2 t1 F7

11110000

F0= Exclusive status

01000011

43= YAMAHA ID

01111110

7E= Style

00000001

01=

0ttttttt t4= tempo4

0ttttttt t3= tempo3

0ttttttt t2= tempo2

0ttttttt t1= tempo1

11110111

F7= End of Exclusive

F0 43 7E tt d1 d2 d3 d4 F7

Type 1 (tt=2)

11110000

F0= Exclusive status

01000011

43= YAMAHA ID

01111110

7E= Style

00000010

02= type 1

0ddddddd d1= chord root(cr)

0ddddddd d2= chord type(ct)

0ddddddd d3= bass note(bn)

0ddddddd d4= bass type(bt)

11110111

F7= End of Exclusive cr: Chord Root 0fffnnnn fff: b or #, nnnn: note(root)

0000nnnn 0n bbb

0001nnnn 1n bb

0010nnnn 2n b

0011nnnn 3n natural

0100nnnn 4n #

0101nnnn 5n ##

0fff0000 x0 reserved

0fff0001 x1 C

0fff0010 x2 D

0fff0011 x3 E

0110nnnn 6n ### 0fff0110 x6 A

0fff0111 x7 B ct: Chord Type 0 – 34,127

00000000 00 0 Maj

00000001 01 1 Maj6

00000010 02 2 Maj7

00000011 03 3 Maj7(#11)

00000100 04 4 Maj(9)

00000101 05 5 Maj7(9)

00000110 06 6 Maj6(9)

00000111 07 7 aug

00001000 08 8 min

00001001 09 9 min6

00001010 0A 10 min7

00001011 0B 11 min7b5

00001100 0C 12 min(9)

00001101 0D 13 min7(9)

00001110 0E 14 min7(11)

00001111 0F 15 minMaj7

00010010 12 18 dim7

00010011 13 19 7th

00010100 14 20 7sus4

00010101 15 21 7b5

00010110 16 22 7(9)

00010111 17 23 7(#11)

00011000 18 24 7(13)

00011001 19 25 7(b9)

00011010 1A 26 7(b13)

00011011 1B 27 7(#9)

00011100 1C 28 Maj7aug

00011101 1D 29 7aug

00011110 1E 30 1+8

00011111 1F 31 1+5

00100000 20 32 sus4

00100001 21 33 1+2+5

00010000 10 16 minMaj7(9) 00100010 22 34 cc

00010001 11 17 dim

0fff0100 x4 F

0fff0101 x5 G

Corresponding Voice/Part MIDI Reception (effective or not for each part)

Regular/

Organ Voice

Mic/Vocal

Harmony

Natural

Voice

– – –

Song

Main

Layer Left Keyboard

– –

Style Extra

– –

MIDI Reception

(affecting the panel)

O

(Section LED)

MIDI Transmission (generated data)

Panel

(main generation method)

O (Section Sw)

M.Pad

Style

X X

Song

O

MIDI

X

O (Tempo indication)

O (Chord indication)

O (Tempo Sw)

O (Keyboard)

X

X

X

X

O

O

X

X bn : On Bass Chord bt : Bass Chord

Same as Chord root

127:No bass chord

Same as Chord type

127:No bass chord

* Not received when Receive Chord System Exclusive Message is set to off.

* Not transmitted when Transmit Chord System Exclusive Message is set to on.

Type 2 (tt=3)

11110000

F0= Exclusive status

01000011

43= YAMAHA ID

01111110

7E= Style

00000011

03= type 2

0ddddddd dd= note1

0ddddddd dd= note2

0ddddddd dd= note3

: :

0ddddddd dd= ...note10

11110111

F7= End of Exclusive

– – – – – – – – O (Chord indication)

X X X X X

62

PSR–1100/PSR-2100

System Exclusive Messages (Universal Realtime messages)

MIDI Event

Master

Volume

Corresponding Voice/Part

Data Format

F0 7F 7F 04 01 ll mm F7

11110000

F0= Exclusive status

01111111

7F= Universal Real Time

01111111

7F= ID of target device

00000100

04= Sub-ID #1=Device Control Message

00000001

01= Sub-ID #2=Master Volume

0lllllll ll= Volume LSB

0mmmmmmm mm= Volume MSB

11110111

F7= End of Exclusive or

F0 7F XN 04 01 ll mm F7

11110000

F0= Exclusive status

01111111

7F= Universal Real Time

0xxxnnnn

XN= When N is received N=0-F, whichever is received.

X=ignored

00000100

04= Sub-ID #1=Device Control Message

00000001

01= Sub-ID #2=Master Volume

0lllllll ll= Volume LSB

0mmmmmmm mm= Volume MSB

11110111

F7= End of Exclusive

Regular/

Organ Voice

Mic/Vocal

Harmony

Natural

Voice

O – O

MIDI Reception (effective or not for each part)

Song

O

Main

Layer Left Keyboard

X X

Style Extra

X X

MIDI Reception

(affecting the panel)

X

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad

Style

X X X

Song

X

(Output as XG

Master

Volume)

MIDI

X

System Exclusive Messages (Universal Non Realtime messages)

MIDI Event Data Format

General

MIDI

System On

F0 7E 7F 09 01 F7

11110000 F0= Exclusive status

01111111 7F= Universal Real Time

01111111 7F= ID of target device

00001001 09= Sub-ID #1=General MIDI Message

00000001 01= Sub-ID #2=General MIDI On

11110111 F7= End of Exclusive or

F0 7E XN 09 01 F7

11110000 F0= Exclusive status

01111111 7F= Universal Real Time

0xxxnnnn XN= When N is received N=0-F,whichever is received.

X=ignored

00001001 09= Sub-ID #1=General MIDI Message

00000001 01= Sub-ID #2=General MIDI On

11110111 F7= End of Exclusive

Corresponding Voice/Part

Regular/

Organ Voice

Mic/Vocal

Harmony

Natural

Voice

O – O

MIDI Reception (effective or not for each part)

Song

O

Main

Layer Left Keyboard

X X

Style Extra

X O

MIDI Reception

(affecting the panel)

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad

Style

X X X

Song

O

MIDI

X O

(Mixing

Console)

System Exclusive Messages (XG)

MIDI Event Data Format

XG

Parameter

Change

XG Bulk

Dump

XG

Parameter

Request

XG Dump

Request

F0 43 1n 4C hh mm ll dd ... F7

11110000 F0= Exclusive status

01000011 43= YAMAHA ID

0001nnnn 1n= Device Number n=always 0 (when transmit),

n=0-F (when recieve)

01001100 4C= Model ID

0hhhhhhh hh= Address High

0mmmmmmm mm= Address Mid

0lllllll ll= Address Low

0ddddddd dd= Data

: :

11110111 F7= End of Exclusive

F0 43 0n 4C aa bb hh mm ll dd ... dd cc F7

11110000 F0= Exclusive status

01000011 43= YAMAHA ID

0000nnnn 0n= Device Number n=always 0 (when transmit),

n=0-F (when recieve)

01001100 4C= Model ID

0aaaaaaa aa= Byte Count MSB

0bbbbbbb bb= Byte Count LSB

0hhhhhhh hh= Address High

0mmmmmmm mm= Address Mid

0lllllll ll= Address Low

0ddddddd dd= Data

: :

0ddddddd dd= Data

0ccccccc cc= Checksum

11110111 F7= End of Exclusive

F0 43 3n 4C hh ll F7

11110000 F0= Exclusive status

01000011 43= YAMAHA ID

0011nnnn 3n= Device Number n=always 0 (when transmit),

n=0-F (when recieve)

01001100 4C= Model ID

0hhhhhhh hh= Address High

0mmmmmmm mm= Address Mid

0lllllll ll= Address Low

11110111 F7= End of Exclusive

F0 43 2n 4C hh mm ll F7

11110000 F0= Exclusive status

01000011 43= YAMAHA ID

0010nnnn 2n= Device Number n=always 0 (when transmit),

n=0-F (when recieve)

01001100 4C= Model ID

0hhhhhhh hh= Address High

0mmmmmmm mm= Address Mid

0lllllll ll= Address Low

11110111 F7= End of Exclusive

Corresponding Voice/Part

Regular/

Organ Voice

Mic/Vocal

Harmony

Natural

Voice

* R e f e r t o P a r a m e t e r

Change Table

MIDI Reception (effective or not for each part)

Song

Main

Layer Left Keyboard

Style Extra

* Refer to Parameter Change Table

MIDI Reception

(affecting the panel)

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad

Style Song

* Refer to Parameter Change Table

MIDI

O

(When receiving the XG

Parameter

Request)

* R e f e r t o P a r a m e t e r

Change Table

* Refer to Parameter Change Table

– – – – – – – –

– – – – – – – –

O

(–)

O

(–)

X

X

X

X X X

(Output as

Parameter

Change)

O

(When receiving the XG

Dump

Request)

X X X

X

X X X

X

63

PSR–1100/PSR-2100

System Exclusive Messages (Clavinova compliance)

11110000 F0= Exclusive status

01000011 43= YAMAHA ID

01110011 73= Clavinova ID

: :

11110111 F7= End of Exclusive

MIDI Event Data Format

Internal

Clock

External

Clock

Organ

Flutes data

Bulk Dump

(PSR-2100 only)

F0 43 73 01 02 F7

00000001

01= Model ID (Clavinova common ID)

00000010

02= Internal Clock Substatus

F0 43 73 01 03 F7

00000001

01= Model ID (Clavinova common ID)

00000011

03= External Clock Substatus

F0 43 73 01 06 0B 00 00 01 06 0n [Bulk Data] sum F7

01H Model ID (Clavinova common ID)

06H

0BH

Bulk ID

Bulk No. (Organ Flutes data Bulk Dump)

00H, 00H, 01H, 06H Data Length :16 bytes

1st Channel No.

2nd Footage [1']

3rd

4th

[1 1/3']

[1 3/5']

5th

6th

7th

8th

[2']

[2 2/3']

[4']

[5 1/3']

0nH

00 – mmH mm : maximum

00 – mmH

00 – mmH (not used)

00 – mmH

00 – mmH

00 – mmH

00 – mmH

9th

10th

11th

12th

[8']

[16']

00 – mmH

00 – mmH

[Attack 2'] 00 – mmH

[Attack 2 2/3'] 00 – mmH

13th [Attack 4'] 00 – mmH

14th Settings [Attack Length] 00 – mmH

15th

16th

[Response]

[Attack Mode]

00 – mmH

00 – 01H 00H: Each, 01H: First

17th

18th

19th

20th

[Wave Variation] 00 – 01H 00H: Sine, 01H: Tone Wheel

[Volume] 01 – vvH vv: maximum

[aux]

[aux]

00H

00H

21th

22th

[aux]

[aux]

00H

00H sum Check Sum = 0-sum (BULK DATA)

Corresponding Voice/Part MIDI Reception (effective or not for each part)

Regular/

Organ Voice

Mic/Vocal

Harmony

Natural

Voice

– – –

Song

X

Main

Layer Left Keyboard

X X

Style Extra

X X

MIDI Reception

(affecting the panel)

O (Function)

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad

Style

X X X

Song

X

MIDI

X

O

(Organ

Flute)

X

X

X

O

X

O

X

X

X

X

X

O

O (Function)

O

(Sound

Creator)

X

O

(Sound Creator)

X

X

X

X

X

O

X

X

System Exclusive Messages Special Operators (Vocal Harmony Additional Parameters)

MIDI Event Data Format

Vocal

Harmony

Pitch to

Note

ON/OFF

(PSR-2100 only)

Vocal

Harmony

Pitch to

Note Part

(PSR-2100 only)

Vocal

Harmony

Vocoder

Part

(Harmony

Part

(Panel))

(PSR-2100 only)

F0 43 73 01 11 0n 50 00 ss F7

11110000

F0 = Exclusive status

01000011

43 = YAMAHA ID

01110011

73 = Clavinova ID

00000001

01 = Model ID (Clavinova common ID)

00010001

11 = Special Operators

0000nnnn

0n = Channel No. (Always 00)

01010000

50 = Vocal Harmony Additional Parameter Control No.

00000000

00 = Pitch to Note Parameter No.

0ddddddd dd = data (00H : Off, 01H : On)

11110111

F7 = End of Exclusive

F0 43 73 01 11 00 50 01 ss F7

11110000

F0 = Exclusive status

01000011

43 = YAMAHA ID

01110011

73 = Clavinova ID

00000001

01 = Model ID (Clavinova common ID)

00010001

11 = Special Operators

0000nnnn

0n = Channel No. (Always 00)

01010000

50 = Vocal Harmony Additional Parameter Control No.

00000001

01 = Pitch to Note Part Parameter No.

0ddddddd dd = data 00H : Main

01H : Layer

02H : Left

04H : Upper

11110111

F7 = End of Exclusive

F0 43 73 01 11 00 50 10 ss F7

11110000

F0 = Exclusive status

01000011

43 = YAMAHA ID

01110011

73 = Clavinova ID

00000001

01 = Model ID (Clavinova common ID)

00010001

11 = Special Operators

0000nnnn

0n = Channel No. (Always 00)

01010000

50 = Vocal Harmony Additional Parameter Control No.

00010000

10 = Vocoder Part Parameter No.

0ddddddd dd = data 00H : Off

01H : Upper

02H : Lower

11110111

F7 = End of Exclusive

Corresponding Voice/Part MIDI Reception (effective or not for each part)

Regular/

Organ Voice

Mic/Vocal

Harmony

Natural

Voice

X O X

Song

X

Main

Layer Left Keyboard

X X

Style Extra

X X

MIDI Reception

(affecting the panel)

O

(Vocal

Harmony

Edit)

MIDI Transmission (generated data)

Panel

(main generation method)

M.Pad

Style

O

(Vocal Harmony Edit)

X X

Song

O

MIDI

X

X

X

O

O

X

X

X

X

X

X

X

X

X

X

X

X

O

(Vocal

Harmony

Edit)

O

(Mic Setting)

O

(Vocal Harmony Edit)

O

(Mic Setting)

X

X

X

X

O

O

X

X

System Exclusive Messages (Others)

MIDI Event

MIDI

Master

Tuning

Data Format

F0 43 1n 27 30 00 00 mm ll cc F7

11110000

F0= Exclusive status

01000011

43= YAMAHA ID

0001nnnn

1n= always 0 (when transmit), n=0-F (when receive)

00100111

27= Model ID of TG100

00110000

30= Address High

00000000

00= Address Mid

00000000

00= Address Low

0000mmmm

0m= Master Tune MSB

0000llll

0l= Master Tune LSB

0ccccccc cc= don't care

11110111

F7= End of Exclusive

Corresponding Voice/Part MIDI Reception (effective or not for each part)

Regular/

Organ Voice

Mic/Vocal

Harmony

O X

Natural

Voice

O

Song

Main

Layer Left Keyboard

O

Style Extra

MIDI Reception

(affecting the panel)

O (Function)

MIDI Transmission (generated data)

Panel

(main generation method)

X

M.Pad

Style

X X

Song

X

MIDI

X

64

PARTS LIST

CONTENTS

(目次)

OVERALL ASSEMBLY

(総組立)

············································································································ 2

UPPER CASE ASSEMBLY

(上ケース

Ass’y

························································································ 4

KEYBOARD ASSEMBLY

16M

鍵盤

Ass’y

··························································································· 7

LOWER CASE ASSEMBLY

(下ケース

Ass’y

······················································································· 8

ELECTRICAL PARTS

(電気部品)

(PSR-1100) ············································································· 10~24

(PSR-2100) ············································································· 25~41

Notes: DESTINATION ABBREVIATIONS

A: Australian model

B: British model

C: Canadian model

D: German model

E: European model

F: French model

H: North European model

I: Indonesian model

J: Japanese model

K: Korean model

M: South African model

O: Chinese model

Q: South-east Asia model

T: Taiwan model

U: U.S.A. model

V: General export model (110 V)

W: General export model (220 V)

N,X: General export model

Y: Export model

WARNING

Components having special characteristics are marked and must be replaced with parts having specification equal to those originally installed.

印の部品は、安全を維持するために重要な部品です。交換する場合は、安全のため必ず指定の部品

をご使用下さい。

The numbers in “ QTY ” show quantities for each unit.

The parts with “ - - ” in “ PART NO. ” are not available as spare parts.

The mark “ } ” in the remarks column indicates that these parts are interchangeable.

The second letter of the shaded ( ) part number is O, not zero.

The second letter of the shaded ( ) part number is I, not one.

部品価格ランクは、変更になることがあります。

QTY

欄に記されている数字は、各ユニット当たりの使用個数です。

部品

NO.

“ - - ”

の部品は、サービス用部品として準備されていません。

REMARKS

欄の「

}

」マークの部品は、併用部品です。

網掛けの付いた

PART NO.

2

番目の文字は「ゼロ」ではなく「オー」です。

網掛けの付いた

PART NO.

2

番目の文字は「イチ」ではなく「アイ」です。

PSR-1100/PSR-2100

OVERALL ASSEMBLY

(総組立)

210

280 220

190

120

200

270

110

340

270

40

160

270

130

100

260

250

330

330

150

380

PSR-2100 only

400

260

270

370

160

40

390

20

Keyboard assembly:

See page 7.

16M

鍵盤

Ass'y

80

270

170

270

A1a

This figure shows Japanese model.

図は国内モデルです。

10

Upper case assembly:

See page 5.

(上ケース

Ass'y

240

230

350

2

This figure shows the PSR-1100.

図は

PSR-1100

です。

360

250

260

370a

390

250

270

180

260

50

40

290

270

PSR-2100

60

140

260

270

90

270

260

320

70

260

240

30

Lower case assembly:

See page 8.

(下ケース Ass'y )

PSR-1100/PSR-2100

*

*

*

*

*

*

250

260

270

280

290

290

320

330

330

190

200

210

220

220

230

230

240

340

370

370a

380

390

400

140

140

150

160

170

180

190

90

100

110

120

130

100

110

120

130

30

30

40

40

50

60

70

80

10

10

20

30

30

REF NO.

VK228100

EP600130

EP600280

EP600230

EG340190

EP600370

V4200400

VA126100

VA126100

EP600420

- -

VD947800

CB817510

V2276900

VB933800

WA004000

WA004100

- -

- -

- -

- -

WA439600

WA439700

VQ218800

VU432400

V7761500

V4561900

- -

- -

EP600300

- -

- -

XV910A00

X0215A00

- -

- -

- -

- -

- -

WA464100

- -

- -

- -

WA464500

- -

- -

- -

PART NO. DESCRIPTION

- -

- -

OVERALL ASSEMBLY

Overall Assembly

Overall Assembly

- -

- -

- -

- -

V7632100

- -

- -

Overall Assembly

Overall Assembly

Upper Case Assembly

Upper Case Assembly

Keyboard Assembly

Lower Case Assembly

Lower Case Assembly

Lower Case Assembly

Lower Case Assembly

Speaker

Speaker

Speaker Holder

Shield Cover U

Shield Cover L

Cushion

Cushion

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

LCD Cover

LCD Cover

Push Knob Red

Knob Black

Encoder Knob Silver

Encoder Knob Gold

Name Plate

Name Plate

Bind Head Tapping Screw-P

Bind Head Tapping Screw-P

Bind Head Tapping Screw-B

Bind Head Tapping Screw-P

Bind Head Tapping Screw-B

Bind Head Tapping Screw-B

Bind Head Tapping Screw-B

Circuit Board

Adhesive Tape

Adhesive Tape

Flat Head Tapping Screw-B

Connector Assembly

Data Line Filter

Cord Binder

PW Head Tapping Screw-B

Ferrite Core

*

*

A1

A1a

A1

A1a

A1

A1a

A1

A1a

V7656000

AAX30950

V7656100

AAX30960

V7656200

AAX30970

V7656300

AAX30980

V2589700

V2384100

X3855A00

X3796A00

*

: New Parts

ACCESSORIES

AC Adaptor

AC Cord

AC Adaptor

AC Cord

AC Adaptor

AC Cord

AC Adaptor

AC Cord

Music Rest Black

Floppy Disk

CD-ROM

CD-ROM

FCC

FCC

16M C61 P2M MKS5

FCC

FCC

5.0cm 4ohm

2.0cm 3ohm

UPPER

LOWER

35X25XT1 PE

70X50XT1 PE

AM(AM+SW+HP+VR)

SW

HP

VR

AM(AM+SW+HP+VR)

SW

HP

VR

DM

DM

KB 6P

TW XH 4P L=800

INVP PH 2P L=200

INV XH 4P L=100

3.0X12 MFZN2Y

3.0X25 MFZN2Y

3.0X6 MFZN2Y

3.0X8 MFZN2Y

3.0X6 MFZN2BL

4.0X8 MFZN2BL

4.0X6 MFZN2BL

INV

12X50

12X50

3.0X8 MFZN2Y

AN2 KRD 9P L=350

ESD-R-25D-B

S-14B

3.0X8-8 MFZN2BL

BP53RB310190100A

部 品 名

REMARKS

総 組 立

上 ケ ー ス A s s ’ y

上 ケ ー ス A s s ’ y

16M鍵盤MKS5 YM

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

ス ピ ー カ

ス ピ ー カ

ツ ィ ー タ ー 固 定 金 具

シ ー ル ド カ バ ー U

PSR-1100/PSR-2100

PSR-1100 J,E,B,N

PSR-1100 U,C

PSR-2100 J,E,B,N (WA42890)

PSR-2100 U,C

PSR-1100

PSR-2100

PSR-1100 J,E,B,N

PSR-1100 U,C

PSR-2100 J,E,B,N

PSR-2100 U,C

PSR-1100:Tweeter

PSR-2100:Tweeter

(WA42870)

(WA42900)

(WA42910)

(WA43900)

(WA43910)

(WA43920)

(WA43930)

(V765940)

(V928730)

プ ッ シ ュ ツ マ ミ

エ ン コ ー ダ ツ マ ミ

エ ン コ ー ダ ツ マ ミ

ツ マ ミ

銘 版

+ バ イ ン ド P タ イ ト

+ バ イ ン ド P タ イ ト

+ バ イ ン ド B タ イ ト

PSR-2100

シ ー ル ド カ バ ー L

ク ッ シ ョ ン ( P E )

ク ッ シ ョ ン ( P E )

A M シ ー ト

PSR-1100

PSR-1100

PSR-1100

PSR-1100

PSR-2100 M

PSR-2100

PSR-2100

PSR-2100

PSR-1100

PSR-2100 D M シ ー ト

K B 束 線 A s s ’ y

T W 束 線 A s s ’ y

I N V P 束 線 A s s ’ y

I N V 束 線 A s s ’ y

L C D カ バ ー

L C D カ バ ー

PSR-1100

(V748080)

(V765410)

(V765430)

(V776290)

(V776300)

(WA00380)

(WA46420)

(WA46430)

(WA46440)

(WA00390)

(WA46460)

(WA46470)

(WA46480)

(V778240)

(V778260)

(V778270)

(V778280)

PSR-2100

STANDBY/ON

MASTER VOLUME

PSR-1100:DATA ENTRY

PSR-2100:DATA ENTRY

PSR-1100

PSR-2100

(WA43980)

(WA43990)

+ バ イ ン ド P タ イ ト

+ バ イ ン ド B タ イ ト

+ バ イ ン ド B タ イ ト

+ バ イ ン ド B タ イ ト

I N V シ ー ト

+ 皿 B タ イ ト

A N 2 束 線 A s s ’ y

デ ー タ ラ イ ン フ ィ ル タ ー

束 線 止 め

+ P W H B タ イ ト

フ ェ ラ イ ト コ ア

PSR-2100 J,E,B,N

PSR-2100 U,C

PSR-1100

PSR-2100

PSR-2100

PSR-2100

(WA83240)

QTY RANK

2

2

4

16

4

16

25

4

4

4

20

22

2

2

21

05

08

03

01

05

05

03

01

04

01

01

07

03

03

01

01

01

01

01

01

PA-300 J

PA-300 U

PA-300 E

PA-300 GBR

3.50inch 2000K BYT

付 属 品

A C ア ダ プ タ ー

電 源 コ ー ド

A C ア ダ プ タ ー

電 源 コ ー ド

A C ア ダ プ タ ー

電 源 コ ー ド

A C ア ダ プ タ ー

電 源 コ ー ド

譜面立て 袋入りテープ無

フ ロ ッ ピ ー デ ィ ス ク

C D − R O M   国 内

C D − R O M

J

J

U,C

U,C

E

E

B

B

New disk

J

U,C,E,B,N

16

06

16

08

15

08

16

09

08

03

RANK: Japan only

3

PSR-1100/PSR-2100

4

UPPER CASE ASSEMBLY

(上ケース

Ass’y

U30a

Speaker grille L assembly

( SP グリル L Ass'y )

U30

U80

U90

U30c

U70

U30d

U30b

U30c

U30d

U30c

U20

U50

360

U60

410a

270

410

530

U10

Speaker grille R assembly

SP

グリル

R Ass'y

U40

U90

410b

U70

350

280b

U40d

U40c

U40b

U40c

U80

U40c

510

280a

280 490

160

30

290

510

PSR-2100 only

200

210

20

150

U40d

U40a

40

50

430

510

10

Upper case sub assembly

(上ケースサブ

Ass'y

170

70

80

420

500

120

220

140

90

190

240

220

250

60

130

330

480

470

220

230

180

260

Contents of used LED lens list

( LED レンズ使用内容一覧)

REF

No.

Parts number

部品番号

Shape expansion figure

形状拡大図

200 V7479900

210 V7480000

530

400

220 V7480100

390

530

510

230 V7480200

570

300

560

310

340

380

510

440

320

510

520

510

370

550

LED cap installation

LED キャップ

LED

PN1

550

PN3

PN4

This figure shows the PSR-2100.

図は

PSR-2100

です。

510

460

450

510

*

*

*

*

70

80

90

120

120

10

10

20

30

40

50

60

REF NO.

PART NO. DESCRIPTION

- -

UPPER CASE ASSEMBLY

Upper Case Assembly

- -

WA444400

WA444500

- -

- -

- -

- -

- -

Upper Case Assembly

Upper Case Sub-assembly

Upper Case Sub-assembly

Vibration-proof Sheet

Vibration-proof Sheet

Vibration-proof Sheet

Vibration-proof Sheet

Vibration-proof Sheet

- -

- -

- -

WA443100

WA443200

Vibration-proof Sheet

Vibration-proof Sheet

Vibration-proof Sheet

Panel Button Blue Metallic

Panel Button Silver

U1

U2

U3

U4

U5

U6

U7

U8 x11 x11

*

*

130

130

WA443300

WA443400

Panel Button Blue Metallic

Panel Button Silver x20 x20

*

*

140

140

WA443500

WA443600

Panel Button Blue Metallic

Panel Button Silver

*

150

150

WA443700

V7657300

Panel Button Sliver Blue

Panel Button Gold

*

160

160

WA443800

V7657500

Panel Button Silver Blue

Panel Button Gold x11 x11 x10 x10 x14 x14

*

*

170

170

WA678200

WA443900

Panel Button Blue Metallic

Panel Button Silver x18 x18

*

*

180

180

WA678300

WA444000

Panel Button Blue Metallic

Panel Button Silver x15 x15

*

190

WA444100

Panel Button Silver Blue x22

190

V7657700

Panel Button Gold x28

200

210

220

V7479900

V7480000

V7480100

Lens, LED

Lens, LED

Lens, LED

230

240

250

260

270

280

280

280a

280a

280b

*

: New Parts

V7480200

- -

- -

- -

- -

- -

VY793100

VT366400

VY750800

VT440100

Lens, LED

Vibration-proof Sheet

Vibration-proof Sheet

Vibration-proof Sheet

Vibration-proof Sheet

Wheel Assembly

Wheel Assembly

Wheel

Wheel

Spring

L1

L2

L3

LC-3000#2N

PSR-1100/PSR-2100

部 品 名

上 ケ ー ス A s s ’ y

上 ケ ー ス A s s ’ y

上 ケ ー ス A s s ’ y

上 ケ ー ス サ ブ A s s ’ y

上 ケ ー ス サ ブ A s s ’ y

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

パ ネ ル ボ タ ン

L E D レ ン ズ

L E D レ ン ズ

L E D レ ン ズ

L E D レ ン ズ

防 振 シ ー ト

防 振 シ ー ト

防 振 シ ー ト

防 塵 フ ォ ー ム

ホ イ ー ル A s s ’ y

ホ イ ー ル A s s ’ y

ホ イ ー ル バ ネ

REMARKS

PSR-1100/PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

(WA43900)

(WA43910)

(V776010)

(V776020)

(V776030)

(V776040)

(V776050)

(V776060)

(V776070)

(V776080)

PSR-1100:

PSR-2100:

DIGITAL STUDIO Buttons,

MENU Buttons, LCD Sel.A-E

PSR-1100:

PSR-2100:

DIRECT ACCESS, BALANCE,

CHANNEL ON/OFF, EXIT,

1-8(Up/Down)

PSR-1100:

PSR-2100:

BACK,NEXT,MAIN,LAYER,LEFT

MUSIC FINDER, LCD Sel.F-J

PSR-1100:

PSR-2100:

SONG(EXTRA TRACKS,...,FF)

PSR-1100:

PSR-2100:

STYLE(POP&ROCK,...,USER),

TRANSPOSE -/+, TEMPO -/+,

TAP TEMPO, STOP

PSR-1100:

PSR-2100:

STYLE CONTROL(ACMP,....,

START/STOP), FADE IN/OUT,

MULTI PAD 1-4

PSR-1100:

PSR-2100:

REGIST.MEMORY(FREEZE,1-8,

MEMORY), ENTER,

ONE TOUCH SETTING 1-4

PSR-1100:

LEFT HOLD, VOICE EFFECT(

TOUCH,...,VARIATION),

VOICE(PIANO&HARPSI.,...,

USER), UPPER OCTAVE -/+

PSR-2100:

LEFT HOLD, VOICE EFFECT(

TOUCH,...,VARIATION),

VOICE(PIANO&HARPSI.,...,

ORGAN FLUTES), UPPER OCT,

MIC. Buttons

SONG(EX.TRACK, TRACK 1,2)

SONG(START/STOP)

STYLE CONTROL(BREAK,...,

ENDING/rit.,START/STOP),

REGISTRATION MEMORY 1-8

ONE TOUCH SETTING 1-4

PSR-1100

(V776110)

(V776120)

(V776130)

(VV61640)

(VT48770)

PSR-2100

PSR-1100:PITCH BEND

PSR-2100:PITCH BEND

QTY RANK

3

16

4

03

03

04

04

03

03

03

RANK: Japan only

01

01

01

01

01

01

5

PSR-1100/PSR-2100

REF NO.

430

440

450

460

470

480

490

370

380

390

400

410

410a

410b

420

500

510

510

520

530

550

560

570

320

320

330

330

340

340

350

350

360

290

300

300

310

310

V7751100

V7750700

V7751400

V7751500

- -

- -

MFA28300

MFA11100

- -

VD947800

CB069250

V3331300

- -

V7479800

V7484700

- -

PART NO. DESCRIPTION

VY750800

V7750200

Wheel

Circuit Board

V7750900

V7750300

V7751000

V7750500

V7751200

V7750600

V7751300

V7750400

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Connector Assembly

Connector Assembly

Cable

Cable

Connector Assembly

Data Line Filter

Cord Holder

LCD

Holder, LCD

Support, Keyboard

Support, Keyboard

Angle Bracket, Panel

- -

- -

TX920280

EP600130

EP600280

EP600280

V7561800

VA126100

V8114500

- -

VN195400

Angle Bracket, Panel

Insulating Paper

Grease

Bind Head Tapping Screw-B

Bind Head Tapping Screw-P

Bind Head Tapping Screw-P

Holder, DM

Adhesive Tape

LED Cap

Nonwoven Fabric Cloth

Adhesive Tape

*

*

*

*

*

*

U10

U10

U20

U20

U30

U30

U30a

U30b

U30c

U30d

U40

U40

U40a

U40b

U40c

U40d

U50

U60

U70

U80

U90

WA444400

WA444500

- -

- -

- -

- -

WA445900

WA446000

- -

- -

- -

- -

WA446100

WA446200

- -

- -

- -

- -

V7660600

EP600280

- -

- -

- -

Upper Case Sub-assembly

Upper Case Sub-assembly

Upper Case

Upper Case

Center Panel Blue Metallic

Center Panel Silver

Speaker Grille L Assembly

Speaker Grille L Assembly

Nonwoven Fabric Cloth

Nonwoven Fabric Cloth

Nonwoven Fabric Cloth

Nonwoven Fabric Cloth

Speaker Grille R Assembly

Speaker Grille R Assembly

Nonwoven Fabric Cloth

Nonwoven Fabric Cloth

Nonwoven Fabric Cloth

Nonwoven Fabric Cloth

Emblem

Bind Head Tapping Screw-P

Spacer

Spacer

Spacer

PN1

PN1

PN2

PN2

PN3

PN3

PN4

PN4

ENC

ENC

PB2

PB1

MOD

PN1 26P

PN2 21P

28P 300mm P=1.0

11P 100mm P=1.0

LCD DF13 14P

ESD-R-25D-B

BK-1

EDMMPU3BCF

2

G-31KA 50g

3.0X6 MFZN2Y

3.0X8 MFZN2Y

3.0X8 MFZN2Y

12X50

25X7X0.5

12X70

LEFT

LEFT

80X8X0.5

55X8X0.5

14X8X0.5

40X8X0.5

RIGHT

RIGHT

80X8X0.5

55X8X0.5

14X8X0.5

40X8X0.5

YAMAHA

3.0X8 MFZN2Y

L=100

L=20

L=13

部 品 名

ホ イ ー ル

P N 1 シ ー ト

P N 1 シ ー ト

P N 2 シ ー ト

P N 2 シ ー ト

P N 3 シ ー ト

P N 3 シ ー ト

P N 4 シ ー ト

P N 4 シ ー ト

E N C シ ー ト

E N C シ ー ト

P B 2 シ ー ト

P B 1 シ ー ト

M O D シ ー ト

P N 1 束 線 A s s ’ y

P N 2 束 線 A s s ’ y

カ ー ド 電 線

カ ー ド 電 線

L C D 束 線 A s s ’ y

デ ー タ ラ イ ン フ ィ ル タ ー

イ ン シ ュ ロ ッ ク タ イ

液 晶 デ ィ ス プ レ イ

L C D 固 定 金 具

P N ア ン グ ル

P N ア ン グ ル 2

N 絶

縁 紙

+ バ イ ン ド B タ イ ト

+ バ イ ン ド P タ イ ト

+ バ イ ン ド P タ イ ト

D M 取 り 付 け 金 具

粘 着 テ ー プ

L E D キ ャ ッ プ

粘 着

テ ー

PSR-1100

PSR-2100

REMARKS

PSR-2100:MODULATION

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-2100

(V778070)

(V778080)

(WA83250)

(V768340)

(V748060)

(V777170)

(V777180)

(V837730)

QTY RANK

05

13

03

03

13

13

05

05

05

03

15

15

06

06

4

57

59

5

24

2

05

01

23

01

01

10

01

01

01

03

02

03

上 ケ ー ス サ ブ A s s ’ y

上 ケ ー ス サ ブ A s s ’ y

上 ケ ー ス

上 ケ ー ス

セ ン タ ー パ ネ ル

セ ン タ ー パ ネ ル

SPグリルL Ass’y

SPグリルL Ass’y

不 織 布

不 織 布

SPグリルR Ass’y

SPグリルR Ass’y

不 織 布

エ ン

ブ レ

+ バ イ ン ド P タ イ ト

ス ペ ー サ ー

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

PSR-1100

PSR-2100

(WA44490)

(WA44500)

(WA44510)

(WA44520)

(V766020)

(V766030)

(V766040)

(V826450)

(V766020)

(V766030)

(V766040)

(V826450)

(V384790)

(V834710)

(V834720)

5

2

5

2

12

2

2

2

01

*

6

*

: New Parts RANK: Japan only

KEYBOARD ASSEMBLY

16M

鍵盤

Ass’y

90

140

60

PSR-1100/PSR-2100

60a

60b

120

80

120

110

120

S6

120

50

120

100

S4

S3

S1

130

160

S5

S2

S7

30

110

110

120

130

140

140

150

160

30

50

60

60a

60b

80

90

100

REF NO.

PART NO. DESCRIPTION

V7632100

KEYBOARD ASSEMBLY

EP630220

VU328600

VH1809D0

- -

- -

VH181100

VH181200

VH181300

Bind Head Tapping Screw-P

Frame

White Key

White Key

White Key

White Key

Black Key

Felt

VH181400

WA525100

VU328400

VU328500

VB205200

VS756700

TX920280

- -

Rubber Sheet

Rubber Sheet

Rubber Contact

Rubber Contact

Bind Head Tapping Screw-P

Bind Head Tapping Screw-P

Grease

Circuit Board Assembly

S1

S2

S3

S4

S5

S6

S7

- -

VU648100

VU648200

V8142700

VU958900

VU659500

VU659400

VU659600

Circuit Board Assembly

Circuit Board

Circuit Board

Circuit Board

Cable

Cable

Cable

Cable

16M C61 P2M MKS5

3.0X8 MFZN2BL

C61 16M

16L CEGBDFA

16L CEGB

16L DFA

16L C'

16L #

16M OCT 2M 12KEYS

16M C' 2M 1KEY

3.0X16 MFZN2BL

3.0X16 MFZN2B

G-31KA 50g

16M C61 P2 MKS5

部 品 名

16M鍵盤MKS5 YM

+ バ イ ン ド P タ イ ト

フ レ ー ム

白 鍵 C E G B D F A

白 鍵 C E G B

白 鍵 D F A

鍵 C

ク ッ シ ョ ン シ ー ト

接 点 ゴ ム

接 点 ゴ ム

+ バ イ ン ド P タ イ ト

+ バ イ ン ド P タ イ ト

グ リ ス

鍵 盤 S W シ ー ト M K S 5

REMARKS

PSR-1100/PSR-2100

(VH18090)

(VH18100)

(V763220)

5

5

5

QTY RANK

2

21

01

10

05

5

5

21

21

01

03

03

01

01

06

05

01

01

10

16M C61 P2 MKS5

MK-L

MK-H

MKS5F

12P

12P

7P

5P

鍵 盤 S W シ ー ト M K S 5

M K − L   シ ー ト

M K − H   シ ー ト

M K S 5 F シ ー ト

(V763220)

09

09

08

03

02

02

02

*

: New Parts RANK: Japan only

7

PSR-1100/PSR-2100

LOWER CASE ASSEMBLY

(下ケース

Ass’y

PSR-1100

90

Lower case sub assembly

(下ケースサブ Ass'y )

10

PSR-2100 only

L130

100

110

60

90

190

120

190

120

120

100

120

190

190

110

60

PSR-2100

L90

L50

110

PSR-1100

90

60

100

L100

L100

L90

L60

L70

L80

L40

L30

L80

L70

L110

L40

L100

L130

PSR-2100 only

8

50

F60

F50

180

170

50

160

F40

F20

F10

F60

F50

F70

F40

F30

20

Floppy disk drive assembly

( FDD Ass'y )

L120

70

40

130

30

80

L30

L20

L10

PSR-1100/PSR-2100

*

*

*

*

60

70

80

90

90

100

110

120

30

30

40

50

10

10

20

20

20

130

160

160

170

180

190

REF NO.

WA444800

V7632700

EP600280

VM839600

VA126100

- -

- -

XT523A00

X0214A00

EP640500

- -

V7480700

VZ530500

V7782900

V9421900

V7780900

VV269300

- -

PART NO. DESCRIPTION

- -

LOWER CASE ASSEMBLY

Lower Case Assembly

- -

- -

- -

WA444600

V7659600

- -

- -

- -

Lower Case Assembly

Lower Case Assembly

Lower Case Assembly

Lower Case Sub Assembly

Lower Case Sub Assembly

Floppy Disk Drive Assembly

Floppy Disk Drive Assembly

Floppy Disk Drive Assembly

Cover, FDD

Cover, FDD

Bind Head Tapping Screw-P

Bind Head Tapping Screw-P

Adhesive Tape

Vibration-proof Tape

Vibration-proof Tape

Speaker

Speaker

Bind Head Tapping Screw-P

Connector Assembly

Speaker Holder

Cushion

Connector Assembly

Connector Assembly

Connector Assembly

Adhesive Tape

Nonwoven Fabric Cloth

*

L70

L80

L90

L100

L110

L120

L130

L10

L10

L20

L30

L40

L50

L60

WA444600

V7659600

- -

- -

CB043750

- -

- -

- -

- -

- -

- -

- -

EP640500

- -

- -

- -

Lower Case Sub Assembly

Lower Case Sub Assembly

Lower Case

Lower Case

Foot Black

Cushion

Vibration-proof Tape

Speaker Box L

Speaker Box R

Seal Tape

Seal Tape

Seal Tape

Bind Head Tapping Screw-P

Cushion Felt

Cushion Felt

Cushion

F10

F10

F10

F20

F30

F40

F50

F60

F70

- -

- -

- -

V6492300

V6492300

V7838600

VT431000

VT431100

EG330360

VA121600

VK431100

- -

Floppy Disk Drive Assembly

Floppy Disk Drive Assembly

Floppy Disk Drive Assembly

Floppy Disk Drive

Floppy Disk Drive

Floppy Disk Drive

Holder, FDD

Holder, FDD

Bind Head Screw

Bushing

FDD Spacer

Adhesive Tape

FCC

FCC

GLAY

BEIGE

3.0X8 MFZN2Y

4.0X16 MFZN2Y

12X50

10X40X0.5

7X100X0.5

12.0cm 4ohm 10W

12.0cm 6ohm 30W

4.0X10 MFZN2Y

SP XH 5P L=800

30X110XT3.5

FD 34P FLAT CABLE

FD-UC

FDPS XH 3P L=700

12X120

16X5X0.5

部 品 名

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

下 ケ ー ス A s s ’ y

下 ケ ー ス サ ブ A s s ’ y

下 ケ ー ス サ ブ A s s ’ y

F D D   A s s ’ y

F D D   A s s ’ y

F D D   A s s ’ y

F D D カ バ ー

F D D カ バ ー

+ バ イ ン ド P タ イ ト

+ バ イ ン ド P タ イ ト

粘 着 テ ー プ

+ バ イ ン ド P タ イ ト

S P 束 線 A s s ’ y

ウ ー フ ァ ー 固 定 金 具

防 振 材

F D 束 線 A s s ’ y

FD−UC束線Ass’y

F D P S 束 線 A s s ’ y

粘 着 テ ー プ

不 織 布

REMARKS

PSR-1100/PSR-2100

PSR-1100 J,E,B,N (WA43920)

PSR-1100 U,C (WA43930)

PSR-2100 J,E,B,N (V765940)

PSR-2100 U,C (V928730)

PSR-1100

PSR-2100

PSR-1100

PSR-2100

(V766070)

(V766070)

J,E,B,N (V942990)

PSR-1100

PSR-2100

PSR-1100:Woofer

PSR-2100:Woofer

PSR-2100

J,E,B,N

U,C

PSR-2100

(VT85830)

(VT85820)

(V778250)

(V834600)

QTY RANK

2

4

7

2

2

2

8

8

4

8

12

03

01

01

03

07

08

01

01

06

03

01 t1.6

210X13XT2 PE

13X700 t0.5

LEFT

RIGHT

1 20X70XT1

2 8X1800XT1

SP D(125-110)XT1

4.0X10 MFZN2Y

50X50XT2 PE

ALPS DF354H

ALPS DF354H

1M/2M D359M3D

LEFT

RIGHT

3.0X6 MFZN2BL

ECT #590S W=15

下 ケ ー ス サ ブ A s s ’ y

下 ケ ー ス サ ブ A s s ’ y

PSR-1100

PSR-2100

ゴ ム 脚

ク ッ シ ョ ン ( P E )

PSR-1100

PSR-2100

防 振 テ ー プ

ス ピ ー カ ボ ッ ク ス ( L )

ス ピ ー カ ボ ッ ク ス ( R )

シ ー ル テ ー プ 1

シ ー ル テ ー プ 2

シ ー ル テ ー プ S P

+ バ イ ン ド P タ イ ト

吸 音 材

吸 音 材

ク ッ シ ョ ン ( P E ) PSR-2100

2

12

(WA44630)

(V766000)

(V462340)

(VZ27440)

(V374980)

(V374990)

(VZ08600)

(VZ08610)

(VZ08650)

5

2

2

01

2

2

2

53 01

(V751260)

(V751270)

(V766010)

F D D   A s s ’ y

F D D   A s s ’ y

F D D   A s s ’ y

3 . 5 ″ F D D

3 . 5 ″ F D D

3 . 5 ″ F D D

F D D 金 具 L

F D D 金 具 R

+ バ イ ン ド 小 ネ ジ

ゴ ム ブ ッ シ ュ

F D D ス ペ ー サ ー

綿 粘 着 テ ー プ

PSR-1100

PSR-2100

(V766070)

(V766070)

J,E,B,N (V942990)

PSR-1100

PSR-2100

J,E,B,N

(ZL35000)

13

13

4

4

4

03

03

01

01

01

*

: New Parts RANK: Japan only

9

PSR-1100

*

*

PSR-1100 ELECTRICAL PARTS

(電気部品)

REF NO.

PART NO. DESCRIPTION

WA464100

ELECTRICAL PARTS

Circuit Board

- -

- -

- -

WA004000

V7750400

V7750200

V7750300

V4200400

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

VU648200

VU648100

V8142700

V7750700

V7750500

V7750600

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

AM(AM+SW+HP+VR)

SW

HP

VR

DM

ENC

PN1

PN2

INV

MK-H

MK-L

MKS5F

PB2

PN3

PN4

部 品 名

D M シ ー ト

E N C シ ー ト

P N 1 シ ー ト

P N 2 シ ー ト

I N V シ ー ト

M K − H   シ ー ト

M K − L   シ ー ト

M K S 5 F シ ー ト

P B 2 シ ー ト

P N 3 シ ー ト

P N 4 シ ー ト

REMARKS

PSR-1100

(WA00380)(X3636C0)

(WA46420)(X3636C0)

(WA46430)(X3636C0)

(WA46440)(X3636C0)

(X3637C0)

(V756890)(X0268C0)

(V756890)(X0268C0)

(V756890)(X0268C0)

(V420050)(XW193B0)

(VU64800)(XR565C0)

(VU64790)(XR564C0)

(V814260)(X2002A0)

(V756900)(X0269C0)

(V756900)(X0269C0)

(V756900)(X0269C0)

QTY RANK

09

09

08

13

05

15

06

07

13

05

*

C0127

C0128

C0129

C0130

C0131

C0133

C0134

C0135

C0115

C0116

C0119

C0122

C0123

C0124

C0125

C0126

10

20

30

40

50

60

C0100

C0101

C0104

C0106

C0107

C0109

C0110

C0111

C0112

C0114

C0147

C0148

C0149

C0152

C0153

C0156

C0157

C0158

C0136

C0137

C0138

C0139

C0140

C0141

C0142

C0146

UR865100

UR865100

VC694800

UR848100

UN866220

UN866220

VC694800

VR168700

UA654680

UA654120

UA653560

UA653390

VR168700

UA654680

UA654120

UA653560

WA464100

- -

- -

- -

- -

- -

- -

EP600130

EP630220

EP600190

EP600220

VC694800

VC694800

UR749680

VC694800

VC694800

VC694800

UA653390

VR169500

VR168600

UA654470

UA654220

UA652560

VR169500

VR168600

UA654470

UA654220

UA652560

UR837470

VC694800

UR837470

VC694800

FG612560

FG612560

VC694800

VC694800

UA653470

*

: New Parts

10

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Jumper Wire

Angle Bracket

Angle Bracket, DC Jack

Bind Head Tapping Screw-B

Bind Head Tapping Screw-P

Bind Head Tapping Screw-B

Bind Head Tapping Screw-B

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.-BP

Electrolytic Cap.-BP

Semiconductive Cera. Cap.

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Monolithic Mylar Capacitor

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Monolithic Mylar Capacitor

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Ceramic Capacitor-B

Ceramic Capacitor-B

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Mylar Capacitor

3.0X6 MFZN2Y

3.0X8 MFZN2BL

3.0X8 MFZN2BL

3.0X10 MFZN2Y

0.1000 25V Z

0.1000 25V Z

6800 25.0V

0.1000 25V Z

0.1000 25V Z

0.1000 25V Z

0.10 50.0V

0.10 50.0V

0.1000 25V Z

100.00 25.0V

2.20 50.0V

2.20 50.0V

0.1000 25V Z

ECQ-V1H224JL3

0.0680 50V J

0.0120 50V J

5600P 50V J

3900P 50V J

ECQ-V1H224JL3

0.0680 50V J

0.0120 50V J

5600P 50V J

3900P 50V J

ECQ-V1H824JL3

ECQ-V1H184JL3

0.0470 50V J

0.0220 50V J

560P 50V J

ECQ-V1H824JL3

ECQ-V1H184JL3

0.0470 50V J

0.0220 50V J

560P 50V J

47.00 16.0V

0.1000 25V Z

47.00 16.0V

0.1000 25V Z

560P 50V K

560P 50V K

0.1000 25V Z

0.1000 25V Z

4700P 50V J

AM(AM+SW+HP+VR)

SW

HP

VR

0.55

ジ ャ ン パ ー 線

ジ ャ ッ ク 金 具

D C ジ ャ ッ ク 金 具

+ バ イ ン ド B タ イ ト

+ バ イ ン ド P タ イ ト

+ バ イ ン ド B タ イ ト

+ バ イ ン ド B タ イ ト

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

B P ケ ミ コ ン

B P ケ ミ コ ン

半 導 体 セ ラ コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

セ ラ コ ン ( B )

セ ラ コ ン ( B )

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

マ イ ラ ー コ ン

(WA00380)(X3636C0)

(WA46420)(X3636C0)

(WA46430)(X3636C0)

(WA46440)(X3636C0)

(VA07890)

(V748510)

(V748520)

2

4

2

01

01

01

01

01

02

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

03

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

01

01

02

01

01

RANK: Japan only

PSR-1100

REF NO.

FG644220

FG644220

UR838220

UR838220

UR838220

UR838220

UA654470

FG613680

FG613680

UA654470

UA654470

FG644100

VC694800

FG644100

FG644100

FG613100

UR865470

UR838100

FG651680

FG651680

VC694800

UR848100

UR828100

UR838220

VC694800

UR838220

VC694800

VC694800

UR837100

UR837100

VC694800

UR848100

UR837100

UR837100

UN837100

UN837100

UR866220

UR866220

V6490000

V6490000

FG612470

FG612470

UR866220

UR866220

FG612470

FG612470

UR827330

UR866470

PART NO. DESCRIPTION

UA653470

UA653820

UA653820

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

UA653470

UA653470

UR866220

UR866220

UR866100

UR866100

VR169000

VR169000

Mylar Capacitor

Mylar Capacitor

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Monolithic Mylar Capacitor

Monolithic Mylar Capacitor

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.-BP

Electrolytic Cap.-BP

Electrolytic Cap.

Electrolytic Cap.

Monolithic Ceramic Cap.

Monolithic Ceramic Cap.

Ceramic Capacitor-B

Ceramic Capacitor-B

Electrolytic Cap.

Electrolytic Cap.

Ceramic Capacitor-B

Ceramic Capacitor-B

Electrolytic Cap.

Electrolytic Cap.

FG613100

FG613100

FG651270

FG651270

FG644100

FG644100

UI547100

UR837100

FG644100

VC694800

FG651220

Electrolytic Cap.

Electrolytic Cap.

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Ceramic Capacitor-F

Ceramic Capacitor-F

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Mylar Capacitor

Ceramic Capacitor-B

Ceramic Capacitor-B

Mylar Capacitor

Mylar Capacitor

Ceramic Capacitor-F

Semiconductive Cera. Cap.

Ceramic Capacitor-F

Ceramic Capacitor-F

Ceramic Capacitor-B

Ceramic Capacitor-B

Ceramic Capacitor-B

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-F

Ceramic Capacitor-F

Electrolytic Cap.

Electrolytic Cap.

Ceramic Capacitor-F

Semiconductive Cera. Cap.

Ceramic Capacitor-SL

*

: New Parts

C0307

C0308

C0309

C0310

C0311

C0350

C0351

C0352

C0213

C0214

C0215

C0216

-0219

C0220

-0222

C0304

C0202

-0205

C0206

C0207

C0208

C0209

C0210

C0211

C0194

C0195

C0196

C0197

C0198

C0199

C0200

C0201

C0353

C0354

C0355

C0355

C0356

C0357

C0360

C0184

C0185

C0186

C0187

C0188

C0189

C0190

-0193

C0176

C0177

C0178

C0179

C0180

C0181

C0182

C0183

C0159

C0160

C0161

C0162

-0165

C0166

C0167

C0168

C0169

C0170

C0171

C0172

C0173

C0174

C0175

0.1000 25V Z

100.00 25.0V

100.00 10.0V

220.00 16.0V

0.1000 25V Z

220.00 16.0V

0.1000 25V Z

0.1000 25V Z

10.00 16.0V

10.00 16.0V

0.1000 25V Z

100.00 25.0V

0.0220 50V Z

0.0220 50V Z

220.00 16.0V

220.00 16.0V

220.00 16.0V

220.00 16.0V

0.0470 50V J

6800P 50V K

6800P 50V K

0.0470 50V J

0.0470 50V J

0.0100 50V Z

0.1000 25V Z

0.0100 50V Z

0.0100 50V Z

1000P 50V K

1000P 50V K

1000P 50V K

27P 50V J

27P 50V J

0.0100 50V Z

0.0100 50V Z

10.00 25.0V

10.00 16.0V

0.0100 50V Z

0.1000 25V Z

22P 50V J

4700P 50V J

8200P 50V J

8200P 50V J

4700P 50V J

4700P 50V J

2.20 50.0V

2.20 50.0V

1.00 50.0V

1.00 50.0V

ECQ-V1H334JL3

ECQ-V1H334JL3

10.00 16.0V

10.00 16.0V

10.00 16.0V

10.00 16.0V

2.20 50.0V

2.20 50.0V

1.000 25V Z

1.000 25V Z

470P 50V K

470P 50V K

2.20 50.0V

2.20 50.0V

470P 50V K

470P 50V K

33.00 10.0V

4.70 50.0V

0.47 50.0V

100.00 16.0V

68P 50V J

68P 50V J

部 品 名

ケ ミ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

セ ラ コ ン ( F )

セ ラ コ ン ( F )

ケ ミ コ ン

ケ ミ コ ン

マ イ ラ ー コ ン

セ ラ コ ン ( B )

セ ラ コ ン ( B )

マ イ ラ ー コ ン

マ イ ラ ー コ ン

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

セ ラ コ ン ( F )

セ ラ コ ン ( F )

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

セ ラ コ ン ( F )

セ ラ コ ン ( F )

ケ ミ コ ン

ケ ミ コ ン

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

セ ラ コ ン ( S L )

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

ケ ミ コ ン

ケ ミ コ ン

積 層 マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

ケ ミ コ ン

ケ ミ コ ン

B P ケ ミ コ ン

B P ケ ミ コ ン

ケ ミ コ ン

ケ ミ コ ン

積 層 セ ラ コ ン

積 層 セ ラ コ ン

セ ラ コ ン ( B )

セ ラ コ ン ( B )

ケ ミ コ ン

ケ ミ コ ン

セ ラ コ ン ( B )

セ ラ コ ン ( B )

ケ ミ コ ン

ケ ミ コ ン

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

半 導 体 セ ラ コ ン

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

11

PSR-1100

REF NO.

- -

- -

- -

- -

- -

- -

- -

V7509100

VB312600

VC687500

VP599300

LB101870

VJ107200

VJ107200

VB312600

VS115400

XJ608A00

XB247A00

XF751A00

XF751A00

XB247A00

XB247A00

XQ619A00

XB247A00

XB247A00

XW812A00

XM217A00

VG181900

X3646100

IR015700

- -

- -

VI878300

LB918040

LB918050

VI878300

VI878900

VI878100

V6802600

VR313500

VB941200

VU647200

VU647200

VB941200

VB941200

- -

- -

XB247A00

PART NO. DESCRIPTION

FG651220

FG644100

Ceramic Capacitor-SL

Ceramic Capacitor-F

VC694800

VC694800

VI878300

VK024900

VB390500

VI878400

VI878400

VI878300

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Cable Holder

Wire Trap

Connector Base Post

Cable Holder

Cable Holder

Cable Holder

Cable Holder

Base Post Connector

Base Post Connector

Cable Holder

Cable Holder

Cable Holder

USB Jack

Diode

Diode

Diode

Diode

Diode

Diode

Heat Sink

Heat Sink

IC

WB214900

VB835000

V2993400

GE300670

VB835000

V2993400

VB835000

V2993400

- -

VB835000

VB835000

V2993400

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

Photo Coupler

IC

IC

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Connector

Phone Jack Black

Phone Jack Black

Pin Jack

Phone Jack

DIN Connector

DIN Connector

Phone Jack Black

Phone Jack Black

Line Filter

Coil

Choke Coil

Ferrite Bead

Coil

Choke Coil

Coil

Choke Coil

Jumper Wire

Coil

Coil

Choke Coil

*

: New Parts

12

*

*

JK300

JK301

JK303

JK304

L0100

L0102

L0102

L0103

J0127

-0130

J0999

JK100

JK102

JK103

JK104

JK105

L0104

L0104

L0105

L0105

L0106

L0107

-0109

L0107

IC350

IC380

J0100

-0107

J0110

-0112

J0116

-0118

IC105

IC107

IC108

IC110

IC111

IC112

IC113

IC114

IC308

CN300

CN303

CN360

D0100

D0303

D0360

-0363

D0400

-0403

HS001

HS002

IC100

IC101

IC102

IC104

-0362

C0380

C0400

C0401

CN100

CN102

CN103

CN104

CN105

CN106

CN108

CN109

CN110

CN111

22P 50V J

0.0100 50V Z

0.1000 25V Z

0.1000 25V Z

51048 5P TE

52147 5P TE

PH 9P TE

51048 6P TE

51048 6P TE

51048 5P TE

51048 5P TE

XH 4P TE

XH 5P TE

51048 5P TE

51048 11P TE

51048 3P TE

USB 4P SE

S3V20

1SS133,1SS176

RB441Q-40 T-77 TP

RB441Q-40 T-77 TP

1SS133,1SS176

1SS133,1SS176

25BS098H-L50

UPC4570HA

NJM7812FA

UPC4570HA

M5227P

M5227P

UPC4570HA

UPC4570HA

LA4705NA

UPC4570HA

UPC4570HA

LA4262

LA4525

PC-900V

M38K07M4L-300FP

TC74HC157AP

0.55

0.55

0.55

0.55

0.55

0.55

0.55

0.55

0.55

DJ-0735B-029

YKB21-5012

YKB21-5014

2P YKC21-3120

YKB21-5006

5P YKF51-5050

5P YKF51-5050

YKB21-5012

LGR4609-7000

PLH10AN1112R6P2B

FL5R200QNT 20uH

R-5C.20U 20uH

BL02RN2-R62T4

FL5R200QNT 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

0.55

FL5R200QNT 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

部 品 名

REMARKS

セ ラ コ ン ( S L )

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ー ブ ル ホ ル ダ ー

ワ イ ヤ ー ト ラ ッ プ

コ ネ ク タ ベ ー ス ポ ス ト

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ベ ー ス ツ キ ポ ス ト

ベ ー ス ツ キ ポ ス ト

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

U S B ジ ャ ッ ク

USB

OP AMP

REGULATOR +12V

OP AMP

EQUALIZER

(V776520)

(V791920)

フ ォ ト カ プ ラ

I C

I C

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

EQUALIZER

OP AMP

OP AMP

POWER AMP 17W

OP AMP

OP AMP

POWER AMP 7W 2ch

POWER AMP 0.65W 2ch

CPU (USB)

DATA SELECTOR

(VA07890)

(VA07890)

(VA07890)

(VA07890)

(VA07890)

(VA07890)

(VA07890)

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

電 源 コ ネ ク タ

ホ ー ン コ ネ ク タ ( 黒 )

DC IN 16V

OUTPUT R

(VA07890)

(VA07890)

ホ ー ン コ ネ ク タ ( 黒 ) OUTPUT L/L+R

ピ ン ジ ャ ッ ク   2 P

ホ ー ン コ ネ ク タ

AUX OUT L/R (LEVEL FIXED)

PHONES

D I N コ ネ ク タ

MIDI OUT

D I N コ ネ ク タ

ホ ー ン コ ネ ク タ ( 黒 )

MIDI IN

FOOT PEDAL 1(SWITCH)

ホ ー ン コ ネ ク タ ( 黒 )

FOOT PEDAL 2

ラ イ ン フ ィ ル タ ー

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

フ ェ ラ イ ト ビ ー ズ

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

ジ ャ ン パ ー 線

コ イ ル   2 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

(VA07890)

QTY RANK

03

01

01

01

RANK: Japan only

01

01

02

01

01

01

01

02

04

03

03

04

02

02

05

02

02

02

02

04

02

02

01

02

03

01

01

02

01

01

01

01

01

01

03

01

01

01

01

01

01

01

01

01

01

02

01

01

01

01

01

01

REF NO.

HF756560

HF756560

HF756470

HF756470

HF756560

HF756560

HF757100

HF757100

HF756220

HF756220

HF755330

HF755330

HF756220

HF757100

HF756470

HF756470

HF755560

HF756120

HF756100

HF757150

HF755220

HF757180

HF757220

HF757220

HF756270

HF755220

HF757180

HF757220

HF757220

HF756270

HF756470

HF756470

VB835000

V2993400

VB835000

V2993400

HF756470

HF756470

HF758100

HF758100

HF756470

HF756470

HF757220

HF755560

HF756120

HF756100

HF757150

HF757220

PART NO. DESCRIPTION

V2993400

GE300670

Choke Coil

Ferrite Bead

VB835000

VB835000

V2993400

V2993400

VB835000

VB835000

V2993400

V2993400

Coil

Coil

Choke Coil

Choke Coil

Coil

Coil

Choke Coil

Choke Coil

Coil

Choke Coil

Coil

Choke Coil

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

HF756330

HF756330

HF755100

HF755100

HF756470

HF756470

HF757100

HF757100

HF756470

HF756470

HF757100

HF757100

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

*

: New Parts

R0160

R0161

R0162

-0165

R0166

R0167

R0168

R0169

R0148

R0149

R0150

R0151

R0152

-0155

R0156

-0159

R0170

R0171

R0172

R0173

R0174

-0179

R0180

R0181

R0130

R0131

R0141

R0142

R0144

R0145

R0146

R0147

R0121

R0122

R0123

R0124

R0125

R0126

R0127

R0128

R0129

R0101

R0102

R0103

R0104

R0110

R0111

R0112

R0113

R0114

R0115

R0116

R0117

R0118

R0119

R0120

-0109

L0110

L0300

-0303

L0300

-0303

L0311

-0316

L0311

-0316

L0364

L0364

L0401

L0401

PSR-1100

部 品 名

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

チ ョ ー ク コ イ ル 2 0 μ H

フ ェ ラ イ ト ビ ー ズ

コ イ ル   2 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

5.6K 1/4 J

5.6K 1/4 J

10.0K 1/4 J

10.0K 1/4 J

2.2K 1/4 J

2.2K 1/4 J

330.0 1/4 J

330.0 1/4 J

2.2K 1/4 J

10.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

3.3K 1/4 J

3.3K 1/4 J

100.0 1/4 J

100.0 1/4 J

15.0K 1/4 J

220.0 1/4 J

18.0K 1/4 J

22.0K 1/4 J

22.0K 1/4 J

2.7K 1/4 J

220.0 1/4 J

18.0K 1/4 J

22.0K 1/4 J

22.0K 1/4 J

2.7K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

5.6K 1/4 J

5.6K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

10.0K 1/4 J

10.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

10.0K 1/4 J

10.0K 1/4 J

R-5C.20U 20uH

BL02RN2-R62T4

FL5R200QNT 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

4.7K 1/4 J

4.7K 1/4 J

100.0K 1/4 J

100.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

22.0K 1/4 J

560.0 1/4 J

1.2K 1/4 J

1.0K 1/4 J

15.0K 1/4 J

22.0K 1/4 J

560.0 1/4 J

1.2K 1/4 J

1.0K 1/4 J

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

01

01

01

RANK: Japan only

13

PSR-1100

REF NO.

HF754270

HF756150

HF756220

HF756270

HF757100

HF757470

HF756100

HF757470

HF757470

HF754680

HF757470

HF754680

HF754680

HF757470

HF757220

HF756820

HF757220

HF757220

HF756150

HF757100

HF755220

HF755220

HF754470

HF754470

HF757470

HF756100

HF756100

HF756100

HF754680

HF757470

HF757470

HF754270

HF757220

HF753220

HF757220

HF753220

HF756470

HF756470

HF753220

HF755100

HF755100

HF755330

HF755330

HF755100

HF755100

HF756100

HF756100

HF756100

PART NO. DESCRIPTION

HF754820

HF754820

Carbon Resistor

Carbon Resistor

HF757100

HF757100

HF757220

HF756820

HF755680

HF755680

HF753220

HF757100

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

HF756470

HF756150

HF758100

HF756330

HF756470

HF755330

HF755330

VY980400

V9661700

VV458000

V8132900

IC174070

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Push Switch

Push Switch

Protector Switch

Fuse

Transistor

R0384

R0385

R0400

R0401

R0402

R0403

R0404

R0405

R0372

R0373

R0374

R0375

R0380

R0381

R0382

R0383

R0406

R0407

R0408

SW100

SW100

TH100

TH100

TR100

R0353

R0356

R0358

R0360

R0361

R0362

R0370

R0371

R0318

R0319

R0320

R0321

R0322

R0324

R0325

R0350

R0352

R0200

-0203

R0204

R0205

R0206

R0207

R0208

R0209

R0210

R0211

R0212

R0313

R0315

R0316

R0317

R0182

R0183

R0184

-0187

R0188

R0189

R0190

-0193

R0194

R0195

R0196

R0197

R0198

R0199

*

: New Parts

14

10.0K 1/4 J

220.0 1/4 J

220.0 1/4 J

47.0 1/4 J

47.0 1/4 J

47.0K 1/4 J

1.0K 1/4 J

1.0K 1/4 J

1.0K 1/4 J

68.0 1/4 J

47.0K 1/4 J

47.0K 1/4 J

27.0 1/4 J

27.0 1/4 J

1.5K 1/4 J

2.2K 1/4 J

2.7K 1/4 J

10.0K 1/4 J

47.0K 1/4 J

1.0K 1/4 J

47.0K 1/4 J

47.0K 1/4 J

68.0 1/4 J

47.0K 1/4 J

68.0 1/4 J

68.0 1/4 J

47.0K 1/4 J

22.0K 1/4 J

8.2K 1/4 J

4.7K 1/4 J

1.5K 1/4 J

100.0K 1/4 J

3.3K 1/4 J

4.7K 1/4 J

330.0 1/4 J

330.0 1/4 J

SDDLB1 J,UC,CEE

SY16-32-4(U99S2)/T

RUE250 2.50A 30V

MF-R250-AP-10

2SC1740S R,S

82.0 1/4 J

82.0 1/4 J

10.0K 1/4 J

10.0K 1/4 J

22.0K 1/4 J

8.2K 1/4 J

680.0 1/4 J

680.0 1/4 J

2.2 1/4 J

10.0K 1/4 J

22.0K 1/4 J

2.2 1/4 J

22.0K 1/4 J

2.2 1/4 J

4.7K 1/4 J

4.7K 1/4 J

2.2 1/4 J

100.0 1/4 J

100.0 1/4 J

330.0 1/4 J

330.0 1/4 J

100.0 1/4 J

100.0 1/4 J

1.0K 1/4 J

1.0K 1/4 J

1.0K 1/4 J

22.0K 1/4 J

22.0K 1/4 J

1.5K 1/4 J

部 品 名

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

プ ッ シ ュ S W

プ ッ シ ュ S W

ポ リ ス イ ッ チ

マ ル チ ヒ ュ ー ズ

ト ラ ン ジ ス タ

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

REMARKS

STANDBY/ON

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

03

03

01

01

01

01

03

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

PSR-1100

REF NO.

TR101

TR102

TR103

-106

TR300

TR301

TR370

TR371

TR400

TR401

VR100

VR300

WH001

WH002

WH003

WH005

WH006

WH007

WH008

X0351

ZD001

PART NO. DESCRIPTION

IC174070

IA101590

Transistor

Transistor

IC174070

IC174070

IC174070

IC174070

IC174070

IA101590

IA101590

IC174070

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

VZ048400

VV049100

- -

- -

- -

- -

- -

- -

- -

VZ363600

VG437300

Rotary Variable Resistor

Rotary Variable Resistor

GND Wire

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

Quartz Crystal Unit

Zener Diode

*

C0117

C0118

C0119

-0122

C0123

C0124

C0125

C0126

C0101

-0105

C0107

-0110

C0111

C0112

-0115

C0116

C0000

C0001

C0002

C0005

C0006

C0007

C0008

C0009

C0010

C0011

C0012

C0013

C0014

C0015

C0100

C0159

C0162

C0170

-0178

C0200

-0211

C0212

C0213

C0127

C0128

C0130

-0145

C0146

C0150

C0155

C0158

*

: New Parts

US064100

US064100

US064100

US064100

UF037100

US064100

US064100

UF037100

US061220

US061220

US064100

US064100

UF037100

US064100

US062100

US062100

WA004000

UR848100

US064100

UR839100

US064100

US062470

UF047100

US064100

US064100

UF037100

US064100

UF028100

US064100

US062470

US064100

UF037100

US062470

US062100

US061470

US061470

US062100

US064100

US064100

US064100

US064100

US064100

US062100

US062100

US062470

US062470

US063100

US063100

Circuit Board

Electrolytic Cap.

Ceramic Capacitor-B (chip)

Electrolytic Cap.

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

DM

100.00 25.0V

0.0100 50V K

1000 16.0V

0.0100 50V K

470P 50V J

10 25V

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

100 10V

0.0100 50V K

470P 50V J

0.0100 50V K

10 16V

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

0.0100 50V K

10 16V

22P 50V J

22P 50V J

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

100P 50V J

100P 50V J

470P 50V J

100P 50V J

47P 50V J

47P 50V J

100P 50V J

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

100P 50V J

100P 50V J

470P 50V J

470P 50V J

1000P 50V K

1000P 50V K

2SC1740S R,S

2SA1015 O,Y

2SC1740S R,S

2SC1740S R,S

2SC1740S R,S

2SC1740S R,S

2SC1740S R,S

2SA1015 O,Y

2SA1015 O,Y

2SC1740S R,S

A10K XV0141GPVN20F

B 10K RK09K1110

L=100

CNT 3P L=120

DJ 11P L=120

VOL 5P L=480

PS 5P L=120

HP 5P L=380

SW 6P L=320

6.000MHz AT-49

MTZ J 5.1A 5.1V

部 品 名

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

二 連 ロ ー タ リ ー V R

ロ ー タ リ ー V R

ア ー ス 線

C N T 束 線 A s s ’ y

D J 束 線 A s s ’ y

V O L 束 線 A s s ’ y

P S 束 線 A s s ’ y

H P 束 線 A s s ’ y

S W 束 線 A s s ’ y

水 晶 振 動 子

ツ ェ ナ ー ダ イ オ ー ド

REMARKS

MASTER VOLUME

LCD CONTRAST

(WA84260)

(V778120)

(V778130)

(V778150)

(V778160)

(V778170)

(V778180)

QTY RANK

01

01

01

01

01

02

01

01

01

01

01

01

03

01

D M シ ー ト

ケ ミ コ ン

チ ッ プ セ ラ ( B )

ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

(X3637C0)

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

15

PSR-1100

REF NO.

US062100

US062470

US145100

US145100

US062100

US064100

US062470

US064100

UF057100

US064100

US062100

US062100

US064100

US062100

US062100

UF128220

US064100

US062470

US062470

UF037100

US062100

US064100

US064100

US062470

US064100

US064100

US063100

US062470

US064100

UF018100

US135100

US062100

US064100

US063100

US064100

US064100

US063100

US064100

US064100

US064100

US064100

UF037100

US064100

US062470

US064100

US062470

US064100

US062470

PART NO. DESCRIPTION

US064100

US063100

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

US064100

US063100

US064100

US064100

US064100

US064100

US063100

US064100

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

US062100

US064100

US062470

US064100

US062100

US062100

UF027470

US062470

US062470

US064100

US135100

US063220

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-B (chip)

C0602

C0603

C0604

C0605

C0622

C0646

C0648

C0650

C0566

C0567

C0568

C0586

C0587

C0588

C0600

C0601

C0678

-0695

C0701

C0704

C0705

C0706

C0707

C0709

C0529

C0536

C0550

C0551

-0557

C0558

C0560

-0565

C0319

C0320

C0321

C0500

C0501

C0503

C0504

C0505

C0528

C0238

C0239

C0240

C0300

C0301

C0302

C0303

C0304

C0305

C0306

C0307

C0308

C0315

C0316

C0317

C0215

C0216

C0217

C0218

C0219

-0225

C0228

C0231

C0232

C0233

C0234

C0235

C0236

C0237

*

: New Parts

16

10 16V

100P 50V J

0.0100 50V K

0.0100 50V K

470P 50V J

0.0100 50V K

0.0100 50V K

1000P 50V K

470P 50V J

0.0100 50V K

100 6.3V

0.1000 16V Z

100P 50V J

100P 50V J

470P 50V J

0.1000 25V Z

0.1000 25V Z

100P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

10 35V

0.0100 50V K

100P 50V J

100P 50V J

0.0100 50V K

100P 50V J

100P 50V J

220 10V UUR1A2

100P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

100P 50V J

100P 50V J

47 10V

470P 50V J

470P 50V J

0.0100 50V K

0.1000 16V Z

2200P 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

470P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

470P 50V J

470P 50V J

部 品 名

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( B )

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

PSR-1100

*

REF NO.

US064100

US062100

US062100

V6146400

VF728300

LB918030

VB389800

VK024900

VK025500

VQ391300

VV878100

VK024700

V7563700

VB390500

VZ060500

VT332900

UF017220

UF017220

US064100

US064100

US062100

UF017220

US064100

US061680

US064100

US064100

US064100

US062470

US062470

US062470

US063100

US064100

UF046470

US062220

US062330

US135100

US062220

US062220

US135100

US135100

UF037100

UF037100

US063220

UF046470

US062330

UF046470

US064100

US064100

PART NO. DESCRIPTION

US135100

UF047100

Ceramic Capacitor-F (chip)

Electrolytic Cap. (chip)

US135100

UF037220

US063220

US063220

UF037220

US062220

US064100

UF046470

Ceramic Capacitor-F (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-F (chip)

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

VT332900

VT332900

VD542700

X0165A00

XV250B00

IS000800

XS516A00

XJ598A00

XT514A00

X0176A00

X0493A00

X3666100

IC

IC

IC

IC

IC

IC

IC

IC

Diode

Diode

LC Filter

IC

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Connector, FFC

Wire Trap

Base Post Connector

Connector Base Post

Wire Trap

Wire Trap

Connector

Connector Base Post

Wire Trap

Connector, FFC

Connector Base Post

Diode

Diode

*

: New Parts

CN600

CN908

D0000

D0500

-0505

D0510

EM001

IC001

CN102

CN103

CN104

CN105

CN109

CN300

CN500

CN501

IC100

IC101

IC111

IC112

IC114

IC200

IC200

IC203

C0912

-0928

C0930

C0999

C1000

C1001

-1012

CN100

-0815

C0816

C0817

C0818

C0819

C0820

-0822

C0904

C0906

C0727

C0728

C0729

C0730

C0731

C0732

C0733

C0734

C0735

C0736

C0800

-0802

C0803

C0804

C0805

C0710

C0711

C0715

C0716

C0717

C0718

C0719

C0720

C0721

C0722

C0723

C0724

C0725

C0726

0.0100 50V K

100P 50V J

22 6.3V

0.0100 50V K

68P 50V J

0.0100 50V K

0.0100 50V K

0.0100 50V K

470P 50V J

470P 50V J

470P 50V J

1000P 50V K

0.0100 50V K

0.0100 50V K

100P 50V J

100P 50V J

52207 21P SE

52147 6P TE

XH 3P TE

PH 2P TE

52147 5P TE

52147 11P TE

34P TE

DF13-14P-1.25DSA

52147 3P TE

52207 26P SE

PH 9P TE

SFPB-62V

1SS355 TE-17

1SS355 TE-17

1SS355 TE-17

DSS6NF31C223Q93A

PST596DNR

HD6417709F80B

HD74LV08AFPEL

UPC2933T-E1

NJM78L05UA

SI-8050S(LF1103)

W986432DH-7

K4S643232E-TC60000

MR27V6402G

0.1000 16V Z

10 25V

0.1000 16V Z

22 16V

2200P 50V K

2200P 50V K

22 16V

220P 50V J

0.0100 50V K

4.7 25V

4.7 25V

220P 50V J

330P 50V J

0.1000 16V Z

220P 50V J

220P 50V J

0.1000 16V Z

0.1000 16V Z

10 16V

10 16V

2200P 50V K

4.7 25V

330P 50V J

4.7 25V

0.0100 50V K

0.0100 50V K

22 6.3V

22 6.3V

0.0100 50V K

部 品 名

REMARKS

チ ッ プ セ ラ ( F )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( F )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( F )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

F F C コ ネ ク タ ー

ワ イ ヤ ー ト ラ ッ プ

ベ ー ス ツ キ ポ ス ト

コ ネ ク タ ベ ー ス ポ ス ト

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

コ ネ ク タ

コ ネ ク タ ベ ー ス ポ ス ト

ワ イ ヤ ー ト ラ ッ プ

F F C コ ネ ク タ ー

コ ネ ク タ ベ ー ス ポ ス ト

ダ イ オ ー ド

ダ イ オ ー ド

L C フ ィ ル タ ー E M I

SYSTEM RESET

CPU

AND

REGULATOR +3.3V

REGULATOR +5V

DC-DC CONVERTER

SDRAM 64M

P2 ROM 64M STYLE

QTY RANK

RANK: Japan only

01

01

01

02

02

03

01

01

01

03

04

01

01

01

01

01

11

01

03

02

05

15

01

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

17

PSR-1100

REF NO.

RD357470

RD357470

RD357100

RD354680

RD357100

RD354680

RD355100

RD354680

RD354680

RD354680

RD354680

RD357100

RD357100

RD357100

RD354680

RD354680

XW792A00

XY352A00

VN381200

VN381200

VZ060700

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

XV411A00

XW433A00

XZ388A00

XW842A00

XW842A00

XY865A00

V8566600

XY782A00

XF291A00

XF291A00

XU462B00

X3378A00

XU947C00

X0033100

XT744A00

X0506A00

PART NO. DESCRIPTION

X3485A00

X4025A00

IC

IC

X3662100

X3663100

XI939A00

XZ286A00

XZ286A00

XS048A00

XQ595A00

XR115A00

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

Transistor Array

RD355100

RD357100

RD357100

RD358470

RD356100

RD356100

RD357470

RD356100

RD358470

RD357100

RD357470

RD357470

IC

IC

Coil

Coil

Choke Coil

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

*

: New Parts

18

*

*

*

*

-0023

R0026

R0027

-0038

R0039

R0040

-0052

R0053

R0008

R0009

R0010

R0011

-0014

R0016

-0019

R0020

R0054

R0055

R0056

R0057

R0058

R0059

R0060

-0075

L0501

L0700

-0702

L0802

R0001

R0002

R0005

R0006

L0100

L0101

L0105

-0108

L0300

L0302

L0303

L0305

L0500

IC511

IC600

IC601

IC700

IC702

IC703

IC800

IC800

IC801

IC804

IC911

IC913

IC914

IC914

L0000

IC204

IC204

IC205

IC206

IC300

IC301

IC302

IC308

IC500

IC501

IC501

IC501

IC501

IC510

SNT-D20TF 10uH

220uH ELC15E22115E

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

47.0K 63M J

47.0K 63M J

10.0K 63M J

68.0 63M J

10.0K 63M J

68.0 63M J

100.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

100.0 63M J

10.0K 63M J

10.0K 63M J

470.0K 63M J

1.0K 63M J

1.0K 63M J

47.0K 63M J

1.0K 63M J

470.0K 63M J

10.0K 63M J

47.0K 63M J

47.0K 63M J

MBM29LV800BA-70

MX29LV800BTC-70

E28F320J3A

E28F320J3A

HD63266F

74LVC245APW

74LVC245APW

HD74LVC139FPEL

S1D13305F00B100

UPD43256BGU-70L

W24258S-70LE-EL10

CY62256LL-70SNCT

W24257S-70LL-EL10

SN74HCU04NSR

SN74HCU04NSR

SN74HCT138NSR

TD62785F(EL)

AD1854JRSRL

UPC4570G2

UPC4570G2

MSM514260E-60TS-K

IC41C16257-35T

HG73C205AFD

K3N9VIA4QM-YC12Y00

TC74VHCT245AFT

M5233FP-600D

SN74HC132NSR

MM74HC132SJX

SNT-D20TF 10uH

部 品 名

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ 抵 抗

I C

ト ラ ン ジ ス タ ア レ イ

I C

コイル SN  10uH

コイル SN  10uH

チ ョ ー ク コ イ ル

REMARKS

F. ROM 8M DATA STORAGE

MASK ROM 32M PROGRAM-L

MASK ROM 32M PROGRAM-H

FDC

BUFFER

BUFFER

DECODER

LCDC

SRAM 256K

INVERTER

INVERTER

DECODER

QTY RANK

DAC

OP AMP

OP AMP

DRAM 4M

SWX00B

MASK ROM 128M WAVE

BUFFER

COMPARATOR

NAND

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

02

03

03

05

01

01

01

09

15

07

02

05

03

03

07

06

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

07

05

05

01

01

02

09

02

02

03

08

08

REF NO.

RD357100

RD357100

RD354470

RD354470

RD357100

RD356470

RD357100

RD357100

RD355560

RD357100

RD355560

RD357100

RD356560

RD356560

RD357100

RD357100

RD354680

RD355100

RD354680

RD354680

RD354100

RD354100

RD354100

RD357100

RD355100

RD355100

RD354100

RD354100

RD356560

RD357470

RD355100

RD357100

RD357100

RD357100

RD354680

RD357100

RD354680

RD354680

RD357100

RD357100

RD354680

RD357100

RD355330

RD354680

RD350000

RD355470

RD355470

RD357100

PART NO. DESCRIPTION

RD355100

RD355100

Carbon Resistor (chip)

Carbon Resistor (chip)

RD357100

RD357100

RD355100

RD356150

RD357100

RD357100

RD354680

RD354680

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

RD356560

RD356560

RD356470

RD357100

RD356560

RD356560

RD357100

RD356560

RD356560

RD356470

RD354100

RD355220

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

*

: New Parts

R0713

R0714

R0715

R0716

R0718

R0719

R0720

R0721

R0617

R0704

R0707

R0708

R0709

R0710

R0711

R0712

R0722

R0723

R0724

R0725

R0726

R0727

R0729

R0803

R0525

R0526

R0533

R0550

R0601

-0603

R0604

-0615

R0316

R0340

R0341

R0343

R0345

R0500

-0507

R0509

R0510

R0183

-0188

R0189

-0195

R0196

R0197

R0198

R0199

R0204

R0300

-0311

R0312

R0313

R0314

R0315

R0092

-0095

R0096

R0097

R0098

R0099

R0100

R0101

R0102

-0169

R0170

-0180

R0181

R0182

68.0 63M J

10.0 63M J

10.0 63M J

10.0 63M J

10.0K 63M J

100.0 63M J

100.0 63M J

10.0 63M J

10.0 63M J

5.6K 63M J

47.0K 63M J

100.0 63M J

10.0K 63M J

10.0K 63M J

10.0K 63M J

47.0 63M J

47.0 63M J

10.0K 63M J

4.7K 63M J

10.0K 63M J

10.0K 63M J

560.0 63M J

10.0K 63M J

560.0 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

10.0K 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

4.7K 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

4.7K 63M J

10.0 63M J

220.0 63M J

100.0 63M J

100.0 63M J

10.0K 63M J

10.0K 63M J

100.0 63M J

1.5K 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

10.0K 63M J

330.0 63M J

68.0 63M J

0 63M J

470.0 63M J

470.0 63M J

10.0K 63M J

68.0 63M J

100.0 63M J

68.0 63M J

PSR-1100

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

19

PSR-1100

REF NO.

*

*

R0905

R0913

R0915

-0926

R0927

-0934

R1000

R1003

R1004

R1114

R1115

R1116

RA001

-004

TR100

R0805

R0806

R0808

R0809

R0810

R0812

R0813

R0817

-0840

R0841

R0901

R0902

R0903

R0904

TR503

-508

TR702

X0101

X0300

X0800

RD354100

RD358470

RD358470

RD350000

RD357100

RD354680

RD350000

RD350000

RD354680

RD354680

RD357100

RD357100

RD357100

RD355560

VY657200

VY657200

PART NO. DESCRIPTION

RD355220

RD355220

Carbon Resistor (chip)

Carbon Resistor (chip)

RD357100

RD353470

RD354680

RD357100

RD357100

RD354680

RD354680

RD350000

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

WB220200

WB220200

VP872600

V5005800

V5005800

VV556400

VR870700

V3811500

VV335600

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Chip Inductance

Chip Inductance

Resistor Array

Resistor Array

Transistor

Digital Transistor

Digital Transistor

Transistor

Quartz Crystal Unit

Ceramic Resonator

Quartz Crystal Unit

LD116

LD117

LD118

LD119

LD120

LD121

LD122

LD123

LD018

LD019

LD020

LD021

LD022

LD023

LD024

LD115

CN001

CN002

CN003

CN004

CN005

CN007

CN013

D0001

-0008

EC001

LD013

LD014

LD015

LD016

LD017

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

VD180000

VT425100

V5771400

VC341300

VC341300

VC341300

VC341300

VC341300

VC341300

V7750400

V7750200

V7750300

V6146400

V7563700

VZ992200

VK024700

VF728200

VI878800

VI878100

VB941200

VB941200

VU481300

V7481600

*

: New Parts

20

Circuit Board

Circuit Board

Circuit Board

Connector, FFC

Connector, FFC

Connector, FFC

Wire Trap

Wire Trap

Cable Holder

Cable Holder

Diode

Diode

Encoder

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

ENC

PN1

PN2

52207 21P SE

52207 26P SE

52207 28P SE

52147 3P TE

52147 10P TE

51048 10P TE

51048 3P TE

1SS133,1SS176

1SS133,1SS176

REB161 PVB 15F

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

SLZ-190B-03

SLZ-190B-17-T1

SLZ-190B-20-T1

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

220.0 63M J

220.0 63M J

10.0K 63M J

4.7 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

0 63M J

10.0 63M J

470.0K 63M J

470.0K 63M J

0 63M J

10.0K 63M J

68.0 63M J

0 63M J

0 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

10.0K 63M J

560.0 63M J

600 BK1608HM601

600 BK1608HM601

10KX4

10KX4

2SA1708 S,T

FMG11A T148

FMG11A T148

2SC2412K Q,R,S

10MHz SMD-49

16M CSTCV16M0X51J

33.8688MHz DSO751S

部 品 名

チ ッ プ 抵 抗

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

抵 抗 ア レ イ

抵 抗 ア レ イ

ト ラ ン ジ ス タ

デ ジ タ ル ト ラ ン ジ ス タ

デ ジ タ ル ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

水 晶 振 動 子

セ ラ ミ ッ ク 振 動 子

水 晶 発 振 器

REMARKS

E N C シ ー ト

P N 1 シ ー ト

P N 2 シ ー ト

F F C コ ネ ク タ ー

F F C コ ネ ク タ ー

F F C コ ネ ク タ ー

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ダ イ オ ー ド

ダ イ オ ー ド

1 6 形 エ ン コ ー ダ

(V756890)(X0268C0)

(V756890)(X0268C0)

(V756890)(X0268C0)

DATA ENTRY

ONE TOUCH SETTING 1

ONE TOUCH SETTING 2

ONE TOUCH SETTING 3

ONE TOUCH SETTING 4

REGISTRATION MEMORY 1

REGISTRATION MEMORY 2

REGISTRATION MEMORY 3

REGISTRATION MEMORY 4

REGISTRATION MEMORY 5

REGISTRATION MEMORY 6

REGISTRATION MEMORY 7

REGISTRATION MEMORY 8

MAIN

LAYER

LEFT

LEFT HOLD

VOICE EFF.(TOUCH)

VOICE EFF.(SUSTAIN)

VOICE EFF.(HARMONY/ECHO)

VOICE EFF.(MONO)

VOICE EFF.(DSP)

RANK: Japan only

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

01

01

01

01

01

05

15

06

02

02

02

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

04

01

06

REF NO.

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VT425100

VT425100

VT425100

V5771400

V5771400

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

PART NO. DESCRIPTION

VC341300

VI921400

LED Red

LED Red

VI921400

VI921400

VI921400

VD180000

VD180000

VD180000

VD180000

VT425100

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

*

: New Parts

SW091

SW092

SW093

SW094

SW095

SW097

SW098

SW099

SW083

SW084

SW085

SW086

SW087

SW088

SW089

SW090

SW100

SW101

SW102

SW103

SW104

SW105

SW106

SW107

SW075

SW076

SW077

SW078

SW079

SW080

SW081

SW082

SW066

SW067

SW068

SW069

SW070

SW071

SW072

SW073

SW074

SW059

SW060

SW061

SW062

SW063

SW064

SW065

LD139

SW052

SW053

SW054

SW055

SW056

SW057

SW058

LD124

LD125

LD126

LD127

LD128

LD129

LD130

LD132

LD133

LD134

LD135

LD136

LD137

LD138

PSR-1100

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SLZ-190B-01

SLZ-190B-04-T1

SLZ-190B-04-T1

SLZ-190B-04-T1

SLZ-190B-04-T1

SLZ-190B-03

SLZ-190B-03

SLZ-190B-03

SLZ-190B-03

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

REMARKS

VOICE EFF.(VARIATION)

VOICE(PIANO & HARPSI.)

VOICE(E.PIANO)

VOICE(ORGAN & ACCORDION)

VOICE(PERCUSSION)

VOICE(GUITAR)

VOICE(BASS)

VOICE(BRASS)

VOICE(WOODWIND)

VOICE(STRINGS)

VOICE(CHOIR & PAD)

VOICE(SYNTH.)

VOICE(XG)

VOICE(USER)

REGIST.MEMORY(FREEZE)

DIRECT ACCESS

BALANCE

CHANNEL ON/OFF

1(UP)

2(UP)

3(UP)

4(UP)

5(UP)

6(UP)

7(UP)

8(UP)

1(DOWN)

2(DOWN)

3(DOWN)

4(DOWN)

5(DOWN)

6(DOWN)

7(DOWN)

8(DOWN)

EXIT

BACK

NEXT

MAIN

LCD Select F

LCD Select G

LAYER

LCD Select H

LEFT

LCD Select I

LCD Select J

MUSIC FINDER

LEFT HOLD

VOICE EFF.(TOUCH)

VOICE EFF.(SUSTAIN)

VOICE EFF.(HARMONY/ECHO)

VOICE EFF.(MONO)

VOICE EFF.(DSP)

VOICE EFF.(VARIATION)

VOICE(PIANO & HARPSI.)

VOICE(E.PIANO)

VOICE(ORGAN & ACCORDION)

VOICE(PERCUSSION)

VOICE(GUITAR)

VOICE(BASS)

VOICE(BRASS)

VOICE(WOODWIND)

VOICE(STRINGS)

VOICE(CHOIR & PAD)

VOICE(SYNTH.)

VOICE(XG)

VOICE(USER)

UPPER OCTAVE -

UPPER OCTAVE +

ENTER

ONE TOUCH SETTING 1

QTY RANK

RANK: Japan only

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

21

PSR-1100

REF NO.

SW108

SW109

SW110

SW111

SW112

SW113

SW114

SW115

SW116

SW117

SW118

SW119

SW120

WH001

WH009

PART NO. DESCRIPTION

VV056000

VV056000

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

- -

- -

Tact Switch

Tact Switch

Tact Switch

Connector Assembly

Connector Assembly

C0001

C0002

CN001

CN002

L0001

Q0001

Q0002

R0001

T0001

V4200400

- -

V4007800

V4007700

VB389800

LB918040

V4006900

VT929300

VT929300

HF755560

V4006800

Circuit Board

Jumper Wire

Electrolytic Cap. (chip)

Ceramic Capacitor-SL

Connector Base Post

Base Post Connector

Coil

Transistor

Transistor

Carbon Resistor

Inverter Transformer

2

5

6

2

5

6

VU648200

VB941200

VK025600

VK024900

Circuit Board

Diode

Wire Trap

Wire Trap

VU648100

VB941200

VK025600

VK025100

Circuit Board

Diode

Wire Trap

Wire Trap

C5

C5

CA1

CA2

CL1

CN1

CN2

CN3

C1

-3

C1

-3

C4

CN4

IC1

R1

R1

R2

R2

R3

R3

RA1

V8142700

- -

- -

FG651220

FG651220

VR027400

VR027400

UR828100

VC694800

VM902400

VP755200

VP755200

V6781400

VF728300

VK025600

VK025100

VK024900

XZ560100

HF456470

VL631400

HF456470

VL631400

HF457470

VL632600

VH373200

Circuit Board

Vibration-proof Tape

Jumper Wire

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Electrolytic Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Ceramic Capacitor Array

Ceramic Capacitor Array

Ceramic Resonator

Wire Trap

Wire Trap

Wire Trap

Wire Trap

IC

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Resistor Array

CN008

CN009

CN010

V7750700

V7750500

V7750600

VZ992200

V2426700

VK024700

*

: New Parts

22

Circuit Board

Circuit Board

Circuit Board

Connector, FFC

Connector, FFC

Wire Trap

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

PN5 10P L=200

ENC 3P L=100

部 品 名

P N 5 束 線 A s s ’ y

E N C 束 線 A s s ’ y

INV

0.55

0.15 100V ECQV11

15P 3KV J

PH 2P TE

XH 4P TE

RCH-895-101K 100uH

2SD2097 TV2 Q,R,S

2SD2097 TV2 Q,R,S

560.0 1/4 J

SEP-16

I N V シ ー ト

ジ ャ ン パ ー 線

コ ン デ ン サ

セ ラ コ ン S L

コ ネ ク タ ベ ー ス ポ ス ト

ベ ー ス ツ キ ポ ス ト

コ イ ル   1 0 0 U H

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

カ ー ボ ン 抵 抗

イ ン バ ー タ ト ラ ン ス

REMARKS

ONE TOUCH SETTING 2

ONE TOUCH SETTING 3

ONE TOUCH SETTING 4

REGIST.MEMORY(FREEZE)

REGISTRATION MEMORY 1

REGISTRATION MEMORY 2

REGISTRATION MEMORY 3

REGISTRATION MEMORY 4

REGISTRATION MEMORY 5

REGISTRATION MEMORY 6

REGISTRATION MEMORY 7

REGISTRATION MEMORY 8

REGIST.MEMORY(MEMORY)

(V778110)

(V778190)

(V420050)(XW193B0)

(VA07890)

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

07

MK-H

1SS133,1SS176

52147 12P TE

52147 5P TE

MK-L

1SS133,1SS176

52147 12P TE

52147 7P TE

M K − H   シ ー ト

ダ イ オ ー ド

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

A#2-C5

(VU64800)(XR565C0)

M K − L   シ ー ト

ダ イ オ ー ド

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

C0-A2

(VU64790)(XR564C0)

09

01

01

01

01

01

01

01

01

01

01

01

05

09

01

01

01

MKS5F

10X64X0.5

0.55

22P 50V J

22P 50V J

22P 63V J

22P 63V J

100.00 10.0V

0.1000 25V Z

0.1000 25V Z

100P 50V K

100P 50V K

5.00M EF0EC5004T4Q

52147 6P TE

52147 12P TE

52147 7P TE

52147 5P TE

UPD789022GB-A15-8E

4.7K 1/4 J

4.7K 1/6 J

4.7K 1/4 J

4.7K 1/6 J

47.0K 1/4 J

47.0K 1/6 J

RGLE12X473J

M K S 5 F シ ー ト

防 振 テ ー プ

ジ ャ ン パ ー 線

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

セ ラ コ ン S L   天 津 製

セ ラ コ ン S L   天 津 製

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン   天 津 製

セ ラ コ ン ア レ イ

セ ラ コ ン ア レ イ

セ ラ ミ ッ ク 振 動 子

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

I C

カ ー ボ ン 抵 抗

カーボン抵抗7.5P天津

カ ー ボ ン 抵 抗

カーボン抵抗7.5P天津

カ ー ボ ン 抵 抗

カーボン抵抗7.5P天津

抵 抗 ア レ イ

CPU KBS

(V814260)(X2002A0)

(VK34680)

(VA07890)

PB2

PN3

PN4

52207 28P SE

52207 11P SE

52147 3P TE

P B 2 シ ー ト

P N 3 シ ー ト

P N 4 シ ー ト

F F C コ ネ ク タ ー

F F C コ ネ ク タ ー

ワ イ ヤ ー ト ラ ッ プ

08

(V756900)(X0269C0)

(V756900)(X0269C0)

(V756900)(X0269C0)

13

13

05

02

01

01

RANK: Japan only

01

01

01

01

01

01

02

02

01

01

01

01

01

01

01

01

01

01

04

01

01

01

REF NO.

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VT425100

VT425100

VT425100

V5771400

V5771400

V5771400

V5771400

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

VD180000

VD180000

V5771400

V5771400

V5771400

V5771400

V5771400

V5771400

V5771400

VT425100

PART NO. DESCRIPTION

V2426700

VI878100

Connector, FFC

Cable Holder

VB941200

VB941200

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

Diode

Diode

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

*

: New Parts

SW028

SW029

SW030

SW031

SW032

SW033

SW034

SW035

SW020

SW021

SW022

SW023

SW024

SW025

SW026

SW027

SW036

SW037

SW038

SW039

SW040

SW041

SW042

SW043

SW007

SW008

SW009

SW010

SW011

SW017

SW018

SW019

LD144

LD145

LD146

LD147

SW001

SW002

SW003

SW005

SW006

LD011

LD012

LD102

LD103

LD104

LD108

LD109

LD110

LD111

LD112

LD113

LD140

LD141

LD142

LD143

CN012

CN016

D0009

-0020

LD001

LD002

LD003

LD004

LD005

LD006

LD007

LD008

LD009

LD010

PSR-1100

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

52207 11P SE

51048 3P TE

1SS133,1SS176

1SS133,1SS176

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

SLZ-190B-03

SLZ-190B-03

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

部 品 名

F F C コ ネ ク タ ー

ケ ー ブ ル ホ ル ダ ー

ダ イ オ ー ド

REMARKS

QTY RANK

SONG(EXTRA TRACKS)

SONG(TRACK 2)

SONG(TRACK 1)

SONG(START/STOP)

STYLE CONTROL(BREAK)

STYLE CONTROL(INTRO)

STYLE CONTROL(MAIN A)

STYLE CONTROL(MAIN B)

STYLE CONTROL(MAIN C)

STYLE CONTROL(MAIN D)

STYLE CONTROL(ENDING/rit)

STYLE CONTROL(START/STOP)

SONG(REPEAT)

SONG(METRONOME)

SONG(REC)

FADE IN/OUT

STYLE CONTROL(ACMP)

STYLE CONTROL(AUTO FILL I

STYLE CONTROL(OTS LINK)

STYLE CONTROL(SYNC. STOP)

STYLE CONTROL(SYNC. START

STYLE(POP & ROCK)

STYLE(SWING & JAZZ)

STYLE(BALLROOM)

STYLE(MARCH & WALTZ)

STYLE(BALLAD)

STYLE(DANCE)

STYLE(LATIN)

STYLE(USER)

SONG(EXTRA TRACKS)

SONG(TRACK 2)

SONG(TRACK 1)

SONG(REPEAT)

SONG(METRONOME)

SONG(REC)

SONG(TOP)

SONG(START/STOP)

SONG(REW)

SONG(FF)

TRANSPOSE -

TRANSPOSE +

TEMPO -

TEMPO +

TAP TEMPO

STOP

FADE IN/OUT

MULTI PAD 1

MULTI PAD 2

MULTI PAD 3

MULTI PAD 4

STYLE CONTROL(ACMP)

STYLE CONTROL(BREAK)

STYLE CONTROL(INTRO)

STYLE CONTROL(MAIN A)

STYLE CONTROL(MAIN B)

STYLE CONTROL(MAIN C)

STYLE CONTROL(MAIN D)

STYLE CONTROL(ENDING/rit)

STYLE CONTROL(AUTO FILL I

STYLE CONTROL(OTS LINK)

STYLE CONTROL(SYNC. STOP)

STYLE CONTROL(SYNC. START

STYLE CONTROL(START/STOP)

D.STUDIO(SOUND CREATOR)

LCD Select A

D.STUDIO(DIGITAL RECORD.)

RANK: Japan only

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

23

PSR-1100

REF NO.

SW044

SW045

SW046

SW047

SW048

SW049

SW050

SW051

SW121

SW122

SW123

SW124

SW125

SW126

SW127

SW128

VR003

WH010

PART NO. DESCRIPTION

VV056000

VV056000

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VT432100

- -

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Rotary Variable Resistor

Connector Assembly

XV910A00

XT523A00

Speaker

Speaker

V3331300

LCD

V6492300

Floppy Disk Drive

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

B10K EVJ05DF25B14

PB 3P L=130

部 品 名

タ ク ト S W

ロ ー タ リ ー V R

P B 束 線 A s s ’ y

REMARKS

LCD Select B

D.STUDIO(MIXING CONSOLE)

LCD Select C

LCD Select D

LCD Select E

MENU(DEMO)

MENU(HELP)

MENU(FUNCTION)

STYLE(POP & ROCK)

STYLE(SWING & JAZZ)

STYLE(BALLROOM)

STYLE(MARCH & WALTZ)

STYLE(BALLAD)

STYLE(DANCE)

STYLE(LATIN)

STYLE(USER)

PITCH BEND

(V778200)

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

5.0cm 4ohm

12.0cm 4ohm 10W

液 晶 デ ィ ス プ レ イ

Tweeter

Woofer

2

2

05

07

EDMMPU3BCF

ALPS DF354H

3 . 5 ″ F D D

23

13

*

: New Parts

24

RANK: Japan only

PSR-2100

*

*

PSR-2100 ELECTRICAL PARTS

(電気部品)

REF NO.

PART NO. DESCRIPTION

WA464500

ELECTRICAL PARTS

Circuit Board

- -

- -

- -

WA004100

V7751100

V7750900

V7751000

V4200400

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

VU648200

VU648100

V8142700

V7751500

V7751400

V7751200

V7751300

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Circuit Board

AM(AM+SW+HP+VR)

SW

HP

VR

DM

ENC

PN1

PN2

INV

MK-H

MK-L

MKS5F

MOD

PB1

PN3

PN4

部 品 名

D M シ ー ト

E N C シ ー ト

P N 1 シ ー ト

P N 2 シ ー ト

I N V シ ー ト

M K − H   シ ー ト

M K − L   シ ー ト

M K S 5 F シ ー ト

M O D シ ー ト

P B 1 シ ー ト

P N 3 シ ー ト

P N 4 シ ー ト

REMARKS

PSR-2100

(WA00390)(X3636C0)

(WA46460)(X3636C0)

(WA46470)(X3636C0)

(WA46480)(X3636C0)

(X3638D0)

(V756860)(X0268C0)

(V756860)(X0268C0)

(V756860)(X0268C0)

(V420050)(XW193B0)

(VU64800)(XR565C0)

(VU64790)(XR564C0)

(V814260)(X2002A0)

(V756870)(X0269C0)

(V756870)(X0269C0)

(V756870)(X0269C0)

(V756870)(X0269C0)

QTY RANK

09

09

08

03

05

15

06

07

03

13

05

*

C0117

C0118

C0119

C0120

C0121

C0122

C0123

C0124

C0109

C0110

C0111

C0112

C0113

C0114

C0115

C0116

10

20

30

40

50

60

C0100

-0102

C0103

C0104

C0105

C0106

C0107

C0108

C0133

C0134

C0135

C0136

C0137

C0138

C0139

C0140

C0125

C0126

C0127

C0128

C0129

C0130

C0131

C0132

*

: New Parts

FG644100

VC694800

VC694800

UR866470

VC694800

UR837470

UR837470

VC694800

UR866100

UR848100

UN837470

UN837470

FG652100

UR866100

VC694800

FG613680

WA464500

- -

- -

- -

- -

VA126100

- -

- -

EP600130

EP630220

EP600190

EP600220

VC694800

VC694800

FG644100

UR749680

VC694800

VR169200

UA654470

UA653820

UA653390

UA654120

VR169200

UA654470

UA653820

UA653390

UA654120

UR866100

VR169000

VR169100

UA654330

UA654180

UA653100

VR169000

VR169100

UA654330

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Jumper Wire

Adhesive Tape

Angle Bracket

Angle Bracket, DC Jack

Bind Head Tapping Screw-B

Bind Head Tapping Screw-P

Bind Head Tapping Screw-B

Bind Head Tapping Screw-B

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Ceramic Capacitor-F

Electrolytic Cap.

Ceramic Capacitor-F

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.-BP

Electrolytic Cap.-BP

Ceramic Capacitor-SL

Electrolytic Cap.

Semiconductive Cera. Cap.

Ceramic Capacitor-B

Semiconductive Cera. Cap.

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Electrolytic Cap.

Monolithic Mylar Capacitor

Monolithic Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Monolithic Mylar Capacitor

Monolithic Mylar Capacitor

Mylar Capacitor

3.0X6 MFZN2Y

3.0X8 MFZN2BL

3.0X8 MFZN2BL

3.0X10 MFZN2Y

0.1000 25V Z

0.1000 25V Z

0.0100 50V Z

6800 25.0V

0.0100 50V Z

0.1000 25V Z

0.1000 25V Z

4.70 50.0V

0.1000 25V Z

47.00 16.0V

47.00 16.0V

0.1000 25V Z

1.00 50.0V

100.00 25.0V

47.00 16.0V

47.00 16.0V

100P 50V J

1.00 50.0V

0.1000 25V Z

6800P 50V K

0.1000 25V Z

ECQ-V1H474JL3

0.0470 50V J

8200P 50V J

3900P 50V J

0.0120 50V J

ECQ-V1H474JL3

0.0470 50V J

8200P 50V J

3900P 50V J

0.0120 50V J

1.00 50.0V

ECQ-V1H334JL3

ECQ-V1H394JL3

0.0330 50V J

0.0180 50V J

1000P 50V J

ECQ-V1H334JL3

ECQ-V1H394JL3

0.0330 50V J

AM(AM+SW+HP+VR)

SW

HP

VR

0.55

12X50

A M シ ー ト

V R シ ー ト

ジ ャ ン パ ー 線

粘 着 テ ー プ

ジ ャ ッ ク 金 具

D C ジ ャ ッ ク 金 具

+ バ イ ン ド B タ イ ト

+ バ イ ン ド P タ イ ト

+ バ イ ン ド B タ イ ト

+ バ イ ン ド B タ イ ト

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

セ ラ コ ン ( F )

ケ ミ コ ン

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

ケ ミ コ ン

B P ケ ミ コ ン

B P ケ ミ コ ン

セ ラ コ ン ( S L )

ケ ミ コ ン

半 導 体 セ ラ コ ン

セ ラ コ ン ( B )

半 導 体 セ ラ コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

ケ ミ コ ン

積 層 マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

積 層 マ イ ラ ー コ ン

マ イ ラ ー コ ン

(WA00390)(X3636C0)

(WA46460)(X3636C0)

(WA46470)(X3636C0)

(WA46480)(X3636C0)

(VA07890)

3 03

(V748510)

(V748520)

2

4

2

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

01

01

01

01

01

01

01

01

03

01

01

01

RANK: Japan only

25

PSR-2100

REF NO.

FG612470

UR827330

UR866470

UR865470

UR838100

FG651680

FG651680

VC694800

UR848100

UR828100

UR838220

VC694800

UR838220

VC694800

VC694800

UR837100

UR866100

V6490000

V6490000

UR837100

UR837100

UN837100

UN837100

UR866220

UR866220

V6490000

V6490000

FG612470

FG612470

UR866220

UR866220

FG612470

FG612560

VC694800

UR837100

VC694800

VC694800

UA653470

UA653470

UA653820

UA653820

UA653470

UA653470

UA653390

UA653390

UR837470

UR837470

UR866100

PART NO. DESCRIPTION

UA654180

UA653100

UR837100

Mylar Capacitor

Mylar Capacitor

Electrolytic Cap.

FG612220

UR866100

UR837470

VC694800

UR837470

VC694800

UR866100

FG612560

Ceramic Capacitor-B

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Ceramic Capacitor-B

Ceramic Capacitor-B

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Mylar Capacitor

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

UR837100

VC694800

UR848100

FG644220

FG644220

UR838220

UR838220

UR838220

UR838220

UA654470

FG613680

Electrolytic Cap.

Monolithic Ceramic Cap.

Monolithic Ceramic Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.-BP

Electrolytic Cap.-BP

Electrolytic Cap.

Electrolytic Cap.

Monolithic Ceramic Cap.

Monolithic Ceramic Cap.

Ceramic Capacitor-B

Ceramic Capacitor-B

Electrolytic Cap.

Electrolytic Cap.

Ceramic Capacitor-B

Ceramic Capacitor-B

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Electrolytic Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Ceramic Capacitor-F

Ceramic Capacitor-F

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Electrolytic Cap.

Mylar Capacitor

Ceramic Capacitor-B

*

: New Parts

26

C0199

C0200

C0201

C0202

-0205

C0206

C0207

C0208

C0189

C0190

-0193

C0194

C0195

C0196

C0197

C0198

C0181

C0182

C0183

C0184

C0185

C0186

C0187

C0188

C0173

C0174

C0175

C0176

C0177

C0178

C0179

C0180

C0209

C0210

C0211

C0213

C0214

C0215

C0216

C0165

C0166

C0167

C0168

C0169

C0170

C0171

C0172

C0157

C0158

C0159

C0160

C0161

C0162

C0163

C0164

C0141

C0142

C0143

C0144

C0145

C0146

C0147

C0148

C0149

C0150

C0152

C0153

C0154

C0155

C0156

10.00 16.0V

10.00 16.0V

10.00 16.0V

2.20 50.0V

2.20 50.0V

1.000 25V Z

1.000 25V Z

470P 50V K

470P 50V K

2.20 50.0V

2.20 50.0V

470P 50V K

470P 50V K

33.00 10.0V

4.70 50.0V

0.47 50.0V

100.00 16.0V

68P 50V J

68P 50V J

0.1000 25V Z

100.00 25.0V

100.00 10.0V

220.00 16.0V

0.1000 25V Z

220.00 16.0V

0.1000 25V Z

0.1000 25V Z

10.00 16.0V

10.00 16.0V

0.1000 25V Z

100.00 25.0V

0.0220 50V Z

0.0220 50V Z

220.00 16.0V

220.00 16.0V

220.00 16.0V

220.00 16.0V

0.0470 50V J

6800P 50V K

0.0180 50V J

1000P 50V J

10.00 16.0V

220P 50V K

1.00 50.0V

47.00 16.0V

0.1000 25V Z

47.00 16.0V

0.1000 25V Z

1.00 50.0V

560P 50V K

560P 50V K

0.1000 25V Z

10.00 16.0V

0.1000 25V Z

0.1000 25V Z

4700P 50V J

4700P 50V J

8200P 50V J

8200P 50V J

4700P 50V J

4700P 50V J

3900P 50V J

3900P 50V J

47.00 16.0V

47.00 16.0V

1.00 50.0V

1.00 50.0V

1.000 25V Z

1.000 25V Z

10.00 16.0V

部 品 名

B P ケ ミ コ ン

B P ケ ミ コ ン

積 層 セ ラ コ ン

積 層 セ ラ コ ン

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

セ ラ コ ン ( F )

セ ラ コ ン ( F )

マ イ ラ ー コ ン

セ ラ コ ン ( B )

マ イ ラ ー コ ン

マ イ ラ ー コ ン

ケ ミ コ ン

セ ラ コ ン ( B )

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

セ ラ コ ン ( B )

セ ラ コ ン ( B )

半 導 体 セ ラ コ ン

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

マ イ ラ ー コ ン

積 層 セ ラ コ ン

積 層 セ ラ コ ン

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

01

01

01

01

01

RANK: Japan only

PSR-2100

*

REF NO.

VU647200

VB941200

VB941200

- -

- -

XB247A00

XJ608A00

XB247A00

XB247A00

XF751A00

XF751A00

XB247A00

XB247A00

XF483A00

XQ619A00

XB247A00

VK024900

VB390500

VI878400

VI878400

VI878300

VK024700

VI878300

LB918040

LB918050

VI878300

VI878900

VI878100

V6802600

VR313500

VB941200

VU647200

FG651270

FG651270

FG644100

FG644100

UI547100

UR837100

FG644100

VC694800

FG651220

FG651220

FG644100

VC694800

VC694800

UR837100

VI878300

VI878200

PART NO. DESCRIPTION

FG613680

UA654470

Ceramic Capacitor-B

Mylar Capacitor

UA654470

FG644100

VC694800

FG644100

FG644100

FG613100

FG613100

FG613100

Mylar Capacitor

Ceramic Capacitor-F

Semiconductive Cera. Cap.

Ceramic Capacitor-F

Ceramic Capacitor-F

Ceramic Capacitor-B

Ceramic Capacitor-B

Ceramic Capacitor-B

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-F

Ceramic Capacitor-F

Electrolytic Cap.

Electrolytic Cap.

Ceramic Capacitor-F

Semiconductive Cera. Cap.

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-F

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Electrolytic Cap.

Cable Holder

Cable Holder

XB247A00

XW812A00

XM217A00

VG181900

X3646100

IR015700

- -

- -

- -

- -

- -

- -

IC

IC

IC

IC

IC

IC

IC

IC

Diode

Diode

Diode

Heat Sink

Heat Sink

IC

IC

IC

Wire Trap

Connector Base Post

Cable Holder

Cable Holder

Cable Holder

Wire Trap

Cable Holder

Base Post Connector

Base Post Connector

Cable Holder

Cable Holder

Cable Holder

USB Jack

Diode

Diode

Diode

IC

IC

IC

Photo Coupler

IC

IC

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

Jumper Wire

*

: New Parts

IC108

IC109

IC110

IC111

IC112

IC113

IC114

IC308

HS002

IC100

IC101

IC102

IC103

IC104

IC105

IC107

IC350

IC380

J0100

J0102

-0107

J0110

-0112

J0116

CN360

D0100

D0303

D0360

-0363

D0400

-0403

HS001

CN105

CN106

CN107

CN108

CN109

CN110

CN111

CN300

CN303

C0355

C0355

C0356

C0357

C0360

-0362

C0380

C0400

C0401

C0500

CN100

CN101

CN102

CN103

CN104

-0219

C0220

-0222

C0304

C0307

C0308

C0309

C0310

C0311

C0350

C0351

C0352

C0353

C0354

6800P 50V K

0.0470 50V J

0.0470 50V J

0.0100 50V Z

0.1000 25V Z

0.0100 50V Z

0.0100 50V Z

1000P 50V K

1000P 50V K

1000P 50V K

27P 50V J

27P 50V J

0.0100 50V Z

0.0100 50V Z

10.00 25.0V

10.00 16.0V

0.0100 50V Z

0.1000 25V Z

22P 50V J

22P 50V J

0.0100 50V Z

0.1000 25V Z

0.1000 25V Z

10.00 16.0V

51048 5P TE

51048 4P TE

52147 5P TE

PH 9P TE

51048 6P TE

51048 6P TE

51048 5P TE

52147 3P TE

51048 5P TE

XH 4P TE

XH 5P TE

51048 5P TE

51048 11P TE

51048 3P TE

USB 4P SE

S3V20

1SS133,1SS176

RB441Q-40 T-77 TP

RB441Q-40 T-77 TP

1SS133,1SS176

1SS133,1SS176

25BS098H-L50

UPC4570HA

NJM7812FA

UPC4570HA

UPC4570HA

M5227P

M5227P

UPC4570HA

UPC4570HA

LB1443N

LA4705NA

UPC4570HA

UPC4570HA

LA4262

LA4525

PC-900V

M38K07M4L-300FP

TC74HC157AP

0.55

0.55

0.55

0.55

0.55

0.55

部 品 名

REMARKS

ワ イ ヤ ー ト ラ ッ プ

ケ ー ブ ル ホ ル ダ ー

ベ ー ス ツ キ ポ ス ト

ベ ー ス ツ キ ポ ス ト

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

U S B ジ ャ ッ ク

フ ォ ト カ プ ラ

I C

I C

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

セ ラ コ ン ( B )

マ イ ラ ー コ ン

マ イ ラ ー コ ン

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

セ ラ コ ン ( F )

セ ラ コ ン ( F )

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( B )

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

セ ラ コ ン ( F )

セ ラ コ ン ( F )

ケ ミ コ ン

ケ ミ コ ン

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

セ ラ コ ン ( F )

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン

ケ ミ コ ン

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ワ イ ヤ ー ト ラ ッ プ

コ ネ ク タ ベ ー ス ポ ス ト

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

USB

OP AMP

REGULATOR +12V

OP AMP

OP AMP

EQUALIZER

EQUALIZER

OP AMP

OP AMP

LED DRIVER

POWER AMP 17W

OP AMP

OP AMP

POWER AMP 7W 2ch

POWER AMP 0.65W 2ch

CPU (USB)

DATA SELECTOR

(V776520)

(V791920)

(VA07890)

(VA07890)

(VA07890)

(VA07890)

(VA07890)

(VA07890)

QTY RANK

03

RANK: Japan only

02

04

03

03

02

02

05

02

02

02

02

02

04

04

02

01

01

01

01

01

03

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

27

PSR-2100

REF NO.

V2993400

VB835000

V2993400

HF758100

HF756470

HF756470

HF758100

HF758100

HF756100

HF756470

HF756470

HF757180

HF756120

HF756390

HF755150

HF757150

V2993400

V2993400

GE300670

VB835000

VB835000

V2993400

V2993400

VB835000

VB835000

V2993400

V2993400

VB835000

V2993400

VB835000

V2993400

VB835000

VJ107200

VJ107200

VB312600

VS115400

WB214900

VF456600

VB835000

V2993400

GE300670

VB835000

V2993400

VB835000

V2993400

- -

VB835000

VB835000

PART NO. DESCRIPTION

- -

- -

Jumper Wire

Jumper Wire

- -

- -

V7509100

LB101870

VB312600

VC687500

VP599300

LB101870

Jumper Wire

Jumper Wire

Connector

Phone Jack

Phone Jack Black

Phone Jack Black

Pin Jack

Phone Jack

DIN Connector

DIN Connector

Phone Jack Black

Phone Jack Black

Line Filter

Coil

Coil

Choke Coil

Ferrite Bead

Coil

Choke Coil

Coil

Choke Coil

Jumper Wire

Coil

Coil

HF757180

HF756120

HF756390

HF755150

HF757150

HF755560

HF757220

HF757180

HF757220

HF756560

HF755560

HF757220

Choke Coil

Choke Coil

Ferrite Bead

Coil

Coil

Choke Coil

Choke Coil

Coil

Coil

Choke Coil

Choke Coil

Coil

Choke Coil

Coil

Choke Coil

Coil

Choke Coil

Coil

Choke Coil

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

*

: New Parts

28

*

R0113

R0114

R0115

R0116

R0117

R0118

R0119

R0120

R0101

R0102

R0103

-0106

R0107

R0108

-0111

R0112

R0121

R0122

R0123

R0124

R0125

R0126

R0127

R0128

L0364

L0401

L0401

L0500

L0500

L0501

L0501

R0100

L0300

-0303

L0300

-0303

L0311

-0316

L0311

-0316

L0364

L0100

L0101

L0102

L0102

L0103

L0104

L0104

L0105

L0105

L0106

L0107

-109

L0107

-109

L0110

-0118

J0127

-0130

J0999

JK100

JK101

JK102

JK103

JK104

JK105

JK300

JK301

JK303

JK304

FL5R200QNT 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

100.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

100.0K 1/4 J

100.0K 1/4 J

1.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

18.0K 1/4 J

1.2K 1/4 J

3.9K 1/4 J

150.0 1/4 J

15.0K 1/4 J

18.0K 1/4 J

1.2K 1/4 J

3.9K 1/4 J

150.0 1/4 J

15.0K 1/4 J

560.0 1/4 J

22.0K 1/4 J

18.0K 1/4 J

22.0K 1/4 J

5.6K 1/4 J

560.0 1/4 J

22.0K 1/4 J

0.55

0.55

0.55

0.55

DJ-0735B-029

YKB21-5006

YKB21-5012

YKB21-5014

2P YKC21-3120

YKB21-5006

5P YKF51-5050

5P YKF51-5050

YKB21-5012

LGR4609-7000

PLH10AN1112R6P2B

SBT-0180W 80uH

FL5R200QNT 20uH

R-5C.20U 20uH

BL02RN2-R62T4

FL5R200QNT 20uH

R-5C.20U 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

0.55

FL5R200QNT 20uH

FL5R200QNT 20uH

R-5C.20U 20uH

R-5C.20U 20uH

BL02RN2-R62T4

部 品 名

REMARKS

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

ジ ャ ン パ ー 線

電 源 コ ネ ク タ DC IN 16V

ホ ー ン コ ネ ク タ

ホ ー ン コ ネ ク タ ( 黒 )

MIC./LINE IN

OUTPUT R

(VA07890)

(VA07890)

(VA07890)

(VA07890)

ホ ー ン コ ネ ク タ ( 黒 ) OUTPUT L/L+R

ピ ン ジ ャ ッ ク   2 P

ホ ー ン コ ネ ク タ

AUX OUT L/R (LEVEL FIXED)

PHONES

D I N コ ネ ク タ

MIDI OUT

D I N コ ネ ク タ

ホ ー ン コ ネ ク タ ( 黒 )

MIDI IN

FOOT PEDAL 1(SWITCH)

ホ ー ン コ ネ ク タ ( 黒 )

FOOT PEDAL 2

ラ イ ン フ ィ ル タ ー

コ イ ル   8 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

フ ェ ラ イ ト ビ ー ズ

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

ジ ャ ン パ ー 線

コ イ ル   2 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

(VA07890)

チ ョ ー ク コ イ ル 2 0 μ H

フ ェ ラ イ ト ビ ー ズ

コ イ ル   2 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

コ イ ル   2 0 U

チ ョ ー ク コ イ ル 2 0 μ H

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

QTY RANK

RANK: Japan only

03

01

01

02

01

01

01

01

02

03

02

01

02

03

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

REF NO.

HF756470

HF757100

HF757100

HF754820

HF754820

HF757100

HF757100

HF757220

HF756820

HF755680

HF755680

HF753220

HF757100

HF757220

HF753220

HF757220

HF755560

HF755470

HF755470

HF756220

HF757100

HF756470

HF756470

HF756220

HF756220

HF755100

HF755100

HF756470

HF756470

HF757100

HF757100

HF756470

HF756330

HF756330

HF757100

HF756560

HF756560

HF756470

HF756470

HF756560

HF756560

HF757100

HF757100

HF756180

HF756180

HF756270

HF756270

HF755560

PART NO. DESCRIPTION

HF757180

HF757220

Carbon Resistor

Carbon Resistor

HF756560

HF758100

HF756100

HF757180

HF757100

HF755220

HF757100

HF756470

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

HF753220

HF756470

HF756470

HF753220

HF755100

HF755100

HF755330

HF755330

HF755100

HF755100

HF756100

HF756100

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

*

: New Parts

R0195

R0196

R0197

R0198

R0199

R0200

-0203

R0204

R0183

R0184

-0187

R0188

R0189

R0190

-0193

R0194

R0205

R0206

R0207

R0208

R0209

R0210

R0211

R0212

R0171

R0172

R0173

R0174

-0179

R0180

R0181

R0182

R0160

R0161

R0162

-0165

R0166

R0167

R0168

R0169

R0170

R0145

R0146

R0147

R0148

R0149

R0150

R0151

R0152

R0153

R0154

R0155

R0156

R0157

R0158

R0159

R0129

R0130

R0131

R0132

R0133

R0134

R0135

R0136

R0139

R0140

R0141

R0142

R0143

R0144

82.0 1/4 J

10.0K 1/4 J

10.0K 1/4 J

22.0K 1/4 J

8.2K 1/4 J

680.0 1/4 J

680.0 1/4 J

2.2 1/4 J

10.0K 1/4 J

22.0K 1/4 J

2.2 1/4 J

22.0K 1/4 J

2.2 1/4 J

4.7K 1/4 J

4.7K 1/4 J

2.2 1/4 J

2.2K 1/4 J

10.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

2.2K 1/4 J

2.2K 1/4 J

100.0 1/4 J

100.0 1/4 J

4.7K 1/4 J

4.7K 1/4 J

10.0K 1/4 J

10.0K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

10.0K 1/4 J

10.0K 1/4 J

82.0 1/4 J

100.0 1/4 J

100.0 1/4 J

330.0 1/4 J

330.0 1/4 J

100.0 1/4 J

100.0 1/4 J

1.0K 1/4 J

1.0K 1/4 J

18.0K 1/4 J

22.0K 1/4 J

5.6K 1/4 J

100.0K 1/4 J

1.0K 1/4 J

18.0K 1/4 J

10.0K 1/4 J

220.0 1/4 J

10.0K 1/4 J

4.7K 1/4 J

3.3K 1/4 J

3.3K 1/4 J

10.0K 1/4 J

5.6K 1/4 J

5.6K 1/4 J

4.7K 1/4 J

4.7K 1/4 J

5.6K 1/4 J

5.6K 1/4 J

10.0K 1/4 J

10.0K 1/4 J

1.8K 1/4 J

1.8K 1/4 J

2.7K 1/4 J

2.7K 1/4 J

560.0 1/4 J

560.0 1/4 J

470.0 1/4 J

470.0 1/4 J

PSR-2100

部 品 名

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

29

PSR-2100

REF NO.

HF756470

VY980400

V9661700

VQ545800

VV458000

V8132900

IC174070

IC174070

IA101590

IC174070

IC174070

IC174070

IC174070

IC174070

IA101590

IA101590

HF754680

HF757470

HF754680

HF754680

HF757470

HF757220

HF756820

HF756470

HF756150

HF758100

HF756330

HF756470

HF755330

HF755330

HF755220

HF755220

HF756100

HF756100

HF756100

HF754680

HF757470

HF757470

HF754270

HF754270

HF756150

HF756220

HF756270

HF757100

HF757470

HF756100

HF757470

HF757470

PART NO. DESCRIPTION

HF756100

HF757220

Carbon Resistor

Carbon Resistor

HF757220

HF756150

HF757100

HF755220

HF755220

HF754470

HF754470

HF757470

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

IC174070

VZ048400

V7597000

VV049100

- -

- -

- -

- -

- -

- -

- -

- -

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Push Switch

Push Switch

Slide Switch

Protector Switch

Fuse

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Transistor

Rotary Variable Resistor

Rotary Variable Resistor

Rotary Variable Resistor

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

Connector Assembly

GND Wire 1

TR301

TR370

TR371

TR400

TR401

VR100

VR101

VR300

TH100

TH100

TR100

TR101

TR102

TR103

-106

TR300

WH002

WH003

WH005

WH006

WH007

WH008

WH012

WH013

R0407

R0408

R0500

R0501

R0600

SW100

SW100

SW101

R0384

R0385

R0400

R0401

R0402

R0403

R0404

R0405

R0406

R0356

R0358

R0360

R0361

R0362

R0370

R0371

R0372

R0373

R0374

R0375

R0380

R0381

R0382

R0383

R0313

R0315

R0316

R0317

R0318

R0319

R0320

R0321

R0322

R0324

R0325

R0350

R0352

R0353

*

: New Parts

30

68.0 1/4 J

47.0K 1/4 J

22.0K 1/4 J

8.2K 1/4 J

4.7K 1/4 J

1.5K 1/4 J

100.0K 1/4 J

3.3K 1/4 J

4.7K 1/4 J

330.0 1/4 J

330.0 1/4 J

220.0 1/4 J

220.0 1/4 J

4.7K 1/4 J

SDDLB1 J,UC,CEE

SY16-32-4(U99S2)/T

SSSF04

RUE250 2.50A 30V

MF-R250-AP-10

2SC1740S R,S

2SC1740S R,S

2SA1015 O,Y

2SC1740S R,S

2SC1740S R,S

2SC1740S R,S

2SC1740S R,S

2SC1740S R,S

2SA1015 O,Y

2SA1015 O,Y

2SC1740S R,S

A10K XV0141GPVN20F

A 10.0K RK09K1110

B 10K RK09K1110

CNT 3P L=120

DJF 11P

VOL 5P L=480

PSF 5P

HP 5P L=380

SW 6P L=320

MIC 4P L=300

L=140

1.0K 1/4 J

22.0K 1/4 J

22.0K 1/4 J

1.5K 1/4 J

10.0K 1/4 J

220.0 1/4 J

220.0 1/4 J

47.0 1/4 J

47.0 1/4 J

47.0K 1/4 J

1.0K 1/4 J

1.0K 1/4 J

1.0K 1/4 J

68.0 1/4 J

47.0K 1/4 J

47.0K 1/4 J

27.0 1/4 J

27.0 1/4 J

1.5K 1/4 J

2.2K 1/4 J

2.7K 1/4 J

10.0K 1/4 J

47.0K 1/4 J

1.0K 1/4 J

47.0K 1/4 J

47.0K 1/4 J

68.0 1/4 J

47.0K 1/4 J

68.0 1/4 J

部 品 名

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

プ ッ シ ュ S W

プ ッ シ ュ S W

ス ラ イ ド S W

ポ リ ス イ ッ チ

マ ル チ ヒ ュ ー ズ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

二 連 ロ ー タ リ ー V R

ロ ー タ リ ー V R

ロ ー タ リ ー V R

C N T 束 線 A s s ’ y

D J F 束 線 A s s ’ y

V O L 束 線 A s s ’ y

P S 束 線 A s s ’ y

H P 束 線 A s s ’ y

S W 束 線 A s s ’ y

M I C 束 線 A s s ’ y

ア ー ス 線 1

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

カ ー ボ ン 抵 抗

REMARKS

STANDBY/ON

MIC./LINE

MASTER VOLUME

INPUT VOLUME

LCD CONTRAST

QTY RANK

(V778120)

(WB41450)

(V778150)

(WB46510)

(V778170)

(V778180)

(V778220)

(WB41500)

RANK: Japan only

01

02

03

01

01

01

01

01

01

01

01

01

03

03

01

01

01

03

03

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

PSR-2100

REF NO.

WH014

X0351

ZD001

PART NO. DESCRIPTION

- -

VZ363600

VG437300

GND Wire 3

Quartz Crystal Unit

Zener Diode

*

C0233

C0234

C0235

C0236

C0237

C0238

C0239

C0240

C0216

C0217

C0218

C0219

-0225

C0228

C0231

C0232

C0162

C0170

-0178

C0200

-0211

C0212

C0213

C0215

-0145

C0146

C0148

-0151

C0153

C0155

C0158

C0159

C0111

C0112

-0115

C0116

C0117

C0118

C0119

-0122

C0123

C0124

C0125

C0126

C0127

C0128

C0129

C0130

C0011

C0012

C0013

C0014

C0015

C0100

C0101

-0110

C0000

C0001

C0002

C0005

C0006

C0007

C0008

C0009

C0010

*

: New Parts

US062470

US063100

US063100

US064100

US063100

US064100

US063100

US064100

US064100

US064100

US064100

US063100

US064100

US064100

US063100

US064100

US064100

US063100

US064100

US064100

US062470

US062100

US064100

US061470

US061470

US062100

US064100

US064100

US064100

US064100

US064100

US064100

US064100

US062100

US062100

US062470

WA004100

UR848100

US064100

UR839100

US064100

US062470

UF047100

US064100

US064100

UF037100

US064100

UF028100

US064100

US062470

US064100

UF037100

US064100

US064100

UF037100

US064100

US064100

UF037100

US061220

US061220

US064100

US064100

UF037100

US064100

US062100

US062100

Circuit Board

Electrolytic Cap.

Ceramic Capacitor-B (chip)

Electrolytic Cap.

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

L=340

6.000MHz AT-49

MTZ J 5.1A 5.1V

470P 50V J

100P 50V J

0.0100 50V K

47P 50V J

47P 50V J

100P 50V J

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

100P 50V J

100P 50V J

470P 50V J

470P 50V J

1000P 50V K

1000P 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

DM

100.00 25.0V

0.0100 50V K

1000 16.0V

0.0100 50V K

470P 50V J

10 25V

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

100 10V

0.0100 50V K

470P 50V J

0.0100 50V K

10 16V

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

0.0100 50V K

10 16V

22P 50V J

22P 50V J

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

100P 50V J

100P 50V J

部 品 名

ツ ェ ナ ー ダ イ オ ー ド

ー ト

チ ッ プ セ ラ ( B )

ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

REMARKS

(WB49940)

QTY RANK

03

01

(X3638D0)

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

31

PSR-2100

REF NO.

US062470

US064100

US064100

US063100

US062470

US064100

UF018100

US135100

US062100

US062100

US062470

US145100

US145100

US062100

US064100

US062470

US064100

US061100

US064100

US064100

US063100

UF028100

US064100

US064100

US063100

US064100

US064100

US064100

US064100

US064100

US064100

US064100

US062470

US062470

UF037100

US062100

US064100

UF028100

UF028100

US064100

US064100

UF017220

US064100

US064100

US135100

US062100

US064100

US061100

PART NO. DESCRIPTION

US064100

US064100

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

UF037100

US064100

US062470

US064100

US062470

US064100

US062470

US064100

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-CH(chip)

US064100

UF057100

US064100

US062100

US062100

US064100

US062100

US062100

UF128220

US062100

US064100

US062470

Ceramic Capacitor-B (chip)

Ceramic Capacitor-CH(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

-0565

C0566

C0567

C0568

C0586

C0587

C0588

C0600

C0528

C0529

C0536

C0550

C0551

-0557

C0558

C0560

C0601

C0602

C0603

C0604

C0605

C0622

C0646

C0648

-0462

C0465

-0467

C0500

C0501

C0503

C0504

C0505

-0448

C0449

C0450

C0451

C0452

C0453

C0454

-0456

C0460

C0321

C0404

C0405

C0407

-0414

C0415

C0416

-0418

C0419

C0420

C0421

C0422

C0423

C0424

C0425

C0300

C0301

C0302

C0303

C0304

C0305

C0306

C0307

C0308

C0315

C0316

C0317

C0319

C0320

*

: New Parts

32

0.0100 50V K

1000P 50V K

100 10V

0.0100 50V K

0.0100 50V K

1000P 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

0.0100 50V K

470P 50V J

0.0100 50V K

0.0100 50V K

1000P 50V K

470P 50V J

0.0100 50V K

100 6.3V

0.1000 16V Z

100P 50V J

100P 50V J

470P 50V J

0.1000 25V Z

0.1000 25V Z

100P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

10 35V

0.0100 50V K

100P 50V J

100P 50V J

0.0100 50V K

100P 50V J

100P 50V J

220 10V UUR1A2

100P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

0.0100 50V K

10 16V

0.0100 50V K

470P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

470P 50V J

0.0100 50V K

470P 50V J

470P 50V J

10 16V

100P 50V J

0.0100 50V K

100 10V

100 10V

0.0100 50V K

0.0100 50V K

22 6.3V

0.0100 50V K

0.0100 50V K

0.1000 16V Z

100P 50V J

0.0100 50V K

10P 50V D

0.0100 50V K

10P 50V D

0.0100 50V K

部 品 名

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( C H )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

PSR-2100

REF NO.

UF066100

US064100

UF037100

US064100

UF037100

US064100

US064100

UF037100

US062470

US064100

US062470

US062470

US062470

US063100

US063220

US064100

US135100

UF037100

UF037100

US063220

UF046470

US062330

UF046470

US062150

US064100

US064100

US062100

US063100

US062150

US062100

US062100

UF037100

UF047100

US135100

UF037220

US063220

US063220

UF037220

US062220

US064100

UF046470

UF046470

US062220

US062330

US135100

US062220

US062220

US135100

PART NO. DESCRIPTION

US064100

US062100

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

US062100

UF027470

US062470

US062470

US064100

US135100

US064100

US135100

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-F (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-F (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-F (chip)

US145100

US145100

V6146400

VF728300

LB918030

VB389800

VK024900

VK025500

VQ391300

VV878100

VK024700

V7563700

Ceramic Capacitor-F (chip)

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Electrolytic Cap. (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Electrolytic Cap. (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-SL(chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-B (chip)

Ceramic Capacitor-F (chip)

Ceramic Capacitor-F (chip)

Connector, FFC

Wire Trap

Base Post Connector

Connector Base Post

Wire Trap

Wire Trap

Connector

Connector Base Post

Wire Trap

Connector, FFC

*

: New Parts

-0928

C0930

C0999

C1000

C1001

-1007

CN100

CN102

C0803

C0804

C0805

C0806

C0807

C0904

C0906

C0912

CN103

CN104

CN105

CN109

CN300

CN500

CN501

CN600

C0743

C0744

C0745

C0746

C0747

C0800

C0801

C0802

C0733

C0734

C0735

C0736

C0737

C0738

C0739

C0741

C0742

C0718

C0719

C0720

C0721

C0722

C0723

C0724

C0725

C0726

C0727

C0728

C0729

C0730

C0731

C0732

C0650

C0677

-0695

C0701

C0704

C0705

C0706

C0707

C0709

C0710

C0711

C0715

C0716

C0717

部 品 名

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( F )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( F )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( F )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ ケ ミ コ ン

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ ケ ミ コ ン

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( S L )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( B )

チ ッ プ セ ラ ( F )

チ ッ プ セ ラ ( F )

F F C コ ネ ク タ ー

ワ イ ヤ ー ト ラ ッ プ

ベ ー ス ツ キ ポ ス ト

コ ネ ク タ ベ ー ス ポ ス ト

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

コ ネ ク タ

コ ネ ク タ ベ ー ス ポ ス ト

ワ イ ヤ ー ト ラ ッ プ

F F C コ ネ ク タ ー

2200P 50V K

4.7 25V

330P 50V J

4.7 25V

150P 50V J

0.0100 50V K

0.0100 50V K

100P 50V J

1000P 50V K

150P 50V J

100P 50V J

100P 50V J

10 16V

1 50V

0.0100 50V K

10 16V

0.0100 50V K

10 16V

0.0100 50V K

0.0100 50V K

10 16V

470P 50V J

0.0100 50V K

470P 50V J

470P 50V J

470P 50V J

1000P 50V K

2200P 50V K

0.0100 50V K

0.1000 25V Z

0.1000 25V Z

52207 21P SE

52147 6P TE

XH 3P TE

PH 2P TE

52147 5P TE

52147 11P TE

34P TE

DF13-14P-1.25DSA

52147 3P TE

52207 26P SE

0.0100 50V K

100P 50V J

100P 50V J

47 10V

470P 50V J

470P 50V J

0.0100 50V K

0.1000 16V Z

0.0100 50V K

0.1000 16V Z

10 25V

0.1000 16V Z

22 16V

2200P 50V K

2200P 50V K

22 16V

220P 50V J

0.0100 50V K

4.7 25V

4.7 25V

220P 50V J

330P 50V J

0.1000 16V Z

220P 50V J

220P 50V J

0.1000 16V Z

0.1000 16V Z

10 16V

10 16V

REMARKS

QTY RANK

01

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

03

04

01

02

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

33

PSR-2100

*

*

*

*

*

REF NO.

XW842A00

XW842A00

XY865A00

V8566600

XY782A00

XF634A00

XF291A00

XF291A00

XV510A00

XT744A00

X0506A00

XW792A00

XY352A00

X3667100

VN381200

VN381200

XT013A00

XU462B00

X3378A00

XU462B00

X3378A00

X3670100

X3671100

XW744A00

XW744A00

XW744A00

XW744A00

XQ595A00

XR115A00

XV411A00

XW433A00

XZ388A00

XV250B00

IS000800

XS516A00

XJ598A00

X0548A00

X0176A00

X0493A00

XZ216A00

XZ610A00

X3664100

X3665100

XI939A00

XZ286A00

XZ286A00

XS048A00

XS725A00

PART NO. DESCRIPTION

VK024800

VB390500

Wire Trap

Connector Base Post

VZ060500

VT332900

VT332900

VT332900

VT332900

VT332900

VD542700

X0165A00

Diode

Diode

Diode

Diode

Diode

Diode

LC Filter

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

VZ060700

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VY657200

VR243700

VY657200

VY657200

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

IC

Coil

Coil

IC

IC

IC

IC

IC

IC

IC

Transistor Array

Choke Coil

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

Chip Inductance

IC914

IC917

L0000

L0100

L0101

L0105

-0108

L0300

IC700

IC701

IC702

IC703

IC800

IC911

IC913

IC914

L0302

L0303

L0305

L0370

-0377

L0400

L0500

L0501

IC501

IC501

IC501

IC501

IC510

IC511

IC600

IC601

IC403

IC403

IC406

IC407

IC460

-462

IC465

-467

IC500

IC114

IC200

IC200

IC204

IC204

IC205

IC206

IC300

IC301

-303

IC308

IC400

IC401

IC402

IC402

CN700

CN908

D0000

D0500

-0505

D0510

D0700

D0701

EM001

IC001

IC100

IC101

IC111

IC112

*

: New Parts

34

MSM514260E-60TS-K

IC41C16257-35T

K3N9V196NA

K3N9V197NA

HD74LV245ATELL

HD74LV245ATELL

HD74LV245ATELL

HD74LV245ATELL

S1D13305F00B100

UPD43256BGU-70L

W24258S-70LE-EL10

CY62256LL-70SNCT

W24257S-70LL-EL10

SN74HCU04NSR

SN74HCU04NSR

SN74HCT138NSR

TD62785F(EL)

AD1854JRSRL

UPC4572G2-T1

UPC4570G2

UPC4570G2

AK5351-VF-E2

TC74VHCT245AFT

M5233FP-600D

SN74HC132NSR

MM74HC132SJX

MR27V6402G

SNT-D20TF 10uH

SNT-D20TF 10uH

220uH ELC15E22115E

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

600 BK1608HM601

56U LEM2520 T 560J

600 BK1608HM601

600 BK1608HM601

52147 4P TE

PH 9P TE

SFPB-62V

1SS355 TE-17

1SS355 TE-17

1SS355 TE-17

1SS355 TE-17

1SS355 TE-17

DSS6NF31C223Q93A

PST596DNR

HD6417709F80B

HD74LV08AFPEL

UPC2933T-E1

NJM78L05UA

SI-8050S(LF1111)

W986432DH-7

K4S643232E-TC60000

MBM29LV160BE90TN-K

MBM29LV160BE-70TN

MX23L3210TC-10

MX23L3210TC-10

HD63266F

74LVC245APW

74LVC245APW

HD74LVC139FPEL

TC203C760HF-002

YSS236-F

MSM514260E-60TS-K

IC41C16257-35T

部 品 名

ト ラ ン ジ ス タ ア レ イ

I C

I C

コイル SN  10uH

コイル SN  10uH

チ ョ ー ク コ イ ル

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

巻 線 チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

ワ イ ヤ ー ト ラ ッ プ

コ ネ ク タ ベ ー ス ポ ス ト

ダ イ オ ー ド

ダ イ オ ー ド

L C フ ィ ル タ ー E M I

SYSTEM RESET

CPU

AND

REGULATOR +3.3V

REGULATOR +5V

DC-DC CONVERTER

SDRAM 64M

F. ROM 16M DATA STORAGE

MASK ROM 32M PROGRAM-L

MASK ROM 32M PROGRAM-H

FDC

BUFFER

BUFFER

DECODER

SWP30B

VOP3

REMARKS

DRAM 4M

DRAM 4M

MASK ROM 128M WAVE-L

MASK ROM 128M WAVE-H

TRANSCEIVER

TRANSCEIVER

TRANSCEIVER

TRANSCEIVER

LCDC

SRAM 256K

INVERTER

INVERTER

DECODER

DAC

OP AMP

OP AMP

OP AMP

ADC

BUFFER

COMPARATOR

NAND

12

12

P2 ROM 64M STYLE

01

01

01

01

01

01

01

01

03

03

05

01

01

01

RANK: Japan only

08

07

02

02

05

02

03

03

02

13

07

06

07

06

09

02

02

03

19

08

07

05

05

01

01

02

02

02

02

02

08

QTY RANK

11

01

03

02

01

01

01

01

02

05

15

01

03

01

01

01

PSR-2100

REF NO.

RD357100

RD354680

RD357100

RD354680

RD354680

RD357100

RD357100

RD354680

RD357100

RD355330

RD354680

RD355470

RD355470

RD357100

RD354680

RD355100

RD356100

RD358470

RD357100

RD357470

RD357470

RD355100

RD355100

RD357100

RD357100

RD355100

RD356150

RD357100

RD357100

RD354680

RD354680

RD357100

RD354680

RD354680

RD354680

RD357100

RD357100

RD357100

RD357100

RD354680

RD354680

RD355100

RD357100

RD357100

RD358470

RD356100

RD356100

RD357470

PART NO. DESCRIPTION

VY657200

VY657200

Chip Inductance

Chip Inductance

RD357470

RD357470

RD357100

RD354680

RD357100

RD354680

RD355100

RD354680

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

RD354680

RD354680

RD354680

RD354680

RD354100

RD354100

RD354100

RD354100

RD357100

RD354680

RD354680

RD356680

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

*

: New Parts

-0311

R0312

R0313

R0314

R0315

R0316

R0337

R0338

-0188

R0189

-0195

R0196

R0197

R0198

R0199

R0300

R0340

R0341

R0343

R0344

R0345

R0350

-0365

R0400

R0101

R0102

-0169

R0170

-0180

R0181

R0182

R0183

R0060

-0075

R0092

-0095

R0096

R0097

R0098

R0099

R0100

R0021

R0023

R0026

R0027

-0038

R0039

R0040

-0052

R0053

R0054

R0055

R0056

R0057

R0058

R0059

L0700

-0702

R0001

R0002

R0005

R0006

R0008

R0009

R0010

R0011

-0014

R0016

-0019

R0020

部 品 名

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

チ ッ プ 抵 抗

47.0K 63M J

47.0K 63M J

100.0 63M J

100.0 63M J

10.0K 63M J

10.0K 63M J

100.0 63M J

1.5K 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

10.0K 63M J

330.0 63M J

68.0 63M J

470.0 63M J

470.0 63M J

10.0K 63M J

68.0 63M J

100.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

10.0 63M J

10.0 63M J

10.0 63M J

10.0 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

6.8K 63M J

600 BK1608HM601

600 BK1608HM601

47.0K 63M J

47.0K 63M J

10.0K 63M J

68.0 63M J

10.0K 63M J

68.0 63M J

100.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

10.0K 63M J

10.0K 63M J

10.0K 63M J

10.0K 63M J

68.0 63M J

68.0 63M J

100.0 63M J

10.0K 63M J

10.0K 63M J

470.0K 63M J

1.0K 63M J

1.0K 63M J

47.0K 63M J

1.0K 63M J

470.0K 63M J

10.0K 63M J

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

35

PSR-2100

REF NO.

RD357100

RD357100

RD356560

RD356560

RD356470

RD357100

RD356560

RD356560

RD357100

RD356560

RD356560

RD357100

RD355100

RD354100

RD356470

RD357100

RD357100

RD354470

RD354470

RD356470

RD356470

RD358100

RD357100

RD357100

RD355150

RD355150

RD355560

RD357100

RD355560

RD357100

RD356560

RD356560

RD350000

RD354680

RD354680

RD354680

RD354680

RD354680

RD354680

RD355100

RD355100

RD354100

RD354100

RD356560

RD357470

RD355100

RD357100

RD357100

PART NO. DESCRIPTION

RD355100

RD355100

Carbon Resistor (chip)

Carbon Resistor (chip)

RD356100

RD355680

RD359100

RD355220

VY657200

RD355220

RD355220

RD350000

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Chip Inductance

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

RD357100

RD356470

RD354100

RD350000

RD357470

RD350000

RD354100

RD358470

RD358470

RD350000

RD357100

RD354680

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

Carbon Resistor (chip)

R0728

R0729

R0734

R0737

R0738

R0757

R0800

R0801

R0720

R0721

R0722

R0723

R0724

R0725

R0726

R0727

R0802

R0803

R0901

R0902

R0903

R0904

R0905

R0913

R0711

R0712

R0713

R0714

R0715

R0716

R0718

R0719

R0700

R0701

R0702

R0703

-0706

R0707

R0708

R0709

R0710

-0455

R0460

-0467

R0500

-0507

R0509

R0510

R0525

R0526

R0533

R0550

R0600

-0603

R0604

-0615

R0401

R0402

R0403

R0404

R0405

R0406

R0407

R0408

R0409

R0410

-0413

R0420

-0435

R0440

*

: New Parts

36

部 品 名

チ ッ プ 抵 抗

チ ッ プ イ ン ダ ク タ

4.7K 63M J

4.7K 63M J

100.0K 63M J

10.0K 63M J

10.0K 63M J

150.0 63M J

150.0 63M J

560.0 63M J

10.0K 63M J

560.0 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

10.0K 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

4.7K 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

10.0K 63M J

5.6K 63M J

5.6K 63M J

10.0K 63M J

100.0 63M J

10.0 63M J

4.7K 63M J

10.0K 63M J

10.0K 63M J

4.7K 63M J

10.0 63M J

0 63M J

47.0K 63M J

0 63M J

10.0 63M J

470.0K 63M J

470.0K 63M J

0 63M J

10.0K 63M J

68.0 63M J

100.0 63M J

100.0 63M J

1.0K 63M J

680.0 63M J

1.0M 63M J

220.0 63M J

600 BK1608HM601

220.0 63M J

220.0 63M J

0 63M J

0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

68.0 63M J

100.0 63M J

100.0 63M J

10.0 63M J

10.0 63M J

5.6K 63M J

47.0K 63M J

100.0 63M J

10.0K 63M J

10.0K 63M J

10.0K 63M J

47.0 63M J

47.0 63M J

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

PSR-2100

*

*

REF NO.

R1000

R1003

R1004

R1114

R1115

R1116

RA001

-004

TR100

TR503

-508

TR702

X0101

X0300

X0400

PART NO. DESCRIPTION

RD357100

RD357100

Carbon Resistor (chip)

Carbon Resistor (chip)

RD357100

RD355560

VY657200

VY657200

WB220200

WB220200

VP872600

V5005800

Carbon Resistor (chip)

Carbon Resistor (chip)

Chip Inductance

Chip Inductance

Resistor Array

Resistor Array

Transistor

Digital Transistor

V5005800

VV556400

VR870700

V3811500

VT685200

Digital Transistor

Transistor

Quartz Crystal Unit

Ceramic Resonator

Quartz Crystal Unit

LD024

LD105

LD106

LD107

LD115

LD116

LD117

LD118

LD016

LD017

LD018

LD019

LD020

LD021

LD022

LD023

10

CN001

CN002

CN003

CN004

CN005

CN006

CN007

CN013

D0001

-0008

EC001

LD013

LD014

LD015

LD127

LD128

LD129

LD130

LD131

LD132

LD133

LD134

LD119

LD120

LD121

LD122

LD123

LD124

LD125

LD126

LD135

LD136

LD137

LD138

*

: New Parts

VD180000

VT425100

V5771400

VC341300

VC341300

VC341300

VC341300

VC341300

VC341300

VC341300

VI921400

VI921400

VI921400

VI921400

VD180000

VD180000

V5771400

VD180000

VD180000

VT425100

VT425100

VT425100

VT425100

V5771400

V7751100

V7750900

V7751000

VA277900

V6146400

V7563700

VZ992200

VK024700

VF728200

VI878100

VI878800

VI878100

VB941200

VB941200

VU481300

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

VM597800

VM597800

VM597800

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

Circuit Board

Circuit Board

Circuit Board

LED Spacer

Connector, FFC

Connector, FFC

Connector, FFC

Wire Trap

Wire Trap

Cable Holder

Cable Holder

Cable Holder

Diode

Diode

Encoder

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Red

LED Red

LED Red

10.0K 63M J

10.0K 63M J

10.0K 63M J

560.0 63M J

600 BK1608HM601

600 BK1608HM601

10KX4

10KX4

2SA1708 S,T

FMG11A T148

FMG11A T148

2SC2412K Q,R,S

10MHz SMD-49

16M CSTCV16M0X51J

33.8688MHz SMD-49

部 品 名

チ ッ プ 抵 抗

チ ッ プ イ ン ダ ク タ

チ ッ プ イ ン ダ ク タ

抵 抗 ア レ イ

抵 抗 ア レ イ

ト ラ ン ジ ス タ

デ ジ タ ル ト ラ ン ジ ス タ

デ ジ タ ル ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

水 晶 振 動 子

セ ラ ミ ッ ク 振 動 子

水 晶 振 動 子

ENC

PN1

PN2

52207 21P SE

52207 26P SE

52207 28P SE

52147 3P TE

52147 10P TE

51048 3P TE

51048 10P TE

51048 3P TE

1SS133,1SS176

1SS133,1SS176

REB161 PVB 15F

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

SLP-190B-51

SLP-190B-51

SLP-190B-51

SLZ-190B-03

SLZ-190B-17-T1

SLZ-190B-20-T1

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-01

SLZ-190B-04-T1

SLZ-190B-04-T1

SLZ-190B-04-T1

SLZ-190B-04-T1

SLZ-190B-03

SLZ-190B-03

SLZ-190B-20-T1

SLZ-190B-03

SLZ-190B-03

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-20-T1

REMARKS

QTY RANK

01

01

01

01

01

01

E N C シ ー ト

P N 1 シ ー ト

P N 2 シ ー ト

L E D ス ペ ー サ ー

F F C コ ネ ク タ ー

F F C コ ネ ク タ ー

F F C コ ネ ク タ ー

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

ダ イ オ ー ド

ダ イ オ ー ド

1 6 形 エ ン コ ー ダ

(V756860)(X0268C0)

(V756860)(X0268C0)

(V756860)(X0268C0)

5

DATA ENTRY

ONE TOUCH SETTING 1

ONE TOUCH SETTING 2

ONE TOUCH SETTING 3

ONE TOUCH SETTING 4

REGISTRATION MEMORY 1

REGISTRATION MEMORY 2

REGISTRATION MEMORY 3

REGISTRATION MEMORY 4

REGISTRATION MEMORY 5

REGISTRATION MEMORY 6

REGISTRATION MEMORY 7

REGISTRATION MEMORY 8

MIC.(VOCAL HARMONY)

MIC.(TALK)

MIC.(EFFECT)

MAIN

LAYER

LEFT

LEFT HOLD

VOICE EFF.(TOUCH)

VOICE EFF.(SUSTAIN)

VOICE EFF.(HARMONY/ECHO)

VOICE EFF.(MONO)

VOICE EFF.(DSP)

VOICE EFF.(VARIATION)

VOICE(PIANO & HARPSI.)

VOICE(E.PIANO)

VOICE(ORGAN & ACCORDION)

VOICE(PERCUSSION)

VOICE(GUITAR)

VOICE(BASS)

VOICE(ORGAN FLUTES)

VOICE(BRASS)

VOICE(WOODWIND)

VOICE(STRINGS)

VOICE(CHOIR & PAD)

VOICE(SYNTH.)

VOICE(XG)

VOICE(USER)

RANK: Japan only

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

03

01

01

01

02

01

01

01

01

01

01

05

15

06

01

02

02

37

01

01

01

01

04

01

04

PSR-2100

REF NO.

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

PART NO. DESCRIPTION

V5771400

VM597800

LED Red

LED Red

V7596900

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

LED Green

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

SW098

SW099

SW100

SW101

SW102

SW103

SW104

SW105

SW090

SW091

SW092

SW093

SW094

SW095

SW096

SW097

SW106

SW107

SW108

SW109

SW110

SW111

SW112

SW113

SW082

SW083

SW084

SW085

SW086

SW087

SW088

SW089

SW073

SW074

SW075

SW076

SW077

SW078

SW079

SW080

SW081

SW066

SW067

SW068

SW069

SW070

SW071

SW072

SW058

SW059

SW060

SW061

SW062

SW063

SW064

SW065

LD139

LD148

LD149

SW012

SW013

SW014

SW015

SW016

SW052

SW053

SW054

SW055

SW056

SW057

*

: New Parts

38

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SLZ-190B-20-T1

SLP-190B-51

SLP-290B-51

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

REMARKS

3(UP)

4(UP)

5(UP)

6(UP)

7(UP)

8(UP)

1(DOWN)

2(DOWN)

3(DOWN)

4(DOWN)

5(DOWN)

6(DOWN)

7(DOWN)

8(DOWN)

EXIT

BACK

REGIST.MEMORY(FREEZE)

MIC.(OVER)

MIC.(SIGNAL)

MIC.(VOCAL HARMONY)

MIC.(TALK)

MIC.(VH TYPE SELECT)

MIC.(EFFECT)

MIC.(MIC. SETTING)

DIRECT ACCESS

BALANCE

CHANNEL ON/OFF

1(UP)

2(UP)

NEXT

MAIN

LCD Select F

LCD Select G

LAYER

LCD Select H

LEFT

LCD Select I

LCD Select J

MUSIC FINDER

LEFT HOLD

VOICE EFF.(TOUCH)

VOICE EFF.(SUSTAIN)

VOICE EFF.(HARMONY/ECHO)

VOICE EFF.(MONO)

VOICE EFF.(DSP)

VOICE EFF.(VARIATION)

VOICE(PIANO & HARPSI.)

VOICE(E.PIANO)

VOICE(ORGAN & ACCORDION)

VOICE(PERCUSSION)

VOICE(GUITAR)

VOICE(BASS)

VOICE(ORGAN FLUTES)

VOICE(BRASS)

VOICE(WOODWIND)

VOICE(STRINGS)

VOICE(CHOIR & PAD)

VOICE(SYNTH.)

VOICE(XG)

VOICE(USER)

UPPER OCTAVE -

UPPER OCTAVE +

ENTER

ONE TOUCH SETTING 1

ONE TOUCH SETTING 2

ONE TOUCH SETTING 3

ONE TOUCH SETTING 4

REGIST.MEMORY(FREEZE)

REGISTRATION MEMORY 1

REGISTRATION MEMORY 2

QTY RANK

01

01

RANK: Japan only

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

PSR-2100

REF NO.

SW114

SW115

SW116

SW117

SW118

SW119

SW120

WH001

WH009

WH013

PART NO. DESCRIPTION

VV056000

VV056000

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

- -

- -

- -

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Connector Assembly

Connector Assembly

Connector Assembly

C0001

C0002

CN001

CN002

L0001

Q0001

Q0002

R0001

T0001

V4200400

- -

V4007800

V4007700

VB389800

LB918040

V4006900

VT929300

VT929300

HF755560

V4006800

Circuit Board

Jumper Wire

Electrolytic Cap. (chip)

Ceramic Capacitor-SL

Connector Base Post

Base Post Connector

Coil

Transistor

Transistor

Carbon Resistor

Inverter Transformer

2

5

6

2

5

6

VU648200

VB941200

VK025600

VK024900

Circuit Board

Diode

Wire Trap

Wire Trap

VU648100

VB941200

VK025600

VK025100

Circuit Board

Diode

Wire Trap

Wire Trap

C5

CA1

CA2

CL1

CN1

CN2

CN3

CN4

C1

-3

C1

-3

C4

C5

IC1

R1

R1

R2

R2

R3

R3

RA1

V8142700

- -

- -

FG651220

FG651220

VR027400

VR027400

UR828100

VC694800

VM902400

VP755200

VP755200

V6781400

VF728300

VK025600

VK025100

VK024900

XZ560100

HF456470

VL631400

HF456470

VL631400

HF457470

VL632600

VH373200

Circuit Board

Vibration-proof Tape

Jumper Wire

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Ceramic Capacitor-SL

Electrolytic Cap.

Semiconductive Cera. Cap.

Semiconductive Cera. Cap.

Ceramic Capacitor Array

Ceramic Capacitor Array

Ceramic Resonator

Wire Trap

Wire Trap

Wire Trap

Wire Trap

IC

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Carbon Resistor

Resistor Array

CN008

CN009

CN010

CN011

CN012

CN014

CN015

*

: New Parts

V7751500

V7751400

V7751200

V7751300

VZ992200

V2426700

VK024700

VK024800

V2426700

VI878200

VI878100

Circuit Board

Circuit Board

Circuit Board

Circuit Board

Connector, FFC

Connector, FFC

Wire Trap

Wire Trap

Connector, FFC

Cable Holder

Cable Holder

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

PN5 10P L=200

ENC 3P L=100

IND 3P L=480

部 品 名

P N 5 束 線 A s s ’ y

E N C 束 線 A s s ’ y

I N D 束 線 A s s ’ y

REMARKS

REGISTRATION MEMORY 3

REGISTRATION MEMORY 4

REGISTRATION MEMORY 5

REGISTRATION MEMORY 6

REGISTRATION MEMORY 7

REGISTRATION MEMORY 8

REGIST.MEMORY(MEMORY)

(V778110)

(V778190)

(V778230)

QTY RANK

01

01

01

01

01

01

01

INV

0.55

0.15 100V ECQV11

15P 3KV J

PH 2P TE

XH 4P TE

RCH-895-101K 100uH

2SD2097 TV2 Q,R,S

2SD2097 TV2 Q,R,S

560.0 1/4 J

SEP-16

I N V シ ー ト

ジ ャ ン パ ー 線

コ ン デ ン サ

セ ラ コ ン S L

コ ネ ク タ ベ ー ス ポ ス ト

ベ ー ス ツ キ ポ ス ト

コ イ ル   1 0 0 U H

ト ラ ン ジ ス タ

ト ラ ン ジ ス タ

カ ー ボ ン 抵 抗

イ ン バ ー タ ト ラ ン ス

MK-H

1SS133,1SS176

52147 12P TE

52147 5P TE

(V420050)(XW193B0)

(VA07890)

M K − H   シ ー ト

ダ イ オ ー ド

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

A#2-C5

(VU64800)(XR565C0)

MK-L

1SS133,1SS176

52147 12P TE

52147 7P TE

M K − L   シ ー ト

ダ イ オ ー ド

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

C0-A2

(VU64790)(XR564C0)

MKS5F

10X64X0.5

0.55

22P 50V J

22P 50V J

22P 63V J

22P 63V J

100.00 10.0V

0.1000 25V Z

0.1000 25V Z

100P 50V K

100P 50V K

5.00M EF0EC5004T4Q

52147 6P TE

52147 12P TE

52147 7P TE

52147 5P TE

UPD789022GB-A15-8E

4.7K 1/4 J

4.7K 1/6 J

4.7K 1/4 J

4.7K 1/6 J

47.0K 1/4 J

47.0K 1/6 J

RGLE12X473J

M K S 5 F シ ー ト

防 振 テ ー プ

ジ ャ ン パ ー 線

セ ラ コ ン ( S L )

セ ラ コ ン ( S L )

セ ラ コ ン S L   天 津 製

セ ラ コ ン S L   天 津 製

ケ ミ コ ン

半 導 体 セ ラ コ ン

半 導 体 セ ラ コ ン   天 津 製

セ ラ コ ン ア レ イ

セ ラ コ ン ア レ イ

セ ラ ミ ッ ク 振 動 子

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

I C

カ ー ボ ン 抵 抗

カーボン抵抗7.5P天津

カ ー ボ ン 抵 抗

カーボン抵抗7.5P天津

カ ー ボ ン 抵 抗

カーボン抵抗7.5P天津

抵 抗 ア レ イ

CPU KBS

(V814260)(X2002A0)

(VK34680)

(VA07890)

MOD

PB1

PN3

PN4

52207 28P SE

52207 11P SE

52147 3P TE

52147 4P TE

52207 11P SE

51048 4P TE

51048 3P TE

M O D シ ー ト

P B 1 シ ー ト

P N 3 シ ー ト

P N 4 シ ー ト

F F C コ ネ ク タ ー

F F C コ ネ ク タ ー

ワ イ ヤ ー ト ラ ッ プ

ワ イ ヤ ー ト ラ ッ プ

F F C コ ネ ク タ ー

ケ ー ブ ル ホ ル ダ ー

ケ ー ブ ル ホ ル ダ ー

(V756870)(X0269C0)

(V756870)(X0269C0)

(V756870)(X0269C0)

(V756870)(X0269C0)

03

03

13

05

02

01

01

01

01

01

01

RANK: Japan only

39

01

01

01

01

01

02

02

01

01

01

01

01

01

01

01

01

01

01

04

01

01

01

09

01

01

01

09

01

01

01

08

07

01

01

01

01

01

01

01

01

05

PSR-2100

REF NO.

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

LED Red

LED Red

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

VD180000

VD180000

V5771400

V5771400

V5771400

V5771400

V5771400

V5771400

V5771400

VT425100

VT425100

VT425100

VT425100

V5771400

V5771400

PART NO. DESCRIPTION

VB941200

VB941200

Diode

Diode

V7481600

V7481600

V7481600

LED Green/Red

LED Green/Red

LED Green/Red

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

V7481600

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Green/Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

LED Red

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

V5771400

V5771400

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

*

: New Parts

SW029

SW030

SW031

SW032

SW033

SW034

SW035

SW036

SW037

SW021

SW022

SW023

SW024

SW025

SW026

SW027

SW028

SW038

SW039

SW040

SW041

SW042

SW043

SW044

SW045

SW009

SW010

SW011

SW017

SW018

SW019

SW020

LD146

LD147

SW001

SW002

SW003

SW005

SW006

SW007

SW008

LD102

LD103

LD104

LD108

LD109

LD110

LD111

LD112

LD113

LD140

LD141

LD142

LD143

LD144

LD145

D0009

-0020

LD001

LD002

LD003

LD004

LD005

LD006

LD007

LD008

LD009

LD010

LD011

LD012

40

SLZ-190B-20-T1

SLZ-190B-20-T1

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

1SS133,1SS176

1SS133,1SS176

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

GL3ED403B0V

SLZ-190B-03

SLZ-190B-03

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-17-T1

SLZ-190B-20-T1

SLZ-190B-20-T1

REMARKS

QTY RANK

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

01

RANK: Japan only

SONG(EXTRA TRACKS)

SONG(TRACK 2)

SONG(TRACK 1)

SONG(START/STOP)

STYLE CONTROL(BREAK)

STYLE CONTROL(INTRO)

STYLE CONTROL(MAIN A)

STYLE CONTROL(MAIN B)

STYLE CONTROL(MAIN C)

STYLE CONTROL(MAIN D)

STYLE CONTROL(ENDING/rit)

STYLE CONTROL(START/STOP)

SONG(REPEAT)

SONG(METRONOME)

SONG(REC)

FADE IN/OUT

STYLE CONTROL(ACMP)

STYLE CONTROL(AUTO FILL I

STYLE CONTROL(OTS LINK)

STYLE CONTROL(SYNC. STOP)

STYLE CONTROL(SYNC. START

STYLE(POP & ROCK)

STYLE(SWING & JAZZ)

STYLE(BALLROOM)

STYLE(MARCH & WALTZ)

STYLE(BALLAD)

STYLE(DANCE)

STYLE(LATIN)

STYLE(USER)

SONG(EXTRA TRACKS)

SONG(TRACK 2)

SONG(TRACK 1)

SONG(REPEAT)

SONG(METRONOME)

SONG(REC)

SONG(TOP)

SONG(START/STOP)

SONG(REW)

SONG(FF)

TRANSPOSE -

TRANSPOSE +

TEMPO -

TEMPO +

TAP TEMPO

STOP

FADE IN/OUT

MULTI PAD 1

MULTI PAD 2

MULTI PAD 3

MULTI PAD 4

STYLE CONTROL(ACMP)

STYLE CONTROL(BREAK)

STYLE CONTROL(INTRO)

STYLE CONTROL(MAIN A)

STYLE CONTROL(MAIN B)

STYLE CONTROL(MAIN C)

STYLE CONTROL(MAIN D)

STYLE CONTROL(ENDING/rit)

STYLE CONTROL(AUTO FILL I

STYLE CONTROL(OTS LINK)

STYLE CONTROL(SYNC. STOP)

STYLE CONTROL(SYNC. START

STYLE CONTROL(START/STOP)

D.STUDIO(SOUND CREATOR)

LCD Select A

D.STUDIO(DIGITAL RECORD.)

LCD Select B

D.STUDIO(MIXING CONSOLE)

PSR-2100

REF NO.

SW046

SW047

SW048

SW049

SW050

SW051

SW121

SW122

SW123

SW124

SW125

SW126

SW127

SW128

VR001

VR002

WH010

WH011

PART NO. DESCRIPTION

VV056000

VV056000

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

VV056000

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

Tact Switch

VZ486300

VZ486300

- -

- -

Rotary Variable Resistor

Rotary Variable Resistor

Connector Assembly

Connector Assembly

X0215A00

X0214A00

Speaker

Speaker

V3331300

LCD

V6492300

V7838600

Floppy Disk Drive

Floppy Disk Drive

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

SKQNAED010

B10K EVJ05DF20B14

B10K EVJ05DF20B14

PB 3P L=130

MOD 4P L=130

部 品 名

ロ ー タ リ ー V R

ロ ー タ リ ー V R

P B 束 線 A s s ’ y

M O D 束 線 A s ’ y

REMARKS

LCD Select C

LCD Select D

LCD Select E

MENU(DEMO)

MENU(HELP)

MENU(FUNCTION)

STYLE(POP & ROCK)

STYLE(SWING & JAZZ)

STYLE(BALLROOM)

STYLE(MARCH & WALTZ)

STYLE(BALLAD)

STYLE(DANCE)

STYLE(LATIN)

STYLE(USER)

MODULATION

PITCH BEND

(V778200)

(V778210)

QTY RANK

01

01

01

01

01

01

01

01

01

03

03

01

01

01

01

01

2.0cm 3ohm

12.0cm 6ohm 30W

Tweeter

Woofer

2

2

08

08

EDMMPU3BCF

ALPS DF354H

1M/2M D359M3D

液 晶 デ ィ ス プ レ イ

3 . 5 ″ F D D

3 . 5 ″ F D D

23

13

*

: New Parts RANK: Japan only

41

A B C D E F G H I J K L

1

2

3

4

5

6

7

8

9

PSR-1100

A

PSR-1100

PSR-1100 BLOCK DIAGRAM (ブロックダイアグラム)

PITCH BEND

CN16

PB2

VR3

CN10 (PN3)

ENC

DATA ENTRY

Panel SW Matrix

Panel LED Matrix

FOOT PEDAL1

(SWITCH)

FOOT PEDAL2

JK304

JK303

MIDIOUT

MIDIIN

CN300

CN13

CN2 (PN1)

CN4(PN1)

CN100

CN600

5V 3.3V

Buffer

CN1

(PN1)

P-BEND 206

103,104

AN6

CN109

/PEDALIN

FOOTVOL

118

199

SUSTAIN

MIDIOUT

MIDIIN

/USBIC

200

166

172

169

USB/MIDI

IC001

+5D

RESET

5

4.2V/50msec

203

/IC

4

AN0

AN1

AN4

193

155,156

LD[0..7]

CN2

(PN1)

LSEG[0..11]

CN600

PN1

,

PN2

,

PN3

,

PN4

3 to 8

Dec.

IC600

CPU

SH3

IC100

Tr Array

IC601

3

2

IC913

+

-

1

Ripple

Filter

Circuit

IC205,IC206:

IC201,IC202:

MASK ROM or

FLASH ROM

207

DA0

BRI_F

100

/DATACS

88,89

/RD,/WE

106,108

/RAS,/CAS

162,105

114

CKIO,CKE

DQMUU,DQMUL,DQMLU,DQMLL

89-92

93

116

RD/WR

96,98,99

/SDRAMCS,/PROGCS,/STYLECS

/MUTE

/DACK

D[0..31]

101

102

A[0..23]

/8BITCS

/16BITCS

SDRAM

64M

18,19

67,68

IC200

59,28,

71,16

17

20

RD/WR

/SDRAMCS

ROM

32Mx2

Program

14

12

/RD

/PROGCS

INV

DC-AC

INV.

CN2

P2 ROM

64M

IC203

14

12

Style/Para

/RD

/STYLECS

FLASH

8M

IC204

28,11

26

Data storage

/RD,/WE

/DATACS

CN1

CN104

27

SRAM

256K

20

/VWR

/VCE

VA[0..14]

7

8

VD[0..7]

IC501

Back Light

LCD module

320x240

CN500

1

CONTRAST

CN300

LCDC

IC500

37

14

15

19

8.00MHz

/LP

/5WE1

/5RD

/LCDCS

FDD

FDC

IC300

+5D

CN103

21

20

7

5

4

6

/5IRQF

/5DREQ

/DACK

/5WE1

/5RD

/FDCS

CLOCK

16.00MHz

X300

MIDI IN

MIDI OUT

USB

LCD

CONTRAST

USB/MIDI

Selector

1

IC380

JK301

JK300

IC308

MIDI

I/F

TR300,

301

CN360

25,26

USB

51

52

8

CPU

IC350

17

VR300

CLOCK

6MHz

X351

CN303

CN501

1

CLOCK

10.00MHz

X101

5V 3.3V

Buffer

IC301

3.3V 5V

Buffer

IC911

11, 13,14

CN102

CLOCK

5.00MHz

15,16

CL1

MKS5F

CN1

CPU

IC1

CN2-4

MK-L

,

MK-H

(C1~A3) (A#3~C6)

15

Dec

12

IC308

3 1 2,3

Dec

5

IC308

6

DataBus

Buffer

(3.3V 5V)

5D[0..7]

CLOCK

33.8688MHz

MASK

128M

IC804

27

WAVE

24

X800

SMA[0..22]

SMD[0..15]

/SOE

/SCS0

41

74

2

150

152,151

SWX00B

1

IC801

/TGCS

/5RD,/5WE1

/5TGIC

16 30 15

DRAM

4M

IC800

4,6

+12A

IC111

2

8

+12A

4,6

IC112

2

8

JK104

JK102

R

AUX OUT

L

R

OUTPUT

L

DC-IN

16V

JK100

STANDBY/ON

Line

Filter

CN105 CN104

SW

CN104

+B

CN105

Keyboard

3

IC101

12V

REG.

1

+12A

2,25-27

+5A

18,28

24

DAC

IC700

CN908

/5LSIIC

12,13,

16,17

CN102

CN103

MASTER

VOLUME

CN100

VOL

CN100 VR100

VR

4,6

Buffer x2

0dB

2,8

CN102

IC102

AM

CN106

CN103

1/2

1

DC-DC

2

CN105

IC114

3

CN908

5V

REG.

IC112

1

+5D

+5A

1

3.3V

REG.

IC111

3

+3.3D

+12A

/MUTE

TR702

MUTE

CN908

CN103

DM

+12V

EQ

13

IC104,105

fc = 6kHz

4,6

4,6

-12dB/Oct

HPF

IC107,108

LPF

fc = 6kHz

-12dB/Oct

2,2

8,8

ATT

ATT

TR100~106,400,401

+B

8,10

4 IC113

1

2

3

5

+B

11,18

2,7

5

15

17

14

12

IC110

MUTE

Circuit

CN109

CN110

AM 2/2

ATT

L

R

Tweeter

L & R

L

R

Woofer

L & R

B C D E F G H I J

1

2

3

4

5

6

7

+12A

6,7

2

IC114

3

1

CN108

CN111

JK105

HP

PHONES

K

28CA1-8826448

PSR-1100

L

8

9

A B C D E F G H I J K L

1

2

3

4

5

6

7

8

9

PSR-2100

A

PSR-2100

PSR-2100 BLOCK DIAGRAM (ブロックダイアグラム)

FOOT PEDAL1

(SWITCH)

FOOT PEDAL2

PITCH BEND

CN15

CN10 (PN3)

ENC

DATA ENTRY

Panel SW Matrix

Panel LED Matrix

PB1

VR2

MODURATION

CN14

MOD

VR1

JK304

JK303

MIDIOUT

MIDIIN

CN11 (PN3)

CN300

CN13

CN2 (PN1)

CN4 (PN1)

CN100

CN600

5V 3.3V

Buffer

CN1

(PN1)

P-BEND

MODU

206

204

103,104

AN6

AN5

CN109

/PEDALIN

FOOTVOL

SUSTAIN

MIDIOUT

MIDIIN

/USBIC

118

199

200

166

172

169

USB/MIDI

IC001

+5D

RESET

5

4.2V/50msec

203

/IC

4

AN0

AN1

AN4

193

155,156

LD[0..7]

CN2

(PN1)

LSEG[0..11]

CN600

PN1 1/2

,

PN2

,

PN3

,

PN4

3 to 8

Dec.

IC600

CPU

SH3

IC100

Tr Array

IC601

3

2

IC913

+

-

1

Ripple

Filter

Circuit

IC205,IC206: MASK ROM or

IC915,IC916: FLASH ROM

207

DA0

BRI_F

100

/DATACS

88,89

/RD,/WE

106,108

/RAS,/CAS

162,105

114

CKIO,CKE

DQMUU,DQMUL,DQMLU,DQMLL

89-92

93

116

RD/WR

96,98,99

/SDRAMCS,/PROGCS,/STYLECS

/MUTE

/DACK

D[0..31]

101

102

A[0..23]

/8BITCS

/16BITCS

SDRAM

64M

18,19

67,68

IC200

59,28,

71,16

17

20

RD/WR

/SDRAMCS

ROM

32Mx2

Program

27

24

/RD

/PROGCS

INV

DC-AC

INV.

CN2

P2 ROM

64M

IC917

27

24

Style/Para

/RD

/STYLECS

FLASH

16M

IC204

28,11

26

Data storage

/RD,/WE

/DATACS

CN1

CN104

27

SRAM

256K

20

/VWR

/VCE

VA[0..14]

7

8

VD[0..7]

IC501

Back Light

LCD module

320x240

CN500

1

CONTRAST

CN300

LCDC

IC500

37

14

15

19

8.00MHz

/LP

/5WE1

/5RD

/LCDCS

FDD

FDC

IC300

+5D

CN103

21

20

7

5

4

6

/5IRQF

/5DREQ

/DACK

/5WE1

/5RD

/FDCS

CLOCK

16.00MHz

X300

MIDI IN

MIDI OUT

USB

LCD

CONTRAST

MIC/LINE

IN

DC-IN

16V

JK301

JK300

CN360

25,26

VR300

JK101

USB/MIDI

Selector

IC380

IC308

MIDI

I/F

TR300,

301

USB

51

52

CPU

IC350

CLOCK

6MHz

X351

8

17

1

CN303

CN101

MIC LINE (SlideSW)

+12A

IC103

3

MIC

LINE

MIC AMP

2

CN501

1

CLOCK

10.00MHz

X101

CN700

5V 3.3V

Buffer

IC301

CLOCK

5.00MHz

15,16

CL1

MKS5F

CN1

CPU

IC1

CN2-4

3.3V 5V

Buffer

IC911

11, 13,14

CN102

15 3 1 2,3

Dec Dec

12

IC308

11

5

IC308

6

DataBus

Buffer

(3.3V 5V)

5D[0..15]

CLOCK

33.8688MHz

MASK

128Mx2

IC407

WAVE High

IC406

WAVE Low

HOE

LOE

Level

Conv.

IC406~462

IC465~467

HMD[0..15]

LMD[0..15]

X400

MOEN

HMA[0..22]

231,232

169

SWP30B

33

34,35

234

LMA[0..22]

IC400

/TGCS

/5RD,/5WE1

/5TGIC

221,223

MELO[3..5,7]

SO[1,3,5]

SYOD,HCLK

VOP3

134

135,136

101

81

102,103

IC401

26 27 24 25

/VOPCS

/5RD,/5WE1

/5TGIC

/5VOPIRQ

LEVEL INDICATOR

JK100

STANDBY/ON

Line

Filter

CN105 CN104

SW

CN104

MK-L

,

MK-H

(C1~A3) (A#3~C6)

Keyboard

VR101

VOL

INPUT

VOLUME

6

+12A

IC103

8

AMP

+B

CN105

3

IC101

12V

REG.

1

+12A

PN1

2/2

CN6

IC109

CN107

1,6

LED

DRIVER

8

CN101

CN106

CN103

AM 1/2

16 31 15

DRAM

4M

IC403

16 21 17-19

A/D

Conv.

IC800

2,25-27

+5A

18,28

24

DAC

IC700

CN908

/5LSIIC

12,13,

16,17

CN700

1

DC-DC

2

CN105

IC114

+5D

3

CN908

5V

REG.

IC112

1

+5A

1

3.3V

REG.

IC111

3

+3.3D

+12A

/MUTE

TR702

MUTE

16 30 15 29

DRAM

4M

IC402

CN102

CN103

MASTER

VOLUME

CN100

VOL

CN100 VR100

VR

CN908

DM

4,6

Buffer x2

0dB

2,8

CN102

IC102

CN103

+12V

EQ

13

IC104,105

ATT

4,6

+12A

IC111

2

8

+12A

4,6

IC112

2

8

JK104

JK102

fc = 6kHz

4,6

4,6

-12dB/Oct

HPF

IC107,108

LPF

fc = 6kHz

-12dB/Oct

2,2

8,8

ATT

ATT

TR100~106,400,401

+B

8,10

4 IC113

1

2

3

5

+B

11,18

2,7

5

15

17

14

12

IC110

MUTE

Circuit

CN109

CN110

AM 2/2

R

AUX OUT

L

R

OUTPUT

L

L

R

Tweeter

L & R

L

R

Woofer

L & R

B C D E F G H I J

1

2

3

4

5

6

7

+12A

2

IC114

3

6,7

1

CN108

CN111

JK105

HP

PHONES

K

28CA1-8826449

PSR-2100

L

8

9

1

A B C

PSR-1100 OVERALL CIRCUIT DIAGRAM (DM1/2, INV)

2

3

INV

D E F

V420040

ATTENTION

High Voltage

注意:高電圧

to AM-CN106

DM

1/2

DC-DC

CONVERTER

REGULATOR +3.3V

SYSTEM RESET

(IC201,202-14p, IC205, 206-12p)

(IC203-26p, IC207-12p)

(IC101-9p, IC308-1p)

(IC101-10p, IC308-15p)

(CN600-22p)

(CN600-21p)

(IC100-193p, IC201, 202-16p)

COMPARATOR

(IC200-19p)

(IC200-67p)

NAND

(IC100-207p)

(IC911-5p)

(IC200-18p)

(IC911-3p)

(IC911-8p)

(CN908-1p)

(IC300-7p)

(CN109-11p)

(CN500-14p)

4

to PN1-CN1

G

5

6

to MKS5F-CN1 to AM-CN300

(IC100-165p)

(IC100-169p)

(IC100-203p)

(IC100-118p)

AND

(IC100-172p)

(IC100-166p)

(IC100-200p)

(IC100-199p)

(IC911-18p)

(IC911-17p)

(IC100-171p)

BUFFER

(IC100-114p)

(IC308-6p)

(IC911-11p)

(IC911-14p)

(IC911-15p)

7

Floppy Disk Drive

FDC

H

(IC200-17p, IC301-9p)

(IC201, 202-54p, IC203-28p, IC205, 206, 207-14p, IC911-6p)

(IC201, 202-55p, IC203, 204-11p)

(IC911-9p)

CPU

I

BUFFER

AND

(IC100-101p)

(IC100-102p)

8

SRAM 256K

9

LCD BACKLIGHT

10

LCD

11

Note: See parts list for details of circuit board component parts.

: Mylar Capacitor

: Ceramic Capacitor

to AM-CN303

(IC301-7p)

(IC100-119p)

(IC911-15p)

INVERTER

LCDC

(IC911-15p)

(IC911-14p)

(IC911-11p)

J

(IC100-89p)

(IC100-93p)

(IC100-108p)

(IC100-106p)

(IC100-99p)

(IC100-91p)

(IC100-164p)

(IC100-110p)

(IC100-100p)

(IC100-107p)

(IC100-88p)

(IC100-89p)

(IC100-113p)

(IC100-90p)

SDRAM 64M

BUFFER

K

(IC100-96p)

(IC100-88p)

(IC100-90p)

(IC100-162p)

(IC100-105p)

(IC100-92p)

PROGRAM-L ROM:

IC205 (MASK) or

IC201 (FLASH) installed

(IC100-96p)

(IC100-158p)

(IC001-4p)

ROM 32M

PROGRAM-H

(IC100-96p)

(IC100-88p)

(CN102-2p)

(CN102-3p)

(IC801-1p)

(IC300-3p, IC500-10p, IC700-24p, IC914-13p)

(IC300-4p, IC500-13p, IC801-152p)

(IC300-5p, IC500-14p, IC801-151p)

(IC100-96p)

(IC100-158p)

(IC001-4p)

(IC100-101p)

(IC500-19p)

(IC300-6p)

DECODER

(IC100-102p)

(IC801-150p)

ADDRESS BUS

to DM 2/2 : H-4

(PSR-1100)

DATA BUS

DAC

(IC801-160p)

L M

ROM 32M

PROGRAM-L

(IC100-167p)

(IC100-170p)

(IC100-159p)

(IC801-158p)

(IC801-164p)

(IC801-163p)

(IC911-15p)

N

(IC100-89p)

(IC100-88p)

(IC100-98p)

(IC100-88p)

IC207 : not installed

O

ROM 64M

STYLE/PARA

Style P2 ROM

(IC100-89p)

(IC100-89p)

(IC100-88p)

(IC100-89p)

PROGRAM-H ROM:

IC206 (MASK) or

IC202 (FLASH) installed

FRASH ROM 8M

DATA STORAGE

(IC100-88p)

(IC100-100p)

5

6

(IC100-206p)

(IC100-103p)

(IC100-104p)

7

to PN1-CN2

DECODER

OP AMP

Transistor

Array

(IC100-116p)

OP AMP

P

REGULATOR +5V

28CC1-8826451-001

Q

PSR-1100

1

(IC100-88p)

(IC100-98p)

2

3

4

8

9

to AM-CN103

10

11

12

PSR-1100

A B C D E F G H I J K L M N O P

PSR-1100

Q

12

1

A B C

PSR-2100 OVERALL CIRCUIT DIAGRAM (DM1/2, INV)

2

3

INV

D E F

V420040

ATTENTION

High Voltage

注意:高電圧

to AM-CN106

DM

1/2

DC-DC

CONVERTER

REGULATOR +3.3V

SYSTEM RESET

(IC205, 206-24p, IC915,916-14p)

(IC207-12p, IC917-26p)

(IC101-9p, IC308-1p)

(IC101-10p, IC303-19p, IC308-15p)

(CN600-22p)

(CN600-21p)

(IC100-193p, IC915-16p,

IC916-16p)

COMPARATOR

(IC200-19p)

(IC200-67p)

(IC100-207p)

NAND

(IC911-5p)

(IC200-18p)

(IC911-3p)

(IC911-8p)

(IC300-7p)

(CN908-1p)

(CN109-11p)

(CN500-14p)

4

to PN1-CN1

G

5

6

7

Floppy Disk Drive

to MKS5F-CN1 to AM-CN300

(IC100-165p)

(IC100-169p)

(IC100-203p)

(IC100-118p)

AND

(IC100-172p)

(IC100-166p)

(IC100-200p)

(IC100-199p)

(IC911-18p)

(IC911-17p)

(IC100-171p)

BUFFER

(IC100-114p)

(IC308-6p)

(IC911-11p)

(IC911-14p)

(IC911-15p)

FDC

(IC200-17p, IC301-9p)

(IC204, 917-28p, IC205, 206, 207-27p, IC911-6p, IC915, 916-54p)

(IC204, 917-11p, IC915, 916-55p)

(IC911-9p)

CPU

H I J

(IC100-91p)

(IC100-89p)

(IC100-93p)

(IC100-108p)

(IC100-106p)

(IC100-99p)

K

SDRAM 64M

L M

ROM 32M

PROGRAM-L

(IC100-90p)

(IC100-162p)

(IC100-105p)

(IC100-92p)

(IC100-96p)

PROGRAM-L ROM:

IC205 (MASK) or

IC915 (FLASH) installed

(IC100-96p)

(IC001-4p)

(IC100-158p)

(IC100-88p)

BUFFER

BUFFER

AND

(CN600-23p)

(CN600-24p)

(IC100-101p)

(IC100-102p)

BUFFER

(IC100-102p)

(IC100-164p)

(IC100-110p)

(IC100-107p)

(IC100-88p)

(IC100-113p)

(IC100-90p)

(IC100-101p)

(IC500-19p)

(IC300-6p)

DECODER

(IC100-102p)

(IC400-33p)

(IC401-134p)

(IC100-96p)

(IC001-4p)

(IC100-158p)

(CN102-2p)

(CN102-3p)

(IC100-88p)

(IC100-96p)

(IC300-3p, IC500-10p, IC700-24p, IC800-16p, IC914-13p)

(IC300-4p, IC500-13p, IC400-35p, IC401-135p)

ROM 32M

PROGRAM-H

(IC400-234p, IC401-101p)

(IC300-5p, IC500-14p, IC400-34p, IC401-136p)

8

(IC100-167p)

(IC100-170p)

(IC100-159p)

SRAM 256K

N

(IC100-89p)

(IC100-88p)

O

(IC100-89p)

(IC100-88p)

(IC100-98p)

IC207: not installed

FRASH ROM 16M

DATA STORAGE

(IC100-88p)

(IC100-89p)

(IC100-89p)

PROGRAM-H ROM:

IC206 (MASK) or

IC916 (FLASH) installed

(IC100-204p)

(IC100-206p)

(IC100-103p)

(IC100-104p)

P

ROM 64M

STYLE/PARA

Style P2 ROM

Transistor

Array

(IC100-88p)

(IC100-100p)

ADDRESS BUS

to DM 2/2 : A-5

(PSR-2100)

DATA BUS

9

LCD BACKLIGHT

10

LCD

11

Note: See parts list for details of circuit board component parts.

: Mylar Capacitor

: Ceramic Capacitor

to AM-CN303

(IC301-7p)

(IC100-119p)

INVERTER

(IC911-15p)

LCDC

(IC911-15p)

(IC911-14p)

(IC911-11p)

:

:

: installed

: not installed

OP AMP

ADC

(IC400-77p)

(IC400-76p)

(IC400-222p)

(IC400-225p)

(IC911-15p)

to AM-CN101

(IC400-224p)

DAC

(IC400-64p)

(IC400-222p)

(IC400-66p)

(IC911-15p)

OP AMP

DECODER

OP AMP

(IC100-116p)

REGULATOR +5V

28CC1-8826452-001

Q

PSR-2100

1

(IC100-88p)

(IC100-98p)

to PN1-CN2

to AM-CN103

2

3

4

5

6

7

8

9

10

11

12

PSR-2100

A B C D E F G H I J K L M N O P

PSR-2100

Q

12

1

A B C D E

PSR-1100/PSR-2100 OVERALL CIRCUIT DIAGRAM (DM 2/2, PN1, PN2, PN3, PN4, ENC, PB1, PB2, MOD)

PSR-1100

DM

2/2

F

2

DRAM 4M

SWX00B

3

(IC911-12p)

IC802: not installed

4

5

PSR-2100

DM

2/2

to DM 1/2 : L-9

(PSR-2100)

6

(IC911-12p

(IC800-17p

(IC700-2p)

(IC700-26p, IC800-18p)

(IC911-11p)

(IC308-12p (IC911-14p

(IC700-27p (IC700-2p (IC700-25p

(IC700-26p

TRANSCEIVER

TRANSCEIVER

SWP30B

7

(IC308-12p)

(IC911-11p)

(IC911-14p)

8

G

IC404: not installed

MASK ROM 128M WAVE

H

MASKROM 128M WAVE-H

I

to DM-CN600

DATA BUS

ADDRESS BUS

to DM 1/2 : L-8

(PSR-1100)

28CC1-8826451-002

MASKROM 128M WAVE-L

to DM-CN100

to AM-CN107

(PSR-2100)

PN2

J

ENC

28CC1-8820770

PN1

PSR-2100 only

9

10

(IC308-11p)

(IC911-14p)

(IC911-11p)

11

12

PSR-1100/PSR-2100

A B

(IC700-27p (IC700-25p

(IC800-19p)

(IC800-21p)

(IC911-12p)

(IC301-4p

VOP3

C D

DRAM 4M

E

DRAM 4M

F

IC405: not installed

G H

28CC1-8826452-002

I

to PB2-CN16 (PSR-1100)

PB1-CN15 (PSR-2100) to MOD-CN14

(PSR-2100)

J

PN3

K L

PSR-2100 only

M

RSR-2100 only

N O P

Q

PSR-1100/PSR-2100

1

PSR-2100 only

2

3

4

5

28CC1-8820770

6

28CC1-8820770

K L

PN4

M

7

28CC1-8820770

28CC1-8820770

8

PSR-1100

PB2

to PN3-CN10

(PSR-1100)

10KB

PICH BEND

28CC1-8820770

PSR-2100

PB1

to PN3-CN10

(PSR-2100)

10KB

PICH BEND

28CC1-8820770

9

PSR-2100 only

MOD

to PN3-CN11

(PSR-2100)

10KB

MODULATION

28CC1-8820770

10

11

: Ceramic Capacitor

Note: See parts list for details of circuit board component parts.

N O P

PSR-1100/PSR-2100

Q

12

1

A B C D E

PSR-1100/PSR-2100 OVERALL CIRCUIT DIAGRAM (AM, VR, HP, SW, MKS5F, MK-L, MK-H)

F G H I J K L M N O P

Q

PSR-1100/PSR-2100

1

2

3

4

5

6

7

to DM-CN700

VR

MASTER

VOLUME

A10K X 2

28CC1-8826450

SW

STANDBY/ON

28CC1-8826450

DC IN

8

to DM-CN109

9

10

to DM-CN501

LCD CONTRAST

B10K

11

MIC/LINE IN

PSR-2100 only

12

PSR-1100/PSR-2100

A

AM

B

OP AMP

Power Supply

OP AMP

C

LINE MIC

A10K

INPUT VOLUME

OP AMP

to DM-CN105

REGULATOR +12V

EQUALIZER

LED DRIVER to PN1-CN6

Red Green

OP AMP

OP AMP

OP AMP

POWER AMP 0.65W 2ch

POWER AMP

7W 2ch

R

AUX OUT

(LEVEL FIXED)

L

HP

R

L/L+R

OUTPUT

PHONES

28CC1-8826450

Tweeters

to DM-CN102

S3V20 (VR313500)

DIODE

SI-8050S(LF1111)

(X0548A00)

DC-DC CONVERTER

2

1

1: ANODE

2: CATHODE

NJM7812FA(XJ608A00)

REGULATOR +12V

1

2

3

4

5

1: V in

2: SW OUT

3: GND

4: V os

5: S.S

µPC2933T-E1 (XS516A00)

REGULATOR +3.3V

2

3

2

1

1

3

1: OUTPUT

2: COMMON

3: INPUT

1: V in

2: GND

3: V out

TO SERVICE PERSONNEL

Critical Components Information

Components having special characteristics are marked and must be replaced with parts having specifications equel to those originally installed.

!

!

NJM78L05UA(XJ598A00)

REGULATOR +5V

1

2

3

1: OUTPUT

2: COMMON

3: INPUT

: Mylar Capacitor

: Ceramic Capacitor

: Semiconductive Cera Cap

Note: See parts list for details of circuit board component parts.

2

3

4

5

MKS5F

OP AMP

POWER AMP 17W

D

DATA SELECTOR

CPU(USB)

EQUALIZER

Photo Coupler

IN

MIDI

OUT

USB

: Don't mount parts inside the dotted line.

内は未実装)

28CC1-8826450-002

2

2

FOOT PEDAL

1

(SWITCH)

E F G H

6

Woofers

CPU KBS

28CC1-8826450-001

7

V7112200

8

MK-H

(A#3 ~ C6)

A#3 B3 C4 C#4 D4 D#4 E4 F4 F#4 G4 G#4 A4 A#4 B4 C5 C#5 D5 D#5 E5 F5 F#5 G5 G#5 A5 A#5 B5 C6

9

I

VU648200

10

MK-L

(C1 ~ A3)

C1 C#1 D1 D#1 E1 F1 F#1 G1 G#1 A1 A#1 B1 C2 C#2 D2 D#2 E2 F2 F#2 G2 G#2 A2 A#2 B2 C3 C#3 D3 D#3 E3 F3 F#3 G3 G#3 A3

J K L M N O

11

VU648100

P

PSR-1100/PSR-2100

Q

12

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
