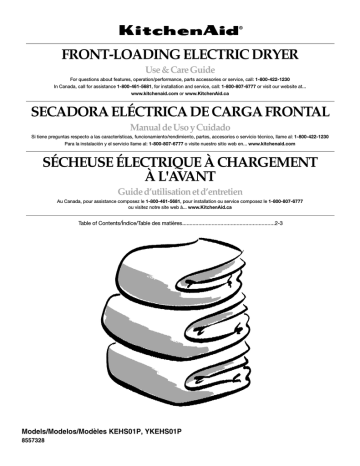

KitchenAid KEHS01P, YKEHS01P Electric Dryer Use & Care Guide

FRONT-LOADING ELECTRIC DRYER
Use & Care Guide
For questions about features, operation/performance, parts accessories or service, call: 1-800-422-1230
In Canada, call for assistance 1-800-461-5681, for installation and service, call: 1-800-807-6777 or visit our website at...
www.kitchenaid.com or www.KitchenAid.ca
SECADORA ELÉCTRICA DE CARGA FRONTAL
Manual de Uso y Cuidado
Si tiene preguntas respecto a las características, funcionamiento/rendimiento, partes, accesorios o servicio técnico, llame al: 1-800-422-1230
Para la instalación y el servicio llame al: 1-800-807-6777 o visite nuestro sitio web en... www.kitchenaid.com
SÉCHEUSE ÉLECTRIQUE À CHARGEMENT
À L'AVANT
Guide d’utilisation et d’entretien
Au Canada, pour assistance composez le 1-800-461-5681, pour installation ou service composez le 1-800-807-6777
ou visitez notre site web à... www.KitchenAid.ca
Table of Contents/Índice/Table des matières...............................................................2-3
Models/Modelos/Modèles KEHS01P, YKEHS01P
8557328
TABLE OF CONTENTS
ÍNDICE
DRYER SAFETY..............................................................................4
INSTALLATION INSTRUCTIONS ..................................................5
Tools and Parts ............................................................................5
Options .........................................................................................5
Location Requirements ...............................................................5
Electrical Requirements - U.S.A. Only .........................................7
Electrical Requirements - Canada Only.......................................8
Electrical Connection - U.S.A. Only.............................................9
Venting Requirements................................................................13
Plan Vent System .......................................................................13
Install Vent System.....................................................................15
Install Leveling Legs ...................................................................15
Level Dryer .................................................................................15
Connect Vent..............................................................................15
Reverse Door Swing ..................................................................15
Complete Installation .................................................................17
DRYER USE ..................................................................................18
Starting Your Dryer.....................................................................18
Stopping Your Dryer ..................................................................19
Pausing or Restarting.................................................................19
Control Locked...........................................................................19
Loading.......................................................................................19
Drying and Cycle Tips ................................................................19
Status Lights ..............................................................................20
Cycles.........................................................................................20
Additional Features ....................................................................21
Drying Rack ................................................................................22
DRYER CARE ...............................................................................22
Cleaning the Dryer Location ......................................................22
Cleaning the Lint Screen............................................................23
Cleaning the Dryer Interior .........................................................23
Removing Accumulated Lint......................................................23
Vacation and Moving Care.........................................................23
Changing the Drum Light...........................................................24
TROUBLESHOOTING ..................................................................24
ASSISTANCE OR SERVICE.........................................................25
In the U.S.A. ...............................................................................25
In Canada ...................................................................................25
WARRANTY ..................................................................................26
SEGURIDAD DE LA SECADORA ................................................27
INSTRUCCIONES DE INSTALACIÓN.........................................28
Herramientas y piezas................................................................28
Opciones ....................................................................................28
Requisitos de ubicación ............................................................28
Requisitos eléctricos - Sólo en EE. UU......................................30
Conexión eléctrica - Sólo en EE. UU. ........................................32
Requisitos de ventilación ...........................................................36
Planificación del sistema de ventilación ....................................36
Instalación del sistema de ventilación .......................................38
Instalación de las patas niveladoras ..........................................38
Nivelación de la secadora ..........................................................39
Conexión del ducto de escape ..................................................39
Cómo invertir el cierre de la puerta............................................39
Complete la instalación..............................................................40
USO DE LA SECADORA ..............................................................41
Puesta en marcha de la secadora .............................................41
Detención de la marcha de la secadora ....................................42
Pausa o reanudación de la marcha ...........................................42
Control bloqueado .....................................................................42
Cómo cargar...............................................................................42
Sugerencias de ciclos y secado ................................................42
Luces de estado.........................................................................43
Ciclos..........................................................................................43
Características adicionales ........................................................44
Estante de secado......................................................................45
CUIDADO DE LA SECADORA.....................................................46
Limpieza del lugar donde está la secadora ...............................46
Limpieza del filtro de pelusa ......................................................46
Limpieza del interior de la secadora ..........................................47
Eliminación de pelusa acumulada .............................................47
Cuidado para las vacaciones y la mudanza ..............................47
Cambio de la luz del tambor ......................................................47
SOLUCIÓN DE PROBLEMAS......................................................48
AYUDA O SERVICIO TÉCNICO...................................................49
GARANTÍA.....................................................................................50
2
TABLE DES MATIÈRES
SÉCURITÉ DE LA SÉCHEUSE ....................................................51
INSTRUCTIONS D'INSTALLATION ............................................52
Outillage et pièces nécessaires .................................................52
Options .......................................................................................52
Emplacement d’installation........................................................52
Spécifications électriques - Canada seulement ........................54
Exigences concernant l’évacuation ...........................................55
Planification du système d'évacuation ......................................56
Installation du conduit d’évacuation..........................................57
Installation des pieds de nivellement.........................................58
Mise à niveau de la sécheuse ....................................................58
Conduit d’évacuation.................................................................58
Inversion de l'ouverture de la porte ...........................................58
Achever l’installation ..................................................................60
UTILISATION DE LA SÉCHEUSE................................................61
Mise en marche de la sécheuse ................................................61
Arrêt de la sécheuse ..................................................................62
Arrêt ou remise en marche.........................................................62
Verrouillage des commandes ....................................................62
Chargement................................................................................62
Conseils pour le séchage et les programmes ...........................63
Témoins lumineux ......................................................................63
Programmes...............................................................................64
Caractéristiques supplémentaires .............................................65
Grille de séchage........................................................................66
ENTRETIEN DE LA SÉCHEUSE..................................................67
Nettoyage de l'emplacement de la sécheuse ...........................67
Nettoyage du filtre à charpie......................................................67
Nettoyage de l’intérieur de la sécheuse ....................................67
Retrait de la charpie accumulée ................................................68
Précautions à prendre pour les vacances et avant
un déménagement .....................................................................68
Changement de l’ampoule d’éclairage du tambour..................68
DÉPANNAGE ................................................................................68
ASSISTANCE OU SERVICE.........................................................70
GARANTIE.....................................................................................71
3
DRYER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all
safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or
“WARNING.” These words mean:
You can be killed or seriously injured if you don't
immediately follow instructions.
You can be killed or seriously injured if you don't
follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING:
To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic
precautions, including the following:
■
■
■
■
■
■
■
■
Read all instructions before using the dryer.
Do not place items exposed to cooking oils in
your dryer. Items contaminated with cooking oils
may contribute to a chemical reaction that could
cause a load to catch fire.
Do not dry articles that have been previously
cleaned in, washed in, soaked in, or spotted with
gasoline, dry-cleaning solvents, other flammable,
or explosive substances as they give off vapors
that could ignite or explode.
Do not allow children to play on or in the dryer.
Close supervision of children is necessary when
the dryer is used near children.
Before the dryer is removed from service or discarded, remove the door to the drying compartment.
Do not reach into the dryer if the drum is moving.
Do not install or store the dryer where it will be
exposed to the weather.
Do not tamper with controls.
■
■
■
■
■
■
■
Do not repair or replace any part of the dryer or
attempt any servicing unless specifically recommended in this Use and Care Guide or in published
user-repair instructions that you understand and have
the skills to carry out.
Do not use fabric softeners or products to eliminate
static unless recommended by the manufacturer of
the fabric softener or product.
Do not use heat to dry articles containing foam rubber
or similarly textured rubber-like materials.
Clean lint screen before or after each load.
Keep area around the exhaust opening and adjacent
surrounding areas free from the accumulation of lint,
dust, and dirt.
The interior of the dryer and exhaust vent should be
cleaned periodically by qualified service personnel.
See installation instructions for grounding requirements.
SAVE THESE INSTRUCTIONS
4
INSTALLATION INSTRUCTIONS
Tools and Parts
Options
Check that you have everything necessary for correct installation.
Proper installation is your responsibility.
■
Flat-blade screwdriver
■
Safety glasses
■
Adjustable wrench that
opens to 1 in. (2.5 cm) or
hex-head socket wrench
(for adjusting dryer feet)
■
Vent clamps
■
Caulking gun and
compound (for installing
new exhaust vent)
■
Gloves
■
Tin snips (new vent
installations)
■
¼ in. nut driver
■
Level
■
Wire stripper (direct wire
installations)
■
#2 Phillips screwdriver
Pedestal
Are you placing the dryer on a pedestal? You may purchase a
pedestal separately for this dryer. This pedestal will add about
13 in. (33 cm) to the height of your unit for a total height of
approximately 51 in. (130 cm).
Parts supplied
Optional pedestal
Remove parts packages from dryer drum. Check that all parts are
included.
To order, call the dealer from whom you purchased your dryer or
refer to the “Assistance or Service” section of this manual. Ask
for Part Number LAB2700PMT.
Stack Kit
4 Leveling legs
NOTE: Do not use leveling legs if installing the dryer on a
pedestal.
Parts needed
Are you planning to stack your washer and dryer? To do so, you
will need to purchase a Stack Kit.
To order, call the dealer from whom you purchased your dryer or
refer to the “Assistance or Service” section of this manual. Ask
for Part Number 8541503.
Check local codes. Check existing electrical supply and venting.
See “Electrical Requirements” and “Venting Requirements”
before purchasing parts.
■ For close-clearance installations between 31.5 in. (80.01 cm)
and 37 in. (93.98 cm), see “Plan Vent System” section for
venting requirements.
Location Requirements
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from dryer.
Mobile home installations require metal exhaust system hardware
available for purchase from the dealer from whom you purchased
your dryer. For further information, please refer to the “Assistance
or Service” section of this manual.
Place dryer at least 18 inches (46 cm) above the
floor for a garage installation.
Failure to do so can result in death, explosion,
or fire.
You will need
■
A location that allows for proper exhaust installation. See
“Venting Requirements.”
■
A separate 30 amp circuit.
■
A grounded electrical outlet located within 2 ft (61 cm) of
either side of the dryer. See “Electrical Requirements.”
5
■
A sturdy floor to support the total dryer weight of 200 lbs
(90.7 kg). The combined weight of a companion appliance
should also be considered.
■
A level floor with a maximum slope of 1 in. (2.5 cm) under
entire dryer. If slope is greater than 1 in. (2.5 cm), install
Extended Dryer Feet Kit, Part Number 279810. Clothes may
not tumble properly and automatic sensor cycles may not
operate correctly if dryer is not level.
■
For a garage installation, you will need to place the dryer at
least 18 in. (46 cm) above the floor. If using a pedestal, you
will need an additional 6 in. (15.24 cm).
Do not operate your dryer at temperatures below 45ºF (7ºC). At
lower temperatures, the dryer might not shut off at the end of an
automatic cycle. This can result in longer drying times.
The dryer must not be installed or stored in an area where it will
be exposed to water and/or weather.
Check code requirements. Some codes limit, or do not permit,
installation of the dryer in garages, closets, mobile homes, or
sleeping quarters. Contact your local building inspector.
Installation clearances
■
The location must be large enough to fully open the dryer
door.
■
Additional spacing should be considered for ease of
installation and servicing.
■
Additional clearances might be required for wall, door and
floor moldings.
■
Additional spacing of 1 in. (2.5 cm) on all sides of the dryer is
recommended to reduce noise transfer.
■
Companion appliance spacing should also be considered.
Minimum installation spacing for custom undercounter
installation
The dimensions shown are for the minimum spacing allowed.
Custom undercounter installation - Dryer only
Minimum installation spacing for recessed or closet
installation, with or without a pedestal
■
The dimensions shown are for the minimum spacing allowed.
■
For closet installation, with a door, minimum ventilation
openings in the top and bottom of the door are required.
Louvered doors with equivalent ventilation openings are
acceptable.
Closet installation - Dryer only
"
"
in.
"
Dryer Dimensions
in.
½
"
½"
"
1
"
2
1. Side view- closet or confined area
2. Closet door with vents
Recessed or closet installation - Dryer on pedestal
* ½
*Most installations require a minimum 5½ in. (14 cm) clearance
behind the dryer for the exhaust vent with elbow. See “Venting
Requirements.”
½
1
2
1. Recessed area
2. Side view - closet or confined area
6
Electrical Connection
Minimum installation spacing for cabinet installation
■
The dimensions shown are for the minimum spacing allowed.
■
For cabinet installation, with a door, minimum ventilation
openings in the top of the cabinet are required.
7" (17.8 cm)
7" (17.8 cm)
9"
(22.9 cm)
0"
(0 cm)
31¹₂"
(80.0 cm)
0"
0"
27"
(0 cm) (0 cm) (68.6 cm)
0"
(0 cm)
Mobile home - Additional installation requirements
This dryer is suitable for mobile home installations. The
installation must conform to the Manufactured Home
Construction and Safety Standard, Title 24 CFR, Part 3280
(formerly the Federal Standard for Mobile Home Construction and
Safety, Title 24, HUD Part 280) or Standard CAN/CSA-Z240 MH.
Mobile home installations require:
■
Metal exhaust system hardware which is available for
purchase from your dealer.
■
Special provisions must be made in mobile homes to
introduce outside air into the dryer. The opening (such as a
nearby window) should be at least twice as large as the dryer
exhaust opening.
To properly install your dryer, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■ This dryer is manufactured ready to install with a 3-wire
electrical supply connection. The green cabinet-grounding
conductor is permanently connected to the neutral conductor
(white wire) within the dryer. If the dryer is installed with a
4-wire electrical supply connection, the green cabinetgrounding conductor must be removed from the external
ground connector (green screw), and secured under the
neutral terminal (center or white wire) of the terminal block.
When the green cabinet-grounding conductor is secured
under the neutral terminal (center or white wire) of the
terminal block, the dryer cabinet is isolated from the neutral
conductor.
■
If local codes do not permit the connection of a cabinet
ground connector to the neutral wire, see “Optional 3-wire
connection” section.
■
Use a 4-wire conductor cord when the dryer is installed in a
mobile home or an area where local codes do not permit
grounding through the neutral.
If using a power supply cord:
Use a UL listed power supply cord kit marked for use with
clothes dryers. The kit should contain:
■ A UL listed 30 amp power supply cord, rated 120/240 volt
minimum. The cord should be type SRD or SRDT and be at
least 4 ft (1.22 m) long. The wires that connect to the dryer
must end in ring terminals or spade terminals with upturned
ends.
■
A UL listed strain relief.
If your outlet looks like this:
4-wire receptacle (14-30R)
Electrical Requirements - U.S.A. Only
It is your responsibility
■
To contact a qualified electrical installer.
■
To be sure that the electrical connection is adequate and in
conformance with the National Electrical Code, ANSI/NFPA
70-latest edition and all local codes and ordinances.
The National Electric Code requires a 4-wire power supply
connection for homes built after 1996, dryer circuits involved
in remodeling after 1996, and all mobile home installations.
Then choose a 4-wire power supply cord with ring or spade
terminals and UL listed strain relief. The 4-wire power supply
cord, at least 4 ft (1.22 m) long, must have 4, 10-gauge solid
copper wires and match a 4-wire receptacle of NEMA Type
14-30R. The ground wire (ground conductor) may be either green
or bare. The neutral conductor must be identified by a white
cover.
If your outlet looks like this:
A copy of the above code standards can be obtained from:
National Fire Protection Association, One Batterymarch Park,
Quincy, MA 02269.
■
To supply the required 3 or 4 wire, single phase, 120/240-volt,
60-Hz., AC-only electrical supply (or 3 or 4 wire, 120/208-volt
electrical supply, if specified on the serial/rating plate) on a
separate 30-amp circuit, fused on both sides of the line. A
time-delay fuse or circuit breaker is recommended. Connect
to an individual branch circuit. Do not have a fuse in the
neutral or grounding circuit.
■
Do not use an extension cord.
■
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
3-wire receptacle (10-30R)
Then choose a 3-wire power supply cord with ring or spade
terminals and UL listed strain relief. The 3-wire power supply
cord, at least 4 ft (1.22 m) long, must have 3, 10-gauge solid
copper wires and match a 3-wire receptacle of NEMA Type
10-30R.
7
If connecting by direct wire:
Power supply cable must match power supply (4-wire or 3-wire)
and be:
■ Flexible armored cable or nonmetallic sheathed copper cable
(with ground wire), protected with flexible metallic conduit. All
current-carrying wires must be insulated.
■
10-gauge solid copper wire (do not use aluminum).
■
At least 5 ft (1.52 m) long.
For a grounded, cord-connected dryer:
This dryer must be grounded. In the event of malfunction
or breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current. This
dryer uses a cord having an equipment-grounding
conductor and a grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
For a permanently connected dryer:
This dryer must be connected to a grounded metal, permanent
wiring system, or an equipment-grounding conductor must be
run with the circuit conductors and connected to the equipment-grounding terminal or lead on the dryer.
WARNING: Improper connection of the equipmentgrounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative or
personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug on the power supply cord:
if it will not fit the outlet, have a proper outlet installed by a
qualified electrician.
■
To supply the required 4 wire, single phase, 115/230-volt,
60-Hz., AC-only electrical supply on a separate 30-amp
circuit, fused on both sides of the line. A time-delay fuse or
circuit breaker is recommended. Connect to an individual
branch circuit.
■
This dryer is equipped with a CSA International Certified
Power Cord intended to be plugged into a standard 14-30R
wall receptacle. The cord is 5 ft (1.52 m) in length. Be sure
wall receptacle is within reach of dryer’s final location.
4-wire receptacle 14-30R
■
Do not use an extension cord.
If using a replacement power supply cord, it is recommended
that you use Power Supply Cord Replacement Part Number
9831317. For further information, please reference the service
numbers located in the “Assistance or Service” section on this
manual.
For a grounded, cord-connected dryer:
This dryer must be grounded. In the event of malfunction
or breakdown, grounding will reduce the risk of electric shock
by providing a path of least resistance for electric current. This
dryer is equipped with a cord having an equipment-grounding
conductor and a grounding plug. The plug must be plugged
into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
WARNING: Improper connection of the equipment-
Electrical Requirements - Canada Only
Electrical Shock Hazard
Plug into a grounded 4 prong outlet.
Failure to do so can result in death or
electrical shock.
It is your responsibility
■
To contact a qualified electrical installer.
■
To be sure that the electrical connection is adequate and in
conformance with the Canadian Electrical Code, C22.1-latest
edition and all local codes. A copy of the above codes
standard may be obtained from: Canadian Standards
Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3
CANADA.
8
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative or
personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if
it will not fit the outlet, have a proper outlet installed by a
qualified electrician.
Electrical Connection - U.S.A. Only
Power Supply Cord
Direct Wire
Fire Hazard
Fire Hazard
Use a new UL listed 30 amp power
supply cord.
Use 10 gauge solid copper wire.
Use a UL listed strain relief.
Use a UL listed strain relief.
Disconnect power before making electrical
connections.
Disconnect power before making electrical
connections.
Connect neutral wire (white or center wire) to
center terminal (silver).
Connect neutral wire (white or center wire) to
center terminal (silver).
Ground wire (green or bare wire) must be
connected to green ground connector.
Ground wire (green or bare wire) must be
connected to green ground connector.
Connect remaining 2 supply wires to remaining
2 terminals (gold).
Securely tighten all electrical connections.
Connect remaining 2 supply wires to remaining
2 terminals (gold).
Securely tighten all electrical connections.
Failure to do so can result in death, fire, or
electrical shock.
Failure to do so can result in death, fire, or
electrical shock.
1. Disconnect power.
2. Remove the hold-down screw and terminal block cover.
3. Assemble a ³⁄₄ in. (1.9 cm) UL listed strain relief (UL marking
on strain relief) into the hole below the terminal block
opening. Tighten strain relief screws just enough to hold the
two clamp sections together. Put power supply cord through
the strain relief. The strain relief should have a tight fit with the
dryer cabinet and be in a horizontal position.
3
4
2
4. Now complete installation following instructions for your type
of electrical connection:
4-wire (recommended)
3-wire (if 4-wire is not available)
1
1. Neutral grounding wire (green/yellow)
2. External ground conductor screw
3. Center, silver-colored terminal block screw
4. Terminal block cover and hold-down screw
9
Electrical Connection Options
1. Remove center terminal block screw.
2. Remove appliance ground wire (green with yellow stripes)
from external ground conductor screw. Fasten it under center,
silver-colored terminal block screw.
If your home has:
And you will be
connecting to:
Go to Section
4-wire receptacle
(NEMA Type 14-30R)
A UL listed,
120/240 volt
minimum, 30
amp, dryer
power supply
cord*
4-wire connection:
Power supply cord
A fused
disconnect or
circuit breaker
box*
4-wire connection:
Direct Wire
A UL listed,
120/240 volt
minimum, 30
amp., dryer
power supply
cord*
3-wire connection:
Power supply cord
A fused
disconnect or
circuit breaker
box*
3-wire connection:
Direct Wire
4-wire direct
5"
(12.7 cm)
3-wire receptacle
(NEMA type 10-30R)
3-wire direct
3 1/2 "
(8.9 cm)
1
2
3
1. External ground conductor screw- Dotted line
shows position of NEUTRAL ground wire
before being moved to center terminal block screw
2. Center silver-colored terminal block screw
3. Green/yellow wire of harness
3. Connect ground wire (green or bare) of power supply cord to
external ground conductor screw. Tighten screw.
4. Connect neutral wire (white or center wire) of power supply
cord under center screw of the terminal block.
1
4
2
*If local codes do not permit the connection of a frame-grounding
conductor to the neutral wire, go to “Optional
3-wire Connection” section.
3
5
4-wire connection: Power supply cord
IMPORTANT: A 4-wire connection is required for mobile homes
and where local codes do not permit the use of 3-wire
connections.
2
1
3
6
4
5
1. 4-wire receptacle (NEMA type 14-30R)
2. 4-prong plug
3. Ground prong
4. Neutral prong
5. Spade terminals with upturned ends
6. ¾ in. (1.9 cm) UL listed strain relief
7. Ring terminals
10
7
6
1. External ground conductor screw
2. Green or bare copper wire of power supply cord
3. ³⁄₄ in. (1.9 cm) UL listed strain relief
4. Center silver-colored terminal block screw
5. Neutral grounding wire (green/yellow)
6. Neutral wire (white or center wire)
5. Connect the other wires to outer terminal block screws.
Tighten screws.
6. Tighten strain relief screws.
7. Insert tab of terminal block cover into slot of dryer rear panel.
Secure cover with hold-down screw.
5. Place the hooked ends of the other power supply cable wires
under the outer terminal block screws (hooks facing right).
Squeeze hooked ends together. Tighten screws.
4-wire connection: Direct wire
IMPORTANT: A 4-wire connection is required for mobile homes
and where local codes do not permit the use of 3-wire
connections.
Direct wire cable must have 5 ft (1.52 m) of extra length so dryer
can be moved if needed.
Strip 5 in. (12.7 cm) of outer covering from end of cable, leaving
bare ground wire at 5 in. (12.7 cm). Cut 1¹⁄₂ in. (3.8 cm) from
3 remaining wires. Strip insulation back 1 in. (2.5 cm). Shape
ends of wires into a hook shape.
6. Tighten strain relief screws.
7. Insert tab of terminal block cover into slot of dryer rear panel.
Secure cover with hold-down screw.
3-wire connection: Power supply cord
Use where local codes permit connecting cabinet-ground
conductor to neutral wire.
2
When connecting to the terminal block, place the hooked end of
the wire under the screw of the terminal block (hook facing right),
squeeze hooked end together and tighten screw. See example
below.
4
5
1
3
1. Remove center terminal block screw.
2. Remove appliance ground wire (green with yellow stripes)
from external ground conductor screw. Fasten it under center,
silver-colored terminal block screw.
3. Connect ground wire (green or bare) of power supply cable to
external ground conductor screw. Tighten screw.
1
4
2
6
7
1. 3-wire receptacle (NEMA type 10-30R)
2. 3-wire plug
3. Neutral prong
4. Spade terminals with up turned ends
5. ³⁄₄ in. (1.9 cm) UL listed strain relief
6. Ring terminals
7. Neutral (white or center wire)
1. Loosen or remove center terminal block screw.
2. Connect neutral wire (white or center wire) of power supply
cord to the center, silver-colored terminal screw of the
terminal block. Tighten screw.
1
3
2
4
5
3
5
6
1. External ground conductor screw
2. Green or bare copper wire of power supply cord
3. ³⁄₄ in. (1.9 cm) UL listed strain relief
4. Center silver-colored terminal block screw
5. Neutral grounding wire (green/yellow)
6. Neutral wire (white or center wire)
4. Place the hooked end of the neutral wire (white wire) of power
supply cable under the center screw of terminal block (hook
facing right). Squeeze hooked end together. Tighten screw.
1. External ground conductor screw
2. Neutral grounding wire (green/yellow)
3. Center silver-colored terminal block screw
4. Neutral wire (white or center wire)
5. ³⁄₄ in. (1.9 cm) UL listed strain relief
3. Connect the other wires to outer terminal block screws.
Tighten screws.
4. Tighten strain relief screws.
5. Insert tab of terminal block cover into slot of dryer rear panel.
Secure cover with hold-down screw.
11
3. Place the hooked ends of the other power supply cable wires
under the outer terminal block screws (hooks facing right).
Squeeze hooked ends together. Tighten screws.
3-wire connection: Direct wire
Use where local codes permit connecting cabinet-ground
conductor to neutral wire.
Direct wire cable must have 5 ft (1.52 m) of extra length so dryer
can be moved if needed.
Strip 3¹⁄₂ in. (8.9 cm) of outer covering from end of cable. Strip
insulation back 1 in. (2.5 cm). If using 3-wire cable with ground
wire, cut bare wire even with outer covering. Shape ends of wires
into a hook shape.
4. Tighten strain relief screws.
5. Insert tab of terminal block cover into slot of dryer rear panel.
Secure cover with hold-down screw.
1
Optional 3-wire connection
When connecting to the terminal block, place the hooked end of
the wire under the screw of the terminal block (hook facing right),
squeeze hooked end together and tighten screw. See example
below.
Use for direct wire or power supply cord where local codes
do not permit connecting cabinet-ground conductor to
neutral wire.
1. Remove center terminal block screw.
2. Remove appliance ground wire (green with yellow stripes)
from external ground conductor screw. Connect appliance
ground wire and the neutral wire (white or center wire) of
power supply cord/cable under center, silver-colored terminal
block screw. Tighten screw.
3. Connect the other wires to outer terminal block screws.
Tighten screws.
1. Loosen or remove center terminal block screw.
2. Place the hooked end of the neutral wire (white or center wire)
of power supply cable under the center screw of terminal
block (hook facing right). Squeeze hooked end together.
Tighten screw.
3
1
4
2
5
4. Tighten strain relief screws.
5. Insert tab of terminal block cover into slot of dryer rear panel.
Secure cover with hold-down screw.
6. Connect a separate copper ground wire from the external
ground conductor screw to an adequate ground.
1
2
3
1. External ground conductor screw
2. Neutral grounding wire (green/yellow)
3. Center silver-colored terminal block screw
4. Neutral wire (white or center wire)
5. ³⁄₄ in. (1.9 cm) UL listed strain relief
4
1. External ground conductor screw
2. Neutral grounding wire (green/yellow)
3. Neutral wire (white or center wire)
4. Grounding path determined by a qualified electrician
12
Venting Requirements
Plan Vent System
Typical exhaust installations
Typical installations vent the dryer from the rear of the dryer.
Other installations are possible.
2
3
4
5
6
7
1
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in
death or fire.
WARNING: To reduce the risk of fire, this dryer MUST BE
EXHAUSTED OUTDOORS.
4 in. (10.2 cm) heavy metal exhaust vent and clamps must be
used. DURASAFE™ vent products are recommended.
DURASAFE™ vent products can be purchased from your dealer
or by calling Whirlpool Parts and Accessories. For more information, see the “Assistance or Service” section of this manual.
■ The dryer exhaust must not be connected into any gas vent,
chimney, wall, ceiling, or a concealed space of a building.
■
Do not use an exhaust hood with a magnetic latch.
■
Do not install flexible metal vent in enclosed walls, ceilings or
floors.
■
Use clamps to seal all joints. Exhaust vent must not be
connected or secured with screws or other fastening devices
which extend into the interior of the duct. Do not use duct
tape.
IMPORTANT: Observe all governing codes and ordinances.
Improper venting can cause moisture and lint to collect
indoors, which may result in:
Moisture damage to woodwork, furniture, paint, wallpaper, carpets, etc.
8
1. Dryer
2. Elbow
3. Wall
4. Exhaust hood
5. Clamps
6. Rigid metal or flexible metal vent
7. Vent length necessary to
connect elbows
8. Exhaust outlet
Optional exhaust installations
This dryer can be converted to exhaust out the right side, left
side, or through the bottom. Contact your local dealer to have the
dryer converted.
Fire Hazard
Cover unused exhaust holes with the
following kit:
280028 (meteorite)
Contact your local dealer.
Failure to follow these instructions can result in
death, fire, electrical shock, or serious injury.
Housecleaning problems and health problems.
Use a heavy metal vent. Do not use plastic or metal foil vent.
Rigid metal vent is recommended to prevent crushing and
kinking.
Flexible metal vent must be fully extended and supported when
the dryer is in its final position. Remove excess flexible metal vent
to avoid sagging and kinking that can result in reduced airflow
and poor performance.
An exhaust hood should cap the vent to prevent rodents and
insects from entering the home.
Exhaust hood must be at least 12 in. (30.5 cm) from the ground or
any object that is in the path of the exhaust (such as flowers,
rocks or bushes, etc.).
If using an existing vent system, clean lint from the entire length
of the system and make sure exhaust hood is not plugged with
lint. Replace any plastic or metal foil vent with rigid metal or
flexible metal vent.
1
2
3
1. Standard rear offset exhaust installation
2. Left or right side exhaust installation
3. Bottom exhaust installation (Not an option with
pedestal installations.)
13
Alternate installations for close clearances
Venting systems come in many varieties. Select the type best for
your installation. Two close-clearance installations are shown.
Refer to the manufacturer’s instructions.
2. Determine vent length.
The maximum length of the exhaust system depends upon:
■
The type of vent (rigid metal or flexible metal).
■
The number of elbows used.
■
Type of hood.
Recommended hood styles are shown here.
2
1
1
4"
(10.2 cm)
2
4"
(10.2 cm)
1. Over the top installation (also available with one
offset elbow)
2. Periscope installation
NOTE: The following kits for close clearance alternate
installations are available for purchase. Please see the
“Assistance or Service” section of this manual to order.
■ Over the top Installation:
1. Louvered hood style
2. Box hood style
The angled hood style (shown following) is acceptable.
4"
10.2 cm)
Part Number 4396028
■
2½"
(6.4 cm)
Periscope Installation (For use with dryer vent to wall vent
mismatch):
Part Number 4396037 - 0 in. (0 cm) to 18 in. (45.72 cm)
mismatch
See the exhaust vent length chart that matches your hood
type for the maximum vent lengths you can use.
Part Number 4396011 - 18 in. (45.72 cm) to 29 in. (73.66 cm)
mismatch
Exhaust systems longer than specified will:
Part Number 4396014 - 29 in. (73.66 cm) to 50 in. (127 cm)
mismatch
Special provisions for mobile home installations
The exhaust vent must be securely fastened to a noncombustible
portion of the mobile home structure and must not terminate
beneath the mobile home. Terminate the exhaust vent outside.
■
Shorten the life of the dryer.
■
Reduce performance, resulting in longer drying times and
increased energy usage.
3. Determine the number of elbows you will need.
IMPORTANT: Do not use vent runs longer than those
specified in the Vent Length Chart.
The following chart helps you determine your maximum vent
length based on the number of 90° turns or elbows you will
need and the type of vent (rigid or flexible metal) and hood
that you will use.
Vent Length Chart
Number of
90º turns
or elbows
Type of
vent
Box or
Louvered
hoods
Angled
hoods
0
Rigid metal
Flexible metal
64 ft (20 m)
36 ft (11 m)
58 ft (17.7 m)
28 ft (8.5 m)
1
Rigid metal
Flexible metal
54 ft (16.5 m)
31 ft (9.4 m)
48 ft (14.6 m)
23 ft (7 m)
2
Rigid metal
Flexible metal
44 ft (13.4 m)
27 ft (8.2 m)
38 ft (11.6 m)
19 ft (5.8 m)
3
Rigid metal
Flexible metal
35 ft (10.7 m)
25 ft (7.6 m)
29 ft (8.8 m)
17 ft (5.2 m)
4
Rigid metal
Flexible metal
27 ft (8.2 m)
23 ft (7 m)
21 ft (6.4 m)
15 ft (4.6 m)
Determine Vent Length
1. Select the route that will provide the straightest and most
direct path outdoors. Plan the installation to use the fewest
number of elbows and turns. When using elbows or making
turns, allow as much room as possible. Bend vent gradually
to avoid kinking. Avoid 90º turns.
NOTE: Side and bottom exhaust installations have a 90º turn
inside the dryer. To determine maximum exhaust length, add one
90º turn to the chart.
14
Install Vent System
1. (Optional) Put on safety glasses and gloves.
2. Install exhaust hood. Use caulking compound to seal exterior
wall opening around exhaust hood.
3. Connect vent to exhaust hood. Vent must fit inside exhaust
hood. Secure vent to exhaust hood with 4 in. (10.2 cm)
clamp.
4. Run vent to dryer location. Use the straightest path possible.
See “Determine Vent Length.” Avoid 90º turns. Use clamps to
seal all joints. Do not use duct tape, screws or other fastening
devices that extend into the interior of the vent to secure
vent.
Install Leveling Legs
WARNING
Excessive Weight Hazard
Use two or more people to move and install
dryer.
Failure to do so can result in back or other injury.
1. To protect the floor, use a large flat piece of cardboard from
the dryer carton. Place cardboard under the entire back edge
of the dryer. See illustration.
2. Firmly grasp the body of the dryer (not the console panel).
Level Dryer
Check the levelness of the dryer. Check levelness first side to
side, then front to back.
If the dryer is not level, prop up the dryer using a wood block.
Use a wrench to adjust the legs up or down and check again for
levelness.
NOTE: It might be necessary to level the dryer again after it has
been moved into its final position.
Connect Vent
1. Using a 4-in. (10.2-cm) clamp, connect vent to exhaust outlet
in dryer. If connecting to existing vent, make sure the vent is
clean. The dryer vent must fit over the dryer exhaust outlet
and inside the exhaust hood. Make sure the vent is secured
to exhaust hood with a 4-in. (10.2-cm) clamp.
2. Move dryer into final position. Do not crush or kink vent.
Make sure dryer is level.
3. (On gas models) Check to be sure there are no kinks in the
flexible gas line.
Reverse Door Swing
You can change your door swing from a right-side opening to a
left-side opening, if desired.
Remove the door
1. Open the dryer door. Remove the 4 screws that hold the door
hinge on the front panel of the dryer. Loosen, but do not
remove, the screw with the top keyhole opening last (second
from the top).
Gently lay the dryer on the cardboard.
3. Examine the leveling legs. Find the diamond marking.
1
2
4. Screw the legs into the leg holes by hand. Use a wrench to
finish turning the legs until the diamond marking is no longer
visible.
5. Place a carton corner post under each of the 2 dryer back
corners. Stand the dryer up. Slide the dryer on the corner
posts until it is close to its final location. Leave enough room
to connect the exhaust vent.
6. Once connection is made and dryer is in final location,
remove corner posts and cardboard.
3
1. Dryer
2. Do not remove
3. Dryer door
2. Lift and pull forward on the door so that the keyhole clears
the screwhead. Remove the door.
15
3. Lay the dryer door on a flat, protected surface with the inside
door assembly facing up. Remove the last screw from step 1.
Remove the 2 screws holding the handle to the door.
4. Remove the 6 screws to release the outer door assembly
from the inner door assembly (see illustration). It is important
that you remove only the 6 indicated screws.
5. Lift the inner door assembly off of the outer door assembly.
Unsnap the handle from the outer door assembly, move it to
the other side, and snap in. Set the outer door assembly
aside.
Reverse the hinge and hinge bracket
1. Place the inner door, screwhead side up, on the work surface.
2. Remove the 4 screws that hold the hinge to the door.
3. Remove the 2 screws that hold the handle bracket to the
door.
4. Move hinge to the other side and reattach with the 4 screws
removed in step 2.
5. Move handle bracket to the other side and reattach with the 2
screws removed in step 3.
6. Set the inner door assembly aside.
Reinstalling the door
1. Check for fingerprints on the glass. Clean if necessary.
2. Place the inner door assembly into the outer door assembly.
Align the hinge in the opening on the side. To fit correctly, the
inside door assembly edge is completely inside the outside
door assembly edge.
3. Reassemble the inner and outer door assemblies with the
6 screws.
16
4. Replace the 2 handle screws for the door handle of the door
assembly.
5. Use a small flat-blade screwdriver to remove hole plugs in the
door opening. Slide the head of the screwdriver under the
cap of each hole plug, being careful not to scratch the dryer
surface. Lift up. Remove the hole plugs in the door opening
and insert in the opposite side.
6. Insert a screw in the second opening from the top of the
hinge opening and partially tighten. Hang the door by placing
the top hinge keyhole over the second screwhead and tighten
the screw. By putting this screw in first, the door will hang in
place while you insert and tighten the remaining 4 screws.
1
Complete Installation
1. Check to be sure all parts are now installed. If there is an
extra part, go back through the steps to see which step was
skipped.
2. Check to be sure you have all of your tools.
3. Dispose of all packaging materials.
4. Check the dryer’s final location. Be sure the vent is not
crushed or kinked.
5. Check to be sure the dryer is level. See “Level Dryer.”
6. Plug into a grounded outlet. Turn power on.
7. Remove the blue protective film on the console and any tape
remaining on the dryer.
8. Read “Dryer Use.”
9. Wipe the dryer drum interior thoroughly with a damp cloth to
remove any dust.
10. Set the dryer on a full heat cycle (not an air cycle) for
20 minutes and start the dryer.
If the dryer will not start, check the following:
2
3
1. Dryer door
2. Dryer
3. Insert this screw first
7. Close the door and check that it latches securely.
■
Controls are set in a running or “On” position.
■
Start button has been pushed firmly.
■
Dryer is plugged into a grounded outlet.
■
Electrical supply is connected.
■
House fuse is intact and tight, or circuit breaker has not
tripped.
■
Dryer door is closed.
11. When the dryer has been running for 5 minutes, open the
dryer door and feel for heat.
If you do not feel heat, turn the dryer off and check the
following:
■
There may be 2 fuses or circuit breakers for the dryer. Check
to make sure both fuses are intact and tight, or that both
circuit breakers have not tripped. If there is still no heat,
contact a qualified technician.
NOTE: You may notice a burning odor when the dryer is first
heated. This odor is common when the heating element is first
used. The odor will go away.
17
DRYER USE
Starting Your Dryer
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from dryer.
WARNING: To reduce the risk of fire, electric shock, or injury to
persons, read the IMPORTANT SAFETY INSTRUCTIONS before
operating this appliance.
The following is a guide to starting your dryer. Please refer to
specific sections of this manual for more detailed information.
1. Clean lint screen before or after each cycle. See “Cleaning
the Lint Screen.”
2. Place laundry into dryer and shut door. See “Loading.”
3. Rotate the dial to select either an Automatic or Manual Cycle
then press the CONTROL ON button. The preset settings and
drying time for the cycle chosen will be displayed.
To use an Automatic Cycle
■
Point the dial to an Automatic Cycle.
■
Select DRYNESS LEVEL to adjust how dry you want the
load to be. The time displayed is an estimated length of
the cycle based on the Dryness Level selected. As the
cycle runs, the control senses the dryness of the load and
adjusts the time automatically for the selected Dryness
Level.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in
death, explosion, or fire.
NOTE: Time is not adjustable for Automatic Cycles. Pressing
the Manual Dry Time (- or +) buttons will cause a triple beep,
indicating that the time cannot be changed.
Fire Hazard
■
Press the EXTRA CARE feature button if this option is
desired.
■
Press the CYCLE END SIGNAL button to set signal
volume to desired level.
■
Press (and hold) HOLD TO START button until dryer starts
(about 1 second).
No washer can completely remove oil.
Do not dry anything that has ever had any type of
oil on it (including cooking oils).
Items containing foam, rubber, or plastic must be
dried on a clothesline or by using an Air Cycle.
Failure to follow these instructions can result in
death or fire.
18
Once an Automatic cycle has started, the Extra Care feature
and the Cycle End Signal level can be adjusted. Press the
OFF button twice to stop the dryer and clear the settings,
allowing you to select another cycle and Dryness Level.
To use a Manual Cycle
■
Rotate the dial to select a Manual Cycle.
Press MANUAL DRY TIME (- or +) buttons until the desired
drying time is displayed. Tap - or + and the time will change
by 1-minute intervals. Press and hold - or + and the time will
change by 5-minute intervals. The initial time displayed is the
actual drying time.
To unlock:
Press and hold the CYCLE END SIGNAL button for 3 seconds to
turn this feature off.
NOTE: When the dryer is running and Control Locked is on, the
dryer can be stopped by pressing the Off button, but can’t be
restarted until the control is unlocked.
Loading
Properly loading your dryer can lower your utility bill and prolong
the life of your garments.
NOTE: The Manual Dry Time feature can be used only with
Manual Cycles.
■
Loading suggestions
■
Load the dryer by the amount of space items take up, not by
their weight.
■
Do not overload the dryer. This causes wrinkling and uneven
drying.
Press TEMP until the desired temperature glows.
NOTE: Pressing the Dryness Level button will cause the triple
beep indicating that this option is not selectable. Also, a
Dryness Level is not indicated.
■
Press the EXTRA CARE feature button if this option is
desired.
■
Press the CYCLE END SIGNAL button to set volume to
desired level.
■
Press (and hold) HOLD TO START button until dryer starts
(about 1 second).
Super Capacity Plus Dryers
Heavy Work Clothes
4 jeans
4 workpants
4 workshirts
While a Manual Cycle is running, you can change the settings
for Time, Temperature, the Extra Care feature, and the Cycle
End Signal. Press the OFF button twice to stop the dryer and
clear the settings, allowing you to select another cycle.
Stopping Your Dryer
To stop your dryer at any time
Press OFF twice or open the door.
Towels
10 bath towels
10 hand towels
14 washcloths
Mixed Load
3 sheets (1 king, 2 twin)
4 pillowcases
3 shirts
3 blouses
9 T-shirts
9 shorts
10 handkerchiefs
Pausing or Restarting
To pause the dryer at any time
Open the door or press OFF once.
To restart the dryer
Close the door and press (and hold) HOLD TO START button until
dryer starts.
NOTE: Drying will continue from where the cycle was interrupted
if you close the door and press Start within 5 minutes. If the cycle
is interrupted for more than 5 minutes, the dryer will shut off.
Select new cycle settings before restarting the dryer.
Control Locked
This feature allows you to lock your settings to prevent
unintended use of the dryer. You can also use the Control Locked
feature to prevent unintended cycle or option changes during
dryer operation.
Drying and Cycle Tips
Select the correct cycle and dryness level or temperature for your
load. If an Automatic Cycle is running, the display shows the
estimated cycle time when your dryer is automatically sensing
the dryness level of your load. If a Manual Cycle is running, the
display shows the exact number of minutes remaining in the
cycle.
Cool Down tumbles the load without heat during the last few
minutes of all cycles. Cool Down makes the loads easier to
handle and reduces wrinkling. The length of the Cool Down
depends on the load size and dryness level.
Drying tips
■
Follow care label directions when they are available.
■
If you use fabric softener sheets, use only ones labeled as
dryer safe. Follow package instructions.
■
Remove the load from the dryer as soon as tumbling stops to
reduce wrinkling. This is especially important for permanent
press, knits, and synthetic fabrics.
■
Avoid drying heavy work clothes with lighter fabrics. This
could cause overdrying of lighter fabrics, leading to increased
shrinkage or wrinkling.
To enable the Control Locked feature when dryer is
running:
Press and hold the CYCLE END SIGNAL button for 3 seconds.
The control is locked when a single beep is heard and the Control
Locked status light is on.
■ When the dryer is off, it is not necessary to press the Control
On button before activating the Control Locked feature.
2 sweatpants
2 sweatshirts
19
Cycle tips
Extra Care Feature
■
Dry most loads using the preset cycle settings.
■
Refer to the Automatic or Manual Preset Cycle Settings chart
(in the “Cycles” section) for a guide to drying various loads.
■
■
Drying temperature and Dryness Level are preset when
you choose an Automatic Cycle. You can choose a
different dryness level, depending on your load by
pressing the DRYNESS LEVEL button to select MORE or
LESS.
If you wish to adjust the cycle length of a Manual Cycle,
you must press the MANUAL DRY TIME (- or +) buttons.
Adjust the temperature of a Manual Cycle by pressing
TEMP until the desired temperature is selected.
The EXTRA CARE feature light glows when this option is
selected. This indicator stays on with the Cycle Complete light.
Control Locked
The CONTROL LOCKED light glows when this option is enabled.
Indicator lights
Other indicator lights on the control panel show Cycle,
Temperature, and Cycle End Signal settings selected.
The time display will indicate the estimated or actual time
remaining in a cycle.
Cycles
NOTE: You cannot choose a Dryness Level with Manual
Cycles.
Status Lights
Select the drying cycle that matches the type of load you are
drying (see Automatic Preset or Manual Preset Cycle Settings
charts).
You may follow the progress of your dryer with the drying status
indicator lights.
Cycle control knob
Sensing
When a cycle is first turned on, the SENSING light glows until a
wet item is detected.
■ In an Automatic cycle, if a wet item has not been detected
within 10 minutes, the Sensing light will turn off and the dryer
will shut down.
■
In a Manual cycle, if a wet item is not detected after
10 minutes the Wet light turns on and the selected cycle
continues.
Automatic Cycles
Automatic Cycles allow you to match the cycle to the load you
are drying. See the following “Automatic Preset Cycle Settings”
chart. Each cycle dries certain fabrics at the recommended
temperature. A sensor detects the moisture in the load and
automatically adjusts the drying time for optimal drying.
Heavy Duty
Wet
Use this cycle to get High heat for heavy fabrics such as cotton
towels or bedspreads.
The WET light will turn on when a wet item has been detected in
the dryer. The Wet light will remain on until:
■ The damp dry point is reached in an Automatic cycle.
Normal
■
The dryer enters the cool down period in a Manual cycle.
Damp
The DAMP light indicates that the load has reached the damp dry
level.
NOTE: The Damp light is not used with manual cycles.
Cool Down
The COOL DOWN light glows during the cool down part of the
cycle. Laundry is cooling down for ease in handling.
Cycle Complete
The CYCLE COMPLETE light glows when a drying cycle is
finished. If the Extra Care feature has been selected, the Extra
Care feature indicator light will also be on.
The Cycle Complete light turns off one hour after the end of a
drying cycle (including the Extra Care cycle of 2 hours), when Off
is pressed, or when the door is opened.
20
Use this cycle to get Medium heat for drying sturdy fabrics such
as work clothes.
Casual
Use this cycle to get Medium heat for drying no-iron fabrics, such
as sport shirts, casual business clothes and permanent press
blends.
Delicate
Use this cycle to get Low heat for drying synthetic fabrics,
washable knit fabrics and no-iron finishes.
Super Delicate
Use this cycle to get Extra Low heat to gently dry items such as
lingerie, exercise wear, or sheer curtains.
Automatic Preset Cycle Settings
Automatic Cycles
Load Type
Temp.
Time*
(Minutes)
HEAVY DUTY
Heavyweight, towels
High
40
NORMAL
Corduroys, work clothes
Medium
34
CASUAL
Permanent press, synthetics
Medium
36
DELICATE
Lingerie, blouses, washable
woolens
Low
28
SUPER DELICATE
Exercise wear, sheer curtains, lace
Extra Low
22
Additional Features
Extra Care Feature
*Estimated Time with Dryness Level (medium) setting.
When you are unable to remove a load of clothes from the dryer
as soon as it stops, wrinkles can form. The Extra Care feature
periodically tumbles, rearranges and fluffs the load to avoid
wrinkles.
■ Press the Extra Care feature to get up to 120 minutes of heatfree, periodic tumbling at the end of a cycle.
■
Stop at any time by pressing the Extra Care feature or
opening the dryer door.
■
For the Casual Cycle, the Extra Care feature is preset to “On.”
The other Automatic Cycles will retain the Extra Care feature
setting. (For example, if you select the Extra Care feature in
the Normal cycle, the Extra Care feature will be on the next
time you select the Normal cycle.)
NOTE: If you do not select the Extra Care feature, the dryer stops
after the cool down period.
Temperature
Manual Cycles
Use Manual Cycles to select a specific amount of drying time and
a drying temperature. When a Manual Cycle is selected, the
ESTIMATED TIME REMAINING display shows the actual time
remaining in your cycle. You can change the actual time in the
cycle by pressing the Manual Dry Time (- or +) buttons.
Temperature settings are used with the Manual Cycles. Press
TEMP until the desired temperature setting glows. Temperature
settings cannot be used with the Automatic Cycles.
Timed Dry
Use this cycle to complete drying if items are still damp after an
Automatic Cycle. Timed Dry is also useful for drying heavyweight
and bulky items, such as bedspreads and work clothes.
Touchup
Use this setting to remove wrinkles from items, such as clothes
packed in a suitcase or items wrinkled from being left in the dryer
too long.
Rapid Dry
Use this cycle for drying small loads or loads that need a short
drying time.
Air Only
Use the Air Only setting for items that require drying without heat
such as rubber, plastic and heat-sensitive fabrics. This chart
shows examples of items that can be dried using Air Only.
Type of Load
Time*
(Minutes)
Foam rubber - pillows, padded bras,
stuffed toys
20 - 30
Plastic - Shower curtains, tablecloths
20 - 30
Rubber-backed rugs
40 - 50
Olefin, polypropylene, sheer nylon
10 - 20
Manual Preset Cycle Settings
Manual Cycles
Load Type
Temp.
Default Time
(Minutes)
TIMED DRY
Heavyweight, bulk,
bedspreads, work clothes
High
40
TOUCHUP
Remove wrinkles
Medium
RAPID DRY
Small loads
High
20
*Reset time to complete drying, if needed.
27
When using Air Only
■
Check to see that coverings are securely stitched.
■
Shake and fluff pillows by hand periodically during the cycle.
■
Dry item completely. Foam rubber pillows are slow to dry.
NOTE: Automatic Cycles are not available when using the Air
Only setting.
21
Cycle End Signal
The Cycle End Signal produces an audible sound when the
drying cycle is finished. Promptly removing clothes at the end of
the cycle reduces wrinkling.
Press and release the CYCLE END SIGNAL to adjust the sound
level or turn off the signal.
NOTE: When the Extra Care feature is selected and the Cycle
End Signal is on, an audible sound will emit every 5 minutes until
the clothes are removed, or the Extra Care feature is finished.
Drying Rack
The drying rack is useful for drying items you would not
necessarily want to tumble dry or that you would normally line dry
(for example, sweaters).
To use the drying rack
Do not remove the lint screen.
1. Open dryer door.
4. Close the door.
5. Select a timed drying cycle and temperature, or an air cycle
(see following chart). Items containing foam, rubber, or plastic
must be dried on a clothesline or by using the Air Only
temperature setting.
6. You must select a time by pressing the MANUAL DRY TIME
(- or +) buttons. Reset time as needed to complete drying.
Refer to the following table.
7. Press (and hold) HOLD TO START button (about 1 second).
NOTE: You must remove rack for normal tumbling. Do not use
automatic cycles with the drying rack.
This chart shows examples of items that can be rack dried and
the suggested cycle, temperature setting and drying time. Actual
drying time will depend on the amount of moisture items hold.
Rack Dry
Setting
Temp.
Time*
Wool Sweaters
Block to shape and lay flat on
the rack
Timed
Dry
Low
60
Stuffed toys or pillows
Cotton or polyester fiber filled
Timed
Dry
Low
60
Stuffed toys or pillows
Foam rubber filled
Timed
Dry
Air Only
(no
heat)
90
Sneakers or canvas shoes
Timed
Dry
Air Only
(no
heat)
90
*(Minutes) Reset time to complete drying, if needed.
1
1. Front edge
2. Place drying rack inside dryer drum, positioning the back wire
on the ledge of the inner dryer back panel. Push down on
front edge of drying rack to secure over the lint screen.
DRYER CARE
Cleaning the Dryer Location
Keep dryer area clear and free from items that would obstruct the
flow of combustion and ventilation air.
1
1. Dryer back panel
3. Put the wet items on top of the rack. Leave space between
the items so air can reach all the surfaces.
NOTE: Do not allow items to hang over the edge of the rack.
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from dryer.
Place dryer at least 18 inches (46 cm) above the
floor for a garage installation.
Failure to do so can result in death, explosion,
or fire.
22
Cleaning the Lint Screen
Cleaning the Dryer Interior
Every load cleaning
To clean dryer drum
The lint screen is located in the door opening of the dryer. Clean it
before or after each load. A screen blocked by lint can increase
drying time.
To clean
1. Pull the lint screen straight up. Roll lint off the screen with
your fingers. Do not rinse or wash screen to remove lint. Wet
lint is hard to remove.
1. Make a paste with powdered laundry detergent and very
warm water.
2. Apply paste to a soft cloth.
OR
Apply a liquid, nonflammable household cleaner to the
stained area and rub with a soft cloth until all excess dye and
stains are removed.
3. Wipe drum thoroughly with a damp cloth.
4. Tumble a load of clean cloths or towels to dry drum.
NOTE: Garments which contain unstable dyes, such as denim
blue jeans or brightly colored cotton items, may discolor the
dryer interior. These stains are not harmful to your dryer and will
not stain future loads of clothes. Dry unstable dye items inside
out to prevent dye transfer.
2. Push the lint screen firmly back into place.
IMPORTANT:
■ Do not run the dryer with the lint screen loose, damaged,
blocked, or missing. Doing so can cause overheating and
damage to both the dryer and fabrics.
■
■
Some towels made of synthetic fibers and natural fibers
(polyester and cotton blends) may shed more lint than other
towels, causing your dryer’s lint screen to fill up faster. Be
sure to remove lint from the lint screen before and after drying
new towels.
If lint falls off the screen into the dryer during removal, check
the exhaust hood and remove the lint. See “Venting
Requirements.”
As needed cleaning
Laundry detergent and fabric softener residue can build up on the
lint screen. This buildup can cause longer drying times for your
clothes, or cause the dryer to stop before your load is completely
dry. The screen is probably clogged if lint falls off while the screen
is in the dryer.
Clean the lint screen with a nylon brush every 6 months, or more
frequently, if it becomes clogged due to a residue buildup.
To wash
1. Roll lint off the screen with your fingers.
2. Wet both sides of lint screen with hot water.
3. Wet a nylon brush with hot water and liquid detergent. Scrub
lint screen with the brush to remove residue buildup.
Removing Accumulated Lint
From Inside the Dryer Cabinet
Lint should be removed every 2 years or more often, depending
on dryer usage. Cleaning should be done by a qualified person.
From the Exhaust Vent
Lint should be removed every 2 years, or more often, depending
on dryer usage.
Vacation and Moving Care
Vacation care
Operate your dryer only when you are at home. If you will be on
vacation or not using your dryer for an extended period of time,
you should:
1. Unplug dryer or disconnect power.
2. Wash lint screen.
Moving care
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
4. Rinse screen with hot water.
5. Thoroughly dry lint screen with a clean towel. Replace screen
in dryer.
Replace all parts and panels before operating.
Failure to do so can result in death or
electrical shock.
1. Unplug dryer or disconnect power. Disconnect wiring if dryer
is direct wired.
2. Make sure leveling legs are secure in dryer base.
3. Use masking tape to secure dryer door.
23
Dryer will not run
Changing the Drum Light
The dryer light automatically turns on inside the dryer drum when
you open the door.
■
Check the following:
Is the power cord plugged in?
To change the drum light
Has a fuse blown, or has circuit breaker tripped?
1. Unplug dryer or disconnect power.
2. Open the dryer door. Locate the light bulb cover on the back
wall of the dryer. Remove the screw located in the lower right
corner of the cover. Remove the cover.
3. Turn bulb counterclockwise. Replace the bulb with a 10-watt
appliance bulb only. Replace the cover and secure with the
screw.
4. Plug in dryer or reconnect power.
Was a regular fuse used? Use a time-delay fuse.
Is the dryer door firmly closed? If not, the time display will
blink.
Was HOLD TO START firmly pressed and held for at least
1 second?
Is a cycle selected?
Unusual sounds
TROUBLESHOOTING
■
First try the solutions suggested here and possibly avoid
the cost of a service call...
Dryer displaying code message
“PF” (power failure), check the following:
Was the drying cycle interrupted by a power failure?
Press (and hold) HOLD TO START button to restart the dryer.
■
“E” Variable (E1, E2, E3) service codes:
Call for service.
■
Clothes are not drying satisfactorily
■
Check the following:
Is the lint screen clogged with lint?
Is the exhaust vent or outside exhaust hood clogged with lint,
restricting air movement? Run the dryer for 5-10 minutes.
Hold your hand under the outside exhaust hood to check air
movement. If you do not feel air movement, clean exhaust
system of lint or replace exhaust vent with heavy metal or
flexible metal vent. See “Installation Instructions.”
Is the exhaust vent crushed or kinked? Replace with a heavy
metal vent. See “Installation Instructions.”
Lint on load
■
Is the lint screen clogged?
Clean lint screen. Check for air movement.
■
Is load properly sorted?
Sort lint givers (towels, chenille) from lint takers (corduroy,
synthetics). Also sort by color.
■
Is the load too big or too heavy?
Dry smaller loads so lint can be carried to the lint screen.
■
Was the load overdried?
Use correct dryer settings for load type. See “Cycles.”
Overdrying can cause lint-attracting static electricity.
■
Was paper or tissue left in pockets?
■
Is pilling being mistaken for lint?
Pilling (surface fuzz) is caused by normal wear and
laundering.
Stains on load or color change
■
Has a fuse blown, or a circuit breaker tripped? Electric dryers
use 2 household fuses or breakers. The drum may be turning,
but you may not have heat.
Was dryer fabric softener properly used?
Add dryer fabric softener sheets at the beginning of the cycle
when the load is cold. Do not add fabric softener sheets to a
warm load.
■
Has an air cycle been selected? Select the right cycle for the
types of garments being dried. See “Cycles.”
Were items soiled when placed in the dryer?
Items should be clean before being dried.
■
Were items properly sorted?
Sort light colors from dark colors. Sort colorfast items from
noncolorfast items.
Is the automatic cycle ending early? The load may not be
contacting the electronic sensor strips, level the dryer.
Are fabric softener sheets blocking the grille? Use only one
fabric softener sheet and only use it once.
■
Is the dryer located in a room with temperature below
45ºF (7ºC)?
Proper operation of dryer cycles requires temperatures above
45ºF (7ºC).
■
Was a cold rinse water used? Was the load very wet?
Expect longer drying times with items rinsed in cold water
and with items that hold moisture (cottons).
■
Is the load too large and heavy to dry quickly?
Separate the load to tumble freely.
24
Has the dryer had a period of non-use?
If the dryer hasn’t been used for a while, there may be a
thumping sound during the first few minutes of operation.
Items shrinking
■
Was the dryer overloaded?
Dry smaller loads that can tumble freely.
■
Did the load overdry?
Check the manufacturer’s care label. Match dryer setting to
load type. See “Cycles.”
Loads are wrinkled
■
Was load removed from dryer at the end of the cycle?
■
Was dryer overloaded?
Dry smaller loads that can tumble freely.
■
Did load overdry?
Check the manufacturer’s care label. Match dryer setting to
load type. See “Cycles.”
Odors
■
■
Have you recently been painting, staining or varnishing in
the area where your dryer is located?
If so, ventilate the area. When the odors or fumes are gone
from the area, rewash and dry the clothing.
In the U.S.A.
Call the KitchenAid Customer Interaction Center
toll free: 1-800-422-1230.
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Installation information.
■
Use and maintenance procedures.
■
Accessory and repair parts sales.
■
Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
■
Referrals to local dealers, repair parts distributors, and
service companies. KitchenAid designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in the United States.
Is the dryer being used for the first time?
The new electric heating element may have an odor. The odor
will be gone after the first cycle.
To locate the KitchenAid designated service company in your
area, you can also look in your telephone directory Yellow
Pages.
Garment damage
For further assistance
■
Check the following:
Were zippers, snaps, and hooks left open?
Were strings and sashes tied to prevent tangling?
Were care label instructions followed?
Were items damaged before drying?
If you need further assistance, you can write to KitchenAid with
any questions or concerns at:
KitchenAid Brand Home Appliances
Customer Interaction Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
ASSISTANCE OR
SERVICE
Before calling for assistance or service, please check
“Troubleshooting.” It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
only use factory specified replacement parts. Factory specified
parts will fit right and work right because they are made with the
®
same precision used to build every new KITCHENAID
appliance.
To locate factory specified parts in your area, call our Customer
Interaction Center telephone number or your nearest designated
service center.
In Canada
For product related questions, please call the KitchenAid Canada
Customer Interaction Center toll free: 1-800-461-5681
Monday to Friday 8:00 a.m. - 6:00 p.m. (EST).
Saturday 8:30 a.m. - 4:30 p.m. (EST).
Our consultants provide assistance with:
■ Features and specifications on our full line of appliances.
■
Referrals to local dealers.
For parts, accessories and service in Canada
Call 1-800-807-6777. KitchenAid designated service technicians
are trained to fulfill the product warranty and provide afterwarranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to KitchenAid
Canada with any questions or concerns at:
Customer Interaction Center
KitchenAid Canada
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
25
KITCHENAID® DRYER WARRANTY
TWO-YEAR FULL WARRANTY
For two years from the date of purchase, when this dryer is operated and maintained according to instructions attached to or furnished
with the product, KitchenAid will pay for factory specified replacement parts and repair labor costs to correct defects in materials or
workmanship. Service must be provided by a KitchenAid designated service company.
THIRD THROUGH FIFTH YEAR LIMITED WARRANTY ON ELECTRONIC CONTROL BOARDS,
ELECTRICAL ELEMENT, GAS BURNER, MOTOR
For the third through fifth years from the date of purchase, when this dryer is operated and maintained according to instructions
attached to or furnished with the product, KitchenAid will pay for factory specified replacement parts for the following components, if
defective in materials or workmanship: any electrical element on electric models; the electronic control boards, any burner on gas
models; replacement of the motor.
THIRD THROUGH TENTH YEAR LIMITED WARRANTY ON DRYER DRUM AND TOP/CABINET ASSEMBLY
For the third through tenth years from the date of purchase, when this dryer is operated and maintained according to instructions
attached to or furnished with the product, KitchenAid will pay for factory specified replacement parts for the dryer drum and top/cabinet
assembly should they rust due to defects in materials or workmanship.
KitchenAid will not pay for:
1. Service calls to correct the installation of your dryer, including venting. Heavy 4 in. (10.2 cm) metal exhaust vent must be used. Refer
to the venting section of this manual and your Installation Instructions.
2. Service calls to instruct you how to use your dryer, to replace house fuses or correct house wiring or reset circuit breakers, or to
replace owner accessible light bulbs.
3. Repairs when your dryer is used in other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, floods, acts of God, improper installation (including, but not limited
to, venting with plastic or flexible foil), installation not in accordance with local electrical and plumbing codes, or use of products not
approved by KitchenAid.
5. Replacement parts or repair labor costs for units operated outside the United States and Canada.
6. Pickup and delivery. This product is designed to be repaired in the home.
7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
8. In Canada, travel or transportation expenses for customers who reside in remote areas.
9. Any labor costs incurred during the Limited Warranty periods.
KITCHENAID AND KITCHENAID CANADA SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or
limitation may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to
state or province to province.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized KitchenAid dealer to
determine if another warranty applies.
If you need service, first see “Troubleshooting.” Additional help can be found by checking “Assistance or Service,” or by calling our
Customer Interaction Center at 1-800-422-1230, from anywhere in the U.S.A. or write: KitchenAid Brand Home Appliances, Customer
9/03
Interaction Center, 553 Benson Road, Benton Harbor, MI 49022-2400. In Canada, call KitchenAid Canada at 1-800-807-6777.
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your dryer to better
help you obtain assistance or service if you ever need it. You will
need to know your complete model number and serial number.
You can find this information on the model and serial number
label, located at the top inside dryer door well.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number __________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
26
SEGURIDAD DE LA SECADORA
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.
Lea y obedezca siempre todos los mensajes de seguridad.
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una
lesión a usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad
y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
PELIGRO
Si no sigue las instrucciones de inmediato, usted
puede morir o sufrir una lesión grave.
ADVERTENCIA
Si no sigue las instrucciones, usted puede morir
o sufrir una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir
una lesión y lo que puede suceder si no se siguen las instrucciones.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: A fin de reducir el riesgo de incendio, descarga eléctrica o de daño a las personas que usen
la secadora, deben seguirse las precauciones básicas, incluidas las siguientes:
Lea todas las instrucciones antes de usar la secadora.
No coloque los objetos expuestos a aceite para
cocinar en su secadora. Los objetos expuestos a
aceites para cocinar pueden contribuir a una
reacción química que podría causar que la ropa
se inflame.
No seque artículos que ya se hayan limpiado, lavado,
remojado o manchado con gasolina, disolventes de
limpieza en seco, u otras sustancias inflamables o
explosivas ya que despiden vapores que pueden
encenderse o causar una explosión.
No permita que los niños jueguen encima o dentro de
la secadora. Es necesaria una supervisión cuidadosa
de los niños cada vez que se use la secadora cerca de
ellos.
■
■
Limpie el filtro de pelusa antes o después de cada
carga de ropa.
■
Quite la puerta de la secadora al compartimiento de
secado antes de ponerla fuera de funcionamiento o
de desecharla.
■
Mantenga el área alrededor de la abertura de ventilación y las áreas adyacentes a esta abertura sin
pelusa, polvo o tierra.
■
No introduzca las manos en la secadora cuando el
tambor está en movimiento.
No instale o almacene esta secadora donde esté
expuesta al agua o a la intemperie.
No trate de forzar los controles.
■
La parte interior de la secadora y el ducto de
escape se deben limpiar periódicamente. Esta
limpieza la debe llevar a cabo un reparador calificado.
■
Vea las instrucciones de instalación para los requisitos
de conexión a tierra.
■
■
■
■
■
■
■
■
No repare o reemplace ninguna pieza de la secadora
ni trate de repararla a menos que esto se recomiende
específicamente en el Manual de Uso y Cuidado o en
instrucciones de reparación publicadas para el usuario
que usted comprenda y sólo si cuenta con la experiencia necesaria para llevar a cabo dicha reparación.
No utilice suavizante de telas o productos para
eliminar la estática de prendas a menos que lo
recomiende el fabricante del suavizante de telas
o del producto en uso.
No utilice calor para secar prendas que contengan
hule espuma o materiales con textura de hule similar.
GUARDE ESTAS INSTRUCCIONES
27
INSTRUCCIONES DE INSTALACIÓN
Herramientas y piezas
Opciones
Verifique si tiene todo lo necesario para una instalación correcta.
La instalación adecuada es responsabilidad suya.
■
Destornillador de cuchilla
plana
■
Llave de tuercas
ajustable que se abra a
1 pulg. (2,54 cm) o una
llave de cubo de cabeza
hexagonal (para regular
las patas de la secadora)
■
Nivel
■
Desforrador de alambre
(instalaciones de
cableado directo)
■
■
Lentes de seguridad
■
Abrazaderas para ducto
■
Pistola y masilla para
calafateo (para instalar el
nuevo ducto de escape)
■
Guantes
■
Tijeras de lata
(instalaciones del nuevo
ducto de escape)
■
Llave para tuercas de
¼ de pulg.
Pedestal
¿Va a colocar la secadora en un pedestal? Puede comprar un
pedestal aparte para esta secadora. Este pedestal agregará unas
13 pulg. (33 cm) a la altura de la unidad, para llegar a una altura
total aproximada de 51 pulg. (130 cm).
Pedestal opcional
Destornillador Phillips # 2
Piezas suministradas
Retire los paquetes de piezas del tambor de la secadora.
Verifique que estén todas las piezas.
4 patas niveladoras
NOTA: No use patas niveladoras si va a instalar la secadora
sobre un pedestal.
Para encargar, llame al distribuidor en donde compró la secadora
o consulte la sección “Ayuda o servicio técnico” de este manual.
Pida la Pieza número LAB2700PMT.
Juego para apilar
¿Está usted planeando apilar la lavadora y secadora? Para hacer
eso, necesitará comprar un juego para apilar.
Para encargar, llame al distribuidor en donde compró la secadora
o refiérase a la sección “Ayuda o servicio técnico” de este
manual. Pida la pieza número 8541503.
Requisitos de ubicación
Piezas para adquirir
Verifique los códigos locales; verifique el suministro eléctrico
existente y la ventilación y vea “Requisitos eléctricos” y
“Requisitos de ventilación” antes de comprar las piezas.
■ Para instalaciones de espacio limitado entre 31,5 pulg.
(80,01 cm) y 37 pulg. (93,98 cm), vea la sección “Planificación
del sistema de ventilación” para obtener los requisitos de
ventilación.
Peligro de Explosión
Mantenga los materiales y vapores inflamables,
como la gasolina, lejos de la secadora.
Coloque la secadora a un mínimo de 46 cm sobre
el piso para la instalación en un garaje.
,
Las instalaciones en casas rodantes necesitan artículos de
ferretería para sistemas de ventilación de metal que se pueden
comprar con el distribuidor en donde compró la secadora. Para
obtener más información, sírvase referirse a la sección “Ayuda o
Servicio técnico” de este manual.
No seguir estas instrucciones puede ocasionar
la muerte, explosión o incendio.
Usted necesitará
28
■
Una ubicación que permita una instalación adecuada del
ducto de escape. Consulte “Requisitos de ventilación”.
■
Un circuito separado de 30 amperios.
■
Un contacto con conexión a tierra ubicado a no más de
2 pies (61 cm) de cualquiera de los lados de la secadora.
Vea “Requisitos eléctricos”.
■
■
■
Un piso resistente para soportar la secadora con un peso
total de 200 lbs (90,7 kg). Asimismo se debe considerar el
peso de otro artefacto que la acompañe.
Un piso nivelado con un declive máximo de 1 pulg. (2,5 cm)
debajo de la secadora completa. Si el declive es mayor que
1 pulg. (2,5 cm), instale el juego de extensión de patas de la
secadora, Pieza No. 279810. La ropa quizás no rote
adecuadamente y los ciclos del sensor automático
posiblemente no funcionen debidamente si la secadora no
está nivelada.
Espacios para la instalación
■
Las dimensiones que se ilustran son para el espacio mínimo
permitido.
Instalación a medida debajo del mostrador - Sólo para la
secadora
Para la instalación en un garaje, tendrá que colocar la
secadora a una altura mínima de 18 pulg. (46 cm) encima del
piso. Si va a usar un pedestal, necesitará 6 pulg. (15,24 cm)
adicionales.
No ponga a funcionar su secadora a temperaturas inferiores a
45ºF (7ºC). A temperaturas inferiores, es posible que la secadora
no se apague al final de un ciclo automático. Los tiempos de
secado pueden prolongarse.
No debe instalarse ni guardarse la secadora en un área en donde
pueda estar expuesta al agua y/o a la intemperie.
Verifique los requisitos de los códigos. Algunos códigos limitan, o
no permiten, la instalación de la secadora en garajes, clósets,
casas rodantes o en dormitorios. Póngase en contacto con el
inspector de construcciones de su localidad.
■
Espacio mínimo para la instalación a medida debajo del
mostrador
La ubicación debe ser lo suficientemente grande para poder
abrir completamente la puerta de la secadora.
,
,
Espacio mínimo para la instalación en un lugar
empotrado o en un clóset, con o sin pedestal
■
Las dimensiones que se ilustran son para el espacio mínimo
permitido.
■
Para la instalación en clóset, con una puerta, se requieren
aberturas de ventilación mínimas en la parte superior e
inferior de la puerta. Se aceptan puertas tipo persiana con
aberturas de ventilación equivalentes.
Instalación en un clóset - Sólo para la secadora
Debe considerarse el espacio adicional para facilitar la
instalación y el servicio técnico.
■
Se podrían necesitar espacios libres adicionales para las
molduras de la pared, de la puerta y del piso.
■
Se recomienda un espacio adicional de 1 pulg. (2,5 cm) en
todos los lados de la secadora para reducir la transferencia
de ruido.
■
También se debe considerar espacio adicional para otro
electrodoméstico que le acompañe.
"
"
,
,
pulg.
"
,
pulg.
"
,
Dimensiones de la secadora
"
,
½
½"
"
2
1
1. Vista lateral - clóset o lugar confinado
2. Puerta de clóset con orificios de ventilación
Instalación en un clóset o lugar empotrado - Secadora sobre
un pedestal
,
,
,
*
½
,
*La mayoría de las instalaciones requieren un espacio libre
mínimo de 5½ pulg. (14 cm) detrás de la secadora para
acomodar el ducto de escape con codo. Vea “Requisitos de
ventilación.”
,
1
½
2
1. Lugar empotrado
2. Vista lateral - clóset o lugar confinado
29
Espacio mínimo para la instalación en un armario
Requisitos eléctricos - Sólo en EE. UU.
■
Las dimensiones que se ilustran son para el espacio mínimo
permitido.
■
Para la instalación en armario, con una puerta, se requieren
aberturas de ventilación mínimas en la parte superior e
inferior del armario.
7" (17,8 cm)
Usted es responsable de
■
Ponerse en contacto con un instalador eléctrico calificado.
■
Asegurarse de que la conexión eléctrica sea adecuada y de
conformidad con el Código Nacional Eléctrico, ANSI/NFPA
70 - última edición y con todos los códigos y ordenanzas
locales.
7" (17,8 cm)
El Código Nacional Eléctrico requiere una conexión de
suministro de energía eléctrica de 4 hilos para aquellos
hogares construidos después de 1996, para los circuitos de
secadora que se hayan reformado después de 1996 y todas
las instalaciones de casas rodantes.
9"
(22,9 cm)
0"
(0 cm)
31½"
(80,0 cm)
0"
0"
27"
(0 cm) (0 cm) (68,6 cm)
■
Proveer el suministro eléctrico requerido de 3 ó 4 alambres,
monofásico, de 120/240 voltios, 60 Hz, CA solamente (o un
suministro eléctrico de 3 ó 4 alambres, de 120/208 voltios, si
se especifica en la placa indicadora de corriente/de la serie)
en un circuito separado de 30 amperios, protegido con
fusibles en ambos lados de la línea. Se recomienda un fusible
retardador o un cortacircuitos. Conéctela a un circuito
derivado individual. No tenga un fusible en el circuito neutro o
de conexión a tierra.
■
No use un cable eléctrico de extensión.
■
Si los códigos lo permiten y se emplea un alambre de
conexión a tierra separado, es recomendable que un
electricista calificado determine si la trayectoria de conexión
a tierra es adecuada.
0"
(0 cm)
Requisitos de instalación adicionales para las casas
rodantes
Esta secadora es apropiada para instalaciones en casas
rodantes. La instalación debe ajustarse al Manufactured Home
Construction and Safety Standard (Estándar de seguridad y
construcción de casas fabricadas), Título 24 CFR, Parte 3280
(anteriormente conocido como Federal Standard for Mobile
Home Construction and Safety [Estándar federal para la
seguridad y construcción de casas rodantes], Título 24, HUD
Parte 280).
Las instalaciones en casas rodantes necesitan:
■
Herramientas para el sistema de escape de metal, que están
disponibles con su distribuidor.
■
Se deben tomar medidas especiales en el caso de casas
rodantes para introducir el aire del exterior en la secadora. La
abertura (como la de una ventana adyacente) deberá ser por
lo menos el doble de tamaño que la abertura de ventilación
de la secadora.
30
Usted puede obtener una copia de todas las normas arriba
indicadas en: National Fire Protection Association, One
Batterymarch Park, Quincy, MA 02269.
Conexión eléctrica
Para instalar su secadora adecuadamente, usted debe
determinar el tipo de conexión eléctrica que va a usar y seguir las
instrucciones que aquí se proveen para el caso.
■ Esta secadora ha sido manufacturada lista para ser instalada
en una conexión de suministro de energía eléctrica de 3 hilos.
El conductor verde de puesta a tierra del gabinete está
permanentemente conectado al conductor neutral (cable
blanco) dentro de la secadora. Si la secadora está instalada
con una conexión de suministro eléctrico de 4 hilos, el
conductor verde de puesta a tierra del gabinete se debe
quitar del conector de puesta a tierra exterior (tornillo verde) y
ajustar debajo del terminal neutral (cable central o blanco) de
la caja de terminales. Cuando el conductor verde de puesta a
tierra del gabinete esté ajustado debajo del terminal neutral
(cable central o blanco) de la caja de terminales, el gabinete
de la secadora queda aislado del conductor neutral.
■
Si los códigos locales no permiten la conexión de un
conector para conexión a tierra del equipo al alambre neutro,
vea la sección “Conexión opcional de 3 hilos”.
■
Use un cable conductor de 4 alambres cuando se instale la
secadora en una casa rodante o un área donde los códigos
locales no permiten la conexión a tierra mediante el alambre
neutro.
Si emplea un cable de suministro eléctrico:
Use un juego que esté en la lista de UL para cable de suministro
eléctrico que esté marcado para ser usado en secadoras de
ropa. El juego deberá contener:
■ Un cable de suministro eléctrico de 30 amperios que esté en
la lista de UL, con 120/240 voltios mínimo. El cable deberá
ser del tipo SRD o SRDT y deberá tener un largo de por lo
menos 4 pies (1,22 m). Los hilos que conectan con la
secadora deberán terminar en terminales de anillo o de
horquilla con los extremos hacia arriba.
■
Si hace la conexión con cableado directo:
El cable de suministro eléctrico debe ser igual al del suministro
eléctrico (de 4 alambres o de 3 alambres) y debe ser:
■ Cable blindado flexible o cable de cobre forrado no metálico
(con alambre puesto a tierra), protegido con un conducto
metálico flexible. Todos los alambres conductores de
corriente deben estar aislados.
■
Alambre de cobre sólido de calibre 10. (No utilice aluminio.)
■
Por lo menos 5 pies (1,52 m) de largo.
Un protector de cables que esté en la lista de UL.
Si el contacto de pared luce como éste:
Contacto de 4 alambres (14-30R)
Entonces elija un cable de suministro eléctrico de 4 alambres con
terminales de anillo o de horquilla y con protector de cables que
esté en la lista de UL. El cable de suministro eléctrico de 4 hilos,
de por lo menos 4 pies (1,22 m) de largo, deberá tener 4 hilos
de cobre sólido de calibre 10 y coincidir con un receptáculo de
4 hilos tipo NEMA 14-30R. El hilo de conexión a tierra (conductor
a tierra) puede ser verde o desnudo. El conductor neutro debe
ser identificado con una cubierta blanca.
Si el contacto de pared luce como éste:
INSTRUCCIONES PARA LA CONEXIÓN A TIERRA
Para la conexión de una secadora mediante cable
eléctrico conectado a tierra:
Esta secadora debe estar conectada a tierra. En el caso de
funcionamiento defectuoso o avería, la conexión a tierra reducirá el riesgo de choque eléctrico al proporcionar una vía
de menor resistencia para la corriente eléctrica. Esta secadora usa un cable que cuenta con un conductor para la
conexión a tierra del equipo y un enchufe de conexión a tierra.
El enchufe debe conectarse en un contacto apropiado, que
esté debidamente instalado y conectado a tierra de acuerdo
con todos los códigos y ordenanzas locales.
Para la conexión permanente de una secadora:
Esta secadora debe estar conectada a un sistema de cableado de metal permanente, conectado a tierra, o se debe
tender un conducto para la conexión a tierra del equipo con
los conductores de circuito y conectado al terminal de tierra
del equipo o al conductor de suministro de la secadora.
ADVERTENCIA: La conexión indebida del conductor
Contacto de 3 alambres (10-30R)
Entonces elija un cable de suministro eléctrico de 3 alambres con
terminales de anillo o de horquilla y con protector de cables que
esté en la lista de UL. El cable de suministro eléctrico de 3 hilos,
de por lo menos 4 pies (1,22 m) de largo, deberá tener 3 hilos
de cobre sólido de calibre 10 y coincidir con un receptáculo de
3 hilos tipo NEMA 10-30R.
para la conexión a tierra del equipo puede ocasionar un riesgo
de choque eléctrico. Verifique con un electricista, representante o personal de servicio técnico calificado para asegurarse
de que la conexión a tierra de la secadora sea apropiada. No
modifique el enchufe que viene con el cable eléctrico. Si no
encaja en el contacto, contrate un electricista calificado para
que instale un contacto adecuado.
GUARDE ESTAS INSTRUCCIONES
31
Conexión eléctrica - Sólo en EE. UU.
Cable de suministro eléctrico
Cableado directo
ADVERTENCIA
ADVERTENCIA
Peligro de Incendio
Peligro de Incendio
Use un cable de suministro eléctrico nuevo de 30
amperios que esté en la lista de UL.
Use un protector de cables que esté en la lista
de UL.
Desconecte el suministro eléctrico antes de hacer
las conexiones eléctricas.
Conecte el alambre neutro (el blanco o el del
centro) a la terminal central (plateada).
El alambre de tierra (el verde o el no aislado) se
debe conectar con el conector verde de tierra.
Conecte los 2 alambres de suministro restantes
con las 2 terminales restantes (las doradas).
Apriete firmemente todas las conexiones
eléctricas.
Utilice alambres de cobre sólido de ancho 10.
Use un protector de cables que esté en la lista
de UL.
Desconecte el suministro eléctrico antes de hacer
las conexiones eléctricas.
Conecte el alambre neutro (el blanco o el del
centro) a la terminal central (plateada).
El alambre de tierra (el verde o el no aislado) se
debe conectar con el conector verde de tierra.
Conecte los 2 alambres de suministro restantes
con las 2 terminales restantes (las doradas).
Apriete firmemente todas las conexiones
eléctricas.
No seguir estas instrucciones puede causar la
muerte, incendio o choque eléctrico.
No seguir estas instrucciones puede causar la
muerte, incendio, o choque eléctrico.
1. Desconecte la energía.
2. Quite el tornillo de sujeción y la tapa del bloque de terminal.
3
3. Monte un protector de cables que esté en la lista de UL de
¾ de pulg. (1,9 cm) (el protector de cables tiene la marca de
UL) en el orificio que está debajo de la abertura del bloque de
terminal. Ajuste los tornillos del protector de cables lo
suficiente para mantener las dos secciones de la abrazadera
juntas. Haga pasar el cable de suministro eléctrico a través
del protector de cables. El protector de cables deberá
encajar bien con el gabinete de la secadora y estar en
posición horizontal.
4
2
1
4. Ahora termine la instalación siguiendo las instrucciones para
el tipo de su conexión eléctrica:
Alambre de 4 hilos (se recomienda)
Alambre de 3 hilos (si no dispone de alambre de 4 hilos)
1. Alambre de conexión a tierra neutro (verde/amarillo)
2. Tornillo conductor de tierra externo
3. Tornillo central del bloque de terminal de color plateado
4. Tapa del bloque de terminal y tornillo de sujeción
32
Opciones para la conexión eléctrica
Si su casa tiene:
Y usted va a
conectar con:
Vaya a la sección
Un contacto de
4 hilos (tipo NEMA
14-30R)
Un cordón de
suministro
eléctrico para
secadora, que
esté en la lista
de UL, de
120/240 voltios
mínimo y
30 amperios*
Conexión de
4 hilos:
Cordón de
suministro
eléctrico
Un
desconectador
con fusible o
una caja de
disyuntor*
Conexión de
4 hilos:
Cable directo
Un cordón de
suministro
eléctrico para
secadora, que
esté en la lista
de UL, de
120/240 voltios
mínimo y
30 amperios*
Conexión de
3 hilos:
Cordón de
suministro
eléctrico
Un
desconectador
con fusible o
una caja de
disyuntor*
Conexión de
3 hilos:
Cable directo
Cable directo de
4 hilos
5"
(12,7 cm)
Contacto de 3 hilos
(Tipo NEMA 10-30R)
Cable directo de
3 hilos
3 1/2"
(8,9 cm)
1
1. Tornillo conductor de tierra externo – La línea punteada ilustra
la posición del hilo de tierra NEUTRO antes de moverlo al
tornillo central del bloque de terminal
2. Tornillo central de color plateado del bloque de terminal
3. Hilo verde/amarillo del mazo de conductores
3. Conecte el hilo de tierra (verde o desnudo) del cordón de
suministro de corriente al tornillo conductor de tierra externo.
Apriete el tornillo.
4. Conecte el hilo neutro (hilo blanco o central) del cordón de
suministro de corriente debajo del tornillo central del bloque
de terminal.
1
3
IMPORTANTE: Se necesita una conexión de alambre de cuatro
hilos para las casas rodantes y para los casos en que los códigos
locales no permitan el uso de conexiones de 3 hilos.
3
6
4
5
1. Contacto de cuatro alambres (tipo NEMA 14-30R)
2. Enchufe de 4 terminales
3. Terminal de conexión a tierra
4. Terminal neutro
5. Terminales de horquilla con los extremos hacia arriba
6. Protector de cables que esté en la lista de UL, de
¾ pulg. (1,9 cm)
7. Terminales anulares
4
2
Conexión de 4 hilos: Cordón de suministro de corriente
2
2
3
*Si los códigos locales no permiten la conexión de un conductor
de conexión a masa al cable neutro, prosiga a la sección
“Conexión opcional de 3 hilos”.
1
1. Saque el tornillo central del bloque terminal.
2. Saque el hilo de tierra del aparato (verde con rayas amarillas)
del tornillo conductor de tierra externo. Fíjelo debajo del
tornillo central de color plateado del bloque terminal.
7
5
6
1. Tornillo conductor de tierra externo
2. Hilo de cobre verde o desnudo del cable de
alimentación eléctrica
3. Protector de cables que esté en la lista de UL de
¾ pulg. (1,9 cm)
4. Tornillo central de color plateado del bloque de terminal
5. Hilo neutro de puesta a tierra (verde/amarillo)
6. Hilo neutro (hilo blanco o central)
5. Conecte los otros hilos a los tornillos exteriores del bloque de
terminal. Apriete los tornillos.
6. Apriete los tornillos del protector de cables.
7. Introduzca la lengüeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
33
Conexión de 4 hilos: Cable directo
IMPORTANTE: Se necesita una conexión de alambre de 4 hilos
para las casas rodantes y para los casos en que los códigos
locales no permitan el uso de conexiones de 3 hilos.
El cable de conexión directa debe tener 5 pies (1,52 m) extra de
largo para poder mover la secadora si fuese necesario.
Pele 5 pulg. (12,7 cm) de la cubierta exterior desde el extremo del
cable, dejando el hilo de tierra desnudo a 5 pulg. (12,7 cm). Corte
1½ pulg. (3,8 cm) de los 3 hilos restantes. Pele el aislamiento
1 pulg. (2,5 cm) hacia atrás. Doble los extremos de los hilos para
formar un gancho.
5. Coloque los extremos enganchados de los otros hilos del
cable de suministro de corriente debajo de los tornillos
exteriores del bloque terminal (con los ganchos mirando
hacia la derecha). Apriete y junte los extremos enganchados.
Apriete los tornillos.
6. Apriete los tornillos del protector de cables.
7. Introduzca la lengüeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
Conexión de 3 hilos: Cordón de suministro eléctrico
Al conectar el hilo al bloque de terminal, coloque el extremo del
hilo en forma de gancho debajo del tornillo del bloque de
terminal (viendo hacia la derecha). Apriete y junte el extremo en
forma de gancho y apriete el tornillo. Vea el ejemplo debajo.
Use cuando los códigos locales permitan la conexión del
conductor de tierra del gabinete al hilo neutro.
2
4
5
1
3
1. Saque el tornillo central del bloque terminal.
2. Saque el hilo de tierra del aparato (verde con rayas amarillas)
del tornillo conductor de tierra externo. Fíjelo debajo del
tornillo central de color plateado del bloque de terminal.
3. Conecte el hilo de tierra (verde o desnudo) del cable de
suministro de corriente al tornillo del conductor de tierra
externo. Apriete el tornillo.
1
4
6
7
1. Tomacorriente de 3 hilos (tipo NEMA 10-30R)
2. Enchufe para 3 hilos
3. Terminal neutro
4. Terminales de horquilla con extremos hacia arriba
5. Protector de cables que esté en la lista de UL de
¾ pulg. (1,9 cm)
6. Terminales anulares
7. Hilo neutro (hilo blanco o central)
1. Afloje o saque el tornillo central del bloque terminal.
2. Conecte el hilo neutro (hilo blanco o central) del cordón de
suministro de corriente al tornillo central de color plateado
del bloque terminal. Apriete el tornillo.
1
3
2
4
2
5
3
6
5
1. Tornillo conductor de tierra externo
2. Hilo verde o desnudo de cobre del cordón de suministro
de corriente
3. Protector de cables que esté en la lista de UL de
¾ pulg. (1,9 cm)
4. Tornillo central de color plateado del bloque terminal
5. Hilo neutro de puesta a tierra (verde/amarillo)
6. Hilo neutro (hilo blanco o central)
4. Coloque el extremo del hilo neutro en forma de gancho (hilo
blanco) del cable de suministro de corriente debajo del
tornillo central del bloque terminal (con el gancho mirando
hacia la derecha). Apriete y junte el extremo enganchado.
Apriete el tornillo.
34
1. Tornillo conductor de tierra externo
2. Hilo neutro de puesta a tierra (verde/amarillo)
3. Tornillo central de color plateado del bloque de terminal
4. Hilo neutro (hilo blanco o central)
5. Protector de cables que esté en la lista de UL de
¾ pulg. (1,9 cm)
3. Conecte los otros hilos a los tornillos exteriores del bloque
terminal. Apriete los tornillos.
4. Apriete los tornillos del protector de cables.
5. Introduzca la lengüeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
Conexión de 3 hilos: Cable directo
Use cuando los códigos locales permitan la conexión del
conductor de tierra del gabinete al hilo neutro.
El cable de conexión directa debe tener 5 pies (1,52 m) extra de
largo para poder mover la secadora si fuese necesario.
Pele 3½ pulg. (8,9 cm) de la cubierta exterior desde el extremo
del cable. Pele el aislamiento 1 pulg. (2,5 cm) hacia atrás. Si usa
un cable trifilar con hilo de tierra, corte el hilo desnudo para que
quede nivelado con la cubierta exterior. Doble los extremos de
los hilos para formar un gancho.
1
4. Apriete los tornillos del protector de cables.
5. Introduzca la lengüeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
,
Conexión opcional de 3 hilos
,
Al conectar el hilo al bloque de terminal, coloque el extremo del
hilo en forma de gancho debajo del tornillo del bloque de
terminal (viendo hacia la derecha). Apriete y junte el extremo en
forma de gancho y apriete el tornillo. Vea el ejemplo debajo.
Use para cable directo o cordón de suministro de corriente
donde los códigos locales no permitan la conexión del
conductor de tierra del gabinete con el hilo neutro.
1. Saque el tornillo central del bloque terminal.
2. Saque el hilo de tierra del aparato (verde con rayas amarillas)
del tornillo conductor de tierra externo. Conecte el hilo de
tierra del aparato y el hilo neutro (hilo blanco o central) del
cordón/cable de suministro de corriente debajo del tornillo
central de color plateado del bloque terminal. Apriete el
tornillo.
3. Conecte los otros hilos a los tornillos exteriores del bloque
terminal. Apriete los tornillos.
1. Afloje o saque el tornillo central del bloque de terminal.
2. Coloque el extremo en forma de gancho del hilo neutro (hilo
blanco o central) del cable de suministro de corriente debajo
del tornillo central del bloque terminal (con el gancho
mirando hacia la derecha). Apriete y junte el extremo
enganchado. Apriete el tornillo.
1
3
2
4
5
4. Apriete los tornillos del protector de cables.
5. Introduzca la lengüeta de la cubierta del bloque de terminal
en la ranura del panel posterior de la secadora. Asegure la
cubierta con el tornillo de sujeción.
6. Conecte un hilo de tierra de cobre separado desde el tornillo
conductor de tierra externo a tierra adecuada.
1
2
3
1. Tornillo conductor de tierra externo
2. Hilo neutro de puesta a tierra (verde/amarillo)
3. Tornillo central de color plateado del bloque de terminal
4. Hilo neutro (hilo blanco o central)
5. Protector de cables que esté en la lista de UL
de ¾ pulg. (1,9 cm)
4
3. Coloque los extremos enganchados de los otros hilos del
cable de suministro de corriente debajo de los tornillos
exteriores del bloque de terminal (con los ganchos mirando
hacia la derecha). Apriete y junte los extremos enganchados.
Apriete los tornillos.
1. Tornillo conductor de tierra externo
2. Hilo neutro de puesta a tierra (verde/amarillo)
3. Hilo neutro (hilo blanco o central)
4. Camino de puesta a tierra determinado por un
electricista capacitado
35
Requisitos de ventilación
Peligro de Incendio
Una capota de ventilación debe tapar el ducto de escape para
evitar el ingreso de roedores e insectos a la casa.
La capota de ventilación debe estar por lo menos a 12 pulg.
(30,5 cm) de distancia del piso o de cualquier objeto que pudiese
estar en el trayecto del ducto de escape (como flores, rocas o
arbustos, etc.).
Si se usa un sistema de ventilación existente, limpie la pelusa
que está a lo largo del sistema y asegúrese de que la capota de
ventilación no esté obstruida con pelusa. Reemplace cualquier
ducto de escape de plástico o de hoja de metal por uno de metal
rígido o de metal flexible.
Planificación del sistema de ventilación
Use un ducto de escape de metal pesado.
Instalaciones típicas de escape
No use un ducto de escape de plástico.
Las instalaciones típicas tienen la ventilación en la parte posterior
de la secadora. Otras instalaciones son posibles.
2
No use un ducto de escape de aluminio.
No seguir estas instrucciones puede ocasionar
la muerte o incendio.
ADVERTENCIA: Para reducir el riesgo de incendio, esta
3
4
5
6
7
1
secadora DEBE VENTILARSE HACIA EL EXTERIOR.
Se debe usar un ducto de escape de metal pesado de 4 pulg.
(10,2 cm) y abrazaderas. Los productos de ventilación
DURASAFE™ son recomendables.
Los productos de ventilación DURASAFE™ pueden adquirirse
con su distribuidor o llamando a Whirlpool Parts and Accessories
(Piezas y accesorios de Whirlpool). Para más información, vea la
sección “Ayuda o Servicio técnico” de este manual.
La salida de la secadora no debe conectarse en ningún ducto
de escape de gas, chimenea, pared, techo o el espacio
oculto de un edificio.
■
■
No use una capota de ventilación con pestillo magnético.
■
No instale el ducto de escape de metal flexible en paredes,
techos o pisos encerrados.
■
Utilice abrazaderas para sellar todas las juntas. No debe
conectarse ni asegurarse el ducto de escape con tornillos ni
con ningún otro dispositivo que se extienda hacia el interior
de dicho ducto. No utilice cinta para conductos.
8
1. Secadora
2. Codo
3. Pared
4. Capota de ventilación
5. Abrazaderas
6. Ducto de escape de metal rígido
o de metal flexible
7. Longitud necesaria del ducto de
escape para conectar los codos
8. Salida de ventilación
Instalaciones opcionales de escape
Esta secadora puede ser adaptada con el escape hacia el lado
derecho, hacia el lado izquierdo o en la parte inferior. Póngase en
contacto con su distribuidor local para hacer convertir su
secadora.
ADVERTENCIA
IMPORTANTE: Observe todas las normas y ordenanzas
vigentes.
La ventilación inadecuada puede ocasionar la
acumulación de humedad y pelusa en la casa, lo cual
puede dar como resultado:
Daños de humedad en la carpintería, muebles, pintura,
empapelado, alfombras, etc.
Problemas en la limpieza de la casa y de salud.
Use un ducto de escape de metal pesado. No use un ducto de
escape de plástico ni de hoja de aluminio.
Se recomienda el ducto de escape de metal rígido para evitar
que se aplaste o se tuerza.
El ducto de escape de metal flexible debe extenderse y
sostenerse por completo cuando la secadora esté en su
ubicación final. Quite el exceso del ducto de metal flexible para
evitar que se doble y se tuerza, lo cual podría dar lugar a una
reducción del flujo de aire y bajo rendimiento.
36
Peligro de Incendio
Cubra los orificios de escape no utilizados con
el juego siguiente:
280028 (meteorito)
Comuníquese con su distribuidor local.
No seguir estas instrucciones puede ocasionar
la muerte, incendio, choque eléctrico,
o lesiones graves.
Previsiones especiales para las instalaciones en casas
rodantes
El ducto de escape deberá sujetarse firmemente en un lugar no
inflamable de la estructura de la casa rodante y no debe terminar
debajo de la casa rodante. El ducto de escape debe terminar en
el exterior.
1
2
3
1. Instalación estándar con desviación de la ventilación en la
parte posterior
2. Instalación de ventilación lateral a la izquierda o a
la derecha
3. Instalación de ventilación inferior (no es una opción
para instalaciones de pedestal)
Instalaciones alternas para espacios limitados
Los sistemas de ventilación vienen en una amplia gama.
Seleccione el tipo más apropiado para su instalación. A
continuación se ilustran dos tipos de instalación para espacios
limitados. Consulte las instrucciones del fabricante.
Cálculo de la longitud del ducto de escape
1. Seleccione la vía que proporcione el trayecto más recto y
directo al exterior. Planifique la instalación a fin de usar el
menor número posible de codos y vueltas. Cuando use los
codos o haga vueltas, deje todo el espacio que sea posible.
Doble el ducto de escape gradualmente para evitar que se
retuerza. Evite vueltas de 90º.
mejor
1
2
1. Instalación en la parte superior (también está
disponible con un codo de desviación)
2. Instalación de periscopio
NOTA: Se pueden adquirir los siguientes juegos para
instalaciones alternas en espacios limitados. Para encargarlos,
sírvase referirse a la sección “Ayuda o Servicio técnico” de este
manual.
■ Instalación en la parte superior:
2. Determinación de la longitud del ducto de escape.
La longitud máxima del sistema de ventilación depende de:
■
El tipo de ducto de escape (metal rígido o metal flexible).
■
El número de codos utilizados.
■
Tipo de capota de ventilación.
Los estilos recomendados de capotas de ventilación se
ilustran aquí.
2
Pieza número 4396028
■
bien
Instalación de periscopio (Para usar si hay desacoplo entre el
ducto de escape de la pared y el ducto de escape de la
secadora):
1
Pieza número 4396037 – Desacoplo de 0 pulg. (0 cm) a
18 pulg. (45,72 cm).
Pieza número 4396011 – Desacoplo de 18 pulg. (45,72 cm) a
29 pulg. (73,66 cm).
Pieza número 4396014 – Desacoplo de 29 pulg. (73,66 cm) a
50 pulg. (127 cm).
4"
(10,2 cm)
4"
(10,2 cm)
1. Estilo de capota de ventilación tipo persiana
2. Estilo de capota de ventilación tipo caja
El estilo de capota de ventilación angular (que se ilustra a
continuación) es aceptable.
4"
(10,2 cm)
2½"
(6,4 cm)
37
Vea el cuadro de longitudes de ducto de escape que vaya de
acuerdo con su tipo de capota de ventilación para fijarse en
las longitudes máximas del ducto de escape que usted
puede usar.
Los sistemas de ventilación más largos que los
especificados:
■
Acortarán la vida útil de la secadora.
■
Reducirán el rendimiento, dando lugar a tiempos de
secado más largos y un aumento en el consumo de
energía.
3. Determine el número de codos que va a necesitar.
IMPORTANTE: No use tendidos de ducto de escape más
largos que los especificados en el cuadro de longitudes de
ductos de escape.
El siguiente Cuadro de longitudes de ducto de escape le
ayudará a determinar la longitud máxima del ducto, de
acuerdo con el número de vueltas de 90° o codos que
necesitará y con el tipo de ducto (metal rígido o metal
flexible) y capota que va a usar.
Instalación de las patas niveladoras
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
la secadora.
No seguir esta instrucción puede ocasionar
una lesión en la espalda u otro tipo de lesiones.
1. Para proteger el piso, use un pedazo grande y plano de
cartón del empaque de la secadora. Coloque el cartón
debajo del borde posterior de la secadora. Vea la ilustración.
2. Sujete con firmeza el cuerpo de la secadora (no el panel de la
consola).
Cuadro de longitudes de ducto de escape
No. de
vueltas
de 90º o
codos
Tipo de ducto Capotas de
de escape
ventilación de
caja o tipo
persianas
Capotas de
ventilación
angulares
0
Metal rígido
Metal flexible
64 pies (20 m)
36 pies (11 m)
58 pies (17,7 m)
28 pies (8,5 m)
1
Metal rígido
Metal flexible
54 pies (16,5 m)
31 pies (9,4 m)
48 pies (14,6 m)
23 pies (7 m)
2
Metal rígido
Metal flexible
44 pies (13,4 m)
27 pies (8,2 m)
38 pies (11,6 m)
19 pies (5,8 m)
3
Metal rígido
Metal flexible
35 pies (10,7 m)
25 pies (7,6 m)
29 pies (8,8 m)
17 pies (5,2 m)
4
Metal rígido
Metal flexible
27 pies (8,2 m)
23 pies (7 m)
21 pies (6,4 m)
15 pies (4,6 m)
NOTA: Las instalaciones de ventilación laterales e inferiores
tienen una vuelta de 90º dentro de la secadora. Para determinar
la longitud máxima de ventilación, agregue una vuelta de 90º al
cuadro.
Instalación del sistema de ventilación
1. (Opcional) Póngase lentes de seguridad y guantes.
2. Instale la capota de ventilación. Emplee una masilla de
calafateo para sellar la abertura de la pared externa alrededor
de la capota de ventilación.
3. Conecte el ducto de escape a la capota de ventilación. El
ducto de escape debe encajar dentro de la capota de
ventilación. Asegure el ducto de escape a la capota de
ventilación con una abrazadera de 4 pulg. (10,2 cm).
4. Extienda el ducto de escape a la ubicación de la secadora.
Use la trayectoria más recta posible. Vea “Determinación de
la longitud del ducto de escape”. Evite giros de 90º. Use
abrazaderas para sellar todas las juntas. No use cinta
adhesiva para conductos, tornillos ni otros dispositivos de
fijación que se extiendan dentro del ducto de escape, para
fijar el mismo.
38
Coloque la secadora cuidadosamente sobre el cartón.
3. Examine las patas niveladoras. Localice la marca en forma de
diamante.
4. Atornille con la mano las patas en cada orificio de las patas.
Use una llave de tuercas para terminar de atornillar las patas
hasta que la marca en forma de diamante no quede visible.
5. Coloque un esquinal de cartón debajo de cada una de las 2
esquinas posteriores de la secadora. Ponga la secadora en
pie. Deslícela sobre los esquinales hasta que esté cerca de
su ubicación final. Deje suficiente espacio para conectar el
ducto de escape.
6. Una vez que la conexión esté lista y la secadora se encuentre
en su ubicación final, quite los esquinales y el cartón.
Nivelación de la secadora
Revise la nivelación de la secadora. Verifique primero de lado a
lado y luego del frente hacia atrás.
Si la secadora no está nivelada, apuntale la secadora, usando un
bloque de madera. Use una llave de tuercas para regular las
patas hacia arriba o hacia abajo y verifique nuevamente si la
secadora está nivelada.
NOTA: Quizás sea necesario nivelar la secadora nuevamente
después de trasladarla a su ubicación final.
3. Coloque la puerta de la secadora sobre una superficie plana
y protegida con el ensamblaje interior de la puerta mirando
hacia arriba. Quite el último tornillo del paso 1. Quite los 2
tornillos que sujetan la agarradera a la puerta.
4. Quite los 6 tornillos para liberar el ensamblaje exterior de la
puerta del ensamblaje interior de la puerta (vea la ilustración).
Es importante que quite solamente los 6 tornillos indicados.
Conexión del ducto de escape
1. Usando una abrazadera de 4 pulg. (10,2 cm), conecte el ducto
de escape a la salida de aire de la secadora. Si se conecta a
un ducto de escape existente, asegúrese de que el mismo
esté limpio. El ducto de escape de la secadora debe encajar
sobre la salida de aire de la secadora y dentro de la capota de
ventilación. Cerciórese de que el ducto de escape esté
asegurado a la capota de ventilación con una abrazadera de
4 pulg. (10,2 cm).
2. Mueva la secadora a su posición final. No aplaste ni retuerza
el ducto de escape. Asegúrese de que la secadora esté
nivelada.
3. (En modelos de gas) Asegúrese de que no haya torceduras
en la línea de gas flexible.
5. Levante el ensamblaje interior de la puerta y sáquelo del
ensamblaje exterior de la puerta. Desenganche la manija del
ensamblaje exterior de la puerta, muévalo hacia el otro lado y
engánchelo. Coloque a un lado el ensamblaje exterior de la
puerta.
Cómo invertir el cierre de la puerta
Usted puede invertir el cierre de la puerta de la abertura a la
derecha a la abertura a la izquierda, si lo desea.
Cómo quitar la puerta
1. Abra la puerta de la secadora. Quite los 4 tornillos que
sostienen la bisagra de la puerta sobre el panel frontal de la
secadora. Afloje el tornillo que tiene la abertura superior de la
llave por último (el segundo de la parte superior), pero no lo
quite.
Cómo invertir la bisagra y el soporte de la bisagra
1
1. Coloque la puerta interior sobre la superficie de trabajo con la
cabeza del tornillo mirando hacia arriba.
2. Quite los 4 tornillos que sujetan la bisagra a la puerta.
2
3
1. Secadora
2. No lo quite
3. Puerta de la secadora
2. Levante y jale la puerta hacia adelante de manera que la
cabeza del tornillo despeje el ojo de la cerradura. Quite la
puerta.
39
3. Quite los 2 tornillos que sujetan el soporte de la agarradera a
la puerta.
Colocando primero este tornillo, la puerta se colgará en su
lugar mientras usted inserta y aprieta los 4 tornillos restantes.
1
2
3
4. Mueva la bisagra hacia el otro lado y vuelva a sujetarla con
los 4 tornillos que quitó en el paso 2.
5. Mueva el soporte de la agarradera hacia el otro lado y vuelva
a sujetarlo con los 2 tornillos que quitó en el paso 3.
6. Deje a un lado el ensamblaje interior de la puerta.
Cómo volver a instalar la puerta
1. Fíjese si hay huellas digitales en el vidrio. Límpielas si es
necesario.
2. Coloque el ensamblaje interior de la puerta dentro del
ensamblaje exterior de la puerta. Alinee la bisagra con la
abertura lateral. Para que encaje correctamente, el borde del
ensamblaje interior de la puerta está completamente dentro
del borde del ensamblaje exterior de la puerta.
3. Vuelva a colocar los ensamblajes interior y exterior de la
puerta con los 6 tornillos.
4. Vuelva a colocar los 2 tornillos para la manija del ensamblaje
de la puerta.
5. Use un pequeño destornillador de hoja plana para quitar los
tapones de los orificios en la abertura de la puerta. Deslice la
cabeza del destornillador debajo de la tapa de cada tapón,
siendo cuidadoso de no rayar la superficie de la secadora.
Levántelo. Quite los tapones de los orificios en la abertura de
la puerta e insértelos en el lado opuesto.
1. Puerta de la secadora
2. Secadora
3. Inserte primero este tornillo
7. Cierre la puerta y fíjese que se cierre con seguridad.
Complete la instalación
1. Revise para cerciorarse de que todas las piezas estén
instaladas. Si hay alguna pieza extra, vuelva a revisar todos
los pasos para ver cuál se omitió.
2. Verifique si tiene todas las herramientas.
3. Deshágase de todos los materiales de embalaje.
4. Revise la localización final de la secadora. Asegúrese de que
el ducto de escape no esté aplastado o retorcido.
5. Verifique si la secadora está nivelada. Vea “Nivelación de la
secadora”.
6. Enchufe en un contacto con conexión a tierra. Conecte la
energía.
7. Quite la película protectora azul que está en la consola y
cualquier cinta adhesiva que haya quedado en la secadora.
8. Lea “Uso de la secadora”.
9. Limpie el interior del tambor de la secadora meticulosamente
con un paño húmedo para quitar residuos de polvo.
10. Fije la secadora en un ciclo de pleno calor (no el ciclo de aire)
y póngala a funcionar durante 20 minutos.
Si la secadora no funciona, revise lo siguiente:
■
Que los controles estén fijados en una posición de
funcionamiento u “On” (encendido).
■
Que se ha presionado con firmeza el botón de puesta en
marcha.
■
Que la secadora esté conectada en un contacto con
conexión a tierra.
■
Que el suministro eléctrico esté conectado.
■
Que el fusible de la casa esté intacto y ajustado, o que no
se haya disparado el cortacircuitos.
■
Que la puerta de la secadora esté cerrada.
11. Después de que la secadora haya estado funcionando
durante 5 minutos, abra la puerta y fíjese si está caliente.
Si no está caliente, apague la secadora y revise lo
siguiente:
6. Inserte un tornillo en la segunda abertura de la parte superior
de la abertura de la bisagra y apriete parcialmente. Cuelgue
la puerta colocando el ojo de la cerradura de la bisagra
superior sobre la segunda cabeza de tornillo y apriete el
tornillo.
■
Posiblemente hayan 2 fusibles o disyuntores para la
secadora. Revise para asegurarse de que ambos fusibles
estén intactos y ajustados, o que ambos disyuntores no
se hayan disparado. Si después de esto todavía no
calienta, póngase en contacto con un técnico
competente.
NOTA: Cuando caliente la secadora por primera vez quizás
sienta un olor a quemado. Este olor es común cuando se usa por
primera vez el elemento de calefacción. El olor desaparecerá.
40
USO DE LA SECADORA
Puesta en marcha de la secadora
Peligro de Explosión
Mantenga los materiales y vapores inflamables,
tales como la gasolina, alejados de la secadora.
No seque ningún artículo que haya tenido alguna
vez cualquier substancia inflamable (aún después
de lavarlo).
ADVERTENCIA: A fin de reducir el riesgo de incendio, de
choque eléctrico o de daños personales, lea las
INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de
operar este aparato.
La siguiente es una guía para poner su secadora en marcha. Por
favor consulte las secciones específicas de este manual para
obtener información más detallada.
1. Limpie el filtro de pelusa antes o después de cada ciclo. Vea
“Limpieza del filtro de pelusa”.
2. Coloque la ropa en la secadora y cierre la puerta. Vea “Cómo
cargar”.
3. Gire el selector para seleccionar un ciclo Manual o
Automático, luego presione el botón de control encendido
(CONTROL ON). Aparecerán en la pantalla los ajustes y el
tiempo de secado prefijados para el ciclo elegido.
Para usar un ciclo Automático
■ Dirija el selector hacia un ciclo Automático.
■
No seguir estas instrucciones puede ocasionar
la muerte, explosión o incendio.
NOTA: No puede ajustarse el tiempo para los ciclos
automáticos. Al presionar los botones (- o +) de Tiempo de
secado manual, se escuchará un sonido triple de pitido que
indica que no puede cambiarse el tiempo.
Peligro de Incendio
Ninguna lavadora puede eliminar completamente
el aceite.
No seque ningún artículo que haya tenido alguna
vez cualquier tipo de aceite (incluyendo
los aceites de cocina).
Los artículos que contengan espuma, hule o
plástico deben secarse en un tendedero o usando
un Ciclo de Aire.
Seleccione el nivel de sequedad (DRYNESS LEVEL) para
ajustar la sequedad de la carga según desee. El tiempo
que aparece en la pantalla es la duración estimada del
ciclo basada en el nivel de sequedad seleccionado. A
medida que el ciclo funciona, el control detecta la
sequedad de la carga y ajusta el tiempo automáticamente
para el nivel de sequedad seleccionado.
■
Presione el botón de la característica Cuidado adicional
(EXTRA CARE) si desea esa opción.
■
Presione el botón de la señal de fin de ciclo (CYCLE END
SIGNAL) para fijar el volumen de la señal en el nivel deseado.
■
Presione (y sostenga) el botón de Sostenga para poner en
marcha (HOLD TO START) (por más o menos 1 segundo)
hasta que comience a funcionar la secadora.
No seguir estas instrucciones puede ocasionar
la muerte o incendio.
41
Una vez que haya comenzado un ciclo Automático, podrán
ajustarse la característica Cuidado adicional y la señal de Fin
de ciclo. Presione dos veces el botón de Apagado (OFF) para
detener la secadora y despejar los ajustes, lo que le permitirá
seleccionar otro ciclo y nivel de sequedad.
Para usar un ciclo Manual
■ Gire el selector para seleccionar un ciclo Manual.
Presione los botones (- o +) de Tiempo de secado manual
(MANUAL DRY TIME) hasta que el tiempo de secado deseado
aparezca en la pantalla. Toque - o + y el tiempo cambiará en
intervalos de 1 minuto. Presione y sostenga - o + y el tiempo
cambiará en intervalos de 5 minutos. El tiempo que aparece
inicialmente en la pantalla es el tiempo real de secado.
NOTA: La característica de Tiempo de secado manual (Manual
Dry Time) puede ser usada sólo con ciclos manuales.
■ Presione Temperatura (TEMP) hasta que la temperatura
deseada se ilumine.
NOTA: El presionar el botón de nivel de sequedad causará un
sonido triple de pitido que indica que no puede seleccionarse
esa opción. Tampoco se indicará el nivel de sequedad.
■ Presione el botón de la característica Cuidado adicional
(EXTRA CARE) si desea esa opción.
Para activar la característica de control bloqueado cuando
esté funcionando la secadora:
Presione y sostenga el botón CYCLE END SIGNAL por tres
segundos. El control está bloqueado cundo se escucha un solo
pitido y está encendida la luz de control bloqueado.
■ Cuando esté apagada la secadora, no será necesario
presionar el botón de control encendido antes de activar la
característica de control bloqueado.
Para desbloquear:
Presione y sostenga el botón CYCLE END SIGNAL por tres
segundos para apagar esta característica.
NOTA: Cuando esté funcionando la secadora y esté encendido
Control bloqueado, podrá detenerse la secadora presionando el
botón de Apagado, pero no puede volver a comenzar hasta que
el control esté desbloqueado.
Cómo cargar
El cargar adecuadamente su secadora puede reducir sus gastos
de consumo de energía y prolongar la vida de sus prendas de
vestir.
Sugerencias para cargar
■
Cargue la secadora según la cantidad de espacio que
ocupan los artículos, no por su peso.
■
No sobrecargue la secadora. Esto da lugar a un secado
desigual y a la formación de arrugas.
■
Presione el botón de la señal de fin de ciclo (CYCLE END
SIGNAL) para fijar el volumen de la señal en el nivel deseado.
Secadoras de capacidad superior “plus”
■
Presione (y sostenga) el botón de Sostenga para poner en
marcha (HOLD TO START) (más o menos por 1 segundo)
hasta que comience a funcionar la secadora.
Ropa de trabajo pesado
4 pantalones de mezclilla
4 pantalones de trabajo
4 camisas de trabajo
Mientras esté funcionando el ciclo Manual, podrá cambiar los
ajustes de tiempo, temperatura, la característica de Cuidado
adicional y la señal de fin de ciclo. Presione dos veces el botón
de Apagado (OFF) para detener la secadora y despejar los
ajustes, lo que le permitirá seleccionar otro ciclo.
Detención de la marcha
de la secadora
Para detener su secadora en cualquier momento
2 pantalones de deporte
2 camisetas de deporte
Toallas
10 toallas de baño
10 toallas de mano
14 toallas faciales
Carga mixta
3 sábanas (1 de cama doble,
2 de camas gemelas)
4 fundas
3 camisas
3 blusas
9 camisetas
9 pantalones cortos
10 pañuelos
Presione OFF dos veces o abra la puerta.
Pausa o reanudación de la marcha
Para hacer una pausa en cualquier momento
Abra la puerta u oprima OFF una vez.
Para reanudar la marcha de la secadora
Cierre la puerta y presione (y sostenga) el botón de HOLD TO
START hasta que comience a funcionar la secadora.
NOTA: El secado continuará desde la etapa en que se
interrumpió el ciclo si usted cierra la puerta y presiona puesta en
marcha dentro de los 5 minutos siguientes. Si se interrumpe el
ciclo durante más de 5 minutos, la secadora se apagará.
Seleccione nuevos ajustes de ciclo antes de volver a poner la
secadora en marcha.
Sugerencias de ciclos y secado
Seleccione el ciclo y el nivel de sequedad o temperatura
correctos para su carga. Si está funcionando un ciclo
automático, la pantalla muestra el tiempo estimado del ciclo
cuando su secadora detecta automáticamente el nivel de
sequedad de su carga. Si está funcionado un ciclo manual, la
pantalla muestra el número exacto de minutos restantes en el
ciclo.
El enfriamiento (Cool Down) hace rotar la ropa sin calor durante
los últimos minutos de todos los ciclos. El enfriamiento hace que
las prendas se puedan manejar con más facilidad y reduce la
formación de arrugas. La duración del enfriamiento depende del
tamaño de la carga y el nivel de sequedad.
Sugerencias de secado
Control bloqueado
Esta característica le permite bloquear los ajustes para evitar el
uso accidental de la secadora. Asimismo puede usar la
característica Control bloqueado (Control Locked) para evitar
cambios accidentales de ciclo o de opción durante el
funcionamiento de la secadora.
42
■
Siga las instrucciones de cuidado de la etiqueta cuando
estén disponibles.
■
Si usted emplea hojas de suavizante de tejidos, use
únicamente aquéllas cuya etiqueta indica que pueden
utilizarse en secadoras. Siga las instrucciones del paquete.
■
■
Quite la carga de ropa de la secadora tan pronto se detenga
la rotación para evitar que las prendas se arruguen. Esto es
de singular importancia para las prendas de planchado
permanente, tejidos de punto y fibras sintéticas.
Evite secar la ropa de trabajo gruesa junto con telas livianas.
Esto podría ocasionar un secado excesivo de las telas
livianas, dando lugar a un mayor encogimiento o formación
de arrugas de las mismas.
Sugerencias de ciclos
■
Seque la mayoría de las cargas usando los ajustes prefijados
de ciclos.
■
Consulte el cuadro de Ajustes de ciclos prefijados manuales
o de secado automático (en la sección “Ciclos”) a fin de
obtener una guía para el secado de diversas cargas de ropa.
■
■
La temperatura de secado y el nivel de secado
automático están prefijados cuando usted elije un ciclo
de secado automático. Usted puede seleccionar un nivel
de sequedad distinto, según su carga de ropa, al
presionar el botón de Nivel de sequedad (DRYNESS
LEVEL) para seleccionar Más (MORE) o Menos (LESS).
Si desea regular la duración de un ciclo manual, tiene que
presionar los botones de (- o +) del Tiempo de secado
manual (MANUAL DRY TIME). Ajuste la temperatura de
un ciclo manual presionando TEMP hasta que la
temperatura deseada esté seleccionada.
NOTA: Usted no puede elegir el Nivel de sequedad con ciclos
manuales.
Enfriamiento (Cool Down)
La luz de COOL DOWN se ilumina durante la porción de
enfriamiento del ciclo. La ropa se enfría para que sea más fácil
manipularla.
Ciclo completo (Cycle Complete)
Esta luz se ilumina cuando se ha terminado un ciclo. Si se ha
seleccionado la característica Extra Care, la luz indicadora del
Cuidado adicional también estará encendida.
La luz indicadora de ciclo completo se apagará una hora
después de que termine el ciclo de secado (incluido el ciclo Extra
Care de 2 horas) cuando se presione apagado (Off) o cuando se
abra la puerta.
Característica Cuidado adicional (Extra Care)
La luz de la característica EXTRA CARE se enciende cuando se
selecciona esta opción. Este indicador permanece encendido
con la luz de ciclo completo.
Control bloqueado (Control Locked)
La luz de CONTROL LOCKED se enciende cuando se activa esta
opción.
Luces indicadoras
Otras luces indicadoras en el panel de control muestran los
ajustes seleccionados de Ciclo, Temperatura y Fin de ciclo.
El tiempo de la pantalla indicará el tiempo restante estimado o
real en un ciclo.
Luces de estado
Con las luces indicadoras de secado puede vigilar el progreso de
su secadora.
Ciclos
Seleccione el ciclo de secado de acuerdo con el tipo de carga
que va a secar. (Vea los cuadros de Ajustes de ciclos prefijados
manuales o de secado automático.)
Detección (Sensing)
Cuando se inicie un ciclo por primera vez, se encenderá la luz de
SENSING hasta que se detecte un artículo húmedo.
■ En un ciclo Automático, si no se ha detectado un artículo
húmedo dentro de 10 minutos, la luz de detección y la
secadora se apagarán.
■
En un ciclo Manual, si no se detecta un artículo después
de 10 minutos, se iluminará la luz de Wet y continuará el
ciclo seleccionado.
Húmedo (Wet)
La luz de WET se encenderá cuando se haya detectado un
artículo húmedo en la secadora. La luz de húmedo permanecerá
encendida hasta que:
■ Se alcance el punto de casi seco en un ciclo Automático.
■
La secadora entre en el período de enfriamiento en un ciclo
Manual.
Casi seco (Damp)
La luz de DAMP indica que la carga ha alcanzado el nivel de casi
seco.
NOTA: La luz de Casi seco no se usa con los ciclos manuales.
Perilla de control de ciclos
Ciclos automáticos
Los ciclos automáticos le permiten regular el ciclo según la carga
que va a secar. Vea el siguiente cuadro de “Ajustes de ciclos
prefijados automáticos.” Cada ciclo seca determinadas telas a la
temperatura recomendada. Un sensor detecta la humedad de la
carga y regula automáticamente el tiempo de secado para lograr
un secado óptimo.
Secado pesado (Heavy Duty)
Use este ciclo para obtener calor alto para artículos pesados
como toallas de algodón o cubrecamas.
Normal
Use este ciclo para obtener calor medio alto para secar telas
resistentes como ropa de trabajo.
43
Informal (Casual)
Secado rápido (Rapid Dry)
Use este ciclo para obtener calor bajo para secar telas que no
necesitan planchado como camisas deportivas, ropa de oficina
informal y mezclas de planchado permanente.
Use este ciclo para el secado de cargas pequeñas o cargas que
necesitan un tiempo de secado corto.
Ajustes de ciclos prefijados manuales
Ropa delicada (Delicate)
Use este ciclo para obtener calor bajo para telas sintéticas, de
tejido de punto lavables y de acabado inarrugable.
Ciclos manuales
Tipo de carga
Temperatura
Tiempo por
omisión
(Minutos)
Secado programado
(TIMED DRY)
Ropa pesada, ropa
voluminosa, cubrecamas,
ropa de trabajo
Alta
40
Super delicado (Super Delicate)
Use este ciclo para obtener calor muy bajo para secar
cuidadosamente artículos como lencería, ropa de ejercicio o
cortinas muy finas.
Ajustes de ciclos prefijados automáticos
Ciclos de secado
automático
Tipo de carga
Temperatura
Tiempo*
(Minutos)
Retoque
(TOUCHUP)
Elimina las arrugas
Mediana
20
Secado pesado
(HEAVY DUTY)
Ropa pesada, toallas
Alta
40
Secado rápido
(RAPID DRY)
Cargas pequeñas
Alta
27
NORMAL
Pantalones de pana, ropa
de trabajo
Mediana
34
Informal (CASUAL)
Fibras de planchado
permanente, fibras
sintéticas
Mediana
36
Ropa delicada
(DELICATE)
Lencería, blusas, artículos
lavables de lana
Baja
28
Super delicado
(SUPER DELICATE)
Ropa de ejercicio,
cortinas muy finas, encaje
Muy baja
Características adicionales
Característica de Cuidado adicional (Extra Care)
22
*Tiempo estimado con el ajuste de Nivel de secado (Dryness
Level) (mediano).
Ciclos manuales
Use los ciclos manuales para seleccionar una cantidad
específica de tiempo de secado y temperatura de secado. Al
seleccionar un ciclo manual, la pantalla de Tiempo estimado
restante (ESTIMATED TIME REMAINING) muestra el tiempo real
restante del ciclo. Usted puede cambiar el tiempo real del ciclo al
presionar los botones de (- o +) del tiempo de secado manual.
Secado programado (Timed Dry)
Use este ciclo para terminar el secado de artículos que todavía
están húmedos después de un ciclo Automático. El secado
programado es también útil para secar artículos pesados y
voluminosos como cubrecamas y ropa de trabajo.
Retoque (Touchup)
Use este ciclo para alisar las arrugas de ropa que ha estado
empacada en una valija o artículos que se han arrugado por
haber permanecido mucho tiempo en la secadora.
44
Si no es posible retirar la carga de la secadora tan pronto como
ésta se detenga, se pueden formar arrugas. La característica de
Extra Care periódicamente da vueltas, acomoda y esponja la
ropa para evitar que se arrugue.
■ Presione la característica de Extra Care para obtener hasta
un máximo de 120 minutos de rotación periódica sin calor al
final de un ciclo.
■
Deténgala en cualquier momento presionando la
característica Extra Care o abriendo la puerta de la secadora.
■
Para el ciclo Informal, la característica de Cuidado adicional
está prefijada en Encendido (“On”). Los otros ciclos
automáticos retendrán el ajuste de la característica de
Cuidado adicional. (Por ejemplo, si usted selecciona la
característica de Cuidado adicional en el ciclo Normal, la
característica de Cuidado adicional estará encendida la
próxima vez que seleccione el ciclo Normal.)
NOTA: Si usted no selecciona la característica de Extra Care, la
secadora se detiene después del período de enfriamiento.
Temperatura
Los ajustes de temperatura se usan con los ciclos manuales.
Presione Temperatura (TEMP) hasta que el ajuste deseado de
temperatura se ilumine. Los ajustes de temperatura no se
pueden usar con los ciclos automáticos.
Sólo aire (Air Only)
Use el ciclo de Sólo aire para artículos que requieren secado sin
calor, tales como artículos de goma, plástico y tejidos sensibles
al calor. Este cuadro muestra ejemplos de artículos que pueden
secarse usando el ciclo de sólo aire.
Tipo de carga
Tiempo*
(Minutos)
Goma espuma - almohadas, brasieres
acolchados, juguetes de peluche
20 - 30
Plástico - cortinas de ducha, manteles
20 - 30
Alfombras con reverso de goma
40 - 50
Olefina, polipropileno, nailon diáfano
10 - 20
Estante de secado
El estante de secado es útil para secar a máquina artículos que
usted no quiere secar necesariamente con rotación o que
colgaría en el tendedero (por ejemplo, suéteres).
Para usar el estante de secado
No quite el filtro de pelusa.
1. Abra la puerta de la secadora.
1
*Vuelva a fijar el tiempo para terminar el secado, si es necesario.
Cuando use Sólo aire
■
Revise para ver si las cubiertas están debidamente cosidas.
■
Sacuda y ahueque las almohadas a mano periódicamente
durante el ciclo.
■
Seque el artículo por completo. Las almohadas de goma
espuma tardan en secar.
1. Borde anterior
2. Coloque el estante de secado dentro del tambor de la
secadora, colocando el alambre posterior sobre la saliente
del panel posterior del interior de la secadora. Empuje hacia
abajo sobre el borde anterior del estante de secado para
asegurarlo sobre el filtro de pelusa.
1
NOTA: Los ciclos automáticos no están disponibles cuando se
esté usando el ajuste de Sólo aire.
Alarma de Fin de Ciclo (Cycle End Signal)
La señal de fin de ciclo emite un sonido audible una vez que el
ciclo de secado ha terminado. El quitar la ropa con prontitud al
final del ciclo reduce la formación de arrugas.
1. Panel posterior de la secadora
3. Ponga los artículos mojados sobre el estante de secado. Deje
espacio entre los artículos para que el aire pueda llegar a
todas la superficies.
NOTA: No permita que los artículos se cuelguen del borde del
estante.
Presione y suelte CYCLE END SIGNAL para regular el nivel de
sonido o para apagar la señal.
NOTA: Siempre que se seleccione la característica de Extra Care
y la señal de fin de ciclo esté encendida, se escuchará un sonido
audible cada 5 minutos hasta que se saque la ropa, o se termine
la acción de Cuidado adicional.
4. Cierre la puerta.
5. Seleccione el ciclo de secado programado y la temperatura,
o un ciclo de aire (vea el cuadro a continuación). Los artículos
que contengan espuma, hule o plástico deben secarse en un
tendedero o usando el ajuste de temperatura de sólo aire (Air
Only).
6. Usted debe seleccionar un tiempo, presionando los botones
de (- o +) del Tiempo de secado manual (MANUAL DRY
TIME). Vuelva a fijar el tiempo para terminar el secado, si es
necesario. Consulte el cuadro a continuación.
7. Presione (y sostenga) el botón de Sostenga para poner en
marcha (HOLD TO START) (por aproximadamente
1 segundo).
NOTA: Usted debe quitar el estante para un secado normal. No
use ciclos automáticos con el estante de secado.
45
Este cuadro muestra ejemplos de artículos que pueden secarse
en el estante y el tiempo sugerido de secado, ciclo y el ajuste de
temperatura. El tiempo real de secado dependerá de la cantidad
de humedad en la carga.
Secado con estante
Ajuste
Temp.
Tiempo*
Suéteres de lana
Darles la forma original y
colocarlos extendidos sobre
el estante de secado
Secado
programado
Baja
60
Juguetes de peluche o
almohadas
Rellenos de fibras de
algodón o poliéster
Secado
programado
Baja
60
Juguetes de peluche o
almohadas
Rellenos con hule espuma
Secado
programado
Sólo aire
(sin calor)
90
Zapatos tenis o zapatos
de lona
Secado
programado
Sólo aire
(sin calor)
90
*(Minutos) Vuelva a fijar el ciclo para terminar el secado, si es
necesario.
CUIDADO DE LA
SECADORA
Limpieza del lugar donde está
la secadora
Mantenga el área donde está la secadora despejada y libre de
artículos que pudieran obstruir el flujo de aire para la combustión
y la ventilación.
Peligro de Explosión
Mantenga los materiales y vapores inflamables,
como la gasolina, lejos de la secadora.
Limpieza del filtro de pelusa
Limpieza de cada carga
El filtro de pelusa está localizado en la abertura de la puerta de la
secadora. Límpielo antes o después del secado de cada carga.
Un filtro obstruido con pelusa puede aumentar el tiempo de
secado.
Para limpiar
1. Jale el filtro de pelusa en sentido recto hacia arriba. Quite la
pelusa del filtro enrollándola con sus dedos. No enjuague ni
lave el filtro para quitar la pelusa. La pelusa mojada es difícil
de quitar.
2. Empuje el filtro de pelusa firmemente de vuelta en su lugar.
IMPORTANTE:
■ No ponga a funcionar la secadora con un filtro de pelusa
flojo, dañado, obstruido o sin él. El hacerlo puede causar un
sobrecalentamiento y dañar tanto la secadora como la ropa.
■
Algunas toallas hechas de fibras sintéticas y fibras naturales
(mezclas de poliéster y algodón) pueden soltar más pelusa
que otras toallas, dando lugar a que el filtro de pelusa de su
secadora se llene con más rapidez. Asegúrese de quitar la
pelusa del filtro de pelusa antes y después de secar toallas
nuevas.
■
Si al quitar la pelusa del filtro, ésta cae en la secadora, revise
la capota de ventilación y quite la pelusa. Vea “Requisitos de
ventilación”.
Limpieza según la necesidad
Los residuos de detergente de lavandería y suavizante de tejidos
pueden acumularse en el filtro de pelusa. Esta acumulación
puede ocasionar tiempos de secado más prolongados para su
ropa, o hacer que la secadora se detenga antes que su carga
esté completamente seca. Si la pelusa se cae del filtro cuando
éste está en la secadora, es probable que el filtro esté obstruido.
Limpie el filtro de pelusa con un cepillo de nailon cada 6 meses o
con más frecuencia si se obstruye debido a la acumulación de
residuos.
Para lavar
1. Quite la pelusa del filtro enrollándola con sus dedos.
2. Moje ambos lados del filtro de pelusa con agua caliente.
3. Moje un cepillo de nailon con agua caliente y detergente
líquido. Refriegue el filtro de pelusa con el cepillo para quitar
la acumulación de residuos.
Coloque la secadora a un mínimo de 46 cm sobre
el piso para la instalación en un garaje.
No seguir estas instrucciones puede ocasionar
la muerte, explosión o incendio.
4. Enjuague el filtro con agua caliente.
5. Seque meticulosamente el filtro de pelusa con una toalla
limpia. Vuelva a colocar el filtro en la secadora.
46
Cuidado para la mudanza
Limpieza del interior de la secadora
Para limpiar el tambor de la secadora
1. Haga una pasta con un detergente de lavandería en polvo y
agua tibia.
2. Aplique la pasta a un paño suave.
O
Aplique al área manchada un producto de limpieza
doméstico líquido, no inflamable y frótelo con un paño suave
hasta quitar todo el exceso de tinte y manchas.
3. Limpie el tambor meticulosamente con un paño húmedo.
4. Ponga a funcionar la secadora con una carga de ropa limpia
o toallas para secar el tambor.
NOTA: Las prendas que contienen tintes desteñibles, tales como
los pantalones de mezclilla o artículos de algodón de colores
vivos, pueden teñir el interior de la secadora. Estas manchas no
dañan su secadora y no mancharán las cargas de ropa futuras.
Seque al revés los artículos que destiñen para evitar la
transferencia de tintes.
Eliminación de pelusa acumulada
En el interior del gabinete de la secadora:
Según el uso de la secadora, se debe quitar la pelusa cada
2 años, o con más frecuencia. La limpieza deberá efectuarla
una persona calificada.
En el ducto de escape:
La pelusa debe ser quitada nuevamente cada 2 años, o con más
frecuencia, de acuerdo con el uso de la secadora.
Cuidado para las vacaciones y
la mudanza
Cuidado para las vacaciones
Ponga la secadora a funcionar sólo cuando esté en casa. Si va a
salir de vacaciones o no va a usar su secadora por un tiempo
prolongado, usted deberá:
1. Desenchufar la secadora o desconectar el suministro de
energía.
2. Lavar el filtro de pelusa.
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía antes de
darle mantenimiento.
Vuelva a colocar todos los componentes y paneles
antes de hacerlo funcionar.
No seguir estas instrucciones puede ocasionar
la muerte o choque eléctrico.
1. Desenchufe la secadora o desconecte el suministro de
energía. Desconecte el cable si la secadora está conectada
por cableado directo.
2. Asegúrese de que las patas niveladoras estén fijas en la base
de la secadora.
3. Use cinta adhesiva para asegurar la puerta de la secadora.
Cambio de la luz del tambor
La luz de la secadora se enciende automáticamente en el interior
del tambor de la secadora cuando usted abre la puerta.
Para cambiar la luz del tambor
1. Desenchufe la secadora o desconecte el suministro de
energía.
2. Abra la puerta de la secadora. Localice la cubierta del foco
de luz en la pared posterior de la secadora. Quite el tornillo
ubicado en la esquina inferior derecha de la cubierta. Quite la
cubierta.
3. Gire el foco en sentido contrario a las manecillas del reloj.
Reemplácelo únicamente con un foco para
electrodomésticos de 10 W. Vuelva a colocar la cubierta en
su lugar y asegúrela con un tornillo.
4. Enchufe la secadora o reconecte el suministro de energía.
47
SOLUCIÓN DE PROBLEMAS
Pruebe primero las soluciones aquí sugeridas y posiblemente se evite el costo de una visita de servicio técnico…
La secadora muestra en la pantalla mensajes
codificados
La secadora no funciona
■
“PF” (corte de energía), revise lo siguiente:
■
¿Se ha interrupido el ciclo de secado por un corte de
energía?
Presione y sostenga el botón de Sostenga para poner en
marcha (HOLD TO START) para reanudar la marcha de la
secadora.
¿Se ha quemado un fusible o se ha disparado el
cortacircuitos?
¿Se ha usado un fusible común? Use un fusible retardador.
¿Se ha cerrado con firmeza la puerta de la secadora? Si no
es así, la pantalla de tiempo se encenderá y se apagará.
“E” Códigos de servicio técnico variables (E1, E2, E3):
Solicite servicio técnico.
■
Ha presionado con firmeza y sostenido Sostenga para poner
en marcha (HOLD TO START) por lo menos 1 segundo?
La ropa no se está secando bien
■
¿Se ha seleccionado un ciclo?
Revise lo siguiente:
¿Está obstruido el filtro de pelusa?
¿Está obstruido con pelusa el ducto de escape o la capota
de ventilación, restringiendo el flujo del aire? Ponga a
funcionar la secadora entre 5 a 10 minutos. Ponga su mano
debajo de la capota de ventilación para verificar el
movimiento del aire.
Si no siente el movimiento del aire, limpie el sistema de
ventilación de pelusas o reemplace el ducto de escape con
uno de metal pesado o de metal flexible. Consulte las
“Instrucciones de instalación”.
¿Está el ducto de escape aplastado o retorcido?
Reemplácelo con uno de metal pesado. Consulte las
“Instrucciones de instalación”.
¿Se ha quemado el fusible o se ha disparado el
cortacircuitos? Las secadoras eléctricas usan 2 fusibles
domésticos o interruptores. El tambor puede estar rotando
pero la secadora no está calentando.
¿Se ha seleccionado un ciclo de secado al aire? Seleccione
el ciclo adecuado para los tipos de prendas que está
secando. Vea “Ciclos”.
¿Está terminando más rápido el ciclo automático? Es posible
que la carga no esté haciendo contacto con las bandas del
sensor electrónico. Nivele la secadora.
Sonidos raros
■
■
■
48
¿Está la secadora ubicada en una habitación cuya
temperatura es inferior a 45ºF (7ºC)?
Para el funcionamiento adecuado de los ciclos de la
secadora se necesitan temperaturas superiores a 45ºF (7ºC).
¿Se ha usado agua fría para el enjuague? ¿Estaba la
carga muy mojada?
Espere tiempos de secado más prolongados para artículos
enjuagados en agua fría y para aquellos que retienen
humedad (fibras de algodón).
¿Es la carga muy grande y pesada para secar con rapidez?
Separe la carga para que rote con libertad.
¿Ha estado la secadora sin uso por una temporada?
Si no se ha usado la secadora por una temporada, es posible
que se escuche un sonido fuerte durante los primeros
minutos de funcionamiento.
Pelusa en la ropa
■
¿Está obstruido el filtro de pelusa?
Limpie el filtro de pelusa. Verifique si hay movimiento de aire.
■
¿Se ha separado debidamente la carga?
Separe la ropa que suelta pelusa (toallas, felpilla) de la ropa
que atrae pelusa (pana, fibra sintética). También sepárela por
color.
■
¿Está la carga demasiado grande o demasiado pesada?
Seque cargas más pequeñas de modo que la pelusa pueda
ser capturada por el filtro de pelusa.
■
¿Se ha secado en exceso la carga?
Use los ajustes correctos para el tipo de carga. Vea “Ciclos”.
El secar en exceso puede ocasionar la electricidad estática
que atrae pelusa.
■
¿Se ha dejado papel o tisú en los bolsillos?
■
¿Se está confundiendo las motitas con la pelusa?
Las motitas (pelusas en la superficie de la ropa) son
ocasionadas por el uso y el lavado normal de la ropa.
¿Están las hojas de suavizante de tejidos bloqueando la
rejilla? Use únicamente una hoja de suavizante de tejidos y
úsela sólo una vez.
■
Revise lo siguiente:
¿Está enchufado el cable eléctrico?
Manchas en la carga o cambio de color
■
¿Se ha empleado adecuadamente el suavizante de tejidos?
Agregue hojas de suavizante de tejidos al comienzo del ciclo
cuando la carga está fría. No agregue hojas de suavizante de
tejidos a una carga caliente.
■
¿Estaban sucios los artículos en el momento en que se
colocaron en la secadora?
Los artículos deben estar limpios antes de secarlos.
■
¿Se han separado debidamente los artículos?
Separe la ropa de colores claros de la de colores oscuros.
Separe los artículos de colores sólidos de los que destiñen.
Ropa encogida
Olores
■
¿Se ha sobrecargado la secadora?
Seque cargas más pequeñas que puedan rotar con libertad.
■
¿Se ha secado en exceso la carga?
Verifique la etiqueta de cuidado del fabricante. Fije el ajuste
de la secadora de acuerdo al tipo de carga. Vea “Ciclos”.
■
¿Ha estado pintando, tiñendo o barnizando
recientemente el área donde se encuentra la secadora?
De ser así, ventile el área. Cuando los olores o humos se
hayan esfumado del área, vuelva a lavar y secar la ropa.
■
¿Se está usando la secadora por primera vez?
El nuevo elemento calefactor eléctrico puede despedir un
olor. El olor desaparecerá después del primer ciclo.
Ropa arrugada
■
¿Se ha sacado la ropa de la secadora al final del ciclo?
■
¿Se ha sobrecargado la secadora?
Seque cargas más pequeñas que puedan rotar con libertad.
■
¿Se ha secado en exceso la carga?
Verifique la etiqueta de cuidado del fabricante. Fije el ajuste
de la secadora de acuerdo al tipo de carga. Vea “Ciclos”.
Prendas deterioradas
■
Revise lo siguiente:
¿Se han dejado abiertos los zípers, broches a presión y
sujetadores con corchetes?
¿Se han atado los cordones y fajas para evitar que se
enreden?
¿Se han observado las instrucciones de cuidado de las
etiquetas?
¿Se han deteriorado los artículos antes del secado?
AYUDA O SERVICIO TÉCNICO
Antes de solicitar ayuda o servicio técnico, por favor consulte la
sección “Solución de Problemas”. Esto le podría ahorrar el costo
de una visita de servicio técnico. Si considera que aún necesita
ayuda, siga las instrucciones que aparecen a continuación.
Cuando llame, tenga a mano la fecha de compra y el número
completo del modelo y de la serie de su electrodoméstico. Esta
información nos ayudará a atender mejor a su pedido.
Nuestros consultores ofrecen asistencia con respecto a:
Si necesita piezas de repuesto
Si necesita pedir piezas de repuesto, recomendamos que use
únicamente piezas especificadas de fábrica factory specified
parts . Estas piezas encajarán bien y funcionarán bien ya que
están confeccionadas con la misma precisión empleada en la
fabricación de cada electrodoméstico nuevo de KITCHENAID® .
Para encontrar piezas de repuesto específicas en su localidad,
llame a nuestro Centro de interacción del cliente o al centro de
servicio designado su localidad.
Para ayuda o servicio técnico
Llame al Centro de interacción del cliente de KitchenAid sin
costo alguno al: 1-800-422-1230.
■
Características y especificaciones de nuestra línea completa
de electrodomésticos.
■
Información sobre instalación.
■
Procedimiento para el uso y mantenimiento.
■
Venta de accesorios y piezas para reparación.
■
Asistencia especializada para el consumidor (habla hispana,
problemas de audición, visión limitada, etc.).
■
Recomendaciones con distribuidores locales, compañías que
dan servicio y distribuidores de partes para reparación. Los
técnicos de servicio designados por KitchenAid están
entrenados para cumplir con la garantía del producto y
ofrecer servicio una vez que la garantía termine, en cualquier
lugar de los Estados Unidos.
Para localizar a una compañía de servicio designada por
KitchenAid en su área, también puede consultar la sección
amarilla de su guía telefónica.
Para obtener más asistencia
Si necesita asistencia adicional, puede escribir a KitchenAid con
sus preguntas o dudas a:
KitchenAid Brand Home Appliances
Customer Interaction Center
553 Benson Road
Benton Harbor, MI 49022-2692
Favor de incluir un número telefónico de día en su
correspondencia.
49
GARANTÍA DE LA SECADORA KITCHENAID®
GARANTÍA TOTAL DE DOS AÑOS
Durante dos años a partir de la fecha de compra, siempre y cuando se dé a la secadora un uso y mantenimiento de conformidad con
las instrucciones adjuntas o provistas con el producto, KitchenAid pagará por las piezas de repuesto especificadas de fábrica y del
gasto del trabajo de reparación para corregir defectos en los materiales o en la mano de obra. El servicio deberá ser suministrado por
una compañía de servicio designada por KitchenAid.
GARANTÍA LIMITADA DEL TERCER AL QUINTO AÑO EN LOS TABLEROS DE CONTROL ELECTRÓNICOS,
EL COMPONENTE ELÉCTRICO, QUEMADOR A GAS Y MOTOR
Durante el tercer al quinto año desde la fecha de compra, cuando esta secadora sea operada y mantenida de acuerdo a las
instrucciones adjuntas o provistas con el producto, KitchenAid pagará por las piezas de repuesto especificadas de fábrica para los
siguientes componentes, para corregir defectos de material o de mano de obra: los tableros de control electrónicos, cualquier
componente eléctrico en los modelos eléctricos; cualquier quemador en los modelos a gas; reemplazo del motor.
