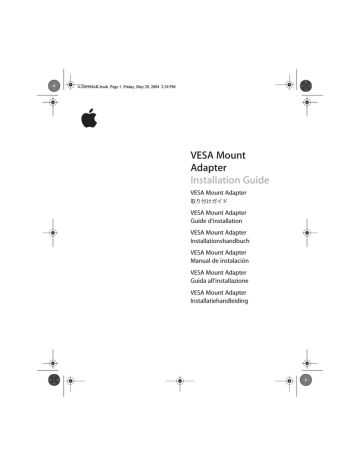

4-2689MAK.book Page 1 Friday, May 28, 2004 2:34 PM
VESA Mount
Adapter
Installation Guide
VESA Mount Adapter
VESA Mount Adapter
Guide d’installation
VESA Mount Adapter
Installationshandbuch
VESA Mount Adapter
Manual de instalación
VESA Mount Adapter
Guida all’installazione
VESA Mount Adapter
Installatiehandleiding
4-2689MAK.book Page 2 Friday, May 28, 2004 2:34 PM
4-2689MAK.book Page 3 Friday, May 28, 2004 2:34 PM
Installing the
VESA Mount Adapter
1
1
To use your Apple Cinema Display (model numbers A1081, A1082, and A1083) with a
VESA-compatible flat-panel mounting solution, install the VESA Mount Adapter on
the back of your display. Follow the installation instructions in this guide.
Turn off your display and computer. Unplug the DC power cord from the power
adapter, and unplug the DVI, USB, and FireWire cables from the computer. Carefully
pull the entire display cable assembly through the hole in the stand.
2
Place a soft, clean towel or cloth on a desk or flat surface. Holding the sides of the
display, carefully lay it down so the screen is flat against the towel or cloth on the
desk or surface.
3
Using the hex tool that came with this kit, loosen the screws that attach the stand to
the back of the display as shown in the illustration. Remove the screws and stand and
put them in a safe place in case you want to reattach the stand.
Display cable
Stand
Screws
®
¤
Hex tool
3
4-2689MAK.book Page 4 Friday, May 28, 2004 2:34 PM
4
Choose the right screws and bumpers for your size of display. Remove the screws and
bumpers from their plastic bag.
5
Snap the bumpers into place on each side of the mount adapter.
Bumpers
Mount adapter
6
Place the mount adapter over the slot on the back of the display as shown in the
illustration below. Use the hex tool to screw the mount adapter to the display.
Display cable
Screws
Mount adapter
4
®
¤
Hex tool
7
Follow the instructions included with the VESA-compatible mounting solution to
attach your display to the mount.
8
Plug the DC power cord in to the power adapter, and plug the DVI, USB, and FireWire
cables in to the computer.
English
4-2689MAK.book Page 5 Friday, May 28, 2004 2:34 PM
1
5
4-2689MAK.book Page 6 Friday, May 28, 2004 2:34 PM
6
4-2689MAK.book Page 7 Friday, May 28, 2004 2:34 PM
Installation de l’adaptateur
de socle VESA Mount Adapter
1
1
Pour utiliser votre Apple Cinema Display (modèles A1081, A1082 et A1083) avec
une solution de montage à panneau plat compatible VESA, installez l’adaptateur
de socle VESA Mount Adapter à l’arrière de votre écran. Suivez les instructions
d’installation de ce guide.
Éteignez votre écran et votre ordinateur. Débranchez le câble d’alimentation CC
de l’adaptateur secteur, ainsi que les câbles DVI, USB et FireWire de l’ordinateur.
Faites passer soigneusement l’ensemble du câble de l’écran dans l’orifice situé
sur le support.
2
Placez une serviette ou un tissu doux et propre sur un bureau ou une surface plane.
Soulevez le moniteur par les côtés et reposez-le doucement de manière à ce que
l’écran soit à plat sur la serviette ou le tissu posé sur le bureau ou la surface.
3
À l’aide de la clé hexagonale fournie avec ce kit, desserrez les vis qui fixent le support
à l’arrière de l’écran comme illustré ci-dessous. Ôtez les vis et le support et placez-les
en lieu sûr, au cas où vous souhaiteriez refixer le support.
Câble
de l’écran
Support
Vis
®
¤
Clé
hexagonale
7
4-2689MAK.book Page 8 Friday, May 28, 2004 2:34 PM
4
Choisissez les vis et pare-chocs en fonction de la taille de votre écran. Sortez-les
de leur sac en plastique.
5
Fixez les pare-chocs de chaque côté de l’adaptateur de socle.
Pare-chocs
Adaptateur de socle
6
Placez l’adaptateur de socle sur la fente située à l’arrière de l’écran, comme illustré
ci-dessous. À l’aide de la clé hexagonale, vissez l’adaptateur de socle à l’écran.
Câble
de l’écran
Vis
Adaptateur
de socle
8
®
¤
Clé
hexagonale
7
Pour fixer votre écran au socle, suivez les instructions accompagnant la solution
de montage compatible VESA.
8
Branchez le câble d’alimentation CC dans l’adaptateur secteur, ainsi que les câbles
DVI, USB et FireWire dans l’ordinateur.
Français
4-2689MAK.book Page 9 Friday, May 28, 2004 2:34 PM
Installieren des
VESA Mount Adapter
1
1
Wenn Sie Ihr Apple Cinema Display (Modellnummern A1081, A1082 und A1083) mit
einer VESA kompatiblen Montagelösung für Flachbildschirme verwenden wollen,
installieren Sie den VESA Mount Adapter an der Rückseite Ihres Bildschirms. Befolgen
Sie dazu die Anweisungen in vorliegender Anleitung.
Schalten Sie Bildschirm und Computer aus. Ziehen Sie das Stromkabel vom Netzteil
und die DVI-, USB- und FireWire Kabel vom Computer ab. Führen Sie den gesamten
Kabelstrang vorsichtig durch die Öffnung im Aufstellfuß.
2
Legen Sie ein weiches sauberes Tuch auf Ihren Schreibtisch oder eine andere ebene
Arbeitsfläche. Halten Sie den Bildschirm an den Seiten fest und legen Sie ihn dann
vorsichtig mit der Bildschirmoberfläche auf das Tuch.
3
Lösen Sie mithilfe des beiliegenden Sechskantschlüssels die Schrauben, mit denen
der Aufstellfuß an der Rückseite des Bildschirms befestigt ist (vgl. folgende Abbildung). Nehmen Sie die Schrauben und den Aufstellfuß ab und bewahren Sie sie für
den Fall auf, dass Sie den Fuß zu einem späteren Zeitpunkt wieder montieren wollen.
Bildschirmkabel
Aufstellfuß
Schrauben
®
¤
Sechskantschlüssel
9
4-2689MAK.book Page 10 Friday, May 28, 2004 2:34 PM
4
Wählen Sie die passenden Schrauben und Dämpfer für die Größe Ihres Bildschirms
aus. Nehmen Sie Schrauben und Dämpfer aus der Kunststoffverpackung heraus.
5
Drücken Sie die Dämpfer auf die Schienen an beiden Seiten der Montageplatte.
Dämpfer
Montageplatte
6
Richten Sie die Montageplatte über der Öffnung an der Rückseite des Bildschirms aus,
wie in folgender Abbildung gezeigt. Befestigen Sie die Montageplatte mithilfe der
Schrauben am Bildschirm. Verwenden Sie hierzu den Sechskantschlüssel.
Bildschirmkabel
Schrauben
Montageplatte
10
®
¤
Sechskantschlüssel
7
Befolgen Sie die Anweisungen, die der VESA kompatiblen Montagelösung beiliegen,
um Ihren Bildschirm an der Halterung zu befestigen.
8
Schließen Sie das Stromkabel an das Netzteil und die DVI-, USB- und FireWire Kabel
an den Computer an.
Deutsch
4-2689MAK.book Page 11 Friday, May 28, 2004 2:34 PM
Instalación del adaptador para
soporte VESA Mount Adapter
1
1
Para usar su pantalla Apple Cinema Display (modelos A1081, A1082 y A1083)
con un soporte para pantalla plana compatible con el estándar VESA, instale
el adaptador para soporte VESA Mount Adapter en la parte posterior de la pantalla.
Siga las instrucciones de instalación que se incluyen en este manual.
Apague la pantalla y el ordenador. Desenchufe el cable de alimentación CC del
adaptador de corriente y desconecte los cables DVI, USB y FireWire del ordenador.
Con cuidado extraiga el cable de la pantalla por el orificio del soporte.
2
Coloque una toalla o un paño suave y limpio sobre una mesa u otra superficie plana.
Sostenga la pantalla por ambos lados y túmbela con cuidado de forma que la pantalla
descanse sobre la toalla o el paño.
3
Con la llave hexagonal incluida en este kit, afloje los tornillos que fijan el soporte a
la parte posterior de la pantalla, tal y como se muestra en la ilustración. Extraiga los
tornillos y el soporte y guárdelos en un lugar seguro por si desea volver a utilizarlo
en el futuro.
Cable de
pantalla
Soporte
Tornillos
®
¤
Llave
hexagonal
11
4-2689MAK.book Page 12 Friday, May 28, 2004 2:34 PM
4
Elija los tornillos y los protectores adecuados para el tamaño de su pantalla y sáquelos
de la bolsa de plástico que los contiene.
5
Encaje los protectores a cada lado del adaptador para soporte.
Protectores
Adaptador
para soporte
6
Coloque el adaptador para soporte sobre la ranura de la superficie posterior de la
pantalla, tal y como se muestra en la ilustración, y atorníllelo a la pantalla con ayuda
de la llave hexagonal.
Cable de
pantalla
Tornillos
Adaptador
para soporte
12
®
¤
Llave
hexagonal
7
Siga las instrucciones incluidas en el soporte compatible con el estándar VESA
para colocar en él la pantalla.
8
Enchufe el cable de alimentación CC al adaptador de corriente y conecte los cables
DVI, USB y FireWire al ordenador.
Español
4-2689MAK.book Page 13 Friday, May 28, 2004 2:34 PM
Installazione di
VESA Mount Adapter
1
1
Per utilizzare Apple Cinema Display (modelli A1081, A1082 e A1083) con una soluzione
di montaggio per monitor flat-panel compatibile con lo standard VESA, installare il
VESA Mount Adapter sulla parte posteriore del monitor. Seguire le istruzioni di
installazione contenute in questo manuale.
Spegnere il monitor e il computer. Scollegare il cavo di alimentazione CC
dall'alimentatore e i cavi DVI, USB e FireWire dal computer. Inserire con attenzione il
cavo del monitor attraverso il foro del supporto.
2
Posizionare un panno morbido e pulito su una superficie piana. Appoggiare
delicatamente il monitor tenendolo per i lati in modo che lo schermo sia in posizione
orizzontale sulla superficie piana.
3
Utilizzando la chiave esagonale fornita con il kit, allentare le viti che fissano il supporto
alla parte posteriore del monitor come mostrato nell'illustrazione. Rimuovere le viti e il
supporto e riporli in un luogo sicuro nel caso si desideri riutilizzare il supporto.
Cavo del monitor
Supporto
Viti
®
¤
Chiave
esagonale
13
4-2689MAK.book Page 14 Friday, May 28, 2004 2:34 PM
4
Scegliere viti e spessori di protezione adeguati alle dimensioni del monitor ed estrarli
dalla confezione in plastica.
5
Posizionare gli spessori di protezione su ciascun lato del supporto per il montaggio.
Spessori di
protezione
Supporto per il
montaggio
6
Posizionare il supporto per il montaggio sopra lo slot sulla parte posteriore del
monitor come mostrato nell'illustrazione sottostante. Utilizzare la chiave esagonale
per fissare il supporto per il montaggio al monitor.
Cavo del monitor
Viti
Supporto per
il montaggio
14
®
¤
Chiave
esagonale
7
Seguire le istruzioni incluse con la soluzione di montaggio compatibile con lo
standard VESA per collegare il monitor al supporto.
8
Collegare il cavo di alimentazione CC all'alimentatore e i cavi DVI, USB e FireWire
al computer.
Italiano
4-2689MAK.book Page 15 Friday, May 28, 2004 2:34 PM
De VESA Mount Adapter
installeren
1
1
Als u het Apple Cinema Display (modelnummers A1081, A1082 en A1083) wilt
gebruiken in combinatie met een VESA-montageoplossing voor flatpanelbeeldschermen, bevestigt u de VESA Mount Adapter aan de achterzijde van het
beeldscherm. Volg hiervoor de installatie-instructies in deze handleiding.
Schakel het beeldscherm en de computer uit. Haal de gelijkstroomnetsnoer uit de
lichtnetadapter en koppel de DVI-, USB- en FireWire-kabels los van de computer. Trek
voorzichtig alle beeldschermkabels door de opening in de standaard.
2
Leg een zachte, schone doek op een tafel of andere vlakke ondergrond. Houd het
beeldscherm bij de zijkanten vast en leg het voorzichtig met het beeldscherm
omlaag op de doek op de tafel of de vlakke ondergrond.
3
Draai met de meegeleverde inbussleutel de schroeven los waarmee de standaard aan
de achterzijde van het beeldscherm is bevestigd (zie onderstaande afbeelding). Haal
de schroeven en de standaard los en bewaar ze, zodat u later eventueel de standaard
opnieuw kunt bevestigen.
Beeldschermkabel
Standaard
Schroeven
®
¤
Inbussleutel
15
4-2689MAK.book Page 16 Friday, May 28, 2004 2:34 PM
4
Bepaal welke schroeven en stootranden geschikt zijn voor de afmetingen van uw
beeldscherm. Haal de schroeven en stootranden uit de verpakking.
5
Klik de stootranden vast aan beide zijden van de mountadapter.
Stootranden
Mountadapter
6
Plaats de mountadapter over de sleuf aan de achterzijde van het beeldscherm, zoals
weergegeven in onderstaande afbeelding. Gebruik de inbussleutel om de
mountadapter aan het beeldscherm vast te schroeven.
Beeldschermkabel
Schroeven
Mountadapter
16
Nederlands
®
¤
Inbussleutel
4-2689MAK.book Page 17 Friday, May 28, 2004 2:34 PM
7
Volg de instructies die zijn meegeleverd met de VESA-montageoplossing om het
beeldscherm aan de standaard te bevestigen.
8
Sluit het gelijkstroomnetsnoer aan op de lichtnetadapter en sluit de DVI-, USB- en
FireWire-kabels aan op de computer.
Nederlands
17
4-2689MAK.book Page 18 Friday, May 28, 2004 2:34 PM
4-2689MAK.book Page 19 Friday, May 28, 2004 2:34 PM
4-2689MAK.book Page 20 Friday, May 28, 2004 2:34 PM
© 2004 Apple Computer, Inc. All rights reserved.
Apple, the Apple logo, and FireWire are trademarks of Apple
Computer, Inc., registered in the U.S. and other countries. VESA
is a trademark of the Video Electronics Standards Association.
Printed in XXXX.
*1Z034-2689-A*
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
