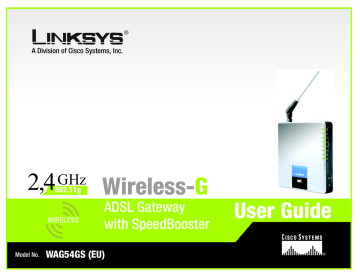

A Division of Cisco Systems, Inc.
2,4 GHz Wireless-G
802.11g
WIRELESS
Model No.
ADSL Gateway
with SpeedBooster
WAG54GS (EU)
User Guide
Wireless-G ADSL Gateway with SpeedBooster
Copyright and Trademarks
Specifications are subject to change without notice. Linksys is a registered trademark or trademark of Cisco
Systems, Inc. and/or its affiliates in the U.S. and certain other countries. Copyright © 2005 Cisco Systems, Inc. All
rights reserved. Other brands and product names are trademarks or registered trademarks of their respective
holders.
How to Use this Guide
Your Guide to the Wireless-G ADSL Gateway with SpeedBooster has been designed to make understanding
networking with the Gateway easier than ever. Look for the following items when reading this User Guide:
This checkmark means there is a Note of interest and
is something you should pay special attention to while
using the Gateway.
This exclamation point means there is a Caution or
Warning and is something that could damage your
property or the Gateway.
This question mark provides you with a reminder about
something you might need to do while using the Gateway.
In addition to these symbols, there are definitions for technical terms that are presented like this:
word: definition.
Also, each figure (diagram, screenshot, or other image) is provided with a figure number and description, like
this:
Figure 0-1: Sample Figure Description
Figure numbers and descriptions can also be found in the “List of Figures” section in the “Table of Contents”.
WAG54GS-EU-UG-50610C BW
Wireless-G ADSL Gateway with SpeedBooster
Table of Contents
Chapter 1: Introduction
1
Welcome
What’s in this User Guide?
1
2
Chapter 2: Planning Your Network
4
The Gateway’s Functions
IP Addresses
Chapter 3: Getting to Know the Wireless-G ADSL Gateway with SpeedBooster
Ports and Reset Button on Side Panel
LEDs on Side Panel
Chapter 4: Connecting the Wireless-G ADSL Gateway with SpeedBooster
Overview
Wired Connection to a Computer
Wireless Connection to a Computer
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Overview
Using the Setup Wizard
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
Overview
How to Access the Web-based Utility
The Setup Tab
The Wireless Tab
The Security Tab
The Access Restrictions Tab
The Applications and Gaming Tab
The Administration Tab
The Status Tab
Appendix A: Troubleshooting
Common Problems and Solutions
Frequently Asked Questions
Appendix B: Wireless Security
Security Precautions
Security Threats Facing Wireless Networks
4
4
6
6
7
8
8
9
10
11
11
11
29
29
31
31
40
45
47
49
54
59
63
63
71
78
78
78
Wireless-G ADSL Gateway with SpeedBooster
Appendix C: Finding the MAC Address and IP Address for Your Ethernet Adapter 81
Windows 98 or Me Instructions
Windows 2000 or XP Instructions
Appendix D: Upgrading Firmware
Appendix E: Glossary
Appendix F: Regulatory Information
Appendix G: Warranty Information
Appendix H: Specifications
Appendix I: Contact Information
81
82
83
84
91
98
99
101
Wireless-G ADSL Gateway with SpeedBooster
List of Figures
Figure 2-1: Network
Figure 3-1: Ports and Reset Button on Side Panel
Figure 3-2: LEDs on Side Panel
Figure 4-1: Connect the ADSL Line
Figure 4-2: Connect a PC
Figure 4-3: Connect the Power
Figure 4-4: Connect the ADSL Line
Figure 4-5: Connect the Power
Figure 5-1: Setup Wizard’s Welcome - Language Selection Screen
Figure 5-2: Setup Wizard’s Welcome - Start Wizard Screen
Figure 5-3: Setup Wizard’s License Agreement Screen
Figure 5-4: Setup Wizard’s Disconnect the Modem from the PC Screen
Figure 5-5: Setup Wizard’s Connect the Modem to the Gateway Screen
Figure 5-6: Setup Wizard’s Connect a Network Cable to a PC Screen
Figure 5-7: Setup Wizard’s Connect the Network Cable to the Gateway Screen
Figure 5-8: Setup Wizard’s Power on the Gateway Screen
Figure 5-9: Setup Wizard’s Check the Gateway’s Status Screen
Figure 5-10: Setup Wizard’s Select Your Country Screen
Figure 5-11: Setup Wizard’s Select Your Internet Service Provider Screen (France)
Figure 5-12: Setup Wizard’s Configure DSL - 1483 Bridged Screen
Figure 5-13: Setup Wizard’s Configure DSL - 1483 Routed Screen
Figure 5-14: Setup Wizard’s Configure DSL - PPPoA Screen
Figure 5-15: Setup Wizard’s Configure DSL - PPPoE Screen
Figure 5-16: Setup Wizard’s Set the Gateway’s Password Screen
Figure 5-17: Setup Wizard’s Configure Wireless Settings Screen
Figure 5-18: Setup Wizard’s SecureEasySetup Screen
Figure 5-19: SecureEasySetup Logo
Figure 5-20: Additional Information - Hardware Button
Figure 5-21: Additional Information - Software Button
Figure 5-22: Setup Wizard’s Configure Wireless Settings Screen
Figure 5-23: Setup Wizard’s Safe Surfing Screen
Figure 5-24: Setup Wizard’s Congratulations Screen
4
6
7
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
20
20
21
21
22
Wireless-G ADSL Gateway with SpeedBooster
Figure 5-25: Setup Wizard’s Configure Wireless Settings Screen
Figure 5-26: Setup Wizard’s Wireless Settings Screen
Figure 5-27: Setup Wizard’s Wireless Security - WPA Personal Screen
Figure 5-28: Setup Wizard’s Wireless Security - WPA2 Personal Screen
Figure 5-29: Setup Wizard’s Wireless Security - WPA2 Mixed Mode Screen
Figure 5-30: Setup Wizard’s Wireless Security - WEP (128-Bit) Screen
Figure 5-31: Setup Wizard’s Confirm New Settings Screen
Figure 5-32: Setup Wizard’s Norton Screen
Figure 5-33: Setup Wizard’s Congratulations Screen
Figure 6-1: Login Screen
Figure 6-2: Basic Setup
Figure 6-3: RFC 1483 Bridged - Dynamic IP
Figure 6-4: RFC 1483 Bridged - Static IP
Figure 6-5: RFC 1483 Routed
Figure 6-6: IPoA
Figure 6-7: RFC 2516 PPPoE
Figure 6-8: RFC 2364 PPPoA
Figure 6-9: Bridged Mode Only
Figure 6-10: Optional Settings
Figure 6-11: DDNS - DynDNS.org
Figure 6-12: DDNS - TZO.com
Figure 6-13: Advanced Routing
Figure 6-14: Routing Table
Figure 6-15: Basic Wireless Settings
Figure 6-16: Wireless Security - WPA-Personal
Figure 6-17: Wireless Security - WPA2-Personal
Figure 6-18: Wireless Security - WPA2-Mixed
Figure 6-19: Wireless Security - WEP
Figure 6-20: Wireless Access
Figure 6-21: MAC Address Filter List
Figure 6-22: Wireless Client MAC List
Figure 6-23: Advanced Wireless Settings
Figure 6-24: Firewall
Figure 6-25: VPN Passthrough
23
23
24
25
25
26
27
27
28
31
31
32
32
33
33
34
34
35
35
37
37
38
39
40
41
41
42
42
43
43
43
44
45
46
Wireless-G ADSL Gateway with SpeedBooster
Figure 6-26: Internet Access Policy
Figure 6-27: Internet Policy Summary
Figure 6-28: List of PCs
Figure 6-29: Single Port Forwarding
Figure 6-30: Port Range Forwarding
Figure 6-31: Port Triggering
Figure 6-32: DMZ
Figure 6-33: QoS
Figure 6-34: Management
Figure 6-35: Allowed IP - IP Range
Figure 6-36: Reporting
Figure 6-37: System Log
Figure 6-38: Diagnostics
Figure 6-39: Backup&Restore
Figure 6-40: Factory Defaults
Figure 6-41: Firmware Upgrade
Figure 6-42: Gateway
Figure 6-43: Local Network
Figure 6-44: DHCP Active IP Table
Figure 6-45: ARP/RARP Table
Figure 6-46: Wireless
Figure 6-47: Networked Computers
Figure 6-48: DSL Connection
Figure C-1: IP Configuration Screen
Figure C-2: MAC Address/Adapter Address
Figure C-3: MAC Address/Physical Address
Figure D-1: Firmware Upgrade
47
47
48
49
50
51
52
53
54
54
56
56
57
57
58
58
59
60
60
60
61
61
62
81
81
82
83
Wireless-G ADSL Gateway with SpeedBooster
Chapter 1: Introduction
Welcome
Thank you for choosing the Wireless-G ADSL Gateway with SpeedBooster. This Gateway will provide your
computers with a high-speed Internet connection as well as resources, including files and printers. Since the
Gateway is wireless, Internet access can be shared over the wired network as well as the wireless broadcast.
And since the Gateway has SpeedBooster technology, your wireless network performance is enhanced; in fact,
even non-SpeedBooster-equipped devices on your network will see a speed improvement when communicating
with SpeedBooster-enhanced equipment.
How does the Gateway do all of this? By connecting the Internet, as well as your computers and peripherals, to
the Gateway, then the Gateway can direct and control communications for your network.
wpa (wi-fi protected access): a wireless security
protocol using TKIP (Temporal Key Integrity Protocol)
encryption, which can be used in conjunction with a
RADIUS server.
To protect your data and privacy, the Gateway features an advanced firewall to keep out Internet intruders.
Wireless transmissions can be protected by powerful data encryption. In addition, you can safeguard your family
with parental control features such as Internet access restrictions and keyword blocking. You can configure the
Gateway’s settings through the easy-to-use, browser-based utility.
spi (stateful packet inspection) firewall: a technology
that inspects incoming packets of information before
allowing them to enter the network.
But what does all of this mean?
firewall: Security measures that protect the
resources of a local network from intruders.
Networks are useful tools for sharing Internet access and computer resources. You can access one printer from
different computers and access data located on another computer’s hard drive. Networks are even used for
playing multiplayer video games. So, networks not only are useful in homes and offices, but also can be fun.
nat (network address translation): NAT technology
translates IP addresses of a local area network to a
different IP address for the Internet.
PCs on a wired network create a LAN, or Local Area Network. They are connected with Ethernet cables, which is
why the network is called “wired”. PCs equipped with wireless cards or adapters can communicate without
cumbersome cables. By sharing the same wireless settings, within their transmission radius, they form a
wireless network. This is sometimes called a WLAN, or Wireless Local Area Network. Since the Gateway has
wireless capabilities, it can bridge your wired and wireless networks, letting them communicate with each other.
network: a series of computers or devices
connected for the purpose of data sharing,
storage, and/or transmission between users
With your networks all connected, wired, wireless, and the Internet, you can now share files and Internet
access—and even play games. All the while, the Wireless-G ADSL Gateway with SpeedBooster protects your
networks from unauthorized and unwelcome users.
lan (local area network): The computers and
networking products that make up the network in
your home or office.
Linksys recommends using the Setup CD-ROM for first-time installation of the Gateway. If you do not wish to run
the Setup Wizard on the Setup CD-ROM, then use the instructions in this Guide to help you connect the Gateway,
set it up, and configure it to bridge your different networks. These instructions should be all you need to get the
most out of the Wireless-G ADSL Gateway with SpeedBooster.
Chapter 1: Introduction
Welcome
1
Wireless-G ADSL Gateway with SpeedBooster
What’s in this User Guide?
This user guide covers the steps for setting up and using the Wireless-G ADSL Gateway with SpeedBooster.
• Chapter 1: Introduction
This chapter describes applications of the Wireless-G ADSL Gateway with SpeedBooster and this User Guide.
• Chapter 2: Planning Your Network
This chapter describes the basics of networking.
• Chapter 3: Getting to Know the Wireless-G ADSL Gateway with SpeedBooster
This chapter describes the physical features of the Gateway.
• Chapter 4: Connecting the Wireless-G ADSL Gateway with SpeedBooster
This chapter instructs you on how to connect the Gateway to your network.
• Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
This chapter explains how to set up the Gateway using its Setup Wizard.
• Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
This chapter explains how to configure the Gateway’s settings using its Web-based Utility.
• Appendix A: Troubleshooting
This appendix describes some problems and solutions, as well as frequently asked questions, regarding
installation and use of the Wireless-G ADSL Gateway with SpeedBooster.
• Appendix B: Wireless Security
This appendix explains the risks of wireless networking and some solutions to reduce the risks.
• Appendix C: Finding the MAC Address and IP Address for your Ethernet Adapter.
This appendix describes how to find the MAC address for your computer’s Ethernet adapter so you can use
the MAC filtering and/or MAC address cloning feature of the Gateway.
• Appendix D: Upgrading Firmware
This appendix instructs you on how to upgrade the firmware on the Gateway if you should need to do so.
• Appendix E: Glossary
This appendix gives a brief glossary of terms frequently used in networking.
• Appendix F: Specifications
This appendix provides the technical specifications for the Gateway.
Chapter 1: Introduction
What’s in this User Guide?
2
Wireless-G ADSL Gateway with SpeedBooster
• Appendix G: Warranty Information
This appendix supplies the warranty information for the Gateway.
• Appendix H: Regulatory Information
This appendix supplies the regulatory information regarding the Gateway.
• Appendix I: Contact Information
This appendix provides contact information for a variety of Linksys resources, including Technical Support.
Chapter 1: Introduction
What’s in this User Guide?
3
Wireless-G ADSL Gateway with SpeedBooster
Chapter 2: Planning Your Network
The Gateway’s Functions
A Gateway is a network device that connects two networks together.
In this instance, the Gateway connects your Local Area Network (LAN), or the group of computers in your home or
office, to the Internet. The Gateway processes and regulates the data that travels between these two networks.
The Gateway’s NAT feature protects your network of computers so users on the public, Internet side cannot “see”
your computers. This is how your network remains private. The Gateway protects your network by inspecting
every packet coming in through the Internet port before delivery to the appropriate computer on your network.
The Gateway inspects Internet port services like the web server, ftp server, or other Internet applications, and, if
allowed, it will forward the packet to the appropriate computer on the LAN side.
Remember that the Gateway’s ports connect to two sides. The LAN ports connect to the LAN, and the ADSL port
connects to the Internet. The LAN ports transmit data at 10/100Mbps.
IP Addresses
What’s an IP Address?
IP stands for Internet Protocol. Every device on an IP-based network, including computers, print servers, and
Gateways, requires an IP address to identify its “location,” or address, on the network. This applies to both the
Internet and LAN connections. There are two ways of assigning an IP address to your network devices. You can
assign static IP addresses or use the Gateway to assign IP addresses dynamically.
Static IP Addresses
A static IP address is a fixed IP address that you assign manually to a computer or other device on the network.
Since a static IP address remains valid until you disable it, static IP addressing ensures that the device assigned
it will always have that same IP address until you change it. Static IP addresses must be unique and are
commonly used with network devices such as server computers or print servers.
Chapter 2: Planning Your Network
The Gateway’s Functions
Figure 2-1: Network
ip (internet protocol): a protocol used to send data
over a network
NOTE: Since the Gateway is a device that connects
two networks, it needs two IP addresses—one for
the LAN, and one for the Internet. In this User Guide,
you’ll see references to the “Internet IP address”
and the “LAN IP address.”
Since the Gateway uses NAT technology, the only IP
address that can be seen from the Internet for your
network is the Gateway’s Internet IP address.
However, even this Internet IP address can be
blocked, so that the Gateway and network seem
invisible to the Internet—see the Security - Firewall
tab in “Chapter 6: Configuring the Wireless-G ADSL
Gateway with SpeedBooster.”
4
Wireless-G ADSL Gateway with SpeedBooster
Since you use the Gateway to share your DSL Internet connection, contact your ISP to find out if they have
assigned a static IP address to your account. If so, you will need that static IP address when configuring the
Gateway. You can get that information from your ISP.
Dynamic IP Addresses
A dynamic IP address is automatically assigned to a device on the network, such as computers and print servers.
These IP addresses are called “dynamic” because they are only temporarily assigned to the computer or device.
After a certain time period, they expire and may change. If a computer logs onto the network (or the Internet) and
its dynamic IP address has expired, the DHCP server will automatically assign it a new dynamic IP address.
DHCP (Dynamic Host Configuration Protocol) Servers
Computers and other network devices using dynamic IP addressing are assigned a new IP address by a DHCP
server. The computer or network device obtaining an IP address is called the DHCP client. DHCP frees you from
having to assign IP addresses manually every time a new user is added to your network.
A DHCP server can either be a designated computer on the network or another network device, such as the
Gateway. By default, the Gateway’s DHCP Server function is enabled.
If you already have a DHCP server running on your network, you must disable one of the two DHCP servers. If you
run more than one DHCP server on your network, you will experience network errors, such as conflicting IP
addresses. To disable DHCP on the Gateway, see the DHCP section in “Chapter 6: Configuring the Wireless-G
ADSL Gateway with SpeedBooster.”
Chapter 2: Planning Your Network
IP Addresses
5
Wireless-G ADSL Gateway with SpeedBooster
Chapter3:GettingtoKnowtheWireless-GADSLGatewaywith
SpeedBooster
Ports and Reset Button on Side Panel
The Gateway’s ports and Reset button are located on a side panel.
Figure 3-1: Ports and Reset Button on Side Panel
Line
The Line port connects to the ADSL line.
Ethernet (1-4)
The Ethernet ports connect to your computers and other network devices.
Reset Button
There are two ways to reset the Gateway's factory defaults. Either press the Reset Button,
for approximately five seconds, or restore the defaults from the Factory Defaults screen of
the Administration tab in the Gateway’s Web-based Utility.
Power
The Power port is where you will connect the power adapter.
Chapter 3: Getting to Know the Wireless-G ADSL Gateway with SpeedBooster
Ports and Reset Button on Side Panel
IMPORTANT: Resetting the Gateway to factory
defaults will erase all of your settings
(including Internet connection, wireless, and
other settings) and replace them with the
factory defaults. Do not reset the Gateway if
you want to retain these settings.
6
Wireless-G ADSL Gateway with SpeedBooster
LEDs on Side Panel
The Gateway's LEDs, which indicate network activity, are located on the other side panel.
Figure 3-2: LEDs on Side Panel
(POWER) button
When you want to power the Gateway on or off, push this button.
SecureEasySetup
button
Orange/White. This button lights up orange when the Gateway is powered on. The color
orange indicates that SecureEasySetup mode is disabled, while the color white indicates
that SecureEasySetup mode is enabled. When the Gateway enters SecureEasySetup mode,
this button will turn white and start flashing. After the Gateway has generated the SSID and
WPA-PSK (also called WPA-Personal) key, the LED will stop flashing and stay white.
NOTE: SecureEasySetup is a feature that
makes it easy to set up your wireless network.
If you have SecureEasySetup devices, run the
Router’s Setup Wizard CD-ROM and follow the
on-screen instructions to use SecureEasySetup.
To clear the SSID and WPA-PSK key, press and hold down the button for five seconds. The
SecureEasySetup button will flash slowly as the Gateway resets itself. The SecureEasySetup
button will turn orange to indicate a successful reset.
POWER
Green. The POWER LED lights up when the Gateway is powered on.
WIRELESS
Green. The WIRELESS LED lights up whenever there is a successful wireless connection. If
the LED is flashing, the Gateway is actively sending or receiving data to or from one of the
devices on the network.
ETHERNET (1-4)
Green. The ETHERNET LED serves two purposes. If the LED is continuously lit, the Gateway
is successfully connected to a device through the Ethernet port. If the LED is flashing, it is an
indication of any network activity.
DSL
Green. The DSL LED lights up whenever there is a successful DSL connection. The LED
flashes while the Gateway is establishing the ADSL connection.
INTERNET
Green. The INTERNET LED lights up green when an Internet connection to the Internet
Service Provider (ISP) is established. The INTERNET LED lights up red when the connection
to the ISP fails.
Chapter 3: Getting to Know the Wireless-G ADSL Gateway with SpeedBooster
LEDs on Side Panel
7
Wireless-G ADSL Gateway with SpeedBooster
Chapter 4: Connecting the Wireless-G ADSL Gateway with
SpeedBooster
Overview
The installation technician from your ISP should have left the setup information for the modem with you after
installing your broadband connection. If not, you can call your ISP to request that data.
After you have the setup information you need for your specific type of Internet connection, you can begin
installation and setup of the Gateway.
If you want to use a computer with an Ethernet adapter to configure the Gateway, continue to “Wired Connection
to a Computer.” If you want to use a computer with a wireless adapter to configure the Gateway, continue to
“Wireless Connection to a Computer.”
Chapter 4: Connecting the Wireless-G ADSL Gateway with SpeedBooster
Overview
8
Wireless-G ADSL Gateway with SpeedBooster
Wired Connection to a Computer
1. Make sure that all of your network’s hardware is powered off, including the Gateway and all computers.
2. Connect a phone cable from the Line port on the Gateway’s side panel to the wall jack of the ADSL line. A
small device called a microfilter (not included) may be necessary between each phone and wall jack to
prevent interference. Contact your ISP if you have any questions.
NOTE: A small device called a microfilter (not included) may be necessary between each phone
and wall jack to prevent interference. Contact your ISP if you have any questions.
IMPORTANT: For countries that have phone jacks with RJ-11 connectors, make sure to only place
the microfilters between the phone and the wall jack and not between the Gateway and the wall
jack or your ADSL will not connect.
Figure 4-1: Connect the ADSL Line
For countries that do not have phone jacks with RJ-11 connectors (e.g. France, Sweden,
Switzerland, United Kingdom, etc.), except for ISDN users, the microfilter has to be used between
the Gateway and the wall jack, because the microfilter will have the RJ-11 connector.
Annex B users (E1 and DE versions of the Gateway) must use the included network cable to connect
the Gateway to the wall jack or NTBA device. If you require splitters or special jacks, please contact
your service provider.
3. Connect one end of an Ethernet network cable to one of the Ethernet ports (labeled 1-4) on the back of the
Gateway, and the other end to an Ethernet port on a computer.
Repeat this step to connect more computers, a switch, or other network devices to the Gateway.
4. Connect the power adapter to the Gateway’s Power port, and then plug the power adapter into a power outlet.
Figure 4-2: Connect a PC
NOTE: You should always plug the Gateway’s power adapter into a power strip with
surge protection.
The Power LED on the front panel will light up green as soon as the power adapter is connected properly. The
Power LED will flash for a few seconds, and then it will be solidly lit when the self-test is complete. If the LED
flashes for one minute or longer, see “Appendix A: Troubleshooting.”
5. Power on one of your computers that is connected to the Gateway.
Figure 4-3: Connect the Power
Go to “Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster.”
Chapter 4: Connecting the Wireless-G ADSL Gateway with SpeedBooster
Wired Connection to a Computer
9
Wireless-G ADSL Gateway with SpeedBooster
Wireless Connection to a Computer
If you want to use a wireless connection to access the Gateway, follow these instructions:
1. Make sure that all of your network’s hardware is powered off, including the Gateway and all computers.
2. Connect a phone cable from the Line port on the Gateway’s back panel to the wall jack of the ADSL line. A
small device called a microfilter (not included) may be necessary between each phone and wall jack to
prevent interference. Contact your ISP if you have any questions.
NOTE: A small device called a microfilter (not included) may be necessary between each phone
and wall jack to prevent interference. Contact your ISP if you have any questions.
IMPORTANT: For countries that have phone jacks with RJ-11 connectors, make sure you only place
the microfilters between the phone and the wall jack and not between the Gateway and the wall jack
or your ADSL will not connect.
Figure 4-4: Connect the ADSL Line
For countries that do not have phone jacks with RJ-11 connectors (e.g. France, Sweden, Switzerland,
United Kingdom, etc.), except for ISDN users, the microfilter has to be used between the Gateway and
the wall jack, because the microfilter will have the RJ-11 connector.
Annex B users (E1 and DE versions of the Gateway) must use the included network cable to connect
the Gateway to the wall jack or NTBA device. If you require splitters or special jacks, please contact
your service provider.
3. Connect the power adapter to the Power port, and then plug the power adapter into a power outlet.
The Power LED on the front panel will light up green as soon as the power adapter is connected properly. The
Power LED will flash for a few seconds, and then it will be solidly lit when the self-test is complete. If the LED
flashes for one minute or longer, see “Appendix A: Troubleshooting.”
4. Power on one of the computers on your wireless network(s).
5. For initial access to the Gateway through a wireless connection, make sure the computer’s wireless adapter
has its SSID set to linksys (the Gateway’s default setting), and its wireless security is disabled. After you have
accessed the Gateway, you can change the Gateway and this computer’s adapter settings to match your usual
network settings.
Figure 4-5: Connect the Power
NOTE: You should always change the SSID from
its default, linksys, and enable wireless security.
Go to “Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster.”
Chapter 4: Connecting the Wireless-G ADSL Gateway with SpeedBooster
Wireless Connection to a Computer
10
Wireless-G ADSL Gateway with SpeedBooster
Chapter 5: Setting up the Wireless-G ADSL Gateway with
SpeedBooster
Overview
The Wireless-G ADSL Gateway with SpeedBooster Setup Wizard will guide you through the installation procedure.
It will go through the instructions for configuring the Gateway’s network and wireless settings.
Using the Setup Wizard
1. Insert the Setup Wizard CD-ROM into your CD-ROM drive. The Setup Wizard should run automatically, and
the Welcome screen should appear. If it does not, click the Start button and choose Run. In the field that
appears, enter D:\setup.exe (if “D” is the letter of your CD-ROM drive).
2. The Setup Wizard will automatically detect the language setting of your PC. On the initial Welcome screen,
click the Next button if you want to proceed with the Setup Wizard using the current language. If you want to
use a different language, select the appropriate language, and then click the Next button.
3. On the following Welcome screen, click the Click Here to Start button. These are your other choices:
Figure 5-1: Setup Wizard’s Welcome - Language
Selection Screen
Norton Internet Security - Click the Norton Internet Security button to install the Norton Internet Security
software program.
User Guide - Click the User Guide button to open the PDF file of this User Guide.
Exit - Click the Exit button to exit the Setup Wizard.
Figure 5-2: Setup Wizard’s Welcome - Start
Wizard Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Overview
11
Wireless-G ADSL Gateway with SpeedBooster
4. After reading the License Agreement, click the Next button if you accept, or click the Exit button to end the
installation. Click the Back button go back to the previous screen.
Figure 5-3: Setup Wizard’s License Agreement Screen
5. The Setup Wizard will ask you to disconnect your broadband modem from your PC. After you have done so,
click the Next button.
Figure 5-4: Setup Wizard’s Disconnect the Modem from
the PC Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
12
Wireless-G ADSL Gateway with SpeedBooster
6. The Setup Wizard will ask you to connect your broadband modem to the Gateway. After you have done so,
click the Next button.
Figure 5-5: Setup Wizard’s Connect the Modem to the
Gateway Screen
7. The Setup Wizard will ask you to connect a network cable to your PC. After you have done so, click the Next
button.
Figure 5-6: Setup Wizard’s Connect a Network Cable to a
PC Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
13
Wireless-G ADSL Gateway with SpeedBooster
8. The Setup Wizard will ask you to connect the other end of the network cable to the Gateway.
Then you can also connect additional PCs to the Gateway.
After you have done so, click the Next button.
Figure 5-7: Setup Wizard’s Connect the Network Cable
to the Gateway Screen
9. The Setup Wizard will ask you to power on the Gateway. After you have done so, click the Next button.
Figure 5-8: Setup Wizard’s Power on the
Gateway Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
14
Wireless-G ADSL Gateway with SpeedBooster
10. Make sure the Gateway’s Power, DSL, and numbered LEDs (depending on the number of PCs connected) are
lit on its front panel. After you have done so, click the Next button.
Figure 5-9: Setup Wizard’s Check the Gateway’s
Status Screen
11. You will be asked where you reside. Select the appropriate country from the drop-down menu. Then click the
Next button.
NOTE: If your country is not listed, then use the Gateway’s Web-based Utility to configure your
settings. Refer to “Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster” for
instructions.
Figure 5-10: Setup Wizard’s Select Your Country Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
15
Wireless-G ADSL Gateway with SpeedBooster
12. The Internet Service Providers (ISPs) for your country will be listed. (The on-screen options will vary
depending on which country you selected on the previous screen.) Click the button for your ISP.
If your ISP is not listed, click the Next button to manually enter your settings.
13. If applicable, the Setup Wizard will automatically detect the Encapsulation type you use: 1483 Bridged, 1483
Routed, PPPoA, or PPPoE. To manually enter your settings, select your Encapsulation type: 1483 Bridged,
1483 Routed, PPPoA, or PPPoE.
NOTE: If your Encapsulation type is IPoA or Bridged Mode Only, you will have to use the
Gateway’s Web-based Utility to configure it. Refer to “Chapter 6: Configuring the Wireless-G
ADSL Gateway with SpeedBooster” for instructions.
Figure 5-11: Setup Wizard’s Select Your Internet Service
Provider Screen (France)
Proceed to the appropriate section for your Encapsulation type.
1483 Bridged
If you selected your ISP, then the Setup Wizard will automatically select the Encapsulation, VPI, VCI, and
Multiplexing settings. Then select the appropriate IP setting for your DSL connection.
If you need to manually enter your settings, use this screen.
VPI/VCI - If you need to manually enter your settings, enter the VPI (Virtual Path Identifier) and VCI (Virtual
Channel Identifier) settings provided by your ISP.
Multiplexing - If you need to manually enter your settings, select LLC or VC, depending on your ISP.
Auto IP - If you are using a dynamic IP address, then click the Auto IP radio button.
Static IP - If you are using a static IP address, then click the Static IP radio button. Complete the IP Address,
Subnet Mask, Default Gateway, Primary DNS (Domain Name System), and Secondary DNS fields. (You need to
enter at least one DNS server IP address.)
Figure 5-12: Setup Wizard’s Configure DSL 1483 Bridged Screen
Click the Next button to continue or the Back button to return to the previous screen.
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
16
Wireless-G ADSL Gateway with SpeedBooster
1483 Routed
If you selected your ISP, then the Setup Wizard will automatically select the Encapsulation, VPI, VCI, and
Multiplexing settings. Then enter the appropriate IP settings for your DSL connection.
If you need to manually enter your settings, use this screen.
VPI/VCI - If you need to manually enter your settings, enter the VPI (Virtual Path Identifier) and VCI (Virtual
Channel Identifier) settings provided by your ISP.
Multiplexing - If you need to manually enter your settings, select LLC or VC, depending on your ISP.
Static IP - Complete the IP Address, Subnet Mask, Default Gateway, Primary DNS (Domain Name System),
and Secondary DNS fields. (You need to enter at least one DNS server IP address.)
Click the Next button to continue or the Back button to return to the previous screen.
PPPoA
Figure 5-13: Setup Wizard’s Configure DSL 1483 Routed Screen
If you selected your ISP, then the Setup Wizard will automatically select the Encapsulation, VPI, VCI, and
Multiplexing settings. Then enter the User ID and Password for your DSL connection.
If you need to manually enter your settings, use this screen.
VPI/VCI - If you need to manually enter your settings, enter the VPI (Virtual Path Identifier) and VCI (Virtual
Channel Identifier) settings provided by your ISP.
Multiplexing - If you need to manually enter your settings, select LLC or VC, depending on your ISP.
User ID and Password - Enter the User ID and Password provided by your ISP.
Click the Next button to continue or the Back button to return to the previous screen.
Select Keep Alive if you always want to be connected to your ISP, or select Connect on Demand if you are
charged for the time that you are connected to your ISP.
Keep Alive - If you select this option, the Gateway will check your Internet connection and keep it active.
Connect on Demand - If you select this option, the Gateway will terminate your Internet access after all
online applications have been closed for a specified period of time.
Click the Next button to continue or the Back button to return to the previous screen.
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
Figure 5-14: Setup Wizard’s Configure DSL PPPoA Screen
NOTE: If you are charged for the time that you are
connected to your ISP, use the Gateway’s Webbased Utility to select the Connect on Demand
feature. Refer to “Chapter 6: Configuring the
Wireless-G ADSL Gateway with SpeedBooster” for
instructions.
17
Wireless-G ADSL Gateway with SpeedBooster
PPPoE
If you selected your ISP, then the Setup Wizard will automatically select the Encapsulation, VPI, VCI, and
Multiplexing settings. Then enter the User ID and Password for your DSL connection.
If you need to manually enter your settings, use this screen.
VPI/VCI - If you need to manually enter your settings, enter the VPI (Virtual Path Identifier) and VCI (Virtual
Channel Identifier) settings provided by your ISP.
Multiplexing - If you need to manually enter your settings, select LLC or VC, depending on your ISP.
User ID and Password - Enter the User ID and Password provided by your ISP.
Click the Next button to continue or the Back button to return to the previous screen.
Select Keep Alive if you always want to be connected to your ISP, or select Connect on Demand if you are
charged for the time that you are connected to your ISP.
Keep Alive - If you select this option, the Gateway will check your Internet connection and keep it active.
Connect on Demand - If you select this option, the Gateway will terminate your Internet access after all
online applications have been closed for a specified period of time.
Click the Next button to continue or the Back button to return to the previous screen.
Figure 5-15: Setup Wizard’s Configure DSL PPPoE Screen
NOTE: If you are charged for the time that you are
connected to your ISP, use the Gateway’s Webbased Utility to select the Connect on Demand
feature. Refer to “Chapter 6: Configuring the
Wireless-G ADSL Gateway with SpeedBooster” for
instructions.
14. The Gateway provides a Web-based Utility you can use for configuring the Gateway from any networked PC.
Access to the Utility is protected by a password.
Password - The default password is admin. Change it to a password of your choice.
Confirm - Enter the password again in the Confirm field.
Click the Next button to continue or the Back button to return to the previous screen.
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
Figure 5-16: Setup Wizard’s Set the Gateway’s
Password Screen
18
Wireless-G ADSL Gateway with SpeedBooster
15. There are two ways to configure the Gateway’s wireless settings, SecureEasySetup and manual
configuration.
If you have other SecureEasySetup devices, such as notebook adapters or printers, then you can use the
Gateway’s SecureEasySetup feature to create your wireless network. Proceed to the section, “Using the
Gateway’s SecureEasySetup Feature.”
NOTE: SecureEasySetup ONLY uses WPA-Personal security. If your current wireless devices do
not support WPA-Personal security OR you want to use WPA2 security, then you cannot use
SecureEasySetup on your network. You will need to manually configure the security settings for
your wireless network.
If you do not have other SecureEasySetup devices, if you would like to enter the wireless and security settings
yourself, or if you prefer not to use the security that is automatically set for you with SecureEasySetup, then
proceed to the section, “Manually Configuring the Gateway’s Wireless Settings.”
Figure 5-17: Setup Wizard’s Configure Wireless
Settings Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
19
Wireless-G ADSL Gateway with SpeedBooster
Using the Gateway’s SecureEasySetup Feature
Read these instructions before you press any SecureEasySetup buttons. You should locate the SecureEasySetup
buttons of your devices before using the Gateway’s SecureEasySetup feature.
NOTE: SecureEasySetup ONLY uses WPA-Personal security. If your current wireless devices do
not support WPA-Personal security OR you want to use WPA2 security, then you cannot use
SecureEasySetup on your network. You will need to manually configure the security settings for
your wireless network.
1. Before you push any button, locate the SecureEasySetup button for each of your other SecureEasySetup
devices. If you are not sure where to find this button, click Where is my other SecureEasySetup button?
Figure 5-18: Setup Wizard’s SecureEasySetup Screen
You will see a screen showing the SecureEasySetup logo. Click the Next button to continue or the Close
button to return to the Configure Wireless Settings screen.
Figure 5-19: SecureEasySetup Logo
You will see a screen with instructions on how to locate the SecureEasySetup hardware button. If your device
does not have a hardware button, it most likely will have a software button. Click the Next button for
instructions to locate the software button, or click the Close button to return to the Configure Wireless
Settings screen.
Figure 5-20: Additional Information - Hardware Button
You will see a screen with instructions on how to locate the SecureEasySetup software button. Click the
Close button to return to the Configure Wireless Settings screen.
Figure 5-21: Additional Information - Software Button
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
20
Wireless-G ADSL Gateway with SpeedBooster
2. Press the Gateway’s SecureEasySetup button on its front panel. After approximately two seconds, the button
will turn white and begin to blink.
If your other SecureEasySetup device is not yet installed, Click the Next button to continue and finish the
Router’s installation. Then, to install the other device, follow the instructions provided with that device for
SecureEasySetup.
If your other SecureEasySetup device is already installed, press the SecureEasySetup button on that
device within two minutes. (The button on that device may be on the device’s software that you will have to
click on-screen.) Click the Next button to continue and finish the Router’s installation.
To add other SecureEasySetup devices to your network, follow the instructions provided with each device.
NOTE: You can only add one SecureEasySetup device at a time.
Figure 5-22: Setup Wizard’s Configure Wireless
Settings Screen
3. After the settings have been saved, the Safe Surfing screen will appear. Click the Norton Internet Security
Suite button to install the special edition of Norton Internet Security on your computer, or click the Finish
button to complete the Setup Wizard.
Figure 5-23: Setup Wizard’s Safe Surfing Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
21
Wireless-G ADSL Gateway with SpeedBooster
4. The Congratulations screen will appear. Click the Online Registration button to register the Gateway, or click
the Exit button to exit the Setup Wizard.
Congratulations! The installation of the Wireless-G ADSL Gateway with SpeedBooster is complete.
If you want to make advanced configuration changes, proceed to “Chapter 6: Configuring the Wireless-G
ADSL Gateway with SpeedBooster.”
Figure 5-24: Setup Wizard’s Congratulations Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
22
Wireless-G ADSL Gateway with SpeedBooster
Manually Configuring the Gateway’s Wireless Settings
1. If you do not have other SecureEasySetup devices, or want to configure the wireless and security settings
yourself, then click the Enter Wireless Settings Manually button.
Figure 5-25: Setup Wizard’s Configure Wireless
Settings Screen
2. The Setup Wizard will ask you to enter the settings for your wireless network.
SSID - In the SSID field, enter the name of your wireless network. The SSID must be identical for all devices in
NOTE: An SSID is the network name shared by all devices in a wireless network. Your network’s
SSID should be unique to your network and identical for all devices within the network.
the network. The default setting is linksys (all lowercase).
Channel - Select the operating channel for your wireless network. All of your wireless devices will use this
channel to communicate.
Network Mode - From the Network Mode drop-down menu, select the wireless standards running on your
network. If you have both 802.11g and 802.11b devices in your network, keep the default setting, Mixed
Mode. If you have only 802.11g devices, select G-Only. If you have only 802.11b devices, select B-Only. If you
want to disable your wireless network, select Disable.
Figure 5-26: Setup Wizard’s Wireless Settings Screen
Device Name - Enter a name for the Gateway in the Device Name field.
Click the Next button to continue or the Back button to return to the previous screen.
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
23
Wireless-G ADSL Gateway with SpeedBooster
3. Select the method of security you want to use: WPA Personal, WPA2 Personal, WPA2 Mixed Mode, WEP
(64-Bit), or WEP (128-Bit). WPA stands for Wi-Fi Protected Access, and WEP stands for Wired Equivalent
Privacy. WPA is a stronger security method than WEP, and WPA2 is a stronger version of WPA. Proceed to the
appropriate section for your security method.
wpa (wi-fi protected access: a wireless security
protocol using TKIP (Temporal Key Integrity Protocol)
encryption, which can be used in conjunction with a
RADIUS server.
If you do not want to use any wireless security method, select Disabled and then click the Next button.
Proceed to step 4.
wep (wired equivalent privacy): a method of
encrypting network data transmitted on a
wireless network for greater security.
WPA Personal
encryption: encoding data transmitted in a network.
Encryption - Select the type of algorithm you want to use, TKIP or AES.
Passphrase - Enter a Passphrase, also called a pre-shared key, of 8 to 32 characters. The longer and more
complex your Passphrase is, the more secure your network will be.
Click the Next button to continue or the Back button to return to the previous screen.
Figure 5-27: Setup Wizard’s Wireless Security WPA Personal Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
24
Wireless-G ADSL Gateway with SpeedBooster
WPA2 Personal
Encryption - AES is automatically selected for WPA2 Personal mode.
Passphrase - Enter a Passphrase, also called a pre-shared key, of 8 to 32 characters. The longer and more
complex your Passphrase is, the more secure your network will be.
Click the Next button to continue or the Back button to return to the previous screen.
WPA2 Mixed Mode
Encryption - TKIP + AES are automatically selected so both methods can be used.
Passphrase - Enter a Passphrase, also called a pre-shared key, of 8 to 32 characters. The longer and more
complex your Passphrase is, the more secure your network will be.
Click the Next button to continue or the Back button to return to the previous screen.
Figure 5-28: Setup Wizard’s Wireless Security WPA2 Personal Screen
Figure 5-29: Setup Wizard’s Wireless Security WPA2 Mixed Mode Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
25
Wireless-G ADSL Gateway with SpeedBooster
WEP (64-Bit)
Enter a passphrase or WEP key.
Passphrase - Enter a passphrase in the Passphrase field, so a WEP key is automatically generated. The
passphrase is case-sensitive and should not be longer than 16 alphanumeric characters. It must match the
passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If
you have any non-Linksys wireless products, enter the WEP key manually on those products.)
Key 1 - The WEP key you enter must match the WEP key of your wireless network. For 64-bit encryption,
enter exactly 10 hexadecimal characters. Valid hexadecimal characters are “0” to “9” and “A” to “F”.
Click the Next button to continue or the Back button to return to the previous screen.
WEP (128-Bit)
Enter a passphrase or WEP key.
Passphrase - Enter a passphrase in the Passphrase field, so a WEP key is automatically generated. The
passphrase is case-sensitive and should not be longer than 16 alphanumeric characters. It must match the
passphrase of your other wireless network devices and is compatible with Linksys wireless products only. (If
you have any non-Linksys wireless products, enter the WEP key manually on those products.)
Key 1 - The WEP key you enter must match the WEP key of your wireless network. For 128-bit encryption,
enter exactly 26 hexadecimal characters. Valid hexadecimal characters are “0” to “9” and “A” to “F”.
Click the Next button to continue or the Back button to return to the previous screen.
Figure 5-30: Setup Wizard’s Wireless Security WEP (128-Bit) Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
26
Wireless-G ADSL Gateway with SpeedBooster
4. The Setup Wizard will ask you to review your settings before it saves them. Click the Yes button if you are
satisfied with your settings, or click the No button if you do not want to save your new settings.
Figure 5-31: Setup Wizard’s Confirm New Settings Screen
5. After the settings have been saved, the Safe Surfing screen will appear. Click the Norton Internet Security
Suite button to install the special edition of Norton Internet Security on your computer, or click the Finish
button to complete the Setup Wizard.
Figure 5-32: Setup Wizard’s Norton Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
27
Wireless-G ADSL Gateway with SpeedBooster
6. The Congratulations screen will appear. Click the Online Registration button to register the Gateway, or click
the Exit button to exit the Setup Wizard.
Congratulations! The installation of the Wireless-G ADSL Gateway with SpeedBooster is complete.
If you want to make advanced configuration changes, proceed to “Chapter 6: Configuring the Wireless-G
ADSL Gateway with SpeedBooster.”
Figure 5-33: Setup Wizard’s Congratulations Screen
Chapter 5: Setting up the Wireless-G ADSL Gateway with SpeedBooster
Using the Setup Wizard
28
Wireless-G ADSL Gateway with SpeedBooster
Chapter 6: Configuring the Wireless-G ADSL Gateway with
SpeedBooster
Overview
Follow the steps in this chapter and use the Gateway’s web-based utility to configure the Gateway. This chapter
will describe each web page in the Utility and each page’s key functions. The utility can be accessed via your web
browser through use of a computer connected to the Gateway. For a basic network setup, most users only have to
use the following screens of the Utility:
• Basic Setup. On the Basic Setup screen, enter the settings provided by your ISP.
HAVE YOU: Enabled TCP/IP on your
computers? Computers communicate over the
network with this protocol. Refer to Windows
Help for more information on TCP/IP.
NOTE: For added security, you should change
the username and password through the
Administration tab.
• Management. Click the Administration tab and then the Management tab. The Gateway’s default username
and password is admin. To secure the Gateway, change the default username and password.
There are seven main tabs: Setup, Wireless, Security, Access Restrictions, Applications & Gaming, Administration,
and Status. Additional tabs will be available after you click one of the main tabs. Click Help for more information.
Setup
• Basic Setup. Enter the Internet connection and network settings on this screen.
• DDNS. To enable the Gateway’s Dynamic Domain Name System (DDNS) feature, complete the fields on this
screen.
• Advanced Routing. On this screen, you can alter NAT and routing configurations.
Wireless
• Basic Wireless Settings. You can choose your wireless network settings on this screen.
• Wireless Security. Configure your wireless security settings on this screen.
• Wireless Access. This screen lets you control access to your wireless network.
• Advanced Wireless Settings. On this screen you can access the advanced wireless network settings.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
Overview
29
Wireless-G ADSL Gateway with SpeedBooster
Security
• Firewall. Use this screen to enable/disable the firewall, set up filters, and block anonymous Internet requests.
• VPN Passthrough. You can enable or disable Virtual Private Network (VPN) Passthrough on this screen.
Access Restrictions
vpn (virtual private network): a security
measure to protect data as it leaves one
network and goes to another over the Internet.
• Internet Access Policy. This screen allows you to control the Internet usage and traffic on your local network.
Applications & Gaming
• Single Port Forwarding. Use this screen to set up common services or applications that require forwarding on
a single port.
• Port Range Forwarding. To set up public services or other specialized Internet applications that require
forwarding on a range of ports, use this screen.
• Port Triggering. To set up triggered ranges and forwarded ranges for Internet applications, click this tab.
• DMZ. To allow one local computer to be exposed to the Internet for use of special-purpose services, use this
screen.
• QoS. Use Quality of Service (QoS) to assign different priority levels to different types of data transmissions.
Administration
• Management. On this screen, alter Gateway access, Simple Network Management Protocol (SNMP), Universal
Plug and Play (UPnP), and wireless management settings.
• Reporting. If you want to view or save activity logs, click this tab.
• Diagnostics. Use this screen to run a Ping test.
• Backup&Restore. On this screen, you can back up or restore the Gateway’s configuration.
• Factory Defaults. If you want to restore the Gateway’s factory default settings, use this screen.
• Firmware Upgrade. Click this tab if you want to upgrade the Gateway’s firmware.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
Overview
30
Wireless-G ADSL Gateway with SpeedBooster
Status
• Gateway. This screen provides status information about the Gateway.
• Local Network. This provides status information about the local network.
• Wireless. This screen provides status information about the wireless network.
• DSL Connection. This screen provides status information about the DSL connection.
Figure 6-1: Login Screen
How to Access the Web-based Utility
To access the web-based utility, launch Internet Explorer or Netscape Navigator, and enter the Gateway’s default
IP address, 192.168.1.1, in the Address field. Then press Enter.
A login screen will appear (Windows XP users will see a similar screen). Enter admin (the default user name) in
the User Name field, and enter admin (the default password) in the Password field. Then click the OK button.
The Setup Tab
The Basic Setup Tab
The first screen that appears is the Basic Setup tab. This tab allows you to change the Gateway's general
settings. Change these settings as described here and click the Save Settings button to save your changes, or
click the Cancel Changes button to cancel your changes. Click Help for more information.
Internet Setup
• Internet Connection Type. The Gateway supports six Encapsulation methods: RFC 1483 Bridged, RFC 1483
Routed, IPoA, RFC 2516 PPPoE, RFC 2364 PPPoA, and Bridged Mode Only. Select the appropriate type of
encapsulation from the drop-down menu. Each Basic Setup screen and available features will differ
depending on what type of encapsulation you select.
• VC Settings. You will configure your Virtual Circuit (VC) settings in this section.
• Multiplexing: Select LLC or VC, depending on your ISP.
• QoS Type: Select from the drop-down menu: CBR (Continuous Bit Rate) to specify fixed bandwidth for
voice or data traffic; UBR (Unspecific Bit Rate) for application that are none-time sensitive, such as e-mail;
or VBR (Variable Bite Rate) for bursty traffic and bandwidth-sharing with other applications.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
How to Access the Web-based Utility
Figure 6-2: Basic Setup
31
Wireless-G ADSL Gateway with SpeedBooster
• Pcr Rate: For the Peak Cell Rate, divide the DSL line rate by 424 to get the maximum rate the sender can
send cells. Enter the rate in the field (if required by your service provider).
• Scr Rate: The Sustain Cell Rate sets the average cell rate that can be transmitted. The SCR value is
normally less than the PCR value. Enter the rate in the field (if required by your service provider).
• Autodetect: Select Enable to have the settings automatically entered, or select Disable to enter the
values manually.
• Virtual Circuit: These fields consist of two items: VPI (Virtual Path Identifier) and VCI (Virtual Channel
Identifier). Your ISP will provide the correct settings for these fields.
• IP Settings. Follow the instructions in the section for your type of encapsulation.
RFC 1483 Bridged
Dynamic IP
IP Settings. Select Obtain an IP Address Automatically if your ISP says you are connecting through a
dynamic IP address.
Static IP
Figure 6-3: RFC 1483 Bridged - Dynamic IP
If you are required to use a permanent (static) IP address to connect to the Internet, then select Use the
following IP Address.
• Internet IP Address. This is the Gateway’s IP address, when seen from the WAN, or the Internet. Your ISP
will provide you with the IP Address you need to specify here.
• Subnet Mask. This is the Gateway’s Subnet Mask. Your ISP will provide you with the Subnet Mask.
• Default Gateway. Your ISP will provide you with the default Gateway Address, which is the ISP server’s IP
address.
• Primary DNS (Required) and Secondary DNS (Optional). Your ISP will provide you with at least one DNS
(Domain Name System) Server IP Address.
Figure 6-4: RFC 1483 Bridged - Static IP
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
32
Wireless-G ADSL Gateway with SpeedBooster
RFC 1483 Routed
If you are required to use RFC 1483 Routed, then select RFC 1483 Routed.
• Internet IP Address. This is the Gateway’s IP address, when seen from the WAN, or the Internet. Your ISP
will provide you with the IP Address you need to specify here.
• Subnet Mask. This is the Gateway’s Subnet Mask. Your ISP will provide you with the Subnet Mask.
• Default Gateway. Your ISP will provide you with the default Gateway Address, which is the ISP server’s IP
address.
• Primary DNS (Required) and Secondary DNS (Optional). Your ISP will provide you with at least one DNS
(Domain Name System) Server IP Address.
IPoA
Figure 6-5: RFC 1483 Routed
If you are required to use IPoA (IP over ATM), then select IPoA.
• Internet IP Address. This is the Gateway’s IP address, when seen from the WAN, or the Internet. Your ISP
will provide you with the IP Address you need to specify here.
• Subnet Mask. This is the Gateway’s Subnet Mask. Your ISP will provide you with the Subnet Mask.
• Default Gateway. Your ISP will provide you with the default Gateway Address, which is the ISP server’s IP
address.
• Primary DNS (Required) and Secondary DNS (Optional). Your ISP will provide you with at least one DNS
(Domain Name System) Server IP Address.
Figure 6-6: IPoA
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
33
Wireless-G ADSL Gateway with SpeedBooster
RFC 2516 PPPoE
Some DSL-based ISPs use PPPoE (Point-to-Point Protocol over Ethernet) to establish Internet connections. If
you are connected to the Internet through a DSL line, check with your ISP to see if they use PPPoE. If they do,
you will have to enable PPPoE.
• User Name and Password. Enter the User Name and Password provided by your ISP.
• Connect on Demand: Max Idle Time. You can configure the Gateway to disconnect the Internet connection
after it has been inactive for a specified period of time (Max Idle Time). If your Internet connection has
been terminated due to inactivity, Connect on Demand enables the Gateway to automatically re-establish
your connection as soon as you attempt to access the Internet again. To use this option, click the Connect
on Demand radio button. In the Max Idle Time field, enter the number of minutes you want to have
elapsed before your Internet connection terminates.
• Keep Alive: Redial Period. If you select this option, the Gateway will periodically check your Internet
connection. If you are disconnected, then the Gateway will automatically re-establish your connection. To
use this option, click the Keep Alive radio button. In the Redial Period field, specify how often you want
the Gateway to check the Internet connection. The default Redial Period is 30 seconds.
RFC 2364 PPPoA
Some DSL-based ISPs use PPPoA (Point-to-Point Protocol over ATM) to establish Internet connections. If you
are connected to the Internet through a DSL line, check with your ISP to see if they use PPPoA. If they do, you
will have to enable PPPoA.
Figure 6-7: RFC 2516 PPPoE
IMPORTANT: For Connect on Demand to work
correctly, close all Internet applications or the
Gateway may not drop the connection depending
on how often the application tries to get on the
Internet (e.g. chat programs).
• User Name and Password. Enter the User Name and Password provided by your ISP.
• Connect on Demand: Max Idle Time. You can configure the Gateway to disconnect the Internet connection
after it has been inactive for a specified period of time (Max Idle Time). If your Internet connection has
been terminated due to inactivity, Connect on Demand enables the Gateway to automatically re-establish
your connection as soon as you attempt to access the Internet again. To use this option, click the Connect
on Demand radio button. In the Max Idle Time field, enter the number of minutes you want to have
elapsed before your Internet connection terminates.
Keep Alive: Redial Period. If you select this option, the Gateway will periodically check your Internet
connection. If you are disconnected, then the Gateway will automatically re-establish your connection. To
use this option, click the Keep Alive radio button. In the Redial Period field, specify how often you want
the Gateway to check the Internet connection. The default Redial Period is 30 seconds.
Figure 6-8: RFC 2364 PPPoA
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
34
Wireless-G ADSL Gateway with SpeedBooster
Bridge Mode Only
If you are using your Gateway as a bridge, which makes the Gateway act like a stand-alone modem, select
Bridge Mode Only. All NAT and routing settings are disabled in this mode.
Optional Settings (required by some ISPs)
• Host Name and Domain Name. These fields allow you to supply a host and domain name for the Gateway.
Some ISPs require these names as identification. You may have to check with your ISP to see if your
broadband Internet service has been configured with a host and domain name. In most cases, you can leave
these fields blank.
Figure 6-9: Bridged Mode Only
• MTU and Size. The MTU (Maximum Transmission Unit) setting specifies the largest packet size permitted for
network transmission. Select Manual and enter the value desired in the Size field. It is recommended that
you leave this value in the 1200 to 1500 range. By default, MTU is configured automatically.
Network Setup
• Router IP. The values for the Gateway’s Local IP Address and Subnet Mask are shown here. In most cases,
keeping the default values will work.
• Local IP Address. The default value is 192.168.1.1.
• Subnet Mask. The default value is 255.255.255.0.
• Network Address Server Settings (DHCP). Configure the Gateway’s Dynamic Host Configuration Protocol
(DHCP) settings in this section.
• DHCP Server. A Dynamic Host Configuration Protocol (DHCP) server automatically assigns an IP address to
each computer on your network for you. Unless you already have one, it is highly recommended that you
leave the Gateway enabled as a DHCP server. You can also use the Gateway in DHCP Relay mode. (This
setting is not available for all Encapsulation types.)
• DHCP Server. If you enable the DHCP Relay mode for the DHCP Server setting, enter the IP address for the
DHCP relay server in the fields provided. (This setting is not available for all Encapsulation types.)
Figure 6-10: Optional Settings
• Starting IP Address. Enter a value for the DHCP server to start with when issuing IP addresses. This value
must be 192.168.1. 2 or greater, because the default IP address for the Gateway is 192.168.1.1.
• Maximum Number of DHCP Users. Enter the maximum number of users/clients that can obtain an IP
address. The number will vary depending on the starting IP address entered.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
35
Wireless-G ADSL Gateway with SpeedBooster
• Client Lease Time. The Client Lease Time is the amount of time a computer will be allowed connection to
the Gateway with its current dynamic IP address. Enter the amount of time, in minutes, that the computer
will be “leased” this dynamic IP address.
• Static DNS 1-3. The Domain Name System (DNS) is how the Internet translates domain or website names
into Internet addresses or URLs. Your ISP will provide you with at least one DNS Server IP Address. You
can enter up to three DNS Server IP Addresses here. The Gateway will use these for quicker access to
functioning DNS servers.
• WINS. The Windows Internet Naming Service (WINS) converts NetBIOS names to IP addresses. If you use a
WINS server, enter that server’s IP address here. Otherwise, leave this field blank.
• Time Setting. Select the appropriate time zone for the Gateway’s location. If desired, check the
Automatically adjust clock for daylight saving changes checkbox.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
36
Wireless-G ADSL Gateway with SpeedBooster
The DDNS Tab
The Gateway offers a Dynamic Domain Name System (DDNS) feature. DDNS lets you assign a fixed host and
domain name to a dynamic Internet IP address. It is useful when you are hosting your own website, FTP server, or
other server behind the Gateway.
Before you can use this feature, you need to sign up for DDNS service at DynDNS.org or TZO.com.
DDNS
DDNS Service. If your DDNS service is provided by DynDNS.org, then select DynDNS.org from the drop-down
menu. If your DDNS service is provided by TZO.com, then select TZO.com from the drop-down menu.To disable
DDNS Service, select Disabled.
Figure 6-11: DDNS - DynDNS.org
DynDNS.org
• User Name, Password, and Host Name. Enter the User Name, Password, and Host Name of the account you
set up with DynDNS.org.
• Status. The status of the DDNS service connection is displayed here.
• Connect. Click the Connect button to start the DDNS service connection.
TZO.com
• E-mail Address, Password, and Domain Name. Enter the E-mail Address, Password, and Domain Name of the
account you set up with TZO.
• Status. The status of the DDNS service connection is displayed here.
• Connect. Click the Connect button to start the DDNS service connection.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Figure 6-12: DDNS - TZO.com
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
37
Wireless-G ADSL Gateway with SpeedBooster
The Advanced Routing Tab
The Advanced Routing screen allows you to configure the NAT, dynamic routing, and static routing settings.
Advanced Routing
• Operating Mode. In this section, you will configure the Gateway’s general routing settings.
• NAT. NAT is a security feature that is enabled by default. It enables the Gateway to translate IP addresses
of your local area network to a different IP address for the Internet. To disable NAT, click the Disabled
radio button.
• Dynamic Routing. With Dynamic Routing you can enable the Gateway to automatically adjust to physical
changes in the network’s layout. Using RIP, the Gateway determines the network packets’ route based on the
fewest number of hops between the source and the destination. The RIP protocol regularly broadcasts routing
information to other Gateways on the network.
Figure 6-13: Advanced Routing
• RIP. If you have multiple routers, you may want to use the Routing Information Protocol (RIP) so the routers
can exchange routing information with each other. To use RIP, select the Enabled radio button. Otherwise,
keep the default, Disabled.
• RIP Version. Select the protocol version you want: RIP1 or RIP2.
• Static Routing. If the Gateway is connected to more than one network, it may be necessary to set up a static
route between them. A static route is a pre-determined pathway that network information must travel to
reach a specific host or network. To create a static route, change the following settings:
• Select set number. Select the number of the static route from the drop-down menu. The Gateway
supports up to 20 static route entries. If you need to delete a route, then select the entry and click the
Delete This Entry button.
• Destination IP Address. The Destination IP Address is the address of the remote network or host to which
you want to assign a static route. Enter the IP address of the host for which you wish to create a static
route. If you are building a route to an entire network, be sure that the network portion of the IP address is
set to 0.
• Subnet Mask. Enter the Subnet Mask (also known as the Network Mask), which determines which portion
of an IP address is the network portion, and which portion is the host portion.
• Gateway. Enter the IP address of the gateway device that allows for contact between the Gateway and the
remote network or host.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
38
Wireless-G ADSL Gateway with SpeedBooster
• Hop Count. Hop Count is the number of hops to each node until the destination is reached (16 hops
maximum). Enter the Hop Count in the field provided.
• Show Routing Table. Click the Show Routing Table button to open a screen displaying how data is routed
through your local network. For each route, the Destination LAN IP address, Subnet Mask, Gateway, and
Interface are displayed. Click the Refresh button to update the information. Click the Close button to return to
the previous screen.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Figure 6-14: Routing Table
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Setup Tab
39
Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
The Basic Wireless Settings Tab
This screen allows you to choose your wireless network mode and wireless security.
Wireless Network
• Wireless Network Mode. If you have 802.11g and 802.11b devices in your network, then keep the default
setting, Mixed. If you have only 802.11g devices, select G-Only. If you have only 802.11b devices, select
B-Only. If you want to disable wireless networking, select Disabled.
• Wireless Network Name (SSID). Enter the name for your wireless network into the field. The SSID is the
network name shared among all devices in a wireless network. It must be identical for all devices in the
wireless network. It is case-sensitive and must not exceed 32 alphanumeric characters, which may be any
keyboard character. Linksys recommends that you change the default SSID (linksys) to a unique name of your
choice.
Figure 6-15: Basic Wireless Settings
• Wireless Channel. Select the appropriate channel from the list provided to correspond with your network
settings. All devices in your wireless network must use the same channel in order to function correctly.
Wireless computers or clients will automatically detect the wireless channel of the Gateway.
• Wireless SSID Broadcast. When wireless computers or clients survey the local area for wireless networks to
associate with, they will detect the SSID broadcast by the Gateway. To broadcast the Gateway's SSID, keep
the default setting, Enable. If you do not want to broadcast the Gateway's SSID, then select Disable.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
40
Wireless-G ADSL Gateway with SpeedBooster
The Wireless Security Tab
The Wireless Security settings configure the security of your wireless network. There are four wireless security
options supported by the Gateway: WPA-Personal, WPA2-Personal, WPA2-Mixed, and WEP. (WPA stands for Wi-Fi
Protected Access, which is a security standard stronger than WEP encryption. WPA2 is a more advanced, more
secure version of WPA, and WEP stands for Wired Equivalent Privacy.) These are briefly discussed here. For
detailed instructions on configuring wireless security for the Gateway, turn to “Appendix B: Wireless Security.”
If you want to disable wireless security, select Disable from the drop-down menu for Security Mode.
• Security Mode. Select the mode you want your network to use, WPA-Personal, WPA2-Personal,
WPA2-Mixed, or WEP. If you have devices using WPA and WPA2, select WPA2-Mixed.
Figure 6-16: Wireless Security - WPA-Personal
WPA-Personal
• Encryption. Select the method you want to use, TKIP or AES. (AES is a stronger encryption method than TKIP.)
• Passphrase. Enter the key shared by the Gateway and your other network devices. It must have 8 to 63
characters.
• Key Renewal. Enter the Key Renewal period, which tells the Gateway how often it should change the dynamic
encryption keys.
When you have finished making changes to this screen, click the Save Settings button to save the changes, or
click the Cancel Changes button to undo your changes. Click Help for more information.
WPA2-Personal
• Encryption. AES is automatically selected.
• Passphrase. Enter the key shared by the Gateway and your other network devices. It must have 8 to 63
characters.
• Key Renewal. Enter the Key Renewal period, which tells the Gateway how often it should change the dynamic
encryption keys.
When you have finished making changes to this screen, click the Save Settings button to save the changes, or
click the Cancel Changes button to undo your changes. Click Help for more information.
Figure 6-17: Wireless Security - WPA2-Personal
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
41
Wireless-G ADSL Gateway with SpeedBooster
WPA2-Mixed
• Encryption. TKIP + AES is automatically selected so both methods are available.
• Passphrase. Enter the key shared by the Gateway and your other network devices. It must have 8 to 63
characters.
• Key Renewal. Enter the Key Renewal period, which tells the Gateway how often it should change the dynamic
encryption keys.
When you have finished making changes to this screen, click the Save Settings button to save the changes, or
click the Cancel Changes button to undo your changes. For help information, click More.
WEP
Figure 6-18: Wireless Security - WPA2-Mixed
• Encryption. Select the appropriate level of encryption, 40/64-bit or 128-bit. A higher level of encryption is
more secure.
• Passphrase. Instead of manually entering WEP keys, you can enter a Passphrase. It is case-sensitive and
should not be longer than 32 alphanumeric characters. (This Passphrase function is compatible with Linksys
wireless products only and cannot be used with Windows XP Zero Configuration. If you want to communicate
with non-Linksys wireless products or Windows XP Zero Configuration, make a note of the WEP keys
generated, and enter the appropriate one manually in the wireless computer or client.) If you want to use a
Passphrase, then enter it in the Passphrase field and click the Generate button.
• WEP Keys 1-4. If you are not using a Passphrase, then manually enter a set of values. (Do not leave a key field
blank, and do not enter all zeroes; they are not valid key values.) If you are using 40/64-bit WEP encryption,
the key must be exactly 10 hexadecimal characters in length. If you are using 128-bit WEP encryption, the key
must be exactly 26 hexadecimal characters in length. Valid hexadecimal characters are “0”-“9” and “A”-“F”.
Figure 6-19: Wireless Security - WEP
• TX Key. To indicate which WEP key to use, select a default Transmit (TX) Key number.
When you have finished making changes to this screen, click the Save Settings button to save the changes, or
click the Cancel Changes button to undo your changes. For help information, click More.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
42
Wireless-G ADSL Gateway with SpeedBooster
The Wireless Access Tab
Wireless Network Access
Wireless Network Access. Select Allow All you want all computers to have access to the wireless network. To
restrict access to the network, select Restrict Access, and then select Prevent to block access for the
designated computers or Permit only to permit access for the designated computers. Click the Update Filter
List button, and the Mac Address Filter List screen will appear.
Enter the MAC addresses of the computers you want to designate. To see a list of MAC addresses for wireless
computers or clients, click the Wireless Client MAC List button.
The Wireless Client List screen will list MAC addresses for your wireless devices. Click the Refresh button to get
the most up-to-date information. To add a specific computer to the Mac Address Filter List, click the Enable MAC
Filter checkbox and then the Update Filter List button. Click the Close button to return to the MAC Address Filter
List screen.
Figure 6-20: Wireless Access
On the MAC Address Filter List screen, click the Save Settings button to save this list, or click the Cancel
Changes button to remove your entries.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Figure 6-21: MAC Address Filter List
Figure 6-22: Wireless Client MAC List
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
43
Wireless-G ADSL Gateway with SpeedBooster
The Advanced Wireless Settings Tab
You can access the advanced wireless features on this screen.
Advanced Wireless
Wireless-G Settings
• Authentication Type. The default is set to Auto, which allows Open System and Shared Key authentication. For
Open System authentication, the sender and the recipient do not use a WEP key for authentication but can
use WEP for data encryption. For Shared Key authentication, the sender and recipient use a WEP key for both
authentication and data encryption. To only allow Shared Key authentication, select Shared Key. In most
cases, you should keep the default setting, Auto, because some clients cannot be configured for Shared Key.
Figure 6-23: Advanced Wireless Settings
• Control Tx Rates. The default transmission rate is Auto. The rate should be set depending on the speed of
your wireless network. Select from a range of transmission speeds, or keep the default setting, Auto, to have
the Gateway automatically use the fastest possible data rate and enable the Auto-Fallback feature. AutoFallback will negotiate the best possible connection speed between the Gateway and a wireless client.
• Beacon Interval. The default value is 100. The Beacon Interval value indicates the frequency interval of the
beacon. A beacon is a packet broadcast by the Gateway to synchronize the wireless network.
• DTIM Interval. The default value is 1. This value indicates the interval of the Delivery Traffic Indication
Message (DTIM). A DTIM field is a countdown field informing clients of the next window for listening to
broadcast and multicast messages. When the Gateway has buffered broadcast or multicast messages for
associated clients, it sends the next DTIM with a DTIM Interval value. Its clients hear the beacons and awaken
to receive the broadcast and multicast messages.
• Fragmentation Threshold. This value should remain at its default setting of 2346. It specifies the maximum
size for a packet before data is fragmented into multiple packets. If you experience a high packet error rate,
you may slightly increase the Fragmentation Threshold. Setting the Fragmentation Threshold too low may
result in poor network performance. Only minor modifications of this value are recommended.
• RTS Threshold. This value should remain at its default setting of 2346. If you encounter inconsistent data
flow, only minor modifications are recommended. If a network packet is smaller than the preset RTS
threshold size, the RTS/CTS mechanism will not be enabled. The Gateway sends Request to Send (RTS)
frames to a particular receiving station and negotiates the sending of a data frame. After receiving an RTS, the
wireless station responds with a Clear to Send (CTS) frame to acknowledge the right to begin transmission.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
44
Wireless-G ADSL Gateway with SpeedBooster
The Security Tab
The Firewall Tab
You can enable or disable the firewall, select filters to block specific Internet data types, and block anonymous
Internet requests. Use these features to enhance the security of your network.
Firewall
• SPI Firewall Protection. The Stateful Packet Inspection (SPI) firewall feature enhances the security of your
network. To use this feature, click Enable. If you do not want to use the firewall, click Disable.
Additional Filters
Figure 6-24: Firewall
• Filter Proxy. Use of WAN proxy servers may compromise the Gateway's security. Denying Filter Proxy will
disable access to any WAN proxy servers. To enable proxy filtering, click the checkbox.
• Filter Cookies. A cookie is data stored on your computer and used by Internet sites when you interact with
them. To enable cookie filtering, click the checkbox.
• Filter Java Applets. Java is a programming language for websites. If you deny Java Applets, you run the risk
of not having access to Internet sites created using this programming language. To enable Java Applet
filtering, click the checkbox.
• Filter ActiveX. ActiveX is a programming language for websites. If you deny ActiveX, you run the risk of not
having access to Internet sites created using this programming language. To enable ActiveX filtering, click the
checkbox.
Block WAN Requests
• Block Anonymous Internet Requests. This keeps your network from being “pinged” or detected and
reinforces your network security by hiding your network ports, so it is more difficult for intruders to discover
your network. Select Block Anonymous Internet Requests to block anonymous Internet requests or deselect it to allow anonymous Internet requests.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Security Tab
45
Wireless-G ADSL Gateway with SpeedBooster
The VPN Passthrough Tab
Virtual Private Networking (VPN) is a security measure that basically creates a secure connection between two
remote locations. Configure these settings so the Gateway will permit VPN tunnels to pass through.
VPN Passthrough
• IPSec Passthrough. Internet Protocol Security (IPSec) is a suite of protocols used to implement secure
exchange of packets at the IP layer. To allow IPSec Passthrough, click the Enable button. To disable IPSec
Passthrough, click the Disable button.
• PPTP Passthrough. Point-to-Point Tunneling Protocol Passthrough is the method used to enable VPN sessions
to a Windows NT 4.0 or 2000 server. To allow PPTP Passthrough, click the Enable button. To disable PPTP
Passthrough, click the Disable button.
Figure 6-25: VPN Passthrough
• L2TP Passthrough. Layering 2 Tunneling Protocol Passthrough is an extension of the Point-to-Point Tunneling
Protocol (PPTP) used to enable the operation of a VPN over the Internet.To allow L2TP Passthrough, click the
Enable button. To disable L2TP Passthrough, click the Disable button.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Security Tab
46
Wireless-G ADSL Gateway with SpeedBooster
The Access Restrictions Tab
The Internet Access Policy Tab
The Internet Access Policy screen allows you to block or allow specific kinds of Internet usage. You can set up
Internet access policies for specific computers and block websites by URL address or keyword.
Internet Access Policy
Internet Access Policy. Access can be managed by a policy. Use the settings on this screen to establish an access
policy (after the Save Settings button is clicked). Selecting a policy from the drop-down menu will display that
policy’s settings. To delete a policy, select that policy’s number and click the Delete button. To view all the
policies, click the Summary button. (Policies can be deleted from the Summary screen by selecting the policy or
policies and clicking the Delete button. To return to the Internet Access screen, click the Close button.)
Status. Policies are disabled by default. To enable a policy, select the policy number from the drop-down menu,
and click the radio button beside Enable.
To create an Internet Access policy:
1. Select a number from the Internet Access Policy drop-down menu.
2. To enable this policy, click the radio button beside Enable.
Figure 6-26: Internet Access Policy
3. Enter a Policy Name in the field provided.
Figure 6-27: Internet Policy Summary
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Access Restrictions Tab
47
Wireless-G ADSL Gateway with SpeedBooster
4. Click the Edit List of PCs button to select which PCs will be affected by the policy. The List of PCs screen will
appear. You can select a PC by MAC Address or IP Address. You can also enter a range of IP Addresses if you
want this policy to affect a group of PCs. After making your changes, click the Save Settings button to apply
your changes or Cancel Changes to cancel your changes. Then click the Close button to exit this screen.
5. Click the appropriate option, Deny or Allow, depending on whether you want to block or allow Internet access
for the PCs you listed on the List of PCs screen.
6. Decide which days and what times you want this policy to be enforced. Select the individual days during
which the policy will be in effect, or select Everyday. Then enter a range of hours and minutes during which
the policy will be in effect, or select 24 Hours.
7. If you want to block websites with specific URL addresses, enter each URL in a separate field next to Website
Blocking by URL Address.
8. If you want to block websites using specific keywords, enter each keyword in a separate field next to Website
Blocking by Keyword.
Figure 6-28: List of PCs
9. You can filter access to various services accessed over the Internet, such as FTP or telnet, by selecting
services from the drop-down menus next to Blocked Services. The port numbers and protocol for the selected
service will be automatically displayed.
If the service you want is not listed, select User-Defined. Enter its port numbers in the fields provided. Then
select its protocol, ICMP, TCP, UDP, or TCP & UDP from the drop-down menu.
10. Click the Save Settings button to save the policy’s settings. To undo the policy’s settings, click the Cancel
Changes button. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Access Restrictions Tab
48
Wireless-G ADSL Gateway with SpeedBooster
The Applications and Gaming Tab
The Single Port Forwarding Tab
Use the Single Port Forwarding screen when you want to open a specific port so users on the Internet can see the
servers behind the Gateway (such servers may include FTP or e-mail servers). When users send this type of
request to your network via the Internet, the Gateway will forward those requests to the appropriate computer.
Any computer whose port is being forwarded should have its DHCP client function disabled and should have a
new static IP address assigned to it because its IP address may change when using the DHCP function.
Single Port Forwarding
• Application. Enter the name of the application in the field provided.
• External Port and Internal Port. Enter the External and Internal Port numbers.
• Protocol. Select the protocol you wish to use for each application: TCP or UDP.
• IP Address. Enter the IP Address of the appropriate computer.
• Enabled. Click Enabled to enable forwarding for the chosen application.
Figure 6-29: Single Port Forwarding
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Applications and Gaming Tab
49
Wireless-G ADSL Gateway with SpeedBooster
The Port Range Forwarding Tab
The Port Range Forwarding screen sets up public services on your network, such as web servers, ftp servers, email servers, or other specialized Internet applications. (Specialized Internet applications are any applications
that use Internet access to perform functions such as videoconferencing or online gaming. Some Internet
applications may not require any forwarding.)
When users send this type of request to your network via the Internet, the Gateway will forward those requests to
the appropriate computer. Any computer whose port is being forwarded should have its DHCP client function
disabled and should have a new static IP address assigned to it because its IP address may change when using
the DHCP function.
Port Range Forwarding
• Application. Enter the name of the application in the field provided.
• Start and End. Enter the starting and ending numbers of the port range you wish to forward.
Figure 6-30: Port Range Forwarding
• Protocol. Select the protocol you wish to use for each application: TCP, UDP, or Both.
• IP Address. Enter the IP Address of the appropriate computer.
• Enable. Click the Enable checkbox to enable forwarding for the chosen application.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Applications and Gaming Tab
50
Wireless-G ADSL Gateway with SpeedBooster
The Port Triggering Tab
Port Triggering is used for special applications that can request a port to be opened on demand. For this feature,
the Gateway will watch outgoing data for specific port numbers. The Gateway will remember the IP address of the
computer that sends a transmission requesting data, so that when the requested data returns through the
Gateway, the data is pulled back to the proper computer by way of IP address and port mapping rules.
Port Range Triggering
• Application. Enter the name you wish to give each application.
• Triggered Range. Enter the starting and ending port numbers of the Triggered Range.
• Forwarded Range. Enter the starting and ending port numbers of the Forwarded Range.
• Enabled. Click the Enabled checkbox to enable port triggering for the chosen application.
Figure 6-31: Port Triggering
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Applications and Gaming Tab
51
Wireless-G ADSL Gateway with SpeedBooster
The DMZ Tab
The DMZ screen allows one local user to be exposed to the Internet for use of a special-purpose service such as
Internet gaming and videoconferencing through DMZ Hosting. DMZ hosting forwards all the ports for one
computer at the same time, which differs from Port Range Forwarding, which can only forward a maximum of 10
ranges of ports.
DMZ
• DMZ Hosting. This feature allows one local user to be exposed to the Internet for use of a special-purpose
service such as Internet gaming and videoconferencing. To use this feature, select Enable. To disable DMZ,
select Disable.
Figure 6-32: DMZ
• DMZ Host IP Address. To expose one computer, enter the computer’s IP address. To get the IP address of a
computer, refer to “Appendix C: Finding the MAC Address and IP Address for Your Ethernet Adapter.”
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Applications and Gaming Tab
52
Wireless-G ADSL Gateway with SpeedBooster
The QoS Tab
QoS
Quality of Service (QoS) ensures better service to high-priority types of network traffic, which may involve
demanding, real-time applications, such as Internet phone calls or videoconferencing.
Enable/Disable. To use QoS, select Enable. Otherwise, keep the default, Disable.
Application-based QoS
Application-based QoS manages information as it is transmitted and received. Depending on the settings of the
QoS screen, this feature will assign information a high or low priority for the five preset applications and three
additional applications that you specify.
High priority/Medium priority/Low priority. For each application, select High priority (traffic on this queue
shares 60% of the total bandwidth), Medium priority (traffic on this queue shares 18% of the total bandwidth),
or Low priority (traffic on this queue shares 1% of the total bandwidth).
Figure 6-33: QoS
FTP (File Transfer Protocol). A protocol used to transfer files over a TCP/IP network (Internet, UNIX, etc.). For
example, after developing the HTML pages for a website on a local machine, they are typically uploaded to the
web server using FTP.
HTTP (HyperText Transport Protocol). The communications protocol used to connect to servers on the World Wide
Web. Its primary function is to establish a connection with a web server and transmit HTML pages to the client
web browser.
Telnet. A terminal emulation protocol commonly used on Internet and TCP/IP-based networks. It allows a user at
a terminal or computer to log onto a remote device and run a program.
SMTP (Simple Mail Transfer Protocol). The standard e-mail protocol on the Internet. It is a TCP/IP protocol that
defines the message format and the message transfer agent (MTA), which stores and forwards the mail.
POP3 (Post Office Protocol 3). A standard mail server commonly used on the Internet. It provides a message store
that holds incoming e-mail until users log on and download it. POP3 is a simple system with little selectivity. All
pending messages and attachments are downloaded at the same time. POP3 uses the SMTP messaging protocol.
Specific Port#. You can add three more applications by entering their respective port numbers in these fields.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Applications and Gaming Tab
53
Wireless-G ADSL Gateway with SpeedBooster
The Administration Tab
The Management Tab
The Management screen allows you to change the Gateway’s access settings as well as configure the SNMP
(Simple Network Management Protocol), UPnP (Universal Plug and Play), and WLAN management features.
Gateway Access
Local Gateway Access. To ensure the Gateway’s security, you will be asked for your password when you access
the Gateway’s Web-based Utility. The default username and password is admin.
• Gateway Userlist. Select the number of the user from the drop-down menu.
Figure 6-35: Allowed IP - IP Range
• Gateway Username. Enter the default username, admin. It is recommended that you change the default
username to one of your choice.
• Gateway Password. It is recommended that you change the default password, admin, to one of your choice.
• Re-enter to confirm. Re-enter the Gateway’s new Password to confirm it.
Figure 6-34: Management
Remote Gateway Access. This feature allows you to access the Gateway from a remote location, via the Internet.
• Remote Management. This feature allows you to manage the Gateway from a remote location via the Internet.
To enable Remote Management, click Enable.
IMPORTANT: Enabling remote management allows anyone with your password to configure the
Gateway from somewhere else on the Internet.
• Management Port. Enter the port number you will use to remotely access the Gateway.
SNMP
SNMP is a popular network monitoring and management protocol.
• Device Name. Enter the name of the Gateway.
• SNMP. To enable SNMP, click Enable. To disable SNMP, click Disable.
• Get Community. Enter the password that allows read-only access to the Gateway’s SNMP information.
• Set Community. Enter the password that allows read/write access to the Gateway’s SNMP information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Administration Tab
54
Wireless-G ADSL Gateway with SpeedBooster
• Trap Management: Trap to. Enter the IP address of the remote host computer that will receive the trap
messages.
UPnP
UPnP allows Windows Me and XP to automatically configure the Gateway for various Internet applications, such
as gaming and videoconferencing.
• UPnP. To enable UPnP, click Enable. Otherwise, click Disable.
WLAN
• Management via WLAN. This feature allows the Gateway to be managed by a wireless computer on the local
network when it logs into the Gateway’s Web-based Utility. To enable this feature, click Enable. Otherwise,
click Disable.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Administration Tab
55
Wireless-G ADSL Gateway with SpeedBooster
The Reporting Tab
The Reporting screen provides you with a log of all incoming and outgoing URLs or IP addresses for your Internet
connection. It also provides logs for VPN and firewall events.
Reporting
• Log. To enable log reporting, click Enable.
Email Alerts
• E-Mail Alerts. To enable E-Mail Alerts, click Enable.
• Denial of Service Thresholds. Enter the number of Denial of Service attacks that will trigger an e-mail alert.
Figure 6-36: Reporting
• SMTP Mail Server. Enter the IP address of the SMTP server.
• E-Mail Address for Alert Logs. Enter the e-mail address that will receive alert logs.
• Return E-Mail address. Enter the return address for the e-mail alerts.
To view the logs, click the View Logs button. A new screen will appear. From the drop-down menu, select which
log you want to view: ALL, Access Log, or Firewall Log. Click the pageRefresh button to refresh the
information. Click the Clear button to clear the log information. Click the Previous Page button to go to the
previous page of information. Click the Next Page button to move to the next page of information.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
Figure 6-37: System Log
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Administration Tab
56
Wireless-G ADSL Gateway with SpeedBooster
The Diagnostics Tab
Use this screen to run ping tests and display test results.
Ping Test
Ping Test Parameters
• Ping Target IP. Enter the IP address that you want to ping. This can be either a local (LAN) IP or an Internet
(WAN) IP address.
• Ping Size. Enter the size of the packet.
Figure 6-38: Diagnostics
• Number of Pings. Enter the number of times that you want to ping.
• Ping Interval. Enter the ping interval (how often the target IP address will be pinged) in milliseconds.
• Ping Timeout. Enter the ping timeout (how long before the ping test times out) in milliseconds.
Click the Start Test button to start the Ping Test.
• Ping Result. The results of the ping test will be shown here.
When finished making your changes on this tab, click the Save Settings button to save these changes, or click
the Cancel Changes button to undo your changes. Click Help for more information.
The Backup&Restore Tab
The Backup&Restore tab allows you to back up and restore the Gateway’s configuration file.
Backup Configuration
To back up the Gateway’s configuration file, click the Backup button. Then follow the on-screen instructions.
Restore Configuration
To restore the Gateway’s configuration file, click the Browse button. Then follow the on-screen instructions to
locate the file. After you have selected the file, click the Restore button.
Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Administration Tab
Figure 6-39: Backup&Restore
57
Wireless-G ADSL Gateway with SpeedBooster
The Factory Defaults Tab
If you want to restore the Gateway’s factory default settings, then use this screen.
Factory Defaults
Restore Factory Defaults. If you wish to restore the Gateway to its factory default settings and lose all your
settings, click Restore Factory Defaults. Then follow the on-screen instructions. Click Help for more
information.
The Firmware Upgrade Tab
Use this screen to upgrade the Gateway’s firmware.
Figure 6-40: Factory Defaults
Firmware Upgrade
To upgrade the Gateway’s firmware:
1. Download the Gateway’s firmware upgrade file from www.linksys.com/international.
2. Extract the file on your computer.
3. On the Firmware Upgrade screen, click the Browse button to find the firmware upgrade file.
4. Double-click the firmware file that you have downloaded and extracted.
5. Click the Start to Upgrade button, and follow the on-screen instructions.
Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Administration Tab
Figure 6-41: Firmware Upgrade
58
Wireless-G ADSL Gateway with SpeedBooster
The Status Tab
The Gateway Tab
This screen displays information about the Gateway and its Internet connection.
Gateway Information
This section displays the Gateway’s Firmware Version, MAC Address, and Current Time.
Internet Connection
This section shows the following information: Login Type, Interface, IP Address, Subnet Mask, Default Gateway,
and DNS 1, 2, and 3 server IP addresses.
Figure 6-42: Gateway
DHCP Renew. If available, click the DHCP Renew button to replace the Gateway’s current IP address with a new
IP address.
DHCP Release. If available, click the DHCP Release button to delete the Gateway’s current IP address.
Click the Refresh button if you want to refresh the displayed information. Click Help for more information.
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Status Tab
59
Wireless-G ADSL Gateway with SpeedBooster
The Local Network Tab
This screen displays information about the Gateway’s local network.
Local Network
This screen displays the following: the local Mac Address, IP Address, Subnet Mask, DHCP Server, Start IP
Address, and End IP Address.
To view the DHCP Client Table, click the DHCP Client Table button. To view the ARP/RARP Table, click the
ARP/RARP Table button.
DHCP Clients Table. The DHCP Active IP Table shows the current DHCP Client data. You will see the computer
name, IP address, MAC address, and expiration time of the dynamic IP address for the clients using the DHCP
server. (This data is stored in temporary memory and changes periodically.) Click the Refresh button if you want
to refresh the displayed information. To delete a client from the DHCP server, select the client, and then click the
Delete button. Click the Close button to return to the Local Network screen.
Figure 6-43: Local Network
ARP/RARP Table. An ARP request is a request sent by the Gateway asking clients with IP addresses for their MAC
addresses, so the Gateway can map IP addresses to MAC addresses. RARP is the reverse of ARP. The ARP/RARP
Table shows the current data for the local network clients of the Gateway. You will see their IP addresses and
MAC addresses. (This data is stored in temporary memory and changes periodically.) Click the Refresh button if
you want to refresh the displayed information. Click the Close button to return to the Local Network screen.
Click the Refresh button if you want to refresh the displayed information. Click Help for more information.
Figure 6-44: DHCP Active IP Table
Figure 6-45: ARP/RARP Table
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Status Tab
60
Wireless-G ADSL Gateway with SpeedBooster
The Wireless Tab
This screen displays information about the Gateway’s wireless network.
Wireless
This screen displays the following: the Wireless Firmware Version, MAC Address, Mode, SSID, Channel, and
Encryption Function.
Click the Wireless Clients Connected button to view a list of the wireless clients connected to the Gateway,
along with their computer names, IP addresses, and MAC addresses. Click the Refresh button if you want to
refresh the displayed information. Click the Close button to return to the Wireless screen.
Click the Refresh button if you want to refresh the displayed information. Click Help for more information.
Figure 6-46: Wireless
Figure 6-47: Networked Computers
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Status Tab
61
Wireless-G ADSL Gateway with SpeedBooster
The DSL Connection Tab
This screen shows information about the DSL connection.
DSL Status
This section shows the following: Status, Downstream Rate, and Upstream Rate.
PVC Connection
This section displays the following information: Encapsulation, Multiplexing, QoS, Pcr Rate, Scr Rate, Autodetect,
VPI, VCI, Enable status, and PVC Status.
Click the Refresh button if you want to refresh the displayed information. Click Help for more information.
Figure 6-48: DSL Connection
Chapter 6: Configuring the Wireless-G ADSL Gateway with SpeedBooster
The Status Tab
62
Wireless-G ADSL Gateway with SpeedBooster
Appendix A: Troubleshooting
This appendix consists of two parts: “Common Problems and Solutions” and “Frequently Asked Questions.”
Provided are possible solutions to problems that may occur during the installation and operation of the Gateway.
Read the descriptions below to help you solve your problems. If you can’t find an answer here, check the Linksys
international website at www.linksys.com/international.
Common Problems and Solutions
1. I need to set a static IP address on a computer.
You can assign a static IP address to a computer by performing the following steps:
• For Windows 98 and Me:
1. Click Start, Settings, and Control Panel. Double-click Network.
2. In The following network components are installed box, select the TCP/IP-> associated with your
Ethernet adapter. If you only have one Ethernet adapter installed, you will only see one TCP/IP line
with no association to an Ethernet adapter. Highlight it and click the Properties button.
3. In the TCP/IP properties window, select the IP address tab, and select Specify an IP address. Enter a
unique IP address that is not used by any other computer on the network connected to the Gateway.
Make sure that each IP address is unique for each computer or network device.
4. Click the Gateway tab, and in the New Gateway prompt, enter 192.168.1.1, which is the default IP
address of the Gateway. Click the Add button to accept the entry.
5. Click the DNS tab, and make sure the DNS Enabled option is selected. Enter the Host and Domain
names (e.g., John for Host and home for Domain). Enter the DNS entry provided by your ISP. If your
ISP has not provided the DNS IP address, contact your ISP to get that information or go to its website
for the information.
6. Click the OK button in the TCP/IP properties window, and click Close or the OK button for the Network
window.
7. Restart the computer when asked.
• For Windows 2000:
1. Click Start, Settings, and Control Panel. Double-click Network and Dial-Up Connections.
2. Right-click the Local Area Connection that is associated with the Ethernet adapter you are using, and
select the Properties option.
3. In the Components checked are used by this connection box, highlight Internet Protocol (TCP/IP), and
click the Properties button. Select Use the following IP address option.
4. Enter a unique IP address that is not used by any other computer on the network connected to the
Gateway.
5. Enter the Subnet Mask, 255.255.255.0.
6. Enter the Default Gateway, 192.168.1.1 (Gateway’s default IP address).
Appendix A: Troubleshooting
Common Problems and Solutions
63
Wireless-G ADSL Gateway with SpeedBooster
7. Toward the bottom of the window, select Use the following DNS server addresses, and enter the
Preferred DNS server and Alternative DNS server (provided by your ISP). Contact your ISP or go on its
website to find the information.
8. Click the OK button in the Internet Protocol (TCP/IP) Properties window, and click the OK button in the
Local Area Connection Properties window.
9. Restart the computer if asked.
• For Windows XP:
The following instructions assume you are running Windows XP with the default interface. If you are using
the Classic interface (where the icons and menus look like previous Windows versions), please follow the
instructions for Windows 2000.
1. Click Start and Control Panel.
2. Click the Network and Internet Connections icon and then the Network Connections icon.
3. Right-click the Local Area Connection that is associated with the Ethernet adapter you are using,
and select the Properties option.
4. In the This connection uses the following items box, highlight Internet Protocol (TCP/IP). Click
the Properties button.
5. Enter a unique IP address that is not used by any other computer on the network connected to the
Gateway.
6. Enter the Subnet Mask, 255.255.255.0.
7. Enter the Default Gateway, 192.168.1.1 (Gateway’s default IP address).
8. Toward the bottom of the window, select Use the following DNS server addresses, and enter the
Preferred DNS server and Alternative DNS server (provided by your ISP). Contact your ISP or go on its
website to find the information.
9. Click the OK button in the Internet Protocol (TCP/IP) Properties window. Click the OK button in the
Local Area Connection Properties window.
2. I want to test my Internet connection.
A. Check your TCP/IP settings.
For Windows 98, Me, 2000, and XP:
• Refer to Windows Help for details. Make sure Obtain IP address automatically is selected in the settings.
For Windows NT 4.0:
• Click Start, Settings, and Control Panel. Double-click the Network icon.
• Click the Protocol tab, and double-click on TCP/IP Protocol.
• When the window appears, make sure you have selected the correct Adapter for your Ethernet adapter
and set it for Obtain an IP address from a DHCP server.
• Click the OK button in the TCP/IP Protocol Properties window, and click the Close button in the Network
window.
• Restart the computer if asked.
B. Open a command prompt.
Appendix A: Troubleshooting
Common Problems and Solutions
64
Wireless-G ADSL Gateway with SpeedBooster
For Windows 98 and Me:
• Click Start and Run. In the Open field, type in command. Press the Enter key or click the OK button.
For Windows NT, 2000, and XP:
• Click Start and Run. In the Open field, type cmd. Press the Enter key or click the OK button. In the
command prompt, type ping 192.168.1.1 and press the Enter key.
• If you get a reply, the computer is communicating with the Gateway.
• If you do NOT get a reply, please check the cable, and make sure Obtain an IP address automatically is
selected in the TCP/IP settings for your Ethernet adapter.
C. In the command prompt, type ping followed by your Internet or WAN IP address and press the Enter key.
The Internet or WAN IP Address can be found on the Status screen of the Gateway’s web-based utility. For
example, if your Internet or WAN IP address is 1.2.3.4, you would enter ping 1.2.3.4 and press the Enter
key.
• If you get a reply, the computer is connected to the Gateway.
• If you do NOT get a reply, try the ping command from a different computer to verify that your original
computer is not the cause of the problem.
D. In the command prompt, type ping www.yahoo.com and press the Enter key.
• If you get a reply, the computer is connected to the Internet. If you cannot open a webpage, try the ping
command from a different computer to verify that your original computer is not the cause of the problem.
• If you do NOT get a reply, there may be a problem with the connection. Try the ping command from a
different computer to verify that your original computer is not the cause of the problem.
3. I am not getting an IP address on the Internet with my Internet connection.
• Refer to “Problem #2, I want to test my Internet connection” to verify that you have connectivity.
1. Make sure you are using the right Internet connection settings. Contact your ISP to see if your Internet
connection type is RFC 1483 Bridged, RFC 1483 Routed, RFC 2516 PPPoE, RFC 2364 PPPoA, Bridged
Mode Only, or IPoA. Please refer to the Setup section of “Chapter 6: Configuring the Wireless-G ADSL
Gateway with SpeedBooster” for details on Internet connection settings.
2. Make sure you have the right cable. Check to see if the Gateway column has a solidly lit ADSL LED.
3. Make sure the cable connecting from your Gateway’s ADSL port is connected to the wall jack of the
ADSL service line. Verify that the Status page of the Gateway’s web-based utility shows a valid IP
address from your ISP.
4. Turn off the computer and Gateway. Wait 30 seconds, and then turn on the Gateway, and computer.
Check the Status tab of the Gateway’s web-based utility to see if you get an IP address.
4. I am not able to access the Setup page of the Gateway’s web-based utility.
• Refer to “Problem #2, I want to test my Internet connection” to verify that your computer is properly
connected to the Gateway.
1. Refer to “Appendix C: Finding the MAC Address and IP address for Your Ethernet Adapter” to verify
that your computer has an IP Address, Subnet Mask, Gateway, and DNS.
2. Set a static IP address on your system; refer to “Problem #1: I need to set a static IP address.”
Appendix A: Troubleshooting
Common Problems and Solutions
65
Wireless-G ADSL Gateway with SpeedBooster
3. Refer to “Problem #10: I am a PPPoE user, and I need to remove the proxy settings or the dial-up popup window.”
5. I can’t get my Virtual Private Network (VPN) working through the Gateway.
Access the Gateway’s web interface by going to http://192.168.1.1 or the IP address of the Gateway, and go
to the Security tab. Make sure you have IPsec passthrough and/or PPTP pass-through enabled.
• VPNs that use IPSec with the ESP (Encapsulation Security Payload known as protocol 50) authentication
will work fine. At least one IPSec session will work through the Gateway; however, simultaneous IPSec
sessions may be possible, depending on the specifics of your VPNs.
• VPNs that use IPSec and AH (Authentication Header known as protocol 51) are incompatible with the
Gateway. AH has limitations due to occasional incompatibility with the NAT standard.
• Change the IP address for the Gateway to another subnet to avoid a conflict between the VPN IP address
and your local IP address. For example, if your VPN server assigns an IP address 192.168.1.X (X is a
number from 1 to 254) and your local LAN IP address is 192.168.1.X (X is the same number used in the
VPN IP address), the Gateway will have difficulties routing information to the right location. If you change
the Gateway’s IP address to 192.168.2.1, that should solve the problem. Change the Gateway’s IP address
through the Setup tab of the web interface.
• If you assigned a static IP address to any computer or network device on the network, you need to change
its IP address accordingly to 192.168.2.Y (Y being any number from 1 to 254). Note that each IP address
must be unique within the network.
• Your VPN may require port 500/UDP packets to be passed to the computer that is connecting to the IPSec
server. Refer to “Problem #7, I need to set up online game hosting or use other Internet applications” for
details.
• Check the Linksys international website for more information at www.linksys.com/international.
6. I need to set up a server behind my Gateway and make it available to the public.
To use a server like a web, ftp, or mail server, you need to know the respective port numbers they are using.
For example, port 80 (HTTP) is used for web; port 21 (FTP) is used for FTP, and port 25 (SMTP outgoing) and
port 110 (POP3 incoming) are used for the mail server. You can get more information by viewing the
documentation provided with the server you installed.
• Follow these steps to set up port forwarding through the Gateway’s web-based utility. We will be setting
up web, ftp, and mail servers.
1. Access the Gateway’s web-based utility by going to http://192.168.1.1 or the IP address of the
Gateway. Go to the Applications and Gaming => Port Range Forwarding tab.
2. Enter any name you want to use for the Customized Application.
3. Enter the External Port range of the service you are using. For example, if you have a web server, you
would enter the range 80 to 80.
4. Check the protocol you will be using, TCP and/or UDP.
5. Enter the IP address of the computer or network device that you want the port server to go to. For
example, if the web server’s Ethernet adapter IP address is 192.168.1.100, you would enter 100 in the
Appendix A: Troubleshooting
Common Problems and Solutions
66
Wireless-G ADSL Gateway with SpeedBooster
field provided. Check “Appendix C: Finding the MAC Address and IP Address for Your Ethernet
Adapter” for details on getting an IP address.
6. Check the Enable option for the port services you want to use. Consider the example below:
Customized Application
Web server
FTP server
SMTP (outgoing)
POP3 (incoming)
External Port
80 to 80
21 to 21
25 to 25
110 to 110
TCP
X
X
X
X
UDP
IP Address
192.168.1.100
192.168.1.101
192.168.1.102
192.168.1.102
Enable
X
X
X
X
When you have completed the configuration, click the Save Settings button.
7. I need to set up online game hosting or use other Internet applications.
If you want to play online games or use Internet applications, most will work without doing any port
forwarding or DMZ hosting. There may be cases when you want to host an online game or Internet
application. This would require you to set up the Gateway to deliver incoming packets or data to a specific
computer. This also applies to the Internet applications you are using. The best way to get the information on
what port services to use is to go to the website of the online game or application you want to use. Follow
these steps to set up online game hosting or use a certain Internet application:
1. Access the Gateway’s web interface by going to http://192.168.1.1 or the IP address of the Gateway.
Go to the Applications and Gaming => Port Range Forwarding tab.
2. Enter any name you want to use for the Customized Application.
3. Enter the External Port range of the service you are using. For example, if you want to host Unreal
Tournament (UT), you would enter the range 7777 to 27900.
4. Check the protocol you will be using, TCP and/or UDP.
5. Enter the IP address of the computer or network device that you want the port server to go to. For
example, if the web server’s Ethernet adapter IP address is 192.168.1.100, you would enter 100 in the
field provided. Check “Appendix C: Finding the MAC Address and IP Address for Your Ethernet
Adapter” for details on getting an IP address.
6. Check the Enable option for the port services you want to use. Consider the example below:
Customized Application
UT
Halflife
PC Anywhere
VPN IPSEC
External Port
7777 to 27900
27015 to 27015
5631 to 5631
500 to 500
TCP
X
X
UDP
X
X
X
X
IP Address
192.168.1.100
192.168.1.105
192.168.1.102
192.168.1.100
Enable
X
X
X
X
When you have completed the configuration, click the Save Settings button.
Appendix A: Troubleshooting
Common Problems and Solutions
67
Wireless-G ADSL Gateway with SpeedBooster
8. I can’t get the Internet game, server, or application to work.
If you are having difficulties getting any Internet game, server, or application to function properly, consider
exposing one computer to the Internet using DeMilitarized Zone (DMZ) hosting. This option is available when
an application requires too many ports or when you are not sure which port services to use. Make sure you
disable all the forwarding entries if you want to successfully use DMZ hosting, since forwarding has priority
over DMZ hosting. (In other words, data that enters the Gateway will be checked first by the forwarding
settings. If the port number that the data enters from does not have port forwarding, then the Gateway will
send the data to whichever computer or network device you set for DMZ hosting.)
• Follow these steps to set DMZ hosting:
1. Access the Gateway’s web-based utility by going to http://192.168.1.1 or the IP address of the
Gateway. Go to the Applications and Gaming => DMZ tab. Click Enabled and enter the IP of the
computer.
2. Check the Port Forwarding pages and disable or remove the entries you have entered for forwarding.
Keep this information in case you want to use it at a later time.
• Once completed with the configuration, click the Save Settings button.
9. I forgot my password, or the password prompt always appears when I am saving settings to the
Gateway.
• Reset the Gateway to factory default by pressing the Reset button for 10 seconds and then releasing it. If
you are still getting prompted for a password when saving settings, then perform the following steps:
1. Access the Gateway’s web-based utility by going to http://192.168.1.1 or the IP address of the
Gateway. Enter the default username and password admin, and click the Administrations =>
Management tab.
2. Enter a different password in the Gateway Password field, and enter the same password in the
second field to confirm the password.
3. Click the Save Settings button.
10. I am a PPPoE user, and I need to remove the proxy settings or the dial-up pop-up window.
If you have proxy settings, you need to disable these on your computer. Because the Gateway is the gateway
for the Internet connection, the computer does not need any proxy settings to gain access. Please follow
these directions to verify that you do not have any proxy settings and that the browser you use is set to
connect directly to the LAN.
• For Microsoft Internet Explorer 5.0 or higher:
1. Click Start, Settings, and Control Panel. Double-click Internet Options.
2. Click the Connections tab.
3. Click the LAN settings button and remove anything that is checked.
4. Click the OK button to go back to the previous screen.
5. Click the option Never dial a connection. This will remove any dial-up pop-ups for PPPoE users.
Appendix A: Troubleshooting
Common Problems and Solutions
68
Wireless-G ADSL Gateway with SpeedBooster
• For Netscape 6 or higher:
1. Start Netscape Navigator, and click Edit, Preferences, Advanced, and Proxies.
2. Make sure you have Direct connection to the Internet selected on this screen.
3. Close all the windows to finish.
11. To start over, I need to set the Gateway to factory default.
Hold the Reset button for 10 seconds and then release it. This will return the Internet settings, password,
forwarding, and other settings on the Gateway to the factory default settings. In other words, the Gateway will
revert to its original factory configuration.
12. I need to upgrade the firmware.
In order to upgrade the firmware with the latest features, you need to go to the Linksys international website
and download the latest firmware at www.linksys.com/international.
• Follow these steps:
1. Go to the Linksys international website at http://www.linksys.com/international and select your
region or country.
2. Click the Products tab and select the Gateway.
3. On the Gateway’s webpage, click Firmware, and then download the latest firmware for the Gateway.
4. To upgrade the firmware, follow the steps in the Administration section found in “Chapter 6:
Configuring the Wireless-G ADSL Gateway with SpeedBooster.”
13. The firmware upgrade failed, and/or the Power LED is flashing.
The upgrade could have failed for a number of reasons. Follow these steps to upgrade the firmware and/or
make the Power LED stop flashing:
• If the firmware upgrade failed, use the TFTP program (it was downloaded along with the firmware). Open
the pdf that was downloaded along with the firmware and TFTP program, and follow the pdf’s
instructions.
• Set a static IP address on the computer; refer to “Problem #1, I need to set a static IP address.” Use the
following IP address settings for the computer you are using:
IP Address: 192.168.1.50
Subnet Mask: 255.255.255.0
Gateway: 192.168.1.1
• Perform the upgrade using the TFTP program or the Gateway’s web-based utility through its
Administration tab.
14. My DSL service’s PPPoE is always disconnecting.
PPPoE is not actually a dedicated or always-on connection. The DSL ISP can disconnect the service after a
period of inactivity, just like a normal phone dial-up connection to the Internet.
• There is a setup option to “keep alive” the connection. This may not always work, so you may need to reestablish connection periodically.
Appendix A: Troubleshooting
Common Problems and Solutions
69
Wireless-G ADSL Gateway with SpeedBooster
1. To connect to the Gateway, go to the web browser, and enter http://192.168.1.1 or the IP address of
the Gateway.
2. Enter the username and password, if asked. (The default username and password is admin.)
3. On the Setup screen, select the option Keep Alive, and set the Redial Period option at 30 (seconds)
(this will keep the connection to the ISP and will not disconnect.
4. Click the Save Settings button. Click the Status tab, and click the Connect button.
5. You may see the login status display as Connecting. Press the F5 key to refresh the screen, until you
see the login status display as Connected.
6. Click the Save Settings button to continue.
• If the connection is lost again, follow steps 1- 6 to re-establish connection.
15. I can’t access my e-mail, web, or VPN, or I am getting corrupted data from the Internet.
The Maximum Transmission Unit (MTU) setting may need to be adjusted. By default, the MTU is set
automatically.
• If you are having some difficulties, perform the following steps:
1. To connect to the Gateway, go to the web browser, and enter http://192.168.1.1 or the IP address of
the Gateway.
2. Enter the username and password, if asked. (The default username and password is admin.)
3. Look for the MTU option, and select Manual. In the Size field, enter 1492.
4. Click the Save Settings button to continue.
• If your difficulties continue, change the Size to different values. Try this list of values, one value at a time,
in this order, until your problem is solved:
1462
1400
1362
1300
16. The Power LED flashes continuously.
The Power LED lights up when the device is first powered up. In the meantime, the system will boot up itself
and check for proper operation. After finishing the checking procedure, the LED remains steady to show that
the system is working fine. If the LED continues to flash after this time, the device is not working properly. Try
to flash the firmware by assigning a static IP address to the computer, and then upgrade the firmware. Try
using the following settings, IP Address: 192.168.1.50 and Subnet Mask: 255.255.255.0.
17. When I enter a URL or IP address, I get a time-out error or am prompted to retry.
• Check if other computers work. If they do, ensure that your computer’s IP settings are correct (IP Address,
Subnet Mask, Default Gateway, and DNS). Restart the computer that is having a problem.
• If the computers are configured correctly, but still not working, check the Gateway. Ensure that it is
connected and powered on. Connect to it and check its settings. (If you cannot connect to it, check the
LAN and power connections.)
Appendix A: Troubleshooting
Common Problems and Solutions
70
Wireless-G ADSL Gateway with SpeedBooster
• If the Gateway is configured correctly, check your Internet connection (DSL/cable modem, etc.) to see if it
is working correctly. You can remove the Gateway to verify a direct connection.
• Manually configure the TCP/IP settings with a DNS address provided by your ISP.
• Make sure that your browser is set to connect directly and that any dial-up is disabled. For Internet
Explorer, click Tools, Internet Options, and then the Connection tab. Make sure that Internet Explorer is
set to Never dial a connection. For Netscape Navigator, click Edit, Preferences, Advanced, and Proxy.
Make sure that Netscape Navigator is set to Direct connection to the Internet.
18. I’m trying to access the Gateway’s Web-based Utility, but I do not see the login screen. Instead, I see
a screen saying, “404 Forbidden.”
If you are using Windows Explorer, perform the following steps until you see the Web-based Utility’s login
screen (Netscape Navigator will require similar steps):
1. Click File. Make sure Work Offline is NOT checked.
2. Press CTRL + F5. This is a hard refresh, which will force Windows Explorer to load new webpages,
not cached ones.
• Click Tools. Click Internet Options. Click the Security tab. Click the Default level button. Make sure the
security level is Medium or lower. Then click the OK button.
Frequently Asked Questions
What is the maximum number of IP addresses that the Gateway will support?
The Gateway will support up to 253 IP addresses.
Is IPSec Passthrough supported by the Gateway?
Yes, it is a built-in feature that is enabled by default.
Where is the Gateway installed on the network?
In a typical environment, the Gateway is installed between the ADSL wall jack and the LAN.
Does the Gateway support IPX or AppleTalk?
No. TCP/IP is the only protocol standard for the Internet and has become the global standard for communications.
IPX, a NetWare communications protocol used only to route messages from one node to another, and AppleTalk,
a communications protocol used on Apple and Macintosh networks, can be used for LAN to LAN connections, but
those protocols cannot connect from the Internet to a LAN.
Does the LAN connection of the Gateway support 100Mbps Ethernet?
The Gateway supports 100Mbps over the auto-sensing Fast Ethernet 10/100 switch on the LAN side of the
Gateway.
Appendix A: Troubleshooting
Frequently Asked Questions
71
Wireless-G ADSL Gateway with SpeedBooster
What is Network Address Translation and what is it used for?
Network Address Translation (NAT) translates multiple IP addresses on the private LAN to one public address that
is sent out to the Internet. This adds a level of security since the address of a computer connected to the private
LAN is never transmitted on the Internet. Furthermore, NAT allows the Gateway to be used with low cost Internet
accounts when only one TCP/IP address is provided by the ISP. The user may have many private addresses
behind this single address provided by the ISP.
Does the Gateway support any operating system other than Windows 98SE, Windows Millennium,
Windows 2000, or Windows XP?
Yes, but Linksys does not, at this time, provide technical support for setup, configuration or troubleshooting of
any non-Windows operating systems.
Does the Gateway support ICQ send file?
Yes, with the following fix: click ICQ menu -> preference -> connections tab->, and check I am behind a firewall
or proxy. Then set the firewall time-out to 80 seconds in the firewall setting. The Internet user can then send a file
to a user behind the Gateway.
I set up an Unreal Tournament Server, but others on the LAN cannot join. What do I need to do?
If you have a dedicated Unreal Tournament server running, you need to create a static IP for each of the LAN
computers and forward ports 7777, 7778, 7779, 7780, 7781, and 27900 to the IP address of the server. You can
also use a port forwarding range of 7777 ~ 27900. If you want to use the UT Server Admin, forward another port.
(Port 8080 usually works well but is used for remote admin. You may have to disable this.) Then in the
[UWeb.WebServer] section of the server.ini file, set the ListenPort to 8080 (to match the mapped port above) and
ServerName to the IP assigned to the Gateway from your ISP.
Can multiple gamers on the LAN get on one game server and play simultaneously with just one public IP
address?
It depends on which network game or what kind of game server you are using. For example, Unreal Tournament
supports multi-login with one public IP.
How do I get Half-Life: Team Fortress to work with the Gateway?
The default client port for Half-Life is 27005. The computers on your LAN need to have “+clientport 2700x”
added to the HL shortcut command line; the x would be 6, 7, 8, and on up. This lets multiple computers connect
to the same server. One problem: Version 1.0.1.6 won’t let multiple computers with the same CD key connect at
the same time, even if on the same LAN (not a problem with 1.0.1.3). As far as hosting games, the HL server does
not need to be in the DMZ. Just forward port 27015 to the local IP address of the server computer.
Appendix A: Troubleshooting
Frequently Asked Questions
72
Wireless-G ADSL Gateway with SpeedBooster
The web page hangs; downloads are corrupt, or nothing but junk characters are being displayed on the
screen. What do I need to do?
Force your Ethernet adapter to 10Mbps or half duplex mode, and turn off the “Auto-negotiate” feature of your
Ethernet adapter as a temporary measure. (Please look at the Network Control Panel in your Ethernet adapter’s
Advanced Properties tab.) Make sure that your proxy setting is disabled in the browser. Check our website at
www.linksys.com/international for more information.
If all else fails in the installation, what can I do?
Reset the Gateway by holding down the reset button until the Power LED fully turns on and off. Reset your DSL
modem by powering the unit off and then on. Obtain and flash the latest firmware release that is readily available
on the Linksys international website, www.linksys.com/international.
How will I be notified of new Gateway firmware upgrades?
All Linksys firmware upgrades are posted on the Linksys international website at www.linksys.com/international,
where they can be downloaded for free. To upgrade the Gateway’s firmware, use the Administration tab of the
Gateway’s web-based utility. If the Gateway’s Internet connection is working well, there is no need to download a
newer firmware version, unless that version contains new features that you would like to use.
Will the Gateway function in a Macintosh environment?
Yes, but the Gateway’s setup pages are accessible only through Internet Explorer 4.0 or Netscape Navigator 4.0
or higher for Macintosh.
I am not able to get the web configuration screen for the Gateway. What can I do?
You may have to remove the proxy settings on your Internet browser, e.g., Netscape Navigator or Internet
Explorer. Check with your browser documentation, and make sure that your browser is set to connect directly
and that any dial-up is disabled. For Internet Explorer, click Tools, Internet Options, and then the Connection tab.
Make sure that Internet Explorer is set to Never dial a connection. For Netscape Navigator, click Edit,
Preferences, Advanced, and Proxy. Make sure that Netscape Navigator is set to Direct connection to the Internet.
What is DMZ Hosting?
Demilitarized Zone (DMZ) allows one IP address (computer) to be exposed to the Internet. Some applications
require multiple TCP/IP ports to be open. It is recommended that you set your computer with a static IP if you
want to use DMZ Hosting. To get the LAN IP address, see “Appendix C: Finding the MAC Address and IP Address
for Your Ethernet Adapter.”
If DMZ Hosting is used, does the exposed user share the public IP with the Gateway?
No.
Does the Gateway pass PPTP packets or actively route PPTP sessions?
The Gateway allows PPTP packets to pass through.
Appendix A: Troubleshooting
Frequently Asked Questions
73
Wireless-G ADSL Gateway with SpeedBooster
Is the Gateway cross-platform compatible?
Any platform that supports Ethernet and TCP/IP is compatible with the Gateway.
How many ports can be simultaneously forwarded?
Theoretically, the Gateway can establish 520 sessions at the same time, but you can only forward 10 ranges of
ports.
What are the advanced features of the Gateway?
The Gateway’s advanced features include Advanced Wireless settings, Filters, Port Forwarding, Routing, and
DDNS.
What is the maximum number of VPN sessions allowed by the Gateway?
The maximum number depends on many factors. At least one IPSec session will work through the Gateway;
however, simultaneous IPSec sessions may be possible, depending on the specifics of your VPNs.
How can I check whether I have static or DHCP IP Addresses?
Consult your ISP to obtain this information.
How do I get mIRC to work with the Gateway?
Under the Port Forwarding tab, set port forwarding to 113 for the computer on which you are using mIRC.
Can the Gateway act as my DHCP server?
Yes. The Gateway has DHCP server software built-in.
Can I run an application from a remote computer over the wireless network?
This will depend on whether or not the application is designed to be used over a network. Consult the
application’s documentation to determine if it supports operation over a network.
What is the IEEE 802.11g standard?
It is one of the IEEE standards for wireless networks. The 802.11g standard allows wireless networking hardware
from different manufacturers to communicate, provided that the hardware complies with the 802.11g standard.
The 802.11g standard states a maximum data transfer rate of 54Mbps and an operating frequency of 2.4GHz.
Appendix A: Troubleshooting
Frequently Asked Questions
74
Wireless-G ADSL Gateway with SpeedBooster
What IEEE 802.11b and 802.11g features are supported?
The product supports the following IEEE 802.11b and IEEE 802.11g functions:
• CSMA/CA plus Acknowledge protocol
• Multi-Channel Roaming
• Automatic Rate Selection
• RTS/CTS feature
• Fragmentation
• Power Management
It also supports OFDM technology for 802.11g networking.
What is ad-hoc mode?
When a wireless network is set to ad-hoc mode, the wireless-equipped computers are configured to
communicate directly with each other, peer-to-peer without the use of an access point.
What is infrastructure mode?
When a wireless network is set to infrastructure mode, the wireless network is configured to communicate with
a network through a wireless access point.
What is roaming?
Roaming is the ability of a portable computer user to communicate continuously while moving freely throughout
an area greater than that covered by a single access point. Before using the roaming function, the computer must
make sure that it is the same channel number with the access point of dedicated coverage area.
To achieve true seamless connectivity, the wireless LAN must incorporate a number of different functions. Each
node and access point, for example, must always acknowledge receipt of each message. Each node must
maintain contact with the wireless network even when not actually transmitting data. Achieving these functions
simultaneously requires a dynamic RF networking technology that links access points and nodes. In such a
system, the user’s end node undertakes a search for the best possible access to the system. First, it evaluates
such factors as signal strength and quality, as well as the message load currently being carried by each access
point and the distance of each access point to the wired backbone. Based on that information, the node next
selects the right access point and registers its address. Communications between end node and host computer
can then be transmitted up and down the backbone.
As the user moves on, the end node’s RF transmitter regularly checks the system to determine whether it is in
touch with the original access point or whether it should seek a new one. When a node no longer receives
acknowledgment from its original access point, it undertakes a new search. Upon finding a new access point, it
then re-registers, and the communication process continues.
Appendix A: Troubleshooting
Frequently Asked Questions
75
Wireless-G ADSL Gateway with SpeedBooster
What is the ISM band?
The FCC and their counterparts outside of the U.S. have set aside bandwidth for unlicensed use in the ISM
(Industrial, Scientific and Medical) band. Spectrum in the vicinity of 2.4 GHz, in particular, is being made available
worldwide. This presents a truly revolutionary opportunity to place convenient high-speed wireless capabilities in
the hands of users around the globe.
What is Spread Spectrum?
Spread Spectrum technology is a wideband radio frequency technique developed by the military for use in
reliable, secure, mission-critical communications systems. It is designed to trade off bandwidth efficiency for
reliability, integrity, and security. In other words, more bandwidth is consumed than in the case of narrowband
transmission, but the trade-off produces a signal that is, in effect, louder and thus easier to detect, provided that
the receiver knows the parameters of the spread-spectrum signal being broadcast. If a receiver is not tuned to
the right frequency, a spread-spectrum signal looks like background noise. There are two main alternatives,
Direct Sequence Spread Spectrum (DSSS) and Frequency Hopping Spread Spectrum (FHSS).
What is DSSS? What is FHSS? And what are their differences?
Frequency-Hopping Spread-Spectrum (FHSS) uses a narrowband carrier that changes frequency in a pattern that
is known to both transmitter and receiver. Properly synchronized, the net effect is to maintain a single logical
channel. To an unintended receiver, FHSS appears to be short-duration impulse noise. Direct-Sequence SpreadSpectrum (DSSS) generates a redundant bit pattern for each bit to be transmitted. This bit pattern is called a chip
(or chipping code). The longer the chip, the greater the probability that the original data can be recovered. Even if
one or more bits in the chip are damaged during transmission, statistical techniques embedded in the radio can
recover the original data without the need for retransmission. To an unintended receiver, DSSS appears as low
power wideband noise and is rejected (ignored) by most narrowband receivers.
Will the information be intercepted while it is being transmitted through the air?
WLAN features two-fold protection in security. On the hardware side, as with Direct Sequence Spread Spectrum
technology, it has the inherent security feature of scrambling. On the software side, WLAN offers the encryption
function (WEP) to enhance security and access control.
What is WEP?
WEP is Wired Equivalent Privacy, a data privacy mechanism based on a 64-bit or 128-bit shared key algorithm, as
described in the IEEE 802.11 standard.
What is a MAC Address?
The Media Access Control (MAC) address is a unique number assigned by the manufacturer to any Ethernet
networking device, such as a network adapter, that allows the network to identify it at the hardware level. For all
practical purposes, this number is usually permanent. Unlike IP addresses, which can change every time a
computer logs onto the network, the MAC address of a device stays the same, making it a valuable identifier for
the network.
Appendix A: Troubleshooting
Frequently Asked Questions
76
Wireless-G ADSL Gateway with SpeedBooster
How do I reset the Gateway?
Press the Reset button on the back panel for about ten seconds. This will reset the Gateway to its default settings.
How do I resolve issues with signal loss?
There is no way to know the exact range of your wireless network without testing. Every obstacle placed between
the Gateway and a wireless computer will create signal loss. Lead glass, metal, concrete floors, water and walls
will inhibit the signal and reduce range. Start with the Gateway and your wireless computer in the same room
and move it away in small increments to determine the maximum range in your environment.
You may also try using different channels, as this may eliminate interference affecting only one channel.
I have excellent signal strength, but I cannot see my network.
WEP is probably enabled on the Gateway, but not on your wireless adapter (or vice versa). Verify that the same
WEP keys and levels (64 or 128) are being used on all nodes of your wireless network.
How many channels/frequencies are available with the Gateway?
There are eleven available channels, ranging from 1 to 11, in North America. There may be additional channels
available in other regions, subject to the regulations of your region and/or country.
If your questions are not addressed here, refer to the Linksys international website,
www.linksys.com/international.
Appendix A: Troubleshooting
Frequently Asked Questions
77
Wireless-G ADSL Gateway with SpeedBooster
Appendix B: Wireless Security
Linksys wants to make wireless networking as safe and easy for you as possible. The current generation of
Linksys products provide several network security features, but they require specific action on your part for
implementation. So, keep the following in mind whenever you are setting up or using your wireless network.
Security Precautions
The following is a complete list of security precautions to take (at least steps 1 through 5 should be followed):
1. Change the default SSID.
2. Disable SSID Broadcast.
3. Change the default password for the Administrator account.
4. Enable MAC Address Filtering.
5. Change the SSID periodically.
6. Use the highest encryption algorithm possible. Use WPA if it is available. Please note that this may reduce
your network performance.
NOTE: Some of these security features are
available only through the network gateway,
router, or access point. Refer to the gateway,
router, or access point’s documentation for more
information.
7. Change the WEP encryption keys periodically.
For information on implementing these security features, refer to “Chapter 6: Configuring the Wireless-G ADSL
Gateway with SpeedBooster.”
Security Threats Facing Wireless Networks
Wireless networks are easy to find. Hackers know that in order to join a wireless network, wireless networking
products first listen for “beacon messages”. These messages can be easily decrypted and contain much of the
network’s information, such as the network’s SSID (Service Set Identifier). Here are the steps you can take:
Change the administrator’s password regularly. With every wireless networking device you use, keep in mind
that network settings (SSID, WEP keys, etc.) are stored in its firmware. Your network administrator is the only
person who can change network settings. If a hacker gets a hold of the administrator’s password, he, too, can
change those settings. So, make it harder for a hacker to get that information. Change the administrator’s
password regularly.
Appendix B: Wireless Security
Security Precautions
78
Wireless-G ADSL Gateway with SpeedBooster
SSID. There are several things to keep in mind about the SSID:
1. Disable Broadcast
2. Make it unique
3. Change it often
Most wireless networking devices will give you the option of broadcasting the SSID. While this option may be
more convenient, it allows anyone to log into your wireless network. This includes hackers. So, don’t broadcast
the SSID.
Wireless networking products come with a default SSID set by the factory. (The Linksys default SSID is “linksys”.)
Hackers know these defaults and can check these against your network. Change your SSID to something unique
and not something related to your company or the networking products you use.
Change your SSID regularly so that any hackers who have gained access to your wireless network will have to
start from the beginning in trying to break in.
MAC Addresses. Enable MAC Address filtering. MAC Address filtering will allow you to provide access to only
those wireless nodes with certain MAC Addresses. This makes it harder for a hacker to access your network with
a random MAC Address.
WEP Encryption. Wired Equivalent Privacy (WEP) is often looked upon as a cure-all for wireless security
concerns. This is overstating WEP’s ability. Again, this can only provide enough security to make a hacker’s job
more difficult.
There are several ways that WEP can be maximized:
1. Use the highest level of encryption possible
2. Use “Shared Key” authentication
3. Change your WEP key regularly
IMPORTANT: Always remember that each
device in your wireless network MUST use
the same encryption method and encryption
key or your wireless network will not function
properly.
WPA. Wi-Fi Protected Access (WPA) is the newest and best available standard in Wi-Fi security. WPA2 is the
newer version of Wi-Fi Protected Access with stronger encryption than WPA. WPA gives you a choice of two
encryption methods: TKIP (Temporal Key Integrity Protocol), which utilizes a stronger encryption method and
incorporates Message Integrity Code (MIC) to provide protection against hackers, and AES (Advanced Encryption
System), which utilizes a symmetric 128-Bit block data encryption.
Appendix B: Wireless Security
Security Threats Facing Wireless Networks
79
Wireless-G ADSL Gateway with SpeedBooster
WPA Personal. Select the type of algorithm, TKIP or AES, enter a password in the Passphrase field of 8-63
characters, and enter a Group Key Renewal period time between 0 and 99,999 seconds, which instructs the
Gateway or other device how often it should change the encryption keys.
WPA2 Personal. WPA2 gives you one encryption method, AES, with dynamic encryption keys. Enter a
Passphrase of 8-63 characters. Then enter a Group Key Renewal period, which instructs the Gateway how
often it should change the encryption keys.
WPA2 Mixed Mode. WPA2 Mixed Mode gives you TKIP+AES encryption. Enter a Passphrase of 8-63
characters. Then enter a Group Key Renewal period, which instructs the Gateway how often it should change
the encryption keys.
Implementing encryption may have a negative impact on your network’s performance, but if you are transmitting
sensitive data over your network, encryption should be used.
These security recommendations should help keep your mind at ease while you are enjoying the most flexible
and convenient technology Linksys has to offer.
Appendix B: Wireless Security
Security Threats Facing Wireless Networks
80
Wireless-G ADSL Gateway with SpeedBooster
AppendixC:FindingtheMACAddressandIPAddressforYour
Ethernet Adapter
This section describes how to find the MAC address for your computer’s Ethernet adapter so you can use the MAC
filtering feature of the Gateway. You can also find the IP address of your computer’s Ethernet adapter. This IP
address is used for the Gateway’s filtering, forwarding, and/or DMZ features. Follow the steps in this appendix to
find the adapter’s MAC or IP address in Windows 98, Me, 2000, or XP.
Windows 98 or Me Instructions
1. Click Start and Run. In the Open field, enter winipcfg. Then press the Enter key or the OK button.
2. When the IP Configuration screen appears, select the Ethernet adapter you have connected to the Gateway
via a CAT 5 Ethernet network cable. See Figure C-1.
Figure C-1: IP Configuration Screen
3. Write down the Adapter Address as shown on your computer screen (see Figure C-2). This is the MAC address
for your Ethernet adapter and is shown in hexadecimal as a series of numbers and letters.
The MAC address/Adapter Address is what you will use for MAC filtering. The example in Figure D-2 shows
the Ethernet adapters’s MAC address as 00-00-00-00-00-00. Your computer will show something different.
The example in Figure C-2 shows the Ethernet adapter’s IP address as 192.168.1.100. Your computer may
show something different.
NOTE: The MAC address is also called the Adapter Address.
Figure C-2: MAC Address/Adapter
Address
Appendix C: Finding the MAC Address and IP Address for Your Ethernet Adapter
Windows 98 or Me Instructions
81
Wireless-G ADSL Gateway with SpeedBooster
Windows 2000 or XP Instructions
1. Click Start and Run. In the Open field, enter cmd. Press the Enter key or click the OK button.
NOTE: The MAC address is also called the Physical Address.
2. At the command prompt, enter ipconfig /all. Then press the Enter key.
3. Write down the Physical Address as shown on your computer screen (Figure C-3); it is the MAC address for
your Ethernet adapter. This appears as a series of numbers and letters.
The MAC address/Physical Address is what you will use for MAC filtering. The example in Figure C-3 shows
the Ethernet adapters’s MAC address as 00-00-00-00-00-00. Your computer will show something different.
Figure C-3: MAC Address/Physical Address
The example in Figure C-3 shows the Ethernet adapter’s IP address as 192.168.1.100. Your computer may
show something different.
Appendix C: Finding the MAC Address and IP Address for Your Ethernet Adapter
Windows 2000 or XP Instructions
82
Wireless-G ADSL Gateway with SpeedBooster
Appendix D: Upgrading Firmware
To upgrade the Gateway’s firmware:
1. Download the Gateway’s firmware upgrade file from www.linksys.com/international.
2. Extract the file on your computer.
3. Open the Gateway’s Web-based Utility and click the Administration tab.
4. Click the Firmware Upgrade tab.
5. Click the Browse button to find the extracted file, and then double-click it.
6. Click the Upgrade button, and follow the on-screen instructions.
Figure D-1: Firmware Upgrade
Appendix D: Upgrading Firmware
83
Wireless-G ADSL Gateway with SpeedBooster
Appendix E: Glossary
802.11b - A wireless networking standard that specifies a maximum data transfer rate of 11Mbps and an
operating frequency of 2.4GHz.
802.11g - A wireless networking standard that specifies a maximum data transfer rate of 54Mbps, an operating
frequency of 2.4GHz, and backward compatibility with 802.11b devices.
Access Point - A device that allows wireless-equipped computers and other devices to communicate with a
wired network. Also used to expand the range of a wireless network.
Adapter - A device that adds network functionality to your PC.
Ad-hoc - A group of wireless devices communicating directly with each other (peer-to-peer) without the use of
an access point.
AES (Advanced Encryption Standard) - A security method that uses symmetric 128-bit block data encryption.
Backbone - The part of a network that connects most of the systems and networks together, and handles the
most data.
Bandwidth - The transmission capacity of a given device or network.
Beacon Interval - Data transmitted on your wireless network that keeps the network synchronized.
Bit - A binary digit.
Boot - To start a device and cause it to start executing instructions.
Bridge - A device that connects different networks.
Broadband - An always-on, fast Internet connection.
Browser - An application program that provides a way to look at and interact with all the information on the
World Wide Web.
Buffer - A shared or assigned memory area that is used to support and coordinate different computing and
networking activities so one isn't held up by the other.
Byte - A unit of data that is usually eight bits long
Appendix E: Glossary
84
Wireless-G ADSL Gateway with SpeedBooster
Cable Modem - A device that connects a computer to the cable television network, which in turn connects to the
Internet.
CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance) - A method of data transfer that is used to prevent
data collisions.
CTS (Clear To Send) - A signal sent by a wireless device, signifying that it is ready to receive data.
Daisy Chain - A method used to connect devices in a series, one after the other.
Database - A collection of data that is organized so that its contents can easily be accessed, managed, and
updated.
DDNS (Dynamic Domain Name System) - Allows the hosting of a website, FTP server, or e-mail server with a
fixed domain name (e.g., www.xyz.com) and a dynamic IP address.
Default Gateway - A device that forwards Internet traffic from your local area network.
DHCP (Dynamic Host Configuration Protocol) - A networking protocol that allows administrators to assign
temporary IP addresses to network computers by “leasing” an IP address to a user for a limited amount of time,
instead of assigning permanent IP addresses.
DMZ (Demilitarized Zone) - Removes the Router's firewall protection from one PC, allowing it to be “seen” from
the Internet.
DNS (Domain Name Server) - The IP address of your ISP's server, which translates the names of websites into IP
addresses.
Domain - A specific name for a network of computers.
Download - To receive a file transmitted over a network.
DSL (Digital Subscriber Line) - An always-on broadband connection over traditional phone lines.
DSSS (Direct-Sequence Spread-Spectrum) - Frequency transmission with a redundant bit pattern resulting in a
lower probability of information being lost in transit.
DTIM (Delivery Traffic Indication Message) - A message included in data packets that can increase wireless
efficiency.
Dynamic IP Address - A temporary IP address assigned by a DHCP server.
Appendix E: Glossary
85
Wireless-G ADSL Gateway with SpeedBooster
EAP (Extensible Authentication Protocol) - A general authentication protocol used to control network access.
Many specific authentication methods work within this framework.
EAP-PEAP (Extensible Authentication Protocol-Protected Extensible Authentication Protocol) - A mutual
authentication method that uses a combination of digital certificates and another system, such as passwords.
EAP-TLS (Extensible Authentication Protocol-Transport Layer Security) - A mutual authentication method that
uses digital certificates.
Encryption - Encoding data transmitted in a network.
Ethernet - A networking protocol that specifies how data is placed on and retrieved from a common transmission
medium.
Finger - A program that tells you the name associated with an e-mail address.
Firewall - A set of related programs located at a network gateway server that protects the resources of a
network from users from other networks.
Firmware - The programming code that runs a networking device.
Fragmentation -Breaking a packet into smaller units when transmitting over a network medium that cannot
support the original size of the packet.
FTP (File Transfer Protocol) - A protocol used to transfer files over a TCP/IP network.
Full Duplex - The ability of a networking device to receive and transmit data simultaneously.
Gateway - A device that interconnects networks with different, incompatible communications protocols.
Half Duplex - Data transmission that can occur in two directions over a single line, but only one direction at a
time.
Hardware - The physical aspect of computers, telecommunications, and other information technology devices.
HTTP (HyperText Transport Protocol) - The communications protocol used to connect to servers on the World
Wide Web.
Infrastructure - A wireless network that is bridged to a wired network via an access point.
IP (Internet Protocol) - A protocol used to send data over a network.
IP Address - The address used to identify a computer or device on a network.
Appendix E: Glossary
86
Wireless-G ADSL Gateway with SpeedBooster
IPCONFIG - A Windows 2000 and XP utility that displays the IP address for a particular networking device.
IPSec (Internet Protocol Security) - A VPN protocol used to implement secure exchange of packets at the IP layer.
ISM band - Radio bandwidth utilized in wireless transmissions.
ISP (Internet Service Provider) - A company that provides access to the Internet.
LAN - The computers and networking products that make up your local network.
LEAP (Lightweight Extensible Authentication Protocol) - A mutual authentication method that uses a username
and password system.
MAC (Media Access Control) Address - The unique address that a manufacturer assigns to each networking
device.
Mbps (MegaBits Per Second) - One million bits per second; a unit of measurement for data transmission.
mIRC - An Internet Relay Chat program that runs under Windows.
Multicasting - Sending data to a group of destinations at once.
NAT (Network Address Translation) - NAT technology translates IP addresses of a local area network to a different
IP address for the Internet.
Network - A series of computers or devices connected for the purpose of data sharing, storage, and/or
transmission between users.
NNTP (Network News Transfer Protocol) - The protocol used to connect to Usenet groups on the Internet.
Node - A network junction or connection point, typically a computer or work station.
OFDM (Orthogonal Frequency Division Multiplexing) - Frequency transmission that separates the data stream
into a number of lower-speed data streams, which are then transmitted in parallel to prevent information from
being lost in transit.
Packet - A unit of data sent over a network.
Passphrase - Used much like a password, a passphrase simplifies the WEP encryption process by automatically
generating the WEP encryption keys for Linksys products.
PEAP (Protected Extensible Authentication Protocol) - A mutual authentication method that uses a combination
of digital certificates and another system, such as passwords.
Appendix E: Glossary
87
Wireless-G ADSL Gateway with SpeedBooster
Ping (Packet INternet Groper) - An Internet utility used to determine whether a particular IP address is online.
POP3 (Post Office Protocol 3) - A standard mail server commonly used on the Internet.
Port - The connection point on a computer or networking device used for plugging in cables or adapters.
Power over Ethernet (PoE) - A technology enabling an Ethernet network cable to deliver both data and power.
PPPoE (Point to Point Protocol over Ethernet) - A type of broadband connection that provides authentication
(username and password) in addition to data transport.
PPTP (Point-to-Point Tunneling Protocol) - A VPN protocol that allows the Point to Point Protocol (PPP) to be
tunneled through an IP network. This protocol is also used as a type of broadband connection in Europe.
Preamble - Part of the wireless signal that synchronizes network traffic.
RADIUS (Remote Authentication Dial-In User Service) - A protocol that uses an authentication server to control
network access.
RJ-45 (Registered Jack-45) - An Ethernet connector that holds up to eight wires.
Roaming - The ability to take a wireless device from one access point's range to another without losing the
connection.
Router - A networking device that connects multiple networks together.
RTS (Request To Send) - A networking method of coordinating large packets through the RTS Threshold setting.
Server - Any computer whose function in a network is to provide user access to files, printing, communications,
and other services.
SMTP (Simple Mail Transfer Protocol) - The standard e-mail protocol on the Internet.
SNMP (Simple Network Management Protocol) - A widely used network monitoring and control protocol.
Software - Instructions for the computer. A series of instructions that performs a particular task is called a
“program”.
SOHO (Small Office/Home Office) - Market segment of professionals who work at home or in small offices.
SPI (Stateful Packet Inspection) Firewall - A technology that inspects incoming packets of information before
allowing them to enter the network.
Appendix E: Glossary
88
Wireless-G ADSL Gateway with SpeedBooster
Spread Spectrum - Wideband radio frequency technique used for more reliable and secure data transmission.
SSID (Service Set IDentifier) - Your wireless network's name.
Static IP Address - A fixed address assigned to a computer or device that is connected to a network.
Static Routing - Forwarding data in a network via a fixed path.
Subnet Mask - An address code that determines the size of the network.
Switch - 1. A data switch that connects computing devices to host computers, allowing a large number of
devices to share a limited number of ports. 2. A device for making, breaking, or changing the connections in an
electrical circuit.
TCP (Transmission Control Protocol) - A network protocol for transmitting data that requires acknowledgement
from the recipient of data sent.
TCP/IP (Transmission Control Protocol/Internet Protocol) - A set of instructions PCs use to communicate over a
network.
Telnet - A user command and TCP/IP protocol used for accessing remote PCs.
TFTP (Trivial File Transfer Protocol) - A version of the TCP/IP FTP protocol that has no directory or password
capability.
Throughput - The amount of data moved successfully from one node to another in a given time period.
TKIP (Temporal Key Integrity Protocol) - a wireless encryption protocol that provides dynamic encryption keys for
each packet transmitted.
Topology - The physical layout of a network.
TX Rate - Transmission Rate.
UDP (User Datagram Protocol) - A network protocol for transmitting data that does not require acknowledgement
from the recipient of the data that is sent.
Upgrade - To replace existing software or firmware with a newer version.
Upload - To transmit a file over a network.
URL (Uniform Resource Locator) - The address of a file located on the Internet.
Appendix E: Glossary
89
Wireless-G ADSL Gateway with SpeedBooster
VPN (Virtual Private Network) - A security measure to protect data as it leaves one network and goes to another
over the Internet.
WAN (Wide Area Network)- The Internet.
WEP (Wired Equivalent Privacy) - A method of encrypting network data transmitted on a wireless network for
greater security.
WINIPCFG - A Windows 98 and Me utility that displays the IP address for a particular networking device.
WLAN (Wireless Local Area Network) - A group of computers and associated devices that communicate with
each other wirelessly.
WPA (Wi-Fi Protected Access) - a wireless security protocol using TKIP (Temporal Key Integrity Protocol)
encryption, which can be used in conjunction with a RADIUS server.
Appendix E: Glossary
90
Wireless-G ADSL Gateway with SpeedBooster
Appendix F: Regulatory Information
FCC Statement
This product has been tested and complies with the specifications for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used
according to the instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which is found by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment or devices
• Connect the equipment to an outlet other than the receiver's
• Consult a dealer or an experienced radio/TV technician for assistance
FCC Radiation Exposure Statement
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment
should be installed and operated with minimum distance 20cm between the radiator and your body.
Industry Canada (Canada)
This device complies with Canadian ICES-003 and RSS210 rules.
Cet appareil est conforme aux normes NMB-003 et RSS210 d'Industry Canada.
91
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
Compliance Information for 2.4-GHz Wireless Products Relevant to the EU and Other Countries Following
the EU Directive 1999/5/EC (R&TTE Directive)
Declaration of Conformity with Regard to the EU Directive 1995/5/EC (R&TTE Directive)
92
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
NOTE: For all products, the Declaration of Conformity is available through one or more of these options:
• A pdf file is included on the product's CD.
• A print copy is included with the product.
• A pdf file is available on the product's webpage. Visit www.linksys.com/international and select your country or
region. Then select your product.
If you need any other technical documentation, see the “Technical Documents on www.linksys.com/international”
section, as shown later in this appendix.
The following standards were applied during the assessment of the product against the requirements of the
Directive 1999/5/EC:
•
•
•
Radio: EN 300 328
EMC: EN 301 489-1, EN 301 489-17
Safety: EN 60950
93
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
CE Marking
For the Linksys Wireless-B and Wireless-G products, the following CE mark, notified body number (where applicable), and
class 2 identifier are added to the equipment.
or
or
Check the CE label on the product to find out which notified body was involved during the assessment.
National Restrictions
This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any
limitation except for the countries mentioned below:
Ce produit peut être utilisé dans tous les pays de l’UE (et dans tous les pays ayant transposés la directive 1999/5/CE) sans
aucune limitation, excepté pour les pays mentionnés ci-dessous:
Questo prodotto è utilizzabile in tutte i paesi EU (ed in tutti gli altri paesi che seguono le direttive EU 1999/5/EC) senza
nessuna limitazione, eccetto per i paesii menzionati di seguito:
Das Produkt kann in allen EU Staaten ohne Einschränkungen eingesetzt werden (sowie in anderen Staaten die der EU
Direktive 1995/5/CE folgen) mit Außnahme der folgenden aufgeführten Staaten:
Belgium
The Belgian Institute for Postal Services and Telecommunications (BIPT) must be notified of any outdoor wireless link
having a range exceeding 300 meters. Please check http://www.bipt.be for more details.
Draadloze verbindingen voor buitengebruik en met een reikwijdte van meer dan 300 meter dienen aangemeld te worden
bij het Belgisch Instituut voor postdiensten en telecommunicatie (BIPT). Zie http://www.bipt.be voor meer gegevens.
Les liaisons sans fil pour une utilisation en extérieur d’une distance supérieure à 300 mètres doivent être notifiées à
l’Institut Belge des services Postaux et des Télécommunications (IBPT). Visitez
http://www.ibpt.be pour de plus amples détails.
94
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
France
In case the product is used outdoors, the output power is restricted in some parts of the band. See Table 1 or check
http://www.art-telecom.fr/ for more details.
Dans la cas d’une utilisation en extérieur, la puissance de sortie est limitée pour certaines parties de la bande. Reportezvous à la table 1 ou visitez http://www.art-telecom.fr/ pour de plus amples détails.
Table 1: Applicable Power Levels in France
Location
Frequency Range (MHz)
Power (EIRP)
Indoor (No restrictions)
2400-2483.5
100 mW (20 dBm)
Outdoor
2400-2454
2454-2483.5
100 mW (20 dBm)
10 mW (10 dBm)
Italy
This product meets the National Radio Interface and the requirements specified in the National Frequency Allocation Table
for Italy. Unless operating within the boundaries of the owner’s property, the use of this 2.4 GHz Wireless LAN product
requires a ‘general authorization’. Please check with http://www.comunicazioni.it/it/ for more details.
Questo prodotto è conforme alla specifiche di Interfaccia Radio Nazionali e rispetta il Piano Nazionale di ripartizione delle
frequenze in Italia. Se non viene installato all’interno del proprio fondo, l’utilizzo di prodotti Wireless LAN a 2.4 GHz richiede
una “Autorizzazione Generale”. Consultare http://www.comunicazioni.it/it/ per maggiori dettagli.
Product Usage Restrictions
This product is designed for indoor usage only. Outdoor usage is not recommended.
This product is designed for use with the standard, integral or dedicated (external) antenna(s) that is/are shipped together
with the equipment. However, some applications may require the antenna(s), if removable, to be separated from the
product and installed remotely from the device by using extension cables. For these applications, Linksys offers an R-SMA
extension cable (AC9SMA) and an R-TNC extension cable (AC9TNC). Both of these cables are 9 meters long and have a
cable loss (attenuation) of 5 dB. To compensate for the attenuation, Linksys also offers higher gain antennas, the HGA7S
(with R-SMA connector) and HGA7T (with R-TNC connector). These antennas have a gain of 7 dBi and may only be used
with either the R-SMA or R-TNC extension cable.
Combinations of extension cables and antennas resulting in a radiated power level exceeding 100 mW EIRP are illegal.
95
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
Power Output of Your Device
To comply with your country’s regulations, you may have to change the power output of your wireless device. Proceed to
the appropriate section for your device.
NOTE: The power output setting may not be available on all wireless products. For more information, refer to
the documentation on your product’s CD or http://www.linksys.com/international.
Wireless Adapters
Wireless adapters have the power output set to 100% by default. Maximum power output on each adapter does not exceed
20 dBm (100 mW); it is generally 18 dBm (64 mW) or below. If you need to alter your wireless adapter’s power output,
follow the appropriate instructions for your computer’s Windows operating system:
Windows XP
1. Double-click the Wireless icon in your desktop’s system tray.
2. Open the Wireless Network Connection window.
3. Click the Properties button.
4. Select the General tab, and click the Configure button.
5. In the Properties window, click the Advanced tab.
6. Select Power Output.
7. From the pull-down menu on the right, select the wireless adapter’s power output percentage.
Windows 2000
1. Open the Control Panel.
2. Double-click Network and Dial-Up Connections.
3. Select your current wireless connection, and select Properties.
4. From the Properties screen, click the Configure button.
5. Click the Advanced tab, and select Power Output.
6. From the pull-down menu on the right, select the wireless adapter’s power setting.
If your computer is running Windows Millennium or 98, then refer to Windows Help for instructions on how to access the
advanced settings of a network adapter.
Wireless Access Points, Routers, or Other Wireless Products
If you have a wireless access point, router or other wireless product, use its Web-based Utility to configure its power
output setting (refer to the product’s documentation for more information).
96
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
Technical Documents on www.linksys.com/international
Follow these steps to access technical documents:
1. Browse to http://www.linksys.com/international.
2. Click the region in which you reside.
3. Click the name of the country in which you reside.
4. Click Products.
5. Click the appropriate product category.
6. Select a product.
7. Click the type of documentation you want. The document will automatically open in PDF format.
NOTE: If you have questions regarding the compliance of these products or you cannot find the information
you need, please contact your local sales office or visit http://www.linksys.com/international for more details.
97
Appendix F: Regulatory Information
Wireless-G ADSL Gateway with SpeedBooster
Appendix G: Warranty Information
Linksys warrants to You that, for a period of three years (the “Warranty Period”), your Linksys Product will be substantially
free of defects in materials and workmanship under normal use. Your exclusive remedy and Linksys' entire liability under
this warranty will be for Linksys at its option to repair or replace the Product or refund Your purchase price less any rebates.
This limited warranty extends only to the original purchaser.
If the Product proves defective during the Warranty Period call Linksys Technical Support in order to obtain a Return
Authorization Number, if applicable. BE SURE TO HAVE YOUR PROOF OF PURCHASE ON HAND WHEN CALLING. If You are
requested to return the Product, mark the Return Authorization Number clearly on the outside of the package and include a
copy of your original proof of purchase. RETURN REQUESTS CANNOT BE PROCESSED WITHOUT PROOF OF PURCHASE. You
are responsible for shipping defective Products to Linksys. Linksys pays for UPS Ground shipping from Linksys back to You
only. Customers located outside of the United States of America and Canada are responsible for all shipping and handling
charges.
ALL IMPLIED WARRANTIES AND CONDITIONS OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED
TO THE DURATION OF THE WARRANTY PERIOD. ALL OTHER EXPRESS OR IMPLIED CONDITIONS, REPRESENTATIONS AND
WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF NON-INFRINGEMENT, ARE DISCLAIMED. Some jurisdictions do not
allow limitations on how long an implied warranty lasts, so the above limitation may not apply to You. This warranty gives
You specific legal rights, and You may also have other rights which vary by jurisdiction.
This warranty does not apply if the Product (a) has been altered, except by Linksys, (b) has not been installed, operated,
repaired, or maintained in accordance with instructions supplied by Linksys, or (c) has been subjected to abnormal physical
or electrical stress, misuse, negligence, or accident. In addition, due to the continual development of new techniques for
intruding upon and attacking networks, Linksys does not warrant that the Product will be free of vulnerability to intrusion or
attack.
TO THE EXTENT NOT PROHIBITED BY LAW, IN NO EVENT WILL LINKSYS BE LIABLE FOR ANY LOST DATA, REVENUE OR PROFIT,
OR FOR SPECIAL, INDIRECT, CONSEQUENTIAL, INCIDENTAL OR PUNITIVE DAMAGES, REGARDLESS OF THE THEORY OF
LIABILITY (INCLUDING NEGLIGENCE), ARISING OUT OF OR RELATED TO THE USE OF OR INABILITY TO USE THE PRODUCT
(INCLUDING ANY SOFTWARE), EVEN IF LINKSYS HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. IN NO EVENT
WILL LINKSYS’ LIABILITY EXCEED THE AMOUNT PAID BY YOU FOR THE PRODUCT. The foregoing limitations will apply even if
any warranty or remedy provided under this Agreement fails of its essential purpose. Some jurisdictions do not allow the
exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to You.
This Warranty is valid and may be processed only in the country of purchase.
Please direct all inquiries to: Linksys, P.O. Box 18558, Irvine, CA 92623.
98
Appendix G: Warranty Information
Wireless-G ADSL Gateway with SpeedBooster
Appendix H: Specifications
Model Number
WAG54GS
Standards
IEEE 802.11g, IEEE 802.11b, IEEE 802.3u, IEEE 802.3, g.992.1 (g.dmt),
g.992.2 (g.lite), g.992.3, g.992.5, T1.413i2
Ports
Power, Line, Ethernet (1-4)
Button
Reset, Power, SES (SecureEasySetup)
Cabling Type
CAT 5 UTP
LEDs
Power, Wireless, Ethernet (1-4), DSL, Internet, SecureEasySetup
Transmit Power
20 dBm
UPnP able/cert
Able
Security Features
Password protected configuration for web access
PAP and CHAP authentication
Denial of Service (DoS) Prevention
URL filtering, and keyword, Java, ActiveX, Proxy, Cookie blocking
ToD filter (Blocks Access by Time)
VPN Passthrough for IPSec, PPTP, and L2TP Protocols
128, 64 bits WEP with Passphrase WEP key generation, WPA, WPA2
SSID Broadcast Disable
Access restriction by MAC and IP addresses
WEP Key Bits
64, 128
Dimensions
140 mm x 140 mm x 27 mm
(5,51" x 5,51" x 1,06")
Appendix H: Specifications
99
Wireless-G ADSL Gateway with SpeedBooster
Unit Weight
0,27 kg (9,60 oz.)
Power
12VDC 1A
Certifications
CE
Operating Temp.
0º~40ºC (32º~104ºF)
Storage Temp.
-20º~70ºC (-4º~158ºF)
Operating Humidity
10~85% Non-Condensing
Storage Humidity
5~90% Non-Condensing
Appendix H: Specifications
100
Wireless-G ADSL Gateway with SpeedBooster
Appendix I: Contact Information
Need to contact Linksys?
Visit us online for information on the latest products and updates to your existing products at:
http://www.linksys.com/international
If you experience problems with any Linksys product, you can e-mail us at:
In Europe
E-mail Address
Austria
[email protected]
Belgium
[email protected]
Denmark
[email protected]
France
[email protected]
Germany
[email protected]
Italy
[email protected]
Netherlands
[email protected]
Norway
[email protected]
Portugal
[email protected]
Spain
[email protected]
Sweden
[email protected]
Switzerland
[email protected]
United Kingdom & Ireland
[email protected]
Outside of Europe
E-mail Address
Asia Pacific
[email protected]
(English only)
Latin America
[email protected]
U.S. and Canada
[email protected]
Appendix I: Contact Information
101
®
A Division of Cisco Systems, Inc.
2,4 GHz Wireless-G
802.11g
WIRELESS
Modell-Nr.
ADSL-Gateway Benutzerhandbuch
mit SpeedBooster
WAG54GS (DE)
Wireless-G ADSL-Gateway mit SpeedBooster
Copyright und Marken
Technische Änderungen vorbehalten. Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems,
Inc. und/oder deren Zweigunternehmen in den USA und anderen Ländern. Copyright © 2005 Cisco Systems, Inc.
Alle Rechte vorbehalten. Andere Handelsmarken und Produktnamen sind Marken bzw. eingetragene Marken der
jeweiligen Inhaber.
Hinweise zur Verwendung dieses Handbuchs
Ziel des Benutzerhandbuchs zum Wireless-G ADSL-Gateway mit SpeedBooster ist, Ihnen den Einstieg in den
Netzwerkbetrieb mit dem Gateway noch weiter zu erleichtern. Achten Sie beim Lesen dieses Benutzerhandbuchs
auf Folgendes:
Dieses Häkchen kennzeichnet einen Hinweis, den Sie
bei Verwendung des Gateways besonders beachten
sollten.
Dieses Ausrufezeichen kennzeichnet eine Warnung und weist darauf
hin, dass unter bestimmten Umständen Schäden an Ihrem Eigentum
oder am Gateway verursacht werden können.
Dieses Fragezeichen dient als Erinnerung an bestimmte Schritte,
die bei Verwendung des Gateways durchzuführen sind.
Neben den Symbolen finden Sie Definitionen für technische Begriffe, die in folgender Form dargestellt werden:
Wort: Definition.
Alle Abbildungen (Diagramme, Bildschirmdarstellungen und andere Bilder) sind mit einer Abbildungsnummer und
einer Kurzbeschreibung versehen (siehe folgendes Beispiel):
Abbildung 0-1: Kurzbeschreibung der Abbildung
Die Abbildungsnummern und die zugehörigen Kurzbeschreibungen finden Sie auch im Inhalt unter
„Abbildungsverzeichnis“.
WAG54GS-DE-UG-50607C BW
Wireless-G ADSL-Gateway mit SpeedBooster
Table of Contents
Chapter 1: Einführung
1
Willkommen
Inhalt dieses Benutzerhandbuchs
1
2
Chapter 2: Planen des Netzwerks
4
Funktionen des Gateways
IP-Adressen
4
4
Chapter 3: Beschreibung des Wireless-G ADSL-Gateways mit SpeedBooster
Ports und Taste „Reset“ an der Geräteseite
LEDs an der Geräteseite
Chapter 4: Anschließen des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
Verdrahtete Verbindung mit einem Computer
Wireless-Verbindung mit einem Computer
Chapter 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
Verwenden des Setup-Assistenten
Chapter 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
Hinweis für den Zugriff auf das webbasierte Dienstprogramm
Registerkarte Einrichtung
Registerkarte Wireless
Registerkarte Sicherheit
Registerkarte Zugriffsbeschränkungen
Registerkarte Anwendungen und Spiele
Registerkarte Verwaltung
Registerkarte Status
Appendix A: Fehlerbehebung
Behebung häufig auftretender Probleme
Häufig gestellte Fragen
Appendix B: Sicherheit im Wireless-Netzwerkbetrieb
Vorsichtsmaßnahmen
Sicherheitsrisiken bei Wireless-Netzwerken
6
6
7
8
8
9
10
11
11
11
29
29
31
31
40
45
47
49
54
59
63
63
73
80
80
80
Wireless-G ADSL-Gateway mit SpeedBooster
Appendix C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters 83
Anweisungen für Windows 98/ME
Anweisungen für Windows 2000/XP
Appendix D: Aktualisieren der Firmware
Appendix E: Glossar
Appendix F: Spezifikationen
Appendix G: Garantieinformationen
Appendix H: Zulassungsinformationen
Appendix I: Kontaktinformationen
83
84
85
86
94
96
97
103
Wireless-G ADSL-Gateway mit SpeedBooster
List of Figures
Figure 2-1: Netzwerk
Figure 3-1: Ports und Taste „Reset“ an der Geräteseite
Figure 3-2: LEDs an der Geräteseite
Figure 4-1: Herstellen der ADSL-Verbindung
Figure 4-2: Anschließen eines Computers
Figure 4-3: Anschließen des Netzstroms
Figure 4-4: Herstellen der ADSL-Verbindung
Figure 4-5: Anschließen des Netzstroms
Figure 5-1: Setup-Assistent – Willkommensfenster – Sprachauswahl
Figure 5-2: Setup-Assistent – Willkommensfenster – Fenster zum Starten des Assistenten
Figure 5-3: Setup-Assistent – Fenster License Agreement (Lizenzvereinbarung)
Figure 5-4: Setup-Assistent – Fenster Disconnect the Modem from the PC
(Trennen des Modems vom PC)
Figure 5-5: Setup-Assistent – Fenster Connect the Modem to the Gateway
(Anschließen des Modems an das Gateway)
Figure 5-6: Setup-Assistent – Fenster Connect the Gateway to a PC
(Anschließen des Gateways an einen PC) – Anschließen des Netzwerkkabels an einen PC
Figure 5-7: Setup-Assistent – Fenster Connect the Gateway to a PC
(Anschließen des Gateways an einen PC) – Anschließen des Netzwerkkabels an das Gateway
Figure 5-8: Setup-Assistent – Fenster Power on the Gateway (Einschalten des Gateways)
Figure 5-9: Setup-Assistent – Fenster Check the Gateway’s Status
(Überprüfen des Gateway-Status)
Figure 5-10: Setup-Assistent – Fenster Configure DSL
(Konfigurieren von DSL) – Auswahl des Landes
Figure 5-11: Setup-Assistent – Fenster Configure DSL
(Konfigurieren von DSL) – Auswahl des Internet-Dienstanbieters in Frankreich
Figure 5-12: Setup-Assistent – Fenster Configure DSL
(Konfigurieren von DSL) –
1483 Bridged (1483-Überbrückung)
Figure 5-13: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) – 1483 Routed
1483-Weiterleitung)
Figure 5-14: Setup-Assistent – Fenster Configure
4
6
7
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
Wireless-G ADSL-Gateway mit SpeedBooster
DSL (Konfigurieren von DSL) – PPPoA
Figure 5-15: Setup-Assistent – Fenster Configure DSL (Konfigurieren von DSL) – PPPoE
Figure 5-16: Setup-Assistent – Fenster Set the Gateway’s Password
(Einrichten des Gateway-Passworts)
Figure 5-17: Setup-Assistent – Fenster Configure Wireless Settings
(Konfigurieren der Wireless-Einstellungen)
Figure 5-18: Setup-Assistent – Fenster Configure Wireless Settings (Konfigurieren
der Wireless-Einstellungen) – SecureEasySetup
Figure 5-19: SecureEasySetup-Logo
Figure 5-20: Fenster Additional Information (Weitere Informationen) – Taste am Gerät
Figure 5-21: Fenster Additional Information (Weitere Informationen) – Schaltfläche in
der Software
Figure 5-22: Setup-Assistent – Fenster Configure Wireless Settings
(Konfigurieren der Wireless-Einstellungen)
Figure 5-23: Setup-Assistent – Fenster Safe Surfing (Sicheres Surfen)
Figure 5-24: Setup-Assistent – Glückwunschfenster
Figure 5-25: Setup-Assistent – Fenster Configure Wireless Settings
(Konfigurieren der Wireless-Einstellungen)
Figure 5-26: Setup-Assistent – Fenster Wireless Settings (Wireless-Einstellungen)
Figure 5-27: Setup-Assistent – Fenster Configure Wireless Security Settings (Optional)
(Konfigurieren der Wireless-Sicherheitseinstellungen [optional]) – WPA Personal
Figure 5-28: Setup-Assistent – Fenster Configure Wireless Security Settings (Optional)
(Konfigurieren der Wireless-Sicherheitseinstellungen [optional]) – WPA2 Personal
Figure 5-29: Setup-Assistent – Fenster Configure Wireless Security Settings (Optional)
(Konfigurieren der Wireless-Sicherheitseinstellungen [optional]) – WPA2 Mixed Mode
(WPA2 Gemischter Modus)
Figure 5-30: Setup-Assistent – Fenster Configure Wireless Security Settings (Optional)
(Konfigurieren der Wireless-Sicherheitseinstellungen [optional]) – WEP (128-Bit)
Figure 5-31: Setup-Assistent – Fenster Confirm New Settings (Bestätigen der neuen
Einstellungen)
Figure 5-32: Setup-Assistent – Fenster Norton Internet Security
Figure 5-33: Setup-Assistent – Glückwunschfenster
Figure 6-1: Anmeldefenster
Figure 6-2: Grundlegende Einrichtung
17
18
18
19
20
20
20
20
21
21
22
23
23
24
25
25
26
27
27
28
31
31
Wireless-G ADSL-Gateway mit SpeedBooster
Figure 6-3: RFC 1483-Überbrückung – Dynamische IP-Adresse
Figure 6-4: RFC 1483-Überbrückung)– Statische IP-Adresse
Figure 6-5: RFC 1483 Routed(RFC 1483-Weiterleitung)
Figure 6-6: IPoA
Figure 6-7: RFC 2516 PPPoE
Figure 6-8: RFC 2364 PPPoA
Figure 6-9: Nur Überbrückungsmodus
Figure 6-10: Optionale Einstellungen)
Figure 6-11: DDNS – DynDNS.org
Figure 6-12: DDNS – TZO.com
Figure 6-13: Erweitertes Routing
Figure 6-14: Routing-Tabelle
Figure 6-15: Grundlegende Wireless-Einstellungen
Figure 6-16: Wireless Security Sicherheit im Wireless-Netzwerkbetrieb – WPA-Personal
Figure 6-17: Wireless Security Sicherheit im Wireless-Netzwerkbetrieb – WPA2-Personal
Figure 6-18: Wireless Security Sicherheit im Wireless-Netzwerkbetrieb – WPA2 Gemischt
Figure 6-19: Wireless Security Sicherheit im Wireless-Netzwerkbetrieb – WEP
Figure 6-20: Wireless-Zugriff
Figure 6-21: MAC-Adressen-Filterliste
Figure 6-22: MAC-Liste der Wireless-Clients
Figure 6-23: Erweiterte Wireless-Einstellungen
Figure 6-24: Firewall
Figure 6-25: VPN-Passthrough
Figure 6-26: Richtlinien für Internetzugriff
Figure 6-27: Internet-Richtlinien – Zusammenfassung
Figure 6-28: PC-Liste
Figure 6-29: Einfache Anschlussweiterleitung
Figure 6-30: Port-Bereies
Figure 6-31: Anschlussbereich-Triggering
Figure 6-32: DMZ
Figure 6-33: QoS
Figure 6-34: Verwaltungsfunktionen
Figure 6-35: Berichtaufzeichnung
32
32
33
33
34
34
35
35
37
37
38
39
40
41
41
42
42
43
43
43
44
45
46
47
47
48
49
50
51
52
53
54
56
Wireless-G ADSL-Gateway mit SpeedBooster
Figure 6-36: Systemprotokoll
Figure 6-37: Diagnose
Figure 6-38: Sichern & Wiederherstellen
Figure 6-39: Werkseinstellungen
Figure 6-40: Firmware aktualisieren
Figure 6-41: Gateway
Figure 6-42: Lokales Netzwerk
Figure 6-43: DHCP – Tabelle zur aktiven IP-Adresse
Figure 6-44: ARP/RARP-Tabelle
Figure 6-45: Wireless
Figure 6-46: Netzwerk-Computer
Figure 6-47: DSL-Verbindung
Figure C-1: Fenster IP Configuration (IP-Konfiguration)
Figure C-2: MAC-Adresse/Adapteradresse
Figure C-3: MAC-Adresse/physische Adresse
Figure D-1: Firmware aktualisieren
56
57
57
58
58
59
60
60
60
61
61
62
83
83
84
85
Wireless-G ADSL-Gateway mit SpeedBooster
Kapitel 1: Einführung
Willkommen
Vielen Dank, dass Sie sich für ein Wireless-G ADSL-Gateway mit SpeedBooster entschieden haben. Mit diesem
Gateway stehen den Computern eine High Speed-Internetverbindung und Ressourcen wie beispielsweise Dateien
und Drucker zur Verfügung. Da es sich um ein Wireless-Gateway handelt, kann der Internetzugriff sowohl über das
verdrahtete Netzwerk als auch als Wireless-Übertragung erfolgen. Und da das Gateway über die SpeedBoosterTechnologie verfügt, verbessert sich die Leistung des Wireless-Netzwerks. Selbst bei Netzwerkgeräten, die nicht
mit der SpeedBooster-Technologie ausgerüstet sind, erhöht sich die Geschwindigkeit beim Datenaustausch mit
SpeedBooster-Geräten.
Wie schafft das Gateway das? Wenn das Gateway mit dem Internet sowie Computern und Peripheriegeräten
verbunden wird, kann die Netzwerkkommunikation durch das Gateway gesteuert und überwacht werden.
Das Gateway verfügt zum Schutz Ihrer Daten und Ihrer Privatsphäre über eine verbesserte Firewall, mit der
Eindringlinge aus dem Internet abgewehrt werden. Wireless-Datenübertragungen können durch leistungsstarke
Datenverschlüsselung geschützt werden. Zudem können Sie Ihre Familie mit Kinderschutzfunktionen wie dem
Einschränken der Internetzugriffszeiten und dem Blockieren von Schlüsselwörtern schützen. Die GatewayEinstellungen können über das benutzerfreundliche, browserbasierte Dienstprogramm konfiguriert werden.
WPA (Wi-Fi Protected Access): Ein WirelessSicherheitsprotokoll, bei dem eine TKIPVerschlüsselung (Temporal Key Integrity Protocol)
verwendet wird, die zusammen mit einem RADIUSServer eingesetzt werden kann.
SPI-Firewall (Stateful Packet Inspection): Eine
Technologie zur Überprüfung von eingehenden
Datenpaketen, bevor diese an das Netzwerk
weitergeleitet werden.
Und was genau bedeutet das?
Über Netzwerke können Sie einen Internetzugang und Computer-Ressourcen gemeinsam mit anderen Personen
nutzen. Sie können von verschiedenen Computern aus auf einem Drucker drucken und auf Daten zugreifen, die
auf der Festplatte eines anderen Computers gespeichert sind. Netzwerke eignen sich darüber hinaus auch für
Computerspiele mit mehreren Spielern. Netzwerke sind also nicht nur zu Hause und im Büro nützlich, sondern
lassen sich auch für Unterhaltungszwecke nutzen.
Mehrere Computer in einem verdrahteten Netzwerk stellen ein LAN (Local Area Network, lokales Netzwerk) dar.
Sie werden über Ethernet-Kabel angeschlossen, daher die Bezeichnung „verdrahtetes“ Netzwerk. Mit WirelessKarten oder -Adaptern ausgerüstete Computer können ohne hinderliche Kabel kommunizieren. Indem sie
innerhalb ihres Übertragungsradius dieselben Wireless-Einstellungen verwenden, bilden sie ein WirelessNetzwerk. Dies wird oft als WLAN oder Wireless Local Area Network (drahtloses lokales Netzwerk) bezeichnet. Da
das Gateway mit Wireless-Funktionen ausgestattet ist, können verdrahtete Netzwerke und Wireless-Netzwerke
miteinander verbunden werden, sodass sie miteinander kommunizieren können.
Durch das Verbinden aller verdrahteten und Wireless-Netzwerke sowie des Internets können Sie jetzt Dateien
gemeinsam verwenden, auf das Internet zugreifen und sogar Spiele spielen. Und dabei schützt das Wireless-G
ADSL-Gateway mit SpeedBooster die Netzwerke stets vor nicht autorisierten und nicht willkommenen Benutzern.
Firewall: Sicherheitsmaßnahmen, durch die die
Ressourcen in einem lokalen Netzwerk vor dem Zugriff
durch nicht autorisierte Dritte geschützt werden.
NAT (Network Address Translation): Die NAT-Technologie
übersetzt IP-Adressen von lokalen Netzwerken in eine
andere IP-Adresse für das Internet.
Netzwerk: Mehrere Computer oder Geräte, die miteinander
verbunden sind, damit Benutzer Daten gemeinsam
verwenden, speichern und miteinander austauschen
können.
LAN (Local Area Network): Die Computer und
Netzwerkbetriebsprodukte, aus denen sich Ihr Heimoder Büronetzwerk zusammensetzt.
Linksys empfiehlt die Verwendung der Installations-CD-ROM zur erstmaligen Installation des Gateways. Wenn Sie
den Installationsassistenten auf der Installations-CD-ROM nicht ausführen möchten, können Sie das Gateway
anhand der Anweisungen in diesem Handbuch anschließen, einrichten und für die Verbindung mit den
verschiedenen Netzwerken konfigurieren. Diese Anweisungen enthalten alle Informationen, die Sie zur optimalen
Nutzung des Wireless-G ADSL-Gateways mit SpeedBooster benötigen.
Kapitel 1: Einführung
Willkommen
1
Wireless-G ADSL-Gateway mit SpeedBooster
Inhalt dieses Benutzerhandbuchs
In diesem Benutzerhandbuch sind die zur Installation und Verwendung des Wireless-G ADSL-Gateways mit
SpeedBooster erforderlichen Schritte aufgeführt.
• Kapitel 1: Einführung
In diesem Kapitel werden die Anwendungsmöglichkeiten des Wireless-G ADSL-Gateways mit SpeedBooster
sowie dieses Benutzerhandbuch beschrieben.
• Kapitel 2: Planen des Netzwerks
In diesem Kapitel werden die Grundlagen des Netzwerkbetriebs beschrieben.
• Kapitel 3: Beschreibung des Wireless-G ADSL-Gateways mit SpeedBooster
In diesem Kapitel werden die physischen Merkmale des Gateways erläutert.
• Kapitel 4: Anschließen des Wireless-G ADSL-Gateways mit SpeedBooster
In diesem Kapitel finden Sie Anweisungen zum Anschließen des Gateways an das Netzwerk.
• Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
In diesem Kapitel wird das Einrichten des Gateways mit dem Setup-Assistenten beschrieben.
• Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
In diesem Kapitel wird die Konfiguration der Gateway-Einstellungen mit dem webbasierten Dienstprogramm
erläutert.
• Anhang A: Fehlerbehebung
In diesem Anhang werden einige Probleme und Lösungsansätze sowie häufig gestellte Fragen im
Zusammenhang mit der Installation und Verwendung des Wireless-G ADSL-Gateways mit SpeedBooster
erörtert.
• Anhang B: Sicherheit im Wireless-Netzwerkbetrieb
In diesem Anhang werden die Risiken des Wireless-Netzwerkbetriebs sowie einige Lösungen zur
Eingrenzung der Risiken erklärt.
• Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters
In diesem Anhang wird beschrieben, wie Sie die MAC-Adresse für den Ethernet-Adapter des Computers
ermitteln, um die MAC-Filterung bzw. die Gateway-Funktion zum Kopieren von MAC-Adressen verwenden zu
können.
Kapitel 1: Einführung
Inhalt dieses Benutzerhandbuchs
2
Wireless-G ADSL-Gateway mit SpeedBooster
• Anhang D: Aktualisieren der Firmware
In diesem Anhang finden Sie Anweisungen zum Aktualisieren der Gateway-Firmware, sollte dies einmal
erforderlich sein.
• Anhang E: Glossar
In diesem Anhang finden Sie ein kurzes Glossar mit häufig verwendeten Begriffen aus dem Bereich
Netzwerkbetrieb.
• Anhang F: Zulassungsinformationen
In diesem Anhang sind die für das Gateway geltenden Zulassungsinformationen aufgeführt.
• Anhang G: Garantieinformationen
Dieser Anhang enthält die Garantieinformationen für das Gateway.
• Anhang H: Spezifikationen
In diesem Anhang sind die technischen Spezifikationen des Gateways aufgeführt.
• Anhang I: Kontaktinformationen
In diesem Anhang finden Sie Kontaktinformationen zu einer Reihe von Linksys Ressourcen, darunter auch
zum Kundendienst.
Kapitel 1: Einführung
Inhalt dieses Benutzerhandbuchs
3
Wireless-G ADSL-Gateway mit SpeedBooster
Kapitel 2: Planen des Netzwerks
Funktionen des Gateways
Ein Gateway ist ein Netzwerkgerät, das zwei Netzwerke miteinander verbindet.
In diesem Fall verbindet das Gateway das lokale Netzwerk (LAN) oder die Computer zu Hause oder im Büro mit
dem Internet. Das Gateway verarbeitet und lenkt die zwischen diesen beiden Netzwerken übertragenen Daten.
Mit der NAT-Funktion des Gateways wird das Computernetzwerk geschützt, sodass Ihre Computer für andere
Benutzer im Internet nicht „sichtbar“ sind. Somit wird der private Charakter des Netzwerks bewahrt. Das
Gateway schützt das Netzwerk, indem es alle über den Internetanschluss eingehenden Datenpakete überprüft,
bevor sie an den entsprechenden Computer in Ihrem Netzwerk geliefert werden. Das Gateway überprüft InternetPort-Dienste (z. B. den Webserver, FTP-Server oder andere Internetanwendungen) und leitet, falls zulässig, das
jeweilige Paket an den entsprechenden Computer im LAN weiter.
Beachten Sie, dass über die Ports des Gateways eine Verbindung zwischen zwei Netzwerken hergestellt wird. Mit
den LAN-Ports können Sie Verbindungen zum LAN und mit dem Port ADSL eine Verbindung zum Internet
herstellen. Die LAN-Ports übertragen Daten mit einer Geschwindigkeit von 10/100 Mbit/s.
Abbildung 2-1: Netzwerk
IP-Adressen
IP (Internet Protocol): Ein Protokoll zum Senden von
Daten über Netzwerke.
Was ist eine IP-Adresse?
IP steht für Internet Protocol (Internet Protokoll). Jedes Gerät in einem IP-basierten Netzwerk, einschließlich
Computern, Druckservern und Gateways, benötigt eine IP-Adresse, mit der sein „Standort“ bzw. seine Adresse
im Netzwerk identifiziert werden kann. Dies gilt sowohl für Internet- als auch für LAN-Verbindungen. Es gibt
zwei Möglichkeiten, den Netzwerkgeräten eine IP-Adresse zuzuweisen. Sie können statische IP-Adressen oder
mithilfe des Gateways dynamische IP-Adressen zuweisen.
Statische IP-Adressen
Bei einer statischen IP-Adresse handelt es sich um eine feste IP-Adresse, die einem Computer oder einem
anderen Netzwerkgerät manuell zugewiesen wird. Da eine statische IP-Adresse solange gültig ist, bis Sie sie
deaktivieren, wird durch das Zuweisen einer statischen IP-Adresse sichergestellt, dass das entsprechende Gerät
stets dieselbe IP-Adresse hat, bis diese geändert wird. Statische IP-Adressen müssen eindeutig sein und werden
im Allgemeinen bei Netzwerkgeräten, z. B. Server-Computern oder Druckservern, verwendet.
Kapitel 2: Planen des Netzwerks
Funktionen des Gateways
HINWEIS: Da es sich bei dem Gateway um ein Gerät
handelt, mit dem zwei Netzwerke verbunden werden,
sind zwei IP-Adressen erforderlich, eine für das LAN und
eine für das Internet. In diesem Benutzerhandbuch wird
auf „Internet-IP-Adressen“ und „LAN-IP-Adressen“
verwiesen.
Da bei dem Gateway NAT-Technologie eingesetzt wird,
ist die einzige IP-Adresse Ihres Netzwerks, die vom
Internet aus sichtbar ist, die Internet-IP-Adresse des
Gateways. Es kann jedoch auch diese Internet-IPAdresse blockiert werden, sodass Gateway und
Netzwerk für das Internet unsichtbar sind. Weitere
Informationen hierzu finden Sie in „Kapitel 6:
Konfigurieren des Wireless-G ADSL-Gateways mit
SpeedBooster“ im Abschnitt zur Registerkarte
Security – Firewall (Sicherheit – Firewall).
4
Wireless-G ADSL-Gateway mit SpeedBooster
Da Sie das Gateway für den gemeinsamen Zugriff auf Ihre DSL-Internetverbindung verwenden, fragen Sie Ihren
ISP, ob Ihrem Konto eine statische IP-Adresse zugewiesen wurde. Ist dies der Fall, benötigen Sie diese statische
IP-Adresse für die Konfiguration des Gateways. Sie erhalten diese Informationen von Ihrem ISP.
Dynamische IP-Adressen
Eine dynamische IP-Adresse wird einem Netzwerkgerät, z. B. einem Computer oder Druckserver, automatisch
zugewiesen. Diese IP-Adressen werden als „dynamisch“ bezeichnet, da sie den Netzwerkgeräten nur
vorübergehend zugewiesen werden. Nach einem bestimmten Zeitraum laufen Sie ab und können geändert
werden. Wenn ein Computer beim Netzwerk (oder im Internet) angemeldet wird und seine dynamische IPAdresse abgelaufen ist, wird ihm vom DHCP-Server automatisch eine neue dynamische IP-Adresse zugewiesen.
DHCP-Server (Dynamic Host Configuration Protocol)
Computern und anderen Netzwerkgeräten mit dynamischen IP-Adressen wird von einem DHCP-Server jeweils
eine neue IP-Adresse zugewiesen. Computer bzw. Netzwerkgeräte, die eine IP-Adresse erhalten, werden als
DHCP-Clients bezeichnet. Durch DHCP müssen Sie nicht jedes Mal, wenn dem Netzwerk ein neuer Benutzer
hinzugefügt wird, manuell eine IP-Adresse zuweisen.
Als DHCP-Server kann entweder ein bestimmter Computer im Netzwerk oder ein anderes Netzwerkgerät (z. B.
das Gateway) fungieren. Die DHCP-Serverfunktion des Gateways ist standardmäßig aktiviert.
Wenn im Netzwerk bereits ein DHCP-Server ausgeführt wird, müssen Sie einen der beiden DHCP-Server
deaktivieren. Wenn mehrere DHCP-Server in Ihrem Netzwerk ausgeführt werden, treten Netzwerkfehler (z. B.
IP-Adresskonflikte) auf. Hinweise zum Deaktivieren von DHCP für das Gateway finden Sie in „Kapitel 6:
Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster“ im Abschnitt „DHCP“.
Kapitel 2: Planen des Netzwerks
IP-Adressen
5
Wireless-G ADSL-Gateway mit SpeedBooster
Kapitel 3: Beschreibung des Wireless-G ADSL-Gateways
mit SpeedBooster
Ports und Taste „Reset“ an der Geräteseite
Die Ports und die Taste Reset befinden sich an der Geräteseite des Gateways.
Abbildung 3-1: Ports und Taste „Reset“ an der Geräteseite
Line (Verbindung)
Der Port Line (Verbindung) dient zum Anschließen an die ADSL-Verbindung.
Ethernet (1-4)
Die Ethernet-Ports dienen zum Anschließen an die Computer und andere Netzwerkgeräte.
Reset-Taste
Das Gateway kann auf zweierlei Weise auf die Werkseinstellungen zurückgesetzt werden.
Halten Sie die Taste Reset ungefähr fünf Sekunden lang gedrückt, oder setzen Sie die
Einstellungen im webbasierten Dienstprogramm des Gateways auf der Registerkarte
Verwaltungim Fenster WerkseinstellungenWerkseinstellungen zurück.
Power (Netzstrom) Der Port Power (Netzstrom) dient zum Anschließen des Netzstromadapters.
Kapitel 3: Beschreibung des Wireless-G ADSL-Gateways mit SpeedBooster
Ports und Taste „Reset“ an der Geräteseite
WICHTIG: Durch das Zurücksetzen des
Gateways auf die Werkseinstellungen werden
alle Einstellungen gelöscht (einschließlich der
Einstellungen für die Internetverbindung, der
Wireless-Einstellungen und anderer
Einstellungen) und durch die
Werkseinstellungen ersetzt. Setzen Sie das
Gateway nicht zurück, wenn Sie die
Einstellungen beibehalten möchten.
6
Wireless-G ADSL-Gateway mit SpeedBooster
LEDs an der Geräteseite
Die LEDs des Gateways, die Netzwerkaktivität anzeigen, befinden sich an der anderen Geräteseite.
Abbildung 3-2: LEDs an der Geräteseite
Ein/Aus (Taste)
Drücken Sie diese Taste, wenn Sie das Gateway ein- oder ausschalten möchten.
SecureEasySetup
(Taste)
Orange/weiß. Diese Taste leuchtet orange, wenn das Gateway eingeschaltet wird. Diese
Farbe zeigt an, dass der SecureEasySetup-Modus deaktiviert ist. Die Farbe Weiß zeigt an,
dass der SecureEasySetup-Modus aktiviert ist. Wenn das Gateway in den SecureEasySetupModus wechselt, leuchtet die Taste weiß und beginnt zu blinken. Wenn das Gateway die
SSID und den WPA-PSK-Schlüssel (auch WPA-Personal genannt) generiert hat, blinkt die
LED nicht mehr, sondern leuchtet konstant weiß.
Drücken Sie zum Löschen der SSID und des WPA-PSK-Schlüssels fünf Sekunden lang diese
Taste. Während das Gateway zurückgesetzt wird, blinkt die Taste langsam. Nach
erfolgreichem Zurücksetzen leuchtet die Taste SecureEasySetup orange.
HINWEIS: Bei SecureEasySetup handelt es sich
um eine Funktion, mit der Sie auf einfache
Weise das Wireless-Netzwerk einrichten
können. Wenn Sie über SecureEasySetupGeräte verfügen, führen Sie die SetupAssistenten-CD-ROM des Routers aus, und
befolgen Sie dann die Anweisungen auf dem
Bildschirm für die Verwendung von
SecureEasySetup.
POWER (Netzstrom) Grün. Die LED POWER (Netzstrom) leuchtet, wenn das Gateway eingeschaltet wird.
WIRELESS
Grün. Die LED WIRELESS leuchtet bei jeder erfolgreichen Wireless-Verbindung. Wenn die
LED blinkt, sendet oder empfängt das Gateway aktiv Daten über das Netzwerk.
ETHERNET (1-4)
Grün. Die LED ETHERNET hat zwei Funktionen. Wenn die LED durchgängig leuchtet, ist das
Gateway erfolgreich über den entsprechenden Ethernet-Port mit einem Gerät verbunden.
Wenn die LED blinkt, finden Netzwerkaktivitäten statt.
DSL
Grün. Die LED DSL leuchtet bei jeder erfolgreichen DSL-Verbindung. Die LED blinkt, wenn
mit dem Gateway eine ADSL-Verbindung hergestellt wurde.
INTERNET
Grün. Die LED INTERNET leuchtet grün, wenn eine Internetverbindung zum InternetDienstanbieter (ISP) hergestellt wurde. Die LED leuchtet rot, wenn bei der Verbindung zum
ISP Fehler auftreten.
Kapitel 3: Beschreibung des Wireless-G ADSL-Gateways mit SpeedBooster
LEDs an der Geräteseite
7
Wireless-G ADSL-Gateway mit SpeedBooster
Kapitel 4: Anschließen des Wireless-G ADSL-Gateways
mit SpeedBooster
Übersicht
In der Regel erhalten Sie vom Installationstechniker Ihres Internet-Dienstanbieters (ISP) nach der Installation der
Breitbandverbindung Informationen zur Einrichtung des Modems. Wenn diese Daten nicht zur Verfügung stehen,
fordern Sie sie von Ihrem ISP an.
Wenn Sie über die für Ihren Internetverbindungstyp erforderlichen Einrichtungsinformationen verfügen, können
Sie mit der Installation und Einrichtung des Gateways beginnen.
Wenn Sie zur Konfiguration des Gateways einen Computer mit einem Ethernet-Adapter verwenden möchten,
fahren Sie mit Abschnitt „Verdrahtete Verbindung mit einem Computer“ fort. Wenn Sie zur Konfiguration des
Gateways einen Computer mit einem Wireless-Adapter verwenden möchten, fahren Sie mit Abschnitt „WirelessVerbindung mit einem Computer“ fort.
Kapitel 4: Anschließen des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
8
Wireless-G ADSL-Gateway mit SpeedBooster
Verdrahtete Verbindung mit einem Computer
1. Stellen Sie sicher, dass alle Hardwaregeräte des Netzwerks (einschließlich des Gateways und der Computer)
ausgeschaltet sind.
2. Schließen Sie das RJ11 Ende des (RJ11-RJ45) Netzwerkabels an den Port Line (Verbindung) an der
Geräteseite des Gateways an und das andere Ende an den NTBA an.
3. Schließen Sie ein Ende des blauen-Netzwerkkabels an einen der Ethernet-Ports (mit 1-4 beschriftet) an der
Geräteseite des Gateways und das andere Ende am Ethernet-Port eines Computers an.
Wiederholen Sie diesen Schritt, um weitere Computer, einen Switch oder andere Netzwerkgeräte an das
Gateway anzuschließen.
Abbildung 4-1: Herstellen der ADSL-Verbindung
4. Schließen Sie den Netzstromadapter an den Port Power (Netzstrom) des Gateways an, und stecken Sie ihn
anschließend in eine Steckdose.
HINWEIS: Schließen Sie den Netzstromadapter des Gateways nur an eine Stromleiste mit
Überspannungsschutz an.
Wenn der Netzstromadapter ordnungsgemäß angeschlossen ist, leuchtet die LED Power (Netzstrom) an der
Geräteseite grün. Die LED Power (Netzstrom) blinkt einige Sekunden lang und leuchtet konstant, nachdem
die Selbstdiagnose abgeschlossen wurde. Wenn die LED länger als eine Minute blinkt, finden Sie
entsprechende Informationen zur Fehlerbehebung in „Anhang A: Fehlerbehebung“.
Abbildung 4-2: Anschließen eines Computers
5. Schalten Sie einen Computer ein, der mit dem Gateway verbunden ist.
Fahren Sie mit „Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster“ fort.
Abbildung 4-3: Anschließen des Netzstroms
Kapitel 4: Anschließen des Wireless-G ADSL-Gateways mit SpeedBooster
Verdrahtete Verbindung mit einem Computer
9
Wireless-G ADSL-Gateway mit SpeedBooster
Wireless-Verbindung mit einem Computer
Befolgen Sie die nachstehenden Anweisungen, wenn Sie über eine Wireless-Verbindung auf das Gateway
zugreifen möchten:
1. Stellen Sie sicher, dass alle Hardwaregeräte des Netzwerks (einschließlich des Gateways und der Computer)
ausgeschaltet sind.
2. Schließen Sie das RJ11 Ende des Netzwerkkabels an den Port Line (Verbindung) an der Rückseite des
Gateways an und das andere Ende an den NTbA an.
3. Schließen Sie den Netzstromadapter an den Port Power (Netzstrom) an, und stecken Sie ihn anschließend in
eine Steckdose.
Wenn der Netzstromadapter ordnungsgemäß angeschlossen ist, leuchtet die LED Power (Netzstrom) an der
Geräteseite grün. Die LED Power (Netzstrom) blinkt einige Sekunden lang und leuchtet konstant, nachdem
die Selbstdiagnose abgeschlossen wurde. Wenn die LED länger als eine Minute blinkt, finden Sie
entsprechende Informationen zur Fehlerbehebung in „Anhang A: Fehlerbehebung“.
Abbildung 4-4: Herstellen der ADSL-Verbindung
4. Schalten Sie einen der Computer im Wireless-Netzwerk ein.
5. Stellen Sie beim erstmaligen Zugriff auf das Gateway über eine Wireless-Verbindung sicher, dass die SSID
des Wireless-Adapters für den Computer auf linksys (die Standardeinstellung des Gateways) eingestellt und
die Option zur Sicherheit im Wireless-Netzwerkbetrieb deaktiviert ist. Wenn Sie Zugriff auf das Gateway
haben, können Sie die Einstellungen des Gateways und des Adapters für den Computer an die üblichen
Netzwerkeinstellungen anpassen.
Fahren Sie mit „Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster“ fort.
Kapitel 4: Anschließen des Wireless-G ADSL-Gateways mit SpeedBooster
Wireless-Verbindung mit einem Computer
Abbildung 4-5: Anschließen des Netzstroms
HINWEIS: Sie sollten auf jeden Fall die SSIDStandardeinstellung linksys ändern und die
Option zur Sicherheit im WirelessNetzwerkbetrieb aktivieren.
10
Wireless-G ADSL-Gateway mit SpeedBooster
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit
SpeedBooster
Übersicht
Der Setup-Assistent für das Wireless-G ADSL-Gateway mit SpeedBooster führt Sie durch den
Installationsvorgang. Er zeigt Ihnen Schritt für Schritt auf, wie Sie die Netzwerk- und Wireless-Einstellungen des
Gateways konfigurieren.
Verwenden des Setup-Assistenten
1. Legen Sie die CD-ROM des Setup-Assistenten in das CD-ROM-Laufwerk ein. Der Setup-Assistent sollte
automatisch gestartet und das Willkommensfenster angezeigt werden. Wenn dies nicht der Fall ist, klicken
Sie auf die Schaltfläche Start, und wählen Sie Ausführen aus. Geben Sie im daraufhin angezeigten Feld
D:\setup.exe ein (wobei „D“ für den Buchstaben des CD-ROM-Laufwerks steht).
2. Die Spracheinstellung des Computers wird vom Setup-Assistenten automatisch erkannt. Klicken Sie im
ersten Willkommensfenster auf die Schaltfläche Next (Weiter), wenn Sie den Setup-Assistenten in der
aktuellen Sprache ausführen möchten. Wenn Sie eine andere Sprache verwenden möchten, wählen Sie die
entsprechende Sprache aus, und klicken Sie dann auf die Schaltfläche Next (Weiter).
Abbildung 5-1: Setup-Assistent – Willkommensfenster –
Sprachauswahl
3. Klicken Sie im nächsten Willkommensfenster auf die Schaltfläche Click Here to Start (Klicken Sie hier, um zu
starten). Darüber hinaus stehen Ihnen folgende Auswahlmöglichkeiten zur Verfügung:
Norton Internet Security: Klicken Sie auf die Schaltfläche Norton Internet Security, um das
Softwareprogramm Norton Internet Security zu installieren.
User Guide (Benutzerhandbuch): Klicken Sie auf die Schaltfläche User Guide (Benutzerhandbuch), um das
Benutzerhandbuch als PDF-Datei zu öffnen.
Exit (Beenden): Klicken Sie auf die Schaltfläche Exit (Beenden), um den Setup-Assistenten zu beenden.
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
Abbildung 5-2: Setup-Assistent – Willkommensfenster –
Fenster zum Starten des Assistenten
11
Wireless-G ADSL-Gateway mit SpeedBooster
4. Klicken Sie nach dem Lesen der Lizenzvereinbarung auf die Schaltfläche Next (Weiter), wenn Sie diese
akzeptieren, oder auf die Schaltfläche Exit (Beenden), um den Installationsvorgang zu beenden. Klicken Sie
auf die Schaltfläche Back (Zurück), um zum vorherigen Fenster zurückzukehren.
Abbildung 5-3: Setup-Assistent – Fenster License
Agreement (Lizenzvereinbarung)
5. Der Setup-Assistent fordert Sie auf, das Breitband-Modem vom Computer zu trennen. Klicken Sie
anschließend auf die Schaltfläche Next (Weiter).
Abbildung 5-4: Setup-Assistent – Fenster Disconnect the
Modem from the PC (Trennen des Modems vom PC)
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
12
Wireless-G ADSL-Gateway mit SpeedBooster
6. Der Setup-Assistent fordert Sie auf, das Breitband-Modem an das Gateway anzuschließen. Klicken Sie
anschließend auf die Schaltfläche Next (Weiter).
Abbildung 5-5: Setup-Assistent – Fenster Connect the
Modem to the Gateway (Anschließen des Modems an
das Gateway)
7. Der Setup-Assistent fordert Sie auf, ein Netzwerkkabel an den Computer anzuschließen. Klicken Sie
anschließend auf die Schaltfläche Next (Weiter).
Abbildung 5-6: Setup-Assistent – Fenster Connect the
Gateway to a PC (Anschließen des Gateways an einen
PC) – Anschließen des Netzwerkkabels an einen PC
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
13
Wireless-G ADSL-Gateway mit SpeedBooster
8. Der Setup-Assistent fordert Sie auf, das andere Ende des Netzwerkkabels an das Gateway anzuschließen.
Sie können dann weitere Computer an das Gateway anschließen.
Klicken Sie anschließend auf die Schaltfläche Next (Weiter).
Abbildung 5-7: Setup-Assistent – Fenster Connect the
Gateway to a PC (Anschließen des Gateways an einen
PC) – Anschließen des Netzwerkkabels an das Gateway
9. Der Setup-Assistent fordert Sie auf, das Gateway einzuschalten. Klicken Sie anschließend auf die
Schaltfläche Next (Weiter).
Abbildung 5-8: Setup-Assistent – Fenster Power on the
Gateway (Einschalten des Gateways)
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
14
Wireless-G ADSL-Gateway mit SpeedBooster
10. Vergewissern Sie sich, dass die LEDs für Netzstrom und DSL sowie die nummerierten LEDs (entsprechend der
Anzahl der angeschlossenen Computer) an der Vorderseite des Gateways leuchten. Klicken Sie anschließend
auf die Schaltfläche Next (Weiter).
Abbildung 5-9: Setup-Assistent – Fenster Check the
Gateway’s Status (Überprüfen des Gateway-Status)
11. Sie werden nach Ihrem Wohnort gefragt. Wählen Sie im Dropdown-Menü das entsprechende Land aus.
Klicken Sie auf Next (Weiter).
HINWEIS: Wenn Ihr Land nicht aufgeführt ist, verwenden Sie zum Konfigurieren der
Einstellungen das webbasierte Dienstprogramm des Gateways. Entsprechende Anweisungen
finden Sie in „Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster“.
Abbildung 5-10: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) – Auswahl des Landes
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
15
Wireless-G ADSL-Gateway mit SpeedBooster
12. Die Internet-Dienstanbieter (Internet Service Provider, ISP) für das ausgewählte Land werden angezeigt. (Je
nach dem im vorherigen Fenster ausgewählten Land werden andere Optionen angezeigt.)Klicken Sie auf die
Schaltfläche für Ihren ISP.
Wenn Ihr ISP nicht aufgeführt ist, klicken Sie auf die Schaltfläche Next (Weiter), um die Einstellungen manuell
einzugeben.
13. Gegebenenfalls erkennt der Setup-Assistent automatisch die verwendete Kapselungsmethode: 1483
Bridged (1483-Überbrückung), 1483 Routed (1483-Weiterleitung), PPPoA oder PPPoE. Wenn Sie die
Einstellungen manuell eingeben, wählen Sie zuerst die Kapselungsmethode aus: 1483 Bridged (1483Überbrückung), 1483 Routed (1483-Weiterleitung), PPPoA oder PPPoE.
HINWEIS: Wenn als Kapselungsmethode IPoA oder Bridge Mode Only (Nur
Überbrückungsmodus) eingesetzt wird, müssen Sie zum Konfigurieren des Gateways das
zugehörige webbasierte Dienstprogramm verwenden. Entsprechende Anweisungen finden Sie in
„Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster“.
Abbildung 5-11: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) – Auswahl des InternetDienstanbieters in Frankreich
Fahren Sie dann mit dem entsprechenden Abschnitt für die ausgewählte Kapselungsmethode fort.
1483 Bridged (1483-Überbrückung)
Nach der Auswahl eines Internet-Dienstanbieters werden die Einstellungen für Kapselung, VPI, VCI und
Multiplexing im Setup-Assistenten automatisch vorgenommen. Wählen Sie dann die entsprechende IPEinstellung für die DSL-Verbindung aus.
In diesem Fenster können Sie die Einstellungen manuell vornehmen.
VPI/VCI: Wenn Sie die Einstellungen manuell eingeben müssen, tragen Sie hier die von Ihrem InternetDienstanbieter zur Verfügung gestellten Werte für VPI (Virtual Path Identifier) und VCI (Virtual Channel
Identifier) ein.
Multiplexing: Wenn Sie die Einstellungen manuell eingeben müssen, wählen Sie je nach ISP LLC oder VC aus.
Auto IP (Automatische IP-Adresse): Klicken Sie bei Verwendung einer dynamischen IP-Adresse auf das
Optionsfeld Auto IP (Automatische IP-Adresse).
Static IP (Statische IP-Adresse): Klicken Sie bei Verwendung einer statischen IP-Adresse auf das Optionsfeld
Static IP (Statische IP-Adresse). Geben Sie geeignete Werte in den Feldern IP Address (IP-Adresse),
Subnetzmaske, Standard-Gateway, Primary DNS (Primärer DNS) und Secondary DNS (Sekundärer DNS) ein.
(Sie müssen mindestens die IP-Adresse eines DNS-Servers eingeben.)
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
Abbildung 5-12: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) –
1483 Bridged (1483-Überbrückung)
16
Wireless-G ADSL-Gateway mit SpeedBooster
1483 Routed (1483-Weiterleitung)
Nach der Auswahl eines Internet-Dienstanbieters werden die Einstellungen für Kapselung, VPI, VCI und
Multiplexing im Setup-Assistenten automatisch vorgenommen. Wählen Sie dann die entsprechenden IPEinstellungen für die DSL-Verbindung aus.
In diesem Fenster können Sie die Einstellungen manuell vornehmen.
VPI/VCI: Wenn Sie die Einstellungen manuell eingeben müssen, tragen Sie hier die von Ihrem InternetDienstanbieter zur Verfügung gestellten Werte für VPI (Virtual Path Identifier) und VCI (Virtual Channel Identifier) ein.
Multiplexing: Wenn Sie die Einstellungen manuell eingeben müssen, wählen Sie je nach ISP LLC oder VC aus.
Static IP (Statische IP-Adresse): Geben Sie geeignete Werte in den Feldern IP Address (IP-Adresse),
Subnetzmaske, Standard-Gateway, Primary DNS (Primärer DNS) und Secondary DNS (Sekundärer DNS) ein.
(Sie müssen mindestens die IP-Adresse eines DNS-Servers eingeben.)
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
PPPoA
Nach der Auswahl eines Internet-Dienstanbieters werden die Einstellungen für Kapselung, VPI, VCI und
Multiplexing im Setup-Assistenten automatisch vorgenommen. Geben Sie dann die Benutzer-ID und das
Passwort für die DSL-Verbindung ein.
Abbildung 5-13: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) – 1483 Routed
1483-Weiterleitung)
In diesem Fenster können Sie die Einstellungen manuell vornehmen.
VPI/VCI: Wenn Sie die Einstellungen manuell eingeben müssen, tragen Sie hier die von Ihrem InternetDienstanbieter zur Verfügung gestellten Werte für VPI (Virtual Path Identifier) und VCI (Virtual Channel Identifier) ein.
Multiplexing: Wenn Sie die Einstellungen manuell eingeben müssen, wählen Sie je nach ISP LLC oder VC aus.
User ID (Benutzer-ID) und Password (Passwort): Geben Sie die Werte für Benutzer-ID und Passwort ein, die Sie
von Ihrem ISP erhalten haben.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Wählen Sie für eine ständige Verbindung mit dem ISP die Option Keep Alive (Verbindung aufrechterhalten),
oder wählen Sie Connect on Demand (Bei Bedarf verbinden) aus, wenn die Verbindungszeit mit dem ISP
gebührenpflichtig ist.
Keep Alive (Verbindung aufrechterhalten): Wenn Sie diese Option auswählen, überprüft das Gateway die
Internetverbindung und behält sie bei.
Connect on Demand (Bei Bedarf verbinden): Wenn Sie diese Option auswählen, trennt das Gateway die
Internetverbindung, nachdem alle Online-Anwendungen in einem angegebenen Zeitraum beendet sind.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
Abbildung 5-14: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) – PPPoA
HINWEIS: Wählen Sie bei Verwendung eines zeitbasierten
Tarifs über das webbasierte Dienstprogramm des Gateways
die Funktion Connect on Demand (Bei Bedarf verbinden)
aus. Entsprechende Anweisungen finden Sie in „Kapitel 6:
Konfigurieren des Wireless-G ADSL-Gateways mit
SpeedBooster“.
17
Wireless-G ADSL-Gateway mit SpeedBooster
PPPoE
Nach der Auswahl eines Internet-Dienstanbieters werden die Einstellungen für Kapselung, VPI, VCI und
Multiplexing im Setup-Assistenten automatisch vorgenommen. Geben Sie dann die Benutzer-ID und das
Passwort für die DSL-Verbindung ein.
In diesem Fenster können Sie die Einstellungen manuell vornehmen.
VPI/VCI: Wenn Sie die Einstellungen manuell eingeben müssen, tragen Sie hier die von Ihrem InternetDienstanbieter zur Verfügung gestellten Werte für VPI (Virtual Path Identifier) und VCI (Virtual Channel
Identifier) ein.
Multiplexing: Wenn Sie die Einstellungen manuell eingeben müssen, wählen Sie je nach ISP LLC oder VC aus.
User ID (Benutzer-ID) und Password (Passwort): Geben Sie die Werte für Benutzer-ID und Passwort ein, die
Sie von Ihrem ISP erhalten haben.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Wählen Sie für eine ständige Verbindung mit dem ISP die Option Keep Alive (Verbindung aufrechterhalten),
oder wählen Sie Connect on Demand (Bei Bedarf verbinden) aus, wenn die Verbindungszeit mit dem ISP
gebührenpflichtig ist.
Keep Alive (Verbindung aufrechterhalten): Wenn Sie diese Option auswählen, überprüft das Gateway die
Internetverbindung und behält sie bei.
Abbildung 5-15: Setup-Assistent – Fenster Configure
DSL (Konfigurieren von DSL) – PPPoE
HINWEIS: Wählen Sie bei Verwendung eines
zeitbasierten Tarifs über das webbasierte
Dienstprogramm des Gateways die Funktion Connect on
Demand (Bei Bedarf verbinden) aus. Entsprechende
Anweisungen finden Sie in „Kapitel 6: Konfigurieren des
Wireless-G ADSL-Gateways mit SpeedBooster“.
Connect on Demand (Bei Bedarf verbinden): Wenn Sie diese Option auswählen, trennt das Gateway die
Internetverbindung, nachdem alle Online-Anwendungen in einem angegebenen Zeitraum beendet sind.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
14. Für das Gateway steht ein webbasiertes Dienstprogramm zur Verfügung, mit dem Sie das Gateway über jeden
Netzwerkcomputer konfigurieren können. Der Zugriff auf das Dienstprogramm ist passwortgeschützt.
Password (Passwort): Das Standardpasswort lautet admin. Ändern Sie es in ein Passwort Ihrer Wahl.
Confirm (Bestätigen): Geben Sie im Feld Confirm (Bestätigen) das Passwort erneut ein.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Abbildung 5-16: Setup-Assistent – Fenster Set the
Gateway’s Password (Einrichten des Gateway-Passworts)
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
18
Wireless-G ADSL-Gateway mit SpeedBooster
15. Sie können die Wireless-Einstellungen des Gateways auf zwei Arten konfigurieren: mit der SecureEasySetupFunktion und manuell.
Wenn Sie über weitere SecureEasySetup-Geräte wie Notebook-Adapter oder Drucker verfügen, können Sie
das Wireless-Netzwerk mithilfe der SecureEasySetup-Funktion des Gateways einrichten. Fahren Sie mit dem
Abschnitt „Verwenden der SecureEasySetup-Funktion des Gateways“ fort.
HINWEIS: Bei der SecureEasySetup-Funktion wird AUSSCHLIESSLICH die Option WPA Personal
verwendet. Wenn die derzeit verwendeten Wireless-Geräte die Sicherheitsoption WPA Personal
nicht unterstützen oder Sie die WPA2-Sicherheit verwenden möchten, steht die
SecureEasySetup-Funktion im Netzwerk nicht zur Verfügung. Sie müssen die
Sicherheitseinstellungen für das Wireless-Netzwerk manuell konfigurieren.
Wenn Sie über keine weiteren SecureEasySetup-Geräte verfügen, fahren Sie mit dem Abschnitt „Manuelles
Konfigurieren der Wireless-Einstellungen des Gateways“ fort.
Abbildung 5-17: Setup-Assistent – Fenster Configure
Wireless Settings (Konfigurieren der WirelessEinstellungen)
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
19
Wireless-G ADSL-Gateway mit SpeedBooster
Verwenden der SecureEasySetup-Funktion des Gateways
Lesen Sie die folgenden Anweisungen, bevor Sie eine der Tasten SecureEasySetup verwenden. Stellen Sie vor
Verwendung der SecureEasySetup-Funktion des Gateways fest, wo sich an jedem Gerät die Taste
SecureEasySetup befindet.
HINWEIS: Bei der SecureEasySetup-Funktion wird AUSSCHLIESSLICH die Option WPA Personal verwendet.
Wenn die derzeit verwendeten Wireless-Geräte die Sicherheitsoption WPA Personal nicht unterstützen
oder Sie die WPA2-Sicherheit verwenden möchten, steht die SecureEasySetup-Funktion im Netzwerk nicht
zur Verfügung. Sie müssen die Sicherheitseinstellungen für das Wireless-Netzwerk manuell konfigurieren.
1. Stellen Sie vor dem Drücken einer der Tasten fest, wo sich die Tasten an den anderen SecureEasySetupGeräten befinden. Wenn Sie sich nicht sicher sind, wo Sie diese Taste finden, klicken Sie auf den Link Where
is my other SecureEasySetup button? (Wo ist die andere SecureEasySetup-Taste?).
Abbildung 5-18: Setup-Assistent – Fenster
Configure Wireless Settings (Konfigurieren
der Wireless-Einstellungen) – SecureEasySetup
Ein Fenster mit dem SecureEasySetup-Logo wird angezeigt. Klicken Sie auf die Schaltfläche Next (Weiter),
um fortzufahren, oder auf die Schaltfläche Schließen, um zum Fenster Configure Wireless Settings
(Konfigurieren der Wireless-Einstellungen) zurückzukehren.
Abbildung 5-19: SecureEasySetup-Logo
Ein Fenster mit Angaben zur Position der SecureEasySetup-Taste wird angezeigt. Wenn das Gerät über keine
Taste verfügt, ist wahrscheinlich eine entsprechende Schaltfläche verfügbar. Klicken Sie auf die Schaltfläche
Next (Weiter), um Anweisungen zu dieser Schaltfläche zu erhalten, oder auf die Schaltfläche Schließen, um
zum Fenster Configure Wireless Settings (Konfigurieren der Wireless-Einstellungen) zurückzukehren.
Ein Fenster mit Anweisungen zur Schaltfläche SecureEasySetup wird angezeigt. Klicken Sie auf die
Schaltfläche Schließen, um zum Fenster Configure Wireless Settings (Konfigurieren der WirelessEinstellungen) zurückzukehren.
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
Abbildung 5-20: Fenster Additional Information
(Weitere Informationen) – Taste am Gerät
Abbildung 5-21: Fenster Additional Information (Weitere
Informationen) – Schaltfläche in der Software
20
Wireless-G ADSL-Gateway mit SpeedBooster
2. Drücken Sie die Taste SecureEasySetup an der Vorderseite des Gateways. Wenn die Taste weiß blinkt,
drücken Sie die Taste SecureEasySetup an einem der anderen Geräte. Die Taste SecureEasySetup des
Gateways leuchtet konstant, nachdem das Gerät zum Netzwerk hinzugefügt wurde. Wiederholen Sie diesen
Vorgang für alle weiteren SecureEasySetup-Geräte.
Wenn Sie alle Geräte im Wireless-Netzwerk konfiguriert haben, klicken Sie auf die Schaltfläche Next (Weiter),
um fortzufahren.
HINWEIS: Sie können jeweils nur ein SecureEasySetup-Gerät hinzufügen.
Abbildung 5-22: Setup-Assistent – Fenster Configure
Wireless Settings (Konfigurieren der WirelessEinstellungen)
3. Nach dem Speichern der Einstellungen wird das Fenster Safe Surfing (Sicheres Surfen) angezeigt. Klicken Sie
auf die Schaltfläche Norton Internet Security Suite, um Norton Internet Security Special Edition auf dem
Computer zu installieren, oder auf die Schaltfläche Finish (Fertig stellen), um den Setup-Assistenten zu
beenden.
Abbildung 5-23: Setup-Assistent – Fenster Safe Surfing
(Sicheres Surfen)
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
21
Wireless-G ADSL-Gateway mit SpeedBooster
4. Das Glückwunschfenster wird angezeigt. Klicken Sie auf die Schaltfläche Online Registration (OnlineRegistrierung), um das Gateway zu registrieren, oder auf die Schaltfläche Exit (Beenden), um den SetupAssistenten zu beenden.
Herzlichen Glückwunsch! Die Installation des Wireless-G ADSL-Gateways mit SpeedBooster
ist hiermit abgeschlossen.
Wenn Sie komplexere Änderungen an der Konfiguration vornehmen möchten, fahren Sie mit
„Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster“ fort.
Abbildung 5-24: Setup-Assistent – Glückwunschfenster
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
22
Wireless-G ADSL-Gateway mit SpeedBooster
Manuelles Konfigurieren der Wireless-Einstellungen des Gateways
1. Wenn Sie über keine anderen SecureEasySetup-Geräte verfügen, klicken Sie auf die Schaltfläche Enter
Wireless Settings Manually (Wireless-Einstellungen manuell eingeben).
2. Der Setup-Assistent fordert Sie auf, die Einstellungen für das Wireless-Netzwerk einzugeben.
SSID: Geben Sie im Feld SSID den Namen des Wireless-Netzwerks ein. Die SSID muss für alle Geräte im
Netzwerk identisch sein. Die Standardeinstellung ist linksys (Kleinbuchstaben).
Abbildung 5-25: Setup-Assistent – Fenster Configure
Wireless Settings (Konfigurieren der WirelessEinstellungen)
HINWEIS: Bei der SSID handelt es sich um den Netzwerknamen, der von allen Geräten in einem
Wireless-Netzwerk gemeinsam verwendet wird. Die SSID Ihres Netzwerks muss eindeutig und
für alle Geräte im Netzwerk identisch sein.
Channel (Kanal): Wählen Sie den Betriebskanal für Ihr Wireless-Netzwerk aus. Über diesen Kanal
kommunizieren alle Wireless-Geräte.
Network Mode (Netzwerkmodus): Wählen Sie im Dropdown-Menü Network Mode (Netzwerkmodus) die
Wireless-Standards aus, die im Netzwerk verwendet werden. Wenn sich sowohl 802.11g- als auch 802.11bGeräte im Netzwerk befinden, behalten Sie die Standardeinstellung Mixed Mode (Gemischter Modus) bei.
Wenn ausschließlich 802.11g-Geräte vorhanden sind, wählen Sie G-Only (Nur G) aus. Wenn ausschließlich
802.11b-Geräte vorhanden sind, wählen Sie B-Only (Nur B) aus. Wenn Sie das Wireless-Netzwerk
deaktivieren möchten, wählen Sie Deaktivieren aus.
Gerätename: Geben Sie im Feld Gerätename einen Namen für das Gateway ein.
Abbildung 5-26: Setup-Assistent – Fenster Wireless
Settings (Wireless-Einstellungen)
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
23
Wireless-G ADSL-Gateway mit SpeedBooster
3. Wählen Sie die zu verwendende Sicherheitsmethode aus: WPA Personal, WPA2 Personal, WPA2 Mixed
Mode (WPA2 Gemischter Modus), WEP (64-Bit) oder WEP (128-Bit). WPA ist die Abkürzung für Wi-Fi
Protected Access, WEP für Wired Equivalent Privacy. WPA bietet eine höhere Sicherheit als WEP. Bei WPA2
handelt es sich um eine WPA-Version mit stärkerer Verschlüsselung. Fahren Sie mit den entsprechenden
Anweisungen für die gewünschte Sicherheitsmethode fort.
Wenn Sie keine Wireless-Sicherheitsmethode verwenden möchten, klicken Sie auf Deaktiviert und dann auf
die Schaltfläche Next (Weiter). Fahren Sie mit Schritt 4 fort.
WPA Personal
WPA (Wi-Fi Protected Access): Ein WirelessSicherheitsprotokoll, bei dem eine TKIP-Verschlüsselung
(Temporal Key Integrity Protocol) verwendet wird, die zusammen
mit einem RADIUS-Server eingesetzt werden kann.
WEP (Wired Equivalent Privacy): Eine Methode zum
Verschlüsseln von Daten für die sichere Übertragung in
einem Wireless-Netzwerk.
Verschlüsselung: Die Codierung von Daten, die über ein
Netzwerk übertragen werden.
Encryption (Verschlüsselung): Wählen Sie den gewünschten Algorithmus aus (TKIP oder AES).
Passphrase: Geben Sie eine Passphrase (auch als vorläufiger gemeinsamer Schlüssel bezeichnet) mit einer
Länge von 8 bis 32 Zeichen ein. Je länger und komplexer die Passphrase ist, desto sicherer das Netzwerk.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Abbildung 5-27: Setup-Assistent – Fenster Configure
Wireless Security Settings (Optional) (Konfigurieren der
Wireless-Sicherheitseinstellungen [optional]) – WPA
Personal
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
24
Wireless-G ADSL-Gateway mit SpeedBooster
WPA2 Personal
Encryption (Verschlüsselung): Für den Modus WPA2 Personal wird automatisch die Option AES ausgewählt.
Passphrase: Geben Sie eine Passphrase (auch als vorläufiger gemeinsamer Schlüssel bezeichnet) mit einer
Länge von 8 bis 32 Zeichen ein. Je länger und komplexer die Passphrase ist, desto sicherer das Netzwerk.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
WPA2 Mixed Mode (WPA2 Gemischter Modus)
Encryption (Verschlüsselung): Es wird automatisch TKIP + AES ausgewählt, sodass beide Methoden
verwendet werden können.
Passphrase: Geben Sie eine Passphrase (auch als vorläufiger gemeinsamer Schlüssel bezeichnet) mit einer
Länge von 8 bis 32 Zeichen ein. Je länger und komplexer die Passphrase ist, desto sicherer ist das Netzwerk.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Abbildung 5-28: Setup-Assistent – Fenster Configure
Wireless Security Settings (Optional) (Konfigurieren der
Wireless-Sicherheitseinstellungen [optional]) – WPA2
Personal
Abbildung 5-29: Setup-Assistent – Fenster Configure
Wireless Security Settings (Optional) (Konfigurieren der
Wireless-Sicherheitseinstellungen [optional]) – WPA2
Mixed Mode (WPA2 Gemischter Modus)
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
25
Wireless-G ADSL-Gateway mit SpeedBooster
WEP (64-Bit)
Geben Sie eine Passphrase oder einen WEP-Schlüssel ein.
Passphrase: Geben Sie im Feld Passphrase eine Passphrase ein, sodass automatisch ein WEP-Schlüssel
generiert wird. Bei der Passphrase ist die Groß- und Kleinschreibung sowie eine Längenbeschränkung von
16 alphanumerischen Zeichen zu beachten. Sie muss mit den Passphrasen der anderen Wireless-NetzwerkGeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie WirelessProdukte anderer Anbieter verwenden, geben Sie den WEP-Schlüssel bei den entsprechenden Produkten
manuell ein.)
Key 1 (Schlüssel 1): Der eingegebene WEP-Schlüssel muss mit dem WEP-Schlüssel des Wireless-Netzwerks
übereinstimmen. Geben Sie für die 64-Bit-Verschlüsselung genau 10 Hexadezimalzeichen ein. Gültige
Hexadezimalzeichen sind die Ziffern „0“ bis „9“ sowie die Buchstaben „A“ bis „F“.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
WEP (128-Bit)
Geben Sie eine Passphrase oder einen WEP-Schlüssel ein.
Passphrase: Geben Sie im Feld Passphrase eine Passphrase ein, sodass automatisch ein WEP-Schlüssel
generiert wird. Bei der Passphrase ist die Groß- und Kleinschreibung sowie eine Längenbeschränkung von
16 alphanumerischen Zeichen zu beachten. Sie muss mit den Passphrasen der anderen Wireless-NetzwerkGeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Wenn Sie WirelessProdukte anderer Anbieter verwenden, geben Sie den WEP-Schlüssel bei den entsprechenden Produkten
manuell ein.)
Key 1 (Schlüssel 1): Der eingegebene WEP-Schlüssel muss mit dem WEP-Schlüssel des Wireless-Netzwerks
übereinstimmen. Geben Sie für die 128-Bit-Verschlüsselung genau 26 Hexadezimalzeichen ein. Gültige
Hexadezimalzeichen sind die Ziffern „0“ bis „9“ sowie die Buchstaben „A“ bis „F“.
Klicken Sie auf die Schaltfläche Next (Weiter), um fortzufahren, oder auf die Schaltfläche Back (Zurück), um
zum vorherigen Fenster zurückzukehren.
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
Abbildung 5-30: Setup-Assistent – Fenster Configure
Wireless Security Settings (Optional) (Konfigurieren der
Wireless-Sicherheitseinstellungen [optional]) – WEP
(128-Bit)
26
Wireless-G ADSL-Gateway mit SpeedBooster
4. Der Setup-Assistent fordert Sie auf, die Einstellungen vor dem Speichern zu überprüfen. Wenn Sie mit der
Auswahl der Einstellungen zufrieden sind, klicken Sie auf die Schaltfläche Yes (Ja). Wenn Sie die neuen
Einstellungen nicht speichern möchten, klicken Sie auf die Schaltfläche No (Nein).
Abbildung 5-31: Setup-Assistent – Fenster Confirm New
Settings (Bestätigen der neuen Einstellungen)
5. Nach dem Speichern der Einstellungen wird das Fenster Safe Surfing (Sicheres Surfen) angezeigt. Klicken Sie
auf die Schaltfläche Norton Internet Security Suite, um Norton Internet Security Special Edition auf dem
Computer zu installieren, oder auf die Schaltfläche Finish (Fertig stellen), um den Setup-Assistenten zu
beenden.
Abbildung 5-32: Setup-Assistent – Fenster Norton
Internet Security
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
27
Wireless-G ADSL-Gateway mit SpeedBooster
6. Das Glückwunschfenster wird angezeigt. Klicken Sie auf die Schaltfläche Online Registration (OnlineRegistrierung), um das Gateway zu registrieren, oder auf die Schaltfläche Exit (Beenden), um den SetupAssistenten zu beenden.
Herzlichen Glückwunsch! Die Installation des Wireless-G ADSL-Gateways mit SpeedBooster ist
hiermit abgeschlossen.
Wenn Sie komplexere Änderungen an der Konfiguration vornehmen möchten, fahren Sie mit
„Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster“ fort.
Abbildung 5-33: Setup-Assistent – Glückwunschfenster
Kapitel 5: Einrichten des Wireless-G ADSL-Gateways mit SpeedBooster
Verwenden des Setup-Assistenten
28
Wireless-G ADSL-Gateway mit SpeedBooster
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways
mit SpeedBooster
Übersicht
Konfigurieren Sie das Gateway anhand der Anweisungen in diesem Kapitel und mithilfe des webbasierten
Dienstprogramms des Gateways. In diesem Kapitel werden alle Webseiten des Dienstprogramms und deren
jeweilige Hauptfunktionen beschrieben. Sie können das Dienstprogramm über einen an das Gateway
angeschlossenen Computer mit dem Webbrowser aufrufen. Bei der grundlegenden Netzwerkeinrichtung
verwenden die meisten Benutzer die folgenden Fenster des Dienstprogramms:
• Grundlegende Einrichtung: Geben Sie im Fenster Grundlegende Einrichtung die von Ihrem InternetDienstanbieter bereitgestellten Einstellungen ein.
• Verwaltungsfunktionen: Klicken Sie auf die Registerkarte Verwaltung und anschließend auf die
Registerkarte Verwaltungsfunktionen. Der Standardbenutzername und das Standardpasswort des Gateways
lauten admin. Ändern Sie zum Schutz des Gateways den Standardbenutzernamen und das Passwort.
HABEN SIE: TCP/IP auf den Computern aktiviert?
Computer tauschen mit diesem Protokoll über das
Netzwerk Daten aus. Weitere Informationen zu
TCP/IP erhalten Sie in der Windows-Hilfe.
HINWEIS: Zur zusätzlichen Sicherheit sollten Sie
den Benutzernamen und das Passwort auf der
Registerkarte Verwaltung ändern.
Es stehen sieben Hauptregisterkarten zur Verfügung: Einrichtung, Wireless, Sicherheit,
Zugriffsbeschränkungen, Anwendungen & Spiele, Verwaltung und Status. Wenn Sie auf eine der
Hauptregisterkarten klicken, sind jeweils zusätzliche Registerkarten verfügbar. Klicken Sie auf Hilfe, um weitere
Informationen zu erhalten.
Einrichtung
• Grundlegende Einrichtung: Geben Sie in diesem Fenster die Internetverbindung und die
Netzwerkeinstellungen ein.
• DDNS: Füllen Sie die Felder in diesem Fenster aus, um die Funktion DDNS (Dynamic Domain Name System)
des Gateways zu aktivieren.
• Erweitertes Routing: In diesem Fenster können Sie die Konfigurationseinstellungen für NAT und Routing
ändern.
Wireless
• Grundlegende Wireless-Einstellungen: In diesem Fenster können Sie die Wireless-Netzwerkeinstellungen
auswählen.
• Wireless Security Sicherheit im Wireless-Netzwerkbetrieb: Konfigurieren Sie in diesem Fenster die
Wireless-Sicherheitseinstellungen.
• Wireless-Zugriff: In diesem Fenster können Sie den Zugriff auf das Wireless-Netzwerk steuern.
• Erweiterte Wireless-Einstellungen: Über dieses Fenster können Sie auf die erweiterten WirelessNetzwerkeinstellungen zugreifen.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
29
Wireless-G ADSL-Gateway mit SpeedBooster
Sicherheit
• Firewall: In diesem Fenster können Sie die Firewall aktivieren bzw. deaktivieren, Filter einrichten und
anonyme Internet-Anfragen blockieren.
• VPN-Passthrough: In diesem Fenster können Sie VPN-Passthrough (Virtual Private Network) aktivieren oder
deaktivieren.
Zugriffsbeschränkungen
VPN (Virtual Private Network): Eine
Sicherheitsmaßnahme, mit der Daten geschützt
werden, wenn sie über das Internet von einem
Netzwerk in ein anderes übertragen werden.
• Richtlinien für Internetzugriff: In diesem Fenster können Sie die Internetverwendung und den Datenverkehr
im lokalen Netzwerk steuern.
Anwendungen & Spiele
• Einfache Anschlussweiterleitung: In diesem Fenster können Sie gängige Dienste oder Anwendungen
einrichten, für die das Weiterleiten eines einzelnen Ports erforderlich ist.
• Port Range Forwarding Weiterleitung an einen Anschlussbereich: In diesem Fenster können Sie
öffentliche Dienste oder andere spezielle Internetanwendungen einrichten, für die das Weiterleiten eines
Anschlussbereichs erforderlich ist.
• Anschlussbereich-Triggering: Klicken Sie auf diese Registerkarte, um die Bereiche für Port-Triggering und
Port-Forwarding für Internetanwendungen festzulegen.
• DMZ: Richten Sie in diesem Fenster die Internetverbindung für einen lokalen Computer so ein, dass spezielle
Dienste verwendet werden können.
• QoS: Ordnen Sie mit QoS (Quality of Service) unterschiedliche Arten der Datenübertragung verschiedenen
Prioritätsstufen zu.
Verwaltung
• Verwaltungsfunktionen: In diesem Fenster können Sie den Gateway-Zugriff sowie die Einstellungen für
SNMP (Simple Network Management Protocol), UPnP (Universal Plug and Play) und die Wireless-Verwaltung
ändern.
• Berichtaufzeichnung: Klicken Sie auf diese Registerkarte, um Aktivitätsprotokolle anzuzeigen oder zu
speichern.
• Diagnose: In diesem Fenster können Sie Ping-Tests ausführen.
• Sichern & Wiederherstellen: In diesem Fenster können Sie die Konfiguration des Gateways sichern und
wiederherstellen.
• Werkseinstellungen: In diesem Fenster können Sie die Werkseinstellungen des Gateways wiederherstellen.
• Firmware aktualisieren: Klicken Sie auf diese Registerkarte, um die Gateway-Firmware zu aktualisieren.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Übersicht
30
Wireless-G ADSL-Gateway mit SpeedBooster
Status
• Gateway: In diesem Fenster sind die Statusinformationen des Gateways aufgeführt.
• Lokales Netzwerk: In diesem Fenster sind die Statusinformationen des lokalen Netzwerks aufgeführt.
• Wireless-Netzwerk: In diesem Fenster sind die Statusinformationen des Wireless-Netzwerks aufgeführt.
• DSL-Verbindung: In diesem Fenster sind die Statusinformationen der DSL-Verbindung aufgeführt.
Hinweis für den Zugriff auf das webbasierte Dienstprogramm
Abbildung 6-1: Anmeldefenster
Wenn Sie auf das webbasierte Dienstprogramm zugreifen möchten, starten Sie Internet Explorer oder Netscape
Navigator, und geben Sie im Feld Adresse die Standard-IP-Adresse des Gateways (192.168.1.1) ein. Drücken Sie
anschließend die Eingabetaste.
Daraufhin wird ein Anmeldefenster angezeigt. (Unter Windows XP wird ein ähnliches Fenster angezeigt.) Geben
Sie admin (Standardbenutzername) im Feld Benutzername undStandardkennwort im Feld Kennwort ein. Klicken
Sie anschließend auf die Schaltfläche OK.
Registerkarte Einrichtung
Registerkarte Grundlegende Einrichtung
Im ersten geöffneten Fenster wird die Registerkarte Grundlegende Einrichtung angezeigt. Auf dieser
Registerkarte können Sie die allgemeinen Einstellungen des Gateways ändern. Ändern Sie die Einstellungen
entsprechend den folgenden Erläuterungen, und klicken Sie auf die Schaltfläche Einstellungen speichern, um
die Änderungen zu übernehmen, oder auf die SchaltflächeÄnderungen verwerfen, um die Änderungen zu
verwerfen. Klicken Sie auf Hilfe, um weitere Informationen zu erhalten.
Internet-Einrichtung
• Internet-Verbindungstyp: Das Gateway unterstützt sechs Kapselungstypen: RFC 1483-Überbrückung, RFC
1483-Weiterleitung, IPoA, RFC 2516 PPPoE, RFC 2364 PPPoA und Nur Überbrückungsmodus. Wählen
Sie im Dropdown-Menü den gewünschten Kapselungstyp aus. Das jeweilige Fenster Grundlegende
Einrichtung und die verfügbaren Funktionen unterscheiden sich je nach ausgewähltem Kapselungstyp.
• VC-Einstellungen: In diesem Bereich können Sie die VC-Einstellungen (Virtual Circuit, virtuelle Verbindung)
konfigurieren.
• Multiplexing: Wählen Sie entsprechend dem verwendeten ISP die Option LLC (LLC-Multiplexing) oder VC
(VC-Multiplexing) aus.
• QoS-Typ: Wählen Sie im Dropdown-Menü eine der folgenden Optionen aus: Konstante Bitrate, um eine
feste Bandbreite für Sprach- oder Datenverkehr festzulegen, Unbestimmte Bitrate für Anwendungen,
die zeitunabhängig sind (z. B. E-Mail), oder Variable Bitrate für diskontinuierlichen Datenverkehr und
Bandbreiten, die mit anderen Anwendungen gemeinsam verwendet werden.
Abbildung 6-2: Grundlegende Einrichtung
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Hinweis für den Zugriff auf das webbasierte Dienstprogramm
31
Wireless-G ADSL-Gateway mit SpeedBooster
• Pcr-Rate: Wenn Sie die Übertragungsrate der DSL-Leitung durch 424 dividieren, erhalten Sie die PCRRate. Diese gibt die maximale Rate an, mit der ein Sender Zellen senden kann. Geben Sie die Rate in
diesem Feld ein (sofern dies für den Dienstanbieter erforderlich ist).
• SCR-Rate: Gibt den Mittelwert der Zellrate an, die übertragen werden kann. Der Wert der SCR-Rate liegt
gewöhnlich unter dem Wert der PCR-Rate. Geben Sie die Rate in diesem Feld ein (sofern dies für den
Dienstanbieter erforderlich ist).
• Automatisch erkennen: Wählen Sie Aktivieren aus, damit die Einstellungen automatisch eingetragen
werden, oder Deaktivieren, um die Werte manuell einzugeben.
• Virtuelle Verbindung: Für diese Option sind zwei Einstellungen erforderlich: Virtueller
Pfadidentifizierer und Virtueller Kanalidentifizierer. Die korrekten Einstellungen erhalten Sie von
Ihrem ISP.
• IP-Einstellungen: Befolgen Sie die Anweisungen, die im Abschnitt für den jeweils verwendeten
Kapselungstyp aufgeführt sind.
RFC 1483-Überbrückung)
Dynamische IP-Adresse
IP-Einstellungen: Aktivieren Sie IP-Adresse automatisch beziehen, wenn Sie laut Angaben Ihres ISP die
Verbindung über eine dynamische IP-Adresse herstellen.
Abbildung 6-3: RFC 1483-Überbrückung –
Dynamische IP-Adresse
Statische IP-Adresse
Wenn Sie für die Internetverbindung eine permanente (statische) IP-Adresse verwenden, aktivieren Sie
Folgende IP-Adresse verwenden.
• Internet-IP-Adresse: Hierbei handelt es sich um die IP-Adresse des Gateways im WAN bzw. im Internet.
Sie erhalten die hier anzugebende IP-Adresse von Ihrem ISP.
• Subnetzmaske: Hierbei handelt es sich um die Subnetzmaske des Gateways. Sie erhalten die
Subnetzmaske von Ihrem ISP.
• Standard-Gateway: Sie erhalten die Standard-Gateway-Adresse von Ihrem ISP. Bei dieser Adresse
handelt es sich um die IP-Adresse des ISP-Servers.
• erforderlich und Sekundärer DNS, optional): Sie erhalten von Ihrem ISP mindestens eine Server-IPAdresse für das DNS (Domain Name System).
Abbildung 6-4: RFC 1483-Überbrückung)– Statische
IP-Adresse
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
32
Wireless-G ADSL-Gateway mit SpeedBooster
RFC 1483-Weiterleitung
Wählen Sie zur Verwendung des Modus RFC 1483-Weiterleitung die Option RFC 1483-Weiterleitung aus.
• Internet-IP-Adresse: Hierbei handelt es sich um die IP-Adresse des Gateways im WAN bzw. im Internet.
Sie erhalten die hier anzugebende IP-Adresse von Ihrem ISP.
• Subnetzmaske: Hierbei handelt es sich um die Subnetzmaske des Gateways. Sie erhalten die
Subnetzmaske von Ihrem ISP.
• Standard-Gateway: Sie erhalten die Standard-Gateway-Adresse von Ihrem ISP. Bei dieser Adresse
handelt es sich um die IP-Adresse des ISP-Servers.
• Primärer DNS, erforderlich und Secondary DNS (Sekundärer DNS, optional): Sie erhalten von Ihrem ISP
mindestens eine Server-IP-Adresse für das DNS (Domain Name System).
IPoA
Abbildung 6-5: RFC 1483 Routed
(RFC 1483-Weiterleitung)
Wenn Sie IPoA (IP over ATM) verwenden müssen, wählen Sie die Option IPoA aus.
• Internet-IP-Adresse: Hierbei handelt es sich um die IP-Adresse des Gateways im WAN bzw. im Internet.
Sie erhalten die hier anzugebende IP-Adresse von Ihrem ISP.
• Subnetzmaske: Hierbei handelt es sich um die Subnetzmaske des Gateways. Sie erhalten die
Subnetzmaske von Ihrem ISP.
• Standard-Gateway: Sie erhalten die Standard-Gateway-Adresse von Ihrem ISP. Bei dieser Adresse
handelt es sich um die IP-Adresse des ISP-Servers.
• Primary DNS (Primärer DNS, erforderlich) und Secondary DNS (Sekundärer DNS, optional): Sie erhalten
von Ihrem ISP mindestens eine Server-IP-Adresse für das DNS (Domain Name System).
Abbildung 6-6: IPoA
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
33
Wireless-G ADSL-Gateway mit SpeedBooster
RFC 2516 PPPoE
Einige ISPs mit DSL-Option verwenden PPPoE (Point-to-Point Protocol over Ethernet) zur Herstellung von
Internetverbindungen. Wenn die Verbindung mit dem Internet über eine DSL-Leitung hergestellt wird, klären
Sie mit dem ISP, ob PPPoE verwendet wird. Falls ja, aktivieren Sie die Option PPPoE.
• Benutzername und Passwort: Geben Sie den Benutzernamen und das Passwort ein, die Sie von Ihrem
ISP erhalten haben.
• Connect on Demand: Max Idle Time (Bei Bedarf verbinden: Max. Leerlaufzeit): Sie können das Gateway
so konfigurieren, dass die Internetverbindung nach einem bestimmten Zeitraum getrennt wird (maximale
Leerlaufzeit). Wenn die Internetverbindung wegen Leerlaufs getrennt wurde, kann das Gateway mithilfe
der Option Connect on Demand (Bei Bedarf verbinden) die Verbindung automatisch wiederherstellen,
sobald Sie wieder versuchen, auf das Internet zuzugreifen. Klicken Sie zur Verwendung dieser Option auf
das Optionsfeld Connect on Demand (Bei Bedarf verbinden). Geben Sie im Feld Max Idle Time (Max.
Leerlaufzeit) die Anzahl der Minuten ein, nach deren Ablauf die Internetverbindung getrennt werden soll.
Abbildung 6-7: RFC 2516 PPPoE
• Keep Alive: Redial Period (Verbindung aufrechterhalten: Wahlwiederholung): Bei Auswahl dieser Option
überprüft das Gateway die Internetverbindung in regelmäßigen Abständen. Wenn die Verbindung getrennt
wird, wird sie über das Gateway automatisch wieder hergestellt. Klicken Sie zur Verwendung dieser
Option auf das Optionsfeld Keep Alive (Verbindung aufrechterhalten). Legen Sie im Feld Redial Period
(Wahlwiederholung) fest, wie oft die Internetverbindung vom Gateway überprüft werden soll.
Standardmäßig erfolgt die Wahlwiederholung nach 30 Sekunden.
RFC 2364 PPPoA
Einige ISPs mit DSL-Option verwenden PPPoA (Point-to-Point Protocol over ATM) zur Herstellung von
Internetverbindungen. Wenn die Verbindung mit dem Internet über eine DSL-Leitung hergestellt wird, klären
Sie mit dem ISP, ob PPPoA verwendet wird. Falls ja, aktivieren Sie die Option PPPoA.
• Benutzername und Passwort: Geben Sie den Benutzernamen und das Passwort ein, die Sie von Ihrem
ISP erhalten haben.
• Connect on Demand: Max Idle Time (Bei Bedarf verbinden: Max. Leerlaufzeit): Sie können das Gateway
so konfigurieren, dass die Internetverbindung nach einem bestimmten Zeitraum getrennt wird (maximale
Leerlaufzeit). Wenn die Internetverbindung wegen Leerlaufs getrennt wurde, kann das Gateway mithilfe
der Option Connect on Demand (Bei Bedarf verbinden) die Verbindung automatisch wiederherstellen,
sobald Sie wieder versuchen, auf das Internet zuzugreifen. Klicken Sie zur Verwendung dieser Option auf
das Optionsfeld Connect on Demand (Bei Bedarf verbinden). Geben Sie im Feld Max Idle Time (Max.
Leerlaufzeit) die Anzahl der Minuten ein, nach deren Ablauf die Internetverbindung getrennt werden soll.
• Keep Alive: Redial Period (Verbindung aufrechterhalten: Wahlwiederholung): Bei Auswahl dieser Option
überprüft das Gateway die Internetverbindung in regelmäßigen Abständen. Wenn die Verbindung getrennt
wird, wird sie über das Gateway automatisch wieder hergestellt. Klicken Sie zur Verwendung dieser
Option auf das Optionsfeld Keep Alive (Verbindung aufrechterhalten). Legen Sie im Feld Redial Period
(Wahlwiederholung) fest, wie oft die Internetverbindung vom Gateway überprüft werden soll.
Standardmäßig erfolgt die Wahlwiederholung nach 30 Sekunden.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
Abbildung 6-8: RFC 2364 PPPoA
HINWEIS: Schließe alle Software-Anwendungen,
die das Internet zugänglich machen.
HINWEIS: Zur zusätzlichen Sicherheit sollten Sie
den Benutzernamen und das Passwort auf der
Registerkarte Verwaltung ändern.
34
Wireless-G ADSL-Gateway mit SpeedBooster
Nur Überbrückungsmodus
Wenn Sie das Gateway als Überbrückung verwenden (Gateway agiert als Standalone-Modem), wählen Sie die
Option Nur Überbrückungsmodus aus. In diesem Modus sind alle Einstellungen für NAT und Routing
deaktiviert.
Optionale Einstellungen [für einige ISPs erforderlich])
• Hostname und Domänenname: In diesen Feldern können Sie einen Hostnamen und Domänennamen für das
Gateway eingeben. Für einige ISPs sind diese Namen zu Identifikationszwecken erforderlich. Erfragen Sie bei
Ihrem ISP, ob Ihr Breitband-Internetdienst mit einem Host- und Domänennamen konfiguriert wurde. In den
meisten Fällen können diese Felder leer gelassen werden.
Abbildung 6-9: Nur Überbrückungsmodus
• MTU und Size (Größe): Mit der MTU-Einstellung (Maximum Transmission Unit, Maximale Übertragungseinheit)
wird die maximale Paketgröße festgelegt, die zur Netzwerkübertragung zugelassen ist. Wählen Sie Manual
(Manuell) aus, und geben Sie im Feld Size (Größe) den gewünschten Wert ein. Es wird empfohlen, einen Wert
zwischen 1200 und 1500 einzugeben. Die maximale Übertragungseinheit (MTU) wird standardmäßig
automatisch festgelegt.
Netzwerkeinrichtung
• IP-Adresse des Routers: Die Werte für die lokale IP-Adresse und Subnetzmaske des Gateways sind hier
aufgeführt. In den meisten Fällen können die Standardwerte beibehalten werden.
• Lokale IP-Adresse: Der Standardwert ist 192.168.1.1.
• Subnetzmaske: Der Standardwert ist 255.255.255.0.
• Network Address Server Settings (DHCP) (Einstellungen des Netzwerkadressenservers [DHCP]): In diesem
Bereich können Sie die DHCP-Einstellungen (Dynamic Host Configuration Protocol) des Gateways
konfigurieren.
• DHCP Server (DHCP-Server): Ein DHCP-Server (Dynamic Host Configuration Protocol) weist jedem
Computer im Netzwerk automatisch eine IP-Adresse zu. Wenn Sie nicht schon über eine IP-Adresse
verfügen, ist es äußerst empfehlenswert, das Gateway als DHCP-Server aktiviert zu lassen. Das Gateway
kann auch im DHCP-Relay-Modus verwendet werden. (Diese Einstellung ist nicht bei allen
Kapselungstypen verfügbar.)
Abbildung 6-10: Optionale Einstellungen)
• DHCP Server (DHCP-Server): Wenn Sie für die Einstellung DHCP Server (DHCP-Server) den DHCP-RelayModus aktivieren, geben Sie die IP-Adresse für den DHCP-Relay-Server in den entsprechenden Feldern
ein. (Diese Einstellung ist nicht bei allen Kapselungstypen verfügbar.)
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
35
Wireless-G ADSL-Gateway mit SpeedBooster
• Starting IP Address (Start-IP-Adresse): Geben Sie einen Wert ein, mit dem der DHCP-Server beim
Zuweisen von IP-Adressen beginnen soll. Als Wert muss mindestens „192.168.1.2“ angegeben werden,
da die Standard-IP-Adresse für das Gateway „192.168.1.1“ ist.
• Maximum Number of DHCP Users (Maximale Anzahl der DHCP-Benutzer): Geben Sie die maximale
Anzahl der Benutzer bzw. Clients ein, denen eine IP-Adresse zugewiesen werden kann. Diese Zahl hängt
von der eingegebenen Start-IP-Adresse ab.
• Client Lease Time (Client-Leasedauer): Bei der Client-Leasedauer handelt es sich um den Zeitraum, in
dem ein Computer über seine aktuelle dynamische IP-Adresse eine Verbindung mit dem Gateway
herstellen kann. Geben Sie in Minuten an, wie lange diese dynamische IP-Adresse dem Computer
zugewiesen bleiben soll.
• Static DNS 1-3 (Statisches DNS 1-3): Mit dem DNS (Domain Name System) übersetzt das Internet
Domänen- oder Website-Namen in Internetadressen oder URLs. Sie erhalten von Ihrem ISP mindestens
eine IP-Adresse für den DNS-Server. Hier können Sie bis zu drei IP-Adressen für den DNS-Server
eingeben. Das Gateway verwendet diese für einen schnelleren Zugriff auf laufende DNS-Server.
• WINS: Mithilfe von WINS (Windows Internet Naming Service) werden NetBIOS-Namen in IP-Adressen
umgewandelt. Wenn Sie einen WINS-Server verwenden, geben Sie hier die IP-Adresse des Servers ein.
Andernfalls lassen Sie dieses Feld leer.
• Zeiteinstellung: Wählen Sie die entsprechende Zeitzone für den Standort des Gateways aus. Aktivieren
Sie gegebenenfalls das Kontrollkästchen Uhr automatisch an Zeitumstellung anpassen.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
36
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte DDNS
Das Gateway verfügt über die Funktion DDNS (Dynamic Domain Name System). Mit DDNS können Sie einer
dynamischen Internet-IP-Adresse einen festen Host- und Domänennamen zuweisen. Dies kann sich für das
Hosting Ihrer eigenen Website, Ihres FTP-Servers oder anderer Server hinter dem Gateway als nützlich erweisen.
Bevor Sie diese Funktion verwenden können, müssen Sie sich für den DDNS-Dienst unter www.dyndns.org oder
www.tzo.com anmelden.
DDNS
DDNS-Dienst: Wenn der verwendete DDNS-Dienst von DynDNS.org zur Verfügung gestellt wird, wählen Sie im
Dropdown-Menü die Option DynDNS.org aus. Wenn der verwendete DDNS-Dienst von TZO.com zur Verfügung
gestellt wird, wählen Sie im Dropdown-Menü die Option TZO.com aus. Wählen Sie zum Deaktivieren des DDNSDienstes die Option Deaktivieren aus.
Abbildung 6-11: DDNS – DynDNS.org
DynDNS.org
• Benutzername, Passwort und Host Name (Hostname): Geben Sie den Benutzernamen, das Passwort und
den Hostnamen des mithilfe von DynDNS.org festgelegten Kontos an.
• Status: Hier ist der Status der Verbindung zum DDNS-Dienst aufgeführt.
• Connect Verbinden: Klicken Sie auf die Schaltfläche Connect Verbinden, um die Verbindung mit dem
DDNS-Dienst herzustellen.
TZO.com
• E-Mail-Adresse, Passwort und Domänenname: Geben Sie die E-Mail-Adresse, das Passwort und den
Domänennamen des Kontos ein, das Sie bei TZO eingerichtet haben.
• Status: Hier ist der Status der Verbindung zum DDNS-Dienst aufgeführt.
• Connect Verbinden: Klicken Sie auf die Schaltfläche Connect Verbinden, um die Verbindung mit dem
DDNS-Dienst herzustellen.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
Abbildung 6-12: DDNS – TZO.com
37
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Erweitertes Routing
Über das Fenster Erweitertes Routing können Sie die Einstellungen für NAT sowie für das dynamische und
statische Routing konfigurieren.
Erweitertes Routing
• Operating Mode (Betriebsmodus): In diesem Bereich können Sie die allgemeinen Routing-Einstellungen des
Gateways konfigurieren.
• NAT: Bei NAT handelt es sich um eine Sicherheitsfunktion, die standardmäßig aktiviert ist. Das Gateway
kann über diese Funktion IP-Adressen des lokalen Netzwerks in eine andere IP-Adresse für die
Internetnutzung umwandeln. Um NAT zu deaktivieren, klicken Sie auf das Optionsfeld Deaktiviert.
• Dynamic Routing (Dynamisches Routing): Mit der Option Dynamic Routing (Dynamisches Routing) kann
das Gateway automatisch an physische Änderungen in der Netzwerkanordnung angepasst werden. Bei
Verwendung von RIP legt das Gateway die Route der Netzwerkpakete auf Grundlage der geringsten Anzahl
der Gateways zwischen Quelle und Ziel fest. Über das RIP-Protokoll werden in regelmäßigen Abständen
Routing-Informationen an andere Gateways im Netzwerk gesendet.
Abbildung 6-13: Erweitertes Routing
• RIP: Bei mehreren Routern empfiehlt es sich, RIP (Routing Information Protocol) zu verwenden, damit die
Router untereinander Routing-Informationen austauschen können. Klicken Sie zur Verwendung von RIP
auf das Optionsfeld Aktiviert. Behalten Sie andernfalls die Standardeinstellung Deaktiviert bei.
• RIP Version (RIP-Version): Wählen Sie die gewünschte Protokollversion aus: RIP1 oder RIP2.
• Static Routing (Statisches Routing): Wenn das Gateway an mehrere Netzwerke angeschlossen ist, muss u. U.
zwischen den Gateways eine statische Route eingerichtet werden. Eine statische Route ist ein vordefinierter
Pfad, über den Netzwerkinformationen an einen bestimmten Host oder ein bestimmtes Netzwerk übertragen
werden. Ändern Sie die folgenden Einstellungen, um eine statische Route zu erstellen:
• Select set number (Set-Nummer auswählen): Wählen Sie im Dropdown-Menü die Nummer der
statischen Route aus. Das Gateway unterstützt bis zu 20 Einträge für statische Routen. Wenn Sie eine
Route löschen möchten, wählen Sie den entsprechenden Eintrag aus, und klicken Sie auf die Schaltfläche
Delete This Entry (Diesen Eintrag löschen).
• Destination IP Address (Ziel-IP-Adresse): Bei der Ziel-IP-Adresse handelt es sich um die Adresse des
entfernten Netzwerks bzw. Hosts, dem Sie eine statische Route zuweisen möchten. Geben Sie die IPAdresse des Hosts ein, für den Sie eine statische Route erstellen möchten. Wenn Sie eine Route zu einem
gesamten Netzwerk erstellen, vergewissern Sie sich, dass für den Netzwerkbereich der IP-Adresse der
Wert 0 festgelegt ist.
• Subnetzmaske: Geben Sie die Subnetzmaske (auch Netzwerkmaske genannt) ein, mit der festgelegt
wird, welcher Bereich einer IP-Adresse der Netzwerkbereich und welcher Bereich der Hostbereich ist.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
38
Wireless-G ADSL-Gateway mit SpeedBooster
• Gateway: Geben Sie die IP-Adresse des Gateway-Geräts ein, das eine Verbindung zwischen dem Gateway
und dem entfernten Netzwerk bzw. Host ermöglicht.
• Anzahl der Gateways: Gibt die Anzahl der Gateways bis zu den einzelnen Knoten an, bevor das Ziel
erreicht wird (max. 16 Gateways). Geben Sie die gewünschte Anzahl im entsprechenden Feld ein.
• Routing-Tabelle anzeigen: Klicken Sie auf die Schaltfläche Routing-Tabelle anzeigen, um ein Fenster zu
öffnen, in dem die Weiterleitung von Daten im lokalen Netzwerk angezeigt wird. Für jede Route wird die IPAdresse des Ziel-LANs, die Subnetzmaske, das Gateway und die Schnittstelle angezeigt. Klicken Sie auf die
Schaltfläche Aktualisieren, um die Daten zu aktualisieren. Klicken Sie auf die Schaltfläche Schließen, um
zum vorherigen Fenster zurückzukehren.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Einrichtung
Abbildung 6-14: Routing-Tabelle
39
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Wireless
Registerkarte Grundlegende Wireless-Einstellungen
In diesem Fenster können Sie den Wireless-Netzwerkmodus und die Sicherheit im Wireless-Netzwerkbetrieb
festlegen.
Wireless-Netzwerk
• Wireless-Netzwerkmodus: Wenn sich sowohl 802.11g- als auch 802.11b-Geräte im Netzwerk befinden,
behalten Sie die Standardeinstellung Mixed (Gemischt) bei. Wenn ausschließlich 802.11g-Geräte vorhanden
sind, wählen Sie G-Only (Nur G) aus. Wenn ausschließlich 802.11b-Geräte vorhanden sind, wählen Sie BOnly (Nur B) aus. Um das Wireless-Netzwerk zu deaktivieren, wählen Sie Disable (Deaktivier) aus.
Abbildung 6-15: Grundlegende Wireless-Einstellungen
• Wireless-Netzwerkname [SSID]: Geben Sie in diesem Feld den Namen für das Wireless-Netzwerk ein. Bei
der SSID handelt es sich um den Netzwerknamen, der von allen Geräten im Wireless-Netzwerk verwendet
wird. Sie muss für alle Geräte im Wireless-Netzwerk identisch sein. Für die maximal 32 Zeichen lange SSID
können alle alphanumerischen Zeichen der Tastatur verwendet werden. Es wird zwischen Groß- und
Kleinschreibung unterschieden. Sie sollten die standardmäßige SSID (linksys) in einen eindeutigen Namen
Ihrer Wahl ändern.
• Wireless-Kanal: Wählen Sie aus der angezeigten Liste den Kanal aus, der den Netzwerkeinstellungen
entspricht. Der ordnungsgemäße Betrieb des Wireless-Netzwerks ist nur gewährleistet, wenn die
Übertragung für alle Geräte über denselben Kanal erfolgt. Die Wireless-Computer oder -Clients erkennen den
Wireless-Kanal des Gateways automatisch.
• Wireless-SSID-Übertragung: Wenn Wireless-Computer oder -Clients im lokalen Netzwerk nach WirelessNetzwerken suchen, mit denen sie eine Verbindung herstellen können, erkennen sie die vom Gateway
übertragene SSID. Wenn die SSID des Gateways übertragen werden soll, behalten Sie die Standardeinstellung
Aktivieren bei. Wenn die SSID des Gateways nicht übertragen werden soll, wählen Sie Deaktivieren aus.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Wireless
40
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Sicherheit im Wireless-Netzwerkbetrieb
Mit den Wireless-Sicherheitseinstellungen wird die Sicherheit des Wireless-Netzwerks konfiguriert. Das Gateway
unterstützt vier Optionen für die Sicherheit im Wireless-Netzwerkbetrieb: WPA-Personal, WPA2-Personal,
WPA2-Mixed (WPA2 Gemischt) und WEP. (WPA steht für Wi-Fi Protected Access. Dies ist ein höherer
Sicherheitsstandard als die WEP-Verschlüsselung. WPA2 ist eine weiterentwickelte Version von WPA mit erhöhter
Sicherheit. WEP ist die Abkürzung für Wired Equivalent Privacy.) Im Folgenden werden diese
Sicherheitsstandards kurz erläutert. Genauere Anweisungen zur Konfiguration der Sicherheit im WirelessNetzwerkbetrieb des Gateways finden Sie in „Anhang B: Sicherheit im Wireless-Netzwerkbetrieb“.
Um die Option zur Sicherheit im Wireless-Netzwerkbetrieb zu deaktivieren, wählen Sie im Dropdown-Menü
Security Mode (Sicherheitsmodus) die Option Deaktivieren aus.
• Security Mode (Sicherheitsmodus): Wählen Sie den im Netzwerk zu verwendenden Modus aus: WPAPersonal, WPA2-Personal, WPA2-Mixed (WPA2 Gemischt) oder WEP. Wenn Geräte für WPA und WPA2
verwendet werden, wählen Sie WPA2-Mixed (WPA2 Gemischt) aus.
Abbildung 6-16: Wireless Security Sicherheit im
Wireless-Netzwerkbetrieb – WPA-Personal
WPA-Personal
• Encryption (Verschlüsselung): Wählen Sie die gewünschte Verschlüsselungsmethode aus: TKIP oder AES.
(AES bietet eine stärkere Verschlüsselung als TKIP.)
• Passphrase: Geben Sie den Schlüssel ein, der vom Gateway und von den anderen Netzwerkgeräten
gemeinsam verwendet wird. Er muss aus 8 bis 63 Zeichen bestehen.
• Key Renewal (Schlüsselerneuerung): Geben Sie den Zeitraum für die Schlüsselerneuerung ein. Dieser gibt
an, wie oft das Gateway die dynamischen Codierschlüssel ändern soll.
Klicken Sie nach dem Vornehmen aller Änderungen in diesem Fenster auf die Schaltfläche Einstellungen
speichern, um die Änderungen zu speichern, oder klicken Sie auf die SchaltflächeÄnderungen verwerfen, um die
Änderungen rückgängig zu machen. Klicken Sie auf Hilfe, um weitere Informationen zu erhalten.
WPA2-Personal
• Encryption (Verschlüsselung): Es wird automatisch AES ausgewählt.
• Passphrase: Geben Sie den Schlüssel ein, der vom Gateway und von den anderen Netzwerkgeräten
gemeinsam verwendet wird. Er muss aus 8 bis 63 Zeichen bestehen.
• Key Renewal (Schlüsselerneuerung): Geben Sie den Zeitraum für die Schlüsselerneuerung ein. Dieser gibt
an, wie oft das Gateway die dynamischen Codierschlüssel ändern soll.
Klicken Sie nach dem Vornehmen aller Änderungen in diesem Fenster auf die Schaltfläche Einstellungen
speichern, um die Änderungen zu speichern, oder klicken Sie auf die SchaltflächeÄnderungen verwerfen, um die
Änderungen rückgängig zu machen. Klicken Sie auf Hilfe, um weitere Informationen zu erhalten.
Abbildung 6-17: Wireless Security Sicherheit im
Wireless-Netzwerkbetrieb – WPA2-Personal
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Wireless
41
Wireless-G ADSL-Gateway mit SpeedBooster
WPA2 Gemischt
• Encryption (Verschlüsselung): Es wird automatisch TKIP + AES ausgewählt, damit beide Methoden
verfügbar sind.
• Passphrase: Geben Sie den Schlüssel ein, der vom Gateway und von den anderen Netzwerkgeräten
gemeinsam verwendet wird. Er muss aus 8 bis 63 Zeichen bestehen.
• Key Renewal (Schlüsselerneuerung): Geben Sie den Zeitraum für die Schlüsselerneuerung ein. Dieser gibt
an, wie oft das Gateway die dynamischen Codierschlüssel ändern soll.
Klicken Sie nach dem Vornehmen aller Änderungen in diesem Fenster auf die Schaltfläche Einstellungen
speichern, um die Änderungen zu speichern, oder klicken Sie auf die SchaltflächeÄnderungen verwerfen, um die
Änderungen rückgängig zu machen. Klicken Sie auf More (Weiter), um Hilfeinformationen zu erhalten.
WEP
Abbildung 6-18: Wireless Security Sicherheit im WirelessNetzwerkbetrieb – WPA2 Gemischt
• Encryption (Verschlüsselung): Wählen Sie die entsprechende Verschlüsselungsebene aus: 64 Bit oder
128 Bit. Eine höhere Verschlüsselungsebene bedeutet mehr Sicherheit.
• Passphrase: Sie können anstelle der manuellen Eingabe von WEP-Schlüsseln eine Passphrase verwenden.
Hierbei ist die Groß- und Kleinschreibung sowie eine Längenbeschränkung von 32 alphanumerischen Zeichen
zu beachten. (Die Passphrase ist nur mit Wireless-Produkten von Linksys kompatibel und kann nicht mit dem
Windows XP-Dienstprogramm zur konfigurationsfreien Verbindung verwendet werden. Wenn Sie mit
Wireless-Produkten anderer Hersteller oder mithilfe der drahtlosen Verbindung unter Windows XP
kommunizieren möchten, notieren Sie die generierten WEP-Schlüssel, und geben Sie den entsprechenden
Schlüssel manuell am Wireless-Computer bzw. im Client ein.) Wenn Sie eine Passphrase verwenden
möchten, geben Sie sie im Feld Passphrase ein, und klicken Sie auf die Schaltfläche Generate (Erstellen).
• WEP Key 1 (WEP-Schlüssel 1) bis WEP Key 4 (WEP-Schlüssel 4): Wenn Sie keine Passphrase verwenden,
geben Sie manuell einen Wertesatz ein. (Lassen Sie ein Schlüsselfeld nicht leer, und geben Sie nicht in allen
Schlüsselfeldern den Wert 0 ein, da es sich hierbei nicht um gültige Schlüsselwerte handelt.) Wenn Sie eine
64-Bit-WEP-Verschlüsselung verwenden, muss die Schlüssellänge genau 10 Hexadezimalziffern betragen.
Wenn Sie eine 128-Bit-WEP-Verschlüsselung verwenden, muss die Schlüssellänge genau 26
Hexadezimalziffern betragen. Gültige Hexadezimalziffern sind die Ziffern „0“ bis „9“ sowie die Buchstaben
„A“ bis „F“.
Abbildung 6-19: Wireless Security Sicherheit im
Wireless-Netzwerkbetrieb – WEP
• TX Key (Übertragungsschlüssel): Wählen Sie eine Standardnummer für den Übertragungsschlüssel aus, um
den zu verwendenden WEP-Schlüssel anzugeben.
Klicken Sie nach dem Vornehmen aller Änderungen in diesem Fenster auf die Schaltfläche Einstellungen
speichern, um die Änderungen zu speichern, oder klicken Sie auf die SchaltflächeÄnderungen verwerfen, um die
Änderungen rückgängig zu machen. Klicken Sie auf More (Weiter), um Hilfeinformationen zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Wireless
42
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Wireless-Zugriff
Wireless-Netzwerkzugriff
Wireless-Netzwerkzugriff: Aktivieren Sie Wireless-Netzwerkzugriff, wenn allen Computern der Zugriff auf
das Wireless-Netzwerk ermöglicht werden soll. Soll der Zugriff eingeschränkt werden, wählen Sie Zugriff
beschränken und anschließend zum Verweigern des Zugriffs für bestimmte Computer die Option Prevent
(Verweigern) oder zum Gestatten des Zugriffs für bestimmte Computer die Option Nur Zugriff aus. Klicken Sie auf
die Schaltfläche Filterliste aktualisieren. Daraufhin wird das Fenster MAC-Adressen-Filterliste angezeigt.
Geben Sie die MAC-Adressen der Computer ein, die Sie festlegen möchten. Wenn Sie eine Liste der MACAdressen für Wireless-Computer oder -Clients anzeigen möchten, klicken Sie auf die Schaltfläche Wireless
Client MAC List (MAC-Liste der Wireless-Clients).
Abbildung 6-20: Wireless-Zugriff
Im Fenster Liste der Wireless-Clients sind die MAC-Adressen der Wireless-Geräte aufgeführt. Klicken Sie auf die
Schaltfläche Aktualisieren, damit die aktuellsten Informationen angezeigt werden. Wenn der MAC-AdressenFilterliste ein bestimmter Computer hinzugefügt werden soll, aktivieren Sie das Kontrollkästchen MAC-Filter
aktivieren, und klicken Sie anschließend auf die Schaltfläche Filterliste aktualisieren. Klicken Sie auf die
Schaltfläche Schließen, um zum Fenster MAC Address Filter List (MAC-Adressen-Filterliste) zurückzukehren.
Klicken Sie im Fenster MAC Address Filter List (MAC-Adressen-Filterliste) auf die Schaltfläche Einstellungen
speichern, um die Liste zu speichern, oder auf die SchaltflächeÄnderungen verwerfen, um die Eingaben zu
löschen.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Abbildung 6-21: MAC-Adressen-Filterliste
Abbildung 6-22: MAC-Liste der Wireless-Clients
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Wireless
43
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Erweiterte Wireless-Einstellungen
In diesem Fenster können Sie auf die erweiterten Wireless-Funktionen zugreifen.
Erweiterte Wireless-Funktionen
Wireless-G-Einstellungen
• Authentifizierungstyp: Der Standardwert ist Automatisch. Diese Einstellung ermöglicht die
Authentifizierungsmethoden Open System (Offenes System) und Freigegebener Schlüssel. Beim
Authentifizierungstyp Open System (Offenes System) verwenden Absender und Empfänger keinen WEP-Schlüssel
zur Authentifizierung, können jedoch WEP zur Datenverschlüsslung einsetzen. Beim Authentifizierungstyp
Freigegebener Schlüssel verwenden Absender und Empfänger sowohl zur Authentifizierung als auch zur
Datenverschlüsselung einen WEP-Schlüssel. Soll nur letzterer Authentifizierungstyp zugelassen werden, wählen Sie
Freigegebener Schlüssel aus. In den meisten Fällen sollten Sie die Standardeinstellung Automatisch beibehalten,
da einige Clients nicht für Freigegebener Schlüssel konfiguriert werden können.
• Control Tx Rates (Gesteuerte Übertragungsraten): Die Standardübertragungsrate ist auf Automatisch gesetzt.
Diese Rate sollte gemäß der Geschwindigkeit des Wireless-Netzwerks eingestellt werden. Wählen Sie eine der
Übertragungsgeschwindigkeiten aus, oder behalten Sie die standardmäßig eingestellte Option Automatisch bei,
wodurch das Gateway automatisch die schnellstmögliche Datenrate verwendet und die Funktion Auto-Fallback
(Automatisches Fallback) aktiviert wird. Mit der Funktion für automatisches Fallback wird die optimale
Verbindungsgeschwindigkeit zwischen dem Gateway und einem Wireless-Client ermittelt.
• Beacon Interval (Beacon-Intervall): Der Standardwert ist 100. Der Wert des Beacon-Intervalls gibt das
Sendeintervall des Beacons an. Ein Beacon ist eine Paketübertragung des Gateways zur Synchronisierung des
Wireless-Netzwerks.
• DTIM Interval (DTIM-Intervall): Der Standardwert ist 1. Dieser Wert gibt das Intervall für die DTIM-Meldung (Delivery
Traffic Indication Message) an. Ein DTIM-Feld ist ein Zeitkontrollfeld, das die Clients über das nächste Fenster
informiert, in dem nach Broadcast- und Multicast-Meldungen gesucht wird. Wenn das Gateway Broadcast- oder
Multicast-Meldungen für die zugewiesenen Clients gepuffert hat, sendet es die nächste DTIM mit einem DTIMIntervallwert. Die zugewiesenen Clients empfangen das Beacon-Signal und sind zum Empfang der Broadcast- und
Multicast-Meldungen bereit.
• Fragmentation Threshold (Fragmentierungsschwelle): Dieser Wert sollte bei dem Standardwert 2346 belassen
werden. Er gibt die maximale Größe eines Pakets an, bevor die Daten in mehrere Pakete unterteilt werden. Bei einer
hohen Paketfehlerrate können Sie die Fragmentierungsschwelle leicht anheben. Wenn die Fragmentierungsschwelle
zu niedrig liegt, kann dies zu einer Verringerung der Netzwerkleistung führen. Es wird nur eine geringfügige
Änderung dieses Werts empfohlen.
• RTS Threshold (RTS-Schwelle): Dieser Wert sollte bei dem Standardwert 2346 belassen werden. Bei einem
schwankenden Datenfluss wird eine nur geringfügige Senkung empfohlen. Wenn ein Netzwerkpaket kleiner als die
voreingestellte RTS-Schwellengröße ist, wird der RTS/CTS-Mechanismus nicht aktiviert. Das Gateway sendet RTSBlöcke (Request to Send) an eine bestimmte Empfangsstation und handelt das Senden eines Datenblocks aus. Nach
dem Empfang eines RTS-Blocks antwortet die Wireless-Station mit einem CTS-Block (Clear to Send), um den Start
der Übertragung zu bestätigen.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen zu
erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Wireless
Abbildung 6-23: Erweiterte Wireless-Einstellungen
44
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Sicherheit
Registerkarte Firewall
Sie können die Firewall aktivieren oder deaktivieren, Filter zum Blockieren bestimmter Internetdatentypen
auswählen und anonyme Internet-Anfragen blockieren. Verwenden Sie diese Funktionen, um die Sicherheit des
Netzwerks zu erhöhen.
Firewall
• SPI Firewall Protection (SPI-Firewall-Schutz): Die Firewall-Funktion SPI (Stateful Packet Inspection) erhöht
die Sicherheit des Netzwerks. Klicken Sie zur Verwendung dieser Funktion auf Aktivieren. Wenn die Firewall
nicht verwendet werden soll, klicken Sie auf Deaktivieren.
Additional Filters (Zusätzliche Filter)
• Filter Proxy (Proxy filtern): Die Verwendung von WAN-Proxyservern kann die Sicherheit des Gateways
beeinträchtigen. Wenn Sie die Proxyfilterung verweigern, wird der Zugriff auf alle WAN-Proxyserver
deaktiviert. Aktivieren Sie zum Verwenden der Proxy-Filterung das entsprechende Kontrollkästchen.
Abbildung 6-24: Firewall
• Filter Cookies (Cookies filtern): Bei einem Cookie handelt es sich um Daten, die auf einem Computer
gespeichert sind und von Websites beim Zugriff auf diese Sites verwendet werden. Aktivieren Sie zum
Verwenden der Cookie-Filterung das entsprechende Kontrollkästchen.
• Filter Java Applets (Java-Applets filtern): Bei Java handelt es sich um eine Programmiersprache für
Websites. Wenn Sie Java-Applets ablehnen, haben Sie möglicherweise keinen Zugriff auf Websites, die mit
dieser Programmiersprache erstellt wurden. Aktivieren Sie zum Verwenden der Java Applet-Filterung das
entsprechende Kontrollkästchen.
• Filter ActiveX (ActiveX filtern): Bei ActiveX handelt es sich um eine Programmiersprache für Websites. Wenn
Sie ActiveX ablehnen, haben Sie möglicherweise keinen Zugriff auf Websites, die mit dieser
Programmiersprache erstellt wurden. Aktivieren Sie zum Verwenden der ActiveX-Filterung das
entsprechende Kontrollkästchen.
Block WAN Requests (WAN-Anfragen blockieren)
• Block Anonymous Internet Requests (Anonyme Internet-Anfragen blockieren): Mit dieser Option können
Sie Ihr Netzwerk vor Ping-Angriffen oder dem Erkennen durch andere Internetbenutzer schützen. Darüber
hinaus können Sie mit dieser Option die Sicherheit des Netzwerks erhöhen, indem die Netzwerk-Ports nicht
angezeigt werden und das Netzwerk vor Angreifern aus dem Internet besser geschützt ist. Aktivieren Sie die
Option Block Anonymous Internet Requests (Anonyme Internet-Anfragen blockieren), um anonyme
Internet-Anfragen zu blockieren, oder deaktivieren Sie die Option, um anonyme Internet-Anfragen
zuzulassen.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Sicherheit
45
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte VPN-Passthrough
VPN (Virtual Private Networking) ist eine Sicherheitsmaßnahme, durch die eine sichere Verbindung zwischen zwei
entfernten Standorten hergestellt wird. Konfigurieren Sie die folgenden Einstellungen so, dass das Gateway die
Übertragung durch VPN-Tunnel zulässt.
VPN-Passthrough
• IPSec Passthrough (IPSec-Passthrough): IPSec (Internet Protocol Security) ist ein Protokollsatz, der zur
Implementierung eines sicheren Paketaustauschs auf der IP-Ebene verwendet wird. Um IPSec-Passthrough
zu aktivieren, klicken Sie auf das Optionsfeld Aktivieren. Um IPSec-Passthrough zu deaktivieren, klicken Sie
auf das Optionsfeld Deaktivieren.
Abbildung 6-25: VPN-Passthrough
• PPTP Passthrough (PPTP-Passthrough): PPTP-Passthrough (Point-to-Point Tunneling Protocol Passthrough)
ist eine Methode zur Aktivierung von VPN-Sitzungen auf einem Windows NT 4.0- oder Windows 2000-Server.
Um PPTP-Passthrough zu aktivieren, klicken Sie auf das Optionsfeld Aktivieren. Um PPTP-Passthrough zu
deaktivieren, klicken Sie auf das Optionsfeld Deaktivieren.
• L2TP Passthrough (L2TP-Passthrough): Bei L2TP-Passthrough (Layering 2 Tunneling Protocol Passthrough)
handelt es sich um eine Erweiterung von PPTP (Point-to-Point Tunneling Protocol), über die der Betrieb eines
VPN über das Internet ermöglicht wird. Um P2TP-Passthrough zu aktivieren, klicken Sie auf das Optionsfeld
Aktivieren. Um P2TP-Passthrough zu deaktivieren, klicken Sie auf das Optionsfeld Deaktivieren.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Sicherheit
46
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Zugriffsbeschränkungen
Registerkarte Richtlinien für Internetzugriff
Im Fenster Richtlinien für Internetzugriff können Sie bestimmte Arten der Internetverwendung blockieren oder
zulassen. Sie können für bestimmte Computer Richtlinien für den Internetzugriff einrichten und Websites nach
URL-Adresse oder Schlüsselwort blockieren.
Richtlinien für Internetzugriff
Richtlinien für Internetzugriff: Der Zugriff kann mithilfe von Richtlinien verwaltet werden. Über die
Einstellungen in diesem Fenster können Sie Zugriffsrichtlinien anwenden, nachdem Sie auf die Schaltfläche
Einstellungen speichern geklickt haben. Wenn Sie im Dropdown-Menü eine Richtlinie auswählen, werden die
Einstellungen dieser Richtlinie angezeigt. Wenn Sie eine Richtlinie löschen möchten, wählen Sie die Nummer
dieser Richtlinie aus, und klicken Sie auf die Schaltfläche Delete (Löschen). Klicken Sie zum Anzeigen aller
Richtlinien auf die Schaltfläche Summary (Zusammenfassung). (Sie können Richtlinien im Fenster Summary
(Zusammenfassung) löschen, indem Sie die entsprechende Richtlinie auswählen und auf die Schaltfläche Delete
(Löschen) klicken. Klicken Sie auf die Schaltfläche Schließen, um zum Fenster Internet Access (Internetzugriff)
zurückzukehren.)
Status: Die Richtlinien sind standardmäßig deaktiviert. Wenn Sie eine Richtlinie aktivieren möchten, wählen Sie
im Dropdown-Menü die Nummer der Richtlinie aus, und klicken Sie auf das Optionsfeld Aktivieren.
Abbildung 6-26: Richtlinien
für Internetzugriff
So erstellen Sie eine Richtlinie für den Internetzugriff:
1. Wählen Sie im Dropdown-Menü Richtlinien für Internetzugriff eine Nummer aus.
2. Klicken Sie auf das Optionsfeld Aktivieren, um diese Richtlinie zu aktivieren.
3. Geben Sie im Feld Policy Name (Richtlinienname) einen Namen für die Richtlinie ein.
Abbildung 6-27: Internet-Richtlinien –
Zusammenfassung
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Zugriffsbeschränkungen
47
Wireless-G ADSL-Gateway mit SpeedBooster
4. Klicken Sie auf die Schaltfläche PC-Liste bearbeiten, um die Computer auszuwählen, für die die Richtlinie
gelten soll. Das Fenster List of PCs PC-Liste wird angezeigt. Sie können einen Computer nach MAC-Adresse
oder IP-Adresse auswählen. Sie können zudem mehrere IP-Adressen eingeben, wenn Sie möchten, dass
diese Richtlinie für eine Gruppe von Computern gelten soll. Nachdem Sie die gewünschten Änderungen
vorgenommen haben, klicken Sie auf die Schaltfläche Einstellungen speichern, um die Änderungen zu
übernehmen, oder aufÄnderungen verwerfen, um die Änderungen zu verwerfen. Klicken Sie dann auf die
Schaltfläche Schließen, um das Fenster zu schließen.
5. Klicken Sie auf die entsprechende Option Verweigern oder Zulassen, je nachdem, ob Sie den Internetzugriff
für die im Fenster List of PCs (PC-Liste) aufgeführten Computer blockieren oder zulassen möchten.
6. Geben Sie an, an welchen Tagen und zu welchen Uhrzeiten diese Richtlinie gelten soll. Wählen Sie die
einzelnen Tage aus, an denen die Richtlinie gelten soll, oder wählen Sie die Option Everyday (Jeden Tag) aus.
Geben Sie anschließend den Zeitraum in Stunden und Minuten ein, in dem die Richtlinie gelten soll, oder
wählen Sie die Option 24 Stunden aus.
7. Wenn Sie Websites mit bestimmten URL-Adressen blockieren möchten, geben Sie jeden URL in einem
separaten Feld neben Website Blocking by URL Address (Website nach URL-Adresse blockieren) ein.
Abbildung 6-28: PC-Liste
8. Wenn Sie Websites mithilfe bestimmter Schlüsselwörter blockieren möchten, geben Sie jedes Schlüsselwort
in einem separaten Feld neben Website Blocking by Keyword (Website nach Schlüsselwort blockieren) ein.
9. Sie können den Zugang zu verschiedenen Diensten filtern, auf die über das Internet zugegriffen werden kann,
z. B. FTP oder Telnet, indem Sie diese Dienste in den Dropdown-Menüs neben Blocked Services (Blockierte
Dienste) auswählen. Die Port-Nummern und das Protokoll für den ausgewählten Dienst werden automatisch
angezeigt.
Wenn der gewünschte Dienst nicht aufgeführt ist, wählen Sie Benutzerdefiniert aus. Geben Sie in den
entsprechenden Feldern die Port-Nummern des Dienstes ein. Wählen Sie dann im Dropdown-Menü das
Protokoll aus: ICMP, TCP, UDP oder TCP & UDP.
10. Klicken Sie auf die Schaltfläche Einstellungen speichern, um die Einstellungen der Richtlinie zu speichern.
Um die Einstellungen der Richtlinie rückgängig zu machen, klicken Sie auf die SchaltflächeÄnderungen
verwerfen. Klicken Sie auf Hilfe, um weitere Informationen zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Zugriffsbeschränkungen
48
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Anwendungen und Spiele
Registerkarte Einfache Anschlussweiterleitung
Verwenden Sie das Fenster Einfache Anschlussweiterleitung, wenn ein bestimmter Port geöffnet werden soll,
damit Benutzer im Internet die Server hinter dem Gateway erkennen können (zu diesen Servern zählen u. a. FTPoder E-Mail-Server). Wenn Anfragen dieser Art von Benutzern über das Internet an Ihr Netzwerk gesendet
werden, leitet das Gateway diese Anfragen an den entsprechenden Computer weiter. Auf jedem Computer,
dessen Anschluss weitergeleitet wird, muss die DCHP-Client-Funktion deaktiviert sein. Darüber hinaus sollte
jedem Computer eine neue statische IP-Adresse zugewiesen werden, da die IP-Adresse bei Verwendung der
DHCP-Funktion u. U. geändert wird.
Einfache Anschlussweiterleitung
• Anwendung: Geben Sie den Namen der Anwendung im entsprechenden Feld ein.
• Externer Port und Interner Port: Geben Sie die Nummern für den externen und internen Port ein.
• Protokoll: Wählen Sie das Protokoll aus, das Sie für jede Anwendung verwenden möchten: TCP oder UDP.
• IP-Adresse: Geben Sie die IP-Adresse des entsprechenden Computers ein.
Abbildung 6-29: Einfache Anschlussweiterleitung
• Aktivieren: Klicken Sie auf Aktivieren, um die Weiterleitung für die ausgewählte Anwendung zu aktivieren.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Anwendungen und Spiele
49
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Port-Bereich
Im Fenster Port Range Forwarding Weiterleitung an einen Anschlussbereich können Sie öffentliche Dienste im
Netzwerk festlegen, z. B. Web-, FTP-, E-Mail-Server oder andere spezielle Internetanwendungen. (Bei speziellen
Internetanwendungen handelt es sich um alle Anwendungen, bei denen über den Internetzugang Funktionen wie
z. B. Videokonferenzen oder Internet-Spiele ausgeführt werden. Bei einigen Internetanwendungen ist keine
Weiterleitung erforderlich.)
Wenn Anfragen dieser Art von Benutzern über das Internet an Ihr Netzwerk gesendet werden, leitet das Gateway
diese Anfragen an den entsprechenden Computer weiter. Auf jedem Computer, dessen Anschluss weitergeleitet
wird, muss die DCHP-Client-Funktion deaktiviert sein. Darüber hinaus sollte jedem Computer eine neue statische
IP-Adresse zugewiesen werden, da die IP-Adresse bei Verwendung der DHCP-Funktion u. U. geändert wird.
Weiterleitung an einen Anschlussbereich
• Anwendung: Geben Sie den Namen der Anwendung im entsprechenden Feld ein.
Abbildung 6-30: Port-Bereich
• Von und Bis: Geben Sie die Anfangs- und Endnummern des Anschlussbereichs ein, der weitergeleitet werden
soll.
• Protokoll: Wählen Sie das Protokoll aus, das Sie für jede Anwendung verwenden möchten: TCP, UDP oder
Both (Beide).
• IP-Adresse: Geben Sie die IP-Adresse des entsprechenden Computers ein.
• Aktivieren: Aktivieren Sie das Kontrollkästchen Aktivieren, um die Weiterleitung für die ausgewählte
Anwendung zu aktivieren.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Anwendungen und Spiele
50
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Anschlussbereich-Triggering
Anschlussbereich-Triggering wird bei speziellen Anwendungen verwendet, über die ein Port auf Anfrage geöffnet
werden kann. Bei dieser Funktion überprüft das Gateway ausgehende Daten auf spezielle Port-Nummern. Das
Gateway speichert die IP-Adresse des Computers, der Daten zur Übertragung abruft. Wenn die abgerufenen
Daten über das Gateway übertragen werden, werden sie über die IP-Adresse und Port-Mapping-Regeln an den
richtigen Computer weitergeleitet.
Anschlussbereich-Triggering
• Anwendung: Geben Sie für jede Anwendung den gewünschten Namen ein.
• Triggering-Bereich: Geben Sie die Anfangs- und Endnummern der Ports für den Triggering-Bereich ein.
• Weiterleitungsbereich: Geben Sie die Anfangs- und Endnummern der Ports für den Weiterleitungsbereich
ein.
Abbildung 6-31: Anschlussbereich-Triggering
• Aktiviert: Aktivieren Sie das Kontrollkästchen Aktiviert, um das Anschlussbereich-Triggering für die
ausgewählte Anwendung zu aktivieren.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Anwendungen und Spiele
51
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte DMZ
Über das Fenster DMZ kann mithilfe von DMZ-Hosting für einen lokalen Benutzer eine Verbindung zum Internet
hergestellt werden, damit dieser spezielle Dienste (z. B. Internet-Spiele und Videokonferenzen) nutzen kann. Mit
DMZ-Hosting werden alle Ports gleichzeitig an einen Computer weitergeleitet, im Unterschied zu Weiterleitung
an einen Anschlussbereich, bei der nur maximal 10 Anschlussbereiche weitergeleitet werden können.
DMZ
• DMZ-Hosting: Mit der DMZ-Funktion (Demilitarized Zone, entmilitarisierte Zone) kann für einen lokalen
Benutzer eine Verbindung zum Internet hergestellt werden, damit dieser spezielle Dienste
(z. B. Internet-Spiele oder Videokonferenzen) nutzen kann.ann. Klicken Sie auf Aktivieren, um diese Funktion
zu verwenden. Klicken Sie auf Deaktivieren, um die DMZ-Funktion zu deaktivieren.
Abbildung 6-32: DMZ
• IP-Adresse des DMZ-Hosts: Um einen Computer mit dem Internet zu verbinden, geben Sie die IP-Adresse
des Computers ein. Weitere Informationen zum Ermitteln der IP-Adresse eines Computers finden Sie in
„Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters“.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Anwendungen und Spiele
52
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte QoS
QoS
QoS (Quality of Service) sorgt bei Netzwerkverkehr mit hoher Priorität, beispielsweise bei anspruchsvollen
Echtzeitanwendungen wie Internettelefonie oder Videokonferenzen, für besseren Service.
Aktivieren oder Deaktivieren: Wählen Sie zum Verwenden von QoS die Option Aktivieren aus. Behalten Sie
andernfalls die Standardeinstellung Deaktivieren bei.
Application-based QoS (Anwendungsbasierte QoS)
Über Application-based QoS (Anwendungsbasierte QoS) werden Informationen beim Übertragen und Empfangen
verwaltet. Je nach den Einstellungen im Fenster QoS wird über diese Funktion Informationen eine hohe oder
niedrige Priorität für die fünf voreingestellten Anwendungen und drei zusätzlichen Anwendungen zugewiesen.
High priority/Medium priority/Low priority (Hohe/mittlere/niedrige Priorität): Wählen Sie für jede Anwendung
High priority (Hohe Priorität, Datenverkehr in dieser Warteschlange belegt 60 % der gesamten Bandbreite), Medium
priority (Mittlere Priorität, Datenverkehr in dieser Warteschlange belegt 18 % der gesamten Bandbreite) oder Low
priority (Niedrige Priorität, Datenverkehr in dieser Warteschlange belegt 1 % der gesamten Bandbreite) aus.
FTP (File Transfer Protocol): Ein Protokoll für die Übertragung von Dateien über ein TCP/IP-Netzwerk (Internet, UNIX
usw.). Nachdem HTML-Seiten für eine Website auf einem lokalen Computer gestaltet wurden, werden sie
üblicherweise über FTP auf den Server geladen.
HTTP (HyperText Transport Protocol): Kommunikationsprotokoll, das zum Anschließen von Servern an das World
Wide Web verwendet wird. Die Hauptfunktion besteht darin, eine Verbindung mit einem Webserver herzustellen
und HTML-Seiten an den Webbrowser des Clients zu übertragen.
Telnet: Ein Protokoll zur Terminal-Emulation, das häufig in Internet- und TCP/IP-Netzwerken verwendet wird.
Dadurch wird einem Benutzer an einem Terminal oder Computer ermöglicht, sich bei einem entfernten Gerät
anzumelden und ein Programm auszuführen.
SMTP (Simple Mail Transfer Protocol): Das standardmäßige E-Mail-Protokoll im Internet. Ein TCP/IP-Protokoll, mit
dem das Meldungsformat sowie der MTA (Message Transfer Agent, Meldungsübertragungsagent) festgelegt wird,
der die Mail speichert und weiterleitet.
POP3 (Post Office Protocol 3): Ein im Internet verbreitet eingesetzter Standard-Mailserver. Er bietet einen
Meldungsspeicher, in dem eingehende Mails gespeichert werden, bis sich der entsprechende Empfänger anmeldet
und die Mails herunterlädt. POP3 ist ein einfaches System mit wenig Auswahlmöglichkeiten. Alle ausstehenden
Meldungen und Anhänge werden zur selben Zeit heruntergeladen. POP3 verwendet das SMTP-Meldungsprotokoll.
Specific Port# (Spezielle Anschlussnummer): Sie können drei weitere Anwendungen hinzufügen, indem Sie deren
jeweilige Anschlussnummern in diesen Feldern eingeben.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Anwendungen und Spiele
Abbildung 6-33: QoS
53
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Verwaltung
Registerkarte Verwaltungsfunktionen
Über das Fenster Verwaltungsfunktionen können Sie die Einstellungen für den Gateway-Zugriff sowie die
Verwaltungsfunktionen für SNMP (Simple Network Management Protocol), UPnP (Universal Plug and Play) und
WLAN ändern.
Gateway-Zugriff
Lokaler Gateway-Zugriff: Um die Sicherheit des Gateways zu gewährleisten, werden Sie beim Zugriff auf das
webbasierte Dienstprogramm des Gateways zur Eingabe Ihres Passworts aufgefordert. Der
Standardbenutzername und das Standardpasswort lauten admin.
• Gateway-Benutzerliste: Wählen Sie die Nummer des Benutzers im Dropdown-Menü aus.
• Gateway-Benutzername: Geben Sie den Standardbenutzernamen admin ein. Es wird empfohlen, dass Sie
den Standardbenutzernamen in einen persönlichen Benutzernamen ändern.
• Gateway-Passwort: Es empfiehlt sich, das Standardpasswort admin in ein Passwort Ihrer Wahl zu ändern.
Abbildung 6-34: Verwaltungsfunktionen
• Zur Bestätigung erneut eingeben: Geben Sie das neue Gateway-Passwort erneut ein, um es zu bestätigen.
Remote-Gateway-Zugriff: Mit dieser Funktion können Sie auf das Gateway von einem Remote-Standort über
das Internet zugreifen.
• Remote-Verwaltung: Mit dieser Funktion können Sie das Gateway von einem Remote-Standort über das
Internet verwalten. Klicken Sie zum Aktivieren von Remote-Verwaltung auf Aktivieren.
WICHTIG: Durch Aktivieren der Option Remote-Verwaltung kann jeder Benutzer, der Ihr
Passwort kennt, von jedem beliebigen Standort im Internet das Gateway konfigurieren.
• Management-Port: Geben Sie die Port-Nummer ein, die Sie für den entfernten Zugriff auf das Gateway
verwenden möchten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Verwaltung
54
Wireless-G ADSL-Gateway mit SpeedBooster
SNMP
SNMP ist ein häufig verwendetes Protokoll zur Netzwerküberwachung und -verwaltung.
• Gerätename: Geben Sie den Namen des Gateways ein.
• SNMP: Klicken Sie zur Verwendung von SNMP auf Aktivieren. Klicken Sie auf Disabled (Deaktivieren), um
SNMP zu deaktivieren.
• Get-Gemeinschaft: Geben Sie das Passwort ein, mit dem ein schreibgeschützter Zugriff auf die SNMPInformationen des Gateways gewährt wird.
• Set Community Set-Gemeinschaft: Geben Sie das Passwort ein, mit dem ein Schreib-/Lesezugriff auf die
SNMP-Informationen des Gateways gewährt wird.
• Trap-Verwaltung: Trap-Ziel: Geben Sie die IP-Adresse des entfernten Host-Computers ein, der die TrapNachrichten empfängt.
UPnP
Mit UPnP kann das Gateway unter Windows ME und XP automatisch für verschiedene Internetanwendungen
(z. B. Internet-Spiele oder Videokonferenzen) konfiguriert werden.
• UPnP: Klicken Sie zur Verwendung von UPnP auf Aktivieren. Klicken Sie andernfalls auf Deaktivieren.
WLAN
• Verwaltung über WLAN: Mit dieser Funktion kann das Gateway über einen Wireless-Computer des lokalen
Netzwerks verwaltet werden, wenn sich dieser beim webbasierten Dienstprogramm des Gateways anmeldet.
Klicken Sie zum Aktivieren dieser Funktion auf Aktivieren. Klicken Sie andernfalls auf Deaktivieren.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Verwaltung
55
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Berichtaufzeichnung
Im Fenster Berichtaufzeichnung wird ein Protokoll angezeigt, in dem alle eingehenden und ausgehenden URLs
bzw. IP-Adressen für die Internetverbindung aufgeführt sind. Über diese Registerkarte stehen auch Protokolle für
VPN- und Firewall-Ereignisse zur Verfügung.
Berichtaufzeichnung
• Protokoll: Klicken Sie zur Verwendung der Berichtaufzeichnung auf Aktivieren.
E-Mail-Warnungen
• E-Mail-Warnungen: Klicken Sie auf die Option Aktivieren, um E-Mail-Warnungen zu verwenden.
Abbildung 6-35: Berichtaufzeichnung
• DoS-Schwellenwerte: Geben Sie die Anzahl der DoS-Angriffe (Denial of Service) ein, durch die eine E-MailWarnung ausgelöst werden soll.
• SMTP-Mailserver: Geben Sie die IP-Adresse des SMTP-Servers ein.
• E-Mail-Adresse für Warnungsprotokolle: Geben Sie die E-Mail-Adresse ein, an die Warnungsprotokolle
gesendet werden sollen.
• E-Mail-Antwortadresse: Geben Sie die Antwortadresse für die E-Mail-Warnungen ein.
Wenn Sie die Protokolle anzeigen möchten, klicken Sie auf die Schaltfläche Protokolle anzeigen. Es wird ein
neues Fenster angezeigt. Wählen Sie im Dropdown-Menü das anzuzeigende Protokoll aus: ALLE,
Zugriffsprotokoll oder Firewall-Protokoll. Klicken Sie auf die Schaltfläche Seite aktualisieren, um die
Informationen zu aktualisieren. Klicken Sie auf die Schaltfläche Löschen, um die Protokollinformationen zu
löschen. Klicken Sie auf die Schaltfläche Vorherige Seite, um zur vorherigen Informationsseite zu wechseln.
Klicken Sie auf die Schaltfläche Nächste Seite, um zur nächsten Informationsseite zu wechseln.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Verwaltung
Abbildung 6-36: Systemprotokoll
56
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Diagnose
In diesem Fenster können Sie Ping-Tests durchführen und die Testergebnisse anzeigen.
Ping-Test
Ping-Test-Parameter
• Ping-Ziel-IP-Adresse: Geben Sie die IP-Adresse ein, für die Ping-Tests durchgeführt werden sollen. Dies
kann eine lokale IP-Adresse (LAN) oder eine Internet-IP-Adresse (WAN) sein.
• Ping-Größe: Geben Sie die Größe des Pakets an.
• Anzahl der Pings: Geben Sie die Anzahl der Pings an, die durchgeführt werden sollen.
• Ping-Intervall: Geben Sie das Ping-Intervall (wie oft Pings für die Ziel-IP-Adresse durchgeführt werden
sollen) in Millisekunden ein.
Abbildung 6-37: Diagnose
• Ping-Wartezeit: Geben Sie die Ping-Wartezeit (Zeitraum, nach dem der Ping-Test abläuft) in Millisekunden
ein.
Klicken Sie auf die Schaltfläche Test starten, um den Ping-Test zu starten.
• Ping-Ergebnisse: In dieser Zeile werden die Ergebnisse des Ping-Tests angezeigt.
Nachdem Sie die Änderungen auf dieser Registerkarte vorgenommen haben, klicken Sie auf die Schaltfläche
Einstellungen speichern, um diese Änderungen zu übernehmen. Wenn Sie die Änderungen rückgängig machen
möchten, klicken Sie auf die SchaltflächeÄnderungen verwerfen. Klicken Sie auf Hilfe, um weitere Informationen
zu erhalten.
Registerkarte Sichern & Wiederherstellen
Auf der Registerkarte Sichern & Wiederherstellen können Sie eine Sicherungskopie der Konfigurationsdatei
des Gateways erstellen und diese wiederherstellen.
Konfiguration sichern
Klicken Sie zum Erstellen einer Sicherungskopie der Konfigurationsdatei des Gateways auf die Schaltfläche
Sichern. Befolgen Sie dann die Anweisungen auf dem Bildschirm.
Konfiguration wiederherstellen
Klicken Sie zum Wiederherstellen der Konfigurationsdatei des Gateways auf die Schaltfläche Durchsuchen.
Befolgen Sie dann die Anweisungen auf dem Bildschirm, um nach der Datei zu suchen. Klicken Sie nach Auswahl
der Datei auf die Schaltfläche Wiederherstellen.
Abbildung 6-38: Sichern & Wiederherstellen
Klicken Sie auf Hilfe, um weitere Informationen zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Verwaltung
57
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Werkseinstellungen
In diesem Fenster können Sie die Werkseinstellungen des Gateways wiederherstellen.
Werkseinstellungen
Werkseinstellungen wiederherstellen: Wenn Sie das Gateway auf die Werkseinstellungen zurücksetzen
möchten (Ihre Einstellungen gehen dabei verloren), klicken Sie auf Werkseinstellungen wiederherstellen.
Befolgen Sie dann die Anweisungen auf dem Bildschirm. Klicken Sie auf Hilfe, um weitere Informationen zu
erhalten.
Registerkarte Firmware aktualisieren
Abbildung 6-39: Werkseinstellungen
In diesem Fenster können Sie die Firmware des Gateways aktualisieren.
Firmware aktualisieren
So aktualisieren Sie die Gateway-Firmware:
1. Laden Sie die Aktualisierungsdatei für die Gateway-Firmware unter www.linksys.com/international herunter.
2. Extrahieren Sie die Datei auf dem Computer.
3. Klicken Sie im Fenster Firmware aktualisieren auf die Schaltfläche Durchsuchen, um die FirmwareAktualisierungsdatei zu suchen.
4. Doppelklicken Sie auf die Firmware-Datei, die Sie heruntergeladen und extrahiert haben.
5. Klicken Sie auf die Schaltfläche Aktualisierung starten, und befolgen Sie die Anweisungen auf dem
Bildschirm.
Abbildung 6-40: Firmware aktualisieren
Klicken Sie auf Hilfe, um weitere Informationen zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Verwaltung
58
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Status
Registerkarte Gateway
In diesem Fenster werden Informationen zum Gateway und zur entsprechenden Internetverbindung angezeigt.
Gateway-Informationen
In diesem Bereich wird die Version der Gateway-Firmware, die MAC-Adresse und die aktuelle Uhrzeit angezeigt.
Internetverbindung
In diesem Bereich werden folgende Informationen angezeigt: Anmeldetyp, Schnittstelle, IP Address (IPAdresse), Subnetzmaske, Standard-Gateway und die IP-Adressen für die DNS-Server 1 bis 3.
Abbildung 6-41: Gateway
DHCP erneuern: Klicken Sie auf die Schaltfläche DHCP erneuern sofern diese angezeigt wird, um die aktuelle
IP-Adresse des Gateways durch eine neue IP-Adresse zu ersetzen.
DHCP löschen: Klicken Sie auf die Schaltfläche DHCP löschen, sofern diese angezeigt wird, um die aktuelle IPAdresse des Gateways zu löschen.
Klicken Sie auf die Schaltfläche Aktualisieren, um die angezeigten Informationen zu aktualisieren. Klicken Sie
auf Hilfe, um weitere Informationen zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Status
59
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Lokales Netzwerk
In diesem Fenster werden Informationen zum lokalen Netzwerk des Gateways angezeigt.
Lokales Netzwerk
In diesem Fenster wird Folgendes angezeigt: die lokale MAC-Adresse, die IP-Adresse, die Subnetzmaske, der
DHCP-Server sowie die erste und die letzte IP-Adresse.
Klicken Sie zum Anzeigen der DHCP-Client-Tabelle auf die Schaltfläche DHCP-Client-Tabelle. Klicken Sie zum
Anzeigen der ARP/RARP-Tabelle auf die Schaltfläche ARP/RARP-Tabelle.
DHCP-Client-Tabelle: Im Bereich DHCP Active IP Table (DHCP – Tabelle zur aktiven IP-Adresse) werden die
aktuellen DHCP-Client-Daten angezeigt. Zu diesen Angaben zählen der Computername, die IP-Adresse, die MACAdresse und der Zeitpunkt, zu dem die dynamische IP-Adresse für Clients abläuft, die den DHCP-Server
verwenden. (Diese Daten werden im temporären Speicher gespeichert und ändern sich in regelmäßigen
Abständen.) Klicken Sie auf die Schaltfläche Aktualisieren, um die angezeigten Informationen zu aktualisieren.
Um einen Client vom DHCP-Server zu löschen, wählen Sie den entsprechenden Client aus, und klicken Sie
anschließend auf die Schaltfläche Delete (Löschen). Klicken Sie auf die Schaltfläche Schließen, um zum Fenster
Lokales Netzwerk zurückzukehren.
ARP/RARP Tabelle: Bei einer ARP-Anfrage handelt es sich um eine Anfrage, mit der das Gateway die MACAdressen von Clients mit IP-Adressen anfragt, um den entsprechenden MAC-Adressen IP-Adressen zuordnen zu
können. Bei RARP geht der Vorgang im Vergleich zu ARP umgekehrt vonstatten. Die ARP/RARP-Tabelle enthält die
aktuellen Daten für das lokale Netzwerk des Gateways. Es werden die entsprechenden IP-Adressen und MACAdressen aufgeführt. (Diese Daten werden im temporären Speicher gespeichert und ändern sich in regelmäßigen
Abständen.)Klicken Sie auf die Schaltfläche Aktualisieren, um die angezeigten Informationen zu aktualisieren.
Klicken Sie auf die Schaltfläche Schließen, um zum Fenster Lokales Netzwerk zurückzukehren.
Abbildung 6-42: Lokales Netzwerk
Abbildung 6-43: DHCP – Tabelle zur aktiven IPAdresse
Klicken Sie auf die Schaltfläche Aktualisieren, um die angezeigten Informationen zu aktualisieren. Klicken Sie
auf Hilfe, um weitere Informationen zu erhalten.
Abbildung 6-44: ARP/RARP-Tabelle
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Status
60
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte Wireless
In diesem Fenster werden Informationen zum Wireless-Netzwerk des Gateways angezeigt.
Wireless
Dieses Fenster enthält folgende Angaben: die Versionsnummer der Wireless-Firmware, die MAC-Adresse, den
Modus, die SSID, den Kanal und die Verschlüsselungsoption.
Klicken Sie auf die Schaltfläche Wireless Clients Connected (Angeschlossene Wireless-Clients), um eine Liste
der Wireless-Clients anzuzeigen, die an das Gateway angeschlossen sind. Gleichzeitig werden die
entsprechenden Computernamen, IP-Adressen und MAC-Adressen angezeigt. Klicken Sie auf die Schaltfläche
Aktualisieren, um die angezeigten Informationen zu aktualisieren. Klicken Sie auf die Schaltfläche Schließen,
um zum Fenster Wireless zurückzukehren.
Abbildung 6-45: Wireless
Klicken Sie auf die Schaltfläche Aktualisieren, um die angezeigten Informationen zu aktualisieren. Klicken Sie
auf Hilfe, um weitere Informationen zu erhalten.
Abbildung 6-46: Netzwerk-Computer
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Status
61
Wireless-G ADSL-Gateway mit SpeedBooster
Registerkarte DSL-Verbindung
In diesem Fenster sind Informationen zur DSL-Verbindung aufgeführt.
DSL-Status
Dieser Bereich enthält folgende Angaben: Status sowie Downstream- und Upstream-Rate.
PVC-Verbindung
In diesem Bereich werden folgende Informationen angezeigt: Kapselungstyp, Multiplexing, QoS, PCR-Rate, SCRRate, automatische Erkennung, VPI, VCI, Aktivierungsstatus und PVC-Status.
Klicken Sie auf die Schaltfläche Aktualisieren, um die angezeigten Informationen zu aktualisieren. Klicken Sie
auf Hilfe, um weitere Informationen zu erhalten.
Kapitel 6: Konfigurieren des Wireless-G ADSL-Gateways mit SpeedBooster
Registerkarte Status
Abbildung 6-47: DSL-Verbindung
62
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang A: Fehlerbehebung
Dieser Anhang besteht aus zwei Teilen: „Behebung häufig auftretender Probleme“ und „Häufig gestellte Fragen“.
Er enthält Lösungsvorschläge zu Problemen, die während der Installation und des Betriebs des Gateways
auftreten können. Lesen Sie sich zur Fehlerbehebung die unten aufgeführten Beschreibungen durch. Wenn hier
kein Lösungsvorschlag zu Ihrem Problem aufgeführt ist, finden Sie weitere Informationen auf der Website von
Linksys unter www.linksys.com/international.
Behebung häufig auftretender Probleme
1. Wie lege ich eine statische IP-Adresse auf einem Computer fest?
Führen Sie die folgenden Schritte aus, um einem Computer eine statische IP-Adresse zuzuweisen:
• Für Benutzer von Windows 98 und ME:
1. Klicken Sie auf Start, Einstellungen und Systemsteuerung. Doppelklicken Sie auf die Option
Netzwerk.
2. Wählen Sie im Feld Die folgenden Netzwerkkomponenten sind installiert die mit dem EthernetAdapter verbundene Option TCP/IP-> aus. Falls nur ein Ethernet-Adapter installiert ist, wird nur in
einer Zeile TCP/IP ohne Verknüpfung mit einem Ethernet-Adapter aufgeführt. Wählen Sie den Eintrag
aus, und klicken Sie auf die Schaltfläche Eigenschaften.
3. Wählen Sie im Fenster für die TCP/IP-Eigenschaften auf der Registerkarte IP-Adresse die Option IPAdresse festlegen aus. Geben Sie eine eindeutige IP-Adresse ein, die von keinem anderen an das
Gateway angeschlossenen Computer im Netzwerk verwendet wird. Vergewissern Sie sich, dass für
jeden Computer bzw. jedes Netzwerkgerät eine eindeutige IP-Adresse verwendet wird.
4. Klicken Sie auf die Registerkarte Gateway, und geben Sie 192.168.1.1 ein, wenn die
Eingabeaufforderung für das neue Gateway angezeigt wird (dies ist die Standard-IP-Adresse für das
Gateway). Klicken Sie auf die Schaltfläche Hinzufügen, um die Eingabe zu übernehmen.
5. Klicken Sie auf die Registerkarte DNS, und stellen Sie sicher, dass DNS aktiviert ist. Geben Sie den
Host- und den Domänenname ein (z. B. „Johann“ als Hostname und „home“ als Domänenname).
Geben Sie den DNS-Eintrag ein, den Sie von Ihrem ISP erhalten haben. Falls Sie keine DNS-IP-Adresse
von Ihrem ISP erhalten haben, wenden Sie sich an Ihren ISP bzw. sehen Sie auf dessen Website nach,
um diese Informationen zu erhalten.
6. Klicken Sie im Fenster für die TCP/IP-Eigenschaften auf OK, und klicken Sie anschließend auf die
Schaltfläche Schließen bzw. die Schaltfläche OK, um das Fenster Netzwerk zu schließen.
7. Wenn Sie dazu aufgefordert werden, starten Sie den Computer neu.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
63
Wireless-G ADSL-Gateway mit SpeedBooster
• Für Benutzer von Windows 2000:
1. Klicken Sie auf Start, Einstellungen und Systemsteuerung. Doppelklicken Sie auf Netzwerk- und
DFÜ-Verbindungen.
2. Klicken Sie mit der rechten Maustaste auf die LAN-Verbindung, die mit dem von Ihnen verwendeten
Ethernet-Adapter verknüpft ist, und wählen Sie die Option Eigenschaften aus.
3. Wählen Sie im Feld Aktivierte Komponenten werden von dieser Verbindung verwendet die Option
Internetprotokoll (TCP/IP) aus, und klicken Sie auf die Schaltfläche Eigenschaften. Wählen Sie die
Option Folgende IP-Adresse verwenden aus.
4. Geben Sie eine eindeutige IP-Adresse ein, die von keinem anderen an das Gateway angeschlossenen
Computer im Netzwerk verwendet wird.
5. Geben Sie für die Subnetzmaske den Eintrag 255.255.255.0 ein.
6. Geben Sie für das Standard-Gateway den Eintrag 192.168.1.1 ein (die Standard-IP-Adresse des
Gateways).
7. Wählen Sie im unteren Fensterbereich die Option Folgende DNS-Serveradressen verwenden aus,
und geben Sie den bevorzugten und den alternativen DNS-Server ein (diese Angaben erhalten Sie von
Ihrem ISP). Wenden Sie sich an Ihren ISP bzw. sehen Sie auf dessen Website nach, um diese
Informationen zu erhalten.
8. Klicken Sie im Fenster Internetprotokolleigenschaften (TCP/IP) auf die Schaltfläche OK sowie im
Fenster Eigenschaften von LAN-Verbindung auf die Schaltfläche OK.
9. Wenn Sie dazu aufgefordert werden, starten Sie den Computer neu.
• Für Benutzer von Windows XP:
Die folgenden Anweisungen gelten, wenn Sie Windows XP mit der Standard-Benutzeroberfläche
ausführen. Wenn Sie die klassische Benutzeroberfläche verwenden (bei der die Symbole und Menüs wie
in vorherigen Windows-Versionen aussehen), befolgen Sie die Anweisungen für Windows 2000.
1. Klicken Sie auf Start und Systemsteuerung.
2. Klicken Sie auf das Symbol Netzwerk- und Internetverbindungen und dann auf
Netzwerkverbindungen.
3. Klicken Sie mit der rechten Maustaste auf die LAN-Verbindung, die mit dem von Ihnen verwendeten
Ethernet-Adapter verknüpft ist, und wählen Sie die Option Eigenschaften aus.
4. Wählen Sie im Feld Diese Verbindung verwendet folgende Elemente die Option Internetprotokoll
(TCP/IP) aus. Klicken Sie auf die Schaltfläche Eigenschaften.
5. Geben Sie eine eindeutige IP-Adresse ein, die von keinem anderen an das Gateway angeschlossenen
Computer im Netzwerk verwendet wird.
6. Geben Sie für die Subnetzmaske den Eintrag 255.255.255.0 ein.
7. Geben Sie für das Standard-Gateway den Eintrag 192.168.1.1 ein (die Standard-IP-Adresse des
Gateways).
8. Wählen Sie im unteren Fensterbereich die Option Folgende DNS-Serveradressen verwenden aus,
und geben Sie den bevorzugten und den alternativen DNS-Server ein (diese Angaben erhalten Sie von
Ihrem ISP). Wenden Sie sich an Ihren ISP bzw. sehen Sie auf dessen Website nach, um diese
Informationen zu erhalten.
9. Klicken Sie im Fenster Internetprotokolleigenschaften (TCP/IP) auf die Schaltfläche OK. Klicken Sie im
Fenster Eigenschaften von LAN-Verbindung auf die Schaltfläche OK.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
64
Wireless-G ADSL-Gateway mit SpeedBooster
2. Ich möchte meine Internetverbindung prüfen.
A. Überprüfen Sie Ihre TCP/IP-Einstellungen.
Für Benutzer von Windows 98, ME, 2000 und XP:
• Weitere Informationen finden Sie in der Windows-Hilfe. Stellen Sie sicher, dass in den Einstellungen die
Option IP-Adresse automatisch beziehen aktiviert ist.
Für Benutzer von Windows NT 4.0:
• Klicken Sie auf Start, Einstellungen und Systemsteuerung. Doppelklicken Sie auf das Symbol
Netzwerk.
• Klicken Sie auf die Registerkarte Protokoll, und doppelklicken Sie auf TCP/IP-Protokoll.
• Wenn das Fenster angezeigt wird, stellen Sie sicher, dass Sie den richtigen Adapter als Ihren EthernetAdapter und die Option IP-Adresse von einem DHCP-Server beziehen ausgewählt haben.
• Klicken Sie im Fenster mit den TCP/IP-Protokolleigenschaften auf die Schaltfläche OK und im Fenster
Netzwerk auf die Schaltfläche Schließen.
• Wenn Sie dazu aufgefordert werden, starten Sie den Computer neu.
B. Öffnen Sie eine Eingabeaufforderung.
Für Benutzer von Windows 98 und ME:
• Klicken Sie auf Start und Ausführen. Geben Sie im Feld Öffnen die Zeichenfolge command ein. Drücken
Sie dann die Eingabetaste, oder klicken Sie auf die Schaltfläche OK.
Für Benutzer von Windows NT, 2000 und XP:
• Klicken Sie auf Start und Ausführen. Geben Sie im Feld Öffnen die Zeichenfolge cmd ein. Drücken Sie
dann die Eingabetaste, oder klicken Sie auf die Schaltfläche OK. Geben Sie an der Eingabeaufforderung
die Zeichenfolge ping 192.168.1.1 ein, und drücken Sie die Eingabetaste.
• Wenn Sie eine Antwort erhalten, kommuniziert der Computer mit dem Gateway.
• Wenn Sie KEINE Antwort erhalten, überprüfen Sie die Kabelverbindung, und stellen Sie sicher, dass in den
TCP/IP-Einstellungen für den Ethernet-Adapter die Option IP-Adresse automatisch beziehen aktiviert
ist.
C. Geben Sie an der Eingabeaufforderung die Zeichenfolge ping gefolgt von Ihrer Internet- bzw. WAN-IPAdresse ein, und drücken Sie die Eingabetaste. Die Internet- bzw. WAN-IP-Adresse wird im Statusfenster
des webbasierten Dienstprogramms des Gateways angezeigt. Beispiel: Wenn Ihre Internet- bzw. WAN-IPAdresse 1.2.3.4 lautet, müssen Sie die Zeichenfolge ping 1.2.3.4 eingeben und anschließend die
Eingabetaste drücken.
• Wenn Sie eine Antwort erhalten, ist der Computer mit dem Gateway verbunden.
• Wenn Sie KEINE Antwort erhalten, geben Sie den Ping-Befehl an einem anderen Computer ein, um so
sicherzustellen, dass das Problem nicht vom ersten Computer verursacht wird.
D. Geben Sie an der Eingabeaufforderung die Zeichenfolge ping www.yahoo.com ein, und drücken Sie die
Eingabetaste.
• Wenn Sie eine Antwort erhalten, ist der Computer mit dem Internet verbunden. Wenn Sie KEINE Website
öffnen können, geben Sie den Ping-Befehl an einem anderen Computer ein, um dadurch sicherzustellen,
dass das Problem nicht vom ersten Computer verursacht wird.
• Wenn Sie KEINE Antwort erhalten, kann ein Verbindungsproblem vorliegen. Geben Sie den Ping-Befehl an
einem anderen Computer ein, um dadurch sicherzustellen, dass das Problem nicht vom ersten Computer
verursacht wird.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
65
Wireless-G ADSL-Gateway mit SpeedBooster
3. Mit meiner Internetverbindung erhalte ich keine IP-Adresse im Internet.
• Lesen Sie sich den oben aufgeführten Abschnitt „2. Ich möchte meine Internetverbindung prüfen“ durch,
und überprüfen Sie anhand dessen Ihre Verbindung.
1. Stellen Sie sicher, dass Sie die korrekten Einstellungen für die Internetverbindung verwenden.
Wenden Sie sich an Ihren ISP, um die Art Ihrer Internetverbindung zu überprüfen: RFC 1483 Bridged
(RFC 1483-Überbrückung), RFC 1483 Routed (RFC 1483-Übertragung), IPoA, Nur Über
brüchungsmodus, RFC 2516 PPPoE oder RFC 2364 PPPoA. Weitere Einzelheiten zu den
Einstellungen für die Internetverbindung finden Sie in „Kapitel 6: Konfigurieren des Wireless-G ADSLGateways mit SpeedBooster“.
2. Stellen Sie sicher, dass Sie das richtige Kabel verwenden. Überprüfen Sie, ob die LED ADSL des
Gateways konstant leuchtet.
3. Stellen Sie sicher, dass das an den Port ADSL des Gateways angeschlossene Kabel in den Splitter des
ADSL-Anschlusses eingesteckt ist. Überprüfen Sie, ob auf der Statusseite des webbasierten
Dienstprogramms des Gateways eine gültige IP-Adresse des ISP aufgeführt ist.
4. Schalten Sie den Computer und das Gateway aus. Warten Sie 30 Sekunden, und schalten Sie dann
das Gateway und den Computer wieder ein. Überprüfen Sie, ob im webbasierten Dienstprogramm des
Gateways auf der Registerkarte Status eine IP-Adresse angezeigt wird.
4. Ich kann nicht auf die Seite „Setup“ (Einrichtung) des webbasierten Dienstprogramms des Gateways
zugreifen.
• Informationen zur Überprüfung einer ordnungsgemäßen Verbindung des Computers mit dem Gateway
finden Sie unter „2. Ich möchte meine Internetverbindung prüfen“.
1. Informationen zur Überprüfung, ob der Computer über eine IP-Adresse, eine Subnetzmaske, ein
Gateway und einen DNS verfügt, finden Sie in „Anhang C: Ermitteln der MAC-Adresse und der IPAdresse des Ethernet-Adapters“.
2. Legen Sie eine statische IP-Adresse für de Computer fest. Weitere Informationen hierzu finden Sie
unter „1. Wie lege ich eine statische IP-Adresse fest?“.
3. Befolgen Sie die Anweisungen unter „10. Wie kann ich als PPPoE-Benutzer die Proxy-Einstellungen
bzw. das Popup-Fenster für DFÜ-Verbindungen entfernen?“
5. Mein VPN (Virtual Private Network) funktioniert nicht über das Gateway.
Rufen Sie über http://192.168.1.1 bzw. über die IP-Adresse des Gateways das webbasierte Dienstprogramm
des Gateways auf, und öffnen Sie die Registerkarte Sicherheit. Stellen Sie sicher, dass Sie die Option IPSec
Passthrough (IPSec-Passthrough) und/oder PPTP Passthrough (PPTP-Passthrough) aktiviert haben.
• VPNs, in denen IPSec mit der ESP-Authentifizierung (Encapsulation Security Payload, auch als
Protokoll 50 bezeichnet) verwendet wird, funktionieren einwandfrei. Über das Gateway wird mindestens
eine IPSec-Sitzung übertragen. Je nach den Spezifikationen Ihres VPNs sind jedoch auch zeitgleiche
IPSec-Sitzungen möglich.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
66
Wireless-G ADSL-Gateway mit SpeedBooster
• VPNs, in denen IPSec und AH (Authentication Header, auch als Protokoll 51 bezeichnet) verwendet
werden, sind mit dem Gateway nicht kompatibel. Die Verwendung von AH ist aufgrund gelegentlicher
Inkompatibilität mit dem NAT-Standard beschränkt.
• Ändern Sie die IP-Adresse des Gateways auf ein anderes Subnetz, sodass Konflikte zwischen der IPAdresse des VPNs und Ihrer lokalen IP-Adresse vermieden werden. Wenn Ihr VPN-Server beispielsweise
die IP-Adresse 192.168.1.X zuweist (wobei „X“ für eine Zahl zwischen 1 und 254 steht) und die IPAdresse Ihres LANs 192.168.1.X lautet (wobei „X“ mit der in der IP-Adresse des VPNs verwendeten Zahl
identisch ist), werden Informationen vom Gateway u. U. nicht richtig übertragen. Zur Problembehebung
ändern Sie die IP-Adresse des Gateways in 192.168.2.1. Ändern Sie die IP-Adresse des Gateways im
webbasierten Dienstprogramm auf der Registerkarte Einrichtung.
• Wenn Sie einem Computer oder einem anderen Gerät in Ihrem Netzwerk eine statische IP-Adresse
zugewiesen haben, müssen Sie diese IP-Adresse dementsprechend in 192.168.2.Y (wobei „Y“ für eine
Zahl zwischen 1 und 254 steht) ändern. Beachten Sie, dass jede IP-Adresse im Netzwerk eindeutig sein
muss.
• Bei Ihrem VPN ist es u. U. erforderlich, dass Pakete für den UDP-Port 500 an den Computer übertragen
werden, der mit dem IPSec-Server verbunden ist. Details hierzu finden Sie unter „7. Ich möchte das
Hosting für Online-Spiele einrichten bzw. weitere Internetanwendungen verwenden“.
• Weitere Informationen finden Sie auf der Website von Linksys unter www.linksys.com/international.
6. Wie richte ich einen Server hinter dem Gateway ein und gebe ihn für alle Benutzer frei?
Um einen Server als Web-, FTP- oder Mailserver zu verwenden, muss Ihnen die jeweils verwendete PortNummer bekannt sein. Beispiel: Port 80 (HTTP) wird für Webserver, Port 21 (FTP) für FTP-Server und Port 25
(SMTP-Ausgang) sowie Port 110 (POP3-Eingang) für Mailserver verwendet. Weitere Informationen finden Sie
in der Dokumentation des installierten Servers.
• Befolgen Sie die hier aufgeführten Schritte, um die Anschlussweiterleitung über das webbasierte
Dienstprogramm des Gateways einzurichten. Im Folgenden finden Sie Anweisungen zum Einrichten von
Web-, FTP- und Mailservern.
1. Rufen Sie über http://192.168.1.1 bzw. über die IP-Adresse des Gateways das webbasierte
Dienstprogramm des Gateways auf. Rufen Sie unter Applications and Gaming (Anwendungen und
Spiele) die Registerkarte Weiterleitung an einen Anschlussbereich auf.
2. Geben Sie für die benutzerdefinierte Anwendung einen beliebigen Namen ein.
3. Geben Sie den Bereich der externen Ports für den verwendeten Dienst an. Wenn Sie beispielsweise
einen Webserver verwenden, legen Sie den Bereich zwischen 80 und 80 fest.
4. Aktivieren Sie das zu verwendende Protokoll (TCP und/oder UDP).
5. Geben Sie die IP-Adresse des Ziel-Computers bzw. -Netzwerkgeräts für den Port-Server ein. Beispiel:
Wenn die IP-Adresse für den Ethernet-Adapter des Webservers 192.168.1.100 lautet, geben Sie den
Wert 100 in das dafür vorgesehene Feld ein. Weitere Informationen zum Ermitteln von IP-Adressen
finden Sie in „Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters“.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
67
Wireless-G ADSL-Gateway mit SpeedBooster
6. Aktivieren Sie für die zu verwendenden Anschlussdienste die Option Aktivieren. Beispiel:
Benutzerdefinierte Anwendung
Webserver
FTP-Server
SMTP (Ausgang)
POP3 (Eingang)
Externer Anschluss
80 bis 80
21 bis 21
25 bis 25
110 bis 110
TCP
X
X
X
X
UDP
IP-Adresse
192.168.1.100
192.168.1.101
192.168.1.102
192.168.1.102
Aktivieren
X
X
X
X
Klicken Sie nach Abschluss der Konfiguration auf die Schaltfläche Einstellungen speichern.
7. Ich möchte das Hosting für Online-Spiele einrichten bzw. weitere Internetanwendungen verwenden.
Zum Verwenden von Online-Spielen oder Internetanwendungen ist i. d. R. keine Anschlussweiterleitung bzw.
kein DMZ-Hosting notwendig. U. u. möchten Sie jedoch gelegentlich selbst Online-Spiele oder
Internetanwendungen hosten. Dazu müssen Sie das Gateway so einrichten, dass eingehende Datenpakete
oder Daten an einen bestimmten Computer geliefert werden. Dies trifft auch auf die verwendeten
Internetanwendungen zu. Sie erhalten Informationen zu den zu verwendenden Port-Diensten auf der Website
des betreffenden Online-Spiels bzw. der Anwendung, das bzw. die Sie verwenden möchten. Führen Sie diese
Schritte aus, um ein Hosting für ein Online-Spiel auszuführen bzw. um eine bestimmte Internetanwendung zu
verwenden:
1. Rufen Sie über http://192.168.1.1 bzw. über die IP-Adresse des Gateways das webbasierte
Dienstprogramm des Gateways auf. Rufen Sie unter Applications and Gaming (Anwendungen und
Spiele) die Registerkarte Weiterleitung an einen Anschlussbereich auf.
2. Geben Sie für die benutzerdefinierte Anwendung einen beliebigen Namen ein.
3. Geben Sie den externen Anschlussbereich für den verwendeten Dienst an. Um beispielsweise Unreal
Tournament (UT) auszuführen, müssen Sie den Bereich von 7777 bis 27900 eingeben.
4. Aktivieren Sie das zu verwendende Protokoll (TCP und/oder UDP).
5. Geben Sie die IP-Adresse des Ziel-Computers bzw. -Netzwerkgeräts für den Port-Server ein. Beispiel:
Wenn die IP-Adresse für den Ethernet-Adapter des Webservers 192.168.1.100 lautet, geben Sie den
Wert 100 in das dafür vorgesehene Feld ein. Weitere Informationen zum Ermitteln von IP-Adressen
finden Sie in „Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters“.
6. Aktivieren Sie für die zu verwendenden Anschlussdienste die Option Aktivieren. Beispiel:
Benutzerdefinierte Anwendung
UT
Half-Life
PCAnywhere
VPN/IPSEC
Externer Anschluss
7777 bis 27900
27015 bis 27015
5631 bis 5631
500 bis 500
TCP
X
X
UDP
X
X
X
X
IP-Adresse
192.168.1.100
192.168.1.105
192.168.1.102
192.168.1.100
Aktivieren
X
X
X
X
Klicken Sie nach Abschluss der Konfiguration auf die Schaltfläche Einstellungen speichern.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
68
Wireless-G ADSL-Gateway mit SpeedBooster
8. Weder Internetspiele, Internetserver noch Internetanwendungen funktionieren.
Falls Sie Schwierigkeiten haben, Internetspiele, -server und -anwendungen zu verwenden, verbinden Sie
einen Computer über das DMZ-Hosting (DeMilitarized Zone) mit dem Internet. Diese Option ist verfügbar,
wenn für eine Anwendung zu viele Ports erforderlich sind oder Sie nicht sicher sind, welchen Port-Dienst Sie
verwenden sollen. Stellen Sie sicher, dass alle Weiterleitungseinträge deaktiviert sind, um das DMZ-Hosting
erfolgreich zu verwenden, da die Weiterleitung Vorrang vor dem DMZ-Hosting hat. (Mit anderen Worten: Für in
das Gateway eingehende Daten werden zuerst die Weiterleitungseinstellungen überprüft. Falls die Daten von
einer Port-Nummer eingehen, für die keine Anschlussweiterleitung aktiviert ist, sendet das Gateway die
Daten an einen beliebigen Computer oder ein beliebiges Netzwerkgerät, der bzw. das für DMZ-Hosting
festgelegt wurde.)
• Führen Sie folgende Schritte aus, um DMZ-Hosting festzulegen:
1. Rufen Sie über http://192.168.1.1 bzw. über die IP-Adresse des Gateways das webbasierte
Dienstprogramm des Gateways auf. Rufen Sie unter Applications and Gaming (Anwendungen und
Spiele) die Registerkarte DMZ auf. Wählen Sie Aktiviert aus, und geben Sie die IP-Adresse des
Computers ein.
2. Überprüfen Sie die Seiten zur Anschlussweiterleitung, und deaktivieren bzw. entfernen Sie die
Einträge zur Weiterleitung. Speichern Sie diese Informationen, falls Sie sie zu einem späteren
Zeitpunkt verwenden möchten.
• Klicken Sie nach Abschluss der Konfiguration auf die Schaltfläche Einstellungen speichern.
9. Ich habe das Passwort vergessen bzw. die Aufforderung zur Eingabe des Passworts wird jedes Mal
angezeigt, wenn ich die Einstellungen für das Gateway speichere.
• Setzen Sie das Gateway auf die Werkseinstellungen zurück, indem Sie die Reset-Taste 10 Sekunden lang
gedrückt halten. Wenn Sie immer noch bei jedem Speichern der Einstellungen zur Eingabe des Passworts
aufgefordert werden, führen Sie die folgenden Schritte aus:
1. Rufen Sie über http://192.168.1.1 bzw. über die IP-Adresse des Gateways das webbasierte
Dienstprogramm des Gateways auf. Geben Sie den Standardbenutzernamen und das
Standardpasswort admin ein, und rufen Sie unter Verwaltungdie Registerkarte
Verwaltungsfunktionen auf.
2. Geben Sie im Feld für das Gateway-Passwort ein anderes Passwort ein. Geben Sie anschließend im
zweiten Feld das gleiche Passwort ein, um es dadurch zu bestätigen.
3. Klicken Sie auf die Schaltfläche Einstellungen speichern.
10. Wie kann ich als PPPoE-Benutzer die Proxy-Einstellungen bzw. das Popup-Fenster für DFÜVerbindungen entfernen?
Wenn Sie Proxy-Einstellungen verwenden, müssen Sie diese auf Ihrem Computer deaktivieren. Da es sich bei
dem Gateway um das Gateway für die Internetverbindung handelt, benötigt der Computer keine ProxyEinstellungen für den Zugriff auf das Internet. Führen Sie die folgenden Anweisungen aus, um
sicherzustellen, dass Sie keine Proxy-Einstellungen verwenden und der verwendete Browser direkt eine
Verbindung mit dem LAN herstellt.
• Für Benutzer von Microsoft Internet Explorer 5.0 oder höher:
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
69
Wireless-G ADSL-Gateway mit SpeedBooster
1. Klicken Sie auf Start, Einstellungen und Systemsteuerung. Doppelklicken Sie auf
Internetoptionen.
2. Klicken Sie auf die Registerkarte Verbindungen.
3. Klicken Sie auf die Schaltfläche LAN-Einstellungen, und deaktivieren Sie alle aktivierten Optionen.
4. Klicken Sie auf die Schaltfläche OK, um zum vorherigen Fenster zu wechseln.
5. Aktivieren Sie die Option Keine Verbindung wählen. Dadurch werden alle Popup-Fenster für DFÜVerbindungen für PPPoE-Benutzer entfernt.
• Für Netscape 6 oder höher:
1. Starten Sie Netscape Navigator, und klicken Sie auf Bearbeiten, Einstellungen, Erweitert und
Proxies.
2. Stellen Sie sicher, dass in diesem Fenster die Option Direkte Verbindung zum Internet ausgewählt
ist.
3. Schließen Sie alle Fenster, um den Vorgang zu beenden.
11. Ich muss das Gateway auf die Werkseinstellungen zurücksetzen, um den Vorgang noch einmal von
vorn zu beginnen.
Halten Sie die Reset-Taste 10 Sekunden lang gedrückt. Dadurch werden die Interneteinstellungen, das
Passwort, die Weiterleitungsfunktion sowie weitere Einstellungen des Gateways auf die Werkseinstellungen
zurückgesetzt. Anders ausgedrückt: Das Gateway verwendet wieder die werkseitige Konfiguration.
12. Ich möchte die Firmware aktualisieren.
Um die Firmware zu aktualisieren und so die neuesten Funktionen zu erhalten, besuchen Sie die
internationale Website von Linksys unter www.linksys.com/international, und laden Sie die neueste Firmware
herunter.
• Führen Sie die folgenden Schritte aus:
1. Wählen Sie auf der internationalen Website von Linksys unter http://www.linksys.com/international
Ihre Region bzw. Ihr Land aus.
2. Klicken Sie auf die Registerkarte Produkt, und wählen Sie das Gateway aus.
3. Klicken Sie auf der Website des Gateways auf Firmware, und laden Sie anschließend die aktuelle
Firmware für das Gateway herunter.
4. Führen Sie zum Aktualisieren der Firmware die Schritte in „Kapitel 6: Konfigurieren des Wireless-G
ADSL-Gateways mit SpeedBooster“ im Abschnitt „Verwaltung“ aus.
13. Die Aktualisierung der Firmware ist fehlgeschlagen bzw. die LED Power (Netzstrom) blinkt.
Die Aktualisierung der Firmware kann aus mehreren Gründen fehlschlagen. Führen Sie diese Schritte aus, um
die Firmware zu aktualisieren bzw. das Blinken der LED Power (Netzstrom) zu stoppen:
• Wenn die Aktualisierung der Firmware fehlgeschlagen ist, verwenden Sie das TFTP-Programm (das
Programm wurde zusammen mit der Firmware heruntergeladen). Öffnen Sie die zusammen mit der
Firmware und dem TFTP-Programm heruntergeladene PDF-Datei, und befolgen Sie die darin aufgeführten
Anweisungen.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
70
Wireless-G ADSL-Gateway mit SpeedBooster
• Legen Sie auf dem Computer eine statische IP-Adresse fest. Folgen Sie dazu den Anweisungen unter
„1. Wie lege ich eine statische IP-Adresse auf einem Computer fest?“. Verwenden Sie für den Computer
die folgenden Einstellungen für die IP-Adresse:
IP-Adresse: 192.168.1.50
Subnetzmaske: 255.255.255.0
Gateway: 192.168.1.1
• Nehmen Sie die Aktualisierung mithilfe des TFTP-Programms oder auf der Registerkarte Verwaltungim
webbasierten Dienstprogramm des Gateways vor.
14. Das PPPoE-Protokoll des DSL-Anbieters wird stets unterbrochen.
PPPoE ist keine dedizierte oder stets aktive Verbindung. Die DSL-Verbindung kann durch den ISP getrennt
werden, wenn die Verbindung einige Zeit inaktiv war, ähnlich wie bei einer normalen Telefon-DFÜ-Verbindung
zum Internet.
• Es steht eine Setup-Option zur Aufrechterhaltung der Verbindung zur Verfügung. Diese Option funktioniert
möglicherweise nicht immer, Sie müssen daher die Verbindung regelmäßig neu herstellen.
1. Rufen Sie zum Verbinden des Gateways den Webbrowser auf, und geben Sie http://192.168.1.1
bzw. die IP-Adresse des Gateways ein.
2. Geben Sie, falls erforderlich, Ihren Benutzernamen und Ihr Passwort ein. (Der Standardbenutzername
und das Standardpasswort sind admin.)
3. Wählen Sie im Fenster Einrichtung die Option Keep Alive (Verbindung aufrechterhalten) aus, und
legen Sie für die Option Redial Period (Wahlwiederholung) 30 Sekunden fest. (Der Anschluß mit dem
ISP widnicht getrennt.)
4. Klicken Sie auf die Schaltfläche Einstellungen speichern. Klicken Sie auf die Registerkarte Status
(Status), und klicken Sie auf Schaltfläche Connect Verbinden.
5. Möglicherweise wird als Anmeldestatus Connecting (Verbindung wird hergestellt) angezeigt.
Drücken Sie die Taste F5, um den Bildschirm zu aktualisieren, bis als Anmeldestatus Connected
(Verbunden) angezeigt wird.
6. Klicken Sie auf die Schaltfläche Einstellungen speichern, um fortzufahren.
• Falls die Verbindung wieder unterbrochen wird, führen Sie die Schritte 1 bis 6 aus, um die Verbindung
erneut herzustellen.
15. Ich kann weder auf meine E-Mail noch auf das Internet oder auf das VPN zugreifen, oder ich
empfange nur beschädigte Daten aus dem Internet.
Sie müssen den Wert für die MTU-Einstellung (Maximum Transmission Unit, Maximale Übertragungseinheit)
anpassen. Die maximale Übertragungseinheit wird standardmäßig automatisch festgelegt.
• Wenn Sie Schwierigkeiten haben, führen Sie folgende Schritte aus:
1. Rufen Sie zum Verbinden des Gateways den Webbrowser auf, und geben Sie http://192.168.1.1
bzw. die IP-Adresse des Gateways ein.
2. Geben Sie, falls erforderlich, Ihren Benutzernamen und Ihr Passwort ein. (Der Standardbenutzername
und das Standardpasswort sind admin.)
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
71
Wireless-G ADSL-Gateway mit SpeedBooster
3. Wählen Sie für die MTU-Option Manual (Manuell) aus. Geben Sie im Feld Size (Größe) den Wert 1492
ein.
4. Klicken Sie auf die Schaltfläche Einstellungen speichern, um fortzufahren.
• Wenn das Problem weiterhin besteht, ändern Sie den MTU-Wert in einen anderen Wert. Verwenden Sie
aus der folgenden Liste jeweils einen Wert in der angegebenen Reihenfolge, bis das Problem gelöst ist:
1462
1400
1362
1300
16. Die LED Power (Netzstrom) blinkt ständig.
Die LED Power (Netzstrom) leuchtet auf, wenn das Gerät erstmals eingeschaltet wird. Das System wird dann
gestartet und auf einen ordnungsgemäßen Betrieb hin geprüft. Nach dem Überprüfungsvorgang leuchtet die
LED konstant, wodurch der ordnungsgemäße Betrieb angezeigt wird. Wenn die LED anschließend
weiterblinkt, funktioniert das Gerät nicht ordnungsgemäß. Laden Sie die Firmware erneut in den FlashSpeicher, indem Sie dem Computer eine statische IP-Adresse zuweisen und anschließend die Firmware
aktualisieren. Verwenden Sie hierfür die folgenden Einstellungen: IP-Adresse 192.168.1.50, Subnetzmaske
255.255.255.0.
17. Bei Eingabe einer URL- oder IP-Adresse erhalte ich eine Meldung, dass eine Zeitüberschreitung
vorliegt, bzw. die Aufforderung, den Vorgang erneut auszuführen.
• Prüfen Sie, ob Sie den Vorgang auf einem anderen Computer ausführen können. Ist dies der Fall, stellen
Sie sicher, dass die IP-Einstellungen Ihres Computers korrekt sind (IP-Adresse, Subnetzmaske, StandardGateway und DNS). Starten Sie den Computer neu, bei dem das Problem aufgetreten ist.
• Falls der Computer korrekt konfiguriert ist, jedoch immer noch nicht funktioniert, überprüfen Sie das
Gateway. Überprüfen Sie, ob es richtig angeschlossen und eingeschaltet ist. Stellen Sie die Verbindung
mit dem Gateway her, und überprüfen Sie die Einstellungen. (Wenn Sie keine Verbindung herstellen
können, prüfen Sie die LAN-Verbindung und die Stromversorgung.)
• Wenn das Gateway korrekt konfiguriert ist, prüfen Sie Ihre Internetverbindung (Kabel-/ADSL-Modem
usw.), um den ordnungsgemäßen Betrieb des Gateways zu überprüfen. Sie können das Gateway
entfernen, um dadurch die direkte Verbindung zu prüfen.
• Konfigurieren Sie die TCP/IP-Einstellung mithilfe einer von Ihrem ISP zur Verfügung gestellten DNSAdresse manuell.
• Vergewissern Sie sich, dass Ihr Browser die Verbindung direkt herstellt und jegliche DFÜ-Verbindung
deaktiviert ist. Wenn Sie Internet Explorer verwenden, klicken Sie auf Extras, Internetoptionen und
anschließend auf die Registerkarte Verbindungen. Stellen Sie sicher, dass für Internet Explorer die
Option Keine Verbindung wählen aktiviert ist. Wenn Sie Netscape Navigator verwenden, klicken Sie auf
Bearbeiten, Einstellungen, Erweitert und Proxies. Stellen Sie sicher, dass für Netscape Navigator die
Option Direkte Verbindung zum Internet aktiviert ist.
Anhang A: Fehlerbehebung
Behebung häufig auftretender Probleme
72
Wireless-G ADSL-Gateway mit SpeedBooster
18. Beim Versuch, auf das webbasierte Dienstprogramm des Gateways zuzugreifen, wird der
Anmeldebildschirm nicht angezeigt. Stattdessen wird die Meldung „404 Forbidden“ (404 Nicht
erlaubt) angezeigt.
Wenn Sie Internet Explorer verwenden, führen Sie die folgenden Schritte aus, bis der Anmeldebildschirm des
webbasierten Dienstprogramms angezeigt wird (bei Verwendung von Netscape Navigator sind ähnliche
Schritte erforderlich):
1. Klicken Sie auf Datei. Stellen Sie sicher, dass Offlinebetrieb NICHT aktiviert ist.
2. Drücken Sie Strg + F5. Dadurch wird eine Aktualisierung erzwungen und Internet Explorer
veranlasst, neue und nicht gespeicherte Websites zu laden.
• Klicken Sie auf Extras. Klicken Sie auf Internetoptionen. Klicken Sie auf die Registerkarte Sicherheit.
Klicken Sie auf die Schaltfläche Standardstufe. Stellen Sie sicher, dass die Sicherheitsstufe auf Mittel
oder niedriger festgelegt ist. Klicken Sie anschließend auf die Schaltfläche OK.
Häufig gestellte Fragen
Wie viele IP-Adressen kann das Gateway maximal unterstützen?
Das Gateway unterstützt bis zu 253 IP-Adressen.
Unterstützt das Gateway IPSec-Passthrough?
Ja, dabei handelt es sich um eine integrierte Funktion, die standardmäßig aktiviert ist.
An welcher Stelle im Netzwerk wird das Gateway installiert?
In einer typischen Umgebung wird das Gateway zwischen dem ADSL-Splitter und dem LAN installiert.
Unterstützt das Gateway IPX oder AppleTalk?
Nein. TCP/IP ist der einzige Internet-Protokollstandard und ist heutzutage globaler Kommunikationsstandard. IPX
ist ein Kommunikationsprotokoll von NetWare, das nur zur Weiterleitung von Nachrichten von einem Knotenpunkt
zum nächsten verwendet wird. AppleTalk ist ein Kommunikationsprotokoll, das in Apple- und MacintoshNetzwerken für LAN-zu-LAN-Verbindungen verwendet wird. Beide Protokolle können jedoch nicht zur Verbindung
des Internets mit einem LAN verwendet werden.
Unterstützt die LAN-Verbindung des Gateways 100-Mbit/s-Ethernet?
Das Gateway unterstützt über den EtherFast 10/100-Switch mit Auto-Sensing-Funktion auf der LAN-Seite des
Gateways auch 100 Mbit/s.
Was ist die Netzwerk-Adressen-Übersetzung, und wofür wird sie verwendet?
Die NAT-Funktion (Network Address Translation, Netzwerk-Adressen-Übersetzung) übersetzt mehrere IPAdressen in einem privaten LAN in eine öffentliche Adresse, die im Internet verwendet wird. Dadurch wird die
Sicherheit erhöht, da die Adresse eines mit dem privaten LAN verbundenen Computers nie an das Internet
übertragen wird. Darüber hinaus ermöglicht der Einsatz von NAT die Verwendung kostengünstiger
Internetverbindungen, wenn nur eine TCP/IP-Adresse vom ISP zur Verfügung gestellt wurde. So können Benutzer
mehrere private IP-Adressen hinter einer einzigen vom ISP zur Verfügung gestellten IP-Adresse verwenden.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
73
Wireless-G ADSL-Gateway mit SpeedBooster
Unterstützt das Gateway auch andere Betriebssysteme als Windows 98 SE, ME, 2000 oder XP?
Ja. Linksys bietet jedoch derzeit keinen technischen Kundendienst hinsichtlich Installation, Konfiguration oder
Fehlersuche für andere Betriebssysteme als die Windows-Betriebssysteme an.
Unterstützt das Gateway die ICQ-Dateiübertragung?
Ja, führen Sie dazu folgende Schritte aus: Klicken Sie auf das Menü ICQ, Preferences (Einstellungen) und auf
Connection Settings (Verbindungseinstellungen). Aktivieren Sie dann die Option Using Firewall/Using Proxy
(Verwendung einer Firewall oder eines Proxy). Legen Sie nun in den Firewall-Einstellungen für die
Zeitüberschreitung 80 Sekunden fest. Der Internetbenutzer kann nun Dateien an Benutzer hinter dem Gateway
senden.
Ich habe einen Unreal Tournament-Server eingerichtet, andere Benutzer im LAN können jedoch keine
Verbindung mit dem Server herstellen. Was muss ich tun?
Nach der Installation eines dedizierten Unreal Tournament-Servers müssen Sie eine statische IP-Adresse für
jeden Computer im LAN erstellen sowie die Ports 7777, 7778, 7779, 7780, 7781 und 27900 an die IP-Adresse des
Servers weiterleiten. Sie können hierfür auch einen Bereich zwischen 7777 und 27900 festlegen. Um die
Funktion für UT Server Admin zu verwenden, müssen Sie die Weiterleitung an einen weiteren Port vornehmen.
(Das kann Port 8080 sein, der jedoch auch für die Remote-Verwaltung verwendet wird. Sie müssen u. U. diesen
Port deaktivieren.) Legen Sie anschließend in der Datei SERVER.INI im Abschnitt [UWeb.WebServer] für
„ListenPort“ den Wert 8080 (in Übereinstimmung mit dem oben erwähnten zugeordneten Port) und für
„ServerName“ die von Ihrem ISP zur Verfügung gestellte IP-Adresse des Gateways fest.
Können mehrere Spieler im LAN auf einen Spieleserver zugreifen und mit nur einer öffentlichen
IP-Adresse gleichzeitig spielen?
Das hängt vom verwendeten Netzwerkspiel bzw. dem verwendeten Server ab. So unterstützt z. B. Unreal
Tournament das mehrfache Anmelden mit nur einer öffentlichen IP-Adresse.
Wie kann ich Half-Life – Team Fortress mit dem Gateway verwenden?
Der standardmäßige Client-Port für Half-Life ist 27005. Für die Computer in Ihrem LAN muss in der Befehlszeile
für Half-Life-Verknüpfungen „+clientport 2700x“ hinzugefügt werden, wobei „x“ dann 6, 7, 8 usw. entspricht.
Dadurch können mehrere Computer eine Verbindung mit demselben Server herstellen. Problem: Bei
Version 1.0.1.6 können mehrere Computer, die die gleiche CD-Kennnummer verwenden, nicht gleichzeitig mit
dem Server verbunden sein, auch wenn sie sich im gleichen LAN befinden. Dieses Problem tritt bei
Version 1.0.1.3 nicht auf. Beim Hosting von Spielen muss sich der Half-Life-Server jedoch nicht in der DMZ
befinden. Es muss lediglich der Port 27015 an die lokale IP-Adresse des Server-Computers weitergeleitet
werden.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
74
Wireless-G ADSL-Gateway mit SpeedBooster
Die Website reagiert nicht, heruntergeladene Dateien sind beschädigt, oder es werden nur unleserliche
Zeichen auf dem Bildschirm angezeigt. Was muss ich tun?
Legen Sie für den Ethernet-Adapter 10 Mbit/s bzw. den Halbduplex-Modus fest, und deaktivieren Sie als
vorübergehende Maßnahme für den Ethernet-Adapter die Funktion zur automatischen Verbindungsaushandlung.
(Rufen Sie in der Systemsteuerungskomponente Netzwerk die Registerkarte für die erweiterten Einstellungen
des Ethernet-Adapters auf.) Stellen Sie sicher, dass die Proxy-Einstellung im Browser deaktiviert ist. Weitere
Informationen finden Sie unter www.linksys.com/international.
Was kann ich tun, wenn alle Maßnahmen bei einer fehlgeschlagenen Installation erfolglos bleiben?
Setzen Sie das Gateway auf die Werkseinstellungen zurück, indem Sie die Taste Reset drücken, bis die LED
Power (Netzstrom) aufleuchtet und wieder erlischt. Setzen Sie das ADSL-Modem zurück, indem Sie es aus- und
erneut einschalten. Laden Sie die neueste Firmware-Version über die internationale Website von Linksys unter
www.linksys.com/international herunter, und nehmen Sie die Aktualisierung vor.
Wie erhalte ich Informationen zu neuen Aktualisierungen der Gateway-Firmware?
Sämtliche Aktualisierungen für Firmware von Linksys werden auf der internationalen Website von Linksys unter
www.linksys.com/international veröffentlicht und können kostenlos heruntergeladen werden. Verwenden Sie zur
Aktualisierung der Gateway-Firmware die Registerkarte System des webbasierten Dienstprogramms des
Gateways. Wenn die Internetverbindung des Gateways zufriedenstellend funktioniert, besteht keine
Notwendigkeit, eine neuere Firmware-Version herunterzuladen, es sei denn, Sie möchten neue Funktionen der
aktualisierten Version verwenden.
Funktioniert das Gateway in einer Macintosh-Umgebung?
Ja, Sie können jedoch nur über Internet Explorer 4.0 bzw. Netscape Navigator 4.0 oder höher für Macintosh auf
die Setup-Seiten des Gateways zugreifen.
Ich kann die Seite für die Webkonfiguration des Gateways nicht aufrufen. Was kann ich tun?
Sie müssen möglicherweise die Proxy-Einstellungen in Ihrem Internet-Browser, z. B. Netscape Navigator oder
Internet Explorer, entfernen. Weitere Anweisungen erhalten Sie in der Dokumentation zu Ihrem Browser. Stellen
Sie sicher, dass Ihr Browser die Verbindung direkt herstellt und jegliche DFÜ-Verbindung deaktiviert ist. Wenn Sie
Internet Explorer verwenden, klicken Sie auf Extras, Internetoptionen und anschließend auf die Registerkarte
Verbindungen. Stellen Sie sicher, dass für Internet Explorer die Option Keine Verbindung wählen aktiviert ist.
Wenn Sie Netscape Navigator verwenden, klicken Sie auf Bearbeiten, Einstellungen, Erweitert und Proxies.
Stellen Sie sicher, dass für Netscape Navigator die Option Direkte Verbindung zum Internet aktiviert ist.
Was bedeutet DMZ-Hosting?
Mithilfe der DMZ (Demilitarized Zone, Entmilitarisierte Zone) kann über eine IP-Adresse (d. h. über einen
Computer) eine Verbindung zum Internet hergestellt werden. Für einige Anwendungen ist es erforderlich, dass
mehrere TCP/IP-Ports geöffnet sind. Es ist empfehlenswert, dass Sie zur Verwendung des DMZ-Hostings für Ihren
Computer eine statische IP-Adresse festlegen. Weitere Informationen zum Ermitteln einer LAN-IP-Adresse finden
Sie in „Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters“.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
75
Wireless-G ADSL-Gateway mit SpeedBooster
Verwenden bei DMZ-Hosting sowohl DMZ-Benutzer als auch Gateway die öffentliche IP-Adresse?
Nein.
Leitet das Gateway PPTP-Datenpakete oder PPTP-Sitzungen aktiv weiter?
Durch das Gateway werden PPTP-Datenpakete weitergeleitet.
Ist das Gateway auch plattformübergreifend einsetzbar?
Jede Plattform, die Ethernet und TCP/IP unterstützt, ist mit dem Gateway kompatibel.
Wie viele Ports können gleichzeitig weitergeleitet werden?
Das Gateway kann theoretisch 520 Sitzungen gleichzeitig ausführen, Sie können jedoch nur
10 Anschlussbereiche weiterleiten.
Über welche erweiterten Funktionen verfügt das Gateway?
Zu den erweiterten Funktionen des Gateways zählen u. a. erweiterte Wireless-Einstellungen, Filter,
Anschlussweiterleitung, Routing und DDNS.
Wie viele VPN-Sitzungen unterstützt das Gateway maximal?
Die maximale Anzahl hängt von vielen Faktoren ab. Über das Gateway wird mindestens eine IPSec-Sitzung
übertragen. Je nach den Spezifikationen Ihres VPNs sind jedoch auch zeitgleiche IPSec-Sitzungen möglich.
Wie kann ich überprüfen, ob ich über statische oder DHCP-IP-Adressen verfüge?
Wenden Sie sich an Ihren ISP, um diese Informationen zu erhalten.
Wie kann ich mIRC mit dem Gateway verwenden?
Legen Sie auf der Registerkarte Port Forwarding (Anschlussweiterleitung) den Wert 113 für den Computer fest,
auf dem Sie mIRC verwenden möchten.
Kann das Gateway als DHCP-Server eingesetzt werden?
Ja. Das Gateway verfügt über eine integrierte DHCP-Server-Software.
Kann ich Anwendungen von standortfernen Computern über das Wireless-Netzwerk ausführen?
Dies ist abhängig davon, ob die Anwendung für die Verwendung in Netzwerken entwickelt wurde. Informationen
dazu, ob die Anwendung in Netzwerken verwendet werden kann, finden Sie in der Dokumentation der
entsprechenden Anwendung.
Was ist der IEEE 802.11g-Standard?
Dies ist ein IEEE-Standard für Wireless-Netzwerke. Mit dem 802.11g-Standard können Geräte von
unterschiedlichen Herstellern im Wireless-Netzwerk miteinander kommunizieren, sofern die Geräte mit dem
802.11g-Standard kompatibel sind. Durch den 802.11g-Standard ist eine maximale Datenübertragungsrate von
54 Mbit/s und eine Betriebsfrequenz von 2,4 GHz vorgegeben.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
76
Wireless-G ADSL-Gateway mit SpeedBooster
Welche IEEE 802.11b- und 802.11g-Funktionen werden unterstützt?
Das Produkt unterstützt die folgenden IEEE 802.11b- und IEEE 802.11g-Funktionen:
• CSMA/CA sowie das Acknowledge-Protokoll
• Multi-Channel-Roaming
• Automatische Ratenauswahl
• RTS/CTS
• Fragmentierung
• Energieverwaltung
Es unterstützt zudem die OFDM-Technologie für 802.11g-Netzwerke.
Was bedeutet Ad-hoc-Modus?
Wenn für ein Wireless-Netzwerk der Ad-hoc-Modus festgelegt ist, sind die Wireless-Computer so konfiguriert,
dass sie ohne Access Point direkt miteinander kommunizieren (Peer-to-Peer).
Was bedeutet Infrastrukturmodus?
Wenn für ein Wireless-Netzwerk der Infrastrukturmodus festgelegt wurde, ist es so konfiguriert, dass es über
einen Wireless Access Point mit Netzwerken kommuniziert.
Was ist Roaming?
Roaming ermöglicht Benutzern von tragbaren Computern den reibungslosen Datenaustausch beim Bewegen
durch ein Gebiet, das von mehr als einem Access Point abgedeckt wird. Vor Verwendung des Roaming muss der
Computer auf die gleiche Kanalnummer wie der Access Point des entsprechenden Empfangsbereichs gesetzt
werden.
Um eine wirklich unterbrechungsfreie Verbindung zu erzielen, muss das Wireless-LAN über eine Reihe
unterschiedlicher Funktionen verfügen. So müssen z. B. alle Nachrichten von jedem Knoten und jedem Access
Point bestätigt werden. Jeder Knoten muss den Kontakt mit dem Wireless-Netzwerk aufrechterhalten, auch wenn
keine Datenübertragung stattfindet. Um diese Funktionen gleichzeitig implementieren zu können, ist eine
dynamische Funknetztechnologie erforderlich, durch die Access Points und Knoten miteinander verknüpft
werden. In solchen Systemen sucht der Endknoten des Benutzers nach dem jeweils besten Zugriff auf das
System. Zunächst werden Faktoren wie Signalstärke und -qualität, die aktuelle Nachrichtenmenge, die von
jedem Access Point verarbeitet wird, und die Entfernung zwischen jedem Access Point zum verdrahteten
Backbone ausgewertet. Anschließend ermittelt der Knoten auf Grundlage dieser Informationen den geeigneten
Access Point und registriert dessen Adresse. Die Kommunikation zwischen Knoten und Host-Computer kann in
beide Richtungen des Backbones verlaufen.
Bei fortschreitender Kommunikation prüft der Funksender des Endknotens in regelmäßigen Abständen, ob noch
eine Verbindung zum ursprünglichen Access Point besteht oder ob ein neuer Access Point gesucht werden muss.
Wenn ein Knoten keine Bestätigung des ursprünglichen Access Points mehr erhält, wird eine neue
Verbindungssuche gestartet. Wenn ein neuer Access Point gefunden wurde, wird dessen Adresse registriert und
die Kommunikation fortgesetzt.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
77
Wireless-G ADSL-Gateway mit SpeedBooster
Was bedeutet ISM-Band?
Die FCC-Behörde und die jeweiligen Behörden außerhalb der USA haben Bestimmungen hinsichtlich der
Bandbreite für eine nicht durch Lizenzen abgedeckte Verwendung im ISM-Band erlassen. Die Frequenz liegt bei
ca. 2,4 GHz und kann weltweit genutzt werden. Dadurch bietet sich die wahrhaft revolutionäre Möglichkeit, dass
Benutzer weltweit bequeme High Speed-Wireless-Funktionen verwenden können.
Was bedeutet Bandspreizung?
Die Technologie der Bandspreizung (Spread Spectrum Technology) ist eine vom Militär entwickelte BreitbandFunkfrequenz-Technologie, die für zuverlässige, sichere und störresistente Kommunikationssysteme eingesetzt
werden kann. Bei dieser Technologie werden gewisse Abstriche bei der Bandbreiteneffizienz hingenommen, um
eine höhere Zuverlässigkeit, Integrität und Sicherheit zu erreichen. Es wird hier also eine größere Bandbreite als
bei der Schmalbandübertragung verwendet. Im Gegenzug wird jedoch ein Signal erreicht, das lauter und
einfacher zu lokalisieren ist, allerdings unter der Voraussetzung, dass der Empfänger die Parameter des mittels
Bandspreizung übertragenen Signals kennt. Wenn ein Empfänger nicht auf die richtige Frequenz eingestellt ist,
scheint ein mittels Bandspreizung übertragenes Signal nichts anderes als ein Hintergrundgeräusch zu sein. Es
stehen zwei unterschiedliche Verfahren für die Bandspreizung zur Verfügung: DSSS (Direct Sequence Spread
Spectrum, Direkte Bandspreizung) und FHSS (Frequency Hopping Spread Spectrum, Frequenzsprungverfahren).
Was ist DSSS? Was ist FHSS? Worin liegt der Unterschied?
Bei FHSS wird ein Schmalbandträger verwendet, der nach einem für Sender und Empfänger bekannten Muster
die Frequenz ändert. Bei ordnungsgemäßer Synchronisation wird jeweils ein einziger logischer Kanal
aufrechterhalten. Unerwünschten Empfängern erscheint das FHSS-Signal als kurzzeitiges Impulsrauschen. DSSS
generiert ein redundantes Bitmuster für jedes zu übertragende Bit. Dieses Bitmuster wird „Chip“ oder „Chipping
Code“ genannt. Je länger der Chip ist, desto größer ist die Wahrscheinlichkeit, dass die ursprünglichen Daten
wieder generiert werden können. Auch wenn ein oder mehrere Bits im Chip während der Übertragung beschädigt
wurden, können diese durch eine statistische Technik im Empfänger regeneriert werden und müssen daher nicht
nochmals übertragen werden. Unerwünschten Empfängern erscheint das DSSS-Signal als schwaches
Breitbandrauschen und wird von den meisten Schmalbandempfängern ignoriert.
Können die Daten bei der Funkübertragung abgefangen werden?
WLAN verfügt über zweifachen Schutz für erhöhte Sicherheit. Im Hardwarebereich sorgt DSSS-Technologie
(Direct Sequence Spread Spectrum, Direkte Bandspreizung) für die integrierte Sicherheitsfunktion der
Verschlüsselung. Im Softwarebereich bietet WLAN die WEP-Verschlüsselungsfunktion, um die Sicherheit zu
erhöhen und die Zugriffssteuerung zu verbessern.
Was ist WEP?
WEP ist die Abkürzung für Wired Equivalent Privacy. Hierbei handelt es sich um einen Datenschutzmechanismus,
der auf einem 64-Bit- oder 128-Bit-Algorithmus mit gemeinsam verwendetem Schlüssel basiert und im IEEE
802.11-Standard festgelegt ist.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
78
Wireless-G ADSL-Gateway mit SpeedBooster
Was ist eine MAC-Adresse?
Eine MAC-Adresse (Media Access Control) ist eine eindeutige Nummer, die jedem Ethernet-Netzwerkgerät, wie
z. B. einem Netzwerkadapter, vom Hersteller zugewiesen wird und mit der das Gerät im Netzwerk auf HardwareEbene identifiziert werden kann. Aus praktischen Gründen wird diese Nummer dauerhaft vergeben. Im Gegensatz
zu IP-Adressen, die sich bei jeder Anmeldung des Computers beim Netzwerk ändern können, bleibt die MACAdresse eines Geräts stets gleich und ist dadurch eine äußerst nützliche Kennung im Netzwerk.
Wie setze ich das Gateway zurück?
Halten Sie die Taste Reset an der Rückseite des Gateways ca. 10 Sekunden lang gedrückt. Dadurch wird das
Gateway auf die Werkseinstellungen zurückgesetzt.
Wie behebe ich Probleme wegen zu schwachen Signals?
Sie können die genaue Reichweite des Wireless-Netzwerks nur durch Testen bestimmen. Jedes Hindernis
zwischen dem Gateway und einem Wireless-Computer führt zu Signalverlust. Durch verbleites Glas, Metall,
Betonböden, Wasser und Wände werden Signale behindert und die Reichweite vermindert. Verwenden Sie das
Gateway und den Wireless-Computer zunächst im gleichen Zimmer, und vergrößern Sie dann schrittweise den
Abstand zwischen beiden Geräten, um so die maximale Reichweite in Ihrer Umgebung zu bestimmen.
Verwenden Sie auch unterschiedliche Kanäle, da so Störungen ausgeschlossen werden, die nur einen Kanal
betreffen.
Die Signalstärke ist absolut ausreichend, das Netzwerk wird jedoch nicht angezeigt.
Die Funktion WEP ist vermutlich im Gateway, jedoch nicht im Wireless-Adapter (oder umgekehrt) aktiviert. Stellen
Sie sicher, dass die gleichen WEP-Schlüssel und -Ebenen (64 bzw. 128) an allen Knoten in Ihrem WirelessNetzwerk verwendet werden.
Wie viele Kanäle/Frequenzen stehen für das Gateway zur Verfügung?
In Nordamerika sind insgesamt 11 Kanäle (von 1 bis 11) verfügbar. Je nach den regionalen bzw. nationalen
Bestimmungen können in anderen Regionen weitere Kanäle verfügbar sein.
Wenn Ihre Fragen hier nicht beantwortet wurden, finden Sie weitere Informationen auf der internationalen
Website von Linksys unter
www.linksys.com/international.
Anhang A: Fehlerbehebung
Häufig gestellte Fragen
79
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang B: Sicherheit im Wireless-Netzwerkbetrieb
Linksys hat es sich zum Ziel gesetzt, den Wireless-Netzwerkbetrieb für Sie so sicher und einfach wie möglich zu
gestalten. Die aktuellen Produkte von Linksys bieten verschiedene Netzwerksicherheitsfunktionen. Um diese
anzuwenden, müssen Sie jedoch bestimmte Schritte ausführen. Beachten Sie daher Folgendes beim Einrichten
bzw. Verwenden Ihres Wireless-Netzwerks.
Vorsichtsmaßnahmen
Bei der folgenden Liste handelt es sich um eine Auflistung aller möglichen Vorsichtsmaßnahmen. Die Schritte 1
bis 5 sollten Sie unbedingt ausführen:
1. Ändern Sie die Standard-SSID.
2. Deaktivieren Sie die SSID-Übertragung.
3. Ändern Sie das Standardpasswort für das Administratorkonto.
4. Aktivieren Sie die MAC-Adressfilterung.
5. Ändern Sie die SSID regelmäßig.
6. Verwenden Sie den stärksten verfügbaren Verschlüsselungsalgorithmus. Verwenden Sie WPA (falls
verfügbar). Beachten Sie, dass die Netzwerkleistung hierdurch verringert werden kann.
7. Ändern Sie die WEP-Codierschlüssel regelmäßig.
HINWEIS: Einige dieser Sicherheitsfunktionen
sind nur über das Netzwerk-Gateway, den
Router oder den Access Point verfügbar. Weitere
Informationen finden Sie in der Dokumentation
zum Gateway, Router bzw. Access Point.
Informationen zum Umsetzen dieser Sicherheitsmaßnahmen finden Sie in „Kapitel 6: Konfigurieren des WirelessG ADSL-Gateways mit SpeedBooster“.
Sicherheitsrisiken bei Wireless-Netzwerken
Wireless-Netzwerke sind einfach zu finden. Hacker wissen, dass Geräte für den Wireless-Netzwerkbetrieb nach
so genannten Beacon-Meldungen suchen, bevor sie sich in ein Wireless-Netzwerk einklinken. Diese Meldungen,
die umfassende Netzwerkinformationen wie beispielsweise die SSID (Service Set IDentifier) des Netzwerks
enthalten, lassen sich leicht entschlüsseln. Dagegen können Sie sich folgendermaßen schützen:
Ändern Sie das Administratorpasswort regelmäßig: Bedenken Sie, dass bei jedem im WirelessNetzwerkbetrieb verwendeten Gerät die Netzwerkeinstellungen (SSID, WEP-Schlüssel usw.) in der Firmware
gespeichert sind. Die Netzwerkeinstellungen können nur vom Netzwerkadministrator geändert werden. Wenn
einem Hacker das Administratorpasswort bekannt wird, kann auch er diese Einstellungen ändern. Deshalb
sollten Sie es Hackern so schwer wie möglich machen, an diese Informationen zu gelangen. Ändern Sie das
Administratorpasswort regelmäßig.
Anhang B: Sicherheit im Wireless-Netzwerkbetrieb
Vorsichtsmaßnahmen
80
Wireless-G ADSL-Gateway mit SpeedBooster
SSID: Im Zusammenhang mit der SSID ist Folgendes zu beachten:
1. Deaktivieren Sie die Übertragung.
2. Wählen Sie eine individuelle SSID.
3. Ändern Sie sie regelmäßig.
Die meisten Geräte für den Wireless-Netzwerkbetrieb verfügen über die Option zum Übertragen der SSID. Diese
Option ist zwar recht praktisch, bedeutet jedoch, dass sich jeder in Ihr Wireless-Netzwerk einklinken kann. Jeder,
auch Hacker. Daher sollten Sie die SSID nicht übertragen.
Geräte für den Wireless-Netzwerkbetrieb sind werkseitig auf eine Standard-SSID eingestellt. (Die Standard-SSID
von Linksys lautet „linksys“.) Hacker kennen diese Standardeinstellungen und können Ihr Netzwerk darauf
überprüfen. Ändern Sie Ihre SSID, indem Sie ihr einen eindeutigen Namen zuweisen, der keinerlei Bezug zu Ihrem
Unternehmen oder zu den von Ihnen verwendeten Netzwerkprodukten hat.
Ändern Sie Ihre SSID regelmäßig, damit Hacker, die sich Zugriff auf Ihr Wireless-Netzwerk verschafft haben,
erneut das Passwort knacken müssen.
MAC-Adressen: Aktivieren Sie die MAC-Adressfilterung. Durch die MAC-Adressfilterung wird nur WirelessKnoten mit bestimmten MAC-Adressen der Zugriff auf das Netzwerk ermöglicht. Dies erschwert es Hackern, mit
einer zufällig gewählten MAC-Adresse auf Ihr Netzwerk zuzugreifen.
WEP-Verschlüsselung: WEP (Wired Equivalent Privacy) wird oft als eine Art Allheilmittel gegen
Sicherheitsrisiken bei Wireless-Geräten angesehen. Damit werden die Fähigkeiten von WEP jedoch überschätzt.
Auch WEP kann nur soweit zur Sicherheit beitragen, dass es Hackern das Eindringen erschwert.
Es gibt mehrere Methoden, um die Wirksamkeit von WEP zu optimieren:
1. Verwenden Sie die höchste Verschlüsselungsebene.
2. Verwenden Sie die Authentifizierung mit einem gemeinsam verwendeten Schlüssel.
3. Ändern Sie den WEP-Schlüssel regelmäßig.
WICHTIG: Jedes Gerät im Wireless-Netzwerk
MUSS dasselbe Verschlüsselungsverfahren
und denselben Codierschlüssel verwenden,
damit das Wireless-Netzwerk
ordnungsgemäß funktioniert.
WPA: Bei WPA (Wi-Fi Protected Access) handelt es sich um einen aktuellen für Wi-Fi-Sicherheit verfügbaren
Standard. WPA2 ist eine neuere Version von WPA (Wi-Fi Protected Access) mit stärkerer Verschlüsselung. Im
Modus WPA stehen Ihnen zwei Verschlüsselungsverfahren zur Verfügung: TKIP (Temporal Key Integrity Protocol)
und AES (Advanced Encryption System). TKIP verwendet eine leistungsfähigere Verschlüsselungsmethode sowie
MIC (Message Integrity Code), um das System gegen Hacker zu schützen. AES arbeitet mit einer symmetrischen
blockweisen Datenverschlüsselung mit 128-Bit-Schlüsseln.
Anhang B: Sicherheit im Wireless-Netzwerkbetrieb
Sicherheitsrisiken bei Wireless-Netzwerken
81
Wireless-G ADSL-Gateway mit SpeedBooster
WPA Personal: Wählen Sie den gewünschten Algorithmus (TKIP oder AES) aus, geben Sie im Feld
Passphrase ein Passwort mit einer Länge von 8 bis 63 Zeichen ein, und legen Sie für Group Key Renewal
(Erneuerung Gruppenschlüssel) einen Zeitraum zwischen 0 und 99.999 Sekunden fest. Diese Zeitangabe teilt
dem Gateway bzw. einem anderen Gerät mit, wie oft die Codierschlüssel gewechselt werden sollen.
WPA2 Personal: Bei WPA2 steht Ihnen die Verschlüsselungsmethode TKIP mit dynamischen Codierschlüsseln
zur Verfügung. Geben Sie ein Passphrase von 8 bis 63 Zeichen ein. Legen Sie anschließend den Zeitraum für
Group Key Renewal (Erneuerung Gruppenschlüssel) fest. Diese Zeitangabe teilt dem Gateway mit, wie oft
die Codierschlüssel auszutauschen sind.
WPA2 Mixed Mode (WPA2 Gemischter Modus): Im gemischten WPA2-Modus stehen TKIP- und AESVerschlüsselung zur Verfügung. Geben Sie ein Passphrase von 8 bis 63 Zeichen ein. Legen Sie anschließend
den Zeitraum für Group Key Renewal (Erneuerung Gruppenschlüssel) fest. Diese Zeitangabe teilt dem
Gateway mit, wie oft die Codierschlüssel auszutauschen sind.
Die Verwendung von Verschlüsselungsfunktionen kann sich negativ auf die Netzwerkleistung auswirken. Wenn
Sie jedoch sensible Daten über das Netzwerk senden, sollten Sie diese verschlüsseln.
Durch die Einhaltung dieser Sicherheitsempfehlungen können Sie ganz beruhigt arbeiten und die flexible und
praktische Technologie von Linksys bedenkenlos einsetzen.
Anhang B: Sicherheit im Wireless-Netzwerkbetrieb
Sicherheitsrisiken bei Wireless-Netzwerken
82
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang C: Ermitteln der MAC-Adresse und der IPAdresse des Ethernet-Adapters
In diesem Abschnitt wird beschrieben, wie Sie die MAC-Adresse für den Ethernet-Adapter Ihres Computers
ermitteln, um die MAC-Filterungsfunktion des Gateways verwenden zu können. Sie können außerdem die IPAdresse für den Ethernet-Adapter Ihres Computers ermitteln. Die IP-Adresse wird für die Filterungs-,
Weiterleitungs- und DMZ-Funktionen des Gateways verwendet. Führen Sie die in diesem Anhang aufgelisteten
Schritte aus, um die MAC- oder IP-Adresse des Adapters unter Windows 98, ME, 2000 bzw. XP zu ermitteln.
Anweisungen für Windows 98/ME
1. Klicken Sie auf Start und Ausführen. Geben Sie im Feld Öffnen die Zeichenfolge winipcfg ein. Drücken Sie
dann die Eingabetaste, oder klicken Sie auf die Schaltfläche OK.
2. Wählen Sie im Fenster IP-Konfiguration den Ethernet-Adapter aus, den Sie über ein Ethernet-Netzwerkkabel
der Kategorie 5 mit dem Gateway verbunden haben. Siehe Abbildung C-1.
Abbildung C-1: Fenster IP
Configuration (IP-Konfiguration)
3. Notieren Sie die Adapteradresse so, wie sie am Computer angezeigt wird (siehe Abbildung C-2). Dies ist die
MAC-Adresse Ihres Ethernet-Adapters und wird im hexadezimalen Format als Folge von Ziffern und
Buchstaben dargestellt.
Die MAC-Adresse/Adapteradresse ist der Wert, der für die MAC-Filterung verwendet wird. Bei dem Beispiel in
Abbildung C-2 lautet die MAC-Adresse des Ethernet-Adapters 00-00-00-00-00-00. Die auf Ihrem Computer
angezeigte Adresse wird anders lauten.
Bei dem Beispiel in Abbildung C-2 lautet die IP-Adresse des Ethernet-Adapters 192.168.1.100. Die auf Ihrem
Computer angezeigte Adresse kann davon abweichen.
Abbildung C-2: MAC-Adresse/
Adapteradresse
HINWEIS: Die MAC-Adresse wird auch als Adapteradresse bezeichnet.
Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters
Anweisungen für Windows 98/ME
83
Wireless-G ADSL-Gateway mit SpeedBooster
Anweisungen für Windows 2000/XP
1. Klicken Sie auf Start und Ausführen. Geben Sie im Feld Öffnen die Zeichenfolge cmd ein. Drücken Sie dann
die Eingabetaste, oder klicken Sie auf die Schaltfläche OK.
HINWEIS: Die MAC-Adresse wird auch als physische Adresse bezeichnet.
2. Geben Sie an der Eingabeaufforderung ipconfig /all ein. Drücken Sie die Eingabetaste.
3. Notieren Sie die physische Adresse so, wie sie am Computer anzeigt wird (Abbildung C-3). Diese Adresse
stellt die MAC-Adresse des Ethernet-Adapters dar. Sie wird als Folge von Ziffern und Buchstaben dargestellt.
Abbildung C-3: MAC-Adresse/physische Adresse
Die MAC-Adresse/physische Adresse ist der Wert, der für die MAC-Filterung verwendet wird. Bei dem Beispiel
in Abbildung C-3 lautet die MAC-Adresse des Ethernet-Adapters 00-00-00-00-00-00. Die auf Ihrem Computer
angezeigte Adresse wird anders lauten.
Bei dem Beispiel in Abbildung C-3 lautet die IP-Adresse des Ethernet-Adapters 192.168.1.100. Die auf Ihrem
Computer angezeigte Adresse kann davon abweichen.
Anhang C: Ermitteln der MAC-Adresse und der IP-Adresse des Ethernet-Adapters
Anweisungen für Windows 2000/XP
84
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang D: Aktualisieren der Firmware
So aktualisieren Sie die Gateway-Firmware:
1. Laden Sie die Aktualisierungsdatei für die Gateway-Firmware von der Website unter www.linksys.com/
international herunter.
2. Extrahieren Sie die Datei auf dem Computer.
3. Öffnen Sie das webbasierte Gateway-Dienstprogramm, und klicken Sie auf die Registerkarte Verwaltung.
4. Klicken Sie auf die Registerkarte Firmware aktualisieren.
5. Klicken Sie auf die Schaltfläche Durchsuchen, um nach der extrahierten Datei zu suchen, und doppelklicken
Sie auf diese Datei.
6. Klicken Sie auf die Schaltfläche Upgrade (Aktualisieren), und befolgen Sie die Anweisungen auf dem
Bildschirm.
Abbildung D-1: Firmware aktualisieren
Anhang D: Aktualisieren der Firmware
85
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang E: Glossar
802.11b: Ein Standard für den Wireless-Netzwerkbetrieb, der eine maximale Datenübertragungsrate von
11 Mbit/s sowie eine Betriebsfrequenz von 2,4 GHz festlegt.
802.11g: Ein Standard für den Wireless-Netzwerkbetrieb, der eine maximale Datenübertragungsrate von
54 Mbit/s und eine Betriebsfrequenz von 2,4 GHz sowie die Abwärtskompatibilität mit Geräten festlegt, die dem
Standard 802.11b entsprechen.
Access Point: Ein Gerät, über das Computer und andere Geräte mit Wireless-Funktionalität mit einem
verdrahteten Netzwerk kommunizieren können. Wird auch verwendet, um die Reichweite von WirelessNetzwerken zu erweitern.
Adapter: Ein Gerät, mit dem Ihr Computer Netzwerkfunktionalität erhalten kann.
Ad-hoc: Eine Gruppe von Wireless-Geräten, die nicht über einen Access Point, sondern direkt miteinander
kommunizieren (Peer-to-Peer).
AES (Advanced Encryption Standard): Eine Sicherheitsmethode, bei der die symmetrische Datenverschlüsselung
mit 128 Bit verwendet wird.
Aktualisierung: Das Ersetzen vorhandener Software oder Firmware durch eine neuere Version.
Backbone: Der Teil des Netzwerks, der die meisten Systeme und Netzwerke miteinander verbindet und die
meisten Daten verarbeitet.
Bandbreite: Die Übertragungskapazität eines bestimmten Geräts oder Netzwerks.
Bandspreizung: Weitband-Funkfrequenzmethode, die für eine zuverlässigere und sicherere Datenübertragung
verwendet wird.
Beacon-Intervall: Im Wireless-Netzwerk übertragene Daten zur Synchronisierung des Netzwerks.
Bit: Eine binäre Einheit.
Breitband: Eine stets aktive, schnelle Internetverbindung.
Bridge: Ein Gerät, das verschiedene Netzwerke miteinander verbindet.
Anhang E: Glossar
86
Wireless-G ADSL-Gateway mit SpeedBooster
Browser: Eine Anwendung, mit der auf alle im World Wide Web enthaltenen Informationen interaktiv zugegriffen
werden kann.
Byte: Eine Dateneinheit, die üblicherweise aus acht Bit besteht.
CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance): Eine Datenübertragungsmethode, die verwendet
wird, um Datenkollisionen zu verhindern.
CTS (Clear To Send): Ein von einem Wireless-Gerät gesendetes Signal, das angibt, dass das Gerät für Daten
empfangsbereit ist.
Daisy Chain (Verkettung): Eine Methode, bei der Geräte in Reihe (in einer Kette) miteinander verbunden werden.
Datenbank: Eine Datensammlung, die so organisiert ist, dass die enthaltenen Daten schnell und einfach
verwaltet und aktualisiert werden können sowie problemlos abrufbar sind.
DDNS (Dynamic Domain Name System): Ermöglicht das Hosten von Websites, FTP-Servern oder E-Mail-Servern
mit festen Domänennamen (z. B. www.xyz.com) und dynamischen IP-Adressen.
DHCP (Dynamic Host Configuration Protocol): Ein Netzwerkprotokoll, mit dem Administratoren
Netzwerkcomputern temporäre IP-Adressen zuweisen können, indem sie IP-Adressen für einen bestimmten
Zeitraum an Benutzer „vermieten“ statt ihnen eine permanente IP-Adresse zuzuweisen.
DMZ (Demilitarized Zone): Hebt den Firewall-Schutz des Routers für einen PC auf, sodass dieser im Internet
„sichtbar“ wird.
DNS (Domain Name Server): Die IP-Adresse des Servers Ihres Internet-Dienstanbieters, der die Namen von
Websites in IP-Adressen übersetzt.
Domäne: Ein spezifischer Name für ein Netzwerk aus mehreren Computern.
DSL (Digital Subscriber Line): Eine stets aktive Breitbandverbindung über herkömmliche Telefonleitungen.
DSSS (Direct-Sequence Spread-Spectrum): Eine Frequenzübertragungstechnologie, die ein redundantes
Bitmuster verwendet, um die Wahrscheinlichkeit von Datenverlusten bei der Übertragung zu senken.
DTIM (Delivery Traffic Indication Message): Eine in Datenpaketen enthaltene Nachricht, die zur Verbesserung der
Effizienz von Wireless-Verbindungen beitragen kann.
Durchsatz: Die Datenmenge, die in einem bestimmten Zeitraum erfolgreich von einem Knoten an einen anderen
übertragen werden kann.
Anhang E: Glossar
87
Wireless-G ADSL-Gateway mit SpeedBooster
Dynamische IP-Adresse: Eine von einem DHCP-Server zugewiesene temporäre IP-Adresse.
EAP (Extensible Authentication Protocol): Ein allgemeines Authentifizierungsprotokoll zur Steuerung des
Netzwerkzugriffs. Viele spezielle Authentifizierungsmethoden greifen auf dieses Protokoll zurück.
EAP-PEAP (Extensible Authentication Protocol-Protected Extensible Authentication Protocol): Eine Methode zur
gegenseitigen Authentifizierung, bei der eine Kombination aus digitalen Zertifikaten und einem anderen System,
z. B. Passwörter, verwendet wird.
EAP-TLS (Extensible Authentication Protocol-Transport Layer Security): Eine Methode zur gegenseitigen
Authentifizierung, bei der digitale Zertifikate verwendet werden.
Ethernet: Ein Netzwerkprotokoll, mit dem festgelegt wird, wie Daten auf gängigen Übertragungsmedien
gespeichert und von dort abgerufen werden.
Finger: Ein Programm, das Ihnen den Namen angibt, der einer E-Mail-Adresse zugewiesen ist.
Firewall: Eine Gruppe von Programmen, die sich auf einem Netzwerk-Gateway-Server befindet und die
Ressourcen des Netzwerks vor unberechtigten Benutzern schützt.
Firmware: Der für den Betrieb eines Netzwerkgeräts verwendete Programmcode.
Fragmentierung: Das Aufteilen von Paketen in kleinere Einheiten bei der Übertragung über ein
Netzwerkmedium, das die ursprüngliche Größe des Pakets nicht unterstützt.
FTP (File Transfer Protocol): Ein Protokoll für die Übertragung von Dateien über ein TCP/IP-Netzwerk.
Gateway: Ein Gerät zur Verbindung von Netzwerken mit unterschiedlichen, inkompatiblen
Kommunikationsprotokollen.
Halbduplex: Datenübertragung, die über eine Leitung in beide Richtungen erfolgt, jedoch entweder in die eine
oder die andere Richtung, nicht gleichzeitig in beide.
Hardware: Als Hardware werden die physischen Geräte im Computer- und Telekommunikationsbereich sowie
andere Informationstechnologiegeräte bezeichnet.
Herunterladen: Das Empfangen einer Datei, die über ein Netzwerk übertragen wurde.
Hochfahren: Starten von Geräten, sodass diese Befehle ausführen.
Hochladen: Das Übertragen einer Datei über das Netzwerk.
Anhang E: Glossar
88
Wireless-G ADSL-Gateway mit SpeedBooster
HTTP (HyperText Transport Protocol): Kommunikationsprotokoll, mit dem Verbindungen zu Servern im World
Wide Web hergestellt werden.
Infrastruktur: Ein Wireless-Netzwerk, das über einen Access Point mit einem verdrahteten Netzwerk verbunden
ist.
IP (Internet Protocol): Ein Protokoll zum Senden von Daten über Netzwerke.
IP-Adresse: Die Adresse, anhand der ein Computer oder ein Gerät im Netzwerk identifiziert werden kann.
IPCONFIG: Ein Dienstprogramm für Windows 2000 und Windows XP, das die IP-Adresse von bestimmten Geräten
im Netzwerk anzeigt.
IPSec (Internet Protocol Security): Ein VPN-Protokoll, das für den sicheren Austausch von Paketen auf der IPEbene verwendet wird.
ISM-Band: Bei Übertragungen im Wireless-Netzwerkbetrieb verwendete Funkbandbreite.
ISP (Internet Service Provider): Internet-Dienstanbieter. Ein Anbieter, über den auf das Internet zugegriffen
werden kann.
Kabelmodem: Ein Gerät, über das ein Computer mit dem Kabelfernsehnetzwerk verbunden wird, das wiederum
eine Verbindung zum Internet herstellt.
Knoten: Ein Netzwerkknotenpunkt bzw. -verbindungspunkt, üblicherweise ein Computer oder eine
Arbeitsstation.
LAN: Die Computer und Netzwerkprodukte, aus denen sich Ihr lokales Netzwerk zusammensetzt.
LEAP (Lightweight Extensible Authentication Protocol): Eine Methode zur gegenseitigen Authentifizierung, bei
der ein System aus Benutzername und Passwort verwendet wird.
MAC-Adresse (Media Access Control): Die eindeutige Adresse, die Hersteller jedem einzelnen
Netzwerkbetriebsgerät zuweisen.
Mbit/s (Megabit pro Sekunde): Eine Million Bit pro Sekunde. Maßeinheit für die Datenübertragung.
mIRC: Ein unter Windows verwendetes Internet Relay Chat-Programm.
Multicasting: Das gleichzeitige Senden von Daten an mehrere Ziele.
Anhang E: Glossar
89
Wireless-G ADSL-Gateway mit SpeedBooster
NAT (Network Address Translation): Die NAT-Technologie übersetzt IP-Adressen von lokalen Netzwerken in eine
andere IP-Adresse für das Internet.
Netzwerk: Mehrere Computer oder Geräte, die miteinander verbunden sind, damit Benutzer Daten gemeinsam
verwenden, speichern und untereinander übertragen können.
NNTP (Network News Transfer Protocol): Das Protokoll, mit dem eine Verbindung zu Usenet-Gruppen im Internet
hergestellt wird.
OFDM (Orthogonal Frequency Division Multiplexing): Eine Frequenzübertragungstechnologie, die den Datenstrom
in mehrere Datenströme von geringerer Geschwindigkeit aufteilt, die dann parallel übertragen werden, um zu
verhindern, dass Informationen während der Übertragung verloren gehen.
Paket: Eine Dateneinheit, die über Netzwerke gesendet wird.
Passphrase: Wird wie ein Passwort verwendet und erleichtert die WEP-Verschlüsselung, indem für Linksys
Produkte automatisch WEP-Codierschlüssel erstellt werden.
PEAP (Protected Extensible Authentication Protocol): Eine Methode zur gegenseitigen Authentifzierung, bei der
eine Kombination aus digitalen Zertifikaten und einem anderen System, z. B. Passwörter, verwendet wird.
Ping (Packet INternet Groper): Ein Internetdienstprogramm, mit dem ermittelt werden kann, ob eine bestimmte
IP-Adresse online ist.
PoE (Power over Ethernet): Eine Technologie, mit der über Ethernet-Netzwerkkabel sowohl Daten als auch Strom
übertragen werden kann.
POP3 (Post Office Protocol 3): Ein im Internet verbreitet eingesetzter Standard-Mailserver.
Port: Der Anschlusspunkt an einem Computer oder Netzwerkbetriebsgerät, an den Kabel oder Adapter
angeschlossen werden.
PPPoE (Point to Point Protocol over Ethernet): Eine Art der Breitbandverbindung, die neben der
Datenübertragung eine Authentifizierungsmöglichkeit (Benutzername und Passwort) bietet.
PPTP (Point-to-Point Tunneling Protocol): Ein VPN-Protokoll, mit dem das Point-to-Point-Protokoll (PPP) über
einen Tunnel durch das IP-Netzwerk geleitet werden kann. Dieses Protokoll wird darüber hinaus in Europa als
eine Art der Breitbandverbindung verwendet.
Präambel: Teil des Wireless-Signals, mit dem der Netzwerkdatenverkehr synchronisiert wird.
Anhang E: Glossar
90
Wireless-G ADSL-Gateway mit SpeedBooster
Puffer: Puffer sind gemeinsam verwendete oder zugewiesene Speicherbereiche zur Unterstützung und
Koordinierung von verschiedenen Computer- und Netzwerkaktivitäten, damit sich diese nicht gegenseitig
behindern oder aufhalten.
RADIUS (Remote Authentication Dial-In User Service): Ein Protokoll zur Überwachung des Netzwerkzugriffs
mithilfe eines Authentifizierungsservers.
RJ-45 (Registered Jack-45): Ethernet-Stecker für bis zu acht Drähte.
Roaming: Die Möglichkeit, mit einem Wireless-Gerät aus einem Access Point-Bereich in einen anderen zu
wechseln, ohne dass die Verbindung unterbrochen wird.
Router: Ein Netzwerkgerät, mit dem mehrere Netzwerke miteinander verbunden werden.
RTS (Request To Send): Eine Methode zur Koordination von großen Datenpaketen in einem Netzwerk mithilfe der
RTS-Schwelle.
Server: Ein beliebiger Computer, der innerhalb eines Netzwerks dafür sorgt, dass Benutzer auf Dateien zugreifen,
kommunizieren sowie Druckvorgänge und andere Aktionen ausführen können.
SMTP (Simple Mail Transfer Protocol): Das standardmäßige E-Mail-Protokoll im Internet.
SNMP (Simple Network Management Protocol): Ein weit verbreitetes und häufig verwendetes Protokoll zur
Netzwerküberwachung und -steuerung.
Software: Befehle für den Computer. Eine Folge von Befehlen zum Ausführen einer bestimmten Aufgabe wird als
„Programm“ bezeichnet.
SOHO (Small Office/Home Office): Marktsegment der Geschäftkunden, die zu Hause oder in kleineren Büros
arbeiten.
SPI-Firewall (Stateful Packet Inspection): Eine Technologie, mit der eingehende Datenpakete vor der
Weiterleitung an das Netzwerk überprüft werden.
SSID (Service Set IDentifier): Der Name Ihres Wireless-Netzwerks.
Standard-Gateway: Ein Gerät, über das der Internetdatenverkehr Ihres LANs weitergeleitet wird.
Statische IP-Adresse: Eine feste Adresse, die einem in ein Netzwerk eingebundenen Computer oder Gerät
zugewiesen ist.
Statisches Routing: Das Weiterleiten von Daten in einem Netzwerk über einen festen Pfad.
Anhang E: Glossar
91
Wireless-G ADSL-Gateway mit SpeedBooster
Subnetzmaske: Ein Adressencode, der die Größe des Netzwerks festlegt.
Switch: 1. Ein Daten-Switch, der einen Rechner mit Host-Computern verbindet, wodurch eine begrenzte Anzahl
von Ports von mehreren Geräten gemeinsam genutzt werden kann. 2. Ein Gerät zum Herstellen, Trennen und
Ändern der Verbindungen innerhalb von elektrischen Schaltkreisen (Schalter).
TCP (Transmission Control Protocol): Ein Netzwerkprotokoll zur Datenübertragung, bei dem eine Bestätigung des
Empfängers der gesendeten Daten erforderlich ist.
TCP/IP (Transmission Control Protocol/Internet Protocol): Ein Satz von Anweisungen, den alle PCs für die
Kommunikation über Netzwerke verwenden.
Telnet: Benutzerbefehl und TCP/IP-Protokoll zum Zugriff auf entfernte PCs.
TFTP (Trivial File Transfer Protocol): Eine Version des TCP/IP-FTP-Protokolls, das über keinerlei Verzeichnis- oder
Passwortfunktionen verfügt.
TKIP (Temporal Key Integrity Protocol): Eine Wireless-Verschlüsselungsmethode, bei der für jedes übertragene
Datenpaket dynamische Codierschlüssel zur Verfügung stehen.
Topologie: Die physische Anordnung eines Netzwerks.
TX-Rate: Übertragungsrate.
UDP (User Datagram Protocol): Ein Netzwerkprotokoll zur Datenübertragung, bei dem keine Bestätigung vom
Empfänger der gesendeten Daten erforderlich ist.
URL (Uniform Resource Locator): Die Adresse einer im Internet befindlichen Datei.
Verschlüsselung: Die Codierung von Daten, die über Netzwerke übertragen werden.
Vollduplex: Die Fähigkeit von Netzwerkgeräten, Daten gleichzeitig empfangen und übertragen zu können.
VPN (Virtual Private Network): Eine Sicherheitsmaßnahme, mit der Daten geschützt werden, wenn sie über das
Internet von einem Netzwerk in ein anderes übertragen werden.
WAN (Wide Area Network): Das Internet.
WEP (Wired Equivalent Privacy): Eine Methode zum Verschlüsseln von Daten für die sichere Übertragung in
einem Wireless-Netzwerk.
Anhang E: Glossar
92
Wireless-G ADSL-Gateway mit SpeedBooster
WINIPCFG: Ein Dienstprogramm für Windows 98 und Windows ME, das die IP-Adresse bestimmter
Netzwerkbetriebsgeräte anzeigt.
WLAN (Wireless Local Area Network): Mehrere Computer und Geräte, die über Wireless-Verbindungen
miteinander kommunizieren.
WPA (Wi-Fi Protected Access): Ein Wireless-Sicherheitsprotokoll, bei dem eine TKIP-Verschlüsselung (Temporal
Key Integrity Protocol) verwendet wird, die zusammen mit einem RADIUS-Server eingesetzt werden kann.
Anhang E: Glossar
93
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang F: Spezifikationen
Modellnummer
WAG54GS
Standards
IEEE 802.11g, IEEE 802.11b, IEEE 802.3u, IEEE 802.3, g.992.1
(g.dmt), g.992.2 (g.lite), g.992.3, g.992.5, T1.413i2
Ports
Power (Netzstrom), Line (ADSL), Ethernet (1-4)
Tasten
Reset, Ein/Aus, SES (SecureEasySetup)
Kabeltyp
Kat. 5 UTP
LEDs
Netzstrom, Wireless, Ethernet (1-4), DSL, Internet,
SecureEasySetup
Übertragungsleistung
20 dBm
UPnP-fähig/-zertifiziert
UPnP-fähig
Sicherheitsmerkmale
Passwortgeschützte Konfiguration für Webzugriff
PAP- und CHAP-Authentifizierung
DoS-Schutz (Denial of Service)
URL-Filterung sowie Blockieren von Stichwörtern, Java, ActiveX,
Proxy und Cookies
ToD-Filter (Blockieren des Zugriffs nach Zeit)
VPN-Passthrough für IPSec-, PPTP- und L2TP-Protokolle WEP
(128/64 Bit) mit Passphrasen-/WEP-Schlüsselerstellung, WPA, WPA2
Deaktivierung der SSID-Übertragung Zugriffsbeschränkung nach
MAC- und IP-Adressen
WEP-Schlüssel
64 Bit, 128 Bit
Abmessungen
140 mm x 140 mm x 27 mm
Anhang F: Spezifikationen
94
Wireless-G ADSL-Gateway mit SpeedBooster
Gewicht
0,27 kg
Stromversorgung
12 V=, 1 A
Zertifizierungen
CE
Betriebstemperatur
0 ºC bis 40 ºC
Lagertemperatur
-20 ºC bis 70 ºC
Betriebsfeuchtigkeit
10 % bis 85 %, nicht kondensierend
Lagerfeuchtigkeit
5 % bis 90 %, nicht kondensierend
Anhang F: Spezifikationen
95
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang G: Garantieinformationen
Linksys sichert Ihnen für einen Zeitraum von drei Jahren (die „Gewährleistungsfrist“) zu, dass dieses Linksys Produkt bei
normaler Verwendung keine Material- oder Verarbeitungsfehler aufweist. Im Rahmen dieser Gewährleistung beschränken
sich Ihre Rechtsmittel und der Haftungsumfang von Linksys wie folgt: Linksys kann nach eigenem Ermessen das Produkt
reparieren oder austauschen oder Ihnen den Kaufpreis abzüglich etwaiger Nachlässe zurückerstatten. Diese eingeschränkte
Gewährleistung gilt nur für den ursprünglichen Käufer.
Sollte sich das Produkt während der Gewährleistungsfrist als fehlerhaft erweisen, wenden Sie sich an den technischen
Kundendienst von Linksys, um eine so genannte Return Authorization Number (Nummer zur berechtigten Rücksendung) zu
erhalten. WENN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST WENDEN, SOLLTEN SIE IHREN KAUFBELEG ZUR HAND
HABEN. Wenn Sie gebeten werden, das Produkt einzuschicken, geben Sie die Nummer zur berechtigten Rücksendung gut
sichtbar auf der Verpackung an, und legen Sie eine Kopie des Originalkaufbelegs bei. RÜCKSENDEANFRAGEN KÖNNEN NICHT
OHNE DEN KAUFBELEG BEARBEITET WERDEN. Der Versand fehlerhafter Produkte an Linksys erfolgt auf Ihre Verantwortung.
Linksys kommt nur für Versandkosten von Linksys zu Ihrem Standort per UPS auf dem Landweg auf. Bei Kunden außerhalb
der USA und Kanadas sind sämtliche Versand- und Abfertigungskosten durch die Kunden selbst zu tragen.
ALLE GEWÄHRLEISTUNGEN UND BEDINGUNGEN STILLSCHWEIGENDER ART HINSICHTLICH DER MARKTÜBLICHEN QUALITÄT
ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK SIND AUF DIE DAUER DER GEWÄHRLEISTUNGSFRIST BESCHRÄNKT.
JEGLICHE WEITEREN BEDINGUNGEN, ZUSICHERUNGEN UND GEWÄHRLEISTUNGEN SOWOHL AUSDRÜCKLICHER ALS AUCH
STILLSCHWEIGENDER ART, EINSCHLIESSLICH JEGLICHER STILLSCHWEIGENDER GEWÄHRLEISTUNG DER NICHTVERLETZUNG,
WERDEN AUSGESCHLOSSEN. Einige Gerichtsbarkeiten gestatten keine Beschränkungen hinsichtlich der Gültigkeitsdauer
einer stillschweigenden Gewährleistung; die oben genannte Beschränkung findet daher unter Umständen auf Sie keine
Anwendung. Die vorliegende Gewährleistung sichert Ihnen bestimmte gesetzlich verankerte Rechte zu. Darüber hinaus
stehen Ihnen je nach Gerichtsbarkeit unter Umständen weitere Rechte zu.
Diese Gewährleistung gilt nicht, wenn das Produkt (a) von einer anderen Partei als Linksys verändert wurde, (b) nicht gemäß
den von Linksys bereitgestellten Anweisungen installiert, betrieben, repariert oder gewartet wurde oder (c) unüblichen
physischen oder elektrischen Belastungen, Missbrauch, Nachlässigkeit oder Unfällen ausgesetzt wurde. Darüber hinaus kann
Linksys angesichts der ständigen Weiterentwicklung neuer Methoden zum unerlaubten Zugriff und Angriff auf Netzwerke
nicht gewährleisten, dass das Produkt keinerlei Schwachstellen für unerlaubte Zugriffe oder Angriffe bietet.
SOWEIT NICHT GESETZLICH UNTERSAGT, SCHLIESST LINKSYS JEGLICHE HAFTUNG FÜR VERLOREN GEGANGENE DATEN,
ENTGANGENE EINNAHMEN, ENTGANGENE GEWINNE ODER SONSTIGE SCHÄDEN BESONDERER, INDIREKTER, MITTELBARER,
ZUFÄLLIGER ODER BESTRAFENDER ART AUS, DIE SICH AUS DER VERWENDUNG BZW. DER NICHTVERWENDBARKEIT DES
PRODUKTS (AUCH DER SOFTWARE) ERGEBEN ODER MIT DIESER ZUSAMMENHÄNGEN, UNABHÄNGIG VON DER
HAFTUNGSTHEORIE (EINSCHLIESSLICH NACHLÄSSIGKEIT), AUCH WENN LINKSYS ÜBER DIE MÖGLICHKEIT SOLCHER SCHÄDEN
INFORMIERT WURDE. DIE HAFTUNG VON LINKSYS IST STETS AUF DEN FÜR DAS PRODUKT GEZAHLTEN BETRAG BESCHRÄNKT.
Die oben genannten Beschränkungen kommen auch dann zur Anwendung, wenn eine in diesem Abschnitt aufgeführte
Gewährleistung oder Zusicherung ihren wesentlichen Zweck verfehlt. Einige Gerichtsbarkeiten gestatten keinen Ausschluss
von bzw. keine Beschränkungen auf zufällige oder Folgeschäden; die oben genannte Beschränkung oder der oben genannte
Ausschluss findet daher unter Umständen auf Sie keine Anwendung.
Die vorliegende Gewährleistung ist nur in dem Land gültig bzw. kann nur in dem Land bearbeitet werden, in dem
das Produkt erworben wurde.
Richten Sie alle Anfragen direkt an: Linksys, P.O. Box 18558, Irvine, CA 92623, USA
Anhang G: Garantieinformationen
96
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang H: Zulassungsinformationen
FCC-Bestimmungen
Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCCBestimmungen. Die Grenzwerte wurden so festgelegt, dass ein angemessener Schutz gegen Störungen in einer
Wohngegend gewährleistet ist. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen. Wird
es nicht gemäß den Angaben des Herstellers installiert und betrieben, kann es sich störend auf den Rundfunk- und
Fernsehempfang auswirken. Es besteht jedoch keine Gewähr, dass bei einer bestimmten Installation keine Störungen
auftreten. Sollte dieses Gerät Störungen des Radio- und Fernsehempfangs verursachen (was durch Ein- und Ausschalten
des Geräts feststellbar ist), wird der Benutzer aufgefordert, die Störungen durch eine oder mehrere der folgenden
Maßnahmen zu beheben:
• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Erhöhen Sie den Abstand zwischen der Ausrüstung oder den Geräten.
• Schließen Sie das Gerät an einen anderen Stromkreis als den des Empfängers an.
• Wenden Sie sich bei Fragen an Ihren Händler oder an einen erfahrenen Funk-/Fernsehtechniker.
FCC-Bestimmungen zur Freisetzung gefährlicher Strahlung
Dieses Gerät erfüllt die FCC-Bestimmungen zur Freisetzung gefährlicher Strahlung in einer nicht gesteuerten Umgebung.
Dieses Gerät sollte so installiert und betrieben werden, dass der Abstand zwischen dem Radiator und Personen
mindestens 20 cm beträgt.
Kanadische Industriebestimmungen
Dieses Gerät erfüllt die kanadischen Bestimmungen der Richtlinien ICES-003 und RSS210.
Cet appareil est conforme aux normes NMB-003 et RSS210 d'Industry Canada.
97
Anhang H: Zulassungsinformationen
Wireless-G ADSL-Gateway mit SpeedBooster
Informationen zur Einhaltung gesetzlicher Vorschriften bei 2,4-GHz-Wireless-Produkten für den Bereich der EU und
anderer Länder gemäß der EU-Richtlinie 1999/5/EG (R&TTE-Richtlinie)
Konformitätserklärung zur EU-Richtlinie 1995/5/EG (R&TTE-Richtlinie)
98
Anhang H: Zulassungsinformationen
Wireless-G ADSL-Gateway mit SpeedBooster
HINWEIS: Sie finden die vollständige Konformitätserklärung entweder auf der CD oder in einem separaten Dokument,
die im Lieferumfang dieses Produkts enthalten sind.
Wenn Sie weitere technische Dokumente benötigen, finden Sie entsprechende Hinweise im Abschnitt „Technische
Dokumente unter www.linksys.com/international“ weiter unten in diesem Anhang.
Bei der Bewertung des Produkts hinsichtlich der Anforderung der Richtlinie
1999/5/EG kamen die folgenden Standards zur Anwendung:
•
•
•
Funkausrüstung: EN 300 328
EMV: EN 301 489-1, EN 301 489-17
Sicherheit: EN 60950
CE-Kennzeichnung
Die Wireless-B- und Wireless-G-Produkte von Linksys sind mit der folgenden CE-Kennzeichnung, der Nummer der
Überwachungs- und Zertifizierungsstelle (sofern zutreffend) und der Kennung der Klasse 2 versehen.
oder
oder
Überprüfen Sie das CE-Etikett auf dem Produkt, um die Überwachungs- und Zertifizierungsstelle zu ermitteln, die in die
Bewertung einbezogen wurde.
99
Anhang H: Zulassungsinformationen
Wireless-G ADSL-Gateway mit SpeedBooster
Nationale Beschränkungen
This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any
limitation except for the countries mentioned below:
Ce produit peut être utilisé dans tous les pays de l’UE (et dans tous les pays ayant transposés la directive 1999/5/CE) sans
aucune limitation, excepté pour les pays mentionnés ci-dessous:
Questo prodotto è utilizzabile in tutte i paesi EU (ed in tutti gli altri paesi che seguono le direttive EU 1999/5/EC) senza
nessuna limitazione, eccetto per i paesii menzionati di seguito:
Das Produkt kann in allen EU-Staaten ohne Einschränkungen eingesetzt werden (sowie in anderen Staaten, die der EURichtlinie 1999/5/EG folgen), mit Ausnahme der folgenden Staaten:
Belgien
Wireless-Verbindungen im Freien mit einer Reichweite über 300 m müssen beim Belgischen Institut für Postdienste und
Telekommunikation (BIPT) angemeldet werden. Weitere Informationen finden Sie unter http://www.bipt.be.
Draadloze verbindingen voor buitengebruik en met een reikwijdte van meer dan 300 meter dienen aangemeld te worden
bij het Belgisch Instituut voor postdiensten en telecommunicatie (BIPT). Zie http://www.bipt.be voor meer gegevens.
Les liaisons sans fil pour une utilisation en extérieur d’une distance supérieure à 300 mètres doivent être notifiées à
l’Institut Belge des services Postaux et des Télécommunications (IBPT). Visitez
http://www.ibpt.be pour de plus amples détails.
Frankreich
Bei Verwendung des Produkts im Freien gelten für die Ausgangsleistung in bestimmten Bandbereichen Beschränkungen.
Weitere Informationen finden Sie in Tabelle 1 oder unter http://www.art-telecom.fr/.
Dans le cas d’une utilisation en extérieur, la puissance de sortie est limitée pour certaines parties de la bande. Reportezvous à la table 1 ou visitez http://www.art-telecom.fr/ pour de plus amples détails.
Tabelle 1: In Frankreich zulässige Leistungspegel
Standort
Frequenzbereich (MHz)
Leistung (EIRP)
In Gebäuden (keine
Beschränkungen)
2400-2483,5
100 mW (20 dBm)
Im Freien
2400-2454
2454-2483,5
100 mW (20 dBm)
10 mW (10 dBm)
100
Anhang H: Zulassungsinformationen
Wireless-G ADSL-Gateway mit SpeedBooster
Italien
Dieses Produkt entspricht den nationalen Vorschriften für Funkschnittstellen und den in der nationalen
Frequenzzuweisungstabelle für Italien aufgeführten Anforderungen. Für den Betrieb dieses 2,4-GHz-Wireless-LANProdukts außerhalb der Grundstücksgrenzen des Eigentümers ist eine allgemeine Genehmigung erforderlich. Weitere
Informationen finden Sie unter http://www.comunicazioni.it/it/.
Questo prodotto è conforme alla specifiche di Interfaccia Radio Nazionali e rispetta il Piano Nazionale di ripartizione delle
frequenze in Italia. Se non viene installato all’interno del proprio fondo, l’utilizzo di prodotti Wireless LAN a 2.4 GHz richiede
una “Autorizzazione Generale”. Consultare
http://www.comunicazioni.it/it/ per maggiori dettagli.
Beschränkungen hinsichtlich der Verwendung des Produkts
Dieses Produkt wurde ausschließlich für die Verwendung in Gebäuden entwickelt. Die Verwendung im Freien wird nicht
empfohlen.
Dieses Produkt wurde für die Verwendung mit der Standardantenne, der integrierten Antenne oder der speziell für diesen
Zweck vorgesehenen (externen) Antenne entwickelt, die im Lieferumfang enthalten sind. Bei bestimmten Einsatzszenarien
kann es jedoch erforderlich sein, die Antenne(n) vom Gerät zu trennen und mithilfe von Verlängerungskabeln vom Gerät
getrennt zu installieren. Für diesen Zweck bietet Linksys ein R-SMA-Verlängerungskabel (AC9SMA) und ein R-TNCVerlängerungskabel (AC9TNC) an. Beide Kabel sind jeweils 9 m lang und weisen eine Kabeldämpfung (Abschwächung) von
5 dB auf. Zum Ausgleich der Abschwächung bietet Linksys auch leistungsstärkere Antennen an: HGA7S (mit R-SMAStecker) und HGA7T (mit R-TNC-Stecker). Die Verstärkungsleistung dieser Antennen beträgt 7 dBi. Sie können nur mit dem
R-SMA- oder dem R-TNC-Verlängerungskabel verwendet werden.
Kombinationen von Verlängerungskabeln und Antennen, mit denen eine Sendeleistung von 100 mW EIRP überschritten
wird, haben keine Zulassung.
Ausgangsleistung des Geräts
Zur Einhaltung der jeweiligen nationalen Vorschriften müssen Sie u. U. die Ausgangsleistung Ihres Wireless-Geräts
anpassen. Fahren Sie mit dem entsprechenden Abschnitt für Ihr Gerät fort.
Hinweis: Die Einstellungen für die Ausgangsleistung sind u. U. nicht für alle Wireless-Produkte verfügbar.
Weitere Informationen finden Sie in der Dokumentation auf der Produkt-CD oder unter
http://www.linksys.com/international.
Wireless-Adapter
Bei Wireless-Adaptern ist die Ausgangsleistung standardmäßig auf 100 % eingestellt. Die Ausgangsleistung der einzelnen
Adapter beträgt maximal 20 dBm (100 mW), liegt aber gewöhnlich bei 18 dBm (64 mW) oder darunter. Wenn Sie die
Ausgangsleistung Ihres Wireless-Adapters anpassen müssen, befolgen Sie die entsprechenden Anweisungen für das
Windows-Betriebssystem Ihres Computers:
101
Anhang H: Zulassungsinformationen
Wireless-G ADSL-Gateway mit SpeedBooster
Windows XP
1. Doppelklicken Sie auf dem Desktop in der Taskleiste auf das Symbol Drahtlose Verbindung.
2. Öffnen Sie das Fenster Drahtlose Netzwerkverbindung.
3. Klicken Sie auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Allgemein und dann auf die Schaltfläche Konfigurieren.
5. Klicken Sie im Fenster Eigenschaften auf die Registerkarte Erweitert.
6. Wählen Sie Ausgangsleistung aus.
7. Wählen Sie aus dem rechts angezeigten Pulldown-Menü den Prozentsatz für die Ausgangsleistung des WirelessAdapters aus.
Windows 2000
1. Öffnen Sie das Fenster Systemsteuerung.
2. Doppelklicken Sie auf Netzwerk- und DFÜ-Verbindungen.
3. Wählen Sie Ihre aktuelle Wireless-Verbindung aus, und wählen Sie dann Eigenschaften.
4. Klicken Sie im Fenster Eigenschaften auf die Schaltfläche Konfigurieren.
5. Klicken Sie auf die Registerkarte Erweitert, und wählen Sie Ausgangsleistung aus.
6. Wählen Sie aus dem rechts angezeigten Pulldown-Menü die Leistungseinstellung für den Wireless-Adapter aus.
Wenn auf Ihrem Computer Windows ME oder Windows 98 ausgeführt wird, finden Sie in der Windows-Hilfe Anweisungen
zum Aufrufen der erweiterten Einstellungen von Netzwerkadaptern.
Wireless Access Points, Router und andere Wireless-Produkte
Wenn Sie über einen Wireless Access Point, einen Router oder ein anderes Wireless-Produkt verfügen, verwenden Sie das
zugehörige webbasierte Dienstprogramm, um die Einstellungen für die Ausgangsleistung zu konfigurieren (weitere
Informationen finden Sie in der Dokumentation zum jeweiligen Produkt).
Technische Dokumente unter www.linksys.com/international
Führen Sie die folgenden Schritte aus, um auf die gewünschten technischen Dokumente zuzugreifen:
1. Navigieren Sie mit dem Browser zur Website http://www.linksys.com/international.
2. Klicken Sie auf Ihre Region.
3. Klicken Sie auf den Namen Ihres Landes.
4. Klicken Sie auf Produkt.
5. Klicken Sie auf die entsprechende Produktkategorie.
6. Wählen Sie ein Produkt aus.
7. Klicken Sie auf den gewünschten Dokumentationstyp. Das Dokument wird automatisch im PDF-Format geöffnet.
Hinweis: Wenn Sie Fragen zur Einhaltung gesetzlicher Vorschriften bei diesen Produkten haben oder die
gewünschten Informationen nicht finden können, wenden Sie sich an die Vertriebsniederlassung vor Ort.
Weitere Informationen finden Sie unter http://www.linksys.com/international.
102
Anhang H: Zulassungsinformationen
Wireless-G ADSL-Gateway mit SpeedBooster
Anhang I: Kontaktinformationen
Möchten Sie sich persönlich an Linksys wenden?
Informationen zu den aktuellen Produkten und Aktualisierungen für bereits installierte Produkte finden
Sie online unter:
http://www.linksys.com/international
Wenn Sie im Zusammenhang mit Linksys Produkten auf Probleme stoßen, können Sie uns unter folgenden
Adressen eine E-Mail senden:
In Europa
E-Mail-Adresse
Belgien
[email protected]
Dänemark
[email protected]
Deutschland
[email protected]
Frankreich
[email protected]
Großbritannien & Irland
[email protected]
Italien
[email protected]
Niederlande
[email protected]
Norwegen
[email protected]
Österreich
[email protected]
Portugal
[email protected]
Schweden
[email protected]
Schweiz
[email protected]
Spanien
[email protected]
Außerhalb von Europa
E-Mail-Adresse
Asien/Pazifik
[email protected]
(nur Englisch)
Lateinamerika
[email protected]
USA und Kanada
[email protected]
Anhang I: Kontaktinformationen
103
®
A Division of Cisco Systems, Inc.
2,4 GHz Sans fil - G
802.11g
SANS FIL
Modèle
Modem routeur ADSL
avec SpeedBooster
WAG54GS (FR)
Guide de l'utilisateur
Modem routeur ADSL Sans fil - G avec SpeedBooster
Copyright et marques commerciales
Les spécifications peuvent être modifiées sans préavis. Linksys est une marque déposée ou une marque
commerciale de Cisco Systems, Inc. et/ou ses filiales aux Etats-Unis et dans certains autres pays.
Copyright © 2005 Cisco Systems, Inc. Tous droits réservés. Les autres noms de marque et de produit sont des
marques commerciales, déposées ou non, de leurs détenteurs respectifs.
Comment utiliser le présent Guide de l'utilisateur ?
Ce guide présentant le modem routeur ADSL sans fil G avec SpeedBooster a été conçu pour faciliter au maximum
votre compréhension de la mise en réseau à l'aide du modem routeur. Les symboles suivants sont contenus dans
le présent Guide de l'utilisateur :
Cette coche indique un élément qui mérite une
attention plus particulière lors de l'utilisation de votre
modem routeur.
Ce point d'exclamation indique un avertissement et
vous avertit de la possibilité d'endommagement de
votre installation ou de votre modem routeur.
Ce point d'interrogation indique un rappel concernant quelque
chose que vous êtes susceptible de devoir faire pour utiliser
votre modem routeur.
Outre ces symboles, les définitions concernant des termes techniques sont présentées de la façon suivante :
mot : définition
Chaque figure (diagramme, capture d'écran ou toute autre image) est accompagnée d'un numéro et d'une
description, comme ceci :
Figure 0-1 : Exemple de description de figure
Les numéros de figures et les descriptions sont également répertoriés dans la section « Liste des figures » de la
« Table des matières ».
WAG54GS-FR-UG-50419B JL
Modem routeur ADSL Sans fil - G avec SpeedBooster
Table des matières
Chapitre 1 : Introduction
1
Bienvenue
Contenu de ce Guide de l'utilisateur
1
2
Chapitre 2 : Planification de votre réseau
4
Les fonctions du modem routeur
Adresses IP
Chapitre 3 : Présentation du modem routeur ADSL sans fil - G
avec SpeedBooster
4
4
6
Ports et bouton Reset (Réinitialisation) du panneau latéral
Voyants du panneau latéral
6
7
Chapitre 4 : Connexion du modem routeur ADSL sans fil - G
avec SpeedBooster.
9
Présentation
Connexion câblée à un ordinateur
Connexion sans fil à un ordinateur
Chapitre 5 : Installation du modem routeur ADSL sans fil - G
avec SpeedBooster.
Présentation
Utilisation de l'Assistant de configuration
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G
avec SpeedBooster.
Présentation
Comment accéder à l'utilitaire Web ?
Onglet Setup (Configuration)
Onglet Wireless (Sans fil)
Onglet Security (Sécurité)
Onglet Access Restrictions (Restrictions d'accès)
Onglet Applications and Gaming (Applications et jeux)
Onglet Administration
Onglet Status (Etat)
9
10
11
13
13
13
31
31
33
33
43
48
50
52
58
63
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe A : Dépannage
Problèmes courants et solutions
Questions fréquemment posées
Annexe B : Sécurité sans fil
Mesures de sécurité
Menaces liées à la sécurité des réseaux sans fil
Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet
Instructions pour Windows 98 ou Me
Instructions pour Windows 2000 ou Windows XP
Annexe D : Mise à niveau du micrologiciel
Annexe E : Glossaire
Annexe F : Réglementation
Annexe G : Informations de garantie
Annexe H : Spécifications
Annexe I : Contacts
67
67
77
84
84
84
87
87
88
89
90
97
104
105
107
Modem routeur ADSL Sans fil - G avec SpeedBooster
Liste des figures
Figure 2-1 : Réseau
Figure 3-1 : Ports et bouton Reset (Réinitialisation) du panneau latéral
Figure 3-2 : Voyants du panneau latéral
Figure 4-1 : Connexion de la ligne ADSL
Figure 4-2 : Connexion d'un ordinateur
Figure 4-3 : Connexion de l'alimentation
Figure 4-4 : Connexion de la ligne ADSL
Figure 4-5 : Connexion de l'alimentation
Figure 5-1 : Ecran Welcome - Language Selection (Bienvenue - Sélection de la langue)
de l'Assistant de configuration.
Figure 5-2 : Ecran Welcome - Start Wizard
(Bienvenue - Lancer l'Assistant) de l'Assistant de configuration
Figure 5-3 : Ecran License Agreement (Accord de licence) de l'Assistant de configuration
Figure 5-4 : Ecran Disconnect the Modem from the PC (Déconnecter le modem du PC)
de l'Assistant de configuration
Figure 5-5 : Ecran Connect the Modem to the Gateway
(Connecter le modem au modem routeur) de l'Assistant de configuration
Figure 5-6 : Ecran Connect a Network Cable to a PC
(Connecter un câble réseau à un ordinateur) de l'Assistant de configuration
Figure 5-7 : Ecran Connect the Network Cable to the Gateway
(Connecter le câble réseau au modem routeur) de l'Assistant de configuration
Figure 5-8 : Ecran Power on the Gateway (Mettre sous tension le modem routeur)
de l'Assistant de configuration
Figure 5-9 : Ecran Check the Gateway’s
Status (Vérifier l'état du modem routeur) de l'Assistant de configuration
Figure 5-10 : Ecran Select Your Country (Sélectionner votre pays)
de l'Assistant de configuration
Figure 5-11 : Ecran Select Your Internet Service Provider (Sélectionner votre fournisseur
d'accès Internet) (France) de l'Assistant de configuration
Figure 5-12 : Ecran Configure DSL - 1483 Bridged (Configuration DSL - 1483 Bridged)
de l'Assistant de configuration
4
6
7
10
10
10
11
11
13
13
14
14
15
15
16
16
17
17
18
18
Modem routeur ADSL Sans fil - G avec SpeedBooster
Figure 5-13 : Ecran Configure DSL - 1483 Routed (Configuration DSL - 1483 Routed)
de l'Assistant de configuration
Figure 5-14 : Ecran Configure DSL - PPPoA (Configuration DSL - PPPoA)
de l'Assistant de configuration
Figure 5-15 : Ecran Configure DSL PPPoE (Configuraton DSL - PPPoE) de l'Assistant de configuration
Figure 5-16 : Ecran Set the Gateway's Password
(Définir le mot de passe du modem routeur) de l'Assistant de configuration
Figure 5-17 : Ecran Configure Wireless Settings (Configurer les paramètres sans fil)
de l'Assistant de configuration
Figure 5-18 : Ecran SecureEasySetup de l'Assistant de configuration
Figure 5-19 : Logo SecureEasySetup
Figure 5-20 : Additional Information (Informations supplémentaires) Touche du matériel
Figure 5-21 : Additional Information (Informations supplémentaires) - Bouton du logiciel
Figure 5-22 : Ecran Configure Wireless Settings
(Configurer les paramètres sans fil) de l'Assistant de configuration
Figure 5-23 : Ecran Safe Surfing (Surf sécurisé) de l'Assistant de configuration
Figure 5-24 : Ecran Congratulations (Félicitations) de l'Assistant de configuration
Figure 5-25 : Ecran Configure Wireless Settings
(Configurer les paramètres sans fil) de l'Assistant de configuration
Figure 5-26 : Ecran Wireless Settings (Paramètres sans fil) de l'Assistant de configuration
Figure 5-27 : Ecran Wireless Security WPA Personal (Sécurité sans fil - WPA Personal) de l'Assistant de configuration
Figure 5-28 : Ecran Wireless Security WPA2 (Sécurité sans fil - WPA 2) de l'Assistant de configuration
Figure 5-29 : Ecran Wireless Security - WPA2 (Sécurité sans fil - WPA2)
de l'Assistant de configuration
Figure 5-30 : Ecran Wireless Security WEP (128-Bit) (Sécurité sans fil - WEP (128 bits)) de l'Assistant de configuration
Figure 5-31 : Ecran Confirm New Settings (Confirmer les nouveaux paramètres)
de l'Assistant de configuration
Figure 5-32 : Ecran Norton de l'Assistant de configuration
Figure 5-33 : Ecran Congratulations (Félicitations) de l'Assistant de configuration
19
19
20
21
21
22
22
22
22
23
23
24
25
25
26
27
27
28
29
29
30
Modem routeur ADSL Sans fil - G avec SpeedBooster
Figure 6-1 : Ecran Login (Connexion)
Figure 6-2 : Basic Setup (Configuration de base)
Figure 6-3 : RFC 1483 Bridged - Dynamic IP (RFC 1483 Bridged - Adresse IP dynamique)
Figure 6-4 : RFC 1483 Bridged - Static IP (RFC 1483 Bridged - Adresse IP statique)
Figure 6-5 : RFC 1483 Routed
Figure 6-6 : IPoA
Figure 6-7 : RFC 2516 PPPoE
Figure 6-8 : RFC 2364 PPPoA
Figure 6-9 : Bridged Mode Only (Bridged Mode uniquement)
Figure 6-10 : Optional Settings (Paramètres facultatifs)
Figure 6-11 : DDNS - DynDNS.org
Figure 6-12 : DDNS - TZO.com
Figure 6-13 : Advanced Routing (Routage avancé)
Figure 6-14 : Routing Table (Table de routage)
Figure 6-15 : Basic Wireless Settings (Paramètres sans fil de base)
Figure 6-16 : Wireless Security - WPA-Personal (Sécurité sans fil - WPA-Personal)
Figure 6-17 : Wireless Security - WPA2-Personal (Sécurité sans fil - WPA2-Personal)
Figure 6-18 : Wireless Security - WPA2-Mixed (Sécurité sans fil - WPA2-Mixed)
Figure 6-19 : Wireless Security - WEP (Sécurité sans fil - WEP)
Figure 6-20 : Wireless Access (Accès sans fil).
Figure 6-21 : MAC Address Filter List (Liste de filtrage des adresses MAC)
Figure 6-22 : Wireless Client MAC List (Liste MAC des clients sans fil)
Figure 6-23 : Advanced Wireless Settings (Paramètres sans fil avancés)
Figure 6-24 : Firewall (Pare-feu)
Figure 6-25 : VPN Passthrough (Intercommunication VPN)
Figure 6-26 : Internet Access Policy (Stratégie d'accès à Internet).
Figure 6-27 : Internet Policy Summary (Récapitulatif de la stratégie Internet)
Figure 6-28 : List of PCs (Liste des ordinateurs)
Figure 6-29 : Single Port Forwarding (Transfert de connexion unique)
Figure 6-30 : Port Range Forwarding (Transfert de connexions)
Figure 6-31 : Port Triggering (Déclenchement de connexion)
Figure 6-32 : DMZ
Figure 6-33 : QS
Figure 6-34 : Management (Gestion)
33
33
35
35
36
36
37
37
38
38
40
40
41
42
43
44
44
45
45
46
46
46
47
48
49
50
50
51
52
53
54
55
56
58
Modem routeur ADSL Sans fil - G avec SpeedBooster
Figure 6-35 : IP autorisé - Plage IP
Figure 6-36 : Reporting (Rapports)
Figure 6-37 : System Log (Journal système)
Figure 6-38 : Diagnostics
Figure 6-39 : Backup&Restore (Sauvegarde et restauration)
Figure 6-40 : Factory Defaults (Paramètres d'usine)
Figure 6-41 : Firmware Upgrade (Mise à niveau du micrologiciel)
Figure 6-42 : Gateway (Modem routeur)
Figure 6-43 : Local Network (Réseau local)
Figure 6-44 : DHCP Active IP Table (Tableau IP active DHCP)
Figure 6-45 : ARP/RARP Table (Tableau ARP/RARP)
Figure 6-46 : Wireless (Sans fil)
Figure 6-47 : Networked Computers (Ordinateurs réseau)
Figure 6-48 : DSL Connection (Connexion DSL)
Figure C-1 : Ecran Configuration IP
Figure C-2 : Adresse MAC/Adresse de la carte
Figure C-3 : Adresse MAC/Adresse Physique
Figure D-1 : Firmware Upgrade (Mise à niveau du micrologiciel)
58
60
60
61
61
62
62
63
64
64
64
65
65
66
87
87
88
89
Modem routeur ADSL Sans fil - G avec SpeedBooster
Chapitre 1 : Introduction
Bienvenue
Merci d'avoir choisi le modem routeur ADSL sans fil G avec SpeedBooster. Avec ce modem routeur, vous êtes en
mesure d'équiper vos ordinateurs d'une connexion Internet haut débit et d'autres ressources, telles que fichiers
et imprimantes. S'agissant d'un modem routeur sans fil, vous pouvez partager cet accès Internet sur le réseau
câblé ou via la diffusion sans fil. La technologie SpeedBooster de ce modem routeur permet d'augmenter les
performances de votre réseau sans fil ; de plus, même la vitesse des périphériques non équipés de la technologie
SpeedBooster augmente lors de la communication avec le matériel disposant de cette technologie.
Comment le modem routeur peut-il vous offrir tous ces avantages ? Une fois le modem routeur connecté à
Internet, ainsi qu'à vos ordinateurs et périphériques, il est en mesure de diriger et de contrôler les
communications de votre réseau.
En outre, afin de protéger vos données et votre vie privée, le modem routeur dispose d'un pare-feu avancé
empêchant les intrusions par le biais d'Internet. Les transmissions sans fil peuvent être protégées par un
cryptage de données puissant. Vous pouvez en outre protéger votre famille grâce aux fonctions de contrôle
parental telles que les restrictions d'accès à Internet et le blocage par mot clé. Les paramètres de modem routeur
peuvent aisément être configurés avec l'utilitaire Web (accessible avec votre navigateur).
Que signifie tout ceci ?
Les réseaux permettent de partager un accès à Internet et des ressources informatiques. Vous pouvez connecter
plusieurs ordinateurs à une même imprimante et accéder à des données stockées sur le disque dur d'un autre
ordinateur. Les réseaux sont même utilisés pour les jeux vidéo multi-utilisateur. Outre leur utilité à la maison et au
bureau, ils peuvent donc servir à des activités plus ludiques.
Les ordinateurs reliés à un réseau câblé constituent un réseau local ou LAN. Ils sont connectés par l'intermédiaire
de câbles Ethernet, d'où le terme de réseau dit câblé. Les ordinateurs équipés de cartes ou d'adaptateurs sans fil
peuvent communiquer sans la présence de câbles encombrants. En partageant les mêmes paramètres sans fil
conformément à leur rayon de transmission, ils forment un réseau sans fil. On parle parfois de réseau local sans
fil ou WLAN. Les fonctions sans fil du modem routeur permettent de relier vos réseaux câblé et sans fil et d'établir
une communication entre eux.
wpa (wi-fi protected access) : protocole de sécurité
sans fil faisant appel au cryptage TKIP (Temporal
Key Integrity Protocol) et pouvant être utilisé en
association avec un serveur RADIUS.
pare-feu spi (stateful packet inspection) : technologie
inspectant les paquets d'informations entrants avant
de les autoriser à pénétrer le réseau.
pare-feu : mesures de sécurité protégeant les
ressources d'un réseau local contre toute intrusion.
nat (network address translation) : la technologie
NAT permet de convertir les adresses IP d'un réseau
local en une adresse IP distincte sur Internet.
réseau : plusieurs ordinateurs ou périphériques
reliés entre eux dans le but de partager et de stocker
des données, ainsi que transmettre des données
entre des utilisateurs.
lan (réseau local) : ordinateurs et produits
composant le réseau que vous installez chez vous
ou dans vos locaux professionnels.
Grâce à vos réseaux connectés, câblés et sans fil, ainsi qu'à Internet, vous pouvez alors partager des fichiers et
l'accès à Internet et même jouer. Simultanément, le modem routeur ADSL sans fil G avec SpeedBooster protège
vos réseaux et empêche tout utilisateur non autorisé et indésirable d'y accéder.
Chapitre 1 : Introduction
Bienvenue
1
Modem routeur ADSL Sans fil - G avec SpeedBooster
Linksys vous recommande d'utiliser le CD-ROM d'installation pour la première installation du modem routeur. Si
vous ne souhaitez pas exécuter l'Assistant de configuration disponible sur le CD-ROM d'installation, suivez les
instructions de ce Guide pour connecter, installer et configurer le modem routeur pour relier vos différents
réseaux. Ces instructions devraient s'avérer suffisantes pour vous permettre de tirer le meilleur parti du modem
routeur ADSL sans fil G avec SpeedBooster.
Contenu de ce Guide de l'utilisateur
Ce Guide de l'utilisateur présente les procédures d'installation et d'utilisation du modem routeur ADSL sans fil G
avec SpeedBooster.
• Chapitre 1 : Introduction
Ce chapitre décrit les applications du modem routeur ADSL sans fil G avec SpeedBooster ainsi que le présent
Guide de l'utilisateur.
• Chapitre 2 : Planification de votre réseau
Ce chapitre présente les éléments de base nécessaires à la mise en place d'un réseau.
• Chapitre 3 : Présentation du modem routeur ADSL sans fil - G avec SpeedBooster
Ce chapitre décrit les caractéristiques physiques du modem routeur.
• Chapitre 4 : Connexion du modem routeur ADSL sans fil - G avec SpeedBooster
Ce chapitre vous explique pas à pas comment connecter le modem routeur à votre réseau.
• Chapitre 5 : Installation du modem routeur ADSL sans fil - G avec SpeedBooster
Ce chapitre vous explique comment installer le modem routeur à l'aide de l'Assistant de configuration.
• Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster
Ce chapitre vous explique comment configurer les paramètres du modem routeur à l'aide de l'utilitaire Web.
• Annexe A : Dépannage
Cette annexe expose quelques problèmes et leurs solutions, ainsi que les questions fréquemment posées au
sujet de l'installation et de l'utilisation du modem routeur ADSL sans fil G avec SpeedBooster.
• Annexe B : Sécurité sans fil
Cette annexe décrit les risques liés aux réseaux sans fil et propose quelques solutions en vue de réduire ces
risques.
Chapitre 1 : Introduction
Contenu de ce Guide de l'utilisateur
2
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet.
Cette annexe explique comment rechercher l'adresse MAC de la carte Ethernet de votre ordinateur pour être
en mesure d'utiliser la fonctionnalité de filtrage MAC et/ou la fonctionnalité de clonage des adresses MAC du
modem routeur.
• Annexe D : Mise à niveau du micrologiciel
Cette annexe vous explique comment mettre à niveau le micrologiciel sur votre modem routeur si cette
opération s'avère nécessaire.
• Annexe E : Glossaire
Cette annexe propose un glossaire des termes fréquemment utilisés dans le cadre des réseaux.
• Annexe F : Réglementation
Cette annexe contient la réglementation relative au modem routeur.
• Annexe G : Informations de garantie
Cette annexe contient des informations sur la garantie du modem routeur.
• Annexe H : Spécifications
Cette annexe contient les spécifications techniques du modem routeur.
• Annexe I : Contacts
Cette annexe fournit des informations sur diverses ressources Linksys que vous pouvez contacter,
notamment le support technique.
Chapitre 1 : Introduction
Contenu de ce Guide de l'utilisateur
3
Modem routeur ADSL Sans fil - G avec SpeedBooster
Chapitre 2 : Planification de votre réseau
Les fonctions du modem routeur
Un modem routeur est un périphérique réseau qui connecte deux réseaux entre eux.
Dans ce cas, le modem routeur connecte à Internet votre réseau local (LAN) ou un groupe d'ordinateurs situés à
votre bureau ou à votre domicile. Le modem routeur traite et régule les données transmises entre ces deux
réseaux.
La fonctionnalité NAT du modem routeur protège votre réseau d'ordinateurs, de manière à ce que les utilisateurs
Internet publics ne puissent pas « voir » vos ordinateurs. De cette façon, votre réseau reste privé. Le modem
routeur protège votre réseau en inspectant chaque paquet entrant via le port Internet avant qu'il soit transmis
vers la machine appropriée du réseau. Le modem routeur inspecte les services du port Internet tels que le
serveur Web, le serveur FTP ou toute autre application Internet. S'il est autorisé à le faire, il transmet ensuite le
paquet à l'ordinateur approprié du réseau local.
N'oubliez pas que les ports du modem routeur sont connectés à deux « côtés ». Les ports LAN sont connectés à
votre réseau local (LAN) et le port ADSL est connecté à Internet. Les ports LAN transmettent les données à un
débit de 10/100 Mbit/s.
Figure 2-1 : Réseau
Adresses IP
Qu'est ce qu'une adresse IP ?
IP signifie Internet Protocol. Chaque périphérique d'un réseau basé sur des adresses IP, comprenant des
ordinateurs, des serveurs d'impression et des modems routeurs, requiert une adresse IP pour l'identification de
son « emplacement » ou adresse sur le réseau. Elle s'applique aux connexions LAN et Internet. Il existe deux
façons d'attribuer une adresse IP à vos périphériques réseau. Vous pouvez attribuer des adresses IP statiques ou
utiliser le modem routeur pour attribuer dynamiquement ces adresses IP.
ip (internet protocol) : protocole utilisé pour
transmettre des données sur un réseau.
REMARQUE : Etant donné que le modem routeur est
un périphérique connecté à deux réseaux, il requiert
deux adresses IP : une pour le réseau local et une
pour Internet. Dans ce Guide de l'utilisateur, vous
trouverez des références à l'« adresse IP Internet »
et à l'« adresse IP LAN ».
Puisque le modem routeur utilise la technologie NAT,
la seule adresse IP de votre réseau qui peut être
« vue » à partir d'Internet est l'adresse IP Internet du
modem routeur. Néanmoins, même cette adresse IP
peut être bloquée, pour que le modem routeur et le
réseau soient invisibles sur Internet. Reportez-vous
à l'onglet Sécurité - Pare-feu du « Chapitre 6 :
Configuration du modem routeur ADSL sans fil - G
avec SpeedBooster ».
Chapitre 2 : Planification de votre réseau
Les fonctions du modem routeur
4
Modem routeur ADSL Sans fil - G avec SpeedBooster
Adresses IP statiques
Une adresse IP statique est une adresse IP fixe que vous attribuez manuellement à un ordinateur ou à un autre
périphérique du réseau. Etant donné qu'une adresse IP statique reste valide jusqu'à ce que vous la désactiviez,
l'utilisation d'une adresse IP statique permet de s'assurer que le périphérique correspondant aura toujours la
même adresse IP tant que vous ne la changez pas. Les adresses IP statiques doivent être uniques et sont
généralement utilisées avec des périphériques réseau tels que les serveurs d'ordinateurs ou les serveurs
d'impression.
Etant donné que vous utilisez le modem routeur pour partager votre connexion Internet DSL, contactez votre
fournisseur d'accès Internet pour savoir si une adresse IP statique a été attribuée à votre compte. Si c'est le cas,
vous aurez besoin de cette adresse IP statique lors de la configuration de votre modem routeur. Vous pouvez
obtenir cette information en contactant votre fournisseur d'accès Internet.
Adresses IP dynamiques
Une adresse IP dynamique est automatiquement attribuée à un périphérique du réseau, tel que des ordinateurs et
des serveurs d'impression. Ces adresses IP sont dites « dynamiques » car elles sont attribuées temporairement à
l'ordinateur ou au périphérique. Après un certain temps, elles expirent et peuvent être modifiées. Si un ordinateur
se connecte au réseau (ou à Internet) et que son adresse IP dynamique a expiré, le serveur DHCP lui attribue
automatiquement une nouvelle adresse IP dynamique.
Serveurs DHCP (Dynamic Host Configuration Protocol)
Les ordinateurs et tous les autres périphériques réseau utilisant des adresses IP dynamiques se voient attribuer
une nouvelle adresse IP par un serveur DHCP. L'ordinateur ou le périphérique réseau qui obtient une adresse IP
est appelé le client DHCP. DHCP vous évite d'avoir à attribuer des adresses IP manuellement dès qu'un nouvel
utilisateur est ajouté à votre réseau.
Un serveur DHCP peut être soit un ordinateur dédié du réseau, soit un autre périphérique réseau, tel que le
modem routeur. Par défaut, la fonction de serveur DHCP du modem routeur est activée.
Si vous disposez déjà d'un serveur DHCP sur votre réseau, vous devez désactiver l'un des deux serveurs DHCP.
Si vous exécutez plusieurs serveurs DHCP sur votre réseau, des erreurs se produisent, telles que des conflits
d'adresses IP. Pour désactiver la fonction DHCP sur le modem routeur, reportez-vous à la section relative au DHCP
du « Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster ».
Chapitre 2 : Planification de votre réseau
Adresses IP
5
Modem routeur ADSL Sans fil - G avec SpeedBooster
Chapitre 3 : Présentation du modem routeur ADSL
sans fil - G avec SpeedBooster
Ports et bouton Reset (Réinitialisation) du panneau latéral
Les ports et le bouton Reset (Réinitialisation) sont situés sur un côté latéral du modem routeur.
Figure 3-1 : Ports et bouton Reset (Réinitialisation) du panneau latéral
Line
Le port Line (Ligne) permet de connecter la ligne ADSL.
Ethernet (1-4)
Les ports Ethernet permettent de connecter l'appareil à vos ordinateurs et à d'autres
périphériques réseau.
Bouton Reset
(Réinitialisation)
Power
(Alimentation)
Il existe deux façons de réinitialiser les paramètres d'usine de votre modem routeur :
appuyer sur le bouton Reset (Réinitialisation) pendant environ cinq secondes ou restaurer
les paramètres par défaut à partir de l'écran Factory Defaults (Paramètres usine) de l'onglet
Administration de l'utilitaire Web du modem routeur.
IMPORTANT : La réinitialisation du modem
routeur vers les paramètres d'usine supprime
tous les paramètres personnalisés (connexion
Internet, sans fil et autres). Ne réinitialisez pas
les paramètres du modem routeur si vous
souhaitez les conserver.
Le port Power (Alimentation) est l'emplacement auquel vous devez connecter l'adaptateur
électrique.
Chapitre 3 : Présentation du modem routeur ADSL sans fil - G avec SpeedBooster
Ports et bouton Reset (Réinitialisation) du panneau latéral
6
Modem routeur ADSL Sans fil - G avec SpeedBooster
Voyants du panneau latéral
Les voyants du modem routeur, qui indiquent l'activité du réseau, se trouvent sur le panneau latéral.
Figure 3-2 : Voyants du panneau latéral
Bouton (POWER)
(Alimentation)
Lorsque vous souhaitez mettre sous/hors tension le modem routeur, appuyez sur ce
bouton.
Bouton
SecureEasySetup Orange/Blanc. Ce bouton s'allume en orange lorsque le modem routeur est sous tension. La
couleur orange indique que le mode SecureEasySetup est désactivé tandis que la couleur
blanche indique qu'il est activé. Lorsque le modem routeur passe en mode
SecureEasySetup, ce bouton devient blanc et se met à clignoter. Lorsque le modem routeur
a généré le SSID et la clé WPA-PSK (également appelée WPA-Personal), le voyant cesse de
clignoter et reste blanc.
REMARQUE : SecureEasySetup est une
fonction qui facilite la configuration de votre
réseau sans fil. Si vous disposez de
périphériques SecureEasySetup, exécutez le
CD-ROM de l'Assistant de configuration du
routeur et suivez les instructions affichées pour
utiliser SecureEasySetup.
Pour supprimer le SSID et la clé WPA-PSK, maintenez le bouton enfoncé pendant
cinq secondes. Le bouton SecureEasySetup clignote lentement pendant la réinitialisation du
modem routeur. Le bouton SecureEasySetup devient orange pour indiquer que la
réinitialisation a abouti.
POWER
(Alimentation)
WIRELESS
(sans fil)
ETHERNET (1-4)
Vert. Le voyant POWER (Alimentation) s'allume lorsque le modem routeur est sous tension.
Vert. Le voyant WIRELESS (Sans fil) s'allume lorsqu'une connexion sans fil est établie. Si le
voyant clignote, cela signifie que le modem routeur traite actuellement l'envoi ou la
réception de données avec l'un des périphériques du réseau.
Vert. Le voyant ETHERNET a deux fonctions. S'il est allumé en permanence, cela signifie
que le modem routeur est connecté correctement à un périphérique via le port Ethernet. S'il
clignote, il indique une activité réseau.
Chapitre 3 : Présentation du modem routeur ADSL sans fil - G avec SpeedBooster
Voyants du panneau latéral
7
Modem routeur ADSL Sans fil - G avec SpeedBooster
DSL
Vert. Le voyant DSL s'allume lorsqu'une connexion DSL est réalisée avec succès. Il clignote
lorsque le modem routeur établit la connexion ADSL.
INTERNET
Vert. Le voyant INTERNET est vert lorsqu'une connexion au fournisseur d'accès Internet
(FAI) a été établie. Le voyant INTERNET est rouge si la connexion au fournisseur d'accès
Internet (FAI) a échoué.
Chapitre 3 : Présentation du modem routeur ADSL sans fil - G avec SpeedBooster
Voyants du panneau latéral
8
Modem routeur ADSL Sans fil - G avec SpeedBooster
Chapitre 4 : Connexion du modem routeur ADSL
sans fil - G avec SpeedBooster.
Présentation
Le technicien de votre fournisseur d'accès Internet doit vous avoir communiqué les données concernant le
modem après avoir installé votre connexion large bande. Dans le cas contraire, contactez votre FAI.
Si vous disposez des informations de configuration correspondant à votre type de connexion Internet, vous
pouvez commencer l'installation et la configuration de votre modem routeur.
Si vous souhaitez utiliser un ordinateur équipé d'une carte Ethernet pour configurer le modem routeur, passez à
la section « Connexion câblée à un ordinateur ». Si vous souhaitez utiliser un ordinateur équipé d'une carte sans
fil pour configurer le modem routeur, passez à la section « Connexion sans fil à un ordinateur ».
Chapitre 4 : Connexion du modem routeur ADSL sans fil - G avec SpeedBooster.
Présentation
9
Modem routeur ADSL Sans fil - G avec SpeedBooster
Connexion câblée à un ordinateur
1. Vérifiez que tous les appareils du réseau sont hors tension, y compris le modem routeur et tous les
ordinateurs.
2. Branchez un câble téléphonique entre le port Line (Ligne) du panneau latéral du modem routeur et la prise
murale de la ligne ADSL. Il peut être nécessaire de placer un petit périphérique appelé microfiltre (non fourni)
entre chaque téléphone et prise murale pour éliminer les interférences. Pour plus d'informations, veuillez
contacter votre FAI.
REMARQUE : Il peut être nécessaire de placer un petit périphérique appelé microfiltre (non fourni)
entre chaque téléphone et prise murale pour éliminer les interférences. Pour plus d'informations,
veuillez contacter votre FAI.
IMPORTANT : Dans les pays où les prises téléphoniques sont utilisées avec des connecteurs RJ-11,
veillez à placer les microfiltres entre le téléphone et la prise murale et non pas entre le modem
routeur et la prise murale. Sinon, la connexion ADSL ne pourra pas être établie.
Figure 4-1 : Connexion d'une ligne ADSL
Dans les pays où les prises téléphoniques ne sont pas utilisées avec des connecteurs RJ-11 (par
exemple, France, Suède, Suisse, Royaume-Uni, etc.), sauf pour les utilisateurs RNIS, le microfiltre doit
être placé entre le modem routeur et la prise murale, car il contient le connecteur RJ-11.
Les utilisateurs de Annex B (versions E1 et DE du modem routeur) doivent utiliser le câble spécial
fourni pour connecter le modem routeur à la prise murale (RJ-45 vers RJ-12). Si vous avez besoin de
séparateurs ou de prises spéciales, prenez contact avec votre fournisseur d'accès.
3. Reliez une extrémité d'un câble réseau Ethernet à l'un des ports Ethernet (numérotés de 1 à 4) situés sur le
panneau arrière du modem routeur et l'autre extrémité au port Ethernet d'un ordinateur.
Procédez de même pour relier d'autres ordinateurs, un commutateur ou des périphériques réseau au modem
routeur.
Figure 4-2 : Connexion d'un ordinateur
4. Connectez l'adaptateur électrique fourni au port Power (Alimentation) du modem routeur, puis branchez-le
sur une prise d'alimentation.
REMARQUE : Branchez toujours l'adaptateur électrique du modem routeur sur une
barrette de connexion protégée contre les surtensions.
Figure 4-3 : Connexion de l'alimentation
Chapitre 4 : Connexion du modem routeur ADSL sans fil - G avec SpeedBooster.
Connexion câblée à un ordinateur
10
Modem routeur ADSL Sans fil - G avec SpeedBooster
Le voyant d'alimentation (Power) situé sur le panneau avant s'illumine en vert dès que l'adaptateur électrique
est correctement connecté. Le voyant d'alimentation clignote pendant quelques secondes puis reste allumé
une fois le test d'autodiagnostic terminé. Si le voyant clignote pendant au moins une minute, reportez-vous à
l'« Annexe A : Dépannage ».
5. Allumez un des ordinateurs connectés au modem routeur.
Allez au « Chapitre 5 : Installation du modem routeur ADSL sans fil - G avec SpeedBooster. »
Connexion sans fil à un ordinateur
Si vous souhaitez utiliser une connexion sans fil pour accéder au modem routeur, procédez comme suit :
1. Vérifiez que tous les appareils du réseau sont hors tension, y compris le modem routeur et tous les
ordinateurs.
2. Branchez un câble téléphonique entre le port Line (Ligne) du panneau arrière du modem routeur et la prise
murale de la ligne ADSL. Il peut être nécessaire de placer un petit périphérique appelé microfiltre (non fourni)
entre chaque téléphone et prise murale pour éliminer les interférences. Pour plus d'informations, veuillez
contacter votre FAI.
REMARQUE : Il peut être nécessaire de placer un petit périphérique appelé microfiltre (non fourni)
entre chaque téléphone et prise murale pour éliminer les interférences. Pour plus d'informations,
veuillez contacter votre FAI.
IMPORTANT : Dans les pays où les prises téléphoniques sont utilisées avec des connecteurs RJ-11,
veillez à placer les microfiltres entre le téléphone et la prise murale et non pas entre le modem
routeur et la prise murale. Sinon, la connexion ADSL ne pourra pas être établie.
Figure 4-4 : Connexion de la ligne ADSL
Dans les pays où les prises téléphoniques ne sont pas utilisées avec des connecteurs RJ-11 (par
exemple, France, Suède, Suisse, Royaume-Uni, etc.), sauf pour les utilisateurs RNIS, le microfiltre doit
être placé entre le modem routeur et la prise murale, car il contient le connecteur RJ-11.
Les utilisateurs de Annex B (versions E1 et DE du modem routeur) doivent utiliser le câble spécial
fourni pour connecter le modem routeur à la prise murale (RJ-45 vers RJ-12). Si vous avez besoin de
séparateurs ou de prises spéciales, prenez contact avec votre fournisseur d'accès.
Figure 4-5 : Connexion de l'alimentation
Chapitre 4 : Connexion du modem routeur ADSL sans fil - G avec SpeedBooster.
Connexion sans fil à un ordinateur
11
Modem routeur ADSL Sans fil - G avec SpeedBooster
3. Connectez l'adaptateur électrique fourni au port Power (Alimentation), puis branchez-le sur une prise
d'alimentation.
Le voyant d'alimentation (Power) situé sur le panneau avant s'illumine en vert dès que l'adaptateur électrique
est correctement connecté. Le voyant d'alimentation clignote pendant quelques secondes puis reste allumé
une fois le test d'autodiagnostic terminé. Si le voyant clignote pendant au moins une minute, reportez-vous à
l'« Annexe A : Dépannage ».
4. Allumez un des ordinateurs de votre/vos réseau(x) sans fil.
5. Pour accéder initialement au modem routeur via une connexion sans fil, assurez-vous que le SSID de
l'adaptateur sans fil est défini à « linksys » (paramètre par défaut du modem routeur) et que sa fonction de
sécurité sans fil est désactivée. Après que vous avez accédé au modem routeur, vous pouvez modifier les
paramètres du modem routeur et de l'adaptateur de cet ordinateur pour qu'ils correspondent à vos
paramètres réseau habituels.
REMARQUE : Veillez à toujours modifier le
paramètre par défaut, linksys, et activer la
sécurité sans fil.
Allez au « Chapitre 5 : Installation du modem routeur ADSL sans fil - G avec SpeedBooster. »
Chapitre 4 : Connexion du modem routeur ADSL sans fil - G avec SpeedBooster.
Connexion sans fil à un ordinateur
12
Modem routeur ADSL Sans fil - G avec SpeedBooster
Chapitre 5 : Installation du modem routeur ADSL
sans fil - G avec SpeedBooster.
Présentation
L'Assistant de configuration du modem routeur ADSL sans fil G avec SpeedBooster vous guidera tout au long de
la procédure d'installation. Il parcourra les instructions de configuration des paramètres réseau et sans fil du
modem routeur.
Utilisation de l'Assistant de configuration
1. Insérez le CD-ROM de l'Assistant de configuration dans le lecteur de CD-ROM. L'Assistant de configuration
démarre automatiquement et l'écran Welcome (Bienvenue) apparaît. Si ce n'est pas le cas, cliquez sur le
bouton Démarrer, puis sur Exécuter. Dans le champ qui apparaît, entrez D:\setup.exe (« D » représentant
votre lecteur de CD-ROM).
2. L'Assistant de configuration détecte automatiquement les paramètres de langue de votre PC. Dans l'écran
Welcome (Bienvenue) initial, cliquez sur le bouton Next (Suivant) pour poursuivre l'exécution de l'Assistant de
configuration dans la langue en cours. Pour utiliser une autre langue, sélectionnez la langue appropriée, puis
cliquez sur le bouton Next (Suivant).
Figure 5-1 : Ecran Welcome - Language Selection
(Bienvenue - Sélection de la langue) de l'Assistant de
configuration.
3. Dans l'écran Welcome (Bienvenue) suivant, cliquez sur le bouton Click Here to Start (Cliquez ici pour
démarrer). Voici les autres possibilités :
Norton Internet Security : cliquez sur le bouton Norton Internet Security pour installer le logiciel Norton
Internet Security.
User Guide (Guide de l'utilisateur) : cliquez sur ce bouton pour ouvrir le Guide de l'utilisateur au format PDF.
Exit (Quitter) : cliquez sur ce bouton pour quitter l'Assistant de configuration.
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Présentation
Figure 5-2 : Ecran Welcome - Start Wizard
(Bienvenue - Lancer l'Assistant) de l'Assistant de
configuration
13
Modem routeur ADSL Sans fil - G avec SpeedBooster
4. Après avoir lu l'accord de licence, cliquez sur Next (Suivant) si vous l'acceptez ou sur Exit (Quitter) pour
terminer l'installation. Cliquez sur Back (Précédent) pour revenir à l'écran précédent.
Figure 5-3 : Ecran License Agreement (Accord de
licence) de l'Assistant de configuration
5. L'Assistant de configuration vous demande de déconnecter le modem haut débit de votre ordinateur. Une fois
cette opération terminée, cliquez sur le bouton Next (Suivant).
Figure 5-4 : Ecran Disconnect the Modem from the PC
(Déconnecter le modem du PC) de l'Assistant de
configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
14
Modem routeur ADSL Sans fil - G avec SpeedBooster
6. L'Assistant de configuration vous demande de connecter votre modem haut débit au modem routeur. Une fois
cette opération terminée, cliquez sur le bouton Next (Suivant).
Figure 5-5 : Ecran Connect the Modem to the Gateway
(Connecter le modem au modem routeur) de l'Assistant
de configuration
7. L'Assistant de configuration vous demande de connecter un câble réseau à votre ordinateur. Une fois cette
opération terminée, cliquez sur le bouton Next (Suivant).
Figure 5-6 : Ecran Connect a Network Cable to a PC
(Connecter un câble réseau à un ordinateur) de
l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
15
Modem routeur ADSL Sans fil - G avec SpeedBooster
8. L'Assistant de configuration vous demande de connecter l'autre extrémité du câble réseau au modem
routeur.
Vous pouvez alors également connecter d'autres ordinateurs au modem routeur.
Une fois cette opération terminée, cliquez sur le bouton Next (Suivant).
Figure 5-7 : Ecran Connect the Network Cable to the
Gateway (Connecter le câble réseau au modem routeur)
de l'Assistant de configuration
9. L'Assistant de configuration vous demande de mettre le modem routeur sous tension. Une fois cette
opération terminée, cliquez sur le bouton Next (Suivant).
Figure 5-8 : Ecran Power on the Gateway (Mettre sous
tension le modem routeur) de l'Assistant de
configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
16
Modem routeur ADSL Sans fil - G avec SpeedBooster
10. Veillez à ce que les voyants Power (Alimentation), DSL et numérotés du modem routeur (en fonction du
nombre d'ordinateurs connectés) soient allumés sur le panneau avant. Une fois cette opération terminée,
cliquez sur le bouton Next (Suivant).
Figure 5-9 : Ecran Check the Gateway’s
Status (Vérifier l'état du modem routeur) de l'Assistant
de configuration
11. Il vous est demandé où vous résidez. Sélectionnez le pays souhaité dans le menu déroulant. Cliquez ensuite
sur le bouton Next (Suivant).
REMARQUE : Si votre pays n'est pas répertorié, configurez vos paramètres à l'aide de l'utilitaire
Web du modem routeur. Reportez-vous au « Chapitre 6 : Configuration du modem routeur ADSL
sans fil - G avec SpeedBooster » pour plus d'instructions.
Figure 5-10 : Ecran Select Your Country (Sélectionner
votre pays) de l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
17
Modem routeur ADSL Sans fil - G avec SpeedBooster
12. Les fournisseurs d'accès Internet (FAI) pour votre pays sont répertoriés. (Les options à l'écran varient en
fonction du pays sélectionné dans l'écran précédent.) Cliquez sur le bouton de votre FAI.
Si votre FAI n'est pas répertorié, cliquez sur le bouton Next (Suivant) pour entrer manuellement vos
paramètres.
13. Si besoin est, l'Assistant de configuration détecte automatiquement le type d'encapsulation que vous
utilisez : 1483 Bridged, 1483 Routed, PPPoA ou PPPoE. Pour saisir manuellement vos paramètres,
sélectionnez votre type d'encapsulation : 1483 Bridged, 1483 Routed, PPPoA ou PPPoE.
REMARQUE : Si votre type d'encapsulation est IPoA ou Bridged Mode Only (Bridged Mode
uniquement), vous devez le configurer à l'aide de l'utilitaire Web du modem routeur. Reportezvous au « Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster »
pour plus d'instructions.
Reportez-vous à la section consacrée à votre type d'encapsulation.
1483 Bridged
Figure 5-11 : Ecran Select Your Internet Service Provider
(Sélectionner votre fournisseur d'accès Internet)
(France) de l'Assistant de configuration
Si vous avez sélectionné votre FAI, l'Assistant de configuration sélectionne automatiquement les paramètres
d'encapsulation, de VPI, de VCI et de multiplexage. Sélectionnez ensuite le paramètre IP approprié pour votre
connexion DSL.
Si vous devez saisir manuellement vos paramètres, utilisez cet écran.
VPI/VCI : si vous devez saisir manuellement vos paramètres, saisissez les paramètres VPI (Virtual Path
Identifier) et VCI (Virtual Channel Identifier) fourni par votre FAI.
Multiplexing (Multiplexage) : si vous devez saisir manuellement vos paramètres, sélectionnez LLC ou VC, en
fonction de votre FAI.
Auto IP (Adresse IP automatique) : si vous utilisez une adresse IP dynamique, cliquez sur le bouton d'option
Auto IP (Adresse IP automatique).
Static IP (Adresse IP statique) : si vous utilisez une adresse IP statique, cliquez sur le bouton d'option Static
IP (Adresse IP statique). Renseignez les champs IP Address (Adresse IP), Subnet Mask (Masque de sousréseau), Default Gateway (Modem routeur par défaut), Primary DNS (Domain Name System) (Nom de domaine
primaire) et Secondary DNS (Nom de domaine secondaire). (Vous devez entrer au moins une adresse IP de
serveur DNS.)
Figure 5-12 : Ecran Configure DSL - 1483 Bridged
(Configuration DSL - 1483 Bridged) de l'Assistant de
configuration
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
18
Modem routeur ADSL Sans fil - G avec SpeedBooster
1483 Routed
Si vous avez sélectionné votre FAI, l'Assistant de configuration sélectionne automatiquement les paramètres
d'encapsulation, de VPI, de VCI et de multiplexage. Saisissez ensuite les paramètres IP appropriés pour votre
connexion DSL.
Si vous devez saisir manuellement vos paramètres, utilisez cet écran.
VPI/VCI : si vous devez saisir manuellement vos paramètres, saisissez les paramètres VPI (Virtual Path
Identifier) et VCI (Virtual Channel Identifier) fourni par votre FAI.
Multiplexing (Multiplexage) : si vous devez saisir manuellement vos paramètres, sélectionnez LLC ou VC, en
fonction de votre FAI.
Static IP (Adresse IP statique) : renseignez les champs IP Address (Adresse IP), Subnet Mask (Masque de
sous-réseau), Default Gateway (Modem routeur par défaut), Primary DNS (Domain Name System) (Nom de
domaine primaire) et Secondary DNS (Nom de domaine secondaire). (Vous devez entrer au moins une
adresse IP de serveur DNS.)
Figure 5-13 : Ecran Configure DSL - 1483 Routed
(Configuration DSL - 1483 Routed) de l'Assistant de
configuration
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
PPPoA
Si vous avez sélectionné votre FAI, l'Assistant de configuration sélectionne automatiquement les paramètres
d'encapsulation, de VPI, de VCI et de multiplexage. Saisissez ensuite l'ID d'utilisateur et le mot de passe pour
votre connexion DSL.
Si vous devez saisir manuellement vos paramètres, utilisez cet écran.
VPI/VCI : si vous devez saisir manuellement vos paramètres, saisissez les paramètres VPI (Virtual Path
Identifier) et VCI (Virtual Channel Identifier) fourni par votre FAI.
Multiplexing (Multiplexage) : si vous devez saisir manuellement vos paramètres, sélectionnez LLC ou VC, en
fonction de votre FAI.
User ID (ID d'utilisateur) et Password (Mot de passe) : saisissez l'ID d'utilisateur et le mot de passe fournis
par votre FAI.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Sélectionnez Keep Alive (Activée) pour être toujours connecté à votre FAI ou sélectionnez Connect on
Demand (Connexion à la demande) si vous êtes facturé pour la durée de votre connexion à votre FAI.
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
Figure 5-14 : Ecran Configure DSL - PPPoA (Configuration
DSL - PPPoA) de l'Assistant de configuration
REMARQUE : Si vous êtes facturé pour la durée de votre
connexion à votre FAI, sélectionnez la fonction Connect
on Demand (Connexion à la demande) à l'aide de
l'utilitaire Web du modem routeur. Reportez-vous au
« Chapitre 6 : Configuration du modem routeur ADSL
sans fil - G avec SpeedBooster » pour plus d'instructions.
19
Modem routeur ADSL Sans fil - G avec SpeedBooster
Keep Alive (Activée) : si vous sélectionnez cette option, le modem routeur vérifie votre connexion Internet et
la maintient active.
Connect on Demand (Connexion à la demande) : si vous sélectionnez cette option, le modem routeur met fin
à votre accès Internet à l'issue d'un laps de temps spécifique suivant la fermeture de toutes les applications
en ligne.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
PPPoE
Si vous avez sélectionné votre FAI, l'Assistant de configuration sélectionne automatiquement les paramètres
d'encapsulation, de VPI, de VCI et de multiplexage. Saisissez ensuite l'ID d'utilisateur et le mot de passe pour
votre connexion DSL.
Si vous devez saisir manuellement vos paramètres, utilisez cet écran.
VPI/VCI : si vous devez saisir manuellement vos paramètres, saisissez les paramètres VPI (Virtual Path
Identifier) et VCI (Virtual Channel Identifier) fourni par votre FAI.
Multiplexing (Multiplexage) : si vous devez saisir manuellement vos paramètres, sélectionnez LLC ou VC, en
fonction de votre FAI.
User ID (ID d'utilisateur) et Password (Mot de passe) : saisissez l'ID d'utilisateur et le mot de passe fournis
par votre FAI.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Figure 5-15 : Ecran Configure DSL PPPoE (Configuraton DSL - PPPoE) de l'Assistant de
configuration
Sélectionnez Keep Alive (Activée) pour être toujours connecté à votre FAI ou sélectionnez Connect on
Demand (Connexion à la demande) si vous êtes facturé pour la durée de votre connexion à votre FAI.
Keep Alive (Activée) : si vous sélectionnez cette option, le modem routeur vérifie votre connexion Internet et
la maintient active.
Connect on Demand (Connexion à la demande) : si vous sélectionnez cette option, le modem routeur met fin
à votre accès Internet à l'issue d'un laps de temps spécifique suivant la fermeture de toutes les applications
en ligne.
REMARQUE : Si vous êtes facturé pour la durée
de votre connexion à votre FAI, sélectionnez la
fonction Connect on Demand (Connexion à la
demande) à l'aide de l'utilitaire Web du modem
routeur. Reportez-vous au « Chapitre 6 :
Configuration du modem routeur ADSL sans fil - G
avec SpeedBooster » pour plus d'instructions.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
20
Modem routeur ADSL Sans fil - G avec SpeedBooster
14. Pour configurer le modem routeur à partir de n'importe quel ordinateur du réseau, vous pouvez utiliser
l'utilitaire Web qui l'accompagne. L'accès à l'utilitaire est protégé par un mot de passe.
Password (Mot de passe) : le mot de passe par défaut est admin. Remplacez-le par un mot de passe de
votre choix.
Confirm (Confirmer) : saisissez à nouveau le mot de passe dans le champ Confirm.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Figure 5-16 : Ecran Set the Gateway's Password
(Définir le mot de passe du modem routeur) de
l'Assistant de configuration
15. Deux procédures permettent de configurer les paramètres sans fil du modem routeur, SecureEasySetup d'une
part, la configuration manuelle d'autre part.
Si vous disposez d'autres périphériques SecureEasySetup tels que des cartes pour ordinateur portable ou des
imprimantes, vous pouvez utiliser la fonction SecureEasySetup du modem routeur pour créer votre réseau
sans fil. Passez à la section « Utilisation de la fonction SecureEasySetup du modem routeur ».
REMARQUE : SecureEasySetup utilise UNIQUEMENT la sécurité WPA-Personal. Si vos
périphériques sans fil actuels ne prennent pas en charge la sécurité WPA-Personal OU si vous
voulez utiliser la sécurité WPA2, vous ne pouvez pas utiliser SecureEasySetup sur votre réseau.
Vous devez configurer manuellement les paramètres de sécurité pour votre réseau sans fil.
Si vous ne disposez pas d'autres périphériques SecureEasySetup, passez à la section « Configuration
manuelle des paramètres sans fil du modem routeur ».
Figure 5-17 : Ecran Configure Wireless Settings
(Configurer les paramètres sans fil) de l'Assistant de
configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
21
Modem routeur ADSL Sans fil - G avec SpeedBooster
Utilisation de la fonction SecureEasySetup du modem routeur
Lisez ces instructions avant d'enfoncer la moindre touche SecureEasySetup. Il est préférable de localiser toutes
les touches SecureEasySetup de vos périphériques avant d'utiliser cette fonction du modem routeur.
REMARQUE : SecureEasySetup utilise UNIQUEMENT la sécurité WPA-Personal. Si vos
périphériques sans fil actuels ne prennent pas en charge la sécurité WPA-Personal OU si vous
voulez utiliser la sécurité WPA2, vous ne pouvez pas utiliser SecureEasySetup sur votre réseau.
Vous devez configurer manuellement les paramètres de sécurité pour votre réseau sans fil.
1. Avant d'enfoncer la moindre touche, localisez la touche SecureEasySetup de chacun de vos périphériques
SecureEasySetup. Si vous doutez de l'emplacement de cette touche, cliquez sur Where is my other
SecureEasySetup button? (Où est la touche SecureEasySetup ?) Le logo SecureEasySetup s'affiche à
l'écran. Cliquez sur le bouton Next (Suivant) pour continuer ou sur le bouton Close (Fermer) pour revenir à
l'écran Configure Wireless Settings (Configurer les paramètres sans fil).
Figure 5-18 : Ecran SecureEasySetup
de l'Assistant de configuration
Figure 5-19 : Logo SecureEasySetup
Les instructions de localisation de la touche SecureEasySetup s'affichent à l'écran. Si votre périphérique ne
dispose pas d'un bouton matériel, il dispose certainement d'un bouton logiciel. Cliquez sur le bouton Next
(Suivant) pour obtenir des instructions sur la localisation du bouton dans le logiciel ou cliquez sur Close
(Fermer) pour revenir à l'écran Configure Wireless Settings (Configurer les paramètres sans fil).
Figure 5-20 : Additional Information (Informations
supplémentaires) - Touche du matériel
Les instructions pour localiser le bouton SecureEasySetup s'affichent à l'écran. Cliquez sur le bouton Close
(Fermer) pour revenir à l'écran Configure Wireless Settings (Configurer les paramètres sans fil).
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
Figure 5-21 : Additional Information (Informations
supplémentaires) - Bouton du logiciel
22
Modem routeur ADSL Sans fil - G avec SpeedBooster
2. Appuyez sur le bouton SecureEasySetup du modem routeur situé sur son panneau avant. Lorsque le bouton
devient blanc et commence à clignoter, appuyez sur la touche SecureEasySetup d'un autre périphérique. Le
bouton SecureEasySetup du modem routeur cesse de clignoter lorsque le périphérique a été ajouté au
réseau. Répétez cette procédure pour chaque périphérique supplémentaire.
Une fois terminée la configuration des périphériques de votre réseau sans fil, cliquez sur le bouton Next
(Suivant) pour continuer.
REMARQUE : Vous ne pouvez ajouter qu'un seul périphérique SecureEasySetup à la fois.
Figure 5-22 : Ecran Configure Wireless Settings
(Configurer les paramètres sans fil) de l'Assistant de
configuration
3. Une fois les paramètres enregistrés, l'écran Safe Surfing (Surf sécurisé) apparaît. Cliquez sur le bouton
Norton Internet Security Suite pour installer l'édition spéciale de Norton Internet Security sur votre
ordinateur ou cliquez sur le bouton Finish (Terminer) pour terminer l'Assistant de configuration.
Figure 5-23 : Ecran Safe Surfing (Surf sécurisé) de
l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
23
Modem routeur ADSL Sans fil - G avec SpeedBooster
4. L'écran Congratulations (Félicitations) s'affiche. Cliquez sur le bouton Online Registration (Enregistrement
en ligne) pour enregistrer le modem routeur ou sur le bouton Exit (Quitter) pour quitter l'Assistant de
configuration.
Félicitations ! L'installation du modem routeur ADSL sans fil G avec SpeedBooster est terminée.
Pour effectuer des modifications de la configuration avancée, passez au « Chapitre 6 : Configuration du
modem routeur ADSL sans fil - G avec SpeedBooster ».
Figure 5-24 : Ecran Congratulations (Félicitations) de
l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
24
Modem routeur ADSL Sans fil - G avec SpeedBooster
Configuration manuelle des paramètres sans fil du modem routeur
1. Si vous ne disposez pas d'autres périphériques SecureEasySetup, cliquez sur le bouton Enter Wireless
Settings Manually (Saisir manuellement les paramètres sans fil).
2. L'Assistant de configuration vous demande de saisir les paramètres de votre réseau sans fil.
Figure 5-25 : Ecran Configure Wireless Settings
(Configurer les paramètres sans fil) de l'Assistant de
configuration
SSID : dans le champ SSID, saisissez le nom de votre réseau sans fil. Le nom SSID doit être identique pour
tous les périphériques du réseau. Le paramètre par défaut est linksys (entièrement en minuscules).
Channel (Canal) : sélectionnez le canal d'utilisation de votre réseau sans fil. Tous vos périphériques
communiqueront sur ce canal.
REMARQUE : Un SSID est le nom de réseau que partagent tous les périphériques d'un réseau
sans fil. Le SSID de votre réseau devrait lui être propre et identique pour tous ses périphériques.
Network Mode (Mode réseau) : dans le menu déroulant Network Mode (Mode réseau), sélectionnez les
normes sans fil en vigueur sur votre réseau. Si vous disposez à la fois des périphériques 802.11g et 802.11b
sur votre réseau, conservez le paramètre par défaut Mixed Mode (Mode mixte). Si vous utilisez uniquement
des périphériques 802.11g, sélectionnez G-Only (G uniquement). Si vous travaillez uniquement avec des
périphériques 802.11b, sélectionnez B-Only (B uniquement). Si vous souhaitez désactiver votre réseau sans
fil, sélectionnez Disable (Désactiver).
Device Name (Nom du périphérique) : saisissez un nom pour le modem routeur dans le champ Device Name
(Nom du périphérique).
Figure 5-26 : Ecran Wireless Settings (Paramètres sans
fil) de l'Assistant de configuration
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
25
Modem routeur ADSL Sans fil - G avec SpeedBooster
3. Sélectionnez la méthode de sécurité que vous souhaitez utiliser : WPA Personal, WPA2 Personal, WPA2
Mixed Mode, WEP (64-Bit) ou WEP (128-Bit). WPA signifie Wi-Fi Protected Access et WEP Wired Equivalent
Privacy. La méthode WPA2 est une version plus sécurisée de la méthode WPA qui est elle-même plus
sécurisée que la méthode WEP. Reportez-vous à la section correspondant à votre méthode de sécurité.
wpa (wi-fi protected access) : protocole de sécurité
sans fil faisant appel au cryptage TKIP (Temporal Key
Integrity Protocol) et pouvant être utilisé en
association avec un serveur RADIUS.
Si vous ne souhaitez utiliser aucune méthode de sécurité sans fil, sélectionnez Disabled (Désactivé), puis
cliquez sur le bouton Next (Suivant). Passez à l'étape 4.
wep (wired equivalent privacy) : méthode
permettant de crypter des données transmises
sur un réseau sans fil pour une sécurité accrue.
WPA Personal
cryptage : codage de données transmises sur un réseau.
Encryption (Cryptage) : sélectionnez le type d'algorithme que vous souhaitez utiliser (TKIP ou AES).
Passphrase (Phrase mot de passe) : saisissez une phrase mot de passe, également appelée clé pré-partagée
de 8 à 32 caractères. Plus votre phrase mot de passe est longue et complexe, meilleure est la sécurité de
votre réseau.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Figure 5-27 : Ecran Wireless Security WPA Personal (Sécurité sans fil - WPA Personal) de
l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
26
Modem routeur ADSL Sans fil - G avec SpeedBooster
WPA2 Personal
Encryption (Cryptage) - AES est automatiquement sélectionné pour WPA2 Personal mode.
Passphrase (Phrase mot de passe) : saisissez une phrase mot de passe, également appelée clé pré-partagée
de 8 à 32 caractères. Plus votre phrase mot de passe est longue et complexe, meilleure est la sécurité de
votre réseau.
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
WPA2 Mixed Mode
Encryption (Cryptage) : TKIP + AES sont automatiquement sélectionnés et les deux méthodes peuvent donc
être utilisées.
Passphrase (Phrase mot de passe) : saisissez une phrase mot de passe, également appelée clé pré-partagée
de 8 à 32 caractères. Plus votre phrase mot de passe est longue et complexe, meilleure est la sécurité de
votre réseau.
Figure 5-28 : Ecran Wireless Security WPA2 (Sécurité sans fil - WPA 2) de l'Assistant de
configuration
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Figure 5-29 : Ecran Wireless Security - WPA2 (Sécurité
sans fil - WPA2) de l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
27
Modem routeur ADSL Sans fil - G avec SpeedBooster
WEP (64-Bit)
Saisissez une phrase mot de passe ou une clé WEP.
Passphrase (Phrase mot de passe) : saisissez une phrase mot de passe dans le champ Passphrase (Phrase
mot de passe). Une clé WEP est alors générée automatiquement. La phrase mot de passe est sensible à la
casse et ne doit pas comporter plus de 16 caractères alphanumériques. Elle doit correspondre à celle des
autres périphériques sans fil du réseau et être compatible avec les produits sans fil Linksys uniquement. (Si
vos produits sans fil ne sont pas des produits Linksys, saisissez la clé WEP manuellement sur ces produits.)
Key 1 (Clé 1) : la clé WEP que vous entrez doit correspondre à celle de votre réseau sans fil. Pour un mode de
cryptage à 64 bits, saisissez exactement 10 caractères hexadécimaux. Les caractères hexadécimaux valides
sont : « 0 » à « 9 » et « A » à « F ».
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
WEP (128-Bit)
Saisissez une phrase mot de passe ou une clé WEP.
Passphrase (Phrase mot de passe) : saisissez une phrase mot de passe dans le champ Passphrase (Phrase
mot de passe). Une clé WEP est alors générée automatiquement. La phrase mot de passe est sensible à la
casse et ne doit pas comporter plus de 16 caractères alphanumériques. Elle doit correspondre à celle des
autres périphériques sans fil du réseau et être compatible avec les produits sans fil Linksys uniquement. (Si
vos produits sans fil ne sont pas des produits Linksys, saisissez la clé WEP manuellement sur ces produits.)
Key 1 (Clé 1) : la clé WEP que vous entrez doit correspondre à celle de votre réseau sans fil. Pour un mode de
cryptage à 128 bits, saisissez exactement 26 caractères hexadécimaux. Les caractères hexadécimaux
valides sont : « 0 » à « 9 » et « A » à « F ».
Cliquez sur le bouton Next (Suivant) pour continuer ou sur Back (Précédent) pour revenir à l'écran précédent.
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
Figure 5-30 : Ecran Wireless Security WEP (128-Bit) (Sécurité sans fil - WEP (128 bits)) de
l'Assistant de configuration
28
Modem routeur ADSL Sans fil - G avec SpeedBooster
4. L'Assistant de configuration vous demande de vérifier vos paramètres avant qu'il les enregistre. Cliquez sur le
bouton Yes (Oui) si vous êtes satisfait de vos paramètres ou sur le bouton No (Non) si vous ne souhaitez pas
enregistrer vos nouveaux paramètres.
Figure 5-31 : Ecran Confirm New Settings (Confirmer les
nouveaux paramètres) de l'Assistant de configuration
5. Une fois les paramètres enregistrés, l'écran Safe Surfing (Surf sécurisé) apparaît. Cliquez sur le bouton
Norton Internet Security Suite pour installer l'édition spéciale de Norton Internet Security sur votre
ordinateur ou cliquez sur le bouton Finish (Terminer) pour terminer l'Assistant de configuration.
Figure 5-32 : Ecran Norton de l'Assistant de
configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
29
Modem routeur ADSL Sans fil - G avec SpeedBooster
6. L'écran Congratulations (Félicitations) s'affiche. Cliquez sur le bouton Online Registration (Enregistrement
en ligne) pour enregistrer le modem routeur ou sur le bouton Exit (Quitter) pour quitter l'Assistant de
configuration.
Félicitations ! L'installation du modem routeur ADSL sans fil G avec SpeedBooster est terminée.
Pour effectuer des modifications de la configuration avancée, passez au « Chapitre 6 : Configuration du
modem routeur ADSL sans fil - G avec SpeedBooster ».
Figure 5-33 : Ecran Congratulations (Félicitations) de
l'Assistant de configuration
Chapitre 5: Installation du modem routeur ADSL sans fil - G avec SpeedBooster.
Utilisation de l'Assistant de configuration
30
Modem routeur ADSL Sans fil - G avec SpeedBooster
Chapitre 6 : Configuration du modem routeur ADSL
sans fil - G avec SpeedBooster.
Présentation
Suivez les étapes contenues dans ce chapitre et configurez le modem routeur en utilisant son utilitaire Web. Ce
chapitre décrit les pages Web de l'utilitaire ainsi que leurs fonctions clés. Vous pouvez accéder à l'utilitaire à
partir de votre navigateur Web par l'intermédiaire d'un ordinateur connecté au modem routeur. Dans le cadre
d'une configuration réseau de base, la plupart des utilisateurs pourront effectuer leurs opérations uniquement à
partir des écrans de l'utilitaire suivants :
• Basic Setup (Configuration de base). Dans l'écran Basic Setup (Configuration de base), entrez les paramètres
fournis par votre FAI.
AVEZ-VOUS : activé TCP/IP sur vos
ordinateurs ? Les ordinateurs utilisent ce
protocole pour communiquer sur le réseau. Pour
obtenir plus d'informations sur TCP/IP, consultez
l'aide de Windows.
REMARQUE : Pour plus de sécurité, modifiez
vos nom d'utilisateur et mot de passe à partir
de l'onglet Administration.
• Management (Gestion). Cliquez sur l'onglet Administration, puis sur l'onglet Management (Gestion). Le nom
d'utilisateur et le mot de passe par défaut du modem routeur est admin. Pour sécuriser le modem routeur,
modifiez le nom d'utilisateur et le mot de passe par défaut.
Sept onglets principaux sont disponibles : Setup (Configuration), Wireless (Sans fil), Security (Sécurité), Access
Restrictions (Restrictions d'accès), Applications & Gaming (Applications et jeux), Administration et Status (Etat).).
D'autres onglets apparaissent lorsque vous cliquez sur les onglets principaux. Pour plus d'informations, cliquez
sur Help (Aide).
Setup (Configuration)
• Basic Setup (Configuration de base). Entrez les paramètres de connexion Internet et de réseau dans cet écran.
• DDNS. Pour activer la fonctionnalité DDNS (Dynamic Domain Name System) du modem routeur, renseignez
les champs à l'écran.
• Advanced Routing (Routage avancé). Dans cet écran, vous pouvez configurer les options NAT et de routage.
Wireless (Sans fil)
• Basic Wireless Settings (Paramètres sans fil de base). Dans cet écran, vous pouvez sélectionner les
paramètres de réseau sans fil.
• Wireless Security (Sécurité sans fil). Dans cet écran, vous pouvez configurer les paramètres de sécurité sans fil.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Présentation
31
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Wireless (Accès sans fil). Dans cet écran, vous pouvez contrôler l'accès à votre réseau sans fil.
• Advanced Wireless Settings (Paramètres sans fil avancés). Dans cet écran, vous pouvez accéder aux
paramètres de réseau sans fil avancés.
Security (Sécurité)
• Firewall (Pare feu). Utilisez cet écran pour activer/désactiver le parefeu, définir des filtres et bloquer des
requêtes Internet anonymes.
• VPN Passthrough (Intercommunication VPN). Vous pouvez activer ou désactiver l'intercommunication VPN
(Virtual Private Network) dans cet écran.
vpn (virtual private network) : mesure de
sécurité visant à protéger des données
lorsqu'elles quittent un réseau et s'acheminent
vers un autre via Internet.
Access Restrictions (Restrictions d'accès)
• Internet Access Policy (Stratégie d'accès à Internet). Dans cet écran, vous pouvez contrôler l'exploitation et le
trafic Internet de votre réseau local.
Applications & Gaming (Applications et jeux)
• Single Port Forwarding (Transfert de connexion unique). Dans cet écran, vous pouvez définir des services ou
des applications fréquemment utilisés qui exigent un transfert de connexion unique.
• Port Range Forwarding (Transfert de connexions). Dans cet écran, vous pouvez définir des services publics ou
autres applications Internet spécialisées qui exigent le transfert d'une série de connexions.
• Port Triggering (Déclenchement de connexion). Cet onglet vous permet de configurer des connexions
déclenchées et des connexions transférées pour des applications Internet.
• DMZ. Cet écran vous permet d'autoriser l'exposition à Internet d'un ordinateur local, pour l'accès à des
services spécifiques.
• QoS (QS, qualité de service). Utilisez la Qualité de service (QS) pour attribuer différents degrés de priorité à
différents types de transmissions de données.
Administration
• Management (Gestion). Cet écran vous permet de modifier les paramètres de gestion d'accès au modem
routeur, SNMP (Simple Network Management Protocol), UPnP (Universal Plug and Play) et sans fil.
• Reporting (Rapports). Cet onglet vous permet de visualiser ou d'enregistrer des fichiers journaux d'activités.
• Diagnostics. Cet écran vous permet d'effectuer un test Ping.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Présentation
32
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Backup&Restore (Sauvegarde&restauration). Cet écran vous permet de sauvegarder ou restaurer la
configuration du modem routeur.
• Factory Defaults (Paramètres d'usine). Cet écran vous permet de restaurer les paramètres d'usine (par
défaut) du modem routeur.
• Firmware Upgrade (Mise à niveau du micrologiciel). Cet onglet vous permet de mettre à niveau le
micrologiciel du modem routeur.
Status (Etat)
Figure 6-1 : Ecran Login (Connexion)
• Gateway (Modem routeur). Cet écran contient des informations sur l'état du modem routeur.
• Local Network (Réseau local). Cet écran contient des informations sur l'état du réseau local.
• Wireless (Sans fil). Cet écran contient des informations sur l'état du réseau sans fil.
• DSL Connection (Connexion DSL). Cet écran contient des informations sur l'état de la connexion DSL.
Comment accéder à l'utilitaire Web ?
Pour accéder à l'utilitaire Web, démarrez Internet Explorer ou Netscape Navigator, puis entrez l'adresse IP par
défaut du modem routeur, 192.168.1.1, dans le champ Address (Adresse). Appuyez ensuite sur la touche Entrée.
Un écran de connexion apparaît (les utilisateurs de Windows XP voient apparaître un écran semblable). Saisissez
admin (nom d'utilisateur par défaut) dans le champ User Name (Nom d'utilisateur) et admin (mot de passe par
défaut) dans le champ Password (Mot de passe). Cliquez sur le bouton OK.
Onglet Setup (Configuration)
Onglet Basic Setup (Configuration de base)
Le premier écran qui s'affiche est l'onglet Basic Setup (Configuration de base). Les options de cet onglet vous
permettent de modifier les paramètres généraux du modem routeur. Modifiez ces paramètres comme décrit ici et
cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le
bouton Cancel Changes (Annuler les modifications) pour les annuler. Pour plus d'informations, cliquez sur Help
(Aide).
Figure 6-2 : Basic Setup (Configuration de base)
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Comment accéder à l'utilitaire Web ?
33
Modem routeur ADSL Sans fil - G avec SpeedBooster
Internet Setup (Configuration Internet)
• Internet Connection Type (Type de connexion Internet). Le modem routeur prend en charge cinq méthodes
d'encapsulation : RFC 1483 Bridged, RFC 1483 Routed, RFC 2516 PPPoE, RFC 2364 PPPoA et Bridged Mode
Only. Sélectionnez le type d'encapsulation qui convient dans le menu déroulant. Les écrans Basic Setup
(Configuration de base) et les options disponibles varient selon le type d'encapsulation sélectionné.
• VC Settings (Paramètres VC). Cette section permet de configurer les paramètres VC.
• Multiplexing (Multiplexage) : sélectionnez LLC ou VC en fonction de votre FAI.
• QoS Type (Type QS) : sélectionnez dans le menu déroulant : CBR (Continuous Bit Rate) pour spécifier une
bande passante fixe pour les transmissions vocales ou de données, UBR (Unspecific Bit Rate) pour les
applications qui ne sont pas sensibles au temps comme la messagerie ou VBR (Variable Bite Rate) pour le
trafic en rafales et le partage de bande passante avec d'autres applications.
• Pcr Rate (Taux Pcr) : pour calculer le taux Pcr, divisez le taux de la ligne DSL par 424. Vous obtenez le taux
maximal d'envoi de cellules par l'expéditeur. Entrez le taux dans ce champ (s'il est requis par votre FAI).
• Scr Rate (Taux Scr) : maintient la vitesse de cellule, définit le taux moyen de cellules pouvant être
transmises. Cette valeur est normalement inférieure au taux Pcr. Entrez le taux dans ce champ (s'il est
requis par votre FAI).
• Autodetect (Détection automatique) : sélectionnez Enable (Activer) pour que les paramètres soient entrés
automatiquement ou Disable (Désactiver) pour entrer les valeurs manuellement.
• Virtual Circuit (Circuit Virtuel) : ces champs se rapportent à deux éléments : VPI (Virtual Path Identifier) et
VCI (Virtual Channel Identifier). Votre FAI vous indiquera le paramétrage approprié de chacun de ces deux
champs.
• IP Settings (Paramètres IP). Suivez les instructions de la section correspondant au type d'encapsulation
choisi.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
34
Modem routeur ADSL Sans fil - G avec SpeedBooster
RFC 1483 Bridged
Adresse IP dynamique
IP Settings (Paramètres IP). Sélectionnez Obtain an IP Address Automatically (Obtenir une adresse IP
automatiquement) si votre FAI vous indique que vous êtes connecté via une adresse IP dynamique.
Adresse IP statique
Si vous devez utiliser une adresse IP permanente (statique) pour vous connecter à Internet, sélectionnez Use
the following IP Address (Utiliser l'adresse IP suivante).
• Internet IP Address (Adresse IP Internet). Il s'agit de l'adresse IP du modem routeur, vue par le WAN ou
Internet. Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ.
• Subnet Mask (Masque de sous-réseau). Il s'agit du masque de sous-réseau du modem routeur. Votre FAI
peut vous fournir le masque de sous-réseau.
• Default Gateway (Modem routeur par défaut). Votre FAI peut vous fournir l'adresse par défaut du modem
routeur. Il s'agit en fait de l'adresse IP du serveur du FAI.
Figure 6-3 : RFC 1483 Bridged - Dynamic IP (RFC
1483 Bridged - Adresse IP dynamique)
• Primary DNS (Nom de domaine primaire) (obligatoire) et Secondary DNS (Nom de domaine secondaire)
(facultatif). Votre FAI peut vous fournir au moins une adresse IP de serveur DNS (Domain Name System).
Figure 6-4 : RFC 1483 Bridged - Static IP (RFC 1483
Bridged - Adresse IP statique)
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
35
Modem routeur ADSL Sans fil - G avec SpeedBooster
RFC 1483 Routed
Si vous devez utiliser RFC 1483 Routed, sélectionnez RFC 1483 Routed.
• Internet IP Address (Adresse IP Internet). Il s'agit de l'adresse IP du modem routeur, vue par le WAN ou
Internet. Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ.
• Subnet Mask (Masque de sous-réseau). Il s'agit du masque de sous-réseau du modem routeur. Votre FAI
peut vous fournir le masque de sous-réseau.
• Default Gateway (Modem routeur par défaut). Votre FAI peut vous fournir l'adresse par défaut du modem
routeur. Il s'agit en fait de l'adresse IP du serveur du FAI.
• Primary DNS (Nom de domaine primaire) (obligatoire) et Secondary DNS (Nom de domaine secondaire)
(facultatif). Votre FAI peut vous fournir au moins une adresse IP de serveur DNS (Domain Name System).
Figure 6-5 : RFC 1483 Routed
IPoA
Si vous devez utiliser IPoA (IP over ATM), sélectionnez IPoA.
• Internet IP Address (Adresse IP Internet). Il s'agit de l'adresse IP du modem routeur, vue par le WAN ou
Internet. Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ.
• Subnet Mask (Masque de sous-réseau). Il s'agit du masque de sous-réseau du modem routeur. Votre FAI
peut vous fournir le masque de sous-réseau.
• Default Gateway (Modem routeur par défaut). Votre FAI peut vous fournir l'adresse par défaut du modem
routeur. Il s'agit en fait de l'adresse IP du serveur du FAI.
• Primary DNS (Nom de domaine primaire) (obligatoire) et Secondary DNS (Nom de domaine secondaire)
(facultatif). Votre FAI peut vous fournir au moins une adresse IP de serveur DNS (Domain Name System).
Figure 6-6 : IPoA
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
36
Modem routeur ADSL Sans fil - G avec SpeedBooster
RFC 2516 PPPoE
Certains fournisseurs d'accès Internet DSL utilisent le protocole PPPoE (Point-to-Point Protocol over Ethernet)
pour établir des connexions Internet. Si vous êtes connecté à Internet par l'intermédiaire d'une ligne DSL,
demandez à votre FAI s'il utilise le protocole PPPoE. Si tel est le cas, vous devrez sélectionner l'option PPPoE.
• User Name (Nom d'utilisateur) et Password (Mot de passe). Entrez le nom d'utilisateur et le mot de passe
fournis par votre FAI.
• Connect on Demand: Max Idle Time (Connexion à la demande : délai d'inactivité maximal). Vous pouvez
configurer le modem routeur afin qu'il désactive la connexion Internet après une période donnée
d'inactivité. Si votre connexion Internet a été désactivée suite à son inactivité, l'option Connect on
Demand (Connexion à la demande) permet au modem routeur de rétablir automatiquement votre
connexion dès que vous tentez d'accéder de nouveau à Internet. Si vous souhaitez sélectionner cette
option, cliquez sur le bouton d'option Connect on Demand (Connexion à la demande). Dans le champ
Max Idle Time (Délai d'inactivité maximal), entrez le nombre de minutes que vous souhaitez voir s'écouler
avant la désactivation de votre connexion Internet.
Figure 6-7 : RFC 2516 PPPoE
• Keep Alive: Redial Period (Activée : rappel après). Si vous sélectionnez cette option, le modem routeur
procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le modem
routeur rétablit automatiquement votre connexion. Si vous souhaitez sélectionner cette option, cliquez sur
le bouton d'option Keep Alive (Activée). Dans le champ Redial Period (Rappel après), spécifiez la
fréquence à laquelle le modem routeur doit vérifier votre connexion Internet. Le temps devant s'écouler
par défaut avant rappel est de 20 secondes.
RFC 2364 PPPoA
Certains fournisseurs d'accès Internet (FAI) DSL utilisent le protocole PPPoA (protocole de point-à-point sur
ATM) pour établir des connexions Internet. Si vous êtes connecté à Internet par l'intermédiaire d'une ligne
DSL, demandez à votre FAI s'il utilise le protocole PPPoA. Si tel est le cas, vous devrez sélectionner l'option
PPPoA.
• User Name et Password (Nom d'utilisateur et mot de passe). Entrez le nom d'utilisateur et le mot de passe
fournis par votre FAI.
• Connect on Demand: Max Idle Time (Connexion à la demande : délai d'inactivité maximal). Vous pouvez
configurer le modem routeur afin qu'il désactive la connexion Internet après une période donnée
d'inactivité. Si votre connexion Internet a été désactivée suite à son inactivité, l'option Connect on
Demand (Connexion à la demande) permet au modem routeur de rétablir automatiquement votre
connexion dès que vous tentez d'accéder de nouveau à Internet. Si vous souhaitez sélectionner cette
option, cliquez sur le bouton d'option Connect on Demand (Connexion à la demande). Dans le champ
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
Figure 6-8 : RFC 2364 PPPoA
37
Modem routeur ADSL Sans fil - G avec SpeedBooster
Max Idle Time (Délai d'inactivité maximal), entrez le nombre de minutes que vous souhaitez voir s'écouler
avant la désactivation de votre connexion Internet.
• Keep Alive: Redial Period (Activée : rappel après). Si vous sélectionnez cette option, le modem routeur
procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le modem
routeur rétablit automatiquement votre connexion. Si vous souhaitez sélectionner cette option, cliquez sur
le bouton d'option Keep Alive (Activée). Dans le champ Redial Period (Rappel après), spécifiez la
fréquence à laquelle le modem routeur doit vérifier votre connexion Internet. Le temps devant s'écouler
par défaut avant rappel est de 20 secondes.
Bridged Mode Only (Bridged Mode uniquement)
Si vous utilisez votre modem routeur en tant que pont (il fonctionne comme un modem autonome),
sélectionnez Bridged Mode Only (Bridged Mode uniquement). Les paramètres NAT et de routage sont
désactivés dans ce mode.
Optional Settings (Paramètres facultatifs) (Requis par certains FAI)
Figure 6-9 : Bridged Mode Only (Bridged Mode
uniquement)
• Host Name (Nom d'hôte) et Domain Name (Nom de domaine). Entrez les noms d'hôte et de domaine du
modem routeur dans ces deux champs. Certains FAI requièrent ces noms pour l'authentification. Vous devrez
peut-être contacter votre FAI et vérifier si votre service Internet haut débit a été configuré avec un nom d'hôte
et un nom de domaine. Dans la plupart des cas, vous pourrez laisser ces champs vides.
• MTU et Size (Taille). Le paramètre MTU (Maximum Transmission Unit) spécifie la taille de paquet maximale
autorisée pour la transmission réseau. Sélectionnez Manual (Manuel) et entrez la valeur souhaitée dans le
champ Size (Taille). Il est recommandé d'entrer une valeur comprise entre 1200 et 1500. Par défaut, le
paramètre MTU est configuré automatiquement.
Network Setup (Configuration réseau)
• Router IP (Adresse IP du routeur). Les valeurs d'adresse IP locale et de masque de sous-réseau du modem
routeur sont spécifiées dans ces champs. Dans la plupart des cas, il est recommandé de conserver les
valeurs par défaut.
• Local IP Address (Adresse IP locale). La valeur par défaut est 192.168.1.1.
• Subnet Mask (Masque de sous-réseau). La valeur par défaut est 255.255.255.0.
• Network Address Server Settings (DHCP) (Paramètres du serveur d'adresse de réseau (DHCP)). Cette section
permet de configurer les paramètres DHCP (Dynamic Host Configuration Protocol) du modem routeur.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
Figure 6-10 : Optional Settings (Paramètres
facultatifs)
38
Modem routeur ADSL Sans fil - G avec SpeedBooster
• DHCP Server (Serveur DHCP). Un serveur Dynamic Host Configuration Protocol (DHCP) attribue
automatiquement une adresse IP à chaque ordinateur du réseau. A moins que vous ne disposiez déjà d'un
serveur DHCP, il est recommandé de laisser la fonction de serveur DHCP activée pour le modem routeur.
Le modem routeur peut également être utilisé en mode Relais DHCP. (Ce paramètre n'est pas disponible
pour tous les types d'encapsulation.)
• DHCP Server (Serveur DHCP). Si vous activez le paramètre Relais DHCP du serveur DHCP, entrez
l'adresse IP du serveur DHCP dans les champs. (Ce paramètre n'est pas disponible pour tous les types
d'encapsulation.)
• Starting IP Address (Adresse IP de départ). Entrez une valeur de départ pour la publication d'adresses IP
sur le serveur DHCP. Cette valeur doit être 192.168.1. 2 ou supérieure, car l'adresse IP par défaut du
modem routeur est 192.168.1.1.
• Maximum Number of DHCP Users (Nombre maximal d'utilisateurs DHCP). Entrez le nombre maximal
d'utilisateurs/clients pouvant obtenir une adresse IP. Ce nombre varie en fonction de l'adresse IP de début
spécifiée.
• Client Lease Time (Durée de bail du client). Cette option détermine la période pendant laquelle un
ordinateur est autorisé à se connecter au modem routeur à l'aide de son adresse IP dynamique actuelle.
Entrez la durée (en minutes) pendant laquelle l'adresse IP dynamique est allouée à l'ordinateur.
• Static DNS 1-3. (DNS statique, 1 à 3). Le système DNS (Domain Name System) est le service adopté par
Internet pour convertir des noms de domaine ou de site Web en adresses Internet ou URL. Votre FAI peut
vous fournir au moins une adresse IP de serveur DNS. Vous pouvez taper jusqu'à trois adresses IP de
serveur DNS. Le modem routeur utilise alors ces trois adresses IP pour accéder en un clin d'œil aux
serveurs DNS en cours d'utilisation.
• WINS. Le système WINS (Windows Internet Naming Service) convertit des noms NetBIOS en adresses IP.
Si vous optez pour un serveur WINS, entrez son adresse IP dans ce champ. Autrement, laissez-le vide.
• Time Setting (Réglage de l'heure). Sélectionnez le fuseau horaire correspondant à l'emplacement de votre
modem routeur. Vous pouvez activer la case à cocher Automatically adjust clock for daylight saving
changes (Régler automatiquement l'horloge en fonction des modifications de l'heure d'été).
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
39
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet DDNS
Le modem routeur inclut une fonction DDNS (Dynamic Domain Name System). Cette fonction vous permet
d'attribuer un nom de domaine et d'hôte fixe à une adresse IP Internet dynamique. Cela peut s'avérer utile si vous
hébergez votre propre site Web, un serveur FTP ou tout autre type de serveur derrière le modem routeur.
Avant d'opter pour cette fonctionnalité, vous devez obtenir la connexion à un service DDNS auprès de
fournisseurs spécialisés, tels que DynDNS.org ou TZO.com.
DDNS
DDNS Service (Service DDNS). Si votre service DDNS est fourni par DynDNS.org, sélectionnez DynDNS.org dans
le menu déroulant. Si votre service DDNS est fourni par DynDNS.org, sélectionnez TZO.com dans le menu
déroulant. Pour désactiver le service DDNS, sélectionnez Disabled (Désactivé).
Figure 6-11 : DDNS - DynDNS.org
DynDNS.org
• User Name (Nom d'utilisateur), Password (Mot de passe) et Host Name (Nom d'hôte). Entrez le nom
d'utilisateur, le mot de passe et le nom d'hôte du compte configuré avec DynDNS.org.
• Status (Etat). L'état de la connexion du service DDNS est spécifié dans ce champ.
• Connect (Connecter). Cliquez sur le bouton Connect (Connecter) pour lancer la connexion au service DDNS.
TZO.com
• Email Address (Adresse électronique), Password (Mot de passe) et Domain Name (Nom de domaine). Entrez
l'adresse électronique, le mot de passe et le nom de domaine du compte configuré avec TZO.
• Status (Etat). L'état de la connexion du service DDNS est spécifié dans ce champ.
• Connect (Connecter). Cliquez sur le bouton Connect (Connecter) pour lancer la connexion au service DDNS.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
Figure 6-12 : DDNS - TZO.com
40
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Advanced Routing (Routage avancé)
L'écran Advanced Routing (Routage avancé) vous permet de configurer les paramètres NAT, de routage
dynamique et de routage statique.
Advanced Routing (Routage avancé)
• Operating Mode (Mode opérationnel). Cette section permet de configurer les paramètres de routage généraux
du modem routeur.
• NAT. NAT est une fonction de sécurité activée par défaut. Elle permet au modem routeur de convertir les
adresses IP d'un réseau local en une adresse IP distincte sur Internet. Pour désactiver NAT, cliquez sur le
bouton d'option Disabled (Désactivé).
• Dynamic Routing (Routage dynamique). Le routage dynamique vous permet d'exiger du modem routeur qu'il
s'adapte aux modifications physiques de la configuration du réseau. Le modem routeur, à l'aide du
protocole RIP, détermine l'itinéraire des paquets du réseau en fonction du plus petit nombre de sauts relevés
entre la source et la destination. Le protocole RIP transmet régulièrement les informations de routage aux
autres modems routeurs du réseau.
Figure 6-13 : Advanced Routing (Routage avancé)
• RIP. Si votre réseau comporte plusieurs routeurs, vous pouvez utiliser le protocole RIP (Routing
Information Protocol) de façon à ce que les routeurs échangent des informations de routage. Pour utiliser
le protocole RIP, sélectionnez le bouton d'option Enabled (Activé). Sinon, conservez la valeur par défaut,
Disabled (Désactivé).
• RIP Version (Version RIP). Sélectionnez le protocole souhaité : RIP1 ou RIP2.
• Static Routing (Routage statique). Si le modem routeur est connecté à plusieurs réseaux, il peut être
nécessaire de définir un itinéraire statique entre eux. Un itinéraire statique est une voie prédéfinie que les
informations du réseau doivent emprunter pour atteindre un hôte ou un réseau spécifique. Pour créer un
itinéraire statique, modifiez les paramètres suivants :
• Select set number (Sélectionner le numéro de jeu). Sélectionnez le numéro de l'itinéraire statique dans le
menu déroulant. Le modem routeur peut prendre en charge jusqu'à 20 entrées d'itinéraires statiques. Si
vous souhaitez supprimer un itinéraire, une fois l'entrée sélectionnée, cliquez sur le bouton Delete This
Entry (Supprimer cette entrée).
• Destination IP Address (Adresse IP de destination). Cette option identifie l'adresse du réseau distant, ou
hôte, auquel vous souhaitez attribuer un itinéraire statique. Entrez l'adresse IP de l'hôte pour lequel vous
souhaitez créer un itinéraire statique. Si vous créez un itinéraire pour l'intégralité du réseau, assurezvous que la portion de réseau de l'adresse IP est définie à 0.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
41
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Subnet Mask (Masque de sous-réseau). Entrez le masque de sous-réseau (également appelé Masque de
réseau), qui détermine la portion de l'adresse IP qui correspond au réseau et la portion de l'adresse IP qui
correspond à l'hôte.
• Gateway (Modem routeur). Entrez l'adresse IP du périphérique du modem routeur qui permet le contact
entre le modem routeur et le réseau distant ou hôte.
• Hop Count (Nombre de sauts). Il s'agit du nombre de sauts entre un noeud et la destination (16 tronçons
au maximum). Entrez le nombre de sauts dans ce champ.
• Show Routing Table (Afficher la table de routage). Cliquez sur le bouton Show Routing Table (Afficher la
table de routage) pour afficher un écran indiquant l'itinéraire des données sur le réseau local. Pour chaque
itinéraire, l'adresse IP du réseau local de destination, le masque de sous-réseau, le modem routeur et
l'interface sont affichés. Cliquez sur le bouton Refresh (Actualiser) pour mettre à jour les informations.
Cliquez sur le bouton Close (Fermer) pour revenir à l'écran précédent.
Figure 6-14 : Routing Table (Table de routage)
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Setup (Configuration)
42
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Wireless (Sans fil)
Onglet Basic Wireless Settings (Paramètres sans fil de base)
Cet écran vous permet de sélectionner votre mode réseau sans fil ainsi que votre sécurité sans fil.
Wireless Network (Réseau sans fil)
• Wireless Network Mode (Mode réseau sans fil). Si votre réseau comporte des périphériques 802.11g et
802.11b, conservez le paramètre par défaut, Mixed (Mixte). Si vous utilisez uniquement des périphériques
802.11g, sélectionnez G-Only (G uniquement). Si vous travaillez uniquement avec des périphériques 802.11b,
sélectionnez B-Only (B uniquement). Si vous souhaitez désactiver le réseau sans fil, sélectionnez Disabled
(Désactivé).
Figure 6-15 : Basic Wireless Settings
(Paramètres sans fil de base)
• Wireless Network Name (SSID) (Nom du réseau sans fil (SSID)). Entrez le nom de votre réseau sans fil dans ce
champ. Il s'agit du nom de réseau que partagent tous les périphériques interconnectés à un réseau sans fil.
Il doit être identique pour tous les périphériques du réseau sans fil. Ce paramètre est sensible à la casse et ne
doit pas comprendre plus de 32 caractères alphanumériques. Tous les caractères du clavier peuvent être
utilisés. Linksys vous recommande de remplacer le nom SSID par défaut (linksys) par un nom unique de votre
choix.
• Wireless Channel (Canal sans fil). Sélectionnez le canal approprié dans la liste fournie en fonction de vos
paramètres réseau. Tous les points de votre réseau sans fil doivent utiliser le même canal pour fonctionner
correctement. Les ordinateurs ou clients sans fil détecteront automatiquement le canal sans fil du modem
routeur.
• Wireless SSID Broadcast (Diffusion SSID sans fil). Lorsque des ordinateurs ou des clients sans fil recherchent
sur le réseau local des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le modem
routeur. Pour diffuser le SSID du modem routeur, conservez le paramètre par défaut, Enable (Activer). Si vous
ne souhaitez pas diffuser le SSID du modem routeur, sélectionnez Disable (Désactiver).
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Wireless (Sans fil)
43
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Wireless Security (Sécurité sans fil)
Les paramètres de cette section permettent de configurer la sécurité de votre réseau sans fil. Le modem routeur
prend en charge quatre options en mode Sécurité sans fil : WPA-Personal, WPA2-Personal, WPA2-Mixed et WEP.
(WPA, acronyme de Wi-Fi Protected Access, désigne une norme de sécurité plus puissante que le système de
cryptage WEP. WPA2 est une version plus avancée et plus sécurisée de WPA ; WEP est l'acronyme de Wired
Equivalent Privacy.) Ces options font l'objet d'une description sommaire ci-après. Pour obtenir des instructions plus
détaillées sur la configuration de la sécurité sans fil du modem routeur, consultez l'« Annexe B : Sécurité sans fil ».
Si vous souhaitez désactiver la sécurité sans fil, sélectionnez Disable (Désactiver) dans le menu déroulant du
mode de sécurité.
• Security Mode (Mode de sécurité). Sélectionnez le mode que votre réseau doit utiliser, WPA-Personal,
WPA2-Personal, WPA2-Mixed ou WEP. Si vous travaillez avec des périphériques utilisant WPA et WPA2,
sélectionnez WPA2-Mixed.
Figure 6-16 : Wireless Security - WPA-Personal
(Sécurité sans fil - WPA-Personal)
WPA-Personal
• Encryption (Cryptage). Sélectionnez la méthode à utiliser, TKIP ou AES. (AES est une méthode de cryptage
plus puissante que la méthode TKIP.)
• Passphrase (Phrase mot de passe). Saisissez la clé partagée par le modem routeur et par vos autres
périphériques réseau. Elle doit comporter entre 8 et 63 caractères.
• Key Renewal (Renouvellement des clés). Renseignez ensuite le Key Renewal (Renouvellement des clés) pour
indiquer au modem routeur la fréquence à laquelle il doit changer les clés de cryptage dynamiques.
Lorsque vous avez terminé d'apporter des modifications dans cet écran, cliquez sur le bouton Save Settings
(Enregistrer les paramètres) pour enregistrer les modifications ou le bouton Cancel Changes (Annuler les
modifications) pour les annuler. Pour plus d'informations, cliquez sur Help (Aide).
WPA2-Personal
• Encryption (Cryptage). AES est automatiquement sélectionné.
• Passphrase (Phrase mot de passe). Saisissez la clé partagée par le modem routeur et par vos autres
périphériques réseau. Elle doit comporter entre 8 et 63 caractères.
• Key Renewal (Renouvellement des clés). Renseignez ensuite le Key Renewal (Renouvellement des clés) pour
indiquer au modem routeur la fréquence à laquelle il doit changer les clés de cryptage dynamiques.
Lorsque vous avez terminé d'apporter des modifications dans cet écran, cliquez sur le bouton Save Settings
(Enregistrer les paramètres) pour enregistrer les modifications ou le bouton Cancel Changes (Annuler les
modifications) pour les annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Wireless (Sans fil)
Figure 6-17 : Wireless Security - WPA2-Personal
(Sécurité sans fil - WPA2-Personal)
44
Modem routeur ADSL Sans fil - G avec SpeedBooster
WPA2-Mixed
• Encryption (Cryptage). TKIP + AES est automatiquement sélectionné et les deux méthodes sont donc disponibles.
• Passphrase (Phrase mot de passe). Saisissez la clé partagée par le modem routeur et par vos autres
périphériques réseau. Elle doit comporter entre 8 et 63 caractères.
• Key Renewal (Renouvellement des clés). Renseignez ensuite le Key Renewal (Renouvellement des clés) pour
indiquer au modem routeur la fréquence à laquelle il doit changer les clés de cryptage dynamiques.
Lorsque vous avez terminé d'apporter des modifications dans cet écran, cliquez sur le bouton Save Settings
(Enregistrer les paramètres) pour enregistrer les modifications ou le bouton Cancel Changes (Annuler les
modifications) pour les annuler. Pour obtenir de l'aide, cliquez sur More (Plus).
WEP
Figure 6-18 : Wireless Security - WPA2-Mixed (Sécurité
sans fil - WPA2-Mixed)
• Encryption (Cryptage). Sélectionnez le niveau approprié de cryptage : 40/64-bit (40/64 bits) ou 128-bit
(128 bits). Plus le niveau de cryptage est élevé, plus il est sécurisé.
• Passphrase (Phrase mot de passe). Au lieu d'entrer manuellement les clés WEP, vous pouvez entrer une
phrase mot de passe. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères
alphanumériques. Cette fonction est compatible avec les produits sans fil Linksys uniquement et ne peut pas
être utilisée avec l'utilitaire de configuration automatique de réseau sans fil de Windows XP. Si vous souhaitez
communiquer avec des produits sans fil autres que des produits Linksys ou avec l'utilitaire de configuration
automatique de réseau sans fil de Windows XP, notez les clés WEP générées et entrez la clé appropriée
manuellement dans l'ordinateur ou le client sans fil. Si vous voulez utiliser une phrase mot de passe,
entrez-la dans le champ Passphrase (Champ mot de passe) et cliquez sur le bouton Generate (Générer).
• WEP Keys 1-4 (Clés 1-4). Si vous n'utilisez pas de phrase mot de passe, entrez manuellement un ensemble de
valeurs. (Ne laissez aucun champ vierge et n'entrez pas de zéro ; ce ne sont pas des valeurs de clés valides.)
Si vous utilisez un cryptage WEP 40/64 bits, la clé doit être constituée d'exactement 10 caractères
hexadécimaux. Si vous utilisez un cryptage WEP 128 bits, la clé doit être constituée d'exactement
26 caractères hexadécimaux. Les caractères hexadécimaux valides sont : « 0 à 9 » et « A à F ».
Figure 6-19 : Wireless Security - WEP
(Sécurité sans fil - WEP)
• TX Key (Clé de transmission). Pour indiquer la clé WEP à utiliser, sélectionnez un nombre de clé de
transmission (TX) par défaut.
Lorsque vous avez terminé d'apporter des modifications dans cet écran, cliquez sur le bouton Save Settings
(Enregistrer les paramètres) pour enregistrer les modifications ou le bouton Cancel Changes (Annuler les
modifications) pour les annuler. Pour obtenir de l'aide, cliquez sur More (Plus).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Wireless (Sans fil)
45
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Wireless Access (Accès sans fil)
Wireless Network Access (Accès réseau sans fil)
Wireless Network Access (Accès réseau sans fil). Sélectionnez Allow All (Tout autoriser), si vous souhaitez
autoriser tous les ordinateurs à accéder au réseau sans fil. Pour restreindre l'accès au réseau, sélectionnez
Restrict Access (Restreindre l'accès), puis sélectionnez Prevent (Interdire) pour interdire l'accès aux
ordinateurs désignés ou Permit only (Autoriser uniquement) pour autoriser l'accès des ordinateurs désignés.
Cliquez sur le bouton Update Filter List (Mettre à jour la liste des filtres) et l'écran MAC Address Filter List (Liste
de filtrage des adresses MAC) s'affiche.
Entrez les adresses MAC des ordinateurs que vous souhaitez désigner. Pour consulter une liste d'adresses MAC
d'ordinateurs ou de clients sans fil, cliquez sur le bouton Wireless Client MAC List (Liste MAC des clients sans fil).
Figure 6-20 : Wireless Access (Accès sans fil).
L'écran Wireless Client List (Liste des clients sans fil) répertorie les adresses MAC pour vos périphériques sans
fil. Cliquez sur le bouton Refresh (Actualiser) pour afficher les informations les plus récentes. Pour ajouter un
ordinateur spécifique à la liste de filtrage des adresses MAC, cliquez sur la case à cocher Enable MAC Filter
(Activer le filtre MAC) puis sur le bouton Update Filter List (Mettre à jour la liste des filtres). Cliquez sur le
bouton Close (Fermer) pour revenir à l'écran MAC Address Filter List (Liste de filtrage des adresses MAC).
Sur l'écran MAC Address Filter List (Liste de filtrage des adresses MAC), cliquez sur le bouton Save Settings
(Enregistrer les paramètres) pour enregistrer cette liste ou sur le bouton Cancel Changes (Annuler les
modifications) pour les supprimer.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Figure 6-21 : MAC Address Filter List (Liste de
filtrage des adresses MAC)
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Wireless (Sans fil)
Figure 6-22 : Wireless Client MAC List (Liste
MAC des clients sans fil)
46
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Advanced Wireless Settings (Paramètres sans fil avancés)
Cet écran vous permet d'accéder aux paramètres sans fil avancés.
Advanced Wireless (Paramètres sans fil avancés)
Wireless-G Settings (Paramètres sans fil - G)
• Authentication Type (Type d'authentification). La valeur Auto est définie par défaut et vous permet de choisir
entre une authentification Open System (Système ouvert) ou Shared Key (Clé partagée). En mode
d'authentification Open System (Système ouvert), l'expéditeur et le destinataire n'utilisent pas de clé WEP
pour l'authentification mais peuvent utiliser le WEP pour le cryptage des données. Pour l'authentification
Shared Key (Clé partagée), l'expéditeur et le destinataire utilisent une clé WEP pour l'authentification et le
cryptage des données. Pour autoriser uniquement une authentification Shared Key (Clé partagée),
sélectionnez Shared Key (Clé partagée). Dans la plupart des cas, il est préférable de conserver le paramètre
par défaut Auto, car certains clients ne peuvent être configurés pour Shared Key (Clé partagée).
Figure 6-23 : Advanced Wireless Settings (Paramètres
sans fil avancés)
• Control Tx Rates (Débit Tx de contrôle). Le débit de transmission par défaut est Auto. Vous devez définir le
taux en fonction de la vitesse de votre réseau sans fil. Vous pouvez faire votre choix parmi les diverses
vitesses de transmission proposées ou sélectionner l'option par défaut Auto pour demander au modem
routeur d'adopter automatiquement le taux de transmission le plus rapide possible et activer la fonctionnalité
de reconnexion automatique. Cette fonctionnalité est alors chargée de définir la meilleure vitesse de
connexion possible entre le modem routeur et un client sans fil.
• Beacon Interval (Intervalle de transmission de balise). La valeur par défaut est 100. La valeur Beacon Interval
(Intervalle de transmission de balise) indique l'intervalle de fréquence de la balise. Une balise désigne un
paquet diffusé par le modem routeur pour synchroniser le réseau sans fil.
• DTIM Interval (Intervalle DTIM). La valeur par défaut est 1. Cette valeur indique l'intervalle du message
d'indication de transmission de données (DTIM). Un champ DTIM est un champ de compte à rebours chargé
d'informer les clients sur la prochaine fenêtre à utiliser pour écouter des messages de diffusion ou de
multidiffusion. Après avoir mis en mémoire tampon les messages de diffusion ou de multidiffusion des clients
qui lui sont associés, le modem routeur transmet le DTIM suivant avec une valeur d'intervalle DTIM. Ses
clients sont informés par les balises et se préparent à recevoir les messages de diffusion et de multidiffusion.
• Fragmentation Threshold (Seuil de fragmentation). Il faut de préférence conserver le paramètre par défaut de
cette valeur, soit 2346. Cela permet de spécifier la taille maximale d'un paquet avant de fragmenter les
données en plusieurs paquets. Si le taux d'erreur de paquet que vous rencontrez est élevé, vous pouvez
légèrement augmenter le seuil de fragmentation. Un seuil de fragmentation trop bas peut se traduire par des
performances faibles du réseau. Seule une petite modification de cette valeur est recommandée.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Wireless (Sans fil)
47
Modem routeur ADSL Sans fil - G avec SpeedBooster
• RTS Threshold (Seuil RTS). Il faut de préférence conserver le paramètre par défaut de cette valeur, soit 2346.
Si vous êtes confrontés à un flux de données incohérent, seules des réductions légères sont conseillées. Si
un paquet du réseau apparaît plus petit que la taille pré-définie du seuil RTS, le mécanisme RTS/CTS n'est
pas activé. Le modem routeur transmet des trames RTS (Request To Send, demande d'émission) à une station
de réception donnée et négocie l'envoi d'une trame de données. Après réception d'un signal RTS, la station
sans fil répond par une trame CTS (Clear To Send, prêt à émettre) pour autoriser le début de la transmission.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Onglet Security (Sécurité)
Onglet Firewall (Pare-feu)
Vous pouvez activer ou désactiver le pare-feu, définir des filtres pour bloquer des types de données Internet
spécifiques et bloquer les requêtes Internet anonymes. Ces fonctions permettent d'améliorer la sécurité du
réseau.
Firewall (Pare-feu)
• SPI Firewall Protection (Protection par pare-feu SPI). La fonctionnalité pare-feu SPI (Stateful Packet
Inspection) renforce la sécurité de votre réseau. Pour utiliser cette fonctionnalité, cliquez sur Enable
(Activer). Si vous ne souhaitez pas l'utiliser, cliquez sur Disable (Désactiver).
Figure 6-24 : Firewall (Pare-feu)
Filtres supplémentaires
• Filter Proxy (Filtrer le proxy). L'utilisation de serveurs proxy WAN peut compromettre la sécurité du modem
routeur. La suppression du filtre de proxy désactive l'accès aux serveurs de proxy WAN. Pour activer le filtre
de proxy, activez la case à cocher.
• Filter Cookies (Filtrer les cookies). Un cookie est un ensemble de données stocké sur votre ordinateur et
utilisé par les sites Internet lorsque vous consultez des pages Web. Pour activer le filtrage des cookies,
sélectionnez la case à cocher.
• Filter Java Applets (Filtrer les Applets Java). Java est un langage de programmation pour sites Web. Si vous
supprimez le filtrage des applets Java, vous risquez de ne pas avoir accès aux sites Internet créés à l'aide de
ce langage de programmation. Pour activer le filtrage des Applets Java, activez la case à cocher.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Security (Sécurité)
48
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Filter ActiveX (Filtrer ActiveX). ActiveX est un langage de programmation pour sites Web. Si vous supprimez le
filtrage ActiveX, vous risquez de ne pas avoir accès aux sites Internet créés à l'aide de ce langage de
programmation. Pour activer le filtrage ActiveX, activez la case à cocher.
Blocage des requêtes WAN
• Block Anonymous Internet Requests (Bloquer les requêtes Internet anonymes). Cette option permet à votre
réseau de ne pas être détecté et renforce votre sécurité en cachant vos ports réseau. Les intrus auront ainsi
plus de difficultés à découvrir votre réseau. Pour bloquer les requêtes Internet anonymes, activez l'option
Block Anonymous Internet Requests. Pour autoriser ces requêtes, désactivez cette option.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Onglet VPN Passthrough (Intercommunication VPN)
VPN (Virtual Private Networking) est une mesure de sécurité qui crée une connexion sécurisée entre deux
emplacements distants. Si vous configurez ces paramètres, le modem routeur autorisera le passage de tunnels
VPN.
VPN Passthrough (Intercommunication VPN)
• IPSec Passthrough (Intercommunication IPSec). La technologie IPSec (Internet Protocol Security) désigne une
série de protocoles utilisés pour la mise en place d'un échange sécurisé des paquets au niveau de la
couche IP. Pour activer l'option Intercommunication IPSec, cliquez sur le bouton Enable (Activer). Pour
désactiver l'option Intercommunication IPSec, cliquez sur le bouton Disable (Désactiver).
• PPTP Passthrough (Intercommunication PPTP). L'intercommunication PPTP (Point-to-Point Tunneling
Protocol) est la méthode utilisée pour activer les sessions VPN dans un serveur Windows NT 4.0 ou 2000.
Pour activer l'option Intercommunication PPTP, cliquez sur le bouton Enable (Activer). Pour désactiver l'option
Intercommunication PPTP, cliquez sur le bouton Disable (Désactiver).
Figure 6-25 : VPN Passthrough
(Intercommunication VPN)
• L2TP Passthrough (Intercommunication L2TP). L'Intercommunication L2TP (Layer 2 Tunneling Protocol) est
une extension de PPTP (Point-to-Point Tunneling Protocol) utilisée pour activer le fonctionnement d'un VPN
sur Internet. Pour activer l'intercommunication L2TP, cliquez sur le bouton Enable (Activer). Pour désactiver
l'option Intercommunication L2TP, cliquez sur le bouton Disable (Désactiver).
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Security (Sécurité)
49
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Access Restrictions (Restrictions d'accès)
Onglet Internet Access Policy (Stratégie d'accès à Internet)
L'écran Internet Access Policy (Stratégie d'accès à Internet) vous permet de bloquer ou d'autoriser des modes
spécifiques d'exploitation Internet. Vous pouvez définir vos stratégies d'accès à Internet pour des ordinateurs
spécifiques et bloquer l'accès à certains sites Web avec leur URL ou leur mot de passe.
Internet Access Policy (Stratégie d'accès à Internet).
Internet Access Policy (Stratégie d'accès à Internet). Vous pouvez contrôler l'accès à l'aide d'une stratégie.
Utilisez les paramètres de cet écran pour définir une stratégie d'accès (après avoir cliqué sur le bouton Save
Settings (Enregistrer les paramètres)). La sélection d'une stratégie dans le menu déroulant permet d'afficher les
paramètres de la stratégie en question. Pour supprimer une stratégie, sélectionnez son numéro, puis cliquez sur
le bouton Delete (Supprimer). Pour afficher l'ensemble des stratégies, cliquez sur le bouton Summary
(Récapitulatif). Vous pouvez supprimer les stratégies à partir de l'écran Summary (Récapitulatif) en sélectionnant
la ou les stratégies, puis en cliquant sur le bouton Delete (Supprimer). Pour revenir à l'écran Internet Access
(Accès à Internet), cliquez sur le bouton Close (Fermer).
Status (Etat). Par défaut, les stratégies sont activées. Pour activer une stratégie, sélectionnez son numéro dans le
menu déroulant, puis cliquez sur la case d'option en regard de l'option Enable (Activer).
Pour créer une stratégie d'accès à Internet :
Figure 6-26 : Internet Access Policy (Stratégie d'accès à
Internet).
1. Sélectionnez un numéro dans le menu déroulant Internet Access Policy (Stratégie d'accès à Internet).
2. Pour activer cette stratégie, cliquez sur la case d'option en regard de l'option Enable (Activer).
3. Entrez le nom de la stratégie dans le champ Policy Name (Nom de la stratégie) prévu à cet effet.
Figure 6-27 : Internet Policy Summary
(Récapitulatif de la stratégie Internet)
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Access Restrictions (Restrictions d'accès)
50
Modem routeur ADSL Sans fil - G avec SpeedBooster
4. Cliquez sur le bouton Edit List of PCs (Liste des ordinateurs) pour sélectionner les ordinateurs auxquels cette
stratégie doit s'appliquer. L'écran List of PCs (Liste des ordinateurs) apparaît. Vous pouvez sélectionner un
ordinateur selon son adresse MAC ou son adresse IP. Vous pouvez également entrer une plage d'adresses IP
si vous souhaitez appliquer cette stratégie à un groupe d'ordinateurs. Une fois vos modifications effectuées,
cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour valider ces modifications ou sur le
bouton Cancel Changes (Annuler les modifications) pour les annuler. Cliquez ensuite sur le bouton Close
pour quitter cet écran.
5. Sélectionnez l'option appropriée Deny (Refuser) ou Allow (Autoriser) selon ce que vous voulez faire, soit
bloquer ou autoriser l'accès Internet aux ordinateurs répertoriés dans l'écran List of PCs (Liste des
ordinateurs).
6. Définissez les jours et les heures pendant lesquels vous souhaitez appliquer cette stratégie. Sélectionnez
individuellement les jours pendant lesquels la stratégie doit être en vigueur ou bien sélectionnez l'option
Everyday (Tous les jours). Entrez une plage d'heures et de minutes pendant laquelle la stratégie sera
appliquée ou bien sélectionnez l'option 24 Hours (24 heures).
Figure 6-28 : List of PCs (Liste des ordinateurs)
7. Si vous souhaitez bloquer des sites Web dotés d'adresses URL spécifiques, entrez chaque URL dans un
champ distinct en regard de la section Website Blocking by URL Address (Blocage des sites Web par adresse
URL).
8. Si vous souhaitez bloquer des sites Web à l'aide de mots clés spécifiques, entrez chaque mot clé dans un
champ distinct en regard de la section Website Blocking by Keyword (Blocage des sites Web par mot clé).
9. Vous pouvez filtrer l'accès à divers services accessibles par Internet, notamment le service FTP ou Telnet, en
choisissant ces services dans les menus déroulants en regard de l'option Blocked Services (Services
bloqués). Les numéros de port et le protocole pour le service sélectionné s'affiche automatiquement.
Si le service souhaité n'est pas répertorié, sélectionnez User-Defined (Défini par l'utilisateur). Entrez ses
numéros de port dans les champs prévus à cet effet. Puis sélectionnez son protocole, ICMP, TCP, UDP ou TCP
& UDP, dans le menu déroulant.
10. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer les paramètres de la
stratégie. Pour annuler ces mêmes paramètres, cliquez sur le bouton Cancel Changes (Annuler les
modifications). Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Access Restrictions (Restrictions d'accès)
51
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Applications and Gaming (Applications et jeux)
Onglet Single Port Forwarding (Transfert de connexion unique)
L'écran Single Port Forwarding (Transfert de connexion unique) vous permet d'ouvrir un port spécifique de façon
à ce que les utilisateurs puissent voir, sur Internet, les serveurs qui se trouvent derrière le modem routeur (tels
que serveurs FTP ou de messagerie électronique). Lorsque des utilisateurs envoient ce type de requête vers votre
réseau via Internet, le modem routeur transfère ces requêtes vers l'ordinateur approprié. Tout ordinateur dont le
port est transféré doit avoir sa fonction de client DHCP désactivée et doit disposer d'une nouvelle adresse IP
statique puisque son adresse IP risque de changer lors de l'utilisation de la fonction DHCP.
Single Port Forwarding (Transfert de connexion unique)
• Application. Entrez le nom de l'application dans ce champ.
• External Port (Port externe) et Internal Port (Port interne). Entrez ensuite les numéros de ports internes et
externes.
• Protocol (Protocole). Sélectionnez le protocole que vous souhaitez utiliser pour chaque application : TCP ou
UDP.
• IP Address (Adresse IP). Entrez l'adresse IP de l'ordinateur concerné.
Figure 6-29 : Single Port Forwarding (Transfert de
connexion unique)
• Enabled (Activé). Cliquez sur Enabled (Activé) pour activer le transfert vers l'application choisie.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Applications and Gaming (Applications et jeux)
52
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Port Range Forwarding (Transfert de connexions)
L'écran Port Range Forwarding (Transfert de connexions) définit les services publics de votre réseau, tels que
serveurs Web, serveurs FTP, serveurs de messagerie électronique ou toute autre application Internet spécialisée.
Par applications spécialisées, on entend toutes les applications qui utilisent un accès Internet pour effectuer des
fonctions spécifiques, telles que la vidéoconférence ou les jeux en ligne. Certaines applications Internet peuvent
n'exiger aucun transfert.
Lorsque des utilisateurs envoient ce type de requête vers votre réseau via Internet, le modem routeur transfère
ces requêtes vers l'ordinateur approprié. Tout ordinateur dont le port est transféré doit avoir sa fonction de
client DHCP désactivée et doit disposer d'une nouvelle adresse IP statique puisque son adresse IP risque de
changer lors de l'utilisation de la fonction DHCP.
Port Range Forwarding (Transfert de connexions)
• Application. Entrez le nom de l'application dans ce champ.
• Start (Début) et End (Fin). Entrez les numéros de début et de fin du port que vous souhaitez transférer.
Figure 6-30 : Port Range Forwarding
(Transfert de connexions)
• Protocol (Protocole). Sélectionnez le protocole que vous souhaitez utiliser pour chaque application : TCP, UDP
ou Both (Les deux).
• IP Address (Adresse IP). Entrez l'adresse IP de l'ordinateur concerné.
• Enable (Activer). Activez la case à cocher Enable (Activer) pour activer le transfert vers l'application choisie.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Applications and Gaming (Applications et jeux)
53
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Port Triggering (Déclenchement de connexion)
Le déclenchement de connexion est utilisé pour des applications spécifiques qui peuvent nécessiter l'ouverture
d'un port à la demande. Pour cette fonction, le modem routeur contrôle les données sortantes de certains
numéros de ports spécifiques. Le modem routeur enregistre l'adresse IP de l'ordinateur qui envoie une requête
de données. Ainsi, lorsque les données transitent de nouveau par le modem routeur, elles sont dirigées vers
l'ordinateur approprié au moyen de l'adresse IP et des règles de mappage de ports.
Port Range Triggering (Déclenchement de connexion)
• Application. Entrez le nom que vous souhaitez donner à chaque application.
• Triggered Range (Connexion sortante déclenchée). Entrez les numéros de port de départ et de fin de la
connexion sortante transférée.
• Forwarded Range (Connexion entrante transférée). Entrez les numéros de port de départ et de fin de la
connexion entrante transférée.
Figure 6-31 : Port Triggering (Déclenchement de
connexion)
• Enabled (Activé). Activez la case à cocher Enabled (Activé) pour activer le déclenchement de connexion pour
l'application choisie.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Applications and Gaming (Applications et jeux)
54
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet DMZ
L'écran DMZ permet à un utilisateur local d'accéder à Internet en vue d'utiliser un service à usage spécifique, tel
que des jeux Internet ou un système de vidéoconférence via l'hébergement DMZ. L'hébergement DMZ transfère
simultanément tous les ports d'un ordinateur, à la différence de l'option Port Range Forwarding (Transfert de
connexions) qui ne permet de transférer que 10 connexions au maximum.
DMZ
• DMZ Hosting (Hébergement DMZ). Cette fonctionnalité permet à un utilisateur local d'accéder à Internet en
vue d'utiliser un service à usage spécifique, tel que des jeux Internet ou un système de vidéoconférence. Pour
activer cette fonctionnalité, sélectionnez Enable (Activer). Pour la désactiver, sélectionnez Disable
(Désactiver).
Figure 6-32 : DMZ
• DMZ Host IP Address (Adresse IP de l'hôte DMZ). Pour exposer un ordinateur, entrez l'adresse IP de cet
ordinateur. Pour obtenir l'adresse IP d'un ordinateur, reportez-vous à l'« Annexe C : Recherche des
adresses MAC et IP de votre carte Ethernet ».
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Applications and Gaming (Applications et jeux)
55
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet QoS (QS)
QS
La qualité de service (QS) assure un meilleur service aux types de priorité élevée du trafic réseau, pouvant
impliquer des applications importantes en temps réel, comme les appels téléphoniques ou la vidéoconférence via
Internet.
Enable/Disable (Activer/Désactiver). Pour utiliser QS, sélectionnez Enable (Activer). Sinon, conservez la valeur
par défaut, Disable (Désactiver).
Application-based QoS (QS basée sur une application)
La qualité de service basée sur une application gère les informations telles qu'elles sont transmises et reçues.
Selon le paramètre de l'écran QoS (QS), cette fonction affecte une priorité faible ou élevée aux cinq applications
prédéfinies et aux trois applications supplémentaires que vous spécifiez.
High priority (Priorité élevée)/Medium priority (Priorité moyenne)/Low priority (Priorité faible). Pour chaque
application, sélectionnez High priority (Priorité élevée) (le trafic de cette file d'attente partage 60 % de la bande
passante totale), Medium priority (Priorité moyenne) (le trafic de cette file d'attente partage 18 % de la bande
passante totale) ou Low priority (Priorité faible) (le trafic de cette file d'attente partage 1 % de la bande passante
totale).
Figure 6-33 : QS
FTP (File Transfer Protocol). Protocole utilisé pour la transmission de fichiers sur un réseau TCP/IP (Internet, UNIX,
etc.). Par exemple, lorsque des pages HTML sont développées pour un site Web sur une machine locale, elles
sont généralement téléchargées sur le serveur Web via FTP.
HTTP (HyperText Transport Protocol). Protocole de communication utilisé pour la connexion à des serveurs sur le
World Wide Web. Sa principale fonction est d'établir une connexion à un serveur Web et de transmettre les pages
HTML au navigateur Web du client.
Telnet. Protocole d'émulation de terminal couramment utilisé sur les réseaux Internet et TCP/IP. Il permet à un
utilisateur d'un terminal ou d'un ordinateur de se connecter à un périphérique distant et d'exécuter un
programme.
SMTP (Simple Mail Transfer Protocol). Protocole de messagerie standard utilisé sur Internet. Il s'agit d'un
protocole TCP/IP qui définit le message et l'agent de transfert de messages (MTA), qui enregistre et transmet les
messages.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Applications and Gaming (Applications et jeux)
56
Modem routeur ADSL Sans fil - G avec SpeedBooster
POP3 (Post Office Protocol 3). Serveur de messagerie standard couramment utilisé sur Internet. Il fournit un
emplacement de stockage des messages qui contient les messages entrants jusqu'à ce que les utilisateurs se
connectent et les téléchargent. POP3 est un système simple requérant peu de sélections. Tous les messages et
pièces jointes en attente sont téléchargés en même temps. POP3 utilise le protocole de messagerie SMTP.
Specific Port# (Numéro de port spécifique). Vous pouvez ajouter trois applications supplémentaires en entrant
leur numéro de port respectif dans ces champs.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Applications and Gaming (Applications et jeux)
57
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Administration
Onglet Management (Gestion)
L'écran Management (Gestion) vous permet de modifier les paramètres d'accès au modem routeur et de
configurer les fonctionnalités de gestion SNMP (Simple Network Management Protocol),UPnP (Universal Plug and
Play) et WLAN.
Gateway Access (Accès au modem routeur)
Local Gateway Access (Accès local au modem routeur) Pour assurer la sécurité du modem routeur, vous devez
entrer un mot de passe pour accéder à l'utilitaire Web du modem routeur. Le nom d'utilisateur et le mot de passe
par défaut est admin.
Figure 6-35 : IP autorisé - Plage IP
• Gateway Userlist (Liste d'utilisateurs du modem routeur). Sélectionnez le numéro de l'utilisateur dans le
menu déroulant.
• Gateway Username (Nom d'utilisateur du modem routeur). Entrez le nom d'utilisateur par défaut, admin. Il
est recommandé de remplacer ce nom d'utilisateur par défaut par un nom de votre choix.
Figure 6-34 : Management (Gestion)
• Gateway Password (Mot de passe du modem routeur). Il est recommandé de remplacer le mot de passe par
défaut, admin, par un mot de passe de votre choix.
• Re-enter to confirm (Confirmation du mot de passe). Entrez de nouveau le nouveau mot de passe du modem
routeur pour le confirmer.
Remote Gateway Access (Accès distant au modem routeur). Cette fonction vous permet d'accéder au modem
routeur à partir d'un emplacement distant, via Internet.
• Remote Management (Gestion distante). Cette fonction vous permet d'administrer le modem routeur à partir
d'un emplacement distant, via Internet. Pour activer la gestion à distance, cliquez sur Enable (Activer).
IMPORTANT : L'activation de la gestion distante permet à chaque personne disposant de votre
mot de passe de configurer à distance le modem routeur via Internet.
• Management Port (Port de gestion). Entrez le numéro de port que vous souhaitez utiliser pour accéder à
distance au modem routeur.
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Administration
58
Modem routeur ADSL Sans fil - G avec SpeedBooster
SNMP
SNMP est un protocole très répandu de contrôle et de gestion réseau.
• Device Name (Nom de périphérique). Entrez le nom du modem routeur.
• SNMP. Pour activer la fonctionnalité SNMP, cliquez sur Enable (Activer). Pour désactiver le SNMP, cliquez sur
Disable (Désactiver).
• Get Community (Obtenir la communauté). Entrez le mot de passe permettant l'accès en lecture seule aux
informations SNMP du modem routeur.
• Set Community (Définir la communauté). Entrez le mot de passe permettant l'accès en lecture/écriture aux
informations SNMP du modem routeur.
• Trap Management (Gestion de déroutement) : Trap to (Dérouter vers). Entrez l'adresse IP de l'ordinateur hôte
distant auquel s'adressent les messages déroutés.
UPnP
La fonctionnalité UPnP permet à Windows Me et XP de configurer automatiquement le modem routeur pour
diverses applications Internet, telles que des jeux Internet ou un système de vidéoconférence.
• UPnP. Pour activer la fonctionnalité UPnP, cliquez sur Enable (Activer). Sinon, cliquez sur Disable
(Désactiver).
WLAN
• Gestion via WLAN. Cette fonction vous permet d'administrer le modem routeur sur un ordinateur sans fil du
réseau local lorsqu'il est connecté à l'utilitaire Web du modem routeur. Pour activer cette fonction, cliquez sur
Enable (Activer). Sinon, cliquez sur Disable (Désactiver).
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Administration
59
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Reporting (Rapports)
L'écran Reporting (Rapports) fournit un fichier journal de toutes les URL ou adresses IP entrantes et sortantes de
votre connexion Internet. Il fournit également des fichiers journaux de tous les événements VPN et de pare-feu.
Reporting (Rapports)
• Log (Fichier journal). Pour activer la génération de fichiers journaux, cliquez sur Enable (Activer).
Email Alerts (Alertes de messagerie électronique)
• E-Mail Alerts (Alertes de messagerie électronique). Pour activer les alertes de messagerie électronique,
cliquez sur Enable (Activer).
Figure 6-36 : Reporting (Rapports)
• Denial of Service Thresholds (Seuils de refus de service). Entrez le nombre d'attaques DoS (Denial of Service)
qui déclencheront une alerte par courrier électronique.
• SMTP Mail Server (Serveur de messagerie électronique SMTP). Entrez l'adresse IP du serveur SMTP.
• E-Mail Address for Alert Logs (Adresse de messagerie électronique pour fichiers journaux d'alertes). Entrez
l'adresse électronique pour la réception des journaux d'alertes.
• Return E-Mail address (Adresse de messagerie électronique de retour). Entrez l'adresse de retour des alertes
de messagerie électronique.
Pour afficher les fichiers journaux, cliquez sur le bouton View Logs (Afficher les fichiers journaux). Un nouvel
écran apparaît. Dans le menu déroulant, sélectionnez le journal que vous souhaitez visualiser : ALL (Tous),
Access Log (Journal d'accès) ou Firewall Log (Journal du pare-feu). Cliquez sur le bouton pageRefresh
(Actualiser la page) pour mettre à jour les informations. Cliquez sur le bouton Clear (Supprimer) pour supprimer
les informations. Cliquez sur le bouton Previous Page (Page précédente) pour revenir à la page précédente.
Cliquez sur le bouton Next Page (Page suivante) pour accéder à la page suivante.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Administration
Figure 6-37 : System Log (Journal système)
60
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Diagnostics
Cet écran vous permet d'effectuer des tests Ping et d'afficher les résultats.
Ping Test (Test Ping)
Ping Test Parameters (Paramètres de test Ping)
• Ping Target IP (IP de cible Ping). Entrez l'adresse IP pour laquelle vous souhaitez effectuer le test Ping. Il peut
s'agir d'une adresse IP locale (LAN) ou Internet (WAN).
• Ping Size (Taille de Ping). Entrez la taille du paquet.
• Number of Pings (Nombre de Pings). Entrez le nombre de fois que vous souhaitez effectuer le Ping.
Figure 6-38 : Diagnostics
• Ping Interval (Intervalle de Ping). Entrez l'intervalle de Ping (fréquence du Ping de l'adresse IP cible) en
millisecondes.
• Ping Timeout (Délai de Ping). Entrez le délai de Ping (délai avant la fin du Ping) en millisecondes.
Cliquez sur le bouton Start Test (Démarrer le test) pour démarrer le test de Ping.
• Ping Result (Résultat de Ping). Les résultats du test Ping sont affichés ici.
Une fois que vos modifications sont effectuées dans cet onglet, cliquez sur Save Settings (Enregistrer les
paramètres) pour les enregistrer ou cliquez sur le bouton Cancel Changes (Annuler les modifications) pour les
annuler. Pour plus d'informations, cliquez sur Help (Aide).
Onglet Backup&Restore (Sauvegarde&restauration)
Cet onglet permet de sauvegarder et de restaurer le fichier de configuration du modem routeur.
Backup Configuration (Sauvegarder la configuration)
Pour sauvegarder le fichier de configuration du modem routeur, cliquez sur le bouton Backup (Sauvegarder).
Suivez les instructions affichées.
Restore Configuration (Restaurer la configuration)
Pour restaurer le fichier de configuration du modem routeur, cliquez sur le bouton Browse (Parcourir). Puis
suivez les instructions affichées pour localiser le fichier. Après avoir sélectionné le fichier, cliquez sur le bouton
Restore (Restaurer).
Figure 6-39 : Backup&Restore (Sauvegarde et
restauration)
Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Administration
61
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Factory Defaults (Paramètres usine par défaut)
Cet écran vous permet de restaurer les paramètres d'usine (par défaut) du modem routeur.
Factory Defaults (Paramètres d'usine)
Restore Factory Defaults (Restaurer les paramètres d'usine). Si vous souhaitez restaurer les paramètres d'usine
du modem routeur (vous perdrez alors tous vos paramètres), cliquez sur Restore Factory Defaults (Restaurer
les paramètres d'usine). Suivez les instructions affichées. Pour plus d'informations, cliquez sur Help (Aide).
Onglet Firmware Upgrade (Mise à niveau du micrologiciel)
Utilisez cet écran pour mettre à niveau le micrologiciel du modem routeur.
Figure 6-40 : Factory Defaults (Paramètres d'usine)
Mise à niveau du micrologiciel
Pour mettre à niveau le micrologiciel du modem routeur :
1. Téléchargez le fichier de mise à niveau du micrologiciel du modem routeur depuis le site www.linksys.com/
international.
2. Extrayez le fichier sur votre ordinateur.
3. Dans l'écran Firmware Upgrade (Mise à niveau du micrologiciel), cliquez sur le bouton Browse (Parcourir)
pour trouver le fichier de mise à niveau du micrologiciel.
4. Cliquez deux fois sur le fichier du micrologiciel que vous venez de télécharger et de décompresser.
5. Cliquez sur le bouton Start to Upgrade (Lancer la mise à niveau) et suivez les instructions à l'écran.
Figure 6-41 : Firmware Upgrade
(Mise à niveau du micrologiciel)
Pour plus d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Administration
62
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Status (Etat)
Onglet Gateway (Modem routeur)
Cet écran contient des informations sur votre modem routeur et sa connexion Internet.
Gateway Information (Informations sur le modem routeur)
Cette section contient les éléments suivants : Firmware Version (Version du micrologiciel) du modem routeur,
MAC Address (Adresse Mac) et Current Time (Heure actuelle).
Internet Connection (Connexion Internet)
Cette section contient les éléments suivants : Login Type (Type de connexion), Interface, IP Address (Adresse IP),
Subnet Mask (Masque de sous-réseau), Default Gateway (Modem routeur par défaut) et adresses IP des serveurs
DNS 1, 2 et 3.
Figure 6-42 : Gateway (Modem routeur)
DHCP Renew (Renouvellement DHCP). S'il est disponible, cliquez sur le bouton DHCP Renew (Renouvellement
DHCP) pour remplacer l'adresse IP actuelle du modem routeur par une nouvelle adresse IP.
DHCP Release (Version DHCP). S'il est disponible, cliquez sur le bouton DHCP Release (Version DHCP) pour
supprimer l'adresse IP actuelle du modem routeur.
Cliquez sur le bouton Refresh (Actualiser) si vous souhaitez actualiser les informations affichées. Pour plus
d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Status (Etat)
63
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Local Network (Réseau local)
Cet écran affiche des informations sur le réseau local du modem routeur.
Local Network (Réseau local)
Cette section contient les éléments suivants : local Mac Address (Adresse Mac locale), IP Address (Adresse IP),
Subnet Mask (Masque de sous-réseau), DHCP Server (Serveur DHCP), Start IP Address (Adresse IP de début) et
End IP Address (Adresse IP de fin).
Pour afficher le DHCP Client Table (Tableau des clients DHCP), cliquez sur le bouton DHCP Clients Table (Tableau
des clients DHCP). Pour afficher le ARP/RARP Table (Tableau ARP/RARP), cliquez sur le bouton ARP/RARP Table
(Tableau ARP/RARP).
Figure 6-43 : Local Network (Réseau local)
DHCP Clients Table (Tableau des clients DHCP). Le tableau des clients DHCP affiche les données actuelles des
clients DHCP. Vous verrez les informations suivantes : nom de l'ordinateur, adresse IP, adresse MAC et délai
d'expiration de l'adresse IP dynamique des clients sans fil utilisant le serveur DHCP. (Ces données sont stockées
dans la mémoire temporaire et sont régulièrement modifiées.) Cliquez sur le bouton Refresh (Actualiser) si vous
souhaitez actualiser les informations affichées. Pour supprimer un client d'un serveur DHCP, sélectionnez le
client, puis cliquez sur le bouton Delete (Supprimer). Cliquez sur le bouton Close (Fermer) pour revenir à l'écran
Local Network (Réseau local).
ARP/RARP Table (Tableau ARP/RARP). Une requête ARP est une requête envoyée du modem routeur aux clients
ayant une adresse IP pour leur demander leurs adresses MAC. Le modem routeur peut ainsi établir une
correspondance entre les adresses IP et les adresses MAC. RARP est le contraire de ARP. Le tableau ARP/RARP
affiche les données actuelles des clients du réseau local du modem routeur. Vous verrez apparaître leurs
adresses IP et MAC. (Ces données sont stockées dans la mémoire temporaire et sont régulièrement modifiées.)
Cliquez sur le bouton Refresh (Actualiser) si vous souhaitez actualiser les informations affichées. Cliquez sur le
bouton Close (Fermer) pour revenir à l'écran Local Network (Réseau local).
Figure 6-44 : DHCP Active IP Table
(Tableau IP active DHCP)
Cliquez sur le bouton Refresh (Actualiser) si vous souhaitez actualiser les informations affichées. Pour plus
d'informations, cliquez sur Help (Aide).
Figure 6-45 : ARP/RARP Table
(Tableau ARP/RARP)
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Status (Etat)
64
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet Wireless (Sans fil)
Cet écran affiche des informations sur le réseau sans fil du modem routeur.
Wireless (Sans fil)
Cet écran affiche les éléments suivants : Wireless Firmware Version (Version du micrologiciel), MAC Address
(Adresse MAC), Mode, SSID, Channel (Canal) et Encryption Function (Fonction de cryptage).
Cliquez sur le bouton Wireless Clients Connected (Clients sans fil connectés) pour afficher les clients sans fil
connectés au modem routeur, ainsi que leurs noms d'ordinateurs, adresses IP et adresses Mac. Cliquez sur le
bouton Refresh (Actualiser) si vous souhaitez actualiser les informations affichées. Cliquez sur le bouton Close
(Fermer) pour revenir à l'écran Wireless (Sans fil).
Figure 6-46 : Wireless (Sans fil)
Cliquez sur le bouton Refresh (Actualiser) si vous souhaitez actualiser les informations affichées. Pour plus
d'informations, cliquez sur Help (Aide).
Figure 6-47 : Networked Computers
(Ordinateurs réseau)
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Status (Etat)
65
Modem routeur ADSL Sans fil - G avec SpeedBooster
Onglet DSL Connection (Connexion DSL)
Cet écran contient des informations sur la connexion DSL.
DSL Status (Etat DSL)
Cette section présente les éléments suivants : Status (Etat), Downstream Rate (Débit de réception) et Upstream
Rate (Débit d'émission).
PVC Connection (Connexion PVC)
Cette section présente les informations suivantes : Encapsulation, Multiplexing (Multiplexage), QoS (QS), Pcr Rate
(Taux Pcr), Scr Rate (Taux Scr), Autodetect (Détection automatique), VPI, VCI, Enable status (Etat activation) et PVC
Status (Etat PVC).
Figure 6-48 : DSL Connection (Connexion DSL)
Cliquez sur le bouton Refresh (Actualiser) si vous souhaitez actualiser les informations affichées. Pour plus
d'informations, cliquez sur Help (Aide).
Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster.
Onglet Status (Etat)
66
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe A : Dépannage
Cette annexe est composée de deux sections, l'une abordant les problèmes courants et les solutions à y apporter,
l'autre traitant des questions fréquemment posées. Des solutions envisageables pour les problèmes susceptibles
de se produire lors de l'installation et de l'exploitation du modem routeur y sont décrites. Lisez les descriptions
ci-dessous pour vous aider à résoudre vos problèmes. Si vous n'y trouvez aucune réponse, consultez le site Web
international de Linksys à l'adresse suivante : www.linksys.com/international.
Problèmes courants et solutions
1. Je souhaite définir une adresse IP statique sur un ordinateur.
Vous pouvez attribuer une adresse IP statique à un ordinateur en procédant comme suit :
• Windows 98 et Windows Me :
1. Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur Réseau.
2. Dans la zone Les composants réseau suivants sont installés, sélectionnez le composant TCP/IP
associé à votre carte Ethernet. Si une seule carte Ethernet est installée, une seule ligne TCP/IP
apparaît sans association à une carte Ethernet. Mettez-la en surbrillance, puis cliquez sur le bouton
Propriétés.
3. Dans la fenêtre Propriétés TCP/IP, sélectionnez l'onglet Adresse IP, puis l'option Spécifier une
adresse IP. Entrez une adresse IP unique utilisée par aucun autre ordinateur du réseau connecté au
modem routeur. Assurez-vous que chaque adresse IP est unique pour chaque ordinateur ou
périphérique du réseau.
4. Cliquez sur l'onglet Passerelle, puis tapez 192.168.1.1 dans le champ Nouvelle passerelle, c'est-àdire l'adresse IP par défaut du modem routeur. Cliquez sur le bouton Ajouter pour valider cette entrée.
5. Cliquez sur l'onglet Configuration DNS et veillez à ce que l'option Activer DNS soit sélectionnée.
Entrez les noms de l'hôte et du domaine (par exemple, Jean pour l'hôte et « domicile » pour le
domaine). Entrez le DNS fourni par votre fournisseur d'accès Internet (FAI). Si votre FAI ne vous a
fourni aucune adresse IP DNS, contactez-le pour obtenir cette information ou recherchez l'information
en question sur son site Web.
6. Cliquez sur le bouton OK dans la fenêtre Propriétés TCP/IP, puis cliquez sur Fermer ou sur OK dans la
fenêtre Réseau.
7. Redémarrez l'ordinateur dès que le système vous le demande.
• Sous Windows 2000 :
1. Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur Connexions
réseau et accès à distance.
2. Cliquez à l'aide du bouton droit de la souris sur la Connexion au réseau local associée à la carte
Ethernet que vous utilisez, puis sélectionnez l'option Propriétés.
Annexe A : Dépannage
Problèmes courants et solutions
67
Modem routeur ADSL Sans fil - G avec SpeedBooster
3. Dans la zone Les composants sélectionnés sont utilisés par cette connexion, mettez l'option
Protocole Internet (TCP/IP) en surbrillance, puis sélectionnez l'option Propriétés. Sélectionnez
l'option Utiliser l'adresse IP suivante.
4. Entrez une adresse IP unique utilisée par aucun autre ordinateur du réseau connecté au modem
routeur.
5. Entrez le masque de sous-réseau 255.255.255.0.
6. Entrez l'adresse IP par défaut du modem routeur : 192.168.1.1.
7. Dans la partie inférieure de la fenêtre, sélectionnez l'option Utiliser l'adresse de serveur DNS
suivante, puis entrez le serveur DNS préféré et le serveur DNS auxiliaire (fournis par votre FAI).
Contactez votre FAI ou consultez son site Web pour vous procurer cette information.
8. Cliquez sur OK dans la fenêtre Propriétés de Protocole Internet (TCP/IP), puis de nouveau sur OK dans
la fenêtre Propriétés de Connexion au réseau local.
9. Redémarrez l'ordinateur si le système vous le demande.
• Sous Windows XP :
Les instructions ci-après supposent que vous utilisez l'interface par défaut de Windows XP. Si vous
utilisez l'interface Classique (où les icônes et les menus se présentent comme dans les versions
précédentes de Windows), suivez les instructions fournies pour Windows 2000.
1. Cliquez sur Démarrer, puis sur Panneau de configuration.
2. Cliquez sur l'icône Connexions réseau et Internet, puis sur l'icône Connexions réseau.
3. Cliquez à l'aide du bouton droit de la souris sur la Connexion au réseau local associée à la carte
Ethernet que vous utilisez, puis sélectionnez l'option Propriétés.
4. Dans la zone Cette connexion utilise les éléments suivants, mettez l'option
Protocole Internet (TCP/IP) en surbrillance. Cliquez sur le bouton Propriétés.
5. Entrez une adresse IP unique utilisée par aucun autre ordinateur du réseau connecté au modem
routeur.
6. Entrez le masque de sous-réseau 255.255.255.0.
7. Entrez l'adresse IP par défaut du modem routeur : 192.168.1.1.
8. Dans la partie inférieure de la fenêtre, sélectionnez l'option Utiliser l'adresse de serveur DNS
suivante, puis entrez le serveur DNS préféré et le serveur DNS auxiliaire (fournis par votre FAI).
Contactez votre FAI ou consultez son site Web pour vous procurer cette information.
9. Cliquez sur le bouton OK dans la fenêtre Propriétés de Protocole Internet (TCP/IP). Cliquez sur le
bouton OK dans la fenêtre Propriétés de Connexion au réseau local.
2. Je souhaite tester ma connexion Internet.
A. Vérifiez vos paramètres TCP/IP.
Windows 98, Me, 2000 et XP :
• Pour plus de détails, reportez-vous à l'aide de Windows. Assurez-vous que l'option Obtenir une adresse IP
automatiquement est sélectionnée dans les paramètres.
Annexe A : Dépannage
Problèmes courants et solutions
68
Modem routeur ADSL Sans fil - G avec SpeedBooster
Windows NT 4.0 :
• Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur l'icône Réseau.
• Cliquez sur l'onglet Protocole, puis double-cliquez sur le protocole TCP/IP.
• Dans la fenêtre qui s'affiche, assurez-vous que vous avez sélectionné l'adaptateur approprié et
définissez-le à Obtenir une adresse IP par un serveur DHCP.
• Cliquez sur le bouton OK dans la fenêtre Propriétés TCP/IP, puis cliquez sur le bouton Fermer dans la
fenêtre Réseau.
• Redémarrez l'ordinateur si le système vous le demande.
B. Ouvrez une invite de commande.
Windows 98 et Windows Me :
• Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, tapez command. Appuyez
ensuite sur la touche Entrée ou cliquez sur OK.
Windows NT, 2000 et XP :
• Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, tapez cmd. Appuyez ensuite sur
la touche Entrée ou cliquez sur OK. Dans l'invite de commande, tapez ping 192.168.1.1, puis appuyez sur
la touche Entrée.
• Si vous obtenez une réponse, cela signifie que l'ordinateur communique avec le modem routeur.
• Si vous n'obtenez PAS de réponse, vérifiez le câble et veillez à ce que Obtain an IP address automatically
(Obtenir une adresse IP automatiquement) soit sélectionné dans les paramètres TCP/IP de votre carte
Ethernet.
C. Dans l'invite de commande, tapez la commande ping suivie de votre adresse IP Internet ou WAN, puis
appuyez sur la touche Entrée. Vous pouvez vous procurer l'adresse IP Internet ou WAN dans l'écran Etat
de l'utilitaire Web du modem routeur. Par exemple, si votre adresse IP Internet ou WAN est 1.2.3.4, vous
devez entrer la commande ping 1.2.3.4, puis appuyer sur la touche Entrée.
• Si vous obtenez une réponse, cela signifie que l'ordinateur est connecté au modem routeur.
• Si vous n'obtenez PAS de réponse, essayez d'appliquer la commande Ping à partir d'un autre ordinateur
pour vérifier si l'ordinateur d'origine n'est pas la cause du problème.
D. Dans l'invite de commande, tapez ping www.yahoo.com, puis appuyez sur la touche Entrée.
• Si vous obtenez une réponse, c'est le signe que l'ordinateur est connecté à Internet. Si vous ne parvenez
pas à ouvrir une page Web, exécutez la commande Ping à partir d'un autre ordinateur pour vérifier si
l'ordinateur d'origine est la cause du problème.
• Si vous n'obtenez PAS de réponse, le problème est peut-être lié à la connexion. Essayez d'appliquer la
commande Ping à partir d'un autre ordinateur pour vérifier si l'ordinateur d'origine est la cause du
problème.
Annexe A : Dépannage
Problèmes courants et solutions
69
Modem routeur ADSL Sans fil - G avec SpeedBooster
3. Je n'obtiens aucune adresse IP sur Internet par le biais de ma connexion Internet.
• Reportez-vous au problème 3 (Je souhaite tester ma connexion Internet) pour vérifier votre connectivité.
1. Assurez-vous que vous utilisez les paramètres de connexion Internet corrects. Contactez votre FAI
pour savoir si votre connexion Internet est de type RFC 1483 Bridged, RFC 1483 Routed, RFC 2516
PPPoE ou RFC 2364 PPPoA. Reportez-vous à la section Configuration du « Chapitre 6 : Configuration
du modem routeur ADSL sans fil - G avec SpeedBooster » pour obtenir des informations détaillées sur
les paramètres de connexion Internet.
2. Assurez-vous que vous disposez du câble approprié. Vérifiez si le voyant ADSL du modem routeur est
allumé.
3. Assurez-vous que le câble reliant le port ADSL du modem routeur est connecté à la prise murale
ADSL. Vérifiez que la page Status (Etat) de l'utilitaire Web du modem routeur indique une adresse IP
valide fournie par votre FAI.
4. Eteignez l'ordinateur et le modem routeur. Attendez 30 secondes puis allumez de nouveau le modem
routeur et l'ordinateur. Vérifiez que vous disposez bien d'une adresse IP dans l'onglet Status (Etat) de
l'utilitaire Web du modem routeur.
4. Je ne parviens pas à accéder à la page de configuration de l'utilitaire Web du modem routeur.
• Reportez-vous au « Problème 2 : Je souhaite tester ma connexion Internet » pour vérifier que votre
ordinateur est correctement connecté au modem routeur.
1. Reportez-vous à l'« Annexe C : Recherche des adresses MAC et IP de votre adaptateur Ethernet »
pour vérifier que votre ordinateur possède bien une adresse IP, un masque de sous-réseau, un
modem routeur et une adresse DNS.
2. Définissez une adresse IP statique sur votre système. Reportez-vous au problème 1 (Je dois définir
une adresse IP statique sur un ordinateur.).
3. Reportez -vous au « Problème 10 : Je dois supprimer les paramètres de proxy ou la fenêtre de
connexion à distance (pour les utilisateurs PPPoE) ».
5. Mon VPN (Virtual Private Network) ne fonctionne pas via le modem routeur.
Accédez à l'interface Web du modem routeur en spécifiant http://192.168.1.1 ou l'adresse IP du modem
routeur, puis sélectionnez l'onglet Security (Sécurité). Assurez-vous que l'intercommunication IPSec et/ou
l'intercommunication PPTP sont activées.
• Les VPN qui utilisent l'authentification IPSec avec ESP (Encapsulation Security Payload, qui porte
également le nom de Protocole 50) fonctionnent alors correctement. Au moins une session IPSec
fonctionne via le modem routeur. Néanmoins, il est possible d'ouvrir plusieurs sessions IPSec
simultanément, en fonction des spécifications de vos VPN.
• Les VPN qui utilisent IPSec et AH (Authentication Header, qui porte également le nom de Protocole 51)
sont incompatibles avec le modem routeur. AH est soumis à des limitations en raison d'une
incompatibilité occasionnelle avec la norme NAT.
Annexe A : Dépannage
Problèmes courants et solutions
70
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Remplacez l'adresse IP du modem routeur par un autre sous-réseau, afin d'éviter les conflits entre
l'adresse IP du VPN et votre adresse IP locale. Par exemple, si votre serveur VPN attribue une adresse IP
192.168.1.X (X étant un numéro entre 1 et 254) et que votre adresse IP LAN locale est 192.168.1.X (X étant
le même numéro utilisé dans l'adresse IP VPN), le modem routeur aura des difficultés à envoyer les
informations vers l'emplacement correct. Si vous remplacez l'adresse IP du modem routeur par
192.168.2.1, le problème devrait être résolu. Changez l'adresse IP du modem routeur dans l'onglet Setup
(Configuration) de l'interface Web.
• Si vous avez attribué une adresse IP statique à un ordinateur ou périphérique du réseau, vous devez
remplacer son adresse IP par 192.168.2.Y (Y étant un nombre quelconque compris entre 1 et 254).
Veuillez noter que chaque adresse IP doit être unique sur le réseau.
• Votre VPN peut exiger l'envoi de paquets port 500/UDP vers l'ordinateur connecté au serveur IPSec. Pour
plus d'informations, reportez-vous au « Problème 7 : Je souhaite configurer un hébergement pour jeux en
ligne ou utiliser d'autres applications Internet. »
• Pour plus d'informations, consultez le site Web international de Linksys à l'adresse suivante :
www.linksys.com/international.
6. Je souhaite configurer un serveur derrière mon modem routeur et le rendre accessible au public.
Pour utiliser un serveur tel qu'un serveur de messagerie, un serveur Web ou FTP, vous devez connaître les
numéros de port utilisés. Par exemple, le port 80 (HTTP) est utilisé pour le Web, le port 21 (FTP) pour le FTP et
les ports 25 (SMTP sortant) et 110 (POP3 entrant) pour le serveur de messagerie. Pour obtenir plus
d'informations, reportez-vous à la documentation fournie avec le serveur que vous avez installé.
• Pour configurer le transfert de connexion via l'utilitaire Web du modem routeur, procédez comme suit :
Nous allons configurer des serveurs Web, FTP et de messagerie.
1. Accédez à l'utilitaire Web du modem routeur en spécifiant http://192.168.1.1 ou l'adresse IP du
modem routeur. Cliquez sur Applications and Gaming (Applications et jeux), puis sur Port Range
Forwarding (Transfert de connexions).
2. Entrez dans ce champ le nom que vous souhaitez donner à l'application personnalisée.
3. Entrez l'étendue des ports externes du service que vous utilisez. Par exemple, si vous utilisez un
serveur Web, entrez l'étendue 80 à 80.
4. Vérifiez le protocole que vous allez utiliser : TCP et/ou UDP.
5. Entrez l'adresse IP de l'ordinateur ou du périphérique réseau auquel vous souhaitez que le serveur de
port accède. Par exemple, si l'adresse IP de l'adaptateur Ethernet du serveur Web est 192.168.1.100,
entrez 100 dans le champ. Pour plus d'informations sur l'obtention d'une adresse IP, reportez-vous à
l'« Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet ».
Annexe A : Dépannage
Problèmes courants et solutions
71
Modem routeur ADSL Sans fil - G avec SpeedBooster
6. Activez la case à cocher Enable (Activer) correspondant au service des ports à utiliser. Prenons
l'exemple suivant :
Application personnalisée
Serveur Web
Serveur FTP
SMTP (sortant)
POP3 (entrant)
Port externe
80 à 80
21 à 21
25 à 25
110 à 110
TCP
X
X
X
X
UDP
Adresse IP
192.168.1.100
192.168.1.101
192.168.1.102
192.168.1.102
Activer
X
X
X
X
Une fois la configuration terminée, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
7. Je dois configurer un hébergement pour jeux en ligne ou utiliser d'autres applications Internet.
Si vous souhaitez jouer en ligne ou utiliser des applications Internet, la plupart des opérations fonctionnent
sans aucun transfert de connexion ou hébergement DMZ. Il se peut, dans certains cas, que vous souhaitiez
héberger un jeu en ligne ou une application Internet. Vous devez dans ce cas configurer le modem routeur
pour qu'il envoie les paquets entrants ou les données entrantes vers un ordinateur spécifique. Ceci s'applique
également aux applications Internet que vous utilisez. Pour connaître les ports à utiliser, le mieux est de
consulter directement le site Web des jeux en ligne ou des applications. Pour configurer l'hébergement de
jeux en ligne ou utiliser une application Internet spécifique, procédez comme suit :
1. Accédez à l'interface Web du modem routeur en spécifiant http://192.168.1.1 ou l'adresse IP du
modem routeur. Cliquez sur Applications and Gaming (Applications et jeux), puis sur Port Range
Forwarding (Transfert de connexions).
2. Entrez dans ce champ le nom que vous souhaitez donner à l'application personnalisée.
3. Entrez l'étendue des ports externes du service que vous utilisez. Par exemple, si vous souhaitez
héberger Unreal Tournament (UT), entrez l'étendue 7777 à 27900.
4. Vérifiez le protocole que vous allez utiliser : TCP et/ou UDP.
5. Entrez l'adresse IP de l'ordinateur ou du périphérique réseau auquel vous souhaitez que le serveur de
port accède. Par exemple, si l'adresse IP de la carte Ethernet du serveur Web est 192.168.1.100,
entrez 100 dans le champ. Pour plus d'informations sur l'obtention d'une adresse IP, reportez-vous à
l'« Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet ».
6. Activez la case à cocher Enable (Activer) correspondant au service des ports à utiliser. Prenons
l'exemple suivant :
Application personnalisée
UT
Halflife
PC Anywhere
VPN IPSEC
Port externe
7777 à 27900
27015 à 27015
5631 à 5631
500 à 500
TCP
X
X
UDP
X
X
X
X
Adresse IP
192.168.1.100
192.168.1.105
192.168.1.102
192.168.1.100
Activer
X
X
X
X
Une fois la configuration terminée, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
Annexe A : Dépannage
Problèmes courants et solutions
72
Modem routeur ADSL Sans fil - G avec SpeedBooster
8. Le jeu Internet, le serveur ou l'application ne fonctionne pas.
Si vous rencontrez des difficultés à faire fonctionner correctement un jeu Internet, un serveur ou une
application, exposez un ordinateur à Internet à l'aide de l'hébergement DMZ (DeMilitarized Zone). Cette option
peut être utilisée lorsqu'une application requiert trop de ports ou lorsque vous ne connaissez pas les services
de ports à utiliser. Assurez-vous que toutes les entrées de transfert sont désactivées si vous souhaitez utiliser
l'hébergement DMZ. Le transfert a en effet priorité sur l'hébergement DMZ. En d'autres termes, les données
qui accèdent au modem routeur seront d'abord contrôlées par les paramètres de transfert. Si le numéro de
port auquel les données accèdent n'est pas soumis au transfert de connexion, le modem routeur transmet les
données à l'ordinateur ou au périphérique réseau défini pour l'hébergement DMZ.
• Pour définir l'hébergement DMZ, procédez comme suit :
1. Accédez à l'utilitaire Web du modem routeur en spécifiant http://192.168.1.1 ou l'adresse IP du
modem routeur. Cliquez sur Applications and Gaming (Applications et jeux), puis sur DMZ. Cliquez sur
Enabled (Activé) et entrez l'adresse IP de l'ordinateur.
2. Contrôlez les pages Port Forwarding (Transfert de connexion) et désactivez les entrées que vous avez
spécifiées pour le transfert. Conservez ces informations au cas où vous souhaiteriez les utiliser
ultérieurement.
• Une fois la configuration terminée, cliquez sur le bouton Save Settings (Enregistrer les paramètres).
9. J'ai oublié mon mot de passe ou l'invite de mot de passe apparaît toujours lorsque j'enregistre des
paramètres du modem routeur.
• Réinitialisez le modem routeur vers les paramètres d'usine. Pour cela, appuyez sur le bouton Reset
(Réinitialisation) pendant 10 secondes puis relâchez-le. Si le système vous demande toujours votre mot
de passe lors de l'enregistrement des paramètres, procédez comme suit :
1. Accédez à l'utilitaire Web du modem routeur en spécifiant http://192.168.1.1 ou l'adresse IP du
modem routeur. Entrez le nom d'utilisateur et le mot de passe par défaut admin (pour les deux),
cliquez sur l'onglet Administrations, puis sur Management (Gestion).
2. Entrez un nouveau mot de passe dans le champ Gateway Password (Mot de passe du modem routeur)
et entrez le même mot de passe dans le second champ pour confirmation.
3. Cliquez sur le bouton Save Settings (Enregistrer les paramètres).
10. Je dois supprimer les paramètres de proxy ou la fenêtre de connexion à distance - pour les
utilisateurs PPPoE.
Si vous disposez de paramètres de proxy, vous devez les désactiver sur votre ordinateur. Le modem routeur
étant destiné à la connexion Internet, l'ordinateur n'a pas besoin des paramètres de proxy pour l'accès à
Internet. Pour vérifier si vos paramètres de proxy sont supprimés et si le navigateur que vous utilisez est
défini pour se connecter directement au réseau local (LAN), procédez comme suit :
Annexe A : Dépannage
Problèmes courants et solutions
73
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Pour Microsoft Internet Explorer 5.0 ou version ultérieure :
1. Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur
Options Internet.
2. Cliquez sur l'onglet Connexions.
3. Cliquez sur le bouton Paramètres réseau et désactivez toutes les cases à cocher.
4. Cliquez sur le bouton OK pour revenir à l'écran précédent.
5. Activez la case à cocher Ne jamais établir de connexion. Vous supprimez ainsi toutes les invites de
connexion à distance pour les utilisateurs PPPoE.
• Pour Netscape 6 et versions supérieures :
1. Démarrez Netscape Navigator et cliquez sur Edition, Préférences, Avancé et Proxies.
2. Assurez-vous que la connexion directe à Internet est sélectionnée à l'écran.
3. Fermez toutes les fenêtres pour terminer.
11. Pour recommencer, je dois redéfinir les réglages d'usine du modem routeur.
Appuyez pendant 10 secondes sur le bouton Reset (Réinitialisation), puis relâchez-le. Les réglages d'usine
sont rétablis pour les paramètres Internet, le mot de passe, le transfert ainsi que tous les autres paramètres.
En d'autres termes, le modem routeur revient à sa configuration initiale.
12. Je dois mettre le micrologiciel à niveau.
Pour mettre à niveau le micrologiciel avec les dernières fonctionnalités, vous devez accéder au site Web
international de Linksys à l'adresse www.linksys.com/international et télécharger le dernier micrologiciel .
• Procédez comme suit :
1. Accédez au site Web international de Linksys à l'adresse www.linksys.com/international et
sélectionnez votre région ou pays.
2. Cliquez sur l'onglet Produit et sélectionnez le modem routeur.
3. Sur la page Web du modem routeur, cliquez sur Micrologiciel puis téléchargez la dernière version
disponible pour le modem routeur.
4. Pour mettre à niveau le micrologiciel, suivez les étapes décrites à la section Administration du
« Chapitre 6 : Configuration du modem routeur ADSL sans fil - G avec SpeedBooster ».
13. La mise à niveau du micrologiciel a échoué et/ou le voyant Power (Alimentation) clignote.
La mise à niveau peut avoir échoué pour diverses raisons. Pour mettre à niveau le micrologiciel et/ou arrêter
le clignotement du voyant d'alimentation, procédez comme suit :
• Si la mise à niveau du micrologiciel a échoué, utilisez le programme TFTP (téléchargé avec le
micrologiciel). Ouvrez le fichier PDF téléchargé avec le micrologiciel et le programme TFTP et suivez les
instructions contenues dans le fichier.
Annexe A : Dépannage
Problèmes courants et solutions
74
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Définissez une adresse IP statique sur l'ordinateur. Reportez-vous au « Problème 1 : Je souhaite définir
une adresse IP statique sur un ordinateur. ». Utilisez les paramètres d'adresse IP suivants pour votre
ordinateur :
Adresse IP : 192.168.1.50
Masque de sous-réseau : 255.255.255.0
Modem routeur : 192.168.1.1
• Effectuez la mise à niveau à l'aide du programme TFTP ou l'utilitaire Web du modem routeur via l'onglet
Administration.
14. Le protocole PPPoE de mon service DSL se déconnecte sans cesse.
PPPoE n'est pas réellement une connexion dédiée ou permanente. Il se peut que le FAI DSL déconnecte le
service après une période d'inactivité, comme c'est le cas pour une connexion téléphonique à distance
Internet.
• Une option de configuration permet de conserver la connexion « activée ». Il se peut que cela ne
fonctionne pas. Dans ce cas, vous devrez rétablir la connexion de temps à autre.
1. Pour connecter le modem routeur, ouvrez le navigateur Web et entrez http://192.168.1.1 ou
l'adresse IP du modem routeur.
2. Si le système vous y invite, entrez le nom d'utilisateur et le mot de passe. (Par défaut, admin).
3. Dans l'écran Setup (Configuration), sélectionnez l'option Keep Alive (Activée) et définissez le délai de
rappel à 20 (secondes).
4. Cliquez sur le bouton Save Settings (Enregistrer les paramètres). Sélectionnez l'onglet Status (Etat),
puis cliquez sur le bouton Connect (Connecter).
5. Il se peut que l'état de la connexion soit défini à Connecting (Connexion en cours). Appuyez sur la
touche F5 pour actualiser l'écran jusqu'à ce que l'état de la connexion soit défini à Connected
(Connecté).
6. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour continuer.
• Si vous perdez de nouveau la connexion, effectuez les étapes 1 à 6 pour la rétablir.
15. Je ne parviens pas à accéder à ma messagerie électronique, au Web ou au VPN, ou je reçois des
données corrompues d'Internet.
Il se peut que le paramètre d'unité de transmission maximale (MTU) nécessite une modification. Par défaut, le
paramètre MTU est défini automatiquement.
• Si vous rencontrez des difficultés, procédez comme suit :
1. Pour connecter le modem routeur, ouvrez le navigateur Web et entrez http://192.168.1.1 ou
l'adresse IP du modem routeur.
2. Si le système vous y invite, entrez le nom d'utilisateur et le mot de passe. (Par défaut, admin).
3. Accédez à l'option MTU, puis sélectionnez Manual (Manuel). Dans le champ Taille, entrez 1492.
4. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour continuer.
Annexe A : Dépannage
Problèmes courants et solutions
75
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Si vous rencontrez toujours des difficultés, essayez différentes valeurs de taille. Essayez la liste de
valeurs suivantes (une à la fois et dans cet ordre) jusqu'à ce que le problème soit résolu :
1462
1400
1362
1300
16. Le voyant Power (Alimentation) clignote.
Le voyant Power (Alimentation) clignote lors de la mise sous tension de l'appareil. Pendant ce temps, le
système démarre et vérifie les différents composants. Une fois cette opération terminée, le voyant reste
allumé pour indiquer que le système fonctionne correctement. Si le voyant continue à clignoter, le système
est défaillant. Essayez de démarrer le micrologiciel en attribuant une adresse IP statique à l'ordinateur, puis
mettez le micrologiciel à niveau. Essayez les paramètres suivants : adresse IP à 192.168.1.50 et masque de
sous-réseau à 255.255.255.0.
17. Lorsque je spécifie une URL ou une adresse IP, j'obtiens une erreur liée à l'expiration du délai et le
système m'invite à recommencer.
• Vérifiez si les autres ordinateurs fonctionnent. Si c'est le cas, assurez-vous que les paramètres IP de
votre ordinateur sont corrects (IP Address (Adresse IP), Subnet Mask (Masque de sous-réseau), Default
Gateway (Modem routeur par défaut) et DNS). Redémarrez l'ordinateur défaillant.
• Si l'ordinateur est configuré correctement mais ne fonctionne toujours pas, vérifiez le modem routeur.
Vérifiez s'il est connecté et sous tension. Connectez-y vous et vérifiez ses paramètres. Si vous ne
parvenez pas à vous connecter au modem routeur, vérifiez le réseau local (LAN) et les connexions
d'alimentation.
• Si le modem routeur est configuré correctement, contrôlez votre connexion Internet (modem DSL/câble,
etc.). Vous pouvez retirer le modem routeur pour vérifier la connexion directe.
• Configurez manuellement les paramètres TCP/IP à l'aide d'une adresse DNS fournie par votre FAI
• et assurez-vous que le navigateur est configuré pour une connexion directe et que les connexions à
distance sont désactivées. Dans Internet Explorer, cliquez sur Outils, Options Internet, puis sur l'onglet
Connexions. Assurez-vous que la case à cocher Ne jamais établir de connexion est activée. Dans
Netscape Navigator, cliquez sur Edition, Préférences, Avancé et Proxies. Assurez-vous que la case à
cocher Connexion directe à Internet est activée.
18. J'essaie d'accéder à l'utilitaire Web du modem routeur mais je ne vois pas l'écran de connexion
apparaître. Un écran affichant le message « 404 Interdit » apparaît à sa place.
Si vous utilisez Internet Explorer, effectuez les étapes ci-après jusqu'à ce que l'écran de connexion de
l'utilitaire Web du routeur s'affiche (la même procédure est à suivre si vous utilisez Netscape) :
1. Cliquez sur Fichier. Veillez à ce que l'option Travailler hors connexion ne soit PAS activée.
2. Appuyez sur CTRL + F5. Ce type d'actualisation forcée contraint Internet Explorer à charger les
nouvelles pages Web et non les pages mises en cache.
Annexe A : Dépannage
Problèmes courants et solutions
76
Modem routeur ADSL Sans fil - G avec SpeedBooster
• Cliquez sur Outils. Cliquez sur Options Internet. Cliquez sur l'onglet Sécurité. Cliquez sur le bouton
Niveau par défaut. Assurez-vous que le niveau de sécurité choisi est Moyen ou inférieur. Cliquez sur le
bouton OK.
Questions fréquemment posées
Quel est le nombre maximal d'adresses IP que le modem routeur peut prendre en charge ?
Le modem routeur peut prendre en charge jusqu'à 253 adresses IP.
L'intercommunication IPSec est-elle prise en charge par le modem routeur ?
Oui, il s'agit d'une fonction intégrée qui est activée par défaut.
Où le modem routeur est-il installé sur le réseau ?
Dans un environnement standard, le modem routeur est installé entre la prise murale ADSL et le réseau local
(LAN).
Le modem routeur prend-il en charge IPX ou AppleTalk ?
Non. TCP/IP est le seul protocole standard pour Internet et est devenu la norme internationale appliquée dans le
cadre des communications. Les protocoles IPX (protocole de communication NetWare utilisé uniquement pour
acheminer des messages d'un nœud à un autre) et AppleTalk (protocole de communication utilisé sur les réseaux
Apple et Macintosh) peuvent être adoptés pour des connexions de LAN à LAN, mais ne peuvent être utilisés pour
relier Internet et un LAN.
La connexion LAN du modem routeur prend-elle en charge Ethernet 100 Mbit/s ?
Le modem routeur prend en charge 100 Mbit/s par l'intermédiaire d'un commutateur 10/100 Fast Ethernet à
détection automatique sur le côté LAN du modem routeur.
Qu'est-ce que la technologie NAT (Network Address Translation) et quelle est sa fonction ?
La technologie NAT (Network Address Translation) permet de convertir plusieurs adresses IP d'un réseau local
privé en une adresse IP publique diffusée sur Internet. Ceci ajoute un niveau de sécurité car l'adresse de
l'ordinateur connecté au LAN privé ne transite jamais via Internet. En outre, la technologie NAT permet l'utilisation
du modem routeur sur des comptes Internet bon marché alors que l'adresse TCP/IP est fournie par le FAI.
L'utilisateur peut posséder plusieurs adresses privées derrière cette adresse unique fournie par le FAI.
Le modem routeur prend-il en charge d'autres systèmes d'exploitation que
Windows 98 Deuxième Edition, Windows Millennium, Windows 2000 ou Windows XP ?
Oui, mais Linksys ne propose à l'heure actuelle aucun service de support technique réservé à l'installation, à la
configuration et au dépannage de ces systèmes d'exploitation.
Annexe A : Dépannage
Questions fréquemment posées
77
Modem routeur ADSL Sans fil - G avec SpeedBooster
Le modem routeur prend-il en charge le fichier d'envoi ICQ ?
Oui, à l'aide du correctif suivant : cliquez sur le menu ICQ, sélectionnez successivement l'option Préférences,
l'onglet Connexions, puis activez la case à cocher indiquant que votre système se trouve derrière un pare-feu ou
un serveur proxy. Dans les paramètres du pare-feu, définissez ensuite le délai à 80 secondes. L'utilisateur
Internet peut alors envoyer un fichier à un autre utilisateur derrière le modem routeur.
Je souhaite définir un serveur Unreal Tournament (UT), mais les autres utilisateurs du réseau local (LAN)
ne peuvent pas y accéder. Que dois-je faire ?
Si vous avez configuré un serveur Unreal Tournament, vous devez créer une adresse IP statique pour chaque
ordinateur du réseau local et transférer les ports 7777, 7778, 7779, 7780, 7781 et 27900 vers l'adresse IP du
serveur. Vous pouvez également utiliser une étendue de transfert de connexion comprise entre 7777 et 27900. Si
vous souhaitez utiliser la fonctionnalité d'administration de serveur Unreal Tournament (UT Server Admin),
transférez un autre port. (Le port 8080 fonctionne généralement bien, mais est utilisé pour l'administration à
distance. Il se peut que vous deviez le désactiver.) Ensuite, dans la section [UWeb.WebServer] du fichier
server.ini, définissez ListenPort à 8080 (pour qu'il corresponde au port mappé ci-dessus) et ServerName à
l'adresse IP attribuée au modem routeur par votre FAI.
Plusieurs joueurs sur le réseau local (LAN) peuvent-ils accéder à un seul serveur de jeux et jouer
simultanément à l'aide d'une seule adresse IP publique ?
Cela dépend du jeu réseau et du type de serveur de jeux que vous utilisez. Par exemple, Unreal Tournament prend
en charge les connexions multiples avec une seule adresse IP publique.
Comment puis-je faire fonctionner Half-Life: Team Fortress avec le modem routeur ?
Le port client par défaut pour Half-Life est 27005. « +clientport 2700x » doit être ajouté à la ligne de commande
de raccourci HL sur les ordinateurs de votre LAN, x correspondant à 6, 7, 8 et ainsi de suite. Plusieurs ordinateurs
peuvent ainsi être connectés au même serveur. Un problème : la version 1.0.1.6 n'autorise pas plusieurs
ordinateurs dotés de la même clé CD à se connecter simultanément, même s'il s'agit du même LAN (ce qui n'est
pas le cas avec la version 1.0.1.3). En matière d'hébergement de jeux, il n'est pas nécessaire que le serveur HL
soit dans la zone démilitarisée (DMZ). Transférez simplement le port 27015 vers l'adresse IP locale du serveur.
La page Web se bloque, les fichiers téléchargés sont corrompus et des caractères illisibles apparaissent
à l'écran. Que dois-je faire ?
Forcez votre carte Ethernet à 10 Mbits/s ou en mode semi-duplex, puis désactivez temporairement la
fonctionnalité d'évaluation automatique de la configuration (Auto-negotiate) de votre carte Ethernet. (Accédez au
Panneau de configuration du réseau dans l'onglet Propriétés avancées de la carte Ethernet). Assurez-vous que
votre paramètre de proxy est désactivé dans le navigateur. Pour plus d'informations, consultez le site Web
international de Linksys à l'adresse suivante : www.linksys.com/international.
Annexe A : Dépannage
Questions fréquemment posées
78
Modem routeur ADSL Sans fil - G avec SpeedBooster
Si tout le reste échoue au cours de l'installation, que puis-je faire ?
Réinitialisez le modem routeur en appuyant sur le bouton Reset (Réinitialisation) jusqu'à ce que le voyant Power
(Alimentation) s'éteigne puis s'allume. Réinitialisez votre modem DSL en le mettant hors tension puis sous
tension. Téléchargez et installez la dernière version du micrologiciel à partir du site Web international de Linksys,
à l'adresse suivante www.linksys.com/international.
Comment serai-je averti de la disponibilité des nouvelles mises à niveau du micrologiciel du modem
routeur ?
Toutes les mises à niveau du micrologiciel Linksys sont disponibles sur le site Web international de Linksys à
l'adresse www.linksys.com/international. Vous pouvez les télécharger gratuitement. Pour mettre à niveau le
micrologiciel du modem routeur, utilisez l'onglet Administration de l'utilitaire Web du modem routeur. Si la
connexion Internet du modem routeur fonctionne correctement, il est inutile de télécharger une version plus
récente du micrologiciel, à moins que cette version ne contienne des nouvelles fonctionnalités que vous
souhaitez utiliser.
Le modem routeur fonctionne-t-il dans un environnement Macintosh ?
Oui, mais les pages de configuration du modem routeur ne sont accessibles que par l'intermédiaire de
Internet Explorer 4.0 ou Netscape Navigator 4.0 (ou version ultérieure) pour Macintosh.
Je ne parviens pas à afficher l'écran de configuration Web du modem routeur. Que puis-je faire ?
Il se peut que vous deviez supprimer les paramètres de proxy sur votre navigateur Internet (par exemple,
Netscape Navigator ou Internet Explorer). Consultez la documentation de votre navigateur, Dans Internet Explorer,
cliquez sur Outils, Options Internet, puis sur l'onglet Connexions. Assurez-vous que la case à cocher Ne jamais
établir de connexion est activée. Dans Netscape Navigator, cliquez sur Edition, Préférences, Avancé et Proxies.
Assurez-vous que la case à cocher Connexion directe à Internet est activée.
Qu'est-ce que l'hébergement DMZ ?
L'hébergement DMZ (DeMilitarized Zone) permet à une adresse IP (ordinateur) d'être exposée à Internet.
Certaines applications nécessitent l'ouverture de plusieurs ports TCP/IP. Il est recommandé de configurer votre
ordinateur avec une adresse IP statique si vous souhaitez utiliser l'hébergement DMZ. Pour obtenir l'adresse IP
du réseau local (LAN), reportez-vous à l'« Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet ».
Si l'hébergement DMZ est utilisé, l'utilisateur exposé partage-t-il l'adresse IP publique avec le modem
routeur ?
Non.
Est-ce que le modem routeur transmet les paquets PPTP ou route activement les sessions PPTP ?
Le modem routeur permet la transmission des paquets PPTP.
Annexe A : Dépannage
Questions fréquemment posées
79
Modem routeur ADSL Sans fil - G avec SpeedBooster
Le modem routeur est-il compatible avec différentes plates-formes ?
Toutes les plates-formes qui prennent en charge Ethernet et TCP/IP sont compatibles avec le modem routeur.
Combien de ports peuvent être transférés simultanément ?
Théoriquement, le modem routeur peut établir 520 sessions simultanément, mais vous ne pouvez transférer que
10 étendues du port.
Quelles sont les fonctionnalités avancées du modem routeur ?
Les fonctionnalités avancées du modem routeur sont les paramètres sans fil avancés, les filtres, le transfert de
connexion, le routage et DDNS.
Quel est le nombre maximal de sessions VPN que le modem routeur peut prendre en charge ?
Ce nombre dépend de plusieurs facteurs. Au moins une session IPSec fonctionne via le modem routeur.
Néanmoins, il est possible d'ouvrir plusieurs sessions IPSec simultanément, en fonction des spécifications de vos
VPN.
Comment puis-je savoir si je dispose d'une adresse IP statique ou DHCP ?
Contactez votre FAI pour obtenir cette information.
Comment puis-je faire fonctionner mIRC avec le modem routeur ?
Dans l'onglet Port Forwarding (Transfert de connexion), définissez le transfert de connexion à 113 pour
l'ordinateur sur lequel vous utilisez mIRC.
Le modem routeur peut-il être utilisé en tant que serveur DHCP ?
Oui. Le logiciel serveur DHCP est intégré au modem routeur.
Puis-je exécuter une application à partir d'un ordinateur distant via le réseau sans fil ?
Cela dépend si votre application est conçue ou non pour une utilisation via un réseau. Consultez la documentation
de l'application pour déterminer si elle prend en charge le fonctionnement en réseau.
Qu'est-ce que la norme IEEE 802.11g ?
Il s'agit de l'une des normes IEEE appliquées aux réseaux sans fil. La norme 802.11g permet à des appareils
réseau sans fil issus de différents fabricants de communiquer, pourvu qu'ils soient conformes à cette norme. La
norme 802.11g établit un taux de transfert de données maximal de 54 Mbit/s et une fréquence de
fonctionnement de 2,4 GHz.
Annexe A : Dépannage
Questions fréquemment posées
80
Modem routeur ADSL Sans fil - G avec SpeedBooster
Quelles sont les fonctionnalités IEEE 802,11b et IEEE 802,11g prises en charge ?
Le produit prend en charge les fonctions IEEE 802,11b et IEEE 802,11g suivantes :
• Protocole CSMA/CA plus Acknowledge
• Itinérance multicanal
• Sélection de débit automatique
• Fonctionnalité RTS/CTS
• Fragmentation
• Gestion de l'alimentation
Il prend également en charge la technologie OFDM pour une mise en réseau 802,11g.
Qu'est-ce que le mode Ad hoc (point à point) ?
Lorsqu'un réseau sans fil est défini en mode ad hoc (point à point), les ordinateurs équipés sans fil sont
configurés pour communiquer directement entre eux, point à point, sans l'intervention d'un point d'accès.
Qu'est-ce que le mode Infrastructure ?
Lorsqu'un réseau sans fil est défini en mode d'infrastructure, le réseau sans fil est configuré pour communiquer
avec un réseau via un point d'accès sans fil.
Qu'est-ce que l'itinérance ?
L'itinérance est la capacité d'un utilisateur d'ordinateur portable à communiquer en continu tout en se déplaçant
dans une zone plus étendue que la zone couverte par un point d'accès unique. Avant d'utiliser la fonction
d'itinérance, l'ordinateur doit s'assurer que le numéro de canal est identique au point d'accès de la zone de
couverture dédiée.
Pour garantir une connectivité parfaite et harmonieuse, le réseau local (LAN) sans fil doit incorporer différentes
fonctions. Chaque nœud et point d'accès, par exemple, doit toujours accuser réception de chaque message.
Chaque nœud doit maintenir le contact avec le réseau sans fil, même en l'absence de transmission de données.
L'application simultanée de ces fonctions requiert une technologie de mise en réseau RF dynamique qui relie les
points d'accès et les nœuds. Dans ce système, le nœud de l'utilisateur final recherche le meilleur accès possible
au système. Il évalue tout d'abord les facteurs tels que la force et la qualité du signal, la charge de messages
supportée par chaque point d'accès et la distance entre chaque point d'accès et le réseau fédérateur câblé. Sur
la base de ces informations, le nœud sélectionne ensuite le point d'accès correct et enregistre son adresse. Les
communications entre le nœud final et l'ordinateur hôte peuvent alors être acheminées de/vers le réseau
fédérateur.
Lorsque l'utilisateur se déplace, l'émetteur HF du nœud final vérifie régulièrement le système afin de déterminer
s'il est en contact avec le point d'accès d'origine ou s'il doit en rechercher un autre. Lorsqu'un nœud ne reçoit
plus de confirmation de son point d'accès d'origine, il entreprend une nouvelle recherche. Une fois le nouveau
point d'accès trouvé, il l'enregistre et le processus de communication se poursuit.
Annexe A : Dépannage
Questions fréquemment posées
81
Modem routeur ADSL Sans fil - G avec SpeedBooster
Qu'est ce que la bande ISM ?
La FCC et ses homologues internationaux ont défini une bande passante destinée à une utilisation hors licence :
la bande ISM (Industrial, Scientific and Medical). Le spectre situé aux alentours de 2,4 GHz est disponible dans le
monde entier. Il offre la possibilité sans précédent de mettre à la disposition des utilisateurs du monde entier un
système haut débit sans fil.
Qu'est-ce que la technologie d'étalement du spectre ?
La technologie d'étalement du spectre est une technique hautes fréquences à large bande développée par
l'armée pour disposer d'un système fiable de transmission des communications jugées sensibles. Elle est conçue
pour optimiser l'efficacité de la bande passante pour plus de fiabilité, d'intégrité et de sécurité. En d'autres
termes, ce système utilise plus de bande passante que la transmission à bande étroite. Cependant, l'optimisation
produit un signal qui, dans les faits, est plus important et donc plus facile à détecter, pourvu que le récepteur
connaisse les paramètres du signal d'étalement du spectre transmis. Si un récepteur n'est pas réglé sur la bonne
fréquence, le signal d'étalement du spectre est perçu comme un bruit en arrière-plan. Il existe encore deux
autres grandes possibilités : les systèmes DSSS (Direct Sequence Spread Spectrum) et FHSS (Frequency Hopping
Spread Spectrum).
Qu'est-ce que DSSS ? Qu'est-ce que FHSS ? Et quelles sont leurs différences ?
Le système FHSS (Frequency-Hopping Spread-Spectrum) utilise une porteuse à bande étroite qui modifie la
fréquence en un modèle connu à la fois de l'émetteur et du récepteur. S'il est synchronisé correctement, l'effet
immédiat est le maintien d'un canal logique unique. Pour un récepteur non concerné, le signal FHSS ressemble à
un bruit à impulsions courtes. Le système DSSS (Direct-Sequence Spread-Spectrum) génère un modèle de bit
redondant pour chaque bit transmis. Pour ce modèle de bit, on parlera alors de hachage. Plus la partie hachée est
longue, plus la probabilité de récupérer les données d'origine est grande. Même si une ou plusieurs parties
hachées sont endommagées au cours de la transmission, les techniques statistiques intégrées à la radio peuvent
récupérer les données d'origine sans avoir à les retransmettre. Pour un récepteur non concerné, DSSS apparaît
comme un faible bruit de transmission à large bande et est rejeté (ignoré) par la plupart des récepteurs à bande
étroite.
Les informations peuvent-elles interceptées lors de leur transmission « par les airs »?
Le WLAN offre deux types de protections. Au niveau matériel, ils offrent une sécurité inhérente de cryptage via la
technologie Direct Sequence Spread Spectrum. Au niveau logiciel, le WLAN offre une fonction de cryptage (WEP)
qui améliore la sécurité et le contrôle des accès.
Qu'est-ce que WEP ?
WEP (Wired Equivalent Privacy) est un système de protection des données fondé sur un algorithme de clé
partagée 64 bits ou 128 bits, conforme à la norme IEEE 802.11.
Annexe A : Dépannage
Questions fréquemment posées
82
Modem routeur ADSL Sans fil - G avec SpeedBooster
Qu'est-ce qu'une adresse MAC ?
L'adresse MAC (Media Access Control) est un numéro unique attribué par le fabricant à un périphérique réseau
Ethernet, tel qu'une carte réseau, qui permet au réseau de l'identifier au niveau matériel. Pour des raisons de
simplicité d'utilisation, ce numéro est généralement permanent. A la différence des adresses IP qui peuvent
changer dès qu'un ordinateur se connecte au réseau, l'adresse MAC d'un périphérique reste identique, ce qui en
fait un identifiant réseau particulièrement fiable.
Comment puis-je réinitialiser le modem routeur ?
Appuyez pendant environ 10 secondes sur le bouton Reset (Réinitialisation) situé sur le panneau arrière du
modem routeur. Cette opération réinitialise les paramètres d'usine du modem routeur.
Comment puis-je résoudre les problèmes liés à une perte de signal ?
Il n'est pas possible de connaître l'étendue exacte de votre réseau sans fil sans le tester. Chaque obstacle placé
entre le modem routeur et un ordinateur sans fil crée une perte de signal. Les écrans de verre au plomb, le métal,
les sols en béton, l'eau et les murs réduisent le signal et sa portée. Placez d'abord le modem routeur et
l'ordinateur sans fil dans la même pièce et déplacez-le progressivement afin de déterminer l'étendue maximale
de votre environnement.
Vous pouvez également essayer d'utiliser différents canaux et éliminer ainsi les interférences liées à un canal
unique.
Mon signal est excellent, mais je ne parviens pas à « voir » mon réseau.
Le WEP est probablement activé sur le modem routeur mais désactivé sur votre carte sans fil (ou inversement).
Vérifiez que des clés et des niveaux WEP (64 ou 128) identiques sont utilisés sur tous les nœuds de votre réseau
sans fil.
Combien de canaux/fréquences sont disponibles avec le modem routeur ?
Onze canaux sont disponibles, classés de 1 à 11 (en Amérique du Nord). Des canaux supplémentaires sont peutêtre disponibles dans d'autres régions, en fonction des réglementations de votre région et/ou pays.
Si certaines de vos questions ne sont pas abordées dans cette annexe, consultez le site Web international de
Linksys à l'adresse suivante : www.linksys.com/international.
Annexe A : Dépannage
Questions fréquemment posées
83
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe B : Sécurité sans fil
Linksys souhaite rendre la mise en réseau sans fil aussi fiable et facile que possible. La génération actuelle de
produits Linksys intègre plusieurs fonctions de sécurité réseau que vous devez cependant mettre en œuvre vousmême. Tenez compte des points suivants lors de la configuration ou de l'installation de votre réseau sans fil.
Mesures de sécurité
Cette section présente une liste exhaustive des mesures de sécurité à envisager (suivez au moins les étapes
1 à 5) :
1. Modifiez le nom SSID par défaut.
2. Désactivez la fonctionnalité SSID Broadcast (Diffusion SSID).
3. Modifiez le mot de passe par défaut du compte de l'administrateur.
4. Activez la fonctionnalité MAC Address Filtering (Filtrage des adresses MAC).
5. Modifiez régulièrement le nom SSID.
6. Utilisez l'algorithme de cryptage le plus élevé possible. Utilisez la technologie WPA si elle est disponible.
Notez que son utilisation peut réduire les performances de votre réseau.
REMARQUE : Certaines de ces fonctions de
sécurité sont disponibles uniquement via le
modem routeur réseau, le routeur ou le point
d'accès réseau. Pour plus d'informations,
consultez la documentation du modem routeur,
du routeur ou du point d'accès.
7. Modifiez les clés de cryptage WEP régulièrement.
Pour obtenir des informations sur la mise en place de ces fonctions de sécurité, consultez le « Chapitre 6 :
Configuration du modem routeur ADSL sans fil - G avec SpeedBooster ».
Menaces liées à la sécurité des réseaux sans fil
Les réseaux sans fil sont faciles à trouver. Les pirates informatiques savent que pour se connecter à un réseau
sans fil, les produits réseau sans fil doivent d'abord écouter et détecter les « messages des balises ». Ces
messages sont faciles à décrypter et renferment la plupart des informations relatives au réseau, notamment son
nom SSID (Service Set Identifier). Voici la procédure de protection que vous pouvez mettre en place :
Annexe B : Sécurité sans fil
Mesures de sécurité
84
Modem routeur ADSL Sans fil - G avec SpeedBooster
Modifiez régulièrement le mot de passe de l'administrateur. Il faut savoir que les paramètres de réseau
(SSID, clé WEP, etc.) des périphériques sans fil que vous utilisez sont stockés dans le micrologiciel.
L'administrateur réseau est la seule personne qui puisse modifier les paramètres réseau. Si un pirate
informatique vient à connaître le mot de passe de l'administrateur, il a également la possibilité de modifier ces
paramètres à sa guise. Compliquez-lui alors la tâche et rendez cette information plus difficile à obtenir. Modifiez
régulièrement le mot de passe de l'administrateur.
SSID. Plusieurs éléments concernant le nom SSID sont à prendre en compte :
1. Désactiver l'option Broadcast (Diffusion).
2. Définir un SSID unique.
3. Le modifier régulièrement.
La plupart des périphériques sans fil vous donnent la possibilité de diffuser le SSID. Bien que cette option puisse
s'avérer pratique, elle permet à n'importe qui de se connecter à votre réseau sans fil, y compris aux pirates
informatiques. Par conséquent, ne diffusez pas le nom SSID.
Les périphériques réseau sans fil possèdent un nom SSID par défaut, configuré en usine (celui de Linksys est
« linksys »). Les pirates informatiques connaissent ces noms par défaut et peuvent vérifier s'ils sont utilisés sur
votre réseau. Modifiez votre nom SSID, afin qu'il soit unique, tout en évitant d'en choisir un en relation avec votre
société ou les périphériques réseau que vous utilisez.
Modifiez régulièrement votre nom SSID pour contraindre les pirates ayant accès à votre réseau sans fil de
recommencer à zéro lors de toute tentative d'infiltration.
Adresses MAC. Activez le filtrage des adresses MAC. La fonctionnalité de filtrage des adresses MAC vous
permet de réserver l'accès aux nœuds sans fil dotés de certaines adresses MAC. Le pirate informatique rencontre
ainsi plus de difficultés à accéder à votre réseau au moyen d'une adresse MAC choisie au hasard.
WEP Encryption (Cryptage WEP). Le cryptage WEP (Wired Equivalent Privacy) est souvent considéré comme la
panacée en matière de protection sans fil, ce qui n'est pas toujours vrai. Cette technique fournit seulement un
niveau de sécurité suffisant pour compliquer la tâche du pirate informatique.
IMPORTANT : Gardez toujours à l'esprit que
chaque périphérique de votre réseau sans fil
DOIT utiliser la même méthode et la même
clé de cryptage, sans quoi votre réseau sans
fil ne fonctionnera pas correctement.
Plusieurs moyens permettent d'optimiser l'efficacité du cryptage WEP :
1. Utilisez le niveau de cryptage le plus élevé.
2. Optez pour une authentification par clé partagée.
3. Modifiez vos clés WEP régulièrement.
Annexe B : Sécurité sans fil
Menaces liées à la sécurité des réseaux sans fil
85
Modem routeur ADSL Sans fil - G avec SpeedBooster
WPA. Le système WPA (Wi-Fi Protected Access) offre la plus récente et la meilleur norme de sécurité Wi-Fi
existante. WPA2 est la dernière version de Wi-Fi Protected Access et est dotée d'un cryptage renforcé. WPA vous
propose deux méthodes de cryptage : la méthode TKIP (Temporal Key Integrity Protocol) qui fait appel à une
méthode de cryptage renforcé et intègre un code MIC (Message Integrity Code) de protection contre les pirates et
enfin la méthode AES (Advanced Encryption System) qui procède au cryptage symétrique des données par blocs
de 128 bits.
WPA Personal. Sélectionnez le type d'algorithme (TKIP ou AES), entrez un mot de passe de 8 à 63 caractères
dans le champ Passphrase (Phrase mot de passe), puis précisez un délai de renouvellement des clés dans
l'option Group Key Renewal (Renouvellement des clés du groupe) compris entre 0 et 99 999 secondes qui
indique au modem routeur ou un autre périphérique à quelle fréquence il doit changer les clés de cryptage.
WPA2 Personal. WPA2 vous propose une méthode de cryptage, AES, avec des clés de cryptage dynamiques.
Entrez une phrase mot de passe composée de 8 à 63 caractères. Renseignez ensuite le champ Group Key
Renewal (Renouvellement des clés du groupe) pour indiquer au modem routeur la fréquence à laquelle elle
doit changer les clés de cryptage.
WPA2 Mixed Mode. WPA2 Mixed Mode vous propose le cryptage TKIP+AES. Entrez une phrase mot de passe
composée de 8 à 63 caractères. Renseignez ensuite le champ Group Key Renewal (Renouvellement des clés
du groupe) pour indiquer au modem routeur la fréquence à laquelle elle doit changer les clés de cryptage.
La mise en place d'une méthode de cryptage peut avoir un impact néfaste sur les performances de votre réseau,
mais reste conseillée si des données que vous jugez confidentielles transitent par votre réseau.
Ces conseils de sécurité vous permettent de conserver votre tranquillité d'esprit tout en profitant de la
technologie la plus adaptée et la plus souple que Linksys vous propose.
Annexe B : Sécurité sans fil
Menaces liées à la sécurité des réseaux sans fil
86
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe C : Recherche des adresses MAC et IP de votre
carte Ethernet
Cette section explique comment rechercher l'adresse MAC de la carte Ethernet de votre ordinateur pour être en
mesure d'utiliser la fonctionnalité de filtrage MAC du modem routeur. Vous pouvez également rechercher
l'adresse IP de la carte Ethernet de votre ordinateur. Cette adresse IP est utilisée pour les fonctionnalités de
filtrage, de transfert de connexion et/ou DMZ du modem routeur. Suivez la procédure décrite dans cette annexe
pour rechercher l'adresse MAC ou IP de la carte sous Windows 98, Windows Me, Windows 2000 ou Windows XP.
Instructions pour Windows 98 ou Me
1. Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, entrez winipcfg. Appuyez ensuite
sur la touche Entrée ou cliquez sur OK.
Figure C-1 : Ecran Configuration IP
2. Lorsque l'écran Configuration IP apparaît, sélectionnez la carte Ethernet que vous avez connectée au modem
routeur à l'aide d'un câble réseau Ethernet CAT 5. Voir la figure C-1.
3. Notez l'adresse de la carte qui s'inscrit à l'écran (voir Figure C-2). Il s'agit de l'adresse MAC de votre carte
Ethernet. Elle apparaît sous une forme hexadécimale (série de nombres et de lettres).
L'adresse MAC/adresse de la carte vous servira pour le filtrage MAC. La figure D-2 présente un exemple
d'adresse MAC 00-00-00-00-00-00 pour la carte Ethernet. Cette adresse sera différente sur votre ordinateur.
La figure D-2 présente un exemple d'adresse IP 192.168.1.100 pour la carte Ethernet. Cette adresse sera
probablement différente sur votre ordinateur.
REMARQUE : L'adresse MAC est également appelée Adresse de l'adaptateur.
Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet
Instructions pour Windows 98 ou Me
Figure C-2 : Adresse MAC/Adresse de
la carte
87
Modem routeur ADSL Sans fil - G avec SpeedBooster
Instructions pour Windows 2000 ou Windows XP
1. Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, saisissez cmd. Appuyez ensuite sur
la touche Entrée ou cliquez sur OK.
REMARQUE : L'adresse MAC est également appelée Adresse physique.
2. A l'invite de commande, entrez ipconfig /all. Appuyez ensuite sur la touche Entrée.
3. Notez l'adresse physique indiquée à l'écran (Figure C-3). Il s'agit de l'adresse MAC de votre carte Ethernet.
Elle apparaît sous la forme d'une série de chiffres et de lettres.
Figure C-3 : Adresse MAC/Adresse Physique
L'adresse MAC/adresse physique vous servira pour le filtrage MAC. La figure C-3 présente un exemple
d'adresse MAC 00-00-00-00-00-00 pour la carte Ethernet. Cette adresse sera différente sur votre ordinateur.
La figure C-3 présente un exemple d'adresse IP 192.168.1.100 pour la carte Ethernet. Cette adresse sera
probablement différente sur votre ordinateur.
Annexe C : Recherche des adresses MAC et IP de votre carte Ethernet
Instructions pour Windows 2000 ou Windows XP
88
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe D : Mise à niveau du micrologiciel
Pour mettre à niveau le micrologiciel du modem routeur :
1. Téléchargez le fichier de mise à niveau du micrologiciel du modem routeur depuis
le site www.linksys.com/international.
2. Extrayez le fichier sur votre ordinateur.
3. Ouvrez l'utilitaire Web du modem routeur et cliquez sur l'onglet Administration.
4. Cliquez sur l'onglet Firmware Upgrade (Mise à niveau du micrologiciel).
5. Cliquez sur le bouton Browse (Parcourir) pour rechercher le fichier extrait, puis double-cliquez sur le fichier.
6. Cliquez sur le bouton Upgrade (Mettre à niveau) et suivez les instructions affichées.
Figure D-1 : Firmware Upgrade
(Mise à niveau du micrologiciel)
Annexe D : Mise à niveau du micrologiciel
89
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe E : Glossaire
802.11b : norme de mise en réseau sans fil qui spécifie un débit de transfert de données maximum de
11 Mbits/s et une fréquence de 2,4 GHz.
802.11g : norme de mise en réseau sans fil qui spécifie un débit de transfert de données maximum de
54 Mbits/s, une fréquence de 2,4 GHz et une rétro-compatibilité avec les périphériques 802.11b.
Ad hoc : groupe de périphériques sans fil communiquant directement entre eux (point à point) sans l'intervention
d'un point d'accès.
Adresse IP : adresse utilisée pour l'identification d'un ordinateur ou d'un périphérique sur un réseau.
Adresse IP dynamique : adresse IP attribuée provisoirement par un serveur DHCP.
Adresse IP statique : adresse fixe attribuée à un ordinateur ou un périphérique connecté à un réseau.
Adresse MAC (Media Access Control) : adresse unique qu'un fabricant attribue à chaque périphérique d'un
réseau.
AES (Advanced Encryption Standard) : méthode de sécurité utilisant un cryptage symétrique des données par
blocs de 128 bits.
Bande ISM : bande radio utilisée lors de transmissions sans fil.
Bande passante : capacité de transmission d'un périphérique ou d'un réseau donné.
Base de données : ensemble de données organisées pour faciliter l'accès, la gestion et la mise à jour de leur
contenu.
Bit : chiffre binaire.
Carte : périphérique ajoutant de nouvelles fonctionnalités réseau à votre ordinateur.
Commutateur - 1 : Commutateur de données qui relie les périphériques informatiques aux ordinateurs hôtes,
permettant ainsi à de nombreux périphériques de partager un nombre limité de ports. 2. Périphérique permettant
de produire, interrompre ou modifier les connexions au sein d'un circuit électrique.
Cryptage : codage de données transmises sur un réseau.
Annexe E : Glossaire
90
Modem routeur ADSL Sans fil - G avec SpeedBooster
CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance) : méthode de transfert des données adoptée pour
éviter les collisions de données sur un réseau.
CTS (Clear To Send) : signal émis par un périphérique sans fil pour indiquer qu'il est prêt à recevoir des données.
DDNS (Dynamic Domain Name System) : autorise l'hébergement d'un site Web, d'un serveur FTP ou d'un serveur
de messagerie avec un nom de domaine fixe (par exemple www.xyz.com) et une adresse IP dynamique.
Débit : quantité de données déplacées avec succès d'un nœud à un autre dans un délai donné.
DHCP (Dynamic Host Configuration Protocol) : protocole réseau permettant aux administrateurs d'attribuer des
adresses IP temporaires aux ordinateurs du réseau en louant une adresse IP à un utilisateur pour une période
limitée, au lieu d'attribuer des adresses IP permanentes.
DMZ (Demilitarized Zone) : fonction qui supprime la protection pare-feu du routeur sur un ordinateur et le rend
visible sur Internet.
DNS (Domain Name Server) : adresse IP du serveur de votre fournisseur d'accès Internet (FAI). Le système DNS
permet de convertir des noms de sites Web en adresses IP.
Domaine : nom spécifique d'un réseau d'ordinateurs.
DSL (Digital Subscriber Line) : connexion haut débit toujours active par le biais des lignes téléphoniques
standard.
DSSS (Direct-Sequence Spread-Spectrum) : transmission de fréquence qui introduit un modèle de bit redondant
pour diminuer les risques de perte de données lors d'une transmission.
DTIM (Delivery Traffic Indication Message) : message intégré aux paquets de données et capable d'accroître
l'efficacité des structures sans fil.
EAP (Extensible Authentication Protocol) : protocole d'authentification général utilisé pour contrôler l'accès au
réseau. De nombreuses méthodes d'authentification spécifiques fonctionnent ainsi.
EAP-PEAP (Extensible Authentication Protocol-Protected Extensible Authentication Protocol) : méthode
d'authentification mutuelle utilisant une combinaison de certificats numériques et un autre système, comme des
mots de passe.
EAP-TLS (Extensible Authentication Protocol-Transport Layer Security) : méthode d'authentification mutuelle
utilisant des certificats numériques.
Annexe E : Glossaire
91
Modem routeur ADSL Sans fil - G avec SpeedBooster
Etalement de spectre : technique de fréquence radio à large bande utilisée pour une transmission plus fiable et
sécurisée des données.
Ethernet : protocole de mise en réseau qui spécifie le mode de placement et d'extraction des données via un
support de transmission courant.
FAI (Fournisseur d'Accès Internet) : société offrant un accès à Internet.
Finger : programme indiquant le nom associé à une adresse de messagerie.
Fragmentation : acte de scinder un paquet en unités plus petites lors d'une transmission sur un support réseau
inapte à prendre en charge la taille d'origine du paquet.
FTP (File Transfer Protocol) : protocole utilisé pour la transmission de fichiers sur un réseau TCP/IP.
Full Duplex : aptitude d'un périphérique réseau à recevoir et transmettre simultanément des données.
Guirlande : méthode utilisée pour connecter des périphériques en série, l'un après l'autre.
Haut débit : connexion Internet rapide et toujours active.
HTTP (HyperText Transport Protocol) : protocole de communication utilisé pour la connexion à des serveurs sur le
World Wide Web.
Infrastructure : réseau sans fil relié à un réseau câblé via un point d'accès.
Initialiser : démarrer un périphérique et lui demander d'exécuter des instructions.
Intervalle de transmission de balise : données transmises sur un réseau sans fil en vue de le synchroniser.
IP (Internet Protocol) : protocole utilisé pour transmettre des données sur un réseau.
IPCONFIG : utilitaire des systèmes Windows 2000 et XP qui affiche l'adresse IP d'un périphérique réseau
spécifique.
IPSec (Internet Protocol Security) : protocole VPN employé pour la mise en place d'un échange sécurisé des
paquets au niveau de la couche IP.
Itinérance : acte de faire passer un périphérique sans fil d'un point d'accès à un autre sans perdre la connexion.
LAN : ordinateurs ou produits mis en réseau qui constituent votre réseau local.
Annexe E : Glossaire
92
Modem routeur ADSL Sans fil - G avec SpeedBooster
LEAP (Lightweight Extensible Authentication Protocol) : méthode d'authentification mutuelle utilisant un système
avec nom d'utilisateur et mot de passe.
Logiciel : instructions destinées à l'ordinateur. Série d'instructions destinée à l'exécution d'une tâche donnée
appelée « programme ».
Masque de sous-réseau : code d'adresse qui détermine la taille du réseau.
Matériel : présentation physique des ordinateurs, des systèmes de télécommunication et d'autres périphériques
liés aux technologies de l'information.
Mbits/s (Mégabits par seconde) : soit un million de bits par seconde ; unité de mesure de transmission des
données.
Micrologiciel : code de programmation qui exécute un périphérique réseau.
mIRC : programme de bavardage IRC exécuté sous Windows.
Mise à niveau : acte de remplacer un logiciel ou micrologiciel existant par une nouvelle version.
Modem câble : périphérique qui relie un ordinateur au réseau de télévision câblé, ce réseau permettant à son
tour de se connecter à Internet.
Modem routeur : périphérique permettant de relier entre eux des réseaux dotés de protocoles de
communication incompatibles.
Modem routeur par défaut : périphérique utilisé pour transférer un trafic de données Internet depuis votre
réseau local.
Multidiffusion : envoi simultané de données à un groupe de destinataires.
NAT (Network Address Translation) : la technologie NAT permet de convertir les adresses IP d'un réseau local en
une adresse IP distincte sur Internet.
Navigateur : application offrant un mode d'affichage et de manipulation des informations sur le World Wide Web.
NNTP (Network News Transfer Protocol) : protocole utilisé pour connecter des groupes Usenet sur Internet.
Nœud : liaison ou point de connexion réseau (généralement, un ordinateur ou une station de travail).
Octet : unité de données généralement équivalente à huit bits.
Annexe E : Glossaire
93
Modem routeur ADSL Sans fil - G avec SpeedBooster
OFDM (Orthogonal Frequency Division Multiplexing) : transmission de fréquence qui permet de séparer le flux de
données en un certain nombre de flux de données à moindre débit, transmis ensuite en parallèle pour diminuer
les risques de perte de données lors d'une transmission.
Paquet : unité de données transmises sur un réseau.
Pare-feu : ensemble de programmes associés situés sur un serveur de modem routeur de réseau protégeant les
ressources d'un réseau des utilisateurs d'autres réseaux.
Pare-feu SPI (Stateful Packet Inspection) : technologie inspectant les paquets d'informations entrants avant de
les autoriser à pénétrer le réseau.
PEAP (Protected Extensible Authentication Protocol) : méthode d'authentification mutuelle utilisant une
combinaison de certificats numériques et un autre système, comme des mots de passe.
Phrase mot de passe : utilisée comme un mot de passe, une phrase mot de passe simplifie le processus de
cryptage WEP en générant automatiquement les clés de cryptage WEP des produits Linksys.
Ping (Packet INternet Groper) : utilitaire Internet utilisé pour déterminer si une adresse IP particulière est en
ligne.
Point d'accès : périphérique permettant aux ordinateurs et aux autres périphériques sans fil de communiquer
avec un réseau câblé. Il sert également à étendre la portée d'un réseau sans fil.
Pont : périphérique reliant différents réseaux.
POP3 (Post Office Protocol 3) : serveur de messagerie standard couramment utilisé sur Internet.
Port : point de connexion sur un ordinateur ou un périphérique réseau utilisé pour le branchement à un câble ou
un adaptateur.
Power over Ethernet (PoE) : technologie permettant à un câble réseau Ethernet de transiter des données et
l'alimentation.
PPPoE (Point to Point Protocol over Ethernet) : type de connexion haut débit qui permet l'authentification (nom
d'utilisateur et mot de passe) et l'acheminement des données.
PPTP (Point-to-Point Tunneling Protocol) : protocole VPN qui permet au protocole PPP (Point to Point Protocol) de
traverser un réseau IP. Il est également utilisé comme type de connexion haut débit en Europe.
Préambule : partie du signal sans fil chargée de synchroniser le trafic réseau.
Annexe E : Glossaire
94
Modem routeur ADSL Sans fil - G avec SpeedBooster
RADIUS (Remote Authentication Dial-In User Service) : protocole utilisant un serveur d'authentification pour
contrôler l'accès au réseau.
Réseau : plusieurs ordinateurs ou périphériques reliés entre eux dans le but de partager et de stocker des
données et/ou de permettre la transmission de données entre des utilisateurs.
Réseau fédérateur : partie d'un réseau qui permet de relier la plupart des systèmes et des réseaux entre eux et
de gérer la majorité des données.
RJ-45 (Registered Jack-45) : connecteur Ethernet pouvant accueillir jusqu'à huit broches.
Routage statique : transfert de données sur un réseau par une voie fixe.
Routeur : périphérique de mise en réseau qui relie entre eux plusieurs ordinateurs.
RTS (Request To Send) : méthode de mise en réseau consistant à coordonner des paquets importants par le biais
du paramètre RTS Threshold (Seuil RTS).
Semi-duplex : transmission de données pouvant survenir dans deux directions sur une ligne unique, mais une
direction à la fois.
Serveur : tout ordinateur dont le rôle sur un réseau est de fournir aux utilisateurs un accès à des fichiers,
des imprimantes, des outils de communication et d'autres services.
SMTP (Simple Mail Transfer Protocol) : protocole de messagerie standard utilisé sur Internet.
SNMP (Simple Network Management Protocol) : protocole très répandu de contrôle et d'administration de
réseau.
SOHO (Small Office/Home Office) : segment de marché des professionnels qui travaillent à domicile ou dans des
petits bureaux.
SSID (Service Set IDentifier) : nom de votre réseau sans fil.
Tampon : zone de mémoire partagée ou affectée utilisée pour prendre en charge et coordonner plusieurs
activités informatiques et réseau de façon à ce qu'une activité ne soit pas interrompue par une autre.
TCP (Transmission Control Protocol) : protocole réseau de transmission de données exigeant la validation de la
personne à qui elles sont destinées.
TCP/IP (Transmission Control Protocol/Internet Protocol) : désigne un ensemble d'instructions (ou protocole) que
tous les ordinateurs suivent pour communiquer sur un réseau.
Annexe E : Glossaire
95
Modem routeur ADSL Sans fil - G avec SpeedBooster
Téléchargement (envoi) : transmission d'un fichier sur un réseau.
Téléchargement (réception) : réception d'un fichier transmis par l'intermédiaire d'un réseau.
Telnet : commande utilisateur et protocole TCP/IP utilisés pour l'accès à des ordinateurs distants.
TFTP (Trivial File Transfer Protocol) : version du protocole FTP TCP/IP n'offrant aucune fonction de répertoire ou
de mot de passe.
TKIP (Temporal Key Integrity Protocol) : protocole de cryptage sans fil qui fournit des clés de cryptage
dynamiques pour chaque paquet transmis.
Topologie : configuration physique d'un réseau.
UDP (User Datagram Protocol) : protocole réseau de transmission de données n'exigeant aucune validation de la
personne à qui elles sont destinées.
URL (Uniform Resource Locator) : adresse d'un fichier situé sur Internet.
Vitesse de transmission : taux de transmission.
VPN (Virtual Private Network) : mesure de sécurité visant à protéger des données lorsqu'elles quittent un réseau
et s'acheminent vers un autre via Internet.
WAN (Wide Area Network) : Internet.
WEP (Wired Equivalent Privacy) : méthode permettant de crypter des données transmises sur un réseau sans fil
pour une sécurité accrue.
WINIPCFG : utilitaire Windows 98 et Windows Me qui affiche l'adresse IP d'un périphérique réseau spécifique.
WLAN (Wireless Local Area Network) : groupe d'ordinateurs et de périphériques associés qui communiquent
entre eux sans fil.
WPA (Wi-Fi Protected Access) : protocole de sécurité sans fil faisant appel au cryptage TKIP (Temporal Key
Integrity Protocol) et pouvant être utilisé en association avec un serveur RADIUS.
Annexe E : Glossaire
96
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe F : Réglementation
Déclaration FCC
Cet équipement a été testé et déclaré conforme aux normes des équipements numériques de catégorie B, conformément à
la section 15 des règlements FCC. L'objectif de ces normes est de fournir une protection raisonnable contre toute
interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie hautes
fréquences nuisible et, s'il n'est pas installé et utilisé selon le manuel d'instruction, peut provoquer des interférences
gênantes pour les communications radio. Le fonctionnement de cet équipement dans une zone résidentielle est
susceptible de provoquer des interférences gênantes Si cet équipement provoque des interférences gênantes lors de la
réception radio ou télévision, détectables en mettant l'équipement hors tension puis sous tension, l'utilisateur peut tenter
de remédier à ces interférences en effectuant les opérations suivantes :
• Réorientation ou déplacement de l'antenne de réception
• Augmentation de la distance entre l'équipement ou les périphériques
• Branchement de l'équipement sur une prise différente de celle du récepteur
• Demande d'aide à un revendeur ou un technicien radio/télévision expérimenté
Déclaration FCC sur l'exposition aux radiations
Cet équipement est conforme aux normes FCC d'exposition en matière de radiations définies pour un environnement non
contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et vous-même.
Industrie Canada (Canada)
This device complies with Canadian ICES-003 and RSS210 rules.
Cet appareil est conforme aux normes NMB-003 et RSS210 d'Industrie Canada.
97
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
Informations de conformité pour les produits sans fil 2,4 GHz concernant l'Union européenne et les autres pays
se conformant à la directive européenne 1999/5/CE (R&TTE)
Déclaration de conformité concernant la directive européenne 1995/5/CE (R&TTE)
98
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
REMARQUE : La Déclaration de conformité complète est disponible sur le CD ou sur un document séparé fourni
avec ce produit.
Si vous avez besoin de documentation technique supplémentaire, reportez-vous à la section « Documents
techniques sur www.linksys.com/international », comme indiqué ci-après.
Les normes suivantes ont été appliquées lors de l'appréciation du produit avec les normes de la
directive 1999/5/CE :
•
•
•
Radio : EN 300 328
Compatibilité électromagnétique : EN 301 489-1, EN 301 489-17
Sécurité : EN 60950
Marquage CE
Pour les produits Linksys sans fil B et G, le marquage CE, le numéro de l'organisme notifié (le cas échéant) et l'identifiant
de classe 2 suivants sont ajoutés à l'équipement.
ou
ou
Vérifiez l'étiquette CE sur le produit pour déterminer quel numéro d'organisme notifié a été pris en compte pendant
l'appréciation.
99
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
Restrictions nationales
This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any
limitation except for the countries mentioned below:
Ce produit peut être utilisé dans tous les pays de l'Union européenne (et dans tous les pays ayant transposé la
directive 1999/5/CE) sans aucune limitation, excepté pour les pays mentionnés ci-dessous :
Questo prodotto è utilizzabile in tutte i paesi EU (ed in tutti gli altri paesi che seguono le direttive EU 1999/5/EC) senza
nessuna limitazione, eccetto per i paesii menzionati di seguito:
Das Produkt kann in allen EU Staaten ohne Einschränkungen eingesetzt werden (sowie in anderen Staaten die der EU
Direktive 1995/5/CE folgen) mit Außnahme der folgenden aufgeführten Staaten:
Belgique
The Belgian Institute for Postal Services and Telecommunications (BIPT) must be notified of any outdoor wireless link
having a range exceeding 300 meters. Please check http://www.bipt.be for more details.
Draadloze verbindingen voor buitengebruik en met een reikwijdte van meer dan 300 meter dienen aangemeld te worden
bij het Belgisch Instituut voor postdiensten en telecommunicatie (BIPT). Zie http://www.bipt.be voor meer gegevens.
Les liaisons sans fil pour une utilisation en extérieur d'une distance supérieure à 300 mètres doivent être notifiées à
l'Institut Belge des services Postaux et des Télécommunications (IBPT). Visitez http://www.ibpt.be pour de plus amples
détails.
France
In case the product is used outdoors, the output power is restricted in some parts of the band. See Table 1 or check
http://www.art-telecom.fr/ for more details.
Dans le cas d’une utilisation en extérieur, la puissance de sortie est limitée pour certaines parties de la bande. Reportezvous au tableau 1 ou visitez le site Web http://www.art-telecom.fr/ pour de plus amples détails.
100
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
Tableau 1: Niveaux de puissance en vigueur en France
Location
(Emplacement)
Bande de fréquences
(MHz)
Puissance (PIRE)
Utilisation en intérieur
(pas de restrictions)
2400-2483,5
100 mW (20 dBm)
Utilisation en extérieur
2400-2454
2454-2483,5
100 mW (20 dBm)
10 mW (10 dBm)
Italie
Ce produit est conforme à National Radio Interface et aux recommandations définies dans la National Frequency Allocation
Table de l'Italie. L'utilisation de ce produit LAN 2,4 GHz est soumis à une autorisation générale, sauf s'il est utilisé dans les
limites de la propriété de l'utilisateur. Consultez le site http://www.comunicazioni.it/it/ pour de plus amples détails.
Questo prodotto è conforme alla specifiche di Interfaccia Radio Nazionali e rispetta il Piano Nazionale di ripartizione delle
frequenze in Italia. Se non viene installato all’interno del proprio fondo, l’utilizzo di prodotti Wireless LAN a 2.4 GHz richiede
una “Autorizzazione Generale”. Consultare http://www.comunicazioni.it/it/ per maggiori dettagli.
Restrictions d'utilisation du produit
Ce produit est conçu pour une utilisation intérieure uniquement. L'utilisation en extérieur n'est pas recommandée.
Ce produit est conçu pour une utilisation avec une ou plusieurs antennes standards, intégrale ou dédiées (externes)
fournie(s) avec l'équipement. Néanmoins, certaines applications peuvent exiger de séparer l'(les) antenne(s) du produit et
de l'(les) installer à distance du périphérique à l'aide de câbles d'extension. Pour ces applications, Linksys offre un câble
d'extension R-SMA (AC9SMA) et un câble d'extention R-TNC (AC9TNC). Ces deux câbles font 9 mètres de long et ont une
perte (affaiblissement) de 5 dB. Pour compenser l'affaiblissement, Linksys propose également des antennes avec gain
supérieur, les HGA7S (avec connecteur R-SMA) et HGA7T (avec connecteur R-TNC). Ces antennes ont un gain de 7 dBi et
peuvent uniquement être utilisées avec le câble d'extension R-SMA ou R-TNC.
L'utilisation conjointe de câbles d'extension et d'antennes générant un niveau de puissance émise supérieur à 100 mW
EIRP est illégal.
101
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
Sortie de votre périphérique
Afin de respecter les réglementations de votre pays, vous devrez peut-être modifier la sortie de votre périphérique sans fil.
Reportez-vous à la section consacrée à votre périphérique.
REMARQUE : Le réglage de la puissance de sortie n'est peut-être pas disponible sur tous les produits sans fil.
Pour de plus amples informations, reportez-vous à la documentation fournie sur le CD du produit ou visitez le
site http://www.linksys.com/international.
Cartes sans fil
La sortie des cartes sans fil est définie à 100 % par défaut. La sortie maximale de chaque carte ne dépasse pas 20 dBm
(100 mW). Elle est généralement de 18 dBm (64 mW) ou inférieure. Si vous avez besoin de modifier la sortie de votre carte
sans fil, suivez les instructions correspondant au système d'exploitation de votre ordinateur :
Windows XP
1. Cliquez deux fois sur l'icône Sans fil dans la barre d'état système de votre bureau.
2. Ouvrez la fenêtre Connexion réseau sans fil.
3. Cliquez sur le bouton Propriétés.
4. Sélectionnez l'onglet Général et cliquez sur le bouton Configurer.
5. Dans la fenêtre Propriétés, cliquez sur l'onglet Avancé.
6. Sélectionnez Sortie.
7. A partir du menu déroulant à droite, sélectionnez le pourcentage de puissance de sortie de la carte sans fil.
Windows 2000
1. Ouvrez le Panneau de configuration.
2. Cliquez deux fois sur Connexions réseau et accès à distance.
3. Sélectionnez votre connexion sans fil actuelle et sélectionnez Propriétés.
4. Dans l'écran Propriétés, cliquez sur le bouton Configurer.
5. Cliquez sur l'onglet Avancé et sélectionnez Sortie.
6. A partir du menu déroulant à droite, sélectionnez le paramètre de puissance de la carte sans fil.
Si vous utilisez Windows Millenium ou 98, reportez-vous à l'aide de Windows pour obtenir des instructions sur le mode
d'accès aux paramètres avancés d'une carte réseau.
Points d'accès, routeurs ou autres produits sans fil
Si vous utilisez un point d'accès, un routeur ou un autre produit sans fil, utilisez son utilitaire Web pour configurer son
paramètre de sortie (reportez-vous à la documentation du produit pour obtenir davantage d'informations).
102
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
Documents techniques disponibles sur le site www.linksys.com/international
Pour accéder aux documents techniques, procédez comme suit :
1. Accédez à la page http://www.linksys.com/international.
2. Cliquez sur votre région de résidence.
3. Cliquez sur le nom du pays de votre résidence.
4. Cliquez sur Produit.
5. Cliquez sur la catégorie de produits appropriée.
6. Sélectionnez un produit.
7. Cliquez sur le type de documentation que vous souhaitez. Le document va s'ouvrir automatiquement au format PDF.
REMARQUE : Si vous avez des questions au sujet de la conformité de ces produits ou si vous ne trouvez pas
les informations dont vous avez besoin, contactez votre bureau de vente local ou visitez le site
http://www.linksys.com/international pour plus d'informations.
103
Annexe F : Réglementation
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe G : Informations de garantie
Linksys garantit que vos produits Linksys seront, pour l'essentiel, exempts de vices matériels et de fabrication, sous réserve
d'une utilisation normale, pendant une période de trois années consécutives (« Période de garantie »). Votre unique recours et
l'entière responsabilité de Linksys seront limités, au choix de Linksys, soit à la réparation ou au remplacement du produit, soit au
remboursement du prix à l'achat moins les remises obtenues. Cette garantie limitée concerne uniquement l'acheteur d'origine.
Si ce produit devait s'avérer défectueux pendant cette période de garantie, contactez le support technique de Linksys pour
obtenir, si besoin est, un numéro d'autorisation de retour. N'OUBLIEZ PAS DE CONSERVER VOTRE PREUVE D'ACHAT A PORTEE
DE MAIN LORS DE TOUT CONTACT TELEPHONIQUE. Si Linksys vous demande de retourner le produit, indiquez lisiblement le
numéro d'autorisation de retour à l'extérieur de l'emballage et joignez-y une copie de l'original de votre preuve d'achat.
TOUTE DEMANDE DE RETOUR NE PEUT ETRE TRAITEE EN L'ABSENCE D'UNE PREUVE D'ACHAT. Les frais d'expédition des
produits défectueux à Linksys sont à votre charge. Linksys prend uniquement en charge les envois via UPS Ground de Linksys
chez vous. Les frais d'envoi restent à la charge des clients implantés en dehors des Etats-Unis et du Canada.
TOUTES LES GARANTIES IMPLICITES ET CONDITIONS DE VALEUR MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER
SONT LIMITEES A LA DUREE DE LA PERIODE DE GARANTIE. TOUTES LES AUTRES CONDITIONS, DECLARATIONS ET GARANTIES
IMPLICITES OU EXPLICITES, Y COMPRIS TOUTE GARANTIE IMPLICITE DE NON-CONTREFACON SONT DEMENTIES. Certaines
juridictions n'autorisent pas les restrictions relatives à la durée d'une garantie implicite. Par conséquent, la restriction
susmentionnée peut ne pas s'appliquer dans votre cas. Cette garantie vous accorde des droits spécifiques. Vous pouvez avoir
d'autres droits qui varient en fonction des juridictions.
Cette garantie ne s'applique pas si le produit (a) a été modifié, sauf si cette modification est le fait de Linksys, (b) n'a pas été
installé, exploité, réparé ou entretenu conformément aux instructions fournies pas Linksys ou (c) a été altéré suite à une
charge physique ou électrique anormale, un usage inadapté du produit, une négligence ou un accident. De plus, en raison du
développement permanent de nouvelles techniques visant à infiltrer et attaquer les réseaux, Linksys ne garantit pas que le
présent produit est protégé contre toute intrusion ou attaque dont vous feriez l'objet.
CONFORMEMENT A LA LOI ET INDEPENDAMMENT DE LA THEORIE SUR LES RESPONSABILITES, LINKSYS NE POURRA EN
AUCUN CAS ETRE TENU RESPONSABLE DES PERTES DE DONNEES, DE REVENUS OU DE BENEFICES OU DES DOMMAGES
SPECIAUX, INDIRECTS, CONSECUTIFS, ACCIDENTELS OU DISSUASIFS (Y COMPRIS LES ACTES DE NEGLIGENCE) LIES OU NON
LIES A L'UTILISATION OU A L'INCAPACITE A UTILISER LE PRODUIT (Y COMPRIS TOUS LES LOGICIELS), MEME SI LINKSYS A ETE
AVERTI DE LA POSSIBILITE DE TELS DOMMAGES. LA RESPONSABILITE DE LINKSYS NE DEPASSE EN AUCUN CAS LE MONTANT
REGLE PAR VOS SOINS POUR LE PRODUIT. Les restrictions susmentionnées s'appliqueront même si toutes les garanties ou les
recours stipulés dans le présent Contrat ne remplissent pas leur fonction principale. Certaines juridictions n'autorisent pas
l'exclusion ou la limitation des dommages accessoires ou fortuits, de telle sorte que la limitation ou l'exclusion
susmentionnée peut ne pas vous être applicable.
Cette garantie est valide et peut ne s'appliquer que dans le pays d'acquisition du produit.
Veuillez envoyer toutes vos demandes de renseignement à l'adresse suivante : Linksys, P.O. Box 18558, Irvine, CA 92623,
Etats-Unis.
104
Annexe G : Informations de garantie
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe H : Spécifications
Référence du modèle WAG54GS
Normes
IEEE 802.11g, IEEE 802.11b, IEEE 802.3u, IEEE 802.3, g.992.1 (g.dmt),
g.992.2 (g.lite), g.992.3, g.992.5, T1.413i2
Ports
Alimentation, Line (Ligne), Ethernet (1-4)
Bouton
Reset (Réinitialisation), Power (Alimentation), SES (SecureEasySetup)
Type de câblage
UTP CAT 5
Voyants
Power (Alimentation), Wireless (Sans fil), Ethernet (1-4), DSL, Internet
Puissance
à l'émission
20 dBm
Prise en charge UPnP
(possible/certifiée)
Possible
Fonctions de sécurité Configuration protégée par mot de passe pour l'accès Web
Authentifications PAP et CHAP
Prévention des attaques DoS (Denial of Service)
Filtrage des URL et blocage des mots-clés, de Java, d'ActiveX, de
Proxy et des cookies
Filtre ToD (accès aux blocs selon le moment)
Intercommunications VPN pour IPSec, protocoles PPTP et L2TP
WEP 128 bits, 64 bits avec génération de clé WEP/phrase mot de
passe, WPA, WPA2
SSID Broadcast Disable (Désactivation de la diffusion SSID)
Restriction d'accès par les adresses MAC et IP
Annexe H : Spécifications
105
Modem routeur ADSL Sans fil - G avec SpeedBooster
Configuration binaire
de la clé WEP
64/128 bits
Dimensions
140 x 140 x 27 mm
Poids
0,27 kg
Alimentation
12 V CC 1 A
Certifications
CE
Température
de fonctionnement
0° à 40º C
Température
de stockage
-20º à 70 ºC
Humidité
en fonctionnement
10 à 85 %, non condensée
Humidité
de stockage
5 à 95 %, non condensée
Annexe H : Spécifications
106
Modem routeur ADSL Sans fil - G avec SpeedBooster
Annexe I : Contacts
Besoin de contacter Linksys ?
Consultez notre site Web pour obtenir des informations sur les derniers produits et les mises à jour
disponibles pour vos produits existants à l'adresse suivante :
http://www.linksys.com/international
Si vous rencontrez des problèmes avec un produit Linksys, adressez-nous un courrier électronique et envoyez-le
au service Support technique du pays où vous résidez :
Europe
Adresse électronique
Allemagne
[email protected]
Autriche
[email protected]
Belgique
[email protected]
Danemark
[email protected]
Espagne
[email protected]
France
[email protected]
Italie
[email protected]
Norvège
[email protected]
Pays-Bas
[email protected]
Portugal
[email protected]
Royaume-Uni et Irlande
[email protected]
Suède
[email protected]
Suisse
[email protected]
107
Annexe I : Contacts
Modem routeur ADSL Sans fil - G avec SpeedBooster
Hors Europe
Adresse électronique
Amérique Latine
[email protected]
Asie Pacifique
[email protected]
(uniquement en anglais)
Etats-Unis et Canada
[email protected]
108
Annexe I : Contacts
