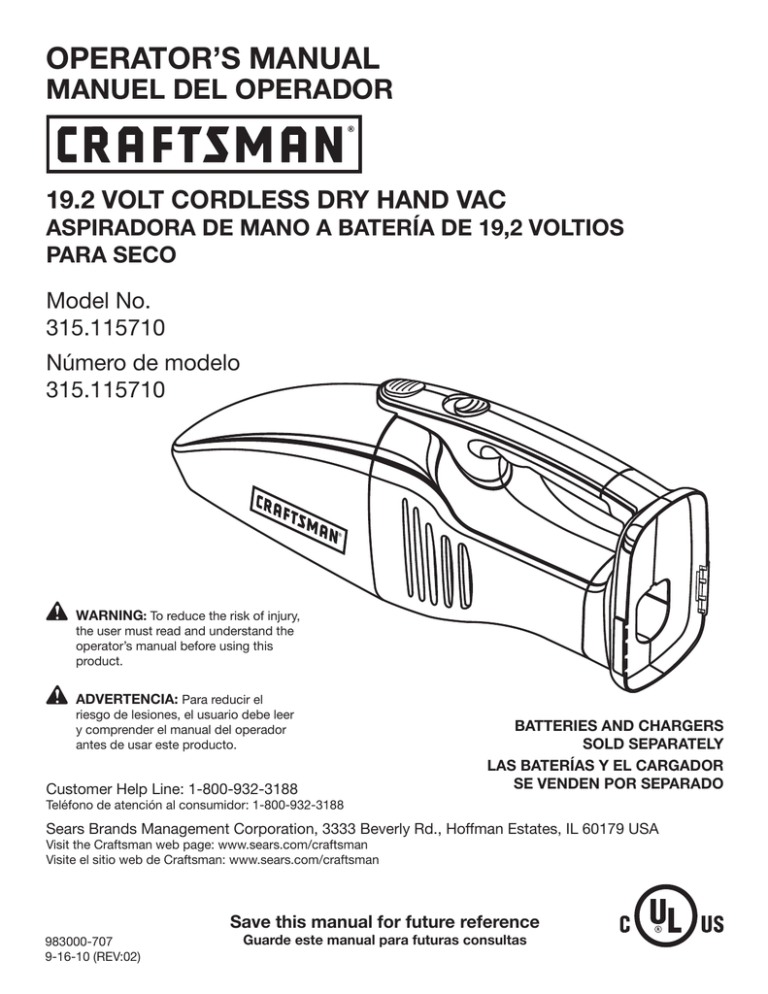

OPERATOR’S MANUAL
MANUEL DEL OPERADOR
19.2 VOLT CORDLESS DRY HAND VAC
ASPIRADORA DE MANO A BATERÍA DE 19,2 VOLTIOS
PARA SECO
Model No.
315.115710
Número de modelo
315.115710
®
WARNING: To reduce the risk of injury,
the user must read and understand the
operator’s manual before using this
product.
ADVERTENCIA: Para reducir el
riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
Customer Help Line: 1-800-932-3188
BATTERIES AND CHARGERS
SOLD SEPARATELY
LAS BATERÍAS Y EL CARGADOR
SE VENDEN POR SEPARADO
Teléfono de atención al consumidor: 1-800-932-3188
Sears Brands Management Corporation, 3333 Beverly Rd., Hoffman Estates, IL 60179 USA
Visit the Craftsman web page: www.sears.com/craftsman
Visite el sitio web de Craftsman: www.sears.com/craftsman
Save this manual for future reference
983000-707
9-16-10 (REV:02)
Guarde este manual para futuras consultas
TABLE OF CONTENTS / ÍNDICE DE CONTENIDO
ENGLISH
ESPAÑOL
Warranty........................................................................ 2
Garantía......................................................................... 2
Introduction................................................................... 2
Introducción................................................................... 2
Important Safety Instructions..................................... 3-4
Importantes instrucciones de seguridad.................... 3-4
Symbols......................................................................... 5
Símbolos........................................................................ 5
Features......................................................................... 6
Características............................................................... 6
Assembly....................................................................... 6
Armado.......................................................................... 6
Operation....................................................................... 7
Funcionamiento............................................................. 7
Maintenance.................................................................. 8
Mantenimiento............................................................... 8
Illustrated Parts List....................................................... 9
 Figura numeras (ilustraciones).........................................i
Figure Numbers (Illustrations)..........................................i
Pedidos de piezas / Servicio.....................Pág. posterior
Parts Ordering/Service................................... Back Page
WARRANTY / GARANTÍA
CRAFTSMAN® ONE YEAR LIMITED WARRANTY
FOR ONE YEAR from the date of purchase, this product is warranted against any defects in material or workmanship.
With proof of purchase, defective product will be replaced free of charge.
For warranty coverage details to obtain free replacement, visit the web site: www.craftsman.com
This warranty is void if this product is ever used while providing commercial services or if rented to another person.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
***
GARANTÍA LIMITADA DE CRAFTSMAN POR UN AÑO
Este producto tiene garantía por cualquier defecto en material o mano de obra DURANTE UN AÑO desde la fecha de
compra. Los productos defectuosos se remplazarán sin cargo si presenta un comprobante de pago.
Si desea conocer los detalles de la cobertura de la garantía para conseguir reparaciones o recambios, visite el
sitio Web: www.craftsman.com
La garantía pierde validez si este producto se utiliza mientras se prestan servicios comerciales o si se alquila a otra
persona.
Esta garantía le otorga derechos legales específicos y también puede gozar de otros derechos que varían según el
estado.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
INTRODUCTION / INTRODUCCIÓN
This product has many features for making its use more ­pleasant and enjoyable. Safety, performance, and d
­ ependability
have been given top priority in the design of this product making it easy to maintain and operate.
***
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de
este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo
y mantenimiento.
2
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS
When using an electrical appliance, basic precautions should always be followed, including the following:
WARNING!
READ AND
UNDERSTAND ALL INSTRUCTIONS. Failure to
follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.
READ ALL INSTRUCTIONS BEFORE USING THIS
APPLIANCE
WARNING:
To reduce the risk
of electric shock DO NOT expose to rain. Store
indoors.
 Remove battery when the vacuum is not in use and
before servicing.
 Use only the charger recommended for your
hand vac. Do not substitute any other charger. Use
of another charger could cause batteries to explode
causing possible serious injury.
For use with 19.2V nickel-cadmium and 19.2V lithium-ion battery packs, see tool/appliance/battery
pack/charger correlation supplement 988000-272.
 Do not place hand vac or batteries near fire or heat.
They may explode.
 The hand vac should be charged in a location
where the temperature is more than 50°F but less
than 100°F.
 Under extreme usage or temperature conditions,
battery leakage may occur. If liquid comes in
contact with skin, wash at least 10 minutes then seek
immediate medical attention.
 Do not crush, drop or damage battery pack. Do
not use a battery pack or charger that has been
dropped or received a sharp blow. A damaged
battery is subject to explosion. Properly dispose of a
dropped or damaged battery immediately.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk of
serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery
can propel debris and chemicals. If exposed, flush with
water immediately.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the
risk of serious personal injury.
Check for misalignment or binding of moving parts,
breakage of parts, and any other condition that may
affect the hand vac’s operation. If damaged, have
the hand vac serviced before using. Many accidents
are caused by poorly maintained hand vacs.
Use only accessories that are recommended by the
manufacturer for your model. Accessories that may
be suitable for one hand vac may create a risk of injury
when used on another hand vac.
Hand vac service must be performed only by
qualified repair personnel. Service or maintenance
performed by unqualified personnel could result in a
risk of injury.
When servicing a hand vac, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow Maintenance
Instructions may create a risk of electric shock or
injury.
Save these instructions. Refer to them frequently
and use them to instruct others who may use this
hand vac. If you loan someone this hand vac, loan
them these instructions also.
Dress properly. Do not wear loose clothing or
jewelry. Contain long hair above shoulder length.
Keep your hair and clothing, away from moving
parts. Loose clothes, jewelry, or long hair can be
caught in internal moving parts.
Do not overreach. Keep proper footing and balance
at all times. Proper footing and balance enables better
control of the hand vac in unexpected situations. No
utilice sobre una escalera, techo o soporte inestable.
Use safety equipment. Dust mask must be used for
appropriate conditions.
Do not allow children to operate hand vac or play with
hand vac as a toy. Close attention is necessary when
used near children.
 Use this hand vac ONLY for its intended use as
described in this manual. Use only the attachments
recommended in this manual.
If hand vac is not working properly, has been
dropped, damaged, left outdoors, or dropped into
water, return to your nearest service center.
 Do not handle charger plug or hand vac with wet
hands.
 Do not put any objects in ventilation openings. Do not
use with any opening blocked. Keep openings free of
dust, lint, hair, and anything that may reduce air flow.
 NEVER vacuum materials such as hot coals, cigarette
butts, matches, burning or smoking ashes, etc.
 DO NOT use to pick up flammable or combustible
liquids, such as gasoline, or use in areas where they
may be present.
 Do not use without dust bowl or filter in place.
 Turn off all controls before unplugging from or
plugging into an electrical outlet for charging.
 Use extra care when using on stairs.
 Do not use to pick up hard objects such as nails,
screws, coins, etc. Damage or injury could result.
 Do not incinerate this appliance even if it is severely
damaged. The batteries can explode in a fire.
 Hand vac does not have to be plugged into an
electrical outlet, therefore it is always in operating
condition. Be aware of possible hazards when using
the hand vac or when changing accessories.
3 - English
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL
SIGNAL
MEANING
DANGER:
Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.
WARNING:
Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION:
Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.
CAUTION:
(Without Safety Alert Symbol) Indicates a situation that may result in property
damage.
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL
V
min
no
.../min
NAME
DESIGNATION/EXPLANATION
Safety Alert
Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s manual
before using this product.
Eye Protection
Always wear eye protection with side shields marked to comply with ANSI
Z87.1.
Wet Conditions Alert
Do not expose to rain or use in damp locations.
Recycle Symbols
This product uses nickel-­cadmium (Ni-Cd) and lithium-ion (Li-ion) batteries.
Local, state or federal laws may prohibit disposal of batteries in ordinary
trash. Consult your local waste authority for information ­regarding available
recycling and/or disposal options.
Volts
Voltage
Minutes
Time
Direct Current
Type or a characteristic of current
No Load Speed
Rotational speed, at no load
Per Minute
Revolutions, strokes, surface speed, orbits etc., per minute
4 - English
FEATURES
PRODUCT SPECIFICATIONS
Motor....................................................................................................................................................................... 19.2 V DC
KNOW YOUR HAND VAC
CREVICE TOOL
See Figure 1, page i.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual
as well as a knowledge of the project you are attempting. Before use of this product, familiarize yourself with all
operating features and safety rules.
The crevice tool allows you to vacuum harder-to-reach
areas.
ON/OFF SWITCH
Your hand vac is equipped with a conveniently located ON/
OFF switch on top of the handle.
BRUSH ATTACHMENT
The brush attachment is used for vacuuming drapes and
upholstery and other fabric surfaces.
DUST BOWL
The dust bowl detaches from the vacuum unit for quick
and easy emptying of debris.
ASSEMBLY
UNPACKING
WARNING: If any parts are damaged or missing do
This product has been shipped completely assembled.
not operate this product until the parts are replaced.
Use of this product with damaged or missing parts
could result in serious personal injury.
n Carefully remove the hand vac and any accessories
from the box. Make sure that all items listed in the
packing list are included.
WARNING: Do not attempt to modify this hand vac
WARNING: Do not use this product if it is not
completely assembled or if any parts appear to be
missing or damaged. Use of a product that is not
properly and completely assembled could result in
serious personal injury.
n Inspect the hand vac carefully to make sure no breakage or damage occurred during shipping.
n Do not discard the packing material until you have
carefully inspected and satisfactorily operated the hand
vac.
n If any parts are damaged or missing, please call
1-800-932-3188 for assistance.
PACKING LIST
19.2 V Cordless Hand Vac
Crevice Tool
Brush Attachment
Operator’s Manual
5 - English
or create accessories not recommended for use with
this hand vac. Any such alteration or modification
is misuse and could result in a hazardous condition
leading to possible serious personal injury.
WARNING: To prevent accidental starting that
could cause serious personal injury, always remove
the battery pack from the product when assembling
parts.
OPERATION
WARNING: Always remove battery pack from your
WARNING: Do not allow familiarity with tools to
tool when you are assembling parts, making adjustments, cleaning, or when not in use. Removing battery pack will prevent accidental starting that could
cause serious personal injury.
make you careless. Remember that a careless
fraction of a second is sufficient to inflict serious
injury.
WARNING: Always wear eye protection with side
shields marked to comply with ANSI Z87.1. Failure to
do so could result in objects being thrown into your
eyes resulting in possible serious injury.
CAUTION: When placing battery pack in the hand
vac, be sure raised rib on battery pack aligns with
the bottom of the hand vac and latches into place
properly. Improper installation of the battery pack
can cause damage to internal ­components.
WARNING: Do not use any attachments or acces-
sories not recommended by the manufacturer of this
hand vac. The use of attachments or accessories not
recommended can result in serious personal injury.
APPLICATIONS
You may use this hand vac for the following purposes:
Light-duty vacuuming of dry surfaces.
NOTE: This hand vac is intended for household use only.
This product will accept Craftsman® 19.2 V lithium-ion
battery packs and Craftsman® 19.2 V nickel-cadmium battery packs.
For complete charging instructions, see the Operator’s
Manuals for your battery pack and charger models.
TO REMOVE BATTERY PACK
See Figure 3, page i.
Locate the latches on the side of the battery pack and
depress both sides to release the battery pack from
the hand vac.
WARNING: Battery tools are always in operating
condition. Therefore, switch should always be locked
when not in use or carrying at your side.
ON/OFF SWITCH
Craftsman® 19.2 V lithium-ion battery packs are designed
with features that protect the lithium-ion cells and
maximize battery life.
See Figure 3, page i.
 To turn the vacuum on: Slide switch toward the front of
the vacuum.
 To turn the vacuum off: Slide switch toward the back
of the vacuum.
If the product stops during use, recharge the battery pack.
ADDING ATTACHMENTS
TO INSTALL BATTERY PACK
See Figures 4 - 5, page i.
The brush attachment and crevice tool can be easily snapped
into place on the hand vac.
BATTERY PROTECTION FEATURES
See Figure 2, page i.
Place the battery pack in the hand vac. Align the raised
rib on the battery pack with groove in hand vac’s battery port.
Make sure the latches on each side of the battery pack
snap in place and that the battery pack is secured in
the hand vac before beginning operation.
Turn off the vacuum.
Insert the attachment into the front end of the vacuum
dust bowl, making sure the attachment is firmly
snapped into place.
6 - English
MAINTENANCE
CLEANING THE HAND VAC
WARNING: When servicing, use only identical
Craftsman replacement parts. Use of any other part
may create a hazard or cause product damage.
See Figures 6 - 8, page i.
The dust bowl should be checked, emptied, and cleaned
periodically to obtain maximum dust collection.
WARNING: Always wear eye protection with side
REMOVING THE DUST BOWL
shields marked to comply with ANSI Z87.1. Failure to
do so could result in objects being thrown into your
eyes resulting in possible serious injury.
WARNING: To avoid serious personal injury, always
See Figure 7, page i.
Remove the battery pack from the vacuum.
Depress the release button located on top of the hand
vac. Pull the dust bowl down and out to separate it
from the motor housing.
remove the battery pack from the tool when cleaning
or performing any maintenance.
REMOVING AND CLEANING THE FILTER
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use.
Use clean cloths to remove dirt, dust, oil, grease, etc.
WARNING: Do not at any time let brake fluids,
gasoline, petroleum-based products, penetrating
oils, etc. come in contact with plastic parts.
Chemicals can damage, weaken or destroy plastic
which may result in serious personal injury.
Only the parts shown on the parts list are intended to be
repaired or replaced by the customer. All other parts
should be replaced at a Sears Service Center.
See Figure 7, page i.
Remove the battery pack from the vacuum.
Remove the assembled filter rack and filter by pulling
them out of the dust bowl.
Shake or lightly brush any dust or dirt off the filter.
Empty the filter, filter rack, and dust bowl; wash if
necessary. Before reattaching to the hand vac, make
sure all pieces are completely dry.
REATTACHING THE DUST BOWL
See Figure 8, Page i.
Position the dust bowl and motor housing as shown.
Align slots on bottom of dust bowl with tabs on bottom
of motor housing then snap the two sections together.
BATTERY PACK REMOVAL AND PREPARATION
FOR RECYCLING
WARNING: Upon removal, cover the battery
pack’s terminals with heavy-duty adhesive tape. Do
not attempt to destroy or disassemble battery pack
or remove any of its components. Lithium-ion and
nickel-cadmium batteries must be recycled or disposed of properly. Also, never touch both terminals
with metal objects and/or body parts as short circuit
may result. Keep away from children. Failure to
comply with these warnings could result in fire and/
or serious injury.
7 - English
CRAFTSMAN 19.2V CORDLESS DRY HAND VAC – MODEL NUMBER 315.115710
The model number will be found on a plate attached to the motor housing. Always mention the model
­number in all correspondence regarding the hand vac or when ordering repair parts.
SEE BACK PAGE FOR PARTS ORDERING INSTRUCTIONS
1
PARTS LIST
Key Part
No.
NumberDescription
13004015 983000-707
Qty.
Filter..................................................................................................................1
Operator’s Manual (not shown)
8 - English
Fig. 1
Fig. 4
B
A
C
Fig. 7
A
B
A
D
C
®
D
B
F
E
C
A-Dust bowl (colector de polvo)
B-Dust bowl release button (botón de
desenganche del colector de polvo)
C-On/off switch (interruptor de encendido)
D-Handle (mango)
E-Crevice tool (boquilla para hendiduras)
F-Brush attatchment (aditamento de cepillo)
A-To install (para la instalación)
B-To remove (para el desmontaje)
C-Brush attachment (aditamento de cepillo)
Fig. 5
A-Filter rack (soporte del filtro)
B-Hand vac (aspiradora de mano)
C-Dust bowl (colector de polvo)
D-Filter (filtro)
Fig. 8
B
A
A
®
Fig. 2
B
C
A
A-To install (para la instalación)
B-To remove (para el desmontaje)
C-Crevice tool (boquilla para hendiduras)
Fig. 6
A
B
B
A-Battery Pack (paquete de baterías)
B-Latches (pestillos)
Fig. 3
C
A
B
A-Press release button (oprima el botón de
desenganche)
B-Pull dust bowl down and out to remove
(para desmontar el colector de polvo tire del
mismo hacia abajo y extráigalo)
A-To turn on (para encender la unidad)
B-To turn off (para apagar la unidad)
C-On/off switch (interruptor de encendido)
i
C
D
A-Dust bowl (colector de polvo)
B-Motor housing (el alojamiento del motor)
C-Slots (ranuras)
D-Tabs (orejetas)
IMPORTANTES INSTRUCCIONES
DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES
Al utilizar un aparato eléctrico, deben seguirse ciertas precauciones básicas, como las siguientes:
¡ADVERTENCIA!
LEA
Y COMPRENDA TODAS LAS INSTRUCCIONES.
El incumplimiento de las instrucciones señaladas abajo
puede causar descargas eléctricas, incendios y lesiones
serias.
LEA TODAS LAS INSTRUCCIONES ANTES DE
USAR ESTE APARATO
ADVERTENCIA:
Para
reducir el riesgo de una descarga eléctrica NO exponga
la unidad a la lluvia. Guárdela en el interior.
VVístase adecuadamente. No vista ropas holgadas ni
joyas. Recójase el cabello si está largo arriba del nivel de
los hombros. Mantenga el cabello, y la ropa alejados de
las piezas móviles y del escape. Las ropas holgadas, las
joyas y el cabello largo pueden engancharse en las piezas
internas móviles.
No estire el cuerpo para alcanzar mayor distancia.
Mantenga una postura firme y buen equilibrio en todo
momento. La postura firme y el buen equilibrio permiten
un mejor control de la aspiradora de mano en situaciones
inesperadas. No utilice la unidad al estar en una escalera o
en un soporte inestable.
Use equipo de seguridad. Se debe usar mascarilla contra el
polvo en las condiciones que así lo requieran.
No permita que ningún niño utilice o juegue con la aspiradora
de mano como si fuera un juguete. Debe tenerse extrema
precaución cuando se use cerca de niños.
 Utilice esta aspiradora de mano SOLAMENTE para los fines
especificados en este manual. Solamente utilice accesorios
recomendados en este manual.
Si la aspiradora de mano no está funcionando
adecuadamente, se dejó caer, se daño, se dejó a la
intemperie, o se dejó caer dentro del agua, regrésela al
centro de servicio Sears más cercano.
 No manipule la clavija del cargador o la aspiradora de mano
con las manos mojadas.
 No ponga ningún objeto en las aberturas de ventilación. No
use la unidad con ninguna abertura bloqueada. Mantenga las
aberturas libres de polvo, pelusa, pelo y cualquier cosa que
pueda reducir el flujo de aire.
 NUNCA aspire materiales con brasas calientes, colillas de
cigarrillos, fósforos, cenizas candentes o humeantes, etc.
 NO utilice la unidad para recoger líquidos inflamables o
combustibles, como la gasolina, ni la utilice en lugares donde
pueda haber presentes dichos líquidos.
 No use la unidad sin el colector de polvo y el filtro en su
lugar.
 Apague todos los controles antes de desenchufar o
enchufar la unidad en una toma de corriente para cargarla.
 Tenga cuidado extremo al utilizar la unidad en escaleras.
 No use la unidad para recoger objetos duros como clavos,
tornillos, monedas, etc. Pueden producirse daños o lesiones
 No incinere este aparato, incluso si está dañado seriamente.
Pueden estallar y quedar envueltas en fuego las baterías.
 La aspiradora de mano no tiene que estar enchufada
en una toma de corriente, para estar siempre en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando esté usando la aspiradora de mano
o cuando esté cambiando los accesorios de la misma.
 Cuando no esté usándose la aspiradora y antes de
dársele servicio debe retirarse la batería.
 Solamente utilice el cargador recomendado para la
aspiradora de mano. No utilice ningún otro cargador. El
empleo de cualquier otro cargador podría originar el estallido
de las baterías y posibles lesiones graves.
Para utilizar con paquetes de baterías de níquel-cadmio
de 19,2 V o de iones de litio de 19,2 V, consulte el folleto
de la herramienta/aparato/paquete de baterías/cargador
complementario 988000-272.
 No coloque la aspiradora de mano ni las baterías cerca
del fuego o del calor. Pueden explotar.
 La aspiradora de mano debe cargarse en un lugar donde
la temperatura esté entre 50°F y 100°F.
En condiciones extremas de uso o temperatura las
baterías pueden emanar líquido. Si el líquido entra en
contacto con la piel, lávese cuando menos durante 10
minutos y busque atención médica de inmediato.
 No aplaste, deje caer o dañe la batería. Nunca utilice una
batería o cargador que se ha caído, aplastado, recibido un
golpe contundente o ha sido dañado(a) de alguna manera.
Las baterías dañadas pueden sufrir explosiones. Deseche de
inmediato toda batería que haya sufrido una caída o cualquier
daño.
Las baterías pueden explotar en presencia de una fuente
de inflamación, como una luz guía. Para reducir el riesgo de
lesiones corporales serias, nunca use un producto inalámbrico
en presencia de llamas expuestas. La explosión de una
batería puede lanzar fragmentos y compuestos químicos. Si
ha quedado expuesto a la explosión de una batería, lávese de
inmediato con agua.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia
y empléelas para instruir a otras personas que puedan
utilizar esta aspiradora de mano. Si presta a alguien esta
aspiradora de mano, facilítele también las instrucciones.
3 – Español
IMPORTANTES INSTRUCCIONES
DE SEGURIDAD (CONT.)
 No utilice el cargador si el mismo ha sufrido una
caída, un golpe sólido o un daño de cualquier tipo.
Llévelo a un técnico de servicio autorizado para una
revisión eléctrica y así determinar si el cargador está
en buenas condiciones de funcionamiento.
 No desarme el cargador. Llévelo a un técnico
de servicio autorizado si requiere servicio o una
reparación. Si se rearma la unidad de manera
incorrecta, puede presentarse un riesgo de descarga
eléctrica o incendio.
 Para reducir el riesgo de una descarga eléctrica,
desconecte el cargador de la toma de corriente
antes de iniciar una tarea de mantenimiento o de
limpieza.
 Cuando no esté en uso el cargador desconéctelo
del suministro de voltaje. De esta manera se
reduce el riesgo de una descarga eléctrica o daños
al cargador si artículos metálicos caen en la abertura.
También esto ayuda a evitar dañar el cargador en el
caso de una subida de voltaje.
Riesgo de descarga eléctrica. No toque ninguna
parte sin aislar del conector de salida, ni ninguna
terminal de las baterías en tales condiciones.
 Guarde estas instrucciones. Consúltelas con
frecuencia y empléelas para instruir a otras personas
que puedan utilizar esta aspiradora de mano. Si presta
a alguien esta aspiradora de mano, facilítele también
las instrucciones con el fin de evitar un uso indebido
del producto y posibles lesiones.
Revise para ver si hay desalineación o atoramiento
de piezas móviles, ruptura de piezas o toda otra
condición que pueda afectar el funcionamiento de
la aspiradora de mano. Si se daña la aspiradora de
mano, llévela a servicio antes de volver a utilizarla.
Numerosos accidentes son causados por aspiradoras
de manos mal cuidadas.
Sólo utilice accesorios recomendados por el
fabricante para cada modelo en particular.
Accesorios que pueden ser adecuados para una
aspiradora de mano pueden significar un riesgo de
lesiones si se emplean con otra aspiradora de mano.
El servicio de la aspiradora de mano sólo debe ser
efectuado por personal de reparación calificado.
Todo servicio o mantenimiento efectuado por personal
no calificado puede significar un riesgo de lesiones.
Al dar servicio a una aspiradora de mano,
sólo utilice piezas de repuesto idénticas. Siga
las instrucciones señaladas en la sección
“Mantenimiento” de este manual. El empleo de
piezas no autorizadas o el incumplimiento de las
instrucciones de mantenimiento puede significar un
riesgo de descarga eléctrica o de lesiones.
4 – Español
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto.
SÍMBOLO
SEÑAL
SIGNIFICADO
PELIGRO:
Indica una situación peligrosa inminente, la cual, si no se evita, causará
la muerte o lesiones serias.
ADVERTENCIA:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
la muerte o lesiones serias.
PRECAUCIÓN:
Indica una situación peligrosa posible, la cual, si no se evita, podría causar
lesiones menores o leves.
PRECAUCIÓN:
(Sin el símbolo de alerta de seguridad) Indica una situación que puede
producir daños materiales.
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO
V
min
no
.../min
NOMBRE
DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad
Indica un peligro posible de lesiones personales.
Lea manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular
Siempre póngase protección ocular con la marca de cumplimiento
de la norma ANSI Z87.1.
Alerta de condiciones
húmedas
No exponga la unidad a la lluvia ni la use en lugares húmedos.
Símbolos de reciclado
Este producto contiene baterías de níquel-cadmio (Ni-Cd) o iones
de litio (Li-ion). Es posible que algunas leyes municipales, estatales
o federales prohíban desechar las baterías en la basura normal.
Consulte a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y desecho
disponibles.
Volts
Voltaje
Minutos
Tiempo
Corriente continua
Tipo o característica de corriente
Velocidad en vacío
Velocidad de rotación, en vacío
Por minuto
Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto
5 – Español
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Motor.................................................................................................................................................... 19,2 voltios corr. cont.
FAMILIARÍCESE CON LA ASPIRADORA DE MANO
A BATERÍA
Vea la figura 1, pagina i.
Para usar este producto con la debida seguridad se debe
comprender la información indicada en la herramienta
misma y en este manual, y se debe comprender también
el trabajo que intenta realizar. Antes de usar este
producto, familiarícese con todas las características
de funcionamiento y normas de seguridad del mismo.
INTERRUPTOR DE ENCENDIDO
La aspiradora de mano está equipada con un interruptor de
encendido localizado en la parte superior del mango.
BOQUILLA PARA HENDIDURAS
La boquilla para hendiduras permite limpiar con la aspiradora
áreas de díficil acceso.
ADITAMENTO DE CEPILLO
El aditamento de cepillo se usa para limpiar con la aspiradora
cortinas y tapicería, así como otras superficies de tela.
COLECTOR DE POLVO
El colector de polvo se desprende de la unidad de la
aspiradora y permite limpiar fácilmente los desechos
captados.
ARMADO
DESEMPAQUETADO
Embarcamos este producto completamente armado.
n Extraiga cuidadosamente de la caja la aspiradora
de mano y los accesorios. Asegúrese de que estén
presentes todos los artículos enumerados en la lista de
empaquetado.
ADVERTENCIA: No use este producto si no está
totalmente ensamblado o si alguna pieza falta o está
dañada. Si utiliza un producto que no se encuentra
ensamblado de forma correcta y completa, puede
sufrir lesiones graves.
n Inspeccione cuidadosamente la aspiradora de mano para
asegurarse de que no haya sufrido ninguna rotura o daño
durante el transporte.
n No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la aspiradora de mano
y la haya utilizado satisfactoriamente.
n Si hay piezas dañadas o faltantes, le suplicamos llamar
al 1-800-932-3188, donde le brindaremos asistencia.
LISTA DE EMPAQUETADO
Aspiradora de mano a batería de 19,2 voltios
Boquilla para hendiduras
Aditamento de cepillo
Manual del operador
6 – Español
ADVERTENCIA: Si hay piezas dañadas o faltantes,
no utilice esta producto sin haber reemplazado
todas las piezas. Usar este producto con partes
dañadas o faltantes puede causar lesiones serias al
operador.
ADVERTENCIA: No intente modificar esta aspiradora de mano ni hacer accesorios no recomendados
para la misma. Cualquier alteración o modificación
constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles
lesiones corporales serias.
ADVERTENCIA: Para evitar un arranque accidental
que podría causar lesiones corporales serias,
siempre desmonte de la producto el paquete de
baterías al montarle piezas a aquélla.
FUNCIONAMIENTO
ADVERTENCIA: Retire siempre el paquete de
ADVERTENCIA: No permita que su familarización
baterías de la herramienta antes de instalar las
piezas, realizar ajustes. limpiarla o cuando no la
utilice. Retirar el paquete de baterías evitará que
la unidad se accione accidentalmente y provoque
lesiones graves.
con las herramientas lo vuelva descuidado. Tenga
presente que un descuido de un instante es
suficiente para causar una lesión grave.
ADVERTENCIA: Siempre póngase protección
ocular con protección lateral con la marca de
cumplimiento de la norma ANSI Z87.1. Si no cumple
esta advertencia, los objetos que salen despedidos
pueden producirle lesiones serias en los ojos.
PRECAUCIÓN: Al colocar el paquete de baterías
en la aspiradora de mano, asegúrese que la costilla
realzada del mismo quede alineada con la parte
inferior de la aspiradora de mano y de que los
pestillos entren adecuadamente en su lugar con un
chasquido. Si no se instala debidamente el paquete
de baterías pueden dañarse los componentes
internos.
ADVERTENCIA: No utilice ningún aditamento o
accesorio no recomendado por el fabricante de esta
aspiradora de mano. El empleo de aditamentos o
accesorios no recomendandos puede causar lesiones serias.
APLICACIONES
Esta aspiradora de mano puede emplearse para los fines
siguientes:
Limpieza liviana con aspiradora de superficies secas.
NOTA: Esta aspiradora de mano está diseñada para uso
casero solamente.
Este producto acepta los paquetes de baterías
Craftsman® de iones de litio de 19,2 V y los paquetes de
baterías Craftsman® de níquel-cadmio de 19,2 V.
Para ver las instrucciones de carga completas, consulte
los manuales del operador para su batería y el cargador
modelos.
CARACTERÍSTICAS DE PROTECCIÓN DE LAS
BATERÍAS
Las baterías de iones de litio Craftsman® de 19,2 V están
diseñadas con características que protegen las celdas de
iones de litio y maximizan la duración de las baterías.
Si el producto se detiene durante el uso, recargue la paquete
de batería.
PARA INSTALAR EL PAQUETE DE BATERÍAS
Vea la figura 2, pagina i.
Coloque el paquete de baterías en la aspiradora de
mano. Alinee la costilla realzada exterior del paquete
de baterías con la ranura interior del receptáculo para
baterías de la aspiradora de mano.
Asegúrese de que los pestillos situados en ambos
lados del paquete de baterías entren completamente
en su lugar, y de que el paquete quede bien fijo en la
aspiradora de mano antes de empezar a utilizar éste.
PARA DESMONTAR EL PAQUETE DE BATERÍAS
Vea la figura 3, pagina i.
Oprima los pestillos situados en ambos lados del
paquete de baterías para soltar éste de la aspiradora
de mano.
ADVERTENCIA: Las herramientas de baterías
siempre están en condiciones de funcionamiento.
Por lo tanto, siempre debe estar asegurado el
interruptor cuando no esté usándose o el operador
lo lleve por un lado.
INTERRUPTOR ENCENDIDO/APAGADO
Vea la figura 3, pagina i.
 Para encender la aspiradora: Deslice el interruptor
hacia la parte delantera de la aspiradora.
 Para apagar la aspiradora: Deslice el interruptor hacia
la parte trasera de la aspiradora.
INSTALACIÓN DE ADITAMENTOS
Vea las figuras 4 - 5, pagina i.
El aditamento de cepillo y la boquilla para hendiduras se
colocan fácilmente en la aspiradora de mano.
Apague la aspiradora.
Introduzca el aditamento en el extremo delantero del
colector de polvo, asegurándose de que el primero
haya quedado firmemente montado a presión en su
lugar.
7 – Español
MANTENIMIENTO
ADVERTENCIA: Al dar servicio a la herramienta, sólo
utilice piezas de repuesto Craftsman idénticas. El empleo
de piezas diferentes puede presentar un peligro o causar
daños al producto.
ADVERTENCIA: Siempre póngase protección ocular
con protección lateral con la marca de cumplimiento de
la norma ANSI Z87.1. Si no cumple esta advertencia, los
objetos que salen despedidos pueden producirle lesiones
serias en los ojos.
ADVERTENCIA: Para evitar lesiones corporales serias,
siempre retire el paquete de baterías de la herramienta al
limpiarla o darle mantenimiento.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos de
solventes comerciales y pueden resultar dañados. Utilice paños
limpios para eliminar la suciedad, el polvo, el aceite, la grasa,
etc.
ADVERTENCIA: No permita en ningún momento que
fluidos para frenos, gasolina, productos a base de petróleo, aceites penetrantes, etc., lleguen a tocar las piezas de
plástico. Las sustancias químicas pueden dañar, debilitar
o destruir el plástico, lo cual a su vez puede producir
lesiones corporales serias.
Solamente las piezas mostradas en la lista de piezas pueden ser
reparadas o cambiadas por el consumidor. Todas piezas restantes deben ser reemplazadas en un centro de servicio Sears.
LIMPIEZA DE LA ASPIRADORA DE MANO
Vea las figuras 6 - 8.
El colector de polvo debe revisarse, vaciarse, y limpiarse
periódicamente para lograr la máxima captación de polvo.
DESMONTAJE DEL COLECTOR DE POLVO
Vea la figura 7.
Retire de la aspiradora el paquete de baterías.
Oprima el botón de liberación, el cual está situado en la parte
superior de la aspiradora de mano. Tire del colector de polvo
hacia abajo y extráigalo para separarlo del alojamiento del
motor.
DESMONTAJE Y LIMPIEZA DEL FILTRO
Vea la figura 7.
Retire de la aspiradora el paquete de baterías.
Retire el soporte del filtro y el filtro mismo, los cuales están
ensamblados entre sí; para ello, extráigalos del colector de
polvo.
Sacuda o cepille ligeramente el filtro para limpiarle el polvo y
demás desechos.
Vacíe el filtro, el soporte del filtro y el colector de polvo;
lávelos si es necesario. Antes de volverlos a instalar en la
aspiradora de mano, asegúrese que todas las piezas estén
completamente secas.
MONTAJE DEL COLECTOR DE POLVO
Vea la figura 8.
Coloque el colector de polvo y el alojamiento del motor como
se muestra.
Alinee las ranuras situadas en la parte inferior del colector de
polvo con las orejetas de la parte inferior del alojamiento del
motor, y después una a presión las dos secciones.
REMOCIÓN Y PREPARACIÓN DEL PAQUETE DE
BATERÍAS PARA EL RECICLADO
ADVERTENCIA: Al retirar el paquete de baterías, cu-
bra las terminales del mismo con cinta adhesiva reforzada.
No intente destruir o desarmar el paquete de baterías, ni
de desmontar ninguno de sus componentes. Las baterías
deben reciclarse o desecharse debidamente. Asimismo,
nunca toque ambas terminales con objetos metálicos y
partes del cuerpo, ya que puede producirse un corto circuito. Manténgase fuera del alcance de los niños. La inobservancia de estas advertencias puede causar incendios y
lesiones corporales serias.
8 – Español
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
