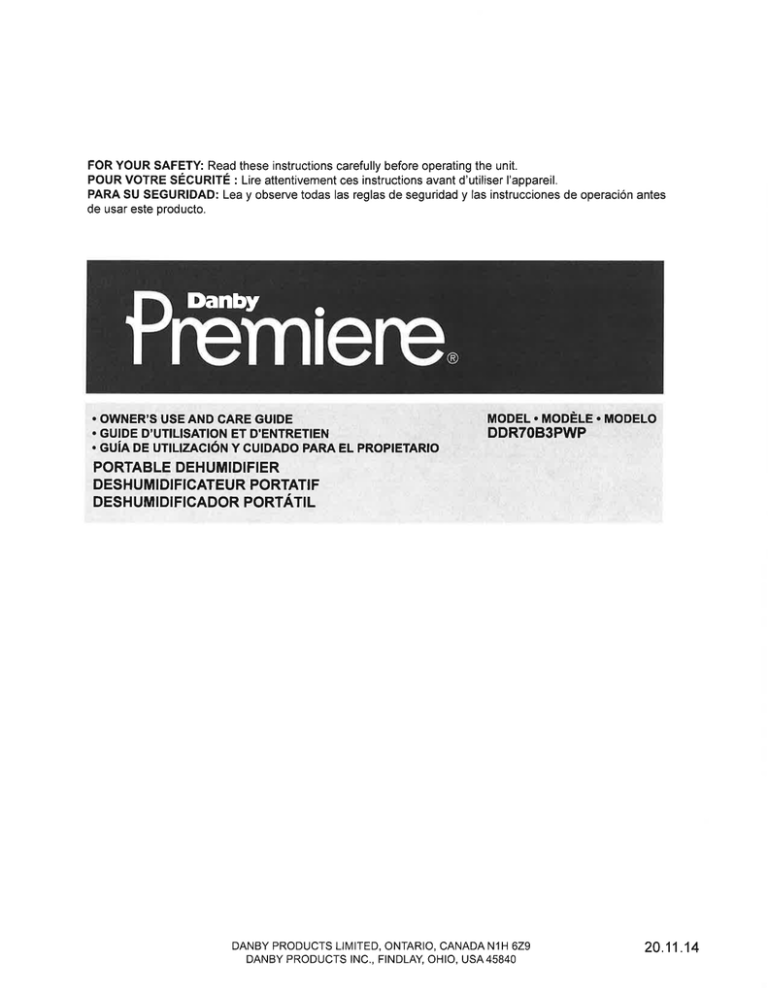

FOR YOUR SAFETY: Read these instructions carefully before operating the unit.
POUR VOTRE SÉCURITÉ : Lire attentivement ces instructions avant d’utiliser l’appareil.
PARA SU SEGURIDAD: Lea y observe todas las reglas de seguridad y las instrucciones de operaciôn antes
de usar este producto.
Premiere.
* OWNER'S USE AND CARE GUIDE MODEL » MODELE + MODELO
o GUIDE D'UTILISATION ET D'ENTRETIEN DDR70B3PWP
* GUIA DE UTILIZACIÓN Y CUIDADO PARA EL PROPIETARIO
PORTABLE DEHUMIDIFIER
DESHUMIDIFICATEUR PORTATIF
DESHUMIDIFICADOR PORTÁTIL
DANBY PRODUCTS LIMITED, ONTARIO, CANADA N1H 679 20.11.14
DANBY PRODUCTS INC., FINDLAY, OHIO, USA 45840
1-800-263-2629
(1-800-26-DANBY)
DO NOT RETURN THIS UNIT TO THE RETAILER
WITHOUT FURTHER INSTRUCTIONS
Dear valued customer, we hope your Danby product purchase fulfills all
your requirements. Your satisfaction is our priority!
Please contact us at our toll free consumer service number for any inquiries
you may have about your new unit.
‚ МЕ PAS RETOURNER CET APPAREIL CHEZ LE
DETAILLANT SANS CONSIGNES SUPPLEMENTAIRES
Cher(ère) client(e) important(e), nous espérons que votre produit Danby
répond à tous vos besoins. Votre satisfaction est notre priorité!
Veuillez nous contacter au numéro gratuit de service après-vente, si
vous avez des questions quelconques à propos de votre nouvel appareil.
NO DEVUELVA ESTA UNIDAD A LA TIENDA SIN
INSTRUCCIONES ADICIONALES
Estimado cliente, esperamos que el producto Danby que ha comprado
satisfaga completamente sus necesidades. Su satisfaccion
es nuestra prioridad!
Por favor, contáctenos gratuitamente a nuestro número de Servicio al
Cliente para cualquier pregunta que tenga sobre su nuevo electrodoméstico.
Danby 28.08.2014
Premiere.
TO OBTAIN WARRANTY SERVICE YOU MUST PROVIDE A VALID PROOF OF
PURCHASE. PLEASE STAPLE YOUR RECEIPT TO THIS PAGE FOR FUTURE
REFERENCE.
POUR OBTENIR LE SERVICE SUR GARANTIE, VOUS DEVEZ FOURNIR UNE
PREUVE D’ACHAT VALIDE. VEUILLEZ AGRAFER VOTRE REGU A CETTE PAGE
POUR REFERENCE FUTURE.
PARA OBTENER SERVICIO DE GARANTIA, DEBE PROVEER UN RECIBO ORIG-
INAL. POR FAVOR ENGRAPE SU RECIBO A ESTA PAGINA EN CASO QUE
NECESITE HACER UN RECLAMO.
/\ IMPORTANT - GROUNDING METHOD
This product is factory equipped with a power supply cord that has a three-pronged grounded plug. It must
be plugged into a mating grounding type receptacle in accordance with the National Electrical Code and
applicable local codes and ordinances. If the circuit does not have a grounding type receptacle, it is the
responsibility and obligation of the customer to exchange the existing receptacle in accordance with the
National Electrical Code and applicable local codes and ordinances. The third ground prong should not,
under any circumstances, be cut or removed. Never use the cord, the plug or the appliance when they show
any sign of damage. Do not use your appliance with an extension cord unless it has been checked and test-
ed by a qualified electrician or electrical supplier.
/\ IMPORTANT - METHODE POUR LA MISE A LA TERRE
Ce produit arrive d’origine avec un cordon d’alimentation équipé d’une prise à trois fiches. Il doit être
branché dans une prise avec une fiche de mise à la terre en conformité avec le Code national de l’électricité
et les codes et règles locaux applicables. Si la prise murale n’a pas de mise à la terre, il est de la
responsabilité et l’obligation du client de changer la prise existante pour la rendre conforme au Code
national de l’électricité et aux codes et règles locaux applicables. La fiche de mise à la terre ne doit pas, en
aucune circonstance, être coupée ou retirée. Si vous apercevez des signes de dommage, n’utilisez jamais le
cordon d’alimentation, la prise ou l’appareil. N’utilisez jamais l’appareil avec une rallonge sauf si elle a été
vérifiée et testée par un électricien qualifié ou un fournisseur de matériel électrique.
/ IMPORTANTE- MÉTODO DE CONEXIÓN A TIERRA
Este producto viene equipado con un cable eléctrico que tiene un enchufe de tres patas conexión a tierra.
Este debe colocarse en una toma de corriente con conexión a tierra de acuerdo con el Código nacional de
electricidad y códigos y ordenanzas locales correspondientes. Si el circuito no cuenta con una toma de
corriente con conexión a tierra, es responsabilidad y obligación del cliente sustituir la toma de corriente
actual de acuerdo con el Código nacional de electricidad u códigos u ordenanzas locales correspondientes.
Bajo ninguna cicunstancia se debe cortar o eliminar la tercera pata de conexión a tierra. Nunca utilice el
cable, el enchufe o el artefacto cuando muestre un signo de daño visible. No utilice el artefacto con una
extensión salvo que un proveedor eléctrico o electricista calificado la inspeccione y la pruebe.
CONTENTS
TABLE DES MATIÈRES
INDICE
PORTABLE DEHUMIDIFIER
Owner's Use and Care Guide .........................e.0000000 DAA 1-13
* Welcome
* Important Safety Information
* Features
* Installation Instructions
* Operation Instructions
* Care and Maintenance
* Troubleshooting
* Warranty
DESHUMIDIFICATEUR PORTATIF
Guide d'utilisation et d'entretien... 14-27
* Bienvenue
* Consignes de sécurité importantes
* Caractéristiques
* Consignes d'installation
< Consignes d'utilisation
Soins et entretien
- Dépannage
« Garantie
DESHUMIDIFICADOR PORTATIL
Guía del utilización y cuidado para el propietario...................28-41
* Bienvenido
* Instrucciones de seguridad importantes
* Instrucciones d'instalación
Read and follow all safety rules and operating
instructions before first use of this product.
/N PRECAUTION :
Veuillez lire attentivement les consignes de
sécurité et les instructions d'utilisation avant
l’utilisation initiale de ce produit.
/\ PRECAUCION:
Veuillez lire attentivement les consignes de
sécurité et les instructions d'utilisation avant
l’utilisation initiale de ce produit.
/X WARNING
Improper connection of the grounding plug can
result in risk of fire, electric shock and/or injury to
persons associated with the appliance. Check with
a qualified service representative If in doubt that
the appliance is properly grounded.
* Características
* Instrucciones operadoras
* Cuidado y maintenimiento
* Solucion sugerida
* Garantía
/N AVERTISSEMENT
Une fiche de mise á la terre mal branchée peut
entrainer un risque d'incendie, de choc électrique
ou de blessures aux personnes qui utilisent
l'appareil. Si vous n'êtes pas certain que l'appareil
est correctement mis à la terre, consultez un
préposé du service qualifié.
/, ADVERTENCIA
El conectar indebidamente el enchufe de conexión
a tierra puede crear riesgos de incendio, descarga
eléctrica y/o oscasionar lesiones a las personas
que usen el aparato. Si tiene dudas sobre la
debida conexión a tierra del aparato, consulte un
representante de servicios calificado.
Model - Modèle - Modelo
DDR70B3PWP
Welcome
Welcome to the Danby family. We are proud of our quality products, and we believe in dependable service, like you will
find in this Owner's Use and Care Guide, and like you will receive from our friendly customer service department. Best
of all, you will experience these values each and every time you use your Danby appliance. That is important, because
your new appliance will be a part of your family for a long time.
Note the information below; you will need this information to obtain service under warranty.
To receive service, you must provide the original receipt.
Model Number:
Serial Number:
Date of Purchase:
NEED HELP?
Before you call for service, here are a few things you can do to help
us serve you better:
Read this Owner’s Use and Care Guide:
It contains instructions to help you use and maintain your
appliance properly.
If you received a damaged appliance:
Immediately contact the retailer (or builder) that sold you the
appliance.
Save time and money:
Check the Troubleshooting section at the end of the guide before call-
ing. This section helps you solve common problems that may occur.
If you do need service, you can relax, knowing help is only a phone
call away.
1-800-26- Danby
(1-800-263-2629)
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
NOTE
The WARNING instructions issued in this manual are not meant to cover all possible conditions and situations that may
occur. Person(s) installing, maintaining, or operating the appliance must exercise caution and care. Failure to install,
maintain, and/or operate the equipment according to the manufacturer's instructions may result in conditions which can
produce personal injury and damage to your unit and/or property damage. Contact your dealer, service agent, and/or the
manufacturer about any problems or conditions you do not fully understand. For Danby Customer Service call (1-800-
263-2629).
ELECTRICAL REQUIREMENTS
To reduce the risk of fire, electric shock, or personal injury, all wiring and grounding must conform with the latest edition of
Local and National Electrical codes.
* |t is the customer's responsibility to have the wiring and fuses checked by a qualified electrician to make sure adequate
electrical power is available.
* This appliance is designed to operate on an effectively grounded, separately branched, polarized, 3-wire, 120 Volt
60 Hertz (alternating current) circuit protected by a 15 ampere fuse, equivalent fuse or circuit breaker. The three-prong
grounding plug on the power cord should be plugged directly into the aforementioned receptacle rated 110/120 V.A.C.
« Do not connect the dehumidifier to a multiple socket outlet that is also being used for other electrical appliances.
FOR YOUR SAFETY: To reduce the risk of fire or explosion, do not store or use gasoline or other flammable va-
pors or liquids in the vicinity of this or any other appliance.
GROUNDING INSTRUCTIONS
Improper connection of the equipment-grounding conductor can result in a risk of electrical shock. Check with a qualified
electrician or serviceperson if you are in doubt as to whether your appliance outlets are properly grounded.
* This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electrical
shock by providing a path of least resistance for electrical current. This appliance is equipped with a cord that has an
equipment-grounding conductor and 3 prong grounding plug. The plug must be connected into an outlet that is properly
installed and grounded in accordance with all local codes and ordinances.
* Do not modify the plug provided with this appliance. If it will not fit the outlet, have a proper outlet installed by a qualified
electrician.
* |f the household electrical supply does not meet the above specifications, or if you are not sure your home has an
effective ground, have a qualified electrician or your local electrical utility company check it and correct any problems.
SAVE THESE INSTRUCTIONS
Important Safety Information
READ AND FOLLOW ALL SAFETY INSTRUCTIONS
SAFETY PRECAUTIONS
When using this dehumidifier, always follow basic safety precautions, including the following:
* Use this appliance only for its intended purpose as described in this Owner's Manual.
* Do not remove the Styrofoam in the float which is located in the bucket.
+ This dehumidifier must be properly installed and grounded as described in this manual before it is used.
* Never operate this dehumidifier in an area that is likely to accumulate standing water. If this condition develops, for your
safety disconnect the power supply before stepping into the water.
* Never unplug your dehumidifier by pulling on the power cord. Always grip the plug firmly and pull straight out from the
receptacle.
* Replace immediately all electric service cords that have become frayed or otherwise damaged. A damaged power
supply cord must be replaced with a new power supply cord obtained from the manufacturer and not repaired. Do not
use a cord that shows cracks or abrasion damage along its length or at either the plug or connector end.
* the receptacle does not match the plug, the receptacle must be changed out by a qualified electrician.
* Turn the dehumidifier OFF and unplug it before cleaning.
* For your safety, do not store or use combustible materials, gasoline or other flammable vapors or liquids in the vicinity of
this or any other appliance.
+ All dehumidifiers contain refrigerants, which under federal law must be removed prior to product disposal. If you are
disposing of a product with refrigerants, check with the company handling disposal about what to do. Check for
local regulatory compliance regarding the approved and safe disposal of this appliance.
* Do not use outdoors.
* This dehumidifier is intended for indoor residential applications only. This dehumidifier should not be used
for commercial or industrial applications.
SAVE THESE INSTRUCTIONS
fa Installation Instructions
LOCATION
* Select a suitable location, making sure you have easy access to an electrical outlet (avoid the use of extension cords).
* Make sure there are no obstructions restricting airflow through the front air intake grill. Maintain a minimum clearance
of at least 20 cm (8") between adjacent walls and the back of the unit, to allow for proper air circulation and maximum
efficiency. To achieve maximum operating efficiency from your dehumidifier, the recommended (room ambient) operating
temperatures should be between 5°C (41°F) and 35°C (95°F).
- It is important to remember the efficiency of a dehumidifier will be affected/influenced by the rate at which new humid
air (moisture) is allowed to infiltrate the same space/area. To maintain efficiency, the dehumidifier must be operated in an
enclosed area. Keep all doors and windows closed.
* Do not use this unit outdoors. This dehumidifer is intended for indoor residential applications only. This dehumidifier
should not be used for commercial or industrial applications.
- Place the dehumidifier on a smooth, level floor strong enough to support the unit with a full bucket of water.
* Place the unit where it has access to an electrical outlet.
* This unit has 4 castors which can move freely. Do not force castors to move over carpet, and refrain from moving the
unit with water in the bucket (the unit may tip over and spill water). Protect wood floors from possible spillage or
scratches when moving unit.
* Remove accessory bag from bucket and store it in a safe place.
FEATU RES 1. Control Panel
2. Front Panel
3. Water Bucket
4. Water Level Window
5. Carrying Handle (both sides)
6. Continuous Drain Hose Qutlet
7. Air Outlet Grill
8. Air Filter
9. Power Cord Buckle
10. Caster
11. Power Cord and Plug
12. Pump Drain Hose Outlet
A Operating Instructions
CASTOR INSTALLATION (some models)
Castor installation is recommended to avoid damage to floors.
Remove the castors from the bucket of the dehumidifier.
2. Position the dehumidifier on its side. E uNa
3. Locate the arrow on the bottom of the dehumidifier and insert the castor as SÉ ==
according to the arrow direction. с \ — y:
4. Slide the castor in as far as it will go. The castor will snap into place. —=< 7
5. Repeat steps 1 to 4 for the other 3 castors.
CONTROL PANEL INSTRUCTIONS
NOTE: The control panel of the unit you purchased may be slightly different depending on the model number.
RE
POPPPRZDE :
Ne
When you push the button to change operation modes, the unit will make a beeping sound to indicate that it is
changing modes.
1. Continue Button: Press to activate the continuous dehumidifying operation.
2. Filter Button: This product has a check filter feature that is a reminder to clean the air filter for more efficient oper-
ation. The check filter light will illuminate after 250 hours of operation. To reset this function after cleaning the filter,
press the reset filter button and the light will go off.
3. Fan button: Controls the fan speed. Press to select either high (turbo) or normal fan speed. Set the fan control to
high for maximum moisture removal. When the humidity has been reduced and quiet operation is preferred, set the
fan control back to normal.
Power Button: Press to turn the dehumidifier on or off.
(VW / A, Buttons: The humidity level can be set within a range of 35% RH (Relative Humidity) to 85% RH in 5%
increments using these buttons. For drier air, press the (М) button and set to a lower percentage value (%). For more
damp air, press the A) button and set a higher percentage value (%).
6. Timer Button: Press to initiate the auto-start and auto-stop feature. Set a start or stop time from 0.0 to 24 hours using
the (A) and (V) keys.
7. Display: Shows the actual (+ 5% accuracy) room humidity level in a range of 30% RH to 90% RH. Otherwise, dis-
plays selection when programming humidity or timer.
8. Comfort: This function allows you to be comfortable by automatically adjusting the humidity level with the fluctuating
room temperatures. The humidity level cannot be adjusted in this setting.
9. Pump Button: This button activates the pump drainage feature.
a
Note: The fan does not shut off the moment you remove the bucket, the fan will shut off after 2-3 minutes.
A Operating Instructions
INDICATOR LIGHT FUNCTIONS
Note: Depending on the humidity conditions of the surrounding environment, the dehumidifier may not start automatically
when the “on/off” button is pressed (see dehumidifying mode instructions for details).
10. Bucket Full Indicator Light: When the bucket is full and/or incorrectly positioned inside the cabinet, the bucket full
light will turn on and remain on until the bucket is emptied and/or correctly re-positioned. This condition will result in the
immediate shut down of the dehumidifying system (both compressor and fan motor operation are terminated). This is a
safety feature. When the bucket is emptied and/or correctly re-positioned, the dehumidifier will resume operation automat-
ically. NOTE: It may take several minutes before operating conditions resume.
11. Auto-defrost: When frost builds on the evaporator coils, the compressor will cycle off and the fan will continue to run
until the frost disappears.
NOTE:
Memory Setting: Each time the unit is disconnected / re-connected and/or in the event of a power failure, the electronic
circuit board automatically defaults to the last program setting that was used. After the unit has stopped, it may take sev-
eral minutes before operating conditions resume.
Auto-restart: If the unit shuts off unexpectedly due to a power outage, it will restart with the previous function settings
automatically when the power resumes.
ERROR CODES
AS - Humidity sensor error -- Unplug the unit and plug it back in. If error repeats, call for service.
ES - Temperature sensor error -- Unplug the unit and plug it back in. If error repeats, call for service.
P2 (or Eb) - Bucket is full or the bucket is not in correct position -- Empty the bucket and/or adjust it to the proper position.
EC - Please ensure that the room ambient temperature matches the recommended operating temperature for the unit,
95°C (41°F) - 35°C (95°F). If the temperature is within this range, call for service.
E3 - Unit Malfunction, unplug the unit and plug it back in. If error repeats, call for service.
TIMER FUNCTIONS
Follow these steps to program the Auto-on or Auto-off feature using the control panel:
Auto-off:
1. When the unit is on, and the TIMER button is pressed, the timer off indicator light illuminates to indicate that the auto-
off program is initiated.
2. Press or hold the UP or DOWN button to change the ‘Auto’ time by 0.5 hour increments, up to 10 hours (then at 1 hour
increments up to 24 hours). The unit control will count down the time remaining until start.
3. Within 5 seconds of setting auto-off time, press the TIMER button again to complete the auto-off program.
Auto-on:
4. When the unit is off, and the TIMER button is pressed, the auto-on program is initiated. Set the auto-on time as in step
2 above. Within 5 seconds of setting auto-on time, press the TIMER button again to complete the auto-on program.
NOTE: When the auto-on and auto-off times are set, within the same program sequence, TIMER ON OFF indicator lights
illuminate indicating that both ON and OFF times are now programmed.
NOTE: Turning the unit ON or OFF at any time, changing the on/off timer setting to 0.0, and a P2 error code will cancel the
Auto-on/off functions.
A Operating Instructions
WATER TANK OPERATION
The water tank holds accumulated condensed water and, by means of a safety switch, controls both the water level and
operation of the dehumidification process.
When the water tank is full and/or accidentally displaced inside the cabinet, the float switch actuator (inside the tank)
breaks contact with the safety switch. This condition results in the immediate shut down of the compressor and fan motor
system, preventing moisture from being condensed.
Note: On some models, the fan will continue to run for approximately 2-3 minutes after the unit has stopped and
the bucket has been removed. As a result, water may drip from the tray onto the base of the unit, and then onto
the floor. Please ensure that you protect your wood and carpet from such leakage.
IMPORTANT
Never tamper with or attempt to defeat the water level (safety) float switch system. Proper installation
of the water tank is crucial in maintaining reliable dehumidifier operation.
DEHUMIDIFYING
Dehumidifying is a means of removing moisture from the air. A dehumidifier will help to protect your home and valued
possessions from damage due to swelling caused by moisture in the air. Essentially a dehumidifier removes moisture from
air as moist air passes over a dehumidifying (evaporator) coil. Moisture is condensed on the evaporator coil, drained, and
collected inside an internal (removable) water tank located at the front of the unit. The exhausted air being returned into
the room environment is elevated several degrees causing the surrounding air temperature to increase (slightly). This
process also contributes to lowering the relative humidity of the surrounding air.
Note: For optimal performance, ensure that the unit is set at least 10% lower than the relative humidity level. It is normal
for the humidity to vary by 5% above or below the set humidity. It is recommended that in normal conditions, the humidity
be set at 40-45%.
DEHUMIDIFYING MODE INSTRUCTIONS
When the unit is first connected to the electrical outlet, the power light will not light up until the “on/off” button is pressed.
When the “on/off” button is pressed, the power light turns on and the dehumidifier automatically defaults to:
Display: Current ambient room humidity (RH%)
Humidity Setting: 60% RH
Fan Speed: High.
Note: Depending on humidity conditions of the surrounding environment, the dehumidifier may not start automatically
under the default setting (this is an indication that the humidity level of the surrounding environment is lower than the
“default” setting of 60% RH). Therefore, it may be necessary to scroll through each of the different dehumidifier settings
35%-55% until the “humidistat” (sensor) recognizes conditions that will allow the unit to operate.
Dehumidifying Mode Selection:
1. The unit enters dehumidify mode when the ON/OFF button is pressed.
2a. Press the A / V buttons to select a desired RH operating value (35%-85%).
OR
2b. Press the continuous button. When continuous mode is selected, the humidistat (sensor) will be by-passed and the
compressor will operate non-stop regardless of humidity conditions.
Fan Speed Selection:
3. You can choose a fan speed (normal/turbo) using the keypad. The speed you select is identified by the (illuminated)
indicator light located directly above the selection made.
A Operating Instructions
AIR FILTER
Note: All the pictures in the manual are for explanatory purposes only. The actual shape of the unit you purchased may be
slightly different, but the operation and functions are the same.
Your dehumidifier features a removable Air Filter. This filter is located at the front of the unit (behind the air intake grill)
directly above the water tank compartment. The air filter plays an important role in helping to reduce (minimize) dust/
dirt particles from the surrounding environment. A blocked/clogged air filter reduces air intake, impacting negatively on
operating efficiency. To maintain maximum operating efficiency, the filter must be checked and cleaned regularly (every 2
weeks). More frequent cleaning may be required depending upon indoor air quality.
IMPORTANT: Never operate the unit without the air filter in place.
AIR FILTER REMOVAL:
1. Pull filter outwards.
2. Clean the filter thoroughly using a vacuum cleaner or wash using lukewarm water and mild detergent. Dry thoroughly
before re-installing.
3. To re-install the air filter, slide the filter back inside the tracks.
A Operating Instructions
REMOVING COLLECTED WATER
1. Pull out the bucket a little.
2. Hold both sides of the
bucket with even strength and
pull it out from the unit.
3. Pour the water out.
If the pump hose drops when you
remove the bucket, ensure it is reinstalled properly.
Remove the áao0 |
cover by turning it
counter-clockwise.
Drain hose
There are three ways to remove collected water:
1. Use the bucket
When the unit is off and the bucket is full, the unit will beep 8 times, the
bucket full indicator light will flash, and the digital display shows P2.
When the unit is on and the bucket is full, the compressor turns off and
the fan turns off after drying the water off the condenser for 30 seconds.
The unit will then beep 8 times and the bucket full indicator light will
flash, and the digital display shows P2.
To empty the full bucket, slowly pull out the bucket. Grip the left and
right handles securely, and carefully pull it straight out so water does
not spill. Do not put the tank on the floor because the bottom of the
bucket is uneven. Otherwise the bucket will fall and cause water to spill.
Discard the water and return the bucket to the unit. The bucket must
be placed and properly positioned for the dehumidifier to operate. The
machine will restart when the bucket is restored in its correct position.
Note: When you remove the bucket, do not touch any parts inside of
the unit. Doing so may damage the product. Be sure to push the bucket
gently all the way into the unil. Banging the bucket against anything or
failing to push it in securely may cause the unit not to operate. When
you remove the bucket, if there is some water inside the unit you must
dry it. The power button flashes when the bucket is not properly in
place.
2. Continuous draining:
Water can be automatically emptied into a floor drain by attaching the
unit to an ID = 5/16" water hose with a ID:M=1 female threaded end
(not included, a standard garden hose works well). install the drain
hose. The adaptor is found in the accessory bag located in the bucket.
Remove the plastic cover from the back drain outlet of the unit and set it
aside. Remove the bucket, then insert the drain hose through the drain
outlet of the unit and securely press it into the connector on the front of
the unit.
Install the female threaded end of the water hose into the adaptor A
(see B4), then lead the water hose to the floor drain or a suitable drain-
age facility. Make sure the hose is secure so there are no leaks. Direct
the hose toward the drain, making sure that there are no kinks that will
stop the water from flowing. Place the end of the hose into the drain
and make sure the end of the hose is level or declining to let the water
flow smoothly. Place the bucket back in the unit and make sure that it is
located correctly. Select the desired humidity setting and fan speed on
the unit for continuous draining to start.
9
A Operating Instructions
REMOVING COLLECTED WATER
| 3. Continuous draining using a pump:
Sou Water can be automatically emptied into a floor drain or suitable
a a a
HE
— ss —
=== drainage receptacle by inserting the supplied pump hose in to the drain
от ии ий
EC оно
o res pres en
= pump outlet. Ensure the continuous drain hose is not installed to the
unit and that the plastic cover is securely placed on the continuous
| drain outlet. Insert the pump drain hose into the drain pump outlet en-
Reinstall the suring there is a depth of at least 15 mm. Once properly inserted lead
plastic cover 7 the pump hose to the floor drain. Once the hose is placed where water
7 Pump drain hose
can easily drain out, press the “Pump” button on the control panel to
activate the pump draining feature. To remove the pump hose, press
outlet the “Pump” button again on the control panel and remove the hose in
hose the reverse order of installing it.
Pump drain
Note: It is normal for the pump to make a little bit of noise when it is
running. Ensure there are no bends or kinks in the hose that will stop
the water from flowing freely.
Note: If the “Pump” button is flashing that means that the pump has
failed to operate.
* Check that the pump filter is clean, to check the pump filter, turn
the unit off and unplug it, remove the water bucket from the unit,
pull the pump down, gently pull the filter off and clean the filter if
needed. Once clean, reinstall the filter by reversing how it came off
and gently pushing the pump back in to place.
Check that the pump hose is not kinked or blocked.
« Empty the water in the bucket.
° |f the pump hose has dropped, reinstall it.
Install the pump -
агат позе in the. „A
и
pump outlet ;
Pump outlet
To remove, press the
pump outlet in and remove
the drain hose
10
A Operating Instructions
CAUTION
1. DO NOT pull on the power cord to avoid breakage, potential danger or
injury.
2. DO NOT use insecticide/ repellents, oil or paint/spray paint around the
machine, these might cause damage to plastic parts or start a fire.
3. DO NOT place the unit on uneven ground to avoid shaking, noise and
water leakage.
4. Always keep the unit 20 cm or more from the wall to dissipate heat
properly.
5. DO NOT drop anything into the machine.
6. Close all windows to allow for the maximum possible efficiency for
removing moisture.
7. Keep the machine away from any type of heat source.
8. When moving or putting in storage, do not place the dehumidifier on its
side or upside down.
11
A Care and Maintenance
CLEANING
ZA IMPORTANT
1. Be sure to unplug the unit before cleaning or servicing.
2. Do not use gasoline, paint thinner or other chemicals to clean the
unit.
3. Do not wash the unit directly under a tap or using a hose. It may
cause electrical damage.
4. If the power cord is damaged, contact the service depot immediately.
1. Clean the grill and case
Use water and a mild detergent. Do not use bleach or abrasives. Do
not splash water directly onto the main unit. Doing so may cause an
electric shock, cause the insulation to deteriorate, or cause the unit
to rust. The air intake and outlet grills become dirty easily, so use a
vacuum attachment or brush to clean.
2. Clean the bucket
Every few weeks, clean the bucket to prevent growth of mold, mil-
dew and bacteria. Partially fill the bucket with clean water and add a
small amount of mild detergent. Swish it around in the bucket, empty
and rinse. Note: Do not use a dishwasher fo clean the bucket. After
cleaning, the bucket must be placed and properly positioned for the
dehumidifier to operate.
3. Clean the air filter
Remove and clean the filter every two weeks based on normal oper-
ating conditions.
Caution: DO NOT operate the dehumidifier without a filter be-
cause dirt and lint will clog it and affect performance.
Power cord buckle
4. When not using the unit for long periods of time
After turning the unit off, wait one day before emptying the bucket.
Clean the main unit, water bucket and air filter. Cover the unit with a
plastic bag. Wrap the cord around the power cord buckle. Store the
unit upright in a dry, well ventilated place.
12
£3 Troubleshooting
Occasionally, a minor problem may arise, and a service call may not be necessary- use this troubleshooting guide for a
possible solution. If the unit continues to operate improperly, call an authorized service depot or Danby’s Toll Free Num-
ber for assistance.
Tel: 1-800-26 - Danby" (1-800-263-2629)
SOLUTION
PROBLEM
Dehumidifier does
not start
POSSIBLE CAUSE
The dehumidifier is un-
plugged
The fuse is blown/circuit
breaker is tripped
Dehumidifier has reached
its preset level or bucket is
full
Bucket is not in the proper
position
Power failure
Make sure the plug is pushed completely into the outlet
Check the house fuse/circuit breaker box and replace the
fuse or reset the breaker
The unit turns off automatically when either condition
occurs. Change to a lower setting or empty the bucket and
replace properly
The bucket must be in place and securely seated for the
unit to operate.
There is a protective time delay (up to 3 minutes) to pre-
vent tripping of the compressor overload. For this reason,
the unit may not start normally for 3 minutes after it is
turned back on.
Dehumidifier does
not dry the air as it
should
Did not allow enough time
to remove the moisture
Airflow is restricted
Dirty filter
The humidity control may
not be set low enough
Doors and windows may
not be closed tightly
Clothes dryer may be blow-
ing moisture-laden air into
the room
Room temperature is too
low
When first installed, allow at least 24 hours to maintain the
desired dryness
Make sure there are no curtains, blinds or furniture block-
ing the front or back of the dehumidifier. See the “Location”
section.
See the “Air filter” section
For drier air, press the V button and set to a lower per-
cent value (%)
Check that all doors, windows and other openings are
securely closed
Install the dehumidifier away from the dryer. The dryer
should be vented to the outside.
Moisture removal is best at higher room temperatures.
Lower room temperatures will reduce the moisture removal
rate. Modes are designed to be operated at temperatures
above 5°C (41°F)
Dehumidifier runs
too much
Area to be dehumidified is
too large
Doors and windows are
open
The capacity of your dehumidifier may not be adequate
Close all doors and windows
Frost appears on
the coils
Unit has been recently
turned on, or room tempera-
ture is below 5°C (41°F)
This is normal. Frost will usually disappear within 60 min-
utes. See the “Defrost” section
Controls cannot be
set
The compressor will turn
off and the fan will auto-
matically continue to run for
approx. 3 minutes at a fixed
setting
This is normal. Wait approximately 3 minutes and set the
fan as desired.
Fan noise
Air is moving through the
dehumidifier
This is normal
Water on floor
Hose connection may be
loose
Bucket used to collect wa-
ter, but the hose is attached
Check the hose connection. See “Continuous Drain” sec-
tion
Disconnect the hose if using the bucket to collect water,
see “Continuous Drain” section.
13
NK Za
(© This quality product is warranted to be free from manufacturer's defects in material and workmanship, provided that the unit is 60)
XL used under the normal operating conditions intended by the manufacturer. Le
e) This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or 6
ÓN Danby Products Inc. (U.S.A.) (hereafter “Danby”) or by an authorized distributor of Danby, and is non-transferable. AN
$ 2
> TERMS OF WARRANTY sa
SS Plastic parts, are warranted for thirty (30) days only from purchase date, with no extensions provided. ©
65 First 24 months During the first twenty four (24) months, any functional parts of this product found to be defective, will be CS
> repaired or replaced, at warrantor's option, at no charge to the ORIGINAL purchaser. SA
>
© To obtain Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized ©
UN service Service Depot. Any appliance requiring service outside the limited boundaries of “In Home Service” ‚it E
e) will be the consumer's responsibility to transport the appliance (at their own expense) to the original (és)
> retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Service” below. A
(9) Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby 2)
ORS service depot, where service must be performed by a qualified service technician. If service is performed RS
© on the units by anyone other than an authorized service depot, or the unit is used for commercial 6)
wy application, all obligations of Danby under this warranty shall be void. 7
e + 9)
> Boundaries of If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest ©
(0) in-home service service center your unit must be delivered to the nearest authorized Danby Service Depot, as service (65)
AA must only be performed by a technician qualified and certified for warranty service by Danby. Transpor- PA
© tation charges to and from the service location are not protected by this warranty and are the responsi- 69)
ORS bility of the purchaser. SL
e ©
ORS Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other Le
(©) contents of this appliance, whether due to any defect of the appliance, or its use, whether proper or improper. ©
ORS A
(©) EXCLUSIONS (65)
OS Save as herein provided, by Danby, there are no other warranties, conditions, representations or guarantees, express or Le
(©) implied, made or intended by Danby or its authorized distributors and all other warranties, conditions, representations or (6)
A guarantees, including any warranties, conditions, representations or guarantees under any Sale of Goods Act or like legislation IK
e) or statute is hereby expressly excluded. Save as herein provided, Danby shall not be responsible for any damages to persons (65)
SL or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction of the unit %
© and by the purchase of the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for 6
DE damages to persons or property caused by the unit. a
© GENERAL PROVISIONS ©
6 No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following: Y
9 1) Power failure. (6)
NAA . . . . >
A 2) Damage in transit or when moving the appliance. Y
© 3) Improper power supply such as low voltage, defective house wiring or inadequate fuses. &%
OE >
6 4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating у
0,9) conditions (extremely high or low room temperature). ©
+
E 5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence). A
© 6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc. (és)
XX 7) Service calls resulting in customer education. EN
0 8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for 6)
PS outdoor application). Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event DO
(©) warranty service is required, present this document to our AUTHORIZED SERVICE DEPOT. ©
ONG A
O +
© ©
ORE Warranty Service A
x) Carry-In 69)
Danby Products Limited Danby Products Inc.
OS | Ea
O PO Box 1778, Guelph, Ontario, Canada N1H 679 1-800-263-2629 PO Box 669, Findlay, Ohio, U.S.A. 45840 0)
К ) Telephone: (519) 837-0920 FAX: (519) 837-0449 07/14 Telephone: (419) 425-8627 FAX: (419) 425-8629 © A
Ó Ф
6 OI À 9)
+ WAZ N аи аи тай Май Милый zz N N NN N A Mrz A Mr OS OAR Or Ov $,
PRA AA PASTAS RR RRR INI INN
Bienvenue
Bienvenue dans la famille Danby. Nous sommes fiers de la qualité de nos produits et nous croyons fermement au serv-
ice par une assistance fiable. Vous le découvrirez à la lecture de ce guide facile d'utilisation et vous en aurez la confir-
mation par notre service d'assistance à la clientèle. Mais ce qui est encore mieux, vous pourrez bénéficier de ces avan-
tages a chaque utilisation de votre appareil. Ceci est important parce que votre nouvel appareil fera partie de votre
famille pour longtemps.
Veuillez noter les informations ci-dessous; ces renseignements seront nécessaires si votre appareil a besoin
d’entretien ou pour les demandes de renseignements généraux. Pour bénéficier d’une opération de mainte-
nance ou de dépannage, le reçu original sera exigé.
Numéro de modèle :
Numéro de serie :
Date d’achat :
BESOIN D’ASSISTANCE ?
Veuillez trouver quelques conseils avant de faire appel a nos
services, cela nous aidera à mieux vous servir :
Lisez ce guide :
|| comprend des instructions pour l’utilisation et l’entretien
adapté de votre appareil.
Si votre nouvel appareil est endommagé :
Contactez immédiatement le revendeur (ou le fabricant).
Gagnez du temps et de l’argent :
Avant de faire appel à nos services, consultez à nouveau
la section « Dépannage ». Cette section vous aidera à
résoudre des problèmes courants.
Si une réparation est nécessaire, ne vous inquiétez pas, la
solution est au bout du fil.
1-800-26- Danby
(1-800-263-2629)
14
Consignes de sécurité importantes
LISEZ TOUTE L'INFORMATION DE SÉCURITÉ AVANT UTILISATION
REMARQUE
Les consignes d'AVERTISSEMENT publiées dans ce manuel ne sont pas supposées couvrir toutes les conditions et situ-
ations éventuelles qui peuvent se produire. La ou les personnes qui installent, entretiennent ou utilisent l’appareil doivent
faire preuve de précaution et de prudence. Si vous n'installez pas, n'entretenez pas ou n'utilisez pas l'appareil conformé-
ment aux instructions du fabricant, il peut se produire des situations présentant des risques de blessures corporelles, de
dommages à l'unité ou autres dommages matériels. Communiquez avec votre concessionnaire, votre représentant ou le
fabricant en cas de problèmes ou de conditions que vous ne comprenez pas bien. Pour parler au service à la clientèle
de Danby, composez le (1-800-263-2629).
ALIMENTATION
ELECTRIQUE
Afin de réduire le risque d'incendie, de choc électrique ou de blessures, tout le câblage et toute la mise à la masse
doivent se conformer à la dernière édition des codes d'électricité locaux et nationaux.
< [incombe au client de faire vérifier le câblage et les fusibles par un électricien qualifié pour s'assurer que l'alimentation
électrique disponible est appropriée.
- Cet appareil est conçu pour fonctionner avec un circuit bien mis à la masse, à branchement séparé, polarisé, à trois fils
de 120 volts et 60 hertz (courant alternatif). Ce circuit doit être protégé par un fusible de 15 ampères, un fusible équivalent
ou un coupe-circuit. La fiche à trois broches mise à la masse sur le cordon d'alimentation doit être branchée directement
dans la prise susmentionnée de puissance nominale 110/120 V (c.a.).
* Ne branchez pas le déshumidificateur à une prise femelle multiple qui sera également utilisée pour d'autres appareils
électriques.
POUR VOTRE SÉCURITÉ : Afin de réduire le risque d'incendie ou d'explosion, n'entreposez pas ou n'utilisez pas
d'essence ou d'autres vapeurs ou de liquides inflammables à proximité de cet appareil.
MISE À LA TERRE
CONSIGNES
Le mauvais branchement d'un conducteur mis à la masse d'équipement peut résulter dans un risque de choc électrique.
Vérifiez avec un électricien ou un technicien qualifié si vous n'êtes pas certain que les prises de vos appareils sont bien
mises à la masse.
Cet appareil doit être mis à la masse. En cas de mauvais fonctionnement ou de panne, la mise à la masse réduira le
risque de choc électrique en offrant un circuit avec le moins de résistance au courant électrique. Cet appareil est équipé
d'un cordon électrique avec un conducteur et une fiche à trois broches mis à la masse. La fiche doit être branchée dans
une prise bien installée et mise à la masse conformément aux codes et ordonnances locaux.
- Ne modifiez pas la fiche livrée avec cet appareil. Si elle ne s'adapte pas à la prise, faites installer une prise adéquate par
un technicien qualifié.
+ Si l'alimentation électrique de votre maison ne satisfait pas aux spécifications susmentionnées ou si vous n'êtes
pas certain que votre maison a une mise à la terre efficace, demandez à un technicien qualifié ou à une compagnie
d'électricité de le vérifier et de rectifier tous les problèmes.
GARDEZ CES INSTRUCTIONS
15
Consignes de sécurité importantes
LISEZ TOUTE L'INFORMATION DE SÉCURITÉ AVANT UTILISATION
MESURES DE SECURITE
Lors de l'utilisation de ce déshumidificateur, suivez toujours les mesures de sécurité de base, y compris les suivantes :
N'utilisez cet appareil qu’aux fins pour lesquelles il est conçu, tel que décrit dans ce guide d'utilisation.
- Ne pas retirer le morceau de styromousse dans le récipient, puisque celui-ci agit comme indicateur du niveau d’eau.
- Ce déshumidificateur doit être installé et mis à la terre correctement, tel que décrit dans ce guide, avant d'être utilisé.
< Ne faites jamais fonctionner ce déshumidificateur à un endroit où de l'eau stagnante est susceptible de s'accumuler.
Dans une telle situation, pour votre sécurité, débranchez l'alimentation avant de marcher dans l'eau.
< Ne débranchez jamais votre déshumidificateur en tirant sur le cordon d'alimentation. Tenez toujours la fiche fermement
et tirez bien droit pour la retirer de la prise.
- Remplacez immédiatement tous les cordons d'alimentation effilochés ou qui présentent d'autres dommages. Un
cordon d’alimentation endommagé doit être remplacé par un nouveau cordon obtenu auprès du fabricant; il ne doit
pas être réparé. N'utilisez pas un cordon qui présente des fissures ou des dommages causés par l'abrasion, soit sur le
cordon lui-même, soit à l'extrémité de la fiche ou du raccord.
* Si la prise ne correspond pas à la fiche, la prise doit être changée par un électricien qualifié.
« Éteignez le déshumidificateur et débranchez-le avant de le nettoyer.
* Pour votre sécurité, n’entreposez et n'utilisez pas de matières combustibles, d'essence ou d'autres liquides ou vapeurs
inflammables à proximité de cet appareil ou de tout autre appareil.
Tous les déshumidificateurs contiennent des fluides frigorigènes qui, en vertu des lois fédérales, doivent être enlevés
avant que le produit soit mis au rebut. Si vous vous débarrassez d’un produit contenant des fluides frigorigènes,
demandez conseil à l’entreprise qui s'occupe de la mise au rebut pour connaître la marche à suivre. Vérifiez le respect
des réglementations locales concernant la mise au rebut approuvée et sécurisée de cet appareil.
N'utilisez pas cet appareil à l'extérieur.
- Le déshumidificateur est uniquement conçu pour des utilisations résidentielles à l'intérieur. Ce déshumidificateur ne doit
pas servir à des utilisations commerciales ou industrielles.
GARDEZ CES INSTRUCTIONS
16
A Consignes d'utilisation
EMPLACEMENT
* Choisissez un emplacement approprié et assurez-vous d’avoir accès à une prise électrique (évitez d’utiliser des rallong-
es électriques).
* Assurez-vous qu'il n'y a aucun obstacle limitant la circulation d’air passant par la grille frontale d'entrée d’air. Maintenez
un dégagement minimal d'au moins 20 centimètres (8 po) entre les murs adjacents et le dos de l'unité, afin de permettre
une bonne circulation d'air et une efficience optimale. Afin d'obtenir un rendement opérationnel optimal pour votre déshu-
midificateur, les températures (ambiantes de la pièce) de fonctionnement recommandées devraient s'élever à entre 5 °C
(41 °F) et 35 °C (95 °F).
* || est important de se rappeler que l’efficience d’un déshumidificateur sera affectée/influencée par le taux auquel on
laisse infiltrer de l'air nouveau et humide (humidité) dans le même espace/la même zone. Afin de maintenir l’efficience, le
déshumidificateur doit fonctionner dans une zone close. Gardez toutes les portes et fenêtres fermées.
- N'utilisez pas cet appareil à l'extérieur. Ce déshumidificateur ne doit être utilisé qu’à l'intérieur à des fins d'usage
résidentiel. Ce déshumidificateur ne doit pas être utilisé à des fins commerciales ou industrielles.
- Mettez le déshumidificateur sur un plancher lisse à niveau suffisamment robuste pour soutenir l'appareil avec un
réservoir d'eau plein.
Placez l'appareil où vous avez accès à une prise électrique
+ Cet appareil a quatre roulettes qui peuvent se déplacer librement. Ne forcez pas les roulettes à se déplacer sur la
moquette et évitez de déplacer l'appareil lorsqu'il y a de l’eau dans le réservoir (il peut basculer et renverser l’eau).
Protégez les sols en bois contre les risques de déversements ou de rayures en déplaçant l'appareil.
* Enlevez le sac d'accessoires du réservoir et rangez-le dans un lieu sûr,
CARACTÉRISTIQUES
1. Panneau de commandes
2. Panneau frontal
3. Réservoir d’eau
4. Fenêtre de niveau d’eau
5. Poignée (des deux côtés)
6. Sortie de drain continu
7. Grille de sortie d’air
8. Filtre a air
9. Bande (utilisée pour entreposer l’appa-
reil)
10. Roulette
11. Cordon d’alimentation et fiche
12. Sortie du tuyau de vidange de la pompe
17
A Consignes d'utilisation
INSTALLATION DES ROULETTES (certains modeles seulement)
L'installation des roulettes est recommandée afin d'éviter d'endommager le
plancher.
1. Dégager les roulettes du bac du déshumidificateur. 3
2. Placer le déshumidificateur en appui sur le côté. = Aa 2
3. Déterminer l'emplacement de la flèche au bas du déshumidificateur et zz = ZE
insérer la roulette selon la direction de la flèche. = € sé = Za
4. Enfoncer la roulette en la faisant glisser aussi loin que possible. La roulette ==
s'emboîte.
5. Répéter les étapes 1 à 4 pour les trois autres roulettes.
CONSIGNES RELATIVES AU PANNEAU DE COMIANDE”
“REMARQUE : Le panneau de commande de l'appareil que vous avez acheté peut être légèrement différent en fonction
du numéro de modèle.
— ==
JE
~~ | TS
T
® 7
= Lo) (W) © Y (o
© à € $ © ©
N и
Lorsque vous poussez sur le bouton pour modifier les modes de fonctionnement, l'appareil émettra un signal
sonore pour indiquer un changement de modes.
1. Bouton mode continu : Appuyez dessus pour activer le fonctionnement continu du déshumidificateur.
2. Bouton filtre : Ce produit a une fonction de vérification du filtre à titre de rappel qu'il faut nettoyer le filtre à air en vue
d'un fonctionnement plus efficace. Le témoin de vérification du filtre s’illuminera après 250 heures de fonctionnement.
Pour remettre cette fonction à zéro après avoir nettoyé le filtre, appuyez sur le bouton de remise à zéro de la fonction
filtre et le témoin s'éteindra.
3. Bouton ventilateur : Régule la vitesse du ventilateur. Appuyez dessus pour choisir la vitesse du ventilateur élevée
(turbo) ou normale. Réglez la vitesse du ventilateur à élevée pour une élimination optimale de l'humidité. Lorsque
l'humidité a été réduite et que vous préférez le fonctionnement silencieux, réglez à nouveau la vitesse du ventilateur à
nornal.
4. Bouton de mise en marche : Appuyez dessus pour mettre en marche ou éteindre le déshumidificateur.
5. Boutons (A / W) : Le niveau d'humidité pour être réglé dans une marge de 35% d'HR (humidité relative) à 85%
d’HR par incréments de 5% à l’aide de ces boutons. Pour un air plus sec, appuyez sur le bouton (M) et réglez à un
pourcentage inférieur (%). Pour un air plus humide, appuyez sur le bouton (ZA) et réglez à un pourcentage plus élevé
(%).
6. Bouton minuterie : Appuyez dessus pour activer la fonction de démarrage et d'arrêt automatiques. Réglez un délai
de démarrage et d’arrêt de O à 24 heures à l’aide des touches ZAS et (VW).
7. Affichage : Indique le niveau d'humidité réel de la pièce (exactitude de + 5%) dans une marge d'HR de 30% à 90%.
Dans le cas contraire, affiche la sélection lors de la programmation de l'humidité ou de la minuterie.
8. Confort : Cette fonction vous permet de garder le confort en réglant le niveau d'humidité automatiquement selon le
réglage de la température. Le niveau d'humidité ne peut pas être ajusté lorsque l'appareil est sous la fonction de «
Confort ».
9. Pompe : Ce bouton active la fonction de drainage de la pompe.
Remarque : Le ventilateur ne s’éteindra pas au moment où vous retirez le récipient, mais plutôt après 2-3 min-
utes.
18
A Consignes d'utilisation
FONCTIONS DE TÉMOIN
Remarque : En fonction des conditions d'humidité du milieu ambiant, le démarrage automatique du déshumidificateur
peut ne pas fonctionner lorsque vous appuyez sur le bouton « marche/arrét » (reportez-vous aux consignes du mode de
déshumidification pour obtenir de plus amples détails).
10. Témoin indicateur du réservoir plein : Lorsque le réservoir est plein ou mal placé dans le coffre, le témoin de
remplissage d'eau s'allume et reste allumé jusqu’à ce que le réservoir soit vidé ou remis dans la bonne position. Cette
condition entraînera un arrêt immédiat du système de déshumidification (le fonctionnement du compresseur et du
ventilateur s'arrête). C'est un dispositif de sécurité. Quand le réservoir est vidé ou remis dans la bonne position, le
déshumidificateur se remet automatiquement en marche. Remarque : || peut falloir plusieurs minutes pour retourner aux
conditions de fonctionnement.
11. Dégivrage automatique : Lorsque le givre s'accumule sur les serpentins de l'évaporateur, le cycle du compresseur
s'arrêtera et le ventialateur continuera à fonctionner jusqu’à ce que le givre disparaisse.
REMARQUE :
Réglage de la mémoire : Chaque fois que vous branchez/débranchez l'appareil ou en cas de panne de courant, le circuit
électronique se remet automatiquement par dédaut au dernier programme utilisé. Après l'arrêt de l'appareil, il peut falloir
plusieurs minutes pour retourner aux conditions de fonctionnement.
Redémarrage automatique : Si l'appareil s'arrête de manière impromptue à cause d’une panne de courant, il
redémarrera automatiquement avec les réglages précédents lorsque le courant revient.
CODES D'ERREUR
AS - Erreur du détecteur d'humidité -- Débranchez l’appareil et rebranchez-le. Si l'erreur se répète, veuillez contacter un
technicien.
ES - Erreur du détecteur de température -- Débranchez l'appareil et rebranchez-le. Si l'erreur se répète, veuillez
contacter un technicien.
P2 (ou Eb) - Le réservoir est plein ou le réservoir n’est pas en bonne position -- Videz le réservoir ou réglez-sur la
position appropriée.
EC - Assurez-vous que la température ambiante de la pièce corresponde à la température recommandée pour le
fonctionnement optimal de l'appareil 5°C (41°F) - 35°C (95°F). Si la température corresponde à cet intervalle, veuillez
contacter un technicien.
E3 -L'appareil ne fonctionne pas, débranchez l'appareil et rebranchez-le. Si l'erreur se répète, veuillez contacter un
technicien.
MINUTERIE FONCTIONS
Suivez ces étapes pour programmer la fonction de démarrage et d'arrêt automatiques sur le panneau de commande :
Arrêt automatique :
1. Quand l'appareil est allumé que vous appuyez sur bouton MINUTERIE, le témoin de minuterie s'allume et indique le
programme d'arrêt automatique est activé.
2. Maintenez le bouton HAUT ou BAS enfoncé pour modifier la durée « automatique » par incréments de 0,5 heure,
jusqu'à 10 heures (puis par incréments d'une heure jusqu'a 24 heures). La commande de I'appareil comptera le
temps restant jusqu au démarrage.
3. Dans les 5 secondes suivant le réglage de l'arrêt automatique, appuyez à nouveau sur le bouton MINUTERIE pour
exécuter le programme d'arrêt automatique.
Démarrage automatique :
4, Quand l'appareil est éteint et que vous appuyez sur le bouton MINUTERIE, le programme de démarrage automatique
est lancé. Réglez le temps d'ici le démarrage automatique comme à l'étape 2 ci-dessus. Dans les 5 secondes suivant
le réglage du démarrage automatique, appuyez à nouveau sur le bouton MINUTERIE pour terminer le programme
d'arrêt automatique.
Remarque : Lorsque les temps de démarrage et d'arrêt automatiques sont réglés, dans le même ordre de
programmation, les témoins de la MINUTERIE MARCHE ARRÊT sont désormais programmés.
Remarque : Le DÉMARRAGE ou l'ARRÊT à n'importe quel moment, la modification du réglage de la minuterie marche/
arrêt pour 0,0 et un code d’erreur P2 annuleront la fonction de démarrage/arrêt automatique.
19
A Consignes d'utilisation
FONCTIONNEMENT DU RÉSERVOIR D’EAU
Le réservoir d’eau contient l'eau condensée accumulée. À l’aide d'un interrupteur de sécurité, il contrôle le niveau
d'eau et le fonctionnement du processus de déshumidification - par exemple, lorsque le réservoir d’eau est plein ou
accidentellement déplacé dans le coffre, le flotteur (à l’intérieur du réservoir) n’est plus en contact avec l’interrupteur
de sécurité. Cette condition entraînera un arrêt immédiat du compresseur et du moteur du ventilateur, ce qui évite une
condensation de l'humidité.
Remarque : Sur certains modèles, le ventilateur continue de fonctionner pendant environ 2-3 minutes une fois
que l'appareil a été arrêté et le réservoir retiré. Par conséquent, de l’eau risque de s’écouler du plateau sur la
base de l’appareil, puis sur le sol. Veuillez vous assurer que vous avez bien protégé vos parquets et moquettes
contre ce genre de fuite.
IMPORTANT
Ne modifiez jamais, ni ne tentez de contrecarrer le système d’interrupteur à flotteur du niveau d’eau (système
de sécurité). ll est primordial de bien installer le réservoir d’eau pour maintenir un fonctionnement fiable du
déshumidificateur.
DÉSHUMIDIFICATION
La déshumidification est un moyen d'éliminer l'humidité dans l'air. Un déshumidificateur aidera à protéger votre maison
et vos précieuses possesions contre les dommages (gonflement) causé par l'humidité dans l’air. Fondamentalement,
un déshumidificateur élimine l'humidité dans l'air lorsque l’air humide passe sur un serpentin déshumidificateur
(évaporateur). L'humidité est condensée sur le serpentin évaporateur, drainée et recueillie à l'intérieur d’un réservoir
d'eau interne (amovible) situé à l’avant de l'appareil. L'air évacué dans la pièce est élevé de plusieurs degrés, ce qui fait
augmenter (légèrement) la température ambiante de l'air. Ce processus contribue également à réduire l'humidité relative
de l'air ambiant.
Remarque : Pour assurer une performance optimale, veuillez vérifier que l'humidité de l’appareil soit réglée à un
minimum de 10% de moins que le niveau d'humidité relative. 11 est normal que l'humidité varie de 5% de plus ou de moins
que le niveau d'humidité réglée. Il est recommandé que l'humidité soit réglée à 40-45% dans des conditions normales.
CONSIGNES RELATIVES AU MODE DE DÉSHUMIDIFICATION
Lorsque l'appareil est branché pour la première fois à la prise électrique, le témoin (vert) ne s'allumera pas avant que
vous appuyiez sur le bouton « marche / arrêt ». Lorsque vous appuyez sur le bouton « marche / arrêt », le témoin s'allume
et le déshumidificateur se met par défaut en mode :
Affichage : Humidité ambiante actuelle de la pièce (% HR)
Réglage de l'humidité : HR de 60%
Vitesse du ventilateur : Élevée
Remarque : En fonction des conditions d'humidité du milieu ambiant, le déshumidificateur peut ne pas démarrer
automatiquement selon le réglage par défaut (c'est un signe que le niveau d'humidité du milieu ambiant est inférieur au
réglage par « défaut » d'HR de 60%). Par conséquent, il peut être nécessaire de faire défiler chaque réglage différent du
déshumidificateur de 35% - 55% jusqu’à ce que « l’humidostat » (capteur) détermine des conditions qui permettront à
l'appareil de fonctionner.
Sélection du mode de déshumidification :
1. L'appareil passe en mode de déshumidification lorsque vous appuyez sur le bouton « marche/arrêt ».
2a. Appuyez sur les boutons A/V pour choisir la valeur opérationnelle d'HR (35%-85%).
QU
2b. Appuyez sur le bouton MODE CONTINU. Quand le mode CONTINU est choisi, l’'humidostat (capteur) sera contourné
et le compresseur fonctionnera sans interruption sans égard aux conditions d'humidité.
Sélection de la vitesse du ventilateur :
3. Vous pouvez choisir la vitesse du ventilateur (normale/turbo) à l’aide du clavier. La vitesse que vous sélectionnez est
indiquée par le témoin (allumé) qui se trouve directement au-dessus de votre choix.
20
A Consignes d'utilisation
FILTRE A AIR
REMARQUE : Toutes les photographies du manuel ne sont qu'a titre d'explication. La forme réelle de l'appareil que
vous avez acheté peut être légèrement différente, mais les commandes et les fonctions sont identiques.
Les fonctions de votre déshumidificateur comprennent un filtre à air, à l'avant de l'appareil (derrière la grille d'entrée
d'air) directement au-dessus du réservoir d’eau. Le filtre à air joue un rôle important dans la réduction des particules de
poussière dans le milieu ambiant. Un filtre à air bloqué/obstrué réduit l'entrée d'air, ce qui a une incidence négative sur
l’efficience. Pour maintenir une efficacité de fonctionnement optimale, le filtre doit être vérifié et nettoyé régulièrement
(toutes les 2 semaines) ou quand le témoin de vérification du filtre s'allume. Un nettoyage plus fréquent peut être
nécessaire en fonction de la qualité de l'air intérieur.
Important : Ne faites jamais fonctionner l'appareil sans le filtre à air.
ENLEVER LE FILTRE À AIR :
1. Tirez filtrer.
2. Nettoyez le filtre avec un aspirateur ou lavez-le à l’eau tiède avec un détergent doux. Séchez-le bien avant de le
réinstaller.
3. Pour réinstaller le filtre à air, faites-le glisser derrière dans les rails et poussez vers l'intérieur.
21
A Consignes d'utilisation
ENLEVEMENT DE L’EAU RECUEILLIE
1. Tirez un peu le réservoir.
2. Tenez les deux côtés du
réservoir avec une égale et
tirez-le en dehors de l'appareil.
Si le tuyau de la pompe tombe lorsque vous
retirez le seau, réinstallez-le correctement.
Enlever le couvercle
en plastique (tourner (3 =
dans le sens inverse des aiguilles)
6
Tuyau de
vidange
|| y a trois manières d'enlever l'eau recueillie.
1. Utilizez le réservoir
Quand l'appareil est éteint, si le réservoir est plein, l'appareil émettra
un signal sonore 8 fois, le témoin de remplissage du réservoir
clignotera et I'affichage numérique indiquer P2.
Quand l'appareil est allumé, si le réservoir est plein, le compresseur
s'éteint et le ventilateur s'éteint après avoir séché l'eau sur le con-
densateur pendant 30 secondes. Ensuite, l'appareil émettra un signal
sonore 8 fois et le témoin de remplissage du réservoir plein, retirez-le
lentement du déshumidificateur. Saisissez bien les poignées gauche et
droite et retirez-le soigneusement en position verticale pour que l'eau
ne se renverse pas. Ne mettez pas le réservoir sur le plancher parce
que le fond est inégale. Sinon, le réservoir basculera et l'eau se renver-
sera. Jetez l’eau et remettez le réservoir dans l'appareil. Le réservoir
doit être en place et bien positionné pour que le déshumidificateur
fonctionne. L'appareil se remettra en marche quand le réservoir est
remis dans la bonne postition.
Remarque : Lorsque vous enlevez le réservoir, ne fouchez aucune
partie à l’intérieur de l'appareil. Sinon, vous pouvez endommager le
produit. Soyez sûr de pousser doucement le réservoir tout au fond de
l'appareil. Si vous cognez le réservoir contre quelque chose ou si vous
ne le poussez pas bien dedans, il se peut que l'appareil ne fonction-
nera pas. Lorsque vous enlevez le réservoir, s’il y a de l'eau a l'in-
térieur de l'appareil, vous devez le sécher.
2. Vidange continue
L’eau peut être automatiquement vidée dans un siphon de sol en con-
nectant l'appareil avec un tuyau d'arrosage flexible de diam. int. 2 7,94
mm (5/16 po) avec un embout fileté femelle M=1 (non inclus, un tuyau
d'arrosage standard fonctionne bien). Installez le tuyau de vidange.
Enlevez le couvercle en plastique de la sortie de drainage à l'arrière
de l'appareil et mettez-le de côté. Enlevez le réservoir, puis insérez le
tuyau de drainage à travers la sortie de vidange de l'appareil et appuy-
ez fermement sur le connecteur à l'avant de l'appareil.
Installez l'extrémité filetée femelle du tuyau au siphon de sol ou a une
installation de drainage appropriée. Assurez-vous que le tuyau est
bien connecté de sorte qu'il n'y ait pas de fuite. Dirigez le tuyau vers le
drain, en veillant à ce qu'il n’y ait pas de nœud qui arrête le passage
de l’eau. Placez l'extrémité du tuyau dans le drain et assurez-vous que
l’extrémité du tuyau est au même niveau ou en pente afin de permettre
que l’eau s'écoule facilement. Remettez le réservoir dans l'appareil
et assurez-vous qu'il est bien placé. Sélectionnez le réglage d'humid-
ité souhaité et la vitesse du ventilateur de l'appareil pour démarrer la
vidange continue.
22
A Consignes d'utilisation
ENLEVEMENT DE L’EAU RECUEILLIE
Réinstallez le
couvercle en
plastique
Ouverture de la pompe
Tuyau de la /
| de drainage
pompe drainage
Installez le tuyau
de la pompe de
drainage dans
l'ouverture de la pompe Ouverture de la
pompe
Pour enlever, poussez
sur la sortie de la pompe et
enlevez le tuyau de
drainage
3. Drainage continu en utilisant la pompe :
De l’eau collectée peut être vidée automatiquement dans un drain de
sol ou dans un réceptacle approprié en utilisant le tuyau de pompe
dans l'ouverture de la pompe de drainage. Assurez-vous que le tuyau
du drainage continu n'est pas installé dans l'unité et que le couvercle
en plastique est bien attaché à l'ouverture du drainage continu. Insérez
le tuyau de la pompe du drainage dans l'ouverture de la pompe du
drainage en s'assurant d’un chevauchement d'au moins 15mm. Une
fois bien insérée, placez le tuyau de la pompe au-dessus d'un drain
de sol. Lorsque le tuyau a été placé dans un endroit où l'eau peut
s'écouler facilement, appuyez sur le bouton « Pompe » sur le panneau
de commande pour activer la fonction de la pompe de drainage. Avant
d'enlever le tuyau de la pompe, appuyez sur le bouton « Pompe » sur
le panneau de commande encore une fois. Enlevez le tuyau en suivant
les étapes d'installation dans l'ordre inverse.
Remarque : Il est normal que la pompe produise un peu de bruit
lorsqu'elle est en train de fonctionner. Assurez-vous que le tuyau n'est
pas plié ou pincé, puisque cela empêchera l'eau de couler librement.
Remarque : Si le bouton « Pompe » se met à clignoter, cela signifie
que la pompe n'a pas été activée.
« Vérifiez que le filtre de la pompe est propre. Pour vérifier le filtre
de la pompe, éteignez l'unité et débranchez-la. Retirez le réservoir
d’eau de l'unité, tirez la pompe en bas, retirez le filtre avec soin
et nettoyez le filtre si c'est nécessaire. Lorsque le filtre est propre,
réinstallez-le dans l’ordre inverse des étapes que vous avez suivi
en le retirer. Puis, poussez soigneusement la pompe pour l'aligner
dans sa configuration originale.
- Vérifiez que le tuyau de la pompe n'est pas plié ou bloqué.
* Videz le réservoir d'eau.
« Sile tuyau de la pompe est tombé, réinstallez-le.
23
A Consignes d'utilisation
PRECAUTION Tem
1. NE PAS tirer sur le cordon d’alimentation afin d’éviter la rupture, des
dangers potentiels ou des blessures. 2e
2. 3
à
i. Mn S
2. NE PAS utiliser d’huile a insecte ou de la peinture en vaporisateur autour N
de l’appareil : cela pourrait causer du dommage aux pieces de plastique ©:
ou faire demarrer un incendie. а
3.
3. NE PAS placer l'appareil sur un plancher inégal pour éviter le
tremblement, le bruit et les fuites d’eau.
4. Tourjours garder l’appareil à 20 cm ou plus d’un mur afin de dissiper la
chaleur correctement.
5. NE LAISSEZ RIEN tomber dans l’appareil. 5
6. Fermez toutes les fenêtres afin de laisser le plus d’efficacité possible
pour l’enlèvement de l’humidité.
6.
7. Gardez l’appareil loin de toute source de chaleur.
7.
8. Lors du déplacement ou de l'entreposage, ne placez pas le
déshumificateur sur le côté ou à l’envers et évitez les secousses
violentes.
8.
Melk
A LE
23
A soins et entretien
NETTOYAGE
A AVERTISSEMENT
—
|]
Veillez à débrancher l’appareil avant de le nettoyer ou de procéder à
son entretien.
N’utilisez pas d’essence, de diluant ou d’autres produits chimiques
pour nettoyer l’appareil.
Ne lavez pas l’appareil directment sous le robinet ou à l’aide d’un
tuyau : vous pourriez vous électrocuter ou causer un incendie.
Si le cordon d’alimentation est endommagé, il doit être réparé par le
fabricant ou l’un de ses représentants de l’entretien.
ь © N
1. Nettoyez la grille et le coffre
Utilisez de l'eau et un détergent doux. N'utilisez pas d'eau de javel, ni de pro-
duits abrasifs. Ne projetez pas d’eau directement sur l'appareil principal. Cela
risquerait de provoquer un choc électrique, de causer la détérioration de l'iso-
lation ou de rouiller l'appareil. Les grilles d'entrée et de sortie d'air deviennent
sales facilement, dans ce cas utiliser un aspirateur ou une brosse de nettoyage.
2. Nettoyer le réservoir
À quelques semaines d'’intervalle, nettoyez le réservoir pour empêcher la crois-
sance de moisissures et de bactéries. Remplissez partiellement le réservoir
avec de l'eau propre et ajoutez un peu de détergent doux. Remuez le mélange
dans le réservoir, videz-le et rincez-le. Remarque : Ne lavez pas le réservoir
au lave-vaisselle. Après le nettoyage, le réservoir doit être mis en place et bien
placé pour que le déshumidificateur fonctionne.
3. Nettoyer le filtre à air
Enlevez et nettoyez le filtre toutes les deux semaines en fonction de des condi-
tions de fonctionnement normales.
Mise en garde : NE FAITES PAS fonctionner le déshumidificateur sans
filtre, car la poussière et les peluches l’obstrueront et affecteront son ren-
dement.
Cordon boucle
4. Lorsque vous n'utilisez pas l’appareil pendant de longues périodes de
temps
Après l'arrêt de l'appareil, attendez une journée avant de vider le réservoir.
Nettoyez l'appareil principal, le réservoir d’eau et le filtre à air. Couvrez l'appareil
avec un sac en plastique. Enroulez le cordon autour de la boucle Entreposez
l'appareil en position verticale dans un endroit sec et bien aéré.
24
7 Dépannage
De temps en temps, un problème est mineur et un appel de service peut ne pas être nécessaire. Utilisez ce guide de
dépannage pour trouver une solution possible. Si l'unité continue de fonctionner incorrectement, appelez un dépôt de
service autorisé ou le numéro sans frais de Danby pour obtenir de l'assistance.
PROBLÈME
Le déshumidifica-
teur ne se met pas
en marche
Tel: 1-800-26-Daniby" (1-800-263-2629)
CAUSE POSSIBLE
Le déshumidificateur est
débranché
Le fusible est grille/le dis-
joncteur est déclenché
Le déshumidificateur à
atteint son niveau prérégle
ou le seau est plein
Le seau n’est pas remis en
place au bon endroit
Panne de courant
SOLUTION
Assurez-vous que la fiche du déshumidificateur est com-
plètement enfoncée dans la prise
Vérifiez la boîte à fusibles / à disjoncteurs de la maison;
remplacez le fusible ou réinitialisez le disjoncteur
Le déshumidificateur s'éteint automatiquement dans l'un
ou l'autre cas. Passez à un réglage moins élevé ou videz
le seau et remettez-le en place
Le seau doit être en place et bien installé pour que le
déshumidificateur fonctionne.
|| y a un délai de protection (maximum de 3 minutes) pour
empêcher que le protecteur de surcharge du compresseur
se déclenche. Pour cette raison, il est possible que l’appa-
reil ne reprenne pas son fonctionnement normal pendant 3
minutes après avoir été remis en marche
Le déshumidifica-
teur n’assèche pas
l’air comme il le
devrait
Une période insuffisante
a été allouée pour enlever
l'humidité
La circulation de l'air est
bloquée
Le filtre est sale
Le contrôle de l'humidité
n'est peut-être pas réglé
assez bas
|| est possible que les
portes et les fenétres ne
soient pas bien fermées
La sécheuse souffle peut-
être de l'air humide dans la
pièce
La température de la pièce
est trop basse
Lorsque l'appareil vient d’être installé, allouez au moins 24
heures pour atteindre la déshumidification souhaitée
Assurez-vous qu'il n’y a pas de rideaux, de stores ou de
meubles qui bloquent l'avant ou l'arrière du déshumidifica-
teur. Voir la section « L'emplacement »
Voir la section « Filtre à air »
Pour obtenir un air plus sec, appuyez sur la touche V et
reglez un pourcentage plus bas (%)
Assurez-vous que les portes, les fenétres et les autres
ouvertures sont bien fermées
Installez le déshumidificateur à l'écart de la sécheuse. L'air
de la sécheuse doit être évacué à l'extérieur.
Les températures plus élevés sont préférables pour la
déshumidification de l’air. Les températures moins élevées
réduisent le taux de déshumidification. Les modèles sont
conçus pour être utilisés à des températures supérieures à
5°C (41°F)
Le déshumidifi-
cateur fonctionne
trop
La pièce à déshumidifier est
trop grande
Les portes et les fenêtres
sont ouvertes
La capacité de votre déshumidificateur ne suffit peut-être
pas
Fermez toutes les portes et les fenêtres qui donnent sur
l'extérieur
Apparition de givre
sur les serpentins
L'appareil vient d'être mis
en marche ou la tempéra-
ture de la pièce est in-
férieure à 5°C (41°F)
Cela est normal. Le givre disparaît normalement en moins
de 60 minutes. Voir la section « Dégivrage automatique »
25
Y Dépannage (suite)
PROBLÈME
Les commandes ne
peuvent pas être
réglées
CAUSE POSSIBLE
Le compresseur s'arrête
et le ventilateur contin-
ue automatiquement à
fonctionner pendant envi-
ron 3 minutes au réglage
sélectionné
SOLUTION
Cela est normal. Attendez environ 3 minutes, puis réglez le
ventilateur à la vitesse souhaitée
Ventilateur bruyant
L'air traverse le déshumidi-
ficateur
Cela est normal
Présence d’eau sur
le sol
Le tuyau est peut-être mal
raccordé
Vous voulez utiliser le sau
pour recueillir l'eau, mais le
tuyau est raccordé
Vérifiez le raccordement du tuyau. Voir la section « drain-
age continu »
Débranchez le tuyau si vous utilisez le seau pour recueillir
l’eau. Voir la section « Drainage continu »
26
Co KESSEL SS
y +
A , ©
6 GARANTIE LIMITÉE SUR ©
y у , X
EN APPAREIL ÉLECTROMÉNAGER :
9
>
x Cet appareil de qualité est garanti exempt de tout vice de matière première et de fabrication, s'il est utilisé dans les conditions "Le
Premiers 24 mois
normales recommandées par le fabricant.
Cette garantie n'est offerte qu’à l'acheteur initial de l'appareil vendu par Danby Products Limited (Canada) ou Danby Products
Inc. (E.- U.A.) (ci-après « Danby ») ou par l'un des ses distributeurs agréés et elle ne peut être transférée.
Pendant les premiers vingt-quatre (24) mois, toutes les pièces fonctionnelles de ce produit qui s'avèrent
défectueuses seront réparées ou remplacées, selon le choix du garant, sans frais à l'acheteur INITIAL.
ORG
© CONDITIONS
se Les pièces en plastique sont garanties pendant trente (30) jours seulement à partir de la date de l'achat, sans aucune prolon- Xe
CO gation prévue. 6
©
ee
© Pour beneficier Le client sera responsable pour le transport et tous les frais d’expedition de tout appareil exigeant le <
AN du service service au dépot de service autorisé le plus proche. S'adresser au détaillant quí a vendu l'appareil, ou a DE
(©) la station technique agréée de service la plus proche, où les réparations doivent être effectuées par un (6)
ONG technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service OA
+ ее “à . . . | LJ
(©) agréée ou a des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront (E)
OS annulées. XX
® ©
OS Limites de Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit OS
© rentretien á être livré à l'atelier de réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être ©
se domicile réalisé par un technicien qualifié et certifié pour effectuer un entretien couvert par la garantie de Danby. Le
©) Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas couverts par la presente ©
AA garantie et doivent être acquittés par l'acheteur. N A
Aucune partie de la garantie ne prévoit implicitement que le fabricant sera tenu responsable des dommages subis par les
aliments ou d'autres types de contenu, qu'ils soient causés par la défectuosité de I'appareil ou par son usage adéquat ou
y A inadéquat. > Le
© ©
ZA EXCLUSIONS Wo
(6 En vertu de la présente, il n'existe aucune autre garantie, condition ou représentation, qu'elle soit exprimée ou tacite, de facon 9)
К manifeste ou intentionnelle, par Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, 00
AX conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente
de produits ou de toute autre législation ou reglement semblables. En vertu de la présente, Danby ne peut étre tenue respon-
sable en cas de blessures corporelles ou des dégâts matériels, y compris à l'appareil, quelle qu'en soit les causes. Danby ne 2)
peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l'appareil. En achetant o
EN 'appareil, 'acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour NA
©) toute blessure corporelle ou tout dégât matériel causé par cet appareil. 9)
>, AA
© CONDITIONS GENERALES ©
EN La garantie ou assurance ci-dessus ne s’applique pas si les degäts ou reparations sont dus aux cas suivants : E
©) 1) Panne de courant. (65)
ORG 2) Dommage subis pendant le transport ou le déplacement de l'appareil. a,
9 3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects). ©
NG 4) Accident, modification, emploi abusif ou incorrect de l'appareil tel qu'une circulation d'air inadéquate dans la pièce ou des OZ
© conditions de fonctionnement anormales (température extrémement élevée ou basse). (65)
ONS 5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel). OA
6 6) Incendie, dommages causés par l'eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.). (6)
DS 7) Visites d’un technicien pour expliquer le fonctionnement de l'appareil au propriétaire. OS
(6% 8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non (65)
OS congu a cet effet). Une preuve d'achat doit étre présentée pour toute demande de réparation sous garantie. Priere de garder A
© le regu. Pour faire honorer la garantie, présenter ce document à la station technique agréée ou s'adresser à : ©
NG I . ee
(©) Service sous garantie ©
DR En atelier SS
9 ©
AZ, Danby Products Limited Danby Products Inc. 24%
© PO Box 1778, Guelph, Ontario, Canada N1H 6Z9 1-800-263-2629 — PO Box 669, Findlay, Ohio, U.S.A. 45840 ©
A Téléphone : (519) 837-0920 Télécopieur: (519) 837-0449 0714 Téléphone: (419) 425-8627 Télécopieur: (419) 425-8629 SE
( $
Bienvenido
Bienvenido a la familia Danby. Estamos orgullosos de nuestros productos de alta calidad y creemos en el servicio confi-
able. Usted lo podrá apreciar en este manual fácil de usar, y lo escuchará enlas voces amistosas de nuestro departa-
mento de servicio al consumidor. Sobre todo, usted apreciará estas ventajas cada vez que use su unidad. Eso es
importante, ya que su nuevo artefacto formará parte de su familia por mucho tiempo.
Por favor escriba la siguiente información; esta información será necesaria si su inidad requiere servicio o para
hacer consultas generales. Para recibir servicio técnico debe sonstrar el recibo original.
Número de modelo:
Número de serie:
Fecha de la compra:
NECESITA AYUDA
Antes de solicitar servicio, hay algunas cosas que puede hacer para
ayudarnos a servirle mejor:
Lea este manual:
Contiene instrucciones que lo ayudarán a mantener correctamente su
unidad.
Si usted recibe un artefacto dañado:
Llame inmediatamente al distribuidor (0 constructor) que se lo
vendió.
Ahorre tiempo y dinero:
Lea la sección de Diagnóstico de problemas antes de llamar. Esta
sección le ayudará a resolver problemas comunes que pudieran
ocurrir.
Si necesita asistencia, no se preocupe y llámenos.
1-800-26- Danby
(1-800-263-2629)
28
Instrucciones de seguridad importantes
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SUGERIDAD
NOTA
Las instrucciones de ADVERTENCIA emitidas en este manual no tienen como objetivo cubrir todas las posibles
condiciones y situaciones que puedan tener lugar. Las personas que instalan, realizan el mantenimiento u operan el
aparato deben tener precaución y cuidado. No instalar, realizar el mantenimiento u operar el equipo de acuerdo con las
instrucciones del fabricante puede llevar a condiciones que pueden producir lesiones personales y daño a su unidad o
daños materiales.Comuníquese con su vendedor, agente de servicio o con el fabricante ante problemas o condiciones
que no comprende totalmente. Para comunicarse con el Servicio al cliente de Danby, llame al (1-800-263-2629).
REQUISITOS
ELÉCTRICOS
Para reducir el riesgo de incendio, descarga eléctrica o lesión personal, todo la instalación eléctrica y toda la conexión
a tierra deben cumplir con la última edición de Local and National Electrical codes (Códigos locales y nacionales
de electricidad).
* El cliente es responsable de hacer que un electricista calificado controle los cables y fusibles para garantizar que se
encuentre disponible la energía eléctrica adecuada.
* Este artefacto está diseñado para funcionar en un circuito de 120 voltios 60 Hertz (corriente alterna), de 3 cables,
polarizado, derivado de forma separada, con conexión a tierra eficaz, protegido por un fusible de 15 amperios, un fusible
equivalente o un disyuntor. El enchufe de tres clavijas con conexión a tierra en el cable de alimentación debe enchufarse
directamente a un receptáculo como el antes mencionado con potencia de 110/120 voltios de CA.
* No conecte el deshumidificador a una salida de tomacorriente múltiple que se utilice también para otros
artefactos eléctricos.
PARA SU SEGURIDAD: Para reducir el riesgo de incendio o explosión, no almacene ni utilice gasolina ni otros
vapores o líquidos inflamables cerca de este ni de ningún otro artefacto.
CONEXIÓN A TIERRA
INSTRUCCIONES
Una conexión inadecuada del conductor de conexión a tierra del equipo puede dar como resultado un riesgo de descarga
eléctrica. Verifique con un electricista calificado o con personal de servicio si tiene dudas respecto a si los enchufes de su
artefacto tienen una buena conexión a tierra.
* Este artefacto debe conectarse a tierra. En el caso de un mal funcionamiento o avería, la conexión a tierra reducirá el
riesgo de descarga eléctrica, ya que dará una vía de menor resistencia para la corriente eléctrica. Este artefacto está
equipado con un cable que posee un conductor de conexión a tierra del equipo y un enchufe de conexión a tierra de
3 clavijas. El enchufe debe conectarse a un tomacorriente que esté correctamente instalado y conectado a tierra en
cumplimiento con todos los códigos y ordenanzas locales.
* No modifique el enchufe que se provee con este artefacto. Si no concuerda con el tomacorriente, llame a un electricista
calificado para que le instale un tomacorriente adecuado.
* Si el suministro eléctrico del hogar no cumple con las especificaciones antes mencionadas o si no está seguro de que
su hogar tenga una conexión a tierra eficaz, llame a un electricista calificado o a la empresa de servicios eléctricos local
para que lo verifiquen y lo corrijan en caso de problemas.
GUARDE ESTAS INSTRUCCIONES
29
Instrucciones de seguridad importantes
LEA Y SIGA TODAS LAS INSTRUCCIONES DE SUGERIDAD
PRECAUCIONES DE SEGURIDAD
Al usar este deshumidificador, siga siempre las precauciones de seguridad básicas, incluidas las siguientes:
* Utilice este artefacto solamente para su uso previsto según se describe en este Manual del propietario.
* No remueva la espuma de estireno del recipiente ya que funciona como un flotador para el nivel de agua.
* Este deshumidificador debe estar correctamente instalado y conectado a tierra según se describe en este manual antes
de su uso.
* Nunca haga funcionar este deshumidificador en un área que pueda acumular agua estancada. Si se da esta condición,
para su seguridad, desconecte el suministro de electricidad antes de pisar el agua.
* Nunca tire del cable de alimentación para desenchufar el deshumidificador. Tome siempre el enchufe con firmeza y tire
de él en línea recta para quitarlo del receptáculo.
+ Reemplace de inmediato todos los cables de servicio eléctrico que se hayan pelado o dañado de alguna otra forma.
Se debe reemplazar, y no reparar, un cable de suministro de energía dañado con un nuevo cable de suministro de
energía que se obtenga del fabricante. No utilice un cable que presente grietas o daños por abrasión en cualquier
parte o en el extremo del enchufe o del conector.
* Si el receptáculo no coincide con el enchufe, un electricista calificado debe cambiar el receptáculo.
* Apague y desenchufe el deshumidificador antes de limpiarlo.
* Para su seguridad, no almacene ni utilice materiales combustibles, gasolina ni otros vapores o líquidos inflamables
cerca de este o cualquier otro artefacto.
* Todos los deshumidificadores contienen refrigerantes, los que según las leyes federales deben extraerse antes de
desechar el producto. Si se deshace de un producto con refrigerantes, controle con la empresa que se encarga de los
desechos para saber qué hacer. Revise el cumplimiento regulatorio local respecto del desechado aprobado y seguro de
este aparato.
* No utilizar en el exterior.
* Este deshumidificador está previsto para aplicaciones interiores hogareñas únicamente. Este deshumidificador no debe
usarse para aplicaciones comerciales ni industriales.
GUARDE ESTAS INSTRUCCIONES
30
fa Instrucciones d’instalacion
UBICACION
* Seleccione una ubicación adecuada; asegúrese de tener fácil acceso a un tomacorriente eléctrico (evite el uso de
cables de extensión).
* Asegúrese de que no haya obstrucciones que limiten el flujo de aire a través de la rejilla de entrada de aire frontal.
Mantenga un espacio libre mínimo de al menos 20 cm (8 in) entre las paredes adyacentes y la parte trasera de la
unidad para permitir una correcta circulación de aire y una máxima eficacia. Para obtener la máxima eficacia de
funcionamiento de su deshumidificador, las temperaturas de funcionamiento (temperatura ambiente) recomendadas
deben encontrarse entre los 5 °C (41 °F) y los 35 °C (95 °F).
* Es importante recordar que la eficacia de un deshumidificador se verá afectada o influenciada por la velocidad en
que se permite que el nuevo aire húmedo (humedad) infiltre el mismo espacio o área. Para mantener la eficacia, el
deshumidificador debe funcionar en un área cerrada. Mantenga todas las puertas y ventanas cerradas.
* No utilice esta unidad al aire libre. Este deshumidificador está previsto para aplicaciones interiores hogareñas
únicamente. Este deshumidificador no debe utilizarse para aplicaciones comerciales ni industriales.
* Coloque el deshumidificador en un piso parejo y nivelado que sea lo suficientemente resistente como para soportar la
unidad con una cubeta llena de agua.
* Coloque la unidad donde se tenga acceso a un tomacorriente eléctrico.
* Esta unidad tiene 4 ruedecillas que pueden moverse libremente. No fuerce el movimiento de las ruedas sobre la
alfombra y absténgase de mover la unidad con agua en la cubeta (la unidad puede volcarse y derramarse el agua).
Proteger los pisos de madera de posibles derrames o rayones al mover la unidad.
* Extraiga la bolsa de accesorios de la cubeta y guárdela en un lugar seguro.
CARACTERÍSTICAS
1. Panel de control
2. Panel frontal
3. Cubeta de agua
4. Ventana de nivel de agua
5. Manija (ambos lados)
6. Salida de manguera de drenaje
7. Rejilla de salida de aire
8. Filtro de aire
9. Cable de alimentación y enchufe
10. Ruedecilla
11. Bandita (solo para almacenar la unidad)
12. Salida de la manguera de la bomba
31
A Instrucciones operadoras
INSTALACIÓN DE LAS RUEDECILLAS (algunos modelos)
Se recomienda instalar las ruedecillas para evitar el daño de los pisos.
1. Retire las ruedecillas de la cubeta del deshumidificador.
2. Coloque el deshumidificador sobre su lado.
3
. Ubique la flecha en la parte inferior del deshumidificador e inserte siguien-
do la dirección de la flecha.
4. Deslice la ruedecilla hasta donde se pueda. La ruedecilla se enganchará
en su lugar.
5. Repita los pasos 1 a 4 para las otras 3 ruedecillas.
INSTRUCCIONES DEL PANEL DE CONTROL
NOTA: El panel de control de la unidad que adquirió puede diferir un poco dependiendo del número de modelo.
и a
——— — A, — —
—
ooo ————
——ld a E
—————
т
o xk ha
= HOPED E =) F A) (©.
© E
\ y
Al presionar el botón para cambiar los modos de funcionamiento, la unidad emitirá un pitido para indicar que
está cambiando los modos.
1. Botón para constante: Presione este botón para activar el funcionamiento constante del deshumidificador.
2. Botón del filtro: Este producto tiene una función de control de filtro que sirve como recordatorio para limpiar el filtro
de aire para un funcionamiento más eficaz. La luz de control de filtro se iluminará luego de 250 horas de funciona-
miento. Para restablecer esta función luego de limpiar el filtro, presione el botón para restablecer el filtro y la luz se
apagará.
3. Botón del ventilador: Controla la velocidad del ventilador. Presione este botón para seleccionar la velocidad alta
(turbo) o normal del ventilador. Establezca el control del ventilador en alto para una máxima extracción de la hume-
dad. Una vez extraída la humedad y si se prefiere un funcionamiento silencioso, establezca el control del ventilador
nuevamente en normal.
4. Botón de encendido: Presione este botón para encender y apagar el deshumidificador.
5. Botones (A / V): El nivel de humedad puede establecerse dentro de un rango de entre 35% de HR (humedad
relativa) y 85% de HR con incrementos de 5% mediante estos botones. Para un aire mas seco, presione el boton
(VM) y establezca un valor porcentual (%) más bajo. Para un aire más húmedo, presione el botón (AN) y establezca
un valor porcentual (%) más alto.
6. Botón del temporizador: Presione este botón para iniciar la función de arranque automático y detención automáti-
ca. Establezca una hora de inicio de detención de 0,0 a 24 horas mediante las teclas (AN) y (VW).
7. Pantalla: Muestra el verdadero nivel de humedad ambiente (+ 5% de precisión) en un rango de entre 30% de HR y
90% de HR. De no ser así, muestra la selección al programar la humedad o el temporizador.
8. Confort: Esta función le permite mantener la comodidad, ajustando el nivel de humedad de forma automática de
acuerdo con el ajuste de la temperatura. El nivel de humedad no se puede ajustar en esta opción.
9. Bomba Botón: Este botón activa la función de drenaje de la bomba.
Nota: El ventilador no se apaga ni bien remueve el recipiente, el ventilador se apaga 2-3 minutos después.
32
A Instrucciones operadoras
FUNCIONES DE LA LUZ INDICADORA
Nota: Según las condiciones de humedad en el entorno, el deshumidificador quizás no arranque automáticamente al
presionar el botón de encendido y apagado (consulte las instrucciones de modos del deshumidificador para obtener det-
alles).
10. Luz indicadora de cubeta llena: Cuando la cubeta está llena o mal colocada dentro del gabinete, la luz de cubeta
llena se enciende y permanece encendida hasta que se vacía la cubeta o hasta que se la vuelve a colocar en su posición
correcta. Esta condición hará que el sistema de deshumidificación se apague de inmediato (se finalizan el funcionamiento
del motor del ventilador y del compresor). Esta es una función de seguridad. Cuando se vacía la cubeta o se la vuelve a
colocar correctament, el deshumidificador retomará su funcionamiento automáticament.
NOTA: Puede tardar varios minutos antes de que se retomen las condiciones de funcionamiento.
11. Descongelamiento automático: Cuando se acumula escarcha en las bobinas del evaporador, el compresor termina
su ciclo y el ventilador sigue funcionando hasta wue desaparece la escarcha.
NOTA :
Ajuste de la memoria: Cada vez que desconecta o vuelve a conectar la unidad o en el caso de un corte de luz, el table-
ro de circuito electrónico automáticamente queda en el último ajuste de programa que se usó. Luego de que la unidad se
detuvo, puede tardar varios minutos antes de retomar las condiciones de functionamiento.
Reinicio automático: Si la unidad se apagó inesperadamente debido a un corte de luz, se reiniciará automáticamente al
volver la luz con el ajuste de función anterior.
CÓDIGOS DE ERROR
AS - Error del sensor de humedad. Desenchufe la unidad y enchúfela nuevamente. Si el error se repite, llame para obten-
er Servicio.
ES - Error del sensor de temperatura. Desenchufe la unidad y enchúfela nuevamente. Si el error se repite, llame para
obtener servicio.
P2 (o Eb) - La cubeta está llena o no está en la posición correcta. Vaciar la cubeta o ajustarla en lo ubicación adecuada.
EC - Asegurese que la temperatura ambiente coincide con la temperatura recomendada para la correcta operación de la
unidad, 5°C (41°F) - 35°C (95°F). Si la temperatura esta dentro de este rango, llame para obtener servicio.
E3 - Mal funcionamiento de la Unidad, desenchufe la unidad y enchúfela nuevamente. Si el error se repite, llame para
obtener servicio.
FUNCIONES DEL TEMPORIZADOR
Siga estos pasos para programar la función de encendido automático y apagado automático con el panel de control:
Apagado automático:
1. Cuando la unidad está encendida y se presiona el botón del TEMPORIZADOR, la luz indicadora de temporizador
apagado indica que se inició el programa de apagado automático.
2. Presione o mantenga presionado el botón para AUMENTAR o DISMINUIR y así cambiar la hora del “automático” con
incrementos de 0,5 horas, hasta 10 horas (luego con incrementos de 1 hora, hasta 24 horas). El control de la unidad
hará el conteo para atrás del tiempo que resta hasta el inicio.
3. Enlos 5 segundos posteriores a haber establecido la hora de apagado automático, presione nuevamente el botón del
TEMPORIZADOR para completar el programa de apagado automático.
Encendido automático:
4. Cuando la unidad está apagada y se presiona el botón del TEMPORIZADOR, se inicia el programa de encendido au-
tomático. Establezca la hora de encendido automático igual que en el paso 2 antes mencionado. En los 5 segundos
posteriores a haber establecido la hora de encendido automático, presione nuevamente el botón del TEMPORIZA-
DOR para completar el programa de encendido automático.
NOTA: Cuando se establecen las horas de encendido automático y apagado automático, dentro de la misma secuencia
de programa, las luces indicadoras de TEMPORIZADOR ENCENDIDO APAGADO se iluminan para indicar que ya se
encuentran programadas las horas de ENCENDIDO y de APAGADO.
NOTA: El encender o apagar la unidad en cualquier momento, el cambiar el ajuste del temporizador de encendido y apa-
gado a 0,0 y un código de error P2 cancelarán al función de encendido o apagado automático.
33
A Instrucciones operadoras
FUNCIONAMIENTO DEL TANQUE DE AGUA
El tanque de agua mantiene agua condensada acumulada y, por medio de un interruptor de seguridad, controla tanto el
nivel de agua como el funcionamiento del proceso de deshumidificación (es decir, cuando el tanque de agua está lleno o
de forma accidental se desplaza dentro del gabinete, el accionador del flotador [dentro del tanque] corta el contacto con
el interruptor de seguridad). Esta condición apaga de inmediato el sistema del motor del compresor y del ventilador, lo
que evita que se condense la humedad.
Nota: En algunos modelos, el ventilador continuará funcionando aproximadamente por 2 o 3 minutos después
de que la unidad haya dejado de funcionar y que la cubeta se haya retirado. Como resultado, el agua puede
gotear desde la bandeja hacia la base de la unidad, y luego al piso. Asegúrese de proteger del goteo sus pisos de
madera y alfombrados.
IMPORTANTE
Nunca toque ni intente inutilizar el sistema del flotador para el nivel de agua
(seguridad). Una correcta instalación del tanque de agua es fundamental para
mantener un funcionamiento fiable del deshumidificador.
DESHUMIDIFICACIÓN
El deshumidificar es una forma de extraer la humedad del aire. Un deshumidificador ayudará a proteger a su hogar
y a sus valiosas pertenencias de daños (hinchazón) ocasionados por la humedad en el aire. Fundamentalmente,
un deshumidificador extrae la humedad del aire a medida que la humedad pasa por la bobina de deshumidificación
(evaporador). la humedad se condensa en la bobina del evaporador, se drena y se recolecta dentro de un tanque de
agua interno (desmontable) que está ubicado en la parte frontal de la unidad. El aire emanado que se regresa al entorno
aumenta varios grados, lo que hace que se incremente (levemente) la temperatura del aire del entorno. Este proceso
también contribuye a disminuir la humedad relativa del aire del entorno.
Nota: Para obtener el rendimiento óptimo, asegúrese de que la unidad esté ajustada por lo menos a un 10% menos
que el nivel de humedad relativa. Es normal que la humedad varíe un 5% por encima y por debajo de la humedad
seleccionada. Le recomendamos que, bajo condiciones normales, ajuste la humedad entre 40 y 45%.
MODO DE DESHUMIDIFICACIÓN INSTRUCCIONES
Cuando la unidad se conecta por primera vez al tomacorriente eléctrico, la luz de encendido (verde) no se encenderá
hasta que no se presione el botón de encendido y apagado. Cuando se presiona el botón de encendido y apagado, la luz
de encendido se enciende y el deshumidificador automáticamente queda de forma preestablecida en:
Pantalla: Humedad ambiente actual (HR%)
Ajuste de humedad: 60%HR
Velocidad del ventilador: Alta
Nota: Según las condiciones de humedad del entorno, el deshumidificador quizás no arranque automáticamente con el
ajuste preestablecido (esto indica que el nivel de humedad del entorno es inferior al del ajuste "preestablecido" de 60%
HR). Por lo tanto, quizás sea necesario deslizarse a través de cada ajuste diferente del deshumidificador de entre 35% y
55% hasta que el "humidistado" (sensor) identifique las codiciones que permitirán que la unidad funcione.
Selección de modo de deshumidificación:
1. Launidad ingresa al modo de deshumidificación cuando se presiona el botón de encendido y apagado.
2a. Presione los botones A / V para seleccionar el valor de funcionamiento de HR deseado (entre 35% y 85%)
O
2b. Presione el botón de CONSTANTE. Cuando se selecciona el modo CONSTANTE, se ignora el humidistado (sensor)
y el compresor funciona sin parar, sin importar las condiciones de humedad.
Selección de velocidad del ventilador:
3. Puede elegir una velocidad de ventilador (normal/turbo) con el teclado. La velocidad seleccionada se identifica con la
luz indicadora (iluminada) que se encuentra directamente sobre la selección realizada.
34
A Instrucciones operadoras
FILTRO DE AIRE
Nota: Todas las imágenes en el manual están presentes solo a modo explicativo. La forma real de la unidad que adquirió
puede diferir un poco, pero las operaciones y las funciones son las mismas.
Su deshumidificador cuenta con un filtro de aire desmontable que se ubica en la parte frontal de la unidad (detrás de la
rejilla de entrada de aire) directamente sobre el compartimento para el tanque de agua. El filtro de aire cumple un papel
importante al ayudar a reducir las partículas de polvo o suciedad que provienen del entorno. Un filtro de aire bloqueado
u obstruido redice la entrada de aire, lo que tiene un impacto negativo en la eficacia de funcionamiento. Para mantener
una máxima eficacia de funcionamiento, se debe controlar y limpiar el filtro con frecuencia (cada 2 semanas) o cuando se
ilumina la luz de control de filtro. Se puede requerir una limpieza más frecuente según la calidad de aire del interior.
IMPORTANTE: Nunca haga funcionar la unidad sin el filtro de aire en su lugar.
EXTRACCIÓN DEL FILTRO DE AIRE:
1.
2.
3.
4.
Tire del filtro hacia abajo.
Limpie bien el filtro con una aspiradora o lávelo con agua tibia y detergente suave. Seque por completo antes de
volver a instalarlo.
Para volver a instalar el filtro de aire, deslice la parte trasera del filtro dentro de los rieles y empuje hacia adentro.
Presione el botón para restablecer el filtro.
35
A Instrucciones operadoras
EXTRACCION DEL AGUA ACUMULADA
1. Tire un poco de la cubeta para quitarla.
2. Sostenga ambos lados de la
cubeta con la misma fuerza y jale
de ella para quitarla de la unidad.
Si la manguera de la bomba desciende cuando
quitar el cubo, asegúrese de que está instalado
correctamente.
Quite la ete
plastico girando en
a
Manguera
de drenaje
Hay tres formas de extraer el agua acumulada.
1. Usar la cubeta
Al apagar la unidad, si la cubeta está llena, la unidad emite 8 pitidos, la
luz indicadora de la cubeta llena parpadea y la pantalla digital muestra
P2. Al encender la unidad, si la cubeta está llena, el compresor se apa-
ga y el ventilador se apaga depués de secar el condensador durante
30 segundos. Luego, la unidad emite 8 pitidos, la luz indicadora de
cubeta leena parpadea y la pantalla digital nuestra P2.
Para vaciar la cubeta llena, extraiga lentamente la cubeta. Tome las
manijas derecha e izquierda firmemente y con cuidado tire en línea
recta de manera tal que no se derrame agua. No coloque el tanque
en el piso, ya que la aparte de abajo de la cubeta es irregular. De lo
contrario, la cubeta se caerá y se derramará el agua. Deseche el agua
y regrese la cubeta a la unidad. La cubeta debe estar en su lugar y
apoyada firmemente para que funcione el deshumidificador. La máqui-
na se reiniciará cuando la cubeta se regrese a su posición correcta.
Nota: Cuando extraiga la cubeta, no toque ninguna pieza en el interior
de la unidad. Si lo hace, puede dañar el producto. Asegúrese de em-
pujar suavement la cubeta hacía adentro de la unidad. Si se golpea la
cubeta contra algo o si no se la fija bien, la unidad quizás no funcione.
Cuando extraiga la cubeta, si queda algo de agua en la unidad, debe
secarla. El botón de encendido parpadea cuando el recipiente no está
colocado correctamente en su lugar.
2. Drenaje constante
El agua se puede vaciar de forma automática al drenaje del piso si se
conecta la unidad a una manguera de aqua z 5/16 in ID con extremo
roscado hembra ID:M=1 (no incluido, una manguera de jardín están-
dar funciona bien). Instale la manguera de drenaje en el adaptador
A como se muestra en B1. El adaptador se encuentra en la bolsa de
accesorios que está en la cubeta. Extraiga la cubierta plástica de la
salida de drenaje posterior de la unidad y déjela a un lado. Extraiga la
cubeta, luego introduzca la manuera de drenaje a través de la salida
de drenage de la unidad y presione firmemente para introducirla en el
conector que se encuentra en la parte frontal de la unidad (consulte B2
y B3).
Ajuste el adaptador A y la unidad con dos tornillos (se encuentran en
la bolsa del Manual del propietario). Instale el extremo roscado hem-
bra de la manguera de drenaje dentro del adaptador A (consulte B4),
luego dirija la manguera de agua hacia el drenaje del piso o hacia una
instalación de drenaje adecuada. Asegúrese de que la manguera esté
firme de manera tal que no haya pérdidas. Dirija la manguera hacia
el drenaje; asegúrese de que no esté doblada lo que puede impedir
que fluya el agua. Coloque el extremo de la maguera en el drenaje y
asegúrese de que el extremo de la manguera esté parejo o en declive
para permitir que el agua fluya sin problemas. Vuelva a colocar la
cubeta en la unidad y asegúrese de que esté bien ubicada. Seleccione
el ajuste de humedad y la velocidad del ventilador que desee en la
unidad para que comience el drenage constante.
36
A Instrucciones operadoras
EXTRACCIÓN DEL AGUA ACUMULADA
Vuelva a instalar
la cubierta de
plástico
Manguera de , Salida de la bomba
la bomba de drenaje +» de desagúe
Inserte la manguera
de drenaje de la =
bomba en la salida #
de la bomba de
desagüe Salida de la
bomba
Para retirar, presione la
salida de la bomba y retire
la manguera de desagüe.
3. Drenaje continuo utilizando una bomba:
El agua se puede vaciar automâticamente en un desagüe en el suelo o
un receptaculo de drenaje adecuado usando la manguera de la bomba
en la salida de la bomba de desague. Asegúrese de que la manguera
de drenaje continuo no está instalada en la unidad y que la cubierta
de plástico esta colocada de forma segura en la salida de drenaje
continuo. Inserte la manguera de drenaje de la bomba en la salida de
la bomba de desagie, asegurándose de que hay una profundidad de
al menos 15 milímetros. Una vez insertado, coloque la manguera de
la bomba sobre un desagie en el suelo. Una vez que la manguera se
coloca donde el agua puede drenar fácilmente, presione el botón de
“bomba” en el panel de control para activar la función de la bomba de
drenaje. Antes de quitar la manguera de la bomba, presione el botón
de “bomba” en el panel de control de nuevo. Retire el tubo siguiendo
los pasos de instalación en el orden inverso.
Nota: Es normal que la bomba produzca un poco de ruido cuando
está funcionando. Asegúrese de que no hay curvas o torceduras en la
manguera, ya que esto evitará que el agua fluya libremente.
Nota: Si el botón “Bomba” comienza a parpadear, esto significa que la
bomba no se ha activado.
* Verifique que el filtro de la bomba está limpio. Para verificar el filtro
de la bomba, apague la unidad y desenchúfela. Retire el cubo de
agua de la unidad, jale la bomba hacia abajo, retire con cuidado el
filtro y limpielo si es necesario. Cuando el filtro está limpio, vuel-
va a instalario en el orden inverso de los pasos que siguió en la
extracción. Después, empuje con cuidado la bomba para alinearla
a configuración original.
* Verifique que la manguera de la bomba no esté doblada o blo-
queada.
- Vacíe el agua del cubo.
* . Sila manguera de la bomba ha caído, vuelva a instalarla.
A Instrucciones operadoras
PRECAUCIONES
1. NO tire del cable de alimentación para evitar su ruptura, posibles peligros o
lesiones.
2. NO use insecticida/aceite/pintura en aerosol cerca del aparato; estos elemen-
tos pueden dañar las piezas de plástico o provocar un incendio.
3. NOcoloque la unidad sobre terreno irregular para evitar vibraciones, ruidos
y derrames de agua.
4. Siempre mantenga la unidad a 20 cm de la pared o más para que el calor se
disipe correctamente.
5. NO deje caer ningún objeto dentro del aparato.
6. Cierre todas las ventanas para permitir la máxima eficiencia posible para
quitar la humedad.
7. Mantenga el aparato alejado de cualquier tipo de fuente de calor.
8. Cuando traslade o guarde el deshumidificador, no lo coloque de costado ni
en posición invertida, para evitar que se bambolee.
37
A cuidaco y mantenimiento
LIMPIEZA DE LA UNIDAD
A IMPORTANTES
ARE
acabdo lustrado.
del cableado
inmediatamente.
1. Asegúrese de desenchufar el aparato antes de la limpieza y el mantenimiento.
2. Nouse gasolina, benceno, diluyente de pintura ni ningún otro producto químico para
limpiar esta unidad, estas sustancias dañarán/deformará los componentes de plástico y el
3. Nunca intente limpiar la unidad vertiendo agua directamente sobre ninugna de las áreas
superficiales; esto provocará el deterioro de los componentes eléctricos y del aislamiento
4. Si el cable eléctrico está dañado, póngase en contacto con el centro de servicio técnico
1. Limpie la rejilla y la caja
Utilice agua y un detergente suave. No use lejía ni abrasivos. No arroje agua
directamente a la unidad principal. Hacer esto puede provocar una descarga
eléctrica, puede deteriorar la aislación o hacer que la unidad se herrumbre. Las
rejillas de entrada y salida de aire se ensucian fácilmente, por lo tanto, use un
accesorio de aspiradora o un cepillo para limpiarlas.
2. Limpie la cubeta
Cada algunas semanas, limpie la cubeta para evitar que crezcan moho, mildiú
y bacterias. Llene una parte de la cubeta con agua limpia y añada un poco de
detergente suave. Agite el agua en la cubeta, vacíe la cubeta y enjuáguela.
Nota: No utilice un lavavajillas para limpiar la cubeta. Después de la limpieza,
la cubeta debe estar en su lugar y apoyada firmemente para que funcione el
deshumidificador.
3. Limpie el filtro de aire
Extraiga y limpie el filtro cada dos semanas según las condiciones normales de
funcionamiento.
Precaución: NO haga funcionar el deshumidificador sin un filtro, ya que la
suciedad y las pelusas lo obstruirán y afectarán su rendimiento.
4. Cuando no use la unidad durante largos periodos
Luego de apagar la unidad, espere un día antes de vaciar la cubeta. Limpie la
unidad principal, la cubeta de agua y el filtro de aire. Cubra la unidad con una
bolsa plástica. Enrolle el cable y alrededor de la hebilla. Guarde la unidad en
posición vertical en un lugar seco y bien ventilado.
38
Cordon boucle hebilla de
cable de alimentación
A Soluciôn sugerida
A menudo, los problemas son sencillos y no es necesario hacer una llamada de reparación, use esta guía de resolución
de problemas para encontrar una posible solución. Si la unidad sigue funcionando mal, llame a los números gratuitos de
un centro Danby de servicio autorizado.
PROBLEMA
El deshumidifica-
dor no arranca
Tel: 1-800-26-Danby: (1-800-263-2629)
POSIBLE CAUSA
El deshumidificador está
desenchufado
El fusible está quemado/
saltó el disyuntor
El deshumidificador ha al-
canzado su nivel preestab-
lecido o la cubeta está llena
La cubeta no está en su
posición correcta
Corte de luz
SOLUCIÓN
Asegúrese de que el enchufe del deshumidificador esté
totalmente introducido en el tomacorriente
Controle la caja de fusibles / disyuntor del hogar y re-
emplace el fusible o restablezca el disyuntor
El deshumidificador se apaga automáticamente cuando
ocurre cualquiera de estas condiciones. Cambie a un
ajuste inferior o vacíe la cubeta y vuelva a colocarla cor-
rectamente
La cubeta debe estar en su lugar y apoyada firmemente
para que functionne el deshumidificador
Hay un retraso de protección (de hasta 3 minutos) para
evitar que salte el dispositivo frente a la sobrecarga del
compresor. Por esta razón, quizás la unidad no comience
con la deshumidificación normal durante 3 minutos luego
de volver a encenderla
El deshumidifi-
cador no seca el
aire como debería
hacerlo
No permitió que transcur-
ra sufficiente tiempo para
extraer la humedad
El flujo de aire está limitado
Filtro sucio
El control de humedad no
se puede regular lo sufici-
entemente bajo
Quizás las puertas u venta-
nas no están bien cerradas
La secadora de ropa puede
estar desipidiendo aire
ileno de humedad en la
habitación
La temperatura ambiente es
demasiado baja
Al instalarlo por primera vez, permita que transcurran al
menos 25 horas para mantener la sequedad deseada
Asegúrese de que no haya cortinas, persianas ni muebles
que bloqueen la parte frontal o trasera del deshumidifica-
dor. Consulte al sección “Ubicación”
Consulte la sección “Filtro de aire
Para un aire más seco, presione el botón Y y establezca
un valor porcentual (%) mas bajo
Verifique que todas las puertas, ventanas y otras apertu-
ras estén bien cerradas
Instale el deshumidificador lejos de la secadora. La seca-
dora debe tener salida al exterior
La extracción de humedad funciona mejor a temperaturas
ambiente superiores. Las temperaturas ambientes más
bajas reducirán la tasa de extracción de humedad. Los
modelos están diseñados para funcionar a temperaturas
superiores a los 5°C (41°F)
El deshumidifi-
cador funciona
durante demasiado
tiempo
El area a deshumidificar es
demasiado grande
Las puertas y ventanas
estan abiertas
La capacidad del su deshumidificador quizas no sea ade-
cuada
Cierre todas las puertas y ventanas que dan al exterior
Aparece escarcha
en las bobinas
El deshumidificador recién
se encendió o la temperatu-
ra ambiente es inferior a los
5°C (41°F)
Esto es normal. La escarcha generalmente desaparece
dentro de los 60 minutos. Consulte la seccion “Desconge-
lación”
39
A Solucion sugerida (continuado)
PROBLEMA
No se pueden es-
tablecer los con-
troles
POSIBLE CAUSA
El compresor se apagará y
el ventilador continuará fun-
cionando automáticamente
durante aproximadamente 3
minutos a un ajuste estab-
lecido
SOLUCIÓN
* Esto es normal. Espere aproximadamente 3 minutos y
establezca el ventilador según lo desee
Ruido en el venti-
lador
El aire se está moviendo a
través del deshumidificador
« Esto es normal
Agua en el piso
La conexión de la mangu-
era puede estar floja
Deseo usar la cubeta para
recolectar agua, pero hay
una manguera conectada
« Controle la conexión de la manguera. Consulte la sección
“Drenaje”
+ Desconecte la manguera si usa la cubeta para recolectar
agua. Consulte la sección “Drenaje continuo”
40
SE I AXEL AAA + + ES en
CN XII RLIIRI GIAN ES OS SOS ESSONNE DARTE
RA 7 Fy
és GARANTIA LIMITADA PARA a
A = OC
9 ELECTRODOMÉSTICO ©
(>
Este producto de calidad está garantizado contra defectos de fabricación, incluyendo partes y mano de obra, siempre y cuando DA
x la unidad se utilice bajo las condiciones normales de funcionamiento para las que fue disefiado. о)
N” Esta garantía está solamente disponible para la persona que haya comprado originalmente esta unidad directamente de € A
6 Danby Products Limited (Canada) o Danby Products Inc. (U.S.A.) (en adelante "Danby”) o uno de sus distribuidores autoriza- 6)
DA dos, y no es transferible. xa
© CONDICIONES DE LA GARANTÍA co
EN Las piezas plásticas, se autorizan por treinta (30) días solamente a partir de la fecha de la compra, sin las extensiones E
©) proporcionadas. ©
NZ | | XA
(©) Primeros 24 meses Durante los primeros 24 meses, cualquier parte en buen estado de este producto que resulte defec- | 6
A tuosa, incluyendo cualquier sistema sellado, será reparado o reemplazado, a opción del fabricante, sin XA
(©) cargo para el comprador ORIGINAL. (65)
OS Para obtener Danby se reserva el derecho de limitar la cobertura de "Servicio en Domicilio" sujeto a la proximidad de 2x4
© servicio un Taller de Servicio Autorizado. Para todo artefacto que requiera servicio fuera del área limitada de ©
NE "Servicio en Domicilio", el cliente será responsable por transportar dicho artefacto hasta el Taller de ORES
(e) Servicio Autorizado mas cercano. Consulte "Límites del servicio técnico a domicilio", a continuación. x
Ne Comuniquese con el distribuidor donde haya comprado la unidad, o llame al Taller de Servicio Autor- ON
e) izado más cercano, donde debe ser reparada por un técnico calificado. Si esta unidad es reparada en ©
a otro lugar que no sea un Taller de Servicio Autorizado, o si la unidad se utiliza para aplicaciones XA
(©) comerciales, Danby no se hara responsable de ninguna forma y la garantia sera anulada. (6)
y x
>? Limites del servicio Si el electrodomestico esta instalado en un lugar que se encuentra a 100 kilómetros (62 millas) 0 mas REL
&) técnico a domicilio — del centro de servicios más cercano, se debe llevar la unidad al Centro de servicios Danby autorizado © )
ONG más cercano, ya que dicho servicio sólo puede realizarlo un técnico calificado y certificado por Danby OS
© para prestar servicios de garantia. Los cargos por transporte desde y hacia el lugar en que se ©
ORG efectúe el servicio técnico no están cubiertos por esta garantía y son de responsabilidad del comprador. OS
+ »
9 Nada dentro de esta garantia implica que Danby sera responsable por cualquier dafio que hayan sufrido los alimentos u otros ©
& contenidos de este aparato, ya sea debido a un defecto del aparato, o su uso, adecuado o inadecuado. CS
С
с E
и N
6 EXCLUSIONES ÓN
9 Salvo lo aqui indicado por Danby, no existen otras garantias, condiciones o representaciones, explicitas o implicitas, concre- O
>
N tas o intencionales por parte de Danby o sus distribuidores autorizados y todas las demas garantias, condiciones o represen- Y
e) taciones, incluyendo cualquier garantía, condiciones o representaciones bajo cualquier Acta de Venta de Productos o © >)
se legislación o estatuto similar, quedan de esta forma expresamente excluidas. Salvo lo aqui indicado, Danby no seran respon- A
CO sables por ningún daño a personas o bienes, incluyendo la propia unidad, sin importar su causa, o de ningún daño indirecto 6
+
ORG causado por el desperfecto de la unidad, y al comprar esta unidad, el comprador acepta por la presente, indemnizar y OK
© proteger a Danby contra cualquier reclamo por daños a personas o bienes causados por la unidad. 6)
DS te
© CONDICIONES GENERALES (Es)
NG No se considerará ninguna de estas garantías o seguros cuando el daño o la necesidad de reparación sea el producto de los OZ
Y iguientes casos: +
e) siguien (O
AA 1) Falla del suministro eléctrico. DL
(es 2) Daños en tránsito o durante el transporte de la unidad. 5
No 3) Alimentación incorrecta, como bajo voltaje, instalación eléctrica defectuosa o fusibles inadecuados. ©
AUN 4) Accidente, modificación, abuso o uso incorrecto del artefacto, tal como insuficiente ventilación del ambiente o condiciones ON
© de operacion anormales (temperatura ambiente extremadamente alta o baja). 6
PAS 5) Utilización comercial o industrial (v.g., si el electrodoméstico no está instalado en una vivienda particular). NA
6 6) Incendio, daños por agua, robo, guerra, disturbios, hostilidades, actos de fuerza mayor como huracanes, inundaciones, etc. 69)
ee 7) Pedidos de servicio debido a desinformaciôn del usuario. ete
&) 8) Instalación inadecuada (v.g., instalación empotrada de un electrodoméstico diseñado como unidad independiente o uso de 69)
AS, UN electrodoméstico al aire libre que no esté aprobado para dicho fin). E
© ©
©) Para acceder a la garantia se solicitarä un comprobante de compra; por lo tanto, guarde su recibo. En caso de necesitar ©
©) servicio de garantia, presente ese documento al TALLER DE SERVICIO AUTORIZADO. ©
o +
SS Servicio de Garantia és
> Garantia para lievar a taller de servicio o
(©) Danby Products Limited Danby Products Inc. ©
AA PO Box 1778, Guelph, Ontario, Canada N1H 629 1-800-263-2629 PO Box 669, Findlay, Ohio, U.S.A. 45840 5%
6 Telephone: (519) 837-0920 FAX: (519) 837-0449 07/14 Telephone: (419) 425-8627 FAX: (419) 425-8629 Lo)
NT NN a NN a a NN I NI IIT
NOTES / REMARQUES / NOTAS :
NOTES / REMARQUES / NOTAS:
NOTES / REMARQUES / NOTAS :
FOR YOUR SAFETY: Read these instructions carefully before operating the unit.
POUR VOTRE SECURITE: Lire attentivement ces instructions avant d'utiliser l'appareil.
PARA SU SEGURIDAD: Lea y observe todas las reglas de seguridad y las instrucciones de operacion antes
de usar este producto.
PORTABLE DEHUMIDIFIER
All repair parts are available for purchase or special
order when you visit your nearest service depot.To
request service and/or the location of the service
depot nearest you, call the TOLL FREE number.
When requesting service or ordering parts, always
provide the following information:
* Product Type
* Model Number
* Part Number
* Part Description
DESHUMIDIFICADOR PORTÁTIL
Todas las piezas de reparación disponibles para la
compra o la orden especial cuando usted visita su
depósito más cercano del servicio. Para pedir
servicio y/o la localización del depósito del servicio
lo más cerca posible usted, llama Danby gratis.
Al pedir servicio o pidiendo piezas, proporcione
siempre la información siguiente:
* Tipo de producto
* Número de modelo
* Número de pieza
* Descripción de la parte
ME)
* OWNER’S USE AND CARE GUIDE
« GUIDE D'UTILISATION ET D'ENTRETIEN
DESHUMIDIFICATEUR PORTATIF
Toutes les pièces de rechange ou commandes
spéciales sont disponibles à votre centre de
service régional autorisé. Pour obtenir le service
et/ou la localité de votre centre de service régional,
signalez le NUMÉRO D'APPEL SANS FRAIS.
Ayez les renseignements suivants à la portée de la
main lors de la commande de pièce ou service:
* Type de produit
- Numéro de modèle
Numéro de pièce
* Description de la piece
1-800-26- Danby
(1-800-263-2629)
MODEL + MODELE * MODELO
DDR70B3PWP
* GUÍA DE UTILIZACIÓN Y CUIDADO PARA EL PROPIETARIO
Printed in China
Imprimé en Chine
Impreso en China
Danby Products Limited, Guelph, ON, Canada N1H 629
Danby Products Inc., Findlay, Ohio, USA 45840
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
