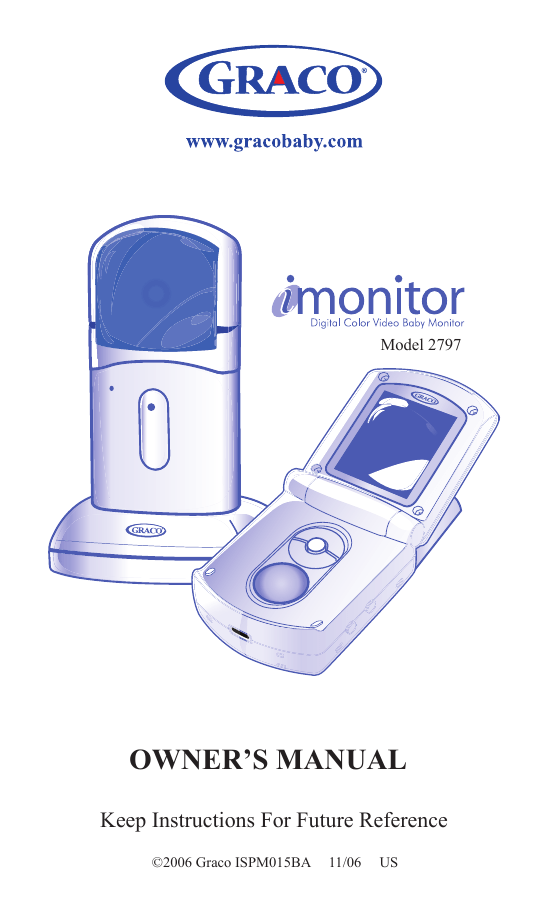

Graco 2797 User's Manual

Model 2797
R
R
OWNER’S MANUAL
Keep Instructions For Future Reference
©2006 Graco ISPM015BA
11/06
US
Warnings to Parents and Other Users
Failure to follow these warnings and the assembly
instructions could result in serious injury or death.
• STRANGULATION HAZARD. Keep the adapter
cords out of the reach of children. Do not use with
extension cords.
• DO NOT place the Nursery Unit or its cord within
your child’s reach. Do not put the Nursery Unit inside a
crib or playard.
• Use ONLY with 110-120 volt AC electrical outlets.
• Protect the AC adapter cords. Place them so they are
not walked on or pinched by furniture or other items.
• Allow for proper ventilation when units are in use.
Do not cover the Nursery Unit or Parent Units with any
object such as a blanket. Do not place it in a drawer or in
any location which would muffle the sound or interfere
with the normal flow of air.
• DO NOT immerse any part of the Nursery Unit, Parent
Units, or docking station in water. Clean only with a dry
cloth.
• DO NOT place unit near water and moisture. Do not
use the Nursery Unit outdoors. Do not use the Nursery
Unit near possible wet areas, such as a bathtub, shower,
wash basin, sink, laundry tub, swimming pool, wet
basement, etc.
• Keep Nursery Unit away from heat sources, such as
fireplaces, radiators, stoves, and TVs or other appliances.
Heat can damage the case or electrical parts.
• Do not use the Nursery Unit if: • The adapter cords or plugs have been damaged. • The unit has been exposed to liquids.
• Unit has been dropped or is damaged.
• DO NOT OPEN THE NURSERY UNIT, PARENT
UNIT, NURSERY UNIT BASE OR ADAPTERS. No
user-serviceable parts inside. Risk of electrical shock,
fire or death.
• The antenna used for this transmitter must be installed
to provide a separation distance of at least 20 cm (7.9”)
from all persons and must not be co-located or operating
in conjunction with any other antenna or transmitter.
FCC Statement:
WARNING Modifications not authorized by the
manufacturer may void users authority to operate this
device.
NOTE: This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does
cause harmful interference to radio or television
reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV
technician for help.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received,
including interference that may cause undesired
operation.
Parts List
Adult assembly required.
Tool required: Phillips screwdriver
R
Digital Color Video
Baby Monitor
Quick Start
Product Instructio
n Manual
OWNER’S MANUAL
Keep instructio
ns for future
use.
Quick Start Manual
Parent Unit
(A5066)
Parent Unit Battery
R
Nursery Unit
(A5083)
Nursery Unit Base
(A5195)
(1) AC Adapter
Wall Mount
(1) AC Adapter
Belt Clip
Parent Unit
CONNECTION LIGHT
(LED)(pg13)
ANTENNA
VOLUME UP (pg28)
VOLUME DOWN (pg28)
SOUND LIGHTS
LCD
SCREEN
UP (pg15)
OK (pg15)
DOWN (pg15)
VIDEO ON/OFF (pg14)
POWER ON/OFF (pg13)
AC ADAPTER JACK (pg8)
CHARGING
STATUS LIGHT
(pg29)
SPEAKER
BATTERY LEVEL LIGHT (pg29)
BATTERY (pg7)
Installing Batteries
1
The battery must be plugged
into the Parent Unit before
the unit will be ready for use.
Remove the battery door
cover on the Parent Unit by
sliding it down.
2
Plug battery into the slot
shown in #2.
3
Place battery pack into recess
and press wire into the slot.
Replace the battery door.
4
5
Attach the AC adapter
to the unit and plug into
wall to charge the
battery. Charge battery
for 3 hours.
R
Nursery Unit
VIDEO CAMERA
POWER LED
(pg30)
MICROPHONE
ON/OFF
(pg12)
BATTERIES
(pg10)
R
AC ADAPTER JACK
(pg11)
Installing Batteries
6
7
(Optional)
Use a Phillips head
screwdriver to remove the
battery door.
NOTE: Screw should be
loosened but stay attached
to battery door.
(Optional)
Insert 3 AAA batteries.
Make sure they are inserted correctly.
● Batteries can be useful in the case of a power outage.
● Batteries should be replaced periodically.
● Batteries should only be used in case of emergency
or for short periods of time.
● To save battery power, only audio functions are active
while using batteries.
10
Attaching Nursery Unit Base
8
9
Attach the AC adapter to
the back of the nursery
unit base and plug into
wall.
Mount nursery unit onto
base to operate.
11
Nursery Unit Power On/Off
Depress button for 1 sec.
to turn camera on.
10
R
To change camera angle,
swivel the nursery unit
top in the desired
direction. Please note that
camera cannot swivel
completely around.
11
R
12
Parent Unit Power On/Off
Press and hold ON/OFF
button for 1 second. Unit
will cycle through intro
and begin searching for
the Nursery Unit.
12
R
13
R
Searching...
Press OK for Menu
Make sure Nursery Unit is
turned on. The parent unit
will display “searching” on
the status screen until the
nursery unit is found. The
live video feed will then be
shown.
The connection LED will
turn from red to green.
13
14
R
15
R
Press and hold ON/OFF
button for 1 second to turn
unit off.
To activate or deactivate the
live video feed, press the
video button.
Pressing the video button will allow the user to view
the image from the nursery unit.
14
16
R
To set up preferences or
change status, press the
“OK” button.
To cycle through the
different choices, press up
or down.
17
R
18
R
After choosing one of the
options, press the “OK”
button to make the
selection.
NOTE: Once you make a selection (OK), the unit will
automatically advance you to the next option/screen or
return you to the live video feed (if applicable).
15
Zoom
19
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose the Zoom option. Press
“Ok” to select it.
Use UP/DOWN to
choose, OK to select
Select Zoom In/Move.
20
Zoom Menu
Zoom In/ Move
Zoom Out
Back
Use UP/DOWN to
choose, OK to select
21
Zoom
om
o
Zoom
Zoo
Z
oo
Choose one of the 5 positions
by pressing Up/Down. Press
“OK” to select.
Zoo
Z
om
o
Zoom
Zoom
Use Up/Down to choose
an area to Zoom IN/OUT
Press OK to select.
16
The Zoom icon should appear at
the top the status screen.
22
Monitor will return to the live
video feed if available.
Press OK for Menu
Zoom Out
Press “OK” to open Menu.
Choose the Zoom option and
press” Ok” to select it.
23
Press OK for Menu
24
Zoom Menu
Zoom In/ Move
Zoom Out
Back
Choose “Zoom Out” and press
“OK” to select it. Monitor will
return to live video screen if
available. Zoom icon will not
be visible on the status screen.
Use UP/DOWN to
choose, OK to select
17
Setting Time
25
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose “Settings “and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
26
Settings Menu
Time...
Brightness...
Video Off Time...
Language...
Back...
Choose “Time” and press “OK”
to select it.
Use UP/DOWN to
choose, OK to select
18
27
Time Menu
Time...
Time Format...
Back
Choose “Time” and press “OK”
to select it.
Use UP/DOWN to
choose, OK to select
28
Set Time
07:22 PM
Press Up/Down to adjust the
first digit. Press OK to move
to the next digit. Monitor will
return to the Time Menu after
adjusting all digits.
Use UP/DOWN to
choose #, OK to select
To return to the live video feed (if available), select and
press Back/Back / Exit, or wait 5 seconds and monitor
will return to live video feed on its own.
19
Time Format
29
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose “Settings” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
30
Settings Menu
Time...
Brightness...
Video Off Time...
Language...
Back...
Choose “Time”and press “OK”
to select it.
Use UP/DOWN to
choose, OK to select
20
31
Time Menu
Time...
Time Format...
Exit
Choose “Time Format”
and press “OK” to select it.
Use UP/DOWN to
choose, OK to select
32
Set Time Format
12 Hour (am/pm)
24 Hour
Back
Choose your preferred time
display format and press “OK”
to select it.
Use UP/DOWN to
choose, OK to select
To return to live Video feed (if available) select and
press: Back/Back/Exit or wait 5 seconds and monitor
will return to live video view on it’s own.
21
Setting Alarm
33
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose “Alarm” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
Select “Alarm Time”.
34
Alarm Menu
Alarm Time...
Alarm On
Alarm Off
Back
Use UP/DOWN to
choose, OK to select
35
Set Alarm Time
07:22 PM
Press Up/Down to select
the first digit. Press OK to move
to the next digit. Monitor will
return to the Alarm Menu after
adjusting all digits.
Use UP/DOWN to
choose #, OK to select
22
36
Alarm Menu
Alarm Time...
Alarm On
Alarm Off
Back
The Alarm will be turned on
automatically. The Alarm Icon
will be visible at the top of the
screen.
Use UP/DOWN to
choose, OK to select
37
Alarm Menu
Alarm Time...
Alarm On
Alarm Off
Back
To activate/deactivate alarm,
choose Alarm On/Alarm Off.
To return to the live video feed
(if available), select and press
Back / Exit, or wait 5 seconds
and monitor will return to live
video feed on its own.
Use UP/DOWN to
choose, OK to select
When Alarm sounds, press any button to deactivate it.
Alarm will sound off every 2 seconds for 10 minutes, or
until user stops it.
23
38
Time Menu
Time...
Time Format...
Exit
Choose “Time Format”
and press “OK” to select it.
Use UP/DOWN to
choose, OK to select
39
Set Time Format
12 Hour (am/pm)
24 Hour
Back
Choose your preferred time
display format and press “OK”
to select it.
Use UP/DOWN to
choose, OK to select
To return to live Video feed (if available) select and
press: Back/Back/Exit or wait 5 seconds and monitor
will return to live video view on it’s own.
24
Brightness
40
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose “Settings” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
41
Settings Menu
Time...
Brightness...
Video Off Time...
Language...
Back...
Choose “Brightness” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
Choose one of 10 levels of
brightness and press “OK” to
select it.
42
Brightness 5
Use UP/DOWN to
choose #, OK to select
To return to live Video feed (if available) select and
press: Back/Exit or wait 5 seconds and monitor will
return to live video view on it’s own.
25
Video Off Time
(Feature only works if Parent
Unit is not using AC adapter.)
43
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose “Settings” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
44
Settings Menu
Time...
Brightness...
Video Off Time...
Language...
Back...
Use UP/DOWN to
choose, OK to select
45
Video Off Time
30 seconds
Choose “Video Off Time” and
press “OK” to select it.
Choose the amount of time the
LCD screen stays on after
pressing the “Video button” by
pressing Up/Down. You can
choose from 15sec./30sec./
60sec./90sec./120sec. by
pressing “OK” to select it.
NOTE: Longer times will
reduce battery life faster.
Use UP/DOWN to
choose #, OK to select
To return to live Video feed (if available) select and
press: Back/Exit or wait 5 seconds and monitor will
return to live video view on it’s own.
26
Language
46
Main Menu
Zoom...
Alarm...
Settings...
Exit
Press “OK” to open Menu.
Choose “Settings” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
47
Settings Menu
Time...
Brightness...
Video Off Time...
Language...
Back...
Choose “Language” and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
48
Select Language
English
French
Spanish
Back
Choose a language and press
“OK” to select it.
Use UP/DOWN to
choose, OK to select
To return to live Video feed (if available) select and
press: Back/Exit or wait 5 seconds and monitor will
return to live video view on it’s own.
27
Volume Up/Down
• Press the Volume Up or Down button to change the
volume.
• The selected volume will be shown on the screen,
and the unit will beep.
49
28
Battery Information
Parent Unit Battery Level
The Battery Icon shows how much power is left in
the batteries:
50
LOW
FULL
• When the batteries are low, the Battery Icon will
blink and the monitor will beep once every three
seconds.
• When the batteries are extremely low, the screen
will display the warning ,“Batteries are very low.
Turning off…” The unit will then turn off.
• The Battery Level Light will illuminate green when
the batteries are OK, red when the batteries are low.
The Battery Level Light can be seen easily when the
Parent Unit is closed.
Parent Unit Battery Charging
• Plug the AC Adapter into the Parent Unit to start
charging the batteries.
• The text “Battery is charging…” will be shown on
the screen for 5 seconds.
• When the battery is fully charged, the text “Battery
is full…” will be shown on the screen for 5 seconds.
29
• The Charging Light will illuminate red while the
batteries are being charged, green when the batteries
are fully charged. The Charging Light can be seen
easily when the Parent Unit is closed.
Nursery Unit Backup Batteries
• Three AAA batteries can be optionally installed in
the Nursery Unit in case AC power is lost.
• When the Nursery Unit is on battery power, only
the audio will be transmitted. This helps to extend the
battery life.
• The Power LED is green when the batteries are
good, red when the batteries are low.
• The Parent Unit will show “Nursery Unit AC Power
Disconnected” when the Nursery unit is on battery
power.
30
Accessories/ Wall mount & Belt clip
51
52
53
Attach wall mount to wall
using a #6 screw and
drywall anchor. Make
sure all cords are not within
child’s reach. Make sure
there is an electrical outlet
readily available to plug in
the AC adapter. DO NOT use
an extension cord.
Attach the belt clip to the
parent unit as shown in figure
#52.
Using the belt clip, you can
fasten the parent unit to your
waist/belt for hands free use.
31
Trouble Shooting
Most problems have a simple solution.
First, check that:
• Power is turned ON for both units
• Both units are plugged in (or batteries are fresh in
Nursery Unit and fully charged in Parent Unit)
• Electrical outlet works
• Volume is turned up on Parent Unit
• Parent Unit is in range of the Nursery Unit
Parent Unit Only Works With AC Adapter
• Check that the battery is plugged in.
No Sound or No Video
• Batteries dead or weak — replace or use AC
adapter.
• AC adapter not properly connected — check the
connections.
• Nursery Unit covered or blocked — remove the
obstruction.
• If Parent Unit is on battery power, press the Video
Button to view the video. Weak Sound, Static or Poor
Video.
32
• Nursery Unit too far from baby — move closer.
• Parent Unit too far from Nursery Unit — move them
closer.
• Large objects blocking the signal —
try repositioning Nursery Unit.
• Volume setting too low — turn it up.
• Interference from other electrical equipment
— eliminate cause of static (TVs, mixers, computers,
fans, fluorescent lights, light dimmers, etc.)
• Significant amount of obstructions between Parent
Unit and Nursery Unit such as walls, ceilings and
buildings. Try moving the Nursery Unit to another
part of the room.
Shrill Sound (Feedback)
• Nursery Unit and Parent Unit too close together
— move them farther apart.
• Volume set too high — lower the volume.
33
Pairing the Parent Unit and Child Unit
To ensure privacy, your Parent Unit is paired with
your Nursery Unit at the factory. Your Parent Unit
will not work with any other Nursery Units.
If your Parent Unit won’t lock onto your Nursery
Unit, or you purchased a new Parent Unit or Nursery
Unit, follow the procedure below to pair the Parent
Unit and Nursery Unit. If you purchased a new Parent
Unit, skip Step 1. The new Parent Unit is ready to pair
with your Nursery Units.
1. Erase the Pairing from the Parent Unit
• Go to the Main Menu You must be at the Main
Menu – no other menu will work.
• Press Volume Up, Volume Down, and Video buttons
simultaneously for 3 seconds.
• The screen will display “Are you sure you want to
disconnect from the Nursery Unit?”
• Select “Yes” and press “OK”.
• The Parent Unit is ready to pair with the Nursery
Unit.
34
2. Pair the Parent Unit with the Nursery Unit
• If the Parent Unit is not on, turn it on now.
• The Parent Unit will display “Looking for a Nursery
Unit to pair with. Turn on your Nursery Unit now.”
• Place the Nursery Unit in the same room, as the Parent Unit.
• Turn on the Nursery Unit using the On/Off Button
on the side. The green power light should come on.
• Within a few seconds, the Parent Unit will find the
Nursery Unit. The Parent Unit will display “Nursery
Unit found. Pairing complete.”
• The Parent Unit will begin monitoring normally.
Nothing happened when I turned on the Nursery
Unit. What do I do?
• With the Parent Unit on, turn the Nursery Unit off,
and then on again.
• If there is still a problem, repeat steps 1 and 2.
35
Replacement Parts
Warranty Information (USA)
To purchase parts or accessories or for warranty
information in the United States, please contact us at
the following:
Graco Children’s Products
150 Oaklands Blvd.
Exton, PA 19341
www.gracobaby.com
or
1-800-345-4109
Product Registration (USA)
To register your Graco product from
within the U.S.A. visit us online at
www.gracobaby.com/productregistration.
We currently do not accept product registrations from
those living outside the United States of America.
36
Modelo 2797
R
R
MANUAL DE DUEÑO
Guarde las instrucciones para uso futuro.
©2006 Graco
ISPM015BA
11/06
US
Advertencias a padres y otros dueños
No observar estas advertencias y las instrucciones de
armado podría resultar en lesiones serias o la muerte.
• PELIGRO DE ESTRANGULACIÓN. Mantener los
cordones del adaptador lejos del alcance de los niños.
No lo use con cordones de extensión.
• NO ponga la unidad para el dormitorio o su cordón
cerca del alcance de su niño. No ponga la unidad para el
dormitorio en el interior de una cuna o corralito.
• Úselo SOLAMENTE con tomacorrientes eléctricos
de corriente alternada de 110-120 voltios.
• Proteja los cordones del adaptador de corriente
alternada. Colóquelos de manera que nadie camine
encima de ellos ni que resulten apretados por muebles u
otros artículos.
• Permita una adecuada ventilación cuando usa las
unidades. No tape la unidad para el dormitorio ni la
unidad para padres con ningún objeto como por
ejemplo, una frazada. No lo ponga en un cajón ni en un
lugar que pudiera silenciar el sonido o interferir con el
flujo normal del aire.
• NO sumerja ninguna parte de la unidad para el
dormitorio, unidades para padres o estación de conexión
en agua. Límpiela solamente con un trapo seco.
• NO ponga la unidad cerca del agua o humedad. No
use la unidad para el dormitorio a la intemperie. No use
la unidad para el dormitorio cerca de posibles lugares
húmedos, tales como bañera, ducha, lavadero, fregadero,
lavarropa, piscina, sótano húmedo, etc.
• Mantenga la unidad para el dormitorio lejos de
fuentes de calor, tales como estufas a leña, radiadores,
cocinas y televisores u otros aparatos. El calor puede
dañar la caja o piezas eléctricas.
• No use la unidad para el dormitorio si: • Los cordones del adaptador o enchufes han resultado dañados. • La unidad ha entrado en contacto con líquidos.
• La unidad se ha caído o ha resultado dañada.
• NO ABRA LA UNIDAD PARA EL DORMITORIO,
UNIDAD PARA PADRES, UNIDAD DE BASE DEL
DORMITORIO O ADAPTADORES. No hay partes
que el usuario pueda arreglar en el interior. Riesgo de
choque eléctrico, incendio o muerte.
Declaración de la Comisión Federal de
Comunicaciones:
• La antena que se usa en este transmisor debe estar instalada para proporcionar una distancia de por lo menos
20 cm (7,9 pulgadas) de todas las personas y no debe
estar ubicada ni funcionando junto con ninguna otra
antena o transmisor.
ADVERTENCIA Las modificaciones no autorizadas por el fabricante podrían cancelar la autoridad del
usuario para usar este dispositivo.
NOTA: Este equipo ha sido probado y se ha determinado
que cumple con los límites de un dispositivo digital
Clase B, según la parte 15 de las normas de la FCC.
Estos límites han sido creados para proporcionar una
protección razonable contra la peligrosa interferencia
en una instalación residencial. Este equipo genera, usa
y puede emitir energía de radiofrecuencia y si no se
lo instala y usa de acuerdo a las instrucciones, podría
causar interferencias peligrosas con las comunicaciones
de radio.
Sin embargo, no se garantiza que la interferencia no
ocurrirá en una instalación particular. Si este equipo
causa interferencia peligrosa con la recepción de radio
o televisión, lo cual se puede determinar apagando y
encendiendo el equipo, se sugiere al usuario que trate de
corregir la interferencia a través de una de las siguientes
medidas:
• Reorientar o cambiar de lugar la antena de recepción.
• Aumentar la distancia entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente en un circuito
diferente del que está conectado el receptor.
• Consultar al minorista o a un técnico experimentado de
radio y televisión para obtener ayuda.
Este dispositivo cumple con la Parte 15 de las Normas
de la FCC. Su funcionamiento está sujeto a las dos
condiciones siguientes:
1) Este dispositivo no debería causar interferencia
peligrosa, y
2) Este dispositivo debe aceptar cualquier interferencia
recibida, incluyendo interferencia que pudiera causar un
funcionamiento peligroso.
Lista de piezas
Requiere que lo arme un adulto.
Herramienta requerida: Destornillador Phillips
R
Digital Color Video
Baby Monitor
Quick Start
Product Instructio
n Manual
OWNER’S MANUAL
Keep instructio
ns for future
use.
Manual de activación rápida
Unidad
para padres
(A5066)
Pila de la unidad para padres
R
Unidad para
el dormitorio
(1) Adaptador de CA
(1) Adaptador de CA
(A5083)
Unidad de base
Montante de pared Traba para el cinturón
del dormitorio (A5195)
Unidad para padres
LUZ DE
CONEXIÓN
(LED)(pg13)
ANTENA
SUBIR EL VOLUMEN
(pg28)
BAJAR EL VOLUMEN
(pg28)
LUCES SONORAS
PANTALLA LCD
ARRIBA (pg15)
BIEN (pg15)
ABAJO (pg15)
ENCENDIDO
/APAGADO
DEL VIDEO(pg14)
ENCENDIDO
/APAGADO (pg13)
ENCHUFE DEL
ADAPTADORDE CA (pg8)
LUZ DEL NIVEL
DE LA PILA (pg29)
ALTAVOZ
LUZ DE LA SITUACIÓN
DE CARGA (pg29)
PILA (pg7)
Instalación de las pilas
1
2
3
La pila debe estar instalada en
la unidad para padres antes de
que la unidad esté lista para
su uso. Saque la tapa de la
pila en la unidad para padres
deslizándola hacia abajo.
Enchufe la pila en la ranura
mostrada en el n.° 2.
Ponga el paquete de pilas en
el receso y oprima el alambre
en la ranura.
Vuelva a instalar la puerta de
las pilas.
4
5
Conecte el adaptador
de CA a la unidad y
enchúfelo en la pared
para cargar la pila.
Cargue la pila durante 3
horas.
R
Unidad para el dormitorio
CÁMARA DE VIDEO
LUZ INDICADORA
DE ENCENDIDO
(pg30)
MICRÓFONO
ENCENDIDO
/APAGADO
(pg12)
PILAS
(pg10)
R
ENCHUFE DEL ADAPTADOR DE CA (pg11)
Instalación de las pilas
6
7
(Opcional)
Use un destornillador
Phillips para sacar la tapa
de las pilas.
NOTA: El tornillo debe
destornillarse pero debe
permanecer agarrado a la
tapa de las pilas.
(Opcional)
Instale las 3 pilas tamaño
AAA. Asegúrese de que
estén instaladas
correctamente.
● Las pilas pueden ser útiles en caso de que se corte la
electricidad.
● Se deben cambiar periódicamente las pilas.
● Las pilas deben usarse solamente en caso de
emergencia o durante períodos breves de tiempo.
● Para ahorrar pilas, solamente las funciones de audio
están activadas cuando se usan las pilas
10
Instalación de la unidad de base
del dormitorio
8
9
Conecte el adaptador
de CA a la parte trasera
de la unidad de base del
dormitorio y enchúfela en
la pared.
Monte la unidad para el
dormitorio sobre la base
para que funcione.
11
Encendido/apagado de la unidad para el
dormitorio
Oprima el botón durante
1 segundo para encender
la cámara.
10
R
Para cambiar el ángulo de
la cámara, gire la parte de
arriba de la unidad para el
dormitorio en la dirección
deseada. Por favor, note
que la cámara no puede
girar completamente.
11
R
12
Encendido/apagado de la unidad
para padres
Oprima y mantenga
oprimido el botón de
ENCENDIDO
/APAGADO durante
1 segundo. La unidad
pasará por el ciclo de
introducción y
comenzará a buscar la
unidad para el
dormitorio.
12
R
13
R
Searching...
Press OK for Menu
Asegúrese de que la unidad
para el dormitorio esté
encendida. La unidad para
padres mostrará “buscando”
en la pantalla hasta que
encuentre la unidad para el
dormitorio. Entonces
aparecerá el video en vivo.
El diodo
electroluminiscenet (LED)
de la conexión pasará de
rojo a verde.
13
14
R
15
R
Oprima y mantenga
oprimido el botón de
ENCENDIDO/APAGADO
durante 1 segundo para
apagar la unidad.
Para activar o desactivar la
entrada de video, oprima el
botón de video.
Oprimir el botón de video permitirá al usuario ver la
imagen de la unidad para el dormitorio.
14
16
R
Para programar las
preferencias o cambiar el
estado, oprima el botón
“OK”.
Para pasar por las diferentes
opciones, oprima arriba o
abajo.
17
R
18
R
Después de elegir una de
las opciones, oprima el
botón “OK” para activar la
selección.
NOTE: Una vez que haya hecho su selección (OK), la
unidad avanzará automáticamente a la próxima opción/
pantalla o volverá al video en vivo (si corresponde).
15
Zoom
19
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Oprima “OK” para abrir el
Menú. Elija la opción Zoom.
Oprima “OK” para
seleccionarla.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Seleccione Zoom In/Mover.
20
Menú del Zoom
Acercar/Mover...
Alejar
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
21
Zoom
om
o
Zoom
Zoo
Z
oo
Zoo
Z
om
o
Zoom
Elija una de las 5 posiciones
oprimiendo Arriba/abajo.
Oprima “OK” para
seleccionarla.
Zoom
Use Arriba/Abajo para
elegir una zona para
Zoom IN/OUT
Oprima OK para
seleccionarla.
16
El icono del Zoom aparecerá
arriba de la pantalla de situación.
El monitor volverá al video en
vivo si está disponible.
22
Oprimir OK para el menú
Zoom Out
Oprima “OK” para abrir el
Menú.
23
Elija la opción Zoom y oprima
“Ok” para seleccionarla.
Oprimir OK para el menú
24
Menú del Zoom
Acercar/Mover...
Alejar
Atrás
Elija “Zoom Out” y oprima
“Ok” para seleccionarlo. El
monitor volverá al video en
vivo si está disponible. El icono
del Zoom no estará visible en
la pantalla de situación.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
17
Cómo programar la hora
25
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Oprima “OK” para abrir el
Menú. Elija “Valores” y oprima
“Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
26
Valores
Elija “Hora” y oprima “Ok”
para seleccionarlo.
Hora...
Brillo...
Hora de parar el video
Idioma...
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
18
27
Menú de la hora
Hora...
Formato de la hora
Atrás
Elija “Hora” y oprima “Ok”
para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
28
Programar la hora
de la alarma
07:22 PM
Oprima Arriba/Abajo para
ajustar el primer dígito. Oprima
OK para pasar al dígito siguiente. El monitor volverá
al Menú de la hora después del
ajuste de todos los dígitos.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Para volver al video en vivo (si está disponible),
seleccione y oprima Atrás/Atrás/Salida o espere
5 segundos y el monitor volverá al video en vivo
por su cuenta.
19
Formato de la hora
29
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Oprima “OK” para abrir el
Menú. Elija “Valores” y oprima
“Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
30
Valores
Elija “Hora” y oprima “Ok”
para seleccionarlo.
Hora...
Brillo...
Hora de parar el video
Idioma...
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
20
31
Menú de la hora
Hora...
Formato de la hora
Atrás
Elija “Formato de la hora” y
oprima “Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
32
Formato de la hora
12 horas (a.m./p.m.)
24 horas
Atrás
Elija el formato preferido de la
hora y oprima “OK” para
seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Para volver al video en vivo (si está disponible), seleccione y oprima: Atrás/Atrás/Salida o espere 5 segundos
y el monitor volverá al video en vivo por su cuenta.
21
Programación de la alarma
33
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Oprima “OK” para abrir el
Menú. Elija “Alarma” y
oprima “Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Seleccione
“Hora de la alarma”.
34
Menú Alarma
Hora de la alarma...
Alarma activada
Alarma desactivada
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
35
Programar la hora
de la alarma
07:22 PM
Oprima Arriba/Abajo para
seleccionar el primer dígito.
Oprima OK para pasar al dígito
siguiente. El monitor volverá al
Menú de la alarma después del
ajuste de todos los dígitos.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
22
36
Menú Alarma
Hora de la alarma...
Alarma activada
Alarma desactivada
Atrás
La alarma se activará automáticamente. El icono de la alarma
estará visible en la parte de
arriba de la pantalla.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
37
Menú Alarma
Hora de la alarma...
Alarma activada
Alarma desactivada
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Para activar o desactivar la
alarma, elije Activar/Desactivar la alarma.
Para volver al video en vivo (si
está disponible), seleccione y
oprima Atrás/Salida o espere 5
segundos y el monitor volverá
al video en vivo por su cuenta.
Cuando suene la alarma, oprima cualquier botón para
desactivarla. La alarma sonará cada 2 segundos durante
10 minutos o hasta que el usuario la apague.
23
38
Menú de la hora
Hora...
Formato de la hora
Atrás
Elija “Formato de la hora” y
oprima “Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
39
Formato de la hora
12 horas (a.m./p.m.)
24 horas
Atrás
Elija el formato preferido de la
hora y oprima “OK” para
seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Para volver al video en vivo (si está disponible), seleccione y oprima: Atrás/Atrás/Salida o espere 5 segundos
y el monitor volverá al video en vivo por su cuenta.
24
Brillo
40
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Oprima “OK” para abrir el
Menú. Elija “Valores” y oprima
“Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
41
Valores
Hora...
Brillo...
Elija “Brillo” y oprima “Ok”
para seleccionarlo.
Hora de parar el video
Idioma...
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Elija uno de los 10 niveles
de brillo y oprima “OK” para
seleccionarlo.
42
Brillo 5
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Para volver al video en vivo (si está disponible), seleccione y oprima: Atrás/Salida o espere 5 segundos y
el monitor volverá al video en vivo por su cuenta.
25
Hora de cancelación del video
43
Menú Principal
Zoom…
Alarma…
Valores…
Salida
(La función trabaja solamente si
la unidad para padres no usa el
adaptador de CA.)
Oprima “OK” para abrir el
Menú. Elija “Valores” y oprima
“Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
44
Valores
Hora...
Brillo...
Elija “Hora de cancelación
del video” y oprima “Ok” para
seleccionarlo.
Hora de parar el video
Idioma...
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
45
Hora de parar
el video
30 seconds
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Elija la cantidad de tiempo
que la pantalla LCD debe estar
encendida luego de oprimir el
“botón del video” oprimiendo
Arriba/abajo. Puede elegir
entre 15 seg./30 seg./60 seg./90
seg./120 seg. y oprimir “OK”
para seleccionarlo.
NOTA: Tiempos más largos
reducirán la vida útil de la pila
con mayor rapidez.
Para volver al video en vivo (si está disponible), seleccione y oprima: Atrás/Salida o espere 5 segundos y
el monitor volverá al video en vivo por su cuenta.
26
Idioma
46
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Oprima “OK” para abrir el
Menú. Elija “Valores” y oprima
“Ok” para seleccionarlo.
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
47
Valores
Hora...
Brillo...
Elija “Idioma” y oprima “Ok”
para seleccionarlo.
Hora de parar el video
Idioma...
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
48
Seleccionar el idioma
Elija el idioma y oprima “Ok”
para seleccionarlo.
Inglés
Francés
Español
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Para volver al video en vivo (si está disponible), seleccione y oprima: Atrás/Salida o espere 5 segundos y
el monitor volverá al video en vivo por su cuenta.
27
Subir/bajar el volumen
• Oprima el botón Subir/bajar el volumen para
cambiar el volumen.
• El volumen seleccionado aparecerá en la pantalla y
la unidad emitirá un sonido.
49
28
Información de la pila
Nivel de la pila de la unidad para padres
El icono de las pilas muestra cuánta potencia queda
en las pilas:
50
LOW
FULL
• Cuando las pilas están descargadas, el icono de las
pilas destellará y el monitor emitirá un sonido cada
tres segundos.
• Cuando las pilas están extremadamente descargadas, la pantalla mostrará la advertencia, “Las pilas
están muy descargadas. Apagando...” La unidad
entonces se apagará.
• La luz del nivel de las pilas será verde cuando las
pilas están cargadas, rojas cuando están descargadas.
La luz del nivel de las pilas se puede ver fácilmente
cuando la unidad para padres está cerrada.
Cómo cargar la pila de la unidad para padres
• Enchufe el adaptador de CA en la unidad para padres para comenzar a cargar las pilas.
• El texto “Cargando la pila…” aparecerá en la pantalla durante 5 segundos.
• Cuando la pila esté totalmente cargada, el texto
“Pila cargada…” aparecerá en la pantalla durante 5
segundos.
29
• La luz de carga se prenderá roja mientras se cargan
las pilas, verdes cuando las pilas estén totalmente
cargadas. La luz de carga se puede ver fácilmente
cuando la unidad para padres está cerrada.
Pilas de respaldo de la unidad para el dormitorio
• Se pueden instalar opcionalmente tres pilas AAA en
la unidad para el dormitorio en caso de que se corte la
corriente.
• Cuando la unidad para el dormitorio funciona con
las pilas, solamente se transmitirá el audio. Esto
ayuda a extender la vida útil de las pilas.
• La luz de la electricidad es verde cuando las pilas
están cargadas y roja cuando las pilas están descargadas.
• La unidad para padres indicará “Electricidad desconectada a la unidad para el dormitorio” cuando la
unidad para el dormitorio funcione con las pilas.
30
Accesorios/Montante de pared y traba
para el cinturón
.
51
52
53
Instale el montante para la
pared usando un tornillo n.°
6 y sujetador para yeso.
Asegúrese de que todos los
cordones estén lejos del
alcance del niño. Asegúrese
que haya un tomacorriente
disponible para enchufar el
adaptador de CA. NO use un
cordón de extensión.
Conecte la traba para el
cinturón a la unidad para
padres como se indica en
la figura #52.
Usando la traba para el
cinturón, puede sujetar la
unidad para padres a la
cintura/cinturón para usarlo
sin las manos.
31
Solución de desperfectos
La mayoría de los problemas tienen una simple
solución. Primero, verifique que:
• La electricidad esté ENCENDIDA en ambas
unidades.
• Ambas unidades estén enchufadas (o que las pilas
están nuevas en la unidad para el dormitorio y
totalmente cargadas en la unidad para padres)
• El tomacorriente está energizado
• El volumen está alto en la unidad para padres
• La unidad para padres está dentro de la distancia
requerida de la unidad para el dormitorio
La unidad para padres solamente funciona con el
adaptador de CA
• Verifique que la pila esté enchufada.
No se reciben sonidos ni video
• Las pilas están descargadas o con poca
carga – cámbielas o use el adaptador de corriente
alternada.
• El adaptador de corriente alternada no está
conectado correctamente – verifique las conexiones.
• La unidad para el dormitorio está cubierta o
bloqueada – saque la obstrucción.
32
• Si la unidad para padres funciona con las pilas,
oprima el botón de video para ver el video. Sonido
débil, estática o video pobre.
• La unidad para el dormitorio está demasiado lejos
del bebé – muévala más cerca.
• La unidad para padres está demasiado lejos de la
unidad para el dormitorio – muévala más cerca.
• Objetos grandes bloquean la señal – trate de poner la
unidad para el dormitorio en otro lugar.
• Volumen demasiado bajo – súbalo.
• Interferencia de otros equipos eléctricos – elimine la
causa de la estática (televisores, mezcladores,
computadoras, ventiladores, luces fluorescentes,
potenciómetro de luces, etc.)
• Una cantidad significante de obstrucciones entre
la unidad para padres y la unidad para el dormitorio,
como paredes, techos y edificios. Pruebe mover la
unidad para el dormitorio a otra parte de la sala.
33
Sonido agudo (retroalimentación)
• La unidad para el dormitorio y la unidad para padres
están demasiado cerca – sepárelas más.
• Volumen fijado demasiado alto – baje el volumen.
Programación de la unidad para padres y unidad
para niños
Para asegurar la privacidad, la unidad para padres se
programa con su unidad del dormitorio en la fábrica.
Su unidad para padres no funcionará con ninguna otra
unidad del dormitorio.
Si su unidad para padres no se conecta con su unidad
del dormitorio o si compró una nueva unidad para
padres o dormitorio, siga el procedimiento a
continuación para programar la unidad para padres
y la unidad para el dormitorio. Si compró una nueva
unidad para padres, evite el paso 1. La nueva unidad
para padres está lista para programarse con sus
unidades del dormitorio.
1. Borrar la programación de la unidad para
padres
• Pase al menú principal. Debe estar en el menú principal; no funcionará ningún otro menú. Oprima los
botones para subir y bajar el volumen y los botones de
vídeo simultáneamente durante 3 segundos.
• La pantalla mostrará “¿Está seguro que desea desconectar la unidad para el dormitorio?”
• Seleccione “Sí” y oprima “OK”.
• La unidad para padres está listo para ser programada
con la unidad para el dormitorio.
34
2. Programación de la unidad para padres con la
unidad para el dormitorio.
• Si la unidad para padres no está encendida, enciéndala ahora.
• La unidad para padres mostrará “Buscando una
unidad para el dormitorio con la que programarse.
Encienda la unidad para el dormitorio ahora.”
• Ponga la unidad para el dormitorio en la misma sala
que la unidad para padres.
• Encienda la unidad para el dormitorio usando el
interruptor de encendido y apagado del costado. Se
deberá encender la luz verde de encendido.
• En unos pocos segundos, la unidad para padres
encontrará la unidad para el dormitorio. La unidad
para padres mostrará “Se encontró la unidad para el
dormitorio. Programación completa.”
• La unidad para padres comenzará a monitorizar
normalmente.
No pasó nada cuando encendí la unidad para el
dormitorio. ¿Qué debo hacer?
• Con la unidad para padres encendida, apague la
unidad para el dormitorio y luego enciéndala de
nuevo.
• Si todavía tiene problemas, repita los pasos 1 y 2.
35
Información sobre la garantía y las
piezas de repuesto (EE.UU.)
Para comprar piezas o accesorios o para obtener
información sobre la garantía en los Estados Unidos,
por favor comuníquese con nosotros en:
Graco Children’s Products
150 Oaklands Blvd.
Exton, PA 19341
www.gracobaby.com
o
1-800-345-4109
Registro del producto (EE.UU.)
Para registrar su producto Graco desde dentro de los
EE.UU., visítenos en línea en
www.gracobaby.com/productregistration.
Actualmente no aceptamos registros de los
productos de quienes viven fuera de los
Estados Unidos de América
36
R
R
Quick Start
3 Replace battery door.
O
3 Connect AC adapter and place
nursery unit on base.
Power Button
MODEL# 2797
R
R
4 To charge battery, connect
the AC adapter to the monitor
and charge for 3 hours.
R
4 Parent unit & nursery unit
are ready for use.
R
Searching...
Press OK for Menu
HAUT
R
Quick Start
Manuel de directives de production
1 Retirer le couvercle du compartiment 2 Raccorder la pile.
à pile.
R
2
Menu de l’heure
Heure…
Format de l’heure…
Retour
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
Menu principal
Zoom…
Alarme…
Paramètres…
Quitter
Zoom
3 Remettre le couvercle du
compartiment à pile en place.
3 Brancher l’adaptateur de courant
alternatif et placer l’appareil de
chambre d’enfant sur la base.
O
Appuyer sur le bouton
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
Luminosité 5
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
MODÈLE# 2797
R
R
4 Brancher l’adaptateur de courant
alternatif dans une prise murale
pendant 3 heures pour charger la pile.
R
4 L’appareil pour adulte et l’appareil
de chambre d’enfant sont prêts
à fonctionner.
R
Recherche en cours....
Press OK for Menu
4 L’appareil pour adulte commencera
à rechercher et à activer la vidéo.
Heure…
Luminosité…
Heure d’arrêt de la vidéo
Langue…
Retour
Paramètres
Régler l'heure
07:22 PM
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
Heure d’arrêt
de la vidéo…
30 seconds
Appuyer sur OK
pour le menu
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
Choisir la langue
Anglais
Français
Espagnol
Retour
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
3 Ouvrir l’écran et appuyer sur le
bouton pendant 1 seconde
pour l’allumer.
Zoom
Zoom
Zoom
Zoom
Sélectionner une zone où
effectuerun gros plan
ou un arrière-plan.
Format de l'heure
12 heures (am/pm)
24 heures
Retour
Appuyer sur OK
pour le menu
Menu alarme
Heure de l'alarme...
Alarme activée
Alarme éteinte
Retour
ÉCRAN DEL : GUIDE DE RÉFÉRENCE RAPIDE
Placer la caméra face au bébé.
1 Retirer le couvercle du compartiment 2 Insérer 3 piles AAA (facultatif).
à piles (facultatif).
Piles non comprises.
R
ÉCRAN
DEL
1 Appuyer sur le bouton pendant
1 seconde pour allumer la caméra.
R
Recherche en cours..
Appuyer sur OK
pour le menu
VOLUME
BAS
MARCHE
/ARRÊT
DU VIDÉO
Choisir avec Haut/Bas;
appuyer « OK »
pour sélectionner.
R
Quick Start
2 Ponga la pila.
Manual de instrucciones para la producción
1 Saque la tapa de las pilas.
R
R
Zoom
3 Vuelva a poner la tapa de las pilas.
A
3 Conecte el adaptador de CA y ponga
la unidad para el dormitorio sobre
la base.
Botón de activación
Zoom
Zoom
Zoom
Zoom
Seleccione el área para
Zoom IN/OUT
Menú Principal
Zoom…
Alarma…
Valores…
Salida
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Formato de la hora
12 horas (a.m./p.m.)
24 horas
Atrás
Oprima “OK”
para abrir el Menú
Menú de la hora
Hora...
Formato de la hora
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Menú Alarma
Hora de la alarma...
Alarma activada
Alarma desactivada
Atrás
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Brillo 5
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
MODELO# 2797
R
R
4 Para cargar la pila, conecte el
adaptador de CA al monitor y
cárguelo durante 3 horas.
R
4 La unidad para padres y la unidad
para el dormitorio están listas
para el uso.
R
Buscando...
Press OK for Menu
4 La unidad para padres comenzará a
buscar y activará el video.
Programar la hora
de la alarma
07:22 PM
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Hora...
Brillo...
Hora de parar el video
Idioma...
Atrás
Valores
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Use ARRIBA/ABAJO para
elegir,OK para seleccionar
Inglés
Francés
Español
Atrás
Seleccionar el idioma
Oprima “OK”
para abrir el Menú
Hora de parar
el video
30 seconds
PANTALLA DE CRISTAL LÍQUIDO (LCD): GUÍA RÁPIDA DE REFERENCIA
2 Ponga la cámara mirando al bebé. 3 Abra el monitor y oprima el botón de
encendido durante 1 segundo para
activarlo.
1 Saque la tapa de las pilas (opcional). 2 Instale 3 pilas tamaño AAA
(opcional). No se incluyen
las pilas.
R
Buscando...
Press OK for Menu
VOLUMEN
PANTALLA
LCD
1 Oprímala durante 1 segundo para
encender la cámara.
ARRIBA
OK
ABAJO
ENCENDIDO
/APAGADO
DEL VIDEO
r
bri
4 Parent unit will begin search
and activate video.
Settings Menu
Time...
Brightness...
Video Off Time...
Language...
Back...
Use UP/DOWN to
choose, OK to select
rir
uv
Zoom
Set Alarm Time
07:22 PM
3 Open monitor and press
power button for 1 sec. to turn on.
n
pe
Zoom
Zoom
Alarm Menu
Alarm On...
Alarm Off...
Settings...
Back
Use UP/DOWN to
Use UP/DOWN to
Use UP/DOWN to
choose, OK to select choose #, OK to select choose, OK to select
Zoom
Select area to
Zoom IN/OUT
Zoom
Use UP/DOWN to
choose, OK to select
Main Menu
Zoom...
Alarm...
Settings...
Exit
LCD SCREEN: QUICK REFERENCE GUIDE
2 Place camera facing baby.
2 Install 3 AAA batteries (optional )
Batteries not included.
2 Plug battery in.
Product Instruction Manual
1 Remove battery door.
R
1 Remove battery door (optional).
R
LCD
SCREEN
1 Depress for 1 sec. to turn camera on.
R
Searching...
Press OK for Menu
VOLUME
30 seconds
Press OK for Menu
Select Language
English
French
Spanish
Back
Video Off Time
Use UP/DOWN to
choose #, OK to select
Brightness 5
Set Time Format
12 Hour(am/pm)
24 Hour
Back
Press OK for Menu
Time Menu
Time...
Time Format...
Exit
Use UP/DOWN to
choose, OK to select
©2006 Graco ISPM017AA 11/06
Unidad para padres
Unidad para el dormitorio
Activación de la unidad
Unidad para padres
Appareil pour adulte
Appareil de chambre d’enfant
Mise en marche de l’appareil
Appareil pour adulte
Parent Unit
Nursery Unit
Activating Units
Parent Unit

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
