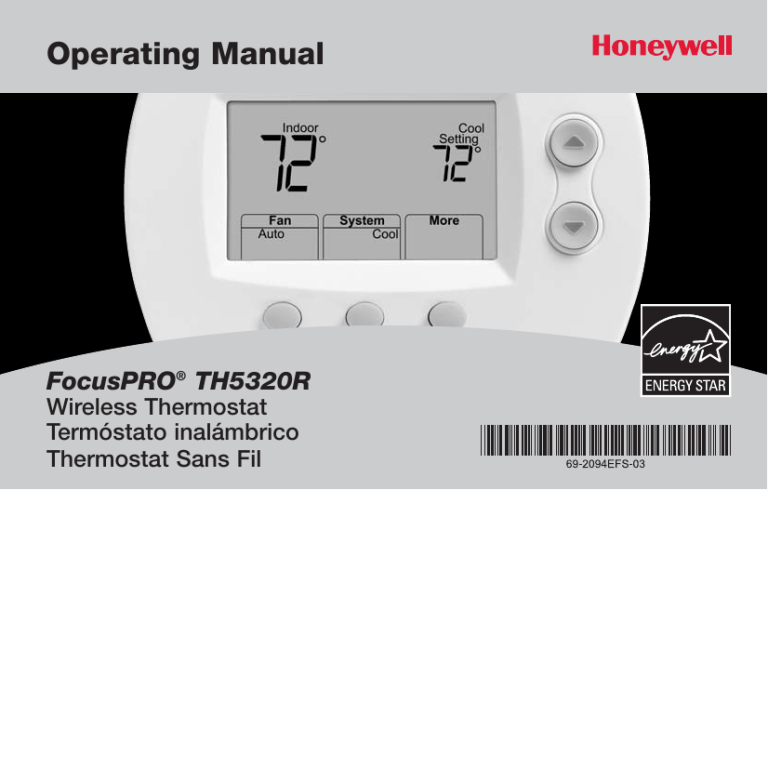

Operating Manual
FocusPRO® TH5320R
Wireless Thermostat
Termóstato inalámbrico
Thermostat Sans Fil
Battery Holder
Press down and pull to
remove batteries.
Batteries should be
replaced once a year
(see page 11).
CAUTION: EQUIPMENT DAMAGE HAZARD. To prevent possible compressor damage,
do not operate cooling system when outdoor temperature is below 50°F (10°C).
Need Help?
For assistance with this product please visit http://yourhome.honeywell.com
or call Honeywell Customer Care toll-free at 1-800-468-1502
Read and save these instructions
® U.S. Registered Trademark. Patents pending.
Copyright © 2008 Honeywell International Inc. All rights reserved.
Contents
Español: vea la página 15 • Français : voir la page 30
Appendices
Battery replacement..................11
In case of difficulty ....................13
Limited warranty........................14
Regulatory information..............45
About your new thermostat
Initial setup ..................................2
Quick reference to controls ........3
Quick reference to display ..........4
Operation
Fan settings (auto/on) ................5
System settings (heat/cool) ........6
Auto-changeover (heat/cool) ......7
Remote control ............................8
Display outdoor climate ..............9
Find lost remote control..............9
Compressor protection ............10
1
About your new thermostat
Your new wireless thermostat is pre-set for immediate use. All you have to
do is choose the settings you prefer:
1 Select fan setting (Auto/On)....................................................See page 5
2 Select system setting (Heat/Cool) .........................................See page 6
2
Quick reference to controls
Digital display (see page 4)
Battery holder (see page 11)
Temperature buttons
Press to adjust temperature
Function buttons
Press to select the function displayed just above each button.
(Functions change depending on the task.)
3
Quick reference to display screen
Current inside temperature
Low battery warnings
(see pages 11-12)
75
Indoor
Fan
Auto
Fan setting
Auto/On (see page 5)
Replace Battery
°
Aux
Heat On
System
Heat
System setting
Heat/Cool/Auto/Off/Em
Heat (see page 6)
4
Heat
Setting
75
More
°
Temperature setting
Auxiliary heat
(Only for heat pumps
with auxiliary heat)
System status
Heat On/Cool On
(If flashing, see p. 10)
More
Press to view outdoor climate (if
outdoor sensor is installed), or to
find a misplaced remote control if
installed (see page 9)
Select the fan setting
System
Heat
Fan
Auto
More
Press
FAN
to select Auto or On.
In “Auto” mode (the most commonly
used setting), the fan runs only when the
heating or cooling system is on.
Fan
On
System
Heat
More
If set to “On,” the fan runs continuously.
Note: Options may vary
depending on your heating/
cooling equipment.
5
Select the system setting
Fan
Auto
System
Heat
More
Press
•
•
Fan
Auto
System
More
Cool
Note: Options may vary
depending on your heating/
cooling equipment.
•
•
•
SYSTEM
to select:
Heat: Thermostat controls only the
heating system.
Cool: Thermostat controls only the
cooling system.
Off: All systems are off.
Auto: Thermostat automatically
selects heating or cooling depending
on the indoor temperature.
Em Heat (only for heat pumps with
auxiliary heat): Thermostat controls
Emergency and Auxiliary Heat.
Compressor is locked out.
6
Auto Changeover (heat/cool)
Fan
Auto
System
More
Auto
Press until screen
displays “Auto”
Note: The Auto system setting
may not appear, depending on
how your thermostat was
installed.
Auto Changeover is a feature used in
climates where both air conditioning and
heating are often used on the same day.
When the system is set to Auto, the thermostat automatically selects heating or
cooling depending on the indoor
temperature.
Heat and cool settings must be at least 3
degrees apart. The thermostat will automatically adjust settings to maintain this
3-degree separation.
7
Remote control
Temperature is measured at
location of remote control
72
°
Remote
has Control
75
°
Reading
at Remote
at Thermostat
More
Fan
Auto
Cancel
The optional remote control can act as a
mobile thermostat, to maintain a
comfortable temperature as you move
from room to room.
When the system is responding to
temperatures measured at the Remote,
the thermostat will display Remote has
Control.
Press CANCEL to restore temperature
control to the thermostat (the system will
only respond to temperatures measured
at the thermostat).
Note: The thermostat may take up to 15 seconds to respond to commands entered at the
remote control. See Remote Control Operating Manual for more information.
8
Additional features
System
Heat
Fan
Auto
To display outdoor climate
More
If you have an outdoor air sensor, press
MORE to display the current outdoor temperature and humidity. Press DONE to exit.
Press to display
more options
Outdoor
Outdoor
temperature humidity
85
Outdoor
°
To find a lost remote control
Outdoor
Humidity
50
%
Find Remote
If you misplace a remote control, press
MORE, then FIND REMOTE. The remote will
beep for two minutes to help you locate
it. Press anywhere on the display screen
to stop the beeping.
Done
Press to find a lost
remote control
9
Built-in compressor protection
This feature helps prevent damage to the compressor in your air conditioning or heat pump system. Damage can occur if the compressor is re-started
too soon after shutdown. This feature forces the compressor to wait for a
few minutes before restarting.
During the wait time, the display will flash the message Cool On (or Heat On
if you have a heat pump).
10
Battery replacement (thermostat)
Press and pull to remove
Install fresh batteries when the REPLACE
BATTERY warning begins flashing. The warning flashes about two months before the
batteries are depleted.
Remove the battery holder and install 2
fresh AA alkaline batteries.
Insert fresh AA alkaline
batteries, then reinstall
battery holder
After batteries are installed, the thermostat will automatically restore communication with the wireless network within a
few minutes.
Note: If batteries are inserted within t2 minutes,
the time and day will not have to be reset. All
other settings are retained in memory.
11
Battery replacement (outdoor air sensor)
Remove sensor
from bracket
Replace outdoor sensor batteries when
the REPLACE BATTERY OUTDOOR warning begins
flashing on the thermostat. The warning
flashes about two months before the batteries are depleted.
Remove the sensor from the bracket,
remove the cover and install 2 fresh AA
lithium batteries.
Remove cover
and install 2
fresh AA lithium
batteries
After batteries are installed, the sensor
will automatically restore communication
with the wireless network within a few
minutes.
12
In case of difficulty
Heating or
•
cooling system •
does not respond
•
•
Screen displays
“No Signal”
Check circuit breaker and reset if necessary.
Make sure power switch at heating & cooling system is on.
Make sure furnace door is closed securely.
Wait 5 minutes for the system to respond.
Thermostat has lost radio contact with the wireless network (usually
because of a power outage). To restore power:
•
•
•
Check circuit breaker and reset if necessary.
Make sure power switch at heating & cooling system is on.
Make sure furnace door is closed securely.
After power is restored, the thermostat will automatically restore wireless
communication within a few minutes.
13
Up to 5-year limited warranty
Honeywell warrants this product, excluding battery, to be
free from defects in the workmanship or materials, under
normal use and service, for a period of three (3) years from
the date of purchase by the consumer. If at any time during
the warranty period the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at
Honeywell's option).
FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR
IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so this limitation may not
apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF
ANY IMPLIED
WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE THREE-YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty lasts, so the above
limitation may not apply to you.
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or
(ii) call Honeywell Customer Care at 1-800-468-1502.
Customer Care will make the determination whether the
product should be returned to the following address:
Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas
Dr. N., Golden Valley, MN 55422, or whether a
replacement product can be sent to you.
This warranty gives you specific legal rights, and you may
have other rights which vary from state to state.
If you have any questions concerning this warranty, please
write Honeywell Customer Relations, 1985 Douglas Dr,
Golden Valley, MN 55422 or call 1-800-468-1502. In Canada,
write Retail Products ON15-02H, Honeywell
Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough,
Ontario M1V4Z9.
This warranty does not cover removal or reinstallation costs.
This warranty shall not apply if it is shown by Honeywell that
the defect or malfunction was caused by damage which
occurred while the product was in the possession of a consumer.
Honeywell's sole responsibility shall be to repair or replace
the product within the terms stated above. HONEYWELL
SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF
ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY,
When the product is registered on-line at
www.warranty.Honeywell.com, the standard manufacture
coverage stated above extends to a period of (5) years.
14
Soporte de las baterías
Presione y jale para
retirar las baterías. Las
baterías deben reemplazarse una vez al año.
(vea la pág. 26).
PRECAUCIÓN: RIESGO DE DAÑO AL EQUIPO. Para evitar posibles daños al compresor, no haga funcionar el sistema de refrigeración cuando la temperatura exterior sea
inferior a 50 °F (10 °C).
¿Necesita ayuda?
Consulte sobre este producto en http://yourhome.honeywell.com
o llamando sin cargo a atención al cliente de Honeywell 1-800-468-1502
Lea y guarde estas instrucciones
® Marca registrada de los EE. UU. Patentes en trámite.
Copyright © 2008 Honeywell International Inc. Todos los derechos reservados.
Índice
Español: vea la página 15 • Français : voir la page 30
Acerca de su termostato nuevo
Configuración inicial..................17
Referencia de los controles ......18
Referencia de la pantalla ..........19
Funcionamiento
Configuración del ventilador ....20
Configuración del sistema ........21
Función Auto Changeover
(Heat/Cool) ................................22
Control remoto ..........................23
Visualización de la
temperatura exterior..................24
Búsqueda del control remoto
extraviado ..................................24
Protección del compresor ......35
Apéndices
Reemplazo de las baterías ......26
En caso de inconvenientes ......28
Garantía limitada ......................29
Información reguladora ............46
Acerca de su termostato nuevo
Su termostato inalámbrico nuevo está configurado previamente para el uso
inmediato. Todo cuanto tiene que hacer es elegir las configuraciones que
prefiere:
1 Selección de la configuración del ventilador (Auto/On) ....Vea la pág. 26
1 Selección de la configuración del sistema (Heat/Cool)...Vea la pág. 27
17
Referencia rápida de los controles
Pantalla digital (vea la pág. 19)
Soporte de las baterías
(vea la pág. 26)
Botones de la temperatura
Presione para ajustar las
configuraciones de temperatura
Botones de funciones
Presione para elegir la función que se muestra encima de
cada botón.
18
Referencia rápida de la pantalla
Temperatura interior actual
Avisos de batería baja
(vea págs. 26-27)
75
Indoor
Fan
Auto
Config. del ventilador
Auto/On (svea pág. 20)
Replace Battery
°
Aux
Heat On
System
Heat
Config. del sistema
Heat/Cool/Auto/Off/Em
Heat (vea pág. 21)
19
Heat
Setting
75
More
°
Config. de la temp.
Calefacción auxiliar
(solo para bombas de
calor con calefacción
auxiliar)
Estado del sistema
Heat On/Cool On
(si destella, vea p. 25)
More
Presione para ver la temperatura
exterior (si se instaló un sensor
exterior) o para buscar un control
remoto extraviado si está instalado
(vea pág. 24)
Selección de la configuración del ventilador
Fan
Auto
Fan
On
System
Heat
More
System
Heat
More
Presione FAN para seleccionar Auto u On.
En el modo “Auto”, la configuración más
comúnmente utilizada, el ventilador funciona solamente cuando está encendido
el sistema de calefacción o refrigeración.
Si se configura en “On,” el ventilador
funciona continuamente.
Nota: las opciones pueden variar
según el equipo de calefacción/
refrigeración.
20
Selección de la configuración del sistema
Fan
Auto
System
Heat
More
Fan
Auto
System
More
Cool
Nota: las opciones pueden variar
según el equipo de calefacción/
refrigeración.
Nota: para evitar posibles daños
al compresor, no haga funcionar el
sistema de refrigeración cuando la
temperatura exterior sea inferior a
50°F (10°C).
Presione SYSTEM para seleccionar:
• Heat: el termostato controla solamente el sistema de calefacción.
• Cool: el termostato controla solamente el sistema de refrigeración.
• Off: los sistemas de calefacción y
refrigeración están apagados.
• Auto: el termostato elige cuándo
calentar o refrigerar, según la
temperatura interior.
• Em Heat (solamente para bombas de
calor con calefacción auxiliar): el
termostato controla la calefacción
auxiliar y de emergencia. El compresor se bloquea.
21
Función Auto Changeover (Heat/Cool)
Fan
Auto
System
More
Auto
Presione hasta que la
pantalla muestre “Auto”
Nota: quizás la configuración
Auto del sistema no aparezca,
según cómo haya sido instalado el termostato.
Auto Changeover es una función utilizada en climas donde, a menudo, se usan
el acondicionador de aire y la calefacción en el mismo día. Cuando el sistema
está configurado en Auto, el termostato
elige automáticamente cuándo calentar
o refrigerar, según la temperatura interior.
Las configuraciones de calor y frío deben
tener, al menos, 3 grados de diferencia.
El termostato ajustará automáticamente
las configuraciones para mantener esta
diferencia de 3 grados.
22
Control remoto
La temperatura se mide en la
ubicación del control remoto
72
°
Remote
has Control
75
°
Reading
at Remote
at Thermostat
More
Fan
Auto
El control remoto opcional puede
funcionar como termostato móvil para
mantener una temperatura agradable
mientras pasa de una habitación a otra.
Cuando el sistema responda a las temperaturas medidas en el control remoto,
el termostato mostrará el mensaje
Remote has Control.
Cancel
Presione CANCEL para restablecer el control de temperatura en el termostato (el
sistema solo responderá a las temperaturas medidas en el termostato).
Nota: el termostato puede demorar hasta 15 segundos en responder a los comandos
ingresados en el control remoto. Consulte el Manual de funcionamiento del control remoto
para obtener más información.
23
Funciones adicionales
System
Heat
Fan
Auto
Visualizar la temperatura exterior
More
Si tiene un sensor de aire exterior, presione MORE para visualizar la temperatura
y la humedad exteriores actuales.
Presione DONE para salir.
Presione para mostrar
más opciones
Temperatura Humedad
exterior
exterior
85
Outdoor
°
Outdoor
Humidity
50
%
Find Remote
Done
Presione para buscar
un control remoto
extraviado
Buscar un control remoto
extraviado
Si extravió un control remoto, presione
MORE y luego FIND REMOTE. El control remoto
emitirá un pitido durante dos minutos
para ayudarlo a ubicarlo. Presione en
cualquier lugar de la pantalla de control
remoto para detener el pitido.
24
Protección del compresor incorporada
Esta función ayuda a evitar daños al compresor en su acondicionador de aire o en
sistema de bomba de calor. El compresor puede dañarse si se vuelve a iniciar inme
atamente después de ser apagado. Esta característica hace que el compresor dem
unos minutos antes de volver a iniciarse.
Durante el tiempo de espera, la pantalla mostrará el mensaje Cool On (o Heat On
tiene una bomba de calor).
25
Reemplazo de las baterías (termostato)
Presione y jale para retirar
Instale las baterías nuevas cuando el
aviso REPLACE BATTERY comience a destellar.
El aviso destellará durante, aproximadamente, dos meses antes de que se
agoten las baterías.
Retire el soporte de las baterías e instale
2 baterías alcalinas AA nuevas.
Instale las baterías
alcalinas AA nuevas y
vuelva a colocar el
soporte de las baterías
Después de instalar las baterías, el termostato restablecerá automáticamente la
comunicación con la red inalámbrica en
pocos minutos.
Nota: si coloca las baterías a los dos minutos,
no tendrá que volver a configurar la hora y el
día. Las demás configuraciones permanecen en
la memoria.
26
Reemplazo de las baterías (sensor de aire exterior)
Retire el sensor
del soporte
Reemplace las baterías del sensor exterior cuando el aviso REPLACE BATTERY OUTDOOR
comience a destellar en el termostato. El
aviso destellará durante, aproximadamente, dos meses antes de que se
agoten las baterías.
Retire el sensor del soporte, quite la tapa
e instale 2 baterías AA de litio nuevas.
Quite la tapa e
instale 2
baterías AA de
litio nuevas
Después de instalar las baterías, el sensor
restablecerá automáticamente la comunicación con la red inalámbrica en pocos
minutos.
27
En caso de inconvenientes
•
El sistema de
calefacción o
•
refrigeración no
responde
•
•
La pantalla
muestra
“No signal”
Controle el interruptor de circuito y, si es necesario, reinícielo.
Asegúrese de que el interruptor de energía del sistema de calefacción y
efrigeración esté encendido.
Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.
Espere 5 minutos para que responda el sistema.
El termostato perdió contacto con la red inalámbrica (generalmente, debido
a un corte de energía). Para restaurar la energía:
•
Controle el interruptor de circuito y, si es necesario, reinícielo.
•
Asegúrese de que el interruptor de energía del sistema de calefacción y
refrigeración esté encendido.
•
Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.
Después de restaurar la energía, el termostato restablecerá automáticamente la comunicación inalámbrica en pocos minutos.
28
Garantía limitada por hasta 5 años
Honeywell garantiza, por el término de tres (3) años a partir
de la fecha de compra por parte del consumidor, que este
producto, sin incluir las baterías, no presentará defectos en
los materiales ni en lo referente a la mano de obra, en condiciones normales de uso y de servicio. Si en algún momento
durante el período de vigencia de la garantía se determina
que el producto es defectuoso o que funciona mal,
Honeywell lo reparará o lo reemplazará (a elección de
Honeywell).
INCUMPLIMIENTO DE CUALQUIER GARANTÍA, EXPRESA O
IMPLÍCITA, O DE CUALQUIER OTRA FALLA DE ESTE PRODUCTO. Algunos estados no permiten la exclusión ni la limitación de los daños incidentales o consecuentes, por lo que
es posible que esta limitación no se aplique en su caso.
ESTA GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE
HONEYWELL REALIZA SOBRE ESTE PRODUCTO. LA
DURACIÓN DE CUALQUIERA DE LAS GARANTÍAS
IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE APTITUD E
IDONEIDAD PARA UN FIN DETERMINADO, QUEDA, POR EL
PRESENTE, LIMITADA A LA DURACIÓN DE TRES AÑOS DE
ESTA GARANTÍA. Algunos estados no permiten limitaciones
en cuanto a la duración de una garantía implícita, por lo que
es posible que la limitación anterior no se aplique en su
caso.
Si el producto presenta defectos,
(i) devuélvalo, con la factura de venta o cualquier otro comprobante de compra, al lugar donde lo compró o
(ii) llame al Servicio al cliente de Honeywell al 1-800-4681502. El Servicio al cliente decidirá si el producto debe ser
devuelto a la siguiente dirección: Honeywell Return Goods,
Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN
55422, o si se le puede enviar un producto de reemplazo.
Esta garantía le otorga derechos legales específicos y es
posible que usted goce de otros derechos que varían según
el estado.
Esta garantía no cubre los gastos de extracción ni de reinstalación. Esta garantía no se aplicará si Honeywell demuestra que el defecto o el mal funcionamiento fueron causados
por daños que se produjeron mientras el producto estaba en
posesión de un consumidor.
Si tiene preguntas sobre esta garantía, escriba a Honeywell
Customer Relations, 1985 Douglas Dr, Golden Valley, MN
55422 o llame al 1-800-468-1502. En Canadá, escriba a
Retail Products ON15-02H, Honeywell Limited/Honeywell
Limitée, 35 Dynamic Drive, Scarborough, Ontario M1V4Z9.
La única responsabilidad de Honeywell será la de reparar o
reemplazar el producto dentro de los términos mencionados
anteriormente. HONEYWELL NO SERÁ RESPONSABLE DE
LA PÉRDIDA NI DAÑO DE NINGÚN TIPO, QUE INCLUYE
CUALQUIER DAÑO INCIDENTAL O CONSECUENTE QUE
RESULTE, DIRECTA O INDIRECTAMENTE, DE CUALQUIER
Si el producto está registrado en línea en
www.warranty.Honeywell.com, la cobertura de fabricación
estándar arriba mencionada se prolongará por un período de
cinco (5) años.
29
Porte-piles
Appuyer vers le bas
et tirer pour retirer
les piles. Les piles
devraient être remplacées une fois par
année (voir la page
41).
MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL. Pour éviter d’endommager le
compresseur, ne pas faire fonctionner le système de refroidissement lorsque la
température extérieure est inférieure à 10 °C (50 °F).
Vous faut-il de l’aide ?
Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com
ou appelez gratuitement l’assistance client d’Honeywell au 1-800-468-1502
Lisez et sauvez ces instructions
® Marque de commence enregistrée aux États-Unis. Brevets en instance.
Copyright © 2008 Honeywell International Inc. Tous droits réservés.
Table des matières
Español: vea la página 15 • Français : voir la page 30
Un mot sur votre nouvel appareil
Programmation en un coup d’œil..32
Coup d’œil sur les commandes 33
Coup d’œil sur l’affichage ........34
Retrouver une télécommande
égarée ........................................39
Protection du compresseur ......40
Annexes
Remplacement des piles ..........41
En cas de difficulté....................43
Garantie limitée ........................44
Information sur la
réglementation ..........................45
Fonctionnement
Réglages du ventilateur ............35
Réglages du système................36
Commutation chaud-froid
automatique ..............................37
Télécommande ..........................38
Affichage de la temp. extérieure ..39
31
Un mot sur votre nouvel appareil
Votre nouveau thermostat est préréglé et prêt à l’emploi. Il suffit de choisir
les réglages qui vous conviennent le mieux :
1 Sélectionner le réglage du ventilateur ................................Voir page 35
2 Sélectionner le réglage du système ....................................Voir page 36
32
Coup d’œil sur les commandes
Affichage numérique (voir p. 34)
Porte-piles (voir p. 41)
Boutons de réglage de la
température
Appuyer sur le bouton pour
régler la température
Boutons de fonction
Appuyer pour sélectionner la fonction affichée
sous chaque bouton. (Le changement de
fonction dépend de la tâche accomplie.)
33
Coup d’œil sur l’affichage
Température ambiante
Avertissement de piles
(voir p. 41-42)
75
Indoor
Fan
Auto
Réglage du ventilateur
Auto/On (voir p. 35)
Replace Battery
°
Aux
Heat On
System
Heat
Réglage du système
Heat/Cool/Auto/Off/Em
Heat (voir p. 36)
34
Heat
Setting
75
More
°
Point consigne de
temp.
Chauffage auxiliaire
(Pour thermopompes
avec chauffage auxiliaire seulement)
État du système
Heat On/Cool On
(Si l’affichage
clignote, voir p. 40)
More
Appuyer pour voir la temp.
extérieure (si un capteur extérieur
est installé), ou pour retrouver une
télécommande égarée selon le cas
(voir p. 39)
Sélectionner le réglage du ventilateur
System
Heat
Fan
Auto
Fan
On
System
Heat
More
More
Remarque : Les choix peuvent
varier en fonction du système de
chauffage-refroidissement.
Appuyer sur la touche du ventilateur (FAN)
pour sélectionner son mode de fonctionnement (Auto ou On).
En mode de fonctionnement automatique (AUTO), qui est le réglage le plus
fréquent, le ventilateur fonctionne seulement quand le système de chauffage ou
de refroidissement est en marche.
Si cet interrupteur est réglé à «ON», le
ventilateur fonctionne sans interruption.
35
Sélectionner le réglage du système
Fan
Auto
System
Heat
More
Appuyer
•
•
Fan
Auto
System
More
Cool
•
•
Remarque : Les choix peuvent
varier en fonction du système de
chauffage-refroidissement.
•
Remarque : Pour éviter
d’endommager le compresseur,
ne pas faire fonctionner le système de refroidissement lorsque
la température extérieure est
inférieure à 50 °F (10 °C).
SYSTEM
pour sélectionner :
Heat : Thermostat commande le fonctionnement du système de chauffage.
Cool : Thermostat commande le
fonctionnement du système de
refroidissement.
Off : Tous les systèmessont à l’arrêt.
Auto : Thermostat passe automatiquement du système de chauffage au système de refroidissement en fonction de
la temp. à l’intérieur.
EmHeat : (Thermopompes avec
chauffage auxiliaire seulement) : Le
thermostat commande le fonctionnement du chauffage auxiliaire et du
chauffage d’urgence. Le compresseur
est mis sous sécurité.
36
Commutation chaud-froid automatique
Fan
Auto
System
More
Auto
Appuyer jusqu’à ce que
l’écran affiche «Auto»
Remarque : Le réglage Auto
peut ne pas apparaître, selon la
façon dont le thermostat a été
installé.
Cette caractéristique est employée dans
les endroits où le chauffage et le
refroidissement sont parfois en service le
même jour. Lorsque le système fonctionne en mode Auto, le thermostat
sélectionne automatiquement le
chauffage ou le refroidissement selon la
température à l’intérieur.
Il doit absolument y avoir au moins trois
degrés d’écart entre les points de consigne de chauffage et de refroidissement. Le thermostat ajustera automatiquement les points de consigne pour
conserver ces trois degrés d’écart.
37
Télécommande
La température est mesurée à
l’emplacement de la télécommande
72
°
Remote
has Control
75
°
Reading
at Remote
at Thermostat
More
Fan
Auto
Cancel
Remarque : Il faut parfois jusqu’à
15 secondes avant que le thermostat réagisse aux commandes
entrées à la télécommande. Voir le
Mode d’emploi de la télécommande pour obtenir plus de renseignements.
La télécommande optionnelle peut servir
de thermostat mobile afin de maintenir
une température agréable à mesure
qu’on se déplace de pièce en pièce.
Lorsque le système réagit aux températures mesurées à la télécommande, le
thermostat affiche les mots «Remote has
Control».
Appuyer CANCEL pour que la régulation de
la température revienne au thermostat (le
système réagira seulement aux températures mesurées au thermostat).
38
Caractéristiques additionnelles
System
Heat
Fan
Auto
Pour afficher la température extérieure
More
S’il y a un capteur d’air extérieur, appuyer MORE pour afficher la température et
l’humidité extérieures. Appuyer DONE pour
quitter.
Appuyer pour afficher
d’autres options
Température Humidité
extérieure
extérieure
85
Outdoor
°
Outdoor
Humidity
50
Pour retrouver une télécommande égarée
%
Find Remote
Done
Appuyer sur le bouton
pour retrouver une télécommande égarée
Pour retrouver une télécommande égarée,
appuyer MORE, puis FIND REMOTE. La télécommande émettra un son pendant deux minutes pour donner à l’utilisateur le temps de
la retrouver. Appuyer n’importe où sur
l’écran pour interrompre la tonalité.
39
Protection intégrée du compresseur
Cette fonction sert à éviter d’endommager le compresseur qui fait partie du
système de refroidissement ou de la thermopompe. Le compresseur
pourrait en effet être endommagé s’il redémarre trop rapidement après avoir
été mis à l’arrêt. Cette fonction oblige le compresseur à attendre 5 minutes
avant de redémarrer.
Pendant cette attente, les mots «Cool On» (ou«Heat On» si le système
utilisé est une thermopompe) clignotent à l’écran.
40
Remplacement des piles (thermostat)
Appuyer et tirer pour retirer les piles
Installer des piles neuves lorsque
l’avertissement de remplacement des
piles REPLACE BATTERY commence à clignoter
à l’écran. Ce message clignote pendant
environ deux mois avant que les piles ne
soient complètement épuisées.
Retirer le porte-piles et insérer 2 piles
neuves alcalines AA.
Insérer deux piles alcalines neuves de taille
AA, puis remettre en
place le porte-piles
Une fois les piles insérées, le thermostat
rétablira automatiquement la communication avec le réseau sans fil au bout de
quelques minutes.
Remarque : Si les piles sont insérées moins
de 2 minutes), il ne sera pas nécessaire de
régler à nouveau l’heure et le jour.
41
Remplacement des piles (capteur d’air extérieur)
Retirer le capteur
de son support
Remplacer les piles du capteur extérieur
lorsque l’avertissement REPLACE BATTERY OUTDOOR commence à clignoter au thermostat.
Ce message clignote pendant environ
deux mois avant que les piles ne soient
complètement épuisées.
Retirer le capteur de son support, retirer
le couvercle et insérer deux piles AA
neuves au lithium.
Retirer le
couvercle et
installer deux
piles AA
neuves au
lithium
Une fois les piles insérées, le capteur
rétablira automatiquement la communication avec le réseau sans fil au bout de
quelques minutes.
42
En cas de difficulté
•
Le système de
chauffage ou de
refroidissement •
ne répond pas
•
•
L’écran affiche
«No signal»
S’assurer que le coupe-circuit n’est pas déclenché et le remettre en
position de marche au besoin.
S’assurer que le bouton de marche-arrêt du système de chauffage ou
de refroidissement est à la position de marche.
S’assurer que la porte de l’appareil de chauffage est bien fermée.
Attendre 5 minutes pour laisser au système le temps de réagir.
Le thermostat a perdu le signal radio avec le réseau sans fil (habituellement
à la suite d’une panne de courant). Pour rétablir l’alimentation :
•
S’assurer que le coupe-circuit n’est pas déclenché et le remettre en
position de marche au besoin.
• S’assurer que le bouton de marche-arrêt du système de chauffage ou de
refroidissement est à la position de marche.
• S’assurer que la porte de l’appareil de chauffage est bien fermée.
Une fois l’alimentation rétablie, le thermostat rétablira automatiquement la
communication avec le réseau sans fil au bout de quelques minutes.
43
Garantie limitée jusqu’à 5 ans
Honeywell garantit ce produit, à l’exception de la pile, contre
tout vice de fabrication ou de matière dans la mesure où il en
est fait une utilisation et un entretien convenables, et ce,
pour trois (3) ans à partir de la date d’achat par le
consommateur. En cas de défectuosité ou de mauvais
fonctionnement pendant la période de garantie, Honeywell
remplacera ou réparera le produit (au gré de Honeywell) dans
un délai raisonnable.
QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE,
APPLICABLE AU PRÉSENT PRODUIT NI DE TOUTE AUTRE
DÉFECTUOSITÉ DU PRÉSENT PRODUIT. Certaines
provinces ne permettent pas l’exclusion ou la restriction des
dommages indirects et, par conséquent, la présente
restriction peut ne pas s’appliquer.
LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES
AUTRES GARANTIES EXPRESSES ACCORDÉES PAR HONEYWELL POUR CE PRODUIT, ET LES GARANTIES DE
VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN
PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES
APRÈS LA PÉRIODE DE UN AN DE LA PRÉSENTE
GARANTIE. Certaines provinces ne permettent pas de limiter
la durée des garanties tacites et, par conséquent, la
présente limitation peut ne pas s’appliquer.
Si le produit est défectueux,
(i) le retourner, accompagné d’une preuve d’achat indiquant
la date d’achat, au détaillant auprès de qui il a été acheté, ou
(ii) s’adresser au Service à la clientèle de Honeywell en
composant le 1-800-468-1502. Les Services à la clientèle
détermineront alors si le produit doit être retourné à
l’adresse suivante : Honeywell Return Goods, Dock 4 MN 103860, 1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un
produit de remplacement peut vous être expédié.
La présente garantie donne au consommateur des droits
légaux spécifiques et peut-être certains autres droits qui
peuvent varier d’une province à l’autre Pour toute question
concernant la présente garantie, prière d’écrire aux Services
à la clientèle de Honeywell à l’adresse suivante : Honeywell
Customer Relations, 1985 Douglas Drive, Golden Valley, MN
55422, ou encore composer le 1-800-468-1502. Au Canada,
prière de s’adresser au service des Produits de détail,
Honeywell Limited/Honeywell Limitée, 35, Dynamic Drive,
Scarborough (Ontario) M1V 4Z9.
La présente garantie ne couvre pas les frais de retrait ou de
réinstallation. La présente garantie ne s’appliquera pas s’il
est démontré que la défectuosité ou le mauvais fonctionnement est dû à un endommagement du produit alors que le
consommateur l’avait en sa possession.
La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE
DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT
DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION
Lorsque le produit est inscrit en ligne à l’adresse
www.warranty.Honeywell.com, la garantie standard du fabricant décrite ci-dessus est prolongée jusqu’à cinq (5) ans.
44
Regulatory information
FCC Compliance Statement (Part 15.19) (USA only)
This device complies with Part 15 of FCC Rules. Operation is
subject to the following two conditions:
1 This device may not cause harmful interference, and
2 This device must accept any interference received, including interference that may cause undesired operation.
FCC Warning (Part 15.21) (USA only)
Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to
operate the equipment.
FCC Interference Statement (Part 15.105 (b)) (USA only)
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the interference by one of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
Exposure Limits
To comply with FCC and Industry Canada RF exposure limits
for general population/uncontrolled exposure, the antenna(s)
used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must
not be co-located or operating in conjunction with any other
antenna or transmitter.
Industry Canada Section 7.1.5 of RSS-GEN
Operation is subject to the following two conditions:
1 this device may not cause interference, and
2 this device must accept any interference, including interference that may cause undesired operation of the device.
Limites d’exposition
Pour être conformes aux limites d’exposition aux
radiofréquences établies par la FCC et Industrie Canada pour le
grand public/l’exposition non contrôlée, la ou les antennes
employées par le transmetteur doivent être installées sur une
structure extérieure permanente à au moins 20 cm de distance
de toute personne et ne peuvent être situées au même endroit
qu’une autre antenne ou un autre transmetteur ou fonctionner
conjointement avec une autre antenne ou un autre transmetteur.
Industrie Canada Alinéa 7.1.5 de CNR-GEN
Le fonctionnement de ce système est assorti aux deux
conditions suivantes :
1 L’appareil ne peut causer d’interférences nuisibles, et
2 L’appareil doit accepter les interférences reçues, y compris
celles qui pourraient nuire à son fonctionnement.
45
Información reguladora
Declaración de conformidad con las regulaciones FCC
(Sección 15.19) (solo en los EE. UU.)
Este dispositivo cumple con la Sección 15 de las regulaciones
FCC. El funcionamiento está sujeto a las dos condiciones
siguientes:
1 Este dispositivo no debe causar interferencia perjudicial.
2 Este dispositivo deberá aceptar cualquier interferencia que
se reciba, incluso la interferencia que pudiese causar el funcionamiento no deseado.
Advertencia de la FCC (Sección 15.21) (solo en los EE.
UU.)
Los cambios o las modificaciones que no hayan sido expresamente aprobados por la parte responsable del cumplimiento de las regulaciones podrían anular la autoridad del usuario
para hacer funcionar el equipo.
Declaración de la FCC sobre interferencias (Sección
15.105(b)) (solo en los EE. UU.)
Este equipo fue probado y cumple con los límites de los dispositivos digitales clase B, conforme a la Sección 15 de las
regulaciones FCC.
Estos límites están diseñados para ofrecer una protección
razonable contra la interferencia perjudicial en una instalación
residencial. Este equipo genera usos y puede irradiar energía
de frecuencia de radio y, si no se instala y se utiliza según las
instrucciones, puede producir una interferencia perjudicial en
la comunicación radial. Sin embargo, no se garantiza que no
habrá interferencia en una instalación particular. Si este
equipo produce una interferencia perjudicial en la recepción
televisiva o radial, lo cual puede determinarse al apagar y
encender el equipo, se recomienda que el usuario intente corregir la interferencia con una o más de las siguientes medidas:
• Vuelva a orientar y ubicar la antena receptora.
• Aumente la distancia entre el equipo y el receptor.
• Conecte el equipo a un tomacorriente en un circuito diferente a aquel en el que está conectado el receptor.
• Consulte con su distribuidor o con un técnico experto en
radio/televisión para recibir ayuda.
Límites de exposición
Para cumplir con los límites de exposición RF que establecen
la FCC y Industry Canada para la población en general/exposición no controlada, la o las antenas usadas para este
transmisor deben instalarse a una distancia de separación de,
al menos, 20 cm de todas las personas, y no deben colocarse
ni utilizarse junto con otra antena o transmisor.
Sección de Industry Canada 7.1.5 de RSS-GEN
El funcionamiento está sujeto a las dos condiciones
siguientes:
1 Este dispositivo no debe causar interferencia.
2 Este dispositivo deberá aceptar cualquier interferencia,
incluso la interferencia que pudiese causar el funcionamiento
no deseado del dispositivo.
46
47
48
49
Need Help?
For assistance with this product please visit http://yourhome.honeywell.com
or call Honeywell Customer Care toll-free at 1-800-468-1502
¿Necesita ayuda?
Consulte sobre este producto en http://yourhome.honeywell.com
o llamando sin cargo a atención al cliente de Honeywell 1-800-468-1502
Vous faut-il de l’aide ?
Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com
ou appelez gratuitement l’assistance client d’Honeywell au 1-800-468-1502
Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Scarborough, Ontario M1V 4Z9
69-2094EFS-03
07-2008
© 2008 Honeywell International Inc.
® U.S. Registered Trademark. All rights reserved. Printed in USA.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
