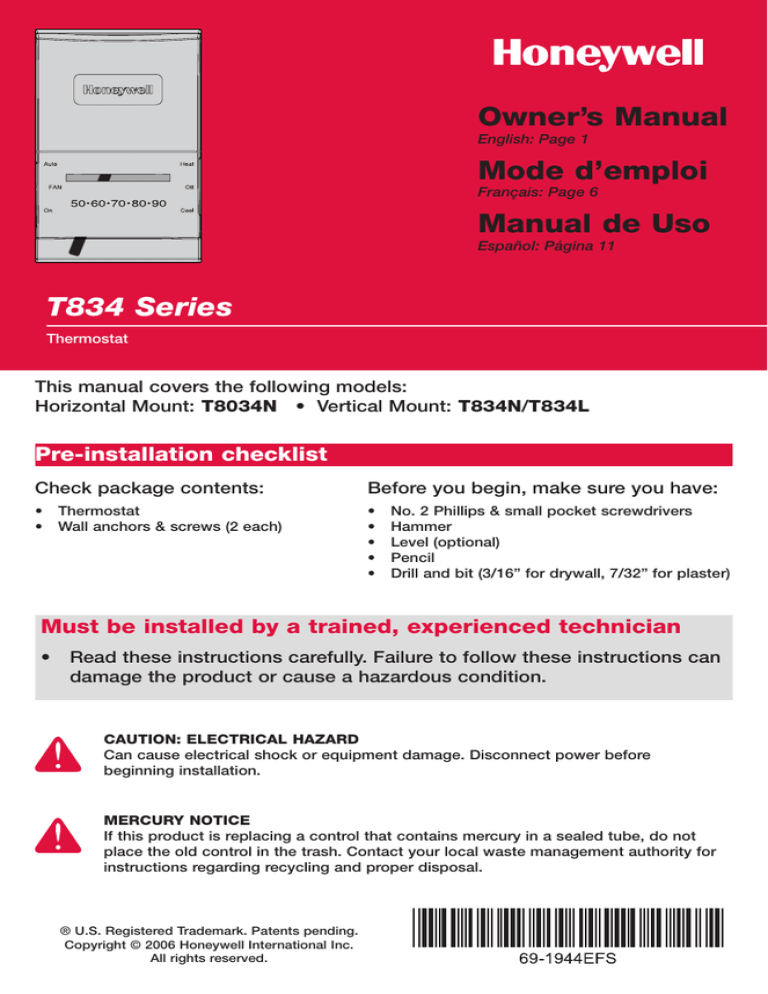

Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
T834 Series
Thermostat
This manual covers the following models:
Horizontal Mount: T8034N • Vertical Mount: T834N/T834L
Pre-installation checklist
Check package contents:
Before you begin, make sure you have:
•
•
•
•
•
•
•
Thermostat
Wall anchors & screws (2 each)
No. 2 Phillips & small pocket screwdrivers
Hammer
Level (optional)
Pencil
Drill and bit (3/16” for drywall, 7/32” for plaster)
Must be installed by a trained, experienced technician
•
Read these instructions carefully. Failure to follow these instructions can
damage the product or cause a hazardous condition.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact your local waste management authority for
instructions regarding recycling and proper disposal.
® U.S. Registered Trademark. Patents pending.
Copyright © 2006 Honeywell International Inc.
All rights reserved.
T834 Series
Product application
This thermostat provides control of 24 Vac single-stage heating
and cooling systems.
System Types
Specifications
•
Gas, oil, or electric heat with air
conditioning
Temperature Range
• 50° to 90°F (10° to 32°C)
•
Warm air, hot water, high-efficiency
furnaces, heat pumps, steam, gravity
Operating Ambient Temperature
• 0° to 120°F (-18° to 49°C)
•
Heat only
•
Heat only with fan
•
Cool only
Operating Relative Humidity
• 5% to 90% (non-condensing)
Dimensions (vertical model)
• 2.88W x 4.75H x 1.5D (inches)
• 73W x 121H x 38D (mm)
System Settings
•
Heat, Off, Cool (T834N)
•
Off, Cool (T834L)
Dimensions (horizontal model)
• 4.75W x 2.88H x 1.5D (inches)
• 121W x73H x 38D (mm)
Fan Settings
•
Auto, On
Electrical Ratings
Terminal
Voltage (50/60Hz)
Running Current
W Heating
20-30 Vac
0.02-1.2 A
Y Cooling
20-30 Vac
0.02-1.2 A
G Fan
20-30 Vac
0.02-0.6 A
O Cooling
Changeover
20-30 Vac
0.02-0.5 A
B Heating
Changeover
20-30 Vac
0.02-0.5 A
2
English: Page 1 • Français: Page 6 • Español: Página 11
Base installation
1 Pull wires through wire hole.
Position base on wall, level
and mark hole positions.
2 Drill holes (3/16” for drywall,
7/32” for plaster), then tap in
supplied wall anchors.
3 Pull wire through base, position over anchors, then insert
and tighten mounting screws.
Check level if desired.
Wiring
1 Loosen screw terminals, insert bare
wires beneath screws, then re-tighten
screws.
2 Push excess wire back into the wall
opening.
3 Plug the wall opening with nonflammable insulation to prevent drafts
from affecting thermostat operation.
Terminal Designations
R Heating power. Connect to secondary
side of heating system transformer.
NOTES
Rc Cooling power. Connect to secondary
side of cooling system transformer. **
R & Rc terminals
In single-transformer system, leave metal
jumper in place between R & Rc. Remove
metal jumper if two-transformer system.
G Fan relay.
W Heat relay. **
B Heat pump changeover valve energized
in heating. **
Heat pump systems
If wiring to a heat pump, use a small piece of
wire (not supplied) to connect terminals W
and Y.
O Heat pump changeover valve energized
in cooling.
Y Compressor contactor.
** Not present in T834L model
Wire specifications
Use 18-gauge thermostat wire. Shielded
cable is not required.
3
T834 Series
Set fan switch (except model T834L)
Fan operation settings:
F: For gas or oil heating systems,
leave the fan operation switch in this
factory-set position (for systems that
control the fan in a call for heat.)
E: Change the switch to this setting for
heat pump or electric heat systems.
(This setting is for systems that allow
the thermostat to control the fan in a
call for heat, if a fan wire is connected
to the G terminal.)
Set heat anticipator (except model T834L)
Move the adjustment arrow to the
proper setting for your system
(see table below).
Your system
Setting
Steam
1.2
Hot water heat
0.8
Warm air (high efficiency)
0.8
Warm air (standard)
0.4
Electric heat
0.3
Thermostat mounting
Align the slots on the cover with tabs on the
sides of the base, then push gently until the
cover snaps into place.
Tab
4
English: Page 1 • Français: Page 6 • Español: Página 11
Operation
Fan switch
System switch
•
On: Fan runs continuously.
•
Cool: Controls the cooling system.
•
Auto: Fan runs only when heating or
cooling system is on.
•
Heat: Controls the heating system.
•
Off: All systems are off.
Temperature setting: Adjust to set desired indoor temperature.
CAUTION: EQUIPMENT DAMAGE HAZARD. Do not operate cooling system when
outdoor temperature is below 50°F (10°C).
5-year limited warranty
Honeywell warrants this product to be free from defects in
the workmanship or materials, under normal use and service,
for a period of five (5) years from the date of purchase by the
consumer. If at any time during the warranty period the product is determined to be defective or malfunctions, Honeywell
shall repair or replace it (at Honeywell's option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or
(ii) call Honeywell Customer Care at 1-800-468-1502.
Customer Care will make the determination whether the
product should be returned to the following address:
Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas
Dr.N., Golden Valley, MN 55422, or whether a replacement
product can be sent to you.
This warranty does not cover removal or reinstallation
costs. This warranty shall not apply if it is shown by
Honeywell that the defect or malfunction was caused by
damage which occurred while the product was in the
possession of a consumer.
Honeywell's sole responsibility shall be to repair or
replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE
OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR
INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,
EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS
PRODUCT. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so this
limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY
HONEYWELL MAKES ON THIS PRODUCT. THE DURATION
OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE FIVEYEAR DURATION OF THIS WARRANTY. Some states do not
allow limitations on how long an implied warranty lasts, so
the above limitation may not apply to you.
This warranty gives you specific legal rights, and you
may have other rights which vary from state to state.
If you have warranty questions, please write Honeywell
Customer Relations, 1985 Douglas Dr, Golden Valley, MN
55422 or call 1-800-468-1502. In Canada, write Retail
Products ON15-02H, Honeywell Limited/Honeywell Limitée,
35 Dynamic Drive, Scarborough, Ontario M1V4Z9.
5
Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
T834 Série
Thermostat
Employez ce manuel pour les modèles suivants :
Modèle Horizontal : T8034N • Modèle Vertical : T834N/T834L
Éléments nécessaires à l’installation
Vérifiez le contenu de paquet :
Outillage et matériel nécessaires :
•
•
•
•
•
•
•
•
Thermostat
Chevilles et vis de montage
(2 de chaque)
Tournevis à pointe cruciforme N° 2
Petit tournevis de poche
Marteau
Niveau (facultatif)
Crayon
Mèche (3/16” pour cloisons sèches, 7/32” pour
cloisons plâtre)
Il est impératif de faire réaliser l’installation par un
technicien chevronné
•
Lisez attentivement les présentes consignes. La non observation de
celles-ci risque d’endommager le produit ou de présenter des dangers.
MISE EN GARDE : RISQUE ÉLECTRIQUE
Peut provoquer des secousses électriques ou endommager le matériel. Coupez
l’alimentation avant d’entreprendre l’installation.
AVIS CONCERNANT LE MERCURE
Si ce produit remplace un dispositif de régulation contenant une ampoule de mercure,
ne placez pas ce dernier dans les ordures. Contactez l'agence de gestion des déchets
de la localité pour connaître les règlements concernant le recyclage et la mise au rebut.
® U.S. Marque déposée. Brevets en instance.
Copyright © 2006 Honeywell International Inc.
Tous droits réservés.
English: Page 1 • Français: Page 6 • Español: Página 11
Application du produit
Ce thermostat est prévu pour réguler des systèmes de chauffage et de
climatisation à une zone de 24 V ca (secteur).
Types d’installations
Caractéristiques
•
Chauffage au gaz, au mazout ou
électrique avec climatisation
Fourchettes de température
• 50° à 90° F (10 à 32° C)
•
Chaudières à haut rendement à air chaud,
eau chaude, thermopompes, vapeur,
calorifères
Température d’expédition
• 0° à 120° F (-18° à 49° C)
•
Chauffage seulement
•
Chauffage seulement avec ventilateur
Humidité relative de fonctionnement
• 5% à 90% (sans condensation)
•
Climatisation seulement
Dimensions (modèle vertical)
• 2.88”W x 4.75”H x 1.5”D Ép
• 73W x 121H x 38D (mm) Ép
Réglages du mode
•
Heat, Off, Cool (T834N)
•
Off, Cool (T834L)
Dimensions (modèle horizontal)
• 4.75”W x 2.88”H x 1.5”D Ép
• 121W x73H x 38D (mm) Ép
Réglages du ventilateur
•
Auto, On
Caractéristiques Électriques
Borne
Tension (50/60Hz)
Courant
W Chauffage
20-30 Vca
0,02-1,2 A
Y Climatisation
20-30 Vca
0,02-1,2 A
G Ventilateur
20-30 Vca
0,02-0,6 A
O Inversion (Clim.)
20-30 Vca
0,02-0,5 A
B Inversion (Chauff.)
20-30 Vca
0,02-0,5 A
7
T834 Series
Montage de la plaque
1 Tirez les fils par l’ouverture de
la plaque. Placez la plaque sur
le mur, mettez-la à niveau et
marquez la position des trous.
2 Percez des trous (3/16" pour la
cloison sèche, 7/32" pour le
plâtre), puis enfoncez les
chevilles.
3 Placez la plaque sur les
chevilles, introduisez et serrez
les vis de montage. Vérifiez de
niveau si désiré.
Câblage
1 Desserrez les bornes à vis, insérez les
fils nus sous des vis, puis resserrez
les vis.
2 Rentrez les fils qui dépassent dans
l'ouverture du mur.
3 Bouchez l’ouverture du mur avec de
l’isolant ininflammable pour empêcher
les courants d’air de perturber le
fonctionnement du thermostat.
Désignation des bornes
R Alimentation chauffage. Raccorder au
côté secondaire du transformateur de
l’installation de chauffage.
REMARQUES
Rc Alimentation climatisation. Raccorder
au côté secondaire du transformateur
de l’installation de chauffage. **
Bornes R et Rc
Dans une installation à transformateur
unique, laissez le cavalier en métal en place
entre les bornes R et Rc. Retirez le cavalier
en métal dans le cas d’une installation à
deux transformateurs.
G Relais du ventilateur.
W Relais de chauffage. **
B Valve d’inversion de la thermopompe
mise sous tension en mode chauffage. **
Installations à thermopompes
En cas de câblage à une thermopompe,
raccordez les bornes W et Y par un petit
morceau de fil (non fourni).
O Vanne d’inversion de la thermopompe
mise sous tension en mode climatisation.
Caractéristiques du fil
Utilisez du fil à thermostat de calibre 18. Il
n’est pas nécessaire d’utiliser du fil blindé.
Y Contacteur du compresseur.
** Pas présent dans T834L le modèle
8
English: Page 1 • Français: Page 6 • Español: Página 11
Ajustez le commutateur de ventilateur (excepté T834L)
Options pour le ventilateur :
F : Pour les installations à gaz ou à mazout,
laissez le commutateur dans la position usine
(cette configuration est pour les installations
qui commandent le ventilateur lors d’une
demande de chauffage.)
E : Amenez le commutateur dans cette
position dans le cas d’une thermopompe ou
d'une installation de chauffage électrique.
(Cette configuration est pour les installations
qui permettent au thermostat de commander
le ventilateur pendant la demande de
chauffage si un fil de ventilateur est raccordé
à la borne G.)
Ajustez le détecteur de la chauffage (excepté T834L)
Déplacez la flèche à l'arrangement
approprié pour votre système (voir le
tableau ci-dessous).
Votre système
Arrangement
Vapeur
1.2
Chauffage d'eau chaude
0.8
Air chaud (à haute efficacité)
0.8
Air chaud (standard)
0.4
Air chaud électrique
0.3
Montage du thermostat
Alignez les fentes du couvercle avec les
languettes du thermostat, puis poussez
doucement jusqu’à ce que le couvercle
s’emboîte en place.
Languette
9
T834 Series
Mode d’emploi
Commutateur de ventilateur
Mode de fonctionnement
•
On : Le ventilateur fonctionne en permanence.
•
Cool: Régule que la climatisation.
•
Auto : Le ventilateur ne fonctionne que lorsque
le chauffage ou la climatisation sont en marche.
•
Heat: Régule que le chauffage.
•
Off: Tous les systèmes sont éteints.
Réglage de la température : Ajustez pour obtenir la température intérieure désirée.
MISE EN GARDE : RISQUE D’ENDOMMAGER LE MATÉRIEL. Ne pas faire fonctionner
la climatisation lorsque la température extérieure est inférieure à 50° F (10° C).
Garantie limitée de cinq ans
Honeywell garantit ce produit contre tout vis de fabrication
ou de matière dans des conditions d’utilisation et de service
normales, pendant une durée de cinq (5) ans à compter de la
date d’achat par le consommateur. Si à un moment quelconque pendant la durée de la garantie, le produit est jugé
défectueux ou tombe en panne, Honeywell le réparera ou le
remplacera (au choix d’Honeywell).
Si le produit est défectueux,
(i) retournez-le avec un reçu ou une autre preuve d’achat au
lieu où vous l’avez acheté, ou
(ii) appelez le service clients d’Honeywell au 1-800-468-1502.
Le service clients décidera si le produit doit être renvoyé à
l’adresse suivante : Honeywell Return Goods, Dock 4 MN103860, 1885 Douglas Dr.N., Golden Valley, MN 55422, ou si un
produit de remplacement peut vous être envoyé.
Cette garantie ne couvre pas les frais de démontage ou de
réinstallation. Elle ne s’applique pas si Honeywell prouve que
le défaut ou la défaillance provient de dommages qui se sont
produits pendant que le produit était dans la possession
d’un acquéreur.
La responsabilité d’Honeywell se limite à la réparation ou au
remplacement du produit dans les conditions énoncées cidessus. HONEYWELL NE SAURAIT ÊTRE RESPONSABLE
D'UNE PERTE OU DE DOMMAGES QUELS QU'ILS SOIENT,
Y COMPRIS LES DOMMAGES CONSÉCUTIFS OU ACCESSOIRES PROVENANT DIRECTEMENT OU INDIRECTEMENT
D'UNE INFRACTION À LA GARANTIE, EXPLICITE OU
IMPLICITE OU DE TOUTE AUTRE DÉFAILLANCE DE CE
PRODUIT. Certains états ne permettent pas de limites sur la
durée d’une garantie implicite, il se peut donc que les limites
ci-dessus ne s’appliquent pas à vous.
CETTE GARANTIE EST LA SEULE GARANTIE EXPLICITE
QUE FAIT HONEYWELL SUR CE PRODUIT. LA DURÉE DE
TOUTES LES GARANTIES IMPLICITES, Y COMPRIS CELLES
DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE
PARTICULIER EST LIMITÉE PAR LA DURÉE DE CINQ ANS
DE CETTE GARANTIE. Certains états ne permettent pas de
limites sur la durée d’une garantie implicite, il se peut donc
que les limites ci-dessus ne s’appliquent pas à vous.
Cette garantie vous donne des droits spécifiques face à la loi
et vous pouvez en avoir d’autres, variables d’un état à un
autre.
Si vous avez des questions concernant cette garantie,
écrivez à Honeywell Customer Relations, 1985 Douglas Dr,
Golden Valley, MN 55422 ou appelez 1-800-468-1502. Au
Canada, écrivez à Retail Products ON15-02H, Honeywell
Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough,
Ontario M1V4Z9.
10
Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
T834 Serie
Termostato
Este manual cubre los modelos siguientes:
Modelo Horizontal: T8034N • Modelo Vertical: T834N/T834L
Lista de comprobación previa a la instalación
Compruebe el contenido
del paquete:
•
•
Termostato
Soportes de pared y tornillos
de montaje (2 cada uno)
Herramientas y materiales necesarios:
•
•
•
•
•
•
Destornillador Phillips No. 2
Destornillador pequeño de bolsillo
Martillo
Nivel (optativo)
Lápiz
Mecha de taladro (3/16” para mampostería en
seco, 7/32” para yeso)
Debe instalarlo un técnico capacitado y con experiencia
•
Lea atentamente estas instrucciones. Si las ignora, podría dañarse el
producto o generarse condiciones de peligro.
PRECAUCIÓN: PELIGRO ELÉCTRICO
Puede causar descarga eléctrica o daño del equipo. Desconecte la alimentación antes
de iniciar la instalación.
AVISO DE MERCURIO
Si este producto reemplaza a un control que contiene mercurio en un tubo sellado, no
arroje el control viejo a la basura. Comuníquese con la autoridad local de disposición
de desechos para recibir instrucciones sobre reciclado y eliminación correcta.
® Marca registrada en EE.UU. Patentes pendientes.
Copyright © 2006 Honeywell International Inc.
Todos los derechos reservados.
T834 Series
Aplicación del producto
Este termostato brinda control de los sistemas de calefacción y
refrigeración de una sola etapa de 24 VCA.
Tipos de sistemas
Especificaciones
•
Calefacción a gas, petróleo o eléctrica
con aire acondicionado
Rangos de temperatura
• 50° a 90°F (10° a 32°C)
•
Aire caliente, agua caliente, estufas de
alta eficiencia, bombas de calefacción,
vapor, gravedad
Temperatura de envío
• 0° a 120°F (-18° a 49°C)
•
Sólo calefacción
•
Sólo calefacción con ventilador
Humedad relativa de funcionamiento
• 5% a 90% (sin condensación)
•
Sólo refrigeración
Dimensiones (modelo vertical)
• 2.88W x 4.75H x 1.5D (inches)
• 73W x 121H x 38D (mm)
Ajustes del sistema
•
Heat, Off, Cool (T834N)
•
Off, Cool (T834L)
Dimensiones (modelo horizontal)
• 4.75W x 2.88H x 1.5D (inches)
• 121W x73H x 38D (mm)
Ajustes del Ventilador
•
Auto, On
Regímenes eléctricos
Terminal
Tensión (50/60Hz)
Corriente
W Calefacción
20-30 VCA
0,02-1,2 A
Y Refrigeración
20-30 VCA
0,02-1,2 A
G Ventilador
20-30 VCA
0,02-0,6 A
O Cambio (Ref.)
20-30 VCA
0,02-0,5 A
B Cambio (Cal.)
20-30 VCA
0,02-0,5 A
12
English: Page 1 • Français: Page 6 • Español: Página 11
Instalación de placa de montaje
1 Tire de los cables a través de
su orificio. Posicione en la
pared la placa de montaje,
nivélelo y marque las
posiciones de los orificios.
2 Taladre orificios en las posiciones marcadas (3/16" para
mampostería en seco, 7/32"
para yeso) y inserte los
soportes de pared
suministrados.
3 Coloque la placa de montaje
sobre los soportes, inserte y
ajuste los tornillos de montaje.
Cableado
1 Afloje los terminales atornillados, inserte
los alambres pelados debajo de los
tornillos y vuelva a ajustar los tornillos.
2 Empuje el exceso de cable de vuelta en la
abertura de la pared.
3 Tapone la abertura de la pared con
aislamiento no inflamable para evitar que
las corrientes de aire afecten el
funcionamiento del termostato.
Designaciones de terminales
R Alimentación de calefacción. Conecte al
lado secundario del transformador del sistema de calefacción.
NOTAS
Rc Alimentación de refrigeración. Conecte al
lado secundario del transformador del sistema de refrigeración. **
Terminales R y Rc
En el sistema de transformador único, deje
en su lugar el empalme de metal entre R y
Rc. Retire el empalme de metal si el sistema
es de dos transformadores.
G Relé del ventilador.
W Relé de calefacción. **
B Válvula de cambio del bombeo de calor
activada durante la calefacción. **
Sistemas de bombeo de calor
Si se lo conecta a un sistema de bombeo de
calor, utilice un trozo de cable (no incluido)
para conectar los terminales W e Y.
O Válvula de cambio del bombeo de calor
activada durante la refrigeración.
Especificaciones de cable
Use cable de termostato calibre 18.
No se requiere cable blindado.
Y Contactor del compresor.
** No presente en modelo T834L
13
T834 Series
Ajuste de funcionamiento del ventilador (excepto T834L)
Opciones del ventilador:
F: Para los sistemas de calefacción a gas o
petróleo, deje el interruptor de funcionamiento
del ventilador en la posición original de fábrica
(esta posición es para los sistemas que controlan el ventilador cuando hay demanda de
calefacción).
E: Cambie el interruptor a esta posición para
los sistemas de calefacción eléctricos o de
bombeo de calor. (Esta posición es para los
sistemas que permiten que el termostato controle el ventilador cuando hay demanda de
calefacción, si hay conectado un cable del
ventilador al terminal G.)
Ajuste el anticipador del calor (excepto T834L)
Mueva la flecha al ajuste apropiado
para su sistema (véase la tabla abajo).
Su sistema
Ajuste
Sistema de vapor
1.2
Agua caliente
0.8
Aire caliente (de alta eficiencia)
0.8
Aire caliente (normal)
0.4
Calor eléctrico
0.3
Montaje del termostato
Alinee las ranuras de la cubierta con las
lengüetas del termostato, luego empuje
con suavidad hasta que la cubierta calce
en su lugar.
Lengüeta
14
English: Page 1 • Français: Page 6 • Español: Página 11
Instrucciones de manejo
Interruptor del ventilador
Interruptor del sistema
•
On: El ventilador funciona continuamente.
•
Cool: Controla el sistema de refrigeración.
•
Auto: Funciona sólo cuando está
encendido el sistema de refrigeración o
calefacción.
•
Heat: Controla el sistema de calefacción.
•
Off: Todos los sistemas están apagados.
Ajuste de temperatura: Resbale para fijar temperatura deseada.
PRECAUCIÓN: PELIGRO DE DAÑO AL EQUIPO. No haga funcionar el sistema de
refrigeración cuando la temperatura exterior sea inferior a 50°F (10°C).
Garantía limitada de cinco años
Honeywell garantiza que, a excepción de la batería y en
condiciones de uso y servicio normales, este producto no
tendrá defectos de fabricación ni de materiales durante
cinco (5) años a partir de la fecha de compra por parte del
consumidor. Si durante ese período de garantía, el producto
resulta defectuoso o tiene problemas de funcionamiento,
Honeywell lo reparará o reemplazará (a criterio de
Honeywell).
Si el producto es defectuoso:
(i) devuélvalo, acompañado de la factura u otra prueba
de compra con fecha, al lugar donde lo adquirió; o
(ii) llame al numéro de atención al cliente de Honeywell al
1-800-468-1502. Atención al cliente determinará si el
producto se debe devolver a la siguiente dirección:
Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas
Dr. N. Golden Valley, MN 55422 o bien, si se le puede enviar
un producto de reemplazo.
Esta garantía no cubre los costos de remoción o reinstalación. Esta garantía no corresponde si Honeywell prueba
que el defecto o mal funcionamiento ha sido ocasionado por
daño producido mientras el producto estaba en manos de un
consumidor.
La única responsabilidad de Honeywell será reparar o
reemplazar el producto en el marco de los términos precedentemente mencionados. HONEYWELL NO SERÁ RESPON-
SABLE POR NINGUNA PÉRDIDA NI DAÑOS DE NINGÚN
TIPO, INCLUSO DAÑOS INCIDENTALES O CONSECUENTES
QUE RESULTEN, DIRECTA O INDIRECTAMENTE DEL
INCUMPLIMIENTO DE CUALQUIER GARANTÍA, EXPRESA O
IMPLÍCITA, O DE NINGUNA OTRA FALLA DE ESTE PRODUCTO. Algunos estados no admiten la exclusión o limitación de los daños incidentales o consecuentes, de manera
que tal vez esta limitación no se aplique en su caso.
ÉSTA ES LA ÚNICA GARANTÍA EXPRESA DE HONEYWELL RESPECTO DE ESTE PRODUCTO. LA DURACIÓN DE
LAS GARANTÍAS IMPLÍCITAS, INCLUSO LA DE COMERCIABILIDAD Y DE APTITUD PARA UN USO PARTICULAR, SE
LIMITA POR ELLO A LA DURACIÓN DE CINCO AÑOS DE
ESTA GARANTÍA. Algunos estados no admiten limitaciones
en cuanto a la duración de las garantías implícitas, de manera que tal vez la limitación precedente no se aplique en su
caso.
Esta garantía le otorga derechos legales específicos y
puede gozar de otros derechos que varían de un estado al otro.
Si desea consultar acerca de esta garantía, escriba a
Honeywell Customer Relations, 1985 Douglas Dr, Golden
Valley, MN 55422 o llame a 1-800-468-1502. En Canadá,
escriba a Retail Products ON15-02H Honeywell Limited/
Honeywell Limitée, 35 Dynamic Drive, Scarborough, Ontario
M1V4Z9.
15
Need Help?
For assistance with this product please visit http://yourhome.honeywell.com
or call Honeywell Customer Care toll-free at 1-800-468-1502
Vous faut-il de l’aide ?
Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com
ou appelez gratuitement l’assistance client d’Honeywell au 1-800-468-1502
¿Necesita ayuda?
Consulte sobre este producto en http://yourhome.honeywell.com
o llamando sin cargo a atención al cliente de Honeywell 1-800-468-1502
Automation and Control Solutions
Honeywell International Inc.
Honeywell Limited-Honeywell Limitée
1985 Douglas Drive North
35 Dynamic Drive
Golden Valley, MN 55422
Scarborough, Ontario M1V 4Z9
http://yourhome.honeywell.com
® U.S. Registered Trademark.
© 2006 Honeywell International Inc.
Patents pending. All rights reserved.
Printed in China.
69-1944EFS • 05-2006
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
